Порядок сборки душевой кабины

Многие покупатели, после долгих выборов и походов по магазинам делают свой выбор в пользу душевой кабины. Практичность и красота сейчас на первом месте, а уж сколько свободного места будет в ванной комнате. В общем, плюсов у душевых кабин гораздо больше, чем минусов.

Но если с ваннами все просто, купили, поставили, подсоединили слив к канализации, и можно пользоваться. То с душевыми кабинами все гораздо сложнее. Душевую кабину нужно помимо подключения еще и собрать.

Конечно, вы можете воспользоваться услугами профессиональных сборщиков и установщиков, но далеко не каждому по карману будут их услуги. Да и многие вообще как говориться “сами с руками” могут, и хотят собрать душевую кабину своими руками.

В принципе, в сборке душевых кабин нет ничего сложного, тем более, что почти все они собираются одинаково, за редким исключением. Вы можете взять любую инструкцию от душевой кабины, например инструкцию по сборке душевой кабины Parly, и собрать по ней любую душевую кабину.

Самое главное при сборке душевых кабин знать две вещи:

• Первое, душевая кабина, это конструктор, в котором не все детали подходят идеально.

Вам придется что-то подгонять, просверливать или подпиливать. В этом ничего страшного нет, все душевые кабины такие, и дорогие и дешевые, так что не пугайтесь.

• Второе, знать примерный порядок сборки душевой кабины

Зная примерный порядок сборки душевой кабины, вы всегда сможете разобраться в схеме сборки и без проблем собрать любую душевую кабину.

Подготовка места под сбоку душевой кабины

Итак, важный этап перед началом сборки любой душевой кабины, это подготовить ванную комнату к сборке и установке душевой кабины.

• На момент монтажа душевой кабины все ремонтно-отделочные работы в помещении должны быть в строгом порядке завершены!
• При монтаже стекол кабины, будьте внимательны! Не ставьте стекла на кафельный пол без защитного картона, избегайте ударов и падения стекол на угол!
• Монтаж кабины должны производить не менее 2 человек.
• Выводы воды и канализации должны быть сделаны в соответствии с рекомендациями вашего производителя душевой кабины.

1. Сборка и выравнивание душевого поддона по уровню.
2. Сборка передней рамы с передними стеклами.
3. Установка задних стенок и центральной панели.
4. Соединение передней и задней стенки и крепление всей конструкции к поддону.
5. Установка крыши.
6. Установка всех опций душевой кабины(зеркало, полочки и т.д.).
7. Установка и регулировка дверей.
8. Герметизация душевой кабины.
9. Подключение к коммуникациям.

Именно в такой последовательности, чаще всего рекомендуют собирать душевую кабину как производители, так и сами сборщики душевых кабин.

1. Сборка и выравнивание душевого поддона по уровню

Если ваш поддон идет в разобранном виде, то собираем поддон.

1.1 Прикручиваем слив.

Желательно обработать слив при установке герметиком.

1.2 Прикрутите к поддону каркас, передний экран, ножки.

На этом  этапе, не затягивайте ножки душевой кабины, так как с помощью вращения ножек вам будет необходимо отрегулировать строго горизонтальный уровень поддона.

Также, для удобства можно не затягивать передний экран, а прикрутить его полностью уже после сборки и проверки всех функций душевой кабины.

1.3 Выровняйте поддон по уровню

Подвиньте поддон на место установки, и с помощью строительного уровня и вращения ножек, выровняйте его в строго горизонтальном положении.

После выравнивания, окончательно затяните болты ножек.

Более подробно, про сборку душевого поддона, вы можете прочитать в статье сборка душевых поддонов.

2.Сборка передней рамы с передними стеклами.

Соберите переднюю раму вашей душевой кабины с передними неподвижными стеклами, и поместите ее на поддон.

На этом этапе, вам потребуется помощь второго человека.

Более подробно, про сборку передней рамы, вы можете прочитать в нашей статье про сборку передних стекол душевой кабины.

3.Установка задних стенок и центральной панели.

Установите на поддон задние стенки и центральную панель, скрепите их между собой саморезами или болтами (зависит от производителя).

Если у вас в центральной панели не будет отверстий для крепления, то их необходимо будет сделать самостоятельно.

При этом, вам надо будет аккуратно выровнять заднюю стенку на поддоне, и просверлить отверстия с помощью сверла диаметром 2,5-3 мм.

Более подробно, про сборку задних стенок душевой кабины читайте в нашей статье про сборку задних стенок.

4.Соединение передней и задней стенки и крепление всей конструкции к поддону.

Соедините между собой переднюю и заднюю стенки с помощью саморезов или болтов (зависит от производителя) .

Затем, закрепите заднюю стенку к поддону. Если у вас на поддоне не будет отверстий для крепления, то их необходимо будет сделать самостоятельно.



5. Соберите и установите крышу

Закрепите на крыше тропический душ, подсветку, вытяжку, блок питания. А также, с внутренней стороны установите декоративные накладки.

Затем, закрепите крышу на душевой кабине. Обычно крыша крепиться только к задней стенке. Но тут, все зависит от производителя.



6.Установка всех опций душевой кабины(зеркало, полочки и т.д.).

Прикрутите к задним стенкам душевой кабины все имеющиеся в вашей комплектации опции, зеркала полочки и прочие.

7.Установка и регулировка дверей

Прикрутите на двери ручки и ролики. Также, установите на них отсекатели и магнитные уплотнители.

Затем, установите двери на горизонтальные профиля душевой кабины. И с помощью вращения винтов регулировки роликов, отрегулируйте двери.

8.Герметизация душевой кабины.

Если ваша душевая кабина собирается при помощи силиконового герметика, то необходимо провести герметизацию. Обработайте все места соединений деталей силиконом. Кабиной можно будет пользоваться не ранее, чем через 24 часа, после полного высыхания герметика

9.

Подключение к коммуникациям.

Соедините между собой все шланги на душевой кабине, электрические провода. А также, слив в канализацию и подводку горячей и холодной воды. Слив, тоже желательно обработать силиконовым герметиком.

После подключения, проверьте работу всех функций душевой кабины на предмет работоспособности и герметичности самой душевой кабины.

Вот по такому порядку, собирается практически любая душевая кабина, любой формы и любого производителя.

Некоторые этапы можно менять местами. Например, вначале собрать переднюю раму, а потом заднюю стенку. Тут все индивидуально и зависит от многих обстоятельств, например от размеров ванной комнаты, наличия помощника или других факторов.





самостоятельная пошаговая сборка душевых кабин. Как собрать и установить душевую кабину

Общие сведения

Внимание! Кабинку для душа следует собирать в подготовленном помещении, все ремонтные работы должны быть закончены.

Нижеприведенная инструкция поможет собрать любой вид душевой конструкции: имеющей стеклянную заднюю стенку, с габаритами 100 х 100 сантиметров, 80 х 80 либо 90 х 90 сантиметров.

Душевые кабины отличаются конструкцией поддона. Он может быть высоким или низким. Их сборка не отличается, разница лишь в месте установки конструкции, его подготовке перед монтажом. Кабину лучше собирать с напарником, время на сборку в среднем составляет три часа.

Виды душевых кабин и особенности их монтажа

Существуют простые душевые кабинки, состоящие из поддона, душа и шторки. Они, обычно, без верха. Боковыми стенками кабинки являются стены самого помещения. Такая кабинка не является самой уютной.

Пожалуй, намного лучше, если верх кабинки имеется: сохраняется определённая температура во время купания, не наседает излишняя пыль.

Простая и качественная кабинка с приподнятым над уровнем пола поддоном очень комфортна и будет служить достаточно долго. Её можно попытаться собрать самостоятельно.

Инструкций по сборке душевой кабины своими руками много. Хорошим подспорьем здесь станут и видео сборки душевых кабин своими руками.

Ароматизаторы можно использовать самостоятельно, гидромассаж хорошо делает сильный напор воды из душа на мягком шланге.

К тому же, на самом душе практически всегда есть переключатель для изменения струи воды. Простота кабинки – выгодное преимущество и безопасность.

Есть, конечно, любители душевых кабин, напичканных электроникой и другими функциями. К примеру, установка кабины «Ниагара», требует только специальных знаний. Поэтому сборка душевой кабины «Ниагара» своими руками недопустима.

Существует высокая вероятность опасности даже в том случае, если она собрана профессионалом.

Важно знать, что высокое напряжение и вода несовместимы, поэтому неприятные, мягко говоря, моменты могут случиться даже тогда, когда кабина собрана профессионалом.

Наиболее часто в продаже имеются китайские душевые кабинки. Самые простые и дешёвые покупать не следует – в большинстве своём они не очень хорошего качества.

Сборка китайской душевой кабины своими руками возможна, но лучше тоже обратиться к специалистам, помогать им, для того, чтобы знать, как осуществлялся монтаж, из чего состоит каркас, на который устанавливается поддон и т.д.

Эти знания пригодятся при необходимости ремонта, перемещения душевой кабинки и т.д.

Технические особенности

Первое, с чем желательно разобраться перед началом работы — составные части устройства.

Одна из главных деталей любого изделия — поддон. Они различаются по материалам и величине:

• С низкими бортиками удобнее с точки зрения эргономики, не надо перешагивать через препятствие. Да и внешне вся конструкция выглядит легче. Но это устройство требует хорошей системы слива, поскольку большой объем воды оно удержать не может.
• С высокими бортиками можно использовать как небольшую ванну, и большинство из них как раз рассчитаны на такую эксплуатацию.

Поскольку чаще всего душ устанавливают в углу, самыми популярными являются квадратная модель и с прямым углом — секторная.

Также при выборе кабинки обратите внимание на дверцы. Они бывают раздвижными и распахивающимися. Последние требуют больше места. Так что если пространства в ванной немного, рекомендуем подбирать устройства с дверцами, открывающимися внутрь, или раздвижными.

Шторки делают из закаленного стекла, которое при ударе разбивается на осколки без режущих углов, и из полистирола. Последний значительно дешевле, однако и менее износостоек: на таких дверцах с течением времени остаются разводы, кроме того, они теряют прозрачность.

Разновидности душевых кабин, как выбрать модель.

При выборе модели опираются на размеры помещения, как расположены коммуникации для подключения, место для монтажа устройства.

Кабинки бывают:

1.открытым, имеющие в составе поддон и лицевую сторону.

2.закрытыми, имеющие заднюю стенку с крышей.

Способы установки кабинки для душа делят устройства на:

1.угловые.

2.прямоугольные.

Многие модели оснащены дополнительными функциями:

1.контрастным душем, возможность чередовать подачу холодной струи с горячей.

2.гидромассажными форсунками по бокам.

3.функция тропического дождя подразумевает поток воды сверху под музыку и цветовые эффекты.

4.радио

5.аромотерапии, озонотерапии либо хронотерапии.

Определяя количество необходимых функций, следует изучить инструкцию по установке изделия, чтобы решить, подходит ли модель для конкретных условий эксплуатации.

Рекомендации, как выбрать устройство.

Для выбора габаритов кабинки, подготавливают картонный трафарет с необходимыми параметрами. По нему определят месторасположение кабинки и нужную модель.

Поддоны изготавливают из пластикового материла, либо изделия усиливают стеклотканью. Если выбрать поддоны из дешевого материала, они будут прогибаться под весом человека. Крепежи для установки поддона должны быть надежными.

Кабинки способны выдержать давление жидкости не более пяти атмосфер. При более высоком показателе давления в сети устанавливают редукторы. При низком давлении в водопроводе также надо подбирать соответствующую модель.

Для сборки душевой кабины вам потребуются следующие инструменты

В комплект поставки с душевой кабиной не входят!

• Герметик (с пистолетом для нанесения)
• Шуруповерт
• Сверло Ø1-3мм
• Отвертка крестовая
• Карандаш
• Пассатижи или гаечные ключи
• Уровень

Некоторые душевые кабины по заявлению производителя собираются без герметика. Но даже для таких душевых кабин вам все равно потребуется герметик. Им необходимо обработать отверстие слива душевой кабины, закрепить водоотсекатели и магнитные уплотнители, и прочие мелкие опции при их наличии, например обработать отверстие под радио и форсунки.

Во всех остальных душевых кабинах герметик обязателен.

С его помощью обрабатываются все неподвижные элементы. Места стыков задней стенки между центральной панелью и поддоном, места стыков передней рамы и поддона, крепление слива и форсунок, установка уплотнителей и водоотсекателей.

Стеклянные душевые кабины поставляются в разобранном виде, в картонных коробках. Количество коробок на одну душевую кабину от 3 до 5 (зависит от производителя)

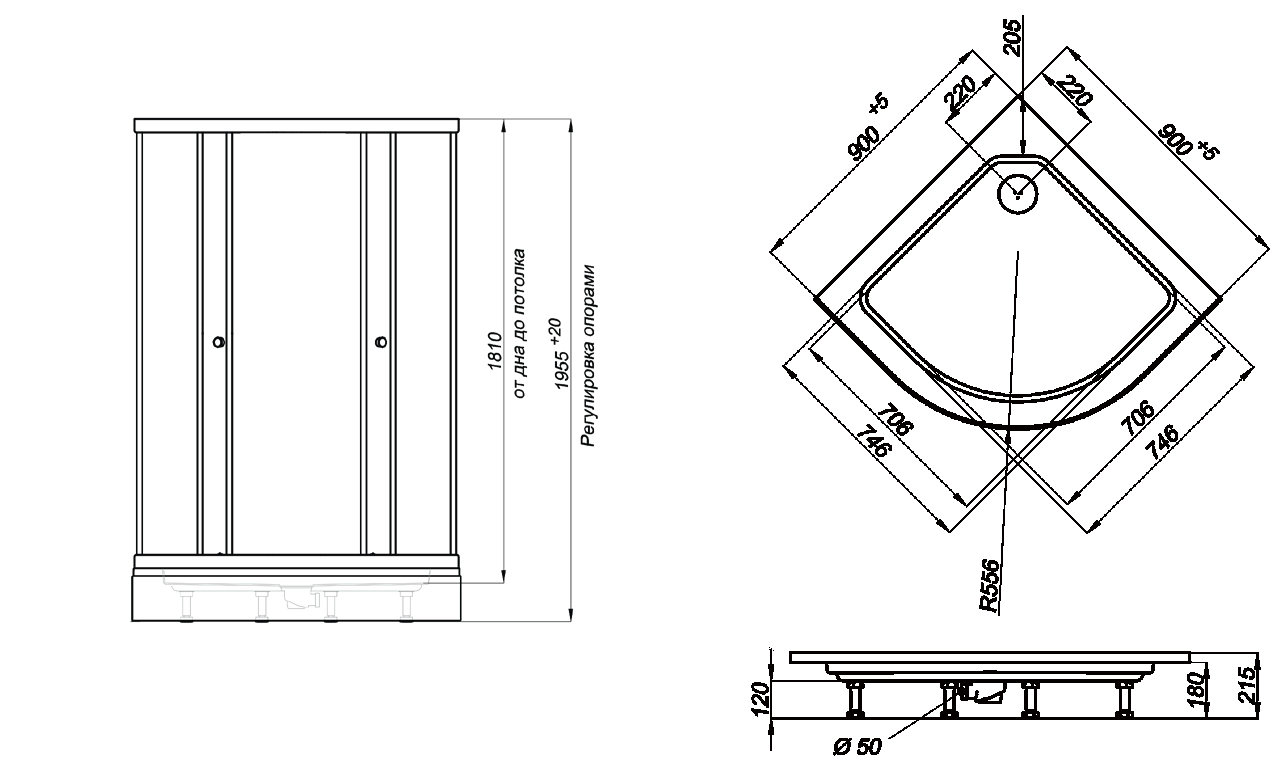

Универсальная схема подготовки коммуникаций

Такая схема сборки подходит почти под все душевые кабины,например по этой схеме вы сможете собрать душевую кабину размером 80 на 80 сантиметров, 90 на 90 сантиметров, 100 на 100 сантиметров.

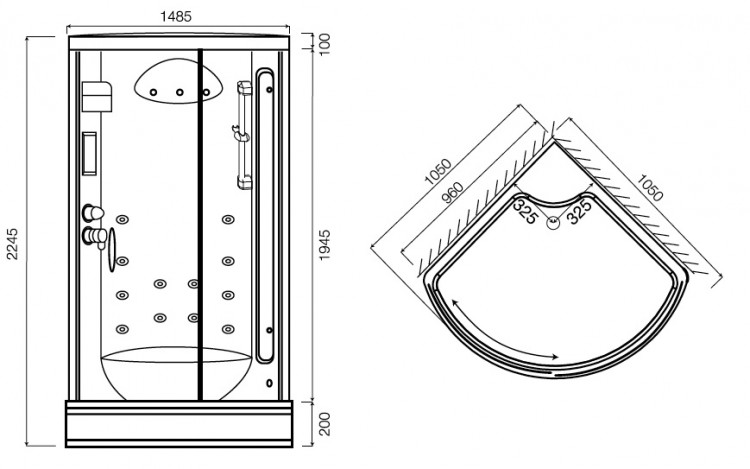

Общая схема сборки душевой кабины

Ход работы

Поддон комплектуется каркасом из труб с сечением в виде квадрата, экраном, сифоном и разнообразной фурнитурой. С установки поддона начинается монтаж короба.

Установка поддона (с рамой и без рамы) и коммуникаций

Поддоны отличаются по размерам и формам, материалу, дизайну, а также наличию или отсутствию рамы, которая увеличивает прочность конструкции и используется в качестве опоры. Опоры могут быть произведены не только из металла, но пластика, текстолита и дерева.

Монтаж поддона с усиленной конструкцией предполагает подготовку основания: выравнивание пола и стен в зоне размещения; проведение гидроизоляции; организацию вывода воды.
Слив подключается к имеющейся системе через гофру. Чтобы вода уходила быстро и не застаивалась, поддон должен быть установлен на необходимой высоте. Перепад по строительным нормам может составлять минимум 20 мм на 1 метр длины линии канализации.
Сифон и труба в виде гофры в корпус поддона монтируются до того, как он будет установлен. Сантехнический сифон устанавливается в точности с инструкцией. Прокладки и крепежные кольца должны быть расположены так, чтобы обеспечивать хорошую герметичность.
После соединения и дополнительной изоляцией стоит проверить систему, заполнив ее водой. При отсутствии течи, можно приступать к дальнейшей сборке системы.

Инструкция по сборке поддона из акрила с усилением:

1. Рама крепится к нижней части поддона специальными крепежами – шпильками.
   Шпильки одним концом вкручиваются в приготовленные отверстия по верхнему краю поддона, а на другой конец прикручиваются основания опоры.
2. Под днищем располагаются каркасные элементы из металла, регулируемые по высоте.
3. Усиленная конструкция помещается на заготовленное место.
4. Точность размещения контролируется уровнем.
5. Навешиваются декоративные панели.

При установке поддона без рамы таким же образом устанавливается трубчатый насос. Для этого отсоединяются все кольцевые элементы, место соединения обрабатывается герметиком, после чего хомут со шлангом возвращается на место. Важно на конец шланга закрепить резиновый уплотнитель, обработанный силиконом, чтобы обеспечить хорошую стыковку выводящего шланга и выхода канализации.

Поддон с рамой или без рамы:

• устанавливается на место дислокации;
• выравнивается по уровню;
• нагружается тяжелыми предметами;
• фиксируется монтажной пеной;
• готов через сутки.

Установка стенок и дверей

Шпильки одним концом вкручиваются в приготовленные отверстия по верхнему краю поддона, а на другой конец прикручиваются основания опоры.

Порядок действий:

1. Начинайте монтаж с задней стенки, в которой установлена электрика, подключена вода.
2. Разместите стенку возле центральной панели и соедините их шурупами.
3. Конструкцию при помощи саморезов соедините с поддоном, проследив, чтобы прорези на поддоне и панелях совпали.
4. Места стыков стенок и поддона обрабатывайте герметиком.
5. Установите подобным образом все боковые стенки.
6. Монтаж верхнего купола осуществляется таким же образом, как и поддон, только в противоположном порядке – зеркальном. Герметичным составом обрабатывается только устройство для воспроизводства звука – динамик.
7. Прикрепите планки.
8. Вставьте в планки стекла.
9. Разместите в узкой щели между стеклом и панелями уплотнитель из резины, обработав предварительно герметиком.
10. Вставьте ролики в специальные отверстия в стеклах, чтоб они оказались в прорези планки.
11. Отрегулируйте высоту дверцы при помощи шурупа, расположенного в нижних роликах.
12. Прикрутите ручки на дверцы с внешней и внутренней стороны.
13. Проверьте надежность крепления.

Монтаж крыши

До того, как крепится крыша, в душевой кабине должны быть установлены все элементы, включая освещение, вытяжку и душ. Купол собирается согласно инструкции и крепится к стенкам при помощи шурупов, вставляемых в специальные пазы.

Подключение к канализации и водопроводу

Как только кабинка будет полностью собрана, ее необходимо подключить к системе водоснабжения:

1. Кран подачи воды в ванную комнату перекрывается.
2. Монтируются трубы и подключаются краны для осуществления подачи холодной и горячей воды в кабинку.
3. Подается вода в тестовом режиме проверки отсутствия протечки.

Проверка конструкции

Откройте достаточный напор воды минут на 10 и закройте дверцы кабинки. Вода должна уходить в сток, никаких подтеков во вне не должно быть.

После монтажа и установки необходимо еще раз при помощи ключа подтянуть гайки, пройтись герметиком в местах стыков. На поддон лучше встать и испытать его под собственной тяжестью, убедившись в его устойчивости и надежности.

Как собрать душевую кабину — уголок

Чаще всего покупается именно уголок с поддоном. Без поддона приходится долго водится с полом и сливом. Поставить готовое корыто проще. Потому в первую очередь опишем порядок монтажа такой душевой кабины.

Сразу скажем, что модели с подоном требуют запаса высоты не менее 15 см: внизу находится сифон и шланги отвода воды. Так что для монтажа кабины 215 см высотой высота потолка должна быть не менее 230 см, и то работать будет сложно. Если потолки у вас низкие, придется ставить кабинку без поддона — только стенки, а слив делать в полу.

Установка поддона

Поддон в современных душевых кабинах сделан из пластика. Он усиливается несколькими слоями стеклоткани, повышающей его прочность, но все равно нормально стать на него без опоры нельзя. В комплекте идет несколько металлических труб квадратного сечения, которые собираются в конструкцию, поддерживающую дно.

Конструкция для поддержки поддона

Но далеко не все решаются установить душевую кабинку на несколько железок. Некоторые предпочитают сделать основание из кирпича или деревянного бруса.

Сборка душевой кабины на металлическом каркасе

В некоторых моделях первым делом необходимо прикрепить к поддону декоративный защитный кожух. Его просто вставляют в паз и прикручивают металлическими пластинами. Далее уже продолжается процесс монтажа. Чем плох такой метод? Как при необходимости менять или ремонтировать слив? Кожух не снимешь — он прикреплен изнутри. Единственный способ — самому предварительно сделать дверку, а потом уже модифицированную панель ставить на место.

Порядок сборки поддона душевой кабины такой:

• Шпильки вкручивают в имеющиеся гнезда. В некоторых конструкциях гнезд меньше, чем опорных лучей. Тогда в комплекте есть короткие шпильки. Они просто вставляются и держатся на болтах, перераспределяя часть нагрузки.
• На установленные шпильки накручиваются гайки, которые будут стопорить металлический опорный каркас, не давая ему упереться в поддон.
  Начало сборки поддона душевой кабины
• На шпильки с гайками надевают каркас, в нем для этого насверлены отверстия.
• На торчащие концы шпилек накручивают еще гайки, только теперь они находятся с другой стороны трубы.

С двух сторон есть стопорные гайки

• В поддерживающей конструкции имеются отверстия, в них закручиваем болты, которые идут в комплекте. По идее, они должны попасть в соответствующие отверстия на поддоне. Под этими отверстиями есть усиление, иначе шуруп просто проткнет пластик.
  Крепим металлический каркас к поддону
• Проверив, насколько ровно лежит каркас, и откорректировав при необходимости, подтягиваем все двойные болты на шпильках. Получится довольно жесткая фиксация (раньше все шаталось).
• Приступаем к сборке ножек.
  • Устанавливаем упоры. Они тоже ставятся на две гайки.
    Устанавливаем упоры
  • Откорректировав форму лицевой поверхности декоративного кожуха, прикручиваем упоры. Для этого есть винты с шайбами. На шайбы надеваются декоративные накладки.
    Прикручиваем упоры к кожуху
  • Накручиваем ножки. Осталось ножки выровнять. Есть два способа. Если поддон небольшой и неглубокий, проще перевернуть его, поставить на место и контролируя плоскость по уровню выставить подкручивая ножки. Если поддон массивный и глубокий, да еще стоит декоративный кожух, добраться до всех ножек нереально. В этом случае ножки крутите выставляя их на одну высоту. Проверить насколько ровно они выставлены можно при помощи обычного строительного уровня — укладывая его попарно на разные ножки, или при помощи лазерного построителя плоскостей.
    Установка ножек
• Переворачиваете поддон. Если все ножки выставлены ровно и пол ровный, поддон должен стоять ровно и плотно

Сборка поддона на основе из кирпича или пеноблоков

Тут все несравненно проще, хотя во многом зависит от формы поддона. Чаще всего основу складывают из кирпича или пеноблоков. Удобнее работать с пеноблоками высокой плотности. Они имеют достаточную несущую способность, чтобы выдержать требуемый вес, но при этом легко режутся пилой, им легко придать требуемую форму.

Сначала складывается вся конструкция насухую, без раствора или клея для пеноблоков. Только при этом не забудьте, что раствор/клей приподнимет немного конструкцию. А это — второй плюс пеноблоков: для их монтажа достаточно слоя клея в пару миллиметров, а для кирпича требуется не менее 6-8 мм.
Пример душевого поддона, установленного на кирпичи

Примерить предварительно, как станет душевой поддон, можно и на клей или раствор: вдруг где-то недостаточно положили. Для этого раствор выкладывают, более-менее выравнивают кельмой, закрывают пленкой, и уже на пленку ставят поддон. Сняв его вы абсолютно точно увидите, везде ли достаточно клея.

Подложив, если необходимо раствор, ставим поддон на место. Выровнять его дело техники: берем строительный уровень, и ориентируясь на его показания, постукиваем в разных местах. Обратите внимание! Можно установить душевой поддон на пленку, не снимая ее с раствора. В таком варианте возможен демонтаж без разрушения.

Кирпичное основание закрывают пленкой

Складывая кирпичное основание, не забудьте, что необходимо место для установки слива, труб от него. Также необходимо предусмотреть возможность замены сифона. Для этого делают с одной из сторон окошко, обеспечивающее доступ к нужным частям. Его потом можно закрыть декоративной дверкой или крышкой

Герметизация поддона

После того, как поддон поставлен на место, стык требуется загерметизировать. Используют обычно прозрачный герметик. Только обратите внимание, что акриловые герметики через время желтеют (через пару месяцев), потому лучше поискать силиконовый.

Поддон необходимо хорошо герметизировать

Хорошо заполняете все щели и промежутки, можно дважды. Чтобы не работать на глаз, можно приставить поддон, нанести черту маркером, потом отодвинуть и на пару миллиметров ниже отметки нанести одну-две сплошных полосы герметика. Придвинуть поддон на место, хорошо прижать. Заполнить имеющиеся сверху пустоты.

Есть второй способ. Он более эстетичный. Закрыть стык сантехническим уголком. Он сам имеет уплотнительную резинку, но можно его тоже промазать герметиком. Этим уголком можно закрыть небольшую щель, которая образуется, если угол в ванной не ровно 90°.

Установка направляющих для дверей

Далее сборка душевой кабины продолжается монтажом направляющих для дверей. Даже если кабина без боковых панелей, сначала необходимо собрать направляющий каркас для дверок, установить его на поддон, и потом уже размечать места установки крепежа. Собрать каркас — это скрепить вместе боковые стойки и две округлых направляющих. Для придания жесткости конструкции можно установить неподвижные стеклянные боковины.

Почему нельзя сразу крепить стойки для дверей к стене? Потому что стены в ванной редко идеально ровные. Прикрепив так стойки, вы получите перекошенные дверки, которые будут плохо закрываться/открываться. Чтобы понять всю разницу, можно разметить строго вертикально, как положено выставив боковые направляющие вертикально. Потом соберите несущий каркас, поставьте его на место и посмотрите, на имеющиеся отклонения. В 99% они имеются, причем значительные.

Одна из конструкция роликов для душевой кабины

При сборке каркаса душевой кабины разночтений быть не может. Есть две дуги, есть две стойки. Совмещаете пазы и отверстия, затягиваете винтами. Потом устанавливаете боковушки из стекла. Они фиксируются скобами-стопорами. После этого не забудьте установить ролики для душевой кабины. Они могут иметь разную конструкцию, но, чаще всего, для их установки требуется снять боковые стопора с направляющих, загнать в профиль с двух сторон по два ролика, поставить стопора на место.

В некоторых моделях приходится не только ролики устанавливать, но и навешивать стекло, иначе не перенесешь. Но работать тогда лучше вдвоем. Одному сложно.

Поставив собранную раму на поддон и проверив, правильно ли она стала, отмечают маркером места установки крепежа. Сняв кабину, сверлят отверстия, устанавливают дюбеля.

Промазывают места примыкания каркаса к стенам герметиком. Нанести полосу надо щедро — лучше потом вытереть излишки. Затем ставят направляющие на место и прикручивают на болты. Оставшиеся щели повторно заполняют герметиком. Монтаж душевого уголка почти закончен: осталось навесить дверки и установить уплотнители.

Сборка душевой кабины: навешиваем двери

Если дверки не были установлены, их навешивают. Начинают сверху. В большинстве моделей в полотне двери есть отверстия: сверху и снизу. Это и есть места крепления роликов. В некоторых душевых кабинах отверстий по два, в некоторых по четыре. Их количество зависит от конструкции роликов.

Берут шуруп, на него надевают пластиковую прокладку (из комплекта). Вставив шуруп в отверстие, надевают вторую прокладку. Далее: внутри ролика есть резьба, в нее и нужно попасть шурупом, потом поддерживая снаружи ролик пальцами, внутри завернуть шуруп. Такой акробатический элемент повторяется со всеми роликами. Только пока все шурупы не установлены, затягивать их не нужно. Только наживить, чтобы дверца держалась и не упала.

После того как дверцы навешены, затягивают все крепления. Остался последний момент: установка уплотнителей на двери. Они просто защелкиваются (надавливаете пальцем) на боковых кромках двух стыкующихся половинок двери. Таким же способом крепятся с другой стороны — на стойки у стен.

Комплектующие для передних стекол.

Передние двери из стекла состоят из таких деталей, как:

1.Двух неподвижных стекол.

2.двух дверей с изогнутым стеклом, на котором отверстия для роликов с ручками.

3.двух горизонтальных профилей.

4.уплотнителей в форме П, минимум две штуки.

5.двух магнитных уплотнителей для дверей, иногда они уже прикреплены к дверям.

6.двух или четырех отсекателей в форме Г.

Комплектующие для центральной стойки.

К ней могут быть уже присоединены опции, к примеру, смеситель с подсветкой. Часто с внутренней стороны находятся мелкие детали для конструкции.

Дополнительные элементы для установки кабины.

Все модели имеют обязательные детали для монтажа конструкции.

Они состоят из:

1.дверных роликов.

2.ручек.

3.смесителя.

4.ручного душа.

5.держателя для душа.

6.сливного сифона.

7.уголков, чтобы крепить боковые стекла.

8.элементы для крепежа в виде саморезов, болтов, хомутов.

Необязательные элементы для монтажа, которые включают в зависимости от типа модели.

Могут состоять из:

1.тропического душа.

2.форсунок.

3.пульта управления.

4.динамика для радио.

5.лампочек для подсветки.

6.блока питания.

7.массажера для ног.

8.парогенератора.

9.сиденья.

Внимание! На этапе осмотра всех деталей, сразу видно, все ли в наличии, либо каких-то деталей нет.

Важная деталь – шторки для душа

На перекладину удобно повесить мягкие шторки из полиэстера, которые очень практичны – хорошо стираются, длительное время сохраняют свой первоначальный вид, устойчивы к дезинфекции хлорированным раствором.

Шторка, отделяющая ванну от остальной части помещения может быть смонтирована, подобно шторке душевой кабины, из полистирола или специального очень качественного калёного стекла.

Работы по установке такой шторки гораздо больше. Она подойдёт к помещениям, в которых сложно установить компактное, упирающееся в две стены крепление.

Стеклянные шторки, конечно лучше. Они не меняют свой цвет, в них не проникает грязь, легко моются, не меняют свой цвет.

Полистирольные шторки намного дешевле, но со временем они становятся непрозрачными, приобретают матовость, могут слегка пожелтеть, на них остаются разводы. Такие стенки похожи на душевые кабинки.

При изготовлении шторок для душевых кабин используют аналогичные материалы.

Что выбрать, если возможности ограничены?

Наличие душа в доме обязательно. При нехватке средств или невозможности установить в ванной комнате саму ванну и душевую кабинку, следует ограничиться лишь душевой кабиной.

В настоящее время существуют многофункциональные душевые, которые называют домашним SPA-салоном (к примеру, «Ниагара» и другие). В них имеются функции сауны, гидромассажа, возможность создавать ароматизированный пар и т.д.

Необходимые условия полноценной работы душевой кабины

Установка такой кабинки требует специального предварительного подхода:

Необходима проверка качества электрической линии в ванной комнате, поскольку функциональная нагрузка будет достаточно большой.

Определить свойства воды: агрегаты душевой кабинки будут работать дольше, если вода мягкая. При жёсткой воде отложения кальция на недоступных поверхностях перестанут пропускать воду. Будет необходима сложная чистка. Чтобы избежать таких случаев, необходимо устанавливать в доме или квартире специальный смягчающий воду фильтр.

Важный момент – наличие воды с сильным напором.

Для нормальной работы душевой кабинки эти обстоятельства очень важны.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Установка тропического душа в потолок душевой кабины:



• Гайку необходимо накрутить по резьбе и несильно прикрутить, с обратной стороны проверьте симметричность расположения, если нужно сместить тропический душ, то вначале ослабляем немного гайку, а затем опять подтягиваем.

Установка вентилятора (кулера):



• Шурупы для кулера должны вылазить на 5 мм из корпуса, если больше, то поищите еще… .

• Чтобы при этом действии быстро попасть по дыркам, необходимо продеть шурупы через кулер, зажав ладонью шурупы чтобы не выпадывали, вставить в отверстия. Потом подложить решетку. Этот способ самый быстрый.

• Главное не перекрутить, я думаю, что у Вас все получилось.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия. Верхние двухколесные ролики имеют регулирующее устройство, нижние – подпружинены. Установка на нижней направляющей фиксаторов дверей, необходима для предотвращения боя о задние стенки при перемещениях.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора. Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами.

Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Проверка работоспособности

По окончании монтажа рекомендуется самому проверить душевой уголок на срабатывание функций:

• Руководствуясь инструкцией о том, как собрать душевую кабину и правила пользования, поочередно нажимая кнопки на панели управления, удостоверяются и в их работоспособности.
• Обязательно нужно удостовериться в устойчивом положении поддона. При обнаружении пошатывания его устраняют, поворачивая регулируемые пятки ножек.
• Особенно тщательно следует проинспектировать слив. Его надежность предохранит от протечек, которые приводят, как минимум, к неприятным объяснениям с соседями снизу. Надежный слив обеспечивается специальными прокладками на резьбовых соединениях сифона. Для получения лучшего результата используется силиконовый герметик.

Сборка потолка душевой кабины:

Установка лампы:

• В первую очередь, удобно собирать после поддона крышу (это мое личное мнение). Для этого находим лампу, эпический душ (шутка юмора), кулер, динамик и декоративные крышки (комплектации бывают разные, всего этого может и не быть) — все это добро обычно лежит в отдельной или общей коробочке

• Первым делом снимаем защитную пленку.

• Вначале продеваем провод в отверстие полностью подходящее по размеру и форме.

• Обязательно проверьте свою работу. Лампа должна быть хорошо закреплена при помощи стальных распорок.

• Чтобы не дребезжал динамик, можно по по окружности, совсем немного, нанести по кругу герметик

• Находим 2 декоративные, обычно круглой формы, решетки.

• Шурупчики потолка обычно лежат в одном маленьком пакетике. Идентифицировать их можно по необходимому количеству и примеркой по длине.
• Вам лучше не использовать шуруповёрт, а прикрутить отверткой. Иначе можно повредить гнездо, в которое вкручивается шуруп.

Сборка открытых и закрытых моделей

Порядок монтажа разных моделей сильно не отличается. Но конструкция открытых кабинок более проста, поэтому не вызовет особых затруднений:

1. установка поддона;
2. сборка рамы;
3. соединение поддона и рамы;
4. обработка герметиком;
5. монтаж прозрачных элементов.

Сборка закрытых боксов идентична, но осложнена дополнительными манипуляциями:

• стенки собираются отдельно;
• крепятся к поддону в готовом виде;
• соединяют шланги с системой подачи воды;
• устанавливают лицевые панели на усиленный профиль;
• собирают и монтируют крышу;
• герметизируют швы и отверстия;
• устанавливают декоративную панель.

Советы по эксплуатации

Для мытья и протирки душевой кабины желательно использовать жидкое моющее средство и мягкую ткань. Не следует пользоваться средствами, в составе которых содержится аммиак, ацетон и органические растворители. Существуют также специальные средства, которые предназначены для полировки душевых кабин и придания им блеска.

Нередко от воды возникает белый налет, который оседает на дверцах. Его можно удалить, предварительно смочив мягкую ткань в не сильно концентрированном лимонном соке.

Металлические детали также следует протирать только мягкой хлопчатобумажной тканью. Ни в коем случае не используйте жесткую ткань.

Стеклянные панели и двери следует протирать тканью, предварительно смоченной в специальном моющем средстве. Раздвижные двери нередко снимаются с каркаса перед мытьем. Не следует пользоваться специальными скребками для чистки.

В чистоте должны содержаться не только дверцы, но и поддон. Нельзя допускать засорения слива. Следите за посторонними предметами, которые могут попасть туда.

Для того чтобы очистить гидромассажную систему, нужно наполнить ванну, добавить в нее жидкое моющее средство и оставить на 5 минут, после чего включить душ. Далее после проделанной процедуры следует повторить все в такой же последовательности, только без химии.

Для установки душа в деревянном частном доме должны соблюдаться некоторые условия. Должна присутствовать качественная гидроизоляция, а подводка воды должна быть выполнена профессиональным мастером по особой схеме, исключающей протечки.

О том, как собирать душевую кабину, смотрите в следующем видео.

Как проверить качество деталей?

Перед установкой кабины в ванной комнате, нужно убедиться в качестве комплектующих элементов. Для этого изделие предварительно собирают в просторном помещении и без использования герметика. Кабинки с керамическим поддоном монтируются с применением электролобзика.

Поддон: керамический, стальной или чугунный, акриловый (последний – на пике популярности).

• У тонкого санфаянса много шансов расколоться или разбиться — смотрите на толщину.
• Стальные поддоны поставляются на регулируемых ножках, с обработанным пенополиуретаном днищем и резиновыми прокладками под ним (чтобы струи воды не создавали грохота, встречаясь с поверхностью). Если подобной защиты нет, пользоваться душем будет неудобно.
• Акрил нуждается в дополнительной опоре в виде системы опор, металлического каркаса или армирования днища стекловолокном. Проверьте наличие деталей, придающих жесткость конструкции.

Царапины и сколы на каркасе, а тем более разбитые детали – недопустимы. Протестируйте мелкие детали на предмет геометрического соответствия.

Стекло находится в упаковке, а в коробке не видно, осталось ли оно целым после транспортировки. Согласно стандартам для кабинок используется закаленное стекло толщиной не менее 6 мм, которых хватает для противостояния многим механическим воздействиям. Но для проверки встряхните коробку – если нет характерного шума битых стекол, значит, все нормально. Заказывать раздвижные стеклянные двери лучше на Almetagroup.

Частые ошибки

Несмотря на то что сборка кабины интуитивна понятна, многие мастера, и даже профессиональные, допускают ряд ошибок в работе.

• Не выровнять пол. Идеально ровный пол — залог долгой работы душевой кабины. Поэтому, если вы не уверены в качестве покрытия или не можете выровнять поддон, не пожалейте времени и сил на новую стяжку.
• Подключать электрику без профессионала. Если с сантехнической ещё можно справиться самостоятельно и без специальных знаний, то подключение системы к электросети во влажном помещении оставьте специалисту.
• Обратите внимание: некоторые мастера советуют использовать вместо основания из полистирола монтажную пену. Считается, что такое решение облегчит нагрузку на основание, особенно в том случае, если душ будет принимать человек весом больше 100 кг. Однако есть и серьезный минус: если понадобится прочистка канализации, вам придется полностью вычищать это пространство. Компромисс: залить пену не по всей площади, а лишь в некоторых местах, например, по периметру. Для этого выбирайте монтажную пену с минимальным коэффициентом расширения. И после заливки поставьте в душ что-нибудь тяжелое, чтобы избежать деформации и перекоса.
• То же касается и советов по обустройству основания из кирпича. Лучше прокладывать меньше и только по периметру.
• Не все герметизируют пространства между стеной и стеклом, дверцами и экраном. В дальнейшем это приводит к разбрызгиванию воды, ещё хуже — затоплению.

Источники

• https://iseptick.ru/santekhnika/kabini/sborka-dushevyx-kabin-svoimi-rukami-vidy-kabinok-etapy-sborki.html
• https://svoimirukami.guru/sborka-dushevoj-kabiny-svoimi-rukami/
• https://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/ustanovka-dushevoj-kabiny-svoimi-rukami-podrobnaya-instrukciya-v-6-shagov-55671
• https://sborka-dushevoy.ru/
• https://cozzyroom.com/remont/ustanovka-dushevoj-kabiny.html
• https://kak-sdelano.ru/sanuzel/sborka-i-ustanovka-dushevyix-kabin-samostoyatelno
• https://beautyvanna.ru/santehnika/sborka-dushevoj-kabiny.html
• https://www.masterovoj66.ru/%D0%BD%D0%B0%D1%88-%D0%B1%D0%BB%D0%BE%D0%B3-%D0%BE-%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82%D0%B5-%D0%BF%D0%BE%D0%BB%D0%B5%D0%B7%D0%BD%D1%8B%D0%B5-%D1%81%D0%BE%D0%B2%D0%B5%D1%82%D1%8B/%D0%B8%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%86%D0%B8%D1%8F-%D0%BF%D0%BE-%D1%81%D0%B1%D0%BE%D1%80%D0%BA%D0%B5-%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6%D1%83-%D0%B4%D1%83%D1%88%D0%B5%D0%B2%D0%BE%D0%B9-%D0%BA%D0%B0%D0%B1%D0%B8%D0%BD%D1%8B-%D1%81-%D1%84%D0%BE%D1%82%D0%BE%D0%B3%D1%80%D0%B0%D1%84%D0%B8%D1%8F%D0%BC%D0%B8/
• https://stroy-podskazka. ru/vannaya/dushevye-kabiny/ustanovka/
• https://sansovet.com/kvartira/vannaya-komnata/montazh-dushevoj-kabiny.html

[свернуть]

Сборка душевой кабины: фото-, видео- инструкции

В целях экономии места в небольших санузлах устанавливают душевые кабины. Есть они разной комплектации, в зависимости от которой называются душевым уголком, кабиной или гидробоксом. Однако все производители грешат одним: негодной инструкцией. В ней прописан перечень деталей и общие указания: поставьте поддон, закрепите стенки… и все остальное в том же духе. Никаких подробностей. Из-за чего сборка душевой кабины превращается в задачу из разряда «сделай сам». Разных моделей много, все их описать невозможно, но общие проблемы и способы их решения опишем и продемонстрируем.

Содержание статьи

Типы и виды

В первую очередь различаются душевые кабины по форме: угловые и прямые. В нашей стране распространены больше угловые, ведь их проще вписать в небольшие помещения.

Прямая душевая кабина

Но и угловые могут быть разной формы. Более распространены с округлой лицевой частью — в виде сектора круга, но есть и со скошенным и прямоугольным основанием.

Форма лицевой стенки может быть не только округлой

Теперь собственно о комплектации. По этому признаку душевые кабины делят на закрытые и открытые. В открытых нет верхней панели, а также боковых стенок. В закрытых они есть. Открытые душевые кабины чаще всего называют «душевой угол» или  уголок. Его комплектация тоже может быть разной — с поддоном или без.

Разная комплектация

Некоторые закрытые душевые кабины имеет множество дополнительных функций — разного типа струйный массаж, душ — обычный, тропический и т.п., встроенную сауну или парогенератор для хамам. Такие многофункциональные устройства правильно называть «гидромассажные кабины», а попросту — гидробокс.

Понятное дело, что чем сложнее «начинка», тем более трудоемкой будет сборка. Но гидромассажные кабины собираются в самом начале точно также, как и душевой уголок с поддоном. Если вы поймете, как собрать основное — установить стенки и крышу будет проще. Главное, как обычно, основа, а сборка душевой кабины любой сложности начинается с установки поддона и направляющих для дверей.

Как собрать душевую кабину — уголок

Чаще всего покупается именно уголок с поддоном. Без поддона приходится долго водится с полом и сливом. Поставить готовое корыто проще. Потому в первую очередь опишем порядок монтажа такой душевой кабины. Как сделать поддон для душевой кабины из плитки читайте тут.

Сразу скажем, что модели с подоном требуют запаса высоты не менее 15 см: внизу находится сифон и шланги отвода воды. Так что для монтажа кабины 215 см высотой высота потолка должна быть не менее 230 см, и то работать будет сложно. Если потолки у вас низкие, придется ставить кабинку без поддона — только стенки, а слив делать в полу.

Установка поддона

Поддон в современных душевых кабинах сделан из пластика. Он усиливается несколькими слоями стеклоткани, повышающей его прочность, но все равно нормально стать на него без опоры нельзя.  В комплекте идет несколько металлических труб квадратного сечения, которые собираются в конструкцию, поддерживающую дно.

Конструкция для поддержки поддона

Но далеко не все решаются установить душевую кабинку на несколько железок. Некоторые предпочитают сделать основание из кирпича или деревянного бруса.

Сборка душевой кабины на металлическом каркасе

В некоторых моделях первым делом необходимо прикрепить к поддону декоративный защитный кожух. Его просто вставляют в паз и прикручивают металлическими пластинами. Далее уже продолжается процесс монтажа. Чем плох такой метод? Как при необходимости менять или ремонтировать слив? Кожух не снимешь — он прикреплен изнутри. Единственный способ — самому предварительно сделать дверку, а потом уже модифицированную панель ставить на место.

Порядок сборки поддона душевой кабины такой:

• Шпильки вкручивают в имеющиеся гнезда. В некоторых конструкциях гнезд меньше, чем опорных лучей. Тогда в комплекте есть короткие шпильки. Они просто вставляются и держатся на болтах, перераспределяя часть нагрузки.
• На установленные шпильки накручиваются гайки, которые будут стопорить металлический опорный каркас, не давая ему упереться в поддон.

  Начало сборки поддона душевой кабины

• На шпильки с гайками надевают каркас, в нем для этого насверлены отверстия.
• На торчащие концы шпилек накручивают еще гайки, только теперь они находятся с другой стороны трубы.

  С двух сторон есть стопорные гайки

• В поддерживающей конструкции имеются отверстия, в них закручиваем болты, которые идут в комплекте. По идее, они должны попасть в соответствующие отверстия на поддоне. Под этими отверстиями есть усиление, иначе шуруп просто проткнет пластик.

  Крепим металлический каркас к поддону

• Проверив, насколько ровно лежит каркас, и откорректировав при необходимости, подтягиваем все двойные болты на шпильках. Получится довольно жесткая фиксация (раньше все шаталось).
• Приступаем к сборке ножек.
  • Устанавливаем упоры. Они тоже ставятся на две гайки.

    Устанавливаем упоры

  • Откорректировав форму лицевой поверхности декоративного кожуха, прикручиваем упоры. Для этого есть винты с шайбами. На шайбы надеваются декоративные накладки.

    Прикручиваем упоры к кожуху

  • Накручиваем ножки. Осталось ножки выровнять. Есть два способа. Если поддон небольшой и неглубокий, проще перевернуть его, поставить на место и контролируя плоскость по уровню выставить подкручивая ножки. Если поддон массивный и глубокий, да еще стоит декоративный кожух, добраться до всех ножек нереально. В этом случае ножки крутите выставляя их на одну высоту. Проверить насколько ровно они выставлены можно при помощи обычного строительного уровня  — укладывая его попарно на разные ножки, или при помощи лазерного построителя плоскостей (как им пользоваться читайте тут).

    Установка ножек

• Переворачиваете поддон. Если все ножки выставлены ровно и пол ровный, поддон должен стоять ровно и плотно.

Сборка душевой кабины -уголка сделана уже на половину. Осталось собрать дверки.

Сборка поддона на основе из кирпича или пеноблоков

Тут все несравненно проще, хотя во многом зависит от формы поддона. Чаще всего основу складывают из кирпича или пеноблоков.  Удобнее работать с пеноблоками высокой плотности. Они имеют достаточную несущую способность, чтобы выдержать требуемый вес, но при этом легко режутся пилой, им легко придать требуемую форму.

Сначала складывается вся конструкция насухую, без раствора или клея для пеноблоков. Только при этом не забудьте, что раствор/клей приподнимет немного конструкцию. А это — второй плюс пеноблоков: для их монтажа достаточно слоя клея в пару миллиметров, а для кирпича требуется не менее 6-8 мм.

Пример душевого поддона, установленного на кирпичи

Примерить предварительно, как станет душевой поддон, можно и на клей или раствор: вдруг где-то недостаточно положили. Для этого раствор выкладывают, более-менее выравнивают кельмой, закрывают пленкой, и уже на пленку ставят поддон. Сняв его вы абсолютно точно увидите, везде ли достаточно клея.

Подложив, если необходимо раствор, ставим поддон на место. Выровнять его дело техники: берем строительный уровень, и ориентируясь на его показания, постукиваем в разных местах. Обратите внимание! Можно установить душевой поддон на пленку, не снимая ее с раствора. В таком варианте возможен демонтаж без разрушения.

Кирпичное основание закрывают пленкой

Складывая кирпичное основание, не забудьте, что необходимо место для установки слива, труб от него. Также необходимо предусмотреть возможность замены сифона. Для этого делают с одной из сторон окошко, обеспечивающее доступ к нужным частям. Его потом можно закрыть декоративной дверкой или крышкой.

Перед окончательной установкой поддона подключают слив. Для тех, кто хоть раз ставил раковину или ванну, это — не проблема. Более подробно об этом в следующем видео. Один момент: при установке сифона не забудьте промазать отверстие под слив герметиком. Там, конечно, есть резинка, но с герметиком будет надежнее.

Как сделать поддон для душа из плитки можно прочесть тут и душевую кабину к нему.

Герметизация поддона

После того, как поддон поставлен на место, стык требуется загерметизировать. Используют обычно прозрачный герметик. Только обратите внимание, что акриловые герметики через время желтеют (через пару месяцев), потому лучше поискать силиконовый.

Поддон необходимо хорошо герметизировать

Хорошо заполняете все щели и промежутки, можно дважды. Чтобы не работать на глаз, можно приставить поддон, нанести черту маркером, потом отодвинуть и на пару миллиметров ниже отметки нанести одну-две сплошных полосы герметика. Придвинуть поддон на место, хорошо прижать. Заполнить имеющиеся сверху пустоты.

Есть второй способ. Он более эстетичный. Закрыть стык сантехническим уголком. Он сам имеет уплотнительную резинку, но можно его тоже промазать герметиком. Этим уголком можно закрыть небольшую щель, которая образуется, если угол в ванной не ровно 90°.

Организация вентиляции в ванной описана тут.

Установка направляющих для дверей

Далее сборка душевой кабины продолжается монтажом направляющих для дверей. Даже если кабина без боковых панелей, сначала необходимо собрать направляющий каркас для дверок, установить его на поддон, и потом уже размечать места установки крепежа. Собрать каркас — это скрепить вместе боковые стойки и две округлых направляющих. Для придания жесткости конструкции можно установить неподвижные стеклянные боковины.

Почему нельзя сразу крепить стойки для дверей к стене? Потому что стены в ванной редко идеально ровные. Прикрепив так стойки, вы получите перекошенные дверки, которые будут плохо закрываться/открываться. Чтобы понять всю разницу, можно разметить строго вертикально, как положено выставив боковые направляющие вертикально. Потом соберите несущий каркас, поставьте его на место и посмотрите, на имеющиеся отклонения. В 99% они имеются, причем значительные.

Одна из конструкция роликов для душевой кабины

При сборке каркаса  душевой кабины разночтений быть не может. Есть две дуги, есть две стойки. Совмещаете пазы и отверстия, затягиваете винтами. Потом устанавливаете боковушки из стекла. Они фиксируются скобами-стопорами. После этого не забудьте установить ролики для душевой кабины. Они могут иметь разную конструкцию, но, чаще всего, для их установки требуется снять боковые стопора с направляющих, загнать в профиль с двух сторон по два ролика, поставить стопора на место.

В некоторых моделях приходится не только ролики устанавливать, но и навешивать стекло, иначе не перенесешь. Но работать тогда лучше вдвоем. Одному сложно.

Поставив собранную раму на поддон и проверив, правильно ли она стала, отмечают маркером места установки крепежа. Сняв кабину, сверлят отверстия, устанавливают дюбеля.

Промазывают места примыкания каркаса к стенам герметиком. Нанести полосу надо щедро — лучше потом вытереть излишки. Затем ставят направляющие на место и прикручивают на болты. Оставшиеся щели повторно заполняют герметиком. Монтаж душевого уголка почти закончен: осталось навесить дверки и установить уплотнители.

Сборка душевой кабины: навешиваем двери

Если дверки не были установлены, их навешивают. Начинают сверху. В большинстве моделей в полотне двери есть отверстия: сверху и снизу. Это и есть места крепления роликов. В некоторых душевых кабинах отверстий по два, в некоторых по четыре. Их количество зависит от конструкции роликов.

Берут шуруп, на него надевают пластиковую прокладку (из комплекта). Вставив шуруп в отверстие, надевают вторую прокладку. Далее: внутри ролика есть резьба, в нее и нужно попасть шурупом, потом поддерживая снаружи ролик пальцами, внутри завернуть шуруп. Такой акробатический элемент повторяется со всеми роликами. Только пока все шурупы не установлены, затягивать их не нужно. Только наживить, чтобы дверца держалась и не упала.

После того как дверцы навешены, затягивают все крепления. Остался последний момент: установка уплотнителей на двери. Они просто защелкиваются (надавливаете пальцем) на боковых кромках двух стыкующихся половинок двери. Таким же способом крепятся с другой стороны — на стойки у стен.

Подробности навешивания дверей душевой кабины в одной из моделей смотрите в видео.

Об установке и подключении бойлера можно прочесть тут.

Особенности монтажа душевой кабины-гидробокса

В закрытых душевых кабинках и гидробоксах после установки поддона необходимо собрать панель, закрывающую стену. На ней имеются монтажные отверстия, в которые предварительно устанавливаются все «примочки» — форсунки, держатели, мыльницы, сиденья, динамики, светильники и т.д. форма и размеры у ниж у всех разные, так что ошибиться трудно. Желательно все «посадочные отверстия» промазывать герметиком: меньше капать будет впоследствии.

Особо стоит остановиться на установке форсунок. Кроме установки самих распылителей, их надо соединить между собой отрезками шланга. Он надевается на патрубки форсунок, затягивается хомутами. Все это собирается по имеющейся в инструкции схеме. Особое внимание обратите на то, чтобы наконечники форсунок были целыми и хомуты хорошо затянутыми. Не лишним будет и тут промазать каждое посадочное место герметиком (и под форсунку и под шланги).

Соединение форсунок душевой кабины с тыльной стороны

Стенку с подключенными аксессуарами ставят в специальный паз. Место соединения также предварительно промазывается герметиком. Подключается холодная, горячая вода, можно проверить работоспособность системы.

После установки стенок собирается крышка. Там обычно находится тропический душ, может — лампа. При их установке тоже можно использовать герметик — мало ли куда попадет вода… На патрубок душа надевается шланг, который затягивается хомутами. К выводам лампы подсоединяются проводники, место соединения тщательно изолируется, можно несколькими последовательно надеваемыми термоусадочными трубками.

На стенку устанавливается собранная крышка. Место стыка снова таки смазывается герметиком. Пока герметик не застыл, устанавливается собранная рама дверей. Когда устанавливаются двери — зависит от модели. В некоторых случаях их нужно навешивать до установки, в некоторых — после. Все стыки герметизируются.

Достаточно подробно сборка душевой кабины-гидробокса показана в этом видео. Комментарии отсутствуют, но последовательность действий ясна.

Как собрать душевую кабину, надеемся, понятно. Моделей и модификаций очень много, но основные проблемные узлы попытались описать. Если что-то упустили, пишите в комментариях, — статью дополним))

Сборка и установка душевой кабины своими руками

Содержание:

1. Подготовка к сборке ДК
2. Поэтапная сборка душевой кабины

Вы решились на переоборудование санузла и наметили замену ванны на душевую кабину? Это удачное решение, особенно если площадь ванной комнаты оставляет желать большего. Но монтаж душевой кабины силами специалистов – удовольствие не из дешевых, на установку вам придётся потратить до четверти стоимости самого оборудования. Если вы приобрели модель с парогенератором или гидромассажем, то прибегать к услугам профессионалов целесообразно, но если вы остановились на более простой конструкции, то вам вполне будет по силам сборка и установка душевой кабины своими руками. Сборка конкретной модели может иметь свои особенности, но в целом все кабины собираются согласно алгоритму, изложенному ниже.

Подготовка к сборке ДК

Перед сборкой кабинки следует убедиться, что пол выровнен и гидроизолирован, коммуникации подведены и также изолированы. Этот момент чрезвычайно важен, если вы проживаете в многоэтажке, а не в собственном доме. Обратите внимание, что установка душевых кабин в квартирах не требует разрешения в тех случаях, когда кабина ставится вместо ванны. Если вы планируете оборудовать санузел и ванной, и кабинкой, то образуется дополнительная точка водозабора. Об этом необходимо уведомить БТИ и получить разрешительные документы.

Перед тем, как монтировать оборудование в ванной, произведите сборку душевой кабины на свободной площади и убедитесь, что все детали в наличии, стёкла не имеют трещин и царапин, а фурнитура качественная. Такой предварительный осмотр особенно необходим, если вы приобрели бюджетную модель. Если вы сомневаетесь в качестве крепёжных элементов, то заранее приобретите аналоги, чтобы избежать проблем при монтаже и сократить время установки. Изучите инструкцию, подготовьте инструмент и герметик и приступайте к монтажу.

Поэтапная сборка душевой кабины

Решившись собирать ДК самостоятельно, ведите работы снизу вверх, от поддона к крыше. На каждом этапе контролируйте ровность уровнем – если вы установите кабину неровно, то не избежать перекосов дверей, щелей и протечек.

Шаг 1. Установка поддона

Перед собственно монтажом поддона подключите водоотводную систему. В идеальном случае слив поддона следует расположить прямо над канализационным стоком, но если такой возможности нет, то используйте гибкие шланги для сооружения отвода к канализации.

Теперь приступайте к сборке поддона. Разместите ножки на указанные в инструкции места и закрутите до упора, закрепив в верхней части гайками и шайбами. На эту конструкцию установите каркас. Также зафиксируйте посредством гаек центральную опору. Разместите поддон в подготовленном месте. Тщательно выровняйте поддон, контролируя процесс строительным уровнем.

Подключите сифон. Для этого соедините гибкий шланг, идущий к канализации, со сливным отверстием, и убедитесь, что соединение герметично. Можно налить в поддон воду, чтобы понять, имеются ли протечки. Если прокладка ненадёжна, и вы обнаружили протечки, то обработайте слив герметиком и дождитесь, пока состав высохнет. Не спешите закрывать каркас декоративной отделкой, это лучше сделать на заключительном этапе, когда кабинка будет полностью смонтирована, и вам больше не потребуется регулировать поддон.

Шаг 2. Сборка перегородок

Подготовьте стенки и определите, где верхняя часть и где нижняя. Если на это нет указаний на самих элементах, то ориентируйтесь на число технических отверстий — в верхней части их больше.

Как правило, сегодня модели поставляются с дверцами на роликах. Для фиксации применяются направляющие. В вашем комплекте будут присутствовать два вида: широкие, монтируемые наверху, и узкие, монтируемые внизу. Соберите каркас кабины, обрабатывая все соединения герметиком, вставьте панели в пазы и зафиксируйте гайками. Не следует прикладывать чрезмерные усилия закручивая гайки, — перегородки создаются из хрупких материалов (акрила, стекла), которые легко раздавить и испортить. Поочередно закручивайте все гайки, добиваясь примерно одинаковой по всей длине плотности прилегания дверцы к направляющей. Снова аккуратно обработайте сочленения герметизирующим составом. Будьте внимательны при работе с герметиком и оставляйте необработанными специальные углубления для стоков воды.



Шаг 3. Монтаж крыши

Перед тем, как установить на кабину крышу, зафиксируйте на ней лейку, элементы подсветки, динамики, вентилятор. Затем закрепите крышу на каркасе, применяя винты и саморезы. Постарайтесь оставить зазор между крышей и потолком санузла не менее 25 см, это расстояние необходимо для обслуживания ДК.

Шаг 4. Сборка дверей

Дверцы кабинки устанавливаются в последнюю очередь, когда прочие элементы уже смонтированы. Сначала разместите на дверцах уплотнители и ролики, а затем установите дверцы на предусмотренные места. Тщательно отрегулируйте ролики, добиваясь герметичного закрывания дверей. Проверьте, чтобы двери закрывались без щелей, иначе каждое посещение душа будет сопровождаться образованием луж. В заключение поставьте на ролики заглушки и проверьте плавность хода дверей. Не забывайте, что монтаж дверей – принципиально важный этап, от того, насколько хорошо вы установите двери, будут зависеть и безопасность кабины, и её долговечность.

Шаг 5. Установка дополнительного оборудования и тестирование

После того, как кабина целиком собрана, можно размещать внутри аксессуары: полочки, крючки, держатели, зеркала и пр. Обязательно зайдите в кабину и обратите внимание, не проседает ли поддон и не слышно ли скрипа – это будет свидетельствовать о том, что поддон установлен неровно. Если вы обнаружите проседание или услышите скрип, то ещё раз отрегулируйте ножки поддона до полного исчезновения этих явлений. Удостоверившись, что кабина стоит ровно, а поддон не проседает, закройте каркас декоративными панелями.

Шаг 6. Подключение к электрической сети и водопроводу

Подведите к оборудованию воду. Желательно убедиться, что давление в водопроводе и рабочее давление в системе кабины, оговорённое производителем, совпадают.

Для подключения конструкции к электросети целесообразно установить в ванной влагозащищённую розетку со специально выделенной линией электропроводки и предусмотреть для неё место, куда исключено попадание брызг и капель. Оптимальное решение – разместить розетку позади кабины или сбоку.

Перед тем, как приступать к эксплуатации собственноручно установленной душевой кабины, нужно дождаться полного высыхания герметика. Далее надлежит снова провести тест на герметизацию. Для этого включают слабый напор воды и проверяют, нет ли протечек. Если стыки и сливное отверстие герметичны, то ни луж, ни подтёков не будет. Если в каких-то местах просачивается вода, то необходимо просушить кабину, заново пройтись герметиком, дождаться высыхания и снова пролить водой.

Душевая кабина – это современное сантехническое оборудование, модное и практичное. Зачастую кабинка стоит недешево, и тем обиднее в первые же месяцы после начала эксплуатации столкнуться с проблемами. Гарантией безукоризненной работы модели послужит грамотная сборка и установка своими руками.

Сборка душевой кабины Niagara (Ниагара) в Москве

Добрый день, дорогие посетители нашего сайта.
Если сейчас Вы читаете эти строки, значит, Вы стали обладателем или же планируете купить душевую кабину Niagara.
Фирма Niagara стала больше внимания уделять деталям интерьера, комфорту, новым веяниям и тенденциям моды в обустройстве нашего дома, все больше отдавая предпочтение техническим новинкам, стремится, чтобы по последнему слову современности была оборудована Ваша ванная комната.
Каждый согласится что, ванная комната это особое место в нашем доме, это место, где происходит чудо нашего утреннего преображения и волшебство вечернего расслабления под струями воды которое мгновенно избавляет Вас от суеты дня.
Душевые кабины Ниагара — это волшебство преображающей силы воды.
Чтобы Вы почувствовали всю силу преображения, компания Ниагара вот уже более 10 лет работает над созданием новых моделей и модификаций душевых кабин. Стремясь к разнообразию и широте ассортимента, компания Niagara не забывает и о качестве своей продукции. Вся продукция Производителя Ниагара соответствует европейским и российским стандартам безопасности и комфорта. Вся продукция сертифицирована.
Niagara – почувствуйте водопад удовольствия.

  Сборка душевой кабины Ниагара(Niagara) в Москве

Дорогой пользователь.

Большое спасибо за покупку нашей душевой кабины. Чтобы Вы могли использовать этот продукт безопасно и эффективно, пожалуйста, перед использованием внимательно прочтите это руководство по эксплуатации.  По вопросам монтажа, консультации и сервисного обслуживания предлагаем обращаться по телефону нашего сайта (499) 390-32-95
       Внимание.

1.   Для использования электроники необходимо заземление и защита от удара электрическим током. Подключением электроники и подводом электрического питания к душевой кабине должны заниматься квалифицированные специалисты. Обязательно выключайте электрическое питание и водоснабжение системы, если она не используется в течение долгого времени.

2.  Не рекомендуется людям с признаком гипертонии, болезни сердца продолжительное время пользоваться ванной и гидромассажем. Не оставляйте детей одних без присмотра во время приема душевой кабины. 3.  Во время использования душевой кабины, ванны корректируйте температуру чтобы не получить ожог.

4.  Пожалуйста выключите систему после ее использования.

5. Пожалуйста будьте осторожны при выходе и входе в душевую кабину чтобы не поскользнуться.

Внимание. Опасно. Все стеклянные части душевых кабин выполнены из закалённого стекла. Не допускать соприкосновение с керамическими изделиями. Изделие не должно находиться и эксплуатироваться в помещениях  с температурными показателями не ниже +2 градуса Цельсия. Максимальная нагрузка на поддон 120 кг. Максимальная нагрузка на сиденье  40 кг. Завод изготовитель оставляет за собой право вносить изменения в комплектацию душевой кабины. Обязательные рекомендации по проведению пред установочных работ для установки.

1. Установка Оборудования производится в помещении, специально подготовленном для этого, в строгом соответствии со схемой проведения пред установочных работ.

Стены и пол на месте установки должны быть облицованы и не иметь никаких выступов в пределах габаритных размеров Оборудования (в т.ч. бордюров). Все отделочные работы, включая отделку потолка, перед установкой Оборудования должны быть завершены. В момент установки Оборудование должно находиться на месте его монтажа.

2. ВНИМАНИЕ. При подготовке водопроводных коммуникаций для подключения оборудования необходима установка фильтров механической очистки воды.

3. Давление воды в системе должно находиться в пределах 2-4,5 бар. В случае превышения давления

допустимой нормы, необходима установка понижающих редукторов. Если разница в давлении

горячей и холодной воды превышает 0,5 бар., требуется установка «обратных клапанов». Установка фильтров и редукторов на выводы, непосредственно подготовленные для подключения оборудования, не допускается.

4. Выводы  горячей  и  холодной  воды должны   иметь  внутреннюю  резьбу 1/2дюйма диаметр отверстия для подключения канализации — 50мм.

5. Подключение Оборудования к электрической сети должно быть выполнено без дополнительных соединений, т.е. отдельным кабелем, проложенным от электрощита до Оборудования.

6. Подключение  должно   производиться   медным   трехжильным   кабелем   в  двойной   изоляции   с сечением провода 2,5 мм кв. (не ниже типа НО5УУ-Р 3×2,5).

7. Вывод    электрического кабеля    должен    располагаться    в    месте,    указанном    на    схеме    проведения пред установочных работ и быть длиной не менее 1,5 м.

8. В   электрощите   кабель   должен   быть   подключен   к   отдельному   двухполюсному   автомату, комбинированному с устройством защитного отключения (УЗО).

В случае, если УЗО установлено на сетевую группу, допускается подключение Оборудования к двухполюсному автомату с размыканием контактов минимум на 3 мм., рабочим напряжением 220-240V , разрешенным током 16А и током утечки 0,ОЗА.

9. В соответствии с нормами безопасности, выключатели, розетки и другая -электроарматура не могут располагаться в досягаемости человека, использующего Оборудование в зоне шириной 60 см  высотой 225 см вокруг Оборудования.

10. Для всех моделей Оборудования необходимо свободное пространство по периметру не менее 30 см. для обеспечения доступа к рабочим узлам и агрегатам.

11. Высота   потолка   в   помещении,   подготовленном   для   установки   душевых   кабин,   должна.

обеспечивать зазор между крышей душевой кабины и потолком не менее 15 см.

12. Максимально допустимая температура воды при использовании акриловых ванн и душевых кабин не должна превышать 60 гр.С.

                                                    Правила безопасности.

•Давление воды должно быть не более 4.0 бар. Температура воды для паровой кабины должна быть ниже, чем 65 градусов Цельсия. Источник воды должен быть оборудован независимыми  контрольными выключателями и редуктором.

•После того, как товар вынут из упаковки, стеклянные панели необходимо держать вертикально и временно хранить прислоненными к стене. Если поместить их в горизонтальное положение, стеклянные панели могут легко разбиться.

•Установка должна производиться квалифицированными специалистами в соответствии с предложенными в данной брошюре инструкциями по установке. В противном случае душевая кабина не будет установлена должным образом, что приведет к тому, что она может упасть, повредив при этом имущество и даже причинив телесные повреждения пользователю. Подсоединение электроэнергии должно осуществляться  электриком.

•Во избежание травм, никогда не оставляйте пальцы в дверном проеме, когда входите в душевую кабину. Чтобы не упасть, будьте внимательны и не забудьте, что пол ванной комнаты и дно ванны находятся на разном уровне.

•Будьте осторожны, так как на полу душевой кабины часто остается мыльная пена,  не поскользнитесь и не упадите.

•Не разрешайте детям, старым людям и инвалидам заходить и находиться одним в душевой кабине. С ними всегда должен находиться кто-то еще (здоровый взрослый человек). Особое предупреждение: во избежание несчастных случаев люди, страдающие от астмы, гипертонии или заболеваний сердца, должны быть предельно осторожны при пользовании паровой кабиной.

•Никогда не стучите по поверхности душевой кабины и не трите ее грубыми материалами, в противном случае поверхность будет повреждена.

•Никогда не кладите горящую сигарету на душевую кабину и не сбрасывайте пепел на пол, в противном случае возможно возникновение пожара.

•После использования всегда отключайте электричество и подачу воды, как холодной, так и горячей к душевой кабине.

•Уход за душевой кабиной осуществляется при отключенной подаче электроэнергии к душевой кабине.

•В случае если уход за кабиной включает в себя замену каких-либо деталей, необходимо использовать только соответствующие запчасти, в противном случае компания не несет ответственности за какие-либо проблемы, которые могут возникнуть впоследствии.

•Каждые полгода  следует приглашать квалифицированного специалиста для проверки вашей душевой кабины и проведения профилактических работ.

                                                    Уход за изделием.

•Нижний поддон необходимо содержать в чистоте во избежание засорения сливного отверстия посторонними предметами.

•Если на поверхности поддона появляются следы водного камня, для того чтобы очистить поверхность, возьмите кусок мягкой ткани, нанесите на пятно немного зубной пасты и протрите поверхность.

•Категорически запрещается использование сильных кислотных или щелочных моющих средств (таких как спирт, растворитель, нашатырный спирт, ацетон и другие) для очистки поверхностей данного изделия. Рекомендуется использование нейтрального моющего средства.

•Для очистки деталей с электрическим покрытием используйте только фланелевую ткань, протрите поверхность аккуратно, не нажимая. Нельзя использовать грубую ткань и тереть поверхность.

•В случае появления небольших царапин или следов от сигарет на поверхности данной продукции отполируйте поврежденную поверхность влажной полирующей песчаной бумагой №1200, затем потрите песчаной бумагой №2000 и, наконец, отполируйте полирующим средством или зубной пастой и мягкой тряпочкой.

•После принятия душа всегда оставляйте подвижную дверь открытой, для того чтобы проветрить помещение, в противном случае пар и использованная вода будут скапливаться в душевой кабине, образуя плесень или неприятных затхлый запах.

                                                          Инструкция по сборке душевой кабины Niagara

NG-105 ,NG-107,NG-1801,NG-1802,NG-1803,NG-1804 , NG-1806 L,NG-1806 R,NG-1809 , NG-1810 ,NG-1816 ,NG-1817,NG-1818,NG-1819,NG-7016,NG-7017,NG-7006,NG-7003,NG-7010,NG-7004,NG-7009,NG-7018,NG-7019,NG-7001 ,NG-7002,NG-208,NG-209,NG-210L ,NG-210R NG-211, NG-212 ,NG-214 L ,NG-214 R ,NG-301 , NG-302,NG-303L,NG-303R,NG-306 ,NG-308,NG-309,NG-310L,NG-310R, NG-301-01 , NG-302-01,NG-303L-01,NG-303R-01 ,NG-308-01,NG-309-01,NG-310L-01,NG-310R-01, NG-312,NG-314,NG-315,NG-408 ,NG-409 ,NG-410 L  ,NG-410 R  , NG-412NG-414,NG-417,NG-418,NG-500,NG-501,NG-501-01 ,NG-502-01,NG-503L-01, NG-503R-01,NG-502 ,NG-503, NG-504 ,NG-505 ,NG-506NG-506/14,NG-507, NG-508,NG-509,NG-510R, NG-510L , NG-508-01,NG-509-01,NG-510R-01, NG-510L-01, NG-511 ,NG-512 ,NG-514NG-518,NG-701,NG-702,NG-703,NG-708 , NG-709 , NG-710АL, NG-710АR, NG-712,NG-714,NG-771, NG-770 , NG-773L, NG-773R ,NG-774,NG-775,NG-777L , NG-775R,NG-801,NG-802,NG-803,NG-808,NG-809 ,NG-810,NG-812,NG-814,NG-901,NG-902,NG-903 L , NG-903 R , NG-904 L , NG-904 R , NG-908 ,NG-909 , NG-910 LNG-910 R ,NG-914,NG-917,NG-918

                                              Схема сборки угловой душевой кабины Ниагара

                                                Инструмент необходимый для сборки (не входит в комплектацию)

Если поддон с каркасом уже частично собраны, необходимо установить все остальные части предлагающиеся для сборки и протянуть ключом все винтовые соединения. Ножки служат для выставления поддона по уровню, поэтому под несущую конструкцию необходимо установить дополнительные упоры.

-Нанесите сантехнический  герметик на все стыки , между профилями , поддоном , стеклами.
-Не используйте изделие 24 часа , до полного высыхания герметика.

                            Схема сборки ассиметричных душевых кабин Niagara.
                                                  (размер :120х80 , 135х80)

-Нанесите сантехнический  герметик на все стыки , между профилями , поддоном , стеклами.
-Не используйте изделие 24 часа , до полного высыхания герметика.

                         Схема сборки прямоугольной душевой кабины Niagara

-Нанесите сантехнический  герметик на все стыки , между профилями , поддоном , стеклами.
-Не используйте изделие 24 часа , до полного высыхания герметика.

                                                            Вариант сборки фронтальной части №2

                                                         Обозначение кнопок пульта управления тип 1

                                                                            Пульт управления тип 2 — для кабин 900 серии без бани

                                                                            Пульт управления тип 3

                                                                                                                       Пульт управления тип 4

По всем вопросам Вы можете обращаться по телефону 8 (499) 390-32-95

Как собрать душевую кабину своими руками, душевая кабина без стенок или поддона.

Как собрать душевую кабину из отдельных элементов? Это не так уж трудно для человека «с руками». Главное – определиться с комплектацией. Вариантов существует несколько.

На фото:

Модели замысловатой формы из отдельных частей не собрать: их покупают только «в наборе».

Душевая кабина своими руками – это отличный способ сэкономить, а заодно и составить ее именно из тех деталей, которые действительно необходимы. Например, сэкономить на ограждении, установив огромную душевую лейку. Или, наоборот, сделать упор на количество и качество массажных форсунок, избавившись от душевого поддона (слив в пол). Вариантов масса — рассмотрим основные.

Исключение из правил. Паровая кабина может быть только моноблочной – собрать ее из отдельных элементов невозможно! Дело в том, что банька должна быть герметичной. Ей нужен… потолок! А именно его как отдельную деталь никто не продает.

На фото: Паровая кабина 730009 от фабрики Duravit.

Стенки, поддон и душ. Сборная конструкция может состоять из тех же элементов, что и стандартная моноблочная. Просто приобретаться они будут по отдельности и, возможно, от разных производителей.

Как правило, «полная» душевая кабина имеет стенки по периметру (две, три или даже четыре при сложной конфигурации) и может устанавливаться в любой точке ванной комнаты – хоть прямо посередине. Главное, чтобы к этому месту были подведены трубы водоснабжения и канализации.



На фото:

Моноблочные кабины.



Компактно. Из описанной выше конструкции можно – с той или иной целью – «вычесть» одну из деталей. Тогда изменятся и облик кабины, и варианты ее установки.

Например, если купить вместо трех стенок две (плюс дверки), то получится пристенная душевая кабина. А если стенка будет всего одна, то конструкция может располагаться в углу ванной. Это позволит сэкономить как деньги, так и квадратные метры.

На фото:

Угловым кабинам нужно всего две стенки, а не четыре. Иногда они же выступают и в роли двери.

Как сделать поддон для душа? Душевую кабину можно создать и без поддона — вместо него достаточно установить в полу душевой канал или точечный водоотвод (трап).Канал монтируется на входе в душевую кабину или внутри нее у стены. Канал может быть линейным или угловым. Вода из душа будет уходить в канализационные трубы через решетку или специальные щели. Трап может быть расположен в любой точке пола душевой кабины. Он представляет собой квадратную или круглую решетку.

На фото: Душевой канал 05 АСО ShowerDrain от фабрики ACO.



Прямо в пол. Душевая кабина без поддона – это вполне реально! Для слива воды могут использоваться специальные душевые каналы и трапы, встроенные в пол. При этом от стенок отказываться необязательно. Ими можно выделить кабину в углу.



За перегородкой. Иногда достаточно отгородить душевой отсек одной или двумя стенками (в углу или у стены соответственно). А вместо поддона в полу устроить систему слива при помощи душевых каналов и водоотводов. Еще вариант – вместо стенок или перегородок использовать дверцу.

На фото:

Примеры душевых кабин «без поддона» (организован слив воды в пол) и всего с одной стенкой.



За занавесочкой. Имеет право на жизнь и душевая кабина без стенок. Можно не покупать их вовсе – достаточно будет поддона и душевой стойки (или панели). В этом случае роль ограждения, защищающего пространство от брызг, могут играть шторки, закрепленные на специальном держателе.



Минимализм. В тесной ванной комнате можно отказаться от всего – стен, шторок и даже поддона! Для создания душевой кабины вам понадобится лишь душевая стойка или панель. Тогда как для слива воды будет использоваться душевой канал или точечный водоотвод в полу. Понятно, что такая «виртуальная» душевая кабина, а точнее, место для принятия душа, может находиться в любой точке ванной комнаты. Пожалуй, более экономичного решения и придумать нельзя. Единственный минус – брызги (они будут повсюду). Чтобы бороться с ними, можно повесить шторку.

На фото:

Иногда даже несколько стенок кабине не требуется — достаточно символичной перегородки.

Как самому установить душевую кабину. Как собрать и установить душевую кабину

При сборе душевой кабины очень важно прочесть инструкцию до того, как что-то сломалось – особенности модели могут сказаться на специфике установки.

Даже при решении монтировать изделие самостоятельно, обзаведитесь помощником: придется точно припасовывать детали и тщательно соблюдать правила установки. Только при таком подходе душ прослужит лет 15-20 – до полного износа.

О сборке душевой кабины самостоятельно и монтаже в ванной комнате своими руками узнайте из нашей подробной инструкции с видео-уроком.

Для сбора душевой кабины потребуются расходные материалы:

• Силиконовый и акриловый герметик. Акрил – более подходящий вариант для заделки наружных стыков.
• Изоляционная лента-фум.
• Клей ПВА.
• Качественный сифон (сифон, идущий в комплекте с изделием, обычно не выдерживает нагрузок
  ).
• Переходник на канализацию (диаметр – 32/50).
• Шланги (2 шт по 1.5 м), чтобы подвести горячую и холодную воду.

Инструменты:

• Разводной ключ.
• Набор отверток (минимум – шлицевая и крестообразная).
• Уровень, чтобы регулировать установку поддона.
• Дрель или шуруповерт. Удобней всего собирать кабину с аккумуляторным шуруповертом
  .
• Сверла с диаметром 3 и 6 мм.
• Шурупы.
• Пистолет для выдавливания герметика.

Идущие в комплекте саморезы по металлу специалисты рекомендуют заменить болтовыми соединениями (М5), а металлические китайские хомуты для поддержания шланга – стальными автомобильными.

Как проверить качество деталей?

В самом конце, когда душевая кабина стала на свое место, на нее цепляют все ручки, полочки, держатели и прочую фурнитуру
. Все еще раз проверяется и регулируется. Лучшая финальная проверка – полноценный прием душа, позволяющий заметить все важные моменты и убрать дефекты.

При сборе приходится обращать внимание не только на общие рекомендации, но и на инструкцию и особенности монтажа отдельно для каждого производителя и даже конкретной модели душевой кабины
.

Например, у кабинок «Ниагара» профиль не очень хорошо прилегает к остальным деталям, стенки и дверки устанавливаются нестандартным образом. А у бренда «Ika» другая проблема – от точности расположения дверей зависит наличие протечек. Так что если в «родной» инструкции есть советы, не упомянутые выше – обязательно следуйте им!

Прежде чем задумываться о том, как собрать душевую кабину своими руками, следует определиться с типом конструкции и подготовить все необходимые инструменты. Продуманный подход позволит вам избежать простоев в работе, нестыковок при выполнении отдельных операций. Пошаговое выполнение инструкций по монтажу позволит вам достичь желаемого результата, даже если вы не имеете богатого опыта подобного строительства.

Все возможные варианты можно разделить по форме кабины, материалам, из которых они изготавливаются, и другим критериям, однако основным параметром классификации является то, как выполняется установка душевой кабины своими руками относительно остального пространства ванной комнаты.

Закрытые модели
представляют собой отдельное замкнутое пространство, ограниченное по сторонам собственными стенками. Закрытые душевые кабинки кроме стенок имеют верхнюю крышку, поддон, дверь и душевую лейку. Возможно и дополнительное оснащение – от подогревателя воды до встроенного радиоприемника, которые устанавливаются по желанию пользователя.

Стенками открытых кабинок
выступают стены ванной комнаты. Собственная комплектация таких моделей включает в себя:

• поддон,
• двери,
• лейку душа.

Открытые душевые кабинки чаще всего монтируются в углу в ванной, реже – встык только с одной из стен помещения.

Дополнительное оснащение душевых кабин открытого типа также возможно.

Элементы стандартной комплектации душевых кабин

Поддоны необходимы для сбора воды. К тому же именно из них осуществляется отвод стоков в канализационную систему. По форме поддоны бывают прямоугольным или угловыми.

Выбирая поддон для душевой кабины, обращайте внимание на его глубину.

• Высокие поддоны образуют мини-ванну, в которой можно сидеть и набирать в нее воду.
• Самые низкие поддоны называются плоскими. Они компактны, но требуют особой схемы монтажа слива воды.
• Поддоны средней глубины можно считать универсальными.

Различные модели поддонов отличаются также по материалу. Чаще всего встречаются акриловые изделия, но можно встретить также и чугунные, стальные или керамические варианты.

Стенки и дверцы обеспечивают герметичность пространства и предотвращают попадание воды за пределы душевой кабины. Материалом для изготовления подобных конструкций может служить пластик, органическое или ударопрочное стекло (матированное, тонированное), алюминий.

В стандартную комплектацию входят также:

• задняя панель,
• поддон и его фартук,
• стойки и направляющие,
• крыша.

Инструменты и материалы для работы

Сборка душевой кабинки не станет для вас слишком сложной работой, если вы заблаговременно приготовите все необходимые инструменты и материалы.

Вам понадобятся:

• отвертки (шлицевая и крестообразная),
• газовый ключ,
• дрель и сверла по металлу (3 и 6 мм),
• уровень для контроля положения,
• водоподводные гибкие шланги,
• ФУМ-лента для гидроизоляции соединений,
• сифон,
• монтажная пена (2-3 стандартных баллона) для низких поддонов.

Сборка душевой кабины своими руками выполняется поэтапно. На каждом этапе в обязательном порядке выполняется разметка для точности геометрического положения элементов. Чтобы быть уверенным в правильности выполнения работ можно сделать контрольную проверку с помощью уровня.

Перед тем, как установить душевую кабину самостоятельно, следует убедиться в ровности пола. При необходимости, оптимально выполнить в ванной бетонную стяжку, провести гидроизоляцию и уложить плитку.

Установка поддона и коммуникаций

Сборка душевой кабины своими руками начинается с монтажа поддона. В зависимости от конфигурации он может устанавливаться на раму или без нее. Установка в этих случаях имеет свои нюансы.

Монтаж поддона с рамой

На металлическую раму устанавливаются глубокие поддоны. Главное в этом случае – правильно и точно зафиксировать конструкцию на раме.

В качестве рамы выступает каркасная конструкция из металлических балок, которые в зависимости от конфигурации фиксируются параллельно друг другу или крест-накрест.

Последовательность операций на этом этапе монтажа следующая:

При монтаже поддона с рамой важно правильно организовать слив.

• Если сифон не был установлен до этого момента, его необходимо поставить.
• При соединении сифона с поддоном обеспечивается и проверяется герметичность стыка (закрыть сифон, налить воду в поддон – течь будет заметна, если она существует).
• При обнаружении течи ликвидировать ее при помощи герметика.
• Проверить уклон и длину сливного шланга (для хорошего стока уклон должен быть не менее 2 см на каждый метр).

Монтаж поддона без рамы

При установке мелкого поддона рама не потребуется. В этом случае самым ответственным этапом является установка сифона.

Гофрированный шланг освобождается от крепежного хомута, а сифон соединяется с поддоном с обязательной герметизацией места стыка (для этих целей лучше выбрать прозрачный состав). Выждав, пока герметик подсохнет, шланг и его хомут возвращают в исходное положение. При этом для надежного соединения шланга с канализационным отводом используют резиновый уплотнитель. Необходимость его использования обусловлена разностью диаметров шланга и канализационного отвода (4 и 5 см соответственно).

Перед окончательной фиксацией конструкции ее проверяют на герметичность, наливая воду. Это – очень важный момент, поскольку после окончательной установки устранить недостатки будет очень сложно.

Капитальное крепление выполняется с помощью монтажной пены. Вся конструкция приподнимается на высоту около 5 см и под нее заливается пена.

На время набора прочности пены поддон нагружают. Вес груза должен быть значительным. Можно использовать мешки с песком или цементом, упаковки кафеля и пр. Для равномерного распределения веса груза и избежания перекоса конструкции груз устанавливают на щит.

Установка стенок и дверей

Если вы дошли до монтажа стенок и дверцы, вопрос, как собрать на данном этапе душевую кабину своими руками, уже не представляет сложности. Форма и материал этих элементов могут быть разными, однако в первую очередь всегда устанавливается та стенка, на которой фиксируется автоматика.

Все устанавливаемые модули в обязательном порядке промазываются герметиком, однако делать это лучше после того, как вся конструкция будет собрана «вчерновую». До этого момента специалисты рекомендуют оставлять небольшой люфт, не фиксируя элементы жестко. Это позволит скорректировать положение стенок и дверцы по уровню.

Важно: Если стенки или дверцы душевой кабины сборные и представляют собой раму с вставляющимся стеклом, собрать их и обработать стыки герметиком необходимо до начала монтажа.

После установки электрооборудования душевая кабинка оставляется до набора прочности герметизирующего состава.

В общем виде последовательность выполнения работ при монтаже ограждений выглядит следующим образом:

1. Пазы направляющих перед установкой стекол промазываются герметиком.
2. Стойка присоединяется к арке при помощи саморезов.
3. На стеклянные вставки перед монтажом устанавливается .
4. Нижние направляющие, находящиеся на поддоне, также смазываются герметиком.
5. Устанавливаются стекла.
6. Боковые панели на поддоне фиксируются мелкими саморезами с шайбами.
7. Места стыков герметизируются.
8. Производится проверка электрооборудования (наличие и работоспособность).
9. Собранная душевая кабина оставляется для высыхания герметизирующего состава.

Монтаж крыши

Крыша душевой кабины устанавливается на уже почти готовую конструкцию и крепится к последней при помощи метизов.

Особенности сборки открытых и закрытых моделей

Прежде чем собрать душевую кабину своими руками, следует узнать об особенностях монтажа открытых и закрытых конструкций.

Схема сборки душевой кабинки закрытого типа отличается тем, что ее стенки, стойки, дверца и крыша крепятся друг к другу. Душевая лейка, подсветка и элементы автоматики также устанавливаются на поверхности конструкции.

Решая, как самому установить душевую кабину, если выбрана конструкция открытого типа, следует помнить, что элементами кабины выступают стенки помещения. В этом случае душевая лейка, смеситель и автоматика могут крепиться на стене. К стенам также крепятся и боковые панели кабинки.
На видеоролике ниже продемонстрированы нюансы монтажа открытой кабинки.

Особенности монтажа душевой кабины в частном доме

Тем, кто интересуется, как установить душевую кабину в частном доме, следует помнить, что в этом случае монтаж имеет некоторые отличия от работ, проводящихся в городской квартире.

Ванная комната городской квартиры является специально подготовленным помещением с уже выполненной гидроизоляцией, а в частном доме выбранное помещение требует подготовки.

Обязательными этапами подготовки помещения частного дома для установки душевой кабины являются:

• гидроизоляция пола,
• гидроизоляция стен и потолка (облицовка водостойкими материалами),
• установка вентиляции для того, чтобы избежать чрезмерной влажности воздуха.

Прежде чем начать монтаж душевой кабины своими руками, необходим подвод инженерных коммуникаций:

• холодного водоснабжения (если используется локальный водонагреватель),
• холодного и горячего водоснабжения, если используется центральная система ГВС или общий на весь дом нагреватель),
• электричества,
• канализации.

Видео

На данном видео показана сборка душевой кабины своими руками закрытого типа.

Душевые кабины приобретают все большую популярность в нашей стране благодаря компактности, удобству использования, красивому дизайну и наличию дополнительных функций, например, гидромассажа или сауны. Несмотря на то, что лучше доверить профессионалам, многие владельцы душевых кабин желают установить их самостоятельно. В статье поэтапно рассказывается, как производится установка душевой кабины своими руками. Это позволит посетителям нашего сайта, обладающим навыками обращения с техническими инструментами, самим справиться с ее сборкой и подключением к коммуникациям.

Подготовка к сборке

Если сборка душевой кабины производится одним человеком, ее следует выполнять поэтапно с последующей окончательной регулировкой. Для выбора места ее установки нужно принимать во внимание расположение коммуникаций (систем водопровода и канализации) для максимального удобства подключения к ним оборудования. Упростить сам процесс сборки помогут видео и фотоматериалы, детально объясняющие ход монтажа.

Комплектация душевой кабины

В состав душевых кабин обязательно входят:

• поддон, имеющий специальный каркас, необходимый для монтажа изделия;
• ножки, высота которых легко регулируется, позволяя выровнять поддон по уровню в горизонтальной плоскости;
• крыша или потолочная панель устройства;
• оснащенные роликовым механизмом стеклянные двери, имеющие специальные крепления для сборки;
• задняя стенка, которая может быть укомплектована боковыми панелями.

Совет. Длительность и трудоемкость монтажа зависит от сложности душевого оборудования. При наличии в конструкции кабины сауны и гидромассажа, собрать ее значительно сложнее, для уверенности в качестве выполнения всех процессов установки лучше воспользоваться услугами квалифицированных специалистов.

Подготовка составных элементов устройства к сборке

Перед тем как приступить к монтажу изделия, необходимо освободить от упаковки его составные элементы. Стеклянные и металлические детали упаковываются раздельно, количество упаковочных комплектов у разных моделей может отличаться. В один из них обязательно должна быть вложена инструкция со схемой сборки.

Модели от известных европейских и всегда содержат все необходимые комплектующие материалы. Изделия китайского производства с более низкой стоимостью, могут быть укомплектованы не полностью и содержать неясные инструкции со множеством ошибок.

Совет. Проверить наличие всей требуемой фурнитуры можно, предварительно собрав кабину без полного затягивания крепежных элементов. Распакованные стеклянные панели следует ставить вертикально, прислоняя верхнюю часть к стене, так как при размещении их в горизонтальном положении они могут повредиться.

Порядок монтажа

Душевую кабину собирают в такой последовательности:

1. Установка поддона в горизонтальном положении и подключение его к канализации.
2. Монтаж стенок, дверей и крыши кабинки.
3. Монтаж оборудования к водопроводной сети.
4. Подведение электросети, соблюдая все требования техники безопасности, относящиеся к этому виду сантехнических устройств.
5. Проверка соединений на герметичность, выполнение пусконаладочных работ.

Установку поддона душевой кабины нужно проводить по уровню

Монтаж поддона

Поддон должен быть установлен в горизонтальном положении с использованием строительного уровня. Этому способствует возможность регулирования его ножек. Чтобы обеспечить удобство выполнения этого процесса, снимается закрывающий поддон экран. Фиксация высоты ножек выполняется с помощью контргайки. После снятия защитной пленки, прикрывающей отверстия поддона, его подключают к канализации, используя трубы необходимого диаметра, сливной шланг, уплотнители, отводы, резиновые манжеты. Канализационный тройник должен располагаться на 5 градусов ниже края сливного отверстия кабинки.

Совет. На места соединений деталей наносится силиконовый герметик для обеспечения их влагонепроницаемости. Входящие в комплект к поддону приспособления устанавливаются посредством введения крепежных элементов в специально предназначенные для них отверстия.

Сборка стенок кабины

Перед монтажом боковых и задней стенок на их поверхность в соответствующие технологические отверстия крепятся дополнительные устройства. Для крепления зеркала нежелательно пользоваться разводным ключом. Крепление панели, к которой фиксируются дозаторы жидкостей, выполняется болтами и гайками, которые можно закрутить отверткой. При установке на нее дозаторов, их вводят сверху вниз, пока не появится характерный щелчок.

Кроме этой панели на стенки кабинки крепят:

• полочки для хранения необходимых для принятия водных процедур принадлежностей;
• кронштейн, поддерживающий ручной душ;
• крепление для ножного массажного устройства;
• уголок, предназначенный для соединения гибкого шланга с ручным душем;
• планка в области спины, на которую выведены гидромассажные форсунки для массажа поясницы.

Сборка стенок душевой кабинки

Использование в местах креплений прокладок из силикона предохраняет изготовленные из стекла панели от механического воздействия металлических деталей крепежа. Стенки кабины крепятся к поддону поочередно с обязательным нанесением на соединяемые участки силиконового герметика. Для крепления панелей с алюминиевым каркасом используются саморезы, закручиваемые с внутренней стороны устройства. В некоторых моделях для фиксации панелей применяются специальные пластиковые скобы защелкивающегося типа. В этих изделиях перед размещением панелей на них надевают уплотнительный контур из силикона.

Совет. Как только будет выполнена установка стенки, закрывающей обратную сторону кабинки, можно приступать к подводу воды. Для присоединения к водопроводу применяются шланги, для крепления которых используются хомуты. Когда монтаж всех требующихся подводок будет завершен, необходимо дополнительное протягивание хомутов для предотвращения протечек.

Установка крыши и раздвижных дверей

После удаления верхней панели защитной пленки, препятствующей повреждению этой детали при транспортировке, на ее наружной стороне прикручивают панель, на которой будет располагаться вентилятор и динамик. Затем эти приборы крепятся саморезами с другой стороны. Для предотвращения гудения динамика во время работы его края обрабатывают силиконом. Производится монтаж верхнего душа, размещение в плафоне светодиодов для подсветки. Для вывода электрического кабеля в крыше имеется отверстие. Крепление плафона и верхней лейки выполняется с использованием гайки.

При установке все стыки обязательно обрабатывайте герметиком

На заднюю поверхность потолочной панели устанавливается блок питания, затем ее монтируют на подготовленный корпус кабины. Для выполнения этих процессов применяются саморезы. Для подключения тропического душа используется один из шлангов центральной панели, имеющий наибольшую длину. На обладающие дугообразной формой двери крепят восемь роликов (на каждую из сторон приходится по четыре штуки). До установки ролики необходимо разобрать. Ручки крепят сначала изнутри, затем снаружи, надев на крепежные элементы с последующим затягиванием боковых винтов.

При установке дверей ролики настраивают, используя регулировочные винты. Створки дверей должны смыкаться максимально плотно. На винты, которыми выполняется фиксация роликов, надеваются пластиковые заглушки. Подключение душевой кабины к электросети следует производить проведенным от электрического щитка отдельным трехжильным медным кабелем с сечением 2 и более квадратных миллиметров. Для безопасности владельцев квартиры и оберегания оборудования от перепадов напряжения ставится отдельный автомат мощностью 25 А, установку которого лучше поручить квалифицированному электрику.

Детали душевой кабины

Розетка скрытого типа устанавливается с наружной стороны устройства, она должна иметь влаго- и пылезащиту. Душевой кабине необходимо заземление, которое обычно обеспечивает металлический поддон. По окончании монтажа и высыхания герметика, которое может занять сутки, можно приступать к пусконаладочным мероприятиям. Вначале проверяется герметичность кабины и качество водоотведения. При выявлении недостатков необходимо их устранить, затем можно испытать оборудование с применением полной нагрузки.

Для хорошего функционирования гидромассажных элементов давление в системе водопровода должно превышать 2 атм. Корректную работу форсунок при слабом давлении воды в многоэтажных домах обеспечит установка водного резервуара объемом 200 л. Установка очистных устройств увеличит срок эксплуатации душевых приборов.

Прочитав статью и просмотрев видеоролик, вы сможете оценить предстоящий объем работ по монтажу душевой кабины и выполнить их самостоятельно или воспользоваться услугами специализированных компаний, гарантирующих быструю и аккуратную установку оборудования с соблюдением всех требований. Это обеспечит его долгую эксплуатацию и ощущение максимального комфорта при принятии водных процедур.

Установка душевой кабины: видео

Как установить самостоятельно душевую кабинку: фото

Компактная душевая кабина становится привычным атрибутом малометражной ванной комнаты. Это отличный выход, чтобы сэкономить пространство для стиральной машины или умывальника. К тому же нет ничего невероятного и в том, что любой мужчина, который сможет отличить дрель от отвертки, в состоянии качественно справиться с монтажом. Сборка душевой кабины – видео с процессом, выполненным другим человеком, поможет разобраться с рядом особенностей, которые застрахуют владельца жилья от дальнейших проблем (например, протечки или затопления квартиры).

Правильный выбор

Душевая кабина – это сантехническое оборудование, которое при установке в в стандартной квартире может потребовать незначительных (а порой и вполне значительных) изменений сантехнической системы.

Поэтому видео инструкция по сборке душевой кабины должна быть дополнена информацией о выбранной модели.

Лучше сходить не в один магазин и желательно не один раз.

Не стесняйтесь внимательно осматривать душевые кабины и задавать вопросы относительно крепления деталей, механизма работы раздвижных дверей и т. д.

• во-первых, собранная информация может пригодиться при дальнейшей установке;
• во-вторых, это поможет определиться с выбором оптимальной модели.

При покупке душевой кабины стоит знать:

Выбирайте душевую кабину с усиленными стенками.

1. Одним из важных критериев является давление.
   Оно разнится не только в зависимости от модели, но и в зависимости от водопровода отдельно взятого дома.

Обратите внимание, давление в водопроводе должно соответствовать рабочему давлению выбранной душевой кабины.

1. До момента оплаты следует внимательно ознакомиться с инструкцией и проверить соответствие написанного с тем, что сделано на самом деле. Бывает, например, несовпадение размеров присоединительных отверстий.

Остальное (форма, дизайн, конфигурация и т. д.) зависит лишь от индивидуальных предпочтений.

Делу – время

Перед началом монтажа можно еще раз посмотреть видео как собрать душевую кабину.

Изучите процесс. Постарайтесь досконально запомнить процесс монтажа. Правильный порядок гарантирует не только установку без проблем, но и отсутствие неприятных моментов в ходе эксплуатации.

Если видео сборка душевой кабины все же не отложилась в памяти, составьте план действий.
Если вы собираете кабину в первый раз, не торопитесь.

Условия монтажа душевой кабины

Душевая кабина в ванной комнате может быть расположена в самом углу помещения или прилегать к одной из стен в зависимости от .

Во избежание протечек и преждевременной поломки душевой кабины при ее установке обратите внимание:

• до начала установки душевой кабины следует позаботиться о завершении работ по подведению горячей и холодной воды, канализации и электричества;
• расстояние от поверхности пола до верхнего края трубы канализации не должно превышать 7 сантиметров; если оно выше, нужен подиум;
• перед началом монтажа следует убедиться, что сливной трап не только достает до ввода в канализацию, но при этом обеспечивается необходимый уклон. Если уклон недостаточен, нужно делать подиум;
• недостаточная герметичность душевой кабины может привести к образованию водяного тумана в ванной комнате, поэтому следует позаботиться о вытяжной вентиляции;
• проверьте электрическую розетку: она должна быть оборудована от душевой кабины на расстоянии, которое исключит попадание влаги;
• если вновь возникает вопрос, как собрать душевую кабину самому – видео поможет, посмотрите его еще раз и принимайтесь за дело.

Приступаем к сборке

Когда место для установки будет подготовлено, инструкция тщательно изучена, и вы все еще полны желания самостоятельно установить дешевую кабину, приступаем к сборке:

Схема устройства кабины

1. Установите поддон немного в стороне от основного места сборки. Обратите внимание, для правильной установки сливного трапа нужно не забыть снять «фартук».
2. Установите боковые стенки и направляющие дверной конструкции, соединив их имеющимся креплением, пользуйтесь герметиком, штатными и дополнительными крепежами.
3. Установите верхний купол кабины.

Верхний купол кабины после установки

1. Собранную кабину необходимо оставить на некоторое время. Герметику необходимо просохнуть (от 12 до 24 часов).
2. Установите кабину на постоянное место. Следует убедиться в отсутствии перегибов и наличии необходимого уклона. Убедитесь в герметичности конструкции.
3. Согласно инструкции, установите и отрегулируйте двери.
4. Установите «фартук» поддона.

Так выглядит поддон душевой кабины без «фартука»

1. Пользуйтесь и наслаждайтесь.

Сборка душевой кабины самостоятельно – видео и инструкция несомненно помогут – процесс ответственный, но вполне под силу любому, кто стремится сделать жилье комфортным.

Еще буквально десять-пятнадцат ь лет назад душевая кабинка была предметом роскоши. Но теперь все больше людей избавляются от старых габаритных ванн и устанавливают вместо них душ.

Это позволяет увеличить свободное пространство, которого в городских квартирах обычно не хватает. Нынешний ассортимент таких кабинок достаточно широк, но правильного подбора той или иной модели недостаточно – ее еще нужно установить и подключить к коммуникациям. Об этом и о многом другом вы узнаете после прочтения данной статьи.

Обратите внимание! Монтажные работы не настолько сложны, как может показаться. Но во избежание возможных проблем необходимо вначале определиться с основными видами кабинок.

Душевая кабинка – это закрытый бокс для проведения гигиенических процедур. Существует масса моделей, но всех их можно разделить на две большие группы.

1. Открытые

Пространство открытых кабинок ограничивается лишь стенами бокса и ванной комнаты. Подобные конструкции еще называют душевыми уголками.

Стоят подобные модели дорого, зато монтаж проводится быстро и без каких-либо проблем (с учетом того, что потребуется выравнивание и гидроизоляция пола и стен).

Обратите внимание! В большинстве случаев душевые уголки ставят в небольших квартирах, где монтаж полноразмерного душа невозможен ввиду дефицита свободного пространства. Но если площадь ванной комнаты слишком мала, то уголок следует подбирать с прозрачной дверкой, открывающейся вовнутрь.

2. Закрытые

В закрытых кабинах кроме стен есть также дно и «потолок». Проще говоря, они закрыты всесторонне. Такие кабинки могут быть самых разных размеров, но обычно это от 0,7х0,7 м до 2х2,1 м. Также их делят на простые и многофункциональ ные, при этом в последних предусматриваетс я ряд дополнительных опций:

• ароматерапия;
• гидромассаж;
• «летний» душ;
• лечение цветом;
• «сауна»;
• радиоприемник.

С монтажом и подключением душа достаточно легко справиться, нужно только следовать инструкции изготовителя и прилагать к работе максимум усилий.

Этап 1. Выбор места для установки

Место для монтажа душевого уголка должно соответствовать двум требованиям:

Этап 2. Сборка

Установка начинается со сборки конструкции, что поможет разобраться со всеми нюансами подключения и определить реальные ее габариты.

Обратите внимание! Касаемо технологии сборки, то здесь советовать ничего не будем, поскольку все зависит от конструктивных особенностей конкретной модели. Как говорилось ранее, в этом может помочь лишь инструкция производителя.

Этап 3. Подключение к системе канализации

Подключение следует начать с монтажа поддона. Ниже приведены рекомендации касаемо этой процедуры.

1. Поддон следует установить строго горизонтально, поэтому в работе лучше использовать длинный строительный уровень.
2. В комплекте с кабиной всегда идут специальные опоры, при помощи которых регулируется горизонтальность поддона. При желании можно закрепить дополнительную опору в центре.
3. Поддон должен располагаться перпендикулярно относительно стены.
4. Пол при этом должен быть идеально ровным (используется тот же уровень). Если этого не добиться, то поддон недостаточно плотно пристанет к стенам и, как следствие, возникнет протечка.

После сборки поддона начинается собственно подключение. Вот последовательнос ть действий.

Шаг 1.
Снимаются все элементы фартука.

Шаг 2.
Поднимается часть поддона.

Шаг 3.
На сливное колено, находящееся в нижней части поддона, надевается гофрированный шланг (для крепления предусмотрен специальный боковой ниппель). Этот шланг будет соединять кабинку с канализацией.

Шаг 4.
Второй конец шланга фиксируется на сливе, расположенном в полу.

Шаг 5.
Поддон ставится на место.

Обратите внимание! Предельно качественной установки можно добиться лишь если пол в помещении идеально ровный, а стены расположены под углом в 90ᵒ.

До начала сборки конструкции проводится «проверочный» слив. Намного легче исправить все ошибки до завершения монтажа душевого уголка.

Этап 4. Водоснабжение

Грамотное подключение кабинки к системе водоснабжения играет не менее важную роль. Для этого нужно использовать исключительно качественные трубы и соединительные фитинги. Более того, все соединения следует тщательно герметизировать.

Требования к подключению

1. Трубопровод прокладывается вдоль плинтуса либо скрывается вовсе.
2. Вода к душу выводится из-под мойки.
3. В трубопровод врезается минимум один водный фильтр.

Пошаговая инструкция

Шаг 1.
Вначале перекрывается водоподача, затем в ванной комнате открываются краны горячей/холодной воды – так давление в системе снизится до необходимого уровня.

Шаг 2.
Снимается старый душ – для этого плоскогубцами ослабляются и демонтируются все крепежи.

Шаг 3.
При помощи тех же плоскогубцев выкручивается старая муфта. Каждый отрезок трубопровода оснащается компрессионными фитингами.

Шаг 4.
Фитинги покрываются смазкой (желательно машинным маслом). Переходники кабинки ввинчиваются и подтягиваются плоскогубцами.

Шаг 5.
В соответствии с инструкцией крепятся анкеры, при необходимости отверстия проделываются несколько больше. Затем вкручиваются винты.

Обратите внимание! Желательно отделать место крепления малярной лентой, иначе есть вероятность повредить кафель при работе.

Шаг 6.
Шланги подключаются к переходным фитингам, зажимаются соединения.

Шаг 7.
На анкеры цепляется душевая панель. Крепление начинается сверху. К наружной части панели крепятся водопроводные патрубки, устанавливаются декоративные тарелки.

Шаг 8.
Проверяется работоспособност ь системы. На стояке возобновляется подача воды, все соединения проверяются на предмет герметичности. Только после этого крепится ручка.

Остается только закрепить стенки. Это нужно сделать в соответствии с инструкцией производителя, при этом следует использовать силиконовый герметик и уплотняющие прокладки.

Финальные «штрихи»

По окончании сборки нужно провести еще ряд мероприятий, касающихся финального обустройства душевой кабинки.

1. Электричество

К электросети подключаются только те модели, в которых имеется функция гидромассажа или есть паровой генератор. Применяется изолированный трехжильный провод с сечением 3 см².

2. Потолочная панель

Обычно потолок идет в комплекте с кабинкой. В таком случае к потолку подсоединяется шланг с лейкой и другие комплектующие – динамик, светильники и все, что предусмотрено производителем. Стыки, образованные между динамиком и панелью, обрабатываются герметиком во избежание «гудения».

Потолок устанавливается на соответствующие крепежные элементы, расположенные в верхней части конструкции. Стыки в данном случае также обрабатываются герметиком.

3. Фурнитура

Шаг 1.
В верхней и нижней частях дверного проема устанавливаются ролики. Ролики, расположенные сверху, максимально выворачиваются еще до установки.

Шаг 2.
Дверь отделывается по периметру уплотняющим материалом и ставится на место.

Шаг 3.
Для определения оптимального положения производится регулировка верхних роликов.

Шаг 4.
Винты, с помощью которых закреплены ролики, закрываются декоративными заглушками.

Шаг 5.
Устанавливается остальная фурнитура – зеркало, ручки и т. д.

По завершении монтажа проводится финальное тестирование. Как упоминалось выше, все соединения делают герметичными, а поддон во время эксплуатации не должен скрипеть (в противном случае еще раз регулируется положение ножек под ним).

Эксплуатация и уборка душевой кабинки

Для всех моделей вне зависимости от типа правила эксплуатации одинаковые. Отличаются лишь средства для мытья – выбор того или иного из них зависит от материала, из которого сделан конкретный элемент конструкции.

При эксплуатации нужно помнить о некоторых требованиях.

Также стоит отметить, что уборка кабинки по периодичности делится на несколько видов.

Видео – Мойка душевой кабинки

Выводы

Установить душевую кабинку достаточно просто, для этого требуются лишь минимальные навыки обращения с сантехникой и необходимые инструкции. В отсутствие первого или второго лучше доверить монтаж специалисту.

Видео – Инструкция по установке душевой кабины

Установка паровой душевой кабины

| Smart Price Warehouse

Установка паровой душевой кабины … профессиональная установка или сделай сам?

Итак, если вы думаете о том, чтобы попытаться установить самостоятельно, а не нанимать компанию по установке парового душа, то читайте дальше.

Большая часть работ, связанных с установкой паровой или душевой кабины, на самом деле не связана с водопроводом, как многие думают. Дело в том, что сантехника, вероятно, занимает менее 10% процесса установки.В этих автономных душевых кабинах все подключения к водопроводу (и слив) выполняются с помощью гибких шлангов, как в стиральной машине. Подача горячей и холодной воды просто соединяется с помощью 15-миллиметрового зажимного винта, а гибкие отходы подсоединяются к существующей розетке. Подробную информацию о требованиях к воде можно найти в Полном руководстве по покупке парового душа.

Основная работа заключается в сборке душевой кабины, которая, по сути, представляет собой продукт в плоской упаковке, и именно здесь необходимо применить ваши личные навыки.Один из тестов: если вы можете с легкостью собрать плоский шкаф типа Ikea, то вы так же квалифицированы, как сантехник, чтобы выполнить процесс сборки душа.

Еще один вариант, который вы можете рассмотреть, — это построить агрегат самостоятельно, а затем просто нанять сантехника для подключения и ввода агрегата в эксплуатацию. Это сэкономит вам деньги, поскольку большая часть работы будет выполнена самостоятельно.

Другой элемент установки, для которого вам потребуется привлечь профессионала, — это электрика.В большинстве кают есть освещение, возможно, парогенератор или даже гидромассажная ванна; это означает, что вам потребуется питание для устройства. Ознакомьтесь с полным руководством по покупке, чтобы ознакомиться с полными электрическими требованиями.

Ниже представлено видео слайд-шоу, чтобы дать вам некоторое представление о том, что связано с установкой парового душа или душевой кабины …. просто нажмите кнопку остановки / паузы, чтобы прочитать текст на каждом слайде. В этом видео-слайд-шоу мы представляем модель Insignia GT5000, которую производители оценивают как установку средней сложности.С Insignia, а также с Alto и Opus вы получите более полное руководство, чем большинство других производителей, и обе эти компании также имеют службу технической поддержки, если это необходимо.

После того, как устройство будет полностью распаковано и содержимое будет исключено из списка, вам потребуется примерно 2–3 часа на сборку устройства. Это не позволяет проводить водопровод, герметизацию, подключение к источнику питания или полное тестирование воды после подключения к водопроводу.

Итак, теперь, когда вы прочитали информацию выше и посмотрели видео, вы должны быть немного лучше осведомлены о том, что задействовано, и, следовательно, лучше подготовлены, чтобы ответить на вопрос «Могу ли я установить один самостоятельно».

Если это покажется вам слишком сложным, то, возможно, лучшим вариантом для вас будет найм профессиональной компании по установке парового душа, сантехника или сантехника. Если вы выбрали профессиональный путь, то вот несколько советов, как найти подходящего мужчину или женщину для работы.

Обратитесь к местным сантехникам или установщикам на yell.co.uk или, альтернативно, сейчас существует множество веб-сайтов специалистов, таких как Checkatrade.com, Ratedpeople.com и Compare-Tradesmen.com, где вы можете найти и просмотреть подлинные отзывы для торгует людьми, которые работают в вашем районе.

Первый вопрос, который вы хотите задать, был ли у них в прошлом опыт установки автономных продуктов для душа или паровой кабины? Безусловно, стоит попытаться нанять кого-нибудь, у кого есть опыт работы. Большинство уважаемых сантехников уже сталкивались или знали о продуктах этого типа раньше.

Предупреждение: некоторые сантехники «старой школы» могут отрицательно относиться к этим изделиям для душа. Возможно, они в прошлом устанавливали дешевую китайскую установку или предпочитают поставлять вам традиционную душевую установку, где они могут продать вам комплексное решение, от облицовки плиткой до сантехники, и увеличить свои деньги и прибыль, полученную от вашей работы.

Хотя у них вполне может быть обоснованный аргумент в пользу того, что дешевых устройств, купленных на подобных аукционах и т. Д., Следует избегать любой ценой, также возможно, что они знали об утечке или отсутствии запчастей. в прошлом. Довольно часто некоторые сантехники также не были в курсе того, насколько развиты эти типы устройств с начала 2000-х годов, когда мы впервые увидели их на рынке Великобритании.

Стоит получить как минимум 2 предложения.Вы также можете получить разбивку их цены следующим образом: —

(1) Сантехника: Прокладка необходимых трубопроводов горячей и холодной воды до места за местом, где будет установлена ​​душевая кабина — Стоимость зависит от объема работ. задействован и разный сантехнический материал.

(2) Электричество: Электроснабжение позади, где будет установлена ​​душевая кабина. Стоимость — это действительно зависит от того, что задействовано, поскольку нет двух одинаковых работ, таких как рабочая сила и материалы, такие как кабели, ответвительные розетки и т. Д.

(3) Сборка и ввод в эксплуатацию — Стоимость — Это должно быть от 150 до 300 фунтов стерлингов, в зависимости от модели и вашего местоположения в Великобритании, цены могут сильно различаться только в зависимости от местоположения.

Поскольку такие бренды, как души Alto или Opus и Insignia теперь предлагают гарантию на детали от 3 до 5 лет, это должно говорить вам, что они верят в то, что их продукт будет долговечным и не развалится. Также следует отметить, что здесь, в Smart Price Warehouse, у нас есть собственный веб-сайт, посвященный деталям для парового душа, поэтому будьте уверены, что если у вас возникнет проблема, выходящая за рамки гарантийного срока производителя, запасные части все еще доступны.

Вы также можете просмотреть в нашем подробном руководстве для покупателей еще более ценную информацию, предназначенную для ответа на все ваши вопросы. Если у вас все еще есть вопросы, вы также можете посетить или веб-сайт базы знаний, где есть множество часто задаваемых вопросов, которые помогут вам. Наконец, если у вас остались вопросы, на которые нет ответа, позвоните нам по телефону 0208 1665994 или откройте заявку в службу поддержки в разделе «Контакты».

Как установить идеальный паровой душ

ПЕРВЫЙ ШАГ:

Очень важно проверить ваши предметы перед началом установки, чтобы убедиться, что они на 100% косметически соответствуют вашим требованиям — было бы ужасно, если бы вы приступили к установке элемент только для того, чтобы найти деталь или компонент, требующий замены, что означает, что вам пришлось затем ждать его замены.

УСТАНОВКА ПАРОВОГО ДУША ЖЕСТКО?

Большинство товаров, которые мы продаем на сайте, предназначены для самостоятельной установки, и один из наиболее частых вопросов, которые нам задают, — «Легко ли установить паровую и душевую кабины?».На этот вопрос сложно ответить, так как он зависит от уровня мастерства каждого человека. Душевые кабины — не более сложная задача, чем любая другая душевая кабина, и только вы можете принять решение, если у вас есть соответствующие навыки и образ мышления для этой задачи. Эта статья призвана помочь вам принять более обоснованное решение.

Поиск квалифицированного установщика

Вода и электричество НЕ СМЕШАЮТСЯ, и монтаж электропроводки в ванной ДОЛЖЕН производиться с соблюдением соответствующих требований безопасности и законодательства.Все электромонтажные работы в ванной, ведущие к паровому душу, должны выполняться лицами, имеющими квалификацию части P.

Если вы уже пользовались услугами местного водопроводчика раньше и доверяете одному из лучших или других, сайты специалистов, такие как Checkatrade.com, Ratedpeople.com и Compare-Tradesmen.com, могут помочь вам в вашем поиске. На этих сайтах вы можете искать и просматривать реальные отзывы торговцев, работающих в вашем районе.

УСТАНОВКА ПАРОВОГО ДУША своими руками

Что должно быть на месте перед началом работы:

ВОДОПРОВОД:

Во-первых, подключение горячей и холодной воды, все паровые кабины будут работать на расстоянии 15 мм / 1/2 дюймовое соединение.Где-то за паровым агрегатом вам понадобится подача воды как для горячей, так и для холодной, чтобы ее можно было отрегулировать для подключения к паровому агрегату. Соединение на задней части клапана паровой кабины всегда должно быть штыревым соединением 15 мм или ». Наилучший способ соединения между агрегатом и источником питания — это «гибкие шланги в оплетке». Поскольку паровой душ построен вдали от его конечного положения покоя, чтобы его можно было собрать, плетеные шланги обеспечивают гибкость, необходимую для перемещения устройства вперед и назад.Подсоединение через шланги должно быть выполнено к 15-миллиметровому резьбовому соединению на клапане и некоторым изолирующим клапанам, установленным на трубопроводе, подающем воду, чтобы вы могли перекрыть подачу воды в душ в случае необходимости в будущем (хорошая практика), и это также позволяет вы должны снова включить воду в доме, пока вы продолжаете установку. Лучшие устройства будут поставляться с этими гибкими шлангами.

ОТХОДОВАЯ ТРУБА:

Чтобы ваша установка могла плотно прилегать к стене или желаемому углу, без необходимости «разрезать» или иным образом модифицировать установку, сливная труба к установке должна быть проложена под полом. .Сливная труба диаметром 1 дюйм с достаточным опусканием вниз должна быть расположена где-то под паровым душем. Опять же, из-за необходимости перемещать устройство во время сборки, соединение с сифоном для душа должно быть выполнено с помощью «гибкого сливного соединителя». Лучшие устройства будут поставляться с ними, в противном случае их можно купить в любом хорошем хозяйственном магазине.

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

В большинстве случаев электрическое питание паровых душевых кабин осуществляется через стандартное соединение 240 В на 13 А (два, если есть функция гидромассажной ванны).Это самая важная часть, и все работы с электричеством, особенно когда речь идет о воде, ДОЛЖНЫ выполняться квалифицированным специалистом. Для паровых агрегатов требуется установка изолированного ответвления с предохранителем на 13 А для обеспечения полной водонепроницаемости соединения. Розетки должны быть на УЗО, чтобы обеспечить безопасность и при необходимости изолировать блок. Ваш электрик проконсультирует вас по этому поводу, поскольку я сказал, что электромонтаж должен выполнять квалифицированный специалист. Энергия внутри блока преобразуется для управления освещением, а радио преобразуется в безопасные 12 вольт.

Строительство парового душа:

ПРАВИЛА НИКОГДА НЕ ЗАБУДЬТЕ!

1. PTFE, что означает «поли тетра фторэтилен» или, как сантехник называет его «сантехническая лента для всего». Следует использовать через каждые 15 мм / дюйм соединения.

2. Не завинчивать и закручивать до конца. Это позволяет панелям и стеклу перемещаться и поворачиваться в нужное положение во время движения.

3. Проверьте каждый компонент перед запуском

4. Вам нужен PEV? Клапан выравнивания давления? Это не только защищает жизнь и функциональность любого душевого клапана, но также помогает поддерживать постоянную температуру.

5. Если возможно заполнить ванну или поддон водой до того, как вы начнете проверять отсутствие утечек, сделайте это.

6. После завершения установки оставьте устройство на 24 часа, чтобы силикон полностью схватился перед использованием.

ОСНОВАНИЕ / ВАННА:

Все на месте, и вы готовы к работе, гаечный ключ в руке. , первое препятствие, с которым вы столкнетесь, — это поддон или основание ванны для самого душа. Первое, что нужно сделать, это полностью подключить и обеспечить водонепроницаемое соединение сифона поддонов и сливной трубы.Убедитесь, что все резиновые прокладки и фитинги плотно прилегают и хорошо подогнаны. Возможно, стоит налить немного воды в сифон или наполнить ванну, чтобы на этом этапе не было капель, поскольку к ней легче получить доступ. Во-вторых, полностью выровнять поддон или ванну с помощью регулируемых ножек. Проверьте, проверьте и еще раз проверьте, чтобы ванна была полностью выровнена, это необходимо для остальной части конструкции, чтобы не только обеспечить ее прямую и вертикальную стойку, но и гарантировать, что все соединения выполнены, в то время как отдельные компоненты без зазоров и «сидят». как и должно быть.

СТЕНА И ПАНЕЛЬ УПРАВЛЕНИЯ:

Это когда вам понадобятся два человека. Сначала осмотрите каждую панель и заднюю часть панели управления и затяните соединения с клапаном, водяными форсунками и всем, что вы видите, поскольку многие из них затягиваются только вручную для транспортных целей и изначально не будут водонепроницаемыми. Первое, что вам нужно сделать, это поместить « задние панели » на ванну и почти затянуть там соединения с основанием, пока не затягивать их полностью, оставьте их с креплениями, чтобы удерживать их на месте, но достаточно слабыми. чтобы позволить им иметь некоторую маневренность.Затем поместите в панель управления, лучшие паровые душевые кабины будут иметь резиновую или пластиковую полосу, проходящую по всей длине места соединения панелей, чтобы обеспечить водонепроницаемость. В противном случае было бы более чем разумно провести небольшую полоску силикона. длины, лучше использовать слишком много кремния, чем слишком мало, так как любой излишек можно просто стереть.

ДВЕРНАЯ РАМА И СТЕКЛО:

Теперь ваш душ выглядит как душ. Следующее, что нужно сделать — это каркас для стеклянной двери.Лучший способ сделать это — построить его отдельно от самого душа и по завершении поднять в нужное положение. Соединительные винты для каркаса, как известно, сложно собрать, поэтому сначала убедитесь, что у вас достаточно места вокруг вас, чтобы полностью манипулировать каркасом и перемещать его. Начиная снизу вверх, сначала прикрепите две стороны к основанию, а затем к верхнему каркасу. Затем установите фиксированные очки и опоры / удерживающие элементы в каркас. После этого поднимите каркас на душевой поддон или ванну, при необходимости снова используя силикон, затяните соединение между каркасом и панелями.ПОМНИТЕ, что еще ничего не следует закручивать, чтобы все детали полностью встали на свои места во время установки.

КРЫША:

Крыша обычно является домом для всех основных функций и возможностей парового душа. Осторожно подняв крышу на душевую кабину, проследите за тем, чтобы все отверстия «сошлись» должным образом. (не так важно, чтобы силикон между крышей и панелями, на которые он устанавливается, должен быть на уровне, куда не должны попадать объемы воды)

СОЕДИНЕНИЯ:

Сейчас, вероятно, лучшее время для закрепите все полки, направляющие для стояков и любые другие компоненты, поставляемые с душевой кабиной, к самому устройству, и, чтобы полностью затянуть все винты и крепления на душевой кабине, которые остались, перед этим убедитесь, что каждая панель и деталь полностью встали и подходят как они должны.Кроме того, сейчас хорошее время для подключения электричества к источнику питания и подключения всех соединений к вентилятору, динамикам или любым другим соединениям, которые должны быть на месте. Теперь также можно подключить горячую и холодную воду через шланги с оплеткой. Все соединения должны быть простыми и маркированными, чтобы соответствовать друг другу. Обычно парогенератор будет иметь три подключения к нему: 1-ый водопровод, который наиболее удобно расположен посередине и питается от душевого клапана или непосредственно из подвода холодной воды.2-й выход пара, который расположен наверху из трех и подает к выходу пара на агрегате, и, наконец, 3-й выход для отвода воды, он в большинстве случаев подходит для отходов через трубу, которая прикреплена к нему на патрубке. .

ДВЕРИ:

Надеюсь, если я ничего не пропустил, последнее, что у вас останется, — это двери в блок. Перед тем, как установить тазики, неплохо, как и в случае с любой душевой кабиной, нанести небольшую полоску силикона по длине панелей и поддона / ванны, чтобы обеспечить водонепроницаемость.Это не всегда необходимо, но значительно увеличивает водонепроницаемость устройства. Затем, в зависимости от качества устройства, потратьте пару минут на поиски слабых мест на каркасе, куда может проникнуть вода. Наконец, двери, используя предусмотренные дверные кулачки, просто устанавливают их на «полозья» каркаса, регулируя их, и скользят прямо через регулируемые кулачки.

ЗАКЛЮЧИТЕЛЬНАЯ ПРОВЕРКА:

Сначала выполните все функции, как электрические, так и водяные, проверяя сверху, сзади и снизу на наличие утечек, капель или каких-либо признаков чего-либо неуместного, БУДЬТЕ ТЩАТЕЛЬНЫ !! После того, как все будет в порядке, что будет, если вы следовали этому руководству, пришло время для окончательной проверки, наденьте клапан на душевую лейку и спрей! Методично распыляйте углы, затем вверх и вниз по соединенным участкам, переходите к следующему, вдоль днищ и, в свою очередь, распыляйте повсюду, причем один человек распыляет, а другой — позади устройства, чтобы проверить полную целостность воды, прежде чем с радостью спустить душ обратно в его окончательную форму. место отдыха.

Вот и все, готово. Расслабиться.

Надеюсь, вместе с этим руководством и небольшими размышлениями, ваш душ теперь идеально установлен и готов к использованию. Паровой душ — это фантастический предмет роскоши, который является абсолютно фантастическим местом для расслабления и расслабления, а при правильной установке он остается неизменным атрибутом вашей ванной комнаты на всю жизнь.

БОНУС — ГЛАВНЫЙ СОВЕТ

Всегда инвестируйте в силикон лучшего качества — так как он может быть выставлен напоказ, лучше покупать высококачественный, устойчивый к плесени силикон, а не тот, который может быстро стать неприглядным Дверь

Подробнее о проекте

Навык

1 из 5
Легкий
Самый важный шаг — совместить дверь с рамой, чтобы обеспечить водонепроницаемое уплотнение, поэтому не торопитесь.

Стоимость

От 300 до 500 долларов за корпус шириной 5 футов

Расчетное время

От 2 до 4 часов

«Все сделано правильно, ничто не сравнится с душем, заключенным в стекло», — с гордостью говорит Рич Розенфилд, протирая стеклянно-металлическую дверь до безупречного блеска. Розенфилд только что провел полтора часа, устанавливая этот корпус, один из примерно 40, которые он ставит каждую неделю для Banner Glass Shelmar из Уолтема, штат Массачусетс.

Душевые уголки из закаленного стекла долговечны, их легко чистить, а их гладкая прозрачность делает ванную комнату больше. А при правильной установке они удерживают воду там, где ей нужно.

Эти корпуса бывают двух типов: рамные и безрамные. Безрамные системы, хотя и элегантны, требуют более толстого стекла, дорогостоящего оборудования и безупречного изготовления. Устройства в рамке весят и стоят меньше, и могут выдерживать больше злоупотреблений.

Он также говорит, что безрамные шкафы намного сложнее установить, в то время как подвесная дверь и боковая панель — это проект, который большинство домовладельцев может выполнить за полдня.

Шаг 1

Обзор душевой двери

Иллюстрация Грегори Немека

Планирование вперед

• Измерьте ширину душевого проема как минимум в трех местах: порог, до 5 футов, и на полпути между ними.

• Для любой стены, отклонение которой от вертикали более чем на ½ дюйма превышает 5 футов, потребуется соответствующая уплотнительная полоса, чтобы дверь можно было сделать отвесной.

• От точки на пороге, где дверь будет поворачиваться, измерьте расстояние до сантехники или любых других потенциальных препятствий, о которых может столкнуться наружная дверь.

• Нарисуйте эскиз душа на виде сверху (глядя сверху вниз) и на возвышении (вид сбоку). Заполните все мерки и возьмите с собой в выставочный зал.

Щелкните «Увеличить изображение» для просмотра этикеток с иллюстрациями.

Шаг 2

Отрежьте базовую направляющую до нужной длины

Фото Дэвида Кармака

Измерьте длину порога душа, затем с помощью ножовки обрежьте алюминиевую направляющую основания так, чтобы она плотно прилегала к стенкам стойла.

Загладьте обрезанный конец напильником. Немедленно пропылесосьте металлические опилки, чтобы они не поцарапали пол в ванной или душевой поддон.

Шаг 3

Установка базовой колеи

Поместите направляющую на порог и с помощью рулетки убедитесь, что она выровнена по центру спереди назад.

Карандашом отметьте порог по краю дорожки возле каждого конца. Это позволяет легко перемещать его, если он скользит во время установки косяков.

Шаг 4

Отметить положение косяка со стороны петель

Со стороны отверстия для душа, которое будет поддерживать дверь, прижмите кусок косяка к стене так, чтобы его нижний конец вошел в направляющую основания. Не перемещая гусеницу, используйте 4-футовый уровень, чтобы отрегулировать косяк до вертикального положения.

Воткните карандашом в отверстия для винтов в косяке, чтобы отметить стену.

Удалите косяк и на каждой карандашной отметке сделайте небольшую выемку, используя автоматический пробойник или набор молотков и гвоздей.(Эти инструменты достаточно удаляют глазурь плитки, чтобы сверло не смещалось.)

Шаг 5

Просверливание отверстий для анкеров в стене

Просверлите отверстия на каждой отметке с помощью сверла по камню диаметром 3/16 дюйма.

Вставьте пластиковый анкер в каждое отверстие для шурупа. Используйте пластиковый молоток, чтобы не повредить стены.

Прижмите косяк к стене, чтобы отверстия под винты совпали с пластиковыми анкерами. В каждое отверстие ввинтите винт с полукруглой головкой из нержавеющей стали диаметром 1½ дюйма.

Шаг 6

Повесьте дверь

Поднимите дверь с прикрепленной к ней шарнирной направляющей в положении откидывания и вставьте петельную направляющую в косяк.

Удерживая дверцу на месте, проверьте ее боковой край с помощью уровня, чтобы убедиться, что она вертикальна. Если это не так, слегка вытяните планку петли из косяка сверху или снизу.

После того, как дверь выровнена, направляющая петли должна оставаться в косяке — между этими двумя частями есть полные ½ дюйма регулировки по отвесу.

Пока помощник удерживает дверь на месте, просверлите четыре направляющих отверстия диаметром 7/32 дюйма через отверстия в направляющей петли и в установленном косяке. Прикрепите направляющую петли к косяку с помощью прилагаемых ½-дюймовых винтов из нержавеющей стали с полукруглой головкой.

Шаг 7

Установите оставшийся боковой косяк

Если стеклянная боковая панель отсутствует, наденьте магнитную планку на оставшийся боковой косяк. Удерживая поручень и косяк, закройте дверь, пока она не совместится с базовой направляющей.

Отрегулируйте косяк так, чтобы он прилегал к стене. Разметьте стену рядом с косяком. Снимаем косяк с рейки.

Совместите косяк с линией карандаша и отметьте места отверстий для винтов.

Просверлите отверстия для пластиковых анкеров. Прикрутите косяк к стене.

Чтобы установить стеклянную боковую панель, наденьте оставшийся косяк на один из краев панели, а магнитную планку — на другой. Вставьте панель в базовую направляющую. Прикоснитесь косяком к стене.

Закройте дверь и отметьте стену вдоль косяка.

Снимите косяк и магнитную рейку с панели и прикрепите косяк.

Вставьте панель обратно в косяк и основание.

Шаг 8

Установите заголовок

Если используется жатка, отмерьте и отрежьте до нужной длины, как в шаге 2. Наденьте ее на верхнюю часть косяка петли и боковой панели.

Просверлите пилотное отверстие диаметром 7/32 дюйма на внутренней поверхности жатки с каждого конца и в соответствующий косяк.Вверните винт ½ дюйма в каждое отверстие.

Замените магнитную защелку на защелке или, если используется, на краю неподвижной панели. Отрегулируйте его так, чтобы магнитные полосы на двери и направляющей обеспечивали водонепроницаемое уплотнение по всей своей длине, когда дверь закрыта.

Вкрутите планку в отверстия в ответной планке или неподвижной панели с помощью винтов ½ дюйма.

Шаг 9

Скрутите раму

Установите дверные ручки, входящие в комплект.Совместите внешнюю ручку двери с отверстиями в дверной коробке. Присоедините внутреннюю ручку и затяните установочные винты.

Стабилизируйте сборку, просверлив пилотное отверстие и ввинтив винт ½ дюйма через внешнюю поверхность базовой гусеницы везде, где он встречается с вертикальным элементом рамы.

Повторите процесс на внутренней стороне заголовка.

Отцентрируйте винты на алюминиевых профилях, чтобы не задеть стекло.

Шаг 10

Присоедините капельную рейку

Вытяните тонкую виниловую салфетку из водосборника и отложите в сторону.

Отрежьте водоотводную планку ножовкой по ширине двери. Закруглите концы пропила напильником.

Вставьте виниловую щетку обратно в паз на направляющей. Обожмите концы канавки плоскогубцами, чтобы прочно удерживать щетку на месте.

Обрежьте его выступающий конец универсальным ножом.

Повернув виниловую щетку вниз, прижмите планку для сбора капель к внутреннему нижнему краю дверцы. Просверлите направляющие отверстия диаметром 7/32 дюйма в дверной раме через удлиненные монтажные отверстия и достаточно низко, чтобы не задеть стекло, которое входит на дюйма в обшивку.

Закрепите его винтами ½ дюйма. Перед тем, как затянуть винты, слегка наклоните планку вниз в сторону петель, чтобы вода стекала с фиксатора.

Шаг 11

Нанесите силиконовый герметик

Чтобы сделать новую душевую кабину полностью водонепроницаемой, нанесите полоску прозрачного устойчивого к плесени силикона как по внутреннему, так и по внешнему краю направляющей основания.

Также нанесите силикон по внутренним краям правого и левого косяков.

Разгладьте силикон сразу после его нанесения, чтобы получился аккуратный ровный шов.

---

инструментов:

Как установить душевые кабины из стекловолокна | Руководства по дому

Душевые уголки из стекловолокна устанавливаются быстро и легко, а также обеспечивают постоянное удобство, поскольку их легко чистить и ухаживать. Некоторые корпуса представляют собой цельные части, в которых сливной поддон и стены выполнены как одно целое из стекловолокна. Другие состоят из нескольких частей, поэтому вам потребуется соединить стенки с нижней панелью.Хотя моноблочные версии устанавливаются быстрее, они могут не пройти через двери и коридоры старых или небольших домов. В таких случаях придерживайтесь составных версий.

Измерьте размер душевой. Измерьте размер дренажного поддона, а также высоту стен. Купите душевую кабину, которая соответствует этим размерам.

Измерьте расположение рычагов управления душем и смесителя. Перенесите эти размеры на подходящую панель душевого уголка и вырежьте отверстия кольцевой пилой.Большинство оборудования для душа требует 6-дюймовой кольцевой пилы для управления и 1-дюймовой кольцевой пилы для верхнего излива.

Установите душевую кабину в ванной комнате. Если у вас есть отдельные части, нанесите строительный клей на дно сковороды и установите его на место. Если возможно, ввинтите шурупы через предварительно просверленные отверстия по бокам в стойки стены. Для цельного корпуса нанесите клей на дно и поместите всю деталь на место. Проверьте цельный или отдельный поддон с помощью уровня и при необходимости добавьте небольшие деревянные прокладки на дно, прежде чем клей высохнет.

Установите боковые панели на место, если у вас составной корпус. Боковые стенки вашего цельного корпуса были поставлены на место одновременно с поддоном. Вверните шурупы через предварительно просверленные отверстия в кромках панелей в стойки стены.

Разрежьте водостойкий гипсокартон, часто синего или зеленого цвета, с помощью канцелярского ножа и установите его над стенками душевой кабины, закрыв ввинченные края. Прикрутите гипсокартон к стойкам саморезами для гипсокартона. Покрасьте гипсокартон.

Установите душевую лейку и элементы управления. Многие душевые лейки прикручиваются непосредственно к трубе. Ручка управления душем обычно подключается к трубам с горячей и холодной водой, а затем удерживается на месте, привинчивая крышку лицевой панели.

Нанесите силиконовый герметик на все края. Это включает в себя место, где стены ограждения соприкасаются с поддоном, где стены соприкасаются с гипсокартоном, а также вокруг элементов управления душем и насадки для душа. Держите герметик под углом 45 градусов, быстро перемещая его по стыку, чтобы получился ровный валик.Затем смочите палец и проведите им по бусинке, чтобы сплющить ее и создать законченный край. Дайте герметику высохнуть перед тем, как принять душ.

Ссылки

Наконечники

• Герметик бывает разных цветов. Вы можете выбрать прозрачный герметик или цвет, соответствующий вашей душевой кабине.

Биография писателя

Шала Манро, находящаяся за пределами Атланты, штат Джорджия, пишет и редактирует копии с 1995 года. Начав свою карьеру в таких газетах, как «Marietta Daily Journal» и «Atlanta Business Chronicle», она в последнее время работала в коммуникациях и управлении для нескольких некоммерческих организаций до покупки цветочного магазина в 2006 году.Она получила степень бакалавра коммуникаций в Университете штата Джексонвилл.

Как установить стеклянную душевую кабину

После облицовки плиткой одна из самых сложных задач при изготовлении индивидуальной душевой кабины — это установка стеклянной душевой кабины. Существует множество вариантов систем душевых уголков, но для правильной работы душевая кабина должна точно соответствовать душевой кабине. Это часто требует найма профессионала для изготовления и установки системы с учетом конкретных размеров вашего индивидуального душа.Тем не менее, существуют системы стеклянных душевых уголков, которые любой опытный мастер может установить с помощью нескольких основных ручных инструментов и небольшого ноу-хау. Присоединяйтесь к нашему ведущему, Джеффу Уилсону, который демонстрирует, как дополнить индивидуальный душ с системой стеклянных ограждений.

Изготовление душа на заказ — сложный проект своими руками. Он включает не только несколько этапов установки, но и выбор из множества различных вариантов конструкции и материалов. Если вы следили за нашей серией статей о создании индивидуального душа, вы, вероятно, читали о том, какой выбор мы сделали, от плиточного основания и керамической плитки до крепления для душа.Наш последний шаг на пути к завершению душа — это выбор системы ограждений для удержания воды и тепла в душевой кабине.

Помимо простой занавески для душа, одним из наиболее распространенных вариантов ограждения душа является стекло. Стекло не только предлагает широкий выбор оттенков и текстур, но и пропускает больше света в душевую кабину, и его легко содержать в чистоте. Существуют два основных типа стеклянных душевых систем: рамные и бескаркасные.

• Рамная система, как следует из названия, использует металлический каркас для удержания стеклянных панелей на месте.
• В безрамной системе используются соединительные скобы меньшего размера и силиконовое остекление, чтобы создать практически исчезающий корпус.

Для нашего проекта мы используем стеклянную душевую кабину Basco в рамке, которая была изготовлена ​​с учетом конкретных размеров нашей душевой кабины на основе измерений, которые мы предоставили через их веб-сайт. Индивидуальная душевая кабина поставляется в комплекте со всеми компонентами и крепежом, необходимыми для сборки.

Как установить стеклянную душевую кабину

Хотя каждая система душевых уголков немного отличается от предыдущей, все они устанавливаются примерно одинаково.Вы должны найти хорошие инструкции от производителя, которые помогут вам в этом процессе.

1. Перед установкой каких-либо частей рамы рекомендуется высушить нижнюю направляющую на бордюре душа и разметить края. Это послужит ориентиром для постоянного размещения нижней направляющей, которая будет удерживаться на месте с помощью силиконового уплотнения.

2. Установите сухим способом и боковые поручни, используя уровень, чтобы убедиться, что они ровные, и отметьте отверстия для анкеров.

3. Затем просверлите пилотные отверстия под крепеж боковых направляющих и, при необходимости, вставьте дюбели. Используйте сверло для сверления керамической плитки. Обязательно уберите весь мусор с бордюра душа для правильного крепления нижней направляющей.

4. Поместите толстую полоску силиконового уплотнения на бордюр для душа между отметками, которые вы отметили ранее, и установите нижнюю направляющую на место.

5. Установите боковые направляющие и закрепите винтами.Нанесите полоску силиконового герметика на заднюю часть поручней, чтобы вода не просачивалась из-за металлических деталей в стену или за пределы душа.

6. Проработка стен и боковых ограждений, установка стеклянных панелей и любых промежуточных вертикальных направляющих. Многие системы будут включать установочные блоки, которые вставляются в нижнюю направляющую в качестве опоры для стеклянных панелей.

7. Когда все неподвижные стеклянные панели и направляющие будут на месте, установите верхнюю направляющую.Обычно верхняя направляющая устанавливается поверх вертикальных направляющих и фиксируется на месте. Установите винт вверху и внизу каждой вертикальной направляющей, чтобы полностью скрепить систему вместе.

8. Далее устанавливаем душевую дверь. Многие системы будут включать дверь и петли, уже прикрепленные к дверному косяку петли стороны. Установите дверной узел в нижнюю направляющую и используйте уровень, чтобы отвесить дверь, чтобы обеспечить ее правильное вращение и закрытие. Установите косяк боковой двери, снова используя уровень, чтобы поставить его вертикально отвесно.Затем защелкните верхнюю и нижнюю крышки направляющих на место, чтобы закончить открывание двери. При необходимости закрепите винтами. Установив дверь на место, установите фиксирующий магнит или устройство и дверную фурнитуру.

9. Затем установите резиновые планки для остекления, чтобы стекло удерживалось на направляющих как внутри, так и снаружи душевой кабины. Небольшое средство для чистки стекол хорошо работает как смазка, а небольшой деревянный брусок помогает набивать полосы остекления по периметру рамы.

10. Последний шаг — заделать все стыки в местах стыка каркасов со стенами. Это поможет герметизировать душевую кабину и предотвратить попадание воды за раму в стенную конструкцию. Перед использованием душа подождите не менее 4-6 часов, пока силиконовый герметик не схватится.

«Установка — Душевые уголки | Radaway»

«Установка — Душевые уголки | Radaway»

Меню

НАВИГАЦИЯ
СКРЫТЬ НАВИГАЦИЮ

При покупке душевой кабины стоит помнить, что ее можно установить разными способами, получая разный эстетический эффект.Душевую кабину можно установить на душевой поддон или прямо на пол — со стеклянной линией или краем профиля по краю плитки.

Установка на душевой поддон — внешний размер душевого поддона (размеры A1 и A2)

Размеры душевой кабины производители указывают как размеры душевого поддона, на который она будет устанавливаться. Фактически, внешние размеры корпуса меньше, потому что внешний край профиля кабины отстоит от края душевого поддона.

Установка без душевого поддона — внешний размер кабины по краю плитки / фуги (размеры X1 и X2)

Размеры X1 и X2 — это внешние размеры душевой кабины (считая от стены до внешнего контура профиля или пряжки). Если вы хотите, чтобы внешний край профиля кабины был закреплен на краю плитки / фуги, ознакомьтесь с размерами X1 и X2, указанными в каталоге.

Установка без душевого поддона — линия стекла по краю плитки / фуги (размеры Y1 и Y2)

Если вы хотите, чтобы стеклянные линии устанавливались на стыке плиток (проходили вдоль фуги) без необходимости заказывать индивидуальную душевую кабину, вам следует правильно рассчитать расстояние от стены до стеклянной линии, используя формулы, указанные на изделии. страницы в каталоге.

Вы можете заказать душевые кабины без порога из серий Euphoria, Fuenta NEW, Essenza NEW, Eos, Eos II, Nes, Nes 8 (это необходимо указать в заказе). В этом случае горизонтальное уплотнение будет выше.

Radaway Ltd.

Ясин, ул. Rabowicka 59 Street
62-020 Swarzędz

Продолжая использовать сайт, вы соглашаетесь на использование файлов cookie.дополнительная информация Принять

В настройках файлов cookie на этом веб-сайте установлено значение «разрешить использование файлов cookie», чтобы обеспечить вам наилучшее качество просмотра. Если вы продолжаете использовать этот веб-сайт без изменения настроек файлов cookie или нажимаете «Принять» ниже, вы соглашаетесь с этим.

Закрыть

Душевая кабина без рамы менее чем за 500 долларов? Да, это может быть сделано.-
Стройте, ремонтируйте и ремонтируйте свой собственный дом. Экономьте деньги как застройщик.

Безрамная душевая кабина

Мы поделились с вами нашей последней реконструкцией ванны, поэтому решили, что сейчас самое время упомянуть об удивительной сделке, которую мы нашли на безрамной душевой кабине.После получения предложений от четырех разных компаний с ценами до нескольких тысяч долларов мы остановились на великолепно выглядящей модели менее чем за 500 долларов.

Что такое безрамная душевая кабина?

Душевая кабина без рамы используется для удержания воды в душе. Они обеспечивают действительно чистый вид, потому что у них нет металлического каркаса для поддержки. Обычные душевые кабины и двери имеют верхнюю и нижнюю металлическую рейку и поручни у стен. С этой дополнительной опорой можно использовать более тонкое стекло.В безрамных душевых уголках используется более прочное стекло, они обычно дороже и входят в стандартную комплектацию большинства элитных домов.

Лучшее предложение

Корпус, который мы выбрали, изготовлен компанией Bath Authority и входит в серию продуктов Dreamline. Dreamline Aqua Lux имеет высококачественный внешний вид по отличной цене. Что нам действительно понравилось в этой безрамной душевой кабине, так это…

Толстая безрамная душевая кабина 5/16 ″

• Закаленное стекло толщиной 5/16 ″… это толстое для корпуса стоимостью менее 500 долларов
• бескаркасный = используется очень ограниченное количество металла… что означает отсутствие металлической верхней или нижней направляющей, как во многих дверях ванны / душа
• сверхмощная фурнитура: чтобы душевая кабина выглядела качественно, вам нужны петли, выглядящие сверхпрочно … эта безрамная душевая кабина определенно имеет такой нестандартный вид
• Возможна установка своими руками

Постройте свой собственный небольшой дом за 165 тысяч долларов.Щелкните здесь, чтобы узнать подробности.

Почему так недорого?

Как правило, высококачественная безрамная душевая кабина требует специальной резки стекла, чтобы она соответствовала вашему конкретному пространству. А когда требуется индивидуальная резка, стоимость резко возрастает. Специальная душевая кабина без рамы, которую мы использовали, подходит для большинства стандартных пятифутовых ванн / душевых без необходимости резки. Фиксированная стеклянная панель имеет ширину два фута, а дверь — примерно два фута. Итак, у вас есть еще один фут открывания в душе без стекла.

Но разве это не утечка воды? Вы не поверите, но нет. Вы видели стеклянные панели шириной в три фута, которые люди теперь регулярно используют для душевых и ванн? Они имеют тенденцию выпускать брызги из ванны. В душевой кабине без рамы, которую мы использовали, на четыре фута стекла попадает очень мало брызг. При этом, если вы выберете один из настенных распылителей для водопровода, вам, вероятно, понадобится полное покрытие по всей ширине вашего душа.

Вы когда-нибудь задумывались о строительстве собственного дома? Обязательно загляните на страницу ресурса Armchair Builder Как построить свой собственный дом.

.

Где купить?

Вы можете приобрести безрамную душевую кабину, которую мы использовали во многих разных местах в Интернете. И что самое приятное, они доставят его к вашей двери… и все это менее чем за 500 долларов. Это наверняка лучше, чем привязать его к крыше вашего автомобиля! Вот ссылка на душевую дверь на Amazon.

Виджеты Amazon.com

Сколько времени нужно, чтобы установить его самостоятельно?

На установку у нас ушло около часа.Следите за обновлениями, позже на этой неделе мы опубликуем видео и статью о том, как мы установили эту безрамную душевую кабину в нашу новую переделку ванны.

Вот короткое видео установки безрамной душевой кабины.

каталог блогов

Нет тегов

.
