Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

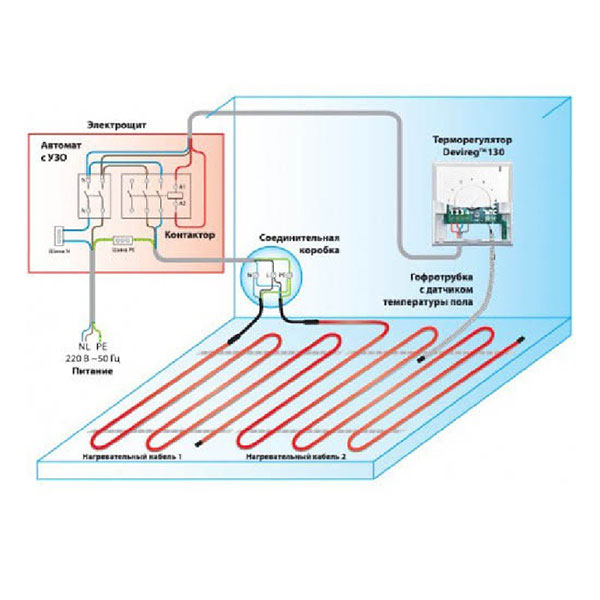

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Подключение теплого пола к терморегулятору

Подключение электрического теплого пола к терморегулятору — это заключительный и поэтому очень ответственный этап установки системы теплых полов.

Для того, чтобы вы смогли с легкостью самостоятельно выполнить такой монтаж, представляем нашу пошаговую фото инструкцию – установка и подключение терморегулятора к теплому полу.

В качестве примера для установки будем использовать достаточно популярный, проверенный временем терморегулятор Devi Devireg 535 (D535).

Комплект поставки терморегулятора Devireg 535, кроме инструкции и брошюры на различных языках, включает механизм терморегулятора с рамкой и датчик температуры теплого пола.

Для подключения теплого пола к терморегулятору, воспользуемся стандартной монтажной схемой (см. изображение ниже), достаточно подробно мы описывали ее в нашей статье «Схема подключения терморегулятора теплого пола».

Для удобства, производители всегда указывают схему подключения на тыльной стороне терморегулятора или рядом с клеммами, поэтому во время монтажа, схема всегда остается на виду.

Перед подключением терморегулятора, был выполнен монтаж теплого пола Devi, концы нагревательного кабеля выведены в подрозетник. Так же туда подведен трехжильный питающий кабель и гофрированная труба (гофра), для датчика температуры.

Перед установкой, в первую очередь, отключаем подачу электрического тока. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

Приступаем к установке терморегулятора теплого пола

1.Устанавливаем датчик температуры теплого пола.

Для этого:

          1. 1.Отрезаем гофрированную трубу (гофру) в подрозетнике.

Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.

          1.2.Помещаем датчик температуры теплого пола в гофру, как показано на изображении ниже.

Затем проталкиваем его до упора, датчик должен обязательно попасть в определенное для него при монтаже теплого пола место.

2. Подключаем заземление к теплому полу.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

          2.1. Для этого отрезаем по длине (60мм – 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.

          2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже

          2.3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.

Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.

3.Подготавливаем терморегулятор к установке.

Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.

 После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.

4.Подключаем провода к терморегулятору.

Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.

5. Подгибаем провода за терморегулятор.

Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.

6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.

7. Устанавливаем рамку.

8.Защелкиваем лицевую панель.

Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.

Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.

На этом установка завершена. Только не ждите мгновенного нагрева поверхности пола, в свой стандартный режим работы теплый пол, подключенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.

Любые возникшие вопросы при подключении автоматического терморегулятора теплого пола оставляйте в комментариях к статье, постараемся вам помочь!


Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

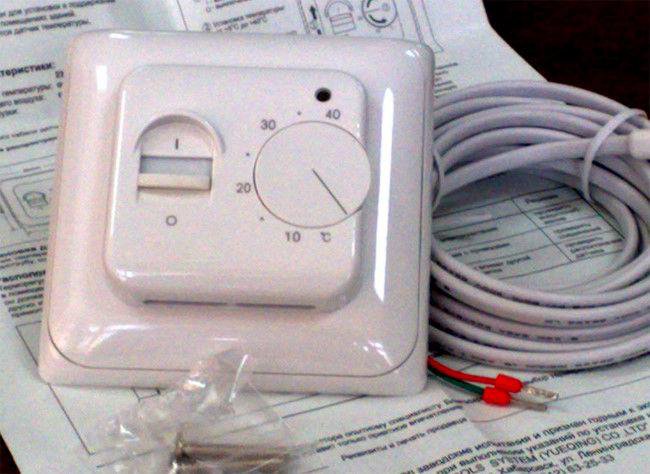

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

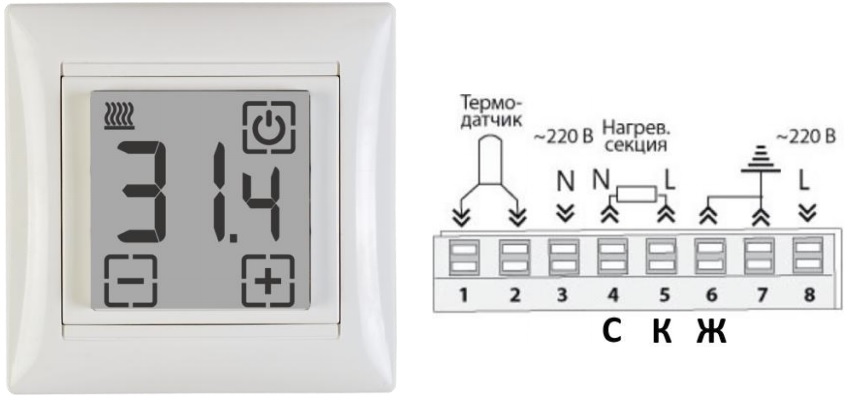

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Оцените статью: Поделитесь с друзьями!

устройство и разновидности, установка и видео

Все больше владельцев квартир для обогрева своего жилища выбирают теплый пол. В магазинах предлагается большое разнообразие таких систем, поэтому без проблем можно подобрать подходящую по цене и мощности. Для ее установки необязательно приглашать специалистов. Работа эта достаточно простая, поэтому установку можно провести самостоятельно. В отличие от водяного пола электрический вариант может использоваться в практически любых помещениях.

Работа по установке электрического теплого пола заключается в грамотном размещении элементов нагрева, которые составляют её основу. Когда пленка с нагревательными кабелями уложена, необходимо только подключить пол к терморегулятору и источнику электроэнергии. Для подключения используются различные схемы монтажа, выбор которых делается с учетом нагревательного элемента, используемого в системе обогрева и конфигурации помещения.

Разновидности

Для электрических теплых полов характерен общий тип питания, однако они могут различаться по устройству нагревательных элементов. Чтобы понять, как правильно выполнить подключение этой системы, необходимо определиться с тем, какую разновидность системы вы будете устанавливать в своем жилище.

В качестве нагревательной основы в теплых полах могут выступать:

• кабель резистивного типа;
• саморегулирующийся кабель;
• тепловые маты;
• нагревательная пленка;
• карбоновые стержни.

Для каждого из указанных вариантов существует своя схема, в соответствии с которой он должен подключаться.

Выполняя установку кабельного пола, необходимо заранее определиться со схемой укладки и произвести необходимые расчеты. Это поможет избежать выделения избыточного количества тепла и исключить неравномерность нагрева поверхности пола.

При покупке нагревательных матов или пленки ориентируются на рекомендации производителя, которые указаны на упаковке.

Как подключить терморегулятор?

Перед тем как приступать к подключению теплого пола, необходимо определить место, где будет производиться его установка.

Установка термостата

Этот прибор используется главным образом для управления системой, а также для поддержания в помещении необходимой температуры. Кроме этого, терморегулятор позволяет подключить к электрической сети нагревательные элементы системы обогрева. В магазинах терморегуляторы предлагаются в широком ассортименте. Есть как простые приборы механического типа, так и более совершенные электронные устройства.

Терморегулятор, который имеет встроенный датчик, обеспечивает регистрацию температуры воздуха в помещении. Их установка производится на высоте не менее 1,5 м от поверхности пола. Для размещения выбирают такие места, где будет обеспечена защита от такого источника тепла, как прямые солнечные лучи.

Перед тем как приступать подключение терморегулятора, необходимо решить вопрос, каким образом это будет производиться. Можно выполнить:

• стационарное подключение от электрощита;
• подключить при помощи стандартной электророзетки.

Схемой снабжено большинство моделей терморегуляторов. На корпусе она обычно и изображается. Это позволяет облегчить процедуру подключения и выполнить её своими руками, не обращаясь к специалисту.

Когда установка терморегулятора к распределительной коробке завершена, необходимо подвести фазу, а также устроить заземление. В стене следует проштробить канавку, в которой будут размещаться две пластиковые трубки. Одна из них используется для силовых кабелей, другая предназначена для проверки внутреннего датчика, который во время работы будет размещен под полом. Когда все работы по подключению терморегулятора будут завершены, можно переходить к монтажу и подключению электрического теплого пола.

Как подключить кабельный теплый пол?

Закончив с подключением терморегулятора, необходимо выровнять поверхность, а потом прикрепить ленту вдоль стены. Далее следует уложить теплоизоляционный слой. Монтаж кабеля можно осуществить на поверхности чернового пола при условии, что под ним располагается отапливаемое помещение. Перед тем как укладывать его, следует с коробки термостата протянуть силовые кабели.

Далее монтаж выполняется в соответствии со следующей схемой.

1. Монтажную ленту необходимо разместить на поверхности чернового пола и слоя теплоизоляционного материала. Она необходима для надежной фиксации кабеля. Змейка является наиболее удобным способом укладки кабеля.
2. Используя крепления монтажной ленты, можно равномерно расположить проводник. После того как раскладка кабеля будет завершена, необходимо установить датчик. Он помещается под пластиковую трубку. В завершение монтажа необходимо проверить качество работы. Для этого используем тестер и проверяем сопротивление кабеля. Оно должно соответствовать величине, указанной в паспорте. После этого можно переходить к этапу заливки стяжки.
3. Приступать к подключению электрического теплого пола с терморегулятором необходимо после затвердевания стяжки. Когда цементно-песчаный раствор наберет необходимую прочность, следует присоединить провода питания от нагревательных секций датчика. К термостату подключается электропроводка, которая питает энергией систему. В качестве крепежных элементов используются винтовые зажимы. Этот этап является одним из самых сложных, поэтому для его выполнения лучше всего привлечь профессионалов.

Подключение тепловых матов

Если в своем жилище вы устраиваете теплый пол, основой которого выступают нагревательные маты, то с большими сложностями во время работы вы не столкнетесь. Принцип работы установки такой системы обогрева аналогичен кабельному теплому полу. Поэтому стоит подробнее остановиться на основных различиях во время работ.

Тепловой мат представляет собой тонкий нагревательный кабель, который закреплен на термоустойчивой пленке. По той причине, что на ней шаг укладки уже задан, владельцу необходимо только определить площадь, на которой будет располагаться такая система. Также следует решить вопрос с ее мощностью.

Перед тем как питание подключить к системе теплый пол, необходимо пленку с кабелем разложить на черновой поверхности пола. Далее она заливается тонким слоем стяжки или её можно залить слоем клея для плитки. Потом следует покрыть уложенную пленку слоем финишной отделки. Недопустимым является использование теплоизоляционного слоя. Его наличие приводит к перегреву системы, что сокращает срок его службы.

В готовом виде такой теплый пол имеет толщину всего 2 см, поэтому для размещения датчика необходимо сделать выемку на поверхности пола.

Если холодных концов не хватает для подключения системы обогрева к терморегулятору, то из мата необходимо вырезать части кабеля. Внутри стяжки следует расположить соединительную муфту. Поскольку разновидностью нагревательного кабеля является тепловой мат, поэтому в монтаже обеих систем имеются общие моменты.

Различие состоит в том, что работа происходит быстрее и больших сложностей у владельца не возникает. Так как устройство таких систем обогрева не требует создания теплоизоляционного слоя, а сам слой стяжки достаточно тонкий, устройство такой системы обогрева является достаточно выгодным решением. Цена на него будет заметно ниже, поскольку при работах возникает экономия на материалах, а объем работ минимальный. Также плюсом такой системы является то, что она может быть установлена с терморегулятором в любых помещениях.

Особенности подключения пленочной системы обогрева

Теплый пол на основе нагревательной пленки является одной из относительно новых разновидностей теплых полов. Чтобы понять, как следует выполнять подключение теплого пола, необходимо получше познакомиться с особенностями этой системы. Она имеет в своем составе нагревательные элементы, которые запаяны в термостойкий материал, имеющий небольшую толщину. Медные проводники проходят по краям пленки. При монтаже системы они подключаются к электрической сети.

Нюансы подключения

Подключение теплого пленочного пола происходит по той же схеме, что и монтаж матов. Основное различие состоит не только в использовании подложки, которую необходимо разместить по всей поверхности утепления. В качестве подложки используют материал, имеющий покрытие с фольгированной пленкой.

На этапе работ по укладке датчиков необходимо использовать пластиковую трубку, которую следует размещать в углублении, предварительно проделываемом в полу. Возможен и другой вариант укладки. Прибор закрепляется на поверхности пленки.

Листы пленки следует разложить, а потом соединяются параллельно. Необходимо один провод пары присоединить к следующему листу. Другой же используют для подключения ИК теплого пола к термостату. Пленочный теплый пол является универсальной системой обогрева, поскольку он совместим с любым покрытием. Отлично он сочетается с ламинатом, а хуже всего с ковролином. В последнем случае использование ковролинового покрытия может привести к повреждению пленочного теплого пола по причине высокого давления на поверхность напольного покрытия.

Электрический теплый пол — хорошее решение для обогрева жилища. Многие используют его в качестве основной системы отопления в своем доме или квартире. Также она может выступать в качестве резервного источника тепла. Приобрести теплый пол с терморегулятором можно в любом магазине. Работы по его монтажу можно выполнить своими руками. Если все сделать правильно в соответствии с инструкцией, то такая система обогрева обеспечит комфортную температуру и прослужит длительное время.

Оцените статью: Поделитесь с друзьями!

Подключение терморегулятора к теплому полу

Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.

В нашем интернет-магазине вы можете приобрести готовый набор для подключения пленочных теплых полов.

Коннектор необходимо вставить между медной шиной и изоляцией пленочного теплого пола так, чтобы одна пластина соприкасалась с медной шиной. Далее обе пластины коннектора плотно прижимаются друг к другу, а в ответную часть вставляется электрический провод.

Для обжатия рекомендуется использовать специальный инструмент или пассатижи.

Все места подключений или пайки и открытые участки медной шины изолируются бутилкаучуковой лентой. Места среза сплошного пленочного пола изолируются полимерной лентой.

При одновременном подключении нескольких греющих элементов к одному терморегулятору применяется параллельное соединение. Для удобства рекомендуется использовать распаечную коробку. Приходящие от теплого пола провода с помощью распределительной колодки, методом скрутки или пайки, соединяются параллельно, т.е. фазы с фазами, ноли с нолями. Из распаечной коробки выходит всего два провода к соответствующим контактам термостата (ноль и фаза). Данный способ позволяет аккуратно подвести провода к терморегулятору и, в случае необходимости, легко обнаружить неисправность нагревательных элементов.

В случае если суммарная мощность теплого пола превышает максимальную мощность нагрузки терморегулятора, необходимо распределить нагревательные элементы между несколькими термостатами. Например, если максимальная мощность нагрузки терморегулятора составляет 3520 Вт, и Вы подключаете 2 пленки метровой ширины длиной в 10 метров и мощностью в 220 Вт/м², то суммарная мощность такого пола будет составлять 4400 Вт, что превышает максимальную мощность терморегулятора и недопустимо. В данной ситуации необходимо использование двух терморегуляторов.

как правильно подключить регулятор, схема, как соединить с датчиком

Содержание:

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

• Одножильный или двухжильный резистивный кабель.
• Кабель с функцией саморегулирования.
• Тепловые маты.
• Углеродная или биметаллическая пленка.
• Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.

Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.

Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.

После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой — провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

• Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
• Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
• На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
• Далее берут датчик и помещают его в пластиковую трубу.
• Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
• Заливается бетонная стяжка.

Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.

Укладка теплого пола из нагревательных матов выполняется следующим образом:

• Пленку с кабелем распределяют на черновом бетонном полу.
• Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
• Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.

После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Монтаж пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.

Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.

Как подключить регулятор теплого пола?

Теплые полы все чаще входят в нашу жизнь. Причем первоначально они рассматривались как элемент комфортности или необходимости в доме, где живут маленькие дети. Сегодня задачи теплых полов значительно расширились. Они начинают выступать как элемент дополнительного обогрева, а в последнее время многие применяют их и в качестве основного отопления, при этом полностью освобождается пространство (которое крадут обычные пристенные приборы нагрева).

Давайте рассмотрим принцип работы теплого пола на примере его управления с помощью радиоуправляемого регулятора для теплых полов бренда Nobo и то, как им пользоваться.

Как известно, любой теплый пол продается уже с регулятором температуры теплого пола. Обычно прилагается электрическая схема, на которой показано как подключить и как подсоединить термостат к теплому полу, работающий на обычное размыкание электрического тока. Разница может заключаться только в температурном датчике, который измеряет температуру пола, и по его показаниям происходит включение/выключение подачи электричества. Разные производители комплектуют оборудование датчиками различного сопротивления и не всегда термостат от одного бренда подходит в теплому полу другого бренда.

В этом плане термостаты бренда Nobo можно считать универсальными. Кроме того, что термостат продается в комплекте со своим температурным датчиком, он может работать и с другими температурными датчиками, которые имеют другое сопротивление. Это датчики с сопротивлением 10, 15, 22 кОм.

Так же как и другие термостаты для теплого пола, термостат Nobo работает по принципу замыкания/размыкания подачи электрического тока. Однако есть и множество отличий в его работе. Часто потребитель сталкивается с вопросом – где установить и как подключить такой термостат.

Как установить?

В стене сверлится отверстие размером под обычную электрическую розетку, в него устанавливается стандартная распаячная коробка или подрозетник. Высота установки не регламентируется, но обычно, с целью удобства управления и доступности, он располагается на высоте 90-100 см от пола.

Подключение теплых полов электрических к регулятору осуществляется на задней поверхности термостата, где имеются клеммы. К клеммам А и С подводится электричество от автомата на щитке. К другим клеммам В и Д подсоединяются контакты теплого пола, а в их цепи имеется электрическое реле, которое и замыкает/размыкает подачу электричества на теплый пол. Подключение температурного датчика осуществляется на той же задней поверхности термостата, где есть клеммы М и Л. Все электрические провода прокладываются вдоль стены и скрываются под штукатуркой.



Монтаж температурного датчика производится также. Он прокладывается и скрывается в стене. На случай замены температурного датчика он должен легко вытаскиваться. Для этого предварительно в стене прокладывается гофра, а уже в нее вставляется датчик. Продолжение этой же гофры прокладывается и в теплом полу.

Как и большинство существующих регуляторов для теплого пола, термостат Nobo электронный. На передней поверхности есть экран, на котором отображается настройка режимов работы теплого пола, а также числовое значение температуры теплого пола, которая должна поддерживаться. Регулятор теплого пола Nobo марки NTB-2R может работать как обычный термостат в ручном режиме, а также в режиме удаленного управления через Интернет.

Для удаленного управления требуется дополнительный блок EcoHub. Данный блок управления подключается к роутеру, который должен иметь возможность каким-либо способом выходить в Интернет. Потребитель на свой смартфон или планшет должен установить программу управления и настройки Nobo Energy Control. Программа скачивается совершенно бесплатно и ее использование не требует дополнительных затрат или платного обслуживания. Первоначальное включение системы требует настройки согласования работы блока управления EcoHub с термостатом NTB2R. В программе следует ввести 12-ти числовой код, который высвечивается при включении термостата в сеть.

Как настроить и как проверить правильность настройки и работу регулятора?

Это не составит труда, так как на каждом этапе такой настройки всплывают подсказки на русском языке. Управление работой термостата происходит по радиосигналу, без проводного соединения между ними. На смартфоне вводятся параметры работы, он, в свою очередь, выходит в Интернет, связывается с роутером, по стандартному кабелю с разъемом RJ45 сигнал поступает на EcoHub и уже он по радиосигналу передает все настройки термостату для теплого пола.

Вопрос куда ставить EcoHub и роутер относительно термостата имеет важное значение. При слишком удаленном расположении термостата от EcoHub радиосигнал может теряться. Производитель гарантирует бесперебойную работу при расстоянии между ними до 100 метров прямой видимости. Если имеются препятствия, то расстояние уменьшается. В деревянных домах сигнал проходит значительно хуже, нежели в кирпичных или монолитных. В каждом отдельном случае рабочие расстояния определяются практическим путем. Технические параметры регулятора для теплых полов Nobo позволяют к одному термостату подключить теплые полы с общей нагрузкой до 16 А. При напряжении в сети 220В общая нагрузка считается по формуле:

Р=U*I=220*16=3520 Вт

где Р – максимальная мощность подключения, Вт;
U – напряжение в сети, В;
I – сила тока, а.

Тогда
Р=U*I=220*16=3520 Вт

Причем, если мощность одного теплого пола намного меньше 3520 Вт, то можно подсоединить и два теплых пола на один регулятор или значительно больше двух, главное, чтобы их суммарная мощность не превышала 3520 Вт.

Как при ручном, так и при удаленном способе управления есть возможность устанавливать несколько режимов работы теплого пола. Это: «комфортный режим», «экономичный режим», режим «не замерзания» (или +8 С) и режим «все выключено». Под «комфортным режимом» подразумевается работа теплого пола при максимально допустимой для потребителя температуры, она чаще всего колеблется от 26С до 30С. Причем 30С для полноценного режима отопления. Такой режим рекомендуется применять, когда в помещении присутствуют люди и требуется обогреть помещение.

Под «экономичным режимом» имеется ввиду более низкая температура, чем комфортная, которая может составлять от 15С до 18С. Такой режим рекомендуется применять, когда в помещении какое-то время будут отсутствовать люди и максимальная температура не требуется.

Под «режимом незамерзания» (+8С) имеется в виду поддержание минимальной температуры + 7С — + 8С. Такой режим рекомендуется применять, когда в помещении в зимний период долгое время отсутствуют люди, а оборудование, имеющее отношение к работе с водой, необходимо обезопасить от замерзания. Под режимом «все выключено» понимается полное отключение подачи электричества на все подключенные нагревательные элементы, а термостат переходит в режим ожидания.

Хотелось бы отметить еще одно важное отличие в работе регулятора для теплых полов Nobo. Это вопрос о том, как работает и какую температуру он берет за основополагающую для своего включения/выключения. Здесь есть три варианта работы.

• Первый вариант – это классическая работа от датчика температуры, который закладывается в пол. Такой вариант мы рассмотрели выше, и он является основным не только для термостата Nobo, но и для всех других брендов.
• Есть еще один вариант. У термостата NTB-2R дополнительно имеется встроенный датчик, который замеряет температуру воздуха в помещении в том месте, где он расположен. При желании, можно управлять включением/выключением теплого пола по температуре воздуха, что часто используется, когда теплый пол применяется в качестве основного способа отопления. Переключение между работой первого и второго способа производится без всяких сложных настроек и без отсоединения проводного датчика температуры. Просто в настройках вводятся соответствующие изменения.
• Есть и третий – смешенный способ. Здесь измеряется и температура воздуха и температура пола. Регулирование температуры происходит по ее среднему  значению.

Производитель Nobo всегда заботится о своих потребителях и поэтому его продукция универсальна и может работать не только с брендом Nobo. Так, например, у термостата NTB-2R есть особенный режим работы, который не принимает во внимание температуру воздуха и пола. Такой режим включения/выключения настраивается самим производителем. За основу берется период в 20 минут и устанавливается время, в течение, которого данный термостат будет подавать электричество на теплый пол. Например, 2 минуты пол будет нагреваться, а 18 минут электричество на него подаваться не будет, и так с периодичностью в каждые 20 минут. Настроить можно любое соотношение времени включено/выключено.

Термостат для теплых полов Nobo можно использовать как центральный пульт управления для подключения через него одного или нескольких электрических конвекторов или любых нагревательных и электрических  приборов. Это могут быть не только теплые полы, но и бойлеры, насосы, осветительные приборы, однако в качестве центрального пульта управления для конвекторов он применяется чаще всего. При этом на клеммы Б и Д вместо теплого пола подключается провод, раздающий питание электричества на конвекторы и их работа настраивается по любому режиму, которые были описаны выше.

Конечно, такая многофункциональность термостата для теплого пола Nobo марки NTB-2R не может не отразиться на его цене. Она немного выше регуляторов температур других производителей, но если принять во внимание надежность его изготовления – Норвегия, многофункциональность, ручное и удаленное управление, то цена вполне оправдана.

Установка регулятора теплого пола через Nobo EcoHub

Вопросы и ответы по термостату

— Центр знаний

1. Зачем мне термостат теплого пола?
2. Как работают термостаты Wi-Fi?
3. Какие термостаты поддерживают Wi-Fi?
4. Где я могу скачать приложение, необходимое для подключения моего термостата Wi-Fi?
5. Могу ли я подключить свой термостат Wi-Fi к Nest, системе домашней автоматизации (HAS) или к домашнему помощнику, например Google Home или Alexa?
6. Что означает «GFCI Class A»?
7. Могу ли я использовать выключатель GFCI с термостатом, даже если он встроен в стат?
8. Могу ли я подключить мою систему теплого пола к новому или существующему термостату, который управляет моей печью или кондиционером?
9. Может ли термостат считывать температуру воздуха И пола? Один рекомендуется или лучше другого?
10. Как лучше всего установить термостат?
11. Мой пол больше не нагревается. Означает ли это, что провода подогрева пола порвались?
12. Мне нужно заменить старый термостат. Будут ли новые термостаты работать с моей старой системой?
13. Как установить новый термостат теплого пола?
14. Могу ли я получить замену лицевой панели, если мой термостат работает неправильно?
15. Может ли один термостат управлять двумя или более нагревательными матами или кабелями?
16. Почему я не могу подключить больше матов к одному термостату?
17. Может ли термостат работать с двумя матами или кабелями в разное время / при разной температуре?
18. Что означает для термостата «двойное напряжение»?
19. Можно ли управлять матами с разным напряжением с помощью одного и того же термостата, поскольку термостаты имеют двойное напряжение?

Зачем мне термостат теплого пола?

Термостат для теплого пола регулирует температуру вашей системы электрического лучистого теплого пола в безопасных пределах.Предлагаемые нами модели специально разработаны для обеспечения оптимального контроля и безопасности продуктов электрического лучистого теплого пола, которые мы поставляем. В отличие от термостатов для систем отопления, вентиляции и кондиционирования и других систем, наши термостаты для подогрева пола рассчитаны на работу с сетевым напряжением (120 или 240 В). Дополнительно в термостаты теплого пола встроены:

• GFCI класса A
  • Требуется для всех электрических систем водяного теплого пола
• Напольные датчики
  • Требуется кодексом в большинстве областей и лучший способ контролировать температуру
• Режимы обнаружения воздуха
  • Действует как вторичный датчик для контроля температуры воздуха или как первичный датчик, если датчик температуры пола поврежден

Как работают термостаты Wi-Fi?

Термостаты

Wi-Fi подключаются к домашней сети Wi-Fi и позволяют управлять многими функциями системы подогрева пола в зависимости от модели. Им можно удобно управлять через приложение производителя для устройств Apple или Android или через веб-портал в вашем браузере. Управление термостатом Wi-Fi ограничивается установкой минимальной или максимальной температуры, а также активацией и деактивацией программы. Они не могут удаленно включать или выключать систему подогрева пола, но могут включить отключение в теплую погоду, чтобы ваша система подогрева пола не работала при повышении температуры на улице или в помещении. Благодаря своим удобным функциям термостаты Wi-Fi идеально подходят для использования в загородных домах или для отслеживания потребления энергии.

Для получения дополнительной информации ознакомьтесь со статьей нашего центра знаний «Что делает новые термостаты для теплого пола лучше?»

Какие термостаты поддерживают Wi-Fi?

Warm Your Floor в настоящее время предлагает три термостата с поддержкой Wi-Fi: SunTouch SunStat Connect, Nuheat Signature (который работает с Nest) и программируемый термостат QuietWarmth Smart Touch с возможностью подключения к Wi-Fi.

Где я могу скачать приложение, необходимое для подключения моего термостата Wi-Fi?

Для продаваемых нами термостатов Wi-Fi мы составили список ссылок, которые помогут вам начать загрузку подходящего приложения для вашего термостата и вашего устройства.

Могу ли я подключить свой термостат Wi-Fi к Nest, системе домашней автоматизации (HAS) или к домашнему помощнику, например Google Home или Alexa?

Да, но контроль несколько ограничен.

Google Home и Amazon Alexa в настоящее время не работают напрямую с терморегуляторами системы подогрева пола. Однако Nest действительно работает с термостатом Nuheat Signature.

В некоторых случаях системы HAS могут работать с проводным сухим контактом. Проводной сухой контакт — это низковольтное соединение между HAS и термостатом, которое позволяет переключаться между обычным режимом нагрева термостата и режимом «Отключено».

Сегодня лучшее решение — использовать доступное приложение Wi-Fi или веб-портал HAS до тех пор, пока не будут созданы возможности интеграции в будущем.

Дополнительную информацию см. В статье нашего центра знаний «Системы домашней автоматизации (HAS) и термостаты для подогрева пола». (Ссылка уточняется).

Что означает «GFCI Class A»?

GFCI означает «прерыватель цепи замыкания на землю». Это защитное устройство, которое прерывает подачу питания вашей системы водяного теплого пола, например, в случае повреждения провода.GFCI, скорее всего, уже есть в вашем доме, поскольку они необходимы для электрических розеток в большинстве ванных комнат и кухонь Северной Америки. Электрический кодекс также требует GFCI для большинства приложений с подогревом пола. Все термостаты, продаваемые Warm Your Floor, имеют встроенную защиту GFCI.

Class A означает, что при обнаружении неисправности (ток, идущий по непредусмотренному пути), GFCI отключает питание с минимальной утечкой, равной 5 мА. GFCI можно легко сбросить на термостате в случае неприятного отключения.

Могу ли я использовать выключатель GFCI с термостатом, даже если он встроен в стат?

Нет. Обязательно используйте обычный автоматический выключатель, иначе вы можете почувствовать холодный пол из-за многократного срабатывания GFCI термостата, который отключит его. Помните: выделенная цепь + обычный автоматический выключатель = безупречная установка.

Кроме того, объединение двух устройств GFCI (например, использование двух термостатов или объединение выхода и термостата), вероятно, приведет к повторному срабатыванию одного или обоих устройств.Хотя есть способы подключить это, это не рекомендуется, поскольку GFCI в термостатах очень чувствительны.

Могу ли я подключить мою систему теплого пола к новому или существующему термостату, который управляет моей печью или кондиционером?

Нет. Наши термостаты, которые работают с требуемым линейным напряжением, имеют специальные цепи на 120 или 240 вольт в зависимости от системы. (Примечание: термостаты HVAC имеют напряжение всего 24 В.) Хотя существуют термостаты сетевого напряжения, которые стоят меньше, например те, которые используются для обогревателя плинтуса, у них нет напольных датчиков, и для них требуется прерыватель GFCI на 5 мА, который делает датчик дороже в конце концов.

Может ли термостат считывать температуру воздуха И пола? Один рекомендуется или лучше другого?

Измерение температуры пола — наиболее точный и поэтому рекомендуемый метод.

Все современные модели термостатов имеют опцию измерения температуры воздуха, и хотя некоторые из них имеют комбинации функций (см. Сведения о продукте для каждого термостата), Национальный электрический кодекс (NEC) рекомендует контролировать температуру пола. Старые «регуляторы» сняты с производства в течение многих лет, а переключатели диммера или переключатели включения / выключения света (даже если они защищены выключателем GFCI) не рекомендуются и являются нарушением правил в большинстве областей.

Как лучше всего установить термостат?

Лучшее место для установки термостата теплого пола — в комнате, где регулируется подогрев пола. Идеально расположить термостат прямо над отапливаемой зоной. Конечно, можно учитывать предпочтения домовладельца, эстетику помещения и наличие электроэнергии. Если термостат расположен над полом с подогревом, установка будет проще, и его легко переключить на эффективный режим измерения воздуха, поскольку термостат может определять температуру воздуха непосредственно над отапливаемой зоной.Это полезно в случае, если датчик пола был забыт или поврежден, или если вы хотите включить воздушный режим с ограничением пола.

Мой пол больше не нагревается. Означает ли это, что провода подогрева пола порвались?

Если вы не снимали плитку, не проделывали дыру в полу или не нарушали иным образом подогрев пола, очень маловероятно, что провода оборвались. Просто выполните сброс термостата или замените старый термостат, если он был установлен в течение многих лет.

Для получения дополнительной информации о том, как устранить неполадки вашего термостата, посетите наш Центр знаний.

Мне нужно заменить старый термостат. Будут ли новые термостаты работать с моей старой системой?

Да, все новые термостаты совместимы со старыми матами, кабелями и проводами датчиков.

Просто выключите прерыватель, отсоедините старый термостат, подключите новый термостат и снова включите питание. Ваша система будет работать как новая. (См. Фотографии с инструкциями в разделе «Как установить новый термостат для теплого пола?» Ниже.)

Как установить новый термостат теплого пола?

Обновить термостат легко, если вы выполните следующие простые шаги.

Для получения более конкретных инструкций обратитесь к руководству производителя по установке, прилагаемому к вашему новому термостату.

Не можете найти руководство? Найдите и скачайте руководство по эксплуатации термостата здесь.

Могу ли я получить замену лицевой панели, если мой термостат работает неправильно?

Нет, вы должны заменить весь термостат. Две части каждого термостата изготавливаются вместе, и производитель поставляет их только в наборах.

Но имейте в виду, что замена лицевой панели в любом случае не решит проблему.Ошибки термостата обычно начинаются на задней панели устройства или и на лицевой, и на задней панели. Очень редко проблема связана только с лицевой панелью, но при устранении неполадок мы сообщим вам, возможно ли это.

Если вы получаете сообщение об ошибке или ваш термостат не работает должным образом, сначала обратитесь за помощью к производителю. Если ваш продукт все еще находится на гарантии, обратитесь к производителю, и он заменит его для вас или предоставит вам номер претензии, который вы можете использовать, чтобы получить от нас замену.

Может ли один термостат управлять двумя или более нагревательными матами или кабелями?

Да. Вы можете подключить до трех матов или кабелей к одному термостату, если их общая потребляемая мощность составляет менее 15 ампер, что в сумме составляет около 150 квадратных футов отапливаемой площади для системы на 120 В и 300 квадратных футов для системы на 240 В.

Почему я не могу подключить больше матов к одному термостату?

Технически вы можете подключить неограниченное количество матов, вплоть до максимальной нагрузки термостата / цепи. Но Национальный электрический кодекс (NEC) и практичность ограничивают это двумя или тремя подключениями.Существуют правила безопасности (также известные как NEC) и разумные ограничения на количество проводов, помещающихся в электрическую коробку. Слишком много проводов и гаек для проводов означают переполненный ящик и опасные условия.

Позвольте нам помочь вам выбрать подходящие маты или кабели, и у вас будет меньше подключений, а установка будет проще и безопаснее.

Может ли термостат работать с двумя матами или кабелями при разном времени / температуре?

Нет, термостаты управляют всеми подключенными к ним матами или кабелями как единой системой, то есть все они активируются одновременно и нагреваются до одной температуры.Несмотря на то, что есть один датчик температуры пола, он все равно работает безупречно.

Что значит для термостата «двойное напряжение»?

Все термостаты, которые мы предлагаем, имеют двойное напряжение, что означает, что они могут использоваться с системами на 120 или 240 В, поэтому вам никогда не придется беспокоиться о заказе «неправильного» термостата для установки. Напряжение автоматического выключателя должно СООТВЕТСТВОВАТЬ напряжению нагревательных элементов (матов / кабелей).

Можно ли управлять матами с разным напряжением с помощью одного и того же термостата, поскольку термостаты имеют двойное напряжение?

Нет, двойное напряжение означает, что термостат можно использовать с системой 120 В или 240 В, но напряжение, поступающее на термостат от прерывателя, всегда должно соответствовать напряжению нагревательных элементов, подключенных к термостату.

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: Помимо электрокотла, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) .Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, а насос (-ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем. Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатно 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак…..Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W. Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / ​​насос).

ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме указывает, что напряжение 24 В переменного тока поступает от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)

Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле. Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях релейный блок должен получать питание от линии 110 В (см. Схему ниже) от вашей монтажной панели.Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через выключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения. Эта функция может помешать кому-либо «играть» с вашими термостатами и отправлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы.Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера, и нет «приоритетной зоны» для косвенного водонагревателя.

Схема подключения basic по существу одинакова для всех контроллеров с несколькими зонами. Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)

Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с помощью контроллера одной зоны

Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат излучающей зоны требует тепла.Эти клеммы не подают напряжение на котел. В котле есть трансформатор, который срабатывает при замыкании этой цепи.
(вернуться наверх)

Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX, соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.

Активировать газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)

Подключение системы теплообменника / первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла.

Это схема для использования с теплообменником или системой первичного контура . Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтраль (белый провод) и нагрузка (черный провод) к разъемам «Системный насос» в нижней части блока реле (эти подключения находятся слева от зоны. соединения насоса.Все провода заземления будут соединены гайкой внутри коробки реле. Заземляющие провода заземляются на источнике питания и от него, проходят через коробку реле (через гайку) и заканчиваются на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)

Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении.Но вы никогда не узнаете этого, просмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C).Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2 : Установите (2) батарейки AAA и установите крышку на место. Этот шаг не требуется при 3-проводном подключении (см. Выше)

ШАГ 3 : Деактивируйте функцию «Пятиминутная задержка».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в «программном» режиме, нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.

C) Заводская установка — «1» (5-минутная задержка «вкл»), и вам нужно установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Позиции проводов для Honeywell Pro 1000 (6-контактная модель)

Подключение и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и снова установите крышку.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в их непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(вернуться наверх)

Управление насосом с помощью «датчика температуры пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру пола или окружающего воздуха для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы клемм термостата «R&W / TT» на реле подключите к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫТАЕМЫ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, который обычно вводят в короткую трубку из полиэтиленгликоля, отлитую в излучающую плиту. Конечно, датчик также можно установить в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

Коробка Джонсона

Датчик пола

Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Подключения приложений, использующих датчик / реле отключения низкого напряжения , показаны на фотографиях ниже.

Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.

Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.

Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Эта установка может быть полезна для системы, использующей дровяной котел для установки вне помещений, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в баке.

Таким способом можно нагреть любой носитель тепла, включая гидромассажные ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может срабатывать, когда температура в резервуаре с водой повышается на до заданного значения и резервуар необходимо охладить.

Чаще всего этот подход используется для отвода тепла — водопровода, который мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — расположены в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.

Пружинный таймер для систем снеготаяния

(вернуться наверх)

Дифференциальный контроллер солнечной энергии

Резол DeltaSol BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне солнечного резервуара, дифференциальный контроллер активирует необходимый насос (-ы) и втягивает это полезное тепло в систему.

Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важна разница в между температурами воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой УСТАНОВИТЬ (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ДИСПЛЕЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Если удерживать кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.

Delta T — это разница между температурой ваших солнечных коллекторов и температурой на дне вашего накопительного бака. Когда достигается Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.

См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз к желаемой разнице температур. Снова нажмите SET, чтобы заблокировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.

Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ON
.

Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов горячее, чем температура вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.

S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.

Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.

Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛЮЧЕНА.

Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.

Краткое руководство

В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).

Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.

Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.

Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы перейти к желаемому полю.

Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.

Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).

Выбор дельты Т

Почему обычно лучше использовать широкий дифференциал

Коллекторная петля — это общая длина медной трубы 3/4 дюйма, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены на расстоянии шестидесяти футов от дома). Длина трубы в короткой петле составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение любого периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.

Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации сведет к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.

Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более жесткий дифференциал активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)

Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)

(вернуться наверх)

Руководство по регуляторам и термостатам теплого пола

Знание регуляторов теплого пола и правильного их использования поможет вам поддерживать комфортную температуру в доме, не тратя впустую энергию, целые состояния или землю.

Мы отвечаем на ваши наиболее часто задаваемые вопросы, чтобы помочь вам уверенно контролировать свое отопление. От того, как использовать термостаты для эффективного управления полом с подогревом, до понимания панелей управления теплым полом.

Перейти к разделу руководства по регулированию теплого пола

Как использовать терморегуляторы для теплого пола

Термостат — это просто переключатель, который включает и выключает обогрев в зависимости от температуры в помещении. Термостаты обычно ошибочно принимают за дроссельную заслонку, потому что ошибочно полагают, что это ускорит отопление вашего дома.Правильно используя термостат для пола с подогревом и установив его на желаемую температуру, вы избегаете потери энергии из-за случайного перегрева вашего дома.

Вот видео о том, как контролировать теплый пол с помощью программируемого neoStat.

Температура теплого пола — что мне установить?

Это варьируется от человека к человеку, но обычно 21 ° C является идеальной температурой для жилых помещений. В спальнях обычно немного прохладнее до 18 ° C.Вы можете установить это с помощью панели управления теплым полом.

Выбранная вами температура теплого пола может иметь большое значение как для комфорта вашего дома, так и для вашего банковского баланса. По данным Energy Savings Trust, включение комнатных термостатов с подогревом пола всего на 1 градус может сэкономить около 80 фунтов стерлингов и 330 кг CO2 в год.

Следует ли оставлять пол с подогревом включенным на весь день?

Это может зависеть от типа установленной вами системы теплого пола и вашего образа жизни.Как правило, для создания комфортного и гостеприимного дома, в котором не тратится энергия, следует установить таймер, который гарантирует, что отопление будет включено, когда вам это нужно.

Балансировка теплых полов — пошаговое руководство

Не знаете, как использовать термостаты для теплого пола?

Когда вы «балансируете» систему теплого пола, вы рассчитываете, сколько времени потребуется комнате, чтобы нагреться и остыть, используя эту информацию, чтобы определить, как запланировать теплый пол. Попробуйте эти советы по балансировке теплого пола.

1. При настройке таймера используйте холодный вечер и определите, сколько времени потребуется, чтобы теплый пол нагрелся до комфортной температуры — это время прогрева.
2. Выключите систему и определите, сколько времени нужно системе, чтобы остыть до холода.
3. С помощью этих двух цифр вы можете составить точный график работы системы теплого пола. Если вы знаете, что для достижения 21 ° C требуется 30 минут, вы можете настроить обогрев на полчаса до того, как вы придете домой с работы или встанете с постели.

Если это звучит слишком сложно, вы можете установить более сложный термостат, например neoStat от Nu-Heat. Многие регуляторы теплого пола имеют функции самообучения и могут автоматически регулировать включение отопления в течение года для достижения оптимальной производительности.

Как отрегулировать полы с подогревом в соответствии с вашей системой UFH

Как наиболее эффективно контролировать теплый пол? Теплый пол с подогревом воды очень эффективен, но его можно сделать еще больше, если вы правильно сбалансировали теплый пол.

Существует два основных типа водяных теплых полов, и управление ими осуществляется по-разному:

Как контролировать стяжку теплого пола

В системе стяжки, распространенной в новостройках, нагревательная трубка заделана под слоем стяжки.

Он будет иметь высокую тепловую массу, поэтому можно ожидать, что он нагреется через некоторое время. Из-за этого стяжку полов следует включать примерно на час раньше, чем аналогичную радиаторную систему. Система теплого пола с бесшовным полом будет хорошо удерживать тепло, а это значит, что возможны более длительные периоды отключения.

Для повышения эффективности системы и быстрого реагирования установите температуру теплого пола на 16 ° C в периоды «выключения». Это приведет к более быстрому прогреву, так как системе отопления требуется меньше энергии.

Как управлять низкопрофильным подогревом пола и модернизировать его

Модернизированные системы теплого пола, такие как LoPro ^® , или решения, в которых труба обогрева находится близко к поверхности пола, нагреваются быстрее, чем традиционная система теплого пола со стяжкой.

Если у вас низкопрофильная система с хорошей теплоотдачей, вы можете управлять своим теплым полом так же, как и радиаторной системой, с помощью панели управления теплым полом.

Имеет ли значение, где расположены термостаты с подогревом пола?

Да, безусловно. Комнатные термостаты с подогревом полов следует размещать в таком месте, где они могут получать свободный поток воздуха из комнаты, чтобы считывать точную температуру для балансировки полов с подогревом.

Важно, чтобы они не блокировались такими предметами, как шторы, картины или мебель.Вы также должны убедиться, что они не находятся рядом с дополнительными источниками тепла, такими как дровяные горелки, или сквозняки.

Нужно ли мне обновить или заменить существующие регуляторы отопления?

Система отопления должна иметь термостат котла, программатор / таймер и комнатные термостаты (или термостатические радиаторные клапаны с радиаторами). Если они у вас есть, это, как правило, лишь случай понимания того, как их эффективно использовать.

Если вашим существующим элементам управления больше 14 лет, их обновление может быть платным.Новые, более точные элементы управления могут обеспечить большую экономию и комфорт.

Панели управления теплым полом — чего ожидать

Вот пример термостата пола с подогревом нового типа, которым можно управлять с помощью смартфона.

В дальнейшем в этом руководстве мы рассмотрим другие типы термостатов, в том числе простые модели термостатов с круговой шкалой.

Описание типов термостатов и регуляторов теплого пола

Контролируемость является важным фактором при установке теплого пола — одна из самых больших областей потерь от системы теплого пола связана с плохим контролем теплого пола.

Стиль жизни, как правило, диктует объем необходимой управляемости, и вы должны учитывать:

• Будет ли преимущество термостатов с возможностью дистанционного управления, позволяющих включать и выключать обогрев по дороге с работы домой или в доме отдыха?
• Вы проводите большую часть своего времени дома с обычным распорядком дня? В таком случае простой комнатный термостат для теплого пола с циферблатом может идеально удовлетворить ваши требования.

Чтобы облегчить выбор контроллеров и термостатов для теплого пола, мы рассмотрим некоторые из самых популярных в нашем ассортименте, объяснив, что они предлагают и для каких проектов они наиболее подходят.

Познакомьтесь с высококачественным проводным устройством Nu-Heat neoStat, беспроводным neoAir и термостатом со стандартной шкалой.

neoStat с дополнительным neoHub и приложением для смартфона

Поющий и танцующий neoStat позволяет контролировать пол с подогревом с помощью загружаемого приложения. Он имеет функции отпуска, поддержания температуры и коррекции температуры. Два ключевых преимущества:

• Энергосберегающий Optimum Start рассчитывает время нагрева, необходимое для обеспечения тепла, когда это необходимо, автоматически регулируя это значение в течение года
• Можно сотрудничать с neoHub, чтобы получить доступ к ряду «умных» функций. Отличное решение, если вы хотите точно контролировать температуру теплого пола.

Программируемые термостаты для пола с подогревом помогают повысить энергоэффективность и оперативность, поскольку в комнатах поддерживается точная температура, необходимая в течение дня. Они особенно подходят там, где нужно запрограммировать обогрев разных частей дома в разное время дня, например, обогрев спален на более короткие периоды и гостиных с полудня до вечера.

Беспроводной программируемый термостат

Благодаря тому, что эти контроллеры теплого пола являются беспроводными, они могут быть встроены в существующее здание без необходимости прокладывать проводку в стенах, что приводит к меньшим нарушениям работы. Они предлагают те же функции, что и программируемый термостат neoStat, но часто являются лучшим выбором для проектов ремонта.

Стандартный циферблатный термостат — простой контроль теплого пола

• Предлагает простой и эффективный индивидуальный контроль UFH для каждой комнаты
• Аналогично стандартным регуляторам отопления, поэтому большинство знакомо с их работой.
• Подходит для большинства проектов отопления и ремонта дома

Smart vs.Регулятор теплого пола стандартный циферблат

Nu-Heat предлагает ряд программируемых и регулируемых термостатов для любого дома. Серия smart neoStat может предложить дистанционное управление системой отопления через загружаемое приложение.

Обновившись до neoHub и синхронизируя систему neo со смартфоном или планшетом, он открывает такие функции, как геолокация, которая позволяет термостату пола с подогревом включать и выключать пол с подогревом в зависимости от близости пользователя к собственности.

Проводной neoStat и беспроводной neoAir позволяют легко сбалансировать температуру теплого пола, точно рассчитать время и настроить в соответствии с вашим стилем жизни и распорядком дня.

Установка контроллера теплого пола neoStat

NeoStat устанавливается как любой другой комнатный термостат с проводным подогревом пола и подходит для любого проекта. NeoHub, аналогичный беспроводному маршрутизатору, необходим для обеспечения удаленного доступа к приложению.

Каждым отдельным neoStat в собственности можно управлять с помощью смартфона или планшета, поэтому нет необходимости напрямую взаимодействовать с термостатами.Если ваш домашний декор очень минималистичный, возможность дистанционного управления через загружаемое приложение Nu-Heat означает, что элементы управления подогревом пола можно скрыть.

Почему выбирают neoStat для контроля теплого пола?

Помимо стандартных функций, которые вы ожидаете от термостата, neo system также предлагает:

Географическое положение

Используйте местоположение телефона, чтобы выключить отопление на определенном расстоянии от дома, а затем снова включить при возвращении. Это может быть отличным резервом, который автоматически отключит пол с подогревом, когда дом пуст — идеально подходит для выходных, когда можно запрограммировать отопление на весь день.

Оптимальный старт

Отложите запуск теплого пола до самого последнего момента, чтобы избежать ненужного нагрева и обеспечить прогрев помещения в запрограммированное время.

Optimum Start использует информацию о скорости изменения температуры, чтобы вычислить, сколько времени нужно отоплению для повышения температуры в здании на 1 ° C, а затем соответственно запускает отопление. Neo автоматически регулирует время нагрева в течение года.

Режим отпуска

Уменьшает заданную температуру теплого пола в доме до заданной температуры защиты от замерзания.Они автоматически вернутся в программный режим по возвращении домовладельца.

Выбор датчика

Позволяет выбрать температуру воздуха, температуру пола или и то, и другое. Когда оба датчика включены, датчик температуры пола используется как датчик ограничения пола и предназначен для предотвращения перегрева пола.

Заинтересованы в установке теплого пола?

Диапазон термостатов

Nu-Heat доступен как часть их полного пакета проектирования и поставки для теплого пола, будь то в составе возобновляемой системы отопления или более традиционной системы котла.Наши специалисты могут помочь вам подобрать лучшую систему для вас и как эффективно контролировать теплый пол.

Вопросы? Просмотрите полный ассортимент термостатов или прочтите все руководства пользователя термостатов Nu-Heat здесь.

Поиск и устранение неисправностей Теплый пол | Руководства по дому

Джерри Уолч Обновлено 19 декабря 2018 г.

Существует два основных типа систем лучистого теплого пола: водяное и электрическое. Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом.Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, проложенные между черным полом и чистым полом. В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.

Настенные термостаты

Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат. Термостаты, которые не открываются должным образом, могут стать причиной слишком высокой температуры в комнате. Неправильно закрывающийся термостат сделает комнату все время холодной.К счастью, термостаты легко проверить и легко заменить в случае неисправности.

No Heat

Настенный термостат регулирует линейное напряжение к зональным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой. Начните поиск и устранение неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения. Если нет напряжения, у вас сработал автоматический выключатель или перегоревший предохранитель в сервисной панели.Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат. Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель. Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них.Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.

Замена клапана неисправной зоны

Выключите автоматический выключатель и затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них. Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика. Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику.Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем герметичность.

Замена неисправного нагревательного кабеля или мата

Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и готовым полом. В первом случае заменить их относительно легко, достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата.В последнем варианте установки вам придется снять финишный пол сверху, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может быть довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, установленного на его диапазон сопротивления. Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.

Комната недостаточно нагревается

В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зонный клапан, который не открывается полностью, или одна или несколько неисправных секций нагревательного кабеля или маты, если несколько секций соединены параллельно. Чтобы определить, является ли проблема с термостатом, просто отключите термостат с помощью набора перемычек. Большинство зонных клапанов можно разобрать и очистить, если они не открываются полностью.В случае дефектной секции параллельно соединенных нагревательных кабелей отделите секции друг от друга и проверьте целостность каждой секции.

Предупреждения

Если вам неудобно пользоваться фонариком в непосредственной близости от деревянных элементов конструкции вашего дома, вызовите сантехника для замены зонного клапана. Использование факела может вызвать пожар в доме.

Как подключить термостат [Руководство по монтажу проводов]

Они возвращаются домой и пылятся с ящика для инструментов.Никогда не читая инструкции по установке термостата, они приступают к замене термостата. Некоторым удается заменить термостат, а некоторым нет. Те, кто, скорее всего, прочитал некоторые инструкции по установке термостатов или попросил кого-то прочитать инструкции по установке термостатов для них. Наконец, те, которые не увенчались успехом, в конечном итоге вызывают профессионала для установки нового термостата.

Статья с советами по успешной установке термостата (открывается в новом окне)

Рекомендации по установке термостата

Основной совет для большинства людей — в случае возникновения каких-либо проблем позвонить специалисту по HVAC.Будь то термостат или система HVAC. Проблема может быть не в термостате. И вы можете усугубить проблему, которая в конечном итоге будет стоить дороже. Кроме того, если у вас есть многозонная система, высокоэффективный тепловой насос или даже просто тепловой насос, обычная сплит-система переменного тока и бойлер для тепла (и у вас есть один термостат) или система на основе Apollo ( горячая вода с подогревом в водонагревателе) с сплит-системой ……. вызовите профессионала.

Эти системы могут быть очень сложными и могут потребовать специальных монтажных оснований, чтобы схема управления термостатом работала должным образом.Кроме того, для тепловых насосов существуют различные элементы управления, и провода для этих элементов управления идут в термостат, это разноцветные провода термостата. Эти элементы управления могут быть очень сложными. Наконец, каждый провод должен идти к правильной клемме на термостате, иначе устройство не будет работать правильно.

Вопросы, на которые необходимо ответить перед заменой термостата

1. Что означают цвета проводов термостата? (См. Справочную информацию на нашей цветной странице проводки термостата)
2. Сколько проводов мне нужно для термостата? Это зависит от типа вашей системы HVAC.Обычно для теплового насоса требуется больше проводов, чем для любой другой системы HVAC.
3. Как подключить термостат? Смотрите наши подробные инструкции ниже.
4. Что означает старая проводка термостата? Это провода, которые вы будете использовать для подключения нового термостата. Сделайте снимок на свой смартфон, пока они все еще подключены к старому термостату. Это поможет с подключением нового термостата.
5. Какие провода для обогрева на термостате? Какие провода для охлаждения на термостате? Подробные пояснения к проводке см. В нашей таблице цветов проводки термостата или на странице.

Варианты установки термостата

Существует так много различных вариантов этой высокопроизводительной системы отопления, вентиляции и кондиционирования воздуха, не буду пытаться описывать их здесь. Мы опишем общий тип (по крайней мере, для этого региона (средняя Атлантика), и если вы увидите, что у вас есть описанная система, вы можете действовать осторожно, на свой страх и риск. Кроме того, вот список возможных комбинаций проводки термостата, начинающийся с наиболее распространенный первый:

Это наиболее распространенный вариант, охватывающий многие центральные кондиционеры с кондиционерами или газовыми печами.Наконец, 5 проводов, вероятно, покрывают красный для 24-вольтового горячего, белый для тепла, желтый для охлаждения, зеленый для вентилятора и синий для общего (общий может быть другого цвета).

Обычно это термостат с батарейным питанием или цифровой термостат, работающий только на нагрев. Он охватывает те же элементы управления или цвета, что и описанная выше 5-проводная проводка термостата, за исключением только нагрева. Кроме того, только с обогревом, у вас, вероятно, будет 24-вольтовый горячий и общий (красный и синий), белый провод для тепла и зеленый провод для вентилятора.

Это обычное дело для цифрового термостата, который управляет котлом. Наконец, у него есть 24-вольтовый горячий и 24-вольтный общий провод, а также провод для тепла, который, вероятно, белый.

Это, скорее всего, термостат только для нагрева, цифровой или нецифровой. Если он цифровой, он имеет питание от батареи для питания термостата. Два провода, вероятно, красные для горячего 24 В и белые для тепла.

Если у вас больше пяти проводов, у вас больше контрольных точек или у вас есть тепловой насос.Обратитесь к нашим страницам, посвященным проводке теплового насоса, чтобы узнать, как подключить термостат теплового насоса, или к нашей цветной странице проводки термостата, чтобы увидеть дополнительные точки управления для вашего термостата.

Таблица цветовых кодов проводки термостата (открывается в новом окне)
Кроме того, имейте в виду, что термостаты оснащены устройствами предупреждения нагрева и охлаждения. Предохранители охлаждения не регулируются, если упреждающие элементы тепла регулируются с помощью механических термостатов. Для вашей отопительной системы очень важна установка средства предупреждения перегрева.И для правильной работы термостата (только если у вас механический нецифровой термостат).

Устанавливается в соответствии с потреблением тока в управляющем контуре отопления. Кроме того, убедитесь, что датчик перегрева настроен правильно. Устанавливается в термостате или термостатах. Правильные настройки гарантируют, что вы получите максимальную отдачу от вашей отопительной системы и ваших термостатов.

Как подключить термостат — выбор подходящего Tstat

Раздельная или пакетная система переменного тока с газовым, масляным или электрическим нагревом

Honeywell TouchScreen Thermostat

Первое, что вы должны сделать перед заменой термостата, — это выбрать правильный термостат для вашей системы.Выбор подходящего термостата.
Если вы на пенсии или кто-то находится дома в течение дня, вам, скорее всего, не понадобится программируемый термостат. В этом случае единственная выгода, которую вы получите от программируемого термостата или термостатов, — это ночь. Или я предпочитаю говорить утром, потому что вы можете настроить его так, чтобы устройство включалось непосредственно перед тем, как вы проснетесь.

Таким образом, когда вы встаете с постели, в доме будет комфортная температура. Я подробно опишу преимущества программируемого термостата в другом разделе ниже.Наконец, как только вы сделали выбор термостата, вы можете переходить к следующему шагу.

Перед тем, как вы начнете замену старого термостата

Справочная страница, которая поможет вам выбрать правильный термостат (открывается в новом окне)

Термостаты Honeywell, доступные здесь

Подключение и установка термостата Консультации ……… .Если вы решите устанавливаете собственный термостат, вы делаете это на свой страх и риск. Есть много случаев, когда домовладелец устанавливал собственный термостат и добивался успеха.Также во многих случаях домовладелец не смог установить новый термостат. Люди, которые потерпели неудачу, зря потратили часть своего дня, испортили один или два термостата и вызвали неисправность неотъемлемой части своей системы.

Я уже не говорю о том факте, что они в конечном итоге вызвали профессионального специалиста по HVAC для решения проблем. Проблемы, вызванные неправильной установкой термостата. Неудачники в конечном итоге платят в три-четыре раза больше, чем они заплатили бы, если бы первым был вызван профессионал.Наконец, учтите это при своем решении и, если есть сомнения, обратитесь к профессионалу. Вызовите специалиста для установки и подключения нового термостата.

Перед тем, как приступить к установке нового термостата, выключите питание. Как для конденсационной установки, так и для воздухообрабатывающего агрегата / печи / котла.

Инструменты и ступени для установки термостата

Термостаты | Министерство энергетики

Вы можете сэкономить до 10% в год на обогреве и охлаждении, просто поворачивая термостат назад на 7–10 ° F на 8 часов в день по сравнению с его нормальной настройкой.Процент экономии от спада больше для зданий в более мягком климате, чем для зданий в более суровом климате.

Вы можете легко сэкономить электроэнергию зимой, установив термостат на 68 ° F, когда вы бодрствуете, и более низкий, когда вы спите или вдали от дома.

Летом вы можете использовать ту же стратегию с центральным кондиционированием воздуха, сохраняя в доме теплее, чем обычно, когда вас нет, и устанавливая термостат на 78 ° F (26 ° C), только когда вы дома и нуждаетесь в охлаждении. .Установите термостат на как можно более высокую температуру и при необходимости обеспечьте контроль влажности. Чем меньше разница между температурой внутри и снаружи, тем меньше будет ваш общий счет за охлаждение.

Хотя термостаты можно регулировать вручную, программируемые термостаты позволят избежать дискомфорта, вернув температуру к норме до того, как вы проснетесь или вернетесь домой.

При включении кондиционера не устанавливайте термостат на более низкое значение, чем обычно.Он не охладит ваш дом быстрее и может привести к чрезмерному охлаждению и, следовательно, к ненужным расходам. Распространенное заблуждение, связанное с термостатами, заключается в том, что печь работает тяжелее, чем обычно, чтобы нагреть пространство до комфортной температуры после того, как термостат был установлен обратно, что приводит к небольшой экономии или вообще не дает. Фактически, как только температура в вашем доме опустится ниже нормальной, он будет медленнее терять энергию в окружающую среду.

Чем ниже температура в салоне, тем медленнее отвод тепла.Таким образом, чем дольше ваш дом остается при более низкой температуре, тем больше энергии вы экономите, потому что ваш дом потерял меньше энергии, чем при более высокой температуре. Та же концепция применима к повышению настройки термостата летом — более высокая внутренняя температура замедлит поступление тепла в ваш дом, что позволит сэкономить энергию на кондиционировании воздуха. Ознакомьтесь с нашей инфографикой по домашнему отоплению, чтобы узнать больше о взаимодействии систем отопления и термостатов.

Schluter®-DITRA-HEAT-E-RT | Утепление полов | Schluter.com

Полные инструкции по установке системы DITRA-HEAT см. В Интерактивном руководстве пользователя и Руководстве по установке Schluter®-DITRA-HEAT.

1. DITRA-HEAT-E-RT необходимо установить в электрическую коробку. Для обеспечения места для проводки рекомендуется использовать одинарный, глубокий электрический шкаф или двойной электрический шкаф с грязевым кольцом.

2. Электропитание должно быть отключено, а все электрические соединения должны выполняться квалифицированным электриком в соответствии с электрическими и строительными нормами, действующими в вашем регионе.

3. Подсоедините оплетку заземления греющего кабеля к заземляющему проводу от электрической панели.

4. Снимите лицевую панель с силового основания термостата, ослабив винт и наклонив термостат вверх. Снимите также зажим задней крышки.

5. Для простоты установки сформируйте провода электрической линии в форме буквы «М» или гармошки. Так их будет легче аккуратно сложить в электрическую коробку.Ослабьте загрузочные винты в верхней части термостата до упора.

6. Вставьте жилы греющего кабеля в клеммы нагрузки снизу. Поскольку полярность отсутствует, любой провод нагревательного кабеля можно подключить к любому зажиму нагрузки.

7. Закрепите провода, затянув винты.

8. Вставьте провода электрической линии в линейные клеммы сверху. Обратитесь к задней части термостата для правильной конфигурации проводки.

9. Закрепите провода, затянув винты, и загните провода в электрическую коробку.

10. Совместите и закрепите основание термостата с распределительной коробкой.

11. Проденьте датчики температуры пола через отверстие в правом нижнем углу основания термостата. Закрепите вторичный датчик температуры пола лентой и прикрепите к силовой базе.

12.Зачистите концы датчика температуры пола, чтобы оголить провода для облегчения установки. Вставьте провода датчика температуры пола в клеммы C и D. Обратите внимание, что провода датчика температуры пола не имеют полярности и их можно менять местами между клеммами C и D. Затяните винты, чтобы закрепить провода.

13. Подключения питания, нагревательного кабеля и датчика температуры пола завершены. Установите на место лицевую панель термостата и затяните винт в нижней части устройства.

Примечание: два нагревательных кабеля DITRA-HEAT-E-HK могут быть подключены и управляться одним термостатом DITRA-HEAT-E-RT, если общий ток составляет менее 15 ампер.
