Как сделать теплый пол в частном доме

В последнее время все более популярным способом обогрева загородного дома становится теплый пол. Эта отопительная система может использоваться как основной и единственный источник тепла, а может служить для создания дополнительного комфорта.

Теплый пол в частном доме равномерно распределяет тепло по всей комнате, в отличие от радиаторной системы отопления. Нагревается сам пол и нижние слои воздуха, которые, постепенно поднимаясь вверх, увеличивают температуру помещения в целом.

Многообразие систем позволяет выбрать ту единственную, которая оптимально подходит для конкретного частного дома и потребностей его хозяина. Одним из преимуществ такого способа обогревать помещение является сочетание повышенного комфорта и привлекательного внешнего вида. Все составляющие системы спрятаны от глаз, при этом эффективно выполняя свою работу. Это не только радует глаз, но и делает дом надежным: нагревательные элементы размещены под покрытием. Таким образом, помещения полностью безопасны, что особенно важно, если в доме есть дети.





Разнообразие систем отопления

За создание теплого благоприятного микроклимата в доме отвечает отопительная система. В частном доме это могут быть батареи или теплый пол. Недостатком батареи является ее небольшая поверхность устройства. За счет повышения температуры увеличивается скорость движения воздуха. К тому же в батареях часто накапливается пыль.

Зато у теплого пола большая площадь теплоотдачи, что позволяет быстрее нагреть большие объемы воздуха. Наиболее распространенным видом теплого пола считается водяной пол, который работает от газового котла: тот нагревает воду, она идет по трубам и становится источником тепла для пола.

Все разнообразие видов теплых полов разделяется по следующим критериям:

  • по принципу действия: инфракрасные или конвективные;
  • по виду котла: онможет работать на твердом или дизельном топливе, на газу или электричестве;
  • по теплоносителю: ими выступаютвоздух, вода, электричество.

Выбор необходимой нагревательной системы – сложное и ответственное дело, которое стоит доверить профессионалам. Они могут учесть все достоинства и недостатки типов отопления и условия конкретного жилища. Система обогрева выбирается на этапе проектирования. Ведь одним из факторов, влияющих на выбор, является материал, из которого построено здание. Это также важно учитывать.



Устройство теплого пола с жидким теплоносителем

Если вы проживаете в загородном доме постоянно, стоит воспользоваться наличием централизованного газоснабжения и выбрать воду как теплоноситель. Если загородный дом используется как дача, на выходные, стоит присмотреться к антифризу. Он позволит вам не спускать воду каждый раз, когда вы приезжаете на дачу.

Теплые полы водяные в частном доме представляют собой замкнутый контур. Он выкладывается из труб и монтируется под напольным покрытием. Теплоноситель-вода циркулирует по трубам, которые вмонтированы в стяжку. Котел нагревает воду, из него она проходит в главный коллектор и попадает в распределительный узел. Отсюда равномерно распределяется по трубам, передавая тепло стяжкам. Потеряв температуру, уходит обратно в котел для следующего цикла.

Отопительная система с жидким теплоносителем бывает с открытым и с закрытым контуром. Различие между ними состоит в конструкции расширительного бачка.

В открытом контуре бачок сообщается с окружающей средой, в него при нагревании можно добавить жидкость, чтобы компенсировать ее недостаток.

Конструкция закрытого типа обладает особенностями, в частности наличием мембранного бака.

Водяная система укладывается одним из трех способов:

  • на грунт;
  • на основание, обычно это бетонная плита;
  • на деревянный пол.

На деревянный пол укладывают довольно редко. Чаще всего его убирают, заливают стяжку, после чего укладывают систему. Более простой вариант – когда все элементы системы укладываются на черновой пол (основание) и заливаются самовыравнивающимися смесями. Правда, при этом уменьшается полезный объем пола за счет увеличения его толщины. Этот вариант не будет удобен для помещений с низкими потолками.

Теплый деревянный пол в частном доме обычно устраивается на грунт. Теплый пол по грунту укладывается так: снимают верхний слой, формируют подушку до 10 см из песка и щебня, сверху стелют материал с гидроизолирующими свойствами. Как правило, это рубероид, специальная мембрана. На все это укладывается черновая стяжка, а на нее размещают трубы и утеплитель.

Проще всего с бетонным основанием. Его выравнивают, трещины заделывают, и основание для укладки теплого пола готово.

Система состоит из следующих компонентов:

  • труб, которые обычно изготавливают из полипропилена или металлопластика;
  • крепежей;
  • теплоизоляционных материалов;
  • коллектора и фитингов, с помощью которых подключают.

Для нагревания используется двухконтурный котел. Он же обеспечивает также горячую воду в жилище.

Водяной теплый пол не нагревает более 55°, обычно температура теплоносителя составляет 35-45° максимум. При этом температура поверхности пола – 26-31°: 26° в местах, где люди находятся постоянно, и 31° в помещениях, где пребывание временное.

Циркуляционный насос монтируется вне котла или встроен в него. Он позволяет выдерживать одно из требований, которые предъявляются к водяному полу: перепад температуры между поданной водой и обраткой должен быть не более 10°.

Существует большое количество вариантов подключения водяного теплого пола к системе отопления. Рассмотрим четыре схемы водяного теплого пола в частном доме.

  • Схема прямого подключения.
  • Схема с трехкодовым клапаном.
  • Схема с насосно-смесительным узлом.
  • Схема с терморегулирующим комплектом для одной петли.

В этой таблице мы увидим небольшой сравнительный анализ достоинств и недостатков этих схем. Это поможет выбрать лучшую схему для конкретного жилья.



Особенности монтажа водяного теплого пола

Перед тем, как залить теплый пол в частном доме, необходимо проложить качественную гидроизоляцию и обеспечить защиту от протечек. При монтаже теплого пола требуется оформить стяжку толстым слоем, только так можно хорошо скрыть трубы. Система складывается из нескольких слоев и представляет собой объемную конструкцию.

Так выглядит строение водяного теплого пола в загородном доме.

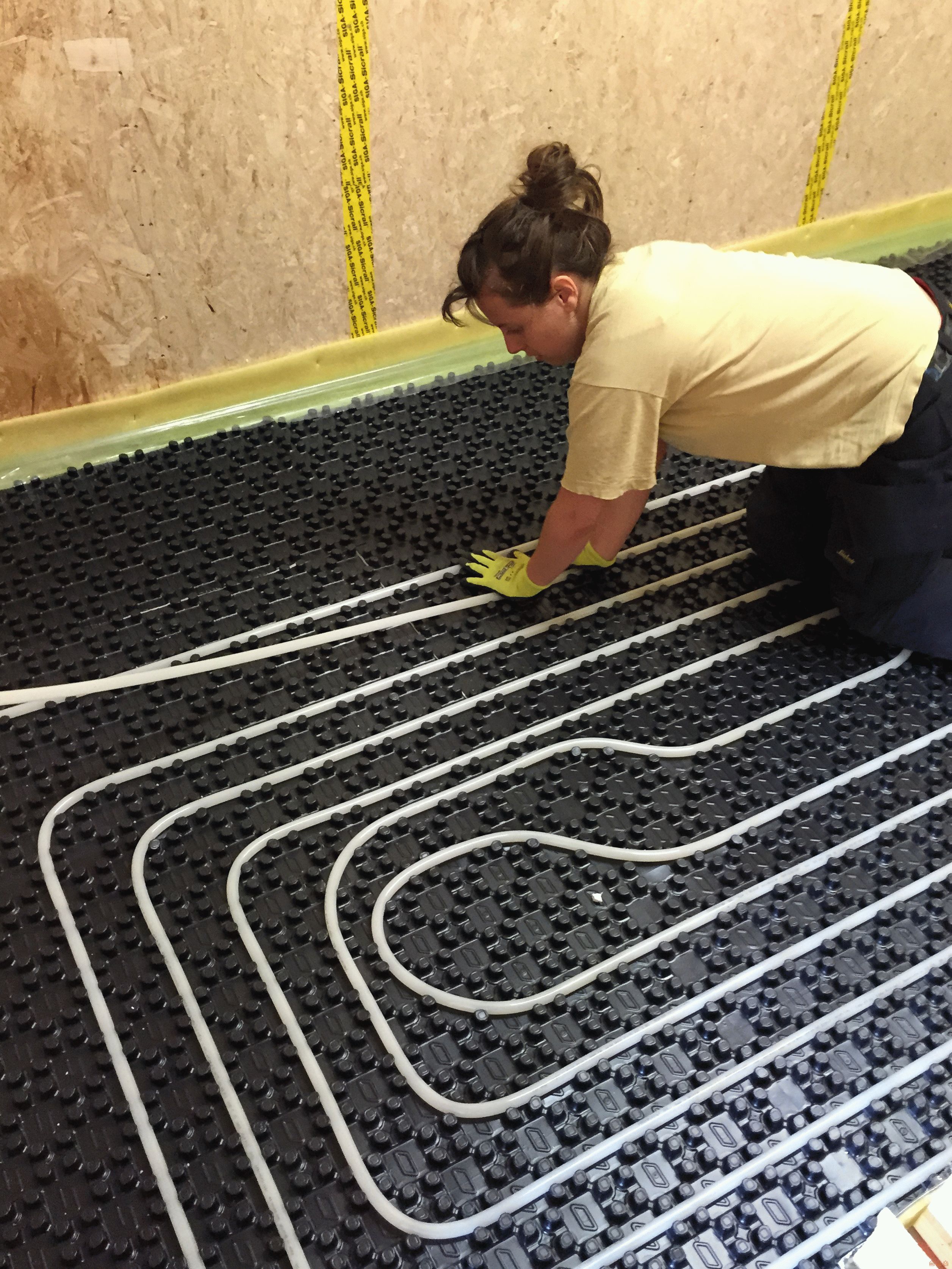

Укладка теплого пола осуществляется несколькими способами:

  • змейкой;
  • двойной змейкой;
  • угловой змейкой;
  • улиткой, или спиралью.

Монтаж водяного теплого пола в частном доме самостоятельно делать не стоит, слишком велик риск ошибиться. Лучше оставить это дело специалистам с опытом работы с подобными системами.



Плюсы и минусы использования водяных полов

Технология теплого пола водяного в частном доме обладает следующими преимуществами:

  • экономное расходование электроэнергии: устройство водяного теплого пола в частном доме позволяет существенно сократить расходы на обогрев;
  • равномерное прогревание всех помещений;
  • устранение вероятности ожога;
  • возможность использования такой системы обогрева как единственной во всем доме;
  • не создается электромагнитное поле;
  • воздух в комнатах не высушивается;
  • возможность регулирования микроклимата, если в каждой комнате будет свой отопительный контур;
  • его обслуживание обходится недорого;
  • для покрытия пола можно использовать любую технологию: нагрев поверхности не повредит ее и не приведет к выбросу токсичных веществ;
  • создается комфортное проживание всех жильцов. Особенно приятен теплый пол маленьким детям, которые большую часть своего времени проводят сидя на его поверхности.

При водяном отоплении намного проще производить перепланировку.

Для справедливости следует обозначить и недостатки водяного теплого пола:

  • монтаж довольно сложный и представляет собой длительный процесс. Например, бетонная стяжка сохнет не менее месяца;
  • иногда возникают протечки, для ликвидации их необходим полный демонтаж покрытия;
  • существует риск снижения давления в отопительной системе;
  • нужно устанавливать смесители, чтобы регулировать температуру;
  • на лестничных площадках загородного дома его установка невозможна;
  • цена водяных теплых полов в частном доме намного выше, чем электрической системы.



Используемые виды труб

Для обустройства теплого пола применяют трубы из металлопластика или пластика. Отличным выбором считается также полипропилен: он герметичен, устойчив к деформации, обладает высокой теплопроводностью.

При выборе труб важны их технические характеристики. Следует обращать внимание, пригодны ли они для систем обогрева или подходят только для водопровода. Поможет сориентироваться в этих тонкостях маркировка на изделии. На трубах для систем отопления должны быть указаны следующие показатели:

  • линейное расширение: до 0,025 мм/м;
  • теплопроводность: от 0,43 Вт/м°С.

Чтобы высчитать количество труб, необходимых для конкретной отопительной системы, нужно знать диаметр трубы и шаг укладки. Подбирать трубы лучше со специалистом, который обратит внимание и на качество, и на технические нюансы.



Устройство электрического теплого пола

Устройство теплого пола в частном доме бывает нескольких видов:

  • кабельные;
  • нагревательные маты;
  • инфракрасные пленочные полы.

В кабельных теплых полах обогрев осуществляется с помощью кабеля в стяжке. Для этого используется одножильный кабель, менее дорогой, но более сложный в монтаже, или двужильный. Последний проще в монтаже, так как подключение нужно только с одной стороны, тогда как одножильный подключается с двух сторон. Кабельный пол хорошо подходит для любых комнат: кабель легко укладывается в различные формы, важно только определить шаг укладки.

Нагревательные маты представляют собой закрепленные на крупноячеистой сетке нагревательные провода. Эта разновидность электрического теплого пола более удобна, так как в ней уже высчитан шаг укладки и спланирована раскладка и крепления. К тому же кабели в такой системе тоньше, поэтому их можно укладывать в плиточный клей, а не в стяжку. Это упрощает монтаж и не делает пол слишком высоким.

Сам монтаж матов прост: рулон раскатывается на поверхность пола, затем подключается питание.

Инфракрасные пленочные полы создают микроклимат в помещении за счет воздействия на мебель и составляющие интерьера инфракрасным излучением. Далее уже эти предметы нагревают воздух, поэтому он не пересушивается. Такой пол состоит из тонкой пленки, включающей токопроводящие углеродные полосы. Вместо них может быть сплошной слой углерода. Плюсом системы является ее мгновенный разогрев, однако так же быстро система и остывает после выключения.



Плюсы и минусы электрического теплого пола

Электрический теплый пол обладает большим количеством достоинств:

  • надежность и отсутствие протечек;
  • бесшумное функционирование;
  • эстетичный внешний вид;
  • длительность использования системы;
  • вся территория прогревается равномерно;
  • система проста в управлении.
  • простота монтажа;
  • низкая стоимость;
  • не поднимают пол слишком высоко.

Недостатки электрического теплого пола состоят в следующем:

  • большой расход электроэнергии;
  • возникает слабое электромагнитное излучение;
  • для эффективного обогрева всех помещений электрические полы используют параллельно с классическими радиаторами.

Электрические теплые полы иногда включают в только некоторых помещениях, к примеру, пол в которых покрыт кафелем. Таким образом они увеличивают комфорт отдельных комнат.



Особенности монтажа теплого пола в деревянном доме

Как сделать теплый пол в деревянном частном доме? Необходимо учитывать особенности древесины и помнить, что в целом температура в доме из дерева не должна быть выше 30°. В противном случае древесина будет высыхать, растрескиваться и терять свои свойства.

Чтобы сократить расходы на монтаж, следует обустраивать теплый дом любого вида во время строительства. Можно воспользоваться капитальным ремонтом.

Черновой пол утепляют. Для работ по укладке и подключению к системе обогрева рекомендуем приглашать специалистов, чтобы избежать ошибок и рисков.

Если монтируется электрический теплый пол, кабель обязательно должен быть в наружной металлической оплетке. Она защитит кабель от внешних повреждений, в том числе от грызунов. Электросеть при подключении должна обладать соответствующими параметрами. Необходимо установить приборы для защиты системы от короткого замыкания.

Если устанавливается водяной теплый пол, важно тщательно разровнять основание. Трубы для обогрева выкладывают в специальные короба, которые изготавливают из гипсокартона, дерева или материала, впитывающего влагу. Затем их накрывают досками и сверху укладывают покрытие для теплого пола, как правило ламинат.



Проектирование теплого пола

При проектировании системы теплого пола важно учитывать такие параметры:

  • высоту помещения. Система водяного теплого пола поднимает уровень пола на 100-120 мм;
  • месторасположения дверей. Из-за поднятия пола необходимо или сохранить стандартную высоту дверного проема 2200 м, или рассмотреть возможность его увеличения. Третий путь – изготовление двери на заказ исходя из полученных размеров;
  • ориентацию окон. В некоторых случаях потребуется увеличение мощности системы: если окна ориентированы на север – северо-запад, на ветреную сторону, имеют размеры крупнее стандартных;
  • насколько балки и плиты перекрытия способны выдерживать нагрузку. Теплый пол на 2 этаже частного дома можно выбрать настильный водяной, чтобы облегчить вес конструкции.

Для загородных домов чаще выбирают водяные полы, которые больше соответствуют требования частного дома.



Утеплители системы теплого пола

Как делают теплый пол в частном доме, чтобы монтаж был правильным, а результат радовал уютом? С использованием утеплителя, рекомендуют специалисты. Система теплого пола, как водяная, так и электрическая, часть тепла отдает материалу самих полов. Такие теплопотери дадут дополнительные расходы. Теплоизоляция, выполняя функцию теплового экрана, поможет предотвратить энергопотери и сэкономить.

Теплоизоляционный слой также обеспечивает равномерное прогревание комнаты. Качественная теплоизоляция должна отвечать следующим требованиям:

  • обеспечивать формирование теплового потока, идущего вверх;
  • снижать или устранять теплопотери вниз, на перекрытие;
  • быть устойчивым и прочным материалом, не разрушающимся со временем;
  • иметь низкий коэффициент теплопроводности;
  • быть устойчивым к нагрузке от труб наполненных водой, и стяжки поверх них;
  • восстанавливать исходную форму после снижения давления в процессе эксплуатации.

При выборе утеплителя важно правильно определить его толщину. Если она будет меньше необходимой, тепло будет теряться в направлении вниз. А нужная толщина позволит утеплителю окупиться за 3 года использования теплого пола, если источником энергии будет природный газ.

Приобретая утеплитель, ориентируйтесь на такие параметры:

  • советы специалистов и продавцов;
  • обзоры в интернете;
  • стоимость материала;
  • производитель и его репутация.

Виды утеплителя для теплых полов:

  • пенопласт. Имеет малый вес, высокую паропроницаемость, но не очень плотный, подвержен деформации при нагрузках, с течением времени слишком быстро стареет, к тому же выделяет токсичный газ. Рекомендуется укладывать пенопласт для повышения прочности между лагами;
  • пенополистирол. С высокой прочностью, способен выдерживать большие механические нагрузки. Однако при этом практически нулевая паропроницаемость;
  • пробковые утеплители. Имеет высокий уровень прочности на сжатие благодаря особой структуре. Материал довольно дорогой, поэтому обычно используется в помещениях с утепленным базовым основанием. В этом случае расход материала будет существенно ниже, что не так ударит по бюджету. Однако материал гигроскопичный, поэтому потребуется дополнительная гидро- и парозащита;
  • минеральная вата. Производится матами или твердыми плитами. Так как теплоизоляционные свойства минваты снижаются, когда она приминается под весом при укладке, то советуют ее сочетать с настильными конструкциями, которые собираются из деревянных лаг. Из минусов этого материала – низкая влагоустойчивость и наличие в составе пенофола, вредного для здоровья человека.

Поверхность пола для укладки теплоизоляции должна быть максимально выровнена.



Как выбрать теплый пол для дома

Нужен ли теплый пол во всех комнатах или в каких-то конкретных помещениях? В каких случаях можно обойтись без него, а когда он просто необходим?

Если напольное покрытие – плитка или керамогранит, теплый пол будет просто незаменим. Кухня, туалет, ванная нуждаются больше остальных помещений в обогреве. Ведь иногда все отопление в ванной – это полотенцесушитель и трубы с горячей водой. Теплый пол также станет отличным решением для детских комнат: дети много времени проводят в играх на полу.

С чего начать выбор вида теплого пола? С определения, для каких целей он нужен и в каких помещениях будет уложен. При этом учитывайте, что в помещении он будет проложен не везде: в местах, где расположена мебель, бытовая техника, нет необходимости в обогреве. Соответственно это влияет на количество требуемого кабеля или пленки.

Пленочный пол не нуждается в стяжке из цемента, но отлично подходит под ковролин или паркет. Главное, чтобы поверхность для пленочного пола была идеально выровнена. Чтобы помещение обогревалось эффективно, под теплый пол следует отвести более 70% всей площади.

В каждом конкретном случае есть свои плюсы и минусы для различных видов полов. Существует 12 параметров сравнения, которые помогут определить оптимальный вид теплого пола для вашего дома:

  • насколько сложный монтаж;
  • долговечность;
  • надежность;
  • пригодность к ремонту отдельных элементов нагревающей системы;
  • инерционность;
  • экономичность;
  • законно ли использование;
  • производит ли шум в процессе функционирования;
  • цена;
  • совместимость: с финишными покрытиями, помещениями с повышенной влажностью, мебелью.

Увидеть сравнение этих параметров вы можете в приведенной ниже таблице.



Выводы

Любой теплый пол следует устанавливать начиная с проекта. Водяной теплый пол можно использовать в частных домах, а пленочный – в любых жилищах. Каждый из видов теплого пола безопасен для здоровья. Важно установку системы отопления поручить специалистам с большим опытом монтажа подобных систем.

виды, достоинства и недостатки, способы укладки, отзывы

Сейчас мало кто знает, что тёплые полы появились в очень древние времена примерно в 80 веке до нашей эры. Спустя столько столетий люди усовершенствовали процесс подогрева полов. В случае, если Вы не имеете каких-либо специальных навыков по установке тёплых полов, то не стоит расстраиваться, ведь это можно сделать своими руками без особых трудностей. Частный дом — это не квартира, пол которой подогревают нижние этажи. От земли постоянно идёт холод, поэтому нужно серьёзно позаботиться о том, чтобы Вашим ногам было тепло и комфортно. Для этого существует много вариантов, как можно утеплить полы в доме.

Разновидности теплого пола

Существует множество видов тёплого пола. Различают их по нескольким признакам.

В зависимости от способа, которым обогревается пол:

  • Жидкостные полы. Это такая система, представляющая собой пол, под которым находятся целая комплектация труб, которая подключена к местному или центральному отоплению и перегоняющая воду, тем самым обеспечивая дом тёплым полом. «Водяные» трубы могут прослужить различный срок, так как изготавливаются из различных материалов, например, из металлического пластика, меди или полипропиленовых материалов. Лидирующие позиции в плане выбора материала, из которого предпочитают изготавливать тёплый пол, занимает медь. Это всё потому что медные трубы могут прослужить столько, сколько Вы собираетесь жить в доме. Сразу за медью по предпочтениям располагается металлический пластик, так как обладает высокой степенью теплопроводности. Полипропиленовыми трубами пользуются же гораздо реже, несмотря на их относительно низкую стоимость, ведь он относится к мене долговечным материалам. Что касается установки, то монтировать такие жидкостные полы сложно, тем более, что необходима постоянная регулировка, именно поэтому «водяные» полы пользуются меньшей популярностью, нежели электрические.
  • Электрические полы. Но их также различают по нескольким видам. По внутреннему устройству выделяют:
Разновидности тёплых электрических полов Свойства
Кабельные полы Выглядит в виде двуветкового кабеля, который вполне можно установить под любые напольные покрытия, к примеру, линолеум, ковролин, ламинат, крагиус, плитка и т. д. Устанавливать такие полы нужно только тогда, когда Вы затеяли капитальный ремонт, а не мелкую отделку, так как поверх кабельных труб нужно будет залить цементный раствор. Является очень хорошей установкой для создания тёплого пола. Цена зависит, конечно от площади. Чем меньше площадь, тем меньше и цена. Ориентировочный срок службы составляет 50 лет.
Полы с нагревательными матами В основании таких полов лежит стеклосетка, поверх которой установлена специальная нагревательная секция. Такие полы пользуются наибольшим спросом, нежели кабельные полы, потому что стеклосетку с нагревательными секциями можно установить как под цементным слоем, так и над ним. Служат подольше кабельных полов, более 50 лет.
Инфракрасные полы По другому их ещё называют плёночными полами. Состоит из тоненькой теплопроводной плёнки, в которую впаяна сама нагревательная система, именно благодаря этому, её почти невозможно почувствовать под напольными покрытиями. Срок службы маленьких, в отличие от других полов, около 15 — 20 лет.

Достоинства и недостатки теплого пола

Достоинства:

  1. Установка тёплых полов не требует специального оборудования. Если впоследствии возникла неисправность, то есть возможность местного ремонта полов.
  2. По сравнению с другими полами имеют длительный срок службы.
  3. Нет радиаторов.
  4. Широкий выбор функций регуляции температуры.
  5. Нагреватель обладает низкой температурой.
  6. Преподносит высокую комфортность, в отличие от иных обогревательных полов.

Недостатки:

  1. Чтобы установить такие полы, нужно сначала приподнять пол примерно на 6 — 10 см. Если Вы работаете с электрическими полами, то данную высоту можно заполнить клеем, на который насаживается нагревательный мат или плёнка, нагреваемая под покрытием.
  2. Полы при постоянном нагреве способны выделять некие вредные вещества, конечно, не в большом количестве, но всё же будут, поэтому мебель в доме желательно иметь из натурального дерева.
  3. Полы можно покрывать не всеми видами напольных покрытий для дома. Коэффициент, показывающий сопротивление теплоотдачи, не должен быть больше 0,15 м2*К/Вт.

Способы укладки теплого пола в частном доме

В основном существует четыре способа хотя бы немного утеплить пол: напольная стяжка, настил из дерева и другие системы, позволяющие сделать пол теплее, то есть те же самые жидкостные и электрические полы.

Стяжка является, пожалуй, самым дешёвым способом утепления. Не только материалы стоят дёшево, но и сам процесс наложения стяжки на пол. Очень существенный недостаток — после утепления всё равно будет веять холодом, то есть особого утепления стяжка обеспечить не может. Укладывается она довольно просто: под стяжкой закладывается пенопласт. Он выступает в качестве утеплителя. Современная стяжка включает в себя и арматуру, без которой стяжка не прослужить много лет. Итак, более подробная инструкция по укладке армированной стяжки:

  • Перед укладкой утеплителя и стяжки сначала необходимо подумать о гидроизоляции, так как влага, находящаяся в грунте, может просочиться в основание дома, что вполне может привести к появлению плесени. Гидроизоляцией может быть обычная полиэтиленовая плёнка.
  • Нужен специальный шов. А нужен он для того, чтобы при температурный воздействиях стяжка, расположенная над пенопластом, не потрескалась. Шов изготавливается из вспененного объёмного винила, укладываемого по всей площади дома высотой около 15 см от самого фундамента.
  • Наложение на шов пенопласта. Накладывается плотно друг на друга слоями. Если остались щели, заполняем их монтажной пеной.
  • Армирование. На пенопласте стяжка долго обычно не лежит, поэтому необходимо армирование. Для обеспечения долговечности стяжки также можно использовать вместо арматуры металлическую сетку.
  • Непосредственно установление самой стяжки. Её толщина не должна быть меньше 5 см. Раствор лучше сделать в соотношении 1:3 для более прочной стяжки.

Если же Вы желаете утеплить пол в доме деревянным настилом, то следует знать, что существует три основных способа утепления деревом:

  1. В основе конструкции под напольное покрытие — опорные столбы. Такие полы устанавливают при достаточно высоком уровне грунтовых и сточных вод. Укладка данных полов уместна лишь тогда, когда напольные материалы никак не будут связаны со стенами, то есть будет «плавающая» конструкция.
  2. Дощатый пол (одинарный). Является самым простым в монтаже и последующем использовании. Однако пол остаётся холодным, поэтому подходит для тех, кто в холодные времена не собирается жить в доме.
  3. Двойной дощечный пол. Вся установка состоит в том, что друг на друга накладывается два слоя деревянных досок. Данная конструкция позволяет хорошо утеплить дом.

Как было описано выше, хорошим вариантом утеплить полы в частном доме может быть установка водяных и электрических полов. Их укладка, конечно, посложнее, чем стяжка или деревянный настил, однако они долговечнее и обеспечивают сохранение теплоты и комфорта для Ваших ног в суровую холодную погоду.

Отзывы о теплых полах

Два года назад установили тёплый пол в своём доме. Вроде пока всё хорошо, не жалуемся. Вот только укладывать такой пол очень рекомендую в перчатках, иначе руки потом долгое время будут чесаться. Видимо слишком много в таких полах химикатов.

Алик

Инфракрасные теплые полы — это отличный способ утепления. После установки пол сразу же начать функционировать, греет превосходно. Я думаю, такие полы вообще можно использовать как основную систему отопления. Плюс к этому, они не чувствуются под ногами.

Игорь

По своему опыту могу сказать, что наиболее подходящим вариантом для установки тёплых полов являются полы с нагревательными матами, так как отлично греют и никаких механических сбоев не наблюдалось.

Михаил

В заключение, хотелось бы, конечно, ещё раз отметить тот факт, что частным домикам, особенно расположенным по близости к воде, настоятельно рекомендуется утеплять полы в доме, иначе весь холод постоянно будет проходить к Вам через грунт. Утеплить полы можно многими способами и из различных материалов, поэтому в зависимости от своих предпочтений, Вы можете выбрать подходящий вид тёплого пола, удовлетворяющий Вашим желаниям и потребностям.

Схема теплого пола в деревянном доме

Нужен ли тёплый пол в деревянном доме, ведь само по себе дерево сохраняет тепло лучше, чем бетон или кирпич. Оказывается, и такие дома нуждаются в продуманной и эффективной отопительной системе. При этом рациональным дополнением к существующему отоплению является схема теплого пола в деревянном доме. Наша статья поможет домовладельцам разобраться в нюансах его монтажа.

Краткое содержание статьи:

Особенности теплого пола в деревянном доме

Его реально смонтировать не только при строительстве или реконструкции деревянного дома. Для установки достаточно провести демонтаж напольного покрытия в готовом доме. В крайнем случае может понадобится частичная разборка перекрытия, и то в целях качественного утепления. Поэтому практически в любом доме можно заиметь один из доступных вариантов отопительной системы – «теплый пол»:

  • водяной;
  • электрический кабельный;
  • электрический инфракрасный (пленочный).

Водяной и кабельный пол монтируется: в песчано-цементную стяжку, между деревянными лагами или непосредственно под половое покрытие.

При достаточно высокой эффективности электрического отопления у него есть два основных недостатка: привязка к электроэнергии и опасность пожара при коротком замыкании. Естественно, что при установке в деревянный пол риск пожара повышен. Рациональным и безопасным можно считать устройство электрического теплого пола в стяжку перекрытия или применение инфракрасных матов.

Водяной теплый пол в идеале тоже требует создания стяжки, однако его можно смонтировать и «на дерево». Он более универсален – нагревать теплоноситель можно от любого котла – газового, твердотопливного или комбинированного. Удобно то, что проект водяного теплого пола в коттедже хорошо дополняет отопление радиаторами.

Устройство теплого пола – трубы с теплоносителем

Для обогрева водяным «теплым полом» желательно создание теплоаккумулирующего слоя. В этом качестве выступает цементно-песчаная стяжка. Для усиления эффекта используют теплоотражающий материал, чтобы уменьшить рассеяние теплового потока. Возможно два варианта устройства стяжки:

  • Неподвижная. С компенсационным швом по периметру помещения – по бетонному перекрытию.
  • «Плавающий пол» – особый вариант стяжки на деформируемом основании – настиле на лагах или деревянных балках перекрытия.



Котел в этой отопительной схеме используется как для нагрева теплоносителя в контурах тёплого пола, так и для радиаторного отопления.

Важно: обычные котлы дают слишком горячую (65…95 градусов Цельсия) жидкость, для теплых полов требуется 35…55 градусов. Однако, необходимый температурный диапазон сразу дают конденсационные котлы.

Если отопительная схема используется для одного-двух помещений, коммуникации могут быть упрощены – запитать трубы теплого пола можно от стояка или лежанки, например, в ванной комнате, туалете или прихожей.

Особенности подготовки основания под теплый пол

Подготовка для монтажа тёплого пола – тщательная гидроизоляция основания и его утепление. Если планируется монтаж труб на деревянную основу, между лагами – в нижней части устраивается черновой пол. Так, чтобы он служил базой для утеплителя. Поверх утепления – гидроизоляция.



Устройство чернового пола непосредственно для труб, сопровождается созданием пазов для их укладки. Укладываемые в пазы трубы изолируются от основания слоем фольги, алюминиевыми планками и крепятся к доскам.

Поверх монтируется чистовое напольное покрытие. Подключение к отопительному контуру и регулировка системы обогрева выполняется до настила покрытия. Регуляторы устанавливаются так, чтобы к ним имелся постоянный доступ.

Удобства и проблемы монтажа

Монтаж выполняется так, чтобы участки с прямой и обратной подачей воды чередовались или располагались согласно обогреваемым зонам помещения. Наиболее популярны схемы раскладки «улитка», «змейка» и «комбинированная».



Важно: при разработке схемы монтажа учитывается размещение тяжелых крупногабаритных предметов. Под ними трубы отопления не прокладываются.

При необходимости усилить обогрев возле наружных стен используются сосредоточенные схемы раскладки. Шаг размещения труб зависит от площади помещения и допустимой длины участка трубопровода. Преимущества и недостатки разных схем монтажа представлены в таблице.





Схема

Плюсы

Минусы

Применение

Змейка

Проста в монтаже, дает равномерное снижение нагрева от начала к концу участка

Разница температур в начале и конце участка

Используется для небольших помещений, где различие температур несущественно

Сдвоенная змейка

За счет чередования участков прямой и обратной подачи дает более равномерный нагрев пола

Сложнее в монтаже, требует большого числа поворотов

Подходит для комнат значительной площади, увеличение расстояний между трубами компенсирует количество поворотов

Спираль (улитка)

Чередование холодных и теплых участков обеспечивает ровный нагрев

Неприменима для маленьких помещений

За счет меньшего числа поворотов допускает уменьшение расстояния между трубами

Выбор конкретной схемы зависит от габаритов помещения, требований к равномерности и степени нагрева пола.

Используемые материалы

Для устройства водяного теплого пола применяют трубы из полиэтилена, металлопластиковые, реже медные или стальные. Полимерные трубы обеспечивают длительную работоспособность отопительной системы. Их монтаж сравнительно прост и допускает меньший радиус изгиба, чем для металлических трубопроводов. Стальные изделия подвержены коррозии, для получения изогнутых участков требуется специальное оборудование. Медные трубы обеспечивают максимальную теплоотдачу, но сложны в монтаже и намного дороже полимерных и стальных аналогов.

При прочих равных условиях оптимальным считается монтаж водяного «теплого пола» из труб ПВХ.

Устройство электрического теплого пола

Для укладки кабельного или выполненного в виде матов электрического теплого пола, также необходима стяжка или теплоотражающий слой поверх утеплителя.

Стяжка «плавающий пол» выполняется на предварительно подготовленное черновое основание деревянного пола. после укладки кабеля выполняется повторная заливка более тонким слоем. Допускается применение самовыравнивающей смеси – при таком устройстве пол готов к укладке чистового напольного покрытия.



Если стяжку устраивать не планируется, пространство между лагами заполняется утеплителем. Поверх него, в качестве базы для паркета или ламината применяется гипсоволоконный лист, либо фанера. А на отражающий слой монтируется кабель или кабельные маты с пониженной мощностью. Толщина подложки под ламинат выбирается минимальной, поскольку ее теплоизолирующие свойства снижают эффективность контура тёплого пола.

Пленочные (инфракрасные) модели отопительных матов укладываются непосредственно под чистовое покрытие, поверх чернового настила на лагах. Так же обязательно устройство теплоотражающего слоя (фольгированные пленки), для повышения теплоотдачи.

Плюсы и минусы электрического теплого пола

Преимуществом электрической системы отопления считаются:

  • сравнительная быстрота и простота монтажа;
  • равномерность нагрева по всей площади укладки.

Недостатки электрического теплого пола:

  • риск пожара при коротком замыкании;
  • высокая стоимость электричества;
  • необходимость заземления.

В частном доме устройство электрического и водяного теплого пола сравнимо по монтажным затратам, поэтому домовладельцу следует делать выбор на основании собственных предпочтений и конкретных условий эксплуатации.

Совмещение технологий

Не стоит слишком категорично делить «тёплые полы» на электрические и водяные. Возможны компромиссные варианты, в которых удачно соседствуют оба вида.

Еще одним вариантом комбинации может считаться наличие в отопительной схеме резервных источников энергии для электрических теплых полов или дополнительного (работающего на другом топливе) котла для водяных систем отопления.

Эффективная экономия

Разрабатывая проект теплого пола в коттедже, важно понимать: эффективность использования источника энергии зависит от точности расчёта, а подтверждается удобством эксплуатации. Качественный реализация проекта водяного или электрического теплого пола в коттедже с учетом особенностей конструкции здания и его теплоизоляции, поможет сэкономить на обогреве жилья и обеспечить необходимый уровень комфорта.

как сделать своими руками, устройство по лагам с подогревом, в частном брусовом, конструкция

Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома. Такое решение позволяет создавать уютное жилье с отличным микроклиматом и естественным воздухообменом. Но часто возникает вопрос о том, можно ли делать в деревянном доме теплый пол и если да, то, как его реализовать своими руками?

Особенности использования

В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.

Специалисты рекомендуют, чтобы в зоне постоянного нахождения людей, температура пола была в пределах 26 градусов, а вдоль стен, выходящих на улицу, ее можно повышать до 30-33 градусов.

Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.

 В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.

При обустройстве теплого пола в доме, необходимо учитывать и то, что он сокращает высоту помещения, поэтому лучше всего его монтировать на этапе строительства. Если у вас высокие потолки, то можно сделать подогреваемые полы и в жилом доме.

Создание теплого пола в доме требует достаточно серьезных финансовых затрат, но вы получаете эффективный и качественный обогрев помещения, в котором будет уютно и приятно находиться, независимо от погодных условий.

Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:

  • мощность теплого пола не должна превышать 130 Вт/м2;
  • кабель укладывают равномерно по всей полезной площади пола;
  • деревянное покрытие не должно быть толще 22-24 мм;
  • материалы надежно защищают от влаги;
  • обязательно используется терморегулятор, датчик температуры пола и воздуха;
  • под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
  • перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
  • на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.

Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.

Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.

При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.

Варианты конструкций и технология устройства в деревянном доме

В деревянном доме можно установить любой вид теплого пола, но более безопасным считается водяной пол. Если вы решили установить эклектический пол, то при соблюдении правил его монтажа и эксплуатации, он также является полностью безопасным и имеет высокую эффективность.

При выборе в качестве обогрева электрического теплого пола, реализовать его можно несколькими способами:

  • греющий кабель;
  • маты;
  • инфракрасная пленка;
  • карбоновые стержни.

Какой лучше?

Все варианты имеют свои недостатки и преимущества, и их выбор во многом зависит от того, каким будет финишное покрытие. Для керамической плитки, лучше использовать кабель или маты.

Для ламината, паркета или ковролина, лучше подходят инфракрасная пленка или карбоновые стержни.

Теплый водяной пол подключают к котлу, как и электрическое отопление, он может использоваться в качестве основного или дополнительного обогрева деревянного дома.

Обычно водяные теплые полу устраивают в цементной стяжке, но в случае с деревянным домом, их чаще делают настильными.

На лагах

Лаги укладываются на расстоянии 60 см и надежно крепятся к основанию. Удобно это делать на оцинкованных опорах, которые сначала выставляют и крепят к основанию, а потом к ним фиксируют лаги. Снизу к лагам крепят черновой пол, он нужен для того, чтобы уложить теплоизоляционные материалы.

После создания чернового пола, на него стелют гидроизолирующую пленку и слой теплоизоляции. Обычно используют минеральные плиты, достаточно их толщины 10 см. На плиты укладывают доски или полосы ДСП, с учетом схемы размещения труб или кабеля.

В качестве теплоотражателя, можно приобрести специальные пластины или сделать их из оцинкованного железа, к ДСП они крепятся гвоздями и их загибают так, чтобы поместилась пластиковая труба.

При укладке трубы, она не должна выступать выше уровня пола, иначе будет мешать во время монтажа чистового материала, поэтому толщина ДСП или досок должна превышать диаметр трубы. После укладки труб, поверхность покрывают листами фанеры и уже на нее укладывают чистовое покрытие.

При укладке листов фанеры, между ними обязательно оставляют зазоры порядка 5 мм, так как при нагреве, деревянные материалы будут расширяться. А по лагам электрический теплый пол обязательно делают с устройством воздушной прослойки.

Фанеру берут только влагостойкую, при этом ее толщина должна быть не менее 10 мм. Швы можно заполнить герметиком, а можно и так оставить. После этого приступают к укладке финишного покрытия.

На листах пенополистирола

В деревянном брусовом доме редко делают теплые полы в стяжке, обычно используется специальные теплоизолирующие пластины, которые состоят из пенополистирола и покрыты алюминиевым профилированным материалом.

Наличие алюминиевого покрытия позволяет равномерно распределять тепло, а пенополистирол не дает теплу распространяться вниз.

При использовании таких листов на деревянное основание, шаг кабеля должен быть около 10 см, а его мощность на квадратный метр не более 100 Вт. Основание для пластин может быть как бетонное, так и деревянное, главное, чтобы оно было ровным и прочным.

Пенополистирольные листы устанавливают только в том месте пола, где будет проводиться его обогрев, в остальных местах используют влагостойкую фанеру или ГВЛ, соответствующей толщины.

При укладке пластин, надо смотреть, чтобы совпадали их желобки, между собой они соединяются при помощи специальных фиксаторов. Если вам надо отрезать пластину определенного размера, то сделать это будет не сложно. В месте, где будет установлен датчик температуры пола, часть пластины вырезают при помощи обычного ножа.

После установки пластин, в желобки укладывают кабель, проверяют работоспособность системы. Осталось уложить подложку и можно стелить деревянное покрытие.

Теплый пол в стяжке уложенной на деревянное основание

Иногда возникает необходимость сделать стяжку на деревянный пол, например, когда лаги установлены на высоких столбах. Есть несколько условий, которые должны выполняться для того, чтобы на деревянное основание можно было уложить бетонную стяжку:

  • оно должно быть прочным и неподвижным;
  • расстояние между лагами должно быть небольшим, чтобы пол под тяжестью стяжки не проседал. Если это условие не соблюдается, то придется разобрать пол и добавить лаги, чтобы расстояние между ними уменьшилось. Чтобы снизить нагрузку на пол, можно использовать не цементную стяжку, а ангидритовые ровнители;
  • обязательно необходимо использовать армирующую сетку, достаточно сетки с ячейками 10х10 см.

Чтобы на гидроизоляционной пленке не образовывалась испарина, все швы заделывают эпоксидной шпатлевкой, так как она не пропускает влагу. Бывает, что стыки между деревянным покрытием и стенами достаточно большие, в таких случаях их необходимо заделать сначала пеной, потом эпоксидной шпатлевкой или можно использовать жидкую гидроизоляцию.

Сначала на деревянное основание укладывают гидроизолирующую пленку, затем утеплитель, это может быть, например пенофол. На следующем этапе укладывают армирующую сетку, на нее трубы или кабель, подключают их и проверяют работоспособность системы, после чего заливают песчано-цементным раствором.

Нельзя укладывать стяжку на свежие доски, они должны прослужить в отапливаемом помещении не меньше года.

Выводы

Для деревянного дома теплый пол можно сделать как водяной так и электрический, есть несколько вариантов и способов его укладки. Все работы надо выполнять в соответствии с разработанными технологиями и рекомендациями, тогда вы сможете самостоятельно сделать эффективное и безопасное отопление, а в вашем доме будет тепло и уютно.

Полезное видео

Сухой теплый пол по лагам, видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Утепление пола в частном доме: три способа сделать пол теплым

В этой статье рассмотрим:
Утепление пола в частном доме: как утеплить стяжку
Системы подогрева пола в частном доме
Как утеплить деревянный пол в своем доме

Частный дом – это отнюдь не квартира, пол в которой подогревается за счет нижнего этажа. Здесь как раз все наоборот – снизу, со стороны земли, только и веет холодом. Именно поэтому утепление пола в частном доме является насущным вопросом практически для всех счастливых владельцев частной жилплощади. Этот вопрос мы и рассмотрим в данной статье вместе с сайтом stroisovety.org, подробно изучив все варианты утепления пола.

На сегодняшний день существует три основных технологии, позволяющих сделать холодный пол чуточку теплее – это утепленная стяжка, утепленный деревянный настил и, конечно же, всевозможные системы подогрева пола. О них и пойдет речь в этой статье.

Как производится утепление пола в частном доме

Утепление пола в частном доме: как утеплить стяжку

Как известно, самым дешевым черновым полом и в доме, и в квартире является стяжка – недорого обходятся не только материалы (цемент и песок), но и работа, связанная с ее заливкой. Однако наряду с дешевизной, стяжка обладает существенным недостатком – холод так и тянет от нее, и ходить босиком по такому полу практически невозможно.

Решается эта проблема достаточно просто – под слой стяжки закладывается утеплитель. Еще совсем недавно использовались такие материалы для утепления пола, как керамзит или гранулированный шлак, а в современном мире, как правило, применяется пенопласт.

Пенопласт для утепления пола в частном доме фото

Современная теплая стяжка представляет собой так называемый плавающий пол, который в разрезе по своей структуре напоминает слоеный пирог, нижний слой которого является утеплителем, а верхний – хорошо армированной стяжкой.

Технология изготовления теплой стяжки достаточно простая и выглядит следующим образом:

  • Во-первых, на начальном этапе решения вопроса, как утеплить стяжку пола, следует позаботиться о качественной гидроизоляции, поскольку влага, проникающая из грунта, может натворить много бед, одна их которых – это грибок и плесень. В качестве гидроизоляции пола под стяжку можно использовать плотную полиэтиленовую пленку, а лучше специальный гидрозащитный барьер, который настилается с помощью битумной мастики.
  • Во-вторых, это компенсационный шов. Он необходим для того, чтобы стяжка, лежащая на пенопласте, не трескалась при температурных деформациях. Изготавливается он просто – по всему периметру помещения, по стенам на высоту до 15см от существующего основания проклеивается мягкий и пористый материал из вспененного винила – он и обеспечивает деформационный шов.
  • В-третьих, это сам утеплитель (пенопласт) – он настилается плотно друг к другу. А если появляются щели, то эти стыки задуваются монтажной пеной. Если же раствор проникнет между листами пенопласта, то появятся так называемые мостики холода, которые снизят эффективность утепления пола.

Как утеплить полы в доме своими руками фото

  • В-четвертых, это армирование – ни одна стяжка без арматуры не пролежит достаточно долго на таком материале, как пенопласт. Уже спустя пару месяцев появятся трещины, а спустя год она попросту рассыплется. Без арматуры или специальной металлической сетки здесь не обойтись.
  • В-пятых, это сама стяжка, а вернее ее толщина, которая не должна быть меньше 50мм. Кроме того, очень важную роль в процессе создания теплой стяжки играет и ее состав – в этом отношении раствор лучше сделать прочнее, не 1:4, как это положено, а 1:3. И еще, чтобы избежать растрескивания раствора от избытка цемента, в него лучше добавить пластификатор.

Вот так и выглядит со стороны процесс изготовления теплой стяжки. Такой способ утепления пола, конечно, интересный, но большой эффективности от него можно не ждать – скажем так, босыми ногами по нему сильно не походишь. В этом отношении дополнительно лучше прибегнуть к использованию электрической или водяной системы подогрева пола.

Какие используются материалы для утепления пола

Системы подогрева пола в частном доме

В принципе, существует несколько систем подогрева пола, которые позволяют ответить на вопрос, как утеплить полы в доме – электрический, инфракрасный и водяной теплый пол. Как правило, в частных домах присутствует индивидуальная система отопления, поэтому о целесообразности применения электрических нагревателей можно не говорить. Самым оптимальным в частных домах будет водяной теплый пол, сделать который своими руками непросто. Если честно, то воплощение в жизнь этой технологии лучше доверить профессионалам.

Для общего развития расскажу принцип их работы и устройство. Теплоносителем в данной системе подогрева пола является жидкость, которая циркулирует в системе отопления. С помощью специального коллектора (его еще называют распределительная гребенка) горячая вода подается в трубы, спрятанные под стяжку. В итоге эту систему трубопроводов можно условно назвать отдельным отопительным прибором, в некоторой степени схожим с конвектором.

Водяной теплый пол в частном доме фото

Если рассматривать монтаж этого теплого пола, то он начинается с того момента, как пол будет застелен пенопластом. Поверх последнего настилается фольгированный теплоотражающий экран, на который укладывается армирующая сетка. Труба подогрева пола укладывается поверх сетки или арматуры петлями с шагом 10–15см. Завершает процесс создания водяного теплого пола заливка стяжки, для которой используется усиленный раствор с добавлением фиброволокна.

Эффективность этого способа довольно высокая. Если задаваться вопросом, чем лучше утеплить пол, то более эффективного способа не придумаешь. Недостаток у него один – если в доме деревянные полы, то он окажется непригодным. Если все же вы остановите выбор на таком способе утепления пола, то деревянный настил придется демонтировать.

Как сделать теплый пол в частном доме

Как утеплить деревянный пол в своем доме

Дерево само по себе является теплым материалом, и в утеплении такого пола нужды практически нет. Утеплять можно только с целью усиления его эффективности. Ответ на вопрос, как утеплить деревянный пол, имеет и обратную сторону медали – закладывая под деревянный настил утеплитель, вы лишаете подполье нормальной вентиляции, что, несомненно, ведет к скорейшему разрушению древесины. По этой причине огромное значение отводится процессу гидроизоляции – без нее не обойтись, и чем тщательнее вы ее выполните, тем дольше прослужит ваш деревянный пол.

Как утеплить деревянный пол своими руками фото

В целом, чтобы утеплить пол в деревянном доме, многого не потребуется – все, что для этого необходимо, так это на стадии сооружения деревянного настила заложить между лагами минеральный утеплитель. Пенопласт укладывать не стоит, так как он паронепроницаемый и лишает подполье вентиляции. Кстати, в данной ситуации стоит задуматься над организацией качественного проветривания подполья. При утеплении организовать его можно только одним способом – не набивать пространство под настилом полностью. Между доской и утеплителем лучше оставить простое пространство в размере до 5см.

В принципе, утепление пола в частном доме – не такая уж и проблема. Если с самого начала строительство ведется с соблюдением всех норм и правил, то этот вопрос вообще подниматься не должен. Грамотные строители все предусматривают заранее, и переделывать после них ничего не приходится.

Автор статьи Александр Куликов

9 схем подключения с инструкциями

На чтение 10 мин. Просмотров 5.4k. Обновлено

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

  • вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
  • расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

  • если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
  • если размер обогреваемого помещения максимум 10 м2;
  • при наличии мощного насоса для обеспечения циркуляции жидкости;
  • если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

  1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
  2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Watch this video on YouTube

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Смесительный узел для тёплых полов на двухходовом клапане, часть 1

Watch this video on YouTube

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

  • термостатического регулировочного клапана;
  • температурного датчика для теплоносителя;
  • крана для балансировки с фиксирующим прижимным винтом;
  • циркуляционного насоса;
  • резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
  • погружного термометра;
  • клапанов: для перезапуска системы, поворотно-дренажного, шарового;
  • автоматического воздухоотводчика;
  • перезапускового байпаса;
  • кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом

Watch this video on YouTube

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

  • температурного ограничителя для теплоносителя;
  • ограничителя для регулировки температуры воздуха в обогреваемой комнате;
  • воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

  • если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
  • при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
  • при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

  • для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
  • применять трубы DN;
  • данную схему использовать при наличии не более 5 радиаторов;
  • обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
  • обустроить устройство дополнительным насосом для принудительной циркуляции воды;
  • расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Тёплый Пол!Узел подмеса!Подключение.Обзор!Простейшая схема!

Watch this video on YouTube

Подключение по такой схеме возможно несколькими способами:

  1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
  2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Теплый пол — самый приятный способ обогрева дома


Каждый родитель прекрасно понимает важность создания комфортного климата в доме, ведь от этого напрямую зависит здоровье ребенка. Теплый пол в квартире, на даче или в частном доме способен решить эту задачу, особенно если использовать его в качестве основного обогрева. Достаточно вспомнить, что малыши очень любят играть прямо на полу, и если в теплые месяцы года это не вызывает опасений, то зимой, весной и осенью такие развлечения оборачиваются переохлаждением и частыми простудами.


Впрочем, не только дети, но и взрослые, которые любят ходить босиком, оценят преимущества теплого пола. Ведь это универсальное решение нескольких проблем одновременно.


Комфорт — прежде всего


Установив у себя дома теплый пол в туалете или ванной комнате, вы навсегда забудете неприятные ощущения от холодной плитки. Теплый пол создает комфорт, с которым гораздо уютнее и приятнее находиться дома.


Интерьер без недостатков


Даже самые современные батареи все равно портят внешний вид любой комнаты, а оттого нуждаются в маскировке. Что получаем в результате? Свободное пространство «урезано», а тепла в комнату поступает еще меньше. Обогрев деревянных полов избавляет от этой сложности: все пространство, которое имеется в комнате, остается в вашем распоряжении. Даже если вы желаете совместить теплые полы и ламинат, проблем не возникнет. Разумеется, дерево чуть хуже проводит тепло, чем плитка, но если использовать электрический кабель мощностью около 100 Вт на квадратный метр и после установки постепенно увеличивать температуру пола, можно избежать рассыхания и трещин на ламинате или паркетных досках.


Обогрев дома теплым полом — это экономия


Дело в том, что обычные батареи и радиаторы, установленные у окна, не в силах прогреть просторное помещение. Только на расстоянии полутора или двух метров от отопительного прибора создается довольно комфортная температура, в то время как в остальных зонах значительно прохладнее. Результат такого отопления — не только нерациональное использование энергии и средств, но и излишняя «прохлада» и сырость тогда, когда хочется уюта и тепла во всех смыслах этого слова. Зато когда в качестве «отопительного прибора» выступает весь пол, нет необходимости нагревать его выше 26 °C днем и 18 °C ночью.


Таким образом, на обогрев тратится значительно меньше энергии, при том, что его качество растет за счет высокого коэффициента полезного действия. Если вас интересует действительно эффективное отопление частного дома, — теплый пол лучшее решение, ведь только он способен обеспечить одинаково комфортную регулируемую температуру, распределенную по всей комнате равномерно. Даже в самом отдаленном уголке будет так же приятно находиться, как раньше у самой батареи: теплый воздух поднимается вверх с каждого сантиметра пола и циркулирует по комнате, создавая приятную атмосферу домашнего уюта.


Легкость монтажа и удобство эксплуатации


Современные модели электрический теплых полов, такие как «Национальный комфорт» или Green Box монтируются в цементно-песчаную стяжку или в слой плиточного клея и устанавливаются в любой типовой квартире с невысокими потолками. Кроме того, в отличие от других видов отопления, теплый пол неприхотлив в эксплуатации. Срок его службы составляет около 50 лет.


Наиболее эффективно электрический теплый пол будет работать в хорошо утепленном помещении. Реальность состоит в том, что даже при температуре –20 °С и в условиях каркасного дома теплые полы справляются с обогревом на «отлично». Суть в том, что радиаторы у окон греют больше стены, чем помещение, из-за чего возникают огромные теплопотери. Впрочем, при необходимости теплый пол можно комбинировать с радиаторами у окон, чтобы создать своеобразный барьер холодному воздуху.


Электрический теплый пол, по сравнению с другими системами обогрева – очень экономичный вариант. Если «теплой системой» оборудован весь дом, расходы на отопление будут такими же, как при использовании стандартных батарей. Зато в помещениях разница будет ощутима, ведь один только пол способен поддерживать в комнатах «жаркую» температуру до +28 °С. К тому же он может служить десятилетиями без необходимости ремонта, как и проводка. Таким образом, затраты на обслуживание подобной системы минимальны.


А в вашем доме уже есть теплый пол?

Полы с подогревом — наше важное руководство по утеплению вашего дома

  • Мы получаем комиссию за товары, приобретенные по ссылкам в этой статье.

  • Узнайте все, что вам нужно знать о теплых полах

    С прохладной погодой ничто не сравнится с роскошью тепла под ногами, особенно с утра.Полы с подогревом (UFH) также энергоэффективны, удобны, освобождают пространство на стенах и могут повысить ценность вашего дома. Что касается его установки, то процесс не такой навязчивый, как вы могли подумать.

    Читайте дальше, чтобы узнать о том, какие типы полов с подогревом доступны, и о том, как их установить.

    Дополнительные советы по отоплению: эти полезные советы помогут избежать рождественских бедствий, связанных с отоплением дома

    Почему выбирают теплые полы?

    Изображение предоставлено: Лиззи Орм

    Спросите любого домовладельца, у которого есть пол с подогревом, и, скорее всего, он скажет, что никогда бы не обошелся без него! Но почему? Что ж, одна из веских причин заключается в том, что с напольным отоплением нет необходимости в радиаторах.Радиаторы не только портят чистые линии комнаты, но и занимают ценное пространство на стене. Уберите их, и вдруг появится щель для лишних кухонных гарнитуров, кладовки, дивана или даже дверного проема.

    Полы с подогревом также являются чрезвычайно экономичным способом обогрева комнаты, поэтому они помогут вам сократить счета за топливо. Кроме того, в отличие от радиаторов, печей или традиционных твердотопливных каминов, он обеспечивает максимальный уровень комфорта за счет равномерного и бережного распределения тепла. Здесь нет холодных пятен, и, поскольку большая часть тепла сосредоточена в нижней части комнаты, теряется очень мало тепла.

    Если вы планируете обновить кухню, есть еще больше причин выбрать пол с подогревом. UFH работает на независимом термостате, поэтому, если ваша плита выделяет много тепла, можно выключить отопление на кухне, но оставить его включенным во всем доме. Что касается уборки, то теплые полы — мечта. Устранение радиаторов означает, что на кухне будет на одну поверхность меньше, чтобы притягивать жир и собирать пыль, а полы с подогревом также уменьшают движение воздуха.Меньшее движение воздуха означает меньшее движение пыли, что делает UFH более гигиеничным, особенно идеальным для людей, страдающих аллергией.

    Знайте свои типы теплых полов — влажная или сухая система

    Существует два типа полов с подогревом — электрические или «сухие» системы и системы на водной основе или «мокрые» системы.

    Электрические системы более просты в установке и менее трудны в установке, но их эксплуатационные расходы выше, поэтому они лучше всего подходят для небольших помещений, таких как ванные комнаты, облицованные плиткой, или места, до которых неудобно добраться.

    Системы горячего водоснабжения (или мокрого)

    Изображение предоставлено: Worcester Bosch

    Влажные системы состоят из труб, которые обычно подключаются к вашему котлу, и используют теплую воду из системы центрального отопления. В то время как конденсационный котел предлагает наибольшую потенциальную экономию на эксплуатационных расходах, любой котел может использоваться с UFH, если он имеет достаточную мощность.

    Вода перекачивается по пластиковым трубам, проложенным к черновому полу, до того, как будет установлена ​​новая окончательная поверхность.Большинство пластиковых водопроводных труб, установленных в современных системах, являются непрерывными, поэтому нет опасности утечки, поскольку нет соединений, и система обычно считается необслуживаемой.

    По своей природе они более дорогостоящие и трудоемкие в установке (особенно, если требуется изменение уровня пола для размещения труб). Однако они являются наиболее экономичным решением. Полы с подогревом этого типа также сокращают расходы на нагрев воды, поскольку в них используется вода с более низкой температурой, чем в стандартных радиаторах (примерно от 40 ° C до 65 ° C, чтобы обеспечить температуру пола от 23 ° C до 32 ° C).

    Если вы хотите обогреть большую площадь, это лучший вариант.

    Электрические матовые (или сухие) системы

    Изображение предоставлено: Система электрического теплого пола от Warmup

    Dry UFH доступен в виде основных нагревательных кабелей, иногда свободно вплетенных в сетчатые маты, плоские или ленточные кабели или нагревательные пленки. Коврики или рулоны раскладывают, соединяют вместе, а затем подключают к термостату и электросети. Затем поверх укладывается ваш пол.

    Доступны три типа сухих УФГ: Свободная проволока подходит для каменных или плиточных полов и идеально подходит для помещений неправильной формы с неудобными углами или препятствиями. Матирование также подходит для каменных или плиточных полов, а также для больших или более правильных комнат. Система матов из фольги разработана специально для ламината.

    В целом, электрические системы дешевле в установке и вызывают меньше повреждений существующей конструкции пола. Они также позволяют комнате достигать необходимой температуры быстрее, чем влажные сорта, поскольку являются прямыми источниками тепла.С другой стороны, они дороже в эксплуатации, чем влажные системы, которые более рентабельны.

    Где использовать теплые полы

    Изображение предоставлено: Дэвид Джайлс

    Полы с подогревом в основном используются в помещениях первого этажа, но на самом деле существует система, подходящая для любого типа конструкции пола. Влажные системы легче всего установить там, где можно заменить полы или там, где строятся новые этажи, поэтому они, вероятно, подойдут для новых пристроек, зимних садов и новых кухонь с жилыми зонами открытой планировки.

    Электрический пол с подогревом, вероятно, будет более подходящим для существующих комнат, поскольку электрическая сетчатая система более плоская, чем влажная система, поэтому нет необходимости изменять высоту пола для ее размещения. Существуют даже системы электрических матов, которые можно использовать под коврами на существующих твердых полах. В целом, проще добавить электрические системы в комнаты на верхних этажах.

    Можно ли укладывать теплый пол на деревянный пол?

    Как правило, полы из массивной древесины не подходят для использования с полом с подогревом, если это не указано производителем.Инженерные плиты, которые состоят, по крайней мере, из трех слоев древесины, уложенных с волокнами центрального слоя, идущими под прямым углом к ​​внешним слоям, менее подвержены движению, и большинство из них могут использоваться с теплыми полами.

    «Полы с подогревом и паркетные полы могут стать отличными партнерами», — говорит Питер Кин, директор The Natural Wood Flooring Company. «Прочная и надежная инженерная древесина может оказаться гораздо лучшим выбором, чем натуральная древесина, потому что она вряд ли изменится под воздействием изменений температуры и уровня влажности»

    Любой деревянный пол, рекомендуемый для использования с UFH, должен иметь ограничение по температуре (обычно 27 ° C), а по краям должен быть оставлен расширительный зазор (он легко скрывается плинтусом или накладкой).Перед покупкой всегда связывайтесь с поставщиком напольных покрытий и установщиком отопления. Многие поставщики порекомендуют конкретную марку электрических UFH, и было бы неплохо прислушаться к их советам.

    А как насчет других типов полов?

    Полы вашего типа могут способствовать прохождению тепла или уменьшать его. Толстый ковер уменьшит преимущества, но плитка, ламинат, а также полы из массивной и искусственной древесины хорошо отводят тепло (но сначала проверьте, имеет ли деревянный пол рекомендованную максимальную температуру).

    Ковер

    UFH можно использовать практически со всеми типами напольных покрытий, даже с коврами, при условии, что ковер и подложка имеют тепловое сопротивление менее 2,5 тог. Показания показывают, что для большинства стилей ковров термическое сопротивление составляет менее 1 тг.

    Камень, керамика, сланец и терракота

    По мере того, как эти материалы для полов стали более модными, увеличилось количество домов, в которых используется УФГ. Время нагрева зависит от толщины плитки.Для достижения оптимальной температуры толстым плитам потребуется больше времени, но как только она будет достигнута, разница в качестве тепла между толстыми и более тонкими поверхностями пола исчезнет.

    Винилы и ламинаты

    UFH можно использовать с высококачественными винилами и ламинатом. Однако не все ламинаты или винилы совместимы с UFH, поэтому рекомендуется проконсультироваться с производителем напольного покрытия или установщиком системы отопления, прежде чем делать это. Многие поставщики разработали свои собственные системы УВГ или имеют одну или две, которые они рекомендуют.

    Полы с подогревом — правильный выбор времени

    Для обогрева комнаты с помощью UFH требуется больше времени, чем для включения радиаторов, но после выключения системы комната остается теплой намного дольше. Пару часов утром обычно достаточно, чтобы поддерживать температуру в комнате на протяжении большей части дня, с повышением температуры ранним вечером. Если у вас все еще есть радиаторы в других комнатах, лучше всего запустить UFH в отдельной зоне отопления с прямым управлением котлом.

    Сколько стоит установка и запуск полов с подогревом?

    Изображение предоставлено: Холли Джолифф

    Установка влажной UFH-системы в новом здании будет стоить около 5 000 фунтов стерлингов, но для существующей собственности это зависит от размера комнаты и требуемого подъема пола.Только для системы влажная версия будет стоить 20-30 фунтов стерлингов за квадратный метр без учета фитингов.

    В любом случае установка такой системы значительно дороже, чем установка сухой УВГ-системы. Однако хорошая новость заключается в том, что после установки влажный УФН может быть на 30 процентов эффективнее традиционных радиаторов и намного экономичнее в использовании. Это также значительно дешевле в эксплуатации, чем сухой UFH.

    Электрооборудование имеет экономический смысл, если разместить его в одном помещении. Цены на выкатываемые маты UFH начинаются примерно от 75 фунтов стерлингов за кв. М, а на комплекты свободного покроя — примерно от 100 фунтов за кв. М, плюс изоляционная плита и плата за электрику.Однако, хотя установка электрического УФН дешевле, чем влажная система, его эксплуатация может быть на 40% дороже.

    Для влажной системы используйте специализированные компании, такие как Nu-Heat или FloRad, которые предлагают комплексное обслуживание.

    Как установить теплый пол

    Изображение предоставлено: Дэвид Пармитер

    1.

    Обратитесь за советом к специалисту, прежде чем начать работу.

    Не оставайтесь без совета профессионала, который поможет вам рассчитать желаемую температуру, высоту потолка, потенциальные потери тепла и тип необходимого напольного покрытия.Ковролин и натуральное дерево — не лучшие изоляторы, тогда как искусственное дерево, камень, мрамор и сланец — идеальные.

    «Начните с обращения как минимум с двумя уважаемыми и опытными поставщиками», — советует Адриан Труп, совместный управляющий директор Nu-Heat. «На веб-сайте торговой ассоциации BEAMA есть список членов, и он может быть полезной отправной точкой. Обсудите все варианты установки и покрытия с потенциальными поставщиками ».

    2. Планируете ли вы ремонт или переоборудование?

    Лучше всего укладывать влажные полы с подогревом в рамках ремонта или пристройки, а также на ранней стадии работ.Если это не так, вам придется либо заменить существующий пол и уложить новый — лучше всего использовать стяжку с системой пола, уложенной сверху, — либо добавить плавающий пол для размещения труб. Это поднимает уровень пола, что, в свою очередь, влияет на плинтусы и означает, что двери придется перевешивать. Одно из решений — использовать очень неглубокие трубы диаметром менее 20 мм.

    Если вы собираетесь ретроспективно, низкопрофильные и легкие супертонкие системы можно применять на поверхностях чернового пола.Некоторые конструкции имеют глубину всего 15 мм, что исключает необходимость замены плинтусов, дверных коробок и лестниц.

    «Если ваш пол с подогревом будет установлен в нескольких комнатах, убедитесь, что система включает в себя подробный проект, адаптированный к вашим требованиям и учитывающий структуру вашей собственности», — говорит Адриан. «И постарайтесь убедиться, что ваш пол с подогревом будет эффективно обогревать каждую комнату без необходимости дополнительного отопления».

    3.Учитывать изоляцию

    Чтобы ваш пол с подогревом был наиболее экономичным и энергоэффективным, ваша собственность должна быть надлежащим образом изолирована. Чтобы предотвратить потерю тепла и обеспечить направление тепла вверх, под системой должно быть место для установки изоляции. Имейте в виду, что если вы живете в доме с одинарным остеклением, вам все равно может потребоваться объединить пол с подогревом с радиаторами, чтобы создать достаточно тепла.

    4. Подумайте, куда пойдут элементы управления

    Для влажных систем убедитесь, что у вас есть место для размещения элементов управления (подойдет шкаф).Подобно радиатору, каждая комната, отапливаемая UFH, имеет свой собственный клапан. Но все они могут быть размещены в одном месте вместе с элементами управления таймером. Также рассмотрите возможность использования систем, которые работают с приложениями, например Hive. Это позволит вам управлять отоплением с помощью смартфона.

    5. Могу я сам?

    Наборы

    DIY доступны от многих производителей, но установка влажной системы УВГ является довольно трудоемкой и сложной задачей. Поэтому рекомендуется устанавливать влажный УФГ только профессионалом.Они проверит, достаточно ли мощность котла, чтобы поддерживать систему, и настроят таймеры и управление клапанами.

    Другое дело

    Электрические сухие системы. Если вы будете следовать инструкциям, это достаточно просто, чтобы установить сухие системы в качестве самостоятельного продукта. Однако вам следует воспользоваться услугами квалифицированного электрика для подключения кабелей или матов к электросети. Любая бытовая установка электрического отопления также должна быть подписана электриком в соответствии с Частью P Строительных норм от 2005 года.

    6. Определитесь с установщиком

    Наконец, подумайте, кто будет выполнять установку за вас. У вас есть местный сантехник, который может установить эту систему? В противном случае у вашего поставщика тепла должна быть сеть монтажников, к которым они могут направить вас.

    Оставайтесь поджаренными людьми!

    Бамбуковые полы для теплых полов

    Полы с подогревом становятся все более популярным методом обогрева помещений в жилых домах как из соображений экономии энергии, так и из соображений комфорта. Полы с подогревом могут стать отличной альтернативой радиаторам в ванных комнатах, кухнях или во всем доме. В холодные зимние месяцы это особенно полезно, так как термостат можно установить на определенную температуру перед сном, чтобы вы могли наслаждаться теплом на полу по утрам. Поскольку бамбуковые полы — это натуральный продукт, они намного лучше сохраняют тепло, чем что-то искусственное, например, ламинат. Такая продолжительная теплопередача означает, что вы не только выиграете от того, что пол будет дольше оставаться теплым, но и при этом будет немного дешевле в эксплуатации.

    Обычно системы теплых полов связаны с использованием плиточных или каменных полов, но все наши инженерные и цельные бамбуковые полы Uniclic также полностью совместимы. При укладке наших инженерных или массивных бамбуковых полов Uniclic поверх системы теплого пола можно использовать либо специальную подкладку для теплого пола (с низким коэффициентом вязкости), либо вы можете приклеивать доски непосредственно к бетонному основанию с помощью гибкого клея для пола. При установке бамбукового пола нельзя использовать гвозди или шурупы, если они пробьют трубы теплого пола.

    Наши спроектированные и прочные бамбуковые напольные покрытия Uniclic очень стабильны и могут использоваться с обоими типами полов с подогревом при условии, что уровни температуры соответствуют рекомендациям производителей напольных покрытий.

    Щелкните здесь, чтобы просмотреть все наши бамбуковые полы, совместимые с системой «теплый пол».

    Различные типы систем теплого пола

    Существует два основных типа полов с подогревом: водяные полы с подогревом и электрические полы с подогревом.Названия систем указывают на то, как они работают: они питаются от теплой воды, протекающей по трубам, или от электрических нагревательных кабелей, проложенных под полом. Основной принцип выработки тепла от системы теплого пола остается неизменным независимо от того, какой тип системы используется. Поскольку тепло излучается от пола, оно равномерно распределяется по комнате и естественным образом поднимается вверх, по сравнению с радиаторами, где много энергии тратится впустую, поскольку тепло сначала излучается в окружающую среду.

    Водяной теплый пол

    При установке водяного теплого пола необходимо убедиться, что ваш котел совместим. Как только это будет одобрено, к вашему котлу будет подключена серия труб, по которым теплая вода будет циркулировать по всей площади пола, в свою очередь, нагревая ее. В качестве альтернативы вы можете использовать солнечную систему нагрева воды, но снова вам нужно будет проверить, совместима ли ваша конкретная система отопления.

    Эффективность — одна из многих причин, по которым люди решают использовать водяные теплые полы. Их покупка и установка могут быть более дорогими, но в долгосрочной перспективе они гораздо более эффективны с финансовой точки зрения по сравнению с электрическими системами теплого пола. Это связано с тем, что система водяного теплого пола создает большую поверхность излучающего тепла, которая для того, чтобы быть эффективной, должна быть всего на несколько градусов выше температуры воздуха в комнате. Это означает, что температура воды в системе отопления может быть значительно ниже, чем если бы использовались обычные радиаторы.На основании испытаний, проведенных в рамках стандартной процедуры оценки (SAP) в 2009 году, системы водяного теплого пола обычно повышают КПД конденсационного котла на 3% по сравнению с радиаторами.

    Как это работает

    При установке системы водяного теплого пола необходимо убедиться, что под полом достаточно места для установки трубопроводов. Скорее всего, это будет означать, что вам придется поднять уровень пола, что сделает ретроспективную установку в существующие комнаты сложной и дорогой.Поэтому системы водяного теплого пола обычно считаются наиболее подходящими для новых зданий или конструкций пола, где пол может быть спроектирован специально для удержания трубопроводов. Все системы водяного теплого пола должны быть установлены профессионалом, который поможет посоветовать лучший тип системы для размера и формы вашей комнаты. Они также должны провести испытания котла, чтобы убедиться, что он может поддерживать желаемую систему.

    Затраты

    Хотя установка водяного теплого пола изначально является дорогой в установке, она более эффективна, чем использование радиаторов для отвода тепла.Кроме того, поскольку для установки системы водоснабжения всегда следует использовать квалифицированного инженера-теплотехника или специалиста по теплому полу, стоимость может исчисляться тысячами, если вы устанавливаете систему в большом количестве комнат. Согласно Energy Saving Trust (EST), водяные полы с подогревом обходятся дешевле и более эффективны, чем использование радиаторов (хотя цифра экономии всегда будет зависеть от того, насколько энергоэффективен ваш дом). При этом экономия очень минимальна; Смежный дом среднего размера с тремя спальнями может сэкономить около 20 фунтов стерлингов в год на счетах за электроэнергию по сравнению с домом, в котором используется новый конденсационный котел с радиаторами.

    Электрические теплые полы

    Система электрического теплого пола представляет собой серию электрических проводов, проложенных под полом для равномерного распределения тепла. Доступны различные электрические системы, в том числе нагревательные маты, система электрических кабелей и незакрепленная проводка. Выбор в конечном итоге будет зависеть от размера и формы комнаты.

    Как это работает

    Электрическая система теплого пола, состоящая из ряда листов, матов или кабелей, устанавливается под полом.Системы электрического теплого пола обычно довольно плоские, и их легче установить в существующем помещении, а это означает, что нет необходимости изменять высоту пола. По этой причине они становятся все более популярными при ретроспективной установке теплого пола, поскольку вызывают меньше повреждений, чем системы водоснабжения. Небольшую площадь электрических полов с подогревом может грамотно установить опытный домашний мастер, так как они требуют меньшего количества компонентов и их проще установить, чем системы с водяным питанием.Однако, если необходимо установить большую площадь или целую собственность, рекомендуется использовать квалифицированного инженера-теплотехника или специалиста по теплому полу.

    Затраты

    Электрические полы с подогревом, как правило, дешевле купить и установить, чем водяные полы с подогревом, но они могут иметь значительно более высокие эксплуатационные расходы. Поскольку его легко установить, его может выполнить компетентный домашний мастер, что снижает затраты, однако следует привлечь квалифицированного электрика, чтобы убедиться, что провода правильно подключены к вашей электросети.Поскольку электрические системы считаются более дорогими в эксплуатации, Energy Saving Trust (EST) не рекомендует их для больших территорий или для длительного использования.

    Плюсы и минусы теплого пола

    Плюсы теплых полов

    • Придает современный вид собственности
    • Комфортная среда с теплыми полами в холодные, зимние месяцы
    • Более эффективно распределяет тепло
    • Нет необходимости в радиаторах, если система теплых полов достаточно большая
    • Водяной теплый пол — более эффективный способ обогрева помещения (по сравнению с радиаторами)
    • В зависимости от потребностей доступны различные системы теплого пола
    • После установки требуется минимальное обслуживание
    • Возможна установка в новостройке, ремонте или ретроспективно под пол
    • Можно рассматривать как хороший аргумент для продажи недвижимости

    Минусы теплых полов

    • Может иметь более медленное время нагрева по сравнению с другими методами нагрева
    • Не всех систем достаточно для обогрева всего помещения (поэтому могут потребоваться радиаторы)
    • Покупка и установка могут быть дорогими
    • Электрический теплый пол может быть дорогим в эксплуатации

    Солнечные панели и полы с подогревом: внутри очень британского экологического дома

    Экодом в зеленых долинах Йоркшира в Англии был построен, чтобы обеспечить «современную жизнь в лучшем виде».

    Отдельно стоящий дом с пятью спальнями впечатляет как внутри, так и снаружи. В атриуме вас встречает стальная лестница, ведущая в современный интерьер с фарфоровыми полами и стеклянными стенами. Снаружи находится обнесенный стеной сад, в котором достаточно места для выращивания овощей и украшения территории.

    Уникальное преимущество этого объекта недвижимости — его рейтинг энергоэффективности, который оценивается на сайте Rightmove от 740 000 до 780 000 фунтов стерлингов (822 000 — 866 000 евро). Шкала EPC начинается с A-G, где G указывает на низкую энергоэффективность и более высокие эксплуатационные расходы, а A указывает на то, что дом очень энергоэффективен.

    Тест учитывает несколько факторов, в том числе оценку энергии, которую потенциально может использовать ваша собственность, выбросы углекислого газа и стоимость топлива.

    Эко-дом в Йоркшире имеет оценку B, что делает его отличным вложением, учитывая, что большинство старых домов имеют степень D.

    Так что же делает его таким экологически чистым? Система отопления с воздушным источником поглощает тепло из наружного воздуха для обогрева дома и горячей воды. Комбинация полов с подогревом и радиаторов в настоящее время означает, что будущие владельцы получат выгоду от снижения счетов, сэкономив примерно 880 фунтов стерлингов в год.

    Банк солнечных панелей также обеспечивает дом возобновляемой энергией круглый год, что означает, что владельцы могут сэкономить около 1300 фунтов стерлингов в год на расходах на электроэнергию.

    «Этот выдающийся и стильный эко-дом также очень рентабелен в эксплуатации», — говорит агент по недвижимости Fine & Country , описывая продажу как «уникальную возможность».

    Недвижимость поставляется с внутренним гаражом, который, как мы надеемся, станет домом для любого количества электромобилей, когда он будет в собственности…

    А как насчет зеленой ипотеки?

    Зеленая ипотека — это вид кредита, призванный побудить вас купить более экологичную недвижимость. Проще говоря, это ипотечный продукт, в котором стоимость заимствования напрямую связана с энергоэффективностью соответствующей собственности. Идея состоит в том, что деньги, которые заемщик экономит, имея более энергоэффективный дом, должны помочь им в выплате долгов, поскольку счета уменьшаются с каждым месяцем.

    В результате процентные ставки обычно ниже, поскольку это меньше риска для кредитора.

    Чтобы оценить соответствие вашего дома требованиям зеленой ипотеки, вы должны сначала провести оценку энергоэффективности и получить сертификат.

    Для некоторых безошибочных способов повысить рейтинг энергоэффективности вашего дома, EDF energy рекомендует такие меры, как двойное остекление, изоляция чердаков / стен и замена бойлера. Эффективный вторичный источник тепла также является хорошей идеей: установка дровяной печи вместо открытого камина дает вам большую топливную экономичность и снижает затраты.

    Полы с подогревом — Сколько стоит пол с подогревом?

    Общие сведения о системе обогрева полов

    Полы с подогревом — отличная замена более традиционным методам обогрева вашего дома. Это устраняет необходимость в радиаторах и других традиционных методах отопления, освобождая место в вашем доме.

    Однако не многие домохозяйства в Великобритании имеют полы с подогревом. Мы выясним, почему это так, и что вы должны учитывать, думая об установке теплого пола.

    Сравните поставщиков энергии и сэкономьте более 350 фунтов стерлингов * за пять минут!

    Достоинства и недостатки теплого пола

    В то время как полы с подогревом обычно используются в элитных отелях и роскошных домах, они все чаще встречаются в новых домах в Великобритании.

    Преимущества

    Одним из главных достоинств теплых полов является то, что они освобождают место в вашем доме. Это устраняет необходимость в радиаторах и других отопительных приборах, которые обычно занимают много места.Перемещая систему отопления под землю, вы позволяете себе роскошь использовать больше площади дома.

    Еще одна привлекательность полов с подогревом заключается в том, что они обогревают комнаты намного эффективнее, чем традиционные методы, такие как радиаторы. Причина этого в том, что радиаторы работают, нагревая воздух вокруг себя. Поскольку радиаторы почти всегда устанавливаются сбоку от комнаты, они нагревают только воздух в непосредственной близости от них. После того, как радиатор нагреет эту область, большая часть тепла уйдет вверх и не уйдет далеко, когда дело доходит до обогрева остальной части комнаты.Напротив, теплый пол нагревает комнату равномерно снизу. Это означает, что почти все выделяемое тепло идет непосредственно на обогрев помещения, в котором он установлен.

    Поскольку радиаторы в значительной степени неэффективны при обогреве помещения, в котором они находятся, для достижения желаемых результатов им необходимо работать при более высокой температуре. Однако полы с подогревом обогревают помещения намного эффективнее. В результате они могут работать при гораздо более низких температурах и при этом быть столь же эффективными при поддержании заданного уровня тепла.Это может сэкономить вам деньги на счетах за газ и электричество, поскольку вам не нужно будет использовать столько энергии, чтобы получить тот же результат.

    Недостатки

    Самый большой недостаток теплого пола — стоимость его установки. Поскольку для работы система должна располагаться под помещением, для ее установки часто может потребоваться довольно большая работа. Важно понять, хватит ли экономии, которую вы получите от более эффективного отопления дома, для компенсации затрат на установку системы подогрева полов.

    Еще одним недостатком системы теплого пола является то, что для обогрева помещения часто требуется больше времени, чем при использовании более традиционных методов. Это потому, что они работают при более низких температурах, чем другие варианты, такие как радиаторы. Один из способов обойти эту проблему — настроить пол с подогревом на заданный таймер. Таким образом вы убедитесь, что ваш дом всегда нагревается к тому времени, когда вы этого хотите.

    Виды теплых полов

    Существует два основных вида полов с подогревом.Вы можете выбрать либо электрические полы с подогревом, либо водяные полы с подогревом.

    Электрические теплые полы

    В этой форме полов с подогревом используется большая система проводов, которые будут проложены под полом в комнате, которую вы хотите отапливать. Некоторые люди предпочитают нагревательные маты, которые можно уложить, чтобы покрыть большую часть комнаты, в то время как другие используют систему отдельных проводов, которые могут достигать всех частей комнаты. Нагревательные маты, как правило, немного более доступны по цене, поскольку они могут производиться серийно в различных формах и размерах.

    Сами полосы обычно располагаются поверх слоя изоляции и обычно могут проходить под большинством типов полов.

    Одним из преимуществ электрического теплого пола является то, что провода намного проще установить, чем трубы, необходимые для водяного теплого пола. Это означает, что установка зачастую не требует таких больших затрат, а иногда даже может быть установлена ​​самостоятельно.

    Одним из недостатков электрического теплого пола является то, что его эксплуатация, как правило, дороже, чем водяного теплого пола, это зависит от того, есть ли у вас дешевый поставщик электроэнергии.Это означает, что если вы планируете разместить его у себя дома, возможно, будет разумным попытаться ограничить его меньшими площадями, такими как ванные комнаты.

    Водяной теплый пол

    Системы водяного теплого пола создаются путем создания разветвленной системы труб, которые будут покрывать большую часть вашего пола. Эти трубы будут подключены к котлу вашего дома, и вода будет прокачиваться через них так же, как через радиатор.

    Одним из больших преимуществ системы водяного теплого пола является то, что для обогрева помещения, в котором она находится, требуется более низкая температура воды.Это связано с тем, что системы водяного теплого пола могут обогревать комнату более равномерно, чем радиатор. В результате эти системы теплого пола более энергоэффективны и стоят намного меньше в эксплуатации, чем традиционные методы отопления. Стоимость этого будет зависеть от того, есть ли у вас дешевый поставщик газа.

    Недостатком выбора системы водяного теплого пола является то, что трубы установить намного сложнее, чем электропроводку. Это означает, что затраты на установку таких систем теплого пола зачастую намного выше.В дополнение к этому, не рекомендуется пытаться установить систему водяного теплого пола без помощи квалифицированного сантехника.

    Поскольку работа, необходимая для установки системы водяного теплого пола, настолько обширна, возможно, не удастся провести ее в каждом доме.

    Как установить теплые полы

    Из двух типов систем теплого пола; электрические и водные, самостоятельно можно установить только электрические системы. Это действительно простой способ сэкономить деньги, так как затраты на установку будут минимальными.Однако, хотя вы можете проложить проводку самостоятельно, вам все равно необходимо обратиться к квалифицированному электрику, прежде чем подключать провода к электросети.

    При установке этих систем важно помнить, что проводку необходимо прокладывать поверх любой изоляции. Если вы этого не сделаете, вы не почувствуете выделяемого тепла, так как оно будет изолировано от попадания в комнату.

    Важно отметить, что некоторые системы работают только с определенными типами полов.Это означает, что ваши возможности могут быть ограничены в зависимости от того, какой у вас настил.

    При установке системы на водной основе не следует пытаться установить ее самостоятельно. Вам понадобится большое количество трубопроводов, а в некоторых случаях потребуется поднять уровень пола, чтобы оставить место для системы под ним.

    Сколько стоит теплый пол?

    Ответ на этот вопрос может сильно отличаться в зависимости от того, какой тип системы теплого пола вы выберете и насколько широко вы решите ее установить.

    Цены на электрические полы с подогревом могут варьироваться от 75 фунтов стерлингов за квадратный метр за грелки до 100 фунтов стерлингов за метр за индивидуальную проводку. Вам также нужно будет потратиться на изоляцию и плату за электрику.

    Если вы решите использовать систему водяного теплого пола, то вам придется заплатить намного больше денег. Стоимость всей системы, несомненно, вырастет до тысяч фунтов, когда все будет сказано и сделано.

    Сколько стоит теплый пол?

    Системы теплого пола могут быть более энергоэффективными, чем другие виды центрального отопления, что позволяет сэкономить деньги на газе и электричестве.Но такая экономия на эксплуатационных расходах вряд ли компенсирует затраты на установку этих систем, особенно если они дополняют существующую систему отопления.

    • Электрические системы стоят менее 10 пенсов за квадратный метр для работы на полной мощности в течение шести часов.
    • Электрический пол с подогревом в ванной стандартного размера площадью 3,5 квадратных метра, работающий в течение двух часов утра и двух часов вечера, будет стоить 3,16 фунтов стерлингов в месяц.
    • Электросистема в гостиной площадью 10 м 2 , работающая четыре часа в день, будет стоить 10 фунтов стерлингов.80 в месяц на электричество.
    • Подпольные системы на водной основе на 25% эффективнее радиаторов при работе от традиционного бойлера, поскольку в них используется вода, нагретая до более низкой температуры — 50 ° C, а не 70–90 °.

    Подходит ли вам теплый пол?

    Полы с подогревом вряд ли сэкономят вам много денег, даже если речь идет о счетах за электроэнергию. В среднем предполагается, что пол с подогревом сэкономит вам около 20 фунтов в год на газе или электричестве.Это означает, что это определенно выбор, сделанный не по бюджету, а по другим причинам.

    Одна из ситуаций, когда полы с подогревом являются исключительно хорошей идеей, — это строительство нового дома или даже новой комнаты. Поскольку вам в любом случае нужно будет установить электричество и трубопроводы под полом, вряд ли это будет стоить вам намного дороже, и, как только вы это сделаете, вряд ли вы пожалеете об этом.

    Конечно, главное достоинство системы теплого пола — это комфорт. Равномерное распределение тепла по комнате — особенность, которую нельзя недооценивать.Он также отлично работает с каменными полами. Это потому, что каменный пол будет оставаться теплым даже при открытом окне, в отличие от тепла от радиатора, которое рассеивается при малейшем сквозняке.

    Еще одна вещь, которую следует учитывать, — это аспект экономии места. Полы с подогревом убирают беспорядок и придают вашему дому более минималистичный и аккуратный вид.

    Полы с подогревом: роскошь и разумное вложение | Independent

    Улучшение вашего дома — отличный способ повысить ваши шансы привлечь внимание покупателя, когда придет время продавать.Но какой проект лучше всего предпринять для увеличения стоимости и привлекательности?

    Раньше агенты по недвижимости предлагали новые кухни или ванные комнаты, каждая из которых могла стоить вам тысячи. Более поздняя тенденция — полы с подогревом, которые, хотя изначально дороги, могут быть рентабельными.

    Полы с подогревом похожи на установку традиционной системы центрального отопления, как по цене, так и по технологии. «Думайте об этом, как о большом горизонтальном низкотемпературном радиаторе, установленном в полу», — говорит Грэм Пул, менеджер по продажам компании Floor Heating Online.

    С ростом счетов за топливо и растущим зеленым лобби меры по энергосбережению становятся все более важными для охотников за домом. Но, по данным Национального строительного общества, нам также нужны теплые дома — отсутствие центрального отопления снижает стоимость недвижимости в среднем на 9%.

    Nationwide также сообщает, что британские дома являются одними из наименее энергоэффективных в Европе, на них приходится 27 процентов общих выбросов углерода в Великобритании. «В Германии крайне редко можно найти дом без полов с подогревом, и аналогичная ситуация наблюдается в Скандинавии», — говорит Ян Миллс из Ассоциации производителей теплых полов.

    Экологически чистые улучшения помогают сократить расходы и сократить выбросы, что послужило толчком для ряда государственных инициатив, направленных на поощрение домовладельцев к их осуществлению. Но слишком многие из них выходят за рамки бюджетов многих домовладельцев. Такие меры, как изоляция, более простые, поскольку почти вся недвижимость в Великобритании имеет право на получение гранта определенного уровня.

    Схема утилизации котлов, запущенная ранее в этом году, предусматривает скидку до 400 фунтов стерлингов на установку нового (конденсационного) котла класса А взамен котла с рейтингом G.Любой котел старше 15 лет, скорее всего, будет иметь рейтинг G. Но если вы обдумываете это, вам нужно действовать достаточно быстро, поскольку официальные ваучеры заканчиваются; так что, возможно, стоит подумать о новой системе отопления в целом.

    Конденсационные котлы идеально подходят для теплого пола. Но во многих британских домах котлы поставляют тепло системе динозавров. Конденсационные котлы конденсируются только тогда, когда обратный поток горячей воды ниже 60 ° C, но традиционное центральное отопление через радиаторы часто включает возвратный поток около 60-70 ° C.

    Тенденции в отоплении приходят и уходят. Тем не менее, радиаторы в значительной степени остались стандартом, и ведутся давние споры о том, являются ли радиаторы энергоэффективными. Короткий ответ: нет. Несмотря на то, что радиаторы не позволяют многим новым котлам работать в соответствии с их экологическими требованиями, чтобы ощутить все преимущества, вам, вероятно, придется забраться на верхнюю часть шкафа, так как горячий воздух поднимается к потолку. . Энергия, необходимая для теплого пола, может составлять всего две трети энергии, необходимой для стандартного центрального отопления.

    Стоимость материалов и установки варьируется, но вы столкнетесь с тысячами счетов. Напротив, новая система повысит ценность вашего дома, в отличие от некоторых других так называемых улучшений.

    Berkeley Homes уже использует в своих разработках различные системы теплых полов — газовые, электрические и вытяжные тепловые насосы. Последний предполагает забор воздуха из теплых частей дома, таких как кухня и ванная, и его использование для нагрева воды для полов с подогревом.В этом вся прелесть такой системы. В отличие от радиаторов, требуется теплая вода. Например, для деревянного пола требуется вода с температурой около 40 ° C, и можно использовать любой источник тепла.

    Воздушные тепловые насосы теперь имеют право на грант в размере до 900 фунтов стерлингов и могут использоваться вместо котла (что позволяет домовладельцам воспользоваться схемой утилизации котла стоимостью 400 фунтов стерлингов). Насосы на 310% эффективнее современных бытовых котлов. Поскольку он рециркулирует воздух, на каждый 1 кВт электроэнергии, использованной для работы насоса, 3.Циркулирует 1 кВт тепла, по сравнению с мощностью чуть менее 1 кВт от стандартного котла.

    Тепловые насосы также могут использоваться для обогрева традиционных радиаторов, что позволяет использовать смешанную систему подогрева полов в пристройках или переоборудовании в сочетании с существующими радиаторами в других местах.

    Модернизация системы — например, подъем половиц и установка труб между существующими балками — будет стоить больше, чем работа с нуля, но здесь одержимость британцами DIY вступает в силу. Уложить трубы и подсоединить их к коллектору относительно просто.«Любой компетентный домашний мастер должен уметь справиться с этим», — говорит Грэм Пул. Затем квалифицированный сантехник может подключить коллектор к источнику тепла. Самодельный комплект для трехкомнатного дома площадью 120 квадратных метров будет стоить от 3500 до 5000 фунтов стерлингов.

    Одним из недостатков является то, что ванные комнаты труднее отапливать, поскольку ванна занимает большую часть площади пола. Но в другом месте система пола будет казаться высотой роскоши, отправляя тапочки в корзину для собаки — но собака не будет в корзине: она будет растянута по полу.

    Ассоциация производителей теплых полов (
    uhma.org.uk) для получения списка участников для поставки и установки; Напольное отопление онлайн (
    floorheatingonline.com) продает системы и аксессуары; Фонд энергосбережения (
    energysavingtrust.org.uk) для получения подробной информации о грантах и ​​различных способах экономии энергии

    «Мы можем обустроить комнаты, как нам нравится, без радиаторов»

    Карен Мейн и ее муж Джордж установили полы с подогревом в 2003 году, когда они переехали в свой викторианский фермерский дом за пределами Райда на острове Уайт. пространство стены и то, как можно оформить комнату », — говорит Карен.«Кроме того, потому что он дает более равномерный нагрев. У нас есть отопление под плавающими деревянными полами, и они работают очень хорошо. Под ногами приятно, и животным это нравится». Слово предупреждения, хотя. На Рождество дочь Карен купила ей пару шоколадных туфель на шпильке, которые сели под елкой. 25-го она открыла лужу растопленного шоколада.

    Диагностика и ремонт линий электрического лучистого отопления для пола

    Ли Дерстон

    BS, CBST, Судебный специалист по строительству

    BCRA
    2106 Pacific Avenue, Suite 300
    Tacoma, WA 98402
    Тел .: 253-627-4367
    www.bcradesign.com

    Абстрактные

    По мере того, как лучистое отопление полов становится все более популярным как в частных, так и в многоквартирных домах, количество отказов, возникающих в этих системах, пропорционально увеличивается. В настоящее время инфракрасный порт используется для определения точек отказа и помощи в процессе обеспечения / контроля качества на многих строительных площадках. Используя инфракрасный порт, можно сэкономить время и деньги и сыграть неотъемлемую роль в суброгации претензии, поскольку отказ этого типа смягчается.В этой презентации будут представлены советы и приемы, используемые при диагностике и ремонте систем электрического обогрева пола, на основе многочисленных тематических исследований, в которых инфракрасное излучение оказалось ценным ресурсом.

    Введение

    Внутрипольное лучистое отопление стало очень популярным средством обогрева строений, включая жилые, многоквартирные и коммерческие строительные площадки. Этот недавний всплеск может быть вызван утверждениями о том, что лучистое отопление более энергоэффективно.Хотя это утверждение может быть правдой в некоторых случаях, во многих случаях не будет реализованной экономии затрат, а в некоторых случаях потребление энергии может резко возрасти. При новом строительстве необходимо принимать во внимание соответствующие проектные факторы с системой излучающего пола, включая изоляцию пола, тип конструкции, эффективность котла (гидронный) и т. Д. Надлежащая оценка потенциальной модернизации системы пола также должна выполняться третьей стороной, которая не продает продукт. Стоит провести тщательную оценку в каждом конкретном случае, чтобы увидеть, является ли лучистое напольное отопление энергоэффективным и, следовательно, экономичным.

    .

    Помимо факторов совместимости, существует редкая вероятность проблем с установкой, которые делают систему в полу бесполезной после завершения строительства. Часто подобные ситуации приводят к полному демонтажу пола, чтобы обнажить рассматриваемую систему. К счастью, количество отказов систем обогрева пола очень низкое, но когда отказ все же происходит, он может нарушить график строительства, вызвать иск и связанный с ним судебный процесс, и в лучшем случае это будет неприятно и довольно дорого.

    За последнее десятилетие наука об инфракрасном строительстве резко выросла. Все чаще можно увидеть, как ручная инфракрасная камера ходит по объекту, проверяет электрические панели или ищет проникновение воды. Это было лишь вопросом времени, когда термографист направит камеру на систему лучистого теплого пола и увидит великолепие системы пола, работающей должным образом. С таким ярким изображением очень легко увидеть замысловатый дизайн системы, а также легко увидеть, где система может работать неправильно.В то время как инфракрасные проверки могут быть полезны как для водяных, так и для электрических систем обогрева полов, в этой статье особое внимание будет уделено системам лучистого обогрева полов. Поскольку электрические осмотры могут быть опасными, BCRA рекомендует присутствие лицензированного электрика при выполнении любых работ такого типа.

    Термограмма матов электрического лучистого отопления

    Обсуждение

    Анатомия теплотрасс

    Анатомия электрической системы теплого пола очень проста. Начиная с источника питания, электричество проходит через панель управления или термостат к кабелю лучистого обогрева, в котором находятся проводящая линия (и), линия заземления, изоляция и тепловой экран.Существуют как однопроводные линии, так и двухпроводные линии. Эти нагревательные линии бывают базовыми линиями, которые вы размещаете сами, или в заранее расставленных матах. Поскольку в проводящем проводе создается сопротивление, он выделяет тепло за счет теплопроводности в окружающие материалы. По мере того, как эти напольные покрытия (бетон, плитка, дерево и т. Д.) Нагреваются, жилое пространство наверху нагревается за счет излучения. Системой можно управлять с помощью встроенного термодатчика, термодатчика в полу или и того, и другого.

    Типичные компоненты теплопровода

    Как и все элементы конструкции, возможны поломки.Сбои могут быть вызваны заводскими дефектами или неправильным обращением с продуктом в полевых условиях. Как мы обнаружили, характер проводящего провода, который достаточно мал для создания резистивной нагрузки, также делает его уязвимым для разрывов и порезов, которые могут прервать цепь. Как только этот контур разрывается, частичный нагрев или нагрев не происходит. Чтобы еще больше усложнить проблему, термостаты теперь оснащены защитным комплектом, прерывателем цепи защиты от замыкания на землю (GFCI), который разрывает цепь, если колебания превышают три миллиампера.Из-за хрупкости этих систем производители теперь рекомендуют проверять целостность линий в нескольких точках во время установки.

    При возникновении сбоев

    Неизбежно, по той или иной причине, пол и внутренняя отделка завершены, и пол не пройдет испытание на целостность или сработает GFCI, что сделает коврик бесполезным. Чтобы избежать выемки всей поверхности пола и создания серьезных перебоев в строительстве, при расследовании неисправностей было включено использование инфракрасной термографии.Инфракрасный порт позволяет составить быстрый, точный и простой для понимания графический отчет, в котором задокументирована точная область неисправностей вдоль нагревательного провода. Хитрость заключается в том, чтобы нагреть область отказа или неисправности и отобразить себя.

    Первым шагом к любому исследованию является выполнение адекватного анализа исторических данных. Следует принимать во внимание проектную документацию, информацию о продукции производителя, показания жильцов и т. Д. Кроме того, попросите электрика выполнить краткую проверку, чтобы убедиться, что электрические работы, ведущие к термостату и коврику, установлены правильно.Следующим шагом будет наблюдение за работой мата в аварийном режиме. В некоторых случаях коврик нагревается до определенной точки, а затем отключает GFCI и оставляет на полу тепловую подпись с подробным описанием точки неисправности.

    В большинстве случаев это не так просто. Следующим шагом будет выключение источника питания на панели выключателя, затем снятие термостата со стены и проводящих проводов с термостата. Непрерывность следует оценивать между токопроводящими проводами и между каждым токопроводящим проводом и заземляющим проводом отдельно.Некоторые производители строят провода с алюминиевой обмоткой экрана, и в некоторых случаях между фазой и экраном может возникнуть непрерывность. Результаты этой проверки целостности дадут хорошее представление о том, какой тип неисправности произошел. Например, если между проводниками нет непрерывности, но есть непрерывность между проводом и заземляющим проводом, то, скорее всего, у вас оборванный фазный провод. Если между фазными проводами есть обрыв, то, возможно, проблема с термостатом, а не с нагревательным проводом.

    Предполагая, что вы установили непрерывность между любыми двумя ножками, выделите эти две ножки и подключите выводы источника питания непосредственно к ним. На полу, свободном от препятствий и мусора, включите питание на панели выключателя и наблюдайте с помощью цифрового и инфракрасного видео. В большинстве случаев область повреждения будет выглядеть как небольшая область сильного нагрева, так как дуга возникает на поврежденном участке провода. Другие результаты могут включать в себя функциональную нагревательную проволоку, достигающую точки отказа, при этом оставшаяся часть проволоки работает при половинной прочности.Опять же, часть поврежденного провода легко определить.

    Тепловая аномалия, представляющая дуговое замыкание

    Тепловая аномалия, представляющая дуговое замыкание. Обратите внимание на оставшуюся часть линии, работающую на половинной мощности

    В некоторых случаях целостность цепи может не обнаруживаться ни в одной комбинации проводов и / или экрана. Это будет типичным представителем большего количества повреждений, когда провода лучистого обогрева полностью оборваны. В этом случае вы должны создать достаточно большую дугу, чтобы перекрыть зазор.Квалифицированный электрик сможет предоставить трансформатор, способный создавать потенциал дуги такого типа. Для многих примеров, перечисленных в этой статье, трансформатор на 20 000 вольт был извлечен из масляной печи и использован для создания потенциала дуги. С добавлением этого в качестве источника питания проволока может образовывать дугу и даже повторно свариваться. Неисправность снова отобразится вместе с возможностью небольшого «взрыва» дуги, если в линию лучистого отопления проникнет крепеж в полу.

    После того, как вы определили неисправность, тщательно отметьте место на полу и выключите питание на панели выключателя. Дайте полу остыть и повторите упражнение, подтвердив место неисправности. После подтверждения выкопайте материал чернового пола для визуального осмотра проволоки. Вы будете искать уровень повреждений, соответствующий результатам предыдущих испытаний. Будьте осторожны, чтобы не повредить провод при раскопках. После того, как провод откроется, в изоляции может остаться только небольшой порез, а может быть и большой участок обгоревшего участка.Дальнейшее исследование внутренних компонентов проводов покажет точный режим отказа. После того, как эта область будет четко определена, попросите электрика очистить задействованные провода и при необходимости выполнить стыки на линии. После этого все провода можно закрыть термоусадочной пленкой. Многие производители предоставляют все материалы, необходимые в «наборе для сращивания», который обычно продается для соединения матов или удлинительных проводов.

    Раскопки и исследование провода

    Диагностика проблемного провода

    Отремонтированный провод готов к упаковке в термоусадочную пленку

    Излучающие линии следует повторно проверить после завершения ремонта.Это повторное испытание должно происходить без установленного термостата, а затем с установленным термостатом. После завершения проверки работоспособности системы следует отремонтировать черновой пол.

    Примеры из практики

    Дело № 1

    Квартира №104

    BCRA провело расследование во время одного посещения объекта. Были приложены все усилия, чтобы не нарушить ход строительства. BCRA получила доступ к помещениям от управляющего объекта. Весь готовый напольный материал над черным полом Ardex, в который заключено лучистое отопление, был удален или отодвинут до нашего приезда.Визуальный осмотр показал, что внутрипольная система лучистого отопления, по-видимому, установлена ​​правильно, хотя змеевики были размещены в нескольких местах достаточно неглубоко, чтобы их можно было увидеть на поверхности бетона. Кроме того, на бетонной поверхности вдоль восточной стены гостиной было четко видно расположение подводящего провода к разрушающемуся мату.

    Проектная схема теплого пола

    Инфракрасный контроль не выявил аберраций в тепловом излучении вдоль мата, за исключением тех случаев, когда это могло быть связано с разницей в глубине катушки.При жестком подключении (отключение автоматического отключения) к выключателю коврик оставался включенным, и инфракрасный порт показал, что он работает правильно.

    Выявленная тепловая аномалия

    Несмотря на то, что мат в целом работает нормально, инфракрасный анализ показал, что заводское соединение провода с матом излучает большее количество тепла, чем последующие катушки. По требованию начальника участка место сращивания проводов было вырезано из бетона для визуального осмотра и более четкого инфракрасного анализа.Непокрытый участок провода деформировался в том же месте, что и максимальное тепловое излучение, тем самым демонстрируя, что место стыка было местом тепловой аномалии.

    Земляной трос С инфракрасной накладкой

    Инфракрасный анализ показал, что мат № 4 был установлен правильно и катушки функционировали должным образом, но заводское сращивание провода к силовому проводу, которое происходит непосредственно перед излучающими катушками, излучает необычное количество тепла.В электрических приложениях необычно высокая яркость является признаком неисправности или короткого замыкания и требует проверки на предмет надлежащей изоляции и подключения. По мнению BCRA, очевидная неисправность мата № 4 заключается в стыке проводов, а не в теплообменниках излучающего тепла.

    Дело № 2

    BCRA провела расследование во время трех посещений объекта. Были приложены все усилия, чтобы не нарушить нормальную работу резиденции. BCRA получил доступ к объектам от собственника резиденции и подрядчика.Сначала тепловая линия была подключена непосредственно к источнику питания, чтобы обойти термостат GFCI. После этого нагрева не было видно. Затем была проверена непрерывность на каждой из линий и от каждой ветви нагрева до земли. Это не выявило преемственности. К источнику питания был добавлен трансформатор, чтобы произвести дугу и выявить точку отказа. Небольшая область у главной двери действительно показывала тепловую аномалию и оказалась вероятной областью, в которой могла возникнуть точка отказа. Если происходит выемка линии лучистого тепла, BCRA рекомендует провести осмотр на предмет неисправности, начиная с этой точки рядом с входной дверью.Если точка отказа обнаружена, можно произвести ремонтный стык. После того, как этот ремонт будет произведен, систему следует повторно протестировать на предмет любых других сбоев. В этот краткий отчет включены фотографии и термограммы, которые помогут локализовать эту тепловую аномалию.

    Температурная аномалия в зоне входной двери ванной комнаты

    Фотография в видимом свете

    Инфракрасная термограмма

    Земляные работы и ремонт этой линии были завершены без BCRA, и теперь пол функционирует нормально.

    Дело № 3

    BCRA провела расследование во время трех посещений объекта. Были приложены все усилия, чтобы не нарушить ход строительства. BCRA получила доступ к помещениям от управляющего объекта. Визуальный осмотр показал, что в 16 единицах по крайней мере один нагревательный мат не работал. Также было быстро замечено, что коврики работали до укладки ковра. Быстрый отрыв ковра и подкладки показал, что полосы ковра были прикреплены к полу с помощью гвоздей.Было очевидно, что гвозди, которыми закреплялись полосы ковра, были вбиты в черный пол в том же месте, что и система напольного отопления. Чтобы продемонстрировать, какие крепежи повредили нагревательный провод, BCRA указала электрику, как манипулировать цепью, чтобы обеспечить адекватную тепловую сигнатуру в точке (ах) отказа. Во многих случаях нагревательные провода проникали несколько раз, и после каждого ремонта проявлялась следующая неисправность. Ниже приведены некоторые из отмеченных сбоев.

    Блок 305: Дуговое отключение в спальне

    Блок 101: Дуговый сбой в спальне

    Блок 105: Дуговый сбой в спальне

    Блок 106: Дуговый сбой в спальне

    Резюме

    Несмотря на то, что в каждом конкретном случае будет свой уникальный набор проблем и отклонений, этот документ можно использовать в качестве основы для начала оценки отказов, связанных с электрическими системами лучистого обогрева пола.Благодаря инфракрасной оценке этот процесс может быть быстрым, точным и экономичным. Кроме того, использование инфракрасного излучения позволяет получить простой для понимания графический отчет, поэтому все участвующие стороны могут увидеть проблему.

    Благодарности

    Автор хотел бы поблагодарить Эда Отто, представителя компании Danfoss Radiant Heating Products, за опыт, предоставленный по этому вопросу.

    Об авторе

    Г-н Дерстон получил образование микробиолога и инженера-строителя и в настоящее время является директором Группы строительных наук BCRA, многопрофильной проектной фирмы, расположенной в Такоме, штат Вашингтон.Исследования включают экспертизу в области конструкции здания, оболочки здания, внутренней отделки, архитектурного дизайна и безопасности жизни. Его исследовательские навыки включают инвазивные и неинвазивные методы контроля, подтвержденные сертификатом в области термографии в области строительства. Г-н Дерстон принимал участие в многочисленных судебных тяжбах, связанных с дефектами конструкции. Его особый подход использует его навыки в науке и технике для определения, анализа и устранения проблем или сбоев в искусственной среде.

    [wdgpo_plusone show_count = ”да”]

    Спонсоры посещения:

    Электрофизика

    FlukeInframationGlobal Maintenance TechnologiesInfraspection Institute

    Каковы преимущества систем теплого пола?

    Системы теплых полов: преимущества

    Основная причина, по которой люди выбирают это решение, — это экономия на счетах за электроэнергию и более равномерное распределение тепла по всему дому. тепло отводится идеально в каждой комнате.

    С точки зрения энергосбережения, все источники доступной энергии могут быть использованы для нагрева воды в напольных трубах, от солнечной до термической и газовой, и, в отличие от традиционных систем отопления настенных радиаторов, для подогрева полов требуется только температура воды 30 градусов, чтобы довести отопление в доме до 19 градусов, по сравнению с традиционными системами отопления, где котел должен достигать температуры 60 или 70 градусов, чтобы обогревать дом с помощью настенных радиаторов, с очевидной экономией в потреблении энергии.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
