Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

• Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
• Оголовки 250*250мм (если таковые предусмотрены проектом)
• Колышки, для разметки свайного поля
• Лопата
• Рулетка
• Маркер по металлу белый
• Магнитный уровень
• Водяной уровень или нивелир
• Металлический лом
• Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
• Болгарка с отрезными дисками по металлу
• Сварочный аппарат
• Генератор (если на участке отсутствует электричество)
• Цемент, песок, вода
• Емкость для замешивания бетонного раствора
• Антикоррозийное покрытие, для обработки сварного шва
• А также помощники, в количестве трех человек.

Этапы установки винтовых свай:

1. Разметка свайного поля.

Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Выставление периметра.

Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.

3. Закручивание угловых свай.

Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.

4. Вкручивание остальных винтовых свай.

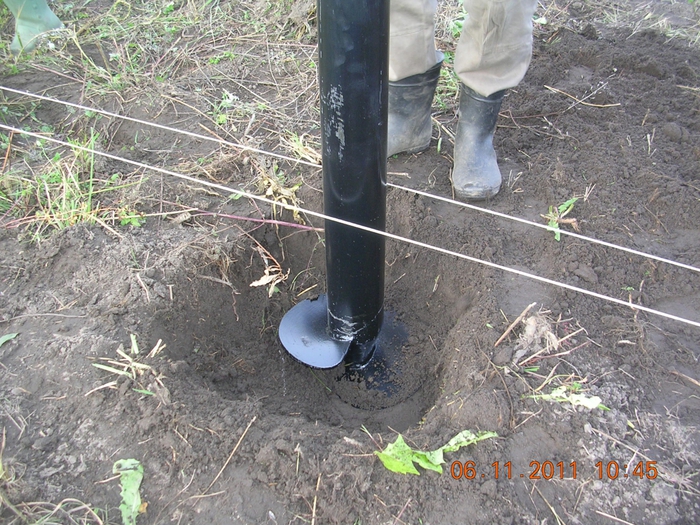

Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 — 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

Основная несущая способность сваи достигается только при упоре на достаточно мощный слой грунта. Закручивать сваи необходимо до их полной остановки. Пока свая входит, ее нужно крутить. Только когда она встала, что называется «намертво», и дальше уже не идет, можно считать ее правильно заглубленной.

В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 — 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.

5. Обрезка винтовых свай.

Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина – длина технологического отверстия).

6. Бетонирование винтовых свай.

После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри. (Нет кислорода – нет коррозии!)

7. Установка оголовков.

Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.

При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

Установка винтовых свай: пошаговая инструкция

Фундамент является главной частью здания, удерживающей на себе всю нагрузку. Среди большого разнообразия фундаментов, свайный пользуется особой популярностью. Качественно установленные сваи обеспечивают длительную и бесперебойную эксплуатацию фундамента. О том, как установить винтовые сваи и о том как вкручивать винтовые сваи рассмотрим далее.

Оглавление:

1. Винтовые сваи: особенности и преимущества
2. Винтовые сваи фото и разновидности
3. Технология установки винтовых свай: особенности свайного фундамента
4. Винтовые сваи монтаж своими руками
5. Расчет винтовых свай и их установка
6. Установка винтовых свай своими руками
7. Как сделать винтовую сваю: технология и особенности

Винтовые сваи: особенности и преимущества

Сваи винтового характера отличаются от стандартных свай тем, что имеют ствол и определенное количество лопастей, с помощью которых углубляются в землю.

Сфера применения винтовых свай не ограничивается фундаментами малоэтажных зданий, они также используются в таких целях:

• обустройство фундамента под мачту;
• изготовление каркасных сооружений, таких как склады;
• установка легких конструкций в виде рекламных щитов или ограждений;
• в качестве основы под гидротехнические сооружения;
• места, требующие исключения вибрации в процессе строительства фундамента;
• основания для временных зданий или павильонов;
• дополнительное усиление монолитного фундамента;
• изготовление теплиц промышленного типа;
• фундамент под капительные постройки.

Среди достоинств использования винтовых свай в процессе сооружения фундамента, прежде всего выделяют:

• значительную экономию материальных расходов, по сравнению с монолитными типами фундаментов;
• все работы удается провести за один, максимум два дня;
• отличный вариант для проведения работ на грунтах с определенными сложностями;
• хорошая прочностью и высокая устойчивость перед нагрузками;
• практически не изменяется ландшафт всей территории;
• изготовление фундамента проводиться в любое время года, независимо от погоды или климата данного региона;
• минимальный срок эксплуатации данного фундамента составляет 45 лет;
• использование в процессе постройки пирсов или причалов;
• легкость распределения несущих нагрузок.

Кроме того, монтаж винтового свайного фундамента, в некоторых случаях, предполагает полный отказ от выполнения работ, связанных с землей. Для того, чтобы построить такой фундамент не потребуется специальное оборудование или техника.

Этот фундамент является отличным вариантом для строительства домов, которые располагаются на наклонных поверхностях или вблизи рек и даже морей.

Особой актуальностью пользуется данный фундамент в городской местности. Так, при наличии насыщенной коммуникационной системы, он позволяет соорудить здание, при этом не разрушая естественного ландшафта и других соседних конструкций.

Также, фундамент, в основе которого лежат винтовые сваи позволяет продолжать работу над возведением дома сразу после их установки. Данный фундамент, в отличии от ленточного, не нуждается в дополнительном времени для отстаивания. Кроме того, с помощью винтовых свай, сооружают дополнительные пристройки и помещения вблизи дома, то есть его проектирование может меняться на всем этапе работ.

Также, сооружение фундамента на винтовых сваях позволяет получить экологически чистое основание для дома. Свайная конструкция позволяет обеспечить определенную вентиляцию, а для ее ремонта потребуется меньше средств, чем на реконструкцию монолитного фундамента.

Среди недостатков винтовых свай выделяют:

• отсутствие возможности в использовании на грунтах скального или крупнообломочного типа;
• возможность проседания грунта и деформации строения, при установке на ранее неизученных грунтах;
• подверженность некачественных свай коррозии и их постепенное разрушение;
• возможность строительства только небольших домов.

Винтовые сваи фото и разновидности

В соотношении с конструктивными особенностями винтовых свай, они бывают:

1. Конструкциями с широкими лопастями — на них находится одна или две лопасти, рассчитанные на осуществление не более трех витков. Данный вариант подходит исключительно для строительства облегченных конструкций.

Еще одна разновидность свай с широкими лопастями отличается наличием более двух лопастей. Такие сваи устанавливаются на ответственных узлах, несущих стенах, заборах, ангарах, которые имеют более чем два этажа.

2. Второй вариант — сваи, которые имеют в своем составе ствол с большим количеством накрученных на него лопастей.

Некоторые устройства модифицируют для установки в грунты, находящиеся в суровом климате. Таким образом, их конструкция состоит из винтовой лопасти, которая приварена к поверхности самого ствола.

Такие варианты устанавливаются на каменных, труднообрабатываемых грунтах. С их помощью сооружаются здания с облегченной конструкцией, заборы и т.д. Наличие литого наконечника упрощает работу над данным типом фундамента.

Диаметр винтовых свай рассчитывается исходя из общего веса здания, нагрузки, которую он должен выдержать и индивидуальных особенностей местности.

В соотношении с особенностями строения, винтовые сваи бывают:

• литыми;
• сварными.

Второй вариант имеет вид стальной трубы, на которую установлены и приварены лопасти. Одна часть трубы отличается наличием конусообразной формы. Кроме того, для обработки материала используются специальные антикоррозийные составы.

Для формирования конуса и лопастей используется специальная плазменная резка, отличающаяся высоким качеством работы. Винтовые сваи размеры имеют разные, однако, в строительстве зданий, имеющих в своем составе не более двух этажей, самые популярные сваи диаметром 10,8 см.

Среди сварных винтовых свай выделяют такие их разновидности:

• сваи, используемые на каменистой почве, обеспечивает отличную адгезию фундамента и грунта;
• для зданий, относящихся к малоэтажному строительству, у таких свай имеется открытый тип наконечника, с помощью которого свая хорошо фиксируется на поверхности грунта;
• сваи с закрытым типом наконечника — менее распространены.

Литый вариант сваи изготавливается в определенных условиях и предполагает более крепкую конструкцию, которая способна выдержать огромные нагрузки. Данные сваи имеют более длительный срок эксплуатации, нежели сварные. Кроме того, стоимость таких свай также на порядок выше.

Среди литых свай следует выделить:

• сваи со средними лопастями, легко проникают в талые грунты;
• в вечномерзлых грунтах применяют сваи с маленьким диаметром;
• стандартный тип свай распространен при возведении небольших зданий жилого назначения.

Винтовые сваи материал — чаще всего для их изготовления используется сталь, которую перед установкой свай обрабатывают антикоррозийными растворами.

Технология установки винтовых свай: особенности свайного фундамента

Сфера изобретения свайного фундамента связана с военной отраслью, так как именно здесь, с его помощью удавалось построить крепкие опоры или здания за кратчайшие сроки.

Позже, применение свайного фундамента распространилось на строительство малоэтажных зданий. Сейчас, существуют новые типы свай, которые позволяют обустраивать с их помощью не только фундаменты для облегченных домов, но и многоэтажные здания.

Чаще всего, использование винтово свайного фундамента связано с:

• обустройством фундамента на сложном рельефе местности;
• наличием большого количества влаги в почве;
• наличие уже обустроенного ландшафта;
• отсутствие возможности в проведении земляных работ;
• замена или реставрация фундамента;
• слишком глубокое промерзание грунта.

Винтовые сваи монтаж своими руками

Главной частью винтово свайного фундамента являются сваи. Они имеют вид обычной стальной трубы, изготовленной из металла, с минимальной толщиной в четыре миллиметра. Острый конец винтовой сваи имеет режущую лопасть, которая и позволяет производить ввинчивание. Для установки сваи достаточно двух, трех человек.

Если объект строительства отличается наличием определенных перепадов или других нагрузок, рекомендуется использовать сваи, острый конец которых оснащен двумя лопастями. Таким образом, любая постройка обретет дополнительную мощность.

Среднее значение диаметра лопастей составляет от 20 до 80 см. Внешний вид сваи сравнивают с большим саморезом, ее диаметр составляет от 5 до 35 см. Длина сваи напрямую зависит от местности, в которой ее устанавливают, данное значение колеблется в пределах от двух до десяти метров. Минимальные сваи подходят для обустройства ограждений или установки рекламных щитов.

Кроме того, возможен вариант монтажа полой или цельной сваи. Из-за перпендикулярного размещения лопастей сваи удается избежать разрыхления грунта. Среднее значение несущей способности винтовых свай составляет от 5000 до 25000 кг.

В соотношении с типом установки винтовых свай, следует выделить такие проекты их расположения:

• монтаж одиночной сваи — применяются в процессе пристройки определенного здания к уже имеющемуся объекту;
• стандартное расположение — установка под конструкцию из колонн или основных строительных конструкций;
• монтаж свайных лент — применяются для обустройства жилых зданий;
• поле из свай — используется в малоэтажном строительстве, позволяет оборудовать более мощный фундамент, чем свайные ленты.

Если сваи устанавливаются под деревянный дом, то они должны иметь литый наконечник, отличающийся мощностью и долговечностью.

Кроме того, обратите внимание на защиту материала от внешних раздражителей. Возможен вариант осуществления тестового ввинчивания, при наличии поврежденных участков на поверхности сваи, следует отказаться от покупки данного материала.

Учтите, что самым лучшим покрытием является высококачественная смола на полиуретановой основе. Кроме того, высоким уровнем надежности отличается применение оцинкованных свай, для их обработки используется горячая оцинковка. Кроме того, они имеют как внешнюю, так и внутреннюю защиту.

Расчет винтовых свай и их установка

После покупки свай и проверки их качества, следует немаловажный процесс их установки. Сначала определяется место монтажа каждой сваи, делается разметка участка. После подготовки территории, следует заглубление каждой сваи в почву. Для этого потребуется два, три человека, в зависимости от размера сваи.

Учтите, что погода или время года, практически не играют роли при выполнении данного процесса. Поэтому, работы можно проводить в любое время.

Перед покупкой свай следует четко определиться с их размером. Если здание состоит из одного этажа, то достаточно материала диаметром в 10,8 см. Такие по размеру сваи отличаются легкостью и простотой установки.

Далее проводятся расчеты по определению количества свай, необходимых для обеспечения прочности фундамента. Если в процессе выполнения работ по строительству дома используются тяжелые материалы, или если здание имеет более одного этажа, следует увеличить количество материала для возведения его фундамента.

Установка винтовых свай своими руками

Обустройство фундамента начинается с проведения исследования грунта, на котором возводиться здание. Таким образом, удается определить на какой глубине заложены грунтовые воды, и какие пласты грунта присутствуют в данной местности.

Если работы проводятся вручную, то один из людей следит за качеством и ровностью вкручивания сваи, а другие, проводят непосредственный ее монтаж. После того как свая установлена, она обрезается в соответствии с определенным уровнем и заливается бетонным раствором.

Когда бетон застынет на каждую сваю устанавливается металлическая конструкция в виде оголовка. Чтобы равномерно распределить нагрузку по всему периметру здания, следует провести обвязку свай. Чтобы фундамент приобрел дополнительную прочность, для этих целей используется швеллер.

Учтите, что в процессе проведения работ на неровных грунтах, сваи будут отличаться по высоте, но они должны быть расположены на одном уровне. Чтобы установить одну среднюю по размерам сваю, достаточно пол часа.

Как сделать винтовую сваю: технология и особенности

Для того, чтобы самостоятельно сделать качественные сваи, требуется огромный опыт работы со сварочным аппаратом. Однако, если планируется постройка небольшого складского помещения или хозпостройки, самодельные сваи позволят значительно сэкономить на строительстве фундамента.

Чертеж винтовой сваи поможет определить количество лопастей и процесс ее изготовления. Для работы потребуется полая стальная труба, диаметр которой составляет от 7 до 10 см. Кроме того, необходимо наличие наконечника и лопастей.

Для изготовления наконечника следует согнуть металлический лист в конусообразную форму и сварить его на участке шва.

Место стыка между лопастями и наконечником необходимо зачистить, используя наждачную бумагу. В соответствии с глубиной промерзания почвы определяется длина сваи. Для этих целей используются специальные формулы и расчеты.

На сваю, то есть трубу приваривают элементы в виде лопастей и наконечника. Далее, вся конструкция обрабатывается с использованием антикоррозийного раствора.

Кроме того, возможен вариант применения битумной мастики или грунтовки, предназначенной для нанесения на металлические поверхности.

Сверху сваи нужно оборудовать отверстие для монтажа лома, который обеспечит ее установку в грунт. Интервал установки самодельных свай составляет 50 см.

Винтовые сваи установка видео:

Пошаговая инструкция по установке и монтажу винтовых свай

Для получения надежного фундамента, важен не только правильный выбор труб, но и монтаж винтовых свай с соблюдением технологии. Он выполняется только после предварительной подготовки, которая включает в себя:

• пробное бурение почвы;
• проведение расчетов;
• выбор свай нужного диаметра и длины;
• составление плана разметки участка.

До начала монтажа необходимо обратить внимание на качество свайных опор. Они должны быть произведены в фабричных условиях, иметь антикоррозийное покрытие и сталь высшей пробы в качестве основного материала. Важно подбирать их в соответствие с особенностями грунта и будущего строения.

Способы монтажа винтовых свай

Выбор способа монтажа винтовых свай зависит от финансовых возможностей, наличия подъездных путей, расположения свайного фундамента, типа грунта и времени года. Если подъезд к участку затруднен или установка свайных изделий планируется в воде, подойдет исключительно ручной метод. В ситуации, когда требуется монтировать фундамент максимально быстро, лучше прибегнуть к механическому способу. Мы рассмотрим особенности тех и других вариантов установки.

Стоит учитывать, что даже при выборе определенного способа монтажа есть множество видов инструмента, который можно использовать в работе. В любом случае это должен быть профессиональные приборы, а не бытовые приспособления, который не смогут обеспечить достаточную точность и надежность установки.

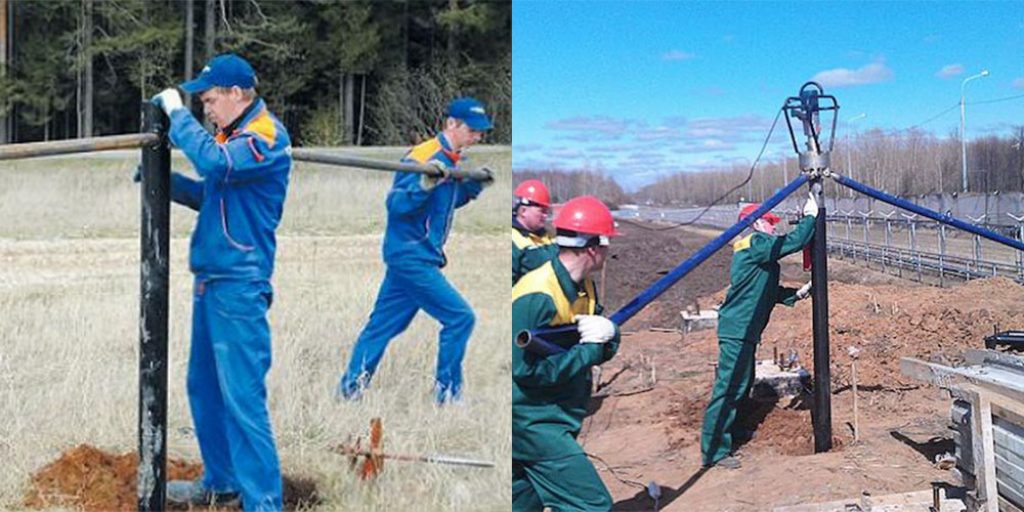

Ручной монтаж

Для ручного монтажа винтовых свай приобретается специальный инструмент или лом, а также металлические пруты, которые продеваются сквозь механические отверстия и применяются, как рычаги для вкручивания. Еще в качестве надежного рабочего приспособления, позволяющего оптимально распределить нагрузку при установке, используют монтажный оголовок. Он надевается непосредственно на изделие и фиксируется при помощи штыря, имеет две рукоятки для ввинчивания опор.

Среди преимущества ручного метода можно выделить:

• использование в любых условиях – при отсутствии подъезда, проведении работ в воде;
• невысокую стоимость – экономия на аренде техники;
• возможность выполнения монтажа свай своими руками;
• минимальный набор инструментов, требуемый для реализации работ.

Использование такого метода актуально для любых построек, но он имеет свои недостатки. В отличие от механизированной установки на ручное закручивание уходит гораздо больше времени. Также при таком монтаже сложнее контролировать вертикальность свайной трубы. Погрешность может быть достаточно большой, и ее необходимо постоянно проверять с помощью специального прибора. Если грунт достаточно плотный, во время работ могут возникнуть трудности, вплоть до невозможности полного ввинчивания труб на нужную глубину.

Механический монтаж

Механический монтаж винтовых свай предполагает использование специальной техники – бурильных установок на автомобильном шасси. В этом случае перед началом выполнения работ участок освобождается от мусора, корней кустарников и деревьев, создается зона для подъезда техники.

С помощью данного метода установка свайных столбов происходит в несколько раз быстрее, чем при ручной работе. Кроме того, техника позволяет завернуть ленточный столб даже в самый плотный грунт благодаря хорошему вращательному моменту. Стоит отметить, что при использовании усиленных свай или конструкций с большим диаметром сложно обойтись без бурильной установки, поскольку для ручного вкручивания нужно прикладывать очень много усилий.

Самым главным недостатком механической установки является высокая стоимость, но если такие расходы заложены в бюджет, то можно смело отдавать предпочтение данному способу монтажа. Также стоит учитывать, что на некоторых участках могут возникнуть проблемы с подъездом техники в отсутствии асфальтированной или расчищенной дороги.

Инструкция по монтажу свай

Вне зависимости от метода установки, при монтаже винтовых свай необходимо следовать определенной инструкции. Для каждого из способов она имеет свои отличительные особенности.

Также следует учитывать технические характеристики опорных свай. Чем больше диаметр изделия, тем выше вероятность использования специальной техники. Она имеет существенные отличия и подбирается специалистами, которые будут заниматься установкой.

Ручная установка

Монтаж ручным способом начинается с подготовки неглубоких ям в местах будущего размещения опор, предварительно отмеченных специальными колышками во время разметки фундамента. Углубления обычно выполняются с помощью лопаты или специального бура.

Следующим этапом монтажа винтовых свай является установка в готовые ямы лопастных опор и их постепенное закручивание по часовой стрелке. Как правило, для выполнения этой процедуры используется три человека, два из них вкручивают свайное изделие с разных сторон, а третий проверяет вертикальность установки.

Сваю необходимо закручивать до ее полной установки и попадания в плотные слои грунта. По завершению процедуры вертикальность конструкции проверяется еще раз с помощью специального инструмента – металлической рулетки, отвеса или нивелира.

Механическая установка

Перед началом монтажа винтовых свай готовится площадка для установки. После этого в зависимости от финансовых возможностей, наличия подъезда к участку и других факторов выбирается подходящая техника. Чаще всего используется специальное оборудование, которое включает в себя колесную платформу, опорную систему, рабочий инструмент, который устанавливается на сваю, обеспечивая ее вкручивание, а также пульт управления.

Установка опоры механическим способом включает в себя следующие этапы:

• подготовка места монтажа опоры;
• закрепление рабочего инструмента на свае;
• подъем трубы с закрепленным вращателем и установка в точке монтажа;
• запуск процесса ввинчивания изделия;
• контроль скорости установка и вертикального расположения сваи.

Благодаря усилию, которая техника передает свайной опоре, ее монтаж проходит максимально быстро. При этом для фундамента можно использовать изделия диаметром от 79 мм и с усиленной конструкцией.

Механическая установка свай может происходить при задействовании всего двух человек. Один из них управляет оборудованием, а второй контролирует уровень отклонения опоры при погружении в землю. При таком способе монтажа даже сильные морозы не станут препятствием, потому что мощность техники позволит без проблем закрутить лопастную трубу в промерзшую почву.

Обрезка свай и бетонирование

После того, как метод монтажа винтовых свай был выбран, а конструкции установлены, наступает этап их дальнейшей подготовки к использованию в качестве фундамента. Первое, что необходимо сделать – проверить вертикальность расположения опор и сделать на них отметки для обрезки по нужной высоте. Обычно срезается верхняя часть изделия с технологическими отверстиями – не менее 15 см.

Следующим шагом, который позволит защитить изделия от коррозии, является их бетонирование. Для этого используется цементный раствор, который заливается внутрь трубы, защищая ее от проникновения воздуха, который и вызывает разрушение металла. Кроме того, с помощью бетона повышается прочность опоры и ее устойчивость к деформации в почве.

Когда сваи забетонированы и обрезаны по нужной высоте, к ним привариваются металлические оголовки для дальнейшей установки дома или любых других конструкций. Чтобы усилить надежность фундамента, зачастую используется обвязка с помощью различных материалов – стальной уголок, швеллер, двутавр, деревянный брус.

Монтаж винтовых свай: способы и порядок установки

Способы установки свай

Для любого свайного фундамента основополагающим моментом его надежности будет являться расчет необходимого диаметра, высоты и количества свай, которые будут погружены в землю и держать на себе дом. Также следует не забывать, что монтаж винтовых свай необходимо осуществлять в строгом соответствии с технологией.

Итак, как было сказано, существует два способа монтажа такого фундамента:

1. вручную, с помощью подручных приспособлений, которыми сваи вкручиваются в землю мускульной силой;
2. механический, когда для устройства фундамента используется специальная техника, с помощью которой столбы вкручиваются в землю.

Каждый способ будет иметь свои особенности, но выбор будет в первую очередь зависеть от наличия финансовых средств.

Подготовительные работы

Свайный фундамент требует к себе особого внимания, так как неправильный монтаж его элементов может привести к разрушению конструкции всего дома. Поэтому алгоритм подготовительных работ необходимо знать четко ему следовать.

1. Определиться с технологией. Если она будет осуществляться своими руками, то слишком длинные сваи не подойдут для этого. Если же установка будет осуществляться с помощью буронабивных установок, то необходимо будет заранее обеспечить свободный подъезд техники к месту монтажа.

2. Создание чертежа будущего строения, подготовка сметы расчет количества свай и других материалов. Сваи должны располагаться под каждым углом, а также в местах пересечения несущих и внутренних стен дома. Шаг между ними не должен превышать 1-3 метров, в зависимости от веса конструкции.

3. После того, как готова смета, нужно подготовить участок, где будет располагаться сооружение, и приступать к работам.

Технология установки свай своими руками

Технология монтажа буровых свай вручную предусматривает наличие небольшой строительной бригады. Обычно это 4-5 рабочих в зависимости от глубины бурения, диаметра и высоты свай.

Начинается же все с расчистки земельного участка. Это важный этап перед установкой свай, проводимый следующим образом. Участок зачищается с помощью садовой техники, выравнивается монтажным уровнем. Затем с него убираются все бугры и ямки, делается ровная поверхность. На ней необходимо подготовить разметку под сваи. Она может быть сделана с помощью маячков, ну или простыми углублениями в грунте. После этого можно приступать к ввинчиванию.

Перед ввинчиванием сваи нужно дополнительно обработать антикоррозийным или гидроизоляционным слоем. Некоторые скажут, что процесс их производства предусматривает нанесение специального защитного слоя, но при ввинчивании в твердую почву оцинковка или антикоррозийное покрытие, нанесенное при их производстве, может стереться или повредится. Поэтому в смету расходов обязательно нужно внести битумную мастику и обработать ей в два слоя каждую сваю.

Технология установки свай своими руками будет следующая:

1. Выкапывается небольшая ямка, в которую устанавливается свая. В ее ушки продеваются металлические пруты (или лом). По два человека с каждой стороны, начинают ее вкручивать в грунт. В это время еще один человек постоянно контролирует вертикальный вход сваи в землю. Такой способ включает в себя одну особенность, связанную с допустимым наклоном сваи от своей оси в 1-2 сантиметра.
2. После того, как первая угловая свая установлена, начинается монтаж второй угловой. Первые столбы ставятся именно по углам сооружения. Когда второй столб вкручен, между ними кладется ровный уголок или швеллер, с помощью которого осуществляется проверка, на одном ли уровне они стоят. Это тоже важное техническое требование, т.к. от этого зависеть ровность ростверка и цокольного этажа (если такой планируется), а также устойчивость всего дома.
3. Когда углы выровнены, можно приступать к монтажу остальных свай, которые должны быть тоже на уровне угловых. Бывают случаи, когда столб упирается в твердый предмет. Если это происходит на глубине 1,5-2 метра, то бурить дальше не нужно (достигнута глубина промерзания). Если меньше, то мешающий предмет придется выкопать.

Технология установки свай механическим способом

Установка винтовых свай механическим способом, предусматривает ввинчивание их с помощью специальных буронабивных приспособлений.Происходит это следующим образом. После подготовки участка, откуда убирается весь мусор, выкорчевываются деревья, пни, выравниваются бугры и ямы. К нему подвозят буронабивное приспособление.

Свая устанавливается в технологическое отверстие, буронабивная техника начинает вкручивать ее в землю на необходимую глубину. Происходит контроль глубины погружения, а также вертикальность.

Такой вариант очень быстрый, но у него есть один минус. Буронабивные приспособления стоят дорого, даже если их брать в аренду. Но плюсов у буронабивной техники еще больше. Поэтому в общей смете, если решено привлекать буронабивную технику, на это должны быть заложены средства.

Сваи также должны быть обработаны мастикой.

Особенности металлических винтовых свай

Они производятся из пустотелых металлических труб, состоят из основания и острия, на котором располагаются винтовые волны. Поверх навариваются специальные ушки для крепления бурового инструмента, либо металлических прутьев, для последующего ввинчивания.

Технология их производства также предусматривает возможность наваривания площадок под ростверки или заливания бетона в полость трубы. Также в процессе производства сваи покрываются антикоррозийными материалами, либо покрытиями (например, цинк).

Создание ростверка

Приваривание к сваям специальных площадок и хомутов под последующий ростверк, следующего элемента общей фундаментной конструкции. Это дает возможность для создания прочного основания под пол. Его можно зашить сайдингом и утеплить.

Существует три вида ростверка.

• Бетонный.
• Деревянный.
• Металлический.

В первом случае он создается путем монтирования деревянной опалубки, которая будет опоясывать все сваи, армирования из металлической арматуры, заливания бетона. В основном применяется для возведения промышленных и тяжелых конструкций. Цокольный этаж, обделанный сайдингом, под такую конструкцию не подойдет. Кроме этого, смета строительства увеличится в несколько раз.

Во втором случае ростверк делается из деревянных брусков, так называемых лагов. Данная конструкция не такая прочная, как бетонная, но хорошо подойдет под цокольный этаж деревянного или каркасного дома, поскольку на нее будет легко наносить сайдинг. В смету лучше сразу включить такие материалы как сайдинг и утеплитель с брусами под обрешетку. Это самый распространенный способ под любое частное строительство.

Третий вариант предусматривает создание мощной конструкции под тяжелый дом. Соорудить цокольный этаж в данном случае можно, но для отделки его сайдингом и утеплителем понадобятся дополнительные материалы, из которых будет создаваться внешняя конструкция, на которую уже и будет крепиться обрешетка под сайдинг.

Самым оптимальным способом является вариант, связанный с созданием ростверка из дерева. На него материал можно будет легко крепить сайдинг и утеплитель, предварительно сделав обрешетку.

Как соорудить цокольный этаж

Самый легкий способ — это приобрести столбы высотой 3,5-4 метра. При стандартной почве они будут углублены на 1,5-2 метра, а выглядывать из земли на 2,5-3 метра. Этого будет достаточно. Затем между столбами, помимо ростверка, создается металлический каркас, к которому можно прикрепить деревянные плиты или каркасные панели.

С внешней стороны они закроются утеплителем и зашьются сайдингом, а с внутренней — будут отделаны специальными материалами. Пол такого помещения придется бетонировать на глубину 30-40 сантиметров, что станет дополнительным креплением и ребром жесткости для свай.

Итак, установка винтовых свай не представляет особых трудностей. А стоимость таких работ будет напрямую зависеть от способа бурения и выбранного типа ростверка.

Видео по теме

Монтаж и установка винтовых свай своими руками — Блог Бауфундамент

Время
чтения: 3 минуты

Крепкий фундамент – залог долговечности и надежности постройки. От монтажа качественного фундамента зависит общий успех строительства, как и в любом деле от хорошей базы зависит положительный исход всего мероприятия.

Фундамент должен быть прочным, выполненным из качественных сертифицированных материалов, прошедших проверку ГОСТ. Также фундамент должен быть морозоустойчивым и подходить даже для проблемного грунта. Учитывая все эти факторы, именно винтовые сваи на проверку оказываются таким универсальным и надежным видом фундамента.

Почему винтовые сваи BAU?

Винтовые сваи марки BAU уникальны тем, что изготовлены на основе передовых европейских технологий, но с учетом российских реалий, климата и грунта. Это делает винтовые сваи BAU действительно оптимальным видом фундамента для любой постройки в любом регионе России.

Преимущества установки свайно-винтового фундамента:

• простота монтажа;
• доступная цена;
• технологичность и универсальность;
• экономия пространства на участке.

Технология установки винтовых свай для фундамента

Первый этап:

Производится расчет свай. Необходимы четкие характеристики постройки, а также пробный монтаж сваи на участке, чтобы рассчитать количество свай, тип свай для монтажа, их длину и диаметр.

Второй этап:

Производится установка свай. Сваи монтируются согласно утвержденному проекту. Под каждую сваю делается углубление в 15-20 см, затем в него вкручивается свая. Сваи могут устанавливаться ручным механизмом, либо электроинструментом, либо спецтехникой – все зависит от типа постройки и выбранных винтовых свай. Свая должна вертикально закручиваться, отклонение от нормы градусов может быть крайне минимальным.

Третий этап:

Опционально, свая наполняется пескоцементной смесью для большей прочности
Четвертый этап:

Опционально, производится обвязка винтовых свай брусом или металлическим швеллером.
Пятый этап:

Некоторые сваи необходимо покрыть антикоррозийной эмалью. В данном пункте важно подчеркнуть, что винтовые сваи BAU снаружи и внутри покрыты цинковым антикоррозийным покрытием, и служат в среднем до 100 лет.

Наша компания работает индивидуально с каждым клиентом, подбирая винтовые сваи и способ монтажа исходя из потребностей и возможностей заказчика.

Технология монтажа свай для фундамента

Винтовая свая – это цилиндрическая полая труба из металла, нижняя часть которой оснащена винтообразным стальным наконечником – литым или сварным. Наконечник вкручивают на нужную глубину в почву и фиксируется. Это позволяет производить монтаж свайно-винтового фундамента даже без строительной тяжёлой техники.  Опорные элементы ввинчиваются в грунт вручную простым инструментом.

Правильная комбинация группы свай и соблюдение технологии обеспечат неподвижную опору и предотвратят колебания строения. Особенно важно это для слабых (болотистых, печинистых) грунтов и участков с неровным рельефом. Стальные винтовые сваи применяют в качестве фундамента под малоэтажные жилые дома, бани, гаражи и другие постройки.

Знать правильную технологию установки свайно-винтового фундамента важно всем, кто задумался о строительстве на участке. Понимание процессов позволит избежать ошибок.

Но саму установку свай лучше доверить профессионалам, не пытаясь сэкономить на услугах специалистов за счёт прочности основания дома или другой постройки.

Рассмотрим основные этапы установки свайно-винтового фундамента и ошибки на каждом этапе, которые грозят обернуться тяжёлыми последствиями.

Подготовительные работы

Перед тем, как устанавливать свайно-винтовой фундамент, грунт необходимо подготовить. Популярное мнение о том, что для ввинчивания свай, особенно под негабаритные постройки вроде гаража или бани, не нужно проводить подготовительные грунтовые работы, приводит к ошибкам в установке фундамента.

Необходимые подготовительные работы проходят в несколько стадий.

Подготовка участка начинается с очистки почвы: выкорчёвывают пни и деревья, убирают кустарники и плодородный, порядка 10-30 см, слой почвы. Затем поверхность участка выравнивают, засыпая ямы щебнем или керамзитом и срезая неровности.

Обязательно до начала установки фундамента определить уровень талых вод и, если это необходимо, обустроить дренажную систему для отвода излишков воды. А также вытравить химикатами всю растительность, которая может впоследствии перегнивать под постройкой, или засыпать её песком.

Разметка участка

После подготовки участка специалисты размечают территорию участка, нанося на него базисные линии (стены и углы постройки), определяют точки установки и глубину погружения свай, а также уровень, по которому затем они будут выровнены.

Допустимое расхождение схемы дома и разметки участки – не более 2-х см, иначе постройка может перекоситься.

Чтобы распределить нагрузку от постройки на почву равномерно, сваи располагают в точках углов комнат, в середине несущих балок и под теми местами в доме, где будут тяжелые предметы, вроде камина, газового котла, душевой.

В качестве отметки все вертикальных отсчётов выставляют нулевой уровень. Ниже его будут находиться подвальные помещения, выше — второй этаж и надстройки.

Необходимые расчёты

Количество свай рассчитывают исходя из веса постройки, нагрузки на фундамент от внутренних конструкций дома вроде арок и колонн, предполагаемой мебели и количества жильцов, а для северных регионов учитывают ещё вес снега на крыше.

Необходимую длину свай рассчитывают исходя из типа почвы и её особенностей, высоты цоколя постройки, глубины промерзания грунта и залегания твёрдых слоёв грунта, а также глубины расположения винта с лопастями самой опоры.

• чтобы определить тип грунта, выкапывают 60-сантиметровую яму и смотрят, достигает ли она твёрдой почвы или там собирается вода. Для высокоплотных почв применяют сваи длиной до 2,5 метров, а для рыхлых водонасыщенных почв – длиной не меньше 3-4 метров.
• глубина закручивания лопастей определяется измерением расстояния от верха сваи до конца острия винтовой лопасти. Лопасть сваи всегда ввинчивают в плотный грунт.
• в случае недостаточного заглубления свай они будут подниматься из-за процесса пучения верхних слоёв грунта зимой, поэтому устанавливают сваи ниже определяемой точки промерзания почвы.
• расчёт размера труб исходит из максимального веса будущей постройки. В большинстве случаев, диаметр сваи в 8-110 мм считается универсальным и выдерживает такая свая нагрузку до 4-9 тонн. Разумеется, для жилых домов диаметр и длина сваи должны быть больше, чем для хозяйских строений на участке.
• высоту цоколя определяют исходя из типа и особенностей почвы, потому что перегрев и промерзание пучинистых (глинистых) грунтов приводит к перепадам уровня участка до 20 см, строить дом непосредственно на земле в этом случае нельзя.

Установка свай

Свайные фундаменты делятся по способу погружения в грунт. Применяют следующие методы:

• Забивание, когда сваи устанавливают в грунт перпендикулярно поверхности пневматическими молотками или вибропогружателями, то есть ударным воздействием, при этом по понятным причинам монтаж вручную невозможен.
• Изготовление свай прямо в грунте. Этим способом устанавливают буро-набивные сваи: в подготовленную скважину монтируют опалубку и арматуру, которую затем заполняют бетоном.
• Установка сваи в заранее подготовленную буром яму простым вдавливанием.
• Ввинчивание – способ применяется для свай, оснащённых винтом с лопастью, и даёт возможность установить свайно-винтовой фундамент на различных грунтах без использования специальной строительной техники.

Основное преимущество свайно-винтового фундамента – конструкция сваи, а именно, наличие винта с лопастью, позволяет установить опорные элементы вручную. Это не только более дешевый способ, но и более надёжный, потому что исключает риск повреждения сваи строительным инструментом при механическом вбивании её в грунт.

Вручную установка свайно-винтового фундамента осуществляется поэтапно:

• рабочие выкапывают лунки, они же – направляющие для ввинчивания свай, согласно разметке участка и на глубину до 0,7 метра, при этом диаметр лунки меньше диаметра сваи;
• сваю устанавливают в лунку под 90-градусным углом, закрепив её уровнем и ломом;
• ввинчивают сваи в почву тоже под углом, постоянно контролируя вертикаль, чтобы опора отклонялась от неё не более чем на два градуса;
• монтаж винтовых свай начинается с углов дома, и только затем устанавливаются промежуточные опоры;
• расстояние между сваями не должно быть больше трёх метров;
• ввинчивание останавливается в тот момент, когда достигнута расчётная глубина установки сваи;
• если в процессе установки свая в почве натыкается на препятствие вроде булыжника, необходимо ввинтить дополнительную сваю рядом либо нарастить длину встретившей препятствие опоры, наварить участок трубы сверху.

Самое важное на этом этапе – установить сваи в подготовленные ямы строго на расчётную глубину, ниже точки промерзания грунта. Когда происходит установка свай в почву, под лопастями образуется «подушка», которая уплотняется по мере заглубления опор. Когда свая достигает твёрдых слоёв грунта, «подушка» максимально твердеет, и сваю невозможно ввинтить дальше – значит, конструкция заглублена достаточно. От выполнения этого условия зависит прочность фундамента.

Если рабочие пренебрегают расчётной глубиной и ввинчивают сваи на разную глубину, чтобы их затем не пришлось выравнивать по высоте, отдельные сваи не достигнут плотного слоя грунта и останутся «болтаться» внутри почвы, что может привести к печальным последствиям. Причём критичная разница может составлять всего 10-15 см.

После вкручивания свай в почву следует этап выравнивания их по высоте, бетонирования полости, приваривания стального оголовка к телу сваи и установки ростверка.

Выравнивание по высоте

После того, как сваи установили под правильным углом, их обрезают или наращивают, выравнивая по высоте. Это нужно для того, чтобы затем сверху конструкцию объединил горизонтальный ростверк.

Преимущество свайно-винтового фундамента – он не страдает от перепада высот на участке и особенностей рельефа, поэтому выравнивание свай по высоте можно выполнить на любом уровне и в зависимости от нужной высоты цоколя постройки.

Встречается нарушение, когда для достижения единого уровня высоты сваи не обрезают, а выкручивают, подбирая по высоте. Это приведёт к тому, что фундамент теряет прочную связь с грунтом: если длина сваи недостаточна, её наращивают, а не вывинчивают из участка.

Бетонирование

Важно понимать, что даже после антикоррозийной обработки металлические сваи в почве со временем начнут ржаветь.

Чтобы увеличить срок службы фундамента, после установки свай их полость заливают цементно-песчаным раствором, который вытеснит кислород и предотвратит коррозию элементов изнутри. В результате срок службы фундамента увеличится.

Когда в попытке сэкономить владельцы устанавливают сваи «как есть», без бетонной «начинки» и антикоррозийной обработки металла, срок службы такого фундамента составляет, в лучшем случае,  пару десятков лет.

Приваривание «оголовков», обвязка

Последний этап установки – когда на сваи надевают оголовки и приваривают их к сваям.

Установка оголовков на сваи с отверстиями для крепежа бруса используется в строительстве объектов из дерева.

Обвязка свайного фундамента может быть из бруса и металла, что уместно для дома из кирпича, например. Процесс в этих двух случаях выглядит по-разному:

• На оголовки свай настилают гидроизолирующий материал, сверху укладывают брус, а горизонтальные элементы основания врубают в дерево и закрепляют гвоздями.
• Швеллер из металла приваривают к оголовкам, дополнительно закрепляют с помощью болтов. Обвязка швеллером дополнительно усиливает несущую конструкцию и потому подходит даже сложным громоздким строительным объектам.

Ростверки для свайных фундаментов могут выглядеть как балки (из дерева, железобетона или металлопрофиля –швеллера) по периметру и под несущими стенами здания или как монолитная плита – когда прямо на площадке бетон заливается в подготовленную опалубку с каркасом из арматуры.

В любом случае, обвязка или монолит поверх установленных свай  — классический этап выполнения работ по возведению свайно-винтового фундамента, необходимый подготовительный процесс для монтажа пола дома и возведения стен.

Итого

Основные этапы возведения свайно-винтового фундамента – подготовка почвы, проведение необходимых расчётов и разметка строительного участка, установка (ввинчивание) свай в грунт, бетонирование полости свай и обвязка основания.

Несмотря на то, что установка свай кажется простым процессом и зачастую проводится вручную, доверить монтаж такого фундамента лучше профессионалам.

Выбор типа и характеристик свай (в частности, диаметра), расчёт глубины установки и необходимого угла, который важно соблюдать при ввинчивании свай, очерёдность установки, соблюдение технологии правильного выравнивания по высоте и обвязки свай – те процессы, от которых зависит и срок службы фундамента, и отсутствие проблем в эксплуатации будущего дома или другой постройки. Самостоятельно без специальной подготовки и отточенных алгоритмов установить свайно-винтовой  фундамент можно – но, вероятнее всего, с грубыми нарушениями. Решать вам.

Монтаж и установка винтовых свай для забора своими руками

Если у владельца дачный участок находится на сложных грунтах, тогда строить забор лучше на сваях. Чтобы построить долговечное сооружение, использование таких изделий считается целесообразным. Забор на винтовых сваях — прекрасное решение, когда ни один из стандартных вариантов не подходит.

Готовый забор из сварной сетки на винтовых сваях

Вернуться к оглавлению

Особенности строительства

Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.

Схема устройства ограды на винтовых сваях

Вернуться к оглавлению

Что представляют собой винтовые сваи для забора

Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.

Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.

Вернуться к оглавлению

Какие у винтовых свай для забора существуют недостатки

1. При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
2. Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.

Разновидности свай

Существуют четыре вида:

• С приваренным наконечником;
• С литым наконечником;
• Двухлопастные;
• Имеющие повышенную несущую способность.

Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.

Вернуться к оглавлению

Почему выгодно сооружать заборы на винтовых сваях

Неоспоримые преимущества винтовых свай:

1. Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.

   Пример монтажа различных конструкций на винтовых сваях

   Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.

2. Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.
3. Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы.

   Вкручивание винтовой сваи специальным аппаратом

   Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.

4. Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
5. Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.

Когда винтовые сваи перед монтажом обрабатываются специальным средством, помогающим эффективно защитить металл от коррозии, тогда изделия могут эксплуатироваться больше 100 лет.

Вернуться к оглавлению

Какие недостатки могут быть у забора на винтовых сваях

Свайные фундаменты наряду со своими замечательными достоинствами имеют также и минусы.

1. Монтаж в каменистый грунт сложно выполнить таким образом, чтобы не повредить защитное покрытие металлической трубы.
2. Дополнительно требуется антикоррозийная обработка, без которой риск гниения изделия возрастает.
3. Проверить, есть ли скрытые повреждения у закрученной сваи, невозможно.
4. Менеджеры, продающие изделия, в силу своей неопытности или незнания могут рекомендовать купить меньшее количество свай, которое необходимо для возведения качественного основания будущей постройки.

Вернуться к оглавлению

Выбор подходящих свай

При выборе изделий необходимо знать некоторые нюансы, которые следует учитывать. На несущую способность сваи влияет такой показатель, как диаметр трубы. Чтобы построить ограду для дачного участка, берутся трубы, имеющие диаметр 54–108 мм и толщину стенок — 2–8 мм. Диаметр изделий в 54 мм подходит для ограждений из легких материалов:

Винтовые сваи с диаметром 89 мм выдерживают нагрузку от заграждения, изготовленного из металла или профлиста.

Вариант установки забора из профлиста на винтовые сваи

Если у изделий нагрузочная способность свай 89 мм, тогда они отлично подходят не только для всех видов легковесных и тяжеловесных заборов, но и для других разнообразных элементов, широко применяемых в дизайне ландшафта:

• террас;
• теплиц;
• беседок.

Чтобы точно вычислить значение длины изделий, необходимых для дачного участка, потребуется сделать предварительное закручивание. Расчет глубины погружения трубы следует производить с учетом состава грунта. Это значение варьируется от 1 м до 5 м. В большинстве случаев сваи закручивают на глубину 1,5 м.

Свайный фундамент, который монтируется на винтовых сваях, выгодно отличается от других. Его сравнительно простая конструкция позволяет поставить забор с использованием любых материалов. Прочное основание — залог долговечности ограды.

Вернуться к оглавлению

Какие различия есть у забора на винтовых сваях

Чтобы не ошибиться при выборе основания конструкции, рекомендуется предварительно ознакомиться с другими типами. Сначала лучше взвесить все плюсы и минусы, а потом приступать к строительству. Сваи винтового типа могут оказаться не только оптимальным, но и наиболее выгодным стройматериалом.

Вернуться к оглавлению

Характерные особенности основы по сравнению с забивным фундаментом

Если для устройства основания на забивных сваях нередко приходится прибегать к дорогостоящим услугам спецтехники, то для закручивания винтовых свай это не требуется. Изделия могут закрутить самостоятельно крепкие мужчины. Процесс монтажа также отличается.

При монтировании забивной сваи создается много шума. Установка вызывает периодическую вибрацию, что может привести к разрушению почвы.

Постоянная вибрация несет в себе опасность разрушения и для всех строений, находящихся поблизости от возводимого сооружения.

Схема устройства забора на винтовых сваях

Если рядом с местом строительства есть здания, имеющие культурную или историческую ценность, то единственным правильным выбором может оказаться винтовой тип фундамента. С точки зрения экономии денежных средств винтовые сваи находятся в более выигрышной позиции: принудительное погружение свай — процедура не только трудная, но и затратная.
Вернуться к оглавлению

Особенности основы по сравнению с ленточным фундаментом

Отзывы владельцев загородных домов, которые выбрали ленточный фундамент, говорят, что процесс его заливки длится достаточно долго.

Требуется обязательное проведение подготовительного этапа, включающего земляные работы. Когда выполняется монолитная основа, необходимо позаботиться о хорошей гидроизоляции. При монтаже винтовых свай это не требуется.

Схема устройства свайного фундамента

Свайный фундамент привлекает тем, что его можно начинать эксплуатировать сразу после возведения. Монолитному основанию, чтобы «закрепиться», как следует, нужно не менее 30 дней. Свайно-винтовой фундамент легко расширить. Чтобы перераспределить степень нагрузки, достаточно добавить металлические трубы.

Такая возможность является гарантией обеспечения отличной устойчивости. Сложный дизайн сооружения, строительство на неровном участке или краю обрыва — повод выбрать фундамент на винтовых сваях.

Отзывы указывают на то, что в итоге стоимость проекта по заливке ленточного типа фундамента обойдется в несколько раз дороже свайно-винтового. Причина заключается в необходимости использования большого количества стройматериалов дополнительно.

Вернуться к оглавлению

Особенности основы при сравнении со столбчатым фундаментом

Конструкция основания сооружения на столбах — основа, являющаяся облегченной.

Пример деревянного штакетника на винтовых сваях

Для устройства не требуется много стройматериалов, и он возводится просто и быстро. Из материалов требуются только бетон и стальная арматура. В почве делают скважину с подушкой из песка. Бетонные столбы связываются с помощью стальных элементов, которые служат опорами для будущего сооружения.

Возведение столбчатого фундамента для металлического забора не потребует крупных денежных вложений или приложения рабочей силы. Однако отзывы подтверждают, что столбчатый тип стоит гораздо дороже винтовых свай.

Все подготовительные работы сводятся к проделыванию приямка, куда будут погружаться лопасти изделия, чтобы облегчить его вкручивание в грунт.

Вернуться к оглавлению

Особенности основания в отличие от плитного фундамента

Плитный фундамент может возводиться на просадочных или тяжелых пучинистых грунтах. Этот тип оснований для устройства оград применяется очень редко. Чтобы самому поставить плитный фундамент, необходимы определенные навыки. Без них положительные свойства основания становятся менее ценными.

Это может произойти в двух случаях:

1. Если траншея слишком глубокая, это означает перерасход денежных средств.
2. Недостаточно глубокая траншея становится причиной появления трещин в фундаменте.

Кроме того, стоимость плавающего, или плитного, фундамента может стать дорогостоящим удовольствием: бетон и арматурные изделия расходуются в больших количествах.

Вариант установки забора на сваях на склоне

Забор на винтовых сваях — прекрасная возможность строить один раз и на всю жизнь. Если все правильно просчитать, создать подходящий дизайн-проект и приобрести высококачественные материалы в проверенном месте, тогда можно не сомневаться, что ваше оградительное сооружение будет служить не только вам, но и детям. Этот вариант позволяет экономить деньги, время и рабочую силу.

Винтовые сваи своими руками 101 Все основы, которые вам нужно знать — Часть 2

Кабели, трубы, водопровод, что, если вы наткнетесь на них при использовании винтовых свай?

Перед тем, как начать какие-либо фундаментные работы, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей. Сюда входят:

1) Проверка планов здания
2) Выявление, где находятся ваши услуги, например, на вашем участке проходят электрические и водопроводные газовые трубы
3) Аренда CAT-сканера и Genny для сканирования земли перед началом фундаментных работ
4) Обеспечение страховки монтажника

Следование вышеуказанному протоколу означает, что вы вряд ли столкнетесь с какими-либо кабелями и трубами при использовании винтовых свай.Приведенный выше список считается комплексной проверкой всех видов фундаментных работ.

Как установить винтовые сваи?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, человеческие пещеры, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих приложений вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два лома по 1,5 метра.

Для более крупных проектов вы можете нанять переносную машину, которую вы можете взять напрокат в UKHelix Co., Ltd., эта машина подходит для установки относительно больших свай.

На более крупных работах вы можете установить винты с помощью экскаватора и подходящего «приспособления для установки головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, сараями, ограждениями и строительными подрядчиками, или крупными общенациональными подрядчиками, стремящимися улучшить и усовершенствовать процесс создания фундамента.

UKHelix предлагает в аренду ряд «насадок для головы водителя».

     Â

Сколько времени нужно для установки и наращивания винтовых свай?

Установка винтовых свай для небольших конструкций «обычно» намного быстрее, чем установка традиционных бетонных оснований.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, условий почвы и подготовки площадки.

Если мы возьмем пример самостоятельной установки летнего домика 4 х 5 метров в задней части сада, исключая обследование участка и разметку мест расположения свай, вы можете вручную установить девять винтовых свай с UKHelix.com вручную между ними. полдня в день (учтите, вам понадобится пара сильных особей). Строительство винтовых свай потенциально может начаться в тот же день.

И не забывайте, что винтовые сваи можно устанавливать в любых погодных условиях.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящим навесным оборудованием, большие монтажные работы могут выполняться с впечатляющей скоростью, потенциально экономя дни трудозатрат.

Некоторыми примерами могут быть контракт на установку нескольких домиков-контейнеров, строительство пешеходных дорожек через природные заповедники или установки звукового барьера.

Винтовая свая какого размера мне нужна для работы?

Для более легких конструкций наиболее популярными размерами свай UKHelix являются сваи 1200 мм. и 1700мм. Мы также предлагаем меньшую сваю 700 мм и можем приобрести сваи большего размера для больших конструкций.

Для большинства ваших потребностей в настиле, навесах и ограждениях мы рекомендуем винтовые сваи 1200 мм, для больших деревянных конструкций, таких как большие летние дома, деревянные гаражи, деревянные конюшни, некоторые большие домашние офисы и человеческие пещеры, мы предлагаем винтовые сваи 1700 мм.

ОДНАКО, все это зависит от полезной нагрузки вашей конструкции, состояния почвы, уклона земли и других факторов. Вышеупомянутое является всего лишь общим руководством, основанным на рекомендациях наших заводов.

Для бесплатного обсуждения ваших потребностей в винтовых сваях, мы предлагаем вам связаться с нами здесь

% PDF-1.4
%
1 0 obj
>>>
эндобдж
2 0 obj
> поток
uuid: 07982c5e-57cf-4c90-94f9-1ea73dd33bdcxmp.did: 3E02F3DE1220681188C6B43C8E78232Cadobe: docid: indd: 21031030-208f-11e0-b96b-9e196ac5dfex669.iid: 3D02F3DE1220681188C6B43C8E78232Cxmp.did: B5CA17A34420681188C6EDCBD7352BB7adobe: docid: indd: 21031030-208f-11e0-b96b-9e196ac5e66914Daigne03e03e03e03e03e03e03e08e08e08e08e08e08e6

сохраненный xmp.iid: 2CB813DA1C206811AFFD9C2BAEAE508C2011-03-23T15: 13: 53-04: 00Adobe InDesign 6. 0 /

savedxmp.iid: 6DFAB8B00F206811A613B55513E89A472011-05-26T10: 51: 24-04: 00Adobe InDesign 6. 0 /

savedxmp.iid: 6765A6FC31206811A613B55513E89A472011-05-26T15: 04: 01-04: 00Adobe InDesign 6. 0 /

savedxmp.iid: FE7F117407206811820DC1841D950AFF2012-04-10T12: 16: 41-04: 00 Adobe InDesign 6. 0 /; / метаданные

savedxmp.iid: 75A8F76020206811820DC1841D950AFF2012-04-10T15: 25: 37-04: 00 Adobe InDesign 6. 0 /

savedxmp.iid: 52AD38A22E206811820DC1841D950AFF2012-04-10T15: 48: 10-04: 00 Adobe InDesign 6. 0 /

savedxmp.iid: 949851CF0A20681188C6D730C1CEE4B42012-04-10T16: 40: 43-04: 00 Adobe InDesign 6. 0 /

savedxmp.iid: 9D39666A0A20681188C6A5FBF2DA99D22012-04-11T12: 14: 35-04: 00 Adobe InDesign 6. 0/

savedxmp.iid: 4C2A2BA02620681188C6A5FBF2DA99D22012-04-11T12: 55: 58-04: 00Adobe InDesign 6. 0 /

сохраненный xmp.iid: 7A6039632920681188C6A5FBF2DA99D22012-04-11T13: 05: 11-04: 00 Adobe InDesign 6. 0 /

savedxmp.iid: 816039632920681188C6A5FBF2DA99D22012-04-11T14: 03: 16-04: 00Adobe InDesign 6. 0 /

D0E4020681194579597125DFEC92012-09-13T14: 14: 02-04: 00 Adobe InDesign 6.0 /

2012-10-16T12: 29: 23-04: 002012-10-16T12: 29: 26-04: 002012-10-16T12: 29: 26-04: 00Adobe InCopy CS4 (6.0.7)

728application / pdf Библиотека Adobe PDF 9. Hl4P] j = _ | kHb

Бытовые винтовые сваи и опоры для ремонта фундамента — Услуги по установке винтовых опор в жилых домах

Винтовые сваи и опоры для жилых домов для ремонта фундаментов — Винтовые опоры жилых домов Монтажные услуги | EagleLIFT, Inc.

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для максимального удобства используйте один из последних браузеров.

• Хром
• Firefox
• Internet Explorer Edge
• Safari

Закрыть

Вернуться в основу жилого фонда

EagleLIFT предоставляет услуги по свайным сваям для жилых домов, предлагая клиентам в Калифорнии и Неваде легко адаптируемые системы подъема и стабилизации фундамента.При работе с сильно поврежденным фундаментом винтовые сваи обеспечивают надежную фиксацию фундамента дома и обеспечивают спокойствие для защиты вашей конструкции.

Как процесс закачки полимера завершается с помощью винтовых свай

Также известные как винтовые опоры или винтовые опоры, винтовые сваи Eagle Lifting для жилых помещений и опоры для ремонта фундаментов используются для укрепления структурно слабых фундаментов или обеспечения безопасности нового строительства. Винтовые опоры врезаны прямо в землю, что делает их экономичными и простыми в установке без необходимости серьезного нарушения почвы или выемки грунта.Дополнительные преимущества винтовых свай и анкеров для жилых и коммерческих помещений:

• Перенос веса конструкции на более глубокую и более несущую почву
• Простота установки в сложных почвенных условиях
• Возможность установки в любое время года
• Сопротивление силам сжатия
• Возможность немедленной загрузки

Почему винтовые сваи?

Винтовые сваи превосходят многие другие методы структурного усиления новых конструкций, способствуя стабилизации грунта и осадке фундамента.Жесткая муфта с тремя болтами, которая соединяет винтовые секции и удлинители, делает сваю устойчивой к изгибу, в отличие от болтовой муфты, используемой в решениях с винтовыми сваями с квадратным валом.

• Конфигурация спирального лезвия выбрана для достижения проектной глубины и грузоподъемности
• Возможна установка в зонах ограниченного или ограниченного доступа
• Устанавливается быстро
• Установка не портит
• Установка без вибрации (в отличие от забивных свай)
• Бетон можно заливать сразу после установки сваи
• Доступен с опцией горячего цинкования для дополнительной защиты от коррозии
• Конкурентоспособная цена по сравнению с другими альтернативами глубокого фундамента.
• Позвоните или свяжитесь с нами онлайн, чтобы получить смету винтовых свай нового строительства
• Опоры для стабилизации грунта

Стабилизация коммерческих и жилых домов

Винтовые сваи используются для поддержки и поддержки фундаментов, которые осели, взбудоражились или вышли из строя в соответствии с первоначальной конструкцией. Винтовые сваи могут стабилизировать основание жилых и коммерческих зданий, соединяя опоры и стены с твердыми несущими грунтами.Они пригодны как для легких, так и для тяжелых нагрузок.

Винтовые сваи — отличный выбор для старых конструкций, их также можно использовать в качестве временной привязки и контроля плавучести или даже контроля плавучести трубопровода.

Легконагруженные конструкции

• Стены крыла
• Межкомнатные полы
• Плиты крыльца
• Террасы на заднем дворе
• Дополнения

Тяжелонагруженные конструкции

• Одно- и многоэтажные дома
• Опоры электропередач

Подрядчики по производству винтовых свай в Калифорнии и Неваде

Мы обслуживаем всю Калифорнию, включая Лос-Анджелес, Сан-Диего, Сан-Хосе, Сан-Франциско, Фресно, Лонг-Бич, Сакраменто, Окленд; и вся Невада, включая Лас-Вегас, Хендерсон, Северный Лас-Вегас, Рино, Гумбольдт, Кингсбери.Позвольте EagleLIft стать вашим подрядчиком по установке винтовых опор уже сегодня! Свяжитесь с нами для получения дополнительной информации о наших услугах по установке винтовых опор в жилых домах.

Винтовые сваи — фундаменты на винтовых сваях

“ Techno Metal Post произвел для меня революцию в сборке колод. Возможность устанавливать стальные сваи и строить в один день значительно увеличивает производство. Добавьте к этому тот факт, что я экономлю огромные деньги на рабочей силе, поскольку мне не нужно удалять смещенную землю, возить бетон и убирать беспорядок, что делает Techno Metal Post единственным способом начать проект палубы. ”

Поль Лафранс (Disaster Decks and Decked Out на HGTV)

ВИНТОВЫЕ СВАИ И СПИРАЛЬНЫЕ ЯКОРЯ УНИКАЛЬНЫ СРЕДИ БОЛЬШИНСТВА ДРУГИХ ТИПОВ ФУНДАМЕНТОВ ИЛИ АНКЕРНЫХ СИСТЕМ. ОНИ МОЖНО ЗАГРУЗИТЬ НЕМЕДЛЕННО ПОСЛЕ УСТАНОВКИ. НЕТ НЕОБХОДИМО ЖДАТЬ ЗАВЕРШЕНИЯ БЕТОНА ИЛИ ШЛАНГА.

ИСТОРИЯ СПИРАЛЬНЫХ СВАЙ

Винтовые сваи, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году.Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и успешно использовалась в качестве фундамента для маяков, мостов и пирсов.

После более чем 170 лет разработки и использования эти спиральные фундаменты успешно используются во всем мире для поддержки чего угодно, от небольших жилых помещений до поддержки различных крупномасштабных строительных конструкций. Опоры настилов, основания столбов забора, опоры опор, фундаменты металлических столбов для веранды или солярия, анкерные винты заземления для поддержки пристройки к дому — вот некоторые из наиболее распространенных применений в жилых помещениях.Спиральные сваи являются технологией фундамента и могут быть рассмотрены для использования в любом приложении, требующем фундаментной опоры.

По данным Общества изучения истории инженерии и технологий Ньюкомена, винтовые и винтовые сваи считаются, пожалуй, самым важным событием в строительстве фундаментов геотехнической инженерии в середине-конце девятнадцатого века. Они сделали возможным строительство маяков в местах, где в противном случае несомненно были бы большие человеческие жертвы и материальные потери; они сделали возможным строительство мостов в местах, где они могли бы не строиться еще 40 лет; они превратили строительство прогулочных пирсов на берегу океана в отрасль, которая необратимо изменила бы досуг целой нации.

СЕГОДНЯ TECHNO METAL POST С БОЛЕЕ 150 ДИЛЕРАМИ ПО ВСЕМУ МИРУ ЯВЛЯЕТСЯ МИРОВЫМ ЛИДЕРОМ ПО УСТАНОВКЕ ВИНТОВЫХ СВАЙ.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СПИРАЛЬНЫХ СВАЙ TECHNO METAL

Признавая применение и использование этих стальных металлических столбов, спиральная свая Techno Metal Post ввинчивается в землю с помощью запатентованного оборудования до тех пор, пока не будет достигнута несущая способность, необходимая для вашей конструкции. Преимущества использования винтовых свай Techno Metal Post следующие:

• Быстрая установка
• Готовы к постройке сразу
• Без раскопок
• Бетон не требуется
• Съемный
• Минимальное воздействие на окружающую среду
• Малая занимаемая площадь на стройплощадке
• Непосредственная несущая способность
• Установка в удаленных местах или на объектах с ограниченным доступом
• Контроль установки и проверка несущей способности при установке
• Установка в условиях высоких грунтовых вод
• Широкий спектр почв и нагрузок
• Модульная конструкция, винтовые сваи и винтовые анкеры производятся секциями, что дает модульный тип конструкции, что означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.
• Установка не зависит от погодных условий, большинство установок может продолжаться даже в предельных условиях
• При сжатых графиках строительства, когда остальная часть проекта зависит от установки фундамента или анкеров, таких как аварийное реагирование
• Система катодной защиты может быть добавлена ​​для увеличения срока службы винтовых свай
• Низкий уровень шума, связанный с установкой
• Установка обеспечивает минимальную вибрацию и нарушение грунта
• Приложение ABC Deck
• Ограниченный доступ
• Собственное оборудование, позволяющее устанавливать винтовые сваи внутри помещений за счет нашего оборудования с опцией электродвигателя.
• Наша специально разработанная сверхпрочная полиэтиленовая втулка закрывает стойку и предотвращает ее воздействие при движении грунта.

ОБЕСПЕЧИВАЕТСЯ МОРОЗОМ? МЫ РЕШЛИ ЭТУ ПРОБЛЕМУ С ПОЛИЭТИЛЕНОВЫМ РУКАВОМ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ, СПЕЦИАЛЬНО ПРЕДНАЗНАЧЕННЫМ ДЛЯ ПРЕДОТВРАЩЕНИЯ НАШИХ ПОЛОЖЕНИЙ НАШИХ ПОЛОЖЕНИЙ ОТ НАПРАВЛЕНИЯ НАЗЕМНОГО ДВИЖЕНИЯ.

Одна из основных проблем, с которой должен столкнуться винтовой свайный фундамент, — это сопротивление движению грунта. Когда земля движется, она имеет тенденцию тянуть или толкать стержень сваи. Techno Metal Post спроектировал и разработал этот патентованный рукав зеленого цвета, который снижает сцепление с грунтом на пирсе.Размер гильзы адаптирован к размеру сваи и устанавливается вокруг опоры, когда она ввинчивается в грунт. Оказавшись на месте, рукав скользит вверх и вниз по ворсу с естественными движениями грунта. Это позволяет свае оставаться совершенно устойчивой в периоды замерзания, оттаивания или засухи.

НАШИ СПИРАЛЬНЫЕ СВАИ ОТЛИЧАЮТСЯ ИЗ ВЫСОКОКАЧЕСТВЕННОЙ СТАЛИ.

В эпоху, когда многие компании предпочитают получать сырье из Азии, команда Techno Metal Post стремится покупать североамериканскую сталь для производства своих свай.Наши сваи производятся из конструкционной стали в соответствии со стандартами ASTM A500, класс C, CAN / CSA-G40.21-98 и CSA W47.1. Их конструкция позволяет максимально использовать вместимость почвы. Они прошли испытания под нагрузкой в ​​соответствии со стандартами ASTM-D1143 и ASTM-D3689 на нескольких типах почв по всему миру.

ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ ДЛЯ РАЗРЕШЕНИЯ

Несколько размеров опор и спиралей были разработаны для обеспечения максимальной поддержки каждого проекта. Наш инженерный отдел к вашим услугам, чтобы помочь вам определить спиральную сваю, которая лучше всего подходит для вашего проекта.Опоры могут быть оцинкованы для обеспечения защиты от коррозии в соответствии со стандартом ASTM A123 / 123M-13 (минимум 610 г / м²) или могут быть установлены с системой катодной защиты для предотвращения коррозии стали в земле.

СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ

, ПОДХОДЯЩИЕ И ПОДХОДЯЩИЕ ДЛЯ ПОДДЕРЖКИ КОНСТРУКЦИИ.

Для патио и настилов доступны регулируемые по высоте стандартные соединители между сваями и конструкциями. Techno Metal Post также разработала опорные системы с арматурными стержнями при использовании свай с бетонным фундаментом для работы по опорному основанию.Для любого конкретного проекта наша производственная группа может быстро изготовить индивидуальную систему поддержки.

МОНИТОРИНГ МОНТАЖА И ПРОВЕРКА ГРУЗОПОДЪЕМНОСТИ ВО ВРЕМЯ УСТАНОВКИ — ЭТО ДЕЛАЕТ TECHNO METAL POST УНИКАЛЬНЫМ ОТ ВСЕХ ДРУГИХ КОМПАНИЙ HELICAL PILE.

С Techno Metal Post отпадает необходимость в мобилизации специального оборудования, такого как кран с сваебойным молотком или большая буровая установка для бурения стволов. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования. Поскольку наше монтажное оборудование производится нами, в него постоянно вносятся инновации, улучшения и модификации. Для наших клиентов это означает большую производительность и экономическую эффективность.

С НАШИМИ ТЕХНОМЕТАЛЛИЧЕСКИМИ СТОЛБАМИ ВАШИ ПРОЕКТЫ И / ИЛИ КОНСТРУКЦИИ ПОЛНОСТЬЮ ПОДДЕРЖИВАЮТСЯ ЭКОНОМИЧНЫМИ, ЛЕГКИМИ СПОСОБАМИ УСТАНОВКИ.

“ Для солярия необходим фундамент […] с бетонной плитой на уровне земли и столбиками, продетыми через плиту, чтобы зафиксировать ее на месте, чтобы она не сдвигалась или перемещалась со временем.Но все зависит от того, какие должности использует ваш подрядчик. Мы использовали спиральную кучу Techno Metal Post — три в задней части солярия (та часть, которая находится вдали от дома). Они похожи на гигантские металлические винты, поэтому мороз не может их схватить и вытащить. Только сертифицированный специалист может установить эти стойки, потому что необходимо использовать специализированное гидравлическое оборудование, которое измеряет состояние почвы. ”

Майк Холмс (HGTV)

Винтовые сваи

— что нужно знать инженеру — статьи

Основы спирального глубокого фундамента

Винтовой фундамент состоит, по крайней мере, из одной спиральной стальной опорной пластины, прикрепленной к центральному стальному валу.Вал обычно представляет собой прочный стальной стержень (квадрат от 12 до 23 дюймов) или толстостенную трубу (диаметром от 2 до 8 дюймов). Винтовые пластины изготовлены из высокопрочной стали (диаметром от 6 до 16 дюймов, толщиной d или 2 дюйма). Каждая спираль имеет круглую форму в плане и имеет резьбу с определенным шагом (обычно 3 дюйма).

Установка осуществляется с помощью гидравлических двигателей, устанавливаемых практически на любой тип машины. Переносное оборудование доступно для таких труднодоступных мест, как лазейки, подвалы и узкие переулки.Ударное буровое оборудование не используется. Двигатель с высоким крутящим моментом от 5 до 25 об / мин обеспечивает энергию вращения, а машина обеспечивает давление (давление прижима), необходимое для установки. Винтовой фундамент вращается (ввинчивается) в землю, чтобы продвинуться на одно шаговое расстояние за оборот. Спиральные основания можно полностью раздвигать; так что винтовые пластины могут быть установлены на любую заданную глубину опоры.

Винтовой фундамент может использоваться для противодействия как подъемным, так и сжимающим нагрузкам.Установленные на нужную глубину и крутящий момент, винтовые пластины служат отдельными несущими элементами, выдерживающими нагрузку. Центральный вал, который передает крутящий момент во время установки, теперь передает осевую нагрузку на винтовые пластины. Центральный стальной вал также обеспечивает сопротивление осевой нагрузке за счет поверхностного трения и боковым нагрузкам за счет пассивного давления грунта.

Зачем нужны спиральные фундаменты?

Низкие затраты на мобилизацию: винтовые фундаменты обычно устанавливаются с помощью небольшого оборудования, такого как обратная лопата с резиновыми колесами.Это устраняет высокие затраты на мобилизацию, связанные с оборудованием, используемым для установки забивных свай, буронабивных валов или шнековых свай. Удаленное расположение или труднодоступные участки также увеличивают затраты на мобилизацию, что делает винтовой фундамент лучшим выбором.

Расширяющиеся грунты: Несущие плиты винтовых фундаментов обычно размещаются ниже глубины сезонных колебаний влажности. Сила разбухания на валу прямо пропорциональна площади поверхности контакта между почвой и валом.Поскольку винтовые фундаменты имеют меньшие валы, чем обычные сваи, подъемные силы меньше.

Круглогодичная установка: Винтовые фундаменты можно устанавливать в любую погоду, так как не требуется бетон или раствор. Это позволяет работать без перерыва.

Временные конструкции: Винтовые фундаменты можно удалить, изменив процесс установки в обратном порядке. Во время зимних Олимпийских игр 2002 года в Солт-Лейк-Сити винтовые фундаменты использовались для поддержки временных трибун и судейских кабин на различных объектах, а также огромных информационных знаков, информирующих посетителей о событиях.

Ремонтные работы: Самый большой сегмент рынка винтовых фундаментов на сегодняшний день — это ремонтные основания. Они могут дополнять или заменять существующие фундаменты, поврежденные дифференциальной осадкой, растрескиванием, пучением или общим разрушением фундамента. Винтовые фундаменты идеально подходят для ремонтных работ, поскольку их можно устанавливать в ограниченном внутреннем пространстве. Работа является малотравматичной, с минимальным ущербом для ландшафтного дизайна или разрушением для жильцов здания.

Анализ осуществимости

Нагрузки: Расчетные нагрузки сжатия и растяжения для винтовых фундаментов находятся в пределах 12.5 и 50 тонн. Грунт обычно является ограничивающим фактором, поскольку количество и размер спиральных оснований можно варьировать в зависимости от области применения.

Грунты: спиральные фундаменты могут быть установлены в грунтах с количеством ударов (N-значение) менее 80 ударов на фут 2-дюймового пробоотборника согласно ASTM D-1586. Недостатком винтовых фундаментов является то, что они не могут быть установлены в прочную скалу или очень твердую плотную почву с силой более 80 ударов на фут.

Теория дизайна

Существует несколько методов проектирования спиральных фундаментов и прогнозирования их характеристик под нагрузкой.Двумя из этих методов являются несущая способность и корреляция крутящего момента.

Несущая способность

Общее уравнение несущей способности Терзаги предполагает, что общая несущая способность винтового основания при растяжении или сжатии равна сумме грузоподъемности каждой отдельной винтовой пластины. Рассчитав несущую способность грунта и применив ее к отдельным участкам спиральной пластины, определите ее. Метод несущей способности достаточно хорошо предсказывает несущую способность при наличии адекватных данных о грунте.Данные о почве обычно предоставляются в геотехническом отчете. Если данные о почве отсутствуют или недоступны, требуются другие методы проектирования.

Корреляция крутящего момента

Эмпирическая взаимосвязь между крутящим моментом при установке и грузоподъемностью считается важнейшим признаком винтовых фундаментов. Взаимосвязь такова: по мере того, как винтовой фундамент устанавливается (привинчивается) во все более плотную / твердую почву, сопротивление установке (называемое энергией установки или крутящим моментом) будет увеличиваться.Аналогичным образом, чем выше крутящий момент при установке, тем выше осевая нагрузка установленного винтового фундамента. Взаимосвязь может быть описана следующим уравнением:

QU = Kt x T

QU = Предел прочности винтовой сваи

Kt = Эмпирический коэффициент крутящего момента

T = Средний установочный крутящий момент

Значение Kt может варьироваться от 3 до 20 футов, в зависимости от условий почвы и проектных параметров (в основном, размера вала).Для вала квадратного сечения оно обычно составляет от 10 до 20. Для вала трубы оно обычно составляет от 3 до 10 футов. Инструменты контроля крутящего момента обеспечивают хороший метод управления производством во время установки.

Проверка емкости

Инженер может использовать соотношение между крутящим моментом установки и допустимой нагрузкой, чтобы установить критерии минимального крутящего момента для установки производственных винтовых фундаментов. Рекомендуемые значения по умолчанию для Kt [10 для квадратного вала и 7 для трубчатого вала с наружным диаметром 32 дюйма] обычно дают консервативные результаты.Для крупных проектов можно использовать программу испытаний под нагрузкой перед производством, чтобы установить соответствующий коэффициент корреляции крутящего момента (Kt) для существующих проектных грунтов.

Другие проблемы дизайна

Фактор безопасности: Для сжимающих нагрузок коэффициент безопасности 2 исторически был достаточен для учета неизбежных неопределенностей в почве, установке и производстве. В некоторых случаях, как в случае с анкерными креплениями для удержания грунта, коэффициент запаса прочности может быть меньше 1.5.

Расстояние между спиральными основаниями: Рекомендуемое межцентровое расстояние между соседними спиральными основаниями в пять раз больше диаметра самой большой спирали. Абсолютный минимальный интервал составляет три диаметра. Требования к минимальному расстоянию применяются только к спиральной пластине, что означает, что центральный вал может быть поврежден для получения необходимого расстояния.

Помощь в проектировании: Для получения помощи при проектировании на любом этапе процесса проектирования, включая расчет емкости, выбор винтового фундамента, коррозию, проблемы бокового продольного изгиба и характеристики, обратитесь к местному установщику или дистрибьютору спирального фундамента.Они либо помогут вам напрямую, либо направят ваш запрос производителю. Блок-схема алгоритма проектирования демонстрирует этапы проектирования винтового фундамента.

Торги

Если на конкретном участке известна удовлетворительная информация о грунтах, подрядчик может единовременно предложить винтовые фундаменты или анкеры, независимо от длины. Паушальные ставки популярны среди владельцев, потому что цена известна заранее.

Цена за фундамент с добавлением / вычетом ставки обычно используется, когда информация о почве практически отсутствует.Это, наверное, самый распространенный вид контракта. Используется заранее определенная длина заявки с добавлением / вычетом суммы на линейный фут, чтобы учесть изменения в геологических условиях.

Винтовые сваи

: лучший способ установки солнечных панелей

Статья Опубликовано: 9 октября 2020 г.,

Солнечная энергия становится все более распространенным ресурсом как для дома, так и для бизнеса. Это безвредно для окружающей среды, и после установки панелей они практически не требуют обслуживания.

Размещение солнечных батарей на крыше вашего дома является обычным делом. Однако для коммерческого использования установка солнечных панелей в землю — лучший вариант для получения еще большего количества энергии. Эти панели могут оказаться даже более прочными, чем панели на крыше.

Крыша против. Наземные солнечные панели

В настоящее время солнечные батареи можно найти на многих крышах вашего района. Тем не менее, установка их на земле с помощью системы поддержки фундамента лучше в долгосрочной перспективе при накоплении энергии в гораздо большем масштабе.

Ориентация солнечных панелей под оптимальным углом — ключ к окупаемости ваших инвестиций. Поскольку этот идеальный угол может меняться со временем, размещение их на земле упрощает (и намного менее опасно) их регулировку.

Иногда установка солнечных панелей на крышу может повлиять на структурную целостность крыши, что потребует обширного обслуживания. Прикрепление солнечных панелей к наземному фундаменту предотвратит это возможное повреждение. Кроме того, вам не придется снимать и переустанавливать солнечные панели на крыше для обслуживания крыши.

Наконец, когда вы решите установить солнечные панели на уровне земли, у вас есть возможность неограниченно расширять массив солнечных панелей.

Быстрая и простая установка

В наших солнечных фондах Maclean Dixie HFS используются винтовые сваи MacLean Power Systems (MPS). Благодаря своей универсальности, они могут быть легко прикреплены к любой солнечной панели с помощью пластины или зажимов.

Кроме того, эти солнечные анкеры для фундамента можно легко установить в любую погоду круглый год.Секция ввода винтовой сваи оснащена одной или несколькими спиралями, каждая из которых имеет кулачковый профиль, что упрощает установку с использованием гидравлической приводной головки. Поскольку классификация почвы на участке земли разная, используется правильно откалиброванный прибор для измерения крутящего момента, чтобы подтвердить, что каждый фундаментный анкер может выдерживать нагрузку от прикрепленной к нему солнечной панели (панелей).

Наконец, прочность и устойчивость винтовых свай полностью исключает необходимость заливки бетона.

Экологичность с установленными солнечными панелями

Солнечные панели экологичны в использовании, и это должно быть справедливо и во время их установки.Без заливки бетона эти фундаменты на спиральных сваях MPS окажут минимальное воздействие на окружающую среду и почву вокруг них. Наши фундаменты для солнечных панелей состоят на 75–90% из переработанной стали.

Заключение

Фундаменты со спиральными сваями — оптимальный выбор для установки наземных солнечных панелей. Maclean Power Systems помогает нам предоставить вам лучшее решение для вашей новой солнечной батареи. Свяжитесь с нами сегодня, чтобы узнать, как мы можем помочь вам в обеспечении экологичности с помощью наших систем фундамента для солнечных панелей со спиральными сваями.

часто задаваемых вопросов — Американская компания по установке винтовых опор

Сколько стоит установка винтовых опор?
Стоимость установленной винтовой опоры резко варьируется в зависимости от необходимой опоры, грунта, встречающегося на площадке, и множества других факторов. Однако обычно можно ожидать, что установленная плата за сваю будет составлять от 400 до 2000 долларов за легконагруженные конструкции.

Что такое винтовая опора?
Винтовые сваи, также известные как винтовые или винтовые сваи, получили свое название от основного метода обеспечения поддержки нагрузки посредством сжатия или растяжения, приложенного к стальному валу с одной или несколькими прикрепленными круглыми пластинами, которые напоминают спираль.

Работают ли винтовые опоры?
Винтовые опоры подходят для множества применений и превосходят в нескольких областях альтернативные варианты опор глубокого фундамента.

Насколько глубоко уходят винтовые опоры?
Винтовые опоры должны быть спроектированы так, чтобы обеспечивать адекватную опору с учетом требуемых расчетных нагрузок. Требуемая глубина опоры может значительно варьироваться в зависимости от расчетных нагрузок для предлагаемой конструкции, а также от профиля грунта, встречающегося на строительной площадке.

Какой вес может выдержать винтовая опора?
Винтовые опоры могут быть спроектированы так, чтобы выдерживать любые необходимые нагрузки. Эти варианты могут включать группы или массивы опор в зависимости от требуемой опоры и доступной опоры грунта.

Из чего сделаны винтовые сваи?
Наши винтовые сваи изготовлены из высококачественной стали, соответствующей стандарту ASTM.

Насколько долговечны винтовые сваи?
Винтовые сваи обычно рассчитаны на срок службы, по крайней мере, такой же, как срок службы конструкций, которые они поддерживают.

Как работают винтовые сваи?
Винтовые сваи обеспечивают опору, как и большинство типичных вариантов глубокого фундамента. Поддержка прочности на сжатие со стороны винтовых опор обеспечивается за счет площади поверхности спиралей, прикрепленных к валу сваи, с очень небольшим трением на валу. Прочность на растяжение также обеспечивается сопротивлением вытягиванию с поверхности винтовых пластин, прикрепленных к валу сваи.

Какой тип фундамента лучше всего подходит для песчаной почвы?
Мы рекомендуем, чтобы на всех участках было завершено геотехническое исследование, чтобы определить, какой вариант является наиболее подходящим для участка с песчаной почвой.На выбор типа фундамента, наиболее подходящего для выбранной строительной площадки, может повлиять множество факторов.

Сколько нужно опор под фундамент?
Опоры спроектированы как часть проекта фундамента, выполненного инженером-строителем. Количество требуемых опор будет варьироваться в зависимости от размера конструкции, типа конструкции, количества этажей, доступного грунтового основания и всего
углов здания, и это лишь некоторые из них. Для легконагруженной конструкции площадью около 2000 квадратных футов с хорошей поддержкой грунта под ней обычно можно ожидать около 50 опор, плюс-минус 10.

Чем винтовые опоры отличаются от просверленных бетонных опор?
С точки зрения стоимости винтовые опоры обычно немного больше, чем просверленные шахтные бетонные опоры. С учетом сроков строительства винтовые опоры могут быть установлены и сразу же выдерживают нагрузки. Бетонным опорам требуется как минимум 7 дней для застывания до 75%, прежде чем они будут поддержаны какой-либо нагрузкой. С точки зрения установки бетонные опоры не будут работать на очень песчаных почвах и потребуют обсадных труб, если присутствуют грунтовые воды и их нельзя откачать в достаточной степени перед укладкой бетона.Ни песчаные почвы, ни грунтовые воды не влияют на установку винтовых опор.

Насколько далеко друг от друга находятся опоры фундамента?
Расстояние между опорами рассчитывается с учетом желаемой площади здания и типа фундамента. Для слабо нагруженных конструкций это обычно может составлять от 10 до 12 футов для плиты на горизонтальном фундаменте и от 15 до 20 футов для подвесного фундамента.

Для чего используются винтовые сваи?
Винтовые сваи используются для обеспечения глубокой опоры фундамента, поддержки боковой нагрузки или сопротивления растяжению при нагрузке.

Где купить винтовые опоры?
Мы предлагаем инженерные решения для винтовых опор, которые включают в себя проектирование фундамента, расчет нагрузок, материалов и трудозатрат.
