Установка батарей отопления: инструкция — как правильно установить, правила установки батарей своими руками, фото и видео подсказки

Содержание:

1. Что потребуется для выполнения работ

2. Варианты разводки отопления

3. Правильная установка батарей отопления: инструкция

4. Расчет количества секций радиаторов

5. Инструменты для работы

6. Установка батарей

Можно ли выполнить монтаж отопительного оборудования самостоятельно? Этот момент интересует многих будущих владельцев частного дома. По мнению специалистов, установка батарей отопления своими руками – выполнимая задача для человека, имеющего навыки проведения строительных работ, который ознакомился с инструкцией.

Если поменять старые отопительные приборы на новые современные радиаторы, обогрев помещений будет более эффективным. Именно от качества установленных батарей зависит дальнейшее функционирования всей теплоснабжающей конструкции. Радиаторы в собственном доме можно смонтировать быстро и надежно.

Что потребуется для выполнения работ

До того, как производится самостоятельная установка отопительных батарей, необходимо:

• подготовить набор инструментов;
• сделать замеры и выполнить соответствующие расчеты;
• изучить инструкцию, как правильно установить батарею отопления;
• выделить время на выполнение работ, но главное для успешного результата — желание.

Варианты разводки отопления

Когда делается установка батарей отопления — инструкция к ним рекомендует, какая предпочтительнее схема монтажа приборов.

Чаще всего используют следующие варианты:


1. Диагональное подключение. Обычно его задействуют для обустройства многосекционных отопительных конструкций. Отличительной особенностью диагонального монтажа является подсоединение трубопроводов: труба подачи подключается с одной стороны батареи в верхнюю футорку, а обратка — с другой стороны прибора в нижнюю футорку. При последовательном подключении жидкий теплоноситель циркулирует благодаря давлению, которое имеется в системе теплоснабжения.

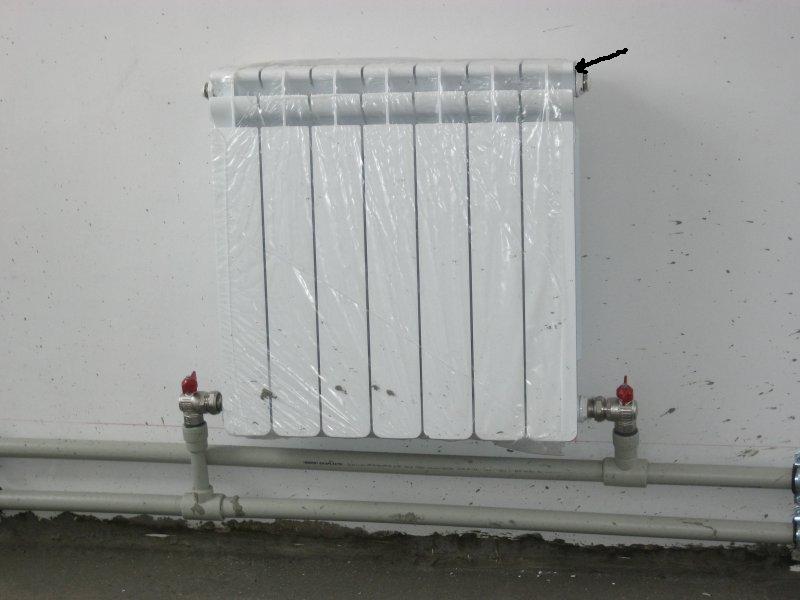

   Для удаления воздуха из батареи используют краны Маевского, помещая их на радиатор. Недостаток такого варианта заключается в том, что при необходимости проведения ремонта отопительного прибора потребуется снимать его и отключать систему. Читайте также: «Краны для радиаторов отопления: какие лучше».

2. Нижнее подключение. Данный вид разводки применяют, когда трубопроводы планируют разместить в напольном покрытии или под плинтусом. Нижнее подключение считается наиболее эстетичным при создании интерьера. Патрубки труб обратки и подачи располагают снизу радиатора и вертикально направляют в сторону пола. Как это выглядит, наглядно демонстрирует фото.
3. Боковое одностороннее подключение. Этот способ является самым распространенным, поскольку обеспечивает максимальную теплоотдачу. Его суть заключается в подсоединении подающей трубки к верхней футорке, а обратной трубы – к нижней. Правила установки батарей отопления регламентируют, что при недостаточном прогреве секций в многосекционных приборах следует смонтировать удлинитель протока теплоносителя.
4. Параллельное подключение. Присоединение выполняют через трубопровод, подключенный к подающему стояку. Отработанный теплоноситель покидает радиатор посредством трубопровода, который подсоединен к обратке. Наличие вентиля перед батареей и после нее позволяет снимать и ремонтировать прибор, не отключая теплоснабжение. Недостатком параллельного способа является потребность поддержания в системе высокого давления, иначе нарушается циркуляция жидкости.

Правильная установка батарей отопления: инструкция

Правила, согласно которым выполняется установка батарей отопления, являются одинаковыми для приборов из разных материалов изготовления – чугуна, алюминия, стали и биметаллических радиаторов.

Когда выполняется установка батарей отопления — инструкция требует обеспечить достаточную циркуляцию воздуха и отсюда теплообмен при четком соблюдении допустимых расстояний:

Расчет количества секций радиаторов

Прежде, чем производится установка новых батарей отопления, требуется выполнить расчет количества секций, которые нужно приобрести. Узнать данную информацию можно в торговом центре при их покупке или воспользоваться следующим правилом: если высота помещения не превышает 2,7 метра, одна секция способна обогреть 2 «квадрата» площади. Если получен дробный результат, его округляют в большую сторону.

Безусловно, при необходимости обогреть угловую комнату в старом панельном жилом доме или утепленный загородный коттедж, перед их владельцами будут стоять разные задачи. Читайте также: «Основные правила установки радиаторов отопления – пошаговое руководство».

Отсюда следует понимать, что подсчет количества секций осуществляется индивидуально с учетом множества нюансов, имеющих отношение к характеристикам помещений и отопительным элементам. Стоимость радиаторов отопления в обоих случаях будет отличаться, причем значительно.  Читайте также: «Как выполняется установка батарей отопления – варианты и последовательность монтажа».

Инструменты для работы

Для самостоятельной установки батареи потребуются такие инструменты:

• ударная дрель;
• набор ключей;
• рулетка и карандаш;
• строительный уровень;
• шуруповерт;
• пассатижи.

Установка батарей

Рекомендации производителей отопительных приборов, поясняющие, как правильно установить батарею, содержат следующие последовательные шаги:

• сначала при наличии старых радиаторов необходимо выполнить их демонтаж. Предварительно из системы отопления сливают воду;
• затем производят разметку под крепление новых приборов;
• устанавливают кронштейн и навешивают батарею с регулятором. Чтобы убедиться в надежности крепежа и в том, что он выдержит батарею, на него следует навалиться всем весом одному человеку;
• монтируют запорную арматуру и подключают трубопроводы, обращая особое внимание на надежность резьбовых соединений. Читайте также: «Как установить батарею отопления – способы и варианты установки».

Соблюдая правила установки радиаторов отопления, можно сделать этот процесс безопасным и качественным.

Инструкция по установке батарей отопления на видео:

выбор радиатора в квартиру, схема подключения, и цена замены

Если в вашей городской квартире холодно, несмотря на давно запущенную централизованную систему отопления, то не стоит винить в этом коммунальщиков. Чтобы сделать первые выводы насчет того, почему у вас холодные батареи, сначала следует осмотреть их и убедиться в эффективности работы приборов.

Если были обнаружены какие-либо дефекты, то это серьезный повод задуматься над заменой радиатора. Эту работу можно выполнить своими руками. Процесс установки нового радиатора взамен старого не содержит сложных моментов, поэтому даже не имеющий опыта в таких делах человек может справиться с этим.

Какие радиаторы отопления выбрать для замены?

Многие владельцы не берутся за самостоятельную установку батарей отопления в квартиру, так как считают, что это работа им не по силам. Но на самом деле в этом нет ничего сложного. Главное при замене радиатора отопления принимать во внимание все нюансы. Тогда монтаж будет качественным, а после установки батарея прослужит долгие годы, не доставляя проблем.

Один из важных моментов при замене батареи отопления в квартиру – правильный выбор радиатора. Избежать ошибок в этом деле можно, если определяться с тем или иным видом радиатора, заранее зная о технических параметрах изделий, представленных на рынке.

В наше время предлагается большой выбор радиаторов отопления. Среди всего их разнообразия можно выделить несколько основных видов.

Алюминиевые радиаторы

Среди всех видов приборов отопления они являются самыми легкими. Если при замене отопления выбор владельца падет на них, то с установкой этих изделий больших проблем не возникнет. Если говорить о достоинствах, которыми они обладают, то в качестве главного назовем повышенный уровень теплоотдачи. Другое их положительное качество состоит в привлекательном внешнем виде. Эти приборы прекрасно вписываются в любой интерьер. Цена на них вполне приемлемая.

Чугунные радиаторы

Главная из особенностей этих радиаторов отопления состоит в доступной цене. Поэтому для большинства владельцев квартир эти приборы отопления более чем доступны. Другое их достоинство – простота обслуживания. Выполнив качественную установку этих батарей, владелец может быть уверен, что они прослужат десятилетиями, обеспечивая комфортный микроклимат в жилище. Но чтобы эти изделия обеспечили эффективный нагрев, в комнате должна быть установлена батарея, состоящая из большого количества секций. Что касается цены, стоят эти приборы отопления недорого, поэтому их приобретение не будет большим ударом по кошельку.

Стальные радиаторы

Приборы обогрева, изготовленные из стали, обладают неплохими характеристиками. Их установка в квартирах позволяет создать теплую атмосферу. Среди их положительных качеств можно отметить стойкость к коррозионным процессам, простоту установки таких изделий и их доступную цену.

Биметаллические радиаторы

Главными преимуществами этих изделий являются небольшая масса и эстетичный вид. Радиаторы этого типа просты в обслуживании. Их установка не доставляет больших проблем. Если владелец городского жилища решит выполнить замену старой батареи на изделие из биметалла, то с большими трудностями он не столкнется.

В радиаторах этого типа сочетаются лучшие качества алюминия и стали. Поэтому они устойчивы к коррозионным процессам, а в процессе эксплуатации обеспечивают высокий уровень теплоотдачи.

Как правильно поменять радиаторы отопления в квартире: разрешения и документация

Если вы решили выполнить установку радиатора в квартиру своими руками, то следует знать, что этот процесс содержит немало нюансов, знать о которых совсем нелишне. Сразу стоит сказать о том, что в большинстве частных домов используется централизованная система обогрева. Поэтому, чтобы произвести замену старого радиатора на новую батарею в квартиру, придется отключить весь дом. А делать это разрешается только специалистам из соответствующих служб.

Еще до начала работ по замене радиатора стоит обратиться в соответствующие службы. Тепловики и ЖЭКи отвечают за отключение подачи воды. Обязательным условием замены батареи по всем правилам является согласование этой процедуры в государственных органах. Если вы решите этого не делать, то когда это вскроется, будете поставлены перед фактом больших штрафов.

Замена отопительных батарей

Замена батареи отопления обычно не вызывает никаких сложностей. Достаточно вызвать специалистов и они в короткий срок качественно проведут работу по установке нового радиатора отопления. Однако не каждый владелец хочет оплачивать их услуги. Многие собственники желают провести эту работу своими силами. И это вполне понятно, ведь больших сложностей при ее выполнении обычно не возникает. Технология, которая используется при замене батареи отопления – простая и понятная.

Процесс замены радиатора

Чтобы установка батареи отопления была выполнена качественно, а впоследствии во время эксплуатации радиатора у вас не возникало проблем, следует знать о технологии замены радиатора отопления. Этот процесс содержит следующие этапы:

• демонтаж старой батареи. Здесь нет ничего сложного. Все, что потребуется сделать – раскрутить резьбовое соединение. Если же такой возможности нет, тогда его придется срезать, для чего необходимо использовать болгарку. В любом случае во время работ необходимо действовать аккуратно. Все требования технологии должны неукоснительно соблюдаться;
• подгонка и навес нового радиатора. Этот момент имеет большое значение, ведь при установке батареи должны быть исключены перекосы. Поэтому крайне важно правильно выверить горизонталь и вертикаль. Для этого в процессе установки новой батареи отопления следует использовать строительный уровень. Кроме него во время работ необходимо применять и другой инструмент;
• сбор монтажного комплекта. Перед началом работ необходимо подготовить комплект для монтажа батареи, который включает шаровые краны, заглушки для радиатора отопления. Помимо них в его состав входит кран Маевского. Только при условии установки всего этого можно рассчитывать на то, что система будет работать эффективно и качественно;
• нарезка резьбы на стояке. Для выполнения этой работы используется специальное оборудование. Отметим, что проведение этой операции требуется не всегда. Во многом все зависит от выбранного варианта присоединения батареи отопления к стояку;
• соединение батареи со стояком. Присоединение радиатора отопления к стояку в настоящий момент может производиться разными способами. Сварка среди них продолжает оставаться самым популярным.

Однако только сваркой все не ограничивается. Можно использовать полипропиленовые или трубы из металлопластика. Это новые способы подключения радиаторов отопления, применять которые стали сравнительно недавно. Главное их достоинство – высокий уровень герметичности и безопасности. Какой способ выбрать, во многом зависит от особенностей конструкции стояка. Значение имеют финансовые возможности собственника квартиры и его личные предпочтения.

Схемы подключения радиаторов: разнообразие выбора

Несколько способов могут использоваться при установке радиатора отопления:

• монтаж радиатора без перемычек. Подобный способ предполагает выполнение установки «крана-американки». Его применение позволяет во время дальнейшей эксплуатации без проблем снять радиатор в случае необходимости;
• установка радиаторов с перемычкой, но без крана. Во время установки радиатора выполняется монтаж специальной перемычки, благодаря которой обеспечивается перекрытие подачи теплоносителя в любое время года. Этот вариант является достаточно удобным и практичным;
• монтаж батарей отопления с перемычкой и краном. Наличие на перемычке крана дает возможность направлять тепло без потерь.

Как выбрать материал для подключения радиатора?

Разные типы материалов применяются при проведении работ по замене батареи отопления. Перед тем как приступать к этой процедуре, следует решить, какой вариант подключения использовать при установке прибора отопления. Напомним, возможны следующие:

• сварка;
• полипропиленовые трубы;
• металлопластиковые трубы.

Отметим, что в большинстве случаев при установке новых радиаторов используется подключение посредством металлопластиковых трубопроводов. Сварка используется редко, так же, как и полипропилен. Трубы из металлопластика выбирают по причине их высокой надежности. Кроме этого подобные трубные изделия долговечны, а еще обеспечивают высокий уровень герметичности. Вдобавок в квартире такое подключение смотрится эстетично.

Испытание системы – залог надежности работы

Когда работы по установке радиатора отопления завершены, для проверки качества и для личной безопасности следует провести тестирование оборудования. А для этого необходимо попросить специалистов, которые производили слив воды из системы, выполнить её под рабочим давлением.

Стоит знать, что часто только при общем пуске происходит полное заполнение системы, когда давление доходит до уровня 2-4 атм. Если какие-либо дефекты были обнаружены во время испытаний, то они должны быть максимально быстро устранены.

Стоит ответственно подходить к задаче замены батареи отопления в своей квартире. Эффективность работы установленного прибора и теплая атмосфера в жилище в зимнее время во многом зависит от выбранного материала радиаторов и способа его подключения.

Кого не устраивает цена на услугу по замене радиатора, предпочитают выполнять эту работу своими силами. В этом нет ничего сложного. Главное – не отклоняться от существующей технологии, а во время работ применять качественные материалы. Правильная установка радиатора отопления вернет в ваш дом комфорт. Новое изделие высокого качества прослужит дольше, чем старое. После выполненной установки вам не придется долго обращать внимание на приборы отопления в своей квартире.

Оцените статью: Поделитесь с друзьями!

под окном, в нише, на стене

Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

• В нише;
• Под окном;
• На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

В этой статье мы расскажем, как правильно установить радиатор отопления под окном, в нише, на стене. Вы узнаете, какие должны быть расстояния до ограждающих конструкций. Расскажем вам, почему необходимо соблюдать допуски и что может произойти если этого не делать.

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

Наглядный пример последовательного подключения радиаторов.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.

Коллекторная или параллельная система отопления

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

• Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
• Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

Такая декоративная решетка обеспечит хороший доступ воздуха к радиатору и полностью скроет его.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

• Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.
• Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
• Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Важно

Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Такой радиатор будет отводить теплый воздух чтобы подоконник не мешал его циркуляции

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»

Установка радиатора на стене

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

• Расстояние до стены не менее 3-5 см.
• Расстояние от пола до радиатора – 5-10 см.

Важно

Перед тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.

Эксперт отвечает на ваши вопросы

Как лучше установить батареи в нишу или на стену?

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

Куда ставить батареи если в доме стоят большие окна?

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.

Если вы хотите задать свой вопрос – сделайте это в комментариях.

Общие правила установки для всех типов размещения

Доступ воздуха к радиатору не должен быть затруднен, поэтому его нужно размещать там, где не планируется установка мебели.

Радиатор должен быть закреплен строго вертикально без отклонений и перекосов от горизонтали.

Батареи нужно устанавливать только на наружных стенах здания, чтобы отсекать охлажденный воздух.

Стенку за радиатором желательно оклеить металлизированной термоизоляцией. За счет этого батарея будет греть воздух в комнате, а не стену. Металлизированное покрытие будет отражать ИК (инфракрасное) излучение в помещение.

Перед выбором радиатора проведите замеры с учетом всех допусков и зазоров, и только тогда определяйте модель.

Батареи с большим количеством отсекателей воздуха более эффективны.

Если вы хотите установить радиатор отопления своими руками, вам будет полезно посмотреть это видео:

как правильно установить радиатор отопления?

Замена батарей отопления в квартире своими руками не такая сложная задача, если имеется необходимый инструмент (болгарка, дрель, шуруповерт, пассатижи, строительный уровень) и профессиональные навыки.

На фото:

Дизайн-радиаторы. Электрический декоративный радиатор удобен тем, что не требует подключения к системе ГВС. Он оснащен нагревательным элементом с мощностью бытовой лампы накаливания – для подключения достаточно установить специальную розетку в сеть с напряжением 220 В.

На фото: модель Greenor Amadhy от фабрики Cinier, дизайн Cinier Johanne.

1 Спуск воды. Перед началом работ следует перекрыть стояк центрального отопления и слить из него воду. Установка радиаторов отопления в квартирах с однотрубной системой отопления (вода последовательно проходит через все квартиры) проводится в неотопительный период. В домах с двухтрубной циркуляцией менять радиаторы можно в любое время – даже в отопительный сезон.

2 Демонтаж отслужившего радиатора отопления. Болгаркой срежьте старую подводку и удалите кронштейны.

3 Сборка радиатора отопления. Вверните радиаторные пробки и заглушку (при необходимости с прокладками), установите запорную и терморегулирующую арматуру, клапан Маевского (кран для спуска воздуха). Учтите, что при затягивании клапана усилия не должны быть выше 12 кг. Лучше использовать динамометрический ключ, позволяющий затягивать клапан с определенными усилиями.

4 Установка кронштейнов. Разметьте места установки креплений и просверлите для них отверстия. Радиатор отопления из двух секций крепится на два крюка — по одному вверху и внизу. Если секций больше — потребуется три крюка: два внизу и один вверху. Для более мощных обогревателей (свыше 9 секций) используется не менее четырех крюков. Кронштейны крепятся в стене на глубину около 12 см и фиксируются дюбелями или цементным раствором.

В деревянных загородных домах радиатор устанавливают на напольных подставках – на стене монтируют лишь поддерживающие крепления.
Внимание! Согласно строительным нормам, установка радиаторов отопления в квартире ведется под оконными проемами, на расстояние не менее 5 см от подоконника и не менее 6 см от пола. Все радиаторы в доме (квартире) должны быть расположены на одном уровне.

5 Установка радиаторов отопления. Повесьте радиатор на кронштейны так, чтобы крюки кронштейнов находились между секциями радиатора, а центр радиатора совпадал с центром окна.
Внимание! Как правильно установить радиатор, чтобы добиться равномерного прогревания всех секций? Радиатор должен висеть в строго горизонтальном положении. Выставить положение радиатора можно с помощью строительного уровня по горизонту.

6 Подсоединение к системе отопления. Для этого совместите трубы подводки с отверстиями в радиаторе. Современные системы отопления предусматривают обязательное подсоединение радиаторов через вентили. С их помощью можно управлять теплоотдачей радиатора.

После монтажа откройте кран подачи воды (если замена проходит в отопительный сезон) и проверьте, не подтекает ли она в местах соединений. Запорный кран следует открывать плавно – во избежание гидравлического удара.

Как правильно установить батарею отопления

Как рассчитать местоположение
Чтобы сделать правильную установку радиатора отопления своими руками, необходимо знать, что подводящиеся к приборам отрезки труб располагают с незначительным уклоном, который направлен в сторону движения теплоносителя. При строго-горизонтальной прокладке, как и при незначительном перекосе в установке радиатора отопления, в чугунных или стальных батареях будет собираться воздух. Радиатор нужно будет постоянно выдувать вручную в целях избежания снижения теплоотдачи.

Схема установки радиатора.

Рекомендуется, чтобы центральная ось батареи отопления совпадала с осью, которая проходит через центр оконного проема. Допускаются отклонения в 2 см, которые абсолютно не определяются визуально.

Правила установки радиатора.

Перечень строгих правил:

• 1 м трубопровода должен наклоняться в сторону циркуляции на 0,5 см как минимум. Вычисляется угол наклона по длине монтируемых трубных отрезков;
• от поверхности пола до радиатора оставляют 6-10 см и больше;
• от нижней линии подоконника к верхней линии батареи – 5-10 см;
• от поверхности стены к радиатору – 3-5 см;
• при установке батареи обязательным условием выступает соблюдение вертикалей и горизонталей.

В целях повышения производительности батареи на располагаемой за ней стене перед установкой можно монтировать специализированный щит из теплоотражающих материалов. Можно просто покрыть плоскость стены составом с идентичными свойствами.

Правильная разметка радиаторов отопления с кронштейнами

Секционный принцип выбора устройств отопления позволяет точно определить количество секций, которые необходимы для обогрева помещений с конкретными техническими условиями.

Схема подключения отопления.

По правилам установки 1 м² площади нагревательной поверхности радиатора оснащается 1 кронштейном.

Итак, вот что необходимо сделать:

• с учетом вышеприведенных правил делается разметка точек установки кронштейнов;
• перед высверливанием отверстий необходимо все расстояния еще раз проверить;
• в высверленные отверстия вставляют дюбели, в которые затем вкручивают крепления.

Если разметка была выполнена правильно, радиатор плотно ляжет на все монтированные опоры, очень прочно опираясь на каждую. Последующая установка радиатора своими руками содержится в подключении устройства к системе коммуникаций.

Установка и подключение радиатора отопления.

Список необходимых приборов и материалов:

• ключи с размерами, которые позволяют с точностью соблюсти динамометрический момент;
• герметик;
• пакля, пропитанная масляной краской или с уплотнительной лентой;
• байпас;
• переходники;
• муфты;
• ниппели;
• уголки;
• запорные вентили;
• сгоны с резьбой, соответствующей размерам радиатора и труб;
• втулка;
• кран Маевского;
• насос;
• уровень.

Вернуться к оглавлению

Установка радиаторов

Схемы подключения радиаторов отопления.

Перед началом работ нужно сделать полное перекрытие отопительного контура, затем слить из системы воду, тщательно удалить остатки которой может помочь насос. Качественно проверяют при помощи уровня навешенный на опоры радиатор по горизонтали и по вертикали.

Из прибора необходимо выкрутить все заглушки. Подключают оборудованный вентилем байпас, который требуется только для однотрубного контура. Для подсоединения к двухтрубному контуру байпас не требуется, для соединения используют только сгон с подсоединенным к нему вентилем. При помощи сгонов с резьбой подключают радиатор к системе, для герметизации стыков используют паклю либо иной уплотнитель.

Установка завершена, но потребуется еще правильная опрессовка. Чтобы ее осуществить, нужно будет вызвать сантехника. И покупать аппарат ради установки нескольких батарей нет смысла.
Как правильно установить чугунную батарею?

Монтажная схема радиаторов отопления.

Не радующий изяществом материал достаточно долго сохраняет тепло и постепенно передает его в обогреваемое пространство. Для желающих узнать, как правильно делается установка радиатора отопления, который выполнен из теплоемкого чугуна, здесь описаны специфические особенности конструкции прибора и его установки:

• радиатор из чугуна перед монтажом необходимо развинтить, отрегулировать ниппели, а потом заново собрать радиатор. Разборка производится на верстаке при помощи пары радиаторных ключей, которые вставляются в ниппельные отверстия. В целях увеличения приложенной силы и для фиксирования в ушко ключа, который предназначен для отвинчивания нижнего ниппеля, вставляется ломик. В целях избежания перекоса оба ниппеля, которые расположены сверху и снизу, развинчиваются одновременно. Работу будет удобнее делать вдвоем. При развинчивании чугунного радиатора необходимо обратить внимание на направление резьбы. На разных сторонах радиатора из чугуна резьба имеет противоположное направление. Далее снимают секцию;
• по аналогии необходимо свинтить все секции, а потом в строго обратной последовательности нужно правильно сгруппировать их в единый прибор с необходимым количеством секций для обогрева помещения. Собранная батарея опрессовывается, при обнаружении течи регулируют в проблемном месте ниппель;
• настенные радиаторы из чугуна фиксируют на кирпичных и пенобетонных стенах. Древесные стены не выдерживают веса, поэтому собственнику дома из дерева необходимо будет поставить батареи со специальными напольными подставками-опорами. Но и на стены необходимо установить поддерживающие крепления;
• поскольку в частных домах отопление в основном однотрубное, то необходимо производить монтаж байпаса. В схеме подключения нужно устанавливать кран Маевского и соответствующую запорную арматуру;
• подсоединение к трубопроводу выполняется при помощи сгонов с резьбой. В деревянных постройках лучше сварочным аппаратом не пользоваться.

В технологии установки нет ни одного особо трудного момента. Если четко соблюдать последовательность, знать правила, изучить информацию о том, как правильно установить радиатор отопления, то можно смело приступать к делу с руками, которые уверенно держат радиаторные, динамометрические ключи и другие инструменты. Но для достижения успеха мало одной только уверенности. Обязательно будет помогать доскональное соблюдение правил установки и формирование безупречной герметичности, которая гарантирует полное отсутствие протечек.

Как установить радиатор отопления

Решив сделать современный ремонт, вы подписываете приговор радиаторам отопления. Если они чугунные и старого образца, их тоже придется менять. Сразу оговоримся, речь в статье пойдет о самостоятельной замене радиатора, только в загородном доме. Что касается квартиры, то заменить батареи в ней достаточно трудно и очень ответственно. Некачественная установка может привести не только к потопу, но и на некоторое время оставит без отопления несколько квартир. Доверьте это специалистам, а сами, прочитав эту статью, будете контролировать их работу.

Когда необходимо устанавливать радиаторы отопления?

Установка радиаторов отопления производится, когда выполнен весь ремонт, установлены окна, подоконники и плинтуса. Определитесь с количеством элементов в нем. Таблиц соответствия числа элементов батареи квадратным метрам в интернете масса, не будем на этом останавливаться. Заострим внимание только на одном. Посмотрите, как у вас сделана система отопления. Если трубы к батарее подходят с одной стороны, не злоупотребляйте количеством, иначе половина ее останется холодной.

Крепление радиаторов

Есть два способа крепления радиатора: на стойках и на кронштейнах. Придется определиться самому. Крепление на кронштейнах незаметно для постороннего глаза, более практично, но не подходит для тяжелых радиаторов и стен, отделанных гипсокартоном, если под ним пустота. На стойках можно закрепить батарею любой массы и размера, но они мешают при уборке и иногда их невозможно установить из-за плинтусов. С креплением определились, устанавливаем на них радиатор. Конечно, по уровню и с учетом ряда рекомендаций.

Несколько советов по установке радиаторов отопления

Расстояние между полом и батареей должно быть порядка 15 см. Поставим ниже, неудобно будет убирать, выше – не выдержим расстояние до подоконника. Для эффективного теплообмена оно должно быть 10 см. Кроме того, не ставьте батарею вплотную к стене. Какой смысл ее греть. Расстояние должно быть порядка 5 см.

Если у вас подвод труб с одной стороны, обязательно перед батареей поставьте краны, это позволит в случае необходимости снять радиатор без слива воды из системы отопления. При двухстороннем подводе стоит подумать о байпасе с краном. Это поможет добиться равномерного прогрева радиаторов. Обязательно на все батареи нужно установить краны Маевского и, где необходимо, заглушки. Не ставьте декоративный экран, если на то нет необходимости. Это заметно снижает эффективность системы отопления. Когда будет все готово, произведите пробный пуск отопления. Сначала рекомендуется просто включить циркуляционный насос. Несколько минут погонять в этом режиме, если нигде не будет капать, можно включить котел. Оцените равномерность нагрева всех батарей. При необходимости отрегулируйте кранами. Если потребуется, спустите воздух из системы. Вот и все – к холодам вы готовы. И можете поверить, близкие оценят ваше старание, сидя долгими зимними вечерами перед телевизором в теплой и уютной комнате.

Схемы подключения биметаллических радиаторов отопления: нижняя, боковая, диагональная

Схемы подключения биметаллических радиаторов отопления фактически не имеют отличий от стандартных способов установки других видов отопительных батарей, например, чугунных. Вне зависимости от того, планируете ли вы выполнить работы самостоятельно или обратиться за помощью к профессионалам, стоит изначально продумать, какую именно схему выбрать и почему.

Первое, о чем стоит знать — существует три схемы подключения биметаллических радиаторов отопления:

• Боковое.
• Диагональное.
• Нижнее.

Если вы хотите выполнить подключение биметаллических радиаторов отопления оптимальным способом, то есть так, чтобы трудозатраты были минимальны, а эффективность приборов максимальна, то при определении подходящей схемы нужно ориентироваться на следующие параметры:

• Тип системы: одно- или двухтрубная.
• Как происходит подача теплоносителя: снизу или сверху.
• Число секций в радиаторе.

Выбор способа подключения в зависимости от типа системы

Выделяют два типа систем: одно- и двухтрубные. В первом случае теплоноситель проходит по подающей трубе к отопительным приборам, при этом по мере движения он остывает. В однотрубных схемах радиаторы монтируются последовательно. Фактически при такой схеме подающий трубопровод «превращается» в обратный. В двухтрубных системах применяется параллельное подключение биметаллических радиаторов отопления: подающая и обратная ветки полностью «автономны» друг от друга, а соединяются они с помощью конечного прибора системы отопления.

Все выпускаемые сегодня биметаллические радиаторы отопления унифицированы под любое подключение, в их конструкции предусмотрено 4 возможные точки подключения, то есть пара снизу и пара сверху. Поэтому выбирать схему нужно, ориентируясь на тип дома, его этажность, тип системы.

Особенности одно- и двухтрубных систем

Помните о том, что:

• Однотрубные системы могут быть с горизонтальной или вертикальной разводкой. Первая, как правило, применяется в частных домах высотой в 1 или 2 этажа, в исключительных случаях — в трехэтажных. Вертикальная разводка типична для многоэтажных объектов. Преимуществом однотрубных систем является то, что их устройство требует минимальных финансовых затрат, и при этом они отличаются стабильностью (то есть разбалансировать такие системы непросто).
• Двухтрубные системы редко эксплуатируются в «многоэтажках». Это обусловлено тем, что для создания такой системы требуется большее число труб, также в обязательном порядке необходимо применение регулирующей арматуры. Впрочем, у нее есть существенное преимущество — на все радиаторы отопления подается теплоноситель одинаковой температуры, а значит, во всех помещениях будет одинаково тепло.

Направление подачи теплоносителя

Подключение биметаллического радиатора отопления может быть выполнено снизу — в данном случае используется нижний вертикальный коллектор. При использовании такой схемы главное точно знать, к какому именно из входов подключается вода. Эти данные можно уточнить в техническом паспорте.

Также возможна боковая и диагональная подводка. В последних двух вариантах подключения биметаллических радиаторов отопления, подача теплоносителя заводится сверху, при этом снизу устанавливается труба обратного трубопровода.

Как определить оптимальную схему подключения в зависимости от числа секций?

Число секций биметаллического радиатора отопления напрямую влияет на выбор схемы подключения. Например, для моделей, имеющих до 8 секций, оптимальным будет боковое, диагональное или нижнее седельное подключение. Если количество секций биметаллического радиатора отопления больше 8-ми, то стоит выбирать диагональную схему подключения.

Впрочем, есть некоторые хитрости, которые позволяют и радиаторы с 9, 10 и более секциями подключать боковым способом. Для этого необходимо использовать так называемый удлинитель потока.

Что такое удлинитель потока и как правильно его устанавливать?

Удлинителем потока называют трубку, вставляемую в коллектор подачи. Целесообразно использовать это приспособление, если при боковом подключении горячими оказываются исключительно первые секции биметаллического радиатора отопления, а остальные остаются чуть теплыми.

При использовании удлинителя потока удается обеспечить условия, при которых теплоноситель будет подаваться не ко входу устройства, а чуть дальше (условно — в центральную часть), за счет этого и обеспечивается более равномерный прогрев поверхностей всех секций радиатора.

Если при подключении биметаллического радиатора отопления вы решили использовать удлинитель потока, то важно знать о том, какая длина приспособления будет оптимальной. Этот параметр определяется в зависимости от числа секций. Фактически вариантов два:

• Удлинитель должен составлять 2/3 от общей длины радиатора.
• Длина удлинителя должна быть такой, чтобы он доставал до средней части последней секции.

При этом выбирать вариант нужно методом экспериментов. Например, в некоторых случаях удлинитель, достающий до середины последней секции, не позволяет первым секциям прогреваться до той же степени, что и последним. Если вы столкнулись с такой ситуацией — не стоит переживать, ведь проблема решается просто: достаточно просто укоротить трубку. Эксперты советуют всегда приобретать удлинитель «с запасом», чтобы при необходимости его можно было укоротить: очевидно, что со слишком коротким приспособлением сделать уже будет ничего нельзя. А то, какой именно вариант подойдет (на 2/3 или до середины последней секции), напрямую зависит от диаметра подводки, а также давления в стояке.

Второй момент: если при подключении биметаллического радиатора отопления вы решили использовать удлинитель, то можно сделать в нем отверстия. Такая «хитрость» поможет обеспечить условия, при которых теплоноситель будет равномерно поступать и распределяться по вертикальным коллекторам. Впрочем, делать это вовсе не обязательно, удлинитель и без отверстий отлично справляется со своими функциями.

Советы экспертов

Полезные советы по безопасному подключению биметаллических радиаторов отопления:

• Желательно устанавливать запорные краны на входе и выходе радиатора. Например, это могут быть шаровые краны. Наличие таких элементов значительно упростит работы в случае, если требуется ремонт, модернизация или обслуживание отопительной системы. Принцип функционирования прост: достаточно закрыть шаровые краны, подождать, пока теплоноситель станет холодным, после чего радиатор можно без опасений снимать.
• При подключении биметаллических радиаторов отопления, обязательно используются воздухоотводчики. Когда теплоноситель контактирует с материалом коллектора, неминуемо возникают химические реакции, сопровождающиеся образованием газов. Воздухоотводчики необходимы для эффективного отвода газов и воздуха, скопившихся в радиаторе. Если их нет, то в приборе возникнет избыточное давление, и при наступлении отопительного сезона неминуемо будет нарушена циркуляция, вследствие чего одна или несколько секций радиатора (или их части) попросту перестанут нагреваться.
• При подключении необходимо обеспечить условия, при которых биметаллический радиатор отопления будет расположен строго горизонтально. При этом можно немного «поднять» угол прибора с той стороны, где монтирован воздухоотводчик — в этом случае газы из прибора будут спускаться гораздо эффективнее. При этом обратный уклон неминуемо нарушит циркуляцию.

Если вы хотите получить профессиональные рекомендации по выбору оптимального способа подключения биметаллических радиаторов отопления, а также узнать другие особенности, которые следует учитывать при планировании системы, просто свяжитесь со специалистом компании «САНТЕХПРОМ» по телефону: +7 (495) 730-70-80.

Как установить радиаторы: выбор между последовательным и параллельным

Радиаторы лучше устанавливать последовательно или параллельно ? В этой статье мы объясним разницу между обоими методами установки и поможем вам выбрать между однотрубной системой и двухтрубной системой.

Параллельная установка радиаторов

При установке центрального отопления вам предоставляется выбор между однотрубной системой и двухтрубной системой .Двухтрубная система состоит, как вы уже догадались, из двух отдельных труб: одна для подачи горячей воды к радиаторам, а другая — для отвода отработанной воды обратно в котел. Другими словами, радиаторы устанавливаются параллельно . Хотя, как правило, более дорогая, чем однотрубная система, двухтрубная система является предпочтительным вариантом для современных зданий.

Двухтрубные системы бывают двух разновидностей :

• Двухтрубные системы с медными или пластиковыми трубами .Трубы присоединены к коллектору, каждый радиатор имеет отдельную подающую и обратную трубу. Этот тип системы на сегодняшний день является наиболее распространенным.
• Двухтрубные системы с стальными трубами : каждый радиатор отдельно подключается к подающим и обратным трубам.

Клапаны Vasco идеально подходят для обоих типов двухтрубных систем.

Как установить радиаторы серии

Однотрубная система широко применялась в жилищном строительстве в семидесятые и восьмидесятые годы.При последовательном подключении возвратная вода одного радиатора служит питанием для следующего. Следовательно, последний радиатор в системе передает меньше тепла, чем первый. Чтобы компенсировать потерю тепла, радиаторы должны увеличиваться в размерах по мере удаления от источника тепла. Другой вариант — установка перепускного клапана , который смешивает охлажденную возвратную воду с теплой водой перед ее подачей к следующему радиатору.

И последнее, но не менее важное: для последовательной установки радиаторов требуется труб подходящего размера ! Проконсультируйтесь со специалистом по отоплению или посетите наш центр загрузок, чтобы ознакомиться с технической информацией и инструкциями по установке.

Основное водяное центральное отопление — трубопровод радиатора

одинарная труба — подача и возврат — микроотверстие

Система водяного центрального отопления состоит в основном из бойлера, радиаторов и соединительных трубопроводов. Котел нагревает воду, и (обычно) насос направляет воду по трубопроводу и радиаторам обратно в котел. Возможны различные варианты расположения котла, трубопроводов и подводки к радиаторам; у каждой системы есть свои преимущества и недостатки.

На этой странице объясняется циркуляционный трубопровод; другие части системы см. На соответствующих страницах (см. Справа).

Трубопровод

Существуют 3 основных вида трубопроводов, соединяющих котел с радиаторами:

• Петля однотрубная
• Подающий и возвратный трубопровод
• Микроотверстие

Обычно трубопровод устанавливается под радиатором. Для подвесных деревянных полов это не представляет большой проблемы, поскольку трубы могут быть проложены под половыми досками, при этом стояки к каждому радиатору проходят через отверстия в половицах.Трубопровод обычно проходит между балками или поперек балок через прорези в верхней части балок. За исключением микротрубок, трубопроводы должны поддерживаться под досками пола, чтобы избежать чрезмерного веса, который должен поддерживаться самими трубопроводами.

Этот метод установки нецелесообразен, если в здании используются сплошные полы. Такие установки обычно имеют подающие трубы высокого уровня с отводными трубами, питающими один или соседние радиаторы. Если потолок комнаты подвешен, трубопровод обычно устанавливается между балками потолка сверху, что может оказаться невозможным, если каждый этаж представляет собой отдельное жилище.

Третий вариант — провести подводящие трубы вокруг верхней части стены чуть ниже потолка с отводными трубами. На самом деле никогда не бывает желательно прокладывать питающие трубы на уровне пола, проблемы возникают там, где трубы должны пересекать дверные проемы, хотя трубы могут подниматься вокруг дверной коробки или закапываться под полом.

Если на чердаке необходимо установить подающие трубы высокого уровня, трубопроводы должны быть изолированы. Обычно не считается необходимым изолировать трубопроводы под подвесными перекрытиями, однако есть потенциальные (в целом небольшие) возможности для экономии энергии, если бы это было необходимо.

Если уровень циркуляционной системы трубопроводов выше радиаторов, трубопровод должен включать выпускные клапаны, чтобы позволить любому воздуху в системе быть выпущенным.

Петля однотрубная

Однотрубная система контура, как следует из названия, представляет собой одиночный контур трубопроводов, идущий от котла и возвращающийся к котлу. Каждый радиатор «сидит» на трубе, при этом оба радиатора подсоединяются к одной и той же трубе. Когда нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

Основным недостатком такой конструкции является то, что первый радиатор становится горячее, чем второй и т. Д., А последний радиатор будет значительно холоднее, так как вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубопровода.

В принципе количество радиаторов, которые могут быть установлены в однотрубном контуре, не ограничено, но чем больше установлено радиаторов, тем сильнее охлаждение между первым и последним радиаторами.

Эти системы часто используются в промышленных зданиях, где контурная труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются устаревшими системами и не считаются эффективными.

Трубы подачи и возврата.

Эта система более эффективна, чем однотрубный контур. Нагретая вода из котла подается с одной стороны каждого радиатора (подающая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.

Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, это позволяет насосу перекачивать воду из котла, если все радиаторы должны быть отключены.

Из-за ограничения потока, налагаемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет питать до 12 радиаторов.

Другое ограничение связано с размером трубопровода — обычно основные трубы к котлу и от котла большие (не менее 22 мм), а трубопроводы меньшего размера (15 мм) отводятся для питания ряда радиаторов. Количество радиаторов, которые можно подавать через эти 15-миллиметровые трубы, будет зависеть от длины 15-миллиметровых участков — чем длиннее участок, тем меньше радиаторов.На рисунке выше показаны две ветви, каждая из которых питает два радиатора.

Трубопровод Micro Bore

В системе с микропроцессором используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.

Можно использовать специальный радиаторный фитинг, чтобы подающая и обратная микропроцессорные трубы были подключены к одному и тому же концу каждого радиатора (как два верхних радиатора на иллюстрации).В качестве альтернативы трубопровод может входить в два конца радиаторов (как два нижних радиатора на иллюстрации).

Опять же, имеется предохранительный клапан (или автоматический перепускной клапан) между подающей и обратной трубами котла для защиты котла в случае выключения всех радиаторов.

Преимущество микропроцессорной системы состоит в том, что трубы меньшего размера содержат меньше воды, поэтому меньше тепла теряется на каждом участке трубы. Кроме того, трубопровод с микропроцессором можно легко согнуть во время установки и не требует такого же количества соединений.

Недостатки заключаются в том, что они очень маленькие, трубы могут легко заблокироваться из-за внутренних отложений, и насосу необходимо преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.

В районах с жесткой водой известковый налет может накапливаться в любых циркуляционных трубопроводах, особенно это касается микроканальных циркуляционных систем, поэтому необходима подходящая добавка или устройство для смягчения воды.

одинарная труба — подача и возврат — микроотверстие

Установить радиатор | Центральное отопление

Как установить радиатор центрального отопления

Радиаторы центрального отопления могут быть установлены практически в любой комнате дома и станут приятным дополнением.При установке радиатора, подключенного к системе центрального отопления в зимнем саду, обычно требуется разрешение на строительство! Радиаторы часто устанавливают под окнами, чтобы теплый воздух из радиатора встречался с холодным воздухом из окна, который затем циркулировал по комнате.

Добавление дополнительного радиатора к существующей системе центрального отопления является относительно простым делом и может быть легко выполнено за несколько часов.

Сначала определитесь, где должен быть установлен новый радиатор, затем найдите радиатор, который находится рядом, или поднимите половицы и проверьте под полом, чтобы увидеть, нет ли поблизости труб центрального отопления.Центральное отопление не так сложно, как может показаться на первый взгляд, в основном есть две трубы, подающая и обратная. Некоторые старые системы имеют только одну трубу, которая одновременно является подающей и обратной.

ОДНОТРУБНАЯ СИСТЕМА

По подающей трубе нагретая вода передается от котла к радиаторам, а по обратной трубе вода возвращается в котел для повторного нагрева.

ДВУХТРУБНАЯ СИСТЕМА

Часто большая труба центрального отопления присоединяется к коллектору, который будет иметь несколько труб меньшего диаметра, это значительно экономит время и значительно упрощает установку центрального отопления.Двухтрубная система намного эффективнее однотрубной.

Первое, что нужно сделать с вашим новым радиатором, — это закрепить хвостовики радиатора. Это резьбовые соединения, которые обычно идут в комплекте с запорным щитком или термостатическими клапанами радиатора. Перед вкручиванием в радиатор необходимо обернуть резьбу лентой из ПТФЭ. Большинство хвостовиков затягиваются гаечным ключом для радиатора, хотя некоторые можно затянуть обычным гаечным ключом правильного размера.

После того, как вы выбрали новое место для вашего нового радиатора, вы можете прикрепить его к стене с помощью подходящего крепления.Чтобы прикрепить радиатор к стене, просто измерьте зазор между двумя точками крепления на обратной стороне радиатора, нарисуйте прямую вертикальную линию на стене с помощью спиртового уровня-

Затем проведите еще одну линию на правильном расстоянии друг от друга для кронштейнов радиатора.

Прикрепите кронштейны к стене с помощью правильных креплений

Поднимите радиатор на кронштейны, убедившись, что он правильно расположен

Вам понадобится шланг, длина которого достаточно велика, чтобы выходить за пределы участка, поскольку требуется одна сторона шланга крепление к сливному крану и закрепление юбилейной клипсой.Проведите другой конец шланга к сливу снаружи, убедившись, что труба стоит как можно прямее и не перекручена. Если у вас есть система отопления, которую никогда не нужно доливать вручную, вам придется изолировать воду, питающую систему центрального отопления. Это можно сделать, отключив основное питание объекта или найдя напорный резервуар и отключив подачу к нему. Разводным гаечным ключом откройте квадрат на сливном кране, вода должна вытекать из шланга! Если вы уверены, что система дренирует надлежащим образом, откройте спускной клапан на радиаторе наверху.Не разрезайте трубы, пока система полностью не опустеет!

Теперь вы можете разрезать трубы, от которых вы собирались отвести ответвление, с помощью подходящего резака (отрезок трубы для меди, кусачки для пластиковых труб для пластика), в трубе все еще может быть немного воды, поэтому возьмите подходящий контейнер для поймать воду. Вам нужно будет отрезать немного больше от одной из труб, чтобы вставить Т-образный фитинг

Независимо от того, используете ли вы пластиковую трубу или медь, вам придется использовать либо нажимные фитинги, либо компрессионные фитинги, припой арматура не будет работать из-за воды.Я предпочитаю пластик, поэтому предполагаю, что вы также используете пластик. Если вы используете медь, вам, возможно, понадобится трубогиб или пружина для гибки труб. После вставки Т-образного фитинга проложите трубу как от подающей линии, так и от обратной к новому радиатору, на подающей линии должен быть включен термостатический клапан или запорный экран с работающей функцией открытия-закрытия, это просто вопрос использования правильной крышки. для клапана. На обратном клапане есть колпачок, который не будет ни открывать, ни закрывать клапан, поскольку он свободно вращается.

Подсоедините новый радиатор к подающей и обратной трубам, к которым вы подключили Teed, и убедитесь, что используются трубные вставки. Если вы используете компрессионные клапаны для радиатора, убедитесь, что оливки сделаны из меди, а не из латуни, поскольку латунные оливки слишком тверды для некоторых пластиковых труб. Закройте сливной кран с помощью разводного гаечного ключа и снимите шланг. Снова затяните спускной клапан, который вы открыли ранее, и медленно заполните систему. Это будет зависеть от того, какая у вас система! Убедитесь в отсутствии утечек и медленно дайте заполниться системе центрального отопления.Удалите воздух из всех радиаторов в системе и продолжайте проверять герметичность. Если утечка обнаружена, затяните гайки или, если она задвинута, убедитесь, что трубы полностью вставлены в фитинг.

Включите центральное отопление и наслаждайтесь своим новым радиатором!

5 распространенных ошибок при установке и выборе радиаторов

Автор: Jaga — 8 февраля 2016 г.

Советы и советы

Привет.Меня зовут Энди Уильямс, и я работаю в Jaga последние 5 лет, но я работаю в сфере отопления, вентиляции и кондиционирования воздуха более 15 лет, поэтому я сталкивался со своей долей ошибок при установке.

Этот блог (надеюсь) поможет читателям избежать наиболее распространенных ошибок при выборе и установке радиаторов для дома.

Ошибка 1 — Размер радиатора

Среди домашних мастеров (и некоторых сантехников) распространено заблуждение, что вы можете «угадать» размер (и под размером я имею в виду мощность, а не физический размер) радиатор исходя из размеров помещения.Но это далеко не конец этой конкретной истории. Хотя размер комнаты важен и может дать вам представление, другие факторы включают, помимо прочего, размер окон, конструкцию окон. , конструкция стен, пол, тип потолка, что сверху и снизу, что по другую сторону от стен, температуру контура горячей воды и этот список можно продолжить.

Важно правильно подобрать размер радиатора, чтобы в помещении, в котором расположен радиатор, поддерживалась комфортная температура, когда вы этого захотите.

Практические методы часто увеличивают размер радиатора, чтобы убедиться, что нет жалоб на то, что пространство остается холодным, но никто никогда не говорит вам, что слишком большой радиатор может вызвать другие проблемы в системе.

В качестве практического примера вышеизложенного; если у вас есть окно шириной 1,2 м и высотой 1 м с высококачественным стеклопакетом из ПВХ, для этого аспекта комнаты потребуется радиатор мощностью 58 Вт, чтобы компенсировать потерю окна, но если Окно было более низкого качества, с одинарным остеклением, с алюминиевой рамой (например), которая вам понадобится в районе 210 Вт — почти в 4 раза больше.Это всего лишь один небольшой аспект пространства, поэтому вам нужно будет рассчитать все аспекты индивидуально, чтобы получить точное требование.

Что касается горячего водоснабжения, как и всего остального, вы получаете только то, что вкладываете. С увеличением количества установок, использующих возобновляемые источники тепла (например, тепловой насос), выбор размеров радиаторов становится еще более критичным, потому что, если они меньше по размеру, вы не можете просто увеличить температуру котла, чтобы получить от них немного больше. Практически все поставщики в Великобритании работают по стандарту для продукции по каталогу (EN 442), основанному на температуре подачи воды, равной 75 ° C, но тепловые насосы работают при гораздо более низкой температуре (в районе 45 ° C), поэтому радиатор, как правило, должен быть больше, чтобы приспособиться к этому, если вы не используете что-то вроде Jaga Play с DBE, которое дает повышенную мощность без увеличения размера.Увеличение размера может быть в 2 или 3 раза, а НЕ только на 30%, что рекомендуют многие установщики.

Существует множество веб-сайтов, которые обеспечат вам тепловую потерю, но помните, что результат хорош настолько, насколько хороша введенная вами информация. Чем больше информации вам нужно ввести, тем лучше будет результат.

Ошибка 2 — ориентация радиатора

Некоторые радиаторы можно устанавливать в любом положении, а другие необходимо устанавливать в определенной ориентации.Важно знать, какой радиатор вы выбрали. Если вы установите радиатор в неправильной ориентации, это может привести к снижению мощности, шуму от системы отопления или, даже в крайних случаях, к радиатору, который не работает. не занимают ничего, кроме занимания места на стене. Это также относится к клапанам. Некоторые клапаны являются двунаправленными (это означает, что вода может течь через них в обоих направлениях), а другие нет. Если установлен двусторонний клапан В противном случае вы услышите стук клапана при его открытии и закрытии.Хотя это не приводит к повреждению системы, это очень раздражает.

Чтобы убедиться, что вы не совершите эту ошибку, проверьте всю имеющуюся информацию по радиаторам и клапанам. Инструкции по установке бесценны для такого рода информации.

Ошибка 3 — Балансировка

Когда я говорю о балансировке, я не имею в виду стоять на одной ноге, пытаясь повесить радиатор. Балансировка — это процесс настройки ВСЕХ радиаторов в системе так, чтобы необходимый расход воды.Распространенная ошибка, которую допускают установщики (как профессионалы, так и домашние мастера), заключается в том, что они добавляют радиатор и ничего не делают с остальной частью системы. В 4 из 5 домашних установках это не было бы проблемой, но в одном случае это проблема, это может быть большая проблема.

В основном вода ленивая, и ей нужно будет самый простой способ вернуться в котел. Вешалки для полотенец, вероятно, являются самыми большими виновниками проблем с балансировкой, поскольку вешалка для полотенец и клапаны настолько открыты, что оказывают очень небольшое сопротивление воде.Это обеспечивает очень легкий путь для циркуляции воды и, следовательно, предотвращает попадание воды к другим радиаторам. Если вы можете представить, что путешествуете из одного города в другой. Как правило, самый быстрый путь — по автомагистрали, и это это путь, по которому вы пойдете. Но если на автомагистрали возникнет задержка, то дороги A будут такими же быстрыми, а если будет более сильная задержка на автомагистрали и небольшая задержка на дорогах, тогда проселочные дороги будут просто Такой же принцип применим и к балансировке системы отопления.Все радиаторы, клапаны и связанные с ними трубопроводы должны иметь одинаковое сопротивление (выдерживать), чтобы не было возможности двигаться быстрее, сокращая расстояние.

Это очень распространенная ошибка при добавлении радиаторов в систему, например, при переоборудовании пристройки или чердака. Ее легко устранить, уравновесив радиаторы. Это можно сделать, слегка закрыв некоторые клапаны, чтобы заставить воду принимать другой путь.

Ошибка 4 — Размеры труб

Существует практический метод определения размеров трубопроводов для систем отопления в зависимости от количества радиаторов.Но каждый радиатор отличается: почти так же, как корзина для покупок подходит для 5 пакетов чипсов, она далеко не подходит для 5 пакетов угля. Само собой разумеется, что радиатор на 1 кВт меньше, чем радиатор на 4 кВт, поэтому если у вас было 10 радиаторов мощностью 4 кВт, тогда они предъявляют гораздо более высокие требования к водяному контуру, чем 10 радиаторов мощностью 1 кВт. Если ваш трубопровод неправильного размера, вы получите высокие перепады давления в системе, вызывающие нагрузку на насос, а в некоторых В некоторых случаях вы можете даже услышать свистящий шум в трубах во время работы системы.Как правило, практические методы основаны на использовании радиаторов мощностью 1,5 кВт, поэтому радиатор мощностью 4 кВт стоит ок. 2.5 радиаторов при использовании правила-пальца. Если вы помните об этом, когда вставляете трубопровод, все должно быть в порядке. Альтернативный вариант — правильно рассчитать размеры труб, но это, вероятно, потребует много дополнительных стоимость и время, если вы не знаете, как это сделать самостоятельно.

Ошибка 5 — Расположение

Хотя расположение радиатора обычно принято в качестве декоративного решения, есть практическое соображение, которое многие люди упускают из виду.Почти в каждой частной собственности, в которой я когда-либо был, радиаторы расположены под окнами. В основном потому, что окно уже «испортило» это конкретное пространство стены, так почему бы не поставить радиатор там же. И хотя это приемлемо с точки зрения внешнего вида это не всегда лучшее место для работы радиатора, особенно если радиатор затем «скрыт» мебелью или шторами. Если радиатор представляет собой стальную панель, то любое препятствие перед радиатором прекратится. тепло от попадания в комнату.Если вы используете конвекторный радиатор, такой как Jaga Knockonwood, то поставить что-то перед ним не проблема. Конвекторы полагаются на циркуляцию воздуха, поэтому для обеспечения этого воздушного потока требуется зазор под ним, тогда как радиаторный тип Радиатор полагается на тепло, излучаемое в пространство, и поэтому все, что находится на пути, остановит излучение.

При выборе стиля радиатора важно учитывать, для чего будет использоваться комната и какая еще мебель будет в комнате.Это может означать, что желаемый радиатор необходимо переставить.

Так что, если вы можете избежать всех этих ошибок, то все будет в порядке. Удачи

Как установить радиатор

Если вам нужно заменить сломанный радиатор или просто обновить старые радиаторы, эта статья предложит вам руководство о том, как установить радиатор самостоятельно. Сюда входят необходимые вам инструменты и материалы, а также пошаговое руководство, которое поможет вам правильно и безопасно установить радиатор.

Какие инструменты мне нужны для установки радиатора?

Ниже приведен список инструментов, которые вам понадобятся для установки радиатора.

• Отвертка аккумуляторная
• Разводной ключ
• Задний ключ радиатора
• Пыльник
• Салфетки или тряпки
• Рулетка
• Карандаш
• Уровень духа
• Наколенники

Какое защитное оборудование необходимо для установки радиатора?

При установке радиатора своими руками вам не потребуется никаких специальных средств защиты.Однако, поскольку радиаторы довольно тяжелые, вам может потребоваться дополнительная пара рук, чтобы безопасно поднимать радиаторы на стене и снимать с нее, не травмируя себя.

Какие материалы мне нужны для установки радиатора?

В приведенном ниже списке выделены все материалы, которые вам понадобятся для установки радиатора:

• Радиатор
• Лента PTFE
• Ингибитор коррозии

Выбирая радиатор, нужно учитывать, как он будет нагреваться, с основными опциями, в том числе:

Радиаторы центрального отопления

Этот тип радиатора обычно используется в большинстве домашних хозяйств.Он состоит из металлической емкости, в которой находится горячая вода, нагретая котлом. Затем тепло распределяется по радиаторам по всему дому.

Электрические радиаторы

Если в вашем доме нет доступа к магистральному газу, обычно лучшим вариантом будет электрический радиатор. Электрические радиаторы также имеют емкость, хотя она заполнена жидкостью — обычно терможидкостью — и нагревается электрическим элементом. Электрический радиатор обычно подключается к электросети или питается от ближайшей розетки.

Двухтопливные радиаторы

Модели

Duel-fuel — это, по сути, радиаторы центрального отопления с летним нагревательным элементом, который дает вам возможность использовать электрический, если центральное отопление выключено.

Радиаторы бывают разных стилей, например:

Однопанельные радиаторы

Однопанельные радиаторы — это радиаторы базового типа, которые иногда называют емкостями для горячей воды. Обычно они крепятся к стене и идеально подходят для компактных помещений, так как не занимают много места.

Двухпанельные радиаторы

Двухпанельные радиаторы представляют собой две отдельные панели, сложенные вместе. Они также крепятся к стене и обращены наружу в сторону комнаты. Они, как правило, занимают больше места, чем одиночные радиаторы, так как выступают из стены, в отличие от одиночных панелей; однако они предлагают вдвое большую мощность.

Радиаторы горизонтальные

Радиаторы этого типа шире, чем выше, и обычно устанавливаются под окнами, так как они традиционно использовались для борьбы с сквозняками.Они обычно используются, так как обычно помещаются в самые разные помещения.

Радиаторы вертикальные

По сравнению с горизонтальными моделями вертикальные радиаторы выше, чем шире. Они имеют современный дизайн, который хорошо сочетается с современным декором. Они также имеют тенденцию предлагать возможности экономии места по горизонтали.

Колонный радиатор

Колонный радиатор состоит из ряда трубок, которые соединяются в нижней и верхней части радиатора, образуя единую конструкцию.Они, как правило, подходят к более традиционному декору, так как имитируют модели в викторианском стиле.

Радиаторы для полотенец

Полотенцесушители или лестницы обычно устанавливаются в ванных комнатах, чтобы согреть полотенца после душа или ванны. В конструкции предусмотрены горизонтальные перекладины, которые идеально подходят для подвешивания полотенец. Полотенцесушители тоже могут обогреть вашу ванную комнату, хотя это лишь вторая функция.

Как подготовиться к установке радиатора

Чтобы подготовиться к установке нового радиатора, вы должны начать со снятия старого радиатора.Следующие шаги объясняют, как снять радиатор:

1. Полностью закройте запорный вентиль, отмечая точное количество оборотов. Затем также закройте термостатический вентиль или клапан с ручным колесом.
2. Затем сбросьте давление воды в радиаторе, открыв спускной винт. Подготовьте миску для сбора любой воды.
3. Поместите емкость под радиатор и клапан, затем медленно открутите гайку соединителя предохранительного клапана и слейте воду.
4. Отверните соединительную гайку другого клапана, чтобы можно было легко оторвать радиатор от стены.
5. Снимите радиатор с настенных кронштейнов и слейте оставшуюся воду.
6. Этот старый радиатор теперь готов к утилизации, и теперь вы можете перейти к установке нового радиатора.

Как установить радиатор самостоятельно — пошаговое руководство

Чтобы правильно установить радиатор, следуйте приведенному ниже пошаговому руководству по установке радиатора:

Шаг 1

Первый шаг включает удаление и очистку старого ПТФЭ для хвостовиков радиаторных клапанов с помощью хвостового ключа и нанесение нового ПТФЭ, готового для установки на новый радиатор.

Очень важно, чтобы лента оборачивалась вокруг клапана в правильном направлении, поэтому, если вы держите клапан в левой руке, убедитесь, что лента вращается по часовой стрелке.

Шаг 2

После нанесения нового ПТФЭ вы можете снять старые настенные кронштейны и заменить их новыми. Обычно их нужно открутить от стены.

Шаг 3

После снятия настенного кронштейна установите новый радиатор так далеко от стены, чтобы выпускные отверстия клапана находились над полом.Это нужно будет измерить, и вы должны разметить линии на стене напротив кронштейнов радиатора, чтобы установить новый радиатор.

Шаг 4

При установке кронштейнов убедитесь, что вы расположили первый кронштейн напротив вертикальной линии, чтобы отметка, сделанная вами в нижней выемке, совпала. Прикрутите этот первый кронштейн на место. Затем прикрутите второй кронштейн к стене по разметке.

Шаг 5

Затем установите радиатор на стену с помощью друга или члена семьи, так как они обычно тяжелые.После этого отрегулируйте соответствие соединений клапана, сняв радиатор, ослабив винты кронштейна и сдвинув кронштейны, если необходимо.

Шаг 6

Отметьте одно из круглых крепежных отверстий в каждом кронштейне, если он установлен правильно. Просверлите и закройте пилотные отверстия, затем установите и полностью закрепите оба кронштейна.

Шаг 7

Перед тем, как повесить радиатор на стену, необходимо сначала заменить хвостовую шпонку и спускные клапаны.

Шаг 8

Если вы используете систему отопления под давлением, то может произойти падение давления, которое приведет к срабатыванию котла. В этом случае вам может потребоваться добавить дополнительную воду через заправочный контур для поддержания давления.

Шаг 9

Навесьте радиатор на кронштейны и затяните разъемы на клапанах. Закрепите каждый клапан гаечным ключом и полностью затяните их.

Шаг 10

После установки радиатора обязательно проверьте, что напорный бак заполнен ингибитором коррозии.

Шаг 11

Откройте оба клапана на количество оборотов, необходимое для их закрытия.

Шаг 12

Удалите воздух из радиатора с помощью спускного ключа для радиатора.

Шаг 13

По завершении работы проверьте герметичность и убедитесь, что отопление включено.

Часто задаваемые вопросы

Как удалить воздух из радиатора?

Выполните следующие действия, чтобы удалить воздух из радиатора:

1. Выключите отопление.
2. Используйте ключ радиатора, чтобы повернуть клапан в верхней части радиатора. Вы должны услышать шипящий звук; это выходящий воздух. Имейте под рукой ткань, чтобы уловить брызги воды.
3. Затяните клапан, когда шипение прекратится и будет выходить только жидкость.
4. Включите центральное отопление
5. Проверить давление по манометру на котле.
6. Убедитесь, что ваш радиатор теперь правильно нагревается.

Радиатор какого размера мне нужен?

Чтобы рассчитать размер радиатора, нужно кубические футы комнаты умножить на 5.Это должно дать вам расчет для радиатора, достаточно большого, чтобы обогреть всю комнату.

Где должны быть мои радиаторы?

В современных домах не так уж важно, где поставить радиаторы. Однако в старых домах радиаторы следует размещать в самой холодной части комнаты. Обычно это под подоконником.

Нужны ли мне термостатические радиаторные клапаны?

Они не обязательно вам нужны, но рекомендуются. Они позволяют установить необходимую температуру для каждой комнаты.

Как узнать, что пора слить воздух из радиатора?

Если вы обнаружите, что ваш радиатор не нагревается должным образом или если он горячий вверху, но холодный внизу, вероятно, необходимо удалить воздух. Это происходит из-за закупорки или наличия кислородных карманов в системе.

Последнее обновление MyJobQuote 22 декабря 2020 г.

A Руководство для сантехников по установке радиаторов с помощью Rotarad

Установить новый радиатор самому не невозможно, как и установить комплекты для переоборудования Ротарада.

Рекомендуется нанять профессионального инженера-теплотехника или сантехника, который с большей вероятностью выполнит работу качественно и в два раза быстрее.

Установка радиатора может занять много времени и превратиться в грязную работу, если вы не знаете, что делаете!

Вам нужно не только установить новый радиатор, но и в некоторых случаях пройти процесс слива всей системы отопления!

Это работа не для всех, и нет причин, по которым вам нужно делать ее самостоятельно, если вы не хотите.

Чтобы помочь вам решить, как лучше всего установить радиатор и комплект для переоборудования Rotarad, мы составили удобное руководство по установке. В нем описаны как преимущества найма профессионального , так и , а также несколько важных советов по установке радиатора с помощью комплектов для переоборудования.

Необходимые инструменты для радиатора — для установки на радиатор

Перед тем, как приступить к установке радиатора, вам потребуются следующие инструменты:

1. Разводной ключ
2. Отвертка
3. Рулетка
4. Уровень духа
5. Ключ радиатора
6. Труборез
7. Ключ трубный
8. Гаечный ключ
9. Ковш
10. Пыльник
11. Лента трубная

Если у вас нет вышеперечисленных предметов, рекомендуется вызвать местного сантехника.Это может оказаться более рентабельным для выполнения работ по замене радиатора и установке Ротарада, поскольку большинство перечисленных инструментов также применимы для установки комплектов для переоборудования.

Как снять радиатор?

Если вы собираетесь установить радиатор без помощи сантехника или теплотехника, вы должны точно знать, что делаете , прежде чем приступить к работе с .

Рекомендуется провести тщательную проверку рисков и позаботиться о соблюдении всех необходимых процедур безопасности, поскольку одна ошибка может иметь финансовые последствия, если ее не соблюдать.

Шаг 1 — Выключите горячую воду и дайте ей остыть примерно на полчаса. Это даст вам время подготовиться к установке и снятию радиатора.

Шаг 2 — Выключите заменяемый радиатор, повернув регулирующий клапан по часовой стрелке. На дальнем конце радиатора также должен быть защитный колпачок, который также известен как запорно-защитный клапан. Снимите колпачок, закройте этот клапан разводным гаечным ключом и поверните его также по часовой стрелке.

Убедитесь, что вы подсчитали количество оборотов, потому что после установки нового радиатора его нужно повернуть обратно такое же количество раз, чтобы обеспечить равномерное распределение и сбалансированную систему горячего водоснабжения.

Шаг 3 — Удалите воздух из радиатора, чтобы удалить лишнюю воду. Поверните ключ в дальнем верхнем углу и приготовьте тряпку или поддон для сбора грязной воды, которая может стекать из радиатора.

Поставьте емкость под регулирующий клапан, готовую для избытка воды.Используйте гаечный ключ, чтобы захватить клапан, удерживая его на месте, пока вы ослабляете гайку, которая соединяет клапан с радиатором.

Теперь выпустите воздух из радиатора, чтобы устранить вакуум внутри и позволить воде вытечь из регулирующего клапана. Для этого вам понадобится ключ радиатора, чтобы открыть спускной клапан. Убедитесь, что вы полностью слили воду из радиатора!

Шаг 4 — После того, как вы слили воду из радиатора, вам нужно будет снять его. Для этого ослабьте и открутите гайку, которая соединяет запорный вентиль с переходником в радиаторе.Поднимите радиатор вверх, чтобы снять его с настенных кронштейнов; здесь может понадобиться помощь! Используйте ключ радиатора, чтобы закрыть спускной клапан.

Шаг 5 — Радиатор готов к снятию! Возьмитесь за узел клапана в нижней части модели устойчивым гаечным ключом, чтобы предотвратить его ослабление вместе с самим устройством, затем отверните необходимые гайки и болты, прежде чем поднимать радиатор с кронштейнов на стене. На эту работу могут потребоваться двое из вас, поскольку радиатор может оказаться тяжелее, чем вы ожидали!

Шаг 6 — Теперь, когда ваш радиатор снят, вам может потребоваться слить всю лишнюю воду, которая все еще находится внутри; просто держите радиатор под углом, чтобы слить всю оставшуюся воду.Помните, что вода очень грязная и может испачкать ковер и т. Д.

Шаг 7 — Снимите кронштейны радиатора, так как они не понадобятся при установке комплектов Rotarad.

Пошаговое руководство — Как установить радиатор с Rotarad

Рисунок 1 — Убедитесь, что уплотнительные кольца находятся на месте, когда вы ввинчиваете поворотные соединители в каждый конец радиатора и затягиваете гаечным ключом

Рисунок 2a — Отметьте горизонтальную линию поперек стены в нужном месте в нижней части радиатора.

Рисунок 2b — Поместите настенную пластину каретки на линию, где будет конец радиатора. Отметьте центр прорезей и прикрепите пластину к стене. Тщательно продвиньте нижний опорный кронштейн через канал.

Рисунок 2c — Измерьте расстояние от канавки до канавки между разъемами радиатора. Полностью соберите вторую настенную пластину и опорный кронштейн через канал.

Рисунок 2d — Прикрепите рулетку к установленному кронштейну.Поместите вторую собранную настенную пластину и опорный кронштейн на карандашную линию. Измерьте такое же расстояние от кронштейна до кронштейна, как и от канавки до канавки, затем отметьте и закрепите.

Изображение 3 — Осторожно установите радиатор на опорные кронштейны, убедившись, что кронштейны вошли в пазы вращающихся разъемов. Зацепите верхний кронштейн маркером, прикрепленным к центру верхних выступов на задней части радиатора. Затем прижмите к стене, чтобы отметить точки крепления.Снимите маркер и закрепите оба кронштейна.

Изображение 4 — Установите оба предохранительных троса, продев один конец за выступы на задней стороне радиатора. Затем проденьте черную петлю через петлю на другом конце проволоки.

Изображение 5 — Затем вы вставляете черные проушины в прорези в верхних скобах, прикрепленных к стене, прижимая их к стене, когда вы поворачиваете радиатор в нужное положение.

Изображение 6 — Чтобы закрепить радиатор на стене, вы поднимаете и нажимаете вниз, чтобы зафиксировать верхнюю часть кронштейнов на выступах в задней части радиатора, когда он установлен.

Смотрите наше видео — Как установить комплекты Rotarad

Существует 2 типа клапанов, поэтому, когда вы собираетесь приобрести комплекты ротарадов, проверьте, чтобы увидеть нужный тип клапанов, см. Изображения ниже, которые помогут вам определить.

Сжатие

Союз

Наем сантехника или теплотехника

Если у вас нет необходимого опыта, то даже простая установка нового радиатора может показаться сложной задачей.Вот почему мы рекомендуем вам посоветоваться с профессионалом.

Сантехнические подрядчики могут установить новый радиатор всего за пару часов, которые могут предоставить соответствующие материалы для выполнения работ.

Сантехники и теплотехники могут безопасно выключить котел и слить воду из системы, что можно сделать за считанные минуты.

У них также есть соответствующие навыки и опыт, чтобы убедиться, что ваш радиатор и комплекты Rotarad установлены правильно.

Заключение

После того, как вы установили Ротарад, вам больше не нужно проходить этот процесс снова и снова, когда вам нужно украсить или очистить!

См. Блог — Слив радиатора -V- Комплект для снятия ротарада

См. Блог — Почему следует чистить радиаторы

См. Блог — Как удалить обои за радиаторами

Как добавить радиатор

Проблема с радиаторами в том, что их никогда не бывает достаточно, чтобы обойтись без них, и часто они оказываются не в том месте.Самый быстрый и простой способ обновить вашу систему центрального отопления — это добавить радиатор, но зачем кому-то платить за это, если вы можете следовать нашему простому пошаговому руководству и сделать это самостоятельно за день?

В нашем пошаговом руководстве вы узнаете, как модернизировать систему отопления за день.

Установка радиатора — простое, но трудоемкое дело, поэтому сантехник взимает с вас около 100 фунтов стерлингов за радиатор плюс материалы, чтобы установить один для вас. Если у вас сплошные полы или вам нужно установить особенно длинные трубы, вы можете продолжать увеличивать эту цифру.

Мы составили это удобное руководство по установке радиатора в вашу систему центрального отопления. В руководстве описывается самый популярный вид влажного центрального отопления: система с открытой вентиляцией, в которой используются подающие и обратные трубы для распределения горячей воды от котла к радиаторам и обратно к котлу.

(БОЛЬШЕ: См. Другие уроки DIY)

Необходимые инструменты

• Горелка для бутана
• Резак для труб
• Разводной гаечный ключ
• Ключ радиаторного клапана
• Ключ спускного клапана
• Ручка для краски,
• Рулетка
• Сверла и сверла
• Карандаш
• Отвертки,
• Огнестойкий мат
• Пластиковый резак для шлангов / труб

Необходимые материалы

• Предварительно припаянные 15-миллиметровые отводы, тройники и прямые соединители
• или пластиковые быстроразъемные колена 15 мм тройники, прямые соединители
• Медная труба 15 мм
• или пластиковая труба 5 мм
• Радиатор
• Клапаны радиатора
• Флюс
• Бутан
• Запасные маслины 15 мм
• ПТФЭ лента
• Зажимы для труб
• Винты
• Заглушки

Тщательно продумайте, где вы собираетесь разместить новый радиатор.Одна часть комнаты особенно холодная? Будут ли сведены на нет его преимущества при перестановке мебели в будущем? Также подумайте об общих потребностях в отоплении помещений: они измеряются в британских тепловых единицах (BTU), и на большинстве радиаторов есть наклейка, показывающая выходную мощность BTU. Чтобы определить, сколько БТЕ требуется вашей комнате, умножьте высоту на ширину и длину комнаты (в футах), а затем умножьте это число на четыре.

Сколько дополнительных радиаторов может вместить ваш котел? При установке котла сантехник принимает во внимание размер дома и подбирает котел с соответствующей мощностью BTU.Обычно добавление одного или двух радиаторов не должно вызывать никаких проблем, но рекомендуется проверить мощность котла (в инструкции по эксплуатации или получить от производителя) и иметь представление о требованиях, предъявляемых к котлу со стороны существующих радиаторов.

Пошаговое руководство по добавлению радиатора

1. После того, как вы определились, где вы собираетесь разместить радиатор, найдите ближайшую пару подающей и обратной труб, к которой вы можете подключиться. Их можно разместить под половицами или, как здесь, прикрепить к стене из-за твердого пола.Когда система центрального отопления холодная, поверните термостат до щелчка, а затем коснитесь обеих труб. Первой нагревается труба от котла. Четко пометьте подающий и обратный трубопроводы ручкой для рисования.

2. Выключите котел и убедитесь, что подача воды к агрегату тоже отключена. Присоедините кусок садового шланга к сливному крану на радиаторе и проведите шланг к точке снаружи, которая ниже радиатора. Отверните квадратный ключ под сливным краном и дайте системе стечь.

3. Выпуск воздуха из выпускных клапанов радиатора пропускает воздух в верхнюю часть радиатора и вытесняет воду, оставшуюся в системе. Не забудьте после этого поднять клапаны.

4. Найдите центральную точку стены и проведите в этой точке вертикальную карандашную линию. Найдите центральную линию радиатора и измерьте расстояние от этой точки до центра кронштейнов. Перенесите эти измерения на стену.

5. Некоторые радиаторы поставляются с шаблоном для разметки положений отверстий кронштейна.Поднесите это до уже начерченных линий и закрасьте карандашом. Если шаблона нет, вставьте кронштейн в заднюю часть радиатора и измерьте расстояние от основания кронштейна до не менее 50 мм ниже нижней части радиатора (некоторые производители радиаторов рекомендуют зазор до 125 мм, проверьте упаковку для получения подробной информации). Начиная с верхней части плинтуса, перенесите это измерение на стену. Если система слилась, теперь вы можете поднять сливной кран.

6. Поместите основание кронштейна на линию, проведенную на шаге 5, а затем отметьте верхнее отверстие кронштейна на стене.Просверлите стену и вставьте вилку в стену, свободно прикрепите кронштейны вверху, а затем разметьте и просверлите нижние отверстия.

7. Оберните тефлоновой лентой резьбовые части клапанов радиатора пять раз. Это помогает им запечатать.

8. Установите клапаны. Закрепите основной корпус клапана правильным шестигранным ключом, который можно купить в магазинах DIY. Используйте разводной гаечный ключ, чтобы затянуть внешнюю часть клапана на основном корпусе.

9. Подвесьте радиатор.

10. Вырежьте и изготовьте необходимые трубопроводы от радиатора обратно к подающей и обратной трубам, которые вы определили ранее. Если вы работаете с медными трубами, используйте подходящий труборез, а не ножовку. Отметьте место, где вы собираетесь закрепить кронштейны для поддержки участков трубопровода, и теперь прикрутите их на место.

11. Если вы используете медные трубы, перед началом пайки убедитесь, что все подходит друг к другу, и что при присоединении трубопроводов не возникает напряжений.

12. Очистите концы медных труб проволочной ватой.

13. Наденьте стопорные гайки и маслины на трубы, которые соединяются с клапанами радиатора, и удерживайте их на месте, пока вы их затягиваете.

14. Для этой части работы использовались предварительно припаянные или йоркширские стыки, которые просто нужно было равномерно нагреть бутановой горелкой, чтобы расплавить припой внутри стыка и сделать водонепроницаемое соединение. Используйте огнестойкий коврик позади нагреваемой области, чтобы предотвратить возгорание и возможность распайки существующих стыков.

15. Вы можете прекратить нагрев предварительно припаянного соединения, когда припой появится в виде кольца вокруг края соединения, как это. Не забывайте: оба конца предварительно запаянного шва должны нагреваться одновременно.

16. После того, как вы установили трубопровод от нового радиатора в области трубы, которую вы планируете подключать, вам нужно будет разрезать трубу и вставить тройник для подачи питания. В данном случае мы использовали быстроразъемную пластиковую тройник, чтобы продемонстрировать, как традиционные и современные компоненты сантехники могут работать вместе.

17. Пластиковую трубу следует разрезать подходящим ножом для шланга / труб, а не ножовкой, которая имеет тенденцию оставлять потертые края. Убедитесь, что разрез квадратный.

18. Перед тем, как подсоединить пластиковую трубу к соединителю, вставьте вставку в конец, чтобы предотвратить деформацию трубы.

19. Подсоедините подающую и обратную трубы к трубам от нового радиатора. Если вы установили термостатический клапан с одной стороны радиатора, и он не является двухпоточным, то к этому клапану необходимо подключить подачу потока.Заполните систему, открыв кран, который вы закрыли на шаге

20. Проверьте отсутствие утечек, а затем выпустите воздух из радиаторов.

.
