В этой статье я расскажу, как установить потолочный светильник самому, своими руками. Речь пойдет именно о монтаже накладных потолочных светильников, достаточно популярных у нас из-за своих небольших габаритов, которые позволяют эффективно использовать их в помещениях даже с низкими потолками.

В качестве примера монтажа, взят круглый накладной потолочный светильник Globo.

Будьте внимательны, светильники чаще всего продаются без ламп, их необходимо покупать отдельно. В нашем случае, потолочный светильник рассчитан на 3 лампы, с цоколем E27, поэтому вместе с ним были приобретены энергосберегающие лампы Wolta, мощностью по 20 Вт каждая.

Комплект поставки светильника включает в себя:

1. Основание

2. Рассеиватель (плафон)

3. Крепеж

4. Инструкция

Теперь можно приступать к установке и подключению светильника на потолке.

ВАЖНО! Прежде чем приступать к установке осветительного прибора, обязательно отключите подачу электрического тока в месте монтажа. Лучше всего отключить всю группу освещения в учетно-распределительном щите, соответствующим автоматическим выключателем, а не просто выключателем света.

Монтаж потолочного светильника своими руками

1. Размечаем место монтажа.

В первую очередь необходимо разметить место установки, а именно нанести на потолок положение крепежных отверстий основания. Для этого прикладываем к потолку основание светильника, как показано на изображении ниже, центруем, выравниваем и отмечаем места для крепежа.

В нашем светильнике таких отверстий три, их достаточно просто определить из массы других технологических отверстий основания по характерной форме и симметричному расположению относительно центра (см.изображение ниже).

2. Делаем отверстия в потолке в отмеченных местах.

Если бетонный потолок, как в нашем случае, то бурим перфоратором отверстия диаметром 6мм. Если же у вас деревянные перекрытия, то прикрепить основание светильника можно напрямую, саморезами.

3. Подключаем накладной потолочный светильник к питающему кабелю.

Данная модель, хотя и имеет три лампы, рассчитана на подключение к одноклавишному выключателю, другими словами, она, при включении загорается сразу вся. Из потолка при этом должно выходить два (фаза+ноль) или три (фаза+ноль+заземление) провода, схема электропроводки следующая:



Если же вы захотите подключить накладной потолочный светильник к двухклавишному выключателю, в случае, когда у вас из потолка три (фаза1+фаза2+ ноль) или четыре (фаза1+фаза2+ноль+заземление) провода, схема электропрводки:

То вам необходимо несколько переделать светильник по ЭТОЙ инструкции, это довольно просто.

Мы же будем подключать к одноклавишному выключателю. Для это, с тыльной стороны основания, есть клемма, к которой сведены все провода от ламп светильника, к ней и подключаются питающие провода в следующем порядке:

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Если у вашего потолочного светильника всего одна лампа, возможно с тыльной стороны основания не будет клеммы для подключения. В этом случае, питающий кабель выводится в одно из технологических отверстий и подключается напрямую к патрону, как показано на изображении ниже.

4. Фиксируем светильник на потолке.

После завершения подключения питающих проводов к клемме, крепим основание к потолку. Для этого, можно воспользоваться крепежом из комплекта поставки, либо использовать свой, в данном случае дюбель-гвозди.

В проделанные в потолке отверстия помещаем дюбели-пластиковые пробки.

После чего, прикладываем к потолку светильник, совмещая монтажные отверстия основания с теми, что мы проделали в потолке и вкручиваем саморезы.

5. Устанавливаем лампы.

Следующим этапом аккуратно устанавливаем лампы в патроны светильника.

6. Проверяем работу светильника.

Когда лампы установлены, еще раз внимательно осматриваем светильник, все контакты, места подключений, положения ламп и т. д., ищем возможные неполадки, разрывы, плохие контакты и т.д.

После того как убедились в надежности всей конструкции и контактов, можно включить подачу электричества и проверить работу светильника и правильность подключения. Если все в порядке, все лампы загорятся.

7. Устанавливаем рассеиватель/плафон.

Последним этапом монтажа является установка рассеивателя. Выполнять это необходимо только при выключенном светильнике. На большинстве подобных потолочных светильников, не зависимо от производителя, рассеиватель света устанавливается одинаково.

Для фиксации плафона на основании есть три скобы, одна из которых подвижная, подпружиненная.

Для установки рассеивателя необходимо:

— Упереть рассеиватель в две неподвижные скобы

— Отвести на себя скобу с пружиной

— Прижать плафон к основанию светильника

— Плавно надвинуть на него подвижную скобу

На этом установка потолочного светильника завершена. Как видите, в этом нет ничего сложного и вы, обладая минимальными навыками и инструментом, а главное желанием, сможете выполнить монтаж своими руками.

Если вы столкнетесь с какими-то сложностями при установке не описанными в статье, обязательно пишите в комментариях, постараюсь оперативно помочь. Кроме того, если есть дополнения, поправки или любые вопросы, не стесняйтесь – пишите!

Как установить светодиодный светильник на подвесном потолке

Когда я задумал делать ремонт в прихожей, то одним из первых возникших вопросов был вопрос о выборе вида отделки потолка и какие установить потолочные светильники. Имея многолетний опыт эксплуатации натяжного потолка в ванной комнате и гостиной из ПВХ, долго выбирать вид потолка не пришлось. Решил установить натяжной потолок из ПВХ, благодаря многочисленным его преимуществам, по сравнению с другими видами отделки потолка.

О потолочных светильниках пришлось немного подумать. С одной стороны хотелось установить современные светодиодные точечные потолочные светильники, а с другой стороны в прихожей висел самодельный комплект светильников люстра и бра, сделанные своими руками. Они мне нравились, и расставаться ни с люстрой, ни с бра совсем не хотелось.

В конечном итоге было найдено компромиссное решение, люстру и бра у входа в прихожую оставить висеть на прежних местах, а в коридоре прихожей, где на стене висел одноламповый светильник, установить встраиваемые в натяжной потолок точечные светильники.

Прежде, чем устанавливать натяжной потолок, необходимо проложить электропроводку, а чтобы проложить провода необходимо разработать электрическую схему, исходя из вида и количества светильников, типа лампочек и их мощности.

Выбор типа лампочки для встраиваемого потолочного светильника

Прежде, чем приобретать встраиваемый в подвесной потолок светильник, необходимо выбрать тип лампочек и определить необходимое их количество, обеспечивающее достаточную освещенность помещения. В настоящее время для установки в потолочные встраиваемые светильники применяют четыре вида ламп: накаливания, галогеновые, компактные (их еще называют энергосберегающими или лампами дневного света) и светодиодные. Каждый тип лампочек имеет свои достоинства и недостатки, в дополнение влияет на минимальное расстояние между горизонтом установки подвесного потолка и стационарного, что в помещениях с невысокими потолками является определяющим фактором.

Воспользовавшись ниже представленной таблицей, Вы без труда сможете сделать оптимальный выбор типа лампочек для подвесного потолка, исходя из своих требований и граничных условий.

Технические параметры, помеченные *, могут отличаться в большую или меньшую сторону в зависимости от конструкции светильника и лампочки, мощности лампочки, производителя, вида подвесного потолка. Например, натяжные потолки из ПВХ боятся нагрева более 60°С, этим и ограничивается допустимая мощность лампочек во встраиваемых светильниках.

Следует отметить, что галогеновые лампы, рассчитанные на напряжение питания 12 В, так и 220 В, очень чувствительны к превышению питающего напряжения и от этого часто перегорают. Для галогеновых ламп на 12 В необходим понижающий трансформатор или блок питания (адаптер), для которого нужно не забыть, в случае установки подвесного потолка без доступа в межпотолочное пространство, предусмотреть специальное место на стене.

Более подробную информацию о лампах накаливания и галогеновых, энергосберегающих, светодиодных Вы можете получить, посетив специально посвященные им страницы сайта.

Расчет мощности и количества светильников

Мощность светильников зависит от размеров помещения (площади, высоты и формы), цвета стен и мебели, назначения комнаты и предпочтений хозяина. Кто-то любит яркий свет, а кому-то по душе теплый, рассеянный свет небольшой яркости.

Точный расчет мощности и количества светильников, с учетом всех факторов выполнить практически невозможно. Для оценочного расчета можно воспользоваться данными по освещенности, представленными в таблице, благодаря которым, с учетом светового потока, зависящего от типа лампочки, можно определить, сколько и какой мощности нужно установить в помещении светильников, в зависимости от его вида.

Рассмотрим пример расчета, который я делал для коридора прихожей. Планировалась установка светодиодных потолочных точечных светильников. Форма коридора представляет собой букву Т с площадями участков 2,8 м2 и 4,5 м2. Общая площадь коридора составляла 7,3 м2. Вычислим необходимую мощность светильников 7,3×2=15,6 Вт. Так как высота потолков составляла 2,75 м и стены планировалось покрасить в цвет крем-брюле, с учетом сложной формы коридора, то оптимальным решением будет установка четырех потолочных точечных светильников с установленными в них светодиодными лампами с небольшим запасом, мощностью 5,5 Вт, напряжением питания 220 В со штыревым цоколем GU5,3. Штыревой цоколь для подвесных потолков хорош тем, что имеет малые габариты, что важно при небольшом по высоте межпотолочном пространстве.

На стенах в коридоре до ремонта висели картинки художников, которые планировалось после окончания ремонта оставить на прежних местах. Поэтому, для неискаженной цветопередачи были выбраны светодиодные лампы белого света, цветовой температуры 4000 К. Если Вам нужен теплый свет, то следует выбирать лампу цветовой температуры 2700 К.

Надо заметить, что встраиваемые потолочные светильники в помещениях использовать в качестве единственного источника освещения не всегда целесообразно. Гораздо лучший результат можно получить применением дополнительно настенных светильников или настольных ламп в зоне работы или отдыха. В таком случае мощность ламп в потолочных светильниках можно уменьшить.

При наличии светильников локального освещения вполне возможно полностью отказаться от встраиваемых в подвесной потолок светильников, заменив их подсветкой потолка светодиодной лентой.
Так что при решении вопроса освещения помещений квартиры есть, где развернуться творческой фантазии.

Выбор провода для электропроводки точечных светильников

Для прокладки электропроводки питания четырех выбранных светильников суммарной мощностью 22 Вт подойдет любой электропровод, в двойной изоляции, предназначенный для прокладки электропроводки. Лучше всего подходит медный многожильный двойной соединительный провод, например типа ПВС 2×0,75. О сечении жил провода можно не задумываться, так как максимальный ток не будет превышать 0,1 А.

При использовании в потолочных светильниках галогеновых ламп на 12 В сечение провода нужно обязательно рассчитать. Одна такая лампочка мощностью 60 Вт потребляет ток 5 А. А если для освещения понадобится десять лампочек, то ток потребления составит 50 А.

Выбор и устройство встраиваемого точечного потолочного светильника

Ассортимент встраиваемых потолочных светильников в любом магазине светотехники огромен, но устроены они все одинаково и отличается только видом отделки корпуса и дополнительными украшениями. В некоторых моделях встраиваемых светильников предусмотрена возможность в небольших пределах изменять направление светового потока.

Так как мне нужно было осветить коридор, то выбор пал на самый простой вид встраиваемого светильника, в комплекте которого был еще и цокольный патрон.

Любой встраиваемый потолочный светильник состоит из корпуса, представляющего собой фигурное профильное кольцо с площадками для крепления двух пружин с ушками. В зависимости от типа и мощности лампочек, корпуса светильников бывает разного диаметра и в них может отсутствовать, как у светильника на фотографии выше, или установлен электрический патрон, как правило, Е14.

Особое место занимают светодиодные потолочные точечные светильники, в которых светодиоды установлены непосредственно в корпусе на печатной плате.

Лампочку в таком светильнике уже не заменить и в случае выхода его из строя придется менять светильник целиком или искать светодиоды для замены. Стоят такие светильники дорого.

У светильников без патронов для закрепления лампочки в корпусе служит пружина в виде разрезанного кольца.

Лампочка вставляется в корпус светильника и фиксируется за счет того, что пружинное кольцо, разжимаясь, входит в специально сделанную канавку в корпусе. Такой светильник подходит для установки как галогеновых лампочек, так и светодиодных. В случае замены галогеновых лампочек на светодиодные или обратно, нужно не забыть проверить, на какое напряжение питания они рассчитаны.

Для закрепления потолочного точечного светильника, в подвесном потолке, вне зависимости от его типа, в заданном месте потолка вырезается отверстие, несколько меньше внешнего диаметра фланца корпуса светильника.

Ушки пружин руками сводятся друг к другу до такой степени, чтобы они прошли в отверстие потолка. Ушки заводятся в отверстие потолка и отпускаются. Опираясь на внутреннюю поверхность подвесного потолка ушки, втягивают светильник до упора фланцем в нижнюю поверхность подвесного потолка и таким образом фиксируют светильник.

Такая простая конструкция крепления потолочного светильника позволяет спрятать элементы его крепления и легко снять светильник в случае необходимости. Достаточно взяться за основание светильника и потянуть за него вниз.

После установки корпуса светильника на подвесном потолке, через него продевается провод и подсоединяется с помощью клеммной колодки к патрону. Патрон надевается на цоколь лампочки, лампочка вставляется в корпус светильника и фиксируется разжимной пружиной.

Электрическая схема электропроводки

для точечных потолочных светильников

До начала установки подвесного потолка, после выбора типа лампочек, расчета их мощности, количества светильников и точек их установки, разрабатывается схема электропроводки. При разработке электрической схемы необходимо учесть точки и способы соединения проводов между собой и со светильниками.

Так как из стены уже выходили провода, к которым ранее был подключен настенный светильник, то к этим проводам и было решено подключить потолочные светильники. Планировалась установка подвесного натяжного потолка из ПВХ, а провода выходили выше уровня натяжного потолка, и, следовательно, доступа к местам соединения проводов после монтажа потолка не будет. Поэтому все соединения проводов было решено выполнить самым надежным способом, скруткой с последующей пайкой оловянно-свинцовым припоем. Точки паек были отмечены на электрической схеме.

При выборе места для установки светильников и люстр в помещениях, в которых имеется телевизор или компьютер, нужно не забывать, что угол падения луча света равен углу отражения. С учетом этого правила светильники надо устанавливать в местах, исключающих их отражение на экране монитора, поэтому для выбора точек установки светильников, необходимо продумать, как будет расставлена мебель, в каком месте будет установлен телевизор или монитор компьютера.

При выборе лампочек на напряжение питания 220 В, установка дополнительных устройств не потребуется. В случае применения лампочек на напряжение питания 12 В, необходимо предусмотреть место, для установки трансформаторов или адаптеров с учетом их габаритных размеров и возможного к ним доступа для технического обслуживания или ремонта.

Внимание! Перед подключением точечных потолочных светильников, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Монтаж электропроводки

для подключения точечных потолочных светильников

После приобретения светильников, определения мест их установки, закупки материалов и комплектации можно приступать к монтажу электропроводки.

Монтаж электропроводки для подключения светильников можно выполнять на любом этапе ремонта помещения, вплоть до установки подвесных потолков. Но при выполнении ремонта стен в коридоре оказалось, что света от существующего светильника было недостаточно. Поэтому монтаж электропроводки пришлось выполнить в первую очередь, и к электропроводке для освещения подключить временные патроны с энергосберегающими лампочками.

Перед монтажом проводов необходимо на потолке обозначить места установки светильников (на фотографии обведены кружками), и точки крепления проводов. Провода, для исключения провисания, в зависимости от их жесткости, закрепляются с шагом 40-50 см.

Для закрепления проводов на потолке и стенах существуют специальные дюбель-хомуты (на фотографии слева) и гвоздевые скобы (на фотографии справа) разных типоразмеров. Для закрепления провода дюбель-хомутом на стене необходимо просверлить отверстие, надеть дюбель-хомут на провод и забить дюбель в отверстие. Для закрепления провода гвоздевой скобой, нужно прижать ней провод к стене и забить гвоздь. Подходит для монтажа проводов и кабелей по дереву, пластмассе, штукатурке.

Забитые в бетонное оштукатуренное перекрытие потолка гвоздевые скобы могут выпасть и остаться лежать на полотне ПВХ. Поэтому этот вид крепления был отброшен. Дюбель-хомутов под рукой не, оказалось, поэтому применил простой и надежный способ закрепления проводов на стене, с помощью хомута из хлорвиниловой трубки. В потолке сверлится отверстие, в него забивается дюбель, в дюбель завинчивается через сделанное отверстие в хомуте саморез. Так как вес провода ничтожен, то подойдет любой саморез и дюбель самого малого типоразмера.

Изготовление жгута для электропроводки

потолочных точечных светильников

Так как электропроводка для потолочных светильников после установки натяжного потолка будет недоступной для обслуживания и ремонта, все соединения проводов в межпотолочном пространстве необходимо выполнить крайне надежно. Обычно соединения выполняют с помощью клеммных колодок, например Wago. Но самым надежным видом соединения проводов является пайка, этот способ я и использовал.

Для сведения к минимуму объема работы на высоте под потолком, был заранее изготовлен жгут, который останется только закрепить на потолке и подключить к бытовой электропроводке.

Для определения длины проводов жгута и точек пайки по ранее сделанной разметке на потолке были измерены расстояния между проводами для подключения и местами установки светильников. Результаты измерений сразу наносились на электрическую схему, которая одновременно являлась и электромонтажной.

Изготовлен жгут был из медного многожильного провода с двойной изоляцией (жила обвита шелковой нитью и покрыта полихлорвинилом). Для удобства провода были свиты между собой в косичку.

После снятия изоляции с проводов, они были облужены припоем. Во втором отсеке коридора провода должны были разветвляться. Поэтому, провода были, попарно скручены и пропаяны припоем. Обратите внимание, что для повышения надежности изоляции, места соединения проводов были сделаны со сдвигом относительно друг друга.

На провода перед соединением были надеты изоляционные трубки, которые после окончания пайки были сдвинуты на места соединения. Для исключения смещения изолирующих трубок, они были зафиксированы с двух сторон плотно сидящими на проводах кембриками. В совокупности со смещением мест соединения такой способ изоляции гарантировал надежность электропроводки. Изолирование проводов можно было выполнить и с помощью обыкновенной изоляционной ленты. чтобы не запутаться на кембриках была нанесена маркировка.

Небольшой участок провода жгута при отгибании поперечной балки проходил ниже уровня подвесного потолка. Этот участок электропроводки проходил под штукатуркой. Для надежности изоляции на него дополнительно была одета полихлорвиниловая трубка.

После того, как жгут был закреплен на потолке, настало время подсоединить его к квартирной электропроводке. Для этого длина проводников выходящего из стены двойного провода была подрезана со сдвигом. Так как провод был старый, изоляция его стала грубой и, чтобы не повредить жилы, она была снята термическим способом с помощью паяльника. Жилы были зачищены и облужены припоем, на них надеты изоляционные трубки.

Осталось навить концы жгута на жилы сетевого провода, пропаять припоем и надеть изоляционные трубки. Благодаря технологии сдвига мест соединений проводов, трубки нужны практически для безопасности человека и эстетики. Случайно провода электропроводки между собой соединиться не смогут.

Место соединения подвешивается с помощью хомута саморезом к потолку. Прокладка электропроводки для точечных потолочных светильников закончена.

Временные электрические патроны в местах будущей установки точечных светильников с помощью клеммных колодок подключены, лампочки вкручены и можно, продолжать ремонт.

Установка потолочного светодиодного светильника

на натяжном потолке ПВХ

Выше описана технология установки потолочных светильников, в том числе и светодиодных, на любой подвесной потолок, жесткой конструкции, например из гипсокартона, реечного потолка или Armstrong. В случае установки точечного потолочного светильника на натяжной потолок из ПВХ или другого пластичного материала необходимо установить дополнительное крепление, иначе потолок будет под тяжестью светильников провисать.

Для этих целей выпускается специальная арматура. На фотографии универсальная платформа (пандус) для крепления точечных светильников. Платформа имеет форму конуса, поверхность которого представляет собой ступеньки.

Для подгонки диаметра крепежного отверстия платформы под конкретный вид потолочного светильника, достаточно острым ножом срезать лишние ступеньки с конуса.

К основному потолку платформа крепится с помощью стальной перфорированной ленты. Отрезок ленты необходимой длины сматывается с рулона и отрезается ножницами по металлу.

На платформе для крепления саморезом ленты предусмотрены две площадки с отверстиями. Если нет самореза малой длины, то можно закрутить длинный. Выступающую его часть необходимо удалить бокорезами.

Арматура для точечных светильников прикручена саморезами к потолку, светодиодные лампочки для проверки подключены. Все работает, нужно снять лампочки и можно приступать к установке натяжного потолка.

После того, как натяжной потолок установлен, приступают к монтажу светильников. Для того, чтобы пленка ПВХ не порвалась и не сильно нагревалась, прежде, чем делать в ней отверстие под светильник, в месте его установки специальным клеем приклеивается специальное пластмассовое термоизоляционное кольцо.

По внутренней окружности кольца острым ножом пленка вырезается, патрон извлекается и центрируется платформа. Перфорированная лента легко деформируется, а потолок прогибается, поэтому легко можно подогнать высоту и место положения платформы в горизонтальной плоскости.

Установка потолочного светильника на платформе обеспечит надежную его работу, исключит провисание натяжного потолка и порчу его из-за излишнего нагрева при использовании галогеновых лампочек.

На фотографии Вы видите конечный результат работы по установке точечных потолочных светильников в натяжном потолке.

Как установить и подключить потолочный светильник — Svetilnikof

Конечно, не каждый имеет навыки работы с электричеством, поэтому задача для многих будет казаться сложной иногда даже невыполнимой. Однако после внимательного прочтения этой статьи выясняется, что монтаж потолочного светильника не так уж и сложен для доморощенного умельца. Все, что вам нужно, это небольшое желание и очень простое оборудование, доступное в каждой квартире. У вас должна быть отвертка с регулятором тока или обычная изолированная отвертка и измеритель тока. Перед началом работы необходимо проверить его работу на обычной розетке. Так что читайте и делайте все сами!

Как установить потолочный светильник: инструкция шаг за шагом

1. Первым шагом, который определяет безопасность дальнейший действий, является выключение предохранителей. После этого, перед тем, как установить потолочный светильник, убедитесь, что в проводах нет тока.

Установка потолочного светильника начинается с отключения предохранителя, отвечающего за данный кабель, и в целях безопасности еще раз нужно перепроверить с помощью измерителя, что ток не протекает по фазным проводникам.

Чтобы убедиться, что отвертка с регулятором тока работает нормально, сначала проверьте кабель, в котором вы уверены, что течет ток. Это даст нам уверенность в том, что инструменты работают должным образом и при последующем измерении тока неприятных сюрпризов не будет.

2. Разделяем и идентифицируем провода

Убедившись, что нас не убьет током, можем приступить к этапу подключение потолочных светильников. В каждой квартире, особенно в новостройках, используются трехжильные кабели с проводами разных цветов, которые выводятся с потолка: двумя фазными, а третий – проводник («ноль»). Стоит запомнить или пометить изолентой «ноль». Фазные провода подводятся к выключателю света, нулевые провода — к распределительной коробке. Сначала удалите около 3 см изоляции с концов каждого провода и согните их, чтобы они не соприкасались. Затем мы должны снова включить предохранители.

С помощью отвертки или измерителя напряжения прикасайтесь к каждому из проводов по очереди (вы не должны ни в коем случае касаться оголенных проводов рукой, когда включен предохранитель — это может привести к поражению электрическим током!). Выключатель света должен быть включен в течение этого времени. Если после прикосновения к кабелю в приборе загорается лампа, это означает, что это один из фазных проводников, если он не горит — мы имеем дело с нейтральным проводом. Если все подключено правильно, у нас должен быть один нейтральный проводник и остальные фазовые проводники. Запомнив порядок проводов, снова выключите предохранители и убедитесь, что в проводах нет тока.

3. Подготовка отверстий в потолке

Следующим этапом является подготовка места, в котором предусмотрена установка светильников на потолок. Мы ставим светильник на потолок и отмечаем карандашом места, где нам придется сверлить отверстия. Стоит убедиться, что в том месте, где мы хотим сверлить, нет кабеля.

После маркировки соответствующих точек, мы просверлим отверстия и вставляем в них дюбеля. Когда дело доходит до размера дюбелей, обычно достаточно двух 6×60 мм, хотя для некоторых моделей есть место для четырех. Если у вас большая и тяжелая люстра или очень слабая поверхность, рассмотрите немного большие размеры, например, 8×80 мм. Также стоит установить лампу как минимум на 4 контакта.

4. Подсоедините провода к светильнику

Как правило, люстры или другие типы потолочных светильников оснащены подходящим разъемом для подключения проводов. Куб — это маленький пластиковый элемент, с помощью которого мы соединяем два электрических провода. Обычно производители указывают, где должны быть подключены фазные проводники, а где нулевой (нейтральный). Поэтому следуйте инструкциям и соедините помеченные нами фазовые провода с их эквивалентами в лампе, аналогично и с нейтральным.

Стоит помнить, что алюминиевые и медные провода нельзя подключать напрямую. Между этими металлами образуется электронная пара, которая разрушает контакты. Поэтому они соединяются болтом и гайкой, а между ними обязательно устанавливается стальная шайба. Для этого в строительных магазинах теперь доступны специальные соединительные элементы, с помощью которых провода крепятся через гильзы с помощью винтов.

После подключения всех проводов мы можем снова включить предохранитель и проверить исправность светильника. Если все работает, мы можем перейти к следующему шагу. Если люстра не работает, мы рекомендуем проверить:

  • правильно ли мы соединили провода в кубе;
  • есть ли электричество в кабелях;
  • люстры и лампочки находятся в хорошем рабочем состоянии.

5. Изолируйте провода

Если подключение потолочных светодиодных светильников или любого другого типа светотехники имело успех, мы должны правильно изолировать провода. Для этого вы должны снова выключить предохранитель. Каждый провод нужно отдельно плотно обмотать изоляционной лентой. Изоляция будет дополнительной защитой, например, от влаги и возможного короткого замыкания.

6. Прикрутите лампу к стене

После изоляции проводов мы ничего не можем сделать, кроме как прикрутить лампу к потолку. Для этого мы ставим лампу на предварительно просверленные отверстия, прячем выступающие провода и вкручиваем винт в каждое предварительно подготовленное отверстие.

Если у нас есть торцевые заглушки, мы можем легко надеть их и наслаждаться новым потолочным светильником в нашем доме!

Как лучше сделать крепление потолочных светильников самому, как их собрать или снять, а также

После того, как вы закончили все строительные и отделочные работы в вашем доме, то наступает момент декорирования пространства. Одно из первых дел, которое нужно сделать – это подключить и закрепить светильники на потолке. Данную работу можно выполнить и самому, в зависимости от того, какую модель светильника вы выбрали.

Научиться самостоятельно, крепить и подсоединять светильник – это нужное дело, которое может пригодиться вам не раз в жизни не только после ремонта помещения, но и тогда, когда вы просто решили перевесить его с одного места на другое. Вызов мастера на дом стоит денег, к тому же вы можете его ждать долго. Поэтому лучше изучить и разобраться в данном вопросе самостоятельно.

Как крепятся потолочные светильники

Ответ на этот вопрос зависит от того, какой вид светильника вы выбрали. Всего их три.

  1. Подвесной.
  2. Накладной.
  3. Встраиваемый.

У каждого из данных видов свой способ крепления.

Крепление светильника на крюк

В прошлые годы это был самый распространенный и практически единственный вариант крепления. Обусловлено это тем, что модели светильников были только подвесными, встраиваемые виды появились гораздо позже. В каждом советском доме можно было видеть такую картину: из потолка торчит крюк вместе с проводами, на нем висит люстра или светильник.

Данный способ имеет актуальность в наше время в том случае, если подвесной светильник имеет конструкцию на штанге из металла или на шнуре. После того, как электрические провода подключены, крюк и отверстие в потолочном перекрытии декорируется специальным цоколем люстры.

Если у вас дома нет данных крюков или они есть, но расположены не там, где нужно, то перенести или установить их можно и самому, используя инструкцию ниже.

  • Отверстие в потолке необходимо сделать с помощью перфоратора. Его расположение должно быть рядом с тем местом, из которого выходит питающий кабель;
  • После этого в отверстие нужно забить дюбель из пластика;
  • На него накрутить крюк, с помощью резьбы на нем.

Важный момент! Если вы приобрели люстру, которая имеет значительный вес, то вместо пластикового дюбеля нужно использовать анкерный крюк.

  • После того, как крюк закреплен, то его нужно обмотать изолентой в несколько слоев, далее оденьте на трубку из ПВХ. Сделать это нужно до того, как вы начнете собирать потолочным светильник и вешать его. Нужно это для того, чтобы крюк не имел контакта с элементами светильника из металла.

Если в вашем доме сделан подвесной потолок, то чтобы сделать отверстие в нем, нужно использовать дрель и специальную коронку. После чего приступать к сверлению отверстия, предназначенного для монтажа крюка. Но стоит обратить внимание, что диаметр коронки на дрели не должен превышать диаметр декоративного стакана люстры или светильника. Крюк в этом случае должен иметь значительную длину, так как ему нужно не только прочно зафиксироваться в перекрытии, но и дополнительно пройти расстояние после подвесного потолка.

Совет. Если вы выбрали для своего дома легкий светильник, то его можно монтировать на специальный крюк-бабочку. Он надежно фиксируется и раскрывается после того, как его установили в подвесной потолок.

Крепление с помощью крестовины или планки

Современные модели светильников устанавливаются с помощью планки, крестовины, а также на плоское основание, в котором предусмотрены крепежные болты. Монтаж к потолку производится согласно следующей инструкции:

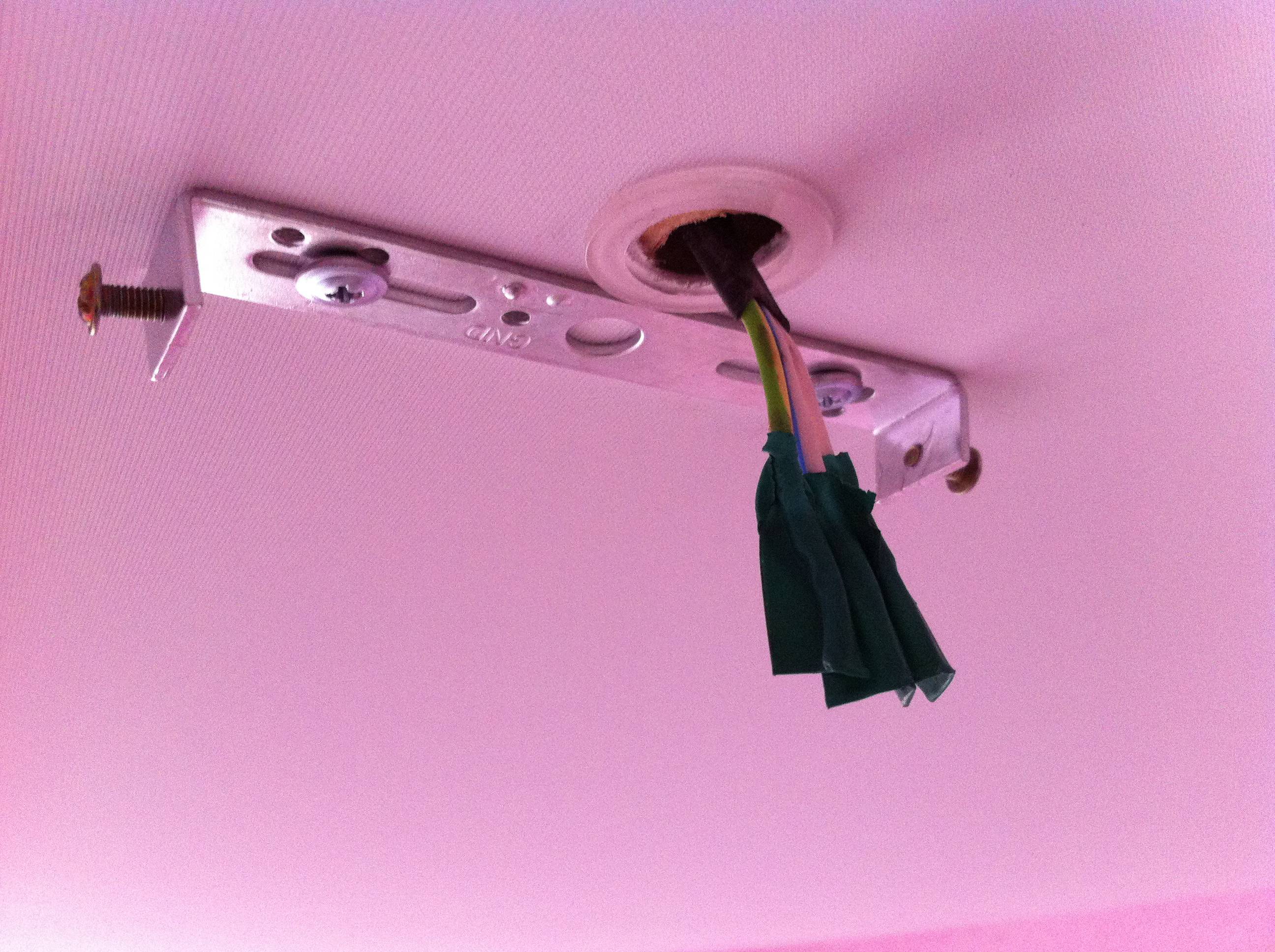

  1. В нужном месте нужно закрепить планку или крестовину. Сквозь монтажные отверстия на конструкции нужно сделать метки на потолке.
  2. Далее дрелью или перфоратором нужно просверлить по данным меткам отверстия. Выбор инструмента зависит от типа потолка.
  3. Дюбель-гвоздями нужно закрепить планку или крестовину.
  4. Перед установкой светильника, необходимо подсоединить его к электричеству, соединив провода.
  5. Далее нужно надеть люстру на болты, которые вмонтированы в крестовину или планку, закрутить гайки. Все провода, крепежная планка должны быть закрыты цоколем люстры.

Если в вашем доме натяжной потолок, то перед тем, как повесить светильник, в нужном месте под полотном монтируют профили из металла, деревянные бруски или закладные элементы. Без них произвести крепление светильника будет не возможным.

Для сведения. Чтобы обнаружить при закреплении светильника металлический каркас, можно применить магнит. Такая необходимость возникает тогда, когда ваш потолок выполнен из гипсокартона. Если потолок натяжной, то его можно демонстрировать в нужных местах, после чего установить закладные.

Как закрепить встраиваемые светильники.

Точечные светильник стали весьма распространены в последнее время. Они приобрели большую популярность. Пришли они в нашу жизнь вместе с потолками, которые имели подвесную конструкцию. Этот момент открыл для нас возможность грамотного освещения помещения. Один такой светильник не даст много света, но их можно установить сколько угодно, и монтируется они по вашему усмотрению.

Если вы не знаете, сколько должно быть светильников на потолке, то придерживайтесь следующей схемы: один метр квадратный должен быть освещен светильником мощностью в 20 Вт. Если ваш светильник имеет мощность 60 Вт, то он сможет осветить 3 кВ. М.

Важный момент! Данная схема имеет актуальность для помещения, где используются только точечные светильники. Если вашей комнате имеется дополнительный источник света, то и светильников будет меньше.

Где будут располагаться точечные светильники, нужно опередить заранее, до того, как будет проводиться монтаж подвесного потолка. Провода нужно протянуть в точки крепления. Если у вас будет натяжной потолок, то должны быть установлены крепежные кольца.

После того, как сделан новый потолок, производит крепление светильников по следующей схеме.

  1. В местах, где будут располагаться светильники по ранее разработанному плану, на потолке отметьте точки.
  2. После этого берете дрель с коронкой подходящего диаметра. На метку поставьте сверло и сделайте круглое отверстие. При этом стоить помнить о том, что оно не должно быть больше, чем декоративная накладка на светильнике.

Совет. Если ваш потолок из гипсокартона, то отверстия нужно сделать до того, как начались отделочные и шпаклевочные работы.

  1. Далее нужно соединить клеммы светильника и провода.
  2. Проверьте, работает ли он. Просто включите свет.
  3. Чтобы закрепить светильник в потолок, нужно отжать вверх защелки на пружинах.

При монтаже светильников в натяжной потолок используется тот же принцип. Только проделывать отверстия необходимо по диаметру термоустойчивого кольца, которое было приклеено на поверхность.

Как произвести демонтаж старого светильника

Демонтаж вам потребуется в том случае, если вы решили установить новый и современный светильник вместо старого. Сделать это совсем не сложно.

  1. Нужно отключить напряжение, которое идет к люстре.
  2. Если модель светильника подвесная, то нужно выкрутить винт-зажим. Он располагается под декоративным стаканом.
  3. Сдвиньте стакан вниз.
  4. Провода нужно открутить, после чего снять люстру с крюка.
  5. Если светильник накладной модели, то нужно открутить декоративные гайки. Они располагаются в цоколе. Выполняют функцию держателей.
  6. Отсоедините провода.
  7. Произведите демонтаж крепежной планки или крестовины.

Если люстра имеет большие объемы и вес, то позовите на подмогу друга, так как снять одному ее будет непросто. Если нет возможности помощи из вне, то как минимум, снимите все элементы декора со светильника – это плафоны, лампочки, подвески.

Обязательно выполняете все работы после того, как отключена электроэнергия.

https://youtube.com/watch?v=1udpOMUTfGk

Если новый светильник имеет накладную модель, то крюк из потолка вам не понадобится, и будет только мешать. Его нужно открутить. Если крюк был вмонтирован в плиту, которая является перекрытием, и размещается внутри ее поперечине, то тогда надавите на крюк. Делать это нужно до тех пор, пока поперечина займет вертикальное положение. Это поможет ей просто выпасть к вам в руки.

Итог

Вот вы и узнали, что закрепить светильник или люстру на потолке совсем не сложно. Вызов специалиста вам потребуется только в одном случае, если вы боитесь подключать самостоятельно к электросети.

Установка точечных светильников своими руками

Установка точечных светильников своими руками, вопреки расхожим мнениям, не является сложным электромонтажным процессом, занимает немного времени и не требует какой либо особой специальной подготовки. В данной статье подробно изложено пошаговое фото руководство по монтажу, прочитав которое, установка точечных светильников своими руками не вызовет у вас никаких вопросов и сложностей.

Стоит отметить, что основным преимуществом точечных светильников, относительно других осветительных устройств, (люстры, настенные и потолочные светильники), является равномерное освещение всей площади помещения и практически полное отсутствие тени от предметов, что очень благотворно влияет на наше зрение.

Существует много различных вариантов монтажа точечных светильников, в каждом из которых используются свои определенные марки проводов, методы их крепления к потолку,  соединения со светильниками и между собой. Так же светильники могут иметь различные лампы, например, на 12 вольт, где подключение выполняется через понижающий трансформатор тока, на 220 вольт, а так же очень большую популярность сейчас приобретают светодиодные лампы. В нашем примере мы рассмотрим вариант монтажа точечных светильников с лампами накаливания на 220 вольт, который является самым простым, безопасным, надежным и практичным.

Что обязательно  нужно учесть пред началом монтажа?

Как правило, львиная часть подвесных потолков монтируется из материалов подверженных горению, это  могут быть пластиковые панели, МДФ панели, все виды натяжных потолков, фанера или ДСП. В нашем примере, потолок выполнен из пластиковых панелей.

Данный вид потолка относиться к особо горючим, поэтому следует особое внимание уделить противопожарной безопасности. Для данного случая это:

  • негорючие, жаростойкие провода
  • надежный метод соединения проводов между собой
  • правильный выбор мощности ламп, которые будут устанавливаться в светильники

Требование к использованию негорючих проводов, относится ко всем видам подвесных потолков, особенно оно актуально при использовании в точечных светильниках ламп накаливания и галогенных ламп. Так как при их использовании идет сильный нагрев излучаемый лампой по обе стороны потолка. Провода постоянно подверженные сильному тепловому воздействию, должны выдерживать длительные температурные нагрузки, в противном случае возможно разрушение изоляции, короткое замыкание и пожар. Чем больше мощность лампы уставленной в точечный светильник, тем сильнее  нагрев, которому подвергаются провода.

Выбираем провод

Существует огромное множество негорючих или малоподверженных горению марок проводов, но нам нужно найти  соответсвующий конкретно нашим критериям:

  • не гореть
  • выдерживать длительное воздействие высоких температур

Данными характеристиками в полной мере обладает провод марки РКГМ.

Провод РКГМ — мягкий многожильный, медный провод, термостойкий, жаростойкий, негорючий.

Имеет два изоляционных слоя:

  • наружный, состоит из стекловолоконной лакированной обмотки
  • внутренний, изготовлен из кремнийорганической резины особой прочности

Температурные характеристики от -60 до +180 градусов Цельсия. В обширную область применения данного провода входят  бани и сауны, где нагрев воздуха и перепад температур достигают критических значений.

Соединение проводов

Для соединения проводов между собой, используем обжимной ручной пресс и медные или медно лужёные гильзы.

Для мягкого медного  провода, данный метод соединения является практически идеальным, конкуренцию которому может составить только пайка оловом.

Если под рукой нет пресса, альтернативой ему могут служить электромонтажные плоскогубцы или кусачки, принцип работы которых ничем не отличается от принципа работы электромонтажного обжимного пресса.

На каком расстоянии следует располагать точечные светильники на потолке

Так как точечные светильники конструктивно устанавливаются во внутрь потолка,  они имеют ограниченный угол освещения, непосредственно возле светильника он составляет 30 градусов, а далее начинает рассеиваться.

Для оптимального освещения, светильники нужно расположить таким образом, чтобы световые потоки, излучаемые ими, обязательно пересекались. Таким образом, достигается равномерное распределение светового потока.

Например; при высоте потолка 2,5 метра светильники желательно разносить друг от друга не более 1 метра и не более 60 сантиметров от края стены .

Для наглядности и визуального представления того, как светильники будут располагаться на потолке, нужно сделать предварительную разметку. Выполним ее с помощью изоляционной ленты.

Отрезаем от изоленты две небольшие полоски и наклеиваем друг на друга, так чтоб получился крест, который в нашем случае будет имитировать точечный светильник на потолке. Изготавливаем кресты по количеству светильников и наклеиваем их на потолок.

Теперь мы имеем возможность взглянуть на всю картину целиком и посмотреть, как  точечные светильники будут выглядеть и при необходимости подкорректировать  места их расположения. После того, как крестики имитирующее точечные светильники равномерно распределены по потолку, необходимо выполнить точную разметку с применением рулетки.

Делаем точную разметку светильников на потолке

Сначала отмеряем расстояние от стены до крайнего светильника. Далее  равномерно делим расстояние между остальными светильниками. При высоте потолка 2,5 м крайние точечные светильники, возле стен рекомендуется устанавливать на расстоянии не более 60 см, стена не должна остаться темной и не освещенной, между остальными не более 1 метра, для равномерного освещения световые потоки светильников должны пересекаться.

Если потолок состоит из состыкованных панелей, как в нашем случае и место расположения светильника попадает на стык, сместите его немного в сторону. Если этого не сделать, то изготовлении отверстия под светильник с очень большой вероятностью могут повредиться две панели.

Изготавливаем отверстия под точечные светильники

Приступаем к изготовлению отверстия под светильники.

Для его нам понадобится:

  • электрическая дрель или шуруповерт
  • коронка по дереву необходимого диаметра, у большинства светильников он равен 68 мм

В нашем примере используется именно такая коронка, 68 диаметра.

Здесь, все просто и понятно, вставляем коронку в дрель или шуруповерт и в заранее размеченных местах изготавливаем отверстия, высверливая кружки в потолке.

А вот если коронки нет, тогда процесс изготовления отверстий будет более трудоемкий.

Нам потребуется:

  • электрическая дрель или шуруповерт
  • тоненькое сверло по металлу или по дереву
  • канцелярский нож

Для этого рисуем круг необходимого для установки светильника диаметра. Отмечу, что диаметр наружной части светильника, которая будет находиться на лицевой части потолка, не должен совпадать с отверстием. Отверстие должно быть немного меньше, иначе светильник просто провалиться вовнутрь потолка. Наружная юбка точечного светильника заходя в отверстие, упирается в лицевую часть потолка, а пружины, предназначенные для фиксации светильника, упираться во внутреннюю часть потолка. Таким образом светильник будет с двух сторон надежно прижат к потолку.

Круг нарисовали, теперь тоненьким сверлом насверливаем отверстия по линии круга. Чем ближе будут отверстия друг к другу, тем легче будет выполнить отверстие. Для следующего действия нам потребуется канцелярский нож. С помощью ножа соединяем насверленные отверстия между собой, прорезая перемычки оставшиеся между ними. Получается круглое отверстие. Оставшиеся заусенцы удаляем ножом или напильником.

И так отверстия все отверстия готовы, переходим к следующему этапу.

Монтаж проводов

Все точечные светильники, должны быть соединены между собой проводами, по ним будет производиться подача электроэнергии.

Первым делом изготавливаем перемычки между светильниками. С помощью рулетки отмеряем расстояние между отверстиями.

 Прибавляем к полученному 40 сантиметров, по полученным размерам отмеряем провода и отрезаем. Нам потребуется два провода одинаковой длинны, один будет использоваться для подачи к светильнику ноля, другой для фазы.

Так как провод мягкий, с протяжкой  могут возникнуть проблемы. Для этого изготавливаем протяжку из  куска жесткого стальной или медной проволки крючок.  С его помощью мы будем протягивать провода между отверстиями, которые мы изготовили под светильники. В нашем примере используется жесткий, медный, трехжильный провод, сечением 2,5 квадрата. Идеально для этих целей подходит провод марки ПВ1, сечением 6 квадрат.

Максимально выравниваем наш провод протяжку, так что бы он был ровный и прямой, как антенна. Теперь, изготавливаем на одном из его концов крючок.

Засовываем протяжку крючком в первое отверстие, так что бы его направление совпадало со вторым соседним и ловим в нем крючок провода протяжки. Если при протяжке возникают проблемы, можно сделать встречный крючок. Он изготавливается аналогично проводу протяжки, только имеет более короткий размер. Он запускается навстречу проводу протяжки и путем вылавливания цепляется за крюк протяжки, далее, в полной мере  просовывается между отверстиями.

Теперь, на заранее подготовленных, отмеренных по размеру проводах, на одной из сторон, делаем небольшую петлю.

Так как провод мягкий, петлю следует зафиксировать изоляционной лентой.

Зацепляем петлю за крюк провода протяжки и очень легко протягиваем его внутри потолка вытягивая протяжку вместе с проводом.

Аналогичные действия производим для всех светильников.

Провода прокладываются шлейфом соединяя все светильники между собой по цепочке. Для наглядности рассмотрим все на нашем примере. На картинке представленной ниже имеются четыре провода. Две фазы и два нуля. На первый светильник должно придти питание, фаза с выключателя и ноль напрямую с распределительной коробки. Для конкретного примера, включение точечных светильников будет производиться одноклавишным выключателем, подробное описание принципа работы схемы и ее наглядное, пошаговое выполнения, при необходимости вы можете изучить в статье схема подключения одноклавишного выключателя света. С питающего провода должен подключиться первый светильник, дальше должна пойти перемычка (ноль и фаза) на следующий второй светильник. Где все выполняется по аналогии с 1 светильником, два провода питания ноль и фаза пришли с первого на второй светильник, два ушли на третий, плюс к этим проводам, в дальнейшем подключится точечный светильник под номером два. В конце статьи можно посмотреть схему подключения точечных светильников.

Для простоты понимания сейчас на картинке ниже показаны только перемычки, два провода пришли (ноль и фаза), пусть это будет питание, его мы пометим желтой изолентой, и две жилы ушли (фаза и ноль) на второй светильник. Какой из проводов будет нулем, а какой фазой актуально только для светильников с резьбовым патроном, в нашем примере приведен именно такой. Для других видов патронов, как правило имеющих заводской патрон с уже заряженный проводами, это не принципиально. Исключения могут составить, только некоторые виды светодиодных светильников, на них должны нанесены быть обозначения контактов.

Данная картинка должна повториться на всех светильниках, то есть во всех отверстиях, кроме последнего, там будет только питание, фаза и ноль, перемычка с предпоследнего светильника.

В нашем примере примере будет всего два светильника.

Внимание! Перед выполнением электромонтажных работ, следует позаботиться о безопасности их проведения. Поэтому, все соединения, жилы и провода, к которым будет производиться подключение, следует отключить от подачи элетроэнергии. После чего, в обязательном порядке, убедиться в отсутствии на них напряжения и только после этого, приступать к работе. Проверить наличие или отсутствие напряжения можно с помощью указателя напряжения, как это сделать детально описано в статье указатели напряжения, разновидности и инструкции по использованию.

Подключение точечных светильников

Теперь, приступаем  к подготовке светильников к монтажу. Отрезаем два одинаковых куска провода длинной 20 см, снимаем с двух концов изоляцию. С одной стороны 7 мм, с другой 5 см.

Зачистка провода РКГМ имеет свои особенности, все дело в стекловолоконной лакированной обмотке, она очень плохо чиститься, лохматится и оставляет волоски стекловолокна, которые потом очень мешаются при соединении проводов между собой.

Что нужно сделать, чтобы избежать этих трудностей.

Отрезаем необходимой длины провод, в нашем случае это 20 см, подготавливаем изоляционную ленту и нож.

Отмеряем с двух сторон нужное расстояние, которое необходимо зачистить и наматываем изоленту вокруг провода. У нас эти размеры составляют 7 мм и 5 см.

Далее, делаем надрез по краю изоляционной ленты вокруг провода, и снимаем изоляцию с провода. Ненужно слишком сильно надрезать изоляцию, так как повредятся тоненькие жилки и наш провод из сечения 1,5 мм, превратиться уже в 1 мм. Наша задача аккуратно обрезать стекловолоконную обмотку, вторая изоляция жилы, состоящая из кремнийорганической резины, снимается хорошо.

После снятия изоляции с жилы провода изоляционную ленту, с той стороны, где мы зачистили 7 мм нужно снять, так как эта часть провода будет подключаться к светильнику. В эксплуатационном режиме, контакты точечного светильника подвержены длительному тепловому воздействию, особенно при использовании в светильниках ламп накаливания и галогеновых ламп. Некоторые виды изоляционной ленты , при воздействии на них тепла издают неприятный специфический запах.

Другая сторона провода будет соединяться с проводами, которые мы протягивали между отверстиями для светильников, здесь, изоляционную ленту можно не снимать.

Подключаем провода к контактам светильника. Как правило, точечные светильники бывают двух вариантов исполнения:

  1. Первые, с контактными клеммами, как в нашем примере.
  2. Вторые, с уже готовыми заводскими проводами, закрепленными на патроне. В этом случае провода уже имеют заводскую, негорючую и температуростойкую изоляцию.

Раскручиваем клеммные винты на патроне светильника, подготавливая контакты к подключению проводов.

Теперь, уплотняем многожильную жилу провода, состоящую из маленьких тонких волосинок меди, для этого скручиваем их  пальцами рук в плотную косу, а затем подтягиваем плоскогубцами. Это делается для того, чтобы винт контактной клеммы зажал максимальное количество жилок. Вставляем провод  в клеммы и закручиваем винты, после чего убеждаемся, что жила хорошо зафиксирована в контактом зажиме, для этого тянем ее в противоположную от контакта сторону.

В итоге всех проведенных манипуляций получается подготовленный к установке, заряженный проводами точечный светильник.

Наш светильник имеет стандартный патрон с винтовой резьбой, который имеет два контакта, один идет на резьбу, второй соединен с центральным лепестком контактом, находящимся внутри патрона. При правильном подключении ноль должен находиться на резьбе, а фаза на лепестковом контакте внутри патрона. Это нужно для того, что бы при замене лам не попасть под напряжение, случайно коснувшись резьбы.

Соединяем его с проводами питания.

Соединение жил будем выполнять методом опрессовки гильзами. Первым делом соединим нулевые жилы. Для этого берем по одной жиле с каждого направления, которые мы определили как ноль, одну с питающего провода, одну с перемычки, идущей на следующий светильник и одну со светильника. Соединяем их вместе скручивая между собой по часовой стрелке, сначала руками, затем плоскогубцам.

По аналогии с нулевой скруткой соединяем фазную. Должно получиться две скрутки по три провода.

 Выполняя соединения проводов. Будьте внимательны! Не скрутите вместе фазу и ноль, иначе при включении выключателя возникнет короткое замыкание. У нас имеется два приходящих провода, два отходящих и два на светильник, на каждом из направлений, одна жила фаза, другая ноль.

Для удобства дальнейшей опрессовки можно зафиксировать провода перед скруткой изолентой. После чего одеваем на скрутки гильзы. Они могут быть как медными, так и медно-лужеными.

Сечение гильз определяется по суммарному сечению проводов. В нашем примере, для освещения, мы применяем провод РКГМ сечением 1,5 мм квадратных. Считаем: 1,5+1,5+1,5=4,5 мм, берем размер гильзы в сторону увеличения, что бы ее можно было свободно одеть на скрутку, ближайший размер 6 мм квадратных.

Гильзы одеты. Теперь их необходимо обжать, для этого действия используется ручной пресс или плоскогубцы.

Делаем два сжимания, в начале гильзы и в конце, от края нужно отступить 2-3 мм, иначе гильза может порваться.

Откусываем, с помощью кусачек торчащие из гильзы жилки проводов и изолируем готовые соединения изоляционной лентой.

Аналогично соединяем все остальные провода со светильниками.

Светильники подключены, теперь, необходимо выполнить установку точечных светильников в отверстия на потолке. Прижимаем подпружиненные лапки к внутренней части светильника и аккуратно вставляем его в отверстие.

Теперь, вкручиваем лампочки. Для нашего примера используются лампы накаливания мощностью 40 Вт каждая.

При покупке ламп для точечных светильников обязательно обратите внимание на  наличие зеркального отражателя.

Для ламп  накаливания и галогеновых ламп, применяемых на горючих материалах потолка (пластик, натяжные потолки), не следует использовать лампочки мощностью больше 40 Вт. Так как при использовании более мощных ламп возникает риск, под воздействием ее теплового потока, разрушить материал потолка. В качестве альтернативы лампам накаливания и галогеновых ламп можно использовать светодиодные лампы.

Вкручиваем лампочки в светильники и включаем свет.

Установка завершена. Все работает, включается и выключается. В данной статье мы подробно рассмотрели вопрос как подключить точечные светильники своими руками.

Более подробно и наглядно про подключение и установку отдельных элементов электропроводки (розеток, выключателей, в том числе и выключателей с подсветкой, люстры, подвесного  светильника и вытяжного вентилятора ванной комнаты) здесь.

Схема подключения точечных светильников 220 вольт, через одноклавишный выключатель

Подключение двух светильников мы разобрали в статье, для большей наглядности и понятности ниже приведена схема подключения трех точечных светильников на напряжение 220 Вольт (без понижающего трансформатора тока).

Как просто установить точечный светильник в гипсокартонный потолкок

Споты, они же точечные светильники – идеальный прибор для установки в подвесные потолочные конструкции, особенно если последние обшиваются гипсокартонными листами. Сама по себе подвесная конструкция уже сокращает высоту потолка в помещении, поэтому монтаж светильников в гипсокартон, которые устанавливаются на уровне подвесной поверхности, дополнительно высоту не уменьшают, а  светодиодные модели позволяют произвести установку в маленьких пространствах.

Виды потолочных светильников

Светильники для гипсокартона – это несколько разновидностей, которые друг от друга отличаются типами ламп, потребляемым напряжением и способом установки. Что касается последнего критерия, то здесь две позиции: встраиваемые и накладные.

  • встраиваемые – это осветительные приборы, техническая часть которых располагается между гипсокартоном и базовой потолочной поверхностью, а декоративная ниже потолка из ГКЛ;
  • накладные устанавливаются по поверхности гипсокартонного потолка, и способ их крепления практически ничем не отличается от установки люстры.

Дополнительно конструктивно светильники для потолков из гипсокартона отличаются еще и по другим качествам:

  • одинарные и блочные;
  • поворотные и неподвижные.




Касаемо ламп необходимо отметить, что в этих источниках света присутствуют все разновидности осветительных элементов:

  • лампы накаливания;
  • галогенные;
  • светодиодные;
  • люминесцентные энергосберегающие.

Разные типы потолочных светильников в ГКЛ

По потребляемому напряжению светильники делятся в основном на две группы: 220, 24 и 12 В. Установка светильников в гипсокартон (галогенных) на 24 и 12 В требует присутствия понижающего трансформатора, который монтируется в межпотолочном пространстве.  Сегодня все больше популярности получают светодиодные светильники.

Разновидности светодиодных светильников

Требования к установке светильников

Расположение встраиваемых в гипсокартон потолочных светильников на самом потолке никакими правилами и требованиями не ограниченно. То есть, конфигурация может быть самой разной. Но чаще всего приборы располагают так, чтобы освещение в комнате было полным или частичным. Поэтому дизайнеры пользуются тремя схемами:

  1. Рядами, перпендикулярными стене, на которой располагается окно. При этом расстояние от стены до первого прибора не должно быть меньше 60 см. А шаг установки рядов – 1 м.
  2. В шахматном порядке. Здесь те же требования.
  3. Монтаж точечных светильников в гипсокартон производится по периферии. То есть, точечные источники света в данном случае выступают в качестве дополнительного освещения пространства. Основным прибором здесь выступает люстра.

Все три схемы достаточно просты, универсальны, но, как показывает практика, сегодня нередко их не используют. Так как ограничений в схеме расположения точечных светильников нет, то вариаций в этом случае огромное количество. Особенно это относится к потолкам из гипсокартона, сооруженных в два яруса.

Варианты расположения светильников на потолке

Процесс установки точечных светильников

В первую очередь планируется, по какой схеме будет производиться установка. Опытные мастера схему рисуют на бумаге, определяют в масштабе расстояния между приборами и их точное расположение на потолке. Затем отменить крестиками места на потолке где будет расспологаться светильник, это нужно для того чтоб потолок.

Далее производится разводка проводов (кабелей). Этот этап надо проводить после сборки на потолке каркаса из металлических профилей. Хотя некоторые мастера сначала делают проводку, а затем собирают каркас. Но в этом случае придется предварительно определить места монтажа прямых подвесов, нанося на потолочную поверхность метки с учетом расстояния между крепежными элементами. Потому что может случиться так, что провод окажется под местом крепления подвеса. А этого делать никак нельзя.

Провод в гофре на потолке

Есть и вторая сложность проводки для потолочных светильников, встраиваемых в гипсокартон, до монтажа каркаса. Провода (кабеля) придется крепить к базовому потолку. А это дополнительные расходы на крепеж и затраченное время. В то время как прокладка проводов по собранному каркасу – это простое крепление к подвесам при помощи изолированной жилы самого провода в виде скрутки.

В любом случае кабели надо прокладывать, пропустив их через гофрированный монтажный шланг. Это дополнительная защита, увеличивающая срок эксплуатации проводов.

До того как начинать электропроводку, надо на потолке обозначить места расположения светильников.

Схема подключение может быть последовательной или параллельной. В последнем случае параллельных участков может быть несколько в зависимости от того, как будут включаться светильники группами. Это на усмотрение заказчика.

Схема с двойным выключателем

Схема с одинарным выключателем

Что касается кабеля (выбора его сечения). Нет надобности рассчитывать этот параметр с учетом потребляемой мощности. Оптимальный вариант – сечение 1,5 мм² ПВС . Лучше приобретать медный мягкий провод. Узнайте лучшие способы соединения многожильный проводов.

Подключение и монтаж светильников

После проведения разводки устанавливают гипсокартонные листы на сооруженный каркас. Затем еще раз, теперь уже на гипсокартонном потолке, обозначаются места расположения осветительных приборов. В них необходимо сделать отверстия под источник света.

Обратите внимание, что еще на стадии формирования схемы распределения светильников по потолочной поверхности необходимо строго учитывать, чтобы осветительный прибор не попал на элемент металлического каркаса. Потому что в таком случае нет возможности провести монтаж, металлический профиль просто будет мешать установке.

Проблемы при монтаже потолочных светильников

Здесь есть один тонкий момент – диаметр точечных светильников для гипсокартона должен совпадать с диаметром отверстия на потолке. Первый параметр производитель обязательно указывает на коробке (упаковке), но лучше его проверить.

Поэтому данный размер наносится на гипсокартонный потолок по местам установки приборов. Для этого лучше использовать циркуль. Теперь надо вырезать отверстия по нанесенной разметке. Есть несколько способов, как это можно сделать:

  1. Самый простой – просверлить отверстия дрелью, на которую устанавливается коронка диаметром, равным диаметру начерченной на потолке окружности.
  2. По окружности высверливаются сквозные отверстия мелким сверлом с шагом 1-1,5 см. После чего кусок гипсокартона просто вдавливается внутрь. Правда, кромки отверстия придется доработать острым ножом или лобзиком.
  3. Можно использовать балеринку. Для этого резак выставляется под радиус отверстия.

Остается только вытащить провода из вырезанных отверстий и подключить к ним светильники.

Монтаж потолочного светильника

Способов подключения, а точнее, приспособлений, с помощью которых производится соединение, немало. Самый простой, но и надежный, это клеммники с прижимными винтами или современные клемы WAGO.

Такая клема позволяет соединить разные типы проводов

Провода от осветительного прибора надо вставить в него с одной стороны, зажимая их винтами, питающую проводку с другой стороны.

Остается только провести установку светильников в гипсокартонный потолок. В конструкции приборов есть специальные зажимные планки (усики), которые подпружинены с одной стороны. То есть, в свободном состоянии они развернуты наружу, соответственно выступают за техническую часть прибора. То есть, разлет усиков больше, чем вырезанный диаметр отверстия на гипсокартонном потолке. Поэтому монтажные планки необходимо прижать, чтобы просунуть их в отверстие.

Иногда это сделать руками непросто, потому что мешает сам гипсокартон. Поэтому опытные мастера поступают так – связывают между собой усики проволокой, а после установки точечного светильника в гипсокартон разрезают ее кусачками или пассатижами. Усики расправляются под действием пружин, опираются на внешнюю сторону потолка, не давая светильнику упасть.

При помощи проволоки удерживаем усики пружин

Некоторые конструкции встраиваемых светильников для потолка из гипсокартона являются разборными. То есть, декоративная часть отсоединяется от технической. Поэтому последовательность проведения монтажных работ здесь немного другая:

  1. Производится разборка прибора.
  2. Техническую часть устанавливают в гипсокартонный потолок, то есть в отверстие, точно так же, как в вышеописанном случае.
  3. Производится подключение прибора к питающему кабелю, который вытаскивается через патрон. После чего провод утапливают обратно.
  4. Декоративную часть присоединяют к технической.

Полезные советы

Несколько рекомендаций, которые помогут избежать ошибок в процессе выбора и установки светильников точечных в гипсокартон.

  1. Лампы накаливания уже давно не используются в приборах данного типа. Среди остальных видов надо учитывать соотношение оптимальной цены и минимальной мощности потребления электроэнергии. В этом плане энергосберегающие лампы лучше всего. Светодиоды потребляют меньше тока, но такие светильники очень дороги. С галогенными много проблем – требуется трансформатор, часто перегорают.
  2. Соединение отвода кабеля от основного шлейфа к встроенным светильникам в гипсокартоне производится пайкой. От скрутки лучше отказаться. Можно использовать клеммники типа «орех».
  3. Проводя электрику, общее питания дома или квартиры надо отключить.
  4. После подключение, но перед установкой встраиваемых потолочных светильников в гипсокартон необходимо проверить их на рабочее состояние. Просто подается на приборы ток. Если какой-то из них не загорелся, надо найти причину и справить ее.
  5. Во влажных помещениях монтируются влагозащищенные модели.
  6. Подбор светильников по мощности выбирается с учетом того, чтобы вся система и потолок не перегревались в идеале это LED светильники

Заключение

При кажущейся сложности монтажа встраиваемых в гипсокартон потолочных светильников, этот процесс осилит даже новичок. Главное – точно следовать последовательности проводимых операций и грамотно подойти к выбору осветительных приборов и их установке. В дополнение посмотрите видео подборку.

Видео:

Видео:

Видео:
