Как залить ленточный фундамент своими руками

В индивидуальном строительстве востребованы ленточные фундаменты благодаря простоте изготовления, небольшим затратам и возможности возведения на них зданий с подвалами и цокольными этажами. Они идеально подходят при строительстве небольших домов, дач и гаражей, но становятся слишком затратным вариантом на пучинистых грунтах и при заливке фундамента на большую глубину.

В индивидуальном строительстве востребованы ленточные фундаменты благодаря простоте изготовления, небольшим затратам и возможности возведения на них зданий с подвалами и цокольными этажами. Они идеально подходят при строительстве небольших домов, дач и гаражей, но становятся слишком затратным вариантом на пучинистых грунтах и при заливке фундамента на большую глубину.

Разберёмся, как залить ленточный фундамент своими руками. Подготовка основания под строительство дома составляет от общей стоимости почти треть всех затрат. На участке надо исследовать тип грунта и определиться с глубиной его промерзания.

Обустройство фундамента начинается с расчёта нужного количества стройматериалов, их закупки и доставки на место строительства. При самостоятельном возведении ленточного фундамента разумно закупить максимальное количество запланированных стройматериалов, чтобы экономить время и выполнить весь объём работ за тёплый сезон.

Земляные работы и разметка фундамента

1. Расчищаем участок и с помощью подручных средств приступаем к нанесению внешних и внутренних границ будущего фундамента. (используем леску, верёвку и колышки из арматуры или дерева).
2. Разметку надо начать, определив ось будущего дома.
3. При помощи отвеса намечаем первый угол, от него натягиваем перпендикулярно шнур к двум другим углам. Затем, используя угольник, определяем четвёртый угол.
4. Проверив все углы, измеряем диагонали, которые должны совпадать. Вбиваем колышки и натягиваем между ними леску.
5. Внутреннюю разметку делаем по такому же принципу, отступая от внешней стороны на 40 см.

После разметки выбираем самую низкую точку периметра, чтобы рассчитать глубину траншеи (для небольшого дома — 40 см), и начинаем рыть котлован. Независимо от того, как вы будете рыть котлован (вручную или экскаватором), делайте дно траншеи максимально ровным, проверяя его уровнем. Стенки траншеи тоже должны быть вертикальными.

Создание песчаной подушки

Технология заливки ленточного фундамента предусматривает создание подушки из песка.

Она необходима, чтобы снизить давление на грунт. Её толщина составляет 10-15 см, которую контролирует специально подвешенная по периметру леска. Слегка смоченный предварительно песок утрамбовывают при помощи деревянного бруса или электротрамбовки. Чтобы усилить прочность ленточного фундамента сверху насыпают слой щебня и прокладывают гидроизоляцию (рубероид или п/э плёнку).

Монтаж опалубки и арматуры

Перед заливкой ленточного фундамента из доступных материалов (доска, фанера, куски металлочерепицы и прочее) делают опалубку. Обычно её сбивают гвоздями, шляпки гвоздей при этом находятся внутри. Это облегчает потом разбор конструкции и не портит будущую стенку фундамента. Опалубку поднимают над уровнем земли минимум на 30 см. После этого по всему периметру внутри фундамента натягивают верёвку или леску на уровне заливки.

Делаем укладку арматуры. Металлические прутья сечением 12 мм связывают проволокой квадратами со стороной в 30 см. Сварка не рекомендуется, т. к. конструкция должна быть гибкой. К тому же в местах сварки появится коррозия, которая может разрушить фундамент. Арматура должна быть внутри монолитного фундамента поэтому, делая монтаж арматуры в траншее, надо проследить, чтобы она не приближалась к любой внешней стороне ближе 5-ти см. Предусмотрите в фундаменте отверстия для водопровода и канализации.

Делаем заливку фундамента

Разберёмся, как правильно залить ленточный фундамент под дом. Сначала рассчитаем потребность в бетоне, высчитав объём основания дома. Можно самому приготовить раствор бетона из расчёта одной части цемента, трёх песка и пяти щебня. Но заводской бетон использовать лучше, т. к. после заливки «своего» бетона возможно образование мостков холода и «холодных швов», которые не могут препятствовать просачиванию воды и разрушению фундамента.

Бетон нужно непрерывно заливать слоями по 20 см, постоянно трамбуя каждый слой деревянными трамбовками и простукивая стенки опалубки, чтобы убрать пустоты. После заливки поверхность ленточного фундамента нужно тщательно проткнуть арматурой, выпуская воздух, и выровнять мастерком.

Прочность фундамент будет набирать в течение месяца. В первые дни его нужно укрывать от дождя и поливать водой в жаркую погоду, чтобы верхний слой не растрескался. Демонтировать опалубку можно не раньше двух недель.

Полезные советы при возведении ленточного фундамента:

• все работы нужно начинать сразу после рытья траншей под фундамент, иначе может появиться вода, а края начнут осыпаться;
• если грунт легко сжимается или накапливает воду, его нужно удалить, заменив щебнем и крупным песком, которые необходимо утрамбовать;
• траншеи можно выравнивать только крупнозернистым песком, грунт со стенок траншеи брать нельзя;
• увлажнять песок для подушки нужно до отсыпки в котлован, иначе дно траншеи может быть размыто, что приводит к деформации ленты фундамента;
• толщина бетона от арматуры до песчаной подушки должна составлять 70 мм и более;
• гидроизоляцию фундамента можно делать через 3-5 дней после заливки, бетон за это время набирает половину своей прочности;

Качественное возведение ленточного фундамента – кропотливый и ответственный этап строительства дома. Это сказывается не только на долговечности постройки, но и решает проблемы усадки, сырости, подтопления и сохранения тепла в доме.

Читайте также:

Как залить ленточный фундамент своими руками

Среди прочих типов фундамента ленточный является самым распространенным в частном строительстве. Заливка его не требует внушительных финансовых затрат и не представляет особой сложности — его может построить и начинающий строитель, нужно лишь разобраться в особенностях работы.

Преимущества и недостатки

Как и любая строительная конструкция, ленточный фундамент имеет свои преимущества и недостатки, хорошо проявляет себя в одних эксплуатационных условиях и совершенно неприменим в других.

Чтобы избежать ошибок в проектировании и строительстве зданий на базе ленточного фундамента, важно знать все его свойства и особенности. Итак, к главным преимуществам конструкции относятся:

• дешевизна исходных материалов и монтажных работ благодаря небольшим размерам;
• простота и удобство монтажа, отсутствие необходимости в сложном технологическом оборудовании и особых профессиональных навыках работников;
• стойкость к постоянным высоким нагрузкам, то есть пригодность для частного двух- или трехэтажного строительства;
• совместимость со всеми современными технологиями возведения стен;
• высокая скорость заливки бетона, позволяющая существенно сократить сроки строительства.

Тем не менее, фундаменту такого типа свойственны несколько недостатков, самыми серьезными из которых являются:

• потребность в детальном анализе грунта и проведении достаточно сложных проектных расчетов с целью определения геометрических параметров будущего фундамента;
• большая масса конструкции, которая при ошибке в расчетах будет способствовать «проседанию» здания.

Проанализировав все плюсы и минусы ленточного фундамента, можно прийти к выводу, что оптимальной сферой его применения является частное строительство на достаточно прочных, стабильных грунтах без уклона. Кроме того, такой тип фундамента может выручить в условиях ограниченного бюджета и при сжатых сроках выполнения работ.

Разновидности ленточных фундаментов

Основным критерием классификации ленточных фундаментов является их внутренняя структура. В зависимости от нее конструкции делят на три группы:

1. Монолитные фундаменты. Состоят из армирующих прутьев, заранее установленных в траншеи и скрепленных между собой, которые заливаются бетоном. Такая технология обеспечивает наибольшую прочность, надежность и долговечность сооружений.
2. Сборные. Состоят их готовых железобетонных блоков промышленного производства, соединенных цементным раствором. Из-за разнородной структуры подвержены деформациям и разрушениям в местах стыков при несоблюдении условий постройки. Главное достоинство сборного фундамента – скорость и простота монтажа.
3. Прочие. Как правило, это группа объединяет легкие ленточные фундаменты для нежилых помещений, например, кирпично-каменные, песчаные, грунтоцементные.

Особняком держатся свайно-ленточные конструкции. Обычно они выполняются по монолитной технологии, но включают, помимо прочего, глубокие литые сваи с арматурным каркасом, позволяющие удерживать фундамент на нестабильных грунтах.

Материалы и инструменты для работы

Роль основных строительных материалов, используемых при возведении опалубки, установке прутьев и заливке ленточного фундамента, играют:

• доски, в том числе маячные, продольные и необходимые для изготовления щитов опалубки;
• прутья арматуры диаметром не менее 10 мм, выбираются в соответствии с расчетными нагрузками и рисунком армирования;
• проволока, натяжные крюки и скобы, которые используются для скрепления прутьев;
• бетонный раствор, компонентами которого являются цемент, песок и щебень (пропорции составляющих даны в таблице ниже).

Набор инструментов варьируется в зависимости от планируемого объема работ. Если периметр и ширина фундамента относительно невелики, преобладают ручные инструменты, такие как:

• лопаты, заступы для земляных работ и заливки;
• металлические емкости для приготовления бетона;
• молотки, пилы и другие столярные инструменты;
• пассатижи и клещи для работы с проволокой;
• средства резки металла, например, ножовка, электролобзик, УШМ.

С ростом объема работ увеличивается и степень механизации процесса. Применяются экскаваторы, бетономешалки, портативные станки и мощный ручной электроинструмент.

Разметка ленточного фундамента и земельные работы

В отличие от свайно-винтового фундамента, ленточный прекрасно подходит для строительства  зданий с цокольными этажами, подвалами и подпольями. Однако на пучинистом грунте этот вариант окажется довольно затратным – такой вид основания лучше всего возводить на сухом грунте, который вспучивается меньше, нежели влажный. Также невыгодно будет заливать фундамент на большую глубину, а вот для небольших домов, бань и гаражей он подойдет наилучшим образом.

Поскольку на подготовку основания под постройку уходит почти третья часть от общей стоимости строительства, следует заранее разобраться, как правильно сделать ленточный фундамент. Также обязательно нужно исследовать тип грунта на участке и глубину его промерзания, чтобы понять, подходит ли вам вообще такой тип фундамента. Впоследствии исправлять свои ошибки будет намного сложнее.

Перед тем как построить ленточный фундамент, необходимо расчистить участок от лишнего мусора и приступить к его разметке. В соответствии с подготовленным проектом гаража, бани или дома необходимо нанести на земле внешние и внутренние границы будущего фундамента. Делается это с помощью подручных средств: деревянных колышков или прутьев арматуры и веревки (проволоки, прочной лески).

Необходимо нанести на земле внешние и внутренние границы будущего фундамента

Как разметить ленточный фундамент идеально ровно, чтобы не пришлось переставлять колышки с места на место:

• начните разметку с определения оси будущего здания;
• воспользовавшись отвесом, наметьте первый угол, а от него перпендикулярно натяните шнур или леску ко второму и третьему углу здания;
• затем посредством угольника определяется четвертый угол;
• проверьте все углы, измерив диагонали, — если углы совпали, можно вбить колышки и натянуть между ними леску;
• точно так же сделайте внутреннюю разметку, отступив от внешней на 40 см (оптимальная ширина фундамента).

Закончив с разметкой, изучите перепады поверхности на участке и выберите самую низкую точку. Отсюда нужно будет начинать отсчет глубины траншеи, чтобы исключить в дальнейшем разницу в высоте фундамента. Для небольшого дома достаточно будет глубины котлована около 0,4 м.

Котлован можно вырыть собственноручно лопатой или с помощью экскаватора. Только не копайте на глаз — обязательно проверяйте с помощью водяного уровня, чтобы дно траншеи было максимально ровным, такая предосторожность поможет избежать многих проблем в будущем. Не забывайте и о том, что стенки траншеи должны быть строго вертикальными.

Котлован можно вырыть собственноручно лопатой или с помощью экскаватора

Монтаж опалубки и арматуры

На дне вырытой траншеи устраивается песчаная подушка, которая не только снижает нагрузку в межсезонье на фундамент, распределяя ее на всю площадь основания, но и позволяет сэкономить строительные материалы. Насыпьте песка слоем не меньше 150 мм, выровняйте его поверхность с помощью водяного уровня и утрамбуйте, смочив водой. Поверх песчаной подушки можно насыпать слой щебня и проложить гидроизоляцию в виде рубероида или полиэтиленовой пленки для усиления прочности основания.

До того как залить ленточный фундамент, обязательно нужно будет соорудить опалубку из доступных материалов – фанеры, деревянных досок, кусков металлочерепицы и т.д. Опалубка скручивается шурупами или сбивается гвоздями, при этом шляпки гвоздей располагают внутри, чтобы потом было проще разбирать конструкцию, и стенки фундамента получились ровнее. Установленная опалубка должна выступать над поверхностью земли как минимум на 30 см. Внутри опалубки по всему периметру натяните веревку на том уровне, до которого будете заливать фундамент. Сразу позаботьтесь об отверстиях для канализационных и водопроводных труб, иначе впоследствии придется их прорубать, нарушая целостность бетонного монолита.

Опалубка скручивается шурупами или сбивается гвоздями

Следующим этапом будет укладка арматуры. Свяжите арматурные стержни сечением 12 мм специальной вязальной проволокой так, чтобы стороны квадратных ячеек составляли по 30  см. Сварку лучше не использовать, поскольку в местах сварки будет проявляться коррозия, а вязка проволокой вдобавок обеспечивает гибкость конструкции при движении грунта. Укладывая арматуру в траншею, проследите, чтобы со всех сторон оставался отступ по 5 см, тогда арматура окажется внутри монолита.

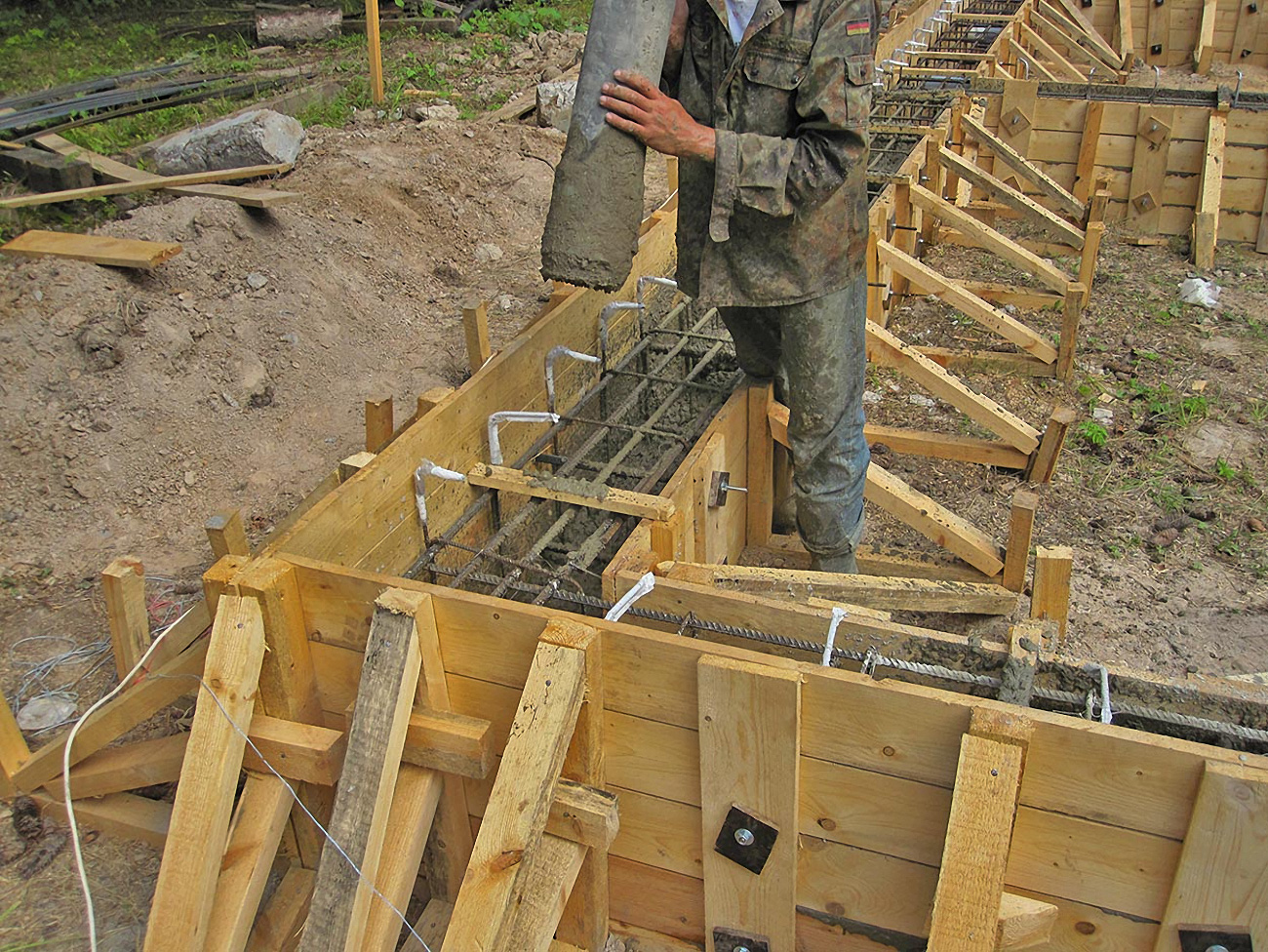

Заливка ленточного фундамента своими руками

Теперь разберемся, как правильно залить ленточный фундамент. Рассчитайте, сколько вам потребуется бетона, перемножив высоту, длину и ширину фундамента. Можно приготовить бетонный раствор самостоятельно, смешав 3 части песка, 5 частей щебня и одну часть цемента, разбавив водой до оптимальной консистенции. Но лучше все же использовать бетон заводского изготовления, поскольку за один раз залить приготовленный самостоятельно бетон у вас не получится, в результате образуются «холодные швы» и мостки холода, через которые впоследствии будет просачиваться вода, разрушая фундамент. Если вы будете заливать фундамент при помощи машины, убедитесь, что с любого угла опалубки есть доступ для заливки, и что раствор в машине не успел затвердеть — при необходимости разбавьте его водой.

Видео про заливку ленточного фундамента

Пошаговая инструкция по заливке:

• бетон заливается понемногу, слоями по 20 см;
• каждый залитый слой тщательно трамбуется специальными деревянными трамбовками, чтобы не допустить образование пустот в монолите;
• с этой же целью необходимо простукивать стенки опалубки;
• заливка осуществляется до уровня закрепленной веревки;
• по окончании работ поверхность залитого фундамента выравнивается мастерком, протыкается в нескольких местах арматурой (чтобы воздух мог выйти), опалубка снаружи простукивается деревянным молотком.

Заливка осуществляется до уровня закрепленной веревки

Итак, как делать ленточный фундамент мы разобрались, теперь остается лишь дождаться, пока он полностью подсохнет – на это может потребоваться около месяца. В это время укрывайте фундамент на ночь непромокаемыми материалами, чтобы дождем не смыло цемент с поверхности, а днем при солнечной погоде поливайте водой во избежание растрескивания верхнего слоя. Опалубку рекомендуется демонтировать не ранее, чем через две недели после заливки фундамента, а лучше через месяц.

Дальнейший уход за бетоном

После заливки важно обеспечить условия для его равномерного затвердевания, в первую очередь – необходимые показатели температуры и влажности. Комплекс направленных на это действий называют уходом за бетоном.

В первую очередь, нужно укрыть фундамент, частично изолировав его от воздействия солнечного излучения и других внешних факторов. В холодные пасмурные дни это делаю через 8-12 часов после заливки, в солнечные и ветреные дни – через 2-4 часа. Поверхность бетона засыпают опилками или песком, накрывают мешковиной или другими подобными материалами. Теперь нужно обеспечить регулярное поступление влаги, для чего фундамент поливают из шланга через распылитель каждые 1,5-3 часа в зависимости от погоды в дневное время суток и хотя бы дважды за ночь.

Обратите внимание! Если температура опустится ниже +5 градусов, увлажнение придется прекратить. В таком случае удержать влагу помогут специальные лаки и эмульсии.

Срок ухода зависит от марки использованного цемента. Для быстрозатвердевающих сортов достаточно 2-3 суток, стандартный цемент увлажняют в течение недели, а медленнозатвердевающий – до двух недель. Кроме того, необходимо учитывать конфигурацию фундамента – глубокие и широкие конструкции требуют более тщательного ухода.

Ответы на частые вопросы

Можно ли сделать подвал при ленточном фундаменте?

Ленточный фундамент можно считать лучшим вариантом для реализации проектов строительства подвала или погреба. Он имеет достаточное заглубление в грунт, чтобы выдерживать дополнительные нагрузки, при условии рытья подвала на некотором расстоянии от несущих стен.

Как правильно сделать пол при таком типе основания?

Пол в зданиях с таким фундаментом создается по методу слоеного пирога. Грунт засыпают песком, утрамбовывают и покрывают щебнем, выше располагают металлическую ячеистую стяжку, на ней – слой гидроизоляции. На гидроизоляцию настилают утеплитель и чистовые слои пола.

Видео по теме

В видеоролике показан внешний вид ленточного фундамента сложной конфигурации с несъемной опалубкой.

Оцените статью:

[Голосов: Среднее: ]

Как заливать ленточный фундамент правильно и сколько это стоит?

Ленточные фундаменты повсеместно применяются в частном домостроении. Такая популярность в первую очередь объясняется несложным производством работ и относительно низкой стоимостью по сравнению со сборными бетонными фундаментами.

Однако, ленточные фундаменты предпочтительней возводить на непучинистых грунтах – мелкозаглубленным способом. Мы постараемся в этой статье рассказать, как правильно заливать ленточный фундамент, какие материалы и инструменты потребуются для этого, порядок производства земляных,  арматурных и бетонных  работ.

Подготовительные  работы

Перед тем, как приступать к устройству ленточного фундамента, необходимо провести геодезическую разметку участка строительства и определить:

• свойство грунтов;
• уровень залегания подземных вод;
• глубину промерзания почвы в зимний период.

Зональное деление по глубине промерзания почвы

На основании полученных данных можно уже решать, стоит ли делать ленточный фундамент или выбрать более подходящий вариант устройства фундамента, чтобы максимально обеспечить прочность и надежность всего строения на долгие годы.

Данные сведения, кроме всего прочего, являются основой для расчета прочности фундамента, выбора его размера и типа арматуры для арматурного каркаса.

Расчет фундамента на прочность является главной задачей перед тем, как заливать ленточный фундамент. Поскольку допущенные ошибки в дальнейшем могут обернуться непоправимыми изменениями в конструкции всего дома и привести к его разрушению. Расчет фундамента лучше заказать специалистам, также как и составление всего проекта строительства.

Земляные работы

После того, как проект готов, начинают разметку будущего фундамента на местности. Участок строительства должен быть очищен от деревьев, кустарников, строительного и иного мусора, максимально спланирован.

План фундамента с чертежа переносится на землю. Делается это при помощи колышков, шнура и нивелира.

Правильность построения углов проверяется диагональным измерениями. Обе диагонали должны быть одинаковыми по размеру.

По углам будущего фундамента вбиваются колышки и натягивается шнур, который будет обозначать осевую линию фундамента.

По обе стороны от осевой отмечаются границы фундаменты и еще дальше границы траншеи или котлована.

При рытье траншеи или котлована их размеры должны позволять рабочему свободно перемещаться внутри, чтобы максимально удобно выставлять опалубку и арматурный каркас.

Дно траншеи или котлована должны быть ровными и соответствовать проектным отметкам.

После этого приступают к устройству песчаной подушки. На дно траншеи или котлована укладывается слой песка, гравия или щебня. Высота песчаной подушки должна быть не менее 15-20 см, когда мы заливаем ленточный фундамент  своими руками. При использовании гравия или щебня высота подушки может быть уменьшена наполовину. Отсыпанный слой увлажняется водой  и трамбуется.

Ширина песчаного или гравийного слоя должна быть больше подошвы фундамента на 30-40 см,  чтобы края основания фундамента не провисали над грунтом.

Для жилых домов высота ленточного фундамента обычно принимается не более 1 метра, в зависимости от этажности и используемого материала для стен. Исходя из этого, траншея роется глубиной 60-70 см.

Опалубка и арматурный каркас

В качестве опалубки могут использоваться деревянные щиты из обрезной доски, влагостойкой фанеры, металлические  листы и прочие материалы.

Опалубка может быть:

• съемной,
• несъемной, в этом случае она оставляется на залитом фундаменте.

После установки опалубки приступают к созданию арматурного каркаса.

Для этого следует запастись:

• арматурой периодического профиля диаметром 10-12 мм,
• вязальной отожженной проволокой,
• вязальным крючком.

На дно траншеи устанавливаются вертикальные арматурные стержни через 30-50 см по обеим сторонам, после чего к ним привязывают горизонтальные арматурные прутки, отступая от песчаной подушки на 5-7 см вверх. Это будет нижним поясом арматурного каркаса.

Затем на расстоянии 5 см от верха будущего фундамента укладывают горизонтальные стержни верхнего пояса. Если есть возможность, арматурный каркас легче вязать на земле и затем уже опускать его в траншею, подложив под нижний пояс куски бетона, кирпича или специальные пластиковые подкладные детали толщиной 5-7см.

Ячейки арматурного каркаса, обычно выдерживаются в размерах 30х30см, этого вполне достаточно для обеспечения прочности ленточного фундамента индивидуального жилого дома.

Арматурный каркас под ленточный фундамент

Как залить ленточный фундамент – видео на различных строительных сайтах и форумах  показывает наглядно и доходчиво.

Необходимо при установке арматурного каркаса предусмотреть отверстия для прохода инженерных коммуникаций (канализации, систем водоснабжения), а также для вентиляции цокольного этажа или подполья.

Для этого в опалубке вырезаются отверстия и вставляются асбоцементные или пластиковые трубы нужного диаметра. Трубы привязываются к арматуре вязальной проволокой.

Специалисты не рекомендуют использовать для устройства арматурного каркаса сварку, так как в местах сваривания ослабляется прочность металла на изгибающие нагрузки.

Арматурный каркас должен располагаться в опалубке таким образом, чтобы расстояние от него до стенок опалубки, верха и низа было не менее 5 см. В этом случае арматура будет полностью защищена от коррозии.

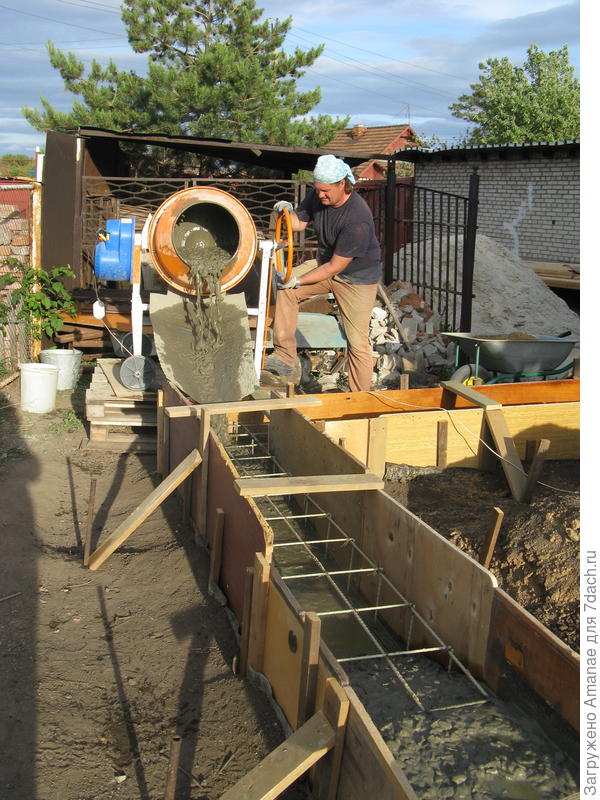

Заливка бетонной смеси

Перед тем, как начать заливку фундамента бетоном, на внутренней стороне опалубки нужно сделать горизонтальную отметку, которая будет служить границей верхнего уровня фундамента.

В зависимости от того, каким способом будет производиться заливка фундамента,  и будет определяться, сколько стоит залить ленточный фундамент:

•  своими силами будет готовиться бетон,
• будет заказываться готовый и доставляться на участок миксерами

Если бетонная смесь будет готовиться непосредственно на месте, то необходимо купить или взять в аренду бетономешалку, так как месить бетон вручную лопатами – труд весьма тяжелый и строительство фундамента может растянуться на длительное время.

Если заказывается готовый бетон, то смесь заливается по возможности сразу во всю опалубку. Если же привезенного бетона не хватает, то следует равномерно заливать весь периметр фундамента. Залитый слой бетонной смеси уплотняют специальными вибраторами или вручную методом штыкования.

Для этого любым металлическим прутом протыкают бетон, немного растряхивая его, чтобы воздух, скопившийся в бетоне, мог выйти наружу. Тем самым бетон приобретает достаточную плотность, в его теле не образуются воздушные камеры, что существенно снижает его прочность.

Верх залитого бетона заглаживается правилом по намеченной горизонтальной отметке на внутренней стороне опалубки.

Свежезалитый фундамент необходимо укрыть влажной мешковиной или засыпать опилками. При солнечной жаркой погоде бетон нужно периодически смачивать, чтобы не появились трещины от неравномерного высыхания.

Ленточный фундамент своими руками — инструкция + Фотографии

Ленточный фундамент чаще всего используют в частной застройке при возведении коттеджей, гаражей, бань. Он обходится дешевле фундамента сплошной конструкции, при этом функциональнее, чем фундамент свайного типа, и идеально подходит для строений с используемым подвалом.

Ленточный фундамент своими руками

Необходимые материалы

Заливной ленточный фундамент выполняют из бетона марки 200. Его можно заказать или приготовить самостоятельно. Учтите, что это весьма трудоемкая работа, и фундамент, залитый небольшими порциями, будет неоднородным. Состав бетона для заливки фундамента: цемент, крупнозернистый песок, гравий в соотношении 1:2:2,5.

Кроме бетона для фундамента понадобятся:

• Струганая доска толщиной 20 мм для опалубки;
• Стальной пруток 8-12 мм и проволока для армирования фундамента;
• Речной песок для песчаной подушки.

Подготовительные работы

Перед тем, как правильно залить ленточный фундамент, необходимо заказать в проектно-строительной фирме геодезическое исследование участка на предмет определения типа грунта и глубины промерзания его в зимние месяцы, а также глубины залегания грунтовых вод. После исследования фирма произведет расчеты и выполнит проект устройства фундамента. Для постройки коттеджа эти работы выполнять самостоятельно не рекомендуется, расчет фундамента под небольшой дом, баню или гараж можно произвести самостоятельно с учетом рекомендаций  СНиП II-Б.1-62 или воспользоваться таблицей.

Фундамент для построек различных типов

Разметка участка

Разметка – важнейший этап устройства фундамента. Перед началом разметки площадку необходимо очистить от мусора и посторонних предметов, а также срезать грунт на глубину 15 см, чтобы избежать биологических процессов разложения внутри подвала здания.

Технология разметки:

1. Определяют оси здания и расположение первого угла. Устанавливают колышек, используя отвес. В качестве колышка можно использовать обрезки арматуры.
2. Натягивают от первого колышка бечевку, образуя перпендикуляр, и на проектном расстоянии размечают второй и третий угол, устанавливают колышки.
3. От второго и третьего угла натягивают бечевку в сторону четвертого, выставляют угол по угольнику, ставят колышек.
4. У полученного прямоугольника, обрисовывающего внешний контур здания, проверяют диагонали. Если все углы построены верно, диагонали должны быть равны.
5. Аналогичным способом размечают внутренний контур фундамента, а также контуры фундамента под отдельные его элементы: несущие стены, крыльцо, террасу, опоры под колонны.
6. Для выравнивания разметки по горизонтали устанавливают на нужной высоте деревянные планки, через которые натягивается бечевка.

Разметка участка

Земельные работы

Для заливки фундамента нужно подготовить траншею с глубиной, указанной в проекте. Начинать рыть траншею нужно с самого низкого угла, чтобы глубина котлована не оказалась меньше расчетной. Стенки траншеи нужно по возможности выполнять вертикальными, если грунт осыпается – можно установить временные подпорки. Дно траншеи необходимо выравнивать и периодически проверять по уровню отсутствие уклона.

В готовую траншею насыпают слой речного песка, образуя подушку не менее 15 см. Она необходима для перераспределения нагрузки на фундамент, особенно в пучинистых грунтах. Песок засыпаю послойно, каждый слой проливают водой и утрамбовывают.

Земельные работы при укладке ленточного фундамента

Установка опалубки

Опалубку выполняют по контуру, размеченному с помощью бечевки.

1. Устанавливают угловые опоры из бруска 50 мм. Еще раз проверяют диагонали фундамента.
2. Из обрезной доски собирают опалубку, крепя доски между собой с помощью брусков или металлического уголка и саморезов. Шляпки саморезов должны оставаться внутри опалубки, а бруски и уголки – снаружи.
3. С внешней стороны устанавливают подпорки, чтобы избежать деформации опалубки при заливке бетона.
4. Высота опалубки над поверхностью земли должна быть такой, чтобы обеспечивать высоту фундамента не менее 30 см.
5. Внутри фундамента обозначают уровень, по которому производят заливку бетона.

Укладка опалубки для ленточного фундамента

Укладка арматуры

В качестве арматуры используют металлический прутов с диаметром 8-12 мм, нарезанный на отрезки нужной длины и уложенный вдоль и поперек оси фундамента, а при глубине фундамента более 0,4 метра – еще и вертикально. Арматуру крепят к стенкам опалубки и скрепляют между собой с помощью стальной проволоки. Сварку использовать не рекомендуется из-за уменьшения коррозионной стойкости металла в местах сварки и уменьшения его прочности при изгибе.

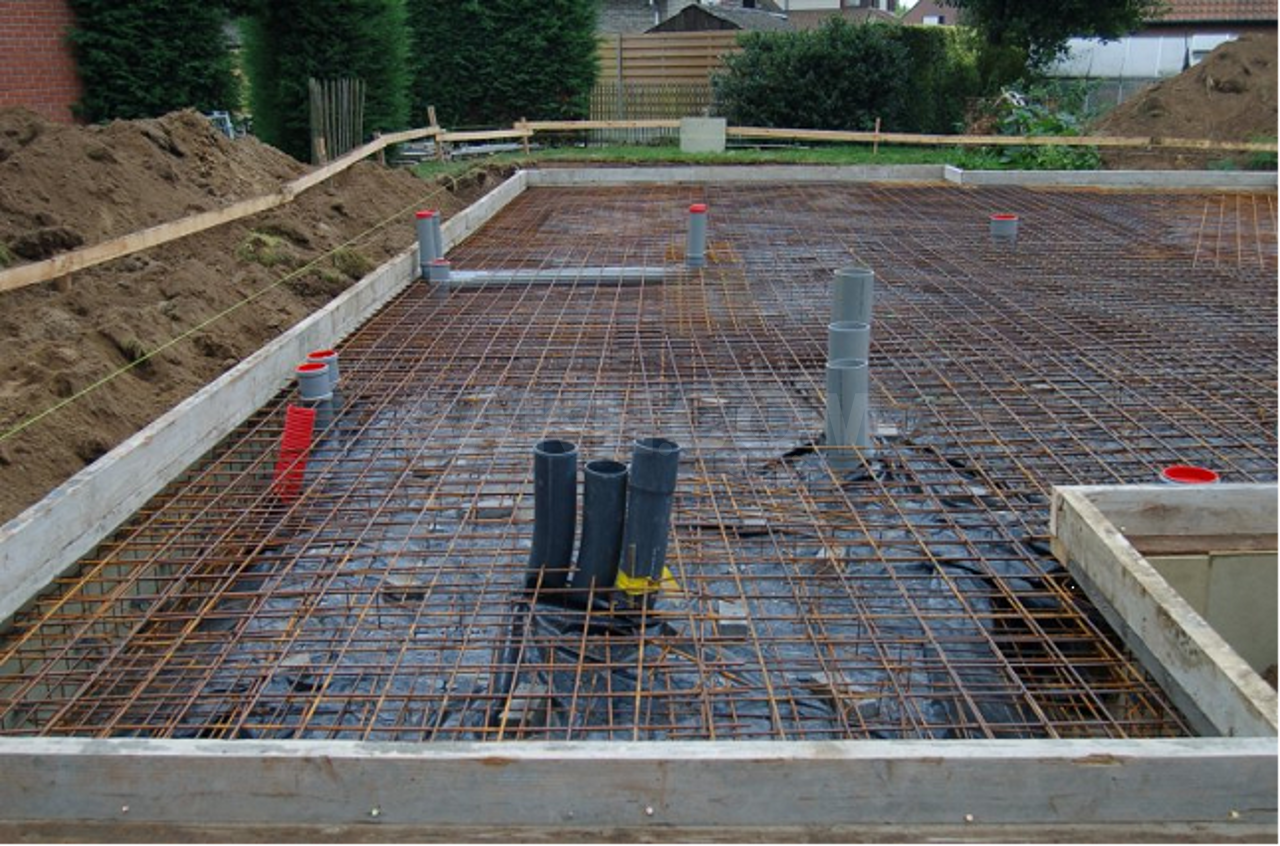

На фотографии изображен процесс укладки опалубки в арматуру

Заливка фундамента

Заливку бетоном производят одномоментно в случае заказа готового бетона или послойно, если бетон готовят самостоятельно.

1. Подготовка бетона: цемент смешивают с просеянным речным песком в соотношении 1:2 – 1:2,5 и разводят водой до консистенции жидкой сметаны, после чего заливают им подготовленный щебень. Щебня берут столько же, сколько песка. Перемешивают так, чтобы весь щебень оказался смоченным раствором.
2. Заливают бетона в подготовленную опалубку. Для лучшего заполнения протыкают бетон в нескольких местах металлическим прутом и уплотняют деревянным бруском, удаляя остатки воздуха из пустот. Можно использовать для этих целей перфоратор со специальной насадкой или строительный миксер.
3. Заливают бетон до уровня, обозначенного на опалубке. При этом простукивают опалубку с внешней стороны для лучшей осадки бетона.
4. Верхний слой выравнивают правилом или мастерком.
5. Посыпают зеркало бетона сухим просеянным цементом, можно делать это через сито. Этот прием позволит быстрее схватиться верхнему слою бетона, предотвратит его размывание или растрескивание.
6. Накрывают бетон мешковиной или укрывным материалом и оставляют для созревания на 3-4 недели. В сухую погоду нужно смачивать верхний слой бетона для предотвращения его пересыхания.

Залитый фундамент – конструкция готова!

Приступать к возведению стен можно только после полного созревания бетона. После снятия опалубки необходимо выполнить гидроизоляцию фундамента для повышения срока его службы и тепло- и влагоизоляционных характеристик.

Также обязательно почитайте про : столбчатый фундамент с ростверком, а также вам следующим вашим шагом будет нижняя обвязка каркасного дома.

Как залить ленточный фундамент

Если вы читаете эту статью, то, скорее всего, решили строить фундамент для дома своими руками. Это понятно, так как с сегодняшними ценами на материал и услуги работников особо не разбежишься. Поэтому многие решают выполнять максимум работы своими руками. На определенном этапе работ возникает вопрос, как правильно залить ленточный фундамент?

Ведь назвать возведение фундамента легкой задачей нельзя вовсе. Как же быть? В этой статье вы найдете подробную инструкцию о том, как можно сделать это самостоятельно.

Подготавливаем котлован для заливки

Начнем с того, что заливать фундамент нужно в специально предназначенное место. Таким местом является лента, вырытая по периметру здания. Именно в эту траншею мы будем заливать бетонный раствор. Но, перед тем как это сделать, нужно выполнить ряд подготовительных работ, и сделать это качественно. Все начинается с разметки будущего основания. Благодаря схеме, сделанной на грунте, вы будете иметь некий ориентир для земельных работ.

Исходя из разметки под фундамент, можно начинать рыть котлован. Здесь у вас будет несколько вариантов развития: простой и сложный. Если говорить о первом варианте, то от вас требуется только позвонить в специальную службу, которая выполнит рытье котлована под фундамент посредством специальной тяжелой техники. Минимум усилий и затрат по времени, максимум пользы и траты средств. Другой вариант – сделать все вручную, используя лопату. Это будет особо тяжело, особенно если глубина залегания фундамента довольно большая. Рекомендуется обратиться за помощью: родственники, друзья, соседи и члены семьи. Такая рабочая сила будет очень кстати, процесс выполнится намного быстрее.

Важно следить за тем, чтобы все соответствовало размерам фундамента, а дно и стенки котлована были ровными. Используйте уровень, рулетку и отвес. После того как все выкопано, стенки вертикальные, а дно ровное, можно приступать к следующему этапу – устройству песчаной подушки.

Зачем она нужна? Она делает фундамент устойчивее при смещении грунта. Благодаря такому нехитрому способу можно продлить срок эксплуатации постройки. Чтобы реализовать это, на дно траншеи по всему периметру нужно насыпать песок и утрамбовать его. Слой песка от 10 до 20 см, в зависимости от глубины фундамента. Песок можно смочить, и хорошенько утрамбовать. Сверху устраивается такой же слой щебня и тоже уплотняется. Остается покрыть подушку гидроизоляционным материалом. Это может быть рубероид или полиэтилен.

Монтируем арматуру и опалубку для фундамента

Чтобы качественно и правильно залить ленточный фундамент под дом, нужно сделать армирование и опалубку. Без должного армирования бетон будет непрочный и ненадежный. Срок эксплуатации снижается в разы. А благодаря опалубке залить бетон можно не только по уровню земли, но и сделать цоколь дома.

Опалубку можно сделать разными способами. Существует два вида:

1. Несъемная опалубка.
2. Съемная опалубка.

Первый вариант представляет собой конструктивные элементы, которые после заливки так и останутся частью фундамента. При этом они дополнительно защищают его и служат утеплением. Снимать их не требуется. Но, цена на них намного выше, чем на съемный вариант. Дело в том, что простую конструкцию можно сделать как из досок, так и из деревянных щитов, фанеры, листов ОСБ и т. д. После заливки все убирается.

Обратите внимание! Все элементы можно будет использовать повторно.

Скреплять доски или щиты нужно таким образом, чтобы шляпки гвоздей и шурупов находились внутри опалубки. Так, стенки основания будут ровнее и без трещин. Высота опалубки делается в зависимости от желаемой высоты цоколя. Обычно это 30 см. Для холодных регионов лучше выбирать 50 см и выше. Кроме того, внутри опалубки нужно сделать пометки, до какого уровня следует заливать бетон. Это может быть веревка или леска.

После того как опалубка для фундамента сделана, можно начинать вязать арматурный каркас. Для этого вам понадобятся прутья арматуры сечением 10 или 12 мм, а также вязальная проволока. Ниже приводится схема, по которой вы можете ориентироваться, конструируя сетку из арматуры.

7

Укладываем арматуру

Арматурная сетка состоит из прутьев, образующих некую конструкцию. Размер ячеек сетки нужно знать заранее, еще на стадии планирования. Обычно это 25×25 см. Что касается сетки, соединенной методом сварки, то лучше не прибегать к этому способу. Дело в том, что в местах сварки может появляться ржавчина. Да и сетка слабо будет воспринимать изменения по форме при заливке фундамента. На дно арматуру нужно установить так, чтобы она не соприкасалась с землей. После того как вы будете заливать свой фундамент, сетка окажется внутри, придавая ленте жесткости и надежности. Кроме того, она не поржавеет.

Совет! Чтобы уложить сетку на определенном уровне, используйте подпорки из камней или кирпича. Но, их высота не должна превышать 5 см.

Что касается стенок траншеи, то арматурная сетка не должна их касаться. Важно выдержать одинаковое расстояние.

Приготовление раствора и заливка фундамента

После всех этих подготовительных работ, можно залить ленточный фундамент своими руками. Осталось малое. При этом у вас тоже есть выбор, как поступить. Чтобы упростить задачу, вы можете воспользоваться услугами строительных фирм, заказав нужное количество уже готового бетона. После обработки заказа, вы получите качественный бетон, который остается залить в фундамент. Доставляют сырье в специальной машине с миксером. Для подачи в фундамент используют либо систему желобов, либо насос. Благодаря такому способу, вы сможете залить фундамент за один раз. А именно это и требуется сделать для того, чтобы не образовалось стыков, и фундамент имел слабые места.

Второй вариант – изготовить бетон самостоятельно. Процесс трудоемкий, но дешевый. Для работы вам понадобится:

• бетономешалка;
• ведра и лопаты;
• тачка.

Что касается самого бетона для фундамента, то потребуется его составные части для приготовления:

1. Цемент марки М300 и выше.
2. Речной мытый песок.
3. Щебень.
4. Вода.
5. Пластификаторы.

Подробное видео о том, как можно сделать бетонный раствор для ленточного фундамента, находится ниже.

После приготовления, раствор нужно будет заливать в подготовленный котлован с опалубкой. Мы уже упоминали то, что работу лучше выполнять за один раз, равномерно распределяя бетон по ленте фундамента. Если начать заливать ленту под вечер, потом прерваться и ждать завтрашнего дня, то результат будет плачевный. Первый слой подсохнет, добиться монолитности будет сложно. Поэтому старайтесь сделать все за один раз.

Из бетономешалки раствор выгружайте в тачку, а дальше транспортируйте его на место залегания фундамента. Весь процесс нужно выполнять с несколькими напарниками, которые будут ускорять процесс. Ведь самому выгружать, везти к траншее и в это же время замешивать новую партию не получится. Заливайте основание до тех пор, пока не достигните отмеченного на опалубке уровня.

После заливки в обязательном порядке выполняется уплотнение бетона и выгонка из него воздуха специальным вибратором. В конце, основание нужно выровнять правилом или мастерком. Осталось дождаться высыхания фундамента, которое займет около 30 дней. На этот период укройте фундамент.

Заключение

Теперь вы знаете, как залить ленточный фундамент. Процесс не сложный, но довольно затратный и трудоемкий. Но, если придерживаться всех советов, то у вас все получится.

Заливка фундамента частями – процесс от А до Я

Заливка фундамента часто требует больших объемов бетона, подготовить который часто не удается полностью. Допустимо ли заливать фундамент частями, можно ли проводить заливку своими руками в несколько этапов? Здесь важно соблюсти несколько существенных рекомендаций.

Характеристики бетона

Бетонный раствор готовят на строительной площадке или заказывают его доставку с миксера, заливают в опалубку, а затем начинается процесс созревания. Первым этапом созревания идет схватывание бетонной смеси. При взаимодействии цемента с водой состав начинает затвердевать. При низких температурах схватывание идет медленнее, при высоких температурах – быстрее. Весь процесс длится от 2 до 20 часов. В самом начале процесса консистенция раствора остается прежней, поэтому добавление новой порции бетонной смеси не нарушает образование связей. Вторым этапом считается затвердевание бетона, длится он несколько дней.

Условия заливки фундамента

Рекомендуется соблюдать следующие условия:

• Смешивать порции бетонного раствора последовательно, не превышая временной интервал от 2 до 4 часов, в зависимости от температуры наружного воздуха. Бетон будет таким же прочным, а готовое основание фундамента надежным, как при сплошной одномоментной заливке, швы не образуются;
• В случае необходимости длительного перерыва приступить к работе не позже, чем через трое суток, зачистить поверхность от пыли при помощи щетки, это поможет увеличить межшовные сцепления;
• Обязательно использовать армирующие изделия, пластиковую или железную арматуру, которая необходима при любой технологии заливки.

Плюсы и минусы

Преимущества частичной заливки бетонного раствора очевидны:

• Экономия средств на использование и заказ тяжелой строительной и спецтехники. Без специализированной бетономешалки приготовить большое количество бетонной смеси нереально, как и распределить ее в один заход на заливаемой поверхности;
• Увеличение уровня комфортности при осуществлении фундаментных работ, возможность выделить время на отдых.

Однако существуют и минусы данной технологии:

• Снижение степени прочности бетонного основания;
• Риск образования трещин на поверхности фундамента.

Важно полностью соблюдать все требования к поэтапному процессу, в противном случае произойдет снижение прочности затвердевшего состава. Полная единовременная заливка, безусловно, гарантирует получение монолитных конструкций с высокими прочностными показателями. При заливке фундамента частями качество будет снижено, насколько оно останется допустимым, зависит от четкого соблюдения всех технологических требований.

Ленточный фундамент

Допустима также заливка частями ленточного фундамента, производится она чаще всего с  использованием бетономешалки, установленной на участке. Различают две технологии заливки бетонного раствора: слоями и блоками. Различаются технологии направлением расположения швов.

При оборудовании траншеи ниже уровня земли заливка частями происходит послойно. Если строительство фундамента производится из блоков, то ориентируйте швы перпендикулярно стыкам блоков. При работе обязательно использование арматуры и чертежей, где указывается объем работ и рассчитывается количество бетонной смеси.

Как установить интервалы времени?

Правильное определение временных интервалов играет важную роль в технологии поэтапной заливки. Основное значение придается составу смеси, марке бетона и температуре наружного воздуха. Заливать послойно раствор можно с интервалами от 2 до 8 часов, слои не должны быть толстыми и неравномерными.

Когда очередной слой уложен, поверхность накрывают рубероидом или пленкой, которая не позволяет раствору засыхать. При осуществлении дальнейших работ с поверхности снимают бетонное молочко. Важно не нарушить интервалы укладки слоев, короткие промежутки времени формируют образование горячего шва. Более длинные промежутки требуют полного затвердевания поверхности нижнего слоя, в противном случае будет образована корка, под которой застывание состава не происходит, а в дальнейшем на поверхности фундамента пойдут трещины.

Как долго застывает бетон?

Швы не должны совпадать по расположению с арматурными конструкциями, слои должны закрывать арматурную нить. При вертикальном способе опалубка разделяется на части при помощи перегородок. Полностью фундамент формируется и затвердевает на протяжении месяца. Через месяц уложенный состав полностью твердеет и готов выдержать значительные нагрузки. Если все технологические требования соблюдены, приступать к дальнейшим строительным работам можно, спустя месяц.

Ленточный фундамент своими руками: пошаговая инструкция

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Правильно рассчитанный и построенный фундамент является залогом долговечной и безопасной эксплуатации любого здания и сооружения. Существует определенное количество видов фундамента, но самым востребованным из всех несомненно будет ленточный. Для его изготовления не требуется дополнительного оборудования. Каждый в силах построить ленточный фундамент своими руками: пошаговая инструкция по его возведению поможет в этом деле.

Ленточный фундамент, сделанный своими руками

Достоинства и недостатки ленточного типа фундамента

Свое название он получил, так как имеет вид железобетонной ленты, заглубленной в землю. Внешние и внутренние стены строения всей своей нижней плоскостью опираются на поверхность этой ленты. По типу заглубления в землю ленточный тип фундамента бывает заглубленный (от 1,45 до 1,65 м) и с мелким заглублением (менее 1,4 м). Первый тип возводится для крупных сооружений и многоэтажных домов, а второй для малоэтажного строительства. По структуре он может быть монолитным и сборным. Монолитный заливается из бетонного раствора, а сборный делается из отдельных железобетонных блоков.

Пример обустройства ленточного фундамента для дома из деревянного сруба

Для возведения монолитного фундамента могут применяться следующие материалы:

• портландцемент;
• песок;
• щебень;
• осколочная порода;
• битый кирпич;
• стальная арматура;
• вода.

Потребность в этих материалах может быть предварительно рассчитана с помощью калькулятора расчета бетона на ленточный фундамент или вручную.

Пример ленточного фундамента с мелким заглублением

Ленточный фундамент обладает рядом преимуществ, делающих его по настоящему популярным среди всех иных видов оснований:

• слабая восприимчивость к большим нагрузкам;
• простое возведение без использования тяжелых технических средств;
• надежность конструкции;
• возможность строительства на неоднородных по плотности грунтах;
• стены конструкции одновременно могут служить стенами в подвале дома.

Имеются у него и недостатки:

• для строительства нужно много материалов;
• требуется проведение гидроизоляционных работ.

Для строительства ленточного фундамента используется деревянная опалубка, стальная арматура, бетон

При всех своих достоинствах и недостатках данный вид основания широко распространен, особенно при частном строительстве.

Полезный совет! Для того, чтобы рассчитать нужное количества раствора, уже давно придуманы калькуляторы расчета бетона на ленточный фундамент. В них достаточно ввести параметры траншеи, чтобы получить полную информацию о количестве требуемых материалов. С помощью этих сервисов можно также рассчитать стоимость фундамента.

Ленточный фундамент своими руками: пошаговая инструкция

В связи с тем, что для строительства нет необходимости применять тяжелое техническое оборудование, каждый желающий может построить ленточный фундамент своими руками: пошаговая инструкция осуществления работ включает в себя несколько самостоятельных этапов.

Подробная схема строительства ленточного фундамента

Подготовка к работам и разметка по месту

Прежде чем приступить к возведению фундамента необходимо произвести планировку местности и разметку осей. Под планировкой подразумевается выравнивание всей площадки строительства по высоте. Если перепад высоты на участке значительный, то это обстоятельство необходимо учесть при рытье траншеи. В более высоких местах копать придется глубже, зато в более низких высота фундамента будет больше.

Шаг 1: Выравнивание площадки для строительства и разметка по месту

Разметка осей производится с помощью треугольника со сторонами 3:4:5. Углы должны получиться прямыми, а все диагонали равными.

Земляные работы

Это рытье траншеи на необходимую глубину по осям разметки. Глубина ее зависит от плотности грунта, расстояния до грунтовых вод, веса возводимого здания. Для многоэтажных зданий – это 1,5 м, а для частных домов достаточно 1 м, если позволяет грунт. После окончания копки траншеи, на ее дне проводится трамбовка и дренаж слоем песка и щебня. Это называется подушкой. Ширина траншеи зависит от типа материалов, из которых будут делаться стены. Для частных домов достаточно 60 см.

Шаг 2: Планировка местности и рытье траншеи

Создание опалубки для ленточного фундамента своими руками

Когда траншея готова, начинают сооружать опалубку. Некоторые строительные фирмы имеют в своем арсенале сборную многоразовую опалубку, которую очень удобно использовать. Своими руками опалубка для ленточного фундамента тоже может быть изготовлена. Для этого потребуется пиломатериал: бруски и тес. Его количество нужно рассчитывать индивидуально.

Шаг 3: После окончания рытья траншеи начинается сооружение опалубки

Опалубка имеет вид деревянного короба, установленный над всей траншеей. Так как туда будет заливаться жидкий раствор, то должна соблюдаться герметичность. Если этого невозможно достичь только с помощью досок, то можно обшить опалубку внутри рубероидом. Конструкция должна быть достаточно жесткой, чтобы выдержать давления залитого бетона. Для этого стенки опалубки скрепляются между собой перемычками через 2 – 3 метра. Как видим, создание опалубки для ленточного фундамента своими руками дело не такое уж и сложное.

Шаг 4: Создание опалубки для ленточного фундамента своими руками

Полезный совет! Для того, чтобы пиломатериал, используемый при изготовлении опалубки можно было использовать повторно, нужно конструировать ее так, чтобы при разборке не повредить доски.

Какая марка бетона для ленточного фундамента применяется

Перед тем как начать заливать монолит, необходимо задаться вопросом: какая марка бетона для ленточного фундамента наиболее оптимальна. Этот параметр зависит от нескольких факторов:

• вес всего сооружения;
• наличие дополнительных нагрузок на основание;
• какое армирование применяется;
• тип грунта;
• климатические условия местности.

Шаг 5: Приготовление цементного раствора для ленточного фундамента с помощью бетономешалки

Для устройства бетонной подушки под основной фундамент вполне будет достаточно марки М100. Под легкие конструкции: щитовые дома, бани и хозпостройки подойдет М200. Строительство деревянного дома или строения из легких блоков требует использование марки М250. Для массивных сооружений и зданий готовится высококачественный бетон марки М350, с прочностью в 327 кг/см². Более высокие марки бетона применяются для строительства геометрически сложных сооружений и на стройках в регионах с суровым климатом. Зная эти характеристики, каждый для себя может определить: какая марка бетона для ленточного фундамента необходима.

Укладка арматуры и заливка фундамента

Определившись с маркой бетона, необходимо подготовить все необходимое под заливку. Некоторые заказывают готовый бетон в специализированных фирмах. Большинство людей самостоятельно готовят раствор. Для этого желательно иметь бетономешалку. В ней смешиваются все компоненты. Их пропорция зависит от того, какая марка бетона для ленточного фундамента была выбрана.

Шаг 6: Армирование ленточного фундамента

На дно траншеи по всему периметру укладывается стальная конструкция, сваренная из прутов арматуры. Чем больше таких прутов используется и чем они толще, тем прочнее будет весь фундамент.

Приготовленный бетон заливается в траншею и опалубку до уровневой отметки и разравнивается, так чтобы его поверхность была строго горизонтальной и ровной.

Шаг 7: Заливка приготовленного бетона в траншею для ленточного фундамента

Полезный совет! При заливке фундаментов большого объема необходимо использовать специальные вибраторы, которые заглубляются в толщу бетона. Они выгоняют воздушные пузырьки, делая монолит более однородным и прочным.

Шаг 8: Обеспечение гидроизоляции фундамента обмазочными материалами

После полной готовности фундамента необходимо обеспечить гидроизоляцию его стен обмазочными материалами. Правильно выполненный фундамент даст долгую и надежную эксплуатацию любого объекта.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Инженер-строитель: Пример проектирования: опорная плита для засыпки траншеи.

Внутренняя несущая стена четырехэтажного офисного блока должна опираться на ленточный фундамент. Исследования скважин позволили получить последовательные профили почвы, показанные на Рис. 11.13 .

Анализ почвы показывает, что песчаная насыпь является ненадежным несущим слоем. Выветренный песчаник имеет допустимое допустимое давление на подшипник na = 400 кН / м2 для ленточных фундаментов и na = 550 кН / м2 для подушек, оба с максимальным осадком 20 мм.Подстилка из песчаника имеет допустимое чистое давление na = 2000 кН / м2
для блочного фундамента.

Путем проверки профиля почвы и анализа в Рис. 11.13 , полоса будет заложена в плотном выветренном песчанике. Относительно равномерное распределение нагрузки не приведет к неприемлемым дифференциальным оседаниям, и, поскольку стороны котлована не разрушаются в краткосрочной перспективе, фундамент для засыпки траншеи из массивного бетона был выбран в качестве наиболее подходящего типа фундамента.

Рис. 11.1 3 Каротаж скважин для расчетных примеров 1, 2 и 4.

Нагрузки
Нагрузки от четырехэтажной конструкции были рассчитаны (как рабочие нагрузки) следующим образом.

Размер основания (обычный метод)
Доплата за фундамент считается достаточно небольшой, чтобы ею можно было пренебречь. Минимальная ширина фундамента равна

.

Во многих случаях этот приблизительный метод является удовлетворительным.

Если надбавка за новый фундамент велика или допустимое давление на опору низкое, следует использовать следующий метод .

Размер основания (с учетом надбавки за фундамент)
Собственная нагрузка от новой надбавки

Установленная нагрузка от новой доплаты

Вес нового фундамента принимается приблизительно равным весу перемещенного грунта, и, таким образом,
исключены из вышеуказанных нагрузок.

Чистое давление в подшипниках

В этом случае существующая надбавка sS = 0.
Как можно видеть, стандартное значение метода B = 0,71 м в этом примере является достаточно точным для всех практических целей.

При окончательном выборе ширины фундамента необходимо учитывать ширину стены вместе с допуском на допуск. Следует также постараться соответствовать стандартной ширине ковша экскаватора, кратной 150 мм, например. 450 мм, 600 мм, 750 мм и т. Д. В этом случае будет подходящей ширина B = 750 мм, как показано на рис. 11.14 .

Фактическое полезное давление в подшипнике (без учета надбавки на фундамент)

При необходимости теперь можно рассчитать фактическое полезное давление в подшипнике под ленточным основанием.

Рис. 11.14 Пример конструкции ленточного фундамента под засыпку траншеи.

Закладка фундамента: как выбрать подходящий

Существует много различных типов фундамента, на котором можно построить свою собственность или пристройку, и важно знать, какой из них будет лучшим решением для вас. Такие переменные, как мягкий грунт, близость деревьев и водостоков, а также скорость ветра, влияют на то, какой тип фундамента следует использовать для строительства.

В нашем последнем посте мы составили список различных типов фундаментов, доступных вам, и ключевых особенностей каждого варианта.

Ленточный фундамент

Этот тип фундамента является наиболее распространенным и используется для строительства большинства объектов недвижимости в Великобритании. Траншеи вырывают на глубину не менее 150 мм и заполняют бетоном, образуя полосу бетона вокруг участка. Как правило, расстояние от лицевой стороны стены до края фундамента равно или меньше глубины фундамента, если длина фундамента превышает 150 мм.

При закладке ленточного фундамента важно учитывать близость деревьев, поскольку используемая ими влага заставляет землю подниматься и опускаться. Срубленное дерево может вызвать вздутие земли из-за недостатка влаги и вызвать потенциальные проблемы, связанные с дренажем участка. Для получения подробной информации о ленточных фундаментах прочтите эту статью из «Строительных исследований».

Фундамент с заполнением траншеи

Фундамент с заполнением траншеи меньше по размеру, чем ленточный фундамент, но более толстый в бетоне.Этот тип фундамента предпочитают строители самостоятельно, поэтому он может быть хорошим вариантом, если вы планируете построить собственное имущество. Лучше всего использовать на глинистых и меловых почвах, фундамент для засыпки траншеи должен использоваться на устойчивой земле, поскольку стороны траншеи играют большую роль в поддержании дома; из-за количества бетона, заливаемого для заполнения всей траншеи, это решение исключает необходимость использования кирпича под поверхностью.

Инженерный фундамент

Этот вариант охватывает множество типов фундаментов, все из которых называются инженерными фундаментами, так как они часто требуют, чтобы инженер-строитель посоветовал лучшее решение.Самый распространенный инженерный фундамент включает в себя строительство более глубоких траншей и заполнение их большим количеством бетона, обычно закладывая листы полистирола для предотвращения скольжения.

Если траншеи должны быть глубже 2,5 м, вам потребуется построить другой фундамент, поскольку количество используемого бетона становится невероятно дорогим, а глубина создает большую опасность для работы. Решение о выборе инженерно-технических фундаментов сложно, поскольку они более дороги и требуют много времени для строительства, но являются идеальным вариантом для строительства на сложных грунтах.Вам доступны два инженерных фундамента:

1. Сваи

Сваи закладываются в землю вертикально и заполняются бетоном. Тогда весь фундамент состоит из свай и фундаментной балки, которая будет удерживать дом. Этот вариант особенно полезен при строительстве на воде или действительно влажной почве.

2. Плоты

Бетонный плот, предназначенный для плавания по земле, на которой вы планируете строить, будет служить фундаментом для вашего дома.Если ваша земля подвержена наводнениям или погодные условия вызывают беспокойство, этот вариант может помочь предотвратить повреждение вашей собственности. Дополнительную информацию о фундаментах для плотов можно найти здесь.

5. Фундаменты — строительные исследования

Функции

·
Обеспечить ровную кровать, на которой
строить.

·
Для поддержки и передачи
нагрузка здания на недра.

·
Ограничить поселение.

·
Чтобы закрепить здание.

Нагрузки, приложенные к фундаменту, могут быть:

·
Собственные нагрузки = Вес
дом

·
Живые нагрузки = Вес
мебель, снег и др.

·
Ветровая нагрузка = вызванные напряжения
по ветру —

Фундамент должен быть взят на такую ​​глубину, чтобы
позволяет избежать повреждений из-за движения грунта из-за морозного пучения, движения грунта и т. д.
Нагрузка через фундамент всегда вызывает оседание, поскольку сжимает парус.
под.Целью при выборе фундамента должно быть сохранение осадки
минимум и постараться избежать неравного урегулирования.

При проектировании зданий и, с большей
здания, в частности, инженер-строитель или инженер-строитель обычно проектирует
основы. Инженер посетит объект, проведет расследование и
проводить тесты, такие как тесты на просачивание, тесты уровня грунтовых вод, выкопать пробные ямы
через определенные промежутки времени вокруг участка, чтобы определить характер почвы. Когда
исследуя гораздо более крупные здания, инженер может глубоко проникнуть в
измельчите с помощью специального шнекового сверла и извлеките образец почвы, который будет
отправлен в лабораторию для анализа, который выявит его природу, несущую
емкость и т. д.

Затем инженер определит тип
наиболее подходящего фундамента, размера фундамента, а также типа и размера
арматуры и т. д. Инженер учтет большой запас прочности в их
технические характеристики. Когда здание
несколько сотен или тысяч тонн груза размещается на площадке, где будет
всегда должна быть определенная сумма урегулирования, этого следовало ожидать. Неравномерный, неравномерный или чрезмерный осадок,
однако это неприемлемо и проявляется в наличии трещин в
стены, щели между пешеходными дорожками и домом и т. д.Самый известный
Пример разрушения фундамента — падающая башня Пизы в Италии. Исправительные работы, такие как «поддержка» для решения
обрушение фундамента возможно в экстремальных обстоятельствах, но такая работа
обычно выполняется специалистами, стоит очень дорого и обычно не
экономически возможно в жилых домах.

Проблемы с почвой

Поселение в зданиях видео 1

Поселение в зданиях видео 2

Поселок

Поселение — это тенденция здания к
погрузиться в землю.Это естественно во всех новостройках и будет происходить.
медленно в течение многих лет. Пока здание равномерно оседает (все
с такой же скоростью), вообще нет проблем. Дифференциальный расчет
происходит, когда одна часть фундамента оседает с разной скоростью по сравнению с другой.
Это может привести к появлению трещин в здании и даже обрушению фундамента.
Трещины всегда будут расти в направлении области большей осадки.

·
Разница в несущей способности

Если здание построено на базе,
содержит разные типы грунта с разной несущей способностью, одна сторона
здание может утонуть больше другого.

·
Морозный пучок

Если
Уровень грунтовых вод в местности особенно высок, в холодную погоду он может замерзнуть.
Это заставляет почву расширяться вверх и создает подъемную силу на
здание, известное как морозное пучение.

·
Усадка почвы

Во время
летом деревья впитывают влагу из почвы, вызывая ее сжатие или
сокращаться. Это движение в почве может оставить фундамент без опоры,
что приведет к растрескиванию и возможному разрушению фундамента.

·
Расширение почвы

Если
дерево возле здания (в пределах 30 м) вырублено, влажность
почва увеличивается, вызывая расширение / вспучивание почвы.

·
Перегрузка фундамента

Если на одной стороне здания размещается
больший вес на фундаменты, чем другой, дифференциальная осадка может
происходить. Это может быть вызвано:

-Изменения в
здание, например снятие несущей стены перенесет дополнительную нагрузку
на ближайшую стену.Фундамент ближайшей стены, возможно, не был
рассчитан на дополнительную нагрузку.

-Дополнительная загрузка
из-за непредвиденной живой или статической нагрузки, например вес книг в библиотеке.

Деревья

Чтобы избежать усадки и набухания
почву, деревья следует высаживать подальше от здания. Расстояние между
дом и дерево должны быть равны полностью созревшей высоте дерева. В случаях, когда это невозможно, это может быть
необходимо создать постоянную преграду между деревом и домом для черного
бесплатные крыши.

Анкоридж
Обычно здание настолько тяжелое, что его вес удерживает его на месте, опираясь на
земля. Для более высоких зданий, особенно небоскребов, их фундамент удерживает
они были прикреплены к земле, не позволяя ветру опрокинуть их.

Проблемы проектирования

Ширина / пропорции
Фундамент работает за счет распределения веса
стены на большей площади, чтобы уменьшить их общее воздействие на подпочву.Этот
распределяет нагрузку на большую площадь. Давление = сила на единицу площади. Этот
означает, что увеличение площади приводит к уменьшению силы, прилагаемой к
почва. Традиционный ленточный фундамент всегда в три раза шире, чем
общая ширина стены и глубина фундамента одинаковы
толщина как стена.

Жесткость

Когда груз помещается на бетонную балку или
фундамент, верхняя часть находится в сжатом состоянии. Нижняя половина находится в напряжении.
Средняя часть нейтральна.Это называется нейтральной осью. Бетон
слабый при растяжении и имеет тенденцию к растрескиванию в тех местах, где находится при растяжении. Для
по этой причине бетонные балки и фундамент армируют сталью,
сильный в напряжении. Чтобы получить лучший результат от армирования, следует
помещается в зону растяжения. Арматурные стержни располагаются на 75 мм выше
основание фундамента. Это гарантирует, что арматурные стержни имеют соответствующее покрытие.
для предотвращения коррозии.

Материалы
Фундаменты изготавливаются из бетона, обычно 1
используется бетонная смесь:

·
однокомпонентный цемент.

·
трехпортовый мелкозернистый агрегат
(песок).

·
шесть частей грубого заполнителя
(гравий).

Удобоукладываемость смеси очень
важный. По этой причине, а также по соображениям скорости и трудозатрат бетон
не смешивается на объекте, а доставляется на объект грузовиком. Бетон
насыпают в траншеи и выкладывают вручную. Затем его уплотняют и
выравнивается механическим или ручным способом, т. е. стяжкой или линейкой.
Это должно произойти до того, как бетон начнет схватываться.

Хардкор

Хардкор — это щебень, который используется в качестве
несжимаемый «наполнитель» для компенсации удаления верхнего слоя почвы. В
строительные нормы и правила гласят, что хардкор следует уплотнять слоями
минимальная глубина 150 мм и максимальная глубина 225 мм. Чтобы предотвратить хардкор
прокалывая радоновую мембрану, верхний слой засыпают слоем песка
называется ослеплением.

Вибрация
При использовании бетона воздушные пустоты в смеси будут
резко снизить прочность бетона.Бетон вибрирует
использование удара или механической вибрации для удаления этих воздушных пустот.

Факторы
влияющие на прочность бетона в фундаменте

·
Неправильное размещение и / или
калибровка арматуры.

·
Фонд размещен на
неправильная глубина, которая может привести к дальнейшему оседанию.

·
Заливка фундамента
неподходящие погодные условия, например, мороз (вода в
бетон замерзнет перед схватыванием) или чрезмерно жаркой погоде (вода в
перед схватыванием бетон испарится).

·
Размещение блока на свежем
плита, прежде чем она успеет застыть.

·
Использование неподходящего водного цемента
соотношение.

·
Слишком много воздуха в смеси,
вызвано недостаточной вибрацией / уплотнением бетона.

Фонды
типы
Существует много типов конструкции фундаментов, используемых в
современные постройки. Каждый фундамент должен быть рассчитан на конкретное здание,
с учетом:

— загрузка здания.
— несущая способность почвы.
— стоимость.
— почвенно-температурный режим.

Основные типы фундаментов, используемых сегодня, могут
относиться к категории:

в ленточный фундамент.

Ленточный фундамент — самый распространенный тип фундамента, используемый для бытовых
жилища. Ленточный фундамент — это фундамент, проходящий по всей длине.
каждой несущей стены. Ленточный фундамент лучше всего подходит для ситуаций, когда:

·
вес здания
передается через несущие стены (в отличие от колонн).

·
вес здания
относительно низко.

·
структурный дизайн
постройка относительно проста.

Земляные работы и фундамент — Постройте

Ленточный фундамент

Обычно для более широких ленточных фундаментов используется меньше бетона, чем для засыпки траншей, потому что базовый слой бетона тоньше. Ленточный фундамент обычно имеет толщину 300 мм.

Точная толщина будет определяться условиями почвы, дизайном здания и количеством слоев кладки в стенах до гидроизоляционного слоя.

Если у вас наклонный участок, вам, возможно, придется ступить на фундамент, чтобы он оставался ровным. При бетонировании ступени должны перекрывать как минимум ширину траншеи, а это означает, что они должны быть перекрыты опалубкой. Используйте фанеру и стопорные колышки.

Ленточный фундамент часто необходим на более мягких почвах, таких как песок, поскольку они распределяют нагрузку здания на большую площадь.

Строительный контроль и гарантийный осмотр дома

Вы должны уведомить своего инспектора здания на определенных этапах и дождаться его проверки.Вы можете поручить уведомление своему подрядчику, но убедитесь, что работы были проверены и одобрены, прежде чем переходить к этому этапу и продолжать.

Большинство органов надзора за зданиями с удовольствием заказывают проверки по телефону, электронной почте или факсу, если они получают уведомление за день. То же самое и с инспектором по страховой гарантии, которому на некоторых этапах также потребуется осмотр.

График инспекции строительного контроля при земляных работах

• Начало работы Письменное уведомление за два дня
• Раскопки фундамента Уведомить за день по телефону, электронной почте или факсу
• Подготовка к выезду Уведомление за один день по телефону, электронной почте или факсу
• Дренажи, проложенные в траншеях Уведомить за день по телефону, электронной почте или факсу
• Проверка дренажа Уведомить за день по телефону, электронной почте или факсу

Глубина фундамента

Фундаменты, сформированные в скальных и каменистых грунтах, часто могут быть мельче, чем фундаменты, вырытые в «усаживаемых» почвах, таких как глина.В последнем случае глубина не менее 1 м является нормальной.

Соседние деревья или кустарники могут значительно увеличить эту глубину. В таких случаях вам поможет специалист по контролю за зданием.

После того, как траншеи будут вырыты и осмотрены, вам нужно будет забить колышки по бокам, чтобы отметить уровень верхней части бетона. Деревянные колышки безопаснее стальных.

Заливка бетона

Убедитесь, что грузовик готовой смеси может подъехать к месту. Readymix может быть загружен с помощью насоса, если к траншеям трудно добраться или желоб грузовика не может быть выдвинут достаточно далеко.

Насосы необходимо бронировать на ранней стадии. Одна из причин для этого заключается в том, что их может быть не так много в вашем районе — они часто связаны с заказами на строительные работы.

После заливки бетон необходимо вручную выровнять до уровня колышков.

Нижние перекрытия

Земля под бетонной плитой перекрытия должна быть должным образом подготовлена ​​с помощью поверхностной обработки.

Перед тем, как выкопать фундамент, с этого места следовало очистить верхний слой почвы и растительность.Именно с этого пониженного уровня начинается строительство засыпки.

важных функций спасут ваш дом

Что такое ленточный фундамент. Его виды, особенности конструкции, достоинства и недостатки применения. Этапы строительства ленточного фундамента.

Ленточный фундамент — это сплошная бетонная полоса, на которой по центру возводятся несущие стены. Он представляет собой ровное основание для стен, и его размеры должны быть достаточными для распределения нагрузки, передаваемой на фундамент, на участок грунта, способный выдержать вес здания без чрезмерного уплотнения.Сегодня для строительства фундаментов застройщики в основном используют бетон, так как его легко укладывать, насыпать и выравнивать в траншеи фундамента. Благодаря своей способности к затвердеванию бетон создает основу для стен и развивает надлежащую прочность на сжатие, чтобы выдерживать нагрузку на фундамент. Раньше ленточный фундамент строили из кирпича. Их устанавливали прямо на твердый грунт или возводили на ложе из натурального камня.

Какая ширина ленточного фундамента? Это предопределено несущей способностью грунта и предполагаемой нагрузкой.Чем больше несущая способность грунта, тем меньше ширина фундамента требуется для такой же конструкции.

Если ленточный фундамент должен быть построен на наклонной поверхности, вам, вероятно, потребуется создать ступенчатую конструкцию. Для правильной ступеньки фундамента общая толщина верхней части фундамента должна быть вдвое больше высоты ступеньки; или он должен быть равен 12 дюймам, если больше. Чтобы избежать возможной необходимости резать блоки или кирпичи, а также для обеспечения устойчивости будущей стены, кирпичную кладку или блочную кладку, выполненную в дальнейшем, вяжут прямо на ступеньке.

Глубокий ленточный фундамент известен как наиболее используемый тип и самый дешевый метод при подходящих почвенных условиях. Полоса железобетона поддерживает стены. Глубина траншеи может варьироваться, хотя она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Минимальная глубина бетона должна составлять 9 дюймов.

Ширина фундамента определяется особенностями грунта, но обычно составляет 18 дюймов. Однако ваш строитель, скорее всего, укажет 24 дюйма; это условная ширина, применяемая при строительстве двухэтажных домов.

Широкий ленточный фундамент. Конструкции фундамента, построенные на грунтах с низкой несущей способностью, например, из мягких песчаных глин, должны быть значительно шире традиционных ленточных фундаментов, поскольку для большей устойчивости необходимо распределять нагрузку на большую площадь грунта. Чрезмерное увеличение ширины и глубины конструкции с целью предотвращения сдвига стен экономически не оправдано. Разумный вариант — построить фундамент из железобетона. Арматурные стержни добавляют фундаменту свойства прочности на растяжение, делая всю конструкцию способной противостоять растяжению и сжатию.

Преимущества и недостатки ленточного фундамента

Ленточный фундамент имеет как положительные, так и отрицательные качества. К положительным моментам можно отнести простоту конструкции, возможность возведения фундамента без дорогостоящих инструментов, а также его длительную эксплуатацию. К отрицательным качествам можно отнести сравнительно невысокую долговечность, дороговизну на завершающих этапах строительства (необходимо выполнять дополнительные ручные работы, такие как засыпка грунта между полосами и ее выравнивание, пол здания и т. Д.), Невозможность выполнить монолитную обвязку из этаж до подвала.

Когда можно использовать ленточный фундамент?

Вы можете посмотреть строительные нормы и правила, чтобы узнать, при каких условиях можно использовать ленточный фундамент. Обратите внимание на следующие подробности:

1. При планировании строительства учитывайте требуемую ширину фундаментной ленты, указанную в строительных нормах.
2. Бетонный раствор должен соответствовать требованиям совместимости с почвенными химикатами.
3. Толщина бетонной полосы должна быть равной или превышать выступ внешней стороны стены, но не менее 6 дюймов.
4. Высота ступеньки не должна превышать толщину фундамента.
5. Фундамент выступает за край опор, дымоход образует сторону стены настолько, насколько он выступает за внешнюю поверхность стены.

Разбиение на разделы

Уберите мусор с места и начните перегородку, положив на землю как внешние, так и внутренние границы будущего фундамента. Используйте колышки или арматурные стержни и веревки.

Когда разметка выполнена, вам следует изучить вариации поверхности строительной площадки и выбрать самую низкую точку, на которую следует ссылаться при разметке глубины траншеи и для устранения разницы в высоте фундамента.

Подготовка к возведению ленточного фундамента

1. Когда траншея будет готова, засыпьте песчаную основу, дно с гравием.
2. Опалубка фундамента изготавливается из строганных досок толщиной примерно 40-50 мм. При возведении опалубки следует все время следить за ее вертикальностью. Рекомендуемый выступ рамы над землей — 12 дюймов. Необходимо построить небольшую базу.
3. Следующий шаг — усиление фундамента.Арматурные стержни сечением 10-12 мм связываются вязальной проволокой специальной конструкции так, чтобы стороны квадратных ячеек составляли 12-16 дюймов. Для армирования можно использовать арматурные стержни из стали или стекловолокна. Укладывая арматуру в траншею, следите за выступами с краев. Оптимальная набивка — 50 мм. В этом случае наиболее эффективно в монолите будет расположена арматура.

Заливка бетонного ленточного фундамента

Заливку бетона производят сразу в случае товарного бетона или слоями, если бетон готовится самостоятельно.

1. Приготовление бетона: цемент смешивают с просеянным речным песком в соотношении 1: 2 — 1: 2,5, разбавляют водой до консистенции жидкого крема, после чего насыпают на подготовленный щебень. Количество щебня соответствует количеству песка. Перемешайте смесь, чтобы весь щебень смочился раствором.
2. Залить бетон в подготовленную опалубку. Проколите бетон в нескольких местах металлическим бруском и утрамбуйте его деревянным бруском, чтобы удалить остатки воздуха из пустот.
3. Залейте бетон до уровня, указанного на опалубке. Таким образом опалубку следует задвигать снаружи для лучшего оседания бетона.
4. Верхний слой выравнивается правилом или шпателем.
5. Присыпать бетон просеянным сухим цементом; можно через сито. Этот метод позволяет верхнему слою бетона немного затвердеть и предотвращает его эрозию и растрескивание.
6. Накройте бетон мешковиной или укрывным материалом и оставьте на 3-4 недели. В сухую погоду нужно смочить верхний слой бетона, чтобы он не пересыхал.

Рекомендовать:

Типы фундаментов домов.

Системы фундамента и типы грунтов

Системы фундамента

и типы почвы идут рука об руку, так как тип почвы, с которой вы столкнетесь на своем участке, определит лучшую систему фундамента для вашего проекта.

Пренебрежение исследованием состояния грунта на вашем участке — одна из самых ранних и дорогостоящих ошибок, которые может сделать самостроитель.

Если вы еще не приобрели свой участок, ознакомьтесь с этим контрольным списком участка под застройку, чтобы убедиться, что вы проявляете должную осмотрительность в отношении различных факторов (включая тип почвы), прежде чем совершать покупку.

Вы можете обратиться к местным властям или строительному инспектору или провести исследование почвы. Исследование почвы может стоить всего 500 фунтов стерлингов, но позволит выявить любые серьезные проблемы до того, как вы начнете, что может сэкономить вам 1000 фунтов стерлингов.

Всегда полезно выделить не менее 10% вашего бюджета в резервный фонд, если вы столкнетесь с какими-либо непредвиденными проблемами с вашим типом почвы.

Здесь мы объясняем типы почвы, с которыми вы можете столкнуться, и систему фундамента, которую вам следует выбрать.

Готовы начать выкладку? Ознакомьтесь с этим пошаговым руководством по созданию фундамента.

Какие типы почв я могу найти на своем участке?

Если вы еще не знаете тип почвы на своем участке, хорошей отправной точкой будет звонок в местный отдел управления строительством. Они могут дать вам представление о типичном типе почвы в районе, который вы строите, и о том, какой фундамент подходит.

Большинство местных властей выпускают информационные бюллетени о типовых решениях фундамента для различных типов почвы, обычно встречающихся в этом районе.

Еще один полезный источник информации — это утвержденный строительными нормами документ A: 2004 , в котором перечислены семь типов почвы плюс условия недр и практические полевые испытания, которые помогут вам определить тип почвы.

Камень

Включает:

• известняк
• гранит
• песчаник
• сланец
• твердый твердый мел

Эти породы обладают высокой несущей способностью.Камень, возможно, нужно просто очистить и выровнять для строительства.

Камень может быть непроницаемым, поэтому верхний слой почвы, вероятно, потребует дренажа, поскольку невозможно построить отстойники для удаления дождевой или поверхностной воды. Варианты дренажа вне сети также будут очень ограничены.

Мел

Если мел не слишком мягкий, то ширина 450 мм для малоэтажных зданий обычно является приемлемой. Глубина фундамента должна быть ниже уровня воздействия мороза (700 мм).Если мел мягкий, его нужно раскапывать, пока мел не станет твердым.

Меловые почвы могут быть подвержены эрозии, поэтому будьте осторожны с ложбинами и пещерами.

Гравий и песок

Сухой плотный гравий или гравийно-песчаные грунты обычно подходят для ленточных фундаментов. Обычно допустима глубина 700 мм, если грунт имеет достаточную несущую способность.

Если уровень грунтовых вод высокий (т. Е. Гравий затоплен), несущая способность уменьшается вдвое, поэтому важно поддерживать фундамент как можно выше.Может подойти неглубокий, усиленный, широкий ленточный фундамент.

Песок достаточно хорошо удерживается вместе, когда он влажный, уплотненный и однородный, но траншеи могут обрушиться, и поэтому для удержания грунта в траншеях до заливки бетона часто используют шпунт.

Глина

Первый слой глины толщиной 900–1200 мм подвержен перемещению из-за расширения и усадки в зависимости от содержания влаги, поэтому обычно необходимо выкапывать фундамент на глубину, на которой влажность глины остается стабильной .Британский стандарт 8004 рекомендует минимальную глубину для фундаментов 1 м. Но если поблизости есть или были деревья, может потребоваться глубина до 3 м.

В глине перед бетонированием фундамента траншею часто защищают от вспучивания, облицовывая ее сжимаемым слоем (например, глина).

Плотная глина поверх мягкой глины

Иногда приемлема традиционная ленточная основа, но важно не переборщить, так как это может увеличить нагрузку на более мягкую глину под ней.Распространенным решением является рытье фундаментов с широкими лентами со стальной арматурой, однако может потребоваться инженерный фундамент.

Торф

Торф и рыхлый переувлажненный песок являются очень бедными грунтами. Если торф можно удалить, чтобы найти подходящий несущий грунт глубиной не менее 1,5 м, подойдет ленточный фундамент. Скорее всего, потребуется усиленный плотный фундамент.

Засыпанный грунт

Там, где земля ранее выкапывалась и засыпалась, обычно необходимо копать до уровня ниже области засыпки.

Наклонные площадки

Наклонные площадки требуют ступенчатого фундамента. Инструкции приведены в Строительных правилах.

Нужна ли мне обследование почвы?

Исследования почвы могут оказаться очень полезными, но не являются обязательным условием. Большинство участков начинаются без формального исследования почвы, полагаясь вместо этого либо на знания проектировщика, либо на местный опыт строительного инспектора.

Процесс включает в себя вырытие ям в различных точках участка и экстраполяцию результатов по каждой яме, чтобы предположить состояние грунта на всем участке.

Типы фундаментных систем

Стандартная процедура состоит в том, чтобы поместить в траншеи как можно меньше твердого бетона, а затем застроить из него блочную кладку до уровня земли, где стены переключаются на кирпич или камень или что-то еще, что должно быть выбранной внешней облицовкой быть. Он известен как ленточный фундамент .

Для одноэтажного здания ленточный фундамент обычно имеет ширину 450 мм и глубину не менее 200 мм, а для двух этажей ширину 600 мм и глубину 200 мм.

Глубокие ленточные фундаменты: Если ленточные фундаменты должны располагаться на более низком уровне, чтобы достичь почвы с подходящей несущей способностью, можно вырыть более широкую и глубокую траншею для работы, а ленточные фундаменты выкапывают и заливают на нижнем уровне. Затем стены возводятся до уровня земли в каменной кладке.

Фундамент с широким ленточным покрытием: Если грунт мягкий или имеет низкую несущую способность, можно использовать фундамент с широким ленточным покрытием для распределения нагрузки по большей площади, армированный сталью, чтобы уменьшить нагрузку на м².

Схемы ленточных фундаментов (слева) и фундаментов для засыпки траншей (Изображение предоставлено: Homebuilding & Renovating)

Широко используемой альтернативой является засыпка траншеи, при которой траншеи заполняются товарным бетоном чуть ниже уровня земли. В местах, близких к деревьям, можно добавить стальную арматуру. Хотя этот метод экономит труд, он увеличит общую стоимость вашего фундамента. Чуть выше уровня земли опоры покрывают влагонепроницаемым слоем, а затем закрепляют первый этаж.

По сравнению с глубокими ленточными фундаментами, засыпка траншеи сводит к минимуму ширину выемки, а также трудозатраты и материалы, необходимые для строительства кирпичной кладки ниже уровня земли, компенсируя стоимость дополнительного бетона.

( БОЛЬШЕ: Сколько будет стоить мой фундамент?)

Если у вас есть участок, где земля считается труднопроходимой, то стандартные ленточные или насыпные фундаменты вряд ли подойдут. Есть альтернативные варианты, но они значительно дороже.

Копание более глубоких траншей и заполнение их бетоном, а также возможное добавление листов полистирола рядом с траншеями в качестве скользящей мембраны может быть простым решением.

Но если вам нужно копать на глубину более 2,5 м, это решение становится непрактичным. Мало того, что количество бетона, необходимое для заполнения траншеи, станет непомерно дорогим, но работа на такой глубине может оказаться опасной.

Если участок требует глубокого фундамента более чем в паре мест, то теперь обычно используют другой подход, чаще всего свайное строительство, иногда с использованием бетонных плотов.

( БОЛЬШЕ: Фундаменты для сложных участков)

Что такое Рафт Фундаменты?

Как следует из названия, бетонный плот предназначен для «плавания» по земле под ним. Конструкция состоит из плиты перекрытия особой толщины, усиленной массами на стальной арматуре. Преимущество плотов заключается в том, что они служат основой для решения первого этажа, а не просто траншеями в стенах, но они считаются более сложными в строительстве.

Плот используется там, где грунт требует такой большой опорной поверхности, что широкие ленточные фундаменты распространяются слишком далеко, что делает более экономичным заливку одной большой железобетонной плиты.

Плот — альтернатива свайному фундаменту, и он может быть дешевле (Изображение предоставлено: Homebuilding & Renovating)

Что такое свайный фундамент?

Некоторые застройщики теперь используют свайный фундамент на каждом участке, потому что затраты предсказуемы. Сваи вбиваются в землю, затем заполняются бетоном, а весь фундамент покрывается грунтовой балкой для строительства.

Короткоствольные сваи и балка: Короткоствольные сваи обычно имеют длину 2–3 м и могут быть усилены сталью.Затем каждая свая соединяется наверху горизонтальной сборной железобетонной балкой. Затем подвесной железобетонный цокольный этаж можно построить из сборных элементов или отлить на месте.

Фрикционные сваи: Концепция, аналогичная короткоствольным сваям и балкам, используемым в ситуациях, когда нет подходящего несущего слоя на приемлемой глубине. Фрикционные сваи зависят от сопротивления кожи почве.

Короткоствольные сваи, как правило, имеют длину 2–3 м и могут быть усилены сталью (Изображение предоставлено: Homebuilding & Renovating)

Что такое опорные фундаменты?

Используется, когда необходимо поддерживать изолированные нагрузки, например, для поддержки колонн стального или столбово-балочного каркасного дома.Нагрузка сосредоточена на небольшой площади.

( БОЛЬШЕ : Сколько стоит построить дом?)

Схема фундамента (Изображение предоставлено: Homebuilding & Renovating)

Что может повлиять на мой выбор системы фундамента?

Если фундамент затронут корнями деревьев (или их предыдущим удалением), вам может потребоваться использовать достаточно глубокую траншею, заполненную бетоном, но с сжимаемым материалом, на одной или обеих сторонах внешних траншей, чтобы противодействовать любому вспучиванию или расширению в земле.

Водопроводные трубы должны входить в здание на глубине не менее 750 мм, но не более 1,35 м под землей. Если это означает, что они проходят через бетонный фундамент, то их необходимо либо проложить перед заливкой, либо, что еще лучше, установить канал, чтобы их можно было протолкнуть позже.

Если канализационные трубы, выходящие из здания, должны быть глубже верхней части бетона фундамента, их также следует отводить; они не могут застрять в бетоне и должны иметь возможность свободно перемещаться.

Электричество и газ обычно не нужно подводить или устанавливать на этом этапе, поскольку они обычно устанавливаются на поверхность. Наконец, инспекторы по строительству и гарантийному обслуживанию должны будут утвердить выкопанный фундамент перед заливкой бетона.

( БОЛЬШЕ : Как подвести электричество к месту)

BuildStore Консультации по созданию основы вашего…

Существует четыре типа фундамента: глубокий ленточный, плотный, насыпной и насыпной.По возможности устанавливайте грунтовые условия с помощью обследования, чтобы заранее определить метод фундамента, наиболее подходящий для вашего участка.

Фундаменты с глубокой ленточкой
Фундаменты с глубокой ленточкой являются наименее дорогими и используются при хороших грунтовых условиях. Бетонная полоса, иногда армированная стальной сеткой, поддерживает стены. Глубина траншеи может меняться, но в большинстве случаев она должна быть не менее 1 м при ширине 600 мм.Бетон должен иметь минимальную глубину 225 мм.

Фундамент для засыпки траншеи
Фундамент для засыпки траншей заполняет котлован бетоном почти до самого верха. Хотя этот метод более дорогой, чем фундамент Deep Strip, он быстро вытащит вас из-под земли. Фундамент Trenchfill используется при рыхлом грунте или на участках с высоким уровнем грунтовых вод. На участках с тяжелой глиной и при наличии деревьев фундамент для засыпки траншеи можно уложить глубже, до уровня, при котором содержание влаги в грунте не пострадает.Также может потребоваться армирование сеткой, и стороны траншеи, возможно, потребуется футеровать с одной или обеих сторон сжимаемым материалом и / или скользящей мембраной.

Фундаменты на плотах
Фундаменты на плотах используются там, где грунт изначально устойчив, но там, где условия глубоко под поверхностью, такие как горные работы, могут привести к движению грунта. Усиленный плот налит поверх прочного хардкорного каркаса и имеет форму по краю, обеспечивающую ступеньку, на которой строятся оба листа стены.

Свайные фундаменты
Свайные фундаменты используются там, где хорошая несущая поверхность может быть найдена только на более глубоких уровнях или где физические ограничения делают другие формы фундамента невозможными. Свайный фундамент обычно выполняется специализированными подрядчиками. Сваи можно вырыть, просверлить или забить в землю. Они поддерживают бетонную кольцевую балку или грунтовую балку, простирающуюся от сваи до сваи, на которой построен дом.Эта кольцевая балка может быть изготовлена ​​заранее, но если она будет отлита на месте, может потребоваться уже готовые арматурные каркасы в соответствии со спецификациями инженера. В определенных ситуациях может также потребоваться иметь под рукой сжимаемые материалы, чтобы выровнять нижнюю или боковые стороны балки.

Ключевые моменты

• Бетон обжигает кожу, поэтому всегда надевайте защитные перчатки и обувь.
• Убедитесь, что основание любой траншеи под фундамент является чистым, ровным, сухим и свободным от любого рыхлого материала.Борта траншеи должны быть обрезаны под прямым углом к ​​основанию. Идеальная ситуация — вырыть траншею и залить бетоном в тот же день. Доступны специальные смеси, которые обтекают весь канал, что исключает возникновение бугров.
• Заливка фундамента в зимних условиях должна выполняться в соответствии со строгими правилами и должна быть покрыта.
• Лучше всего проконсультироваться с прогнозом погоды, чтобы узнать о возможных морозах, потому что ночные морозы могут испортить бетон.
• Если вы решили использовать бетононасос для укладки бетона, предупредите поставщиков о своем намерении.
• Найдите ближайший пункт проката, чтобы получить срочные услуги, например, водяной насос на случай затопления.

Перенаселенность на площадке
Имейте в виду, что во время строительства в короткие сроки может потребоваться ряд предметов, таких как строительные леса, экскаваторы, самосвалы или краны, поэтому убедитесь, что для них достаточно места. Также неплохо, если у вас есть место, разместить на месте скип для сбора и регулярного вывоза мусора по мере выполнения сборки.
