Как крепить кабель-канал к стене

То, как крепить кабель-канал к стене, зависит от материала, из которого сделаны стены. Пластиковые кабель-каналы могут маскировать незначительные дефекты поверхности, но желательно укладывать их на выровненное основание. Есть несколько основных способов крепления.

Саморезы

Этот метод подходит для деревянных стен или гипсокартонных перегородок. Для этого берут специальные саморезы по дереву длиной около 40 мм. Слишком длинные саморезы использовать не стоит. Шаг крепления обычно делают равным 40- 50 см, если в коробе будет много проводов, то есть нагрузка на него увеличится, или стены неровные и надо скрыть дефекты, шаг делают меньше. Саморезы закручивают с помощью шуруповерта. Проделывать отверстия в кабель-канале или стене перед этим не нужно.

Дюбель-гвозди

На кирпичной или бетонной стене можно закрепить кабель-канал с помощью дюбель-гвоздей. Для этого необходим перфоратор с буром толщиной 6 мм.

Такой метод также называется «быстрый монтаж».

Также к бетонной стене короб можно прикрепить с помощью специального пистолета.

«Клопы»

Если есть необходимость прикрепить кабель-канал к металлическому профилю или металлу толщиной до 2 мм, применяются так называемые «клопы» — саморезы по металлу. Способ аналогичен креплению с помощью саморезов по дереву.

Клей (жидкие гвозди)

Крепление кабель-канала на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель- гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, как на рисунке, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене. Помните, что демонтаж кабель канала, приклеенного к стене, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Оформление углов

В процессе монтажа электропроводки в кабель-каналах может понадобиться сделать угловые стыки в углах комнаты или между вертикальной и горизонтальной частью канала на стене. Для выполнения стыка в углу помещения конец кабель-канала подрезают со стороны, примыкающей к углу, под углом 45 градусов. Установку кабель канала лучше начинать с угла.

Для выполнения стыка вертикальной и горизонтальной части кабель-канал также отрезают под углом 45 градусов, но в другой плоскости. Можно поступить и по-другому: подрезать крышку на полную ширину короба. Незначительные дефекты можно замазать герметиком.

Установка розеток

Чтобы сделать кабель-канал под розетку, рядом с ним к стене крепят подрозетники. Провода к розетке подсоединяют после того, как уложены провода в короб. Затем сверху надевают крышку розетки.

Как укладывать кабель

Чтобы удобно уложить кабель в электрокороб, можно использовать временные держатели, например, отрезки крышки. Перед установкой крышки на место их убирают. Удобно укладывать кабель и сразу защелкивать часть крышки над ним. Начинать рекомендуется с углов. В углах устанавливают небольшие отрезки крышки, затем отмеряют и устанавливают более длинные отрезки на прямых частях канала.

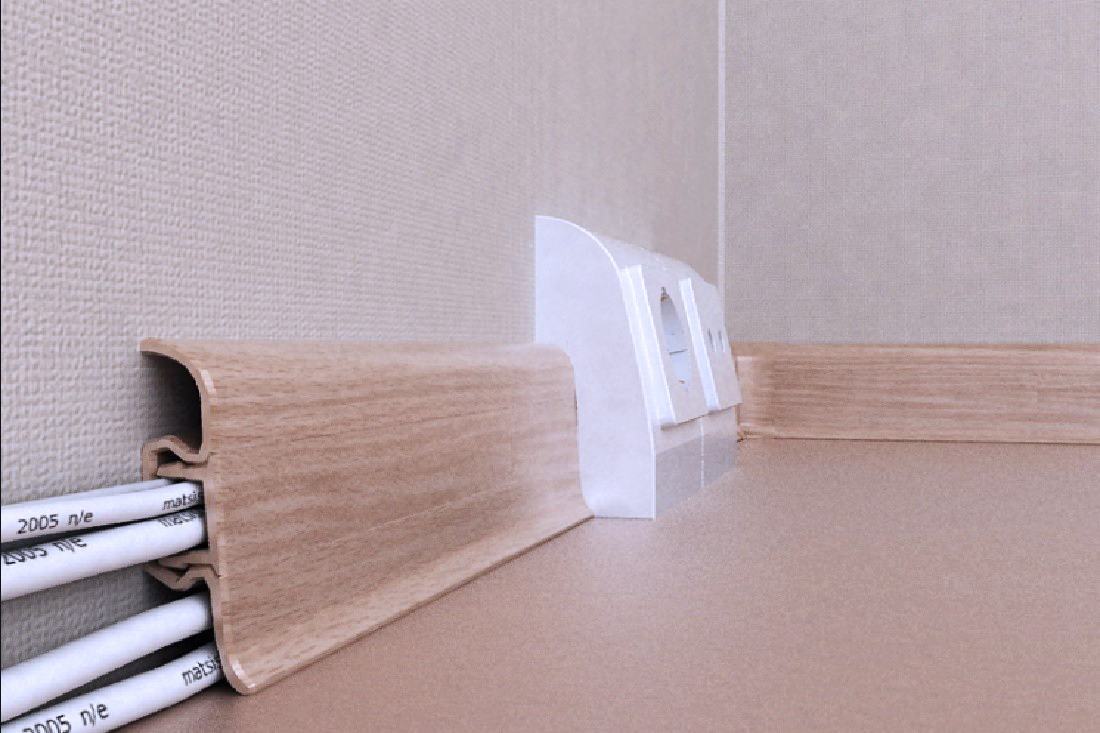

Плинтус с кабель-каналом

Плинтус с кабель-каналом — это удобное решение, позволяющее одновременно провести кабель канал и оформить шов между стеной и полом.

Чтобы узнать, какой длины плинтус вам нужен, точно измерьте периметр комнаты и прибавьте к полученной длине 9% на обрезки. Вам пригодится и фурнитура: внешние и внутренние уголки, специальные соединители, торцевые заглушки. Профиль выпускается стандартной длины — 2,5 м.

Плинтус может быть с кабель-каналом посередине или состоять из крепящегося к стене профиля и заглушки (верхней части), во втором случае кабель канал находится между профилем и заглушкой.

Независимо от конструкции, монтировать такой плинтус можно несколькими способами:

  • на саморезы,
  • на жидкие гвозди,
  • на дюбеля.

На гипсокартон крепить плинтус с кабель-каналом можно на саморезы или клей, в кирпичной или бетонной стене нужно будет просверлить отверстия и забить в них дюбеля. Клеить кабель-канал рекомендуется только при ровных стенах: на местах с дефектами он через некоторое время может отклеиться. Чтобы замаскировать дефекты стены, рекомендуется в этих местах дополнительно закреплять плинтус, чтобы не появилась щель.

В отличие от обычного кабель-канала, можно сверлить отверстия в стене прямо через плинтус. Располагают их через каждые 30 см. Для этого профиль (верхнюю часть или декоративную заглушку, закрывающую канал, нужно снять) прижимают к стене, внимательно следя, чтобы между ним и полом не было зазора. Перед тем как крепить плинтус, мусор удаляют пылесосом. Прижимают профиль обратно и вставляют в отверстия дюбель-пробки, а затем вкручивают шурупы шуруповертом.

Чтобы установить плинтус на наружных углах, его прижимают к стене и делают отметку на расстоянии 3 мм от угла. Затем по этой отметке профиль и заглушку отпиливают (для этого удобно использовать стусло и ножовку по металлу или дереву) и устанавливают на стену. После укладки плинтуса на угол ставят специальный уголок. Уголки могут быть с кронштейнами или просто вставляться.

Устанавливать плинтус лучше начиная с угла комнаты. На видимые места желательно ставить целые плинтусы. Если в пределах стены необходимо аккуратно состыковать два отрезка, пользуйтесь специальными пластиковыми соединителями. На торцы ставят заглушки.

Плинтус дает возможность распределить провода по группам. Например, провода, частый доступ к которым не нужен (интернет, кабельное телевидение), можно расположить под основой плинтуса. Остальные можно поместить в кабель-канал, закрывающийся заглушкой. В варианте с полностью снимающейся верхней частью можно поместить провода под и над ребром, к которому крепится заглушка.

Порог с кабель-каналом

Устанавливают порог с кабель-каналом в промежуток между напольными покрытиями двух комнат. Как и плинтус, он состоит из основы и крышки. В зависимости от модели, основа может монтироваться с помощью саморезов или быть самоклеящейся.

Демонтаж кабель-канала

При повреждении кабель-канала или во время ремонта возникает необходимость его демонтировать. Для этого:

  • отключают электропитание,
  • снимают крышку короба,
  • откручивают крепежные элементы.

После того как демонтировали неповрежденный кабель канал, его можно будет использовать снова.

Таким образом, установить кабель-канал можно своими руками, не имея профессиональных навыков. Важно подобрать способ крепежа, соответствующий материалам стены, и выполнять работу аккуратно.

Как правильно крепить кабель канал к стене и потолку? Инструкция +Видео

Как кабель канал крепить к бетонной стене и потолку. Немалый интерес к тому, как крепить кабель канал к стене и потолку, будет проявлять тот человек, которого полностью не устраивает внешний вид пола или стены, которая завешена/застелена огромным количеством перекрученных проводов. Кроме того, с точки зрения вероятности появления пожара такие жгуты достаточно опасные.

Более того, иногда дети и домашние животные принимают их за игрушку, та и надоедает спотыкаться и цепляться за шнуры.

Естественно, что стационарный провод, как правило, прячут при ремонте в стену, но если вы позже купили кондиционер или купили своему ребенку новенький стационарный ПК, штробить обновленную после ремонта поверхность ради одного провода будет жалко, и тогда вас выручить электротехнический короб.

Общие сведения

Особенности материала

Обычный вид кабель канала – это белый короб с квадратным или прямоугольным сечением, но всегда можно выбрать изделие другого цвета и формы по своему вкусу. Благодаря низкой цене, простоты установки и использования распространен именно пластиковый вариант, который можно крепить на стену из всех материалов. Часто в напольном плинтусе есть отделение для одного кабеля, так как не рекомендуется использовать больше одного провода в канале, для прокладывания нескольких проводов потребуется докупать многофункциональный короб.

Порядок крепления кабель канала на стену

Во время строительства нового дома или же капитального ремонта электрическую проводку прокладывают иначе, а именно монтируют внутри стен, т.е. получается закрытый способ. Такие работы включают в себя нарезание штроб. А что же делать, если материал стены не подходит для того, чтобы скрывать провода (к примеру, если речь идет о деревянной бане),  или же нет желания проводить ремонт в облаке пыли, требуется запитать приборы?

В таком случае электрическую проводку следует установить открытым способом. Идеальным вариантом будет использование электротехнического короба. Но перед тем как крепить кабель канал к стене, особенно если вы планируете сделать это своими руками, желательно хорошенько разобраться во всех нюансах.

Классификация

Использование кабель канала дает возможность закрепить кабель на любом основании – кирпичном, бетонном, гипсокартонном, каменном и из пеноблока. При этом способы крепления будут разными. В зависимости от того, в каком помещение будет прокладывание кабеля, т.е. схематическое расположение линии проводки и количества проводов, рекомендуем использовать короба разных типов. Их детальная классификация есть в таблице. Строительный рынок дает возможность выбрать изделие под определенные условия использования. Самый дорогой вариант – это алюминиевые кабель каналы, а самый дешевый – пластиковые. Последние стоит брать, но лишь в том случае, если они не возгораются, а лишь плавятся.

Подготовка, разметка поверхности

Открытый способ монтажа предъявляет высокие эстетические требования – все обязательно должны быть параллельно и ровно. В таком случае короб должен быть закреплен по линии разметки. Такую линию проводят при помощи строительного уровня (или же лазерного, водяного), рулетки, угольника, линейки, отбивки и маркера (карандаша).

Такой процесс следует разделить на этапы:

  • Вначале составьте схему прокладывания электрической проводки самым удобным и рациональным способом.
  • Линии на стене следует нанести при помощи отбивки по уровню, а все разветвления должны быть строго под прямым углом.
  • На них следует по плану отметить расположение коробок распределения, а также выключатели и розетки.
  • По ходу работы можно вносить корректировки, если они нужны.

Углы и повороты вы можете сделать сами. В конце подчитайте общую длину полос разметки, а также число установочных точек, углов и поворотов. Это даст возможность заказывать точное количество рабочего материала. Углы и повороты можно купить уже  в готовом виде, а можно сделать своими руками из кабель канала. Использование первого варианта приведет к тому, что расходы увеличатся, но в это же время работа на сложных участках будет ускорена, а внешний вид трассы станет лучше, нежели при использовании элементов собственного изготовления.

Сделать углы своими руками несложно, но для этого потребуется дополнительные герметики для того, чтобы заделывать швы. При наличии лазера разметку можно не делать. Короба для установки можете нарезать заранее для больших участков, а можно и во время действия. В первом случае потребуется выполнение точных замеров при помощи рулетки по линиям разметки.

После этого рабочий материал следует нарезать на нужные отрезки, а после этого можно устанавливать. Здесь очень важна точность измерения. Проще всего выполнять работу по принципу «примерка – отрезать – зафиксировать». Наносить ровные линии разметки и использовать готовые комплектующие дает возможность кабель канал, который будет эстетично смотреться в помещении.

2 лучших способа

Главными достоинствами является:

  • Возможность установить все своими руками.
  • Провода будут изолированы друг от друга.
  • Внешний вид конструкции приемлемый.
  • Можно фиксировать на любой поверхности.

Итак, как прикрепить кабель канал к стене? Есть два отличный способа.

  1. Короб с единой секцией, с односторонней крышкой. Идеальный вариант, если требуется протянуть кабель от ПК/телевизора до входа в квартиру, или же спрятать шнур к розетке.
  2. Короб с двумя секциями с двусторонней крышкой. Это отличный вариант, если два кабеля идут к одном направлении.

Если же у вас больше проводов, придется устанавливать друг над другом несколько кабель каналов. Но в таком случае лучше подумать о том, чтобы прокладывать штробы, если подключение стационарное, а приборы, к которым ведут кабеля, владелец не собирается перемещать.

Иногда люди смущаются из-за формы электротехнического короба. Она может показаться кому-то грубой, не вписывающейся в интерьер. Хотим вас обрадовать – кабель канал есть во многих видах, и можно найти мягкие, скругленные абрисы. Поискать такой канал придется немного дольше, но и назвать его дефицитным товаром сложно. Способ достаточно простой в исполнении, но есть один недостаток – при необходимости кабель канал можно будет демонтировать лишь с кусками отделки/штукатурки. Помимо этого, если у вас далеко не идеальные стены, то между поверхностью и коробом останется неравномерный зазор, а это не слишком привлекательно визуально и такую конструкцию лучше не эксплуатировать. Но если вы уверены в том, что демонтаж не потребуется, а ваши стены ровные, используйте эту инструкцию.

  • Разрежьте кабель канал по размеру, приложите к полу, стене или потолку и проверьте соответствие разметки и плотность стыкования деталей.
  • Клеевой состав или жидкие гвозди нанесите волнистой линий с изнаночной стороны отрезка. Ширина волны должна быть равна 1.5 ширины от кабель канала.
  • Далее прижмите элемент на несколько секунд к поверхности и тут же уберите. Подождите, пока оставшийся след клея на стене станет гуще.
  • После верните кабель канал на место и хорошенько прижмите, на этот раз как можно крепче, чтобы он хорошо взялся на стену.

Часто для того, чтобы усилить надежность крепления кабель канала к стене и потолку, можно использовать забитые гвозди или вкрученные шурупы (все зависит от материала стены). Частный случай клеевого способа = это установка кабель каналов на основе которых уже есть клеевой состав. Но такой вариант не вызывает доверия, и из-за этого его тоже дополняют саморезами.

Второй вариант более затратный, зато в разы надежнее и есть возможность безопасного демонтажа. С раскроенного кабель канала следует снять крышку, т.е. верхнюю часть. После этого основание следует приложить к стене и прямо сквозь него просверлить отверстие в стене. Если основание выполнено из железобетона, блоков или кирпича, лучше воспользоваться перфоратором. Шаг отверстий должен быть от 0.4 до 0.5 метров. При большой кривизне стен дистанцию можно сократить, чтобы установить короб  по всему периметру так, чтобы он хорошо прилегал к поверхности. Основание убираем, а в отверстия можно вкрутить пластиковые детали дюбелей. Нижнюю  половину можно приставить обратно и зафиксировать уже при помощи основной части крепления.

Теперь осталось проложить провод и поставить крышку на место. Все, вопрос крепления кабель канала можно считать решенным. Какой из способов вам понравился больше, тот и используйте, но совет следующий – при выборе клеевого состава, хотя бы изредка используйте дюбеля.

На  что крепить?

Да, как уже было упомянуто, способ установки будет зависеть от материала стен. Пластиковый кабель канал поможет замаскировать небольшие дефекты поверхности, но желательно, чтобы они было уложены на выровненном основании. Есть несколько способ для крепления. Такой метод идеально подойдет для гипсокартонных перегородок и деревянных стен. для этого следует взять особые саморезы по дерева с длиной в 4 см. Не используйте слишком длинные саморезы. Шаг крепления от 0.4 до 0.5 метра, если в коробе будет много кабелей, то нагрузка на него будет больше, или же если стены неровные, то в обоих случаях следует сделать шаг меньше. Вкручивать саморезы следует при помощи шуруповерта. Проделать отверстия в кабель канале или стене заранее не требуется.

Дюбели-гвозди

На кирпичной или бетонной стене моно закрепить кабель канал при помощи дюбелей. Для этого потребуется перфоратор с буром, толщина которого будет 0.6 см. Вначале сделайте отверстия в коробе через каждые 4-5 см. Такой способ называют самым быстрым. После этого короб к бетонной стене можно прикрепить при помощи особого пистолета. Если требуется крепить кабель канал к бетонной стене на металлический профиль или металл с толщиной до 0.2 см, используем «клопов» — саморезы по металлу. Способ такой же, как крепить короб на дерево при помощи саморезов.

Оформляем углы

В процессе монтажных работ для электрической проводки в кабель канале может потребоваться изготовление угловых стыков в углу комнаты или между горизонтальной и вертикальной частью канала на стене. Для того чтобы сделать стык в углу помещения, конец кабель канала следует подрезать с той стороны, которая будет примыкать к углу, под углом в 45 градусов. Начинайте установку с угла.

Для создания стыка горизонтальной и вертикальной части кабель канал следует отрезать под углом в 45 градусов, но в иной плоскости. Можно сделать иначе – подрезать крышку на полную ширину короба. Небольшие дефекты всегда можно замазать при помощи герметика.

Установка розеток

Чтобы сделать кабель канал для розетки, возле него на стену нужно прикрепить подрозетники. Провода к розетке подсоедините после того, как будут уложены провода в короб. Далее сверху наденьте крышку розетки.

Прокладывание кабеля

Чтобы удобно проложить кабель в короб для электрической проводки, можно использовать временный держатель, к примеру, отрезки крышки. Перед монтажом крышки их следует убрать, а после удобно уложить кабель и сразу защелкнуть часть крышки над ним. Начинайте с углом, и в них установите небольшие отрезки крышки, а после отмерьте и установите те отрезки, что длиннее на прямой части канала.

Плинтус и кабель канал

Кабель канал в плинтусе – это великолепная комбинация, которая дает возможность одновременно провести кабель канал и скрыть шов между полом и стеной. Для того чтобы узнать, какая длина плинтуса вам требуется, следует точно измерить весь периметр комнаты и прибавить к этой длине 9% от значения, которые потребуются на обрезки. Также вам потребуется фурнитура – внутренние и внешние уголки, соединители, заглушки на торцы. Профиль выпускают в стандартной длине 250 см.

Плинтус может быть посередине с кабель каналом или даже состоять из профиля, который прикреплен к стене и заглушки, а во втором случае кабель канал будет находиться между заглушкой и профилем.

В независимости от типа конструкции, устанавливать такой плинтус можно несколькими способами:

  • На жидкие гвозди.
  • На саморезы.
  • На дюбеля.

Крепить кабель канал на гипсокартон можно на клей или саморезы, а для кирпичной и бетонной стены потребуется просверлить отверстия и позабивать в них дюбеля. Приклеивать кабель канал советуют лишь на ровную поверхность, так как в местах с дефектами он может начать отклеиваться. Для маскировки дефектов стены советуем в таких местах дополнительно крепить плинтус, чтобы не появлялись щели.

Чтобы установить плинтус на наружном угле, его нужно прижать к стене и сделать отметку на расстоянии 0. 3 см от угла, а после от этой метки отпилить профиль и заглушку (для этого удобнее всего использовать ножовку по дереву/металлу и стусло) и установить на стену. После этого на угол поставьте специальный уголок, который может быть с кронштейнами или просто вставляться.

Начинать установку плинтуса лучше с угла комнаты. На видных местах устанавливайте цельный плинтус, а если в пределах стены требуется аккуратная стыковка двух отрезков, используйте особые соединители из пластика, на торцы – заглушки. Также плинтус дает возможность распределять провода по группам, к примеру, провода, к которым не нужен частый доступ (от Интернета, кабельного телевидения), и их можно расположить под основой плинтуса. Остальное поместите в кабель канал, который будет закрыт заглушкой.

Порог и кабель канал

Чтобы крепить кабель канал на пол, следует установить порог с коробом в промежутке между напольным покрытием двух разных комнат. Как и плинтус, он будет иметь основу и крышку. В зависимости от модели, основу можно устанавливать при помощи саморезов или же есть самоклеющиеся основы.

Демонтажные работы

Во время повреждения кабель канала или в процессе ремонтных работ в квартире его иногда требуется демонтировать. Для этого нужно будет:

  • Отключить электрическое питание.
  • Снять крышку короба.
  • Открутить элементы крепежа.

После того, как вы достанете кабель, его можно будет использовать повторно. Так, установить кабель канал можно собственноручно и даже без профессиональной подготовки.

нюансы установки и прокладки короба

Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно. Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа. С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

  • настенные кабель каналы с односторонним или двухсторонним замком;
  • напольный плинтус с секциями для проводов, преимущественно слаботочных;
  • потолочный аналог предшественника;
  • напольные системы с защитой от механического воздействия;
  • лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.

На примеры оформления комнаты отдыха в бане можно посмотреть здесь: http://stroy-banya.com/otdelka_interier/komnata-otdyxa-v-bane.html

Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

  • если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
  • если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др. ;
  • если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Если вас интересуют варианты освещения в бане, советуем ознакомиться со статьёй http://stroy-banya. com/provodka/osveshhenie-v-bane.html

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

  • составить чертеж обустраиваемого объекта с точными размерами;
  • определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;

Подробнее о том, как крепить кабель в канал, расскажет статья http://stroy-banya.com/provodka/kak-krepit-kabel-kanal.html

  • выбрать оптимальную трассу проводки и нанести ее на план;
  • купить короба с аксессуарами согласно сделанной схеме;
  • разметить путь электропроводки;
  • правильно подготовить короба к установке;
  • соорудить канал для укладки кабеля;
  • уложить провода, правильно закрепить их и закрыть крышки;
  • установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов.

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

  • удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
  • от потолка желательно отступить min 15 см, от оконного проема min 10 см;
  • ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Варианты крепления электротехнического короба

Способ крепления электротехнических коробов определен материалом, из которого сложены стены. Желающие заняться самостоятельной установкой пластикового кабель канала могут:

  • банально приклеить основание к деревянной, оклеенной обоями, окрашенной стене, к перегородке, выполненной из влагостойкого гипсокартона или обшитой фанерой, любой плитой из прессованных отходов деревообработки;
  • привинтить оцинкованными саморезами к деревянной поверхности;
  • зафиксировать основание на бетонной или кирпичной стене с помощью дюбель-гвоздей;
  • совместить клеевой метод с монтажом на саморезы.

В продаже имеются короба с липкой лентой, посаженной на основание в заводских условиях, но их предпочитают применять для организации временной проводки из-за сомнений в надежности.

Резать короба нужно вместе с защелкнутыми на них крышками. При сооружении трассы из нескольких отрезков нужно стараться, чтобы места состыковки двух оснований не совпадали с местами состыковки крышек. Проще говоря, меняйте крышки местами: длинный отрезок закройте сначала короткой крышкой, затем длинной и наоборот.

Специфика приклеивания кабель канала

Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».

Алгоритм следующий:

  • клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
  • обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
  • ждем, пока оставшийся на стене клеевой след загустеет;
  • устанавливаем канал на место и с усилием прижимаем;
  • опять ждем застывания клея.

Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.

Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.

Совет. Прокладку кабеля в сооруженной системе удобнее выполнять, чередуя с защелкиванием крышки. Установили часть проводки в канале, затем защелкнули и т.д.

Нюансы применения саморезов

На внутренней поверхности основы канала нужно предварительно сделать отверстия. В узком профиле их расположить можно по одной линии, в широком коробе по зигзагообразной схеме. Шаг между отверстиями зависит от качества выравнивания стены. Для ровной поверхности достаточно 50 см. Если между приложенным к месту установки кабель каналом и стеной есть незначительные щели, шаг нужно уменьшить до 30-40 см. Вообще «просветы» между стеной и электротехническим коробом нежелательны. Установка каналов производится на тщательно выравненное основание.

Подготовленный к монтажу отрезок кабель канала прикладываем к стене и завинчиваем саморезы через сформированные отверстия.

Тонкости использования дюбелей с шурупами

Метод достаточно трудоемкий, применяемый для сооружения кабельной магистрали поверх кирпичных или бетонных стен:

  • готовим основу канала: заранее высверливаем отверстия;
  • прикладываем ее к месту крепления для того чтобы отметить через имеющиеся отверстия точки предстоящего бурения стены;
  • 6-миллиметровым буром сверлим по отмеченным точкам отверстия под дюбель-гвозди рекомендованного размера 6×40;
  • снова прикладываем основу короба к месту крепления;
  • вставляем дюбеля и закручиваем шурупы.

Без опыта в сфере установки коробов сверлить основу сразу на стене и тут же вставлять дюбеля нежелательно. Хорошо, если результат ошибок закроется в последствие непосредственно кабель каналом. А если нет?

Инструктаж по выполнению угловых стыков

Основное требование данной работы – отсутствие видимых глазу «прорех» между элементами после защелкивания крышек. Чтобы не получалось щелей нужно тщательно мерить и аккуратно резать, пользуясь полотном по металлу и стуслом или торцовкой. Потому желающим самостоятельно соорудить систему кабель каналов настойчиво рекомендуют пользоваться аксессуарами, скрывающими все огрехи.

Незначительные ошибки можно замаскировать подобранным в цвет герметиком, но есть еще способ для формирования аккуратного углового перехода. Вместо разрезания двух заготовок под традиционным 45º-ным углом можно просто подрезать стенки оснований на их полную ширину. Короба в таких случаях устанавливаются внахлест. Надрезы и вырезы на стенках кабель канала делают ножницами по металлу.

Убедились, особых премудростей в креплении электротехнических коробов нет. Подключение розеток и выключателей к проложенной в них магистрали производится стандартным способом. Если исполнитель запасется терпением и мобилизует собственную аккуратность, результатом по праву можно будет гордиться.

Как крепить кабель канал к бетонной стене

Как закрепить кабель канал на бетонную стену

Во время строительства дома монтаж электропроводки производится скрытым способом, под штукатурку. Полная замена электрической разводки, как правило, производится во время капитального ремонта. В этом случае в стене делаются штробы, в которые и укладывается провод.

Но как быть, когда нет возможности или желания заниматься пыльным штроблением стен? Или нужно подключить недавно установленный мощный электроприбор, например, водонагреватель? В этом случае многие выбирают открытый способ прокладки электропроводки, а крепление к стене осуществляется при помощи кабель канала.

Виды кабельных каналов

Для классификации кабель канала используется несколько критериев:

  1. Размер. Существуют небольшие изделия для прокладки одного провода небольшого сечения или коробы больших размеров, рассчитанные чтобы закрепить на стене до восьми проводников различного сечения;
  2. Материал изготовления. Выпускают алюминиевые, стальные и пластиковые конструкции. Для монтажа внутри помещений более востребованы пластиковые модели, а крепление стальных и алюминиевых коробов чаще используется при прокладке электропроводки по фасаду дома;
  3. Месторасположение. Крепление кабель канала может производиться в нескольких местах. Конструкция изделия максимально адаптируется в зависимости от места установки. Различают плинтусные, парапетные, магистральные и напольные модели.

Обратите внимание! По цветовому оформлению кабель канал чаще всего имеет нейтральный белый цвет, подходящий под любую отделку. Также популярны модели, имитирующие деревянную структуру.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня. Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза.

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

  • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
  • Затем кабель канал прикладывается к стене по размеченной ранее линии;
  • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
  • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
  • После этого остается закрепить профиль при помощи саморезов.

Чтобы закрепить короб для электропроводки на бетонной поверхности, также можно использовать дюбель-гвозди, которые забиваются при помощи молотка. Но такой вариант имеет существенный минус – при необходимости переноса конструкции, с демонтажем таких дюбелей возникают определенные проблемы.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

  • На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
  • Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
  • Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Загрузка…Понравилась статья? Поделитесь:

voltland.ru

Основные способы крепления кабель канала к стене

Сегодня мы расскажем о том, как крепить кабель канал к стене своими руками. На самом деле, монтаж электротехнического пластикового короба не представляет ничего сложного. Главное – правильно выбрать способ крепления в зависимости от того, чем представлены стены в доме либо квартире. Далее мы рассмотрим все существующие варианты установки и предоставим несколько важных нюансов, которые позволят правильно закрепить кабельный канал на стенке.

Способ №1 – Саморезы

Если Вы решили выполнить монтаж электропроводки в деревянном доме либо квартире с гипсокартонными перегородками, то установку кабель канала нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение. Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала своими руками слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой. О том, как выбрать шуруповерт для домашнего ремонта, мы рассказывали в соответствующей статье!

Способ №2 – Дюбель-гвозди

Если Вам нужно крепить кабель канал к бетонной либо кирпичной стене, что является типичной ситуацией для квартиры и дома, тут уже не обойтись без дюбель-гвоздей, именуемых также «быстрым монтажом». Помимо этого для крепления понадобиться перфоратор с 6-миллиметровым буром. Итак, чтобы самостоятельно закрепить электротехнический короб для кабеля на стене из бетона либо кирпича, нужно выполнить следующие действия:

  1. Заранее насверлить в дне кабельного канала отверстия по 6 мм через каждые 40-50 см.
  2. Приложить короб к стене согласно разметке (об этом позже) и отметить точки сверления, которые совпадают с готовыми отверстиями в кабель-канале.
  3. Засверлить отверстия согласно отметкам на стене.
  4. Приложить пластиковый короб и вбить в соответствующие места дюбеля.
  5. Молотком забить гвозди.

Вот по такой простой инструкции можно самому крепить кабель канал в стене из бетона либо кирпича. Обращаем Ваше внимание на один очень важный момент – не следует сверлить отверстия буром, прислонив короб к стенке. Ударный режим может при сверлении пластика спровоцировать появление трещин, что негативно отобразиться, как с визуальной стороны, так и со стороны долговечности готовой проводки.

Подробная видео инструкция монтажных работ

Способ №3 – «Клопы»

Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Существует также специальный пистолет с помощью которого можно самостоятельно крепить кабель канал к бетону. На видео предоставлено подробное описание монтажа:

Крепим изделие пистолетом

Способ №4 – Жидкие гвозди

Ну и последний способ крепления кабельного канала в квартире либо доме – на специальный клей жидкие гвозди. Необходимость приклеить кабель-канал к стене возникает в том случае, если другой вариант укладки будет не возможен. Чаще всего жидкие гвозди используют при монтаже электротехнического короба на плитку в ванной комнате либо гладкую металлическую поверхность. Однако хорошо закрепить короб только лишь клеем вряд-ли удастся. Клеевая смесь чаще используется, как дополнительный вариант фиксации. Его можно комбинировать с саморезами либо даже быстрым монтажом.

Есть очень важный нюанс крепления кабель канала на клей – сначала Вы должны нанести клеящую смесь на поверхность короба, после чего прислонить его к стене согласно разметке. Как только прислонили заднюю стенку к стене, убирайте ее и подождите несколько минут, чтобы клей немного загустел на обеих склеиваемых поверхностях. После того, как жидкие гвозди хотя бы чуть-чуть «схватятся», придавите кабельный канал к стене как можно сильнее, главное не сломайте его. Таким вот простым способом можно крепить кабель-канал на клей своими руками.

Советы по монтажу

Итак, чтобы Вы могли правильно и в то же время быстро монтировать кабель канал, рекомендуем ознакомиться со следующими нюансами установки:

  1. Первым делом тщательно выровняйте стену с потолком и подготовьте ее к креплению пластикового короба. Чем ровнее будет поверхность, тем больше может быть шаг между крепежными элементами. Помимо этого отсутствие зазоров положительно отобразиться на интерьере комнаты.
  2. Чтобы соединить кабельный канал на углах (внешних, внутренних, стык вертикальной трассы с горизонтальной), сделайте специальные углы под 45о. Для этого можете использовать стусло, как показано на фото.
  3. К дополнению к пункту 2 – чтобы не хлопотать с вырезкой одинаковых углов, используйте готовые комплектующие от производителя: внутренние и внешние пластиковые уголки, Т-образные соединители, заглушки и т.д.
  4. Крепить кабель канал нужно ровно, как в вертикальной, так и в горизонтальной плоскости. Чтобы прикрепить короб горизонтально ровно, используйте строительный уровень. Для выравнивания трассы по вертикали лучше всего использовать отвес.
  5. Перед тем, как устанавливать кабельный канал на стене своими руками, нужно выполнить разметку этих стенок. Существуют определенные нормы на этот вопрос, который мы подробно рассмотрели в статье – как выполнить монтаж открытой электропроводки.
  6. Если Вам нужно крепить пластиковый электротехнический короб на гипсокартонной либо деревянной стене, заранее не просверливайте отверстия в поверхности. Саморезы и без этого хорошо зайдут в стенку. Как Вы понимаете, с бетоном и кирпичом уже такой вариант крепления короба для кабеля не пройдет.
  7. Если это возможно, начинайте укладывать кабель-канал с угла, чтобы потом было легче стыковать участки и подрезать их при необходимости.
  8. Нет особой разницы в том, когда Вы решите установить кабельный короб — до декоративной отделки стен или после. Мы же рекомендуем прокладывать изделие в самую последнюю очередь, т.к. монтаж кабель-канала на обои выполнить гораздо проще, нежели поклеить обои, подрезая их из-за уже проведенной трассы.
  9. Если Вы решите и на потолке класть пластиковую защиту для провода, не забудьте подготовить и потолочную поверхность по аналогии со стенами. Крепится кабель канал на потолке также, как и на стенках.

Как это делают профессионалы — видео обзор

Вот и все, что Вы должны знать по поводу того, как крепить кабель канал к стене своими руками. Надеемся, что предоставленное подробное описание с фото и видео примерами было для Вас полезным!

Также читают:

Подробная видео инструкция монтажных работ

Крепим изделие пистолетом

Как это делают профессионалы — видео обзор

samelectrik.ru

Порядок крепления кабель-канала к стене

При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?

В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Классификационный признакВидыОписание
место монтажанапольныепо своей форме, виду оптимально приспособлены к установочному месту;
магистральные
плинтусные
цветвыпускаются разных цветов и оттенковгармонично вписываются в интерьер комнат
размерразный объем канала — для одного, 2-х, 3-х и более кабелейгабариты от 12×12 до 100×60 мм; имеют разную форму углов – от острых до закругленных
число замковс одним2 защелки – более надежно удерживают на канале крышку, снижая возможность деформации;
с двумя
материал изделияалюминиевыепокрыты пленкой; разнообразие оттенков придает привлекательный вид;

пожаробезопасны

стальныеустанавливают внутри помещений, с наружи; выпускаются с оцинкованной поверхностью разных цветов; не горят;

подвержены коррозии при царапинах

Рынок позволяет подобрать изделия под конкретные условия эксплуатации.

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажуУстановите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

  • первоначально составляется схема прокладки электропроводки оптимальным образом;
  • линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
  • на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
  • необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.

Способы закрепления

Крепление кабель канала выполняется к стене различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Способ закрепленияПорядок работы, советыМонтажная поверхность
при помощи саморезовсаморезы по дереву вкручиваются шуруповертом в среднем через 50 см; их использовать рекомендуется длиной около 40 мм; применяется для быстрого монтажа пластиковых каналов;

предварительное сверление отверстий не требуется

дюбель-гвоздями (быстрый монтаж)с короба снимается крышка; в нем насверливаются отверстия с шагом около 45 см; его прилаживают к поверхности, отмечая на ней расположение точек сверления; перфоратором делают в стене дырку;

пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забивают

позволяет надежно закрепить на бетонной стене, кирпичной, каменной
«клопами»закручиваются шуруповертом через указанное выше расстояниетонкий металл (меньше 2-х мм)
клеем (жидкие гвозди)наносят клеящий состав наизнанку подготовленного отрезка; прислоняют его на несколько секунд к отмеченному месту, отслоняют; ожидают, когда клей загустеют; прижимают обратно;

дополнительно требуется применять дюбеля и саморезы

дерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности

Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:

Первые 3 способа предусматривают возможность в целости демонтировать элементы, а 4-й – только с фрагментами отделки. Установленный короб отлично смотрится только на ровных стенах.

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

moyastena.ru

Как крепить кабель-канал к стене? 2 простых способа

Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К тому же, с точки зрения вероятности возникновения пожара такие жгуты довольно опасны. Мало того, их могут принять за игрушку маленькие дети и домашние животные. Да и спотыкаться или цепляться за шнуры надоедает. Конечно, стационарные провода обычно при ремонте прячутся в стену. Но если вы, скажем, купили кондиционер или подарили ребенку компьютер позже, когда ремонт уже закончен, штробить ради одного провода свежее отделанную поверхность откровенно жалко. Здесь и придет на помощь электротехнический короб.

В главных его достоинствах: возможность смонтировать все самостоятельно, изоляция проводов друг от друга, приемлемый внешний вид конструкции. При этом фиксировать его можно на любом типе поверхности. Бетон, дерево, пеноблок, даже металл – все годится.

Как крепить кабель-канал к стене? Есть 2 основных способа. Рассмотрим оба в данной статье.

Что нужно знать о кабельных каналах

{banner_content}Электротехнические короба различаются по нескольким параметрам. Для начала это – материал, из которого они сделаны:

  • стальные. Годятся как для внутренней прокладки, так и для защиты кабелей снаружи зданий. Внешняя поверхность оцинкована. Выпускаются короба разной расцветки, что позволяет выбрать наиболее гармоничную именно в вашем случае. Не горит. В недостатках – высокая цена и коррозия при нанесении царапин;
  • алюминиевые. Эти по определению не ржавеют, имеют очень элегантный вид, и, разумеется, огнестойкость. Всем хороши, но опять же – дороги;
  • пластиковые. Именно их обычно используют в домашней разводке. Пластичны, служат долго, цветовая гамма позволяет сделать их практически незаметными в общем интерьере. Однако пластик огню сопротивляться не может. Поэтому при выборе кабель-канала следует поинтересоваться физическими характеристиками его материала и остановиться на том, который не горит, а плавится, и в этом процессе испускает минимальное количество вредных веществ.

Следующее, на что нужно обратить внимание – устройство кабель-канала. По правилам электротехнического монтажа, под каждый провод должны быть выделена отдельная ячейка. Это особенно важно, если в одном коробе будут спрятаны и силовой, и слаботочный провод. Они не должны контактировать – это ведет к затуханию сигнала. Исходя из этого, выбираем кабель-канал одного из ниже описанных типов.

Короб с единственной секцией, имеющий одностороннюю крышку. Подойдет, если нужно протянуть кабель от входа в квартиру до телевизора или компьютера. Или же чтобы спрятать шнур от кондиционера к розетке.Двухсекционный короб с двусторонней крышкой. То, что нужно, если в одном направлении идут 2 кабеля.Если же проводов больше, придется монтировать друг над другом дополнительные кабель-каналы. Однако в этом случае уже можно подумать о прокладке штробы – если подключение будет стационарным, и приборы, к которым ведут кабеля, хозяин перемещать не собирается.Иногда людей смущает форма электротехнического короба. Она кажется им грубой и не вписывающейся в интерьер. Хочется порадовать: кабель-канал может иметь скругленные, мягкие абрисы. Поискать такой придется несколько дольше, но к дефицитным товарам он не относится.

Монтаж кабель-каналов: подготовкаЧаще всего затруднения возникают при оформлении углов и поворотов. Тут можно выбрать один из имеющихся вариантов:

  • надрезать стыкующиеся на повороте элементы под углом 45 градусов, а после окончания монтажа замазать щель шва подходящим по цвету герметиком. Если же кабель-канал заворачивает за угол комнаты, он режется под прямым углом (в результате чего на повороте становятся видны провода), а место стыка закрывается заглушкой;
  • купить соответствующие поворотники и уголки. Монтаж, даже самодельный, при этом несколько удорожает за счет затрат на расходные материалы. Зато установка в сложных местах значительно упрощается, а конечный результат выглядит куда более элегантно.

В любом случае, до начала работ надо составить схему оптимальной прокладки кабелей (может быть, и наметить ее по стенам), сделать точные замеры и закупить все необходимые материалы.Очень прост в исполнении, но имеет существенный недостаток: при необходимости кабель-канал можно будет снять только с кусками отделки или даже штукатурки. Кроме того, если стены не слишком ровны, то между коробом и поверхностью останутся неравномерные зазоры, что не слишком привлекательно визуально и не рекомендовано в эксплуатации. Однако если вы уверены, что демонтировать кабель-канал не придется, можете воспользоваться следующей инструкцией.

  • Кабель канал разрезается по размерам, прикладывается к стене, полу или потолку и проверяется соответствие разметке и плотность состыковки отдельных деталей.
  • Клей (например, жидкие гвозди) наносится волнистой линией на изнанку основания отрезка. Ширина волны – приблизительно 1,5 ширины короба.
  • Элемент прижимается к поверхности на пару секунд и тут же убирается. Оставшийся на стене клеевой след должен немного загустеть.
  • Канал возвращается на место и прижимается, теперь уже покрепче, чтобы он схватился со стеной.

Нередко для усиления надежности клей дополняют забитыми гвоздями или вкрученными шурупами (в зависимости от материала стены).Частным случаем клеевого способа монтажа можно считать установку кабель-каналов, на основание которых уже нанесен клеящий состав. Однако доверия такой вариант у пользователей обычно не вызывает, в связи с чем тоже дополняется саморезным крепежом.Немного более трудозатратен, зато надежен и предоставляет возможность демонтажа. С раскроенного кабель-канала снимается верхняя часть (крышка). Основание прикладывается к разметке и прямо сквозь него сверлится дырка в стене. Если основание железобетонное, блочное или кирпичное, легче сделать это перфоратором.

Шаг отверстий – от 40 до 50 см. При явной кривизне стен дистанция уменьшается, чтобы смонтированный короб на всей протяженности плотно прилегал к поверхности. Основание откладывается, а в дырки вкручивается пластиковая часть дюбелей. Нижняя половина приставляется обратно и фиксируется основной частью крепежа.

Прокладываются провода, крышка ставится на место. И вопрос, как крепить кабель-канал к стене, можно считать успешно разрешенным. Какой способ вам по душе – решать придется самостоятельно. Но совет: выбирая клеевой способ, хотя бы изредка добавьте к нему дюбеля, чтобы больше не возвращаться к этому.

remtra.ru

Крепление кабель-канала на кирпичной или бетонной стене: можно ли без сверления

С течением времени, вариации расположения проводов снаружи стены, без штробления, изменились. На данном этапе развития технологии, чтобы осуществить манипуляцию, применяются специальные каналы в виде короба из пластика или металла. Вмещают в себя электрические шнуры по нормам безопасности внутри помещений. Но, чтобы устанавливать правильно такие короба, нужно знать, как крепятся к разным типам стен.


Нюансы установки и прокладки короба кабель-канала

Чтобы крепление кабель-канала к стене было надежным и обеспечивало безопасность, учитывают совокупные нюансы:

  • Первое, на что необходимо обратить внимание – это то, что короб может быть выполнен из пластика или металла;
  • Также отличаются по форме. В сечении – прямоугольным, круглым или овальным.

По габаритам встречаются мини кабельные каналы, которые практичны и компактны. Но, есть и напольные варианты, которые используют, чтобы реализовать скрытую прокладку. Эта вариация встречается только овальной формы, чтобы не подвергаться излишним механическим нагрузкам.

Помимо этого, кабель каналы могут отличаться другими параметрами и характеристикам. На рынке представлены:

  • Плинтусные;
  • Односторонние;
  • Двусторонние;
  • Перфорированные;
  • Гибкие – для обхода закругленных выгнутых или вогнутых участков;
  • Парапетные;
  • Промышленные;
  • Прозрачные;
  • Угловые и прочие.

Эти параметры учитывают до того, как начинают проводить монтаж кабельного канала к разнообразным типам стен.

Первое, на что необходимо обратить внимание – это то, что короб может быть выполнен из пластика или металла.

Порядок крепления кабель-канала на стену своими руками

Так как крепить кабель канал к стене несложно, то можно выполнить эту манипуляцию самостоятельно. Вот, какой порядок действий соблюдают:

  1. Сначала подобрать правильный короб. Его вписывают по эстетическим характеристикам под обстановку интерьера и не выделяться на стене.
  2. Учесть, что установка выполняется точно, чтобы не испортить эстетичность помещения.
  3. Поэтому сначала составляется схема, с учетом особенностей дома и конкретных комнат. Так можно учесть удобство и рациональность размещения линий. Составить кратчайший ход электрической лини между двумя точками.
  4. Только после составления схемы выполняется разметка с проверкой параллельности и перпендикулярности будущих линий. Помощь окажет здесь уровень для проверки соответствия линии горизонту и вертикали.
  5. Вдоль горизонталей и вертикалей пишущим инструментов размечаются линии. На этом же этапе отмечается локация коробки распределения, будущих точек присоединения бытовых приборов при помощи вилок или кнопок выключателей.
  6. Если приходится внести корректировки, то осуществлять это на этапе фиксации кабель-каналов.

Установка выполняется точно, чтобы не испортить эстетичность помещения.

Крепление кабель-каналов к гипсокартонным плитам

По причине чрезмерной крошливости гипсокартонных плит, прикрепить такое изделие на данный тип плоскости достаточно проблематично. Любая попытка нарезать резьбу саморезами или сверление отверстий, приведет к нулевой эффективности.

Поэтому, используют изделия из пластиковых материалов, которые следует закреплять на клеевые составы, обеспечивающие необходимую прочность. Установить лучше маленькие в сечении короба позволительно на двухсторонний скотч.

Используют изделия из пластиковых материалов, которые следует закреплять на клеевые составы, обеспечивающие необходимую прочность.

Как закрепить кабель-канал на бетонную стену

К бетонной поверхности, за счет высокой механической прочности, можно осуществить монтаж разных по габаритам коробов (как пластмассовых, так и металлических). Так как в бетон можно вкрутить любые типы крепежей.

К бетонной поверхности, за счет высокой механической прочности, можно осуществить монтаж разных по габаритам коробов.

Крепление кабель-канала на металл

Когда возникает необходимость закрепить конструкцию к металлической поверхности, используют специальный крепеж для кронштейна. Он позволяет добиться максимальной надежности при фиксации массивных конструкция, в которые выкладывают тяжелые кабеля. Такой способ навел применение в промышленных помещениях или офисных зданиях, где нужно выложить большое количество электрических шнуров.

Для бытовых нужд, в преобладающем большинстве случаев, предпочитают саморезы по металлу, в народе они получили название «клопы».

Когда возникает необходимость закрепить конструкцию к металлической поверхности, используют специальный крепеж для кронштейна.

Как крепить кабель-канал к кирпичной стене

Когда крепится к кирпичной кладке, лучше всего применять дюбели по причине их надежности. Они могут выдержать существенные механические нагрузки. Учитывать особенность кирпичной стены – не высверливать отверстия в шовных линиях, чтобы при фиксации пластикового канала он не испытывал прогибания.

Когда крепится к кирпичной кладке, лучше всего применять дюбели по причине их надежности.

Методы крепления к стенам из различных материалов

Прежде, чем начать осуществлять крепление канала для кабеля, независимо от его материала, необходимо четко оценить, на каком типе стены будет проводиться данная манипуляция. В соответствии с этим подобрать способ фиксации.

Необходимо четко оценить, на каком типе стены будет проводиться крепление кабель-канала.

Крепление кабель-канала на дюбель-гвозди

Наиболее распространенный тип установки, который отличается универсальностью, простотой монтажных манипуляций и невысокой ценой. Такой вариант подходит для скрытой и открытой вариаций монтажа.

Но, важно учитывать, что дюбеля, так же как саморезы и винты, нужно закручивать до конца. В противном случае, шляпка, которая будет торчать, может повредить изоляцию провода.

Способ применяется на стенах из кирпичной кладки, а также бетонного монолита. Шаг фиксации должен иметь расстояние около 45 см.

Такой вариант подходит для скрытой и открытой вариаций монтажа.

Как крепить кабель-канал на клей

Для реализации данного варианта крепежа, нарезают сначала пластиковую конструкцию на необходимые по длине секции. Затем, нанести клей по тыльной стороне канала. После этого проводится фиксация к поверхности. Немного подержать, так клей успеет схватиться.

Стоит помнить, что выбирать клеевые составы рекомендовано в крайних случаях, когда смонтировать по-другому не предоставляется возможным. Например, когда необходимо поставить пластиковую конструкцию на кафельную плитку или дорогие обои.

Для реализации данного варианта крепежа, нарезают сначала пластиковую конструкцию на необходимые по длине секции.

Особенности крепежа на саморезы

Чаще всего подобный крепеж используют на деревянных поверхностях или по гипсокартонных конструкциях. Во втором случае необходимо очень аккуратно осуществлять манипуляцию, чтобы не привести к раскрашиванию. Расстояние между соседними саморезами чаще всего находится в интервале 35…45 см. Выбирается по сечению провода и материалам самой стены.

Чаще всего подобный крепеж используют на деревянных поверхностях или по гипсокартонным конструкциям.

Можно ли использовать гвозди для монтажа

Применение гвоздиков – это крайне редкие случаи. Не стоит их выбирать по причине.

  • Могут надежно войти только в деревянную стену;
  • При малейшей механической нагрузке, могут выскочить из деревянной поверхности и привести к повреждению провода;
  • Гвоздики могут послужить дополнительной фиксацией к клею, для обеспечения повышенной надежности на случая рассыхания клеевого состава с течением времени.

Применение гвоздей – это крайне редкие случаи.

Как нельзя крепить кабель-канал

Нельзя крепить такой элемент изделия для электропроводов по поверхности здания снаружи. Так как здесь может собираться вода от проходимых осадков. В результате чего вероятно возникновение короткого замыкания или других неполадок в электросетях.

Внутри помещений не допускается:

  • Крепление отдельных элементов кабель-канала под углом, отличающимся от 90°;
  • Также отступают от окна минимум на 10 см;
  • Не крепить кабель канал непосредственно у потолка. Придется отступить на 15 см;
  • Нельзя закрепить кабель-канал, оставляя огибания углов неприкрытым. В этих местах положено использовать специальные угловые насадки;
  • Выбирать для крепежа только те материалы, которые способны обеспечить надежную фиксацию. В противном случае может сформироваться обрыв проводки.

Нельзя крепить такой элемент изделия для электропроводов по поверхности здания снаружи.

Что может произойти при неправильном монтаже кабеля-канала

При допущении технологических и конструктивных нарушений во время монтажных работ изделий для прокладки кабелей, проводов и других электрических шнуров, например, телефонных, может произойти:

  • Возгорание, если элемент крепежа нарушает целостность изоляции;
  • Короткое замыкание, которое способно спровоцировать поломку бытовой техники;
  • Ни при каких обстоятельствах, в одной коробке не располагать силовые и низковольтные провода;
  • При контакте между собой могут возникнуть неблагоприятные последствия;
  • Учитывать материал и качество стены – это панельный дом, с деревянной облицовкой или каменной и кирпичной кладкой. Это важный фактор, который накладывает условия на выбор крепежных элементов.

Ни при каких обстоятельствах, в одной коробке не располагать силовые и низковольтные провода.

Если собственник жилья сам не может справиться с данной задачей или не уверен в своих силах, то лучше прибегнуть к помощи профессионалов. Они смогут обеспечить качество монтажных работ.

Видео: Как закрепить пластиковый короб



Как крепить кабель-канал к стене? 2 простых способа » Remtra.ru

Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К тому же, с точки зрения вероятности возникновения пожара такие жгуты довольно опасны.

Мало того, их могут принять за игрушку маленькие дети и домашние животные. Да и спотыкаться или цепляться за шнуры надоедает. Конечно, стационарные провода обычно при ремонте прячутся в стену. Но если вы, скажем, купили кондиционер или подарили ребенку компьютер позже, когда ремонт уже закончен, штробить ради одного провода свежее отделанную поверхность откровенно жалко. Здесь и придет на помощь электротехнический короб.

В главных его достоинствах: возможность смонтировать все самостоятельно, изоляция проводов друг от друга, приемлемый внешний вид конструкции. При этом фиксировать его можно на любом типе поверхности. Бетон, дерево, пеноблок, даже металл – все годится.

Как крепить кабель-канал к стене? Есть 2 основных способа. Рассмотрим оба в данной статье.

Что нужно знать о кабельных каналах

{banner_content}Электротехнические короба различаются по нескольким параметрам. Для начала это – материал, из которого они сделаны:

  • стальные. Годятся как для внутренней прокладки, так и для защиты кабелей снаружи зданий. Внешняя поверхность оцинкована. Выпускаются короба разной расцветки, что позволяет выбрать наиболее гармоничную именно в вашем случае. Не горит. В недостатках – высокая цена и коррозия при нанесении царапин;
  • алюминиевые. Эти по определению не ржавеют, имеют очень элегантный вид, и, разумеется, огнестойкость. Всем хороши, но опять же – дороги;
  • пластиковые. Именно их обычно используют в домашней разводке. Пластичны, служат долго, цветовая гамма позволяет сделать их практически незаметными в общем интерьере. Однако пластик огню сопротивляться не может. Поэтому при выборе кабель-канала следует поинтересоваться физическими характеристиками его материала и остановиться на том, который не горит, а плавится, и в этом процессе испускает минимальное количество вредных веществ.

Следующее, на что нужно обратить внимание – устройство кабель-канала. По правилам электротехнического монтажа, под каждый провод должны быть выделена отдельная ячейка. Это особенно важно, если в одном коробе будут спрятаны и силовой, и слаботочный провод. Они не должны контактировать – это ведет к затуханию сигнала. Исходя из этого, выбираем кабель-канал одного из ниже описанных типов.

Короб с единственной секцией, имеющий одностороннюю крышку. Подойдет, если нужно протянуть кабель от входа в квартиру до телевизора или компьютера. Или же чтобы спрятать шнур от кондиционера к розетке.

Двухсекционный короб с двусторонней крышкой. То, что нужно, если в одном направлении идут 2 кабеля.

Если же проводов больше, придется монтировать друг над другом дополнительные кабель-каналы. Однако в этом случае уже можно подумать о прокладке штробы – если подключение будет стационарным, и приборы, к которым ведут кабеля, хозяин перемещать не собирается.

Иногда людей смущает форма электротехнического короба. Она кажется им грубой и не вписывающейся в интерьер. Хочется порадовать: кабель-канал может иметь скругленные, мягкие абрисы. Поискать такой придется несколько дольше, но к дефицитным товарам он не относится.

Монтаж кабель-каналов: подготовка

Чаще всего затруднения возникают при оформлении углов и поворотов. Тут можно выбрать один из имеющихся вариантов:

  • надрезать стыкующиеся на повороте элементы под углом 45 градусов, а после окончания монтажа замазать щель шва подходящим по цвету герметиком. Если же кабель-канал заворачивает за угол комнаты, он режется под прямым углом (в результате чего на повороте становятся видны провода), а место стыка закрывается заглушкой;
  • купить соответствующие поворотники и уголки. Монтаж, даже самодельный, при этом несколько удорожает за счет затрат на расходные материалы. Зато установка в сложных местах значительно упрощается, а конечный результат выглядит куда более элегантно.

В любом случае, до начала работ надо составить схему оптимальной прокладки кабелей (может быть, и наметить ее по стенам), сделать точные замеры и закупить все необходимые материалы.

Клеевой монтаж

Очень прост в исполнении, но имеет существенный недостаток: при необходимости кабель-канал можно будет снять только с кусками отделки или даже штукатурки. Кроме того, если стены не слишком ровны, то между коробом и поверхностью останутся неравномерные зазоры, что не слишком привлекательно визуально и не рекомендовано в эксплуатации. Однако если вы уверены, что демонтировать кабель-канал не придется, можете воспользоваться следующей инструкцией.

  • Кабель канал разрезается по размерам, прикладывается к стене, полу или потолку и проверяется соответствие разметке и плотность состыковки отдельных деталей.
  • Клей (например, жидкие гвозди) наносится волнистой линией на изнанку основания отрезка. Ширина волны – приблизительно 1,5 ширины короба.
  • Элемент прижимается к поверхности на пару секунд и тут же убирается. Оставшийся на стене клеевой след должен немного загустеть.
  • Канал возвращается на место и прижимается, теперь уже покрепче, чтобы он схватился со стеной.

Нередко для усиления надежности клей дополняют забитыми гвоздями или вкрученными шурупами (в зависимости от материала стены).

Частным случаем клеевого способа монтажа можно считать установку кабель-каналов, на основание которых уже нанесен клеящий состав. Однако доверия такой вариант у пользователей обычно не вызывает, в связи с чем тоже дополняется саморезным крепежом.

Монтаж с помощью дюбелей

Немного более трудозатратен, зато надежен и предоставляет возможность демонтажа. С раскроенного кабель-канала снимается верхняя часть (крышка). Основание прикладывается к разметке и прямо сквозь него сверлится дырка в стене. Если основание железобетонное, блочное или кирпичное, легче сделать это перфоратором.

Шаг отверстий – от 40 до 50 см. При явной кривизне стен дистанция уменьшается, чтобы смонтированный короб на всей протяженности плотно прилегал к поверхности. Основание откладывается, а в дырки вкручивается пластиковая часть дюбелей. Нижняя половина приставляется обратно и фиксируется основной частью крепежа.

Прокладываются провода, крышка ставится на место. И вопрос, как крепить кабель-канал к стене, можно считать успешно разрешенным. Какой способ вам по душе – решать придется самостоятельно. Но совет: выбирая клеевой способ, хотя бы изредка добавьте к нему дюбеля, чтобы больше не возвращаться к этому.

На что крепить кабель канал к стене?

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Способ закрепленияПорядок работы, советыМонтажная поверхность
при помощи саморезовсаморезы по дереву вкручиваются шуруповертом в среднем через 50 см; их использовать рекомендуется длиной около 40 мм; применяется для быстрого монтажа пластиковых каналов; предварительное сверление отверстий не требуется
дюбель-гвоздями (быстрый монтаж)с короба снимается крышка; в нем насверливаются отверстия с шагом около 45 см; его прилаживают к поверхности, отмечая на ней расположение точек сверления; перфоратором делают в стене дырку; пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забиваютпозволяет надежно закрепить на бетонной стене, кирпичной, каменной
«клопами»закручиваются шуруповертом через указанное выше расстояниетонкий металл (меньше 2-х мм)
клеем (жидкие гвозди)наносят клеящий состав наизнанку подготовленного отрезка; прислоняют его на несколько секунд к отмеченному месту, отслоняют; ожидают, когда клей загустеют; прижимают обратно; дополнительно требуется применять дюбеля и саморезыдерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности

Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Классификационный признакВидыОписание
место монтажанапольныепо своей форме, виду оптимально приспособлены к установочному месту;
магистральные
плинтусные
цветвыпускаются разных цветов и оттенковгармонично вписываются в интерьер комнат
размерразный объем канала — для одного, 2-х, 3-х и более кабелейгабариты от 12×12 до 100×60 мм; имеют разную форму углов – от острых до закругленных
число замковс одним2 защелки – более надежно удерживают на канале крышку, снижая возможность деформации;
с двумя
материал изделияалюминиевыепокрыты пленкой; разнообразие оттенков придает привлекательный вид; пожаробезопасны
стальныеустанавливают внутри помещений, с наружи; выпускаются с оцинкованной поверхностью разных цветов; не горят; подвержены коррозии при царапинах

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Как выбрать кабельный канал

Кабельный канал — это прямоугольный, обычно П-образный профиль, закрываемый плоской защелкивающейся крышкой из такого же материала. Иногда их называют коробами. Установка кабельных каналов производится по периметру комнат под потолком на расстоянии 15 см с вертикальными отводами к розеткам и выключателям. Для прокладки проводов через стены в противоположенных каналах и стене просверливают отверстия.​

Для укладки в один короб силовых и слаботочных проводов производят профили с одной или двумя перегородками. Стандартная длина короба для стен и потолков 2 метра, сечение профиля минимальное 8×8 мм, максимальное 100×60 мм. Для прокладки по углам между полом и стенами небольшого количества проводов, обычно слаботочных, существуют плинтусы специальной конструкции. Если требуется подвести провод к устройству, удаленному от стен, существуют напольные варианты с округлой поверхностью.

Различаются короба по стоимости и эксплуатационным характеристикам в зависимости от материала. Изделия производят:

  • из пластмассы. Наиболее распространенный вариант и наиболее дешевый. Для помещений с высокой влажностью и на внешних стенах здания можно применять пластик IP 55 c высокой степенью защиты. Цветовая палитра пластиковых коробов позволяет выбрать нужный тон;
  • алюминиевые с покрытием из полиэтилена. Дороже, но прочнее и долговечнее пластиковых. Количество циклов открытия-закрытия крышки невелико из-за разгибания замков. Полиэтиленовое покрытие легко разрушается при механическом воздействии. Цвет придается каналам полиэтиленовым покрытием и достаточно разнообразен;
  • стальные оцинкованные. Такие конструкции наиболее прочны и дороги. В основном используются в условиях высоких нагрузок. Например, при напольной проводке и во внешней среде. Цвет изделий разнообразен.

Выбор типа и размеров коробов начинают с определения разводки проводов по всему дому от электрощита и точек входа кабелей телевидения, компьютерной сети, телефона и охранной сигнализации до розеток, выключателей и светильников, нанеся линии проводов на чертеж квартиры или дома. В зависимости от мощности подключаемого оборудования провода будут разной толщины, это следует отметить на чертеже.

Сразу следует подсчитать для каждого сечения короба количество внутренних и внешних углов по линии проводки, количество торцевых переходов заглушек, количество Т-образных переходов к ответвлениям и их сечение. Обойтись без них, конечно, можно, но щели на стыках, разность сечений будут бросаться в глаза. Применение герметика для заделки щелей приведет к сложностям при необходимости, например, добавить или заменить провод в магистрали.

Разводка проводов примет эстетически законченный вид, если розетки и выключатели устанавливать от одного производителя. Они идеально подойдут и по размерам, и по дизайну.

Советуем обратите внимание на стены. Неровность стен при монтаже коробов будет особенно видна

Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола.

Варианты креплений к стене

Существует несколько способов крепления кабель-каналов к потолку или стене:

  1. Приклеить конструкцию суперклеем или специальный раствор. Не самый надежный вариант, так как под воздействием влаги или других вредных факторов целостность клеевой основы может нарушиться, а кабель-канал отклеиться. А также нет возможности провести демонтаж без вреда для ремонта.
  2. Привинтить к поверхности при помощи оцинкованных саморезов. Подходит для деревянных или гипсокартонных поверхностей.
  3. Для бетонной или кирпичной стены применяют дюбель-гвозди.
  4. Совместить метод проклеивания и вкручивания саморезов.

В специализированных магазинах можно найти отдельный вид кабель-каналов, в которых предусмотрена одна клейкая сторона. Для их монтажа не требуется никаких дополнительных приспособлений, только сам материал.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

НаименованиеОсобенностиСферы применения
МиниКороба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 ммЧаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольныеОвальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющиеМагистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.
Перфорированные с открытым доступомСделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольныеКрепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.
ГибкиеСборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолкомУстановка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкойВнешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочныеСделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Полезные советы

Подгонка размеров

При выборе шага, с которым должны устанавливаться крепёжные элементы, следует исходить из того, что чем чаще они будут располагаться – тем лучше. Но и слишком частить при этом тоже не рекомендуется. Отметим, что установка их с шагом в 40-50 см обеспечит Приклеивание спинки вам достаточную надёжность крепления основания кабель канала.

Само собой разумеется, что в случае значительного увеличения этого расстояния возрастает и возможная нагрузка на каждый элемент крепления, что негативно отражается на надёжности всей конструкции в целом.

Монтаж верхней части

Стоит также отметить следующее, крепить кабель канал приходится с оглядкой на эстетическую сторону процесса, не помешает воспользоваться строительным уровнем, с помощью которого вы сможете выравнивать трассы прокладки оснований, повышая тем самым эстетичность монтажа.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

  • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
  • Затем кабель канал прикладывается к стене по размеченной ранее линии;
  • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
  • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
  • После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

  • На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
  • Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
  • Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

  • первоначально составляется схема прокладки электропроводки оптимальным образом;
  • линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
  • на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
  • необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Соединение кабель-каналов. Красиво стыковать кабель-канал — это просто

Сегодня я хочу обратить ваше внимание на использование только одного дополнительного элемента — накладки на стык. Если с уголками и тройниками всё более-менее понятно и однозначно, то данная накладка имеет несколько более широкое применение, нежели прикрыть место стыка двух крышек

Копеечный стык из Леруа: 23 рубля за упаковку из 4 шт. Нет ни одной причины не купить их вместе с самим каналом.

Кроме её прямого назначения, я также использую эту детальку для стыковки кабель-канала с каналом большего сечения, с электроустановочными изделиями, для примыкания к стенам, плинтусам, некоторым коробкам.

Например, так выглядит примыкание короба к розетке или выключателю без стыкового элемента:

Согласитесь, выглядит не очень.

А так выглядят тот же простенький канал и такие же незамысловатые ЭУИ при использовании совсем недорогой накладки на стык:

Намного лучше, не правда ли?

Уже не так стыдно показать людям, несмотря на то, что комплектующие вписались в тот же бюджет, что и на предыдущих снимках.

Другое важное применение стыковой накладки — ответвление коробом меньшего сечения от большего. Обычно тройники рассчитаны на одинаковые размеры канала со всех трех сторон

У некоторых производителей встречаются универсальные накладки, в которых можно делать вырез под нужный размер отвода. Но цена таких решений, как правило, совсем не радует. Кроме того, они всё равно не охватывают весь размерный ряд.

И здесь на помощь приходит всё тот же стыковой элемент. Вот так изящно и универсально решается вопрос с узким ответвлением от более широкого короба:

Специального элемента для такого ответвления вообще нет в природе. Или практически нет.

Важно, что этот способ пригоден для отводов любых размеров. При этом он очень экономичен, ведь стык всегда дешевле любого тройника

Не забываем, что установить накладку намного технологичнее, чем ловить микроны при точнейшей подгонке коробов. Она надежно скроет небольшие огрехи, заусенцы и зазоры, обеспечив проводке идеальный внешний вид.

Предпосылки использования

1. Данная конструкция необходима, если вы планируете проложить электротехнические коммуникации самостоятельно, не прибегая к помощи специалистов, потому что ее монтаж не требует определенных навыков.

2. Если поверхность стен не допускает штробления, например, при наличии финишной отделки или если вам приходится производить монтаж проводки на деревянную, металлическую кирпичную поверхность, или на гипсокартонное перекрытие, кабель канал имеет свои неоспоримые преимущества перед другими способами монтажа.

3. Прокладывание электропроводки  внутри пластиковых коробов – бюджетный способ эргономизации электротехнических коммуникаций.  Как правило, стоят такие короба сравнительно не дорого, но позволяют эффективно замаскировать провода и защитить их от травмирования.

4. Канальный способ монтажа электропроводки оставляет легкий доступ к данной системе, поскольку короб имеет специальную, легко демонтируемую крышку – заглушку, оснащенную особым защелкивающимся замком.

5. Быстрота установки позволит вам закрепить кабель-канал на поверхности за считанные часы.

Особенности открытой проводки в коробе

Открытая проводка с использованием электротехнических коробов прельщает легкостью монтажа, ремонта и простотой проведения текущей ревизии состояния кабельных линий внутри короба.

Обратите внимание! Монтаж скрытой проводки по своей сути сопоставим с капремонтом всего помещения. На время замены элементов скрытой проводки помещение фактически непригодно для работы и даже пребывания в нем из-за клубов пыли, образующихся при вскрытии ранее заделанных штроб

Промышленностью выпускаются наборы аксессуаров для кабель-каналов, при помощи которых монтируется кабельная трасса внешнего типа, дублирующая очертания стен, пола и потолка помещения.

В процессе эксплуатации кабельных линий при необходимости ремонта или замены электропроводки, уложенной в короба, достаточно снять крышку и выполнить требуемые работы. Важным преимуществом открытой проводки в кабель-каналах является возможность укладки дополнительных проводов и кабелей в уже проложенные короба без проведения отделочных работ.

Для каких целей необходима прокладка кабель канала

Электрические сети, созданные с помощью монтажного короба, отличаются:

  • мобильностью;
  • гибкостью инсталляции;
  • дешевизной монтажа;
  • повышенной электро- и пожаробезопасностью;
  • эстетичным внешним видом.

Использование электрокороба особенно выгодно в помещениях, где уже сделан ремонт. Для крепления основания пластикового канала не нужно нарушать наружную отделку стен.

Монтажный короб используется для защиты и изоляции внешних проводов в многоквартирных зданиях, частных домах, различных промышленных объектах.

Чаще всего настенный и напольный пластиковый короб используют для подключения электричества, интернета, кабельного телевидения, при установке домофонов. Он подходит для изоляции наружной электропроводки в помещениях с повышенной влажностью. Его можно монтировать в ванной комнате, если хозяевам хочется сохранить нетронутой керамическую плитку на стенах.

Практические советы по монтажу углов и стыков кабель-каналов

Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

Схемы монтажа кабель-каналов

А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?

  1. Монтаж внутренних углов. Этот переход невозможно сделать незаметным, всегда будет виден боковой разрез крышки кабель-канала. Вначале нужно отметить конкретное место изгиба, при этом следует соблюдать высокую точность. Снимите с кабель-канала крышку, в месте изгиба надрежьте боковые поверхности основной части, глубина разрезания – до уровня дна. Теперь его легко согнуть под нужным углом. Установите его на место и зафиксируйте одним из вышеописанных способов. Мы советуем для резки пользоваться болгаркой, такой инструмент есть в каждом доме. Наплавленные диском болгарки заусеницы легко отламываются пальцами – перегретый пластик теряет свою прочность. Работать болгаркой быстро, неровный срез всегда можно выровнять тыльной стороной диска.
  2. Монтаж внешних углов. Соединение может быть полностью незаметным. Как его сделать? Нижнюю часть кабель-каналов отрежьте таким же способом, как и в случае с внутренним углом. По бокам верхней крышки сделайте надрезы с каждой стороны под углом 45°, центр угла должен лежать на линии изгиба. Крышку защелкивайте после прокладки в канале всех кабелей.

    Монтаж крышки кабель-канала

  3. Монтаж розеток, коробок, выключателей и т. д. К главному каналу они присоединяются отводами под прямым углом. В случае необходимости можно изменять угол состыковки, но имейте в виду, что вы не найдете в реализации добротные элементы под такими углами. Сперва лучше закрепить отрезок канала нужной дины, а уже к нему вплотную фиксировать выключатель, розетку или коробку. Такой         алгоритм не только исключает возможность появления щелей между отдельными элементами, но и ускоряет процесс производства работ.

    Монтаж электрических устройств на кабель-канал

Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

Смонтированный кабель-канал

Расчёт размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала. Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

Таблица для расчёта минимальных размеров кабель каналов

Сечение проводов, мм2Конструкция и размеры (высота и ширина, мм) короба

односекционныйдвухсекционныйтрёхсекционный
10х2210х3010х2210х3015х5410х40
количество проводов в одной секции
1,5101233551913545
2,571022331313333
44811221013222
623111155111

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке. Параметры одной упаковки электромонтажных коробов, в зависимости от их размеров

На заметку. При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.

Инструктаж по выполнению угловых стыков

Основное требование данной работы – отсутствие видимых глазу «прорех» между элементами после защелкивания крышек. Чтобы не получалось щелей нужно тщательно мерить и аккуратно резать, пользуясь полотном по металлу и стуслом или торцовкой. Потому желающим самостоятельно соорудить систему кабель каналов настойчиво рекомендуют пользоваться аксессуарами, скрывающими все огрехи.

Незначительные ошибки можно замаскировать подобранным в цвет герметиком, но есть еще способ для формирования углового перехода. Вместо разрезания двух заготовок под традиционным 45º-ным углом можно просто подрезать стенки оснований на их полную ширину. Короба в таких случаях устанавливаются внахлест. Надрезы и вырезы на стенках кабель канала делают ножницами по металлу.

Убедились, особых премудростей в креплении электротехнических коробов нет. Подключение розеток и выключателей к проложенной в них магистрали производится стандартным способом. Если исполнитель запасется терпением, результатом по праву можно будет гордиться.

Открытая проводка в кабель-канале

По мнению большинства профессиональных электриков – самый лучший вариант открытой проводки. По существу, открытой ее можно называть только по технологии прокладки кабелей, по внешнему виду она мало напоминает привычные варианты, скорее ее можно называть полуоткрытой.

Электропроводка в кабель-каналах

Проводка в кабель-канале

Производители выпускают огромное количество вариантов как по числу кабелей, так и по способу фиксации, габаритным размерам и наличии дополнительной фурнитуры. К преимуществам можно отнести простоту монтажа, долговечность, безопасность эксплуатации, универсальность использования, наличие многочисленной специальной дополнительной фурнитуры. Дополнительные элементы решают вопросы с внутренними и внешними углами, поворотами, подключениями розеток, выключателей, монтажных коробок и т. д.

Кабель-каналы

Металлический кабель-канал

Именно на этом типе открытой проводки остановимся в статье. Прежде чем непосредственно рассматривать вопросы крепления кабель-каналов, следует немного узнать об их разновидностях и технических возможностях.

Как спрятать кабельную коробку за 5 простых шагов

Когда мы переехали в наш дом, одним из первых проектов, за которые мы взялись, была модернизация старого камина. И с этим обновлением пришло решение установить телевизор над камином, что, конечно же, приводит к извечной дилемме: что делать с кабельной приставкой.

Вот пошаговые инструкции, как легко спрятать кабельную приставку!

Можно ли установить кабельную приставку за телевизором?

Вот два необходимых условия для установки кабельной приставки за телевизором:

1.Розетка за телевизором (для ПОЛНОСТЬЮ скрытой установки). Обратите внимание: даже если у вас нет розетки за телевизором, вы все равно можете спрятать 99% или свои коробки и провода, если там нет розетки — у вас будет только один шнур питания, который можно незаметно подключить, чтобы питать все, что идет за телевизором.

2. Подключение кабеля за ТВ (опять же, для ПОЛНОСТЬЮ скрытой установки). Кабельный провод также можно незаметно закрепить с помощью шнура питания.

Примечание. Если за телевизором нет розетки, вызовите электрика, чтобы он вам ее поставил. Ваша кабельная компания может переместить кабельную розетку.

Материалы, необходимые для скрытия кабельной коробки

Как скрыть кабельную коробку

Шаг 1: Размещение коробок

Если ваш телевизор зафиксирован в одном положении после его установки, вам нужно будет установить все оборудование, которое вскоре будет скрыто, прежде чем повесить телевизор.

Если ваш телевизор уже установлен, вам сначала необходимо снять его с крепления. Если ваш телевизор установлен на поворотном креплении, вы, скорее всего, сможете установить боксы, не снимая телевизор.

В любом случае вы захотите убедиться, что ваши коробки не будут видны с вашего основного места просмотра, поэтому попросите друга подержать каждую часть оборудования в том месте, которое, по вашему мнению, будет работать, пока вы садитесь на диван и проверьте видимость.

Шаг 2: Установите липучку

Я бы рекомендовал по крайней мере 2 полоски липучки на каждую единицу, которую вы хотите спрятать. Таким образом, вы никогда не будете беспокоиться о том, что кабельные коробки или модемы упадут или открепятся (большинство кабельных коробок не превышает 5 фунтов, поэтому двух полосок вполне хватит).Кроме того, 2 отдельные точки соприкосновения стабилизируют коробки таким образом, чтобы днище не провисало со временем.

Шаг 3. Установите удлинитель

Все эти блоки требуют питания, поэтому вам нужно будет купить удлинитель, подобный этому. Удлинитель на липучке тоже. Убедитесь, что он оборудован сетевым фильтром для защиты всего.

Шаг 4. Установите инфракрасный ретранслятор

Установите инфракрасный ретранслятор на заднюю часть кабельной коробки.

Шаг 5: Обмотайте провода

Оберните провода петлями и используйте их, чтобы держать их намотанными.

С помощью этого метода просто спрятать кабельную коробку!

Как повесить телевизор с плоским экраном со скрытой проводкой

Описание проекта

Навык

5 из 5
Жесткий
Требуются электрические навыки среднего уровня

Стоимость

100 долларов США и выше, в зависимости от размера и модели кронштейна для настенного монтажа телевизора

Расчетное время

От 2 до 4 часов

В этом видео электрик Скотт Кэрон вешает телевизор с плоским экраном на стену и скрывает всю проводку.

Шагов:

1. Поднесите старую электрическую коробку к стене прямо над существующей электрической розеткой.

2. Обведите контур коробки на стене, затем с помощью канцелярского ножа (или пилы для гипсокартона) прорежьте отверстие в гипсокартоне.

3. Повторите предыдущие шаги, чтобы вырезать отверстие для низковольтного кольца, в которое будут помещены аудиовизуальные кабели.

4. Выключите электрическую розетку.

5. Снимите заглушку с выпускного отверстия, отвинтите и вытащите выпускное отверстие из выпускной коробки.Не отсоединяйте никаких проводов.

6. С помощью острогубцев открутите язычок в верхнем углу выпускной коробки.

7. Протолкните кусок неметаллического электрического кабеля в розетку и вверх по стене до отверстия, вырезанного ранее на шаге 2.

8. Подключите один конец кабеля к утопленной электрической розетке, а другой конец — к существующей электрической розетке.

9. Установите низковольтное кольцо в отверстие, вырезанное на шаге 3.

10.Используйте рыболовную ленту, чтобы протянуть аудиовизуальные кабели из подвала через низковольтное кольцо.

11. Протяните концы аудиовизуальных кабелей через защитную пластину, затем прикрутите пластину к низковольтному кольцу.

12. Протяните аудиовизуальные кабели от телевизора до кабельной приставки и DVD-плеера.

13. Вырежьте отверстие в стене рядом с местом расположения кабельной коробки и установите второе низковольтное кольцо.

14. Протяните аудиовизуальные кабели вверх из подвала через низковольтное кольцо.

15. Подключите к телевизору инфракрасный (ИК) ретранслятор.

16. Установите инфракрасный (ИК) передатчик на ИК-окно кабельной коробки и DVD-плеера.

17. Подключите аудиовизуальный кабель к приставке кабельного телевидения и DVD-плееру.

18. Прикрутите кронштейн для настенного монтажа телевизора к стойкам стены и к задней части телевизора с помощью винтов с шестигранной головкой.

19. Повесьте телевизор на настенный кронштейн.

20. Подсоедините провода к динамикам объемного звука, затем прикрепите динамики к стене.

21. Включите питание снова.

electric — Как проложить провода для настенного телевизора с плоским экраном?

Я понимаю, что меня беспокоит работа с электричеством, но низкое напряжение — это несложно, так как вам не нужно устанавливать коробки в стенах.

Вы можете приобрести необходимое оборудование для установки низковольтных настенных панелей в большинстве магазинов товаров для дома. Вам понадобится настенная пластина, правильные вставки для нее (они делают их для разъемов F (кабельное телевидение), RJ45 (витая пара Ethernet), RJ11 (телефон), штекеры RCA, а некоторые могут использовать очень широкие вставки для HDMI. , заготовки для заполнения любых отверстий, которые вы не будете использовать, и вставка в стену (не знаю, как это официально называется; она входит в полость стены, чтобы дать вам что-то, к чему можно прикрутить настенную пластину.

Вы держите вставку там, где хотите (где нет ни гвоздя, ни труб, ни электричества), обводите ее по стене, затем вырезаете пилой для гипсокартона. Закрепите вставку.

Затем вы можете ловить лески через углубление в стене. Поскольку мы не пытаемся идти горизонтально, вы можете просто использовать гайку приличного размера, привязанную к концу веревки. Повесьте его вниз и возьмите, когда он окажется в нижнем отверстии. Если вы пытаетесь вставить его в очень маленькое нижнее отверстие или оно не совсем совмещено с другим, а ваши руки недостаточно маленькие, согните проволочную вешалку в крючок, чтобы ухватиться за веревку.(обратите внимание — вы хотите, чтобы длина веревки была более чем в 2 раза больше, чем вы собираетесь … поэтому вы используете одну руку, чтобы покачивать веревку, если это необходимо, а другой рукой ловите ее.

После того, как вы проделали веревку, привяжите к чему-нибудь верхний конец (вы можете временно вставить болт для лицевой панели в стенную вставку и привязать к нему). Снимите гайку с нижнего конца и привяжите ее к тросам, на которые вы ловите. Потяните за шнур, чтобы поднять кабели. Присоедините кабели к внутренней стороне подготовленной лицевой панели.Прикрутите лицевую панель к стене.

Сделайте все, что вам нужно, чтобы прекратить работу внизу, и все готово.

Электрооборудование аналогично, но вы должны поставить коробки в стене, которые нужно прикрепить к стойкам, поэтому вам нужно лучше спланировать отверстия. Рыбалка сложнее, так как вы пытаетесь попасть в одну из дырок, пробитых из коробки. (и я предполагаю, что могут быть проблемы с разрешениями / осмотром … Я не электрик)

Как установить новую электрическую коробку

Установка новых электрических коробок — простой процесс, но работа требует тщательного планирования.

Если вы модернизируете электрическую систему в старом доме или планируете свои потребности в электричестве для нового строительства, это поможет вам составить ваши планы на бумаге. Вам не нужно создавать масштабный рендеринг, чтобы он стал полезным инструментом при добавлении новых схем. В металлической электрической коробке используются кабельные зажимы для фиксации неметаллического кабеля. Эта «четырехконтактная» коробка рассчитана на четыре выключателя или розетки. © HomeTips

Прежде чем покупать электрические коробки, вы должны быть уверены, что в них есть правильные монтажные отверстия для устройств, которые вы планируете установить.Например, вы можете обнаружить, что переходная пластина будет полезна в процессе установки конкретной новой коробки.

Также убедитесь, что в коробках правильно размещены выбивные отверстия для ввода и вывода кабеля. Некоторые коробки имеют встроенные зажимы для фиксации кабеля, или вам может потребоваться приобрести кабельные соединители. Пластиковые электрические коробки с гвоздями доступны по цене и просты в использовании. Обратите внимание на гвозди в монтажном кронштейне или на плоских фланцах. © Дон Вандерворт, HomeTips

Электрические коробки, которые устанавливаются на стенные стойки во время нового строительства, должны быть расположены так, чтобы при добавлении гипсокартона лицевая сторона коробки была заподлицо с поверхностью стены (или очень немного отступала от нее).Обычно это означает, что они должны быть установлены таким образом, чтобы они выступали на 1/2 дюйма за лицевую поверхность стеновых стоек, если гипсокартон толщиной 1/2 дюйма будет покрывать стеновые стойки. Убедитесь, что они не выступают больше, чем толщина материала покрытия стены — вам лучше установить их так, чтобы они находились на расстоянии примерно 1/16 дюйма от поверхности стены, чтобы крышка прилегала к стене. .

Имейте в виду, что обычные электрические розетки в помещении следует размещать на высоте от 12 до 18 дюймов над полом.Эти размеры устанавливаются кодами.

Также избегайте размещения распределительной коробки на стороне петель дверного проема; вы хотите, чтобы переключатель был легко доступен при открытии двери.

Коробки, металлические или неметаллические, должны быть простыми и удобными в установке с использованием одного из следующих способов:

• Удобная коробка с привинчиванием — прикрепите эту коробку непосредственно к каркасу.

• Коробка с фланцем — пригвоздите фланец к стороне открытой стойки или балки, выровняв переднюю часть так, чтобы она была заподлицо с готовым потолком или стеной.

• Настенная электрическая коробка с гвоздями — прикрепите эту коробку к стенке и прибейте ее гвоздями. Настенную электрическую коробку с гвоздями можно быстро и быстро прибить на место. Обратите внимание, что лицевая сторона коробки выступает на 1/2 дюйма от стойки, чтобы учесть гипсокартон. Лиза Ф. Янг / Shutterstock.com

• Регулируемая штанга для подвешивания — когда потолочная коробка охватывает две балки, эту двухсекционную штангу можно сузить или расширить, чтобы уместить пространство между ними. Плюс ко всему, коробка будет скользить по планке, что позволит вам создать идеальное место для осветительного прибора.

• Коробка для блинов — хотя это приложение не имеет ничего общего с завтраком, его простота установки делает его вариантом, который можно просто «перевернуть».

Обратитесь к местному подрядчику по электропроводке, прошедшему предварительную проверку

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома , и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

10 правил обращения с электричеством для вашего дома

Неважно, старый ли ваш дом или новый, с электромонтажными работами могут быть проблемы, о которых вы не подозреваете. Часто эти проблемы не замечаются до тех пор, пока кто-то не пострадает или не возникнет пожар.

Важно, чтобы один из наших опытных подрядчиков по электричеству в Ноксвилле или Атланте проводил осмотр электрической системы вашего дома не реже одного раза в год.

Конечно, мы думаем, что каждый вопрос с электричеством должен решать опытный подрядчик по электрике, но вот несколько вещей, на которые вам следует обратить внимание в своем доме.

Просто будьте осторожны и не забудьте выключить питание источника перед выполнением любых электромонтажных работ!

1. Ослабленная розетка или выключатель


Иногда новые дома строятся так быстро, что не принимаются надлежащие меры для обеспечения надежной защиты розеток. Помимо того, что они раздражают глаза, они могут быть опасными.Провода могут перемещаться и отсоединяться от клемм, вызывая их перегрев и потенциально возгорание. Вы можете купить пластиковые проставки, чтобы затянуть соединение, или поместите небольшие шайбы вокруг винтов.

2. Обрезание слишком коротких электрических проводов


Слишком короткие провода ухудшают электрическое соединение. Что еще более важно, они могут быть опасными. Провода должны выходить как минимум на три дюйма от распределительной коробки. Если у вас слишком короткие провода, вы можете купить соединители, которые удлинят провода.Их можно купить в магазинах товаров для дома и в хозяйственных магазинах.

3. Открытый горючий материал из утопленных электрических коробок


Если электрическая коробка находится за горючим материалом, например деревянными панелями, искры или тепло от проводов могут вызвать пожар. Устранить проблему можно, добавив пластиковую или металлическую надставку ящика. Это еще одна проблема, которую многие люди могут не замечать сами, но опытный поставщик услуг электроснабжения может легко ее решить.

4. Установка розетки с тремя гнездами без провода заземления


Многие люди предпочитают заменять розетку с двумя гнездами на розетку с тремя гнездами, чтобы использовать в них трехконтактную вилку. Это кажется достаточно простым. Однако для этого необходимо заземлить розетку. Чтобы узнать, заземлена ли ваша розетка перед установкой трехслотовой, можно приобрести тестер. Если вы обнаружите в своем доме незаземленную трехслотовую розетку, просто замените ее на двухслотовую.

5. Слишком много проводов в электрической коробке


Это может вызвать короткое замыкание проводов и стать причиной возгорания. Вы можете приобрести коробку большего размера. Они бывают из пластика и стали. Это требует некоторых расчетов, включающих количество проводов и зажимов, а также знание того, какой калибр у вас провод.

Если вы решите сделать это самостоятельно, посоветуйтесь с кем-нибудь в магазине, прежде чем покупать коробку, чтобы убедиться, что вы покупаете правильный размер.Вы можете сделать четкое фото проводов и зажимов, чтобы взять их с собой в магазин.

6. Нет распределительной коробки


Запрещается подключать провода вне коробки. При коротком замыкании или неплотном соединении нет ничего, что могло бы защитить окружающую территорию от повреждений искрами и нагревом. Это создает пожарную опасность. Если у вас есть что-то вроде светильника на крыльце или другое электрическое соединение без коробки, вы можете установить его и повторно подключить провода внутри него.Как отмечалось выше, убедитесь, что вы приобрели коробку правильного размера для проводки.

7. GFCI с обратной связью


Прерыватели цепи замыкания на землю (GFCI) обычно встречаются в ванных комнатах и ​​кухнях возле раковин, а также в гаражах и патио. Они защищают людей от шока, отключая при изменении тока. У GFCI есть два набора клемм, помеченных? Line? и? load.? Если они повернуты в обратном направлении, они не могут выполнять свою функцию, и результаты могут быть смертельными.Если вы обнаружите, что соединения выполнены наоборот, подключите питание к линии? терминалы.

Это очень важная вещь, которую нужно исправить, поэтому, если у вас есть какие-либо сомнения по поводу того, как это сделать самостоятельно, свяжитесь с нами, чтобы один из наших подрядчиков по электричеству в Ноксвилле или Атланте сделал это. Это также то, что мы можем проверить при регулярном осмотре.

8. Перепутанные полярные провода под напряжением и нейтраль


Если горячий черный провод подключить к нейтральному выводу розетки, это может привести к смертельному поражению электрическим током.Белый провод всегда следует подключать к нейтральной клемме. Эта клемма помечена, как правило, серебряным или светлым винтом. Поскольку ошибка не влияет на работу розетки или приспособления, большинство людей не осознают, что у них есть такая ситуация, пока кто-то не будет шокирован.

Если вы обнаружите такую ​​ситуацию, подключите белый провод к нейтральной клемме (отмеченной серебряным или светлым винтом), а горячий провод к другой клемме. Если есть оголенный медный провод или зеленый провод, это земля.Его необходимо подключить к заземленной коробке, заземляющему проводу или зеленому винту заземления.

9. Отсутствует кабельный зажим


Кабель должен быть закреплен зажимом. В противном случае соединения могут стать напряженными. Это можно исправить, установив хомут. Если кабели находятся в металлической коробке, острые края могут порезать провода. Металлические коробки должны иметь утвержденный кабельный зажим. К пластиковым ящикам предъявляются разные требования в зависимости от их размера.

10.Незащищенный кабель в пластиковой оболочке


Если оставить этот тип кабеля незащищенным от элементов каркаса, его можно легко повредить. Это особенно верно, если речь идет о потолке или стенах. Это можно исправить, привинтив или прибив гвоздь к доске размером 2 x 2, размер которой равен 1? дюймов толщиной вдоль кабеля. Нет необходимости прикреплять кабель к плате скобами.

Если вы только что переехали в новый дом или прожили в нем какое-то время, желательно, чтобы ваши электрические розетки проверил опытный поставщик бытовых электрических услуг, такой как Пэт Мерфи Электрик.Наши опытные специалисты могут обнаружить проблемы и устранить их, прежде чем они станут потенциально опасными. Позвоните нам сегодня, чтобы назначить встречу.

Предварительная установка | Часть II

В этой главе вы узнаете о

  • Процедуры грубого монтажа структурированной проводки
  • Кабели и строительные стандарты

После того, как электрики и сантехники завершат свою работу по установке электрических линий и водопровода в открытых стенах нового дома, можно приступить к проекту структурированной проводки с установкой кабелей и размещением распределительной панели и розеток.Этот этап проекта обычно называют этапом черновой подготовки, потому что после того, как эта работа будет завершена, приходят монтажники гипсокартона и устанавливают стеновые панели. После этого шага можно выполнить следующий этап проекта структурированной проводки — обрезку (см. Главу 8).

В этой главе основное внимание уделяется шагам, выполняемым на начальном этапе проекта структурированной проводки, который в первую очередь включает в себя расположение распределительной панели, расположение розеток или грязевых колец и протягивание кабеля через стенные шпильки, коллекторы, балки и т. Д. этажи.

Необработанный

Используя информацию, полученную на этапе планирования проекта (см. Главу 6), вы должны иметь очень хорошую оценку количества кабелей и розеток, необходимых для проекта. Вы также сможете определить лучший тип и размер распределительной панели для дома.

Розетки

Национальный электротехнический кодекс (NEC) требует, чтобы вся бытовая электропроводка находилась внутри электрической коробки (см. Рисунок 7-1) всякий раз, когда она подключается к розетке, переключателю, приспособлению или другому проводу.Эта практика также подходит для низковольтных соединений, таких как кабели категории 5, коаксиальные и витые пары.

Рисунок 7-1: Коробка электрических розеток.

Фото любезно предоставлено Lamson и Sessions.

Структурированные розеточные коробки

Лучше всего начать предварительный процесс с установки выпускных коробок или грязевых колец вокруг дома в специально отведенных местах. Глубокие низковольтные кронштейны или кронштейны без спинки, такие как показанные на рис. 7-2, иногда называют грязевыми кольцами и являются хорошим выбором для использования с коммуникациями и структурированной проводкой.

Рисунок 7-2: Набор кронштейнов низкого напряжения.

Фото любезно предоставлено Lampson и Sessions.

Как показано на Рис. 7-3, также доступны двухконтактные коробки, которые можно использовать для объединения электрической (110 В) и структурированной проводки (низкое напряжение) в одном месте. Коробка оснащена центральным разделителем, который требуется NEC для коробок двойного назначения, и предотвращает попадание перекрестных помех и электрических помех на низковольтную (структурированную проводку) сторону коробки.

Рисунок 7-3: Коробка с двойным монтажным блоком, используемая для монтажа электрической и структурированной проводки в одном месте.

Фото любезно предоставлено Lampson и Sessions.

Существуют также кронштейны «коляски» (см. Рисунок 7-4), с помощью которых можно подключить низковольтную розетку к электрической розетке. Кронштейны коляски проходят вокруг стандартной электрической коробки. После установки лицевой панели две коробки создают впечатление, что электрические и низковольтные розетки находятся в общей двухклапанной коробке.

Рисунок 7-4: Кронштейн коляски позволяет прикрепить низковольтную коробку к боковой стороне электрической розеточной коробки.

Фото любезно предоставлено Lampson и Sessions.

Примечание

Обычно используются синие розеточные коробки для соединений переменного тока или высокого напряжения и оранжевые коробки для структурированной проводки и низковольтных соединений.

Установка выходных коробок и кронштейнов

Распределительные коробки крепятся к стойке стены, либо прибивая их к внутреннему краю стойки (как показано на Рисунке 7-5), либо привинчивая к поверхности стойки.Если в здании используются стальные шпильки, настенный короб придется закрепить саморезами.

Рисунок 7-5: Выходная коробка, прибитая к стойке стены.

Фото любезно предоставлено Lampson и Sessions.

Передний край выпускной коробки или кронштейна должен выступать за стойку так, чтобы он находился заподлицо с лицевой поверхностью гипсокартона при его установке. Большинство выпускных коробок имеют выпуклую линию или отметку, указывающую, где должна быть передняя часть стойки.После того, как гипсокартон установлен, вы можете вырезать только часть стены, чтобы получить доступ к розетке или кронштейну, поэтому убедитесь в своих размерах, прежде чем прибивать или привинчивать коробку на место.

Розеточные коробки, которые должны поддерживать разъемы для передачи данных или видео, должны быть размещены так, чтобы нижняя часть коробки или кронштейна находилась на той же высоте от пола, что и электрические коробки на той же стене, и должна находиться в диапазоне от 12 до 16. дюймов от пола.

Розеточные коробки или кронштейны, которые будут поддерживать регуляторы громкости, настенные телефоны или другие типы локальных устройств, должны быть размещены на той же высоте, что и любые коробки выключателей света на той же стене, и должны быть на высоте от 46 до 48 дюймов над полом.

Примечание

Если работа требует использования напольных коробок, убедитесь, что вы используете выпускные коробки, специально изготовленные для этой цели, чтобы преодолеть любые проблемы с радиусом изгиба внутри балок пола.

Не принимайте термин «грубый» слишком буквально. Найдите время, чтобы выровнять выходные коробки или кронштейны так, чтобы они были прямыми. Если коробка или кронштейн не выровнен, лицевая панель будет не прямо на стене.

Установка на потолке

Некоторые потолочные устройства (и настенные громкоговорители) либо поставляются с грубым комплектом, либо имеют его в наличии. Этот комплект содержит грязевое кольцо или монтажное кольцо, подобное тому, которое показано на рис. 7-6, представляет собой шаблон для гипсокартона, который нужно вырезать для динамика. Затем динамик прикрепляется во время обрезки. Обязательно оставьте достаточно провода, чтобы можно было легко установить устройство при обрезке.

Рисунок 7-6: Примерный монтажный кронштейн для динамика.

Фотография любезно предоставлена ​​компанией Crutchfield New Media, LLC.

Предварительная проводка

Во время предварительного подключения или при обнаружении громкоговорителей во время обрезки, у которых не было кронштейнов для громкоговорителей, кабели или провода должны быть проложены зигзагообразно между стойками стены, как показано на Рисунке 7-7. Кабель должен быть свободно прикреплен к шпилькам, чтобы скобы можно было легко удалить во время обрезки, слегка потянув за кабель.

Рисунок 7-7: Зигзагообразная проводка между стойками стены во время предварительной прокладки.

Рекомендуется сфотографировать размещение кабелей во время предварительной прокладки, чтобы показать контрольную точку, например, дверь или угол окна, чтобы помочь определить местонахождение кабеля за гипсокартоном во время обрезки.

Распределительная панель

Распределительная панель в структурированной системе электропроводки, подобной пустой, показанной на Рисунке 7-8, соединяет все внешние линии связи, такие как телевидение, телефон и Интернет, с внутренней структурированной электропроводкой, проходящей по всему дому.Внутри распределительной панели каждый входящий сигнал разделяется и, в большинстве случаев, усиливается перед отправкой по структурированной проводке по всему дому.

Рисунок 7-8: Распределительная панель открытой конструкции, в которую могут быть вмонтированы блоки управления домашними системами.

Фотография любезно предоставлена ​​Smarthome, Inc.

Если распределительная панель для структурированной системы электропроводки размещается в коробке для встраивания в стену или скрытого монтажа, монтажную коробку (без компонентов) следует устанавливать во время черновой установки.Они легко вписываются между стандартными размерами шпилек с центрами 16 дюймов. В противном случае установка панели может быть отложена до этапа обрезки, когда панель будет монтироваться на поверхность. Расположите панель примерно на уровне глаз, как и электрическая панель. Если установлено несколько панелей, они должны располагаться бок о бок на одном уровне с проходом между ними внутри стены для обеспечения взаимосвязи.

Во время предварительной подготовки необходимо решить и установить постоянное место расположения распределительной панели, чтобы структурированные кабельные трассы имели отправную точку.Есть два метода, которые можно использовать для прокладки кабеля во время грубого ввода:

  • Кабель можно запустить в месте выхода и протянуть обратно к распределительной панели.
  • Кабель можно протянуть от распределительной панели к розеткам.

Обязательно пометьте каждый провод, когда начнете тянуть, чтобы, когда вы дойдете до распределительной панели или комнаты назначения, вы знали, куда идет каждый провод. Оставьте не менее 2 футов дополнительного кабеля на выходе и не менее 3 футов на распределительной панели (или, еще лучше, пусть он свисает и касается пола), чтобы обеспечить заделку кабеля во время обрезки.

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Подробности подключения структурированной проводки к распределительной панели описаны в главах 7 и 8.

Кабель грубый

Процесс прокладки кабеля в новом строительстве сильно отличается от процесса реконструкции или модернизации:

  • В новом строительстве стены открыты, и у вас есть полный доступ к стойкам стены, коллекторам и балкам для создания прохода для кабеля; и вы можете ясно видеть любые препятствия в стенах, которые в дальнейшем могут вызвать проблемы с производительностью системы.
  • В ситуации реконструкции с закрытыми стенами лучше всего минимизировать неизвестные проблемы в стенах и прокладывать кабели на чердаке, в подвале или под полом, где это возможно.

В любом случае инструкции по установке, обращению и прокладке структурированного кабеля электропроводки остаются неизменными. Эти рекомендации относятся к каждому типу структурированных кабелей и обсуждаются в следующих разделах.

СПРАВОЧНАЯ ИНФОРМАЦИЯ

См. Главы 1 и 2 для получения дополнительной информации об отдельных кабелях и требованиях к их установке.

Жгуты структурированной проводки

Несколько производителей предлагают предварительно собранный структурированный кабель для разводки, который может быть установлен как единый комплект. Подобно жгуту, показанному на Рисунке 7-9, эти жгуты кабелей состоят из множества отдельных кабелей, чтобы удовлетворить требованиям практически любой структурированной проводки. Как минимум, коммерческие структурированные кабельные пучки включают по два участка каждого коаксиального кабеля Cat 5e (или лучше) и RG-6.Тем не менее, более дорогие комплекты могут также включать оптоволоконные кабели (включены в комплект для защиты дома в будущем).

Рисунок 7-9: Имеющийся в продаже структурированный пучок проводов.

Фотография любезно предоставлена ​​Belden Inc.

Структурированные жгуты проводов обычно оборачиваются скручивающейся оберткой с методом прикрепления, называемым «банановая кожура», например, показанным на рисунке 7-9, или с гибкой внешней оболочкой для улучшения их тянущей способности. В том месте, где необходимо удалить внешнюю обертку для прокладки отдельных проводов к розеткам или элементам управления, привязка легко удаляется путем разрезания или натягивания веревки.

Также доступен «связанный» жгут кабеля, который упрощает индивидуальную подготовку кабеля. В связанном кабеле внешняя оболочка прикреплена к экранирующему слою, который прикреплен к изоляции вокруг внутренних проводников. Преимущество связанного кабеля заключается в том, что он обладает высокой водонепроницаемостью и является более прочным кабелем.

Аудиокабель

Аудиокабель обычно состоит из двух или четырех многожильных проводов калибра 16 или более. Стандартных схем цветового кодирования аудиопроводов не существует, но в большинстве случаев один провод можно отличить от другого по цвету оболочки, маркировке, выступам или другим характеристикам оболочки.В некоторых кабелях один провод может быть медного цвета, а другой — серебристого. Возможность отличить один проводник от другого в аудиокабеле важна, поскольку это позволяет обеспечить полярность его соединений.

Во время грубого ремонта аудиокабели можно протянуть, начиная от управляющего усилителя или оборудования и заканчивая динамиками и элементами управления в каждой комнате или зоне. Несколько кабелей можно протянуть вместе к определенной области дома, а затем разветвляться отдельно в назначенные места в комнате.Кабели также можно вытащить из комнат и объединить вместе, когда они покидают часть дома и возвращаются к оборудованию. Не забудьте пометить всю проводку в соответствии с таблицей проводов.

Кабель также следует протянуть ко всем расположениям регулятора громкости, клавиатуры и динамика с помощью служебной петли с дополнительной длиной кабеля (около 2 футов), предусмотренной в месте расположения регулятора громкости / клавиатуры. Один из способов уменьшить необходимость протягивания проводки динамика во время грубого монтажа — это установить многожильный кабель для обслуживания более чем одного динамика.Для каждого динамика требуется два проводника, и если в комнату протянуть четырехжильный кабель, к каждому месту расположения динамика можно подвести два провода. Это позволяет одним протягиванием кабеля для обслуживания двух динамиков вместо протягивания двух двухжильных кабелей, просто протягивая кабель к первому динамику, а затем продевая его ко второму динамику.

Коаксиальный кабель

Некоторые разногласия существуют относительно того, какой тип коаксиального кабеля лучше всего подходит для распределения видео. Некоторые предпочитают более жесткий и менее гибкий RG-6, в то время как другие предпочитают гибкий и более простой в установке RG-59.RG-6 стал предпочтительным коаксиальным кабелем для установщиков жилых систем из-за его способности обрабатывать более широкий диапазон радиочастотных каналов. В любом случае следует выбирать коаксиальный кабель в соответствии с используемым приложением в соответствии со спецификациями производителя системы. Помните, что для коаксиального кабеля разного размера, коаксиального кабеля с одной оплеткой и коаксиального кабеля с четырьмя экранами требуются разные типы терминаторов и разъемов.

СПРАВОЧНАЯ ИНФОРМАЦИЯ

См. Главу 1 для получения инструкций по установке коаксиального кабеля.

Коаксиальные кабели любой спецификации легко протягиваются через стены, открытые или закрытые. Однако следует избегать сильных изгибов или перегибов кабеля, поскольку они могут изменить импеданс кабеля, а это может привести к потере сигнала.

Кабель категории 5e

Текущие стандарты кабельной разводки сетей передачи данных в бизнесе (EIA / TIA 568) и дома (EIA / TIA 570) требуют прокладки кабелей категории (Cat) 5 или Cat 5e соответственно.Этот четырехпарный кабель с витой парой доступен в виде экранированного (STP), экранированного (ScTP) или неэкранированного (UTP) кабеля. Наиболее часто используемые кабели для жилых помещений — это кабель UTP.

Кабельная проводка

UTP также является типом кабеля, который чаще всего включается в структурированные жгуты проводки. Для областей, где эти кабели должны быть проложены ближе к потенциальным источникам помех, таким как люминесцентные осветительные приборы или электродвигатели, ScTP или STP будут лучшим выбором, чем UTP.

Рекомендации по установке кабелей категории:

  • Устанавливайте кабель так, чтобы не было перегибов или резких изгибов, которые могут вызвать проблемы с производительностью.
  • Ограничьте растягивающее усилие до 25 фунтов или меньше (согласно EIA / TIA 568).
  • Медленно тяните за кабели и прикладывайте постоянное давление.
  • Не пережимайте и не сдавливайте кабель, наступая, садясь или ставя на него какие-либо предметы. Также не используйте захватные инструменты, такие как плоскогубцы или зажимы на конце, чтобы тянуть кабель.
  • Не протягивайте кабель через выступающие гвозди или острые края, которые могут повредить внешнюю оболочку / изоляцию кабеля.
  • Если используется смазка для кабеля, убедитесь, что она не наносит вреда материалу внешней оболочки кабеля.
  • Убедитесь, что длина кабеля не превышает 90 метров (295 футов) от распределительной панели.
  • В металлических шпильках используйте пластиковые втулки в отверстиях для защиты оболочки кабеля и не протягивайте кабель категории через металлическую шпильку, через которую проходит электрическая линия.
  • Если кабель порвался, не сращивайте его; вместо этого сделайте новый чистый пробег.
  • Не протягивайте кабель категории через то же отверстие в стойке или стене, что и электропроводку.

Кабельный органайзер

Упорядоченное расположение всей кабельной разводки в жилом помещении не только по эстетическим соображениям, но и может упростить обслуживание, устранение неисправностей и последующее добавление в систему.

Управление кабелями начинается с размещения кабелей. Стандарты разрешают прокладывать кабель по потолочным балкам, но на более длинных открытых пространствах может быть лучше для безопасности кабеля и его характеристик использовать какую-либо форму управления кабелем.

Вот несколько рекомендаций по использованию устройств управления кабелями.

  • Кабельные скобы Хотя большинство типов скоб не следует использовать, если скобы — единственный доступный вариант для закрепления кабеля на месте, избегайте защемления или сжатия кабеля. Доступны изогнутые скобы, которые предназначены для закрепления связанных кабелей и призваны избежать этих проблем. Вместо металлических скоб следует использовать пластиковые скобы для кабелей; ни в коем случае нельзя использовать степлер.
  • Кабельные стяжки Кабельные стяжки должны накладываться свободно и с произвольным интервалом. Чрезмерное затягивание кабельных стяжек может раздавить кабель и повредить его внутренние провода. Доступны прочные кабельные стяжки, а кабельные стяжки на липучке — еще лучший выбор по сравнению с нейлоновыми или пластиковыми стяжками. Чтобы использовать кабельную стяжку в качестве кабельной подвески, кабельную стяжку можно прикрепить скобами или прибить гвоздями к шпильке или балке, чтобы удерживать пучок кабелей на месте. На Рис. 7-10 показано, как можно связать кабели с помощью кабельных стяжек.

    Рисунок 7-10: Кабельные стяжки используются для связывания кабелей вместе.

  • Кабельные лотки Когда длинные открытые пространства должны быть пересечены длинными отрезками кабеля, использование кабельного лотка предотвращает провисание кабеля и помогает защитить кабель от повреждений. Рекомендации по установке кабельных лотков см. В стандарте EIA / TIA 569A. На Рис. 7-11 показано использование кабельного лотка.

    Рисунок 7-11: Кабельный лоток лестничного типа можно использовать для прокладки большого количества кабеля через открытые пространства.

  • Conduit Доступен гибкий структурированный кабелепровод, который обеспечивает достаточно места для протягивания даже структурированных пучков кабелей (см. Рисунок 7-12).

    Рисунок 7-12: Гибкий кабелепровод для жилой структурированной проводки.

Фото любезно предоставлено Lampson & Sessions.

Тяговые шнуры

В некоторых ситуациях, особенно когда недостаточно времени, чтобы протянуть кабель в стенах нового строительного объекта или если кабель недоступен, когда этот шаг должен быть выполнен, установка вытяжного шнура вместо фактического кабеля является более быстрый способ пойти.Натяжной шнур — это жесткий шнур, который можно пропустить через кабельный тракт, а затем использовать для протягивания структурированного кабеля на место. Хотя для прокладки структурированной проводки можно использовать шнур, по возможности лучше тянуть сам кабель.

Однако у использования тяговых шнуров есть несколько недостатков:

  • Дополнительный шаг Использование троса добавляет дополнительный шаг и дополнительное время к проекту; время у вас может не всегда быть.
  • Кабельный тракт Тяговые шнуры обычно ограничиваются протягиванием структурированного пучка проводов в кабельный тракт, который проходит по прямой линии.Структурированные жгуты проводов относительно жесткие, и если на пути кабеля есть изгибы или крутые повороты, кабель может застрять. Другая проблема может возникнуть, если размер кабельной трассы не соответствует размеру кабельного жгута, поскольку он всегда толще, чем натяжной шнур.
  • Обрыв тягового шнура Существуют коммерчески доступные тяговые шнуры, которые прочнее, чем простой шпагат, но все тяговые шнуры могут иногда порваться и порваться. Если шнур порвется, единственный способ решить проблему — разрезать стену и отремонтировать шнур.

Кабели для нового строительства

Рекомендации по кабелям, применимые к новым строительным ситуациям (в дополнение к перечисленным ранее):

  • Прокладывайте кабели вдоль балок, чтобы свести к минимуму количество отверстий, просверливаемых в стеновых стойках.
  • Любые отверстия, просверленные в стойке, коллекторной части, опоре или балке, должны быть достаточно большими, чтобы в них можно было протянуть все кабели.
  • Кабель, проходящий через шпильку, должен быть 1.25 дюймов или более от ближайшего края доски. Это позволяет сделать максимум 1,25-дюймового отверстия в стандартной шпильке 2 x 4. Если это расстояние не может быть соблюдено, плита должна быть усилена металлической пластиной или втулкой толщиной не менее 0,0625 дюйма. Это требование не распространяется на кабели, проложенные в кабелепроводе.
  • Кабель, пропущенный через металлическую шпильку (без кабелепровода), должен быть защищен втулкой или втулкой в ​​отверстии.
  • Промаркируйте каждый кабельный участок по мере его протягивания; Пометьте кабель и розетку так, чтобы они совпадали со схемой проводки, подготовленной на этапе планирования проекта.

Кабели для модернизации

Существует несколько препятствий для прокладки структурированных кабелей в существующем доме, включая внешние стены, заполненные изоляцией, горизонтальные поперечные элементы в стенах и отсутствие ранее существовавших проходов через стенные стойки.

Одно из решений — установить кабели на чердаке, поместив кабели в J-образные крюки или прикрепив к стропилам с помощью кабельных стяжек. Другой вариант — протянуть кабели под домом в подвале с открытым потолком или в подполье под домом.В некоторых домах единственным выходом может быть проложить кабели снаружи дома. Другие решения включают использование имеющихся в продаже кабельных лотков — некоторые стили можно использовать перед настенными плинтусами или вместо них.

Обзор

NEC требует, чтобы вся бытовая электропроводка находилась внутри электрической коробки, где бы она ни подключалась к розетке, переключателю, приспособлению или другому проводу, и это также считается хорошей практикой для структурированной проводки низкого напряжения.

Для начала смонтируйте низковольтные розеточные коробки или кронштейны по всему дому. Коробки розеток или кронштейны крепятся к стойке стены, либо прибивая их к внутреннему краю стойки, либо привинчивая их к лицевой стороне стойки. Если в здании используются стальные шпильки, настенный короб придется закрепить саморезами. Передний край выпускной коробки или кронштейна должен выступать за стойку так, чтобы он находился заподлицо с лицевой поверхностью гипсокартона при его установке.Для большинства потолочных и настенных устройств доступны комплекты грубого монтажа, в которые входит монтажный кронштейн с грубым монтажом.

Распределительный щит соединяет внешние линии связи с внутренней структурированной проводкой. Внутри распределительного щита входящие сигналы разделяются и распределяются по структурированной проводке. Если распределительная панель для структурированной системы электропроводки размещается в коробке для встраивания в стену или скрытого монтажа, монтажную коробку следует устанавливать во время черновой установки. В противном случае установка панели будет поверхностной и может быть отложена до этапа обрезки.Во время предварительной подготовки необходимо решить и установить постоянное место расположения распределительного щита.

Несколько производителей предлагают предварительно собранный структурированный кабель для разводки, который может быть проложен как одиночный кабель. Эти кабельные пучки обычно включают в себя по два участка коаксиального кабеля Cat 5e и RG-6. Жгуты более высокого уровня могут включать в себя два дополнительных участка волоконно-оптических кабелей.

Во время грубого монтажа аудиокабели следует протягивать, начиная от управляющего усилителя и заканчивая динамиками и элементами управления в каждой комнате или зоне.На каждом конце кабеля следует разместить служебную петлю кабеля. Коаксиальный кабель легко протягивается через стены, но следует избегать резких изгибов или перегибов кабеля. Все кабели должны быть промаркированы во время грубого монтажа в соответствии со схемой проводки. Стандарты EIA / TIA и NEC требуют определенных правил обращения с кабелями Cat 5e.

Организация кабелей важна не только по эстетическим причинам. Это может упростить обслуживание, устранение неисправностей и последующие дополнения к системе. Доступные варианты монтажа кабеля включают специальные кабельные скобы, кабельные стяжки, кабельные лотки, кабелепровод и J-образные крюки.

Вопросы

  1. Какой национальный стандарт требует, чтобы вся бытовая электропроводка находилась внутри электрической коробки, где бы она ни подключалась к розетке, переключателю, приспособлению или другому проводу?
    1. EIA / TIA
    2. NEC
    3. IEEE
    4. UL
  2. Какова рекомендуемая длина сервисной петли, которая должна быть предусмотрена на распределительном щите для каждого кабельного участка во время грубого ввода?
    1. 6 дюймов
    2. 1 фут
    3. 2 фута
    4. 3 фута или до пола
  3. Какой общепринятый цвет для распределительных коробок низкого напряжения или структурированной проводки?
    1. Синий
    2. Зеленый
    3. оранжевый
    4. Желтый
  4. Какие два из следующих пунктов лучше всего описывают, насколько далеко от пола следует располагать выходы разъемов для передачи данных или видео?
    1. На той же высоте, что и любые электрические выключатели на той же стене
    2. На той же высоте, что и электрические розетки на одной стене
    3. От 12 до 16 дюймов над полом
    4. От 46 до 48 дюймов над полом
  5. Какие два из следующих пунктов лучше всего описывают, как далеко следует располагать регуляторы громкости и настенные телефонные розетки над полом?
    1. На той же высоте, что и любые электрические выключатели на той же стене
    2. На той же высоте, что и электрические розетки на той же стене
    3. От 12 до 16 дюймов над полом
    4. От 46 до 48 дюймов над полом
  6. Какое устройство структурированной проводки соединяет внешние линии связи с внутренней структурированной проводкой?
    1. Распределительный щит
    2. Мультиплексор
    3. Выходная коробка
    4. Патч-панель
  7. Какие наборы кабелей обычно входят в пучок структурированных кабелей для проводки?
    1. Две серии RG-59 или RG-6 и одна серия Cat 5e
    2. Один цикл RG-59 или RG-6 и два цикла Cat 5e
    3. Две трассы RG-59 или RG-6, одна трасса оптоволокна и две трассы Cat 5e
    4. Две серии RG-59 или RG-6 и две серии Cat 5e
  8. Что из перечисленного не является рекомендацией для установки кабеля категории?
    1. Ограничьте растягивающее усилие до 25 фунтов или меньше.
    2. Смазочные материалы должны быть безопасными для внешнего покрытия кабеля.
    3. Длина кабеля не может превышать 90 метров.
    4. При обрыве кабеля соедините его с помощью стандартных разъемов.
  9. Что из следующего не следует использовать при прокладке кабеля структурированной проводки?
    1. Кабельные стяжки на липучке
    2. Пистолет для ногтей
    3. Лотки кабельные
    4. Трубопровод
  10. Какой тип коаксиального кабеля предпочитает большинство проектировщиков и технических специалистов домашних систем?
    1. RG-6
    2. РГ-59
    3. RJ-45
    4. 10Base5

Ответы

  1. Б. Каждая из организаций по стандартизации, перечисленных в других вариантах выбора, имеет аналогичные стандарты или рекомендации, но правила NEC.
  2. D. Сервисные петли длиной 3 фута должны быть предусмотрены на конце кабеля распределительной панели и 2 фута на выходном конце кабеля во время грубого ввода, чтобы облегчить монтажные работы во время обрезки.
  3. C. Синий обычно используется для электропроводки, а зеленый и желтый используются редко, если вообще используются.
  4. B и C. Выходные разъемы должны совпадать с электрическими розетками.
  5. A и D. Розетки, которые будут поддерживать элементы управления или настенные телефоны, должны совпадать с настенными выключателями на той же стене.
  6. A. Хорошо, это было несложно — как и должно быть.
  7. D. Я уверен, что существуют кабельные пучки, которые могут содержать другие перечисленные комбинации, но два участка каждого из коаксиальных кабелей и кабелей категории являются стандартными для структурированной проводки.
  8. D. При обрыве кабеля соедините его с помощью стандартных разъемов. Без стыков; без стыков; и никаких стыков. Понятно?
  9. B. Поскольку они могут проткнуть кабель, следует избегать использования гвоздей и большинства скоб. Если вам абсолютно необходимо использовать скобы, используйте тип, предназначенный для жгутов кабелей, или тип с пластиковым зазором.
  10. A. Благодаря своей способности передавать несколько сигналов и частот, RG-6 в значительной степени заменил RG-59 в домашних системах.

Как установить косметический светильник и электрическую коробку

Этот пост может содержать партнерские ссылки, что означает, что я могу получать комиссию за покупки, сделанные по ссылкам ниже. Прочтите полный отказ от ответственности здесь.

Некоторым может показаться, что установка светильника в ванной не увлекательна (называйте меня странным, потому что я уверен), но впечатляющие результаты настолько хороши. Сегодня мы поговорим о том, как установить косметический светильник в ванной без предварительно установленной электрической коробки.Да, вы тоже научитесь устанавливать распределительную коробку!

Это то, что я называю «мелочью» в нашей уборной. Вы должны перейти к мелочам, прежде чем переходить к красоте проекта, верно?

Хотя на этот раз я хочу показать вам, как легко установить туалетный светильник, я очень взволнован, чтобы на самом деле показать преобразование дамской комнаты. Ниже вы увидите небольшой пример нового цвета стен, который, кстати, оказался великолепным.А пока мы рассмотрим эту небольшую задачу из многих в нашем процессе преобразования. Я говорю «маленький», потому что это может произойти довольно быстро, ЕСЛИ у вас есть подходящие инструменты.

Конечно, для нас мы обнаружили, что необходимы дополнительные детали, как только мы удалили старый свет (отметьте распределительную коробку). Но не волнуйтесь. Этого не случится с вами, потому что мы уже перешли этот мост, и ниже расскажем, как вы можете избежать этой икоты.

Готовы заняться этим? Пошли.


Необходимых товаров:

Подсветка на ваш выбор

Отвертка с головкой Philips среднего размера

Детектор напряжения

Распределительная коробка старая рабочая (при необходимости)

Безопасность электрических проектов

Как и в любом другом электрическом проекте, подробно описанном здесь, я должен предварять это руководство, говоря, что я НЕ являюсь профессиональным электриком или электриком.Я решил сделать этот проект своими руками для удобства и выполнил электрические исследования, прежде чем мне стало удобно приступить к этому проекту. Я предлагаю вам сделать то же самое.

В приведенном ниже руководстве подробно описаны шаги, которые я предпринял для установки собственного светильника для умывальника, и его не следует рассматривать как сертифицированное профессиональное руководство. Если вам даже немного неудобно пытаться выполнить какой-либо из шагов в этом процессе, ПОЖАЛУЙСТА, НЕ ПЫТАЙТЕСЬ. Я рекомендую вам обратиться к электрику для завершения установки.

Отключить питание в ванной

Это, безусловно, САМЫЙ важный шаг в процессе. Найдите в своем доме блок предохранителей и выключите питание в комнате, в которой вы будете работать. Электроэнергия в нашей дамской комнате также отключила электричество в некоторых других прилегающих областях, что меня полностью устраивало.

Пожалуйста, обратите внимание: то, что в комнате может быть отключено электричество, не означает, что питание ваших электрических розеток также будет отключено.Во многих случаях они все равно будут работать, как и наши.

Затем, используя датчик напряжения, дважды проверьте, действительно ли питание текущего осветительного прибора отключено.

Удалить текущую подсветку тщеславия

Мы живем в доме строительного класса, поэтому нам подарили эти красивые бродвейские светильники для тщеславия. Знаете, те, которые вы найдете в любой гримерной за кулисами, и в каждом простом доме на одну семью, построенном в начале 2000-х годов. Кроме того, под красивым я имею в виду, терпимым, но не очень привлекательным.

Если у вас дома есть один из них, то удалить его будет довольно просто.

Сначала открутите каждую лампочку от патрона приспособления.

Затем открутите серебряные колпачки, которые окружали шейки каждой лампочки. Теперь внешняя пластина приспособления должна быть свободно снята и удалена.

После того, как вы его выключите, вы сможете увидеть провода лампы, подключенные к проводам, выходящим из вашей стены.

Эти провода соединяются маленькими оранжевыми или белыми гайками.Снимите каждую гайку. Затем открутите винты, которыми нижняя пластина крепится к стене.

Теперь удалите оставшуюся деталь крепления.

Если ваш туалетный столик похож на наш, он будет иметь встроенную распределительную коробку. Вы видите эти маленькие дырочки в центре тарелки? Это встроенная распределительная коробка. Это означает, что после того, как вы удалите светильник, в стене может быть или не быть фактической распределительной коробки, потому что светильник уже был оборудован такой.

Строители делают это, потому что это дешевле, проще и проще.

Если это ваше затруднительное положение, не волнуйтесь. Я покажу вам, как легко установить распределительную коробку. В частности, вам понадобится «старый рабочий ящик».

Установить старую рабочую коробку

Диаметр проема в стене и глубина пространства за ним будут определять тип необходимой старой рабочей коробки. Если у вас есть по крайней мере 3 дюйма позади и диаметр 3-4 дюйма, вы сможете использовать стандартную круглую потолочную коробку, например:

Просто обязательно измерьте пространство и выберите то, которое соответствует этим размерам.

Однако наша глубина пространства была очень маленькой из-за трубы, которая проходила через середину проема в стене. Следовательно, за стеной у нас оставалось всего около 1 дюйма в глубину. Итак, мы получили эту старую коробку для посуды размером 1/2 дюйма, и она отлично работала.

Я скажу, что если вы используете один из них, убедитесь, что вес вашего приспособления не превышает 8 фунтов, так как я думаю, что неглубокая сковорода может вместить только это. Наше приспособление весило 6,5 фунтов.

Чтобы прикрепить сковороду к стене, сначала откройте одну из металлических заглушек, протолкнув металлическую заслонку.Затем пропустите через это отверстие все провода из-за стены. Затем открутите средний винт поддона, чтобы ослабить кронштейн. Затем наклоните его и проденьте зажим через проем за стену.

Чтобы прикрутить к стене, протяните сковороду до конца либо пальцем через другую металлическую заслонку, либо пальцем между стеной и сковородой. Потянув сковороду на себя, затяните средний винт сковороды, пока она не будет плотно прилегать к стене. Если вы закрутите слишком сильно, зубцы зажима проткнут гипсокартон, поэтому будьте осторожны.

Теперь ваша распределительная коробка установлена, и вы можете переходить к самой интересной части.

Установить подсветку тщеславия

Во-первых, прочтите инструкцию к светильнику для умывальника. Многие светильники для умывальника похожи по проводке и деталям, но ваш может немного отличаться. Наши поставлялись с монтажным кронштейном, который удерживал соединители проводов. Если у вас есть Т-образный кронштейн и провода, которые необходимо зачистить, ознакомьтесь с моей установкой подвесной корзины, которая может помочь в вашей инструкции.

Сначала прикрепите монтажный кронштейн к распределительной коробке, затянув винты по бокам в отверстиях на поддоне.Затем вставьте белый, зеленый и белый провода (те, которые находятся за вашей стеной) в предназначенные для них места на кронштейне.

Затем вставьте провода от приспособления в соответствующие места на монтажном кронштейне. Есть отдельные отверстия для подключения каждого провода от стены и светильника. Это шаг, на котором вам нужна твердая рука, чтобы провода не выскальзывали из своих мест, пока вы пытаетесь удерживать приспособление и вставлять провода. Поэтому невозможно было сфотографировать это в действии.Ниже вы можете увидеть провода на приспособлении.

Вам также необходимо переместить провода, чтобы они удобно располагались, чтобы закрыть прибор и закрепить его на кронштейне. Когда провода окажутся в удобном месте, наденьте приспособление на носок кронштейна и затяните прилагаемую гайку.

Теперь все, что вам нужно сделать, это закрепить лампочки и накрыть прозрачными крышками (вероятно, не их название, но я собираюсь покататься с этим).

А теперь снова включите питание и проверьте свет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
