Узел 2.13 — 2.22 Крепление трубопровода к стене Монтаж трубопроводов Техническая информация

« Назад

В статьях описываются крепежные узлы, используемые для установки трубопровода на стену и включают варианты их конструктивных схем, областей применения и комплектов изделий для монтажа. Узлы крепления для труб монтируют, исходя из технологией работ комплектов деталей для установки. Набор изделий в них зависят от:

  • сечения и массы трубопровода;
  • наличия изоляции, другого покрытия снаружи трубы либо их отсутствия;
  • типа движущегося внутри магистрали вещества (жидкость или газ), его скорости, плотности, температуры, давления;
  • месторасположения трубопроводной системы (в помещении или на открытом воздухе).

Трубы круглой формы фиксируют на стенах горизонтально либо вертикально анкерными болтами FAZ. Причем таких точек крепление может быть от одной до трех. Трубу зажимают хомутом. А его устанавливают напрямую к стене либо же используя промежуточные элементы (консоли, траверсы). Эти детали, как правило, усиливают при помощи уголков или угловых элементов. Они позволят более равномерно перераспределить нагрузку, определяемую весом трубопровода (с перекачиваемой средой) и его крепления.

Узел 2.13 Крепление трубопровода к стене

Документация:

Описание

Одиночные линии горизонтальных неизолированных труб с небольшим диаметром монтируют на стену с помощью резьбовых шпилек. Такой вариант равномерно распределяет нагрузку по соседними крепежным узлам магистрали и исключает их разрушение при возникновении аварийной ситуации. Применяется для трубопроводов, по которым перекачивают воду, пар, природный газ с небольшой скоростью. Давление и температура этих веществ равны или превышают аналогичные параметры воздуха, окружающего магистральную трубу. Это могут быть системы отопления, подачи природного газа, питьевой или технической воды, отведения хозяйственно-бытовых стоков для жилых домов, офисов, складских и коммерческих комплексов, некрупных производств.

Предварительно в стене сверлят цилиндрическое отверстие нужной длины, в которое вставляют анкерный болт серии FAZ и зажимают его, затягивая гайку. При этом резьбовая часть указанного крепежа выступает над вертикальной плоскостью стены. На нее плотно навинчивается соединительная муфта, в которую затем вкручивают шпильку с трубным хомутом модели FRS Plus.

Комплектующие

Производится из оцинкованной стали. Применяют в конструкциях узлов крепления, которые испытывают на себе значительные по величине вибрации или ударные нагрузки; находящихся под влиянием перепадов температуры воздуха, влаги и пыли.

  • Хомут для трубы. Его внутренняя поверхность покрыта слоем виброизоляции. Состоит их двух половин с винтами, зажимающими трубу и быстроразъемного замка. Последний упрощает предмонтаж трубопровода и изменение его положения при эксплуатации.
  • Анкерный болт. Служит для надежной фиксации шпильки с хомутом на стене.
  • Резьбовая шпилька. Прочно удерживает на себе хомут.
  • Соединительная муфта. Деталь в виде шестигранной гайки увеличенной высоты. С помощью шпильки связывает хомут и анкерный болт.

Узел 2.14 Крепление трубопровода к стене

Документация:

Описание

Вертикальную установку трубы без изоляции на стене можно сделать при помощи резьбовой шпильки. Этот вариант применяется потому, что соседние точки крепления размещают на стене одна над другой, причем расстояния между ними – относительно небольшие. По этой причине уменьшаются силы, которые действуют на каждый из крепежных узлов. Такой способ используют, если трубопровод обеспечивает транспортировку воды, технологических жидкостей, хозяйственно-бытовых стоков, инертного газа или воздуха под давлением. Их температура не отличается от окружающего трубу воздуха. А скорость движения ограничена, чтобы не создавать излишнего шума. Трубопроводы таким образом прокладывают на производственных предприятиях и в торговых центрах.

В нужной точке массива стены выполняют отверстие, куда вставляют анкер-болт FAZ и разжимают при помощи его гайки. На болт накручивается удлиняющая муфта серии VM, а уже в нее – ввинчивают шпильку с трубопроводным хомутом FRS Plus.

Комплектующие

Изготовлены из стали, защищенной слоем цинка. Применяют для узлов крепления, монтируемых внутри помещения или на улице, на которые воздействуют влага, загрязнения, воздух с высокой или низкой температурой, удары либо вибрация.

  • Хомут трубопроводный. Составлен из двух половин с винтами для зажима. Есть замок, который удобен для предварительного монтажа трубы и изменения ее положения при эксплуатации.
  • Болт анкерный. Надежно фиксирует детали узла крепления на стене и передает ей все усилия.
  • Шпилька. Служит для соединения трубопроводного хомута с муфтой.
  • Муфта соединительная. Образует единую конструкцию узла крепления, связывая через резьбовую шпильку хомут с анкерным болтом.

Узел 2.15 Крепление трубопровода к стене

Документация:

Описание

Рассмотренный вариант крепления применим в случае наклонной либо горизонтальной установки трубопровода со средним и более диаметром. Магистрали фиксируют на несущем основании (стене) при помощи шпилек, ввинченных в монтажные площадки. Это подходит для труб, по которым перемещается пар, вода, воздух, другие жидкости и газы. Указанные вещества в таком случае обычно находятся под давлением, равным атмосферному, или избыточным. Это условие необходимо соблюдать для принудительной циркуляции. Так прокладывают магистральные системы в учебных заведениях, офисах и гостиницах.

Для того, чтобы зафиксировать на стене установочную площадку GPS, сверлится два отверстия. Внутрь вставляют анкерные болты FAZ и раскрепляют путем затягивания гаек. При помощи последних деталей к стенке прижимают опорную пластину указанной выше площадки. В приваренную к ней гайку завинчивают шпильку с подсоединенным на конце хомутом FRSM под трубопровод.

Комплектующие

Стальные, защищенные оцинковкой. Используют для изготовления крепежных узлов трубопроводов, эксплуатируемых в атмосфере пыльного и/или влажного воздуха, воспринимающих ударные воздействия, вибрацию, испытывающих на себе перепады температуры и связанные с этим тепловые деформации.

  • Хомут для трубы. Составлен из 2-х половин с антивибрационными прокладками и зажимными винтами.
  • Болт анкерного типа. Необходим для фиксации всего узла крепления на стенку.
  • Шпилька. Связывает трубопроводный хомут с монтажной площадкой.
  • Установочная площадка. В ее составе имеется прямоугольная стальная пластина с продолговатыми отверстиями для анкеров. Такая их форма облегчит корректировку положения элемента. В центре листа – гайка на сварке и отштампованные (диагонально) ребра для жесткости.

Узел 2.16 Крепление трубопровода к стене

Документация:

Описание

Если трубопровод большого диаметра без изоляции нужно смонтировать на стене вертикально, применяется данный способ. Благодаря небольшому расстоянию между точками крепления удается равное распределение усилий между ними. Такой метод установки применим для магистралей, по которым циркулирует жидкость (вода, масло, спирт, нефтепродукты) или газ (водяной пар, воздух, аргон и т.д.). Температура этих веществ почти не отличается от окружающей, а давление – несколько выше, достаточное для побуждения к движению. Таким образом крепят трубы для кондиционирования, отопления, горячего/холодного водоснабжения в жилых многоэтажных домах, производственных зданиях, отелях.

В массивной и прочной стене бурят два отверстия под анкерные болты типа FAZ и разжимают их. Затем на таком крепеже фиксируют опорную пластину установочной площадки GPS. В ее гайку закручивается резьбовая шпилька необходимой длины. С другой стороны на нее навинчивают трубопроводный хомут.

Комплектующие

Сталь, покрытая цинком. Подходят для деталей и узлов, испытывающих постоянное влияние значительной по величине вибрации, ударной нагрузки, влаги и загрязненных воздушных масс.

  • Хомут для трубопровода. Служит для установки магистралей (диаметр от 124 мм) внутри помещения либо на открытых площадках. Снабжен двумя винтами для обжима и прокладкой из антивибрационного материала.
  • Болт анкерный. Деталь, которая передает усилие от веса трубы (включая циркулирующее вещество) на стену.
  • Шпилька. Нужна, чтобы закрепить хомут на пластине монтажной площадки.
  • Площадка монтажная. Состоит из стальной пластины с отверстиями под анкерный крепеж и приваренной к ней гайки (резьбовое соединение).

Узел 2.17 Крепление трубопровода к стене

Документация:

Описание

Чтобы установить горизонтально на стене две параллельные трубы, часто применяют одну монтажную траверсу. Отличительная особенность рассматриваемого варианта – возможность лучше перераспределить нагрузку от трубопроводов на крепежный узел и несущее основание, т.к. магистрали отличаются по диаметру. Так монтируют коммуникации для воды, водяного пара, воздуха или других газов. Т.к. теплоизоляция на трубах отсутствует, то температура указанных веществ практически не отличается от окружающей среды. А давление – выше, что является фактором, побуждающим их к движению. Монтаж этих крепежных узлов выполняют чаще всего во вспомогательных помещениях торговых комплексов или производственных цехов для циркуляции теплоносителя, воды, удаления жидких отходов производства.

Сначала в стенке выполняется два отверстия, рассчитанных на анкерный крепеж FAZ. Эти болты зажимают в материале, одевают на них монтажную траверсу FUS и прижимают ее к несущему основанию с помощью шестигранных гаек и шайб для шины HK. В консоль заводят пару гаек FCN Clix, в которые вкручивают шпильки (с хомутами FRS Plus). Чтобы исключить откручивание резьбы, имеются контргайки MU.

Комплектующие

Оцинкованная сталь. Предназначены для деталей узлов крепления трубопроводов и других коммуникаций, на которые при эксплуатации действуют солнечные лучи, пыль, воздух, насыщенный влагой, а также механические удары или вибрация.

  • Анкер-болт. Прижимает к стене монтажную траверсу, надежно фиксирует ее вместе с остальными деталями крепежного узла.
  • Шпилька. Прочно удерживает два трубопроводных хомута на траверсе.
  • Гайка. Создает на шине траверсы точку крепления с внутренней резьбой для монтажа хомута.
  • Траверса. Деталь, закрепленная на стене, которая удерживает хомуты для труб при помощи шпилек.
  • Заглушка. Исключает скопление влаги, загрязнений внутри траверсы, а также травмы о металлическую кромку на торце.
  • Шайба. Имеет отгибы, охватывающие шину траверсы и предохраняющие ее от замятия и других повреждений при затяжке гаек анкерных болтов.
  • Хомут для трубопровода. Составлен из двух половин с виброизоляцией и зажимными винтами. Дополнен быстроразъемным замком для предварительного монтажа коммуникаций и их юстировки при эксплуатации.
  • Гайка 6-тигранная. Предохраняет шпильку с хомутом от откручивания из гайки для шины.

Узел 2.18 Крепление трубопровода к стене

Документация:

Описание

Если нужно установить трубопровод при определенном расстоянии до опоры и одновременно обеспечить требуемую жесткость узла крепления, без варианта с консольным выносом не обойтись. При этом одиночную трубу без изоляции монтируют на траверсе, которая, в свою очередь, зафиксирована на стене при помощи уголка. Последний крепится к основанию двумя анкерными болтами. Из-за наличия этого дополнительного элемента крепежный узел – более надежный и прочный. Он подходит для труб, по которым транспортируются жидкости (вода, фреоны), воздух или газы (азот, пропан-бутан и т.д.). Их скорость варьируется, а давление должно быть достаточным для перекачки веществ с требуемым расходом.

В стене выполняют два отверстия под анкерные болты FAZ, которыми фиксируют уголок WK. C ним при помощи двух комплектов (болт SKS + гайка для шины FCN Clix) соединяют траверсу. На нее через болт для шины FHS Clix устанавливают хомут для трубы FRS Plus. Оба торца траверсы закрыты при помощи пластмассовых заглушек FEC.

Комплектующие

Сталь с антикоррозионным покрытием (цинк). Используют для монтажа крепежных узлов труб, кабельных систем, на которые при эксплуатации действуют вибрация, удар, солнечная радиация и атмосферные осадки, разница температур воздуха, пыль и другие загрязнения.

  • Болт-анкер. Удерживает на стене уголок, на котором закреплена монтажная траверса с хомутом для трубопровода.
  • Уголок. По сути эта конструкция является угловой консолью, на которую опирается монтажная траверса.
  • Гайка. Крепежная деталь в специальном исполнении для шины, которая способна прочно зафиксировать траверсу на уголке.
  • Болт. Имеет стандартную шестигранную головку и служит для создания надежного резьбового соединения с гайкой для шины.
  • Плоская шайба. Предотвращает деформацию и повреждение материала траверсы при затягивании резьбы.
  • Монтажная траверса. Деталь, которая устанавливается на уголок, и служит для размещения хомутов под трубопроводы.
  • Заглушка. Сделана из пластика. Придает траверсе эстетичный вид, предохраняет ее внутреннюю полость от влаги и пыли, а руки монтажников – от травм об кромку металла на торцах.
  • Болт. Снабжен головкой т-образной формы и предназначен для фиксации хомута на шине траверсы.
  • Хомут. Нужен для удержания трубопровода. Составлен из двух одинаковых половин, снабженных парой зажимных винтов. Есть быстродействующий замок, упрощающий процессы предварительного монтажа магистралей и внесения корректив в их положение при эксплуатации системы.

Узел 2.19 Крепление трубопровода к стене

Документация:

Описание

Пару неизолированных трубопроводов одинаково небольшого диаметра вывешивают на стене с помощью консоли. Последняя деталь для этой цели имеет опорную площадку. Это придает жесткость всей конструкции крепежного узла и позволяет полностью передать действующие на него усилия на анкерный крепеж, установленный в массиве стены. Такой вариант монтажа трубопроводной системы используют, когда по ней транспортируют воду, другие жидкости, воздух или газ, находящиеся под избыточным (относительно атмосферного) давлением. Указанный метод крепления допускается для циркуляции теплоносителя систем отопления или вентиляции помещений; хладагента для кондиционирования; аргона и углекислого газа для сварочно-сборочных производств.

Для того, чтобы закрепить консоль, в стене просверливают два отверстия для анкерных болтов FAZ. Их крепят, разжимая цангу крепежа за счет затягивания штатных гаек. При этом над поверхностью несущего основания высвобождается резьбовая часть, на которой, в свою очередь, фиксируют опорную площадку консоли FCA. Затем на ней, применив гайки для шины FCN Clix, образуют две точки с резьбой. Они используются для подвески на шпильках хомутов под трубы. Страховку этих соединений от несанкционированного отворачивания гарантирует наличие шестигранных контргаек серии MU.

Комплектующие

Оцинкованная сталь. Используются в качестве деталей для узлов крепления, которые эксплуатируются в атмосфере влажного или запыленного воздуха, испытывают на себе влияние солнечного света, вибрационных и ударных нагрузок переменной интенсивности.

  • Анкер-болт. Прижимает к стене опорную площадку консоли.
  • Шпилька. Удерживает хомуты на шине консоли.
  • Гайка шины. Нужна для того, чтобы получить на траверсе точку с внутренней резьбой.
  • Консоль. Имеет шину с приваренной к ней опорной площадкой. В последней выполнены два удлиненных, взаимно перпендикулярных отверстия для анкеров. Это облегчит поворот консоли на небольшие углы или коррекцию ее по высоте.
  • Заглушка. Закрывает внутреннее пространство консоли от пыли и воды, а также защищает монтажников от травм стальными кромками торца.
  • Хомут. Удерживает трубопровод в нужном положении. Составлен из двух идентичных половин с виброгасящими прокладками и пары зажимных винтов. Предварительную установку трубы и смену ее положения при эксплуатации упростит имеющийся быстродействующий замок.
  • Шестигранная гайка. Ее задача – полностью исключить вероятность откручивания шпильки с хомутом из гайки шины, законтрив это соединение.

Узел 2.20 Крепление трубопровода к стене

Документация:

Описание

Чтобы закрепить на стене две трубы одного сечения, не имеющих изоляции, вполне достаточно использовать консоль, состоящую из шины с приваренной к ней опорной пятой. Жесткость всех частей этой детали позволит беспрепятственно передать все усилия, действующие на крепежный узел с трубопроводом, через анкерные болты к несущей стене. Такой монтаж особенно удобен для магистралей, относящихся к одной и той же системе жизнеобеспечения домов, производственных помещений (холодильные склады) или офисных зданий. Это может быть подача и возврат теплоносителя системы отопления; холодной воды – для нужд вентиляции или кондиционирования воздуха; горячего водоснабжения. В таких случаях оба циркулирующих потока отличаются друг от друга по скорости движения, давлению и температуре.

Сверлится два отверстия в материале стены для болтов анкерного типа FAZ, с помощью которых фиксируют опорную площадку консоли ALK. К ее шине на болтах FHS Clix притягивают хомуты трубопроводов FRS Plus.

Комплектующие

Сталь с оцинкованным покрытием. Применяются для установки линий трубопроводов, находящихся снаружи либо внутри помещений, которые превосходно выдержат действие ударов, вибрации и термических деформаций, запыленного или влажного воздуха, атмосферных осадков.

  • Анкерный болт. Удерживает на стене консоль за опорную площадку.
  • Болт для шины. Имеет головку из полипропилена, выполненную в форме буквы Т. Назначение – создание на консоли точек с наружной резьбой для фиксации хомутов.
  • Консоль. Монтажный элемент, нужный для установки труб на стенку из кирпича, газобетона и т.д.
  • Пробка-заглушка. Деталь из пластмассы, плотно закрывающая внутренность шины от грязи и влаги и предохраняющая руки от порезов о материал консоли.
  • Трубопроводный хомут. Имеет две равновеликие части с зажимными винтами и виброизоляционными прокладками. А быстроразъемный замок нужен для предварительной установки коммуникаций или юстировки их положения.

Узел 2.21 Крепление трубопровода к стене

Документация:

Описание

Тяжелую трубу большого диаметра следует монтировать на стену при помощи узла крепления, включающего усиленную консоль. Она состоит из двух перпендикулярных шин и такой же укосины (кницы) между ними, связанных между собой сваркой. Причем тот отрезок, который при установке консоли параллелен несущей стене, имеет отверстия для анкерных болтов. Такая конструкция позволяет уменьшить усилия, нагружающие все стальные профили, и почти полностью передать их непосредственно на несущую стенку.

Гайку для шины требуется для получения на этой детали отверстия с резьбой, куда вкручивают шпильку с хомутом для трубопровода. Как правило, по коммуникациям, установленным таким способом, перемещают жидкости или газы, имеющие значительный расход. Этому способствует достаточная площадь поперечного сечения трубопровода, а, следовательно, его небольшое гидравлическое сопротивление. Так поступают на предприятиях нефтеперерабатывающей отрасли, химических производствах, где необходимо перекачивать плотные и вязкие жидкости либо газы со значительным количеством примесей.

Сначала для анкерных болтов FAZ в стене бурят два цилиндрических отверстия. Крепежные изделия раскрепляют внутри материала строительной конструкции и устанавливают на них консоль FCAM. Внутрь горизонтальной части консоли заводят гайку для шины и вворачивают в нее отрезок шпильки. Это соединение дополнительно контрится стандартной шестигранной гайкой. А на противоположный конец шпильки предварительно навинчен хомут для трубы.

Комплектующие

Оцинкованная сталь. Применяют в креплениях, испытывающих на себе влияние атмосферной влаги, воздуха с переменной температурой, загрязненного пылью, а также сильной вибрации или ударов значительной силы.

  • Анкер-болт. Он разжат в стене и передает ей все усилия, которые действуют на трубу и ее крепление.
  • Хомут. При помощи двух зажимных винтов надежно удерживает массивные трубы (диаметр от 124 мм и выше). Для сохранения работоспособности крепежного узла оснащен прокладкой из виброизоляционного материала.
  • Гайка. Деталь, которая фиксирует шпильку на шине консоли.
  • Консоль. Имеет конструкцию, усиленную приваренным под углом раскосом. В опорной шине выполнено два продолговатых отверстия, облегчающие регулирование этой детали по углу или высоте после окончания монтажных операций.
  • Шпилька. Связывает хомут с шиной консоли.
  • Гайка. Контрит шпильку, предотвращая ее отвинчивание.

Узел 2.22 Крепление трубопровода к стене

Документация:

Описание

Для крепления к стене одновременно двух неизолированных труб практикуют использование консоли со сдвоенной (в поперечном сечении) шиной, усиленной снизу угловым элементом, играющего роль кницы. Эти детали связаны между собой элементом для сквозного монтажа, а анкерные болты удерживают их на поверхности основания. Такая схема установки способна разнести усилие от веса узла крепления и трубопровода на три точки (по числу анкер-болтов). Две гайки для шины образуют на консоли пару отверстий с внутренней резьбой. В них вкручиваются шпильки с хомутами под трубопровод. Данный метод установки предпочтителен для коммуникаций, по которым циркулирует сжатый воздух, природный газ, вода или водяной пар.

Монтируют трубы следующим образом. Под анкерные болты FAZ в материале стены пробуривают три отверстия. На двух крепежах устанавливают опорную площадку консоли FCA, а третий используют для фиксации ее углового элемента PSAE. Консоль связана с ним при помощи сквозного элемента PFCN. Далее на шину помещают ее гайки FCN Clix, в которые завинчивают пару шпильки. На последних устанавливают хомуты для труб FRS Plus.

Комплектующие

Производятся из оцинкованной стали. Ими оснащают крепежные узлы, подвергающиеся воздействиям атмосферных осадков, загрязненного либо влажного воздуха, термических напряжений, ударов и вибрации переменной интенсивности и направления.

  • Анкер-болт. Смонтирован внутри стены. Прочно удерживает на несущем основании консоль и ее угловой элемент.
  • Шпилька. Надежно удерживает хомуты для трубопроводов на консоли. При этом точно соблюдается требуемая дистанция до стенки и между осями соседних магистралей.
  • Гайка. Полимерными крыльями зафиксирована на шине, образуя резьбовое отверстие под шпильку с хомутом.
  • Консоль. Ее шина – сдвоенная, по поперечному сечению напоминающая букву H. В ее опорной площадке есть два продолговатых отверстия для анкеров. Это упростит при необходимости поворот консоли на небольшой угол или корректировку ее положения по высоте.
  • Угловой элемент. Выполняет роль дополнительной опоры консоли, увеличивает ее несущую способность и надежность узла крепления.
  • Хомут под трубопровод. Имеет две симметричные половины с виброизолирующими прокладками и зажимными винтами. Есть быстродействующий замок, который нужен при предварительной установке магистрали и для юстировки ее положения при эксплуатации.
  • Шайба опорная. Применяется совместно с угловым элементом в месте его крепления к стене. Предохраняет сопрягаемые детали от вмятин и деформаций при затяжке.
  • Элемент сквозного монтажа. Состоит из полимерной слайд-гайки специальной формы и шестигранного болта. Связывает угловой опорный элемент с шиной консоли.
  • Гайка. Шестигранный крепежный элемент. Предотвращает самопроизвольное отворачивание резьбовой шпильки с хомутом из гайки для шины.

Крепление стальной трубы к стене, монтаж трубопровода из стальных труб

При устройстве любого трубопровода важно правильно его закрепить. От качества этой операции прямо зависит надежность любой будущей системы. При креплении стальных труб к стене нужно следовать правилам выполнения этой работы, выбирать качественные крепления, предварительно все рассчитать схему конструкции. Это позволит создать надежную систему коммуникаций, которая прослужит долго.

Виды крепежей

Стальные трубы крепят к стене, с помощью нескольких видов креплений:

  • Специальных скоб.
  • Кронштейнов.
  • Хомутов необходимой конфигурации.

Все элементы подбирают обязательно с учетом наружного диаметра устанавливаемой системы, требованиям к внешнему виду магистрали, и возможно, частоты монтажа и демонтажа соединений, стыковки фланцев и всей конструкции.

Без надежных креплений нельзя проложить трубопровод. Сначала нужно выбрать подходящий для ваших условий элемент, и правильно выполнить сборку системы.

Металлические хомуты

Конструкция одинакова у крупных и самых маленьких хомутов, в комплекте есть:

Полукольца Позволяют надежно зажать трубу. Два полукольца соединяются вместе болтами, они позволяют регулировать усилие сжатия.
Резиновые прокладки Одевают на полукольца, служат, чтобы хомут плотно обжал трубу, снижают вибрацию, возникающую при перекачке жидкости.
Шпилька крепления Приварена к полукольцу, на ней резьбы диаметром 8-10 мм, служит для монтажа трубопроводов. Длина может быть разной 80-180 мм. Приобретая хомуты нужно рассчитать требуемую длину этого элемента с учетом конструкции трубопровода.

Плюс этих изделий в длительном сроке службы и надежности, минус – неудобно скрыть с глаз внутри помещений.

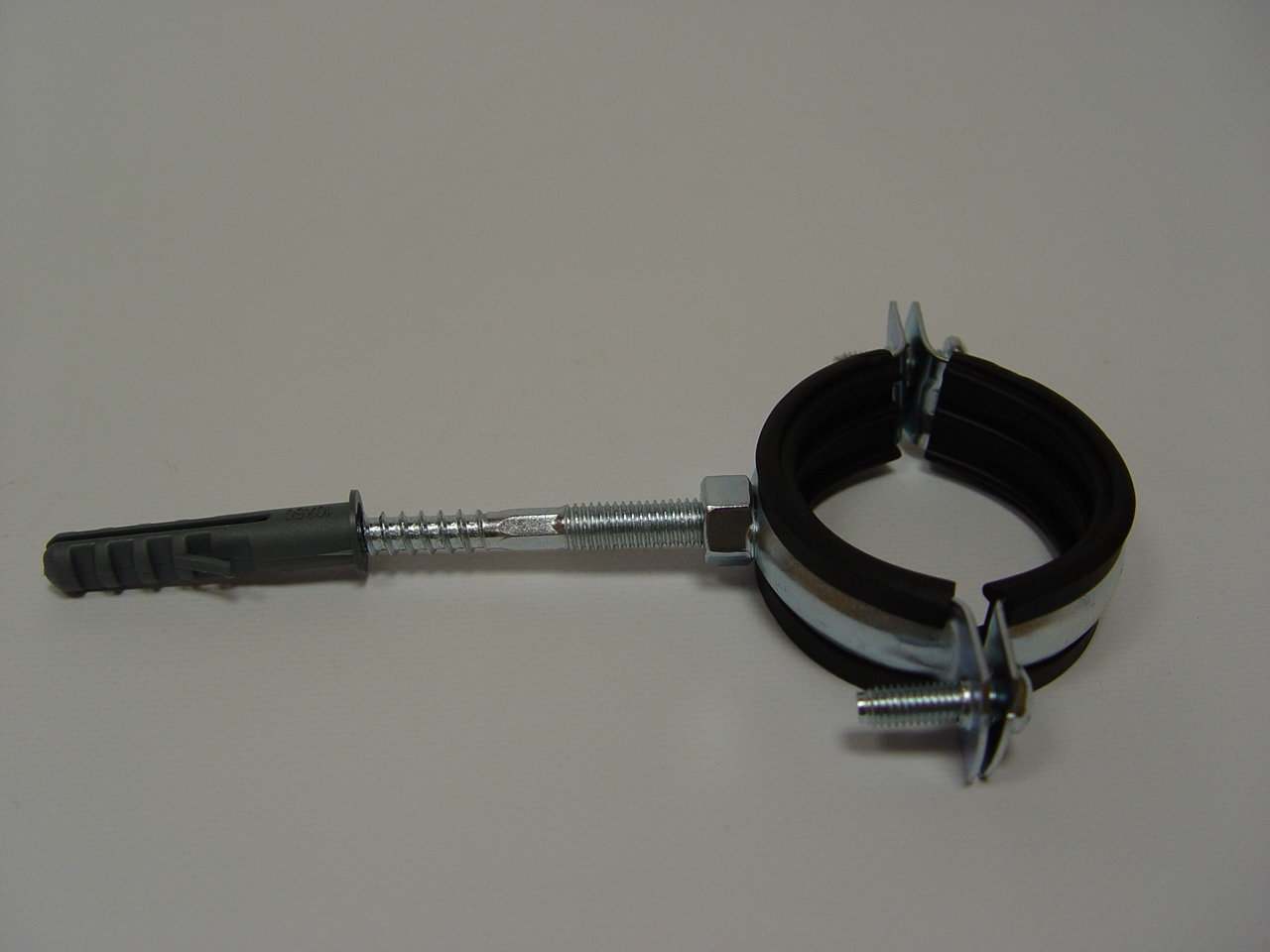

Металлический хомут

*

Клипсы

Такие элементы знают множество людей, с их помощью монтируют в основном тонкие трубопроводы, отличаются тем что:

  • При производстве используют полистирол – надежный и прочный материал, служащий долго, успешно противостоит внешним воздействиям.
  • Изделия могут быть одинарными и двойными, конструкция ускоряет прокладку системы.
  • Можно собрать требуемую конструкцию из нескольких элементов для прокладки разных веток (к примеру, трубопроводов с холодной и горячей водой) благодаря пазам на изделиях.
  • Специальные клипсы способны удерживать трубы диаметром 15-50 мм.
  • Устанавливают с помощью саморезов или дюбелей, что упрощает монтаж.

Зажимы для труб

Похожи на клипсы, у этих изделий есть свои особенности:

  • Основное отличие – закрытый крепежный элемент, с его помощью вы фиксируете трубу, а не просто ее защелкиваете. Это увеличивает надежность, что важно на системах, расположенных вертикально.
  • Производят 2 вида изделий, в первой саморез удерживает зажим удерживающий трубопровод и фиксирует крепление в стене. Во втором варианте защелкивающаяся часть отделена от самореза и, для демонтажа установленных стальных труб не требуется выкручивать винты.
  • Существуют изделия, в которых дюбеля покупаются отдельно, они привлекают своей дешевизной.

Они дают возможность надежно фиксировать проложенный трубопровод.

Скобы

Изготавливают из оцинкованной стали, благодаря этому получаются долговечные изделия. Их применяют в тех местах, где важен срок службы и надежность. Обратите внимание на толщину скобы, толстый металл способен выдержать большие нагрузки:

  • Классическая конструкция – выгнутая скоба с двумя лапками, с двух ее сторон сделаны проушины для установки на место. Самое важное – выбрать подходящий диаметр изделий.

Стальная скоба

  • Второй вариант – скоба в виде Р-образного изделия, в нем 2 планки соединяются вместе и имеют одно отверстие для установки изделий. Они хорошо подходят для монтируемых водопроводов, гофр и так далее. Могут зажимать трубы диаметром 10-120 мм.
  • Скобы с одной лапкой используются при незначительных нагрузках.

Изделия могут использоваться вместе с резиновой прокладкой для надежной фиксации и снижения возможных вибраций.

Выбор крепления трубопроводов

*

Проще и дешевле всего закрепить трубы неразборными скобами. Хомуты с установленной в них резиновой прокладкой будут стоить немного дороже, но их удобно ставить и в будущем можно демонтировать требуемую часть трубопровода, к примеру, для замены стальных труб, а после этого заново собрать систему. Кронштейны используют нечасто, в основном при устройстве сложных трубопроводов.

Укладывая стальные конструкции, не забывайте, что когда они наполнены водой, то весят много. Поэтому нужно выбирать приспособления, которые смогут выдержать общую массу магистрали. Важно правильно подобрать элемент, жестко соединяющий его со стеной, это может быть анкер или дюбель. Нужно учитывать общий вес системы и жидкости, перемещающейся по ней, и после этого разделить эту массу на число точек крепления. В результате вы получите вес, воздействующий на один анкер (дюбель).

Хомуты разного размера

Нужно принимать в расчет несущие качества материала стен. При монтаже трубопровода из стальных труб на стены из бетона, с надежностью проблем не возникнет. При креплении конструкции на стены сложенные из древесины, газоблока и подобных материалов, с низким усилием на срез или отрыв, придется покупать более мощные крепления. На таком материале желательно делать больше точек крепления системы для надежного крепления.

Советы по монтажу стальных труб

Установку трубопровода проводят, выполняя несколько обязательных правил:

  • Вертикальную установку прокладываемой линии выполняют, используя больше крепежных элементов, по сравнению с установкой в горизонтальном положении.

Монтаж трубопровода

  • При монтаже стальных труб небольшой толщины нужно делать больше точек фиксации, чем при установке больших изделий.
  • На изгибе в нижней части закрепленной вертикально трубы, на участке где она переходит в горизонтальную, нужно закрепить дополнительный хомут. Недопустимо чтобы деформирующая нагрузка от вертикальной ветки системы, напрямую передавалась «лежаку».
  • При установке стояка не превышающей 3м, крепления можно не ставить. Если система получиться длиннее 3 м, то по центру этажа нужно установить крепление.
  • Трубы, идущие к отопительным приборам, нужно проводить, устанавливая крепежные элементы через 1,5м.

Выбрать подходящий шаг между отдельными креплениями на горизонтальных участках позволит простая таблица:

Сечение мм

Максимальное расстояние между опорами стальных трубопроводов в метрах
Неизолированные

Изолированные

15 2.5 1.5
20 3 2
25 3.5 2
32 4 2.5
40 4.5 3
50 5 3
70.8 6 4
100 6 4.5
125 7 5
150 8 6

*

Эти данные позволят определить необходимое расстояние между отдельными крепежными элементами для труб разного диаметра.

Любые системы должны монтироваться с учетом температурного режима. При нагреве воздуха или при высокой температуре теплоносителя, металл неминуемо расширяется, от этого полностью не удастся избавиться, уложив армированные трубы. Сборка отопительной системы лучше выполнять с помощью скользящего соединения или пластиковых кронштейнов.

Требуемое пространство между точками опо­ры по данным СНИП

Подходящее расстояние между точками опоры трубопровода является важной характеристикой для эксплуатации системы. Точки, где установлены крепления, дают возможность равномерно распределить имеющуюся нагрузку, максимально снизить возможное напряжение. При прокладке тепломагистралей, удачно распределить температурную нагрузку.

Характеристики, приведенные в таблицах СНиП, содержат требования по допустимому свободному пространству между неподвижными опорами, с учетом предназначения системы. Эти данные обязательно есть в таблицах, которые существенно упрощают расчет системы. Не забывайте, что в таблице находятся не рекомендуемые данные, а конкретное расстояние соответствующие СНиП, на каком расстоянии, каких креплений и сколько должно быть установлено.

Данные СНИП

Выбор подходящих держателей прямо зависит от особенностей монтируемой системы и уровня будущей нагрузки на используемые элементы. Свободное расположение трубопровода требуется там, где возможен эффект расширения под воздействием высокой температуры. Подходящие крепления позволяют расширяющимся элементам свободно перемещаться при нагреве, но хорошо удерживать систему на поверхности стены.

Крепление трубы к стене: как сделать крепеж, расстояние

Обычно считается, что сантехнические работы, такие, как установка систем отопления, водоснабжения и канализационных систем, требуют привлечения высококвалифицированных специалистов. Однако, практика показывает, что при выполнении работ своими руками зачастую можно добиться лучшего качества работы, чем у наемных исполнителей.

Крепление хомутов может быть жестким или свободным (плавающим).

При монтаже систем отопления, водоснабжения и канализации немаловажное значение имеет правильное и надежное закрепление всех элементов системы. Несоблюдение требований может привести к деформациям и разрывам стыков и, как следствие, к появлению протечек. Поэтому рассмотрим технологию правильного крепления труб к стене.

Необходимый набор элементов крепления к стене труб канализационных и отопления:

  • трубы, фитинги, переходы, муфты и т. д.;
  • хомуты для крепления пластиковых труб;
  • опоры;
  • кронштейны;
  • крепежные изделия (шурупы, дюбеля, анкерные болты и т. д.).

Крепление хомутов может быть жестким или свободным (плавающим). Свободное крепление препятствует деформациям при температурном расширении – сжатии. Если монтаж производится в отапливаемом помещении, допускается жесткое закрепление хомутов.

При монтаже канализационных труб особое внимание надо уделить наличию уклона в сторону точки слива.

Уклон должен составлять 2 см на погонный м.

Не допускается применение подпорок под трубы, а также использование деревянных пробок вместо стандартных дюбелей. Для подвески тяжелых элементов, а также при креплении к потолку, желательно применять анкерные болты.

Последовательность операций

Схема крепежного элемента.

  1. Разметка осей трубопровода. На стены наносится линия, вдоль которой будет монтироваться система. Опоры должны стоять во всех местах соединений и у отводов. Расстояния между опорами на линейных участках магистрали не должно превышать 10 диаметров трубы.
  2. Если необходимо сделать отступ от стены, используются специальные кронштейны. Однако надо иметь в виду, что расстояние до стены должно быть минимальным. Это важно как для жесткости крепежа, так и для экономии места в помещении.
  3. Когда крепления готовы, можно устанавливать трубы. В зависимости от конструкции хомутов трубы либо вщелкиваются в опору, либо прикручиваются шпильками. Желательно, чтобы хомуты были снабжены резиновыми уплотнителями, это уменьшает вибрацию и компенсирует температурное расширение.
  4. Иногда трубопроводы укладывают в специальные углубления в стене – штробы или каналы. Это способствует более надежному их закреплению и изоляции.

Прокладка пластиковых трубопроводов в толще стен и перекрытий

При укладке труб в толще бетона стоит заранее задуматься об устранении препятствия для их термического расширения.

В кирпичной стене прорезается канал таким образом, чтобы не допустить перенапряжений. Если канал будет заделываться штукатуркой, трубы оборачивают любым мягким материалом. При возможном воздействии высоких температур трубопровод в этих местах надо проложить изоляционным материалом.

В случае прохождения трубопровода через перекрытие необходимо обеспечить герметичность и звукоизоляцию.

При укладке труб в толще бетона важно устранить препятствия для их термического расширения. Также трубопровод должен быть хорошо зафиксирован, чтобы не допустить его смещения при укладке бетона.

Особенности крепления труб канализационных и отопления

При установке канализационных труб следует соблюсти ряд условий. Прежде всего они должны проходить с необходимым уклоном на всем протяжении и не мешать прокладке других трубопроводов.

Далее изделия из пластика очень чувствительны к изменению температуры. Поэтому важно правильно подобрать диаметры хомутов, чтобы обеспечить свободу хода в узлах крепления. Лучше использовать трубы и крепежные элементы одной марки, что позволит сделать сопряжение идеальным.

Схема расположение креплений

Крепление следует ставить исключительно на гладких частях трубы. Расстояние от изгибов должно составлять не менее 15 см.

Размер канализационных труб влияет на способ их крепления. При диаметре трубопровода 50 мм крепления делаются на расстоянии 40 см, если же диаметр составляет 100 мм, расстояния увеличиваются вдвое. Если соединение пластиковых труб осуществляется с помощью специальной муфты, крепится сама муфта.

Особый случай, когда трубопровод заливается цементной стяжкой. Тогда для минимизации износа трубу следует изолировать от цемента бумагой, картоном или гофрированным рукавом. Выше уровня стяжки оставляют специальный отвод, так называемую ревизию. Есть еще некоторые особенности крепления канализационных труб. При установке стояков надо следить, чтобы расстояние до стены было не менее 5 мм. Рядом с раструбом надо поставить хомут с жесткой фиксацией, чтобы не допустить смещения трубы через некоторое время. А второе крепление надо ослабить, чтобы избежать внутренних деформаций.

Теперь что касается крепления трубопроводов систем отопления.

Разводку отопления в помещениях следует начинать с установки радиаторов. Разметку точек крепления желательно делать с учетом небольшого отклонения от горизонтали в сторону магистрали. Это будет почти незаметно на глаз, зато поможет отвести из радиатора воздушную пробку. Но такой способ не годится для систем отопления со встречным движением воздуха и теплоносителя. Здесь воздушная пробка будет затянута в радиатор обратно. В этом случае радиатор ставится горизонтально и используется воздухоотводчик.

Радиатор обычно навешивается в упаковке, чтобы избежать загрязнений и повреждений.

Узлы крепления трубопроводов АУПТ. Серия 5.908-1

Обозначение Название Эскиз Исполнения
АПЭ 1377.0 СБ Опора для крепления трубы к кирпичной стене АПЭ 1377.0            Dн=18…30,
АПЭ 1377.0-01       Dн=32…48
АПЭ 1378.0 СБ Опора для крепления трубы к кирпичной стене АПЭ 1378.0            Dн=50…65,
АПЭ 1378.0-01       Dн=70…89,
АПЭ 1378.0-02       Dн=108…140,
АПЭ 1378.0-03       Dн=152…159,
АПЭ 1378.0-04       Dн=219
АПЭ 1379.0 СБ Опора для крепления 2-х труб к кирпичной стене АПЭ 1379.0            Dн=18…30,
АПЭ 1379.0-01       Dн=32…48
АПЭ 1380.0 СБ Опора для крепления 2-х труб к кирпичной стене АПЭ 1380.0            Dн=50…65,
АПЭ 1380.0-01       Dн=70…89,
АПЭ 1380.0-02       Dн=108…140,
АПЭ 1380.0-03       Dн=152…159,
АПЭ 1380.0-04       Dн=219
АПЭ 1381.0 СБ Опора для крепления 3-х труб к кирпичной стене АПЭ 1381. 0            Dн=18…30,
АПЭ 1381.0-01       Dн=32…45,
АПЭ 1381.0-02       Dн=50…65,
АПЭ 1381.0-03       Dн=70…89
АПЭ 1382.0 СБ Опора для крепления 4-х труб к кирпичной стене АПЭ 1382.0            Dн=18…30,
АПЭ 1382.0-01       Dн=32…45,
АПЭ 1382.0-02       Dн=50…65,
АПЭ 1382.0-03       Dн=70…89
АПЭ 1383.0 СБ Опора для крепления трубы к металлоконструкциям АПЭ 1383.0            Dн=18…30,
АПЭ 1383.0-01       Dн=32…48,
АПЭ 1383.0-02       Dн=50…65,
АПЭ 1383.0-03       Dн=70…89,
АПЭ 1383.0-04       Dн=108…140,
АПЭ 1383.0-05       Dн=152…159,
АПЭ 1383.0-06       Dн=219
АПЭ 1384.0 СБ Опора для крепления 2-х труб к металлоконструкциям АПЭ 1384.0            Dн=18…30,
АПЭ 1384.0-01       Dн=32…48,
АПЭ 1384.0-02       Dн=50…65,
АПЭ 1384.0-03       Dн=70…89,
АПЭ 1384.0-04       Dн=108…140,
АПЭ 1384.0-05       Dн=152…159,
АПЭ 1384.0-06       Dн=219
АПЭ 1385.0 СБ Опора для крепления 3-х труб к металлоконструкциям АПЭ 1385.0            Dн=18…30,
АПЭ 1385.0-01       Dн=32…48,
АПЭ 1385.0-02       Dн=50…65,
АПЭ 1385.0-03       Dн=70…89
АПЭ 1386.0 СБ Опора для крепления 4-х труб к металлоконструкциям АПЭ 1386.0            Dн=18…30,
АПЭ 1386.0-01       Dн=32…48,
АПЭ 1386.0-02       Dн=50…65,
АПЭ 1386.0-03       Dн=70…89
АПЭ 1387.0 СБ Опора для крепления трубы к железобетонной колонне АПЭ 1387. 0            Dн=18…30,
АПЭ 1387.0-01       Dн=32…48,
АПЭ 1387.0-02       Dн=50…65,
АПЭ 1387.0-03       Dн=70…89
АПЭ 1388.0 СБ Опора для крепления 2-х труб к железобетонной колонне АПЭ 1388.0            Dн=18…30,
АПЭ 1388.0-01       Dн=32…48,
АПЭ 1388.0-02       Dн=50…65,
АПЭ 1388.0-03       Dн=70…89
АПЭ 1389.0 СБ Опора для крепления 3-х труб к железобетонной колонне АПЭ 1389.0            Dн=18…30,
АПЭ 1389.0-01       Dн=32…48,
АПЭ 1389.0-02       Dн=50…65,
АПЭ 1389.0-03       Dн=70…89
АПЭ 1390.0 СБ Опора для крепления 4-х труб к железобетонной колонне АПЭ 1390.0            Dн=18…30,
АПЭ 1390.0-01       Dн=32…48,
АПЭ 1390.0-02       Dн=50…65,
АПЭ 1390.0-03       Dн=70…89
АПЭ 1391.0 СБ Подвеска для крепления трубы к плитам перекрытия АПЭ 1391.0            Dн=18…30,
АПЭ 1391.0-01       Dн=32…48,
АПЭ 1391.0-02       Dн=50…65
АПЭ 1392.0 СБ Подвеска для крепления 2-х труб к плитам перекрытия АПЭ 1392.0            Dн=18…30,
АПЭ 1392.0-01       Dн=32…48,
АПЭ 1392.0-02       Dн=50…65
АПЭ 1393.0 СБ Подвеска для крепления 3-х труб к плитам перекрытия АПЭ 1393.0            Dн=18…30,
АПЭ 1393.0-01       Dн=32…48
АПЭ 1394.0 СБ Подвеска для крепления 4-х труб к плитам перекрытия АПЭ 1394.0            Dн=18…30,
АПЭ 13940-01       Dн=32…48
АПЭ 1394. 0 СБ Опора для крепления труб в подполье АПЭ 1394.0            Dн=18…30,
АПЭ 1394.0-01       Dн=32…48
АПЭ 1395.0 СБ Опора для крепления трубы к железобетонной стене на дюбель-гвоздях   АПЭ 1395.0            Dн=18…30,
АПЭ 1395.0-01       Dн=32…48
АПЭ 1396.0 СБ Опора для крепления 2-х труб к железобетонной стене на дюбель-гвоздях АПЭ 1396.0            Dн=18…30,
АПЭ 1396.0-01       Dн=32…48
АПЭ 1397.0 СБ Опора для крепления 3-х труб к железобетонной стене на дюбель-гвоздях АПЭ 1397.0            Dн=18…30
АПЭ 1398.0 СБ Опора для крепления 4-х труб к железобетонной стене на дюбель-гвоздях АПЭ 1398.0            Dн=18…30
АПЭ 1399.0 СБ Подвеска для крепления трубы к железобетонным плитам перекрытия АПЭ 1399.0            Dн=18…30,
АПЭ 1399.0-01       Dн=32…48,
АПЭ 1399.0-02       Dн=50…65,
АПЭ 1399.0-03       Dн=70…89
АПЭ 1400.0 СБ Подвеска для крепления трубы к железобетонным плитам перекрытия АПЭ 1400.0            Dн=108,
АПЭ 1400.0-01       Dн=114,
АПЭ 1400.0-02       Dн=133,
АПЭ 1400.0-03       Dн=159,
АПЭ 1400.0-04       Dн=219
АПЭ 1401.0 СБ Подвеска для крепления 2-х труб к железобетонным плитам перекрытия АПЭ 1401.0            Dн=18…30,
АПЭ 1401.0-01       Dн=32…48,
АПЭ 1401.0-02       Dн=50…65,
АПЭ 1401.0-03       Dн=70…89,
АПЭ 1401.0-04       Dн=108…140,
АПЭ 1401.0-05       Dн=152…159,
АПЭ 1401. 0-06       Dн=219
АПЭ 1402.0 СБ Подвеска для крепления 3-х труб к железобетонным плитам перекрытия АПЭ 1402.0            Dн=18…30,
АПЭ 1402.0-01       Dн=32…48,
АПЭ 1402.0-02       Dн=50…65,
АПЭ 1402.0-03       Dн=70…89
АПЭ 1403.0 СБ Подвеска для крепления 4-х труб к железобетонным плитам перекрытия АПЭ 1403.0            Dн=18…30,
АПЭ 1403.0-01       Dн=32…48,
АПЭ 1403.0-02       Dн=50…65,
АПЭ 1403.0-03       Dн=70…89
АПЭ 1404.0 СБ Подвеска для крепления трубы к металлоконструкциям АПЭ 1404.0            Dн=18…30,
АПЭ 1404.0-01       Dн=32…48,
АПЭ 1404.0-02       Dн=50…65,
АПЭ 1404.0-03       Dн=70…89
АПЭ 1405.0 СБ Подвеска для крепления 2-х труб к металлоконструкциям АПЭ 1405.0            Dн=18…30,
АПЭ 1405.0-01       Dн=32…48,
АПЭ 1405.0-02       Dн=50…65,
АПЭ 1405.0-03       Dн=70…89,
АПЭ 1405.0-04       Dн=108…140,
АПЭ 1405.0-05       Dн=152…159,
АПЭ 1405.0-06       Dн=219
АПЭ 1406.0 СБ Подвеска для крепления 3-х труб к металлоконструкциям АПЭ 1406.0            Dн=18…30,
АПЭ 1406.0-01       Dн=32…48,
АПЭ 1406.0-02       Dн=50…65,
АПЭ 1406.0-03       Dн=70…89
АПЭ 1407.0 СБ Подвеска для крепления 4-х труб к металлоконструкциям АПЭ 1407.0            Dн=18…30,
АПЭ 1407.0-01       Dн=32…48,
АПЭ 1407.0-02       Dн=50…65,
АПЭ 1407.0-03       Dн=70…89
АПЭ 1408. 0 СБ Подвеска для крепления трубы к железобетонным плитам перекрытия< АПЭ 1408.0            Dн=18…30,
АПЭ 1408.0-01       Dн=32…48,
АПЭ 1408.0-02       Dн=50…65,
АПЭ 1408.0-03       Dн=70…89
АПЭ 1409.0 СБ Подвеска для крепления трубы к железобетонным плитам перекрытия АПЭ 1409.0            Dн=18…30,
АПЭ 1409.0-01       Dн=32…48,
АПЭ 1409.0-02       Dн=50…65,
АПЭ 1409.0-03       Dн=70…89
АПЭ 1410.0 СБ Подвеска для крепления трубы к деревянным балкам АПЭ 1410.0            Dн=18…30,
АПЭ 1410.0-01       Dн=32…48,
АПЭ 1410.0-02       Dн=50…65,
АПЭ 1410.0-03       Dн=70…89,
АПЭ 1410.0-04       Dн=108…174
АПЭ 1411.0 СБ Опора под колено АПЭ 1411.0            Dн=159,
АПЭ 1411.0-01       Dн=219,
АПЭ 1411.0-02       Dн=273,
АПЭ 1411.0-03       Dн=325,
АПЭ 1411.0-04       Dн=377,
АПЭ 1411.0-05       Dн=426,
АПЭ 1411.0-06       Dн=530
АПЭ 1412.0 СБ Опора для крепления труб АПЭ 1412.0            Dн=57,
АПЭ 1412.0-01       Dн=76,
АПЭ 1412.0-02       Dн=89,
АПЭ 1412.0-03       Dн=108,
АПЭ 1412.0-04       Dн=114,
АПЭ 1412.0-05       Dн=133,
АПЭ 1412.0-06       Dн=159,
АПЭ 1412.0-07       Dн=219,
АПЭ 1412.0-08       Dн=273,
АПЭ 1412.0-09       Dн=325
АПЭ 1413.0 СБ Подвеска для крепления труб к плитам перекрытия АПЭ 1413.0            Dн=18,
АПЭ 1413.0-01       Dн=25,
АПЭ 1413. 0-02       Dн=32,
АПЭ 1413.0-03       Dн=38,
АПЭ 1413.0-04       Dн=45,
АПЭ 1413.0-05       Dн=56,
АПЭ 1413.0-06       Dн=65

достоинства, крепежные материалы, инструкция по монтажу, советы

От того, какие трубы используются для монтажа водопровода, во многом зависит срок его службы и качество воды. Крепление полипропиленовых труб к стене – совсем несложный процесс (при соблюдении технологии). Полипропиленовые трубы более всего подходят для устройства водопровода, благодаря своим несомненным достоинствам:

  • во-первых, используемый для производства труб полипропилен отличается стойкостью к химическим веществам;
  • во-вторых, полипропилен абсолютно равнодушен к коррозии;
  • в-третьих, легкое монтирование. Кроме того, трубы из полипропилена можно безбоязненно прятать в стенку;
  • в-четвертых, полипропиленовые трубки могут прослужить очень долго (в системе холодного водоснабжения до 50 лет, а горячего – до 25 лет).

При устройстве канализации наиболее часто используют пластиковые стояки диаметром 50 мм и 110 мм. Монтаж производится достаточно легко, благодаря конструктивным особенностям трубки и их небольшому весу. Так как внутренняя поверхность гладкая, значительно снижается вероятность возникновения засоров.

Чем крепят трубы?

Для того, чтобы прикрепить трубопровод к перегородке, применяют различные крепежные материалы. Если поперечник водовода невелик, то для крепления к стенке применяют пластмассовые клипсы. Один из основных критериев при выборе зажима – это ее поперечник. Он должен быть равным наружному поперечнику. При установке одной трубки используют одинарные клипсы, а когда монтируется двухтрубная система, то двойные.

Хомуты для крепления труб

Помимо зажимов, для крепления полипропиленовых трубок к стене применяются хомуты. Как правило, с помощью хомутов монтируют достаточно тяжелые водоводы, имеющие, к тому же, большой поперечник. Сам хомут – это конструкция, состоящая из двух частей, соединенных при помощи винтов. Для уменьшения возникающей в трубках вибрации внутренняя часть хомута снабжена резиновой прокладкой. Бывают хомуты металлические и пластиковые. При монтаже стояков лучше использовать хомуты, сделанные из того же материала, что и водоводы.

Варианты использования крепежных материалов

Применение в монтажных работах клипс или хомутов зависит от того, какой именно элемент необходимо закрепить. Крепление хомутами целесообразно использовать при монтировании тяжелых стояков или имеющих большой поперечник – как, например, канализационные стояки. Хомутами можно жестко закрепить трубку, да и всю систему тоже. Это исключит вероятность смещения коммуникаций. Крепление может быть и плавающим. В этом случае между хомутом и водоводом оставляют зазор. Подобным образом крепят водоводы отопления и горячего водоснабжения, чтобы компенсировать температурные перепады.

При помощи зажимов можно смонтировать пластмассовые водопроводные системы небольшого диаметра. Очень важный момент – соблюдение расчетного расстояния между клипсами. Это необходимо для того, чтобы не допустить прогиба стояка. Расстояние определяют с учетом таких параметров, как поперечник монтируемой трубки и температура воды. Чем выше температура воды, тем меньше расстояние между зажимами. В качестве примера можно рассмотреть, как меняется расстояние между клипсами при монтаже водопроводной трубки поперечником 20 мм, в зависимости от температуры воды.

Клипсы для монтажа водопроводных трубок

При температуре:

  • +20 градусов расстояние составит 80 см.,
  • +30 градусов – 75 см.,
  • +40 градусов – 70 см.,
  • +50 градусов – 70 см.,
  • +60 градусов – 65 см.,
  • +70 градусов – 60 см.

Особенности прокладки водопроводной трубы в стене

Порой возникают ситуации, когда водопроводные стояки необходимо заделать в перегородку. Например, для того, чтобы максимально использовать полезную площадь небольшой ванной комнаты или из эстетических соображений. Пластиковые изжелия вполне пригодны для этих целей, благодаря повышенной стойкости к коррозии и химическим веществам. Их укладывают в штробу. Вообще, прокладка трубы в штробе имеет свои особенности:

  • во-первых, уложенная в штробу полипропиленовая трубка должна иметь как можно меньше соединений, чтобы свести к минимуму возможность порывов;
  • во-вторых, между водоводом и штробой необходимо оставлять зазор. Это особенно важно при монтировании горячего водоснабжения, так как нужно учитывать температурное расширение;
  • в-третьих, зазор можно использовать для устройства теплоизоляции. Теплоизоляция делается в основном из минваты или стекловаты. Применение теплоизоляционных материалов поможет избежать запотевания трубки.

Соответствующие рекомендации по прокладке пластикового водопровода в стенке можно отыскать в интернете, специальной литературе.

Как спрятать трубу в стену

Методика работы по укладке в стенку водопровода из полипропиленовых стояков не отличается повышенной сложностью. Однако и здесь имеются моменты, на которые следует обратить внимание:

  • во-первых – качество конструкции, которую необходимо заделать в перегородку. От того, насколько качественно спаяны соединения, зависит долговечность системы. Если имеются отклонения от нормы, то велика вероятность порыва трубки при первом же испытании;
  • во-вторых, необходимы навыки работы с электроинструментом, так как для работ по монтажу водопровода в стенке нужно будет использовать и перфоратор, и «болгарку», и специальный паяльник;
  • в-третьих, технические характеристики используемых материалов должны полностью соответствовать предъявляемым к ним требованиям. То есть, если она предназначена для холодной воды, то она не должна использоваться для устройства горячего водопровода.

Материалы и инструменты, которые понадобятся для укладки стояка в штробу:

  1. пластиковая водопроводная труба определенного диаметра;
  2. пластиковые фитинги, в том числе и с переходниками с пластика на сталь;
  3. специальный паяльник для сварки полипропилена с комплектом насадок;

    Перфоратор для работы со стеной

  4. перфоратор;
  5. «болгарка»;
  6. измерительный инструмент;
  7. шпатель, штукатурный раствор.

Перед тем, как приступить к штробированию перегородки, необходимо определить размеры конструкции, поперечник используемых в ней трубок, количество стыков и, естественно, изготовить систему.

Если диаметр труб меньше 40 мм, то соединить их между собой можно при помощи специального паяльника. Для соединения используются пластиковые тройники, уголки, муфты. Когда возникает необходимость присоединить к полипропиленовой трубе сантехническое оборудование, используются пластиковые фитинги со вставками из латуни с резьбой. Они также применяются и при соединении пластмассовой трубы с металлической.

Когда система будет изготовлена, можно приступать к устройству штробы. Для этого на предварительно очищенной поверхности наносится разметка. Простым карандашом или маркером прорисовывается направление будущей штробы и ее размеры. После этого болгаркой или перфоратором в стенке по нанесенной разметке делают углубления. Если для работы используется болгарка, то будет намного удобнее сделать углубления, используя алмазный диск. Затем сделанные углубления соединяют, убрав при помощи перфоратора материал. В получившуюся штробу вставляют изготовленную ранее конструкцию, соединяют с другими участками водопровода и оштукатуривают. По истечении времени, необходимого для того, чтобы раствор застыл, заполняют водовод и проверяют, нет ли протечек и порывов.

Прокладка труб за каркасом стены

По поводу величины давления при проверке работоспособности системы и времени для проверки разработаны достаточно четкие инструкции. Согласно СНиП, нормативное давление в системе водопровода должно составлять 6 атмосфер, если установлены чугунные радиаторы отопления. Опрессовка сетей, то есть проверка смонтированного водопровода на наличие протечек, производится в течение часа при давлении, равном 12 атмосфер.

Как крепить водопроводную трубу к стене

Работы по устройству полипропиленового водопровода вполне возможно выполнить своими руками, без привлечения специалистов. Необходимы только знание и точное соблюдение технологии установки, умение обращаться с инструментами и качественный материал.

Установка водопровода начинается с определения размеров поперечника, требуемого количества фитингов и крепежных материалов. Кроме того, понадобятся инструменты:

  1. измерительные инструменты, карандаш или маркер;
  2. строительный уровень;
  3. перфоратор, шуруповерт;
  4. ножницы, чтобы обрезать трубы – специальный инструмент;
  5. специальный паяльник с комплектом насадок, для сварки пластмассовой трубы.

После того, как нужный материал и инструменты подобраны, необходимо изготовить конструкцию для монтирования. Для этого используют ножницы и специальный паяльник. Система должна иметь как можно меньше углов и изгибов. Если имеются труднодоступные для сварки места, то конструкцию лучше соединить с трубопроводом еще до ее крепления к стенке.

Затем на участок перегородки, где будет закреплена система, наносится разметка. Это делается при помощи рулетки, карандаша и строительного уровня. Применение уровня необходимо для того, чтобы создать небольшой уклон водопровода. Уклон делается в направлении движения воды, и предназначен для того, чтобы исключить возможность размораживания.

Крепление полипропиленовых труб к стене осуществляется при помощи зажимов. В зависимости от того, на какую стенку будет крепиться – кирпичную, бетонную или деревянную, подбирается и способ крепления зажимов. Для установки клипсы на бетонную перегородку понадобятся саморез и дюбель. Естественно, в этом случае не обойтись без перфоратора. При установке зажима на деревянную поверхность применяется шуруповерт. Нельзя забывать о расстоянии между зажимами. Оно должно быть заранее рассчитано, чтобы не допустить провиса трубки. Затем изготовленная заготовка вставляется в зажимы. Конечный этап – это проверка смонтированного трубопровода на наличие протечек.

Крепление труб электротехнических к стене — крепёж, клипсы и аксессуары

Очень часто для защиты кабельных систем используются пластиковые трубопроводы. Они обеспечивают максимальную безопасность проложенных проводов, защищая их от таких внешних воздействий, как физические нагрузки, попадание влаги и прочих посторонних веществ на поверхность кабеля.

Одним из наиболее распространённых материалов, из которых изготавливаются такие трубопроводы, является полиэтилен низкого давления (ПНД). При их монтаже нужно знать о некоторых нюансах — поэтому в этой статье мы рассмотрим, как осуществляется крепление труб ПНД к стене.

Разъёмные соединения

Для фиксации полиэтиленовых или полипропиленовых труб выпускаются специальные высокопрочные скобы. Они могут изготавливаться как из пластика, так и из металлического сплава. Скобы устанавливаются на стену при помощи шурупов, болтов или анкеров в зависимости от материала, из которого она изготовлена. После этого остаётся только вложить в них трубу и должным образом закрепить её.

Фиксация трубы внутри скобы осуществляется благодаря эластичности используемого материала — вначале половина скобы отгибается, и внутрь укладывается труба. Когда она будет надёжно закреплена, вторая половина скобы прикладывается к стене и крепится при помощи упомянутых выше метизов.

При монтаже трубопроводов своими руками могут также использоваться специальные клипсы — они имеют похожую форму и используют аналогичный принцип фиксации, однако не полностью охватывают трубу.

Ещё один интересный альтернативный вариант — применение хомута. В отличие от клипсы, он фиксируется специальным винтом, а не использует естественную эластичность материала. Хомут закрепляется на стене в раскрытом виде, и затягивается непосредственно при прокладывании трубопровода.

Такое крепление считается наиболее удобным из разъёмных, поскольку оно позволяет получать доступ к внутреннему содержимому трубы при необходимости ремонта или обслуживания. Кроме того, этот способ является очень надёжным, поскольку винтовое соединение не ослабляется самопроизвольно, в отличие от клипс.

Неразъёмные соединения

Если речь идёт о трубопроводах достаточно большого диаметра, то крепление ПВХ трубы к стене или её аналога из ПНД осуществляется при помощи жёстких опор. Они могут иметь форму крюков, колец или даже небольших платформ, на которые опирается трубопровод. Для фиксации самих опор следует выбирать следующие материалы:

  • Кирпичная и бетонная стена — анкеры;

  • Деревянная стена — саморезы;

  • Гипсокартонная стена — крепёж «Молли»;

  • Металлоконструкции — болты.

Подобным способом крепят не только электротехнические трубопроводы, но также трубы, через которые проходит вода либо канализация. Его применение требует выполнения достаточно трудоёмкой работы и больших затрат, однако позволяет получить достаточно надёжное соединение.

Крепить электротехнические трубы к стене можно при помощи лотков — такой способ используется на крупных предприятиях, а также в таких инженерных сооружениях, как тоннели и эстакады. Лоток крепится к стене анкерами, на которых располагаются достаточно длинные кронштейны. Для придания коммуникациям устойчивости могут использоваться резьбовые или сварные соединения. Трубы необходимо проложить внутри лотка, зафиксировав их при помощи скоб либо хомутов.

Альтернативные способы

В настоящее время также существует множество разновидностей высокопрочных полимерных клеев. Они могут использоваться и для фиксации пластикового трубопровода на стенах. Такой способ часто используется при прокладывании труб по поверхностям, которые не могут подвергаться повреждению. Кроме того, полимерные клеи дают возможность установить трубу и на сверхпрочных металлоконструкциях.

Кроме того, высокопрочные полимерные трубопроводы допускается прокладывать в штробах, за счёт чего они оказываются защищёнными от любых внешних воздействий. При этом нужно организовать временное крепление трубы при помощи специального клея или скоб. Кроме того, стоит помнить, что для монолитного бетоностроения подходит тяжёлая гофра, то есть труба с повышенной прочностью стенок.

Как крепить канализационные трубы к стене, виды фиксации, особенности монтажа

Фиксация канализационных труб пвх к стене необходима при монтаже в доме с несколькими этажами. Крепление коллектора к вертикальной поверхности осуществляется и в одноэтажном здании, при наличии трасс в подвальном помещении. Кроме этого, один элемент выводится на крышу для вентиляции и снижения эффекта обратного гидроудара.

Виды крепления

Одна из основ надёжной работы сточной системы – это грамотный ответ на вопрос: как крепить канализационные трубы к стене. Потребность в фиксации коллекторов вызвана рядом технических причин:

  • Современные канализационные трубы, применяемые в домах, изготавливают из полимерных материалов, в частности, из поливилхлорида (ПВХ). В отличие от чугунных конструкций, изделия из этого вещества обладают меньшим весом, жёсткостью и прочностью.
  • При залповом сбросе большого количества стоков, внутри канализационных труб могут наблюдаться:
    • ударные воздействия на отдельные элементы сточной системы и конструкции в целом;
    • возникают вибрационно-резонансные явления, вызывающие расшатывание коллектора.
  • При значительных плетях, более 2 метров длиной, на трубу влияет вес самой конструкции, к которой добавляется масса сбрасываемой жидкости. Эти факторы могут привести к частичной деформации коллектора, нарушению его герметичности. В случае пиковых нагрузок – это вероятность разрушения участка канализации.
  • Элементы сточной системы подвергаются температурным нагрузкам при наполнении коллектора горячей водой. Вследствие нагрева, происходит тепловая деформация.

Эти явления и ряд других вызвали необходимость выбора способа фиксации перед тем, как крепить канализационные трубы к стене:

  • посредством фитингов;
  • жёсткая фиксация;
  • плавающий способ.

Применение фитингов

Для упрощения монтажа и увеличения скорости работ, часть фитингов выпускается с встроенными элементами крепежа. При наличии таких конструкций, достаточно правильно провести разметку будущих мест прохождения коллектора. Сам процесс будет напоминать сборку конструктора.

Жёсткая фиксация

При этом методе все элементы крепятся таким образом, чтобы исключить смещение отдельных элементов относительно стены. Фиксация осуществляется специальными хомутами.

Плавающий способ

Допускает частичный люфт элементов конструкции относительно друга друга, в том числе, относительно опорной части здания. Это позволяет частям сточной системы иметь несколько степеней свободы. Например, при температурных деформациях.

Крепёж

Канализационные трубы крепятся посредством специальных приспособлений – хомутов. Принцип действия заключается в полном круговом охвате трубы и фиксации относительно опоры.

Устройство выполняются для жёсткого крепления или плавающей фиксации. Неподвижность обеспечивает конструкция, имеющая резьбовые элементы затягивания. Свободу перемещения обеспечивают детали, не имеющие частей стягивания и фиксирующие изделие посредством защёлок.

Для компенсации вибраций, снижения жёсткой механической связи с трубой, внутренняя поверхность хомутов покрыта мягким полимерным наполнителем.

Крепёж изготавливается из металла или прочной пластмассы. Независимо от материала изготовления, устройства обладают достаточно длительным сроком эксплуатации, износостойкостью и прочностью.

Связь хомута со стеной осуществляется при помощи дюбель-пробки и резьбового фиксирующего элемента (самореза, шурупа). Пластиковые конструкции лучше подходят для открытого крепежа, в связи с большим эстетическим видом. Металлические целесообразно применять в подвальных и вспомогательных помещениях.

Правила монтажа

Так как основное назначение хомута – это фиксация трубной конструкции, при монтаже важно учитывать расстояние между креплениями. Точки опоры должны присутствовать в местах изгибов, разветвлений, соединений. Обязательно закрепляется арматура, например, обратный клапан.

В горизонтальной плоскости изделие прокладывается с определённым углом наклона. Поэтому хомуты устанавливаются с учётом этих требований. Рекомендуется применять комбинированные виды креплений – жёсткое и плавающее. Первое обязательно применяется в основании коллектора, в точках сопряжения с другими частями сточной системы. Второе – в местах больших перегонов, где наблюдается смещение отдельных элементов относительно друг друга. Можно применять один вид хомутов. Чтобы обеспечить гибкую связь, достаточно не затягивать резьбовое соединение до конца, оставляя небольшой люфт.

Для пластиковых деталей усреднённое расстояние между креплениями равно 2 метрам. Тяжёлые металлические конструкции фиксируются чаще, на расстоянии 1–1,5 метра.

Наша продукция

Как починить сломанную трубу внутри стены

Разбитые трубы создают мир проблем для каждого домовладельца. К счастью, их можно исправить, а причины их повреждения — предотвратить.
Обладая правильными инструментами, навыками и знанием плана вашего дома, вы тоже сможете справиться с этой работой.

Что вызывает поломку труб?

Основная причина разрывов труб — очень холодная погода. Это заставляет воду внутри них расширяться и приближаться к замерзанию. Когда давление увеличивается слишком сильно, структура трубы повреждается.Обычно это происходит при понижении температуры до -6 ° C.

Как узнать, лопнула ли труба

Признаки разрыва трубы часто могут остаться незамеченными или могут быть повсюду, в зависимости от места и величина разрыва. Знаки всегда будут включать воду.

  • Наводнение . Самый очевидный признак — если вы заметили лужи воды на полу, если стены очень мокрые, и если вы видите, что счетчик воды крутится как сумасшедший, то у вас наводнение.
  • Бурлящие стены. Когда утечка воды не так очевидна, можно заметить пузырьки, образующиеся под краской или обоями на стенах.
  • Форма. Еще один признак слишком большого количества влаги. Несмотря на это, в некоторых домах эта проблема возникает, но если вы впервые за долгое время столкнулись с плесенью, причиной может быть сломанная труба.
  • Участки очень зеленой травы. Если за пределами вашего дома и во дворе лопнет труба, лужайка может затопить водой.А если есть участки очень зеленой травы, вероятно, это поврежденная труба.

В любом случае лучше сразу вызвать профессионального сантехника. Обязательно сделайте быстрое исследование, чтобы найти надежных сантехников рядом с вами, и избегайте на своем пути «экспертов» по ​​румянцам. Или, если у вас есть необходимые знания — сразу приступайте к устранению проблемы.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Как найти сломанную трубу

Когда лед образуется внутри ваших труб, он не обязательно повреждает место, где он сформирован.Иногда все, что лед делает, это создает завал, создавая давление, которое извергается в самом уязвимом месте, которое может быть найдено где-то еще. Вот почему очень важно определить точное место поломки.

  • Изучите знаки повреждения водой . Осмотрите стены, пол, потолок, подвал и остановитесь на том месте, где признаки повреждения наиболее заметны. Скорее всего, ваша утечка есть, хотя в этом нет необходимости. Очень часто водные бассейны находятся на другом месте.
  • Обыскать открытые трубы подвала на предмет коррозии и плесени . Коррозия, влага, плесень или гнилое дерево указывают на необходимость ремонта протечки поблизости. Сломанная труба, скорее всего, находится за стеной.
  • Попробуйте почувствовать запах сточных вод . Что ж, вам действительно не нужно пытаться это сделать. Запах сточных вод указывает на то, что у вас не только сломана труба, но и канализационная труба. И в этом случае все может стать очень запутанным. Рекомендуется немедленно вызвать специалиста, так как у него есть специализированное оборудование для таких случаев.Более того, токсичный газ из канализационных труб очень взрывоопасен.

Герметичный котел? Ознакомьтесь с нашим руководством по ремонту протекающей трубы котла здесь.

Как починить сломанную трубу внутри стены

Закрепить трубу внутри стены — непростая задача, поэтому лучше поручить это профессиональному сантехнику. Но если вы уверены, что сможете сделать это сами, просто следуйте этим инструкциям.

  • Вырезать участки поврежденного гипсокартона пилой .Как только вы будете полностью уверены, где находится повреждение, разрежьте стену, чтобы получить доступ.
  • Оберните трубу листом и двигайте, пока она не намокнет. Если вам не посчастливилось увидеть поломку собственными глазами, вам нужно будет найти ее с помощью куска ткани. Возможно, вам придется повторить это несколько раз, пока вы не определите точное место поломки.
  • Подставить емкость под обрыв трубы . Ремонт сантехники будет затруднен, поэтому контейнер должен улавливать все, что выливается из трубы, с которой вы собираетесь работать.
  • Обрезать трубу ниже места утечки . Для этого нужно использовать труборез. Плотно закрутите инструмент и вращайте, пока труба не прорежется.
  • Просушить трубу . Ты не сможешь работать, если он мокрый.
  • Снова прорезать место утечки труборезом .
  • Очистить трубу . Это включает как внутри, так и снаружи. Внутри может быть больше льда, поэтому убедитесь, что на нем нет препятствий.
  • Установить медную ремонтную втулку. Используйте паяльную лампу, чтобы нагреть нижний конец ремонтной втулки. Дайте припою расплавиться и заполнить стык. После того, как он остынет примерно через 10 минут, проделайте то же самое с верхним краем. При этом надевайте защитные очки и перчатки. После того, как закончите, проверьте, нет ли утечек.
  • Патч стены .

Проверьте также:

Как быть хорошим сантехником


Как предотвратить замерзание труб

Если вы дорожите своим домом, вы должны уделять много внимания сантехнике.Если вы предпочитаете не вызывать сантехника каждую зиму, необходимо принять профилактические меры от низких температур.

  • Изолируйте все водопроводные трубы. Изоляция — это первый шаг к предотвращению замерзания, но это не единственное, что вам нужно делать, поскольку она только замедляет прохождение холодного воздуха.
  • Использовать нагревательные приборы. Если в прошлом вам приходилось иметь дело с сломанными трубами, то вы уже знаете, где находятся самые проблемные места. Если они оказались в вашем подвале или в другой комнате, то просто нагрейте комнату.Возможно, это не пойдет на пользу вашим счетам за электричество, но это предотвратит разрыв труб.
  • Нагрейте область вокруг замороженной части вручную . Если вы предпочитаете не обогревать всю комнату, вы можете просто следить за температурой и что-то делать только тогда, когда становится слишком холодно. Запланируйте частые посещения своих трубок и нагрейте их, если заметите какие-либо признаки льда.
  • Используйте клапан рециркуляции горячей воды с регулируемым температурным режимом и термоконвекцией .Этому для работы не нужно электричество. Что он делает, так это циркулирует теплая вода по линиям горячей и холодной воды, когда температура падает ниже определенной точки. Обратной стороной этого метода является то, что он требует установки клапана на два-три этажа выше водонагревателя. Кроме того, ваш счет за воду заметно возрастет.

Уход за домашними трубами в холодную погоду — очень ответственная задача, и в большинстве случаев вашего опыта может быть недостаточно. Вот почему лучше всего проводить полную проверку каждый год и выявлять проблемы до того, как они возникнут.

Header Источник фото: bogdanhoda / shutterstock.com

Как исправить сломанные оцинкованные трубы за стеной в ванной | Home Guides

Глядя на кусок новой оцинкованной трубы, трудно представить, что он может когда-либо сломаться, но через 20 лет или около того, когда она несла воду, эта труба станет тенью своего прежнего состояния. Минералы разъедают его изнутри, ржавчина наносит урон снаружи, и в конце концов, казалось бы, неразрушимая труба начинает протекать. К тому времени, когда утечка начинается, соединения, соединяющие ее с другими трубами, также корродируют, и для их разделения требуется изобретательность, вся сила, которая у вас есть, или и то, и другое.Чтобы приступить к ремонту, вам понадобится не гаечный ключ, а пила.

Вырежьте отверстие в стене с помощью пилы для гипсокартона, чтобы обнажить проблемные трубы. Чтобы облегчить ремонт гипсокартона, вырежьте прямоугольное отверстие и продлите его до шпилек с обеих сторон. Раскройте половину каждой стороны стойки канцелярским ножом, чтобы получить что-то, на что можно прикрепить новый гипсокартон.

Найдите утечку или утечки и определите, какую часть трубы необходимо заменить. Найдите ближайший фитинг на любом конце поврежденного участка.

Отключите воду и слейте воду из труб, открыв краны, особенно те, которые расположены ниже труб, которые необходимо отремонтировать.

Отрежьте трубы примерно на два дюйма от фитингов, которые вы нашли на шаге 2, с помощью сабельной пилы и лезвия для резки металла. Держите пятку пилы вплотную к трубе, которую вы режете, чтобы предотвратить чрезмерную вибрацию. Снимите вырезанную часть трубы, поддев зажимы, удерживающие ее на каркасе, с помощью монтировки.

Отвинтите небольшой отрезок трубы, оставшийся в каждом фитинге, с помощью трубного ключа.При этом закрепите фитинг отдельным трубным ключом. Если фитинг не поворачивается, что вполне вероятно, нанесите на него смазку, подождите пять минут и повторите попытку. Вы также можете использовать 2-футовый кусок 1-дюймовой стальной трубы, чтобы удлинить ручку гаечного ключа и дать вам больше рычагов.

Вверните ниппель из оцинкованной стали размером 2 на 1/2 дюйма в каждый фитинг, из которого вы сняли кусок отрезанной трубы. Затяните фитинг трубным ключом.

Прикрутите диэлектрическую муфту к каждому ниппелю с помощью трубного ключа.Этот тип фитингов создает изолированное соединение между медной и оцинкованной трубой. Их использование позволит вам заменить вырезанную вами оцинкованную трубу на медную.

Отрежьте медные трубы до длины снятых оцинкованных труб с помощью трубореза. Установите трубы с соответствующими фитингами всухую, чтобы воссоздать вырезанный участок. Для этого вам придется отделить одно из союзов.

Систематически разбирайте секции труб и фитингов и покрывайте внешнюю сторону трубы и внутреннюю часть фитинга на каждом стыке флюсом для пайки.Соберите трубы, затем припаяйте каждое соединение бессвинцовым припоем и пропановой горелкой.

Подождите, пока трубы остынут, затем затяните центральные гайки на обоих соединениях трубным ключом. Включите воду и проверьте герметичность перед ремонтом стены.

Ссылки

Советы

  • При вырезании отверстия в гипсокартоне не бойтесь делать его больше, чем необходимо. У вас будет больше места для работы, и ремонт не будет сложнее.

Предупреждения

  • При пайке труб в стене используйте теплозащитный экран, чтобы защитить каркас и стеновую панель от горелки.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Как прикрепить медную трубу к стене | Руководства по дому

Медь — идеальный материал для трубопроводов, поскольку она прочна, пластична и легко обрабатывается.Хотя эти характеристики полезны при гибке и подгонке труб в соответствии с контурами стены, они также делают ее уязвимой для повреждения. Ослабленные трубы могут со временем прогнуться или вызвать усталость металла из-за постоянной вибрации и тряски. Чтобы защитить медные трубы, их необходимо через определенные промежутки времени прикрепить к прочному каркасу, и наиболее распространенное решение — прикрепить их к стене. Процесс крепления несложный и не требует предварительных навыков слесаря.

Установите седельный зажим на трубу так, чтобы труба плотно входила в арочную часть зажима, а плоские концы зажима прилегали к стене.

Отметьте положение отверстий для винтов в зажиме, обведя их острым карандашом. Нарисуйте прямо по окружности каждого отверстия, оставив на стене два небольших кружка.

Вставьте острое сверло подходящего типа и размера в патрон сверла. Затяните патрон с помощью ключа патрона или поворотного кольца, в зависимости от метода, используемого в вашем сверле, убедившись, что сверло находится по центру патрона. Снимите или надежно закрепите свободную одежду, которая может застрять в дрели, а затем наденьте защитные очки.

Поместите наконечник сверла в центр одного из отмеченных кругов. Держите сверло перпендикулярно поверхности стены и осторожно нажмите на спусковой крючок, чтобы сверло начало вращаться. Сильно нажмите на спусковой крючок, как только бита зацепится за стену, и просверлите отверстие, равное или немного глубже, чем длина используемых резьбовых пробок.

Повторите шаг 4 со вторым отмеченным кружком. В результате должны получиться два отверстия в стене, идеально совпадающие с отверстиями для винтов в хомуте.

Продуйте оба отверстия, чтобы удалить мусор и пыль.

Вставьте резьбовую пробку в каждое отверстие и постучите по ней концом отвертки, пока она не будет на одном уровне с поверхностью стены.

Наденьте хомут на трубу и совместите отверстия для винтов с отверстиями, просверленными в стене. Вставьте винт в каждое отверстие, убедившись, что кончик винта входит в центр резьбовой пробки. Используйте отвертку, чтобы завинтить винты до тех пор, пока они надежно не прикрепят хомут к стене.

Повторите весь процесс для всех используемых хомутов. Одного зажима на ярд более чем достаточно для большинства целей, с дополнительными зажимами, фиксирующими углы и фитинги, такие как запорные краны, которые могут испытывать дополнительные нагрузки и движение.

Ссылки

Советы

  • Спланируйте работу заранее и убедитесь, что у вас достаточно винтов и зажимов для выполнения работы за один сеанс.
  • Подумайте о том, как вы закрепите трубы перед их установкой.Таким образом, вы можете обеспечить достаточно места для установки хомутов и прокладки труб в местах, где будет доступна опора.
  • Всегда используйте сверло, подходящее для материала, в котором вы сверляете. Например, используйте сверло для кирпича, блока и бетона, сверло по металлу для металла и сверло по дереву или комбинированным материалам для дерева и гипсокартона.

Предупреждения

  • Не вытесняйте трубу из линии просто для того, чтобы закрепить ее. Это создаст напряжения в трубе и снизит ее прочность.
  • Перед бурением проверьте стены на предмет скрытых кабелей и других труб. Несоблюдение этого требования может привести к дорогостоящему ремонту и потенциально смертельному поражению электрическим током.

Писатель Биография

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал статьи для газет «Telegraph» и «Guardian» в Великобритании, правительственных изданий, веб-сайтов, журналов и школьных учебников.Он имеет диплом бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

В настенной сантехнике — замена и устранение утечек в трубах

Внутренняя сантехника с продуктами ProBite® Push Connect®

Есть
течь или необходимо заменить внутренние трубы? Сантехника в стене иногда может
быть кошмаром, особенно при пайке или использовании компрессии. Когда используешь
эти методы, как правило, большая часть окружающей архитектуры требует
быть разорванным, чтобы получить полный доступ к трубам.Другими словами, замена
несколько труб идут рука об руку с заменой большого участка вашей стены.
К счастью, есть другой способ …

С ProBite ® push to connect фитинги вы можете уменьшить / исключить
повреждение стены, потому что наша технология быстрого подключения не требует большого
открытие для доступа. Фактически, вы можете соединить трубы с нашими фитингами в
ограниченное пространство, не беспокоясь о повреждении окружающих стен
открытое пламя или необходимость работать со специальными инструментами.Нет открытых
пламя, зажимы или специальные инструменты, необходимые для соединения трубы. Просто чисто
на трубе, отметьте ее и наденьте фитинг на трубу, чтобы
связь.

В настенной сантехнике — сравнение ProBite® с пайкой и обжатием

Технология быстрого подключения ProBite®

Этапы подключения трубы:

  • Очистить, отрезать и пометить трубу.
  • Сдвиньте фитинг и трубу, чтобы получилось надежное соединение.

Соединительная труба — пайка и обжатие

Шаг пайки:

  • Очистите, разрежьте и отметьте трубу.
  • Вставьте трубу в фитинг.
  • Тепловая трубка и фитинг с открытым пламенем и припоем расплавом вокруг швов.
  • Вытрите излишки припоя.

Этапы сжатия:

  • Очистить, отрезать и пометить трубу.
  • Наденьте гайку на трубу.
  • Надеть компрессионное кольцо (манжета).
  • Затяните гайку от руки как можно сильнее, затем поверните еще раз.
    с гаечным ключом. Эта сила вдавливает компрессионное кольцо в
    компрессионное сиденье. Важно не перетягивать и не слишком сильно затягивать
    болт. Теперь компрессионное седло прижато к трубе.
  • Уплотнение возникает, когда манжета прижимается к трубе.Этот
    будет плотным уплотнением, так как медь очень мягкая и ею можно манипулировать
    без труда.

Как исправить сломанную водосточную трубу в стене | от ACE Home Services

Изображение предоставлено: g-stockstudio / Shutterstock

Со временем трубы становятся восприимчивыми к повреждению из-за коррозии и любого износа. Они могут расколоться и лопнуть, и вы останетесь с сломанной трубой без воды. Если у вас сломалась сливная труба в стене, и вы хорошо держите руки, то, возможно, вы сможете починить ее самостоятельно.В этой статье вы узнаете, как починить сломанную трубу и все, что вам понадобится.

Этот проект требует использования мощных и потенциально опасных инструментов, поэтому убедитесь, что ваша безопасность превыше всего, и будьте внимательны. Если в какой-то момент вы не почувствуете себя комфортно с этим проектом, обратитесь к профессионалу, чтобы он помог вам.

Изображение предоставлено: photosthai / Shutterstock

  • Пила для гипсокартона и сабельная пила
  • Универсальный нож
  • Лезвие для резки металла
  • Монтировка
  • 2 трубных ключа
  • Распыляемая смазка
  • Стальная труба правильного размера
  • Два двухместных 1/2 дюйма оцинкованные ниппели
  • 2 1/2 дюйма диэлектрические муфты
  • 1/2 дюйма медная труба и фитинги
  • Труборез
  • Паяльный флюс
  • Бессвинцовый припой
  • Пропановая горелка

Изображение предоставлено : mihalec / Shutterstock

  1. Используйте пилу для гипсокартона, чтобы вырезать отверстие в гипсокартоне.Для облегчения ремонта мы предлагаем вырезать прямоугольную форму, доходящую до шпилек с обеих сторон.
  2. Раскройте по крайней мере половину шпилек универсальным ножом, чтобы можно было легко натянуть новый гипсокартон.
  3. Тщательно найдите место утечки и измерьте длину трубы, чтобы определить, сколько потребуется заменить. Также расположены ближайшие фитинги на обоих концах поврежденной трубы.
  4. Отключите всю воду в трубах и приспособлениях, окружающих территорию.
  5. Примерно в двух дюймах от каждого фитинга разрежьте трубы сабельной пилой и лезвием для резки металла.
  6. Используйте монтировку, чтобы снять вырезанную трубу и зажимы, удерживающие ее.
  7. Используйте трубный ключ, чтобы открутить оставшуюся трубу, прикрепленную к фитингам. Возможно, вам придется использовать спрей для смазки, чтобы открутить трубы от фитингов.
  8. Вверните стальной ниппель в пломбы и затяните трубным ключом.
  9. Наверните диэлектрические муфты на ниппели и затяните трубным ключом.
  10. Используя труборез, отрежьте медные трубы (или любые другие) по длине только что снятой трубы.
  11. Снимите со штуцеров и насухо установите новую трубу с фитингами. Возможно, вам придется перерезать его, пока он не станет подходящим.
  12. Используйте флюс для пайки, чтобы покрыть внутреннюю часть фитинга и внешнюю сторону трубы.
  13. После того, как он остынет, затяните гайки на штуцерах трубным ключом.
  14. Включите воду и проверьте новую трубу на предмет утечек.
  15. Если все в порядке, отремонтируйте гипсокартон и удалите пыль с рук.

ACE Home Services здесь для всех ваших сантехнических и трубопроводных потребностей.Будь то протекающая труба или сломанная арматура, мы справимся с любой работой! Позвоните своим друзьям в ACE и позвольте нам помочь вам вернуть ваш дом в отличное состояние. Свяжитесь с нами сегодня!

Как закрепить медную трубу … БЕЗ пайки !!

Сегодня вы узнаете, как починить медную трубу.

Вот история:

В прошлое воскресенье я получил отчаянное сообщение от жены…

… вода текла с потолка кухни !!!!!!!

Что бы вы, , сделали в этой ситуации?

Если у вас нет немедленного ответа, вам повезло.

Серьезно, КАЖДЫЙ домовладелец должен знать, как исправить протекающие медные пироги.

Давайте погрузимся.

Зачем учиться чинить протекающие медные трубы

Сколько стоит сантехник в воскресенье?

Ты не хочешь узнать… поверь мне.

Итак, полезно знать, как устранить утечки в медных трубах.

После сегодняшнего дня вы сможете сделать это самостоятельно.

Вот необходимые вам расходные материалы

Вам не нужны все эти инструменты.

Но о них приятно знать.

Что нужно сделать в первую очередь при оценке утечки воды?

Как начать ремонт медных труб

Если вода не льется с потолка, оставьте воду включенной.

Таким образом вы сможете определить местонахождение протекающей трубы.

Я знаю, что это звучит НЕВОЗМОЖНО, но это помогает обнаружить утечку.

Пощупайте потолок или стену на предмет мягкости.

Распилите небольшой квадрат или прямоугольник в потолке из гипсокартона.

Да, это страшно, но вы должны это сделать — ПЛЮС ваш гипсокартон испорчен, так что кого это волнует, лол.

Сделайте свой лучший слепок Magnum PI и проверьте, нет ли утечки в трубе.

Усы НЕ обязательны.

Вот что я обнаружил:

… утечка в медной трубе с точечным отверстием, FUN TIMES

Как только вы обнаружите утечку в трубе, отключите воду в доме.

Слейте воду из трубопроводов, я сделал это в баке для стирки.

Извините, это грязь. Я не ожидал, что проведу этот урок в воскресенье вечером !!

Уф, устранение утечки воды может быть стрессовым.

Какой самый простой способ устранить утечку в трубе?

Можно ли устранить утечку в медной трубе без пайки?

Да

Одним словом:

SharkBites

К счастью, в моем ящике для инструментов было несколько запасных 1/2 дюймовых муфт SharkBite

Они скользят по трубам из меди, ПВХ или PEX.

И каждый может ими пользоваться.

Начните ремонт, вырезав негерметичный кусок трубы.

Это на удивление слабительное (в видео я показываю вам мой любимый инструмент для этого)

Держать емкость под трубой — неплохая идея.

Когда вы его разрежете, вся лишняя вода будет стекать — предыдущий опыт и резкие слова жены научили меня этому!

Если вы используете медь, выберите тип L, потому что она толще, чем тип M, и прослужит дольше.

Очистите медную трубу от заусенцев с помощью инструмента для резки труб или канцелярского ножа.

Это УЛЬТРА важно для SharkBites (или пайки, если вы выберете этот путь).

Затем зачистите первый дюйм медной трубы наждачной бумагой.

Почему я люблю SharkBites

Фитинги SharkBite великолепны, потому что вы просто вставляете их в трубы.

Серьезно, я почти уверен, что моя 11-летняя дочь сможет ими пользоваться.

Убедитесь, что они подходят к концу трубы на 1 дюйм.

Используйте инструмент для измерения глубины SharkBite или измерительную ленту, чтобы сделать отметку.

Наденьте SharkBite на трубу и убедитесь, что она находится заподлицо с меткой.

Супер просто.

Поскольку у нас возникли проблемы с медью, я решил использовать PEX в качестве замены трубы.

Отрежьте конец квадрата из полиэтиленгликоля с помощью резака для трубок из полиэтилентерефталата, Milwaukee отлично подойдет.

(ПРИМЕЧАНИЕ: трубочистки из PEX тоже отлично подходят для резки сигар)

В потолке я вырезал медь на расстоянии 2 дюймов от Т-образного фитинга.

На этой трубе тоже пришлось удалить заусенцы и наждак.

Затем я сделал отметку в 1 дюйм для фитинга SharkBite.

Как установить SharkBites на медные трубы

Моя медная линия была слабиной, поэтому я решил использовать две муфты SharkBite 1/2 дюйма.

Если медная леска не провисает, можно использовать переходник SharkBite.

Фитинг скольжения может скользить по трубе и позволяет без проблем прикрепить заменяемую трубу.

Измерьте расстояние между двумя муфтами SharkBite и добавьте 2 дюйма к своему размеру.

Я плохо разбираюсь в измерениях, но это легко.

Это размер вашего нового отрезка трубы.

После квадратной резки, удаления заусенцев и покрытия наждаком вы просто вставляете его в две муфты SharkBite.

В видеоуроке есть несколько дополнительных советов…

… ПЛЮС крутой СЮРПРИЗ.

Я объясняю раздачу в видео

Что дальше?

Фитинги SharkBites и PEX — отличные варианты, если вы хотите избежать пайки.

Наше руководство по работе с трубами из PEX отлично подойдет, если вы никогда его не использовали.

Если вы занимаетесь реконструкцией ванной комнаты и хотите упростить процесс, зарегистрируйтесь в видеотеке для наставника по ремонту ванной комнаты

Мы покажем, как построить душевые кабины (Schluter, Wedi, Curbless и т. Д.), Укладывать плитку, улучшать ванные комнаты в подвале и больше.

Дополнительное руководство бесценно

Зарегистрируйтесь сегодня

Ура,

Трубные хомуты — Полное руководство

Какие хомуты самые лучшие?

Когда дело доходит до выбора лучших креплений для труб для работы, не существует универсального решения.Фактически, выбор лучших креплений зависит от каждой уникальной среды установки и требований приложения.

Что необходимо учитывать при выборе лучшего хомута для труб?

Температура:

Колебания температуры могут вызвать расширение и сжатие труб. Если не использовать правильные крепления и зажимы для учета движения трубы из-за изменений температуры, установка может выйти из строя и вызвать повреждение здания.

Прежде чем вы сможете выбрать подходящие хомуты для компенсации теплового расширения, сначала необходимо рассчитать уровень теплового расширения трубопроводов.

Вес:

Все хомуты для труб имеют максимальную несущую способность, что означает, что вам необходимо выбрать хомут, который подходит для выдерживания требуемой нагрузки.

Например, вам могут потребоваться специальные хомуты для тяжелых условий эксплуатации с высокой безопасной рабочей нагрузкой, чтобы обеспечить правильное крепление труб.Это также может помочь вам достичь максимальных расстояний между скобами между зажимами, поскольку они могут выдерживать большее усилие.

Материалы:

Трубы, изготовленные из разных материалов, в определенных сценариях будут реагировать по-разному. Например, существует множество различных типов пластиковых труб (ПЭ, ПВХ, ПА, ПП и т. Д.). Каждый из них имеет разную термостойкость и разные уровни стойкости к химическим веществам, таким как масла, смазки, кислоты, хлор и т. Д. Это может повлиять на то, какой тип зажима следует использовать.Например, пластиковые трубы обычно следует закреплять металлическим хомутом с футеровкой или пластиковым хомутом. Металлический хомут без футеровки может вызвать коррозию при использовании на пластиковой трубе.

Также есть разные типы металлических труб — стальные, железные, медные и так далее. Это может определить, какой тип хомутов можно использовать, например хомуты из нержавеющей стали нельзя использовать для фиксации медной трубы, так как два металла вступят в реакцию. Поэтому необходимо использовать зажим с нейлоновым покрытием или пластик.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
