Монолит или плиты перекрытия: что лучше?
Монолитное строительство в настоящее время становится всё более распространенным. Однако железобетонные плиты перекрытия не теряют своей популярности. Так какой же вид перекрытий удобнее: монолит или ЖБИ? Если говорить о частном строительстве, то однозначно удобнее ЖБИ плиты перекрытия. Затраты на монолитные перекрытия на малой площади неоправданно велики. Строители предпочитают использовать монолит, только в тех случаях, когда установка ЖБИ плит перекрытия технически невозможна. Кроме того, что, в большинстве случаев, монолит обходится дороже, технические характеристики ЖБИ плит превосходят характеристики монолита. Монолитные плиты изготавливаются на месте, а жби плиты перекрытия собираются из элементов заводского производства. Если площадь перекрытия мала, то использование монолита не оправдывает себя финансово. Если же площадь перекрытий велика, то монолит может не обеспечить необходимой прочности. Изготовление монолитных плит обычно требует больших временных затрат, и использования большего количества материалов и инструментов. При изготовлении монолитных плит необходима установка опалубки, укладка бетона в опалубку, укрепление арматурой, организация необходимых опор – весьма не простой процесс. При монтаже ЖБИ плит перекрытия максимальную сложность представляет подъем плит на необходимую высоту, и, в некоторых случаях, обрезка плит до необходимого размера. Впрочем, при изготовлении монолита бетон так же необходимо доставить на нужную высоту. ЖБИ плиты перекрытия, при корректировке уровней во время монтажа, обеспечивают идеально ровные поверхности пола и потолка, чего добиться от монолита намного сложнее. Огромным минусом монолитных перекрытий являются очень низкие изоляционные характеристики. Монолитная плита, с точки зрения межэтажной звукоизоляции, наподобие резонирующей деки передает на нижний этаж все шумы (удары, топот). ЖБИ плиты перекрытия обладают хорошими изоляционными свойствами, причем это касается не только звуко-, но и теплоизоляции. Плиты перекрытия из предварительно напряженного бетона, обладают большим запасом прочности. Заводское производство оберегает плиты перекрытия от прогибов и провисания. В процессе изготовления стальная арматура, которая находится внутри плиты, находится под большим натяжением в специальной форме-опалубке. Это абсолютно невозможно обеспечить при изготовлении монолитных плит на месте. Предсказать надежность монолитных плит перекрытия очень сложно, так как она зависит от большего количества факторов, чем в случае ЖБИ плит. Изготовление монолита занимает намного больше времени, чем монтаж ЖБИ плит перекрытия. С точки зрения пожаробезопасности, лучшими характеристиками обладают ЖБИ плиты перекрытия пустотные. Монолит при нагревании может провисать, «скручиваться», изгибаться. К тому же монолитные перекрытия обычно имеют больший вес, а значит требуют более серьезных расчетов для опор здания и более мощного фундамента. Таким образом, использование монолита оправдано только в тех случаях, когда невозможно установить заводские ЖБИ плиты перекрытия. Обычно это участки небольших размеров, сложной формы. Экономия бюджета при использовании сборных плит перекрытия, вместо монолитных, достигает 50 %. Технически, в большинстве случаев, монтаж ЖБИ плит перекрытия проще изготовления монолита. А параметры прочности заводских плит перекрытия и изоляционные характеристики значительно превышают аналогичные параметры монолита.
Что выбрать для монтажа перекрытий? Монолитные или ЖБ плиты?
Современное строительство набрало огромные обороты. Объемы и вариации строительных материалов позволяют иметь достаточно большой выбор, который заказчик осуществляет с точки зрения рентабельности, комфорта и экономических затрат. На начальном этапе проектирования и строительства жилых и производственных зданий часто возникает дилемма: что лучше – железобетонные плиты перекрытия или монолит? Давайте попробуем разобраться.
Железобетонные плиты перекрытия
Оба варианта перекрытий являются популярными и широко используются. Но в виду многих факторов, каждый тип имеет свои преимущества и недостатки.
Монолитная плита перекрытия
Для чердачных, одноэтажных перекрытий нет необходимости использовать железобетонные плиты. Будет достаточно деревянных или металлических балок. Железобетонные плиты применяются для перекрытия многоэтажных домов, спортивных комплексов, торговых центров, промышленных зданий, коттеджей, автомобильных боксов. Кроме того их используют в строительстве тоннелей и теплотрасс. Если речь идет о частном строительстве, то однозначно можно сказать, что выбор нужно сделать в пользу железобетонных плит перекрытия. Использование монолита в таком случае приведет к неоправданно большим затратам. Хотя при отсутствии технической возможности применения плит, конечно, не останется другого варианта, кроме монолита.
Железобетонные плиты разделяют на три группы – полнотелые (монолитные), ребристые и пустотные. Полнотелые не очень практичны, их редко применяют в строительстве из-за высокой массы. Для ребристых – характерна высокая прочность устойчивость к механическим воздействиям. Они преимущественно используются для перекрытия нежилых построек, например, ангаров, промышленных зданий, гаражей. Пустотные обладают невысоким уровнем теплопроводности и относительно небольшим весом, что минимизирует нагрузку на фундамент. Для жилых построек, как правило, приобретают пустотные плиты. Этот вид перекрытия остаётся самыми востребованными. Ценовая политика будет напрямую зависеть от размера изделия: чем больше плита, тем выше цена. Пустотные, по сравнению с другими видами плит перекрытия, отличаются достаточно приемлемой ценой.
Преимущество плит перекрытия, однако, не только в цене. Сравнивая качественные характеристики, монолит проигрывает, поскольку монолитные плиты изготавливаются на месте, а плиты перекрытия – в заводских условиях. Более того, при наличии большой площади, которую необходимо перекрыть, монолит не обеспечит достаточной прочности. Тогда как пустотные плиты обладают высокой прочностью и выдерживает до 800 кг/м2 перекрытия. При этом их вес гораздо меньше остальных видов железобетонных плит. Для перекрытия жилых помещений, городских и даже промышленных зданий их вполне достаточно. Еще одним преимуществом можно считать то факт, что для монтажа плит перекрытия практически не понадобятся лишние приспособления и материалы. Монтаж осуществляется следующим образом, на предварительно подготовленный цементный раствор укладываются плиты с помощью крана. Следующим этапом заполняются швы между ними. Весь процесс не так уж трудоемок и занимает относительно немного времени.
Монтаж плит перекрытия
Существенным преимуществом является и доступность железобетонных плит перекрытия. Щебень, песок, которые используются для изготовления бетона, являются достаточно востребованными и распространенными материалами. Практически в каждом городе вы сможете найти завод по производству железобетонных изделий. Соответственно, заводское высокое качество, надежные материалы, защищающие арматурный каркас, обеспечивают долговечность плит перекрытия. К недостаткам, пожалуй, можно отнести то, что для укладки плит перекрытия понадобится специальная техника, которая не всегда доступна в частном строительстве.
Технология изготовления монолитных плит, обычно, требует относительно много времени, наличия дополнительных инструментов и материалов. Стоит учесть, что твердеет бетон монолитных перекрытий не менее 28 дней, т.е. скорость монтажа будет низкой, а цена – высокой. При установке монолита не обойтись без изготовления опалубки, укладки бетона, закрепления арматурой, монтажа опор. Согласитесь, процесс – трудоемкий. Железобетонные плиты перекрытия, в свою очередь, представляют трудности при подъеме на нужную высоту. Иногда требуется обрезка, что также повышает временные затраты. Размеры плит перекрытия, как правило, выпускаются стандартные: одинаковой длины и ширины. Это следует учитывать при создании проекта, ведь они должны соответствовать планировке дома.
Опорою для плит служат противоположные несущие стены по двум сторонам. Недопустимым считается балкон, который сооружается за счет плиты перекрытия, выходящей за наружную стену. Дело в том, что опорная область у плиты перекрытия как раз с краю, а не в центре или где-то в пролете. В дальнейшем при нагрузках это может спровоцировать обрушение балкона. Да, и в холодное время года промерзать плита будет не только снаружи, на балконе, а и изнутри, в помещении. Перепады температур очень быстро приведут такую «конструкцию» к сырости, появлению грибка.
Следует учесть, что в сборном перекрытии монолит можно использовать частично, в некоторых участках, например, местах небольших размеров, где плиту разместить не удается, вентиляционных шахтах и т.д. Его применяют в стыках между плитами или между плитой и стеной. Также иногда есть необходимость в балочных монолитных участках, монолитных участках по металлическим балкам с плитой сверху или снизу. Перед выполнением монолитных участков проводится армирование, ставится опалубка. Диаметр арматуры выбирается в соответствии с шириной участка. Для широких площадей понадобится арматура большего размера.
Делая выбор, между плитами перекрытия или монолитом, также следует учитывать, насколько надежен материал несущей стены. Так, например, шлакоблок обладает слабой несущей способностью, а толщина кирпичной стены, чтобы выдержать плиту перекрытия должная достигать хотя бы 24 см. Как правило, в стенах из кладки под плитой перекрытия делается специальный «монолитный пояс». Он представляет собой армированную бетонную балку и необходим в местах опоры плиты, где сосредотачивается самая большая нагрузка. Так называемый пояс применяется и на участках со слабым грунтом, который деформируются от влаги, и просаживается под весом здания, а также в многоэтажных домах.
Монолитный пояс
Выигрышной характеристикой плиты перекрытия является ровная поверхность пола и потолка, что достаточно сложно реализуемо в варианте с монолитом. Но и монолитные перекрытия имеют преимущества. С их помощью выполняются самые смелые задумки, планировка нестандартных помещений, как его внешних очертаний, так и внутренних параметров. Например, стены вы можете расположить по своему усмотрению, не подстраиваясь под размещение сборного перекрытия. Разумеется, в монолитном перекрытии тоже есть определенные ограничения, в частности, в расстоянии между опорами, которое не рекомендуется превышать более чем на 6 м. Хотя, если позволяют условия и есть точный расчет квалифицированного специалиста, то допустимо и больше. Хорошим вариантом будет комбинирование материалов. При нестандартных формах стен перекрытия частично можно выполнить монолитом, а там, где это возможно – сборным перекрытием.
В местах, где невозможен близкий подъезд к строящемуся объекту, а осуществима лишь переноска бетона вручную, большим плюсом будет тот факт, что в укладке монолитных покрытий можно обойтись без специальной техники.
Сравнивая звукоизоляционные свойства материалов, можно отметить, что показатели способности изоляции монолитных плит очень низки. Если рассматривать конкретно междуэтажную звукоизоляцию, то монолит в таком случае будет выступать в роли резонатора, который передает все шумы на нижние этажи. Плиты перекрытия в свою очередь характеризуются высокими показателями звукоизоляции, а также теплоизоляции.
По прочности, как одному из самых важных качеств, также преимущество имеют железобетонные плиты перекрытия. Условия их изготовления разработаны таким образом, что вся конструкция защищена от провисания и прогибов. Специальная опалубка, внутри которой расположена стальная арматура в состоянии большого натяжения, обеспечивает плите целостность и надежность. Монолитные плиты по этому пункту значительно проигрывают, потому что залогом их прочности является намного больше деталей, которые даже при условии соблюдения всех технологий не дадут стопроцентной гарантии. Конечно, в качестве монолитного перекрытия большую роль играет надежная опалубка и правильное армирование. Зачастую большие неровности, которые потом приходится выравнивать с помощью штукатурки, появляются именно из-за дефектов опалубки. Сопутствующие материалы должны быть качественные, а это, в свою очередь, требует немалых финансовых затрат.
В нестандартных условиях, например, при пожаре, монолитная плита поведет себя следующим образом: появятся изгибы, провисания, плита может «скручиваться». Плиты перекрытия, а именно пустотные обладают наиболее высокими показателями пожароустойчивости.
Подведя итоги, можно сказать, что выбор в пользу монолитных плит целесообразно делать лишь в том случае, если не представляется возможности для использования железобетонных плит. Это постройки сложных форм и небольших размеров. В остальном ЖБ плиты будут намного экономнее, надежнее и проще в монтажных работах.
Монтаж монолитной плиты перекрытия
Монтаж железобетонной плиты перекрытия
Что лучше плита перекрытия или монолитная плита?
Плиты перекрытия или монолит?
Эксперты FORUMHOUSE рассказывают, как избежать ошибок при выборе и монтаже сборного железобетонного перекрытия.
При строительстве дома перед любым застройщиком возникает вопрос выбора междуэтажного перекрытия. Наиболее распространены три типа перекрытий – деревянное, монолитное железобетонное и сборное железобетонное, смонтированное из плоских пустотных плит. Именно об этом виде перекрытия, как наиболее популярном и практичном для малоэтажного строительства, пойдёт речь в этом материале. Из этой про межэтажные перекрытия в частном доме вы узнаете:
- Чем отличаются плиты перекрытий многопустотные (ПК) от плит перекрытий, изготовленных методом безопалубочного формования (ПБ).
- Как правильно укладывать перекрытия.
- Как избежать ошибок при монтаже.
- Как складировать плиты перекрытия.
Как выбрать пустотную плиту перекрытия
При первом взгляде на пустотные перекрытия может показаться, что они отличаются между собой только по длине, толщине и ширине. Но технические характеристики пустотных плит перекрытия гораздо шире и подробно расписываются в ГОСТ 9561-91.
Пустотная плита перекрытия, частный дом.
Пустотные межэтажные плиты отличаются между собой по способу армирования. Причём, армирование (в зависимости от типа плит) может быть выполнено с использованием предварительно напряжённой арматуры или без напрягаемой арматуры. Чаще используются перекрытия с предварительно напряжённой рабочей арматурой.
Выбирая плиты перекрытия, следует обратить внимание на такой важный момент, как допустимое количество сторон, на которые можно их опереть. . Обычно опирать можно только на две короткие стороны, но некоторые виды плит допускают опирания на три и на четыре стороны.
- ПБ. Предусматривает опирание по двум сторонам;
- 1ПК. Толщина – 220 мм. Диаметр круглых пустот – 159 мм. Допускает опирание только на две стороны;
- 1ПКТ. Имея аналогичные размеры, допускает опирание на три стороны;
- 1ПКК. Можно опирать на четыре стороны.
Также плиты перекрытия различаются между собой по способу изготовления. Часто возникает спор, что предпочесть – ПК или ПБ.
Andrey164Пользователь FORUMHOUSE
Пришло время перекрывать цокольный этаж постройки плитами перекрытия, но никак не могу определить, что выбрать – ПК или ПБ, у ПБ лучше обработана поверхность, чем у ПК, но слышал, что ПБ используются только в монолитно-каркасных домах и дачных домиках, а конец такой плиты нельзя нагружать стеной.
Саша1983Пользователь FORUMHOUSE
Главное отличие плит кроется в технологии их изготовления.
ПК (толщиной от 160 до 260 мм и типовой несущей способностью в 800 кг/кв.м.) отливают в опалубке. Панели марки ПБ (толщиной от 160 мм до 330 мм и типовой несущей способностью от 800 кг/кв.м) изготавливаются методом безопалубочного непрерывного литья (это позволяет получить более гладкую и ровную поверхность, чем у панелей ПК). ПБ ещё называют экструдерными.
ПБ, за счёт предварительного напряжения сжатой и растянутых зон (преднапряжение арматуры делается при любой длине плиты), меньше подвержены растрескиванию, чем ПК. ПК при длине до 4.2 метров могут выпускаться без преднапряжённой арматуры и имеют больший свободный прогиб, чем ПБ.
По желанию заказчика, ПБ можно нарезать под индивидуальные заданные размеры (от 1.8 до 9 метров и т.д.). Их также можно резать вдоль и на отдельные продольные элементы, а также делать косой рез под углом в 30-90 градусов, без потери её несущей способности. Это значительно упрощает раскладку таких плит перекрытия на строительном объекте и предоставляет большую свободу проектировщику, т.к. размеры коробки здания и несущих стен не привязаны к стандартным размерам ПК.
При выборе межэтажных плит ПК (длиной более 4.2 метра) важно запомнить такую особенность – они являются преднапряженными со специальными упорами на концах плиты. Если срезать торец у ПК, то упор (отрезанный вместе с концом ПК и вертикальной арматурой) не будет работать. Соответственно – рабочая арматура станет цепляться за бетон только своей боковой поверхностью. Это значительно уменьшит несущую способность плиты.
Несмотря на более качественную гладкую поверхность, хорошую геометрию, меньший вес и высокую несущую способность, при выборе ПБ следует учесть такой момент. Пустотные отверстия в ПК (в зависимости от ширины плиты, диаметром от 114 до 203 мм) позволяют без труда пробить в ней отверстие под канализационный стояк, диаметром в 100 мм. В то время как размер пустотного отверстия в ПБ – 60 мм. Поэтому, для пробития сквозного отверстия в панели марки ПБ (чтобы не повредить арматуру), следует заранее уточнить у завода-изготовителя, как это лучше сделать.
Плиты перекрытия для частного дома: особенности монтажа
У ПБ (в отличие от ПК) отсутствуют монтажные петли (либо приходится доплачивать за их установку), что может усложнить их погрузку, выгрузку и монтаж.
Не рекомендуется использовать «народный» метод установки ПБ, когда крепёжные крюки цепляются за торец пустотного отверстия. В этом случае велика вероятность, что крюк вырвет из отверстия из-за разрушения торца плиты, либо крюк просто соскользнёт. Это приведёт к падению плиты. Также на свой страх и риск можно применить метод, при котором в пустотные отверстия ПБ вставляется лом (по два лома на одну сторону плиты) и за них цепляются крюки.
Монтаж плит ПБ допускается только с использованием мягких чалок или специальной траверсы. ProgCПользователь FORUMHOUSE
Чтобы выдернуть чалку из-под плиты, укладывая её, оставляем зазор в 2 см до соседней плиты. Затем уже уложенную плиту сдвигаем ломом к соседней.
Max_imПользователь FORUMHOUSE
Личный опыт: я уложил у себя на стройке плиты таким методом. Зазор оставлял в 3 см. Плиты ложились на цементно-песчаную смесь толщиной 2 см. Смесь выполняла роль смазки, а плиты легко сдвигались ломом на необходимое мне расстояние.
Также при монтаже плит перекрытия необходимо соблюдать расчётные величины минимальной глубины опирания плиты. Для ориентира можно использовать следующие цифры:
- кирпичная стена, минимальная глубина опирания составляет 8 см, максимальная глубина опирания – 16 см;
- железобетон – 7 см, максимальная глубина опирания – 12 см;
- газо- и пенобетонные блоки – минимум 10-12 см, оптимальная глубина опирания – 15 см;
- стальные конструкции – 7 см.
Не рекомендуется опирать плиту перекрытия более чем на 20 см, т.к. при увеличении глубины опирания она начинает «работать», как защемлённая балка. При укладке панелей перекрытия на стены, построенные их газо- и пенобетонных блоков, необходимо устройство армированного железобетонного армопояса, о чём подробно рассказывается в статье: «Делаем армопояс в доме из газобетона». Прочитайте также нашу статью, которая подробно рассказывает, какие балки лучше использовать в частном строительстве. Желаем успешно применять полученные знания на своих стройках!
Перед началом монтажа плит рекомендуется заделать торцы пустотных отверстий. Пустоты заделываются, чтобы вода не попала внутрь панели. Также это увеличивает прочность у торцов плит (это в большей степени относится к ПК, чем к ПБ) в случае опирания на них несущих перегородок. Пустоты можно заделать, если вставить в них половинку кирпича и «закидать» промежуток слоем бетона. Обычно пустоты заделываются на глубину не менее 12-15 см.
В случае, если вода всё же попала внутрь плит, её необходимо удалить. Для этого в панели, в «пустотке», снизу высверливается отверстие, через которое вода может вытечь наружу. Это особенно важно сделать, если перекрытия уже уложены, а дом ушёл в зиму без кровли. Вода в мороз может замёрзнуть внутри пустотного отверстия (т.к. вытечь ей некуда) и разорвать плиту.
Сергей ПермьПользователь FORUMHOUSE
У меня уложенные на перекрытие плиты лежали целый год. Специально пробурил перфоратором отверстия в «пустотках», вытекло очень много воды. Сверлить надо каждый канал.
Перед укладкой плит перекрытия необходимо выбрать автокран необходимой грузоподъёмности. Важно учесть доступность подъездных путей, максимально возможный вылет стрелы у автокрана и допустимую массу груза. А также просчитать возможность укладывать панели перекрытия не с одной точки, а с двух сторон дома.
zumpfПользователь FORUMHOUSE
Прежде, чем заказывать автокран, я рекомендую посмотреть в интернете его грузовысотные характеристики. Может случиться так, что при максимальном вылете стрелы даже кран 25-тонник не сможет «закинуть» на второй этаж груз весом всего в 500 кг.
Поверхность, на которую укладывается плита перекрытия, должна быть ровной, очищенной от мусора. Перед укладкой панели «расстилается» цементная смесь, т.н. растворная «постель», толщиной 2 см. Это обеспечит ее надёжное сцепление со стенами или армопоясом. Также перед монтажом панелей и до нанесения раствора на стену можно уложить арматурный прут диаметром 10-12 мм.
Подобный метод позволит строго контролировать вертикальность смешения всех плит при их укладке (т.к. ниже стержня панель уже не опустится). Стержень не даст ей полностью выдавить из-под себя цементный раствор и лечь «на сухую». Не допускается ставить плиты «ступеньками». В зависимости от длины плит, расхождение торцов не должно превышать 8-12 мм.
Серьёзной ошибкой при укладке является перекрытие одной плитой сразу двух пролётов, т.е. она опирается на три стены. Из-за этого в ней возникают непредусмотренные схемой армирования нагрузки, и при определённых, неблагоприятных обстоятельствах, она может треснуть.
Если же подобной раскладки избежать не удаётся, для снятия напряжения, по верхней поверхности панелей, точно над средней перегородкой (стеной) делается пропил болгаркой.
После монтажа плит осуществляется их анкеровка и заливка рустов (щелей, оставшихся после стыкования панелей друг с другом) цементом.
У ПК анкер цепляется за монтажную проушину, после чего пустота также заделывается цементом. Это позволит избежать попадания в неё воды и строительного мусора.
Ещё один момент, на котором следует заострить внимание – как перекрыть лестничный пролёт между плитами перекрытия, если их не на что опереть. В этом случае параллельно плитам можно пустить два швеллера, а один поставить поперёк, по краю проёма, связать арматурный каркас в виде сетки с ячейкой 20 см и диаметром прутка 8 мм и т.д. Поставить опалубку и залить монолитный участок. Привязывать швеллер к плитам перекрытия не надо. В этом случае они опираются на две короткие стороны и не подвергаются нагрузкам от узла опирания лестничного пролёта.
Как правильно складировать плиты перекрытия на участке
В идеале, если панели привезли на участок, их сразу нужно монтировать. Если по каким-либо причинам это сделать невозможно, возникает вопрос: как их правильно складировать.
Для складирования плит необходимо заранее подготовить твёрдую и ровную площадку. Нельзя класть их просто на землю. В этом случае нижняя плита может опереться на грунт, и, из-за неравномерной нагрузки, под весом верхних плит она переломится.
Изделия должны укладываться штабелем не более 8-10 шт. Причём под нижний ряд ставятся прокладки (из бруса 200х200 мм и т.п.), а все последующие ряды ставятся через прокладки – доску-дюймовку толщиной 25 мм. Прокладки должны располагаться не далее, чем в 30-45 см от торцов плит, и выставляться они должны строго по вертикали друг над другом. Это обеспечит равномерное перераспределение нагрузки.
zumpfПользователь FORUMHOUSE
Плиты я сложил «по науке», в два штабеля по 8 шт., но не учёл несущей способности грунта и веса. В результате прокладки-тумбы полностью ушли в землю. Чтобы нижняя плита не треснула, мне пришлось в течение 6 месяцев (пока их не уложили) подкапывать их, чтобы выдержать необходимый зазор между плитой и грунтом.
На FORUMHOUSE вы можете задать вопросы по плитам перекрытия. Здесь рассказывается, как правильно перекрыть пролёт между плитами перекрытия. Вы можете узнать, что выбрать – плиту ПК или ПБ, и прочитать про ребристое монолитное железобетонное перекрытие. Видеосюжет раскрывает все секреты создания бетонного перекрытия для больших безопорных пролётов.
Источник: https://www.forumhouse.ru/articles/house/6273
Плиты перекрытия или монолит? На чем остановить свой выбор?
Современное строительство набрало огромные обороты. Объемы и вариации строительных материалов позволяют иметь достаточно большой выбор, который заказчик осуществляет с точки зрения рентабельности, комфорта и экономических затрат. На начальном этапе проектирования и строительства жилых и производственных зданий часто возникает дилемма: что лучше – железобетонные плиты перекрытия или монолит? Давайте попробуем разобраться.
Железобетонные плиты перекрытия
Оба варианта перекрытий являются популярными и широко используются. Но в виду многих факторов, каждый тип имеет свои преимущества и недостатки.
Монолитная плита перекрытия
Для чердачных, одноэтажных перекрытий нет необходимости использовать железобетонные плиты. Будет достаточно деревянных или металлических балок. Железобетонные плиты применяются для перекрытия многоэтажных домов, спортивных комплексов, торговых центров, промышленных зданий, коттеджей, автомобильных боксов. Кроме того их используют в строительстве тоннелей и теплотрасс. Если речь идет о частном строительстве, то однозначно можно сказать, что выбор нужно сделать в пользу железобетонных плит перекрытия. Использование монолита в таком случае приведет к неоправданно большим затратам. Хотя при отсутствии технической возможности применения плит, конечно, не останется другого варианта, кроме монолита.
Железобетонные плиты разделяют на три группы – полнотелые (монолитные), ребристые и пустотные. Полнотелые не очень практичны, их редко применяют в строительстве из-за высокой массы. Для ребристых – характерна высокая прочность устойчивость к механическим воздействиям. Они преимущественно используются для перекрытия нежилых построек, например, ангаров, промышленных зданий, гаражей. Пустотные обладают невысоким уровнем теплопроводности и относительно небольшим весом, что минимизирует нагрузку на фундамент. Для жилых построек, как правило, приобретают пустотные плиты. Этот вид перекрытия остаётся самыми востребованными. Ценовая политика будет напрямую зависеть от размера изделия: чем больше плита, тем выше цена. Пустотные, по сравнению с другими видами плит перекрытия, отличаются достаточно приемлемой ценой.
Преимущество плит перекрытия, однако, не только в цене. Сравнивая качественные характеристики, монолит проигрывает, поскольку монолитные плиты изготавливаются на месте, а плиты перекрытия – в заводских условиях. Более того, при наличии большой площади, которую необходимо перекрыть, монолит не обеспечит достаточной прочности. Тогда как пустотные плиты обладают высокой прочностью и выдерживает до 800 кг/м2 перекрытия. При этом их вес гораздо меньше остальных видов железобетонных плит. Для перекрытия жилых помещений, городских и даже промышленных зданий их вполне достаточно. Еще одним преимуществом можно считать то факт, что для монтажа плит перекрытия практически не понадобятся лишние приспособления и материалы. Монтаж осуществляется следующим образом, на предварительно подготовленный цементный раствор укладываются плиты с помощью крана. Следующим этапом заполняются швы между ними. Весь процесс не так уж трудоемок и занимает относительно немного времени.
Монтаж плит перекрытия
Существенным преимуществом является и доступность железобетонных плит перекрытия. Щебень, песок, которые используются для изготовления бетона, являются достаточно востребованными и распространенными материалами. Практически в каждом городе вы сможете найти завод по производству железобетонных изделий. Соответственно, заводское высокое качество, надежные материалы, защищающие арматурный каркас, обеспечивают долговечность плит перекрытия. К недостаткам, пожалуй, можно отнести то, что для укладки плит перекрытия понадобится специальная техника, которая не всегда доступна в частном строительстве.
Технология изготовления монолитных плит, обычно, требует относительно много времени, наличия дополнительных инструментов и материалов. Стоит учесть, что твердеет бетон монолитных перекрытий не менее 28 дней, т.е. скорость монтажа будет низкой, а цена – высокой. При установке монолита не обойтись без изготовления опалубки, укладки бетона, закрепления арматурой, монтажа опор. Согласитесь, процесс – трудоемкий. Железобетонные плиты перекрытия, в свою очередь, представляют трудности при подъеме на нужную высоту. Иногда требуется обрезка, что также повышает временные затраты. Размеры плит перекрытия, как правило, выпускаются стандартные: одинаковой длины и ширины. Это следует учитывать при создании проекта, ведь они должны соответствовать планировке дома.
Опорою для плит служат противоположные несущие стены по двум сторонам. Недопустимым считается балкон, который сооружается за счет плиты перекрытия, выходящей за наружную стену. Дело в том, что опорная область у плиты перекрытия как раз с краю, а не в центре или где-то в пролете. В дальнейшем при нагрузках это может спровоцировать обрушение балкона. Да, и в холодное время года промерзать плита будет не только снаружи, на балконе, а и изнутри, в помещении. Перепады температур очень быстро приведут такую «конструкцию» к сырости, появлению грибка.
Следует учесть, что в сборном перекрытии монолит можно использовать частично, в некоторых участках, например, местах небольших размеров, где плиту разместить не удается, вентиляционных шахтах и т.д. Его применяют в стыках между плитами или между плитой и стеной. Также иногда есть необходимость в балочных монолитных участках, монолитных участках по металлическим балкам с плитой сверху или снизу. Перед выполнением монолитных участков проводится армирование, ставится опалубка. Диаметр арматуры выбирается в соответствии с шириной участка. Для широких площадей понадобится арматура большего размера.
Делая выбор, между плитами перекрытия или монолитом, также следует учитывать, насколько надежен материал несущей стены. Так, например, шлакоблок обладает слабой несущей способностью, а толщина кирпичной стены, чтобы выдержать плиту перекрытия должная достигать хотя бы 24 см. Как правило, в стенах из кладки под плитой перекрытия делается специальный «монолитный пояс». Он представляет собой армированную бетонную балку и необходим в местах опоры плиты, где сосредотачивается самая большая нагрузка. Так называемый пояс применяется и на участках со слабым грунтом, который деформируются от влаги, и просаживается под весом здания, а также в многоэтажных домах.
Монолитный пояс
Выигрышной характеристикой плиты перекрытия является ровная поверхность пола и потолка, что достаточно сложно реализуемо в варианте с монолитом. Но и монолитные перекрытия имеют преимущества. С их помощью выполняются самые смелые задумки, планировка нестандартных помещений, как его внешних очертаний, так и внутренних параметров. Например, стены вы можете расположить по своему усмотрению, не подстраиваясь под размещение сборного перекрытия. Разумеется, в монолитном перекрытии тоже есть определенные ограничения, в частности, в расстоянии между опорами, которое не рекомендуется превышать более чем на 6 м. Хотя, если позволяют условия и есть точный расчет квалифицированного специалиста, то допустимо и больше. Хорошим вариантом будет комбинирование материалов. При нестандартных формах стен перекрытия частично можно выполнить монолитом, а там, где это возможно – сборным перекрытием.
В местах, где невозможен близкий подъезд к строящемуся объекту, а осуществима лишь переноска бетона вручную, большим плюсом будет тот факт, что в укладке монолитных покрытий можно обойтись без специальной техники.
Сравнивая звукоизоляционные свойства материалов, можно отметить, что показатели способности изоляции монолитных плит очень низки. Если рассматривать конкретно междуэтажную звукоизоляцию, то монолит в таком случае будет выступать в роли резонатора, который передает все шумы на нижние этажи. Плиты перекрытия в свою очередь характеризуются высокими показателями звукоизоляции, а также теплоизоляции.
По прочности, как одному из самых важных качеств, также преимущество имеют железобетонные плиты перекрытия. Условия их изготовления разработаны таким образом, что вся конструкция защищена от провисания и прогибов. Специальная опалубка, внутри которой расположена стальная арматура в состоянии большого натяжения, обеспечивает плите целостность и надежность. Монолитные плиты по этому пункту значительно проигрывают, потому что залогом их прочности является намного больше деталей, которые даже при условии соблюдения всех технологий не дадут стопроцентной гарантии. Конечно, в качестве монолитного перекрытия большую роль играет надежная опалубка и правильное армирование. Зачастую большие неровности, которые потом приходится выравнивать с помощью штукатурки, появляются именно из-за дефектов опалубки. Сопутствующие материалы должны быть качественные, а это, в свою очередь, требует немалых финансовых затрат.
В нестандартных условиях, например, при пожаре, монолитная плита поведет себя следующим образом: появятся изгибы, провисания, плита может «скручиваться». Плиты перекрытия, а именно пустотные обладают наиболее высокими показателями пожароустойчивости.
Подведя итоги, можно сказать, что выбор в пользу монолитных плит целесообразно делать лишь в том случае, если не представляется возможности для использования железобетонных плит. Это постройки сложных форм и небольших размеров. В остальном ЖБ плиты будут намного экономнее, надежнее и проще в монтажных работах.
Монтаж монолитной плиты перекрытия
Монтаж железобетонной плиты перекрытия
Источник: http://www.belbeton.su/advice/plityi_perekryitiya_ili_monolit_na_chem_ostanovit_svoy_vyibor
Плиты перекрытия или монолит – что и когда выгоднее
Несмотря на то, что строительные технологии совершенствуются в прямом смысле слова каждый день, безусловными лидерами среди материалов для сооружения зданий различного предназначения являются плиты перекрытия.
Конкурировать с ними может разве что монолитное строительство, и то, по мнению многих специалистов, лишь в том случае, когда воспользоваться плитами невозможно. Так бывает, когда речь идет о небольшом строительном участке достаточно сложной формы. Во всех остальных случаях строители предпочитают ЖБИ в виде специальных плит, и вот почему.
Первый аргумент – это затратность по деньгам и времени. Монолит можно изготовить только на стройплощадке, произведя целый цикл работ, затем придется долго ожидать, пока он окончательно застынет, а это, разумеется, долго. Если плита ЖБИ, изготовленная на заводе железобетонных изделий и конструкций, доставляется в готовом виде и проста в обращении, то с монолитным изделием все гораздо сложнее. Например, невозможно наверняка предсказать параметры его прочности в итоге. Да и обработать арматуру как на заводе, на месте, к сожалению, не получится. Если учитывать то, что именно напряженная арматура придает железобетонному изделию наибольшую прочность при растяжении, монолит в целом получается менее прочным, чем заводская плита.
От монолита гораздо сложнее добиться идеальной ровности (если это, например, перекрытие для потолка). Лучшего оставляют желать и звукоизоляционные свойства монолитной конструкции – по сути, она является идеальным резонатором, и все посторонние звуки в помещении распространяются практически беспрепятственно. Самой лучшей звукоизоляцией обладают пустотные плиты перекрытия, а ребристые и монолитные снабжаются ею дополнительно.
Монолит гораздо «слабее» изготовленной на заводе плиты ЖБИ и по параметру термоизоляции. При вынужденном нагревании он может деформироваться, прогибаться и «провисать». Кроме того, монолитная плита всегда тяжелее железобетонной, а значит, создает более сильную нагрузку на фундамент и опоры.
Не всегда то, что становится модным, лучше проверенного способа – пример с монолитными конструкциями и железобетонными плитами лучшее тому подтверждение. Хотя, конечно, окончательный выбор технологии диктуют обстоятельства и особенности жилого и промышленного строительства, и оба способа имеют право на использование в современной строительной индустрии.
Перекрытия. что лучше? монолит или плиты перекрытия?
ЧТО ЛУЧШЕ? МОНОЛИТ ИЛИ ПЛИТЫ ПЕРЕКРЫТИЯ?
Строительство монолитное в наше время становится наиболее распространенным. Тем не менее плиты перекрытия из железобетона не становятся менее популярными. Какой же материал перекрытий наиболее удобен: монолит или ЖБИ?
Если упоминать о частном домостроении, то конечно удобнее ЖБИ пустотные плиты перекрытия. При устройстве монолитных перекрытий при малой площади затраты неоправданно велики. Строители, как правило, используют монолит, только в случаях, когда применение ЖБИ плит перекрытия не представляется технически возможным. Помимо этого, в большинстве случаев, монолитные плиты перекрытия обходятся дороже, в то время, как технические характеристики плит перекрытия из железобетона превосходят технические характеристики монолита. Монолитные плиты производят на месте, а плиты перекрытия железобетонные изготавливаются в условиях заводского производства. Как уже упоминалось, в случае когда площадь перекрытия невелика, то применение монолитных плит финансово неоправданно, если же площади перекрытия велики, то в этом случае монолит не обеспечивает необходимой прочности. Производство монолитных плит, как правило, требует повышенных временных затрат, а также применения большего числа материалов и строительных инструментов. При производстве монолитных плит требуется установка опалубки, заливка бетона, укрепление всей конструкции арматурой, а также организация нужных опор – это очень сложный процесс. В то время как монтаж железобетонных плит перекрытия требует только подъема плит на требуемую высоту и в крайних случаях – обрезание железобетонных плит перекрытия до нужного размера. Хотя нужно отметить, что при производстве монолитных перекрытий, бетон также требуется доставлять на необходимую высоту. ЖБИ перекрытия, во время выравнивания уровней при монтаже, обеспечивают достаточно ровные поверхности потолка и пола, добиться того же самого от монолита оказывается намного сложнее. Очень большим недостатком монолитных перекрытий являются достаточно низкие изоляционные характеристики материала. Монолитная плита, в отличие от ЖБИ плиты перекрытия, с точки зрения звукоизоляции, намного хуже, она передает резонансом на нижние этажи все шумы. ЖБИ перекрытия по сравнению с монолитом, обладают хорошей звукоизоляцией, это касается также и теплоизоляции. ЖБИ плиты перекрытия, изготовленные из напряженного бетона, кроме всех звуко- и тепло-изоляционных свойств, обладают также большим запасом прочности. Изготовление в заводских условиях в соответствии с ГОСТ или ТУ, обеспечивает защиту плит перекрытия от провисания и прогибания. В процессе производства стальная арматура, находящаяся внутри плиты, пребывает в специальной форме-опалубке под большим натяжением. Что совершенно невозможно добиться при производстве монолитных плит на строительной площадке. Надежность и качество монолитных плит перекрытия невозможно предсказать, так как это зависит от нескольких факторов, в то время как ЖБИ плиты перекрытия производятся с учетом специально разработанных стандартов в условиях завода и проходят специальный технический контроль. Производство монолитных плит перекрытия требует намного больше времени, по сравнению с монтажем ЖБИ плит перекрытия. С пожаробезопасной точки зрения, лучшими техническими характеристиками обладают плиты перекрытия пустотные, изготовленные из железобетона. Монолитная плита перекрытия при высоких теспературах может провисать, изгибаться и скручиваться. Кроме этого, монолитные перекрытия, как правило, имеют больший вес, это требует отдельных расчетов при проектировании опор здания, а также мощного фундамента. Использование монолитных плит перекрытия оправдано лишь тогда, когда нет возможности установить заводские плиты перекрытия. Как правило, это участки малых размеров, а также сложной формы. При этом экономия при использовании заводских плит перекрытия, по сравнению с монолитными, достигает 30 %. Технически, в подавляющем большинстве случаев, изготовление монолита намного сложнее, чем монтаж железобетонных плит перекрытия. И прочность заводских ЖБИ плит перекрытия, а также различные изоляционные характеристики намного превышают такие же параметры монолита.
Камины кирпичные — тёплое украшение дома Камины появились в России чуть более двух сотен лет назад. Изначально их можно было увидеть только в царских дворцах и домах аристократов. Камин кирпичный считался забавой богачей, имевшей мало общег… | Плюсы и минусы кирпича. Строительство является долгим процессом, предполагающим решение многочисленных вопросов, главный из которых — это выбор подходящих строительных материалов. Какую же продукцию сегодня предлагают отечес… |
Источник: http://www.stroybest.ru/
Голландский, он же клинкерный кирпич | Рельефный кирпич для фундаментов и цоколей | «Изъеденная» фактура кирпича | Декоративный кирпич, использованный в кладке угла |
Монолитные перекрытия — применение для строительства домов из газобетонных блоков
Монолитные перекрытия нередко используются в малоэтажном домостроении, в частности при строительстве домов из газоблоков, так как они подходят для помещений любого размера и геометрии. Данная особенность считается серьезным преимуществом монолитных перекрытий перед сборными. При этом производство монолитного перекрытия сопряжено со многими сложностями и затратами, а для его выполнения нужны профессионально подготовленные специалисты.
С чего начинается создание монолитного перекрытия
Первым делом надо подготовить проект строения, в котором будут приведены все выполненные расчеты, позволяющие правильно выбрать толщину перекрытия, параметры арматуры и тип бетона. И не стоит рассчитывать на то, что вы сможете обойтись и без проекта. Выбирая данные параметры «на глазок», Вы либо понесете лишние расходы при закупке стройматериалов, притом эти затраты намного превысят цену проекта, либо рискуете не докупить что-то важное, и тогда потеряете время. И нет гарантии того, что выбранные параметры будут соответствовать нормативам.
Еще один важный момент – поиск профессиональных и опытных работников-строителей. Самый простой вариант – прийти в компанию, специализирующуюся на строительстве, давно работающую на рынке и хорошо себя зарекомендовавшую. Как правило, у таких специалистов всегда есть в наличии весь требуемый инструмент. Не забывайте, что перекрытие обязано получиться высокопрочным, только так оно сможет прослужить долгие годы, вот почему не стоит стремиться сэкономить на нем.
Монолитное перекрытие обязано стопроцентно отвечать требованиям подготовленной проектной документации, вот почему Вам потребуются рабочие, способные сориентироваться не только на стройплощадке, но и в специализированных чертежах.
Помимо этого, рабочие должны разбираться в технологии производства монолитного перекрытия, поскольку одной его заливки и ожидания полного высыхания будет недостаточно. Существует немало моментов, не учитывая которые, можно ухудшить результат даже при использовании высококачественных и дорогостоящих стройматериалов. Бывалые строители без затруднений смогут сориентироваться в таких вещах, как толщина бетонного слоя для защиты арматуры, прикрепление стержней арматуры друг к другу, установка перекрытия на опору, участки местонахождения швов, вибрационное уплотнение бетонного раствора, ухаживание за получившимся перекрытием после вливания бетона и т.п. Каждый из указанных нюансов должен учитываться для получения прочного перекрытия, что очень актуально при возведении дома из газобетона.
Достоинства монолитных перекрытий
Можно не сомневаться в том, что лучшим способом постройки монолитной плиты будет ее реализация в полном согласовании с имеющимся проектом. Но перед этим инженеры должны рассчитать конструкцию, поскольку:
1. У любого перекрытия, включая монолит, есть разрешенная несущая способность.
2. Объем и сортамент арматуры, класс бетона и толщина плит, используемые в проекте при инженерных расчетах, являются самыми оптимальными, а это позволяет исключить избыточную закупку стройматериалов и перерасход трудозатрат.
3. Проработанный инженерами план возведения позволяет устанавливать плиты перекрытия как на стенки, так и на колонны, благодаря чему сильно увеличиваются возможности внутренней планировки жилого строения. При этом усиление конструкции арматурой в точках касания перекрытий с колоннами сильно различается с армированием традиционных перекрытий, так как в подобных местах надо монтировать дополнительные арматурные элементы для усиления.
4. В проектной документации приводится подробный расчет каждого этапа строительных работ, в результате чего серьезно упрощается процесс возведения газобетонного строения.
Когда не обойтись без монолитного перекрытия
Монолитные плиты из железобетона считаются не только высоконадежным, но и наиболее дорогостоящим из всех предлагаемых на рынке строительных услуг вариантов. Отсюда следует, что надо вычислить, насколько целесообразно их применение.
Итак, применение такого варианта обусловлено следующими факторами:
1. Нет возможности доставить/установить сборные плиты из железобетона, а все остальные варианты кажутся неподходящими.
2. Усложненная конфигурация строения вкупе с «неудобным» размещением внутренних стен, из-за чего невозможно положить нужное число обычных плит перекрытия (иными словами, потребуется огромное число монолитных участков). Одновременно тратиться и на аренду крана-подъемника, и на покупку опалубки просто нерационально. В подобной ситуации стоит выбрать монолит.
3. Агрессивные эксплуатационные условия. Повышенные нагрузки, проблема чересчур высокого уровня влажности, не поддающаяся решению при помощи гидроизоляции (автомобильные мойки, общественные бассейны и пр.). Сегодня плиты перекрытия, как правило, выпускают заранее напряженными, а в роли усиливающей арматуры используют натянутые металлические тросы. Их диаметр, ввиду повышенной прочности на растяжение, довольно невелик. Но подобные изделия очень подвержены коррозии, и их отличительной особенностью является хрупкая, а не пластичная картина деформации и обрушения.
4. Сочетание роли плит перекрытия с функциональным назначением монолитного пояса. Укладывать сборные плиты из железобетона прямо на блоки, чаще всего, не разрешается. Для этого потребуется обустроить монолитный пояс. В ситуациях, когда конечные расходы на пояс и собираемые перекрытия аналогичны либо выше суммарной стоимости монолита, оптимально будет выбрать именно его. При укладывании монолита на опору, равную по ширине поясу, обустраивать последний, как правило, нет необходимости. Это правило не касается строительства на проблемных грунтах – с сильной просадкой, сейсмоактивностью, карстовыми пещерами и пр.
Разновидности монолитных перекрытий

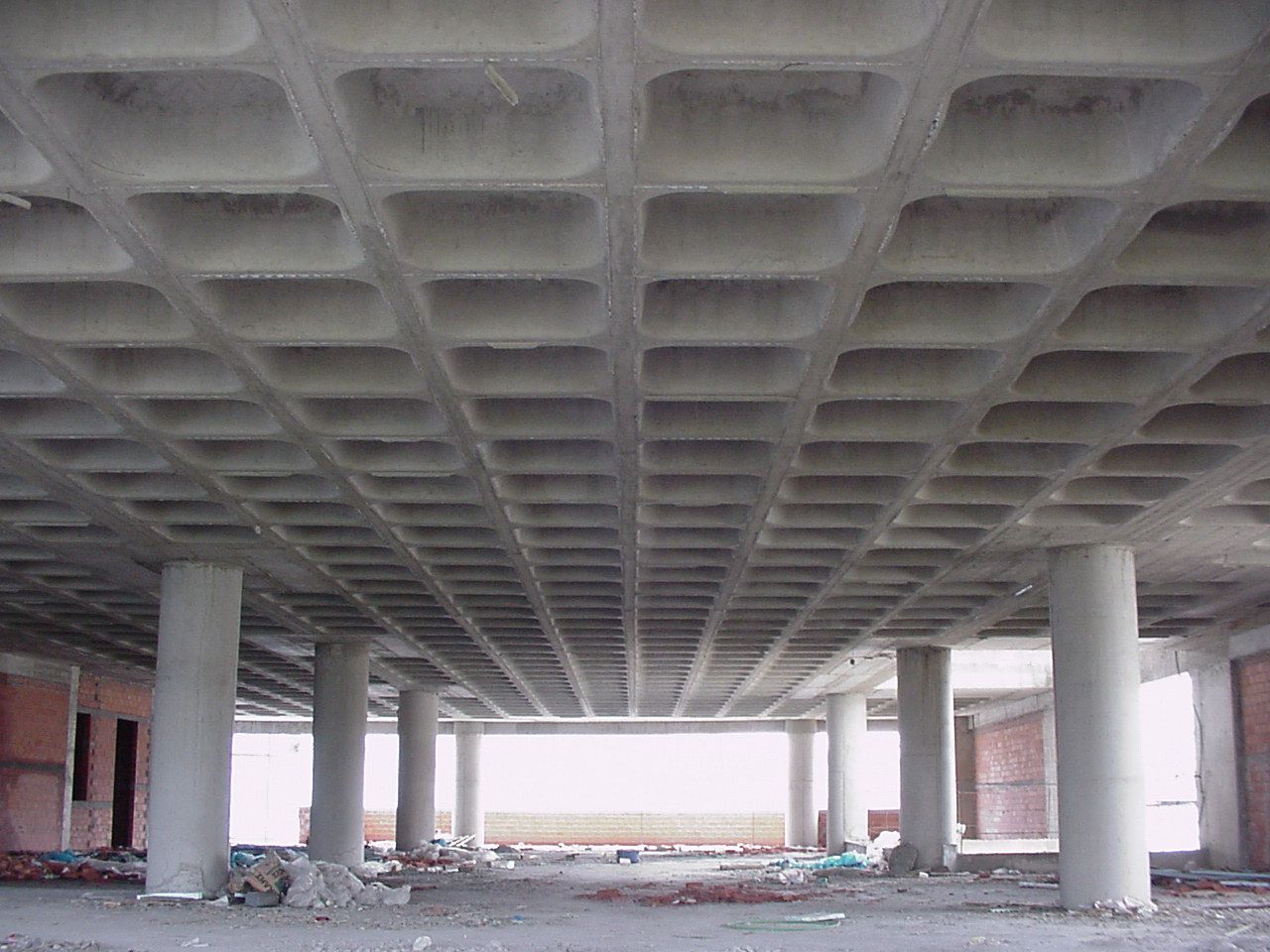

Специалисты различат балочные и безбалочные перекрытия. Балочная разновидность отличается присутствием ригелей, размещающихся или поперек постройки, или крест-накрест. В то же время в безбалочной системе отсутствуют выступающие ребра.
Опыт строителей доказывает, что наилучшим вариантом является использование поперечного размещения ригелей. И все же при подборе надо руководствоваться предназначением создаваемого перекрытия, направленностью технических потоков, спецификой распределения перегрузок, способом усиления прочности каркаса. Можно поместить крупное и тяжелое оборудование прямо на ригелях, при этом нагрузка на каждый ригель по отдельности понижается. При создании перекрытия балочная и ригельная конструкции превращаются с плитами в неразрывное целое.
У безбалочной разновидности нет отступающих ригельных ребер. Их заменяют выступы плит на 0,2-0,3 м от точки, где располагается пролет. Они играют роль плитовых плоских ригелей, помещенных между колоннами. По данной причине нельзя устраивать отверстия и проемы в промежутках между колоннами, выполнять их функцию может центральный участок плиты. Как правило, используются перекрытия с толщиной, приблизительно составляющей 1/32 часть от наибольшего пролета, но когда пролет не выше 6-ти метров, стоит делать плиты уплощенными.
Создание монолитного перекрытия по профлисту
При проектировании перекрытия по профлисту, требуется выполнять все условия СНиП, посвященные металлическим конструкциям, а также конструкциям из бетона и железобетона.
Монолитные плиты по профлисту применяются:
- при возведении высотных строений;
- общедоступных и индустриальных строений и комплексов с большим разбросом нагрузок;
- когда у конструкций нетрадиционные пролеты и размер шага, или слишком много отверстий и проемов;
- при восстановительных работах и обустройстве рабочих участков.
Плиты с 1 пролетом и с приоткрытой снизу наружной арматурой в формате металлического профилированного листа, отличаются способностью выдерживать открытый огонь в течение получаса. При этом неразрезанные плиты с множеством пролетов, а также с размещенной по всему периметру арматурой, выдерживают огонь в течение 45-ти минут и более.
Применяемый в роли арматуры профлист должен обладать защитным слоем (оцинкованным либо иным), делающим его невосприимчивым к коррозии. При обустройстве монолитного перекрытия по профлисту можно использовать тяжелые марки бетона с традиционным либо мелкозернистым наполнителем, и показателем прочности на сжатие не менее B15. Металлические прогоны производятся методом сварки из проката – листовой либо профилированной стали.
В базе подобного перекрытия находится плита из железобетона, заливаемая бетоном по профлисту и используемая в качестве поверхностной арматуры, когда бетон накопит нужный уровень прочности. В качестве опоры перекрытию могут служить прогоны, выполненные из стали или железобетона, и стенки из кирпича или бетона. Пролет плиты подбирается размером 1,5-6 метров. Можно сделать пролет большего размера, если речь идет об обустройстве временных опор на этапе заливки бетоном и накопления прочности. Профлисты нужно состыковывать по длине вплотную на прогонах, без перехлеста. По ширине профлист состыковывается методом перехлеста боковых сторон. Чтобы усилить перекрытие в конкретном месте или всю конструкцию разом, надо установить добавочную стержневую, сетевую и каркасную арматуру.
Толщина бетонированной полки плиты над профлистами рассчитывается в соответствии с требуемыми параметрами деформации и прочности, а кроме того, исходя из технических и финансовых соображений. Данный параметр не может составлять менее 3 см, а при неимении бетонной стяжки в напольных конструкциях – минимум 5 см. Профлист укладывают широкими гофрами книзу. Если диаметр отверстия поперек настила не более 50 см, тогда требуется усилить конструкцию, установив в прилегающие к отверстию гофры арматурные стержни вдоль, потом эти стержни отводятся за прогонные оси; также арматурные стержни могут устанавливаться поперек, так, чтобы окаймлять отверстие, будучи отведенными на 2-3 гофра за границы подрезки с обеих сторон. Если диаметр поперечного отверстия гофр профлиста выше 50 см, надо в монолитной конструкции сделать по окружности отверстия добавочные элементы балочной клетки, необходимые для переноса нагрузки со слабого места с отверстием на прогоны.
В процессе строительства именно металлический профлист выполняет функцию несущего элемента. При проведении вычислений определяют, насколько он жесткий и прочный, при этом его рассматривают в качестве металлического гибкого элемента с тонкими стенками, действующего на нагрузку от собственного веса настила, веса бетонного слоя и специфических нагрузок при монтаже, в которые входят вес строителей и оборудования, употребляемого в ходе установки плит перекрытия. В процессе эксплуатации роль несущего элемента отдается плитам из железобетона, в которых профнастил используется как внешняя арматура.
Опора перекрытия по профлисту
В соответствии с расчетной схемой, при установке плиты можно пользоваться несколькими способами. В постройках, чьи стенки сделаны монолитными железобетонными либо кирпичными, плиты после бетонирования опорного пространства будут опираться именно на стенки. В опорном месте устанавливается закладной элемент в виде стального уголка, а к нему при помощи дюбелей прикрепляется профлист.
Процесс армирования перекрытия
Процесс армирования перекрытий считается крайне важным при домостроении. То, насколько верно он будет выполнен, повлияет как на несущую способность здания, так и на его конечную цену.
Перекрытие армируется в 2 слоя. В качестве оснований используются арматурные стержни A500-C с сечением 10 см, укладываемые и вверху, и внизу с шагом в 20 см. Специальной проволокой для вязания с сечением 1,2-1,5 мм арматурные стержни закрепляются так, чтобы образовывать сети; они с легкостью прикрепляются друг к другу благодаря особому крючку. Получившаяся сетка на 2-2, 5 см не доходит торцевыми сторонами до вертикальной опалубки перекрытия.
Но подготовка 2-х базовых сеток – лишь часть процесса. На последующем этапе армируется вся плита перекрытия, т.е. сети помещаются на нужную высоту. Учитывая то, что сетке необходимо иметь защиту в виде бетонного слоя толщиной в 2 см, вертикальный зазор между арматурой должен составлять 10,5-12,5 см. С этой целью изготавливаются особые фиксаторы сечением 10 см. Нижние опорные элементы и верхняя полочка фиксатора, расположенные по горизонтали, будут длиной по 35 см. Размер вертикальных элементов выбирают в соответствии с толщиной монолитных плит, в диапазоне 10,5-12,5 см.
Монолитное перекрытие в доме важный элемент в общем конструктиве каркаса дома. Создает прочное основание для второго и последующихэтажей
Монолитное перекрытие в доме
В частном доме, в гражданском и промышленном строительстве в последние порядка 20-25 лет, активно применяется монолитное строительство с использованием инвентарной опалубки для различных монолитных несущих конструкций, Инвентарная опалубка различных типов и назначений (опалубка колонн, опалубка стен, монолитное перекрытие и монолитная плита перекрытия на телескопической или объемной опалубке, опалубка для лифтовых шахт, и монолитных балок).
Внедрение монолитного метода домостроения, позволило осуществлять гораздо сложные конструкции, по сравнению с предыдущими годами в строительстве домов. В частности, например, монолитное перекрытие в доме, в современном строительстве получила возможность иметь большие пролеты для опирания на стены и колонны. Монолитное перекрытие обрело замысловатые формы в архитектуре. Монолитное перекрытие в доме в сравнении со сборными железобетонными каркасами имеет большую несущую способность за счет пространственного, бесшовного арматурного каркаса, что повлекло за собой хорошую звуко-теплоизоляцию строения. Монолитное перекрытие в распределенной нагрузке несет в себе не менее 600 кг на м2, что во много раз больше чем сборные не монолитные перекрытия.
Также монолитное перекрытие позволяет сооружать открытые пространственные сооружения, что наиболее подходит для торговых площадей, спортивных залов, подземных гаражей, промышленных складов, строительстве домов и т.д.
Монолитная плита, используемая в частном и дачном строительстве, открывает неограниченные технические планировки для архитектора проекта. Возводимые последующие стены и перегородки, расположенные на монолитном перекрытии в доме, позволяют конструктивно размещать не только в местах несущих стен, но и в тех местах и пространстве, где по задумке архитектора будет находиться будущая комната.
В проектах застройки городских кварталов в крупных городах, таких как Москва, Санкт-Петербург, Ростов-на-Дону, Екатеринбург и т.д., обрело огромную популярность строительство комплексных жилых зданий с подземными гаражами, спортивными залами в технических этажах. В этих случаях монолитное перекрытие, преимущественно балочного типа, играет роль не только конструктивной плитой перекрытия, но и площадкой для будущего благоустройства дворовой территории, включая парковку и детские площадки, и места паркового озеленения, что значительно экономит дорогую городскую землю под застройку.
Плиты перекрытия в монолитном доме
Любая монолитная конструкция, в том числе и плиты перекрытия в монолитном доме, должна удовлетворять следующие требования:
- По долговечности;
- По эксплуатационной пригодности;
- По безопастности;
Стоить отметить еще одну отличительную характеристику плиты перекрытия в монолитном доме. Монолитное перекрытие в доме обладает, в отличии от деревянных перекрытий и сборных плит перекрытий, повышенной стойкостью к сопротивлению огню в случае пожароопасной обстановке. Плиты перекрытия в монолитном доме сохраняет свою несущую способность в течении часа, что позволяет создать длительную эвакуацию людей из помещений.
Плиты перекрытия в монолитном доме наиболее оправданное конструктивное решение для частного строительства коттеджей и дач. Его практически можно монтировать на любые стены (за исключением деревянных стен) из кирпича, газоблоков, пеноблоков, поризованных кирпичей и блоков. Также возможно использование плиты перекрытия в монолитном доме по профлисту и металлическим балкам. В любом случае, необходимо иметь строительный проект на возведение плиты перекрытия в монолитном доме.
Отметим отличительные плюсы монолитного перекрытия в доме
■ Повышенная конструктивная особенность и способность сохранять свои несущие характеристики в связи с потерей несущих характеристик отдельных строительных конструкций, расположенных под монолитным перекрытием
■ Долговечность (до 100 лет) конструкции монолитной плиты перекрытия
■ Огнестойкость монолитного перекрытия за счет защитного бетонного слоя арматурного каркаса
■ Неограниченные архитектурные замыслы по проектированию плиты перекрытия в монолитном доме
■ Непосредственное изготовление арматурного каркаса на строительной площадке. Монолитная плита перекрытия экономит средства Застройщика на применении строительной техники. Её отсутствие не создают препятствия для устройства монолитной плиты перекрытия
■ Последующая отделка потолка возможна для нанесения штукатурных смесей сразу на монолитное перекрытие, что в свою очередь позволяет не уменьшать высоту этажа из-за отсутствия каркасов подвесных потолков.
■ Монолитная плита перекрытия в работе с монолитными стенами, колоннами и монолитными балками, создает дополнительную пространственную жесткость здания.
Существуют конечно же и минусы монолитного перекрытия
■ Монолитное перекрытие требует больше финансовых затрат в отличии от сборного железобетона.
■ Временная затратность и затратность в рабочей силе. На строительной площадке необходимо в три раза больше монтажников, чем при монтаже заводских плит перекрытия. Время на устройство монолитной плиты перекрытия уходит больше чем на сборные плиты перекрытия.
Монолитная плита перекрытия опирается на две, три и четыре стороны по контуру несущих стен здания. По периметру здания, где монолитная плита перекрытия опирается на стены, устраивают тепловые отсечки из жестких теплоизоляционных материалов из пенопласта или экструдированного пенополистерола. Теплоизоляционные вставки, работающие в составе монолитной плиты, монтируют с расчетным шагом и зазором, для того что бы армировать арматурный каркас, связанный с основной рабочей арматурой монолитной плиты перекрытия.
В основном по конструкции монолитные плиты перекрытия бывают двух видов
- Безбалочное монолитное перекрытие
- Монолитные балочные перекрытия
Безбалочное монолитное перекрытие
У каждого вида перекрытия есть свои конструктивные особенности. Безбалочное монолитное перекрытие, характерно отличпется от других видов монолитных перекрытий. Чаще всего в строительстве монолитных частных коттеджей и монолитных высотных зданий, применяется безбалочное монолитное перекрытие.
Безбалочное монолитное перекрытие представляет из себя монолитную гладкую конструкцию из сплошной монолитной плиты, которая в свою очередь, опирается на несущие стены, или на совместную конструкцию с опорой на несущие стены и монолитные колонны, стены или пилоны.
В зависимости от конструктива здания, безбалочное монолитное перекрытие может опираться на колонны в виде капителей (рисунок 1).
При пролетах не более 6 метров, обычно применяют безбалочные монолитные перекрытие. В отдельных случаях, если это предусмотренно проектом на монолитное перекрытие, устраивают безбалочное монолитное перекрытие, опираемое на капители. В этом случае увеличивается проектные нагрузки, что повышает прочность безбалочного монолитного перекрытия. Основными конструктивными параметрами плоских безбалочных монолитных плит перекрытий являются размеры поперечного сечения (толщина плиты), класс бетона по прочности на сжатие и содержание продольной арматуры, определяемые в зависимости от нагрузки на перекрытие и длины пролетов. При этом толщину плоских плит перекрытий сплошного сечения рекомендуется принимать не менее 160 мм и не менее 1/30 длины наибольшего пролета и не более 250 мм, класс бетона — не менее В20. В местах опирания безбалочного перекрытия на колонны, стены, а также стальные части конструктива здания, во избежания продавливания перекрытия, в местах прохождения арматурного каркаса, устанавливают дополнительные арматурные стержни.
Армирование безбалочного монолитного перекрытия
Армирование безбалочного монолитного перекрытия и схема армирования у данного вида перекрытия, довольна проста. Продольные и поперечные арматурные стержни верхней и нижней сетки, укладываются с одинаковым шагом от 150 мм до 200 мм. В местах опирания на стены, колонны и пилоны этажа, а также при устройстве консолей и балконов, в армирование безбалочного монолитного перекрытия, устанавливают усиления в виде дополнительной арматуры прямых стержней, или в виде всевозможных П-образных арматурных изделий в соответствии с проектом армирования безбалочного монолитного перекрытия.
Компания ООО «СТРОЙПРОЕКТ-МОНОЛИТ» предлагает услуги по устройству монолитного перекрытия
+7 (495) 409-000-6 +7 (910) 466-51-95
Плавающая плита
против монолитной плиты | Что такое монолитная плита
Самый важный момент в этой статье
Что такое монолитная плита?
Слово «монолитный» означает «все за одну заливку», поэтому в строительстве, где используется монолитная плита, фундамент выполняется за одну заливку, которая состоит из слоя бетонной плиты с большей площадью под несущими стенами и всем остальным. края периметра, чтобы заменить нижний колонтитул.
Строительство монолитной плиты происходит намного быстрее, а затраты на рабочую силу низкие, так как в этой плите бетон заливается сразу.
При использовании в идеальных условиях монолитная плита может быть такой же прочной, как и плиты со стержнем и стеной.
В большинстве строительных сообществ, разделенных на части, земля выровнена, и почва равномерно распределяется по всей земле, что делает территорию плотно уплотненной. В этом случае монолитная плита может быть лучшим вариантом, если все отметки готового этажа одинаковы от участка к участку и имеется очень небольшой уклон.
Есть несколько серьезных проблем, которые могут возникнуть, если многие условия не противоречат монолитной плите.
Monolithic Slab нельзя использовать, когда требуется больше заполняющей грязи, потому что бетон с большей вероятностью потрескается, если грунт недостаточно уплотнен.
Это проблема для домов, которые должны быть построены так, чтобы подниматься над уровнем наводнения, обеспечиваемым инженерами-строителями (как и большинство зданий во Флориде).
В этом случае монолитная плита имеет тенденцию к растрескиванию по периметру стен и других больших несущих площадях.Эти трещины могут вызвать структурные проблемы, влияющие на другие аспекты дома в процессе строительства, такие как сухие стены и полы, если каркасные стены нестабильны.
Также читайте: Монолитное определение | Монолитная опора | Монолитно-плитный фундамент | Преимущества и недостатки монолитно-плитного фундамента | Монолитная плита
Что такое плавающая плита?
Плавающие плиты используются в качестве основы для различных строительных конструкций, таких как навесы, автомобильные гаражи, пристройки, коттеджи, навесы для подъездных путей, вспомогательные постройки и сараи.
В Floating Slab плиты имеют по периметру усиленные утолщенные опоры, но без обледенения.
Плавающая плита
называется « плавающая », потому что им разрешено перемещаться по линии льда как монолитная единица. Также может быть добавлена изоляция, чтобы уменьшить движение из-за мороза, в зависимости от потребностей проекта.
Строительство плавающей плиты — один из самых экономичных способов возведения фундамента. Традиционные фундаменты включают ленточный фундамент по краю с морозной стеной наверху.Ленточное основание, которое ставится ниже уровня мороза, обычно на 4′-0 ”ниже уровня земли.
Стоимость плавающей плиты выше, потому что для строительства ленточного фундамента и морозной стены требуются большие земляные работы, бетон и рабочая сила.
Floating Slab — лучший вариант для строительства навесов, но при строительстве дома следует учитывать некоторые недостатки.
Когда плавающие плиты устанавливаются в здании, их можно обогревать лучистым теплом пола, которое обеспечит комфортное и сбалансированное тепло.
Также читайте: Что такое плавающая плита | Строительство плавающих плит | Как построить плавающую плиту | Преимущества и недостатки Плавающие плиты
Что такое монолитная плита VS плавающая плита?
Плавающие плиты иногда называют монолитными плитами, потому что они не соприкасаются с фундаментом. В некоторых конструкциях плавающая плита используется в качестве опоры, и только после того, как фундамент построен, мы бросаем плавающую плиту.
Обычно монолитные плиты дешевле плавающих плит.Плавающие плиты также представляют собой монолитную плиту в форме перевернутой буквы U, на которую бетон наносится монолитно или в 2/3 шага. Моно заливка, что означает способ его возведения и заливки, а не вид фундамента здания.
Если есть большая конструкция или нестабильная почва, вам определенно нужен глубокий фундамент, но с обычным гаражом на хорошей почве плавающая плита хороша и привлекательна. Если местный грунт имеет меньшую устойчивость или имеет нормальную воду на подповерхностном слое, тогда плавающая плита очень плавучая и склонна к растрескиванию или наклону.
Плавающие плиты — это те парни, которые плавают по земле или на морозе. Плавающие плиты в таких условиях называются монолитными плитами, потому что они не соприкасаются с фундаментом.
Также читайте: Что такое конструкция перекрытия | Типы конструкции перекрытий | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит | Сборные бетонные плиты
Краткая записка
Плавающая плита против монолитной плиты
Плавающие плиты называются монолитными плитами , поскольку они не связаны с фундаментом.Если это так, то только после затвердевания фундамента отливаем плавучую плиту .
Что такое монолитная плита?
Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, чтобы заменить нижние колонтитулы. Поскольку эта Slab заливается сразу, это намного быстрее и снижает затраты на рабочую силу.
Также прочтите: Что такое длина круга | Длина нахлеста колонны | Длина нахлеста плиты | Длина нахлеста балки
Что такое плавающая плита?
Плавучие плиты используются в качестве фундамента для различных конструкций, включая навесы, гаражи, пристройки, коттеджи и многое другое.Плиты имеют утолщенный армированный периметр, но не имеют морозостойкого основания. Они называются « плавающие », потому что им разрешено перемещаться над линией замерзания как монолитная единица.
Что такое монолитная плита и плавающая плита?
Затем мы возводим стену над поверхностью земли. Тогда буквально плавающие плиты плавают по земле. Плавающие плиты называются монолитными плитами , так как они не связаны с фундаментом.
Монолитная плита
Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и всеми краями по периметру, чтобы заменить нижние колонтитулы. Поскольку эта Slab заливается сразу, это намного быстрее и снижает затраты на рабочую силу.
Фундамент стволовой стены против монолитной плиты
Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, чтобы занять место нижних колонтитулов.При использовании в правильных условиях плиты Monoslab могут быть такими же прочными, как плиты Stem — Wall.
Понравился этот пост? Поделитесь этим с вашими друзьями!
Рекомендуемое чтение —
различий между фундаментными стенами и монолитными фундаментами |
Есть два типа фундаментов, которые преимущественно используются при строительстве нового дома; Стенки и монолитные плиты. Оба имеют определенные преимущества и проблемы во время строительства, и важно знать их, прежде чем начинать строительство нового дома.В этой статье мы рассмотрим различия и преимущества двух типов фундаментов.
Монолитная плита
Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, которые заменяют нижние колонтитулы. Поскольку эта плита заливается сразу, это происходит намного быстрее и снижает затраты на рабочую силу.
При использовании в правильных условиях плиты Monoslab могут быть такими же прочными, как плиты Stem-Wall.В большинстве жилых домов, построенных по частям, земля является ровной по всей территории и более плотно уплотнена, и требуется очень небольшое количество грунта для засыпки. В этом случае, если все отметки готового этажа одинаковы от партии к партии и имеется очень небольшой уклон, лучшим выбором могут стать монопластавтоматы.
Есть несколько серьезных проблем, которые могут возникнуть, если условия партии не влияют на монолитную плиту. Их нельзя использовать, когда требуется много засыпной грязи, потому что бетон более склонен к растрескиванию, если грунт не утрамбован достаточно хорошо.Это проблема для домов, которые должны быть построены так, чтобы подниматься над уровнем наводнения, предоставленным вашим инженером (как и большинство строительных площадок во Флориде). В этой ситуации моноплитки имеют тенденцию треснуть по периметру стен и других основных несущих областях. Это растрескивание может вызвать структурные проблемы, которые влияют на другие аспекты дома в процессе строительства, такие как гипсокартон и пол, если каркасные стены нестабильны.
По этим причинам большинство строителей участков во Флориде (в том числе и мы) предпочитают фундаменты со стволовыми стенами.
Стенка-ножка
Стеновые и настенные плиты перекрытия строятся в процессе, состоящем из нескольких частей, при котором нижний колонтитул заливается на чистом уровне земли, а затем укладываются блоки, формирующие стену до готовой отметки плиты. Этот тип фундамента намного более устойчив, когда требуется заполнить грунт для достижения окончательной высоты постройки. Этот процесс занимает немного больше времени, чем монолитная плита, но более стабильный фундамент предотвратит другие проблемы, которые могут возникнуть в будущем с фермами или конструкцией стен.При работе с различными условиями на участке стволовые стены — гораздо более последовательный метод строительства фундамента.
Качественное строительство начинается с прочного и прочного фундамента.
Что такое монолитно-плитный фундамент?
У вас традиционный трехсекционный или монолитно-плитный фундамент?
Традиционный трехкомпонентный фундамент: Т-образный фундамент, состоящий из нескольких частей.Под линией промерзания кладут опору. Блоки кладут на место, чтобы сформировать стену, как только фундамент затвердеет. После возведения стен между ними и поверх фундамента заливается плиточный пол.
Монолитный: Этот фундамент создается путем заливки одного слоя бетона для образования плиты и фундамента. Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства идет быстрее, чем при использовании других фундаментов.
Известный монолитный фундамент из плит имеет толщину от 12 до 18 дюймов в основании и от 4 до 6 дюймов для плиты.Правильная подготовка площадки и армирование бетона арматурой и проволокой необходимы для возведения монолитного фундамента.
Надлежащая подготовка места
- Почва под плитой не должна содержать органических веществ. Почву необходимо утрамбовать (удалить верхний слой почвы) и хорошо дренировать.
- Применение норм определяет тип и расположение арматуры в фундаменте этого типа. Чаще всего используется монолитная арматура плиты №4. Арматура представляет собой два металлических стержня, которые легко сгибаются и размещаются рядом друг с другом внахлест в траншеях и связываются проволокой.
- Канавка по периметру плиты — это то, что создает утолщенный край. Должностные лица строительных норм определяют глубину и ширину траншеи. Эта траншея может иметь ширину 1 фут и глубину 1 фут в теплом климате или 1 фут шириной и 2 фута глубиной в условиях, когда возникает морозное пучение.
Типовой монолитно-плитный фундамент со стенами из шлакоблоков.
Плюсы монолитно-плитного фундамента
Монолитный фундамент имеет много преимуществ перед традиционным.К плюсам можно отнести следующее:
- Строительство быстро и легко: После того, как траншея по периметру была добавлена и гравий разложен, можно начинать заливку бетонного пола.
- Эта основа сохнет быстрее, чем все другие основы.
- Прочный фундамент: Этот фундамент является прочным при условии правильной установки анкерных болтов и арматуры.
- Низкие эксплуатационные расходы: Монолитный фундамент требует проверок только через запланированные интервалы времени, чтобы убедиться в отсутствии трещин в фундаменте.
- Энергоэффективность: Тратится меньше энергии, потому что между домом и землей нет места. Воздух не проходит под черным полом.
Минусы монолитно-плитного фундамента
Конечно, есть недостатки при установке конструкции монолитного фундамента. Вот минусы этого типа фундамента:
- Риск затопления: Ваш дом поднят только на прибл. 6 дюймов над уровнем земли с этим фундаментом, поэтому дом может быть затоплен.
- Стоимость ремонта дорогая: При наличии трещины в фундаменте требуются дорогостоящие методы ремонта фундамента.
- Возможна меньшая стоимость при перепродаже.
Когда следует выбирать фундамент из монолитных плит?
Есть несколько случаев, когда фундамент из плит является идеальным выбором:
Это идеальный вариант для климата, где земля не замерзает, а температура не очень жаркая и не похожа на пустыню.Если нет необходимости в подвале или лазейке; можно использовать монолитную плиту для повышения энергоэффективности.
Какие проблемы с монолитным фундаментом?
Несмотря на удобство и простоту установки монолитного фундамента, могут возникнуть проблемы, которые могут поставить под угрозу фундамент. Фундамент может потребовать дорогостоящего ремонта, а это значит, что лучше использовать традиционный фундамент.
Типичные проблемы, обнаруживаемые с монолитным фундаментом, — это трещины в других частях дома, поддерживаемых фундаментом.
- Трещины в фундаменте — большая проблема, вызывающая беспокойство. При появлении трещин в фундаменте он может отслоиться в местах холодных стыков (стена встречается с плитой). Узкие отверстия облегчают проникновение воды, влаги и насекомых в дом.
- Проблемы с повышением влажности почвы или неправильная конструкция могут повредить фундамент. Это может привести к тому, что столешницы, пол и стены в доме станут неровными.
- Движение фундамента может привести к застреванию дверей и окон и появлению трещин в стенах из гипсокартона.
Когда следует избегать монолитного плиточного фундамента при строительстве
- Подрядчикам следует избегать использования фундаментов из монолитных плит (монолитных) в определенных ситуациях.
- Дома с уклоном могут привести к дорогостоящим расходам из-за количества необходимого бетона.
- В жилых домах с множеством залитых грязью ям под домом может образоваться трещина в бетоне.
- Строительная компания не может построить монолитный фундамент из плит в зоне затопления из-за требований норм.
Стоимость монолитного фундамента
Средняя стоимость фонда может варьироваться от 4600 до 20 000 долларов в зависимости от нескольких факторов. Некоторые из факторов, определяющих цену фундамента, включают в себя место вашего проживания, размер дома, арматуру, используемую в бетоне, толщину и почву, на которой вы строите.
Статьи по теме:
Размещено: 7 апреля 2021 г.,
Подвалы должны иметь инженерные петли при гидроизоляции подвала для прочного основания.Очень важно оставлять участки пола в нижнем колонтитуле.
Размещено: 24 марта 2021 г.,
Ложный уровень грунтовых вод — основная причина намокания подвалов, разрушения фундаментных стен и растрескивания полов. Это «ложно», потому что это временно.
Размещено: 17 марта 2021 г.,
Затопление подвала обычно происходит, когда грунтовые воды находят путь наименьшего сопротивления. Есть шесть способов предотвратить наводнение в подвале.
Размещено: 27 января 2021 г.,
Монолитный фундамент из плит создается путем заливки одного слоя бетона для образования плиты и фундамента.Процесс строительства более быстрый и недорогой.
Чем фундамент каркасной стены отличается от монолитной плиты? | Coral Isle Builders
Обычно строители оттачивают пять различных типов фундаментов. Тем не менее, фундамент стены ствола и монолитная плита — две из самых популярных разновидностей.
У каждого есть свои плюсы и минусы. Стенки ствола гораздо более трудозатратны. Но они также хорошо служат домовладельцам, когда земля не может быть идеально выровнена и уплотнена.
Таким образом, они дают некоторую уверенность в том, что дом можно построить на разной местности, и, благодаря высоте, которую они создают, они также хорошо служат людям, живущим в поймах рек.
Тем не менее, монолитная плита является лидером по легкости укладки этого типа фундамента. Но есть немало определяющих факторов, которые часто исключают это, в основном отсутствие ровного грунта.
Ниже мы разберем разницу между ними. А поскольку стенка ствола требует больше работы, мы потратим немного больше времени на разбивку процесса от начала до конца.
В конце концов, если вы собираетесь сесть вместе со строителями домов своей мечты, вы можете вступить в разговор, вооружившись некоторыми полезными знаниями. Основа — это то место, где начинаются мечты, и без прочной основы все остальное не имеет значения.
Что такое стволовая стена
Как мы видим, фундамент стеновой ствола является одной из самых распространенных форм фундамента дома. Его основным конкурентом обычно является монолитная плита, если земля соответствует определенным критериям (о которых мы поговорим чуть позже).
Но давайте на минутку остановимся на стенах ствола. Эти стены представляют собой короткие конструкции, прикрепленные к бетонному основанию. Итак, первое, что нужно возвести, — это нижний колонтитул. Его заливают на уровне земли.
После заливки нижнего колонтитула укладываются цементные блоки, которые создают стену до уровня готовой плиты. Эта форма фундамента довольно прочная и хорошо работает на земле, которую нельзя идеально выровнять или утрамбовать.
Как они устроены?
При закладке фундамента под стенку ствола первое, что вам нужно сделать, это расчистить землю.Убедитесь, что вы не оставили после себя крупных пней.
Затем вам нужно уплотнить земляное полотно. При необходимости не забудьте внести в почву добавки, чтобы создать плотную и однородную поверхность для вашего фундамента.
Как только все это будет сделано, пора залить фундамент для дома. Бетонные основания в стенах ствола должны быть не менее чем на 12 дюймов ниже земляного полотна. Они также должны быть примерно 12 дюймов в ширину.
Стенки стволов часто строятся из шлакоблоков.Их можно штабелировать до тех пор, пока они не поднимутся до отметки готовой плиты.
Наливной бетон также возможен, хотя и гораздо более трудоемкий процесс, поскольку требуются формы и распорки.
Тем не менее, стволовые стены создают небольшие пространства для ползания под домом, возвышая его над заливными равнинами и создавая при необходимости места для хранения сырых материалов.
Стенки и монолитные плиты
Итак, вернемся к монолитным плитам. Мы упоминали, что они требуют определенных критериев, и главным элементом является ровная земля.
Необходимость в плоской земле
Монолитные плиты — это фундамент, который закладывается за один раз. Таким образом, они создают аккуратный ровный фундамент с повышенной плотностью под несущими стенами, по периметру дома и другими важными опорными точками.
Эти фундаменты, как правило, закладываются быстрее, чем стволовые стены. Таким образом, они также имеют более низкие затраты на рабочую силу.
Итак, если вы имеете дело с красивым ровным грунтом и ищете быстрое строительство, монолитная плита может быть абсолютно идеальным вариантом для ваших условий.
Риск взлома
Но они создают несколько трудностей. Если их не устанавливать на ровной поверхности, монолитные плиты могут треснуть. Для успеха грунт действительно нужно плотно утрамбовать.
И, конечно же, фундамент не может растрескаться. Гипсокартон и пол также могут со временем потрескаться. Так что это действительно серьезный повод для беспокойства при закладке монолитного фундамента.
Плохо для зон затопления
Вы могли заметить, что стены из плит немного приподняты.Следовательно, они могут предоставить красивое небольшое пространство для обхода. У монолитных плит этого нет.
Итак, если вы строите в районах, подверженных наводнениям, вам может потребоваться система стеновых стволов. Это обеспечит дополнительный барьер против предательства потенциальной зоны затопления.
Фундамент на стволовой стене для прочного успеха
Вот и все. Если вы имеете дело с ровным, утрамбованным грунтом, то, возможно, вам нужно будет построить монолитный фундамент с одной заливкой.
Если, однако, вы смотрите на зону затопления или землю, которую невозможно полностью выровнять, тогда фундамент стены из ствола обеспечит вам прочную структуру и душевное спокойствие.
Знаете ли вы, что ваш личный рай всего в нескольких шагах? Здесь, в Coral Isle Builders, мы занимаемся строительством домов на юго-западе Флориды.
Начиная с первой встречи, чтобы обсудить ваш строительный проект, мы предлагаем идеально индивидуальный процесс. Это значит, что у вас есть право голоса от фундамента до потолка вашего будущего дома.
И не забывайте о радостях, связанных с выбором подходящего ковра, плитки и удобств для вашего прибрежного оазиса. Ознакомьтесь со всеми планами этажей и посмотрите, какой из них вам понравится.
В настоящее время мы строим в Кейп-Корал, Форт-Майерс, Пайн-Айленд, Эстеро и Бонита-Спрингс. Если у вас есть земля в любой из этих областей, мы будем более чем счастливы построить на ней участок и вручную доставить индивидуальный дом вашей мечты.
Проблемы с монолитным фундаментом | Блог Javic Homes
Некоторое время мы избегали этой темы.Посмотрим правде в глаза, домашние фонды так же увлекательны, как разговоры о шинах вашего автомобиля. Вы, возможно, помните старый лозунг рекламы шин: «Шины некрасивые!» То же самое и с фундаментом дома. Как и на ваших шинах, на них обоих много езда.
Когда дело доходит до домов по индивидуальному заказу во Флориде, есть два типа фундаментов — монолитные и каркасные. Некоторые люди назовут монолитным плавающим фундаментом, а другие — стеной-стойкой — фундаментом нижнего колонтитула. В любом случае, вот краткое определение и того, и другого.
- Монолитные плиты (фото ниже) — это фундаментные системы, построенные как одна бетонная заливка, состоящая из бетонной плиты с утолщенными частями плиты под несущими стенами и краями по всему периметру.
- Стеновые плиты — это фундаментные системы, состоящие из трех компонентов; нижний колонтитул для передачи нагрузки на подстилающий грунт, кладочный фундамент и залитую плиту.
У монолитных плит есть свои преимущества.По сравнению с плитой «стебель-стена» ее построить быстрее и дешевле из-за меньших трудозатрат. Тем не менее, с монолитным фундаментом существуют серьезные проблемы.
- Их нельзя использовать там, где под домом много засыпанной грязи (например, в жилых домах, где было залито много дырок), потому что бетон будет иметь тенденцию треснуть.
- Их нельзя использовать на наклонных участках домов, потому что они потребуют много бетона и станут слишком дорогими.
- Их нельзя использовать для домов, которые должны быть приподняты из-за внешнего вида или из-за требований кодов, например, в зонах затопления.
- Они имеют тенденцию к растрескиванию по утолщенному периметру при использовании значительных весовых нагрузок, например, при блокировании внешних стен.
Из всех этих проблем следует беспокоиться именно о взломе. Бетон с трещинами сам по себе не проблема. На самом деле это довольно распространенное явление. Обычно контрольные надрезы выполняются на плитах, чтобы избежать растрескивания. В случае монолитной плиты с трещинами трещины вдоль утолщенных краев могут стать структурными проблемами. Они часто отражаются на других участках, таких как гипсокартон и пол, из-за движения в каркасных стенах из-за растрескивания.В некоторых действительно плохих ситуациях это может повлиять на пол и стропильные системы.
Даже с меньшими сроками строительства и меньшими затратами на монолитный фундамент, я все время рекомендую нашим клиентам фундамент со стеблем и стеной. Как и ваши шины, прочный фундамент не стоит риска.
Джон Соломон
www.JAVICHOMES.com
Исследование строительства монолитного фундамента
| Скотч-Плейнс, штат Нью-Джерси, участок
Эта запись была добавлена участником сообщества.Мнения, выраженные здесь, принадлежат автору.
Некоторое время мы избегали этой темы. Посмотрим правде в глаза, домашние фонды так же увлекательны, как разговоры о выращивании вашей травы. Что касается цокольных этажей, то есть два типа фундаментов — монолитные и стандартные. Некоторые люди назовут монолитным плавающим фундаментом, а другие — стандартным фундаментом нижнего колонтитула. Тем не менее, вот краткое определение и того, и другого.
Узнайте, что происходит в Скотч-Плейнс-Фанвуд, с бесплатными обновлениями в режиме реального времени от Patch.
- Монолитные плиты — это фундаментные системы, построенные как одна бетонная заливка, состоящая из бетонной плиты с утолщенными частями плиты под несущими стенами и краями по всему периметру, которые заменяют нижние колонтитулы.
- Стандартные плиты — это фундаментные системы, состоящие из трех компонентов; нижний колонтитул для передачи нагрузки на подстилающий грунт, кладочный фундамент и залитую плиту.
Узнайте, что происходит в Скотч-Плейнс-Фанвуд, с бесплатными обновлениями в режиме реального времени от Patch.
Монолитные фундаменты возводить очень просто. Все это можно сделать за один день.
Монолитный фундамент (MF)
Монолитный означает «все в одной заливке». Это означает, что опоры и пол заливаются одним выстрелом.
Глубина
Монолитный фундамент имеет глубину всего 12 дюймов. Это измеряется от дна отверстия до монолитного определения: «Имея массивную однородную структуру, не допускающую индивидуальных вариаций», согласно Стандартному словарю Funk & Wagnall.
При правильном армировании это основа выбора с точки зрения стоимости, скорости и структуры. Его также легче всего передать. Когда бетон заливается целиком и подкрепляется достаточным количеством стали, чтобы не расслаиваться, это, безусловно, лучший выбор. Без армирования швов и холодных стыков не бывает. Сборные опоры не используются.
Монолитный: Определение монолитного плиточного фундамента: заливные бетонные основания и бетонный пол заливаются одновременно как одна непрерывная система.
Земляные работы и бетонные опалубки используются для формирования частей фундамента и фундаментных стен конструкции. Поддерживаемые плиты — (см. Плиту на иллюстрации уклона выше)
Определение фундамента из опорной плиты: заливная бетонная плита поддерживается на опоре / фундаменте / шпильках. Уязвимы к микротрещинам ступенек в стенах блоков, которые опираются на плиту; (Флорида за Марка Крамера). Трещины от микроволокна до 3/16 обычно в верхней части выступа плиты.
Бетонное покрытие или пол, поверхностный слой которого сформирован как единое целое с плитой внизу.
Мнения, выраженные в этом сообщении, принадлежат автору. Хотите опубликовать в патче? Зарегистрируйте учетную запись пользователя.
Исследование строительства монолитного фундамента
Правила ответа:
- Будьте вежливы. Это место для дружеских дискуссий на местном уровне.Запрещается использовать расистские, дискриминационные, вульгарные или угрожающие выражения.
- Будьте прозрачными. Используйте свое настоящее имя и подтверждайте свои претензии.
- Держите это местным и актуальным. Убедитесь, что ваши ответы соответствуют теме.
- Ознакомьтесь с Правилами сообщества по исправлению.
Ответить на эту статью Ответить
Плита на уклоне в сравнении с опорой и балкой — Abry Brothers
В жилищном строительстве есть два основных типа фундаментов.
Плита марки
Первый и, пожалуй, самый распространенный тип фундамента — это фундамент перекрытия. Плита на уровне грунта — это, по сути, плита из бетона, залитая в форму, которая опирается на землю. Существует два основных типа фундаментов из плит: монолитные фундаменты и фундаменты стеновых стволов (или фундаменты цепных стен — в зависимости от того, из какой части страны вы родом). Основное различие между этими двумя типами плитных фундаментов заключается в способе заливки бетона.Монолитный фундамент заливается сразу, бесшовная плита толщиной от 4 до 12 дюймов. Монолитные плиты одинаковой толщины часто используются для террас или навесов для автомобилей. Для более надежных строительных проектов (например, дома) в фундамент встраиваются бетонные балки. Фундамент стволовой стены заливают секциями. Сначала заливается внешний край (шириной около 12 дюймов и чуть глубже линии наледи). После того, как ствол стены затвердеет, поверх нее заливается 4-6-дюймовая плита бетона, чтобы завершить фундамент для плиты.
Пирс и балка
Второй тип фундамента — это фундамент в виде опор и балок. Фундамент с опорой и балкой состоит из опор или коротких колонн и балок, перекрывающих расстояние между опорами. Исторически сложилось так, что опоры строились так, чтобы опираться на землю с небольшой опорой или без нее. Во многом именно поэтому старые дома в Новом Орлеане и его окрестностях склонны тонуть. Строительные методы эволюционировали, и сегодня опоры обычно располагаются на деревянных, металлических или бетонных сваях.Опоры могут быть сделаны из дерева, металла или бетона и часто имеют декоративную отделку.
Какой у вас тип фундамента?
Если у вас есть подвал или подвал под вашим домом, у вас есть фундамент в виде опор и балок. Если вы поднимаетесь по лестнице, чтобы попасть внутрь своего дома, скорее всего, у вас есть дом в стиле пирса и балки. И наоборот, если вы не видите пустоту под своим домом и у вас нет лестницы, по которой можно было бы пройти, вы, скорее всего, живете в доме с плитой на фундаментном фундаменте.
«Если у вас есть дополнительные вопросы о плитах на типах фундаментов или фундаментах типа опор и балок, обращайтесь к нам. Мы обслуживаем территорию Большого Нового Орлеана почти 175 лет. Мы гордимся своей способностью ответить на ваши вопросы. Мы с нетерпением ждем вашего ответа ». — Грег Абри
.
