Особенности монтажа напольных и внутрипольных конвекторов отопления

Установка напольного или внутрипольного конвектора отопления представляет собой выгодную альтернативу использованию радиаторов. Приборы, в которых использован принцип перемешивания воздуха (конвекции), характеризуются рядом преимуществ в сравнении с более консервативными решениями. Их применение дает возможность компенсировать потери тепла и создать комфортные климатические условия в помещениях, где классическая радиаторная схема не дает полного эффекта прогрева и качественного поддержания заданной температуры.

В каких помещениях используются водяные конвекторы

Монтаж напольных конвекторов или приборов внутрипольного расположения имеет существенные различия. Эти операции должны выполнять профессионально, с учетом особенностей системы отопления, технических требований приборов и дизайна помещения. Наиболее эффективным признано использование этого типа обогрева в помещениях с характерными особенностями:

• французское остекление — высокие, от пола до потолка окна, быстро охлаждаются зимой, от них веет холодом, и компенсировать этот эффект можно за счет поднимающегося вверх потока теплого воздуха;
• панорамные и витражные оконные конструкции большой площади — как и французские окна, они служат источником потока холода, который можно перехватить теплым воздухом, чтобы равномерно распределить тепло по комнате;
• выходы на лоджии с однокамерными стеклопакетами, террасы, в зимние сады — конвекторный прибор создает эффект тепловой завесы в зоне проникновения холода;
• помещения нестандартной конфигурации, с высокими потолками, где возникает явление тепловой пробки у потолка, что становится причиной значительной разницы в температуре по вертикали.

Тепловая производительность конвекторов соответствует показателям радиаторов, но за счет перемешивания воздуха тепло распространяется быстро и равномерно. Это способствует ускоренному прогреву помещения и уменьшению затрат на отопление больших пространств с просторными окнами.

Разница между напольной и внутрипольной установкой

Тип установки конвектора зависит от конструкции прибора — напольное исполнение предполагает, что устройство будет расположено выше уровня пола. Монтаж в пол осложняется необходимостью подготовить углубление, в которое помещается прибор. Прокладка труб производится в зависимости от того, на каком уровне расположены входные соединения конвекторов.

Монтаж конвектора напольного типа

Для монтажа устройства напольного типа следует подготовить поверхности — конвектор должен быть установлен прочно, надежно, чтобы исключить его смещение относительно труб подачи теплоносителя. В моделях КЗТО Элегант предусмотрены специальные подставки с креплением к полу. Приборы должны быть выведены в одну горизонтальную плоскость, расстояние от стены — примерно 5 см.

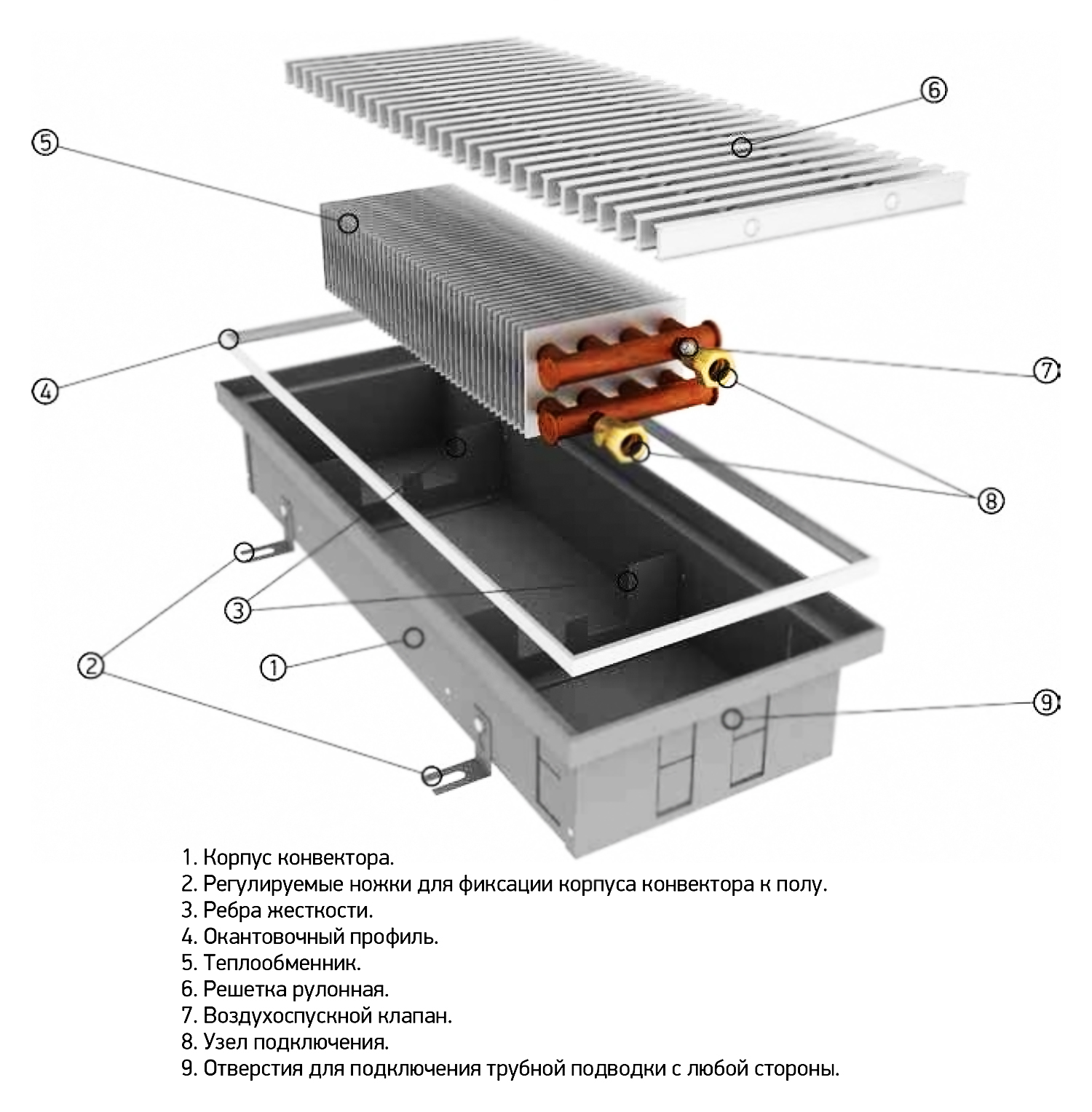

Монтаж конвектора внутрипольного типа

Установка конвектора в пол производится в заранее подготовленные углубления, размеры которых зависят от выбранной модели. Например, прибор КЗТО модели Бриз В (с принудительной конвекцией) устанавливается в углубление не менее 125 мм по высоте корпуса и 265 мм по ширине с учетом небольшого монтажного зазора. На корпусе имеется место для монтажа защитно-декоративной решетки. Внутрипольные устройства располагаются вдоль стен на расстоянии от 5 см, вдоль остекленных поверхностей рекомендуется выдерживать расстояние от 10 до 25 см, чтобы создать пространство для тока воздуха вверх и эффективного перемешивания масс.

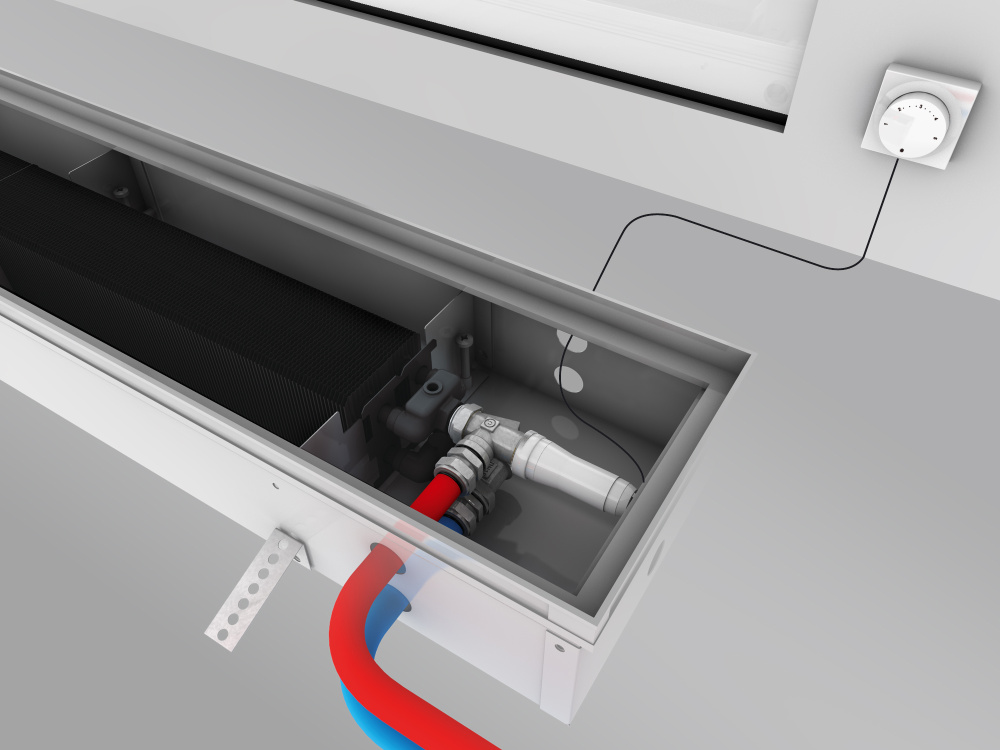

Стандартное подключение к трубам отопления

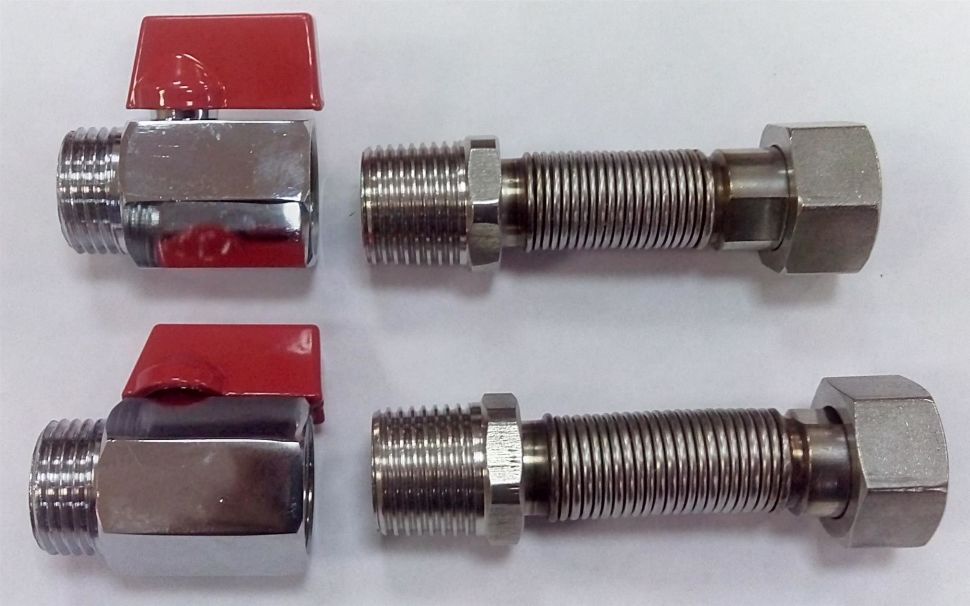

Подключение внутрипольного конвектора производится к стандартным трубам отопления с помощью входящих в комплект поставки деталей. Трубы могут располагаться в специально подготовленных углублениях, позволяющих скрыть коммуникации. Технически возможно присоединение нескольких приборов последовательно, но при большой длине секций рекомендуется разделить их для параллельной подачи теплоносителя. Конвекторы с индексом В (встроенный вентилятор) потребуют прокладки электрических проводов.

Выполнять монтажные работы и присоединение следует строго по инструкции к прибору, соблюдая требования стандартов. Технические характеристики и устройство конвекционных водяных обогревателей КЗТО соответствуют нормам для систем отопления частных и многоквартирных домов.

Подключение электрических конвекторов через контактор

Для того чтобы управлять отопительной системой через удаленный контроль «Кситал» или CCU, необходимо подключить электроконвекторы через контактор. Благодаря такому элементу, работа всей системы стабильна, эффективна и удобна в использовании. Рассмотрим схемы и правила подключения электрических конвекторов через контактор, а также же способы повышения гибкости работы системы.

Содержание:

1. Для чего необходим контактор?
2. Как управлять контактором?
3. Электромонтаж контактора
4. Где установить контактор?
5. Как повысить гибкость работы системы?

Для чего необходим контактор?

Отопительная система с электрическими конвекторами отличается небольшой инерционностью. Именно поэтому для поддержания определенной температуры, приборы работают в повторно-кратковременном режиме. Из-за частых включений и высокой нагрузке, нет возможности установить все устройства в одном корпусе с термостатами, которые обычно имеют вид небольшой панели. В такой отопительной системе организовывают две сети: силовую и нагрузочную, а также контрольную для управления работой второй сети.

Достигать высоких нагрузок до 63А на каждом полюсе можно при помощи модульных и компактных контакторов. В то же время, сила тока в цепи питания контактора небольшая, обычно она редко превышает несколько десятых долей ампера. Такая маленькая нагрузка по силам цепям управления устройств разных типов. Следовательно, увеличивается срок службы и уменьшается количество ремонтных работ всей отопительной системы благодаря ступенчатому включению и выключению нагревательных элементов.

Следует помнить, что контактор может управлять большой нагрузкой не только за счет увеличенной площади элемента и больших токоведущих частей. Механизм этих устройств предусматривает сверхбыстрое замыкание и размыкание контактной группы. Кроме этого внутри корпуса устроены элементы, которые ускоряют гашение электрической дуги. Благодаря таким факторам, контактор срабатывает большое количество раз за сутки, при этом не испытывая перегрев и не образовывая нагар на контактных поверхностях.
Исходя из этого, следует установить контактор, даже в том случае, если коммутационная способность релейной группы термостата больше токов потребления. Например, если подключить конвектор с мощностью от 500 до 800 Вт.

Как управлять контактором?

Если сравнивать работу конвектора и других потребителей, то данный прибор работает совершенно по другому принципу. Если случится коммутация отопительных электроприборов, то не нужно делать схему самоподхвата. Следовательно, контактор может не иметь дополнительные контакты для блокировки. Наличие такие контактов приводит к увеличению стоимости электроустановки.

Схема сборки катушки контактора очень простая, благодаря тому, что питанием управляет дополнительное устройство. К тому месту, где будет устанавливаться терморегулятор, прокладывается провод из 3 или более жил. Две – это фаза, ноль – питание термостата. Кроме этого фаза используется еще в качестве питания средней точки релейной группы. Третья и другие жилы прокладываются для возврата сигнала для подключения 1-ого или нескольких контакторов.

С учетом двух факторов определяется место установки терморегулятора:

1. Удобство доступа для управления прибором. Но терморегулятор не должен портить интерьер.
2. Расположение рядом с установкой датчика температуры. Обычно такой прибор размещают на потолке, а температуры отсечки на 3-4 градуса больше той, которая поддерживается в той зоне помещения, где находятся люди. Минимальная инерционность обеспечивается за счет запаса перегретого воздуха в верхней зоне, так как гистерезис  срабатывания находится в пределах 2-3 градусов. Благодаря такой инерционности в помещение поступает остаточное тепло в то время, когда нагревательные приборы не работают.

Такая система в отоплении не считается самой удобной и практичной, поэтому она не является единственной. Благодаря использованию контактора, можно применять разные системы управления: тайминговую, удаленную, комбинированную и с переключением на ручную.

Электромонтаж контактора

С вводного устройства начинается стандартная схема сборки электрического щитка. Таким прибором может быть дифференциальный автомат. Выходные клеммы соединяют с перемычками кросс-модуля, от которого происходит разводка дальше. Рекомендуется применять двухрядные щитки, так как контакторы не защищают от токов короткого замыкания. Поэтому для оптимальной схемы требуется установка таких щитков. Необходимо установить нужное количество автоматических выключателей для защиты всех линий в верхнем ряду устройства. Под каждым автоматом нужно установить соответствующий контактор, к которому будет подключаться фазный проводник той линии, которой он будет управлять. Когда происходит подключение кабелей питания, то рабочий и защитный нулевые проводки не объединяются ни в каких точках системы, так как их разводят на разные колодки кросс-модуля.

Более сложная ситуация: в модульном щитке устанавливают устройство управления. Это может быть прибор удаленного управления «Кситал», программируемое термореле с выносным датчиком или логический контроллер (CCU). В таком случае необходимо установить трехрядный щиток. Два нижних ряда нужны для установки автоматических выключателей с контактором, а верхний ряд – для установки вводного устройства с приборами автоматики и управления.

Так как линии питания конвекторов являются проводкой стационарного типа, то их нужно выполнять кабелем в виниловой изоляции с однопроволочными жилами. Эти жилы можно просто зачистить и свернуть в кольцо, их не нужно специально опрессовывать для подключения к клеммам. Если у вас больше двух линий для управления, то рекомендуется сделать маркировку. Выполнить ее можно следующим образом: в том месте, где находится ввод кабеля в щиток нужно прикрепить поясную бирку, а также то место, где находится фазная жила, обжимается нужной кабельной меткой на конце.

В цепи управления проводка состоит из кабеля с 3 и более жилами. Фазная подключается к выводу защитного автомата, а нейтральная – подключается к нужной колодке кросс-модуля. Нейтральная жила представлена в синем цвете. В соответствии с маркировками все остальные жилы подключаются к клеммам катушек контакторов, которые имеют букву А с индексом 1 или 2. Другая клемма соединяется с нейтральной колодкой кросс-модуля перемычкой.

Стоит отметить, что такое подключение подходит только в том случае, если напряжение питания катушек контакторов является сетевым. В другом случае схему нужно дополнить понижающим трансформатором. Например, если применяются приборы на 24В или 36В. Но в сигнальном кабеле, который идет к терморегулятору, предусматривается дополнительная жила. Она нужно для того чтобы пониженное напряжение подавалось на среднюю точку контактов релейной группы терморегулятора.

Где установить контактор?

Хоть контакторы и имеют небольшие размеры, их обычно не устанавливают в жилых помещениях, чтобы не портить дизайн. Но это не является единственной причиной, так как такой прибор не работает тихо. В жилых помещениях такие приборы не удобно устанавливать, так как электрическое отопление работает от ВРУ, поэтому оптимальным вариантом будет установить устройства лучше там.

Вовсе не обязательно подключать через 1 контактор все электрические конвекторы в доме. Обычно для каждого жилого помещения собирается собственная схема, в которой применяется один многополюсный контактор или несколько однополюсных, все зависит от того сколько конвекторов используется. Не рекомендуется подключать на один полюс контактора несколько линий. Связано это с тем, что при проведении ремонтных работ на одном участке придется отключить всю группу.

В современном монтаже электрических приборов часто применяется подключение приборов большой мощности отдельными линиями. В электрической отопительной сети не применяют распределительные коробки в отличие от розеточных групп. К каждому конвектору прокладывается отдельный кабель от щитка управления. Размер кабеля – 2,5х3 мм². К нему можно подключить только 1 нагревательный прибор.

Расположение электросети может быть разной в зависимости от плана дома. Например, если в большом здании можно разместить промежуточные щитки в общей зоне, то от ВРУ к ним будет устроено по 1-ой магистральной линии, которые будут защищены отдельными автоматами. Во всех щитках происходит сборка контакторов, которые подключаются сигнальными проводами к управляющему прибору. Затем прокладываются отдельные линии.

Как повысить гибкость работы системы?

В заключении хотелось бы указать, что автоматическая работа таких конвекторов не всегда удобна. Это связано с тем, что 1 нагревательных прибор из группы, подключен к терморегулятору, который находится рядом с рабочим местом, а температура в этой зоне намного больше комфортной.

Но найти выход из такой ситуации можно довольно просто. Для этого на щитке установить переключатель на ручную работу. Сделать это можно даже после завершения монтажа электросети. В корпус щитка необходимо врезать двухпозиционный тумблер с двумя группами контактов с встречным типом включения. Для таких целей также можно применять двойные модульные кнопки с фиксацией. 1 контакт необходимо установить в разрыв фазы питания катушки, а 2-ой – применяется для принудительной подачи питания, а также для включения линии.

Если работа конвектора происходит в ручном режиме, то управляется прибор при помощи встроенного регулятора температуры или розеточного термостата проходного типа.

Такой же принцип работы можно применять при переводе системы на автоматику с удаленного контроля или же при переключении на работу по таймингу. Последний тип используется в тех домах, которые не предназначены для круглогодичного проживания. Отличие в схемах устройства совсем маленькая: фаза питания катушки одного контактора не переключается, а происходит встречная коммутация фазы питания терморегулятора и второго, похожего источника, который управляет сигналом. Для того чтобы не произошло встречное включение, следует не применять 1 фазный провод для включения контактной группы и питания прибора.

Читайте также:

Подключение электрических конвекторов через контактор

Для того чтобы управлять отопительной системой через удаленный контроль «Кситал» или CCU, необходимо подключить электроконвекторы через контактор. Благодаря такому элементу, работа всей системы стабильна, эффективна и удобна в использовании. Рассмотрим схемы и правила подключения электрических конвекторов через контактор, а также же способы повышения гибкости работы системы.

Содержание:

1. Для чего необходим контактор?
2. Как управлять контактором?
3. Электромонтаж контактора
4. Где установить контактор?
5. Как повысить гибкость работы системы?

Для чего необходим контактор?

Отопительная система с электрическими конвекторами отличается небольшой инерционностью. Именно поэтому для поддержания определенной температуры, приборы работают в повторно-кратковременном режиме. Из-за частых включений и высокой нагрузке, нет возможности установить все устройства в одном корпусе с термостатами, которые обычно имеют вид небольшой панели. В такой отопительной системе организовывают две сети: силовую и нагрузочную, а также контрольную для управления работой второй сети.

Достигать высоких нагрузок до 63А на каждом полюсе можно при помощи модульных и компактных контакторов. В то же время, сила тока в цепи питания контактора небольшая, обычно она редко превышает несколько десятых долей ампера. Такая маленькая нагрузка по силам цепям управления устройств разных типов. Следовательно, увеличивается срок службы и уменьшается количество ремонтных работ всей отопительной системы благодаря ступенчатому включению и выключению нагревательных элементов.

Следует помнить, что контактор может управлять большой нагрузкой не только за счет увеличенной площади элемента и больших токоведущих частей. Механизм этих устройств предусматривает сверхбыстрое замыкание и размыкание контактной группы. Кроме этого внутри корпуса устроены элементы, которые ускоряют гашение электрической дуги. Благодаря таким факторам, контактор срабатывает большое количество раз за сутки, при этом не испытывая перегрев и не образовывая нагар на контактных поверхностях.
Исходя из этого, следует установить контактор, даже в том случае, если коммутационная способность релейной группы термостата больше токов потребления. Например, если подключить конвектор с мощностью от 500 до 800 Вт.

Как управлять контактором?

Если сравнивать работу конвектора и других потребителей, то данный прибор работает совершенно по другому принципу. Если случится коммутация отопительных электроприборов, то не нужно делать схему самоподхвата. Следовательно, контактор может не иметь дополнительные контакты для блокировки. Наличие такие контактов приводит к увеличению стоимости электроустановки.

Схема сборки катушки контактора очень простая, благодаря тому, что питанием управляет дополнительное устройство. К тому месту, где будет устанавливаться терморегулятор, прокладывается провод из 3 или более жил. Две – это фаза, ноль – питание термостата. Кроме этого фаза используется еще в качестве питания средней точки релейной группы. Третья и другие жилы прокладываются для возврата сигнала для подключения 1-ого или нескольких контакторов.

С учетом двух факторов определяется место установки терморегулятора:

1. Удобство доступа для управления прибором. Но терморегулятор не должен портить интерьер.
2. Расположение рядом с установкой датчика температуры. Обычно такой прибор размещают на потолке, а температуры отсечки на 3-4 градуса больше той, которая поддерживается в той зоне помещения, где находятся люди. Минимальная инерционность обеспечивается за счет запаса перегретого воздуха в верхней зоне, так как гистерезис  срабатывания находится в пределах 2-3 градусов. Благодаря такой инерционности в помещение поступает остаточное тепло в то время, когда нагревательные приборы не работают.

Такая система в отоплении не считается самой удобной и практичной, поэтому она не является единственной. Благодаря использованию контактора, можно применять разные системы управления: тайминговую, удаленную, комбинированную и с переключением на ручную.

Электромонтаж контактора

С вводного устройства начинается стандартная схема сборки электрического щитка. Таким прибором может быть дифференциальный автомат. Выходные клеммы соединяют с перемычками кросс-модуля, от которого происходит разводка дальше. Рекомендуется применять двухрядные щитки, так как контакторы не защищают от токов короткого замыкания. Поэтому для оптимальной схемы требуется установка таких щитков. Необходимо установить нужное количество автоматических выключателей для защиты всех линий в верхнем ряду устройства. Под каждым автоматом нужно установить соответствующий контактор, к которому будет подключаться фазный проводник той линии, которой он будет управлять. Когда происходит подключение кабелей питания, то рабочий и защитный нулевые проводки не объединяются ни в каких точках системы, так как их разводят на разные колодки кросс-модуля.

Более сложная ситуация: в модульном щитке устанавливают устройство управления. Это может быть прибор удаленного управления «Кситал», программируемое термореле с выносным датчиком или логический контроллер (CCU). В таком случае необходимо установить трехрядный щиток. Два нижних ряда нужны для установки автоматических выключателей с контактором, а верхний ряд – для установки вводного устройства с приборами автоматики и управления.

Так как линии питания конвекторов являются проводкой стационарного типа, то их нужно выполнять кабелем в виниловой изоляции с однопроволочными жилами. Эти жилы можно просто зачистить и свернуть в кольцо, их не нужно специально опрессовывать для подключения к клеммам. Если у вас больше двух линий для управления, то рекомендуется сделать маркировку. Выполнить ее можно следующим образом: в том месте, где находится ввод кабеля в щиток нужно прикрепить поясную бирку, а также то место, где находится фазная жила, обжимается нужной кабельной меткой на конце.

В цепи управления проводка состоит из кабеля с 3 и более жилами. Фазная подключается к выводу защитного автомата, а нейтральная – подключается к нужной колодке кросс-модуля. Нейтральная жила представлена в синем цвете. В соответствии с маркировками все остальные жилы подключаются к клеммам катушек контакторов, которые имеют букву А с индексом 1 или 2. Другая клемма соединяется с нейтральной колодкой кросс-модуля перемычкой.

Стоит отметить, что такое подключение подходит только в том случае, если напряжение питания катушек контакторов является сетевым. В другом случае схему нужно дополнить понижающим трансформатором. Например, если применяются приборы на 24В или 36В. Но в сигнальном кабеле, который идет к терморегулятору, предусматривается дополнительная жила. Она нужно для того чтобы пониженное напряжение подавалось на среднюю точку контактов релейной группы терморегулятора.

Где установить контактор?

Хоть контакторы и имеют небольшие размеры, их обычно не устанавливают в жилых помещениях, чтобы не портить дизайн. Но это не является единственной причиной, так как такой прибор не работает тихо. В жилых помещениях такие приборы не удобно устанавливать, так как электрическое отопление работает от ВРУ, поэтому оптимальным вариантом будет установить устройства лучше там.

Вовсе не обязательно подключать через 1 контактор все электрические конвекторы в доме. Обычно для каждого жилого помещения собирается собственная схема, в которой применяется один многополюсный контактор или несколько однополюсных, все зависит от того сколько конвекторов используется. Не рекомендуется подключать на один полюс контактора несколько линий. Связано это с тем, что при проведении ремонтных работ на одном участке придется отключить всю группу.

В современном монтаже электрических приборов часто применяется подключение приборов большой мощности отдельными линиями. В электрической отопительной сети не применяют распределительные коробки в отличие от розеточных групп. К каждому конвектору прокладывается отдельный кабель от щитка управления. Размер кабеля – 2,5х3 мм². К нему можно подключить только 1 нагревательный прибор.

Расположение электросети может быть разной в зависимости от плана дома. Например, если в большом здании можно разместить промежуточные щитки в общей зоне, то от ВРУ к ним будет устроено по 1-ой магистральной линии, которые будут защищены отдельными автоматами. Во всех щитках происходит сборка контакторов, которые подключаются сигнальными проводами к управляющему прибору. Затем прокладываются отдельные линии.

Как повысить гибкость работы системы?

В заключении хотелось бы указать, что автоматическая работа таких конвекторов не всегда удобна. Это связано с тем, что 1 нагревательных прибор из группы, подключен к терморегулятору, который находится рядом с рабочим местом, а температура в этой зоне намного больше комфортной.

Но найти выход из такой ситуации можно довольно просто. Для этого на щитке установить переключатель на ручную работу. Сделать это можно даже после завершения монтажа электросети. В корпус щитка необходимо врезать двухпозиционный тумблер с двумя группами контактов с встречным типом включения. Для таких целей также можно применять двойные модульные кнопки с фиксацией. 1 контакт необходимо установить в разрыв фазы питания катушки, а 2-ой – применяется для принудительной подачи питания, а также для включения линии.

Если работа конвектора происходит в ручном режиме, то управляется прибор при помощи встроенного регулятора температуры или розеточного термостата проходного типа.

Такой же принцип работы можно применять при переводе системы на автоматику с удаленного контроля или же при переключении на работу по таймингу. Последний тип используется в тех домах, которые не предназначены для круглогодичного проживания. Отличие в схемах устройства совсем маленькая: фаза питания катушки одного контактора не переключается, а происходит встречная коммутация фазы питания терморегулятора и второго, похожего источника, который управляет сигналом. Для того чтобы не произошло встречное включение, следует не применять 1 фазный провод для включения контактной группы и питания прибора.

Читайте также:

Подключение конвектора: особенности удаленного управления

Использование дополнительных обогревателей помимо батарей центрального отопления обусловлено холодными зимами и просто желанием человека создать теплую и уютную атмосферу в своем доме. Конвекторы отопления бывают различных видов: водяные радиаторы, газовые и электрические конвекторы.

Последние пользуются большой популярностью благодаря простоте и эффективности работы. А различные варианты установки и настройки делают эксплуатацию комфортнее. Благодаря современным технологиям, сегодня каждый может установить дома обогреватель под индивидуальные предпочтения и наслаждаться теплом даже в холодное время. В этой статье рассмотрим особенности, способы установки и подключения электрических конвекторов.

Электрический конвектор: особенности

Электроконвектор отопления представляет собой современный обогреватель, который работает по принципу естественной циркуляции воздуха. Нагреваясь от специального нагревательного элемента (ТЭН с  вольфрамовой, нихромовой или стальной нитью накаливания) внутри устройства, теплый воздух поднимается наверх, распространяясь по комнате. Таким образом, обогрев помещения происходит быстро и равномерно.


Электрический конвектор не требует особого ухода, он эффективен, его установка и эксплуатация под силу обычному человеку. Прибор работает от электросети – поэтому достаточно лишь подключить его к розетке, а также обратить внимание на место размещения самого устройства. Эффективнее всего такие устройства обогревают комнату, когда их располагают ближе к полу или под окнами – чтобы отрезать сквозняки и холодные потоки воздуха.

Главные преимущества такого прибора – простой монтаж, и вместе с тем эффективность. Кроме того, устройство может быть как статичным, так и мобильным (модели на ножках). А если установить на конвектор электронный термостат – то будет обеспечена еще и значительная экономия электроэнергии.

Установка электрических конвекторов

Электрический конвектор, в отличие от, например, водяных радиаторов отопления, достаточно прост в монтаже. Для нее не нужно вызывать специалиста.

Прибор можно повесить на стене при помощи кронштейна, который, как правило, идет в комплекте. Для этого нужно прикрутить крепление к стене при помощи саморезов или дюбелей. Сам процесс достаточно прост, его можно даже осуществить самостоятельно, не прибегая к помощи мастера. Конвектор надежно закрепляется на кронштейне. Остается лишь подключить устройство к розетке – и он готов к работе. Такое размещение позволяет сэкономить пространство, так как прибор компактно висит на стене, не привлекая к себе лишнего внимания и не занимая много места.

Также обогреватель можно установить на полу, просто прикрутив к устройству ножки или колесики. Такой вариант обеспечит мобильность прибора – его можно будет свободно перемещать из комнаты в комнату. Для более качественного обогрева можно разместить в квартире сразу несколько конвекторов.

Чтобы помещение обогревалось равномерно и эффективно, важно правильно подобрать конвектор по площади помещения, а также грамотно его расположить.

Подключение и управление электрическим конвектором

Еще один плюс электроконвектора, помимо эффективности и простоты установки, в различных вариантах управления прибором.


У современных моделей, например, бренда Nobo, есть возможность подключения специального оборудования и управления разными способами.

1. Ко всем конвекторам бренда Nobo прилагается электронный термостат, благодаря которому соблюдается очень точное поддержание температуры. Это позволяет качественнее обогревать помещение, и, что важно, существенно экономить расход электроэнергии. Помимо значительной экономии, преимущество электронного термостат – это удобное управление. Механические термостаты можно регулировать только вручную, а электронные можно контролировать дистанционно (через GSM-модуль или Интернет) и даже программировать.
2. В зависимости от типа термостата есть различные варианты схем подключения. Самые простые модели оснащаются встраиваемыми термостатами с ручной регулировкой. Более сложные модели могут быть оснащены съемными термостатами с функцией поддержания заданной температуры (но без программирования). Наиболее современные модели оснащаются программируемыми термостатами. Здесь присутствуют различные режимы работы, которые можно менять и настраивать по желанию жильцов, а главное – программировать температурные режимы на неделю, месяц, и даже на год вперед. Последние позволяют наиболее эффективно обогревать помещение, а также экономить электроэнергию.
3. Для эффективного отопления важно также количество приборов в доме. Электрические конвекторы Nobo имеют максимальную мощность 2 кВт. Как правило, этого хватает, чтобы обогреть площадь помещения 20 кв. м. Соответственно, если обогреваемая площадь больше, необходимо использовать группу обогревателей. Они подключаются одновременно и управляются также вручную или удаленно через программу. Таких конвекторов в группе может быть неограниченное количество.
4. Современными моделями бренда Nobo (оснащенными электронными термостатами) можно управлять не только вручную, но и удаленно. Это осуществляется за счет специально разработанных под данные конвекторы систем управления:  Orion 700 (с  GSM-модулем) и  система Energy Control (на базе беспроводного контроллера Ecohub, который подключается к роутеру). Благодаря данным программам, жильцы могут регулировать температурные режимы, а также программировать работу обогревателей, будучи даже далеко от дома, используя смартфон или Интернет. Это удобно, если нужно заранее обогреть дом перед приездом жильцов, или поддерживать необходимую температуру, когда в доме никого нет долгое время. Кроме того, происходит значительная экономия электроэнергии.

Электрические конвекторы отопления имеют ряд преимуществ: простой монтаж и подключение, эффективность, точность и удобство управления. А современные системы удаленного контроля и регулировки температурных режимов обеспечивают максимальный комфорт для жильцов. Благодаря этому электрические конвекторы являются наиболее популярным видом обогревателей на рынке на сегодняшний день.

Умное подключение конвекторов отопления

Подключение конвектора и его установка для отопления: монтаж, экран и схема

Проще всего организовать отопление в жилом помещении конвекционным способом. Высокая эффективность и экономность применения приборов позволяет использовать оборудование в комнатах различной площади. Агрегаты различаются по способу подачи и типу энергии. Рассмотрим, что такое конвектора, подключение оборудования в работу и возможности использования приборов для частных домов.

Принцип работы конвекторной системы отопления

Схема работает на физических свойствах воздуха – теплые потоки поднимаются, холодные – опускаются. Преимущества системы в быстром и плавном прогревании помещений, поддержании заданной температуры длительное время. Применяются конвекторы для жилых, нежилых комнат, балконов, складов и помещений другого назначения.

Как работает схема в частном доме:

• нагревательные элементы, интегрированные в отопительную магистраль, подогреваются за счет подачи тепловой энергии;
• прогретые конвекторы передают тепло воздуху – благодаря значительной площади оборудования, воздух быстро нагревается;
• теплые потоки устремляются вверх, проходя через специальные прорези в верхней части агрегата;
• остывая, воздух опускается вниз, попадая в прибор нагрева через отверстия в нижней части агрегата.

Циклическая циркуляция потоков воздуха осуществляется до тех пор, пока нагревательный элемент включен в работу.

Разновидности систем отопления

Различается несколько вариантов приборов:

1. Электрические. Для работы элементов нагрева используется сетевой ток.
2. Водяные. Внутри агрегатов размещены трубы с жидким теплоносителем. Установка конвекторов отопления водяного типа подразумевает врезку в централизованную сеть в квартире, в автономную магистраль – в частном доме.
3. Газовые. Работают от газовой магистрали, в частном доме допустимо применять сжиженное баллонное топливо.

Рассмотрим каждый вид оборудования и технику подключения подробнее.

На заметку! Экран для конвектора – лист материала, снабженный фольгированной пленкой. Требуется для повышения теплоотдачи прибора – фольгированный элемент отражает тепло обратно в комнату, не допуская утечки. Установка показана при монтаже обогревателей под окнами.

Газовые конвекторы

Если частный дом можно подключить к газовой магистрали, хозяева получают недорогой и эффективный вариант отопления. Однако применим способ подачи энергии и из баллонов со сжиженным газом, но при условии бесперебойности поставки топлива.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Рекомендуем к прочтению:

Важно! Для подключения к магистрали подачи топлива требуются разрешительные документы. При использовании баллонного топлива документы не требуются.

Принцип работы оборудования на газе:

• в камере сгорания с горелкой топливо поджигается и при горении выделяет большое количество тепла;
• в процессе нагревания стенки корпуса передают тепло воздуху в помещении, запускается принцип конвекции.

Плюсы агрегатов в дешевизне топлива, а минусы – в значительных размерах оборудования и сложности подключения. К тому же в процессе сгорания топлива выделяются продукты горения, которые выводятся дымоходом, поэтому придется позаботиться об обустройстве трубы с выходом за пределы помещения.

Установка газового конвектора своими руками является сложным делом, выгоднее пригласить мастера. Опытный профессионал смонтирует схему в соответствии с нормативами, обеспечит эффективность работы и даст гарантии на услугу.

Если такой возможности нет, выполняются следующие работы:

1. Подготовить опорные ножки. Их делают из обрезков стальной, алюминиевой трубы.
2. В стене пробурить отверстие для дымохода. Если воздухоотвод размером 145-150 мм, отверстие пробуривается размером в 220-230 мм.
3. Теперь нужно разместить на стену экран для конвектора отопления. Элемент состоит из двух слоев базальтового одеяла, фиксируется на анкерные болты. Экран нужен на входной и выходной трубе газового конвектора.
4. Корпус обогревательного прибора закрепляется на стену в вертикальном положении. Затем агрегат присоединяется к магистрали и запускается в работу.

Комплекты оборудования от надежных производителей всегда дополнены крепежами, соединительной арматурой. Размещать агрегат нужно с учетом присоединения дымохода. При обустройстве настенного типа приборов специалисты советуют дополнительно к настенным анкерам фиксировать оборудование напольными опорами – мера убережет магистраль от излишней нагрузки.

Важно! Монтаж газового конвектора в деревянном доме производится только силами профессионала или под присмотром мастера. Самостоятельная установка оборудования даже при работе на сжиженном баллонном топливе может привести к самым печальным последствиям.

Конвекторы с жидким теплоносителем

Один из самых дешевых вариантов приборов, который не требует разрешительных документов, прост в монтаже и может применяться в квартирах, частных строениях жилого, нежилого типа. Для формирования системы нужно проложить трубопроводы, установить нагревательный элемент и подключить батареи. В квартире конвекторы врезаются в централизованную систему, приборы могут работать на воде или антифризе.

В частных домах в качестве нагревательного элемента могут быть газовые, электрические, твердотопливные котлы – вид топлива зависит от возможностей и потребностей хозяина. После интеграции конвекторов в схему магистрали, циркулирующий теплоноситель отдает тепло металлическим элементам конвектора, а они прогревают воздух – этот принцип работает до тех пор, пока циркулирует теплоноситель.

На заметку! Чтобы отрегулировать температуру прогрева в помещении на приборы монтируются термостаты, а для спуска теплоносителя агрегаты дополняются спусковыми вентилями.

Техника установки водяного конвектора зависит от типа прибора, который может быть:

Рекомендуем к прочтению:

• настенным;
• напольным;
• внутрипольным;
• плинтусным.

Рассматривая оборудование по принципу монтажа, следует отметить некоторые нюансы:

1. Настенные конвекторы встраиваются по схеме монтажа батарей отопления. Приборы размещаются под окнами, фиксация обеспечивается крюками, для которых сначала просверливаются отверстия в стене. В отверстия вставляются дюбеля с пластиковыми головками. Затем ввинчивается крюк, на который подвешивается конвектор. Потом прибор подключается к магистрали отопления и запускается в работу.
2. Внутрипольное оборудование монтируется фитингами и трубами из материала, который применяется для контуров циркуляции теплоносителя (полипропилен, металлопластик). Фитинги следует выбирать из металла, из которого сделаны соединительные патрубки конвектора. Стыковочные узлы и соединения тщательно герметизируются. Подключение к трубопроводу может быть боковым или нижним – все зависит от удобства соединения. Если применять нижний вариант подключения, проводку проще скрыть под полом.
3. Напольные конвекторы устанавливаются на монтажные опоры в заранее определенной зоне врезки (чаще всего под окном, напротив входной группы). К поверхности пола опоры закрепляются кронштейнами, приложенными в комплекте. Подключение напольного конвектора отопления нижнее, а разводка трубопровода чаще всего укладывается под напольное покрытие. Чтобы оптимизировать работу агрегатов в конвекторы встраиваются вентиляторы – для этого нужно подвести кабель и подключить его в клеммную проводку. Обратный конец кабеля соединяется с отдельным автоматом в щитке.

Важно! Перед установкой трубопроводов в пол предварительно подготавливаются лотки по размеру трубопровода. Высота лотка выбирается по высоте конвектора с учетом толщины декоративной решетки – она должна стоять вровень с полом. Для стыка с магистралью применяются фитинги.

4. Конвекторы плинтусные обустраиваются по периметру комнаты. Крепление на кронштейны, соединение боковое, в магистраль конвекторы подключаются фитингами. Для монтажа конвекторов лучше всего использовать медные соединительные элементы. Плинтусные конвекторы применяются для облегчения конструкции отопительной системы.

На заметку! В качестве материалов для оборудования используется алюминий или биметаллический сплав. Служат приборы долго, но соединительные элементы обойдутся недешево.

Электрические конвекторы

Приборы пользуются популярностью из-за простоты монтажа, но стоит заранее просчитать стоимость обслуживания системы – дорогое топливо может потребовать значительных затрат. Агрегаты устанавливаются на полу или на стене. В первом случае монтаж осуществляется на опоры, во втором – на подвесные кронштейны, для которых высверливаются отверстия в стеновых панелях.

Схема подключения конвектора не отличается сложностью, однако есть нюансы размещения:

• расстояние от пола до агрегата должно быть от 200 мм;
• от стены прибор должен отдаляться не дальше, чем на 250 мм;
• расстояние до потолка не менее 550 мм;
• до ближайшей розетки не может быть меньше, чем 600-700 мм.

Перед началом работ на прибор накручиваются опорные ножки с колесиками, которые фиксируются штатными болтами. Потом агрегат ставится в нужное место, подключается к сети и только затем выставляются режим работы и другие параметры оборудования.

Электрические конвекторы чаще всего выпускаются в мобильном виде, поэтому ставить их можно в любое место. Работой управляет автоматическая система, а при оснащении термостатами агрегат может отключаться при достижении заданной температуры помещения и включаться при понижении температуры воздуха.

На заметку! Если оборудование не оснащено термостатом от производителя, лучше докупить и установить прибор. Это позволит экономить до 5-10% электрической энергии.

Экраны для конвекторов отопления

Чтобы прибор отопления радовал не только практичностью, но и эстетичностью, его можно дополнить экраном. Это накладки на конвекторы, которые изготавливаются из разных материалов и позволяют скрыть неприглядный корпус прибора. Выпускаются экраны из металла, пластика, дерева, стекла. Основное правило выбора – наличие перфорации, через которую осуществляется теплообмен. Если отверстий на экране недостаточно, передача тепла может сократиться на 40-50%.

На что обращать внимание при выборе накладки:

1. Материал изготовления. Деревянный декор не выдержит высокой влажности помещений, а стеклянные экраны плохо пропускают тепло. Металлические детали должны быть с защитой от влаги и перегрева, а пластиковые отличаться стойкостью к механическим воздействиям.
2. Способ крепления. Различаются экраны навесные, приставные, раздвижные. Проще всего работать с навесными и приставными элементами. Первые удобно крепятся на защелки, а вторые встраиваются в нишу. Такие модели быстро и легко убираются и ставятся на место. Сложнее с раздвижными экранами – их устанавливают по типу раздвижных дверей, и быстро убрать конструкции не получится.
3. Форма, цветовое решение. Размеры декоративных деталей должны совпадать с поверхностью, которую нужно прикрыть. Если размеры окажутся больше, экран придется подпиливать, а это испортит эстетику декора. Цветовые решения выбираются в тон интерьеру.

Не последнее место занимает цена моделей, удобство и простота ухода. В решетки всегда притягивается пыль, и чистить экраны с множеством мелких деталей будет сложно. Неплохим выбором станет навесная пластиковая модель, стойко переносящая влажную уборку – такую накладку можно снять, промыть и поставить на место.

Стандартная схема подключения теплового оборудования

Подключение и обвязка связаны либо с установкой новой системы, либо с заменой старой. При некорректной установке можно потерять больше половины тепла, которое будет выделяться впустую.

Обвязка радиаторов и подключение к ЦСО

Существенно различаются кронштейны (крепления), в зависимости от вида радиаторов (материал, вес самой системы, допустимый вес воды) и типа: рассматриваются настенные и внутрипольные радиаторы. Значительным минусом современных схем подключения конвекторов при установке является тот факт, что эффективностью отопления можно пожертвовать в угоду эстетике интерьера. Такое обычно происходит в жилых помещениях; на предприятиях максимум внимания уделяется именно получению максимально возможного КПД.

Виды подключения

Каждый вид прибора отопления имеет разный вид подключения.

Для настенных радиаторов

Как очевидно из названия, настенные радиаторы имеют крепежи, которые позволяют устанавливать их на поверхности стен. В зависимости от типа, они разделяются на три основные категории.

• Нижнее подключение. Присуще, как правило, вертикальным радиаторам. Благодаря такому подключению, минимизируется длина трубы, сохраняется аккуратный внешний вид. Нижнее подключение предусматривает оптимальный размер самой батареи. При этом схема подключения радиаторов предусматривает помещение напорной трубы в патрубок, как и обратной трубы. Расположение исключительно перпендикулярное, нижнее. При таком подключении есть риск потери до 13 процентов общего количества тепла. К плюсам можно отнести отсутствие необходимости отключения нижнего подключения при проведении работ на верхних этажах.
• Диагональное подключение. В этом типе подключения напорная труба помещается сверху, а обратная («обратка») выходит снизу, таким образом, создавая форму диагонали. Минимальные потери при теплоотдаче составляют порядка 2 процентов.
• Боковое подключение. Подразумевает вывод и напорной, и выводной обратной трубы с одного края, т. е. бока. Удобно при угловом подключении, при неправильном монтаже есть риск плохой циркуляции горячей воды и потери тепла более 20 заявленных процентов. Из всех разновидностей эта имеет наименьший КПД.
• Внутрипольные же системы помещаются под покрытие и имеют свои особенности схемы подключения конвекторов. Такой тип является наиболее экономичным, поскольку по своей схеме упрощён и позволяет постоянно сохранять температуру нагретого воздуха. Система является конвективной, маскируется сверху панелью.

Для магистральных трубопроводов

Магистральным считается трубопровод, который используется для распределения установок с трубопроводом. Схема подключения настенных и внутрипольных конвекторов и радиаторов включает в себя отводы отопления, которые занимаются доставкой углеводородов от места непосредственного производства к месту непосредственного потребления.

В данном случае используются для транспортировки воды в климатических системах отопления.

1. Система отопления со стояками. Схема подключения радиаторов со стояком отопительной системы – это теплопровод, расположенный вертикально и соединяющий магистрали с подводками к приборам отопления. Такой стояк может быть подающим либо обратным, в зависимости от типа его деятельности. В свою очередь, он также может быть одно- либо двухтрубным.
2. Однотрубное подключение радиаторов отопления. Совмещает в себе две опции, может быть различной по расположению самой трубы: вертикальной, горизонтальной, иметь верхнюю или нижнюю разводку и т.д. Охлаждение воды, как главного теплоносителя, в такой системе проходит постепенно по мере прохождения через все приборы внутреннего ряда. Однотрубная система (так называемая «Ленинградка») имеет всего один вид обвязки, что делает её установку более лёгкой. При этом эффективность по сравнению с двухтрубной проигрывает за счёт совмещённых опций через один отсек трубы.
3. Воздухо-трубное подключение радиаторов отопления. С помощью такой системы отопление проводится по одной трубе и отводится по другой. Соединение происходит через коллектор, а эффективность такой системы обусловлена тем, что использование двух параллельных труб позволяет вести их работу автономно, независимо друг от друга. Двухтрубная система может быть оснащена удобным термостатом для ручной регулировки. Процесс нагревания отображён в схеме подключения радиаторов отопления и завершается в отопительном устройстве; все ответвления в конечном итоге ведут к котлу отопления.

Система имеет несколько основных схем подключения конвекторов и обвязки, среди которых:

• одноэтажная;
• двухэтажная;
• с нижней разводкой;
• с верхней разводкой;
• лучевая (тип «коллектор»).

Схема подключения отопительных радиаторов оборудуется кранами Маевского для того, чтобы обеспечить возможность регулирования отдельных отсеков при условии, что вся система рассчитана на несколько этажей и соединяется трубами. Также для минимальных потерь и улучшения качества отопления каждый радиатор следует оборудовать краном для развоздушивания, поскольку так можно повлиять на активную циркуляцию и более быстрый нагрев.

Подводя итоги

Тип отопительной системы и схема её монтажа зависит от следующих факторов:

• тип помещения, его габаритные размеры;
• климатические условия;
• желаемый результат и вид использования (постоянное отопление/сезонные работы).

Выбор велик при индивидуальном строительстве.

Двухтрубная система позволяет максимально сэкономить тепло. Для зданий не выше двух этажей стоит применить горизонтальную разводку отопительной системы. Коллектор также поможет оптимизировать работу отопления. При монтаже не стоит делать упор на экономию средств, лучше полностью изучить функциональность и выбрать наиболее подходящий вариант.

Монтаж и установка внутрипольных конвекторов отопления

Монтаж и установка внутрипольного конвектора это один из самых первых вопросов перед тем, как начать решать вопрос о покупки встроенного в пол конвектора в целом. Так есть много вопросов о особенностях установки, габаритных размерах, глубины конвектора в пол, будет ли вообще возможно установить конвектор. Поэтому в данной статье мы попробуем ответить на самые распространенные вопросы, которые нам задают наши клиенты. Мы разделили нашу статью на несколько пунктов.

Установка внутрипольного конвектора считается довольно несложным процессом, который можно осуществить как с помощью профессионала, так и самостоятельно. Перед началом установки встроенного в пол конвектора требуется внимательно изучить инструкцию по монтажу и использованию отопительного прибора и тщательно соблюдать все прописанные рекомендации. От правильности установки зависит не только ваша безопасность, внешний вид помещения, но и срок службы конвектора. В зависимости от помещения и размеров оконного пространства, выбирается оптимальное расположение конвектора: на полу, на стене, внутри пола, внутри стены, в ступеньках, в оконном пространстве (под подоконником). Первой задачей является выбор правильного места: удобного, безопасного и позволяющего использовать возможности конвектора по максимуму. Необходимо помнить, что конвекторы нельзя устанавливать под вентиляционными отверстиями, за шторами, жалюзями, дверьми, ширмой.

Ниша для внутрипольного конвектора

Впервую очередь необходимо понимать как и какую нишу для самого внутрипольного конвектора надо подготовить. У кждаого конвектора есть определенные габаритные размеры, глубина короба, длина и ширина. Частые вопросы насколько ниша должна быть больше чем точные размеры короба, а особенно самый частый вопрос это по глубине.

Глубина монтажной ниши — должна обеспечить правильную установку декоративной решетки и достаточную конвекцию в теплообменнике. Прибор должен выступать или находиться ниже уровня пола не более, чем на 1мм. Зазор на посадку 10-15 мм.

Зазор на посадку 10-20 мм.

Ширина монтажной ниши — ширина короба конвектора + зазор на посадку 30-50 мм. Для того чтобы была нормальная возможность зафиксировать короб цементирующим раствором, а также при необходимости отрегулировать высоту короба регулирующими болтами и подвести нормально напольное покрытие.

Длина монтажной ниши — длина также как и ширина, берется зазор на установку 30-50 мм. для удобства монтажа, и особенно подключения с одной из сторон. Как правило со стороны подключения оставляют немного больше места.

Зазор на посадку 30-50 мм.

При монтаже приборов предназначенных для влажных помещений либо конвекторов-кондиционеров к отводу нижней части короба присоединяется дренажный трубопровод. При этом необходимо обеспечить монтаж короба под уклоном 1-2 градуса в сторону патрубка, что обеспечит более полное устранение влаги из короба прибора.

Внутрипольные конвекторы в комплекте содержат специальные опорные ножки и регулирующие болты, которыми прибор крепится к полу. Процесс монтажа очень простой: ножки закрепляются на черновом поле, после чего планка высота конвектора регулируется с помощью регулирующих болтов. У разных производителей +/- схема крепления похожая, но есть иногда различия.

Так как стенки и дно короба не предназначены для переноса нагрузки, прежде, чем приступите к заливке короба изоляционным материалом, удостоверьтесь, что установлены распорочные пластины и защитные планки, которые закрывают попадание мусора в конвектор. Ну и конечно не забудьте их снять после монтажа прибора.

В процессе монтажа запрещено попадание строительного мусора в корпус прибора (вентиляторы, теплообменник), так как это может привести к поломке вентилятора и понижению теплопроизводительности теплообменника.

Рекомендуется при установке конвектора под окном соблюдать отступ в пределах 10-15 см. Для того что бы не стоять на пути у теплового потока шторы или гардины рекомендуют подстраивать под конвектор, а не наоборот. Конвектор должен выполнять свою основную функцию отсекать холодный воздух и прогревать помещение и как бы нам не хотелось его спрятать за красивейшими шторами-делать это не стоит.

Подключение конвектора

Гидравлическое подключение

Существует два варианта подключения к системе отопления: это гибкое и жесткое. У каждого вида свои преимущества.

Гибкое подключение — соединение дает возможность выполнить боковое подключение, упрощает уборку самого конвектора. Суть в том, что подключение основано на гибких шлангах. В конвекторах где есть возможность поднимать теплообменник, это очень удобно для чистки конвектора от пыли и грязи.

Жесткое подключение —  считается более надежным из-за используемых материалов при подключении. Но в данном случае тяжелее производит уюорку внутрипольного конвектора, так как нет возможности поднять теплообменник.

Электрическое подключение

Вы выбрали конвектор с вентилятором, тогда нужно учесть такой момент, как подключение к электрической сети. Так как вентиляторы, используемые в конвекторах обычно 12 В, а в сети 220, то необходимо приобрести модуль конвектора(трансформатор). С помощью модуля осуществляется управление комнатным термостатом и наоборот. Комнатный термостат измеряет температуру в помещении при помощи встроенного датчика и поддерживает ее значение на уровне заданной величины. Параллельно с этим он может управлять сервоприводами и плавно регулировать скорость вращения вентилятора.У некоторых производителей предусмотрена возможность укладки трансформатора в короб с конвектором, что упрощает работы при его установке.

Вентилятор, ближе или дальше от окна?

Положение вентилятора внутрипольного радиатора по отношению к оконному проему зависит от целевого назначения прибора. Если конвектор устанавливается только как тепловая завеса, вентилятор должен располагаться ближе к помещению, и направлять поток теплого воздуха на остекление.

Если основная функция впольного конвектора – обогрев помещения, то вентилятор необходимо устанавливать ближе к оконному проему, чтобы он холодный воздух от остекления направлял через теплообменник в комнату.

Мы рекомендуем всегда устанавливать вентилятор ближе к остеклению. Благодаря увеличенной мощности этих приборов в таком положении они будут справляться с обеими функциями: и обогрев, и отсекание холодного воздуха.

Отступы от стен и окна

Производители рекомендуют отступать от окна 10-25 мм., в зависимости от интерьера. Здесь необходимо вписаться в этот лимит, а как именно это решать клиенту, опираясь больше на дизайн интерьера. От стен также необходимо отступать 10-20 мм., в первую очередь для удобства монтажа и дальнейшей эксплуатации проибора.

Решетки для конвектора

          Выбирая решетку к конвектору стает вопрос деревянная или алюминиевая. На самом деле все зависит от индивидуальных предпочтений. Хотелось бы подчеркнуть , что деревянные решетки изготавливаются только из натурального дерева. Для предохранения решетки, изготовленной из дерева, рекомендуется применять морение или лакирование. Алюминиевые решетки считаются более износостойкими, так как дополнительно проходят процесс аннодирования. Все решетки выдерживают нагрузку от 40 кг на одну планку. Единственный момент, так это то , что деревянная решетка более подвержена внешнему износу, то есть более видны будут затирания от ходьбы по ней.

Декоративная рамка

              Многие производители предлагают обрамление конвектора, это необходимо в первую очередь для того чтобы закрыть стыки, часто плиточники не совсем идеально подводят плитку к конвектору и остаются зазоры и щели, вот в таких случаях и устанавливается обрамление. Оно бывает двух видов: U-образное и F-образное. U-образное менее заметное, так как не ложится на напольное покрытие. F-образное ложится сверху и бывает шириной 1-2 мм, тем самым полностью скрывает стык между конвектором и полом, но в таком случае решетка немного выше пола, то есть образуется небольшой подъем. Если же без рамки, то пол, конвектор и решетка на одном уровне.

Фото галерея установки

Видео галерея установки

Конвекторные обогреватели

— подробное руководство

В офисах, гостиницах, школах, магазинах розничной торговли, спортивных сооружениях и других типах зданий обычно есть комнаты, которые можно эффективно обогревать с помощью обогревателей, таких как конвекторы, излучающие потолочные панели или инфракрасные излучающие обогреватели.

Для этих применений «внешний вид» нагревательного элемента так же важен, как и его производительность. При правильном сочетании индивидуальной настройки и производительности конвекторы могут быть идеальным решением для зданий со сложными потребностями в отоплении.

Что такое конвекторный обогреватель?

Конвекторные обогреватели

— также называемые конвекционными обогревателями или просто конвекторами — это обогреватели без вентилятора с принудительной циркуляцией воздуха, которые используют естественную конвекцию для перемещения нагретого воздуха обратно в кондиционируемое пространство, что делает их намного тише, чем тепловентиляторы. Без использования вентилятора для продувки воздухом конвектор является отличным выбором для сведения к минимуму циркуляции пыли и пыльцы, что улучшает рабочую среду.

Архитекторы тратят бесчисленные часы на дизайн интерьера, создавая в этих помещениях желаемую атмосферу.Подумайте о том, как использование света и выбор цвета, мебели и материалов влияют на атмосферу в холле отеля или в зале заседаний офиса. Следовательно, нагревательные элементы должны «сливаться» или «дополнять» окружающую среду.

В то же время, эти блоки должны помочь архитекторам и инженерам решить проблемы отопления, такие как противодействие сквознякам возле окон, уменьшение конденсации на стекле и помощь в де-стратификации воздуха в пространстве.

Учитывая все эти факторы, не существует универсального решения по отоплению для каждого здания. Скорее, указанные архитекторы и инженеры должны решать свои отдельные проблемы с отоплением с помощью настраиваемых решений для обеспечения оптимальной рентабельности и общей функциональности.

Конвекторы

идеально подходят для использования в помещениях с большими окнами, таких как офисы, школы и вестибюли гостиниц. Обычно устанавливаемые на уровне пола на внешних стенах и под окнами конвекторы обеспечивают движение воздуха вверх, чтобы противодействовать нисходящим холодным потокам и минимизировать конденсацию.

Конвекторы доступны в различных размерах, конфигурациях и цветах, а также обладают универсальностью в дизайне и установке. Архитекторы и инженеры могут использовать настраиваемые функции для разработки конвекторов, которые соответствуют индивидуальным проектным спецификациям проекта, а также для решения проблем отопления, не тратя впустую энергию или пространство. Доступны модели, которые могут быть размещены в траншее, помещены в специальные корпуса или установлены другими способами.

Конвекторы

имеют широкий спектр вариантов управления от встроенных термостатов для управления отдельными блоками до элементов управления кремниевым выпрямителем (SCR), которые можно интегрировать в системы управления зданием (BMS).

Как работает конвекционный нагреватель?

В результате естественного явления, известного как «конвекция», воздух внутри конвектора нагревается, становясь менее плотным, чем окружающий холодный воздух, что позволяет ему подниматься за счет плавучести. По мере того, как нагретый воздух поднимается, более холодный воздух с пола втягивается в конвектор, создавая постоянный поток. При размещении конвекторов под окном нагретый воздух поднимается вверх и блокирует поступление холодного воздуха вниз, создавая нагретую воздушную завесу.

Все конвекторы содержат два компонента, которые работают вместе для безопасной подачи нагретого воздуха в помещение: элемент и ограничение превышения температуры.

Элемент преобразует электрическую энергию в тепло, пропуская электрический ток через специально разработанный резистивный провод. Элементы, используемые в конвекторах, имеют металлическую оболочку и состоят из спирально намотанного провода сопротивления, заключенного в изолирующий порошок (оксид магния, MgO), заключенный в металлическую оболочку.

Ребра добавлены к стержню элемента для улучшения теплопередачи за счет создания эффекта дымохода, направляя воздух, чтобы течь над элементом, и большую поверхность ребер для нагрева воздуха, проходящего через устройство.Большинство конвекционных обогревателей имеют алюминиевые ребра, прикрепленные к стержню под давлением. Тем не менее, для тяжелых и взрывобезопасных конвекторов предусмотрены специальные стальные ребра, припаянные к стержню, чтобы они лучше справлялись с повышенными требованиями.

Пределы превышения температуры — это устройства измерения температуры, расположенные на элементе или рядом с ним, которые прерывают подачу электричества к элементу при возникновении аномально высоких температур. В конвекторах устройство ограничения превышения температуры чаще всего активируется, когда входное или выходное отверстие для воздуха блокируется драпировкой или мебелью, вызывая накопление тепла.

Использование конвектора: когда, где и как

Конвекторы

обычно устанавливаются по периметру комнат, чтобы блокировать нисходящие потоки, вызванные холодной внешней стеной, охлаждающей воздух рядом с ней, и противодействовать потерям при передаче. В большинстве случаев конвекторы монтируются на уровне пола вдоль наружной стены и под окнами, позволяя нагретому воздуху подниматься сверху агрегата и блокировать холодный «сквозной» воздух.

Конвекторы

втягивают более холодный воздух из зоны пола, нагревают его, а затем выпускают к потолку, где он охлаждается, опускаясь обратно на пол для завершения цикла.Этот эффект цикличности или вращения лучше всего работает с низкими и средними потолками высотой от 8 до 10 футов.

Для эффективного обогрева зданий с большими многоэтажными окнами на каждом этаже можно установить вторую серию конвекторов, чтобы предотвратить каскадный эффект нисходящего потока. В то время как поднимающийся нагретый воздух блокирует нисходящий поток, он также создает завесу из теплого воздуха, которая действует как буфер, предотвращая потерю тепла из помещения в холодную стену.

Для зданий с хорошей изоляцией и небольшим количеством остекления может быть достаточно использования более компактных конвекторов.Эти обогреватели будут устанавливаться только под окном, что позволит установить меньше обогревателей и снизить начальную стоимость. Эти блоки, однако, по-прежнему будут обеспечивать двойную функцию противодействия нисходящему потоку и эффекту передачи.

Теплое место работы

Коммерческие здания охватывают весь спектр — от больниц и домов престарелых до школ, гостиниц и магазинов. Чтобы приспособиться к самым разным условиям в этих помещениях, многие производители конвекторов предлагают различные стили и конфигурации, в том числе:

• Конвекторы с подачей спереди и снизу
• Встраиваемые шкафные конвекторы
• Конвекторы на пороге
• Архитектурные конвекторы с элементами дизайна, которые помогают им гармонировать с большинством внутренних пространств или дополнять их.

Как и в жилых помещениях, в коммерческих целях конвекторы следует устанавливать на внешней стене.В отдельных офисных помещениях или конференц-залах лучшим выбором будут прочные плинтусы, конвекторы с защитой от сквозняков или коммерческие конвекторы, расположенные на подоконнике. Декор комнаты, а также ее теплопотери определят, какой стиль лучше всего подходит для применения.

Большие открытые, рассчитанные на несколько человек офисы по периметру идеально подходят для установки мощных плинтусов, ветрозащитных барьеров или коммерческих конвекторов на подоконнике, а также архитектурных конвекторов, если площадь окна не достигает пола. Размещение конвектора по всей длине наружной стены исключает дискомфорт от эффекта холодной стены для людей, находящихся поблизости.

Использование конвекторов в вестибюлях аналогично использованию в больших открытых офисах, за исключением того, что необходимо уделять особое внимание тому факту, что люди больше перемещаются в вестибюлях. Аналогичным образом, в вестибюлях с многоэтажными окнами и атриумами количество нагретого воздуха, необходимое для блокирования нисходящего потока через это большое пространство окна и предотвращения образования влаги в верхней части окна, не может быть произведено конвекцией на уровне пола. только оборудование. В этих случаях конвекторы на подоконнике или пьедестале, установленные на уровне пола и работающие вместе с конвекторами, установленными примерно через каждые 10-15 футов над окном, будут обеспечивать достаточный нагретый воздух.

Независимо от размера офиса или вестибюля, при наличии стекла от пола до потолка следует рассмотреть возможность использования напольных конвекторов.

Уютный дом

Поскольку конвекторы не имеют движущихся частей и используют естественный поток воздуха, а не принудительный, они идеально подходят для тихих жилых помещений. Сюда входят спальни и домашние офисы, где конвекторы можно установить вдоль внешних стен под окнами, чтобы обеспечить тихое и мягкое тепло.

Однако при установке конвектора разработчики и инженеры должны обеспечить достаточно места на стене для размещения мебели и драпировки, а также принять во внимание расположение электрических розеток, чтобы избежать опасностей.Конвекторы с электронными жидкостными элементами имеют более низкую температуру поверхности, чем стандартные конвекторы, что делает их безопасным выбором для детской или детской спальни.

В подвальных помещениях стандартные конвекторы следует устанавливать вдоль надземных стен, чтобы исключить холодный нисходящий поток, а также под окнами вдоль других стен. Подвалы с внутренними перегородками должны иметь обогреватель и термостат в каждой зоне. В больших открытых подвалах несколько небольших обогревателей обеспечат лучшее распределение нагретого воздуха, чем один большой обогреватель.Если помещение используется лишь изредка, лучшим выбором могут стать переносные плинтусы. Дополнительным преимуществом обогрева подвала является обогрев пола в помещениях выше, повышая уровень комфорта основного этажа.

In du strial, беспроблемное нагревание

Заводы, склады, спортивные комплексы и аналогичные объекты нуждаются в обогревателях, которые могут выдерживать большие нагрузки, но при этом нормально функционировать при минимальном техническом обслуживании.

Для уборных, столовых, малых и средних мастерских и сборочных площадок с низкими и средними потолками, наклонными верхами или сверхмощными конвекторами корпусного типа обеспечивают равномерное отопление, но при этом они сконструированы так, чтобы выдерживать нормальные ежедневные промышленные злоупотребления.

Наклонные конвекторы, устанавливаемые на наружных стенах, не позволяют использовать их в качестве полок или ступенек. Кабинетные конвекторы можно встраивать, когда пространство ограничено и стена, в которую встроен обогреватель, не является внешней стеной. В некоторых промышленных применениях существует вероятность присутствия опасных газов, и взрывозащищенные конвекторы могут лучше подходить для этих помещений.

Конвекционные обогреватели могут удовлетворить потребности в отоплении практически любого здания без ущерба для эстетики или эффективности.Решения для конвекции, которые легко настраиваются и изготавливаются на заказ, позволяют разработчикам и инженерам интегрировать обогреватели в свои конструкции без потери энергии или бюджета.

Рекомендации для жилых помещений

Поскольку конвекторы не имеют движущихся частей и используют естественный поток воздуха, а не принудительный, они идеально подходят для помещений, где шум движения воздуха, связанный с принудительным нагревом вентилятора, нежелателен. Сюда входят спальни и домашние офисы, где конвекторы можно установить вдоль внешних стен под окнами, чтобы обеспечить тихое и мягкое тепло.

Однако необходимо следить за тем, чтобы на стене оставалось достаточно места для размещения мебели и драпировки после установки конвектора. Кроме того, необходимо учитывать расположение электрических розеток.

Конвекторы с электронными жидкостными элементами имеют более низкую температуру поверхности, чем стандартные конвекторы, что делает их хорошим выбором для детской или детской спальни.

В подвальных помещениях стандартные конвекторы следует устанавливать вдоль надземных стен, чтобы исключить холодный нисходящий поток, а также под окнами других стен.

Подвалы с внутренними перегородками должны иметь обогреватель и термостат в каждой зоне. В больших открытых подвалах несколько небольших обогревателей обеспечат лучшее распределение нагретого воздуха, чем один большой обогреватель. Если помещение используется лишь изредка, лучшим выбором могут стать переносные плинтусы. Дополнительным преимуществом обогрева подвала является обогрев пола в помещениях выше, повышая уровень комфорта основного этажа.

Рекомендации для коммерческих приложений

Коммерческие здания охватывают весь спектр — от больниц и домов престарелых до школ, гостиниц и магазинов.Чтобы приспособиться к самым разным условиям в этих помещениях, многие производители конвекторов предлагают различные стили и конфигурации.

Среди них — конвекторы с передним и нижним входом, встраиваемые конвекторы для шкафов, конвекторы на подоконнике и архитектурные конвекторы, элементы дизайна которых помогают им гармонировать с большинством внутренних пространств или дополнять их.

Как и в жилых помещениях, в коммерческих помещениях конвективный обогреватель следует устанавливать на внешней стене.Внешний вид передних приточных конвекторов, установленных на уровне пола, необходимо сопоставить со способностью чистящего оборудования проникать под нижние приточные конвекторы, установленные на несколько дюймов над полом, с меньшим повреждением обогревателя. Решением могут служить встраиваемые шкафы или коммерческие конвекторы, устанавливаемые на пороге.

В отдельных офисных помещениях или конференц-залах лучшим выбором будут прочные плинтусы, конвекторы с защитой от сквозняков или коммерческие конвекторы, расположенные на подоконнике. Чтобы определить, какой стиль лучше всего подходит для данной области применения, следует использовать декор комнаты, а также ее потери тепла.Если присутствует стекло от пола до потолка, следует рассмотреть возможность использования конвекторов на пьедестале.

Большие открытые офисы по периметру, рассчитанные на несколько человек, идеально подходят для установки мощных плинтусов, ветрозащитных барьеров или коммерческих конвекторов на подоконнике, а также архитектурных конвекторов, если площадь окна не достигает пола. Размещение конвектора по всей длине наружной стены исключает дискомфорт от эффекта холодной стены для людей, находящихся поблизости. Как и в случае с отдельными офисами, при наличии остекления от пола до потолка следует рассмотреть возможность использования напольных конвекторов.

Использование конвекторов в вестибюлях будет таким же, как и в больших открытых офисах, описанных выше, за исключением того, что необходимо уделить особое внимание тому факту, что люди, как правило, больше перемещаются в вестибюлях. Знание ожидаемых схем движения важно при размещении обогревателя, особенно в конце проходов на пьедестале, если присутствует стекло от пола до потолка и рассматриваются конвекторы на пьедестале. Вестибюли с многоэтажными окнами и атриумы представляют собой уникальное применение конвективных обогревателей.

Количество нагретого воздуха, необходимое для блокирования нисходящего потока через это большое пространство окна и предотвращения образования влаги на верхней части окна, не может быть произведено одним только конвекционным оборудованием на уровне пола.В этих случаях конвекторы на подоконнике или пьедестале, установленные на уровне пола и работающие вместе с конвекторами, установленными примерно через каждые 10-15 футов (3–4,5 м) над окном, будут обеспечивать достаточное количество нагретого воздуха.

Архитектурные конвекторы имеют в нижней части корпуса прорези для забора воздуха, а не большие отверстия в большинстве коммерческих конвекционных устройств. Эти прорези выглядят законченными, если смотреть с уровня пола. Встраиваемые или устанавливаемые на поверхность шкафные конвекторы и наклонные конвекторы хорошо подходят для использования в коридорах, кафетериях и туалетах из-за их прочной конструкции.Монтаж в нишу также важен в тех областях, где пространство ограничено.

Рекомендации для промышленного применения

Заводы, склады, спортивные комплексы и аналогичные объекты нуждаются в обогревателях, которые могут выдерживать большие нагрузки, но при этом функционируют должным образом, не требуя особого обслуживания.

Для уборных, столовых, малых и средних мастерских и сборочных площадок с низкими и средними потолками, наклонными верхами или сверхмощными конвекторами корпусного типа обеспечивают равномерное отопление, но при этом они сконструированы так, чтобы выдерживать нормальные ежедневные промышленные злоупотребления.

Наклонные конвекторы, устанавливаемые на наружных стенах, не позволяют использовать их в качестве полок или ступенек. Шкафные конвекторы можно встраивать в тех случаях, когда пространство ограничено и стена, в которую встроен обогреватель, не является внешней стеной.

В некоторых промышленных применениях возможно присутствие опасных газов. Для этих целей лучше подходят взрывозащищенные конвекторы.

Рекомендации по термостату и управлению

В дополнение к определению соответствующего типа конвектора для использования в приложениях, инженеры и подрядчики также должны учитывать тип используемого термостата.Термостаты бывают встроенными или выносными.

Встроенные термостаты устанавливаются на нагреватель на заводе или на месте и не требуют внешней проводки управления, что снижает затраты на установку. Однако, поскольку встроенные термостаты установлены на обогревателях, установленных на уровне пола или около него, их лучше всего использовать в помещениях, которые обычно не заняты или не требуют тщательного контроля температуры.

Выносные термостаты могут быть расположены в обогреваемой зоне, что потребует дополнительных затрат на прокладку проводов между нагревателем и термостатом.

Их расположение в предусмотренном для обогрева пространстве делает их наиболее подходящими для областей, где требуется более высокая точность управления или которые обычно заняты.

Не размещайте термостаты на внешних стенах, в прямом выпуске обогревателя, над любыми устройствами, вырабатывающими тепло (кофейные станции, копировальные машины или оборудование, или слишком далеко от обогревателя.

Руководство по контролю

Конвекторы

могут управляться индивидуально с помощью встроенного термостата, группами с помощью системы автоматизации здания или любым количеством опций между ними.При определении системы управления учитывайте требуемую степень точности, а также параметры проектируемого пространства. Цепи управления конвектором имеют низкое напряжение (24 В переменного тока) или напряжение сети (обычно напряжение питания нагревателя).

Общее практическое правило состоит в том, что электронные термостаты или термостаты с ртутной лампой на 24 В переменного тока более точны, чем стандартные биметаллические регуляторы напряжения в линии. Лучше всего расположить в центре отапливаемого помещения, но помните о расстоянии между нагревателями и термостатом.Если термостат расположен слишком далеко от обогревателей или в одном конце длинной узкой комнаты, это приведет к появлению чрезмерно нагретых карманов в пределах проектного пространства.

Выключатель-разъединитель

Основное назначение разъединителя — полное отключение нагревателя и обеспечение дополнительного уровня безопасности от поражения электрическим током и опасности травм для персонала, работающего с нагревателем.

Выключатель размыкает (отключает) источники электропитания агрегата.Выключатель (и) может быть расположен на обогревателе или в удаленном месте.

Примечание. На нагреватель может подаваться более одного источника электроэнергии (т. Е. Отдельная цепь управления), поэтому может потребоваться установить более одного переключателя, чтобы полностью отключить нагреватель от всей электроэнергии.

Реле мощности

Реле мощности

используются для управления электрическими нагрузками, мощность которых может превышать номинал термостата. Нагреватели с напряжением питания более 277 В переменного тока, нагреватели с номинальной силой тока, превышающей номинальную мощность термостата, или нагреватели, где требуется контроль низкого напряжения, используют силовые реле для управления питающей мощностью нагревателя.

В большинстве случаев силовые реле, используемые в конвективных нагревателях, представляют собой однополюсные одноходовые устройства с контактами, рассчитанными на 600 В переменного тока, и удерживающей катушкой, рассчитанной на напряжение от 24 до 277 В переменного тока.

Поддерживающий змеевик обычно управляется термостатом, системой автоматизации здания или другим устройством управления.

Трансформаторное реле

выше номинала термостата. Но обычно они используются, когда требуется бесшумная работа и низковольтное управление.

Эти реле представляют собой комбинацию реле тока и питающего напряжения 24-вольтового трансформатора.Между замыканием термостата и замыканием контакта реле есть временная задержка примерно от 45 до 60 секунд.

Преимущество трансформаторных реле в их бесшумной работе и в том, что требуется только одно устройство. Однако есть два заметных недостатка.

Во-первых, один термостат может управлять более чем одним реле, но поскольку каждое из них приводится в действие предыдущим реле, временные задержки складываются от реле к реле. Во-вторых, из-за малой мощности трансформатора в ВА расстояние между номиналом трансформатора и термостатом ограничено (максимальное рекомендуемое расстояние = 25 футов., 7,6 м).

Трансформаторные реле нельзя использовать с трехфазными нагревателями.

Бесконечное управление (SCR)

Когда термостаты или комбинации термостатов (силовых или трансформаторных) используются для управления конвекторами, температура в помещении поддерживается за счет циклического включения нагревательного элемента до тех пор, пока термостат не сработает, а затем полного выключения, пока термостат снова не потребует тепла. Это приводит к некоторому перегреву.

Для более точного управления конвекторы могут использовать тиристоры (в основном электронные переключатели) для поддержания температуры помещения путем регулирования элемента от нуля до ста процентов.Этот метод позволяет обогревателю подавать только количество тепла, необходимое для поддержания температуры в помещении, выбранной на термостате. SCR выделяют изрядное количество тепла и поэтому устанавливаются на радиаторах. Из-за размеров радиаторов они поставляются только в управляющих секциях подоконника, пьедестала и архитектурных конвекторов.

Специальный электронный термостат (выносной / встроенный) обычно используется для управления тиристорами, поставляемыми с этими нагревателями. Если для управления температурой помещения используется стандартный модулирующий контроллер, доступен интерфейс.

Системы управления

Система управления в самой простой форме может содержать только одно устройство, такое как термостат, выключатель, силовое реле или реле трансформатора.

Однако большинство систем управления более сложны, потому что часто необходимо объединить несколько элементов управления в систему для поддержания уровня комфорта области проектирования.

Многоуровневые системы управления могут применяться к любому конвективному обогревателю, но обычно используются только с подоконником, пьедесталом и архитектурными конвекторами.

Проектирование системы управления начинается с желаемых результатов и работает в обратном направлении к необходимым компонентам, и в большинстве случаев будет несколько комбинаций элементов управления, которые дадут одинаковые результаты.

Радиаторы, конвекторы и водонагреватели: поиск и устранение неисправностей радиаторов

Поиск и устранение неисправностей радиаторов

Если радиатор в системе водяного или парового отопления не производит достаточно тепла (или вообще не производит тепла), это может быть не неисправность радиатора.Проверьте комнатный термостат и автоматическое оборудование для сжигания топлива (газовая горелка, масляная горелка или угольный кочегар), чтобы определить, не работают ли они неправильно. Способы сделать это подробно описаны в соответствующих главах томов 1 и 2. Если вы уверены, что они работают правильно, проблема, вероятно, связана с радиатором.

Горячая вода или пар поступают в радиатор через входное отверстие в нижней части и должны подниматься против давления воздуха, содержащегося в радиаторе. Радиатор оснащен автоматическим или ручным воздушным клапаном наверху, чтобы позволить воздуху выходить и, следовательно, позволить воде или пару подниматься.

В радиаторах, оборудованных автоматическими воздушными клапанами, поднимающаяся вода или пар обычно обладают достаточной силой, чтобы вытолкнуть воздух из радиатора через клапан. Клапан автоматически закрывается термостатическим регулятором при контакте с горячей водой или паром. Если радиатор, оборудованный автоматическим воздушным клапаном, не производит достаточно тепла, клапан может быть забит. Это можно проверить, закрыв запорный клапан в нижней части радиатора и открутив воздушный клапан. Если воздух начинает выходить наружу, откройте запорный клапан радиатора, чтобы посмотреть, не нагреется ли он.Повышение температуры свидетельствует о засорении воздушного клапана. Снова закройте запорный вентиль радиатора, снимите воздушный вентиль и очистите его, кипятя в растворе воды и пищевой соды в течение 20 или 30 минут. Радиатор теперь должен работать правильно.

Из радиатора, оборудованного ручным воздушным клапаном, необходимо удалять воздух в начале каждого отопительного сезона. Из него также следует удалить кровь, если он не нагревается должным образом. Это очень простая операция. Открывайте ручной воздушный клапан до тех пор, пока не начнет вытекать вода или пар.Выход воды или пара указывает на то, что весь воздух удален из радиатора.

Иногда радиаторы окрашивают, чтобы улучшить их внешний вид. Когда используется металлическая краска (например, алюминиевая или серебряная), эффективность нагрева снижается на 15–20 процентов. Если вам необходимо покрасить радиатор, используйте неметаллическую краску для всех поверхностей , обращенных к комнате. Грязные поверхности также снизят эффективность нагрева радиатора. Хорошая уборка устранит проблему.

Конвекторы

Конвектор — это теплоизлучающий агрегат, который нагревается в основном за счет конвекции. Другими словами, большая часть тепла производится за счет движения воздуха вокруг и через нагретую металлическую поверхность. Движение воздуха по этой поверхности может быть вызвано гравитацией или принудительно. В результате конвекторы классифицируются как гравитационные конвекторы , или принудительные, , . Применяются в водяных (водяных) и двухтрубных паровых системах отопления.

Маленькие, вертикальные гравитационные конвекторы и конвекторы с принудительной подачей воздуха обычно используются в старых отопительных установках. На конструкцию этого типа агрегатов, вероятно, повлияли чугунные радиаторы. Гораздо более эффективным конвектором является плинтус с ребрами и трубами (см. Fin-and- T ube Baseboard Units в этой главе).

Пример современного конвектора показан на Рисунке 2-36. Шкафы для конвекторов доступны в различных вариантах окраски эмалированной эмалью.Некоторые конвекторы имеют небольшую дверцу в передней части шкафа, через которую можно очистить нагревательный элемент (см. Рисунок 2-37). У других конвекторов вся передняя панель поднимается вверх для доступа. Нагревательный элемент состоит из алюминиевых пластин, прикрепленных к трем медным трубкам (см. Рисунок 2-38). Трубки поддерживаются латунными коллекторами и подвесками на каждом конце сборки.

Класс конвекторов, используемых в системах водяного отопления, определяется температурой воды, перепадом температуры и температурой приточного воздуха.Номинал используемых в системах парового отопления определяется давлением пара и температурой входящего воздуха. Производитель конвектора предоставляет технические характеристики своих конвекторов, в том числе таблицы размеров.

Входящие поисковые запросы:

Конвекторы могут быть решением для зданий со сложными потребностями в отоплении

Офисы, гостиницы, школы, магазины, спортивные сооружения и другие типы зданий обычно имеют комнаты, которые можно эффективно обогревать с помощью электрических обогревателей, таких как конвекторы, излучающие потолочные панели или инфракрасные излучающие обогреватели.

Для этих применений «внешний вид» нагревательного элемента так же важен, как и его производительность.

Архитекторы тратят бесчисленные часы на дизайн интерьера, создавая в этих помещениях желаемую атмосферу. Подумайте о том, как использование света и выбор цвета, мебели и материалов влияют на атмосферу в холле отеля или в зале заседаний офиса. Следовательно, нагревательные элементы должны гармонировать с окружающей средой или дополнять ее.

В то же время, эти блоки должны помочь архитекторам и инженерам решить проблемы отопления, такие как противодействие сквознякам в холодных местах возле окон, уменьшение конденсации на стекле и помощь в дератификации воздуха в пространстве.

Учитывая все эти факторы, не существует универсального решения по отоплению для каждого здания. Скорее, указанные архитекторы и инженеры должны решать свои отдельные проблемы с отоплением с помощью настраиваемых решений для обеспечения оптимальной рентабельности и общей функциональности.

Конвекторы могут быть идеальным решением для зданий со сложными потребностями в отоплении, при правильном сочетании индивидуальной настройки и производительности.

МИНИМИЗАЦИЯ ПЫЛИ И ПЫЛЬЦЫ

Конвекторы — это обогреватели без вентилятора с принудительной циркуляцией воздуха, которые используют естественную конвекцию для перемещения нагретого воздуха обратно в кондиционируемое пространство, что делает их намного тише, чем тепловентиляторы.Конвектор можно использовать без использования вентилятора для продувки воздуха, если цель состоит в том, чтобы свести к минимуму циркуляцию пыли и пыльцы.

Конвекторы

подходят для использования в помещениях с большими окнами, таких как офисы, школы и вестибюли гостиниц. Обычно устанавливаемые на уровне пола на внешних стенах и под окнами конвекторы обеспечивают движение воздуха вверх, чтобы противодействовать нисходящим холодным потокам и минимизировать конденсацию.

Конвекторы доступны в различных размерах, конфигурациях и цветах, а также обладают универсальностью в дизайне и установке.Подрядчики и инженеры могут использовать настраиваемые функции для разработки конвекторов, которые соответствуют индивидуальным проектным спецификациям проекта, а также для решения проблем отопления, не тратя впустую энергию или пространство. Модели можно размещать в траншее, помещать в специальные корпуса или устанавливать другими способами.

Широкий спектр вариантов управления от встроенных термостатов для управления отдельными блоками до элементов управления кремниевым выпрямителем (SCR), которые можно интегрировать в системы управления зданием (BMS).

КОГДА, ГДЕ И КАК

Конвекторы

обычно устанавливаются по периметру комнат, чтобы блокировать нисходящие потоки, вызванные холодной внешней стеной, охлаждающей воздух рядом с ней, и противодействовать потерям при передаче. В большинстве случаев конвекторы монтируются на уровне пола вдоль наружной стены и под окнами, позволяя нагретому воздуху подниматься сверху агрегата и блокировать холодный «сквозной» воздух.

Конвекторы

втягивают более холодный воздух из зоны пола, нагревают его, а затем выпускают к потолку, где он охлаждается, опускаясь обратно на пол для завершения цикла.Этот эффект цикличности или вращения лучше всего работает с низкими и средними потолками высотой от 8 до 10 футов.

Для эффективного обогрева зданий с большими многоэтажными окнами на каждом этаже можно установить вторую серию конвекторов, чтобы предотвратить каскадный эффект нисходящего потока. В то время как поднимающийся нагретый воздух блокирует нисходящий поток, он также создает завесу из теплого воздуха, которая действует как буфер, предотвращая потерю тепла из помещения в холодную стену.

Для зданий с хорошей изоляцией и небольшим количеством остекления может быть достаточно использования более компактных конвекторов.Эти обогреватели будут устанавливаться только под окном, что позволит установить меньше обогревателей и снизить начальную стоимость. Эти блоки, однако, по-прежнему будут обеспечивать двойную функцию противодействия нисходящему потоку и эффекту передачи.

СТИЛИ И КОНФИГУРАЦИИ

Коммерческие здания охватывают весь спектр — от больниц и домов престарелых до школ, гостиниц и магазинов. Чтобы приспособиться к самым разным условиям в этих помещениях, многие производители конвекторов предлагают различные стили и конфигурации, в том числе:

• Конвекторы с подачей спереди и снизу
• Встраиваемые шкафные конвекторы
• Подвесные конвекторы

Архитектурные конвекторы с элементами дизайна, которые помогают им гармонировать с большинством внутренних помещений или дополнять их.

Как и в жилых помещениях, в коммерческих целях конвекторы следует устанавливать на внешней стене.В отдельных офисных помещениях или конференц-залах лучшим выбором будут прочные плинтусы, конвекторы с защитой от сквозняков или коммерческие конвекторы, расположенные на подоконнике. Декор комнаты, а также ее теплопотери определят, какой стиль лучше всего подходит для применения.

Большие открытые, рассчитанные на несколько человек офисы по периметру идеально подходят для установки мощных плинтусов, ветрозащитных барьеров или коммерческих конвекторов на подоконнике, а также архитектурных конвекторов, если площадь окна не достигает пола. Размещение конвектора по всей длине наружной стены исключает дискомфорт от эффекта холодной стены для людей, находящихся поблизости.

Использование конвекторов в вестибюлях аналогично использованию в больших открытых офисах, за исключением того, что необходимо уделять особое внимание тому факту, что люди больше перемещаются в вестибюлях. Аналогичным образом, в вестибюлях с многоэтажными окнами и атриумами количество нагретого воздуха, необходимое для блокирования нисходящего потока через это большое пространство окна и предотвращения образования влаги в верхней части окна, не может быть произведено конвекцией на уровне пола. только оборудование. В этих случаях конвекторы на подоконнике или пьедестале, установленные на уровне пола и работающие вместе с конвекторами, установленными примерно через каждые 10-15 футов над окном, будут обеспечивать достаточный нагретый воздух.

Независимо от размера офиса или вестибюля, при наличии стекла от пола до потолка следует рассмотреть возможность использования напольных конвекторов.

ТИХАЯ РАБОТА

Поскольку конвекторы не имеют движущихся частей и используют естественный поток воздуха, а не принудительный, они идеально подходят для тихих жилых помещений. Сюда входят спальни и домашние офисы, где конвекторы можно установить вдоль внешних стен под окнами, чтобы обеспечить тихое и мягкое тепло.

Однако при установке конвектора разработчики и инженеры должны обеспечить достаточно места на стене для размещения мебели и драпировки, а также принять во внимание расположение электрических розеток, чтобы избежать опасностей.Конвекторы с электронными жидкостными элементами имеют более низкую температуру поверхности, чем стандартные конвекторы, что делает их безопасным выбором для детской или детской спальни.

В подвальных помещениях стандартные конвекторы следует устанавливать вдоль надземных стен, чтобы исключить холодный нисходящий поток, а также под окнами вдоль других стен. Подвалы с внутренними перегородками должны иметь обогреватель и термостат в каждой зоне. В больших открытых подвалах несколько небольших обогревателей обеспечат лучшее распределение нагретого воздуха, чем один большой обогреватель.Если помещение используется лишь изредка, лучшим выбором могут стать переносные плинтусы. Дополнительным преимуществом обогрева подвала является обогрев пола в помещениях выше, повышая уровень комфорта основного этажа.

ПРОМЫШЛЕННОЕ БЕЗОПАСНОЕ ТЕПЛО

Заводы, склады, спортивные комплексы и аналогичные объекты нуждаются в обогревателях, которые могут выдерживать большие нагрузки, но при этом нормально функционировать при минимальном техническом обслуживании.

Для уборных, столовых, малых и средних мастерских и сборочных площадок с низкими и средними потолками, наклонными верхами или сверхмощными конвекторами корпусного типа обеспечивают равномерное отопление, но при этом они сконструированы так, чтобы выдерживать нормальные ежедневные промышленные злоупотребления.

Наклонные конвекторы, устанавливаемые на наружных стенах, не позволяют использовать их в качестве полок или ступенек. Кабинетные конвекторы можно встраивать, когда пространство ограничено и стена, в которую встроен обогреватель, не является внешней стеной. В некоторых промышленных применениях существует вероятность присутствия опасных газов, и взрывозащищенные конвекторы могут лучше подходить для этих помещений.

Конвекционные обогреватели могут удовлетворить потребности в отоплении практически любого здания без ущерба для эстетики или эффективности.Решения для конвекции, которые легко настраиваются и изготавливаются на заказ, позволяют разработчикам и инженерам интегрировать обогреватели в свои конструкции без потери энергии или бюджета. <>

Джим Херринг — руководитель комплексных индивидуальных решений и технических услуг в Marley Engineered Products.

Преимущества установки вентиляторных конвекторов

Для большинства домовладельцев в Великобритании панельные радиаторы являются нормой, когда дело доходит до отопления домов. Другие решения для отопления, такие как вентиляторные конвекторы, часто упускаются из виду, независимо от того, являются ли они на самом деле оптимальным решением для отопления для данного конкретного места и сценария.

Гидравлический конвектор с вентилятором равномерно распределяет тепло по помещению за счет принудительной конвекции. Он содержит вентилятор и теплообменник (алюминиевые ребра с медными трубами), подключенный к стандартной двухтрубной системе центрального отопления. Горячая вода, нагретая котлом, проходит через теплообменник, а тепло от горячей воды передается на алюминиевые ребра. Более холодный воздух всасывается вентилятором и нагревается, когда он проходит через теплообменник, а затем мягко выталкивается обратно в комнату.

Содержит всего 5% влаги в аналогичных панельных радиаторах, поэтому для их нагрева требуется значительно меньше энергии. Потребителям приходится не только ждать, пока радиаторы нагреются и охладятся, их трудно контролировать за пределами настроек термостатического клапана радиатора (TRV), и по крайней мере 10% тепла радиатора теряется в стене за ним. Вентиляторные конвекторы можно включать и выключать, чтобы обеспечить почти мгновенный источник тепла, что особенно ценно в помещениях, которые используются с перерывами.Поскольку вентиляторные конвекторы используют принудительную конвекцию, направление тепла контролируется и равномерно распределяется, чтобы гарантировать отсутствие потерь тепла.

По сравнению с радиаторами, которые очень горячие на ощупь, все вентиляторные конвекторы по своей конструкции являются устройствами с низкой температурой поверхности, что исключает риск получения травм в местах, где горячие поверхности могут представлять угрозу безопасности.

Технология теплового насоса продается на основе его способности передавать «бесплатную» энергию воздуха или земли в энергию, полезную для дома, часто в виде горячей воды для системы центрального отопления.Этот процесс требует ввода «оплаченной» энергии, а это означает, что чем выше температура воды, которая вам нужна, тем больше энергии вам понадобится.

Вентиляторные конвекторы эффективно работают при температуре воды в системе до 35 ° C. Стандартный бытовой радиатор в основном предназначен для работы при гораздо более высоких температурах, около 70 ° C, и хотя теоретически возможно эксплуатировать их при более низких температурах, их характеристики и тепловая мощность резко снижаются, а их физические размеры существенно увеличиваются.Чтобы тепловые насосы работали с максимальной эффективностью, их следует сочетать с современными вентиляторными конвекторами, чтобы минимизировать эксплуатационные расходы и выбросы углерода.

Вентиляторные конвекторы универсальны, бесшумны и просты в установке. Они также обладают многими преимуществами по сравнению с панельными радиаторами и должны считаться очень достойным конкурентом в отопительной отрасли.

Джим Беннетт — директор по продажам и маркетингу Smith’s

стерлингов тепла

Конвектор излучения

Sterling Конвекторы разработаны как для систем принудительного горячего водоснабжения, так и для установки двухтрубных паровых систем отопления с нагревательными элементами из легких цветных металлов.Они доступны в (7) основных типах, чтобы соответствовать широкому спектру приложений отопления в институциональных зданиях, больницах, гостиницах, офисных зданиях, школах, квартирах и других сооружениях. Разнообразие стилей корпусов шкафов позволяет выбрать привлекательную и функциональную установку, которая впишется в любой интерьер здания — современный или традиционный. Конвекторы Sterling, разработанные для максимальной гибкости при установке, доступны в отдельно стоящих, полуутопленных, настенных и полностью встраиваемых моделях.Кожухи изготавливаются из толстолистовой стали и покрываются грунтовкой, подходящей для окраски в полевых условиях, или в любой из цветов декоратора, указанных в таблице цветов Sterling.

Тип FS-A / FSG-A:

Напольный шкаф типа FS-A предназначен для использования на открытом воздухе и устанавливается заподлицо со стеной. Корпус FS-A, легко устанавливаемый без изменения внутренней части стены, часто используется для модернизации системы, когда желательно избежать затрат на встраивание устройства в стену.Показанный арочный вход является стандартным. Агрегат может быть снабжен встроенной решеткой на входе (FSG-A).

Тип W-A:

Конвектор W-A — это полностью открытая подвесная установка с плоским верхом. Выпускная решетка находится на лицевой стороне корпуса. Лицевая сторона корпуса оборачивается вокруг устройства и крепится к бокам шкафа с помощью зажимов. Вход воздуха через открытое дно корпуса агрегата.

Тип SR-A / SRG-A Полувстроенный:

Корпус аналогичен модели ФС-А.Корпус выступает всего на 2 1/4 дюйма от стены. Блок в сборе включает корпус, переднюю панель с выходной решеткой и арочным входным отверстием, нагревательный элемент. Передняя панель легко снимается для очистки или доступа к нагревательному элементу. Блок может быть снабжен встроенной решеткой на входе. , (SRG-A).

Тип PW-A / PWG-A

Это частично встраиваемый блок с закругленным передним фланцем и решеткой для выпуска воздуха венецианского типа, стандартный для настенного монтажа, как показано на рисунке.Шкаф выступает от стены всего на 2 1/4 дюйма. Передняя часть корпуса крепится и крепится винтами к кронштейнам на облицовке блока, установленной в углублении в стене. Вход воздуха осуществляется через открытое дно блока (PW-A). Блок может быть снабжен встроенной решеткой на входе, ( PWG-A).

Тип SF-A / SFG-A:

Напольный шкаф типа SFA предназначен для использования на открытом воздухе и устанавливается заподлицо со стеной. Корпус SF A, легко устанавливаемый без изменения внутренней части стены, часто используется для модернизации системы, когда желательно избежать затрат на встраивание устройства в стену.Показанный арочный вход является стандартным. Агрегат может быть снабжен встроенной решеткой на входе (SFG-A).

Тип SW-A:

Эта модель представляет собой полностью открытую подвесную конструкцию с выпускной решеткой, расположенной в наклонной верхней части. Корпус оборачивается вокруг устройства и крепится к бокам с помощью зажимов. Вход воздуха через открытое дно агрегата. Уклон вершины 30 °. Проконсультируйтесь с заводом-изготовителем о наличии нержавеющей стали.

Тип RF-A / FRG-A и FWG-A:

Полностью встраивается в стену.Металлическая передняя часть с фланцевым краем содержит выходную решетку и входное отверстие и крепится винтами. Он легко снимается для доступа к нагревательному элементу. Стандартный агрегат предназначен для напольного монтажа с арочным входным отверстием (RF-A). Агрегат может быть снабжен встроенной решеткой на входе (показан RFG-A). Блок ТИПА FWG-A аналогичен, но для настенного монтажа со встроенной воздухозаборной решеткой. Все блоки выступают на 13/16 «от стены. Проконсультируйтесь с заводом-изготовителем о наличии моделей FWG-A из нержавеющей стали.

Влияние различных геометрических размеров конвекторов на теплопередачу от панельных радиаторов

Изучение влияния различных размеров конвекторов, используемых в панельных радиаторах, на теплопередачу было основной целью настоящего численного исследования.Таким образом, было проведено интенсивное моделирование толщины конвектора ( t ), высоты конвектора ( H ), трапециевидной высоты конвектора ( L ), расстояния между двумя противоположными конвекторами ( d ), ширины кончика конвектора ( b ), вертикальное расположение конвектора ( f ) и коэффициент отсечки конвектора ( c ). Полученные результаты были нормализованы для радиатора длиной один метр, чтобы наблюдать эффект для всего радиатора.

На рис. 5 показано изменение теплопередачи в зависимости от толщины листа конвектора. Кроме того, показаны распределения температуры на горизонтальном уровне z = 300 мм для толщины t = 0,25 мм и t = 0,60 мм. Высота конвектора, трапециевидная высота конвектора и расстояние между противоположными конвекторами были приняты постоянными и равными H, = 510 мм, L, = 37 мм и d, = 7 мм, соответственно. С увеличением толщины конвектора происходит постоянное увеличение теплоотдачи.Это связано с тем, что площадь поперечного сечения конвектора увеличивается с толщиной; следовательно, увеличивается площадь теплопроводности. Этот факт более четко прослеживается по распределению температуры, где значения температуры вокруг конвекторов и вблизи них выше при толщине конвектора t = 0,60 мм.

Рис. 5

Зависимость теплопередачи на метр длины радиатора от толщины конвектора и распределения температуры на горизонтальном уровне 300 мм

В диапазоне от 0.При 25 мм ≤ t ≤ 0,30 мм происходит резкое увеличение теплоотдачи, а при t > 0,30 мм крутизна изменения теплоотдачи уменьшается. Увеличение скорости в диапазоне 0,25 мм ≤ t ≤ 0,30 мм составляет почти 10,5%, тогда как скорость увеличения теплопередачи для 0,30 мм ≤ t ≤ 0,60 мм была рассчитана как всего 9,2%. Это увеличение показывает, что для толщины t = 0,25 мм теплопередача не могла происходить должным образом, а при увеличении до толщины t = 0.30 мм эту проблему можно решить. Это также наблюдается из распределения температуры t = 0,25 мм на горизонтальном уровне 300 мм, где температура намного ниже на конце конвекционного ребра, по сравнению со случаем t = 0,60 мм.

Влияние высоты конвектора на теплопередачу показано на рис. 6а. Конвекторы размещаются в средней части по высоте канала. При исследовании использовалась постоянная толщина конвектора t = 0,50 мм.Трапецеидальная высота L = 37 мм и расстояние между противоположными конвекторами d = 7 мм были смоделированы при исследовании влияния высоты конвектора.

Рис. 6

a Зависимость теплоотдачи на метр длины радиатора от высоты конвектора, b Распределение температуры на разных горизонтальных уровнях 150 мм, 300 мм и 450 мм

Теплопередача увеличивается почти линейно с увеличение высоты конвектора.Увеличение высоты конвектора увеличивает время контакта проходящего внутри вертикального прохода воздуха с конвектором. В диапазоне 450 мм ≤ H ≤ 570 мм происходит увеличение теплоотдачи почти на 7,6%, тогда как для 570 мм ≤ H ≤ 600 мм увеличение скорости теплоотдачи составляет 4,7%. . Из-за увеличенной площади теплообмена происходит увеличение теплоотдачи в нижней части канала. Однако этого не наблюдается для конвектора высотой H = 450 мм.Рисунок 6b показывает, что увеличение высоты конвектора приводит к повышению температуры, и особенно в области кончика конвектора могут наблюдаться более высокие температуры. Кроме того, из-за расширенной поверхности в нижней части канала для H = 600 мм теплопередача максимальна в этой области, что в целом оказывает увеличивающее влияние на общую теплопередачу. При H = 600 мм конвектор расширяется по всему каналу, что препятствует смешиванию холодного воздуха снаружи конвекторов с нагретым воздухом, заключенным внутри конвекторов, что дополнительно увеличивает теплоотдачу.

В целом теплоотдача может быть увеличена примерно на 8% при увеличении высоты конвектора с H = 450 мм до H = 600 мм. При этом общий объем материала увеличился почти на 18% [16].

Трапецеидальная высота конвекторов является важным параметром, так как она является продолжением конвекционного ребра в направлении теплопередачи. Таким образом, влияние трапециевидной высоты конвектора для диапазона 25 мм ≤ L ≤ 80 мм на теплопередачу, а распределение температуры вдоль канала показано на рис.7. Как видно, теплоотдача увеличивается и достигает максимума при L = 75 мм. При L > 75 мм происходит уменьшение теплоотдачи. Также было замечено, что в диапазоне 25 мм ≤ L ≤ 60 мм увеличение теплоотдачи происходит со скоростью 36,8%, тогда как скорость увеличения уменьшается для L > 60 мм, а в диапазоне 60 мм ≤ L ≤ 80 мм скорость увеличения составила 3,1%. При проектировании конвекционных ребер должна быть получена соответствующая длина ребер из-за того, что температура экспоненциально падает вдоль ребра [17].Следовательно, в исследованном диапазоне трапециевидных высот настоящего исследования было замечено, что это ограничение было достигнуто.

Рис. 7

a Зависимость теплопередачи на метр длины радиатора от трапециевидной высоты конвектора, b Распределение температуры на разных горизонтальных уровнях 150 мм, 300 мм и 450 мм

Этот факт можно наблюдать далее ясно на рис. 7б. Распределение температуры по высоте канала и на разных отметках показано на этом рисунке для L = 25 мм и L = 60 мм.Для меньших высот были получены более высокие значения температуры по высоте канала и на разных отметках. Однако из-за ограничения скорость воздуха уменьшается, что оказывает уменьшающееся влияние на теплопередачу. С другой стороны, было замечено, что с увеличением высоты трапеции температура падает вдоль ребра, и более низкие значения температуры наблюдаются в области кончика ребра. Это показывает, что при определенном значении трапециевидной высоты теплопроводность не могла возникнуть должным образом, что снижает влияние на теплопередачу.

Влияние расстояния между двумя противоположными конвекторами на теплопередачу и распределение температуры было исследовано для диапазона 0 мм ≤ d ≤ 12 мм. Остальные параметры оставались постоянными: H, = 510 мм, t, = 0,50 мм, L, = 37 мм, а конвекторы были размещены в средней части по высоте канала. Влияние расстояния между противоположными конвекторами на теплопередачу показано на рис. 8а. Теплопередача увеличивается с увеличением расстояния и становится почти постоянной для расстояния d ≥ 6 мм.Это происходит из-за большого расстояния между конвекторами, которое не оказывает нагревающего воздействия на воздушный поток за пределами границы и в пространстве между противоположными ребрами. Следовательно, после определенного значения теплопередача почти не изменяется. Однако в диапазоне 0 мм ≤ d ≤ 6 мм теплопередача увеличивается примерно на 17,9%. Наихудший случай был получен для d = 0 мм. Это происходит из-за воздушного потока, который блокируется в области наконечника, следовательно, с уменьшением скорости воздушного потока уменьшается теплопередача.

Рис. 8

a Зависимость теплопередачи на метр длины радиатора от расстояния между двумя противоположными конвекторами, b Распределения температуры на разных горизонтальных уровнях 150 мм, 300 мм и 600 мм

Полученные распределения температуры показаны на рис. 8б. Было замечено, что на расстоянии d = 0 мм высокие температуры возникают вокруг концевой области конвекторов; однако вблизи верхней области (участок C – C) возникает холодная область.Как видно из распределений скоростей, происходит обратный поток и наблюдается унос холодного воздуха. Это снижает теплопередачу; следовательно, наименьшая теплопередача была получена при d = 0 мм. На расстоянии d = 12 мм видна холодная зона вне конвекторов. Эта холодная зона находится между двумя противоположными конвекторами. Следовательно, после определенного значения расстояния между противоположными конвекторами теплопередача практически не изменяется.

Ширина кончиков конвекторов была исследована, результаты представлены на рис.9. Увеличение ширины наконечника увеличивает теплопередачу. На рисунке 9b показано, что ширина кончика b = 0 мм образует треугольную область, ограниченную конвектором. Внутри этой треугольной области наблюдаются высокие температуры, а за пределами конвекторов наблюдаются более низкие температуры. Из-за малой площади поток перекрывается, и, кроме того, малая площадь поверхности возникает на кончике конвектора. Это сказывается на общей теплопередаче, поэтому наименьшая теплопередача была получена при b = 0 мм.В противном случае наибольшая теплоотдача получается при b = 12 мм. Увеличение ширины наконечника увеличивает площадь поверхности в области наконечника конвектора. Кроме того, за счет увеличения площади внутри зоны конвектора не перекрывается воздушный поток, что положительно сказывается на теплопередаче.

Рис. 9

a Зависимость теплопередачи на метр длины радиатора от ширины кончика конвекторов, b Распределение температуры на разных горизонтальных уровнях 150 мм, 300 мм и 450 мм

Влияние вертикального расположения Работа конвектора для конвектора высотой H = 510 мм по теплоотдаче представлена ​​на рис.10. Вертикальное распределение температуры по высоте канала и локальный перепад температур между обогреваемой стенкой и воздухом показаны на рис. 10б. Было замечено, что наибольшая теплопередача может быть получена для случая f = 0 мм, когда конвектор расположен в нижней выходной секции ( z = 0 мм) вертикального канала. Теплопередача уменьшается с увеличением вертикального расположения. Для f = 0 мм холодный воздух, попадающий в вертикальный канал, обтекает выступающие поверхности; следовательно, увеличение разницы температур в указанной области увеличивает теплопередачу.По-разному, для f = 90 мм в нижней части канала возникает холодная зона, пока воздушный поток не достигнет конвекторов. Следовательно, происходит уменьшение теплопередачи. На вертикальном уровне z = 0 мм более высокая температура воздуха может быть получена при f = 0 мм; следовательно, разница температур между стеной и воздухом ниже по сравнению с f = 90 мм. Это противоположно для z = 600 мм, где более высокие температуры воздуха имеют место для f = 90 мм; это конвекторы, которые расположены близко к верхней выходной секции.В обоих случаях температура снижается с увеличением высоты по вертикали.

Рис.10

a Зависимость теплопередачи на метр длины радиатора от вертикального расположения конвектора, b Распределение средней температуры на разных горизонтальных уровнях для f = 0 мм и f = 90 мм и температуры распределения на плоскости x — z

Идею создания камеры смешения между конвекторами предложили Myhren и Holmberg [5], где они исследовали влияние камеры смешения на естественную и принудительную конвекцию вентиляционных радиаторов. конвекционные ребра.В настоящем исследовании использовалась высота конвектора H, = 510 мм и процент отсечки в средней части конвекторов, чтобы наблюдать влияние этих смесительных камер на теплопередачу. Ребра конвекции были прерваны в средней части, чтобы создать пространство, которое образовало смесительную камеру. Это отношение расстояния откачиваемой части к общей высоте ребра. Используя такую ​​зону среза конвекционных ребер, можно разрушить изолирующий тепловой пограничный слой, и, кроме того, можно будет использовать меньше материала.Изменение тепловой мощности по отношению к коэффициентам отключения показано на рис. 11. Увеличение коэффициента отключения снижает теплопередачу, и самая низкая теплопередача была получена для случая без конвекторов, установленных на обогреваемой стене. На рис. 11б наблюдался разрыв пограничного слоя; однако в условиях естественной конвекции уменьшение площади поверхности конвекторов оказывает большое влияние на теплопередачу и, соответственно, на распределение температуры. Следовательно, с увеличением коэффициента отсечки теплоотдача, а также значения температуры, происходящие внутри вертикального канала, уменьшаются.Левый рисунок на рис. 11b показывает, что разница температур для случая без конвекционного ребра наибольшая. Это связано с воздухом, который контактирует только с нагретым воздухом, а за пределами пограничного слоя температура остается на уровне 20 ° C. С другой стороны, для случая c = 50% и c = 0%, разница температур между стеной и воздухом почти одинакова для 0 ≤ z ≤ 200 мм. Для z > 200 мм унос холодного воздуха происходит при c = 50% и разница температур увеличивается, тогда как для c = 0% температура воздуха продолжает расти, а разница температур уменьшается.

Рис. 11

a Зависимость теплопередачи на метр длины радиатора от коэффициента отсечки конвекторов, b разница температур между стеной и воздухом по высоте канала и температурные контуры на x — z плоскость

Для теплопередачи внутри канала была получена корреляция с использованием полученных результатов моделирования. Метод регрессии наименьших квадратов был использован для получения показателей степени коэффициентов.{1.387}; \, \, 0.25 \, {\ text {mm}} \ le t \ le 0.60 \, {\ text {mm}}; \, \, 25 \, {\ text {mm}} \ le L \ le 80 \, {\ text {мм}}; \\ & 450 \, {\ text {mm}} \ le H \ le 600 \, {\ text {mm}}; \, \, 2 \, {\ text {mm}} \ le d \ le 12 \ , {\ text {mm}}; \, \, 2 \, {\ text {mm}} \ le b \ le 12 \, {\ text {mm}} \\ \ end {выровнено} $$

(13)

Рис. 12

Результаты корреляции исследуемых параметров

Полученная корреляция будет полезна производителям при более эффективном проектировании новых панельных радиаторов.

% PDF-1.4
%
489 0 объект
>
эндобдж

xref
489 152
0000000016 00000 н.
0000004746 00000 н.
0000004831 00000 н.
0000005093 00000 н.
0000006366 00000 н.
0000006413 00000 н.
0000006461 00000 н.
0000006508 00000 н.
0000006556 00000 н.
0000006603 00000 п.
0000006650 00000 н.
0000006698 00000 н.
0000006746 00000 н.
0000006793 00000 н.
0000006840 00000 н.
0000006887 00000 н.
0000006934 00000 п.
0000006981 00000 п.
0000007029 00000 н.
0000007076 00000 н.
0000007124 00000 н.
0000007170 00000 н.
0000007207 00000 н.
0000007260 00000 н.
0000007308 00000 н.
0000007362 00000 н.
0000007696 00000 п.
0000008286 00000 н.
0000008902 00000 н.
0000009551 00000 п.
0000010297 00000 п.
0000011057 00000 п.
0000011104 00000 п.
0000011152 00000 п.
0000011200 00000 н.
0000011247 00000 п.
0000011294 00000 п.
0000011341 00000 п.
0000011388 00000 п.
0000011436 00000 п.
0000011484 00000 п.
0000011531 00000 п.
0000011578 00000 п.
0000011625 00000 п.
0000011672 00000 п.
0000011718 00000 п.
0000011766 00000 п.
0000011814 00000 п.
0000011862 00000 п.
0000011910 00000 п.
0000011958 00000 п.
0000012005 00000 п.
0000013026 00000 п.
0000013991 00000 п.
0000014300 00000 п.
0000015231 00000 п.
0000015284 00000 п.
0000016551 00000 п.
0000017690 00000 п.
0000018657 00000 п.
0000019145 00000 п.
0000019882 00000 п.
0000022574 00000 п.
0000023529 00000 п.
0000026217 00000 п.
0000030665 00000 п.
0000035333 00000 п.
0000035630 00000 п.
0000036119 00000 п.
0000036812 00000 п.
0000036989 00000 п.
0000037165 00000 п.
0000037344 00000 п.
0000037524 00000 п.
0000038158 00000 п.
0000038339 00000 п.
0000038777 00000 п.
0000039157 00000 п.
0000039666 00000 п.
0000040116 00000 п.
0000040826 00000 п.
0000040878 00000 п.
0000041064 00000 п.
0000041253 00000 п.
0000041436 00000 п.
0000041628 00000 п.
0000042302 00000 п.
0000042487 00000 п.
0000042958 00000 п.
0000043053 00000 п.
0000043569 00000 п.
0000043771 00000 п.
0000044088 00000 п.
0000044531 00000 п.
0000044929 00000 п.
0000045250 00000 п.
0000045378 00000 п.
0000045537 00000 п.
0000045665 00000 п.
0000045828 00000 п.
0000046376 00000 п.
0000046572 00000 п.
0000047010 00000 п.
0000047078 00000 п.
0000047573 00000 п.
0000048682 00000 п.
0000048956 00000 п.
0000049482 00000 п.
0000050160 00000 п.
0000050575 00000 п.
0000050949 00000 п.
0000051491 00000 п.
0000052136 00000 п.
0000052683 00000 п.
0000053431 00000 п.
0000053599 00000 п.
0000053954 00000 п.
0000054308 00000 п.
0000054699 00000 н.
0000055034 00000 п.
0000055392 00000 п.
0000056082 00000 п.
0000056425 00000 п.
0000056819 00000 п.
0000057027 00000 п.
0000057511 00000 п.
0000057898 00000 п.
0000059195 00000 п.
0000059363 00000 п.
0000059902 00000 п.
0000060420 00000 п.
0000061044 00000 п.
