Работа с нивелиром – выбираем нужную модель, учимся использовать + видео

Работа с нивелиром – удел геодезиста, такой инструмент позволяет произвести нивелирование, то есть определить разность между точками на поверхности земли относительно нулевой отметки, другими словами – превышения на поверхности.

Принцип работы нивелира, устройство и классификация

Устройство всех нивелиров практически идентично, все они содержат корпус, мушку, уровень, наводящий винт, упругую пластинку, подъемные винты, подставку, элевационный винт, опорную площадку, винт кремальеры, окуляр и зрительную трубу. Назначение нивелира определяется его видом, которых существует немало, и каждый имеет какие-либо особенности, которые мы постараемся обсудить ниже. Какие же можно выделить модели? Есть тригонометрические, геометрические, гидростатические, барометрические, радиолокационные, оптические и лазерные варианты.

Современные нивелиры могут подразделяться также на отдельные классы по точности: точные, высокоточные и технические. Высокоточные приборы оснащены дополнительно микрометренными пластинками или съемными насадками. Это позволяет брать отсчеты по штриховой рейке. Если нужно выполнить более точные замеры, тогда лучше воспользоваться в работе шашечными рейками. Большим спросом в последнее время пользуются цифровые нивелиры. Для того чтобы работать с ними, нужна специальная штрихкодовая рейка, только с ней получается взять отсчет автоматически.

Такие нивелиры имеют дополнительное запоминающее устройство, именно оно позволяет сохранить все результаты после проведенных наблюдений.

Часто некоторые люди путают такие понятия, как лазерные нивелиры и построители плоскостей. Последнее приспособление – это не измерительный прибор, то есть он не является нивелиром, однако если в работе с ним добавить измерительную нивелирную рейку и установить все на должном уровне, то показания можно снять, как и при помощи нивелира. Это хорошо, если не нужна высокая точность, в других же случаях нужно воспользоваться тем инструментом, который предназначен как раз для замеров.

Работа с нивелиром математического типа

Принцип работы нивелира тригонометрического типа основывается на измерениях наклона визирных линий с каждой точки. При работе с данным инструментом определяются превышения между точками, а также важно измерить при расчете и вертикальные углы. При тригонометрическом нивелировании определяются с одной станции почти любые возвышения между точками, которые имеют хорошую видимость. Точность расчета может ограничиваться только влиянием оптических преломлений и уклонений на отвесных линиях, особенно если это горные местности.

Определять превышения нужно по измеренным углам, которые вышли между линиями, полученным с помощью теодолита визированием двух точек, разницу между которыми и ищут. Работа с геометрическим нивелиром производится не только с самим прибором, но и с рейками. При работе таким приспособлением получают результаты измерений за счет разности между красными и черными отметками, значения которых берутся с рейки, расположенной горизонтально.

Это самый простой метод, расчет можно легко произвести, находясь в одной точке и при условии, что превышение будет не больше длины самой рейки. Измерять поверхность таким нивелиром в горной местности не получится, расчет не будет точным и эффективным. Превышение таким инструментом определяется визированием горизонтальных лучей (совмещением линий на шкале инструмента и на горизонте или предмете, по которому ведется замер), а вычисление производится за счет разности высот, указанных рейкой. Точность такого нивелирования составляет от 1 до 2 мм (если это технический расчет) и до 0,1 мм (для измерений 1 класса).

Назначение нивелира – как работают простые законы физики?

А вот для чего нужен нивелир гидростатического типа? Принцип работы таких приборов основан на свойстве жидкостей в сосудах всегда задерживаться на одном уровне. Положение не должно меняться от высоты точек, где бы ни были установлены сосуды. Это один из самых эффективных методов, а расчеты при таком нивелировании самые точные, и можно определить разность высоты между точками, даже если отсутствует взаимная видимость, именно в таких местах не могут работать описанные выше модели. Единственный недостаток таких измерений – разность высоты ограничивается длиной самой большой из всех трубок, которые соединены при помощи шлангов.

Барометрический нивелир выдает принцип работы в своем названии, все выполняется барометром, имеющимся в данном инструменте. Расчет ведется по данным значений из атмосферного давления с использованием специальной барометрической формулы. А принцип работы радиолокационных нивелиров основывается не только на измерениях радиовысотомеров, а также и на измерениях эхолотов. Они устанавливаются на воздушные и водные суды. Профиль измерений вычерчивается по проходимым путям.

Для чего нужен нивелир лазерный и оптический?

Оптические нивелиры относятся к самым точным. На сегодняшний день это наиболее востребованные приборы. Их предназначение – производить расчеты, где требуется техническая точность, геометрическое фиксирование результатов. Система оптических нивелиров заполнена азотом, это помогает предотвращать образование конденсатов. Также в них установлены призмы, чтобы улучшить видимость «пузырьков» на круглом уровне. Для того чтобы обеспечить прибор быстрой предварительной наводкой на поставленную цель, в прибор встроен диоптрический визир.

Нивелир защищен от повреждений за счет прочного металлического корпуса. Прибор такого типа удачно подойдет не только для плоских, но и для куполообразных штативов. Лазерные нивелиры необходимы для работ не только внутри помещений, но и снаружи, при строительстве и ремонтных работах. Особенность таких приборов заключается в образовании видимых лазерных поверхностей. Точность измерений приборов такого типа увеличивается за счет использований лазерных приемников.

Это один из нивелиров, который идеально подходит для измерений точек на одинаковых высотах. Если прибор оснастить призмой и приспособлениями для креплений, то его вполне можно использовать не только для кругового нивелирования бордюров, но также для облицовывания стен или подвесных покрытий для потолков. Такое оснащение есть у современного лазерного нивелира Stabila. Поворотная призма позволяет свободно поворачивать инструмент и измерять точки поверхности в круговом направлении.

Как работать с нивелиром – сложно ли быть геодезистом?

Обсудив модельный ряд, хочется узнать, как работать с нивелиром. Мы постараемся представить несложную схему действия. Сначала прибор устанавливается на ровной поверхности между связующими основными точками, и при помощи подъемных винтов на подставке устанавливается пузырек уровня на середине. Перед тем снять показания каждой точки, обратите внимание, чтобы пузырек был по центру, для корректировки надо воспользоваться элевационными винтами. Теперь установите рейку на заднюю точку и снимите показания с одной черной стороны.

Затем установите рейку на переднюю точку и зафиксируйте показания с другой черной стороны, потом рейка переворачивается, и снимаются показания красной отметки с передней стороны. И также снимаются показания красной отметки с задней стороны. Далее нужно по специальным формулам вычислить превышения, то есть рассчитать красные и черные точки. Для того чтобы результат был более точным, необходимо взять показания с промежуточной точки и повторить расчеты. В конце нивелирования производится вычисление горизонта инструмента, то есть надо рассчитать высоту визирного луча. Этот расчет тоже ведется по специальной формуле.

Оцените статью: Поделитесь с друзьями!

Устройство и принцип работы оптического нивелира

Нивелиром называют прибор, который предназначен для определения разницы высот двух точек, удаленных друг от друга на некоторое расстояние. В настоящее время большой популярностью пользуются оптические нивелиры. Приобрести их, как и приемник GNSS, вы можете в нашей компании.

Характеристики прибора

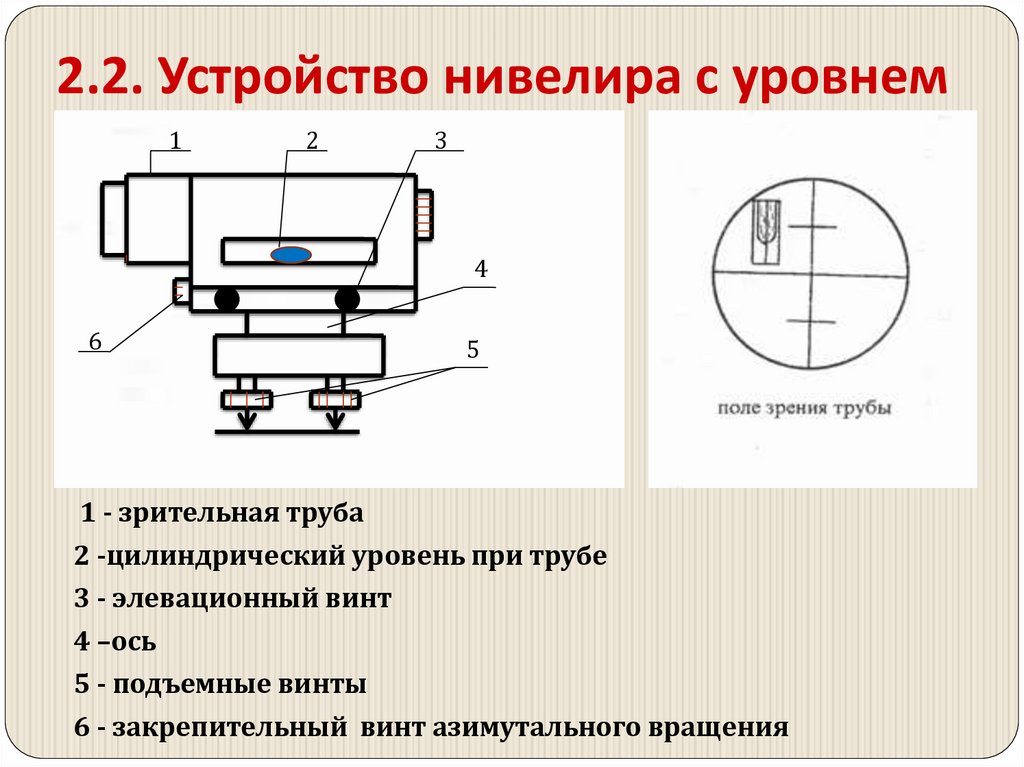

В конструкции оптического нивелира обязательно присутствует зрительная труба с окуляром и линзами, которые обеспечивают приближение объектов. Важным элементом оптического нивелира также является измерительная рейка. Кроме того, он оснащается нитяным дальномером, с помощью которого можно определять расстояния. В некоторых моделях также присутствует горизонтальный лимб, позволяющий измерять углы.

Принцип работы этого геодезического прибора довольно прост. Он устанавливается на ровной площадке, и при помощи винтов зрительная труба приводится в горизонтальное положение. Очень важно, чтобы обе точки на местности, разницу высот между которыми необходимо определить, были четко видны в окуляр.

Для начала измерительная рейка устанавливается в первую точку, и показания снимаются по сетке нитей нивелира. После этого нужно перенести рейку во вторую точку и считать данные снова. Разница между показаниями и представляет собой искомое значение.

Очень удобно пользоваться оптическим нивелиром, который оснащен компенсатором. Это устройство позволяет автоматически выравнивать прибор по линии горизонта. Благодаря ему измерения получаются более точными и выполняются проще.

Для установки нивелира в нужном положении и на необходимой высоте используется штатив. Он изготавливается из алюминия или легких сплавов. При его выборе следует обращать внимание на максимальную высоту приспособления, прочность и вес, а также на качество крепления: оно должно быть эргономичным и надежно фиксировать прибор в нужно положении. Длина измерительный реек составляет от 1 до 5 м. Наиболее предпочтительными считаются те, которые изготовлены из инвара: это специальный сплав, мало подверженный температурным расширениям.

схема основных составных частей цифрового и других нивелиров, принцип работы

Нивелир – это прибор, предназначенный для определения перепада (разницы) высот двух точек, удалённых друг от друга на некоторое расстояние. Существует множество типов устройств нивелиров, но все они сводятся к решению задачи либо визуального определения этой разницы, либо её отсчёта с помощью различных устройств (например, цифровых).

Чтобы понимать, как именно выполняется нивелирование и какие разновидности этого прибора лучше подходят для тех или иных задач, необходимо ясно представлять общую конструкцию нивелира.

Устройство

Нивелиры, используемые при геодезической съёмке местности и в строительстве, делятся на несколько больших категорий. Это традиционные оптические, а также более современные устройства, использующие электронные технологии и лазерное излучение. Все они имеют разное устройство. Рассмотрим по порядку основные принципы и особенности каждой из названных категорий.

Оптические нивелиры: конструкция и принцип работы

Раньше других появилось устройство нивелира оптического типа. Строение всех подобных приборов включает зрительную трубу с окуляром и линзами, обеспечивающими приближение на необходимое число крат. Раньше все оптические нивелиры требовали ручного наведения на интересующую вас точку и фокусировки на ней с помощью различных винтов – подъёмных, наводящего и элевационного. Для точного выведения зрительной трубы в горизонт к ней прикреплялся цилиндрический уровень.

Для выполнения измерений важной комплектующей нивелира является измерительная рейка. Также все модели оптических нивелиров оснащаются нитяным дальномером для измерения расстояний, а некоторые – горизонтальным лимбом, который позволяет измерять углы в горизонтальной плоскости.

Принцип работы такого прибора достаточно прост. Нивелир устанавливают на ровной площадке, с помощью винтов приводят зрительную трубу в горизонтальное положение. Две точки на местности – начальная и измеряемая – должны быть ясно видны в окуляр. Измерительная рейка сначала устанавливается в начальную точку, и показания снимаются по сетке нитей нивелира (точнее, по средней нити этой сетки). Затем рейка переносится в измеряемую точку, и показания снимаются снова. Разница между ними составляет искомое значение.

Большая часть нивелиров, применяемых в современной геодезии и строительстве, несколько отличается от описанных выше. Например, большинство моделей оснащаются компенсатором. Компенсатор – это устройство, предназначенного для автоматического выравнивания прибора по линии горизонта. Использование компенсатора делает измерения точнее и проще.

У нивелиров, оснащённых компенсатором, есть специальная маркировка в виде буквы «К» и обычно отсутствует цилиндрический уровень (так как он становится не нужен).

Особенности цифровых нивелиров

Кроме того, есть категория цифровых нивелиров, которые не требуют визуального определения высоты по измерительной рейке (эту функцию выполняет цифровое отсчётное устройство). Они имеют значительные преимущества и широко применяются в качестве профессиональных измерительных инструментов.

К несомненным плюсам электронных нивелиров относится автоматизация и стабильность измерений. Цифровое отсчётное устройство в любом случае более надёжно и точно, так как его работа не зависит от человеческого фактора и намного меньше зависит от условий видимости.

Схема основных составных частей цифрового нивелира отличается от оптического наличием отсчётного устройства и экрана, на который выводятся показания, а также специальной измерительной рейки. На эту рейку нанесены уникальные штрих-коды. Отсчётное устройство может точно определять высоту по тому из этих кодов, на который наведена труба нивелира. Значения высоты будут выведены на дисплей.

Снятие показаний запускается одним нажатием на кнопку, а также различные модели цифровых нивелиров имеют функцию сохранения и экспорта значений.

Поскольку прибор применяется в полевых условиях, в его конструкцию всегда входит корпус с повышенной защитой от пыли и влаги. Устройство зрительной трубы мало отличается от конструкции оптического прибора, она также имеет линзы с кратностью увеличения от 20 до 50 крат. Чем выше кратность, тем более точен прибор.

Электронные приборы тоже могут иметь функцию измерения горизонтальных углов.

Те модели, которые имеют горизонтальный лимб для этих целей, маркируются специальным обозначением в виде буквы «Л».

Лазерные нивелиры

В отдельную категорию выделяются приборы с лазерными излучателями. Такой нивелир устроен оригинальным образом и не имеет зрительной трубы. Визуальное фокусирование на измеряемой точке осуществляется уже за счёт лазера, который проецируется в хорошо видимую световую линию (в некоторых случаях – в точку).

Лазер ограничен по дальности действия, что является основным недостатком этого типа приборов. Зато их удобно использовать в бытовых и строительных целях. Лазерные модели с небольшим радиусом действия стоят недорого, их применяют внутри помещений при проведении строительных работ, разметки, при установке различных конструкций и мебели.

Для проведения работ на открытой местности также производятся лазерные нивелиры особого класса, которые могут проецировать свет на более удалённые точки. Их часто используют вместе со специальным детектором лазерного излучения и успешно применяют на дистанциях до 500 м.

В состав прибора такого типа входит светодиод (один или несколько) и оптическая система, которая проецирует излучение светодиода в плоскость.

Светодиод может быть устроен как неподвижный излучатель или вращающийся (у ротационных моделей).

Фокусировка

Снятию показаний прибора предшествует процедура фокусировки. Для фокусирования используется специальный элемент – кремальера, которая вращается с целью наведения фокусирующей линзы. Когда получено достаточно чёткое изображение измерительной рейки, нужно также добиться чёткости изображения сетки нитей.

По средней нити этой сетки будет определяться высота. Чтобы сделать её чёткой, нужно вращать окулярное колено до нужного положения.

В оптических нивелирах классической конструкции вы можете видеть в зрительную трубу пузырьковую ампулу цилиндрического уровня. Ориентируясь на пузырёк, трубу приводят в горизонтальное положение путём вращения наводящих винтов.

Если проблема выравнивания по горизонту решена с помощью компенсатора, в наличии цилиндрического уровня на зрительной трубе нет нужды, но присутствует установочный уровень на корпусе прибора. С его помощью вы должны ровно установить прибор на подставке, регулируя его положение винтами, и только после этого выполнить фокусировку.

Дополнительные принадлежности нивелира

К элементам дополнительной комплектации прибора относятся штативные подставки и измерительные рейки.

Штатив состоит из лёгких сплавов или алюминия, служит для установки прибора в нужном положении и на нужной высоте. При выборе штатива следует обратить внимание на его максимальную высоту, крепление (оно должно быть эргономичным и жёстко фиксировать прибор в необходимом положении), а также прочность и вес.

Пристального внимания заслуживает рейка. Она должна быть достаточной длины (производятся рейки разных размеров) и иметь шкалу значений, хорошо различимую в окуляр нивелира с дальнего расстояния.

Все модели измерительных реек маркируются буквами РН и следующими за буквенным обозначением цифрами. Например, РН 3-2500 означает следующее: нивелирная рейка с точностью до 3 мм, длиной 2500 мм.

Некоторые рейки имеют складную конструкцию телескопического типа и маркируются буквой «С».

При выборе нивелирной рейки исходите из того, что их длина колеблется в диапазоне от 1 до 5 м, а точность измерений зависит от материала, из которого изготовлена рейка. Инвар – специальный сплав, который мало подвержен расширению при воздействии температуры.

Из него делают нивелирные рейки повышенной точности.

Выводы

Устройство и принцип действия нивелира бывают разными в зависимости от его типа. Оптические и цифровые приборы имеют ось визирования, расположенную вдоль зрительной трубы, которую нужно установить в нужном направлении и по горизонту. Для этого используется как оптическая система, так и отсчётные цифровые устройства и элементы автоматизации типа компенсатора.

Пользоваться цифровыми нивелирами и моделями с компенсатором проще, чем приборами классического типа. При этом цифровые устройства требуют источник питания, защиту от пыли и влаги, а также могут стоить дороже. Отдельной разновидностью являются лазерные нивелиры.

О том, как пользоваться нивелиром, вы можете узнать из видео ниже.
