Редуктор давления воды: принцип действия, устройство и правила монтажа

Задумывая установку новой или реконструкцию старой системы водоснабжения в своей квартире или загородном доме, мы, обычно, планируем размещение основных приборов и конструктивных элементов, таких как:

ванна, джакузи, душевая кабина, раковина, мойка, унитаз;
проточный или накопительный водонагреватель;
фильтры очистки воды;
стиральная и посудомоечная машина;
система отопления, или система теплых полов.

Многие из них, имея немалую цену, характеризуются достаточно строгими условиями эксплуатации, нарушение которых значительно сокращает срок их службы. Одной из основных характеристик этих условий является предельный уровень давления воды в системе. Так, например, водонагреватели снабжены аварийными клапанами давления, которые просто стравливают избыток воды наружу, а повышение давления в системе водопровода, как правило, происходит в ночные часы и, можно только представить картину, которую увидят в таких случаях хозяева квартиры утром и что услышат они от соседей. При резких скачках давления или при гидроударах может произойти даже разрушение самого водонагревательного прибора, делающее невозможной его дальнейшую эксплуатацию.

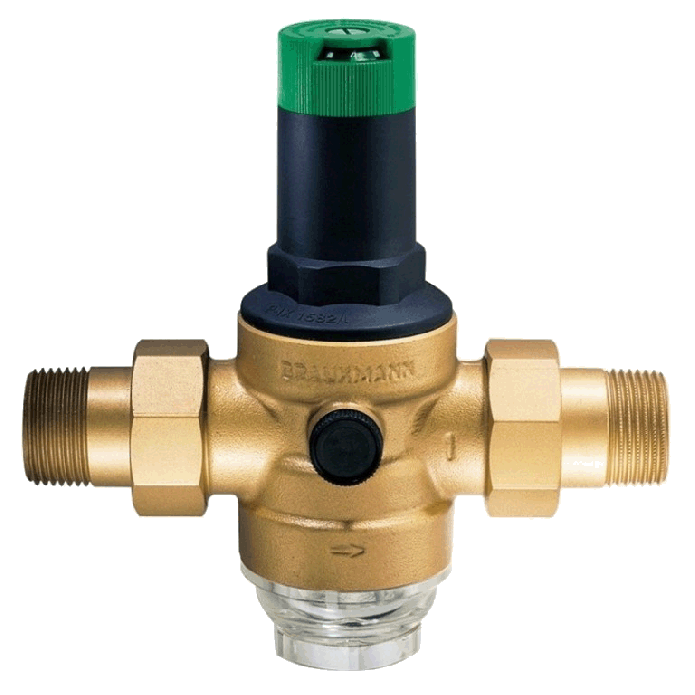

Редуктор давления воды

И это касается большинства приборов, используемых в системе водоснабжения. Избежать подобных аварийных ситуаций и связанных с ними значительных непредвиденных расходов может помочь небольшой прибор, называемый редуктором давления воды.

Описание редуктора давления воды

Редуктор давления воды служит для стабилизации ее напора в системе и ограничении его критического уровня. Принцип действия редуктора основан на автоматической компенсации предельного входного давления с помощью пружины или мембраны. При этом давление воды на выходе остается постоянным, предохраняя внутренние трубопроводы и сети от избыточных нагрузок или гидроударов, особенно часто возникающих в частных домах при питании водопроводной системы от насоса. Представляет собой небольшую конструкцию в металлическом корпусе, снабженную двумя резьбовыми соединениями, с помощью которых врезается во входную трубу водопроводной системы. Он может быть снабжен манометром, показывающим давление в системе и регулировочным винтом, обеспечивающим установку предельного уровня этого давления.

Принцип действия редуктора давления воды

По принципу действия редукторы давления воды делятся на

динамические, обеспечивающие непрерывное регулирование постоянного потока воды и используемые в основном на магистральных трубопроводах и промышленных объектах;
статические, работающие в условиях неравномерного потребления воды, обычно устанавливаемые на входах в квартиры или частные дома.

По месту регулировки давления они подразделяются на редукторы, действующие:

«до себя», закрытые при отсутствии давления и открывающиеся при увеличении давления воды на входе регулятора, ограничивая его предельный уровень;
«после себя», при отсутствии давления открытые и закрывающиеся при превышении предельного уровня напора воды на выходе регулятора.

Статические регуляторы всегда поддерживают давление постоянным на выходе, т. е. «после себя».

Устройство редуктора давления воды

По своей конструкции редукторы давления воды делятся на три основных типа:

Поршневые редукторы давления воды

Наиболее простые по конструкции и самые дешевые, а, следственно, и наиболее распространенные. Содержат подпружиненный поршень, перекрывающий сечение трубопровода, тем самым регулируя давление на выходе. Обычный диапазон регулировки — от 1 до 5 атм.

Недостатком таких регуляторов является наличие движущегося поршня, который обусловливает требования по предварительной фильтрации воды на входе редуктора, а также ограничение максимальной скорости потока, приводящей к повышенному износу движущихся частей.

Установленный редуктор давления воды

Мембранные редукторы давления воды

Обеспечивают регулировку с помощью подпружиненной мембраны, установленной в отдельной герметичной камере и обеспечивающей открытие и закрытие регулирующего клапана. Такие редукторы отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулировки давления, а также большим разбросом рабочей скорости потока, начиная от 0,5 до 3 куб. м./ч. Также отличаются и более высокой стоимостью.

Проточные редукторы давления воды

Обеспечивают динамическое регулирование давления за счет внутреннего лабиринта, находящегося в корпусе и уменьшающего скорость потока путем его разделения и многочисленных поворотов. Используются в основном для систем полива и орошения. Благодаря отсутствию движущихся деталей и применения пластических материалов для их изготовления, отличаются низкой ценой, однако, требуют установки дополнительного регулятора или клапана на входе. Рабочий диапазон — от 0,5 до 3 атм.

Характеристики редуктора давления воды

Основными характеристиками редуктора являются:

Номинальный диаметр, который должен соответствовать условному проходу трубопроводной системы. Этот параметр регламентируется ГОСТ 28338–89;
Наибольшее предельное давление, при котором гарантирована длительная эксплуатация. Этот параметр должен соответствовать ГОСТ 26349–84;
Пропускная способность, куб. м./ч., при которой обеспечиваются установленные пределы регулировки;
Диапазон регулируемых давлений редуктора;
Диапазон рабочих температур прибора, определяющий способность его функционирования в системах отопления и горячего водоснабжения, а также в условиях низких температур;

Монтаж редуктора давления воды. Правила установки

Редукторы давления воды устанавливаются манометром вверх в месте подключения водопроводной системы к магистральному трубопроводу или стояку, желательно на горизонтальном участке отвода сразу за водомерным счетчиком. Кроме того, желательно предусмотреть установку фильтра грубой очистки до редуктора, если он уже не был установлен на входе водопроводной системы. Перед редуктором и непосредственно следом за ним необходимо установить запорные вентили. Регулировка и настройка рабочего давления в системе должна устанавливаться при нулевом расходе воды.

После редуктора необходимо предусмотреть прямой участок трубы длиной не менее пяти рабочих диаметров. Имея необходимые навыки сантехнических работ, можно установить прибор самостоятельно, однако, для гарантии и качества их выполнения лучше доверить эту работу квалифицированному мастеру-сантехнику.

Редуктор давления воды: принцип работы и разновидности

Оглавление:
Редуктор давления воды: назначение и принцип работы
Разновидности редуктора давления воды

Вы никогда не задумывались над тем, почему практически новенький водонагреватель дает течь или под стиральной машиной образуется лужа воды? Только не нужно отвечать сходу и говорить о том, что что-то там проржавело или кто-то установил бракованный шланг. Не без этого, конечно, но в большинстве случаев виною всех протечек является давление воды в трубопроводе, которое, мягко говоря, не всегда стабильно – в некоторые моменты оно может в несколько раз превосходить допустимые значения, что и приводит к порывам даже металлических частей сантехнического оборудования. Так называемые гидравлические удары в состоянии сломать все что угодно и противопоставить их разрушительной силе можно разве что современный редуктор давления воды, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением и принципом работы, изучим разновидности и технологию регулировки.

Редуктор давления воды фото

Редуктор давления воды: назначение и принцип работы

С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты. Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств.

Поршневой редуктор давления воды – его основное преимущество заключается в простоте конструкции. За регулировку давления в водопроводной системе отвечает небольшой подпружиненный поршень, который уменьшая или увеличивая проходное отверстие, регулирует давление воды в системе – установка выходного давления в таких редукторах осуществляется путем ослабления или сжатия пружины посредством вращения специального вентиля. Если говорить о недостатках подобных редукторов, то здесь необходимо выделить такой момент, как необходимость предварительной фильтрации жидкости – без очистки воды от мусора подобные устройства очень быстро засоряются и выходят из строя. В силу такого поведения производители достаточно часто оснащают подобные устройства комплектным фильтрующим элементом – поршневой редуктор давления воды с фильтром способен осуществлять регулировку давления в пределах от 1 до 5атм.
Мембранный редуктор давления. Этот тип редукторов отличается высокой надежностью и неприхотливостью в работе – они выделяются на фоне всех остальных подобных приборов широким диапазоном пропускной способности. Как правило, они в состоянии обеспечить рабочую скорость потока жидкости в пределах от 0,5 до 3 кубических метров в час, что совсем немало, особенно если говорить об их использовании в быту. За работу такого редуктора отвечает подпружиненная мембрана, которая в целях предотвращения засоров помещена в отдельную герметичную камеру – в зависимости от степени сжатия пружины, она оказывает то или иное давление на небольшой клапан, который и уменьшает или увеличивает пропускную способность устройства.
Проточный редуктор понижения давления воды. Устройства этого типа отличаются тем, что в них нет никаких подвижных частей, благодаря чему возрастает их надежность и долговечность – понижение давление здесь достигается за счет внутреннего лабиринта массы небольших протоков. Проходя бесчисленные повороты этих каналов, разделяясь на несколько потоков и снова объединяясь в один, скорость воды гасится, и, как результат, снижается давление жидкости на выходе из подобных устройств. В быту такие устройства используются обычно для систем орошения – основным их недостатком является необходимость установки на выходе дополнительного регулятора.
Принцип работы редуктора давления воды фото

В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются.

Разновидности редуктора давления воды

Редуктор давления воды в силу своей востребованности в различных сферах деятельности человека имеет массу всевозможных различий – классифицировать их можно по нескольким признакам.

По производительности. В этом отношении они подразделяются на три подвида – бытовые, производительность которых не превышает 3 кубометра в час; коммерческие с производительностью от 3 до 15 кубометров в час; промышленные, производительность которых свыше 15 кубометров в час. Если речь идет о том, чтобы приобрести редуктор давления воды для бойлера или другого бытового сантехнического прибора, то оптимальным вариантом будет бытовой редуктор давления.
По принципу подключения. Здесь вариантов немного – это резьбовые редукторы и фланцевые. Первые используются на трубопроводах диаметром до 50мм (2 дюйма), а вторые, соответственно, на более толстых трубопроводах.
По диапазону регулировки практически все редукторы давления разделяются на два типа – это редукторы давления воды с широким диапазоном регулировки и тонко настраиваемые редукторы. Первый вариант устройств способен регулировать давление в пределах от 1,5 до 12 бар, а второй всего-навсего в диапазоне от 0,5 до 2 бар.
По максимальному входному давлению. Здесь также имеется два варианта – в первом случае редукторы предназначены для работы в системах водопровода с давлением до 16 бар, а во втором случае до 25 бар.
По максимальной рабочей температуре жидкости. Здесь все просто и также имеется всего пара вариантов – существует редуктор давления для холодной воды и для горячей. Редуктор давления для горячей воды в состоянии пропускать через себя воду с температурой до +70°C, а редуктор холодной воды до +40°C.
Редуктор давления воды для бойлера фото

В принципе, существуют и другие отличия в некоторых моделях водных редукторов – к примеру, есть редуктор давления воды с манометром, который облегчает процесс регулировки давления. Также некоторые различия могут наблюдаться в установленных фильтрующих элементах – в одних моделях сетка может быть мельче, а в других крупнее. А некоторые модели могут оборудоваться колбовыми фильтрами тонкой очистки – здесь все зависит от желания производителя защитить свою продукцию от повреждений.

И в завершение темы несколько слов о том, как отрегулировать редуктор давления воды. Сами понимаете, что если приобретенная вами модель оборудована манометром, то здесь проблем не возникнет – вращая специальный вентиль редуктора, просто добиваемся необходимых показаний манометра, приводя их в соответствие с паспортными данными наиболее уязвимого оборудования вашего водопровода. Если редуктор не оборудован манометром, тогда для регулировки прибора его понадобится приобрести дополнительно – это недорогое удовольствие, которое позволит вам быть уверенным в том, что давление в водопроводе в пределах нормы и о безопасности того же водонагревательного бака можно не переживать.

Редуктор давления воды с манометром фото

В принципе, это все, что необходимо знать по поводу такого ставшего незаменимым в наше время прибора для водопровода, как редуктор давления воды. Почему так произошло, объяснять долго не нужно – водоканал использует старое оборудование, а мы приобретаем современную технику, которая очень чувствительна к различным отклонениям от нормы. Мало того, использование редукторов воды также обусловлено необходимостью поднимать воду на высоту, и если, к примеру, на десятом этаже давление в пределах нормы, то на первом оно будет очень высоким, что и необходимо компенсировать посредством редуктора давления воды.

Автор статьи Александр Куликов

Характерные причины неисправностей квартирных редукторов давления

В. Поляков

Квартирные регуляторы давления сейчас приобретают популярность и часто устанавливаются в квартирах, где смонтированы квартирные узлы ввода и индивидуальные счетчики. По мере массового распространения регуляторов (редукторов) давления, устанавливаемых на вводе в квартиру трубопроводов холодного и горячего водоснабжения, был выявлен ряд специфических требований и определены причины характерных неисправностей этих приборов

Назначение редуктора – как можно точнее поддерживать заданное давление на выходе, независимо от изменений входного давления и потребляемого расхода воды. Это необходимо, чтобы при разной степени водоразбора (на кухне, в ванной, в душе) потребители не чувствовали дискомфорта, и на каждой точке водоразбора с помощью арматуры можно было бы независимо регулировать расход воды в широких пределах.

Важно также, чтобы редуктор поддерживал настроечное давление и при отсутствии водоразбора (в статическом режиме), т. к. это обеспечивает безаварийную работу квартирных трубопроводов, арматуры и приборов.

По принципу действия квартирные редукторы мало чем отличаются от обычных регуляторов давления, работающих по схеме регулирования «после себя» (рис. 1). Это значит, что имеется дроссель (сопротивление), задающий перепад давления. Данный перепад обусловливает определенный расход. При изменении водоразбора изменяется давление после регулятора. Когда меняется давление после регулятора, его рабочий орган перемещается так, чтобы вернуть перепад на дросселе в прежнее (настроенное) значение, то есть стабилизировать расход и вернуть его в первоначальные пределы.

Представим себе коромысло с равными плечами и опорой в точке «О». Коромысло уравновешено двумя поршнями «а» и «b». Входное давление Рвх. давит на малый поршень «а» с силой

F1= Рвх. • Sа,

где Sа – площадь малого поршня.

Давление на выходе Рвых. давит на большой поршень «b» с силой F2 = Рвх.• Sb , где Sb – площадь большого поршня. Поршень «b» подпружинен пружиной F3 = k • х, где k – упругость пружины, а х – величина сжатия пружины.

Таким образом, силы F1 и F3 стремятся открыть клапан, а сила F2 – стремится его закрыть.

В работе регулятора участвуют также силы трения в уплотнениях большого и малого поршня и реактивные гидродинамические силы на дросселирующей кромке.

Рис. 1. Принципиальная схема регулятора давления «после себя»

В мембранных редукторах вместо поршня «b» используется резиновая мембрана.

В связи с тем, что в мембранных редукторах, по сравнению с поршневыми, меньше трущихся поверхностей, надежность и долговечность таких регуляторов больше, но и стоимость таких редукторов выше, чем поршневых.

Условное обозначение простого редуктора давления (см. рис. 2) полностью отражает описанный выше принцип работы – регулируемое сжатие пружины задает настроечное давление, а давление «после себя» Рвых., меняясь из-за изменения расхода в линии, стремится открыть/закрыть клапан так, чтобы расход через редуктор (обусловленный перепадом на рабочей кромке клапана) оставался прежним. Даже при некотором изменении входного давления Рвх. редуктор все равно стремится поддержать настроенный пружиной перепад, а значит и расход в линии после себя.

Рис. 2. Схематическое обозначение редуктора давления

Идеальный редуктор должен иметь практически линейную горизонтальную характеристику во всем диапазоне рабочих давлений. На практике это далеко не так, и в целом типичная характеристика редуктора выглядит, как показано на рис. 3. Гистерезис (Δ) возникает при разном направлении процесса – при увеличении или при снижении расхода (водоразбора), т. е. в какую сторону в данный момент движется рабочий орган (шток с золотником). Причина гистерезиса – нелинейность регулирующих органов, в первую очередь, вызванная трением в соприкасающихся деталях редуктора, зазорами в кинематической цепи регулятора и наличием загрязнений (отложений) на рабочих органах. Это значит, что при одном и том же расходе давление на выходе может быть разным. Особенно это проявляется в поршневых регуляторах давления. В мембранных регуляторах нелинейность присуща самой мембране – в зависимости от величины смещения от нейтрального положения меняется эффективная площадь мембраны, то есть меняется реакция на изменение давления. если гистерезис Δ оказывается свыше 10%, то такой регулятор давления не рекомендуется использовать в качестве квартирного.

Наклон характеристики на горизонтальном участке обусловливает рабочий диапазон регулирования с заданной погрешностью.

Рис. 3. Типовой график расхода редуктора давления при увеличении (синяя кривая) и при снижении расхода (красная линия)

Однако не только точность определяет пригодность редуктора давления для работы в качестве квартирного регулятора. Производители регуляторов давления, как правило, выпускают достаточно широкую линейку редукторов, как мембранных, так и поршневых, конструктивно отличающихся друг от друга пропускной способностью, диапазонами настройки, максимальным коэффициентом редукции, дополнительными опциями и пр. Для примера, в таблице 1 приведены типы регуляторов давления, выпускающихся под торговой маркой VALTEC.

Из приведенной в таблице 1 номенклатуры наибольшим спросом пользуются редукторы, объединенные с шаровым краном и фильтром механической очистки. Они значительно сокращают монтажную длину квартирного узла ввода, недоступны для постороннего вмешательства в заводскую настройку выходного давления и отлично подходят в качестве квартирных регуляторов.
Эксплуатационная надежность и ремонтопригодность – важнейшие показатели, которые зависят от качества самой воды, ее жесткости, чистоты и содержания растворенных газов (воздуха). Помимо этого важна пригодность редуктора для пропуска воды питьевого качества (то есть, использование подходящих материалов), недоступность для несанкционированного вмешательства в настройки – эти и ряд других дополнительных условий выделяют квартирные регуляторы в отдельную группу регулирующей арматуры. Актуальные рекомендации по установке квартирных регуляторов изложены в ДСТУ-Н Б В.3.2-3:2014 «Руководство по выполнению термомодернизации жилых зданий».

Как показал опыт эксплуатации поршневых приборов, при сильно загрязненной воде наблюдается быстрый износ и/или т. н. «закисание» уплотнительных колец поршней. Регуляторы мембранного типа менее подвержены неисправности такого рода.

Таблица 1. Редукторы торговой марки VALTEC

если говорить о наиболее распространенных причинах отказов квартирных регуляторов давления, то самый большой процент нареканий на работу квартирных редукторов вызывает то, что редуктор «не держит» заданное давление в статическом режиме. То есть, при отсутствии водоразбора давление после редуктора растет выше, чем давление настройки.

Рис. 4. Появление капель воды из пружинной камеры – свидетельство износа поршневых уплотнений

В большинстве случаев это связано с попаданием твердых нерастворимых частиц на седло золотника. В результате такого засорения золотник неплотно перекрывает водяной канал и давление за редуктором начинает расти. Редуктор, тем самым, превращается в обычный дроссель. Такой отказ легко устраним простой прочисткой седла и самого золотника. А это значит, перед редуктором нужно обязательно установить запорный вентиль, а сам редуктор должен обладать ремонтоспособностью, предусмотренной конструктивно. если само седло не повреждено, то после прочистки редуктор восстановит свою работоспособность.

Часто недопустимый рост давления за редуктором, стоящим на холодном водопроводе, вовсе не связан с отказом регулятора давления, а вызван другой причиной. Холодная вода с температурой значительно ниже комнатной, поступив в квартирную систему, при отсутствии водоразбора (например, ночью) нагревается до комнатной температуры. Нагрев воды вызывает ее расширение и рост давления уже после редуктора.

Исправить ситуацию можно, установив после редуктора мембранный гаситель гидроударов (что-то вроде расширительного бачка). Пневмоемкость гасителя скомпенсирует излишек воды из-за ее расширения, что не даст давлению на редукторе «после себя» выйти за допустимые пределы.

Еще одной распространенной причиной отказов поршневых редукторов является износ уплотнительных колец большого или малого поршня (см. рис. 4). Интенсивность этого износа существенно зависит от качества подаваемой из водопровода воды. Повышенная жесткость и наличие мелких нерастворимых частиц ведут к активному абразивному воздействию на детали уплотнений.

Фильтры механической очистки, устанавливаемые перед редуктором, а также встроенные фильтры с размером ячеи 200÷500 мкм не могут защитить арматуру от мелких дисперсных частиц. Усугубляет эту ситуацию установка редукторов так, что шток с золотником и поршнями находится в горизонтальном положении. В этом случае нерастворимые частицы скапливаются внизу поршневой камеры и ускоряют износ уплотнителей.

Износ уплотнений проявляет себя появлением капель воды в вентиляционном отверстии пружинной камеры (рис. 4). Как правило, большинство современных квартирных регуляторов давлений ремонтопригодны, поэтому для устранения течи достаточно поменять кольца на поршне, очистить отложения на стенках поршневой камеры, и регулятор давления снова будет способен работать.

Гораздо большую опасность таит в себе неправильный подбор редуктора по расходному режиму. Когда расход через редуктор начинает превышать номинальный, приведенный в таблице 2, а коэффициент редукции (отношение давлений на входе и на выходе) превышает 2,5, то в районе седла возможно появление кавитации.

Сильное дросселирование потока и резкое местное понижение давления вызывает выделение из воды пузырьков водяного пара, которые, схлопываясь, создают локальное повышение давления до нескольких тысяч бар. Мало того, что кавитация вызывает повышенный шум от редуктора, она может полностью разрушить и само седло, и прилегающую к седлу зону, и даже стенку корпуса редуктора (рис. 5 и 6).

Рис. 5. Кавитационное разрушение зоны седла и стенки редуктора

Рис. 6. Кавитационное разрушение золотниковой обоймы редуктора

Ряд производителей выполняют седло клапана с кольцом из нержавеющей стали, что, по их утверждению, надежно защищает редуктор от последствий кавитации. Но эта мера никак не защищает зону, прилегающую к седлу и стенкам корпуса редуктора.

Таблица 2. Расход через редуктор QN в зависимости от условного диаметра (DN)

Для того, чтобы надежно обезопасить квартирный регулятор давления от кавитации, при его подборе необходимо придерживаться следующих правил:

Расход через редуктор не должен превышать значений, указанных в таблице 2. Эта таблица по требованиям стандарта DIN EN 1567:2000 рассчитана при скорости потока 2 м/с. Обычная скорость движения воды в трубопроводах внутренних сетей не должна превышать 1,5 м/с.
Рабочая точка редуктора по соотношению давлений на входе и на выходе должна лежать в зеленой зоне на диаграмме кавитации (рис. 7).
Потери давления на редукторе (перепад на дросселирующей кромке) по отношению к давлению настройки не должно превышать 1,2 бара.

Рис. 7. Диаграмма кавитации

Что делать, если подобрать квартирный редуктор, удовлетворяющий перечисленным условиям, не удается? Например, давление на входе в редуктор в высотном здании составляет 10 бар, и требуется обеспечить давление на выходе 2,7 бара. По графику на рис. 7 такой редуктор будет работать в зоне возможного возникновения кавитации, т. е. коэффициент при расчетном расходе редукции превышает 2,5. В этом случае требуется каскадное снижение давление, то есть необходимо первый редуктор нужно настроить на давление 4 бара, а следующий − уже на 2,7 бара. Только в этом случае будет обеспечена длительная безаварийная работа регуляторов давлений.

если же эта мера не помогает, то следует выполнить схему разводки по двузонной системе водоснабжения, когда водопроводные стояки по высоте разбиваются на две зоны. Например, в 16-этажном здании стояки первой зоны снабжают этажи с первого по восьмой, а второй зоны – с девятого по шестнадцатый.

Видео. Редуктор давления воды: особенности и настройка

Квартирные регуляторы давления – надежные устройства. Например, порядок испытаний регуляторов на герметичность предполагает циклическое нагружение повышенным давлением не менее 50000 раз. Тем не менее, если соленость воды и степень ее загрязненности механическими частицами в норме, правильно выбран рабочий диапазон давления и рабочая точка регулятора, то выход редуктора из строя вероятен из-за конструктивных и производственных недостатков. Применяйте редукторы только от производителей, которые зарекомендовали себя высоким качеством своих изделий.

Нельзя не упомянуть еще об одном аспекте, связанном с квартирными регуляторами давления воды. Зачастую проектировщики, не утруждая себя сложными расчетами, планируют установку квартирных редукторов в квартирах на всех этажах здания. Но так ли это необходимо? Рекомендуем жильцам, прежде чем бежать в магазин за «правильным» редуктором, замерить давление горячей и холодной воды на входе в квартиру. если это давление не превышает 4,5 бара, и разница между давлениями холодной и горячей воды не превышает 1 бар, то никакого регулятора давления ставить просто не нужно.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 29 671

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Принцип работы регулятора давления воды

Регуляторы давления воды используются повсеместно для управления и контроля потока в сетях снабжения. Серия 300 предназначена для использования в крупных системах водоснабжения, где контроль за гидравлическими показателями должен производиться с большой ответственностью.
Принцип действия регулятора давления воды зависит в первую очередь от его конструктивных особенностей. Так, в серии 300 представлены регулирующие клапана с незначительными различиями, что существенно расширяет их сферу применения и возможности при комбинированном использовании.

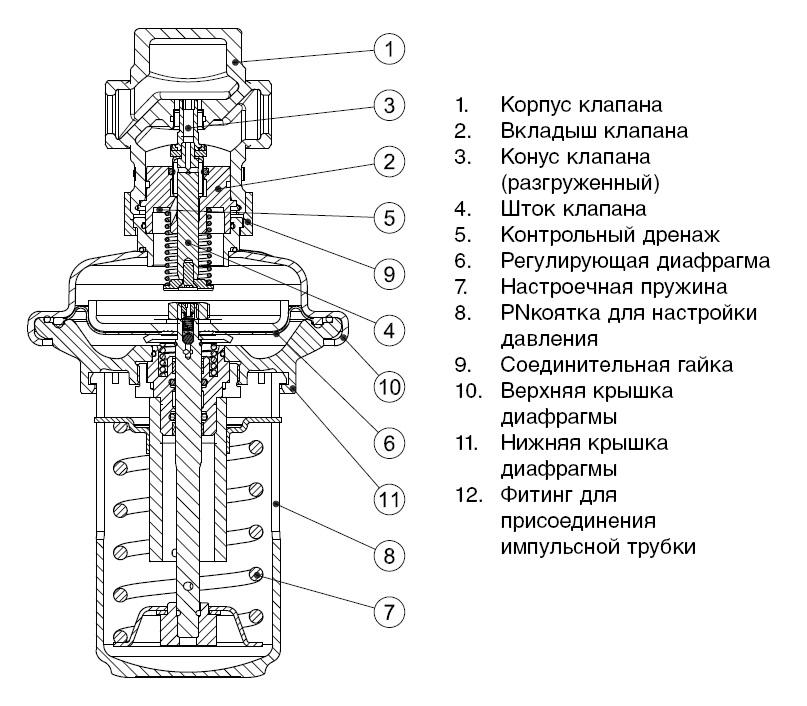

Состав деталей регулирующих клапанов серии 300: крышка, диафрагма, ось, кольцо, корпус.

Принцип работы регулятора давления воды в общих чертах строится на вертикальном движении оси штока. Сверху ось крепко зафиксирована в латунной втулке, а снизу крепление к регулирующей насадке осуществляется посредством четырех небольших лапок, которые обеспечивают очень прочную фиксацию.
Подобная конструкция практически полностью исключает возможность быстрого износа модели. В серии 300 представлен широкий модельный ряд регулирующих клапанов и знание их конструктивных особенностей поможет понять, как работает регулятор давления воды.
Клапан «до себя» помогает регулировать давление воды перед клапаном, в соответствии с предварительными настройками.

Принцип работы 300 PS

Такой регулятор рассчитан на автоматическое управление, после того как заданы настройки на определенное рабочее давление. Причем, если давление воды увеличивается, клапан автоматически плавно приоткрывается и выравнивает давление до нужных величин, при снижении давления происходит обратный процесс — клапан немного закрывается. Благодаря этому давление воды остается всегда на заданном уровне. Работу регулятора давления воды можно настроить и таким образом, чтобы он полностью закрывался, если давление упадет ниже заданной границы.

Принцип действия регулятора давления воды «После себя» отличается от предыдущей модели тем, что регулировка происходит после клапана, по направлению потока. Таким образом, при повышении давления воды ось штока опускается (в зависимости от настроек) и давление снижается. В условиях понижения давления воды происходит обратный процесс: клапан приоткрывается — давление увеличивается.

Принцип работы 300 PR

Из той же серии 300, регулятор перепада давления воды действует несколько иначе. При увеличении давления, клапан приоткрывается, чтобы уровнять разницу между входным и выходным потоком, соответственно, при уменьшении давления — он начинает закрываться.
Такой регулятор давления используется преимущественно для насосов и разнообразных конструкций систем климатического контроля помещения (отопление и охлаждение).
Подобные конструктивные отличия регуляторов давления воды обеспечивают высокую надежность конструкции и долговечность использования, а вертикальный ход оси клапана — низкие потери

Еще по теме:

Редуктор понижения давления воды Dorot
Регулятор перепада давления
Устройство регулятора давления воды
Регулировка редуктора давления воды
Рекомендации по установки и монтажу регулирующих клапанов
Использование регуляторов давления для уменьшения потерь воды
Сравнение регулирующих клапанов
Автоматические регуляторы давления воды
Принцип работы регулятора давления воды

как устроен и принцип действия

Эксплуатация бытовой сантехники требует ответственного подхода. Надежную работу обеспечит только выполнение всех рекомендаций производителя.

В большинстве случаев, в паспорте регламентируются оптимальные и предельные значения давления в водоводе. Для обеспечения требуемого режима эксплуатации необходима установка в магистраль регулятора давления воды.

В противном случае, перепады давления и гидроудары приведут к поломке оборудования и появлению протечек.

Регуляторы применяют в разнопрофильных сетях от бытовых до промышленных. Они встраиваются в разводку для орошения, пожаротушения, в системах водозаправочных станций.

Место для их расположения определяют на вводе в стояк или в здание, после насосного оборудования и узлов запорной арматуры.

Регулятор давления любого типа чувствителен к наличию загрязнений и механических примесей в воде. С целью повышения ресурса безотказной работы рекомендуется на входе установить фильтр для очистки воды.

Содержание

Описание регулятора
Принцип работы
Типы конструкций регуляторов
Существующие разновидности
Как настраивается регулятор давления

Описание регулятора

Регулятор давления воды устанавливается в системе водоснабжения с целью стабилизации входящего потока воды и недопущения критического уровня давления.

В основу работы регулятора положен принцип компенсации пружиной или мембраной предельного давления входящего потока. Это происходит за счет выравнивания усилий. Усилия пружины и диафрагмы вступают в противодействие.

В момент забора воды падает давление на выходе. Соответственно, снижается и давление на диафрагму. В результате клапан открывается.

Возрастание давления продолжается до тех пор, пока усилие диафрагмы и сила упругости пружины не будут уравновешены.

Давление на входе в клапан не влияет на открытие и закрытие пружинного клапана. Выходное давление сохраняется неизменным не смотря на перепады давления на входе.

Таким образом, удается поддерживать на выходе постоянное давление, что предохраняет внутренние коммуникации от гидроударов и перегрузок. Особенно актуальны перепады давления в сетях, питающихся от насоса.

Металлический корпус устройства имеет два резьбовых выхода для подсоединения к водопроводной системе. В некоторых моделях предусмотрен манометр, отображающий давление в системе. В таких конструкциях также предусмотрен винт регулировки для настройки предельного давления.

Преимущества использования регуляторов давления:

Всегда стабильный напор воды на выходе не зависимо от магистрального давления
Отсутствие шума, производимого большим напором воды
Снижение расхода
оберегает внутреннюю сеть от гидроударов
Надежная и безопасная работа оборудования, подключенного к водопроводной сети

Принцип работы

Принцип действия регулятора давления может быть:

Обеспечивает постоянное регулирование потока воды. Устанавливается в промышленности и на крупных магистралях.

Предназначен для сетей неравномерного потребления воды. Используется в квартирах и частных домах.

Устройства классифицируются по месту действия:

«До регулятора»

Они закрыты, когда нет давления и открываются в случае его возрастания на входе в устройство, тем самым ограничивая предельный показатель.

«После регулятора»

Они открыты при отсутствии давления. В случае превышения предельного напора воды на выходе закрываются.

Устройства статического типа работают по принципу «после регулятора», то есть обеспечивают постоянство давления на выходе

Типы конструкций регуляторов

Существует три конструктивных типа регуляторов:

Поршневые

Отличаются простотой конструкции и низкой ценой, поэтому самые распространенные. Расположенный внутри подпружиненный поршень перекрывает проходное отверстие трубопровода. Так обеспечивается постоянство давления на выходе. Диапазон регулирования находится в пределах 1-5 атм.

Поршень не изнашивается, что значительно увеличивает срок эксплуатации такого устройства.

Недостатком конструкции данного типа является движущийся поршень, для которого нужна подача на входе только фильтрованной воды. Вторым недостатком считается быстрый износ подвижных частей, ограничивающих максимальный поток воды.

Возможно появление коррозии на внутренних поверхностях.

Мембранные

Регулирование потока происходит за счет действия подпружиненной мембраны, находящейся в отдельной, изолированной камере. Мембрана открывает и закрывает регулировочный клапан.

Внутренняя полость делится мембраной на две зоны. Одна контактирует с водой, а другая хорошо изолирована. Благодаря этому грязная вода не поступает через слой мембраны.

Конструкция надежна и неприхотлива. Мембранный регулятор имеет защиту от ржавения внутри. При правильной эксплуатации обслуживание не требуется.

Характеризуется широкой зоной регулирования давления и пропорциональностью. Возможно управление скоростью потока от 0,5 до 3 м³/час.

Недостатком является появление на мембране через определенный период эксплуатации трещин, разрывов и расслоения. Следовательно, нужен регулярный контроль состояния мембраны.

Имеет более высокую стоимость.

Проточные

Лабиринт в средине корпуса позволяет осуществлять динамическую регулировку давления. Скорость потока снижается при прохождении разделений и большого числа поворотов.

Регулятор устанавливается в сетях для орошения и полива. В нем нет перемещающихся механизмов, поэтому применяются детали из пластических материалов.

Перед регуляторами данного типа требуется дополнительная установка клапана или регулятора на входном участке. Рабочий диапазон регулирования у устройства – 0,5-3 атм.

Проточный регулятор отличается низкуюой стоимостью.

Электронные

Электронный прибор обеспечивает включение насоса малой мощности в момент забора воды из сети.

Конструкция включает корпус, диафрагму, платы, разъемы для подсоединени. Регулятор оснащен датчиком для защиты от гидроудара и пуска насосного оборудования «в сухую».

Работает устройство бесшумно.

Электронное устройство следует монтировать до первой линии забора. Подводные патрубки обеспечивают удобное встраивание в магистраль трубопровода. Перед пуском насосную емкость заполняют водой.

Заводская настройка электронного регулятора соответствует значению 1,5 бар. Регулируют стартовое значение давления с помощью специальной отвертки, с учетом того, что номинальное значение должно превышать пусковое на 0,8 бар.

Рабочие параметры регуляторов:

Максимальное предельное давление, обеспечивающее длительную эксплуатацию. Параметр регламентируется ГОСТ 26349-84.
Значение номинального диаметра в соответствии с условным проходов=м водопроводной системы (ГОСТ 28338-89).
Пропускная способность устройства, когда сохраняются установленные пределы регулирования, в м³/час.
Рабочий диапазон регулирования.
Температурный диапазон эксплуатации прибора, влияющий на возможность функционирования в магистралях отопления и подачи горячей воды, а также при низких температурах воздуха.

Существующие разновидности

Регулятор давления применяется в различных сферах хозяйства и в промышленности, поэтому классифицируется по многим параметрам.

Производительность

Бытовые, до 3 м³/час
Коммерческие, от3 до 15 м³/час
Промышленные, свыше 15 м³/час

Для бытовых приборов, например, нагревательного бойлера, оптимальный выбор это бытовой регулятор.

По способу подключения

Существуют регуляторы с резьбовым и фланцевым исполнением. Резьбовое присоединение используется на трубопроводахс диаметром трубы 2” (50 мм). Фланцевое соединение применяется на крупных магистралях с большим сечением трубы.

Диапазон регулирования

Широкий диапазон регулирования в пределах от 1,5 до 12 бар.
Тонкая настройка в диапазоне от 0,5 до 2 бар.

В зависимости от предельного входного давления

Для водопроводных систем до 16 бар
Для систем до 25 бар

По предельно допустимой температуре рабочей жидкости

Для холодной воды с температурой до +40°
Для горячей воды с температурой до +70°

По типу установленного фильтрующего элемента

Сетки с различным размером ячеек: мельче и крупнее
Колбовый фильтр тонкой очистки

Как настраивается регулятор давления

Настройка моделей с манометром не представляет сложности. Вращением винта регулировки обеспечивают необходимые значения на шкале манометра. Средний показатель давления – 3 атм. Винт находится на корпусе и легко перемещается с помощью гаечного ключа.

Настройка ведется согласно паспортным рекомендациям всех установленных в системе приборов. Берутся данные по самому уязвимому оборудованию.

Устройства без манометра не регулирует, а оставляют заводские настройки. Все же рекомендуется дополнительно его приобрести. Манометр позволит выполнить точную настройку и обезопасит от непредвиденных ситуаций.

Последовательность действий:

Закрыть все точки забора воды: краны, бойлер, фильтры и другие устройства.
Открыть вентиль подачи в квартиру либо здание
Установить требуемый показатель давления на манометре
Открыть краны в местах потребления воды и проверить показатель давления по манометру.

Допускается колебание значений давления в пределах 10%.

Монтаж регулятора давления в водопроводную сеть стал необходимостью. Это объясняется использованием бытовой техники, чувствительной к избыточному давлению в сети. Регуляторы необходимы на нижних этажах высотных домов. Подвод воды осуществляется снизу и чтобы обеспечить нормальное давление вверху, на нижние этажи подают высокое, что вызывает поломки техники. А при наличии клапана удастся компенсировать перепад давления.

Назначение, преимущества и принцип работы работы регуляторов «после себя»

Срок службы и соблюдение правил его эксплуатации зависят не только от правильной его установки, но и от качества напора воды в трубах. Резкие скачки, перепады давления и гидроудары часто становятся причиной поломки дорогостоящего оборудования. По этой же причине случаются протечки, ведущие к существенным финансовым затратам. Уберечь себя от подобных неприятностей можно, если установить на систему водоснабжения регулятор давления после себя.

Клапан давления воды: способ установки

Основное назначение, которым обладает клапан давления воды, заключается в обеспечении стабильного давления воды внутри инженерных коммуникаций, в независимости от их типа. В зависимости места установки различают регулятор давления «после себя» и «до себя». Первый регулирует давление воды при ее выходе через устройство, а второй – на входе.

Клапан водяной: конструктивные особенности

Регулирующие клапаны воды могут быть: проточными, мембранными, поршневыми, автоматическими и электронными. Наиболее простую конструкцию имеют проточные клапаны. Поршневые не так надежны из-за вероятности образования коррозии, связанной с примесями, содержащимися в воде.
При использовании мембранного регулятора можно быть уверенным в его долговечной и корректной работе. Устройство такого регулятора основано на наличии двух камер и диафрагмы между ними. Очистка такого регулятора производится гораздо реже, чем других разновидностей.

Какие вопрос решают регулирующие клапаны воды

применяются для решения следующих вопросов при организации системы водоснабжения:

За счет стабилизации давления внутри водопроводной магистрали обеспечивается соблюдение требований относительно оптимальных допустимых параметров.

Вероятность возникновения гидроудара в системе, приводящего к протечкам и выходу из строя оборудования, сводится к нулю.

За счет стабилизации давления воды устройства, корректность работы которых напрямую связана с показателями давления жидкости на входе, работают в штатном режиме.

За счет установки клапана регулировки давления воды, обеспечивается ее экономичный расход.

При возникновении протечки клапан автоматически закрывается и вода не так быстро поступает в помещение.

Исчезает дискомфортный шум, который сопровождает открытие крана при высоком давлении и повышенном напоре воды.

Как работает мембранный регулятор давления «после себя»

Регулятор давления «после себя» состоит из следующих элементов:

Входного и выходного отверстия клапана.

Патрубка, ведущего к камере с мембраной.

Камеры с мембраной.

Пружины.

Запирающего диска.

Принцип действия такого регулятора состоит в том, что при повышении водяного давления и заполнения камеры с мембраной срабатывает шток, который соединен с запирающим диском. Мембрана давит на него, и диск блокирует поступление воды (полностью или частично).
При стабилизации давления внутри камеры, запорный диск открывает отверстие. Регулятор срабатывает и при понижении давления в системе. В этом случае происходит возвращение жидкости в клапан через патрубок из мембранной камеры. За счет уменьшения давления в камере происходит открытие запирающего диска и увеличение напора воды с повышением ее давления до оптимального значения.
Основное преимущество такого устройства заключается в его надежности и простой эксплуатации.

Особенности и преимущества клапанов марки «bermad»

Регулирующий клапан марки «bermad» обладает следующими достоинствами:

При изготовлении устройства учитываются действующие международные стандарты.

Устройство изготавливается на основе уникальной запатентованной технологии.

Для изготовления устройства применяются современные, технологичные материалы из металла и композитов.

Устройство универсально и работает в одинаковом режиме независимо от качества и состава пропускаемой жидкости.

Компанией разработаны специализированные и многоцелевые устройства, которые применяются в зависимости от назначения и эксплуатационных условий.

Применяемый тип оборудования

Принцип работы и установка редуктора давления воды

Доброго времени суток всем, кто читает этот пост! В нем я расскажу о редукторах понижения давления. Начинаем, как обычно, с определения.

Редуктор понижения давления — устройство, которое позволяет локально снизить давление в системе водоснабжения квартиры или частного дома.

Предназначен редуктор для защиты водопроводного оборудования от действия высокого давления.

Редукторы понижения давления бывают следующих основных видов:

Поршневой редуктор давления воды: принцип работы и устройство

Поршневые редукторы — внутри таких редукторов находится поршень, который держится пружиной.

Изнутри такой редуктор делится на две камеры — входную и выходную.

Вода во входной камере давит на поршень и приоткрывает створ, через который попадает в выходную камеру.

Таким образом, из-за узкого створа давление в выходной камере получается меньше, чем во входной.

По температуре такие редукторы ограничиваются верхним пределом в 80° Цельсия (если иное не оговорено в паспорте).

Это позволяет применять для горячего и холодного водоснабжения.

Устройство поршневого редуктора давления воды

Устройство поршневого редуктора показано на нижнем рисунке:

Крышка.
Верхняя часть корпуса.
Нижняя часть корпуса.
Диск корпуса.
Регулировочная гайка.
Пружина.
Диафрагма.
Кольцевые уплотнения
Стержень.
Уплотнение клапана.
Клапан.

Мембранный редуктор давления воды: принцип работы и устройство

Мембранные редукторы — более дорогой и совершенный вид редукторов понижения давления.

Мембранный редуктор имеет больший диапазон регулирования давления и менее чувствителен к качеству воды.

Отсутствие в конструкции трущихся частей обеспечивает больший, чем у поршневых редукторов срок службы.

По температурным характеристикам мембранные редукторы не отличаются от поршневых, но могут применяться на более высоких давлениях (до 25 атмосфер).

Принцип работы такого редуктора поясню при помощи рисунка.

Устройство мембранного редуктора давления воды

Латунный корпус.
Крышка корпуса.
Пробка корпуса.
Регулирующая втулка.
Гайка.
Верхняя часть штока.
Пружина.
Цилиндрическая часть штока.
Мембрана.
Распределительное кольцо.
Винт золотника.
Прокладка.
Нижняя часть штока.
Уплотнитель.
Седло.

Как видно из верхнего рисунка, вода, попадающая на вход редуктора, своим давлением давит на прикрепленный к штоку золотник.

Вода стремится вдавить золотник в седло с одной стороны, а с другой его стремится удержать на месте пружина.

После чего вода через небольшую щель попадает на выход редуктора.

Таким образом, давление на выходе из редуктора будет меньше, чем на его входе.

Если давление на входе будет меньше чем то, на которое настроен редуктор, то проток через редуктор не блокируется.

Установка редуктора давления воды

Требования по монтажу зависят от производителя редукторов и обязательно указываются в инструкции, которая идет в комплекте с редуктором.

Для всех редукторов важно соблюдать направление протока (оно указывается на корпусе при помощи стрелки).

Для некоторых важно положение в пространстве. Связано это с особенностями конструкции или с наличием встроенного грязевика.

Обычный поршневой редуктор не чувствителен к изменению положения в пространстве.

Кроме того, для возможности снятия и обслуживания необходимо ставить шаровые краны до и после редуктора.

Устанавливается редуктор понижения давления на вводе в дом или квартиру до приборов учета, но после фильтров грубой очистки.

При установке редуктора перед водонагревателем, производитель рекомендует выдерживать расстояние и не ставить его прямо на вводе.

Иначе излишние давление, которое появляется при нагреве воды нарушит работу редуктора и от него не будет никакого толку.

На этом рекомендации по монтажу редукторов заканчиваются.

Выбираем редуктор давления воды

Редуктор, при правильной эксплуатации должен прослужить вам много лет.

При выборе прибора в магазине, я рекомендую не покупать совсем дешевые поршневые модели.

Они скорее всего сделаны из дешевых материалов и срок их службы будет меньше, чем у качественных европейских моделей.

На этом все, пишите вопросы в комментариях.

Как работает регулятор давления воды

Регулятор давления воды (иногда называемый редукционным клапаном , или PRV) — это специализированный водопроводный клапан, который снижает давление воды, поступающей в дом через основной водопровод. Этот клапан снижает давление до безопасного уровня до того, как вода достигнет любой водопроводной арматуры в доме. Слишком большое давление воды может вызвать множество проблем с водопроводом, поэтому очень важно держать давление воды под контролем.Хотя это не обязательно для каждой водопроводной установки, регулятор давления воды может быть необходим в ситуациях, когда городская вода поступает в дом под очень высоким давлением или когда давление воды нерегулярно.

Большинство домашних сантехнических приборов предназначены для наилучшей работы при давлении около 50 фунтов на квадратный дюйм (фунтов на квадратный дюйм), но нередко городские водопроводные сети попадают в дом с давлением до 150 или 200 фунтов на квадратный дюйм. Если такое высокое давление присутствует на регулярной основе, напряжение может в конечном итоге привести к выходу из строя соединений, утечкам кранов и других приспособлений, а также к поломке приборов.Стиральные машины, посудомоечные машины и некоторые другие бытовые приборы имеют встроенные регуляторы давления, но регулятор давления воды в доме по-прежнему обеспечивает защиту этих приборов, а также защищает все трубы и арматуру по всему дому.

Как работает регулятор давления воды

Регулятор давления воды представляет собой латунный фитинг куполообразной формы, который обычно находится сразу за главным запорным клапаном, где основной водопровод входит в дом.Обычно наверху есть регулировочный винт. Внутри регулятора давления воды имеется регулируемая подпружиненная диафрагма, которая автоматически расширяется и сужается в зависимости от величины давления воды, поступающей в клапан.

Когда вода поступает в регулятор под высоким давлением, внутренний механизм сжимает диафрагму, чтобы сузить поток воды. Это может снизить давление до диапазона от 50 до 80 фунтов на квадратный дюйм, что значительно снизит нагрузку на трубы и арматуру, установленную за клапаном. И наоборот, когда давление поступающей воды падает, диаграмма открывается шире, позволяя большему количеству воды проходить через клапан.Регулировочный винт в верхней части регулятора можно затянуть, чтобы увеличить натяжение внутренней пружины (тем самым снизить давление воды на выходе из клапана), или ослабить, чтобы вода могла течь более свободно через клапан (тем самым увеличивая давление исходящей воды).

Когда система защищена регулятором давления воды, это снижает нагрузку на внутренние клапаны приборов, краны и запорные клапаны с меньшей вероятностью протекают, а колебания давления воды выравниваются.

Нужен ли он мне?

Чтобы определить, нужен ли вам регулятор давления воды, проверьте давление воды в основной водопроводной сети вашего дома. Вы можете купить простой и эффективный манометр в местном хозяйственном магазине или магазине товаров для дома. Навинтите манометр на любой нагрудник для шланга или кран стиральной машины и откройте кран холодной воды, чтобы измерить давление воды. Если давление обычно составляет от 40 до 60 фунтов на квадратный дюйм, тогда все должно быть в порядке, но давление воды, которое часто превышает 80 фунтов на квадратный дюйм, вероятно, вызывает чрезмерную нагрузку на трубы, фитинги и приспособления.Давление воды в городе может значительно колебаться, часто повышаясь ночью, когда общая нагрузка снижается, поэтому обязательно проводите тестирование в разное время дня. И во время теста убедитесь, что вода не используется больше нигде в доме, например, в садовых кранах или в бытовых приборах.

Вы также можете спросить свою местную компанию по водоснабжению, которая, вероятно, сможет сказать вам, рекомендуется ли регулятор давления в вашем районе.

Смотреть сейчас: Как проверить давление воды в вашем доме

Советы по установке

Если вам нужен регулятор давления воды, то лучше всего установить сразу после основного запорного клапана, управляющего ватерлинией, поступающей в ваш дом.Это положение позволяет регулятору защитить все трубы в вашем доме, а также позволяет легко быстро закрыть главный водяной клапан, если вам нужно заменить или отремонтировать регулятор.

Если у вас уже есть существующий регулятор давления, обычно довольно легко заменить его на ту же марку и модель. Большинство производителей не меняют форму или размер своих регуляторов, поэтому новый регулятор той же марки должен точно соответствовать старому. Это может быть так же просто, как перекрыть воду, отсоединить один или два штуцера, а затем заменить регулятор на новый, установленный таким же образом.

С другой стороны, новая установка более сложна, потому что потребует некоторых работ на главном водопроводе. Если вы не достаточно опытные в слесарных работах, это может быть лучше, чтобы позвонить в водопроводчике, так как установка может потребовать репозиционирование основной воды запорного клапана, чтобы создать необходимое пространство для регулятора давления воды.

После установки проверьте давление воды и при необходимости отрегулируйте регулятор. Для регулировки ослабьте контргайку на регулировочном винте, затем поворачивайте винт вверх или вниз, пока давление воды не достигнет желаемого уровня, измеряемого манометром, прикрепленным к шлангу с резьбой где-нибудь в доме.

Техническое обслуживание

Как и вся сантехника и клапаны, регуляторы давления воды со временем стареют и выходят из строя. Если вы замечаете гидроудары любого типа или испытываете колебания или несоответствия в давлении воды, это может быть признаком того, что регулятор давления воды больше не работает должным образом. Всегда рекомендуется проверять давление воды не реже одного раза в год или всякий раз, когда у вас есть вопросы об эффективности регулятора. Если регулировочный винт регулятора больше не влияет на изменение давления воды, клапан подлежит замене.

Помните, что слишком большое давление воды создаст дополнительную нагрузку на водопроводные системы дома и может вызвать работу туалетов, капание из кранов, гидроудар по стенам, а в крайних случаях это может даже вызвать разрыв труб, который может затопить ваш дом. . По этим причинам неисправный регулятор давления воды следует заменить как можно скорее.

Как работает редукционный клапан?

При правильной установке редукционный клапан с пилотным управлением серии Bermad 720 обеспечивает оптимальную производительность в вашем трубопроводе.В этой статье описывается работа редукционного клапана и ключевые компоненты, обеспечивающие максимальную эффективность.

Функция редукционного клапана.

Предназначенный для работы даже в самых суровых условиях, редукционный клапан представляет собой регулирующий клапан с гидравлическим приводом и диафрагменным приводом, который снижает более высокое давление на входе до более низкого постоянного давления на выходе — независимо от колеблющихся требований или изменяющейся силы на входе. По сути, клапан поддерживает постоянное давление ниже по потоку, не обращая внимания на поток.

Посмотрите, как работает функция:

Ключевые компоненты редукционного клапана:

Редукционный клапан давления включает в себя множество элементов, обеспечивающих оптимальную работу.

Корпус клапана.

Корпус клапана стабилизирует обратный поток при регулировании давления.

Взгляд внутрь корпуса клапана.

Корпус клапана имеет внутреннюю дроссельную заглушку с V-образным отверстием, которая обеспечивает точный и стабильный отклик для регулирования расхода и давления, одновременно снижая шум и вибрацию. Дроссельная заглушка с V-образным портом также позволяет клапану работать почти до нуля без рывков.

Следующая анимация дает визуальный обзор того, как заглушка V-образного порта работает с корпусом клапана:

Пилотный регулятор.

Пилотный регулятор отвечает за определение потока воды между камерой управления.

Двусторонний сбалансированный пилотный регулятор Bermad, часто называемый головным элементом клапана, определяет поток воды в камеру управления и из нее. Он совпадает с игольчатым клапаном, чтобы регулировать поток и поддерживать постоянное давление. Посетите нашу страницу продукта, чтобы узнать больше о пилотных регуляторах.

Большой контрольный фильтр.

Присмотритесь к корпусу большого контрольного фильтра.

Чтобы клапан работал с минимальным обслуживанием и безотказной работой, очень важно фильтровать воду, поступающую в пилотный регулятор. Фильтр большего размера увеличивает надежность системы регулирующих клапанов и время между обслуживанием, сводя к минимуму количество неисправностей в работе и техническое обслуживание. Чтобы узнать больше о больших фильтрах управления, перейдите на страницу наших продуктов.

На следующей анимации вы увидите, как все ключевые компоненты — корпус, пилот и фильтр — работают вместе для выполнения функции снижения давления.

Полную установку, ввод в эксплуатацию и работу редукционного клапана Bermad 720 можно посмотреть здесь:

Ищете дополнительную поддержку? Мы здесь, чтобы помочь.

Здесь, в Bermad, мы стремимся предоставить вам информацию, необходимую для продуктов, технологий и операционных систем.

Если у вас есть дополнительные вопросы, вам нужна дополнительная информация или вы хотите обсудить какие-либо технические аспекты редукционного клапана, вы можете:

Если вы хотите получить практический опыт работы с редукционным клапаном, вы можете посетить ближайший учебный центр Bermad для личной демонстрации.

Сделать запрос

Как работают редукционные клапаны давления воды?

Одним из устройств, которое может помочь вам снизить давление воды в вашем доме, является редукционный клапан . Эти клапаны работают, уменьшая количество воды, проходящей через трубу. Вода, которая нагнетается по трубам под высоким давлением до клапана, будет замедляться после клапана. Это может помочь обеспечить меньший износ труб, по которым проходит вода, а также отсутствие избыточного давления на фитинги или соединения, что может привести к их утечке или ослаблению.

Типы редукционных клапанов давления воды

Существует два очень разных типа редукционных клапанов давления воды: с пилотным управлением и клапан прямого действия. Они имеют круглые корпуса и часто изготавливаются из латуни или железа. Клапан прямого действия, который является наиболее распространенным и популярным типом редукционного клапана давления воды, имеет колоколообразную форму, которая содержит пружину с шарообразным корпусом. Пружина настроена на предварительно определенное давление на клапан, которое затем можно использовать для уменьшения или увеличения давления на воду.Клапан с пилотным управлением более сложен и часто используется в промышленности, где поток воды считается важным для технологического процесса. В домашних условиях вы, вероятно, найдете редукционный клапан прямого действия, и это тот тип, который будут установлены домашними установщиками.

Внешний вид нагнетательного клапана

Напорный клапан прямого действия выглядит как раструб, с пружиной в верхней части раструба, движущейся вниз к круглому или шаровидному стопору. Когда давление воды слишком велико, эта пробка упадет в воду, создавая препятствие, которое значительно замедлит количество воды, проходящей по трубам.Клапан давления надежно вставлен в трубу, и это предотвращает воздействие давления воздуха или грунта на редукционный клапан давления воды или на сами трубы.

Клапан и приводы

Чтобы контролировать воду, ваш редукционный клапан будет регулироваться величиной давления внутри клапана. Редукционный клапан давления воды часто размещают перед трубами за пределами дома, чтобы вы могли снизить давление во всех различных частях вашего дома.Как только нагнетательный клапан установлен, когда вы включаете воду из крана, давление, проходящее через клапан, опускается вниз по земному шару. Пружина в колпаке предотвращает отталкивание клапана водой, а это означает, что поток воды теряет энергию, пытаясь пройти мимо земного шара. Приводом в данном случае является пружина, которая удерживает шар от движения вверх и вниз в ответ на давление воды.

Редуктор давления воды → Как работает? • Как чистить? • Как установить?

Редуктор давления воды, регулировка с фильтром и манометром.Изменения давления воды, происходящие в водопроводной системе, часто возникают, среди прочего, из-за неправильно спроектированной системы водоснабжения или происходят ночью, когда меньшее потребление воды вызывает повышение ее давления в трубах, что может повредить систему и подключенные к ней устройства, и подвергать пользователя ненужным расходам.

Не фильтруйте воду. Очисти ее! Мы представляем революционную технологию УФ-светодиодной лампы для обеззараживания воды от Acuva. Мы первый эксклюзивный дистрибьютор в Европе!

Установка редуктора давления воды снизит слишком высокое давление подачи, поддержит постоянное давление в системе, в том числе в случае колебаний давления на входе, поможет сэкономить воду, предотвращая ее чрезмерный поток, исключит риск гидравлического удара и уменьшить шум и шумы, возникающие при работе водяной системы.

Регуляторы давления воды устанавливаются за счетчиком воды i водяной фильтр на сетевом шнуре. Их также можно устанавливать зонами на трубах нагревателей и резервуаров, но это решение используется только тогда, когда доступ к основному подключению невозможен.

Он установлен до и после регулятора отсечных клапанов , что позволяет его установку и последующее обслуживание. Устройство устанавливается вертикально.

Также проверьте: Электролиз воды

Редуктор давления воды может быть установлен в разных местах водопровода:

центральный узел — после водомера, главного клапана и фильтра на главном шнуре питания.Во время установки помните о секции стабилизации потока за регулятором и об установке регулятора после промывки установки. Установка базового давления для всей системы экономит воду.
зона сборки — на подводящих линиях закрытых водонагревателей и накопительных баков, когда целью установки редуктора давления воды является предотвращение открытия предохранительного клапана в случае колебаний рабочего давления. Это позволяет снизить частоту включения нагревателя.
отвлеченный — только в зоне установки котла и при одновременном использовании головок с термостатами. Здесь может появиться явление моста давления, которое приведет к открытию предохранительного клапана. В этом случае редукторы давления должны регулировать подачу горячей и холодной воды.
— в системах снабжения напр. высотные здания, через системы повышения давления, где требуется больше зон давления. Редукторы давления воды используются, когда давление покоя в системе превышает 5 бар или когда давление покоя перед предохранительным клапаном (например,грамм. водонагреватель) превышает 80% от давления открытия.

Давление воды в трубах должно быть адаптировано к возможностям устройств и систем, входящих в водопроводную установку. Слишком высокое давление воды может привести к повреждению или неисправности системы, поэтому в водяной системе установлен редуктор давления воды.

Рабочим элементом каждого редуктора является специальная мембрана , отвечающая за работу редуктора давления в водопроводной системе.

Когда слишком сильная струя воды воздействует на мембрану в редукторе , пружина поднимается, что увеличивает уплотнение и позволяет достичь необходимого давления воды. Когда давление падает ниже установленного уровня, пружина опускается, позволяя воде течь.

На рынке используются различные, часто сложные решения, но, проанализировав r принцип работы эдуктора давления воды , каждый из них неизменен: диафрагма, разделитель и клапан работают вместе, чтобы поддерживать давление на выходе на безопасном уровне.

Часто покупка редуктора давления воды становится необходимостью, потому что его использование защищает водную систему от сбоев, вызванных слишком высоким давлением, и является способом снижения потерь воды в системе.

Также проверьте: Устройство для смягчения воды

Редуктор давления воды используется при:

рабочее давление в системе превышает допустимое значение
давление перед предохранительным клапаном превышает 80% давления открытия клапана
периодическое использование установки может создавать риск временного избыточного давления
Давление покоя в установке превышает 5 бар

Регуляторы давления воды желательны, когда существующее давление в сети (водоснабжение) слишком велико для установки или оборудования или подвержено периодическим колебаниям.

Также проверьте: Обратный осмос

В продаже можно найти устройства разной конструкции и из различных материалов:

Картридж (картридж) редуктора имеет латунный корпус с соединениями и неразъемный картридж с сетчатым фильтром и уплотнением. Такая конструкция позволяет снимать вставку с защитной сеткой для очистки. Весь механизм понижения давления воды находится внутри картриджа, поэтому техническое обслуживание не изменит настройку давления.
Редукторы из нержавеющей стали менее устойчивы к процессам коррозии, чем редукторы из латуни. Последние более дорогие, но будут работать лучше при более высоком расходе воды.
1-дюймовый редуктор давления воды, редуктор ¾ или 1/2 редуктора давления воды. выбирается в зависимости от диаметра подающей трубы. Долговечность меньших редукторов такая же, как и у больших, и при правильном выборе они прослужат до нескольких лет.
Редуктор давления воды с фильтром — очень хорошее решение в установках без других фильтров.Каждый используемый фильтр защищает установку от механических повреждений, и даже если она повреждена, замена редуктора намного проще и дешевле, чем устранение неисправности во всей водопроводной установке или замена работающих в ней устройств. Важно, чтобы регулярная очистка проводилась с сеткой фильтра, установленной перед редуктором давления воды.
Редуктор давления воды со встроенным или внешним манометром упрощает использование и повышает удобство использования водяной системы, обеспечивая быстрое считывание фактического давления в водяной системе.
Редуктор давления воды с фильтром и манометром — комплексное решение и очень удобное в использовании.

Более дешевые модели регуляторов имеют заводскую настройку давления. Если вы выберете более дорогой редуктор давления воды, вы сможете настроить и изменить параметры устройства вручную.

Также проверьте: Поилка

Часто задаваемые вопросы: Редукционные клапаны давления воды

Что такое редукционный клапан давления воды?
Что такое давление воды?
Что не так с высоким давлением воды?
Вызывает ли высокое давление воды «гидравлический удар»?
Какая разница в расходе воды из приспособления при давлении 100 фунтов?против давления в 50 фунтов.?
Есть ли какие-либо исследования, подтверждающие эту цифру экономии?
Где чаще всего используются редукционные клапаны давления воды?
Почему мы теперь называем клапаны понижения давления воды «первичным контролем консервации»?
Как клапаны понижения давления воды экономят воду?
Сколько использует обычная семья из четырех человек?
Как клапаны понижения давления воды влияют на систему сточных вод?
Как клапаны понижения давления воды экономят электроэнергию?
Как эта экономия приносит пользу коммунальным предприятиям водоснабжения и энергетики?
Как клапаны понижения давления воды экономят на обслуживании?
Требуются ли кодам редукционные клапаны давления воды?
Как долго прослужит клапан понижения давления воды?
Если я установлю редукционный клапан давления воды, на какую экономию я могу рассчитывать?
Следует ли нам рассмотреть возможность использования других устройств для экономии воды и энергии?
Действительно ли устройства ограничения расхода экономят воду?
Какие советы пользователь может использовать для экономии воды и энергии?
Сколько стоит клапан понижения давления воды?
Как я узнаю, что у меня высокое давление воды?
Как я могу установить редукционный клапан давления воды?

1.Что такое редукционный клапан давления воды?

Также называемые регуляторами давления воды, редукционные клапаны представляют собой компактные недорогие клапаны, которые выполняют две функции:

Они автоматически снижают высокое давление воды, поступающей из городской сети, чтобы обеспечить более низкое, более функциональное давление для распределения в доме.
Они «регулируют», поддерживая установленное давление в доме, обычно 50 фунтов. тем самым гарантируя, что домашние трубопроводы и приборы работают под безопасным, более умеренным, но удовлетворительным давлением.

2. Что такое давление воды?

Когда в доме открывается светильник и из него течет вода, это происходит потому, что вода «выталкивается». Этот «толчок» и есть давление. Скорость, с которой вода течет из открытого выпускного отверстия, зависит от величины «толчка» или давления, которое существует в данный момент в системе. Короче говоря, чем выше давление, тем сильнее «толчок» за водой.

3. Что не так с высоким давлением воды?

Высокое давление воды, которое обычно считается выше 60 фунтов., имеет некоторые преимущества, например, в системах пожаротушения. Однако в домашней водопроводной системе это может быть опасным, потому что вода может размывать или истирать многие материалы. Большой «толчок» в домашнем водопроводе может также вызвать протекание водонагревателей, удары по водопроводным трубам, капающий кран, шум и поломку посудомоечной и стиральной машин или протекание водопроводных труб. Вода, текущая со скоростью, превышающей скорость, необходимую для удовлетворения нормальных требований к приспособлениям или приборам, становится вредной, расточительной и сокращает срок службы оборудования в системе.Но, вероятно, наиболее важным для среднего домовладельца является то, что это может увеличить стоимость воды, энергии и сточных вод.

4. Вызывает ли высокое давление воды «гидравлический удар»?

Да, и гидравлический удар — это очень просто шум, создаваемый сотрясениями воды, протекающей с большой скоростью в трубе, когда приспособление внезапно закрывается. Внезапная остановка вызывает «отскок» воды и называется гидроударом, вызывая удары по трубам, шум в системах и повреждение приборов. Это может быть похоже на вождение вашего автомобиля на малой скорости в стену, где эффект незначителен.Однако, если вы ведете машину на гораздо более высокой скорости, удар будет сильнее, а следовательно, и отскок или сотрясение. Другое описание гидроударов высокого давления воды можно легко продемонстрировать. Сначала обойдите острый угол, а затем бегите за тот же угол. Мы можем приравнять ходьбу за углом к более низкому, более функциональному и контролируемому напору воды. Однако, когда вы бежите за угол, импульс заставляет ваше тело раскачиваться по более широкой неконтролируемой дуге.Этот принцип основан на том факте, что движущиеся объекты, в том числе вода, имеют тенденцию двигаться по прямой линии. Они сопротивляются смене направления. Следовательно, в доме, где трубопровод имеет много изменений направления, гидроудар можно ограничить за счет снижения давления воды.

5. Какая разница в расходе воды из приспособления при давлении 100 фунтов? против давления в 50 фунтов.?

Снижение давления со 100 фунтов. до 50 фунтов приведет к экономии примерно 1/3, потому что при более низком давлении течет на 1/3 меньше воды.Помните, что при весе 100 фунтов за водой больше «толчка». чем при 50 фунтах. и большая часть этой воды тратится впустую. Почти вдвое больше воды течет при весе 150 фунтов. чем 50 фунтов, большая часть которых потрачена впустую. Умеренная экономия была бы результатом, если бы давление подачи составляло 65 фунтов. Однако даже при таком более низком давлении экономия при использовании редукционных клапанов давления воды составит 20%.

6. Существуют ли какие-либо исследования, подтверждающие эту цифру экономии?

Да. В 1971 году Санитарная комиссия пригородов Вашингтона провела программу испытаний 2400 жилых единиц, которая вызвала широкий интерес в более чем 40 штатах и различных зарубежных странах.Одним из устройств, использованных в их исследовании по консервации, были редукционные клапаны давления воды. Интересно отметить, что в их отчете сделан вывод о том, что в местах проведения испытаний с использованием редукционных клапанов давления воды потребление воды сократилось на 30% в октябре и ноябре и на 37% в декабре.

7. Где чаще всего используются редукционные клапаны давления воды?

Редукционные клапаны давления воды обычно устанавливаются на счетчиках в жилых, коммерческих и промышленных зданиях.Такое расположение желательно, потому что оно затем контролирует давление воды, поступающей ко всем приборам и выходам в здании, и обеспечивает недорогие средства обеспечения более низкого, более функционального давления воды в выходных отверстиях и устройствах.

8. Почему мы теперь называем клапаны понижения давления воды «первичным контролем консервации»?

Большинство людей рассматривают редукционные клапаны давления воды в качестве регуляторов давления, поскольку, как описано выше, они используются для защиты приборов и трубопроводов от воздействия высокого давления воды.Однако из-за нехватки воды и энергии в дополнение к проблемам стоимости, редукционные клапаны давления воды становятся все более важными, поскольку они автоматически обеспечивают преимущество экономии воды и энергии.

9. Как клапаны понижения давления воды экономят воду?

Как упоминалось ранее, на 1/3 меньше воды течет 50 фунтов. чем на 100 фунтов. Следовательно, когда вы уменьшите давление в магистрали в городе до более умеренного, равного 50 фунтам, вы можете рассчитывать на экономию до 1/3 или более ранее потребленной воды, и это отразится на ваших счетах за воду.

10. Сколько использует обычная семья из четырех человек?

Типичная семья из четырех человек использует в среднем 255 галлонов воды каждый день для внутреннего водопровода. С разбивкой по следующим параметрам: мытье посуды — 15 галлонов; приготовление пищи / питье — 12 галлонов; хозяйственная раковина — 5 галлонов, прачечная — 35 галлонов; купание — 80 галлонов; раковина в ванной — 8 галлонов; туалет — 100 галлонов. Если умножить это на год, то обычное семейное потребление воды составит 93 000 галлонов воды. Если у вас есть подростки, вы, несомненно, будете использовать больше, чем указано выше.

11. Как клапаны понижения давления воды влияют на систему сточных вод?

Когда мы можем сэкономить 1/3 ранее потребляемой воды, это также представляет собой аналогичную экономию воды, которая не будет попадать в канализационную систему, где ее нужно очищать. Вода не испаряется после того, как мы ее используем, и ее необходимо направить в канализацию. Многие налоги или сборы на счета за канализацию основаны на количестве используемой вами воды, при условии, что эта вода попадает в систему сточных вод.Это оплачивается вам как дополнительный сбор за канализацию, и во многих случаях налог на канализацию может равняться стоимости воды. Следовательно, когда редукционные клапаны давления воды экономят 1/3 измеренной воды, они также способствуют экономии до 1/3 сточных вод, что чрезвычайно важно, потому что это приносит пользу как пользователю за счет более низкого счета за канализацию, так и сообществу. , так как это вода, их не нужно лечить.

12. Как клапаны понижения давления воды экономят электроэнергию?

По оценке Агентства по охране окружающей среды, 30% воды, используемой в домашних хозяйствах, нагревается, и для нагрева этой воды требуется энергия.Если редукционный клапан давления воды может снизить потребление на 1/3, мы автоматически сокращаем количество горячей воды, которую используем в туалетах и душевых, и, следовательно, мы автоматически уменьшаем количество энергии, необходимое для нагрева этой нагрузки. Таким образом, легко увидеть, что сохранение воды имеет прямое отношение к сохранению энергии. Например, средний душ стоит около 17 центов энергии, а бритье с работающим краном стоит 10 центов энергии.

13. Как эта экономия приносит пользу коммунальным предприятиям водоснабжения и энергетики?

Высотное офисное здание в Чикаго было спроектировано с использованием водосберегающих средств, что привело к экономии более 3 000 000 галлонов воды в год.Это важно, поскольку муниципальному водоканалу не нужно было перекачивать лишние галлоны, водоочистной станции не нужно было его обрабатывать, а само здание сэкономило на перекачке 3 000 000 галлонов, что привело к значительной экономии энергии за счет сохранения тепла. вода. Кроме того, была получена дополнительная экономия за счет того, что 3 000 000 галлонов воды или их обычная часть не нужно было направлять в систему сточных вод, и, следовательно, водоочистной станции не приходилось отбирать эту воду.Нагрев воды требует энергии, и следует также помнить, что «перекачка» воды из одного места в другое также требует значительного количества энергии.

14. Как клапаны понижения давления воды экономят на обслуживании?

Ранее мы описывали влияние высокого давления воды на трубопроводы и оборудование. Если эти приборы будут работать при более низком давлении, их ожидаемый срок службы будет намного больше, а также сократится количество обращений за обслуживанием, вызванных проблемами с посудомоечными и стиральными машинами, протекающими водонагревателями, протекающими водопроводными трубами и потенциальным повреждением воды, которое быть результатом.

15. Требуются ли кодам редукционные клапаны давления воды?

Да. Они требуются Федеральной жилищной администрацией, региональными правилами водоснабжения, такими как IPC и UPC, а также многочисленными кодами городов и штатов. Требование состоит в том, что всякий раз, когда давление воды в городской водопроводной сети превышает 80 фунтов, необходимо установить редукционный клапан. Однако из-за недавно признанных преимуществ редукционных клапанов давления воды с точки зрения сохранения, они могут быть экономично установлены даже там, где давление подачи составляет около 60 фунтов.из-за преимуществ экономии воды и энергии, которые они могут обеспечить.

16. Как долго прослужит клапан понижения давления воды?

Клапаны понижения давления воды

были описаны как продукты «пожизненного залога», потому что исторически неисправный клапан понижения давления воды не заменялся, а просто очищался или ремонтировался с помощью недорогого комплекта для обслуживания. С точки зрения дизайна, он похож на смеситель для кухни в том, что грязь или посторонние предметы на сиденье могут вызвать проблемы, и на самом деле отремонтировать редукционный клапан давления воды не сложнее, чем отремонтировать смеситель на кухне.

17. На какую экономию я могу рассчитывать, если установлю клапан понижения давления воды?

Средняя экономия составит от 50 до 150 долларов в год, вероятно, намного больше. Основываясь на том факте, что при весе 50 фунтов течет на 1/3 меньше воды. чем 100 фунтов, вы можете рассчитывать на экономию до 1/3 ранее потребляемой воды. Поскольку типичная семья из четырех человек использует 90 000 галлонов воды в год, это означает экономию примерно 30 000 галлонов воды. Чем выше давление, тем выше экономия. Более низкое давление приводит к меньшей экономии.(Ваша компания водоснабжения может предоставить ставку.) Однако помните, что 1/3 воды, используемой в домах, нагревается; Таким образом, 1/3 сэкономленных 30 000 галлонов воды, разделенные на 2, чтобы отразить коэффициент смешивания холодной воды, означала бы экономию при нагреве до 5 000 галлонов горячей воды в год. Если вы потратите 4 цента на нагрев галлона воды, экономия составит 200 долларов. Вы также можете рассчитывать на экономию на счетах за доплату за канализацию, поскольку большая часть из сэкономленных 30 000 галлонов воды не будет попадать в систему сточных вод, поэтому вы не будете оцениваться по этому счету.(Свяжитесь с местными властями, чтобы узнать о начисленных сборах.) Вам также необходимо будет подсчитать экономию, полученную за счет того, что вам не придется чаще ремонтировать или заменять приборы. Это туманная цифра, но, основываясь на вашем собственном опыте за последние годы, вы можете рассчитывать на сокращение частоты технического обслуживания и, конечно же, на повышение производительности этих устройств.

18. Следует ли нам рассмотреть возможность использования других устройств для экономии воды и энергии?

Конечно.Редукционный клапан давления воды является центром программы консервации; но вы также должны рассмотреть устройства контроля потока, туалеты с низким смывом, улучшенное водонагревательное оборудование и более дисциплинированные привычки пользователя. Однако, если бы ни одно из этих устройств не было установлено, редукционный клапан давления воды все равно будет способствовать важной и значительной экономии энергии и воды, что приведет к средней экономии от 50 до 150 долларов в год или более в зависимости от ваших местных тарифов.

19.Действительно ли ограничивающие поток устройства экономят воду?

Да, и они могут эффективно устанавливаться на душевые лейки, арматуру и водонагревательные котлы. Например, многие насадки для душа наносят воду со скоростью 6 галлонов в минуту. Применение ограничителя расхода на 3 галлона в минуту сократит расход вдвое, обеспечивая экономию воды и энергии. Однако следует помнить, что их мощность основана на «фиксированном» давлении подачи, например, 50 фунтов. а работа под более высоким давлением позволит увеличить поток. Вот почему мы говорим, что редукционный клапан давления воды является «центром» программы, потому что он поддерживает постоянное давление во всем доме, тем самым улучшая работу устройств ограничения потока.

20. Какие советы можно использовать для экономии воды и энергии?

При мытье посуды ставьте пробку в раковину или используйте таз.
При мытье проточной водой расходуется 30 галлонов на один прием пищи.
Держите бутылку с питьевой водой в холодильнике, наливая воду из крана до тех пор, пока холод не потратит галлон.
Прежде чем запускать стиральную машину, подождите, пока вы не наберете 9 фунтов стерлингов. Средняя машина использует 50 галлонов на загрузку.
Выключайте горячую воду во время бритья и выключайте холодную воду во время чистки зубов. Для бритья с работающим краном требуется около 20 галлонов.
Принимайте душ вместо ванны. Для обычной ванны требуется 36 галлонов, для обычного душа — 25. Для душа достаточно десяти галлонов, если выключить его на время мытья.
Не используйте унитаз для удаления сигаретного пепла, салфеток для лица и других материалов. Обычный смыв требует 8 галлонов.
Используйте посудомоечную машину только полностью заполненной.
Своевременно исправляйте капающие краны. За день капания можно потратить около двух галлонов.
Работающие туалеты могут тратить четыре галлона в час. Держите их в хорошем состоянии.
ПОДУМАЙ, прежде чем открывать кран.

21. Сколько стоит клапан понижения давления воды?

Конечно, по всей стране существуют разные типы редукционных клапанов давления воды и различная плата за установку. Смету можно получить у местного квалифицированного сантехнического подрядчика.Чтобы определить, сколько вы, как физическое лицо, сэкономите, необходимо рассмотреть факторы, указанные в вопросе 17, в сравнении с вашими текущими счетами за воду и электроэнергию.

22. Как узнать, что у меня высокое давление воды?

Практическое правило: если вы слышите стук труб в доме или наблюдаете, как вода плещется в раковине, вероятно, давление слишком велико. Однако для точного измерения ваш местный сантехнический подрядчик или коммунальное предприятие может проверить ваше давление с помощью манометра.

23. Как установить редукционный клапан давления воды?

Самый простой способ — позвонить вашему местному квалифицированному сантехническому подрядчику, который может предоставить вам оценку, а также порекомендовать различные типы редукционных клапанов давления воды, а также тот, который лучше всего подходит для вашего дома. Хотя редукционные клапаны давления воды довольно просты в установке и могут быть самостоятельным проектом, существуют некоторые законы, которые требуют, чтобы только лицензированный сантехнический подрядчик мог работать с домашней системой питьевой воды в целях здоровья и безопасности.

Как отрегулировать редукционный клапан: простой способ

Знание того, как отрегулировать понижение давления
Клапан — важная часть инструментария любого мастера. В этой статье мы начнем
с нуля и проведут вас через весь процесс. Мы вам все расскажем
вам нужно знать о редукционных клапанах и почему вам может понадобиться
отрегулируйте свое в первую очередь.

Как работают редукционные клапаны
Работа?

Как следует из названия, снижение давления
клапаны регулируют поток воды в ваш дом.Без понижения давления
клапана, эта вода будет проходить через водопровод со скоростью, непригодной для
жилое использование.

Водонагреватели в Phoenix обычно способны выдерживать давление ниже 80 фунтов на квадратный дюйм. Между тем, городские власти считают допустимым давление в диапазоне от 40 до 100 фунтов на квадратный дюйм. Если давление воды, поступающей в ваш дом, достигнет верхнего предела этого диапазона, это повредит не только ваш водонагреватель, но и другие приборы и трубы.

Вот тут и пригодится регулятор давления воды в жилых помещениях (другое название «редукционный клапан»).

Хорошо, но

Как работают редукционные клапаны?

Хорошо, если вас не устраивает
общее объяснение, которое мы предоставили выше, вот более техническое.

Редукционный клапан обычно закрыт
к вашей воды запорным клапаном. Вы будете знать, что смотрите на клапан, потому что он
рядом будет датчик.

Внутри клапана находится пружина и
диафрагма. Эти два элемента взаимодействуют с напором поступающей воды либо
сокращение или увеличение отверстия, через которое в конечном итоге проходит вода.

Когда вода поступает в клапан под давлением
больше, чем было установлено, диафрагма и пружина будут
сожмите и уменьшите поток. Однако верно и обратное. Если вода
входит в клапан при слишком низком давлении, пружина и диафрагма расширятся
и позвольте воде выйти через большее отверстие.

Настройка редукционного клапана
определить, что он считает приемлемым как для верхнего, так и для нижнего пределов
его диапазон.

Если это не имеет для вас полного смысла, не
волноваться.Точная механика и физика процесса сбивают с толку даже некоторых.
опытные сантехники. Все знают, что процесс работает.

Как отрегулировать давление
Редукционный клапан

Вам понадобится гаечный ключ подходящего размера
для выполнения регулировки.

Теперь, когда вы хорошо понимаете, как
редукционные клапаны работают, вы должны иметь представление о том, что происходит, когда
вы делаете корректировки.

Прежде всего: следует ли вам
Отрегулировать давление?

Если вы испытываете повышенное или пониженное
давление воды из-за сбоя в работе вашего муниципального водопровода,
регулировка клапана может вывести ситуацию из строя, когда система вернется в
обычный.

По этой причине вам будет разумно связаться с вашим
водный отдел, чтобы узнать, не в них ли проблема. В противном случае возможно, что
ваш клапан каким-то образом вышел из строя и требует регулировки.

Также обратите внимание, что регулировка настройки редукционного клапана без полного понимания того, что вы делаете, может привести к проблемам. Установка слишком высокого давления приводит к потере воды и может нанести вред вашей технике. В крайнем случае ваш водонагреватель может взорваться. Такие приборы, как смягчители воды, также могут быть повреждены.

Другими словами, если вы не уверены в том, что
вы делаете, свяжитесь с профессионалами, такими как наши технические специалисты в American Home Water
и Воздух.

Шаг № 1: Найдите клапан

Редукционный клапан обычно похож на
колокол или купол. Как упоминалось ранее, вы обычно видите его рядом с датчиком. Это
может быть встроен прямо в ваш водомер. Однако в большинстве случаев вы обнаружите
клапан в виде отдельного устройства, которое находится с после счетчика в системе водоснабжения вашего дома.

Шаг № 3: Определите корректировку
Метод

Многие клапаны имеют гайку, винт или ручку.
прикреплены к ним, что позволяет вам выполнять фактическую настройку. Поворачивая винт
или ручка по часовой стрелке обычно увеличивает давление воды при ее повороте
против часовой стрелки снижает давление.

Это может показаться нелогичным, поскольку это
противоположно тому, как работают краны, поэтому убедитесь, что вы знаете, в каком направлении повернуть
чтобы получить желаемое давление.

Шаг № 4: Используйте водомер для
Проверьте свое давление

Прежде чем вносить какие-либо изменения в
Редукционный клапан, необходимо понимать существующие обстоятельства.Хотя вы можете знать, что ваше давление слишком высокое из-за таких симптомов, как капание
смесители, вы хотите получить точные показания давления.

Есть несколько мест, где можно прикрепить
датчик, чтобы получить хорошее чтение. Пока приспособление находится за клапаном,
это не имеет особого значения. Многие люди прикрепляют манометр к воде
сливной кран отопителя или просто кран.

Шаг № 5: Понять, являетесь ли вы
Иметь закрытую или открытую систему

Проще говоря, открытая система водонагревателя позволяет
избыточное давление воды, чтобы вернуться в линию подачи холодной воды и
в конечном итоге в городское водоснабжение.Закрытая система не позволяет
избыточное давление, чтобы вернуть его в муниципальное водоснабжение.

Когда происходит тепловое расширение, это может быть опасно. Чтобы избежать этой опасности, вам нужно будет согласовать давление вашего регулятора с давлением вашего расширительного бачка.

Это не ракетостроение, но полезно
знать, прежде чем начинать вносить коррективы.

Шаг № 6: Отрегулируйте давление
Редукционный клапан

Большинство клапанов имеют стопорную гайку. Однажды ты
открутив эту гайку, вы сможете повернуть регулировочный винт, ручку или болт.Отрегулируйте его, пока давление, показываемое на вашем манометре, не достигнет желаемого уровня. Для
в большинстве жилых помещений, что означает давление ниже 80 фунтов на квадратный дюйм.

Не делайте сразу огромных корректировок. Сделать нет
более четверти оборота каждый раз, прежде чем взглянуть на датчик, чтобы увидеть
какой эффект вы производите.

Также обратите внимание на корректировки, которые вы делаете, чтобы
что вы можете отменить их, если зайдете слишком далеко.

Шаг № 7: При необходимости отрегулируйте
Давление в вашем расширительном баке

Если у вас закрытая система водонагревателя, вы
также потребуется отрегулировать давление в расширительном бачке.Делать
это правильно, вам понадобится манометр для проверки существующего давления.
расширительного бачка. Присоедините клапан непосредственно к впускному воздушному клапану на
бак.

После определения давления используйте
ручной насос, чтобы поднять его до давления, равного давлению воды в вашем доме.
Не используйте воздушный компрессор; это может привести к повреждению.

Шаг № 8: Отсоедините датчик уровня воды
и зафиксируйте регулировочную гайку

Убедитесь, что вы заблокировали регулировочную гайку на вашем
редукционный клапан давления.Это предотвратит легкое вращение винта, что
отменит ваши настройки.

Когда заменить давление
Редукционный клапан

Рекомендуется проверить воду
давление не реже одного раза в год, чтобы поддерживать его на желаемом уровне. Как и в случае с
большинство механических устройств, однако, ваш редукционный клапан может начать
неправильно функционируют со временем.

Вы знаете, что это тот случай, когда корректировки
к вашему клапану, не приведет к изменению давления воды.Давление может
быть стабильно высоким независимо от ваших усилий, и вы, вероятно, заметите проблемы
например, гидравлические удары и капающие из кранов.

Если вы думаете, что вам нужно заменить давление
редукционный клапан, было бы разумно обратиться к профессионалу, который выполнит эту работу. Может
запутать неопытных домашних мастеров, так как требует пайки,
сантехнические работы и, возможно, установка другого оборудования для смягчения последствий
любые проблемы, с которыми вы сталкиваетесь.

После установки клапана
профессионально настроить его самостоятельно довольно просто, если предположить, что
у вас есть четкое представление о шагах, описанных выше.

Заключение

Редукционный клапан — важная деталь
вашей жилищной системы водоснабжения. Позволяет регулировать напор воды
приходя в ваш дом на уровень, подходящий для вашей техники.

Прежде чем приступить к регулировке давления,
свяжитесь с вашим муниципалитетом, чтобы убедиться, что аномальное давление не просто
временная проблема с их системами.

Если вы решите, что проблема в вашем
клапан, отрегулируйте его, как описано выше.

Если вы не знаете, чем занимаетесь, и живете в районе Феникса, позвоните нам в компанию American Home Water and Air. Мы ремонтируем бытовые системы водоснабжения и отопления, вентиляции и кондиционирования воздуха более 30 лет и будем рады помочь вам.

Как работает регулятор давления

Основная функция регулятора давления — поддерживать желаемую производительность ирригационной системы.

Система орошения предназначена для приема заранее определенного количества воды и равномерного нанесения ее на определенную площадь.Роль регулятора давления в этой системе заключается в поддержании желаемой производительности за счет ограничения избыточного давления воды на входе до постоянного давления на выходе.

Регуляторы давления

достигают этого за счет автоматической регулировки площади открытия в зависимости от давления на входе. Открытие изменяется пропорционально, чтобы гарантировать, что давление на выходе остается в допустимых пределах.

Регулятор давления срабатывает, когда вода проходит через впускной конец регулятора и вокруг неподвижного седла, как показано выше в темно-синей области.Вода поступает в полый цилиндр, называемый дроссельным штоком (или Т-образным штоком), который прикреплен к большей диафрагме возле выпускного конца. Вокруг дроссельного стержня находится пружина, которая удерживает проходное сечение открытым и пропускает воду.

Когда вода проходит под высоким давлением, избыточное давление действует на диафрагму и заставляет пружину сжиматься, подталкивая Т-образный шток к седлу. Отверстие возле сиденья закрывается ровно настолько, чтобы поддерживать желаемое давление и поток. Баланс между силой на диафрагме и сопротивлением пружины определяет выходное давление.

Что это значит для ваших оросителей?

Спринклеры

предназначены для работы в определенном диапазоне потоков и давлений.
