какой нужно использовать, размеры каркаса, конструкция своими руками
Выбирая профиль для гипсокартонной перегородки, следует учитывать его качество и основные характеристики
Перепланировка помещения в современное время не требует особых навыков строительства. Самым простым способом возведения перегородки является конструкция из гипсокартона. Она проста в монтаже, ей можно перегораживать комнаты в жилых помещениях. Перегородки могут быть различные как глухие, так и частичные. Каркас делается из оцинкованных профилей различных размеров.
Металлический профиль для перегородки из гипсокартона
Любая перегородка из гипсокартона имеет основу «скелет» для крепления листов ГКЛ. Сами листы достаточно увесистые и каркас для их крепления должен быть надёжным. Профиль для перегородки из гипсокартона хорошо справляется с такой нагрузкой. Конструкции получаются достаточно крепкие и идеально ровные.
Профили различаются по видам и размерам, для них необходимы соединительные элементы, которые дополнят конструкцию большей надёжностью и соединяют каркас:
- Направляющий профиль используется для крепления каркаса к потолку и полу;
- Стоечный составляет основу каркаса;
- Профиль перемычный соединяет стоечные профиля;
- Потолочный;
- Угловой элемент накладной;
- Подвесы;
- Соединитель одноуровневый;
- Соединитель двухуровневый;
- Гибкий арочный профиль используется для создания арок;
- Отрез для удлинения.
Профили также бывают усиленные и не усиленные, каркас для гипсокартона лучше выполнять из усиленных профилей. Стоит обращать внимание на качество материала. Подробнее разновидности металлического профиля представлены в статье: https://homeli.ru/remont-i-otdelka/profili-dlya-gipsokartona.
Оцинкованный профиль не должен иметь повреждений и следов ржавчины, лучшим будет профиль с содержанием цинка более 99%, он меньше всего подвержен коррозии. Заводской брак часто маскируют покраской профилей, стоит понимать, что скрытый заводской брак опасен, перегородка попросту может разрушится.
Какие профили нужны для перегородки из гипсокартона
Каждый вид профиля имеет своё предназначение в монтаже. Для каждой конструкции используется определённый набор металлических профилей и соединительных элементов к ним. Для подшивания стен и потолков используют плоскостные – они не имеют рёбер жёсткости и поэтому плохо выдерживают сильную нагрузку. Для конструкции различных арок применяют арочные гибкие профили. С их помощью легко сделать арку любой формы, а для межкомнатных перегородок – стеновые или перегородочные профиля, они имеют специальные рёбра жёсткости в виде двух выпуклых желобков по всей длине.
Для того чтобы сделать перегородку, важно знать какие профили нужны для перегородки из гипсокартона:
- Направляющий перегородочный профиль (UW) используется для задания направления перегородки;
- Стоечный несущий профиль для перегородок (CW) используется для создания каркаса перегородки и крепится к направляющим профилям;
- Для жёсткости конструкции между несущими профилями устанавливаются поперечные перемычные профиля связывающие весь каркас.
Строительный рынок имеет огромный ассортимент профилей по различным ценам, однако важно помнить о надлежащем качестве, каркасные профили должны выдерживать положенную нагрузку.
Профили необходимо брать одного размера, для объемных перегородок используются более широкие, для частичных или фигурных возможно использование стандартного профиля 50 мм шириной.
Оцинкованный профиль для перегородки из гипсокартона: размеры
Для разных каркасов используют различные по размеру профили. Важно знать, для чего предназначен тот или иной профиль, чтобы максимально качественно выполнить перегородку.
Смонтировать перегородку из гипсокартона своими руками поможет следующий материал: https://homeli.ru/remont-i-otdelka/steny/montazh-peregorodok-iz-gipsokartona.
Профиль для перегородки из гипсокартона – размеры:
- Направляющий профиль имеет ширину 28 мм, высоту 27 мм, длина 3 или 4 метра, толщина стенок 0,5 – 0,6 мм;
- Несущий профиль имеет ширину от 42 мм до 150 мм, высоту полок 27 мм – 40 мм, 3 или 4 метра длинной.
Более устойчивые к толчкам и ударам перегородочные профили с большей шириной. Важно не забывать сделать технические отверстия для прокладывания внутренних коммуникаций.
Некоторые виды профилей имеют готовые отверстия с прорезиненными краями, чтобы не повредить острыми краями целостность проводки, проложенной внутри перегородки из гипсокартона.
Рекомендации, какой профиль использовать для межкомнатных перегородок
Межкомнатные перегородки из гипсокартона должны выполнять помимо разделения ещё и шумоизоляцию. Добиться этого можно с помощью укладки во внутрь стены изолирующего шум материала.
Для различных помещений требуется разная толщина перегородки и зависит она от того, какой профиль использовать для перегородок:
- Для достижения толщины перегородки 7,5 см используется профиль шириной 50 мм;
- Перегородка толщиной 10 см выходит из профиля с шириной 75 мм;
- Толщина перегородки 12,5 см выходит при использовании профиля шириной 100 мм.
Необходимо отметить, что самая шаткая и слабенькая перегородка будет при использовании профилей 50 мм шириной, такую перегородку лучше выполнять как частичную или декоративную часть интерьера.
Оптимальной шириной для стены, перегораживающей пространство помещения, является профиль 75 мм. Самой прочной перегородкой соответственно будет конструкция с использованием профиля 100 мм шириной. Увеличить жёсткость более тонких перегородок можно путём сложения одного профиля в другой или двойным слоем гипсокартона.

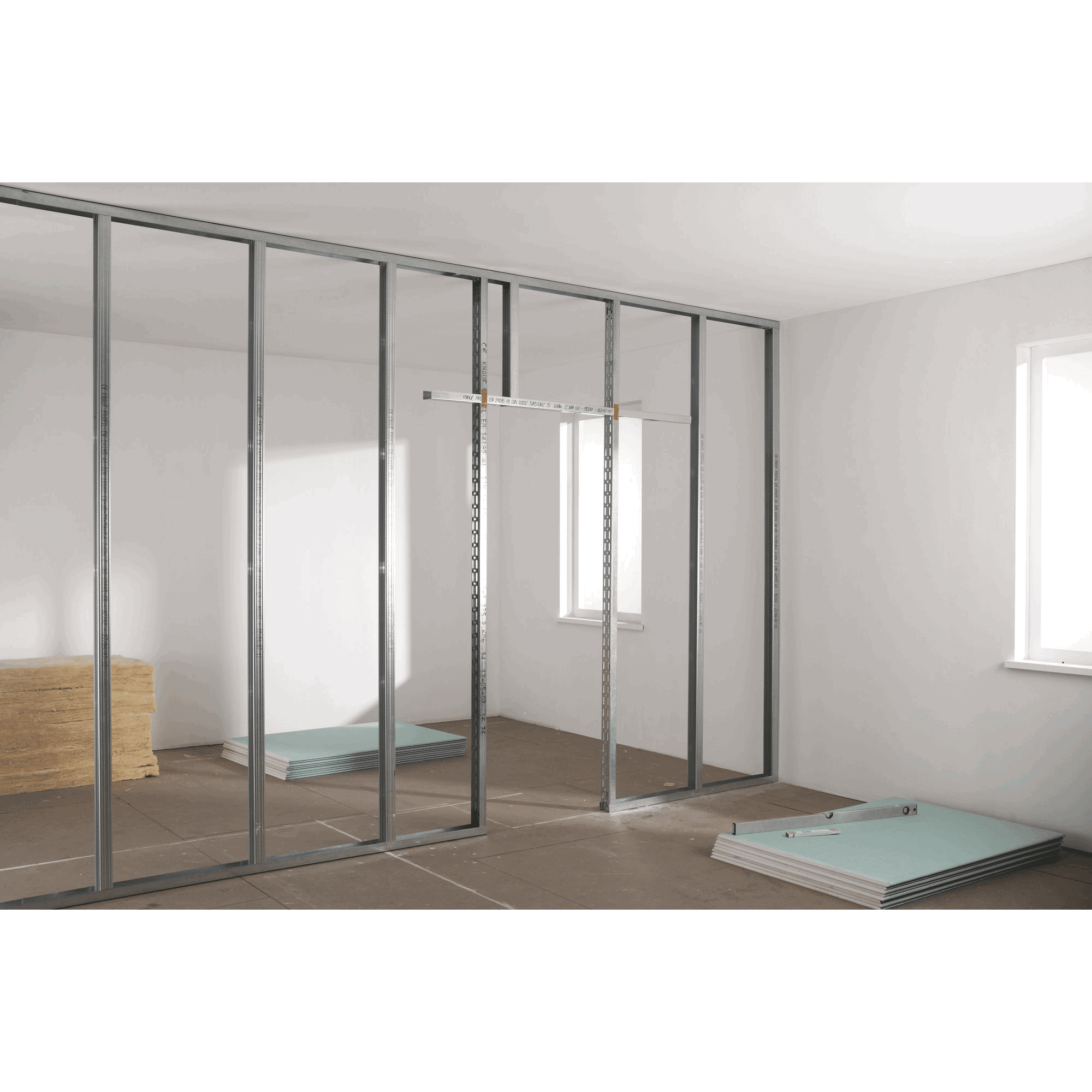

Каркас перегородки из гипсокартона своими руками
Перегородка из гипсокартона довольно проста для монтажа и не требует специальных навыков. Главной задачей является выбор подходящих профилей и комплектующих, подготовка их к монтажу.
Каркас перегородки из гипсокартона своими руками выполняется поэтапно:
- Закрепить направляющие по полу и потолку по всей длине перегородки;
- Вставить и закрепить стоечные профили к направляющим;
- Закрепить продольные перемычки в каждом шаге стоечных профилей;
- Закрыть каркас листами ГКЛ и выполнить отделку.
Перед началом монтажа перегородки, необходимо произвести разметку поверхности пола и потолка, отмерив нужное расстояние от перпендикулярной стены в двух точках затем соединить с помощью шнура.
То же самое проделать на потолке. Далее на направляющие профиля прикрепить шумоизоляционную ленту. Устанавливать направляющие необходимо с помощью шурупов или дюбелей. Стоечные профили вставляются сначала в напольные направляющие, а затем в потолочные и выравниваются с помощью уровня, закрепляются шурупами сверху и снизу.
Иногда каркас выполняется без поперечных перемычек, но всё-таки желательно их сделать для того, чтобы у листов ГКЛ было как больше места крепления с каркасом. Это придаст дополнительной прочности конструкции. После обшивки одной стороны каркаса гипсокартоном, необходимо заложить во внутрь коммуникации и только потом изолирующий материал. Прикручивать листы гипсокартона необходимо по краю непосредственно к стоечным профилям шурупами и без фанатизма, утапливая шляпки немного под лицо листа.
Этапы работы по креплению листов гипсокартона на каркас смотрите тут: https://homeli.ru/remont-i-otdelka/kak-krepit-gipsokarton.
Виды профиля для перегородки из гипсокартона (видео)
Каркас для перегородки из профилей надёжно крепится к полу и потолку, поверхность получается идеально ровной. Дверной проём имеет одинаковую ширину по всему периметру что облегчает монтаж дверей. Вариантов дальнейшей отделки перегородки из гипсокартона великое множество поэтому такая стена ничем не уступает стенам из кирпича.
Профили для перегородок из гипсокартона
Производители профилей для гипсокартона
Профиль для перегородок из гипсокартона выпускается основными производителями гипсокартона Кнауф и Гипрок. Профили обоих производителей имеют одну и ту же принципиальную конструкцию.
Профиль для перегородок из гипсокартона это П-образный или С – образный, длинномерный металлический профиль, сделанный из 6 мм (у Кнауф) и 5 мм (у Гипрок) ленты методом холодного проката. У профиля есть одна полка и две стенки (фото).
У профилей Гипрок и стенки и основание имеют уникальное рифлёное покрытие, запатентованная технология UltraSteel. Официальное название профилей Гипрок, Гипрок – ультра.
Чтобы лучше разобраться в конструкциях и назначении профилей рассмотрим примеры конструкций из гипсокартона, начиная с перегородки.
Профиль для перегородок из гипсокартона
В основе перегородки из гипсокартона делается каркас из специальных профилей. Монтаж каркаса начинается с установки горизонтальных профилей по периметру будущей перегородки. Вертикальные профили вставляются в горизонтальные и там закрепляются. После готового каркаса его обшивают листами гипсокартона.
Профиль для перегородок из гипсокартона для перегородки Кнауф
Горизонтальный профиль для перегородки называется профиль направляющий (ПН). Он имеет П-образное сечение. Используется ПН, как направляющий профиль для вертикальных стоек, а также для перемычек между стойками по площади перегородки. Основание профиля направляющего (ПН) имеет канавки жесткости, стенки профиля (ПН) гладкие.
Таблица размеров профиля ПН Кнауф, внизу статьи.
Вертикальный профиль называется профиль стоечный (ПС). Он имеет С-образный профильный разрез. Концы стенок профиля загнуты для усиления жесткости. На стенках стоечного профиля сделаны продольные канавки для усиления жесткости и удобства монтажа (зацепки саморезов). На полке стоечного профиля (ПС) сделаны технологические отверстия для прокладки коммуникаций внутри перегородки. Профили ПС, конечно не жби колонны, но они достаточно прочные, чтобы создать в сборе прочную конструкцию.
Таблица размеров профиля ПС Кнауф, внизу статьи. Производятся профили ПН и ПС с подходящими друг к другу размерами. Размер профилей таков, что профиль ПС вставляется в профиль ПН. Причем размеры сделаны так, что профили вставляются жестко, но без деформаций. Это изначально делает конструкцию перегородки жесткой.
Профиль для перегородок из гипсокартона для перегородки Гипрок
Профили Гипрок для перегородки из гипсокартона, также делятся на направляющие профили (ПН) и стоечные профили (ПС).
Размеры профилей указаны в таблице ниже. Особенностью профилей Гипрок-ультра являются заводская разметка на направляющих профилях для установки профилей ПС. Также в профиле направляющем (ПН) сделаны специальные углубления в полке, в которые плотно попадают края профиля ПН. В стоечном профиле Гипрок технологические отверстия для прокладки коммуникаций внутри перегородки имеют прямоугольный вид с отгибающимися «створками».
В завершении хочу заметить, что профиль для перегородок из гипсокартона обоих производителей (Кнауф и Гипрок) абсолютно равнозначны по качеству и удобности монтажа. Выбор профилей при покупке зависит только от их наличия у продавца и стоимостью. При покупке материала для перегородки из гипсокартона придерживайтесь одного правила.
Все материалы для перегородки лучше покупать от одного производителя. Кнауф так все от Кнауф. Гипрок так все от Гипрок.
Таблица размеров профилей для гипсокартона Кнауф
Таблица размеров профилей ПС Кнауф
Название | ПС 50/50 | ПС 65/50 | ПС 75/50 | ПС 100/50 |
Размеры,мм | 50х50×0,6 | 65х50×0,6 | 75х50×0,6 | 100х50×0,6 |
Таблица размеров профилей ПН Кнауф
Название | ПН 50/40 | ПН 65/40 | ПН 75/40 | ПН 100/40 |
Размеры, мм | 50/40/0,6 | 65/40/0,6 | 75/40/0,6 | 100/40/0,6 |
Таблица размеров профилей для гипсокартона Гипрок
Таблица размеров профилей ПС Гипрок
Профиль Giprok-ультра
| ПС-42/40 | ПС-50/40 | ПС-66/40 | ПС-75/40,ПС-100/40 |
Размеры | 42×40×0,5 | 50×40×0,5 | 66х40х0,5 | 75х40х0,5,100х40х0,5 |
Таблица размеров профилей ПН Гипрок
Профиль giprok | ПН42/37 | ПН-50/37 | ПН-66/37 | ПН-75/37 | ПН-100/37 |
Размеры,мм | 42х37х0,5 | 50х37х0,5 | 66х37х0,5 | 75х37х0,5 | 100х37х0,5 |
©Gipsokart. ru
Другие статьи раздела: Перегородки из гипсокартона
Какой профиль использовать для перегородок из гипсокартона
Правильно выбранные монтажные профили для гипсокартона обеспечивают прочность и долговечность конструкции.
Выбирая профиль для перегородки из гипсокартона, необходимо учитывать все особенности и параметры используемых листов. Такие сооружения устанавливают в различных помещениях, и при возведении межкомнатных стен в комнатах со сложной геометрией стандартные ГКЛ придется резать. Монтаж как резанных, так и цельных листов требует наличия каркаса, отличающегося определенной жесткостью, которая зависит от качества выбранного профиля для стен. Зная, что для строительства перегородок из профилей потребуются изделия стоечные и направляющие, важно учитывать правила выбора тех и других.
Разновидности изделий
Профиль для перегородок из гипсокартона выбирают, основываясь на особенностях и предназначении каждого вида изделий. Сборку каркаса для строительства межкомнатной перегородки осуществляют с использованием 2 видов профилей:
- стоечных;
- направляющих.
Но при сооружении конструкций нестандартных форм со сложной геометрией наличием различных дополнительных деталей применяют изделия не только направляющие, но и потолочные и углозащитные.
Решая, особенности и параметры какого профиля использовать для перегородок из гипсокартона, следует ознакомиться с техническими характеристиками изделий, предлагаемых современными производителями.
Для создания прочной и долговечной конструкции в то время, когда собирают каркас перегородки, необходимо пользоваться определенными видами профиля для гипсокартона, которые специально созданы для тех или иных работ:
- Стеновой направляющий профиль маркирован буквами UD, предназначен для фиксации по периметру помещения. Такой профиль используется для создания качественной основы будущей конструкции и необходим для создания плоскости поверхности монтируемой перегородки. Самый важный критерий выбора – толщина металлического листа, из которого данное изделие изготовлено. От этого параметра зависит надежность и прочность собранного каркаса. Стандартная длина направляющего профиля составляет 300 см, а ширина – 25 мм.
- Направляющие профили нужны для придания нужного положения плоскости. Такой элемент маркирован буквами UW, а его размеры не отличаются от стандартных для данного вида изделий.
- Маркированный буквами CD несущий профиль для гипсокартона выдерживает основную нагрузку, так как именно к нему в ходе выполнения работ по сборке перегородки крепят листы ГКЛ. Длина его достигает от 300 до 400 см, ширина профиля – 60 мм, высота – 25 мм. Количество используемых при сборке каркаса изделий зависит от толщины металла, из которого они изготовлены. Чем тоньше заготовка, тем больше элементов понадобится для создания надежной конструкции.
Направляющий профиль предназначен для крепления по всему периметру будущей перегородки и обеспечения ее прочности.
Рассматривая варианты предлагаемых изделий, важно уточнить, использование каких профилей нужно для перегородки из гипсокартона, представляющей арочную конструкцию. Речь идет об арочном профиле. Он значительно слабее остальных видов, но без него невозможно создание фигурных изгибов.
Особенности изделий
Уточняя, какой профиль нужен для крепления на стену в ходе сборки каркасов межкомнатных перегородок, важно знать, из чего сделан и какими отличительными чертами обладает используемый элемент. Для изготовления профилей, используемых при монтаже перегородок из гипсокартона, применяют холоднокатную оцинкованную сталь. Такое защитное покрытие делает изделие устойчивым к воздействию влаги и позволяет сохранять все положительные качества и свойства на протяжении длительного времени.
Помимо создания прочной конструкции при возведении межкомнатной перегородки из ГКЛ нужно позаботиться о создании качественной звуко– и теплоизоляции. Чтобы расположить все необходимые материалы внутри сооружения, нужно использовать профиль определенной ширины и высоты.
Выбор профилей основан на знании особенностей помещения и самой перегородки. Если ее толщина:
- 7,5 см, то ширина профилей – 5 см;
- 10 см – профиль шириной 7,5 см;
- 12,5 см – профили 10 см шириной.
Оцинкованный профиль шириной 10 см является качественной долговечной основой каркаса межкомнатной перегородки.
Перед тем как сделать перегородку из гипсокартона своими руками, необходимо позаботиться о наличии стеновых (основных и направляющих), потолочных и арочных профилей. Количество каждого вида определяется их метражом.
Используя профиль шириной 5 см, невозможно создать качественную, надежную и прочную перегородочную стену, обшив ее гипсокартоном. Такой профиль нужен для выполнения отделочных работ или создания элементов декора. На фото видно, что самым надежным сооружением будет конструкция, для создания каркаса которой использован профиль шириной 10 см.
Особой прочностью отличаются конструкции, основа каркаса которых выполнена из двойного профиля (вставленного один в другой). Такую перегородку обшивают двойным слоем гипсокартона, и по своим качествам она не уступает обычной стене.
Основная деталь каркаса – направляющий и стоечный профили. Направляющий имеет П-образную форму и на его спинке (широкой части) расположены отверстия для саморезов или дюбелей, которыми изделие крепится к поверхности стены. Такие детали монтируются к потолку и полу в точном соответствии с проведенной предварительно разметкой.
Стоечные детали соответствуют направляющим по всем параметрам, так как в ходе сборки детали вставляют друг в друга. Отличительная черта – длина изделий, которая варьируется от 3 до 4 м. это связано с тем, что наращивание стоек крайне нежелательно, и позволяется только в самых крайних случаях.
Этапы выполнения работ
Прежде чем приступить к сооружению перегородки из гипсокартона, следует позаботиться о наличии всех необходимых составляющих и инструментов:
- Профили стоечные, направляющие, потолочные, а при создании некоторых элементов декора – арочные.
- Крепежные элементы и детали.
- Шуруповерт.
- Ножницы по металлу.
- Строительный уровень, отвес.
Перед началом работ нужно приготовить несколько разновидностей подвесов для обеспечения качественного крепежа.
На фото показано, какие именно элементы нужно иметь под рукой, приступая к сборке каркаса для сооружения межкомнатной перегородки.
В первую очередь нужно выполнить точную разметку. Контур будущей перегородки рисуют на потолке, после чего из каждого угла опускают отвес и таким способом переносят все основные точки на поверхность пола. Соединив их, получают зеркальное изображение чертежа, сделанного на поверхности потолка.
Крепление всех профилей выполняется с помощью дюбелей, что обеспечивает их неподвижность и отсутствие шаткости конструкции.
По всему периметру крепят направляющие профили к потолку и полу, а в последнюю очередь осуществляют крепление профилей к стенам. Теперь нужно установить стоечные профили, для чего от серединки спинки элемента, прикрепленного к стене по потолку и полу, отмеряют 60 см. В этой точке должна быть середина спинки первого стоечного профиля (первой стойки).
Профиль устанавливают так, чтобы он плотно входил внутрь направляющего, закрепленного на полу, после чего его осторожно вводят внутрь направляющего профиля, установленного на потолке.
После завершения работ по установке стоек можно приступать к сооружению перемычек. Первые поперечные детали устанавливают, отступив 40 см от пола, и все остальные перемычки должны быть расположены с таким же шагом. В результате проведенных работ должна получиться своего рода каркасная сетка, размеры ячеек которой оставляют 40х60 см.
Именно такие размеры позволяют добиться качественного крепления и полноценной прочности сделанной конструкции. При необходимости сооружения арочной конструкции используется арочный профиль, отличающийся повышенной гибкостью. С его помощью делается арка любой формы и сложности.
Особенности манипуляций
Существуют определенные особенности и нюансы, которые необходимо соблюдать при выполнении манипуляций по созданию строения:
- На нижнюю сторону направляющих профилей, которые крепятся к полу, следует прикрепить специальную ленту, обеспечивающую качественную и эффективную шумоизоляцию.
- Для переноса линий можно использовать не только отвес и уровень. Удобно пользоваться троссирующей нитью или лазерным уровнем нивелиром.
- Крепить направляющие к стенам необходимо, используя дюбели с пластмассовым основанием. Расстояние между ними не должно превышать 100 см, на одном профиле нельзя крепить более 3 дюбелей.
- Глубина вхождения стоечного профиля в направляющий, установленный на потолке, составляет не менее 2 см.
- Расстояние между поперечными перемычками не превышает 60 см. Открытая часть профиля повернута в направлении установки.
Только после проверки каркаса на прочность, горизонтальности и вертикальности всех составляющих можно приступать к обшивке конструкции листами гипсокартоном. Для начала устанавливают только цельные листы, оставляя подрезки для выполнения завершающих работ. Крепление листов и подрезных составляющих выполняют таким образом, чтобы шов (стык) между ними приходился строго на середины спинки стоечного профиля или поперечной перемычки.
Прежде чем приступить к сборке каркаса межкомнатной перегородки из направляющих и стоечных профилей, необходимо ознакомиться с существующими разновидностями изделий, предлагаемых производителями. Правила и особенности выбора профилей для сооружения каркаса перегородки из гипсокартона показаны на видео.
Выполнение работ по созданию конструкции, предназначенной для строительства межкомнатной перегородки из гипсокартона своими руками, требует наличия определенных навыков и опыта обращения со строительным инструментом, уровнем и отвесом. Специальной подготовки для сооружения данной конструкции не требуется.
Лайфхак по профилям для межкомнатных перегородок
При планировке квартиры и разграничении её на комнаты с помощью гипсокартонных перегородок мы часто слышали предложения архитекторов и прорабов использовать профили шириной 75 и 100 мм. На наш вопрос “почему не 50 мм?” мы получали ответ, что так перегородка будет более устойчивой. В этом ответе есть логика, если перегородка действительно будет подвергаться серьезным статическим или динамическим нагрузкам, как, например, в нашем видео с краш-тестом (тогда мы специально взяли профиль 75 мм шириной, т.к. знали, что нашей перегородке изрядно достанется). В этом ответе также есть логика, если используется дешевый профиль из тонкостенной стали. Вот на этом месте мы бы остановились по-подробнее.
На рынке Украины существует масса производителей профилей для гипсокартонных перегородок. Поскольку для большинства клиентов это просто какие-то железяки для ремонта, то основным критерием выбора является цена. А поскольку основным фактором, влияющим на себестоимость данной продукции, является сталь, из которых эти профили и производятся, то каждый производитель старается изловчиться, чтобы сделать профиль с наименьшим расходом этой самой стали. Отсюда и появились профили с толщиной стенок 0,35, 0,4, 0,45 и 0,5 мм и чем тоньше стенка профиля, тем дешевле сам профиль. Поэтому чтобы предусмотреть возможные проблемы с устойчивостью конструкции архитекторы и прорабы закладывают бОльшую ширину перегородки т.к. не знают, какой профиль установит их клиент у себя в квартире. Тут работает принцип «чем шире, тем от греха по-дальше».
Особняком от всех производителей стоит именитая немецкая компания Knauf, толщина профилей которых неизменна с течением десятилетий и составляет 0,6 мм. Кроме указанной толщины профили Knauf имеют специальную геометрию, которая также работает на повышение их устойчивости к нагрузкам. Еще одна особенность — это качество цинкования стали, из которой производятся профили: Knauf покрывает её слоем цинка в 2-2,5 раза превышающий толщину оцинковки профилей других производителей. Это позволяет использовать профили Knauf не только для сухого строительства внутри помещений, но и для монтажа наружных фасадных систем. Не смотря на то, что Knauf имеет немецкие корни, данная компания имеет 2 завода в Украине, что обеспечивает постоянное наличие профилей на складах в любом количестве и оптимизирует логистику. Данные профили тестировались в лабораториях педантичными немецкими инженерами, а результаты интересующих нас тестов отображены на рисунке ниже.
Итак, по результатам тестов мы видим, что если использовать профиль шириной 50 мм, то осуществляя монтаж перегородки на стандартных листах гипсокартона мы сможем построить перегородку высотой до 4 м. А если использовать более технологичный огне- и влагостойкий гипсокартон Knauf Titan (он же Diamant), то мы можем покорить вершину в 4,75 м на этой же ширине профиля. Поскольку высота большинства квартир составляет 2,5-3 м, то профиля Knauf шириной в 50 мм вполне хватает, чтобы построить устойчивую межкомнатную перегородку. Здесь стоит отметить, что в данном примере используется двойная заплитовка гипсокартоном. Это важный аспект, который стоит учитывать при планировании и проектировании вашего жилья, как и то, что ни один другой альтернативный производитель профилей или гипсокартона не удосужился протестировать свои конструкции на прочность и не выпустил свои альбомы чертежей, как это сделали Knauf.
Теперь немного математики. Стоимость 3-метрового стоечного профиля CW-75 у разных альтернативных производителей колеблется от 2 до 3 долларов США в зависимости от толщины стенки профиля. Стоимость 3-метрового профиля Knauf CW-50 с толщиной стенки 0,6 мм в среднем составляет около 3 долларов США. Если следовать совету строителей возводить межкомнатную перегородку на профилях шириной 75 мм, то увеличение ширины профиля с 50 до 75 мм дает вам потерю полезной площади вашей квартиры в 0,025 м2 на каждом погонном метре такой перегородки. При стоимости жилья в 500 долларов США за м2 это выливается в 12,5 долларов чистых потерь на каждом погонном метре таких перегородок, а при использовании профилей толщиной в 100 мм эта сумма удваивается. При этом никто не знает, какие нагрузки способны вынести конструкции перегородок на основе профилей этих альтернативных производителей шириной 75 или 100 мм с той или иной толщиной стенки профиля. В то же время инженеры Knauf совершенно точно заявляют, что их профили CW-50 на обычном стеновом гипсокартоне дадут достаточную устойчивость до высоты в 4 м.
Подведем итог наших вычислений: если использовать гипсокартонный профиль Knauf и верить немецкому менталитету, то можно быть уверенным, что ваша межкомнатная перегородка прослужит вам до следующего капитального ремонта, а сэкономленную жилую площадь вы сможете использовать более разумно, чем попросту потерять её в толщине стен вашей квартиры.
Компания Stalker заботится о целесообразности ваших инвестиций при возведении гипсокартонных конструкций в вашей недвижимости и готова оптимизировать их в зависимости от поставленных задач. Мы с радостью уделим вам внимание за чашкой ароматного кофе у нас в офисе и поделимся новинками из мира сухого строительства.
Системы внутренних стеклянных стен | LIGNEA от Klein USA
Различные варианты внутренних стеклянных стен и дерева для удовлетворения ваших потребностей
LIGNEA также доступна с нижним профилем для неподвижного стекла или без него. Также в нем отсутствуют напольные дорожки, что оставляет зону проезда чистой. Он выпускается как в фиксированном стекле ½ дюйма, так и на 5/8 дюйма и выдерживает до 220 фунтов. на раздвижную деревянную панель толщиной от 1 3/8 дюйма до 1 ¾ дюйма.
Впечатляющую универсальность и красоту LIGNEA дополняет тот факт, что системы внутренних стеклянных стен LIGNEA доступны в анодированных профилях Silver, Matte Black и Matte Bronze.Это означает, что LIGNEA может обеспечить высокий уровень дизайна и настройки, поскольку можно выбрать все, от цвета дорожки до типа древесины.
Эти варианты профилей открывают перед архитекторами и дизайнерами широкий спектр новых возможностей дизайна.
Раздвижные системы для стекла и дерева без усилий и плавное закрывание
Качественная разработка и дизайн LIGNEA очевидны в его быстрой и интуитивно понятной сборке, а также в его бесшумном и легком скольжении.LIGNEA обеспечивает бесшумное и легкое скольжение каждый раз. Плавное закрывание гарантируется благодаря дверной тормозной системе Klein Soft Closing или KSC.
KSC — это новое устройство плавной управляемой остановки Klein, встроенное в LIGNEA. KSC обеспечивает чрезвычайно плавный разрыв на шесть сантиметров. Компактный, очень прочный и эстетичный KSC может применяться для узких панелей и полностью совместим с LIGNEA.
Идеальное решение для рабочего пространства
Благодаря внутренним раздвижным стеклянным и деревянным системам LIGNEA можно наполнить светом каждый уголок офиса или внутреннего пространства, одновременно используя всю естественную красоту и элегантность, которые в достаточной мере обеспечивают дерево.
Архитекторы и дизайнеры теперь могут создавать поистине оригинальные и захватывающие дух стеклянные комнаты; Доступ к рабочим пространствам легко получить через потрясающие деревянные панели. Используя соединители T и L, можно создать удивительный куб для идеального рабочего места.
Преимущества, обеспечиваемые прозрачностью стекла и неподвластной времени теплотой деревянных панелей, делают LIGNEA уникальным, функциональным и привлекательным вариантом для любого офисного помещения или интерьера.
Klein USA — лидер в области систем раздвижных дверей и решений для рабочего пространства.Мы будем рады обсудить с вами ваши потребности в дизайне интерьера. Если у вас возникнут дополнительные вопросы о системах LIGNEA, перейдите на нашу страницу «Контакты».
Откройте для себя ряд конфигураций и уникальных элементов системы LIGNEA, которые предоставят разнообразный выбор, сочетающий разъемы и дорожки. Загрузите нашу брошюру, чтобы узнать, что делает LIGNEA уникальным, функциональным и привлекательным вариантом для офисных помещений и интерьеров.
Стеклянные перегородки
— что такое стеклянные перегородки?
Что такое стеклянные перегородки?
Стеклянные перегородки или (стеклянные перегородки) — это высококачественные, ненесущие стеклянные панели, которые служат в качестве разделителей помещения.Стеклянные перегородки отлично подходят для открытия комнаты и создания открытой, просторной рабочей среды. Системы перегородок обычно представляют собой полностью стеклянные (от потолка до стены) перегородки. Эти системы удерживаются на алюминиевых рамах или другом монтажном оборудовании.
В качестве строительного материала это внутреннее стекло позволяет дизайнерам и архитекторам разделить комнату без ущерба для площади пола и рассеивания света. Стеклянные перегородки идеально подходят для создания комфортной и практичной рабочей среды в офисе.Когда вы позволяете естественному свету течь в определенное пространство, он меняет то, как формы, цвета, узоры, текстуры и люди взаимодействуют. Стеклянные перегородки — также один из самых простых способов обновить офисное или коммерческое помещение.
Эти системы остекления приобретают все большую популярность по сравнению с традиционными системами гипсокартона. Дизайнеры интерьеров и архитекторы ценят эти системы стеклянных стен за их масштабируемость и прозрачность. Какие стеклянные конструкции для перегородок лучше всего?
Подключение к nvision Glass
Преимущества конструкции стеклянных перегородок:
- Системы стеклянных перегородок со временем становятся более доступными, чем традиционные строительные материалы, такие как гипсокартон.
- Эти коммерческие стеклянные системы масштабируемы.
- Вы можете реконфигурировать и перемещать стеклянные перегородки, чтобы удовлетворить самые разные потребности.
- По сравнению с гипсокартоном, стеклянные перегородки менее прочное и более мобильное решение.
- Благодаря своей непрозрачности стеклянные стены пропускают естественный свет в рабочее пространство.
- Безрамные стеклянные стены уменьшают потребность в дополнительном освещении.
- Стеклянные перегородки, очевидно, обеспечивают большую прозрачность.
- Клиенты, клиенты и сотрудники — все ценят то, с кем они работают.
- Перегородки создают большее ощущение открытости и взаимосвязанности.
Стеклянные перегородки с алюминиевым каркасом и полностью стеклянные перегородки
Стеклянные перегородки в алюминиевом каркасе
Эти полностью каркасные системы лучше всего подходят для использования в офисах и торговых помещениях. Перегородки также используются в жилых помещениях. Каркасная система перегородок создает комнаты и разделяет рабочие зоны.При выборе этих стеклянных модулей учитывайте дизайн вашего офиса или торговые площади. Во многих случаях установка выполняется просто для опытного установщика.
Состав материала
Алюминий обычно является предпочтительным строительным материалом для удержания рамных стеклянных перегородок на месте. Этот легкий материал обеспечивает достаточную жесткость и предотвращает коррозию. Поверхность алюминиевого каркаса иногда обрабатывается натуральным анодированием или порошковым покрытием. Еще одно решение для перегородок — это более тонкие профильные системы.
Каждый модуль в рамке также может иметь различное заполнение. Каждая стеклянная панель закреплена в рамочном модуле специальным прозрачным силиконовым уплотнением, благодаря чему переход от стекла к алюминию практически незаметен. Вы также можете выбрать перегородку из закаленного стекла (прозрачного, тонированного или непрозрачного) или меламина, МДФ, шпона, ПВХ или акриловых плит.
Двери и монтажная фурнитура
Система перегородок с алюминиевым профилем может включать в себя обычные распашные двери с алюминиевым каркасом или раздвижные двери с нижней направляющей.Системы могут также включать подвесные двери с верхней направляющей. Таким образом, вы не споткнетесь о поверхность пола. Также стоит рассмотреть утопленные дверные ручки и накладные поручни или ручки для тяги. Системы запирания обычно включают замки с узким профилем, предназначенные для использования в алюминиевых дверях.
Перегородки цельностеклянные
Это полностью стеклянные конструкции от пола до потолка. Полностью стеклянные перегородки с учетом их минимального профиля оставляют свободной почти всю площадь стеклянной стены.Эти системы создают максимально просторную рабочую среду.
Состав материала
В большинстве систем используется крепеж из стекла и алюминия.
Двери и монтажная фурнитура
Цельностеклянную перегородку можно комбинировать с распашными или раздвижными дверьми с помощью специальной фурнитуры.
Для обеспечения безопасности стекла всегда закалены, а видимые края отполированы. Вертикальный шов, оставшийся между двумя стеклянными панелями, заполнен прозрачной силиконовой или акриловой вспененной лентой для обеспечения жесткости и звукоизоляции.
При необходимости вертикальные профили соединяют стекло и стену. Непрозрачные и тонированные стекла позволяют создавать уникальные и уединенные комнаты. Вы также можете использовать декоративные пленки и наклейки для логотипов компаний или другого направленного текста.
Подключитесь к nvision Glass сегодня.
Мы тесно сотрудничаем с компаниями и предприятиями, чтобы помочь определить их коммерческие потребности в установке окон и стекла. В конечном итоге мы стремимся предложить вам широкий спектр коммерческих стеклянных решений, включая: стекло для витрин, стеклянные навесные стены и стеклянные перегородки.Мы также обрабатываем размеры и спецификации для нестандартных окон с опытом, которого вы ожидаете от отраслевых экспертов. Свяжитесь с nvision Glass в Рино или nvision Glass в Лас-Вегасе для получения дополнительной информации или оценки проекта.
Подключение к nvision Glass
коммерческое стекло, стеклянные перегородки
кастомные окна
ОФИСНЫЕ перегородки — LängleGlas
Создание индивидуальной атмосферы с помощью стеклянных систем Längle
В современном внутреннем строительстве требуется не только хороший дизайн.Для нас одинаково важны функциональность, универсальность и простота сборки нашей продукции. С нашей системой стеклянных перегородок для внутренних помещений и офисов у вас есть бесчисленные варианты дизайна и свобода выбора.
Новые перспективы с креативными решениями для частных и коммерческих офисов. Элегантная комната внутри помещения с акустическими решениями. Перегородки в вашей гостиной будут адаптированы к требованиям заказчика. В наших системах остекления используется минимум крепежных деталей, поэтому они очень прозрачны и легки на ощупь.
AL-OFFICE / XL / NY / TT подробно
Система стеклянных перегородок AL-OFFICE отличается разнообразием дизайнерских возможностей, минималистским дизайном и проверенной звукоизоляцией. Возможна толщина стекла от 5/16 дюйма до 5/8 дюйма для неподвижных частей, в зависимости от требований к защите от шума. Цельностеклянные двери обеспечивают оптимальное пропускание света и открывают пространство.Можно использовать закаленное безопасное стекло или многослойное безопасное стекло с размером от 5/16 «до 5/8».
AL-OFFICE — это система перегородок с сухим остеклением с максимальной гибкостью. Различные стандартные дверные петли и замки могут быть вставлены в раму без сверления или фрезерования. Дверное полотно можно регулировать по высоте, чтобы компенсировать любые строительные допуски. Эта простая регулировка гарантируется использованием запатентованных гаек с молотковой головкой.
Дополнительным преимуществом быстрой сборки является использование вставных уплотнений из EPDM вместо трудоемкой силиконизации для решений с мокрым уплотнением.
Звукоизоляция. Простой монтаж на петлях (без сверления). Без силикона. Подходящие кабельные каналы. Дверь 5/16 «–1/2» (также многослойное безопасное стекло). Фиксированные детали 5/16 «-1 1/8» (также многослойное безопасное стекло). Планетарное раскрывающееся уплотнение. Прокладки без галогенов и ПВХ. Обучение установке на месте. Индивидуальные решения. Сделано в Австрии.
РЕАЛИЗАЦИЯ ДИЗАЙН-ИДЕЙ С BIM. Для архитекторов, инженеров и подрядчиков.
Больше производительности, больше качества работы и больше творчества с BIM!
Информационное моделирование зданий (BIM) — это интеллектуальный процесс на основе 3D-модели , который предоставляет информацию и инструменты для эффективного планирования, проектирования и строительства зданий и инфраструктур.
Доступно с BIM программой Autodesk Revit Project (rvt) для AL-OFFICE, XL, NY и TT. Свяжитесь с нашим директором по техническому дизайну и управлению продуктами: [email protected]
Профили дверной коробки AL-OFFICE
AL-BASIS-G (соединение стекла) | AL-BASIS-W (настенное соединение)
Брошюра и бланк заказа
Описание продукта для базовых профилей.
Несъемные профили для остекления AL-OFFICE
Брошюра и бланк заказа
Описание продукта для профилей FRAME.
Профили дверной коробки AL-OFFICE XL и NY
AL-BASIS-G-XL (соединение стекла) | AL-BASIS-W-XL (настенное соединение)
Брошюра и бланк заказа
Описание продукции для профилей Basis XL.
Фиксированные профили для остекления AL-OFFICE XL и NY
AL-FRAME XL | AL- РАМА ВЕРХНЯЯ XL | AL- РАМА T-XL
Брошюра и бланк заказа
Описание продукта для профилей FRAME XL.
Индивидуальные решения. Отличный сервис. Сделано в Австрии.
Требуемый профиль для перегородки из гипсокартона 3 вида — nwhistorycourse.org
Выбирая профиль для перегородки из гипсокартона, следует учитывать его качество и основные характеристики. Перепланировка помещения в современное время не требует особых навыков строительства.Проще всего спроектировать конструкцию перегородки из гипсокартона. Легко монтируется, можно в жилом массиве перегородить комнаты. Перегородки могут быть как глухими, так и частичными. Каркас изготовлен из оцинкованных профилей разных размеров.
Металлический профиль для перегородок из гипсокартона
Любая перегородка из гипсокартона имеет основу «каркас» для крепления листов ГКЛ. Сами по себе они довольно здоровенные и каркас для их крепления должен быть надежным. Профиль для перегородки из гипсокартона хорошо справляется с нагрузкой.Дизайн становится достаточно сильным и идеально выровненным.
Самым популярным является металлический профиль для гипсокартона
.
Профили различаются типами и размерами, для них требуются соединительные элементы, дополняющие конструкцию, и повышенная надежность соединительной рамы:
- Направляющий профиль используется для крепления каркаса к потолку и полу;
- Стеллаж — основа каркаса;
- Профиль моста соединяет стоечный профиль;
- ;
- Угловой элемент счета;
- подвески;
- Родственный разъем разъема;
- Дуплексный разъем;
- Гибкий арочный профиль, используемый для создания арки;
- Отрезка для удлинителя.
Потолок
Профили также усилены и усилены, каркас для гипсокартона лучше выполнять из армированных профилей. Стоит обратить внимание на качество материала.
Оцинкованный профиль не должен иметь повреждений и следов ржавчины, лучше всего подходит для профилирования с содержанием цинка более 99%, он менее подвержен коррозии. Заводской брак часто маскирует окраску профилей, следует понимать, что скрытый заводской брак опасен, перегородку можно просто разрушить.
Какие профили необходимы для перегородок из гипсокартона
У каждого вида есть своя цель в сборке. Для каждой конструкции используется определенный набор металлических профилей и соединительных элементов к ним. Для зашивания стен и потолков используют планарные — они не имеют ребер жесткости, поэтому плохо выдерживают большие нагрузки. Для оформления различных арок используются гибкие арочные профили. С их помощью легко сделать арку любой формы, а для внутренних стен — стенового или перегородочного профиля в них есть специальные ребра жесткости в виде двух выпуклых пазов по всей длине.
Перед выбором профилей для гипсокартона лучше ознакомиться с консультацией специалиста
Для изготовления перегородки важно знать, какие профили нужны для перегородок из гипсокартона:
- Перегородка направляющего профиля (UW) используется для указания направления перегородки;
- Стойка несущая для перегородок (CW) используется для создания каркасных стен и крепится к направляющим профилям;
- Для жесткости конструкции между несущими профилями установлен поперечный профиль моста, связывающий весь каркас.
На строительном рынке огромный ассортимент профилей по разным ценам, но важно помнить о надлежащем качестве, профили каркаса должны выдерживать нагрузку.
Профили нужно брать одинакового размера для объемных перегородок, более широко используются частичные или фигурные, возможно использование стандартного профиля шириной 50 мм.
Профиль оцинкованный для перегородок из гипсокартона: Размеры
Разные каркасы, используйте профили разного размера.Важно знать, что это за тот или иной профиль, чтобы максимально качественно выполнить разбиение.
Размер профиля
зависит от характеристик как площади, так и гипсокартона
.
Профиль для перегородок из гипсокартона — Размеры:
- Направляющий профиль имеет ширину 28 мм, высоту 27 мм, длину 3 или 4 м, толщину стенки 0,5 — 0,6 мм;
- Держатель имеет ширину от 42 мм до 150 мм, высоту полок от 27 мм до 40 мм, длину 3 или 4 метра.
Более устойчивые к ударам и ударам профили перегородок с большей шириной. Важно не забыть проделать отверстия под техническую прокладку внутренних коммуникаций.
В некоторых типах профилей предварительно просверливаются прорезиненные края, чтобы не повредить острые края проводки, проложенной внутри стен из гипсокартона.
Рекомендации, какой профиль использовать для межкомнатных перегородок
Внутренние стены из гипсокартона должны соответствовать помимо разделения еще и звукоизоляции.Этого можно добиться, используя набивку внутри стены шумоизолирующим материалом.
необходимо приобрести специальный шумоизоляционный материал для заполнения внутренних стен для хорошей теплоизоляции
Для разных комнат требуется разная толщина стены и это зависит от того, какой профиль использовать для перегородки:
- Для достижения толщины перегородки 7,5 см используйте профиль шириной 50 мм;
- Перегородка толщиной 10 см из профиля шириной 75 мм;
- толщина перегородки 12.5 см, используя профиль шириной 100 мм.
Следует отметить, что самая непрочная и шаткая перегородка — это профили шириной 50 мм, такая перегородка лучше выполняет роль частичной или декоративной внутренней части.
Оптимальной шириной для стены, загораживающей пространство комнаты, является профиль 75 мм. Наиболее прочной стеной соответственно является конструкция с профилем шириной 100 мм. Повысить жесткость более тонких стен можно за счет добавления одного профиля к другому или двойного слоя гипсокартона.
каркас стен из гипсокартона своими руками
Перегородки из гипсокартона достаточно просты в установке и не требуют специальных навыков.Основная задача — выбор подходящих профилей и подготовка их к установке.
Установить стену из гипсокартона можно самостоятельно, главное — заранее подготовить все необходимые материалы для ремонта
Каркас стен из гипсокартона своими руками выполняется поэтапно:
- Закрепить поручни на полу и потолке по всей длине перегородки;
- Вставьте и закрепите стойку на направляющих профилях;
- Закрепить продольные перемычки в каждой ступеньке стоечного профиля;
- Закройте каркасные листы ГКЛ и выполните отделку.
Перед тем, как приступить к установке перегородок, необходимо разделить пол и потолок, отмерив необходимое расстояние от перпендикуляра к стене в двух точках, а затем соединить шнуром.
То же самое и с потолком. Далее на направляющую профиля крепится звукоизоляционная лента. Установить направляющие нужно при помощи саморезов или дюбелей. Стеллажные профили, вставленные сначала в направляющий интерьер, а затем в потолок и выровненные по уровню, закрепляют шурупами сверху и снизу.
Иногда каркас выполняется без поперечных перемычек, но все же желательно их сделать, чтобы листам ГКЛ хотелось больше места для крепления каркаса. Это придаст конструкции дополнительную прочность. После обшивки одной стороны каркаса гипсокартоном необходимо проложить внутри коммуникации, а затем изоляционный материал. Необходимо крепить листы гипсокартона по краю профилей прямо к стойкам саморезами и без фанатизма утапливая заглушку чуть ниже лицевого листа.
Виды профилей для перегородок из гипсокартона (видео)
Каркасные профили для перегородок надежно крепятся к полу и потолку, получается идеально ровная поверхность. Дверной проем одинаковой ширины по всему периметру, что облегчает установку дверей. Вариантов перегородки дополнительной отделки гипсокартоном великое множество, поэтому эта стена не уступает стенам из кирпича.
(PDF) Новые биокомпозиты для инновационных строительных фасадов и внутренних перегородок
39 ЖУРНАЛ ПО ДИЗАЙНУ ФАСАДА И ИНЖЕНЕРНОМУ ТОМ 6 / НОМЕР 2/2018
хорошее поведение материалов.Консорциум готов продолжить работу над улучшением производительности продуктов
в рамках дальнейшего исследовательского проекта.
Как только индустриализация производственных процессов будет завершена, эти новые продукты могут быть
выпущены на рынок. Кроме того, в процессе проектирования учитывалась возможность объединения
различных новых элементов с традиционными системами для облегчения проникновения на рынок.
Аналогичным образом, некоторые материалы, такие как фотокаталитическое покрытие, клей с низким содержанием летучих органических соединений и изоляционная пробка
, уже поступили в продажу.Другие продукты находятся в рамках патентной процедуры для продажи.
Будущая публикация будет включать подробное объяснение различных мероприятий, разработанных в рамках проекта.
Выражение признательности
Эта работа была поддержана ЕС в рамках 7-й рамочной программы исследований, технологических разработок и демонстрационного проекта под названием: «Лесные композиты для фасадов и внутренних перегородок для улучшения качества воздуха в помещениях в новых зданиях и зданиях».
реставрация »по грантовому соглашению № 609067.
Разработка этой статьи и этого проекта была бы невозможна без сотрудничества всех участников консорциума —
участников: Fundación Tecnalia, Acciona Infraestructuras, Teknologian Tutkimuskeskus VTT, Fraunhofer-Gesellschaft zur Foerderung4 de
Научно-исследовательская ассоциация пластмасс и родственных материалов (AIMPLAS), IVL Svenska Miljoeinstitutet
AB, Tartu Stad, Tecnaro Gesellschaft zur Industriellen Anwendung Nachwachsender Rohstoe MBH, Netcomposites Limited,
Omikron-Dokipel konagenoky СТУДИЯ ООН Б.V., Amorim Cork Composites SA, ENAR Envolventes
arquitectónicas, Bergamo Tecnologie Spzoo, VISESA, SICC GMBH и Collanti Concorde SRL.
Ссылки
Европейская ассоциация антипиренов. (Январь 2007 г.). Антипирены — часто задаваемые вопросы. Получено из
https: // www. Fl ameretardants-online.com/images/itempics/2/9/1/item_18192_pdf_1.pdf
Pauchard, V., Grosjean, F., Campion-Boulharts, H., & Chateauminois , Х. (2002). Применение модели коррозионного растрескивания под напряжением к
для анализа долговечности композитов стекло / эпоксидная смола во влажных средах.Наука и технология композитов, 62, 493-498.
Арбелаис, А., Фернандес, Б., Рамос, Дж. А., Ретеги, А., Льяно-Понте, Р., и Мондрагон, И. (2005). Механические свойства композитов с коротким топорным волокном
связка / полипропилен: влияние модификации матрица / волокно, содержание волокна, водопоглощение и рециркуляция. Compos-
и т. Д. Наука и технологии, т. 65, нет. 10. С. 1582–1592.
Бос, Х.Л. (2004). Возможности плоских волокон в качестве арматуры для композитных материалов.(Дипломная работа). Технический университет,
Эйндховен, Нидерланды. DOI: 10.6100 / IR575360
Ferm M, & Rodhe, H. (1997). Измерения концентраций SO2, NO2 и Nh4 в воздухе в сельских и отдаленных районах Азии. Журнал
Атмосферная химия 27, стр.17-29.
Бурмо, А. и К. Бейли (2007). Исследования по переработке полипропиленовых композитов, армированных коноплей и сизалевым волокном.
Разложение и стабильность полимера 92 (6): стр.1034-1045.
Kymäläinen, H.-R. И Sjöberg, A.-M. (2008). Льняное и конопляное волокно как сырье для теплоизоляции. Строительство и окружающая среда —
, 43 (7): стр. 1261-1269.
Международная организация по стандартизации (2011). ISO16000-3: 2011. Воздух в помещении: Часть 3: Определение формальдегида и других карбонильных соединений в воздухе помещений и в воздухе испытательной камеры. Активный метод отбора проб. Получено с https://www.iso.org/
Шведский институт стандартов (2014).SIS-TS 41: 2014. Определение критического уровня влажности для роста плесени на строительных материалах —
als (лабораторный метод). Получено с www.sis.se
Европейский комитет по стандартизации (2007). EN15251 (2007). Входные параметры внутренней среды для проектирования и оценка
энергоэффективности зданий с учетом качества воздуха в помещении, тепловой среды, освещения и акустики.
Получено с www.cen.eu
Британский институт стандартов (1989) BS 476-6: 1989 Огнестойкие испытания строительных материалов и конструкций.Методика испытаний на распространение огня —
для продукта. Получено с http://www.standardsuk.com/
Abadie, M.O. И П. Варгоцкий (сентябрь 2017 г.) Международное энергетическое агентство. Проектирование и контроль качества воздуха внутри помещений с низким энергопотреблением
жилых домов. Отчет по подзадаче 1: Определение показателей. Приложение 68 IEA EBC. Отчет, предоставленный AIVC 17. Получено
с www.aivc.org
Структурные шпильки | Строительные системы ClarkDietrich
Наружные ненесущие стены
Инструменты дизайна:
Столы с ограниченной высотой:
Системы каркаса навесных стен
поддерживают наружную обшивку или облицовку коммерческих и промышленных зданий.Шпильки для этих систем обрамления должны выдерживать:
- Вес облицовочного материала (металл, камень, плитка и др.).
- Ветровые нагрузки, которым они будут подвергаться.
Наружные навесные стены несут неосевую нагрузку и должны быть спроектированы таким образом, чтобы выдерживать самые высокие боковые нагрузки, ветер или сейсмические воздействия, предписанные строительными нормами для конкретного местоположения и типа строительства. Ограниченные значения высоты в указанном выше инструменте поиска и в таблицах относятся только к однопролетным системам.Рекомендуется иметь вертикальный отклоняющий зазор между верхней частью шпильки и верхней направляющей для перемещения основной конструкции в соответствии с требованиями E.O.R. В этом состоянии используется гусеничная система с глубоким прогибом ног.
Боковая нагрузка / Расчетная нагрузка
Наружные навесные стены должны быть спроектированы таким образом, чтобы выдерживать самые высокие боковые нагрузки, ожидаемые для конкретного местоположения и типа конструкции. Давление ветра можно найти на структурных чертежах проекта в разделе «Общие примечания».Требуемые поперечные нагрузки для проектирования должны быть предусмотрены E.O.R. или инженер по специальности.
Таблица нагрузки / пролета Примечания по давлению ветра
Только IBC 2012 / ASCE 7-10
Из-за изменений в строительных нормах и правилах моделирования расчетные ветровые нагрузки, определенные с помощью IBC 2012 / ASCE 7-10, представляют собой нагрузки уровня прочности (LRFD) по сравнению с теми, которые определены в более ранних кодексах IBC, которые были нагрузками уровня обслуживания (ASD). Таблицы нагрузки / пролета, представленные в этом инструменте поиска, основаны на ветровых нагрузках уровня обслуживания (ASD).Поэтому, чтобы правильно использовать таблицы нагрузки / пролета в этом инструменте, умножьте расчетное давление ветра IBC 2012 / ASCE 7-10 на 0,6 (см. Раздел 2.4 ASCE 7-10) перед вводом таблиц нагрузки / пролета.
Пример:
ASCE 7-10 Расчетное расчетное ветровое давление = 16 фунтов на квадратный фут (нагрузки уровня прочности, LRFD)
Преобразовать в нагрузку на уровне обслуживания (ASD) = 16 фунтов на квадратный фут x 0,6 = 10 фунтов на квадратный фут член размах
Любой другой строительный кодекс
Таблицы нагрузки / пролета, представленные в этом инструменте поиска, основаны на ветровых нагрузках уровня обслуживания (ASD).Если используемая ветровая нагрузка соответствует этому критерию, ее не нужно изменять перед использованием таблиц.
Прогиб
Основная цель определения допустимого прогиба стойки для каркаса навесной стены — это фактически определение допустимого прогиба для облицовочных материалов стен. Металлический стержень пластичен и поэтому может работать в широком диапазоне прогибов. Материалы облицовки стен имеют тенденцию быть более хрупкими (кирпич, штукатурка или EIFS) и, следовательно, имеют более строгий максимально допустимый прогиб.Архитектор проекта или спецификация проекта должны указать, каков допустимый прогиб для данного материала облицовки стен.
Типичные требования к отклонению: (L = длина в дюймах)
- L / 240 Внешний сайдинг или EIFS
- L / 360 Наружная штукатурка
- L / 600 Наружный кирпич или камень
- L / 720 Наружный кирпич или камень
Например, 20-дюймовая стена на L / 240 (L = длина в дюймах, деленная на 240) может иметь боковой прогиб (20×12 / 240) = 1 дюйм.
Предельные высоты
Предельные высоты основаны на непрерывной боковой опоре (жесткой оболочке) на каждом фланце по всей высоте шпильки. Горизонтальные структурные перемычки (или связи) по умолчанию устанавливаются на расстоянии 4 фута от центра для целей значений, показанных в инструменте поиска и в таблицах. Фактическое перекрытие, которое в конечном итоге будет обеспечено, должно быть определено лицензированным инженером по специальности, ответственным за конструкцию холодногнутой стали для данного проекта. Обратитесь в службу технической поддержки ClarkDietrich, чтобы определить максимальное расстояние между поперечными распорками.
Добавление дополнительных горизонтальных перемычек не уменьшит фактический прогиб стены. Для уменьшения прогиба каркаса стены требуется либо более тяжелый элемент, либо должна быть предусмотрена промежуточная структурная опора.
См. Все примечания к дизайну внизу инструмента поиска и таблиц.

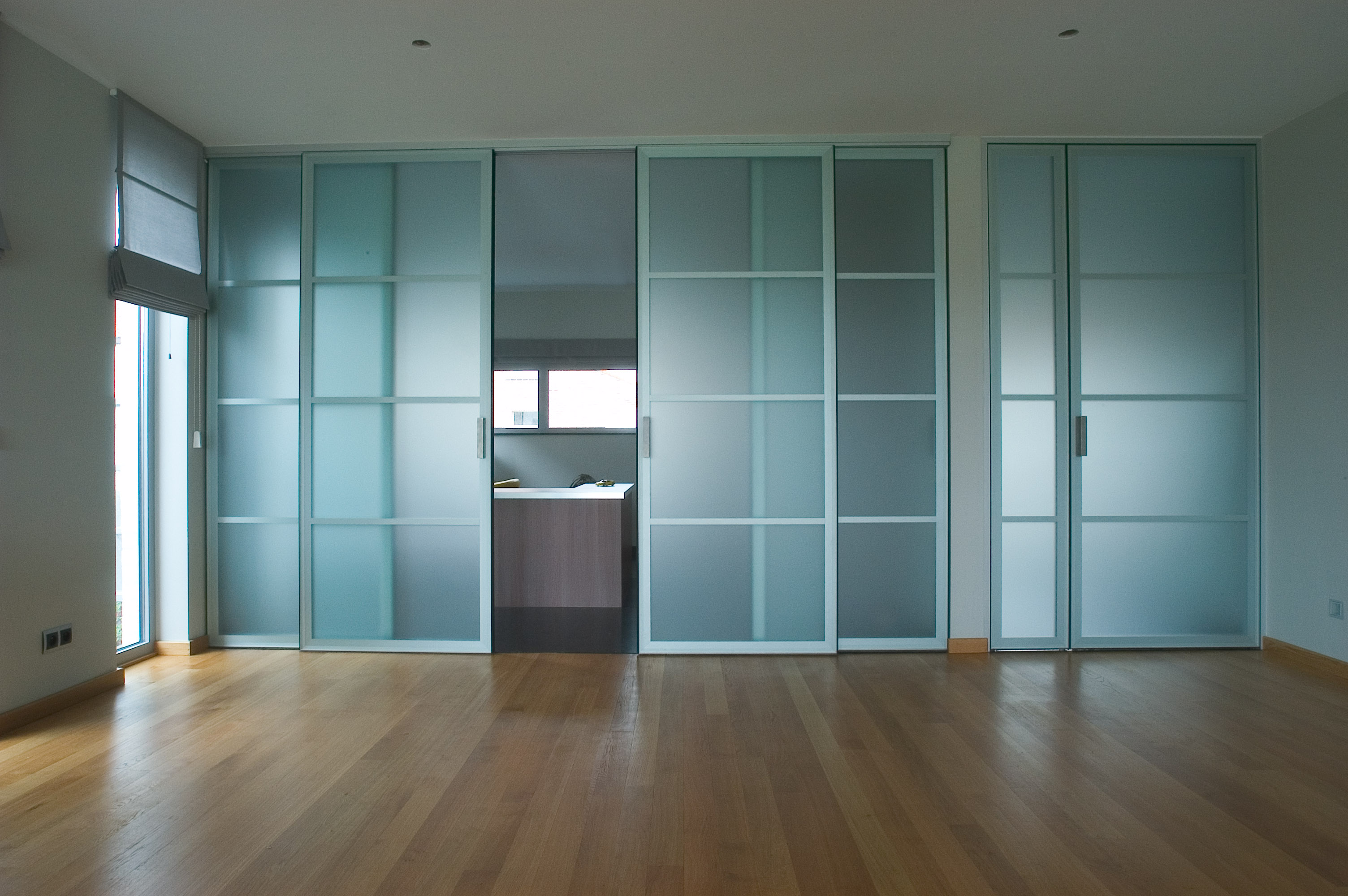

Пластиковые профили для стеклянных перегородок
Мы поставляем пластиковые профили для всех секторов, которые работают со стеклянными перегородками, душевыми кабинами и перегородками.
Этот сектор находится в постоянном развитии, поэтому наше предложение включает новые модели профилей для требований рынка, включая жесткие, гибкие и коэкструдированные изделия, U- и H-образные профили, соединения и другие профили, подходящие для использования во всех сферах применения.
Мы используем лучшие материалы для каждого проекта, в том числе термопластические изделия, такие как ПВХ, ПК, АБС, ПЭ, ПП и т. Д., С прозрачной, непрозрачной, устойчивой к погодным условиям и УФ-излучению, текстурированной, гладкой или бесклеевой отделкой. Некоторые из наших эксклюзивных стандартов включают «Декоформ» и «Новокром».
Три фактора определяют качество нашей продукции — функциональность, прозрачность (на стеклянных перегородках) и устойчивость к ультрафиолетовому излучению (на открытом воздухе). Наша способность формулировать и комбинировать наиболее подходящее сырье позволяет нам предоставлять нашим клиентам профили, которые соответствуют этим основным характеристикам и в то же время являются гибкими и устойчивыми к ударам и давлению.
Наше участие в разработке подобных решений выходит за рамки разработки пластиковых профилей. Мы предлагаем отделку, которая увеличивает функциональность многих сложных проектов, от скользящих поверхностей и декоративных элементов до магнитных аппликаций.
Мы также предлагаем ванны специальных цветов, индивидуальную обработку поверхности, глянцевые эмали, хром и матовый алюминий, а также аппликации с использованием профилей из ДПК. Мы применяем конкретные решения в этом секторе, комбинируя продукты из нашего каталога с другими материалами, используемыми в различных промышленных областях, с доказанной эффективностью.Для особых нужд мы разрабатываем новые решения в нашем отделе инструментов и материалов.
Более того, наш каталог развивается, чтобы идти в ногу с растущим рынком. Перед началом любого проекта корпуса мы рекомендуем нашим клиентам связаться с нашим отделом продаж, чтобы проверить, можно ли применить существующее решение в новом проекте, и получить оценку любого нового доступного приложения.
