Ретро электропроводка на роликах, изоляторах

Автор: Кургузов А.В, инженер по электроснабжению

Если электропроводка в Вашем доме предполагается к выполнению открытым способом, то альтернативой проводке в коробе или трубе может служить электропроводка на изоляторах или, как ее еще называют – ретро электропроводка.

В настоящее время, данный вид проводки пользуется достаточно большой популярностью среди Заказчиков. Это вызвано высокими эстетическими свойствами, которыми обладает данный вид проводки.

Как правило, электропроводка в стиле ретро применяется в коттеджах, материалом изготовления которых является дерево, но может быть использована и в строениях, построенных из других материалов.

Чаще всего Заказчики отдают свое предпочтение данному виду проводки в тех случаях, когда проложить проводку скрыто, в силу ряда причин, не представляется возможным, а стандартная открытая прокладка, например, в коробе, может значительно испортить общие эстетические параметры помещения.

Что представляет собой ретро электропроводка

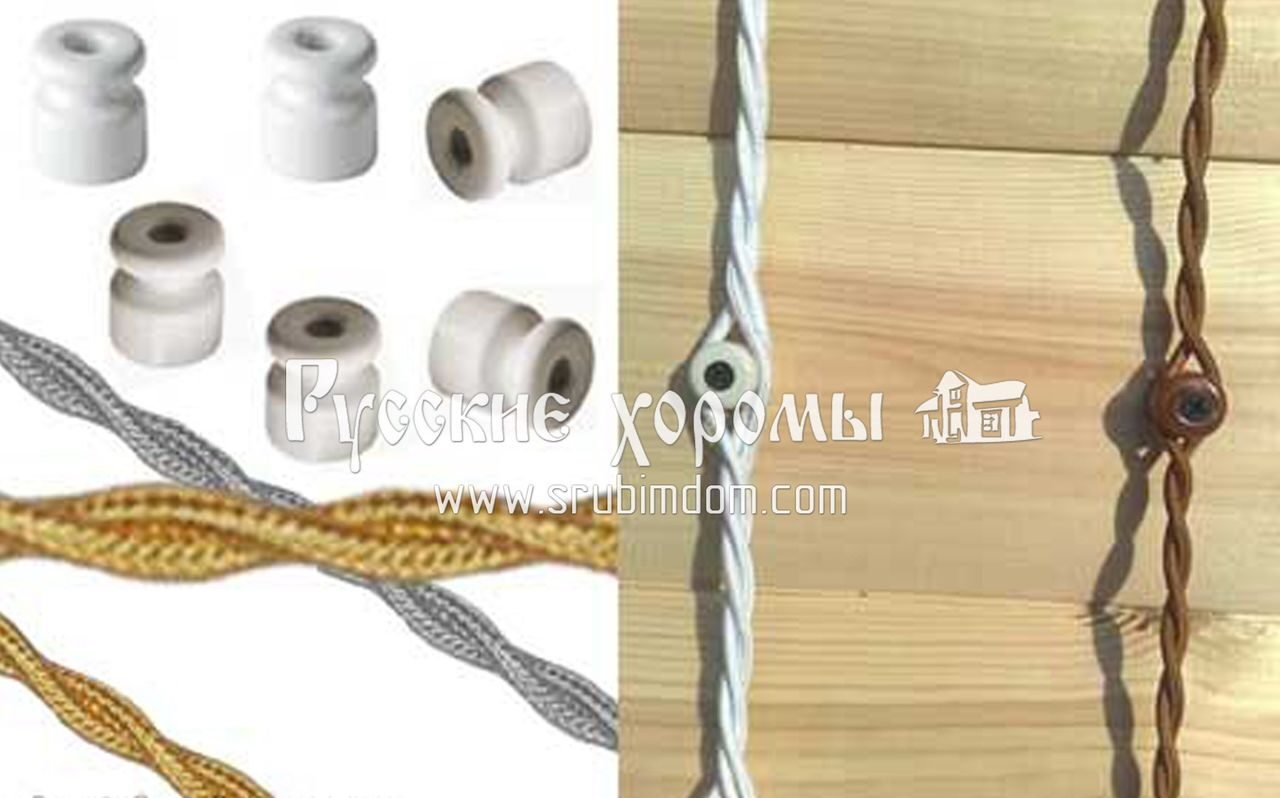

Ретро электропроводка представляет собой скрученные одножильные провода, которые прокладываются открытым способом на изоляторах-роликах, закрепленных на стенах и потолках.При этом, расстояние от провода до поверхности должно быть не менее 1 см.

Данное расстояние необходимо выдерживать в целях минимизации возможности соприкосновения провода с деревом, что необходимо по правилам пожарной безопасности.

Электропроводка ретро выполняется с использованием витого провода в двойной изоляции. Первый слой – виниловая изоляция. Второй (верхний) слой представляет собой либо оплетку из хлопчатобумажной ткани, которая пропитана негорючим лаком, либо сделан из стекловолокна. Элитные кабели имеют верхний слой изоляции из шелка.

Чаще всего, ретро электропроводка выполняется медным кабелем сечением – 1,5 мм (линии освещения) и 2,5 мм (розеточные линии). На силовые розетки, от которых происходит питание энергоемких потребителей (электрические плиты, электрические котлы и др. ) используются кабели, имеющие сечения больших диаметров.

Важно! Обозначенные выше сечения кабелей – ориентировочные и чаще всего используемые. Но каждый Объект индивидуален в разрезе используемого на нем электрооборудования. Сечение кабелей не рекомендуется выбирать «на глазок» без предварительного расчета нагрузок. Поэтому, перед тем, как определиться с сечением кабельных линий рекомендуется выполнить проект или произвести расчет нагрузок.

Установка ретро электропроводки

Установка ретро электропроводки осуществляется с использованием распаечных коробок, выключателей и розеток накладного типа.

Материалами изготовления оконечных устройств чаще всего являются:

• Фарфор. Это более дорогостоящий вариант. По отношению к пластику, фарфор обладает большим сроком эксплуатации и большей нагрузочной способностью. Необходимо принимать во внимание, что наряду со своими преимуществами, фарфор – хрупкий материал, а фарфоровые изоляторы и оконечные устройства по сравнению с пластиковыми более хрупкие. Поэтому, при установке фарфоровых изоляторов и электротехнических изделий необходимо контролировать момент затяжки крепежных шурупов
• Пластик. Менее дорогостоящий вариант. Теоретический срок эксплуатации пластика меньше чем фарфора, а также пластиковые оконечные устройства рассчитаны на меньшую нагрузку по сравнению с фарфоровыми электротехническими изделиями. Основной причиной, по которой Заказчики отдают свое предпочтение при выборе электропроводки на роликах – цена

Установка ретро электропроводки производится по чистовой отделке, поверх обоев, различных панелей, краски, лака и т.д.

На сегодняшний день существует огромное количество составных элементов для ретро электропроводки  различных цветов и оттенков, которые могут удовлетворить даже самого искушенного Заказчика. При выборе оттенков и цветов необходимо учитывать, что стоимость одних и тех же элементов разных цветов может значительно отличаться. Например, кабель темно-коричневого цвета по цене отличается от кабеля золотистого цвета на 30%-40% (золотистый дороже).

При выборе комплектующих для электропроводки на роликах необходимо помнить, что на первом этапе подбираются изоляторы, а только потом производится подбор крепежных элементов. Это необходимо для того, чтобы крепежные элементы сочетались, как с цветом роликов, так и с их длиной. Длина саморезов должна быть достаточной для надежного крепления изоляторов к поверхности.

Этапы монтажа

• Определение места установки электроустановочных изделий и светильников. Места установки оконечных устройств необходимо выбирать на высоте, достаточной для обеспечения снижения возможности механических повреждений подводящей проводки. Не рекомендуется опускать розетки низко, так как это увеличивает риск ненамеренных механических повреждений. При выборе места установки оконечных устройств, наряду с безопасностью, необходимо обеспечить комфорт и удобство при эксплуатации
• Определение и выбор схемы подключения оконечных устройств. От схемы подключения зависит количество используемых проводов и надежность функционирования системы. При использовании оптимизированной схемы подключения появляется возможность значительно снизить стоимость системы электроснабжения в целом, так как при данном виде проводки цена кабеля достаточно высокая
• Разметка трасс. Наиболее простой и удобный способ разметки – трассировка с использованием лазерного уровня или нивелира. При разметке трасс необходимо оптимизировать пути прохождения трасс, как с технической стороны, так и с эстетической
• Крепление роликов по размеченной трассе
• Установка распаечных и монтажных коробок
• Подключение оконечных устройств и распайка проводов. При соединениях проводов необходимо исключить скрутки
• Проведение испытаний, замер сопротивления изоляции, комплексное опробование

Как говорилось ранее, электропроводка ретро обладает основным преимуществом – эстетикой. Использование данного вида проводки и ее лаконичное обыгрывание в интерьере, может подчеркнуть изысканный вкус хозяина и будет являться его гордостью. Потребительский спрос настоящего времени говорят о том, что электропроводка на изоляторах считается модной.

Также, хотелось бы обратить внимание на тот факт, что на одном и том же Объекте, стоимость электропроводки в стиле ретро будет выше, чем цена практически любого другого вида проводки, а надежность – ниже.

Более низкая надежность в основном объясняется возможностью механических повреждений. Так что если Вы решили украсить свой дом электропроводкой на изоляторах, будьте внимательны и аккуратны.

И самое важное, если в Вашем коттедже установлена электропроводка на роликах, рекомендуем уделить особое внимание объяснению детям основ электробезопасности.

Читайте другие статьи по данной тематике

Услуги по данной тематике

Электропроводка на изоляторах

Наиболее выгодно в деревянном доме смотрится открытый электромонтаж с применением фарфоровых изоляторов. Электропроводка на фарфоровых изоляторах, выполненная по стенам загородного коттеджа или дома, может быть прекрасным дизайнерским решением для эксклюзивного интерьера и придать ему вид законченности. Вы можете посмотреть примеры выполненных работ в разделе Фотогалерея.

Особенно красиво электромонтаж по старину смотрится в деревянных срубах, однако нельзя забывать, что дерево является легко воспламеняющимся материалом и поэтому монтаж электропроводки должен быть выполнен в соответствии со всеми нормами. Фарфоровые ролики сегодня можно купить практически в любом профильном магазине, а провод  для монтажа можно использовать с оболочкой из лакированных хлопчатобумажных нитей, например БПВЛ или ГПВОп, или более дорогой Gambarelli итальянского производства.

Если у Вас возникли трудности при монтаже электропроводки наши специалисты всегда готовы помочь реализовать ваши проекты и идеи.

Советы по монтажу открытой электропроводки на изоляторах.

Крепление изоляторов происходит на расстоянии 4 см от края розетки, выключателя или распаечной коробки.

Рекомендуется крепить изоляторы не далее 45 см друг от друга при монтаже кабеля по горизонтали (для исключения провисания) и не далее 50 см при монтаже кабеля по вертикали.

На углах рекомендуется использовать 2 изолятора с расположением 45 °

При установке розеток и выключателей оставляйте примерно 20 сантиметров кабеля для дальнешего расключения.

Затяните хомутом жгут проводов чтобы не дать им распустится.

Распустите косичку из проводов.

Ножом надрежте и снимите тканевую оплетку, но её не выбрасывайте она пригодится в дальнейшем.

Должно получится вот так:

Оставшаяся тканевая оплетка.

Обязательна процедура по перевязке проводов (узел должен быть расположен со стороны розеток и выключателей). Аналогичным способом кабель притягивается к угловым изоляторам. Перевязка служит для исключения натяжки проводов в распаечных коробках, розетках и выключателях. Только после этого можно приступать к расключению проводов в распаечных коробках и подключению выключателей и розеток.

При прохождении стен используйте фарфоровые втулки.

Используйте для перевязки оставшуюся тканевую оплетку снятую с провода. На фотографиях показана перетяжка кабеля белым шнуром для  лучшего контраста.

Пример монтажа ТВ розеток.

Пример монтажа выключателей.

Материалы, близкие по теме:

Открытая витая проводка: монтаж,виды фурнитуры

Когда розеток не хватает или старая проводка пришла в негодность, но штрабить стены не хочется, можно вспомнить о старом способе – прокладке проводов прямо поверх обоев или другого финишного покрытия. Но в наши дни открытая проводка может стать еще и изюминкой интерьера.

Привычка – вторая натура

Конечно, все мы привыкли к тому, что проводка надежно скрыта под толщей штукатурки. Внутри стены ее могут укладывать в специальные гофрированные трубы, или просто в проделанное углубление, главное, что если возникнет необходимость починить или заменить электрокабель, придется разрушить значительную часть стены. А это возможно только при основательном ремонте. Тем не менее, большинству людей именно скрытая проводка кажется наиболее эстетичной. Ведь ее как будто и нет совсем.

Но что делать, если ремонт не планировался, а для новой бытовой техники потребовалась дополнительная розетка? Вот тут и выручит открытая проводка. Главное знать несколько важных правил.

Счет на сантиметры

Есть два способа монтажа открытой проводки. В первом случае используются плоские провода, которые прибивают к стене маленькими гвоздями или специальными скобками. В целях безопасности под провод помещается асбестовая прокладка, она должна быть немного шире кабеля. Если требуется разместить параллельно сразу несколько проводов, то между ними нужно оставить зазор не менее 3-4 миллиметров.

скобы для крепления наружной проводки

Для декоративности этот вид открытой проводки сверху закрывают специальными пластиковыми коробами, которые подобрают в тон стенам или основным элементам декора комнаты.

Второй способ монтажа открытой проводки подразумевает крепление витых – одножильных проводов на специальные ролики-изоляторы. Такой способ выглядит более винтажно, а соответственно модно.

разновидности витой проводки

Важно чтобы ролики располагались на расстоянии 10 сантиметров друг от друга, а провода отставали от стены не менее, чем на сантиметр.

расстояние между роликами 10 см

Безусловными преимуществами открытой проводки являются ее доступность для смены и частичного ремонта, а также простота переноса или добавления розеток и выключателей.
Благодаря расположению она является и более безопасной, отчего именно открытая электропроводка чаще используется в частных деревянных домах.

Недостатком можно считать необходимость учитывать в дизайне интерьера. Кроме того, открытая проводка не позволяет поставить мебель вплотную к стене и собирает пыль на провода и ролики.

Фурнитура открытой проводки

Мода на все старое сделала открытую проводку одним из трендов, а потому производители постарались как следует поработать над дизайном самих проводов, роликов, выключателей, розеток и распаячных коробок. Подобрать одно под другое совсем нетрудно, поэтому открытую проводку сегодня можно увидеть не только в жилых домах и квартирах, но и в публичных местах, оформленных по последнему слову дизайна.
Подробнее остановимся на каждом из элементов открытой проводки.

фурнитура открытой проводки

Провода должны быть закрыты негорючей изоляцией, лучше в 2-3 слоя. Сейчас продают провода, у которых первый слой изоляции теплостойкий и пластиковый, а второй слой может быть как ПВХ, так и текстильный. При этом хлопчатобумажная или синтетическая оплетка пропитывается специальными составами, препятствующими горению. Цветовая палитра таких оплеток заставит завидовать профессиональных художников.

оплетка провода

Ролики с точки зрения пожарной безопасности и эстетики предпочтительнее керамические. Современные производители делают их не только традиционных белого, бежевого и коричневого цветов, но и имитируют мраморную расцветку, а также раскрашивают их в различные узоры. То же самое можно сказать и о распаечных коробках.

изоляторы керамические

Выключатели и розетки

Традиционные выключатели и розетки с утапливаемой в стену частью для открытой проводки не подойдут. Нужны специальные. Стоят они точно также, а иногда и дешевле, «скрытных» собратьев. Просто, как и провода, они полностью размещаются над стеной.
Что касается дизайна, то в продаже можно найти как традиционные клавишные выключатели, и самые обычные розетки, так и фурнитуру с интересными рамочками, и даже стилизованные «под старину» поворотные выключатели.

ретро розетки и выключатели

Таким образом. Если открытая проводка не противоречит вашим вкусам, вы можете привнести в интерьер дополнительный комфорт, безопасность и дизайнерскую изюминку.

Видео: способы крепления внешней проводки

Особенности и некоторые секреты монтажа открытой проводки в деревянном доме своими руками

Во многих уголках нашей страны можно встретить деревянные дома. Конечно, каждый владелец оснащает их всеми необходимыми инженерными системами и различным техническим оборудованием, назначение которого состоит в создании комфорта и уюта.

Одной из важных инженерных систем является электрическая. Собственно она и станет темой нашей статьи. А более точно, мы остановимся на том, каким образом организовывается открытая проводка в деревянных домах.

Требования к открытой проводке

Открытая проводка. Элементы

Прежде всего, хочется обратить внимание на главных особенностях открытой проводки в таких домах. Как известно, дерево, из которого сделан весь дом, обладает отличными способностями к возгоранию и поддержанию горения.

Конечно, дерево легко загорается от коротких замыканий, которые могут происходить в электрических кабелях. Смотря на это, любой электрический провод должен монтироваться таким образом, чтобы он не имел прямого контакта с деревом. Это является самым главным условием монтажа открытой, а также закрытой проводки в деревянном доме с помощью своих рук.

Кроме соблюдения этого условия важно придерживаться другого правила: электрический кабель должен быть защищен, то есть он должен находиться в середине чего-то (ПВХ-канала, трубы и др.) или же иметь несколько слоев изоляции.

Хотя, стоит отметить, что ПУЭ позволяют проводить открытую установку электрокабелей без размещения их в любую трубу или пластиковый канал. Другими словами кабеля можно монтировать прямо на стенку или потолок. Однако тут же нужно позаботиться о том, чтобы провод не касался деревянной стены или потолка.

Все трубы или каналы, в которые будет помещаться открытая проводка, должны быть сделанными из таких материалов, которые не поддерживают горение.
В дальнейшем мы рассмотрим все способы, которыми можно сделать открытую проводку внутри деревянного дома. И так, открытую проводку можно монтировать следующими способами:

1. В гофре, сделанной из ПВХ.
2. В металлорукаве.
3. В трубах, сделанных из ПВХ или металла.
4. В коробах, сделанных из ПВХ.
5. На скобах.
6. На изоляторах или фарфоровых роликах.

Использование гофрированной трубы

Если говорить о гофротрубе, то ее очень часто используют для проведения открытой проводки не только в доме из дерева, но и в любых других типах помещений.

Она имеет различные диаметры и благодаря этому в ней можно спрятать несколько кабелей. Для того чтобы прикрепить гофрированную трубу к любой деревянной поверхности, нужно использовать металлическую стяжку или пластиковую клипсу.

Особенностью гофры является то, что она сделана из негорючего материала. Благодаря этому ее можно использовать как дополнительную механическую защиту для любого электрокабеля. Ее удобно монтировать на любую поверхность.

Однако такая гофрированная труба имеет некоторые недостатки. Например, ее очень сложно проложить по ровной линии. То есть она будет кривой. В итоге каждый изгиб и всякие провисания делают внутренний интерьер менее красивым. Кроме этого, на ней легко накапливается пыль, а снять ее очень проблематично.

Использование ПВХ-труб, металлических труб или металлорукава является практически аналогичным использованию гофрированной трубы. Единая особенность, которая отличает металлические и ПВХ-трубы от гофрированной трубы, заключается в наличии сложностей во время монтажа на сгибах.

Установка в кабель-каналах

Также в деревянном доме можно выполнить установку открытой электропроводки в коробах или лотках, которые будут устанавливаться на стены или потолок. Эти короба еще называют кабель-каналами.

Пластиковый кабель-канал

Они изготавливаются из ПВХ или пластика, которые не поддерживают горение. Они окрашиваются в разные цвета и таким образом могут подойти к любому дизайнерскому стилю.

Они удобны благодаря быстроте установки. Так, сначала монтируют сам канал, дальше вставляют проводку и закрывают крышкой. Однако здесь есть свои сложности. Установка пластиковых коробов требует владения необходимыми навыками. Проблема заключается в том, что такие короба сложно устанавливать на неровные поверхности.

Есть еще одна проблемка в их использовании: деревянный дом усаживается. Усадка домов, сделанных из клееного бруса (характеризуются наименьшим уровнем усадки), составляет один сантиметр на один метр высоты. Если усадка составит три сантиметра, то короба деформируются и слетят их крышки. В результате придется переделывать открытую проводку.

Учитывая этот факт, прокладка электрической проводки в кабель-каналах должна осуществляться после того, как произошла усушка и усадка деревянного дома. Как известно, данный процесс может длиться от шести до двенадцати месяцев.

Стоить отметить, что кабель-каналы применяются очень часто потому, что они дешевые. Во время установки они нуждаются в малых трудовых затратах и в них легко делать изменения. Преимущество их заключается и в том, что к ним выпускают и продают много разных аксессуаров.

Этими аксессуарами являются тройники, углы, встроенные коробки и розетки. Именно использование такой фурнитуры делает процедуру установки более простой.

Кроме кабель-каналов часто используют европейские пластиковые плинтусы. Они аналогичны пластиковым коробам и для их прикрепления к стене используют пластиковые клипсы. Кабель-каналы и европейские пластиковые плинтуса часто используют для прокладки открытой проводки не только в деревянном доме, но и в квартире.

Монтаж на скобах

Частым способом установки открытой проводки является монтаж самого кабеля на скобы. Эти скобы изготавливаются из пластика. В зависимости от типа электрокабеля существуют свои особенности его открытого монтажа. В первую очередь растут требования к кабелям, которые будут образовывать открытую проводку. Они должны иметь как минимум двойную изоляцию (примером является ВВГнг).

Полезный совет: лучше всего использовать кабель NYM. Он имеет тройную изоляцию. Также стоит выбирать ВВГнг-LS. Этот кабель не поддерживает горение и в случае краткого замыкания выделяет пониженное количество дыма.

Скоба монтажная для открытой проводки

Эти два типа электрокабелей просто прикрепляют к стене с помощью вышеупомянутых пластиковых скоб. В том случае, когда будет использоваться провод ПУНП, то сначала на стену нужно установить прокладку, сделанную из металла или асбеста. После этого на нее монтируют сам провод. Полоска прокладки должна выступать на один сантиметр с обеих сторон ПУНП.

Стоит сказать, что этот способ очень прост и дешевый. Однако он лишен эстетичности, поскольку на стене может прокладываться не один, а несколько проводов одновременно.

Проводка на фарфоровых роликах

Что касается такого монтажа открытой проводки, который предусматривает использование роликов, сделанных из фарфора, или изоляторов, то он является очень старым. Он заключается в закреплении на стене или потолке роликов, которые делаются из фарфора.

Далее на них крепят сам электропровод. В результате получается так, что между проводкой и деревянной поверхностью образуется воздушное пространство.

В данном случае проводка должна представлять собой медный провод, который имеет двойную изоляцию. При этом электропровод должен быть скрученным. Такой способ часто используют для создания ретро-стиля.

Конечно, можно провести сочетание всех этих способов. Иными словами использовать комбинированный метод. Так, для стен и потолка, которые имеют ровную поверхность, можно применить пластиковые короба. Для неровных участков можно воспользоваться гофротрубами.

Если нужно проложить открытую электропроводку по полу, то для этого можно воспользоваться пластиковым плинтусом. В тех местах, в которых кабель должен быть особенно защищенным, можно использовать металлорукав.

Итак, теперь вы знаете, каким способом можно произвести монтаж открытой проводки внутри деревянного дома. В дальнейшем мы рассмотрим последовательность организации и установки такого типа проводки.

Все начинается с составления схемы прохождения открытой проводки. Здесь нужно отметить маршруты ее прохождения и места, где будут находиться светильники, включатели и розетки. Конечно, для подачи тока на осветительные приборы и к розеткам в отдельной комнате надо устанавливать различные электрокабели.

Материалы и инструменты

Когда схема готова, можно приступать к закупке необходимых материалов и инструментов.
В список материалов должны входить:

1. Электропровода.
2. Розетки и включатели.
3. Металлические гильзы.
4. Пластиковые втулки.
5. Разводные коробки.
6. Удлинитель.
7. Металлическая пластина.
8. Гофротруба, или кабель-каналы, или фарфоровые ролики.
9. Пластиковые скобы.

В список оборудования обязательно должны входить автоматические выключатели (нужно использовать для каждой отдельной ветви проводки) и УЗО.
Что касается инструмента, то он должен быть представленным:

1. Бокорезами и пассатижами.
2. Набором отверток.
3. Напильником.
4. Молотком.
5. Зубилом.
6. Монтажным ножом.
7. Гаечными ключами.
8. Электрической дрелью.
9. Мультиметром.
10. Указателем напряжения.

Последовательность монтажа

После того, как все вы обладаете всеми необходимыми инструментами и материалами, можно приступать к осуществлению процесса прокладки открытой проводки.

С самого начала готовят места для установки розеток и выключателей.

Полезный совет: каждый вид выключателя и розетки должны размещаться на металлической основе. Для этого вы может взять металлический лист и вырезать кусок с нужными размерами. Далее его прикрепляют к деревянной стене. Это же правило касается и светильников.

Следующий этап монтажа открытой проводки (ее фото приводится ниже) заключается в прокладке электрических кабелей на стенах и на потолке деревянного дома.

Монтаж проводки осуществляется одним из вышеупомянутых способов. Единственный момент, на котором стоит остановиться, это прокладка проводки через стену.

Для прокладки кабеля через стену нужно сверлить дырку. Далее через нее проводится электрокабель. Однако мы знаем, что не стоит допускать контакта проводки с деревом. Поэтому, сначала в дырку вставляют металлическую гильзу. Края гильзы должны выступать на один сантиметр от плоскости стены.

Полезный совет: металлическая гильза может иметь острые края и во время протягивания через нее кабеля может произойти повреждение изоляции. Для того чтобы избежать такого развития событий, нужно воспользоваться пластиковыми втулками.

Что касается кабелей, то они должны быть или трехжильными (если сеть однофазная) или пятижильными (при условии, если в дом подходит три фазы).

Когда вся проводка находится на местах, предусмотренных схемой, производится ее разводка и подключение к розеткам, выключателей и других потребителям электрической энергии.

Перед подключением каждой ветви открытой проводки к распределительному щитку нужно провести измерения сопротивления изоляции, петли фаза-ноль, сопротивления заземления, а также следует измерить УЗО. Кроме этого следует установить, нет ли замыкания в каждой ветке электропроводки.

Желательно, чтобы эту работу провели квалифицированные специалисты. Это не только даст гарантии того, что проводка безопасна, а даст возможность получить соответствующие протоколы с заключением о состоянии и исправности новой домашней электросети.

Кабель канал «Элекор» от IEK поможет организовать энергоснабжение любого объекта

Кабель бронированный медный для вашего дома и участка

Ретро проводка в деревянном доме – функциональные особенности, а также секреты ее создания

Способы штробления стен с помощью различных инструментов.

Варианты исполнения открытой проводки

сегодня: %d %M %h~:~%m

Скрытый тип проводки как способ прокладки электрокоммуникаций вошел в обиход не так давно. Очень долго провода вели непосредственно по вертикальным поверхностям помещения, без заглубления их в тело стены. Как ни странно, но сегодня подобный способ обустройства питающих магистралей опять входит в моду.

При этом, как правило, ретро проводка олицетворяет составной элемент дизайна, дух которого переносит нас на несколько десятков лет назад, в старину.

Существует целых пять вариантов исполнения открытой проводки, но только два из них имеют право на продолжительную эксплуатацию. Первый способ, пусть и модифицированный, заставляет вспомнить о традициях, ну а второй демонстрирует ультрасовременный подход

К открытой проводке обращаются не только при организации электроснабжения деревянного дома. Напомним, что согласно правилам устройства электроустановок (ПУЭ) проводка в таком жилье должна проходить по поверхности стен, поскольку располагать кабель внутри деревянных конструкций опасно. К тому же каналы для скрытой проводки в деревянном доме надо создавать еще на стадии возведения сруба, аккуратно просверливая насквозь венец за венцом. Так делают вслед за финнами и некоторые наши строительные фирмы, игнорируя отечественные СНИПы.

В то же время открытая проводка способна прийти на выручку и в многоквартирном жилье. Если, предположим, нуждаются в подсоединении к сети дополнительные «потребители энергии», однако затевать ради этого серьезные ремонтные работы нет ни сил, ни желания, ни средств. Наконец, открытую проводку можно выбрать… по стилистическим соображениям.

Важно! Открытая проводка проста в монтаже, обслуживании и контроле, к тому же ее несложно усовершенствовать, проложив новые магистрали и добавив несколько оконечных электроустановочных устройств.

Начнем, пожалуй, с традиционного (исторического) способа – прокладки открытой проводки скрученным (витым) проводом на керамических изоляторах. Кстати, этот метод считается наиболее эстетически выразительным. К нему часто прибегают, если городской интерьер оформляется в стиле ретро или кантри. Самостоятельно скручивать толстые многожильные медные провода с двойной изоляцией, а потом отправляться на поиски керамических изоляторов по заброшенным деревенским домам или рыночным развалам больше нет необходимости. В ассортименте компании Бирони, занимающийся продажей электроустановочных изделий и сопутствующих расходных материалов, можно найти двух- или трехжильный провод и фарфоровые ролики. Причем оба изделия представлены в широкой цветовой гамме: есть не только белые, но и золотые и др.

Особенности монтажа проводки на изоляторах

— Керамические ролики фиксируются на расстоянии 4 см от края розетки, выключателя или распаечной коробки. если витой кабель монтируется горизонтально, изоляторы располагают с шагом не более 45 см. В противном случае провод может провиснуть. если же кабель проходит вертикально, нужен шаг чуть больше – до 50 см. на повороте провода принято использовать два керамических изолятора, расположенных под углом 45°.

— Со стороны розеток и выключателей, а также в местах прохождения угловых изоляторов витой провод перевязывают. оптимальный материал для этой цели – тканевая оплетка, снятая с ненужных обрезков кабеля. благодаря подобной манипуляции провод не будет натягиваться.

Витой провод

— Проводку витым кабелем (витой провод) на керамических изоляторах можно скомбинировать с кабель-каналами. В этом случае магистральные (горизонтальные) линии будут прокладываться в коробах, проходящих вдоль пола или у потолка, а вот подъёмы (опуски) к оконечным изделиям – выполняться витым проводом на евророликах.

Помните, что керамический изолятор надо монтировать с таким расчетом, что на один метр горизонтальной ветки должно приходиться пять или более диэлектрических элементов. Выключатели и розетки для наружной проводки монтируют с учетом их качественной и надежной изоляции. Для получения эффектной внешне плетенки, надо после каждого изолирующего керамического элемента изменять кручение кабеля.

А вот не такой «древний» способ обустройства открытой проводки на скобах куда менее эстетичен. Хотя, надо заметить, реализуется существенно дешевле, да и расходные материалы найти куда проще. Здесь основные «фигуранты» – медные трехжильные кабели в двойной или тройной изоляции и пластиковые или металлические электротехнические скобы, которых предостаточно на любом строительном рынке. Металлические электротехнические скобы дороже: в зависимости от диаметра и конструктивного решения (различают одно- и двухлапковые, а также двухкомпонентные хомуты).

Менее кустарно выглядит проводка внутри гофрированной трубы. Для реализации этого способа используют специальные электротехнические ПВХ-«коллекторы», которые не поддерживают горения и защищают кабели от случайных механических повреждений. Кабель или скрутка из проводов затягивается внутрь трубы, после чего «гофра» фиксируется на стене или потолке с помощью металлических монтажных полос или специальных пластиковых клипс.

Прямой конкурент уже описанному традиционному способу – проводка в кабель-каналах и плинтусах. Более удобны пластиковые кабель-каналы. Сначала они монтируются на стены и потолок, а потом внутрь укладываются провода и закрываются крышками. Важное достоинство кабель-каналов – возможность «доработать» проводку или проконтролировать её состояние, просто удалив на время ту или иную крышку. Кроме того, аксессуары (заглушки, различные варианты «углов») заметно упрощают обустройство электрической сети. А вот область применения электротехнических плинтусов существенно уже: они призваны скрывать лишь те провода, что идут непосредственно к розеткам. Однако за счет эластичности подобные изделия могут использоваться на стенах значительной кривизны.

Особенности монтажа кабель-канала

— Прежде чем приступить к монтажу, определяют оптимальное сечение кабель-канала. Учтите, что между проводами должен сохраняться небольшой зазор. «Набивать» короб под завязку не стоит, лучше взять изделие чуть большего сечения. Кстати, это замечание касается только тех коробов, в которых отсутствуют разъединительные перегородки («полочки»). Последний помогает сортировать кабели.

— Составить перечень необходимых аксессуаров помогает подробный план с разверткой проводки по стенам и потолку. Аксессуары – это внутренние и наружные поворотные углы, торцевые заглушки, тройники, переходы под кабель-канал другого сечения и т. п. Конечно, можно справиться и без них, но хотя доборные элементы и увеличивают смету, зато существенно упрощают и ускоряют процесс монтажа.

— В случае ровных стен и потолка кабель-канал можно просто прикрепить термоклеем. А вот неровная подложка вынуждает использовать для монтажа дюбель-гвозди (бетонные или кирпичные поверхности), а также шурупы (деревянная основа).

— Открытая проводка может стать одним из стилеобразующих элементов. Витой кабель на изоляторах напомнит о традициях, ну а короба от ведущего производителя «Бирони» подчеркнет современную эстетику.

 Необходимо помнить, что наружная электропроводка должна эксплуатироваться в безопасном режиме. Поэтому необходимо соблюдать требования технологии и грамотно проводить коммуникации по вертикальным поверхностям помещения.

   Статистика утверждает, что основная часть пожаров в деревянных домах возникает из-за неисправности в электропроводке. Электропроводка в доме может быть как скрытой (внутренней), так и открытой.

           Многие специалисты рекомендуют пользоваться открытым способом. Тем не менее многие собственники домов предпочитают скрытую проводку, оправдывая это тем, что она не портит интерьер. На самом деле красивой можно сделать и открытую проводку, а именно с помощью витого провода на керамических изоляторах с керамическими установочными изделиями в стиле «ретро». Основное преимущество в данном типе электропроводки – это воздушный зазор между кабелем и стеной, что повышает уровень пожарной  безопасности.

           К сожалению, до недавнего времени этот способ был забыт, многие установочные элементы исчезли

          Сегодня все возвращается на круги своя. И данный тип электропроводки является не только безопасным, но и очень модным на  сегодняшний день.с рынка.

5. Электропроводка на изолирующих опорах (роликах, клицах, изоляторах) «ТЕХНИЧЕСКИЕ УКАЗАНИЯ НА ПРОИЗВОДСТВО И ПРИЕМКУ ОБЩЕСТРОИТЕЛЬНЫХ И СПЕЦИАЛЬНЫХ РАБОТ ПРИ КАПИТАЛЬНОМ РЕМОНТЕ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ» (утв. Приказом Минкоммунхоза РСФСР от 13.02.69 N 53)

действует
Редакция от 13.02.1969
Подробная информация

Наименование документ	«ТЕХНИЧЕСКИЕ УКАЗАНИЯ НА ПРОИЗВОДСТВО И ПРИЕМКУ ОБЩЕСТРОИТЕЛЬНЫХ И СПЕЦИАЛЬНЫХ РАБОТ ПРИ КАПИТАЛЬНОМ РЕМОНТЕ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ» (утв. Приказом Минкоммунхоза РСФСР от 13. 02.69 N 53)
Вид документа	приказ
Принявший орган	минкоммунхоз рсфср
Номер документа	53
Дата принятия	13.02.1969
Дата редакции	13.02.1969
Дата регистрации в Минюсте	01.01.1970
Статус	действует
Публикация	На момент включения в базу документ опубликован не был
Навигатор	Примечания

5. Электропроводка на изолирующих опорах (роликах, клицах, изоляторах)

VII.5.1. Прокладка незащищенных изолированных проводов на роликах должна производиться на высоте не менее 2,5 м от уровня пола или площадки обслуживания. Снижение указанной высоты прокладки до 2 м допускается в помещениях без повышенной опасности, а при напряжении 36 В — во всех помещениях.

Данное требование не распространяется на спуски к выключателям, штепсельным розеткам, пусковым аппаратам и т. п.

В производственных помещениях спуски к выключателям, штепсельным розеткам, аппаратам и щиткам должны быть защищены от механических повреждений.

В бытовых помещениях, жилых и общественных зданиях указанные спуски могут не защищаться от механических повреждений.

VII.5.2. Расстояние между точками крепления незащищенных изолированных проводов на изолирующих опорах должно быть не более приведенных в табл. 17.

Таблица 17

НАИБОЛЬШИЕ РАССТОЯНИЯ МЕЖДУ ТОЧКАМИ КРЕПЛЕНИЯ НЕЗАЩИЩЕННЫХ ИЗОЛИРОВАННЫХ ПРОВОДОВ НА ИЗОЛИРУЮЩИХ ОПОРАХ

VII. 5.3. Расстояния между осями незащищенных изолированных проводов одной и той же или различных цепей, проложенных на изолирующих опорах параллельно друг другу, должны быть не менее приведенных в табл. 18.

Таблица 18

НАИМЕНЬШЕЕ РАССТОЯНИЕ МЕЖДУ ОСЯМИ НЕЗАЩИЩЕННЫХ ИЗОЛИРОВАННЫХ ПРОВОДОВ, ПРОЛОЖЕННЫХ НА ИЗОЛИРУЮЩИХ ОПОРАХ

VII. 5.4. Крепление роликов, клиц и т.п. к опорным поверхностям выполняется шурупами (для дерева), винтами (для металла), глухарями, штырями, бесшурупными дюбелями, приклеиванием и т.п.

VII.5.5. Крюки и кронштейны с изоляторами закрепляются только в основном материале стен, а ролики и клицы для проводов сечением до 4 кв. мм включительно могут закрепляться на штукатурке или в обшивке деревянных зданий.

VII.5.6. Крепление изоляторов на крюках, штырях и якорях осуществляется при помощи пенькового волокна, пропитанного олифой с тертым суриком (при этом пеньковым волокном должны быть обмотаны стержни и торцы крюков и т.п., а изоляторы навернуты на всю длину резьбы), а также схватывающимися составами или при помощи распорных шайб.

VII.5.7. При креплении роликов глухарями под головки глухарей подкладываются металлические и эластичные шайбы, а при креплении роликов на металле под основания роликов подкладываются эластичные шайбы.

VII.5.8. Ролики и изоляторы в углах помещений устанавливаются на расстоянии от потолков или смежных стен, равном 1,5 — 2-кратной высоте ролика или изолятора; на таком же расстоянии от проходов через стены устанавливаются концевые ролики или изоляторы.

VII.5.9. Одножильные изолированные незащищенные провода должны быть привязаны мягкой проволокой ко всем роликам или изоляторам. Вязальная проволока в сырых помещениях и наружных проводках должна иметь противокоррозионное покрытие. Изоляция проводов в местах их привязки должна быть предохранена от повреждений вязальной проволокой (например, при помощи намотки на провод изоляционной ленты).

Крепление незащищенных проводов к роликам или изоляторам (за исключением угловых и конечных) может выполняться также при помощи колец или шнура из светостойкого пластиката (полихлорвинила).

Изолированные провода должны быть зажаты в клицах таким образом, чтобы не повреждалась их изоляция.

VII.5.10. Провода на промежуточных изоляторах должны быть уложены на шейках либо на головках, на угловых — только на шейках, на концевых изоляторах допускается устройство заглушек.

Ответвление проводов выполняется на роликах или изоляторах.

VII.5.11. При пересечении между собой незащищенных изолированных проводов, проложенных на расстояниях один от другого менее приведенных в табл. 17, для наибольшего сечения пересекающихся линий на одну из них должен быть надет и закреплен (во избежание перемещения) отрезок неразрезанной изоляционной трубки либо провода одной из линий должны быть заложены в борозду в изоляционных трубах.

При пересечении защищенных изолированных проводов с незащищенными указанные меры защиты должны выполняться при расстоянии между проводами менее 10 мм.

VII.5.12. Проходы через стены незащищенных изолированных проводов должны выполняться в неразрезанных изоляционных полутвердых или подобных трубках. Эти трубки должны быть оконцованы в сухих помещениях изолирующими втулками, а в сырых и при выходе наружу — воронками.

Проходы проводов через деревянные стены и перегородки между сухими помещениями допускается выполнять в изоляционных трубах с металлической оболочкой или в бумажно-металлических трубах.

При проходе проводов из одного сухого помещения в другое сухое все провода одной линии допускается прокладывать в одной изоляционной трубе.

При проходе проводов из сухого помещения в сырое, из одного сырого помещения в другое сырое и при выходе из помещения наружу каждый провод должен прокладываться в отдельной изоляционной трубе.

При проходе проводов в сырое помещение с иной температурой, влажностью и т.п. воронки должны быть залиты с обеих сторон изолирующим компаундом.

При выходе проводов из сухого помещения в сырое или наружу здания соединения проводов должны выполняться в сухом помещении.

VII.5.13. Проход защищенных и незащищенных проводов и кабелей через междуэтажные перекрытия должен выполняться в трубах или проемах.

VII.5.14. Проходы проводов через междуэтажные перекрытия допускается выполнять в изоляционных трубах в стене под штукатуркой.

Изоляционные трубы в проходах и обходах не должны иметь разрывов и должны быть заподлицо с наружными краями втулок и воронок.

VII.5.15. Скрученные двух- и трехжильные провода при обходе препятствий в сухих помещениях прокладываются в одной изоляционной трубе без расплетки.

VII.5.16. Радиусы изгиба незащищенных изолированных одножильных проводов должны быть не менее трехкратного наружного диаметра провода.

Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при монтаже проводки в деревянном доме? Ответ электрика в нашей статье.

Открытая проводка в деревянном доме

Открытой проводкой называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в домах и квартирах довольно редкое явление, в деревянных коттеджах она встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок. Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей — какой при этом должен быть кабель с точки зрения пожарной безопасности.

Преимуществом такой проводки является то, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при монтаже вышеуказанными способами не обязательно (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.

Скрытая проводка в деревянном доме

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка. В качестве такой подкладки используют жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской. Монтаж в этом случае не такой удобный, как с кабель каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерной трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги

электропроводка

Руководство по подключению моторизованных жалюзи и жалюзи переменного тока — Phoenix AZ

Вот краткое руководство по подключению моторизованных жалюзи и жалюзи переменного тока. Есть 4 этапа — этап планирования, этап установки, этап подключения и этап заключительного обхода. ** Всегда убедитесь, что вы работаете с лицензированным электриком и следуете строительным нормам и правилам вашего города, чтобы все было безопасно и в соответствии с жилищным или коммерческим законодательством.

Этап первый — этап планирования

Что вам нужно знать, чтобы ваш проект моторизованного оконного покрытия был гладким и цельным?

1. Какое оконное покрытие вы делаете? Моторизованная роликовая штора, двойная штора, занавеска, ячеистая штора, тканая древесина и т. Д.Доступны различные оконные покрытия с определенными типами двигателей, и не все доступны с двигателями переменного тока. В этой статье речь пойдет о роликовых шторах с электродвигателем переменного тока. Вам также нужно будет определить, какой тип пульта дистанционного управления, настенного переключателя, концентратора или системы автоматизации вы будете использовать для управления шторами.
2. Где и как монтируется ваше оконное покрытие? Шторы могут быть установлены как внутри, так и снаружи. При выборе идеального крепления в игру вступают многие факторы.Глубина подоконника, оконные кривошипы, желаемые световые зазоры, эстетика, тип балок или облицовки, а также тип / расположение кронштейнов — это всего лишь несколько вещей, которые вы захотите учесть. Если вы не планируете должным образом, вы неизбежно создадите ситуацию, преодоление которой может оказаться трудным и дорогостоящим.
3. Где находится ваш источник питания и как к нему можно будет получить доступ? С помощью электрика вам нужно будет решить, как лучше всего провести проводку от источника питания к оконному покрытию. Часто это включает в себя прорезание отверстий в гипсокартоне и внутренних стенах для прокладки провода от окна к источнику питания.Это может быть легко или сложно, в зависимости от дома и типа стены. Специалист по оконным покрытиям укажет сторону двигателя при заказе шторы, поэтому это также следует обсудить.
4. Как регулируется ваш оттенок? Большинство проводных шторы предназначены для питания, а не для управления. Обычно пульты дистанционного управления и настенные переключатели работают на радиочастоте. Если вы планируете прокладывать проводку для питания и управления, вам нужно будет учесть больше. В этой статье мы сосредоточимся на радиочастотной связи.
5. Pro Tip — Крайне важно предусмотреть возможность быстрого отключения для каждого оттенка. Одна ошибка новичков заключается в том, что каждое оконное покрытие жестко подключается к источнику питания, а затем покрывается гипсокартоном, что делает любое будущее программирование практически невозможным без врезания в стену. Если моторизованная штора выйдет из строя в какой-то момент в будущем или потеряет программирование, вам нужно будет изолировать этот оттенок. Это означает, что вам нужно будет отключить этот оттенок и другие оттенки от источника питания по отдельности.Если вы не планируете простой способ отключить ваши шторы от источника питания, вы делаете БОЛЬШУЮ ошибку в своем планировании. Рекомендуем установить либо розетку у окна, либо распределительную коробку.
6. Предварительная встреча по заказу — Перед тем, как заказать оконные покрытия, вы должны убедиться, что у вас есть групповая встреча с компанией по производству оконных покрытий, электриком и вами, чтобы убедиться, что все на одной странице. Я могу рассказать вам бесчисленное количество ужасных историй, когда домовладелец полагался на своего подрядчика, который делал всю проводку, не консультируясь со специалистом по оконным покрытиям, и работа была подключена неправильно.В одном крайнем случае в Paradise Valley, с которым мы столкнулись, была проведена проводка, а затем залиты бетонные стены. Когда мы были задействованы в проекте, дом был готов, но желаемые моторизованные шторы несовместимы с проводкой, рекомендованной подрядчиком. Домовладелец был очень расстроен и не мог поверить в то, что мы им рассказывали. Я бы не хотел быть этим подрядчиком, УГХХ !!

Этап второй — этап установки

1. В большинстве случаев мы предпочитаем устанавливать моторизованные жалюзи или шторы до того, как электрик выполнит электромонтаж. При установке мы устанавливаем кронштейны, подключаем шторы к временному источнику питания и вводим все программы, чтобы синхронизировать пульты, концентраторы и шторы. Затем отключаем питание и оконные покрытия готовы к подключению к постоянному источнику питания. Автоматические оконные покрытия могут сохранять свои команды даже при отключении питания. В зависимости от сложности проекта установщику может потребоваться остаться на месте, чтобы снять балдахины, облицовку, драпированные панели и т. Д., Чтобы электрик мог получить доступ к оконному проему.

Этап третий — этап электромонтажа

1. Электрик уже должен иметь четкое представление о проекте на совещании по планированию, и на этом этапе он будет выполнять этот план. Мы рекомендуем использовать провод 14/3 с заземлением. 14 — это калибр провода, а 3 — это количество проводов или проводов в жгуте проводов плюс заземляющий провод, поэтому по существу в жгуте 4 провода, включая заземляющий провод. Убедитесь, что ваш электрик соблюдает правила и обеспечивает безопасное выполнение проекта с использованием передовых методов.Вам также необходимо будет спланировать ремонт гипсокартона, ремонт стен и т. Д.

Четвертый этап — заключительный этап

На этом этапе следует установить оконные покрытия, подключить их к электросети. и оперативный. Убедитесь, что оконные завесы профессионально проработают с вами основные операции, программирование и устранение неисправностей, пока вы не освоите свои новые шторы. Большинство проблем, которые возникают после первоначальной установки, вызваны ошибкой оператора, поэтому будьте осторожны, используя свои шторы, и задавайте вопросы, если у вас есть какие-либо проблемы.

Final Tip

• Возьмите на прокат Motorization Pro — Проекты моторизованных оконных покрытий могут быть довольно сложными и потребовать руководства квалифицированного специалиста. Убедитесь, что вы проявили должную осмотрительность и наняли профессионала! Большинство строителей, подрядчиков и электриков не знакомы с моторизованными жалюзи и жалюзи и не понимают требований и спецификаций. Не наняв специалиста по оконным покрытиям, мы забываем реализовать самый важный элемент любого проекта моторизации. В Southwest Blinds & Shutters мы гордимся тем, что работаем с домовладельцами, коммерческими клиентами и клиентами из сферы гостеприимства для реализации их проектов по моторизации. Будь то 5 окон или 500, у нас есть навыки и рабочая сила, чтобы обеспечить успех вашего проекта, и мы будем рады работать с вами. Позвоните нам по телефону 480-415-8542 или заполните форму, чтобы запросить смету. Вы также можете отправлять запросы на [email protected].

В настоящее время мы обслуживаем:

Аризона — Феникс, Скоттсдейл, Райская долина, Кейв-Крик, Беззаботный, Гилберт, Чендлер, Меса, Голд-Каньон, Темпе, Пеория, Goodyear и все города на востоке и западная долина.

Невада — Лас-Вегас, Хендерсон, Саммерлин, Рино, Карсон-Сити и Лейк-Тахо

Юта — Солт-Лейк-Сити, Сэнди, Южный Иордан и Парк-Сити

Калифорния — Сакраменто, Фулсом, Розвилл , Manteca и Modesto

Примечание — Почему электродвигатели переменного тока вместо электродвигателей постоянного или низкого напряжения? Моторизация переменного тока или электродвигатели сетевого напряжения идеально подходят для больших окон. Двигатель переменного тока может поднимать шторы весом в сотни фунтов.В Аризоне популярной домашней тенденцией являются чрезвычайно широкие раздвижные стеклянные двери. Некоторые из этих дверей имеют ширину до 300 дюймов и требуют соединения нескольких штор, что создает большую нагрузку на двигатель. Двигатель переменного тока способен тянуть такую ​​нагрузку, не сгорая двигатель. Для получения полного руководства по подключению плафонов постоянного тока щелкните здесь

Страница не найдена — Stephenson Equipment

Hoffer Paving (Джо и Джои Хоффер) с их асфальтоукладчиком «Stars & Stripes»

Stephenson Equipment и асфальтоукладчиком LeeBoy’s Stars & Stripes 8520B поднимает более 25 тысяч для кампании Фонда Гэри Синиза по борьбе с COVID-19

, четверг, 16 июля 2020 г., в штаб-квартире Stephenson Equipment в Гаррисбурге, штат Пенсильвания, асфальтоукладчик «Stars & Stripes» был доставлен компании Hoffer Paving и пожертвовано в размере 25 150 долларов США. 00 был представлен в поддержку Фонда Гэри Синиза.

Было проведено небольшое социально дистанционное мероприятие, на котором собрались друзья и семья Stephenson Equipment, которые сделали возможным создание первого в мире асфальтоукладчика LeeBoy в стиле звезд и полос. Вместе с лидерами отрасли собрались службы быстрого реагирования, ветераны, медицинские работники, пожарные и полиция. «Мы хотели объединить героев нашего сообщества», — сказал Чарли Уолш, исполнительный вице-президент по продажам и маркетингу Stephenson Equipment. «Благодаря нашему пожертвованию на поддержку кампании по оказанию чрезвычайной помощи в связи с коронавирусом COVID-19, проводимой Фондом Синиз, мы хотели провести это небольшое мероприятие, чтобы не только отметить доставку асфальтоукладчика и пожертвование, но и дать первым респондентам возможность рассказать о том, как это пандемия влияет на их повседневный рабочий день.”

Конгрессмен США и отставной бригадный генерал Национальной гвардии Скотт Перри получил известие о мероприятии по доставке и захотел присутствовать на нем. Перри выступил на мероприятии: «Если вы меня знаете, вы знаете, что я люблю оборудование, обычно, когда вы видите асфальтоукладчик, он покрыт асфальтом, это прекрасная возможность увидеть этот красивый асфальтоукладчик в чистоте». «Мы ценим лидерство Стивенсона, усердную работу Hoffer Paving и Фонда Гэри Синиза».

Компания Hoffer Paving, базирующаяся в Аннвилле, штат Пенсильвания, впервые услышала об асфальтоукладчике Stars & Stripes от Скотта Шатца, территориального менеджера Стивенсона в их районе.На мероприятии были представлены брусчатки Hoffer, и Линда Хоффер, выступая на мероприятии, упомянула своего мужа Джо, который начал бизнес в 2002 году, их сына Джоуи, второго поколения компании, и их сотрудников, «чья самоотверженность и упорный труд сделали Hoffer Paving что это сегодня ». Она также добавила: «Для нас большая честь, что Stephenson Equipment предложила нам асфальтоукладчик LeeBoy Stars & Stripes, мы были основаны в 2002 году, и Stephenson является нашей компанией по производству оборудования с самого начала, а LeeBoy — нашим любимым асфальтоукладчиком. ”

Стивенсон был дилером LeeBoy в течение почти 30 лет, и два лидера отрасли уже объединились, как это раньше, еще в 2016 году вместе они собрали и пожертвовали 100000 долларов Американскому онкологическому обществу в рамках своего проекта Pink Paver Project. Кристи Харрис, директор по маркетингу LeeBoy, присутствовала на мероприятии вместе с менеджером по северо-восточной территории LeeBoy Джимом Харкинсом. Кристи отметила это; «Когда Стивенсон обратился к нам по поводу этого начинания, мы с гордостью сказали« да »».

Еще не поздно сделать пожертвование. Если вы или ваша компания хотели бы стать частью этого захватывающего проекта асфальтоукладчика «Звезды и полосы», посетите страницу пожертвований и внесите свой вклад, чтобы общая сумма росла!
Чтобы сделать пожертвование, перейдите по адресу: https: // donate.garysinisefoundation.org/StephensonandLeeBoy. Подарки могут быть сделаны в честь / в память о человеке или организации, установив флажок посвящения во время процесса онлайн-пожертвования.
В связи с продолжающимся распространением коронавируса (COVID-19) по стране Фонд Гэри Синиза предоставляет гранты службам быстрого реагирования, нуждающимся в средствах индивидуальной защиты, при ответах на обращения в службу поддержки COVID-19. Фонд также оказывает финансовую помощь медицинским работникам, военнослужащим, ветеранам, службам быстрого реагирования и их семьям, пострадавшим от нового коронавируса.

Слева направо: территориальный менеджер SEI Скотта Шаца и его жена Алисса Шац, врач Асст. от UPMC Pinnacle Health Джо Хоффер, Линда Хоффер и Джои Хоффер из Hoffer Paving, Annville, PA, а крайний справа — Чарли Уолш, исполнительный вице-президент по продажам и маркетингу Stephenson Equipment, держит чек на пожертвование в Фонд Гэри Синиза, представленный на мероприятии. — Ронни Хоффман (слева), менеджер по обслуживанию асфальтового оборудования Stephenson Equipment вместе с Джо и Линдой Хоффер из Hoffer Paving. Ронни — специалист по LeeBoy и давний сотрудник SEI, который работал с Hoffer’s, когда они купили свой первый асфальтоукладчик LeeBoy в 2002 году. Чарли Уолш, исполнительный вице-президент по продажам и маркетингу компании Stephenson Equipment, нашел время, чтобы сфотографироваться с офицером полиции Механиксберга Джастином Шаттом и его партнером по K9 Марком на мероприятии. На мероприятии по доставке и пожертвованию асфальтоукладчиков Stars & Stripes, проведенном в штаб-квартире Стефенсона в Гаррисбурге, штат Пенсильвания, была организована группа специалистов по оказанию первой помощи, чтобы предотвратить COVID-19 и распространить его с помощью социального дистанцирования и ношения маски , а также чествование героев нашего сообщества, стоящих на передовой в борьбе с этой пандемией.Конгрессмен США и бригадный генерал Национальной гвардии в отставке Скотт Перри (слева) обсуждает силу и важность семейных строительных компаний, таких как Hoffer Paving, с сотрудниками SEI Скоттом Шацем (в центре слева) и Кайлом Хоффманом (в центре справа) и женой Скотта и работником здравоохранения Алиссой. Шац (крайний справа). На мероприятии присутствовали местные пожарные команды, подразделения скорой медицинской помощи и полиции.

Руководства по продуктам / Техническое обслуживание | Salsco Inc.

Руководства, перечисленные на этой странице, представляют собой руководства для устройств, производимых в настоящее время.Если вы ищете руководство для продукта, который больше не производится, обратитесь в наш офис. Вам нужно будет предоставить нам номер модели и серийный номер вашего устройства. Напишите нам по адресу [email protected] или позвоните по телефону 800-872-5726.

Использование руководства, опубликованного для каждой машины, очень важно из-за специфических элементов управления и функций, относящихся к этому устройству. Избегайте возможности заказа неправильных деталей, убедившись, что у вас есть правильная модель и серийный номер для вашего продукта.

******************************************

О чем говорит серийный номер Salsco на вашей машине вам и Salsco?

ПРИМЕР

010324 0009065 0500

• Первые 6 цифр (010324) — это дата создания устройства 01 = Год (2001) — 03 = Месяц (март) — 24 = День (24-е число).
• Следующие 7 цифр (0009065) указывают фактический номер модели / номер детали устройства.В данном случае это модель 0009065, Gas Greens Roller, двигатель Honda 13 л.с.
• Последние 4 цифры (0500) — это порядковый номер сборки. 0500 = 500-й выпущенный каток.

(Обратите внимание, что существуют более старые машины, которые не используют текущую 17-значную систему нумерации. Если вам нужно уточнить серийный номер, позвоните в Salsco.)

******************************************

Рекомендации по гидравлическому маслу — все оборудование Salsco

Оборудование поля для гольфа

Общее обслуживание и техническое обслуживание — ролики All Greens
График обслуживания роликов Gas Greens
Справочный лист запасных частей ролика
Подключение электрического вентилятора постоянного тока — все ролики Greens

Ролики для газовых травок, модели 09010 и 09055 (Эти устройства больше не производятся. Руководство предоставляется только для справки.)

Ролики для газовых травок, модели 09065, 09066, 09067
………… Ручные корректировки , Ролики для газовых газов, модели 09065, 09066, 09067

………… Схема системы вращающейся щетки , Валики для газовой зелени, модели 09065, 09066, 09067

Ролик для газовой зелени

, 09071 — модель HP11

………… Схема системы вращающейся щетки , Валик для газовой зелени, модель HP11, 15.11.2016

Ролик для газовой зелени, 09083 — Модель HP5.5
………… Схема деталей комплекта скребка, модель HP5.5
………… Ручная коррекция с, ролик для газовых травок, модель HP5 .5

Ролик для газовой зелени, 09107 — модель HP11-III

Roll-N-Go-EHA, модель 09105

………… Схема системы вращающейся щетки , Roll-N-Go, EHA
. ……….. Выключатель и цилиндры — электрическая схема, ролик- N-Go, EHA

Электрический ролик контроля качества для зелени, модель 09074
………… Ручные корректировки , Ролик контроля качества для электротехники, модель 09074

………… Схема системы вращающейся щетки , Электрический валик для зелени QC

………… Плакат об обслуживании батареи трояна

Ролик Tranz-Former, EHA 5G, модель 09127
………… Tranz-Former, EHA 5G Схема электрических соединений

………… Схемы системы вращающейся щетки , Tranz-Former EHA и EHA 5G

Машина для эвакуации керна CRV, модель 0009130

Дерновый каток STR-180, модель 0009135

Дробилки для дерева / щетки с приводом от вала отбора мощности

Рубильная машина модели 600PTO
*** Modelo 600 PTO — Manual en español

Рубильная машина модели 624PTO

*** Modelo 624PTO — Руководство на испанском языке

Измельчитель с ВОМ модели 624XT

*** Modelo 624XT PTO — Manual en español

Рубильная машина модели 627PTO
*** Modelo 627PTO — Manual en español

Измельчитель с ВОМ модели 627XT

. …………………….. Программирование моделей с измерением скорости 627XT, 6210XT

………………………. Схема запчастей I-Match — модели 624PTO, 624XT, 627PTO, 627XT

*** Modelo 627XT PTO — Manual en español

Рубильная машина модели 6210PTO
*** Modelos 6210-6210XT — Manual en español

Измельчитель с ВОМ модели 6210XT

*** Modelos 6210-6210XT — Manual en español

……………………… Программирование моделей с измерением скорости 627XT, 6210XT

Рубильная машина модели 824PTO

*** Modelo 824PTO — Manual en español

Рубильная машина модели 826PTO

*** Modelo 826PTO — Manual en español

Рубильная машина модели 810PTO

*** Modelo 810PTO — Manual en español

Дробилки для дерева / щеток, с приводом от двигателя

Измельчители серии 600, модели 608, 609, 610, 613, 616

*** Modelo 600Series, 608, 609, 610, 613, 616 — Manual en español

Гидравлические измельчители корма серии 62, модели 6235BXT, 6240SXT, 6236KXT

Измельчители серии 84, модели 8416, 8421, 8420, 8425, 8428

Дробилки серии 86, модель 8625

Дробилки серии 86, модели 8635, 8640
*** Modelos 8635. 8640 — Руководство на испанском языке

Гусеничный измельчитель моделей 8635TK и 8637TK
*** Modelo 8635TK y 8637TK — Manual en español

Измельчители серии 400, модели 413H, 416B, 424H

Дробилка модели 810M
*** Modelo 810M — Manual en español

Дробилка модели 810
*** Modelo 810 — Manual en español

Измельчитель модели 813

*** Modelo 813 — Manual en español

Рубильная машина модели 813XT

Измельчитель модели 818

*** Modelo 818 — Manual en español

Рубильная машина модели 818XT

*** Modelo 818XT — Manual en español

SSS Salsco Safety Shield Manual

Пылесос для измельчителя-измельчителя

Модель 616CSV

Модели 625NS, 635NS-CSV

*** Modelo 625NS — Manual en español

Сенокосная техника

Econo Wrapper

Строительное оборудование

Мини-асфальтоукладчик, TP44-TD

Мини-асфальтоукладчик, резиновая шина, модель 05004

Cobra Curber
*** Modelo Cobra Curber — Manual en español

Маршрутизатор по асфальту Scorpion

Бритвенные станки

Бритвенная фреза с ВОМ 12 дюймов

Бритвенные станки с приводом от вала отбора мощности и двигателя 20 дюймов

30-дюймовая бритвенная мельница

Бритвенная мельница 40 дюймов

Бреющая мельница 60 дюймов

Оборудование для ухода за ландшафтом

Пылесосы для опор крышки багажника и бампера

Пылесосы для листовых погрузчиков

Соломенно-сушильные машины, модели 525 и 525T

Ваша модель отсутствует в списке?

Позвоните нам по телефону 800-872-5726, 203-271-1682 или напишите нам по электронной почте, s.

[email protected].

Блог на складе сварщиков

Что такое натяжение роликов?

Mig Welder Wire Feed Roller Натяжение — это то, насколько плотно ролики захватывают сварочную проволоку Mig для подачи через механизм подачи и горелку сварочного аппарата Mig. Натяжение подающего ролика — одна из наиболее важных настроек сварочного аппарата mig.

Если вы больше наблюдаете, чем читаете, я подготовил видео, показывающее, как отрегулировать натяжение ролика подачи проволоки в сварочном аппарате Mig, вы можете найти его в разделе «Информация о сварочном аппарате Mig» нашей Зоны знаний

.

Слишком низкое натяжение ролика

Если натяжение слишком слабое, ролики могут проскользнуть, и проволока не будет протекать с правильной скоростью или будет подаваться неравномерно, что может привести к возгоранию проволоки на медном наконечнике на конце горелки для сварочных аппаратов Mig.

Слишком большое натяжение роликов

Если натяжение слишком велико, двигатель подачи проволоки Mig Welders излишне нагружается, и возникает риск повреждения поверхности сварочной проволоки Mig. Если поверхность проволоки повреждена, это, в свою очередь, может повредить лайнер горелки Mig Welder Torch Liner.

Если натяжение ролика подачи проволоки сварочного аппарата Mig слишком велико на более мягких проводах Mig (например, порошковых и алюминиевых), проволока может быть слегка сплющена, поэтому вместо сварочной проволоки, скажем, 1.0 мм в диаметре, он может стать 1,1 x 0,9 мм, тогда это увеличит риск заклинивания медного наконечника.

Для правильной регулировки натяжения

Итак, как правильно отрегулировать натяжение ролика подачи проволоки сварочного аппарата Mig? Вот метод, который хорошо мне служил домашними и профессиональными сварщиками в течение последних 20 с лишним лет:

1. Убедитесь, что горелка Mig Welders ХОЛОДНАЯ
2. Вытяните примерно 50 мм сварочной проволоки
3. Уменьшайте натяжение роликов до тех пор, пока вы не нажмете спусковой крючок горелки, и ролики не проскользнут (проволока не подается)
4. Возьмитесь за проволоку большим пальцем и первый палец.Захват должен быть твердым, но не тугим (без белых суставов, пожалуйста).
5. Поверните регулятор натяжения на ½ оборота.
6. Удерживая провод, как описано в пункте 4, нажмите спусковой крючок горелки, если ролики все еще проскальзывают, поверните регулятор еще на ½ оборота. и повторить
7. Все, что вы хотите, — это остановить подачу проволоки пальцами, но не сжимать ее слишком сильно!

Заключение

Профилактика всегда хуже, чем лечение, но если вы уже испытывали проблемы с кормлением, упомянутые ранее, скорее всего, вам придется заменить лайнер.В любом случае это то, что вам следует делать время от времени, поскольку вкладыши резака являются расходным материалом. У нас есть ряд запасных частей для горелок Mig, и на нашем веб-сайте есть полезный идентификатор горелки, который поможет вам выбрать правильные детали для вашего пистолета Mig.

Надеюсь, вы нашли это полезным. Если у вас все получится, пожалуйста, разместите несколько фотографий своих достижений на нашей странице в Facebook.

Пожалуйста, дайте мне знать, что вы думаете об этой статье, оставив комментарий. Не беспокойтесь, ваш адрес электронной почты не будет добавлен в базу данных или передан другим пользователям, и вы не получите никаких нежелательных писем.

Ура

Грэм

Склад сварщиков

Обзор моторизованных жалюзи

Somfy Техническая информация

РОЛИКОВЫЕ ОТДЕЛКИ — Характеристики и опции двигателя

КАКОЙ ДВИГАТЕЛЬ СЛЕДУЕТ ИСПОЛЬЗОВАТЬ

При рассмотрении двигателя необходимо учитывать такие вещи, как бюджет, размер шторы, как они должны приводиться в действие, поместятся ли они в имеющееся у меня пространство? Как ими управлять.В этом разделе приводится краткий обзор двигателей, касающихся стоимости, размера, грузоподъемности.

Двигатели Somfy R28 12 В постоянного тока для жалюзи

Атрибуты: Малый размер, наименьшая стоимость, аккумулятор или низкое напряжение 12 В постоянного тока, проводное питание, беспроводное управление RTS RF

Двигатели Somfy R28 представляют собой трубчатые двигатели, которые подходят для установки внутри двигателя. трубка только с небольшой частью двигателя за пределами трубки. Самым большим преимуществом двигателя R28 является его способность питаться от аккумуляторной батареи 12 В постоянного тока или от источника питания.Внешний батарейный блок обычно можно легко спрятать за роликовой трубкой, а срок службы батарей обычно составляет от 1 до 2 лет (в зависимости от размера тени и частоты использования). Эти двигатели идеально подходят для пост-строительных применений, где ранее не подавалось питание. На двигатели Somfy R28 предоставляется 5-летняя гарантия, и они обеспечат годы безотказной работы. Моторы серии R28 — самые маленькие из моторов Somfy для рольставен, но обладают более чем достаточной мощностью, чтобы поднимать довольно большие шторы.Двигатели R28 могут поднимать 8 фунтов на 1,5-цилиндровую трубку Rollease и могут использоваться на шторах размером до 96 дюймов x 96 дюймов в зависимости от веса материала, а некоторые размеры могут достигать 144 дюймов по высоте. Двигатели серии Somfy R28 устанавливаются в трубы легко без оборудования, а шторы устанавливаются с помощью обычного оборудования Rollease, поэтому установка довольно проста. Наши моторизованные шторы R28 построены с 1,5-дюймовыми трубками, но мы также можем использовать эти двигатели с 1,25-дюймовыми трубками.

Срок службы батареи
Среднее время автономной работы от 1 до 2 лет — довольно распространенное явление.У нас есть некоторые клиенты, которые говорят, что у них осталось всего 9 месяцев, а некоторые — до 5 лет. Срок службы батареи напрямую зависит от использования плафона и его размера. Срок службы батарей был довольно повторяемым для оттенков аналогичного размера при аналогичном использовании в одном доме. Очень высокие плафоны имеют долгое время работы и разряжают батареи быстрее, чем более широкие и короткие. Если у вас плафон шириной 48 дюймов x 96 дюймов, батарейки не прослужат столько же, сколько оттенок 96 дюймов x 48 дюймов.

Плюсы к двигателю R28
Мотор маленький и очень мощный для своего размера и использования аккумулятора. Не хотите использовать батарейки? Что ж, не обязательно. Двигатели могут быть подключены к удаленным или местным источникам питания постоянного тока. Двигатель оснащен кнопкой сброса / программирования, а также отсоединяемым шнуром питания на головке двигателя. Нам нравится силовая проводка низкого напряжения, потому что она дешевле и проще в эксплуатации, чем сетевое напряжение 120 В переменного тока.

Недостатки двигателя R28
Немного ограничен размерной гаммой оттенков.Мы не можем пройти мимо шторы шириной 96 дюймов из-за несовместимости мотора с 2-дюймовыми трубками. Если вы покупаете много оттенков с питанием от батарей, обслуживание может стать дорогостоящим. Поскольку этот двигатель работает на основе низкого энергопотребления, скорость двигателя больше зависит от размера шторы, чем у более крупных двигателей.

R28 RTS — Изображение и загрузка
— Мотор Somfy R28 RTS Shade
— Монтажный кронштейн серии Rollease R
— Инструкции по программированию двигателя абажура Somfy R28 12VDC RTS

Двигатели Sonesse 30 ST30 для роликовых штор

Атрибуты : Тихий, небольшой размер, умеренная стоимость, охватывает широкий диапазон размеров тени, низковольтное проводное питание, проводной сухой контакт или управление RS485 или беспроводное управление RTS RF

Двигатели Somfy Sonesse 30 ST30, которые мы используем, представляют собой трубчатые двигатели, которые помещаются внутри трубки, при этом лишь небольшая часть двигателя находится за пределами трубки.Самым большим преимуществом двигателя ST30 является его бесшумная работа и способность поднимать большие шторы. Sonesse 30 небольшого размера может поднять 17,5 фунтов на трубе с тенью 1,5. Двигатели Sonesse 30 питаются от внешнего источника питания 24 В постоянного тока. Моторизованные роликовые шторы Somfy Sonesse 30 ST30 доступны как двигатели с RF-управлением, двигатели с сухим контактом DCT или двигатели с управлением через RS485. На двигатели ST30 предоставляется 5-летняя гарантия, и они обеспечат годы безотказной работы. Мы обычно используем эти двигатели в шторах размером до 120 x 144 дюйма в зависимости от веса материала.Двигатели серии ST30 легко устанавливаются в трубы без оборудования, а шторы устанавливаются с помощью обычного оборудования Rollease, поэтому установка довольно проста. Наши моторизованные шторы Std ST30 состоят из трубок диаметром 1,5 и 2 дюйма в зависимости от ширины шторы. Пользователь может приводить в действие эти двигатели от собственного источника питания 24 В постоянного тока, или мы можем предоставить источники питания для установки в отдельных или нескольких оттенках.

Мы предлагаем только двигатель Sonesse 30 RTS с нашими шторами на веб-сайте, но мы можем предоставить любой из двигателей Sonesse 30, включая двигатели DCT (сухой контакт) и RS485.

Плюсы двигателя ST30
Мотор маленький, крепкий и тихий. Двигатель оснащен кнопкой сброса / программирования и отсоединяемым шнуром питания на головке двигателя. Нам нравится силовая проводка низкого напряжения, потому что она дешевле и проще в эксплуатации, чем сетевое напряжение 120 В переменного тока.

Недостатки двигателя ST30
Мы не можем пройти мимо тени шириной 120 дюймов из-за несовместимости двигателя с 2,5-дюймовыми трубками.

Sonesse 30 RTS — Изображение и загрузка
— Somfy Sonesse ST30 RTS Shade Motor
.
— Монтажный кронштейн Rollease R Series
— Инструкции по программированию двигателя абажура Somfy Sonesse ST30 24VDC RTS

Sonesse 30 DCT — Изображение и загрузка
— Шторы Somfy Sonesse ST30 DCT
— Монтажный кронштейн серии R
— Somfy Sonesse ST30 24VDC DCT Инструкции по программированию двигателя абажура

Sonesse 30 RS485 — Изображения и материалы для загрузки
— Somfy Sonesse ST30 RS485 Мотор для затемнения
— Монтажный кронштейн Rollease R Series
— Брошюра по двигателям Somfy Sonesse ST30 RS485
— Somfy Sonesse ST30 RS485 Инструкции по программированию двигателя абажура
— Брошюра Somfy Digital Network (SDN)
— Инструкции по цифровой сети Somfy (SDN)

Sonesse 40 ST40 Двигатели для роликовых штор

Атрибуты : Тихий, средний размер, умеренная стоимость, размеры абажура шириной до 120 дюймов, двигатель 120 В переменного тока, беспроводное управление RTS RF, RS485 и проводные двигатели доступны по запросу.

Двигатели Somfy Sonesse 40 ST40, которые мы используем, представляют собой трубчатые двигатели, которые помещаются внутри трубки. Somfy Sonesse ST40 — средний по весу в линейке моторов Somfy. Двигатели Sonesse 50 питаются от стандартного сетевого напряжения 120 В переменного тока и могут быть подключены к розетке или подключены к электросети. На двигатели ST40 предоставляется 5-летняя гарантия, и они обеспечат годы безотказной работы. Двигатель ST40 был разработан с использованием передовой технологии шумоподавления. Несмотря на средний вес, мы считаем, что этот двигатель предназначен для тяжелых условий эксплуатации с крутящим моментом 4 Нм и грузоподъемностью 27 фунтов.Двигатель Sonesse 40 используется во внутренне профилированных трубках диаметром 2 дюйма для ширины шторы от 22,75 дюйма до 121,25 дюйма и не имеет каких-либо практических ограничений в этих размерах в отношении использования с роликовыми шторами. Подобно двигателям R28, ST30 и в отличие от ST50 В ST40 используются монтажные кронштейны Rollease R-Series нормального размера, поэтому вы не жертвуете мощностью ради большего светового зазора по бокам шторы.Мы предлагаем только версию этого двигателя Sonesse 40 RTS с нашими шторами на веб-сайте, но мы может предоставить проводную версию двигателя или версию Rs485 с шторами.

Плюсы двигателя ST40
Мотор среднего размера, мощный и тихий, но для многих установок он немного лишний.

Недостатки ST40
Мы не можем пройти мимо тени шириной 120 дюймов из-за несовместимости двигателя с 2,5-дюймовыми трубками. Процедура сброса и отключения питания от двигателя может быть сложной задачей, поскольку у нее нет кнопки отключения питания или сброса на двигателе.

Sonesse 40 RTS RF Беспроводной управляемый двигатель — Изображения и материалы для загрузки
— Somfy Sonesse ST40 RTS Shade Motor
.
— Монтажный кронштейн Rollease R Series
— Somfy Sonesse ST40 120VAC RTS Инструкции по программированию двигателя абажура

Двигатели Sonesse 50 ST50 для роликовых штор

Атрибуты : Тихий, большой размер, умеренная стоимость, покрывает широкий диапазон размеров абажура, двигатель 120 В переменного тока, беспроводное управление RTS RF, RS485 и проводные двигатели доступны по запросу.

Двигатели Somfy Sonesse 50 ST50, которые мы используем, представляют собой трубчатые двигатели, которые устанавливаются внутри трубки. Эти двигатели входят в самую широкую линейку двигателей, предлагаемую Somfy, которая также включает в себя двигатели серии LT50. Самым большим преимуществом двигателя Sonesse 50 является его более тихая работа, чем у двигателей LT50, и его способность поднимать очень большие шторы. Двигатель Sonesse 50 большего размера может поднять 35 фунтов на 2-дюймовой навесной трубе. Двигатели Sonesse 50 питаются от стандартного сетевого напряжения 120 В переменного тока и могут быть подключены к розетке или подключены жестко.На двигатели ST50 предоставляется 5-летняя гарантия, и они обеспечат годы безотказной работы. Моторизованные роликовые шторы Somfy Sonesse 50 ST50 доступны в виде электродвигателей с проводным кулисным переключателем или электродвигателей с беспроводным управлением RTS RF. Мы обычно используем эти двигатели на шторах размером до 144 футов x 144 дюйма в высоту. Двигатели серии ST50 устанавливаются в 2-дюймовые трубы, но для установки винта через трубу в привод двигателя требуется винт. В качестве обновления предлагаются двигатели с 2,5-дюймовыми трубками на шторах меньшего размера и по умолчанию используются на шторах большей ширины.Использование трубки 2,5 дюйма позволяет легко установить в трубку без использования оборудования. Как и следовало ожидать, в Somfy Sonesse 50 ST50 используются более тяжелые компоненты и кронштейны, которые занимают больше места для монтажа, поэтому это необходимо учитывать перед покупкой. по-прежнему довольно проста, но это гораздо более тяжелая работа.

Мы предлагаем только версию этого двигателя Sonesse 50 RTS с нашими шторами на веб-сайте, но мы можем предоставить проводную версию мотора с шторами.

Плюсы двигателя ST50
Мотор большой, мощный и тихий, но для многих установок он немного лишний.

Недостатки ST50
Мотор большой, и наименьшая тень, которую мы можем сделать с этим двигателем, составляет 38 дюймов Вт от кончика до кончика. Кронштейны и оборудование для этого двигателя большие, требуют больше места для установки. Этот моторизованный комплект шторок имеет большие боковые зазоры, чем меньший LT30 , Двигатели ST30 и ST40.Процедура сброса и отключения питания двигателя может быть сложной задачей, поскольку на двигателе нет кнопки отключения питания или сброса.

Sonesse 50 RTS RF Беспроводной управляемый двигатель — Изображения и материалы для загрузки
— Somfy Sonesse ST50 RTS Shade Motor
.
— Кронштейн двигателя со звездообразной головкой Somfy ST50
— Кронштейн натяжного ролика Somfy 10 мм
— Somfy Sonesse ST50 RTS 120VAC Инструкции по программированию двигателя абажура

Sonesse 50 STD Wired Motor — Изображения и материалы для загрузки
— Somfy Sonesse ST50 STD Проводной жалюзи
— Кронштейн двигателя со звездообразной головкой Somfy ST50
— Кронштейн натяжного ролика Somfy 10 мм

Общая информация:
Мы предпочитаем двигатели R28, у которых ширина шторы не превышает 96 дюймов.Этот двигатель немного шумнее, чем ST30, ST40 и ST50, но с относительно коротким временем работы мы не чувствуем, что увеличение стоимости других двигателей оправдано. Там, где требуются шторы шириной до 120 дюймов, нам нравится мотор ST30 по сравнению с моторами ST40 и ST50 из-за компактных размеров и простоты использования. Если вам нужен двигатель переменного тока, ST40 — это выбор для шторы шириной до 120 дюймов. В этих двигателях используются кронштейны Silimar для двигателей R28 и ST30. Световые зазоры будут больше, чем у двигателей LT30 и ST30, но меньше, чем у ST50.Если у вас действительно очень большие шторы и вы можете скрыть некоторую уродливость оборудования, вы просто не сможете победить двигатель ST50.

НАЗАД

ШУМ В МОТОРАХ?

Шумный — один из тех относительных терминов, которые не все слышат одинаково. Электродвигатель LT30 при 75 дБа более шумный, чем уровень шума двигателей Sonesse 30 и Sonesse 50, равный 44 дБа. Считаем ли мы мотор LT30 шумным? Нет, но некоторые будут. Лучший способ ответить на этот вопрос — простая демонстрация.

Somfy LT30 против ST30 Уровни звука.

НАЗАД

RTS RF УПРАВЛЯЕМЫЙ, СЕТЕВОЙ ИЛИ ПРОВОДНОЙ

RTS RF Управляемые моторизованные шторы (Относится ко ВСЕМ двигателям RTS — R28, LT30, ST30, ST40, ST50 и т. Д.)
Беспроводное управление шторами. Вам нужно только усилить оттенки, и управление оттенками осуществляется по беспроводной сети. Двигатели Somfy со встроенной функцией RTS RF (Radio Frequency Controlled) могут работать в группах или индивидуально.В отличие от моторизованного ИК-управления, моторизованные шторы RTS не требуют управления прямой видимостью. Это означает, что вы можете управлять своей шторами в гостиной из спальни в автоматическом режиме или с помощью портативного пульта дистанционного управления по беспроводной связи. Радиочастотная технология RTS предоставляет пользователю практически безграничные возможности группировки по беспроводной сети. Каждый пульт дистанционного управления RTS имеет уникальный идентификационный код, поэтому у вас может быть несколько пультов дистанционного управления, которые выглядят одинаково, но могут использоваться для различных аспектов управления шторами.С помощью ручного пульта дистанционного управления RTS пользователь может управлять шторами, чтобы они переместились в положение «Полное поднятие», «Полное опускание» или желаемое клиентом положение одним нажатием кнопки.

Каждый двигатель RTS может запоминать до 12 каналов дистанционного управления RTS. Более одного пульта дистанционного управления могут управлять одним и тем же оттенком, что обеспечивает более универсальные настройки. Это дает конечному пользователю большую гибкость в управлении. Один пульт может лежать без дела для повседневного использования в комнате, и у вас может быть один пульт для управления всеми шторами одновременно, у вас может быть беспроводное настенное управление, программируемый семидневный таймер или домашняя автоматизация, все управляющие одними и теми же шторами без путаницы .

Быстрый запуск наиболее популярных элементов управления Somfy RTS

Больше вариантов дистанционного управления RTS Здесь: Somfy RTS Remote Controls

Сетевой RS485 Проводные моторизованные шторы
Проводное управление шторами. Вам потребуется силовая проводка и 3 провода для связи RS485, которая обычно выполняется с помощью кабеля связи CAT. Это пуленепробиваемая система, обычно используемая для очень больших установок или там, где требуется больший контроль двигателя.Двигатели RS485 являются частью двигателей Somfy, поддерживающих цифровую сеть, и способны управлять тысячами двигателей в одной сети RS-485. Каждый сегмент архитектуры системы SDN поддерживает 256 уникальных устройств.
Вы можете использовать некоторые программируемые интеллектуальные переключатели Somfy для управления этими двигателями, мы используем вашу собственную систему автоматизации, обеспечивающую управление через RS485. Масштабируемость системы — одна из основных
преимущества подхода к проектированию систем SDN. С SDN конструкция сети остается неизменной и позволяет системам, включающим 50 двигателей, следовать одной и той же схеме подключения.
архитектура как система с 1000 двигателями.

Система SDN представляет собой стандартную полудуплексную двунаправленную сеть RS-485. Двунаправленный
связь позволяет получать обратную связь от каждого двигателя в сети. Это позволяет системе просматривать положение и состояние любого двигателя в сети в режиме реального времени.
Поскольку сеть SDN работает по стандартной сетевой архитектуре, можно установить удаленное соединение с системой из любого места, где есть доступ в Интернет. Это определяет
новый уровень услуг по вводу в эксплуатацию и поддержке, которые могут быть предложены для современной энергетики
эффективное интеллектуальное здание.Позиционирование двигателя осуществляется путем отправки стандартных команд по сети RS-485 от Somfy Smart Switches или сторонних систем автоматизации зданий. Шестнадцать программируемых предустановленных положений на основе процентов доступны для управления положением каждого двигателя . Положения двигателя на основе кодировщика позволяют точно выровнять конечный продукт.
Программирование интеллектуальных двигателей осуществляется с помощью программного обеспечения для настройки двигателей.

Проводные моторизованные шторы с сухим контактом (Только для двигателей Sonesse 30 DCT)
Проводное управление шторами. Вам потребуется 2 провода для силовой проводки и 4 провода для проводки с сухими контактами. Провода с сухим контактом не требуют питания. Все, что вам нужно сделать, чтобы управлять этим двигателем, — это замкнуть провода управления, чтобы дать ему команду двигаться. Естественно, замыкание проводов будет происходить с помощью переключателя или реле. В настоящее время мы не предлагаем этот двигатель для прямой покупки на нашем веб-сайте, но мы можем создавать шторы с двигателем Somfy Sonesse 30 DCT. Версия Sonesse 30 DCT представляет собой двигатель с проводным управлением с сухим контактом.Идеально подходит для тех установок, где есть системы автоматизации, в которых используются реле для управления внешним оборудованием. Кроме того, двигателем ST30 DCT можно управлять через ИК-порт, если он подключен к релейному интерфейсу с ИК-управлением, например AVUA-IRRTS. Одно из преимуществ этого двигателя — гибкость. Вы можете подключить несколько переключателей к одному двигателю для управления из разных мест. Если вам нужно где-то спрятать переключатель для управления, вы можете просто использовать крошечный кнопочный переключатель мгновенного действия.Двигатель Somfy ST30 DCT сохраняет пределы, установленные инструментом настройки пределов, и память не теряется при отключении питания. Кратковременным нажатием кнопки вы можете приказать шторке перейти в режим «Полный вверх», «Полный вниз» и в указанное пользователем предпочтительное положение. Не нужно удерживать кнопку и ждать, пока штора достигнет нужного положения. Двигатели шторы Sonesse 30 серии также имеют регулируемую скорость вращения, поэтому вы можете точно соответствовать скорости других шторы в той же комнате.

Стандартные проводные моторизованные шторы (Относится только к Sonesse 40/50 Std.Мотор)
Проводное управление шторами. Старый школьный способ подключения и управления двигателями жалюзи. Это 4-проводный двигатель, который содержит заземляющий провод, общий провод и 2 переключаемых провода для управления направлением. Стандартная версия двигателя Somfy ST40 / ST50 управляется с помощью проводного настенного переключателя. Доступны модули и интерфейсы для преобразования стандартного проводного двигателя в опциональное управление через RTS, IR или RS232 с дополнительными модулями. Мы рекомендуем использовать этот двигатель только в том случае, если вы хотите использовать проводной переключатель.Дополнительные интерфейсы для преобразования двигателя делают его более дорогим вариантом, чем покупка двигателя RTS. Это простое, легкое в использовании и легкое в установке решение для ваших нужд моторизации тени. Верхний и нижний пределы программируются для положения остановки шторы с помощью двух простых кнопок на головке двигателя. Можно подать команду на перемещение шторы до установленных пределов с помощью поддерживаемого однополюсного двухпозиционного проводного настенного переключателя.

НАЗАД

ИСТОЧНИКИ ПИТАНИЯ И ЭЛЕКТРОПРОВОДКА

При рассмотрении решения моторизованной шторки необходимо учитывать доступные для них варианты как с двигателями, так и с установкой.Здесь мы обсудим варианты для нескольких двигателей в модернизируемых и новых условиях строительства, а также различия между требованиями к низковольтной и линейной проводке. Прежде всего, мы должны порекомендовать проконсультироваться с электриком или ознакомиться с правилами электропроводки.

Низковольтная проводка — это обозначение для маломощных устройств, которое может использоваться для множества напряжений как переменного, так и постоянного тока. Здесь мы рассмотрим потребности в 12 В постоянного тока и 24 В постоянного тока, поскольку это два напряжения постоянного тока.Электрический код проводки низковольтного устройства намного более слабый, чем код сетевого напряжения 120 В переменного тока, а варианты прокладки низковольтной проводки более гибкие, а сам провод намного дешевле. Типичный провод AWG, который мы рекомендуем для использования с низковольтной силовой проводкой, составляет 18AWG, и это связано с внутренним сопротивлением, связанным с проводкой. Если слишком маленький AWG используется на большом расстоянии, в проводке может быть достаточное сопротивление, чтобы вызвать падение напряжения на проводе, что приведет к снижению напряжения на двигателе.Влияние более низкого напряжения на характеристики двигателя обычно невелико, но чем ниже напряжение, тем больший ток потребуется устройству для поддержания производительности. Если напряжение падает слишком сильно, двигатель может работать неправильно. Во всяком случае, это небольшое предостережение. Использование провода 18 AWG без проблем подходит для проводов длиной до 100 футов, а проводку 24 AWG можно использовать на расстоянии до 20 футов. Для низковольтных силовых проводов требуется только 2 проводника, экранирование или заземляющий провод не требуется.Существует значительная экономия при напряжении сети 120 В переменного тока, для которого обычно требуется двухжильный провод 14 AWG или 12 AWG плюс заземление. Для низковольтной проводки не требуется распределительная коробка, в отличие от линейного напряжения, поэтому, когда низковольтный провод выходит из стены, он может сделать это с меньшим уродством через небольшое отверстие.

Проводка с линейным напряжением обычно составляет 120 В переменного тока, 2 провода плюс провод заземления. Большинство бытовых цепей имеют ток 15 или 20 ампер, поэтому для них потребуется проводка 14AWG и 12AWG соответственно.Типичный монтаж проводки с линейным напряжением потребует распределительной коробки, где провод выходит из стен, что является самым большим недостатком проводки с линейным напряжением. Это требование обычно приводит к появлению большой уродливой розетки рядом с двигателем шторы. У некоторых есть возможность скрыть розетки, но для большинства это проблема. Нам сказали, что в некоторых случаях провод сетевого напряжения может выходить из стены через отверстие в стене без распределительной коробки (уточните у своего электрика), но провод все же больше и не гибкий, поэтому нужно учитывать это. также.

В любом случае, линейного или низкого напряжения, вся проводка, проложенная в стене, должна быть рассчитана на использование в стене, и проконсультируйтесь с электриком по поводу правил проводки.

Модернизация установок : Эй, батареи отлично подходят для многих клиентов при модернизации, и у Somfy даже есть солнечные аккумуляторные батареи, чтобы снизить некоторые расходы на обслуживание батарей для двигателей 12 В постоянного тока R28, но во многих случаях низковольтную проводку можно модернизировать до установка проще и дешевле, чем многие думают.Часто стоимость переоборудования проводки окупается до того, как вы замените батареи пару раз, и это то, что многие не принимают во внимание, когда решают перейти на батареи. Если у вас есть только пара оттенков, стоимость батареи не так уж велика, но когда у вас работает 12 оттенков, вы можете пересмотреть это решение после покупки аккумуляторов пару раз. Проводку сетевого напряжения также можно модернизировать, но проблемы больше, чем при низком напряжении. Направление движения обычно зависит от конструкции дома.Дома, построенные с подпольями, подвалами и чердаками, довольно просто переоборудовать с помощью низковольтной или линейной проводки. Те из вас, кто пользуется плитами и сводчатыми потолками, действительно сталкиваются с некоторыми серьезными проблемами, и ниже мы обсудим некоторые варианты более жестких установок.

Варианты модернизации низковольтного оборудования
В первую очередь следует помнить, что провода имеют небольшой размер, что дает множество преимуществ. Низковольтные провода можно проложить за плинтусами, оконной отделкой и под ковром, и все это может быть выполнено с небольшим повреждением дома.При подаче питания на двигатель локально через розетку под окном, один из вариантов — сделать небольшое отверстие над розеткой, вытянуть проволоку по шипу, а затем вытащить провод из небольшого отверстия рядом с двигателем и пропустить провод через к мотору. Технически низковольтная проводка даже не должна проходить за гипсокартоном или через шпильки. Другой вариант — вырезать канавки в гипсокартоне с помощью универсального ножа, приклеивая проволоку на место, а затем промазывая канавку. Если мы переживаем эти хлопоты, то можно прорезать гипсокартон полностью и воткнуть провод в пространство стены.Также существует возможность приклеить к стене плоскую проволоку, которую можно легко приклеить и затем закрасить.

Варианты модернизации сетевого напряжения
Возможности здесь ограничены. Наименее затратный способ переоборудовать проводку сетевого напряжения — это обычно разрезать гипсокартон и установить проводку, ведущую к розетке внизу. Если подключение к ближайшему выходу невозможно, потребуется вырезать гипсокартон и просверлить шпильки. Опытный электрик обычно может выполнить эти задачи с меньшими потерями, чем вы думаете.Опять же, всегда консультируйтесь с электриком по поводу проводки сетевого напряжения.

Новое строительное оборудование: Что ж, здесь особо нечего сказать о прокладке проводов. Варианты действительно безграничны как для низковольтных, так и для линейных установок.

Электродвигатели постоянного тока с локальным и дистанционным питанием
Местное питание двигателей действительно связано с двигателями низкого напряжения, такими как R28 и ST30. Местное электроснабжение относится к месту размещения источника питания.В установке с локальным питанием небольшой адаптер / блок питания постоянного тока устанавливается рядом с двигателями и подключается к розетке. У нас есть небольшие блоки питания постоянного тока, которые могут питать до 3 оттенков от одного источника для R28 и до 2 оттенков для двигателей ST30. Установка довольно проста, и разъемы питания обычно могут быть подключены напрямую к адаптерам постоянного тока, поэтому при подключении двигателей жалюзи не возникает беспорядка и работы.

Дистанционное питание больше относится к низковольтной проводке и относится к размещению источника питания в удаленном месте, например, в туалете, на чердаке, в подвале или в стойке для оборудования.Обычно дистанционное питание состоит из прокладки провода от каждого двигателя до запланированного места подачи питания. Эти отдельные провода, идущие к каждому двигателю, считаются ветвями. Однако вам не нужно прокладывать провод от каждого двигателя обратно к удаленному источнику питания. Магистральный провод (и), по которому подается питание для нескольких шторы, можно вывести в более удобные места, которые затем разветвляются на несколько двигателей.

Дистанционное распределение энергии
Низковольтные двигатели R28 и ST30 имеют силовые соединения, которые можно легко снять в тени, но двигатели с линейным напряжением ST40 и ST50 не имеют возможности легко отключить питание.Если вы используете розетки вместо жесткой проводки для двигателей ST40 и ST50, у вас будет возможность отключить питание двигателей. Так почему я должен об этом заботиться? Бывают случаи, когда вам нужно будет отключать питание от жалюзи индивидуально, а удобное отключение будет полезно для конкретного двигателя. Имейте в виду, что процедура сброса для двигателей ST40 и ST50 заключается в включении и выключении питания двигателя. Эти два двигателя, в отличие от двигателей R28 и ST30, не имеют кнопки сброса на двигателе.Мы предпочитаем использовать распределительную панель с предохранителями или клеммные колодки для DIN-рейки, которые обеспечивают возможность индивидуального отключения питания от каждой шторы. Таким образом, вам не нужно подниматься по лестнице, чтобы отключить питание, или возиться с гайками для отключения питания. Типичная распределительная панель для питания доступна в нашем предложении по распределению питания и аксессуарам.

Где должен быть размещен провод питания?
Провода питания должны выходить рядом с двигателем, и варианты зависят от места, которое у вас есть для установки шторы, кронштейнов и питания.Самое главное, что вам нужно помнить, это то, что у вас не может быть выхода питания там, где должны быть кронштейны и головка двигателя. Провода питания должны выходить спереди, сзади, снизу или сбоку от двигателя. В случаях, когда силовые провода должны выходить сбоку, и вам нужно знать размер устанавливаемого двигателя и кронштейнов, чтобы убедиться в отсутствии осложнений. Если у вас есть возможность выключить питание двигателя, расположенного над шторы, лучше всего разместить источник питания на расстоянии не менее 6 дюймов от головки двигателя, чтобы позволить соединениям проводов достаточно длины для изгиба.Если вы подключаете провода к линии напряжения, имейте в виду, что шнуры питания не такие уж гибкие, и вам может потребоваться немного большее расстояние.

Какая мощность требуется?
Для двигателей R28 номинально требуется 12 В постоянного тока 0,8 А на двигатель.
Двигатели ST30 номинально требуют 24 В постоянного тока 0,75 на двигатель.
Для двигателей ST40 и ST50 номинально требуется 120 В переменного тока, 1 А на двигатель.

НАЗАД

ВЫБОР ПРИВОДНОЙ СТОРОНЫ

Somfy рекомендует размещать головки двигателей RTS на расстоянии не менее 19 дюймов друг от друга, чтобы избежать радиочастотных помех между двигателями.Двигатели не имеют предпочтительной стороны привода и могут быть размещены на любом конце клубня. Двигатели должны быть установлены на стороне, где доступна мощность.

НАЗАД

УКАЗАТЕЛЬ — ОТТЕНКИ РОЛИКОВ — Вопросы, ответы и информация

Вернитесь к нашему списку вопросов и ответов о солнцезащитных очках для роликов.

ПОЛЬЗОВАТЕЛЬСКИЕ РОЛИКОВЫЕ ОТТЕНКИ — Страница указателя
Сходите сюда, чтобы купить роликовые шторы.

КОМПОНЕНТЫ ОТТЕНКА РОЛИКА — Индекс Страница
Здесь можно приобрести компоненты для роликовых штор.

Установка пределов рольставни для 4-проводных двигателей с помощью кнопок

Узнайте, как установить ограничения для 4-проводных электродвигателей рольставен Somfy с помощью кнопок.

Перед тем, как начать

Может потребоваться квалифицированный лицензированный электрик для обеспечения соответствия всем национальным и местным электротехническим нормам и правилам. Проконсультируйтесь с местным муниципалитетом.

Не используйте кабель двигателя для проникновения через стены здания.Не забудьте создать капельную петлю, чтобы предотвратить попадание воды.

Пожалуйста, обратитесь к инструкциям по подключению и схемам, включенным в коробку с вашим двигателем, для правильного подключения и во избежание повреждения жалюзи.

Начало работы

Подключите провода двигателя к переключателю для проверки установки, соответствуя цвету проводов. Затем подключите к источнику питания. Снимите защитный колпачок с кнопок регулировки концевого выключателя.Нажмите обе кнопки, убедившись, что они остаются заблокированными.

Затем определите, какая кнопка регулировки концевого выключателя соответствует верхнему пределу, а какая — нижнему. Их расположение зависит от типа установки — слева или справа, а также от той стороны, с которой опускается ставня. Обратитесь к чертежам, включенным в инструкции к двигателю, для руководства.

Чтобы установить предел, вы должны сначала запустить двигатель в выбранном направлении.Когда будет достигнут желаемый верхний или нижний предел, отпустите соответствующую кнопку на головке двигателя. Повторите для противоположного предела. Дайте двигателю поработать в обоих направлениях, пока он не остановится в каждом крайнем положении.

Чтобы изменить положение, нажмите концевой выключатель для предела, который вы хотите отрегулировать, переместите заслонку в желаемое положение и отпустите концевой выключатель.

Как только вы закончите с ограничениями, замените защитный колпачок. Пределы установлены, и заслонка готова к подключению к источнику питания и выбранному переключателю Somfy в соответствии со схемами подключения.Не используйте стандартный выключатель света для управления двигателем.

Некоторые варианты управления:

Переключатель поддерживаемого режима — При нажатии переключателя технического обслуживания он остается нажатым и продолжает перемещать заслонку. Чтобы остановить заслонку, переведите лопасть в среднее положение.

A Переключатель мгновенного действия — Переключатель мгновенного действия необходимо непрерывно нажимать вверх или вниз для срабатывания затвора. Как только вы отпустите переключатель, затвор остановится.

Не подключайте два или более двигателей к одному однополюсному переключателю. Это приведет к неисправности двигателей.

Вместо этого используйте двухполюсный переключатель, который отключит оба двигателя.

Управлять жалюзи с помощью внешнего переключателя очень просто. Просто вставьте ключ в замок и поверните в сторону стрелок вверх или вниз.

Проверьте направление работы

После подключения переключателя всегда проверяйте направление работы.При нажатии кнопки UP убедитесь, что шторка движется вверх.

Если заслонка опускается при нажатии UP , дважды проверьте проводку, чтобы убедиться, что соединения в распределительной коробке и переключателе правильные.

Еще есть вопросы по вашим роллетам? Нажмите здесь, у нас есть ответы!

Выбор правильного приводного ролика — ключ к плавной подаче проволоки

Home / Выбор правильного приводного ролика — ключ к плавной подаче проволоки

Сложны ли ваши операции по сварке проволокой из-за плохой подачи, скопления птиц, возгорания или засорения лайнера горелки? Если это так, возможно, вы используете неправильный тип или размер приводных роликов для работы или используете неправильное натяжение приводных роликов.Вот несколько советов, которые помогут предотвратить простои и связанные с этим расходы из-за плохой подачи проволоки.

Приводные ролики плавно подают проволоку с катушки на кабель горелки. Установка слишком сильного натяжения приводного ролика может деформировать проволоку и вызвать нестабильность дуги или возгорание. Слишком слабое натяжение может вызвать проскальзывание проволоки. Чтобы установить правильное натяжение, сначала полностью ослабьте натяжение приводных роликов. Затем увеличьте натяжение, подавая проволоку в деревянный брусок, продолжая увеличивать натяжение на пол-оборота после проскальзывания проволоки.Убедитесь, что натяжение установлено правильно каждый раз при замене приводного ролика.

Правильный тип приводного ролика для конкретного применения зависит от того, какой тип проволоки используется. Здесь слева направо: приводные ролики с V-образной насечкой, V-образной канавкой, U-образной канавкой и U-образным зубцом. Используйте валки с V-образной насечкой для газовой и самозащитной порошковой проволоки и порошковой проволоки, которые более мягкие из-за наличия флюса внутри и трубчатой ​​конструкции. Используйте ролики с V-образной канавкой и сплошной проволокой. Используйте ролики с U-образной канавкой для алюминиевой проволоки или других очень мягких материалов.Используйте ролики с U-образными зубьями для подачи очень мягкой порошковой проволоки очень большого диаметра.

Приводные ролики — важная часть системы подачи проволоки, неотъемлемая часть плавной и стабильной подачи проволоки. Использование правильного типа приводных роликов для выбранной проволоки может повлиять на производительность, качество и эффективность, а также помочь сэкономить время и деньги на устранение неисправностей и техническое обслуживание. Операторы сварки нередко спрашивают: что вызывает у меня проблемы с подачей проволоки? Плохая подача, птичье гнездо, возгорание и засорение футеровки пистолета — это одни из проблем, с которыми они могут столкнуться при сварке проволокой.Все эти проблемы могут привести к дорогостоящим простоям, увеличению времени, затрачиваемому на очистку сварного шва из-за чрезмерного разбрызгивания, или даже к дефектам сварного шва. Иногда эти проблемы возникают из-за использования приводных роликов неправильного типа или размера для работы или из-за неправильного натяжения приводных роликов.

ВЫБОР ПРАВИЛЬНОГО ПРИВОДНОГО РОЛИКА
Три типа приводных роликов, наиболее часто используемых в процессах сварки проволокой, — это V-образная накатка, V-образная канавка и U-образная канавка.

• Приводные ролики с V-рифленой головкой используются с газовой и самозащитной порошковой проволокой и порошковой проволокой, которые более мягкие из-за наличия флюса внутри и трубчатой ​​конструкции.У этого типа приводного ролика есть зубья, которые врезаются в проволоку и помогают проталкивать ее через систему привода механизма подачи и кабель пистолета. Приводные ролики с V-образной насечкой обычно не используются для сплошной проволоки и могут привести к отрыву стружки от проволоки. Эта стружка может забить лайнер и отрицательно повлиять на подачу проволоки.
• Приводные ролики с V-образной канавкой обычно используются со сплошной проволокой. Дополнительный толчок, обеспечиваемый приводными роликами с V-образной накаткой, не требуется для сплошной проволоки, которая более жесткая и имеет тенденцию лучше проходить через гильзу.
• Приводные ролики с U-образной канавкой предназначены для работы с алюминиевой проволокой или другими очень мягкими материалами. При использовании мягкой проволоки, такой как алюминий, важно избегать повреждения поверхности проволоки, деформации или затирания проволоки. Приводной ролик с U-образной канавкой помогает пропустить проволоку через лайнер, сохраняя при этом круглую форму проволоки.

Четвертый тип, менее распространенный, — приводные ролики с U-образными зубьями. Они похожи на приводные ролики с V-образной насечкой тем, что имеют зубья для подачи мягкой проволоки.Приводные ролики с U-образными зубьями могут использоваться для подачи очень мягкой порошковой проволоки очень большого диаметра.

НАИЛУЧШИЕ ПРАКТИКИ ДЛЯ УСПЕХА
Следование некоторым основным передовым методам поможет предотвратить проблемы с подачей проволоки. Наряду с выбором правильного типа приводного ролика также важно выбрать ведущий ролик, который соответствует размеру используемой проволоки. Слишком большой или слишком маленький приводной ролик для проволоки может вызвать проблемы с подачей. Также важна установка правильного натяжения приводных роликов.Приводные ролики предназначены для плавной подачи проволоки из катушки с проволокой в ​​кабель горелки. Установка слишком сильного натяжения приводного ролика может деформировать проволоку и привести к нестабильности дуги или возгоранию. Слишком слабое натяжение также может стать проблемой и вызвать проскальзывание проволоки. Чтобы установить правильное натяжение, сначала полностью ослабьте натяжение приводных роликов. Затем увеличьте натяжение, подавая проволоку в деревянный брусок, продолжая увеличивать натяжение на пол-оборота после проскальзывания проволоки. Убедитесь, что натяжение установлено правильно каждый раз при замене приводного ролика.

Большинство питателей теперь поставляются с входной направляющей и / или промежуточной направляющей, которая помогает правильно направлять проволоку в приводные ролики.
