Размер мансардного окна: Как выбрать мансардные окна – пошаговое руководство

Какие существуют стандартные размеры мансардных окон? Рекомендации оптимального размера окна в зависимости от уклона кровли.

При выборе стандарты мансардных окон играют важную роль, так как типичные изделия, во-первых, стоят значительно дешевле, во-вторых, их легче подобрать. Из статьи вы узнаете все о стандартах и допустимых размерах окна для мансардного этажа.

к содержанию ↑

Отчего зависит размер мансардного окна?

Габариты изделий обусловлены рядом факторов; прежде всего, размер окон на мансардной крыше зависит от того, какую роль играет помещение. Если это спальня, окна могут быть небольшими, для гостиной или детской, наоборот, требуется более сильное освещение, поэтому нужно устанавливать окна большей площади.

Размеры мансардных окон могут быть разными. Но чаще всего в продаже встречаются модели, имеющие стандартные габариты 94 или 114 см. Различаться окна этого типа могут также по конструкции стеклопакета, способу открывания, расположению ручки и т. д.

Если для спального помещения можно исходить из расчета 1 метр остекления на 10 метров пола, то для других типов помещений требуется стандарт 1 к 8. Окно должно быть как минимум одно, если мансарда небольшая. Если конструкция кровли позволяет, можно установить одно большое окно, а при стандартной стропильной системе потребуется установка нескольких рам. Нужно помнить и о проветривании, поэтому хотя бы одно окно должно открываться.

Определение размеров окон в зависимости от площади помещения

к содержанию ↑

Как должны быть расположены окна?

Если планируется всего два оконных проема, то удобнее всего будет расположить их напротив друг друга. Это позволит получить более яркое освещение, а продолжительность его будет больше, так как в течение дня солнце меняет свое положение. Чаще всего используется мансардное окно, ширина которого не превышает ширину стропил. Рама должна быть немного уже, что позволит расположить ее между стропилами, не нарушить конструкцию крыши.

Перед монтажом стоит обратить внимание на сторону света: если окно будет смотреть на восток, это не очень удобно для спальни. Южная сторона обеспечит хорошее освещение, но в помещении будет жарче, поэтому, возможно, придется использовать тонирующую пленку или лучше сделать окно выходящее на другую сторону. Длина и высота конструкции также играет роль. Высота не должна быть меньше одного метра, а от пола окно должно быть расположено не ниже 90 сантиметров и не выше 1, 3 метра.

Высота размещения мансардных окон

Выбирая конструкцию по длине, учитывают в основном угол наклона крыши. Иных ограничений данный параметр не имеет; чем уклон больше, тем окно может быть короче, и наоборот. Это позволит создать оптимальное освещение. Например, если угол наклона 35 градусов, то окна лучше всего выбирать в пределах 160 см, при сильном уклоне около 70 градусов наиболее оптимальным вариантом станут конструкции, длина которых не превышает 120 см.

Длина мансардного окна: вертикальное сечение

Для того чтобы подобрать ширину, нужно знать, на каком расстоянии друг от друга находятся стропила. Для этого можно использовать проектную документацию или измерить рулеткой, если стропила не спрятаны под отделку. Крайне не рекомендуется вмешиваться в стропильную систему, так как это может существенно ослабить крышу и даже привести к ее обрушению. Именно поэтому окна подбирают таким образом, чтобы они помещались между стропил.

Схема размещение с дополнительным вертикальным окном

к содержанию ↑

Зависит ли размер конструкции от производителя?

Стандартные размеры окон мансарды разных производителей могут существенно отличаться друг от друга, поэтому пред покупкой необходимо изучить параметры каждого понравившегося окна. Например, встретить маленькие окна Velux практически невозможно: производитель ориентируется на крупные и средние конструкции. Самой маленькой можно назвать модель, размер которой – 55х98 см, самое большое окно, которое предлагает компания – 114×140 см.

Окна Fakro можно подобрать чуть меньше 55×78, самое большое окно – 134×98. Большинство моделей производителя среднего размера, достаточно хорошо подходят для разных мансардных этажей. Большой популярностью пользуются окна фирмы Roto. Самые маленькие конструкции имеют размер 54×78 и 54×98, можно подобрать конструкцию среднего размера. Однако не стоит пытаться искать большие окна: производитель их практически не выпускает.

Стандартные размеры мансардных окон

к содержанию ↑

Индивидуальный заказ

Для того чтобы конструкция подходила идеально, ее можно заказать у производителя. Вам изготовят окно по нужным размерам: это наиболее оптимальный способ, при котором рама точно подойдет по ширине и длине, можно будет учесть особенности вашей кровли и все ваши пожелания. Однако, некоторая ограниченность в возможности заказать нужную конструкцию присутствует. Любой производитель может выпустить всего шесть вариантов окон, учитывая ширину и высоту. Окна могут быть прямоугольными, иметь только одну створку. Однако, она может открываться разными способами; способ открывания связан с используемой фурнитурой.

Прежде чем заказывать мансардное окно, размер проема требуется тщательно измерить. Ширина измеряется от стропила до стропила, а длина – по размеру ската кровли с внутренней стороны помещения. Она не может превышать длину ската, так как окно не должно выходить за границу крыши.

У многих производителей есть 6-14 стандартных размеров окон, которые в большинстве случаев подходят для той или иной стропильной системы. Однако, можно заказать и по своим размерам, но габариты окна могут быть ограничены особенностями используемых материалов и оборудования. Таким образом, выпустить окно меньше минимального размера или больше максимального у производителя вряд ли будет возможность.

к содержанию ↑

Как выбрать производителя и марку?

После того как с выбором размеров окна стало понятно, стоит перейти к не менее важному вопросу, касающемуся выбора производителя, ведь мансардные окна выпускает большое количество компаний. Для того чтобы правильно выбрать продукцию, нужно учитывать следующее:

• Количество функций. Чем их больше, тем окно будет стоить дороже, однако далеко не всегда после покупки используются все имеющиеся возможности окна, поэтому не стоит переплачивать за лишние опции. Четко определитесь, что вам потребуется, а что нет.
•  Покупать лучше у производителя, название которого на слуху. Можно почитать отзывы в интернете. Для того чтобы не переплачивать, стоит найти саму компанию или ее регионального представителя, потому что посредники накручивают до половины стоимости продукции.
• Узнайте, какие размеры выпускает компания, есть ли готовые окна нужных вам размеров. Если готовой продукции нет, не будет лишним узнать, возможно ли изготовление окна с нужными параметрами и сколько это займет времени.
• Не стесняйтесь узнавать цену. Она может зависеть не только от бренда, но и от качества профиля, используемой фурнитуры, размеров конструкции. Часто производители проводят различные акции, предоставляют скидки, поэтому есть шанс приобрести конструкцию дешевле.
• Внимательно присмотритесь к профилю, производитель должен иметь в офисе образцы; если пластик не имеет пустот, постороннего запаха, привлекателен на вид, можно довериться собственному мнению.
• Обратите внимание, что если размеры мансардных окон стандартные, готовая продукция стоит несколько дешевле, чем нестандартная, которую придется заказывать специально. Это обусловлено не только массовостью производства, но и базовыми настройками оборудования.
• Стоит помнить о том, что мансардные окна, как и обычные, отличаются техническими характеристиками. Может быть разный сорт пластика, отличаться толщина стеклопакета, сами стекла могут иметь разные свойства. Все это учитывается индивидуально, так как предъявляемые к окну требования могут существенно отличаться у разных клиентов.

Стандартные размеры мансардных окон Roto, Fakro Velux

к содержанию ↑

Особенности установки

Монтаж мансардных окон несложен, однако, требует некоторых знаний и навыков, поэтому, если вы не имеете никакого опыта, работу лучше поручить профессионалам. Если окно будет установлено неправильно, существует риск его промерзания, образования сквозняка и конденсата. Если окно выбрано правильно и качество его высокое, то при неправильном монтаже можно свести на нет все его положительные свойства, тем более вмонтированные в кровлю окна могут протекать, если не обеспечить им достойную гидроизоляцию.

Приобретая окно, удостоверьтесь, что производитель прилагает к нему гарантию. Профессиональные компании занимаются установкой сами и дают гарантию на работу. Если вы обращаетесь в стороннюю фирму, также проследите, чтобы гарантия на работы была задокументирована. Это поможет избежать проблем, если окно будет поставлено с нарушениями.

Когда правильно выбрана ширина и высота мансардного окна, конструкция куплена у надежного производителя и правильно установлена, проблем с эксплуатацией не будет. Окно будет достаточно герметично, позволит превратить чердачное помещение в жилое, обеспечит достаточное освещение и позволит проветривать.

Стандартные размеры мансардных окон Velux, Fakro и Roto

Мансардное окно представляет собой особый элемент в конструкции кровли. Как это понятно из названия, его устанавливают в кровле с мансардной комнатой. Главной отличительной чертой таких окон является способность выдерживать те же нагрузки, что и крыша постройки. По этой причине конструкция такого окна немного отличается от привычных нам вертикальных окон в стенах домов и квартир. В данной статье мы расскажем, какие размеры мансардных окон встречаются чаще всего.

Вернуться к содержанию

От чего зависят размеры мансардных окон

Площадь остекления

Для начала делом следует подсчитать площадь остекления помещения. Здесь на помощь приходит достаточно простая формула – на каждые 10 квадратных метров площади помещения должно приходиться по квадратному метру мансардного окна. Пропорции могут быть слегка другими для следующих комнат:

• гостиная;
• студия;
• детская.

В этом случае, а также при условии наличия «второго света» необходимо проводить расчеты, опираясь на пропорцию 1 к 8, то есть на 8 квадратов комнаты 1 квадратный метр мансардного окна. Выбор пропорции напрямую зависит от предназначения помещения. Так или иначе, одна из этих формул должна фигурировать в проектной документации.

Определение размеров окон в зависимости от площади помещения

Минимум одно окно в одном помещении

Здесь все понятно без объяснений, даже самой маленькой комнатке требуется хотя бы одно окно. В качестве исключений можно привести следующие комнаты:

• туалет;
• ванная;
• гардероб;
• кладовая;
• прочие комнаты технического назначения.

Расположение мансардных окон

Монтаж двух или трех подобных окон в одном помещении, но на противоположных гранях крыши даст гораздо более яркое освещение, чем большое окно, площадь которого равна сумме площадей нескольких элементов. Большие окна с большой поверхностью освещения делают жилые помещения уютными. Промежутки между окнами и их ширина выбираются исходя из расстояния между стропилами.

Высота (длина) мансардного окна

Наверняка, каждый хотел бы наслаждаться чудесным видом из окна. Для этого необходимо, чтобы высота мансардного окна составляла около одного метра. Но это не главное правило. Куда важнее правильно установить окно в стену. В идеале, оно должно находиться на высоте от 0.9 до 1.2 метра над полом, а верхняя грань, соответственно, на высоте от 2 до 2.2 метра.

Высота размещения мансардных окон

Длина мансардного окна

Про оптимальный размер мансардного окна говорить не приходится, поскольку длина зависит от угла наклона ската крыши. Выбирая размер по длине, руководствуйтесь принципом: чем ниже уклон, тем длиннее должно быть окно. Так, для кровли уклоном 35 градусов оптимально подходит окно длиной 160 см, а для кровли уклоном 70 градусов — окно длиной 100-120 см. Таким образом, если крыша достаточно крутая, потребуются, более короткие окна, для более плоских крыш возможно более длинные окна.

Длина мансардного окна: вертикальное сечение

Ширина мансардного окна

О количестве мансардных окон лучше задуматься на этапе составления проектной документации. Дело в том, что ширина мансардных окон и расстояние между стропилами, которое также называется шаг, напрямую связаны. До начала ремонтных или монтажных работ лучше выбрать размер мансардного окна по проему, а также количество данных элементов. От этого выбора зависит проектирования стропильной конструкции.

Схема размещение с дополнительным вертикальным окном

Вернуться к содержанию

Стандартные размеры мансардных окон

Несмотря на то, что габариты мансардного окна – вещь индивидуальная, некоторые производители изготавливают готовые конструкции со стандартными размерами.

Таблица стандартных размеров мансардных окон Velux, Fakro и Roto

Размеры мансардных окон Velux

Датская компания Велюкс по больше части производит мансардные окна больших и средних размеров, поэтому сложно найти небольшое окошко данной фирмы. Единственный малый размер – это 55Х98. Далее следует модель средних габаритов 66×118, после чего идут крупные модели, габариты которых колеблются от 78×98 до 114×140.

Размеры мансардных окон Fakro

Производитель Факро также отдает предпочтение изготовлению мансардных окон крупных габаритов. В модельной линейке только два небольших экземпляра 55×78 и 55×98. Далее размеры начинаются с 78×98 и заканчиваются 134×98. Присутствуют еще две модели средних размеров 66×98 и 66×118.

Размеры мансардных окон Roto

Фирма Рото кардинально отличается от конкурентов, поскольку занимается производством самых маленьких моделей мансардных окон — 54×78 и 54×98. Также в модельной линейке присутствуют модели средних размеров, но действительно крупного окна не найти.

Размеры мансардных окон в зависимости от конструкции

Полезно? Сохраните себе на стену! Спасибо за лайк!

размеры, установка оклада и откоса

Для создания теплого и привлекательного помещения из мансарды, непременно проводятся в ней отделочные работы, призванные создать оптимальные условия для длительного времяпровождения в любое время года. Для этого оптимальным считается установка специальных мансардных окон, обладающих большими размерами. Они обеспечивают создание теплой и светлой комнаты. Установка считается несложной работой, поэтому может реализоваться своими силами, если тщательно изучить инструкцию. При этом оптимальным выбором считаются окна Велюкс, обладающие многими плюсами.

Назначение и особенности мансардных окон

Предназначаются данные окна для мансарды. К особенностям их установки относится:

• их монтаж реализуется непосредственно на крыше строения, где имеется мансарда;
• на них воздействуют высокие и предельные нагрузки, поэтому они формируются из действительно прочных материалов;
• непременно оснащаются фрикционными петлями, благодаря которым производится вращение створок, а при этом за счет них вода с крыши не попадает в мансарду даже при открытом окне;
• качественные петли предотвращают самопроизвольное закрывание створок, а также их обслуживание – это простая работа;
• при создании окон Velux используются исключительно прочные и качественные материалы;
• на внешней части непременно применяются накладки из металла, защищающие конструкцию от осадков и иных атмосферных воздействий.

Важно! Чтобы монтаж мансардных окон Velux был правильным, необходимо наличие жесткой рамы, а также проводятся точные замеры и учитывается необходимость создания высокого уровня теплофизических параметров.

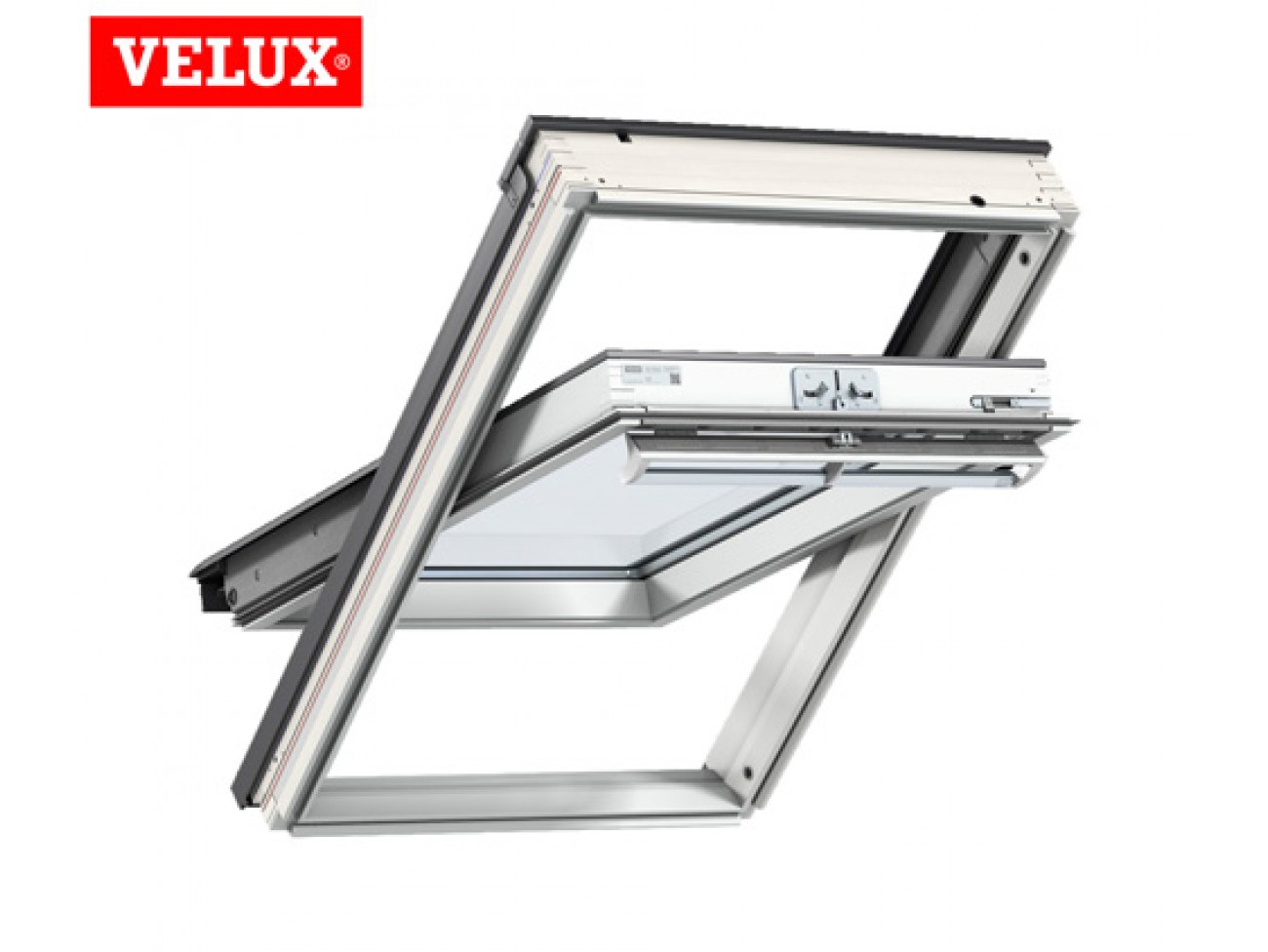

Специфика окон Велюкс

Наиболее востребованными считаются мансардные окна Velux, обладающие высоким качеством, долгим сроком службы и иными положительными параметрами. Выпускаются они в нескольких сериях, каждая из которых имеет свои особенности:

• Дизайн. Мансардные окна Велюкс данной серии обладают необыкновенно привлекательным внешним видом, так как в процессе их создания используются элементы, подчеркивающие уникальный интерьер помещения и изысканный вкус владельцев строения.
• Инновация. В эту серию входят модели, обладающие уникальными и современными элементами, позволяющими эффективно пользоваться конструкциями. Они оснащаются разными устройствами, например, датчиками дождя или дистанционным управлением. Некоторые модели выпускаются совместно со специальными современными шторками, которые оснащаются электрическим приводом, поэтому закрывать и открывать створки будет приятно и легко.
• Стандарт. Сюда входят окна, являющиеся удобными, практичными и надежными. Их стоимость считается доступной, а также они не оснащены какими-либо необычными элементами, но пользуются заслуженной популярностью у покупателей. Выпускаются они  в комплекте со всеми необходимыми элементами для быстрой и самостоятельной установки.

Мансардные окна Velux обладают многими неоспоримыми достоинствами, к которым относится:

• высокая практичность и эргономичность;
• оснащаются они удобной ручкой, поэтому дается возможность устанавливать конструкции на необходимой высоте, а при этом не будет создаваться каких-либо препятствий для свободного открывания или закрывания створок;
• окна поворачиваются на 180 градусов, поэтому обслуживание и мытье не будет требовать существенных усилий;
• если установить ручку в верхней позиции, то ее никогда не смогут повернуть дети;
• создаваться сами конструкции и откосы для мансардных окон Velux могут из разных материалов, но наиболее востребованными считаются деревянные и полиуретановые модели;
• размеры подбираются для каждого помещения в индивидуальном порядке, поэтому для каждой нестандартной мансарды имеется возможность выбрать оптимальные по габаритам конструкции.

Таким образом, мансардные окна марки Velux являются действительно качественными и интересными конструкциями, которые могут иметь разные размеры, параметры и особенности. Выбирать можно модели из трех разных серий, каждая из которых имеет свою специфику. Установка правильно подобранных и грамотно рассчитанных окон считается простой, поэтому нередко владельцы частных домов занимаются этим процессом самостоятельно.

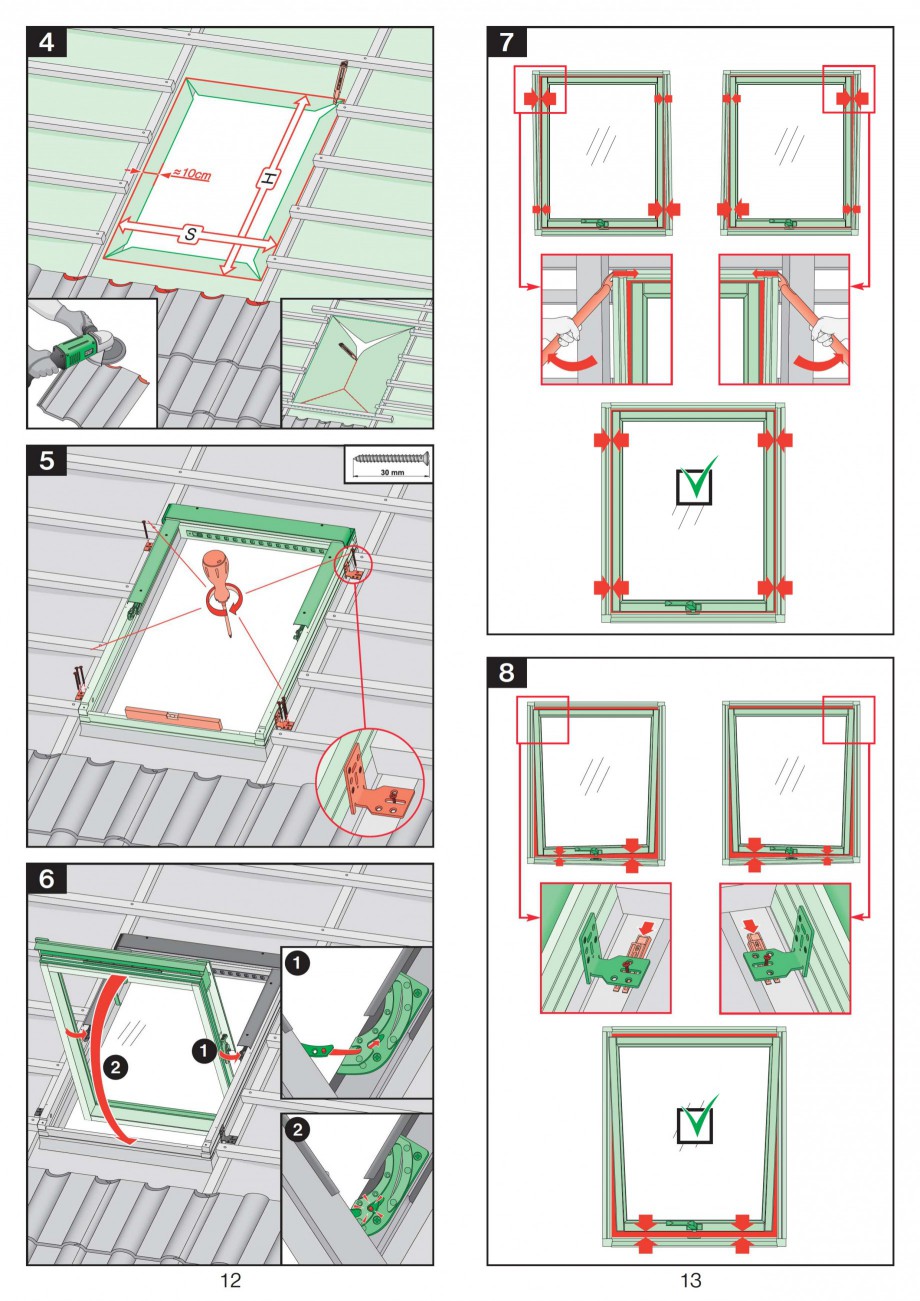

Процедура монтажа окон

Установка мансардных окон Velux может выполняться самостоятельно, если хорошо изучить правила и этапы данной работы. Инструкция считается понятной, поэтому доступна для изучения каждому человеку.

Весь процесс монтажа делится на несколько крупных этапов:

• Произведение замеров и определение места установки окон. Для этого первоначально создается схема мансардного помещения, на которой отмечаются места расположения основных элементов комнаты, к которым относятся и окна. Обычно установка осуществляется в пространство между стропилами, но в определенных ситуациях приходится распиливать балки, причем выполнять эту работу надо аккуратно, чтобы не нарушить целостность стропильной системы. Непременно выполняются замеры, призванные определить оптимальные габариты окон. Желательно выбирать такое место для их установки, где они будут видны с любого участка комнаты.
• Выбор модели. Модель зависит от того, каков угол наклона самой крыши. Фирма Велюкс предлагает покупателям конструкции, которые могут устанавливаться на крыше с углом наклона от 15 до 90 градусов, поэтому всегда можно подобрать оптимальную модель. Оклад зависит от того, какой кровельный материал использовался для формирования покрытия на крыше. Во время выбора модели, необходимо учитывать организацию качественной гидроизоляции, без которой в помещение будет проникать влага.
• Первоначально формируется проем для мансардного окна в крыше сооружения. Вырезать его допускается как с внешней стороны, так и с внутренней. При этом учитывается, что расстояние между конструкцией и балками минимально равно 2 см, причем это расстояние предназначено для создания качественного теплоизоляционного слоя.
• Если работа выполняется внутри помещения, то снимается створка. На проем устанавливаются монтажные пластины, входящие в комплект. Если окно превышает по размерам 1,5 м, то дополнительно требуется пользоваться особыми кронштейнами, гарантирующими высокую фиксацию конструкции в проеме.
• После начального крепления конструкции, осуществляются теплоизоляционные работы, предполагающие применение полос вспененного полиэтилена, которые прикрепляются к металлическим направляющим.
• Выполняется подгонка всех частей окна по уровню, что обеспечит плотное прилегание рамы к коробке, причем данная работа начинается с нижней части конструкции. Низ рамы и самой коробки должны быть параллельны друг другу.
• После проверки ровности закрепления окна, можно начинать его надежную фиксацию. Для этого последовательно закрепляются гидроизоляция и оклад. Тщательно проверяется, является ли конкретная деталь правосторонней или левосторонней.
• Внутри мансарды прикрепляется под окном откос и пароизоляционная мембрана. Желательно пользоваться фирменными изделиями фирмы Velux. Если мансарда будет применяться для создания кабинета или спальни, то желательно пользоваться ламинированными стеклянными моделями.

Важно! Рекомендуется во время работы применять специальную дышащую мембрану, выпускаемую компанией Велюкс, которая обеспечивает качественную гидроизоляцию окна и прикрепляется легко строительным степлером.

Если нет опыта работы в данной сфере, то желательно довериться специалистам, чтобы предотвратить возможные ошибки. Если же тщательно разобраться в процессе, то с минимальными затратами средств и усилий он будет реализован самостоятельно.

Видео по теме:

Как правильно ухаживать за конструкциями?

Для долгого срока службы мансардных окон Велюкс важно не только грамотно подобрать изделия и правильно установить их, но и обеспечивать им оптимальный уход.

Важно! Размеры мансардных окон Велюкс считаются большими, поэтому многие люди опасаются, что уход и обслуживание будут затрудненными, но за счет того, что створки открываются на 180 градусов, данные процессы будут простыми, безопасными и удобными. Вот перечень размеров окон Velux.

Грамотный уход за конструкциями осуществляется простыми действиями:

• если дом располагается в регионе, в котором имеются суровые климатические условия, а также выпадает множество осадков, то требуется обеспечивать окнам специфический уход, чтобы они постоянно справлялись с многочисленными негативными воздействиями;
• зимой на конструкциях постоянно скапливается много снега и льда, которые надо часто устранять, чтобы защитить изделия от разрушения;
• рядом с изделиями непременно устанавливаются элементы водосточной системы, обеспечивающие постоянный отвод воды от них;
• важно периодически проверять все элементы изделий, чтобы убедиться в отсутствии грязи и плесени, так как при их обнаружении требуется тщательно выполнить очищение;
• весной рекомендуется хорошо очищать их, чтобы они были чистыми и привлекательными;
• не следует прикладывать существенные усилия при открывании и закрывании створок, так как это может привести к нарушению целостности и работоспособности конструкции.

Таким образом, грамотный уход за окнами гарантирует их долгий срок службы, легкость использования и привлекательный вид. Мансардные окна Велюкс считаются оптимальным выбором для любой мансарды, так как имеют многие плюсы, отличаются красивым видом и просты в монтаже. Если тщательно изучить правила установки, то она легко выполняется своими силами, а при этом обеспечивается идеальный результат работы.

Посмотрите еще статьи:

Окно на крыше: стандартные размеры мансардных окон

Мансардные окна привлекают внимание своей романтичностью и нетривиальным внешним исполнением, который добавляет облику дома оригинальность и позволяет создать источник обильного дневного света. Основная сложность, если вы хотите установить окно на крыше – размеры конструкции, подбирать которые необходимо с особой щепетильностью. Правильный выбор означает создание экстерьера, который выгодно подчеркнет внешнее благородство дома.

Как выбрать площадь будущего остекления

Сегмент рынка по изготовлению мансардных установок изобилует различными предложениями, запутаться в которых не составит труда. Для того чтобы мансарда была остеклена правильно, придерживайтесь ряда простых рекомендаций:

Размерная сетка мансардных установок

Стандартные размеры мансардных конструкций представлены 14-ю позициями, а каждый из производителей насчитывает в своих рядах минимум 6 размерных сеток. Например, размеры мансардных окон Velux достаточно велики, они находятся в большой и средней сетке, поэтому малые размеры найти будет весьма проблематично.

Окна Велюкс выпускаются в средних и больших размерах

Компания Велюкс может порадовать клиентов лишь одним небольшим размером – 55 х 98 см. Конструкции средних размеров представлены показателями 66 х 118 см, а крупноразмерные – от 78 х 98 см до 114 х 140 см. Прежде чем отправляться за покупкой, практичным будет поинтересоваться у продавца, есть ли на складе нужные модели.

Из чего делают конструкцию

Чаще всего главным материалом выступает клееный брус, за исключением оформления санитарных зон, поскольку древесина не переносит влажность. Для санузла или ванной используют каркасы из металлопластика или дерева с покрытием из полиуретана, который справляется с высокой влажностью и температурными перепадами.

Основной материал для изготовления мансардных окон – клееный брус

Кстати, мансардные окна velux или других производителей с мелкими размерами, органично смотрятся в уборных. Они обеспечивают достаточное освещение, но при этом не открывают большой обзор с внешней стороны.

Расположение элементов открывания

Ось открывания располагают в трех вариациях: по центру, по верхней части и на 2/3 высоты самого окна. Большой популярностью пользуется центральный вариант, поскольку его установка признана самой недорогой. Два оставшихся варианта обладают общим преимуществом, которое состоит в удобстве и комфорте, исключая вероятность случайно удариться об открытое окошко. Не забывайте, что при желании всегда можно выбрать комбинированную систему открывания.

Чаще всего монтируются окна с центральной осью

Выбираем стеклопакет для мансардной конструкции

Важную роль в выборе мансардных окон выполняет качественное стекло, обязательно закаленное и наполненное инертным газом – аргоном, который обеспечит отличную теплоизоляцию помещения. Поскольку окно располагается на крыше, размеры и стеклопакет определяют степень нагрузки, которую придется выдержать конструкции. Обычное стекло не справится с дождевыми и снежными осадками, сильными порывами ветра и прочими погодными явлениями, поэтому надежность стеклопакета – это залог безопасности для хозяев дома.

Целесообразнее не крыше устанавливать стеклопакеты, а не обычное стекло

В зависимости от финансовых возможностей многие производители предлагают рассмотреть модели, конструкции которых обладают повышенным функционалом:

• аргон заменяют газом, который обеспечивает еще более высокую теплопроводность;
• стеклопакет, изготовленный по специальной технологии, позволяет поврежденному стеклу распадаться на неострые фрагменты и защищает человека от получения травмы;
• стекло со специальным покрытием, которое будет отражать тепло либо внутрь комнаты, либо во внешнее пространство;
• увеличение толщины стеклопакета для достижения максимальной прочности.

При необходимости устанавливается автоматизированная система управления окном

Кроме показателей качества, производители предлагают воспользоваться приятными разработками в виде автоматизированных мансардных конструкций. Управлять ими можно мобильным пультом или с помощью переключателей, закрепленных на стене.

Технические характеристики стеклопакета

Для достижения хорошей функциональности мансардных окон большую роль играют технические требования к стеклопакетам, которые должны соответствовать следующим показателям:

• высокая безопасность изделия;
• обеспечение хорошей теплоизоляции;
• наличие бонусных функций у окна класса «Люкс».

Располагаем окошки правильно

Чтобы добиться максимально яркого освещения в течение дня, монтируйте 2 или 3 окна в одной комнате, располагая их на противоположных гранях крыши. Монтаж одного, но большого окна, не позволит достичь подобного эффекта, поскольку его площадь будет равняться сумме площадей нескольких составляющих. Мансардные окна с большой поверхностью сделают помещение уютным и равномерно наполнят светом. Расстояние между окнами и ширина конструкций определяется расстоянием между стропилами.

Расстояние между окнами и их ширина зависят от расстояния между стропилами

Оптимальные размеры конструкций

Прекрасные виды позволят наблюдать установки с размерами, достигающими 1 метра. Но, заботясь о красивых пейзажах, не забывайте о том, что главное – установить окошко правильно. Для этих целей располагать его нужно в пределах от 0,9 м до 1,2 м по нижней части (от пола) и от 2 м до 2,2 м по верхней части.

Расстояние от пола до окна должно быть не менее 0.9 м

Определяя размеры в длину, обращайте внимание на угол наклона крыши. Чем ниже будет уклон, тем выше будет длина оконной конструкции. Например, для крыши с уклоном в 35° оптимальным станет длина окна в 160 см. Уклон в 70° потребует каркаса в 100-120 см длиной соответственно.

Продумывайте количество будущих окон на этапе планирования и разработки проекта, поскольку ширина окошек и расстояние между стропилами имеют тонкую взаимосвязь. От изначального выбора напрямую зависит способ проектирования стропил.

Устанавливая мансардные окна, определите их размеры по проемам заблаговременно, что позволит облегчить дальнейшие работы и обойтись без переделок с дополнительными затратами.

Мансардные окна – размеры, виды, устройство конструкций, как выбрать

Идея создания дополнительного этажа за счет переоборудования чердачного помещения появилась в XVII веке, когда впервые ее воплотил в жизнь француз Франсуа Мансар.

В наше время создание «пентхаусов» — полноценных помещений, расположенных непосредственно под крышей здания, стало обычным делом.

Наличие комнаты на чердаке – мансарды, позволяет эффективно решить следующие задачи:

• Создать дополнительную полезную площадь
• Уменьшить расходы на отопление основных помещений
• Улучшить дизайн здания
• Создать дополнительный уют

И все это при минимальных затратах.

Мансардные окна – размеры, виды и устройство

Окна на мансарде как необходимый элемент дизайна

Как правило, мансарда занимает большую часть чердачного
помещения. Для ее строительства используются современные, легкие и высокотехнологичные
материалы. Немаловажным и одним из основных вопросов при проектировании
мансарды является задача создать максимальный уровень естественного освещения. Оптимальным
решением станет использование специальных мансардных окон, без которых
невозможно представить себе современное здание.

Считается, что соотношение площади остекления помещения и
площади пола в основном составляет 1:10. Для детской, гостиной или студии эта
пропорция должна быть выше – 1:8.

Расположение и размеры мансардных окон имеют определенное значение.
Так, ширина однозначно зависит от расстояния между стропилами, и больше быть по
понятным причинам, не может. Длина же зависит от трех показателей:

• Нижней границы окна (в основном 90-120 см)
• Верхней границы окна (200-220 см)
• Уклона крыши

Исходя из этих параметров, выбирается длина мансардного окна.
Количество же окон должно быть не менее одного на комнату. (Исключение
составляют технические помещения.) Причем, надо учитывать, что освещенность
несколькими окнами будет выше, чем одним, с той же площадью остекления. Еще
лучше будет, если окна расположены на разных стенах.

Мансардные окна – размеры, виды и устройство

Виды мансардных окон

До недавнего времени широкое распространение имели глухие
мансардные окна, которые представляли собой обычное деревянное окно, вырезанное
в крышу. Как правило, они не открывались. Приблизительно 10 лет назад,
благодаря взрывному развитию строительных технологий произошло качественное
изменение этих конструкций.

Сегодня изготавливают мансардные окна из клееного бруса (и прочих
видов древесины) или пластика.

• Стеклопакет пластикового мансардного окна представляет
  собой, как минимум, два стекла, между которыми для уменьшения теплопроводности
  закачан инертный газ. Некоторые производители изготовляют наружное стекло
  толщиной 4 мм и делают его каленым для повышения прочности, а внутреннее
  проходит специальную обработку для того, чтобы в случае его разрушения лист
  распадался на мелкие куски, не имеющие острых углов.

• Рама мансардного окна имеет возможность поворачиваться вдоль
  любой оси даже посредине или на 2/3 от верха. Причем, поворотные устройства
  могут приводиться в действие как вручную, так и с помощью пульта дистанционного
  управления.

Дополнительные аксессуары для мансардных окон:

• Ролетные жалюзи
• Москитные сетки
• Шторки
• Устройства микрощелевого проветривания
• Оконные оклады (для отвода воды)

Виды мансардных окон:

• Вертикального расположения.
• Наклонные.
• Для плоских крыш.

Мансардные окна – размеры, виды и устройство

Мансардные окна — размеры и установка

Среди ведущих компаний-производителей в России стоит
выделить Velux, Fakro, Roto, которые выпускают действительно
качественные оконные конструкции.

Типоразмеры мансардных окон, в отличие от обычных, не бывают
произвольными, а имеют вполне определенный набор величин. Их количество для
каждого типа окон колеблется о 6 до 15-ти. Так же для каждого производителя
характерно различие аксессуаров.

Для того, чтобы вы имели представление, как выбрать
мансардные окна правильно, сразу определитесь с требованиями, которые вы к ним
предъявляете. Будут ли они деревянными или пластиковыми, каким будет
стеклопакет: обычным или усиленным. Какие необходимы именно в вашем случае
аксессуары. В связи с необходимыми вам условиями вы подберете конкретную
компанию-производителя.

Мансардные окна – размеры, виды и устройство

Монтаж мансардных окон – дело непростое. Поэтому, рекомендуем их установку поручить именно той фирме, которую вы выбрали. Это даст вам гарантию не только на сами окна, но и на весь перечень выполненных работ.

Размеры мансардных окон Велюкс

Рассмотрим, что обозначают комбинации бук и цифр в маркировки мансардного окна на примере окна VELUX линия OPTIMA (рис. 1).

Рис. 1. Маркировка окна GLR MR06 3073BIS

Комбинация первых трёх символов – это модель окна.

Далее указывается размер окна. Габаритный размер кодируется буквой согласно таблице (табл. 1).

Таблица 1. Кодировочная таблица типоразмерного ряда мансардных окон VELUX OPTIMA

Размер окна дан по коробу. Не забывайте, что проем должен быть + 2–2,5 см к каждой стороне окна для закладки в зазор теплоизоляции по контуру.

Далее (после указания на размер) в маркировке мансардных окон VELUX OPTIMA размещён цифровой код «3050», «3073», «0073»

Деревянные окна всегда покрыты тремя слоями бесцветного лака, первая цифра 3 в коде указывает на это, если первая цифра 0 – это обозначает, что мансардное окно изготовлено из пластика.

С внешней стороны мансардное окно защищено от внешней среды металлическими накладками, вторая цифра 0 в коде обозначает, что накладки выполнены из алюминия, окрашены в стандартный цвет по шкале RAL – 7043.

Стеклопакет – важная составляющая окна. Чем больше размер окна, тем больше его площадь остекления, что дает больше света в Вашей мансарде. В линии Оптима в окна класса Стандарт установлены стеклопакеты с кодом 50 – однокамерный стеклопакет с закаленным наружным стеклом (защита от града). Окна линии Оптима класса Комфорт имеют стеклопакет с кодом 73 – однокамерный стеклопакет с системой триплекс, внешнее стекло закаленное, а внутреннее склеено из 2-х стекол пленкой. При разбитии такого стеклопакета стекло не осыпается, а остается на пленке, что дает право считать его безопасным, окна с таким стеклопакетом лучше устанавливать в детские, бильярдные комнаты.

Буква B – означает, что на окне установлена нижняя ручка, если к букве прибавлена T, т.е. BT – на окне 2 ручки (верхняя и нижняя), пользоваться, однако, можно только одной, вторая ручка блокируется. Если после кода стеклопакета буква отсутствует – то окно имеет верхнюю ручку для открывания.

Сочетание букв IS — на данной модели окна установлен утеплитель «СНЕГ+».

Окна VELUX линия PREMIUM

Рассмотрим маркировку мансардного окна на примере окна VELUX линия PREMIUM (рис. 2).

Рис. 2. Маркировка окна GGU FK04 016621

Первые три латинские буквы обозначают модель окна. Последняя буква U – окно внутри белое, т.к. дерево покрыто белым полиуретаном.

Габаритный размер кодируется буквой согласно таблице (табл. 1).

Буква К в кодировке окна указывает на то, что окно относится к линии VELUX Премиум. Для чего нам эта буква? Чтобы правильно подобрать оклад к окну. У каждой линии VELUX, будь то Оптима или Премиум свои оклады для окон, они так же содержат эту букву в кодировке.

Таблица 2. Кодировочная таблица символов маркировки, размещённых после размера

Мансардные окна на заказ по индивидуальным размерам и формам

Перечень стандартных моделей можно расширить за счет изготовления мансардных окон требуемых размеров, если эти размеры укладываются в нижеприведенные параметры. В нестандартном размере могут быть изготовлены только окна со среднеповоротным открыванием и карнизные окна.

Открывающиеся мансардные окна со среднеповоротным открыванием могут иметь следующие размеры:

• ширина — от 50 до 134 см;
• высота — от 78 до 160 см;
• S макс. (поверхность окна) = 1,6 кв.м.

«Глухие» мансардные окна могут иметь следующие размеры:

• ширина – от 46 до 134 см;
• высота – от 60 до 200 см.

Карнизные окна могут иметь следующие размеры:

• ширина – от 50 до 134 см;
• высота – от 60 до 160 см.

В окне может быть установлен только один вариант стеклопакета, в котором внешнее стекло закаленное, а внутреннее – закаленное с низкоэмиссионным напылением. Срок поставки в зависимости от модели окна составляет 45-60 дней. Цена рассчитывается индивидуально по каждому заказу.

Компания FAKRO может также изготовить «глухие» окна различных форм (треугольник, трапеция, полукруг) в соответствии с пожеланиями заказчика. В окне может быть установлен только один вариант стеклопакета, в котором внешнее стекло закаленное, а внутреннее — закаленное с низкоэмиссионным напылением. Окно изготавливается по Вашим индивидуальным размерам. Стоимость окна вместе с окладом рассчитывается индивидуально по каждому заказу. Срок поставки – до 90 дней.

Заказывая окна нестандартной формы, необходимо указать угол наклона крыши и тип кровельного покрытия. Также необходимо представить эскиз окна, содержащий информацию по размерам каждой из его сторон, внутренних углов и сделать пометку, будет ли окно одиночным или установлено в группе с другими окнами.

Мансардные окна с наружными накладками и оклады из меди или титанцинка

Медь и титанцинк считаются наиболее долговечными материалами. При таком кровельном покрытии необходимо устанавливать окна с наружными накладками из такого же материала, а также использовать специальный медный или титанцинковый оклад. Однако Вы можете использовать медные (титанцинковые) окна и оклады и в других типах кровли, например, в крыше из натуральной черепицы. Медные оклады имеют больший срок службы, придают эксклюзивность Вашей мансарде, улучшают внешний вид кровли.

С внешними накладками из меди изготавливаются все типы окон моделей PLUS, LUX и preSelect. Срок поставки зависит от модели окна и составляет:

• окна FT, preSelect FPP, «Дуэт» – до 30 дней;
• все остальные модели окон – до 45 дней.

В меди или титанцинке могут быть изготовлены любые оклады FAKRO. Cрок поставки зависит от типа оклада и составляет:

• оклады ES, ESW, EZW — до 30 дней;
• оклады EZ, EH — до 30 дней;
• оклады EU — до 45 дней;
• оклады EA —  до 50 дней;
• оклады ER, KM — до 60 дней;
• оклады EE (CU) и EE (TC) для фальцевой медной и титанцинковой кровли имеют фиксированные цены, срок поставки – до 45 дней.

Окно-люк WS, поставляемое в комплекте с универсальным окладом, также бывает в медном или титаноцинковом исполнении. Срок поставки – до 45 дней. Окно-люк WGI в меди и титанцинке не изготавливается.

VELUX Skylight Размер

Солнечные световые люки «Fresh Air» (VSS) — на палубе

Солнечный световой люк «Fresh Air» (VCS) — установлен на бордюр

Размеры окон VELUX стали проще — Таблица размеров Velux

Почему бы не сделать покупку новых окон еще проще?

В этом блоге мы рассмотрим наше эксклюзивное руководство по размеру окон VELUX, потому что, как все мы знаем, оно может сбивать с толку из-за различного диапазона размеров, номеров моделей и кодов окон, которые применяются к каждому из них.

Давайте узнаем ваше точное совпадение окна сейчас, это займет всего несколько минут.

Во-первых, вы должны знать точные доступные размеры, а с помощью нашего руководства по размерам вы можете увидеть ниже точные размеры, которые вы можете выбрать.

Если вы хотите заменить существующее мансардное окно VELUX, вы можете легко использовать приведенное выше руководство по размеру, чтобы узнать, какой код нового поколения соответствует коду вашего старого мансардного окна (сравните с диаграммой ниже).

Чтобы объяснить, что если ваше текущее фирменное окно VELUX имеет код GGL2, то ваши новые окна VELUX теперь будут иметь код MK08.Чтобы получить более подробное объяснение, сделайте еще один обзор диаграммы выше и сравните свой старый код с новым.

Справочник по оконным кодам VELUX

Это известный факт, что VELUX постоянно совершенствует свои продукты, чтобы гарантировать, что они поддерживают известное высокое качество. Эти постоянные улучшения на протяжении многих лет привели к тому, что некоторые из старых стилей устарели с точки зрения срока годности.

Тем не менее, это не проблема, так как новые готовые оклады VELUX во многих случаях могут подходить к любому старому окну.

Вот старые размеры VELUX, серийный номер и коды номеров —

• Размер окна 55 (Ш) x 78 (В), код 102 или CO2 или CKO2

• Размер окна 55 (Ш) x 98 (В ) код 104 или 6 или CO4 или CKO4

• Размер окна 78 (Ш) x 98 (В) код 304 или 1 или MO4 или MKO4

• Размер окна 66 (Ш) x 118 (В) код 206 или 5 или FO6 или FKO6

• Размер окна 78 (Ш) x 118 (В) код 306 или 14 или MO6 или MKO6

• Размер окна 78 (Ш) x 140 (В) код 308 или 2 или MO8 или MKO8

• Размер окна 138 (Ш) x 98 (В) код 804 или 7 или UO4 или UKO4

• Размер окна 114 (Ш) x 118 (В) код 606 или 4 или SO6 или SKO6

• Размер окна 98 (Ш) x 160 (В) код 410 или 3 или P10 или PK10

• Размер окна 134 (Ш) x 140 (В) код 808 или 8 или UO8 или UKO8

Выше , это список размеров окна d варианты кода, которые они могут иметь на них, но все это зависит от того, когда было куплено окно.

Но помните, что размеры окна указаны для внешней оконной рамы, а не для внутренних размеров.

Где расположены оконные коды бренда Velux?

Вы можете легко найти коды окон VELUX в правом верхнем углу мансардного окна, когда вы его открываете. Табличка с данными сообщает вам тип окна и размер окна, указанный в коде (как показано ниже).

Как показано в приведенном выше примере, 304 будет 78 см x 98 см, а код нижнего окна 4 будет быть 114см х 118см.

Если вам нужна дополнительная информация о ремонте мансардных окон, установке нового набора оконных планок на старую крышу и окнах VELUX или о том, как заменить старую планку VELUX, посетите эту страницу, чтобы узнать больше , или посетите нашего оконного дворецкого, где вы найдете идеальное окно для вашего проекта.

4 главных совета по определению размера окна Velux, которое мне нужно

Привлекательное и практичное решение для дома, мансардные окна Velux — отличное решение для создания более комфортной домашней обстановки.Нас, как сертифицированного установщика, регулярно спрашивают: «Какой размер окна Velux мне нужен?»

Итак, чтобы облегчить поиск идеального размера, мы поделились нашими главными советами ниже и разбили их на 4 простых раздела.

1. Тип помещения.
2. Форма и размер комнаты.
3. Количество естественного света, которое вы хотите впустить.
4. Открытый вид и сохранение конфиденциальности.

1. Кухня, гостиная или спальня — в какой комнате будет установлено окно Velux?

Наш первый совет для определения необходимого размера — подумайте о комнате, в которой вы хотели бы установить мансардное окно.Это спальня, гостиная, ванная или что-то еще? Например, кухни и ванные комнаты более склонны к образованию конденсата из-за таких действий, как приготовление пищи и принятие душа. Следовательно, мансардное окно большего размера обеспечит лучшую вентиляцию этих помещений и снизит риск образования конденсата.

В ванных комнатах людей меньше всего времени в целом, поэтому оптимизация уровня комфорта может оказаться для вас менее важной, чем, скажем, в гостиной или столовой.

Как ведущий и опытный установщик окон Velux, мы можем посоветовать лучшее оконное решение, соответствующее вашим индивидуальным требованиям и функциям выбранного помещения. Будь то одно большое окно Velux или несколько окон меньшего размера, установленных вместе, вы можете быть уверены, что получите идеальную установку окон Velux у нас.

2. Какова форма и размер комнаты?

Окна Velux — это фантастический способ наполнить комнаты светом и воздухом. Однако размер и форма комнаты будут влиять на то, сколько света и вентиляции требуется для создания комфортной жилой среды.

Большие потолочные фонари обеспечивают больше света и воздуха, чем меньшие, однако вы можете обнаружить, что для достижения оптимального уровня комфорта требуется более одного потолочного фонаря. Форма комнаты также будет влиять на положение потолочного светильника (ов) и их количество, которое требуется.

3. Сколько естественного света вы хотите впустить?

Комнаты, выходящие на южную сторону, скорее всего, будут постоянно получать солнечный свет. С другой стороны, комнаты, выходящие на север, будут более тусклыми в течение дня.Номера, выходящие на восточную и западную стороны, также будут залиты солнечным светом либо утром, либо после обеда. Таким образом, знание того, сколько света получает комната, — хороший способ определить, насколько большим должно быть ваше окно Velux, чтобы в нем было максимально много света.

Для комнат общей площадью 25 м² потребуется около 5 м окна, чтобы обеспечить максимальное освещение. Однако нет причин, по которым вы не можете получить больше при желании.

Если вы планируете поспать через несколько дней, не забудьте заказать жалюзи.

4. Как вы можете максимально использовать внешний вид из окна Velux?

Если вам не особенно нравится вид снаружи, вы можете подумать о фонаре на крыше меньшего размера. Но, наоборот, если вы абсолютно обожаете свое внешнее пространство, мансардное окно Velux большего размера позволит вам лучше его оценить.

Мы можем посоветовать идеальный размер и форму окон Velux, чтобы сохранить вашу конфиденциальность, если соседние дома не замечают вашего дома. Это означает, что вы получите лучшее из обоих миров с яркой и воздушной атмосферой, которая по-прежнему мешает другим владельцам собственности заглядывать внутрь.

Поиск подходящего размера для замены окон Velux

Для любых заменяемых окон Velux существует простой способ определить требуемый размер. В правом верхнем углу рамки вашего существующего окна находится пластина. Эта табличка обозначает тип, размер, вариант и производственный код вашего мансардного окна, которое вы можете использовать для заказа точной замены.

Имейте в виду, что вы также можете изменить тип мансардного окна и оставить его того же размера.

Выберите сертифицированного установщика окон Velux, чтобы получить точные требования к размеру

Если вам нужен установщик окон Velux, убедитесь, что вы выбрали сертифицированную компанию, чтобы исключить любые проблемы.Установщики проходят строгие процедуры, чтобы получить квалификацию Velux Window. Это гарантирует высочайшее качество установки, поэтому вы можете быть уверены, что выбираете опытного и опытного установщика.

В Sheerwater Glass мы являемся сертифицированным установщиком Velux, поэтому вы можете доверять нашим экспертным советам по всем вопросам, связанным с окнами Velux. Наша тщательно обученная команда более чем оснащена, чтобы получить точные требования к новому или замененному окну Velux. Наша сертификация также означает, что мы можем выполнить полную замену окон Velux и исправить любые проблемы с существующими потолочными светильниками.

Какого размера бывают окна Velux?

Окна Velux бывают разных размеров. Их можно сделать так, чтобы они подходили для узких, удлиненных пространств или для широких небольших пространств. Однако самый высокий размер окна Velux составляет 180 см, а самый короткий — 55 см. Самый широкий размер — 134 см, самый тонкий — 47 см. Подробнее о размерах окон читайте в нашем блоге здесь.

Вам нужно спланировать установку мансардных окон Velux?

Как правило, нет необходимости подавать заявление на разрешение на строительство при установке крышных фонарей или мансардных окон в вашем доме, если выполняются следующие требования:

• Любые установленные окна не должны выступать более чем на 150 миллиметров над существующей плоскостью крыши
• Никакие изменения не могут быть выше самой высокой части крыши или выступать над коньком крыши
• Боковые окна должны состоять из непрозрачного остекления в целях конфиденциальности и открываться только в следующих случаях: 1.7м над полом

Новая система Velux ACTIVE демонстрируется в нашем выставочном зале

Здесь, в Sheerwater Glass, мы недавно добавили систему Velux ACTIVE в наш выставочный зал. Используя передовые технологии, система ACTIVE измеряет влажность в помещении и на улице, уровень CO2 и температуру, а затем управляет жалюзи, окнами и ставнями Velux, чтобы оптимизировать внутреннюю среду. Вы можете выбрать из множества окон Velux дизайна, цветов, размеров и конфигураций, подходящих к любому стилю собственности и помещения.

Добавьте индивидуальности своему дому с новым окном Velux

Посетите наш выставочный зал и оцените это невероятное нововведение сегодня. Для получения дополнительной информации о наших продуктах и ​​услугах позвоните нам по телефону 01932 344 415 или заполните нашу простую форму предложения для получения бесплатной цены на окна Velux без каких-либо обязательств.

Как выбрать мансардное окно

Высота установки окна

В зданиях с высотой этажа ниже 25 м расстояние от нижнего края открывающегося окна до пола должно быть не менее 0.85м. В зданиях с высотой этажей более 25 м указанное расстояние должно быть не менее 1,1 м. Следует отметить, что чем выше установлено окно, тем больше света проникает в комнату, поэтому мансардные окна FAKRO оснащены системой открывания нижней ручки для облегчения открывания окон, установленных на оптимальной высоте. Нижний край мансардного окна FAKRO в идеале должен находиться на высоте 1,1–1,4 м над уровнем пола. Рекомендуемое расстояние — 1,2 м (учитывая, что средняя высота помещения — 2 м).5 м), который обеспечивает много света в комнате и одновременно предлагает неограниченный обзор.

Установка окна на такой высоте позволяет установить стандартный радиатор под окном, а также обеспечивает правильную конструкцию облицовки. Благодаря правильной циркуляции воздуха вдоль оконного остекления снижается риск образования конденсата на окне.

Расположение окон

При принятии решения о том, как и где разместить мансардные окна, мы должны рассмотреть вариант использования нескольких меньших окон, размещенных в разных частях крыши, а не одного большего размера, как , таким образом достигается гораздо лучшее освещение помещения.

Правильные окна

Выбор мансардных окон зависит от:

• Застекленной площади и типа комнаты
• Определено правильное количество естественного света в комнате по соотношению площади остекления окна к общей площади пола. В случае жилых помещений эта пропорция должна быть не менее 1: 8, а в других помещениях, где естественное освещение необходимо в силу их функции, — не менее 1:12.
• Уклон крыши
• Расположение выбранного окна также зависит от уклона крыши
• Чем ниже уклон, тем выше по крыше должно быть окно

• Мансардные окна FAKRO оснащены универсальными кронштейнами, которые позволяют устанавливать их как на триммеры, так и на стропила.Установка окна на выбранную глубину означает, что фрезерованный паз, обозначенный буквами N, V, J, находится на уровне верхней поверхности обрешетки
• Мы устанавливаем окна на стропила, когда ширина окна соответствует расстоянию между стропилами, это обеспечивает устойчивость конструкции и прочности соединения. Установка на стропила особенно рекомендуется при замене старых окон (в уже существующих крышах) на новые или при установке больших окон
• Мансардное окно устанавливается на триммеры, когда расстояние между стропилами намного больше ширины окна.При установке на триммеры мы можем перемещать окно по горизонтали, чтобы лучше отрегулировать место установки по отношению к профилю материала крыши

Рекомендации для специалистов по установке мансардных окон и мансардных окон

Преимущества определения мансардных окон и мансардных окон очевидны: они обеспечивают высокий уровень естественного света, они могут быть прекрасными источниками вентиляции и способствуют тепловому комфорт здания.Мансардные окна и мансардные окна также являются эстетичным дополнением внешнего вида собственности.

Но что еще вы должны учесть, чтобы обеспечить бесперебойную работу спецификации после того, как она попадет на сайт? Мансардные окна и мансардные окна, как правило, легко установить, но знание того, чего ожидать, может помочь обеспечить бесперебойную работу.

Glazing Vision недавно поговорил с Clarkson Builders о том, как обеспечить правильную спецификацию и продолжить работу на объекте, как ожидалось.Вот то, о чем они рекомендуют знать спецификаторам:

Размер окна

Мансардные окна и мансардные окна бывают разных форм и размеров, и выбор правильных размеров для вашего проекта имеет решающее значение.

«Стандарт» для мансардных окон — 900×600 мм, и они устанавливаются между стропилами с шагом 600 мм. Другие распространенные размеры — 980×980 мм и 900×1200 мм — последний разработан для размещения в пространстве с двумя стропилами. Они также могут быть предоставлены в гораздо больших размерах — например, окна Glazing Vision Pitchglaze могут иметь размеры до 3000×1000 мм.

Структурная опора

Наиболее эффективным способом поддержки мансардного окна является использование двойных триммеров для горизонтальной опоры и двойных стропил для вертикальной опоры. Двойные подвесы размещены в каждом углу, а одинарные — вокруг соединенных между собой стропил.

Двойные опоры состоят из двух кусков стропильной древесины с шагом 600 мм (C16 или C24 между 100×50 мм или 225×50 мм, в зависимости от спецификации и расчетов конструкции). Стропила следует крепить вместе с помощью соединителей для деревянных балок и болтов М12.

При креплении бруса головка болта должна быть утоплена на той стороне дерева, к которой будет крепиться потолочный светильник. В противном случае он может выступить в область под остеклением.

Как и все требования к конструкции, соответствующие расчеты должны выполняться квалифицированным инженером-строителем.

Подготовка оконного проема

Помните, что размер оконного проема может не совпадать с размером самого окна. Фактические требования будут зависеть от конкретного мансардного окна, поэтому обязательно проконсультируйтесь с руководством по установке на ранних этапах планирования.

При подготовке стропил учитывайте, как будут поддерживаться такие элементы, как изоляционная опалубка и концы реек. Подкровельный слой следует отогнуть и соответствующим образом закрепить.

К крыше также нужно будет добавить другие элементы, такие как наклонные скругления, рейки и гидроизоляцию. Для внеплоскостных мансардных окон также потребуется устройство оконного бордюра.

Доставка и хранение на объект

Найдите время, чтобы обдумать, как мансардные окна и мансардные окна попадут на объект — и как там будут храниться устройства, чтобы не повредить их.

Некоторые производители, такие как Rooflights.com, предлагают бесплатную доставку через интернет-магазин, и, выбрав доставку на следующий день, вы можете минимизировать требования к хранению на месте.

Кроме того, не стоит недооценивать вес мансардного окна. Небольшой ламинированный потолочный светильник размером 750×750 мм весит чуть более 31 кг, а единицы могут достигать веса более 150 кг, в зависимости от размера и типа остекления.

Более тяжелые агрегаты также следует оценивать с точки зрения здоровья и безопасности. В некоторых случаях может потребоваться механическая помощь для безопасного перемещения мансардных окон по площадке.

Установка мансардного окна или мансардного люка на крышу

В большинстве случаев строительные материалы доставляются «к бордюру», и это относится к мансардным окнам и мансардным окнам. Если у вас нет особенно услужливого водителя, вам нужно будет решить, как поставить агрегат на крышу.

Как обсуждалось в предыдущем разделе, мансардные окна могут быть очень тяжелыми, и их подъем таким образом, чтобы избежать повреждений или травм, потребует тщательного планирования. Это также может повлечь дополнительные расходы — вам может потребоваться арендовать подъемное оборудование для громоздких единиц или для труднодоступных мест.

Инструкции и инструменты

Многие мансардные окна поставляются с руководством по установке, которое на самом деле охватывает несколько продуктов — и эти продукты могут выглядеть очень похожими, но иметь немного разные крепления и накладки. Несоблюдение этих инструкций может повлиять на процесс установки и работу мансардного окна или потолочного люка.

Обязательно ознакомьтесь с инструкциями, чтобы убедиться, что у группы установки есть нужные инструменты. В зависимости от производителя могут потребоваться специальные сверла.Например, в окнах Velux используется винт со сверлом T20, который обычно используется для повседневной работы на стройплощадках.

Черепица вокруг мансардных окон

Мансардные окна обычно встречаются на скатных крышах (в отличие от кровельных фонарей, которые обычно встречаются на плоских крышах).

При облицовке мансардных окон важно следить за тем, чтобы нижняя черепица не располагалась слишком близко к окну, поскольку гидроизоляция не может быть установлена ​​правильно. Лучший способ спланировать толщину черепицы — отмерить от нижней части крыши, так как это обеспечивает наилучшую отделку и помогает гарантировать, что качество мансардных окон не будет снижено.

При использовании панелей (обычно они изготавливаются из бетона, но в проектах наследия также могут быть из глины), обязательно снимите фаску на верхней части жирного валика под окном.

Все это должно быть объяснено в инструкции по эксплуатации, в которой должны быть указаны расстояния для установки реек по бокам, сверху и снизу окна.

Имея так много над чем подумать, легко понять, почему так важно не ограничиваться внешним видом и характеристиками строительного элемента на стадии спецификации.Если у вас есть какие-либо вопросы или опасения по поводу продукта, который вы указываете, рекомендуется как можно скорее получить ответы и совет от производителя.

Здесь, в Glazing Vision, наша команда технической поддержки всегда готова оказать помощь, и вы можете заказать кровельные светильники на следующий день на сайте Rooflights.com. Мы также предлагаем различные ресурсы, чтобы помочь вам узнать больше о нашем ассортименте продукции, в том числе о нашем одобренном RIBA CPD.

Как измерить замену светового люка.

Как измерить замену светового люка.

Итак, вы решили заменить световые люки при ремонте кровли. Поздравляем, вы зарабатываете дополнительные деньги на работе и оставляете своих клиентов с продуктом, который будет радовать их долгие годы.

Теперь нужно померить на замену. Как и что вы измеряете, будет зависеть от того, какой световой люк уже установлен на крыше. В этой статье мы объясняем, как произвести замеры для замены старых оконных люков VELUX, установленных на палубе, любых типов окон в крыше, установленных на бордюрах, и окон в крыше, не установленных на палубе VELUX.

После проведения измерений позвоните в службу поддержки клиентов VELUX по телефону (888) 242-7081, чтобы получить помощь в выборе светового люка оптимального размера для замены.

Определение марки светового люка

Сначала найдите идентификационную бирку марки VELUX на световом люке. Тег ID включает логотип VELUX, а также информацию о модели, размере, варианте и продукте. Идентификационный ярлык можно найти в следующих местах:

• Палубные световые люки VELUX — Посмотрите на внутреннюю часть рамы.
• Мансардные окна VELUX, устанавливаемые на бордюр — Найдите его на одной из четырех внешних сторон.
• Мансардные окна VELUX — Загляните внутрь вентиляционной заслонки.

Если вы не можете найти идентификационную бирку, поищите номер VELTERM, напечатанный на разделительной планке, разделяющей стеклянные панели.

Измерение для замены старого потолочного окна VELUX, установленного на палубе

Даже с информацией на идентификационной бирке продукта, по-прежнему важно измерить старый потолочный люк VELUX, чтобы убедиться, что вы заказываете замену размера, который подходит лучше всего.Для моделей, установленных на палубе, измерьте длину и ширину внешнего стекла от внутреннего края облицовки.

Позвоните в службу поддержки VELUX по телефону (888) 242-7081 и сообщите свои размеры, чтобы получить помощь в выборе светового люка оптимального размера для замены.

В новейших моделях VELUX имеется немного другой паз для гипсокартона, поэтому гипсокартонная панель в верхней части светового люка может нуждаться в обрезке, чтобы подобрать новый световой люк. Если между гипсокартоном и световым люком есть зазор, используйте молдинг дверной коробки или карниз, чтобы закрыть его.Для небольших зазоров используйте малярный герметик, чтобы заполнить зазор.

Измерение для замены мансардных окон VELUX или других производителей

Для моделей VELUX или других производителей, устанавливаемых на бордюр, измерьте:

• Длину и ширину внешнего бордюра, включая бордюр и любой материал кровельной мембраны , и
• Наружная длина и ширина стекла от внутреннего края облицовки светового люка.

Посмотрите это короткое видео, в котором показано, как измерить световые люки, установленные на бордюрах.

Обратитесь в службу поддержки клиентов VELUX с вашими размерами для помощи в выборе нового окна в крыше.

Измерение для замены мансардного окна, не относящегося к VELUX

Для мансардных окон, не относящихся к VELUX, измерьте длину и ширину проема в гипсокартоне внутри дома, длину и ширину наружного стекла внутри облицовки и общий размер мансардного люка (включая облицовку).

Обратитесь в службу поддержки клиентов VELUX со своими размерами, чтобы получить помощь в выборе нового светового люка.

Выбор правильного размера светового люка

Лучший вариант — позвонить в службу поддержки клиентов VELUX, где наши специалисты помогут вам выбрать оптимальный размер светового люка на основе ваших измерений.

Замена фартука

Убедитесь, что вы защитили недавно установленную крышу и световой люк, установив новую окладу VELUX на новый световой люк. Это гарантирует, что ваш клиент получит 10-летнюю гарантию отсутствия утечек VELUX на продукт и установку.

Вернуться наверх

Передовой опыт: Измерение для замены светового люка

Сценарий: вас наняли для ремонта дома и обнаружили, что существующие световые люки достаточно стары, чтобы их можно было заменить.Как следует измерить световые люки, чтобы выбрать заменяющую модель правильного размера?

Ниже приведены рекомендации по измерению различных типов световых люков, с которыми вы можете столкнуться.

Определение марки светового люка

Во-первых, попытайтесь определить марку старого светового люка. Бирки с названием бренда часто можно найти на внутренней раме, внешней створке или даже выгравировать на стекле.

На мансардных окнах VELUX идентификационная бирка, которая включает логотип, модель, размер, вариант и информацию о продукте, будет находиться в одном из этих мест, в зависимости от того, когда она была изготовлена.

• Настенные световые люки VELUX — Посмотрите на внутреннюю часть рамы.
• Мансардные окна VELUX, устанавливаемые на бордюр — Найдите его на одной из четырех внешних сторон.
• Мансардные окна VELUX — Загляните внутрь вентиляционной заслонки.

Если вы не можете найти идентификационный ярлык, номер VELTERM, напечатанный на разделительной полосе, разделяющей стеклянные панели, идентифицирует его как VELUX.

Измерение для замены старого потолочного люка VELUX, установленного на палубе

Наличие информации на ярлыке с идентификатором продукта при звонке в службу поддержки VELUX поможет агенту по обслуживанию клиентов найти подходящее люк для замены.Даже имея информацию на идентификационной бирке, по-прежнему важно измерить старый световой люк VELUX, чтобы убедиться, что вы заказываете замену, которая лучше всего подходит. Для моделей, установленных на палубе, измерьте длину и ширину внешнего стекла от внутреннего края облицовки.

В новейших моделях VELUX имеется немного другой паз для гипсокартона, поэтому гипсокартонная панель в верхней части светового люка может нуждаться в обрезке, чтобы соответствовать новому световому люку. Если между гипсокартоном и световым люком есть зазор, используйте молдинг дверной коробки или карниз, чтобы закрыть его.Для небольших зазоров используйте малярный герметик, чтобы заполнить зазор.

Измерение для замены потолочного люка, не относящегося к VELUX

Для потолочного люка, не входящего в VELUX, измерьте длину и ширину проема в гипсокартоне внутри дома, длину и ширину наружного стекла внутри дома. облицовки и габаритных размеров светового люка (включая облицовку).

Измерение для замены мансардных окон VELUX или других производителей

Для моделей VELUX или других производителей, устанавливаемых на бордюр, измерьте:

• длину и ширину внешнего бордюра, включая бордюр и любую кровельную мембрану материал, а
• — внешнее стекло и ширина от внутреннего края облицовки светового люка.

В этом коротком видео показано, как измерить световые люки, установленные на бордюрах, при замене световых фонарей.

Выбор правильного размера светового люка

Имея размеры и информацию о продукте, обратитесь в службу поддержки клиентов VELUX за помощью в выборе правильного размера светового люка для замены.

Замена фартука

Убедитесь, что вы защитили только что установленную крышу и световой люк, установив новую окладу VELUX на новый световой люк.
