Выбираем размер ревизионного сантехнического люка под плитку

Инструкция в три шага — как выбрать ревизионный люк под размер облицовочного материала. Плюс ответы на наиболее частые вопросы по подбору люков под плитку.

Основное правило при подборе сантехнического люка — размер дверцы должен быть меньше размера плитки, которая будет на неё наклеена, минимум на 5 мм с каждой стороны.

Обязательное условие — необходимо знать размеры плитки по ширине и высоте.

Три шага подбора люка под размер плитки:

Шаг 1. Раскладка плитки

Делаем раскладку плитки на стене, на которой будет размещен люк. Выбираем один из двух способов расположения плитки:

отчерчиваем вертикальную линию по центру проёма и от нее влево и право будет уложена плитка

укладываем первую плитку ровно по центру проёма и от неё рассчитываем остальные ряды

Шаг 2. Расположение сантехнических коммуникаций

Отмечаем на раскладке расположение функциональных узлов, которые нужно обслуживать через световой проем люка:

расположение выводов для полотенцесушителя

размер и модель унитаза

габариты водонагревателя

расположение других элементов систем водоснабжения и канализации

Шаг 3. Размеры люка

Рассчитываем размеры люка, исходя из необходимого пространства для обслуживания сантехнических коммуникаций и площади облицовочного материала:

переводим в сантиметры количество плиток по ширине и высоте, которые будут наклеены на дверцу люка

выбираем в каталоге стандартную модель люка, которая ближе всего по размеру к вашим вычислениям

проверяем, что размеры дверцы люка меньше размеров облицовочного материала минимум на 5 мм и максимум на 50 мм с каждой стороны

Помните о толщине люка. У разных моделей она имеет разные значения и на это обязательно нужно обратить внимание при изготовлении каркаса для люка, сантехнического короба, или экрана под ванну.

Частые вопросы наших покупателей:

Какой люк вы порекомендуете, если у нас плитка имеет размер 30×40 см (ШхВ)?

Размер люка зависит от количества плитки, которые нужно разместить на дверцу люка.

Если сантехнический короб шириной от 70 см и более, в туалет подойдет люк шириной 60 и высотой 40,80,120 см ( ЕТР 60×40, ЕТР 60×80, ЕТР 60×120). Высоту люка подбираете, чтобы был свободный доступ для обслуживания сантехнический коммуникаций.

Если короб узкий, не более 60 см, можно установить люк шириной 30 и высотой 40, 80 см ( АТР 30×40, АТР 30×80). Световой проём у люка небольшой и это ограничивает пространство для обслуживания. Обратите внимание, в узком коробе краны, фильтры и коллектора размещайте компактно, чтобы иметь возможность замены через узкий световой проём люка.

При размещении люка в экран под ванну, обратите внимание на выбор модели. Возле экрана располагаются тумбы под раковину, стиральные машины и распашную модель серии АТР или ЕТР открыть не получится. Под размер вашей плитки можно установить люк со съемной крышкой (на цепочке) серии Контур, шириной 30 и 60, и высотой 40. (КР 30×40, КР 60×40). Если пространство перед коробом свободно, можно установить распашную модель, люк серии АТР 30×40, ЕТР 60×40. Если будете использовать свободное пространство под ванной для хранения чистящих и моющих средств, удобно пользоваться люком шириной 60 см.

Насколько размеры плитки могут быть больше размеров дверцы люка?

Самый простой и безошибочный способ подбора, когда размер плиток равен размеру люка. Если плитка нестандартная, исходить при подборе люка надо из того, что плитка должна свисать с дверцы не менее 5 мм, и не более 5 см.

Если плитка выступает за размеры дверцы больше, чем на 5 см, разместите люк в проёме так, чтобы со стороны петли и магнитно-нажимного замка свес был максимум 5 см, а остальная часть плитки свисала с противоположного края, но не более 30% ширины плитки. Чем больше свисать будет плитка, тем выше вероятность её случайно расколоть.

Какой люк подойдет для широкой плитки?

Под плитку шириной 700, 750, 800 мм, подходят люки серии Оптима-Атлант. Широкая плитка создаёт большую нагрузку на петли и люки этой серии имеют ограничения по высоте. У люка шириной 700 мм, высота начинается от 500 мм, при ширине 750 мм, высота от 700 мм, если ширина люка 800 мм, высота будет от 800 мм. При проектировании люка, учитывайте эти ограничения.

Можно ли сделать люк под плитку 1200×300 мм с одной дверью и механизмом открывания по меньшей стороне?

К сожалению, нет. Нагрузка на петлю люка будет выше допустимой, что приведёт к провисанию дверцы или разрушению.

Если есть возможность увеличить высоту люка до 600 мм, можно изготовить двухстворчатый (двухдверный) люк на заказ серии Евроформат ЕТР 1200×600, но и в этом случае, плитку нужно разрезать пополам.

Нужен люк 900×750 мм (ШхВ)(Это размер трех плиток по ширине) для установки от стенки до стенки. Какая модель люка подойдет и почему?

Наклеивать плитку от стенки и до стенки не рекомендуется. Любая неточность приведет к тому, что дверца не будет нормально открываться. Хорошим решением будет раскладка плитки, когда по краям будет глухая подрезка.

Если все же вы решили установить люк от стены до стены, необходимо учесть при наклеивании плитки, что в углу должен быть вертикальный межплиточный шов, не менее 2 мм.

Под размер вашей плитки, можно изготовить сантехнический люк на заказ серии Оптима-Атлант 800×750 мм, или двухдверный люк серии Евроформат ЕТР 900×750. Плитка у вас шириной 300 мм, одна створка будет шириной 300, вторая 600 мм.

На всякий случай, рекомендуем посмотреть видеоролик о подборе люка. Все достаточно просто и наглядно.

Оставляйте свои вопросы по подбору люков в комментариях, мы обязательно на них ответим.

Мануал по подбору люков отлично дополнят другие наши материалы по темам:

Проверено Практикой!

Размеры сантехнических скрытых люков (люки-невидимки) под плитку

При проведении ремонтных работ в ванной комнате, санузле или кухне для сокрытия инженерных систем, счётчиков, фильтров, сантехническим узлам и развязкам используются ревизионные люки. Они не только скрывают сантехнические приборы и оборудование, но и обеспечивают к ним простой и быстрый доступ. На сегодняшний день самыми популярными являются скрытые люки под плитку размеры которых могут занять внушительную площадь поверхности стены при необходимости, что обеспечит беспрепятственный доступ к оборудованию для проведения ревизии, ремонта, обслуживания или снятия показаний с приборов.

Так как керамическая плитка, кафель и керамогранит наиболее популярные отделочные материалы для ванных, душевых и туалетов, обеспечение ревизионных и смотровых окон, которые не будут выделяться на поверхности стены поможет осуществить сантехнический люк под плитку размеры которого варьируются от 200*200 мм до 600*1000 мм и более. Таким образом подобрать нужный ревизионный люк не составит труда.

Чтобы добиться целостности интерьера в душевом помещении или ванной, оптимальный вариант – люк невидимка под плитку размеры которого позволят разместить на нём целую плитку или чётное их количество. При облицовке плиточными материалами необходимо оставить выступ плитки за плоскость дверцы люка-невидимки на 20-30 мм. Учитывайте это при выборе плитки и сантехнического люка.

В случае, когда сантехнический люк под плитку размеры имеет средние и большие, после монтажа рамы люка, непосредственно перед укладкой отделочного материала рекомендуется размещать с внутренней стороны дверцы противовес во избежание прогиба плоскости дверцы. Люки под плитку могут также оклеиваться декоративными элементами или зеркалами.

Если скрытый люк под плитку размеры которого намного меньше размера плитки, например, при размере плитки 400*400 мм, люк размером 200*200 мм необходимо оклеивать куском плитки. Не отрезной край нужно расположить со стороны открытия люка, так меньше будут бросаться в глаза срезы плитки.

Если Вам нужен люк невидимка под плитку, размеры в широком ассортименте представлены в нашем каталоге сантехнических люков. Выбрать нужную модель не составит труда, а если возникнут вопросы – Вы можете связаться с консультантами «СанКомф», которые помогут с выбором и предоставят консультацию.

Все размеры сантехнических люков под плитку:

Ревизионные сантехнические люки

16 Февраля 2020 года 4792

Инженерные коммуникаций в квартирах и жилых домах, как правило, монтируются закрытым способом – трубы и приборы, прячутся за фальшь-стеной или коробом. Чтобы иметь доступ к важным для обслуживания участкам, потребуется установить сантехнический люк.

К чему важно сделать доступ:

К канализационной трубе и трубам централизованной системы холодного и горячего водоснабжения с запорной арматурой.

К узлам ввода – к фильтрам очистки воды, приборам учета, к редукторам давления, обратному клапану и т.д..
К сифону под ванной – на случай необходимости его прочистки или замены.

Чтобы ревизионный проем не был заметен в интерьере, выбирайте люк-невидимку – он облицовывается плиткой, как стены ванной, санузла. Открывается такой люк нажатием и, если плитка гладкая, с помощью присоски.

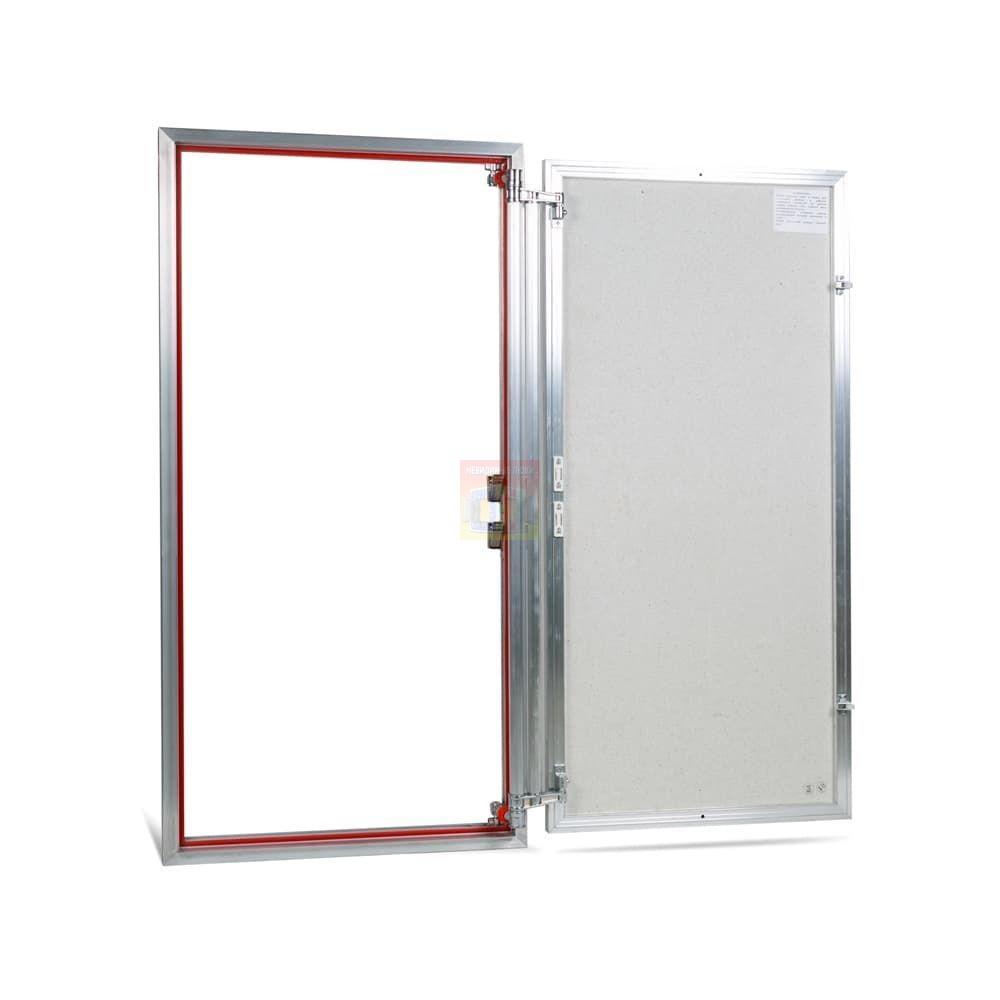

Люк «Евроформат ЕТР» с распашной дверцей. Размер: 60х100 см.

Виды сантехнических люков под плитку:

С распашной дверцей – открываются как обычная дверь.

Примеры моделей: алюминиевый люки «Евроформат АТР» и «Евроформат ЕТР», стальной люк «Формат КН».

Со сдвижной дверцей – открываются по типу шкафа-купе.

Примеры моделей: алюминиевый люк «Евроформат ЕСКР», стальной люк «Формат МН».

Со съемной дверцей – после нажатия дверца таких люков приоткрывается, затем вынимается. В комплекте идет страховочная цепочка.

Пример модели: «Контур 2.0».

Возможные размеры

Минимальный размер сантехнического люка – 20х20 см. В серийном производстве представлены все размеры люков до 60х120 см (ШхВ) см, кратные 10-ти см.

Если требуются люки других размеров, возможно изготовление на заказ. Максимальный размер – 120х160 (ШхВ) см.

Если все сантехнические устройства – запорные, регулирующие и водоразборные, сосредоточены в одном месте, люк необходимо делать максимально возможного размера.

Ревизионный люк под плитку: виды, размеры, устройство

В ванных комнатах устанавливают множество сантехнических приборов, каждый из которых подключен к системам водоснабжения и канализации. Сифоны, краны, счетчики, шланги и трубы способны испортить любой интерьер, поэтому многие владельцы помещений стараются их скрыть.

Отличный вариант маскировки – ревизионный люк под плитку. Здесь главное – выбрать подходящую конструкцию и правильно ее смонтировать. Давайте разберемся, на что обращать внимание при выборе ревизионного люка и каких правил стоит придерживаться чтобы установленная конструкция прослужила долгое время без нареканий на ее функциональность.

Содержание статьи:

Какие функции выполняют ревизионные люки?

Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, и другие подобные конструкции.

Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.

Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками

Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.

Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.

Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь

Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.

Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.

Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур

Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

По размерам технической ниши выбирают и . Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы.

В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Галерея изображений

Фото из

Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями

Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции

Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны.

Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Механизмы открывания

Производители устанавливают такие механизмы открывания дверок:

распашной;
нажимной;
откидной;
сдвижной.

Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.

Галерея изображений

Фото из

Это самый привычный и популярный вид дверок. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому незаметны, когда люк закрыт. Производители предусмотрели технологические отверстия в раме, и покупателю не приходится рассчитывать, где лучше разместить крепежи. Важно правильно подобрать размер дверцы под плитку, чтобы отделка свешивалась за края не больше чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, а вот для шершавого отделочного материала придется подобрать другой вариант, т.к. присоски не будут прилипать

Это отличный вариант открывания дверцы, если ее планируют отделать рельефной плиткой. Механизм работает так: при нажиме не поверхность дверки она немного выдвигается вперед, после чего распахивается точно так же, как и обычная распашная. Важный нюанс: на дверки надавливают обеими руками, причем ладони должны быть расположены симметрично. Следует избегать резких движений и нажимать плавно

Это хороший выбор, если ревизионная ниша размещена в труднодоступном месте (за унитазным бачком, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания, дверцы не цепляются за стеновую отделку и не повреждают ее. Механизм открывания может задействоваться ручкой-присоской или нажимом

Иногда приходится обустраивать ревизионные проемы в местах, где невозможно распахнуть или даже сдвинуть дверцу без риска повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к откидным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверку. При таком положении дверцы можно провести поверхностный осмотр коммуникаций, а для ремонта лучше полностью ее снять

Распашной механизм открывания дверец

Люк-невидимка с нажимным механизмом

Сдвижной механизм с трехзвенными петлями

Откидной люк для труднодоступных зон

Вряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели.

Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.

Нюансы выбора правильного люка

При выборе размера ориентируются на такие параметры:

Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм). Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.

Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.

Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно

Есть множество производителей ревизионных люков, продукция которых достойна внимания.

В тройку лучших неизменно входят такие торговые марки:

«Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
«Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
«Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель. Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой.

Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим .

Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию

Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.

Во втором случае в комплект дополнительно входят ручки-присоски.

Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа

Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.

Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.

Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты

Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.

Инструкция по монтажу люка под плитку

Работы по установке ревизионного люка можно разделить на несколько этапов:

Подготовка проема.
Установка рамы с дверцами.
Отделка внешней поверхности дверок.
Финишные работы.

Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:

Галерея изображений

Фото из

Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться

В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей

Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают

Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно)

Этап 1 – подготовка люка и проема

Этап 2 – установка люка-невидимки в проем ниши

Этап 3 – герметизация шва между конструкцией и стеной

Этап 4 – отделка ревизионного люка кафелем

После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.

Выводы и полезное видео по теме

При покупке и установке ревизионного люка под плитку следует учесть множество факторов. Чтобы не запутаться и успешно справиться с задачей, ознакомьтесь с полезными видеоматериалами по теме.

Видеоролик посвящен разнообразию конструкций и механизмов открывания люков:

Правильный расчет размера – самая сложная задача при выборе подходящей модели. Прислушайтесь к рекомендациям специалиста:

С монтажом люка может справиться любой человек, научившийся держать в руках инструменты. Однако есть несколько моментов, которым стоит уделить особое внимание:

Потребность в ревизионных люках возникает нечасто: профилактические осмотры проводят раз в несколько месяцев. Зато именно эти незамысловатые конструкции выручают в сложных ситуациях, когда нужно срочно устранить протечку, почистить сифон или заменить счетчик.

Благодаря люкам-невидимкам можно красиво оформить интерьер, не акцентируя внимание на элементах, обеспечивающих его функциональность.

Выбираете ревизионный люк, но пока еще окончательно не определились с выбором? Или уже есть опыт использования подобных конструкций и вы можете дать ценный совет нашим читателям? Пожалуйста, оставляйте комментарии к этому материалу, задавайте вопросы по теме в расположенном ниже блоке.

виды, размеры, особенности выбора + монтажная инструкция

Содержание статьи:

Какие функции выполняют ревизионные люки?
Конструкционные особенности моделей
Механизмы открывания
Нюансы выбора правильного люка
Инструкция по монтажу люка под плитку
Выводы и полезное видео по теме

Какие функции выполняют ревизионные люки?

Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.

Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.

Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.

Конструкционные особенности моделей

По размерам технической ниши выбирают и модель сантехнического люка. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.

Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Галерея изображенийФото из Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой Ревизионный люк под плитку в полуЛюк для маскировки коммуникаций на потолкеОформление ревизионных ниш в стенеЛюк-невидимка со съемной дверцей

Механизмы открывания

Производители устанавливают такие механизмы открывания дверок:

распашной;
нажимной;
откидной;
сдвижной.

Галерея изображенийФото из Это самый привычный и популярный вид дверок. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому незаметны, когда люк закрыт. Производители предусмотрели технологические отверстия в раме, и покупателю не приходится рассчитывать, где лучше разместить крепежи. Важно правильно подобрать размер дверцы под плитку, чтобы отделка свешивалась за края не больше чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, а вот для шершавого отделочного материала придется подобрать другой вариант, т.к. присоски не будут прилипать Это отличный вариант открывания дверцы, если ее планируют отделать рельефной плиткой. Механизм работает так: при нажиме не поверхность дверки она немного выдвигается вперед, после чего распахивается точно так же, как и обычная распашная. Важный нюанс: на дверки надавливают обеими руками, причем ладони должны быть расположены симметрично. Следует избегать резких движений и нажимать плавно Это хороший выбор, если ревизионная ниша размещена в труднодоступном месте (за унитазным бачком, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания, дверцы не цепляются за стеновую отделку и не повреждают ее. Механизм открывания может задействоваться ручкой-присоской или нажимом Иногда приходится обустраивать ревизионные проемы в местах, где невозможно распахнуть или даже сдвинуть дверцу без риска повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к откидным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверку. При таком положении дверцы можно провести поверхностный осмотр коммуникаций, а для ремонта лучше полностью ее снять Распашной механизм открывания дверецЛюк-невидимка с нажимным механизмомСдвижной механизм с трехзвенными петлямиОткидной люк для труднодоступных зон

Нюансы выбора правильного люка

При выборе размера ориентируются на такие параметры:

Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм). Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.

Есть множество производителей ревизионных люков, продукция которых достойна внимания.

В тройку лучших неизменно входят такие торговые марки:

«Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
«Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
«Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

Во втором случае в комплект дополнительно входят ручки-присоски.

Инструкция по монтажу люка под плитку

Работы по установке ревизионного люка можно разделить на несколько этапов:

Подготовка проема.

Установка рамы с дверцами.

Отделка внешней поверхности дверок.

Финишные работы.

Галерея изображенийФото из Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно) Этап 1 – подготовка люка и проемаЭтап 2 – установка люка-невидимки в проем нишиЭтап 3 – герметизация шва между конструкцией и стенойЭтап 4 – отделка ревизионного люка кафелем

Выводы и полезное видео по теме

Видеоролик посвящен разнообразию конструкций и механизмов открывания люков:

Источник sovet-ingenera.com

Простые советы. Размер люка, какой выбрать?

Ремонт ванной комнаты и санузла ответственное мероприятие и к выполнению поставленной задачи стоит подходить ответственно. Плитка не обои, переклеить через год-другой вы вряд ли захотите.

Важно! До сих пор актуальна проблема криворуких мастеров. Убедитесь в квалификации вашего плиточника, спросите рекомендации, фото прошлых объектов.

Рекомендуем: популярные размеры люков под плитку

В этой серии статей рассмотрим ошибки и проколы возникающие во время ремонта в санузлах связанные с установкой и подбором размера ревизионных сантехнических люков.

Пример из жизни. Мастер умеет укладывать плитку но ему все равно как заказчик будет обслуживать скрытые в стенах коммуникации и рекомендует установить 2 люка 20-30 см для обслуживания счетчиков и кранов. Это часто встречается и многие прислушиваются к таким глупым советам. Почему глупым? Спросите у сантехника, удобно ли обслужить все сантехприборы(краны, счетчики, фильтры) в нише, спрятанные за гипсокартоном через 2 маленьких отверстия?

Мы рекомендуем использовать вместо 2-ух люков маленького размера один среднего или большого, в этом случае ревизионный проем будет значительно удобнее и практичней. Правильный размер люка должен быть удобным и достаточным для обслуживания и возможного ремонта, замены приборов при необходимости. Это касается любых люков, простых пластиковых и металлических, а также люков невидимок. А зачастую один люк стоит дешевле, чем два маленьких.

На фото два люка, а можно было бы сделать один. Вышло бы дешевле и перемычки между люками не было бы.

Еще о размерах, не стоит выбирать самый маленький люк для установки на задней стенки туалета. Не создавайте себе трудности для обслуживания приборов расположенных в стояках. Минимальный удобный размер 30-40 и больше. Самый удобный и популярный 50 на 50 см и 60 на 60 см. Не находите подходящий размер для вашего проема? Сделаем на заказ!

Размеры люка под плитку, какой оптимальный?

Размер люка под плитку подбирается исходя из размера плитки которая будет приклеиваться на дверцу. Если плитка 30х60 и вы желаете подобрать люк под две плитки такого размера, следует выбирать люк невидимку с цифрами 60-60 на упаковке. Не переживайте что размер совпадает, дверца у люка обычно меньше на 2-5 см и после облицовки плитка просто будет чуть выступать за габарит крышки, в закрытом состоянии все будет красиво, все швы ровные, плитка без подрезки. Если плитка 20х30, укладывается вертикально и надо открывать 4 шт — складываете размеры по ширине и высоте, получается 40 на 60 см, следовательно подойдет люк 40-60.

Оптимальный размер люка под плитку зависит от компоновки и расположения труб, счетчиков и кранов в вашем стояке или нише. Самый оптимальный 60-60 и 50-40. Менее популярны 40-40 и 40-50 и 40-60. Маленькие размеры 20-30, 30-30 используются реже и в местах где минимум приборов или один кран или счетчик. Это статистика, а бывают нужны и люки больших размеров, например 60-90, 60-100, 60-120 или 75-75 и 80-90 см. Все размеры здесь.

Все довольно индивидуально, зависит от сантехники, проема в стене и размера плитки, главное помните, что доступ к трубам, кранам, счетчикам и фильтрам должен быть удобным!

Не уверены какой выбрать? Позвоните нам, проконсультируем и подберем оптимальный.

Все статьи серии «Полезные советы»

Может пригодится: мешки для мусора Б/У

Ревизионные сантехнические люки для ванной комнаты: размеры, виды, установка

Прокладка любых коммуникаций в здании предусматривает наличие проводов, труб, счетчиков, датчиков и т.п. Это жизненно необходимо, но смотрится чаще всего совершенно не эстетично. Коммуникации легко скрыть за декоративными панелями, но тогда возникает проблема доступа для осмотров, технического обслуживания и ремонта. Она решается с помощью ревизионных люков.

В зависимости от назначения помещения, параметров технической ниши, вида отделки можно рассчитать размеры люка под ванну, для туалета или кухни. Правильно подобранный ревизионный люк будет почти незаметным или, наоборот, станет ярким декоративным элементом интерьера. Очень популярны люки, которые называют невидимками.

Их отделывают теми же материалами, что и стены, а конструкция разработана так, чтобы дверца не выступала за пределы вертикальной поверхности, на которой она установлена. Подходящую модель легко найти в специализированных магазинах, по интернету или заказать в фирме, изготавливающей подобные изделия по индивидуальным размерам.

Содержание статьи:

Материалы для изготовления ревизионных люков

Люки могут различаться по месту установки, материалу изготовления, конструкции. Они представляют собой опорные рамы с дверцами, закрепленными на петлях.

В качестве основного материала может быть использован металл, пластик, гипсоволокнистая плита и даже гипсокартон, а крепежные детали изготавливают только из высокопрочного металла. Пластиковые люки чаще всего бывают белыми.

Это нейтральный цвет, который хорошо подходит для любой цветовой гаммы интерьера. Металлические конструкции отличаются только материалом изготовления и более высокой стоимостью. Они обходятся покупателям почти вдвое дороже пластиковых аналогов.

Люки с гипсокартонными дверцами обычно приобретают под покраску. Материал дверцы крепится на алюминиевый каркас для увеличения жесткости конструкции и большей устойчивости к деформациям

Самый дешевый вариант – люк с дверцей из гипсокартона, но его долговечность и эксплуатационные характеристики оставляют желать лучшего. Если стоимость принципиально важна, лучше выбрать бюджетную конструкцию из пластика или гипсоволокнистой плиты.

Большая часть моделей ревизионных люков либо белого цвета, либо рассчитаны под отделку при установке, но есть и цветные разновидности. Их используют в качестве декора помещений, как яркие акцентные детали

Если вопрос качества стоит на первом месте, стоит отдать предпочтение металлической модели. Она будет служить десятилетиями.

Металлические ревизионные люки представляют собой прочные жесткие конструкции, покрытые антикоррозионным составом. Срок их службы во многом зависит от условий эксплуатации, но потенциально они более долговечны, чем модели из любых других материалов

Отдельно стоит упомянуть о ревизионных люках-невидимках. Они предназначены для скрытой установки. Такую модель можно установить в техническую нишу в стене или под ванну.

Ее отделывают тем же материалом, что и стены. Размеры люка под ванну могут быть меньшими, чем для установки в ревизионную нишу в стене. Скрытую модель обычно отделывают кафельной плиткой и монтируют до того, как будет закончена финишная отделка стен.

Это обусловлено тем, что приходится очень точно подрезать плитку по размеру проема. Отделывать стену с нишей приходится в последнюю очередь и ориентироваться не на первый ряд, как обычно при укладке плитки, а на отделку ниши.

Технические ниши, замаскированные люками-невидимками почти неразличимы на фоне стены. Увидеть их можно только при открытой дверце

Дизайн и размеры сантехнических люков

Стандартный ревизионный люк имеет квадратную или прямоугольную форму, но при необходимости можно найти или заказать модель любой конфигруации. Встречаются круглые изделия, напоминающие по форме иллюминаторы, овальные, трапециевидные.

Некоторые умельцы изготавливают люки самостоятельно, и иногда они отличаются небанальным дизайном. Размеры сантехнических люков для ванной и туалета могут быть самыми разными – от миниатюрных конструкций с параметрами 100х100 мм до 800х500 мм.

Небольшие различия в дизайне обычно обусловлены габаритами конструкций. Способы установки разных моделей тоже примерно одинаковые: люк монтируют в проем с помощью саморезов или специальных клеевых составов.

Люки скрытого монтажа могут заметно различаться по стоимости. Один из самых удобных, но и самых дорогих вариантов – модель под плитку со сдвижной петлей

При выборе размеров сантехнического люка для ванной и туалета нужно ориентироваться на величину ниши. Если ниша уже есть, необходимо замерить проем и искать модель нужных параметров.

Если она только планируется, имеет смысл сразу же спроектировать ее стандартных размеров, чтобы не возникло проблем с выбором люка. При поиске скрытой модели, помимо габаритов ниши, нужно заранее знать размер плитки.

Желательно, чтобы на дверце помещалось целое число плиток, чтобы не пришлось подрезать. В противном случае люк будет заметен на стене из-за несоответствия плиток. За пределы дверцы плитка должна выступать на 0.5 см, а со стороны петель не более чем на 5 см.

Как правильно выбирать люки-невидимки с учетом всех параметров, рассказывает специалист:

Разновидности люков по месту установки

Хотя чаще всего речь идет о настенных люках, существуют еще напольные и потолочные модели. Потолочные ревизионные люки монтируют для доступа к вентиляционным системам.

Их часто устанавливают в подвесных потолках. Основное требование к потолочной модели – малый вес, поэтому металлические модели выбирать нежелательно.

Кроме того, потолочный ревизионный люк должен быть оснащен прочной дверцей и надежным запорным механизмом, который предотвратит ее самопроизвольное открывание.

Потолочные ревизионные люки имеют собственные конструкционные особенности. Они дополнительно оборудованы страховочными деталями – скобами или цепями. Есть модели со съемными дверцами, декоративные люки-светильники и т.п.

Напольные люки выдерживают серьезные нагрузки. Нужно выбирать достаточно прочную модель, чтобы, наступив на нее, человек не провалился под пол.

В продаже можно найти мощные металлические конструкции, оборудованные дополнительными ребрами жесткости, прочной крышкой и уплотнителями для герметизации зазора между крышкой и рамой. На уплотнители стоит обращать особое внимание.

От них зависит, будут ли проникать из-под пола посторонние запахи, сырость. Также желательно брать модель с фиксаторами и амортизаторами. Эти элементы предназначены для плавного и легкого открывания крышки, удержания ее в открытом положении.

Напольный люк для жилого помещения может быть изготовлен из влагостойкого ламината. Это своеобразный аналог настенных люков-невидимок. Но если дверцы настенных моделей отделывают плиткой, то напольный люк маскируют покрытием, которым застелен пол в помещении.

Обычно это линолеум или плитка. Как выглядит напольный люк под плитку, демонстрирует видеоролик. Обратите внимание на систему плавного открывания дверцы:

Классификация люков по конструктивным видам

Чаще всего можно встретить в продаже однодверные ревизионные люки, но для широких ниш выпускаются и двудверные. Если ширина технической ниши более 70 см, второй вариант предпочтительнее.

Это поможет избежать провисания дверцы, что со временем может произойти с широкой однодверной моделью. Тип открывания-закрывания люка может быть распашным, нажимным, откидным или сдвижным. Для помещений, где технический люк испытывает серьезные эксплуатационные нагрузки, лучше выбирать усиленные конструкции.

Они снабжены специальными мощными петлями, дополнительными ребрами жесткости и предназначены для облицовки тяжелыми отделочными материалами.

Двустворчатые модели используют для ниш больших размеров. Они очень удобны для установки под ванну, где можно устроить небольшое хранилище для вещей, бытовой химии, сантехнических приспособлений, инструментов

Распашные модели: простота и удобство

Распашные люки считаются самыми популярными благодаря традиционной системе открывания и возможности размещать в любой части стены. Конструкция такой модели очень проста: дверца крепится к раме на две шарнирные петли.

Рама фиксируется в проеме технической ниши с помощью дюбелей. Дверцы распашных люков защищены от самопроизвольного открывания специальными роликово-клиновыми защелками.

Если распашную модель отделывают плиткой, то нужно учесть, что плитка не должна свешиваться более чем на 5 см за пределы дверцы люка. Открыть такую дверцу можно будет с помощью присоски. Система открывания разработана так, чтобы не повредить отделку.

Дверца сначала слегка выдвигается вперед, а потом открывается. Это гарантирует безопасное открывания люка, даже если он установлен в углу комнаты.

Потайные люки обычно комплектуются присосками. Чтобы открыть дверцу, нужно плотно прижать присоску к люку, а затем плавно потянуть на себя. Если вдруг присоска потеряется, это не повод для беспокойства, т.к. новую можно купить в любом строительном магазине, где продают люки

Нажимные люки: вариант под рельефную плитку

Нажимные модели – хорошая альтернатива распашным, если планируется отделка рельефными материалами: шершавой плиткой, природным или искусственным камнем, мозаикой.

На такую поверхность невозможно приклеить присоску, а открывается дверца почти так же, как и распашная, поэтому владелец ничего не теряет от этой замены. Чтобы нажимной люк открылся, на него надавливают ладонями. Дверца выдвигается и распахивается.

Конструкционные особенности нажимных люков описаны в видеоролике:

Сдвижные модели с трехзвенными петлями

В конструкции распашных и нажимных люков предусмотрены двухзвенные петли, а для сдвижных используются трехзвенные. Это дает возможность сдвигания дверцы вдоль стены. Сначала она немного выдвигается (примерно на 1.5 см), потом ее отодвигают в сторону.

Конструкция очень удобна для монтажа в местах, где доступ к технической нише затруднен из-за предметов мебели или сантехнических приборов. Чтобы дверца сама не отодвигалась, такие модели снабжают роликово-клиновыми или роликово-нажимными запорными механизмами.

Если проем слишком широкий, лучше отдать предпочтение двухстворчатой модели, а если слишком высокий (более 1 м) – люку с другой системой открывания. Высокая дверца может быстро провиснуть.

Сдвижные люки бывают любых размеров и подходят для установки под ванну, за унитазом, в узких помещениях. Они могут открываться с помощью присосок или нажимного механизма

Откидные дверцы для труднодоступных мест

Откидные люки идеальны для расположения в тех местах, где затруднительно распахнуть или сдвинуть дверцу. Преимущество откидных моделей заключается в их универсальности. Дверцы легко снимаются и полностью открывают доступ к нише.

Снять люк можно с помощью присоски. Откидные модели лучше всего устанавливать в нишах, которые редко требуют осмотра. Это связано с высоким риском повреждения отделочных материалов на поверхности дверцы. В остальном эти люки лишены недостатков.

Такой люк не портит интерьер помещения. Если нужно только осмотреть коммуникации, его можно откинуть, и дверца будет удерживаться с помощью цепочки. Если же нужно проводить какие-либо работы, то дверцу снимают полностью

Видеоурок по монтажу ревизионных люков

Все ревизионные люки устанавливают по одному принципу, но есть некоторые нюансы, которые зависят от конструкции и места установки. Общая схема монтажа:

Подготовка проема. Если необходимо, его увеличивают или уменьшают до нужного размера.
Установка. Люк устанавливают в проем ниши, проверяют по уровню и фиксируют.
Отделка дверцы. Дверцу конструкции декорируют теми облицовочными материалами, которые будут использованы для стены, пола или потолка.
Герметизация. Зазор заполняют герметиком. После высыхания его прорезают на всю глубину.
Проверка. После установки остается только проверить функциональность люка, легкость открывания-закрывания дверцы, работу защелок.

Ознакомьтесь с подробным видеоинструктажом по установке сантехнических люков:

От правильного выбора конструкции и размера люка под ванну или в туалет во многом зависит комфортное проживание в доме. Поставив подходящий люк, вы в любую минуту можете осмотреть, отремонтировать трубы, вентили, счетчики, краны.

Коммуникации должны быть всегда доступны, но не портить внешний вид помещений. Качественный ревизионный люк отлично справится с этой задачей.

3 этапа расчетов |

Обеспечить доступ к скрытым под плиткой коммуникациям можно, сделав ревизионный люк своими руками и установив его на стене Сантехнический унитаз под улитку устанавливается в ванной комнате в специальном окне (нише). Во время аудита инженерных сетей есть возможность переставить трубы и агрегаты в скрытую часть, чтобы сделать люк. Часть счетчиков также можно установить под дверью этого люка. Съемная дверца может быть выполнена на магнитах, с замками или открываться с помощью присосок.Может люк под плитку, краска, обои. Как не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?

Напорный люк для плитки: габариты

Есть определенные типоразмеры смотровых люков. Минимальный размер квадрата — 10 см на 10 см. Готовые изделия под плитку равны размеру обычной плитки 20 см на 30 см. В случае произвольных параметров специалисты стремятся создать их по размерам ближе к керамической плитке, чтобы сантехнический люк можно было спрятать в комнате.

Запатентованный нажимной замок предназначен непосредственно для люка под плиткой, предназначен для легкого выброса двери

Размеры люка в этом случае зависят от конкретного случая, от назначения двери.

Наибольший размер готового люка 1 м 20 см. Сделать такой люк можно своими руками, тогда параметры двери должны быть следующими: примерно 5 см оставить ложу для фиксации к поверхности; примерно половину размера плитки нужно оставить на свободной стороне.Как правильно рассчитать размер люка?

Для этого необходимо произвести несколько расчетов :

В первую очередь определите место для люка, чтобы была возможность доступа к сантехническим узлам;
Высота и ширина настенной плитки;
Чтобы вычислить высоту и ширину штриховки, для этого количество плиток по горизонтали умножить на ширину одной плитки, а затем то же самое проделать по вертикали.

После всего вышесказанного можно переходить к выбору люка.Обязательно приобретите монтажный клей.

Скрытый люк под плитку: типы

Скрытый люк создается в помещениях с повышенной влажностью, в связи с чем они изготавливаются из материалов, устойчивых к влаге. Чаще всего для изготовления берут алюминий или нержавеющую сталь. Самыми дешевыми считаются пластиковые люки, но они не подходят под плитку. Специалисты различают люки по типу открывания двери. Выбирайте из общего дизайна комнаты, мебели и других отделочных материалов.

Скрытые дверцы люка люки состоят из прочной алюминиевой рамы и складного алюминиевого люка

Итак, виды современных люков следующие :

Распашная дверь .Самый популярный вид, открывается при помощи присосок, они поставляются в комплекте с люком. На такую конструкцию можно положить керамическую или каменную плитку. Присоски в случае утери можно повторно приобрести в любом магазине.
Люк напорный . Такой скрытый люк подойдет в случае отделки комнаты мозаикой. Присоски на таком материале не всегда держатся крепко. Механизм очень простой — открыть люк можно, просто надавив рукой на дверь. Сначала дверь уходит вперед, а затем в сторону.Присоски в этом механизме не нужны, что является большим плюсом. Люк с магнитным напорным люком наиболее популярен в современных ванных комнатах.
Сдвижной люк . Этот тип устанавливается, когда пространство не позволяет поставить другие типы скрытых штриховок. Сдвижной люк по конструкции аналогичен предыдущему типу, для открывания можно использовать как присоску, так и толкающий механизм. Этот люк выложен плиткой или мозаикой. Он открывается сначала вперед, а затем в сторону.
Люк складной .В этом случае дверь съемная, используется в местах, где недостаточно места, чтобы открыть дверь полностью. Открывается с помощью присосок или толкающего механизма. Он наклоняется сверху под углом и удерживается с помощью карабинов. Дверь снимается легко — нужно просто отстегнуть карабины и отложить дверь в сторону.

У всех этих видов есть свои достоинства и недостатки. Выбирать люк следует из габаритов помещения и дизайна помещения.

Сантехническая плитка для плитки: формы

В настоящее время существует широкий ассортимент крышек сантехнических люков под плитку. Они разные по размеру, форме, отделке, материалу.

Санитарный люк — приспособление для осмотра и скрытия инженерных коммуникаций, проходящих под землей или внутри помещений

Есть люки разные по своим свойствам :

Сантехника, электричество, вентиляция.
По способу монтажа — стена, пол, потолок.Последние, как правило, закрепляют в подвесном потолке, такой люк должен быть очень легким. Надежную дверь нельзя открывать произвольно, необходимо, чтобы люк был прочным и устойчивым к различным нагрузкам. Однако чаще всего люки монтируют в стене.
Видимые люки могут стать отличным дополнением интерьера, их можно отделать другой плиткой, а можно наоборот спрятать такую же плитку, как и остальную часть комнаты, тогда они называются невидимыми. Чаще всего эти люки бывают пластиковыми и металлическими, первый намного доступнее.
Есть люки под покраску, обои, а также под мозаику, форма люков тоже разная — от привычной квадратной до круглой и даже трапециевидной.
Размеры люка обычного размера от 0,2 м до 1,5 м, люки магнитные, с замками, ключом, с защелками или защелками, без ручек.

Их часто делают в ванной, туалете или на кухне, где отделка часто — кафель. Кроме того, плитка и штриховка плитки, чтобы ее спрятать, а в таком случае открыть и использовать.Полностью спрятать технический люк невозможно, швы вокруг люка выдадут его расположение. Выберите размеры, способ крепления и форму можно сделать на заказ, в этом случае производятся индивидуальные замеры, создается схема, выбирается тип штриховки.

Люк под плитку

Сантехнический люк под плитку может быть напольным, настенным, даже частью декоративной ширмы. Еще на этапе строительства создается специальная ниша для коммуникаций. Установлен люк, заперта и установлена дверь.

При установке люка нужно учитывать, в какую сторону он должен открываться

Если ниши нет, то ее следует создать специально, вырезав ее в стене из бетона или кирпича дрелью или болгаркой. Все это делается при ремонте, когда коммуникации заменяют на скрытые, под них делают бороздки. Трубы проходят за вагонкой из гипсокартона, тогда можно использовать только лобзик и ручную ножовку.

Потайной люк под плитку позволяет спрятать трубы и сучки, портящие внешний вид ванной комнаты.

Лучше всего сделать в один тон плиткой, чтобы она не бросалась в глаза. Также вы можете сделать люк своими руками из металла или пластика, внимательно пройдя все замеры и выбрав способ крепления.

В настоящее время существует несколько основных типов крепления люка в проеме :

С помощью саморезов, то крепеж поставляется вместе с люком, а на раме по бокам имеются отверстия для этих креплений;
После закручивания эти винты заполняют все отверстия специальной монтажной пеной с клеем, силиконовым герметиком;
В другом случае люк монтируется в бетонную или кирпичную стену, дюбели забиваются с первой ступеньки, а затем вкручиваются саморезы, а алюминиевое окно при монтаже подрезается в стену из гипсокартона.

Первый способ лучше подходит для установки небольших пластиковых люков и перегородок из гипсокартона, а второй, более надежный, подходит как для легких, так и для тяжелых материалов.

Смотровой люк невидимки надежно защищен от попадания воды. Установка в ванных комнатах на магнитах делает устройство удобным для использования в любое время. После установки шкаф можно регулировать и облицовывать плиткой. Соединить люк со стеной можно с помощью петли, установить съемную магнитную крепежную конструкцию.

Что такое смотровой люк для плитки (видео)

Невидимые створки для унитаза или установки в ванну — удобные приспособления, позволяющие спрятать трубы и при необходимости открыть доступ к коммуникациям за плиткой. Разнообразие вариантов обустройства этих люков позволяет подобрать оптимальный технологический вид для конкретной ванной комнаты или кухни. Самодельный люк может быть выполнен из металла или пластика, возможна установка сантехники.устройство есть в наличии. Обклеить их лучше монтажной пеной.

Магнитный люк для плитки. Грамотный подбор и покупка люка под плитку

Очень популярны стали скрытые люки, в устройство которых входит магнит. Независимо от типа конструкции, ее установка возможна своими руками и без специальных навыков. Ознакомиться с особенностями монтажа можно, посмотрев тематический видеоролик. Главное, на что следует обратить внимание, — это подходящие размеры сантехнического люка.

Функциональные отличия скрытых смотровых люков

Широко распространенные люки-невидимки удачно сочетают в себе все особенности других типов, что позволяет заменить большие двери. Отличия скрытых смотровых люков от пластиковых или металлических предшественников (использование которых было широко распространено до недавнего времени) заключается в способе их установки и особой конструкции петель. Невидимые конструкции размещаются исключительно под плиткой, а не над ней, и открываются вместе с ее частью (одной или двумя), обшивающей дверцу самого люка.

Люк скрытого доступа для плитки

Чаще всего к их установке прибегают с целью визуального увеличения площади ванной комнаты, а также удачного оформления сантехнических коммуникаций, не загораживая удобный подъезд к ним. Использование при установке специальных петель и крышек из гипсокартона позволяет надежно и незаметно скрыть нишу на общем фоне стены. Установка такого механизма должна быть своевременной, т.е.не дожидаясь последних этапов ремонта, чтобы исключить неудобства и не нарушить целостность отделки.

Керамическая плитка, искусственный или натуральный камень, декоративные панели или мозаика широко используются в качестве материалов для отделки невидимых смотровых люков. Отдельные или целые их составные части декорируют дверь клеем. Не нужно обрезать всю плитку, сохраняя узор или узор на заднем плане.

Зазор по контуру двери обязательно должен быть равен толщине шва между отдельными плитками. Такой дизайн имеет более аккуратный вид.Отсутствие ручек и замков никак не затрудняет открывание. Для этого используются толкающие механизмы или съемные присоски.

Работы, выполняемые смотровыми люками

Использование магнитов в системе крепления

Возможна установка магнитов как в напольные, так и в настенные люки-невидимки. Благодаря значительной прочности они способны выдерживать большие нагрузки и вес. Законченная конструкция выполнена следующим образом: магниты и металлические двери прикреплены к опорной раме, которые представляют собой отдельный компонент, который установлен в опорной раме.Такой каркас можно установить в подготовленный проем на стене, а затем выложить плиткой (с обязательным использованием плиточного клея). Только после полного высыхания клея дверь ставится на предназначенное место и удерживается на месте магнитами.

Оптимальные размеры скрытых сантехнических люков

Необходимость выбора того или иного размера обусловлена следующими факторами:

расположение сантехнического люка;
размер скрываемого проема;
примерные размеры облицовочной стены и люка.

Размер люка должен соответствовать размеру плитки, чтобы ее не приходилось резать

Минимальные стандартные параметры люка — квадрат, длина каждой стороны которого 10 см. Большинство готовых изделий имеют стандартный размер плитки 20 х 30 см. Все работы по изготовлению конструкции направлены на то, чтобы на дверь поместились целые фрагменты керамики. Это позволяет наиболее эффективно скрыть люк.

Внимание! При выборе параметров скрытого люка следует придерживаться таких размеров, чтобы на поверхности крышки могло уместиться целое количество плиток.Таким образом, отделка не будет видна на генплане. Также следует учитывать, что размеры плитки должны быть немного больше, чем сама дверца люка: 0,5 см со стороны петель и максимум 5 см со всех остальных сторон (но не более половины ее ширины. или длина).

Последовательность установки своими руками

Внимание! Считается нормой сразу после монтажа нанести небольшой слой штукатурки на часть стены вокруг каркаса.Все остальные работы проводить только после полного высыхания.

Обязательным условием качественного крепления люка является контроль отсутствия перекосов с помощью уровня.

Если обычный люк может быть установлен только на завершающих этапах ремонта, то люк-невидимка устанавливается строго перед началом облицовочных работ на полу и стенах. Позже дверь люка будет одновременно облицована плиткой. Имеющиеся швы между плиткой на двери и стене ни в коем случае не затираем, а заклеиваем малярным скотчем, оставляя зазор 1-3 мм.Позже заполняется герметиком, после окончательного застывания которого (около 48 часов) вырезается незаметный зазор под углом 45 °.

Монтаж скрытого люка необходимо производить еще до облицовки стен

Установка люка-невидимки под плитку — это не только хорошая возможность скрыть все видимые сантехнические коммуникации, но и обеспечить к ним круглосуточный доступ. В качестве мест для их размещения можно использовать полости в полу, стенах, гипсокартонных конструкциях или под ванной.Доступен широкий ассортимент скрытых смотровых люков различных размеров с различными системами открывания, которые можно легко облицевать выбранной плиткой.

Шкура

Если вам нужно спрятать сантехнику в ванной, на помощь придет ревизионный люк, спрятанный под плиткой. В этой статье мы расскажем, как выбрать нужный люк, и дадим обзор современных производителей.

Существует много видов скрытых люков, но в ванной чаще всего используется настенный.Лючки для плитки благодаря своей конструкции обеспечивают быстрый доступ к водопроводным системам. Их устанавливают заподлицо со стеной, а поверх двери кладут плитку. Плитка остается целой и ее не нужно резать, что является преимуществом таких люков.

Какие еще преимущества есть у смотровых люков?

Большой размерный ряд. Плитка стандартного размера — 200 х 300 мм. Но размеры могут быть до 1000 на 1500 мм.

Можно использовать плитки размером больше люка.
Отделка дверцы люка делает ее незаметной, что немаловажно для единства дизайна ванной комнаты.
Для установки смотрового люка не требуется специальных навыков и инструментов. Вы легко можете установить его самостоятельно.
Прочно закрепленная дверца и прочные петли позволяют выдерживать тяжелый вес и обрабатывать тяжелые материалы.

Какие бывают виды скрытых люков?

Ванная комната — это место с повышенной влажностью, а это значит, что материал люка должен быть изготовлен из влагостойких материалов — алюминия или нержавеющей стали.Также есть пластиковые люки, которые дешевле, но не подходят для облицовки плиткой.

Также люки различаются по типу открывания дверей. Какой из них лучше использовать, зависит от расстановки мебели в комнате и материалов отделки. Рассмотрим каждый вид по порядку.

1. Люк откидной

Это наиболее распространенный вид смотрового люка. Он открывается в сторону двумя присосками, входящими в комплект.

Если вы потеряете присоску, ее легко заказать в любом магазине, где продаются смотровые люки и запчасти к ним.Поверх распашного люка обычно кладут керамическую и каменную плитку.

2. Люк напорный

Если вы используете мозаику как отделочный материал, необходимо учитывать, что присоски могут быть прикреплены к нему неплотно. Для такого типа экстерьера больше подходит нажимной люк. Такой механизм открывается после нажатия на дверцу люка рукой. Дверь откидывается назад благодаря толкающим механизмам — сначала спереди, а затем откидывается в сторону.Преимущество люка такого типа в том, что для открывания двери не нужны присоски.

3. Сдвижной люк

Устанавливается в том случае, если пространство не позволяет установить люки двух предыдущих типов. Например, если обычному открытию двери мешает мебель или сантехника. Люк раздвижного типа открывается сначала фронтально, а затем сдвигается в сторону. Способ открывания — присоски или толкающий механизм. Отделка — плитка или мозаика.

4. Люк откидной

Заслонка имеет съемную дверцу. Применяется в местах, где мало места для полного открытия двери. С помощью присосок или толкающего механизма вы открываете дверцу люка. Он откидывается под углом сверху и удерживается карабинами снизу. Если вы хотите снять дверцу, отсоедините карабины и осторожно отложите дверцу в сторону.

Необходимо провести несложные расчеты:

Определяемся с местом, где будет располагаться люк — он должен открывать доступ к сантехническим узлам.
Измеряем высоту и ширину плитки для отделки стен.
Считаем, сколько плиток нужно, чтобы закрыть проем.
Рассчитываем высоту и ширину люка. Умножаем количество плиток по горизонтали на ширину одной плитки — это будет ширина штриховки. Проделайте такой же расчет по высоте.

В обучающем видео подробно описан каждый этап расчетов:

Следует учитывать, что край плитки со стороны петель не должен выступать больше, чем предусмотрено конкретной моделью люка (обычно 50 мм).С трех других сторон край должен выступать минимум на 5 мм. У разных типов люков это расстояние может быть разным — это важно уточнять при оформлении заказа.

От чего зависит цена скрытого люка под плитку?

Стоимость люков начинается от нескольких сотен рублей за готовую продукцию и может доходить до 16000 рублей при индивидуальном заказе. Цена зависит от материала, из которого он изготовлен, и размеров люка — чем он больше, тем дороже.Нестандартные размеры стоят дороже и требуют больше времени для изготовления. Срок изготовления индивидуальных люков в среднем от 3 до 10 дней.

Где купить скрытый люк под плитку?

В России много компаний, производящих смотровые люки. Хорошо себя зарекомендовали на рынке компании «Практика», «Молот», «Колизей технологий».

Компания Praktika известна люками серии Euroformat, которые изготавливаются из стали и алюминия. Вы можете прочитать о различных моделях и ценах на их сайте: http: // www.euroluki.ru/

Компания Hammer производит люки алюминиевые. Сайт компании: http://www.xammer-luki.ru/

Колизей технологий известен своей торговой маркой люков Revizor. Подробную информацию можно найти на сайте компании: http://kupiluki.ru/luki/

Можно люк самому установить?

Обычно люки устанавливают сантехники. Но если вы не хотите переплачивать, вы легко можете установить его самостоятельно (см. Статью).К люку всегда должна прилагаться подробная инструкция по установке. Объем работ небольшой — нужно закрепить люк саморезами или обклеить силиконом. Вам понадобится:

Плиточный клей
Малярная лента
Винт саморез
Отвертка
Алюминиевый профиль
Герметик силиконовый

В корпусе рамы люка имеются отверстия, через которые люк монтируется в заранее подготовленный проем. Внутренний каркас люка меньше внешнего, и они соединяются прочными петлями.

Важно! Если вы хотите добиться эффекта незаметности люка, нужно подобрать цвет силикона точно под цвет затирки между плитками.

Ревизионные люки сантехнические металлические под плитку производства Praktika отличаются высоким качеством и надежностью.

Скрытые смотровые люки предназначены для установки в кирпичных, бетонных, пенобетонных (газосиликатных) или гипсокартонных стенах и конструкциях и, благодаря усиленному крепежу, могут быть облицованы плиткой, мрамором, гранитом или натуральным камнем.

Все представленные модели скрытых люков предназначены для непосредственного настенного монтажа.

Универсальные и удобные в процессе монтажа, смотровые люки под плитку Praktika созданы для облегчения доступа к скрытым водопроводным сетям или системам. Благодаря продуманной конструкции их можно устанавливать как в стены, так и на другие поверхности. Особенно они востребованы, когда нужен беспрепятственный доступ к фильтрам для воды, водонагревателям и другим коммуникациям в ванной, туалете, бассейне или сауне.

Установка люка-невидимки под плитку

Каждый люк невидимый под плиткой полностью готов к установке и не требует наладок и регулировок! Каждый люк оснащен системой регулировки по горизонтали и вертикали. На все люки действует 5-летняя гарантия. Имеются все необходимые сертификаты соответствия.

Если вы планируете установить смотровой люк под плитку в ванной или туалете — важная характеристика Пыленепроницаемость и водонепроницаемость.Люк-невидимка под плитку оснащен специальными уплотнителями и обеспечивает двустороннюю непроницаемость для влаги и пыли.

Сантехническая заслонка для улитки устанавливается в ванной в специальном окне (нише). При ревизии инженерных коммуникаций есть возможность переставить трубы и агрегаты в скрытой части, чтобы сделать люк. Некоторые счетчики также можно установить под дверью этого люка. Съемная дверца может быть изготовлена на магнитах, замках или присосках. Возможно люк под плитку, краску, обои.Как не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?

Санитарная заслонка для плитки: размеры

Есть определенные типоразмеры смотровых люков. Минимальный размер квадрата — 10 см на 10 см. Готовые изделия под плитку приравниваются к размерам обычной плитки 20 см на 30 см. В случае произвольных параметров специалисты стремятся создать их ближе к размерам керамической плитки, чтобы заслонку сантехники можно спрятать в комнате.

Размеры люка в этом случае зависят от конкретного случая, от назначения двери.

Наибольший размер готового люка 1 м 20 см. Сделать такой люк можно своими руками, тогда параметры двери должны быть такими: оставить примерно 5 см в запасе для крепления с поверхностью; примерно половину размеров плитки следует оставить на свободной стороне. Как правильно рассчитать размер люка?

Для этого необходимо произвести несколько расчетов.:

В первую очередь определите место для люка, чтобы был доступ к сантехническим узлам;
Высота и ширина настенной плитки;
Рассчитайте высоту и ширину штриховки, для этого умножьте количество плиток по горизонтали на ширину одной плитки, а затем проделайте то же самое по вертикали.

После всего вышесказанного можно приступать к выбору люка. Обязательно приобретите монтажный клей.

Скрытый люк для плитки: просмотров

Скрытый люк создается в помещениях с повышенной влажностью, в связи с чем они изготавливаются из материалов, устойчивых к влаге.Чаще всего для изготовления берут алюминий или нержавеющую сталь. Самыми дешевыми являются пластиковые люки, но они не подходят под плитку. Специалисты различают люки по типу дверного проема. Выбирать следует из общего дизайна комнаты, мебели и других отделочных материалов.

Итак, виды современных люков следующие :

Люк откидной … Самый популярный вид, открывается вбок с помощью присосок, они идут в комплекте с люком.На такую конструкцию можно положить керамическую или каменную плитку. Присоски в случае утери можно повторно приобрести в любом магазине.
Люк напорный … Этот вид скрытого люка подходит для украшения помещения мозаикой. Присоски на таком материале не всегда держатся плотно. Механизм очень простой — открыть люк можно, просто нажав на дверь рукой. Сначала дверь сдвигается вперед, а затем в сторону. В этом механизме не нужны присоски, что является большим преимуществом.Магнитный люк на крыше наиболее популярен в современных ванных комнатах.
Сдвижной люк … Этот тип устанавливается, когда пространство не позволяет поставить другие типы скрытых люков. Сдвижной люк по конструкции аналогичен предыдущему типу; Для открывания можно использовать как присоски, так и толкающий механизм. Такой люк отделывают плиткой или мозаикой. Открывается сначала вперед, а затем в сторону.
Люк навесной … В данном случае дверь съемная, применяется там, где недостаточно места для полного открытия двери.Открывается с помощью присосок или толкающего механизма. Откидывается под углом сверху и удерживается карабинами. Дверца отсоединяется легко — нужно просто отсоединить карабины и отложить дверь в сторону.

Все эти типы имеют как достоинства, так и недостатки. Выбор люка следует из габаритов помещения и дизайна помещения.

Люки сантехнические под плитку: формы

На данный момент в продаже имеется широкий ассортимент сантехнических люков-невидимок под плитку.Они разные по размеру, форме, отделке, материалу.

Есть люки разные по своим свойствам. :

Сантехника, электричество, вентиляция.
По способу монтажа — стена, пол, потолок. Последние, как правило, монтируются в подвесной потолок, такой люк должен быть очень легким. Надежная дверь не должна открываться хаотично, необходимо, чтобы люк был прочным и устойчивым к различным нагрузкам. Однако чаще всего люки монтируют в стене.
Видимые люки могут стать отличным дополнением интерьера, их можно украсить другой плиткой или, наоборот, их можно скрыть той же плиткой, что и остальная часть комнаты, тогда они называются невидимыми. Чаще всего такие люки бывают пластиковыми и металлическими, первые намного доступнее.
Также есть люки под покраску, обои, а также для мозаики, формы люков тоже различаются — от обычных квадратных до круглых и даже трапециевидных.
Размеры люка обычного размера от 0.От 2 м до 1,5 м, есть люки магнитные, с замками, ключом, с защелками или защелками, без ручек.

Чаще всего их делают в ванной, туалете или кухне, где в отделке чаще всего используется плитка. Кроме того, люк облицован плиткой, чтобы скрыть его, и если что-то случится, откройте и используйте. Полностью спрятать технический люк не получится, швы вокруг люка выдадут его расположение. Вы можете выбрать размеры, способ крепления и форму на заказ, в этом случае производятся индивидуальные замеры, создается схема, выбирается тип штриховки.

Скрытый люк под плитку

Сантехнический люк под плитку может быть напольным, настенным, даже частью декоративной ширмы. Еще на этапе строительства дома создается специальная ниша для коммуникаций. Установлен люк, закреплена и установлена дверь.

Если ниши нет, то ее нужно создать специально, прорезав стену из бетона или кирпича дрелью или болгаркой. Все это делается при ремонте, когда коммуникации заменяют на скрытые, под них делают бороздки.Трубы проходят за обшивкой из гипсокартона, тогда можно использовать только лобзик и ручную ножовку.

Скрытый люк под плитку позволяет спрятать трубы и комплектующие, портящие внешний вид ванной комнаты.

Лучше всего сделать в один тон с плиткой, чтобы не бросалась в глаза. Также можно сделать люк своими руками из металла или пластика, тщательно проведя все замеры и выбрав способ крепления.

В настоящее время существует несколько основных типов крепления люка в проеме :

С помощью саморезов, то крепеж входит в люк, а на раме есть отверстия по бокам для этих креплений;
После вкручивания таких саморезов залить все отверстия специальной монтажной пеной с клеем, силиконовым герметиком;
В другом случае люк монтируется в бетонной или кирпичной стене, в него на первом этапе вбиваются дюбеля, а затем в него вкручиваются саморезы, а в процессе работы окно обшивается алюминиевым материалом в стене из гипсокартона. монтаж.

Невидимый смотровой люк надежно защищен от проникновения воды. Установка в ванных комнатах с магнитами делает устройство удобным в использовании в любое время. После установки шкаф можно отрегулировать и отделать кафельной плиткой … Можно соединить люк со стеной на петлю, установить съемную магнитную крепежную конструкцию.

Что такое люк для доступа к плитке (видео)

Люки-невидимки для туалета или установки в бане — удобные приспособления, позволяющие скрыть трубы, а при необходимости открыть доступ к коммуникациям за плиткой. Разнообразие вариантов устройства этих люков позволяет выбрать лучший обзорный технологический вид именно для конкретной ванной комнаты или кухни. Самодельный люк может быть выполнен из металла или пластика, сантехническая установка. устройство есть в наличии. Их лучше обклеить пенополиуретаном.

Внимание, только СЕГОДНЯ!

До недавнего времени все коммуникации в санузлах были на виду, и это считалось вполне нормальным. Но время не стоит на месте, теперь они прячутся за гипсокартонными конструкциями, превращая туалеты в стильные помещения с минимумом беспорядка. Ревизионные сантехнические люки помогают сэкономить доступ к счетчикам и кранам и не испортить красоту. Вы можете купить их или сделать сами.

Виды

В зависимости от объекта, скрытого за люком, различают следующие люки:

электрические;
сантехника;
вентиляция.

По местонахождению:

открытый;
настенный;
потолок.

Особые требования по прочности предъявляются к люкам в полу и потолке. Напольные модели должны быть устойчивы к внешнему физическому воздействию, иметь надежную конструкцию, каркас, с дополнительным оборудованием, влагозащиту и звукоизоляцию. Потолочные двери должны иметь небольшой вес, продуманный вариант закрывания, чтобы двери случайно не распахнулись.Такие окна используются в коммерческих помещениях, общественных местах, гаражах.

АТ в жилых домах и квартирах охотнее используют люки в стене по ряду причин (экономия места, более широкий выбор моделей, простота и удобство монтажа).

Традиционные формы сантехнических люков — квадратные и прямоугольные. При необходимости вы можете изготовить или заказать нестандартные двери, но их установка и использование будут немного отличаться.

По материалу изготовления различают:

Доступные пластиковые модели.Обычно ручкой или толкателем. Часто используется белый цвет, однако в продаже можно найти и другие популярные цвета. Большой выбор размеров.
Металлические двери имеют цветное покрытие (порошковая краска), их любят за прочность и устойчивость.
Материалы прочие. Можно сделать сантехнический люк под плитку из подручных материалов (гипсокартон, ДСП), что позволяет нанести поверх него маскирующее покрытие. Рама для такой двери обычно изготавливается из алюминия или металла для обеспечения прочности.Их можно обыгрывать и спрятать в традиционных узорах. Это элегантное решение, которое становится популярным не только среди дизайнеров, но и приходит по душе обычным людям. Этот вариант особенно хорош, если речь идет о нестандартных формах и размерах.

Чем незаметнее будет смотровой люк в салоне, тем лучше. Поэтому все больший интерес вызывают такие модели, как магнитные, скрытые и напорные.

Толкающие конструкции

Изготавливаются на толкающих системах, на роликовых механизмах.Часто сочетается с невидимыми механизмами, с двойными пространственными петлями, которые экономят место и не используют ручки. Двери могут быть раздвижными, складывающимися, распахивающимися в одну или обе стороны. Лучше выбирать механизмы проверенных производителей.

Особенность некоторых напорных систем в том, что они открываются в два приема: после сильного давления дверь немного сдвигается в сторону, после чего это становится заметно. В таком состоянии крышку можно легко отвести в сторону.На практике так проектируют сантехнические люки малых и средних размеров.

Скрытый, невидимый

Популярные стелс-системы сочетают в себе нюансы других опций и делают невидимыми большие двери.

Обычно их применяют в жилых домах в ванных комнатах для визуального увеличения пространства, а также для оформления коммуникаций в нишах, обеспечивая подход. Использование специальных петель и гипсокартона на крышке помогает «приспособить» люк доступа к стене.При этом установку такого окна следует учитывать заранее при проектировании ниши. Для полного ремонта перерегистрация на «невидимку» может быть неудобной и, наоборот, испортить весь вид.

На магнитах

Неодимовые магниты используются в напольных и настенных смотровых окнах. Магниты очень сильные и могут выдерживать значительный вес. Сделать такие крышки незаметными помогает хитрый подход: паз для люка делают немного меньше, чтобы сама дверь оказалась под покрывающим его полом (плиткой, кусочком ламината).Для негабаритных или тяжелых материалов крышка для удобства оснащена ручкой. Легкие и маленькие люки могут быть съемными и без ручек, большие часто делают складными. Магнит помогает крышке держаться, в некоторых случаях его просто отодвигают в сторону, чтобы ослабить притяжение, в напольных они дополняют собственную гравитацию крышки.

Размеры

Стандарты смотрового люка предполагают минимальный размер квадрата 10 см * 10 см. среди готовых изделий используются люки размером обычной плитки 20 * 30.

Работая с произвольными параметрами, мастера стремятся приблизить их к такому варианту, чтобы керамические изделия полностью поместились на штору. Такой подход позволит вам «спрятать» люк. Конкретные размеры зависят от назначения двери и положения труб, кабеля.

Самыми крупными из готовых вариантов считаются двери 120 см. Самодельные двери, отличающиеся от обычных по параметрам, следует приблизить к следующему: не менее 5-50 мм запаса плитки на крепление к стене, не более ½ собственных параметров плитки на свободной стороне.

Компоненты

Конструкция люка зависит от его типа. Стандартная настенная версия включает алюминиевую раму, замок, петлю и дверь.

Материал скрытой сантехнической двери обычно делают влагостойким (например, обработанный гипсокартон, ДСП, OSB). Каркас монтируется в нише или стене. Замок «реагирует» на внешние воздействия, удерживая дверь в пазах ниши.

Шарнирный механизм и регулировка — важная деталь, которая определяет, как именно открывается люк, в каком направлении.В простых вариантах это могут быть петли или петли для мебели. В хитрых — двойные с дополнительными узлами регулировки.

Положение люка и открывающаяся сторона

Обычно стараются определить расположение смотрового люка таким образом, чтобы при открытии он не касался других предметов в помещении, а также давал необходимый обзор. Дверь удобно открывать влево-вправо, за редким исключением. Вертикальный проем сопровождается более ответственной подготовкой площадки.

Угловое положение смотрового окна необдуманно: углы двери будут мешать, конструкция будет слабее. Дверь лучше не делать близко к полу: нижний край может поцарапать пол и оставить следы. К этому моменту установки также применяется правило плитки в целом.

Установка скрытого люка

Установка потайного люка начинается с крепления рамы. В конструкции из гипсокартона предварительно подготавливаются профили для того, чтобы соединить раму люка с рамой саморезами по металлу.Пазы под них просверливаются заранее. Если установка проводится в проем в кирпичной или блочной стене, то применяют дюбель-гвозди, а промежутки между каркасом и стеной вспенивают. В этом случае дверь снимается с коробки и монтируется после того, как герметик будет готов (около суток на застывание, чтобы убрать излишки по контуру).

После установки каркаса ниша покрывается материалом внахлест каркаса. Поверхность каркаса должна быть ровной.После установки проверьте работу шарнирного механизма, можно отладить шестигранным ключом.

Облицовка

Одновременно отделывают люк и стены. Чтобы приклеить плитку к двери-невидимке, нужно загрунтовать рабочую поверхность … Прижимные механизмы фиксируются специальными креплениями, двери утяжеляются или используются грузовой болт. Плитку на гипсокартон наклеивают на жидкие гвозди или специальные цементные смеси … На древесные плиты предварительно устанавливают арматурную сетку. При нанесении клея на керамику учитываются будущие зазоры.Для качественного крепления плитки клей должен удерживать не менее ½ ее поверхности.

Смесь не должна вытекать и забиваться в пространство между люком и его рамой. Убирать лишнее нужно быстрее. Смесь схватится через сутки, после этого с плитки можно убрать излишки.

Затирка, герметизация

Обработка люков-невидимок имеет свои особенности: они не натираются по краям. Остальное пространство люка покрывается композицией, как и вся стена.Чтобы точно определить это место, кромка обрабатывается строительным скотчем, освобождая небольшой зазор. В нее кладут силиконовый герметик, разравнивая слой пальцами. Чтобы масса вела себя послушно, руки необходимо смочить в мыльной воде. После этого лента аккуратно снимается. Силикон высыхает за 2 дня. Последний штрих: насечки по периметру люка. Сделано под углом 45 °, стараясь подвести строительный нож к основанию, используя по 1 движению с каждой стороны.Это помогает избежать «бахромы» по краям.

При изготовлении больших дверей пригодятся и мебельные детали: на них удобно монтировать готовые нажимные системы и обычные навесные петли.

Сделайте замеры, наметьте будущее место и проверьте его уровнем, чтобы не было перекосов.
Подготовить основание и каркас. Для каркаса можно использовать обычный алюминиевый профиль, каркас можно сделать из планок или из такого же профиля.Установите раму.
Делаем крышку: основа должна быть плотной, использовать древесные плиты. Покрытие зависит от толщины слоя и планируемой работы. Лучше использовать гипсокартон: на нем отделочные работы проходят удачнее, чем на подготовленном дереве. Осторожно соедините детали крышки саморезами.
Подготовить пазы для петлевого механизма: отступить по 10 мм с обеих сторон и просверлить. Соединив петли с крышкой, прикрепите ее к каркасу, сделайте разметку отверстий для механизма.

Переделка сантехнических дверей — задача не из легких. Незамысловатый элемент интерьера требует внимательного отношения. Многие только после покупки и установки понимают, как лучше было бы провести эту процедуру. Полезно спросить соседей сверху или снизу, как они решили этот вопрос и остались ли они довольны.

Обратите внимание на следующие моменты:

Приобретая готовый сантехнический люк, проверьте, совпадает ли ориентация с желаемой (вертикальная или горизонтальная).Размер 20 * 30 часто сбивает с толку и продавцов, и покупателей.
При установке используйте уровень.
Маленькие окна устанавливаются сразу с крышкой, а большие разбираются на части.
Стены лучше покрыть сразу под дверью невидимой системы, оставив нижний надэтажный ряд напоследок. Таким образом корректируются размеры плитки и исключаются случайные перекосы.
Неудачные операции резки можно исправить: Нанесите силикон по краю и закройте люк.Удалите выступающую массу и дайте снова высохнуть.
Если стена готовится к покраске, то после шпатлевки шов необходимо разрезать, прежде чем смесь высохнет.

Имея небольшой опыт, можно быстро установить готовые смотровые люки, а при желании создать их самостоятельно. Боится работа мастера!

Стандартные размеры | Решения для панели доступа

Стандартные размеры

Наши панели доступа BAUCO ^® plus II стандартного размера начинаются с 6 «x 6» (152.От 4 x 152,4 мм) до 24 дюймов x 36 дюймов (609,6 x 914,4 мм), доступных для установки в гипсокартон как на 5/8 дюйма (15,9 мм), так и на 1/2 дюйма (12,7 мм). Стандартно он поставляется со скрытой сенсорной защелкой с дополнительными запирающими / запирающими устройствами по желанию. Также доступен ряд съемных панелей нестандартного размера от 6 дюймов (152,4 мм) до примерно 100 дюймов (2540 мм) и может быть построен с шагом 1/8 дюйма (3,2 мм). Чертежи для подачи заявки можно найти на BAUCO ^® plus II страница загрузок.

Стандартные размеры для 5/8 дюйма (15.9 мм) или 1/2 дюйма (12,7 мм) Гипсокартон — размеры указаны в дюймах, ширина x длина

Номер модели: 1/2 дюйма (12,7 мм)	Номер модели: 5/8 дюйма (15,9 мм)	Размер дверцы доступа: внутренние размеры	Вырезать отверстие в GWB:	Минимальное грубое отверстие: Размер двери + 2 1/2 дюйма (63,5 мм) Допускает зазор 1/8 дюйма (3,2 мм) с обеих сторон
20-12-0606	20-58-0606	6 дюймов x 6 дюймов (152.4 x 152,4 мм)	6 3/8 «x 6 3/8» (161,9 x 161,9 мм)	8 1/2 «x 8 1/2» (215,9 x 215,9 мм)
20-12-0808	20-58-0808	8 дюймов x 8 дюймов (203,2 x 203,2 мм)	8 3/8 дюйма x 8 3/8 дюйма (212,7 x 212,7 мм)	10 1/2 «x 10 1/2» (266,7 x 266,7 мм)
20-12-1010	20-58-1010	10 дюймов x 10 дюймов (254 x 254 мм)	10 3/8 дюйма x 10 3/8 дюйма (263.5 x 263,5 мм)	317,5 x 317,5 мм (12 1/2 «x 12 1/2»)
20-12-1212	20-58-1212	12 дюймов x 12 дюймов (304,8 x 304,8 мм)	314,3 x 314,3 мм (12 3/8 дюйма x 12 3/8 дюйма)	14 1/2 «x 14 1/2» (368,3 x 368,3 мм)
20-12-1414	20-58-1414	14 дюймов x 14 дюймов (355,6 x 355,6 мм)	365,1 x 365,1 мм (14 3/8 дюйма x 14 3/8 дюйма)	16 1/2 «x 16 1/2» (419.1 x 419,1 мм)
20-12-1616	20-58-1616	16 дюймов x 16 дюймов (406,4 x 406,4 мм)	415,9 x 415,9 мм (16 3/8 дюйма x 16 3/8 дюйма)	469,9 x 469,9 мм (18 1/2 «x 18 1/2»)
20-12-1818	20-58-1818	18 дюймов x 18 дюймов (457,2 x 457,2 мм)	18 3/8 дюйма x 18 3/8 дюйма (466,7 x 466,7 мм)	20 1/2 «x 20 1/2» (520,7 x 520,7 мм)
20-12-2020	20-58-2020	20 дюймов x 20 дюймов (508 x 508 мм)	20 3/8 дюйма x 20 3/8 дюйма (517.5 x 517,5 мм)	22 1/2 «x 22 1/2» (571,5 x 571,5 мм)
20-12-2424	20-58-2424	24 дюйма x 24 дюйма (609,6 x 609,6 мм)	24 3/8 дюйма x 24 3/8 дюйма (619,1 x 619,1 мм)	673,1 x 673,1 мм (26 1/2 «x 26 1/2»)
20-12-2436	20-58-2436	24 дюйма x 36 дюймов (609,6 x 914,4 мм)	24 3/8 дюйма x 36 3/8 дюйма (619,1 x 923,9 мм)	26 1/2 «x 38 1/2» (673.1 x 977,9 мм)

Направляющая

Для BAUCO ^® plus II требуется проем с грубой рамкой на 2 1/2 дюйма (63,5 мм) больше, чем размер панели. Ваш существующий проем с грубой рамкой определит максимальный размер панели, которая подойдет, или вы обрамите проем для желаемый размер отверстия для доступа. Подробные инструкции по установке доступны на странице руководства по установке.

Размер двери

Например, 12 дюймов на 12 дюймов (304,8 x 304.Для дверного проема 8 мм потребуется проем с грубой рамкой 14 1/2 «x 14 1/2» (368,3 x 368,3 мм).

Вырезать отверстие в гипсокартоне

Рама BAUCO ^® plus II крепится к окружающему гипсокартону, а не к несущему каркасу. Вам потребуется кромка гипсокартона размером 1 1/4 дюйма (31,7 мм) со всех сторон для крепления внешней рамы смотровой панели. Прорезанный проем в гипсокартоне будет иметь размер двери + 3/8 дюйма (9,5 мм).

Толщина гипсокартона

Дверная коробка утоплена либо на 1/2 дюйма (12.7 мм) или 5/8 «(15,9 мм) гипсокартон. Вам необходимо указать, из какой плиты сделаны ваши стены или потолок.

Ориентация на стену

Если ваша дверь будет в стене, нам нужно знать, каковы размеры по горизонтали (ширина) и вертикаль (высота). Двери BAUCO ^® plus II имеют защелки в верхней части двери и шарнир со свободным поворотом внизу.

Чтобы подготовить ваше подробное предложение, нам необходимо знать

Размеры и количество
Установка на стене или потолке (горизонтальные и вертикальные измерения для стенных дверей)
Толщина гипсокартона (5/8 дюйма / 15.9 мм или 1/2 дюйма / 12,7 мм)
Адрес доставки

Как разместить заказ

Бесплатный звонок 1-877-592-0033 (250-592-0033)
Электронная почта Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Отправить быстрое предложение

Мы подготовим для вас подробное предложение с ценами, вариантами доставки и сроками изготовления. Как только вы утвердите свое ценовое предложение и предоставите нам информацию об оплате, мы введем ваши двери в производство и сообщим вам дату отгрузки вашего заказа.

Входные двери

| Стальная дверца для доступа в пол размером 60 см x 60 см — LKN6060

1. Общие положения
позиция

Люки напольные предназначены для
горизонтальная установка с крышкой вверху.

Осторожно: не эксплуатировать пол
люк перед укладкой настила.

2. Установка

Последовательность работ:

2.1 разметка

2.2 Осторожно установите заполненный люк
в подготовленном проеме

2.3 отрегулируйте уровень. Верхний край
заполненный люк должен быть заподлицо с уровнем пола.

2,4 закрепить раму анкерами в
проем

2,5 измерить расстояние от
край плитки прорезает 2-4 мм (в зависимости от вашего межплиточного шва) необходимый
расстояние между плитками до линии нанесения клея на каркас. От
внутренний край планки рамки будет в пределах 5-8 мм (а контур —
линии кромки пола смотрите схему укладки плитки на
люк).

2,6 край плитки со стороны
петли боковой обшивки стержня 60 градусов, см. схему укладки плитки на
Люк — это необходимо для предотвращения растрескивания плитки в момент вскрытия.

2.7 При прохождении отверстия для
ручкой шурупа Т-образной формы просверливаем плитку, делаем отверстие в плитке -0,12 мм

2,8 наклеиваем плитку на дверь
поверхность (гипсокартон), защищающая отверстие в крышке люка с края
и подняв его.

2,9 Наклеить плитку на поверхность пола
вокруг люка.

3.Открытие

Люк открывается с помощью
Т-образная рукоятка винта, вкручиваемая через специальное отверстие в крышке люка
и подняв его.

Внимание! Рекомендуется сделать
контролировать проемы люка один раз в три месяца.

4.Закрытие.

Перед закрытием проверьте наличие
на рамке люка нет посторонних предметов и что пломба вставлена правильно.

4.1 снимите крышку, удерживая ее
за резьбовую дверцу и Т-образную ручку

4.2 открутите ручку винта от
отверстие

5. Инструкция по установке
арматуры

При установке необходимо соблюдать осторожность.
на резьбовые соединения. Они должны быть надежно заперты. Игра не разрешена.
При открытой крыше шток клапана должен находиться внизу (избегайте бокового
нагрузки на амортизаторы, не подвергайте амортизаторы особенно штоку
ударам, загрязнению или агрессивной среде.

Размеры панелей доступа и другие панели доступа Ответы на часто задаваемые вопросы

Q) Какого размера отверстие мне нужно вырезать в стене или потолке? Какие бывают размеры панели доступа?

A) Если вы заказываете стандартную панель доступа размером , вам необходимо сделать размер структурного проема (отверстие в стене или потолке) на 5 мм больше, чем размер панели (т.е.е. если размер заказываемой панели составляет 600×600 мм, то размер отверстия должен быть 605×605 мм). Если у вас есть панель, сделанная на заказ, сообщите нам размер структурного проема, и мы изготовим панель по размеру.

Q) Как быстро и сколько стоит доставка?

A) Мы стремимся доставить стандартные панели доступа в течение 48 часов с понедельника по пятницу. Все панели доступа, заказанные до 16.00 (понедельник — четверг), будут отправлены в тот же день для доставки в течение 48 часов (они должны быть доставлены на следующий день, но это не может быть гарантировано).Заказы, размещенные в пятницу до 11.00, будут отправлены в тот же день для доставки в следующий понедельник, любые заказы после 11.00 будут отправлены в следующий понедельник.

Q) Я вижу, вы предлагаете несколько диапазонов панелей доступа. В чем разница?

A) Серия панелей доступа FlipFix Easy Install отличается от других панелей доступа революционным устройством FlipFix. Вы просто используете свой дрель, чтобы закрепить это устройство на тыльной стороне гипсокартона, тем самым избавляясь от необходимости забивать проем перед установкой.Это экономит в среднем 20 минут на установку каждой панели.

Q) Что такое дверная рама из гипсокартона?

A) Дверь из гипсокартона Рама с бусами — это когда вы оштукатуриваете дверь и раму, поэтому все, что вы увидите, — это контур панели на стене или потолке (выглядит очень аккуратно и аккуратно).

В) Как мне установить пластиковую панель доступа?

A) Вы можете использовать клей, чтобы закрепить пластиковую панель доступа на месте.

Q) У меня необычные требования к размеру, можете ли вы сделать мне панели доступа нестандартных размеров?

A) Мы сделали это еще проще, и теперь вы можете заказать панели доступа большинства размеров онлайн через наш веб-сайт.Кроме того, вы, конечно, можете позвонить или написать по электронной почте в нашу команду продаж, чтобы обсудить ваши требования и заказ. Для получения дополнительной информации перейдите к Панели доступа на заказ

Q) Можно ли сделать водонепроницаемые панели доступа?

A) К сожалению, мы не можем предоставить водонепроницаемые панели доступа.

Q) Могу ли я получить герметичную панель доступа?

A) Мы можем изготовить герметичные панели доступа, однако они более дорогостоящие, чем стандартные панели доступа. Наши герметичные панели доступа прошли испытания на герметичность в соответствии с EN 1634-3: 2004 и BS 5368: Часть 1: 1976.

Q) Могу ли я получить дверную панель из гипсокартона?

A) Вы действительно можете! Мы предлагаем металлические дверные панели доступа, двери из гипсокартона и пластиковые панели доступа. Мы не можем сделать пластиковые панели доступа на заказ

Q) Делаете ли вы панели доступа с огнестойкостью?

А) Делаем. Мы можем предоставить огнестойкие панели доступа одного и двух часового размера (в наличии). Мы также можем предоставить индивидуальные панели доступа с огнестойкостью до 4 часов вместе с индивидуальными панелями, которые обжигаются с обеих сторон.Мы не предоставляем огнестойкие пластиковые панели доступа. Для дополнительной информации
перейдите в раздел «Индивидуальные панели доступа»

Q) Могу ли я заказать пластиковую панель доступа на заказ?

A) Мы не предлагаем пластиковые панели доступа на заказ; мы также не предлагаем огнестойкие пластиковые панели доступа.

Q) Сколько времени займет получение моей панели доступа?

A) Панели доступа стандартного размера будут доставлены в течение 24-48 часов с момента получения заказа (только в рабочие дни в рабочие дни).Срок изготовления индивидуальных панелей доступа составляет около 4-6 рабочих дней с момента получения заказа.

Q) Что означает размер структурного проема?

A) Проем в конструкции — это размер отверстия в потолке или стене, где должна быть установлена панель доступа.

Q) Мне нужна панель доступа для моей ванной комнаты. Могу я выложить их плиткой?

A) Мы можем предоставить изготовленные на заказ дверные панели доступа из плитки с замковой системой или с сенсорным фиксатором, где вы можете выложить плитку на дверь и раму.Нам нужно знать требуемый размер панели, размер плитки, толщину плитки и толщину раствора / клея. Для получения дополнительной информации перейдите на плиточную панель доступа

Q) Включают ли дверные панели из гипсокартона гипсокартон, или мне нужно установить его самому?

А) В состав панели входит гипсокартон.

Q) Сколько будет стоить доставка?

A) Мы предоставляем БЕСПЛАТНУЮ доставку на материковую часть Великобритании в обычные рабочие часы в будние дни.Если ваша панель должна быть доставлена за пределы материковой части Великобритании, сообщите нам полный адрес доставки, чтобы мы могли соответственно оплатить стоимость доставки. При оформлении заказа на нашем веб-сайте некоторые жители Великобритании (в основном Шотландское нагорье) могут рассчитать стоимость доставки за вас.

Q) Предоставляете ли вы гарантированную доставку на следующий день?

A) Да, мы можем предложить временные интервалы для утренней доставки. Пожалуйста, свяжитесь с офисом напрямую, так как в настоящее время это невозможно в Интернете.

Q) Что означает рамка из бисера?

A) Рама с бусинами — это рама, которая может быть покрыта штукатуркой, в то время как фоторамка модернизируется, и штукатурка не требуется.

Q) Предоставляете ли вы панели доступа для пола?

A) В настоящее время мы не предлагаем панели доступа для пола, так как они не были протестированы на соответствие требованиям несущей способности.

Q) Предоставляете ли вы панели доступа, которые можно разместить снаружи?

A) В настоящее время мы не предлагаем панели доступа для внешнего использования, так как они не были протестированы против элементов.

Q) Моя панель прибыла поврежденной. Что мне делать?

A) В маловероятном случае повреждения вашей панели доступа при транспортировке, пожалуйста, немедленно свяжитесь с нами и предоставьте фотографии, и мы с радостью предоставим вам замену.

Q) На какую гарантию распространяется действие моей панели доступа?

A) Стандартная гарантия на панель доступа составляет 10 лет.

Q) Сколько времени потребуется, чтобы установить мою панель доступа?

A) На этот вопрос нам сложно ответить, и он зависит от ваших возможностей и опыта. В среднем, мы бы сказали, что установка панели доступа FlipFix займет в среднем 15 минут, тогда как стандартные панели доступа будут находиться в районе 45-60 минут.

Q) Какова политика возврата моей панели доступа, если она мне не нужна?

A) Мы предлагаем 30-дневную политику возврата панелей доступа стандартного размера. Панель доступа необходимо вернуть на наш склад (сообщите нам, что вы хотите вернуть панель, чтобы мы могли сообщить вам правильные данные для возврата). Как только панель вернется к нам, мы вернем вам деньги за вычетом комиссии за пополнение запасов (будет обсуждаться во время возврата). К сожалению, мы не принимаем никаких возвратов за изготовленные на заказ панели доступа.

Q) Сколько будет весить моя панель доступа?

A) Вес панели доступа зависит от размера. Чем больше размер, тем тяжелее панель доступа. Вес доступен по запросу.

Q) Как открыть / закрыть панель доступа?

A) В стандартной комплектации панель доступа поставляется с тройником (длиной около 100 мм). При необходимости мы предлагаем другие варианты замков, включая защелку, цилиндровый замок с ключом или замок с защитой от взлома. При необходимости мы даже можем предоставить панели доступа с антилигатурной системой блокировки.

Q) Могу ли я иметь рамку для изображения большего или меньшего размера?

A) Да, мы можем сделать рамку для изображения шириной 100 мм или вообще без рамки; мы даже можем сделать фоторамку разных размеров со всех 4 сторон. В стандартной комплектации панель доступа будет иметь 25-миллиметровую рамку для изображения.

Q) Какого цвета панель доступа?

A) Стандартный цвет — белый RAL9010, однако мы можем нанести порошковое покрытие на панель доступа практически любого требуемого цвета RAL.В качестве альтернативы мы можем предложить вариант с грунтовкой для пыли, готовый к декорированию на месте, что позволяет вам окрасить люк в чердак в тот же цвет, что и ваш потолок. Мы даже можем предоставить панели доступа с антибактериальным покрытием, чтобы уменьшить распространение микробов в больницах и медицинских учреждениях.

В) Что означает двойное назначение?

A) Панель доступа двойного назначения — это панель, которую можно установить внутри стены или потолка. Большинство наших стандартных панелей имеют двойное назначение, однако мы не рекомендуем устанавливать пластик 558×558 мм внутри потолка, так как он может провиснуть.

Q) Каков рейтинг огнестойкости ваших стандартных панелей доступа?

A) Класс огнестойкости наших панелей доступа стандартного размера составляет 1 час огнестойкости потолка и 2 часа — стены.

Q) Все ли панели в наличии?

A) Да, все панели доступа, которые мы перечислили на веб-сайте (панели стандартного размера), есть в наличии; мы храним большое количество на складе, поэтому оптовый заказ тоже не проблема. Любые панели доступа, которых нет в наличии, временно удаляются с веб-сайта.

Q) В чем разница между фоторамкой и бисерной рамкой?

A) Рамка для картины представляет собой 25-миллиметровую рамку по всей длине панели, поэтому ее можно поставить на место так же, как картину на стене, после того как отверстие будет вырезано, вам не нужно беспокоиться о том, насколько она аккуратна, так как фоторамка закроет это. Расшитая бисером рама предназначена для оштукатуривания, поэтому все, что вы увидите, — это белая дверь, а не рама.

Q) Насколько глубоки панели доступа?

A) Металлические дверные панели доступа FlipFix имеют глубину 54 мм, а стандартные металлические дверные панели доступа имеют глубину 50 мм; Дверные панели из гипсокартона имеют размер 60 мм в ассортименте FlipFix и 80 мм в нашем стандартном ассортименте.

Отделанные плиткой магнитные дверные тайники для инспекции люков контрольной панели Замки

Изменить страну:
-Выберите-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandsCayman IslandsCentral African RepublicChadChileChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCôte-д’Ивуар (Берег Слоновой Кости) Хорватия, Республика ofCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фиджи , SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican город StateVietnamVirgin остров (U.S.) Уоллис и Футуна Западная Сахара Западное Самоа Йемен Замбия Зимбабве

Доступно 270 ед. Введите число, меньшее или равное 270.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс

Размеры скрытых сантехнических люков. Все о люках-невидимках под плитку

Скрытые люки, включающие в свое устройство магнит, стали очень популярными.Независимо от типа конструкции, ее установка возможна своими руками и без особых навыков. Ознакомиться с особенностями установки вы можете, просмотрев тематическое видео. Главное, на что стоит обратить внимание, — это соответствующие размеры сантехнического люка.

Функциональные отличия скрытых ревизионных дверей

Широко распространенные люки-невидимки удачно сочетают в себе все черты других видов, что позволяет заменять большие двери.Отличия скрытых смотровых люков от пластиковых или металлических предшественников (использование которых было распространено до недавнего времени) заключаются в способе их установки и особой конструкции петель. Невидимые конструкции размещаются исключительно под плиткой, а не над ней, и открываются вместе с ее частью (одной или двумя), которой отделывается дверца самого люка.

Люк скрытый ревизии под плитку

Чаще всего их применяют для их установки, чтобы зрительно увеличить пространство ванной комнаты, а также удачно украсить сантехнические коммуникации, не загораживая удобный подход к ним.Использование при установке специальных петель и накладок из гипсокартона позволяет безопасно и незаметно скрыть нишу на общем фоне стены. Установка такого механизма должна быть своевременной, т.е.не дожидаясь заключительных этапов ремонта, чтобы исключить неудобства и не нарушить целостность отделки.

Керамическая плитка, искусственный или натуральный камень, декоративные панели или мозаика широко используются в качестве материалов для отделки невидимых смотровых люков. Отдельные или целые их части украшают дверцу клеем.Плитка целиком не нуждается в резке, тем самым сохраняя узор или рисунок на общем фоне.

Зазор по контуру двери в обязательном случае должен быть равен толщине шва между отдельными плитками. Такой дизайн имеет более аккуратный вид. Отсутствие ручек или замков никоим образом не затрудняет открывание. Для этого используются толкающие механизмы или съемные присоски.

Работы ревизионных люков

Использование магнитов в системе крепления

Возможна установка магнитов как в напольные, так и в настенные люки-невидимки.Благодаря значительной прочности они способны выдерживать большие нагрузки и вес. Готовая конструкция выполнена следующим образом: к несущей раме крепятся магниты и металлические дверцы, которые представляют собой отдельный компонент, который монтируется в несущей раме. Такой каркас можно установить в подготовленный проем на стене и впоследствии облицевать плиткой (с обязательным использованием плиточного клея). Только после полного высыхания клея дверь ставится в нужное место и удерживается с помощью магнитов.

Оптимальные размеры сантехнических скрытых люков

Необходимость выбора того или иного размера определяется следующими факторами:

расположение сантехнического люка;
размер проема, который необходимо скрыть;
примерные размеры облицовочной стены и люка.

Размер люка должен соответствовать размеру плитки, чтобы ее не приходилось резать.

Минимальные стандартные параметры люка — квадрат, длина каждой стороны которого 10 см.Большинство готовых изделий имеют стандартный размер плитки 20 х 30 см. Все работы по возведению конструкции направлены на то, чтобы на дверь поместились целые керамические фрагменты. Это позволяет наиболее эффективно скрыть люк.

Внимание! Подбирая параметры скрытого люка, следует придерживаться таких размеров, чтобы на поверхности покрытия могло уместиться целое количество плиток. Таким образом, отделка в общих чертах не будет заметна. Также необходимо учесть, что габариты плитки должны быть немного больше самой люковой двери: 0.5 см со стороны петли и не более 5 см со всех остальных сторон (но не более половины ее ширины или длины).

Последовательность монтажа своими руками

Внимание! Считается нормальным нанесение небольшого слоя штукатурки на часть стены по периметру каркаса сразу после его установки. Все остальные работы проводить только после полного высыхания.

Обязательным условием качественного монтажа люка является контроль отсутствия перекосов с помощью уровня.

В то время, когда обычный люк может быть установлен только на завершающих этапах ремонта, люк-невидимка устанавливается строго до начала облицовочных работ на полу и стенах. Позже дверь люка будет покрыта плиткой одновременно с ними. Имеющиеся швы между плиткой на двери и стене совершенно не затирают, а проклеивают малярным скотчем, оставляя зазор 1-3 мм. Позже заполняется герметиком, после окончательного застывания которого (около 48 часов) незаметный зазор прорезается под углом 45 °.

Монтаж скрытого люка производить до облицовки стен

Установка люка-невидимки под плитку — это не только хорошая возможность скрыть все видимые сантехнические коммуникации, но и обеспечить к ним круглосуточный доступ. В качестве мест для их размещения можно использовать полости в полу, стенах, гипсокартонных конструкциях или под ванной. Широкий ассортимент скрытых смотровых дверей представлен моделями разного размера с разной системой открывания, которые легко облицовываются выбранной плиткой.

Сантехнический люк под улитку устанавливается в ванной в специальном окне (нише). Во время аудита инженерных сетей есть возможность провести перестановку труб и узлов в скрытой части, чтобы сделать люк. Часть счетчиков также можно установить под дверью этого люка. Съемная дверца может быть выполнена на магнитах, с замками или открываться с помощью присосок. Можно люк под плитку, краску, обои. Как не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?

Пресс-люк сантехнический под плитку: размеры

Имеются смотровые люки определенных типоразмеров.Минимальный размер квадрата — 10 см на 10 см. Готовые изделия под плитку равны размеру обычной плитки 20 см на 30 см. В случае произвольных параметров специалисты стремятся создать их по размеру ближе к керамической плитке, чтобы герметичную крышку сантехники можно было спрятать в комнате.

Размеры люка в этом случае зависят от конкретного случая, от назначения двери.

Наибольший размер готового люка 1 м 20 см.Сделать такой люк можно своими руками, тогда параметры двери должны быть такими: около 5 см оставить в запасе для фиксации с поверхностью; примерно половину размера плитки следует оставить свободной стороной. Как рассчитать размер люка?

Для этого необходимо произвести несколько расчетов. :

В первую очередь определите место для люка, чтобы имелся доступ к сантехническим узлам;
Высота и ширина плитки для стен;
Рассчитайте высоту и ширину люка, для этого количество плиток по горизонтали умножьте на ширину одной плитки, а затем проделайте то же самое по вертикали.

После всего вышесказанного можно переходить к выбору люка. Обязательно приобретите монтажный клей.

Скрытый кафельный люк: типы

Скрытые люки создают в помещениях с повышенной влажностью, поэтому делают их из материалов, устойчивых к влаге. Чаще всего для изготовления берут алюминий или нержавеющую сталь. Самыми дешевыми считаются пластиковые люки, но они не подходят под плитку. Специалисты различают люки по типу открывания двери. Его следует выбирать из общего дизайна комнаты, мебели и других отделочных материалов.

Итак, следующие виды современных люков :

Люк распашной . Самый популярный вид, открывать его в сторону можно с помощью присосок, они идут в комплекте с люком. На такую конструкцию можно положить плитку из керамики или камня. Присоски в случае утери можно повторно приобрести в любом магазине.
Толкаемый люк . Такая скрытая дверь подходит в случае отделки комнаты мозаикой. Присоски на таком материале не всегда держатся крепко.Механизм очень простой — открыть дверь можно, просто нажав на нее рукой на дверь. Сначала дверь выходит вперед, а затем в сторону. В этом механизме не нужны присоски, что является большим плюсом. Люк с магнитной защелкой наиболее популярен в современных ванных комнатах.
Люк сдвижной . Такой вид устанавливается, когда пространство не позволяет установить другие типы скрытых люков. Сдвижной люк по конструкции аналогичен предыдущему типу; для открывания можно использовать как присоски, так и толкающий механизм.Отделывается такой штриховкой кафель или мозаика. Открывается сначала вперед, а затем в сторону.
Распашная дверь . В этом случае дверь съемная, используется в местах, где недостаточно места для полного открытия двери. Открывается с помощью присосок или прижимного механизма. Складывается под углом сверху, удерживается при помощи карабинов. Дверца снимается легко — карабины нужно просто отстегнуть и отложить дверь в сторону.

У всех этих видов есть свои достоинства и недостатки.Выбирать люк следует из габаритов помещения и дизайна помещения.

Сантехнические люки под плитку: формы

В настоящее время в продаже широкий ассортимент сантехнических люков невидимых под плитку. Они разные по размеру, форме, отделке, материалу.

Есть люки разные по своим свойствам :

Сантехника, электричество, вентиляция.
По способу установки — стена, пол, потолок. Последние, как правило, закрепляют в натяжном потолке, такой люк должен быть очень легким.Надежную дверь нельзя открывать произвольно, необходимо, чтобы люк был прочным и устойчивым к различным нагрузкам. Однако чаще всего люки монтируют в стене.
Видимые люки могут стать прекрасным дополнением интерьера, их можно отделать другой плиткой или наоборот скрыть той же плиткой, что и остальная часть комнаты, тогда они называются невидимыми. Чаще всего эти люки бывают пластиковыми и металлическими, первый намного доступнее.
Также есть люки под покраску, обои, а также мозаику, форма люков тоже разная — от привычной квадратной до круглой и даже трапециевидной.
Размеры люка обычных размеров колеблются от 0,2 м до 1,5 м, есть люки магнитные, с замками, на ключ, с защелками или защелками, без ручек.

Чаще всего их делают в ванной, туалете или на кухне, где отделкой чаще всего является плитка. Дополнительно они облицовывают люк плиткой, чтобы скрыть его, и в этом случае открыть и использовать. Полностью спрятать технический люк невозможно, швы вокруг люка выдадут его расположение.Есть возможность выбрать размеры, способ крепления и форму на заказ, в этом случае производятся индивидуальные замеры, создается схема, выбирается тип штриховки.

Потайной люк под плитку

Сантехнический люк под плитку может быть напольным, настенным, даже частью декоративного экрана. Еще на этапе строительства создается специальная ниша для коммуникаций. Установите люк, заприте и установите дверь.

Если ниши нет, то ее нужно создать специально, врезав ее в стену из бетона или кирпича с помощью дрели или болгарки.Все это делается при ремонте, когда коммуникации заменяют на скрытые, специально под них делают пазы. Трубы проходят за обшивкой из гипсокартона, тогда можно использовать только лобзик и ручную ножовку.

Потайной люк под плитку позволяет спрятать трубы и комплектующие, портящие внешний вид ванной комнаты.

Лучше всего сделать его в тон с плиткой, чтобы он не бросался в глаза. Также можно сделать люк своими руками из металла или пластика, внимательно сняв все мерки и выбрав способ крепления.

В настоящее время существует несколько основных типов люка монтажной коробки в проеме :

С помощью саморезов, то вместе с люком в комплекте идет крепеж, а на раме по бокам есть отверстия для этих креплений;
После закручивания таких шурупов залить все отверстия специальной монтажной пеной с клеем, силиконовым герметиком;
В другом случае люк монтируется в бетонную или кирпичную стену, в него забивается дюбель с первой ступеньки, а затем вкручиваются шурупы и окошко обшивается алюминиевым материалом в стене из гипсокартона.

Первый способ лучше подходит для установки небольших пластиковых люков и перегородок из гипсокартона, а второй, более надежный, подходит для легких и тяжелых материалов.

Смотровой люк невидимый защищен от попадания воды. Установка в ванных комнатах на магнитах делает устройство удобным в использовании в любое время. После установки шкаф можно регулировать и облицовывать плиткой. Возможно соединение люка со стеной с помощью петли, установка съемной магнитной монтажной конструкции.

Что такое ревизионный люк под плитку (видео)

Невидимые люки для унитаза или установка в бане — удобные приспособления, позволяющие спрятать трубы, а при необходимости открыть доступ к коммуникациям за плиткой. Разнообразие вариантов устройства этих люков позволяет выбрать наилучшую технологию просмотра вида для конкретной ванной комнаты или кухни. Самодельный люк может быть выполнен из металла или пластика, установка сантех. устройство есть в наличии. Их лучше обклеить поролоном.

Внимание, только СЕГОДНЯ!

Напорный водопроводный люк невидимки под плитку серии Modern отличается не только невероятной надежностью, но и простотой монтажа и удобством использования. Дизайн продуман до мелочей, благодаря чему люк отлично функционирует и заслуживает только положительных отзывов потребителей. К несомненным достоинствам этой модели также можно отнести ее универсальность: она может открываться как влево, так и вправо (в зависимости от установки) и имеет широкий выбор размерных вариаций.

Причем возможность заказа «невидимки» и под индивидуальные параметры. Таким образом, можно легко выбрать и приобрести наиболее подходящий вариант даже для весьма нестандартных ниш. В свою очередь, возможность регулировать петли вверх и вниз или влево и вправо значительно повышает комфорт работы. Все это делает люки сантех под плитку Модерн желанным элементом любой современной ванной комнаты.

Высокий уровень надежности сантехнических люков для плитки Модерн

Если говорить о надежности конструкции, то здесь производитель поработал на все — люки этой модели выполнены из алюминия и имеют петли из такого же материала с максимально прочной конструкцией. армирование в виде стального сердечника.Петли для люков под плитку из алюминиевого сплава АК12 с ребрами жесткости ( не силумин ) ГОСТ 1583-92. В результате сама конструкция легкая, но выдерживает довольно внушительные нагрузки. Это значит, что на дверь можно наклеивать не только керамическую плитку или мозаику, но и толстый керамогранит.

Стоит отметить, что влагостойкий ГВЛ используется как дверной наполнитель, который не теряет форму и препятствует образованию грибка и плесени. Тогда как прочный резиновый уплотнитель по периметру рамы обеспечивает отличную звуко-, влаго- и теплоизоляцию люка.При этом, как застежки-защелки, крышки крепятся со стороны петель на качественные и прочные немецкие замки (один или два — в зависимости от размера люка) от известного бренда Haefele. Г-образные клавиши для регулировки петли в комплекте. Предусмотрена установка люка под плитку в углу, причем как во внешнем, так и во внутреннем или от стены к стене.

Сделано в России, Москва, ППК Левша. Гарантия 5 лет.

Обратите внимание, что плитка может выступать за габариты двери от 5 мм до 40%

Часто при ремонте санузла необходимо оборудовать люк-невидимку под плитку.Такое устройство просто незаменимо, так как позволяет скрыть доступ к важным элементам трубопровода или местам хранения вещей. Также с помощью этого люка можно скрыть вход в подвал. Давайте разберемся, как сделать подобную конструкцию своими руками.

Invisible Manhole — отличный способ скрыть коммуникации.

Необходимость люка

Нередко подобный люк можно увидеть в ванной. Самостоятельно это сделать несложно, но сначала давайте разберемся, какие функции он выполняет и для чего предназначен.Инспекционный люк скрытой плитки рассчитан на:

Доступ к коммуникациям . Это своего рода смотровое окошко для важных участков водопровода. Обычно такой пересмотр люк маски в стене или под ванной доступа к запорной арматуры на трубы, счетчики воды, соединения секций водоснабжения и т.д.
Шкаф для хранения . За такой скрытой дверцей можно разместить полочки, например, в гипсокартонном ящике. Здесь можно хранить косметику, бытовую химию, хозяйственные инструменты и другие предметы.
Вход в подвал . Такой вариант подходит для частных домов, где плитка используется для облицовки полов, имеющих спуск в подвал. В этом случае люк открывает доступ в подвал. При этом вход в подвал необходимо дополнительно укрепить, поэтому под плитку часто устраивают металлический каркас, что тоже несложно сделать своими руками.

Используя люк в ванной, можно легко добраться до элементов коммуникации.

Если два последних варианта — это скорее личные пожелания хозяев дома, то смотровой люк — обязательное условие для маскировки труб и счетчиков в закрытых боксах.

Изготовление основания

Чтобы оборудовать дома полноценным смотровым люком под плитку, необходимо провести ряд манипуляций. Весь процесс можно разделить на несколько этапов:

создание кадра;
установка полотна;
крепежная фурнитура;
плитка облицовочная;
герметизация стыков.

Итак, рассмотрим, как делается плитка-невидимка своими руками. Для начала нужно сделать каркас для двери. Для этого измерьте размер проема, образовавшегося после укладки плитки. Наличие такого окна желательно предусмотреть, чтобы оставалось место для твердых элементов. Дополнительно рекомендуется укрепить периметр проема, особенно если вход в подвал обустроен.

Каркас люка может быть выполнен из деревянных досок, металлических уголков или алюминиевого профиля.Он должен быть немного меньше проема, чтобы оставался зазор для установки плитки.

Затем на раме нужно закрепить само полотно двери. Для этого можно использовать лист фанеры, OSB или влагостойкий гипсокартон. Слоёв должно быть не менее двух. Люки металлические сварные. Если люк больших размеров, дополнительно необходимо предусмотреть наличие ребер жесткости.

Схематическое изображение скрытого люка без ручки с механизмом светового открывания

После того, как люк будет смонтирован, нужно просверлить в нем отверстия для крепления петель.Обычно используются мебельные навесы. В этом случае вы можете оборудовать стандартную версию вспашкой вбок или складывающейся вниз. Более современный и удобный, но при этом очень дорогой вариант предполагает установку push-системы. Вторая часть петли переходит в рамку проема. После этого откорректируйте положение двери и можно переходить к отделке плиткой.

Элементы плитки

Инспекционный люк обычно рассчитывается на 2-4 тайла, в зависимости от формата тайла. Для укладки облицовки в основном используют стандартную клеевую смесь, которая использовалась при других работах.Тем не менее для основы из фанеры и гипсокартона можно купить специальный состав, отличающийся большей адгезией.

Если положить плитку на люк в цокольном этаже из металла, его предварительно нужно обшить фанерой. Возможно покрытие материала. Грунтовка в этом случае — обязательное условие.

Укладку плитки следует производить таким образом, чтобы по краям сохранялся небольшой выступ плитки, но не более 5 см. Также обратите внимание на швы соседних элементов, они должны полностью совпадать с облицовкой люка как по его расположению, так и по толщине.

Рисунок и расположение плитки на крышке люка должны совпадать с облицовкой остальной поверхности

Клей наносится на поверхность двери и распределяется зубчатым шпателем. Сверху уложен кафель. Облицовка должна быть на одном уровне. После высыхания клея заделайте швы. Внутренние швы заполняются стандартной затиркой. Крайний периметр плитки как на люке, так и на стене или в полу обрабатывается герметиком. Удалить контур с помощью малярного скотча.После его высыхания часть герметика срезается острым лезвием под углом 45 градусов.

Альтернативы

Помимо керамической плитки, смотровой люк может быть облицован другими материалами. Это зависит от того, какое покрытие используется на участке конструкции. Самый яркий пример — ванная, стены и пол в ней можно отделать стандартной плиткой, а ширма для ванны, под которой расположены водосточные трубы, зашита пластиком. В этом случае отделку плиткой можно выполнять в местах прилегания окна к полу или стене.В большинстве случаев используется альтернатива — люк зашивается таким же пластиком. Это не только просто и удобно, но и дает возможность облегчить массу двери, а значит, фурнитура должна быть попроще.

Второй вариант — вход в подвал. Если в коридоре уложить плитку, вопросов не возникнет, а вот если использовать другое напольное покрытие, плитка будет резко бросаться в глаза. Невидимый в этом случае не получится.

Для устройства скрытого люка в полу для крышки потребуется более прочное основание

Если речь идет о люке в полу, закрывающем вход в подвал, то его можно облицевать таким же полом, как и пол.Например, это может быть ламинат, плитка ПВХ, ковролин и т. Д.

Каждый человек может устроить полноценный ревизионный люк, замаскированный под плитку, или незаметно пройти в подвал. Для этого нужно удалить проем нужного размера и использовать качественные материалы и комплектующие. Конечная стоимость изделия зависит от типа используемой фурнитуры и класса покрытия.

Механические невидимые люки давно стали обычным явлением в отделке санузлов и санузлов.Они обеспечивают удобный доступ к инструментовки, запорные клапаны, открывающие ревизии и другие функциональные элементы инженерных коммуникаций, и, кроме того, дизайн скрытого люка, как следует из названия, позволяет устанавливать его практически незаметно — то есть, без нарушение геометрии и рисунка межплиточных швов.

Для правильной установки люка необходимо не только точно расположить его каркас в нише, но и, что немаловажно, выполнить качественную и высокоточную укладку кафельной облицовки на зону стены, т.к. ну как и на самой дверце люка.Ведь для того, чтобы скрытый сантехнический люк стал по-настоящему незаметным — облицовка плиткой должна выполняться без зазоров и перекосов в месте ее установки, т.е. контур проема люка должен точно совпадать с межслойными швами облицовки, и его плоскость должна совпадать с плоскостью футеровки.

Перед покупкой люка определитесь с его размерами и способом открытия. Учитывайте наличие в зоне проема двери сантехнического оборудования, ящиков, шкафов и других предметов, которые могут помешать открытию люка после завершения всех ремонтных и отделочных работ.При этом не забывайте, что доступ к технике через люк должен быть максимально удобным. Сантехнический люк можно установить как с правым, так и с левым открыванием двери, в экстренных случаях — открыванием вниз. Ознакомьтесь со стандартными размерами люков-невидимок и выберите оптимальный.

ВАЖНО: При выборе люка необходимо согласовать его параметры с форматом и способом укладки плитки на несущую стену и дверцу люка.Правильно выбирайте плиточный материал, чтобы избежать обрезки плитки и, как следствие, разочарования в конце работы (рис. 1).

Подготовка к работе

Перед тем, как приступить к установке — необходимо просверлить монтажные отверстия в раме люка. Расположение отверстий и их количество зависит от размеров люка, от конфигурации опорных элементов, а также от стороны крепления двери (именно она несет большую часть нагрузки).Диаметр отверстий должен быть таким, чтобы в них свободно проходила рабочая часть крепежного винта (резьба) — так вам будет намного проще установить люк. Основными опорными сторонами, как правило, являются боковые части каркаса.

Для маленьких люков можно использовать три точки крепления, для средних не менее четырех, для больших (тяжелых) люков может потребоваться от шести до восьми контрольных точек (Рисунок 2).

Крепеж подбирается исходя из материала опорных элементов и типа крепления люка.

Способы крепления

Невидимые люки монтируются тремя основными способами:

В имеющейся стенной нише;
В нише, построенной у стены;
На каркас быстровозводимых конструкций (в коробе или перегородке).

Установка скрытого люка

Установка люка в готовую нишу — подразумевает установку каркаса люка непосредственно в нишу уже возведенной стены. Это часто встречается в квартирах советского периода постройки, где магистральные трубы в ванной, как правило, расположены за стеной.Такой способ установки достаточно неудобен — размер и положение ниши приходится настраивать, что не всегда возможно (запрещается самовольный демонтаж поддона с магистральными трубами в многоквартирном доме) — в этом случае необходимо выбирать сантехнический люк. , исходя из размеров ниши.

Процесс установки в этом случае тоже довольно сложен, и основная сложность — это выравнивание люка. Облегчить задачу можно предварительное выравнивание стен ниши с помощью цементного ремонтного состава высокой прочности.Каркас прижимается к стене наиболее тяжелой стороной (стороной с прикрепленной дверью), противоположная сторона фиксируется деревянными клиньями или дополнительной опорой из бруса (рис. 3).

В качестве крепежа используются шурупы с пластиковыми дюбелями, а также шурупы-саморезы по дереву.

ВАЖНО: Перед установкой тяжелых люков дверь лучше снять, открутив гайки на петлях шестигранным ключом (входит в комплект).

Перед креплением сделайте разметку: установите люк с проделанными в нише крепежными отверстиями.Сторона с дверцей прижать к стене, а затем при помощи дрели или шуруповерта немного просверлить стену, разметив будущие отверстия. При необходимости (если люк достаточно тяжелый) — люк дополнительно закрепляют сверху и снизу. Снимите люк и просверлите отверстия необходимого диаметра и глубины (в зависимости от размера крепежа), установите в них пластиковые дюбеля. Если расстояние от стороны каркаса до края ниши на противоположной стороне оказалось слишком большим — используйте брус, закрепив его саморезами.Предварительно просверлите в брусе несколько отверстий и, а также в случае крепления рамы люка разметьте сверлом точки крепления. Установите в стену пластиковые дюбели и закрепите планку шурупами с помощью или). Если расстояние между каркасом и стеной небольшое, можно использовать деревянные клинья, сделанные из обрезков пиломатериалов. Также можно использовать специальные пластиковые клинья, используемые при установке дверей.

ВАЖНО: Следите за тем, чтобы шляпки шурупов, фиксирующих брус, не совпадали с местом расположения шурупов на каркасе люка-невидимки.

Установите рамку люка в нишу и затяните винты на несколько оборотов (не затягивая до упора). Сначала закрепляется тяжелая сторона с дверцей, затем — противоположная. С помощью строительного уровня проверьте положение сторон каркаса в нише по вертикали и горизонтали. Затем с помощью уровня или линейки проверьте плоскость установки — поверхность люка должна быть заподлицо с отделкой основной стены (рис. 1, 6). В случае последующего нанесения отделочного слоя — лицевая сторона люка должна выступать за поверхность стены на толщину будущего слоя штукатурки.При необходимости отрегулируйте положение рамы с помощью дополнительных клиньев или брусков. Для уменьшения ширины бруса можно использовать стамеску или строительный нож.

Убедившись, что рама установлена правильно — поочередно затягиваем все винты, надежно фиксируя люк в нише. Если дверь ранее была снята — установите ее на место и закрепите гайками с помощью ключа или плоскогубцев. После этого вкрутите один-два шурупа в поверхность двери, сделав временные ручки.

Закройте дверцу и осторожно откройте ее снова, если дверца закрывается слишком плотно — открутите винты прижимных роликов, сдвиньте их внутрь, а затем снова затяните винты.Если дверь болтается — таким же образом вытолкните прижимные ролики.

Установка люка в встроенную нишу — самый надежный вариант установки. Монолитная стена прочная и не подвержена деформации — т.е. плиточная вагонка будет более прочной. Такой способ установки очень часто используется в частных домах. Размер и положение люка можно выбрать исходя из вашего удобства, а не по необходимости.Люк-невидимка помещается в готовую нишу, как описано выше (рис. 4).

Крепление люка к рамной конструкции — тоже довольно удобный способ установки. Конструкции воздуховодов и перегородок из металлических профилей и ГКЛВ не слишком устойчивы и подвержены деформациям, что делает облицовку плиткой менее надежной по сравнению с монолитными стенами, однако простота возведения, выбор оптимального расположения и размеров люка, а также возможность регулировать его положение даже после сборки каркаса и покрытия его листами гипсокартона — могут перевесить все недостатки.

Этот способ широко применяется в современных новостройках, с его помощью можно устанавливать скрытые люки практически в любом месте — на экранах ванных комнат, сантехнических боксах, перегородках и т. Д. Опорные профили под люк должны располагаться по обе стороны от его каркаса. , а в случае использования тяжелых крупногабаритных люков дополнительно ниже и выше люка (рис. 5).

Установка

принципиально не отличается от описанного выше метода, однако выполняется намного быстрее — фиксация осуществляется непосредственно к металлическому профилю.Для крепления каркаса используются шурупы, шурупы по металлу (частый шаг резьбы).

Укладка плитки

1 этап

Плитка укладывается на поверхность стены вокруг дверцы люка, при этом отступы от нее с разных сторон не обязательно должны быть одинаковыми. Главное, выложить плитку на дверь не менее чем на 2/3 ее поверхности (рисунок 1, 6).

2 этап

Откройте люк и подложите под дверь пленку. Закрыть дверь. Пленка должна покрывать всю поверхность стены, кроме двери. Откручиваем временные саморезы с лицевой стороны двери.

Нанести клей на поверхность двери, после чего наклеить на нее плитку так же, как на этапе облицовки стен (соблюдая плоскость укладки и расстояние между плитками).

Когда клей высохнет и плитка будет надежно прикреплена к двери, осторожно откройте дверь присосками (входят в комплект поставки люка), снимите пленку и удалите излишки клея с внутренней стороны плитки, а также со стены. поверхность под дверью.

Коррекция положения двери

Чтобы исключить перекосы и добиться равномерной ширины межслойной накладки по всему периметру люка, может потребоваться отрегулировать положение дверцы: немного ослабить гайки на верхней и нижней петлях, затем использовать шестигранный ключ, чтобы добиться правильного положения двери, закручивая (выкручивая) винты крепления петель. Отрегулировав положение двери, снова затяните гайки.

Обязательно смажьте петли. Можно использовать универсальную смазку типа «Литол».

Если люк закрывается слишком плотно или, наоборот, болтается — отрегулируйте положение прижимных роликов с помощью крестовой отвертки.

Выбираем размер ревизионного сантехнического люка под плитку

Три шага подбора люка под размер плитки:

Шаг 1. Раскладка плитки

Шаг 2. Расположение сантехнических коммуникаций

Шаг 3. Размеры люка

Частые вопросы наших покупателей:

Какой люк вы порекомендуете, если у нас плитка имеет размер 30×40 см (ШхВ)?

Насколько размеры плитки могут быть больше размеров дверцы люка?

Какой люк подойдет для широкой плитки?

Можно ли сделать люк под плитку 1200×300 мм с одной дверью и механизмом открывания по меньшей стороне?

Нужен люк 900×750 мм (ШхВ)(Это размер трех плиток по ширине) для установки от стенки до стенки. Какая модель люка подойдет и почему?

Мануал по подбору люков отлично дополнят другие наши материалы по темам:

Размеры сантехнических скрытых люков (люки-невидимки) под плитку

Ревизионные сантехнические люки

К чему важно сделать доступ:

Виды сантехнических люков под плитку:

Возможные размеры

Рекомендации по выбору люка:

Ревизионный люк под плитку: виды, размеры, устройство

Какие функции выполняют ревизионные люки?

Конструкционные особенности моделей

Механизмы открывания

Нюансы выбора правильного люка

Инструкция по монтажу люка под плитку

Выводы и полезное видео по теме

виды, размеры, особенности выбора + монтажная инструкция

Простые советы. Размер люка, какой выбрать?

Размеры люка под плитку, какой оптимальный?

Ревизионные сантехнические люки для ванной комнаты: размеры, виды, установка

Материалы для изготовления ревизионных люков

Дизайн и размеры сантехнических люков

Разновидности люков по месту установки

Классификация люков по конструктивным видам

Распашные модели: простота и удобство

Нажимные люки: вариант под рельефную плитку

Сдвижные модели с трехзвенными петлями

Откидные дверцы для труднодоступных мест

Видеоурок по монтажу ревизионных люков

3 этапа расчетов |

Напорный люк для плитки: габариты

Скрытый люк под плитку: типы

Сантехническая плитка для плитки: формы

Люк под плитку

Что такое смотровой люк для плитки (видео)

Магнитный люк для плитки. Грамотный подбор и покупка люка под плитку

Функциональные отличия скрытых смотровых люков

Работы, выполняемые смотровыми люками

Использование магнитов в системе крепления

Оптимальные размеры скрытых сантехнических люков

Последовательность установки своими руками

Какие еще преимущества есть у смотровых люков?

Какие бывают виды скрытых люков?

Установка люка-невидимки под плитку

Санитарная заслонка для плитки: размеры

Скрытый люк для плитки: просмотров

Люки сантехнические под плитку: формы

Скрытый люк под плитку

Что такое люк для доступа к плитке (видео)

Виды

Толкающие конструкции

Скрытый, невидимый

На магнитах

Размеры

Компоненты

Положение люка и открывающаяся сторона

Установка скрытого люка

Облицовка

Затирка, герметизация

Стандартные размеры | Решения для панели доступа

Стандартные размеры

Стандартные размеры для 5/8 дюйма (15.9 мм) или 1/2 дюйма (12,7 мм) Гипсокартон — размеры указаны в дюймах, ширина x длина

Направляющая

Размер двери

Вырезать отверстие в гипсокартоне

Толщина гипсокартона

Ориентация на стену

Чтобы подготовить ваше подробное предложение, нам необходимо знать

Как разместить заказ

| Стальная дверца для доступа в пол размером 60 см x 60 см — LKN6060

1. Общие положения позиция

1. Общие положения
позиция

5. Инструкция по установке
арматуры
