Разметка участка: фундамента дома, садового участка, забора

Содержание

фундамента дома, садового участка, забора

Особенности разметки ограды для частного участка

Традиционно вехи устанавливаются по углам. Но тогда когда планируется разметка забора на дачном участке, предварительно надо согласовать вопросы границ, а соответственно и расположение столбиков по оси, с ближайшими соседями. После того, как этот этап будет урегулирован, надо определить линию прохождения изгороди и вбить в её концы столбы. Затем, между основаниями натягивается шнур.

В том случае, если по пути намеченных границ растут какие либо растения, их придётся отогнуть, а в особо крайнем случае, удалить.

Как правильно разбить на зоны садовый участок

Любая земельная территория (как частного, так и корпоративного пользования), имеет свои границы. Однако надо понимать, что разметка участков земли не ограничивается строительством заборов. Имея в распоряжении собственный надел, очень важно грамотно им распорядиться, чтобы впоследствии получать удовлетворение от гармонии обустройства. А для этого, его необходимо условно «разбить на зоны»:

  • жилую,
  • огородно-садовую,
  • для отдыха,
  • хозяйскую.

На языке профессионалов этот процесс носит название «внутренняя разметка садового участка» и она должна распределить территорию приблизительно так:

  1. Процентов 10 — 15 отдаётся под основательные застройки (дом, бассейн, летняя кухня, подсобки, гараж и т.п.).
  2. Ещё 15 процентов относится под внутренние коммуникации (подъездной путь, стоянка, дорожки), а также эстетическое озеленение.
  3. Ну а основную массу — процентов 70-75 будет занимать огород и сад (пропорции по усмотрению).

По сути, получается, что разметка садового участка — это ни что иное, как выделение части из общей территории под строительство. Львиная же доля достаётся в распоряжение деревьям, кустам и грядкам.

Тем не менее, разметка участка под строительство дома — остаётся задачей «№1», так как от неё будет зависеть безопасность и комфорт последующего проживания владельцев в возведённом строении.

Правила и способы разметки участка под фундамент

Один их первых и самых главных этапов строительства – разметка участка для закладки фундамента. На территорию необходимо нанести строго перпендикулярные друг другу лини. Не допуская искажений. Любая ошибка на этом этапе приведет к серьезным проблемам в дальнейшем, поэтому необходимо идеально точно выстроить углы с помощью специальных приспособлений.

Что нужно для разметки территории под строительство?

Профессионалы используют для выстраивания идеально прямых линий специальные инструменты – теодолит, лазерный нивелир и лазерный уровень. Любителям приходится ограничиваться боле простыми приспособлениями для нанесения разметки на территории. Для этого потребуется прочный белый шнур в достаточном количестве, деревянные колышки, рулетка, гидроуровень. Также нужно заготовить специальные рамки, к которым будет крепиться шнур для обозначения внешней и внутренней стороны фундамента.

Перед началом фундаментных работ необходимо убедиться в точности установленных границ участка. Если у соседей в дальнейшем возникнут претензии, это может привести к сносу сооружения. На плане необходимо найти точку отсчета, от которой будут вестись измерения. Расстояние от забора до стены дома должно составлять не менее трех метров.

Правила нанесения разметки на участок

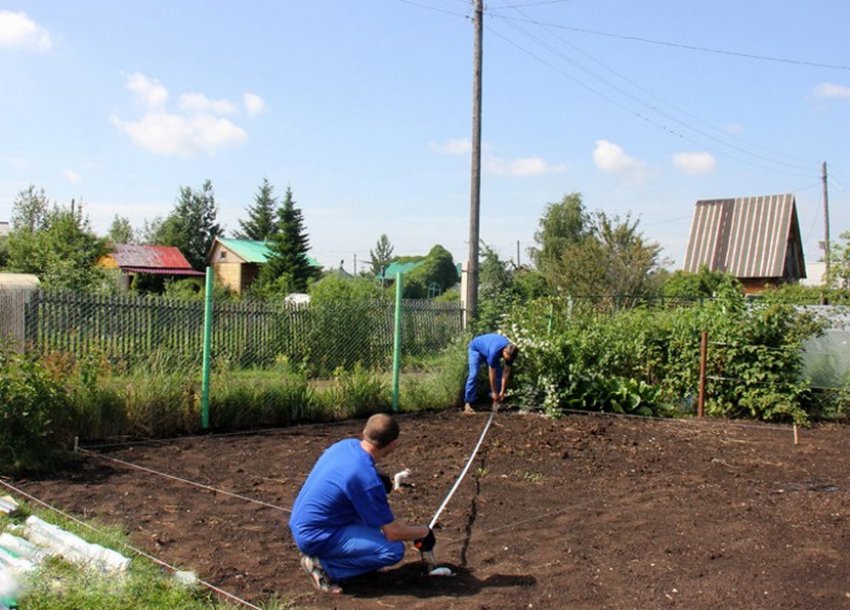

Чтобы нанести разметку, на местности определяется первый ориентир – это может быть забор, отделяющий участок от соседской территории. От него отмеряется одинаковое расстояние в нескольких точках для прокладки первой линии. Она станет основой самой длинной стен дома, от не будет высчитываться расположение углов. В землю вбиваются колышки, между ними натягивается веревка.

Самый ответственный этап – выстроить идеально прямые углы, чтобы избежать перекосов. Для этого используется теорема Пифагора, по которой квадрат гипотенузы, как все помнят из школьного курса, равен сумме квадратов катетов в прямоугольном треугольнике. Как правило, для разметки используют треугольники, у которых все три стороны являются целым числом: 3х4х5; 6х8х10. Использовать теорему можно следующим образом:

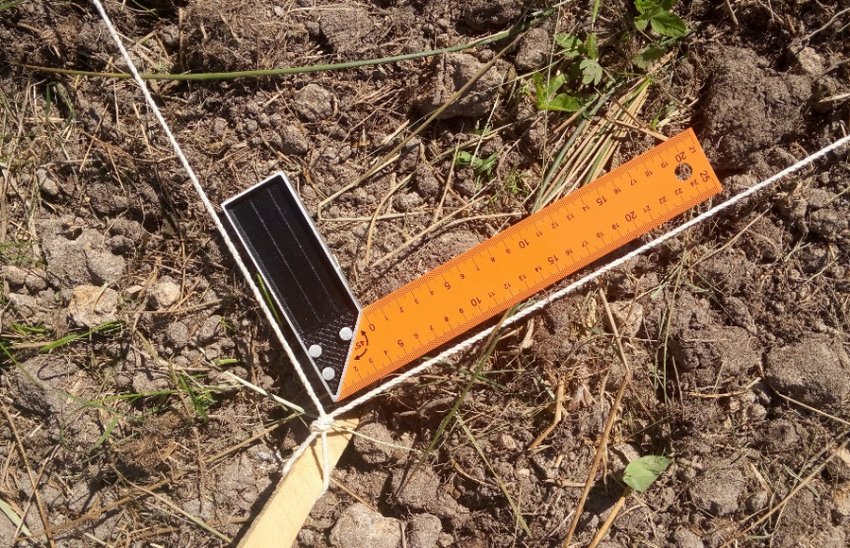

  • Вторая бечевка натягивается максимально перпендикулярно первой, в точке пересечения они скрепляются.
  • На одной бечевке рулеткой отмеряется длина 4 метра, на другой – 3 метра, их можно отметить с помощью обычных прищепок.
  • Отметки соединяются рулеткой – они должны сойтись точно на расстоянии в 5 метров. Если они не сходятся, бечевка перемещается до тех пор, пока отметки не окажутся точно на требуемом расстоянии. В результате образуется угол 90 градусов, положение бечевок нужно зафиксировать с помощью колышков.
  • Аналогичным образом выстраиваются следующие углы, чтобы получился правильный четырехугольник с одинаковыми углами.

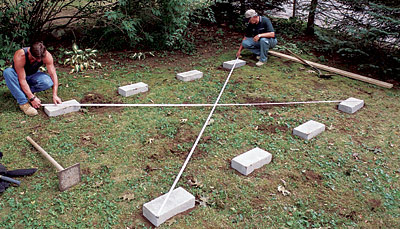

Для домов с небольшой длиной стен достаточно использовать только колышки, а для капитальных сооружений лучше использовать специальные «скамеечки» — рамки, к которым прикрепляются сразу две веревки. Они обозначают внешнюю и внутреннюю сторону стены, это будет удобно при выкапывании траншеи под ленточный фундамент.

Важные нюансы нанесения разметки

Для упрощения разметки можно заранее сделать из досок прямоугольный треугольник с требуемыми размерами сторон. Это значительно ускорит работу – достаточно будет натянуть веревки под соответствующим углом. Важно внимательно перепроверять каждое измерение несколько раз – ошибки будет исправить очень сложно, особенно после подготовки транши под фундамент. Если ранее вы не занимались строительством, надежнее обратиться к специалистам для возведения фундамента и стен.

Также рекомендуем прочитать другие наши статьи

Разметка садового участка: как правильно разметить границы?

Купив долгожданный кусочек загородной земли, не спешите осваивать новые территории. Для того, чтобы затраты были наименьшими, результаты эффективными, а внешний вид участка оригинальным и благородным, необходимо подготовиться к практическим действиям, составив подробный план. Предварительная разметка участка включает оценку земельных ресурсов, деление на зоны, выбор ландшафтного стиля и составление подробной схемы расположения дома, сада и других значимых объектов.

Определяя место расположения дома, грядок, клумб и дополнительных построек, необходимо сначала убедиться в правильности разграничения территории. Как правило, граница участка часто совпадает с забором, который и возводят в первую очередь.

Вынос границ по координатам

Точно разметить границы территории или восстановить утерянные данные об их расположении помогут только геодезические исследования. Первоначально разметка земельного участка по координатам заносится в кадастровый паспорт, поэтому при отсутствии данных следует сделать запрос в кадастровую палату. При помощи выписки с точными координатами границ специалисты указывают определенные точки. Сейчас данные мероприятия проводятся с помощью устройств GPS или электронного тахеометра, что гарантирует высокую точность информации. Обозначение границ происходит при помощи различных приемов межевания, простейший из которых – установка небольших кольев с натянутой между ними бечевкой.

Грамотная разработка проекта и составление подробной схемы помогут рационально расположить строения, посадки, коммуникации на дачной территории и избежать переделок

Уточнение границ поможет в дальнейшем без проблем продать или подарить участок, а также избавиться от претензий соседей и правильно зафиксировать ограду.

Учет природных характеристик

Перед началом планирования, кроме размеров и формы территории, важно обратить внимание на следующие особенности:

  • рельеф;
  • грунтовые воды;
  • тип почвы;
  • освещение;
  • розу ветров.

От рельефа местности – равнинного или холмистого –  зависит выбор расположения дома и сада, виды коммуникаций, определение ландшафтного стиля. Если на даче присутствуют овраги, канавы или естественные водоемы, это также необходимо отметить при составлении схемы.

Структура почвы влияет на выбор растений для участка, так как на песчаных, глинистых, суглинистых, гумусовых грунтах развиваются далеко не все овощи, фруктовые деревья или цветы.

О том, от чего зависит плодородие почвы, можно узнать из материала: https://diz-cafe.com/ozelenenie/ot-chego-zavisit-plodorodie-pochvy.html

Один из вариантов устройства дачного участка в регулярном стиле: плоский рельеф, дом находится в центре, граничит с зоной отдыха и окружен декоративными зелеными композициями

С уровнем грунтовых вод связаны мероприятия по устройству дренажных сооружений, колодца или скважины, а также выбор способов отвода ливневых стоков. Уровень подземных вод влияет и на урожайность плодовых деревьев.

Уровень залегания подземных вод можно определить самостоятельно в процессе устройства скважин или рытья колодца методом бурения, а также используя старые точки водозабора

Данные об освещенности и розе ветров помогут правильно установить коттедж, разместить сад и огород, грамотно выбрать виды растений.

Кроме обозначения внешних границ частной собственности существует внутренняя разметка приусадебного или садового участка. Обычно ее называют зонированием, так как вся территория условно делится на несколько основных зон:

  • жилую;
  • для отдыха;
  • садово-огородную;
  • служебно-хозяйственную.

Примерно 10-15% площади отводится под застройки – коттедж, летнюю кухню, подсобные помещения, беседки, гараж, бассейн и т.д. Около 15% отдается внутренним коммуникациям (дорожкам, стоянке, подъездному пути) и озеленению (цветники, клумбы, рокарии, живая изгородь). Львиная часть, примерно 70-75%, принадлежит саду и огороду (в различных пропорциях).

Зонирование участка происходит в произвольной форме: некоторые зоны обязательны (жилая, въезда, отдыха), другие могут быть упущены (парковка, детская, газон)

Основополагающим объектом является дом, поэтому именно с него следует начинать зонирование. Хозяйственные постройки должны находиться вблизи жилого здания и одновременно скрываться от глаз, предположим, в декоративных зарослях. Грядки и клумбы необходимо расположить в освещенной зоне, а растения, любящие тень, – возле дома или в саду. Некоторые плодовые кустарники (смородина, малина, крыжовник) отлично переносят полутень, поэтому их можно высаживать вдоль забора или с теневой стороны построек. Зона отдыха зависит от предпочтений хозяев дачи: это может быть территория вокруг бассейна, уютная полуоткрытая беседка или расширенная детская игровая площадка. Главное в зонировании – следовать принципам рационализма и практичности.

От выбранного стиля зависит общее восприятие дачной территории. На что она будет похожа? Возможно, это дикие заросли плодовых и декоративных растений со спрятавшимся внутри них небольшим уютным домиком. А может быть, красивый величественный  коттедж, окруженный россыпью цветников и прямыми, как стрелы, дорожками. Существует простое и доступное деление на 3 основных стиля, которое поможет понять, как правильно разметить участок.

В планировании участка поможет бесплатный онлайн-конструктор садового участка: https://diz-cafe.com/planirovshhik.html

Ландшафтный – природная естественность

Все элементы ландшафта расположены по принципу естественности, которая не признает четких и прямых линий, симметрии и правильности форм. Садовые деревья расположены в свободном порядке, между ними вьются извилистые тропки, сверкает ручеек, группы цветов напоминают скорее яркие лесные лужайки, чем организованные клумбы. Все выглядит натурально и живописно.

Разлом оврага, неправильные очертания почти естественных водоемов, неожиданные возвышенности – все должно указывать на то, что главным художником на этой территории является не человек, а сама природа. Даже материал дорожек должен быть максимально натуральным – камень, галька, песок.

Одно из оригинальных решений ландшафтного дизайна – сад в восточном стиле. Обязательными элементами являются водоем, деревянные мостики, водные и наземные растения, посаженные в произвольном порядке

Больше идей сада в китайском стиле: https://diz-cafe.com/plan/sad-v-kitajskom-stile.html

Регулярный – правильная геометрия

Для благоустройства местности в регулярном стиле идеально подходит плоский рельеф. Все объекты подчинены принципам геометрии: дорожки прямые, клумбы прямоугольные, овальные или круглые, кустарник высажен ровными рядами или симметричными композициями. Водоемы, как и площадки, также имеют четкие границы и определенную форму. Часто небольшие элементы дизайна выстраиваются вдоль условной оси или вокруг заданного центра.

Пример использования регулярного стиля – коттедж в окружении растительного декора. Центральное расположение здания, симметрично высаженные цветники и деревья – признаки английского стиля

Основные элементы английского стиля: https://diz-cafe. com/vopros-otvet/angliyskiy-sad-landshaftnyiy-dizayn.html

Смешанный – разумный хаос

Смешанный стиль является наиболее популярным в среде дачников, так как дает больше возможностей для устройства застройки и облагораживания территории. Некоторые элементы (грядки, садовые деревья) располагаются в определенном порядке, а другие (дорожки, клумбы, постройки) – хаотично. В результате получается уютный, аккуратный, живой загородный уголок для работы в саду или для воскресного отдыха.

Прекрасный образец смешанного стиля на участке Г-образной формы. Дом и баня располагаются асимметрично, часть растений высажена в хаотичном порядке, другая часть – ровными рядами

Один из примеров: сад в стиле кантри https://diz-cafe.com/plan/sad-i-dacha-v-stile-kantri.html

Подробно разобрав, как лучше разметить границы, можно приступать к составлению схемы. Для удобства можно использовать большой лист клетчатой бумаги или миллиметровки, на которой каждый квадратный метр равняется 1 квадратному сантиметру, то есть масштаб будет равен 1:100. Крупные объекты – дом, баню, грядки, теплицы, цветники, бассейн, гараж, плодовые деревья – можно вырезать из цветной бумаги и свободно перемещать по рабочему полю. Иногда во время таких экспериментов появляются новые интересные идеи.

Особого внимания при планировании требуют участки нестандартной, удлиненной формы. Чтобы придать им более живописный вид, используют оптические преграды и разделители в виде клумб, водоемов, смешанных композиций

Располагая элементы в центре или по краям участка, необходимо помнить о санитарных и противопожарных нормах, а также особенностях рельефа местности. Есть еще такая вещь, как дендроплан – он тоже не помешает.

Схема минимальных расстояний от дачных объектов до границы соседнего участка, которые необходимо соблюдать при строительстве или благоустройстве территории

Упростит дальнейшую деятельность и указание расположения электрических, канализационных и водопроводных коммуникаций, в том числе и подземных. Составленный самостоятельно план-схему можно предъявить в лицензированную организацию для составления официального плана, который согласуется в госучреждениях, а также использовать в работе с дизайнерами, строителями, архитекторами.

Оцените статью:

Поделитесь с друзьями!

Услуги по разметке земельного участка по координатам

Оплатить услуги





Спасибо, менеджер скоро с вами свяжется

Ваш статус

Физ. лицоЮр. Лицо

Услуга

МежеваниеВынос точекТехнический планАкт обследованияПодача документов в РосреестрИсправление кадастровых ошибок

Вид межевания

Межевой планУточнение границОбъединение земельных участковРаздел (выдел) земельного участкаПерераспределение земельных участков

Вид объекта

Жилой домКвартираГаражМашино-местоНежилое помещениеЗдание

Регион работ

Московская областьМоскваНовая МоскваСанкт-ПетербургЛенинградская область

Шоссе

ЩелковскоеГорьковскоеРязанскоеСимферопольскоеВаршавскоеКаширскоеКалужскоеКиевскоеМинскоеМожайскоеНосовихинскоеНоворязанскоеНоворижскоеПятницкоеЛенинградскоеДмитровскоеЯрославскоеУспенскоеЭнтузиастов

Внимание! Рассчитанная стоимость является ориентировочной и может быть, как выше так и ниже — в зависимости от условий проведения работ.
Важно! При заказе комплекса услуг гибкая система скидок.

От того, насколько профессионально проведена разметка границ участка, зависит очень многое. В частности, неправильная разметка земельного участка может привести ко многим правовым проблемам, спорам с соседями и придиркам со стороны государственных органов.

Если вы хотите, чтобы разметка дома на участке проводилась с учётом всех требований, обратитесь в компанию «Геодезическое Сопровождение Строительства». Мы проводим разметку забора на участке, разметку участка под сад и другие работы по заказу.

Богатый опыт и новейшее геодезическое оборудование позволяют нам выполнять разметку на земельных участках с максимальной точностью!

За год продуктивной работы мы успеваем провести

Межевание более чем для

3000

Участков

Технический план более чем на

2 800

Объектов

Топосъемка более чем на

400

Объектах

Сопровождение более чем на

200

Объектах

Почему все больше клиентов выбирает именно нас!

Большой штат специалистов

В штате 8 кадастровых инженеров с действующими аттестатами. При возникновении так называемого «человеческого фактора» (болезнь специалиста, семейные обстоятельства, кризис жанра и пр.) Ваш проект будет передан другому, не менее квалифицированному, кадастровому инженеру. Таким образом, работы по проекту будут проходить согласно определенному графику, независимо от обстоятельств;

Количество довольных клиентов постоянно растет

Мы обслужили только за последний год более 10 000 Клиентов. Это даёт Вам уверенность в выборе компании. При таком количестве выполненных объектов, мы столкнулись со всеми возможными проблемами. И уже знаем, как их безболезненно решить, а лучше предотвратить!;

У нас самое лучшее оборудование!

Мы не экономим на оборудовании. Современное оборудование только фирмы Leica(производство Швейцария), которое является самым дорогим и точным. Не старше 2 лет. Позволяет измерять Ваш участок с точностью до 1 см!

ООО «ГСС» — надежный партнер

Мы состоим в лучшей СРО (НП «ИСПб- СЗ»), в которой нет фирм однодневок и невозможно вступить «купив» специалистов;

Единственные, кто готов дать гарантию на работы

Даём гарантию на работы 3 года от кадастровых ошибок. А такую гарантию мы даём потому что мы уверены в своей работе;

Система оповещения клиентов об этапах сделки

Только у нас автоматизированная система емайл и смс- оповещения клиентов об всех этапах работ. Вы всегда будете знать, что с Вашим объектом;

Своевременная проверка оборудования

Каждое оборудование проходит ежегодную поверку в специализированных сервисах, что в разы уменьшает возникновение ошибки;

Работы под ключ, документы на руки!

Выполняем работы «под ключ». Сдадим документы на получение выписки из ЕГРН и получим сами выписку из ЕГРН. Также предоставляем ДОСТАВКУ документов НА ДОМ;

Свои бригады геодезистов

В штате 12 своих геодезических бригад, с полным комплектом геодезического оборудования. Что позволяет приезжать к Вам на объект только тогда, когда Вам удобно! В том числе и по выходным. Например в субботу в 13:00, т.е. можем приехать в точно назначенное время;

Эффект одного окна

У нас в штате геодезисты, кадастровые инженеры, картографы, юристы, геологи, экологи, менеджеры;

Бесплатная юридическая консультация

Мы даем год бесплатной юридической консультации, по выполненным работам. Выгода — Вы всегда можете позвонить нам и получить полноценную консультацию;

Менеджеров хватит на всех!

ТОЛЬКО у нас к каждому клиенту, к каждому договору «прикрепляется» ответственный менеджер, с которым можно связаться в любое удобное время.

Заказывайте разметку Вашего участка у профессионалов! Ошибка на этом этапе уже неисправима, обращаясь к нам Вы получите замеры с максимальной точностью. Любые вопросы и консультация по телефонам совершенно бесплатно, звоните!

СПБ: +7 (812) 425 — 68 — 79 МСК: +7 (499) 938 — 85 — 00

или

Посмотрите наше видео и сомнений не останется

МЫ ЛИДЕРЫ НА РЫНКЕ КАДАСТРОВЫХ И ГЕОДЕЗИЧЕСКИХ УСЛУГ

Успешно завершенные объекты

Закажите нашим геодезистам разметку участка

Наши сотрудники работают профессионально и ответственно, при этом цены на разметку участка выставляются без переплат, так что вы получите лучший результат без значительных затрат. Добросовестная, соответствующая всем требованиям закона геодезическая разметка участка поможет вам составить необходимые документы, избежать споров с соседями, организовать дальнейшее строительство и благоустройство.

Закажите разметку границ частного владения, укажите требования — мы обязательно учтём их. Точная стоимость разметки участка зависит от площади территории, дополнительных объектов и строений и других факторов. Это относится и к разметке садового участка, и к любой другой схожей работе.

Если вы хотите узнать цену разметки земельного участка геодезистом, то обратитесь к нам. Мы ответим на все ваши вопросы, и вы сможете оформить заказ в самое ближайшее время.

Только оборудование LEICA

Геодезисты в финской спецодежде

Выезжаем на объект даже в выходные!

Опыт не менее 5 лет!

Наш Инстаграм

Отзывы

Подготовка и разметка участка — Строительный журнал Palitrabazar.

ru

Технология разметки участка под фундамент

Любой дом должен обладать надежным и устойчивым фундаментом. При строительстве загородного дома, необходимо знать, как разметить фундамент, ведь от качества опоры зависит эксплуатационный срок здания и уровень комфортности при проживании в нём.

Разметка для дома позволит ориентироваться в точном расположении объекта на участке. Ошибок в этой работе быть не должно. Это влияет на устойчивость и прочность фундаментной основы. Процесс разметки предполагает распределение всех величин с составленного плана на участок. То есть на земле осуществляется разделение с учетом формы дома и его размеров.

Подготовка к разметке фундамента

Перед тем как разметить фундамент своими руками составляется проект будущего здания. При этом определяется площадь объекта, внешний вид строения и планировка отдельных помещений. Проект привязывается к участку, где будет проводиться строительство. Сначала проводятся работы по исследованию грунта, а затем осуществляется разметка основания.

Для проведения разметки потребуются следующие инструменты:

  • Колышки из металла или дерева.
  • Строительные уровни.
  • Рулетка и отвес.
  • Нивелир и лазерный дальномер.
  • Шнур.
  • Доски и обрезки арматуры.
  • Перед тем как сделать разметку под фундамент, необходимо произвести подготовительные работы:

      Демонтируются старые строения, убирается мусор и лишние насаждения на участке.
  • Площадка выравнивается в горизонтальной плоскости, устраняются все углубления и холмы.
  • Подготавливается проезд для транспортных средств, которые будут подвозить строительные материалы и вывозить ненужный мусор. После очищения дороги, ее рекомендуется присыпать гравием для удобного проезда во время дождя.
  • Отдельно подготавливается место для складирования разнообразных материалов.
  • Перед строительными работами стоит возвести забор, чтобы защитить строительные материалы.
  • Продумайте подведение электричества, воды, монтаж санузла, а также временное жилье.
  • Разметка начинается с любой стороны строения. Это может быть фасад или боковая часть постройки. При использовании рулетки стоит отдать предпочтение изделиям из металла, которые имеют длину более 10 м. Модели из ткани не гарантируют точность измерений и провисают при замерах.

    Для осуществления обноски рекомендуется использовать бруски (не менее 10 штук), колья (примерно 19 штук), а также шнуры, доски и веревки. Иногда применяются куски арматуры, которые вбиваются в грунт. Они должны быть п-образной формы.

    Участок выбирается с учетом следующих факторов:

    • Перспектива проведения всех коммуникаций.
    • Состояние дорог.
    • Географическая привязка к сторонам света.

    Важнейшим предназначением разметки является осуществление правильной ориентации будущего строения, относительно местности. Это позволит возвести строение с учетом стандартных технологических правил.

    Этапы выполнения замеров

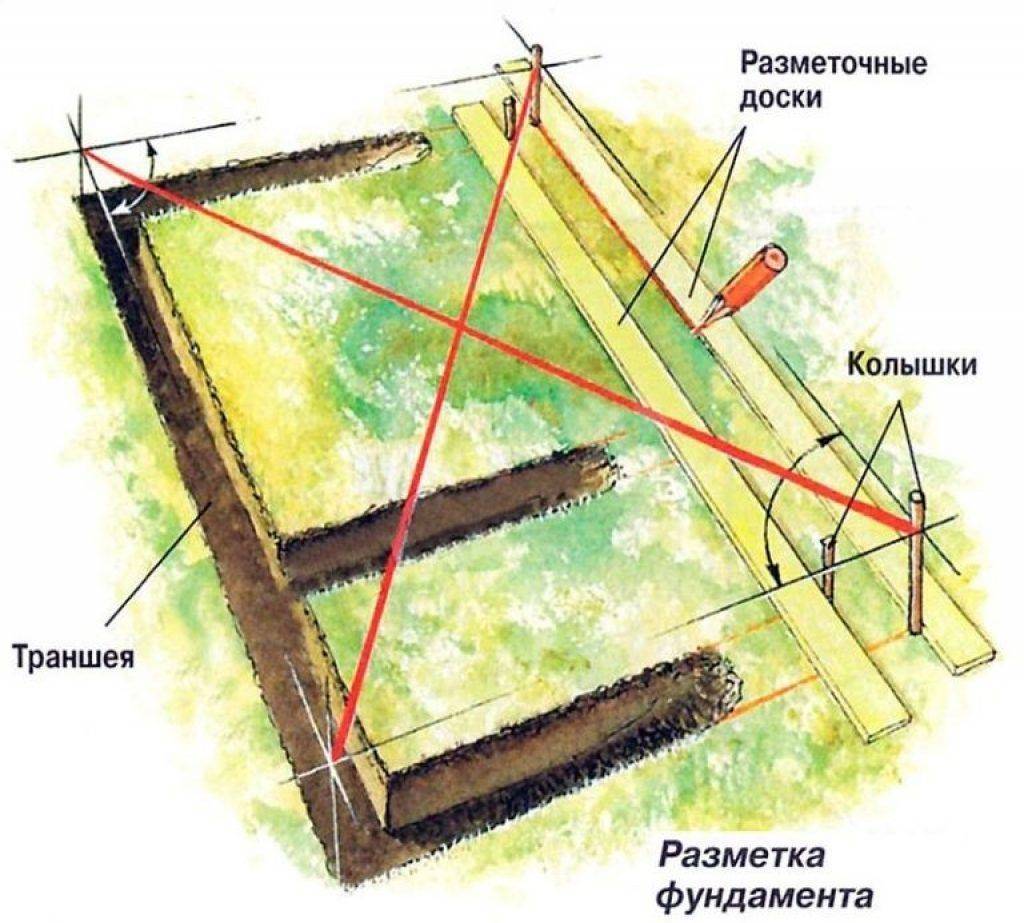

    Правильная разметка под фундамент состоит из нескольких этапов. Прежде всего, определяется основная точка, которой является правый угол постройки. Он устанавливается с учетом проектного задания. В данную точку монтируется первый колышек.

    Начало разметки

    От колышка откладывается расстояние, которое равняется размеру фундамента. Проведенный отрезок должен быть параллельным фронтальной линии. Внутрь промеряется перпендикулярная направляющая. При этом полученный угол должен составлять 90 градусов. Угол выверяется нивелиром.

    Обозначение внешних границ выполняется следующим образом:

      Берется шнур размером 12 метров.
  • От начала шнура делаются метки на 4 м, а затем на 3 м. Отметина фиксируется брусом.
  • Начало шнура крепится на одной линии, а метка в 4 м устанавливается перпендикулярно ей.
  • Остаток шнура соединяется с началом. При этом угол между самыми маленькими частями веревки прямой.
  • Таким же способом размечаются другие элементы. Если диагонали полученного прямоугольника одинаковые, то углы прямые.

    Внутренние границы

    Решая, как разметить фундамент своими силами, стоит уделить внимание правильным замерам внутреннего контура. Толщина фундамента не должна быть менее 45-50 см. Это расстояние отмеряется внутрь от наружных границ и обозначается колышками. Если планируются внутренние несущие стены, то также выполняется дополнительная разметка. В каждом элементе прямоугольной или квадратной формы проверяется равенство диагональных линий.

    После выполнения разметки, все значения поверяются еще раз и в нужных местах устанавливаются колышки. Данная работа должна проводиться с ответственностью, а замеры тщательно поверяться. Даже небольшая погрешность при расчетах повлияет на качество опоры. Правильная разметка углов помогает в дальнейшем минимизировать давление на грунт.

    Выполнение обноски

    После завершения работ по разметке производится обноска. Данный этап процесса считается необходимым для контрольных замеров. Все контуры будущей конструкции выносятся на поверхность земли. Верхний слой убирается и выполняется углубление на размер штыка лопаты.

    Обноска — это монтаж столбиков из дерева, которые попарно вбиваются в почву на расстоянии 1,5-2 метра от угла основания. Обноска позволяет создать правильный контур вертикальных плоскостей. При этом плоскости имеют по паре столбиков. Горизонтальные детали столбов должны располагаться на одном уровне.

    Высота обноски равняется высоте основанию строения. Разметка глубины траншеи выполняется от обносков. При этом периметр независимо от характера рельефа должен быть одинаковым.

    Использование нивелира

    Лазерный нивелир представляет собой уровень для произведения разметки. Внутренний пузырьковый уровень позволяет проконтролировать, ровно ли установлен нивелир. В современных моделях присутствуют автоматические механизмы, настраивающие уровень положения. Решая, как разметить фундамент своими силами, можно применить данный прибор.

    При этом выполняются следующие действия:

    1. От отметки угла здания, с помощью нивелира вычисляется и проводится линия, которая должна совпадать с одной из стен будущего здания.
    2. Все замеры производятся из одной отправной точки. Это позволит повысить точность выполняемых замеров.
    3. Нулевая отметка выполняется на каком-либо видимом элементе.

    Особенности разметки ленточного фундамента

    Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.

    Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.

    Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:

    • По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
    • По санитарно-бытовым нормам не менее 3 метров.

    Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.

    На верхней детали обноски забиваются гвозди для отметок:

    1. В центральной части метка для оси стен фундамента.
    2. Слева и справа от осевой — метка для ширины основы;
    3. Дальше обозначается ширина подушки под основу.

    Как разметить столбчатый фундамент?

    Столбчатый фундамент представляет собой более простой вариант свайного основания. Под столбчатый фундамент по осям постройки монтируются прямоугольные или круглые опоры в вертикальном положении. Их необходимо установить в самых нагруженных участках здания: в будущих углах здания, а также в местах пересечения несущих конструкций.

    Разметка подобного фундамента требует сооружения обноски. Размер элементов зависит от высоты будущей основы. Обноска выполняется при помощи досок. Каждая пара должна располагаться друг против друга. Каждая из них ограничивается шнуром. При этом получается прямоугольник или квадрат. Все углы должны быть прямыми.

    Столбы нужно располагать на одном уровне. Контрольные веревки выполняются по отметкам, которые делаются при помощи гидроуровня. В местах пересечения шнура монтируются колышки, которые обозначают места под бурение углублений для опор.

    Затем убираются шнуры. На местах колышек выкапываются выемки. В углубления монтируются сваи и заливаются цементным раствором. После этого выполняется разметка основной части фундамента. Она выполняется в соответствии с общими правилами разметочных работ.

    Разметка плитного фундамента

    Плитные виды фундамента применяются на участках с проблемным грунтом. Они считаются самыми надежными из всех видов оснований. Применяются на почвах с близким расположением грунтовых вод, на заболоченных или торфяных участках.

    Данный вид основы называется плавающим, так как при движении грунта, он как бы перемещается по волнам. Фундамент представляет собой монолитную плиту из железобетона. При любых изменениях грунта нагрузка равномерно распределяется по всей плите, что предотвращает любые нарушения в постройке.

    В этом случае разметка фундамента под дом мало чем отличается от обычной разметки. Также определяются углы, расставляются колышки и натягиваются веревки.

    Перед работами нужно точно знать общую площадь фундамента и площадь каждой плиты. Площадь всех элементов складывается и сравнивается с общей площадью.

    Если знать, как правильно разметить фундамент, а также придерживаться технологии проведения разметки то можно выполнить точные замеры и возвести прочный и качественный фундамент. При самостоятельном выполнении работ необходимо четко следовать инструкции.

    Тонкости разметки участка под фундамент

    От правильной разметки зависит устойчивость и целостность строения. Грунт под фундаментом имеет свойство усаживаться, это может привести к разрушению постройки в ближайшем будущем. Первым и одним из самых важных этапов при построении дома является разметка участка под фундамент.

    Разновидности конструкций

    Как известно фундамент — это основа каждого дома. В зависимости от типа и состава почвы и его применения различают несколько видов. Его основная задача — переносить тяжесть дома на грунт.

    Что в первую очередь нужно сделать при строительстве:

    1. Провести анализ почвы.
    2. Сделать качественную планировку. Как разметить участок под фундамент, особенности работ и расчеты — это первый и важнейший этап работ.
    3. Сделать гидроизоляцию, для этого применяется столбчатый или свайный фундаменты
    4. Приобрести качественные материалы.

    Виды фундамента

    Ранее использовали один основной тип фундамента — бетонный, им выложена добрая половина советских построек. Сейчас же есть дома совсем без фундамента. В основном безфундаментные здания строятся для хозпостроек. Построить дом без основы можно одним из простых способов. Способ заключается в сооружении основания из столбов-опор, на этих опорах и будет держаться постройка.

    Ограждение участка под строительство

    Различают такие виды конструкций:

    • Ленточный. Это фундаментальная конструкция в форме ленты, вкопанная в основу здания. Ленточный фундамент кладут для того, чтобы достать до трудносжимаемого участка земли. Ширина зависит от веса дома, чем больше ширина фундамента, тем менее будет давление на землю. Глиняная почва или почва с подземными водами не является проблематичной для монтажа ленточного фундамента. Не рекомендуется такая «подошва» при особо неравномерной структуре грунта.
    • Фундамет-плита представляет собой заасфальтированную площадь. Нагрузка при такой конструкции минимальная, но при этом она наиболее подвергается разрушению из всех типов сооружений.
    • Столбчатый и свайный фундамент. Эти два вида схожи, но не одинаковы. Они предназначены для самых сложных почв (для болотистых местностей). Такие фундаменты закладываются с помощью забивания и вкручивания свай в землю.
    • Комбинированные типы — фундамент с цокольным этажом. Для этого вырывается котлован, в нем монтируют стены цокольного этажа, следом заливается пол.
    • Столбчатый. Производится посредством расположения столбов по углам, и районам пересечения стен. При таком фундаменте нельзя строить цокольный этаж.
    • Монолитный фундамент употребляется при постройке нетяжелых деревянных конструкций.
    • Плиточный — это один из монолитных фундаментов, в качестве пола часто применяют монолит.
    • Плавающий фундамент применяется на насыпных грунтах и местности с обильными грунтовыми водами.
    • Винтовой фундамент. Состоит из винтовых свай, предназначен для почв с грунтовыми водами и оползнями.

    Подготовка земли под фундамент

    Подготовка участка к разметке

    Перед осуществлением работ следует позаботиться о наличии инструментов. Для разметки своими руками понадобятся:

    • Металлическая рулетка.
    • Проволока из бечевки или стали.
    • С десяток деревянных кольев.
    • Отвес и гидроуровень.
    • Арматурные обрезки
    • Лазерный дальнометр и нивелир.

    Перед тем как отметить расположение строений на почве постройки, необходимо подготовить строительный проект и подготовить площадку. Проект должен составляться с учетом размера постройки, особенности почвы, толщины будущих стен, наличия цокольного этажа, размещения канализации и вида стройматериала для застройки. Стандартная технология укладки подразумевает сохранение прямоугольности.

    Плотность грунта, качество материала и глубины траншеи влияет на конструкцию фундамента — вертикальный (глубина до 1 метра), с уклоном (глубина более 1 м).

    При подготовке участка нужно очистить площадку от мусора, выровнять поверхность, для этого выравнивается почва, удаляются все ямы и бугры.

    Стоит изначально подготовить хорошее место хранения для стройматериала, а также предусмотреть место для складирования отходов — его следует расположить так, чтобы обеспечить возможность подъезда транспорта для вывоза мусора. Непосредственно в процессе монтажа понадобятся вода и электроэнергия, обеспечение этих и подобных благ цивилизации будет обязательным.

    Внешние границы

    Организация рабочего процесса по разметке участка под фундамент проходит в несколько этапов. Первой в списке идет начало разметки. Разметка участка – это очень важный процесс, при несоблюдении определенных правил и пропорций может возникнуть погрешность, которая в будущем способна привести к разрушению постройки.

    1. Первый колышек вбивается следующим образом: чтобы он располагался наиболее близко границе площадки. От первого колышка отмеривается ровная линия по длине, она обязана проходить параллельно фронтальной границе. Таким же образом отмеривается линия по ширине.
    2. Получившийся угол должен равняться 90 градусам. Чтобы проверить правильный ли получился угол, нужно использовать лазерный реливер. При отсутствии подобного прибора, можно воспользоваться альтернативным угольником, имеющим стороны не меньше одного метра.
    3. Вертикальная отметка выполняется своими руками на случай монтажа сборной блочной конструкции. Для этого подготавливается несколько реек-раскладок, со специальными делениями, стандартный шаг равен 20 сантиметрам.

    Обозначение границ фундамента

    Рейки вбиваются по всем наружным углам, они должны быть в вертикальном положении. Раскладки погружаются в грунт до момента, когда первая метка (нулевая) не выйдет на поверхность фундамента. Для проверки можно применить теорему Пифагора — треугольник, имеющий стороны 3,4, 5, имеет прямой угол, который образовывается за счет примыкания меньших сторон к большей. Практически эта работа проводится таким образом:

    • Берется шнур длиной 12 метров.
    • От начала веревки делается отметка на первых 4 м, затем отмечается каждые 3 м.
    • Шнур крепится на первой линии разметки, участок, где отмечены первые четыре метра, нужно сделать перпендикулярно началу шнура.
    • Оставшийся конец веревки должен скрепляться с началом, таким образом, получившийся угол между меньшими по длине частями будет прямым.
    • Если концы веревки не соединились, то есть погрешность в расчетах, в таком случае нужно корректировать величину участка и перемещать колышки.
    • Для фундаментной разметки участка лучше подбирать правильную (целую) величину угла.

    Внутренние границы

    Начинать разметку внутреннего контура следует только после осуществления внешней контурной разметки. По рекомендации специалистов, оптимальная толщина фундамента — минимально 40 сантиметров. Толщина отмеривается от внешних границ, внутренние границы фиксируются колышком.

      Если у сооружения есть внутренние несущие стены, внешняя и внутренняя разметка производится подобным способом. Для того чтобы уменьшить давление на грунт при разметке каждого имеющегося угла, нужно проверять равенство диагоналей квадрата.

    Рытьё траншеи по линии границы

    Заключительный шаг — обнесение внутренних границ.

    Последним этапом является обноска границ. При этом все расчетные данные будущего построения отмечаются на поверхности площадки. Перед обнесением удаляется верхний земляной слой.

    • Обнесение выполняется деревянными рейками, они монтируются в грунт по ширине на расстоянии — полтора, два м. от угла. При натяжении шнура, полученное обнесение формирует контур из плоскостей, одна плоскость должна захватывать несколько столбиков.
    • Планки обязаны быть приколочены по одному уровню. От высоты обноски зависит длина основания сооружения. Правильное обнесение – одного размера, с учетом склона и рельефности поверхности, так как высота фундамента измеряется от основания в глубине траншеи до обнесения.
    • Основной порядок разметок одинаков для многих фундаментов независимо от величины траншеи, конструкции фундамента.

    Соблюдая инструкции, вполне возможно смонтировать разметку самостоятельно.

    Особенности монтажа

    При планировке создания общего котлована выемку земли лучше осуществлять машинным способом (экскаватором). Ручной метод будет слишком длительным. Этапы работ производятся в том же порядке, что и для ручной обработки грунта.

    Необходимо учесть о следующие моменты:

    • Граница траншеи должна быть превышать величину фундамента, специалисты рекомендуют отступать от каждой стены на полметра.
    • Обноска шнуром может препятствовать передвижению техники, поэтому ее следует хорошо закрепить. Для этого границы отсыпаются песком или по всему периметру нужно набить примечательные колья.
    • Контроль за выемкой котлована должен осуществляться обязательно, так как экскаватор ковшом, вероятно, захватит лишнюю часть участка.
    • После размещения обноски на уровне натягивается шнур, от которого с помощью отвеса можно проконтролировать наружную фундаментную сторону при монтаже.
    • На уровне основания котлована натягивают шнур либо проволоку. Это необходимо для точной укладки подушки под блоки.
    • После того, как разметка участка под фундамент окончена, можно приступать к монтажу последнего.

    Грамотно готовим участок к строительству

    Вот сбылась мечта, и вы стали обладателем земельного участка, на котором собираетесь построить себе дом. На руках у вас уже подписанные правоустанавливающие документы, план участка, с обозначенными границами. Теперь можно начинать строиться. Но перед тем, как начать строительные работы, необходимо подготовить к ним участок. Но что же включает в себя подготовка участка к строительству? На самом деле, перечень работ, которые нужно сделать до начала строительства, не такой уж и маленький, и зависит он не столько от пожеланий хозяина, а скорее диктуется необходимостью. Сюда входят работы по подготовке почвы, составлению плана построек, подводка необходимых для строительства коммуникаций, постройка хозпомещений, без которых на этапе строительства не обойтись. Но давайте остановимся подробней на основных пунктах этого списка.

    Подготовка участка к строительству

    Виды работ при подготовке к строительству

    Перечень работ по подготовке участка к строительству условно можно разделить на две группы —

    • на работы внутри площадки;
    • наружные подготовительные работы.

    Провести и те и другие подготовительные работы очень важно.

    Работы внутри площадки состоят из:

    • определения мест расположения коммуникаций;
    • удаление деревьев и пней;
    • выравнивания территории;
    • пересадки необходимых растений;
    • уборки и вывоза мусора с участка;
    • работы с коммуникациями;
    • возведения забора;
    • строительства хозпомещений, необходимых на данный момент, и прочего.

    Если на территории находятся разрушенные помещения с подвалом или погребом, то необходимо их снести.

    Первым этапом подготовительных работ является зачистка участка

    Подготовительные работы внутри площадки

    Зачистка участка – дело не быстрое. Первым делом, нужно очистить землю от травы, кустов и деревьев, убирая при этом обязательно и корни. Производить удаление деревьев на участке, находящемся в личной собственности, можно без разрешения. Если у вас уже есть план будущего участка, то на этом этапе можно высадить хвойные и плодовые деревья, если они не будут мешать дальнейшим строительным работам.

    Геодезические работы. Перед началом строительства, необходимо провести геодезические работы для определения уровня залегания грунтовых вод и типа почвы. Проведение анализа этих данных специальными приборами позволит правильно определить необходимый тип фундамента и нужную глубину. Такие данные будут нелишними и при планировании дренажных систем участка, а это обеспечит надежность будущего дома.

    Изучение почвы делается для определения ее глубинных и поверхностных свойств. Анализ проводится по 20 параметрам, включая кислотность и прочность почвы, а по окончании проведения процедуры, специалисты предоставят вам рекомендации, как улучшить состояние почвы, и какой тип фундамента необходим для строительства на данном участке.

    Выравнивание поверхности участка. При правильном проведении подготовительных работ необходимым является и выравнивание поверхности участка. Для таких целей лучше нанять специальную технику. Бульдозеры быстро срежут холмы и выровняют овраги на участке. Такая подготовка необходима для правильного функционирования будущей дренажной системы, а, как следствие, и для долговечности фундамента.

    Сохранение плодородного слоя почвы. Очень важно при подготовке к строительству сохранить плодородный слой почвы для будущего сада, огорода и газона. Уберечь на все 100% плодородный слой от строительных материалов и мусора, обычно не получается. Поэтому нужно бульдозером снять верхний слой грунта и высыпать его на дальней стороне участка, где он не будет мешать строительству.

    Удаление верхнего плодородного слоя нужно делать при хорошей погоде, без осадков.

    После завершения строительства, снятый слой можно будет распределить на участке для посадки растений.

    Разметка на зоны. Перед началом строительных работ необходимо участок разделить на зоны. Нужно решить, где на участке можно складывать строительные материалы, а где можно будет временно хранить мусор. Нужно обозначить место для строительной и другой техники и построить помещение для строителей. Продвижение техники ко всем строительным объектам должно быть свободным.

    Разметка участка на функциональные зоны

    Колодец или скважина. Еще один важный момент – колодец или скважина на участке. Вода для строительных работ – вещь необходимая, а нужно ее будет много. Колодец для таких целей является довольно удобным источником воды. Рыть его нужно на равном расстоянии от будущего дома и хозяйственных строений.

    Если вы остановите свой выбор на скважине, как альтернативе колодцу, то доверьте это дело специалистам. Это поможет избежать неприятностей в виде быстрого заиливания скважины.

    Все вышеперечисленные мероприятия по подготовке участка должны быть проведены.

    Наружные подготовительные работы

    Наружные подготовительные работы могут быть самыми различными. Все будет зависеть от населенного пункта, в котором у вас расположен дом. Но хотелось бы обратить внимание на такой важный фактор, как подъездные пути к стройке.

    Если вы строитесь в дачном поселке, то устройство подъездной дороги не займет у вас массу времени. В большинстве случаев, дороги уже есть. Но, если стройка будет на неосвоенном месте, нужно будет решать проблему с доставкой материалов и проездом техники. Своевременное решение этого вопроса облегчит вам и строительство, и последующую жизнь в доме.

    Делаем самостоятельно: как разметить участок под фундамент

    Как разметить участок под фундамент? Такой вопрос волнует многих. Разметка фундамента — это второй пункт, следующий после составления проекта по застройке здания. Изначально, перед тем как начать рыть котлован или траншею под фундамент, потребуется сделать его маркировку. В зависимости от того, как разметить участок под фундамент, будет обусловлено его качество и созданы дальнейшие соответствующие условия для последующих этапов застройки по прочности и надежности возводимого сооружения.

    Правильная разметка фундамента зависит и от уровня знаний и пониманий застройщиком этого процесса. Этот процесс представляет собой перенос в реальном размере очертаний будущего фундамента с плана строения, выполненного в масштабе, на земельный участок. Грамотная разметка участка под фундамент должна быть выполнена предельно точно, так как под нее впоследствии будут ровняться все прямые углы основания между стенами, а также длины стенок и их толщина.

    Разметка под фундамент — нанесение контура для будущего основания конструкции, который размечается шнурами, натягиваемыми вдоль наружных и внутренних стен бетонного основания, крепящихся при этом к самостоятельным деревянным рамкам.

    Подготовительные работы

    Конечно же, идеальным было бы перед началом строительства иметь готовый план строения с размещением его на будущем участке с учетом всех характерных черт рельефа, почвы, а также строительных норм. Однако зачастую, перед застройщиком оказывается лишь штампованный чертеж, его еще необходимо будет потом правильно сопоставить с реальным местом постройки.

    Перед тем как сделать разметку территорию под фундамент дома необходимо очистить от мусора, скосить траву и выкорчевать все кусты. Участок земли под разметку фундамента должен быть абсолютно ровным, возможен незначительный его уклон, который обязательно следует учесть при разлиновке.

    Итак, для разметки участка понадобятся следующие приборы:

    • стальная рулетка длиной 10-20 м;
    • деревянные колышки длиной 40-60 см и диаметром 50-70 мм;
    • строительный деревянный или мерный веревочный треугольник со сторонами 5:4:3;
    • доски длиной 120-150 см и толщиной 2-3 см;
    • длинные деревянные столбы, колья по 150 см длиной и диаметром 140-180 мм;
    • крепкий шнур — стальная проволока или шпагат;
    • молоток, гвозди, нивелир и ножницы.

    Труднее всего разметить участок под универсальный и распространенный ленточный фундамент. Разметка под фундамент иных основ при персональном варианте строительства (плитного и столбчатого) имеет возможность использовать частные эпизоды единого способа разлиновки.

    Располагать архитектурное строение рекомендуется на предельно гладкой поверхности с учетом удобной проводки всех жилищных коммуникаций к нему. СНиПы оговаривают пункты строительства дома, например, расположение фундамента в пределах 3 м от границ с соседями и 5 м от переднего рубежа домовладения.

    Как правильно сделать разметку своими руками

    Поэтапное руководство о том, как правильно сделать разметку под фундамент самостоятельно, состоит из следующих пунктов:

    1. Одним из главных критериев укладки фундамента является его идеальная горизонтальность. Для ее обеспечения необходимо выбрать реперную (контрольную) точку одного из углов и одной из стен будущего фундамента. При помощи нивелира эту точку при установке можно привязать к любой постоянной по высоте отметке. Этот эталон будет нулем высоты для будущего строительства.
    2. На расстоянии 1 метра от каждого конца обозначенной первой стенки фиксируются деревянные рамки.
    3. Далее на эти рамки натягиваются шнуры, которые обозначат будущие внутренние и внешние стороны стенок, а горизонтальное их положение нужно будет проконтролировать с помощью строительного уровня.
    4. Затем потребуется отмерить прямой угол с помощью строительного треугольника, чтобы вычислить расположение следующей прилегающей стены.
    5. Аналогично устанавливаются другие 2 рамки, которые обозначат границы второй стены (см. п. 2).
    6. Подобным образом размечаем границы оставшихся 2 будущих стенок, если строение прямоугольное.

    Когда вся разметка под фундамент завершена, необходимо проверить все углы, чтобы они были идеально прямыми. Проверить это можно следующим образом: отмерить от одного угла 30 см вдоль шнура и 40 см вдоль другого шнура, затем сделать отметки.

    Если соединить обе эти отметки между собой прямой линией, то она должна составить ровно 50 см. Такой результат будет означать, что угол идеально прямой. Если фундамент прямоугольный, то при контрольной сверке его диагонали будут равны между собой.

    Особенности применения разметки под фундамент

    Разметка под фундамент нужна для обозначения его контура, по которому сверяют не только ширину траншеи, но и ее глубину. Поэтому она должна быть строго горизонтальной. Ориентируясь на натянутый шнур, измеряется глубина котлована, то есть расстояние от его дна до разметки, которое по всему периметру должно быть одинаковым. Таким образом, бетон везде будет залит равномерно, а ориентир по высоте фундамента касательно верхней кромки прямостоящей опалубки при этом также должен быть расположен на одном уровне с разметкой. Все горизонтали обязательно промеряют строительным уровнем.

    Разметка участка под основание — не такая уж и трудная процедура как в технологическом, так и в физическом плане. Ее вполне можно выполнить и самому за 2-3 часа. Если фундамент имеет немного непростую конфигурацию, то для разметки участка понадобится разделить его на элементарные составляющие. Удачи!

    Разметка участка под строительство дома и типичные ошибки

    Прежде чем приступить к строительству дома на участке, необходимо определиться:
    — какого типа дом будет возведен на купленной земле. Это может зависеть от типа почвы на участке. Например на торфяниках очень тяжелый дом ставить где то не целесообразно, хотя и можно…
    — планируете ли вы проживать в доме круглогодично, или только сезонно — весной, летом и осенью…
    — из какого материала планируется возводить дом: из кирпича/блоков, бруса/бревна или же каркасно/щитовой…

    Определившись с этими моментами, нарисовав план будущего строения (а возможно и распланировав другие постройки на участке) можно потихоньку приступать к началу постройки дома.

    Касаясь вопроса планировки дома и построек, хотелось бы затронуть тему расположения дома на самом участке, поскольку он затрагивает вопрос разбивки участка строительства.
    Многие совершают ошибку, заключающуюся в несоблюдении так называемой «красной линии», которая ограничивает ваш участок.

    Однозначного ответа что это такое — «красная линия», почему то никто сказать не может — даже местные архитекторы по разному отмечают эту линию на картах.
    На тематических форумах разбито немало копий на эту тему.

    Можно взять за правило, что красная линия ограничивается периметром вашего участка — тогда вы не ошибетесь точно.
    Это будет справедливо для относительно больших участков, на которых нет особых проблем с расположением будущего дома на участке… чего не скажешь о «небольших» участках в 6 соток… да еще находящихся среди застроенных соседей.
    В этом случае соблюдение норм и СНиПов по возведению дома может быть очень проблематичным делом.

    В любом случае, несоблюдение красной линии может привести в дальнейшем к проблемам с соседями и даже к сносу построенного дома.

    Лучше всего, конечно же, перед строительством получить разрешение на оное и получить согласованные бумаги в местной архитектуре, заодно получив все точки выноса для постройки будущего дома.
    Однако это стоит денег и, зачастую, не малых.
    К примеру расстояние между домом и границей с соседом должна составлять не менее 3-х метров, причем расстояние это меряется не от вашей стены дома, а от свеса крыши.
    Расстояние от дома до проезжей части — не менее 5 метров… Что тоже иногда выполнить крайне сложно.

    При разбивке участка под строительство дома первое, что необходимо сделать — найти нулевую точку на участке — нулевой уровень.
    И уже от нее производить все последующие разметки.

    Разметку будущего дома на участке следует производить с помощью геодезических приборов…

    Разбивка здания на участке — важная и ответственная процедура, от точного выполнения которой в большой степени зависит безупречность работы конструкций всего сооружения. Проектная разметка дает основные характерные точки здания. Обычно их обозначают колышками и вбитыми в них гвоздями. Точки выносятся проектировщиком с помощью геодезических приборов.

    Сделав точную разметку, старайтесь не потерять эти отметки и не передвигать их — иначе в процессе строительства будут проблемы.

    Был один случай, когда зять разметил рулеткой свой будущий дом, а начав строительство с ужасом обнаружил, что все размеры не сходятся на 30 см!!!
    Оказалось, что его любимая теща случайно перерубила метр. И чтобы не расстраивать любимого зятя — склеила рулетку (укоротив ее таким образом на 30 см) и ничего ему об этом не сказала.

    Так что помимо всего прочего — следите внимательно за используемым инструментом — он должен быть исправен!!!

    Перед возведением стен дома еще раз внимательнейшим образом проверьте фундамент на соответствие размеров.
    Перед началом кладки стены расширить фундамент еще есть возможность, а вот после — уже нет, что приведет к очень опасным последствиям в дальнейшем.

    конструкции, виды оснований, инструкция по шагам, особенности монтажа

    От правильной разметки зависит устойчивость и целостность строения. Грунт под фундаментом имеет свойство усаживаться, это может привести к разрушению постройки в ближайшем будущем. Первым и одним из самых важных этапов при построении дома является разметка участка под фундамент.

    Разновидности конструкций

    Как известно фундамент — это основа каждого дома. В зависимости от типа и состава почвы и его применения различают несколько видов. Его основная задача — переносить тяжесть дома на грунт.

    Что в первую очередь нужно сделать при строительстве:

    1. Провести анализ почвы.
    2. Сделать качественную планировку. Как разметить участок под фундамент, особенности работ и расчеты — это первый и важнейший этап работ.
    3. Сделать гидроизоляцию, для этого применяется столбчатый или свайный фундаменты
    4. Приобрести качественные материалы.

    Виды фундамента

    Ранее использовали один основной тип фундамента — бетонный, им выложена добрая половина советских построек. Сейчас же есть дома совсем без фундамента. В основном безфундаментные здания строятся для хозпостроек. Построить дом без основы можно одним из простых способов. Способ заключается в сооружении основания из столбов-опор, на этих опорах и будет держаться постройка.

    Ограждение участка под строительство

    Различают такие виды конструкций:

    • Ленточный. Это фундаментальная конструкция в форме ленты, вкопанная в основу здания. Ленточный фундамент кладут для того, чтобы достать до трудносжимаемого участка земли. Ширина зависит от веса дома, чем больше ширина фундамента, тем менее будет давление на землю. Глиняная почва или почва с подземными водами не является проблематичной для монтажа ленточного фундамента. Не рекомендуется такая «подошва» при особо неравномерной структуре грунта.
    • Фундамет-плита представляет собой заасфальтированную площадь. Нагрузка при такой конструкции минимальная, но при этом она наиболее подвергается разрушению из всех типов сооружений.
    • Столбчатый и свайный фундамент. Эти два вида схожи, но не одинаковы. Они предназначены для самых сложных почв (для болотистых местностей). Такие фундаменты закладываются с помощью забивания и вкручивания свай в землю.
    • Комбинированные типы — фундамент с цокольным этажом. Для этого вырывается котлован, в нем монтируют стены цокольного этажа, следом заливается пол.
    • Столбчатый. Производится посредством расположения столбов по углам, и районам пересечения стен. При таком фундаменте нельзя строить цокольный этаж.
    • Монолитный фундамент употребляется при постройке нетяжелых деревянных конструкций.
    • Плиточный — это один из монолитных фундаментов, в качестве пола часто применяют монолит.
    • Плавающий фундамент применяется на насыпных грунтах и местности с обильными грунтовыми водами.
    • Винтовой фундамент. Состоит из винтовых свай, предназначен для почв с грунтовыми водами и оползнями.

    Подготовка земли под фундамент

    Подготовка участка к разметке

    Перед осуществлением работ следует позаботиться о наличии инструментов. Для разметки своими руками понадобятся:

    • Металлическая рулетка.
    • Проволока из бечевки или стали.
    • С десяток деревянных кольев.
    • Отвес и гидроуровень.
    • Арматурные обрезки
    • Лазерный дальнометр и нивелир.

    Перед тем как отметить расположение строений на почве постройки, необходимо подготовить строительный проект и подготовить площадку. Проект должен составляться с учетом размера постройки, особенности почвы, толщины будущих стен, наличия цокольного этажа, размещения канализации и вида стройматериала для застройки. Стандартная технология укладки подразумевает сохранение прямоугольности.

    Плотность грунта, качество материала и глубины траншеи влияет на конструкцию фундамента — вертикальный (глубина до 1 метра), с уклоном (глубина более 1 м).

    При подготовке участка нужно очистить площадку от мусора, выровнять поверхность, для этого выравнивается почва, удаляются все ямы и бугры.

    Стоит изначально подготовить хорошее место хранения для стройматериала, а также предусмотреть место для складирования отходов — его следует расположить так, чтобы обеспечить возможность подъезда транспорта для вывоза мусора. Непосредственно в процессе монтажа понадобятся вода и электроэнергия, обеспечение этих и подобных благ цивилизации будет обязательным.

    Внешние границы

    Организация рабочего процесса по разметке участка под фундамент проходит в несколько этапов. Первой в списке идет начало разметки. Разметка участка – это очень важный процесс, при несоблюдении определенных правил и пропорций может возникнуть погрешность, которая в будущем способна привести к разрушению постройки.

    Пошаговая инструкция:

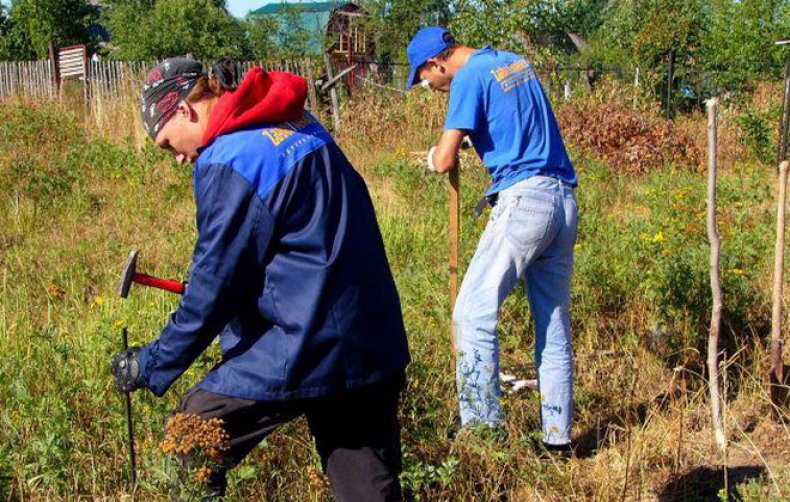

    1. Первый колышек вбивается следующим образом: чтобы он располагался наиболее близко границе площадки. От первого колышка отмеривается ровная линия по длине, она обязана проходить параллельно фронтальной границе. Таким же образом отмеривается линия по ширине.
    2. Получившийся угол должен равняться 90 градусам. Чтобы проверить правильный ли получился угол, нужно использовать лазерный реливер. При отсутствии подобного прибора, можно воспользоваться альтернативным угольником, имеющим стороны не меньше одного метра.
    3. Вертикальная отметка выполняется своими руками на случай монтажа сборной блочной конструкции. Для этого подготавливается несколько реек-раскладок, со специальными делениями, стандартный шаг равен 20 сантиметрам.

    Обозначение границ фундамента

    Рейки вбиваются по всем наружным углам, они должны быть в вертикальном положении. Раскладки погружаются в грунт до момента, когда первая метка (нулевая) не выйдет на поверхность фундамента. Для проверки можно применить теорему Пифагора — треугольник, имеющий стороны 3,4, 5, имеет прямой угол, который образовывается за счет примыкания меньших сторон к большей. Практически эта работа проводится таким образом:

    • Берется шнур длиной 12 метров.
    • От начала веревки делается отметка на первых 4 м, затем отмечается каждые 3 м.
    • Шнур крепится на первой линии разметки, участок, где отмечены первые четыре метра, нужно сделать перпендикулярно началу шнура.
    • Оставшийся конец веревки должен скрепляться с началом, таким образом, получившийся угол между меньшими по длине частями будет прямым.
    • Если концы веревки не соединились, то есть погрешность в расчетах, в таком случае нужно корректировать величину участка и перемещать колышки.
    • Для фундаментной разметки участка лучше подбирать правильную (целую) величину угла.

    Внутренние границы

    Начинать разметку внутреннего контура следует только после осуществления внешней контурной разметки. По рекомендации специалистов, оптимальная толщина фундамента — минимально 40 сантиметров. Толщина отмеривается от внешних границ, внутренние границы фиксируются колышком.

    1. Если у сооружения есть внутренние несущие стены, внешняя и внутренняя разметка производится подобным способом. Для того чтобы уменьшить давление на грунт при разметке каждого имеющегося угла, нужно проверять равенство диагоналей квадрата.

      Рытьё траншеи по линии границы

    2. При других, более сложных формах фундамента (Г-образных) — каждую нишу и плоскость требуется отдельно проверять на соответствие диагоналей и правильность углов. При другой планировке здания, когда стенки размещены не под прямым углом, следует обозначить контур здания и добавить или вычесть прямоугольный треугольник (обозначение необходимо для дальнейшей разметки и обнесения).

    Заключительный шаг — обнесение внутренних границ.

    Последним этапом является обноска границ. При этом все расчетные данные будущего построения отмечаются на поверхности площадки. Перед обнесением удаляется верхний земляной слой.

    • Обнесение выполняется деревянными рейками, они монтируются в грунт по ширине на расстоянии — полтора, два м. от угла. При натяжении шнура, полученное обнесение формирует контур из плоскостей, одна плоскость должна захватывать несколько столбиков.
    • Планки обязаны быть приколочены по одному уровню. От высоты обноски зависит длина основания сооружения. Правильное обнесение – одного размера, с учетом склона и рельефности поверхности, так как высота фундамента измеряется от основания в глубине траншеи до обнесения.
    • Основной порядок разметок одинаков для многих фундаментов независимо от величины траншеи, конструкции фундамента.

    Соблюдая инструкции, вполне возможно смонтировать разметку самостоятельно.

    Особенности монтажа

    При планировке создания общего котлована выемку земли лучше осуществлять машинным способом (экскаватором). Ручной метод будет слишком длительным. Этапы работ производятся в том же порядке, что и для ручной обработки грунта.

    Необходимо учесть о следующие моменты:

    • Граница траншеи должна быть превышать величину фундамента, специалисты рекомендуют отступать от каждой стены на полметра.
    • Обноска шнуром может препятствовать передвижению техники, поэтому ее следует хорошо закрепить. Для этого границы отсыпаются песком или по всему периметру нужно набить примечательные колья.
    • Контроль за выемкой котлована должен осуществляться обязательно, так как экскаватор ковшом, вероятно, захватит лишнюю часть участка.
    • После размещения обноски на уровне натягивается шнур, от которого с помощью отвеса можно проконтролировать наружную фундаментную сторону при монтаже.
    • На уровне основания котлована натягивают шнур либо проволоку.» треугольник вверх "<" треугольник влево ">" треугольник_право "1" tri_down "2" три_уп "3" три левый "4" tri_right "8" восьмиугольник "с" квадрат "п" пятиугольник "П" плюс (заполнено) "*" звезды "ч" шестигранник1 "H" шестигранник2 "+" плюс "x" х "X" х (заполнено) "D" алмаз "d" тонкий алмаз "|" vline "_" hline 0 ( TICKLEFT ) тиклефт 1 ( TICKRIGHT ) правая 2 ( БИЛЕТ ) тикап 3 ( БИЛЕТ ) откат 4 ( CARETLEFT ) Caretleft 5 ( CARETRIGHT ) каботажное право 6 ( CARETUP ) уход 7 ( CARETDOWN ) дом 8 ( CARETLEFTBASE ) caretleft (по центру основания) 9 ( CARETRIGHTBASE ) каретка справа (по центру основания) 10 ( CARETUPBASE ) уход (по центру основания) 11 ( CARETDOWNBASE ) caretdown (по центру основания) "Нет" , "" или "" ничего '$... $ Вывести строку с использованием математического текста.
      Например, "$ f $" для маркера, показывающего
      письмо ф . верт Список пар (x, y), используемых для пути.
      вершины. Центр маркера
      расположен в (0, 0) и размер
      нормализованный, так что созданный путь
      заключен внутри элементарной ячейки. путь A Путь к экземпляру . (число сторон, 0, угол) Правильный многоугольник с числовыми сторонами
      сторон, повернутых на угол . (число сторон, 1, угол) Звездообразный символ с числовыми сторонами
      сторон, повернутых на угол . (число сторон, 2, угол) Звездочка с числом сторон стороны,
      повернут на угол .

      Нет - значение по умолчанию, что означает «ничего», однако эта таблица
      упоминается в других документах для допустимых входов из входов маркеров и в
      те случаи Нет по-прежнему означает «по умолчанию».

      Обратите внимание, что специальные символы могут быть определены через
      Математический шрифт STIX,
      например "$ \ u266B $" . Обзор символов шрифтов STIX см. В
      Таблица шрифтов STIX.
      Также см. Шрифты STIX.

      Целые числа от 0 до 11 образуют линии и треугольники.Это
      одинаково доступны через переменные с заглавной буквы, например CARETDOWNBASE .
      Следовательно, следующие эквиваленты:

       plt.plot ([1, 2, 3], marker = 11)
      plt.plot ([1, 2, 3], marker = matplotlib.markers.CARETDOWNBASE)


      Примеры использования маркеров:

      Классы

      MarkerStyle ([маркер, стиль заливки]) Класс, представляющий типы маркеров.

      Ссылка на маркер

      - Matplotlib 3.4.2 документация

      Примечание

      Щелкните здесь, чтобы загрузить полный пример кода

      Matplotlib поддерживает несколько категорий маркеров, которые выбираются с помощью
      маркер параметр команд построения графика:

      Список всех маркеров см. Также в документации matplotlib.markers .

      Примеры использования см.
      Примеры маркеров.

       импортировать matplotlib.pyplot как plt
      из matplotlib.lines import Line2D


      text_style = dict (horizontalalignment = 'right', verticalalignment = 'center',
                        fontsize = 12, fontfamily = 'моноширинный')
      marker_style = dict (linestyle = ':', цвет = '0.8 ', размер маркера = 10,
                          markerfacecolor = "tab: blue", markeredgecolor = "tab: blue")


      def format_axes (топор):
          ax.margins (0.2)
          ax.set_axis_off ()
          ax.invert_yaxis ()


      def split_list (a_list):
          i_half = len (a_list) // 2
          вернуть a_list [: i_half], a_list [i_half:]


      Маркеры незаполненные

      Маркеры без заливки одноцветные.

       fig, axs = plt.subplots (ncols = 2)
      fig.suptitle ('Незакрашенные маркеры', fontsize = 14)

      # Отфильтровать заполненные маркеры и настройки маркеров, которые ничего не делают.Unfilled_markers = [m для m, функция в Line2D.markers.items ()
                          if func! = 'none' и m не в Line2D.filled_markers]

      для топора маркеры в zip (axs, split_list (unilled_markers)):
          для y, маркер в перечислении (маркеры):
              ax.text (-0,5, y, repr (маркер), ** text_style)
              ax.plot ([y] * 3, marker = marker, ** marker_style)
          format_axes (топор)

      plt.show ()


      Маркеры с заливкой

       fig, axs = plt.subplots (ncols = 2)
      fig.suptitle ('Закрашенные маркеры', fontsize = 14)
      для топора маркеры в zip (axs, split_list (Line2D.fill_markers)):
          для y, маркер в перечислении (маркеры):
              ax.text (-0,5, y, repr (маркер), ** text_style)
              ax.plot ([y] * 3, marker = marker, ** marker_style)
          format_axes (топор)

      plt.show ()


      Стили заливки маркера

      Цвет края и цвет заливки маркеров с заливкой можно указать отдельно.
      Кроме того, fillstyle можно настроить так, чтобы он был полностью незаполненным.
      заполнены или наполовину заполнены в разных направлениях. Наполовину заполненные стили используют
      markerfacecoloralt как вторичный цвет заливки.

       fig, ax = plt.subplots ()
      fig.suptitle ('Стиль заливки маркера', fontsize = 14)
      fig.subplots_adjust (слева = 0,4)

      fill_marker_style = dict (marker = 'o', linestyle = ':', markersize = 15,
                                 цвет = 'темно-серый',
                                 markerfacecolor = 'вкладка: синий',
                                 markerfacecoloralt = 'голубой свет',
                                 markeredgecolor = 'коричневый')

      для y fill_style в перечислении (Line2D.fillStyles):
          ax.text (-0,5, y, repr (fill_style), ** text_style)
          топор.сюжет ([y] * 3, fillstyle = fill_style, ** fill_marker_style)
      format_axes (топор)

      plt.show ()


      Маркеры, созданные из символов TeX

      Используйте MathText, чтобы использовать пользовательские символы маркеров,
      как например "$ \ u266B $" . Обзор символов шрифтов STIX см.
      в таблицу шрифтов STIX.
      Также см. Шрифты STIX.

       fig, ax = plt.subplots ()
      fig.suptitle ('Маркеры математического текста', fontsize = 14)
      fig.subplots_adjust (слева = 0,4)

      marker_style.update (markeredgecolor = "None", markersize = 15)
      markers = ["$ 1 $", r "$ \ frac {1} {2} $", "$ f $", "$ \ u266B $", r "$ \ mathcal {A} $"]

      для y, маркер в перечислении (маркеры):
          # Экранируйте доллары, чтобы текст был написан «как есть», а не как математический.ax.text (-0,5, y, repr (маркер) .replace ("$", r "\ $"), ** text_style)
          ax.plot ([y] * 3, marker = marker, ** marker_style)
      format_axes (топор)

      plt.show ()


      Общее время работы скрипта: (0 минут 1,122 секунды)

      Ключевые слова: пример кода matplotlib, кодекс, график python, pyplot
      Галерея создана Sphinx-Gallery

      Маркировка и черчение

      Кнопки проверки рядом с каждым путем в списке путей являются центральными для
      многие функции ARTEMIS, связанные с построением графиков и другими задачами.Наряду со всеми инструментами в меню «Отметить» вы можете отметить группу
      путей, щелкнув в любом месте списка путей, удерживая нажатой кнопку
      клавиша Shift. При этом помечаются все пути между выбранным и
      нажата одна клавиша Shift.

      Щелчок по списку путей при нажатой клавише Control также является специальной функцией, используемой для
      две цели. Щелчок с нажатой клавишей Control запускает перетаскивание с
      путь, по которому вы щелкнули. Перетаскивая путь в другое окно данных, копирует
      Если вы поместите путь в тот же список путей, этот путь к этим данным
      набор.Удаление пути из того же списка путей
      эквивалентно клонированию перетаскиваемого пути, при этом клон
      добавляется в конец списка путей.

      Ошибочное нажатие клавиши Control, а не Shift, скорее всего, приведет к
      приведет к клонированию пути. Это может быть удивительно и сбивать с толку,
      так что будьте аккуратнее!

      Напишите страницу об инструментах для построения MDS-подгонок


      Перемещение путей в список печати

      ARTEMIS не имеет особых типов сюжетов, включающих отдельные пути, такие как
      те для наборов данных.Любые графики с путями строятся с использованием списка Plotting на
      Окно сюжета.
      Есть три способа переноса отдельных путей на график.
      список.

      1. Синяя кнопка с волнистой линией в верхнем левом углу
        Страница пути передает этот путь в список печати.

      2. Путь будет перенесен автоматически после подгонки, если его
        Кнопка «График после подгонки» отмечена галочкой.

      3. Набор отмеченных групп будет перенесен, когда
        «Передача отмечена» выбирается из
        Меню действий.Это, наверное, самый распространенный способ построения
        сюжеты с участием тропинок.

      Еще одна новая функция в этой версии ARTEMIS, связанная с построением графиков.
      называется «виртуальным путем» или
      «VPath». VPath - это ансамбль
      нормальные пути, которые суммируются. Затем сумма наносится на график в k-, R- или
      q-пространство. VPath создается путем пометки набора путей и последующего выбора
      «Сделать VPath из отмеченного» в меню «Действия».
      VPaths обсуждаются более подробно
      глава о
      Окно графика.

      Вот пример VPath.Слева данные на золотой фольге.
      изображается как Re [χ (R)] с четвертой трассой однократного рассеяния оболочки и двумя
      коллинеарные траектории многократного рассеяния с участием четвертого соседа и
      промежуточный первый сосед по оболочке. Это довольно загроможденный сюжет
      из-за фазового соотношения между этими тремя путями.
      Справа VPath, состоящий из этих трех путей, нанесен вдоль
      с данными. Это гораздо более чистый сюжет и дает вам представление о
      чистое влияние четвертого соседа на соответствие.

      Когда VPath создается, он помещается на вкладку VPath в
      Окно графика и в списке графиков. Список VPath содержит инструменты
      для переименования и отбрасывания VPaths, отображения его составляющих в
      Строка состояния главного окна и VPath на
      Список графиков. (Помните это, если только
      Нажата кнопка «Заморозить», график
      список очищается и заполняется заново после каждого соответствия.)


      Участки с фазовой коррекцией

      Когда кнопка страницы данных помечена
      «График с фазовой коррекцией», графики с использованием
      этот набор данных и / или любой из его путей будет отображен с фазой
      исправление.Это означает, что вклады центральной и рассеивающей
      фазовые сдвиги атомов будут удалены перед преобразованием Фурье. Этот
      имеет эффект сдвига пиков в χ (R) примерно на + 0,5 Å,
      так что первая оболочка достигает пика при значении R, близком к физическому
      межатомное расстояние между поглотителем и первой оболочкой-рассеивателем.

      Информация о фазе берется с одного из путей. У каждого пути есть
      кнопка с надписью
      «Используйте этот путь для построения графиков с фазовой коррекцией».
      Эти кнопки являются эксклюзивными - только один путь для каждого набора данных может
      поставить галочку на его кнопке.Информация о фазе из этого пути
      используется для графиков с фазовой коррекцией.

      Если включить режим построения с фазовой коррекцией, не выбрав путь
      для использования ARTEMIS выдаст предупреждение в строке состояния и включит
      график откорректирован по фазе. Вы должны
      выберите путь для использования в качестве источника информации о фазе.

      Обратите внимание, что при построении графика с фазовой коррекцией оконная функция в R
      никак не исправляется.

      Также обратите внимание, что фазовая поправка распространяется до χ (q).В то время как оконная функция будет отображаться разумно с центральным атомом
      с поправкой на фазу χ (q), график «kq» будет
      быть несколько менее проницательным, потому что фазовая коррекция не выполняется
      на исходных данных χ (k).

      Линейный график с маркерами - thispointer.com

      В этой статье мы узнаем, как использовать разные стили маркировки для маркировки точек данных при построении линейного графика с использованием matplotlib в python.

      Параметр

      Markers в методе plot () используется для отметки точек данных на нашем графике.В этой статье мы обсудим различные стили маркеров и изменения, которые мы можем внести в маркеры.

      Давайте посмотрим на синтаксис matplotlib.pyplot.plot (),

       plt.plot (x, y, scalex = True, scaley = True, data = None, marker = ’marker style’, ** kwargs)

      Ниже приведены аргументы, которые мы можем передать в метод построения графика, который поможет нам внести изменения в наших создателей,

      Параметры:

      • x, y: это могут быть массивы или любой объект, подобный массиву.
        • Они представляют собой горизонтальные / вертикальные координаты точек данных.
      • данные: индексируемый объект, необязательно. Объект с помеченными данными.
        • Если предоставлено, то будет использоваться в качестве имен меток для построения в * x * и * y *.
      • scalex, scaley: bool, по умолчанию: True
        • Необязательные параметры.
        • Эти параметры определяют, адаптированы ли пределы просмотра к ограничениям данных или нет.
        • Значения передаются в `autoscale_view`.'Маркер треугольник вверх
        • «'<‘ «треугольник_левый маркер
        • «’> ’« треугольник_правый маркер
        • Маркер tri_down "’ 1 ’"
        • Маркер tri_up "’ 2 ’"
        • Треугольный левый маркер "’ 3 ’"
        • "’ 4 ’" tri_right маркер
        • квадратный маркер
        • маркер пятиугольника «’ p ’»
        • Звездный маркер «’ * ’«
        • Шестигранник "’ h ’" 1 маркер
        • Маркер с шестигранником «’ H ’» 2
        • «’ + ’« плюс маркер
        • «’ x ’« x маркер
        • Алмазный маркер «’ D ’»
        • «’ d ’« маркер thin_diamond
        • «’ | ’« маркер vline
        • «’ _ ’« горизонтальный маркер
      • markeredgecolor или mec: цвет
      • markeredgewidth или mew: float
      • markerfacecolor или mfc: цвет
      • markerfacecoloralt или mfcalt: цвет
      • markersize или ms: float
      • markevery: None или int, или (int, int), или slice, или List [int], или float, или (float, float)

      Давайте начнем с нескольких примеров, чтобы лучше понять это.

      Примеры линейного графика с маркерами в matplotlib

      В нашем первом примере мы создадим массив и передадим его в функцию журнала.

       импортировать matplotlib.pyplot как plt
      импортировать numpy как np

      x = np.arange (1,25,1)
      у = np.log (х)

      plt.plot (x, y, marker = 'x')
      plt.show ()

      Выход:

      Используемый нами маркер - «D», который будет создавать точки данных в форме ромба.

       импорт matplotlib.pyplot как plt
      импортировать numpy как np

      x = np.arange (-5,40, .5)
      у = np.sin (х)

      plt.plot (x, y, marker = 'D')
      plt.title ('Функция Sin')
      plt.xlabel ('значения x')
      plt.ylabel ('y = sin (x)')

      plt.show ()

      Выход

      Давайте теперь попробуем изменить цвет нашей точки данных

       импортировать matplotlib.pyplot как plt
      импортировать numpy как np


      x = np.arange (-5,40, .5)
      у = np.sin (х)

      plt.plot (x, y, marker = 'D', mfc = 'красный')

      plt.title ('Функция греха')
      plt.xlabel ('значения x')
      plt.ylabel ('y = sin (x)')

      plt.show ()

      Выход

      Обратите внимание, что цвет нашего маркера изменился на красный. Теперь давайте попробуем изменить цвет края маркера и увеличить размер маркера.

       plt.plot (x, y, marker = 'D', mfc = 'red', mec = 'yellow', ms = '8')


      Выход

      Мы можем даже увеличить или уменьшить ширину края маркера

       PLT.plot (x, y, marker = 'D', mfc = 'red', mec = 'yellow', ms = '8', mew = '2')

      Выход

       plt.plot (x, y, marker = 'D', mfc = 'red', mec = 'yellow', ms = '8', mew = '2', markevery = 2)

      Выход

      Сводка

      Мы можем отмечать точки данных на нашем графике, используя различные маркеры при построении графика.

      Маркеры Matplotlib


      Маркеры

      Вы можете использовать аргумент ключевого слова , маркер , чтобы
      выделить каждую точку указанным маркером:

      Пример

      Обозначьте каждую точку кружком:

      import matplotlib.pyplot as plt
      импортировать numpy как np

      ypoints = np.array ([3, 8, 1, 10])

      plt.plot (ypoints, marker = 'o')
      plt.show ()

      Результат:

      Попробуй сам "

      Пример

      Отметьте каждую точку звездочкой:

      ...

      plt.plot (ypoints, marker = '*')
      ...

      Результат:

      Попробуй сам "


      Ссылка на маркер

      Вы можете выбрать любой из этих маркеров:


      Строки формата

      fmt

      Для указания маркера можно также использовать параметр нотации строки быстрого доступа .

      Этот параметр также называется fmt и записывается с таким синтаксисом:

      маркер | строка | цвет

      Пример

      Обозначьте каждую точку кружком:

      импортировать matplotlib.pyplot как plt
      импортировать numpy как np

      ypoints = np.array ([3, 8, 1, 10])

      plt.plot (ypoints, 'o: r')
      plt.show ()

      Результат:

      Попробуй сам "

      Значение маркера может быть любым из приведенного выше справочника маркеров.

      Значение строки может быть одним из следующих:

      Ссылка на линию

      Примечание: Если вы не укажете значение line в параметре fmt, никакая линия не будет построена.

      Краткое значение цвета может быть одним из следующих:

      Номер цвета


      Размер маркера

      Вы можете использовать аргумент ключевого слова markersize или
      укороченная версия, мс для установки размера маркеров:

      Пример

      Установите размер маркеров на 20:

      import matplotlib.pyplot as plt
      импортировать numpy как np

      ypoints = np.array ([3, 8, 1, 10])

      plt.plot (ypoints, marker = 'o', ms = 20)
      plt.show ()

      Результат:

      Попробуй сам "


      Цвет маркера

      Вы можете использовать аргумент ключевого слова markeredgecolor или
      более короткий mec для установки цвета
      край
      маркеров:

      Пример

      Установите красный цвет EDGE:

      import matplotlib.pyplot as plt
      импортировать numpy как np

      ypoints = np.array ([3, 8, 1, 10])

      plt.plot (ypoints, marker = 'o', ms = 20, mec = 'r')
      plt.show ()

      Результат:

      Попробуй сам "

      Вы можете использовать аргумент ключевого слова markerfacecolor или
      более короткий mfc для установки цвета внутри края маркеров:

      Пример

      Установите красный цвет ЛИЦА:

      импортировать matplotlib.pyplot как plt
      импортировать numpy как np

      ypoints = np.array ([3, 8, 1, 10])

      plt.plot (ypoints, marker = 'o', ms = 20, mfc = 'r')
      plt.show ()

      Результат:

      Попробуй сам "

      Используйте и mec и mfc аргументы для цвета всего маркера:

      Пример

      Установите красный цвет для кромки и грани :

      импортировать matplotlib.pyplot как plt
      импортировать numpy как np

      ypoints = np.array ([3, 8, 1, 10])

      plt.plot (ypoints, marker = 'o', ms = 20, mec = 'r', mfc = 'r')
      plt.show ()

      Результат:

      Попробуй сам "

      Вы также можете использовать шестнадцатеричные значения цвета:

      Пример

      Отметьте каждую точку красивым зеленым цветом:

      ...

      plt.plot (ypoints, marker = 'o', ms = 20, mec = '# 4CAF50', mfc = '# 4CAF50')
      ...

      Результат:

      Попробуй сам "

      Или любое из 140 поддерживаемых названий цветов.

      Пример

      Отметьте каждую точку цветом с названием «hotpink»:

      ...

      plt.plot (ypoints, marker = 'o', ms = 20, mec = 'hotpink', mfc = 'hotpink')
      ...

      Результат:

      Попробуй сам "


      Изменить тип метки на экране

      Вы можете изменить тип меток, отображаемых в представлении, в соответствии с вашим анализом.Например, вы можете изменить метки с полос на линии. В этой статье описывается, как изменить тип меток, используемых в представлении, и объясняются различные доступные типы меток. Дополнительную информацию о метках см. В разделах Управление внешним видом меток на карточке «Просмотр» и «Метки».

      Изменить тип метки

      Для изменения типа отметки:

      Описание каждого типа метки см. В следующих разделах:

      Марка автомат

      Если в раскрывающемся меню «Маркировка карты» установлено значение «Автоматически»,
      Tableau автоматически выбирает лучший тип метки для просмотра данных.Тип метки, который выбирается автоматически, определяется внутренними полями на полках «Строки» и «Столбцы». Значок в раскрывающемся меню карточки «Отметки» указывает, какой тип отметки был выбран автоматически. Приведенные ниже типы меток выбираются автоматически для следующих сценариев.

      Текст

      Тип метки «Текст» выбирается автоматически, если есть измерения в виде внутренних полей на полках «Строки» и «Столбцы».

      Форма

      Тип метки «Форма» выбирается, если в качестве внутренних полей на полках «Строки» и «Столбцы» есть меры.

      Бар

      Тип отметки «Полоса» выбирается, когда есть измерение и мера в качестве внутренних полей на полках «Строки» и «Столбцы».

      Линия

      Тип метки «Линия» выбирается, когда есть поле даты и мера в качестве внутренних полей на полках «Строки» и «Столбцы».

      Примечание: Вы можете отменить выбор по умолчанию и использовать любой тип метки.
      что дает представление о ваших данных.Однако вам следует заниматься спортом.
      соблюдать осторожность при выборе типа метки вручную, поскольку в результате
      вид может скрыть важную информацию о ваших данных.

      Штриховая отметка

      Тип отметки Bar полезен, когда вы хотите сравнить меры.
      по категориям или когда вы хотите разбить данные на группы
      бары. Tableau отображает ваши данные в виде столбцов, когда:

      • В раскрывающемся меню карточки «Отметки» установлено значение «Автоматически»,
        и вы размещаете измерение и меру как внутренние поля на полках «Строки» и «Столбцы».Если измерение является измерением даты, строка
        вместо этого используется знак.

      • Выберите «Панель» в раскрывающемся меню «Маркировка».

      Метки складываются автоматически.

      Примечание : Для представлений, в которых тип метки - полоса и есть непрерывные (зеленые) поля как в строках, так и в столбцах, Tableau поддерживает дополнительные параметры и значения по умолчанию для изменения размера меток столбцов на оси, где столбцы закреплены.Дополнительные сведения см. В разделе «Изменение размера меток непрерывной оси» в статье «Изменение размера меток».

      Представление данных, показанное ниже, отображает измерение как столбцы таблицы и меру как строки таблицы. Он также имеет цветовую кодировку по измерению (Категория). Потому что раскрывающееся меню карточки "Отметки"
      установлен на Автоматически, данные отображаются в виде полос.

      Чтобы попробовать несколько практических упражнений по построению гистограмм, см. Построение гистограммы.

      Отметка линии

      Тип отметки линии полезен, когда вы хотите увидеть тенденции
      в данных с течением времени ваши данные упорядочены, или интерполяция делает
      смысл. Tableau отображает данные в виде линий, когда:

      • В раскрывающемся меню карточки «Отметки» установлено значение «Автоматически»,
        и вы размещаете одну или несколько мер на полке столбцов
        или полку "Строки", а затем нанесите меры
        против измерения даты или непрерывного измерения.

      • Выберите «Линия» в раскрывающемся меню карты «Метки».

      Примечание : В представлениях, которые используют тип метки линии, вы можете использовать свойство Путь в карточке Метки, чтобы изменить тип метки линии (линейная, шаг или переход) или для кодирования
      данные путем соединения меток с использованием определенного порядка рисования.Дополнительные сведения см. В разделе «Свойства пути» в разделе «Управление внешним видом меток на виде

      ».

      Представление данных, показанное ниже, отображает измерение даты как столбцы таблицы и меру как строки таблицы.

      По мере увеличения плотности данных тенденции часто легче выявлять.
      видеть при использовании линий. Это представление показывает 93 точки данных.

      Чтобы попробовать несколько практических упражнений по построению линейных диаграмм, см. Построение линейных диаграмм.

      Отметка площади

      Тип отметки Area полезен, когда у вас есть представление, где отметки
      сложены и делают
      не перекрываются. Для получения дополнительной информации о метках стопки см. Метки стопки. На диаграмме с областями расстояние между каждой линией и
      следующая строка залита цветом. Этот тип диаграммы не является
      лучший способ показать конкретные значения вдоль линии, но он может четко
      показать общие значения, чтобы вы могли понять, как измерение
      вносит свой вклад в общую тенденцию.Tableau отображает ваши данные
      использование площадей при:

      • В раскрывающемся меню «Маркировка» задано значение «Автоматически» и одно или несколько мер.
        отображается по отношению к измерению даты или непрерывному измерению. Параметр Анализ> Метки стека
        также должен быть выбран.

      В представлении ниже показано измерение даты на полке «Столбцы» и
      мера на полке рядов. Каждая строка представляет продажи для
      категория продукта. Линии уложены так, чтобы они
      не перекрываются.

      Примечание: Вы можете добавлять метки, редактировать цветовые обозначения и выделять области.
      Кроме того, вы можете включить цветовые эффекты, такие как отметка
      границы. Для получения дополнительной информации см. Управление внешним видом меток в просмотре.

      Квадратный знак

      Тип квадратной метки полезен, когда вы хотите четко
      увидеть отдельные точки данных.Когда вы выбираете квадрат из
      раскрывающееся меню карточки "Отметки", на Табло отображаются ваши данные.
      с помощью квадратов.

      Вид, показанный ниже, отображает несколько размеров на обоих
      полки рядов и столбцов. По умолчанию данные отображаются в виде текста. Однако, когда вы помещаете меру в Color, Tableau преобразует метки в квадраты и создает тепловую карту. Чтобы попробовать несколько практических упражнений по созданию таблиц выделения, см. Создание таблицы выделения или тепловой карты.

      Когда вы добавляете дополнительные уровни детализации, помещая размер в Детализация, Цвет, Форма, Размер или Метка на карточке Метки, квадраты отображаются рядом и обертываются, чтобы заполнить ячейку.Если окно слишком мало для отображения всех квадратов, эллипсы указывают на то, что значений больше, чем вы можете увидеть.

      Вы также можете использовать квадратную метку для создания карт деревьев. На карте дерева иерархические данные отображаются в виде набора вложенных прямоугольников. Чтобы попробовать практическое упражнение по построению карты дерева, см. Создание карты дерева.

      Знак круга

      Когда вы выбираете Круг в раскрывающемся меню карты Метки,
      Tableau отображает ваши данные в виде закрашенных кружков.

      Если
      тип метки был установлен на автоматический, в Табло будет отображаться
      данные с использованием формы (то есть открытого круга).

      Знак формы

      Тип метки формы полезен, когда вы хотите четко
      просматривать отдельные точки данных, а также просматривать связанные с ними категории
      с этими точками. Tableau отображает ваши данные в форме, когда:

      • В раскрывающемся меню карточки «Отметки» установлено значение «Автоматически»,
        и вы размещаете одну или несколько мер как в строках, так и в
        Колонны полки.

      • Выберите «Форма» в раскрывающемся меню карточки «Метки».

      Представление, показанное ниже, отображает данные двух показателей. Так как
      в раскрывающемся меню карточки "Отметки" установлено значение "Автоматически",
      данные отображаются в форме.

      По умолчанию используется форма открытого круга.Выбирать
      другую фигуру, щелкните Фигура на карточке Метки. Доступно двадцать уникальных форм:

      Чтобы добавить больше данных в представление, вы можете поместить поле в поле «Форма» на карточке «Метки».
      Табло разделяет отметки в соответствии со значениями в поле. Если поле является размером, каждому члену назначается уникальная форма. Если поле является мерой, эта мера автоматически разбивается на отдельные сегменты, и каждому сегменту назначается уникальная форма.Появится легенда формы.
      как распределяются формы.

      Как показано ниже, размерность режима корабля
      помещается в поле «Форма» на карточке «Метки» для кодирования каждой метки с информацией о том, как был отправлен заказ.

      Для получения подробной информации о том, как построить диаграмму рассеяния, см. Построение диаграммы рассеяния.

      Текстовый знак

      Тип текстовой метки полезен, когда вы хотите отобразить
      числа, связанные с одним или несколькими элементами измерения.Этот тип
      представления часто называют текстовой таблицей, кросс-таблицей или сводной таблицей.
      Tableau отображает ваши данные в виде текста, когда:

      • В раскрывающемся меню карточки «Отметки» установлено значение «Автоматически»,
        и вы размещаете одно или несколько измерений в качестве внутренних полей на обоих
        полки «Ряды» и «Столбцы».

      • Выберите «Текст» в раскрывающемся меню карточки «Отметки».

      Первоначально данные отображаются как Abc .

      Для завершения просмотра необходимо поместить поле (обычно меру) в поле «Текст» на карточке «Метки». В представлении ниже показатель продаж,
      который суммируется, используется для заполнения таблицы.

      Примечание: Чтобы создать кросс-таблицу любого представления данных, выберите Рабочий лист> Дублировать.
      как Crosstab.

      Когда вы добавляете дополнительные уровни детализации, помещая размер в Детализация, Цвет, Форма, Размер или Текст на карточке Метки, значения отображаются рядом и обертываются, чтобы заполнить ячейку. Разрешение наложения текста позволяет создавать визуализации облака слов, подобные показанной ниже.

      Если окно приложения слишком мало для всех текстовых значений, некоторые из отображаемых текстовых значений будут усечены.

      Если окно приложения слишком мало для всех текстовых значений, в ячейке отображается многоточие, указывающее на то, что имеется больше значений, чем может быть отображено. Числовые значения, которые не могут быть отображены, обозначаются знаками решетки (#).

      Подробные сведения о создании текстовой таблицы см. В разделе Создание текстовой таблицы.

      Отметка карты

      Тип метки карты использует геокодирование для заливки многоугольника или линии.
      с цветом на основе данных.Основное использование отметки на карте
      Тип предназначен для создания полигональных или линейных карт. Заполняемая область определяется географическим
      поля, используемые в представлении. Tableau отображает данные с использованием заполненной карты
      когда:

      • Географическое измерение находится в деталях
        на карточке «Метки», а также на полках «Широта» и «Долгота» на полках «Строки» и «Столбцы».
        Мера или непрерывное измерение добавляется в Цвет на карточке Метки.

      • Выберите «Карта» в раскрывающемся меню карты «Отметки».

      В представлении данных ниже показана карта с географическим измерением штата.
      о деталях на карточке Знаков. Показатель прибыли указан в цвете.
      на карточке Метки.

      Многоугольник для каждого состояния заполнен цветом на основе
      прибыль для этого государства. Прибыль в Техасе низкая (фактически отрицательная), а прибыль
      в Калифорнии высокий.

      Вы также можете использовать тип метки карты при черчении
      две меры друг против друга.По умолчанию размещение мер
      на полках "Строки" и "Столбцы" создается диаграмма рассеяния. Тем не мение,
      добавление географического измерения позволяет изменить тип отметки
      для отображения. Каждая отметка становится областью, определенной географическим
      поле. Например, в представлении ниже показаны продажи по сравнению с прибылью для
      подборка состояний. Вместо того, чтобы показывать круглую метку с этикеткой
      для каждого состояния в представлении используется тип метки карты для рисования
      план каждого государства. Хотя это хорошо работает для узнаваемых областей,
      это не лучший выбор для областей, которые похожи по форме или трудно распознать.

      Дополнительные сведения о построении карт см. В разделах «Приступая к работе с картированием с помощью таблиц и карт» и «Анализ географических данных в таблицах».

      Марка пирога

      Вы можете использовать знак пирога, чтобы показать пропорции. Хотя
      как правило, этот тип информации может быть лучше показан с помощью составных
      гистограммы, бывают случаи, когда круговые метки могут быть очень эффективными, например, при попытке передать процентное соотношение
      распределение маркетинговых расходов по штатам, в которых расходуется
      географически близкие государства очень актуальны.

      Tableau никогда не будет использовать знак пирога в качестве автоматического типа метки,
      но вы можете выбрать «Пирог» в раскрывающемся меню карточки «Отметки».

      Когда вы выбираете тип круговой метки, на карточке меток отображается дополнительная цель с именем «Угол». Цель Angle определяет угловую меру
      дольки пирога. Например, если вы поместите такую ​​меру, как Продажи на
      Угол на карточке Метки, 360 градусов круговой диаграммы соответствуют
      общая сумма продаж, и каждый клин делится на значения
      поле Цвет на карточке Метки.

      На представлении ниже показано время, которое потребовалось для доставки продуктов различными
      корабельные режимы. Данные накладываются на карту и показывают данные по штатам. Мы видим, что доставка стандартным классом занимает больше всего времени в большинстве областей.

      Подробные сведения о создании и использовании круговых диаграмм см. В разделах «Создание круговой диаграммы» и «Начало работы с картами с помощью Tableau».

      Отметка шкалы Ганта

      • В раскрывающемся меню «Маркировка» установлено значение «Автоматически» и
        вы размещаете одно или несколько измерений на полке столбцов
        или полку Строки, а затем нанесите размеры
        против постоянного количества.

      • Вы выбираете шкалу Ганта в раскрывающемся меню карты «Метки».

      Отличительной чертой планок Ганта является то, что длина
      каждой отметки пропорциональна размеру, указанному на карточке отметок.

      Представление ниже отображает размер как функцию
      непрерывного свидания. Если раскрывающееся меню карточки "Отметки" отображается
      установлено значение "Автоматически", данные будут отображаться с использованием
      бары.Выбор шкалы Ганта и добавление
      в дополнительных полях будет отображаться следующий вид.

      В частности, при измерении количества дней до отгрузки
      по размеру на карточке «Метки» приводит к тому, что каждая полоса в представлении
      быть нарисованным с длиной, которая указывает время доставки
      Заказ. Кроме того, размещение измерения режима корабля
      на карте «Цвет» каждая полоса окрашивается в соответствии с режимом корабля.

      Для получения подробной информации о том, как построить столбчатую диаграмму Ганта, см. Построение диаграммы Ганта.

      Знак многоугольника

      Многоугольники - это точки, соединенные линиями, ограничивающими область. Знак многоугольника
      Тип полезен, когда вы хотите соединить точки для создания областей данных.
      Tableau отображает данные с помощью многоугольников, когда вы выбираете Polygon из
      меню "Метки".

      Знак многоугольника обычно не используется и часто требует
      специально сконструированный источник данных.

      Представление, показанное ниже, получено из специально созданных данных.
      источник, содержащий географические данные и данные о выборах. Он отображает
      48 смежных штатов США в зависимости от широты и долготы
      и закодирует каждый штат по результатам президентских выборов 2000 года цветом.

      Если для отметок установлено значение Автоматически,
      данные будут отображаться в форме. Выбор многоугольника вручную
      а добавление дополнительных полей к представлению приводит к созданию другого представления.

      '

      Каждое состояние рассматривается как многоугольник в источнике данных.
      Поле PolygonID в целевой области сведений индивидуально для каждого штата США. Ты можешь
      удалить состояния из представления, отфильтровав это поле.

      Дополнительно можно указать порядок рисования линий
      которые составляют каждый многоугольник, помещая поле в цель Path.
      В этом примере мерой PointOrder является
      используется для рисования каждого состояния.

      Отметка плотности (тепловая карта)

      Отметку плотности можно использовать для визуализации закономерностей или тенденций в плотных данных с множеством перекрывающихся отметок. Хотя обычно этот тип информации может быть показан с помощью кружка, есть случаи, когда метки плотности могут быть очень эффективными - например, когда в области много точек данных, и вам нужно понимать, где эти метки наиболее сконцентрированы.Метку плотности можно эффективно использовать с картами или диаграммами, в которых используются точечные метки (диаграммы рассеяния, гистограммы единиц, прямоугольные диаграммы по отдельным меткам или точечные карты).

      Tableau делает это, группируя перекрывающиеся метки и кодируя их цветом в зависимости от количества меток в группе.

      Знаки плотности

      используют цвет, чтобы показать относительную интенсивность данных в заданной области диаграммы. Вы можете настроить цвета метки плотности, выбрав Цвет на карточке Метки.Выберите из десяти цветовых палитр плотности или любую из существующих цветовых палитр.

      В меню «Цвет» используйте ползунок «Интенсивность» для увеличения или уменьшения яркости меток плотности. Например, увеличение интенсивности или яркости снижает количество точек «максимального нагрева» в ваших данных, так что появляется больше.

      Низкая интенсивность (50%) Высокая интенсивность (80%)

      Представление, показанное ниже, получено из источника данных, который содержит множество географических точек для одного месяца сбора такси на Манхэттене.Он отображает местонахождение и частоту получения такси, причем чаще всего используются более светлые цвета.

      Вы можете выбрать «Плотность» в раскрывающемся меню карты «Метки».

      Подробнее о том, как построить карту плотности или диаграмму плотности, см. В разделах «Создание тепловых карт, отображающих тенденции или плотности в таблице», и «Построение с метками плотности (тепловая карта)».

      Полное руководство по коробчатым диаграммам

      Что такое коробчатая диаграмма?

      Ящичковая диаграмма (также известная как прямоугольная диаграмма и диаграмма усов) использует прямоугольники и линии для изображения распределения одной или нескольких групп числовых данных.Пределы прямоугольника указывают диапазон центральных 50% данных, а центральная линия обозначает медианное значение. Линии отходят от каждого поля, чтобы захватить диапазон оставшихся данных, с точками, помещенными за краями линии, чтобы указать выбросы.

      На приведенном выше примере прямоугольной диаграммы показаны ежедневные загрузки вымышленного цифрового приложения, сгруппированные по месяцам. На этом графике мы видим, что количество загрузок постепенно увеличивалось с примерно 75 в день в январе до примерно 95 в день в августе. Также наблюдается небольшое снижение медианных загрузок в ноябре и декабре.Точки показывают дни с резко выпадающим числом загрузок: два дня в июне и один день в октябре были низкими по сравнению с другими днями в месяце. График в виде прямоугольников и усов обеспечивает более четкое представление общей тенденции данных по сравнению с эквивалентной линейной диаграммой.

      Когда следует использовать коробчатую диаграмму

      Ящичные диаграммы используются для отображения распределения значений числовых данных, особенно когда вы хотите сравнить их между несколькими группами. Они созданы для быстрого предоставления высокоуровневой информации, предлагая общую информацию о группе данных о симметрии, перекосе, дисперсии и выбросах.Легко увидеть, где находится основная масса данных, и провести сравнение между разными группами.

      С другой стороны, простота прямоугольной диаграммы также накладывает ограничения на плотность отображаемых данных. С коробчатой ​​диаграммой мы упускаем возможность наблюдать детальную форму распределения, например, есть ли странности в модальности распределения (количество «горбов» или пиков) и перекос.

      Наборы данных за обеими гистограммами генерируют одну и ту же коробчатую диаграмму на центральной панели.

      Толкование коробки и усов

      Построение ящичной диаграммы основано на квартилях набора данных или значениях, которые делят набор данных на равные четверти. Первый квартиль (Q1) превышает 25% данных и меньше остальных 75%. Второй квартиль (Q2) находится посередине, разделяя данные пополам. Q2 также известен как медиана. Третий квартиль (Q3) превышает 75% данных и меньше остальных 25%. На графике прямоугольника и усов концы прямоугольника и его центральная линия отмечают расположение этих трех квартилей.

      Расстояние между Q3 и Q1 известно как межквартильный диапазон (IQR) и играет важную роль в длине усов, выходящих из ящика. Каждый ус простирается до самой дальней точки данных в каждом крыле, что в 1,5 раза превышает IQR. Любая точка данных дальше этого расстояния считается выбросом и отмечается точкой. Есть и другие способы определения длины усов, которые обсуждаются ниже.

      При симметричном распределении данных можно ожидать, что медиана будет точно в центре прямоугольника: расстояние между Q1 и Q2 должно быть таким же, как между Q2 и Q3.Выбросы должны равномерно присутствовать с обеих сторон коробки. Если распределение искажено, то медиана будет находиться не в середине прямоугольника, а в стороне. Вы также можете обнаружить дисбаланс в длине усов: одна сторона короткая, без выбросов, а другая имеет длинный хвост с большим количеством выбросов.

      Пример структуры данных

      Инструменты визуализации обычно способны генерировать ящичные диаграммы из столбца необработанных, неагрегированных данных в качестве входных данных; статистика для концов прямоугольников, усов и выбросов автоматически вычисляется как часть процесса создания диаграммы.Когда необходимо построить коробчатую диаграмму для нескольких групп, группы обычно обозначаются вторым столбцом, как в таблице выше.

      Лучшие практики использования коробчатой ​​диаграммы

      Сравнить несколько групп

      Ящичные диаграммы лучше всего подходят для сравнения распределений между группами. Они компактны в своем обобщении данных, и их легко сравнивать по позициям маркировки прямоугольников и усов.

      Труднее обосновать коробчатую диаграмму, когда у вас есть распределение только одной группы.Коробчатые диаграммы предлагают только общую сводку данных и не могут показать детали формы распределения данных. Имея только одну группу, мы можем выбрать более подробный тип диаграммы, такой как гистограмма или кривая плотности.

      Рассмотрим порядок групп

      Если группы, построенные на прямоугольной диаграмме, не имеют определенного порядка, вам следует подумать о том, чтобы расположить их в таком порядке, который подчеркивает закономерности и идеи. Один из распространенных способов упорядочивания групп - их сортировка по среднему значению.

      Параметры типовой блочной диаграммы

      Вертикальная и горизонтальная прямоугольная диаграмма

      Как отмечалось в этой статье, можно выровнять блочную диаграмму таким образом, чтобы прямоугольники располагались вертикально (с группами на горизонтальной оси) или горизонтально (с группами, выровненными по вертикали). Горизонтальная ориентация может быть полезным форматом, когда нужно построить много групп или если имена этих групп длинные. Это также позволяет отображать длинные имена категорий без поворота или усечения.С другой стороны, вертикальная ориентация может быть более естественным форматом, когда группирующая переменная основана на единицах времени.

      Регулируемая ширина коробки и выемки

      Некоторые инструменты визуализации включают опции для кодирования дополнительной статистической информации в коробчатые диаграммы. Это полезно, когда собранные данные представляют собой выборочные наблюдения из более широкой совокупности.

      метки используются для отображения наиболее вероятных значений, ожидаемых для медианы, когда данные представляют собой выборку.Когда проводится сравнение между группами, вы можете определить, являются ли различия между медианами статистически значимыми, основываясь на том, перекрываются ли их диапазоны. Если какие-либо области перекрываются, мы не можем сказать, что медианы статистически различаются; если они не перекрываются, то мы можем быть уверены, что истинные медианы различаются.

      Этот график предполагает, что процесс B создает компоненты с лучшим (более высоким) временем отказа, но перекрывающиеся выемки указывают на то, что разница в медианах не является статистически значимой.

      Ширина блока может использоваться как индикатор того, сколько точек данных попадает в каждую группу. Ширина прямоугольника часто масштабируется до квадратного корня из числа точек данных, поскольку квадратный корень пропорционален неопределенности (т. Е. Стандартной ошибке), которую мы имеем в отношении истинных значений. Поскольку интерпретация ширины поля не всегда интуитивно понятна, другой альтернативой является добавление аннотации к каждому имени группы, чтобы отметить, сколько точек находится в каждой группе.

      Ассортимент Whisker и исключение

      Существует несколько способов определения максимальной длины усов, идущих от концов прямоугольников на прямоугольной диаграмме.Как отмечалось выше, традиционный способ удлинения усов - до самой дальней точки данных в пределах 1,5-кратного IQR от каждого конца прямоугольника. В качестве альтернативы вы можете разместить отметки усов на других процентилях данных, например, как компоненты прямоугольника располагаются на 25-м, 50-м и 75-м процентилях.

      Общие альтернативные положения усов включают 9-й и 91-й процентили или 2-й и 98-й процентили. Они основаны на свойствах нормального распределения относительно трех центральных квартилей.При нормальном распределении расстояние между 9-м и 25-м (или 91-м и 75-м) процентилями должно быть примерно того же размера, что и расстояние между 25-м и 50-м (или 50-м и 75-м) процентилями, а расстояние между 2-м и 25-м ( или 98-й и 75-й) процентили должны быть примерно такими же, как расстояние между 25-м и 75-м процентилями. Это может помочь с первого взгляда на прямоугольную диаграмму, чтобы определить, являются ли данные симметричными или искаженными.

      Когда используется одна из этих альтернативных спецификаций усов, рекомендуется отметить это на графике или рядом с ним, чтобы избежать путаницы с традиционной формулой длины усов.

      Буквенные графики

      Графики буквенных значений, разработанные Хофманном, Кафадаром и Викхэмом, являются расширением стандартной прямоугольной диаграммы. На графиках с буквенным значением используется несколько блоков, чтобы охватить все более и более крупные пропорции набора данных. Первое поле по-прежнему покрывает 50% центральных, а второе поле простирается от первого до половины оставшейся площади (75% в целом, 12,5% осталось на каждом конце). Третье поле покрывает другую половину оставшейся области (87,5% в целом, 6,25% осталось на каждом конце) и так далее, пока процедура не закончится, а оставшиеся точки не будут отмечены как выбросы.

      График буквенного значения мотивирован тем фактом, что, когда будет собрано больше данных, можно будет сделать более стабильные оценки хвостов. Кроме того, большее количество точек данных означает, что больше из них будут помечены как выбросы, законно или нет. Хотя на графике буквенного значения все еще не хватает некоторых деталей распределения, таких как модальность, он может быть более тщательным способом сравнения между группами, когда доступен большой объем данных.

      Участки по теме

      Гистограмма

      Как отмечалось выше, если вы хотите построить график распределения только одной группы, рекомендуется использовать гистограмму
      а не коробчатый сюжет.Хотя гистограмма не содержит прямых указаний на квартили, таких как прямоугольная диаграмма, дополнительная информация о форме распределения часто является достойным компромиссом.

      С двумя или более группами несколько гистограмм могут быть уложены в столбец, как в случае горизонтальной прямоугольной диаграммы. Обратите внимание, однако, что по мере того, как необходимо построить больше групп, будет становиться все более зашумленным и трудно различить форму гистограммы каждой группы. Кроме того, отсутствие статистических отметок может затруднить сравнение между группами.По этим причинам резюмирования коробчатой ​​диаграммы могут быть предпочтительнее для целей проведения сравнений между группами.

      Сюжет для скрипки

      Альтернативой коробчатому сюжету является скрипичный сюжет. В сюжете для скрипки распределение каждой группы обозначено кривой плотности. На кривой плотности каждая точка данных не попадает в одну ячейку, как на гистограмме, а вместо этого вносит небольшой объем площади в общее распределение. Сюжеты для скрипки - это компактный способ сравнения распределений между группами.Часто к графику скрипки добавляют дополнительные отметки, чтобы также предоставить информацию о стандартной рамочной графике, но это может сделать полученный график более шумным для чтения.

      В зависимости от используемого пакета визуализации блочная диаграмма может быть недоступна в качестве основного типа диаграммы. Даже когда можно создать коробчатые диаграммы, дополнительные параметры, такие как добавление выемок или изменение определений усов, не всегда возможны. Однако даже простейшие коробчатые диаграммы могут быть хорошим способом быстрого выделения основных элементов для быстрого понимания ваших данных.

      Ящичковая диаграмма - это один из множества различных типов диаграмм, которые можно использовать для визуализации данных.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
