Настройка регулятора давления воды в системе водоснабжения

Редуктор давления воды является важным элементом отопительной системы и водопровода. В некоторых случаях может возникнуть потребность в его регулировании. Прежде чем выполнять какие-то работы, нужно определиться с моделью прибора. Так, некоторые редукторы настраиваются непосредственно во время производства. Для регулировки же других может понадобиться отвертка или гаечный ключ. Да и сам процесс настройки имеет некоторые нюансы.

Регулятор давления: что это?

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

• высотки ;
• рабочие цеха;
• технологические сооружения;
• жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Valtec редуктор давления VT. 087

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем. Очень важно учесть установку в системе водообеспечения квартиры.

Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет. Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Редуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Некоторые нюансы

Но, как настроить давление воды в квартире, если стоит бюджетный редуктор, который не имеет манометр. Решить вопрос можно несколькими путями:

• Первый вариант подразумевает временную установку манометра в систему, что позволит точно определить значение напора. После того как регулировка редуктора воды в квартире будет проведена, измерительный прибор демонтируется, а на его место ставится заглушка.
• Второй вариант более прост в выполнении. Здесь нет потребности в проведении установки и дальнейшего демонтажа измерительного прибора. Настройка проводится исключительно на глаз. После нескольких вращений головки нужно открыть смеситель и визуально ценить силу напора.

Недостаток второго способа заключается в том, что нет возможности установить точное значение напора. В дальнейшем это может вызвать неполадки в работе бытовой техники и сантехники. Дело в том, что существует норма давления холодной воды в квартире, при которой сантехнические приборы работают нормально. Но, если напор будет слишком высоким или низким, то это приведет к нарушению правил их эксплуатации

Схема регулятора давления воды

Часто бывают случаи что падает давления в водопроводе, причина засорился фильтр или окислился регулятор давления воды на входе в квартиру. Решить эту проблему можно слегка постучать по корпусу или взять торцевой ключ и покрутить регулировочный винт.

В связи с такими особенностями, специалисты рекомендуют всерьез отнестись к выбору устройства. Лучше всего обратить внимание на современные модели, которые имеют в составе контрольно измерительный прибор и легко поддаются регулировки без использования дополнительных инструментов. Среди популярных брендов стоит выделить «Honeywell», «Watts», «Officine Riqamonti». Нелишним станет и установка фильтра, которая защитит редуктор от засора и тем самым продлит его срок эксплуатации.

В насосной станции любого типа и размера есть один маленький, но незаменимый узел, речь идет о реле давления. Помимо установки с использованием схемы подключения реле давления воды, следует выполнить дополнительные настройки. Дело в том, что этот элемент осуществляет контроль состояния гидробака, а также включает и отключает необходимое оборудование.

Чтобы оборудование служило бесперебойно и долго необходимо грамотно выполнить регулировку и установку реле давления для насоса.

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Большой и маленькой пружине в механизме отводится своя функция. Большая пружина задает показатель давления, при котором требуется включение насоса, а маленькая пружина определяет разницу между допустимым и необходимым значением давления. Этот показатель очень важен при регулировке реле давления воды для насоса.

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

При решении вопроса, как подключить реле давления воды, следует помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Термины, использующиеся при регулировке реле давления

В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.

В частности, речь идет о следующих терминах:

• Давление включения. Этот термин обозначается индексом Р_вкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
• Давление выключения. Для обозначения используется индекс Р_выкл и называется нижним давлением. На реле от производителя указано значение около 3 бар.
• Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
• Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды (прочитайте: «Как выбрать и установить гидроаккумулятор для систем водоснабжения, принцип работы»).

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Прежде чем подключить реле минимального давления воды к насосу выполняют измерение текущего давления в гидробаке. Значение этого показателя производитель выставляет 1,5 бар, однако в процессе использования определенное количество воздуха выходит из емкости, что приводит к снижению давления.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.

Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости. Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя. В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Очень важно помнить, что электронные манометры работают от сети электропитания, поэтому следует контролировать ситуацию в этом случае.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.

При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой. Результатом таких действий становится быстрый износ деталей агрегата. Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Еще одним недостатком постоянного высокого давления можно назвать увеличение числа поломок. При слишком высоком или очень низком давлении в первую очередь страдает резиновая прокладка. Только правильная регулировка давления в системе водоснабжения частного дома позволит увеличить срок службы агрегатов и системы в целом.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

• Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
• С помощью малой пружины – установить разницу между давлением включения и выключения.

Прежде чем приступить к настройке реле давления, необходимо понять, как работает реле давления, внимательно изучить прилагаемую техническую документацию непосредственно прибора и насосной станции, включая гидробак и другие элементы.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Вопрос, как отрегулировать датчик давления воды, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

• Устанавливают значения рабочего давления в гидробаке.
• Включают насос.
• Осуществляют подачу воды в емкость до достижения значений нижнего давления.
• Отключают насос.
• Вращают малую гайку до тех пор, пока насос не начнет работать.
• Ждут наполнения емкости водой и отключают насос.
• Открывают воду.
• Начинают вращать большую пружину для установки давления включения.
• Включают насос.
• Заполняют емкость водой.
• Корректируют положение малой пружины регулировки.

Чтобы правильно определить направление вращения пружины при настройке регулятора давления воды, нужно обратить внимание на расположенные рядом с ней знаки «плюс» и «минус». Для увеличения давления включения выполняют вращение пружины по часовой стрелке, для уменьшения – против часовой стрелки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:

• Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
• Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
• При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
• Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
• Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Полезные советы и рекомендации

Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом. В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции. Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются. Читайте также: «Как выбрать и установить насос для повышения давления воды – важные нюансы».

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования. При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами. Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально. Читайте также: «Как установить насос для повышения давления воды в квартире – выбор, правила монтажа».

Очень часто причиной серьезных поломок регулятора давления воды для насоса становится грязная вода, которая течет по трубам водопроводной системы. В большинстве случаев такая ситуация возникает со старыми металлическими системами водоснабжения.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства. Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Проверяя работу насосной станции, важно обратить внимание на датчик реле давления воды: если давление выключения постоянно растет, то не исключено засорение устройства. Такая ситуация требует незамедлительной замены (прочитайте также: «Правильная регулировка реле давления насосной станции – нормы, советы и примеры»).

Для этой цели выполняют следующие действия:

• Откручивают крепежные болты на корпусе реле.
• Снимают мембранный узел.
• Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Настройку реле давления нельзя назвать простым мероприятием, здесь требуется внимательность и осторожность. Изучив устройство реле давления, принцип его работы и особенности регулировки, можно самостоятельно справиться с поставленной задачей.

Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

Основной прибор с дополнительными элементами

Принцип работы и составные части приспособления

По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

Можно ознакомиться со строением реле наглядно

Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

Порядок работы приспособления примерно следующий.

• На начальном этапе тратится вода из расширительного бака, что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
• Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.

Манометр необходим для снятия показаний давления

Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

Представлено реле Калибр РД-5

Демонстрируется модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

Внешний вид электронного изделия с защитой от холостого хода

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

Пример установки устройства совместно с насосной станцией

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

Основная схема для подсоединения проводов

В схеме должно присутствовать заземление, так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

• клеммы для подсоединения фазы и нулевого провода;
• контакты для заземления;
• клеммы для проводов, ведущих от насоса.

Схема подключения к электросчетчику и УЗО

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Большая и малая пружины внутри корпуса необходимы для регулировки прибора

Последовательность действий при настройке примерно такая:

• Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
• При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
• Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
• После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
• Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

Доступ к пружинам можно получить после снятия корпуса

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подведение итогов

После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

Как подключить к насосу реле давления (видео)

Регулятор давления воды в системе водоснабжения

Автор Монтажник На чтение 12 мин. Просмотров 611 Обновлено 27.12.2020

Основная проблема, которая помимо чистоты воды возникает при индивидуальном и коммунальном водоснабжении — высокий или низкий напор в водопроводе. Один из широко используемых методов для борьбы с этим негативным явлением — установить регулятор давления воды в системе водоснабжения.

В торговой сети реализуют несколько видов приборов для регулировки и стабилизации напора в водопроводных коммуникациях. Чтобы правильно выбрать изделие, полезно ознакомиться с их принципом функционирования, особенностями конструкции, основными техническими характеристиками.

Рис. 1 Итальянские гидроредукторы — разновидности

Для чего нужен регулятор давления воды в системе водоснабжения

Редуктором давления называют прибор, предназначенный для снижения и стабилизации напора в сетях водопровода. Так как избыток давления в трубах приводит к ряду негативных последствий, связанных с повышенным шумом, ускоренным износом сантехники и оборудования (чаще требуется ремонт), сильным гидроударам, актуально использование в таких сетях понижающих избыточный и стабилизирующий напор прибор.

Некоторые сферы применения редукторов в бытовом хозяйстве:

• Для понижения давления в трубопроводах индивидуальных домов, подключенных к центральной водоподающей магистрали. Связано это с тем, что в частных домах напор в водопроводе редко превышает показатель в 3 бара. В то время, как в централизованных сетях горячего (ГВС) и холодного (ХВС) водоснабжения коммунального назначения установлены нормативы максимальных порогов соответственно 4,5 и 6 бар. Понятно, что избыточный напор в доме приведет к меньшему сроку эксплуатации арматуры, сантехприборов и трубопроводной магистрали, что особенно актуально для труб из всех типов полипропиленов и металлопластиков, широко используемых в индивидуальном строительстве.
• Водный напор в индивидуальных домах с гидроаккумуляторным автономным водоснабжением от электронасосов может изменяться в пределах от 1,5 до 3 бар и выше (задается реле давления, включающим насос), что не всегда комфортно для потребителя. Установка после гидробака стабилизирующего гидроредуктора с настройкой на пропускной порог, к примеру, в 2,5 бара, способствует более удобному водопотреблению.

Рис. 2 Регулятор давления воды в системе водоснабжения — примеры использования

• В квартирах первых этажей высотных многоэтажек для обеспечения обходимого напора на верхних этажах может наблюдаться избыточное давление, выходящее за пределы нормативов. В этом случае понижающий редуктор повысит комфортность водопотребления, увеличит срок службы сантехприборов, снизит шумы протекающей воды.
• Иногда гидроредуктор может быть полезен для выравнивания объемов горячей и холодной водоподачи в квартире. К примеру, если горячая вода подается с напором 1 бар, а холодная в 6 бар, то пользоваться смесительный техникой весьма неудобно. В этом случае при помощи гидроредуктора можно сбросить напор в сети холодного водоснабжения квартиры до комфортных 1 — 3 бар и с большим удобством регулировать смешанный в кранах поток.
• Если в водопроводной линии наблюдаются резкие перепады давлений, это может вызвать некоторый дискомфорт при пользовании душевыми кабинками — температура воды из лейки будет постоянно меняться. В этом случае редукторный стабилизатор напора — оптимальный выход из создавшейся ситуации.

Рис. 3 Принцип функционирования гидроредуктора

Статья по теме:

Давление воды в водопроводе — нормы и варианты его стабилизировать. В отдельной статье подробно рассказывается про нормы давления в системах частного и общественного водопровода, а также, варианты его нормализациию.

Принцип работы водяного редуктора

Тем, кто хоть немного знаком с основами гидродинамики, известно, что давление жидкости в любом трубопроводе имеет прямую взаимосвязь с его диаметром, то есть выше в трубах большего размера. Данный физический закон положен в основу принципа регулировки напора в водопроводе — давление в нем понижается при уменьшении сечения проходного канала трубы.

Если рассмотреть редуктор давления воды в системе водоснабжения регулировка диаметра его канального прохода производится вручную. Для этого используют подпружиненные затворы или клапаны, пружина которых может сжиматься и разжиматься в определенных границах посредством подстроечного винта (гайки).

При этом стабильное давление на выходе редуктора устанавливается автоматически за счет разделения входного водного потока. Одна его часть поступает непосредственно к потребителю (на сантехническое оборудование), вторая направляется к исполнительному элементу (металлический диск, мембрана), управляющему затвором проходного канала.

Чем больше давление водного потока на входе прибора, тем большее усилие воздействует на связанный с запором исполнительный элемент и соответственно уменьшается сечение проходного канала. Если входной водный напор невелик, проходной канал из-за отсутствия воздействия на запорный клапан почти полностью открыт.

Рис. 4 Технические и эксплуатационные характеристики моделей серии Caleffi

Технические характеристики

В руководствах по эксплуатации гидроредукторов обычно указывают их следующие технические характеристики:

• Максимальное давление на входе, в бытовой арматуре может доходить до 25 бар. Его обычно указывают на корпусе прибора.
• Диапазон регулировки выходного давления, к примеру 0,5 — 6 бар (Caleffi).
• Заводская настройка — стандарт 3 бара.
• Максимальная температура рабочей среды, располагается в диапазоне 80 — 120 °С.
• Рабочая среда: вода, незамерзайки на основе гликолей.
• Диапазон измерений встроенного манометра, обычно 0 — 10 бар. Иногда указывается градация шкалы, к примеру, меньше 0,04 бара.
• Номинальный расход в метрах кубических в час при скорости потока 1,5 м/с.
• Уровень шума в децибелах, к примеру, менее 30 Дб.
• Условный проход в дюймах, бытовой стандарт 1/2 (15 мм).
• Ресурс в тысячах циклов открываний-закрываний клапана, зависит от объема проходящей рабочей среды, примерное число от 200 до 300 тыс.
• Эксплуатационный срок 10 — 20 лет.

Рис. 5 Детали поршневого гидроредуктора

Регулятор давления воды в системе водоснабжения — конструкция и материалы изготовления

Редукторный регулятор давления — это одна из разновидностей трубопроводной запорно-регулирующей арматуры, состоящей из следующих основных узлов:

Корпус. Выполняется из коррозионностойких металлов, к которым относят латунь (марки CW617N, CW614N, CW653S), нержавейку (AISI 304) и бронзу. Для подсоединения к трубопроводу в корпусе имеются два патрубка с наружной или внутренней резьбой, их типовые размеры Ду 15 (1/2″), Ду 20 (3/4″), Ду 25 (1″), Ду 32 (1 1/4″), Ду 40 (1 1/2″), Ду 50 (2″) дюйма. Внутреннее сечение корпуса представляет собой входной, выходной каналы и седло, на которое опирается запорный элемент. Также многие корпуса включают в себя дополнительные резьбовые патрубки для монтажа манометра (1/4″ дюйма) и установки фильтра грубой очистки.

Крышка. Сверху корпуса помещена крышка, которая наворачивается на резьбу и служит для удержания подпружиненного штока вместе с исполнительным элементом. Вверху крышки вкручена пробка, в которой размещаются регулировочные винт или гайка.

Шток с затворным механизмом (поршень). Затвор представляет собой единый подпружиненный узел, на котором находятся уплотнения, запирающий клапан (золотник), исполнительный элемент, реагирующий на силу водного потока. Последним может служить дисковая металлическая пластина или эластичная резиновая мембрана. Все элементы затворного узла выполнены из коррозионностойких материалов — латуни, нержавейки или бронзы. Уплотнения изготовлены из этилен-пропилен-диенового мономера (EPDM) или нитрил-бутадиенового (NBR) каучуков.

Рис. 6 Различия в конструктивном исполнении поршневых и мембранных устройств

Разновидности регуляторов давления

Редукционные клапаны являются механической арматурой, единственным регулировочным элементом которых служит пружина и связанная с ней гайка (винт), задающие прижимное усилие.

При помощи настроечного элемента регулируют выходное давление прибора. Если им управляют удаленно, применяют автоматический электронный регулятор аналогичного принципа действия с сервоприводом. В быту используют следующие два основных вида редукционных клапанов.

Поршневые

Простейший поршневой регулятор давления воды в системе водоснабжения для частного дома состоит из корпуса с внутренним седлом и крышкой, внутри которого перемещается подпружиненный шток.

На самом штоке имеется диск с уплотнительным кольцом и золотник в виде тарелки с прикрученной винтом резиновой прокладкой – его конструкция аналогична устаревшим бытовым вентильным кранам с червячной передачей.

Принцип работы затвора аналогичен изложенному выше.

Вода внутри прибора разделяется на два потока — один оказывает давление на подпружиненный металлический диск затвора, а второй направляется к потребителю. При работе прибора на закрытые краны водяное давление внутри его корпуса поднимает исполнительный диск вверх вместе с тарелкой и резиновой прокладкой золотника, прижимая их к седлу. Тем самым гидроредуктор полностью перекрывает водный поток.

Как только краны открывают, давление внутри корпуса падает, и пружина опускает шток вместе золотником. Тарелка с резиновой прокладкой отходит от седла и через образовавшийся зазор вода поступает к потребителю.

Расстояние от седла до поверхности золотника задается пружиной, силой прижима которой управляет регулировочный элемент (винт, гайка). Соответственно таким способом устанавливается и постоянное давление на выходе редукционного клапана, которое зависит от ширины зазора (проходного канала) между седлом и резиновой прокладкой золотника.

Поршневые редукторы имеют относительно небольшие габариты и меньшую стоимость в сравнении с моделями мембранного типа.

Рис. 7 Устройство поршневых приборов

Мембранные

Мембранный редуктор давления воды в системе водоснабжения имеет сходное с поршневым аналогом конструктивное устройство за исключением того, что для управления затвором вместо жесткого металлического диска, водный поток оказывает давление на эластичную резиновую мембрану. Принцип работы мембранного редуктора аналогичен поршневому, в качестве запорного элемента используется тот же золотник — скользящий в обойме с окном клапан с резиновым уплотнителем.

В мембранном редукторе в отличие от поршневого нет трущихся частей, поэтому срок его службы больше и выше точность настройки. К тому же мембранные редукционные клапаны не столь чувствительны к качеству воды, как их поршневые аналоги.

Пружинный регулятор такого типа легко отличить по внешнему виду (большим габаритным размерам) — в его верхней части имеется расширенная в диаметре площадка, в которой размещается мембрана.

Рис. 8 Конструктивное устройство изделий мембранного типа

Как настраивать гидроредуктор

Для установки давления на выходе гидроредуктора необходим манометр, который должен размещаться на самом приборе или в водопроводе после него.

При этом следует различать статическое и динамическое давления в системе. В первом случае это показания манометра при движении водного потока после открытия кранов. Статическое давление — это напор в сети при отсутствии водопотребления. Именно в статике и осуществляется настройка редуктора давления.

Обычная стандартная заводская установка всех бытовых редукторов — 3 бара. Если требуется изменить этот порог, поступают следующим образом:

• Открывают все краны до и после гидроредуктора, удаляя тем самым воздух из системы и самого прибора, после чего последние закрывают.
• Устанавливают на редукторе, руководствуясь показаниями манометра, необходимое давление, к примеру 4 бара. Для этого вращают винт шлицевой отверткой или настроечную втулку плоским (шестигранным) ключом по часовой стрелке, нажимая на пружину. Если необходимо настроить меньшее давление, вращение подстроечных узлов производят против часовой стрелки.
• После регулировки при необходимости фиксируют винт или настроечную втулку, после чего настройка считается завершенной.

Рис. 9 Основные этапы регулировки

Статья по теме:

Датчик давления воды в системе водоснабжения: назначение, принцип работы, регулировка. Возможно, будет интересно почитать отдельную статью про виды и конструкции датчиков или реле давления, используемые в системах автономного водоснабжения.

Рекомендации по выбору и правила монтажа

Для того, чтобы свести к минимуму риск образования внутри редукторов кавитаций, приводящих к некорректной работе, вибрациям и шумам, рекомендуется подбирать приборы по их соотношению давлений на входе и выходе.

При этом такие факторы, как давление в системе, температура рабочей среды, расход и скорость потока, наличие воздуха, не должны оказывать существенного влияния на функционирование пружинного регулятора. Оптимальным считается отношение входного давления к выходному 2 к 1, к примеру напор среды до прибора 6 бар, а после него 3 бара. Данный показатель перепада не должен превышать величины 3 к 1.

Редукторный клапан обычно устанавливают в водопроводную магистраль после счетчика, при монтаже выполняют следующие операции:

• Открывают все краны для выпуска воздуха и очистки системы. Для облегчения монтажа желательно, чтобы прибор устанавливался на участок трубопровода с отсечными вентилями с двух сторон.
• Гидроредуктор размещают горизонтально или вертикально, запрещена его установка в перевернутом положении.
• После монтажа проверяют герметичность соединений и производят настройку прибора ключом или шлицевой отверткой.

Рис. 10 Схемы установки редукторов

Производители

На отечественном рынке широко представлены редукторы от следующих производителей:

Valtec. Компания известна рядовому потребителю, как производитель широкого ряда труб из различных материалов и инструмента для их монтажа. Отличительная особенность части гидроредукторов российско-итальянской компании Valtec, выполненных из никелированной латуни — наличие косого фильтра грубой очистки на 200 мкм. Для регулировки давления используется шестигранная головка под плоский ключ или шестигранник. В комплектацию некоторых приборов входит встроенный манометр.

Caleffi — регулятор давления воды в системе водоснабжения от итальянского производителя, имеющие встроенный манометр и подсоединительные патрубки с наружной или внутренней резьбой. Отличительная особенность изделий — возможность работать с высокими входными давлениями до 25 бар, при этом выходное может регулироваться от 0,5 до 6 бар. Также корпуса приборов изготавливаются из латуни или бронзы.

Itap Minipress — приборы от итальянского производителя в никелированном латунном корпусе, имеют вверху колпак с делениями для регулировки. Рассчитаны на входное давление 15 бар и подсоединение к трубопроводу диаметром 1/2 дюйма.

TIM. Бренд известной китайской компании, производителя широкого ряда строительного инструмента и сантехнической арматуры, которая поставляет на рынок редукторы из никелированной латуни. Изделия рассчитаны на работу в сетях отопления с температурой теплового носителя 120 °С. Вторая разновидность приборов TIM — со встроенным манометром и полимерной крышкой черного цвета с регулировочным колпаком.

FAR. Приборы мембранного принципа действия от известной итальянской компании, выполнены в корпусах из никелированной латуни, имеют встроенный манометр и регулировочный колпак с делениями. Благодаря подсоединительным патрубкам с наружной и внутренней резьбой стандартным диаметром 1/2 дюйма, а также входному давлению в 10 бар, отлично подходят для бытового применения в коммунальных квартирах и индивидуальных домах.

Рис. 11 Стоимость редукционных клапанов от разных производителей

Хотя гидроредукторы не так часто используют для бытовых целей, арматура незаменима в случаях, если в водопроводных сетях происходят регулярные и резкие скачки давления, или оно превышает нормированный верхний порог. Приборы выпускают широкий ряд производителей, на рынке доминирует высококачественные итальянские изделия по приемлемой для среднего покупателя цене.

Редуктор давления воды в системе водоснабжения.

Для чего необходимо редуктор давления.

Почти всегда давление на точке разбора водоснабжения не соответствует норме, и если оно ниже необходимого уровня, то может принести лишь неудобства, тогда как повышенное – к вероятно большим техническим проблемам.

Регулятор давления воды в системе водоснабжения.

Нормативы пишут специалисты которые не вдаются в технические аспекты реализации и соблюдения норм. Так в многоэтажных домах нормированным давление горячей и холодной воды считается 4,5 и 6 кгс/см2, но опускается факт, что естественная гравитационная разница давлений в любом стояке равна 1 кгс/см2 на каждые 10 м высоты. Если бы нормативы это учитывали, то невозможно было бы подать воду жителям выше 15 этажа из-за давления в низшей точке водоразбора.

В таких ситуация давление заведомо завышается и применяется специальных тех средства, без которых жители первый этажей попадали бы в группу риска. Если магистральная система водоснабжения способна выдержать скачки и перепады высокого давления, то обычная сантехника, даже с применением систем сшитого полиэтилена – нет.

Способ подключения редуктора давления на вводе холодной и горячей воды в доме или квартире. 1. Шаровой вентиль. 2. Обратный клапан. 3. Счетчик расхода воды. 4. Редуктор с манометром. 5. Фильтр грубой очистки.

Как работает редуктор давления для воды.

Основная задача для водопроводного редуктора давления – нормализовать и поддержать давление на выходе в заданном промежутке значений в независимости от результатов на входе, при этом обеспечить оптимальный проток. Не смотря на большое количество редукторов давления представленных в магазинах, в основном все они устроены на поршневом механизме.

Принцип работы редуктора давления в системе водоснабжения схож с вентильным краном: шток и поршень в посадочном месте контролируют просвет, который ограничивает напор воды. Только в обычном кране давление на выходе будет пропорционально давлению на входе. В редукторе же положение поршня определяется из соотношения настоящего давления и жесткости регулируемой пружины. Настройка давления «на ходу» возможно благодаря пилотному контуру: если давление воды повышается, то клапан перенаправляет поток на мембрану, которая опускает шток с пропускным поршнем и уменьшает проходное отверстие.

Помимо этого более совершенные редукторы давления для воды могу обладать еще и дополнительным функциями и деталями:

1. Выходной манометр. Нужен для контроля правильной работы. Регулировочный маховик редуктора использует градуированную шкалу и отклонение в итоговом результате может достигать 0,5 бар.
2. Сетчатый фильтр грубой очистки. На бытовом уровне критично важно удаление мелкого мусора из воды, так как редукторы бытовых приборов очень чувствительны.
3. Клапан сброса воздуха. Помогает устранить возможные сбои из-за завоздушивания.
4. Шаровой клапан. Такой редуктор давления устанавливается на входе в систему водоснабжения и имеет функцию запорной арматуры.

Типы водопроводных систем нуждающихся в редукторах давления.

Такие системы устанавливаются не только в многоквартирных домах где избежать избыточного давления критически важно, но и просто создать равномерный напор – комфортно. Так как давление воды в стояках ХВС и ГВС всегда разное, то возможна неправильная работа смесителей. Парная установка регуляторов давления воды в системе водоснабжения позволяет исправить эту проблему.

В автономных системах водоснабжения, например из скважины, также существует опасность гидроудара. Из-за неправильной работы обратных клапанов в магистральной трубе создается разрежение и при включении насоса будет усилен напор. Это болезненно отражается не только на насос, но и на всю автономную водопроводную систему в целом, особенно на компрессионные фитинги.

Кроме того, установка регуляторов давления в систему водоснабжения может быть обязательной для сохранения гарантийных обязанностей на бытовую и отопительную технику: стиральные и посудомоечные машины, водонагреватели и котлы отопления с прямой автоматической подачей воды.

Установка регуляторов давления воды в квартире и дома.

Установка регуляторов давления воды должна проводится непосредственно после запорной арматуры на вводе, то есть до приборов учета. Такая конструкция защитит все гидротехнические устройства, включая счетчики.

Регуляторы давления воды с регулировкой.

При таком монтаже все технические отверстия будут запломбированы и редуктор давления не возможно будет обслуживать, сделано будет с целью не допущения несанкционированного забора воды. В таком случае полностью выровнять давления возможно не удастся и для некоторых устройств придется устанавливать дополнительные регуляторы.

Кроме того, если нет желания устанавливать регулятор давления в систему водоснабжения в целом, то можно установить локально для определенного устройства. За такой защитой справятся даже примитивные модели.

Настройка и устранение неисправностей в регуляторе давления.

Оптимальны давление воды на выходе из крана принято считать 2 – 3,5 кгс/см2. На достичь таких значений не просто, особенно если водозабор закрыт и вода не двигается.

У каждого редуктора давления воды своя скорость работы. Если появляется проток, то давление упадет на 0,5 – 1,2 атм. Через пару секунд давление вновь возрастет. В идеале необходимо придерживается давления на выходе ниже чем на входе на 1,5 кгс/см2. Это стоит помнить при регулировке давления на насосной станции.

Редуктор давления воды с регулировкой.

Неисправный редуктор давления можно выявить при парной установке манометров или наличия водоразбора до редуктора, такой редуктор либо не будет снижать давление либо вовсе не пропустит воду. Обслуживания редуктора давления воды сводится лишь к промывке механизма и встроенного фильтра. Если после этих процедур он отказывается работать, то на лицо механическая неисправность или влияние времени. При извлечении штока, можно наглядно видеть весь механизм.

Устройство регулятора давления воды.

Механическая поломка редуктора давления воды может заключаться в лопнувшей пружине, износе поршня или мембраны. Запчасти возможно не найдете, но при наличии «донора» замена не вызовет сложностей.

Регулятор (редуктор) давления в квартире или почему напор воды слабый?

В многоквартирных домах микрорайона 4А г. Лыткарино установлены регуляторы давления воды на входе в квартиру российской фирмы Бетар РД-15 (фото 1).

Фото 1. Демонтированный регулятор(редуктор) давления Бетар РД-15 с фильтром грубой очистки.

Регулятор давления понижает давление до необходимого уровня (обычно до 3 бар) в системе горячего и холодного водоснабжения и предотвращает возможные гидроудары в системе. Установив минимальное значение давления можно экономить расход воды. Такой регулятор стоит в каждой квартире после запорного вентиля и фильтра грубой очистки и перед прибором учета потребленной воды (фото 2). Обратный клапан может быть установлен после фильтра грубой очистки, но он не является обязательным. Обратные клапаны встроены во многие смесители и не допускают обратного потока воды в систему.

Фото 2. Примерная схема расположения компонентов системы водоснабжения в квартире.

В системе водоснабжения домов микрорайона 4А установлено подающее давление в примерно 6 бар. Для сантехники эта величина давления является критической. Каждый производитель сантехники устанавливает свое допустимое значение давления воды и в большинстве случаев оно составляет около 3 бар.

Редуктор давления вместе с установленным манометром позволяет установить желаемое давление горячей и холодной воды. Для этого необходимо пустить тонкую слабую струйку холодной или горячей воды таким образом, будто эта струйка вот-вот перейдет в капли. Поворачивая по часовой стрелке шестигранным ключом в настроечном отверстии редуктора, давление воды из смесителя уменьшается. Если поворачивать против часовой стрелки, то давление увеличивается. Таким образом, выставляется равное давление горячей и холодной воды в смесителе.

Что делать, если напор из смесителя слабый?

Скорее всего редуктор давления «закрыт». Для этого нужно шестигранным ключом поворачивать против часовой стрелки до желаемого напора. Если напор не изменяется, значит редуктор неисправен.

Многие застройщики в возводимых многоквартирных домах любят устанавливать редукторы давления РД-15 из-за их низкой стоимости. Невысокое качество использованных в производстве материалов приводят к выходу из строя таких редукторов (фото 3).

Фото 3. Неисправный редуктор давления Бетар РД-15 после 2 лет эксплуатации и 45 кубометров воды.

Аналогом по размеру является редуктор итальянской фирмы Valtec (фото 4). По стоимости этот редуктор чуть дороже «бетаровского» и чуть лучше. В условиях качества подаваемой воды во многих многоквартирных домах России редукторы Valtec имеют хорошее соотношение цены и качества.

Фото 4. Редуктор (регулятор) давления воды Valtec с аналогичным типоразмером с редуктором Бетар РД-15.

Помните, что рабочие редукторы давления сохраняют вашу сантехнику, экономят воду и доставляют комфорт при использовании проточной водой.

Регулятор давления воды Farg Ду40/502

Устройство и установка редуктора давления Farg 11/2 дюйм:
Редуктор устанавливают для защиты сантехнических приборов на производстве и в быту (бойлеров, котлов, фильтров, водопроводных труб, кранов и др.), чтобы уменьшить и стабилизировать давление воды на входе в водопроводную сеть. Как правило, давление приходящей из внешних источников воды слишком высоко и неустойчиво, возможны скачки давления. Одной из наиболее важных характеристик редукционного клапана давления является то, что он способен обеспечить стабильное давление на выходе, несмотря на колебания на входе. Диаметр редуктора давления с условным проходом Ду40 выбирается исходя из ожидаемого расхода воды, а не из диаметра имеющегося трубопровода. Все детали выполнены из высококачественных не токсичных материалов, что позволяет применять их с питьевой водой. Редуктор имеет компенсационную камеру, которая выполняет предохранительную функцию при гидроударах и рывках давления воды. Предпочтительна установка редуктора на горизонтальном трубопроводе, но допускается и монтаж на вертикальном трубопроводе. Запрещено устанавливать редуктор горизонтально, регулировочным узлом вниз (только вверх). При монтаже убедитесь, что стрелка на корпусе совпадает с  направлением потока воды. Для регулировки выходного давления, надо ослабить контргайку на регулировочном узле и для увеличения давления повернуть толкатель по часовой стрелке, а при уменьшении против часовой, после регулировки толкатель фиксируют контргайкой. На редукторе предусмотрены два отверстия (для удобства монтажа) под манометр с резьбой 1/4 дюйма с закрученными заглушками (манометр в комплект поставки не входит). При нормальных условиях работы редуктор давления не требует никакого специального обслуживания. Для продолжительной эксплуатации перед редуктором любого производителя следует установить фильтр и  время от времени чистить его.

Особенности установки:

• В случае установки в непосредственной близости от котла, перегрев воды приводит к повышению давления после редуктора. В этом случае редуктор находится в закрытом положении. Необходимостью является установка расширительного бака между редуктором и водонагревателем для поглощения нарастающего давления, что утверждено в соответствии европейскому стандарту EN12828, касающегося проектирования систем водяного отопления.
• В средне- и многоэтажных зданиях рекомендовано устанавливать редукторы давления на каждом этаже, а не только в основании здания. Следует отметить, что жидкость теряет около 1 бар каждые 10 метров высоты (приблизительно 3 этажа).
• Загрязнители небольших размеров, опускаясь на седло, могут влиять на отлаженную работу редуктора. Поэтому перед ним всегда желательно устанавливать фильтр очистки воды, не забывая при этом о плановом техническом обслуживании.

При прекращении прохода воды через редуктор (при закрытии кранов), он автоматически удерживает установленное давление на нем.

Регулятор давления воды квартирный РД-15 (ATS.1425)

Главная > > Продукция > Балансировка и регулирование > Квартирный регулятор давления воды > Регулятор давления воды квартирный РД-15 (ATS.1425)

Квартирный регулятор давления воды Альтаис РД-15 предназначен для выравнивания уровня напора воды в системе на всех этажах зданий и стабилизации давления воды у каждого из пользователей.

Применение данных клапанов позволяет снизить потери воды в системе холодного и горячего водоснабжения жилых зданий.

Описание продукции

Технические характеристики РД-15

Устройство и работа РД-15

                                          Рис.

1 — Регулятор давления воды (квартирный) РД-15.
2 — корпус, 12 — крышка, 11 — винт регулировочный 13 — пружина, 3 — пробка, 1-10 — кольца уплотнительные.
Блок регулировки: 7 — шток, 9 — стакан, 4 — золотник. При отсутствии расхода воды золотник (4) запирает проходное сечение на стакане (9)

Изменение настройки выходного давления производится вращением регулировочного винта (11) плоской отверткой по часовой стрелке (увеличение) или против (уменьшение), при этом контроль давления производится с помощью манометра. Манометр с пределом измерения не менее 1,6 МПа и присоединительной резьбой М12х1,5 герметично устанавливается в корпус регулятора в отверстие, из которого предварительно выкручивается пробка (3). При установке манометра давление воды должно полностью отсутствовать (кран перед регулятором должен быть закрыт), давление после регулятора снято. Затем медленно открыть кран для подачи воды через регулятор, определить давление на выходе по показанию манометра, при этом не должно быть расхода воды после регулятора. После завершения настройки манометр демонтируется в обратном порядке: перекрывается запорный кран перед регулятором, снимается давление после регулятора, выкручивается манометр из корпуса и устанавливается пробка (3). Допускается манометр оставить для постоянного контроля выходного давления.

Ресурсы, сроки службы, гарантии изготовителя

Ресурс регулятора 150000 срабатываний.

Срок службы не менее 6 лет.

Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня продажи.

Гарантийные обязательства на регулятор распространяются только при безусловном выполнении требований к хранению, транспортированию, монтажу и эксплуатации.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Эксплуатационные ограничения

Монтаж регулятора на трубопровод должен выполняться специализированной организацией.
Перед регулятором должен быть установлен шаровой кран или запорный клапан.
В регулятор должна поступать вода без механических включений таких как песок, окалина, металлическая стружка, волокно, строительный мусор и т.п., поэтому перед установкой регулятора целесообразно промыть систему.

Установка регулятора на трубопроводе согласно стрелке направления потока.

Регулятор давления воды квартирный РД

Регулятор давления воды квартирный РД-15 ATS.1425 предназначен для автоматического поддержания давления воды на выходе при изменении входного давления.

Используется в системах горячего и холодного водоснабжения включая питьевое, коммунальное и промышленное назначение. Качество воды должно соответствовать действующим санитарным нормам для питьевой воды.
При снижении входного давления до значения ниже 0,3 МПа, требования по поддержанию давления после регулятора не предъявляются.

2 — корпус, 12 — крышка, 11 — винт регулировочный, 13 — пружина, 3 — пробка, 1, 6, 7, 10 — кольца уплотнительные. Блок регулировки: 7 — шток, 9 — стакан, 4 — золотник.

В нерабочем состоянии (при отсутствии давления воды) регулятор находится в открытом состоянии.
Поддержание выходного давления в заданных пределах обеспечивается изменением проходного сечения, стакан (9) — золотник (4) и устанавливается изменением деформации пружины (13) с помощью регулировочного винта (11).
При отсутствии расхода воды золотник (4) запирает проходное сечение на стакане (9).
Изменение настройки выходного давления производится вращением регулировочного винта (11) плоской отверткой по часовой стрелке (увеличение), или против (уменьшение), при этом контроль давления производится с помощью манометра. Манометр с пределом измерения не менее 1,6 МПа (16 кгс/см²) и присоединительной резьбой М12х1,5 (МТ-2И) герметично устанавливается в корпус регулятора, в отверстие из кторого предварительно выкручивается пробка (3). При установке манометра давление воды должно полностью отсутствовать (кран перед регулятором должен быть закрыт), давление после регулятора снято. Затем медленно открыть кран для подачи воды через регулятор, определить давление на выходе по показанию манометра, при этом не должно быть расхода воды после регулятора.
После завершения настройки манометр демонтируется в обратном порядке: перекрывается запорный кран перед регулятором, снимается давление после регулятора, выкручиваться манометр из корпуса и устанавливается пробка (3). Допускается манометр оставить для постоянного контроля выходного давления.

Монтаж регулятора на трубопровод должен выполняться специализированоой организацией.
Перед регулятором должен быть устанволен шаровой кран или запорный клапан.
В регулятор должна поступать вода без механических включений, таких как песок, окалина, метталичсекая стружка, волокно, строительный мусор и т.п., поэтому пред установкой регулятора давления воды РД-15 целесообразно промыть систему.
Установка регулятора на трубопроводе производится согласно стрелке направления потока. При навинчивании регулятора на трубопровод обязательно следует брать рожковым ключом S27 за ту муфту (шестигранник), которая навинчивается на трубу.

!!! Максимальное допустимое усилие на гаечном ключе при вкручивании должно составлять не более 15 Н*м. Резьбовое соединение уплотняется ФУМ-лентой из PTFE (толщина 0,076-0,1 мм). Не допускается применение нескольких видов уплотнительного материала одновременно.

ЗАПРЕЩАЕТСЯ!!! устанавливать регулятор с помощью трубных (газовых) ключей и рожковых ключей с удлинителем во избежание повреждений корпуса регулятора.
Если регулятор в результате монтажа оказался в неудобном положении, его следует снять и установить повторно.
ОСТОРОЖНО!!! Любые попытки довернутьрегулятор по часовой стрелке могут привести к его поломке.

Полифенилсульфон (PPSU) – это полимер, который имеет наивысшие характеристики тепловой и химической устойчивости. Это инертный материал не вступающий в реакцию с какими – либо химическими веществами. Благодаря своим физико-техническим свойствам, PPSU используют в аэрокосмической и медицинской промышленности.

   Изделия из высокопрочного полимера PPSU отличаются высокой ударной стойкостью, устойчивостью к высоким температурам (до +170 С) и воздействия агрессивной среды. Как и другие полимеры, PPSU не подвержен коррозии, а его характеристики по своей прочности и надежности сопоставимы с металлами. Изделия из PPSU также обладают устойчивостью к УФ-лучам, отсутствием образования отложений растворенных в воде минеральных веществ, не содержат цинк и свинец. Также полностью исключена внешняя коррозия, возникшая обычно при скрытой прокладке труб вследствие взаимодействия со строительными материалами.

Регуляторы давления воды — Редукционные клапаны

Часто задаваемые вопросы

Q. «Что означает« ДИФФЕРЕНЦИАЛЬНОЕ ДАВЛЕНИЕ P1 — P2 (psi) »?»

A. P1 — нерегулируемое давление на входе, а P2 — регулируемое давление на выходе. Разница между этими двумя числами укажет, какой столбец использовать для определения того, какой клапан будет работать лучше всего при скорости потока галлонов в минуту, которую вы хотите использовать.

Q. «Что означает« Изменение P2 (падение давления) »?»

А.Изменение давления P2 (падение давления) — это величина потери давления, которая будет возникать при требуемом расходе галлонов в минуту. Например: если перепад давления составляет 25 фунтов на квадратный дюйм (давление на входе 70 фунтов на квадратный дюйм и давление на выходе 45 фунтов на квадратный дюйм), и вы хотите, чтобы скорость потока составляла 15 галлонов в минуту, тогда падение давления через клапан может варьироваться до 15 фунтов на квадратный дюйм

Q. «Что такое гидроудар?»

A. Гидравлический удар происходит очень много! Это часто распознается по «стуку» или «удару», обычно по всей линии водоснабжения (если у вас есть медные трубы, вы, как правило, будете слышать шум по всему дому).Гидравлический удар может быть вызван несколькими причинами. Часто причиной этого является неплотная шайба, которая прыгает в кране или клапане. Это можно исправить, определив, какой клапан является виновником, и зафиксировав шайбу. В других случаях это просто вызвано быстрым движением воды и ее внезапным отключением. Лучшее решение для этого — увеличить размер источника воды, тем самым замедляя поток воды (большая труба может подавать такое же количество воды в галлонах в минуту с меньшей скоростью).Если такой возможности нет, то много раз помогает гидроудар.

Q. «Мое давление на входе меняется, какое значение мне следует использовать, большее или меньшее число?»

A. Всегда используйте наименьшее число, это обеспечит соблюдение требований к минимальному давлению и скорости потока.

Q. «В приведенном выше примере вы выбрали 1-дюймовый клапан, когда 3/4-дюймовый клапан почти соответствует требованиям?»

A. Лучше всего при выборе размера для оптимальной производительности, если требования находятся между указанным размером, вам следует выбрать клапан большего размера.

Q. «Будут ли эти клапаны также контролировать / ограничивать расход галлонов в минуту?»

A. Нет, вам понадобится регулятор потока для управления скоростью потока.

Q. «Можно ли установить эти клапаны каким-либо другим способом, кроме горизонтального?»

А. Да! Эти регуляторы давления могут быть установлены любым способом, который вам нужен для вашего приложения — горизонтальным, вертикальным, направленным вверх, направленным вниз и т. Д.

Регулятор давления воды

: все, что вам нужно знать

Регулятор давления воды, также называемый редукционным клапаном (PRV), представляет собой тип водопроводного клапана, который регулирует давление, когда вода проходит через клапан.

Этот клапан часто устанавливается сразу после перекрытия водопровода и необходим в домах с высоким или переменным давлением воды. Без него высокое давление воды может нанести серьезный ущерб, разорвав трубы, повредив сантехническую арматуру или даже со временем повредив бытовую технику.

Как это работает?

Регулятор работает с помощью внутренней диафрагмы, пружины и внешнего регулируемого винта.

При высоком давлении воды пружина и диафрагма затрудняют прохождение воды.И наоборот, когда в клапан поступает вода с более низким давлением, вода легко проходит, поскольку диафрагма и пружина находятся под меньшим давлением. Таким образом, регулятор давления воды может регулировать давление воды и регулироваться с помощью внешнего винта, регулирующего натяжение пружины.

Для получения дополнительной информации посмотрите это короткое видео:

Где они расположены?

Как уже упоминалось, они обычно обнаруживаются сразу после отключения основной воды. Это настолько высокое давление воды, которое может быть ограничено до того, как достигнет остальной водопроводной системы дома и приведет к повреждению.

Однако это не означает, что их можно было найти где-нибудь еще. Непрофессиональные сантехники или домовладельцы могут устанавливать регуляторы давления в других частях дома.

Нужен ли мне регулятор давления воды?

Если ваш дом находится на городской воде, скорее всего, у вас переменное или высокое давление воды в некоторые части дня.

В городах требуется высокое давление воды для пожарных гидрантов и для того, чтобы вода работала против силы тяжести и достигала верхних уровней в многоэтажных зданиях.

Таким образом, домовладельцы нередко обнаруживают, что давление воды у них меняется.

Вам понадобится регулятор давления воды, если давление воды достигает уровня около 80 фунтов на квадратный дюйм. Фактически, строительные нормы и правила требуют регуляторов давления воды, если psi достигает 80.

Как проверить давление воды

Чтобы проверить давление воды, вы можете использовать любой манометр, прикрепляемый к нагрудникам шлангов или смесителям. Их можно найти в местном хозяйственном магазине или на Amazon.

Просто прикрепите манометр к нагруднику для шланга, включите воду и снимите показания манометра, чтобы определить давление воды.

В вашем доме должно быть около 50 фунтов на квадратный дюйм.

Как установить регулятор давления воды

На Amazon можно найти новые регуляторы давления воды. Обязательно приобретите тот, который подходит по размеру для ваших труб.

Установить регулятор давления воды довольно просто, если вы умеете работать. Процесс выглядит следующим образом:

1. Отключите воду в магистрали и прямо перед водонагревателем.
2. Слейте воду из самой нижней точки дома и откройте кран в самой высокой точке дома.
3. Вырежьте участок водопровода, необходимый для установки регулятора давления воды сразу после отключения воды. Будьте осторожны, отрежьте только необходимую длину.
4. Установите регулятор давления воды и убедитесь, что вход воды находится с правой стороны.
5. Медленно включите воду, чтобы проверить герметичность и безопасное давление воды.
6. При необходимости отрегулируйте регулятор давления воды.

Если вы новичок в сантехнике, лучше всего обратиться к лицензированному сантехнику, чтобы он помог вам с этим проектом и удостоверился, что он выполнен должным образом.

Вот более подробное видео по установке и настройке регулятора давления воды:

Как отрегулировать регулятор давления воды

Отрегулировать напор воды довольно просто. Сначала перейдите к регулятору давления воды и найдите верхний винт и контргайку.

Ослабьте контргайку, затем вы можете либо затянуть, либо ослабить верхний винт, чтобы отрегулировать давление воды. Затягивание винта (вправо) уменьшит общее давление воды. Ослабление винта (слева) увеличит общее давление воды.

Видео по ссылке выше показывает это более подробно.

Техническое обслуживание

Как и все, ничто не вечно. В какой-то момент потребуется замена регуляторов давления воды.

Если вы заметили гидроудары, запотевание спринклеров, капание из кранов или переменное давление воды, возможно, пора заменить регулятор давления воды.

Заключительный

Регуляторы давления воды или редукционные клапаны помогают регулировать давление, поступающее в ваш дом. Слишком большое давление может повредить ваши приборы, трубы и приспособления.

Эти клапаны со временем могут нуждаться в замене или регулировке, поэтому обязательно проверьте давление воды в доме.

Если у вас есть дополнительные вопросы, обязательно оставьте комментарий ниже!

Регуляторы давления воды

— Использование, установка и устранение неисправностей — Flo by Moen

Обеспокоены состоянием сантехники? Вы, наверное, встречали статьи об опасности высокого давления воды.Помимо головной боли от ударов по трубам, высокое давление создает нагрузку на такие приспособления, как раковина и туалеты, что приводит к дорогостоящему ремонту в будущем.

Одно из решений — регулярно проверять давление. Но давайте посмотрим правде в глаза, когда дело доходит до ухода за домом, у вас достаточно ресурсов. В конце концов, вы хотите автоматизировать давление воды.

Вот здесь и пригодится регулятор давления воды . Это самый простой способ поддерживать давление воды на нужном уровне.

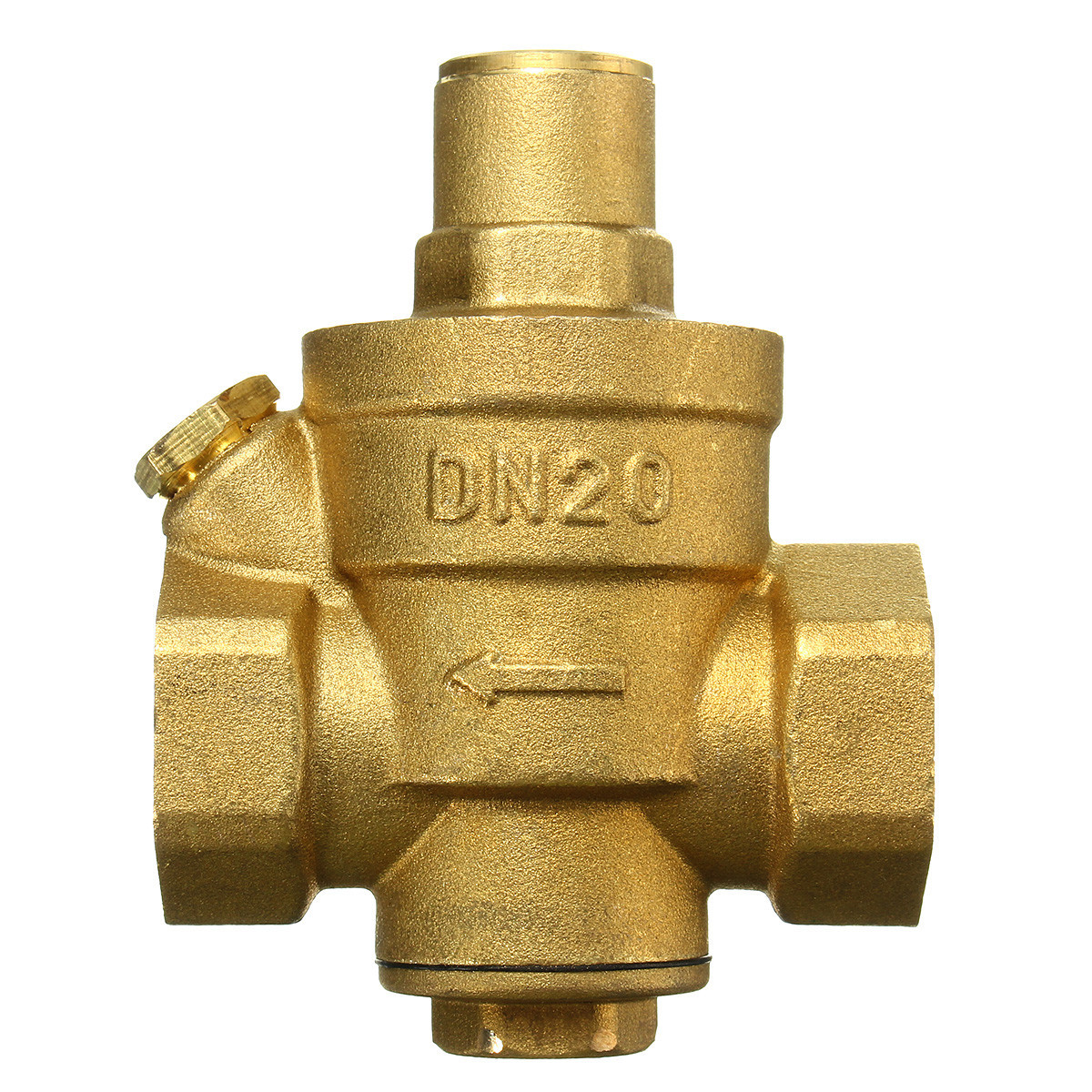

Что такое регулятор давления воды?

Регулятор давления воды, также известный как редукционный клапан (PRV), оказывает огромное влияние на прочность и долговечность ваших труб. Расположенный рядом с водопроводом и счетчиком в вашем доме, этот клапан ограничивает поток воды из города в ваш дом и защищает водопровод от скачков воды и высокого давления.

Насколько высока высота? Что ж, большинство смесителей и приборов рассчитаны на давление воды в 50 фунтов на квадратный дюйм.Тем не менее, ваш муниципальный водопровод может перекачивать воду в ваш дом со скоростью 150 фунтов на квадратный дюйм. Это приводит к значительному износу нормально функционирующих устройств.

Регулятор давления — это то, что приходит на помощь. Когда вода проходит через регулятор при высоком давлении, пружина и диафрагма внутри клапана сужают проходное сечение, снижая давление до 50-80 фунтов на квадратный дюйм.

Жить в большом городе? Зачем вообще нужен регулятор давления

Вы, наверное, задаетесь вопросом о последствиях установки , а не редукционного клапана.В конце концов, в большинстве развитых городов давление регулируется на нормальном уровне.

Но даже в городе ваша компания водоснабжения может поддерживать высокое давление в определенных областях, чтобы удовлетворить потребности пожарных кранов и высотных зданий. Не говоря уже о том, что тепловое расширение может вызывать колебания давления воды в течение года.

Один из способов следить за давлением воды (не бегая постоянно на улицу для проверки) — это умная система обнаружения утечек воды. Система автоматического отключения воды Flo от Moen Smart Water Shutoff следит за давлением и расходом воды в вашем доме 24 часа в сутки, 7 дней в неделю, отправляя на ваш телефон оповещение и отключая водопровод, если что-то покажется подозрительным.

Системы обнаружения утечек и предохранительные клапаны работают вместе. Один помогает избежать катастрофы, а другой контролирует самые легкие колебания давления. Вот почему вы можете инвестировать в оба:

Для снижения вероятности утечек и разрывов труб

Не обращайте внимания на высокое давление воды достаточно долго, вы находитесь в пути, чтобы лопнуть трубы и повредить приборы, что обойдется вам в тысячи долларов.

Как это происходит?

Со временем из-за высокого давления воды в вашей водопроводной системе образуются небольшие протечки.И хотя в краткосрочной перспективе они не кажутся катастрофическими, на самом деле они накапливаются со временем, в конечном итоге нанося дорогостоящий ущерб.

Некоторые особо уязвимые места — это впускные клапаны, по которым вода из труб поступает к приборам. Соединительные муфты там хрупкие, а высокое давление легко приводит к разрыву труб. Не то, с чем вы хотите иметь дело.

Ваши светильники будут более счастливыми, здоровыми и прослужат дольше, если в вашем доме будет поддерживаться соответствующий напор воды.

Для экономии воды и экономии на счетах за коммунальные услуги

Всего 5 капель в минуту в 3 точках приводит к потере более 500 галлонов воды в год.

И хотя в некоторых частях света люди могут существовать на 3 галлона воды в день, средний американский дом использует 100 галлонов в день и тратит около 180 галлонов воды в неделю! Для арендаторов и домовладельцев, которые сами оплачивают счета за воду , важность экономии воды быстро становится очевидной.

Скорее всего, вы даже не заметите разницы в работе ваших светильников после установки регулятора давления. Вы сможете вести такой же образ жизни, но потреблять меньше воды.

Для ручной регулировки давления воды

Поскольку давление воды меняется в течение года, вы можете отрегулировать его так, чтобы оно оставалось в пределах 50-80 фунтов на квадратный дюйм. Регуляторы давления воды дают вам эту возможность. Сверху у них есть винт, который можно поворачивать, чтобы при необходимости повышать или понижать давление воды в доме.

Как установить регулятор давления воды

Интересно, справитесь ли вы с этим самостоятельно? Регуляторы давления воды могут быть интересным проектом для DIY, если у вас есть ноу-хау.Запчасть обычно стоит около 50 долларов, а наем профессионального сантехника для ее установки составляет от 250 до 350 долларов.

Вот как это делается:

1. Найдите подходящее место. Как правило, регуляторы давления воды установлены, где ваша основная линия воды приходит в ваш дом, после основного запорного клапана.
2. Измерьте свое текущее давление, чтобы получить базовое значение. Возьмите манометр (можно купить в большинстве магазинов бытовой техники и товаров для дома) и прикрутите его к одному из патрубков на открытом воздухе.Открыв кран, вы сможете узнать давление воды в вашем доме.
3. Выключите всю воду. Перекройте водопровод и убедитесь, что ваши трубы полностью осушены, запустив краны до тех пор, пока поток воды не остановится. Чтобы отводить воду из области, на которой вы работаете, откройте краны, находящиеся дальше всего от водопровода.
4. Проверить положение клапана. На большинстве клапанов имеется тиснение со стрелкой, указывающей направление потока воды. Важно, чтобы вы устанавливали клапан в правильном направлении.Если вы этого не сделаете, устройство не будет снижать давление, когда это необходимо.
5. Установите регулятор давления. Большинство регуляторов давления воды поставляются с инструкциями по установке. Установка включает в себя убирание 6 дюймов трубы после основного запорного клапана, пайки фитингов вокруг открытых концов труб, а затем вставив PRV в зазор и затягивая на каждый фитинг с помощью плоскогубцев.
6. Отрегулируйте до желаемого давления. Включите воду снова и снимите еще одно показание давления.Теперь вы можете отрегулировать давление по умолчанию, затянув или ослабив винт в верхней части вашего нового регулятора давления воды.

Но помните, что если вам неудобно выполнять описанные выше действия, мы всегда рекомендуем вместо этого нанять профессионального сантехника. Лучше быть в безопасности, чем потом сожалеть!

Срок службы регулятора давления воды и устранение неисправностей

Рекламируется, что регуляторы давления воды прослужат 5 лет до того, как им потребуется ремонт. Но, как и любая технология, это зависит от использования.Если вы обслуживаете большой бассейн или используете спринклерную сеть, это обойдется вашему устройству дороже.

Вот некоторые признаки того, что что-то пошло не так с вашим PRV, и действия, которые вы должны предпринять.

Проблема: колебания давления воды

Если вы заметили, что давление воды внезапно стало выше или ниже нормы, это может быть признаком того, что с регулятором давления воды что-то не так. Распространенными симптомами являются изменение давления в душе, протечки, гидроудар и вибрация стен.

Исправление: очистите PRV

Обычно виновным является накопление минералов в вашем PRV. Чтобы восстановить нормальный поток, выключите водопровод, снимите клапан PRV и погрузите его в средство для удаления кальциевой извести на несколько часов. Это растворит самые распространенные отложения.

Затем осмотрите регулятор давления и его детали. Если вы видите какие-либо трещины или зазубрины, это признак того, что вам следует приобрести комплект для ремонта регулятора давления в местном хозяйственном магазине и заменить все сломанные детали перед повторной установкой.

Проблема: ваш PRV протекает

Лужа под водопроводом — повод для беспокойства. Но если утечка происходит из вашего регулятора давления воды, ремонт обычно выполняется быстро.

Исправление: заменить прокладки

Снимите регулятор давления воды. Внутри вы найдете пружину, подвижный вал и резиновые прокладки. Прокладки несут ответственность за герметичное уплотнение между металлическими частями вашего PRV, но они также со временем ухудшаются.Если вы заметили порезы, деформацию или хрупкую текстуру, пора сходить в строительный магазин и купить замену. Новый набор прокладок должен восстановить уплотнение и удерживать воду, которая проходит через него.

Заключение

В связи с тем, что многие аспекты вашей сантехники требуют постоянного внимания и обслуживания, за ней может быть трудно следить. Такие устройства, как регуляторы давления воды, служат универсальным решением для предотвращения наиболее распространенных проблем с водопроводом. В сочетании с интеллектуальной системой водоснабжения Flo by Moen вы обеспечите постоянный контроль и защиту вашего дома.

В чем разница между регулятором давления и предельным клапаном регулирования давления?

И регулятор давления, и ограничительный клапан регулирования давления поддерживают постоянное выходное давление при работе с номинальными расходами. Разница возникает, когда нет потока через устройство.

Ограничительные клапаны с регулировкой давления

предназначены для регулирования давления при прохождении через устройство NO воды. Напротив, стандартный регулятор давления не может регулировать без расхода.

Регулирование давления при отсутствии воды, протекающей через систему, может показаться странным, но учтите, что некоторые оросительные системы имеют свои запорные клапаны ниже по потоку , как показано на изображении выше.

Когда запорный клапан ниже по потоку закрыт, в системе все еще есть давление, но нет потока воды. Высокое давление на входе в конечном счете уравнивает через регулятор и вплоть до запорных клапана. Когда этот запорный клапан открывается снова, скачок высокого давления может повредить расположенные ниже по потоку расходомеры, спринклеры и другие компоненты.

Предельный клапан регулирования давления может защитить эти компоненты.

Как работает ограничительный клапан?

Если бы мы разместили стандартный регулятор давления выше по потоку, Т-образный шток регулятора не смог бы полностью герметизировать жесткое седло в устройстве, чтобы остановить поток. Предельный клапан регулирования давления сконструирован так, что его Т-образный шток закрывает проточный канал и уплотняет резиновую часть седла.

Он поддерживает давление от 10 до 15 фунтов на квадратный дюйм (0.От 69 до 1,03 бар) выше расчетного давления и помогает защитить компоненты, расположенные ниже по потоку, от скачков высокого давления.

Помните: регулятор давления ДОЛЖЕН быть установлен после (после) всех запорных клапанов. Предельный клапан регулирования давления с другой внутренней конструкцией CAN BE устанавливается перед (перед) запорным клапаном.

Для любого устройства рекомендуется использовать фильтр перед ним (100 меш или мельче, способный пропускать до 18 галлонов в минуту с потерями на внутреннее трение не более 5 фунтов на квадратный дюйм).

Подробнее о регуляторах давления

Изучите основы регулирования давления с помощью бесплатного курса Senninger по регулированию давления по запросу в Университете Хантера. Узнайте больше о разнице между регулятором давления и ограничительным клапаном, о том, как установить регуляторы давления в различных оросительных системах, выявить проблемы износа, причины колебаний давления и многое другое.

3 причины для установки клапана регулятора давления воды

Клапан регулятора давления воды — это устройство, предназначенное для регулирования давления воды в вашем доме. Большинство труб могут надежно выдерживать давление воды около 80 фунтов на квадратный дюйм. Однако трубы предназначены для кратковременных периодов высокого давления воды. Трубы в вашем доме спроектированы так, чтобы выдерживать номинальное давление воды от 100 до 150 фунтов на квадратный дюйм в течение короткого периода времени. Однако вы можете начать замечать проблемы с водопроводом, если давление воды в вашем доме постоянно превышает 80 фунтов на квадратный дюйм. Вот 3 причины установить в доме редукционный клапан.

Преимущества использования редукционных клапанов давления воды

Увеличивает срок службы ваших светильников и труб

Клапан регулятора давления воды защитит ваши трубы, арматуру и душевые лейки от разрушительного воздействия высокого давления воды.Это поможет продлить срок службы сантехники, приборов и системы. Поскольку вам не нужно беспокоиться о ремонте раковин или сантехники в доме, вы можете выделить эти деньги на ремонт или отдых с семьей.

снижает вероятность разрыва трубы

Высокое давление воды увеличивает риск прорыва трубы в течение года, но зимой эти шансы становятся еще хуже. Когда вода замерзает зимой, она может расшириться, и ваши трубы лопнут.Чтобы избежать дорогостоящего ремонта водопровода, мы рекомендуем приобрести для вашего дома клапан регулятора давления воды.

Статья по теме: 6 Признаков серьезной утечки газа и методы поиска и устранения неисправностей

экономит деньги на воде

Когда давление воды в вашем доме слишком велико, больше воды будет потрачено впустую, пока вы моете посуду или принимаете душ. Редукционный клапан давления воды сократит расход воды и сэкономит вам деньги на ежемесячных счетах.

Как работает клапан регулятора давления воды

Клапан регулятора давления воды установлен рядом с главным запорным клапаном воды на участке. Регуляторы давления оснащены пружинным механизмом, который можно затянуть с помощью инструмента для увеличения общего давления в клапане. После того, как пружина затянется, давление воды, поступающей из основного водопровода, будет уменьшено, прежде чем она будет распределена по приборам и приборам в вашем доме.

С другой стороны, пружину клапана регулятора давления можно ослабить, чтобы увеличить давление воды в вашем доме.Инвестиции в регуляторе давления поможет продлить срок службы запорных клапанов на вашей собственности. Кроме того, напорный клапан предназначен для уменьшения нагрузки на внутренние клапаны бытовых приборов. Этот клапан используется профессионалами для устранения колебаний давления воды в домах.

3 типа проблем с редукционными клапанами давления воды

Неисправные компоненты

Редукционный клапан давления воды интегрирован с термостойкой диафрагмой, которая соединена с пружиной.Диафрагма реагирует на давление и плотно закрывается при слишком высоком давлении воды. Если давление поступающей воды слишком низкое, диафрагма приведет к открытию пружинного механизма. Хотя клапан регулятора давления воды собран из прочных деталей, его внутренние компоненты со временем начнут ухудшаться.

Как только внутренние части редукционного клапана на вашем участке будут повреждены, они будут меньше реагировать на изменения давления. Средний срок службы клапана регулятора давления воды составляет от 8 до 12 лет.Если вы заметили резкое повышение давления воды, когда принимаете душ или моете посуду, это признак неисправности редукционного клапана.

Сабо

Винт в верхней части редукционного клапана позволяет увеличить или ограничить поток воды в клапане. Затягивание винта уменьшит общее количество воды, циркулирующей в кранах и приборах в вашем доме. Вы можете легко ослабить или затянуть винт, чтобы отрегулировать давление воды в душе, на кухне или в подвале.Если давление воды на вашем участке низкое, это признак засорения клапана регулятора давления воды.

По мере того, как вода распределяется через напорный клапан, со временем может начать образовываться отложение минералов. Как только накопление известкового налета станет серьезным, это отрицательно повлияет на поток воды через клапан давления. Единственный способ улучшить давление воды — это нанять сертифицированного специалиста для демонтажа и очистки клапана регулятора давления. Погрузите клапан в раствор, устойчивый к образованию накипи, чтобы удалить излишки минеральных отложений.Затем вам нужно будет реконструировать клапан редуктора давления, чтобы восстановить воду в вашем доме.

Неправильная установка давления

Клапаны регулятора воды интегрированы с винтом, который позволяет изменять давление, прикладываемое к пружинному механизму внутри клапана. После того, как винт будет затянут, воде станет труднее циркулировать через диафрагму. С другой стороны, сброс давления с винта будет иметь противоположную реакцию. Если в вашем доме низкий напор воды, не испытывайте приступа паники.

Источником слабого давления воды может быть установка низкого давления на редукционном клапане. Клапан можно отрегулировать для увеличения давления воды в вашем доме. Большинство редукционных клапанов имеют максимальное предварительно установленное номинальное давление 50 фунтов на квадратный дюйм. К счастью, лицензированный специалист может легко отрегулировать максимальное номинальное давление.

Аварийная сантехника

WM Henderson предоставляет услуги по экстренному ремонту сантехники в домах в таких районах штата Пенсильвания, как Дрексел-Хилл, Хавертаун, Брумолл, Уэст-Честер и Ардмор.Позвоните нам по телефону (484) 206-8594, чтобы записаться на прием для получения помощи в решении проблемы. Наша команда лицензированных сантехников предлагает различные виды сантехнических услуг, такие как ремонт водонагревателя, установка газопровода, замена водоотливного насоса и ремонт умягчителя воды. Если вы столкнулись с негативными последствиями наводнения подвала или прорыва трубы, позвоните сертифицированному сантехнику из нашей команды, чтобы получить поддержку.

Установка регулятора давления воды

: чего ожидать

Регулятор давления воды не только помогает снизить давление воды, поступающей из основного водопровода, но и помогает ей течь на безопасном уровне.Чтобы убедиться, что ваш регулятор давления воды работает должным образом, лучше всего поручить установку регулятора давления воды сертифицированному сантехнику Билла Хоу. Ниже приведено подробное руководство о том, что делает регулятор давления воды и чего ожидать в процессе установки.

Что такое регулятор давления воды?

Это устройство регулирования давления, которое обеспечивает безопасный и контролируемый поток воды из городского водопровода в смесители для раковины, водонагреватель, душ, стиральную машину, туалет, садовый шланг, смягчитель воды или любые другие сантехнические приборы.Правильно установленный регулятор давления воды регулирует PSI, или фунты на квадратный дюйм, воды, которая может проходить через ваши приборы в данный момент. Если давление слишком высокое, это может привести к утечкам воды, капанию из кранов, эрозии шайб и ударам по трубам. Чрезмерное давление воды — основная причина большинства проблем с водопроводом в доме. Кроме того, повышенное давление воды может увеличить ваши счета за воду, электроэнергию и канализацию из-за потери галлонов питьевой воды. Низкое давление воды может привести к тому, что вода не будет эффективно перемещаться по вашим сантехническим приборам, и вызовет разочарование всякий раз, когда вы включаете раковину или смеситель для душа.Если вы чувствуете, что ваш регулятор давления воды не работает должным образом, лучше всего позвонить в Bill Howe Plumbing, чтобы проверить его эффективность, чтобы избежать возможной утечки, дорогостоящего ремонта и увеличения счетов за коммунальные услуги в будущем.

Как установлен регулятор давления воды?

После оценки необходимости установки регулятора или замены имеющегося, сертифицированный сантехник Билла Хоу может правильно установить регулятор в существующую водопроводную систему.

Сначала сертифицированный сантехник Билла Хоу проверит давление поступающей воды. Оптимальное давление воды для водоснабжения дома составляет 50-60 фунтов на квадратный дюйм. В Сан-Диего давление городской воды, подаваемой в ваш дом, в некоторых районах может превышать 150 фунтов на квадратный дюйм. Сантехнический кодекс указывает, что давление воды, превышающее 80 фунтов на квадратный дюйм, должно быть уменьшено с помощью регулятора давления до уровня ниже 80 фунтов на квадратный дюйм. В большинстве домов в Сан-Диего есть регулятор давления, однако со временем эти клапаны могут выйти из строя или ослабнуть, что приведет к чрезмерному давлению на вашу собственность, что может привести к нежелательному повреждению.Замена существующего клапана довольно проста и может быть произведена довольно быстро. Если регулирующего органа нет, сантехник Билла Хау осмотрит собственность и определит лучшее место для регулирующего органа. В идеале регулятор должен быть установлен на открытом и видимом месте, обычно рядом с существующим основным запорным клапаном для воды на участке.

При установке регулятора давления подача воды в собственность будет отключена. Сантехник Билла Хоу обрежет трубу в соответствующем месте и установит фитинги, необходимые для установки нового регулятора давления.Когда установка нового регулятора давления будет завершена, сантехник Билл Хау откроет подачу воды и восстановит воду в доме. Потом проверим напор воды. Регуляторы давления могут быть настроены на большее или меньшее давление, однако они не могут быть настроены на давление выше входящего давления из городского водопровода.

Если вы чувствуете, что давление воды у вас слишком низкое или вы замечаете внезапный скачок счета за воду, позвоните по телефону 1-800-BILL-HOWE, чтобы назначить встречу для выяснения вашего давления воды.

Информация о регуляторе давления

| Vallecitos Water District

Бытовые регуляторы давления воды
Вопросы и ответы

Q: Какова функция регулятора давления воды?

О: Регулятор давления воды в быту снижает давление воды в водопроводной сети до давления, приемлемого для потребителя и совместимого с обычной бытовой сантехникой и сантехникой. Это также предотвращает попадание скачков давления в бытовую водопроводную сеть из общественной магистрали. Высокое давление воды может привести к попаданию капель из кранов и водопроводных труб, а также к повреждению бытовой техники.

Q: Как работает регулятор давления?

A: Регулятор давления — это подпружиненный клапан, который регулирует давление на стороне выхода клапана (дома). Изменение степени сжатия пружины приводит к изменению давления на выходе.

В: Кто отвечает за установку и обслуживание регулятора давления?

О: Владелец собственности несет ответственность за установку и обслуживание регулятора давления.

Q: Где должен быть установлен регулятор давления?

О: На новых установках регулятор давления обычно устанавливается после водомера (со стороны дома), рядом с домом.

В: Как узнать, работает ли регулятор давления?

О: Есть несколько способов обеспечить правильную работу регулятора. Один из вариантов — установка манометра с обеих сторон регулятора. Если показания выше по потоку выше, чем показания манометра на стороне ниже по потоку, значит, регулятор работает нормально.Если нет манометров, вы можете заметить симптомы неисправности давления, которые включают «лязг» или «дребезжание» труб при использовании сантехнических приборов.

В: Могу ли я отрегулировать и отремонтировать регулятор давления?

Ответ: Да. Домовладелец или сантехник могут сделать это, посоветовавшись с инструкциями производителя регулятора давления. Механизм регулировки обычно представляет собой винт в верхней части регулятора. Вращение этого винта изменяет степень сжатия пружины.Как правило, поворот винта по часовой стрелке увеличивает давление воды в доме, а поворот винта против часовой стрелки снижает давление в доме. Ремкомплекты для восстановления регуляторов давления обычно доступны у производителя.
