Как проверить ручной строительный уровень

Задача ручного уровня — давать четкие ориентиры по горизонтали и вертикали (а иногда и под углом). К сожалению, в магазинах много низкокачественных уровней с большой погрешностью, поэтому опытные специалисты советуют их всегда проверять. Сделать это можно даже без дополнительного инструмента. Делимся своим опытом с вами.

Проверяем поверхности

Грани уровня можно проверить двумя способами (по крайней мере мы так проверяем): на глаз и с помощью прямой рейки. Первый вариант подойдет для магазина или строительного рынка, где нужно быстро оценить товар. Если глазомер у вас точный, то просто берем уровень, располагаем его «пяткой» к глазам, чтобы полностью просматривалась линия, и смотрим, нет ли по грани каких-либо изгибов или дефектов. Затем проворачиваем и смотрим грани с обратной стороны.

Для второго варианта потребуется прямая длинная рейка, в ровности которой вы не сомневаетесь (например, правило). Прикладываем рейку к грани уровня и смотрим, нет ли отклонений. Если между рейкой и уровнем нет зазоров, тогда все отлично, если есть — возвращаем товар в магазин и покупаем другой.

Проверяем пузырьковый уровень

Если проверить ровность граней не составляет особого труда, то с пузырьковым уровнем все немного сложнее. Необходимо определить, соответствует ли идеальное положение пузырька реальным горизонталям и вертикалям. Для того, чтобы это сделать, необходимо выполнить следующие действия:

1. Прикладываем уровень к стене таким образом, чтобы пузырек находился строго по центру колбы. С правой и левой стороны по углам уровня отмечаем на стене две полоски (на рис. отмечены красным).

2. Переворачиваем уровень на 180° и прикладываем его к этим полоскам. Если пузырек опять находится строго по центру, значит, уровень ровный, и с ним все в порядке. Но если он отклонился, необходимо менять или откалибровать инструмент.

Если под рукой есть лазерный нивелир, задача упрощается: прикладываете уровень к горизонтальной/вертикальной линии, которую нарисовал электронный прибор, и смотрите на положение пузырька.

3. Для калибровки инструмента необходимо левый угол уровня оставить на полоске, а правый поднять или опустить до того момента, пока пузырек не встанет по центру колбы. В нашем случае пришлось опустить (показано зеленым). Отмечаем правый угол полоской на стене.

4. Теперь необходимо определить середину между полосками с правой стороны. Рисуем линию по середине (отмечена зеленым). Прямая между левой полоской и правой средней будет истинным горизонтом — по ней нужно будет калибровать пузырек в колбе.

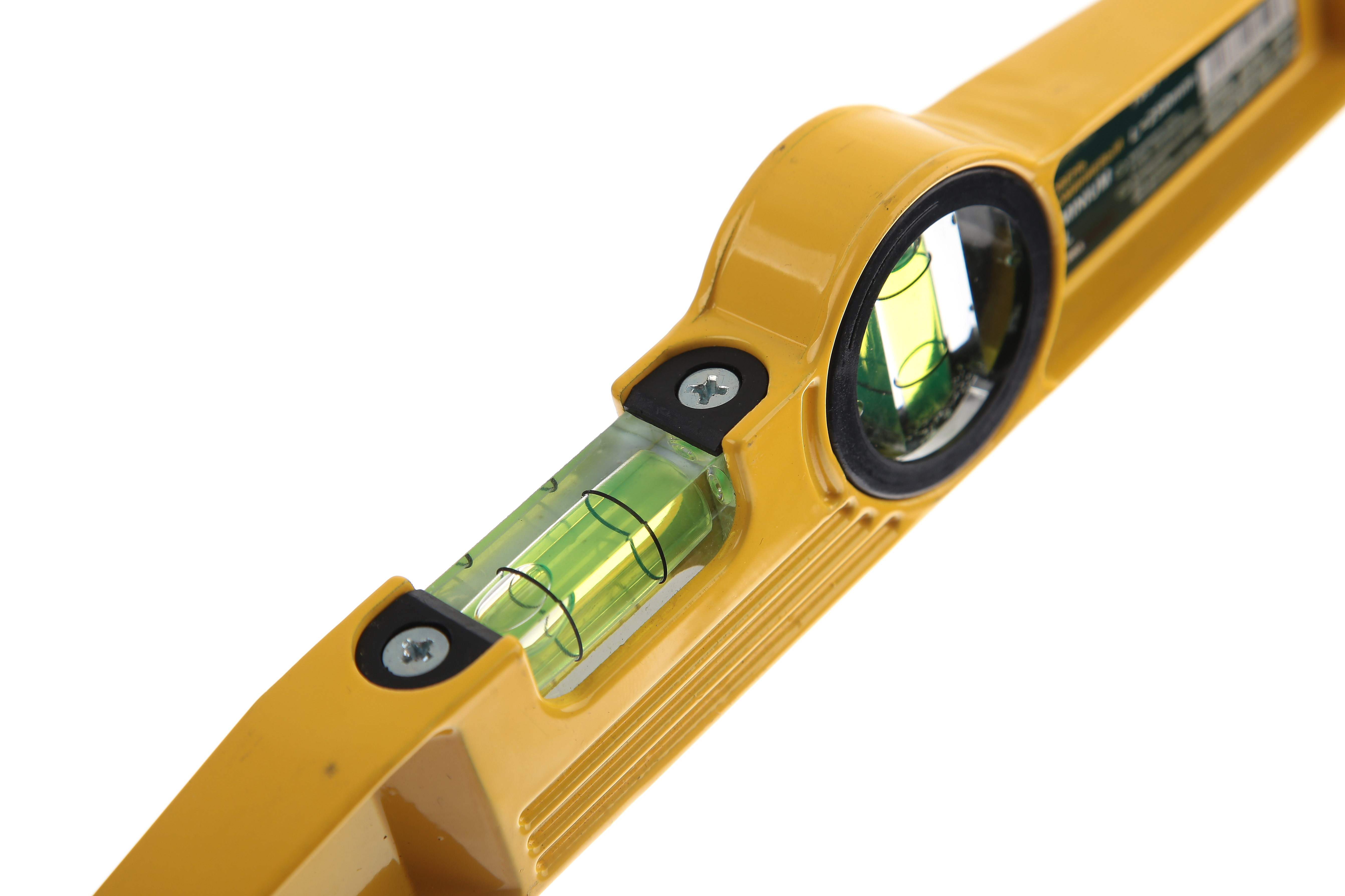

5. На многих уровнях колба с пузырьком крепится к устройству с помощью винтов. Прикладываем уровень к истинному горизонту и начинаем откручивать один из винтов. Необходимо немного выкрутить винт, находящийся с противоположной стороны от пузырька. Отпускаем винт потихоньку, так как порой хватает полоборота, чтобы пузырек вернулся в центр.

В некоторых уровнях колба просто запрессована в корпус без каких-либо винтов. Чтобы откалибровать такой прибор, достаточно немного надавить на один из краев колбы с пузырьком, и она опустится. После того, как пузырек встанет по центру, уровнем можно начать работать. Но велика вероятность, что под действием тряски или падения колба может вернуться на место, поэтому мы советуем дополнительно фиксировать ее суперклеем или эпоксидкой.

Советы домашним мастерам:

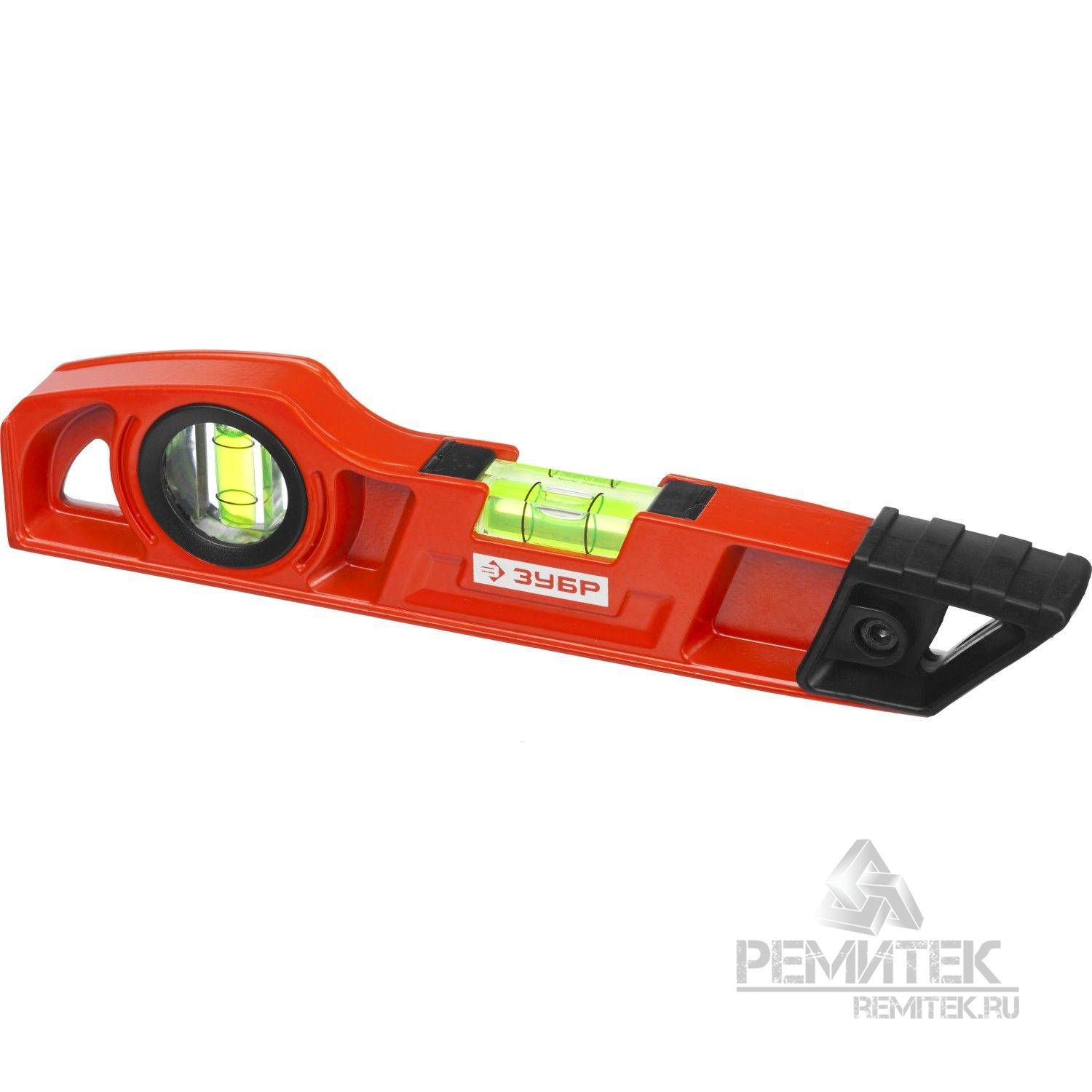

Строительный уровень пузырьковый > %

Качество выполнения работ на стройке зависит на 50% от качества и надежности используемого уровня. Надежность, по-настоящему, может дать лазерный и водяной уровень. Лазерный  не нашел широкого применения по нескольким причинам:

• Большая цена.
• Хаос и спартанские условия многих строек не способствуют долгожительству точных приборов.
• Узкий спектр применения.
• Необходимость делать частые поверки на точность.

Поэтому, под рукой всегда должен находиться надежный пузырьковый уровень, который иногда необходимо  проверять на точность показаний.

Как выбрать пузырьковый уровень?

1. Он должен быть чувствительный. Что я вкладываю в это понятие?

Если под один край уровня, лежащего на твердой и  ровной поверхности подложить тетрадный  лист – то это должно отразиться на положении пузырька в стеклянной колбе.

Есть много уровней, у которых пузырек не сдвинется даже если подложить спичку. Это зависит от кривизны внутренней поверхности колбы.

2. Уровень должен иметь прочный корпус, с надежным креплением стеклянной колбы. Этого нет ни у одного уровня. Настройка и крепление стеклянной колбы осуществляется с помощью  зажимных винтов и гаек. Этот вид крепления ненадежный. При смене температур происходит  неодинаковое расширение деталей крепежа и корпуса,  что, со временем, ослабляет крепления колбы. Удар или падение сбивает уровень. Замечаешь это со временем – установленные двери и  окна смотрят как то странно – вразнобой.
3. У прибора должен быть свободный доступ к месту крепления стеклянной колбы. Есть такие экземпляры (чаще всего сделанные в Китайской Народной Республике) где вообще не понятно как оно все крепится.
4. И, естественно, он должен правильно показывать вертикаль и горизонталь.

Проверять уровень  необходимо при покупке. Для этого прибор положите на прилавок и запомните положение пузырька на шкале колбы. Переверните уровень на 180 градусов и положите точно в то же самое место на прилавке. Если положение воздушного пузырька совпадает,  то это правильный измерительный инструмент.

Но такое случается редко. Особенно среди недорогих.  Из десяти проверенных, у одного могут быть небольшие отклонения. У остальных пузырек бегает по разным сторонам.

Но и дешевый уровень можно превратить в надежный измерительный инструмент. Для этого необходимо выделить время, терпение и немного денег. Об этом  дальше, на примере.

Строительный уровень 1984 года рождения.

Уровень родом из Советского Союза.

Год рождения этого уровня 1984. Все эти годы он провел не в музее, а на стройке. Причем активных было лет 15. За все время ни разу не сбился. Падал не раз со второго этажа, но выжил.

Надежный нержавеющий профиль (смесь алюминия и еще чего-то). На корпусе три колбы. Одна для проверки вертикальной поверхности, вторая – для горизонтальной. Третья колба в подвижной пластмассовой обойме. Это удобно для построения одинакового уклона. Например при укладке плитки на ступенях. Один раз выставив уклон, можно положить все плитки с одинаковым уклоном для стока воды.

Измерительные риски нанесены внутри колбы. Это важная деталь. Попадались похожие экземпляры, но риски были уже нанесены поверху колбы. Без защитного стекла они стирались за несколько дней. Песок и вода – делали свое дело. Оставить защитное покрытие тоже,  не нельзя. Через мутную поверхность оргстекла ничего не видно.

И последнее – в чем секрет долголетия уровня? После того как он попал мне в руки, я  начал выставлять стреляную колбу. Затратил около 4 часов. Занятие не для слабонервных. Так, как  не удавалось зажать винты крепления до конца, я решил их заклеить (чем сильнее шел зажим – тем пузырек дальше отклонялся от горизонта). Это в итоге дало надежное крепление. Клей «Момент» универсальный (клеит металл, кожу, дерево, пластмассу) я нанес по ободку и в место вхождения колбы в пластмассовый круг 5 раз. Интервал между каждым слоем 2-3 часа.

Модернизация уровня.

Длинным уровнем не пользуюсь. Они чаще падают, стоя прислоненными к стене. Высота падения  приличная. Используя ровный клин и короткий уровень, можно получить тот же результат. Немного сложнее, зато надежно.

Используя в паре строительный клин и уровень можно многие годы обходиться без набора уровней. Хотя наличие интернет-маркетов инструмента всегда будут провоцировать на покупку новой игрушки :

1.

Если для хранения и перевозки уровня использовать чехол, сделанный  из утеплителя для труб  (вспененный пенополистирол), то шансов у стеклянных колб остаться невредимыми будет больше.

Чехол для хранения уровня.

2.

Выставлять колбы на уровне легче при наличии еще одного уровня, с правильными показаниями.

Часто достаточно надавить на нужную сторону блока с колбой. Микро сдвиг произойдет без ослабления зажимных винтов.

Закрепление стеклянных колб клеем для зеркал.

Если изменений не происходит, то можно отвернуть винт на 1-2 оборота. После установки зажимать нет необходимости. Клей, нанесенный на колбу с двух сторон – закрепит.

Чтобы определиться, какой уровень лучше (из признанных брендов) можно просмотреть подборку видеороликов. Но принимать решение нужно исходя не из того, какой уровень рекомендуют в ролике. Каждый будет хвалить свой уровень. Необходимо внимательно читать коментарии. Большинство положительных или отрицательный отзывов дадут реальную картину, а не мнение отдельного человека.

Резчик ручной кислородной резки (2 уровень квалификации)

02.007.02.01	Уфа, 450001, Республика Башкортостан, г. Уфа, ул. Пархоменко, д. 155/1 Показать на карте Открыть
02.007.02.03	Учалы, 453700, Республика Башкортостан, г. Учалы, ул. Горнозаводская, д. 12 Показать на карте Открыть
02.007.02.04	Октябрьский, 452614, Республика Башкортостан, г. Октябрьский, ул. Луначарского, д. 3/1 Показать на карте Открыть
02.007.02.06	Стерлитамак, 453104, Республика Башкортостан, г. Стерлитамак, ул. Железнодорожная, д. 9 Показать на карте Открыть
11.001.11.01	Сыктывкар, 167026, Республика Коми, г. Сыктывкар, Ухтинское ш., д. 52/24 Показать на карте Открыть
11.001.11.02	г Сыктывкар, Ухтинское шоссе, д 52/20 Показать на карте Открыть
13.001.13.01	Саранск, 430001, г. Саранск, ул. Пролетарская, д. 130Б Показать на карте Открыть
13.001.73.01	Ульяновск, 433320, г. Ульяновск, Железнодорожный р-н, с. Белый ключ, ул. Ключевая, д. 1 Показать на карте Открыть
14.002.14.01	Якутск, 677021, Республика Саха (Якутия), г. Якутск, ул. Дзержинского, д. 55 Показать на карте Открыть
16.018.12.04	Йошкар-Ола, ул. Волкова, д. 60 Показать на карте Открыть
16.018.16.01	Казань, ул. Курская, д. 10 Показать на карте Открыть
16.018.16.05	Альметьевск, ул. Фахредина, д. 44 Показать на карте Открыть
18. 003.18.01	Ижевск, 426039, Удмуртская Республика, г. Ижевск, ул. Новосмирновская, д. 40/3 Показать на карте Открыть
23.001.01.02	Яблоновский, Республика Адыгея, Тахтамукайский р-н, пгт. Яблоновский, ул. Ленина, д. 39/1А Показать на карте Открыть
23.001.05.01	Махачкала, 367009, Республика Дагестан, г. Махачкала, ул. Керимова, д. 7 Показать на карте Открыть
23.001.23.01	Краснодар, г. Краснодар, ул. Вишнякова, д. 2 Показать на карте Открыть
23.006.23.01	Краснодар, 350051, г. Краснодар, пр-д Репина, д. 12 Показать на карте Открыть
23.006.860.02	Ташкент, 100059, Республика Узбекистан, г. Ташкент, Яккасарайский р-н, ул. Шота Руставели, д. 91 Показать на карте Открыть
23.006.91.01	Симферополь, 295000, Республика Крым, г. Симферополь, ул. Генерала Васильева, д. 32А, Литер Г Показать на карте Открыть
24.001.17.01	Кызыл, 667000, Республика Тыва, г. Кызыл, ул. Калинина, д. 1 Показать на карте Открыть
24.001.19.02	Абакан, 655008, Республика Хакасия, г. Абакан, ул. Игарская, д. 5И Показать на карте Открыть
24.001.24.01	Красноярск, 660004, г. Красноярск, пр-т им. газеты Красноярский рабочий, д. 27, стр. 90 Показать на карте Открыть
25.002.25.01	Владивосток, 690080, г. Владивосток, ул. Сахалинская, д. 4А Показать на карте Открыть
27.001.27.01	Хабаровск, 680042, г. Хабаровск, пер. Бородинский, д. 1 Показать на карте Открыть
27.001.27.03	Комсомольск-на-Амуре, 681000, Хабаровский край, г. Комсомольск-на-Амуре, ул. Аллея Труда, д. 10 Показать на карте Открыть
29.002.29.02	Архангельск, 163045, г. Архангельск, Талажское ш., д. 17 Показать на карте Открыть
31.001.31.01	Белгород, 308023, г. Белгород, пр-т Б. Хмельницкого, д. 135Д Показать на карте Открыть
31.001.31.02	Губкин, 309182, Белгородская обл., г. Губкин, ул. Артёма, д. 18/3 Показать на карте Открыть
32.001.32.01	Брянск, 241013, г. Брянск, ул. Медведева, д. 59А Показать на карте Открыть
32.001.57.02	Платоновский, 302525, Орловская обл., Орловский р-н, Платоновский с/с, ул. Монтажная, д. 14 А Показать на карте Открыть
33.003.33.01	Владимир, 600009, г. Владимир, ул. Полины Осипенко, д. 66 Показать на карте Открыть
33.003.37.02	Иваново, 153032, г. Иваново, ул. Станкостроителей, д. 3Б Показать на карте Открыть
34.005.34.02	Волгоград, 400040, г. Волгоград, ул. Созидательская, д. 6а Показать на карте Открыть
35. 001.35.01	Вологда, 160014, г. Вологда, ул. Саммера, д. 43 Показать на карте Открыть
36.004.36.01	Воронеж, 394071, г. Воронеж, ул. 20-летия Октября, д. 73А Показать на карте Открыть
38.003.38.02	Иркутск, 664043, г. Иркутск, ул. Сергеева, д. 3 Показать на карте Открыть
39.002.39.01	Калининград, 236011, г. Калининград, ул. Двинская, д. 91 Показать на карте Открыть
41.001.41.01	Петропавловск-Камчатский, 683031, г. Петропавловск-Камчатский, пр-т Карла Маркса, д. 11 А Показать на карте Открыть
42.002.42.02	Кемерово, 650055, г. Кемерово, пр-т Ленина, д. 35Б Показать на карте Открыть
43.003.43.01	Киров, 610033, г. Киров, ул. Московская, д. 107Б, оф. 402-403 Показать на карте Открыть
45.001.45.01	Курган, ул. Загородная, д. 7 Показать на карте Открыть
46.001.46.01	Курск, 305007, г. Курск, ул. Ольшанского, д. 5, лит. Б1 Показать на карте Открыть
51.003.51.03	Мурманск, 183052, г. Мурманск, ул. Шевченко, д. 40 Показать на карте Открыть
52.003.52.01	Нижний Новгород, 603044, г. Нижний Новгород, пр-кт Героев, д. 11А Показать на карте Открыть
54. 005.49.02	Магадан, 685030, г. Магадан, ул. Гагарина, д. 52 Показать на карте Открыть
54.005.54.01	Новосибирск, 630129, г. Новосибирск, ул. Тайгинская, д. 9/2 Показать на карте Открыть
55.002.55.01	Омск, 644116, г. Омск, ул. Герцена, д. 268 Показать на карте Открыть
56.001.56.04	Оренбург, 460048, г. Оренбург, ул. Транспортная, зд. 2Г, зд. 2Б Показать на карте Открыть
56.001.56.06	Орск, 462429, Оренбургская обл., г. Орск, ул. Тагильская, д. 44 Показать на карте Открыть
58.005.58.01	Пенза, 440028, г. Пенза, ул. Германа Титова, дом 3, корп. 2, литер К Показать на карте Открыть
59.002.59.02	Пермь, 614033, г. Пермь, ул. 1-ая Бахаревская, д. 58 Показать на карте Открыть
59.002.59.04	Березники, 618400, Пермский край, г. Березники, пр-т Ленина, д. 73 Показать на карте Открыть
61.002.26.03	Невинномысск, 357107, Ставропольский край, г. Невинномысск, ул. Монтажная, д. 12Б; 357107, Ставропольский край, г. Невинномысск, ул. Низяева, д. 37 Показать на карте Открыть
61.002.61.04	хутор Камышеваха, 346715, Ростовская обл., Аксайский р-н, х. Камышеваха, ул. Светлая, д. 2В Показать на карте Открыть
63.003.63.01	г. Тольятти, ул. Победы, д. 22 Показать на карте Открыть
63.003.63.02	г. Самара, ул. Ново-Садовая, д. 106, корп. 155, 4 эт. Показать на карте Открыть
63.003.63.05	Самарская обл., г. Сызрань, пр-т 50 лет Октября, д. 1 Показать на карте Открыть
63.003.63.06	г. Самара, ул. Ново-Урицкая, д. 5 Показать на карте Открыть
63.003.73.03	г. Ульяновск, ул. Рябикова, д. 6 Показать на карте Открыть
64.005.64.01	Саратов, 410015, г. Саратов, ул. Фабричная, д. 1А, лит. Т2 Показать на карте Открыть
65. 001.65.01	Южно-Сахалинск, 693008, г. Южно-Сахалинск, ул. Шлакоблочная, д. 24А Показать на карте Открыть
66.005.66.01	Екатеринбург, 620041, г. Екатеринбург, ул. Кислородная, д. 8Д Показать на карте Открыть
67.002.53.02	г. Великий Новгород, ул. Федоровский ручей, д. 2/13 Показать на карте Открыть
67.002.67.01	г. Смоленск, Краснинское ш., д. 21 Показать на карте Открыть
68.004.68.01	Тамбов, 392028, г. Тамбов, ул. Ипподромная, д. 22Ж Показать на карте Открыть
69.003.69.01	Тверь, ул. Индустриальная, д. 13 Показать на карте Открыть
70. 002.70.01	Томск, 634028, г. Томск, ул. Тимакова, д. 21, стр. 4 Показать на карте Открыть
71.001.71.01	Тула, 300034, г. Тула, ул. Гоголевская, д. 94А Показать на карте Открыть
74.003.74.01	Челябинск, 454087, г. Челябинск, ул. Рылеева, д. 9 Показать на карте Открыть
74.003.74.02	Челябинск, 454087, г. Челябинск, ул. Томинская, д. 8 Показать на карте Открыть
74.003.74.03	Магнитогорск, Челябинская обл., г. Магнитогорск, ул. Казакова, д. 11/1; Челябинская обл., г. Магнитогорск, Верхнеуральское ш., д. 20 Показать на карте Открыть
74.003.74.05	Магнитогорск, 455019, Челябинская обл. , г. Магнитогорск, ул. Профсоюзная, д. 14; 455013, Челябинская обл., г. Магнитогорск, ул. Сульфидная, д. 7 Показать на карте Открыть
74.003.74.06	Магнитогорск, 455007, Челябинская обл., г. Магнитогорск, ул. Кирова, д. 104-б Показать на карте Открыть
76.003.44.03	Кострома, 156009, г. Кострома, ул. Красная Байдарка, д. 2 Показать на карте Открыть
76.003.76.01	Ярославль, 150044, г. Ярославль, Ленинградский пр-т, д. 29Ф Показать на карте Открыть
77.014.77.03	Москва, 109428, г. Москва, ул. Стахановская, д. 20, стр. 11а Показать на карте Открыть
78.012.60.06	Псков, 180017, г. Псков, ул. Яна Фабрициуса, д. 14 Показать на карте Открыть
78.012.78.01	Санкт-Петербург, 194292, г. Санкт-Петербург, 3-й Верхний пер., д. 1, корп. 3, литера С Показать на карте Открыть
78.022.78.01	Санкт-Петербург, 198184, город Санкт-Петербург, остров Канонерский, дом 28, литер А Показать на карте Открыть
86.003.86.01	Когалым, 628481, ХМАО — Югра, г. Когалым, ул. Мостовая, д. 60 Показать на карте Открыть
86.004.86.02	Сургут, 628406, ХМАО-Югра, г. Сургут, ш. Нефтеюганское, д. 62/2, соор. 1 Показать на карте Открыть
86.007.86.01	Нижневартовск, ул. Авиаторов, д. 2а, корп. 1 Показать на карте Открыть
89.003.89.01	Новый Уренгой, 629307, ЯНАО, г. Новый Уренгой, ул. Крайняя, д. 26/1 Показать на карте Открыть
89.004.89.01	Ноябрьск, 629800, ЯНАО, г. Ноябрьск, Промышленная зона, пр-д 8, панель 11 Показать на карте Открыть

Строительный уровень: как выбрать профессиональный и бытовой инструмент

Строительство и тем более современный ремонт невозможно представить без использования такого инструмента как строительный уровень – он помогает мастерам всех профессий добиваться четкости линий и ровности форм. Существует три основных прибора, которыми производится контроль вертикальности и горизонтальности установки приборов, а также монтажа различных конструкций – это реечный, гидравлический и лазерный уровень. Именно их устройство, способы применения и принципы выбора мы рассмотрим в этой публикации вместе с сайтом stroisovety.org.

Реечный уровень

Принцип работы этого контрольно-измерительного инструмента основан на пузырьке воздуха, помещенного в подкрашенную жидкость. На колбочке имеются специальные отметки, которые указывают на положение пузырька относительно уровня горизонта – именно по этим отметкам производятся необходимые измерения.

Как правило, современный реечный уровень оснащается тремя такими пузырьками – один из них, расположенный посередине, предназначен для контроля горизонтальных линий, другой, размещенный на одном из концов рейки, контролирует вертикаль, а третий, установленный под наклоном, служит для проверки плоскостей и линий, располагающихся под углом. Этот пузырьковый индикатор, которым оснащаются профессиональные строительные уровни, имеет возможность регулировки, что позволяет производить измерения и контроль любых наклонных плоскостей.

Задаваясь вопросом, как выбрать строительный уровень, следует обратить внимание на конструкцию самой рейки – она может быть двух типов. Уровни, предназначенные для бытового использования, имеют квадратное сечение рейки, а профессиональные изготавливают в виде двутавра (рельсы) – такое строение реечного уровня намного прочнее и практически не подвержено деформации при падении с высоты.

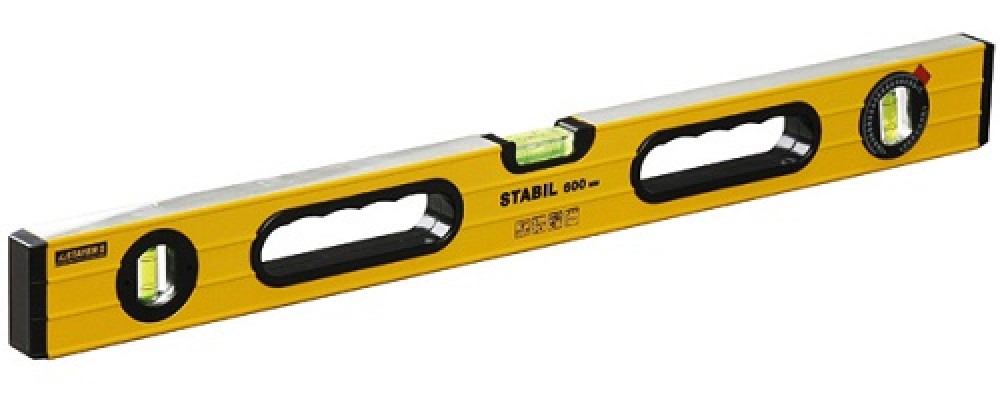

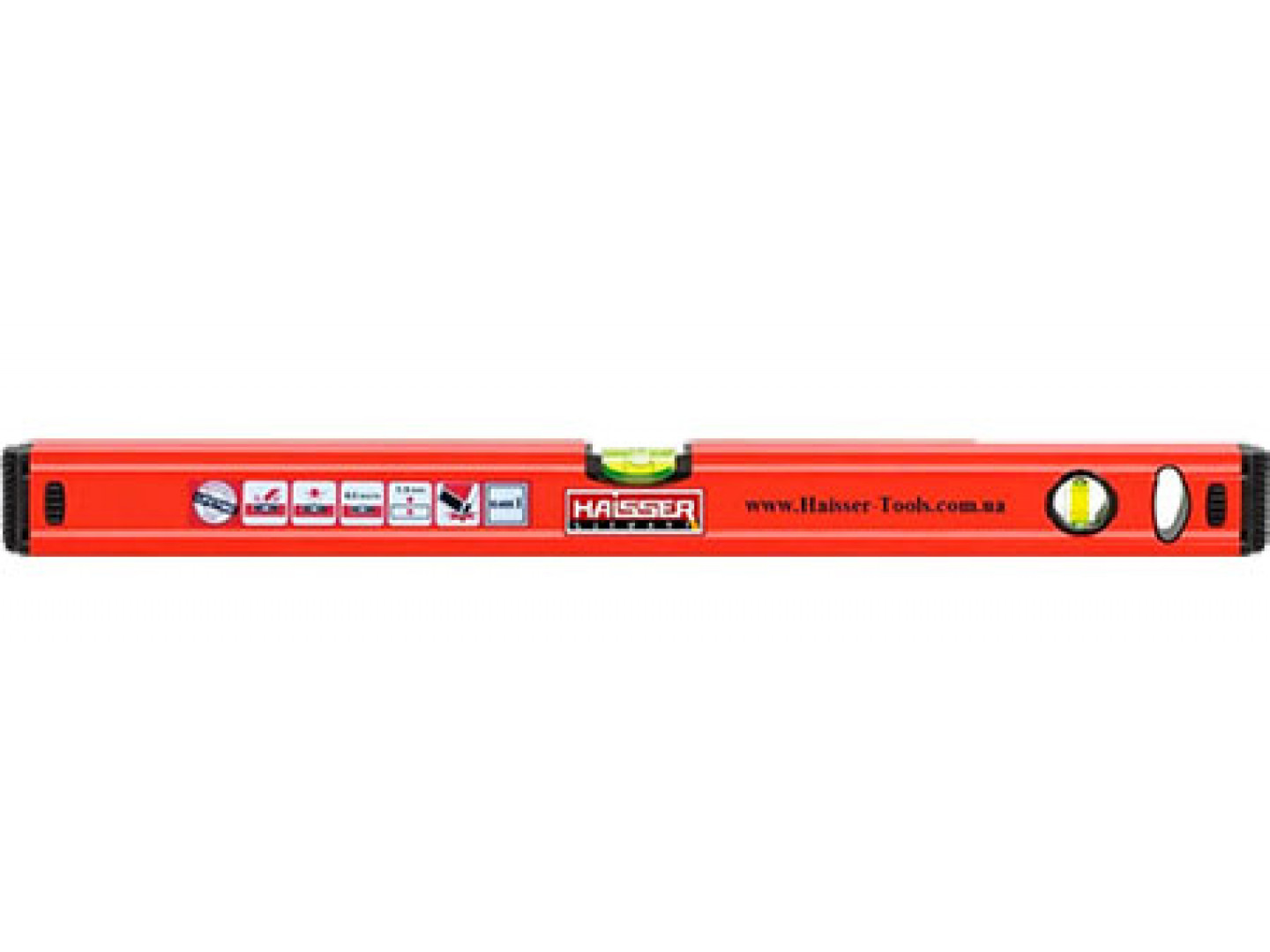

Реечный уровень

Кроме формы сечения рейки этот тип уровней может иметь разную длину. Для контрольно-измерительных работ, которые преследуют разные цели и проводятся в различных условиях, диапазон размеров реечного уровня может варьироваться от 200мм до 2500мм.

Как проверить строительный уровень и убедиться в правильности его показаний? Нет ничего проще. Устанавливаете сначала одной стороной, а потом другой – если эти показания совпадают, значит уровень качественный и его смело можно приобретать. Таким способом необходимо проверить каждый пузырек этого инструмента в отдельности.

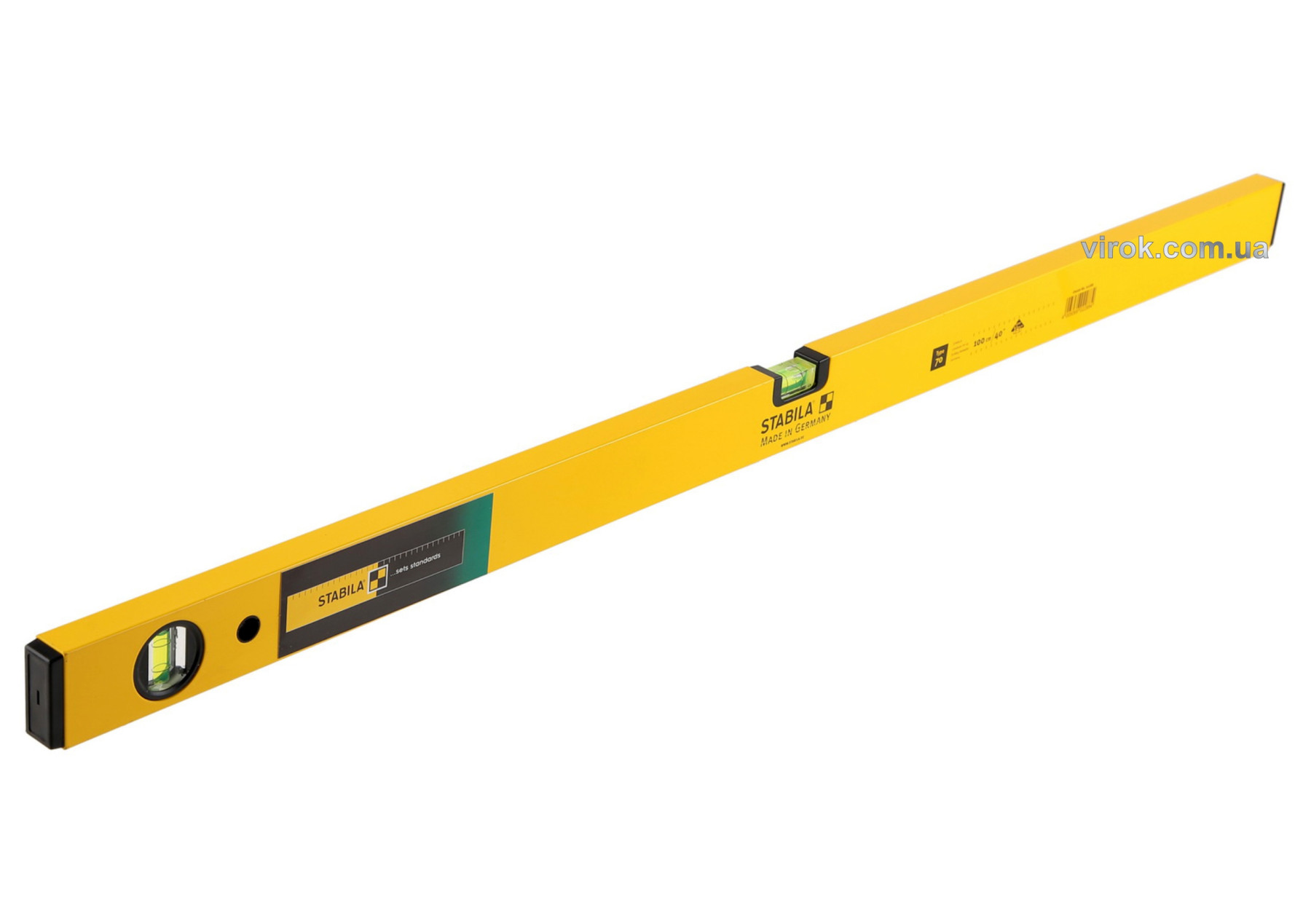

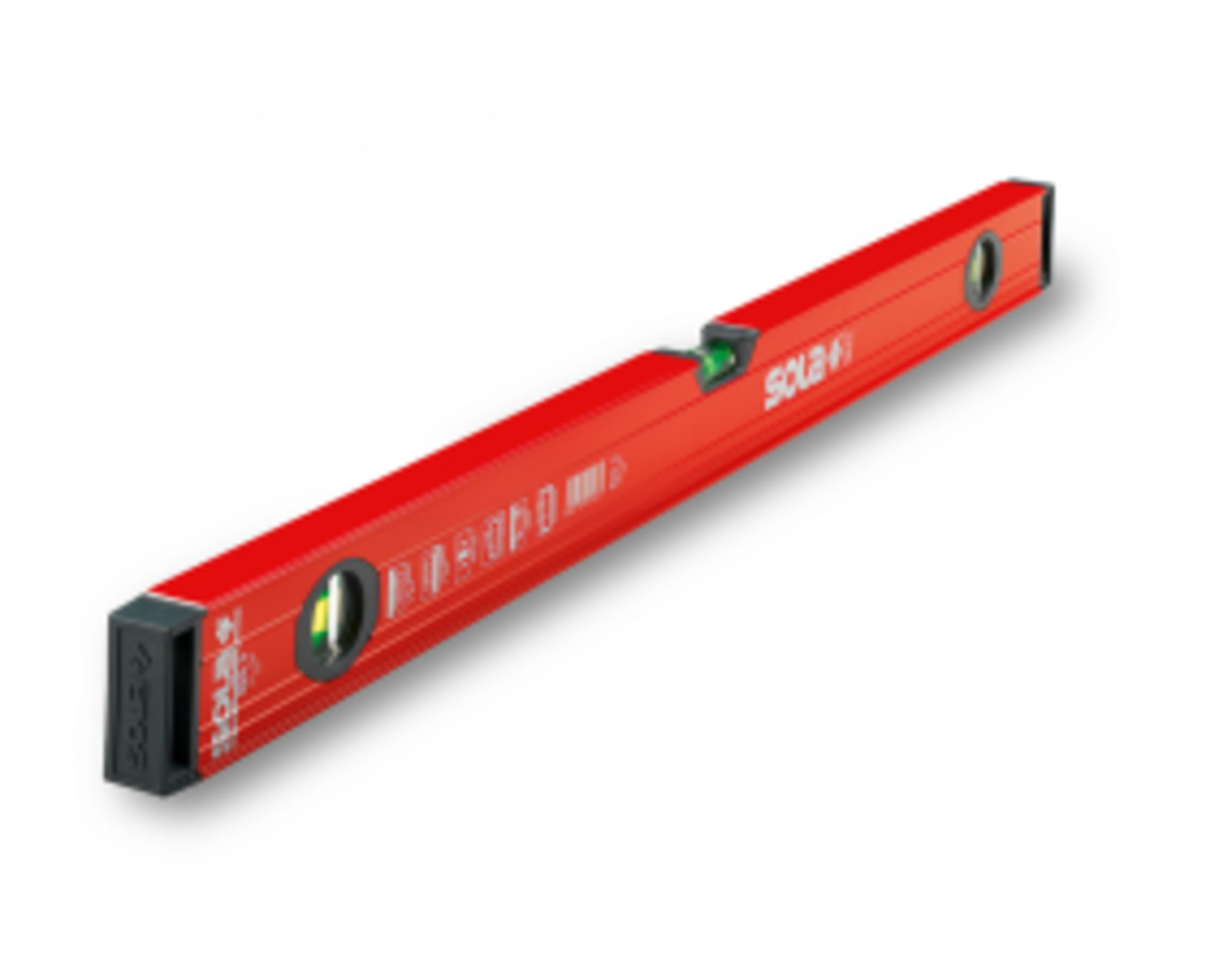

Реечный строительный уровень фото

Гидравлический уровень

Принцип работы гидроуровня основан на законах физики, а точнее на принципе сообщающихся сосудов, в которых уровень жидкости остается одинаковым и неизменным независимо от высоты расположения одного из них. По сути, современный гидравлический уровень представляет собой прозрачную трубку, заполненную водой, на концах которой располагаются небольшие колбы.

Подходя к вопросу эксплуатации этого инструмента и принципа работы с ним, для начала следует усвоить одно правило – никаких пузырьков в трубке быть не должно. Они искажают его работу и делают показания неточными.

Самостоятельно проводить измерения таким инструментом не получится – как минимум понадобится помощник. Один человек поднимает первую колбу, а второй другую – первая устанавливается в районе необходимой отметки, после чего, перемещая ее вверх или вниз, добиваются положения края жидкости четко напротив метки. Когда вода в трубке успокаивается, положение воды во второй колбе указывает на точку, находящуюся в горизонте с начальной меткой. Две точки соединяются между собой отбивочным шнуром, и получается четко горизонтальная линия. Вертикаль водяной строительный уровень разметить не в состоянии.

Уровень строительный водяной

Лазерный уровень

Это новое поколение контрольно-измерительных приборов, напичканное современной электроникой и позволяющее производить точные и качественные построения в любых плоскостях. Лазерный уровень может производиться в нескольких разновидностях – одни из них представляют собой обычный реечный уровень с возможностью проецирования луча на стену, другие имеют возможность самостоятельно устанавливаться в уровень (лазерный нивелир), ну а третьи, называемые построителем плоскостей, способны одновременно проецировать на любые поверхности несколько лучей. Он является универсальным, и если имеется финансовая возможность, то предпочтение лучше отдать ему.

Относиться к выбору такой дорогой «игрушки» следует со всей серьезностью, и в первую очередь необходимо обратить внимание на точность и дальность возможных измерений этого инструмента. Данные показатели зависят в первую очередь от мощности лазерной установки и качества используемой оптики. В этом отношении лучше предпочесть таких именитых производителей как Bosch или Makita – они изготавливают качественный и высокоточный инструмент.

Строительный лазерный уровень фото

Хороший строительный уровень просто обязан обладать большими функциональными возможностями – на этот немаловажный показатель лазерного инструмента также необходимо обратить внимание при его выборе. Наиболее востребованными в работе и быту функциями таких аппаратов являются горизонтальная и вертикальная проекция луча, крест и отвес, который имитирует проекции двух точек на пол и потолок.

Если вы собрались приобрести профессиональный строительный лазерный уровень, то необходимо обратить внимание на установку, позволяющую проецировать луч с разверткой на 180˚. Если в процессе выполнения работ существует необходимость разметки периметров, то идеальным вариантом будет ротационный лазерный уровень с разверткой на все 360˚. Инструмент очень удобный, но дорогой. Как правило, затраты на его приобретение с лихвой окупаются высокими темпами и удобством в работе.

Как выбрать строительный уровень

Немаловажным аксессуаром, без которого работу лазерного уровня представить практически невозможно, является телескопическая тренога – она еще больше добавляет возможностей этому инструменту. С помощью треноги появляется возможность регулировать высоту установки аппарата над уровнем основания в пределах от 0,5м до 1,5м. На ее качество также необходимо обратить внимание – подставка должна быть жесткой и иметь в своей конструкции как можно меньше пластиковых деталей.

Ну и напоследок хочу сказать одну немаловажную вещь. Как правило, профессиональные строители не ограничиваются использованием только одного из этих контрольно-измерительных инструментов. К примеру, лазерный строительный уровень невозможно использовать в работе для контроля плоскости укладки кафельной плитки. А реечный – не подходит для разметки периметра помещения. В общем, все виды строительных уровней не являются взаимозаменяемыми – они могут только дополнять друг друга.

Автор статьи Юрий Пановский

3G репитер UMTS2100 KROKS RK2100-60 с ручной регулировкой уровня

Техническая документация:

KROKS RK2100-60 — репитер 3G-сигнала с коэффициентом усиления 60 дБ и максимальной выходной мощностью 20 дБм (100 мВт).

Мы рекомендуем использовать эту модель в автомобилях и небольших помещениях площадью до 200 м² при достаточном уровне входного сигнала.

Модель RK2100-60 относится к репитерам начального ценового диапазона. Коэффициент усиления 60 дБ позволяет повысить качество связи только при наличии уверенного сигнала в точке установки внешней антенны. Такого класса репитеры используются для покрытия 3G-сигналом небольших площадей, например комнаты, небольшой малометражной квартиры, автомобиля.

Репитер снабжен подробной индикацией, позволяющей диагностировать наличие закольцовки и перегрузки.

В репитере предусмотрена автоматическая система регулировки усиления, а также, для более тонкой настройки, присутствует ручная регулировка с шагом 2 дБ (до 30 дБ).

Основные свойства ретранслятора RK2100-60:

• усиливает сигнал сотовых операторов в стандарте связи UMTS2100;
• низкое энергопотребление;
• напряжение питания от 6 до 24 В;
• высокое усиление 60 дБ;
• дуплексная связь;
• автоматическая регулировка уровня входного и выходного сигналов АРУ;
• автоматическое определение осцилляции (самовозбуждения) и ее устранение;
• ручная регулировка усиления до 30 дБ;
• низкий уровень шумов;
• светодиодная индикация режимов работы.

Соответствует установленным требованиям:

• «Правила применения базовых станций и ретрансляторов систем подвижной радиотелефонной связи. Часть V. Правила применения оборудования систем базовых станций и ретрансляторов сетей подвижной радиотелефонной связи стандарта UMTS с частотным дуплексным разносом и частотно-кодовым разделением радиоканалов», утв. Приказом Минкомсвязи России от 17.02.2010 № 31, в ред. Приказов Минкомсвязи России от 13.10.2011 № 256, от 01.02.2012 № 27, от 20.04.2012 № 118, от 23.04.2013 № 93, от 12.05.2015 № 157.

2 Уровень Ручной молоконасос Амбии Молоко Производитель соска всасывания материнских поставок

Joom: Информация о товаре предоставлена продавцом. Вне зависимости от указанной информации товар не имеет никаких профилактических, диагностических, лечебных, реабилитационных свойств, не является лекарственным средством, не подлежит применению в медицинских целях и не является медицинским изделием. Проконсультируйтесь со специалистом.

——

2 Уровень Ручной молоконасос Амбии Молоко Производитель Сопла всасывания 2 Кормление Молоко Бутылки Материнские поставки

Описание:
100% новый, высокое качество
Особенности:
Ручной набор молокоотсос изготовлен из импортного PP и пищевого силикона, BPA Free, лепесток формы мягких щитов соска, подходит грудь, помогает секреции груди, снимает боль всасывания груди, послеродовой ремонт грудной клетки типа.
2 в 1 молокоотсосите и бутылке: Односторонний молокоотсос, быстро качает молоко. Использовать с бесплатными сосками для перекачки / хранения / кормления в один шаг, и молоко всегда в бутылке, избегая вторичного загрязнения, вызванного повторным заливки и из.
Ручной молокоотсос с принципом рычагов путем непрерывного нажатия без каких-либо дополнительных усилий. Легко работать, подходит для занятых матерей. Малый и портативный мешок груди подходит для путешествий в сумке с вами, руки бесплатно, насосные действия Тихо и не влияет на ребенка и избегает каких-либо смущения.
Ручные части молокоотсоса могут быть стерилизованы при высокой температуре 120 «, ручной молокоотсос аксессуары могут быть нагреты в микроволновой печи, они посудомоечной угодья безопасно, молокоотсос салфетки также могут быть использованы, а также очистители молокоотсоса. Лучший груди насос фланг.

Технические характеристики:
Тип элемента: Удобный ручной насос груди
Материал: PP + силикон
Размер: около.7.87 x 3.54 x 8.46in/ 20x9x21.5 см
Цвет: Очистить
Количество: 1 комплект

Примечание:
Переход: 1 см = 10 мм = 0.39 дюймов.
Пожалуйста, позвольте 0-1 cm ошибка из-за ручного измерения. Pls убедитесь, что вы не возражаете, перед вами ставка.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет элемента. Спасибо!

Пакет включает в себя:
1 Setx Удобный насос для груди
2 х детские бутылки
(другие аксессуары для демо в картине не входит.)

Тип товара: Молокоотсосы

Учимся правильно пользоваться пузырьковыми строительными уровнями

Пузырьковым уровнем называется измерительный инструмент, состоящий из колбы с водой, размещенной в корпусе. Без этого инструмента не обходится кладка кирпича, монтаж гипсокартона и даже монтаж полочки. Хотя этот прибор и считается строительным, но применяется он не только при строительстве, но и в быту, когда необходимо выровнять холодильник или стиральную машинку при их установке. Чтобы рассматриваемый инструмент был полезен в использовании, необходимо научиться и узнать, как пользоваться уровнем пузырьковым.

Конструкция пузырькового уровня

Что представляет собой строительный уровень пузырькового типа, знают даже те, кто впервые взял прибор в руки. Корпус инструмента имеет прямоугольную конструкцию, и изготавливается он из таких материалов, как пластик, металл, алюминий, дерево и прочие. Нижняя грань на приборах среднего и высокого качества имеет фрезеровку, позволяющая удалить неровности на поверхности, к которой прикладывается инструмент.

Второе название пузырькового уровня звучит как ватерпас. В конструкции корпуса этого измерительного прибора размещается стеклянная колба (одна, две или три), посредством которой и происходит выполнение измерительных манипуляций. Колба заполняется жидкостью, в качестве которой выступает спирт или дистиллированная вода. Реже используется масло.

Обычная вода не применяется, так как она имеет свойство испаряться при высоких температурах и замерзать при минусовых показателях термометра. Колба заполняется жидкостью на 95%, а остальные 5% — это воздух. Именно этот воздух является главным ориентиром измерительного прибора — называется капелька.

Для чего в конструкции инструмента применяется разное количество колб? Наличие в конструкции прибора 2 или 3 стеклянных колб расширяет возможности инструмента.

• Одна колба применяется для измерения горизонтальной плоскости с размерностью в 180 градусов
• Две колбы нужны для того, чтобы измерить не только горизонтальную плоскость, но и вертикальную направляющую на 90 градусов

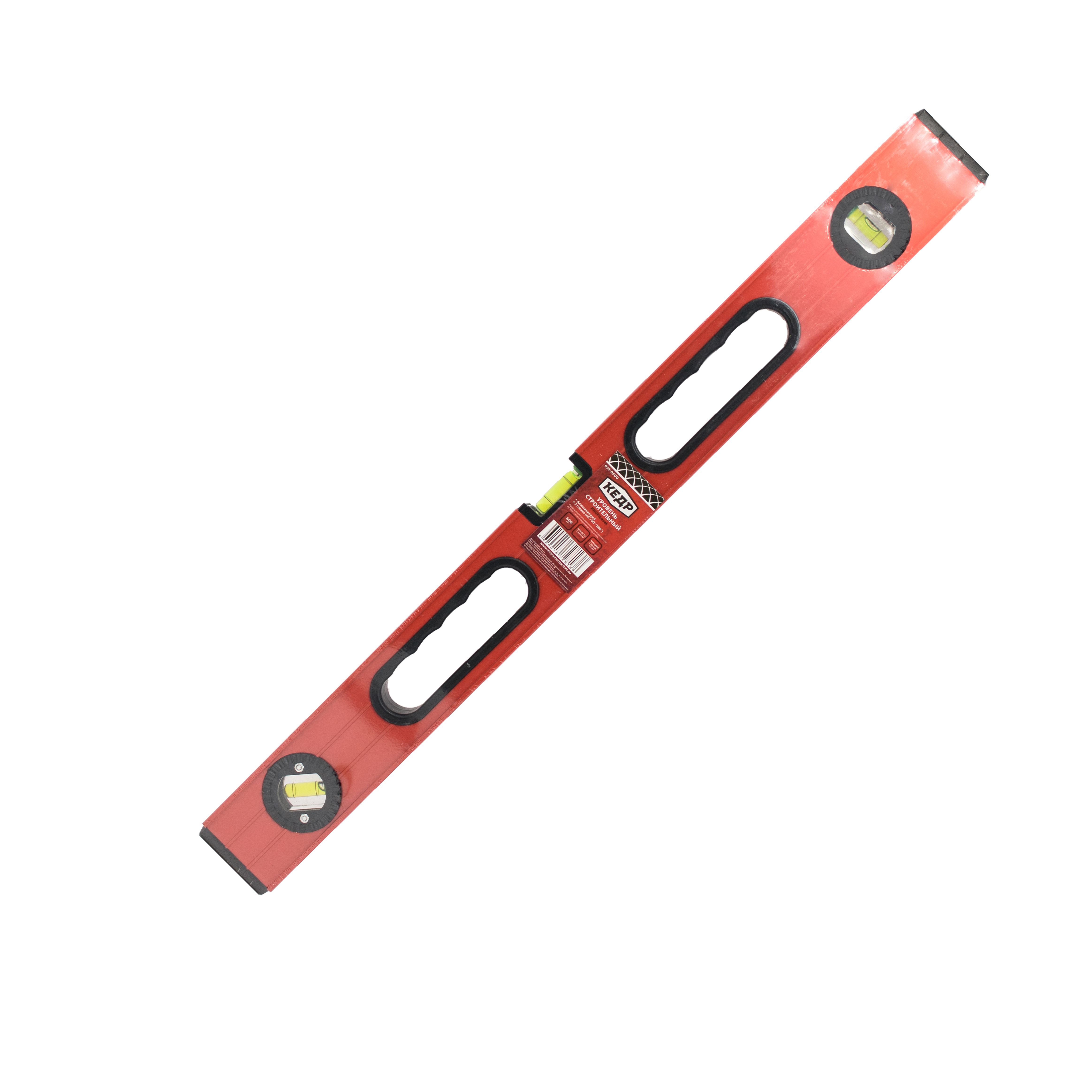

• Три колбы на приборе нужны для того, чтобы выполнять более сложные работы. Третья колба позволяет проводить измерения углов наклона. Третья колба крепится под углом 45 градусов или может иметь функцию поворота

Колбы крепятся внутри корпуса, а для снятия точных замеров, на стекло ампулы наносится разметка в виде рисок. Перемещение воздуха за пределы отметок говорит об отклонении поверхности от прямолинейного ориентира. На фото ниже представлен пузырьковый уровень с обозначениями главных конструктивных элементов.

Это интересно! Пузырьковым этот вид измерительного инструмента называется потому, что главным элементом измерений выступает пузырек с воздухом, находящийся в стеклянной колбе.

Что нужно знать при выборе строительного ватерпаса

Перед тем, как научиться пользоваться уровнем строительным пузырьковым, его для начала следует купить. Найти точку, где приобрести инструмент вовсе не трудно, однако выбрать подходящий по параметрам измерительный прибор, гораздо труднее. Что нужно учитывать, чтобы выбрать нужный уровень пузырькового типа, указано ниже.

1. Из какого материала изготовлен инструмент — это может быть пластик, металл, алюминий. Реже встречаются деревянные и пенополистирольные ватерпасы. Пластик выигрывает перед конкурентами тем, что такие приборы намного дешевле, однако предназначены они исключительно для бытового использования. Пластик имеет большие погрешности измерений, чем металлические и алюминиевые уровни
2. Какая длина прибора — зависит от того, где и что планируется выполнять инструментом. Для наружных строительных и отделочных работ применяются уровни по длине от 1-2 метров. Максимальная длина устройств составляет 4 метра. Для внутри отделочных работ подходят уровни с размерностью от 30 см
3. Какое количество ампул располагается в конструкции инструмента — влияет на функциональные возможности. Обычно для домашнего применения хватает двух ампул на ватерпасе, а специалисты при строительстве используют приборы с тремя колбами. Отличие приборов по цене с одной или тремя колбами незначительное, поэтому лучше сразу купить ватерпас тремя ампулами
4. Как прочно зафиксированы ампулы — они должны жестко крепиться к основанию через пластиковое или резиновое основание. Если емкости шатаются или отпадают, то такие уровни лучше не покупать
5. Где расположены контрольные отметки — они должны быть нанесены на внутреннюю поверхность остекления, что исключит вероятность их истирания в процессе эксплуатации
6. Наличие дополнительных функций — это влияет на стоимость, но при этом облегчает эксплуатацию измерительных приборов. К числу дополнительных функций относятся — наличие магнитов, подсветки, а также телескопического механизма для увеличения длины прибора
7. Наличие рукояток для удобства работы прибором — обычно такие ручки представлены в виде прорезиненных выемок в корпусе инструмента. Имеются такие рукоятки преимущественно на дорогих моделях инструментов

Именно на основании этих критериев и необходимо выбирать измерительный инструмент — ватерпас. При покупке рекомендуется выполнить несколько действий, чтобы убедиться в том, что прибор измеряет правильно. Как проверить точность пузырькового уровня, рассмотрим далее.

Это интересно! Аналогами пузырьковых уровней являются электронные, на которых вместо стеклянной колбы используется электронный дисплей. На дисплей выводятся цифровые значения в виде отклонения от линейной поверхности. С их помощью можно узнать величину отклонения, что порой бывает очень важно.

Проверка точности измерений пузырьковым уровнем

Даже самый качественный и дорогой уровень может иметь погрешности. Для исключения таких непредвиденных последствий, следует еще в магазине произвести проверку ватерпаса на неточность показаний или величину погрешности. Как это сделать, знает далеко не каждый продавец. Этот метод проверки заключается в выполнении следующих действий:

1. Расположить уровень на горизонтальной плоскости стены или любого основания
2. Выровнять уровень так, чтобы на колбе пузырек был расположен по центру
3. Прочертить прямую линию карандашом
4. Развернуть прибор на 180 градусов, и приложить инструмент к разметке. При этом пузырек в колбе должен расположиться по центру

Аналогичным способом проверяется колба для измерения горизонтальной и вертикальной плоскостей. Если метки совпадают, значит прибор обладает высокой точностью. Если имеется смещение, то прибор можно попробовать откалибровать при наличии соответствующего механизма. Как проверить точность показаний пузырькового уровня, показано подробно на видео.

Круглый пузырьковый уровень для чего он нужен и как им работать

Разновидностью пузырьковых уровней являются круглые, которые предназначены для проведения контроля горизонтальных поверхностей. Отличается круглый ватерпас от прямоугольного по конструкции корпуса, однако принцип работы у него аналогичный. Конструктивно прибор представляет собой запаянную колбу, которая имеет форму полусферы. Устройство состоит из пластикового основания и полусферы из ударопрочного стекла. На сфере по центру нанесена разметка в виде круга. Колба заполнена спиртом или дистиллированной водой на 95%. Оставшиеся 5% — это воздух или измерительная капелька. По расположению капельки по центру определяется отклонение от горизонтальной поверхности.

Для чего нужны круглые пузырьковые уровни? Они применяются не только в строительстве, а также при проверке степени усадки построенных зданий, но еще и при проведении фото и видео съемок. Измерительный прибор позволяет произвести настройку штатива по горизонтали, исключив вероятность перекоса фотоснимков или видеозаписи. Еще используются круглые ватерпасы при установке весов, а также для выравнивания положения устанавливаемых станков, промышленного оборудования и ювелирных поверхностей.

Это интересно! Круглый пузырьковый уровень применяется для выравнивания горизонтальных поверхностей предметов, которые имеют незначительные размеры.

Как откалибровать прибор и зачем это нужно

Мало кто знает о том, что еще на этапе покупки пузырьковых уровней необходимо проводить проверку на точность их функционирования. Возможно вы пользуетесь уровнем длительное время, и при этом даже не догадывались, что выполняемые им измерения проводятся с погрешностями. Если это так, то пришло время не только проверить свой инструмент, но еще исправить его. Для начала стоит отметить, что калибровка пузырькового уровня — это процедура, посредством которой измерительная часть инструмента приводится к идеальному состоянию.

Калибровке поддаются не только уровни, которые имеют специальную систему регулировки в виде винтов, но и устройства, не имеющие такого механизма. Для начала рассмотрим процедуру калибровки уровня, который имеет систему настройки. Инструкция по калибровке имеет следующий вид:

1. Наполнить ванну водой, и взяв лист пенопласта, погрузить его в воду так, чтобы он был на плаву, и при этом не касался стенок ванной
2. Расположить на поверхности пенопласта уровень, и осуществляя вращения винтов, привести расположения пузырька к состоянию, пока он не будет находиться точно по центру между рисками
3. Развернуть уровень по вертикали на 180 градусов, и произвести повторную регулировку при необходимости

Калибровка уровня пузырькового типа длится до момента, пока пузырек на приборе не будет находиться точно в центре колбы при расположении уровня в разных горизонтальных направлениях. В этом и заключается суть настройки или калибрования.

Если уровень не имеет регулировочных винтов, то его также можно отрегулировать. Делается это при помощи применения эталонного прибора. Без прибора, который имеет точную калибровку, отрегулировать неисправный прибор можно, но понадобится много времени. Принцип калибровки уровня без регулировочных винтов следующий:

1. Если используется вспомогательный уровень, который не нуждается в калибровке, тогда необходимо расположить оба прибора рядом друг с другом на ровной и прочной поверхности
2. Когда на эталонном приборе пузырек будет находиться точно по центру, следует воспользоваться молотком и пробоем. Чтобы эталонный уровень выровнять, можно воспользоваться листами бумаги, которые подкладывают под необходимую сторону
3. Используя пробой и молоток, следует осуществлять удары по пластиковой части колбы уровня, который нуждается в настройке. Удары нужно наносить по противоположной стороне смещения пузырька. При этом учитывайте, что ударять по стеклянной колбе запрещено

Аналогично процедура повторяется при разворачивании уровней на 180 градусов. Если эталонного уровня нет, тогда определить, куда нужно наносить удары можно при помощи ванной, наполненной водой, и листа пенопласта. Если нужно откалибровать колбу, отвечающую за вертикальную плоскость, то здесь намного проще. Для этого удаляется заглушка, чтобы обеспечить доступ к колбе, и прислонив неисправный прибор к эталонному уровню, произвести настройку.

Более подробно о том, как откалибровать уровень своими руками, представлено на видео.

Как пользоваться уровнем строительным пузырьковым пошаговая инструкция

И только после того, как прибор будет предварительно проверен и при необходимости настроен, можно приступать к проведению измерительных работ. Без выполнения вышеперечисленных действий проводимые измерения могут иметь большие погрешности, что недопустимо в строительстве. Теперь, когда прибор готов к работе, остается научиться, как пользоваться уровнем пузырьковым с тремя пузырьками или с одним.

На дешевых уровнях нет фрезерованной грани, что повышает погрешность измерений. На приборах средней ценовой категории и дорогих имеется фрезеровочная сторона — это прикладная платформа. Именно этой частью необходимо прикладывать измеритель к поверхности для получения соответствующих данных. На колбе имеются две риски, которые являются своего рода линейкой. Расположение пузырька или капельки между гранями рисок говорит о ровности плоскости. На более дорогих уровнях имеются 4 риски. Две из них жирные, а вторые нарисованы тонкими линиями. Тонкие риски нужны для выявления величины погрешности отклонения от горизонта.

Как пользоваться строительным уровнем — определяем горизонтальную плоскость

Самое простое — это определить горизонтальную при помощи пузырькового уровня. Для этого необходимо сделать отметку на стене карандашом, где планируется просверлить отверстие для дюбеля. Чтобы будущая полочка или шкаф висели ровно, место сверления второго отверстия определяется при помощи уровня. Для этого совмещаем его с отметкой, и выровняв пузырек в колбе, устанавливается вторая метка.

Чтобы убедиться, что полочка или шкаф будут висеть ровно, необходимо соединить полученные точки, и произвести контрольную проверку. Если используется прибор для выравнивания устанавливаемого холодильника или стиральной машинки, то ножки на этой бытовой техники нужно накрутить так, чтобы пузырек на уровне находился по центру во всех плоскостях положения прибора.

Как работать уровнем пузырьковым определяем вертикальную поверхность

При помощи второй колбы на приборе осуществляется проверка ровности вертикальных поверхностей, например, качество кладки кирпича, штукатурки, гипсокартонных листов и прочее. Для этого необходимо прислонить прибор к поверхности, и посмотреть на место расположения пузырька. Он должен быть точно по центру, что свидетельствует о ровности поверхности.

Немаловажно учитывать, что вертикальная поверхность измеряется так, чтобы колба с пузырьком находились в верхней части. Это упрощает не только считывание результата, но еще и снижает величину погрешности.

Как научиться пользоваться третьей колбой на уровне

Трудности эксплуатации пузырькового уровня возникают, когда пользователь пытается понять, для чего нужна третья колба на приборе, и как ею пользоваться. Чтобы научиться правильно пользоваться уровнем с тремя колбами, нужно понимать, что она предназначена для проверки наклона поверхности и прочерчивания линии под необходимым углом к горизонтальной или вертикальной плоскости. Если простыми словами, то она является угломером.

Если на приборе имеется третья колба, тогда можно узнать угол отклонения измеряемой поверхности. На дешевых моделях измерителей можно измерить или «отбить» угол 45 градусов (так как устройства не регулируются), а если на инструменте установлен поворотный механизм с градировочной шкалой, то можно узнать произвольный показатель наклона.

Принцип работы такого механизма следующий:

1. Колба поворотная устанавливается на нужный показатель, что осуществляется путем ослабления винтов
2. Чтобы установить колбу на нужный показатель, необходимо ориентироваться на градуированную шкалу. При перемещении колбы, каждый шаг фиксируется защелкой для точности показаний
3. Прибор прикладывается к поверхности, угол которой нужно определить. При этом положение пузырька говорит о том, соответствует ли эта плоскость необходимому углу или нет

Это интересно! По стандарту на регулируемых и нерегулируемых уровнях установлен угол, равный 45 градусам.

Как нужно пользоваться рассматриваемыми приборами, подробно показано в видео инструкции ниже.

Как видно, научиться пользоваться инструментом совсем не трудно. Главное, что необходимо выполнить перед применением — это проверить и настроить при необходимости уровень. Многие этого не знают, поэтому после применения инструмента, визуально видно, что закрепленная полочка, картина или выложенная стена имеют отклонения. Это происходит по причине того, что мастер перед применением инструмента не проверяет его на точность. Следите за тем, что покупаете, и чем пользуетесь, что особенно важно для измерительных инструментов.

Публикации по теме

Использование помощника ручного выравнивания станины

Чтобы помочь выровнять грядку, микропрограммное обеспечение предоставляет помощник по ручному выравниванию грядки (MBLA) и автоматическое выравнивание грядки (ABL).

Помощник по ручному выравниванию станины поможет вам выровнять станину декартового принтера, принтера CoreXY [UV] или SCARA с помощью ручных регулировочных винтов на самой станине, когда у вас нет нескольких двигателей оси Z с независимым приводом, чтобы сделать это для вы, то есть автоматическое выравнивание кровати (ABL).

MBLA полагается на ваш принтер, имеющий какие-то регулировочные винты, которые вы можете поворачивать вручную, чтобы выровнять платформу.Как и функция компенсации сетчатого слоя (MBC), он исследует грядку, но в результате выдается информация о том, на сколько повернуть каждый регулировочный винт для выравнивания кровати. Обычно требуется несколько итераций, чтобы выровнять кровать по-настоящему.

Mesh Bed Compensation (MBC) предназначен для компенсации неровностей на поверхности кровати. В результате он также компенсирует неровность кровати, НО лучше выровнять кровать как можно лучше, а затем полагаться на MBC Just для устранения неровностей поверхности кровати.

ABL полагается на ваш принтер, имеющий несколько шаговых двигателей оси Z, которые микропрограммное обеспечение может использовать для выравнивания станины. Опять же, как MBC и MBLA, он исследует грядку, но в результате получается шаговое движение, которое выравнивает грядку. Иногда для получения наилучшего результата может потребоваться более одной итерации.

MBC и MBLA / ABL работают вместе, чтобы улучшить производительность вашего принтера.

Это руководство предназначено для помощника по ручному выравниванию кровати. Другие руководства для MBC и ABL можно найти здесь:

Направляющая для компенсации сетчатого слоя

Автоматическая направляющая для выравнивания станины

• Эта функция реализована в прошивке версии 1.19 и позже.
• У вас должна быть станина или портал, которые выравниваются тремя или четырьмя регулировочными винтами. Лучше всего три винта, хотя для очень большой станины может потребоваться четыре винта.
• Ваш датчик Z должен быть правильно определен и откалиброван в командах M558 и G31 в config.g. Если у вас нет Z-зонда, используйте M558 P0, чтобы указать, что вы вручную отрегулируете сопло к основанию (с помощью теста устройства подачи бумаги или аналогичного).
• Вы должны использовать команду M671 для определения координат X и Y регулировочных винтов.Эти координаты обычно выходят за пределы обычной области печати, определенной M208. Команда M671 должна идти после любой команды M667 или M669 в config.g.
• Вы должны настроить файл bed.g обычным способом, используя как минимум такое же количество точек измерения, как и регулировочные винты. Как минимум, у вас должна быть одна точка датчика рядом с каждым регулировочным винтом. Если хотите, у вас может быть больше контрольных точек. Например, с квадратной станиной вы можете выбрать зонд вблизи каждого угла, даже если у вас всего 3 винта для выравнивания станины.
• Значение параметра S в последней команде G30 в bed.g должно равняться количеству регулировочных винтов.
• Эта функция не работает с дельта-принтерами. На дельта-принтере вместо этого вы можете настроить автокалибровку с поправкой на наклон станины.

Действительная команда M671 включает помощника выравнивания станины. Когда вы запускаете G32 для выполнения зондирования пласта, последняя команда G30 (та, что с параметром S) в bed.g вызовет запуск помощника. Он использует алгоритм наименьших квадратов, который минимизирует сумму ошибок высоты в точках измерения.Указывается величина, на которую следует отрегулировать каждый винт. Требуемая регулировка для первого винта всегда равна нулю.

Вы можете снова запустить G32, чтобы повторить процесс.

Процесс обычно вызывает небольшой сдвиг в позиции Z = 0. Чтобы исправить это, если вы используете датчик Z для наведения в исходное положение по оси Z, вы можете просто вернуть Z в исходное положение после внесения корректировок. В противном случае установите один датчик G30 в центре кровати, чтобы установить положение Z = 0.

Файл config.g:

...
M671 X-15: 100: 215 Y190: -10: 190 P0,5; регулировочные винты сзади слева (-15,190), спереди в середине (100, -10) и сзади справа (215,190), шаг резьбы 0,5 мм
...

Файл bed.g:

 G28; дом
M401; развернуть зонд Z
G30 P0 X20 Y190 Z-99999; щуп возле регулировочного винта
G30 P1 X180 Y190 Z-99999; зонд возле регулировочного винта
G30 P2 X100 Y10 Z-99999 S3; щуп рядом с регулировочным винтом и сообщать о необходимых настройках
M402; датчик втягивания

% PDF-1.7
%
2270 0 объект
>
эндобдж

xref
2270 107
0000000016 00000 н.
0000003845 00000 н.
0000004040 00000 н.
0000004077 00000 н.
0000005237 00000 п.
0000005518 00000 н.
0000005658 00000 н.
0000005810 00000 н.
0000005962 00000 н.
0000006114 00000 п.
0000006266 00000 н.
0000006418 00000 н.
0000006570 00000 н.
0000006722 00000 н.
0000006875 00000 п.
0000007028 00000 н.
0000007181 00000 н.
0000007334 00000 н.
0000007487 00000 н.
0000007640 00000 н.
0000007793 00000 н.
0000007946 00000 н.
0000008100 00000 н.
0000008254 00000 н.
0000008408 00000 п.
0000008562 00000 н.
0000008716 00000 н.
0000008870 00000 н.
0000009024 00000 н.
0000009178 00000 п.
0000009331 00000 п.
0000009485 00000 н.
0000009639 00000 н.
0000009793 00000 п.
0000009947 00000 н.
0000010588 00000 п.
0000011229 00000 п.
0000011691 00000 п.
0000011730 00000 п.
0000011845 00000 п.
0000011958 00000 п.
0000012215 00000 п.
0000012846 00000 п.
0000013097 00000 п.
0000013761 00000 п.
0000014023 00000 п.
0000014409 00000 п.
0000015760 00000 п.
0000016413 00000 п.
0000017161 00000 п.
0000017916 00000 п.
0000018716 00000 п.
0000019525 00000 п.
0000020234 00000 п.
0000020496 00000 п.
0000079229 00000 п.
0000080352 00000 п.
0000080480 00000 п.
0000116198 00000 н.
0000116326 00000 н.
0000162044 00000 н.
0000162172 00000 н.
0000170270 00000 н.
0000170398 00000 н.
0000170931 00000 н.
0000171059 00000 н.
0000171592 00000 н.
0000171720 00000 н.
0000196211 00000 н.
0000196339 00000 н.
0000247186 00000 н.
0000247314 00000 н.
0000248198 00000 н.
0000248326 00000 н.
0000248454 00000 н.
0000248582 00000 н.
0000248710 00000 н.
0000248838 00000 н.
0000248966 00000 н.
0000249094 00000 н.
0000249222 00000 н.
0000249350 00000 н.
0000249478 00000 н.
0000249606 00000 н.
0000249734 00000 н.
0000249862 00000 н.
0000249990 00000 н.
0000250118 00000 н.
0000250246 00000 н.
0000250374 00000 н.
0000250502 00000 н.
0000250630 00000 н.
0000253281 00000 н.
0000253409 00000 н. `hRd (oPb7} S | N.ͥA |! ~ Sy!

Ручное измерение уровня | Инструментальные средства

Хотя документ посвящен стационарно установленным измерительным приборам, ручные измерения следует хотя бы кратко обсудить. Ручные измерения все еще довольно часто используются, поскольку они воспринимаются как «недорогие» (по крайней мере, начальные), не требуют кабелей или питания и часто используются во время ввода в эксплуатацию или проверки установленных приборов.

Используются три принципа ручного измерения напряжения сети:

• лента, линейка или щуп для измерения уровня
• смотровое стекло
• портативный электронный.

Оба этих ручных метода используют градуированную измерительную ленту, линейку или щуп для измерения уровня и / или границы раздела фаз.

Лента, линейка и щуп

Это измерение обычно используется для больших резервуаров.

Рисунок — Типичные измерительные ленты, бобы и водомерная планка (Источник: API MPMS Ch. 3.1A)

Рисунок — Фотография типичной обмазочной ленты, используемой на резервуарах для хранения сыпучих материалов

Изображение предоставлено: Ригана

Линейка или масляный щуп обычно используются для сравнительно небольших резервуаров.Практический предел составляет от 2 до 3 метров максимальной высоты. В некоторых странах / регионах на железнодорожных цистернах для сжиженного нефтяного газа также используются датчики с так называемыми «скользящими трубками».

NFPA 58 описывает датчик с скользящей трубкой как «датчик переменного уровня жидкости, в котором относительно небольшой положительный запорный клапан расположен на внешнем конце прямой трубки, обычно установленной вертикально, которая сообщается с внутренней частью контейнера». Промежуточная трубка — это, по сути, «щуп для измерения уровня масла».

Рисунок — Пример погружения переднего плана станции (АЗС)

Для прозрачных жидкостей и очень легких продуктов, которые легко испаряются, включая воду, часто используется красящая паста.Паста меняет цвет при прямом контакте с жидкостью.

Для обнаружения воды рекомендуется правило «обнаружения воды» для определения уровня. Правила поиска воды обычно изготавливаются из латуни с чередующимися прозрачными пластиковыми секциями, что позволяет увидеть, где паста изменила цвет при измерении воды в непрозрачных маслах

Смотровое стекло

Для закрытых резервуаров и продуктов, которые токсичны, легко испаряются или воспламеняются, часто используется смотровое стекло.

Смотровое стекло обычно устанавливается как часть «камеры / клетки». Это может быть либо прозрачный кусок трубопровода, либо металлический корпус с обычно закаленной плоской стеклянной обзорной панелью.

Соединения резервуара часто имеют запорные клапаны, которые позволяют проводить техническое обслуживание смотрового стекла и корпуса смотрового стекла. Некоторые конструкции смотрового стекла также включают сливные клапаны, которые позволяют очищать («промывать») систему.

Рисунок — Смотровое стекло на топливном баке

Датчики

Reflex — это специальные датчики со смотровым стеклом, в которых используется оптическое преломление и отражение для улучшения видимости границ раздела в зонах пара / газа и жидкости и между ними.

Рисунок (слева) Пример конструкции смотрового стекла для работы под давлением

Рисунок (посередине) Смотровое стекло, установленное на горизонтальном пулевом баке для сжиженного нефтяного газа

Рисунок (справа) Смотровое стекло высокого давления с градуированной шкалой

В некоторых конкретных областях и оборудовании (парогенераторы, котлы, производство электроэнергии) использование уровнемеров со смотровым стеклом также может быть обязательным для выполнения норм проектирования (например, ASME I).

Смотровое стекло также может быть полезно там, где необходимо прямое наблюдение за жидкостью.

Портативный электронный измерительный прибор

Портативный электронный манометр может измерять уровень незаполненного объема и границу раздела нефть-вода. Портативные электронные датчики подходят для открытых и закрытых приложений. Для закрытых измерительных операций обычно требуется, чтобы портативный электронный измерительный прибор использовался вместе с совместимым клапаном паровой пробки.

Рисунок — Портативная электронная измерительная система с клапаном паровой пробки

Типичные измерения температуры содержимого цистерны также можно измерить с помощью портативного электронного измерителя.Это измерение температуры позволяет преобразовать наблюдаемый объем в стандартное измерение объема.

Ограничения

Лента, линейка и масляный щуп

Ленту, линейку или масляный щуп можно использовать только в том случае, если в резервуаре нет давления и его содержимое считается безопасным (т. Е. Не токсичным, опасным и не представляет проблемы для окружающей среды).

Рисунок — Необходимые меры безопасности (СИЗ) в отношении токсичных продуктов

Смотровое стекло

Смотровые стекла нельзя использовать для резервуаров, содержащих отложения или твердые частицы, так как соединение может быть заблокировано.

Использование смотровых стекол можно также рассмотреть для измерения границы раздела фаз при условии, что слой раздела фаз четко виден.

Установка смотрового стекла также возможна на резервуарах под давлением, но иногда это воспринимается как угроза безопасности.

На резервуарах, которые также содержат твердые частицы, показания смотрового стекла могут быть ненадежными из-за засорения. В таких случаях следует соблюдать строгие процедуры периодической промывки смотрового стекла и соединений.

Системы смотровых стекол имеют ограничение на то, где уровень может быть между стеклами и в «латунной» области, и поэтому трудно понять, где находится уровень.

Смотровые стекла требуют регулярного ухода и чистки. Присутствие некоторых углеводородных жидкостей может вызвать окрашивание, и это может затруднить определение истинного уровня.

Переносные электронные датчики

Правила техники безопасности и охраны окружающей среды могут ограничивать операции по замерам резервуаров, которые могут привести к выбросу углеводородов или других летучих органических соединений в атмосферу. В этих обстоятельствах, как правило, невозможно использовать традиционные процедуры открытого измерения через открытый люк или точку доступа для измерения.

Рисунок — Портативная электронная измерительная система с клапаном паровой пробки

Выбор

Для всех токсичных, находящихся под давлением и опасных продуктов предпочтительны «закрытые» растворы.

Если предполагается использовать ручные методы, безопасное использование должно быть охвачено процедурами и формальным обучением.

Калибровка и настройка

Для приложений, где важна точность, можно откалибровать градуированную шкалу на ленте, щупе для измерения уровня или смотровом стекле.

Важно понимать, что всегда важно использовать правильную точку отсчета на конкретном резервуаре. Эта исходная точка может быть «погружной» пластиной на дне или четко обозначенным механическим положением на патрубке резервуара или в нем.

Смотровые стекла можно отрегулировать, сдвигая градуированную шкалу.

Портативный электронный измерительный датчик калибруется один раз на заводе и не требует последующей калибровки.

Источник: Международная ассоциация производителей нефти и газа

Выражение признательности: Подкомитет IOGP по стандартам контрольно-измерительной аппаратуры и автоматов (IASSC), BG Group, BP, Endress + Hauser, Emerson, Honeywell, Krohne, Petrobras, PETRONAS Carigali Sdn Bhd, Repsol, Siemens, Statoil, Total, Vega, Yokogawa.

Level Shifter Board Руководство пользователя

Level Shifter Board предоставляет инженерам по встроенным системам простой и экономичный метод сопряжения продуктов Total Phase с устройствами более низкого логического уровня. Плата переключателя уровня способна понижать все стандартные логические уровни от 1,2 В до 3,3 В. Инженеры также могут выбрать питание для последующих устройств.

Рисунок 1 : Схема платы разъемов флэш-памяти

1.1 Характеристики

• Сдвиг уровня для сигналов I ² C, SPI, MDIO и GPIO.
• Встроенный стабилизатор для определения и питания последующих устройств до 1,2 В, 1,5 В, 1,8 В, 2,5 В, 3,0 В и 3,3 В.

1.2 Что входит

В комплект поставки Level Shifter Board входят:

• (1) Плата переключения уровня
• (1) 6.0-дюймовый 10-контактный ленточный кабель
• (1) 1,5-дюймовый 10-контактный ленточный кабель
• (3) перемычки для конфигурации

2.1 Потребляемая мощность

Энергопотребление платы Level Shifter Board зависит от ее конфигурации. Плата потребляет примерно 6 мА со стороны адаптера / анализатора, когда она настроена для питания целевого устройства, и примерно 4 мА, когда цель обеспечивает собственное питание.

Текущее потребление платы смещения уровня на целевой стороне применимо только тогда, когда целевое устройство подает питание на плату. Этот потребляемый ток будет примерно 1 мА.

2.2 Скорость

Плата смещения уровня рассчитана на связь I ² C на частоте до 800 кГц.

Максимальные скорости передачи сигналов SPI и MDIO сильно зависят от конкретной конфигурации платы сдвига уровня и спецификации синхронизации целевого устройства.Плата переключателя уровня была протестирована для работы на частотах до 18 МГц при переключении на 1,2 В и до 20 МГц при переключении на 3,3 В. При работе на более высоких скоростях рекомендуется использовать более короткие кабели для поддержания целостности сигнала.

Обратите внимание, что индивидуальные результаты могут отличаться.

2.3 I

² C Подтягивающие резисторы

Стороне адаптера / анализатора всегда требуются подтягивающие резисторы для связи I ² C.Это легко сделать с помощью встроенных подтягивающих резисторов либо хост-адаптера Aardvark I ² C / SPI, либо анализатора протоколов Beagle I ² C / SPI / MDIO. Кроме того, любая линия I ² C, которая используется в качестве линии цифрового ввода (GPIO) на стороне адаптера / анализатора, также должна включать подтяжку на стороне адаптера.

Рекомендуется всегда использовать подтягивающие резисторы на стороне цели I ² C. Пользователи могут обнаружить, что они все еще могут нормально общаться без этих подтягиваний; тем не менее, рекомендуется по-прежнему использовать подтягивания к высокому логическому уровню цели, чтобы гарантировать, что сигнал достигнет своего правильного уровня.

2.4 Напряжение утечки

Известно, что плата переключения уровня дает утечку приблизительно 0,2 В на сторону цели, даже если она сконфигурирована так, чтобы не подавать питание на цель. Это очень слабая утечка, обеспечивающая ток не более 20 мкА.

2.5 Размеры платы

Размеры платы смещения уровня указаны в дюймах.Монтажные отверстия имеют диаметр 0,187 дюйма. На рисунке (Рисунок 2) показаны соответствующие измерения.

Рисунок 2 : Размерный чертеж уровнемера

3.1 ПЕРЕХОДНИК и АНАЛИЗАТОР

На правой стороне (сторона адаптера / анализатора) платы переключателя уровня есть два разъема в коробке (рис. 3), которые используются для подключения платы к хост-адаптеру Aardvark I ² C / SPI, хост-адаптеру Cheetah SPI, и / или анализатор протоколов Beagle I ² C / SPI / MDIO.Эти два разъема перекрестно соединены, поэтому не имеет значения, какой из них используется. В большинстве случаев вам нужно будет подключать только один адаптер за раз к плате Level Shifter Board.

Рисунок 3 : Два разъема в коробке для подключения адаптера и / или анализатора к плате переключателя уровня.

Второй разъем можно использовать для подключения второго хост-адаптера.Примеры таких ситуаций: чтобы иметь больше ведомых устройств или создать ситуацию с несколькими ведущими. В качестве альтернативы второй разъем можно использовать для подключения анализатора протокола. Например, адаптер Aardvark или адаптер Cheetah можно подключить к плате через разъем ADAPTER для программирования микросхемы памяти низкого напряжения. В то же время анализатор протоколов Beagle I ² C / SPI / MDIO может быть подключен к разъему ANALYZER для мониторинга шины во время программирования микросхемы, чтобы гарантировать правильность данных на шине.

Распиновка двух разъемов показана на рисунке 4.

Рисунок 4 : Распиновка двух соединителей в коробке на стороне адаптера / анализатора платы переключателя уровня.

3.2 TARGET1 и TARGET2

На левой стороне (стороне цели) платы переключателя уровня (рис. 5) есть два разъема в коробке, которые используются для подключения целевой шины к переключателю уровня.Сигнальные линии на этих разъемах работают с уровнями напряжения, указанными пользователем. Этот уровень может быть либо указан на плате с помощью перемычек, либо может быть определен нижестоящей системой. Эти два разъема перекрестно соединены, поэтому не имеет значения, какой из них используется.

Рисунок 5 : Два разъема в штучной упаковке для подключения платы переключателя уровня к одной или нескольким целевым шинам.

Эти два разъема в коробке имеют практически идентичную распиновку с разъемами ADAPTER и ANALYZER . Единственное отличие состоит в том, что на выводах 5,0 В вместо этого будет заданный уровень напряжения.

Распиновка двух разъемов показана на рисунке 6.

Рисунок 6 : Распиновка двух соединителей в штучной упаковке на целевой стороне платы переключения уровня.

3,3 ВНЕШНИЙ 3,3 В и ВНЕШНИЙ TGT

Все сигналы шины и питания на плате также доступны через два 16-контактных разъема на плате (Рисунок 7}. Разъем EXT 3,3 В обеспечивает сигналы шины на стандартных уровнях сигнализации, используемых Total Phases I ^{2 Продукты} C, SPI и MDIO.Разъем EXT TGT обеспечивает шину и сигналы питания нисходящего устройства и будет на уровне напряжения, определяемом пользователем.Все подключения промаркированы для удобства пользователя.

Рисунок 7 : Внешние разъемы предоставляют разработчику быстрый и простой способ сопряжения или мониторинга любого или всех сигналов платы переключения уровня на стороне адаптера / анализатора или на стороне объекта.

3.4 Питание платы переключателя уровней

Для правильной работы обе стороны платы должны быть запитаны.Сторона адаптера / анализатора (сторона высокого напряжения) должна быть запитана напряжением 5 В. Этого можно легко добиться, используя функцию целевой мощности продуктов Total Phases I ² C, SPI или MDIO, когда она подключена к адаптеру. / Анализатор стороны платы. Целевую мощность можно включить с помощью языковых привязок Rosetta, программного обеспечения Flash Center, программного обеспечения Aardvark Control Center, программного обеспечения Beagle Data Center или программного обеспечения Cheetah GUI.

При включении на плате горит зеленый светодиод POWER .

Целевая сторона (сторона низкого напряжения) может дополнительно получать питание от мощности, уже подаваемой на плату переключения уровня или целевым устройством. При подаче питания на сторону Target от целевого устройства просто подключите питание устройства к контакту TPWR на EXT TGT или к одному из разъемов TARGET в штучной упаковке (Рисунок 8).

Рисунок 8 : При подаче питания на сторону Target платы переключателя уровня питание должно подаваться на один из этих выводов питания Target.

При питании стороны Target от питания, уже подаваемого на плату, необходимо установить перемычку, чтобы включить эту функцию (Рисунок 9). Обратитесь к Разделу 4 для получения более подробной информации.

Рисунок 9 : При подаче питания от платы переключателя уровня к цели на TPWR должна быть установлена ​​перемычка.

Когда сторона Target правильно запитана, на плате загорится желтый светодиод TARGET .

3.5 Кросс-соединение адаптеров Aardvark и / или Cheetah

При перекрестном соединении двух адаптеров плата должна быть включена. В противном случае результаты могут быть непредсказуемыми. Если у вас возникли проблемы, убедитесь, что светодиод POWER на плате горит.

4.1 Выбор уровня переключения

Есть два варианта выбора логического уровня целевой стороны.

Первый метод — использовать мощность, подаваемую на плату сдвига уровня, для питания целевого устройства. В этом методе выходное напряжение должно быть включено путем установки перемычки на контакты TPWR . Затем используется вторая перемычка на одном из выводов выбора напряжения, показанных на рисунке 10. На выводах четко указано выходное напряжение, которое они будут устанавливать. Если на этих контактах не установлена ​​перемычка, по умолчанию будет установлено значение 1,2 В.

Рисунок 10 : Перемычка должна быть помещена на разъем с соответствующей маркировкой для желаемого уровня напряжения.При подаче питания от платы переключателя уровня к цели перемычка также должна быть установлена ​​на TPWR.

Второй метод заключается в согласовании мощности, подаваемой на сторону цели, при использовании устройства / платы с автономным питанием. При использовании этой опции логические уровни будут установлены в соответствии с уровнями напряжения, подаваемыми на TPWR, как показано на Рисунке 8.

В этой конфигурации перемычка TPWR должна быть удалена. Просто подключите питание и заземление целевого устройства к источнику питания и заземлению целевой стороны платы Level Shifter Board.Для правильной работы уровень напряжения цели не должен превышать 3,3 В.

4,2 I

² C Сдвиг уровня

Схема сдвига уровня I ² C автоматически обрабатывает двунаправленность связи I ² C. Просто выберите правильный логический уровень (как описано ранее) и правильно подключите линии SCL и SDA ведущего и ведомого.

4.3 Сдвиг уровня SPI

В отличие от I ² C, логика сдвига уровня SPI должна явно контролироваться для направления. Четыре заголовка на правой стороне доски определяют направление движения. Выбор осуществляется путем установки перемычки на один из заголовков. Их использование описано ниже:

Рисунок 11 : Плата переключателя уровня должна быть настроена в соответствии с правильным режимом работы при использовании этой платы для взаимодействия с шиной SPI или MDIO.

• MASTER: При выборе этого параметра будет настроена сторона адаптера / анализатора платы для работы в качестве ведущего устройства SPI. Таким образом, линии SS #, SCK и MOSI будут сдвинуты вниз до логического уровня на стороне цели. Линия MISO останется в включенном состоянии по умолчанию и будет сдвинута до логического уровня адаптера / анализатора.
• SLAVE: При выборе этого параметра будет настроена сторона адаптера / анализатора платы для работы в качестве ведомого SPI.Таким образом, линия MISO будет сдвинута вниз до логического уровня стороны Target. Строки SS #, SCK и MOSI останутся в активированном состоянии по умолчанию и будут сдвинуты до логического уровня адаптера / анализатора.
• МОНИТОР: При выборе оставит все линии SPI в активированном состоянии по умолчанию, и, следовательно, они будут сдвинуты до логического уровня на стороне адаптера / анализатора. Этот вариант используется в ситуациях, когда к плате подключен только анализатор Beagle I ² C / SPI / MDIO, а адаптер SPI не используется.
• ВЫКЛЮЧИТЬ: При выборе этого параметра будут отключены все выходы SPI целевой стороны и установлено их состояние с высоким импедансом. Если соединение не установлено, плата переходит в это состояние по умолчанию. Однако, если установлена ​​какая-либо из предыдущих конфигураций, она будет иметь приоритет над этой.

Важно отметить, что в большинстве случаев одновременно следует устанавливать только одно из этих подключений. Использование более одного может привести к неправильной работе SPI.Единственная ситуация, в которой может использоваться более одной перемычки, — это если линии SPI используются для GPIO.

4.4 Сдвиг уровня MDIO

Сигнальные линии MDIO используются совместно с SPI. Следовательно, невозможно двунаправленно сдвигать сигналы MDIO, поскольку сдвиг уровня SPI не имеет инфраструктуры для этого. Тем не менее, MDIO контролирует нижних логических уровней все еще возможен. Просто установите перемычку управления SPI на МОНИТОР и установите анализатор Beagle I ² C / SPI / MDIO на мониторинг MDIO.

4.5 Сдвиг уровня GPIO

Сигналы

GPIO могут попадать либо на линии I ² C, либо на линии SPI, и каждая из этих ситуаций должна обрабатываться отдельно. Когда линии GPIO совпадают с линиями SPI, необходимо соблюдать особую осторожность, чтобы убедиться, что схема сдвига уровня SPI настроена в правильном направлении. Линии SPI логически разделены на две отдельные группы: линии, управляемые главным устройством (SS #, SCK, MOSI), и линия, управляемая подчиненным устройством (MISO).Направление каждой из этих групп можно контролировать независимо, но все сигналы в группе будут в одном направлении.

Установка перемычки на заголовке MASTER позволит линиям, управляемым ведущим, переключаться вниз, а линиям, управляемым ведомым, — повышать. Установка перемычки на заголовке SLAVE позволит линии, управляемой ведомым, переключиться вниз, а линиям, управляемым мастером, — переключиться вверх. Установка перемычки на заголовок MONITOR позволит сдвигать все линии вверх. Если когда-либо будет время, когда линия настроена как на повышающую, так и на понижающую передачу, сдвиг вниз будет иметь приоритет.Таким образом, если вы хотите использовать все линии SPI в качестве цифровых выходов от хост-адаптера, просто установите перемычки на и на заголовки MASTER и SLAVE.

I ² Clines не требует какой-либо направленной конфигурации, так как это двунаправленная шина. Каждая линия I ² C может идти в другом направлении, а также может быть заменена на лету.

5.1 Заявление об ограничении ответственности

Все программное обеспечение и документация, представленные в этом техническом описании, являются собственностью Total Phase, Inc.(«Общая фаза»). Лицензия предоставляется пользователю на свободное использование и распространение программного обеспечения и документации в полной и неизменной форме при условии, что целью является использование или оценка продуктов Total Phase. Права на распространение не включают публичную публикацию или зеркалирование на веб-сайтах в Интернете. На таких общедоступных веб-сайтах может быть предоставлена ​​только ссылка на область загрузки Total Phase.

Total Phase ни в коем случае не несет ответственности перед какой-либо стороной за прямые, косвенные, особые, общие, случайные или косвенные убытки, возникшие в результате использования ее сайта, программного обеспечения или документации, загруженных с его сайта, или любых производных от них работ, даже если Total Phase или дистрибьюторы были проинформированы о возможности такого повреждения.Программное обеспечение, его документация и любые производные работы предоставляются на условиях «как есть» и, таким образом, не имеют абсолютно никаких гарантий, явных или подразумеваемых. Этот отказ от ответственности включает, но не ограничивается, подразумеваемые гарантии товарной пригодности, пригодности для какой-либо конкретной цели и ненарушения прав. Total Phase и дистрибьюторы не обязаны предоставлять обслуживание, поддержку или обновления.

Информация в этом документе может быть изменена без предварительного уведомления и не должна рассматриваться как обязательство Total Phase.Хотя информация, содержащаяся в данном документе, считается точной, Total Phase не несет ответственности за какие-либо ошибки и / или упущения, которые могут появиться в этом документе.

5.2 Политика оборудования жизнеобеспечения

Продукты

Total Phase не разрешены к использованию в устройствах или системах жизнеобеспечения. Устройства или системы жизнеобеспечения включают, помимо прочего, хирургические имплантаты, медицинские системы и другие критически важные для безопасности системы, выход из строя которых может привести к травмам или гибели людей.Если продукт Total Phase будет использоваться таким несанкционированным образом, Покупатель соглашается освободить Total Phase, его должностных лиц, сотрудников, аффилированных лиц и дистрибьюторов от любых претензий, связанных с таким использованием, даже если в таком иске утверждается, что Total Phase проявил халатность при проектировании или производстве своей продукции.

5.3 Контактная информация

Total Phase можно найти в Интернете по адресу http: // www.totalphase.com/. Если у вас есть вопросы, связанные с поддержкой, перейдите на веб-сайт Total Phase. По вопросам продаж обращайтесь в [защищенный адрес электронной почты].

© 2008-2017 Total Phase, Inc.
Все права защищены.

Руководство для покупателей по уровням

Руководство по уровням

В этом руководстве вы найдете следующую информацию:

1. Факторы, которые следует учитывать при выборе правильного уровня
2. Типы уровней
3. Знаки уровня
4. Какие аксессуары уровня вам понадобятся?
5. Что такое уровень?

Уровни

6. : купить или арендовать?

Надеемся, наш гид по уровням поможет вам принять правильное решение!

Посмотреть наши уровни »

1.Факторы, которые следует учитывать при выборе правильного уровня

Доступно множество различных уровней, поэтому при выборе подходящего вам нужно многое учесть. Вот несколько моментов, которые следует учитывать:

• Точность : Уровни более точны, чем другие инструменты, но некоторые точнее других. Если вам нужна максимальная точность, вам следует подумать о точном уровне. Для точного уровня используется микрометр с параллельной пластиной, который помещается перед линзой, что позволяет вносить небольшие изменения в изображение рейки со штрих-кодом.Это обеспечивает чрезвычайно высокий уровень точности.
• Manual vs Auto: Некоторые уровни будут «автоматически выравниваться», что означает, что он сделает всю тяжелую работу за вас! Другие требуют, чтобы вы делали это вручную. Если вы предпочитаете автоматический уровень, вам следует рассмотреть Dumpy Level.
• Цена : Уровни могут быть дорогими, но есть много вариантов для тех, у кого ограниченный бюджет. Если вам нужно что-то более доступное, обратите внимание на автоматический нивелир Leica NA320! NA320 идеально подходит для повседневных задач по нивелированию, сочетая в себе точность и простоту.

Посмотреть наши уровни »

2. Типы уровней

Доступно множество уровней, все с разным качеством, подходящими для конкретных нужд и приложений.

Типы уровней включают:

Dumpy Levels

Неровные уровни, также известные как автоматические уровни, представляют собой оптический инструмент, используемый для установки горизонтальных уровней, и являются испытанным и надежным членом любой строительной бригады.

Оператор должен смотреть в оптический окуляр для измерения относительно рейки или рулетки, помещенной в измеряемую точку.Этот метод выравнивания площадки особенно полезен для геодезистов во время обследования площадки, а также для многих других применений в строительной отрасли.

При работе с неровным уровнем необходимо убедиться, что уровень надежно установлен, желательно на штативе, и что пузырек выровнен. Это можно отрегулировать с помощью регулировочных винтов. Затем вы должны навести взгляд на инструмент, посмотрев в окуляр и сфокусировавшись на рейке или рулетке в выбранной вами точке измерения.

Приличный неровный уровень должен в определенной степени автоматически выравниваться, хотя стоит проверить прибор, чтобы убедиться, что он работает должным образом.

Наши рекомендуемые нивелиры для неровностей — это серия Leica NA700, которая предлагает высокую производительность по доступной цене. Этот диапазон чрезвычайно износостойкий в любых условиях на стройплощадке. Различные уровни увеличения доступны во всем диапазоне, чтобы удовлетворить ваши потребности.

Просмотр пустых уровней »

Лучший Dumpy уровень

Победитель: Leica NA700 Range

Фантастический ассортимент, предлагающий отличные функции по доступной цене.В частности, Leica NA730 Plus считается самым надежным и долговечным нивелиром на рынке с 30-кратным телескопическим увеличением.

Посмотреть »

Точный уровень

Для точного уровня используется микрометр с параллельной пластиной, который помещается перед линзой, что позволяет вносить небольшие изменения в изображение рейки со штрих-кодом. Это обеспечивает чрезвычайно высокий уровень точности.

Точные нивелиры позволяют выполнять огромное количество геодезических работ, включая: —

• Выравнивание всех типов
• Высота для строительства автомобильных и железных дорог, трубопроводов, туннелей и т. Д.
• Подготовка к работе
• Выравнивание площадей с высокой точностью
• Измерение и контроль деформации мостов

Мы рекомендуем Leica NA2 Precise Level. Этот универсальный уровень отвечает всем требованиям точного нивелирования! У нас также есть все дополнительные аксессуары, которые могут вам потребоваться, включая микрометр с параллельной пластиной Leica GPM3, окуляр Leica FOK73, рейку Leica GPLE2N Nedo Invar и многое другое.

Просмотр точных уровней »

Уровень максимальной точности

Победитель: Leica NA2 Precise Level

Leica NA2 — универсальный автоматический нивелир, отвечающий всем требованиям точного нивелирования даже в экстремальных условиях.

Он идеально подходит для любых геодезических задач благодаря высокому уровню точности и эффективности при выполнении рутинных задач нивелирования на строительных площадках, а также благодаря точному геодезическому контролю и инженерным проектам.

Прочный деревянный штатив Leica GST20 можно использовать с Leica NA2.

Посмотреть »

Цифровые уровни

Цифровой уровень — это инструмент, который можно использовать для выполнения сложных работ по выравниванию, автоматического расчета высоты и основных строительных работ.

Он использует силу тяжести в качестве ориентира и считывает шкалу штрих-кода со штрих-кода рейки для получения чрезвычайно точных показаний.

Измерения штрих-кода штатива автоматически отображаются и / или сохраняются для вашего удобства и для использования в будущем.

Мы рекомендуем цифровой нивелир Leica Sprinter 150M — идеальный инструмент для сложных строительных работ по выравниванию. Сохраняйте до 1000 измерений, загружайте и передавайте их для дальнейших расчетов в Excel® на ПК через USB и многое другое!

Просмотр цифровых уровней »

Лучший цифровой уровень

Победитель: Leica Sprinter 150M Digital Level

Измерения еще никогда не были такими простыми с Leica Sprinter 150, что позволяет вам выполнять свою работу быстро и эффективно, идеально подходит для сложных задач по выравниванию строительных площадок! Дополнительные опции включают кабель передачи данных Leica GEV267 и многое другое.

Посмотреть »

3. Бренды уровня

Уровни Leica

Leica Geosystems — лидер рынка в области производства геодезического оборудования высокого стандарта.

Обладая почти 200-летним опытом в области сбора, анализа и отображения пространственной информации, Leica Geosystems произвела наиболее полный ассортимент продукции; все, что вам нужно.

Цифровые и точные уровни

Leica разработаны с учетом большей точности и точности.Эти продукты были созданы для более сложных геодезических задач, требующих точности на больших расстояниях.

Некоторые самые продаваемые уровни Leica, которые следует учитывать, включают:

• Цифровой нивелир Leica LS10: новая серия цифровых нивелиров Leica LS заменяет популярные цифровые нивелиры Leica DNA03 и DNA10. Несмотря на то, что он дорогой, он того стоит благодаря целому ряду высококачественных функций, которые он предлагает, таких как: высочайший уровень точности, наведение цифровой камеры, эффективность автофокусировки и многое другое! Leica LS10 устраняет распространенные ошибки нивелирования, такие как неправильное считывание и ошибки транскрипции, обеспечивая спокойствие пользователя и сводя к минимуму ошибки и непредвиденные расходы.
• Автоматический уровень Leica NA720: этот уровень создан для строителей, инженеров и геодезистов! Ничто не останавливает этот уровень; короткое падение на землю, падение в воду, вибрация от машин — NA720 продолжает работать! Это наряду с отличными функциями и доступной ценой делает этот инструмент незаменимым!
• Leica NA2 Precise Level: этот уровень предлагает блестящие и эффективные функции, такие как проверка кнопочного компенсатора, оптика высшего класса и многое другое!

Уровни Topcon

Другой известный поставщик на рынке — Topcon.Они поставляют и предоставляют зрелые, простые в использовании, многофункциональные и универсальные инструменты.

Их лазеры усовершенствованы и разработаны таким образом, чтобы каждый раз гарантировать получение наилучших и наиболее точных результатов.

Topcon предлагает AT-B4 Site Level. Благодаря точно настроенной системе автоколлимации, автоуровень Topcon ATB4 является идеальным устройством для определения перепада высот на загруженных и шумных рабочих площадках! У нас есть возможность аренды или покупки, а также наша удобная служба калибровки и ремонта, чтобы гарантировать оптимальную долгосрочную работу.

4. Какие аксессуары уровня мне понадобятся?

• Штатив — полезные инструменты в мире выравнивания. Это может помочь обеспечить устойчивый и ровный пол, что повысит точность результатов. Алюминиевый штатив Leica CTP104 — это высококачественный и доступный штатив, который стоит рассмотреть.
• Рейка для выравнивания — Начиная от E-типа, со штрих-кодом, стандартного инвара и промышленного инвара, существует множество выравнивающих рейков на выбор, чтобы помочь вам с выравниванием.Наши выравнивающие рейки из стекловолокна NEDO особенно прочны и долговечны и идеально подходят для выравнивания вблизи линий электропередач и железных дорог.
• Нивелирные пластины: Эти пластины могут повысить точность уровня — мы можем предоставить микрометр с параллельными пластинами Leica GPM3, который можно использовать с точными уровнями Leica NA2 и NAK2.
• Наглазник: Наглазники уровня могут улучшить увеличение на уровнях без необходимости платить больше за новый инструмент! Если у вас есть точный уровень NA2 или NAK2, мы предлагаем окуляр Leica FOK73, специально разработанный для работы с этими уровнями!

Посмотреть наши аксессуары »

5.Что такое уровень?

Уровни

используются в строительстве и геодезии для установки точек уровня и проверки отметок.

Обычно уровень состоит из телескопа, уровня и штатива для установки.

Существует множество различных уровней, которые можно использовать для множества различных приложений, например:

• Построение нивелиров и расчетов зданий
• Высота для строительства автомобильных и железных дорог, трубопроводов и др.
• Планировка площади

Посетите нашу страницу уровней, чтобы узнать больше!

Посмотреть наши уровни »

6. Уровни: купить или арендовать?

Решение о том, что вам нужен уровень — это первый шаг, а затем вам нужно будет решить, что вам больше всего подходит — покупка или найм. Все зависит от того, для чего вы будете использовать уровень, как часто вы будете его использовать и сколько вам может понадобиться.

Прямая покупка уровня может быть идеальной для тех клиентов, которые знают, что будут использовать его регулярно, тем более что некоторые уровни могут быть относительно недорогими.

Если он вам нужен только для ограниченного использования, было бы разумно подумать о найме!

Узнайте больше о плюсах и минусах как покупки, так и найма в нашем руководстве!

Покупка против найма »

Свяжитесь с нами

Если у вас есть какие-либо вопросы, свяжитесь с нами.

Один из наших опытных сотрудников будет рад помочь

Эл. Почта: [email protected]

Телефон: 0800 633 5131

Свяжитесь с нами »

4.1 Выравнивание матрицы (ручное и автоматическое) — Центр поддержки Tiertime

The Mechanism

Tiertime Matrix Leveling может эффективно уменьшить неблагоприятное воздействие наклона и неровной поверхности строительной платформы. Выравнивание не повлияет на точность размеров печати, в отличие от других методов выравнивания. Его механизм выравнивания должен сначала измерить высоту платформы в 9 различных точках, а затем использовать эти значения для создания компенсирующего плота, который обеспечивает плоскую и выровненную поверхность сборки.Затем объект печатается на плоту для лучшего качества печати и сцепления с платформой.

1. Высота платформы Meausre

2. Распечатать компенсационный плот

3. Распечатайте объект на ровном и выровненном основании.

Мы рекомендуем пользователям выполнять процедуру выравнивания перед первым заданием печати на принтере и после регулировки платформы (например, при переходе на новую рабочую плиту или механическом изменении рабочей платформы).

Raft всегда рекомендуется, так как он увеличивает общую успешность печати.

Ручное выравнивание

Необходимые инструменты:

1. Лист бумаги, калибровочная карта или датчик высоты сопла (что входит в комплект, зависит от модели машины).

2. Установлен компьютер с UP Studio и USB-кабелем, подключенным к принтеру.

Вы будете использовать карту или бумагу в качестве щупа, чтобы определить, находится ли сопло слишком близко или слишком далеко от рабочей поверхности.

Во время этой операции рекомендуется расположить принтер рядом с компьютером, на котором запущено программное обеспечение Tiertime, потому что вы будете переключаться между просмотром программного обеспечения и просмотром сопла принтера.

Шаг 1.

Откройте программное обеспечение на своем ПК или ноутбуке и инициализируйте принтер. Щелкните Калибровка в меню левой боковой панели, затем выберите Ручной в Калибровке .

Шаг 2.

При нажатии кнопки Manual откроется мастер калибровки. Последовательно нажимайте кнопки с 1 по 9, чтобы переместить экструдер в другое положение платформы. При перемещении в новое положение поместите бумагу / калибровочную карту / датчик высоты сопла под сопло и используйте кнопки вверх и вниз для перемещения экструдера так, чтобы сопло начало давить на измерительное устройство.

Для использования бумаги / карты, когда сопло экструдера начинает давить на платформу и перемещать головку экструдера вверх и вниз (с помощью кнопки +/-), пока вы не почувствуете сопротивление при перемещении бумаги / карты.

для использования детектора высоты сопла, вы должны отрегулировать положение сопла так, чтобы оно просто прижималось к сенсорной подушке и вызывало гудение от сенсора.

Когда нужная высота будет найдена, нажмите кнопку «Далее» на интерфейсе, чтобы измерить следующую точку, пока не закончите все 9 точек платформы.

Нажмите Подтвердите , чтобы сохранить высоту всех девяти точек. Программное обеспечение установит самую низкую из девяти точек высоты в качестве высоты сопла принтера. Нажмите Подтвердите , чтобы сохранить высоту сопла.

Автоматическое выравнивание

Для некоторых моделей принтеров они имеют функцию автоматического выравнивания (например, UP BOX / BOX +, UP300), процедура выравнивания может выполняться автоматически с помощью датчика выравнивания машины.

Шаг 1

Перейдите в раздел «Калибровка» и нажмите «Автоуровень».

Машина запустит процесс автоматического выравнивания и начнет измерять высоту платформы в разных точках.

Шаг 2.

По окончании измерения, в зависимости от модели машины, UP Studio / Touchscreen control отобразит всплывающее окно с запросом ручного подтверждения значения высоты сопла. Значение высоты сопла определяет высоту, на которой экструдер начнет печать первого слоя, поэтому для успешной печати важно получить оптимальное значение высоты сопла.Если высота сопла слишком велика, сопло поцарапает рабочую поверхность и забьет себя; если значение слишком мало, печать будет напечатана в воздухе и сразу же не удастся.

Значение высоты сопла должно соответствовать высоте, на которой остается зазор 0,2-0,5 мм между соплом и платформой. Пользователь может использовать тот же метод, описанный выше, для измерения высоты сопла. Точно так же интерфейс позволит пользователю регулировать значение высоты сопла с помощью кнопок +/-, когда будет найдено подходящее значение, нажмите ОК, чтобы сохранить значение.

Значение высоты сопла также можно изменить вручную. Просто выберите Высота сопла => Ручная настройка, затем введите значение в текстовое поле и нажмите кнопку подтверждения, чтобы сохранить значение.

Для получения более подробной информации, пожалуйста, обратитесь к этой статье: Измерение высоты сопла

8.2 Ручная барометрическая компенсация

В этом разделе описывается, как выполнить ручную барометрическую компенсацию для файлов данных Levelogger 5, Levelogger 5 Junior, Levelogger 5 LTC, Levelogger Edge, Levelogger Junior Edge и LTC Levelogger Edge, когда Barologger не был предназначен для записи барометрических данных.

Для получения инструкций по ручной барометрической компенсации для Levelogger Gold и Levelogger Junior посетите сайт www.solinst.com и см. Руководство пользователя программного обеспечения Levelogger версии 3.4.1 в разделе «Загрузки».

Для краткосрочных испытаний, во время которых атмосферное давление изменяется незначительно, непрерывный сбор барометрических данных может быть ненужным. В этом случае перед проведением краткосрочного теста снимите показания Levelogger, находящегося на открытом воздухе, и запишите этот уровень.Этот уровень представляет собой атмосферное давление. Аналогичным образом в конце теста снимите еще одно показание барометра и запишите это измерение. После того, как погруженные данные Levelogger были экспортированы в программу для работы с электронными таблицами, компенсируйте ваши погруженные файлы данных Levelogger на атмосферное давление. Если заметных изменений в показаниях барометрических данных не произошло, вы можете записать в первую ячейку нового столбца простой расчет, который вычитает показания барометрических данных из файла погруженных данных, а затем скопируйте и вставьте этот расчет во все ячейки этого нового столбца.В новом столбце будет отображаться уровень жидкости с барометрической компенсацией.

При анализе барометрических данных важно помнить, что штормовые явления обычно снижают общее атмосферное давление примерно на 1,7% по сравнению с ранее существовавшими условиями высокого давления. 1,7% преобразуется в примерно 0,2 м или 0,6 фута эквивалентного барометрического колебания уровня воды.

Барометрические данные можно собирать на месте с помощью записывающего барометра или с местной метеостанции. Чтобы выполнить точную ручную барометрическую компенсацию, станция атмосферного давления не должна находиться на расстоянии более 30 км (20 миль)).Кроме того, дата и время барометрических данных должны охватывать диапазон данных, собранных Levelogger. При настройке барометра установите интервал записи равным интервалу выборки Левелоггера или кратному интервалу Левелоггера.

Важно помнить, что барометрические данные метеостанции часто содержат смещение или нормализацию (то есть нормализацию по уровню моря). Ручной обмен данными и барометрическая компенсация должны учитывать любые вариации нормализации или смещения, используемые между барометрическими данными, полученными из источника и Solinst Leveloggers.

Для компенсации подводных данных Levelogger с использованием барометрических данных, собранных с помощью регистратора барометрических данных на месте или ближайшей метеостанции, необходимо предпринять следующие шаги:

1. Экспортируйте файл данных Levelogger и файл барометрических данных в электронную таблицу.
2. Убедитесь, что в электронной таблице в обоих файлах используются одинаковые единицы измерения. Если данные Levelogger были записаны в метрах, см или футах, преобразуйте столбец барометрических данных из его единиц измерения барометрического давления (обычно атм, мм рт. Ст., Фунт / кв. Дюйм, мбар или кПа) в футы или метры водяного столба, эквивалентные с использованием коэффициентов преобразования в Таблица 8-1.(Существует также возможность изначально настроить Levelogger Edge или Levelogger Junior Edge на запись в фунтах на квадратный дюйм, кПа или барах. Это упрощает компенсацию с использованием других устройств атмосферного давления.)

Вы также можете преобразовать единицы данных Levelogger 5 в соответствии с барометрическими единицами с помощью Мастера данных.

Таблица 8-1 Преобразование общих барометрических единиц в эквивалент водяного столба

3. После того, как единицы измерения для каждого столбца будут одинаковыми, вычтите барометрический столбец из данных Левелоггера, чтобы получить истинный чистый уровень воды, зарегистрированный Левелоггером.

.
