Винтовые сваи — плюсы и минусы, характеристики, устройство

Фундамент дома – один из самых сложных и дорогостоящих элементов его конструкции. Одновременно с этим процесс его создания очень длителен – в большинстве случаев это лимитирующая стадия строительства. К сожалению, не редки случаи, когда недобросовестные застройщики идут на сознательное нарушение технологий и норм, чтобы поскорее закончить фундамент и перейти к следующим этапам работы. Зачастую на это их толкают и сами заказчики, которым кажется, что на стройплощадке слишком долго ничего не происходит. Чрезмерная спешка на данной стадии приводит к тому, что в скором времени у жильцов нового дома возникают проблемы – фундамент проседает, и, как следствие этого, вся конструкция начинает медленно разрушаться.

Возможна ли здесь золотая середина? Можно ли быстро смонтировать прочный и надежный фундамент? Оказывается, возможно. На помощь в данном случае приходят винтовые сваи. Для создания фундамента на винтовых сваях требуется не один-два месяца, а всего лишь пара дней.

Почему же подобные сваи до сих пор не применяют повсеместно? Почему новые дома не растут столь же быстро, как грибы после дождя? Чтобы ответить на эти вопросы, нужно знать не только плюсы, но и минусы винтовых свай для фундамента, иметь представления о том, какие ограничения их применения существуют. Помните, что возведение фундамента – дело очень ответственное, и при выборе проектного решения полагаться стоит в первую очередь на собственные знания, а не на рекламные заверения производителей, обещания строителей или примеры соседей и знакомых.

История появления винтовых свай

История винтовых свай насчитывает без малого два столетия. Переворот в области свайного фундаментостроения удалось совершить талантливому ирландскому инженеру Александру Митчеллу. В 1833 году он запатентовал «винтовые сваи Митчелла», которые можно было устанавливать в подвижных грунтах, таких как песчаное дно водоема или илистая отмель.

Первым крупным сооружением, возведенным на подобных сваях, стал маяк Maplin Sand, построенный в устье Темзы уже в 1838 году. Его фундамент представлял собой девять свай с винтовыми наконечниками диаметром 120 см, закрученных в грунт на глубину около 7 метров. В последующие годы под руководством Митчелла было возведено еще несколько маяков по всей территории Англии. Некоторые из них сохранились в неизменном виде до сегодняшних дней.

В середине XIX века с применением свай Митчелла были построены более чем 150 маяков в Северной Америке, волнорез в Портленде, эстакада и мосты в Бомбее, железная дорога в Бароде, пирс в Мадрасе и множество других важных объектов.

В России о винтовых сваях узнали лишь во второй половине XIX века. Русские инженеры быстро оценили все преимущества этого изобретения, особенно при работе в условиях вечной мерзлоты северных районов страны или слабых, заводненных грунтов прибрежных территорий. Очень скоро винтовые сваи стали широко применяться при строительстве инженерных сооружение военного назначения (рамно-винтовая опора для скоростного возведения фундаментов разборных мостов используется нашими военными до сих пор), а позднее и в гражданском строительстве.

Стальные винтовые сваи активно используются по всему миру и сегодня. К их помощи прибегают там, где необходима большая скорость возведения фундамента: при установке различного вида опор, развертывании насосных и буровых станций, прокладке трубопроводов, строительстве временных городков для рабочих и т.д. Наибольшим спросом данная продукция пользуется у нефте- и газодобывающих компаний, у военных и промышленных строителей, у компаний, выполняющих восстановительные работы.

Строительные организации, занимающиеся возведением жилых домов, в этом списке присутствуют, но далеко не на лидирующих позициях. Конечно же, фундаменты на винтовых сваях для зданий жилого назначения возводят, но в большинстве случаев речь идет о строительстве в труднодоступных районах либо районах со сложным грунтом, о ремонте проблемных фундаментов старых жилых домов, о закреплении построек на склонах.

Конструкция и характеристики винтовых свай

Что же собой представляют винтовые сваи, столь быстро завоевавшие популярность у строителей всего мира? Какие их разновидности существуют? На какие характеристики винтовых свай следует обращать внимание в первую очередь?

Винтовая свая состоит из ствола и расположенной на ее конце лопасти. Благодаря последней, данный тип свай заглубляется в грунт путем ввинчивания, а не забивания.

1. Труба. 2. Оголовок, который крепится к верхней части сваи. 3. Спиралеобразная лопасть. 4. Антикорозионное покрытие. 5. Технологическое отверстие для постановки стержня.

Существует несколько разновидностей стальных винтовых свай. Выбор в пользу того или иного вида осуществляется на основании анализа особенностей грунта на данном участке и предполагаемой нагрузки на фундамент. Зачастую даже на одном объекте используются разные виды свай, что позволяет равномерно распределить нагрузку.

Тип наконечника винтовой сваи

Наконечники винтовых свай, служащие для облегчения их погружения в грунт, могут быть сварными или литыми.

Винтовая свая со сварным наконечником.

Литые наконечники существенно дороже, и их применение оправдано лишь в случае работы с особенно плотными грунтами, в том числе вечномерзлыми, а также содержащими крупные включения природного или техногенного происхождения. Прочный литой наконечник при ввинчивании сваи легко разрушает препятствия на своем пути и не деформируется при этом.

Винтовая свая с литым наконечником.

Количество лопастей

По количеству лопастей винтовые сваи делятся на одно- и многолопастные (количество лопастей на одном стволе в некоторых случаях может достигать шести штук). Первые предназначены исключительно для плотных грунтов с малой подвижностью.

Однолопастная винтовая свая.

Вторые более универсальны, хотя главное их назначение – слабые грунты с малой несущей способностью, поскольку многолопастные сваи устойчивее к различным видам нагрузок – выдергивающим или, наоборот, вдавливающим, а также горизонтальным. Максимальной эффективности многолопастных винтовых свай можно добиться, правильно подобрав количество лопастей, оптимальное расстояние между ними, их шаг и угол наклона.

Двулопастная винтовая свая.

Размер лопастей

По размеру лопастей винтовые сваи делятся на широколопастные (диаметр лопастей как минимум в полтора раза превосходит диаметр ствола) и узколопастные. Широколопастные сваи благодаря увеличенной площади опирания очень эффективны в слабых грунтах.

Широколопастные винтовые сваи.

У узколопастных же своя специализация – особо плотный или сильно промерзший грунт («ввинтить» в такой грунт широколопастную сваю невозможно из-за сильно увеличивающегося риска сломать или деформировать лопасти). Диаметр лопастей винтовой сваи согласно международному стандарту ICC AC358 (Helical Foundation Acceptance Criteria) может варьироваться от 200 до 350 мм.

Узколопастные винтовые сваи.

Толщина металла винтовой сваи

Важнейшей конструкционной характеристикой винтовой сваи является толщина металла, из которого изготовлены стенки ее ствола. Расчет необходимой толщины делается на основании не только предполагаемой нагрузки на сваю, но и условий ее эксплуатации. Дело в том, что уменьшение толщины стенок сваи вследствие коррозионных процессов в конечном итоге приводит к сокращению срока ее службы.

Согласно вышеупомянутому стандарту ICC AC358 минимальная толщина стенок ствола сваи должна составлять 8 мм в нейтральном грунте и 9. 5 мм в грунте с повышенной химической активностью.

Отечественные инженеры, разумеется, тоже осознавали важность такого параметра, как толщина металла, используемого для изготовления винтовых свай. В справочнике «Сваи и свайные фундаменты», выпущенном в СССР в 1977 году, утверждалось, что ствол сваи должен быть изготовлен из бесшовной трубы, произведенной методом горячего проката, с толщиной стенок не менее 10-14 мм. Однако в современном российском строительном стандарте СП 24.13330.2011 «Свайные фундаменты» такой параметр, как толщина стенок ствола винтовой сваи, вообще не рассматривается и не нормируется.

Строить предположения о том, почему так произошло, мы здесь не будем, важно следствие. Очень многие отечественные производители пользуются отсутствием жестких требований к конструкции стальных свай в российских стандартах и осознанно игнорируют стандарты международные. Стремление получить максимальные прибыли ведет к потере качества.

У большинства винтовых свай, производимых в нашей стране, толщина стенок не превышает 3-4 мм. При этом изготавливаются они из сварных труб, обладающих пониженной коррозионной стойкостью. Да и качество защитного антикоррозионного покрытия, как правило, желает лучшего: зачастую оно «обсыпается» уже при транспортировке свай.

Конечно же, в России умеют производить (и не только умеют, но и производят!) сваи, качество которых соответствует всем требованиям международного стандарта ICC AC358. Однако из-за своей высокой стоимости они в большинстве случаев не выдерживают конкуренцию с обычными железобетонными сваями, устанавливаемыми в заранее пробуренную скважину.

Следует принимать во внимание толщину металла не только ствола сваи, но и ее лопастей. При строительстве временных или легких объектов допустимо использовать сваи с лопастями тоньше 5 мм. При возведении крупных сооружений, рассчитанных на длительную эксплуатацию, международный стандарт рекомендует применять сваи, толщина лопастей которых составляет 9.5-12.5 мм.

Защитное антикоррозионное покрытие

Для снижения влияния коррозионных процессов на прочностные характеристики стальной сваи, устанавливаемой в агрессивном грунте, не только увеличивают толщину ее стенок, но и наносят дополнительное защитное покрытие. Наиболее часто используемыми способами антикоррозионной защиты стальных свай являются оцинковка и нанесение специального полимерного (полиуретанового, эпоксидного и т.д.) покрытия. Согласно ICC AC358 толщина защитного полимерного слоя должна быть не меньше 400 мкм.

Достоинства фундамента на винтовых сваях

Скорость монтажа

Высокая скорость монтажа – пожалуй, самое главное достоинство винтовых свай, ведь в строительном бизнесе время ценят как ничто другое. Винтовая свая готова к эксплуатации сразу же после установки. Даже бетонирование внутреннего просвета свайного ствола не приводит к вынужденному простою на стройплощадке: ждать набора бетоном марочной прочности нет никакой необходимости, поскольку нагрузка на сваю в первую очередь воспринимается ее стальной оболочкой.

Низкий уровень шума при обустройстве фундамента

Низкий уровень шума при монтаже является главным преимуществом винтовых свай перед забивными. Процесс забивания последних в грунт сопровождаются не только шумом, но и вибрациями. Вибрационные воздействия на грунт могут нанести вред различным сооружениям, находящимся в непосредственной близости от места проведения работ.

Невысокая цена

Низкая стоимость фундамента на винтовых сваях в сравнении со стоимостью всевозможных разновидностей железобетонных фундаментов достигается в первую очередь за счет существенного снижения объема земельных работ.

Способность противостоять различным выдергивающим нагрузкам

Эта способность обусловлена наличием у винтовых свай лопастей. Именно благодаря своим лопастям эти сваи могут устанавливаться на неровных площадках (а значит, прекрасно подходят для строений, расположенных на склонах) и под любым углом к вертикали.

Нет необходимости доставать большой объем грунта

Незначительный объем грунта, вымещаемого при установке винтовых свай, позволяет вести работы вплотную к уже существующим постройкам.

Могут применяться в различных условиях

Погодно-климатическая неприхотливость винтовых свай выражается в том, что они могут эксплуатироваться в достаточно широком диапазоне температур, не боятся подъема грунтовых вод и набухания грунта, а значит, и не требуют обязательного осушения участка, где ведется строительство.

Возможность повторного использования

Одной из областей применения винтовых свай является возведение временных сооружений. После того как такая постройка закончит выполнять свои функции и будет демонтирована, винтовые сваи могут быть извлечены из грунта и при необходимости использованы повторно.

Стоит заметить, что всеми этими достоинствами обладают лишь промышленно произведенные винтовые сваи, качество которых соответствует Международному строительному стандарту ICC AC358 Helical Foundation Acceptance Criteria.

Недостатки фундамента на винтовых сваях

Применение винтовых свай имеет целый ряд ограничений, о которых многие производители, к сожалению, стараются умалчивать. В условиях, когда компании, занимающиеся монтажом фундаментов, легко идут на нарушение технологических норм, вам, как заказчику, нужно иметь хотя бы общее представление о том, в каких случаях использовать винтовые сваи нежелательно или вовсе недопустимо.

Невозможность применения в районах с сейсмической активностью

Возведение строений на фундаментах из винтовых свай допускается только в районах с отсутствующей или, в пределе, с умеренной сейсмической активностью.

Невозможность использования в грунтах вызывающих быструю коррозию металла

Стальные винтовые сваи не следует использовать в грунтах с электрическим сопротивлением меньше 10 Ом*м, в грунтах с pH менее 5.5, а также в грунтах с высоким содержанием органических соединений. Причиной данных ограничений является высокая скорость электрохимической коррозии стали при данных условиях.

Ответственный застройщик, которому небезразличен вопрос долговечности возводимого им сооружения, перед принятием решения об использовании стальных винтовых свай просто обязан определить все необходимые характеристики грунта на данной стройплощадке. При отсутствии возможности определить агрессивность грунта следует придерживаться требований, принятых для свай, устанавливаемых в грунтах с очень высокой коррозионной активностью.

Не допускается заглубление винтовых свай в каменистый грунт

К этой же категории грунтов можно отнести отвалы шлака и полигоны для строительного мусора. Любые твердые включения способны повредить лопасти или даже ствол винтовой сваи во время ее установки.

Рекомендуется избегать использования винтовых свай на грунтах, не обеспечивающих достаточной боковой поддержки

К таковым относятся, например, торф, рыхлые пылеватые пески и т.п. Если потребность установки подобных свай в текучем грунте все же существует, необходимо либо надежно связывать их между собой, либо существенно заглублять. В соответствии с требованиями стандарта ICC AC358 винтовая свая в плотных грунтах должна заглубляться как минимум на 1.5 м, в мягких же – как минимум на 3 м.

Приведем пример: установка винтовой сваи длиной 2,5 м на участке, где на глубине 2 м залегает торфяной пласт, недопустима, так как в данном случае свая будет лишена необходимой боковой поддержки грунта.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

• толщина стали, использованной для изготовления ствола и лопастей сваи,
• толщина и качество защитного антикоррозионного покрытия,
• химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Свайно-винтовой фундамент: плюсы и минусы, советы по выбору

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундамента

Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.

2. Легкость и удобство монтажа

Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.

Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.

3. Очень быстрый монтаж винтовых свай

Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.

Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.

4. Уклон на участке — не помеха для свайно-винтового фундамента

Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.

Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.

5. Чистый участок после заложения фундамента

В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.

Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок

6. Монтаж в любое время года

В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т. д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.

7. Теплый пол в доме

Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.

8. Быстрая готовность

Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.

9. Простота наращивания фундамента

В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.

10. Несложный ремонт фундамента

От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.

11. Не тянет влагу из грунта

Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Не смотря на такое огромное количество положительных качеств, у свайно-винтового фундамента, впрочем, как и у любого другого, существует ряд недостатков, которые так же необходимо принимать во внимание, делая выбор основы для своего будущего дома.

Минусов у винтовых свай не так много, но все же они присутствуют. Давайте рассмотрим каждый из них отдельно.

1. Ограниченная область применения свайно-винтового фундамента

Свайно-винтовой фундамент, как таковой, подходит только для легких, в основном, деревянных конструкций, таких как, деревянные дома, каркасные, каркасно-щитовые и подобные им.

Учитывая низкую стоимость, винтовые сваи частенько пытаются использовать для тяжелых домов, таких как кирпичные, блочные и т.д. Но, стоит отметить, что даже если по всем произведенным расчетам, они должны выдержать нагрузку, все равно это «лотерея».

Прежде всего, это обусловлено тем, что сваи в грунте никак не связаны между собой, и усадка у каждой будет различна, что является основным минусом винтовых свай. Деревянные дома не подвержены трещинам и разрывам, и спокойно выдержат неравномерную усадку, что нельзя сказать о кирпичных и бетонных.

Естественно, можно использовать сваи большего диаметра, значительно усилив конструкцию в целом, но это уже дополнительные затраты, которые перекрывают основное достоинства свайно-винтового фундамента – дешевизну, и его применение уже не будет таким целесообразным.

2. Подходят не для всех типов грунтов

В скалистых местностях, использование свайно-винтового фундамента будет практически невозможно. Учитывая особенность монтажа, Вы не сможете заглубить сваю на необходимую глубину в таком грунте. А это, на мой взгляд, значительный минус такого фундамента.

Хотя, честно говоря, любые заглубленные фундаменты, на скалистых грунтах могут стать проблемой.

3. Трудности в устройстве подвальных помещений

Некоторые считают, что при использовании свайно-винтовых фундаментов, подвальные помещения сделать вообще невозможно, но это не так.

В принципе, подвал сделать можно, но он будет отдельно стоящей конструкцией. Другими словами, использовать фундамент, в качестве стен подвала – не получиться, что значительно удорожит конструкцию в целом.

4. Некачественные материалы в производстве свай

Производителей, которые экономят на материалах, при производстве своей продукции – предостаточно. А если учитывать то, что фундамент является опорой всего дома, то последствия плохого качества свай могут быть весьма печальные.

Некоторые – обрабатывают некачественными антикоррозийными материалами свои сваи, что приводит к ранней коррозии, и, что естественно, винтовая свая «сгнивает» раньше положенного ей срока службы.

Многие производители экономят на самом металле, либо используют некачественный, либо делают его более тонким, что может стать огромным минусом, так как такая свая может деформироваться еще в процессе монтажа.

Может быть это сложно назвать минусом винтовых свай, как таковых, но не учитывать это при выборе нельзя.

Как правило, рассматривая плюсы и минусы того или иного типа фундамента, мы хотим узнать, стоит ли его использовать для своего будущего строения, будь то дом, гараж или какая другая постройка.

Так вот Вам несколько советов, которые помогут сделать выбор в пользу свайно-винтового фундамента, а может быть и переубедить Вас его использовать:

1. В случае, когда на строительном участке грунт оставляет желать лучшего, а твердые породы расположены очень глубоко(6-8м), затраты на свайно-винтовой фундамент значительно увеличатся, потому что придется наращивать сваи. В этом случае попробуйте рассчитать другой тип фундамента, например, плитный с ребрами жесткости. Возможно, что он будет дешевле.
2. Винтовые сваи лучше покупать у проверенных производителей, помните — значительно сэкономив на сваях, Вы можете, так же значительно, потерять на качестве, что будет более плачевно.
3. При выборе размера и типа винтовых свай, стоит учесть, что нагрузка, которую они выдерживают, зависит не только от самих свай, но также напрямую от типа грунта, в котором будет расположено их основание.
4. Хоть металл влагу из грунта впитывать не может, но она все же очень пагубно на него действует, поэтому при выборе винтовых свай, обращайте особое внимание на качество антикоррозийного покрытия.
5. Частично изучить грунт, в который будет закладываться фундамент, можно попробовать самостоятельно, выкопав яму глубиной около 2 метров. Только не копайте в месте установки свай, потому что после того, как яма будет закопана, грунт в том месте будет насыпной, а закладывать основание сваи в насыпном грунте грозит значительными проблемами.
6. При изучении основных достоинств и недостатков свайно-винтовых фундаментов, нельзя судить и делать выбор по одному или нескольким критериям, необходимо досконально изучить все стороны данного вида и сравнить их с другими фундаментами, подходящими для Вашего строения.

Плюсы и минусы фундамента на винтовых сваях

Стальная винтовая свая или СВС — это металлическая конструкция, которая состоит из ствола, наконечника с лопастью, оголовка. Материалом для изготовления служит легированная сталь высокого качества. Для ствола используют горячекатаные бесшовные трубы с толстыми стенками или насосно-компрессорные трубы (НКТ), которые обладают устойчивостью к большим нагрузкам, механической деформации.

Для защиты металла от коррозии используют разные виды покрытий. Опоры оцинковывают гальваническим способом, обрабатывают полимерными, полиуретановыми, эпоксидными составами, грунтами или эмалями по ржавчине. Вид антикоррозионного покрытия подбирают с учетом:

• механических нагрузок на фундамент;
• химического состава и типа грунта;
• климата и условий эксплуатации;
• типа и марки стали.

Сваи выпускают с диаметром ствола от 57 до 352 мм, длина стержней — от 1 до 12 м. При необходимости возможно удлинение опор при помощи сварных муфт. Для разных типов грунта изготавливают свайные конструкции со сварными или литыми наконечниками.

В первом случае конусообразный наконечник и винтовую лопасть сваривают из отдельных элементов. Для раскроя и сварки листовой стали используют плазменную резку и электросварку, что позволяет получить изделие с высоким качеством сварных швов. Литые наконечники изготавливают методом литья — расплавленный металл льют в специальные формы, получая цельнометаллические изделия без сварных швов.

Сварные сваи более дешевые, но проигрывают литым в прочности и несущей способности. Их не используют на участках с плотным грунтом и при строительстве тяжелых сооружений. При завинчивании опоры в твердый грунт, с камнями или строительным мусором, велика вероятность того, что сварная лопасть оторвется от ствола. При возведении легких сооружений на рыхлых или болотистых почвах использовать СВС со сварными наконечниками выгоднее с экономической точки зрения.

Фундамент из винтовых свай: преимущества и недостатки. Тимерлайн

Возведение любого объекта начинается с создания основания, то есть фундамента. При этом, если говорить о малоэтажном индивидуальном строительстве, то рассматривается в основном 3 вида конструкций: ленточный фундамент, плитный или свайно-винтовой. Независимо от того, какому виду предварительно отдано предпочтение, домовладелец должен внимательно изучить его с точки зрения достоинств и недостатков. Для примера, возьмем фундамент из винтовых свай.

Винтовой фундамент: плюсы

Проверено лично мной — опыт работ со сваями более 10 лет

Применим для любых грунтов, кроме каменистых

Это очень важное преимущество – винтовая свая-саморез монтируется в любой грунт, включая сложные. На основании своего практического опыта я утверждаю, что фундамент на таких опорах показан для зданий на песчаных, глинистых, болотистых почвах. Преимущество свайно-винтового фундамента, к примеру, над ленточным при сложном грунте – стойкость грамотно рассчитанного и правильно устроенного свайного поля к сезонным колебаниям, просадкам, эрозии.

Экономическая доступность – снижается себестоимость объекта в целом

Устройство фундамента, где, к примеру, берется очень популярная в индивидуальном строительстве винтовая свая СВС 108 108х300х2500 мм при равных условиях позволит троекратно сэкономить по сравнению с ленточной конструкцией. А по сравнению с плитной основой бюджет будет снижен в 5 раз.

Монтируется быстро без потери качества

Чтобы устроить фундамент под коттедж площадью 100 м2 моей профессиональной бригаде из 4 человек потребуется максимум 2 дня. Причем один день мы берем про запас, а в подавляющем большинстве случаев работа выполняется за один световой день. Для сравнения – бетонные аналоги требуют для порядка 30 дней.

Монтаж в любое время года

Винтовая свая саморезного типа ввинчиваться может при любых сезонных условиях. Даже снежный покров почвы и промерзание грунта при правильно производстве работ не уменьшит эксплуатационный потенциал основания.

Не требует отстаивания – возводить объект можно в тот же день

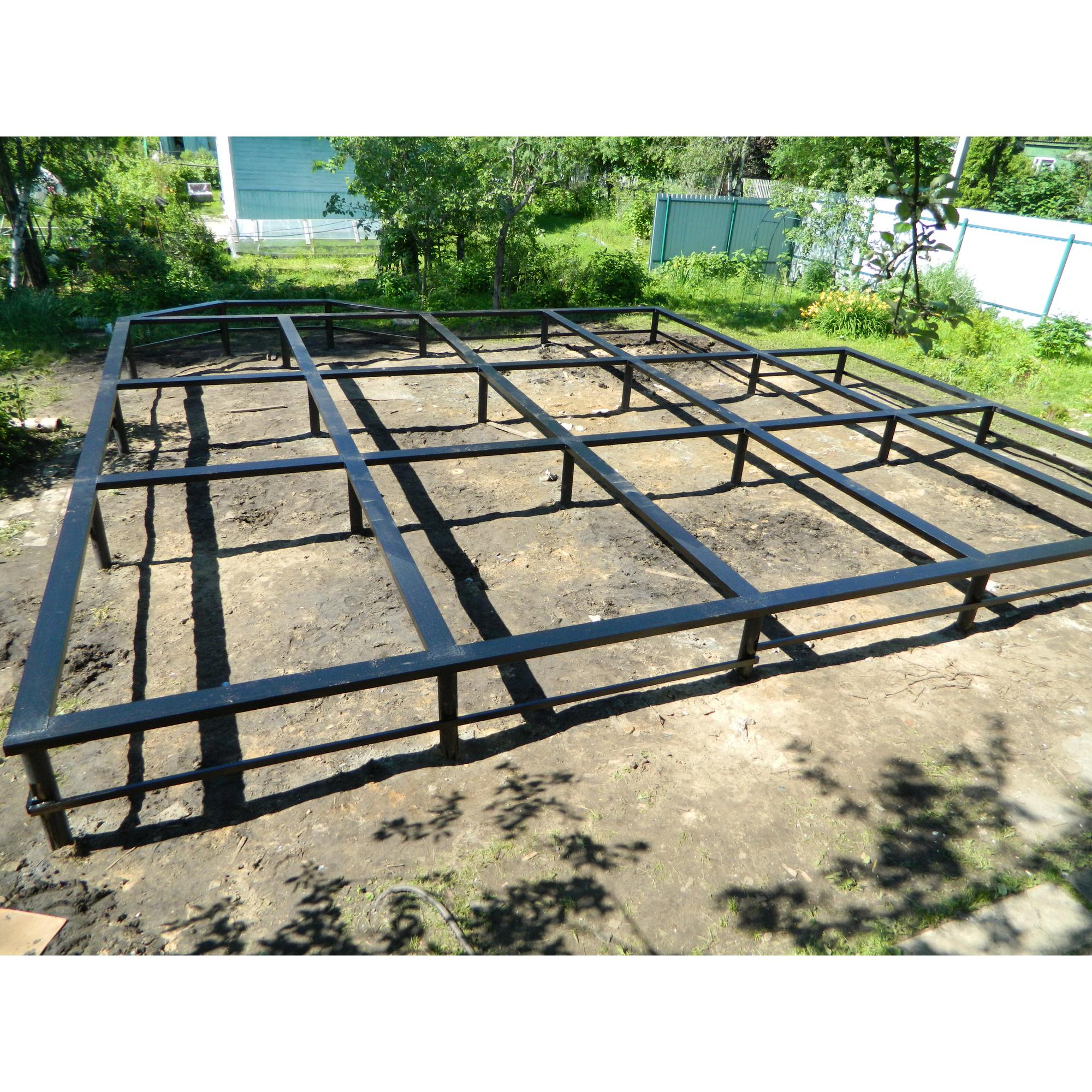

Неважно, выполнен винтовой фундамент с обвязкой из бруса, швеллера или с полноценным ростверком возведение стен можно выполнять сразу после завершения работ с опорами. В этом плане ни одна другая конструкция с ним конкурировать не может – ЖБИ изделия отвердевают не менее месяца.

Ввинчивание возможно ручными и механизированным способом

Непосредственно на объекте строительства определяется вариант физической реализации проекта устройства свайного фундамента. При этом учитывается целый ряд факторов: наличие подъездных путей для спецтехники, срок и время выполнения работ, самостоятельный монтаж или винтовой фундамент рядом с рекой под ключ.

Минусы винтовых свайных конструкций

От противников таких основания можно услышать следующие аргументы:

• Грунт промерзает и вспучивается на отдельных участках.
• Низкая устойчивость к коррозии.
• Недостаточно высокий несущий потенциал.
• Деформация вследствие подмывания свайного поля талыми или грунтовыми водами.

Нивелирование всех рисков и недостатков

На самом деле эти риски характерны только в том случае, если винтовой фундамент с обвязкой швеллером или другая его техническая вариация технически неправильно устроены. В первую очередь речь идет о грамотности расчетов оптимальной длины сваи и несущей способности опоры. Также важно понимать характер грунта – об этом информацию даст пробное ввинчивание сваи. И наконец, именно для противостояния морозного пучения грунтов предназначены режущие кромки винтовой сваи. Она доходит до плотных слоев, не подверженных пучению, а, следовательно, риск быть выдавленной теряет актуальность.

плюсы и минусы — Блог Бауфундамент

При строительстве здания важно выбрать надежный тип фундамента, так как от него зависит устойчивость будущего дома. К прочности основания постройки всегда предъявляются строгие правила, поэтому применяемые технологии постоянно совершенствуются.

Винтовые сваи легко монтируются в самые сложные типы грунта, которые часто встречаются на территории России. Они применяются в условиях вечной мерзлоты, в породах с высоким коэффициентом текучести, на местностях с сыпучим грунтом. В данной статье мы разберём плюсы и минусы фундамента на винтовых сваях.

Минусы винтовых свай

Минусы свайно-винтового фундамента связаны скорее не с самой конструкцией, а с условиями, в которых недопустимо использовать такой тип фундамента.

1.
   Винтовые сваи BAU не применимы на пластичных грунтах.

2.
   При неправильной оценке геологии есть риск критической деформации свайно-винтового фундамента, что повлечет за собой повреждение самого строения. Во избежание такого риска рекомендуем обращаться к специалистам.

3.
   Ограничение по массе конструкции. Не минус, а, скорее, особенность свай, так как для малоэтажного сооружения это не проблема, вес такого дома вряд ли превысит лимит.

Итог

Как видим, свайный фундамент имеют большое преимущество перед традиционными видами фундамента. Плюсы и минусы винтовых свай, цена работ и материалов находятся в оптимальном соотношении. Явная выгода объясняет растущую популярность винтового фундамента в частном строительстве. Вы можете проконсультироваться с нашими специалистами, которые учтут особенности грунта и помогут подобрать качественные, наиболее подходящие сваи для вашего дома.Основа надежного свайно-винтового фундамента — конструкторский расчёт и данные геологии на участке, а не определение длины и диаметра свай по принципу «так сделали соседу».

Свайно винтовой фундамент: плюсы и минусы

Свайно-винтовой фундамент имеет объективные преимущества и недостатки, связанные с эксплуатационными возможностями конструкции. Основание отличается низкой стоимостью и высокой степенью прочности. Отсутствует надобность осуществлять трудоёмкие земляные работы. Монтаж осуществляется силами 3-х работников в течение 3-х суток.

Преимущества (плюсы) винтовых свайных фундаментов

Выделим основные плюсы конструкций, делающие фундамент востребованным в большинстве случаев:

• возможность возведения зданий в условиях рельефной местности – допускается проведение работ в лесу без вырубки и выкорчёвывания корней;
• разрешено обустройство основания на слабых почвах с высоко залегающими водоносными слоями;
• простота возведения пристроек к уже построенным зданиям;
• повышенная несущая способность винтовых свай;
• естественное уплотнение грунта в процессе заглубления опор — достигается благодаря сохранению структуры;
• распределение нагрузки по большой площади — обеспечивается лопастями, дополнительно оказывающими сопротивление пучению, вызванному резким понижением температуры и кристаллизацией грунтовых вод.

Конструкция винтовой сваи

Эксплуатационные плюсы винтового фундамента

Ощутимым эксплуатационным преимуществом считается:

• Практическое отсутствие усадки, благодаря чему разрешается сразу приступать к возведению стен.
• Проводить работы, возможно в любой сезон.
• Возведённая конструкция простоит не менее 100 лет.
• Основание допускается обустраивать поблизости от инженерных коммуникаций.

Рекомендуется возведение свайно-винтового фундамента на почвах с высоким уровнем влажности и повышенной текучестью. Основание востребовано в условиях сильного промерзания земли, когда подошвы иного типа не способны выдержать пучинистость.

Недостатки (минусы) свайно-винтовых фундаментов

Естественно существуют определённые недостатки, связанные не с конструктивными дефектами, а скорее выражающиеся в ограниченной эксплуатации. Многие проблемы вполне решаемы, если следовать технологии и методическим рекомендациям в процессе возведения фундамента. Основные минусы следующие:

• материал изготовления — изделие производится из стали, подверженной воздействию коррозии. Проблема решается благодаря обработке поверхностного слоя эпоксидной смолой;
• невозможность проведения строительных работ в условиях каменистых грунтов – почва испещрённая прослойками затверделого известняка и скалистыми породами не подходит под фундаменты свайно-винтового типа;
• невозможность создания подвального помещения — технически возможно вырыть подвал, но утепление такого подземного помещения будет стоить неимоверных затрат.

Коррозийное воздействие особенно заметно в условиях влажных грунтов. Если сваи были выполнены без предварительной пескоструйной обработки, предшествующей нанесению антикоррозийного покрытия, то разрушение даст о себе знать в течение нескольких лет. Современные винтовые сваи от Установкасвай позволят избежать коррозийных разрушений свай благодаря особому покрытию и литой конструкции сваи.

Факторы, ускоряющие коррозию и разрушение винтовых свай

Ярко выраженные эксплуатационные недостатки проявляются в случае нарушения технологического производственного процесса. Определяющее значение на качество изделий оказывают следующие факторы:

• толщина и марка стали;
• технология создания сварного шва;
• качество швов винтовых лопастей.

Внешние аспекты, влияющие на продолжительность эксплуатации, заключаются минеральном составе и уровне влажности грунта.

Запрещённые условия эксплуатации винтовых свай

Ограничение эксплуатационного срока свайных опор происходит в случае их использования в следующих условиях:

• наличие в незначительном отдалении от дома электрической подстанции — в районе 50 метров;
• расположение в непосредственной близости вышек сотовой связи;
• пролегание рядом железнодорожных путей;
• повышенная насыщенность почвы влагой.

Внимание! Повышенная влажность способна увеличить утечку электричества в грунт и существенно сократит эксплуатационный срок основания, из-за электрохимической коррозии.

Неправильная эксплуатация существенно сокращает срок службы свай. Категорически не рекомендуется использовать сваи в качестве устройства заземления в процессе организации электроснабжения объекта. Если произойдёт обрыв проводника питающей линии, то ток направится через опору, приведя к ускоренному ржавлению в районе сварных швов.

Несмотря на определённые минусы, свайно-винтовые фундаменты определённо востребованы в строительстве, а в отдельных случаях просто незаменимы. Тщательно выбирая изделия и соблюдая условия эксплуатации, возможно, нивелировать негативные аспекты и добиться максимально возможного срока эксплуатации. Фундамент обладает весомыми преимуществами и вполне нивелируемыми недостатками, избегаемыми в случае обустройства основания профессионалами.

Заказ винтового фундамента в нашей компании — это:

• гарантия качества самих свай
• точность при создании проекта фундамента
• краткие сроки возведения винтового фундамента

Обращайтесь в нашу компанию по телефону: +7 (499) 403-19-55  или по заявке внизу страницы.

Полезные материалы

Фундамент на винтовых сваях 6 на 6

Возведение дома 6×6 метров на фундаменте из винтовых свай сопряжено с предварительным проектированием основания, осуществляемым с учётом действующих нагрузок и несущей способности опорной конструкции.

Цены на свайно-винтовой фундамент

Цена на возведение свайно-винтового фундамента складывается из нескольких основополагающих факторов. Требуется учитывать качество материалов, внешние условия и нагрузку.

Недостатки свайно-винтового фундамента | «Арт Строй Дизайн»

Фундаментов для дома существует множество. Какой бы вы не выбрали тип фундаментного основания для своего жилья, необходимо ознакомиться с преимуществами и недостатками каждого основания. Рассмотрим свайно-винтовой фундамент.

Основные нюансы выбора свайно-винтового фундамента

1. Сваи не должны иметь сварных швов, за исключением приваренных лопастей (проверить сварной шов, так как некачественная сварка приведет к отрыву лопасти при закручивании сваи) – все это залог прочности и долговечности;
2. Изготовлены должны быть из новой металлической трубы;
3. Необходимо проверить толщину стенки на соответствие установленным размерам (например, труба диаметром 108 мм. должна иметь толщину не менее 4 мм.), толщина также должна быть строго равномерной, без выбоин, раковин или сколов;
4. Проверить размеры лопастей и правильность их геометрической формы (должна быть правильная линия кривизны).

Основные недостатки свайно-винтового фундамента

Свайно-винтовая конструкция имеет ряд недостатков. Как правило, винтовые сваи выполняют металлическими (стальными, современные виды свай делают из нержавейки), поэтому изделия подвержены коррозии. Конструкция подвергает действию щелочных соединений грунтов и со временем разрушается. От качества данной обработки зависит долговечность сваи. Антикоррозионное покрытие производится после пескоструйной обработки, что выполняется только в условиях производства, самостоятельно это выполнить – невозможно. Затраты на антикоррозионную обработку удорожают общее строительство дома.

Максимальный срок службы винтовых свай на сегодня зафиксирован 80-100 лет. Важно приобрести сваи, выполненные из качественного материала, что позволит гарантировать долгую службу всей конструкции.

К недостаткам свайно-винтового фундамента можно отнести некачественный монтаж. Такие работы должны производить только квалифицированные специалисты. После ввинчивания свай, их заливают бетоном, приваривают оголовки свай и проводят антикоррозионную обработку. Также некоторые производители осуществляют химическое напыление специальными составами, что позволяет сохранить сваи от разрушения под действием биологической среды.

Прежде, чем выбрать тип фундамента должны быть обязательно проведены качественные инженерно-геологические изыскания. Заметьте, что ввинтить сваи можно не на всех типах грунта. Так применение винтовых свай не допускается на грунтах с многочисленными камнями или каменными прослойками, на грунтах с повышенным содержанием известняка или скалистых местностях. Однако современные способы монтажа фундамента с использованием спецтехники все-таки позволяют провести подобные работы. Недостаток – цена. Также стоит выделить, что на сегодня свайно-винтовой фундамент – оптимальный вариант для строительства дома на «сложных», например, просадочных грунтах.

Среди недостатков свайно-винтового фундамента можно выделить невозможность монтажа в непосредственной близости построенных объектов. Минимальное расстояние – полметра. Конечно, при таком фундаменте нельзя обустроить теплый подвал, так как затраты на утепление такой конструкции приравнивается к стоимости самого фундамента. При этом несущая способность свайного фундамента невысока, поэтому применяют такой вид основания в основном для гражданского малоэтажного строительства.

И помните!

Перед покупкой винтовых свай желательно проверить документы на продукцию, качество металла, не лишним будет и проверка производителя. Зная данные недостатки и правила выбора свай, вы обеспечите себе качественное приобретение фундамента.

Сравнение цен на различные виды свайных фундаментов

Полезная информация по свайно-винтовым фундаментам

Винтовые сваи

: преимущества использования винтовых свай: Ideal Manufacturing Inc.

Для инженеров и руководителей строительства, которым нужен быстрый и эффективный способ ремонта и защиты существующего фундамента или заложения основы для нового строительного проекта, винтовой ворс может стать идеальным решением. Действительно, просверленные вытесняющие сваи STELCOR® компании IDEAL Foundation System могут использоваться в различных проектах и ​​максимально использовать преимущества, которые традиционные спиральные сваи предлагают инженерам, а также приносят новые преимущества, которыми наверняка оценят руководители строительства.

Преимущества винтовых свай

С момента их разработки в середине XIX века винтовые сваи использовались в бесчисленных проектах по всему миру. Общая концепция относительно проста, но в результате сложные здания с хрупким фундаментом могут быть построены в местах, которые в противном случае обычно не могли бы поддерживать конструкцию. Вот краткий список преимуществ, которые спиральные сваи могут принести на вашем следующем рабочем месте.

Ускоренная установка

Для проектов, связанных с существующими структурами и укрепляющих их фундамент, время часто имеет решающее значение.Это делает винтовые сваи очевидным выбором для руководителей строительства, которые стремятся быстро исправить фундамент конструкции. Часто для размещения винтовой сваи можно использовать ту же строительную технику, которая используется на большинстве строительных площадок. Нет необходимости заказывать внешнее специализированное оборудование, и, как правило, винтовая свая может быть продвинута со скоростью около пяти минут на каждые 10 футов необходимой сваи. Поскольку этот процесс относительно прост, он не требует каких-либо человеческих ресурсов, кроме оператора оборудования и одного дополнительного рабочего, чтобы гарантировать безопасную забивку сваи.

Минимальное воздействие на рабочую площадку

Как правило, строительство занимает много места, а некоторые проекты требуют много труда и занимают много места, что блокирует движение на рабочей площадке и вокруг нее, а также вызывает замедление работы в этом районе. В случае винтовых свай дело обстоит иначе. В отличие от выкапывания почвы, которая требует рытья траншеи, а затем места для размещения извлеченной почвы, винтовые сваи не производят вырубки почвы, сохраняя место чистым и оставляя после себя лишь незначительную очистку.Точно так же, поскольку свая забивается прямо в землю и не требует специального оборудования, шумовое воздействие незначительно. Винтовые сваи производят только самые умеренные вибрации, что имеет значение, особенно для чувствительных фундаментов зданий. Во многих случаях, если есть существующее здание, эту конструкцию можно продолжать использовать при установке винтовой сваи, гарантируя, что ваша работа не повлияет на бизнес вашего клиента.

Обеспечивает устойчивость фундамента на слабых или рыхлых грунтах

Качество почвы имеет большое значение для успеха строительного проекта.Если фундамент уложен на рыхлую почву или почву с низким значением N, это может вызвать смещение фундамента. Сдвиг фундамента приводит к провисанию пола, трещинам в стенах и проблемам с дренажем. Спиральные сваи и сваи STELCOR®, в частности, могут использоваться в бедных почвах из-за их способности сжимать существующий грунт и прикладывать к нему напряжение, гарантируя, что он не смещается. Смещая несущую грязь, а не удаляя ее, а затем добавляя раствор в спиральную сваю, она сама фиксируется на месте и удерживает почву, окружающую сваю, от смещения.

Свяжитесь с IDEAL Foundation Systems сегодня

Обладая более чем 30-летним опытом, IDEAL Foundation Systems создает решения по ремонту фундаментов как для инженеров, так и для руководителей строительства. Являясь лидером отрасли, мы всегда ищем способы усовершенствовать систему винтовых свай и очень гордимся тем, что предлагаем нашу лучшую врезную микропневматическую сваю STELCOR®. Эта уникальная система позволяет стали сваи вытеснять почву, в то время как раствор заполняет сваю и вытесняет воду из почвы.В результате получается прочная, долговечная система фундамента, которую можно установить в пять раз быстрее, чем другие микросваи. Свяжитесь с нами сегодня, чтобы узнать больше о наших винтовых сваях STELCOR®.

10 преимуществ фундаментов со спиральными сваями | Steel Foundations UK

15 декабря 2016 г. 16:39

Винтовые свайные фундаменты находят множество применений как в коммерческих, так и в жилых проектах. Вот четкое объяснение 10 преимуществ этих стальных свайных фундаментов и возможностей, которые они предлагают по сравнению с выкапыванием бетонных фундаментов.

1. Быстрая установка — винтовые свайные фундаменты устанавливаются быстрее, чем стандартные бетонные фундаменты, при этом не требуется времени на выемку грунта и время схватывания.
2. Никаких земляных работ — нет необходимости выкапывать или увозить отвалы, что делает строительство еще быстрее и экономит деньги на каждом проекте.
3. Нет времени схватывания — на спиральных сваях можно строить сразу, нет необходимости ждать, пока они высохнут, так что строительство можно продолжить, как только фундамент будет установлен.
4. Малая занимаемая площадь — вы можете использовать спиральные сваи в ограниченных зонах, например, рядом со зданиями, без необходимости принимать дополнительные меры для поддержания их устойчивости,
5. Гибкая конструкция — спиральная сваи специально разработана для вашего проекта, доступные пространство, почва, на которой вы строите, и требования к несущей способности.
6. Экологичность — винтовые свайные фундаменты оказывают меньшее воздействие на окружающую среду, чем бетонные альтернативы.
7. Укладку можно производить круглый год — в отличие от бетона, зимой, когда слишком холодно для правильного отверждения бетона, нет простоев.Винтовой свайный фундамент можно устанавливать в любое время года, при любой температуре.
8. Уменьшите количество жалоб на шум — большинство винтовых свай имеют мощность ниже 80 дБ, поэтому на ваш объект будет поступать меньше жалоб на шум, а вы защитите слух своих строителей.
9. Минимальная вибрация — вы можете работать рядом с существующими зданиями, не нарушая их фундаменты и не вызывая повреждений. Большинство установок с винтовой сваей имеют вибрацию менее 1 мм, которая увеличивается примерно до 5 мм, если сваю проходит через препятствие.
10. Может быть установлен в любом грунте — если у вас мягкий грунт, каменистый грунт или даже глина, вы все равно можете установить винтовой свайный фундамент.

Категория: винтовые сваи

Преимущества винтовых опор

Благодаря преимуществам системы фундамента с винтовой опорой, винтовые опоры стали популярным выбором среди архитекторов, подрядчиков, инженеров-строителей и строителей. Винтовые сваи, также называемые винтовой опорой или винтовой сваей, обычно используются для различных типов глубоких фундаментов.

Компания Magnum Piering является одним из лидеров отрасли в производстве высококачественных стальных свай, так как наши винтовые опоры — это именно то, что вам нужно для проекта глубокого фундамента. В этой статье мы рассмотрим области применения, а также некоторые преимущества винтовых опор.

Применение винтовой пристани

Винтовые опоры

Magnum используются для передачи нагрузок от грунта у поверхности на более глубокое, более подходящее несущее основание под ним. Винтовые опоры обычно используются в сочетании с различными кронштейнами для крепления фундамента для поддержки фундаментов существующих конструкций.Обычно они устанавливаются вертикально, как для поддержки гравитационной нагрузки, но при необходимости могут быть установлены под углом, чтобы помочь стабилизировать фундамент против боковых нагрузок. Они также используются для поддержки проблемных фундаментов, но могут использоваться для поддержки легких нагрузок, таких как стены крыльев, внутренние полы и плиты крыльца, а также более тяжелых, таких как одно- и многоэтажные конструкции.

Преимущества винтовых опор

Как вы, возможно, знаете из некоторых наших предыдущих постов, винтовые опоры отлично подходят для строительства фундаментов на песке и других сложных почвах.Однако у них много других преимуществ.

Быстрая установка

Благодаря своим размерам винтовые сваи не требуют специального оборудования, такого как подъемные краны. Установка выполняется на удивление быстро и легко и не зависит от погодных условий. Более того, винтовые сваи и анкерные системы уникальны, когда речь идет о других типах фундаментных систем , , поскольку нет времени ожидания для схватывания и затвердевания бетона или других материалов. Это связано с тем, что винтовые системы свай можно загружать сразу после установки.

Экологичный

По сравнению с другими типами конструкции фундамента, винтовые сваи имеют преимущество минимального повреждения объекта или его отсутствия. Винтовые системы не требуют срезания почвы, что помогает поддерживать чистоту и целостность строительной площадки. Поскольку тяжелое оборудование не требуется, а процесс установки довольно прост, создание строительной вибрации практически невозможно, что необходимо для некоторых экологически чувствительных зон. Кроме того, винтовые сваи могут быть установлены, оставлены на месте на годы, а затем удалены и повторно использованы на другом участке, практически не влияя на исходную площадь.

Грузоподъемность

При ремонте фундамента конструкции важно, чтобы она была достаточно устойчивой. В то время как устойчивость и сопротивление толкающих опор могут быть ограничены, винтовые опоры обеспечивают гораздо больше возможностей для сохранения устойчивости в процессе ремонта фундамента.

Повышенная универсальность

Винтовые свайные системы традиционно устанавливаются вертикально, но это не определяет их ограничений. Эти системы невероятно универсальны, поскольку их можно переставлять в нескольких направлениях, чтобы они соответствовали потребностям любого фундаментного проекта.Их можно установить горизонтально, чтобы облегчить выполнение земляных работ, и их можно легко приспособить для боковой нагрузки. Кроме того, современная технология винтовых свай позволяет легко конфигурировать их для увеличения несущей способности, просто добавляя винтовые пластины в смесь.

Экономичный

Поскольку винтовые сваи легко транспортировать и устанавливать, они обычно экономят деньги архитекторам, подрядчикам, инженерам-строителям и строителям. Процесс установки винтовой сваи также уменьшает беспорядок и очистку проекта, которые обычно связаны с другими системами фундамента.Также нет угрозы долгосрочным расходам, так как технически нет необходимости в обслуживании или ремонте. Более того, эти системы можно использовать повторно, перерабатывать и передавать, что делает их более экономичными и экологически безопасными.

Превосходная точность

При ремонте фундамента конструкции важно, чтобы он был выполнен как можно точнее. Винтовые опоры предлагают многое, когда речь идет о том, чтобы отремонтировать конструкцию как можно точнее. При установке используется портативное оборудование, которое позволяет точно видеть, какое сопротивление и какой крутящий момент используется.Он также указывает, когда следует прекратить копать. Дополнительная точность этих опор позволяет каждый раз выполнять работу с отличными результатами.

Как видите, использование винтовых опор для глубоких фундаментов дает множество преимуществ. Однако качество решения зависит от типа винтовых опор, которые вы используете. Если вам нужны самые лучшие винтовые сваи для фундамента, на котором работает ваш бизнес, обратитесь в компанию Magnum Piering.

Мы стремимся поставлять нашим клиентам только высококачественные продукты и материалы, необходимые им для качественной работы.Выбирая нас, вы получаете не только качественные продукты, но и первоклассное обслуживание и поддержку. Чтобы узнать больше о винтовых сваях Magnum, системах винтовых свайных фундаментов или любых других наших стальных сваях, свяжитесь с нами сегодня!

Недостаток винтовых свай | VersaPile Inc.

Обычно мы пишем о преимуществах винтовых свай. Одно из таких преимуществ, о котором мы часто говорим, — это то, как мы отслеживаем крутящий момент во время установки. Контролируя крутящий момент, мы можем гарантировать, что винтовая свая сможет выдержать нужный вес. Это огромное преимущество по сравнению с традиционной бетонной сваей, закладываемой на месте, у которой грузоподъемность является более обоснованным предположением.

Но, как и все в жизни, у каждого крупного преимущества всегда есть обратная сторона.

Недостаток винтовых свай

При использовании традиционной бетонной сваи, если отверстие не прогибается, в отверстие обычно закачивают бетон, и это считается разумным.

Что касается спиральных свай, мы знаем правду о грунте.Мы можем рассчитать грузоподъемность винтовой сваи, потому что мы можем многое понять о вместимости грунта, глядя на значения крутящего момента во время установки. Это означает, что если почва некачественная, мы будем знать, что винтовая свая не сможет выдержать необходимый вес. Конечно, поскольку мы знаем правду о почве, мы не можем просто прервать установку, это было бы небрежностью.

Итак, мы обычно выбираем один из трех вариантов в зависимости от экономики, сроков и эффективности:

1. Придать к сваям удлинители, чтобы установить их глубже
2. Установить дополнительные сваи, чтобы можно было разделить нагрузку
3. Удалите стопку и замените ее большей стопкой

Неудивительно, что все эти варианты увеличивают стоимость проекта.

Это подводит нас к одному недостатку винтовых свай. Честный подрядчик по укладке свай не может предоставить клиентам «полную цену». Хотя винтовые сваи в большинстве случаев более доступны по цене (при этом их проще и быстрее устанавливать), подрядчик по сваи не может просто раздать ведомость цен. Вот почему, если вы получите прейскурант с ценами на винтовые сваи от качественного установщика, в нем будут сноски для покрытия дополнительных расходов, связанных с некачественными (и трудно предсказуемыми) условиями почвы.

VersaPile, Inc. — Подрядчики винтовых свай всегда работают для наших клиентов, чтобы объединить наши знания в общей области с выбором винтовых свай, которые мы приносим на место. Если у вас есть геотехнический отчет, он может помочь нам лучше предсказать состояние почвы. Однако не зря нашу землю в этой провинции называют «Манитоба Гамбо». Доказано, что он не является надежным или последовательным, и даже с учетом геотехнического отчета могут возникнуть сюрпризы.

VersaPile, Inc., осознавая, что мы должны делать все разумное, чтобы помочь управлять ожиданиями клиентов в отношении бюджета, на самом деле разработали приложение, которое регистрирует все наши установки. Мы можем искать любую установку, которую мы завершили с августа 2019 года, используя вид карты — это позволяет нам сосредоточиться на завершенных журналах установки, ближайших к месту проекта потенциального клиента. Затем мы можем получить информацию с близлежащих установок и лучше спрогнозировать состояние почвы.

Хорошая новость для заключается в том, что большинство проектов проходит без сучка и задоринки, и требуемая грузоподъемность будет соблюдена и, как правило, превышена.Мы обнаружили, что ~ 85% счетов-фактур наших клиентов отражают точные суммы, которые были оценены.

Да, по нечетному проекту будет выставлен счет, превышающий смету. В каком-то смысле клиенты все же могут понять, что их нежелательная почва была определена до начала строительства, поскольку всегда дешевле сделать это правильно с первого раза, чем брать на себя экспоненциально более высокие затраты на ремонт уже существующего фундамента.

4 типа конструкции винтовой сваи: преимущества и недостатки

Каждый объект коммерческого строительства уникален.Для каждого типа конструкции потребуется фундамент, специально спроектированный с учетом размера работы и земли, на которой она построена. По той же причине конструкции спиральных свай охватывают множество форм и размеров, чтобы соответствовать широкому спектру применений и переменных, таких как тип почвы, глубина профиля почвы, тип нагрузки сваи, требования к емкости сваи, тип поддерживаемой конструкции и т. Д. Существуют десятки размеров, типов вала и конфигураций спирали, чтобы убедиться, что для работы используется правильная спиральная свая.

При правильной конструкции глубокий фундамент, закрепленный с помощью винтовой сваи правильной конструкции, прослужит долгие годы. Выбор неправильной конструкции спиральной сваи может привести к плачевным результатам.

Убедитесь, что вы выбрали правильную конфигурацию сваи… Позвоните в компанию Conte сегодня!

В этом кратком руководстве мы выделили 4 основные категории конструкций винтовых свай, включая их типичные реализации, преимущества и недостатки каждой из них.

Сплошной квадратный вал

Квадратный вал обычно сплошной и способен выдерживать большие осевые сжимающие нагрузки.Сплошной вал является непрерывным на каждом удлинении и переносит нагрузку вниз до конца сваи. Квадратные удлинители вала также могут использоваться в различных приложениях для натяжения.

Типичные размеры: 1,5 дюйма, 1,75 дюйма, 2 дюйма, 2,25 дюйма

Преимущества: В каменистых и твердых почвах квадратные стержни вала лучше продвигаются без повреждений.

Недостатки: Тонкие валы плохо выдерживают поперечные нагрузки, а на мягких грунтах может возникать коробление из-за меньшей ширины.

Труба с круглым валом

Винтовая свая с круглым валом обеспечивает гораздо больший диаметр, чем большинство свай с квадратным стволом. Более широкое поперечное сечение обеспечивает лучшую конструктивную способность там, где могут присутствовать большие моменты, боковая нагрузка или изгиб.

Типичные размеры: 2,875 дюйма, 3,5 дюйма, 4,5 дюйма, 6 дюймов, 8 дюймов, 10 дюймов +

Преимущества: Круглые валковые сваи идеальны для более мягких грунтов и при наличии возможности высоких боковых нагрузок. Валы труб могут быть заполнены раствором для дополнительной прочности конструкции.

Недостатки: Валы большего размера могут затруднить проникновение в очень плотные или каменистые почвы.

Комбинированная свая с квадратным и круглым валами

Обычно комбинированная свая имеет квадратный ввод вала, за которым следуют круглые удлинители вала. Эти типы спиральных свай используются в основном в компрессионных приложениях, когда слои твердого грунта расположены глубоко под более мягким грунтом. Квадратные / круглые комбинированные сваи часто выбираются для высоких уровней грунтовых вод, участков с ограниченным заделыванием раствора или для участков с почвами, которые делают их более экономичным выбором, чем конфигурация свай с цементным раствором.

Типичные размеры: 1,5 дюйма / 2,875 дюйма, 1,75 дюйма / 3,5 дюйма, 2,25 дюйма / 4,5 дюйма

Преимущества: Он сочетает в себе лучшие проникающие характеристики квадратного вала с круглым удлинением вала большого диаметра для сопротивления продольному изгибу и поперечной нагрузке.

Недостатки: Дополнительные затраты на материалы могут сделать комбинированные сваи менее экономичным решением, чем альтернативные винтовые опоры. Это необходимо только при определенных обстоятельствах.

Квадратный вал с цементным раствором

Все квадратные сваи ствола могут быть оснащены принадлежностями для добавления обсадной колонны.Этот кожух обычно имеет диаметр от 5 до 8 дюймов и может быть заключен в поливинилхлоридную или стальную трубу или просто из цементного раствора. Затирка также создает поверхностное трение о почву, что может способствовать сжатию и растяжению сваи. Большее поперечное сечение улучшает поперечную нагрузку, изгибающий момент и сопротивление продольному изгибу по сравнению с тонкой квадратной сваей вала отдельно.

Преимущества: В некоторых грунтовых условиях квадратные валы с цементным раствором более экономичны, чем круглые сваи труб большего диаметра.

Недостатки: В некоторых случаях плиты для затирки могут иметь трудности с продвижением в очень плотные или каменистые почвы. Затирка также может быть запрещена для определенных проектов, например, на водно-болотных угодьях или на участке, где невозможно должным образом перемешать раствор на месте.

Правильный выбор конструкции винтовой сваи должен быть сделан специалистом!

Эти основные объяснения предлагают рекомендации, какие типы винтовых свай подходят для различных проектов, но есть много переменных, которые влияют на принятие обоснованного решения.

Свяжитесь с нами, чтобы получить бесплатную консультацию по вашему предстоящему проекту

Экологические преимущества винтовых свай

— Решения для прибрежных фундаментов: подрядчик по изготовлению винтовых свай в Неаполе

Винтовые сваи используются в бесконечном разнообразии строительных проектов, требующих глубоких и прочных фундаментов. Новые винтовые сваи для фундамента Coastal Foundation Solutions уменьшат воздействие на окружающую среду в процессе строительства и обеспечат исключительную прочность.

НАСКОЛЬКО ЭКОЛОГИЧЕСКИ ЭКОЛОГИЧНЫ?

Процесс винтовой установки не требует вибрации, шума и загрязнений, что делает его исключительно безопасным для окружающей среды.Первичным фактором является песок, иначе не потребуется вывозить и вывозить грунт со строительной площадки, что требует меньшего количества членов бригады, самосвалов и тяжелого оборудования. Кроме того, в этом процессе не используются никакие формы бетона для достижения его прочности на сжатие и растяжение. Аналогичным образом сокращаются затраты на проект и устраняются дорогостоящие перевозки грузов за пределы площадки. По сути, проект, предусматривающий меньшее количество земляных работ и использование бетона в качестве части нового фундамента, экономит драгоценное время подрядчика, ожидая затвердевания бетона (обычно 30 дней).Это означает, что проект фундамента будет завершен быстрее и сэкономит деньги клиента.

ВИНТОВЫЙ ПРОЦЕСС

Винтовая свая не проникает в землю, что приводит к значительному порче материала. Сваи прикручиваются к земле при непрерывном вращении, пока не будет обеспечена желаемая грузоподъемность. Никаких трофеев не создается. Процесс установки винтовой сваи быстрый и удобный. (Слишком тихо)

COASTAL FOUNDATION SOLUTIONS ОПОРНЫЕ СИСТЕМЫ

Системы поддержки фундамента

CFS продемонстрировали, что наша экономичная система фундамента для уязвимых почв и труднопроходимой местности исключительно экологична.Современные компактные гидравлические якорные приводы подтвердили, что это применение является предпочтительным процессом для консультантов по охране окружающей среды и добросовестных подрядчиков при строительстве ответственных проектов.
В компании Coastal Foundation Solutions наши инженеры проектируют свайные решения для улучшения различных почвенных и грунтовых условий на всей территории Юго-Западной Флориды. Это гарантирует, что наши спиральные сваи представляют собой первоклассный вариант фундамента для подрядчиков бассейнов, разработчиков и строителей домов на заказ. Новейшая тенденция — использовать эти экологически чистые винтовые опоры для надземных переходов в болотах, болотах и ​​других влажных средах с мягкими или глинистыми почвами.Национальные и государственные парки переходят на использование винтовых опор для поддержки конструкций пешеходных дорожек вместо химически обработанных деревянных свай. Этот экологически безопасный процесс установки винтовых свай также обеспечивает быстрый и чистый процесс установки для соблюдения критических графиков проекта.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Наш мир продолжает стремиться к чистой воде и экологически чистым строительным решениям. У нас есть 32-летний опыт работы с экологически чувствительными проектами, начиная от возвышенных природных троп, петляющих через нежный мангровый лес, и заканчивая водными путями, заполненными ламантинами.Большая часть нашего оборудования содержит биоразлагаемые гидравлические жидкости, одобренные Береговой охраной США для защиты от разливов химикатов.

Множество преимуществ использования винтовых опор

Винтовые опоры также известны в индустрии восстановления почвы как винтовые анкеры с моментом вращения, винтовые сваи, винтовые сваи и винтовые анкеры. Они являются ключевым компонентом для стабилизации новых фундаментов и подъема существующих фундаментов для жилых домов и коммерческих структур. Использование спиральных опор дает много преимуществ, особенно в штате Флорида, где рыхлые зернистые почвы можно найти на многих участках по всему штату.

Генеральные подрядчики в штате теперь видят преимущества
опоры винтовой сваи перед строительством, а также экономия средств
связаны с дорогостоящими обратными вызовами для ремонта фундамента после завершения работы
полный. Винтовые опоры использовались почти два столетия для подкрепления
поддержка новых мостов и конструкций, а также ремонт фундаментных плит,
эстакады, анкерные анкеры для подпорных стен, насоса и трубопровода
опоры и приложения для электроснабжения.

Нагрузка и преимущества несущей способности

Поскольку винтовые опоры имеют спиральную конструкцию,
винт, их можно вбить глубоко в землю с помощью гидравлического
техника для увеличения несущей способности тяжелых конструкций и несущей способности
фундаментов. Винтовые сваи отлично работают в штате Флорида.
там, где большинство почвенных условий в лучшем случае являются сложными.

По большому счету, когда рыхлые сыпучие грунты делают строительство
сложность при установке традиционного фундамента, преимущество винтовых опор
генеральные подрядчики с экономией средств, связанной с избежанием дорогостоящих
и большие раскопки, потому что они просто врезаются в землю.

Преимущества использования винтовых опор для общего пользования
Подрядчики

Как упоминалось выше, использование винтовых опор дает много преимуществ для увеличения несущей способности слабых зернистых грунтов и повышения несущей способности фундаментов. Флорида известна высоким уровнем грунтовых вод, но генеральные подрядчики могут сэкономить значительные суммы денег и времени, используя винтовые пирсы. Преимущества огромны и включают:

• Быстрая установка и немедленная несущая способность
• Идеально для участков с ограниченным доступом
• Предварительно спроектирована и легко модифицируется на месте
• Экономия затрат по сравнению с использованием шнековых свай и просверленных валов
• Мгновенное значение крутящего момента на несущей способности обратная связь для лучшего контроля производства
• Использует меньшее оборудование и более чистую установку
• Отсутствие простоев в ожидании застывания бетона
• Обеспечивает глубокий фундамент для увеличения несущей способности
• Препятствует нарушению почвы во время установки

Преимущества ремонта фундамента

Винтовые опоры, установленные для ремонта фундамента сертифицированной компанией по восстановлению почвы, являются предпочтительным выбором для владельцев домов и предприятий, а также генеральных подрядчиков по всему штату Флорида.Этот метод является проверенным решением, которое адекватно и эффективно поднимает осевший бетон и стабилизирует фундамент для надлежащего ремонта с помощью глубокой опоры фундамента. Другие причины для рассмотрения винтовой сваи, лежащей в основе существующих конструкций, и дополнительных преимуществ:

• Отсутствие вибрации
• Простота установки
• Установленный крутящий момент соответствует грузоподъемности
• Немедленное переключение нагрузки после установки
• Легкое испытание под нагрузкой, подтверждающее грузоподъемность
• Установка в любых погодных условиях
• Незначительное нарушение рабочего места
• Устанавливается ниже активных почвы
• Снижает затраты на земляные работы

Преимущества глубокого фундамента

Винтовые сваи и другие сложные варианты обычно
используется для глубоких фундаментов.Они важны, потому что переносят нагрузку
конструкции или здания глубоко в земле вместо того, чтобы груз сидел
на поверхности. Винтовые опоры — отличный выбор для проектов глубокого фундамента.
и конструкции, которые связаны с плохими почвенными условиями, ограничениями, характерными для конкретного участка, и
большие грузы.

Хотя фундамент состоит из многих частей, таких как просверленные валы и опоры, наиболее важной частью глубокого фундамента является сама свая, которая может представлять собой большой столб, стержень или столб, вбитый глубоко в землю.Винтовая свая лучше всего подходит для глубокого фундамента. Винтовые опоры могут выдерживать большие нагрузки и фиксировать конструкцию на месте с помощью системы, известной как опора. Кроме того, винтовые сваи работают быстрее и экономичнее, чем сваи других типов или системы поддержки глубокого фундамента.

Преимущества винтовых свай для различных участков местности

Винтовые опоры

могут быть установлены в различной местности с широким диапазоном типов почв и возможных конфигураций.Это делает их идеальными для участков с наклонными ландшафтами и почвами от рыхлого песка до жесткой глины. Их также можно установить в местах с высоким уровнем грунтовых вод, что делает их отличным выбором для клиентов и инвесторов, строящих конструкции в прибрежных регионах, таких как Флорида.

Преимущества более быстрой установки за счет использования спиральной
Свайный

По сравнению с другими типами свайных установок, которые могут быть трудоемкими и дорогостоящими, винтовые сваи обеспечивают гораздо более высокую скорость установки с типичной скоростью вращения в диапазоне от 6 до 10 об / мин.Хотя определенные факторы могут влиять на каждую площадку по-разному, большинство якорей можно забивать примерно на два фута в минуту.

Это означает, что установка винтовой опоры длиной 50 футов может быть осуществлена.
менее чем за 30 минут. Этот удивительно быстрый подход не только ускоряет
строительный процесс, но это также избавляет от необходимости ждать, пока бетон
излечивать. И, наконец, главное преимущество быстрой спиральной забивки свай — это ее способность
мгновенно переносят грузы при установке.

Преимущества в области инженерии и устойчивого развития

Винтовые сваи спроектированы с применением передовых технологий и
экологически безопасная технология для легкого удаления после того, как они выполнили свою задачу.Это означает, что они являются идеальным решением для сайтов с временными сооружениями.
построили на них или вернули разработанный сайт в его естественное состояние, оставив
минимальное воздействие на окружающую среду. Винтовые опоры устойчивы, потому что они
можно повторно использовать с сайта на сайт, что делает их более рентабельными, чем постоянные
сваи вроде бетона.

Преимущества найма компании, специализирующейся на спиральной
Анкеры

Когда дело доходит до профессионального проектирования и установки винтовых свай, настоятельно рекомендуется нанять компанию по рекультивации почвы с большим опытом и обширными знаниями о составе почвы.Профессиональные предприятия используют расширенные аналитические данные о грунте и новейшие технологии для правильной установки спиральных анкеров на нужной глубине с опорой в ключевых местах для обеспечения устойчивости фундамента и несущей способности.

Профессиональные компании по рекультивации почв предлагают широкий спектр
спиральных анкеров и можем порекомендовать лучший тип для вашего конкретного
сайт и структура. Они также предоставляют рекомендации и индивидуальные разработки для удовлетворения
сложные строительные конструкции. Когда вы нанимаете компанию по восстановлению почвы, которая
специализируется на спиральных анкерах, ваше самое большое преимущество — знать, что ваш
конструкция не утонет и не обойдется вам в тысячи ненужных ремонтов фундамента
по дороге.

Похожие сообщения

.
