Содержание

что нужно знать о ввинчиваемых в грунт элементах фундамента?

Нормативной базой для проведения работ нулевого цикла (когда элементы остова ввинчиваются в грунт) является СНиП 2.02.03-85. Установка опор может проводиться как вручную, так и с применением гидравлических устройств.

Надежность здания, продолжительность его эксплуатационного ресурса напрямую зависит от прочностных свойств остова. Но как проводить работы нулевого цикла, когда возникает необходимость возвести сооружение на непрочном грунте, когда по проекту оно должно располагаться, будучи погруженным в воду? Обычные строительные методики использовать проблематично. Простым решением целого ряда проблем является винтовой фундамент. В качестве опор выступают сваи, заглубление в грунт которых осуществляется методом завинчивания. Для их изготовления используются сварные или же литые изделия из стали. Составными элементами свай являются:

Значительная часть объектов не только промышленно-гражданского, но и гидротехнического строительства Екатеринбурга и Свердловской области реализуется при использовании свайно-винтовых фундаментов.

Нормативной базой для проведения работ нулевого цикла (когда элементы остова ввинчиваются в грунт) является СНиП 2.02.03-85. Установка опор может проводиться как вручную, так и с применением гидравлических устройств. Если ставится цель погрузить сваю в скальный грунт, предварительно выполняется литерная скважина. Чтобы фундамент на винтовых сваях надежно удерживал вес здания и всего расположенного внутри него оборудования, важно грамотно провести расчет его несущей способности. С целью увеличения несущей способности ввинчиваемой опоры (при сооружении здания на слабых грунтах) через ствол в скважину вводят раствор. Уменьшение нагрузки на сваю при использовании такой технологии сопряжено с увеличением плотности расположенного возле свай массива, его жесткости.

Ставка на винтовые сваи в Екатеринбурге при реализации строительных проектов повышенной сложности делается по ряду причин. С одной стороны, срок службы таких фундаментов превышает 80 лет. С другой стороны, опоры оптимально подходят для обустройства основания, предназначенного для эксплуатации при сильных вибрациях. Именно винтовые сваи оптимально подходят в качестве остова производственного предприятия, оснащенного мощными станками. Отдельно стоит указать на возможность использования винтовых свай при возведении:

  • мачт и ЛЭП;
  • рекламных конструкций;
  • складских ангаров;
  • крупных и малых гидротехнических сооружений.

Посредством указанных выше свай укрепляют откосы. После демонтажа такие элементы фундамента подходят для повторного применения.

Нашли опечатку в тексте? Выделите её и нажмите ctrl+enter

способы погружения винтовых и забивных опор из дерева, металла и железобетона

Свайный фундамент дешев, долговечен и прост в обустройстве. Поэтому свайные конструкции используются в процессе сооружения и жилых домов, и промышленных построек, и даже малых архитектурных форм. Ведь более дешевого и прочного основания попросту не существует.

В этой статье мы расскажем о том, какие бывают виды свай и способы их погружения в грунт. Такие сведения пригодятся не только заказчикам строительства свайных оснований, сторонникам строительства своими руками. Ведь свайный фундамент можно построить и силами одного-двух человек.

Разновидности свай

Сортамент свай разделяется по двум признакам, а именно:

  • По типу конструкционного материала, расходуемого в процессе создания опоры.
  • По типу технологии, применяемой в процессе погружения опоры в грунт.

Причем оба способа классификации взаимосвязаны – то есть, сваи из конкретного материала можно монтировать в грунт только конкретным способом. Поэтому, в большинстве случаев, основу классификации сортамента свай составляет именно конструкционный материал.

По этому признаку все опоры делятся на:

  • Сваи из дерева.
  • Металлические сваи.
  • Железобетонные или бетонные сваи.

И далее по тексту, мы рассмотрим особенности сортамента опор из каждой группы, попутно коснувшись и технологий, применяемых в процессе монтажа свай.

Деревянные сваи

Опоры из дерева используются при строительстве малых архитектурных форм и небольших сооружений временного типа (бытовок, бань, сараев и так далее). Впрочем, на деревянных сваях может базироваться и многоэтажная постройка (хороший пример – старинные дома Венеции).

В наши дни повсеместному распространению венецианской технологии препятствует массивность многоэтажных объектов из железобетона и кирпича. А вот дома из бруса или каркасные строения на деревянных опорах монтируются без проблем.  Да и цена на деревянные сваи существенно ниже стоимости стальных или бетонных опор.

В итоге, старейшая разновидность свай – деревянные опоры – продолжает пользоваться достаточно устойчивой популярностью.

Сортамент свай из дерева

Сортамент деревянных опоры можно классифицировать по типу пиломатериала, используемого для производства свай. То есть, деревянные опоры бывают сосновыми, дубовыми, еловыми и так далее. Причем сваю изготавливают из непрофилированного бревна, сняв кору и обрубив сучья со свежеспиленного дерева.

На стройплощадку сваи поставляются в виде цельных или сборных опор. Диаметр цельной сваи колеблется в пределах от 18 до 25 сантиметров. Нижний торец сваи сточен на конус, длина которого равняется полутора-двум диметрам опоры. Длина самой сваи достигает 16 метров. Минимальная длина деревянной опоры – 4,5 метра.

Способы погружения деревянных опор

Верхняя часть сваи защищена особой накладкой – наголовником. Этот элемент защищает опору от возможных деформаций: ведь основным способом установки свай является вбивание опоры в грунт. Причем перед вдавливанием или вбиванием сваи тело опоры пропитывают особыми составами, препятствующими гниению древесины.

В итоге, технология монтажа деревянных опор выгладит следующим образом:

  • Вначале сваю грунтуют специальным составом.
  • Далее в месте инсталляции опоры высверливают, ручным буром, метровую шахту, необходимую для калибровки опоры по вертикали.
  • После этого сваю вставляют в шахту и вбивают в грунт копром или молотом.

Таким образом, все деревянные сваи относятся к классическим разновидностям забивных опор, погружаемых в грунт вдавливанием или прессованием.

Железобетонные сваи

Существует две разновидности опор из армированного стальным прутом бетона:

  • Литые сваи, заливаемые в опалубку, смонтированную в шахте основания.
  • Готовые сваи, поставляемые на стройплощадку в виде железобетонной балки.

Причем высокими несущими способностями обладают оба варианта. Однако первая разновидность опор – литая свая обойдется  дешевле второго варианта — железобетонной балки, которая, в свою очередь, монтируется намного быстрее набивного монолита.

Сортамент готовых свай из железобетона

Готовые, монолитные железобетонные сваи выпускаются в виде многоугольных или круглых балок. Минимальный размер такой сваи – квадрат с габаритами 20 на 20 сантиметров, максимальный размер – квадрат 40х40 сантиметров. Максимальная длина готовой сваи из железобетона – 12,5 метров.  Более крупные габариты не оправданы с технологической точки зрения.

Поскольку транспортировка и хранение забивных железобетонных свай больших размеров экономически неоправданна. Ввиду сложности процесса перевозки, полгрузки-разгрузки и хранения чрезмерно габаритных свай.

Впрочем, если вертикальные опорные элементы  монтируются на глубину более 12 метров, то в этом случае используются не монолитные опоры, а железобетонные сборные сваи. Эта разновидность опор похожа на трубу с толщиной стенки не менее 4 сантиметров. Такие трубы вбивают или монтируют в скважины и соединяют между собой с помощью специальной технологии.

Сортамент литых свай из железобетона

Классификация литых свай практически невозможна. Ведь такие конструкции имеют практически любые габариты и любые формы сечения. Размерный ряд таких опор (диаметр, габариты и глубина погружения) определяется исходя из конструкторских расчетов архитектора проекта.

Способы погружения железобетонных опор

Технология монтажа железобетонных опор в грунт зависит от принадлежности к монолитному или литому типу сортамента. Ведь монолитные оборы относятся к забивному типу свай, а литые – к буронабивному типу вертикальных опорных конструкций.

Железобетонные забивные сваи погружаются в грунт под ударами копра. Причем нижний торец опоры защищает оформленное в виде четырехгранной пирамиды основание.

На практике эта технология реализуется в два этапа:

  • Вначале на месте монтажа сваи высверливают полутораметровое отверстие для калибровки вертикали опоры. После чего в отверстие монтируют, окованным торцом вниз, саму сваю.
  • Далее к опоре подводят копр или кран с молотом, который вбивает сваю в грунт на нужную глубину.

После завершения операции шахту калибрующего отверстия можно заполнить бетонным раствором. Набивные сваи заливают в предварительно обустроенную и армированную опалубку.

То есть весь процесс установки буронабивной сваи выглядит следующим образом:

  • В грунте высверливают шахту.
  • В шахту монтируют опалубку – трубу из рубероида.
  • В опалубку вставляют армирующую колонну, сваренную из четырех вертикальных прутов с горизонтальными перевязками.
  • Свободное пространство опалубки заполняют бетоном марки М250 или М300.

Такая технология монтажа свай, в большинстве случаев, используется при обустройстве основания с монолитным ростверком.

Сваи из металла

Как таковых металлических свай попросту не существует. То есть, специально такие опоры никто не производит. На роль металлической сваи, в большинстве случаев, претендует либо обсадная труба, либо двутавровая балка или швеллер.

Впрочем, изготовление металлических свай, все же, предполагает некоторую предварительную подготовки стандартного металлопроката. Например, швеллеры сваривают попарно, получая, таким образом, трубу квадратного профиля. Ну а если на конец обсадных труб наварить лопасти, то получатся винтовые сваи – особый вид опор, используемый в процессе упрощенного монтажа.

Сортамент металлических опор

Как уже говорилось: металлические опоры это всего лишь обсадные трубы, двутавровые балки и швеллеры. Поэтому сортамент подобной продукции формируется из стандартных представителей указанного металлопроката.

Причем при отборе труб, швеллеров и балок необходимо помнить о том, что минимальный диаметр сваи не должны быть менее 20 сантиметров. Максимальные габариты, в свою очередь, не должны превышать 40 сантиметров в диаметре.

Причем, с учетом тех неприятностей, которые несет коррозия металлических свай, оптимальный вид металлопроката под такие опоры – это обсадная, оцинкованная труба.

Способы погружения металлических опор

Металлические опорные элементы погружаются в грунт либо путем продавливания сваи сквозь почву, либо путем ввинчивания опоры.

Ввинчиваемые сваи заворачивают в грунт с помощью бурильных машин или ручных воротов. Причем таким образом можно углубиться в землю почти на 20 метров!

На практике эта процедура выглядит следующим образом:

  • В грунте сверлят центрирующее отверстие (0,5-1 метр глубиной).
  • В отверстие вставляют сваю, на вершине которой закреплен хомут под ворот.
  • В хомут вставляют ворот и, вращая в нужном направлении, погружают опору в грунт.

Причем реверс в таком случае – недопустим. Поскольку снижает опорные характеристики основания.

Забиваемые сваи погружают в землю прессом или копром. Впрочем, при должном старании и глубине менее пяти метров можно использовать и ручные молоты. Ну а сам процесс забивки свай из металла не отличается от аналогичной технологии, применяемой при погружении деревянных или железобетонных изделий.

Монтаж винтовых свай вручную, 🔨 установка винтовых свай своими руками видео

Описание процесса погружение винтовых свай: видео, фото, подробные инструкции. Плюсы и минусы проведения работ самостоятельно.

На винтовых сваях можно сделать фундамент быстро и не дорого. Если погружать сваи своими руками то еще выиграть в цене.

ВАЖНО! Статья ознакомительная. Мы не работаем с винтовыми сваями.

ЧТО НУЖНО ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЙ

Для этого процесса достаточно иметь приспособление в виде отрезка трубы, диаметром немного больше, чем сечение ввинчиваемых свай, в котором есть отверстия или пазы для соединения со сваей посредством болтов и пара проушин под рычаги из отрезков трубы.

Если сваи небольшого размера, можно обойтись вместо приспособления обычным ломом, вставляемым в отверстие в верхней части сваи, на концы которого надеваются трубы-рычаги.

ОПРЕДЕЛЕНИЕ ДЛИНЫ СВАЙ

Наконечник сваи должен располагаться не выше глубины промерзания грунта (1,5 метра).

НА УВЕЛИЧЕНИЕ ДЛИНЫ ВЛИЯЮТ ТАКИЕ УСЛОВИЯ:

  • Сейсмическая активность в районе (длина сваи от 4 метров).
  • Залегание твердого грунта (зависит от его состава, определяется испытаниями).
  • Нормативы СНиП для регионов.

Максимальная длина винтовой сваи – 12 метров. Они используются для тяжелых промышленных конструкций. Для загородной застройки экономически целесообразен монтаж винтовых свай своими руками длиной 5 м или меньше.

ВАРИАНТЫ ПОГРУЖЕНИЯ ВИНТОВЫХ СВАЙ

  • Бурение. Ручным буром делается скважина, в которую помещается свая.
  • Завинчивание. Свая завинчивается непосредственно в грунт.

Установка винтовых свай своими руками вторым способом производится с помощью ломика, который вставляют в техническое отверстие в верхней части сваи. На ломик с обеих сторон надевают полые трубы, которые используют как рычаги. Как ввинтить винтовую сваю своими руками, можно посмотреть на учебном видео.

  • Если грунт мягкий и больших усилий прикладывать не нужно, возможно закручивание винтовых свай ломиком без рычагов.
  • Для устройства фундаментов применяется сварной метод соединения винтовых свай: к верхушкам свай, выровненным по высоте, привариваются арматурные балки.

ПРОЦЕСС ВВИНЧИВАНИЯ СВАЙ В ЗЕМЛЮ

Свая устанавливается вертикально в нужном месте и ввинчивается в грунт, путем вращения по часовой стрелке, до достижения нужной глубины или уровня плотного грунта.

ВНИМАНИЕ: монтаж винтовых свай вручную требует немалых физических усилий.

КРЕПЕЖ РЫЧАГА И ПРОЦЕСС ПОГРУЖЕНИЯ СВАИ

Обратите внимание на: плюсы и минусы винтовых свай

ТОНКОСТИ МОНТАЖА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ

Длина рычага Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая. Обычно длина рычага 3-4 метра.

Вертикальность ввинчивания
Важно что бы свая сразу приняла вертикально положение, так как отклонение допускается не более 1 градуса.

Глубина монтажа сваи
Глубина определяется условиями вашего участка, а точнее, составом и состоянием грунтов. При близком залегании плотных грунтов к поверхности, она может ограничиваться 1. 5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.

ВОЗМОЖНЫЕ ПРОБЛЕМЫ ПРИ УСТАНОВКЕ ВИНТОВЫХ СВАЙ

  • Если свая сразу не хочет ввинчиваться и разрыхляет грунт — ее нужно нагрузить по вертикали: для этого можно использовать двух помощников, повисших на рычагах с обеих сторон сваи или одного — сверху.
  • Если свая не завинчивается и во что то уперлась, то ее обрезают и оставляют как есть.

ОБРЕЗКА СВАИ БОЛГАРКОЙ

ВЕРХНИЕ ГРАНИЦЫ СВАИ ДОЛЖНЫ ИМЕТЬ РОВНУЮ ПОВЕРХНОСТЬ

ДАЛЕЕ СВАИ СОЕДИНЯЮТСЯ МЕЖДУ СОБОЙ БАЛКАМИ ПРИ ПОМОЩИ СВАРКИ

ВИДЕО ПО МОНТАЖУ ВИНТОВЫХ СВАЙ

Посмотреть, как происходит монтаж винтовых свай вручную, вы можете видео:

youtube.com/v/KDQsHGXhbyA?version=3&hl=ru_RU»/>

ВИНТОВЫЕ СВАИ ОТ ООО «БОГАТЫРЬ»

Компания профессионально занимается свайными работами в центральном регионе России. ООО «Богатырь» располагает собственной техникой и квалифицированными специалистами, поэтому быстрая и качественная установка винтовых а так же ж/б свай по лучшей цене — гарантирована!

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Укрепление берега с помощью винтовых свай

Услуги

Проблема размытых береговых линий мало волнует людей, пока эти размытые берега находятся далеко от них, однако по мере приближения размытых береговых линий к жилью людей, многие задумываются об организации работ по укреплению берегов. Среди различных методов укрепления берегов, наилучших результатов удается достигнуть с помощью свай, которые заглубляются в береговой склон, и которые впоследствии принимают на себя всю нагрузку, вызванную сползающими вниз участками береговой линии. Укрепление берега в городской черте производится с помощью свай, которые вдавливаются в грунт, при этом забывая о возможности ввинчивать сваи, достигая такого же результата. Разница между вдавливаемыми сваями и ввинчиваемыми сваями заключается только в механизмах, которые производят установку этих свай, а все остальные характеристики, как и прочность полученного берегового укрепления, остается на том же уровне.

Для завинчивания свай в береговой склон применяются краны-манипуляторы с большими вылетами стрелы. Расстояние, которое покрывает кран-манипулятор намного больше, чем расстояние, которое необходимо машине, устанавливающей вдавливаемые сваи. Использование крана-манипулятора позволяет значительно повысить скорость работ по укреплению берега.

Не стоит думать, что ввинчиваемые сваи могут нести только ограниченную вертикальную нагрузку, они хорошо зарекомендовали себя на косых спусках, создавая надежную преграду сползающему грунту:

  1. Ввинчиваемые сваи, так же как и вдавливаемые сваи, не устанавливаются в заранее подготовленные отверстия, просверленные в земле, поэтому обладают одинаковой способностью удерживать грунт на склоне.
  2. И ввинчивающиеся и вдавливаемые сваи изготавливаются из одинаковых материалов – из стали, поэтому они одинаково подвержены влиянию коррозии, однако при вдавливании стальных свай грунтовочный поверхностный слой стирается, и на его месте появляется первая ржавчина. Механизм завинчивания свай несколько другой, и предусматривает стирание грунта только с винтовых лопастей, оставляя основную часть свай плотно загрунтованной.

После ввинчивания свай в склон берега, специально для вертикальных свай предусмотрена установка якорей, которые крепятся в береговом склоне и соединяются со сваями с помощью стальных балок. Несмотря на различные конструкции якорей, они помогают поддерживать сваи в вертикальном положении, ограничивая возможность их наклонения под весом сползающего берегового грунта.

Другие статьи:

Возврат к списку

Плюсы и минусы фундамента на винтовых свях

Добавил(а): Евгений Удальцов 11 декабря

Новые технологии затрагивают все сферы жизнедеятельности, включая и строительство. Когда мы начинаем строить дом, первым делом думаем о фундаменте. А фундамент для нас во всех смыслах — это опора и воплощение надёжности. И когда в эту сферу домостроения проникают новые технологии, мы ждём от них в первую очередь именно практичность и надёжность. Фундамент на винтовых сваях как раз является таким надёжным вариантом, на котором стоит остановиться подробнее.

Свайно-винтовой подход

Разобраться в том, что же такое свайно-винтовой фундамент, несложно. Помните, как выглядят саморезы? Так вот, сваи, ввинчиваемые в землю, это по сути огромные саморезы, только материалом, в который они «вгрызаются», является не дерево и не бетон, а земля. Почему ввинчиваются? А потому, что на концах таких свай приварены элементы в виде резьбы, придающие почти стопроцентное сходство их с саморезами. Именно эта «резьба» увеличивает площадь опоры труб, и фундамент надёжнее закрепляется в грунте.

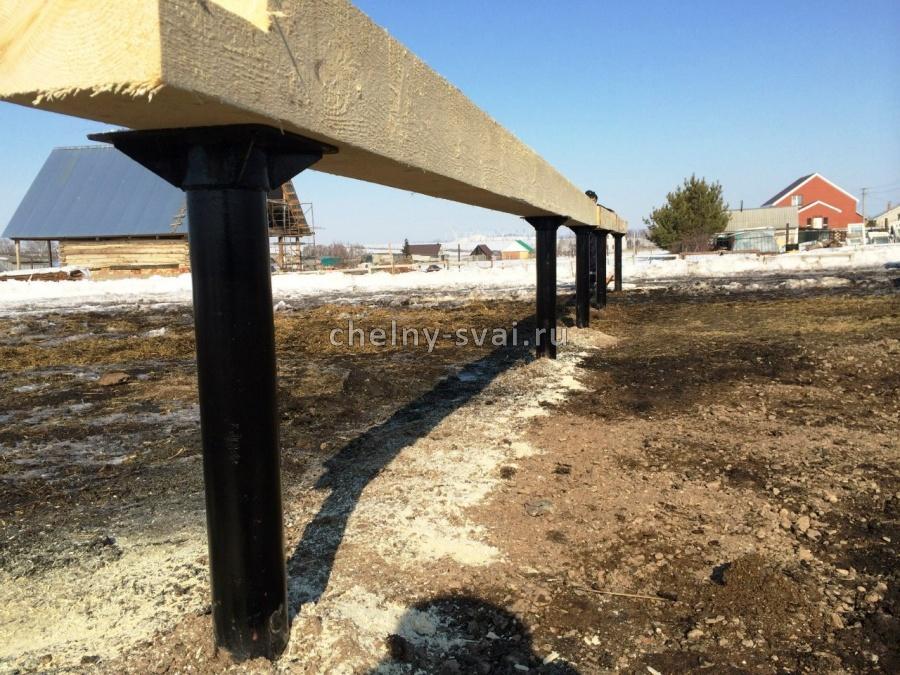

Так выглядит фундамент на винтовых сваях

Если грунт не обладает хорошей несущей способностью, «резьба» на сваях используется по всей длине.

Свая — это труба, которая при диаметре, скажем, 108 мм должна иметь толщину стенки не менее 4 мм. Материал, из которого сделаны эти трубы — сталь. Трубы-сваи делятся на литые, комбинированные и сварные.

  • У литых свай наконечники льются по газифицируемым моделям. «Резьба» обладает такой прочностью, что за её сохранность при установке свай не стоит переживать.
  • Комбинированные названы так из-за сочетания конуса и лопасти. Они способны выдержать нагрузку до 50 тонн.
  • Сварные создают при помощи плазменной резки — на сваю, имеющую заострённый конец, приваривают лопасти.

Винтовые сваи с резьбой на конце подойдут для твёрдых грунтов

Плюсы и минусы фундамента

Безусловно, как и у каждого из других видов фундамента, у свайно-винтового есть свои плюсы и минусы, которые обязательно нужно знать. прежде чем решать для себя, подходит ли именно вам такой фундамент в конкретной ситуации.

Преимущества

  1. Высокая скорость и лёгкость монтажа — с помощью специального оборудования этот тип фундамента устанавливается достаточно быстро и легко, при этом после его монтажа не требуется времени на ожидание его усадки.
  2. Проветриваемая цокольная часть. Известно, что традиционный ленточный фундамент обладает большим недостатком — пол при отсутствии достаточной вентиляции и при наличии высокой влажности начинает гнить, что очень хорошо для различных бактерий и грибков, и нехорошо для материала и, собственно, человека. У дома на сваях цокольная часть открыта и свободно вентилируема, что исключает вышеназванную проблему.
  3. Такой фундамент можно монтировать на любых типах грунта, включая слабые и те, в которых водоносный слой располагается высоко, и грунт может просто «плыть» по весне или при сильных осадках.
  4. К дому на винтовых сваях легко пристроить какое-нибудь сооружение. Это особенно важно на участках, которые уже архитектурно сложились и не дают особого простора для строительства.
  5. Устанавливать свайно-винтовой фундамент можно в любое время года, что позволяет не откладывать решение важного вопроса на потом.

Устанавливать свайно-винтовой фудамент можно в любое время года

Недостатки

  1. Каждая свая имеет защитный красочный слой, которого должно быть в достатке. Если это не так, труба будет подвержена коррозии, а это в будущем окажется критичным фактом для всего дома.
  2. Если в грунте имеются крупные камни, ввернуть туда сваи будет невозможно, и придётся либо искать другое место, либо отказываться от свайно-винтового фундамент в пользу другого.
  3. Если вы строите свой дом близко к другим домам, установка свайно-винтового фундамента будет проблематичной.

Свайно-винтовой фундамент не включает в себя строительство тёплого подвала. Если вы захотите его построить, это обойдётся вам в такую же стоимость, что и сам фундамент.

Достоинства и недостатки самих свай

Рассмотрев все особенности фундамента, обратим внимание на сами сваи. Чем же они хороши, и в чём их слабость?

Первый плюс — доступная цена. За винтовые сваи и их монтаж вам придётся заплатить сравнительно меньше, чем за установку бетонных и выкладку каменной ленты по периметру дома.

Установить винтовые сваи можно и своими руками, но лучше отдать предпочтение специализированной строительной технике и умелым рукам рабочих

Второй — сваи можно устанавливать вблизи инженерных коммуникаций, а при всей своей надёжности они прослужат не менее ста лет.

Третий — у винтовых свай высокая несущая способность. Когда в грунт вворачиваются сваи, он не только не теряет свою структуру, но и дополнительно уплотняется. А нагрузка, идущая на сваи, распределяется равномерно по лопастям, получается большая сопротивляемость при морозном пучении грунта.

Из недостатков винтовых свай стоит отметить, пожалуй что, вопрос качества. Ведь сваи сделаны из металла, а значит, коррозионный вопрос здесь стоит особняком. Чтобы избежать в будущем подобной проблемы, стоит подбирать сваи, полностью соответствующие всем строительным нормам. Обозначим некоторые критерии для качественных свай:

  • На стволе сваи не должно быть никаких сварных швов.
  • Лопасть должна иметь правильную форму, диаметр не меньше 300 мм и толщину не менее 5 мм при диаметре сваи 108 мм.
  • Сварной шов должен быть качественно выполнен. При халтурной сварке лопасть сваи может при ввинчивании в грунт повредиться или вообще отломаться.
  • Перед нанесением антикоррозийного покрытия на больших предприятиях проводят пескоструйную обработку свай. Это мероприятие значительно увеличивает сопротивляемость материала коррозии и срок его службы. Малые предприятия такую обработку не производят, поэтому будьте внимательны при выборе производителя.

На стволе сваи не должно быть сварных швов, а также должен быть нанесён достаточный слой антикоррозионного покрытия

Видео: всё, что нужно знать о винтовом фундаменте

При желании и хороших возможностях можно сделать свайный грунт своими силами. Но лучше для этого нанять специализирующуюся на этом бригаду рабочих. На территории нашей страны подобный тип фундаментов пока не получил широкого распространения, но при всех особенностях и достоинствах свайно-винтового фундамента можно предположить, что уже совсем скоро его популярность начнёт расти.

Люблю природу и красоту окружающего мира, освещаю это в своих статьях и пытаюсь поспособствовать претворению прекрасного в жизнь. Оцените статью: Поделитесь с друзьями!

Несколько слов о надежной установке винтовых свай

Ранее для того, чтобы приступить к постройке надежного объекта, не вызывающего сомнений в своей долговечности, необходимо было удачное совпадение множества обстоятельств: почва должна быть не болотистой и не торфяной, уклон местности – достаточно невысок и т.д.

Сегодня же строительство даже в таких условиях не только возможно, но и не вызывает удивления, и все благодаря применению свайного фундамента, являющегося максимально экономичным и надежным. Винтовые сваи обладают одним очень важным достоинством – долговечность: более века такая конструкция может быть надежной опорой вашему жилищу.

Однако для того, чтобы добиться этого, необходимо предупреждать возможные нарушения, следить за четким соблюдением технологий монтажа.

Компания «Русская свая» составила для вас список наиболее распространенных ошибок, допускающихся при устройстве современных винтовых свай.

Работа с винтовыми сваями – особое искусство

Ввинченные под высоту фундамента сваи – результат самого грубого из всех нарушений. Такая ситуация может возникнуть из-за неверного сравнивания установки винтовых свай с таким элементарным для хозяина процессом, как вкручивание болта в гайку.

Работа с винтовым сваями показывает, что находящаяся между витками почва уплотняется (что происходит благодаря лопастям), прекращаясь тем самым в дополнительный цементирующий элемент. Плотность же стальной резьбы гаек при вкручивании одинакова, эти схожие на первый взгляд процессы на проверку оказываются абсолютно различны.

Если при использовании винтовых свай начать движение их в обратном направлении, почва разрыхлиться, из-за чего в будущем элементы провалятся на глубину ввинчивания.

Семь раз отмерь

Установка свай не должна производиться в заранее выкопанные ямы. Для того, чтобы основание было максимально устойчиво, конструктивные элементы помещаются в почву на выверенную по определенным параметрам глубину. К примеру, при длине винтовых свай в 2,5 метра они помещаются в грунт на полтора метра минимум.

Разумеется, показатель увеличивается при необходимости, например, при нестабильности верхнего слоя почвы. Горизонтальная стабильность элементов в данном случае является одним из важнейших требований.

На пути к идеальному

Наконец, весьма распространенной ошибкой можно считать отклонение изделий от вертикали. Разумеется, не исключено попадание на пути ввинчиваемой сваи каких-либо посторонних элементов, препятствий, отчего возникает отклонение на несколько градусов. Допустимое отклонение – 1,5-2 градуса, более сильное делает конструкцию неустойчивой даже в том случае, если верхняя часть находится в правильном положении. За этим нужно наиболее тщательно следить и при обнаружении исправлять.

Впрочем, если не удалось провести установку винтовых свай вертикально, можно несколько наклонить верхнюю часть сваи в сторону смещения, но не более того. Необходимо изменить размер, если все же не удалось установить изделие вертикально.

Заманчивая цена на винтовые сваи от достойного производителя

Стоимость фундамента на сваях в спб наиболее демократична по сравнению с пугающей и порой неоправданной ценой других способов устройства основания вашего дома. Приятная цена на винтовые сваи позволяет больше  внимания уделить другим важнейшим мелочам.

Производство петербургской компании «Русская Свая» размещено на комплексе более 400 квадратных метров, квалифицированные сотрудники производят круглосуточный прием и обработку металлопроката.

Мы задали высокую планку в отношении стабильности роста и качественности продукции!

Несущая способность винтовой сваи | Город свай

Проект дома начинается с выбора и точного расчета типа фундамента. В сложных климатических условиях, например, в северных районах или при нестабильном грунте (песчаный грунт, суглинистый и глинистый грунт) наилучшим выбором для возведения опоры для строения являются винтовые сваи. Для точного расчета необходимого количества свай, необходимо рассчитать, чему равна несущая способность сваи для проекта дома.

Расчет несущей способности винтовой сваи

Несущая способность винтовых свай зависит от таких факторов, как диаметр лопастей сваи, прочности и типа грунта, а также длины ввинчиваемой сваи.
Для проектировки легких строений, например, загородного дома используют сваи винтового типа с диаметром лопасти:
Таб №1

Для определения качественной характеристики грунта, необходимо воспользоваться услугами геолога, т. к. самостоятельно определить тип почвы практически невозможно.

После того как стало ясно, с каким грунтом нужно иметь дело. В таблице №2, можно ознакомиться с прочностью различных грунтов.

Таб №2. Прочность различных грунтов.

Несущая способность винтовой сваи 108, 133 расчет.

Пользуясь таблицами можно рассчитать несущую способность сваи винтового типа, для этого:

  1. Вычисляем площадь лепестковой подошвы, для сваи 108 мм и 133 мм, величина площади опорной поверхности, составляет 706,5 см2, по формуле: S=π*R2
  2. По таблице №2, определяем несущую способность почвы;
  3. Перемножив данные, полученные из первого пункта с данными второго пункта, получаем оптимальную несущую способность винтовой сваи.

Несущая способность фундамента на винтовых сваях

Сделав расчет несущей способности винтовой сваи, нужно определить, какое же количество свай необходимо вбить для получения прочного фундамента. Для этого нужен проект будущего строительства. Суммарная масса строительных материалов, даст картину веса всего строительства. Благодаря просчету общей массы здания, вычисляем общую нагрузку на сваи с учетом воздействия ветра, снега и дождя. Но стоит учитывать, что расстояние между вкрученными сваями не должна превышать 3 метра.
Строительный материал также имеет значение при расчете, шага между сваями. Строительный каркас из камня и бетона, требует расстояние не более двух метров. При строительстве сооружения из дерева, шаг между сваями может быть до трех метров.

Использование свайно-винтового типа фундамента имеет свои нюансы, и требует консультации опытных инженеров-строителей и геологов. В целом такой фундамент недорогой и не требует сложных технологий строительства и затрату времени на усадку.

Винтовые (винтовые) сваи | Keller North America

Винтовые сваи, также известные как винтовые опоры или винтовые сваи, сооружаются с использованием стальных валов со спиральными лопастями различных размеров, чтобы соответствовать конкретным условиям грунта на площадке.

Процесс

Сваи обычно устанавливаются с помощью стандартных гусеничных или колесных экскаваторов с приспособлением для моментного двигателя, которое контролирует крутящий момент, достигаемый во время установки, для проверки конструкции. Спиральные сваи продвигаются к заданному (расчетному) слою подшипников путем вращения стальных валов с помощью моментного двигателя, прикрепленного к экскаваторной установке / буровой установке.Несколько стальных секций соединяются болтовым соединением, и секции добавляются для достижения общей глубины сваи.

Винтовые лопасти, стратегически спроектированные вдоль вала, проникают в почву без шнеков, смещая почву, при этом крутящий момент тщательно контролируется по мере продвижения сваи. Окончательное показание крутящего момента снимается на последнем 1 м продвижения, чтобы гарантировать, что сваи достигает требуемой конструкции перед завершением на правильном базовом уровне.

Винтовые сваи

способны удерживать необработанные (SWL) осевые нагрузки до 300 кН, поднимающие нагрузки до 200 кН в зависимости от грунтовых условий и боковые нагрузки до 25 кН.Более высокие боковые силы могут быть ограничены добавлением бетонной манжеты к вершине оголовка сваи.

Детальное понимание подземных условий (особенно типа пласта почвы, уровней пластов и прочности (значения SPT ‘N’) на глубину необходимо для правильной интерпретации требуемой конструкции и крутящего момента.

По завершении верх сваи может быть соединен различными способами с конструкцией посредством прямого соединения стальной фланцевой плиты или соединения плиты / арматуры с бетоном.

Преимущества

Постоянные или временные заявки

Снимается с использованием того же оборудования и метода, снижающего воздействие на окружающую среду

Отсутствие шума и вибрации при установке

Может загружаться мгновенно, сокращая время и стоимость программы

Возможность установки в любых погодных условиях

Без добычи

Может быть установлен в большинстве почвенных условий

Гарантия качества

Келлер может использовать свои обширные знания и опыт, чтобы предложить и успешно предоставить оптимальное решение.Статическое нагрузочное тестирование может быть выполнено для мониторинга и подтверждения производительности и соответствия требуемым расчетным критериям.

Надежная система фундамента от CHANCE

Винтовые сваи / опоры CHANCE®

Винтовые сваи / опоры

CHANCE® находят все более широкое распространение, что является прямым результатом универсальности и рентабельности системы винтовых фундаментов. Возможность использования винтовых свайных фундаментов как при сжатии, так и на растяжение делает производимую систему фундамента привлекательной альтернативой для строительства глубоких фундаментов.Узнайте, как добиться производительности традиционных систем глубокого фундамента без высоких затрат на мобилизацию, загрязнений и вибраций.

Быстрая установка. Встроенные преимущества.

Винтовые сваи / опоры обладают встроенным преимуществом быстрой установки с использованием небольшого оборудования, возможностью немедленной загрузки и экономической эффективности по сравнению с традиционными методами фундамента. Винтовые сваи также имеют встроенную систему контроля качества за счет отслеживания в реальном времени отношения крутящего момента к мощности во время установки.Просмотрите брошюру о спиральных сваях CHANCE®.


Посмотрите это видео от Foundation Technologies, чтобы увидеть полную демонстрацию установки винтовой сваи. Винтовые сваи и анкеры CHANCE® спроектированы, испытаны и испытаны для применения в обширных почвах, высоких уровнях грунтовых вод, областях насыпи и областях, где нестабильные почвы требуют специальной вертикальной или горизонтальной опоры.

Состав винтовой сваи / опоры

Спиральная свая / опора может быть сплошным квадратным стальным валом, открытой стальной трубной сваей с круглым валом или комбинацией квадратной и круглой сваи с одной или несколькими спиральными пластинами, приваренными к трубе около конца.Винтовые сваи устанавливаются путем вращения вала сваи. При вращении вала винтовая пластина продвигается в землю, «таща» за собой вал. Это действие очень похоже на шуруп по дереву. Спиральная свая обычно используется для противодействия сжатию и поперечной нагрузке.

Отрезки или секции винтовых свай / опор CHANCE соединяются болтовыми соединениями. Глубина установки ограничена только плотностью грунта и практичностью, исходя из экономических соображений. Винтовая опорная пластина или спираль — это один шаг винтовой резьбы.Все спирали, независимо от их диаметра, имеют стандартный шаг 3 дюйма. Имея истинно спиралевидную форму, спирали не врезаются в почву, а ввинчиваются в нее с минимальным нарушением почвы. Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо друг от друга как отдельные несущие элементы; следовательно, на пропускную способность конкретной спирали на валу винтовой сваи не влияет спираль выше или ниже нее.

Приложения

Примеры из практики

Запросить цену

Есть вопросы по любому из наших продуктов для основы? Готовы приступить к следующему проекту? Нужен совет специалиста? Запросите расценки прямо сейчас, чтобы обсудить с нашей профессиональной командой экспертов технические характеристики, цены и любые дополнительные вопросы, которые могут у вас возникнуть.Мы свяжемся с вами в течение одного рабочего дня.

Возможные преимущества и ограничения винтовых свай и спиральных анкеров

Инженеры

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или спиральных анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и винтовых анкеров

A1.Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкооборотным высокомоментным гидромотором соответствующего размера. Нет необходимости мобилизовать специальное оборудование, такое как кран с сваебойным молотком или большой буровой станок. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место. Обычно требуется только оператор и один рабочий.Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин. на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут. Установка не зависит от погодных условий в большинстве случаев даже в неблагоприятных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки. Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды. Это может быть важно для некоторых проектов, например, для реагирования на чрезвычайные ситуации, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве почвенных условий предельная прочность винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии. Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки.В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы. Это сохраняет чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций.В случае переоборудования или восстановления существующие конструкции часто все еще можно использовать при установке винтовых свай или винтовых анкеров. Поскольку они не производят обрезков почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки.В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки. Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, что означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

Контроль крутящего момента установки также означает, что можно проверить состояние почвы в каждом месте установки и оценить подземную изменчивость. Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера. Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и винтовые анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию, как правило, высоки, а другие услуги по поддержке строительства ограничены или могут быть недоступны.Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники. Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и винтовые анкеры могут изготавливаться как модульные системы, состоящие из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки.В случаях, когда они используются для опоры существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент. Трудности, с которыми часто возникают мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. В проектах по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, которая делает их очень универсальными, — это способность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление дополнительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применения в почвах и нагрузках

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и спиральные анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и повторно использовать практически без изменения структурной целостности.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкера, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее примерно 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры в пределах первых нескольких дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров важна для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано в соответствии с ожидаемыми грунтовыми условиями проекта, конкретной геометрией, выбранной для работы, и ожидаемым максимальным крутящим моментом при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

У каждого винтового и спирального анкера есть конструктивные ограничения, указанные производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру, прежде чем структурная целостность будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

Винтовые сваи и анкеры большой грузоподъемности

IDEAL производит широкий ассортимент спиральных трубных свай и анкеров с круглым валом, а также винтовых свай и анкеров с круглым и квадратным валом (RCS). Все изделия могут быть из стали или оцинкованной стали. Имея диаметр вала винтовой сваи до 24 дюймов, мы являемся лидером в отрасли производства спиральных труб с большой пропускной способностью. Посмотреть ЛИСТЫ ДЛЯ ВРАЩАТЕЛЬНОЙ ВЫРЕЗКИ здесь.
Наши высокоэффективные производственные процессы и принципы в сочетании с нашей приверженностью постоянному качеству позволяют нам предлагать превосходную продукцию с одними из самых коротких сроков поставки в отрасли. Команду IDEAL часто призывают изготовить нестандартные сваи и кронштейны в точном соответствии с техническими требованиями или проектами клиента. Это еще одна область, в которой наши конструкторские и производственные группы получили широкое признание за их новаторство и мастерство. Наш уникальный подход к проектированию и производству позволяет нам предоставить вам множество преимуществ, независимо от того, являетесь ли вы установщиком, подрядчиком или инженером.Все наши стандартные винтовые сваи, винтовые анкеры и соответствующие кронштейны и оборудование сертифицированы ICC-ES в соответствии с ESR-3750-IDEAL Manufacturing, Inc. Это включает 1,50 дюйма RCS (сплошной квадратный вал), 2,875 дюйма x 0,23 дюйма WT , Ширина 2,875 дюйма x 0,276 дюйма, ширина 3,500 дюйма x 0,216 дюйма, ширина 3,500 дюйма x 0,300 дюйма

ПРЕИМУЩЕСТВА СПИРАЛЬНЫХ СВАЙ

Для многих применений винтовые блоки могут иметь значительные преимущества перед другими системами. Некоторые из них включают:

  • Широкий диапазон допустимых нагрузок до 500 тонн.
  • Возможность установки под различные углы установки
  • Более низкая стоимость, чем забивные или буронабивные сваи — не заходите так глубоко, чтобы достичь той же вместимости
  • Простота и скорость установки
  • Минимальное вспомогательное оборудование
  • Пригодность для использования в помещениях с низкой высотой потолка и других местах с ограниченным доступом
  • Легкие обрезки ворса
  • Никаких задержек, связанных с бетоном,
  • Слабая или нулевая зависимость от погоды
  • Незначительные или отсутствующие земляные работы и отвальный материал (особое преимущество на загрязненных участках)
  • Минимальная вибрация и шум
  • Легко удаляется и повторно используется во временных приложениях
  • Очень низкие затраты на мобилизацию и демобилизацию

Посмотрите в нашем блоге ПРИМЕРЫ ИССЛЕДОВАНИЙ и ВИДЕО ПО УСТАНОВКЕ ПРОЕКТА .

ПРИМЕНЕНИЕ ДЛЯ ВИНТОВЫХ СВАЙ

Винтовая опора — это глубокий фундамент. Его цель — передать структурную нагрузку на более глубокие, более прочные и менее сжимаемые материалы, минуя более слабые и более сжимаемые материалы, которые не подходят для поддержки обычного мелкого фундамента. В качестве глубокого фундамента следует рассмотреть возможность использования винтовой опоры для большинства применений, требующих забивной сваи, просверленной опоры или мини-сваи. Спиральные сваи и анкеры обычно являются отличным фундаментом для любого из перечисленных ниже приложений, будь то новая постройка или существующая конструкция.

Коммерческие здания
Анкеры для передвижных домов
Откидные анкеры для стен
Фундаментные башни для рабочих лагерей — четырехъядерные опоры
Башни — однотрубные
Анкерные крепления для инженерных сетей

Подстанции
Освещение <50 футов
Звуковые стены
Мосты / тротуары / доки
Дорожные указатели Дорожные знаки Рекламные щиты / Основания для генераторов указателей
Крепления / причалы

Анкеры для стяжек / стен Подпорные стены
Переборки
Крепление трубопровода
Отводы / тросы
Резервуары и силосы
Подводная опора
Основания машин

УСТАНОВКА СПИРАЛЬНЫХ СВАЙ

Винтовая свая вкручивается в землю с помощью гидравлической приводной головки, приводимой в действие экскаватором.IDEAL требует, чтобы установщики следили за крутящим моментом при установке и выравниванием свай в процессе установки. Это необходимо по нескольким причинам.

Важно иметь качественную оценку проходимости грунта на разной глубине. Используя график, записанные крутящий момент и глубина установки интерпретируются в сравнении с существующими данными о грунте для получения корреляции, которая позволяет определить простую стратегию проверки.

Данные о грунте интерпретируются в зависимости от крутящего момента при установке, и получается корреляция для поддержания целостности винтовой винтовой сваи во время установки, а также для уменьшения повреждений за счет превышения допустимой прочности на скручивание любого из компонентов сваи.Каждая винтовая винтовая свая имеет максимальный уровень напряжения, который нельзя превышать во избежание нарушения структурной целостности винтовой сваи. Ознакомьтесь с ПРИМЕРами ПРОЕКТА и ВИДЕО ПО УСТАНОВКЕ ПРОЕКТА в нашем блоге. Хотите узнать о наших спиральных сваях? Не стесняйтесь связаться с членом команды здесь, в IDEAL. Вы также можете начать с расценки на свой предстоящий проект.

ИСТОРИЯ СПИРАЛЬНЫХ СВАЙ

Первая винтовая винтовая свая была изобретена в 1830-х годах слепым ирландским морским инженером по имени Александр Митчелл.Его конструкция оказалась значительным улучшением по сравнению с традиционными конструкциями с прямыми сваями, поэтому Митчелл и его сын быстро запатентовали чугунную винтовую сваю. В 1840 году были установлены первые винтовые сваи для поддержки маяка Маплин Сэндс в устье реки Темзы. Этот новаторский дизайн быстро прижился и перебрался через пруд, и вскоре большинство маяков в среднеатлантическом регионе были построены на спиральных сваях. В Чесапикском заливе было больше маяков, построенных на спиральных сваях, чем где-либо еще в мире.Всего в период с 1850 по 1900 годы в Чесапикском заливе было построено 42 винтовых маяка на винтовых сваях.

Технология винтовых свай не осталась на восточном побережье. В течение следующих нескольких лет маяки на винтовых сваях можно будет найти также в районе Великих озер и в Мексиканском заливе.

Фундамент типичного маяка на винтовых сваях состоял из одной центральной сваи, установленной в центре, а затем окруженной еще шестью или восемью сваями по периметру. Такая конструкция повысила анкерные свойства и несущую способность винтовых свай.Эти ранние винтовые сваи часто устанавливались с использованием больших крутящих моментов и силы людей, лошадей или волов.

Винтовая свая

Александра Митчелла сегодня столь же эффективна, как и в конце 18 века, и ее продолжают устанавливать по всему миру.

Как построить палубу — Винтовые сваи

После статьи об установке и строительстве деревянного настила, вот статья, которая будет полезна для самостоятельной установки свай.

Палубные винтовые сваи

Наше бесплатное онлайн-приложение пересчитывает конструкцию свай патио при каждом щелчке мышью и при каждом изменении, внесенном в ваш проект. Установка винтовых свай внутреннего дворика, в частности, сваи нашего партнера Pylex, — более простой способ сделать фундамент, чем бетонные опалубочные трубы.

Для этого метода вы должны выкопать яму глубиной от 4 до 5 футов под зоной замерзания диаметром около 14 дюймов. Для этого нужна особая лопата. Также вам необходимо купить бетон, перевезти его, замесить и заварить.Бетонный мешок весит около 60 фунтов, и это для одной стопки (8 дюймов), и на него потребуется как минимум 4-5 мешков. Таким образом, если у вас 4 сваи, этот метод потребует нескольких часов транспортировки, перемешивания…

Рассчитаем количество свай

По всем этим причинам мы предлагаем использовать сваи Pylex, чтобы облегчить вашу работу. Кроме того, они следуют отраслевым стандартам. Виртуальный конструктор создается последовательно, поэтому он мгновенно вычисляет нужное количество винтовых свай (см. Рисунок ниже).

Установка винтовых свай на настил

Установка проста, с помощью рычага и удлинителя для облегчения поворотов и забивания свай на большую глубину. Они совместимы с удлинителем на 24 дюйма. Более того, они регулируются; они могут заработать до 3 дюймов в высоту. Их можно использовать с опорами 3 ¼ дюйма и 3 ½ дюйма. Сваи Pylex очень прочные и долговечные, потому что деревянный столб расположен вне земли.

Характеристики винтовых свай

Сваи Pylex (регулируемые на 50 дюймов) могут выдерживать тысячи фунтов.Все зависит от типа грунта, на котором они размещены. Обратите внимание, что глинистые почвы могут нести меньше зарядов, чем песчаные. Благодаря своей стальной конструкции и винтовой передаче сваи обеспечивают исключительную устойчивость. Таким образом, они устойчивы к перемещению грунта и замерзанию / оттаиванию.

Консультанты по винтовой свае — Группа SALK

Другие наименования винтовых свай

  • Винтовые сваи
  • Винтовые винты
  • Винтовые сваи
  • Винтовые опоры
  • стальные винты
  • 9019
  • Винтовые анкеры
  • Винтовые основания
  • Винтовые анкеры

Что такое винтовые или винтовые сваи?

Эти анкеры представляют собой металлические диски, которые вставляются в длинные стальные стержни.Сварка этих винтов внутри стального кожуха подготавливает их к проникновению в грунт. Винтовые сваи уходят в землю как винт, пока не встанут на место рядом с фундаментом. Рабочие прикрепляют сваи к основанию подпорной стены или конструкции. Винты стабилизируют здание на неровной почве и грунте с тенденцией к смещению. Механизм полезен там, где поддержки боковой стенки недостаточно, чтобы удерживать подпорную стену на месте. Гравитационные стены могут выиграть от использования спирального анкера для увеличения прочности.

Зачем клиентам нужен инженер-геолог для установки винтовых свай

  • Требуется разрешение
  • Необходимо рассчитать значения нагрузки
  • Скорости эрозии и коррозии почвы относятся к спиральным свам, поскольку они стальные
  • Ожидаемый срок службы здание или стена являются необходимой частью выбора размера и глубины сваи
  • Толщина диска зависит от общего веса и глубины сваи
  • Глубина винта обычно составляет от десяти до шестидесяти футов
  • Гидравлический оборудование вращает винт на месте, вызывая нарушения грунта, которые необходимо контролировать инженером в большинстве муниципалитетов

Будущее спиральных свай яркое

Углеродные волокнистые материалы сейчас проходят этапы испытаний для проектов винтовых или винтовых фундаментов. .Маяки, вокзалы и аэропорты — вот лишь несколько мест, где этот новый материал будет огромным подспорьем. Эти конструкции должны служить дольше, чем большинство зданий, и использование композитных материалов является одним из способов увеличения скорости коррозии. Вода не разрушает углеродное волокно, как сталь.

Преимущества использования винтовых свай

  • Устанавливается чисто
  • Безопасно для окружающей среды
  • Полезно в областях с небольшим пространством для опор
  • Полезно при новом строительстве
  • Быстрее, чем деревянный
  • или кессон

  • Работа во многих ситуациях

Как наша команда консультантов по винтовой свае может помочь вашему бизнесу

Salk Group готова помочь вашему бизнесу в поддержании необходимой стабильности, независимо от того, есть ли у вас существующая структура или новый проект .Наши специалисты работают с государственными и частными организациями, чтобы гарантировать, что у вас есть решение для любой инженерной работы нижнего уровня в районах Нью-Джерси, Нью-Йорка и Коннектикута. Наши глубокие познания в методах укрепления грунта и подпорных стен позволяют нам помочь любому местному агентству, имеющему нестабильную почву, проблемы с грунтовыми водами и проблемы с фундаментом.

Где можно разместить винтовые сваи

  • Под бетонными плитами
  • Большие перекрытия
  • Мосты
  • Плотины
  • Высотные
  • Коммерческие здания
  • Промышленные комплексы Пристройки третьего этажа
  • Подпорные стены
  • Новые и существующие фундаменты

Salk Group — это ваша опытная команда инженеров, которые помогут вам понять состав грунта или устойчивость вашего здания.Наши специалисты предоставляют новые услуги и услуги по модернизации для клиентов в районе Нью-Джерси, а также в штате Нью-Йорк. Мы предоставляем услуги по тестированию новостроек и находим уникальные решения для работ, требующих инновационного подхода. Узнайте, как мы можем помочь вашей компании, свяжитесь с нами.

Винты заземления | Установщики заземляющих винтов

Профнастил

Обычно настил не требует разрешения на строительство, если он находится не более чем на 30 см над землей и не покрывает более 50 процентов площади сада, хотя могут применяться исключения.Кроме того, настил в квартирах и мезонетах обычно не разрешается без специального разрешения. В любом случае проконсультируйтесь с вашим офисом планирования, поскольку могут применяться ограничения по историческим, экологическим или другим причинам.

В качестве первого шага мы рекомендуем вам измерить и отметить расположение настила в вашем саду. Это позволит вам легче визуализировать настил, то, как он будет использоваться, и влияние, которое он оказывает на окружающую среду. Также полезно подумать о типе мебели и других предметов, которые вы хотите разместить на палубе, чтобы она не была слишком маленькой или сложной для маневрирования.

Если вы строите над лужайкой, неплохо было бы покрыть ее ландшафтной тканью, а затем гравием, чтобы трава и сорняки не пробивались сквозь планки настила! Балки настила должны быть закреплены в земле, обычно с интервалом 2 метра во всех направлениях. Это идеально подходит для универсального винта заземления, а не для более старых и тяжелых бетонных опор или столбов. Установщик Stop Digging прибудет к вам домой со всем необходимым оборудованием и утопит шурупы в соответствии с вашим планом.Тогда, без промедления, пора приступить к строительству!

Когда сетка из шурупов установлена, вы можете сразу же прикрепить обработанные давлением деревянные балки, образуя каркас, желательно с помощью болтов для дополнительной прочности. Обычно рекомендуется, чтобы балки были размером не менее 45 мм x 170 мм, чтобы иметь достаточную несущую способность. Также желательно установить очень небольшой уклон (падение 2 мм на метр) от дома для улучшения отвода воды. Затем балки перекрытия прикрепляются к этому деревянному каркасу с помощью наклонных шурупов или скоб балок с интервалами примерно 400-600 мм.Когда балки установлены, самое интересное начинается с крепления досок настила!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
