Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

  • греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
  • электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
  • инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

  • Правильно подготовить основание.
  • Выбрать место для установки терморегулятора.
  • Уложить слой теплоизоляционного материала.
  • Уложить маты или греющий кабель.
  • Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

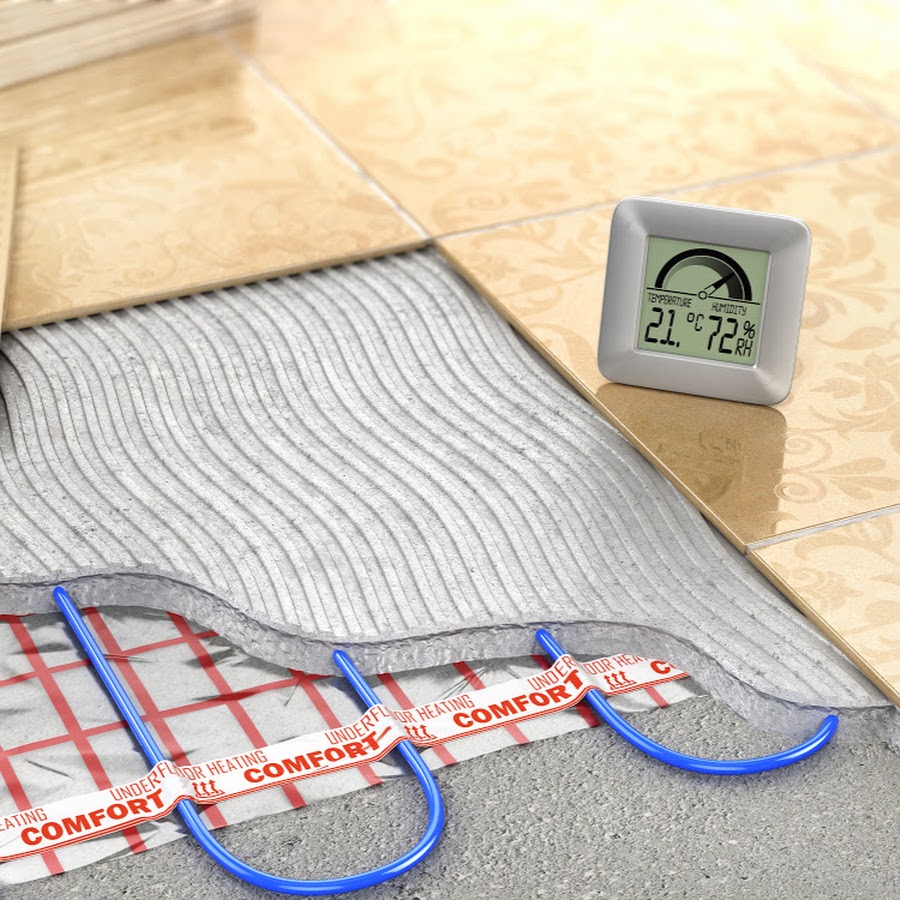

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Электрический теплый пол под плитку технология укладки

Пол, облицованный керамической плиткой, при всех своих выраженных достоинствах имеет все же два серьезных недостатка. Во-первых, речь идет о том, что поверхность может становиться скользкой, особенно при попадании на нее влаги. И втрое – керамическое покрытие никак нельзя назвать теплым материалом. Хождение по нему босыми ногами или в домашней обуви в зимнее время бывает очень некомфортным, тем более при выходе, к примеру, из душевой кабинки или ванны.

Электрический теплый пол под плитку технология укладки

Первого негативного момента можно избежать, если сразу подбирать керамическое покрытие для помещений со специальной, нескользящей поверхностью. Вторая проблема также имеет решение – это электрический теплый пол под плитку технология укладки которого может несколько различаться, в зависимости от типа выбранной системы подогрева. Работа по монтажу электрического теплого пола – задача непростая, но тем не менее – вполне доступная для самостоятельного выполнения аккуратным и старательным хозяином квартиры или дома, без привлечения специалистов.

Каковы достоинства электрического теплого пола?

Содержание статьи

Подогрев поверхности пола, облицованной керамической плиткой, можно осуществить монтажом водяных контуров, или же применив одну из существующих систем электрического нагрева. И тот, и другой тип могут использоваться как в качестве основного источника тепла, так и в роли дополнительного, повышающего комфортность помещений.

Водяной теплый пол, конечно, выигрывает в плане экономичности эксплуатации – его при соблюдении определенных условий даже можно подключить к существующей центральной системе отопления. Но вот себестоимость его монтажа и масштабность работ – несопоставимо выше, чем любого из электрических. Кроме того, электрический подогрев имеет и ряд других неоспоримых преимуществ:

  • Любой водяной контур подогрева требует массивной стяжки. Если добавить еще и диаметр самих труб, то подъем уровня пола получается весьма значительный, что далеко не всегда позволительно в условиях городских квартир. Нельзя сбрасывать со счетов и возникающие при этом дополнительные нагрузки на перекрытия. А вот некоторые электрические теплые полы вовсе не требуют стяжки.
  • Сам по себе монтаж электрического теплого пола – значительно проще.
  • Полностью отсутствует риск скрытых протечек теплоносителя – исключена вероятность затопления нижних соседей.
  • Электрические теплые полы не требуют достаточно громоздкого и дорогостоящего регулировочного оборудования. Да и точной регулировке они поддаются гораздо легче.
  • Не требуется никаких согласительных процедур с коммунальными службами – главное, не выйти за выделенный лимит мощности подачи электроэнергии на квартиру или загородный дом.

Электрический подогрев пола создает наиболее комфортные условия для проживающих – равномерно прогреваемая поверхность отдает тепло, которое поднимается кверху, с постепенным снижением температуры по мере увеличения высоты.

Комфортное распределение температур при функционировании теплого пола по сравнению с классическим радиаторным или коллекторным отоплением

Керамическая плитка, выложенная поверх системы обогрева, превращается в емкий «аккумулятор» тепловой энергии – по ней приятно ходить разутым, а прогретый слой кафеля наиболее равномерно отдает тепло в помещение.

Цены на электрический теплый пол

электрический теплый пол





Существует несколько разновидностей теплых полов, которые могут укладываться под керамическую плитку. Технология монтажа каждой из них имеет свои собственные нюансы. Тем не менее, много и общего, особенно в плане подготовки помещения и требуемого инструмента.

Как подготовиться к укладке теплого электрического пола

  • Первое, на что обращается внимание – это степень утепленности базового основания пола. Если электрическая энергия будет уходить на абсолютно н ненужный нагрев плиты перекрытия или пола, уложенного по грунту, то хозяева просто разорятся на оплате счетов за потреблённые киловатты. Обычно теплые полы укладывают на основание, которое в своей структуре уже содержит слой термоизоляции – особо это важно для частных домов или для квартир, где снизу  расположено неотапливаемое помещение. При благоприятных условиях некоторые технологии монтажа электрического подогрева допускают ограничиться тонким фольгированным термоизолятором.
  • Второе – поверхность пола должна быть отремонтированной. Нет смысла укладывать систему обогрев и затем — керамическую плитку, если поверхность имеет значительные неровности, трещины или щели, участки нестабильности или рыхлости старой стяжки.
  • Третье – в помещение, к месту планируемой установки терморегулятора должна быть подведена линия электропитания требуемой мощности с обязательным заземляющим контуром. Для нее следует предусмотреть отдельный автомат на распределительном щитке, и, желательно, обезопасить себя установкой защитного устройства – УЗО. По вопросам проводки линии имеет смысл обратиться к квалифицированному электрику.
  • Следующий вопрос – это приобретение терморегулятора с термодатчиком. В подавляющем большинстве случаев они не входят в комплект теплого пола, но без них его работа невозможна.

Терморегулятор с датчиком не входят в стандартный комплект электрического теплого пола

Терморегулятор можно выбрать на свой вкус – с электромеханическим или кнопочным управлением, со светодиодной или ЖК-индикацией, с различным дизайнерским и цветовым исполнением и т. п. Обычно все это приборы рассчитаны на установку в стандартное гнездо под розетку или выключатель.

Необходимо позаботиться и о комплекте инструментов:

  • Укладка теплого пола всегда подразумевает электромонтажные работы. Потребуется инструмент для резки проводов, снятия изоляции. Перед коммутацией проводов в терморегуляторе концы желательно залудить – значит, нужен паяльник и необходимые расходные материалы – припой, флюс. Для усаживания термоусадочных трубок лучше всего пользоваться строительным феном. Кстати, хотя в комплект теплых полов обычно входит определенной количество «термоусадки», неплохо бы иметь хотя бы небольшой собственный резерв.
  • В полу и стене потребуется вырезать штробы – для этого нужно иметь «болгарку» с диском по камню и перфоратор.
  • После укладки и коммутации электрической схемы потребуется провести контрольные замеры – общей проводимости цепи и ее сопротивления — значит, необходим мультиметр. Рекомендуется также проверить сопротивление изоляции – это выполняется специальным прибором — мегомметром.

Мультиметр (слева) и мегомметр

  • Предстоят и общестроительные работы: иногда – это заливка стяжки, и в любом случае – укладка керамической плитки. Значит, должны быть подготовлены все необходимые инструменты – миксер (насадка на дрель) для замешивания строительных смесей и ёмкость для этих целей, шпатели – обычные и зубчатые, правило, валики и кисти для нанесения грунтовки, принадлежности для разметки и контроля – рулетка, линейка, строительный уровень, маркер или карандаш и т.п.

Некоторые инструменты потребуются в любом случае, другие – в зависимости от выбранной технологии укладки теплого пола. Об этом подробнее будет рассказано ниже.

Теплый пол кабельного типа

Виды обогревательных кабелей для теплого пола

Для начала будет рассмотрена система теплого пола с обогревательным кабелем. Прежде всего, необходимо определиться с ее разновидностью, так как кабель может быть одножильным, двужильным или с полупроводниковой матрицей.

  • Одножильный вариант относится к разряду самых недорогих. Проводник греется по обычному резистивному принципу, точно так же, как спираль утюга или ТЭНа.

Строение одножильного нагревательного кабеля

Цена на такие кабели невысока, но и работать с ними очень неудобно. Главная трудность в том, что оба монтажных («холодных») конца должны сойтись в одной точке — в месте установки терморегулятора. Учитывая то, что пересечения кабеля на полу категорически запрещены, это очень усложняет, а иногда даже ограничивает возможности укладки.

  • Двужильный кабель в этом отношении – намного удобнее.

Замкнутость цепи здесь обеспечена наличием концевой муфты, «холодный» конец – всего один, и процесс укладки от этого намного упрощается. В роли «спирали» в разных моделях может выступать как один проводник, так и оба сразу.

Двужильный кабель резистивного типа

Основной недостаток обоих упомянутых кабелей – одновременный и равный нагрев по всей длине, что бывает не всегда удобно. И еще –сама по себе схема исключает работоспособность системы нагрева при обрыве на любом участке обогревательного кабеля

  • Полупроводниковый саморегулирующийся кабель относится к инновационным разработкам.

Строение и принцип саморегуляции полупроводникового кабеля

Металлические провода здесь выполняют роль исключительно проводников, а нагрев происходит в расположенной между ними полупроводниковой матрице. Причем, чем выше температура на конкретном участке, тем меньше проводящая способность полупроводника, и тем ниже потребление энергии. Таким образом, исключается возможность перегрева, резко взрастает экономичность эксплуатации системы.

Полупроводниковый саморегулирующийся кабель пока что весьма дорогое «удовольствие», и если рассматривать варианты с позиций «цена – качество – удобство в монтаже», то оптимальным выбором становится двужильный кабель резистивного действия. О нем и пойдет речь ниже.

Как рассчитать необходимое количество кабеля

Работу всегда начинают с планирования схемы раскладки кабеля, места установки терморегулятора и подключения к сети питания.

  • Никогда не планируется укладка кабеля под стационарными предметами мебели – для корректной работы такой системы требуется постоянный теплообмен с воздухом, и при его отсутствии кабель может перегреться и выйти из строя.

Примерная схема укладки обогревательного двужильного кабеля

  • Отступ от стен и мебели должен быть не менее 50 мм, а от нагревательных приборов (например, радиаторов или конвекторов, стояков отопления и т.п.) – на менее 100 мм.
  • Категорически запрещается планировать укладку с пересечением кабеля.
  • Для эффективной системы топления принято ориентироваться на то, что кабелем должно быть закрыто около 70 ÷ 75% от общей площади помещения.

Основным параметрами планирования выступают требуемая длина кабеля и шаг между соседними петлями. Эти величины необходимо рассчитать, исходя из площади укладки (S), необходимого количества тепловой энергии для эффективного обогрева (Qs) и удельной тепловой мощности выбранной модели кабеля, рассчитанной на 1 метр его длины (Qкб). Откуда взять эти величины?

  • несложно найти, измерив те участки, на которые будет укладываться кабель, вычислив и просуммировав их площадь.
  • Значение Q sпринимают равным:

— Если теплый пол будет единственным источником отопления, то 180 Вт/м² в случае, когда комната расположена «на грунте» или над неотапливаемым помещением, и 150 Вт/м² – если снизу находится отапливаемое помещение.

— Если подогрев пола рассматривается как дополнительный источник тепла, то эти величины будут равны 130 и 110 Вт/м² соответственно.

  • Удельная тепловая мощность кабеля Qкб, Вт/погонный метр, в обязательном порядке указывается в технической документации изделия.

Подсчет ведется по двум формулам:

Требуемая длина кабеля равна:

L = S × Qs / Qкб

Имея значение длины, можно найти и шаг укладки кабеля – расстояние между параллельными петлями укладки:

N = 100 × S / L

Чтобы не утруждать посетителей сайта самостоятельными расчетами, размещен специальный калькулятор, предназначенный для быстрого и точного определения длины кабеля и шага укладки:

Перейти к расчётам

Кабели теплого пола не реализуются метражом — они выпускаются в ассортименте стандартизированных отрезков с установленными соединительной и концевой муфтами .   Поэтому, необходимо по полученному значению подобрать наиболее близкую длину из модельного ряда.

Кстати, может случиться и такое, что при большой площади помещения расчетная длина будет превышать возможные варианты, представленные в продаже. В этом случае придется разбивать пол на два участка, и для каждого проводить свои подсчеты исходя из его площади. Каждый контур при таком раскладе должен иметь собственный терморегулятор.

Когда с длиной кабеля определились, осталось найти расстояние между витками  (шаг укладки):

Перейти к расчётам

После проведения необходимых расчетов останется точно, в масштабе вычертить схему раскладки кабеля, чтобы руководствоваться ею в процессе монтажа – и можно приступать к практическим работам.

Процесс монтажа кабельного теплого пола под плитку

Иллюстрация Краткое описание выполняемой операции
Нелишним будет еще раз проверить комплектность приобретенного «теплого пола».
1 – упаковка;
2 – паспорт изделия и инструкция по монтажу;
3 – бухта нагревательного кабеля требуемой длины;
4 – «холодный» соединительный провод, скоммутированный с кабелем соединительной муфтой;
5 – гофротрубка для расположения в ней термодатчика с сигнальным проводом;
6 – монтажная лента для фиксации петель кабеля на полу;
7 – пластиковая заглушка для гофротрубки.
Дополнительно приобретается терморегулятор с термодатчиком.
Имея перед глазами масштабированную схему укладки кабеля, можно приступать к работе.
В выбранном месте с помощью специальной коронки вырезается гнездо для установки подрозетника – здесь будет монтироваться терморегулятор. Высота его над уровнем пола может быть любой, удобной с точки зрения хозяев, но не менее 300 мм.
Следует предусмотреть место так, чтобы оно впоследствии никогда не закрывалось стационарной мебелью или крупными бытовыми приборами.
Очень часто терморегулятор устанавливают неподалеку от выключателя освещения.
От готового гнезда вертикально вниз до уровня пола прорезается штроба прямоугольного сечения, примерно 20 × 20 мм. Она необходима для укладки в нее монтажных проводов и гофротрубки с кабелем термодатчика.
Целесообразно сразу в штробе закрепить два – три проволочных или иных хомута – чтобы впоследствии собрать все провода и трубку в один пучок.
Пол очищается от мусора и пыли.
Проводится грунтование поверхности пола составом глубокого проникновения. Это и обеспылит поверхность, и обеспечит хорошую ее адгезию с бетонным раствором будущей стяжки.
По всей площади пола настилается рулонный фольгированный утеплитель. Он послужит дополнительной термоизоляцией и будет способствовать отражению теплового потока, исходящего от работающего кабеля, вверх, в сторону помещения.
Фольгированный слой располагается наружу.
Соседние полосы или листы утеплителя укладываются вплотную встык, а шов между ними проклеивается металлизированным скотчем.
Следующий шаг – раскладка и фиксация к полу монтажных лент. Крепить их можно, в зависимости от вида базового покрытия, на дюбели или просто на саморезы.
Расстояние между соседними параллельными лентами – от 500 до 1000 мм.
Монтажные ленты очень удобны при раскладке кабеля. Однако, следует сделать важное замечание.
Бывает, что близко к поверхности основания пола располагается слой гидроизоляции, и нарушать его сверлением отверстий под дюбели или вкручиванием саморезов — ни в коем случае нельзя.
Можно поступить следующим образом – застелить на всю поверхность пола прочную стекловолоконную армирующую сетку. К ней несложно подвязывать кабель при его раскладке, а кроме того – сетка послужит еще и дополнительным упрочением стяжки.
Начинается раскладка кабеля согласно схеме.
Первая фиксация к монтажной планке – около соединительной муфты, с таким расчетом, чтобы длины «холодного» конца хватило до терморегулятора, без натяга и пересечения с остальным кабелем.
Сам «холодный» провод можно до штробы расположить вдоль стены, уложив его между стеной и фольгированным утеплителем.
Петли кабеля укладываются в строгом соответствии с чертежом, с соблюдением рассчитанного шага. Специальные крепления на монтажной планке (отгибаемые «усики»), обеспечивают надежную фиксацию.
Если используется армирующая сетка, то кабель можно подвязывать пластиковыми хомутами – «галстуками».
Заканчивается укладка фиксацией кабеля в районе концевой муфты.
Далее, в гофротрубку вводится термодатчик с сигнальным проводом.
Головка термодатчика должна дойти до конца гофротрубки. Затем отверстие трубки глушится специальным входящим в комплект колпачком – чтобы не допустить попадания внутрь бетонного раствора при дальнейших работах.
Трубка с термодатчиком устанавливается строго посередине между витками обогревательного кабеля, фиксируется к монтажным планкам или арматурной сетке.
Начиная от угла между стеной и полом гофротруба укладывается в вертикальную штробу. При этом радиус изгиба не должен быть меньше 50 мм – чтобы не заломить трубку и не пережать этим самым сигнальный провод.
Расстояние датчика от стены – 500 ÷ 600 мм.
В ту же штробу укладывается и монтажный «холодный» конец кабеля. Иногда здесь размещаются еще и провода подачи питания.
Все это собирается в единый пучок, фиксируется хомутами. Затем штробу можно заделать цементно-песчаным раствором или шпатлевочной смесью.
Проводят проверку проводимости цепи и уровня сопротивления уложенного кабеля – он должен соответствовать указанным в паспорте данным. Если есть возможность, проверяется и сопротивление изоляции.
Затем, в соответствии со схемой термодатчика производят подключение к клеммам монтажных проводников обогревательного кабеля, термодатчика и сети 220 В. Рекомендуется перед коммутацией очищенные от изоляции кончики залудить.
После этого проверяют работоспособность системы – производят кратковременное, не более 1 минуты, включение питания.
Так проверяется работа и панели управления, и самого кабеля – должен ощущаться его нагрев.
После проверки питание полностью отключается. Для полной гарантии лучше вновь раскоммутировать и снять терморегулятор – чтобы до пуска системы никто даже случайно не смог включить «теплый пол».
Многие производители теплых полов требуют для соблюдения условий гарантии составлять в паспорте точную масштабированную схему укладки кабеля.
На ней, с привязкой к конкретным размерам комнаты, должны быть показаны сам уложенный кабель, места расположения концевой и соединительной муфт, термодатчика и терморегулятора.
Чтобы обеспечить контакт будущей стяжки с основанием пола, в фольгированном утеплителе между витками кабеля прорезают окошки размером примерно 50 × 150 ÷ 200 мм.
Их обычно располагают в шахматном порядке с расстояние в ряду примерно 1000 мм друг от друга.
После этого по периметру помещения на стыке стены и пола рекомендовано проклеить эластичную демпферную ленту.
Далее, устанавливается система маяков из металлических профилей с таким расчетом, чтобы толщина стяжки составила от 30 до 50 мм.
Готовится раствор для заливки, выкладывается на поверхность пола поверх уложенного кабеля …
… а затем равномерно распределяется и выравнивается с помощью правила.
Важно не допустить воздушных полостей – они резко снизят эффективность теплого пола и могут даже привести к локальному перегреву кабеля.
Стяжка должна застывать и набирать прочность до начала дальнейших работ не менее недели.
Рекомендуется первые 3 – 4 дня после первичного схватывания регулярно увлажнять ее водой и закрывать полиэтиленовой пленкой.
Через неделю можно перейти к укладке керамической плитки, после тщательного грунтования поверхности.
Технология облицовки – обычная, но клей необходимо использовать такой, который рассчитан именно для теплых полов, то есть не боящийся температурных перепадов.
Даже после того, как плиточные клей полностью застынет, включать подогрев нельзя – должно пройти не менее 4 недель с момента заливки стяжки. Категорически запрещено использовать нагрев для ускорения застывания строительных растворов.
Пуск системы следует осуществлять ступенчато – в первый день выставить, к примеру, 15 градусов, а затем ежедневно прибавлять по 5 градусов до достижения расчетной температуры.

Сетчатые обогревательные маты

Большой популярностью стали пользоваться специальные обогревательные маты. По сути – это тот же нагревательный кабель, но уже уложенный и зафиксированный на стекловолоконной сетке с определенным шагом.

Очень удобны в укладке сетчатые обогревательные маты

Цена на такие комплекты несколько выше, чем на кабели, но зато и укладка проще, и можно обойтись вообще без стяжки сверху – проводить облицовку плиткой прямо по уложенным матам.

Планирование укладки в целом такое же, как описывалось выше. Маты поступают в продажу с расчетом на различную площадь утепляемого пола – это следует учитывать при планировании и приобретении комплекта. Могут они различаться и по удельной теплоотдаче. Сопоставление этих двух параметров – площади и необходимой тепловой мощности, поможет подобрать нужный комплект.

Цены на нагревательные маты

обогревательный мат





Под такие маты не укладывается фольгированного утеплителя – стало быть, вопросы термоизоляции пола должны быть продуманы заранее.

Монтаж теплого пола с сетчатыми матами производится в следующем порядке:

Иллюстрация Краткое описание выполняемой операции
Проверяется комплектность, приобретается необходимый для установки терморегулятор с термодатчиком.
На стене точно так же, как и в случае с кабелем, размечаются и прорезаются гнездо для подрозетника и штроба.
Но, в дополнение к этому, штроба размечается и на полу. Размер ее в сечении такой же – 20 × 20 мм, длина – 600 ÷ 800 мм от угла.
Вначале нарезаются «болгаркой» щели …
… а затем бетон можно выбрать перфоратором.
В итоге вертикальная и горизонтальная штробы должны сойтись в одной точке.
Можно сразу же, после уборки мусора, грунтовки и полного высыхания поверхности, уложить гофротрубку с термодатчиком.
Размещение датчика в трубке и установка заглушки – такие же, как описывалось выше.
Трубка размещается вначале в горизонтальной штробе и фиксируется там …
… а затем укладывается и в вертикальную – до места установки терморегулятора.
Чтобы избежать залома, радиус поворота – не менее 50 мм.
После этого горизонтальную штробу с уложенной трубкой можно сразу же заделать плиточным клеем до уровня пола.
Начинается раскладка матов в соответствии с заранее составленной схемой.
Требование такое же – кабеля нигде не должны пересекаться.
Между соседними параллельными полосами мата обычно оставляют расстояние не менее 50 мм.
Первую полосу следует уложить так, чтобы термодатчик оказался в центре петли кабеля – и по ее длине, и по ширине
При необходимости изменить направление укладки, аккуратно, чтобы не задеть сам кабель, разрезается стекловолоконная сетка.
Мату придается нужное направление – и продолжается его укладка.
Как маты фиксируются на поверхности пола?
Изделия некоторых производителей имеют самоклеящуюся основу – их просто разглаживают и прижимают к загрунтованной поверхности пола – такой временной фиксации будет вполне достаточно до укладки плитки.
Если мат обычный, то и сетку, и кабели можно точечно фиксировать силиконовым термоклеем с помощью пистолета.
Существует еще одна разновидность таких матов – кабель закреплен на эластичных сетчатых лентах.
В этом случае край мата крепится к специальным зацепам (они показаны стрелками). Эти элементы должны входить в комплект поставки — они имеют площадку с нанесенным самоклеящимся слоем.
После фиксации эластичных полос на зацепах, сам мат можно растягивать в нужном направлении. Это позволяет варьировать шаг между петлями.
Такие фиксаторы устанавливают в начале и в конце каждой полосы мата.
В остальном же все повторяется – основу можно разрезать для соблюдения схемы укладки кабеля.
Подобные маты хороши не только тем, что можно изменять шаг петель кабеля – появляется больше возможностей укладки на сложных участках.
Например, мат можно растянуть по диагонали или в виде трапеции.
После полной укладки мата проводятся контрольные измерения, коммутация, пробный запуск – здесь никаких особенностей нет.
Затем система обогрева полностью отключается – и можно переходить сразу к укладке керамической плитки.
Готовится плиточный клей (предназначенный именно для теплых полов).
Затем состав участками выкладывается непосредственно на уложенный мат и аккуратно, чтобы не повредить кабеля, распределятся зубчатым шпателем.
Толщина клеевого слоя должна составить 10 ÷ 12 мм.
Прямо на этот слой клея и укладывается керамическая плитка.
При этом очень важно добиться равномерности распределения смеси, особенно в местах прохождения кабеля, чтобы не оставить даже малейших воздушных пустот.
Плитка прижимается плотно, соблюдение единой плоскости контролируется с помощью строительного уровня.
Передвижение по облицованному полу допускается после истечения срока, указанного в инструкции клеевого состава. Однако к запуску самого теплого пола лучше все же переходить спустя 3 – 4 недели.
Пуск осуществляется так же, ступенчато, с постепенным нарастанием мощности нагрева.

Достоинством такой технологии укладки теплого пола является и то, что есть возможность даже не демонтировать старое кафельное покрытие. Достаточно будет для лучшего сцепления обработать его абразивом, придав для адгезии клея нужную шероховатость, или даже просто обработать специальной грунтовкой «Бетоноконтакт». Таким образом, можно быстро и без утомительных работ по демонтажу, и обновить керамическое покрытие, например, в ванной или на кухне, и придать ему все качества теплого пола.

Возможно, вас заинтересует информация о том, что собой представляет насосно смесительный узел для теплого пола

Монтаж стержневого инфракрасного теплого пола под плитку

Еще одной разновидностью электрического теплого пола, отлично подходящего для дальнейшей облицовки керамической плиткой, являются инфракрасные стержневые маты.

Инновационный подход — инфракрасные стержневые маты

Они представляют собой две параллельные шины-проводника, между которыми с определенным шагом размещены нагревательные элементы 0 стержни, изготовленные из специального материала, имеющего свойство становиться под воздействием проходящего тока источником инфракрасного излучения, которое передает тепловую энергию на расстояние. Каждый из стержней – совершенно независим, и даже выход из строя одного или нескольких не нарушат общую работоспособность системы теплого пола.

Мало того, стержни имеют свойство саморегуляции – чем выше температура, тем меньше их потребление энергии. При достижении предельного нагрева они просто «запираются» — это дает немалую экономию электроэнергии. Важно то, что такие стержневые маты можно размещать по всей площади комнаты, вне зависимости установки предметов мебели – перегрев им не грозит. И в дальнейшем можно проводить перепланировку, перестановку в интерьере, нисколько не опасаясь того, что это повредит работе теплого пола.

Принципиальная схема коммутации инфракрасных стержневых матов

Принципиальная схема монтажа такой системы обогрева пола представлена на рисунке, а сама технология укладки будет рассмотрена ниже в таблице.

1 – нагревательный стержень.

2 – токопроводящие шины.

3 – коммутационные провода.

4 – специальный коммутационное клеммное соединение.

5 – «холодные» провода. Могут быть предустановлены или также требуют самостоятельной коммутации.

6 – концевые изоляционные муфты.

7 – термодатчик.

8 – терморегулятор.

9 – кабели подводки сетевого электропитания.

Иллюстрация Краткое описание выполняемой операции
Традиционно проверяется комплектность набора:
1 – стержневой мат необходимой длины, чтобы покрыть всю утепляемую поверхность пола;
2 – инструкция по монтажу и паспорт изделия;
3 – бухта коммутационного кабеля;
4 – гофротрубка с заглушкой для размещения термодатчика.
5 – комплект обжимных клемм – металлических гильз в термоусадочной оболочке.
6 – комплект термоусадочных трубок.
Приобретается отдельно терморегулятор с термодатчиком.
Еще одно обязательное приобретение – термоотражающий утеплитель.
Без такой подложки стержневой пол корректно работать не сможет.
Поверхность пола очищается от мусора и пыли, подвергается грунтовке, лучше всего – двукратной.
Подготовка гнезда под терморегулятор, вертикальной и горизонтальной штробы, установка термодатчика в гофротрубу и укладка самой трубы – такие же операции, как и при укладке сетчатого мата.
Сплошным покрытием настилается рулонный фольгированный утеплитель.
Стыки фиксируются водостойким или фольгированным скотчем.
Укладка стержневого мата начинается с участка, где будет расположен терморегулятор.
Мат раскатывается по прямой между двумя противоположными стенами.
Отступ от стен – порядка 100 мм.
Важно – термодатчик должен разместиться при этом строго между стержнями и примерно по центру ширина мата.
Теперь требуется изменить направление на противоположное.
Для этого кусачками разрезается токонесущая шина, дальняя от точки разворота.
Разрез должен проводиться строго по центру между стержнями.
Мат разворачивается, и продолжается его укладка.
Такой порядок действий сохраняется до полного покрытия площади.
Условие -, суммарная длина мата не должна превышать 25 метров.
Чтобы полосы уложенного мата не сдвигались в ходе дальнейших работ, их можно зафиксировать на полу скотчем, сначала вдоль …
… а потом и поперек.
Когда мат разложен и зафиксирован, переходят к коммутации электрической схемы.
Для этого в комплекте должна быть бухта кабеля.
Его сечение в полной мере соответствует потребляемой мощности стержневого мата.
В первую очередь необходимо соединить кабелем разрезанные и разнесенные концы токопроводящей шины. Для этого ее конец зачищается от изоляции.
Зачищенный проводник вводится с одной стороны в соединительную гильзу, которая в этом месте плотно обжимается, обеспечивая надежный контакт.
Затем готовится отрезок коммутационного провода нужной длины.
Конец его зачищается от изоляции.
Сразу надевается входящая в комплект термоусадочная трубка.
Ее пока сдвигают в сторону – она потребуется позднее.
Зачищенный конец кабеля вводится с другой стороны гильзы, где уже обжата токоведущая шина.
Клемма обжимается и со второй стороны.
Обжатая гильза прогревается строительным феном.
Термоусадочная оболочка будет после этого плотно облегать места контактных соединений.
Это еще не все – на клемму надвигается одетая раньше термоусадочная трубка и также прогревается феном.
В итоге соединение получает очень надежную двойную изоляцию.
Затем точно таким же образом проводится коммутация на втором обрезанном конце шины. Так обеспечивается целостность цепи.
Если мат уложен в три и более полос – операция повторяется.
В некоторых моделях придется по такой же схеме подсоединить к мату и «холодные» концы, которые потом заводятся к месту установки терморегулятора.
Следующий шаг – установка концевых изоляционных муфт на дальних концах токонесущих шин.
Для этого на них надевают термоусадочные трубки, концы которых после прогрева плотно обжимают, добиваясь полной герметизации среза.
Далее следуют проверка цепи, проведение контрольных замеров, коммутация терморегулятора, пробный пуск – про все это уже было рассказано выше.
Если все функционирует нормально, систему полностью обесточивают, а затем переходят к подготовке к укладке плитки.
Для этого в фольгированном утеплителе между стержнями прорезаются прямоугольные или ромбовидные окошки – по аналогии с технологией укладки обогревательного кабеля.
Так будет выглядеть поверхность пола перед началом укладки плитки.
Одно из окошек обязательно должно прийтись на термодатчик.
Поверх мата можно залить тонкую, порядка 20 – 25 мм стяжку, но вполне допустимо сразу выполнять кладку керамической плитки.
Раствор распределяют зубчатым шпателем с максимальной осторожностью, добиваясь полной равномерности и заполнения всех пустот.
Укладку плитки осуществляют обычным образом, с постоянным контролем горизонтальности и толщины швов.
Главное условие для того чтобы теплый пол работал корректно — суммарная толщина слоя плиточного клей и самой керамической плитки должная быть примерно равна 30 мм.
Запуск системы подогрева пола – такой же, как и в случаях, о которых рассказывалось выше.

Нужно обязательно упомянуть, что существует еще одна разновидность электрических теплых полов – инфракрасного пленочного типа. Откровенно говоря, подойдет больше такая система обогрева пола, как инфракрасный теплый пол под ламинат, линолеум, ковролин, паркет или массивную доску.

Пленочный инфракрасный обогревательный элемент

С керамической плиткой плёночные элементы сочетаются не слишком удачно. Во-первых, трудно обеспечить надёжное сцепление всех слоев – основания пола, плиточного клея и кафеля – прорезать в пленке окна — просто негде, а маленькие отверстия хорошего контакта не обеспечат. Во-вторых, что ни говори, слой на цементной основе существенно снижает уникальные эксплуатационные свойства таких инфракрасных обогревателей.

Цены на инфракрасный теплый пол

инфракрасный теплый пол



Тем не менее, мастера находят способы использования инфракрасных полов и в «союзе» с керамической плиткой. Например, поверх смонтированного плёночного пола укладывают листы водостойкого гипсокартона. Гипс слабо противостоит инфракрасному излучению, поэтому и плитка получает надежную ровную основу, и потеря свойств ИК-обогрева – не столь значительна. Кирпич для печи какой лучше вы найдете ответ по ссылке.

Другой вариант – заливка над пленочными ИК-элементами тонкой стяжки с армированием, которая станет основанием для укладки плитки. Подобная методика хорошо показана в предлагаемом видеосюжете:

Видео — Пленочный инфракрасный пол под керамическую плитку

Устройство и установка электрического теплого пола: технология укладки + схемы

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

  • кабельный
  • кабельный на основании
  • пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов. Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще. В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Нередко при ремонте бывают нестандартные ситуации. Например, укладка новой плитки поверх старого кафеля, но и это ещё не всё, в этом случае предусмотрена система тёплого пола. Более подробно об особенностях монтажа читайте тут: https://aqua-rmnt.com/voprosy/ustanovka-tyoplogo-pola-na-kafel-mozhno-li.html.

Инфракрасная пленка

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева  — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Важно знать: Пленочные инфракрасные теплые полы можно устанавливать на любую поверхность — горизонтальную, вертикальную, наклонную за счет, так называемого, «сухого монтажа».

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который  по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Пошаговый инструктаж для монтажа

Электрический теплый пол в виде нагревательных матов оптимально подходит для укладки под плитку

Подготовка основания пола

Поскольку установка электрических теплых полов относится к разряду «чистовых» строительных работ, данный процесс производится после того, как оштукатурены стены и потолки, залиты стяжки — то есть окончены «черновые» этапы строительства. Характерно то, что по окончанию этих этапов, основание пола, как правило, покрыто слоем пыли и грязи, на нем присутствуют фрагменты застывшего штукатурного и цементного раствора. Чтобы очистить поверхность основания под установку теплого электрического пола, необходимо снять отвердевшие куски раствора шпателем или использовать специальный растворитель, затем, увлажнить пол водой и смести остатки строительных смесей, мусора, пыли при помощи щетки.

Важно знать: Чтобы теплый пол исправно функционировал, без перегрева и коротких замыканий, базовая поверхность — бетонное основание, должно быть ровным, без значительных перепадов по уровню.

Укладка напольной теплоизоляции

Укладка теплоизоляции по теплый пол необходима для сокращения теплопотерь и создания направленных потоков тепла

Обратите внимание на такую особенность системы теплого пола, что ее функционирование сопровождается распространением тепла во всех направлениях, следовательно, будет нагреваться не только поверхность пола обогреваемого помещения, но и бетонное основание, с которым соприкасаются нагревательные элементы.

Для того, чтобы минимизировать потери тепла и воспрепятствовать обогреву плит перекрытия, под теплый пол монтируется теплоизоляционный материал. Теплоизоляция экранирует тепловые потоки, отражает их и направляет внутрь обогреваемой зоны. Исходя из того, какое помещение — обогреваемое или не обогреваемое, находится ниже уровнем относительно помещения, в котором устанавливается теплый пол, подбирается тип и толщина теплоизоляции.

Важная стадия обустройства напольной системы обогрева — монтаж теплоизоляции, на которую укладываются нагревательные элементы теплого пола

При обустройстве электрического теплого пола в квартире многоэтажного дома, где ниже этажом расположены отапливаемые помещения, применяется фольгированный рулонный теплоизоляционный материал небольшой толщины порядка 3-4 мм. Полосы изоляции раскладываются, тщательно состыковываются и фиксируются при помощи стэплера к базовому основанию, чтобы предотвратить сдвиг материала относительно поверхности пола. Дополнительно можно проклеить стыки полос теплоизоляции монтажным скотчем.

Обустройство теплого пола в помещениях, соседствующих с неотапливаемыми зонами, требует установки теплоизоляции толщиной около 10 см

В случае, когда теплый пол закладывается в частном доме, где отапливаемое помещение может находится над неотапливаемым, в качестве теплоизоляции применяется пенопласт или другой плитный изолирующий материал толщиной 5-10 см в комбинации с теплоотражающим слоем из фольги.

Подключение терморегулятора и датчика температуры

Перед тем, как начинать монтаж нагревательных элементов теплого пола, необходимо установить терморегулятор и подключить к нему датчик температуры. Терморегулятор, при помощи которого варьируется температурный режим работы теплого пола, монтируется на стене в удобном месте, на высоте не менее 30 см от поверхности пола. Прибор, измеряющий текущую температуру нагрева, — температурный датчик, закладывается в толщу теплого пола на расстоянии 50-70 см от стены, на которой размещен терморегулятор.

Управление нагревом теплого пола осуществляется при помощи терморегулятора, к которому подключаются нагревательные элементы и датчик температуры

Схема подключения электрического теплого пола предполагает подводку к терморегулятору кабеля, идущего от нагревательных элементов теплого пола, гофрированной трубки с температурным датчиком внутри и провода от центральной электросети. При включении теплого пола в режим нагрева, на лицевой панели терморегулятора должен загореться индикатор, при этом нагревательные элементы теплого пола начнут генерировать тепло.

Укладка нагревательных элементов теплого пола

Укладка нагревательного кабеля выполняется с фиксированным шагом, чтобы плоскость пола равномерно прогревалась

Технология укладки электрического теплого пола предусматривает раскладку нагревательных элементов с отступами от стен порядка 5 см, от нагревательных приборов — около 10 см. Исходя из того, какой вариант теплого пола выбран — кабельный, кабельный на основании или инфракрасный, укладка электрического теплого пола выполняется по всей площади комнаты или только в той ее части, где не предполагается расстановка мебели, сантехнических приборов или других предметов интерьера. Необходимо помнить, что кабельный теплый пол не закладывается под мебель и сантехнику. Более тонкий по толщине — пленочный инфракрасный пол, можно монтировать в любой зоне, вне зависимости от размещения напольных элементов обустройства помещения.

Пленочный инфракрасный теплый пол характеризуется самой простой схемой укладки и монтируется под любое напольное покрытие

В процессе монтажа инфракрасного или кабельного теплого пола на сетке, крепление полос с нагревательными элементами к основанию пола выполняется при помощи двухстороннего скотча, между собой маты соединяются с использованием монтажного скотча. При укладке кабельного теплого пола, к базовой поверхности крепятся отрезки монтажной ленты с шагом от 0.5 до 1 метра с применением дюбелей или саморезов, после чего нагревательный кабель выкладывается с заданным шагом и закрепляется на ленте.

Электрический теплый пол можно устанавливать даже под такое «капризное» напольное покрытие, как паркет

Раскладка нагревательного кабеля выполняется в виде «змейки», где шаг между витками устанавливается не менее 8 см, но чтобы точно определиться с данным расстоянием, можно рассчитать его таким образом: 100 умножить на площадь помещения и разделить на длину кабеля теплого пола.

Важно знать: При монтаже нагревательного провода кабельного теплого пола, необходимо следить, чтобы кабель не натягивался, его перегибы были плавными, без изломов и внутреннего напряжения.

На завершающей стадии обустройства кабельного теплого пола, в обязательном порядке заливается слой цементной стяжки около 5 см

Окончательный этап укладки кабельного теплого пола — заливка стяжки, которая должна отстояться на протяжении 30 дней, после чего монтируется напольное покрытие.

Устройство электрического теплого пола на базе инфракрасных нагревательных элементов удобно тем, что не требует формирования стяжки — финишное напольное покрытие устанавливается непосредственно на теплый пол.

Одна из разновидностей инфракрасного тёплого пола — карбоновые полы. Об их плюсах и минусах, а также об особенностях монтажа читайте в нашей статье: https://aqua-rmnt.com/otoplenie/teplyj-pol/karbonovyj-teplyj-pol.html.

Видео — установка кабельного электрического пола

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

Оцените статью:

Поделитесь с друзьями!

какой выбрать, как уложить, подробности монтажа.


Как сделать теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как выбрать теплый пол под плитку? Как уложить теплый пол под плитку? Что нужно для укладки теплого пола под плитку? Какой теплый пол под плитку выбрать?




Керамическая плитка, натуральный камень или керамогранит — полы с покрытием из этих материалов не только обладают прекрасными декоративными качествами, но и очень функциональны: их легко мыть и они не боятся повышенной влажности. Именно поэтому практически во всех ванных комнатах, санузлах, душевых, а также прихожих и кухнях укладывается именно керамическая плитка или аналогичное покрытие. Однако, поверхность плитки или керамогранита достаточно прохладная на ощупь, и если жарким летом это даже приятно, то холодной осенью, когда температура за окном уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада создает только дискомфорт. Решить эту проблему достаточно просто – сделать себе теплый пол под плитку. Благодаря хорошей теплопроводности керамическая плитка и аналогичные материалы идеальны для систем теплый пол — тепло от нагревательных элементов быстро прогревает слой плитки и поступает на его поверхность. Помимо дополнительного комфорта, применение системы подогрева пола во влажных помещениях помогает избежать сырости, образования плесени, а также повышенного травматизма, благодаря сухим и нескользким полам. Теплый пол под плитку можно сделать своими руками без особых усилий. Конечно, для этого необходимо обладать определенными познаниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сегодня на рынке представлено огромное количество различных марок теплых полов под плитку на любой вкус и кошелек.


Комплекты теплого пола под плитку
  • Полный комплект теплых полов под плитку

  • Нагревательный мат в комплекте

  • Терморегулятор с датчиком в комплекте

  • Низкая цена — высокое качество!

  • От 1810 руб за комплект!

Теплые полы под плитку AURA
  • Нагревательный мат под плитку

  • Оптимальное соотношение цена/качество

  • Гарантия 50 лет

  • Пр-во Россия

  • Терморегулятор приобретается отдельно

Теплые полы под плитку DEVI
  • Нагревательный мат под плитку

  • Теплые полы под плитку премиум-сегмента

  • Гарантия 20 лет

  • Пр-во Польша

  • Терморегулятор приобретается отдельно



Что нужно для укладки теплого пола под плитку


Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательных (или греющих) матов. Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым «холодным» концом — отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.


Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:


  • Для дополнительного комфортного подогрева поверхности пола в сухом помещении — 110-140 Вт/м2

  • Для подогрева пола во влажных помещениях — 140-160 Вт/м2

  • Для подогрева полов на лоджиях, балконах в зимних садах — 180-220 Вт/м2


Сегодня на рынке представлены нагревательные маты для всех типов применения.


При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на определенную площадь обогрева) нам понадобятся:


  • Терморегулятор. Это прибор, который служит для управления подогревом пола. Терморегулятор с помощью выносного датчика температуры, установленного в «пироге» пола, измеряет температуру пола, сравнивает с заданной и в зависимости от результата включает или выключает обогрев. Пример. Для помещения с постоянным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП’ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает обогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит обогрев и нагреет полы до установленной температуры. Затем весь процесс повторится. Применение терморегулятора позволяет добиться максимального комфорта и значительно сэкономить электроэнергию.

  • Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стену.

  • «пирог» пола. Для того, чтобы его можно было заменить в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, чтобы в случае необходимости его можно было вынуть и установить другой. У некоторых производителей гофротрубка входит в комплект с нагревательным матом.

  • Плитка и плиточный клей. Можно использовать кафельную, керамогранитную плитку или натуральный камень. Клей выбирают в зависимости от типа плитки и условий эксплуатации.

  • Дрель с коронкой для установки термостата, болгарка с кругом по бетону или штроборез, строительный инструмент.

  • Мультиметр для измерения сопротивления.

  • Устройство защитного отключения (УЗО) с током утечки не более 30 мА. Подключение теплого пола под плитку (особенно во влажных помещениях) должно осуществляться через УЗО с током утечки не более 30 мА.

  • Дополнительно могут понадобиться: клеевой пистолет для крепления сетки мата к черновой поверхности пола, металлический скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.


Технология укладки теплого пола под плитку своими руками


  1. Перед тем как начинать сверлить, грунтовать, штробить и т.д. необходимо провести разметку. Для начала вы должны определить место установки терморегулятора. Если полы укладываются во влажном помещении, то терморегулятор нужно устанавливать за пределами этого помещения. Далее, отметьте место установки крупногабаритной мебели, сантехники, бытовой техники, унитаза, ванной и т.п. Важный момент: укладка теплого электрического пола, производится только на свободных участках, где не будет располагаться мебель, или крупногабаритные бытовые приборы (стиральные машины и т.п.). Это позволит избежать перегрева нагревательного кабеля и продлит срок службы всей системы подогрева пола. Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже необходимо точно отметить место соединения монтажного «холодного» кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните вместе с гарантийным талоном на теплые полы.



  2. Установка терморегулятора и датчика температуры пола. Терморегулятор устанавливается на высоте розеток в стандартный подрозетник (монтажную коробку). Для этого в стене нужно просверлить отверстие с помощью дрели и коронки по бетону. От этого места сделайте углубление (штробу) сечением 2х2 см в стене и полу в направлении от места установки терморегулятора к полу и, примерно, на 1 метр по поверхности пола от стены. Вставьте в углубление гофрированную трубку для датчика температуры. Загерметизируйте свободный конец трубки с датчиком, например, электротехнической изоляционной лентой или специальной заглушкой. Зафиксируйте трубку с датчиком, например, с помощью клеевого пистолета. Пластиковая гофрированная трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного мата. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.

  3. Подготовьте черновой пол или старое напольное покрытие (нагревательные маты можно укладывать на старую плитку): заделайте трещины и выбоины, уберите мусор и пыль. Обязательно загрунтуйте черновой пол по всей поверхности и дайте высохнуть грунтовке.

  4. Разметьте черновой пол в помещении, очерчивая поверхности, на которые теплые маты укладывать не нужно. Запрещено укладывать электрический теплый пол под мебель без ножек, бытовую технику, а также под различные отопительные приборы (от отопительных приборов нужно сделать отступ 10-15 см). Например, в ванной теплый пол не укладывают под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. От стен оптимально сделать отступ 5-10 см (так как вплотную к стене, как правило, никто не стоит), а вот к кухонному гарнитуру теплый пол лучше укладывать вплотную или с небольшим зазором 2-3 см, так как к нему человек стоит как раз близко.

  5. Как правило, укладка мата начинается от стены на которой установлен терморегулятор. При этом укладывать мат нужно таким образом, чтобы датчик терморегулятора располагался строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. При укладке основа мата (несущая сетка) режется в соответствии с проектом. Разрезы необходимо делать аккуратно, чтобы не повредить нагревательный кабель. При обходе слива или унитаза кабель можно полностью снять с несущей сетки и закрепить на черновом полу с помощью, например, металлического скотча. Расстояние между двумя витками кабеля должно быть не менее 5 см.

  6. После раскладки мата необходимо измерить сопротивление нагревательного кабеля и сопротивление его изоляции ( до его заливки раствором). Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола. Питающий кабель оптимально проложить в гибкой трубе к монтажной коробке, где будет установлен регулятор. Питающий кабель нигде не должен касаться и пересекаться с нагревательным кабелем.



  7. Подключение термодатчика, монтажного кабеля нагревательного мата и питающих проводов от сети 220 В к управляющему терморегулятору осуществляется в соответствии со схемой, указанной в паспорте на терморегулятор (также схема подключения проводов, как правило, указана на задней стенке термостата). После подключения можно провести кратковременную проверку работы системы обогрева. Для этого на регулятор подается питание и выставляется среднее значение температуры с помощью кнопок или других управляющих элементов регулятора. При подаче напряжения на греющий мат на терморегуляторе должна загореться соответствующая индикация, а также обычно слышится характерный легкий щелчок.



  8. С помощью пирометра или просто рукой можно проверить нагрев кабеля на всех участках пола. Включение без напольного покрытия не должно быть длительным во избежание перегрева кабеля.

  9. Далее возможны два варианта:

    1 вариант. Уложить плитку сразу в плиточный клей. Для этого: смешать плиточный клей по инструкции, указанной на упаковке; нанести клей на маты, заполняя все пустоты и тщательно разглаживая его (толщина слоя клея должна быть такой, чтобы весь нагревательный мат, включая концевую и проходную муфту, были полностью закрыты клеевым раствором без воздушных промежутков, т.е. не менее 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.

    2 вариант. Нагревательный мат покрыть слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. Дать полностью высохнуть. Уложить плитку на тонкий слой плиточного клея.


  10. Проверить с помощью мультиметра сопротивление контура нагревательного кабеля и сопротивление его изоляции. Результаты измерений и другие сведения заносятся в измерительную таблицу.

  11. До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.





;



Электрический тёплый пол своими руками: устройство, схема, технология укладки

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический  пол собственными руками.

Содержание статьи:

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

  1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
  2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
  3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
  4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

  1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
  2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

  • несложный и быстрый монтаж;
  • небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
  • возможность исключения такого рабочего момента, как заливка стяжки;
  • отсутствие влияния на влажность в помещении;
  • антиаллергический эффект;
  • сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
  • ионизация воздуха;
  • легкий демонтаж в случае необходимости;
  • высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

«Нерабочий» срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

  1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
  2. Пленку в свернутом виде в сеть подключать нельзя.
  3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
  4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
  5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
  6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

  • подготовки основы;
  • укладки теплоотражателя;
  • монтажа стержней;
  • соединения между собой полос;
  • подсоединения силового кабеля;
  • подключения конструкции к терморегулятору;
  • подключения термодатчика;
  • заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Технология монтажа электрического теплого пола своими руками, фото и видео

В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.

Устройство электрического теплого пола




Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.

Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.

По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу работы нагревательные кабеля делятся на два типа:

  1. Саморегулирующиеся.
  2. Резистивные.

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Резистивный кабель

Основным нагревательным элементом резистивного кабеля является  жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Одножильный кабель

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение  обеих концов кабеля к системе энергоснабжения, то есть  кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Двужильный кабель

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит  в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Саморегулирующиеся кабели

Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла.  В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Пленочный инфракрасный теплый пол  это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.

  • __TITLE__

    __DESCRIPTION__

Правила расчета теплого пола электрического

При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м2. Специалисты советуют придерживаться следующих параметров выбора:

  • спальная комната – 100-150 Вт/м2;
  • прихожая,  коридор, кухня – 150 Вт/м2;
  • туалет, ванная – 180 Вт/м2;
  • балкон, лоджия – 200Вт/м2.

Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.

Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 – 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.

Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м2, при этом мощность должна быть 100 Вт/м2. Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.

 Технология установки

Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 – 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.

Один из вариантов технологии установки в комнате, в данном примере ванной

После всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует  провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.

К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему. Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.

  • Серкеты монтажа тенлого пола

  • Ошибки монтажа теплого пола

  • Монтаж под плитку

Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.

Подборка видео по выбору и монтажу электрического теплого пола

Видео:

Видео:

Видео:

Видео:

Как выполнить настил плитки на устроенный электрический теплый пол

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

  1. Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.
  2. Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.




Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Видео:

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

  • При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.
  • Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
  • Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м2.

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится датчик – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

  • Вода (0.6 части).
  • Цемент (1 часть).
  • Песок (4 части).
  • Щебень (5 частей).
  • Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол. Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.



В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео:

Видео:

Видео:

Видео:

Видео:

TempZone ™ Flex Rolls

Можно ли настроить напольное отопление на включение в определенное время, когда мы знаем, что будем использовать эти зоны и нам потребуется отопление?

Да, с помощью наших программируемых термостатов вы можете выбрать, в какие дни и время включается подогрев пола для вашего комфорта. С помощью интеллектуального термостата вы также можете управлять этими параметрами со своего телефона, находясь вне дома.


Можно ли обогреть под приборами, приборами или мебелью в прачечной, прихожей или подсобном помещении?

Нет, рекомендуется устанавливать подогрев пола только в тех местах, по которым вы будете ходить.При установке под объектами, не имеющими достаточного пространства для циркуляции воздуха (например, стиральной машиной или сушилкой), может скапливаться тепло.


Можно ли сделать пол гидроизоляционным и оставить подогрев пола?

Да, мы предлагаем несколько вариантов, которые помогут сделать вашу систему теплого пола водонепроницаемой или водонепроницаемой. Наша линейка продуктов TempZone разработана для влажных помещений, что делает ее полностью безопасной для помещений, в которых время от времени может быть вода на полу или которые могут иметь протечки или затопления.Мы также предлагаем гидроизоляционные ленты для нашей системы TempZone Cable + Prodeso Uncoupling Membrane. Позволяет гидроизолировать все швы и периметры стены, гарантируя безопасность вашей системы подогрева пола и предотвращая утечку воды в нижние области.


Являются ли современные модели термостатов более устойчивыми к влажности?

Наши термостаты предназначены для использования в помещениях. Пока они поддерживаются в пределах нормального уровня влажности в помещении, они будут продолжать работать оптимально.Эти термостаты не предназначены для установки во влажных помещениях, парных или комнатах с аномальным уровнем влажности или плохой вентиляцией.


Что делать, если у меня есть трещины в бетонной плите? Повлияет ли это на установку теплого пола?

Перед установкой убедитесь, что все трещины или выступающие края зашлифованы. По возможности заделайте и залатайте трещины. При необходимости залейте слой самовыравнивающегося цемента, чтобы поверхность была ровной и ровной. Затем следуйте инструкциям по установке желаемой системы теплого пола и напольного покрытия.

Настоятельно рекомендуется установить изолирующую подкладку между плитой и нагревательным элементом для предотвращения потерь тепла.


У вас есть отдельный термостат для душа?

В ванных комнатах с душем и подогревом пола по умолчанию будет только один термостат. Но при желании можно спроектировать термостат для каждой зоны. Установка отдельного термостата для душевой может помочь снизить затраты и потребление энергии. Это также позволяет нагревать пол в ванной в одиночку для повседневного использования и нагревать душевую зону только тогда, когда это необходимо.


Гидроизоляция находится выше или ниже нагревательного провода?

Гидроизоляция помещения в слое над системой теплого пола. Слои для гидроизоляции полов этого типа:

  • черный пол
  • тонкий
  • разобщающая мембрана
  • нагревательный кабель tempzone
  • гидроизоляционная лента для швов и углов
  • тонкослойный или самовыравнивающийся цемент
  • плиточный пол

Насколько эффективны лучистые электрические полы под деревянным полом 3/4 дюйма?

Для достижения наилучших результатов мы рекомендуем 1–1.Максимальное расстояние 5 дюймов между нагревательным кабелем и верхом пола. Для того, чтобы безопасно пропустить кабель между гвоздями доски, потребуется шпала, прибитая гвоздями. Обязательно используйте от 3/8 до 3/4 дюйма самовыравнивающегося цемента для заделки нагревательного элемента.


Можно ли использовать этот теплый пол на существующих полах из твердой древесины?

Нет, большая часть системы подогрева пола предназначена для добавления в новые полы. Если у вас есть деревянные полы, к которым вы хотели бы добавить лучистое отопление — это можно сделать с помощью системы обогрева под балками.Пример системы этого типа можно найти здесь: https://www.warmfloor.com/floor-heating/products-and-applications/step-joists/


Какие породы дерева рекомендуются или нет для теплого пола? Что лучше: спроектировано или прочно? Прибитый или плавающий?

Самым важным фактором при выборе деревянного пола является устойчивость конструкции.

Согласно данным лесной службы Министерства сельского хозяйства США, этот список показывает наиболее стабильные размеры до наименьшего:

  • мескит
  • австралийский кипарис
  • тик
  • красное дерево Сантос
  • американская вишня
  • южно-желтая сосна
  • дугласская пихта
  • американский орех
  • Brazilian Cherry
  • Hard Maple
  • Red Oak
  • True Hickory
  • American Beech

Engineered является наиболее структурно устойчивым по сравнению с натуральной твердой древесиной, поэтому лучше всего подходит для полов с подогревом.
Если вы хотите использовать твердую древесину, узкие доски из четвертичного или рифленого дерева являются наиболее структурно стабильными и лучше всего подходят для этого применения.

В целом, наиболее важным фактором для помещения является относительная влажность. Поддержание постоянной влажности и температуры в доме поможет деревянному полу прослужить долгие годы.


Будет ли производитель полов по-прежнему давать гарантию с электрическим подогревом пола под ним?

Всегда уточняйте у производителя напольных покрытий, что они покрывают, когда дело касается теплого пола.В большинстве случаев существует ограничение температуры пола — его можно запрограммировать в программируемом или интеллектуальном термостате. Перед добавлением теплого пола ознакомьтесь с инструкциями по установке и требованиями.


Как обогреть комнату без обогревателя?

Напольное отопление обычно добавляет больше тепла в дополнение к существующему источнику тепла и не требует дополнительного места, так как оно встроено в пол. Если вы не ремонтируете полы, но у вас есть свободное пространство на стенах, вам следует установить излучающую панель.Для наиболее эффективных результатов установите панель так, чтобы она указывала на то место, где вы будете проводить большую часть времени.


Как согреть солярий зимой?

Зимой в соляриях может быть очень холодно. Хотя печь может нагнетать немного теплого воздуха в комнату, большое количество окон, внешних стен и другие причины потери тепла в солярии обычно не позволяют поддерживать комфортный уровень температуры. Напольное отопление и излучающие панели добавят лучистое тепло, которое человеческое тело поглощает быстрее, чем другие виды тепла, в комнату, так что в ней становится тепло даже при более низких температурах.


Можно ли зимой пользоваться солярием?

Да, солярии можно использовать зимой, просто активируйте пол с подогревом или излучающую панель и превратите солярий в комнату на 4 сезона. Вы заметите огромную разницу в уровне комфорта в помещении, особенно если термостат настроен на поддержание желаемой температуры окружающей среды. Термостаты WarmlyYour сделают всю работу за вас, заряжая пол на более длительные циклы.


Могу ли я использовать один термостат для кухни, столовой и гостиной открытого пола?

Обычно мы рекомендуем иметь индивидуальный термостат для каждой комнаты.Однако, если это открытый план этажа, и ваш местный электротехнический кодекс позволяет использовать один контроллер для всей площади, тогда определенно возможно управлять всем этим с помощью одного термостата.


Можно ли обогреть роскошную виниловую плитку / доски на кухне?

Да, наши нагревательные изделия TempZone можно использовать для обогрева роскошной виниловой плитки или роскошных виниловых досок в любом помещении.


Какая рекомендуемая температура для пола с подогревом на кухне?

У каждого есть своя удобная настройка температуры, но мы обычно обнаруживаем, что наши клиенты используют свои термостаты для установки «температуры пола» системы в диапазоне 78 ° F — 84 ° F.


Следует ли оставлять пол с подогревом постоянно включенным?

Не нужно оставлять электрическую систему подогрева пола постоянно включенной. Систему можно полностью выключить или снова установить на более низкую температуру, когда она не используется. Если у вас есть программируемый термостат теплого пола, то систему также можно настроить на работу только в определенное время.


Как сделать гостиную теплее?

Просто установите термостат теплого пола на комфортную температуру, чтобы поддерживать приятный теплый пол.В вашей комнате станет теплее, и, как правило, ваша печь будет работать реже.


Как подготовить гостиную к сильному холоду?

Установка подогрева пола и установка более высокой температуры в особенно холодные дни поможет поддерживать комфортный температурный уровень за счет дополнительного тепла.


Можно ли поставить мебель поверх теплого пола?

Да, но следует избегать любой мебели, которая может задерживать тепло, например предметов с закрытым дном.Допускается мебель на ножках с зазором не менее 3 дюймов.


На какую температуру установить пол с подогревом?

Идеальная температура в помещении или пола всегда будет личным предпочтением. Однако мы видим, что наши клиенты обычно устанавливают температуру пола где-то в диапазоне от 80 ° F до 84 ° F.


Какова максимальная температура для виниловой плитки класса люкс (LVT), когда речь идет о подогреве полов?

Это указано в Руководстве по установке продукта LVT при покупке.В среднем эта максимальная температура будет составлять от 80 ° F до 83 ° F. Затем этот номер можно использовать для программирования термостата во время настройки для установки максимальной температуры пола.


Можно ли установить эту систему отопления на пол с твердым полимерным сердечником (SPC) или на пол из роскошной виниловой плитки (LVT) из древесно-пластикового композитного материала (WPC)?

Мы рекомендуем снять пол SPC или WPC перед установкой над ним системы теплого пола, если это возможно. Если это нецелесообразно, используйте подложку, специально разработанную для покрытия полов такого типа.Лучистое отопление можно использовать со многими типами этих полов, но проконсультируйтесь с производителем напольных покрытий, чтобы убедиться, что его можно сочетать с этими типами систем.


Приводит ли нагревание к усадке, расширению или деформации винилового покрытия?

Если у производителя напольного покрытия есть гарантия на электрический теплый пол, на него не должны отрицательно повлиять усадка, расширение или деформация. Опять же, это будет зависеть от бренда и конструкции продукта. Некоторые производители могут накладывать ограничения на максимальную температуру теплого пола.Чтобы свести к минимуму расширение и сжатие, некоторые компании, производящие виниловую плитку класса люкс, требуют, чтобы пол постоянно нагревался, при этом «пониженные» температуры (более низкие значения температуры днем ​​и ночью) сводятся к минимуму.

Хотя лучистое отопление может повлиять на расширение и сжатие пола, самым упускаемым из виду и важным фактором является относительная влажность в помещении, поэтому может потребоваться увлажнитель или осушитель.


Есть ли способ обогрева виниловых полов без встраивания системы отопления, например, плавающий пол с подогревом?

Существуют системы обогрева плавающих полов, такие как наша система Environ.Однако пол должен быть достаточно жестким, чтобы со временем он не прилипал к нагревательным кабелям.

Ознакомьтесь с рекомендациями производителя полов с подогревом пола. В большинстве случаев систему отопления необходимо встраивать под пол. Проверьте все требования к «ровности» для выбранного вами напольного покрытия. При правильной установке для самых ровных полов используется самовыравнивающийся цемент.


Повлияет ли лучистое тепло на прикрепленную резиновую или пробковую основу виниловой плитки Luxury? Влияет ли прикрепленная подкладка на систему теплого пола?

Поскольку большинство производителей виниловой плитки класса люкс (LVT) устанавливают максимальную температуру для лучистого напольного отопления, система не должна оказывать никакого влияния на резиновую / пробковую основу.

Предварительно прикрепленная основа может действовать как изолирующий слой, что означает, что она может препятствовать лучшему отоплению эффективно направлять тепло через пол. Уточните у производителя значение r продукта. Ищите собранную доску со значением r меньше 1. Чем ниже значение r, тем лучше!


Будет ли процесс укладки другим, если виниловая плитка Luxury Vinyl Tile будет установлена ​​в ванной комнате?

Нет. Пол в ванной укладывается таким же образом.Наши системы подогрева пола TempZone указаны для влажных помещений и идеально подходят для полов в ванных комнатах.


Можно ли использовать клееные изделия из виниловой плитки класса люкс с этой системой подогрева пола?

Да, если производитель напольных покрытий рекомендует этот метод укладки. В большинстве случаев нагревательный элемент все равно необходимо залить наливным цементом перед укладкой пола.


Какая толщина требуется для наливного цемента при укладке теплого пола под виниловую плитку Luxury?

Мы предлагаем заделывать нагревательный элемент в 1/2 дюйма самовыравнивающегося цемента (SLC).Всегда уточняйте у производителя конкретные рекомендации.


Какой тип подготовки пола требуется для виниловой плитки класса люкс (LVT) и лучистого отопления?

Черновой пол необходимо подготовить в соответствии с инструкциями к используемому самовыравнивающемуся цементу (SLC). Обратите внимание, что для большинства самовыравнивающихся продуктов требуется грунтовка, указанная компанией SLC.


Какой продукт LVT, WPC или Solid Core можно использовать с лучистым обогревом? Есть ли список производителей, которые по-прежнему предоставляют гарантию при сочетании с лучистым теплым полом?

LVT (виниловая плитка класса люкс), WPC (древесно-пластиковый композит) и Solid Core попадают в категорию «виниловых напольных покрытий».«Эти типы полов могут быть рассчитаны на полы с подогревом, но будут полностью зависеть от рекомендаций производителя.
Пожалуйста, посмотрите руководство по установке и гарантийные документы на интересующий вас продукт, чтобы узнать, разрешены ли и какие типы отопления.

Что касается списка производителей — многие действительно предоставляют гарантию на свою продукцию при правильной установке с подогревом пола. Этот список постоянно меняется, поэтому обязательно уточняйте текущие рекомендации у производителя напольных покрытий.


Установка системы теплого пола для LVT такая же, как для керамической или керамогранитной плитки?

Да, виниловая плитка класса люкс (LVT) обычно укладывается поверх встроенного нагревательного элемента с использованием самовыравнивающегося цемента (SLC). Многие люди предпочитают использовать SLC при укладке плитки на пол с подогревом.

Мы не рекомендуем использовать тонкую сетку для изоляции нагревательных проводов с LVT, так как очень сложно получить тонкую пленку полностью плоской.


Как сделать подвал теплее?

Система теплого пола может работать как дополнительный источник тепла и обогревать подвал.Если в комнату нужно добавить больше тепла, вы можете поэкспериментировать с установкой термостата теплого пола на более высокую температуру.


Следует ли добавлять изоляцию перед установкой электрического теплого пола и как это повлияет на производительность системы?

При установке электрического теплого пола на бетонную плиту настоятельно рекомендуется использовать изолирующие подкладки, такие как CeraZorb и Cork, чтобы обеспечить эффективную работу, более быстрое время нагрева и более высокую температуру пола.


Поможет ли электрический подогрев полов при таких проблемах с влажностью, как плесень и грибок?

Да, эффект высыхания электрического лучистого теплого пола снижает влажность, исходящую от плиты, которая является самым большим источником влаги.


Стоит ли мне беспокоиться о том, что электрический пол с подогревом расплавит восковое кольцо соединения туалета?

Во избежание перегрева мы рекомендуем не устанавливать электрические излучающие нагревательные элементы для пола ближе 6 дюймов от воскового кольца.


Можно ли установить электрический теплый пол под туалетным столиком?

Электрические лучистые полы с подогревом не следует устанавливать под стационарными светильниками, которые могут задерживать тепло. Однако, если умывальник или тумбы «плавающие» или стоят на ножках, то под ними можно установить систему подогрева пола.


Можно ли поставить в душе электрический теплый пол?

Да, у нас есть коврики для душа и скамейки TempZone с размерами, специально разработанными для установки в душе, и они относятся к влажным местам для установки электрического лучистого напольного отопления в душе.


Водонепроницаемый ли нагревательный элемент?

Наши электрические теплые полы TempZone относятся к категории водонепроницаемых и влажных.


Сколько стоит обогрев пола в ванной с помощью электрического подогрева пола?

Типичный пол в ванной комнате можно обогревать около четверти дня с помощью электрических лучистых полов.


Нужен ли наполнитель на остальной части пола, чтобы довести пол до одного уровня?

Двухжильный кабель TempZone ™, представленный в наших продуктах TempZone ™, состоит из коаксиального нагревательного кабеля с двойной изоляцией.Общая толщина системы может составлять от «до 5/32» и не оказывает заметного влияния на высоту установленного вами пола. Система обогрева заключена в 3/8 дюйма модифицированного тонкослойного или самовыравнивающегося подстилающего слоя. Вы просто используете этот 3/8-дюймовый слой по всему пространству, устраняя необходимость в наполнителях.


Чем отличаются водяные и электрические системы теплого пола?

Хотя и водяные (вода с подогревом), и электрические системы теплого пола выполняют схожую функцию, обеспечивая лучистое тепло из-под пола, они действительно отличаются в некоторых довольно важных аспектах.Как правило, использование горячей воды вместо электричества приводит к более низким эксплуатационным расходам, но значительно увеличивает капиталовложения и затраты на техническое обслуживание. Обычно это означает, что системы водяного отопления зарезервированы для новых строительных проектов (где легче установить котлы и насосы, необходимые для работы системы), а электрические полы с подогревом часто используются для проектов реконструкции ванных комнат, кухонь и т. Д. Узнать больше О различиях между этими системами читайте в этом посте.


Нужна ли изоляция при установке системы электрического теплого пола над бетонной плитой?

Когда электрические системы теплого пола WarmlyYours устанавливаются на бетонную плиту, мы настоятельно рекомендуем перед установкой системы добавить слой изоляции поверх плиты. Хотя наши электрические полы с подогревом обеспечивают на 25% больше тепловой мощности на квадратный фут, чем многие из наших конкурентов, плита всегда будет действовать как «теплоотвод». Часть тепла, которое в противном случае передавалось бы поверхности пола, останется в плите, в результате чего температура поверхности пола будет значительно ниже.Это справедливо для любой системы электрического лучистого теплого пола.

При установке на бетонную плиту без теплоизоляции общепринято, что электрическое отопление пола отводит холод от пола и обеспечивает небольшое количество тепла. Добавление теплоизоляции поверх плиты и под любой системой электрического лучистого теплого пола позволит большему проценту выделяемого тепла передать на поверхность пола. Это приводит к большей эффективности и, следовательно, более быстрому разогреву, более высокой ожидаемой температуре поверхности и меньшему потреблению энергии.Пол будет иметь способность нагреваться до комфортной температуры и в некоторых случаях может использоваться в качестве основного источника тепла для этой комнаты.

Рекомендуемые типы утеплителя: натуральная пробка, утепленные подкладочные плиты для плитки и утеплитель, например синтетическая пробка CeraZorb.


Какой хороший выбор или удельная мощность ватт для дополнительного тепла?

Дополнительное тепло можно устранить, изменив расстояние между кабелями. Расположение пола в доме очень важно при рассмотрении вопроса о дополнительном обогреве пола.Например: при обогреве пола второго этажа над отапливаемым помещением можно использовать кабель с интервалом 4 дюйма. Такой же тип обогрева над неотапливаемым помещением, вероятно, будет выполняться с помощью гибких роликов TempZone или кабеля TempZone с интервалом 3 дюйма. Все отопление считается дополнительным, если не произведен расчет теплопотерь.


Нужно ли сначала нанести тонкий слой на черновой пол?

Да, используя шпатель с квадратными зубьями (1/4 «x 1/4» или больше), нанесите слой тонкого отверждения на область чернового пола, которая позже будет покрыта валиком WarmlyYours TempZone ™ Flex Roll, Easy Mat или Custom Mat. .


Сколько стоит эксплуатация системы электрического теплого пола?

Ответ на этот вопрос будет зависеть от целого ряда переменных, связанных с электрическим теплым полом, включая, помимо прочего, время работы (для дополнительного отопления мы обычно рекомендуем 4-8 часов в день), электрическое отопление. система теплого пола, которую вы используете, общая площадь в квадратных футах и ​​ваши местные расходы на электроэнергию. Обычно стоимость составляет всего несколько центов в день.

Чтобы выяснить, во сколько вам может обойтись электрический пол с подогревом, обязательно воспользуйтесь нашим интерактивным калькулятором эксплуатационных расходов.


Чем электрический теплый пол по сравнению с центральным или принудительным воздушным отоплением?

Обычно электрический теплый пол используется в качестве дополнительного источника тепла, но в некоторых случаях его можно использовать в качестве основного источника тепла. Электрический подогрев пола более энергоэффективен, менее подвержен распространению пыли и аллергенов, и его легче контролировать из комнаты в комнату. Системы воздушного отопления могут использоваться как для отопления, так и для охлаждения и могут быть хорошим способом контроля качества воздуха в доме при регулярном техническом обслуживании.

Чтобы получить более подробный ответ на этот вопрос, ознакомьтесь с «Шпаргалкой» по лучистому теплу и принудительному воздуху.


Нужно ли менять пол для установки электрического теплого пола?

Да. Хотя есть некоторые системы теплого пола, которые можно установить под балками пола, большинство систем электрического лучистого теплого пола необходимо будет установить под самим полом. Вот почему лучшее время для установки электрического теплого пола — во время реконструкции или в составе нового строительства, когда пол в любом случае укладывается.

Если вас интересуют альтернативные методы лучистого обогрева, обратите внимание на наши излучающие панели, которые монтируются на стену и используют инфракрасную технологию для обеспечения дополнительного обогрева.


Как работает электрический теплый пол?

Электрический подогрев пола работает за счет установки электрического нагревательного кабеля под полом (встроенного или плавающего, в зависимости от системы и типа пола), который затем подключается к специальному термостату (либо тот, который специально разработан для электрического лучистого теплого пола, например WarmlyYours ‘nSpiration Series или термостат стороннего производителя).При включении нагревательный кабель излучает тепло вверх через пол, которое затем распространяется по всей комнате, нагревая все твердые поверхности.


Повлияет ли установка системы подогрева пола TempZone ™ на высоту моего пола?

Двухжильный кабель TempZone ™, представленный в наших продуктах TempZone ™, состоит из коаксиального нагревательного кабеля с двойной изоляцией. Общая толщина системы может составлять от «до 5/32» и не оказывает заметного влияния на высоту установленного вами пола.


Какая гарантия на систему теплого пола TempZone ™? Гарантируете ли вы стоимость замены напольного покрытия, установленного поверх системы? Что, если произошел скачок напряжения, который повредил систему?

Гарантия

WarmlyYours без излишеств ™ — это самая полная гарантия в отрасли. В случае дефекта мы покрываем не только ремонт или замену системы TempZone ™, но ТАКЖЕ любые затраты на рабочую силу И напольные материалы, необходимые для выполнения ремонта.Мы не покрываем расходы на пол, который необходимо заменить в случае ремонта, вызванного повреждением. Гарантия

не распространяется на повреждение продукта в результате скачка напряжения.


Какова типичная стоимость эксплуатации системы теплого пола TempZone ™?

Фактическая стоимость эксплуатации вашей системы подогрева пола будет варьироваться в зависимости от ряда факторов, включая стоимость электроэнергии в вашем районе и продолжительность эксплуатации вашей системы. Например, система электрического подогрева пола WarmlyYours TempZone ™ Flex Roll потребляет 15 Вт на квадратный фут.При среднем тарифе на электроэнергию по стране в размере 0,10 доллара за кВт / час, приблизительные эксплуатационные расходы на среднюю ванную комнату с использованием этой системы размером 8 футов на 10 футов будут составлять 0,16–0,21 доллара в день. Эта стоимость основана на использовании вашей системы полных 8 часов в день. Воспользуйтесь нашим калькулятором эксплуатационных расходов для быстрой оценки.


Что такое система подогрева пола WarmlyYours TempZone ™?

TempZone ™ — это система электрического подогрева пола, которая действует как электрическое одеяло для ваших полов.TempZone ™ покрывается тонкослойной или самовыравнивающейся подложкой и устанавливается поверх вашего чернового пола и под полом. Система обеспечивает равномерную теплоту по всему полу, создавая лучистое тепло от пола до потолка, превращая эти естественно холодные поверхности в теплые полы. Система подогрева пола TempZone ™ идеально подходит для кухонь, ванных комнат или любой комнаты в вашем доме, где вы будете наслаждаться сияющим теплом и комфортом. Она проста в установке, эксплуатации и обслуживании.


Безопасна ли система теплого пола TempZone ™?

Да.Система подогрева пола WarmlyYours TempZone ™ прошла строгие испытания на безопасность Лабораторией андеррайтера и получила сертификат UL для США, а также сертификат cUL для Канады. WarmlyYours предлагает термостаты со знаком CSA и списком UL, подтверждающим, что продукт был протестирован в экстремальных условиях и соответствует применимым стандартам безопасности и / или производительности в США и Канаде. Все термостаты WarmlyYours содержат прерыватель цепи при замыкании на землю (GFCI), который обеспечивает надежную защиту от поражения электрическим током.


У меня слишком много / слишком мало продукта TempZone ™ для помещения, которое я хочу обогреть. Могу ли я обрезать или добавить больше нагревательного кабеля?

Нет. Никогда не обрезайте нагревательный кабель. Кабель для теплого пола разработан с очень специфическим сопротивлением, чтобы постоянно поддерживать нагрев при выбранной мощности на квадратный фут. Обрезка нагревательного кабеля снизит сопротивление кабеля, что приведет к перегреву системы. Добавление нагревательного кабеля в систему повысит сопротивление, и система не будет нагреваться должным образом.


Сколько ватт на квадратный фут обеспечивает TempZone ™?

Рулоны TempZone ™ Flex, коврики Easy Mats и коврики для душа рассчитаны на выработку 15 Вт на квадратный фут (максимум, разрешенный Национальным электротехническим кодексом), при этом нагревательный элемент расположен на расстоянии 3 дюйма друг от друга на змеевидной петле, прикрепленной к волоконной сетке. Кабель TempZone ™ обеспечивает мощность от 8 до 12 Вт на квадратный фут, варьируется в зависимости от расстояния между кабелями. Коврики TempZone ™ Custom изготавливаются на заказ, поэтому расстояние между нагревательными элементами на коврике варьируется в зависимости от конкретной конструкции.Коврики TempZone ™ Custom могут иметь мощность от 12 до 15 ватт на квадратный фут.


Какое напряжение используется в системах теплого пола WarmlyYours?

Для североамериканского рынка предлагаются системы подогрева пола с напряжением 120 и 240 вольт. Панель выключателя на 208 вольт также подходит для нашей системы подогрева пола на 240 вольт. Важно отметить, что потребление энергии будет таким же: система на 240 вольт не будет стоить дороже, чем система на 120 вольт. Вы выставляете счет в киловаттах, а системы на 120 и 240 вольт используют такое же количество киловатт.WarmlyYours часто указывает систему на 120 вольт для небольших проектов, в то время как система на 240 вольт обычно рекомендуется для более крупных проектов (120 квадратных футов покрытия электрического теплого пола или более). Преимущество перехода на систему на 240 вольт — снижение силы тока. Наш программируемый термостат может управлять системой теплого пола до 15 ампер. Система на 120 вольт будет достигать 15 ампер на 120 квадратных футах покрытия электрического теплого пола. Тем не менее, система на 240 вольт будет достигать 15 ампер на площади электрического теплого пола площадью 240 квадратных футов, что позволяет подключить к термостату гораздо более крупную систему.Для установок площадью более 240 квадратных футов необходимы релейный контактор или силовые модули.


Как мне вместе с электриком установить электрический теплый пол WarmlyYours?

В то время как электрические системы лучистого теплого пола WarmlyYours обычно устанавливаются вашим подрядчиком по напольным покрытиям, для окончательного подключения термостата рекомендуется иметь лицензированного электрика. С каждым предложением мы предоставляем макет плана установки вместе с планом электрооборудования, в котором есть вся информация, необходимая для электрика.


Какое напольное покрытие я могу укладывать вместе с системой электрического теплого пола?

Продукт

WarmlyYours ’TempZone ™ чаще всего устанавливается под плиткой, камнем или мрамором, но также может быть установлен под многими другими популярными напольными покрытиями, такими как древесина твердых пород, винил и линолеум. У нас также есть наша система Environ, которая также является продуктом с электрическим подогревом пола и специально разработана для установки под коврами (только в США), ламинатом и плавающей древесиной.WarmlyYours может уложить пол любого типа с любым из предлагаемых нами электрических лучистых напольных обогревателей. Если ваш тип пола не указан здесь, просто позвоните нам по телефону (800) 875-5285, и мы будем рады обсудить это с вами.


Какой температуры будет достигать мой пол с подогревом?

Температура вашего пола может колебаться от 75 ° F до 95 ° F. Фактическая температура пола будет зависеть от ряда факторов, включая количество теплопотерь в помещении, а также его конфигурацию.Например, тепло, содержащееся в двухэтажном проходе, вероятно, будет меньше, чем в более закрытом помещении меньшего размера, таком как ванная комната. В ванной комнате, которая расположена на втором этаже вашего дома или над другим полом в вашем доме, который обычно отапливается, температура вашего пола с подогревом должна легко достигать комфортной температуры 85 градусов по Фаренгейту, если установлена ​​система электрического подогрева пола. правильно. Чтобы рассчитать теплопотери для вашей конкретной комнаты, вы можете получить доступ к калькулятору тепловых потерь или позвонить нам по телефону (800) 875-5285, и представитель отдела обслуживания клиентов произведет расчет за вас.


Какова общая мощность / сила тока, потребляемая системой электрического теплого пола, и нужна ли этой системе выделенная цепь?

Количество потребляемой силы тока зависит от того, насколько велика площадь, которую вы отапливаете. Для покрытия площадей менее 30 квадратных футов система потребляет менее 3 или 4 ампер. Если у вас есть большая площадь более 120 квадратных футов отапливаемого помещения, вам может потребоваться больший выключатель и дополнительные элементы управления. Независимо от размера площади, которую вы выбираете для обогрева, мы рекомендуем выделенную схему для вашей системы электрического лучистого теплого пола.


Если у меня есть лишний провод с холодным выводом, могу ли я обрезать то, что мне не нужно для установки?

Да. В отличие от нагревательного кабеля для электрического теплого пола, провода холодного ввода можно обрезать или удлинить с помощью дополнительного подводящего провода, который можно приобрести в WarmlyYours.


Как электрический подогрев пола повлияет на мой деревянный пол?

Регуляторы

WarmlyYours nSpiration оснащены датчиком в полу для точного контроля температуры пола в соответствии с рекомендациями производителя древесины.


Как узнать, правильно ли я устанавливаю систему электрического теплого пола?

Имейте в виду, что вы должны проверять вашу электрическую систему теплого пола с помощью цифрового омметра в сочетании с Circuit Check ™. Как только вы достанете продукт из коробки, произведите первоначальное считывание, чтобы убедиться, что оно находится в пределах -5% / + 10% от значений, указанных на этикетке продукта. Это даст вам основу для сравнения для будущих показаний. Сделайте второе чтение после того, как вы разместите систему в соответствии с вашим планом индивидуальной установки.Также рекомендуется провести дополнительное считывание в середине укладки плитки, чтобы убедиться, что Circuit Check ™ выполняет свою работу. Затем проведите окончательное считывание, когда вы закончите укладку пола и будете готовы подключить термостат.

Circuit Check ™ — это инструмент, разработанный WarmlyYours, чтобы дать вам душевное спокойствие и обеспечить безотказную установку. Просто подключите холодные провода к инструменту, пока вы размещаете систему в соответствии с вашим планом установки.

Circuit Check ™ будет постоянно контролировать непрерывность цепи во время установки вашей системы и во время укладки вашего пола. Circuit Check ™ немедленно подает звуковой сигнал при обнаружении короткого замыкания в системе, предупреждая вас о потенциально поврежденном кабеле в зоне, где вы работаете, перед тем, как вы положите плитку на систему электрического теплого пола. Команда технической поддержки WarmlyYours доступна круглосуточно и без выходных, чтобы оказать помощь, если сработает сигнал тревоги или если у вас возникнут какие-либо вопросы во время установки.


Безопасен ли электрический теплый пол и как насчет ЭМП?

Наши электрические лучистые системы теплого пола прошли строгие испытания на безопасность и были внесены в список UL. Они производят намного меньше ЭМП, чем обычные бытовые приборы, такие как телевизор или пылесос. EPRI (Исследовательский институт электроэнергетики) тестирует все электрические устройства и публикует данные. Многие обычные бытовые приборы проверяются на расстоянии 6 дюймов. Результаты испытаний показывают, что в среднем ЭДС, излучаемая следующими приборами, измеренная в единицах Миллигаусс (мГ), составляет:

Пылесос: 300 мГ

Микроволновая печь: 200 мГ

Портативный обогреватель: 100 мГ

Посудомоечная машина: 20 мг

Стиральная машина: 20 мг

WarmlyYours TempZone ™ (Twin): 1.8 мГ


Как я могу определить, что мне нужно для моего проекта теплого пола, и как я могу узнать, сколько будет стоить моя система теплого пола?

Вы можете использовать инструмент Instant Quote Tool, который дает вам множество вариантов покрытия вашего теплого пола. Используйте этот интерактивный инструмент, чтобы спроектировать свою комнату в режиме онлайн и получить мгновенное предложение с рекомендациями по продуктам, черновыми и установочными комплектами, стоимостью вашего управления и т. Д. С помощью нашего инструмента мгновенного расчета стоимости планирования проекта теплого пола становится проще.

Отправьте нам план этажа или отправьте его по факсу (800) 408-1100, и мы вышлем вам расценки, рекомендации по продукту и бесплатный план индивидуальной установки для вашего проекта.


Могу ли я использовать электрический теплый пол в качестве основного источника тепла?

Да, в большинстве случаев система электрического теплого пола может быть эффективной в качестве основного источника тепла. Однако наши системы TempZone ™ и Environ ™ чаще всего используются в качестве вторичного источника тепла, обеспечивая лучистым теплом от пола до потолка любую комнату в вашем доме, где вы желаете большего тепла и комфорта.

Если вы рассматриваете возможность электрического подогрева пола в качестве дополнения к своему дому, например, солярия, где у вас нет другого источника тепла, WarmlyYours предлагает инновационный онлайн-инструмент, который рассчитывает приблизительные потери тепла. Этот инструмент может помочь вам определить, будет ли электрическая система водяного теплого пола WarmlyYours обеспечивать желаемую комфортную температуру в течение всего года. Вы можете получить доступ к калькулятору тепловых потерь или позвонить нам по телефону (800) 875-5285, и представитель отдела обслуживания клиентов произведет расчет за вас.


Коврики для подогрева пола | Недорогие полы с подогревом

Какой самый маленький доступный коврик TempZone Easy Mat?

Самый маленький коврик TempZone Easy Mat размером 3 x 2 дюйма отлично подходит для обогрева пространства перед туалетом или душем.


Как далеко тепло распространяется по бокам от встроенного коврика TempZone Easy Mat?

Тепло будет распространяться сбоку на расстояние от 1 до 1,5 дюймов от концов нагревательных элементов.


Будут ли холодными другие секции пола без установленных под ней матов TempZone Easy Mats?

Да, в помещениях без нагревательных элементов, установленных непосредственно под ними, будет в основном такая же температура, как и при отсутствии системы отопления.Так что вы должны иметь это в виду, когда собираетесь использовать точечное отопление в своем проекте с подогревом пола. Вы всегда можете включить в свой проект несколько ковриков TempZone Easy Mats, чтобы создать несколько горячих «пятен».


Что такое точечное отопление?

Точечное отопление — это метод подогрева пола, при котором нагревательные элементы устанавливаются только под наиболее часто используемыми частями пола (например, перед туалетным столиком в ванной комнате или перед плитой на кухне).Точечное отопление позволяет вам наслаждаться всем комфортом напольного отопления с полным покрытием, но за небольшую часть материальных и эксплуатационных затрат.


Можно ли настроить напольное отопление на включение в определенное время, когда мы знаем, что будем использовать эти зоны и нам потребуется отопление?

Да, с помощью наших программируемых термостатов вы можете выбрать, в какие дни и время включается подогрев пола для вашего комфорта. С помощью интеллектуального термостата вы также можете управлять этими параметрами со своего телефона, находясь вне дома.


Можно ли обогреть под приборами, приборами или мебелью в прачечной, прихожей или подсобном помещении?

Нет, рекомендуется устанавливать подогрев пола только в тех местах, по которым вы будете ходить. При установке под объектами, не имеющими достаточного пространства для циркуляции воздуха (например, стиральной машиной или сушилкой), может скапливаться тепло.


Можно ли сделать пол гидроизоляционным и оставить подогрев пола?

Да, мы предлагаем несколько вариантов, которые помогут сделать вашу систему теплого пола водонепроницаемой или водонепроницаемой.Наша линейка продуктов TempZone разработана для влажных помещений, что делает ее полностью безопасной для помещений, в которых время от времени может быть вода на полу или которые могут иметь протечки или затопления. Мы также предлагаем гидроизоляционные ленты для нашей системы TempZone Cable + Prodeso Uncoupling Membrane. Позволяет гидроизолировать все швы и периметры стены, гарантируя безопасность вашей системы подогрева пола и предотвращая утечку воды в нижние области.


Являются ли современные модели термостатов более устойчивыми к влажности?

Наши термостаты предназначены для использования в помещениях.Пока они поддерживаются в пределах нормального уровня влажности в помещении, они будут продолжать работать оптимально. Эти термостаты не предназначены для установки во влажных помещениях, парных или комнатах с аномальным уровнем влажности или плохой вентиляцией.


Что делать, если у меня есть трещины в бетонной плите? Повлияет ли это на установку теплого пола?

Перед установкой убедитесь, что все трещины или выступающие края зашлифованы. По возможности заделайте и залатайте трещины. При необходимости залейте слой самовыравнивающегося цемента, чтобы поверхность была ровной и ровной.Затем следуйте инструкциям по установке желаемой системы теплого пола и напольного покрытия.

Настоятельно рекомендуется установить изолирующую подкладку между плитой и нагревательным элементом для предотвращения потерь тепла.


У вас есть отдельный термостат для душа?

В ванных комнатах с душем и подогревом пола по умолчанию будет только один термостат. Но при желании можно спроектировать термостат для каждой зоны. Установка отдельного термостата для душевой может помочь снизить затраты и потребление энергии.Это также позволяет нагревать пол в ванной в одиночку для повседневного использования и нагревать душевую зону только тогда, когда это необходимо.


Гидроизоляция находится выше или ниже нагревательного провода?

Гидроизоляция помещения в слое над системой теплого пола. Слои для гидроизоляции полов этого типа:

  • черный пол
  • тонкий
  • разобщающая мембрана
  • нагревательный кабель tempzone
  • гидроизоляционная лента для швов и углов
  • тонкослойный или самовыравнивающийся цемент
  • плиточный пол

Насколько эффективны лучистые электрические полы под деревянным полом 3/4 дюйма?

Для достижения наилучших результатов мы рекомендуем 1–1.Максимальное расстояние 5 дюймов между нагревательным кабелем и верхом пола. Для того, чтобы безопасно пропустить кабель между гвоздями доски, потребуется шпала, прибитая гвоздями. Обязательно используйте от 3/8 до 3/4 дюйма самовыравнивающегося цемента для заделки нагревательного элемента.


Можно ли использовать этот теплый пол на существующих полах из твердой древесины?

Нет, большая часть системы подогрева пола предназначена для добавления в новые полы. Если у вас есть деревянные полы, к которым вы хотели бы добавить лучистое отопление — это можно сделать с помощью системы обогрева под балками.Пример системы этого типа можно найти здесь: https://www.warmfloor.com/floor-heating/products-and-applications/step-joists/


Какие породы дерева рекомендуются или нет для теплого пола? Что лучше: спроектировано или прочно? Прибитый или плавающий?

Самым важным фактором при выборе деревянного пола является устойчивость конструкции.

Согласно данным лесной службы Министерства сельского хозяйства США, этот список показывает наиболее стабильные размеры до наименьшего:

  • мескит
  • австралийский кипарис
  • тик
  • красное дерево Сантос
  • американская вишня
  • южно-желтая сосна
  • дугласская пихта
  • американский орех
  • Brazilian Cherry
  • Hard Maple
  • Red Oak
  • True Hickory
  • American Beech

Engineered является наиболее структурно устойчивым по сравнению с натуральной твердой древесиной, поэтому лучше всего подходит для полов с подогревом.
Если вы хотите использовать твердую древесину, узкие доски из четвертичного или рифленого дерева являются наиболее структурно стабильными и лучше всего подходят для этого применения.

В целом, наиболее важным фактором для помещения является относительная влажность. Поддержание постоянной влажности и температуры в доме поможет деревянному полу прослужить долгие годы.


Будет ли производитель полов по-прежнему давать гарантию с электрическим подогревом пола под ним?

Всегда уточняйте у производителя напольных покрытий, что они покрывают, когда дело касается теплого пола.В большинстве случаев существует ограничение температуры пола — его можно запрограммировать в программируемом или интеллектуальном термостате. Перед добавлением теплого пола ознакомьтесь с инструкциями по установке и требованиями.


Как обогреть комнату без обогревателя?

Напольное отопление обычно добавляет больше тепла в дополнение к существующему источнику тепла и не требует дополнительного места, так как оно встроено в пол. Если вы не ремонтируете полы, но у вас есть свободное пространство на стенах, вам следует установить излучающую панель.Для наиболее эффективных результатов установите панель так, чтобы она указывала на то место, где вы будете проводить большую часть времени.


Как согреть солярий зимой?

Зимой в соляриях может быть очень холодно. Хотя печь может нагнетать немного теплого воздуха в комнату, большое количество окон, внешних стен и другие причины потери тепла в солярии обычно не позволяют поддерживать комфортный уровень температуры. Напольное отопление и излучающие панели добавят лучистое тепло, которое человеческое тело поглощает быстрее, чем другие виды тепла, в комнату, так что в ней становится тепло даже при более низких температурах.


Можно ли зимой пользоваться солярием?

Да, солярии можно использовать зимой, просто активируйте пол с подогревом или излучающую панель и превратите солярий в комнату на 4 сезона. Вы заметите огромную разницу в уровне комфорта в помещении, особенно если термостат настроен на поддержание желаемой температуры окружающей среды. Термостаты WarmlyYour сделают всю работу за вас, заряжая пол на более длительные циклы.


Могу ли я использовать один термостат для кухни, столовой и гостиной открытого пола?

Обычно мы рекомендуем иметь индивидуальный термостат для каждой комнаты.Однако, если это открытый план этажа, и ваш местный электротехнический кодекс позволяет использовать один контроллер для всей площади, тогда определенно возможно управлять всем этим с помощью одного термостата.


Можно ли обогреть роскошную виниловую плитку / доски на кухне?

Да, наши нагревательные изделия TempZone можно использовать для обогрева роскошной виниловой плитки или роскошных виниловых досок в любом помещении.


Какая рекомендуемая температура для пола с подогревом на кухне?

У каждого есть своя удобная настройка температуры, но мы обычно обнаруживаем, что наши клиенты используют свои термостаты для установки «температуры пола» системы в диапазоне 78 ° F — 84 ° F.


Следует ли оставлять пол с подогревом постоянно включенным?

Не нужно оставлять электрическую систему подогрева пола постоянно включенной. Систему можно полностью выключить или снова установить на более низкую температуру, когда она не используется. Если у вас есть программируемый термостат теплого пола, то систему также можно настроить на работу только в определенное время.


Как сделать гостиную теплее?

Просто установите термостат теплого пола на комфортную температуру, чтобы поддерживать приятный теплый пол.В вашей комнате станет теплее, и, как правило, ваша печь будет работать реже.


Как подготовить гостиную к сильному холоду?

Установка подогрева пола и установка более высокой температуры в особенно холодные дни поможет поддерживать комфортный температурный уровень за счет дополнительного тепла.


Можно ли поставить мебель поверх теплого пола?

Да, но следует избегать любой мебели, которая может задерживать тепло, например предметов с закрытым дном.Допускается мебель на ножках с зазором не менее 3 дюймов.


На какую температуру установить пол с подогревом?

Идеальная температура в помещении или пола всегда будет личным предпочтением. Однако мы видим, что наши клиенты обычно устанавливают температуру пола где-то в диапазоне от 80 ° F до 84 ° F.


Какова максимальная температура для виниловой плитки класса люкс (LVT), когда речь идет о подогреве полов?

Это указано в Руководстве по установке продукта LVT при покупке.В среднем эта максимальная температура будет составлять от 80 ° F до 83 ° F. Затем этот номер можно использовать для программирования термостата во время настройки для установки максимальной температуры пола.


Можно ли установить эту систему отопления на пол с твердым полимерным сердечником (SPC) или на пол из роскошной виниловой плитки (LVT) из древесно-пластикового композитного материала (WPC)?

Мы рекомендуем снять пол SPC или WPC перед установкой над ним системы теплого пола, если это возможно. Если это нецелесообразно, используйте подложку, специально разработанную для покрытия полов такого типа.Лучистое отопление можно использовать со многими типами этих полов, но проконсультируйтесь с производителем напольных покрытий, чтобы убедиться, что его можно сочетать с этими типами систем.


Приводит ли нагревание к усадке, расширению или деформации винилового покрытия?

Если у производителя напольного покрытия есть гарантия на электрический теплый пол, на него не должны отрицательно повлиять усадка, расширение или деформация. Опять же, это будет зависеть от бренда и конструкции продукта. Некоторые производители могут накладывать ограничения на максимальную температуру теплого пола.Чтобы свести к минимуму расширение и сжатие, некоторые компании, производящие виниловую плитку класса люкс, требуют, чтобы пол постоянно нагревался, при этом «пониженные» температуры (более низкие значения температуры днем ​​и ночью) сводятся к минимуму.

Хотя лучистое отопление может повлиять на расширение и сжатие пола, самым упускаемым из виду и важным фактором является относительная влажность в помещении, поэтому может потребоваться увлажнитель или осушитель.


Есть ли способ обогрева виниловых полов без встраивания системы отопления, например, плавающий пол с подогревом?

Существуют системы обогрева плавающих полов, такие как наша система Environ.Однако пол должен быть достаточно жестким, чтобы со временем он не прилипал к нагревательным кабелям.

Ознакомьтесь с рекомендациями производителя полов с подогревом пола. В большинстве случаев систему отопления необходимо встраивать под пол. Проверьте все требования к «ровности» для выбранного вами напольного покрытия. При правильной установке для самых ровных полов используется самовыравнивающийся цемент.


Повлияет ли лучистое тепло на прикрепленную резиновую или пробковую основу виниловой плитки Luxury? Влияет ли прикрепленная подкладка на систему теплого пола?

Поскольку большинство производителей виниловой плитки класса люкс (LVT) устанавливают максимальную температуру для лучистого напольного отопления, система не должна оказывать никакого влияния на резиновую / пробковую основу.

Предварительно прикрепленная основа может действовать как изолирующий слой, что означает, что она может препятствовать лучшему отоплению эффективно направлять тепло через пол. Уточните у производителя значение r продукта. Ищите собранную доску со значением r меньше 1. Чем ниже значение r, тем лучше!


Будет ли процесс укладки другим, если виниловая плитка Luxury Vinyl Tile будет установлена ​​в ванной комнате?

Нет. Пол в ванной укладывается таким же образом.Наши системы подогрева пола TempZone указаны для влажных помещений и идеально подходят для полов в ванных комнатах.


Можно ли использовать клееные изделия из виниловой плитки класса люкс с этой системой подогрева пола?

Да, если производитель напольных покрытий рекомендует этот метод укладки. В большинстве случаев нагревательный элемент все равно необходимо залить наливным цементом перед укладкой пола.


Какая толщина требуется для наливного цемента при укладке теплого пола под виниловую плитку Luxury?

Мы предлагаем заделывать нагревательный элемент в 1/2 дюйма самовыравнивающегося цемента (SLC).Всегда уточняйте у производителя конкретные рекомендации.


Какой тип подготовки пола требуется для виниловой плитки класса люкс (LVT) и лучистого отопления?

Черновой пол необходимо подготовить в соответствии с инструкциями к используемому самовыравнивающемуся цементу (SLC). Обратите внимание, что для большинства самовыравнивающихся продуктов требуется грунтовка, указанная компанией SLC.


Какой продукт LVT, WPC или Solid Core можно использовать с лучистым обогревом? Есть ли список производителей, которые по-прежнему предоставляют гарантию при сочетании с лучистым теплым полом?

LVT (виниловая плитка класса люкс), WPC (древесно-пластиковый композит) и Solid Core попадают в категорию «виниловых напольных покрытий».«Эти типы полов могут быть рассчитаны на полы с подогревом, но будут полностью зависеть от рекомендаций производителя.
Пожалуйста, посмотрите руководство по установке и гарантийные документы на интересующий вас продукт, чтобы узнать, разрешены ли и какие типы отопления.

Что касается списка производителей — многие действительно предоставляют гарантию на свою продукцию при правильной установке с подогревом пола. Этот список постоянно меняется, поэтому обязательно уточняйте текущие рекомендации у производителя напольных покрытий.


Установка системы теплого пола для LVT такая же, как для керамической или керамогранитной плитки?

Да, виниловая плитка класса люкс (LVT) обычно укладывается поверх встроенного нагревательного элемента с использованием самовыравнивающегося цемента (SLC). Многие люди предпочитают использовать SLC при укладке плитки на пол с подогревом.

Мы не рекомендуем использовать тонкую сетку для изоляции нагревательных проводов с LVT, так как очень сложно получить тонкую пленку полностью плоской.


Как сделать подвал теплее?

Система теплого пола может работать как дополнительный источник тепла и обогревать подвал.Если в комнату нужно добавить больше тепла, вы можете поэкспериментировать с установкой термостата теплого пола на более высокую температуру.


Следует ли добавлять изоляцию перед установкой электрического теплого пола и как это повлияет на производительность системы?

При установке электрического теплого пола на бетонную плиту настоятельно рекомендуется использовать изолирующие подкладки, такие как CeraZorb и Cork, чтобы обеспечить эффективную работу, более быстрое время нагрева и более высокую температуру пола.


Поможет ли электрический подогрев полов при таких проблемах с влажностью, как плесень и грибок?

Да, эффект высыхания электрического лучистого теплого пола снижает влажность, исходящую от плиты, которая является самым большим источником влаги.


Стоит ли мне беспокоиться о том, что электрический пол с подогревом расплавит восковое кольцо соединения туалета?

Во избежание перегрева мы рекомендуем не устанавливать электрические излучающие нагревательные элементы для пола ближе 6 дюймов от воскового кольца.


Можно ли установить электрический теплый пол под туалетным столиком?

Электрические лучистые полы с подогревом не следует устанавливать под стационарными светильниками, которые могут задерживать тепло. Однако, если умывальник или тумбы «плавающие» или стоят на ножках, то под ними можно установить систему подогрева пола.


Можно ли поставить в душе электрический теплый пол?

Да, у нас есть коврики для душа и скамейки TempZone с размерами, специально разработанными для установки в душе, и они относятся к влажным местам для установки электрического лучистого напольного отопления в душе.


Водонепроницаемый ли нагревательный элемент?

Наши электрические теплые полы TempZone относятся к категории водонепроницаемых и влажных.


Сколько стоит обогрев пола в ванной с помощью электрического подогрева пола?

Типичный пол в ванной комнате можно обогревать около четверти дня с помощью электрических лучистых полов.


Нужен ли наполнитель на остальной части пола, чтобы довести пол до одного уровня?

Двухжильный кабель TempZone ™, представленный в наших продуктах TempZone ™, состоит из коаксиального нагревательного кабеля с двойной изоляцией.Общая толщина системы может составлять от «до 5/32» и не оказывает заметного влияния на высоту установленного вами пола. Система обогрева заключена в 3/8 дюйма модифицированного тонкослойного или самовыравнивающегося подстилающего слоя. Вы просто используете этот 3/8-дюймовый слой по всему пространству, устраняя необходимость в наполнителях.


Чем отличаются водяные и электрические системы теплого пола?

Хотя и водяные (вода с подогревом), и электрические системы теплого пола выполняют схожую функцию, обеспечивая лучистое тепло из-под пола, они действительно отличаются в некоторых довольно важных аспектах.Как правило, использование горячей воды вместо электричества приводит к более низким эксплуатационным расходам, но значительно увеличивает капиталовложения и затраты на техническое обслуживание. Обычно это означает, что системы водяного отопления зарезервированы для новых строительных проектов (где легче установить котлы и насосы, необходимые для работы системы), а электрические полы с подогревом часто используются для проектов реконструкции ванных комнат, кухонь и т. Д. Узнать больше О различиях между этими системами читайте в этом посте.


Нужна ли изоляция при установке системы электрического теплого пола над бетонной плитой?

Когда электрические системы теплого пола WarmlyYours устанавливаются на бетонную плиту, мы настоятельно рекомендуем перед установкой системы добавить слой изоляции поверх плиты. Хотя наши электрические полы с подогревом обеспечивают на 25% больше тепловой мощности на квадратный фут, чем многие из наших конкурентов, плита всегда будет действовать как «теплоотвод». Часть тепла, которое в противном случае передавалось бы поверхности пола, останется в плите, в результате чего температура поверхности пола будет значительно ниже.Это справедливо для любой системы электрического лучистого теплого пола.

При установке на бетонную плиту без теплоизоляции общепринято, что электрическое отопление пола отводит холод от пола и обеспечивает небольшое количество тепла. Добавление теплоизоляции поверх плиты и под любой системой электрического лучистого теплого пола позволит большему проценту выделяемого тепла передать на поверхность пола. Это приводит к большей эффективности и, следовательно, более быстрому разогреву, более высокой ожидаемой температуре поверхности и меньшему потреблению энергии.Пол будет иметь способность нагреваться до комфортной температуры и в некоторых случаях может использоваться в качестве основного источника тепла для этой комнаты.

Рекомендуемые типы утеплителя: натуральная пробка, утепленные подкладочные плиты для плитки и утеплитель, например синтетическая пробка CeraZorb.


Какой хороший выбор или удельная мощность ватт для дополнительного тепла?

Дополнительное тепло можно устранить, изменив расстояние между кабелями. Расположение пола в доме очень важно при рассмотрении вопроса о дополнительном обогреве пола.Например: при обогреве пола второго этажа над отапливаемым помещением можно использовать кабель с интервалом 4 дюйма. Такой же тип обогрева над неотапливаемым помещением, вероятно, будет выполняться с помощью гибких роликов TempZone или кабеля TempZone с интервалом 3 дюйма. Все отопление считается дополнительным, если не произведен расчет теплопотерь.


Нужно ли сначала нанести тонкий слой на черновой пол?

Да, используя шпатель с квадратными зубьями (1/4 «x 1/4» или больше), нанесите слой тонкого отверждения на область чернового пола, которая позже будет покрыта валиком WarmlyYours TempZone ™ Flex Roll, Easy Mat или Custom Mat. .


Сколько стоит эксплуатация системы электрического теплого пола?

Ответ на этот вопрос будет зависеть от целого ряда переменных, связанных с электрическим теплым полом, включая, помимо прочего, время работы (для дополнительного отопления мы обычно рекомендуем 4-8 часов в день), электрическое отопление. система теплого пола, которую вы используете, общая площадь в квадратных футах и ​​ваши местные расходы на электроэнергию. Обычно стоимость составляет всего несколько центов в день.

Чтобы выяснить, во сколько вам может обойтись электрический пол с подогревом, обязательно воспользуйтесь нашим интерактивным калькулятором эксплуатационных расходов.


Чем электрический теплый пол по сравнению с центральным или принудительным воздушным отоплением?

Обычно электрический теплый пол используется в качестве дополнительного источника тепла, но в некоторых случаях его можно использовать в качестве основного источника тепла. Электрический подогрев пола более энергоэффективен, менее подвержен распространению пыли и аллергенов, и его легче контролировать из комнаты в комнату. Системы воздушного отопления могут использоваться как для отопления, так и для охлаждения и могут быть хорошим способом контроля качества воздуха в доме при регулярном техническом обслуживании.

Чтобы получить более подробный ответ на этот вопрос, ознакомьтесь с «Шпаргалкой» по лучистому теплу и принудительному воздуху.


Нужно ли менять пол для установки электрического теплого пола?

Да. Хотя есть некоторые системы теплого пола, которые можно установить под балками пола, большинство систем электрического лучистого теплого пола необходимо будет установить под самим полом. Вот почему лучшее время для установки электрического теплого пола — во время реконструкции или в составе нового строительства, когда пол в любом случае укладывается.

Если вас интересуют альтернативные методы лучистого обогрева, обратите внимание на наши излучающие панели, которые монтируются на стену и используют инфракрасную технологию для обеспечения дополнительного обогрева.


Как работает электрический теплый пол?

Электрический подогрев пола работает за счет установки электрического нагревательного кабеля под полом (встроенного или плавающего, в зависимости от системы и типа пола), который затем подключается к специальному термостату (либо тот, который специально разработан для электрического лучистого теплого пола, например WarmlyYours ‘nSpiration Series или термостат стороннего производителя).При включении нагревательный кабель излучает тепло вверх через пол, которое затем распространяется по всей комнате, нагревая все твердые поверхности.


Повлияет ли установка системы подогрева пола TempZone ™ на высоту моего пола?

Двухжильный кабель TempZone ™, представленный в наших продуктах TempZone ™, состоит из коаксиального нагревательного кабеля с двойной изоляцией. Общая толщина системы может составлять от «до 5/32» и не оказывает заметного влияния на высоту установленного вами пола.


Какая гарантия на систему теплого пола TempZone ™? Гарантируете ли вы стоимость замены напольного покрытия, установленного поверх системы? Что, если произошел скачок напряжения, который повредил систему?

Гарантия

WarmlyYours без излишеств ™ — это самая полная гарантия в отрасли. В случае дефекта мы покрываем не только ремонт или замену системы TempZone ™, но ТАКЖЕ любые затраты на рабочую силу И напольные материалы, необходимые для выполнения ремонта.Мы не покрываем расходы на пол, который необходимо заменить в случае ремонта, вызванного повреждением. Гарантия

не распространяется на повреждение продукта в результате скачка напряжения.


Какова типичная стоимость эксплуатации системы теплого пола TempZone ™?

Фактическая стоимость эксплуатации вашей системы подогрева пола будет варьироваться в зависимости от ряда факторов, включая стоимость электроэнергии в вашем районе и продолжительность эксплуатации вашей системы. Например, система электрического подогрева пола WarmlyYours TempZone ™ Flex Roll потребляет 15 Вт на квадратный фут.При среднем тарифе на электроэнергию по стране в размере 0,10 доллара за кВт / час, приблизительные эксплуатационные расходы на среднюю ванную комнату с использованием этой системы размером 8 футов на 10 футов будут составлять 0,16–0,21 доллара в день. Эта стоимость основана на использовании вашей системы полных 8 часов в день. Воспользуйтесь нашим калькулятором эксплуатационных расходов для быстрой оценки.


Что такое система подогрева пола WarmlyYours TempZone ™?

TempZone ™ — это система электрического подогрева пола, которая действует как электрическое одеяло для ваших полов.TempZone ™ покрывается тонкослойной или самовыравнивающейся подложкой и устанавливается поверх вашего чернового пола и под полом. Система обеспечивает равномерную теплоту по всему полу, создавая лучистое тепло от пола до потолка, превращая эти естественно холодные поверхности в теплые полы. Система подогрева пола TempZone ™ идеально подходит для кухонь, ванных комнат или любой комнаты в вашем доме, где вы будете наслаждаться сияющим теплом и комфортом. Она проста в установке, эксплуатации и обслуживании.


Безопасна ли система теплого пола TempZone ™?

Да.Система подогрева пола WarmlyYours TempZone ™ прошла строгие испытания на безопасность Лабораторией андеррайтера и получила сертификат UL для США, а также сертификат cUL для Канады. WarmlyYours предлагает термостаты со знаком CSA и списком UL, подтверждающим, что продукт был протестирован в экстремальных условиях и соответствует применимым стандартам безопасности и / или производительности в США и Канаде. Все термостаты WarmlyYours содержат прерыватель цепи при замыкании на землю (GFCI), который обеспечивает надежную защиту от поражения электрическим током.


У меня слишком много / слишком мало продукта TempZone ™ для помещения, которое я хочу обогреть. Могу ли я обрезать или добавить больше нагревательного кабеля?

Нет. Никогда не обрезайте нагревательный кабель. Кабель для теплого пола разработан с очень специфическим сопротивлением, чтобы постоянно поддерживать нагрев при выбранной мощности на квадратный фут. Обрезка нагревательного кабеля снизит сопротивление кабеля, что приведет к перегреву системы. Добавление нагревательного кабеля в систему повысит сопротивление, и система не будет нагреваться должным образом.


Сколько ватт на квадратный фут обеспечивает TempZone ™?

Рулоны TempZone ™ Flex, коврики Easy Mats и коврики для душа рассчитаны на выработку 15 Вт на квадратный фут (максимум, разрешенный Национальным электротехническим кодексом), при этом нагревательный элемент расположен на расстоянии 3 дюйма друг от друга на змеевидной петле, прикрепленной к волоконной сетке. Кабель TempZone ™ обеспечивает мощность от 8 до 12 Вт на квадратный фут, варьируется в зависимости от расстояния между кабелями. Коврики TempZone ™ Custom изготавливаются на заказ, поэтому расстояние между нагревательными элементами на коврике варьируется в зависимости от конкретной конструкции.Коврики TempZone ™ Custom могут иметь мощность от 12 до 15 ватт на квадратный фут.


Какое напряжение используется в системах теплого пола WarmlyYours?

Для североамериканского рынка предлагаются системы подогрева пола с напряжением 120 и 240 вольт. Панель выключателя на 208 вольт также подходит для нашей системы подогрева пола на 240 вольт. Важно отметить, что потребление энергии будет таким же: система на 240 вольт не будет стоить дороже, чем система на 120 вольт. Вы выставляете счет в киловаттах, а системы на 120 и 240 вольт используют такое же количество киловатт.WarmlyYours часто указывает систему на 120 вольт для небольших проектов, в то время как система на 240 вольт обычно рекомендуется для более крупных проектов (120 квадратных футов покрытия электрического теплого пола или более). Преимущество перехода на систему на 240 вольт — снижение силы тока. Наш программируемый термостат может управлять системой теплого пола до 15 ампер. Система на 120 вольт будет достигать 15 ампер на 120 квадратных футах покрытия электрического теплого пола. Тем не менее, система на 240 вольт будет достигать 15 ампер на площади электрического теплого пола площадью 240 квадратных футов, что позволяет подключить к термостату гораздо более крупную систему.Для установок площадью более 240 квадратных футов необходимы релейный контактор или силовые модули.


Как мне вместе с электриком установить электрический теплый пол WarmlyYours?

В то время как электрические системы лучистого теплого пола WarmlyYours обычно устанавливаются вашим подрядчиком по напольным покрытиям, для окончательного подключения термостата рекомендуется иметь лицензированного электрика. С каждым предложением мы предоставляем макет плана установки вместе с планом электрооборудования, в котором есть вся информация, необходимая для электрика.


Какое напольное покрытие я могу укладывать вместе с системой электрического теплого пола?

Продукт

WarmlyYours ’TempZone ™ чаще всего устанавливается под плиткой, камнем или мрамором, но также может быть установлен под многими другими популярными напольными покрытиями, такими как древесина твердых пород, винил и линолеум. У нас также есть наша система Environ, которая также является продуктом с электрическим подогревом пола и специально разработана для установки под коврами (только в США), ламинатом и плавающей древесиной.WarmlyYours может уложить пол любого типа с любым из предлагаемых нами электрических лучистых напольных обогревателей. Если ваш тип пола не указан здесь, просто позвоните нам по телефону (800) 875-5285, и мы будем рады обсудить это с вами.


Какой температуры будет достигать мой пол с подогревом?

Температура вашего пола может колебаться от 75 ° F до 95 ° F. Фактическая температура пола будет зависеть от ряда факторов, включая количество теплопотерь в помещении, а также его конфигурацию.Например, тепло, содержащееся в двухэтажном проходе, вероятно, будет меньше, чем в более закрытом помещении меньшего размера, таком как ванная комната. В ванной комнате, которая расположена на втором этаже вашего дома или над другим полом в вашем доме, который обычно отапливается, температура вашего пола с подогревом должна легко достигать комфортной температуры 85 градусов по Фаренгейту, если установлена ​​система электрического подогрева пола. правильно. Чтобы рассчитать теплопотери для вашей конкретной комнаты, вы можете получить доступ к калькулятору тепловых потерь или позвонить нам по телефону (800) 875-5285, и представитель отдела обслуживания клиентов произведет расчет за вас.


Какова общая мощность / сила тока, потребляемая системой электрического теплого пола, и нужна ли этой системе выделенная цепь?

Количество потребляемой силы тока зависит от того, насколько велика площадь, которую вы отапливаете. Для покрытия площадей менее 30 квадратных футов система потребляет менее 3 или 4 ампер. Если у вас есть большая площадь более 120 квадратных футов отапливаемого помещения, вам может потребоваться больший выключатель и дополнительные элементы управления. Независимо от размера площади, которую вы выбираете для обогрева, мы рекомендуем выделенную схему для вашей системы электрического лучистого теплого пола.


Если у меня есть лишний провод с холодным выводом, могу ли я обрезать то, что мне не нужно для установки?

Да. В отличие от нагревательного кабеля для электрического теплого пола, провода холодного ввода можно обрезать или удлинить с помощью дополнительного подводящего провода, который можно приобрести в WarmlyYours.


Как электрический подогрев пола повлияет на мой деревянный пол?

Регуляторы

WarmlyYours nSpiration оснащены датчиком в полу для точного контроля температуры пола в соответствии с рекомендациями производителя древесины.


Как узнать, правильно ли я устанавливаю систему электрического теплого пола?

Имейте в виду, что вы должны проверять вашу электрическую систему теплого пола с помощью цифрового омметра в сочетании с Circuit Check ™. Как только вы достанете продукт из коробки, произведите первоначальное считывание, чтобы убедиться, что оно находится в пределах -5% / + 10% от значений, указанных на этикетке продукта. Это даст вам основу для сравнения для будущих показаний. Сделайте второе чтение после того, как вы разместите систему в соответствии с вашим планом индивидуальной установки.Также рекомендуется провести дополнительное считывание в середине укладки плитки, чтобы убедиться, что Circuit Check ™ выполняет свою работу. Затем проведите окончательное считывание, когда вы закончите укладку пола и будете готовы подключить термостат.

Circuit Check ™ — это инструмент, разработанный WarmlyYours, чтобы дать вам душевное спокойствие и обеспечить безотказную установку. Просто подключите холодные провода к инструменту, пока вы размещаете систему в соответствии с вашим планом установки.

Circuit Check ™ будет постоянно контролировать непрерывность цепи во время установки вашей системы и во время укладки вашего пола. Circuit Check ™ немедленно подает звуковой сигнал при обнаружении короткого замыкания в системе, предупреждая вас о потенциально поврежденном кабеле в зоне, где вы работаете, перед тем, как вы положите плитку на систему электрического теплого пола. Команда технической поддержки WarmlyYours доступна круглосуточно и без выходных, чтобы оказать помощь, если сработает сигнал тревоги или если у вас возникнут какие-либо вопросы во время установки.


Безопасен ли электрический теплый пол и как насчет ЭМП?

Наши электрические лучистые системы теплого пола прошли строгие испытания на безопасность и были внесены в список UL. Они производят намного меньше ЭМП, чем обычные бытовые приборы, такие как телевизор или пылесос. EPRI (Исследовательский институт электроэнергетики) тестирует все электрические устройства и публикует данные. Многие обычные бытовые приборы проверяются на расстоянии 6 дюймов. Результаты испытаний показывают, что в среднем ЭДС, излучаемая следующими приборами, измеренная в единицах Миллигаусс (мГ), составляет:

Пылесос: 300 мГ

Микроволновая печь: 200 мГ

Портативный обогреватель: 100 мГ

Посудомоечная машина: 20 мг

Стиральная машина: 20 мг

WarmlyYours TempZone ™ (Twin): 1.8 мГ


Как я могу определить, что мне нужно для моего проекта теплого пола, и как я могу узнать, сколько будет стоить моя система теплого пола?

Вы можете использовать инструмент Instant Quote Tool, который дает вам множество вариантов покрытия вашего теплого пола. Используйте этот интерактивный инструмент, чтобы спроектировать свою комнату в режиме онлайн и получить мгновенное предложение с рекомендациями по продуктам, черновыми и установочными комплектами, стоимостью вашего управления и т. Д. С помощью нашего инструмента мгновенного расчета стоимости планирования проекта теплого пола становится проще.

Отправьте нам план этажа или отправьте его по факсу (800) 408-1100, и мы вышлем вам расценки, рекомендации по продукту и бесплатный план индивидуальной установки для вашего проекта.


Могу ли я использовать электрический теплый пол в качестве основного источника тепла?

Да, в большинстве случаев система электрического теплого пола может быть эффективной в качестве основного источника тепла. Однако наши системы TempZone ™ и Environ ™ чаще всего используются в качестве вторичного источника тепла, обеспечивая лучистым теплом от пола до потолка любую комнату в вашем доме, где вы желаете большего тепла и комфорта.

Если вы рассматриваете возможность электрического подогрева пола в качестве дополнения к своему дому, например, солярия, где у вас нет другого источника тепла, WarmlyYours предлагает инновационный онлайн-инструмент, который рассчитывает приблизительные потери тепла. Этот инструмент может помочь вам определить, будет ли электрическая система водяного теплого пола WarmlyYours обеспечивать желаемую комфортную температуру в течение всего года. Вы можете получить доступ к калькулятору тепловых потерь или позвонить нам по телефону (800) 875-5285, и представитель отдела обслуживания клиентов произведет расчет за вас.


11 лучших систем теплого пола [Отзывы + руководство покупателя]

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Представьте себе: вы возвращаетесь после адского рабочего дня. И как только вы сделаете первый шаг в своем доме, жаркий теплый воздух внутри вас полностью омолодит. Звучит неплохо, правда?

Вот что может сделать для вас система лучистого теплого пола.Фактически, система лучистого теплого пола может стать вашим идеальным решением, если вы живете в районах с холодными суровыми зимами. Более того, это стоит намного меньше, чем те экстравагантные печи, которые вы используете для обогрева своих комнат.

Однако купить систему лучистого теплого пола, отвечающую всем вашим требованиям, намного проще, чем сделать. Рынок наводнен посредственными вариантами, и чаще всего мы попадаемся на ложные уловки и в конечном итоге покупаем тот, который оказывается пустой тратой наших инвестиций.

Итак, чтобы помочь вам с этой проблемой, мы рассмотрели некоторые из высокопроизводительных систем теплого пола, доступных на рынке прямо сейчас.

Но если они не соответствуют всем вашим основным требованиям, в конце вы также найдете подробное руководство для покупателя. Вам предложат подробный тур, чтобы объяснить каждую полезную функцию одиннадцати лучших систем лучистого теплого пола.

Итак, без лишних слов, давайте начнем, ладно?

Лучшие системы теплого пола

  1. Система электрического теплого пола площадью 25 кв. Футов от HeatWave

Мы сохранили позицию numero uno для одной из лучших систем теплого пола от бренда Heatwave.Это одна из известных американских электротехнических компаний, которая более двух десятилетий поддерживает звездную репутацию. Недавно у нас была возможность протестировать его модель площадью 25 кв. Футов, и мы очень довольны его тонким ковриком, который находится в таком доступном ценовом диапазоне.

Почему нам понравилось?

Мы были более чем взволнованы, когда Heatizon прислал нам эту систему теплого пола для проверки, и самым первым аспектом, который привлек наше внимание, был тонкопрофильный коврик для электрического отопления пола.Что ж, как и ожидалось, он не только подходит для всех видов кафельных / каменных полов, но и плавно прилегает к полу. Это главным образом потому, что эти маты имеют липкую основу, которую можно легко прикрепить, отсоединить и переставить по мере необходимости на черновой пол.

Кроме того, в отличие от большинства продуктов, представленных на рынке, нагревательные маты этой модели не выпирают. Чтобы закрепить его на чистой и гладкой поверхности пола, достаточно лишь надавить ладонью. Эта уникальная функция не только экономит время, но и значительно упрощает общий процесс установки.

Более того, он был протестирован и рассчитан на использование как во влажных, так и в сухих зонах. Итак, если вы ищете единственное решение для всех комнат вашего дома, вы можете попробовать эту модель.

Кроме того, эта система отопления может нагреть любую комнату вашего дома менее чем за полчаса, и ее можно оставлять включенной столько, сколько вам нужно. Но что действительно отличает его от конкурентов, так это дополнительный термостат, который вы можете запрограммировать в соответствии с вашими требованиями. И мы упомянули ограниченную пожизненную гарантию, которая позволяет вам мирно обогреть свой дом.

Что могло быть лучше?

Единственный аспект, который нас немного разочаровал в этой исключительной модели, — это то, что ее может быть довольно сложно установить. По сообщениям, некоторые клиенты столкнулись с бесчисленными проблемами, поскольку им пришлось иметь дело с большим количеством проводов во время установки, чем они ожидали.

Плюсы

  • Программируемый термостат с четким дисплеем
  • Можно использовать в течение нескольких недель / месяцев без отключения
  • Подходит для нескольких вариантов напольного покрытия
  1. Электрическая система водяного теплого пола, 120 В от HeatTech

Когда дело доходит до выбора модели для типовых помещений прямоугольной формы, HeatTech можно считать одним из самых надежных брендов.Мы протестировали электрическую систему обогрева пола HeatTech на 120 В и очень рады поделиться с вами деталями нашего фантастического опыта.

Почему нам понравилось?

Прежде всего, мы хотим обратить ваше внимание на толщину этого мата дюйма, что делает его идеальным выбором для использования под полом. Этот уникальный аспект предотвращает существенное увеличение высоты пола и обеспечивает поддержание нормальных параметров, в отличие от большинства продуктов этого ценового диапазона.Фактически, это одна из тех важных особенностей, которые в первую очередь привлекли наше внимание.

Кроме того, нет необходимости использовать степлер или какие-либо другие средства, чтобы удерживать коврик на месте. Благодаря клейкой задней панели вы можете успешно укладывать систему отопления, как профессионал.

Кроме того, он также оснащен фирменным цифровым программируемым термостатом и датчиком пола Aube Th215-AF-120S, который намного превосходит любую другую модную модель последнего времени. Вам нужно просто настроить его один раз и наслаждаться теплом своего дома, не беспокоясь о его контроле.

Помимо качественного дизайна, этот известный бренд также предоставляет 120-дневную политику возврата и быструю доставку, что делает его одним из продуктов, которые необходимо покупать в нашем списке.

Что могло быть лучше?

Несмотря на то, что это один из самых доступных и интересных вариантов, он имеет определенные недостатки. Во-первых, липкое покрытие работает только на чистых поверхностях. Во-вторых, заказанный нами коврик не покрыл всю площадь пола. Надеемся, что производители позаботятся об этой ситуации и увеличат длину коврика в будущих моделях.

Плюсы

  • Клейкая задняя панель
  • Мат тонкий
  • Цифровой программируемый термостат температуры пола

Минусы

  • Клейкая задняя часть работает только на чистых поверхностях
  • По длине короче
  1. Комплект для обогрева пола SunTouch WarmWire

Следующая система обогрева премиум-класса, которую вы можете рассмотреть, от мирового бренда SunTouch. Это одна из самых высокотехнологичных систем отопления, которые вы найдете в этом списке.Этот нагревательный комплект с программируемым термостатом с сенсорным экраном — это то, что вы можете выбрать, если хотите, чтобы ваше зимнее холодное утро было теплым и приятным. Узнайте, что делает эту модель действительно одной из лучших —

Почему нам понравилось?

Этот продукт сразу включает в себя все необходимое для быстрого и экономичного обогрева вашего просторного дома. Этот коврик для подогрева пола максимально приближен к совершенной автоматизации, которую мы можем получить по крайней мере в настоящее время.Все, что вам нужно сделать, это подключить провода через сенсорный термостат, и полностью забыть даже о холодных мраморных полах зимой.

Что отличает его от других продуктов в списке, так это технология SmartStart. Эта функция помогает вам запускать систему автоматически в желаемое время по вашему усмотрению. Просто запустите его, когда выходите из офиса, чтобы, когда вы подойдете домой, пол будет достаточно теплым, чтобы вы полностью расслабились.

В целом, эта система обогрева покрыла все, что требуется современному дому, в напольном коврике с подогревом.И это оправдывает его дорогой диапазон.

Что могло быть лучше?

Perfection — это миф, особенно когда речь идет о высокотехнологичных продуктах, таких как Suntouch Heat Kit. Несмотря на то, что есть бесчисленное множество выигрышных функций, у него есть определенные серьезные недостатки. Как и в модели HeatTech, клей для матов этой замечательной системы приклеивается только к хорошо пропылесосенному основанию из строительного раствора. Несмотря на то, что он чрезвычайно удобен для пользователя, существует слишком много программ, с которыми иногда может быть сложно справиться.

Плюсы

  • Термостат с технологией SmartStart
  • Внесен в список UL
  • Активный мониторинг энергопотребления

Минусы

  • Сложно обрабатывать несколько программ
  • Матовый клей держится только на сильно пропылесосенных поверхностях
  1. Коврик площадью 25 кв. Футов Коврик для теплого пола

Если вам нужен продукт, который не только согревает ваше пространство, но и добавляет ему элегантности, тогда выбирайте этот коврик от Warming Systems.Этот большой коврик площадью 25 квадратных футов, изготовленный из высокопрочных материалов, сразу после покупки обеспечивает необходимую передышку от холодных полов. Давайте углубимся в его основные функции и посмотрим, что они принесут.

Почему нам понравилось?

Поскольку этот продукт по своим характеристикам очень похож на наш включенный в список продукт HeatTeach, возможно, внимательное изучение сравнительного анализа предоставит вам исчерпывающее представление.

Хотя он почти похож на коврик для подогрева пола от известного бренда HeatTech, его отличает качество проволоки и сетки. Во время тестирования, когда мы использовали тонкий набор для покрытия проводов, он нагрелся намного быстрее по сравнению с другими матами. Эта функция значительно снизила не только энергопотребление, но и общее время нагрева.

Что нам больше всего понравилось в этом продукте, так это то, что инструкции чрезвычайно просты для выполнения любым домовладельцем.В целом, мы считаем, что можно с уверенностью сказать, что системы Warming проделали большую работу по обеспечению максимальной отдачи от этого теплового коврика, который творит чудеса, чем те, которые стоят в более высоком диапазоне.

Что могло быть лучше?

Хотя с этой системой подогрева полов холодные полы остались в прошлом, она не лишена определенных недостатков. Однако единственное, что мы заметили в этой системе отопления, — это яркая зеленая подсветка термостата. Хотя это не является серьезным недостатком, мы надеемся, что производители рассмотрят эту проблему и улучшат свои будущие модели.

Плюсы

  • Коврик из качественной проволоки и сетки
  • Снижает энергопотребление
  • Простая инструкция по установке

Минусы

  • Яркая зеленая подсветка термостата
  1. Коврик для подогрева пола Pentair F1509 By Nuheat

Nuheat — один из тех известных брендов, которые всегда стремятся предложить своим клиентам высококачественные наружные и внутренние системы.Они разработали модель Pentair F1509 со всеми основными функциями, которые вы искали в системе отопления до сих пор. И мы можем с уверенностью сказать, что этот коврик успешно доказывает превосходство бренда.

Нет товаров.

Почему нам понравилось?

Мы искали систему подогрева пола, которая могла бы добавить тепла полам, не увеличивая слишком сильно высоту. И мы обнаружили, что этот коврик толщиной ⅛ дюйма идеально подходит.Этот коврик — не только одна из самых тонких моделей в этом списке, но и довольно универсальный, идеальный для всех типов каменных полов как внутри, так и снаружи.

Хотя во всем остальном Nuheat конкурирует с другими моделями из нашего списка, но обладает уникальной особенностью, которая помогает ему превзойти остальные. Как и модель Warming systems, она также включает сетчатый коврик; а не ковер с абразивными поверхностями с обеих сторон. Это позволяет мату идеально смешиваться между строительным раствором и разбавленным раствором.

В целом, если вы ищете продукт с соотношением цены и качества и беспроблемный продукт, то это устройство Nuheat может стать для вас одним из идеальных вариантов. Кроме того, сэкономить несколько долларов на счетах за электроэнергию также становится довольно легко благодаря энергосберегающему обогревателю, которым он оснащен.

Что могло быть лучше?

В отличие от большинства наших рекомендаций в списке, этому коврику с подогревом пола от Nuheat требуется более 45 минут для достижения минимального повышения температуры на 20 градусов по Фаренгейту.Хотя стоит подождать, к нашему дискомфорту добавило отсутствие дополнительного термостата, с помощью которого можно легко регулировать температуру в комнате.

Плюсы

  • Простая установка
  • Самый тонкий матовый профиль
  • Энергосберегающий обогреватель

Минусы

  • Отсутствие термостата
  • Для разогрева требуется 45+ минут
  1. Система электрического пола QuietWarmth 30 кв. Футов

Говоря о системах лучистого теплого пола, нельзя обойти вниманием эту высокотехнологичную модель от QuietWarmth.Это устройство оснащено передовой технологией чернил, подходящей для всех типов плавающих полов. И эта уникальная особенность делает крайне важным включение продукта в наш список обязательных для покупки. Читайте дальше, чтобы узнать больше о его примечательных особенностях.

Почему нам понравилось?

Несомненно, эта электрическая система QuietWarmth представляет собой высокопроизводительный аппарат, оснащенный широким спектром уникальных функций, которые вы найдете в значительном ценовом диапазоне. Благодаря одной из самых премиальных функций эта система также оснащена передовой технологией чернил.Это делает его на 100% идеальным для всех видов современных полов, таких как паркетная доска, плавающий ламинат, плавающая плитка, пробка, винил, бамбук и т. Д.

Кроме того, эта модель отличается простотой установки. Все, что вам нужно сделать, это выполнить четыре простых шага — установить подложку, развернуть тепловую пленку, соединить провода вместе и установить окончательное напольное покрытие. А система теплого пола установлена ​​- все просто!

В качестве бонуса пленка этого мата с лучистым подогревом потребляет всего 12 Вт для повышения температуры пола до комфортного уровня.Это означает, что он не только гарантирует теплые полы за небольшую долю от стоимости других систем, но также поможет снизить ваши счета за электричество.

Что могло быть лучше?

Несмотря на то, что он оснащен передовой технологией, которой нет ни в одной другой модели из нашего списка, в некоторых случаях это происходит за счет дефектных конструкций. Но до сих пор мы не заметили каких-либо серьезных повреждений, кроме дополнительного термостата, который был немного устаревшим.

Плюсы

  • Наличие передовой технологии чернил
  • Функция Plug-and-play
  • Низкое энергопотребление
  • Соотношение цена / качество
  1. SEAL 70 Sq Ft 120V Коврик для обогрева полов

Пришло время поговорить о последнем продукте нашей серии обычных систем теплого пола.И этот коврик с электрическим лучистым обогревом на 120 вольт идеально подходит для полов, таких как керамика, плитка и строительный раствор. Изготовленная из высококачественного материала и оснащенная для безопасности стойкой с противоударным нагревательным кабелем, система Seal 70 кв.м может стать достойным вариантом для впечатляющего обогрева вашего дома.

Почему нам понравилось?

Начиная с USP продукта, это устройство разработано из высокопрочных материалов, которые могут использоваться как при модернизации, так и в новых конструкциях.Двойные проводники этого блока покрыты тефлоновым покрытием с плетеной броней, а затем заключены в огнестойкую оболочку. Это означает, что изделие можно устанавливать даже во влажных помещениях, таких как ванная комната или кухня, без риска электрического разряда.

Нам также понравилось продуманное включение самоклеящейся детали, которая делает его идеальным для бесчисленных типов напольных покрытий. Кроме того, эта система отопления также способна генерировать и передавать тепло на площади до 700 кв. Футов, что делает ее одним из наших вариантов в доступном ценовом диапазоне.

Изюминкой является то, что эта модель также оснащена 10-футовым холодным выводом и номинальным напряжением 120 метров. Это гарантирует, что электромагнитные поля уменьшаются до сверхнизкого уровня, делая ваш дом полностью безопасным как для детей, так и для домашних животных.

Что могло быть лучше?

Хотя этот коврик для подогрева пола достаточно эффективен в том, что он делает, немного разочаровывает то, что необходимо приобрести отдельный термостат, совместимый с устройством.Таким образом, пользователям часто приходится сталкиваться с трудностями при выборе идеального термостата, что для многих может занять немного времени и вызвать трудности.

Плюсы

  • Изготовлен из высокопрочных материалов
  • Коврик самоклеящийся
  • Уменьшает электромагнитные поля до сверхнизкого уровня

Минусы

  • Отсутствие совместимого термостата
  1. Кабель для обогрева пола Heatwave

Этот список был бы неполным без этого эффективного и доступного устройства от Heatwave.Если вам нужен только надежный и функциональный блок, который может похвастаться выдающейся производительностью и долговечностью, то этот кабель от Heatwave определенно стоит посмотреть. Хотя это не лучший кабель для обогрева пола, который мы когда-либо встречали, он по-прежнему обеспечивает достойную производительность. .

Почему нам понравилось?

Как мы уже упоминали ранее, этот кабель для теплого пола Heatwave представляет собой недорогую альтернативу коврику, который очень легко установить и обслуживать. Он включает в себя все элементы, которые могут потребоваться в системе отопления.Кроме того, он также оснащен кабельной стяжкой, которая поможет вам обеспечить более безопасную установку.

Возможно, самое лучшее в этом продукте — это то, что этот комплект имеет впечатляющую длину кабеля — 362 фута. Это дает большую свободу действий в вопросах точности и измерения. Даже если вы ошиблись, не нужно выходить и покупать еще — у вас все равно будет достаточно для работы.

В целом, если вы достаточно уверены в правильности установки комплекта кабелей, не используя подложку из коврика, этот доступный универсальный комплект может стать для вас идеальным выбором.Кроме того, он поставляется с впечатляющей ограниченной пожизненной гарантией, которая значительно его подкрепляет.

Что могло быть лучше?

Хотя Heatwave проделала фантастическую работу, привнеся что-то новое на стол, она не смогла сделать все правильно. Мы обнаружили, что термостат не так интуитивно понятен. Цифровой дисплей иногда может быть довольно трудночитаемым. Поэтому мы рекомендуем приобрести запасной термостат и подключить их оба для лучшего использования.

Плюсы

  • Простота установки и обслуживания
  • Кабель длиной 362 фута
  • Ограниченная пожизненная гарантия

Минусы

  • Трудно читать номера термостатов
  1. Комплект для обогрева пола SunTouch WarmWire

Всемирно известный бренд SunTouch возвращается в наш список с еще одним уникальным продуктом — комплектом для обогрева пола SunTouch Warmwire.После тестирования этого продукта мы можем сказать, что он оснащен качественными проводами и полностью программируемым термостатом, что делает его одним из самых ценных продуктов в нашем списке. Давайте посмотрим, что еще может предложить этот нагревательный комплект.

Почему нам понравилось?

Нам уже известно, что SunTouch намного опережает своих конкурентов, когда речь идет о внедрении продуктов с передовыми технологиями. И нагревательный кабель ничем не отличается. Этот нагревательный комплект с проводами высшего качества обеспечивает идеальное тепло как на влажном, так и на сухом полу.

Кроме того, с этим комплектом вам больше не нужно беспокоиться о перегреве помещения. Изделие оснащено термостатом, который автоматически включается и выключается, чтобы обеспечить идеальное тепло — будь то в ванной или гостиной.

Не забывайте, что этот продукт также предлагает 70 квадратных футов кабеля. Пары из них будет достаточно, чтобы эффективно покрыть большие пространства. Кроме того, как и нагревательный мат Seal, он оснащен технологией двойного провода, которая значительно снижает электромагнитные поля до сверхнизкого уровня.

Что могло быть лучше?

Честно говоря, этот продукт слишком дорогой, чтобы быть полупрофессиональной системой водяного отопления. Большинство его конкурентов обеспечивают более высокую эффективность по сравнительно низкой цене, что вызывает разочарование.

Плюсы

  • 70 квадратных футов кабеля
  • Двухпроводная технология
  • Автоматический программируемый термостат
  • Подходит как для сухих, так и для влажных полов
  1. Системы обогрева, электрическая плитка, теплый пол

Warming Systems — это бренд, который сейчас довольно популярен в каждом доме.Недавно мы наткнулись на его нагревательный кабель и решили попробовать. Мы были впечатлены его безупречной работой и решили поделиться с вами своим опытом. Если вы ищете продукт с высокими характеристиками и ограниченным бюджетом, который не разочарует, у нас нет лучшего предложения, чем этот комплект кабелей.

Почему нам понравилось?

Начнем с того, что этот нагревательный кабель делает то, что должен делать, и всеми возможными способами. Этот нагревательный комплект нагревается примерно за 20 минут.И он может согреть каждый уголок вашего дома, не перегружая бюджет.

Мы оценили тот факт, что, в отличие от других моделей нагревательных кабелей, этот более прочный. Вместо наклеек этот комплект поставляется с пластиковыми направляющими для кабелей, с помощью которых можно закрепить проводку на черновом полу. Мы проверили это в нашей мастерской и обнаружили, что он значительно улучшает отделку по сравнению с другими наборами кабелей.

Кроме того, он поставляется с дополнительным термостатом Aube # Th215-AF-GA, который прост в установке и эксплуатации.Кроме того, этот высокотехнологичный прецизионный термостат дает вам возможность точно контролировать температуру пола для максимального комфорта и экономии энергии. Короче говоря, все эти премиальные функции делают этот нагревательный кабель одной из лучших систем теплого пола за последнее время. раз. Знак «Сделано в США» определенно играет огромную роль в том, чтобы сделать его фаворитом публики.

Что могло быть лучше?

Несмотря на то, что это один из лучших комплектов кабелей для обогрева пола, мы считаем, что для его прогрева требуется немного больше времени по сравнению с другими системами обогрева.Кроме того, этот продукт не вызывает особых поводов для жалоб.

Плюсы

  • Термостат Aube
  • Пластиковые направляющие для кабеля
  • Сделано в США марка

Минусы

  • Для разогрева требуется более 20 минут
  1. Система обогрева полов HeatTech Electric Radiant

Последняя рекомендация в нашем списке — это не что иное, как этот кабель для обогрева пола от HeatTech.Особенностью, на которую мы обратили внимание с самого начала, является высокая плотность тепла и рассеиваемая мощность. Давайте посмотрим, что может предложить эта система отопления и что делает ее одной из последних рекомендаций в нашем списке обязательных к покупке.

Почему нам понравилось?

Откровенно говоря, эта модель HeatTech доступна по цене, имеет обычные звонки и звоночки, а также имеет 25-летнюю гарантию, которая существенно ее подкрепляет. Для всех, кто новичок и только экспериментирует с дебютной системой подогрева пола, это может быть одним из лучших вариантов для вас.

Несмотря на то, что он доступен в недорогом ассортименте, это также одна из тех моделей, на которые очень полагаются продвинутые любители. В основном это связано с его плотностью тепла и рассеиваемой мощностью. Кроме того, этот комплект даже поставляется с одним армированным 10-футовым проводом с холодным выводом, который достаточно прочен, чтобы с легкостью переносить эти мощности.

Вы также оцените систему на 120 В этой системы подогрева пола, которая позволяет прокладывать до 600 футов кабеля на одном термостате. Что еще мы могли пожелать в этом ценовом диапазоне?

Что могло быть лучше?

Это, пожалуй, единственная модель в нашем списке, которая требует больше всего времени для обогрева вашей комнаты по вашему желанию.Фактически, вам нужно около часа, чтобы достичь желаемой комнатной температуры. Вдобавок к этому эта модель поставляется с термостатом с 11 программами, что усложняет нам работу. Это единственные аспекты, которые нас разочаровывают, но в остальном этот продукт имеет отличное соотношение цены и качества.

Плюсы

  • Поддерживает высокую плотность рассеивания тепла
  • Гарантия 25 лет
  • Система теплого пола, 120 В

Минусы

  • Нагревание занимает около часа

Система лучистого теплого пола Руководство покупателя

Системы лучистого теплого пола — это роскошная домашняя особенность и популярная тенденция в новом жилье.Фактически, с течением времени это стало основной необходимостью, которая может помочь вам вести комфортную, чистую и продуманную жизнь. Но для получения правильных результатов важно выбрать продукт, который лучше всего подходит для ваших нужд.

Несомненно, путешествие в поисках идеального для многих становится довольно трудным. Но не о чем беспокоиться. Мы здесь, чтобы помочь вам выбрать идеальный продукт в соответствии с вашими потребностями и насладиться теплом, которого вы заслуживаете, в покое.

В этой связи вот несколько вещей, которые вы должны рассмотреть, прежде чем отправиться в следующий поход по магазинам —

Типы лучистого теплого пола

Если вы новичок в использовании систем лучистого теплого пола, очень важно понимать, что есть в основном два типа систем излучающего отопления, из которых вы можете выбрать.Это электрическая и гидронная системы. Вам нужно будет выбрать тот, который больше всего подходит для вашего типа номера.

Теперь, если у вас уже есть водяная система в вашем доме, безусловно, имеет смысл выбрать водяные излучающие обогреватели для пола для вашего дома. Эти системы очень дешевы и просты в установке. Поскольку эти системы обычно не требуют обслуживания, они также могут с легкостью обеспечить годы надежной эксплуатации.

С другой стороны, вы также можете выбрать электрическую систему водяного теплого пола.Но одним из основных недостатков этого типа отопительной системы является то, что их установка чрезвычайно дорога. Кроме того, если возникнут проблемы с нагревательными матами, вам придется заняться ремонтом всего пола.

Размер номера

Второй аспект, который необходимо учитывать при установке системы отопления, — это размер помещения. Помните, что эти системы покрывают всю площадь пола для эффективного обогрева помещения. Поэтому всегда разумно приобретать утеплитель, соответствующий размеру напольного покрытия.В случае помещения неправильной формы мы всегда рекомендуем покупать комплект электрического отопления.

Терморегуляторы

Большинство людей склонны игнорировать этот аспект, но важно приобрести систему подогрева пола, которая поставляется с терморегулятором. Большинство современных систем оснащены термостатом, поэтому коврик можно автоматически выключить, если пол или окружающее пространство становятся слишком горячими. Как вариант, мы предлагаем приобрести систему с программируемым термостатом.Это дает возможность устанавливать разные температуры в течение дня или недели, что дает вам полный контроль.

Гарантия

В отличие от любого другого изделия, систему подогрева пола сложно обслуживать. Его нельзя ни счистить, ни разобрать. Вот почему долгая гарантия имеет большое значение. Продукта с гарантией на 2–3 года будет недостаточно, и, честно говоря, риск не стоит того. Следовательно, всегда не забывайте покупать продукт с ограниченной пожизненной гарантией или, по крайней мере, с 20-летней гарантией.Все, что ниже этого, будет пустой тратой ваших инвестиций.

Приговор

Это сложный выбор, поскольку все перечисленные выше варианты имеют свой набор уникальных функций и преимуществ. Мы по-прежнему рекомендовали бы два самых продаваемых бестселлера — HeatWave за его системы с высокими эксплуатационными характеристиками и HeatTech за его доступные продукты. Однако мы склоняемся на сторону отопительных систем Warming Systems. Он самый быстрый в нагревании и имеет общий знак качества.

Но, если вас интересуют нагревательные кабели для обогрева вашей комнаты, разумно рассмотреть Heatwave и SunTouch. Кабели для теплого пола этих двух самых популярных брендов считаются лучшими электрическими кабелями для обогрева пола. Sun-Touch — это технологически ориентированный продукт, который предпочитают технически подкованные пользователи, а кабели HeatWave очень просты в установке.

Теперь вы знаете все, что могли, о системах лучистого теплого пола. Пора покупать себе и держать зимних богов в страхе.Удачных покупок!

Статьи по теме

13 лучших пропановых обогревателей на сегодняшний день

11 лучших комплектов для теплового обнаружения утечек

13 лучших тепловизоров прямо сейчас | Справочник покупателя

Системы подъездных путей с подогревом и переносные коврики — сравнение затрат и областей применения

Электрические системы водяного отопления для требовательных приложений

Электрические системы теплого пола, в которых используются системы электрообогрева, идеально подходят для требовательных приложений домовладельцев и застройщиков.Наши электрические продукты для обогрева пола — это доступное и экономичное решение для обогрева, которое может использоваться как автономное отопление или как дополнение к существующей системе обогрева во многих различных областях.

Будь то кухня, ванная комната, крытая веранда, прихожая, коммерческий туалет или другое применение, эти решения обеспечивают наиболее равномерную температуру в любой комнате при минимальных затратах на установку среди любых конкурирующих продуктов.Мы можем спроектировать систему, которая идеально подходит для вашего проекта из ассортимента продукции для теплого пола Warmup, и вы можете быть уверены, что это лучшая из возможных систем напольного отопления на рынке, поскольку она поставляется с пожизненной гарантией .

Обладая более чем 30-летним опытом в проектировании и поставке систем теплого пола, мы предоставляем комплексные услуги, предлагая дизайн и решения для ваших индивидуальных потребностей в теплых полах. Если вас интересует система водяного отопления полов для новостройки или в качестве ремонта / дополнения к существующему дому, вы можете быть уверены в нашем качестве и индивидуальном дизайне.Не дайте себя обмануть. Всегда лучше работать с профессионалом, чтобы спроектировать правильную систему, поскольку установка будет стоить меньше, и тогда система будет гарантированно работать, как рекламируется.

Особенности и преимущества систем теплого пола

  • Минимальное потребление энергии
  • Не требует обслуживания
  • Нет воздуховодов, радиаторов или вентиляционных отверстий
  • Скрыт от глаз и не занимает ценного места
  • Обеспечивает равномерное распределение тепла для максимального теплового комфорта
  • Нет движения воздуха, что помогает предотвратить накопление частиц пыли
  • Бесшумно и безопасно
  • Добавляет ценность вашему дому
  • Соответствует стандартам UL
  • Гарантия производителя 20 лет
  • Без движущихся частей
  • Малая высота конструкции позволяет создавать минимальную высоту пола
  • Отсутствие ржавчины в таких помещениях, как коммерческие туалеты и подъезды

Электрические системы обогрева полов с подогревом

Коврики для подогрева пола

— это проверенная технология, которая является безопасной, надежной и энергоэффективной.Наша уникальная клейкая система с двойным креплением экономит 70% времени на установку. Коврики сертифицированы по безопасности для влажных помещений, имеют одноточечное соединение с двухжильным кабелем, а с предварительно нанесенным на сетку из стекловолокна нагревательным кабелем вы можете быть уверены, что будете получать равномерный нагрев при каждом включении. Стандартные коврики бывают как на 120 В, так и на 240 В, начиная с площади покрытия от 10 кв. Футов до 145 кв. Футов на одном мате. И 120-вольтовые, и 240-вольтовые маты обладают одинаковой эффективностью, но 240 В рекомендуется для больших площадей, чтобы снизить потребляемую силу тока, позволяя разместить больше места на одном термостате.

Для многих областей применения мы можем разработать план с использованием комбинации ковриков в зависимости от размера и формы вашей комнаты, чтобы получить наиболее эффективное покрытие. Коврики можно быстро раскатать по полу, что сокращает время монтажа на 35%, а ультратонкий нагревательный кабель имеет двойную изоляцию с усовершенствованным фторполимерным сердечником, что делает его невероятно прочным.

Все наши системы теплых матов для пола одобрены UL и соответствуют высочайшим стандартам безопасности для максимального душевного спокойствия.


Пленочные обогреватели для ламинатных и деревянных полов

Пленочный обогреватель от Warmup — это ультратонкая электрическая система обогрева полов, предназначенная для использования под ламинатом, ковром, паркетом и другими плавающими полами. Его можно установить под отделку пола в сухих помещениях без необходимости в дополнительных заземляющих решетках, поскольку фольговые панели имеют толщину всего 1/8 дюйма и практически не поднимают уровень пола, поскольку они погружаются в прокладку или изоляционный слой.Пленочный обогреватель прост в установке и обеспечивает равномерное распределение тепла, но его необходимо устанавливать поверх подходящей мягкой изоляции. Это необходимо для предотвращения выхода обогревателя из строя при добавлении веса мебели и людей на полу.

Повышение экономии может быть достигнуто за счет использования изоляционной подложки (WIU) под нагревателем, поскольку это сокращает время нагрева как минимум на 50%. Warmup® Insulated Underlay — это тонкий изоляционный барьер, который отражает тепло вверх, делая систему подогрева пола более эффективной и действенной.Это также снижает контактный шум. Основа из фольги также действует как эффективный барьер для влаги.


Электрические теплопроводные системы для теплых полов

В новом строительстве мы обычно рекомендуем вам позволить нам спроектировать идеальную систему с использованием электрического нагревательного кабеля, поскольку это наиболее экономичный способ спроектировать и установить индивидуальную систему.

В рамках наших услуг мы разработаем и предоставим индивидуальный план установки. Наша команда будет работать с каждым приложением, чтобы убедиться, что оно установлено правильно, что тепло равномерно распределяется по комнате, что области вокруг препятствий (туалеты, раковины, душевые) могут быть нагреты и что все необходимые аксессуары указаны для работы. работа правильная.

Кабель поставляется на 120 В или 240 В, в катушках длиной до 5000 футов, а толщина кабеля легко покрывается тонким раствором, что позволяет выполнить одностадийную укладку плитки или камня.


Изоляционные плиты Ultralight ™ для пола

Как правило, изоляционные плиты под полом всегда улучшают эффективность вашей системы теплого пола, позволяя быстрее нагреться, поскольку тепло не теряется, уходя от поверхности пола.

Изоляционные плиты Warmup Ultralight ™ не пропускают тепло от обогревателя к черновому полу, что означает, что все тепло отводится вверх на поверхность пола, куда вы хотите отвести тепло.Быстрая тепловая реакция, обеспечиваемая изоляционным и диффузионным слоем PEF, позволяет напольному покрытию нагреваться быстрее, в результате чего получается более энергоэффективный и удобный пол с подогревом.


Мембранная система для защиты от движения основания

Система разъединения DCM-PRO для электрического теплого пола сочетает в себе нагревательный кабель и мембрану, препятствующую разлому, доступную в вариантах с флисовой подкладкой или с отрывом и приклеиванием. Это единственная мембранная система, одобренная UL в Северной Америке. Из-за несущего веса и структурных движений чернового пола отделка пола может быть повреждена, а плитка особенно склонна к растрескиванию. Инновационная конструкция отсоединения мембраны DCM-PRO обеспечивает значительную защиту плиточного пола за счет создания нового слоя между черным полом и отделкой пола.


Электрические термостаты для теплого пола

Интеллектуальный программируемый термостат 4iE

4iE® — это просто самый умный термостат сетевого напряжения на рынке.Мы разработали его так, чтобы вам не пришлось его использовать. Он может программировать себя, используя местоположение вашего смартфона и время от времени игнорируя его. Возможность Wi-Fi также позволяет изменять настройки в зависимости от зоны. Но не волнуйтесь: ваш 4iE® порекомендует наилучшие настройки для каждой комнаты в зависимости от использования.

На Warmup мы разработали 4iE®, чтобы вы могли зонировать свое отопление, устанавливать различные уровни комфорта и иметь возможность управлять всеми этими зонами из приложения MyHeating или веб-портала my.warmup.com.Лучистое отопление — не только самый удобный источник тепла, но и самый доступный по цене.

Программируемый термостат Tempo

Подходит ко всем системам теплого пола Warmup, термостат Tempo позволяет вам контролировать температуру вашей системы теплого пола, чтобы обеспечить комфорт, тепло и роскошь в вашем доме.

Tempo был разработан с простыми функциями и доступным интерфейсом. Tempo предоставляет все необходимые вам эффективные функции программирования по очень конкурентоспособной цене.


Гарантия на установку защитной сетки

Если вы случайно повредили систему обогрева во время установки, верните ее в Warmup, и мы бесплатно заменим ее на другой обогреватель той же марки и модели.Никто другой в отрасли не предлагает своим клиентам такой уровень обслуживания.

Системы электрического теплого пола

В электрической системе под полом или внутри него проложен ряд электрических проводов для обогрева помещения или помещения — например, холодный плиточный пол в ванной комнате.

Электросистема, которую вы устанавливаете, будет зависеть от размера комнаты и того, насколько хорошо она изолирована, каков пол внизу, утеплен ли он, и от типа пола, который у вас будет сверху. Варианты включают в себя незакрепленную проводку, достаточно гибкую, чтобы поместиться в небольших или неудобных местах, системы электрических кабелей или нагревательные маты, которые вы раскладываете, чтобы покрыть большие площади.

Доступно 4 основных типа систем:

  • Коврики для теплого пола

    Коврики для теплого пола — наша наиболее часто используемая система.Все, что вам нужно сделать, это раскатать коврик, пока он не израсходуется. При необходимости кабель можно вынуть из мата, чтобы он мог образовывать неудобные места.

    Эта система идеально подходит для кухонь, гостиных, столовых и большинства других помещений и имеет 3 различных выхода мощности; 100 Вт, 150 Вт и 200 Вт.

    цены
    от

    £ 69.99

    с НДС

    Посмотреть полный ассортимент

  • Нагревательные маты из Underwood / ковра / виниловой фольги

    Наши современные алюминиевые нагревательные маты предназначены для установки под ковровыми покрытиями и виниловыми полами.

    Пленочные нагревательные маты имеют ширину 500 мм и полностью заземлены с использованием покрытия из алюминиевой фольги. Это означает, что их можно устанавливать во влажных помещениях, таких как ванные комнаты и кухни, в полном соответствии с электрическими и строительными нормами.

    цены
    от

    £ 99.98

    с НДС

    Посмотреть полный ассортимент

  • Системы со свободным подвесом для пола

    Наши системы со свободным тросом идеально подходят для небольших и неудобных помещений, таких как ванные комнаты.

    Кабель поставляется в виде одного длинного непрерывного рулона на барабане, и ваш установщик должен равномерно распределить кабель по полу, это дает им свободу располагать кабель равномерно, независимо от того, насколько неудобной формы комнаты.

    цены
    от

    79,99 фунтов стерлингов

    с НДС

    Посмотреть полный ассортимент

  • Системы отопления Inscreed

    Эти кабели обычно используются только в новых пристройках или проектах зимних садов, так как им требуется больше времени для нагрева и выработки мощности 17 Вт на погонный метр.

    Кабели

    в стяжке предназначены для крепления к арматуре, которая уложена в фольгированную изоляцию (kingspan / celotex) и непосредственно под стяжкой толщиной не менее 50 мм.

    цены
    от

    £ 57,99

    с НДС

    Посмотреть полный ассортимент

Мы предлагаем самый большой ассортимент электрических систем теплого пола на рынке и имеем комплекты для любого типа бюджета . Мы подберем любое предложение и цену, мы не проиграем!

Лучистое отопление | Министерство энергетики

Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома.Системы во многом зависят от лучистой теплопередачи — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения. Лучистое отопление — это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату. Когда лучистое отопление расположено в полу, его часто называют лучистым подогревом пола или просто подогревом пола.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде.Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 о домашнем отоплении.

Несмотря на свое название, лучистое отопление пола во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух, нагретый от пола, поднимается вверх. Системы лучистого теплого пола значительно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

Тепло излучающих полов

Существует три типа излучающих полов: полы из лучистого воздуха (воздух является теплоносителем), полы с электрическими излучающими полами и полы с теплой водой (гидронные).Вы можете дополнительно классифицировать эти типы по установке. Те, которые используют большую тепловую массу бетонной плиты пола или легкого бетона поверх деревянного чернового пола, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы. Под чистым полом или черным полом называется «сухая установка».

Типы излучающих полов

Излучающие полы с воздушным обогревом

Воздух не может удерживать большое количество тепла, поэтому полы из лучистого воздуха не являются рентабельными в жилых помещениях. и устанавливаются редко.Хотя их можно комбинировать с солнечными системами воздушного отопления, эти системы страдают очевидным недостатком, заключающимся в том, что они производят тепло только в дневное время, когда тепловая нагрузка обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использования солнечного тепла в течение дня. Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические излучающие полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, установленными на черновом полу под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает ставки по времени использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические лучистые полы также могут иметь смысл для дополнения дома, если было бы нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Hydronic Radiant Floors

Hydronic (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Системы водяного теплого пола перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах управление потоком горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного водяного пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольных покрытий

Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных излучающих систем в полах схожи.

Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются старейшей формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвалов) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон, а новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, главным образом потому, что сухой пол быстрее и дешевле в эксплуатации. строить. Но поскольку сухой пол предполагает обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

При некоторых «сухих» установках трубы или кабели подвешиваются под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена ​​светоотражающая изоляция, чтобы направлять тепло вверх. Трубы или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и диффузоры крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

По крайней мере одна компания улучшила эту идею, сделав фанерный материал основания пола, изготовленный с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении.Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

Напольные покрытия

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, поскольку оно хорошо проводит тепло и добавляет теплоаккумулятор. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вам нужно ковровое покрытие, используйте тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

Излучающие панели

Излучающие панели для настенного и потолочного монтажа обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо трубками, по которым проходит горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительное обогревание в некоторых комнатах или могут обеспечивать обогрев пристройки дома, когда расширение традиционной системы обогрева нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий, и, поскольку панели можно контролировать индивидуально для каждой комнаты, функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются. Входя в комнату, человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели излучающего отопления работают в зоне прямой видимости — вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди считают потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

Электрический теплый пол: основы

Системы лучистого теплого пола нагревают комнату с помощью системы труб или проводов, которые проходят под поверхностью пола и мягко излучают тепло вверх в комнату.Такие системы предлагают хороший способ обогрева пристройки помещения, где трудно расширить существующие воздуховоды HVAC, и они особенно эффективны на поверхностях пола, которые естественно холодные на ощупь, такие как камень, бетон или керамическая плитка. Теплые полы также могут быть хорошим выбором в больших, высоких помещениях, поскольку источник тепла исходит на уровне пола, где отопление наиболее необходимо. И особенно в комнатах, где вы ходите босиком (ярким примером является ванная комната), светлый пол обеспечивает беспрецедентный комфорт.

Системы теплого пола бывают нескольких стилей, но одним из самых популярных является электрическая система, в которой проволочная сетка или петли отдельных проводов проходят по полу под поверхностью, создавая тепло за счет естественного сопротивления, возникающего при прохождении электричества. металлические провода.

Анатомия системы электрического лучистого теплого пола

Принцип лучистого теплого пола существует уже много столетий. В Древнем Риме, например, многие общественные здания имели систему туннелей под каменными полами, по которым циркулировал воздух, нагретый дровами.В современном электрическом приспособлении тонкие нагревательные кабели, проложенные под поверхностным полом — чаще всего керамической плиткой, — нагревают пол так же, как электрическое одеяло. Обычно они работают от собственной электрической цепи на 15 или 20 ампер, управляемой настенным термостатом. Часто такие системы используются для обеспечения дополнительного тепла и устанавливаются во время проектов реконструкции.

Большинство электрических излучающих полов включают в себя укладку полос электрического покрытия на черный пол, соединенных вместе и подключенных к электрической цепи и термостату линейного напряжения, и закрепленных на месте покрытием из тонкозастывающего раствора.Поверх электрических матов укладывается поверхностное напольное покрытие. В этих матовых системах вы можете обрезать куски по размеру, чтобы они соответствовали неровным поверхностям, хотя, как правило, лучше использовать полноразмерные маты. В идеале коврики покрывают большую часть пола, но можно также ограничить обогрев зонами, по которым вы обычно ходите. В других системах отдельные провода проходят через пол в ванной на расстоянии около 3 дюймов друг от друга и закрепляются тонким слоем клея. Для полов из керамической или каменной плитки электрические маты или провода устанавливаются поверх цементной плиты, на которую затем кладется керамическая плитка.

Плюсы

  • Системы электрического лучистого отопления, находящиеся в пределах тепловых масс (например, между цементной плитой и керамической плиткой), могут сохранять тепло в течение длительного времени даже после отключения питания.

  • Электрические системы теплого пола предлагают незаметный способ обогрева пола. При правильной настройке температуры трудно даже обнаружить, что излучаемое тепло работает.

  • Эти системы могут помочь снизить общие расходы на отопление — ваши системы отопления, вентиляции и кондиционирования воздуха или обогреватели не должны работать так тяжело, чтобы обогревать комнату.

  • Эти системы идеально подходят для использования под естественно холодными поверхностями, такими как керамическая и каменная плитка, или на бетонных плитах.

  • Электрические системы легко установить при реконструкции.

  • Излучающие системы в целом более рентабельны, чем другие средства дополнительного электрического отопления, такие как обогреватели.

  • Электрические системы являются наиболее удобными для самостоятельного использования из вариантов лучистого пола.

Минусы

  • Эти системы сложно установить задним числом, так как напольное покрытие необходимо снимать.Они наиболее практичны при новом строительстве или во время крупных проектов реконструкции.

  • Они более эффективны для обогрева поверхности пола «на ощупь», чем для обогрева всей комнаты (хотя в качестве основного источника тепла можно использовать лучистые полы с подогревом).

  • При использовании в доме электрические системы дороже в эксплуатации, чем водяные лучистые обогреватели.

  • Оборванные провода застревают между поверхностями пола, и их трудно обнаружить, обрыв или закороченный провод, и еще труднее отремонтировать.

  • Излучающий пол с подогревом менее эффективен под ковровым покрытием, твердой древесиной или винилом, поскольку тепло может удерживаться между изолирующим поверхностным слоем и черным полом.

Стоимость

Вы можете рассчитывать заплатить не менее 8 долларов за квадратный фут как минимум за материалы для электрического излучающего пола. Для целей оценки от 10 до 12 долларов за квадратный фут — это безопасная цифра, которую можно использовать только для материалов. В среднем, на профессиональную установку плюс материалы вы планируете потратить около 16 долларов на квадратный фут.

Хотя это зависит от того, где вы находитесь, и от стоимости электричества, вы можете рассчитать эксплуатационные расходы в размере от 0,50 до 1 доллара в день для ванной комнаты размером 8 x 10 футов, если система работает 24 часа в сутки (регулируется термостатом).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
