Технология укладки теплого пола электрического: Монтаж электрического теплого пола – советы от Леруа Мерлен в Москве

Технология заливки стяжки с установкой электрического кабельного теплого пола

На сегодняшний день теплый пол занимает уверенную позицию на рынке отопительных приборов для жилых и коммерческих помещений. Основным преимуществом данной системы обогрева помещения является то, что распределение тепла происходит равномерно по вертикали (от пола к потолку)

Какой пол выбрать? Виды электрического теплого пола.

Фото с FH

1. Пленочный теплый пол. Укладывается под чистовое финишное покрытие, такие как ламинат, ковролин, линолеум. Такой вид пола прост в монтаже и имеет минимальную толщину системы. Данный вид пола не применяется в случае, если предполагается отделка плиткой или укладка теплого пола в «мокрых помещениях», так как пленка боится влаги, попадания на нее плиточного клея или стяжки из пескобетона.

Важно! При выборе финишного напольного покрытия обратите внимание на его сертификацию по эксплуатации с системой теплого пола.

2. Нагревательные маты. Представляют собой прочно изолированный и уложенный в сетку нагревательный кабель с рассчитанным шагом. Термоматы производятся с определенной шириной и кратностью по площади обогрева 0.5 м², 1 м², 2 м² и т.д. Такой вид теплого пола зачастую применим когда нет возможности увеличить высоту пола и залить полноценную стяжку, а маты монтируются непосредственно в слой плиточного клея (около 5 мм). Мощность этой системы отопления рассчитывается на основе теплопотерь дома, которое она должна компенсировать. Так для сухих помещений в качестве дополнительной системы отопления, мощность термоматов выбирается из расчета 120 — 140 Вт/м². Для основной системы отопления – не менее 150 Вт/м². Для помещений с повышенной влажностью и не теплоизолированных помещений – 180 — 200 Вт/м².

3. Теплый пол на основе греющего (одножильного или двухжильного) кабеля в экранирующей оплетке, минимизирующей уровень электромагнитного излучения. При данном виде теплого пола можно изменять мощность системы поквадратно, настраивая шаг укладки на монтажной ленте вручную. При монтаже нагревательного кабеля он укладывается в стяжку из пескобетона, толщина которой составляет от 3 до 6 сантиметров, что ведет к хорошему аккумулированию тепла в помещении.

Выбирая вид теплого пола, нужно помнить, что чем больше толщина стяжки, тем дольше будет происходить нагрев пола и помещения в целом, но вместе с тем пол будет дольше остывать. По завершению монтажа теплого пола на основе нагревательных матов им можно пользоваться спустя 10-14 дней, для нагревательного кабеля стяжке из пескобетона понадобится время для набора прочности, поэтому срок до начала эксплуатации увеличивается до 21-28 дней.

Рассмотрим более подробно один из вышеописанных видов электрического пола – пол с греющим кабелем, уложенный в стяжку из пескобетона. Чтобы сделать надежную и долговечную стяжку пола из пескобетона и избежать ошибок при монтаже отопительной системы нужно знать:

• Что представляет собой правильный «пирог» электрического теплого пола с греющим кабелем.
• Каковы нюансы выбора качественный цемент и пескобетона, приготовления смеси и заливки стяжки.
• Для чего используется фибра.
• Как сделать монтаж теплого пола с греющим кабелем при заливке пескобетонной стяжки пола.

Правильное строение системы теплого пола с греющим кабелем в стяжке из пескобетона.

«Пирог» теплого пола с греющим кабелем подбирается с учетом особенностей помещения, в том числе его теплопотери. Для снижения последних необходимо утеплить основание будущего теплого пола. Правильный «пирог» теплого пола – гарант того, что при его эксплуатации не придется отапливать квартиру сверху или помещение снизу вас, будь то жилая площадь или подвал/лоджия, и не допустить увеличения расходов при эксплуатации системы теплого пола.

Для подложки под греющий кабель используется мультифольга — специальный материал, в котором слой фольги защищен от негативного воздействия щелочной среды бетона слоем полиэтилена. Мультифольга будет мешать прямому контакту нагревательного элемента с утеплителем, а также равномерно распределит тепло в стяжке.

МИФ. Зачастую в системе теплого пола применяется использование вспененной теплоизоляции с фольгированным слоем. Мифом этого действия служит то, что якобы слой фольги отразит тепловую энергию вверх. Но на деле отражающий эффект фольги не работает в твёрдых телах (в бетонной стяжке). Кроме этого, обычная фольга растворяется в щелочной среде бетонного раствора или клея, а вспененный утеплитель со временем усаживается под весом стяжки, что приводит к появлению трещин.

Фото с FH

Схема оптимального «пирога» теплого пола с греющим кабелем такова:

• На ровное и чистое основание укладывается утеплитель. Оптимальным вариантом для него служит ЭППС (экструзионный пенополистирол), с рекомендуемой толщиной 3-5 см.
• По периметру стен помещения монтируется демпферная кромочная лента, которая компенсирует температурное расширение пескобетонной стяжки с теплым полом.
• Поверх утеплителя укладывается мультифольга или металлическая сетка, которая также предотвращает контакт кабеля с изоляцией. Размер ячейки: 25х25 мм или 50х50 мм. Диаметр прутка 1.6-3 мм.
• Сверху раскатывается монтажная лента, которая крепится к сетке пластиковыми хомутами. На монтажной ленте, выдержав шаг укладки в соответствии с площадью помещения и длинной кабеля, фиксируется греющий кабель. Шаг укладки нагревательного кабеля в среднем составляет 10-12 сантиметров. Фиксаторами для кабеля могут служить пластиковые хомуты.

  Совет. Чтобы металлическая сетка армировала стяжку, находясь в толще пескобетона, а не под ним, необходимо приподнять её над слоем теплоизоляции, используя подставки или небольшие куски ЭППС. Еще одним вариантом является укладка второго слоя сетки на кабель.
• После укладки нагревательного кабеля и датчика температуры, который должен находиться в «теле» стяжки, систему проверяют на отсутствие видимых повреждений кабеля и тестируют работоспособность электрической части. Далее выставляют маяки и заливают стяжку толщиной от 3 до 6 см.

Важно! Заливать стяжку правильно от стены противоположной входу. При выравнивании высокоподвижных или литьевых стяжек нельзя использовать игольчатые валики, во избежание повреждения теплового кабеля.

Нюансы выбора качественного пескобетона и цемента в мешках и особенности заливки стяжки.

Качественные работы по стяжке напрямую влияют на долговечность чистового покрытие пола. О том как выбрать качественную смесь можно узнать из видеоролика.

Для заливки стяжки можно самостоятельно приготовить смесь на основе цемента и песка, или же воспользоваться готовой сухой смесью — пескобетоном. Преимуществом уже готовой смеси являются четко выверенные параметры по трещиностойкости затвердевшего раствора, а также точно соблюдены пропорции цемента и сеянного песка.

Для устройства стяжки по теплому полу больше подойдет «мокрая» стяжка. Основное отличие «мокрой» стяжки от «полусухой». Полусухую стяжку сложно качественно распределить и уплотнить с учетом уложенной системы теплого пола. При снижении плотности цементного камня, из-за образования воздушных полостей, понижается эффективность прогрева, так как уменьшается теплопроводность стяжки.

При самостоятельном приготовлении пескобетона для стяжки особое внимание следует уделить качеству ингредиентов. Песок должен быть крупным, просеянным, без глины и прочих вредных примесей. Подбирая пропорции смеси, следует помнить, что песок может быть разной влажности, что влияет на нужное количество воды затворения.

При работе с готовыми сухими обязательно следуйте рекомендациями по базовым рецептурам и точным пропорциям приготовления основных типов растворов.

Чтобы повысить качественные характеристики пескобетона и стяжки можно используя пластификаторы и фиброволокно.

Рекомендации по применению пластификаторов и фибры при заливке пескобетонной стяжки.

Фото с FH

Количество пластификатора указывается на упаковке продукта и рассчитывается по массе цемента, а не готового раствора. При этом уменьшается необходимое количество воды затворения, за счет того, что добавка обладает водоредуцирующими свойствами. Также повышается удобоукладываемость и пластичность пескобетона. Состав хорошо тянется по маякам, уплотняется и заглаживается.

Армирование стяжки металлической сеткой применимо, если ее толщина более 5 сантиметров. При толщине цементной стяжки меньшей толщины для армирования используется полипропиленовая сетка или в раствор добавляется полипропиленовая фибра.

Фибросодержащие растворы для устройства стяжки желательно использовать совместно с химическими добавками-пластификаторами. Если для стяжки выбран пескобетон, то фибра применяется по следующей схеме:

Фото с FH

1. В бетономешалку или рабочую емкость засыпается сухая смесь.
2. Добавляется небольшое количество воды (1/3 от рекомендованного) и тщательно перемешивается.
3. Фибра слегка увлажняем и аккуратно вводим ее в смесь. Тщательно перемешиваем смесь с фиброй, до равномерного распределения фибры по раствору. При перемешивании не должно образовываться «ёжиков» из волокон фибры.
4. Отмеряем рекомендованное производителем количество химической добавки-пластификатора и смешиваем ее с 2/3 воды затворения, добавляем полученное в раствор при постоянном перемешивании.
5. После 1.5-2 минут перемешивания вводится дополнительное количество воды для достижения требуемой подвижности. Мешаем еще пол минуты.

Использование фиброволокна уменьшает трудозатраты, связанные с армированием стяжки металлической сеткой, повышается качество стяжки, и уменьшается вероятность трещинообразования.

Фото с FH

После заливки за стяжкой необходим правильный уход. Свежеуложенную стяжку укрывают полиэтиленовой пленкой и исключают сквозняки в помещении. Такие манипуляции удержат влагу и предотвратят её быстрое испарение. Для набора прочности без возникновения внутренних напряжений, которые могут привести к появлению трещин стяжку необходимо периодически увлажнять в течение первой недели после заливки. Перед финишным чистовым покрытием пола поверхность стяжки нужно обеспылить и очистить от загрязнений.

Понравилась статья?

Поделиться в соцсетях:

Монтаж Теплого Пола Под Плитку + Советы

 Технология монтажа теплого пола под плитку не самая простая, но, тем не менее, с ней реально справиться даже неопытному человеку. В нашей статье мы расскажем, как правильно осуществить расчет, провести подготовку и монтаж теплого пола (нагревательный мат или кабель) непосредственно под плитку.

МОНТАЖ ТЕПЛОГО ПОЛА СВОИМИ РУКАМИ

 1. Как рассчитать теплый пол.

 Для составления схемы укладки на общем чертеже помещения зачеркиваем те участки, на которых будут располагаться сантехнические приборы и стационарная мебель (шкафы, тумбы, стиральная машинка). Указываем на схеме габариты свободного пространства. Не забываем про отступы от стен и мебели по всему периметру (min 5 см) и между витками кабеля (5-10 см). Шаг укладки рассчитывается как отношение площади укладки к длине кабеля. Выберем место для терморегулятора и подводим к нему питание.

— Кабель под плитку. Если укладываем тонкий кабель под плитку, потребуется рассчитать шаг, с которым закрепляются зигзаги кабеля на монтажной ленте (6-10 см), в зависимости от того, будет ли система основным источником обогрева или дополнительным. Шаг укладки рассчитывается как отношение площади укладки к длине кабеля.

— Нагревательный мат имеет фиксированную ширину 50 см, поэтому с его расчетом хлопот будет меньше.  При наличии схемы помещения точный расчет необходимого для этой задачи кабеля или мата помогут сделать квалифицированные специалисты предприятия Квант Успеха.

 2. Подготовка поверхности под теплый пол.

 Если требуется повысить уровень пола, можно сделать это при помощи цементных стяжек. По итогу будет оптимальным выполнение нивелировки самовыравнивающейся смесью. Если же уровень пола подходящий, можно ограничиться только нивелирмассой (2-5 мм). Перед началом монтажных работ поверхность очистить от пыли и строительного мусора, стяжку скрепить грунтовкой глубокого проникновения.

 3. Теплоизоляция электрического теплого пола

  Укладка теплоизоляционных плит под тонкий кабель под плитку возможна только перед выполнением стяжки (4-5 см) и нивелировки, если позволяет высота помещения и уровень пола. В ином случае к теплоизоляционному материалу, на который ляжет кабель, невозможно будет приклеить плитку. В такой ситуации правильнее использовать нагревательный мат, в котором электрический кабель теплого пола закреплен на армирующей стеклосетке. Сетка частично задерживает тепло, уходящее вниз, в плиту. Да и слой клеевого раствора из-за отсутствия более объемной металлической ленты тоньше, что способствует скорейшему прогреву плитки.

   1 – напольная плитка

   2 – эластичный клеевой раствор

   3 – датчик терморегулятора

   4 – кабель или мат теплого пола

   5 – цементная стяжка (40-50 мм)

   6 – сетка из арматуры

   7 – утеплитель (плотностью М-35)

   8 – бетонное основание

Укладка теплого пола – электрический кабель.

Нагревательный кабель фиксируется при помощи монтажной ленты, которая предварительно крепится к стяжке дюбелями или герметиком параллельно с шагом 40-50 см. Кабель для теплого пола укладывается по зигзагу с шагом от 6 до 10 см. Чем меньше шаг, тем больше мощность на квадратный метр и лучше прогрев. Необходимо придерживаться одинакового шага для равномерного прогревания поверхности. Укорачивать греющую часть кабеля строго запрещено! Нагревательный кабель не должен самопересекаться, а также нельзя его прокладывать под стационарной мебелью или бытовой техникой.

Укладка теплого пола – нагревательный мат.

 Нагревательный мат укладывается легче. Ввиду того, что кабель уже закреплен на сетке шириной 50 см, требуется размотать рулон и приклеить на самоклейкую ленту, которая также закреплена на мате. Для поворота под любым углом, разворота на 180 необходимо разрезать сетку, сохранив целостность кабеля и сохраняя необходимые зазоры между полосами. Для прогрева труднодоступных мест можно снять с сетки участок кабеля и закрепить к основанию с помощью контактного клея или герметика.

Важно!!! Соединение нагревательного и холодного кабеля (муфта MUFFE/SLEEVE), обязательно должно находится в клеевом растворе под плиткой. Укорачивать можно только «холодный конец» кабеля, который стандартно обозначен другим цветом или маркировкой ****.

4. Монтаж датчика теплого пола.

 Для монтажа датчика терморегулятора внутрь теплого пола выполняется пропил в стяжке. В штробу в полу укладывается гофрорукав, который переходит на стену (в штробе или под гипсокартоном) к месту установки термостата. В эту же точку подводится «холодный конец» кабеля теплого пола и силовой провод для коммутации в терморегуляторе. Сам датчик для точности замеров должен располагаться параллельно между двумя жилами нагревательного кабеля на расстоянии не менее 15 см от их витков, но ни в коем случае не касаться нагревательного кабеля. Во избежание попадания клеевого раствора и блокирования датчика окончание гофры желательно закрыть изолентой.
 По окончании укладки выполняется прозвон целостности кабеля и замеры сопротивления.

5. Укладка плитки на теплый пол.

 Во избежание повреждений входе ремонтных работ электрический теплый пол после укладки покрывается тонким слоем плиточного клея. Следует использовать только эластичный клей для плитки. После высыхания, буквально на следующий день, можно приступать к укладке напольной плитки. Для этого также применяется только специальный эластичный клей.

6. Установка терморегулятора теплого пола.

 Электрический пол после монтажа может быть сразу подключен к терморегулятору. Но обычно терморегулятор устанавливается после укладки настенной плитки или полного выполнения других отделочных работ. Однако, включение на прогрев возможно только полного схватывания и отвердевания клеевого раствора, желательно не ранее 4-х недель после окончания всех мокрых работ. До установки терморегулятора целостность кабеля на каждом этапе укладки необходимо проверять с помощью замеров сопротивления контура. А качество укладки гофрорукава проверять удобством входа-выхода датчика термостата.

Ниже представлен монтаж теплого пола электрического

ВИДЕО – пошаговая инструкция.

Дополнительные рекомендации по монтажу электрического теплого пола

• Выбирайте электрический теплый пол только проверенных производителей!

• Купить электрический теплый пол стоит у официальных представителей производителя, которые в обязательном порядке оформят гарантийный талон.

• Доверяйте монтаж специалистам, ведь срок эксплуатации теплого пола напрямую зависит от качественного монтажа и подключения.

• Терморегулятор является важной частью системы. Программируемые терморегуляторы позволяют существенно экономить электроэнергию.

Купить электрический теплый пол под плитку

 Специалисты предприятия Квант Успеха помогут не только с выбором правильной системы отопления и ее комплектующих, но и проведут квалифицированный монтаж оборудования у Вас на объекте. Нагревательные маты или кабель под плитку – на ваш выбор. Консультации, тепловой расчет и подбор электрического теплого пола под плитку для наших клиентов бесплатны!

КВАНТ УСПЕХА – теплый пол под плитку от ведущих мировых производителей по лучшим ценам!

ЗВОНИТЕ 050-301-33-77

 Подписывайтесь на канал и получайте полезную информацию из первых рук!

Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

   Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

   Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

   Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

• кабельный теплый пол;
• нагревательные маты;
• инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

• зигзага;
• улитки;
• петель.

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

Как правильно уложить электрический теплый пол (кабельный)?

Инструкция по монтажу электрического теплого пола (кабельного):

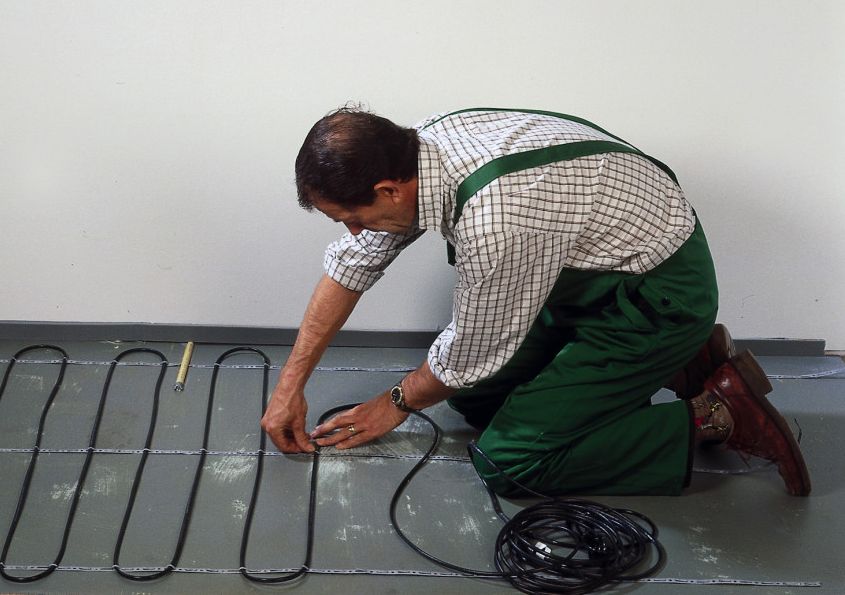

1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

1. «Ноги».
2. «Голова».
3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

Монтаж электрического теплого пола под плитку: толщина и устройство

На чтение 6 мин Просмотров 10 Опубликовано 19.05.2019 Обновлено 15.05.2019

Керамическая плитка — практичный и эстетичный вариант отделки пола. Ее недостатком является холодная поверхность. В холодное время года по ней некомфортно ходить, особенно босиком. Решением проблемы станет укладка электрического теплого пола под плитку. Он продается в виде нагревательных кабелей и матов. Электрический провод обойдется дешевле, но стоит учесть повышение уровня пола за счет стяжки и сложность монтажа. Нагревательные маты положить проще, но их стоимость выше.

Подготовка к укладке теплого электрического пола

Монтаж электрического пола под плитку

Независимо от выбранной системы обогрева придется подготовить пол под монтаж. В первую очередь снимается покрытие. После осмотра старой стяжки выясняется ее состояние. В некоторых случаях целесообразен демонтаж. Это позволит выиграть несколько сантиметров высоты помещения. Перед укладкой приобретаются материалы для гидро- и теплоизоляции.

Теплый пол кабельного типа

Нагревательный кабель под стяжкой может использоваться как основной или дополнительный элемент обогрева помещения. Существует два основных вида устройств:

• резистивный;
• саморегулирующийся.

Чтобы определиться с выбором, следует изучить преимущества и недостатки каждого элемента.

Резистивный

Резистивный электрический теплый пол

Особенностью греющего провода является одинаковая температура на любом участке. Выделение тепла происходит за счет высокого сопротивления материала. Резистивные элементы бывают двух типов.

Одножильный провод имеет 1 токопроводящую жилу, 2 слоя изоляции и экранирующую оплетку. Для подключения требуется сведение концов в одной точке, что усложняет монтаж. Плюсы:

• экономное потребление энергии;
• способность генерировать высокую температуру;
• доступная стоимость.

Двужильный и одножильный теплый пол

Двужильный греющий элемент состоит из двух жил с защитной оболочкой. Металлическая сетка препятствует распространению электромагнитных импульсов. Плюсы:

• простота укладки, замыкание цепи обеспечивает специальная муфта на конце провода;
• можно создать схему нужной конфигурации;
• высокая степень экранирования.

Общий минус изделий резистивного типа – отсутствие возможности корректировать температуры на отдельных отрезках. При поломке в любой точке система выходит из строя.

Саморегулирующийся

Саморегулирующийся теплый пол

Конструкция кабеля включает: две токопроводящие жилы, полупроводниковую матрицу, металлическую оплетку и изолирующую оболочку. Степень нагревания провода зависит от температуры окружающей среды. Достоинства изделия:

• исключается перегрев на отдельных участках;
• низкий расход электроэнергии;
• долгий срок эксплуатации.

Основной недостаток элемента – высокая стоимость.

Расчет количества кабеля

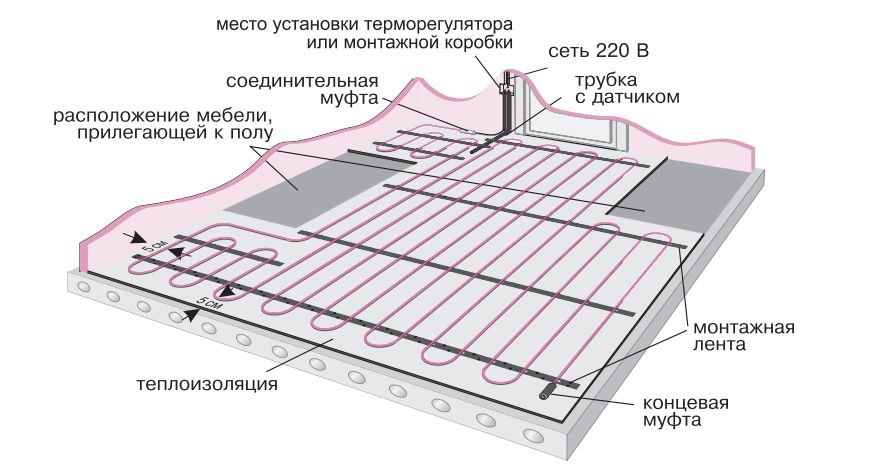

Пример проекта укладки электрического теплого пола

Для эффективной работы теплый пол должен охватывать около 70% площади помещения. Материал укладывается не по всей поверхности. Исключаются места, где установлена тяжелая мебель. Необходимо подсчитать значение покрываемой площади. При расчете кабеля берется средний показатель мощности нагревательной системы. Он зависит от типа помещения и назначения системы:

• основной обогрев – 180 Вт/м2;
• вспомогательный – 110-140 Вт/м2.

В хорошо утепленной комнате устанавливают систему меньшей мощности, на балконе и первом этаже параметр берут с запасом 20%. Общая мощность кабеля высчитывается умножением среднего показателя на полезную площадь.

Сетчатые обогревательные маты

Монтаж проводного нагревательного мата

Проводной мат – это конструкция из резистивного кабеля, закрепленного на полимерной сетке. Провод уложен витками и надежно закреплен. Продаются системы различной мощности от 120 до 200 Вт/м2. Достоинство матов – простая технология монтажа.

Технология укладки

Монтаж греющего кабеля обоих видов и матов происходит по схожей технологии и имеет общий подготовительный этап. Нюансы в конструкции систем влияют на подключение к электросети.

Подготовка поверхности

Первый шаг подготовки поверхности – выравнивание. Не должно быть перепадов по уровню, трещин и выступов. При необходимости наливается новая стяжка. Основные работы продолжаются после ее высыхания. Перед укладкой теплого пола проводится тщательная уборка. Поверхность очищается от пыли и мусора, грунтуется. В комнатах с повышенной влажностью (ванная, санузел) выполняется гидроизоляция пола битумом или жидким стеклом.

Для сокращения расходов на обогрев выполняется теплоизоляция. Помещения на первом этаже утепляют пенопластом, в остальных комнатах достаточно укладки фольгированного пенофола. В местах отступа от стен размещается демпферная лента. Она компенсирует расширение бетона при нагревании.

Грунтовка пола Укладка теплоизоляции

Создание схемы и расчет

До начала монтажных работ составляется схема укладки. На ней изображается размещение кабеля (матов), место подключения терморегулятора. В схеме учитывается рекомендованный отступ от стен на 50-100 мм. Отмечаются участки, занимаемые мебелью без ножек, на которых нельзя располагать нагревательные элементы.

Вычислив удельную тепловую мощность, требующуюся для помещения, можно подобрать длину кабеля. Обычно изделия продаются бухтами определенного размера с концевыми муфтами для подключения. При выборе электрического теплого пола основной параметр – мощность. Длину провода высчитывают, разделив общую мощность на погонную, указанную в характеристиках. Шаг витка определяют по формуле: h=Sx100/L, где: h – шаг укладки, S – полезная площадь, L – длина кабеля.

Подключение теплого пола дает дополнительную нагрузку в несколько киловатт. Проверку проводки стоит доверить электрику. Это гарантия предотвращения пожара от короткого замыкания.

Установка датчика температуры

Датчик температуры теплого пола

Комплект теплого пола оснащается терморегулятором и датчиком температуры. Термостат бывает механический и электронный, с его помощью задается температурный режим. Датчик измеряет температуру нагрева пола, с регулятором он соединяется проводом. Под устройства в стене делается штроба и отверстие на высоте 80-100 см. Датчик укладывают в гофрированную трубу. Она защищает прибор и позволяет осуществить его замену. Термодатчик укладывают между витками кабеля, расстояние от стены 50 см.

Монтаж кабеля теплого пола

Монтаж кабеля теплого пола

На фольгированной поверхности утеплителя фиксируются монтажные ленты. Это гибкие металлические элементы с готовым креплением. Второй вариант – использование стекловолоконной сетки. Полотно раскладывается на поверхности, кабель крепится к нему пластиковыми хомутами. Между витками соблюдается расчетное расстояние, не допускается их пересечение.

Перед установкой проверяется сопротивление системы. Оно должно соответствовать показателям паспорта. Допустимые расхождения 10%. Одножильный кабель подключают к терморегулятору двумя концами, а двужильный – одним, на втором устанавливается муфта. Монтаж теплого пола электрического под плитку заканчивается проверкой сопротивления.

Укладка нагревательных матов

Укладка нагревательного мата

Электрические маты раскладывают на полу согласно схеме. Для поворотов разрезается сетка без повреждения проводов. После укладки проводится проверка коммутации. Подключение к терморегулятору происходит по цветовой разметке проводов. Процедуру регламентирует инструкция производителя.

Заливка стяжки

Поверх нагревательного кабеля заливается бетонная стяжка толщиной слоя 5 см. Для матов допускает использование плиточного клея, но основание должно быть не менее 3 см. Раствор тщательно распределяется по поверхности. Следующий этап начинают после схватывания стяжки.

Перед тем, как класть плитку на теплый электрический пол, ее замачивают на несколько часов. Монтаж облицовки происходит на специальный термостойкий клей. Смесь наносится на основание зубчатым шпателем. Плитки выравниваются по уровню. Первый подогрев пола электрического под плиткой разрешается после полного высыхания стяжки, через 4 недели.

Технология укладки теплого пола

Автор Alexey На чтение 5 мин. Просмотров 117 Опубликовано 02.01.2016
Обновлено 02.01.2016

В последнее время все чаще и чаще при обустройстве своего дома люди прибегают к установке теплых полов. Это очень удобно и выгодно.

Во-первых, такие такой способ обогрева не будет вам мешать и занимать место – он просто укладывается под половое покрытие. Во-вторых, при таком способе помещения хорошо и равномерно прогреваются. Причем на уровне ног температура достигает 25°С, а наверху 18°С, что считается наиболее благоприятными условиями для человеческого организма.

Теплые полы бывают водяные и электрические. Установка водяных полов требует больших трудозатрат и наличия автономного источника тепловой энергии. Тут без помощи специалистов не обойтись. Электрические же полы более простые в плане монтажа, поэтому их вы можете установить самостоятельно.

О том, как самостоятельно провести монтаж электрического теплого пола и пойдет речь в нашей статье.

Способы монтажа теплого пола

От того, какого вида теплый пол вы выберете для своего дома, будет зависеть и способ его укладки. Есть такие виды теплых полов, как:

• Кабельный теплый пол

Это обычный электрический кабель, который монтируется затем в слой стяжки, а сверху укладывается напольное покрытие. Чаще всего применяется в ванной комнате, кухне или на лоджии. Самый трудоемкий из способов укладки теплого пола.

• Кабельный теплый пол на основании

В конструкцию входит тот же кабель, только уже закрепленный на металлической сетке. В монтаже очень простой – нужно только укладывать нагревательные маты под напольное покрытие.

• Инфракрасный теплый пол

Если вы собираетесь провести монтаж теплых полов без проведения капитального ремонта, лучше всего остановиться на инфракрасных полах. В этом случае на стяжку под линолеум или ламинат кладут слой утеплителя с вспененным полиэтиленом и поверхностью из фольги.

Подготовка к монтажу

Приступая к монтажу электрического теплого пола предварительно приобретите следующие инструменты:

1. Кабель, нагревательный мат или инфракрасную пленку;
2. Соединительные провода;
3. Крепления;
4.  Терморегулятор;
5. Система защиты УЗО;
6.  Медный кабель для заземления.

инструменты для монтажа полов

После этого необходимо произвести замеры и вычислить количество материалов, которые будут нужны вам для ремонтных работ.

Заранее наметьте план монтажа теплого пола, не внося при этом участков с мебелью и бытовыми приборами. Нельзя чтобы в этих местах или рядом с источниками тепла пролегал кабель. На листе у вас получится неправильная фигура, на которую и будет уложен нагревательный кабель.

Для каждого помещения необходимо составить свой план разметки, а затем перенести его на пол. Также в стене выделите место для терморегулятора и сделайте там отверстие, если он у вас вставной.

После проведенных разметок приступайте к вычислению необходимых материалов.

Производители кабельного теплого пола составили специальные таблицы для облегчения расчетов. По ним вы сможете подобрать нужный шаг укладки и требуемое количество провода на каждую комнату.

Расчет укладки инфракрасной пленки и нагревательных матов еще проще – нужно купить то количество пластин, покрывающее всю необходимую поверхность пола.

Подготовка напольной поверхности

Если вы укладываете кабельный теплый пол необходимо убрать старый слой стяжки и очистить поверхность пола.

Затем на пол уложите гидроизоляционный слой, который будет проходить внахлест на стену, примерно на 10 см. слой крепится к стене при помощи демпферной ленты. После проведения работ нужно будет обрезать остатки слоя и ленты.

Для того, чтобы тепло не уходило вниз, применяют следующие способы утепления пола:

• Инфракрасные пленки с фольгированными отражающими поверхностями, когда теплый пол применяется как дополнительный вид обогревания помещения;
• Листы пенополистирола толщиной 20-50 мм;
• Листы пенополистирола или слой минеральной ваты толщиной 100 мм, если помещение раньше никак не отапливалось;
• На утепляющий слой нужно уложить арматурную сетку или добавить в состав стяжки пластификатор или микрофибру.

Монтаж теплого пола

Перед укладкой нужно проверить нагревательный кабель на показатель сопротивления. Допускается погрешность в 10% от данных на коробке кабеля. Если сопротивление в пределах допустимого, можно начинать укладку.

При монтаже кабельного теплого пола кабель закрепляют на сетке из арматуры при помощи стяжек или крепежных лент. Если монтаж происходит в ванной комнате или в бане, необходимо дополнительно установить модуль УЗО и провести заземление. Заземление производят при помощи медного кабеля, который нужно затем подвести к терморегулятору.

Укладывая инфракрасный теплый пол, пленочные пластины нужно расстелить поверх слоя утеплителя, а затем закрепить их при помощи скотча.

Нагревательный провод, проходящий между двумя плитами в целях безопасности надо спрятать в небольшой кусок гофрированной трубы.

Соединение провода питания с нагревательным кабелем нужно расположить на расстоянии 10-15 см от стены, чтобы провод питания тоже оказался в стяжке. Место соединения необходимо отметить, так как это может понадобиться в случае последующего устранения неполадок.

После укладки кабеля нужно еще раз проверить его сопротивление. Если разница с предыдущими показателями небольшая, можно проверить теплый пол в действии. Для этого положите гофрированную трубу между двумя проводами нагревательного кабеля, а другой конец по штробе подведите к терморегулятору. Внутрь трубы поместите датчик.

Если кабель нагревается и все работает, нужно обесточить всю систему и снять терморегулятор до окончания монтажных работ.

Далее, если это необходимо(укладка кабельного пола), сделайте стяжку пола. После застывания стяжки сверху укладывается выбранное напольное покрытие.

Для стяжки теплого пола нагревательный кабель заливают раствором из цемента и песка. Заливать помещение нужно от дальнего угла по направлению к выходу. Состав будет застывать в течение 30 дней. В течение этого периода нельзя включать систему обогревания.

Если же у вас кабельный пол на основании или инфракрасный пол, то стяжку проводить не нужно, а паркет или линолеум укладывается сразу поверх нагревательных пластин.

Напольное покрытие для теплого пола должно иметь высокую теплопроводность. Поэтому лучше использовать покрытие из камня или керамической плитки. Деревянное же напольное покрытие хуже проводит тепло.

Как видите, монтаж теплого дома может провести любой желающий. Для этого не требуется специальных знаний. Только пользуйтесь нашими рекомендациями и пусть в вашем доме всегда будет тепло и уютно.

Укладка электрического теплого пола своими руками

Электрический теплый пол сегодня уже не роскошь – такую технически сложную, на первый взгляд, конструкцию можно вполне успешно выполнить своими руками, не прибегая к помощи специалистов.

Нам, можно сказать, повезло. Так как нам достался ремонт квартиры без отделки, то есть нам не нужно ничего разбирать или демонтировать, чтобы сделать теплые полы, где необходимо. Мы решились на укладку электрического теплого пола своими руками в ванной комнате и туалете. Рассмотрим на примере, как выполнить монтаж теплого пола в маленьком помещении 1,6х1,6 м. Мы будем использовать технологию укладки теплого пола в слой плиточного клея. Так как преследуем две цели – получить теплый пол для комфортного обогрева, а не для отопления и не сильно увеличить высоту пола.

Выбирая между производителями электрических теплых полов мы остановили свой выбор на продукции фирмы «Теплолюкс». Нам подошел нагревательный кабель под торговой маркой «GreenBox». Именно то, что нам надо: двухжильный нагревательный кабель, возможность нестандартного расположения кабеля на полу, толщина всего 3 мм, есть инструкция по укладке. Такая технология и проста в освоении, и имеет самое главное преимущество – минимальную высоту подъема пола.

Что нужно знать перед приобретением и укладкой электрического теплого пола

Помимо назначения пола мы должны определиться с площадью обогрева. Ведь от этого зависят: сечение кабеля для питания теплого пола, длина нагревательного кабеля, а также его рисунок укладки на полу.

Наша комнатка небольшая и пока мы не нарисовали все предметы на макете, мы не смогли ответить на вопрос: какая площадь нам нужна. Из 2,5 квадратных метров, после вычитания не отапливаемых участков осталась небольшая дорожка площадью чуть более одного квадрата.

Это далеко не факт, что у вас получится та же пропорция 1:2. В каждой комнате своя расстановка предметов на полу, поэтому конечная площадь может быть совершенно другой. Но пока мы не прорисовали область нахождения каждого предмета в туалете, мы не получили точную цифру.

Кроме самого нагревательного кабеля мы должны приобрести регулятор для теплого пола. Для меня всегда было загадкой почему такие разные цены у всех производителей на похожие по характеристикам изделия. Ответ прост – у всех разная комплектация и соответственно разная цена.

С одной стороны обидно, что рекламные ходы сбивают покупателя с, и без того сложного, пути выбора оптимального регулятора для теплого пола. Но тут появляется некая свобода выбора и способ сэкономить. Ведь можно купить теплый пол и нагревательный кабель не только разных производителей, но хотя бы в разных магазинах, где цена может также сильно отличаться друг от друга.

Но и это еще не все. Для электрического теплого пола требуется поместить датчик температуры в область между нагревательным кабелем. Поэтому требуется гофра, по которой этот датчик пропустится в толщу пола и останется возможность по замене датчика своими руками, в случае его выхода из строя.

Ну и, естественно, требуются сопутствующие материалы и инструменты типа дюпель-гвоздей, цемента и перфоратора, ножниц по металлу и прочего подручного инструмента. Для настоящего домашнего мастера — это как аптечка в автомобиле, но, если требуется пополнить запас, не забудьте приобрести.

Монтаж электрического теплого пола под плитку своими руками

Проще посмотреть на то, как сделать электрический теплый пол своими руками. Первое что нужно сделать – это разметка. Главное в разметке определиться с шагом укладки кабеля. Этот шаг вычисляется по формуле, указанной в инструкции. Но подставляя в формулу максимальные и минимальные значения, я получил, что разница составит от 8 до 12 см. В той же инструкции есть примерно те же цифры в качестве рекомендованных величин.

Имея разметку прокладки кабеля выбираем место для штробления канавки для укладки гофры с датчиком температуры. Она должна проходить между витками нагревательного кабеля.

Укладываем крепежные ленты. Обратите внимание, в какую сторону отгибаются лепестки из профиля, они должны отгибаться вверх. Если перепутать, то будет невозможно без ухищрений отогнуть лепесток и нормально закрепить кабель.

Как располагать ленту относительно разметки? Для этого можно закрепить кусок какого-нибудь подручного кабеля, саморез или гвоздь. Теперь будет понятно где сверлить отверстия в полу. Отверстия необходимы где-то через каждые 40-50 см.

Начинаем разматывать кабель. Пропустите «холодный» конец кабеля к месту установки регулятора. Теперь находим место установки соединительной муфты. Это должно быть обязательно в толще пола, иначе кабель перегреется и место соединения разрушится.

Как крепить кабель при монтаже электрического теплого пола своими руками? Для начала потренируемся.

Начинаем «змейкой» раскладывать кабель. В местах установки мебели и вблизи стен делаем отступ не менее 5 см.

Иногда 10 сантиметровый шаг разметки не попадает под лепестки на монтажной ленте. Почему такое произошло? Все просто: шаг расположения монтажных отверстий на ленте 17,5 мм. Следовательно, на пятом отверстии удаление будет 87,5 мм, а на шестом – 105 мм или 10,5 см.

Таким образом, имея некоторый опыт укладки электрического теплого пола своими руками, можно не так пристально размечать пол, а зная шаг отверстий на ленте, укладывать кабель.

Двужильный нагревательный кабель хорош еще тем, что другой конец кабеля не требуется возвращать обратно к распределительной коробке при укладке теплого пола. Излишки можно просто разложить там, где будет удобно в каждом конкретном случае.

Вот собственно и все тонкости по укладке электрического теплого пола своими руками в плиточный клей. Теперь можно приступать к укладке кафельной плитки. Есть два варианта дальнейшего развития событий: либо сразу же выкладывать плитку на нагревательный кабель, либо сначала нанести небольшой слой плиточного клея, а уже после его высыхания переходить к плитке. Это дело вкуса и опыта. Мы не будем экспериментировать и остановимся на втором варианте – сначала накроем кабель теплого пола небольшим слоем плиточного клея.

Вне зависимости от способа последующей укладки не следует забывать про осторожность, чтобы во время монтажа электрического теплого пола не повредить изоляцию кабеля. Тогда теплый пол будет служить вам годами, помня тепло не только ваших рук, но согревать своим теплом всех обитателей квартиры.

Как уложить теплый пол: водяной, электрический

Подогрев пола может быть как основным, так и дополнительным источником тепла. В нашей стране обычно его делают для того, чтобы «ногам было приятно». Ну и в самые суровые морозы, он будет помогать радиаторам. Решить как уложить теплый пол не так и просто. Это не одна технология. Есть минимум пять разных видов нагревателей и различные способы монтажа.

Содержание статьи

Виды подогрева пола

Подогревать пол можно при помощи нескольких носителей тепла:

• Горячей воды, протекающей по трубам, уложенным в конструкции пола. Это так называемый водяной теплый пол. Есть две технологии:
• Электричества. Есть несколько электрических нагревателей для подогрева пола.
  • Греющие кабели.
    • Резистивные. При прохождении тока через металлы они выделяют тепло. Вот это свойство и используют резистивные греющие кабели.
    • Саморегулирующиеся. Это скорее полимерная матрица, которая увеличивает или уменьшает собственную температуру в зависимости от текущей степени нагрева.
  • Маты из греющего кабеля. Это тот же кабель, но приклеенный на сетку. Обычно делают из резистивного кабеля, но можно найти и из саморегулирующегося.
  • Инфракрасная пленка. Это полимерная пленка, в которую закатаны полоски карбоновой пасты. При прохождении электричества карбон выделяет тепло в инфракрасном диапазоне.

Это основные технологии, которые используют при монтаже теплого пола. Все они имеют недостатки и достоинства. Каждая имеет свою область применения, где больше всего проявляются ее достоинства и в меньшей степени проявляются недостатки. Перед тем как уложить теплый пол, стоит разобраться с тем, какая технология будет для вашего случая оптимальной.

Технология укладки водяного теплого пола

Если говорят об устройстве подогрева пола, чаще всего имеют в виду именно трубы с теплоносителем, подключенным к отоплению. Но это не одна труба. Это целая система с большим количеством оборудования, которое обеспечивает работоспособность системы.

Примерный состав системы подогрева теплого пола с регулировкой температуры пола в каждом помещении

Устройство водяного теплого пола

Водяной теплый пол — это система гибких полимерных труб, которые уложены в стяжку по определенной схеме и с определенным шагом. Шаг укладки трубы выбирается в зависимости от необходимой тепловой мощности подогрева.

Кроме того, надо учитывать, что при прохождении по трубе температура теплоносителя понижается. И значительно. Это свойство можно использовать: разработать схему так, чтобы более горячий теплоноситель находился у наружных стен. Так недостаток превращается в достоинство.

Укладка водяного теплого пола в стяжку: рациональные схемы с усиленным обогревом наружных стен

Длина трубы ограничена. Зависит она от типа трубы (типа полимера, если быть точнее) и ее сечения, но обычно не может быть больше 70 м. Как правило, на одну комнату требуется более одной петли. Их подключают через специальное устройство — водяной коллектор.

Петли водяного контура теплого пола редко бывают одинаковой длины. И теплоноситель, который протекает по трубам разной длины, остывает неравномерно. Но пол должен быть одной температуры. Поэтому теплоноситель в разные петли должен подаваться с разной скоростью. Для этого на каждую петлю ставят регулирующие термоклапаны.

Структурная схема водяного теплого пола от отопительного котла

Есть еще один узел, который обычно необходим, — смесительный или узел подмеса. Он нужен, если используется обычный котел. Он разогревает теплоноситель до температур выше чем 50°С. В трубы теплого пола подавать теплоноситель с температурой выше чем пятьдесят градусов нельзя. Поэтому на выходе из котла ставят смесительный узел. В горячую воду он добавляет холодную — из обратного трубопровода, доводя ее до требуемого уровня.

Не нужен смесительный узел, только если котел конденсационный. Они выдают теплоноситель около 45 градусов. Но в таком случае теплый пол — основной источник тепла.

Как класть теплый водяной пол: технология укладки

Трубы водяного теплого пола укладываются по определенной схеме, затем заливаются цементным или бетонным раствором — стяжкой. Чтобы во время заливки трубы не сдвинулись, их надо зафиксировать. Есть два способа. Первый — специальные маты, в которых труба просто зажимается. Иногда они комбинируются с теплоизоляционным слоем. Удобно и быстро, но дорого.

Второй способ — привязать к металлической сетке. При большой толщине стяжки или при нестабильном основании желательно/обязательно плиту армировать. В таком случае сетка еще и служит армированием. К ней при помощи пластиковых стяжек и привязывают трубы теплого пола. При одновременном утеплении пола трубы могут фиксировать пластиковыми скобами к утеплителю. Это работает, если утеплитель — экструдированный пенополистирол.

Два способа фиксации труб теплого пола перед заливкой бетона

После укладки труб можно заливать теплый пол бетонным раствором. Но трубы при этом должны быть наполнены теплоносителем. Залить желательно за один раз, чтобы не было температурного расслоения. Для уменьшения количества трещин в стяжке очень хорошо провибрировать бетон. При этом поверхность стяжки станет более ровной.

После заливки стяжку накрывают пленкой для сохранения влаги, которая необходима для вызревания бетона. Процесс этот занимает не менее 24 суток. При этом температуру теплого пола поднимать нельзя, иначе влага испарится и стяжка будет непрочной.

Достоинства и недостатки

Как видите, уложить теплый водяной пол не так и просто. Это достаточно большие затраты на компоненты, составляющие, бетон. Плюс к тому, требуется значительное время на вызревание стяжки. Так что финишное покрытие пола можно укладывать примерно через месяц после того, как уложен теплый пол.

Еще один недостаток водяного теплого пола — низкая ремонтопригодность. Если повредится труба, устранить протечку совсем непросто. Хотя, и повредить трубы можно только при сверлении или штроблении.

Один из последних этапов в технологии устройства водяного теплого пола — заливка стяжки

Еще один нюанс: при устройстве водяного подогрева пола его уровень поднимается не менее чем на 5,7 см. Минимальный наружный диаметр трубы греющего кабеля — 22 мм. Над ним должно быть не менее 35 мм стяжки. Итого получаем 57 мм. И это без учета того, что труба немного приподнята над уровнем чернового пола. Она ведь привязана к сетке. А сетка тоже имеет некоторую толщину. Так что реально меньше 6 см не получается. И это без утепления, а оно очень желательно. Не всегда есть возможность «отобрать» у высоты десять или больше сантиметров.

К достоинствам водяного теплого пола относят его высокую тепловую инерционность и низкие затраты на отопление. Тепловая инерционность хороша тем, что при отключении отопления бетон будет отдавать тепло, поддерживая в помещениях температуру. С другой стороны, при включении отопления, пока бетон прогреется, будет холодно.

Ремонт пробоя трубы теплого водяного пола — только через разрушение части пола

Однозначный плюс — более низкая стоимость отопления. Водяное отопление пока остается самым дешевым в нашей стране. Поэтому и имеет такую популярность, даже несмотря на высокие затраты на стадии монтажа и низкую ремонтопригодность.

Водяной теплый пол без стяжки

Есть система, которая позволяет делать водяной подогрев пола без укладки труб в стяжку. Это металлические пластины со сформированными желобами, в которые укладываются трубы с теплоносителем. Пластины располагают на лагах, между досками чернового пола, которые специально укладываются разреженно.

Сухой (без стяжки) способ монтажа водяного теплого пола

Верхушки труб оказываются чуть ниже, чем уровень лаг. Сверху можно класть дощатый пол, листовой материал, а на него уже выбранное напольное покрытие. Сухая система водяного пола хороша именно с деревянным полом или в домах с деревянными перекрытиями. Так можно уложить любое напольное покрытие. Хоть плитку, хоть линолеум или ковролин. Но такой способ подогрева будет только дополнительным источником тепла. Слишком невелика эффективность системы — много потерь на обогрев «вспомогательных» материалов. Тем не менее, это выход для старых домов, фундамент которых не рассчитан на устройство стяжки.

Укладка электрического теплого пола: варианты

Электрический подогрев пола можно сделать при помощи различных нагревательных элементов. Это может быть греющий кабель, маты из кабеля и пленка с полосами карбоновой пасты. Все это электрический теплый пол. Но способы его монтажа отличаются. И довольно сильно. В связи с этим, оптимальный вариант для каждого напольного покрытия свой. И укладка электрического теплого пола каждый раз будет отличаться.

Технология укладки теплого пола каждого нагревателя своя

Но есть общее у каждого электрического теплого пола. Это терморегулятор и датчик температуры. Эти два компонента позволяют поддерживать постоянную температуру пола под ногами. Можно ли обойтись без них? Да. Но контролировать нагрев придется «вручную» и также ручками включать и выключать подогрев.

Кроме того, что это не экономно и неудобно (вы не сможете поддерживать нагрев на одном уровне), еще и грозит быстрым выходом системы из строя. Все электронагреватели не переносят длительного превышения температуры выше определенного значения. Это все знают. А рано или поздно выключить подогрев забудете и теплый пол перегорит. Так что наличие термостата и датчика температуры, можно сказать, обязательно. Пусть это и дополнительные затраты на стадии монтажа. Зато экономия в процессе эксплуатации.

Греющий кабель

Кабельный теплый пол, как и водяной, укладывается в стяжку. И точно также, надо выбрать схему укладки. Разница в том, что температура греющего кабеля на всем протяжении одинакова. В связи с этим обычно не мудрят и кладут змейку. Чтобы лучше обогревать наружные стены, шаг укладки электрического теплого пола у холодных стен делают меньше.

Есть три вида греющего кабеля

Определяем длину кабеля и шаг укладки

Шаг укладки греющего кабеля определяют исходя из того, сколько метров надо уложить в комнате. А это зависит от требуемой мощности подогрева и тепловой мощности одного метра кабеля.

Например, от теплого пола надо получить 3500 Вт тепла. Один метр может давать от 5 Вт до 150 Вт. Пусть выбран недорогой греющий кабель для теплого пола и дает он 45 Вт/м. Чтобы получить 3500 Вт, нам надо (3500Вт/м / 45 Вт= 77,7777 м) около 78 метров.

Шаг укладки электрического теплого пола из греющего кабеля определяется по его тепловой мощности и необходимому количеству тепла

Округляем — нужно уложить 80 метров кабеля. Дальше исходя из размеров комнаты, разрабатываем схему укладки, рассчитывая шаг. Он не обязательно должен быть одинаковым. Например, вдоль наружных стен или окон в пол можно уложить чаще, по остальной площади с большим расстоянием между витками. Но слишком широким расстояние быть не может — будет явно ощущаться тепловая «полосатость». Поэтому шаг укладки кабеля под плитку обычно делают 10-15 см, а мощность кабеля подбирают по необходимости.

Один совет: лучше взять некоторый запас по мощности (и по длине). Тогда кабель даже в самые холода не будет работать на пределе мощности, а это положительно отразится на сроке эксплуатации.

Особенности монтажа

При использовании резистивного кабеля надо помнить о том, что он не должен перегреваться. То есть под крупногабаритной мебелью или предметами интерьера его не кладут. Саморегулирующийся кабель в этом плане надежнее — он сам понижает свою температуру при превышении порогового значения. Но в эксплуатации более надежен резистивный. Матрица саморегулирующегося чаще выходит из строя.

Греющий кабель располагаем только там, где не стоит мебель и не лежат ковры

Греющий кабель при укладке также привязывают к сетке, после чего заливают бетоном или цементно-песчаным раствором. Залитый теплый пол оставляют «дозревать». Минимальный срок — 24 дня. Под укладку плитки можно не дожидаться полного набора прочности. Этот вид напольного покрытия повышенной влажности не боится, поэтому можно начинать класть плитку или керамогранит примерно через две недели. За это время стяжка наберет около 70% прочности. Все остальные требуют сухого основания и выдержка до «полного высыхания» необходима.

Достоинства и недостатки

Недостатки подогрева пола при помощи греющего кабеля — высокие расходы при эксплуатации, большая масса и длительное время монтажа. Высокие расходы — это общий минус электроотопления. Но в случае с кабельным теплым полом, надо еще учитывать его большую массу. В начале сезона, пока прогреется бетон, затраты будут высокими. Поэтому применять кабельный теплый пол имеет смысл только в домах постоянного проживания. Иначе придется каждый раз греть всю массу заново. И пока бетон прогреется, будет холодно.

Масса немного меньше, чем у водяного теплого пола. Но она все равно немалая. И должна учитываться при закладке фундамента и расчете перекрытий. Если такая нагрузка не была предусмотрена, перед началом работ требуется просчитать, выдержит ли фундамент и перекрытие подобное увеличение нагрузки.

Технология укладки теплого пола из кабеля предусматривает его укладку в стяжку

С длительным временем монтажа тоже все понятно — требуется время на приобретение цементом нужной прочности. Это надо учитывать при разработке плана и сроков работ.

Достоинства кабельного теплого пола: достаточно надежен, не зависит от наличия отопления (но зависит от наличия электричества). Вообще, такой способ обогрева пола используют под мягкие напольные покрытия, типа линолеума и ковролина. Под плитку и ламинат есть другие греющие элементы пола, которые монтируются гораздо быстрее.

Кабельные маты — идеальный вариант под плитку

Кабельный мат — это тот же греющий кабель, который прикреплен к полимерной сетке в виде змейки. Его также можно уложить в стяжку. Выигрыш — в скорости монтажа, проигрыш — в цене. В стоимость заложена цена сетки и монтажа кабеля на нее. Достоинства и недостатки те же, что и у обычного греющего кабеля.

Так выглядит кабельный мат. Этот вид электрического теплого пола идеален под плитку

Как уложить теплый пол из кабельных матов: особенности монтажа

Более популярен этот вид подогрева пола при укладке плитки и керамогранита. Кабель на сетке можно укладывать прямо в плиточный клей. И сразу сверху класть плитку. Это идеальный вариант под такой вид напольного покрытия. Клей сохнет не так долго, как набирает прочность бетон.

Просто закрепить на основании и укладывать плитку на плиточный клей для теплого пола

Кроме того, часто нет необходимости проводить предварительную подготовку основания. Маты можно класть на старую плитку, бетонный пол.

Укладка на деревянный пол греющих матов

Но если имеете старый деревянный пол, укладка электрического теплого пола в виде кабельных матов требует подготовки. По хорошему, надо сначала убрать старый пол и залить выравнивающую стяжку. Тогда можно и водяной или кабельный пол сделать. Можно деревянное основание под теплый электрический пол выровнять при помощи листовых материалов — влагостойкой фанеры, ОСП или ГВЛ.

Один из вариантов подготовки основания под укладку теплого пола в доме с деревянными полами

На это основание уже можно класть кабельный мат и сверху плитку. Это наименее затратный способ положить плитку на деревянный пол и сделать подогрев. Вот только плиточный клей должен быть специальный — для нестабильных оснований. Он имеет некоторую степень эластичности даже после высыхания. Это дает возможность компенсировать измерение размеров деревянного основания. Также эластичной после высыхания должна быть затирка для швов. Иначе будут трещины между плитками, будет просачиваться влага, что для древесины нехорошо.

Инфракрасная пленка (карбоновый теплый пол)

Карбоновый инфракрасный электрический теплый пол — два слоя виниловой пленки, между которыми закатаны полосы карбоновой пасты. Полоски соединяются при помощи медных и серебряных шин. На шины подается напряжение, через них распределяется по полоскам карбоновой пасты, та излучает тепло в инфракрасном диапазоне.

Как класть теплый пол из карбоновой пленки

Продается инфракрасный теплый пол в виде рулонов пленки различной ширины. Минимальная — 20 см, максимальная — 100 см. В длину пленка режется по специальным линиям расположенным каждые 25 см.

Как укладывать и с чем использовать

Инфракрасный пленочный теплый пол укладывается на любое ровное основание. Даже на старый паркет или деревянный пол. Только если он ровный, без перекосов, впадин и выступов. Просто раскладывается на полу. Сверху можно класть любое более-менее жесткое покрытие. Идеально подходит ламинат, паркетная или инженерная доска. Они просто укладываются на пленку. В случае с ламинатом, укладка теплого пола и покрытия в одной комнате занимает несколько часов.

Если хотите сделать подогрев пола с ламинатом, лучшего варианта, чем карбоновая пленка не найти

С линолеумом или ковролином на инфракрасную пленку лучше уложить листовой материал, а на него уже мягкое покрытие. Такой способ менее эффективен в смысле обогрева. Листовые материалы имеют невысокую теплопроводность и отбирают часть тепла. Такой теплый пол может быть только для повышения комфорта. Как основное отопление его будет явно недостаточно. Слишком мощный нагреватель закладывать нельзя, а «нормального» из-за потерь будет недостаточно.

Можно ли класть пленочный электрический теплый пол под плитку? Только особые виды — с отверстиями для выхода клея. Но и такой вариант далеко не лучший. Адгезия плитки с основанием будет очень невысокой. На нестабильном полу плитка поднимется, начнет «бухтеть», затем подогрев перестанет работать, так как шины поломаются. Если хотите сделать электрический подогрев плиточного пола, лучше использовать кабельные маты или кабель.

Достоинства и недостатки инфракрасного пленочного пола

К достоинствам пленочного теплого пола относится его малая толщина. Для улучшения теплоизоляции под пленку кладут подложку. Пара — подложка и пленочный нагреватель — минимально может быть от 5 мм толщиной. Малая толщина — это не только экономия высоты помещений. Это еще и быстрый нагрев покрытия до заданной температуры. Но только при условии, что пол под греющей пленкой хорошо теплоизолирован.

Схема подключения греющей пленки к термостату

Следующий плюс — быстрота укладки. Это свойство проявляется с ламинатом и паркетной/инженерной доской. Еще один — надежность. Если выходит из строя одна или несколько полос карбона, остальные продолжают греть.

Недостатки тоже есть. Во-первых, это условная совместимость с мягкими напольными покрытиями и с напольной плиткой. Во-вторых, перед тем как уложить теплый пол из карбоновой пленки надо выровнять основание. Ямы и выступы недопустимы. А пол обычно, далеко не ровный. Так что «быстрый монтаж» — это только если основание уже выровнено.

достижений в области систем лучистого отопления | 2020-09-16

Возведенные во времена Римской империи системы лучистого отопления сначала служили необычной роскошью, которую можно было найти только в самых богатых домах. Сегодня системы лучистого отопления превратились в интеллектуальную концепцию, которая может обеспечить повседневного домовладельца исключительным комфортом и энергосберегающими технологиями. Благодаря тому влиянию, которое эти развивающиеся практики устойчивого развития оказывают на современное строительство, растет число потребителей, использующих эту систему.

Будь то из-за простоты использования, улучшения качества воздуха в помещении, энергоэффективного тепла или экономии затрат, создается новая технология в виде лучистого напольного отопления, чтобы сместить взаимодействие потребителей с экологичными зданиями с этапа планирования , вплоть до окончательного завершения и далее. Как? Ответ прост. Системы электрического лучистого теплого пола просты в установке, не производят шума, не требуют обслуживания, не вызывают аллергию и быстро нагреваются, обеспечивая равномерный подогрев пола.Через ряд проводов, обычно настраиваемых для гибкости конструкции, электрические лучистые полы для обогрева пола производят тепло за счет теплового излучения. За счет нагрева пола, а не окружающего воздуха, что может быть менее энергоэффективным из-за потерь в воздуховоде, рассеянное тепло излучается от пола вверх и поглощается окружающими предметами, которые, в свою очередь, помогают согреть всю комнату. Дополнительный плюс — домовладельцы избавлены от необходимости использовать радиаторы, плинтусы и вентиляционные отверстия, что создает более эстетичную среду.Сейчас, более чем когда-либо, системы лучистого отопления меняют правила игры в индустрии напольных покрытий.

Преимущества современных систем лучистого отопления

С электрическими системами лучистого теплого пола, которые производятся сегодня, клиенты могут значительно снизить потребление киловатт в своем доме или офисе и снизить затраты на электроэнергию. Некоторые компании даже заявляют, что достигли 15% -ного сокращения с помощью методов технологии термодиффузии, которые устраняют холодные точки с равномерным выделением тепла.Кроме того, лучистое тепло не может выходить из открытых дверей или окон, как принудительное тепло. Это дополнительно экономит домовладельцам еще больше денег на их общих ежемесячных счетах за отопление.

Провода, используемые для передачи тепла, все чаще проектируются с учетом максимальной индивидуализации, которая не только допускает вариативность конструкции, но и напрямую влияет на тепловую мощность. Гибкость идеальна для всего дома или может использоваться для различных частей дома, а это означает, что домовладельцам больше не нужно беспокоиться о том, что им придется откладывать деньги на дополнительный этаж или спальню в своем доме, которые могут быть незанятыми.Это также означает, что системы лучистого отопления могут работать в помещениях уникальной формы, например, в угловой кухне с большим центральным островом, обслуживание которого когда-то могло быть затруднительным.

Особенно для людей с аллергией, способ отвода тепла через электрические системы обогрева полов также может помочь улучшить качество воздуха, поскольку не требует обдува воздухом, уменьшая образование пыли и вызывающих аллергию воздуховодов. В частности, эта система обеспечивает домовладельцам максимальный комфорт, потому что в отличие от радиаторов, плинтусов или принудительного воздушного отопления, тепло поступает от панелей под полом, а не через вентиляционные отверстия или отдельные блоки, обеспечивая постоянное и комфортное тепло по всему дому.

Уход за полом

После того, как система электрического лучистого теплого пола будет установлена, ее необходимо покрыть готовым напольным покрытием по выбору домовладельца. Отделка из плитки и камня — один из лучших материалов для выбора из-за его способности проводить тепло, а также одного из самых экологически чистых доступных вариантов отделки. Другие варианты отделки также могут быть рассмотрены как варианты. Проконсультируйтесь с производителем системы лучистого обогрева относительно совместимости.

Для управления системами электрического лучистого теплого пола обычно есть два варианта.Домовладельцы и владельцы бизнеса могут либо выбрать обычный термостат, либо выбрать систему с поддержкой Wi-Fi, которая еще больше способствует экологичной жизни. Благодаря тому, что пользователь может управлять теплом пола с помощью своих телефонов, эти системы могут изучать процедуры и применять наиболее эффективные настройки для снижения потребления тепла — при этом некоторые компании заявляют до 25%.

В конечном итоге экологичность системы электрического лучистого теплого пола зависит от того, как вырабатывается энергия. Например, электричество может быть получено из ископаемого топлива или из возобновляемых источников, таких как энергия солнца или ветра.Любой из этих методов производит электричество, которое питает систему теплого пола, но последний является лучшим выбором для окружающей среды, когда такая опция доступна покупателю.

Создавая более экологичное будущее

Стремление строительной отрасли к устойчивости не прекращается в ближайшее время, поэтому промышленность по производству плитки и напольных покрытий продолжит выпуск инновационных многофункциональных продуктов, ориентированных на охрану окружающей среды, здоровье, эффективность, простоту установки и самое главное продвигать движение за экологичное и устойчивое строительство.Например, Laticrete предлагает электрическую систему водяного теплого пола Strata_Heat, которая включает в себя Strata_Heat Thermal Pack — первую в мире теплопроводящую тонко отверждаемую добавку, в которой используется технология термодиффузии. Технология равномерно распределяет тепло через клей, чтобы устранить холодные точки и быстро достичь желаемой температуры пола. Эти термопакеты смешиваются с соответствующими латексными растворами Laticrete для тонкого отверждения, такими как 254 Platinum или 4-XLT. Система также включает инновационный высокопроизводительный провод для подогрева пола Strata_Heat, разъединяющий коврик и термостат с поддержкой Wi-Fi.Усовершенствованная система передает тепло быстрее, чем стандартные изделия для подогрева пола, представленные на рынке, что позволяет снизить затраты на электроэнергию и предоставить клиентам максимально настраиваемую систему подогрева пола.

Добавление системы лучистого теплого пола работает в пользу пользователя, чтобы сэкономить деньги, как в краткосрочной, так и в долгосрочной перспективе в течение всего жизненного цикла пола. Хотя есть первоначальные вложения, окупаемость и выгода от полов того стоят, особенно в климате, где регулярно наблюдаются более низкие температуры.

Подогрев полов для деревянных полов

Подберите гостеприимный вид деревянных полов

Поднимите свои великолепные деревянные полы на новый уровень и принесите тепло и уют в ваш дом на всю зиму. Благодаря инновационному дизайну и вниманию к деталям ThermoSoft добавление лучистого тепла к деревянным полам стало безопаснее и проще, чем когда-либо. Не упустите шанс превратить свой дом в роскошное и уютное место для отдыха.

Обязательно ознакомьтесь с WarmStep®: единственным источником электрического излучения для прямого прибивания или приклеивания деревянных полов.Не требует заливки нагревательных элементов в цемент. Мы также предлагаем комплексную систему для плавающих полов или кабель, если вы заливаете новый бетонный пол!

читать дальше »

КАК СМОТРЕТЬ НА

КАК СМОТРЕТЬ НА

Системы обогрева магазинов по типу пола

Плитка и камень

Спроектированная и массивная древесина

Ламинат

Винил

Ковер

Бетонная плита решений для обогрева полов от ThermoSoft

• Эффективная передача тепла

  Деревянные полы эффективно удерживают и излучают тепло.Вы будете чувствовать себя теплее дольше и быстрее.

• Носки не нужны.

  Вытяните холод от холодного пола и ощутите гостеприимное тепло с ног до головы.

• Преобразует обычное пространство

  Благодаря полам с подогревом вы превратите повседневное пространство в роскошное уединение в собственном доме.

• Минимизируйте время и трудозатраты

  Системы, разработанные с учетом наиболее эффективного процесса установки.

• Обогревает помещения любой формы и размера.

  Доступна профессиональная помощь в дизайне, поэтому любой проект — одно дело.

• Разработано с определенной целью

  Мы стремимся не просто обогреть пол; мы стремимся предоставить продукт, который обеспечивает высокое качество готовой продукции.

• Подключается быстро и легко

  Подключаемые на заводе подводящие провода упрощают и упрощают электрические соединения для систем ThermoSoft.

• Практически универсальная совместимость

  Выбирайте любимое напольное покрытие. Наши системы отопления подойдут для всего, что вы можете им бросить.

• Технологичное

  Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом умнее.

• Совместимость

  Протестировано и одобрено многими производителями напольных покрытий, клея и крепежа.

• Нет дополнительной высоты пола

  У нас есть решения, позволяющие добавить тепла без увеличения высоты.

• Сертификат безопасности

  Зарегистрирован UL или ETL для США и Канады.

• 10-летняя или пожизненная гарантия

  Отопительные системы ThermoSoft рассчитаны на длительный срок службы.

• Поддержка производителя премиум-класса

  Ведущая в отрасли прямая поддержка в США.

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшим — это не просто означает превосходные продукты, это означает подкреплять их превосходным обслуживанием.

Приоритет 1: сделать вас счастливыми

Создание радости и комфорта с помощью наших обогревателей — наша основная мотивация.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простая установка и безопасная работа. Все это по конкурентоспособным ценам для лучшей цены на лучистое отопление.

Инновационная и надежная конструкция

Продвижение отрасли вперед с помощью инноваций и в долгосрочной перспективе с максимальной надежностью. Вот почему наши системы есть и у нас дома.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.

Постоянная целостность

Наша репутация — один из наших лучших активов. Мы заработали эту репутацию, выполняя все обещания.

Избранные новости и видео

Веб-семинар NWFA, часть 1

59:12 мин.

Веб-семинар NWFA, часть 2

55:49 мин.

Веб-семинар NWFA, часть 3

57:59 мин.

Вебинар NWFA, часть 4

54:56 мин.

Вебинар NWFA, часть 5

59:24 мин.

Вебинар NWFA, часть 6

50:43 мин.

Добавление ценности к вашему дому

Развенчание мифов о лучистом напольном отоплении

Традиционное тепло vs.Электрическое лучистое тепло

Выбор термостата для системы электрического отопления

Техническое обслуживание деревянного пола с лучистым обогревом

Установка лучистого тепла под деревянными полами

Обзор электрического лучистого теплого пола: что вам нужно знать

Электрические лучистые полы с подогревом становятся все более популярным дополнением к дому — и не зря. Эти системы стали намного дешевле за последние годы, но при этом предлагают непревзойденный уровень эффективности.

В этом обзоре электрических лучистых полов мы подробно рассмотрим, что делает эти системы такими замечательными. Мы также покажем вам различные типы лучистого теплого пола, представленные на рынке.

Обзор электрического водяного теплого пола

: основы

Фото: Центр искусственной среды Калифорнийского университета в Беркли, Кэролайн Карманн, Wikimedia Commons

Электрические системы лучистого напольного отопления пропускают тепло напрямую, как вы, наверное, догадались, через пол. Это отличается от обычных систем воздушного отопления, которые используют воздуховоды и регистры для отвода тепла по зданию.

Системы лучистого теплого пола выгодны по нескольким причинам. Во-первых, они более эффективны, поскольку устраняют утечку тепла, характерную для старых систем отопления, вентиляции и кондиционирования воздуха, которые находились в плохом состоянии.

Поскольку воздух не проходит через регистры, люди с аллергией также считают, что электрические лучистые полы с подогревом вызывают меньшее раздражение. Тепло просто поднимается — излучается — от пола вверх, согревая комнату, не распространяя аллергены.

Типы лучистого теплого пола

Системы полов с подогревом бывают трех типов — электрические, воздушные и гидравлические.Вот краткий обзор того, что влечет за собой каждое из них.

Воздушный теплый пол

Система этого типа пропускает горячий воздух по трубам под полом. Горячий воздух разносится по всему дому. Это наименее популярный тип излучающих полов в домах, поскольку он требует больших затрат; воздух не излучает тепло так же эффективно, как вода или электричество.

Электрический теплый пол

Системы электрического лучистого теплого пола

основаны на проводящих проводах, которые в сочетании с правильным напольным покрытием могут поддерживать тепло в вашем доме в течение всего дня.

Поскольку электричество очень дорогое, совершенно необходимо, чтобы у вас был правильный напольный материал (в идеале — бетон) при использовании электрического лучистого теплого пола, по причинам, которые мы обсудим в следующем разделе.

Hydronic Radiant Floors

В системах водяных излучающих полов теплая вода проходит от бойлера через ряд пластиковых трубок под напольным покрытием. Это, безусловно, самый популярный метод покрытия теплым полом, поскольку он очень рентабелен; вода дешевле электричества.

Обзор электрического лучистого теплого пола: плюсы и минусы

Теперь, когда вы немного знаете о различных типах лучистого теплого пола, давайте сосредоточимся на сегодняшней теме обсуждения — электрическом разнообразии. В частности, мы обсудим плюсы и минусы.

Pro: простая установка

Электрический лучистый теплый пол очень легко установить. Вы можете приобрести наборы для самостоятельной сборки, состоящие из свернутых устройств, которые прячутся под полом.Как только устройство подключено к электричеству, оно готово к работе!

Системы лучистого отопления на воздушной или водяной основе, с другой стороны, более трудоемки в установке. Вам понадобится печь или бойлер, чтобы перекачивать среду по трубам, что может быть дорогостоящим.

Con: более дорогостоящая эксплуатация

Хотя установка электрического лучистого теплого пола может быть дешевле в установке, вы почувствуете нагрузку на свой кошелек, когда дело доходит до фактического использования системы. Это потому, что электричество стоит больше, чем вода — даже в Миссуле, где наши тарифы на электроэнергию на самом деле ниже, чем в других американских городах.

Уже одно это может сделать электрические лучистые полы далеко не лучшим выбором для тех, кто живет в регионе с суровыми зимами (например, в Миссуле).

Конечно, увеличение вашего счета за электроэнергию, вероятно, будет компенсировано уменьшением вашего счета за отопление. Однако вы можете сэкономить еще больше денег, используя вместо этого водяные полы с водяным обогревом.

Pro: бесшумная работа

В то время как многие люди привыкают к постоянному гудению систем отопления, вентиляции и кондиционирования воздуха, другие находят это весьма раздражающим.Системы электрического лучистого отопления работают бесшумно, что делает их предпочтительным вариантом для этих людей. Обратите внимание, что системы на водной основе тоже не издают много шума.

Con: устранение неполадок может быть дорогостоящим

Электрические провода не застрахованы от отказов, особенно когда они часто подвергаются давлению от ваших ног и катящихся по ним тяжелых предметов.

Когда провод все же выходит из строя, это может привести к прекращению нормальной работы всей системы. Это может быть серьезным неудобством, если система подогрева пола является основным источником тепла в вашем доме зимой; вам нужно будет приподнять напольный материал, чтобы получить доступ к неисправному проводу и отремонтировать его.

Pro: снижение распространения аллергенов

Системы вентиляции и кондиционирования с принудительной циркуляцией воздуха, как известно, плохо подходят людям, страдающим аллергией. Они с легкостью распространяют загрязнители, аллергены и патогены. В обзорах систем электрического лучистого теплого пола часто справедливо подчеркивается, что эти системы намного удобнее для людей, страдающих аллергией, поскольку они не распределяют воздух.

Con: вам нужно заменить пол

Обратите внимание, это не ограничивается электрическими лучистыми полами с подогревом.Чтобы установить теплый пол любого типа, необходимо полностью приподнять напольный материал. Вот почему установка теплого пола идеально подходит для строительства нового дома.

Процесс установки электрического водяного отопления

Далее, давайте рассмотрим процесс установки водяного теплого пола. Есть два основных варианта: мокрая и сухая установка.

Установка водяного теплого пола

Мокрая установка подразумевает встраивание нагревательного устройства в пол.Это самая старая стратегия установки лучистого теплого пола. Многие из первых зданий, в которых использовалась эта технология, имели бетонные полы с трубками или проводами, проложенными внутри самого бетона.

Преимущество этого состоит в том, что более толстые и более прочные материалы для пола сохраняют тепло. Если вы используете солнечное электричество для своего нагревательного механизма, это позволит полам оставаться теплыми до 10 часов, даже когда солнца нет (например, ночью).

Менее прочные материалы для пола слишком быстро отдают тепло.

Установка сухого теплого пола

Сухие установки — довольно новое изобретение, которое стало возможным благодаря достижениям в технологии теплых полов. Они включают в себя прокладку труб или трубок под материалом вашего пола или между подслоями.

Хотя система, установленная таким образом, должна работать при более высоких температурах, это будет более дешевая установка. Домовладельцам также нравится иметь возможность с большей легкостью отремонтировать свою систему теплых полов.

Идеальные материалы для полов для систем лучистого отопления

Как упоминалось ранее, бетон, вероятно, лучше всего подходит для электрического лучистого теплого пола, потому что он может сохранять тепло даже тогда, когда источник электричества (например, солнечная энергия) отключен.

Однако керамическая плитка также является очень популярным выбором, поскольку она хорошо проводит тепло, дешевле, чем заливка бетона, и может адекватно удерживать тепло.

Другие материалы, такие как фанера, винил и ковер, совместимы с лучистым напольным отоплением, но люди используют их реже, поскольку они не так эффективны.

Например, вам придется использовать очень тонкий ковер, потому что что-то слишком толстое не позволит теплу действительно излучаться вверх.

О излучающих стеновых и потолочных панелях

Ни один обзор систем электрического лучистого теплого пола не будет полным без упоминания стеновых и потолочных панелей. Это оборудование ведет себя так же, как системы теплых полов, за исключением того, что они устанавливаются на верхних поверхностях вашего дома.

Конечно, эти системы будут несколько невыгодными в домах с потолками выше обычных.Из-за повышения температуры нижние части комнат будут оставаться прохладными, чего не было бы, если бы тепло исходило от пола.

Как выбрать лучший электрический теплый пол

Теперь, когда вы знаете все об электрическом лучистом напольном отоплении, давайте поговорим о том, как выбрать подходящую для вас систему.

Спросите себя, действительно ли электрическая система вам подходит

Многие люди покупают электрические лучистые полы с подогревом, даже не задумываясь о двух других вариантах (водяном и воздушном).Хотя электрические системы, безусловно, имеют свои преимущества, было бы разумно не торопиться и принять осторожное решение. В частности, гидронные системы могут предложить большую эффективность и полезность.

Тщательно учитывайте время отклика устройства

Фраза «время отклика» применительно к лучистому обогреву описывает скорость, с которой нагревается система. Некоторые производители используют алюминий с быстрым откликом вместо неповоротливого гипсобетона, что улучшит общее впечатление.

Проконсультируйтесь со специалистами

Если вы не знакомы с идеей лучистого теплого пола, вам непременно следует поговорить со специалистом, прежде чем принимать решение. Если вы живете в Миссуле, свяжитесь с нами в Plumb-Tech.

В то время как мы продаем и устанавливаем теплые полы, мы также работаем с другими типами устройств, такими как камины, печи, газопроводы и многое другое. Мы поможем вам найти подходящую единицу для ваших нужд, а не будем продавать вам что-то ненужное.

За последние 20 лет мы помогли тысячам жителей Миссулы выбрать подходящие водопроводные и отопительные системы! Свяжитесь с нами здесь.

Часто задаваемые вопросы

Эффективен ли электрический лучистый пол с подогревом?

Электрические лучистые полы с подогревом очень эффективны. Теплый воздух не может выходить из воздуховодов, в отличие от систем с приточным воздухом. Электрические провода очень эффективно передают тепло.
Однако вы потратите приличную сумму денег на само электричество, которое дороже воды.Если это вызывает беспокойство, вам следует подумать о системе водяного водяного теплого пола.

Можно ли обогреть весь дом с помощью лучистого теплого пола?

Конечно, можно. Однако для этого рекомендуется использовать водяной пол, так как он стоит меньше и оставляет меньше места для неисправных проводов или других электрических проблем, которые могут поставить под угрозу ваш нагревательный прибор.

Как долго прослужат полы с подогревом?

Если вы позаботитесь о своей системе теплого пола, она может прослужить десятилетия. Долговечность — это проблема только для более дешевых и менее надежных устройств.

Можно ли положить коврик на пол с электрическим подогревом?

Тепло не будет хорошо пропускать через коврик. По этой же причине ковролин обычно не рекомендуется использовать с электрическими полами с подогревом; он слишком хорошо поглощает тепло, не давая ему подняться и обогреть всю комнату или дом.

Какая система электрического теплого пола самая лучшая

При наличии всех существующих систем теплого пола определить лучшую систему электрического теплого пола может быть непросто.На самом деле, это может стать еще сложнее, если вам придется подумать, какой тип напольного покрытия вы устанавливаете. В этой статье мы рассмотрим, что вам нужно учитывать при определении того, какая система электрического теплого пола лучше всего подходит для вас.

Простота установки

Установка системы электрического теплого пола обычно является сложной задачей. Проволока в матах создаст необходимость в грязных самовыравнивателях и растворах, чтобы создать гладкую поверхность для укладки пола. Однако такие маты, как QuietWarmth, используют технологию токопроводящих чернил.Это делает мат тоньше кредитной карты, что устраняет необходимость в дополнительных самовыравнивающих машинах и растворах. Это устраняет лишнюю головную боль, связанную с беспокойством о дополнительных самовыравнивающих устройствах и грязных растворах.

Энергоэффективность

Энергоэффективность играет важную роль при рассмотрении долгосрочных расходов на вашу систему отопления. Технология проводящих чернил также дает QuietWarmth преимущество в эффективности. Чернила не только эффективны по своей природе, но и нагревают пол более равномерно по сравнению с кабелями, идущими вперед и назад.Кабели должны быть более горячими, чтобы компенсировать площадь пола, не контактирующую с проводом. Тепло распределяется неравномерно, что приводит к появлению горячих и холодных участков на полу.

Мы уверены, что QuietWarmth — лучшая система электрического теплого пола для всех типов полов! QuietWarmth был разработан с учетом простоты использования клиента. Вот почему для каждого типа напольных покрытий доступно три разных вида. Все они нагревают ваш пол по одной и той же технологии, но их установка различается.

Система электрического подогрева пола для ламината и виниловых досок класса люкс

QuietWarmth для «плавающих полов» можно установить за четыре простых шага — установить подложку, развернуть тепловую пленку, соединить провода вместе, а электрику выполнить окончательную электромонтажную работу. Что касается подложки, QuietWarmth лучше всего работает с QuietWalk, поскольку нужно просто отрезать QuietWalk и провести подводящие провода и датчик пола внутри канала, созданного в подложке. Благодаря этому провода полностью совпадают с нагревательными матами, поэтому они не будут влиять на ровную поверхность вашего пола.QuietWalk также создает тепловой барьер между нагревательными матами и черным полом, так что тепло проникает в пол.

Система электрического теплого пола для плиточных полов

Коврики

QuietWarmth Peel and Stick настолько просты, насколько кажутся. Коврики имеют продуманную конструкцию, на полосатой стороне мата нанесен клей для отслаивания и наклеивания. Эта удобная конструкция менее затратна в установке и не требует дополнительного самовыравнивающегося раствора для приклеивания мата к правильно подготовленному основанию пола без увеличения высоты пола.Это также позволяет укладывать плитку в тот же день. Защищающий от излома элемент, оснащенный заводом-изготовителем, даже поможет защитить ваши плиточные полы от будущего сдвига и потенциального растрескивания чернового пола.

Система электрического теплого пола для существующих полов

Красивый пол уже установлен? Нет проблем, QuietWarmth Retrofit Radiant Heat создан специально для этого корпуса. Коврики устанавливаются между существующими балками перекрытия. Вы можете установить их из подвала внизу или из доступного места для лазания.Поскольку маты не устанавливаются непосредственно под полом, они совместимы с любым напольным покрытием.

Каждой системе QuietWarmth требуется термостат для контроля температуры пола. Мы только что выпустили наш новый термостат QuietWarmth Smart Home! Мы написали статью, в которой показаны его многочисленные особенности.

Electric Vs. Гидравлические системы водяного теплого пола

При выборе между электрическими и водяными системами водяного отопления важно учитывать множество факторов.Полы с подогревом, которые часто называют лучистыми полами или системой лучистого тепла, предлагают преимущества, выходящие за рамки комфорта для ног. Системы лучистого отопления признаны эффективными и экономичными альтернативами системам с принудительной подачей воздуха. Тем не менее, под этим зонтиком существуют различные типы систем — электрические и гидравлические, — которые строители могут использовать для достижения оптимальной производительности. Они сохраняют полы в прихожей и ванных комнатах сухими и обеспечивают обогрев холодных помещений. Вы даже можете выключить термостат для вашей системы центрального отопления, и при этом в некоторых комнатах будет теплее.Хотя и электрические, и водяные системы водяного отопления предназначены для одной и той же цели, они также во многих отношениях различаются. Определение этих различий, от установки технологии до общей производительности системы, является решающим шагом в выборе оптимального маршрута для коммерческих и жилых проектов. В этой статье мы познакомим вас с этими системами полов, которые вы можете установить у себя дома. Давайте подробнее рассмотрим, как эти два типа систем лучистого теплого пола сочетаются друг с другом.

Выбор системы теплого пола: электрическое или водяное лучистое тепло

Первым элементом, который следует учитывать при выборе между электрическими или водяными системами водяного отопления, является размер области применения. Хотя электрические системы подходят для небольших помещений, они, как правило, приводят к увеличению счетов за электроэнергию при установке на больших площадях и использовании в качестве основного источника тепла. Поэтому когда дело доходит до более широких систем лучистого теплого пола, гидравлические системы являются идеальным вариантом.

Затем следует учесть тепловую активность.В то время как электрические системы могут обогревать комнаты быстрее, гидравлические системы могут растягивать эффекты на более длительные периоды, когда пространство нагревается. Такой уровень эксплуатационной эффективности не только способствует снижению счетов за электроэнергию, но и увеличивает срок службы системы, поскольку механические нагрузки на котел сводятся к минимуму.

Когда дело доходит до установки, водяные системы водяного отопления обычно считаются более трудоемкими и дорогостоящими, чем их электрические аналоги.Это может быть связано с комбинацией котлов, насосов, топливопроводов и панелей под половицами, а не с использованием электрических кабелей для обеспечения работы системы. Однако с появлением технологии Viega ProRadiant сложность установки водяных систем водяного отопления уходит в прошлое.

Гидравлические системы водяного теплого пола являются самыми простыми и дешевыми в установке. Гидронная система требует компонентов, общих для нескольких комнат.Таким образом, чем больше площади вы отапливаете, тем ниже стоимость квадратного фута. Если вы хотите отапливать пол площадью 200 кв. Футов или более, установка гидронной системы может стоить меньше, чем электрическое отопление.

Оптимизация установки систем водяного теплого пола

Установка радиационных труб традиционными методами может легко превратиться в 10-12-дневный проект для бригады из четырех человек. С Viega ProRadiant время до завершения значительно сокращается. Подрядчики имеют возможность установить до 20 000 квадратных футов труб в средний рабочий день, что дает им больше возможностей для расширения охвата их бизнеса.

Экономичность процесса установки дополняется акцентом на индивидуальную настройку. Возможность выбирать из нескольких различных конфигураций продукта и адаптировать системы для соответствия практически любому плану этажа помогает избежать препятствий при установке и обеспечивает стабильную и надежную работу системы.

Более подробно о преимуществах нашей технологии вы можете узнать из видео ниже:

Ищете дополнительные примеры использования Viega ProRadiant в действии? Просмотрите профили наших проектов.

Теплая зона

Для получения подробных инструкций по установке, пожалуйста,
обратитесь к руководству по установке. Эта информация предназначена только для общего обзора.
процесса установки и помочь клиентам в принятии решений. В приведенных ниже рекомендациях
установщики имеют представление о процессе установки теплых полов. На этой странице описаны основные
информация о
Термокабель и маты ComfortTile ^® , FilmHeat ™ и
RetroHeat ^® пленочный теплый пол
элементы и HeatShield ™
теплоизоляционные панели теплого пола.Чтобы сохранить действующую гарантию, внимательно
следуйте инструкциям в руководстве по установке и попросите квалифицированного электрика подключить все
разводка системы теплого пола.

Обзор установки системы теплого пола

Электрические системы теплого пола
легко настроить и установить. Доступно множество различных типов нагревательных элементов, каждый с
свои уникальные особенности и преимущества. Большая часть установки электрического лучистого теплого пола
комплектовать систему могут амбициозные домовладельцы своими руками; однако важно отметить, что
квалифицированный электрик, имеющий лицензию, подключит проводку к системе.Это для защиты домовладельца
гарантируя, что гарантия на систему остается в силе.

Самая распространенная система теплого пола отличается тонкими
термостойкий кабель, проложенный под поверхностью пола. Комфорт в Warmzone
Cable — признанный лидер отрасли, десятилетиями работающий в домах и на предприятиях по всей
Северная Америка.

Технология продолжает развиваться, и другие этажи
Предложения по нагревательной продукции от Warmzone также включают нагревательные элементы почти толщиной с бумагу (FilmHeat).
как саморегулирующиеся низковольтные системы, модернизированные системы обогрева балок и многое другое.Как ведущий поставщик сияющих
системы теплого пола, Warmzone предлагает один из самых больших выборов систем лучистого отопления в
промышленности, чтобы клиенты могли быть уверены в том, что они найдут идеальную систему лучистого отопления для
их дома.

ComfortTile ^® системы теплого пола — самые
рекомендуемые системы для
обогрев кафельных полов;
однако нагревательный кабель также можно использовать для обогрева различных типов полов.КомфортПлитка
термокабель можно приобрести на катушках или предварительно разложить на матах. Тонкий нагревательный кабель (всего ⅛ дюйма
диаметра) на катушке дает монтажникам гибкость в установке системы обогрева пола небольшими, нестандартными
фасонные площади и комнаты. Коврики ComfortTile оснащены кабелем, который предварительно проложен и прикреплен к
прочный гибкий коврик на липкой основе. Перед раскатыванием матов обязательно подметите
черновой пол и удалить всю пыль и мусор. Маленькие острые предметы, такие как камни и гвозди, могут повредить
изоляция кабеля и вызовет проблемы в будущем, поэтому подготовьте пол перед укладкой
нагревательный кабель важен.После подготовки пола коврик можно раскатать и клей
затем подкладку можно прикрепить к черному полу. Это ускоряет установку, что может привести к
более низкие трудозатраты. Кабель имеет диаметр от до 3/16 дюйма, поэтому конструкция пола очень мала.
вверх.
Нагревательный кабель на катушке крепится к полу с помощью гибкой кабельной стяжки (на фото).
который также можно легко закрепить на полу. На обвязке имеется серия рельефов, которые
предусмотреть заранее спроектированные каналы для нагревательного кабеля.Тепловой кабель ComfortTile проложен
через каналы обвязки согласно заранее заданной системе теплого пола
интервал. После прикрепления нагревательного кабеля или мата к черному полу и прокладки кабеля
полный, самовыравнивающийся или тонкий слой можно наносить непосредственно на нагревательный кабель. Затем устанавливается плитка
поверх этого, а затем нанесите раствор. ПРИМЕЧАНИЕ: Рекомендуется использовать резиновую или пластиковую
Используйте шпатель при нанесении тонкого набора, а не металлический шпатель, чтобы не повредить кабель.

Устанавливается прямо в тонком комплекте под плиточный пол,
ComfortTile является наиболее рекомендуемой системой для обогрева помещений керамической плиткой, а также может быть
эффективно используется для обогрева полов большинства других типов.

Сделать повороты при укладке ковриков теплого пола,
просто разрежьте сетчатую основу и поверните коврик соответствующим образом, как показано на фотографиях. (Будь осторожен
чтобы никогда не порезать и не повредить нагревательный кабель.) Двухжильный нагревательный кабель (маты и кабель) имеет
10-футовый 2-проводный холодный конец (14-17 AWG) плюс оплетка заземления.Кабель ComfortTile также может похвастаться 25-летним
Гарантия производителя.

При установке нагревательного кабеля с катушки, кабель
крепится к полу с помощью прочных гибких пластиковых лент (см. фото кабеля и ремней к
справа), которые можно приклеить, прибить или прикрутить к черному полу. Рельефы на лямках позволяют
различные варианты расстояния между кабелями. Просто проложите кабель вокруг рельефа в соответствии с вашим кабелем.
расстояние и вернитесь к кабелю к другому ремню.Эти удобные ремешки обеспечивают легкость и точность
монтаж термокабеля.

Некоторые важные советы

Убедитесь, что нагревательный кабель ComfortTile И место соединения
полностью залить тонким слоем или выравнивающей заливкой, иначе кабель перегреется и выйдет из строя.

Ни в коем случае не позволяйте нагревательному кабелю касаться или пересекаться.
(Минимальное расстояние между кабелями — 2 дюйма.)

Не перекрещивайте нагревательный провод на соединительном проводе.
или провод термостата. Важно нанять квалифицированного, лицензированного электрика для подключения
проводка и связанные с ней электрические компоненты.

Теплоизоляция также может использоваться для улучшения
эффективность системы.

При установке термокабеля с катушки, кабель
крепится к полу с помощью тонких пластиковых лент (кабельная стяжка), которые прибивают, прикручивают или приклеивают
на пол. Эти ремни имеют небольшие каналы и выступы, в которых размещается нагревательный кабель.Просто вставьте кабель в язычок, чтобы закрепить его. (См. Фото справа.)

Разрезать сетку
поддержка. (Будьте осторожны, чтобы не порезать нагревательный кабель.) Переверните коврик, чтобы начать следующий ряд.

После
перевернув коврик для подогрева пола, выровняйте его соответствующим образом и продолжайте раскатывать следующий ряд.
(Соблюдайте правильный интервал между рядами.)

Система теплого пола FilmHeat ^®
одна из наиболее рекомендуемых систем теплого пола, разработанная специально для установки под
виниловые полы и все типы плавающих полов.Доступные по цене и простые в установке панели просто
Толщина 0,16 дюйма, поэтому пол практически не нарастает, и панели можно разрезать на месте.
Систему FilmHeat можно установить на любой стандартный черновой пол, если он будет ровным, гладким и гладким.
без выступов, таких как гвозди, шурупы и т. д.

Нагревательные панели раскладываются согласно
Схема системы предоставлена ​​Warmzone. Отрежьте нагревательные панели желаемой длины. Только вырезать
через свободное пространство между нагревательными полосами.НИКОГДА не режьте ближе, чем на 1/4 дюйма от нагревателя.
полосы, и НЕ разрезайте сами нагревательные полосы. Надежно прикрепите нагревательные элементы
на пол. При установке на деревянный черновой пол элементы следует прибить гвоздями или скобами. Если
При установке на бетонный черновой пол закрепите элементы изолентой. (При установке
термостат, имейте в виду, что он должен быть расположен на внутренней стене, где его не будет
подвергается воздействию прямых солнечных лучей и учитывается длина ненагревающих проводов.)

Система теплого пола RetroHeat ^®
уникальный
система, которая дает домовладельцам доступный вариант для установки роскошного лучистого отопления под существующими
этажи — без капитального ремонта. Если у вас есть доступ к
перекрытия пола снизу, после чего можно установить теплый пол RetroHeat. Система
имеет тонкопленочный нагревательный элемент (всего 0.Толщиной 16 дюймов), которая поставляется в рулонах. Когда
После установки RetroHeat нагревательные панели можно отрезать на месте до необходимой длины, а затем скрепить скобами.
вверх между балками пола. Нагревательные панели доступны для балок размером 12, 16 и 24 дюйма.
ширины. (ПРИМЕЧАНИЕ: измерения проводятся от центра одной балки до другой, а не расстояние
между балками.) RetroHeat может быть установлен практически под любым напольным покрытием, в том числе под паркетом,
плитка, ковролин, ламинат, винил, мрамор и т. д.

После скрепления нагревательных панелей между полом
балки под полом, которые вы хотите обогреть, затем производятся электрические соединения. (Будь уверен
следуйте инструкциям в руководстве по установке и периодически проверяйте систему.)
электрик выполнит электрические подключения, установит общую ватную изоляцию над отоплением
элемент. Изоляция направляет тепло вверх по полу и усиливает энергию.
эффективность за счет минимизации потерь тепла.Это доступный и эффективный вариант отопления существующих
этажи.

Иллюстрация
RetroHeat установлен между балками. ♦ Рулон нагревательного элемента.
♦ Опрессовка шинных оплеток
на нагревательном элементе. ♦
Закрепление элемента между балками.

Теплоизоляционные панели для теплого пола HeatShield ™
состоят из легкой изоляционной панели из полистирола толщиной ½ дюйма, покрытой тонким, специально
профилированный алюминий для обеспечения максимальных отражающих свойств.Термокабель ComfortTile помещается в
предварительно спроектированные каналы, обеспечивающие один из самых эффективных и действенных полов с подогревом
доступные системы.

Система HeatShield идеальна для обогрева под
ламинат и паркетные полы. Установить систему на удивление просто. Легкий
Панели напольного отопления представляют собой изолированные алюминиевые панели, которые легко соединяются друг с другом.
длина пола. Каналы для кабеля теплого пола ComfortTile обеспечивают простоту
установка и точное расстояние, без использования строительного раствора и тонкого отверждения.

Размеры изоляционных панелей пола также могут быть изменены на месте.
Панели HeatShield могут значительно сократить время установки, поскольку не требуется слой строительного раствора.
Установщики систем теплого пола, которые использовали панели HeatShield, сообщили, что они смогли уложить
вниз 300 квадратных футов пола с подогревом менее чем за два часа, что намного быстрее, чем у большинства
время монтажа традиционных систем лучистого теплого пола.

Панели укладывают поперек пола и с помощью
маленькие пластиковые клавиши с замком, панели соединены друг с другом.Затем ComfortTile устанавливается в
каналы (как показано на фотографиях). После того, как весь кабель установлен, необходимо
электрик для подключения системы. (Это гарантирует, что гарантия остается в силе.)

Вставка
ключ блокировки, соединяющий две панели. ♦
Установка термокабеля.
♦
Вид на изоляционные панели с устанавливаемым термокабелем.

Типы лучистого тепла — электрическое vs.Hydronic

Фото: warmboard.com

Эта статья была предоставлена ​​вам компанией Warmboard. Его факты и мнения принадлежат BobVila.com.

Наконец-то пришла весна. Но не позволяйте теплой погоде обмануть вас, заставив забыть о зимних проблемах. Если ваша система отопления не могла обеспечить вам комфорт в самые холодные месяцы, в следующем году ничего не изменится — то есть, если вы заранее не внесете изменения.

Оценивая свою систему отопления, вентиляции и кондиционирования воздуха, вы легко можете определить, что ваши разочарования связаны с ограничениями производительности и высокими эксплуатационными расходами, связанными с обычным принудительным воздухом.Действительно, многие люди уже пришли к такому же выводу. Возможно, поэтому все большее число домовладельцев в той или иной форме выбирают лучистое отопление.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Типы систем лучистого отопления

Сегодня широко используются два основных типа технологий лучистого отопления, и вряд ли они могут быть более разными.

ЭЛЕКТРИЧЕСКИЕ ИЗЛУЧАЮЩИЕ СИСТЕМЫ НАГРЕВА

Один тип излучающих систем основан на сети кабелей, проложенных между полом и черным полом.Электричество нагревает кабели, а кабели, в свою очередь, нагревают пол. Электрические системы идеально подходят для обеспечения дополнительного тепла в небольшом помещении, таком как холодная главная ванная комната, не в последнюю очередь потому, что они просты в установке и требуют относительно низких первоначальных затрат. Тем не менее, обогрев всего дома с помощью электрического лучистого тепла будет непомерно дорогим, учитывая, что такие установки полностью полагаются на электричество, которое, разумеется, стоит недешево. По этой причине электрические лучистые системы можно считать роскошью комфорта, идеально подходящей для обогрева пола, но не дома.

ГИДРОННЫЕ ИЗЛУЧАЮЩИЕ СИСТЕМЫ НАГРЕВА

Другой тип — жидкостное лучистое тепло — работает совершенно иначе. Путем циркуляции воды, нагретой котлом, по трубам под полом, гидронные системы обеспечивают экономичное отопление для всего дома и предлагают качественно иные возможности, чем принудительный воздух. В то время как системы с принудительной подачей воздуха нагревают непостоянно и неполно, жидкостное лучистое тепло обеспечивает всеобъемлющее тепло и обеспечивает постоянную температуру от одной стены к другой и от одной комнаты к другой.В конечном счете, электрическое лучистое тепло успешно используется в качестве дополнения, но гидронные системы конкурируют с традиционными системами для всего дома и превосходят их.

Фото: warmboard.com

Установка

Обычно электрические излучающие системы включают в себя три компонента — нагревательные кабели (часто вплетенные в пластиковые маты), датчик температуры и термостат. Прокладка кабеля может быть делом своими руками, так как это в основном вопрос использования тонкого набора для крепления кабелей на черновом полу. Точно так же электромонтажные работы не требуют ничего, кроме базовых знаний, но лучше нанять электрика, если вы действительно не знаете, что делаете.В общем, если вы все равно планировали уложить новый пол, возможно, как часть реконструкции комнаты, то включение электрического излучающего мата, вероятно, лишь незначительно добавит к общему бюджету проекта.

Гидравлические системы, напротив, включают бойлер, насос и топливопроводы, а также панели, которые проходят под полом. Другими словами, гидронные системы значительно сложнее. По этой причине технические специалисты HVAC должны быть вовлечены с самого начала планирования до окончательной установки.Тем не менее, производители активно работают над повышением доступности гидравлических систем. Например, Warmboard теперь предлагает линейку излучающих панелей, специально разработанных для модернизации. Эти более тонкие панели, имеющие толщину менее дюйма, облегчают установку в пределах любой существующей жилой конструкции.

Фото: warmboard.com

Энергетическая эффективность

Электрические излучающие системы обычно работают по таймеру. В противном случае они работают через термостат, который заставляет их активироваться всякий раз, когда температура пола достигает или опускается ниже определенного предварительно установленного минимума.В ограниченных приложениях электрические системы, как правило, не увеличивают счета за электроэнергию. Но если бы электрическая система была установлена ​​по всему дому и использовалась в качестве основного источника тепла, это стоило бы целого состояния. Другими словами, электрические излучающие системы доступны по цене, пока они используются по назначению, в качестве средства обогрева пола, который в противном случае был бы неприятно холодным.

Гидравлические излучающие системы могут не только обогревать весь дом, но и делать это как минимум на 25 процентов эффективнее, чем приточный воздух.Эта эффективность во многом объясняется тем, что лучистое тепло не требует наличия воздуховодов. Общеизвестно, что воздуховоды с принудительной подачей воздуха подвержены утечкам, часто при транспортировке теряют достаточно тепла, что снижает общую эффективность системы на целых 50 процентов. Поскольку это бесканальное, лучистое тепло максимизирует экономию домовладельцев за счет минимизации, если не полного устранения, потерь тепла.

Фото: warmboard.com

Рабочие характеристики

Электрическое или водяное излучение обладает рядом убедительных преимуществ.Во-первых, в резком контрасте с ревом системы с принудительной подачей воздуха, похожим на рев реактивного двигателя, лучистое тепло работает бесшумно. Кроме того, без вентиляционных отверстий в комнате или громоздких воздуховодов, занимающих много места, он остается в стороне, невидимым и никогда не мешает вашей схеме украшения. Наконец, что, пожалуй, лучше всего, лучистое тепло не влияет на качество воздуха в помещении. В то время как воздуховоды с принудительной подачей воздуха собирают и затем распределяют пыль по всему дому всякий раз, когда система активируется, поскольку лучистое тепло работает без воздуховодов, оно также практически беспыльно, что делает его особенно привлекательным для тех, кто страдает аллергией, астмой или просто стремится поддерживать здоровье. дом.

Несмотря на то, что они имеют много общего, электронные и водные излучающие системы так же различны, как яблоки и апельсины. Электрическое лучистое тепло может быть долгожданным дополнением к комнате, в которой основная система отопления (например, принудительная вентиляция) не может поддерживать комфорт. С другой стороны, водное лучистое тепло не только соответствует характеристикам традиционных систем для всего дома, но и превосходит их. Эта технология уже прижилась в Европе и Азии, и хотя она еще не получила широкого распространения в Соединенных Штатах, с каждым годом она становится все более популярной.Причина проста: системы водяного лучистого отопления сочетают в себе высокую эффективность и непревзойденный комфорт.
