Теплопроводность минеральной ваты 50 мм: Теплопроводность минеральной ваты в сравнении с другими утеплителями

Содержание

Теплопроводность минеральной ваты в сравнении с другими утеплителями

Разновидности минеральной ваты

Минеральные утеплители – это утеплители, изготовленные из сырья минерального происхождения. Наиболее популярным и широко используемым утеплителем является минеральная вата. Теплопроводность минеральной ваты — важный показатель целесообразности использования в качестве утеплителя.

Различают минеральную вату каменную и шлаковую. Каменную вату производят из различных горных пород, например, базальта, известняка, доломита. Она долговечна, качественна, имеет высокие эксплуатационные характеристики и часто используется при постройке зданий и строений.

Сырьем для шлаковой ваты является смесь из шлаков чёрной и цветной металлургии. Она менее долговечна, не предназначена для строений длительного использования. Не стоит использовать ее в условиях перепадов температур и повышенной влажности.

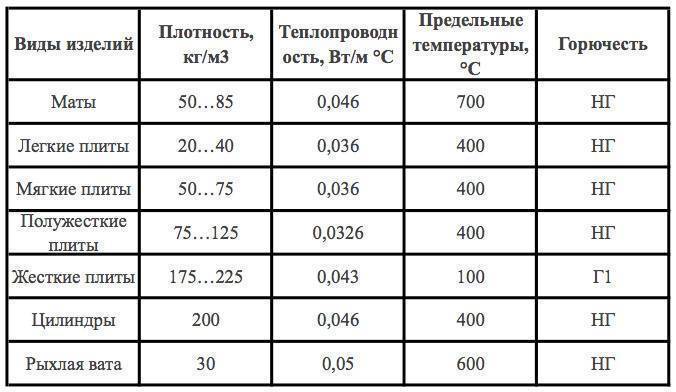

Показатели минеральной ваты

Основные показатели минеральной ваты приведены в таблице

Характеристика

Минеральная вата

Плотность

115 кг/м3

Водопоглощение при полном погружении, не более

1%

Средний диаметр волокна, не более

0,2 мкм

Содержание неволокнистых включений по массе, не более

4,5%

Теплопроводность при 283+1 К, не более

0,044 Вт/м *К

Предел прочности на сдвиг, не менее

50 кПа

Предел прочности на сжатие, не менее

100 кПа

Предел прочности на растяжение, не менее

150 кПа

Теплопроводность утеплителей.

Что это?

Коэффициент теплопроводности показывает количество тепла, проводимое через 1 квадратный метр поверхности материала толщиной в 1 м за час при отсутвии утечки тепла сбоку и разности температур обеих поверхностей в 1 °С. Это одно из наиболее важных свойств теплоизоляционных материалов. Понятно, что чем меньше показатель теплопроводности, тем меньше тепла теряется.

Теплопроводность минеральной ваты

Если сравнивать теплопроводность минеральной ваты с теплопроводностью других теплоизоляционных материалов, то получим такие показатели:

Теплопроводность, Вт/м °С / необходимая толщина слоя утеплителя, мм:

Базальтовая вата – 0,039 /167 мм
Пенополистирол – 0,037 /159 мм
Стекловата – 0,044/189 мм
Керамзит – 0,170/869 мм
Кирпичная кладка – 0,520/1460 мм

Сравнительные коэффициенты теплопроводности строительных материалов:

Бетон – 1,5
Каменная кладка на растворе – 1,2
Рабочий кирпич – 0,6
Облицовочный кирпич – 0,4
Штукатурный гипс – 0,3
Ячеистый бетон – 0,2
Стекловата – 0,05
Пробковые покрытия – 0,039
Минеральная вата – 0,035
Пенопласт — 0,034

Как видно из показателей, теплопроводность минеральной ваты уступает только материалам из пенополистирола. Хотя если сравнить пенополистирол и каменную вату по огнестойкости, то тут каменная вата точно в победителях. Все виды каменной ваты относят к негорючим материалам.

Свойства минеральной ваты

Коэффициент теплопроводности показывает способность проводить тепло. Однако чтобы определиться с нужным материалом для утепления, важно учитывать не только его теплопроводность, но и другие, не менее важные характеристики.

Кроме хорошего показателя теплопроводности минеральная вата:

  • Огнеупорная – материал противостоит воздействию высоких температур
  • Устойчивая к агрессивным химическим средам
  • Экологичная – материал безвреден для человека
  • Паропроницаемая — пропускает пары воды
  • Пластичная – под воздействием внешней силы способна принимать нужную форму
  • Легкая в монтаже – мягкая легко режется ножом, прочная – ножовкой
  • Влагостойкая – приполном погружения уровень поглощения воды составляет 0,5%
  • Устойчива к воздействию бактерий и грибков
  • Не дает усадки со временем, тем самым не допускает появление мостиков холода
  • Долговечная – при правильном использовании срок службы составляет около 70 лет.

Еще одним, немаловажным достоинством минеральной ваты является ее стоимость. Именно благодаря всем выше перечисленными характеристиками минеральная вата стала одной из наиболее популярных утеплителей на рынке строительных материалов.

Правильный выбор утеплителя позволить иметь комфортные условия в доме долгие годы.

Таблица теплопроводности и других качеств материалов для утепления

Да, в нашей стране, в отличие от стран с жарким климатом, бывают лютые зимы. Именно поэтому нужно строиться из теплых материалов с использованием специальных утеплителей. В ином случае все дорогое тепло от котлов и печей будет уходить через стены и другие перекрытия.

Нам нужно точно знать, какие из современных популярных материалов для утепления наиболее эффективны.

Что такое теплопроводность?

Теплопроводность можно описать как процесс передачи тепловой энергии до наступления теплового равновесия. Температура, так или иначе, будет выровнена, вопрос только в скорости этого процесса. Если применить это понятие к дому, то ясно, что чем дольше температура внутри здания выравнивается с наружной, тем лучше. Проще говоря, насколько быстро дом остывает это вопрос того, какая теплопроводность его стен.

В числовой форме этот показатель характеризуется коэффициентом теплопроводности. Он показывает, сколько тепла за единицу времени проходит через единицу поверхности. Чем выше этот коэффициент у материала, тем быстрее он проводит тепло.

Теплопроводность утеплителей — это наиболее информативный показатель, и чем он ниже, тем материал эффективнее он сохраняет тепло (или прохладу в жаркие дни). Но существуют и другие показатели, которые влияют на выбор утеплителя.

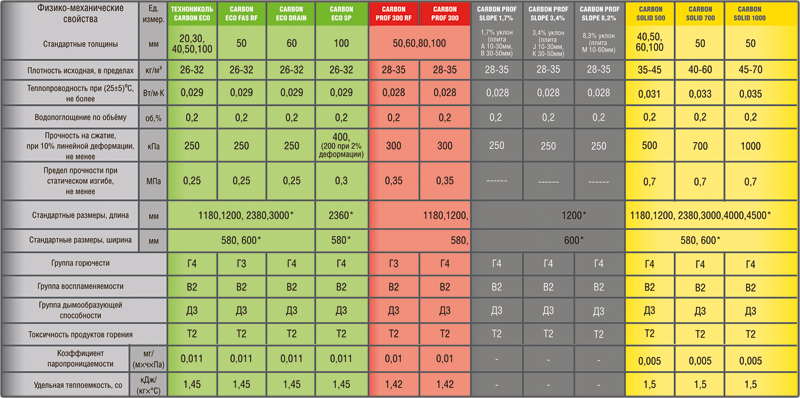

Таблица теплопроводности утеплителей

В таблице указаны данные по наиболее широко применяемым утеплителям, которые используют в частном строительстве: минеральной ваты, пенополистирола, пенополиуретана и пенопласта. Также приведены сравнительные данные по другим видам.

Таблица теплопроводности утеплителей

  1. Утеплитель
Теплопроводность, Вт/(м*С) Плотность, кг/м3 Паропроницаемость, мг/ (м*ч*Па) «+» «-» Горюч.
Пенополиуретан 0,023 32 0,0-0,05 2.Бесшовный монтаж пеной; 3.Долгосрочность; 4.Лучшая тепло-, гидроизоляция 1.недешевый 2. Не устойчив к УФ-излучению Самозатухающий
0,029 40
0,035 60
0,041 80
Пенополистирол (пенопласт) 0,038 40 0,013-0,05 1.Отлично изолирует; 2. Дешевый; 3. Влагонепроницаем 1. Хрупкий; 2. Не «дышит» и образует конденсат Г3 и Г4. Сопротивление возгоранию и самозатухание
0,041 100
0,05 150
Экструдированный пенополистирол 0,031 33 0,013 1.Очень низкая теплопроводность; 3.Влагонепроницаем; 4.Прочен на сжатие; 5. Не гниет и не плесневеет; 6. Эксплуатация от -50 °С до +75°С; 7. Удобен в монтаже. 1. На порядок дороже пенопласта; 2. Восприимчив к органическим растворителям; 3. Паропроницаемость низкая, образует конденсат. Г1 у марок с антипеновыми добавками, другие Г3 и Г4. Сопротивление возгоранию и самозатухание
Минеральная (базальтовая) вата 0,048 50 0,49-0,6 1.Хорошая паропроницаемость –«дышит»; 2.Противостоит грибкам; 3.Звукоизоляция; 4.Высокая термоизоляция; 5.Механическая прочность; 6.Не сыпется 1.Недешевый Огнеупорный
0,056 100
0,07 200
Стекловолокно (стекловата) 0,041-0,044 155-200 0,5 1.Низкая теплопроводность; 2.При пожарах не выделяет токсичных веществ 1.Со временем теплоизоляция снижается; 2.Может появляться плесень; 3.Проблемный монтаж: волокна осыпаются и наносят вред коже, глазам; 4.Паропроницаемость низкая, образует конденсат. Не горит
Пенопласт ПВХ 0,052 125 0,023 1.Жесткий и удобный в монтаже 1.Недолговечен; 2.Плохая паропроницаемость и образование конденсата Г3 и Г4. Сопротивление возгоранию и самозатухание
Древесные опилки 0,07-0,18 230 1.Дешевизна; 2.Экологичность 1.Портиться и гниет; 2.Теплоизоляционные свойства падают при высокой влажности Пожароопасен

Сравнение «+» и «-» поможет определить, какой утеплитель выбрать для конкретных целей.

Полезные показатели утеплителей

На какие основные показатели нужно обратить внимание при выборе утеплителя:

  • Теплопроводность при выборе утеплителя материала является основным показателем. Чем она ниже, тем лучшая теплоизоляция у этого материала;
  • Плотность напрямую влияет на массу материала, от нее зависит, какая дополнительная нагрузка придется на стены или перекрытия дома. Это очень просто вычислить, зная объем утеплителя и его плотность. Обычно теплоизоляционные свойства падают с ростом плотности материала. Чем легче утеплитель, тем проще с ним работать, а нагрузка на перекрытия будет минимальной;
  • Паропроницаемость показывает, как материал пропускает водяной пар. Высокий коэффициент говорит о том, что материал может увлажняться. Наоборот, низкий коэффициент указывает то, что материал не пропускает пар и образует конденсат. Материалы можно делить на 2 вида: а) ваты – материалы, состоящие из волокон. Они паропроницаемы; б) пены – это затвердевшая пенная масса особого вещества. Не пропускают пар ;
  • Водопоглощение — это способность вещества впитывать воду. Чем она выше, тем менее материал пригоден для утепления, тем более для наружных теплоизоляционных работ, ванной, кухни и других мест с повышенной влажностью;
  • Горючесть довольно понятный показатель, очевидно, что наилучшие материалы для утепления те, которые не горят. Также пригодны самозатухающие варианты;
  • Прочность на сжатие — это способность материала сохранить свою форму и толщину при механическом воздействии. Многие материалы хороши как утеплитель, но могут сжиматься, при этом снижаются их теплоизоляционные качества;
  • Хрупкость нежелательна для утеплителя, хотя и не является основополагающим качеством при выборе;
  • Долговечность определяет срок службы материала;
  • Толщина материала определяет, сколько пространства будет занимать теплоизоляция. При внутренних работах это важно, ведь чем тоньше слой материала, тем меньше полезного пространств он «съест»;
  • Экологичность материала особенно важна при выполнении внутреннего утепления. Нужно обратить внимание, не разлагается ли утеплитель на опасные составляющие, а также не выделяет ли он при пожаре токсичных веществ.

Кто на свете всех теплей?

Цель такого тщательного изучения утеплителей одна — узнать, какой из них лучше всех. Однако, это палка о двух концах, ведь материалы с высокой термоизоляцией могут иметь другие нежелательные характеристики.

Пенополиуретан или экструдированный пенополистирол

Нетрудно определить по таблице, что чемпион по теплоизоляции – это пенополиуретан. Но и цена его гораздо выше, нежели у полистирола или пенопласта. Все потому что он обладает двумя наиболее востребованными в строительстве качествами: негорючесть и водоотталкивающие свойства. Его трудно поджечь, поэтому пожарная безопасность такого утепления высока, к тому же он не боится намокнуть.

Но у пенополиуретана появилась настоящая альтернатива – экструдированный пенополистирол. По сути это тот же пенопласт, но прошедший дополнительную обработку – экструдировку, которая улучшила его. Это материал с равномерной структурой и замкнутыми ячейками, который представлен в виде листов разной толщины. От обычного пенопласта его отличает усиленная прочность и способность выдерживать механическое давление. Именно поэтому его можно назвать достойным конкурентом пенополиуретану. Единственный недостаток монтажа отдельных плит – швы, которые успешно заделываются монтажной пеной.

А уж чем вам удобнее пользоваться – жидким утеплителем из баллончика или плитами, выбирать только вам. Но помните, что эти материалы не «дышат» и могут образовывать эффект запотевших окон, так что все утепление может уйти из форточки во время проветривания. Поэтому утеплять такими материалами нужно разумно.

Минеральная вата или пенопласт

Если сравнивать минеральную вату и пенопласт, то их теплопроводность находится на одном уровне ≈ 0,5. Поэтому выбирая между этими материалами, неплохо было бы оценить и другие качества, такие как водопроницаемость. Так, монтаж ваты в местах с возможным намоканием нежелательна, поскольку она теряет свойства теплоизоляции на 50% при намокании на 20%. С другой стороны, вата «дышит» и пропускает пар, так что не будет образовываться конденсата. В доме, который утеплен ватой из базальтового волокна, не будут запотевать окна. И вата, в отличие от пенопласта, не горит.

Другие утеплители

Весьма популярны сейчас эко-материалы, такие как опилки, которые смешивают с глиной и используют для стен. Однако, такой приятный по цене материал как опилки, имеет много недостатков: горит, намокает и гниет. Не говоря уже о том, что набирая влагу, опилки теряют теплоизоляционные свойства.

Также набирает популярности дешевое и экологичное пеностекло, которое можно применять только без нагрузок, поскольку он весьма хрупок.

Выбирая утеплитель

Цены на энергоносители растут, и вместе с тем растет популярность на утеплители. В нашей статье представлена таблица теплопроводности материалов для утепления и сравнительный анализ популярных видов утеплителей. Главное, что хотелось бы отметить — хорошие показатели вы получите, приобретая только качественный сертифицированный продукт. Выбор теплоизоляционных материалов на рынке весьма широк и один вид утеплителя предлагается более чем пятью производителями. Много из них могут вас огорчить своим качеством, поэтому ориентируйтесь на отзывы тех, кто испытал конкретные торговые марки на «своей шкуре».

Оцените статью: Поделитесь с друзьями!

Сравнение теплоизоляции — PirroGroup

















Критерий сравнения PIR-плита PIRRO Изоляция на основе минеральной ваты Вывод
Коэффициент теплопроводности материала λ10, Вт/м∙K

0,021*



*Теплопроводность  измерена в течение 24 часов с момента выпуска продукции.

0,039 PIR почти в 2 раза лучше удерживает тепло. Сохранение PIR-плитами теплоизоляционных свойств в течение всего срока эксплуатации здания
Требуемое количество материала на строительном объекте для утепления Низкая теплопроводность PIR-плит обеспечивает уменьшение толщины теплоизоляционного слоя в 2 раза. Экономия отсутствует Для утепления при помощи PIR необходим до 2-х раз меньший объем материала.
Прочность на сжатие ρ, кПа ≥120 8-60 Повышенная прочность. стойкость PIR к динамическим нагрузка и «вытаптыванию».
Степень влияния исполнителя на качество монтажа (человеческий фактор) Низкая. В плоских кровлях прочность PIR рассчитан на механическое воздействие в процессе укладки. Высокая. Рекомендуется укладка «от себя» чтобы исключить повреждение материала Свободное перемещение по PIR-плите в процессе монтажа и эксплуатации
Плотность материала ρ, кг/м3 31±2 90-210 PIR-плиты в 3-7 раз легче плит минеральной ваты
Экономия на стоимости строительства каркаса здания Доля PIR-изоляции в весе всего здания  с учетом снеговых нагрузок составляет до 1% Доля минеральной ваты в весе всего здания с учетом снеговых нагрузок достигает до 9% Малый вес PIR-плит сокращает нагрузку на каркас здания и обеспечивает снижение металлоемкости проектируемых несущих конструкций
Трудозатраты на установку Трудозатраты до 2-4 раза ниже Трудозатраты до 2-4 раз выше Стандартный размер PIR-плит 1,2 х 2,4 м.
Скорость монтажа PIR-плит выше. Экономия на подъемно-транспортных механизмах
Влагостойкость/ Гигроскопичность Может использоваться во влажной среде без потери потребительских свойств Минеральная вата критична к воздействию влаги PIR-плиты влагостойки, не впитывают  и не пропускают влагу.
PIR останется сухим как при нарушении паро-гидроизоляционных слоев кровли, так и при воздействии атмосферных осадков.
Способность к потере мелких волокон Отсутствует  «Выветривание» разрушает минераловатный утеплитель  PIR представлет собой целостную структуру, движение воздуха не наносит вреда материалу, что важно приналичии вентзазоров в утепляемых конструкциях
Меры защиты при работе в помещениях Не требуется Требуется средство защиты дыхательных путей. Требуется интенсивная вентиляция Отсутствие волокнистой пыли при работе с PIR-плитами. Не вызывает раздражение на коже.
Требования к монтажу Ограничений нет Монтаж при влажной погоде запрещен PIR-плиты, в отличие от минеральной ваты, можно монтировать в любую погоду
Ограничения по применению Ограничений нет Рекомендуется не применять в строительных конструкциях зданий с влажными производственными процессами, в т.ч. в зданиях агропромышленного назначения
Срок службы Не менее 50 лет До 10 лет Срок эксплуатации  кровли с PIR утеплением без реконструкции не менее 30 лет
Дополнительная экономия Не требуется разделительный слой под полимерную мембрану. Нет Кровельный пирог с учетом срока эксплуатации в 2 раза дешевле, чем с традиционным утеплителем

Экологичность

В состав PIR-плит не входят формальдегидные смолы и стирол. Минеральная вата бывает как бесфенольная, так и фенолсодержащая.

PIR-плиты не токсичны и безопасны даже при ЭКСТРЕМАЛЬНЫХ температурах. Прошли испытания при t =100°С. Доказано: безопасны для здоровья.





Теплопроводность утеплителей: назначение, таблица, критерии выбора


На чтение 10 мин. Просмотров 452 Опубликовано
Обновлено

Выбор теплоизоляционных материалов на современном рынке огромен. Производители выпускают различные по структуре, плотности, звукоизоляционным характеристикам и влагостойкости модели. Потребителям необходимо знать теплопроводность утеплителей и критерии подбора. Подробное сравнение всех видов поможет найти идеальный для постройки материал.

Понятие теплопроводности

Утеплители имеют разный коэффициент теплопроводности — это главный показатель материала

Под теплопроводностью понимается передача энергии тепла от объекта к объекту до момента теплового равновесия, т.е. выравнивания температуры. В отношении частного дома важна скорость процесса – чем дольше происходит выравнивание, тем меньше остывает конструкция.

В числовом виде явление выражается через коэффициент теплопроводности. Показатель наглядно выражает прохождение количества тепла за определенное время через единицу поверхности. Чем больше величина, тем быстрее утекает тепловая энергия.

Теплопередача различных материалов указывается в характеристиках изготовителя на упаковке.

Факторы влияния на теплопроводность

Теплопроводность зависит от плотности и толщины теплоизолята, поэтому важно учитывать ее при покупке. Плотность – это масса одного кубометра материалов, которые по этому критерию классифицируются как очень легкие, легкие, средние и жесткие. Легкие пористые изделия применяются для покрытия внутренних стен, несущих перегородок, плотные – для наружных работ.

Модификации с меньшей плотностью легче по весу, но имеют лучшие параметры теплопроводности. Сравнение утеплителей по плотности представлено в таблице.

Материал Показатель плотности, кг/м3
Минвата 50-200
Экструдированный пенополистирол 33-150
Пенополиуретан 30-80
Мастика из полиуретана 1400
Рубероид 600
Полиэтилен 1500

Чем выше плотность, тем меньше уровень пароизоляции.

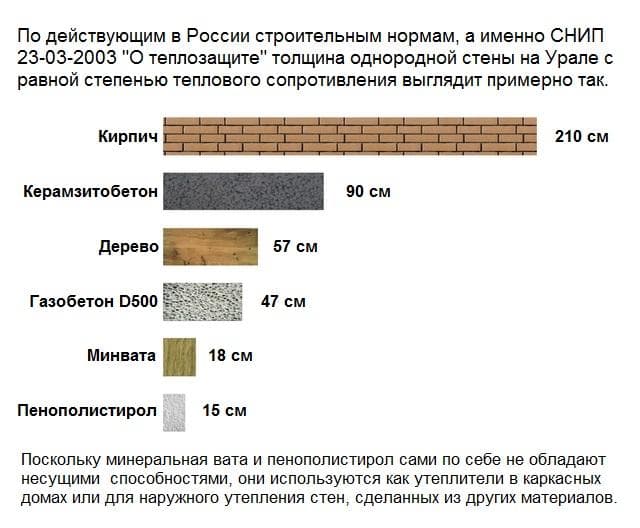

Толщина материала также влияет на степень теплопередачи. Если она избыточная, нарушается естественная вентиляция помещений. Маленькая толщина становится причиной мостов холода и образования конденсата на поверхности. В результате стена покроется плесенью и грибком. Сравнить параметры толщины материалов можно в таблице.

Материал Толщина, мм
Пеноплекс 20
Минвата 38
Ячеистый бетон 270
Кладка из кирпича 370

При подборе толщины стоит учитывать климат местности, материал постройки.

Характеристики разных материалов

Перед рассмотрением таблицы теплопроводности утеплителей имеет смысл ознакомиться с кратким обзором. Информация поможет застройщикам разобраться в специфике материала и его назначении.

Пенопласт

Пенопласт и пенополистирол отличаются способом производства, ценой и теплопроводностью

Плитный материал, изготовленный посредством вспенивания полистирола. Отличается удобством раскроя и монтажа, низкой теплопроводностью – в сравнении с другими изоляторами пенопласт легче. Преимущества изделия – недорогая стоимость, стойкость к влажной среде. Минусы пенопласта – хрупкость, быстрая возгораемость. По этой причине плиты толщиной 20-150 мм используются для теплоизоляции легких наружных конструкций – фасадов под штукатурные работы, стены цоколей и подвалов.

При горении пенопласта выделяются токсичные вещества.

Экструдированный пенополистирол

Вспененный полистирол с экструзией отличается стойкость к воздействию влажной среды. Материал легко раскраивается, не горит, прост в укладке и транспортировке. У плит помимо низкой теплопроводности – высокая плотность и прочность на сжатие. Среди российских застройщиков популярен экструдированный пенополистирол брендов Техноплекс и Пеноплекс. Его применяют для теплоизоляции отмостки и ленточного фундамента.

Минеральная вата

Чем плотнее плиты минеральной базальтовой ваты, тем хуже они проводят тепло

Коэффициент теплопроводности минеральной ваты – 0,048 Вт/(м*С), что больше пенопласта. Материал изготавливается на основе горных пород, шлака или доломита в форме плит и рулонов, у которых разный индекс жесткости. Для утепления вертикальных поверхностей допускается применять жесткие и полужесткие изделия. Горизонтальные конструкции лучше утеплять при помощи легких минплит.

Несмотря на оптимальный индекс теплопроводности, у минеральной ваты маленькая устойчивость к влажной среде. Плиты не подойдут для утепления подвальных помещений, парилок, предбанников.

Применение минваты с низкой теплопроводностью допускается только при наличии пароизоляционного и гидроизоляционного слоев.

Базальтовая вата

Основой для изоляции является базальтовый вид горной породы, который раздувается при нагреве до состояния волокон. При изготовлении также добавляют нетоксичные связующие компоненты. На российском рынке продукция бренда Роквул, на примере которой можно рассмотреть особенности утеплителя:

  • не подвергается возгоранию;
  • отличается хорошим показателем тепло- и звукоизоляции;
  • отсутствие слеживания и уплотнения в процессе эксплуатации;
  • экологически чистый строительный материал.

Параметры теплопроводности позволяют использовать каменную вату для наружных и внутренних работ.

Стекловата

Стекловата имеет коэффициент теплопроводности выше, чем каменная вата, материал гигроскопичен

Стекловатный утеплитель изготавливается из буры, известняка, соды, просеянного доломита и песка. Для экономии на производстве применяют стеклобой, что не нарушается свойства материала. К преимуществам стекловаты относятся высокие показатели тепло- и звукоизоляции, экологическая чистота и низкая стоимость. Минусов больше:

  • Гигроскопичность – впитывает воду, вследствие чего теряет утепляющие характеристики. Для предотвращения гниения и разрушения конструкции укладывают между пароизоляционными слоями.
  • Неудобство монтажа – волокна с повышенной хрупкостью распадаются, могут вызывать жжение и зуд кожи.
  • Непродолжительная эксплуатация – через 10 лет происходит усадка.
  • Невозможность применения для утепления влажных комнат.

При работе со стекловатой нужно защищать кожу рук перчатками, лицо – очками или маской.

Вспененный полиэтилен

Вспененный фольгированный полиэтилен имеет пропускает тепло хуже, чем обычный

Рулонный полиэтилен с пористой структурой имеет дополнительный отражающий слой из фольги. Преимущества изолона и пенофола:

  • маленькая толщина – от 2 до 10 мм, что в 10 раз меньше обычных изоляторов;
  • возможность сохранения до 97 % полезного тепла;
  • стойкость к воздействию влаги;
  • минимальная теплопроводность за счет пор;
  • экологическая чистота;
  • отражающий эффект, за счет которого аккумулируется тепловая энергия.

Рулонная теплоизоляция подходит для укладки во влажных комнатах, на балконах и лоджиях.

Напыляемая теплоизоляция

Пенополиуретан имеет самую низкую теплопроводность

Если обратиться к таблице, то видно, что напыляемые виды заменяют 10 см минваты. Они выпускаются в баллонах, напоминают монтажную пену и наносятся при помощи специального инструмента. Напыляемый утеплитель бывает разной жесткости, в емкости также присутствуют пенообразователи – полиизоционатом и полиолом. По типу основного компонента изоляция бывает:

  • ППУ. Пенополиуретан с открытой ячеистой структурой прочен, теплоэффективен. При наличии закрытых пустот в составе – может пропускать пар.
  • Пеноизольная. Жидкий пенопласт на карбамидоформальдегидной основе отличается паропроницаемостью, стойкость к возгоранию. Наносится посредством заливки. Оптимальная температура затвердевания – от +15 градусов.
  • Жидкая керамика. Керамические компоненты расплавляются до жидкого состояния, потом смешиваются полимерными веществами и пигментами. Получаются вакуумированные полости. Наружное утепление обеспечивает защиту здания на 10 лет, внутреннее – на 25 лет.
  • Эковата. Целлюлоза измельчается до состояния пыли, приобретает клейкость при попадании воды. Материал подходит для работы на влажных стеновых поверхностях, но не используется рядом с каминными трубами, дымоходами и печами.

Напыляемые утеплители отличаются хорошей сцепкой с поверхностями, для которых применялись дерево, кирпич или газобетон.

Таблица коэффициентов теплопроводности разных материалов

На основе таблицы с коэффициентами теплопроводности строительных материалов и популярных утеплителей можно сделать сравнительный анализ. Он обеспечит подбор оптимального варианта теплоизоляции для строения.

Материал Теплопроводность, Вт/м*К Толщина, мм Плотность,  кг/м³ Температура укладки,  °C Паропроницаемость, мг/м²*ч*Па
Пенополиуретан 0,025 30 40-60 От -100 до +150 0,04-0,05
Экструдированный пенополистирол 0,03 36 40-50 От -50 до +75 0,015
Пенопласт 0,05 60 40-125 От -50 до +75 0,23
Минвата (плиты) 0,047 56 35-150 От -60 до +180 0,53
Стекловолокно (плиты) 0,056 67 15-100 От +60 до +480 0,053
Базальтовая вата (плиты) 0,037 80 30-190 От -190 до +700 0,3
Железобетон 2,04 2500 0,03
Пустотелый кирпич 0,058 50 1400 0,16
Деревянные брусья с поперечным срезом 0,18 15 40-50 0,06

Для параметров толщины применялся усредненный показатель.

Иные критерии подбора утеплителей

Теплоизоляционное покрытие обеспечивает снижение теплопотерь на 30-40 %, повышает прочность несущих конструкций из кирпича и металла, сокращает уровень шума и не забирает полезную площадь постройки. При выборе утеплителя помимо теплопроводности нужно учитывать другие критерии.

Объемный вес

Вес и плотность минваты влияет на качество утепления

Данная характеристика связана с теплопроводностью и зависит от типа материала:

  • Минераловатные продукты отличаются плотностью 30-200 кг/м3, поэтому подходят для всех поверхностей строения.
  • Вспененный полиэтилен имеет толщину 8-10 мм. Плотность без фольгирования равняется 25 кг/м3 с отражающей основой – около 55 кг/м3.
  • Пенопласт отличается удельным весом от 80 до 160 кг/м3, а экструдированный пенополистирол – от 28 до 35 кг/м3. Последний материал является одним из самых легких.
  • Полужидкий напыляемый пеноизол при плотности 10 кг/м3 требует предварительного оштукатуривания поверхности.
  • Пеностекло имеет плотность, связанную со структурой. Вспененный вариант характеризуется объемным весом от 200 до 400 кг/м3. Теплоизолят из ячеистого стекла – от 100 до 200 м3, что делает возможным применение на фасадных поверхностях.

Чем меньше объемный вес, тем меньше затрачивается материала.

Способность держать форму

Плиты и пенополиуретан имеют одинаковую степень жесткости, хорошо выдерживают форму

Производители не указывают формостабильность на упаковке, но можно ориентироваться на коэффициенты Пуассона и трения, сопротивления изгибам и сжатиям. По стабильности формы судят о сминаемости или изменении параметров теплоизоляционного слоя. В случае деформации существуют риски утечки тепла на 40 % через щели и мосты холода.

Формостабильность стройматериалов зависит от типа утеплителя:

  • Вата (минеральная, базальтовая, эко) при укладке между стропилами расправляется. За счет жестких волокон исключается деформация.
  • Пенные виды держат форму на уровне жесткой каменной ваты.

Способность изделия держать форму также определяется по характеристикам упругости.

Паропроницаемость

Определяет «дышащие» свойства материала – способность к пропусканию воздуха и пара. Показатель важен для контроля микроклимата в помещении – в законсервированных комнатах образуется больше плесени и грибка. В условиях постоянной влажности конструкция может разрушаться.

По степени паропроницаемости выделяют два типа утеплителей:

  • Пены – изделия, для производства которых применяется технология вспенивания. Продукция вообще не пропускает конденсат.
  • Ваты – теплоизоляция на основе минерального или органического волокна. Материалы могут пропускать конденсат.

При монтаже паропроницаемых ват дополнительно укладывают пленочную пароизоляцию.

Горючесть

Показатель, на который ориентируются при строительстве наземных частей жилых зданий. Классификация токсичности и горючести указана в ст. 13 ФЗ № 123. В техническом регламенте выделены группы:

  • НГ – негорючие: каменная и базальтовая вата.
  • Г – возгораемые. Материалы категории Г1 (пенополиуретан) отличаются слабой возгораемостью, категории Г4 (пенополистирол, в т.ч. экструдированный) – сильногорючие.
  • В – воспламеняемые: плиты из ДСП, рубероид.
  • Д – дымообразующие (ПВХ).
  • Т – токсичные (минимальный уровень – у бумаги).

Оптимальный вариант для частного строительства – самозатухающие материалы.

Звукоизоляция

Характеристика, связанная с паропроницаемостью и плотностью. Ваты исключают проникновение посторонних шумов в помещении, через пены проникает больше шума.

У плотных материалов лучше шумоизоляционные свойства, но укладка осложняется толщиной и весом. Оптимальным вариантом для самостоятельных теплоизоляционных работ будет каменная вата с высоким звукопоглощением. Аналогичные показатели – у легкой стекловаты или базальтового утеплителя со скрученными длинными тонкими волокнами.

Нормальный показатель звукоизоляции – плотность от 50 кг/м3.

Практическое применение коэффициента теплопроводности

Коэффициент теплопроводности необходим для вычисления объема утеплителя в климатическом поясе

После теоретического сравнения материалов нужно учитывать их разделение на группы теплоизоляционных и конструкционных. У конструкционного сырья – самые высокие индексы теплопередачи, поэтому оно подходит для возведения перекрытий, ограждений или стен.

Без использования сырья со свойствами утеплителей понадобится укладывать толстый слой теплоизоляции. Обратившись к таблице теплопроводности, можно определить, что низкий теплообмен конструкций из железобетона будет только при их толщине 6 м. Готовый дом будет громоздким, может просесть под почву, а затраты на строительство не окупятся и через 50 лет.

Достаточная толщина теплоизоляционного слоя – 50 см.

Применение теплоизоляционных материалов обеспечивает сокращение затрат на строительные мероприятия и снижает переплаты за энергию зимой. При покупке утеплителя нужно учитывать параметры теплопроводности, основные характеристики, стоимость и удобство самостоятельного монтажа.

Материалы для утепления стен и фасадов многоквартирных и частных домов


В обзоре собраны все материалы для теплоизоляции фасадов и стен, которые пригодны для частного строительства и ремонта. Вы узнаете, для чего предназначены разные виды утеплителей, какие их основные свойства, где и как их можно устанавливать. Сможете подобрать материал, который идеально подойдет для теплоизоляции стен вашего дома и поможет избежать ошибок или ненужных трат.

Универсальные материалы, которые подходят для внешнего и внутреннего утепления фасадов и стен

1.

Плиты из каменной ваты ТЕХНОБЛОК


Универсальный материал для тепло- и звукоизоляции.


Область применения: ТЕХНОБЛОК рекомендовано использовать в слоистых кладках (стена-утеплитель-облицовка)в том числе для теплоизоляции фасадов зданий с различными видами отделки. Также можно устанавливать плиты как первый внутренний теплоизоляционный слой в навесных воздухопроницаемых фасадах при двухслойной схеме утепления.


10 см каменной ваты ТЕХНОБЛОК по теплосберегающей способности равны 38см бруса или 140 см кладки из глиняного кирпича.


Особенности материала:

  • не даёт усадку;
  • срок службы материала 50 лет;
  • сокращает затраты на отопление;
  • устойчив к воздействию грызунов и плесени;


Характеристики материала:

  • Толщина плиты от 50 до 200 мм, плотность 40-70 кг/м3.
  • Водопоглощение не более 1,5%.
  • Коэффициент теплопроводности ƛ25 от 0,036 до 0,037 Вт/м*К.
  • Плиты легко монтируются — их можно разрезать доступными инструментами (ножом или пилой с мелкими зубьями) и подогнать под нужный размер.


Важно! Вся минеральная вата обработана гидрофобизирующими добавками, что придает утеплителю дополнительные водоотталкивающие свойства.


2. Плиты из минеральной ваты РОКЛАЙТ


Тепло-, и звукоизоляционные плиты из каменной ваты на основе горных пород базальтовой группы подходят для малоэтажного и коттеджного строительства.


Область применения: плиты РОКЛАЙТ используют как тепло- и звукоизоляцию в мансардах, каркасных стенах и стенах под отделку сайдингом.


РОКЛАЙТ в качестве использования для теплоизоляции обеспечивает не только надёжную изоляцию, но и экологический комфорт.


Особенности материала:

  • сокращает затраты на отопление;
  • срок службы 50 лет;
  • не подвержен воздействию грызунов и плесени.


Характеристики материала:

  • Толщина плиты от 50 до 150 мм, плотность 30-40 кг/м3;
  • Водопоглощение не более 2%;
  • Коэффициент теплопроводности ƛ25 = 0,039 Вт/м*К;
  • Материал не горючий — температура плавления волокон превышает 1000° С;
  • Не подвержен воздействию грызунов и плесени.


Материал имеет высокий коэффициент звукопоглощения, что позволяет применять его в полах, перекрытиях и различных перегородках.


3. Плиты из минеральной ваты ТЕХНОФАС КОТТЕДЖ


Тепло- и звукоизоляционные плиты из каменной ваты на основе базальтовых горных пород.


Область применения: предназначен для утепления стен малоэтажных домов (высота до 10 м). С помощью материала можно утеплить внутренние стены на застекленных лоджиях и балконах, у лестничных маршей и площадок многоэтажных зданий.


Характеристики материала:

  • Толщина плит от 50 до 200 мм, что позволит по максимуму сэкономить полезную площадь внутренних помещений;
  • Не впитывают влагу — водопоглощение плит не более 1,5%;
  • Коэффициент теплопроводности ƛ25 = 0,038 Вт/м*К;
  • Негорючий материал — безопасный при утеплении внутри помещения;
  • Экологично — не оказывает влияние на здоровье человека и животных.


Срок службы минеральной ваты сопоставим со сроком службы здания и составляет 50 лет. При этом, за весь период эксплуатации материал не теряет своих свойств.


Материалы для внутреннего утепления стен

1. Теплоизоляционные плиты LOGICPIR Стена



Это новое поколение экологичных и безопасных для здоровья утеплителей.


Область применения: применяются для дополнительного утепления стен, балконов или лоджий. Специальная структура не впитывает влагу, предотвращает появление грибка и бактерий.


Особенности материала:

  • экономит пространство;
  • не требует пароизоляции;
  • долговечен;
  • максимально сохраняет тепло.


Характеристики материала:

  • Легкие плиты толщиной от 20 до 50 мм подходят для разных климатических условий, выдерживают температуру от -65 до +110 С.
  • Коэффициент теплопроводности 0,021 Вт/м*К, что позволяет максимально сохранить тепло.
  • Благодаря структуре в виде замкнутых ячеек LOGICPIR впитывает не более 1% влаги даже при сильном намокании.
  • Сохраняет физико-механические характеристики (плотность, водопоглощение, теплопроводность) более 50 лет не теряя своих эксплуатационных свойств.
  • Монтируются по инструкции легко и быстро, с монтажом справится даже 1 человек.

2. Экструзионный пенополистирол ТЕХНОПЛЕКС FAS


Теплоизоляционная плита со специальной фрезерованной поверхностью.


Область применения: материал специально разработан для утепления фасадов, цоколей, балконов, лоджий и других конструкций, где необходимо более надежное сцепление плиты с основанием.


Плита имеет фрезерованную поверхность и специальные микроканавки, что усиливает сцепление со штукатуркой или клеем и уменьшает их расход.


Особенности материала:

  • простота монтажа;
  • надёжное сцепление плиты с основанием;
  • низкое водопоглащение;
  • высокое энергосбережение;
  • долговечность.


Характеристики материала:

  • Плиты толщиной от 30 до 100 мм с высокой прочностью. Не оседают и не поддаются механическим разрушениям.
  • Водопоглощение не больше 0,7%, поэтому не набухают и не разрушаются от влаги.
  • Не потребуют замены 50 лет.
  • Коэффициент теплопроводности 0,032 Вт/м*К. Тепло зимой и комфортно летом.


За счет особенной структуры поверхности плиты легче клеятся к фасаду и быстрее покрываются финишной штукатуркой.


А если вы уже выбрали оптимальный для себя вариант — заходите в наш интернет-магазин https://shop.tn.ru/

Выбор утеплителя, чем утеплить дом

На современном строительном рынке присутствует не один, и даже не десять видов утеплителя, а гораздо больше. Большинство из них имеют различное происхождение и абсолютно не похожи друг на друга. Объединяет их только низкая теплопроводность.

У материалов, достойных называться утеплителями, коэффициент теплопроводности не превышает 0,08 Вт/(м*°К). Речь идет об эффективных утеплителях. Но, кроме них, существует довольно много материалов, обладающей невысокой теплопроводностью, которые так или иначе можно задействовать при утеплении.

Выбор утеплителя зависит, прежде всего, от среды его применения. На языке профессионалов это называется «условия эксплуатации». Одним из главных критериев выбора утеплителя является водопоглощение. Влага – это первый враг теплоизоляции. Дело в том, что коэффициент теплопроводности воды намного выше, чем у любого утеплителя.

Впитываемая в утеплитель, влага снижает её свойства по удерживанию тепла в помещении.

Термоизолирующим фактором в теплоизоляции является воздух, теплопроводность которого очень низкая. Практически лишен теплопередачи только абсолютный вакуум. Однако вакуумная теплоизоляция в строительстве не применяется, во всяком случае, до сегодняшнего дня. Впрочем, некоторые производители уже пытались заработать на теме вакуума, но все эти попытки оказались не более чем спекуляцией. Речь идет о всевозможных теплоизоляционных красках, несостоятельность которых была подтверждена в лабораторных условиях.

Характеристики утеплителей

Прежде чем обращаться непосредственно к теме выбора теплоизоляции, следует разобраться в вопросе их эксплуатационных характеристик. К таковым относятся не только теплопроводность и водопоглощение. Есть еще целый ряд параметров, влияющих на выбор. Рассмотрим их по порядку.

Теплопроводность.

Данная характеристика напрямую связана с плотностью материала. Чем он плотнее, тем меньше в нём воздуха, и соответственно выше теплопроводность. Поэтому, сравнивая утеплители, обязательно учитывают их плотность.

Один и тот же утеплитель может иметь разную плотность, которая обязательно указывается в его маркировке. Так, например, у пенополистирола плотностью 25 кг/м²; коэффициент теплопроводности составляет 0,039 Вт/м·°C, тогда как при плотности 50 кг/м³; данный коэффициент увеличивается до 0,041 Вт/м·°С. То же касается минеральной ваты, пенополиуретана, пеностекла, пенофола и прочих утеплителей.

Сравнивать разные утеплители без учета их плотности нет смысла. Чтобы корректно сравнить утеплители по параметру теплопроводности, необходимо брать материалы равной плотности.

И ещё один момент. Нельзя путать теплопроводность (Вт/м⋅К) и сопротивление теплопередаче (м²·°С/Вт). Это противоположные по смыслу понятия. Кроме того, когда говорят о сопротивлении теплопередаче, то обязательно указывают толщину материала или ограждающей конструкции, тогда как коэффициент теплопроводности подразумевает фиксированный слой метровой толщины.

Плотность

Все эффективные утеплители имеют малый вес. Один кубометр утеплителя весит 15-50 кг. Промышленность выпускает утеплители различной плотности для того чтобы предоставить строителям определенный выбор по прочностным характеристикам. Чем плотнее утеплитель, тем он сильнее сопротивляется различным деформационным нагрузкам.

Прочность

Необходимость в прочности теплоизолятора в строительстве возникает нередко. Кроме того, что утеплитель не должен сжиматься под собственным весом, необходимо чтобы он легко справлялся и с дополнительными нагрузками. При фасадном утеплении материалы должны обладать достаточной прочностью и несущей способностью, чтобы выдержать собственный вес и вес штукатурки (при методе скрепленной изоляции). Чем плотнее утеплитель, тем он прочнее и крепче, однако вместе с этим увеличивается его теплопроводность и падает эффективность. Очевидно, что многие характеристики утеплителей тесно взаимосвязаны между собой.

Водопоглощение

Существуют утеплители с высоким и средним водопоглощением, а также маловпитывающие и совершенно не впитывающие воду материалы. Нет необходимости запоминать параметры водопоглощения того или иного утеплителя, достаточно просто знать, какой из них впитывает воду, а какой нет.

Легче всего напитываются водой волокнистые утеплители, такие как минеральная вата, эковата, войлок, шерсть и т.д. Вода вопреки законам гравитации способна подняться капиллярным способом практически на любую высоту. Например, если минеральная вата на фасаде будет иметь доступ к воде на уровне цоколя, то постепенно вымокнет весь фасад до самой крыши. Однако это не повод отказываться от минваты (подробнее об этом в отдельной главе о минеральной вате).

Наименьшим водопоглощением обладают вспененные утеплители с закрытыми ячейками в их структуре. К таким материалам, прежде всего, относится пеноплекс (экструдированный пенополистирол) и пеностекло. У названных утеплителей практически нулевое водопоглощение, благодаря чему их часто используют во влажных средах – для утепления подвалов, фундаментов и эксплуатируемых кровель. Оба утеплителя, кроме всего прочего, обладают ещё и значительной прочностью на сжатие, что делает их ещё более пригодными для утепления названных конструкций.

Обычный пенополистирол (пенопласт), особенно самые легкие его сорта, имеет определенное водопоглощение. Производители указывают о.2% по объему в течение 24 часов. Однако уже из практики известно, что обычный (неэкструдированный) пенополистирол способен напитать значительное количество влаги, которая теоретически может заполнить собой все его пустоты. Но так происходит редко, поскольку пенополистирол отдает влагу ещё легче, чем поглощает её. Благодаря этому свойству данный утеплитель считается одним из самых удобных и практичных при фасадном утеплении.

Горючесть

Класс горючести является очень важной характеристикой при выборе утеплителя. Горючие утеплители, такие как пенополистирол, разрешается использовать только при условии их отделки негорючими материалами, например, цементной штукатуркой. Для снижения горючести используются специальные добавки, направленные на самозатухание. С их помощью горючие утеплители не поддерживают самостоятельное горение.

С точки зрения пожарной безопасности менее всего подходят утеплители из натуральных волокон, такие как эковата, шерсть, джут, лен и т.д. Для снижения их горючести не только применяют антипиреновые добавки, но и уплотняют структуру. Если волокна мощно спрессованы, то к ним уменьшается доступ кислорода и горение сменяется тлением. Это повышает шансы успешного пожаротушения.

Плохо горит натуральная пробка, к тому же её не так просто поджечь. А вот тростниковые и соломенные маты легко воспламеняются, поэтому их следует защищать негорючими материалами.

Специфика утеплителей

В предыдущей главе вкратце раскрыта суть основных характеристик утеплителей. Теперь рассмотрим, как эти характеристики влияют на выбор того или иного утеплителя.

Для фасадного утепления чаще всего применяется пенополистирол и минеральная вата. Эти утеплители имеют сопоставимые коэффициенты теплопроводности с учетом их плотности. Вата на 10-30% дороже пенополистирола и её сложнее крепить, однако она считается более экологичной и в значительной степени пожаробезопасной.

Каменная вата (разновидность минеральной ваты, производимая из базальта) выдерживает высокие температуры до 1000°С и способна защитить конструкции от внешних источников жара и пламени.

Каменную вату производят из базальта.

Пенополистирол дешевле, легче монтируется и терпит огрехи монтажа. Благодаря низкому водопоглощению и легкой отдаче влаги, пенополистирол остается эффективным теплоизолятором практически в любых условиях, которые могут ожидать его с внешней стороны фасада. Его главный недостаток – низкая паропроницаемость. Стало быть, пенополистиролом нет смысла утеплять деревянные дома, достоинством которых являются дышащие стены.

Больше всего споров возникает как раз между приверженцами минеральной ваты и пенополистирола, поскольку это самые экономичные и популярные утеплители. Объективно оба утеплителя хороши, но их следует применять по назначению.

При помощи минеральной ваты лучше всего утеплять по схеме вентилируемого фасада. Данная схема подразумевает крепление минераловатных плит вплотную к стене, а с внешней стороны эти плиты отделываются клинкером или панелями с вентзазором. Восходящие тепловые потоки, возникающие в вентзазоре, создают постоянную тягу и подсушивают волокнистые плиты. Таким образом, минераловатный утеплитель остается сухим и не переувлажняется паром, просачивающимся из помещения через поры в стеновом материале.

Минеральная вата используется и при утеплении методом скрепленной теплоизоляции (мокрый метод). Однако риск накопления избытка влаги в этом случае присутствует даже при полном соблюдении технологии. Дело в том, что насколько бы проницаемой не оказалась бы штукатурка, она все равно в несколько раз хуже проводит пар, нежели минеральная вата. А это уже само по себе есть нарушение порядка расположения материалов ограждающей конструкции, при котором каждый последующий слой стены должен быть более паропроницаем, чем предыдущий. Поэтому сегодня многие специалисты сходятся во мнении, что минеральная вата не лучший выбор для легкого и тем более тяжелого мокрого метода фасадного утепления.

Суспензионный пенополистирол (обычный пенополистирол со структурой в виде шариков) оптимален при утеплении каменных и бетонных стен методом скрепленной теплоизоляции, а также в структуре слоеных стен.

Суспензионный полистирол — самый обычный полистирол.

При внешней защите негорючими материалами (штукатурка, кирпич) его возгорание исключено даже при продолжительном воздействии локальных источников пламени. Но в вентилируемых фасадах его применение категорически недопустимо. Даже самые самозатухающие виды пенопласта в вентилируеумых фасадах сгорают с высокой скоростью и потушить их очень проблематично. Восходящий поток в вентзазоре становится настолько мощным, что вызывает эффект автогена.

Экструзионный пенополистирол состоит из закрытых пор, внутрь которых не может попасть вода, благодаря чему его водопоглощение стремится к нулю. Этот материал дороже своего суспензионного собрата, но это вызвано не столько разницей в качестве, сколько разными технологиями производства.

Экструзионный или экструдированный полистирол.

Экструзионный пенополистирол есть смысл использовать там, где утеплителю угрожает влага. Данный материал хорош при утеплении подвалов, фундаментов, инверсионных кровель.

Однако при выборе стоит принимать во внимание температурный диапазон эксплуатации пенополистиролов. Так, экструзионный пенополистирол вряд ли можно посоветовать в качестве утеплителя для бань и саун. Здесь будет более безопасна каменная вата.

Но самым лучшим утеплителем в данном случае является пеностекло. Этот материал не горит, не выделяет вредных веществ при любых температурах и совершенно не боится влаги.

Пеностекло.

Не менее хорош пробковый агломерат, но проигрывает пеностеклу по жаростойкости.

Пробковый агломерат.

Натуральные утеплители. Для застройщиков, ставящих приоритетом использование натуральных материалов, важна экологическая безопасность утеплителя. Они выбирают материалы, произведенные из натурального сырья.

На постсоветском пространстве натуральные утеплители используют редко. Во-первых, они, как правило, дороже; во-вторых, наши люди считают, что нет особой разницы чем утеплять, поскольку теплоизоляция находится снаружи здания, а не внутри. Тем не менее, есть узкая категория застройщиков, которые выбирают именно натуральный утеплитель, поскольку занимаются строительством экологического жилья.

Натуральными утеплителями имеет смысл утеплять дома из натуральных материалов, прежде всего из дерева. Существуют отдельные технологии, в которых натуральный утеплитель является основным слоем ограждающих конструкций. Например, эковата, получаемая из экологически чистого бумажного вторсырья.

Эковата.

Её напыляют в мокром виде машинным способом, как штукатурку. После высыхания она превращается в непрерывную теплоизолирующую оболочку. Эковату применяют при строительстве каркасных домов, заполняя ею пространство между обшивками.

Одним из самых экологичных утеплителей является натуральная пробка.

Натуральная пробка.

Материал этот сам по себе уникальный. Пробка – это кора пробкового дуба, произрастающего на португальских и испанских побережьях средиземноморья и Атлантики. В пробке содержатся бактерицидные вещества, противодействующие её биоразложению. Она гипоаллергенна, не имеет запаха, не выделяет никаких вредных веществ даже при нагревании. Кроме того, пробка плохо горит и склонна к самозатуханию. Вместе с тем по теплопроводности она сопоставима с минеральной ватой, поэтому считается очень эффективным натуральным утеплителем.

Цельная натуральная пробка – материал недешевый. Однако для утепления используют пробковые агломераты (техническая пробка). Агломерат представляет собой спрессованную пробковую крошку, которая является отходом производства декоративных пробковых отделок. Агломераты состоят на 100% из пробки. Крошка связывается собственными клейкими веществами, выделяющимися из неё при нагревании.

Пробковые агломераты могут различаться по цвету от темно-коричневого до почти черного. Чем темнее агломерат, тем сильнее он нагревался в процессе производства. Но цвет агломерата по большому счету на эксплуатационные характеристики материала не влияет. Значение имеет только плотность. Чем она ниже, тем ниже теплопроводность агломерата.

Практически все натуральные утеплители хорошо проводят сквозь себя пар. Данное свойство важно, если ставится цель сохранения высокой паропроницаемости ограждающих конструкций.

Минеральная вата является условно натуральной, поскольку производится на основе песка или базальта (стеклянная и каменная вата соответственно). Однако в ней присутствуют химические добавки, антигигроскопичные, противопожарные, разрыхляющие и т.д. Эти добавки не позволяют отнести минвату к разряду полностью натуральных утеплителей.

Выбор утеплителя при строительстве дома

Выше было уже много сказано о сфере применения существующих утеплителей. Но во избежание ошибочных трактовок в этой главе будут предложены готовые решения. В то же время, благодаря предыдущим информационным блокам, логика этих решений будет понятна.

Каменные и бетонные стены можно утеплить тремя способами: слоеная стена, «мокрый метод» (скрепленная теплоизоляция) и вентилируемый фасад. Рассмотрим каждый из них в отдельности.

Слоеные стены – это внешние ограждающие конструкции, в толще которых расположен слой утеплителя. Они бывают двухслойными и трехслойными. Двухслойная стена состоит из несущего слоя и утеплителя с фасадной отделкой. Стены, утепленные мокрым методом тоже относятся к двухслойным. Трехслойные стены состоят из несущего слоя, утеплителя и фасадного слоя.

Трёхслойная стена.

Утеплителем в таких конструкциях служат вспененные материалы, обладающие низким водопоглощением. Применение в трехслойных стенах минеральной ваты считается ошибкой. Вата, зажатая между двух слоев кладки без вентзазора, станет увлажняться, утрачивая свои теплоизолирующие свойства.

Мокрый метод подразумевает крепление утеплителя с внешней стороны стены с последующим тонкослойным оштукатуриванием. Этот метод применяется как при новом строительстве, так и при термомодернизации старых домов.

Утепление по технологии «мокрый фасад».

В данном случае применяют и пенополистирол, и минеральную вату. Однако авторитетные специалисты считают, что применение волокнистых утеплителей, в частности минваты, в данном случае имеет ряд недостатков. Дело в том, что оштукатуренная минвата с трудом избавляется от пара, деффундирующего изнури помещений. В строительной практике регистрировались случаи, критического намокания ваты под штукатуркой.

Более подробно об этой технологии утепления можно узнать в отдельной статье: способы утепления фасада.

Вентилируеумый фасад. В данном случае на стену накладывается слой из плит минеральной (каменной) ваты, а фасадная отделка в виде клинкерной кладки или панелей возводится с вентиляционным зазором шириной 3-4 см.

Монтаж утеплителя по технологии «вентилируемый фасад».

Данная схема позволяет минеральной вате свободно избавляться от лишней влаги. Вспененные утеплители в вентилируемых фасадах не применяются. Во-первых, в этом нет никакого практического смысла, поскольку пенные утеплители сами по себе являются паробарьерами. Во-вторых, синтетические пены в структурах с вентиляционным зазором легко воспламеняются и сгорают за считанные секунды.

Подробнее о технологиях такого способа утепления можно узнать в отдельной статье: правильное утепление методом «вентилируемый фасад».

Термомодернизация

Если нужно утеплить уже существующий дом, то выбор утеплителя зависит, прежде всего, от способа утепления. Каменные и бетонные стены целесообразнее утеплять методом скрепленной теплоизоляции (мокрый метод) с использованием пенополистирола. При желании получить более изысканную отделку, например, клинкер или фасадные панели, рекомендуется сооружать вентилируемый фасад (утеплитель – вентиляционный зазор – фасадный слой). В вентфасадах используется только минеральная вата.

Теплые штукатурки

В отдельных случаях привести сопротивление теплопередаче стены к нормативным показателям можно при помощи нанесения слоя теплой штукатурки. Данный класс материалов использует в качестве наполнителя гранулы с низкой теплопроводностью. Чаще всего это перлит, вермикулит или пенополистирольные шарики.

Тёплая штукатурка.

Большинство теплых штукатурок являются паропроницаемыми и обладают достаточно низкой теплопроводностью. Однако для получения выраженного эффекта утепления необходимо наносить их толстым слоем. Теплые штукатурки чаще всего используют в качестве дополнительного утепления стен из ячеистых бетонов, а также при термомодернизации.

Минеральная вата для утепления деревянного дома

Минеральная вата повсеместно используется в утеплении брусовых и каркасно-щитовых домов. Благодаря своим свойствам и характеристикам, она не мешает дереву дышать и не делает деревянный дом менее экологичным. В зависимости от предназначения жилища: для постоянного проживания или на время дачного сезона, подбирается толщина теплоизоляции.

Если вы строите каркасный дом, то уже на этапе составления технического задания определяетесь, какой толщины утеплителя вам будет достаточно: 50 мм, 100 мм или 150 мм. Для постоянного проживания толщина должна быть 150-200мм. При этом вам будут не страшны морозы, если конечно внутри дома будет источник тепла.

Теплоизоляция крыши, пола, потолка и мансардного этажа, обговаривается перед началом строительства, если вы строите дом под ключ. Но стены в брусовом доме можно утеплять и обшивать только после его усадки.

Утепление стен в доме из бруса

Брус — материал для несущих стен и перегородок, которые служат опорой крыше и перекрытиям, но по теплоизоляционным свойствам он значительно уступает современным минераловатным утеплителям.

  • К — коэффициент теплопроводности: чем он меньше, тем хуже материал проводит тепло, а значит, тем лучше теплоизоляционные свойства материала.
  • Для дерева К = 0,14. Для кирпича К = 0,52.
  • R — термическое сопротивление. Для Москвы R = 3,2.
  • Толщина стены = RxK.
  • Толщина стены из дерева = 3,2×0,14 = 45см.
  • Толщина стены из кирпича = 1,66м.

То есть, для того, чтобы дом был теплым, нужно использовать брус толщиной 450 мм? Но это очень дорого и нецелесообразно. Понятно, что утепление стен должно производиться специально разработанными для этого материалами, например такими, как минеральная вата.

Мин.вата толщиной 50 мм по своим теплоизоляционным свойствам сравнима со стеной из бруса толщиной 50 см или 90 см кирпичной стены. То есть для строительства зимнего дома вместо бруса толщиной 450 мм используем профилированный брус толщиной 100 или 150 мм и, после «усадки», осуществляем утепление стен толщиной 50-100мм.

В пол можно заложить 150-200 мм, а в межэтажное перекрытие и перегородки — 50-100 мм, для звукоизоляции. Мы получим теплый дом для всесезонного проживания без ненужных затрат на толщину бруса и без ущерба комфортности и экологичности деревянного строения.

Краткий обзор минеральных ват

Мин.вата — это современный, эффективный и безопасный для здоровья человека утеплитель. Она представляет собой негорючий теплоизоляционный материал, изготовленный из расплава горной породы или стекла.

ROCWOOL (Роквул)

Производится Роквул на основе базальтовых пород. Большой ассортимент для разных сфер применения: кровля, стены, полы и т.д.



  • Высокие теплоизоляционные свойства. Коэффициент теплопроводности =0,035-0,045.
  • Абсолютная пожаробезопасность: класс пожарной безопасности КМ0.
  • Водоотталкивающие свойства.
  • Паропроницаемость = 0,3 : обеспечивает комфортный климат в доме, выводя излишние пары из помещения.
  • Улучшает звукоизоляцию.
  • Не усаживается, не сминается — сохраняет толщину, а вместе с ней и свои теплоизоляционные свойства.
  • Имеет эко-знак ЕсоMaterial. Безопасен и экологичен для человека и окружающей среды.

ISOVER (Изовер)

На основе стекловолокна. Большой выбор теплоизоляционных материалов.

  • Хорошие теплоизоляционные свойства. Коэффициент теплопроводности =0,032-0,040.
  • Пожаробезопасность: группа негорючести НГ (КМ0).
  • Усиленная влагостойкость.
  • Паропроницаемость = 0,55.
  • Улучшает звукоизоляцию.
  • Срок службы 50 лет и больше.
  • Выпускается в рулонах и плитах.
  • Имеет знак Экоматериал.

PAROC (Парок)

Каменная минеральная вата. Ассортимент тепло- и звукоизоляции для конструкций любого типа.

  • Коэффициент теплопроводности =0,036-0,042.
  • Негорючесть (КМ0).
  • Влагостойкость.
  • Звукоизоляция.
  • Долговечность: 70 лет и больше.
  • Не подвержена усадке.

Мы дали краткий обзор минеральных ват, которые можно использовать для утепления деревянного дома. Исходя из некоторых различий в их характеристиках, можно посоветовать использовать для теплоизоляции стен плиты каменной ваты, так как она не сминается с годами, а для полов и потолков — минеральную вату на основе стекловолокна с усиленной влагостойкостью.

Для того, чтобы защитить утеплитель от влаги, с двух сторон он должен быть закрыт гидро- и пароизоляционными мембранами типа ИЗОСПАН, ЮТАФОЛ и т.п.

Чем утеплить свой деревянный дом, каждый решает сам. Но не стоит полагаться на интуицию, ведь это — важный вопрос. Многолетний опыт строителей рекомендует минеральную вату для утепления деревянного дома, как безопасный, негорючий материал с высокими теплоизоляционными характеристиками.

Возможно вас заинтересуют данные статьи:

Исследование изоляционных характеристик стекловаты и минеральной ваты, покрытых полисилоксановым агентом

Изоляция в зданиях очень важна. Изоляция, используемая в здании, в основном делится на органическую и неорганическую изоляцию по изоляционному материалу. Органические изоляционные материалы из пенополистирола или полиуретана чрезвычайно уязвимы к возгоранию. С другой стороны, неорганическая изоляция, такая как минеральная вата и стекловата, очень слаба по отношению к влаге, в то время как она негорючая, поэтому ее использование очень ограничено.Таким образом, в этом исследовании была разработана влагостойкость, применимая к минеральной вате и стекловате, и измерена теплопроводность образцов, которые подвергаются воздействию влаги, путем воздействия влаги на продукт, покрытый влагостойкостью и не имеющим влагостойкости, а также оценено, как влага влияет на теплопроводность посредством применяя это к неорганической изоляции.

1. Введение

Вопросы экономии энергии и сокращения выбросов углекислого газа являются важными исследовательскими проектами во всех странах.Для этого ведется разработка продукта, обеспечивающего максимальную энергоэффективность, и в последние годы проводятся исследования по разработке новых изоляционных материалов, таких как VIP (вакуумные изоляционные панели) с использованием коллоидного кремнезема и GFP (газонаполненные панели) с использованием аргона ( Ar), криптон (Kr) и ксенон (Xe) газы, которые имеют более низкую теплопроводность, чем воздух, активно развивались [1, 2].

Изоляционные плиты используются в различных областях, таких как современная архитектура и другие отрасли промышленности, и эти изоляционные плиты производятся и используются в различных формах [3].Тем не менее, большая часть изоляции представляет собой синтетическую изоляцию в виде пенопласта, где внутри изделия создаются пористости, изоляция волоконного типа, в которой используется стекловата или минеральная вата в виде нетканого материала, изготовленного из тканевого материала, и картонные изделия, в которых используются неорганические связующие, такие как цемент с перлитом и керамическим шариком [4].

Хотя изоляцию можно классифицировать по сырью, типу и цели использования, обычно ее классифицируют по материалам. По материалу утеплитель можно разделить на органический утеплитель и неорганический утеплитель.Что касается органической изоляции, она имеет отличные теплоизоляционные свойства, абсорбцию и удобоукладываемость, поэтому занимает более 90% внутреннего рынка; однако в случае пожара время воспламенения пенополистирола и уретана составляет менее 5 секунд, а время, необходимое для распространения пламени, составляет 50 секунд, так что огонь быстро распространяется и при горении образуются токсичные газы, такие как формальдегид, этиленцианид (CH = CHCN ), соляная кислота и цианистый газ очень важны для человеческого организма [5].

В случае неорганической изоляции она имеет отличные характеристики огнестойкости, но ее впитывающая способность очень высока, так что у нее есть недостаток в том, что ее изоляционные характеристики плохие [6]. В то время как теплопроводность воздуха составляет 0,026 Вт / мК [7], вода имеет 0,598 Вт / мК, что в 23 раза превышает теплопроводность воздуха [8]. А также лед имеет теплопроводность 1,9 ккал / м · ч ° C, что примерно в 90 или более раз превышает теплопроводность воздуха, так что содержание воды в материале может быть наиболее влиятельным элементом, определяющим теплопроводность [9].

Хотя об изменении теплопроводности изоляционного материала в результате водопоглощения широко сообщалось, об исследованиях сохранения изоляционного эффекта не сообщалось, поэтому в этом исследовании была выявлена ​​влагостойкость и подтверждена водонепроницаемость неорганической изоляции путем обработки неорганических изоляционных материалов. стекловата и минеральная вата с влагостойкостью, подвергая их воздействию влаги и измеряя количество увеличения влажности и теплопроводность [10–12].

В частности, в этом исследовании измерялся процесс, при котором тепло передается на поверхность и возникает температурный шанс поверхности в соответствии с водопоглощением минеральной и стеклянной ваты, с использованием тепловизионной камеры, и наблюдались эффект и процесс, который влага поступает на изоляционный материал [13].

2. Экспериментальный прибор и методы испытаний
2.1. Экспериментальное устройство и образец

Несмотря на то, что существуют сравнительные методы измерения теплопроводности, такие как измеритель теплопроводности и метод горячей проволоки [14], в этом исследовании проверялось измерение теплопроводности в соответствии с тестом KS L 9016, и испытание проводилось с использованием измеритель теплопроводности (HFM-436) методом теплопроводности теплового потока.Стекловата и минеральная вата, использованные в этом исследовании, использовали продукцию Korea KCC. Размер образца составляет 300 × 300 × 50 мм по стандарту испытаний KS L 9016, KS F 4714. Что касается измерения образца, толщина образца была измерена точно, а теплопроводность была измерена в месте, где температура окружающей среды вокруг экспериментального пространства поддерживалась постоянной. Коэффициент теплопроводности измеряемого образца был рассчитан по закону теплопроводности Фурье или по следующему уравнению [15]: где — тепловой поток / плотность теплового потока =, — указывает, что направление теплового потока — это направление охлаждения, is, — тепловое проводимость и is (движущая сила теплового потока) (К / м).

Если смотреть на (1), количество теплопроводности за единицу времени пропорционально площади поперечного сечения, соприкасающейся с разностью температур, и обратно пропорционально расстоянию.

2.2. Приготовление влагостойкой жидкости

Влагостойкая жидкость в этом исследовании использовала наносиликат собственного производства и фторалкилсилоксановое соединение, а процесс его получения следующий [16].

2.3. Приготовление золя кремнезема

Этанол 1.4 кг (29,8 моль) и 30 г (0,3 моль) концентрированной соляной кислоты помещают в воду 3,0 и перемешивают, а затем добавляют смешанный раствор 2,08 кг (10 моль) тетраэтоксисилана и 178 г (1,0 моль) метилтриэтоксисилана. Затем раствор золя кремниевой кислоты получают перемешиванием в течение 4 часов при комнатной температуре. Этот процесс был подтвержден SEM и анализатором размера наночастиц, а формула реакции выглядит следующим образом (Рисунок 1) [17].

2.4. Получение органосилоксана, содержащего фторированную алкильную группу

Тридекафтор-1,1,2,2-тетрагидрооктил-1-триэтоксисилан 2.25 кг (5 моль) добавляют к 3,0 кг очищенной воды, а затем медленно добавляют 1,10 кг (5 моль) аминопропилтриэтоксисилана. При перемешивании этого раствора добавляют 60 г (1 моль) уксусной кислоты и перемешивают в течение 8 часов, а затем получают тридекафтор-1,1,2,2-тетрагидрооктил-1-триэтоксисилан (фторорганический силоксан) (см. Рисунок 2).

Реакцию между тридекафтор-1,1,2,2-тетрагидрооктил-1-триэтоксисиланом и 3-аминопропилтриэтоксисиланом подтверждали с помощью FT-IR.

2.5. Приготовление фторалкилсилоксановой влагостойкости (SH-AF)

Добавляют 10% золь диоксида кремния в 100 мл раствора и 10% органосилоксан в количестве 100 мл и смешивают с 800 мл очищенной воды, а затем готовят 1000 мл влагостойкого раствора.

2.6. Применение влагостойкости

Что касается образцов для измерения теплопроводности, то образцы стекловаты и минеральной ваты размером 300 × 300 × 50 мм пропитывают раствором фторалкилсилоксана в течение 3 секунд, а затем готовят сушкой в ​​течение 3 часов. при 100 ° С.

Что касается образцов для измерения скорости абсорбции, их создают размером 50 × 50 × 50 мм для облегчения эксперимента по увлажнению, затем их пропитывают раствором фторалкилсилоксана в течение 3 секунд, а затем готовят сушкой в ​​течение 3 часов при 100 ° C.

Сравнение было выполнено с помощью SEM для сравнения между образцами с обработкой фторалкилсилоксаном и образцами без обработки фторалкилсилоксаном.

2.7. Измерение поглощения

В то время как существуют метод заливки и метод распыления для подачи воды для измерения количества поглощения между образцами минеральной и стекловаты с покрытием и без покрытия, а также из-за изменения теплопроводности из-за поглощения и температуры изменения, передаваемые на поверхность, в этом исследовании вода подавалась, помещая увлажнитель в акриловую коробку длиной, шириной и высотой 500 мм, как показано на рисунке 3, оставляя образец на 4 часа с гигрометром, показывая более 90% влажности. влажность.

2.8. Измерение с помощью тепловизионной камеры

Для наблюдения за диффузией тепла через теплопроводность и тепловизионную камеру в зависимости от метода подачи воды и содержания воды в стекловате и изоляционных материалах из минеральной ваты в качестве источника тепла использовалась электрическая плита, а температура была зафиксирована на уровне 80 ° C. Что касается тепловизионной камеры, то для наблюдения использовалась продукция компаний PI и FL. В это время камера была зафиксирована для измерения температуры поверхности и середины образца.

3. Результаты
3.1. Получение фторалкилсилоксана
3.1.1. Приготовление золя кремнезема

Результат наблюдения с помощью TEM (просвечивающей электронной микроскопии) путем разбавления синтезированного золя SiO2 этанолом в соотношении 14: 1 показал, что были созданы сферические наночастицы SiO2 с приблизительным размером 15 нм (рис. гранулометрический анализ. Результат измерения синтезированного золя кремниевой кислоты анализатором размера частиц (Zetasizer Nano ZS90, Malvern) подтвердил, что средний размер частиц был 14.6 нм и очень однородные размеры наночастиц SiO2 были синтезированы в пределах ± 0,549 нм в распределении частиц по размерам.

3.2. SEM Photos

Результат теста показывает, что SH-AF хорошо покрыт минеральной и стеклянной ватой, как показано на Рисунке 5, на котором сравнивается образец с влагостойкостью и образец без влагостойкости с фотографиями SEM.

3.3. Теплопроводность

Результат измерения теплопроводности для каждого испытательного образца показывает, что теплопроводность типичной минеральной ваты равна 0.035 Вт / мк, а теплопроводность минеральной ваты с обработкой SH-AF составляет 0,0344 Вт / мк, поэтому она становится ниже. Кроме того, в случае стекловаты теплопроводность типичной стекловаты составляет 0,0343 Вт / мк, а теплопроводность стекловаты с обработкой SH-AF составляет 0,0329 Вт / мк, что означает, что она становится немного ниже, чем минеральная. шерсть. Таким образом, на основе этих результатов было подтверждено, что обработка SH-AF снижает теплопроводность, так что изоляционные характеристики немного повышаются [18] (см. Рисунок 6).

3.4. Величина водопоглощения образца и теплопроводность минеральной ваты с влагой

Изменение веса, показанное при измерении влагопоглощения после подачи влаги в течение 4 часов через увлажнитель, показано в таблицах 1 и 2. Типичная минеральная вата поглощает 4,18% влаги и минерала. шерсть с покрытием SH-AF сделала 1,49% влаги. Типичная стекловата поглощает 8,67% влаги, а стекловата с покрытием SH-AF — только 0,46% влаги. Этот результат подтверждает, что влагостойкость SH-AF, разработанная в этом исследовании, может быть применена к существующим неорганическим изоляционным материалам.


Классификация Вес образца до покрытия SH-AF Вес образца после покрытия SH-AF

До увлажнения (г) 6,3 6,6
После увлажнения (г) 6,58 6,7
Содержание воды (г) 0,28 0,1
Процент содержания влаги (%) 4.18 1,49


Классификация Вес образца до покрытия SH-AF Вес образца после покрытия SH-AF

Перед увлажнением (г) 4,50 4,38
После увлажнения (г) 4,89 4.40
Содержание воды (г) 0,39 0,02
Процент содержания влаги (%) 8,67 0,46

Было установлено, что стекловата с влагой имеет теплопроводность 0,136 Вт / мК, так что теплопроводность увеличивается в 4 раза по сравнению с 0,0343 Вт / мК, показанным для типичной стекловаты.

3.5. Изменение температуры неорганического материала

На рис. 7 показан образец стекловаты с обработкой влагостойкостью (SH-AF) и без нее, а также изменение температуры образца стекловаты с обработкой влагостойкостью (SH-AF) и без нее.После подачи влаги в течение 4 часов через увлажнитель для каждого образца [19] изменение температуры на боковой и верхней поверхности изоляционного материала было проверено с помощью тепловизионной камеры. Результат показывает, что в то время как обработка стекловолокна с влагостойкостью (SH-AF) не имеет большого изменения температуры поверхности, температура возникает внезапно после того, как вначале удерживалась на низком уровне с образцом стекловаты без влагостойкого покрытия. Можно понять, что влага в неорганическом изоляционном материале испаряется, и тогда характеристики изоляционного материала ухудшаются.Можно обнаружить, что влагостойкая (SH-AF) обработка предотвращает быстрое падение теплопроводности образца под действием влаги [20].

4. Заключение

В этой статье изменение температуры изоляционного материала было измерено после применения фторалкилсилоксановой влагостойкости, разработанной собственными силами к типичным неорганическим изоляционным материалам, и условия, аналогичные условиям летнего сезона дождей, были применены к неорганическому изоляционному материалу. методом увлажнения как способ увлажнения в тесте.Результаты экспериментов следующие: (1) Неорганические изоляционные материалы, такие как стекловолокно или минеральная вата, чрезвычайно уязвимы для влаги, поэтому они поглощают воду на 4 ~ 8% от своего веса, а теплопроводность увеличивается более чем в 4 раза, что затрудняет (2) Влагостойкость фторалкилсилоксана (SH-AF), разработанная в этом исследовании, подавляла поглощение влаги при нанесении на неорганическую изоляцию, чтобы предотвратить повышение теплопроводности под воздействием влаги. недостаток неорганического изоляционного материала.(3) В предыдущих исследованиях в качестве метода подачи воды к неорганическому изоляционному материалу использовался метод заливки или распыления, но при оценке воздействия влаги на характеристики изоляции эффективно оценивать влияние влаги с помощью более реалистичный метод увлажнения, так что необходима настройка стандартного метода испытаний. (4) С помощью обычного испытательного устройства для измерения теплопроводности невозможно измерить теплопроводность изоляционного материала с влагой, поэтому для измерения теплопроводности использовался метод горячей проволоки. изоляционного материала влагой.Поэтому должен быть представлен стандартный метод измерения изменения теплопроводности путем поглощения влаги изоляционным материалом.

Конкурирующие интересы

Авторы заявляют, что у них нет конкурирующих интересов.

Благодарности

Это исследование было выполнено при финансовой поддержке Корейского института оценки и планирования энергетических технологий (проект № 20132020102400).

50-миллиметровая изоляционная вата Rockwool

Изоляционная вата Rockwool, 50 мм (упаковка из 12 шт.)

Теплопроводность : 0.037Вт / мК

Класс огнестойкости (реакция на огонь) : A1 (негорючий)

50-миллиметровая каменная вата Ravity Batt обеспечивает полностью надежный и экономичный метод изоляции новых полостенных конструкций из каменной кладки.Его BBA сертифицировано для использования в качестве изоляции стен с полным заполнением полости и эффективно снижает коэффициент теплопередачи (значение U) новых стен с наружной полостью с каменными внутренними и внешними листами. Войлок негорючий, водоотталкивающий, но паропроницаемый. Он прост в обращении и установке, он плотно прилегает к кирпичной и блочной кладке. Изделие предназначено для использования в новых жилых и нежилых зданиях высотой до 25 метров включительно.

ЗАЯВКА

  • Новые бытовые и небытовые здания высотой до 25 м,
  • Могут также использоваться в зданиях более 25 метров, где держателем сертификата выдан отказ от ограничения по высоте.

ХАРАКТЕРИСТИКИ

  • Действует как барьер для полостей,
  • Предотвращает передачу воды от внешнего к внутреннему полотну,
  • Наивысший класс огнестойкости по Евроклассу A1,
  • Водоотталкивающий и паропроницаемый,
  • Устойчив к гниению и плесени,
  • BBA сертифицирован для всех зон воздействия

СЕРТИФИКАЦИЯ

  • Соответствует спецификации BS EN 13162: 2001
  • Класс огнестойкости A1, как определено в EN 13501-1 для заводских изделий из минеральной ваты

(PDF) Теплопроводность материалов из минеральной ваты, частично насыщенных водой

2

отличается для материалов с гидрофобными и гидрофильными добавками, и опыт

не может быть заменен между этими двумя типами материалов.

В данной работе исследована зависимость теплопроводности от влажности для

нескольких видов материалов на основе минеральной ваты, а именно материалов с гидрофобными добавками

, гидрофильными добавками и без каких-либо примесей. Основная цель этого исследования

— лучшее понимание влияния расположения воды в пористой системе на термические свойства

исследуемых материалов. Поэтому экспериментальные данные анализируются с использованием метода гомогенизации

.

2. Экспериментальные методы

Теплопроводность как основной параметр теплопереноса определялась на коммерческом приборе

ISOMET 104 (Applied Precision, Ltd.). ISOMET 104 — это многофункциональный прибор

для измерения теплопроводности, температуропроводности и объемной теплоемкости

. Он оснащен различными типами дополнительных датчиков, игольчатые датчики предназначены для пористых, волокнистых или мягких материалов

, а поверхностные датчики подходят для твердых материалов.Измерение

основано на анализе температурного отклика анализируемого материала на тепловой поток

импульсов. Тепловой поток индуцируется электрическим нагревом с использованием резистивного нагревателя, имеющего прямой тепловой контакт

с поверхностью образца. Измерения в этой статье были выполнены в зависимости от содержания влаги

, для сравнения

применялись как игольчатые, так и поверхностные датчики.

3. Методы гомогенизации

Определение влажности, зависящей от теплопроводности, также было выполнено с использованием методов гомогенизации

.С точки зрения гомогенизации пористый материал можно рассматривать как смесь

трех фаз, а именно твердой, жидкой и газообразной фазы. Для материалов на основе минеральной ваты

, исследованных в данной работе, твердая фаза представлена ​​базальтовыми волокнами, жидкая фаза

— водой, газообразная фаза — воздухом. В случае сухого материала учитываются только твердая фаза и

газообразная фаза. Объемная доля воздуха в пористом теле определяется измеренной общей открытой пористостью

.В случае проникновения воды часть порового пространства

заполняется водой. Для оценки теплопроводности всего материала необходимо знать

теплопроводности отдельных компонентов, образующих пористое тело.

значений теплопроводности базальта, воды и воздуха, использованные в этой статье, были взяты из

CRC Handbook of Chemistry and Physics [11].

В данной работе использовались три формулы усреднения типа Бруггемана (см. [12]).Первый из них

, исходный, был предложен для сферических включений, второй предполагает игольчатую ориентацию включений

, а третий был получен для ориентации их платы. Применяемые формулы смешивания

описаны в уравнениях (1) — (3), соответственно,

jeff

eff

MjjMeff f

λλ

λλλλ

+

⋅ — + = ∑2 30003

) (, (1)

jeff

jeff

MjjMeff f

λλ

λλλλ

33

5

) (+

⋅ — 2 =

,

effj

MjjMeff f

λ

λλλλ

3

2

) (+

⋅ — + = ∑, (3)

где λeff — теплопроводность исследуемого материала, λM теплопроводность твердой фазы

(базальт, 3.0 Вт / мК)), fj — объемная доля воздуха или воды, λj — тепловая проводимость

воздуха (0,026 Вт / мК) или воды (0,6 Вт / мК).

(PDF) Исследование коэффициента теплопроводности минеральной ваты после частичного погружения в воду и сушки до постоянной массы

WMCAUS 2018

IOP Conf. Серия: Материаловедение и инженерия 471 (2019) 022022 IOP Publishing

doi: 10.1088 / 1757-899X / 471/2/022022

4

2.2. Этап — II — воздействие воды на образцы

Затем каждый испытуемый образец был частично погружен в воду так, чтобы его нижняя поверхность находилась на

(10 ± 2) мм ниже уровня воды.Перед погружением образцы взвешивали с точностью

0,1 г. Период погружения был разным. Образцы выдерживали в воде 1 день, 7 дней, 14 дней

или 28 дней. По истечении заданного времени образцы вынимали из воды и осушали

в течение (10 ± 0,5) мин, помещая их вертикально в сетку под углом 45 °. После этого образцы

были снова взвешены. На основании полученных результатов было рассчитано водопоглощение Wp

с использованием выражения (1),

W

p = mn-m0

Ap

, кг

m2 (1)

где mn — масса испытуемого образца после частичного погружения, в килограммах, за период

n раз (на один день n = 1, на 7 дней n = 7, на 14 дней n = 14 и на 28 дней n = 28) , 𝑚 — масса

испытуемого образца до частичного погружения, в килограммах, а Ap — площадь нижней поверхности испытуемого образца

, квадратных метров.

Испытание водопоглощения проводилось в соответствии с методами, описанными в стандартах [10]

и [11], согласно которым водопоглощение при частичном погружении теплоизоляционных материалов, включая

продуктов из минеральной ваты, в краткосрочной перспективе ( 24 часа) и в долгосрочной перспективе (28 дней) соответственно

. Для целей данной работы процедура тестирования была немного изменена. Формула (1)

была принята на основе стандарта [10], при этом обозначение m24, приведенное в этом стандарте, было заменено символом

на символ mn.В отличие от упомянутых методов исследуемые образцы имели размер (500 × 500)

мм и взвешивались после 1 суток погружения в воду и через 7, 14 и 28 суток. Образцы, обозначенные

символами от A-1 до A-4, были погружены в воду на 1 день, образцы от A-5 до A-7 на 7

дней, образцы B-8, B-9 и C-10, C-11 в течение 14 дней, образцы от D-12 до D-14 в течение 28 дней.

Помимо водопоглощения, определялась влажность образцов

в момент их извлечения из воды.Процентное содержание воды в материале

определяли по формуле (2) для влажности W, взятой из литературы [1],

W =

мВт-мс

мс

× 100,% (2 )

, где в исследованных случаях масса влажного образца для испытаний mw = mn, а масса сухого образца для испытаний

ms = m0.

2.3. Этап — III — измерение коэффициента теплопроводности образцов после поглощения воды

Непосредственно после извлечения образцов из воды и их взвешивания повторно измеряли коэффициент теплопроводности

.Исследование проводилось аналогично первому этапу, за исключением того, что

образцов были завернуты в полиэтиленовую пленку для предотвращения испарения поглощенной воды. Чтобы проверить

, оказывает ли пленка существенное влияние на результаты, были проведены дополнительные испытания. Коэффициент теплопроводности образца

измеряли несколько раз в двух случаях: с фольгой и без нее.

Пленка вызвала увеличение коэффициента на 0.8%. Эта разница была учтена в дальнейших расчетах

. Коэффициент теплопроводности для влажных образцов для испытаний, определенный непосредственно после этапа II,

был отмечен знаком λwet.

2.4. Этап IV — измерение коэффициента теплопроводности образцов после сушки

до постоянной массы

После испытания влажные образцы сушили при температуре (23 ± 2) ° C и относительной влажности

(30 ± 5) %. Образцы сушили до постоянной массы, т.е.е., до тех пор, пока разница между двумя последними измерениями

не станет менее 0,05%. Измерение массы образца для испытаний показано на

рис. 2.

Китай Rockwool Blanket Звукоизоляция 50 мм Rock Wool Теплоизоляция Rockwool Производители, поставщики — Прямая цена с завода

Подробнее о продукте

Мы предлагаем отличные преимущества в области качества и разработки, мерчендайзинга, продаж и маркетинга, а также эксплуатации рулонной теплоизоляции из керамического волокна, огнеупорного цемента, огнезащитных материалов.Благодаря быстрому развитию передовых производственных технологий и современных информационных технологий, кастомизация продуктов продвигалась вперед с большой скоростью. Чтобы вы могли использовать ресурс из растущей информации в международной торговле, мы приветствуем покупателей отовсюду в Интернете и офлайн.

BSTWOOL ® ROCK WOOL BOARD / Минеральная вата

Плита из минеральной ваты Bstwool ® производится с помощью уникального процесса с использованием высококачественной базальтовой руды в качестве основного сырья.Плита из минеральной ваты Bstwool ® обладает такими характеристиками, как высокая прочность, устойчивость к высоким температурам, коррозионная стойкость и хорошая теплопроводность.

Характеристики

Отличная стойкость к тепловому удару

Отличная коррозионная стойкость

Отличная химическая стабильность

Устойчивость к высоким температурам

Низкая теплопроводность

Типичные области применения

Утепление внешних стен здания

Изоляция кровли здания

Композитная сэндвич-панель

Морская переборка

Изоляция промышленного и судового оборудования

Поскольку наша звукоизоляция Rockwool Blanket 50 мм Теплоизоляция из каменной ваты Rockwool известна своей производительностью и ценностью, мы гарантируем предоставление продукции с высокими эксплуатационными характеристиками и высокой степенью конверсии, чтобы обеспечить клиентам отличную окупаемость инвестиций.Многие компании теперь осознают, что им необходимо уделять особое внимание инновациям, поскольку инновации имеют решающее значение для их будущего выживания и успеха. Наша компания не является компанией, которая слепо преследует цель продаж и игнорирует качество продукции.

% PDF-1.7
%
217 0 объект
>
эндобдж

xref
217 89
0000000016 00000 н.
0000002635 00000 н.
0000002856 00000 н.
0000002914 00000 н.
0000002950 00000 н.
0000003521 00000 н.
0000003556 00000 н.
0000003695 00000 н.
0000003834 00000 н.
0000004286 00000 п.
0000004418 00000 н.
0000005000 00000 н.
0000005604 00000 п.
0000005641 00000 п.
0000005668 00000 н.
0000005782 00000 н.
0000005894 00000 н.
0000006143 00000 п.
0000006605 00000 н.
0000006874 00000 н.
0000007466 00000 н.
0000009020 00000 н.
0000009109 00000 п.
0000009551 00000 п.
0000010188 00000 п.
0000010337 00000 п.
0000010749 00000 п.
0000011261 00000 п.
0000011650 00000 п.
0000012323 00000 п.
0000012917 00000 п.
0000013032 00000 п.
0000014372 00000 п.
0000015283 00000 п.
0000016308 00000 п.
0000016620 00000 п.
0000016647 00000 п.
0000016780 00000 п.
0000017768 00000 п.
0000018037 00000 п.
0000018372 00000 п.
0000018674 00000 п.
0000019713 00000 п.
0000020692 00000 п.
0000021507 00000 п.
0000026724 00000 н.
0000026900 00000 п.
0000027162 00000 н.
0000036049 00000 п.
0000036296 00000 п.
0000054068 00000 п.
0000080529 00000 п.
0000084502 00000 п.
0000084588 00000 п.
0000084658 00000 п.
0000084728 00000 п.
0000084826 00000 п.
0000115188 00000 н.
0000147966 00000 н.
0000148411 00000 н.
0000151061 00000 н.
0000159529 00000 н.
0000159792 00000 н.
0000159857 00000 н.
0000159950 00000 н.
0000162645 00000 н.
0000162938 00000 н.
0000163223 00000 н.
0000163250 00000 н.
0000163662 00000 н.
0000181192 00000 н.
0000181448 00000 н.
0000181869 00000 н.
0000182355 00000 н.
0000182844 00000 н.
0000191588 00000 н.
0000191838 00000 н.
0000192212 00000 н.
0000192596 00000 н.
0000215875 00000 н.
0000216150 00000 н.
0000216545 00000 н.
0000216955 00000 н.
0000217357 00000 н.
0000259883 00000 н.
0000259922 00000 н.
0000268062 00000 н.
0000268162 00000 н.
0000002076 00000 н.
трейлер
] / Назад 334037 >>
startxref
0
%% EOF

305 0 объект
> поток
hb«b`4f« Ā

Стекловата (изоляция из стекловолокна)

СТЕКЛЯННАЯ ШЕРСТЬ СО СВЯЗАННЫМ ВОЛОКНОМ СООТВЕТСТВУЕТ IS 8183

Изготовлена ​​из стекловолокна.Для тепло- и звукоизоляции, доступны с алюминиевой фольгой или без нее. Идея для изоляции под палубой, над подвесным потолком и для воздуховодов.

Размер: рулоны стандартной ширины 1,2 м

Плотность: 16, 24, 32 и 48 кг / м3

Толщина: 25, 50 мм Aslo RPTissue и жесткие плиты и т. Д.,

Стекловата Изоляция — одна из самых широко используемые во всем мире формы изоляционных материалов благодаря своим тепловым и акустическим свойствам, легкому весу, высокой прочности на разрыв и исключительной упругости.Стекловата является одним из наиболее распространенных типов изоляции, предпочитаемых в приложениях с рабочими температурами до 250 ° C.

Стекловата состоит из тонких длинных неорганических волокон, связанных вместе высокотемпературным связующим. Эти волокна (каждое диаметром примерно 6-7 микрон) распределены таким образом, чтобы удерживать в себе миллионы крошечных карманов воздуха, тем самым создавая отличную термическую и звукоизоляцию. Небольшой вес стекловаты также дает значительные преимущества при транспортировке и установке.Кроме того, стекловата химически инертна и не содержит примесей, таких как железная дробь, сера и хлорид. Продукт не вызывает коррозии металла и не способствует росту плесени. Он изготовлен из возобновляемого сырья и является экологически чистым на всех этапах.

Из стекловаты получают изделия различной толщины и плотности. Поставляется в виде рулонов и пластин с бумагой из алюминиевой фольги или без нее.

Виды облицовки: алюминиевая фольга, черная стеклоткань, стеклоткань.

Ассортимент продукции: Плотность от 12 кг / куб. М до 100 кг / куб. М и толщина от 12 мм до 100 мм

Диапазон температур: Стекловата подходит для применений в диапазоне от минус 195 градусов Цельсия до плюс 230 градусов Цельсия. Для специальных применений до 450 градусов. Облицовка из алюминиевой фольги подходит для температуры до 120 градусов по Цельсию.

Химическая стабильность: Стекловата химически инертна. Применение не вызывает и не ускоряет коррозию. Стекловата устойчива к гниению и не имеет запаха.

Пожарная безопасность: Стекловата негорючая в соответствии с BS 476, негорючесть, чрезвычайно низкое распространение пламени, отсутствие выбросов густого дыма и токсичных газов при недостатке кислорода (высокий кислородный индекс 70%).

Биологические: Стекловата неорганическая. Не способствует росту грибков и паразитов.

Размеры: Стекловата устойчива при различных условиях температуры и влажности при правильном нанесении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
