Теплый пол гидравлический: Гидравлический тёплый пол

Тепловой и гидравлический расчет теплого пола.

Примерное кол-во тепла, необходимое для обогрева помещения.
Единицы измерения — Ватт.
Теплопотери помещения Вт

При указании площади учитывать необходимые отступы от стен.
Единицы измерения — квадратные метры.
Площадь теплого пола м2

Назначение рассчитываемого помещения
Назначение помещения
Постоянное пребывание людейПостоянное пребывание людей (Влажное помещение)Временное пребывание людейВременное пребывание людей (Влажное помещение)Детское учреждение

Необходимая температура воздуха в рассчитываемом помещении.
Единицы измерения — градусы цельсия.
Требуемая t°С воздуха в помещении °С

Температура воздуха в нижерасположенном помещении.
Если помещение отсутствует, указывать 0.
Единицы измерения — градусы цельсия.
t°С воздуха в нижнем помещении °С

Шаг укладки трубы ТП.
Единицы измерения — сантиметры.
Шаг трубы
1015202530см

Тип труб используемых в системе ТП, внешний диаметр и толщина стенок.
Тип труб
Металлопластиковые 16х1.5Металлопластиковые 16х2.0Металлопластиковые 20х2.0Металлопластиковые 26х3.0Металлопластиковые 32х3.0Металлопластиковые 40х3.5Полиэтиленовые 16х2.2Полиэтиленовые 16х2.0Полиэтиленовые 20х2.0Полиэтиленовые 25х2.3Полиэтиленовые 32х 3.0Полипропиленовые 16х1.8Полипропиленовые 16х2.7Полипропиленовые 20х1.9Полипропиленовые PPR 20х3.4Полипропиленовые 25х2.3Полипропиленовые PPR 25х4.2Полипропиленовые 32х3.0Полипропиленовые PPR 32х5.4Полипропиленовые PPR 40х6.7Полипропиленовые PPR 50х8.3Полипропиленовые PPR-FIBER 20х2.8Полипропиленовые PPR-FIBER 20х3.4Полипропиленовые PPR-FIBER 25х3.5Полипропиленовые PPR-FIBER 25х4.2Полипропиленовые PPR-FIBER 32х4.4Полипропиленовые PPR-FIBER 32х5.4Полипропиленовые PPR-FIBER 40х5. 5Полипропиленовые PPR-FIBER 40х6.7Полипропиленовые PPR-FIBER 50х6.9Полипропиленовые PPR-FIBER 50х8.3Полипропиленовые PPR-ALUX 20х3.4Полипропиленовые PPR-ALUX 25х4.2Полипропиленовые PPR-ALUX 32х5.4Полипропиленовые PPR-ALUX 40х6.7Полипропиленовые PPR-ALUX 50х8.3Медные 10х1Медные 12х1Медные 15х1Медные 18х1Медные 22х1Медные 28х1Медные 35х1.5Стальные ВГП легкие 1/2″Стальные ВГП обыкновенные 1/2″Стальные ВГП усиленные 1/2″Стальные ВГП легкие 3/4″Стальные ВГП обыкновенные 3/4″Стальные ВГП усиленные 3/4″Стальные ВГП легкие 1″Стальные ВГП обыкновенные 1″Стальные ВГП усиленные 1″

Температура теплоносителя на выходе из котла в систему ТП.
Единицы измерения — градусы цельсия.
Температура теплоносителя на входе°С

Температура теплоносителя на входе в котел из системы ТП. В среднем ниже на 5-10°С температуры теплоносителя на входе в систему ТП.
Единицы измерения — градусы цельсия.
Температура теплоносителя на выходе°С

Длина трубы от котла до рассчитываемого помещения «туда-обратно».
Единицы измерения — метры.
Длина подводящей магистрали ⇄метров

Слои НАД трубами:

↑
НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплители


мм

↑
НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиКовролин (0.07 λ Вт/м К)Линолеум многослойный ρ1600 (0.33 λ Вт/м К)Линолеум многослойный ρ1800 (0.38 λ Вт/м К)Линолеум на тканевой основе ρ1400 (0.23 λ Вт/м К)Линолеум на тканевой основе ρ1600 (0.29 λ Вт/м К)Линолеум на тканевой основе ρ1800 (0.35 λ Вт/м К)Паркет (0.2 λ Вт/м К)Ламинат (0.3 λ Вт/м К)Плитка ПВХ (0.38 λ Вт/м К)Плитка керамическая (1 λ Вт/м К)Пробка (0.047 λ Вт/м К)
мм

↥
БетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиРаствор гипсоперлитовый ρ600 (0. 23 λ Вт/м К)Раствор гипсоперлитовый поризованный ρ400 (0.15 λ Вт/м К)Раствор гипсоперлитовый поризованный ρ500 (0.19 λ Вт/м К)Раствор известково-песчаный ρ1600 (0.81 λ Вт/м К)Раствор сложный (цемент+песок+известь) ρ1700 (0.87 λ Вт/м К)Раствор цементно-перлитовый ρ1000 (0.3 λ Вт/м К)Раствор цементно-перлитовый ρ800 (0.26 λ Вт/м К)Раствор цементно-песчаный ρ1800 (0.93 λ Вт/м К)Раствор цементно-шлаковый ρ1200 (0.58 λ Вт/м К)Раствор цементно-шлаковый ρ1400 (0.64 λ Вт/м К)
мм

Слои ПОД трубами (начиная от трубы):

↧
НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплители
мм

↓
НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиАрмопенобетон (0.13 λ Вт/м К)Асбест (0.08 λ Вт/м К)Асбозурит ρ600 (0.15 λ Вт/м К)Битумокерамзит (0.13 λ Вт/м К)Битумоперлит ρ400 (0.13 λ Вт/м К)Изделия перлитофосфогелиевые ρ200 (0.09 λ Вт/м К)Изделия перлитофосфогелиевые ρ300 (0.12 λ Вт/м К)Каучук вспененный Аэрофлекс ρ80 (0.054 λ Вт/м К)Каучук вспененный Кайманфлекс ST ρ80 (0.039 λ Вт/м К)Каучук вспененный Кайманфлекс ЕС ρ80 (0.039 λ Вт/м К)Каучук вспененный Кайманфлекс ЕСО ρ95 (0.041 λ Вт/м К)Куцчук вспененный Армафлекс ρ80 (0.04 λ Вт/м К)Маты алюминиево-кремниевые волокнистые Сибрал ρ300 (0.085 λ Вт/м К)Маты из супертонкого стекловолокна ρ20 (0.036 λ Вт/м К)Маты минераловатные Парок (0.042 λ Вт/м К)Маты минераловатные Роквул ρ35 (0.048 λ Вт/м К)Маты минераловатные Роквул ρ50 (0.047 λ Вт/м К)Маты минераловатные Флайдер ρ11 (0.055 λ Вт/м К)Маты минераловатные Флайдер ρ15 (0.053 λ Вт/м К)Маты минераловатные Флайдер ρ17 (0.053 λ Вт/м К)Маты минераловатные Флайдер ρ25 (0.05 λ Вт/м К)Маты стекловолоконные ρ150 (0.07 λ Вт/м К)Маты стекловолоконные ρ50 (0.064 λ Вт/м К)Опилки древесные (0.08 λ Вт/м К)Пакля ρ150 (0.07 λ Вт/м К)Пенопласт ППУ ρ80 (0. 025 λ Вт/м К)Пенопласт ПХВ-1 ρ100 (0.052 λ Вт/м К)Пенопласт ПХВ-1 ρ125 (0.064 λ Вт/м К)Пенопласт ЦУСПОР ρ50 (0.025 λ Вт/м К)Пенопласт ЦУСПОР ρ70 (0.028 λ Вт/м К)Пенопласт карбамидный Мэттэмпласт (пеноизол) ρ20 (0.03 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ100 (0.076 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ40 (0.06 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ50 (0.064 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ75 (0.07 λ Вт/м К)Пенополистирол ρ100 (0.052 λ Вт/м К)Пенополистирол ρ150 (0.06 λ Вт/м К)Пенополистирол ρ40 (0.05 λ Вт/м К)Пенополистирол Пеноплекс ρ35 (0.03 λ Вт/м К)Пенополистирол Пеноплекс ρ43 (0.032 λ Вт/м К)Пенополистирол Радослав ρ18 (0.043 λ Вт/м К)Пенополистирол Радослав ρ24 (0.041 λ Вт/м К)Пенополистирол Стиродур 2500С ρ25 (0.031 λ Вт/м К)Пенополистирол Стиродур 2800С ρ28 (0.031 λ Вт/м К)Пенополистирол Стиродур 3035С ρ33 (0.031 λ Вт/м К)Пенополистирол Стиродур 4000С ρ35 (0.031 λ Вт/м К)Пенополистирол Стиродур 5000С ρ45 (0.031 λ Вт/м К)Пенополистирол Стиропор PS15 ρ15 (0.044 λ Вт/м К)Пенополистирол Стиропор PS20 ρ20 (0.042 λ Вт/м К)Пенополистирол Стиропор PS30 ρ30 (0.04 λ Вт/м К)Пенополиуретан ρ40 (0.04 λ Вт/м К)Пенополиуретан ρ60 (0.041 λ Вт/м К)Пенополиуретан ρ80 (0.05 λ Вт/м К)Пенополиуретан Изолан 101 (2) ρ70 (0.027 λ Вт/м К)Пенополиуретан Изолан 101 (3) ρ70 (0.028 λ Вт/м К)Пенополиуретан Изолан 105 (2) ρ70 (0.025 λ Вт/м К)Пенополиуретан Изолан 105 (3) ρ70 (0.027 λ Вт/м К)Пенополиуретан Изолан 123 (2) ρ75 (0.028 λ Вт/м К)Пенополиуретан Изолан 123 (3) ρ75 (0.028 λ Вт/м К)Пенополиуретан Изолан 18М ρ65 (0.026 λ Вт/м К)Пенополиуретан Изолан 210 ρ65 (0.025 λ Вт/м К)Пенополиуретан Корунд ρ70 (0.027 λ Вт/м К)Пеностекло ρ200 (0.09 λ Вт/м К)Пеностекло ρ300 (0.12 λ Вт/м К)Пеностекло ρ400 (0.14 λ Вт/м К)Перлитопластбетон ρ100 (0.05 λ Вт/м К)Перлитопластбетон ρ200 (0.06 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ125 (0.07 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ50 (0.06 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ75 (0. 064 λ Вт/м К)Плиты базальтовые ТермоЛайт ρ40 (0.044 λ Вт/м К)Плиты базальтовые ТермоЛайт ρ55 (0.043 λ Вт/м К)Плиты базальтовые Термовент ρ90 (0.04 λ Вт/м К)Плиты базальтовые Термокровля ρ110 (0.04 λ Вт/м К)Плиты базальтовые Термокровля ρ160 (0.043 λ Вт/м К)Плиты базальтовые Термокровля ρ185 (0.045 λ Вт/м К)Плиты базальтовые Термокровля ρ210 (0.045 λ Вт/м К)Плиты базальтовые Термомонолит ρ130 (0.041 λ Вт/м К)Плиты базальтовые Термопол ρ150 (0.041 λ Вт/м К)Плиты базальтовые Термостена ρ70 (0.043 λ Вт/м К)Плиты базальтовые Термофасад ρ150 (0.043 λ Вт/м К)Плиты камышитовые ρ200 (0.09 λ Вт/м К)Плиты камышитовые ρ300 (0.14 λ Вт/м К)Плиты минераловатные ППЖ ρ200 (0.054 λ Вт/м К)Плиты минераловатные Роквул ρ100 (0.045 λ Вт/м К)Плиты минераловатные Роквул ρ150 (0.047 λ Вт/м К)Плиты минераловатные Роквул ρ200 (0.05 λ Вт/м К)Плиты минераловатные Флайдер ρ15 (0.055 λ Вт/м К)Плиты минераловатные Флайдер ρ17 (0.053 λ Вт/м К)Плиты минераловатные Флайдер ρ20 (0.048 λ Вт/м К)Плиты минераловатные Флайдер ρ30 (0.046 λ Вт/м К)Плиты минераловатные Флайдер ρ35 (0.046 λ Вт/м К)Плиты минераловатные Флайдер ρ45 (0.045 λ Вт/м К)Плиты минераловатные Флайдер ρ60 (0.045 λ Вт/м К)Плиты минераловатные Флайдер ρ75 (0.047 λ Вт/м К)Плиты минераловатные Флайдер ρ85 (0.05 λ Вт/м К)Плиты минераловатные на крахмальном связующем ρ125 (0.064 λ Вт/м К)Плиты минераловатные на крахмальном связующем ρ200 (0.08 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ100 (0.07 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ200 (0.08 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ300 (0.09 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ350 (0.11 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ50 (0.06 λ Вт/м К)Плиты минераловатные полужесткие ρ90 (0.045 λ Вт/м К)Плиты минераловатные полужесткие гидрофобизированные ρ100 (0.045 λ Вт/м К)Плиты минераловатные фасадные ПФ ρ180 (0.053 λ Вт/м К)Плиты стекловолоконные ρ50 (0. 064 λ Вт/м К)Плиты торфяные ρ200 (0.064 λ Вт/м К)Плиты торфяные ρ300 (0.08 λ Вт/м К)Плиты торфяные Геокар ρ380 (0.072 λ Вт/м К)Плиты фибролитовые ρ300 (0.14 λ Вт/м К)Плиты фибролитовые ρ400 (0.16 λ Вт/м К)Плиты фибролитовые ρ600 (0.23 λ Вт/м К)Плиты фибролитовые ρ800 (0.3 λ Вт/м К)Полиэтилен вспененный (0.044 λ Вт/м К)Полиэтилен вспененный Пенофол ρ60 (0.04 λ Вт/м К)Пух гагчий (0.008 λ Вт/м К)Совелит ρ400 (0.087 λ Вт/м К)Шевелин (0.045 λ Вт/м К)Эковата ρ40 (0.043 λ Вт/м К)Эковата ρ50 (0.048 λ Вт/м К)Эковата ρ60 (0.052 λ Вт/м К)
мм

↓
НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиАсфальтобетон ρ2100 (1.05 λ Вт/м К)Бетон тяжелый ρ2400 (1.51 λ Вт/м К)Железобетон ρ2500 (1.69 λ Вт/м К)Плиты железобетонные пустотные при потоке сверху-вниз (1.11 λ Вт/м К)Плиты железобетонные пустотные при потоке снизу-вверх (1.27 λ Вт/м К)Силикатный бетон ρ1800 (1.16 λ Вт/м К)
мм

Теплый пол: электрический или гидравлический

Теплый пол – это отличное решения для улучшения комфорта в квартире или доме в холодный период года. Ведь не всегда хватает радиаторов для отопления, а теплый пол сможет обеспечить дополнительное тепло.

Различают теплые полы по типу нагревательных элементов, которые входят в систему. На сегодняшний день существуют:

1. Водяной (гидравлический) теплый пол;
2. Электрический теплый пол.

В свою очередь пол, которые работает от электричества, делится на проводной и пленочный.

Водяной теплый пол – это по сути уложенная сеть трубопроводов. В установке такой пол немного сложнее, чем электрический. Зато считается, что по работе водяной теплый пол лучше электрического, за счет равномерного распределения тепла. И общие затраты на использование такого пола намного ниже, особенно если он выступает основным отопительным прибором в системе отопления.

Водяной теплый пол достаточно сложно устанавливать в квартирах, ведь вся конструкция гидравлического решения является очень тяжелой, и при этом во многих квартирах технически ничего не рассчитано на такую систему. Другое дело – установка гидравлических теплых полов в частных домах. Это экономически выгодно, если это система с теплым полом и альтернативными источниками тепла.

И очень важно, что для укладки водяного теплого пола, Вам обязательно необходимо делать стяжку. При реконструкции придётся снять старую стяжку и все напольное покрытие.

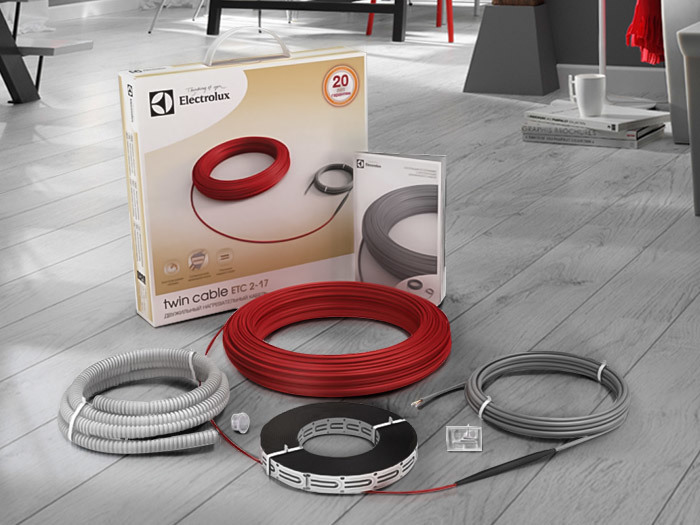

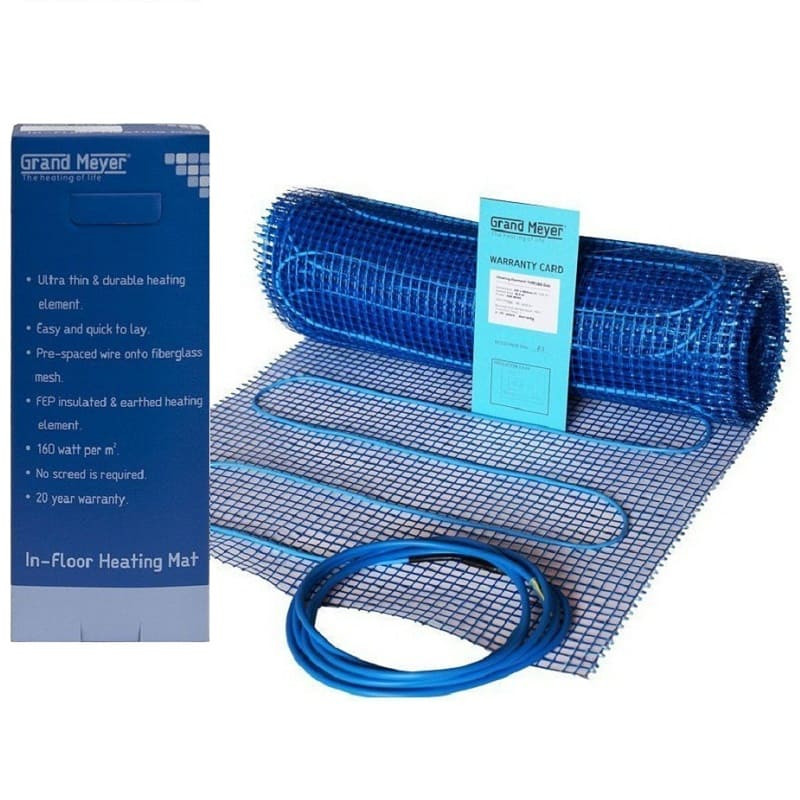

Основой электрического теплого пола служит специальный резистивный нагревательный элемент: кабель, карбоновая паста или волокно. Эта система генерирует тепловую энергию, которая с помощью проводов распространяется по всей площади помещения. Многие считают, что электрический теплый пол – это не безопасно. Однако, это не так. Ведь уровень электрического излучения одножильного провода не превышает геомагнитный фон планеты, что является более чем безопасно.

Очень важен правильный монтаж. В системе гидравлического пола, при неправильном монтаже нагрев происходит по пути наименьшего сопротивления, таким образом, температура распределяется неравномерно. При правильном монтаже, происходит балансировка системы и такой проблемы не должно быть. У электрических полов с монтажом проще, элементы нагревают поверхность до одной температуры.

Среди недостатков электрического пола можно выделить довольно высокую стоимость эксплуатации (на электричество действуют высокие тарифы) и необходимость четкого планирования установки мебели. Как вариант, мебель может быть на ножках, тогда проблем с теплым электрическим полом не должно быть.

Теплый пол можно использовать в различных помещениях. Электрический теплый пол лучше делать:

1. в квартирах, чтобы не поднимать высоту стяжки
2. в помещения с маленькими площадями
3. на дачах, курортах, где люди находятся периодически. Потому что водяной теплый пол сравнительно долго прогревается и высокая инерционность системы.

Хотите установить теплый пол? Мы Вам поможем. Определите задачи, для которых Вы хотите установить теплый пол. Далее измерьте площадь помещения. Скажите эти показатели менеджеру – и он подберет для Вас наиболее выгодное предложение. Мы ждем Вас в наших магазинах!

Водяные теплые полы Watts — это очень просто

Автор статьи Усталов Д.С.

Главный специалист сервиса
Спроектируй.рф

Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель — сделать из вас грамотного потребителя — человека «в теме», точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для «теплых полов». А если вы обладаете пытливым умом, и умелыми руками — приведенных сведений будет достаточно для самостоятельного изготовления системы «теплый пол» в вашем доме.

Чем хорош «теплый пол водяной и электрический»

Ключевое слово — комфорт. Это главное достоинство «теплого пола». Помещение с такой системой отопления прогревается равномерно, в нем нет «холодных» и «горячих» зон. По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С «теплым полом» такой необходимости у нее бы не возникло.

Вторым большим плюсом является «невидимость» системы отопления «теплым полом». Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении «теплым полом» такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох «теплый пол водяной»?

Основной недостаток «теплого пола» — высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной. «Теплый пол» — это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с «теплым полом» температура будет «гулять» вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают «умные» регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.

Еще один недостаток — мощность «теплых полов» ограничена. Мы не можем нагреть пол до высоких температур — нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.

В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен — теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления. В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета «по всем правилам».

Мифы о «теплых полах»

Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев — вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления — водяная или электрическая. Автоматика электрического «теплого пола» функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла. Вообще, электрическая энергия — самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический «теплый пол», вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками. Укладка водяного теплого пола.

Трубы

Лучшее решение для водяных теплых полов — полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать «сшитый» полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.

Если вы делаете «теплый пол» своими руками, без расчетов — выбирайте между 16 и 20 трубой. «Шестнадцатой» трубой вы можете «замотать» площадь до 20 м2, «двадцатой» — до 40 м2. Если ваш пол площадью более 40 м2 — необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает — снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й — 250 мм.

Наматывать трубу надо «двойной спиралью». Можно намотать и «змейкой», но нагрев пола будет менее равномерным, и нога это почувствует — никакого резона в такой намотке мы не видим.

Еще важный момент — есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы — вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов — используйте трубу без защиты.

Коллектор для водяного теплого пола

Каждое помещение с «теплым полом» — это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.

Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю «теплого пола»), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю «теплого пола», в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли «теплого пола»). В наших коллекторах все это есть. На «подаче» установлены запорные вентили (управляемые вручную), на обратке — запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).

Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство — это дополнительные деньги. Все наши коллекторы имеют различное количество «выходов» — от двух до двенадцати. Вот и все, выбор за вами.

Насосно — смесительные модули. Смесительный узел для теплого пола.

Температура теплоносителя, который вы подаете в «теплый пол», не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).

Чаще всего «теплый пол» работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только «теплыми полами», и у вас установлен конденсационный котел — смесительный модуль вам не нужен. Во всех остальных случаях просто необходим. Функция модуля — понизить температуру, поступающую от источника тепла, за счет подмеса «обратки», поступающей от «теплых полов». И обеспечить циркуляцию теплоносителя через петли «теплых полов».

Есть у модуля и защитная функция — если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель — циркуляционный насос остановится и вашим полам ничего не угрожает.

Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.

Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше — используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.

Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они «смотрят» вертикально вниз, во втором — горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или «погодозависимое» регулирование — для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.

А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост — используйте несколько модулей.

Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы

Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых «исполнительными». С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и «исполнительные».

Работает сервопривод как выключатель — полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю «теплого пола» полностью прекращается. Нагрелось помещение — «теплый пол» полностью выключился и медленно остывает. Остыло помещение на полградуса — «теплый пол» включился «на полную» и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов — реальная температура будет «плавать» в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.

Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.

Автоматика и принципы регулирования. Термостат комнатный для управления температурой.

Вот мы и добрались до «мозга» системы отопления «теплыми полами» — до автоматики. Сначала немного поговорим о принципах регулирования.

В первую очередь нам важна температура воздуха — именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола — ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.

Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют «теплым полом» по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.

Более сложный случай — в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления — будет бардак. Предположим, у вас на радиаторах установлены «термоголовки», а «теплый пол» управляется по температуре воздуха. В этом случае большую часть отопительного периода «теплый пол» будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?

Можно сделать регулирование пола по температуре поверхности. При низких температурах «за бортом» все будет правильно — радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле — в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно — температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.

Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты

Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты

Самый доступный вариант — проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).

Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т. е. если у вас большое помещение, и в нем несколько петель «теплого пола» — вам все равно нужен только один термостат.

Коммутационный модуль WFHC на 6 термостатов

Во всех термостатах есть индикация текущего состояния («нагрев» или «не нагрев»). Диапазон регулирования температуры 5…30 гр.С. Точность поддержания температуры +/- 0.5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).

WFHT-BASIC — самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата
	WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.
WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10…40 гр.С). Вы можете выбрать один из трех режимов регулирования: по воздуху;  по поверхности;  о воздуху с ограничением температуры поверхности.
	WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур — «самое то» для любопытных.

Это все были электронные термостаты с питанием от сети. Есть еще термостаты «на батарейках», серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют — требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек «хватает» на два года. Благодаря тому, что к термостату не подводится высокое напряжение — их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5…35 гр.С).

Беспроводные термостаты (радиотермостаты)

Этим термостатам не нужны провода — связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.

Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают «на батарейках». А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.

Сервопривод самостоятельно принять радиосигнал не может — поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.

Для одиночного термостата — однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.

Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.

В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.

Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.

WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.

WFHT-LCD-RF — полный аналог WFHT-LCD. Больше и добавить нечего.

Еще раз про совместную работу с радиаторами

Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно — радиаторы должны быть отключены. А, как только стало недостаточно — тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).

Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты — одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: «WFHT-BASIC +» и «WFHT-DUAL». Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

• отключит И пол, И радиаторы, если температура воздуха в норме;
• включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
• включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.

Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами «только пол» и «пол + радиаторы». Схема эта достаточно проста. Если вы с электрикой не на «короткой ноге» — обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.

Смотреть релейную схему «WFHT-BASIC+WFHT-DUAL».
Смотреть релейную схему с примерением реле времени.

Выводы

В качестве вывода предлагаем вам посмотреть рисунок ниже. Там вы видите все устройства, перечисленные в статье, и схему их соединений. Все просто, не правда ли?

При перепечатке материалов статьи ссылка на сайт www.wattsindustries.ru обязательна!

Проект, схема теплого водяного пола. Расчет водяного теплого пола. Новосибирск.

      Проект водяного теплого пола или всей системы отопления необходим для того, что бы осуществить монтаж водяного пола. Он же является паспортом системы, в т.ч. для последующего сервиса.

Стоимость проектных работ:

• Проект с водяным теплым полом (и радиаторами если они необходимы) — 70 р/м2
• Монтажная схема водяного пола (без расчета теплопотерь) — 40 р/м2
• Монтажная схема фольгированной системы водяного пола (без расчета теплопотерь) — 50 р/м2

 Закажите бесплатную оценку водяного пола для Вашего дома

          Проектные работы включают расчет теплопотерь здания с учетом климатической зоны в которой находится дом. Учитываются материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов. При проектировании производится гидравлический расчет теплого водяного пола, учитываются все особенности здания, поэтажные планировки и индивидуальные пожелания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

• результаты теплотехнического расчета;
• паспорт системы;
• монтажные схемы укладки труб теплого пола (схема теплого пола водяного), магистралей, демпферной ленты, расстановки термостатов;
• таблицы балансировки коллекторов теплого водяного пола;
• спецификация материалов и комплектующих.

       В наших проектах раскладку контуров теплого пола выполняют опытные проектировщики с большим стажем проектирования напольных систем отопления для объектов с широкой географией. Укладка труб теплого пола производится «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб водяного пола автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), а при увеличении теплопотерь проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных тепло-потерь. Программы пока так не делают.

        В российских климатических условиях, когда в индивидуальном строительстве не соблюдаются даже существующие нормы утепления ограждающих конструкций с теплопотерями домов все обстоит намного хуже чем в Европе. Пренебрежение теплоизоляцией особенно характерно для жителей теплых регионов и средней полосы. Если теплопотери дома укладываются в значение 75-80 Вт/м2 пола — это хорошо, но в частной застройке цифры могут превышать и 100 Вт/м2, например, в популярных домах из дерева (из бревна, бруса). В таких случаях, что бы не превышать санитарные ограничения по температуре поверхности пола требуются дополнительные отопительные приборы.

        Наши специалисты давно занимаются проектированием и реализацией систем водяной теплый пол в Новосибирске и в СФО и обладают огромным опытом применения систем напольного отопления в суровом климате Сибири. Это позволяет нам выполнять проекты максимально соответствующие как самым тяжелым климатическим условиям, так и индивидуальным особенностям конкретного объекта. Поэтому, проектирование систем отопления для любого региона не является для нас проблемой.

Монтажная схема водяного пола.

   Запросите бесплатный расчет водяного тёплого пола

        Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Если стоит задача спроектировать водяной теплый пол в деревянном или каркасном доме по слабым перекрытиям в проекте могут быть применены легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или универсальная фольгированная система.

        Выполненный расчет водяного теплого пола и проект позволяют полностью скомплектовать систему оборудованием, комплектующими и материалами согласно прилагаемой спецификации и произвести монтаж водяного теплого пола и пуско-наладку работоспособной системы напольного отопления силами любого квалифицированного монтажника на месте (или даже своими руками, что некоторые наши клиенты и делают).

        В некоторых случаях возможно ограничиться только монтажной схемой укладки труб контуров водяного теплого пола со спецификацией материалов без расчета теплопотерь и формального оформления проекта.

      Наша компания осуществляет профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами. Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

 Скачайте техническое задание на проектирование водяного пола

Проект, комплектация и монтаж водяного теплого пола в Новосибирске и по территории РФ

 Закажите расчет цены тёплого водяного пола

Ниже приведены примеры монтажных схем тёплого водяного пола из проектов. Для увеличения необходимо кликнуть на изображение, для последующего увеличения кликнуть на кнопку «Увеличить» в правом верхнем углу открывшейся формы.

16 самых опасных ошибок монтажа теплого пола своими руками

В этой статье мы расскажем о 16 распространенных ошибках, которые чаще всего допускаются при монтаже водяного теплого пола. В результате мы получаем дополнительные затраты на оборудование более высокой мощности, затраты на электроэнергию, повторный монтаж теплого пола и системы отопления, некомфортную температуру в комнате, неравномерный прогрев пола и деформацию напольного покрытия.  И все это делаем своими руками

Отсутствие расчета тепловых потерь для отопления

Это самая грубая ошибка при установке теплого пола (и любой другой системы отопления). При установке радиаторов системы отопления не следует ориентироваться на те же нормы, какие считаются общепринятыми в доме без теплых полов. Не следует устанавливать секционные батареи по количеству окон в комнате и исходя из расчета площади комнаты. Это может привести к неработающей системе или к увеличению ненужных затрат на монтаж системы отопления.

Если установить тепловые приборы меньшей мощности, чем требуется, то отопление в итоге придется полностью переделывать: ставить дополнительные радиаторы либо увеличивать количество секций в уже установленных.

По правилам монтажник сам обязан производить расчеты количества и мощности радиаторов, и теплых полов. Если специалист предлагает вам поставить радиаторы под каждый оконный проем, а количество секций определяется вашим желанием или бюджетом, то лучше сразу отказаться. В этом случае есть вероятность того, что вы зимой замерзнете. В итоге вам придется менять радиаторы на более мощные, либо наращивать уже имеющиеся. С учетом стоимости работ по монтажу и демонтажу отопления получается внушительная сумма. Кроме этого вам, возможно, придется переделывать и сами теплые полы.

Первое, что нужно сделать перед монтажом теплого пола – это рассчитать теплопотери. Такой расчет покажет, хватит ли мощности теплых полов для обогрева здания или нет. Он позволит определить необходимую мощность дополнительных тепловых приборов. Данный расчет позволяет избежать многих ошибок.

В расчете принимаются во внимание такие позиции, как шаг трубы теплого пола, толщина стенки и внутренний диаметр трубы, толщина арматурной сетки, общая толщина стяжки, отступ от несущей стены, толщина утеплителя, толщина стяжки над трубой, толщина и тип напольного покрытия, толщина подложки или слоя плиточного клея.

Неправильный шаг трубы теплого пола

Шаг трубы теплого пола в большинстве случаев рассчитывается монтажниками произвольно. Он может составлять 20 см, а может и 25 см. Иногда даже делают шаг трубы  по 30 и даже по 40 см.

Это вторая по частоте ошибка установки теплого пола своими руками. Она происходит из-за отсутствия расчета теплопотерь. Однако в конструкции теплого пола шаг трубы имеет точную величину. Увеличивая шаг трубы более 20 см, можно получить температурную зебру, когда поверхность пола будет прогреваться полосами.

Плохая изоляция между трубами теплого пола или ее отсутствие

Укладка теплоизоляции для теплого пола

Зачастую монтаж водяного теплого пола производится без изоляции.

Монтажники считают, что тепло идет вверх и в связи с этим делают укладку трубы непосредственно на бетон или на грунт. Такой подход недопустим. Дело в том, что теплопроводность бетонной стяжки в 30 и более раз больше, чем у воздуха. В связи с этим тепловая энергия, по законам физики, будет рассеиваться по конструкции и уходить в грунт.

У Вас возникнут большие затраты на отопление и вряд ли вам будет тепло

Отсутствие демпфера

При нагреве материалы, как правило, расширяются. Стяжка, в которой смонтированы трубы теплого пола, при нагреве также будет расширяться. Это может привести к тому, что труба просто лопнет. В итоге напольное покрытие деформируется. В связи с этим  по периметру установки теплого пола нужно устанавливать специальные демпферные ленты. При площади одной зоны теплого пола больше 40 м², ее целесообразно поделить на части. Поэтому должны быть обязательно компенсационные зазоры.

Длина контура труб теплого пола

Если вы собираетесь делать монтаж теплого пола своими руками, то следует учесть, что длинные контуры создают большое гидравлическое сопротивление. В итоге теплоноситель в трубах начинает плохо циркулировать. В связи с этим рекомендуется при укладке труб диаметром 16 мм, делать контуры не больше 100 м длинной, чтобы не покупать более дорогой мощный циркуляционный насос. В результате установки такого насоса:

1. Износ труб увеличивается.
2. Насос большей мощности стоит дороже.
3. Увеличивается перерасход электроэнергии.
4. В трубах пола появляются шумы.

Все это может привести к тому, что такая система не будет работать.

Смотрите видео про длину монтажа трубы теплого пола:

Большое количество контуров на одну коллекторную группу

По строительным правилам разрешается применять в одном коллекторе не более 8 контуров. Европейские стандарты допускают установку 12 контуров. С увеличением контуров понижаются шансы на адекватную работу системы.

Неправильно подобран циркуляционный насос

Покупка более мощного, чем требуется, насоса может ослабить ваш бюджет в связи с ненужным перерасходом электроэнергии.  Установка слабого насоса, приводит зачастую к тому, что часть теплого пола, а иногда и вся система в целом не прогревается. В итоге вы можете получить теплый пол частями или неработающую систему.

Неправильно сделана регуляция теплых полов

На коллекторе теплого пола чаще всего производят регулировку

Часто неопытные монтажники производят монтаж водяного теплого пола дома без регуляторов, подключая коллекторы напрямую. Это приводит к увеличению температуры в помещении. В итоге вам будет либо жарко, либо душно. Необходимо запомнить, что температура поверхности полов не должна быть выше 35⁰С. Этого невозможно достигнуть без правильно установленных смесительных узлов и регуляторов.

Слишком тонкая или слишком толстая стяжка

Слишком тонкая стяжка может препятствовать равномерному прогреву теплого пола. Толстая стяжка может существенно увеличить срок нагрева и остывания теплого пола. Это очень неудобно. Особенно возникают проблемы с остыванием. При прогреве дома до нужной температуры, котел автоматически отключится, а полы продолжат отдавать тепло в помещение. В итоге напольное покрытие к вечеру станет очень горячим. Ночью, когда температура в помещении понизится и котел включится, пол останется холодным до утра.

Неправильно подобранное напольное покрытие

Даже правильная установка теплого пола может не гарантировать вам комфорт. Чаще всего температура теплого пола зависит от напольного покрытия. Чем выше теплопроводность у покрытия, тем лучше. На теплых полах очень часто оказываются не очень подходящие материалы из дерева или ковры. При расчете теплопотерь системы нужно учитывать, какие материалы используются в напольных покрытиях. Этот пункт часто упускают из виду.

Отсутствие воздухоотводчиков в распределительных коллекторах

Пример воздухоотводчика

Воздух – враг любой гидравлической системы отопления. Из системы должен периодически выходить воздух. Если нет возможности его выпустить, рано или поздно появляется воздушная пробка, которая заблокирует циркуляцию теплоносителя в системе. В результате вы получаете плохо работающую или вообще не работающую систему. В связи с этим на коллекторах устанавливают либо краны Маевского, либо автовоздушники.

Неправильный порядок подключения контуров к коллектору

Установка теплого пола своими руками нередко приводит к этой самой типичной ошибке. Она происходит, когда сам контур и обратку контура сажают на один и тот же коллектор. В итоге этот контур не работает. Это выглядит следующим образом. Сверху находится подающий коллектор. Труба от него идет к подаче воды в систему и возвращается на этот же коллектор, на другой выход. В итоге получается мертвая петля.

Иногда при монтаже нарушают последовательность подключения контуров на коллекторы. Желательно при монтаже коллектора, чтобы каждый контур по порядку подключался к коллектору, то есть подача этого контура должна совпадать с этим же местом подключения на обратном коллекторе. Следующий контур – второй вентиль на подающем и второй вентиль на обратном коллекторе. Из-за смены порядка монтажниками могут возникать сложности с регуляцией контура, что может привести к неработающему контуру или целой зоны. Такую систему теплого пола бывает очень сложно настроить.

Повреждение или засорение труб в процессе работ

Это могут быть:

1. Заломы труб в процессе монтажа теплого пола.
2. Сдавление труб при монтаже стяжки.
3. Засверливание или всевозможные проколы.
4. Засорение трубы песком или цементными растворами в процессе строительных работ.

В общем, сюда можно отнести все, что будет препятствовать нормальной циркуляции теплоносителя.

По нашей статистике довольно часто делают прокол трубы. То кто-нибудь зачем-нибудь засверлит полы, или делает какие-то штробы. Подобное возможно и при последующих ремонтных работах по дому. То  какой-нибудь маляр или электрик поставит помосты на трубы теплого пола до того, как сделают стяжку. За этим нужно следить.

Неправильное подключение труб теплого пола и радиаторов

 Нужно помнить, что трубы радиатора и трубы теплого пола имеют разный температурный режим.

Монтаж водяного теплого пола требует  дополнительной установки коллекторов. Подключение теплого пола своими руками и системы отопления к одному коллектору затруднит в последующем балансировку системы. Это связано с тем, что теплоноситель в радиаторах должен прогреваться до 60⁰С –  80⁰С, а температура теплого пола не должна превышать 35⁰С.

Поэтому не следует совмещать эти системы в одном коллекторном узле.

Использование некачественных материалов

В данном случае следует всегда помнить, что экономия должна быть разумной. Так, установив некачественные узлы или вентили, вы гарантированно получите через некоторое время потоп. Сэкономив на качестве цемента, используемого для стяжки пола или на его количестве, вы рискуете установкой всей системы с нуля.

Отсутствие гидравлического испытания системы после ее монтажа

Это самая распространенная ошибка. Систему отопления в процессе монтажа своими руками рекомендуется проверять несколько раз. При установке новой системы отопления в доме или при капитальном ремонте, опрессовку следует делать несколько раз. Первый раз она производится в тот момент, когда только смонтировали систему. Второй раз опрессовку следует производить после установки гипсокартона в том же помещении, где устанавливаем теплые полы. Третья опрессовка происходит после выполнения черновых отделочных работ. Желательно ее выполнить до момента укладки плитки, поклейки обоев, установки плинтусов.

Читайте так же:

Теплый пол — как выбрать, укладка и уход

ПРАКТИЧЕСКОЕ ПОСОБИЕ ДЛЯ РАСЧЕТА СИСТЕМЫ «ВОДЯНОЙ ТЕПЛЫЙ ПОЛ»

СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ Водяные теплые полы прочно вошли в арсенал инженерного оборудования дома благодаря созданию ими максимально комфортного для человека и домашних животных температурного режима

Подробнее

СХЕМЫ СИСТЕМ ОТОПЛЕНИЯ ДВУХЭТАЖНОГО ДОМА

СХЕМЫ СИСТЕМ ОТОПЛЕНИЯ ДВУХЭТАЖНОГО ДОМА Основой для любого проекта отопления является правильно разработанная схема. Она определяет порядок монтажа, характеристики компонентов и параметры всей системы.

Подробнее

Пояснительная записка.

1 Пояснительная записка. 1. Исходные данные В настоящем разделе разработаны технические решения системы отопления для одноквартирного индивидуального жилого дома, находящегося по адресу: М.О, Балашихинский

Подробнее

15.2. Расчетные зависимости

Лекция 5 5. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ И РЕЖИМЫ РАБОТЫ ТЕПЛОВЫХ СЕТЕЙ 5.. Основные задачи При проектировании тепловых сетей основная задача гидравлического расчета состоит в определении диаметров труб по заданным

Подробнее

Ученый XXI века (52)

УДК 620 ЭКОНОМИЯ ОТ ПРИМЕНЕНИЯ ЭНЕРГОЭФФЕКТИВНЫХ МЕРОПРИЯТИЙ О.Г. Полякова 1 Аннотация В статье рассматривается примеры энергоэффективных мероприятий и оценка их экономической эффективности. Ключевые слова:

Подробнее

Водяной теплый пол для малых площадей

Водяной теплый пол Область применения и приемущества Универсален. Применяется в помещениях с небольшой площадью до 12 м². Автономен. Не зависит от систем отопления и не требует подключения к нагретому

Подробнее

ОТОПЛЕНИЕ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ

ОТОПЛЕНИЕ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ Отопление предназначено для поддержания нормируемой температуры воздуха в производственных помещениях в холодное время года. Кроме того, оно способствует лучшей сохранности

Подробнее

Тепловизионное обследование.

Общество с ограниченной ответственностью «Агентство Внедрения Инновационных технологий» ОГРН 1093668051388 ИНН 3664101178 КПП 366401001 Юр. Адрес: 394006, г.воронеж ул. Свободы 75 тел. (4732) 541185,541229

Подробнее

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ ТМ Производитель: ООО «ТехИнвестСтрой», 142927, МО, г. Кашира, ул. Центролит, д.11 ТРУБА НАПОРНАЯ (PEXb) ПС-0003 Паспорт разработан в соответствии с требованиями ГОСТ 2.601-95

Подробнее

Практическое занятие мая 2017 г.

4 мая 2017 г. Теплопроводность это процесс распространения теплоты между соприкасающимися телами или частями одного тела с различной температурой. Для осуществления теплопроводности необходимы два условия:

Подробнее

М Е Т О Д М

ФГУП НИИ «Сантехники» М Е Т О Д постановки опыта и расчета коэффициента теплопроводности для сверхтонких тепловых изоляционных материалов, методические рекомендации по теплотехническим расчетам М — 001-2003

Подробнее

Радиаторные системы отопления.

Основные схемы радиаторных систем отопления. Радиаторные системы отопления. Водяное радиаторное отопление получило в настоящее время наибольшее распространение. Опыт эксплуатации водяных радиаторных систем

Подробнее

Водяной теплый пол для малых площадей

Водяной теплый пол Область применения и приемущества Универсален. Применяется в помещениях с небольшой площадью до 12 м². Автономен. Не зависит от систем отопления и не требует подключения к нагретому

Подробнее

ООО «КЭС-Термо» KES-Termo LTD

ООО «КЭС-Термо» KES-Termo LTD Комплексные Энергетические Системы Официальный дистрибьютор фирмы Roth Werke GmbH, Германия Тепловой насос Газовый котел Горячая вода Гелиоконтур Многоконтурный теплообменник

Подробнее

Мир Проектов Архитектурное бюро

Мир Проектов Архитектурное бюро ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ проверка температурного режима, расположенных по адресу: Заказ: ХХХХХХ Главный инженер проекта /Чуковский ВН/ Инженер проекта /Замятин ДА/ МОСКВА

Подробнее

Прайс-лист сентябрь 2016

Прайс-лист сентябрь 2016 Проектирование инженерных систем Проектирование котельной Тепломеханическая схема котельной (мощностью до 30 квт) Тепломеханическая схема котельной (мощностью до 60 квт) — пояснительная

Подробнее

Электрическое отопление частного дома

Электрическое отопление частного дома хотя и требует значительных затрат электроэнергии, зато может быть использовано практически в любом помещении и вполне оправдывает себя тогда, кода нет возможности

Подробнее

К ТЕОРИИ МОДЕЛИРОВАНИЯ СИСТЕМ ОТОПЛЕНИЯ

УДК 697. 03.01 К ТЕОРИИ МОДЕЛИРОВАНИЯ СИСТЕМ ОТОПЛЕНИЯ Ю.Н. Денисенко, В.И. Панферов Рассматриваются варианты структуры математической модели отопительного прибора. Оценено качественное и количественное

Подробнее

ТЁПЛЫЕ ПОЛЫ ЭЛЕКТРОТОВАРЫ

ТЁПЛЫЕ ПОЛЫ ЭЛЕКТРОТОВАРЫ 1. ЧТО ТАКОЕ ТЕПЛЫЕ ПОЛЫ? Теплый пол система отопления, обеспечивающая подогрев полов в помещении. Это современный и удобный способ отопления жилого помещения или дома в любое

Подробнее

ТермоТех Рус. СанктПетербург, ул. Бумажная, д.4, 2 этаж Москва, ул. Маршала Тимошенко, д. 32. Адрес:

ТермоТех Рус Компания «Термотех» международная группа компаний, объединяющая в себя компании из Швеции, Финляндии, Норвегии, Великобритании, Латвии, России, Украины и Казахстана. Работая в сфере строительного

Подробнее

ТЕХНИЧЕСКИЙ ПАСПОРТ. Артикулы: RTE 08.016, RTE 08.020, RTE 08.026, RTE 08.025, RTE 08.030, RTE 08.032, RTE 08.040

ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА C КИСЛОРОДНЫМ БАРЬЕРОМ (PE-X b EVOH) ТЕХНИЧЕСКИЙ ПАСПОРТ Артикулы: RTE 08.016, RTE 08.020, RTE 08.026, RTE 08.025, RTE 08.030, RTE 08.032, RTE 08.040 Содержание паспорта соответствует

Подробнее

Рисунок 1 Схема тепловой сети.

Задание 1. Дана тепловая сеть состоящая из 12 тепловых камер, трех тепловых потребителей и источника тепловой энергии. Ортоганальные расстояния между тепловыми камерами 200 м, а расстояния отводов на источник

Подробнее

ÎÒÎÏËÅÍÈÅ ÄÎÌÀ ÎÒ ÝËÅÊÒÐÎ-ÂÎÄßÍÎÃÎ ÏÎËÀ

ÎÒÎÏËÅÍÈÅ ÄÎÌÀ ÎÒ ÝËÅÊÒÐÎ-ÂÎÄßÍÎÃÎ ÏÎËÀ ÁÅÇ ÊÎÒËÀ È ÐÀÄÈÀÒÎÐΠКапитальные затраты на установку в -3 раза ниже котельного отопления Больше не нужно топить котел, а полы всегда будут теплыми Íàøè ñèñòåìû

Подробнее

Электрокотел для гидравлического теплого пола: в чем преимущества?

Для многих домашних хозяйств иногда бывает сложно выбрать наиболее экономичную и эффективную систему отопления. Что делать: радиаторы или пол с подогревом? Какую энергию выбрать? Для новых домов выбор водяного теплого пола с гидравлическим питанием от бойлера — это разумный выбор… при условии, что у вас есть достаточно мощный прибор с подходящей регулировкой. А если электрический бойлер был предпочтительным решением?

Преимущества водяного теплого пола

Теплый пол — это система теплого пола.Хотя этот тип отопления дороже в установке, чем радиаторы, тем не менее, со временем он становится более здоровым и экономичным оборудованием. Отопление вашего дома с помощью гидравлического напольного обогревателя дает множество преимуществ, в том числе:

Пол с подогревом позволяет рассеивать мягкое и однородное тепло во всех комнатах вашего дома. Он обеспечивает значительный тепловой комфорт, поскольку тепло распределяется по горизонтали и вертикали: температура не меняется от пола к потолку. Мы почти забываем, что комнаты отапливаются!

Вода, циркулирующая в системе подогрева пола, обычно нагревается до 40 °: это требует меньше энергии, чем для традиционного оборудования.По данным французской ADEME, наличие подогрева пола снизит потребление энергии на 7%.

В отличие от громоздких радиаторов, а иногда и пылеуловителей, теплый пол экономит место, потому что это полностью невидимая установка.

• Безопасная и надежная установка

Будьте уверены: у вас нет риска получить тяжелые проблемы с ногами или головные боли с недавними подогреваемыми полами. Причина ? В отличие от старого времени, температура не должна превышать 28 ° C. Кроме того, это полностью безопасный режим отопления, так как он размещается под слоем бетона или напольного покрытия.Таким образом, он находится вне досягаемости и не несет риска ожога.

• Совместим со многими напольными покрытиями

Плитка, паркет, ковролин (если у вас достаточно тонкая модель, чтобы пропускать тепло), натуральный камень… Пол с подогревом адаптируется ко многим напольным покрытиям.

Почему стоит выбрать электрокотел с гидравлическим теплым полом?

Гидравлический теплый пол адаптируется к любому виду энергии: нефтью, газу, электричеству… Чтобы нагреть воду, не всегда легко сделать правильный выбор.

Однако, в отличие от других систем отопления, электрический бойлер является идеальным устройством для подогрева пола и предлагает множество преимуществ. Это действительно устройство, которое:

• не требует (или почти не требует) обслуживания;
• отличается невысокой стоимостью установки;
• эффективен и предлагает почти 100% выход, как котел ThermoGroup Mini Europe;
• не шумит;
• не выделяет CO2: нет риска отравления и взрыва;
• не занимает много места и может быть установлен в любой комнате вашего дома, например, на кухне.

> См. Также: Сушка стяжки теплого пола с помощью электрического бойлера

Лучшие системы · Рекомендации по системам лучистого отопления

Ни одна система лучистого отопления не является идеальной для всех ситуаций, но после более чем 40 лет обслуживания клиентов несколько систем и методов выделяются . Нам нравятся простые честные ценности, без уловок и папашей. Лучшие системы должны быть надежными, долговечными и простыми в эксплуатации. Они должны быть энергоэффективными и экологически ответственными, и они должны быть доступными .Лучшие излучающие системы должны обладать характеристиками, показанными справа.

Посмотрите наше видео ниже, чтобы узнать больше о лучшей системе лучистого отопления.

Лучшие системы должны предлагать:

• Низкая начальная стоимость
• Низкие эксплуатационные расходы
• Экологическая чувствительность
• Энергоэффективность
• Просто и удобно работать на
• Совместимость с солнечной энергией
• Должен быть «Сделай сам»

Упрощенная схема открытой прямой системы

В лучших излучающих системах вместо бойлера будет использоваться высококачественный водонагреватель с высокой эффективностью.Эти системы стоят примерно вдвое дешевле, чем установка с использованием типового котла . Но они намного эффективнее. Они представляют собой простой и гениальный способ приготовления теплой воды для излучаемого тепла помещения и горячей воды для бытового потребления, и вы действительно получаете небольшое охлаждение, когда захотите. Если вы используете бойлер, вы понесете дополнительные расходы и упустите некоторые прекрасные возможности.

Системы лучистого отопления на основе горячего водоснабжения доступны по цене. Они делают исключительный комфорт, высокую эффективность и пользу для здоровья, присущие системе лучистого отопления, доступной каждому. .Не только один процент!

Фотография открытой прямой системы

Вы можете использовать тот же водонагреватель для вашей системы лучистого отопления, который вы используете для горячего водоснабжения!

Можно выбрать одну из двух систем, которые обеспечивают горячее водоснабжение и обогрев помещения с одного и того же устройства. Одна из них — это непрямая система , в которой используется теплообменник, а другая — это прямая система , в которой его нет.

«Открытая прямая система» — это значительный прорыв в дизайне лучистого отопления.Открытая прямая излучающая система предлагает беспрецедентную эффективность при очень доступной цене при первоначальной стоимости и является нашей предпочтительной системой среди всех систем лучистого отопления. Это единая система, которая работает двумя разными и разными способами. Когда требуется обогрев пола, включается насос, и вода вытекает из бака через зону излучающего теплого пола и обратно в бак. Когда требуется горячая вода, вода вытекает из резервуара и направляется в арматуру. Вся вода в системе остается питьевой.

Это, пожалуй, самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из очень немногих исключений из правила, что лучшие вещи стоят дороже. Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги .

Open Direct System Преимущества энергоэффективности:

• «Открытая прямая система» использует лучистое отопление, которое на принципиально более энергоэффективно .
• Проекты двойного назначения имеют менее 1/2 потерь в режиме ожидания двух независимых методов. Один набор исключен, а другой уменьшен из-за эффективного использования.
• Более низкая первоначальная стоимость дает возможность купить более качественный и эффективный агрегат.
• «Открытая прямая система» совместима с солнечной батареей.
• Бытовые водонагреватели потенциально более эффективны, чем бойлер. Они могут работать при низких температурах и позволяют конденсировать дымовые газы.Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
• Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу перед тем, как попасть в резервуар.
• Бак позволяет установить огромный теплообменник для дымохода, что увеличивает эффективность.

Экологические преимущества открытой системы Direct:

• Пониженный расход топлива
• ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАРА В ВЫПУСКНОЙ ВОДЕ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительные количества загрязняющих веществ растворяются в воде, и они безвредно уходят в канализацию, вместо того, чтобы загрязнять воздух.

Щелкните здесь, чтобы получить дополнительную информацию о излучающих системах, в которых в качестве источника тепла используется нагреватель горячей воды для бытового потребления.

Эти системы лучистого отопления, возможно, являются
лучшими и наиболее эффективными системами отопления из имеющихся .

Системы отопления, в которых используется водонагреватель , стоят примерно вдвое меньше , чем системы, использующие обычный бойлер.Тем не менее, они на намного эффективнее . Как правило, они сделаны из лучших материалов. Это простой и оригинальный способ производить лучистое отопление помещения и горячую воду в одном устройстве. Правильно спроектированные системы горячего водоснабжения соответствуют всем основным нормам и являются исключительно безопасными . Поскольку эти системы работают при низких температурах , они более энергоэффективны и безопаснее, чем системы, использующие бойлер. Поскольку стоимость бойлера полностью исключена. эти системы также более доступны.Системы отопления на основе водонагревателя совместимы даже с солнечной энергией.

Эти системы иногда называют «спорными» людьми, работающими в сфере отопления, которые хотят продать вам устаревшую котельную систему, которая стоит в 2–3 раза дороже. У нас есть научные данные и довольные отзывы клиентов для поддержки наших гидравлических систем. Вы должны учитывать источник любых негативных комментариев.

Водонагреватель Polaris.
Обратите внимание на гигантскую вытяжную трубу
из нержавеющей стали для дополнительной эффективности.

Нагревательный элемент Polaris — это водонагреватель (не бойлер), разработанный для отопления помещений и производства горячей воды. Поскольку он предназначен для нагрева воды, а не очень горячей, он невероятно эффективен, — и более безопасен. Polaris полностью из нержавеющей стали . Огромный дымоход из нержавеющей стали, погруженный в воду, отбирает из дымовых газов почти все возможные БТЕ тепла. Потери в режиме ожидания практически исключены.

Даже с этими преимуществами Polaris стоит намного меньше, чем котел аналогичной мощности.Это хорошая цена для покупки и хорошая цена, чтобы продолжать работать с течением времени.

Щелкните здесь, чтобы получить дополнительную информацию о Polaris.

Наименее желательное место для снижения затрат — это радиационные трубки и фитинги. Излучающие трубки часто заходят в недоступные места, где их сложно заменить. Материал одобрен? Вы можете с этим работать? Это энергоэффективно? Не используйте ватерлинию, которую переделали как трубу лучистого отопления. Это того не стоит.

Вот некоторые из преимуществ правильного выбора трубок:

• Повышенная тепловая мощность
• Меньше затрат на перекачку
• Возможны более длинные цепи
• Более низкие и безопасные рабочие температуры
• Больше энергоэффективности
• Увеличенный срок службы
• Меньшие счета за электроэнергию
• Более тихая работа
• Совместимость с солнечным отоплением и альтернативными источниками энергии.

Щелкните здесь, чтобы узнать больше о высокоэффективных трубках лучистого отопления.

Фотография системы межэтажных перекрытий «Staple-Up»

Многие представленные на рынке системы с балками работают не очень хорошо или стоят слишком дорого. Следующие детали очень важны для производительности и стоят .

Мы рекомендуем вам обогревать пол с помощью труб, установленных в подпольных балках под черным полом. Используйте 5/8 ″ PEX с толщиной стенки 0,070. Используйте высокоэффективную трубку . Разместите трубы на расстоянии 8 дюймов в пределах 16-дюймового пространства между балками. Используйте алюминиевые теплоотдающие пластины более тонкой толщины и по возможности используйте их везде.

Трубка 5/8 дюйма больше, чем типичный материал 1/2 дюйма. Он выделяет больше тепла и позволяет системе работать с более низкими температурами жидкости для увеличения срока службы и повышения эффективности. . Большой размер уменьшает работу насоса и позволяет использовать более длинные цепи. С трубкой больше 5/8 ″ может быть слишком сложно работать.

Алюминиевая пластина отводит тепло от трубопровода и распределяет его по черному полу. Исследования показывают, что эта деталь очень важна . Пластины хорошо поддерживают трубку, и улучшенная теплопередача имеет большое значение. Более тонкие алюминиевые пластины имеют такие же характеристики, как и более толстые, при половинной стоимости.

Сравнение эффекта лучистой трубки с алюминиевыми нагревательными пластинами и без них.

Алюминиевый материал имеет очень важное свойство, о котором часто забывают.Алюминий излучает в воздух гораздо меньше тепла, чем другие материалы. Это свойство резко снижает теплопотери в нисходящем направлении (обратные потери) и имеет эффект изоляции. очень важно контролировать потери тепла в неправильном направлении. Эти потери могут свести на нет большинство преимуществ лучистого тепла.

Щелкните здесь, чтобы прочитать наш отчет о тепловыделении алюминия и его теплопроизводительности.

Термограф справа показывает значительную разницу в температуре пола при использовании алюминиевых пластин .Дальняя (оранжевая / желтая) сторона пола имеет трубки и сплошное покрытие из пластин, в то время как остальная часть пола имеет трубки без пластин. Из легенды справа на фотографии видно, что это означает большую разницу в температуре.

Термограф операционных алюминиевых пластин

Термограф (справа) показывает, что пластины (синие) излучают гораздо меньше тепла, чем окружающие области (красный, оранжевый), даже если они имеют гораздо более высокую температуру. Это означает, что пластины отводят тепло от трубопровода, распределяют его по полу, а затем направляют тепло в нужном направлении.

Не стесняйтесь обращаться к техническим специалистам по обслуживанию клиентов, если вам нужна дополнительная информация об этих деталях. Клиенты также могут запросить отчет об исследовании.

Детали изоляции

Схема перекрытия класса

Наше исследование показывает, что изоляция под плитами наиболее важна по периметру и менее важна в центре здания. Изоляция — экструдированный пенополистирол . Мы не знаем другого приемлемого материала.В холодном климате она должна быть толщиной 2 дюйма по периметру. Он может сужаться до 1 дюйма по мере продвижения внутрь к центру здания. Изоляция должна простираться на 12 футов от периметра к центру здания в холодном климате. Его можно уменьшить до 6 футов в более теплом климате. Наш опыт показывает, что отсутствие надлежащей изоляции — одна из самых серьезных ошибок, которые вы можете совершить. .

Армирование бетона

Арматура

«стержневого» типа (арматура) предпочтительнее «сетчатого» типа из-за общей прочности и удобоукладываемости.Сначала положите половину арматуры и установите ее на «стулья». Затем выложите трубку. Выложите вторую половину арматуры поверх трубы и свяжите все вместе. Трубку будет легче разложить, и она будет хорошо защищена. Арматура отводит тепло от трубы. Как правило, она хорошо размещается: половина выше средней линии плиты, а другая половина — немного ниже. Армирующие волокна из стекловолокна не заменяют армирующую сталь .

Размер и расстояние между трубками

Если плита должна иметь какой-либо значительный размер (1000 квадратных футов или больше), предпочтительны трубы большего диаметра . Диаметр до 7/8 ″. Трубка большего размера (в разумных пределах) будет выделять больше тепла, уменьшать работу насоса и обеспечивать большую длину контура. Расстояние между трубками может составлять 24 дюйма по центру в очень эффективных и стабильных условиях (например, в подвалах). Шаг в 16 дюймов более типичен для достаточно эффективного жилищного строительства. Расстояние в 12 дюймов обеспечит немного больше тепла и более быстрое время отклика.

Схема расположения трубок должна быть спиральной или иметь плавные повороты другой конструкции.

Детальное исследование (DOE) показало, что трубки PEX 7/8 ″ с 0.Толщина стены 70 дюймов и длина контура 200 футов — это примерно идеальный вариант. Потребление электроэнергии насосами будет минимальным, а поток будет слегка турбулентным. Падение температуры будет примерно 10 градусов по Фаренгейту от входа к выходу. Это идеальный вариант, но разные конструкции могут давать удовлетворительные результаты.

Схема расположения трубок должна быть спиралью или иметь пологие витки другой конструкции. Очень крутые повороты деформируют материал и увеличивают расходы на перекачку. Нет никакой пользы от очень плотной и очень равномерно расположенной конструкции.

Щелкните здесь, чтобы узнать больше о преимуществах инженерных трубок.

Если вы начинаете с системы отопления на основе водонагревателя, то легко добавить солнечную батарею. Сейчас или в будущем. Солнечные водонагреватели для дома хорошо зарекомендовали себя и хорошо зарекомендовали себя.

Система отопления «Второй вариант солнечной энергии» является продолжением успешных систем горячего водоснабжения с использованием солнечных батарей . В нужном месте солнечные водонагреватели оказались успешными. Работа должна быть сделана правильно, а производство горячей воды ценится.Школы и церкви часто не подходят, , в то время как жилищное строительство часто является идеальным .

Система лучистого отопления рассчитана на использование бытового водонагревателя в качестве источника энергии. Предоставляются дополнительные солнечные панели, чтобы можно было внести некоторый вклад в отопление помещений или другие потребности в энергии. Общая система может быть ограничена способностью дома и системы накапливать тепло.

Эта система, используемая в качестве солнечной «вспомогательной» или в здании, которое уже имеет свою «тепловую массу», является рентабельной во всех районах Соединенных Штатов, если ее тщательно спланировать.

Нажмите здесь, чтобы перейти на наш сайт солнечного отопления

Каждый месяц отопительного сезона вы должны платить за энергию, которую используют ваши насосы. наиболее эффективно использовать отдельный насос для каждой зоны нагрева.

Альтернативой может быть использование одного большого насоса и отдельных зональных регулирующих клапанов. Это обычная практика, но это не очень хороший дизайн . Размер насоса должен быть таким, чтобы он мог обеспечивать достаточный поток, когда все зоны требуют тепла.Однако в большинстве случаев звонят только одна или две зоны нагрева. Насос слишком велик для выполнения задачи, что приводит к потере электроэнергии и ненужному износу системы .

Зонный клапан стоит почти столько же, сколько маленький насос, поэтому на их использовании действительно нет денег, которые можно сэкономить.

Мы предлагаем трехскоростные регулируемые насосы. Эти насосы будут настроены в соответствии с вашими потребностями с минимальным потреблением электроэнергии.

Модульная система панелей HydroShark® для теплого пола

Излучающие панели для пола HydroShark — это профессиональная модульная система, предназначенная для простой, надежной и легкой установки излучающего пола.Все, что вам нужно для установки, уже смонтировано на панели HydroShark.

Компоненты качества

В системах теплого пола

HydroShark используются только высококачественные компоненты и качественная сборка. В них используются только лучшие насосы, элементы управления и компоненты. Все сантехнические соединения спаяны с высокой точностью и испытаны давлением. Стальная монтажная пластина имеет порошковое покрытие, а трубопроводы отполированы и имеют прозрачное покрытие.

Качественный дизайн и гидравлическое разделение

Панельные системы

HydroShark имеют близко расположенный тройник для создания гидравлического разделения между контуром котла и контуром нагрева эмиттера.Петли независимы, и каждая использует свой собственный насос. Это позволяет отдельно регулировать расход для каждого контура для достижения оптимальной производительности. Это намного превосходит системы, в которых используется один контур как для котла, так и для тепловых трубок.

Модульность для максимальной универсальности системы

Панели

HydroShark обеспечивают максимальную совместимость с системами лучистого теплого пола. Панели доступны с котлом, встроенным в панель, или без него, что позволяет устанавливать котлы отдельно от отопительной панели.Это увеличивает как выбор котла, так и место установки котла. Компоненты HydroShark могут быть адаптированы для нескольких систем и при этом обеспечивать простую и профессиональную установку независимо от системы или места ее установки.

В основе системы HydroShark лежат панели Master и Pro. Pro Panels включает в себя электрический бойлер на панели для простой и невероятно легкой установки. Основные панели подключаются к отдельно установленному котлу, электрическому или газу, для максимальной гибкости установки котла.

Одно- и многозонные системы

Для однозонных систем достаточно Pro Panel или Master Panel (с отдельным бойлером). Для многозонных систем Pro Panel или Master Panel комбинируются с Zoning Panel. Панели зонирования HydroShark могут содержать до 4 зон. HydroShark имеет панели для многозонных систем, в которых используется зонирование насосов, зонирование клапанов или зонирование с приводами. Доступны панели зонирования с одной температурой подачи жидкости и до четырех зон термостата.

Энергоэффективные насосы

В дополнение к стандартным моделям большинство панелей HydroShark также доступны с насосами с электронно-коммутируемым двигателем (ECM) для еще большей энергоэффективности.

Панели ECM, оснащенные насосом, снижают потребление энергии как минимум на 50%. Если установлен автоматический режим, они будут автоматически анализировать систему отопления, находить оптимальную настройку насоса и постоянно корректировать работу в соответствии с изменениями спроса. Это снизит энергопотребление до 85%, обеспечивая минимально возможное потребление энергии без ущерба для комфорта.

Интегратор ГВС

Панель интегратора ГВС может быть добавлена ​​к главной панели для создания системы, которая будет подавать горячую воду по запросу без накопительного бака в дополнение к подаче тепла в излучающую систему.

Обычные системы контура котла, которые также обеспечивают горячее водоснабжение с помощью резервуаров, запускают котел на полную мощность, даже если лучистое отопление не требуется или потребность в горячей воде низкая. Все системы HydroShark модулируют, адаптируя мощность к нагрузке.Поскольку панель интегратора ГВС обеспечивает по запросу горячую воду без бака, система работает с максимальной эффективностью, даже если потребность в горячей воде невысока.

В панели интегратора ГВС используется пластинчатый теплообменник из нержавеющей стали, чтобы изолировать питьевую воду от остальной системы, чтобы предотвратить любую возможность перекрестного загрязнения.

Качественные котлы

Электрокотлы

HydroShark доступны в моделях от 7 до 36 кВт. Они являются неотъемлемой частью Pro Panels, предлагая простую и невероятно легкую установку.Их также можно установить отдельно и использовать в системе вместе с главной панелью.

Газовые котлы

HydroShark монтируются отдельно и соединяются с мастер-панелями. Существует 3 модели газовых котлов HydroShark: конденсационные 199 000 британских тепловых единиц, конденсационные 120 000 британских тепловых единиц и 115 000 британских тепловых единиц без конденсации. Газовые котлы доступны как в моделях с LP, так и на природном газе.

Электрический или водяной теплый пол?

Важно отметить многие преимущества электрического теплого пола перед водяным, в том числе:

• Капитальные затраты на гидравлическую систему намного выше, чем на электрическую.
• Electric идеально подходит не только для новостроек, но и для ремонта, а также для новых помещений. Вы можете легко установить электрический теплый пол в любой отдельной комнате или помещении, пристройке или бабушке. Вы можете добавить электрический пол с подогревом в любое время, когда будете менять пол. Hydronic — это, по сути, новый процесс строительства, только потому, что он устанавливается до заливки плиты.
• Затраты на оплату труда для электрического теплого пола минимальны.
• По сравнению с водяным теплым полом, процесс электромонтажа прост и несложен (подходит для самостоятельной работы).Это также намного быстрее.
• Электрический теплый пол не требует движущихся частей или требований к техническому обслуживанию, в то время как система водяного отопления состоит из бойлера, насосов, коллекторов с клапанами, требующих регулярного технического обслуживания.
• Повреждение или отказ гидронной системы может привести к существенным и дорогостоящим последствиям, так как это может привести к значительному структурному повреждению бетонной плиты.
• До сих пор существует предвзятое мнение, что текущие расходы на отопление для гидравлических систем намного дешевле, чем для электрических.Однако эта идея возникла с течением времени до недавнего значительного повышения цен на газ и, кроме того, может быть полностью опровергнута дополнительными преимуществами, такими как усовершенствованные термостаты Colbuster, а также компенсацией за счет использования солнечной энергии.
• Электрическая система управляется независимо для каждой комнаты, что позволяет отключать неиспользуемые комнаты. При водяном отоплении котел должен разжечься, чтобы нагреть воду, независимо от того, используются ли одна или все комнаты.
• Электрический нагреватель достигает требуемой температуры намного быстрее.Hydronic может занять целый день, что означает больше затрат и гораздо меньше удобства, в то время как электрическое отопление предоставляется по запросу.
• Там, где пол имеет значительную тепловую массу и поставщик электроэнергии предлагает тарифы на электроэнергию по времени использования, много тепла может храниться, когда электричество дешево, чтобы нести тепло во время пиковых тарифов на электроэнергию, в то время как это невозможно с гидроникой.
• Электрический подогрев пола нагревает пол равномерно, а водяной обогревает участки ближе к котлу с более высокой температурой, чем участки дальше от котла.Этот неравномерный пол с подогревом может быть весьма заметным в зависимости от конструкции гидравлической системы.

Дополнительные преимущества электрического теплого пола по сравнению с водяным:

Наконец, электрическое отопление пола — идеальное решение, которое не нарушит ваш дизайн.Прелесть электрического обогрева пола в том, что он незаметен и, следовательно, не нарушает никаких конструктивных особенностей. Он просто помещается вокруг оборудования в вашей комнате. Он также чрезвычайно безопасен для детей и домашних животных, так как к нему не прикасаться горячо. Нет риска возгорания или ожогов. Не вызывает аллергии — не выделяет летучие органические соединения (летучие органические соединения).

Если вы хотите получить бесплатное ценовое предложение на поставку электрических лучей для полов с подогревом, отправьте нам план или дизайн по адресу sales @ coldbuster.com.au, и мы быстро свяжемся с вами, чтобы составить план и ваше предложение.

Руководство для начинающих по водяному отоплению

В HydronicHeating.net мы понимаем, что домовладельцы ищут тихие, энергоэффективные системы отопления, которые сделают их дом комфортным и здоровым для всей семьи. Водяное лучистое отопление удовлетворяет эту потребность и обеспечивает разумную альтернативу отопления жилых помещений, которая поможет снизить ваши затраты на электроэнергию и снизить воздействие на окружающую среду.

HydronicHeating.net предоставляет информацию по важным темам, связанным с лучистым отоплением и водяными системами, которые можно использовать в вашем доме. Приведенные ниже статьи призваны помочь вам понять преимущества этого метода обогрева и ответить на любые вопросы, которые могут у вас возникнуть.

• Что такое водяное отопление?
  Для тех, кто плохо знаком с гидроникой и хотел бы получить обзор того, почему этот тип отопительной системы стал настолько популярным за последние несколько лет, эта статья поможет вам понять преимущества, которые дает лучистое тепло, и как вы семья может извлечь выгоду из этой современной энергоэффективной системы.
• Как работает водяное отопление?
  Здесь объясняются принципы работы водяного тепла. Передача тепла, особенно когда речь идет об отоплении дома, может осуществляться разными способами. Хотя системы принудительной подачи воздуха преобладали в течение долгого времени, они не являются наиболее эффективным средством обеспечения постоянного и комфортного тепла в доме.
• Типы водяных систем лучистого отопления
  Существует множество вариантов проектирования вашей системы лучистого отопления.Основные компоненты бойлера, жидкости, водопроводного коллектора, труб и теплообменника являются необходимыми, но есть несколько способов установки и эксплуатации этой системы. От безбаквальных водонагревателей до излучающих полов и водяного отопления вне помещений — вы сможете найти способ удовлетворить свои потребности в отоплении дома.
• Каковы преимущества системы водяного отопления?
  «Каковы преимущества жидкостного лучистого тепла перед другими системами отопления?» — это частый вопрос для тех, кто только начинает поиски своего будущего дома или дома по индивидуальному заказу.В этой статье шаг за шагом описываются многие преимущества лучистого отопления для вашего дома. Здесь подробно обсуждаются функции обеспечения комфорта и улучшения здоровья, связанные с этой технологией, а также экономия средств и универсальность установки.
• Что может пойти не так при установке теплого пола?
  Тема, которая не часто обсуждается, важно знать о проблемах, которые могут возникнуть при укладке водяных полов. Это поможет вам узнать, на какие проблемы следует обратить внимание, и подготовит вас к тому, чтобы задать хорошие вопросы своему подрядчику по ОВК.Наем подходящих монтажников, координация и информирование различных специалистов, а также тестирование системы помогут обеспечить успешную укладку вашего лучистого пола.
• Как установить водяное отопление?
  Так же, как есть несколько вариантов, когда дело доходит до компонентов оборудования водяного отопления, установка водяного лучистого тепла в вашем доме может быть осуществлена ​​разными способами. Изучите разницу между «влажной» и «сухой» установкой, чтобы лучше понять, что каждый вариант будет значить для вашего дома.
• Стоимость водяного отопления
  Мало что важнее для строительного проекта, чем общие бюджетные ограничения и способы получить максимальное качество за свои деньги. Посмотрите, как гидравлические системы сравниваются по цене с другими видами отопления. Кроме того, вы найдете советы по снижению затрат на установку лучистого тепла в вашем будущем доме.
• Гидравлическое отопление VS Газовое принудительное воздушное отопление
  Традиционное принудительное воздушное отопление на протяжении десятилетий было эффективным средством обеспечения тепла в доме.Узнайте, чем он отличается от технологий водяного отопления, когда речь идет о комфорте, здоровом качестве воздуха в помещении, затратах и ​​энергоэффективности. Вы можете быть удивлены.
• Поставщики и специалисты по водяному отоплению
  И, наконец, приводится краткий список ведущих поставщиков оборудования для водяного отопления, бойлеров и специалистов по лучистому отоплению. Этот ресурс поможет вам найти монтажников и знающих экспертов, которые могут сделать водное отопление реальностью для вашего следующего дома.

Как работает водяное отопление? — Котлы для нагрева воды | Поставщики оборудования для водяного отопления

Гидравлическое отопление красиво в своей простоте.Гидравлическая система просто нагревает воду и направляет ее по герметичным трубам к радиаторам по всему дому. Герметичную систему можно также использовать для обогрева полотенцесушителей, плит пола и даже бассейнов в любом месте, где это необходимо.

Hydronic Heating нагревает воду у источника с помощью сверхэффективных газовых котлов. После использования вода возвращается для повторного нагрева через систему рециркуляции. Эта «отопительная» система отделена от горячего водоснабжения дома. Панельные радиаторы работают как «излучатели тепла» в каждой комнате, отталкивая естественное лучистое тепло, которое распространяется равномерно.Радиаторы можно отрегулировать индивидуально, чтобы обеспечить максимальный комфорт в каждой комнате, в жилых помещениях может быть теплее, чем в спальнях. В отличие от систем центрального отопления с принудительной подачей воздуха, в них отсутствуют частицы, переносимые воздухом, что обеспечивает полное отсутствие пыли и аллергенов, что делает его идеальным для лечения таких заболеваний, как астма.

Современные технологии гидроники позволяют доставлять тепло точно в нужное время и в нужное место. Возможны несколько конфигураций системы, каждая из которых способна удовлетворить точные требования к комфорту своего владельца.Некоторые из них могут быть такими же простыми, как водонагреватель резервуарного типа, подключенный к петле из гибких пластиковых трубок для обогрева пола в ванной. Другие могут использовать два или более бойлеров, работающих поэтапно, выделяя тепло через ряд излучателей тепла. Этот же котел (-ы) может также обеспечивать горячее водоснабжение здания. Они могут даже обогреть бассейн или растопить снег, падающий на подъездную дорожку. Хорошо спроектированные и правильно установленные гидравлические системы обеспечивают непревзойденный комфорт и топливную экономичность на протяжении всего срока службы здания.

Гидравлические системы, которые передают большую часть тепла за счет теплового излучения, уменьшают стратификацию температуры воздуха и, таким образом, уменьшают потери тепла через потолки. Комфорт часто можно поддерживать при более низких температурах воздуха, когда пространство обогревается лучистым излучением. Это ведет к дополнительной экономии энергии. Зонированные гидронные системы позволяют поддерживать в незанятых помещениях более низкие температуры, что также снижает потери тепла и снижает расход топлива.

Сравнение электрического и водяного теплых полов

«Полы с подогревом» быстро становятся одним из наиболее распространенных методов отопления, используемых в Австралии.Благодаря обогреву на уровне пола это эффективный способ обогреть любое помещение. Существует две основных формы теплых полов: электрическая и водяная.

Что такое водяные теплые полы?

Система водяного теплого пола состоит из сети труб, проложенных под полом. Горячая вода, нагретая котлом, течет по сети труб, нагревая субстрат и тем самым нагревая комнату. Как правило, в Австралии большинство систем Hydronic располагаются в плите, а не непосредственно под отделкой пола.

В результате потребуется около двух дней, чтобы нагреть всю плиту и превратить ее в теплообменник и произвести тепло в помещении. Когда плита нагревается, она хорошо удерживает тепло и становится энергоэффективным тепловым банком. Однако в большинстве регионов Австралии по утрам и вечерам бывает холодно, но днем ​​бывает тепло, поэтому это не эффективный или полезный вид тепла, поскольку вы не можете уменьшить или выключить тепло в течение дня.

Что такое электрические теплые полы?

Система электрического теплого пола состоит из электрических нагревательных кабелей, прокладываемых под полом.Затем электричество проходит по резистивным кабелям, заставляя их нагреваться и излучать тепло в комнату. Несмотря на то, что в плите есть электрические системы, большинство систем электрического теплого пола устанавливаются над плитой либо непосредственно под основанием, либо в стяжке.

Преимущества и недостатки электрических и водяных систем теплого пола

Как электрические, так и гидравлические системы имеют свои преимущества и недостатки.

• Гидронная система обычно будет стоить меньше в эксплуатации, чем электрическая система эквивалентного размера.
• Электрическая система, установленная непосредственно под субстратом, будет нагреваться намного быстрее, чем система In-Slab, что означает, что нагревание не должно продолжаться так долго.
• Электрические системы, установленные непосредственно под субстратом, больше подходят для климата Австралии, чем системы In-Slab, из-за быстрого реагирования (нагрев и охлаждение) и нашего климата прохладного утра и вечера и теплых дней.
• Первоначальная стоимость гидравлической системы будет значительно выше, чем стоимость электрической системы
• Электрическая система не требует обслуживания.Гидравлическая система требует регулярного обслуживания котла, чтобы обеспечить ее техническое обслуживание.
• Как электрические, так и гидравлические системы могут быть подключены к системе, работающей от солнечной энергии, чтобы снизить эксплуатационные расходы. В гидравлических системах он также может быть подключен к газовому котлу.
• Если вы используете большие площади для электрического обогрева, вам может потребоваться добавить дополнительные схемы для работы системы.

Установка системы

Установить электрическую систему намного проще, чем гидравлическую систему.Обычно установкой электрической системы занимается электрик, плиточник, строитель или даже сам домовладелец. Процесс установки прост, а затем система проверяется квалифицированным электриком перед укладкой плитки.

Гидронную систему сложнее установить, и для нее потребуется сантехник. Как правило, вам нужно будет привлечь профессиональную компанию для установки гидравлической системы, чтобы убедиться, что установка выполняется правильно, чтобы обеспечить равномерное распределение тепла по полу.

После установки системы подогрева пола мало шансов, что что-то пойдет не так с гидравлической или электрической системой. Однако, если бы возникла проблема, электрическую систему было бы легче найти, чем гидронную систему.

С системой электрического подогрева пола техник может подать высокое напряжение на кабель, чтобы отследить место повреждения. Обычно это можно отнести к одной плитке, которую необходимо поднять и отремонтировать нагревательный кабель. Однако в гидронной системе есть просто протекающая труба, из-за которой вода течет по внешней стороне трубы, что чрезвычайно затрудняет точное определение места утечки.В результате более вероятно, что потребуется поднять большую часть пола, чтобы найти и устранить утечку.

Существуют ли какие-либо специальные приложения, в которых одна система лучше другой?

Хотя в большинстве случаев можно использовать как гидравлическую, так и электрическую систему, необходимо учитывать несколько дополнительных моментов:

• При ремонте, где есть существующая плита, вы не сможете добавить гидронную систему, однако можно будет добавить электрическую систему непосредственно под основанием, добавив при этом минимальную высоту.
• Если у вас есть большая площадь, которую нужно отапливать, и вы находитесь в районе, где холодно в течение более длительных периодов года, вы можете обнаружить, что водяное отопление является более эффективным вариантом для обогрева всего дома.
• Если вы хотите добавить отопление только в свои ванные комнаты, даже в новом строительстве, стоимость бойлера для гидравлической системы будет неоправданной, в то время как электрическая система будет намного более доступной.

Как мне управлять своей системой?

Как гидравлическими, так и электрическими системами теплого пола можно управлять с помощью программируемого термостата.С системой In-Slab у вас намного меньше контроля, так как вам нужно подождать 1-2 дня, чтобы плита нагрелась, а затем столько же времени, чтобы остыть. Это означает, что у вас нет возможности внезапно включить или выключить обогрев при изменении погоды.

Система электрического теплого пола нагревается намного быстрее. Системе Undertile требуется около часа для нагрева и охлаждения, поэтому это позволяет вам установить график, по которому обогрев будет включен именно тогда, когда он вам нужен, и иметь возможность изменить его в соответствии с внезапными изменениями наружной температуры.

Нужна ли изоляция с помощью системы теплого пола?

Независимо от того, есть ли у вас гидронная или электрическая система, все же рекомендуется добавить изоляцию под нагревателем, чтобы остановить теплопотери вниз, поскольку тепло перемещается одинаково во всех направлениях, пока не встретит слой теплового сопротивления.

Добавляя слой изоляции под обогревателем, вы обеспечиваете дополнительный уровень теплового сопротивления, что означает, что вы заставляете тепло подниматься в комнату, которое превращается в горячий воздух и поднимается вверх.Изоляция увеличит время нагрева и снизит потери тепла, что приведет к повышению эффективности системы теплого пола.
