Теплый пол инфракрасный пленочный как подключить: Как выполнить подключение инфракрасного теплого пола

Как выполнить подключение инфракрасного теплого пола

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Сечение провода на теплый пол

Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.

Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.

Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.

Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.

Клеммы для подключения

В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.

Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Подключение клемм к пленке

Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.

Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.

Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.

Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.

Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.

При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.

Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.

Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.

Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.

Подключение теплого пола к терморегулятору

Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.

Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.

Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.

Подключение от соседней розетки

Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.

Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.

После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.

Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.

Подключение от щитка отдельным кабелем

Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.

Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.

Понравилась статья — поделись с друзьями!

ᐈ 3 Способа, как правильно подключить инфракрасную пленку: фото, видео

Способы подключения инфракрасной пленки

Многие пользователи, еще до покупки инфракрасной пленки задаются логичным вопросом: «А как же подключается инфракрасная пленка к питающей сети?»

Разберем основные способы подключения ик-пленки и выделим их ключевые преимущества.

1. Подключение плёночного пола с помощью зажимных клипс-конекторов

Это самый распространенный способ на сегодня. Благодаря простоте монтажа, подключения плёночного пола клипсами осуществляется быстро и без специального инструмента. В большинстве случаев достаточно обычных плоскогубцев.

Самое важное в этом способе подключения, это правильно завести соединительную клипсу в инфракрасную пленку.

Общее правило такое, что крокодил должен обжать своими лопатками медную шину с двух сторон и находиться с ней в непосредственном прямом контакте. Более подробно, смотрите на фото ниже.

Т.е. нужно завести клипсу в инфракрасную пленку таким образом, что бы одна лопатка крокодила находилась в контакте с медной шиной, а другая располагалась поверх внешнего полиэтиленового слоя ик-пленки.

Распространенная ошибка:

• Зажатие клипсы поверх ИК-пленки, не заводя клипсу внутрь пленки. В таком случае пленка работать будет, но не долго. Спустя некоторое время место контакта перегреться и обуглится.

2. Подключение инфракрасного пола с помощью люверсов и специальных обжимных наконечников

Данный метод менее распространенный в силу того, что требует специального инструмента. Преимуществом подключения ик-пленки с помощью люверс является более крепкая фиксация. Однако весомым недостатком является низкая площадь соприкосновения кольцевого наконечника с медной шиной, за счет чего увеличивается переходное сопротивление между люверсом и ик-пленкой. Это в свою очередь сказывается на надежности работы в первую очередь длинных полос инфракрасной пленки, т.к. чем длиннее полоса, тем больше ток проходит через место подключения.

3. Подключение нагревательной пленки методом пайки

Это один из самых надежныхспособов подключения плёночного пола. Термическое соединение провода и медной шины обеспечивает минимальное переходное сопротивление, а также максимальное механическое сцепление.

К недостаткам данного метода можно лишь отнести высокие трудозатраты и время на подключения.

• Внимание:

  В процессе пайки, не перегревайте инфракрасную пленку, т.к. это может привести к её расслаиванию в будущем

Выводы: анализируя выше написанное стоит отметить, что самым распространенным способом  подключения инфракрасной пленки является клипса-коннектор, в то время, как самый надежный метод – пайка.

Инфракрасный пленочный теплый пол своими руками

Мощность пола и площадь покрытия

Как и в случае с электрическим теплым полом (о котором мы писали ранее), перед укладкой инфракрасного пола нужно определиться с площадью, на которую он будет укладываться. То есть это свободное пространство, на котором могут стоять легкие предметы интерьера. Под тяжелой мебелью и техникой пол не укладывается, поскольку это неоправданно. Мощность матов зависит от площади покрытия инфракрасным полом. Для площади 20 м² подходит более мощный пленочный пол (220 Вт/м²), для площади более 20 м² нужно выбирать мощность поменьше. В любом случае консультант рассчитает вам необходимую мощность пола и терморегулятора в зависимости от вашей площади.

Провода, которыми вы будете соединять пленочные маты, выбирайте сечением от 1,5 до 2,5 мм. Желательно приобрести медный многожильный провод, поскольку нагревательные каналы, с которыми он будет соединяться, тоже медные.

Монтаж инфракрасного пленочного теплого пола

Процесс укладки инфракрасного пленочного теплого пола:

1. Очистка и выравнивание основания. После очистки проверьте горизонталь поверхности. Если отклонение составляет более 3 мм, нужно выровнять основание наливным полом. Как это сделать, мы писали ранее.
2. Отверстие для терморегулятора. Нужно просверлить вертикальную штробу от пола до места установки терморегулятора, а также сделать отверстие для самого терморегулятора. Это нужно сделать в первую очередь, чтобы затем очистить поверхность от пыли и кусков стены. Не забудьте подвести электропитание от ближайшей розетки, предварительно обесточив систему.
3. Теплоизоляция. Можно использовать отражающую теплоизоляцию, можно и не отражающую (например, пробковую). Главное – чтобы толщина теплоизоляционного слоя была 3-5 мм. В нем будут вырезаться отверстия для укладки проводов и креплений с пленкой. При укладке теплоизоляции скрепляйте ее монтажным скотчем. Для отражающей теплоизоляции не используйте материалы с отражающим покрытием из фольги – она некачественная.

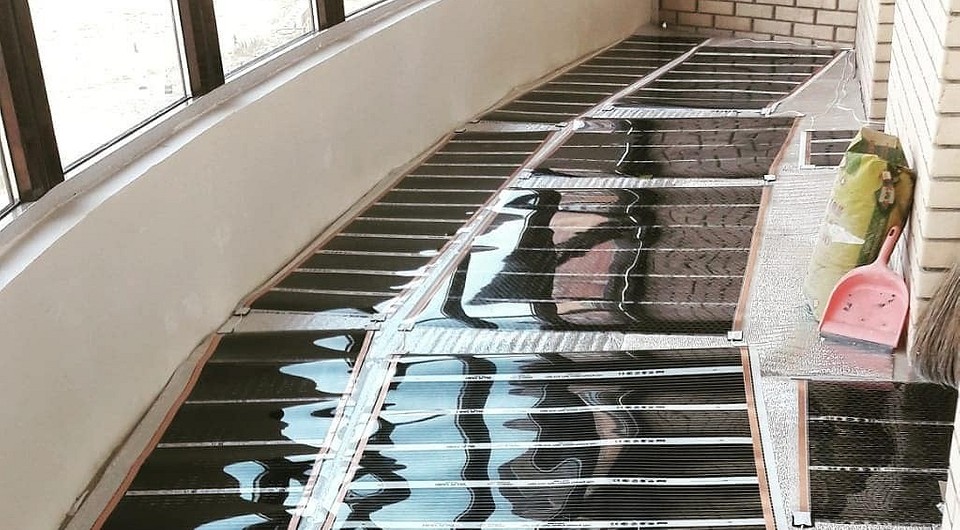

4. Укладка. Пленка укладывается по направлению к стене, на которой будет установлен терморегулятор (чтобы сократить длину провода). Отступ от стен составляет 10-20 см. Вблизи сильных нагревателей (например, таких как камин) отступ составляет около 1 метра. Разрезать пленку можно только в тех светлых местах, которые идут между темными секциями. Пленка укладывается встык, который после проклеивается скотчем (края, где будет крепление с проводами, пока не приклеивайте). Крайние стороны полос тоже приклеиваются скотчем к теплоизоляции. Пленка должна быть уложена медными нагревателями вниз.
5. Изоляция концов пленки. Отрезки пленочного пола имеют открытые участки в местах разреза меди, которые обязательно нужно заизолировать во избежание порчи при какой-либо протечке. Проще всего это сделать битумной изоляцией в виде пленки. Отрезаем необходимые размеры (чуть больше, чтобы обеспечить надежность изоляции), и обклеиваем медные участки с двух сторон. Под заизолированные медные участки в теплоизоляции вырезаются отверстия, чтобы утопить отрезки. После наклеивания битумной изоляции приклейте ее скотчем к теплоизоляции, вдавив в отверстия. Так вы заизолируете медный участок навсегда. Помните, что участки, к которым будут присоединяться провода, пока изолировать не нужно.

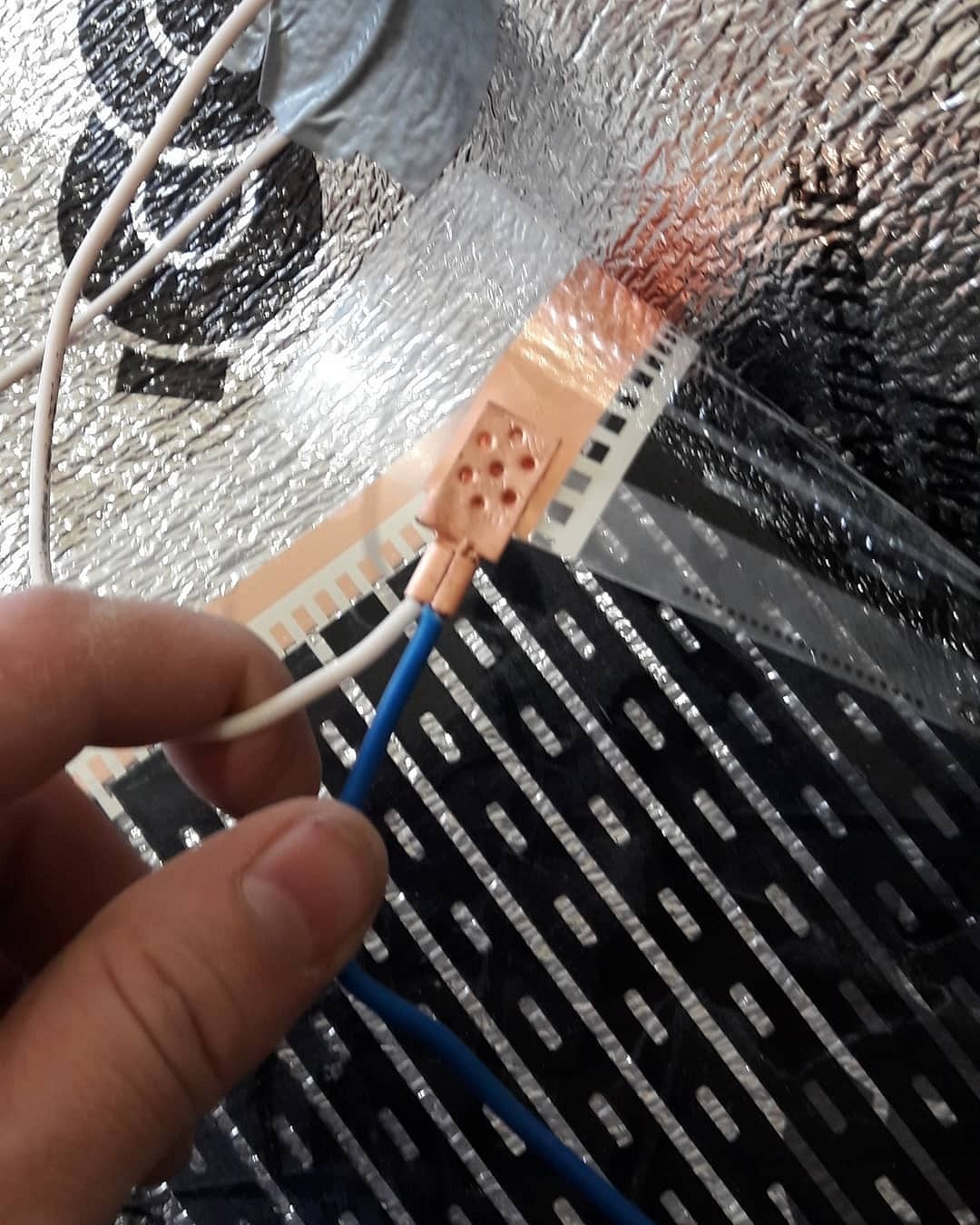

6. Установка зажимов. К не заизолированным отрезкам меди в пленке подсоединяются металлические зажимы. Обратите внимание: одна сторона зажима должна всовываться между пленкой и медной полосой. Просто зажимать контакт сверху и снизу нельзя: вы можете повредить пленку, и пол в скором времени перестанет нормально работать. Одну сторону зажима всунули на медь под пленку, зажали пассатижами или плоскогубцами, и все.
7. Подсоединение проводов. К зажимам провода подсоединяются параллельно. То есть левые стороны соединяются только между собой, и правые стороны соединяются только между собой. Для этого лучше купить 2 цвета проводов, чтобы не путаться. Сначала на концах проводов нужно снять изоляцию специальным инструментом. После снятия изоляции кончик скручивается и всовывается в отверстие зажима, затем жестко скрепляется пассатижами или плоскогубцами. Соединения так же нужно заизолировать битумной изоляцией и сверху закрепить скотчем.
8. Укладка проводов в теплоизоляции. Провода должны уходить по полу к стене, чтобы быть в районе плинтуса. Это обезопасит их от давления покрытия пола. Чтобы провести провод к стене, нужно под его траекторией вырезать в теплоизоляции отверстие для утопления. Затем нужно просовывать провод в отверстие и скреплять скотчем так, чтобы провод тоже прилипал к скотчу. Возле стены провода не должны выступать за теплоизоляцию, поэтому там делаются чуть более широкие вырезы, и провода опять проклеиваются скотчем. Так и ведете провода от пленки к пленке, затем к месту под терморегулятором.
9. Установка датчика терморегулятора. Датчик устанавливается под пленкой примерно в центре второй секции. Под датчик также нужно вырезать отверстие в теплоизоляционном материале, а при необходимости и в основании. Для провода от датчика к терморегулятору в теплоизоляции тоже нужно вырезать отверстие. Если провод будет поворачивать вбок, вырезайте плавный поворот, чтобы кабель в проводе не сломался в будущем.
10. Подключение и проверка работоспособности. О подключении мы скажем чуть ниже, а проверить работу пленочного теплого пола можно и руками, и переносным инфракрасным датчиком, который направив на пленку, можно узнать температуру.
11. Укладка звукоизоляции. Желательно использовать рулонный материал, который обеспечивает одновременно и влаго- и звукоизоляцию.

Затем укладывается покрытие пола. Огромным плюсом инфракрасного пленочного теплого пола является возможность укладки без мокрой стяжки. Даже в случае переезда пол можно разобрать и перевезти в новое жилье. Но также инфракрасный пол хорошо подходит под наливное покрытие.

Подключение инфракрасного пленочного теплого пола

Терморегулятор инфракрасного пола подключается по такому же принципу, как и другие типы электрического пола. К примеру, в 2 контакта с одной стороны вставляются провода термодатчика, в 2 контакта с противоположной стороны вставляются по проводу от теплого пола, в 2 центральных контакта вставляются провода электропитания. Заземляющие провода соединяются клеммой и не вставляются в контакт.

Дальше больше!

Как подключить пленочный инфракрасный пол к электропроводке

Электрический теплый пол – это разновидность систем отопления помещений путем преобразования электрической энергии в тепловую с помощью нагревательных элементов, равномерно размещенных под всей площадью напольного покрытия.

В связи с тем, что свободного доступа для ремонта к нагревательным элементам теплого пола после его монтажа и установки полового покрытия не будет, электрические соединения проводов с нагревательными элементами должно быть достаточно надежным, чтобы обеспечить безотказную работу отопления в течение всего срока эксплуатации.

Электрическая схема и принцип работы теплого пола

Все электрические полы, вне зависимости от типа нагревательных элементов, подключаются по одинаковой электрической схеме. Рассмотрим схему и принцип работы теплого пола на примере пленочного, выполненного на основе углеродных нагревательных элементов, размещенных между двух слоёв лавсановой пленки.

Нагревательная пленка состоит из двух слоев, между которыми по краям всей ее длины уложены медные шины. К ним подсоединены отдельные карбоновые (углеродные) нагревательные элементы. Для нагрева пленки, достаточно подать питающее напряжение с бытовой электропроводки на медные шины.

Для исключения неоправданного расхода электроэнергии, перегрева полового покрытия (ламинат не рекомендуется нагревать выше температуры 27С°) и повышенной температуры в помещении пленку к сети подключают через терморегулятор.

Для того чтобы терморегулятор получал данные о температуре нагрева теплого пола под покрытием устанавливается датчик температуры, представляющий собой термосопротивление, обычно номиналом 10 кОм или 15 кОм.

Хотя на схеме обозначена фазировка подключения греющей пленки F (фаза) и N (ноль) но это условно, полярность ее подключения значения не имеет. Если укладывается параллельно несколько полос нагревательной пленки, то все медные шины подключаются аналогично. Например, все левые шины полос подключаются к фазе, а правые к нулю.

Подключение токоведущих проводов

к медной шине теплого пола

Самым ненадежным местом в системе теплого пола является точка присоединения шин к проводам. Серьезность вопроса заключается в том, что после монтажа полового покрытия добраться до места соединения в случае плохого контакта без демонтажа пола невозможно.

Для подсоединения подводящих проводов кабеля к медным шинам рекомендуются специальные клеммы-клипсы, показанные на фотографии.

Одна половина плоскости клипсы заводится в зазор между медной пластиной и пленкой, а затем с помощью плоскогубцев стороны клипсы сжимается. Острые выступы врезаются в медь и таким образом обеспечивают контакт. Провод обжимается в цилиндрической части клипсы.

Теоретически контакт, при качественной обжимке получается достаточно надежным. Но так как механическим путем соединены металлы, имеющие разный коэффициент линейного расширения, со временем между контактируемыми поверхностями в результате колебаний температуры может образоваться зазор и пол перестанет нагреваться.

Как присоединить провода

к медным шинам пленочного теплого пола пайкой

Ко мне обратился друг, который планировал сделать теплый пленочный пол под ламинат. Ему ранее пришлось столкнуться с плохим контактом в месте подключения провода с греющим кабелем под плиткой керамогранита, и на этот раз он решил выполнить соединение со сто процентной гарантией.

Как известно, самым надежным видом соединения медных проводов является пайка мягким припоем. Провод и электрическая шина в пленочном нагревателе сделаны из меди, поэтому было принято решение соединить их методом пайки.

Перед покупкой теплого пола были выполнены расчеты его площади и разрезка с помощью обыкновенных ножниц рулона на отрезки нужной длины. На местах, разрешенных для резки обычно нанесена маркировка в виде раскрытых ножниц.

Для исключения повреждения пленки инструментами на рабочем столе, он был покрыт мягкой тканью.

Чтобы пленочный рулон не раскручивался при выполнении работы, он был с двух торцов зафиксирован с помощью радиолюбительских крокодилов, можно воспользоваться и прищепками для белья.

Первое, что необходимо сделать, это определить, с какой стороны пленка не приклеена к медной шине. Это легко сделать с помощью шила, иголки или острия ножа.

Далее концом паяльника, не извлекая шила, проплавить пленку, как показано на фотографии. Проплавленный по периметру прямоугольник пленки сам приподнимется. Паяльником также разглаживаются выступы пластика по шву.

Открытый участок медной шины покрывается спирто-канифольным флюсом. Но лучше использовать более сильный флюс, чтобы уменьшить время лужения шины. Поэтому я применил универсальный флюс ФИМ.

Так как шина тонкая и имеет малую массу, то при прикосновении жалом паяльника в течение менее секунды, припой мгновенно растекся по поверхности меди.

Для припайки предварительно очищенный от изоляции и залуженный конец медного провода прижимается к шине и прогревается паяльником не более секунды. В результате получилось надежное соединение, гарантирующее контакт на протяжении всего срока службы теплого пола.

При пайке провода под пленку нужно подложить деревяшку, чтобы от шины не отводилось тепло, и разогретая пленка под ней не прилипла к поверхности подкладки.

Чтобы припаянные провода случайно не оторвались вместе с шиной при транспортировке пленочного теплого пола они были зафиксированы скотчем. Теперь осталось на пленку только уложить ламинат.

Проверка терморегулятора перед монтажом

Для того, чтобы быть уверенным, в работоспособности терморегулятора перед монтажом и подключением к нему теплого пола, необходимо терморегулятор проверить. Ремонту терморегуляторов для теплого пола посвящена отдельная статья сайта «Как отремонтировать терморегулятор для теплого пола».

На фотографии показан самый простой терморегулятор с датчиком температуры, позволяющий только устанавливать температуру нагрева без возможности изменения ее в течение суток.

На обратной стороне любого терморегулятора имеется клеммная винтовая колодка для подключения проводов и нанесена маркировка их подсоединения. К 1 и 2 контактам подключается термодатчик.

На 3 и 8 контакты подается питающее напряжение бытовой электропроводки. К 4 и 5 подключаются провода, идущие от теплого пола. 6 и 7 контакты клеммы являются заземляющими. К одному из них подключается заземляющий провод PE желто- зеленого цвета электропроводки, а к второму провод, идущий от теплоотражающей алюминиевой подложки, которая стелется под пленку теплого пола. При проверке терморегулятора контакты 6 и 7 оставляются свободными.

Для проверки вместо нагревающих элементов теплого пола к контактам 4 и 5 нужно подключить лампу накаливания любой мощности на напряжение 220 В. Датчик температуры положить сверху на лампочку. Ручкой терморегулятора установить температуру чуть выше, температуры воздуха, подключить терморегулятор к питающей сети и включить его.

На панели терморегулятора сразу должен загореться индикатор подачи напряжения на нагревательный элемент и засветиться подключенная лампочка.

Через несколько минут, когда лампочка нагреет термодатчик до установленной температуры, терморегулятор прекратит подачу питающего напряжения и лампочка должна погаснуть. После остывания, опять включиться и так должно повторяться при исправной работе терморегулятора до бесконечности.

Определение неисправности теплого

электрического пола

Если теплый пол перестал греть, то неисправными может быть терморегулятор, датчик температуры или точки присоединения проводов к нагревательным элементам.

Для определения места неисправности нужно в первую очередь проверить терморегулятор. Если он не подает признаков работы, то нужно убедиться, что на терморегулятор подается питающее напряжение. Вполне возможно сработал автомат защиты или УЗО (если установлено).

Проверить подачу напряжения можно с помощью мультиметра, включенного в режим измерения переменного напряжения непосредственно на контактах клеммной колодки. Если нет прибора, то можно подключить любую лампочку или электроприбор. Заодно нужно подтянуть все винты в клеммной колодке терморегулятора, вполне возможно один из них недостаточно закручен.

Если работает дисплей у цифрового или светится индикатор нагрева пола у простого терморегулятора, значит питающее напряжение подается и нужно подключить вместо проводов, идущих к нагревателю пола любую лампочку на 220 В. Если лампочка светится, значит дело в проводах подвода питающего напряжения на нагреватель пола.

Если лампочка не засветилась, значит неисправен датчик температуры или схема терморегулятора. Датчик температуры представляет собой сопротивление, величина которого изменяется в зависимости от температуры его корпуса. Его можно прозвонить мультиметром, сопротивление должно лежать в пределах от 5 до 20 кОм.

В случае если пало подозрение на неисправность нагревательных элементов, то нужно подать напрямую напряжение 220 В с помощью шнура с вилкой непосредственно на провода, идущие на теплый пол, отключив их от терморегулятора. Если пол начал через время нагреваться, значит точно неисправен терморегулятор и потребуется его ремонт или замена.

Бывает неисправность теплого пола, при которой нагревается не вся его поверхность. В таком случае терморегулятор исправен и скорее всего неисправность кроется в плохом контакте соединения токоподводящего провода медной шиной. Придется вскрывать пол и восстанавливать контакт.

Если соединение проводов с медными шинами будет сделано с помощью пайки по технологии описанной в статье, то такая неисправность теплого пола будет исключена.

Инструкция по монтажу инфракрасного пленочного теплого пола

Для монтажа пленочного теплого пола вам понадобятся:

1. Отражающая теплоизоляция (подложка)

2. Пленочный теплый пол

3. Монтажный комплект (зажимы, изоляция)

4. Электрическая проводка

5. Терморегулятор + термодатчик (в большенстве случаев идет вместе с регулятором)

6. Пассатижи

7. Скотч

И начинаем укладку:

1. Определите площадь, на которую вы планируете укладывать термопленку. Это не обязательно должно занимать 100% помещения (пленочный теплый пол не нужно укладывать под мебель и бытовую технику!)

2. На всю поверхность помещения уложите подложку, это необходимо для того, чтобы избежать малейших неровностей при укладке финишного покрытия. Поверхность пола обязетельно должна быть ровной и чистой! Дорожки из под ложки между собой скрепите скотчем.

3. Разрежьте пленку на полосы нужного размера (резать пленку можно только по специальным линиям отреза!). Резать пленку рекоментуется на полосы максимальной длины, это поможет сократить количество точек подключения. При соединении соседних полос пленки с терморегулятором, для уменьшения расхода электропроводов, необходимо полосы термопленки уложить контактами к стене, на который будет установлен терморегулятор. На подложку уложите готовые полосы термопленки медной полосой вниз (только на те зоны, которые вы определили).

Прикрепите термопленку к подложке скотчем, чтобы не было сдвигов при выполнении следующих работ. Нельзя накладывать полосы пленки заходили друг на друга!

4. Установите терморегулятор на стене в удобном месте, лучше это сделать вблизи имеющейся электропроводки, если непланировался монтаж специальной проводки для подключения теплого пола.  Регулятор можно подключить как в имеющуюся уже розетку при помощи электровилки, так и установить стационарно.

5. Установите на медной токонесущей полосе термопленки зажим с монтажного комплекта так, чтобы одна сторона зажима находилась внутри термопленки (рис. 1), а вторая — поверх медной полосы, снаружи. (рис. 2)

                                                          Рис. 1

                                                           Рис. 2

С помощью пассатижей зажмите зажим так, чтобы он плотно прилегал к медной полосе.

Изолируйте линии отреза медных шин в конце всех полос термопленки, используя изоляцию с монтажного комплекта.

6. Уложите монтажные провода. Один провод будет соединять между собой контактные зажимы, установленные на каждой полосе с левой стороны, второй соответственно — зажимы, установленные с правой стороны.

Снимите изоляцию с концов проводов в тех местах, где провода будут подключаться к контактным зажимам. Вложите оголенные провода в зажим и с помощью пассатижей плотно зажмите их.

Заизолируйте все места подключения проводов к термопленке.

7. Подключите провода к терморегулятору, согласно инструкции, которая идет в комплекте с ним.

8. Установите датчик пола и подключите его к терморегулятору. Датчик пола устанавливается при помощи изолирующей ленты (с монтажного комплекта) под пленку с низу черной полосы нагревательного элемента.

Датчик температуры лучше всего устанавливать в зоне с минимальной нагрузкой на поверхность. Под датчик в подложке необходимо сделать канавку.

9. Подключите терморегулятор к электрической сети.

10. Протестируйте систему обогрева:

— включите систему и установите температуру пола, обычно около 27-28 ⁰С. (Ознакомьтесь с гарантийными условиями  финишного напольного покрытия.)

— проверьте, чтобы каждая полоса термопленки нагревалась;

— проверьте пробником места подключения проводов и все изоляции;

— убедитесь, что нет искрения и места соединения не нагреваются.

11. Уложите напольное покрытие

Схема подключения инфракрасного теплого пола + фото и видео

Краткое содержание

Инфракрасный пленочный теплый пол используется под разные типы декоративного покрытия – плитку, паркетную доску, линолеум и другие. Схема его укладки своими руками достаточно проста. Получить готовое напольное отопление можно за несколько часов.

Инфракрасный пленочный теплый пол под декоративные покрытия

Что представляет собой инфракрасный теплый пол?

Данный вид напольного отопления формируется из нагревательных элементов пленочного типа. Их изготовляют из полиэтилена. Внутри пленочный пол заполнен карбоновой пастой.

Устройство пленочного пола

Отдельные нагревательные участки соединены между собой медными шинами, которые также впаяны в конструкцию. Когда пленочный пол подключают к сети, карбоновые элементы начинают выделять тепло. Образовавшееся инфракрасное излучение характеризуется длиной волны от 5 до 20 мкм.

Особенностью данной отопительной системы считается то, что она не пересушивает воздух, что наблюдается при использовании традиционных радиаторов. Создаваемая среда является максимально комфортной для человека.

Теплый воздух концентрируется на уровне до 1,5 м. Сверху температура немного ниже. Такие параметры воздуха считаются идеальными для пребывания человека.

Инфракрасный теплый пол под плитку

Также преимуществом данной системы является то, что произведенное ею инфракрасное излучение нагревает все окружающие предметы. Таким простым способом в несколько раз повышается ее эффективность. При этом полностью отсутствует негативное влияние на человека или домашних животных.

Укладка и подключение напольного отопления пленочного типа

Установить теплый пленочный пол своими руками не составит труда, если знать несколько секретов и следовать инструкции от производителей.

Пошаговая инструкция подключения пленочного теплого пола своими руками

Подготовка основания

Пленочный пол можно укладывать на старое покрытие. В этом случае существуют лишь ограничения к качеству основания. Оно должно быть ровным, а перепады – не больше 3 мм. Если основание не соответствует стандартам, заливается тонкая стяжка.

Монтаж инфракрасного пленочного теплого пола DAEWOO

На следующем этапе готовится место для установки терморегулятора. В стене на высоте 20-25 см от поверхности пола при помощи дрели со специальной насадкой проделывается отверстие глубиной 1-2 см (размер зависит от модели терморегулятора). От углубления прорезывается штроба, которая должна доходить до пола. В дальнейшем в образовавшуюся канавку будут укладываться кабели для подключения напольного отопления к сети и терморегулятору.

Как выглядит один из вариантов пирога инфракрасного подогрева пола

Также для получения эффективной системы под нагревательные элементы необходимо укладывать гидроизоляцию. Можно использовать обычную полиэтиленовую пленку толщиной не меньше 50 мкм. Во время укладки все стыки надежно герметизируют клейкой лентой.

После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка. Использовать теплоизоляцию с покрытием из алюминиевой фольги недопустимо.

Расчет напольного отопления

Схема укладки своими руками инфракрасного отопления подразумевает:

• нежелательно устанавливать пленочный теплый пол под массивную мебель, бытовые приборы;

  Правильное подключение инфракрасного теплого пола в комнате с мебелью

• площадь, которую будут занимать нагревательные элементы, должна составлять не меньше 70%. При меньшем значении эффективность отопления будет небольшой;
• перед монтажом термопленки составляют план размещения всех элементов. Ее разрезают своими руками по размеченным линиям, чтобы получить куски оптимального размера. Делать это в другом месте запрещено, поскольку можно повредить нагревательные элементы;
• первая полоса термопленки должна размещаться на расстоянии 10 см от стены.

Устройство напольного отопления

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

• Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать – не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга.

  Устройство греющей плёнки

• Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
• Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.
• Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
• Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно.

  В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу

• Перед подключением системы к терморегулятору производят ее испытание. Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
• Установка датчика температуры осуществляется под пленкой ближе к середине второй секции. Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
• Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки.

  Инструкция по монтажу нагревательной пленки

• Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
• После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.

Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Монтаж инфракрасного пленочного теплого пола своими руками

Инфракрасный теплый пленочный пол был изобретён  в конце XX века, а в России появился в начале нынешнего. В статье мы попробуем разобраться в  структуре пленочного пола, а также понять, как происходит процедура монтажа собственными руками.

Теплый пленочный пол

Структура пола

По структуре пленочный пол весьма прост. Так, представьте себе длинный рулон плёнки определённой ширины. К примеру, в 1 метр. И вот поперёк этой плёнки, т. е. по ширине, выложены нагревательные теплые полосы из карбона. Их основное предназначение – быть сопротивлением подключенному к тёплому полу напряжению в 220 Вольт.

В основном один рулон плёнки имеет длину от 7 до 13 погонных метров. Эта длина зависит от одного-единственного фактора: толщины медных полос, которые идут вдоль плёнки. Именно по этим полосам бежит ток и от их структуры (чем больше, тем лучше) зависит то, какое максимальное количество тока пропускается через плёнку.

Большим минусом инфракрасных плёночных теплых полов является то, что разработчикам такой конструкции приходится совмещать медные полосы с полосами из карбона. Одни переносят ток и не нагреваются, другие же являются сопротивлением и именно от них исходит тепло. Обычно их соединяют подложкой из серебра, которое даёт наименьшую величину сопротивления.

Но это в случае применения несущей ток пасты, с серебром – и это дешёвые теплые пленочные полы. Если Вы приобретёте качественный инфракрасный пол, то тогда сможете быть спокойны за то, что никаких замыканий и отслоений из-за разности температур не будет. Такие плёнки содержат в своей структуре ещё и «противоискровую» сетку.

В процессе монтажа задачу облегчает наличие специальных разрезов через каждые 25 сантиметров, позволяющих обрезать плёнку в этом месте, не переживая за то, что её можно повредить. В этих местах нет никаких важных элементов. Все токонесущие и нагревательные полосы расположены между двух слоёв плёнки, разной толщины. Так, общая толщина плёнки обычно не превышает 400 микрон (или 0,4 мм).

Учтите, что такой пленочный пол требует аккуратной и бережной эксплуатации, от транспортировки и до монтажа и дальнейшего пользования. Не стоит использовать монтаж по стяжке, поскольку, как показывает опыт, плёнка с течением лет выходит из строя. Помните, что малейшая трещина или царапина – это угроза для Вашей безопасности!

Полезные характеристики инфракрасного пола

• поскольку тепло, передаваемое полом, идёт через спектр инфракрасных волн, то количество переданного тепла через верхнюю поверхность пола напрямую зависит от длины волны; так, пленочный пол имеет длину волны в пределе 5-20 микрометров, что позволяет передавать свыше 90% тепла через плитку или стяжку;
• инфракрасный пол способствует повышению отрицательных ионов в помещении, которые по-другому называют ещё «воздушными витаминами», поскольку они помогают человеку лучше усваивать кислород в процессе дыхания;
• придаёт свежесть и чистоту;
• практически отсутствует э/м излучение, такие полы абсолютно безвредные для человека;
• несмотря на более низкую температуру, чем при стандартном квартирном отоплении комнаты (примерно на 5 градусов Цельсия), хозяин дома и его гости будут себя чувствовать не менее комфортно и уютно;
• инфракрасное излучение нагревает предметы в комнате, которые передают своё тепло дальше – человеку.

Монтаж теплого пола – Общие инструкции

Подготовительный этап

На первом этапе нужно освободить помещение от ненужных предметов интерьера – мебели, бытовой техники, ковров и т. д. Далее нужно произвести демонтаж пола, избавиться от напольного покрытия – будь то линолеум, плитка или паркет. После этого тщательно осматриваем наш теплый пленочный пол и проверяем его на наличие дефектов, таких как впадины, трещины, острые выпуклости и неровности. Всё это может послужить причиной разрушения поверхности пленочного покрытия! А это уже угроза для безопасности. Выровняйте пол. Во всякого рода выемки можно поместить подложку, отражающую тепло, ту самую, которую вы собираетесь использовать в качестве «подстилки» для инфракрасного пленочного пола.

Выбор места расположения датчика температуры

Следующим этапом является поиск места для установки датчик температуры. Думаете, всё так просто?

Во-первых, уясните, что датчик необходимо устанавливать на подложку, между ней и плёночным полом. Если установить датчик под подложку, то тогда он будет соприкасаться с холодным полом. Температура от плёночного пола идёт вверх, поэтому датчик будет отслеживать неправильные показания.

Во-вторых, учитывайте тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод твёрдый и жёсткий, что позволяет избежать его деформации. Если Вы добились идеально ровной поверхности пола, то берите в руки долото (к примеру) либо отбойник и вперёд проделывать отверстие под датчик и идущий от него провод. Для того чтобы избежать неприятных сюрпризов, делайте отверстие сразу чуть больше самого датчика, примерно по 3-5 мм в разные стороны от него.

Выбор места расположения регулятора температуры

Следующим этапом является поиск места, куда мы прикрепим наш терморегулятор, позволяющий видеть всю информацию на дисплее о показаниях пленочного пола, задавать определённые условия нагрева и т. п. Сложность заключается в том, что обычно в комплекте терморегулятор идёт с проводом не более 3 метров. Так, если Вы установите теплый пленочный пол примерно по центру помещения, то вам придётся допаивать к этим проводам другие, чтобы от датчика температуры протянуть их до терморегулятора. Сам же терморегулятор лучше всего повесить на стене под уровень Вашего роста, а чтобы вам не было необходимости нагибаться к розетке и устанавливать температуру, проведите от любой розетки кабель в стене на высоту напротив ваших глаз.

Терморегуляторы бывают в разном исполнении: одним требуется ниша в стене (нужно будет делать вручную углубление для монтажной коробки), другие крепятся непосредственно на стену, третьи требуют установки переходной коробки на стену, к которой в дальнейшем будет крепиться терморегулятор.

Установка отражающей тепло подложки

Для установки подложки Вам понадобится сама подложка, а также двусторонний скотч плюс лавсановый с металлическим напылением или обычный канцелярский (за неимением лавсанового).

Важно! Требуется выбирать такую площадь подложки, которая будет хотя бы чуть больше самого пленочного пола. От этого зависит количество тепловых потерь: чем больше разница по площади между подложкой и пленкой, тем меньшего количества потерь вы добьётесь. При этом вы сами решаете, класть ли теплый пленочный пол на всю площадь комнаты либо на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Наклейте его так, чтобы к нему можно было прикрепить уголки первой полосы подложки. Затем приклейте скотч по длине подложки примерно через метр. Снимите защитную полосу поверх скотча и приклейте подложку к скотчу. Это поможет добиться нужного эффекта, а подложка ляжет гладкой  ровно. В случае чего, поскольку Вы использовали минимальное количество скотча, можно будет переклеить подложку.

Укладывайте подложки стык встык, после чего швы между ними нужно будет заклеить лавсановым скотчем или канцелярским обычным, если нет лавсанового. Это поможет сохранить тепло.

Установка теплой инфракрасной пленки

При монтаже самой нагревающей пленки стоит учитывать следующее: её не рекомендуется устанавливать под большой мебелью, такой как шкаф, диван и т. д. Дело в том, что мебель будет задерживать тепло, вследствие чего нагреется сама плёнка. Это может привести к выходу из строя всей плёнки или её отдельной части. Продумайте заранее, где у Вас будет стоять мебель, будет ли перестановка в квартире.

Удобство заключается в том, что производители плёнки рекомендуют укладывать до 70% площади пола, этого достаточно для эффективного обогрева помещения. При этом вы можете вырезать полосы пленки любого строения: Г-образные, Т-образные, да хоть мозаику соберите под полом!

Когда вы определитесь с местом укладки пленки, вырежете нужные куски, то приступите к укладке её на поверхности подложки. Медные полосы, пропускающие ток, должны быть направлены вниз. После этого используйте лавсановый или канцелярский скотч, чтобы закрепить пленку на подложке. При этом клейте скотч по краю полос пленки в длину, останавливаясь от торца приблизительно за 20 см. Дело в том, что вам ещё придётся подключать пленочный пол и нужен доступ под пленку. Наглухо заклеить вы её ещё успеете.

Подключение инфракрасной пленки

Для подключения пленки используют специальные зажимы, называемые «крабами». Так, одну половину «краба» вставляют между двух плёнок, другая часть располагается на медных полосах снизу. Затем они зажимаются между собой под давлением пружины.

Для того чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металл «краба» может окислиться и совсем скоро теплый инфракрасный пленочный пол выйдет из строя), сделайте так: ножиком раздвиньте два слоя пленки, вставьте туда спичку, а уже потом помещайте часть «краба», чтобы избежать всякого рода разрывов от зубчиков на «крабе». «Краб» должен быть неподвижным! Проверьте это,  подёргав им в стороны.

Подключение проводки

При подключении полосы пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение в 220 Вольт. Т. е. они должны подключаться параллельно, а не последовательно, ведь тогда каждая полоса будет из-за карбоновых лент понижать за счёт сопротивления напряжение.

Используйте провод с несколькими жилами, не жесткий, при этом площадь сечения выбирайте в зависимости от максимальной нагрузки. Так, 1 квадратный метр теплого пола потребляет около 220 Ватт мощности. Подсчитайте, сколько у вас квадратных метров и умножьте эту цифру на 220. Получите общую мощность. В основном 1,5 квадратных миллиметров вам должно хватить сполна.

Ниже приведены схемы, по которым возможно подключение инфракрасного теплого пола.

Как спрятать проводку

Прятать проводку следует между подложками. Выделите для этого место, уложите туда провода и заклейте лавсановым скотчем (если его нет, то обычным). Прокладывать проводку стоит без перекрещивания, параллельно. Когда будете вырезать в подложке канавку, то заклейте её полностью скотчем, чтобы части не разъехались. Провода от полос пленки должны доходить до точки подключения регулятора температуры.

Как подключить регулятор температуры

Выходящие из коробки в стене провода должны быть ни короткими, ни длинными, приблизительно в районе 10-15 сантиметров. Если ваш регулятор устанавливается через коробку переходник, то следует вырезать сзади прямоугольное отверстие, так, чтобы открыть все порты.

Монтаж инфракрасного теплого пола Caleo

При монтаже Caleo всё делается так же, как описано в инструкции выше. Учтите, что, даже если вы приобрели комплект инфракрасного теплого пленочного пола Caleo, регулятор и датчик нужно покупать отдельно.

Если вы хотите уложить теплый пол под линолеум или ковролин, то следует в качестве подложки использовать такие материалы, как изолон, инфрафлекс и пенотерм. Вот как выглядит структура:

Решения для теплого пола | Инфракрасный теплый пол

Cabbius рады предложить нашу инфракрасную систему подогрева полов. Он работает, производя инфракрасное излучение, которое проходит через пол прямо к объектам в комнате. Другими словами, он нагревает объекты напрямую, а не тратит энергию на нагревание воздуха.

Исследования показывают, что инфракрасные полы с подогревом создают эффективно обогреваемую, свободную от пыли и более здоровую среду.

Преимущества теплых полов:

• Экономит до 50% затрат на электроэнергию и дешевле в эксплуатации, чем обычные радиаторные системы
• Простота установки
• При установке системы подогрева полов в новостройке, пол с подогревом дешевле купить и установить, чем радиаторные системы
• Экономия места (примерно на 15% больше полезной площади в помещении)
• Комфорт при низких рабочих температурах
• Полы с подогревом помогают уменьшить количество клещей домашней пыли и полезны при таких состояниях здоровья, как астма или бронхиальные заболевания
• Улучшает кровообращение, обмен веществ и иммунную систему
• Предотвращает рост плесени
• Без шума и вибраций
• Не требует обслуживания
• Намного безопаснее традиционных радиаторов для детей и пожилых людей

Полы с подогревом не создают циркуляцию воздуха, поэтому, в отличие от традиционных радиаторов, обеспечивают беспыльную среду.Полы с подогревом обеспечивают приятное тепло, поскольку ноги человека обычно на 2–3 ° C теплее, чем голова. Это означает, что люди, использующие инфракрасные теплые полы, получат дополнительный комфорт по сравнению с теми, кто использует обычные радиаторы. Более того, система подогрева пола, установленная на 19 ° C, будет обеспечивать такое же тепло, как и радиатор, установленный на 21 ° C — 22 ° C, поэтому это также снижает расходы на отопление. На рисунке ниже показано, как теплый пол распространяется и поддерживает одинаковую температуру в доме.

* Другие решения для теплого пола доступны по запросу.
Ниже вы найдете наши самые популярные изделия с подогревом пола.

ТЕПЛОВАЯ СЕТКА

Инфракрасный теплый пол

Warmset покрывает гораздо большую площадь поверхности, чем обычные круглые нагревательные кабели, устраняя горячие или холодные точки и поддерживая однородную температуру, которая равномерно распределяется по любому материалу пола, например, паркету или плитке, мрамору или граниту. Кроме того, благодаря своей плоской форме он значительно меньше ширины обычных радиаторных труб.
Особенностью этой уникальной технологии нагрева является многослойная ламинированная лента, запатентованная Warmset.Прочный и прочный, практичный, с меньшей вероятностью повредится при установке и не требует обслуживания. Обычно его собирают в мотки для удобной укладки, но он также может иметь любую форму, чтобы преодолевать препятствия, такие как раковины или туалеты в ванной комнате или неровные стены.

Основные характеристики:

• 100% сделано в Италии
• Без холодных точек
• Gold — пожизненная гарантия и черный — 10 лет гарантии
• Простая и быстрая установка
• Без обслуживания = Экономия
• Возможна установка под любую отделку пола
• Время нагрева пола от 5 до 10 минут
• Высота пола только 11-12 мм
• Диапазон мощности от 30 Вт / м2 до 600 Вт / м2 без увеличения цены
• Благодаря классу IPX7, этот пол с подогревом может быть установлен везде, даже в плавательных бассейнах и SPA

.

• Управление любым термостатом
• Теплый пол с подогревом защитит вас от пыли, бактерий и аллергии.Помните, что полы с подогревом избавляются от влаги, которая является основной причиной размножения бактерий. Подумайте только, что пол, который остается сухим всю зиму, может остановить распространение пылевых клещей на полах вашего дома, в том числе на коврах.
• Зеленая технология = экономия энергии, поскольку требуется меньшая мощность, это позволяет экономить электроэнергию и приводит к значительному снижению эксплуатационных расходов.

КУПИТЬ ОНЛАЙН — WARMSET MESH

ПЛЕНКА ДЛЯ ИНФРАКРАСНОГО НАГРЕВА

ECOFILM SET Нагревательные элементы для пола доступны в трех вариантах ширины со стандартной длиной до 10 м.При необходимости длина элементов может быть уменьшена на месте, и они стандартно поставляются с 5-метровыми «холодными хвостовиками». Доступны два стандартных варианта рассеивания мощности: 130 Вт / м2 для внутренних жилых помещений и 160 Вт / м2 только для зимнего сада.
ECOFILM SET НЕ предназначен для использования во влажных помещениях, например, в ванных комнатах или душевых.

Основные характеристики:

• Утверждено согласно EN60335-2-96 в соответствии с требованиями 17-го издания Правил электропроводки (BS7671: 2008)
• Две тепловые мощности -130 Вт / м² и 160 Вт / м² только для зимнего сада.
• Доступны 3 варианта ширины — 300 мм, 500 мм и 1000 мм для максимального покрытия пола
• Чрезвычайно низкая монтажная высота — менее 7 мм
• Сухая установка — Самовыравнивающаяся смесь не требуется
• Подходит для большинства полов из ламината, натурального дерева и панелей
• При использовании вместе с ECOMAX-DUO набор ECOFILM SET подходит для ковровых покрытий
  и виниловых полов
• ЭМС Сейф

КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНАЯ ПЛЕНКА

НАПОЛЬНЫЙ НАГРЕВАТЕЛЬНЫЙ МАТ

Коврики для подогрева пола

представляют собой комбинацию нагревательного кабеля, прикрепленного к сетке из стекловолокна, что упрощает установку.Коврик можно просто выкатить на пол, сэкономив драгоценное время. Коврики имеют двусторонний скотч с обратной стороны, поэтому их можно легко прикрепить к любой чистой поверхности. Коврики для подогрева пола
имеют двухжильный кабель, упрощающий установку с помощью одного 3-метрового соединения «холодного хвоста».

Гарантия лучшей цены: Если вы найдете в Интернете более низкую цену, мы ее превзойдем!

Основные характеристики:

• Утверждено согласно EN60335-2-96 в соответствии с требованиями 17-го издания Правил электропроводки (BS7671: 2008)
• Три тепловой мощности — 100 Вт / м², 150 Вт / м² и 200 Вт / м².
• Быстрая установка — просто разверните коврик и прикрепите его к полу
• Подходит для отделки полов из плитки, камня, шифера и мрамора
• Сплошной металлический экран заземления для обеспечения электробезопасности
• Малая высота сборки — минимальная высота пола
• Подходит для использования во влажных помещениях
• ЭМС Сейф
• ТЕФЛОНОВЫЙ КАБЕЛЬ
• Рейтинг IP: X7
• ПОЖИЗНЕННАЯ гарантия

КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНЫЙ МАТ

КАБЕЛИ НАПОЛЬНОГО ОТОПЛЕНИЯ

Кабели для подогрева пола

обеспечивают решение проблемы теплого пола на вашей кухне, в ванной или зимнем саду.Кабели могут быть проложены поверх существующих деревянных или бетонных полов, которые являются прочными и должным образом подготовленными.
Кабели идеально подходят для небольших инсталляций или в помещениях с нестандартной планировкой. Гибкость кабельной системы позволяет отапливать максимальную площадь пола, в том числе труднодоступные места.

Основные характеристики:

• Кабель малого диаметра
• Доступен как отдельный незакрепленный кабель или как готовое решение в удобной упаковке
• можно укладывать под многие напольные покрытия, включая керамическую плитку, натуральный камень и шифер.
• Двухжильный сверхгибкий кабель упрощает установку с помощью всего лишь одинарного подключения «холодного хвоста»
• Два чрезвычайно жестких и прочных изоляционных слоя, которые сводят к минимуму риск повреждения в процессе установки и обеспечивают продленный срок службы кабеля.
• Соответствует IEC 60800
• ЭМС Сейф

Кабели для обогрева пола доступны в виде отдельных кабелей для установки профессиональными установщиками.Каждый кабель упакован на удобный картонный кабельный барабан и запечатан для защиты. Минимальная упаковка обеспечивает экономичное и экологически чистое решение. Термостаты и аксессуары для крепления и установки доступны в качестве дополнительных принадлежностей.

Комплект кабелей ECOFLEX включает в себя: нагревательный кабель, грунтовку для пола, липкую ленту для фиксации и подробные инструкции по монтажу. Необходимые аксессуары, такие как термостат и изоляция пола, доступны отдельно.

Кабель для обогрева пола в стяжке — это одножильный кабель с номинальной мощностью 15 Вт / погонный метр.Используется для обеспечения теплого пола в новых проектах в стяжных полах. Обычно укладывается непосредственно на изоляцию из фольги, а затем покрывается песчано-цементной стяжкой толщиной не менее 50 мм. В новостройках с бесшовным полом этот кабель может стать экономичным решением для обогрева
.
КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

КАБЕЛИ СНЕГОВАЯ

В зимние месяцы серьезные травмы могут быть получены из-за образования льда на рабочих платформах складских погрузочных площадок или на проходах, в общественных зданиях и т. Д.Эту потенциальную опасность можно легко минимизировать, установив систему предотвращения обледенения.

В случае выпадения снега система предотвращения обледенения быстро растает любой падающий снег, обеспечивая свободный доступ пешеходов и транспортных средств к тротуарам и проездам.

Нагревательные кабели

MPSV рассчитаны на мощность 20 Вт / м и используются для таяния льда и снега на открытых площадках и в других областях, где кабель заделан в бетон.

Основные характеристики:

• Соответствует IEC 60800
• 20 Вт / м обеспечивает свободный и безопасный доступ пешеходов и транспортных средств к тротуарам и проездам
• Прочный и прочный нагревательный кабель
• Подходит под бетон, тротуар и асфальт

КУПИТЬ В ИНТЕРНЕТЕ — ПЛАВКИ КАБЕЛИ

УСТАНОВКА

Установка теплого пола

Установка теплого пола простая , быстро и недорого. Это почти невероятно, но установка электрического теплого пола является самым быстрым из методов отопления .

В зависимости от размера вашего дома это займет всего 1-2 дня работы, поэтому вы можете рассчитать с low construction и l как затраты на монтажные работы . Электрик легко поможет установить его.

УСТАНОВКА НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ ЗАНИМАЕТ ТОЛЬКО НЕСКОЛЬКО ПРОСТЫХ ШАГОВ Установка нагревательной пленки Подготовка пола

Этап установки нагревательной пленки 2
Укладка XPS-изоляции

Этап 3 установки нагревательной пленки
Укладка нагревательной пленки

Этап установки нагревательной пленки 4
Укладка пола

Шаг установки нагревательной пленки 5
Подключение термостата

Монтаж, строительство нагревательной пленки

Установка нагревательной пленки Проверка

1. электроснабжение здания.Убедитесь, что доступной вам мощности достаточно для включения инфракрасного обогрева.
2. Проверить напряжение в месте установки.
3. Очистить территорию. Вам понадобится поверхность, свободная от гравия, пыли и мусора.
4. Чтобы должным образом отвести влагу и обеспечить надлежащую изоляцию, покройте всю поверхность пола водонепроницаемым изоляционным материалом. (например, XPS Isofoam)
5. Скрепите отдельные части изоляционного материала между собой липкой лентой.
6. Определитесь с направлением инфракрасной тепловой пленки Tokyo Solar, принимая во внимание максимальную длину установки тепловой пленки в одном направлении.

Максимальная монтажная длина нагревательной пленки на одной прямой:

Инфракрасная нагревательная пленка шириной 50 см: длина 12-13 метров

Инфракрасная нагревательная пленка шириной 80 см: длина 7-8 метров

Инфракрасная тепловая пленка шириной 100 см: длина 5-6 метров

7. Спланируйте положение инфракрасной тепловой пленки на бумаге перед тем, как разрезать размер.Если необходимо разрезать инфракрасную тепловую пленку, сделайте это по пунктирной линии.
8. Убедитесь, что длина инфракрасной тепловой пленки по прямой линии не превышает максимально допустимую длину установки. Убедитесь, что отдельные инфракрасные тепловые пленки нигде не перекрывают друг друга, а расстояние между ними составляет около 1-3 см.
9. Подключите электрические провода к выводам инфракрасной тепловой пленки. Соедините отдельные части инфракрасной пленки параллельно.
10. Чтобы удалить влагу и обеспечить надлежащую изоляцию, используйте изоляционную ленту с битумом для изоляции точек соединения.
11. Перед подключением термостата проверьте места электрических соединений и сопротивление полей пленки.
12. Сделайте пробный нагрев перед тем, как накрыть инфракрасный обогреватель.
13. Закрепите инфракрасные тепловые пленки липкой лентой, чтобы они не двигались в дальнейшем.
14. Покройте всю поверхность защитной пленкой и уложите покрытие поверхности, например ламинат, паркет, полы из ПВХ и т. Д.

Важное предупреждение об установке нагревательной пленки

• Тщательно очистите пол перед началом укладки.
• Убедитесь, что поверхность водонепроницаема и не содержит паров.
• Не используйте изоляционный материал, покрытый проводящим материалом.
• Обратите внимание, чтобы инфракрасная тепловая пленка не повредилась при установке. В случае повреждения тщательно изолируйте его.
• Перед установкой проверьте электрическую сеть здания и ее доступную мощность.
• Рассчитайте потребление электроэнергии по меткам счетчика на фольге. Убедитесь, что электрическая мощность термостата не превышает 75-80%.
• Убедитесь, что точки подключения и отдельные части надежно изолированы.
• Не ставьте тяжелые предметы (пианино, холодильник) на инфракрасный обогреватель, так как это может привести к перегреву пленки.

Размеры и цены нагревательной пленки

Пленка инфракрасного нагрева доступна в 4 вариантах ширины, и ее можно разрезать каждые 25 см по длине. Доступная ширина: 30 см, 50 см, 80 см, 100 см.

метр

Нагревательная пленка — 220Вт / м2

9 фунтов

Установка и изготовление нагревательного мата

Нагревательный мат можно установить быстро и легко.

1. Измерение площади обогрева.
Измерьте площадь пола в комнате перед установкой электрического теплого пола. Сделайте набросок, не забывая включать неподвижную сантехнику и мебель, которая касается пола. (Ванна, слив для душа, унитаз, раковина и т. Д.) Вычтите их размер из площади пола. Это важно, потому что нагревательный мат нельзя разрезать. Его размер должен быть определен так, чтобы он был немного меньше доступной площади.

2. Проверить сетевое напряжение.
Убедитесь, что в вашей электросети есть напряжение 230 В.

3. Спланируйте положение нагревательного мата.
Определите, какие элементы нагревательного мата оптимальны, и составьте план с указанием планируемого покрытия. Также определите место для термостата на стене — над нагреваемой поверхностью, до которой доходят 2,5-метровый провод нагревательного мата и 2-метровый провод датчика температуры пола.

4. Выберите необходимый размер нагревательного мата.
Вычтите площади стационарной сантехники, оборудования и мебели из обогреваемой площади пола и выберите нагревательный мат немного меньшего размера.Если будет установлено несколько нагревательных матов и вы будете использовать один и тот же термостат, вам следует:
— Убедитесь, что термостат может контролировать общую мощность нагревательных матов.
— По возможности установите нагревательные маты так, чтобы их электрические провода были близко к термостату.

5. Скопируйте компоновочный чертеж на пол.
Возьмите эскиз, который вы сделали ранее, и нарисуйте его на полу. Не забывайте точное положение оборудования, которое будет установлено позже. Отметьте точку соединения, где соединяются провод питания и провод нагревательного мата.Это соединение должно быть скрыто внутри глухого бетона или выравнивающего раствора. Если вы собираетесь использовать термостат с датчиком температуры пола, отметьте положение датчика на полпути между двумя нагревательными проводами, примерно в 25 см от стены (но внутри обогреваемой области) как можно ближе к термостату.

6. Подготовьте размещение датчика.
Если вы собираетесь использовать термостат с датчиком температуры пола, вы должны вырезать место для проводки в полу и стене.Вставьте кабельный канал подходящего размера в паз. Кабельный канал должен проходить от термостата к датчику на минимальном расстоянии 25 см от стены по направлению к середине пола.

7. Подготовьте поверхность пола.
Тщательно очистите пол, удалите гравий, пыль и стружку, которые могут повредить нагревательный мат. Убедитесь, что нет острых краев.

8. Измерьте сопротивление
Измерьте сопротивление нагревательного мата и сравните его со значением, указанным в руководстве, прилагаемом к продукту.Отметьте размеры в гарантийном талоне. Проверяйте измерения несколько раз на каждом этапе установки и записывайте их в гарантийный талон, потому что он понадобится вам для гарантии.

9. Уложите нагревательный мат
На дне нагревательного мата имеется клейкий слой, который предотвращает его смещение во время установки. Начните укладку нагревательного мата в точках подключения и датчиков. Размотайте рулет на всю комнату, оставив свободными ранее отмеченные места.
Дойдя до противоположной стены, разрежьте сетку, поверните рулон и продолжайте разматывать в желаемом направлении. НИКОГДА не обрезайте и не укорачивайте нагревательный провод! Не наступайте на нагревательный коврик.
Когда вы встретите препятствия в комнате (туалет, умывальник, мебель и т. Д.), Осторожно снимите с сетки небольшой нагревательный провод и обойдите препятствие с помощью нагревательного провода.
Обязательно сфотографируйте установленный нагревательный мат перед тем, как на него положить подложку или пол.

10. Еще одна проверка измерения
Еще раз измерьте соответствующие сопротивления и зафиксируйте значения измерений в гарантийном талоне.

Процесс установки нагревательного мата:

Посмотрите, насколько быстро и просто выполнить 3 основных шага.

Установка нагревательного мата по углам:

Коврик для теплого пола Цены:

Цены на электрические теплые полы

902 213

Полный комплект нагревательной пленки 220 Вт / м²

Описание

Нагревательная пленка длиной 1 метр, шириной 1 метр 220 Вт / м² с аксессуарами: соединительная лента, соединительные зажимы, электрический провод, бутиловая лента, пароизоляционная пленка, защитная трубка датчика термостата (для заказа с термостатом), пошаговая инструкция по установке с гарантийный талон.

В этот набор не входит изоляционная пена для пола и инструмент для обжима.

Мощность 220 Вт / м² Напряжение 230 В перем. Тока Макс. 55 ° C Толщина 0,33 мм

Пленку можно разрезать каждые 25 см.

Цена включает НДС и бесплатную доставку на следующий день.

Если вам требуется, например. 3 полных комплекта — пожалуйста, вставьте 3 в поле количества.

Если вам требуется нагревательная пленка шириной 50 см, 220 Вт / м², пожалуйста, оставьте нам отметку в процессе оформления заказа, что вам требуется нагревательная пленка шириной 50 см. В противном случае ваш заказ будет сделан на нагревательную пленку шириной 1 метр 220Вт / м².

Термостат на 16 А и может использоваться с максимальной площадью нагревательной пленки 220 Вт / м² 14 квадратных метров.

При установке нагревательной пленки убедитесь, что у вас есть соответствующая изоляция пола, чтобы пол не поглощал тепло.

Утеплитель пола необходимо уложить по всей площади пола. Подключение к электросети может выполнять только квалифицированный электрик.

Все наши термостаты откалиброваны для максимального потребления энергии. Термостатом Wi-Fi можно управлять со смартфона или планшета IOS / ANDROID.

Мы являемся производителем, производим нагревательную пленку с соблюдением всех требований и гарантируем высочайшее качество продукции в Европе.

Часто задаваемые вопросы

Q: Могу ли я установить систему самостоятельно или мне нужен специалист?

A: Все наши нагревательные системы, кабельные или углеродные, поставляются с полным набором инструкций по установке, содержащих простые пошаговые инструкции. Большинство систем можно установить своими руками.Но окончательное электрическое подключение должно выполняться квалифицированным электриком.

В: Дорогое ли использование электрического теплого пола? Почему инфракрасная нагревательная пленка является самой энергоэффективной системой?

Температура в каждой комнате регулируется индивидуально с помощью программируемого термостата.

Тепловых потерь нет, тепло вырабатывается по месту использования.

Точный контроль температуры с вашего смартфона, включает нагрев только при необходимости.

Эта технология использует дальнее инфракрасное излучение, нагревает предметы, а не воздух, это означает, что температура воздуха может быть снижена в среднем на 2 ° C

В домах с высоким энергопотреблением можно использовать нагревательную пленку низкого напряжения 60 Вт / м, 80 Вт / м, 140 Вт / м.

Нагревательная пленка может быть подключена к фотоэлектрическим панелям или любому возобновляемому источнику энергии, чтобы снизить стоимость отопления до 0 фунтов стерлингов.

Для повышения эффективности мы настоятельно рекомендуем использовать утеплитель для пола.

Пол 5м2 с нагревательной пленкой и изоляцией из пенопласта 5мм будет стоить примерно 0.15 пенсов в день для работы, это основано на том, что система отопления включается дважды в день на два часа каждый раз, это предполагает 50% рабочий цикл после того, как пол достигнет температуры, и предполагает стоимость 0,13 пенсов за кВтч.

В: Влияет ли мощность нагревательной пленки на потребление электроэнергии?

A: Мощность нагревательной пленки не влияет на потребление энергии, разница только во времени нагрева пола.

Q: Существуют ли особые требования к проводке?

A: Для большинства жилых помещений система обычно может быть подключена к существующей кольцевой главной цепи домашнего хозяйства, проводка через ответвление выключателя с предохранителем.Для больших площадей может потребоваться отдельная выделенная цепь от основного блока. Термостат принимает 16 ампер. Все электромонтажные работы должны выполняться квалифицированным электриком. Необходимо следить за тем, чтобы суммарная нагрузка не превышала коммутационную способность термостата.

Q: Сколько времени потребуется для разогрева?

A: Это зависит от чернового пола и изоляционного материала.Чем лучше изоляция, тем быстрее она нагреется. Время нагрева зависит от мощности нагревательной пленки. 220 Вт / м нагревают конструкционную древесину толщиной 12 мм за 5 минут, бетонные полы нагреваются примерно за 15 минут, но при этом сохраняют тепло дольше.

Q: Мой пол станет слишком горячим?

A: Термостаты поставляются с датчиком температуры пола, который будет постоянно контролировать температуру вашего пола. Мы всегда рекомендуем устанавливать напольный зонд в вашем полу, особенно если вы используете мощность нагревательной пленки мощностью 200 Вт или 180 Вт, это ключ к контролю температуры вашего пола.

Q: Как мне решить, какую мощность нагревательной пленки мне выбрать?

Более высокий рейтинг энергопотребления дома = меньшая требуемая мощность нагревательной пленки. Для новостроек в пассивных домах используется мощность 80 Вт / м или 60 Вт / м, что становится очень популярным решением в Германии, Польше, Норвегии, Нидерландах.

Q: Можно ли использовать пол с подогревом в ванной или влажной комнате?

A: Да, обратите внимание, что вы не можете класть керамическую плитку непосредственно на нагревательную пленку, необходима бетонная стяжка, минимум 30 мм.Если вы не можете построить пол с помощью этой часто используемой нагревательной проволоки, это простое решение, позволяющее укладывать керамическую плитку прямо на черновой пол, диаметр проволоки составляет всего 3,6 мм

В: Нужно ли устанавливать изоляцию?

A: При использовании нагревательной пленки под ламинатом, паркетом или керамической плиткой всегда следует использовать нашу пенопластовую теплоизоляцию. Он не только обеспечивает теплоизоляцию, сокращая эксплуатационные расходы, но и действует как метод звукоизоляции и образует подходящую неабразивную поверхность, на которой может располагаться нагревательная пленка.

Это также идеальная подложка, никакой другой подложки или изоляции не требуется.

Не используйте изоляционные материалы с матами для электрических кабелей.

Q: Могу ли я управлять всеми комнатами с 1 устройства

Да, если у вас в доме 5 термостатов, вы можете управлять ими с одного смартфона или планшета из любой точки мира с доступом к Ethernet. Все комнаты / термостаты управляются отдельно.

В: Как подключить систему теплого пола к электросети дома?

A: Подключение должно производиться через УЗО на 30 мА.Мы настоятельно рекомендуем установить окончательное подключение квалифицированным электриком в соответствии с действующими правилами электромонтажа.

Q: На эти продукты распространяется гарантия?

A: На нагревательную пленку распространяется гарантия 6 лет. Мы можем предложить пожизненную гарантию, если система установлена ​​авторизованным установщиком с выданным сертификатом.

В: Подходит ли теплый пол для обогрева зимнего сада?

A: Системы электрического теплого пола идеально подходят для зимних садов.При использовании электрического теплого пола в таких помещениях мы настоятельно рекомендуем использовать систему 220 Вт / м² или 180 Вт / м² для деревянных или ламинатных полов. Мы также настоятельно рекомендуем использовать подходящую изоляцию.

Q: Можно ли отрезать кабели или маты до нужной длины?

A: Кабели электрического теплого пола нельзя разрезать, маты состоят из кабеля, прикрепленного к нейлоновой ленте. Хотя кабель нельзя разрезать, вы можете разрезать полотно в любой точке, чтобы можно было разложить коврик в соответствии с формой комнаты.Смотрите наши видео по установке.

Углеродная нагревательная пленка может быть обрезана через каждые 250 мм. Доступны три варианта ширины: 1 метр / 50 см / 250 мм.

В: Могу ли я вернуть систему теплого пола, если передумаю?

A: Да, можно. Если вы возвращаете товар в том же состоянии и никоим образом не повреждены, вы можете вернуть нам товар для возврата в течение 14 дней с момента покупки, пожалуйста, ознакомьтесь с нашими условиями.

Q: Что произойдет, если я закажу слишком большую или слишком маленькую систему отопления?

A: Если перед распаковкой вы поняли, что приобрели систему неправильного размера, вы можете просто вернуть товар нам в течение 14 дней с момента покупки, и мы подберем подходящий вариант отопления, соответствующий вашим требованиям.Если было заказано недостаточное количество фольги, свяжитесь с нами, мы можем отправить недостающий элемент с доставкой на следующий день.

Q: Нужны ли мне специальные инструменты?

A: Для установки нагревательного мата не требуются дополнительные инструменты.

При установке углеродной нагревательной пленки необходим обжимной инструмент.

Q: Нужен ли мне специальный клей для напольной плитки?

А: Да. Для любого использования полов с подогревом потребуется гибкий плиточный клей и затирка.Специальные полимеры, добавленные в гибкие клеи, компенсируют любые движения плитки на полу из-за теплового расширения и сжатия.

Нагревательная пленка Mi-Heat Premium 80 Вт / м ширина 80 см 5 м

Система электрического теплого пола

Нагревательная пленка или нагревательная пленка, также называемая углеродной нагревательной пленкой, представляет собой высококачественный продукт для инфракрасного обогрева, используемый в современных полах с подогревом, таких как плавающие полы, ламинат, ковер или паркет. Инфракрасное отопление потребляет на 30% меньше электроэнергии, чем электрическое отопление, и более чем на 50% меньше энергии, чем традиционные системы отопления, такие как масляный котел.

По сравнению с другими системами электрического отопления, энергия нагревательной пленки преобразуется в инфракрасные лучи без потерь энергии. Он состоит из двух медных полос, которые служат проводником электроэнергии. Благодаря своей параллельной структуре наша нагревательная пленка позволяет эффективно и равномерно обогревать весь дом. Наша нагревательная пленка не только обеспечивает уютное тепло, предотвращает рост микробов или плесени, но и ее здоровые инфракрасные лучи являются мягким стимулом для вашей иммунной системы. Идеально подходит для комнат с детьми, пожилыми людьми и пациентами.

Mi-Heat Premium — четырехслойная углеродная нагревательная пленка с двойной изоляцией и исключительно высокой эффективностью.

Характеристики
Сделано в Корее
Просто сделай сам Установите
Используйте высокоэффективную технологию проводящих чернил
Потребляет до 50% меньше энергии, чем традиционные системы отопления
Совместимость со многими материалами пола
Чрезвычайно тонкий и прочный
Распределяет равномерно постоянный нагрев
Низкое время прогрева

Технические характеристики
Рабочее напряжение: 220-240 В
Макс.потребляемая мощность: 150 — 220 Вт
Материал: углеродное волокно
Площадь нагрева на м: 86%
Ширина пленки: 80 см
Площадь активного нагрева: 78 см
Длина волны ИК-излучения: 7-14 мкм
Термостойкость: до 80 ° C
Эффективность: 98%
Макс. длина пленки: 12 метров, один рулон
Длина разреза: Да, каждые 25 см
Толщина материала: 0,388 мм
Изоляция: 4-х слойная, 2-х слойная изоляция
Применение: плавающие полы, ламинат, ковер или паркет

Содержание продукта
1x 5 м нагревательная пленка в сборе с 2.5-метровый соединительный кабель
1x руководство по эксплуатации

Артикул
Чтобы узнать о совместимости нашей нагревательной пленки с вашим типом пола, обратитесь к спецификациям производителя полов или свяжитесь с нами по телефону [email protected] перед установкой
Пожалуйста, обратитесь к квалифицированный электрик для установки системы электрического отопления
Для безопасной установки требуется УЗО на 30 мА
Подключите обогреватель к термостату с распределительной коробкой

MASTER KIT, Пленка для обогрева полов для ламината и дерева

M материалы:

• Инфракрасная нагревательная пленка ENERPIA в соответствии с вашими потребностями
• Изоляционные листы толщиной более 5 мм
• Лента гидроизоляционная на битумной основе
• Соединительные зажимы (клеммы компрессора) — используются для соединения кабелей с нагревательной пленкой
• Скотч
• Термостат с блоком питания 120-240 В переменного тока
• Плоскогубцы

P ремонт под установку:

• Измерьте площадь комнаты и составьте схему того, как инфракрасная пленка будет укладываться на пол.
• Подготовьте все необходимые материалы.
• Проверить пол. Убедитесь, что пол ровный, на нем нет острых шипов и других подобных вещей, которые могут повредить пленку.
• Если пол влажный, укладку можно производить после обработки для гидроизоляции. Обязательно следите за тем, чтобы на полу не было следов влаги.
• Для больших помещений предпочтительнее пользоваться услугами специалиста, особенно для электромонтажных работ.

Пленочную систему отопления можно легко установить в обычном помещении по инструкции:

I установка:

СХЕМА ПОМЕЩЕНИЯ

• Измерьте площадь комнаты и сделайте схему того, как нагревательная пленка будет укладываться на пол
• показать на схеме расстановки мебели
• оставить 10 см между стенами и нагревательной пленкой

ИЗОЛЯЦИЯ

1. Отмерьте и отрежьте необходимую изоляцию, а затем закрепите ее на полу скотчем.
2. Вы также можете изолировать промежутки между листами тем же материалом.

Укладка инфракрасной нагревательной пленки

1. Обрежьте нагревательную пленку ножом или ножницами по пунктирной линии.
2. Уложить на утепленный пол нагревательную пленку. Не перекрывайте листы пленки. Оставьте между ними промежуток 1-2 см. Расстояние до стен должно быть не менее 10см.
3. Закрепите края пленки скотчем для фиксации.

Подключение клемм компрессора с помощью многожильного кабеля

1. Отделите медную полоску от серебряной, чтобы можно было вставить один из краев клеммы.
2. Правильно закрепите клемму на медно-серебряной полосе так, чтобы один из ее краев находился наверху полосы, а другой вставлялся внутрь между двумя слоями полосы (серебряным и медным).
3. Плотно прижмите плоскогубцами. Это нужно делать с двумя диагональными приложениями.
4. Подключите клеммы с помощью многожильных проводов. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление.Все размеры должны быть указаны в гарантийном талоне электриком.
5. Изолируйте соединения многожильных кабелей с клеммами с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм. Оставьте не менее 5 мм между концом клеммы и концом изоляционной ленты.
6. Изолируйте все открытые стороны медной полосы.
7. Соедините нагревательную пленку с многожильным кабелем параллельно.

Крепление датчика температуры.

1. Положите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем.
2. Под датчиком прорежьте прорезь в изоляции.
3. Вставьте датчик, изолированный изоляционной лентой на битумной основе, в прорезь, чтобы не было неровностей.

Подключение термостата

1. Установите термостат, следуя инструкциям производителя.
2. Проверьте измерение общего сопротивления.

Внимание! Измерения сопротивления проводились при выключенном питании!

3. Проверить электрический ток в системе отопления.

Если у вас есть электрический контакт и вы будете использовать его для подключения к линии электропередачи, вы должны учитывать, что максимальная мощность составляет 15 А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор. Все размеры должны быть указаны в гарантийном талоне электриком.
Подключение к линии электропередачи:

1. Линия электропередачи должна быть на одной линии и не должна быть запутана.
2. Используйте провода разного цвета для «L» и «N», чтобы иметь возможность отследить и устранить проблему, если она возникнет.
3. Используйте кабелепровод и проволочную форму для предотвращения утечки и влаги.
4. Используйте проволоку необходимой толщины в соответствии с устанавливаемой емкостью.

Укладка пароизоляции

1. Раскатать пароизоляцию, отрезать необходимую длину, уложить на нагревательную пленку.
2. Закрепите пароизоляцию скотчем. Накройте только нагретые участки.

Следующий этап — укладка напольного покрытия — ламината, паркета или любого деревянного настила.

Для получения более подробной информации пишите на e-mail

Термостат EPU-250, 12A, Корея, английский
Термостат EPU400, 18A, Корея, английский

Пленка 12в-220В топления графена высокой эффективности

ультракрасная с термостатом

комнаты ВИФИ

Высокопроизводительная графеновая инфракрасная нагревательная пленка 12в-220В с комнатным термостатом ВИФИ

1.Как работает мягкая нагревательная пленка?

Мягкая нагревательная пленка

производства GUANRUI Technology — это превосходный и современный нагревательный материал для полов, потолков, стен и многих других мест.

На первом этапе наша компания равномерно использует углеродную пасту и графен в сочетании с теплопроводным волокном, чтобы получить 360-градусное окружающее нагревательное волокно, которое называется композитным волокном из графеновых нитей.

Между тем, мы плетем композитное волокно из графеновой нити с многонаправленным проводящим волокном и посеребренной медной проволокой, используя особую технику плетения, которую мы назвали гибким нагревательным базовым материалом.
Кроме того (на третьем этапе), мы объединяем материалы гибкой нагревательной основы и различные огнестойкие изоляционные полимеры в один при высокой температуре от 260 * до 300 *.

Углерод излучает тепло, дальние инфракрасные лучи и анионы, используя электрическое сопротивление. Мягкая нагревательная пленка , основанная на тепловом излучении в дальней инфракрасной области, дает более длительный нагревательный эффект, чем другие системы отопления. Известно, что дальний инфракрасный луч и анион эффективно подавляют запахи и рост микробов и ускоряют метаболизм человеческого тела, не говоря уже о создании более здоровой окружающей среды.

2. Как использовать мягкую нагревательную пленку?

Система теплого пола

Применение под плитку

(1) Бетонный пол

(2) Изоляционная прокладка Depron

(3) ПЭ пленка

(4) Мягкая нагревательная пленка

(5) ПЭ пленка

(6) Ангидритная стяжка

(7) Плитка

(8) Термостат

3.Особенности мягкой нагревательной пленки

ЗДОРОВОЕ ОТОПЛЕНИЕ

Система обогрева благополучия радиационным теплом от инфракрасных лучей.

Достигнута высокая эффективность и быстрый нагрев. Углеродный нагревательный объект на поверхности пленки генерирует очень теплое инфракрасное излучение и большое количество анионов для создания отличного нагревательного эффекта (инфракрасное излучение тепла не имеет разницы температур в верхней / нижней области.По сравнению с проточным типом, он может дать вам более освежающий эффект обогрева при относительно низкой температуре в помещении.)

Нет симптомов нового дома или электромагнитных помех, вредных для человека.

ПРОСТАЯ УСТАНОВКА

Все, что вам нужно сделать, это положить на пол нагревательную пленку!

Потребителю достаточно просто вставить его между материалом отделки пола и изоляционным материалом. Разве это не очень просто? Установщику не нужно снимать существующий пол, вместо этого положите на него пленку.Получите лучший эффект при минимальных усилиях и затратах.

5. Часто задаваемые вопросы

Сколько стоит запуск?

Это один из наиболее часто задаваемых вопросов о теплых полах, который мы получаем, и простой ответ заключается в том, что эксплуатационные расходы определяются множеством различных факторов, однако в большинстве случаев эксплуатационные расходы не должны быть отрицательным фактором.Типичное новое здание, возможно, будет стоить около 3–4 фунтов стерлингов за м² в год в эксплуатации, таким образом, дома на 100 м² свободной площади будет стоить около 300–400 фунтов стерлингов в год на отопление.
В зимнем саду с изолированным полом электрические полы с подогревом будут более эффективными, чем радиаторы, поскольку вы используете весь пол в качестве низкотемпературного лучистого обогревателя помещения. В зимнем саду среднего размера, используемом по выходным и зимним вечером, стоимость содержания может достигать 8 фунтов стерлингов за квадратный метр в год, то есть примерно от 80 до 100 фунтов стерлингов в год.

Электрический подогрев пола — отличный выбор, особенно в тех областях, где нет магистрального газа, а варианты — электрический, масляный или калорийный.
Электрические полы с подогревом также более эффективны, чем радиаторы и другое конвекционное тепло, и не требуют технического обслуживания или обслуживания, а 100% электроэнергии превращается в тепловую. Неизбежно, что больше электроэнергии придется производить из более экологически чистых источников энергии, таких как энергия ветра, и поэтому в будущем электрические полы с подогревом должны стать одним из «зеленых» способов обогрева вашего дома.

.

Комплект инфракрасной нагревательной фольги, ширина 50 см, 51,20 €

Комплект нагревательной пленки Calorique / теплый пол 50 см, 90-150-220 Вт / м с защитным экраном
The Calorique — Пленка для лучистого обогрева — комплект. Отопление произведено в У.S. с 1980 года и сертифицирован в США и Европе. Calorique предлагает 15-летнюю гарантию на свою продукцию при среднем сроке службы 30 лет.
Ниже вы найдете несколько вариантов использования углеродной нагревательной пленки Calorique:

• Полы с подогревом для напольных покрытий, таких как ламинат, ковролин, линолеум, паркет, деревянная доска и плитка
• Отопление помещений и жилых помещений;
• Потолочное отопление;
• Отопление балконов и лоджий;
• Отопление зимнего сада;
• Противотуманная система для зеркала в ванной;
• Системы корневого и инфракрасного обогрева теплиц;
• Нагрев различных поверхностей.

iQFlexHeat от Calorique — это запатентованный недорогой инфракрасный нагревательный элемент, который символизирует максимальную эффективность, долговечность и гибкость для безопасного использования в широком спектре продуктов.
Технические специалисты Calorique используют новейшие технологические разработки в специальном процессе печати, чтобы использовать определенный iQFlexHeat для изготовления изделий для конкретных применений лучистого отопления. В результате получаются гибкие и долговечные излучающие нагревательные элементы iQFlexHeat с высокой проводимостью. Продукт сертифицирован в ЕС и производится экологически чистым способом в США.Электрические лучистые нагревательные элементы iQFlexHeat сверхбыстро и эффективно преобразуют 99% текущей энергии непосредственно в тепло.
Эффективность:
Лучистое отопление создает иллюзию того, что температура окружающего воздуха немного выше (3–4 C), чем на самом деле. Это может заставить людей чувствовать себя так же комфортно при несколько более низких температурах. Снижение температуры на 1 C дает 5-6% экономии энергии!
Кроме того, iQFlexHeat нагревает мебель и предметы, а не воздух. Это особенно важно для помещений с высокими потолками, иначе теплый воздух будет скапливаться на верхних уровнях.Лучистое тепло позволяет сэкономить до 40% тепловой энергии!
Преимущества по сравнению с кабельным термоматом

• Присутствует лучистое тепло
• Параллельное соединение элементов, которое в случае механического повреждения исключает только пораженные участки, в отличие от кабельных термоматов, где в случае повреждения вся система сломан.
• Отсутствие коррозии
• Равномерное распределение тепла. Есть возможность установить нагревательные элементы за стенами или потолком;
• Так как фольга всего 0.При толщине 3 мм его можно быстро установить в любом месте нового строительства или во время ремонта старых зданий под уже существующие напольные покрытия, не требуя дополнительных работ по укладке бетонного слоя.
• Пленку можно устанавливать на вертикальные поверхности и с отдельными элементами интерьера. iQFlexHeat особенно полезен в местах, где должно быть не только тепло, но и где очень важно иметь особое успокаивающее тепло, например, в детской комнате или спальне.

Что мы доставляем

Мы поставляем нагревательный комплект Calorique с термостатом или без него, с нагревательной пленкой шириной 50 см, электрической изоляцией 3 м, кабелем и клеммами для подключения питания (как показано в таблице ниже), руководством пользователя.Для других комплектов у нагревательной пленки шириной 80 см или 100 см выбирайте то, что вам нравится в нашем магазине Calorique-shop! iQFlexHeat от Calorique — это запатентованный недорогой инфракрасный нагревательный элемент, который символизирует максимальную эффективность, долговечность и гибкость для безопасного использования в широком спектре продуктов.
Для теплого пола с пленкой Calorique не требуется особых монтажных работ, установка очень проста. Нагревательная пленка имеет толщину 0,3 мм и может быть адаптирована к любому дизайну. Несущая пленка негорючая.

Упаковочный лист:

Краткие инструкции по установке Нагревательную пленку необходимо отрезать ножницами до необходимой длины по пунктирной линии. Запрещается резать пленку любым другим способом.
Присоедините разъемы к одному концу каждого комплекта нагревательных панелей. Центрируйте разъем на одном конце каждой шины, нажимая их на место с усилием пальца, а затем обожмите каждый разъем на месте с помощью плоской части плоскогубцев, легкого молотка или специального обжима. инструмент.Проверьте надежность фиксации разъема. Изолируйте самосваривающейся изолентой другой конец каждой шины панели. Оберните отрезок изоленты из набора Calorique Kit на оголенный конец каждой шины напротив электрического разъема.
Подготовьте электрические кабели сечением не менее 1,0 мм из Calorique — Kit.
Присоедините зачищенный конец провода к обжимному разъему с помощью плоскогубцев. Изолируйте электрическое соединение с помощью самосваривающейся изоленты из набора Calorique — Kit.

Накройте поверхность листом теплоизоляционной пены толщиной не менее 3 мм и закрепите на полу. Установите нагревательные элементы Calorique шинами вверх. При правильном размещении нагревательных элементов все надписи должны быть читаемыми.

Закрепите набор панелей гвоздями или скобами, чтобы они не соскользнули во время дальнейшей работы.
За края прозрачной полоски прикрепите нагревательную фольгу.
Нагревательные элементы подключаются параллельно. Максимальная длина панели указана в инструкции по установке.

Для электрических соединений необходимо сделать вырезы в теплоизоляционном слое для компенсации поверхности.
Вырежьте в изоляционном слое подходящее отверстие и прикрепите датчик температуры на расстоянии 1-1,5 см от нагреваемой части нагревательной фольги.

Визуально проверьте систему, изоляцию, монтаж контактов. Для проверки точности электрических соединений необходимо выполнить электрическое испытание с помощью соединительного кабеля. Подключите обогреватель к термостату и включите его.Через несколько минут панели должны приятно нагреться.

Если напольное покрытие — ковролин, линолеум или плитка, то на отопительную панель следует положить промежуточный слой фанеры, ДСП и т. Д., Причем промежуточный слой должен быть прикреплен к полу шурупами и должен быть компенсирован последним слоем.

Винты должны быть закреплены так, чтобы они проходили только через прозрачные края нагревательной пленки. Минимальное расстояние между винтами и токопроводящими элементами, включая серебряные шины, должно быть 6.4 мм.

Если на отапливаемом участке нет мебели, то можно положить ковер или линолеум прямо на нагревательную пленку без дополнительной прослойки.
Поместите влагобарьерную полиэтиленовую пленку на нагревательную пленку Calorique. Сразу после этого укладывают ламинат, паркет и деревянную доску, согласно инструкции производителя.
