Терморегулятор без датчика температуры механический встраиваемый комнатный Тerneo rol unic

Терморегулятор без датчика температуры механический встраиваемый комнатный Тerneo rol unic



Терморегулятор terneo rol unic в отличии от terneo rol комплектуется рамкой из серии UNICA Schneider Electric.

Термостат terneo rol — терморегулятор температуры воздуха обогреваемого помещения при помощи инфракрасных волн или конвекции. Внутренний датчик  измеряет температуру в месте установки термостата.

Базовая модель — бюджетное решение.



Перед началом монтажа и использования устройства, пожалуйста, ознакомьтесь до конца с данным документом. Это поможет избежать ошибок и недоразумений. Терморегулятор предназначен для поддержания постоянной температуры 0…+35 °С. Температура контролируется в том месте, где расположен датчик температуры, встроенный в терморегулятор.  Основной областью применения терморегулятора является система электрического отопления. Конструктивная особенность терморегулятора — внутренний датчик температуры. На точность показаний терморегулятора влияет внутренний нагрев. Степень нагрева зависит от величины мощности, подключенной к терморегулятору.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Пределы регулирования                    0…+35 °С
Максимальный ток нагрузки               16 А
Максимальная мощность нагрузки     3 000 ВА
Напряжение питания                          220 В ±10 %
Масса в полной комплектации            0,18 кг ±10 %
Основные монтажные размеры           60х60х25 мм
Датчик температуры                           NTC терморезистор 10 кОм при 25 °С
Длина соед. кабеля датчика               нет
Кол-во ком-ций под нагр., не менее    50 000 циклов
Кол-во ком-ций без нагр., не менее     100 000 циклов
Температурный гистерезис                 1 °С
Степень защиты по ГОСТ 14254          IP20



КОМПЛЕКТ ПОСТАВКИ:

  • Терморегулятор ― 1 шт.
  • Тех. паспорт, инструкция по установке и экс-ции ― 1 шт.
  • Упаковочная коробка ― 1 шт.

Забыли установить датчик температуры пола?

Что спрашивают по теплым полам в Вологде

У нас в продаже представлены теплые полы в слой плиточного клея следующих производителей: Теплолюкс Profimat, Национальный комфорт 2НК, Warmstad WSM, Нагревательные маты STEM ENERGY, Нагревательный мат Thermomat TVK-130 и Thermomat TVK-180, Devi DSVF-150. Из этого списка можно выделить две модели Profimat и 2НК. Первый отличается надежным кабелем, пожизненной гарантией и более низкой ценой, по сравнению с конкурентами, а Национальный комфорт 2НК имеет отличное сочетание цены и качества для своего ценового сегмента. Теплые полы под ламинат, в данном сегменте у нас представлены 5 моделей теплых полов: Теплолюкс Alumia, Termomat LP, Фольгированные маты Stem Energy, нагревательная плёнка RexVa и инфракрасная нагревательная плёнка Heat Plus. Из них самым лучшим решением является Теплолюкс Alumia — минимальная толщина, соответствие правилам электробезопасности и минимальное количество электрических соединений.

Забыли установить датчик температуры пола?

К нам периодически обращаются клиенты с такой проблемой. Когда теплый пол устанавливают неспециалисты, то в большинстве случаев что-то идёт не так. Самый распространённый вариант это невозможность установить датчик температуры пола при установке терморегулятора. Не рассчитали угол гофрированной трубки и датчик теперь не может пройти внутри, сама гофра уже замазана штукатуркой и поклеены обои. Бывает и так что гофру под датчик температуры не заложили. Для таких ситуаций есть выход, а точнее 3 варианта:

Можно приобрести терморегулятор с таймером, например Uriel, или других производителей с такой же функцией. Таймер не лучший вариант, так как в данном случае без постоянной подстройки у Вас в помещении будет то теплее, то холоднее в зависимости от того насколько тепло в квартире или доме.

Если у вас установлен теплый пол в стяжку или в слой плиточного клея, то можно использовать любой терморегулятор с датчиком температуры воздуха. В таком случае терморегулятор сможет косвенно контролировать температуру пола за счёт изменения температуры окружающего воздуха. Этот вариант более точный и экономичный по сравнению с таймером.

Третий вариант для тех, кто уже купил терморегулятор с датчиком температуры пола, без температуры воздуха и не собирается тратить деньги на новый терморегулятор. Можно датчик температуры пола вынести в помещение, прямо под самим терморегулятором, либо вывести его в корпус самого терморегулятора. Таким образом он будет считывать температуру окружающего воздуха. В таком случае Вам придётся проявить всю свою смекалку и креативность. Задача не из лёгких, но зато дёшево и сердито.

Вы всегда можете позвонить нам и проконсультироваться о всех возможных вариантах систем отопления для вашего дома или квартиры, мы рады помочь. Будем рады видеть вас в нашем магазине в г. Вологда, Окружное ш. 18 ТЦ «Аксон» и г. Череповец, Октябрьский пр. 91. 1 этаж

Мы являемся официальным дистрибьютором завода ООО «ССТ». Вы можете посмотреть цены и оставить заявку у нас на сайте центртеплыхполов.рф или по телефону 8(8172) 70-09-85.

Мы являемся официальным дистрибьютором StemEnergy. Вы можете посмотреть цены и оставить заявку у нас на сайте центртеплыхполов.рф или по телефону 8(8172) 70-09-85.

Электрический теплый пол без терморегулятора советы. Терморегулятор для теплого пола обеспечит комфортные условия и снизит затраты на электроэнергию

Датчики термостатов водяного пола

До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Датчики терморегуляторов отслеживают температуру:

  • пола с обогревом;
  • воздуха в помещении.

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

  • в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
  • на него не может падать солнечный свет;
  • отсутствие сквозняков;
  • его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

Выносной датчик температуры пола — это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: «Правильная установка терморегулятора теплого пола и условия эксплуатации «).

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Иногда при условии, что не будет задействован гофрорукав, в зависимости от высоты бетонной стяжки и вида напольной поверхности (мягкая или твердая) возникает потребность в использовании провода с разной плотностью защитной оболочки. Производители выпускают изделия жесткие и мягкие, а также модификации проводов, устойчивые к агрессивным средам.

Какой терморегулятор подойдет для пленочного ИК пола

Второй фактор, который будет необходимо учитывать, связан с видом терморегуляторов. Потребителю предлагают несколько видов этого оборудования:

  • Механические регуляторы — самое простое оборудование. В основном используется для небольших помещений: балконов, санузлов и т.д. Отсутствует возможность точной настройки температуры. Регулировать ИК теплый пол можно с помощью механического колесика и клавиши вкл/выкл.
  • Электронные — эти типы терморегуляторов оборудованы дисплеем и кнопочным управлением. Рекомендуется эксплуатация оборудования для всех типов инфракрасных и электрических полов. Используются для небольших помещений, не разделенных на зоны.Электронный регулятор позволяет выставить более точную температуру и несколько сэкономить затраты на электроэнергию.
  • Программируемые. Цифровой терморегулятор с инфракрасным датчиком температуры для теплого пола позволяет сэкономить до 70% расхода электроэнергии. Регулировка осуществляется с помощью сенсорного дисплея. Особенностью программируемого регулятора является возможность установки сразу четырех временных режимов.Более дорогие системы, также имеют встроенный недельный программатор, позволяющий заранее установить температуру нагрева для семи дней. Если необходимо выбрать терморегулятор для плёночного тёплого пола больших площадей, то программируемое оборудование является оптимальным вариантом.

Существуют также регуляторы, предназначенные для систем типа «умный дом». Их устанавливают на DIN-шину в шкафу управления. Некоторые производители для удобства потребителей поставляют сразу комплект с терморегулятором, который является полностью совместимым и может выполнять все необходимые функции.

Куда правильно монтировать датчик

Все зависит от типа устройства, а также используемого принципа работы.

  1. Для мягкого покрытия. ИК датчик температуры воздуха для тёплого пола выглядит как пластиковый сосуд небольших размеров. Обычно он подкладывается непосредственно на месте подключения пленки.
  2. Для твердого покрытия. Размеры датчика больше. В устройстве присутствует гелевая защита, предотвращающая повреждения от механического воздействия, а также от агрессивного влияния растворов и клеевых составов.

Инфракрасный беспроводной датчик температуры лучше всего устанавливать в большом помещении. Устройство будет точно считывать температуру нагрева и передавать информацию в блок управления.

Монтажные работы проводятся следующим образом:

  1. Устанавливается терморегулятор. Его следует монтировать на глухой стене вдали от прямого попадания солнечных лучей. Несоблюдение этой рекомендации одна из основных причин отключения терморегулятора без должного нагрева помещения.
  2. Укладываются датчики. Существуют разные типы терморегуляторов. Некоторые считывают информацию непосредственно о нагреве поверхности теплого пола, другие одновременно анализируют степень прогрева воздуха.Для пленочной ИК системы отопления лучше всего использовать системы последнего типа. Датчики укладываются на пленку в месте подключения. Производитель обязательно предоставляет схему терморегулятора. План позволяет проверить правильность выполнения электромонтажных работ.

При укладке ламината или паркетной доски непосредственно над датчиком, в покрытии можно с тыльной стороны вырезать небольшую выемку. Это облегчит монтаж покрытия.

Как проверить датчик температуры пленочного пола

Наиболее удобными являются регуляторы, в которых встроена система сигнализации и самодиагностики. После установки и подключения датчиков, если допущены ошибки будет включен сигнал и с помощью системы индикаторов указана причина отказа в работе.

Подключение датчика к терморегулятору, является рекомендуемым требованием, без соблюдения которого система отопления быстрее выйдет из строя. Рекомендации распространяются на любой вид теплых полов: инфракрасный и электрический.

Самые популярные вопросы касательно инфракрасного пленочного теплого пола

Подсоединение терморегулятора теплого пола. Как подключить теплый пол к терморегулятору

При электрической системе теплого пола терморегуляторы устанавливают в обязательном порядке. Установка терморегулятора в системе водяного теплого пола не обязательна. Но, если пол является дополнительной мерой обогрева, и при этом температура теплоносителя при входе в контур выше 50 градусов, установка терморегулятора решит проблему перегрева помещения.

Виды терморегуляторов

Термостаты для любой системы теплого пола могут быть:

  • программируемые, работающие по заранее установленной, в том числе сложной программе;
  • без программного управления.

Изменение режимов на непрограммируемых термостатах производится вручную, с помощью поворотного регулятора (механическая регулировка) или кнопок (электронно-цифровая).

Программируемые термостаты дороже и сложнее в управлении, но при этом позволяют значительно сэкономить энергоресурсы, отключая нагрев пола или снижая его температуру в ночные часы или днем, когда его обогрев не нужен.

Механические непрограммируемые термостаты управляются простым поворотом ручки до указанной отметки. Электронно-цифровые – с помощью кнопок, сенсорной панели или пульта ДУ. Цена непрограммируемых термостатов ниже из-за предельно простой логической части.

По способу установки термостаты бывают:

  • встраиваемые – их устанавливают в специальное углубление в стене;
  • накладные – их крепят на стену с помощью шурупов или саморезов.

Выбор типа установки – дело вкуса, но функциональность он не влияет.

Датчики для измерения температуры

Датчики представляют собой термопару из двух проводов, изменяющую сопротивление цепи при нагреве. Провода подключаются к соответствующим клеммам терморегулятора. Датчики бывают:

  • выносные;
  • встроенные.

Выносные подразделяются на датчики температуры пола или воздуха. Первые монтируют одновременно с укладкой греющих элементов прямо под финишное покрытие, вторые – в удобном для измерения температуры воздуха месте. Встроенные датчики находятся прямо внутри термостата. Некоторые модели терморегуляторов имеют оба типа датчиков.

В ванной и на кухне лучше устанавливать термостаты с датчиком температуры пола – воздух в этих помещениях может нагреваться от плиты или горячей воды, пол при этом останется холодным.

Подключение терморегулятора к электрическим теплым полам

Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.

Технология подключения терморегулятора:

  1. До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
  2. При укладке пола выбирают место для термодатчика. Он должен располагаться неподалеку от термостата, на свободном от мебели участке пола.
  1. Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
  2. Для кабельных теплых полов, заливаемых бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
  3. После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого терм

piorit.ru

Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: «Схема коллектора теплого пола – как всё должно работать «). Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Последовательность действий при этом следующая:

  • регулировочные вентили подкручивают;
  • ожидают в течение некоторого времени, пока не прогреется пол;
  • оценивают результат;
  • снова подкручивают вентили и т. д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

  1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
  2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

  • греющего кабеля, который является источником тепловой энергии;
  • термодатчика, фиксирующего степень нагрева проводов;
  • терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Подключение теплого пола без терморегулятора

Задумываясь о том, можно ли подключить теплый пол без терморегулятора, стоит узнать не только мнение специалиста, но и поинтересоваться особенностями конструкции, спецификой подключения и функциональностью системы.

Важно не только чувствовать себя комфортно, наступая на теплый пол, который не должен быть слишком горячим или холодным из-за слабого нагрева. Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств

Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Особенности конструкции и ее функциональность

Профессионалы считают, что подключать пол без терморегулятора нельзя

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет

Терморегулятор является важной составляющей конструкции

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

  1. Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента
  2. Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
  3. Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Почему нужен термостат

Качество обогрева помещения зависит от того, какая система смонтирована для его обеспечения и какое напольное покрытие уложено сверху.

Подключение теплого пола напрямую к розетке гарантирует постоянное функционирование агрегатов, значит и постоянное воздействие тепла на материал, уложенный в качестве покрытия.

Терморегулятор обеспечивает оптимальное и точное управление кабельными системами, созданными для обогрева и отопления. Он способен защитить от поломки и напольное покрытие, и саму систему теплого пола.

Постоянный обогрев может привести к нарушению напольного покрытия

Если на полу постелили ламинат, ковролин или линолеум, непрерывное поступление тепла приведет к быстрому выходу из строя напольного покрытия и скорой его замене. Ламинат начнет рассыхаться, швы и стыки разойдутся и появятся щели.

Линолеум под воздействием довольно высокой для него температуры деформируется и вздуется.

В том случае, если система теплый пол уложена под керамогранитную плитку, из строя довольно быстро выйдет нагревательный элемент.

Это также приведет к ремонту и демонтажу всей конструкции. Взгляд на проблему подключения терморегулятора смотрите в этом видео:

Кроме того, терморегулятор обеспечит включение системы только в нужное время и отключение после полноценного прогрева помещения.

С помощью терморегулятора температура в комнате, где он установлен, будет поддерживаться на одном постоянном уровне. Это положительно скажется на созданном микроклимате, позволит ощутить уют и комфорт.

Нужная температура будет поддерживаться круглосуточно и хозяину дома не придется постоянно проверять уровень нагрева, при необходимости уменьшая его или вовсе отключая систему.

(1 1,00 из 5)

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

  • При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
  • Соедините регулятор и датчик проводами.

Схема регулирования температуры в системе водяного напольного отопления

  • Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
  • На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Материалы По Теме:

Теплый электрический пол под плитку – о выборе системы и технологии монтажа

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

Термодатчики бывают четырех типов:

  1. Для определения температуры воздуха.
  2. Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
  3. Для определения температуры поверхности пола контактным способом.
  4. Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Теплые полы без установки терморегулятора плюсы и минусы такой схемы

Система теплых полов – отличный вариант для обогрева частных домов и квартир. Поэтому многие потребители часто используют ее в своих жилищах.

Такая система экономит пространство и обеспечивает качественный и равномерный прогрев помещения.

Однако некоторые потребители задаются вопросом – можно ли делать теплые полы без установки терморегулятора?

Теплый пол

Функции терморегулятора

Конечно, при подключении теплых полов к электричеству можно обойтись и без терморегулятора – система все равно сможет работать. Но у такого подхода гораздо больше минусов, чем плюсов.

Основная задача термодатчика – поддержание в помещении заданной пользователем температуры. Причем это происходит в автоматическом режиме, без вмешательства хозяев.

Таким образом, нет нужды постоянно контролировать уровень прогрева помещения и вручную включать или выключать теплый пол. Еще один плюс – безопасность.

Известно, что довольно опасно оставлять систему включенной, уходя из дому, поэтому обычно ее выключают. А когда хозяева вечером возвращаются домой, они попадают в холодные помещения.

Особенно это актуально зимой, когда комнаты быстро остывают.

Поэтому датчик температуры подключается, как минимум, из соображений комфорта.

Терморегулятор

Почему нельзя делать пол без подключения терморегулятора

Несмотря на то, что технически это возможно, опытный специалист не станет так делать. Для такого решения есть объективные причины, среди которых выделяют комфорт, безопасность и экономию электроэнергии.

Важно! Терморегулятор – это устройство, специально предназначенное для контроля температуры и управления системами обогрева

Дискомфорт

Помимо того, что теплый пол без терморегулятора придется каждый раз включать и выключать вручную, есть еще один момент, который доставит дискомфорт.

Дело в том, что температура нагрева элементов системы может достигать 60 градусов. Таким образом, температура поверхности может составить около 50 градусов. А если схема использует двужильный кабель, то он накаляется до 70 градусов.

Устройство ТП

Если же кабель проложен под керамической плиткой, которая обладает крайне высокой теплопроводностью, ходить по ней станет не очень приятно. Естественно, что удобства такая система явно не добавит.

Влияние на напольное покрытие

Постоянное воздействие высокой температуры способно испортить практически любое напольное покрытие. Ведь для каждого вида есть предельно допустимая температура, до которой их можно нагревать. Например, для ламината она составляет около 35ºС, в зависимости от класса.

Ламинат

Влияние постоянной высокой температуры на напольное покрытие:

  • Если на полу постелен линолеум, он может начать расслаиваться и пузыриться.
  • Постоянно нагреваемый ламинат начнет расходиться по швам, отдельные планки станут коробиться.
  • Деревянные полы будут рассыхаться и появятся щели на покрытии.
  • У ковролина может повредиться верхний синтетический слой.

Единственный материал, который может переносить высокие температуры – это керамогранит. Однако с ним тоже не все так просто. Ведь от сильного нагрева будет расширяться клей, на который посажена плитка, так что со временем и он начнет портиться.

Кроме того, есть вероятность разрушения самого нагревательного элемента: у кабеля может начать плавиться его оплетка, а это рано или поздно приведет к неприятным последствиям. Поэтому перед подключением теплого пола без реле стоит хорошо подумать.

Экономия средств

Если тёплый пол включен постоянно, расход электроэнергии также станет постоянным. Естественно, что лишний расход придется оплачивать. Поэтому экономия средств на покупке и установке регулятора быстро перекроется расходами на электричество.

Ковролин на ИК пленку

Еще один момент – это напольные покрытия. Если тот же ламинат или линолеум начнут портиться, может потребоваться полная замена покрытия.

А для этого придется снять старое покрытие, подготовить основание, купить новый материал и постелить его.

Получается, что экономия на подключении теплого пола к термостату приводит к существенным и непредвиденным затратам.

Таким образом, использование схемы теплого пола без термореле неоправданно. Более того, помимо дискомфорта и неудобства использования это неизбежно приведет к дополнительным тратам. Так что гораздо лучше изначально установить это устройство и не думать о возможных проблемах.

Каким образом подключают сервоприводы

На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.

Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.

Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.

После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.

Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.

Когда требуется регулировка теплого пола с расходомерами, необходимо, чтобы подающий коллектор имел воздухоотводчик автоматического типа и был подсоединен к обратному аналогу байпасом с перепускным клапаном (прочитайте: «Как выбрать и установить расходомер для теплого пола «).

Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства — термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.

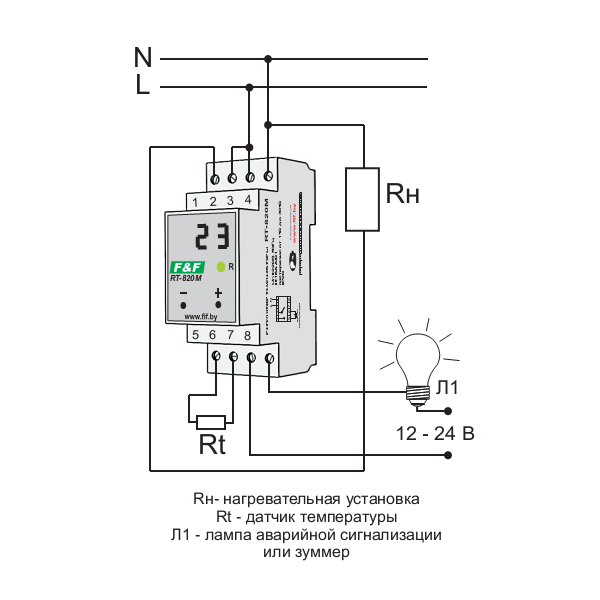

Схема подключения теплого пола к регулятору температуры

Терморегулятор представляет собой управляющий блок в системе управления теплым полом. Он выполняет функцию обработки информации, идущей от термодатчика, и согласно заданному режиму включает или отключает нагрев пола.

От правильности подключения регулятора температуры, будет зависит качество отопления

Если используется электрический теплый пол, то обойтись без терморегулятора не получится – каждый теплый пол этого вида обязательно должен быть оборудован данным устройством. Что касается водяных теплых полов, то там дела обстоят иначе – в них подключение терморегулятора не является обязательным мероприятием и функционировать они могут и без него. Но при условии, что пол применяется в качестве дополнительного обогрева, и подается теплоноситель, температура которого при входе в контур превышает 50 градусов, монтаж терморегулятора поможет не допустить перегрева комнат.

Терморегуляторы, производимые сегодня, делятся на:

  • программируемые – в основе работы лежит предварительно установленное программное обеспечение;
  • непрограммируемые – не оснащенные программным управлением.

Программируемый регулятор с LED-дисплеем

На вторых изменять режимы приходится собственноручно, для этого на приборе имеется поворотный регулятор или клавиши. Конечно же, более удобными в эксплуатации и более надежными являются программируемые, но и их механические аналоги тоже нельзя списывать со счетов. Как вы понимаете, программируемые устройства стоят больше, однако они быстро окупаются, ведь помогают экономить энергоресурсы, выключая нагрев пола или уменьшая его ночью, когда все спят, или днем, когда нет необходимости в обогреве. То есть при покупке термостата не стоит выбирать непрограммируемые приборы, основываясь исключительно на желании сэкономить – в конечном итоге экономию смогут обеспечить приборы, оборудованные ПО. Также необходимо отметить то, что механические термостаты более просты в управлении, нежели их компьютеризированные аналоги .

Различают терморегуляторы также и по схеме монтажа – существуют встраиваемые (установка производится в специальные углубления, находящиеся на стене), и накладные – размещаются на стене посредством шурупов или саморезов. Выбор тех или иных терморегуляторов зависит исключительно от пожеланий и предпочтений владельца дома. По функциональным особенностям накладные термостаты от встраиваемых не отличаются.

Преимущества и недостатки пленочного теплого пола

Достоинства:

  • Энергоэффективность. Термопленка экономичнее других электрических обогревателей.
  • Удобство установки. Смонтировать систему можно своими руками даже без специальных навыков.
  • Безопасность. Спектр и длина волны ИК-излучения не наносят вреда здоровью человека и животных.
  • Технологичность. Легкая конструкция позволяет избежать дополнительных нагрузок на перекрытие.

Недостатки:

  • Статичность. Пленку всегда укладывают в обход мебели, поэтому при большой перестановке приходится полностью ее перестилать.
  • Дороговизна. Дешевая продукция недолговечна, а надежное оборудование стоит относительно дорого.
  • Большой расход электроэнергии. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.
  • Низкая устойчивость к нагрузкам. В помещениях с большой проходимостью или мягким напольным покрытием нужно предусматривать дополнительную защиту термопленки.

Фото: Instagram teplopol_krd.ru

Инфракрасные пленочные нагреватели равномерно прогревают всю поверхность пола. Это уменьшает разницу температур в разных точках помещения, делает пребывание в квартире более комфортным и снижает затраты на отопление.

Как правильно монтировать пленочный пол

Для начала нужно очистить поверхность пола, затем на нее укладывают теплоизоляционный материал. При его выборе руководствуйтесь тем, каким будет финишное покрытие. Если сверху Вы планируете класть линолеум или ковролин, то изоляция может быть любая, только учитывайте толщину листа – она составляет 3-5 миллиметров. На всех стыках листы проклеиваются скотчем.

А если покрытием будет керамическая плитка, в качестве теплоизоляции рекомендуется применять техническую пробку толщиной 2 миллиметра.

Кроме того при монтаже необходимо заблаговременно определиться с положением терморегулятора, также составьте схему монтажа, чтобы впоследствии пленка легла на пол правильно. И укладывайте ее исключительно на открытых участках, где не планируется установка предметов мебели.

По технологии монтажа теплого пленочного пола пленка разделяется на полосы нужного размера по линиям, которые отметил производитель. После этого пленка раскладывается на полу таким образом, чтобы она полностью соответствовала схеме.

Затем пленку необходимо подключить к проводке. На краях медной полосы установите контактные зажимы, а к ним подключите контактные провода. Обязательно заизолируйте с помощью битумной изоляции все места подключения проводов, а также места разреза пленки с обратной стороны.

Дальше подключается датчик температуры пола. Это делается с нижней стороны пленки, и он тоже изолируется. Когда теплый пленочный пол будет полностью уложен, а также подключены все контакты и провода, следует установить терморегулятор, а уже потом он подключается к электросети. Но перед тем как укладывать финишное покрытие, теплый пол обязательно тестируется на предмет того, чтобы его поверхность прогревалась равномерно.

Как выбрать терморегулятор для теплого пола


Терморегулятор для теплого пола – это специальное устройство для поддержания постоянной температуры в помещении в соответствии с заданными параметрами.


Рассмотрим основные моменты, на которые следует обращать внимание при выборе терморегулятора для теплого пола: типы терморегуляторов, способ монтажа, используемые датчики и технические характеристики.


Смотрите также: принцип работы терморегулятора.

Как выбрать терморегулятор для теплого пола


Рассмотрим основные моменты, на которые следует обратить внимание при выборе терморегулятора для теплого пола.


Как выбрать терморегулятор для теплого пола


1

Типы терморегуляторов


По типам исполнения терморегуляторы для теплого пола делятся на механические и электронные, которые бывают простыми и программируемыми.


  • Механические терморегуляторы


    Комнатный механический терморегулятор – это независимое устройство, которое регулирует работу климатического оборудования и поддерживает постоянную температуру внутри помещения. Используется как для отопления, так и для охлаждения помещения.


    Для измерения температуры воздуха в помещении используется встроенный датчик, в основе которого используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры. Принцип работы терморегулятора заключается в замыкание и размыкание электрической цепи при достижении заданной температуры.


    Механический терморегулятор измеряет температуру в помещении и не контролирует температуру самих греющих элементов систем обогрева теплого пола. Поэтому чаще применяется для отопления домов, совместно с газовыми котлами, инфракрасными нагревателями, кондиционерами.


    Механические терморегуляторы


  • Электронные простые терморегуляторы


    Электронные простые терморегуляторы предназначены для поддержания заданной температуры внутри помещения. При условии наличия вынесенного датчика температуры пола, совместимы со всеми видами систем обогрева теплых полов: водяными, кабельными и пленочными.


    Для измерения температуры используются выносной (вмонтированный в пол) или воздушный (встроен в корпус регулятора) датчики. Реже встречаются модели с двумя датчиками.


    Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл./выкл. прибора и механической ручкой (колесиком) или кнопками регулировки температуры. Также встречаются терморегуляторы с ЖК-дисплеем (TKB 60.36).


    Ознакомиться с ассортиментом и купить электронные простые терморегуляторы можете в нашем каталоге: простые терморегуляторы.


    Электронные простые терморегуляторы


  • Электронные программируемые терморегуляторы


    Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяют более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д.


    Программируемые терморегуляторы позволяют настроить включение/выключение системы распределенного обогрева теплого пола в определенное время, имеются заводские программы 5/2 (Пн-Пт/Сб,Вс), 6/1 (Пн-Сб/Вс) или 7/0 (Пн-Вс) и возможность самостоятельного программирования, что позволяет сэкономить электроэнергию выключая обогрев помещения в отсутствии людей.


    Электронные программируемые терморегуляторы


2

Датчики измерения температуры


Для измерения температуры терморегулятор использует специальные датчики: воздушные (встроенные в корпус терморегулятора) или выносные (монтируемые в полу). Большинство моделей электронных терморегуляторов оснащаются сразу двумя датчиками.


  • Встроенный датчик вмонтирован в корпус терморегулятора и позволяет измерять температуру воздуха в помещении.


  • Выносной датчик монтируется непосредственно в полу рядом с нагревательными элементами.


Выносной датчик позволяет измерять температуру более точно, по сравнению со встроенным, так как не подвержен сквознякам. Именно выносной датчик используют для работы с пленочными теплыми полами, так как он защищает нагревательный элемент и напольное покрытие от возможных повреждений по причине перегрева.


3

Способ установки


По способу установки терморегуляторы для теплого пола делятся на накладные, встраиваемые и для установки на DIN-рейку.


  • Накладные терморегуляторы размещаются в специальном коробе на стене и подходят для всех типов стен.


  • Встраиваемые терморегуляторы крепятся в монтажную коробку. Для них следует проштробить канавки для сокрытия проводов, просверлить отверстие для установки монтажной коробки. Не используются в деревянных домах.


  • Для подключения с DIN-рейки: термостаты устанавливаются в панели распределительного щитка.


4

Диапазон регулирования температуры


Диапазон регулирования температуры терморегуляторов может варьироваться от +5 до + 90 °С, при этом на практике для нормальной работы пленочного пола достаточно температуры от +24 до +28 °С.


5

Мощность терморегулятора


Большинство комнатных терморегуляторов рассчитаны на максимальную мощность в 3520 Вт, следовательно, суммарная мощность потребления электрическим теплым полом не должна превышать 3,5 кВт. В случае превышения данного значения необходимо распределить мощность между несколькими терморегуляторами.


На заметку!


Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.


Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Как выбрать терморегулятор для теплого пола

В данной статье будут подробно освещены нюансы выбора терморегуляторов для теплых полов,  разобраны их основные модификации и особенности.

Терморегулятор – это электронный прибор, с помощью которого поддерживается необходимая вам температура теплого пола в помещении.

Первое и главное условие в выборе термостата:

       1. 1 Номинальная мощность терморегулятора должна быть всегда больше мощности самой системы теплого пола с минимальным её запасом порядка 10-20%. Допустим мощность вашего теплого пола составляет 3300 Вт ( 15 м.кв. термопленки под ламинат,  линолеум, ковролин). Большинство терморегуляторов на российском рынке имеет номинальную мощность 3,5кВт (3500Вт, I = 16A) т.е. при выборе такого термостата для данного теплого пола, терморегулятор будет вынужден работать практически «на пределе своих возможностей», что будет сопровождаться его собственным перегревом и серьезно уменьшит его эксплуатационный ресурс. А очередной перепад в электросети может и вовсе стать для него фатальным. Т.е. в данном случае, лучше выбрать терморегулятор с номинальной мощностью в 4000Вт (4кВт) и выше (EASTEC Е-37 и EASTEC Е-36).

  1. 2  В том случае, если суммарная мощность от теплых полов в одном большом помещении превышает номинальную мощность самого терморегулятора (самый мощный термостат в арсенале компании ИСТЭК – накладной EASTEC E36 — 6кВт)  либо теплый пол должен делиться на несколько зон и для каждой устанавливаться свой термостат, либо перед терморегулятором устанавливается более мощный контактор на который заводится вся суммарная нагрузка (электрические провода со всех теплых полов) и уже от контактора кидается управляющий провод минимального сечения к самому терморегулятору

  2. 3  Важный нюанс, который следует учитывать в случае подключения двух комплектов теплого пола (установленных каждый в своей комнате) на один терморегулятор: т.к. сам термостат имеет только один выносной датчик температуры, то в случае, если один комплект теплого пола установлен, скажем, на солнечной кухне, а второй – в прохладной ванной, прогрев этих помещений будет осуществляться неравномерно: если датчик температуры установить на кухне, то термостат будет отключаться раньше, чем прогреется пол в душевой, а если наоборот: датчик смонтировать в более прохладной ванной, то на кухне будет перегрев. В общем, учитывая все вышесказанное, а также наличие моделей терморегуляторов доступных по цене, проще и надежней в установке теплых полов руководствоваться принципом: 1 помещение – 1 терморегулятор

Второе основное условие, точнее правило, характерное для всех терморегуляторов:

        Установка высоких значений температуры на термостате ещё не означает достижение таковой вашим теплым полом на деле и напрямую зависит от удельной мощности теплого пола на 1 м.кв. Другими словами, если Вы приобрели теплый пол с мощностью 150-160 Вт/м² (кабельный мат на сетке) с целью получить температуру внешней поверхности пола (плитка, керамогранит) в 40°С или выше, то в данном случае достичь такой температуры не получится  т.к. мощность теплого пола для этих целей должна быть от 200Вт/м² и выше. Плюс, надо учитывать высоту раствора поверх теплого пола и уровень теплопотерь (количество окон, высота потолков, этажность и т.д.). В данном случае идеально подойдет универсальный Комплект теплого пола в бухте EASTEC ЕСС с мощностью от 170 до 300Вт/м² (регулируется шагом укладки греющего кабеля)

Третье правило:

        Абсолютное большинство регуляторов, в связи с особенностями конструкции, имеют низкий уровень влагозащиты (IP 20) Поэтому рекомендуется их установка ВНЕ влажных помещений.

Далее приводится подробная информация об особенностях и отличиях терморегуляторов:

        Тип монтажа (Накладной либо Встраиваемый).

Опять же, большинство терморегуляторов относятся к Встроенному типу, т.е. для их установки потребуется штробить стену и проводить ряд мероприятий, аналогичный монтажу стандартных выключателей света в квартире. Но, иногда Встроенный тип монтажа не совсем удобен (например, нет особого желания проводить «грязные» работы и требуется провести максимально быстрый монтаж термостата с минимальной трудоёмкостью) Для этих целей используется  Накладной терморегулятор, который устанавливается прямо НА стену без процедуры её штробления. Как правило, в ассортименте большинства производителей полноценный накладной термостат отсутствует, зато присутствует рамка-переходник, которая прикручивается на саморезы к стене и уже в неё монтируется сам терморегулятор.

Выглядит это сочетание сильно «на любителя», глубина от лицевой стороны термостата до стены составляет более 8 см, а между рамкой и термостатом есть зазоры. Самый большой ассортимент полноценных (без переходных рамок) Накладных термостатов представлен в компании EASTEC, а самая ходовая модель накладного регулятора EASTEC E-35 имеет весьма скромные габариты и глубину всего в 3,3 см.

        Тип датчика (диаметр сенсора).

Как правило, терморегуляторы, произведенные в Китае (R=10кОм), имеют датчики белого цвета с диаметром сенсора около 8 мм . «Ахиллесовой пятой» таких термостатов очень часто являются сами датчики, которые периодически  «давят» финишным покрытием (ламинатом, паркетом), что происходит вследствие создания недостаточного по высоте углубления в черновом полу для сенсора (очень часто его даже и не делают, ограничиваясь вырезом в трёхмиллиметровой подложке,  что приводит к серьёзной механической нагрузке 8-ми миллимитрового сенсора со стороны ламината.

       Терморегуляторы, произведенные в Корее (R=5 кОм), имеют датчики преимущественно либо красного, либо черного цвета и сенсор в два раза меньший по диаметру (порядка 3,5 мм), который даже при самом минимальном углублении в черновой пол, очень трудно раздавить финишным покрытием. К несомненным плюсам, также можно отнести их надёжность, высокий эксплуатационный ресурс и универсальность (подходят ко всем видам теплых полов, включая кабельные, пленочные, водяные (модель EASTEC E-35)

       Тип регулировки температуры (полностью Сенсорный, кнопочный с Цифровым дисплеем, либо Механический с регулировочным колесом и фиксированной шкалой температуры на лицевой стороне корпуса).

«Цифровой» термостат также как и его Сенсорный собрат, позволяет видеть температуру теплого пола в реальном времени  что, к примеру, очень актуально для ламината, которому не рекомендуется нагрев выше 30 °С.  Кнопочное управление более точное и конкретное в отличие от регулировочного колеса. Цифровые регуляторы, как правило, служат дольше механических, в связи с отсутствием у них недостатков, характерных для «механики», основным плюсом которых является их доступность для потребителя, благодаря низкой стоимости (самая популярная модель RTC 70.26 Китай).

В настоящее время модели терморегуляторов RTC 70.26; 51.716; 91.716 производятся на многочисленных китайских заводах с весьма разным уровнем комплектующих, качества сборки, тестирования готовой продукции, что напрямую отражается на их долговечности и, конечно же, розничной стоимости.

Компания EASTEC более 10 лет является партнером ведущего китайского завода MENRED по выпуску слаботочной регулировочной аппаратуры, что позволяет обеспечить моделям терморегуляторов EASTEC RTC 70.26, EASTEC Е 51.716 и EASTEC Е 91.716 максимальный уровень надёжности среди аналогов. Кстати, термостат EASTEC E 7.36 является усовершенствованным вариантом модели RTC 70.26 ( тумблер включения заменен  более надёжным кнопочным вариантом, встроенный датчик воздуха на корпусе, ограничение по максимальной рабочей температуре «защита от детей»).

        Уровень надёжности и долговечности термостата.

Развивая тему, указанную выше,  можно отметить, что помимо качественного Китая (MENRED) и Некачественного Китая (имеется ввиду определенные заводы-производители Поднебесной,  а уж на упаковочной коробке терморегулятора может быть указана любая страна: Швеция, Англия, Голландия, Германия, Украина и т.д.) существует ещё и корейское качество,  о котором можно говорить только в превосходной степени, ведь оно обеспечивается всего лишь несколькими заводами-производителями Южной Кореи, дорожащими своей репутацией и ставящих в приоритет, прежде всего надёжность и долговечность своей продукции.

          Функция программирования по дням недели.

При определенных условиях, позволяет дополнительно экономить электроэнергию, путем выставления на каждый день недели своих интервалов включения – выключения теплых полов. Терморегуляторы EASTEC Е 51.716, EASTEC Е 91.716

      Возможность монтажа терморегулятора в электроустановочные изделия разных производителей.

Довольно популярная тенденция в последнее время, ведь терморегулятор устанавливается в один ряд с выключателями, розетками одной марки (например  Legrand, WERKEL, Gira, Schneider, ABB и пр), что одновременно и стильно, и удобно (все выключатели в одном месте) Более того, одна и та же модель терморегулятора является универсальной и может быть установлена в несколько разных эл.уст. изделий путем замены рамки-вставки ( например, такие модели в компании EASTEC: корейские терморегуляторы E-30 (белый и светло кремовый цвет) и Е-34 (белый, черный, серебро).

       Расположение клемм подключения.

Практически все термостаты имеют заднее расположение клеммных колодок, т.е. все провода заводятся со стороны, обратной лицевой, фиксируются зажимными винтами и далее терморегулятор устанавливается в монтажную коробку в стене. Переднее расположение клеммных колодок на лицевой стороне под защитной крышкой серьезно упрощает и ускоряет монтаж, а также снижает риск плохого контакта подводящего провода с клеммой термостата (корейские терморегуляторы с передним подключением EASTEC Е-35, EASTEC Е-37, EASTEC Е-38).

        Наличие дополнительного датчика воздуха на корпусе.

Помимо основного выносного датчика температуры пола, некоторые модели термостатов оснащены дополнительно датчиком температуры воздуха, расположенным на корпусе. Как правило, наиболее верный и точный процесс регулировки температуры теплого пола происходит благодаря работе выносного датчика (тот самый сенсор на белом, красном либо черном проводе). Но иногда бывает необходимо обеспечить обратную связь по температуре воздуха (к примеру, монтажники забыли провести датчик температуры к теплому полу или вам нужен термостат для водяных теплых полов). Для таких целей подойдут корейский терморегулятор EASTEC E-35, а также регуляторы китайского завода MENRED EASTEC E 51.716, EASTEC E 91.716, EASTEC E 7.36.

NB. В связи с проведением определенных заводских тестов, терморегуляторы EASTEC E 51 поступают в продажу с выставленным датчиком воздуха в качестве основного, рабочего датчика. Для того, чтобы переключить терморегулятор E 51 в режим работы по выносному датчику пола, необходимо выполнить следующий алгоритм:

1. Нажимаем кнопку выключения терморегулятора.

Появляется надпись «OFF» на экране.

2. Нажимаем крайнюю левую кнопку «книжка» (звучит звуковой сигнал), далее, продолжая удерживать «книжку», нажимаем кнопку включения термостата. На экране появляется меню настроек. Отпускаем все кнопки.

3. Еще раз нажимаем «книжку»

Появляется надпись » 2 SEN   IN » — что означает работу терморегулятора по датчику воздуха, расположенному в передней части корпуса

4. Нажимаем клавишу ∆ (вверх)

Появляется надпись «2 SEN OUT» — что означает работу термостата по выносному датчику пола.

Для сохранения настроек нажимаем кнопку выключения регулятора. Надпись «OFF»

Терморегулятор готов к работе по выносному датчику пола.

        Уровень шума при работе терморегулятора.

Практически все терморегуляторы для теплых полов в момент подачи питания на теплый пол (нагрузку) и в момент её отключения, производят хорошо слышимый щелчок (срабатывает механическое реле). В каких-то моделях он громче (как правило, в более бюджетных),  в каких-то звучит более слабо. Единственный термостат, использующий симисторную технологию, а потому Полностью Бесшумный — EASTEC Е-38 (Ю.Корея), что делает его незаменимым помощником для достижения тихой атмосферы в вашей спальне.

         Функция блокировки клавиш (Защита от Детей).

Предотвращает случайное изменение заданной температуры путем блокировки кнопок управления. Для разблокирования, как правило, достаточно одновременно нажать кнопки увеличения и уменьшения температуры  (˅ ˄ ) в течение 5 сек. Терморегуляторы EASTEC Е 51.716 и EASTEC Е 91.716. Ограничение максимальной рабочей температуры есть также и в модели EASTEC E 7.36. (К примеру, при выставлении её в режим 30°С, как бы ни крутилось в сторону увеличения регулировочное колесо, рабочая температура не будет превышать 30°С.

         Возможность работы терморегулятора БЕЗ датчика температуры.

Полезная функция подстраховки основного рабочего режима по температуре пола. В случае выхода из строя термодатчика, либо если датчик забыли установить, а ремонт уже закончен и термостат смонтирован, он автоматически переходит в режим работы «без датчика», который представляет собой определенные интервалы включения и отключения теплого пола. Всего таких режимов 10. Например, режим №1 – 18 секунд работы и 162 сек простоя, режим №5 – 90 сек работы и 90 сек простоя, режим №10 – 180 сек работы, 0 сек простоя.

При подключении исправного датчика к такому термостату, он автоматически переходит в обычный режим регулирования по температуре пола (0°С…99°С).

Реализовано в корейских терморегуляторах EASTEC (E-32, Е-34, E-35, Е-36, Е-37, Е-38)

        Терморегулятор на DIN-рейку в шкаф управления (ШУ).

Часто используется при монтаже систем обогрева крыш, водостоков, ступеней, дорожек. А также теплых полов в таких помещениях, где вся силовая и управляющая часть должна находиться в одном ШУ.  Надёжный, корейский терморегулятор EASTEC Е32 (собственная разработка компании ИСТЭК) наиболее предпочтителен для данных целей. Цифровая индикация температуры на электронном табло, кнопочное управление. Диапазон поддерживаемой температуры от -10 до +60°С точностью до 1°С. Встроенная опция увеличения максимальной контролируемой температуры до 99°C. Регулятор снабжен выносным датчиком температуры для влажных помещений, устойчивым к отрицательным температурам. Длина датчика 2 м, при необходимости можно удлинить на 50 м. двужильным кабелем сечением 0,5 мм² без заметной погрешности уровня температуры от сенсора. Компактные размеры, доступная цена, легкое подключение, простое управление, мощность 3,5 кВт. В случае превышения номинальной мощности терморегулятора нагрузкой (теплым полом, саморегулирующим кабелем и т.д.), устанавливается контактор большей мощности перед терморегулятором, и вся нагрузка заводится на него. А EASTEC Е35 выполняет только управление нагревом.

         Защита от перепадов напряжения в сети.

Позволяет осуществлять свои функции термостату при перепадах напряжения от 85 до 265 В. Весьма актуально для частного сектора. Встроенная функция для всех корейских терморегуляторов EASTEC

         Защита от сброса выставленного значения температуры при отключении питания.

Другими словами, при повторном включении терморегулятора автоматически выставляется последняя сохраненная температура. Встроенная функция для всех терморегуляторов EASTEC.

Вы всегда можете обратиться в ближайший филиал компании EASTEC (раздел Контакты на сайте www.eastec.ru) за консультацией в подборе терморегулятора,  а также расчета Вашей системы обогрева.





Регулятор для теплых полов | Термостат для теплого пола

Теплый пол является обычным нагревательным элементом, его особенность состоит в его размещении. Как и любой нагревательный прибор, который должен поддерживать определенную температуру воздуха или какой-то поверхности, теплый пол имеет регулятор температуры. Его называют термостат или терморегулятор.

Термостат предназначен для управления температурой теплого пола, чтобы она не отклонялось от заданного значения температуры.  Обычно все подобные термостаты для теплых полов комплектуются совместно с самими теплыми полами. Но есть и универсальные термостаты, которые могут управлять любыми теплыми полами. Причем последние могут быть любого принципа действия и, в частности, могут быть подключены для обогрева инфракрасного теплого пола. Так, например, компания Nobo выпускает универсальные термостат для управления теплыми полами любого бренда и для системы любого принципа действия, причем управление возможно даже удаленно, через Интернет.

Какие разновидности термостатов существуют на рынке управления электрическими теплыми полами?

Самый простой и бюджетный вариант терморегулятора — это термостат с механической регулировкой температуры. Обычно в качестве регулятора используется колесико, вращая которое можно выставить нужную температуру теплого пола. Единственным недостатком такого регулятора может считаться неточное выставление значения температуры, так как шкала не имеет точной и мелкой градуировки установки числового значения температуры.

В качестве управляющего элемента может служить не только колесико, но и бегунок. Положительные и отрицательные моменты такие же, как и у термостата с колесиком.

Более дорогой терморегулятор с электронным управление и выставлением температуры на цифровом табло на самом термостате — намного удобнее, чем предыдущий регулятор. Температура, которая должна поддерживаться данным термостатом выставляется с помощью кнопок и высвечивается на световом или жидкокристаллическом дисплее.

Последние разработки в области управления теплыми полями касаются программируемых термостатов для электрического, водяного или другого всевозможного типа нагрева теплых полов. Такие регуляторы могут комплектоваться с самим теплым полом или продаваться отдельно, они вполне могут называться универсальными.

 Подобные термостаты обычно также имеют цифровое регулирование и дисплей. Функционал таких терморегуляторов может быть минимальным, так, например,: с таймером включения/выключения, или с расширенными возможностями, которые имеют возможность программировать различные числовые значения температур, в течение дня, по дням недели, по времени.

Компания Nobo выпускает именно такие терморегуляторы. Причем такой регулятор может работать как обычный термостат в ручном режиме управления, так и в режиме управления через смартфон, планшет или в режиме удаленного управления через Интернет. Причем функциональные возможности термостата не меняются в зависимости от способа управления.

Независимо от вида термостата он устанавливается на стене на уровне локтя опущенной руки, это от 80 до 100 см от пола. Чаще терморегулятор встраивается в стену в стандартную электрическую подразетницу. Реже регуляторы бывают накладные, они удобнее и не требуется делать отдельное отверстие в стене для его крепления.

Как происходит процесс регулирования и поддержание температуры теплого пола?

Теплый пол монтируется и укладывается согласно его инструкции, и, в зависимости от производителя, может отличаться друг от друга. Однако управление температурой производится у всех термостатов одинаково. Термостат обязательно комплектуется выносным датчиком температуры. Каждый такой наружный датчик имеет свои характеристики, в частности — сопротивление. Подключение датчика с другим сопротивлением исключается, так как данные замера температуры будет неправильные. В процессе нагрева теплого пола датчик производит замер температуры и передает этот сигнал на термостат. Регулятор фиксирует эту температуру, сравнивает ее значение с выставленным заданным значением на термостате и отключает или включает нагрев теплого пола. Термостат работает как обычное реле, которое замыкает или размыкает подачу электрического тока на теплый пол. Терморегулятор Nobo NTB 2R тоже имеет в комплекте свой датчик температуры с сопротивлением 22 кОм. Имеется возможность подключение датчика с другими сопротивлениями, для этого в настройках можно найти варианты сопротивлений (10, 12, 15 кОм) и выбрать необходимое сопротивление подключенного датчика.

Наружный температурный датчик одним концом подсоединяется к термостату, а другой конец крепится в точке замера температуры в теплом полу (согласно прилагаемой инструкции). Для того чтобы была возможность заменить или отремонтировать датчик, он предварительно помещается в гофру и уже в гофре прокладывается в штробе в стене и в полу.

Иногда датчик заливают в полу без гофры, но при этом уже невозможно его вытащить. Есть ложное мнение, что в таком случае датчик точнее замеряет температуру пола.

Как и у некоторых термостатов, терморегулятор Nobo NTB 2R имеет свой второй пола. В некоторых случаях регулировку нагрева пола удобно осуществлять по температуре воздуха в помещении. Такой способ используется, когда теплый пол является основным способом отопления. В настройках термостата можно принудительно задать регулирование температуры пола по выносному или встроенному датчику.

Если теплый пол устанавливается под ламинатом или другими покрытиями, которые боятся большой температуры нагрева, возможна настройка работы термостата одновременно по двум датчикам. В этом случае максимальная температура теплого пола не может превышать 27 С.


У терморегулятора Nobo NTB 2R есть еще одна функция, которая практически не встречается у других подобных регуляторов. Термостат может работать вообще без датчиков температуры. В настройках их можно отключить и включить процентное соотношение включено/выключено работы теплого пола. Есть общий период программирования работы – 20 минут. Эти 20 минут можно разбить на периоды включения работы нагрева и период выключения нагрева. Например: выставляем в настройках 30%. Это значит в течение каждых 20 минут, 6 минут (это 30% от 20 минут) термостат будет подавать электричество и нагревать пол, а 14 минут (это 70% от 20 минут) отключать подачу электричества на теплый пол и, соответственно, нагрева не будет. Так будет повторяться каждые 20 минут.

У термостата Nobo NTB 2R  есть еще одна положительная особенность. Его можно использовать как центральный пульт управления для подключения не только теплого пола, но и любых электрических приборов. Для этого к разъему 220 В, куда подключается теплый пол, подключается один или несколько электрических приборов. Важно не превысить общую подключаемую мощность нагрузки.

Как выбрать терморегулятор и какие ошибки могут быть?

  1. Немаловажную роль играет безопасность работы термостата и, соответственно, теплого пола. Некачественное оборудование может привести к замыканию или возгоранию. Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские
  2. Самая частая ошибка — когда температурный датчик навсегда замуровывают в пол, и если что-то выходит из строя, то менять приходится чуть ли не всю систему управления. Поэтому лучше сделать датчик с возможностью замены.
  3. К выбору терморегулятора стоит подходить изначально с сознанием того, что хотите получить от его работы и захотите ли усовершенствовать управление процессом нагрева? Если есть желание управлять дистанционно, то следует остановиться на регуляторе Nobo NTB 2R. Причем изначально можно управлять термостатом в ручном режиме, а далее можно без особых проблем усовершенствовать и включить удаленное управление через Интернет.
  4. Следует обратить внимание — на какую мощность рассчитан данный термостат? Обычно это 16 А. Если вспомнить формулу:

Р=U*I,  Вт

где: Р – мощность подключаемой нагрузки, Вт. В нашем случае мощность теплого пола;
U – напряжение сети, В. В России это 220 В.
I – сила тока в сети в зависимости от подключаемой нагрузки, А. В нашем случае это 16 А.
тогда
Р=U*I=220*16=3520 Вт.

Из этого следует понимать, что больше чем 3500 Вт подключать нельзя, это может привести к пожару или поломке терморегулятора. Поэтому если мощность подключаемого теплого пола больше 3500 Вт, то следует разделить на несколько элементов, не превышающих каждый 3500 Вт и каждый нагревательный элемент подключить через свой термостат. Второй вариант подключения мощности больше 3500 Вт – через промежуточное реле. В этом случае лучше обратиться к специалистам, сертифицированным в этой области. Регуляторе Nobo NTB 2R рассчитан именно на подключение нагрузки в 16А.

Будет ли работать теплый пол без датчика?

2020-07-18 16:08:00
1

Датчик Nest Датчик Ecobee
В комплекте с термостатом Нет Да
(модели ecobee4, ecobee3)		 9166

9166

Батарея, заменяемая пользователем Да Да
Расписание, когда показания датчика
используются (или нет) 		Да (ограничено) Да

Да
6 на термостат 50 на термостат
(но это же смешно, правда?)
