Лазерный дальномер. Какой лучше выбрать для работы – Ваш надёжный дом

Прежде чем решать, какой лазерный дальномер лучше, надо понять, для чего он нужен, как его можно использовать.
Лазерный дальномер нужен тому, кто в силу своей профессиональной деятельности, связан с определением расстояний. Строительство, ремонт, геодезические работы.
По сути это рулетка, но позволяющая получить намного более точный результат. Это важно, например, при составлении технических планов помещений. Более того, при помощи лазерного дальномера время замера сокращается в разы. Большим плюсом лазерного дальномера в отличие от обычной рулетки является то, что при работе с ним не требуется помощь второго человека.
Возможны измерения в горизонтальной и в вертикальной плоскости.



Основные характеристики лазерного дальномера, которые нужны, чтобы определиться с выбором

Главные элементы конструкции лазерного дальномера: излучатель и отражатель.
Чтобы определить расстояние до объекта, нужно навести на него луч лазера. Прибор измеряет время прохождения луча от исходной точки до объекта и его отражения назад, от объекта до датчика отражателя. На основе этих данных производится вычисление, и результат выводится на дисплей.



  • Основная характеристика дальномера это максимальная дальность измерения. Определяет, какой предельный размер помещений или расстояний между зданиями (или другими поверхностями) может замерить прибор. Дальность зависит от мощности лазерного излучения – чем большее расстояние должен пройти лазерный луч и, отразившись от преграды, вернуться обратно на приемник, тем мощнее требуется лазерное излучение. В различных моделях варьируется в пределах от 15 до 1500 метров.
    Лазерные дальномеры с максимальной дальностью измерения от 1000 метров имеют высокую цену, и для измерения расстояний с их помощью требуется специальный штатив. В большинстве случаев для работы достаточны показатели максимальной дальности от 15 до 60 метров.
  • Погрешность измерения. Составляет у различных моделей от 1.5 до 3 мм.
  • Количество точек отсчета. Лазерные дальномеры могут иметь от одной до четырех точек отсчета. Расстояние обычно измеряется от передней стенки прибора, где расположен источник и приемник лазерного луча. Кроме этого, расстояние может измеряться от задней стенки прибора или от места крепления штатива.
  • Встроенный прицел. Определенные модели дальномеров оснащены встроенным оптическим прицелом. Такая функция обеспечивает видимость лазерной точки на значительном расстоянии. Это облегчает работу и помогает избежать «промахов».





Обзор популярных моделей лазерных дальномеров

  1. Наиболее популярен в России немецкий бренд Bosch. Выпускает две линейки:
    • Bosch Professional. Цвет корпуса прибора синий. Предназначен для усиленной работы в профессиональной сфере в силу того, что отличается лучшей производительностью и надежностью
    • Bosch DIY. Цвет корпуса зеленый. Преимущественное применение – ремонтные работы в быту и частное домостроение. Может использоваться в профессиональной как вспомогательный инструмент.
  2. Второй по популярности бренд ADA. Родина Гонконг. При прочих равных условиях модели этой марки надежны, просты в эксплуатации и обладают бюджетной ценой.
  3. Condtrol – российская торговая марка измерительного инструмента. Преимуществом большинства моделей компактность, функциональность, невысокая цена.
  4. Leica Disto – большинство моделей этого швейцарского бренда имеют высокую пыле– и влагозащищенность, что немаловажно в работе на открытых стройплощадках.
  5. Stabila – немецкий бренд, делающий ставку на производство моделей с ударопрочным корпусом. Инженеры этого концерна разработали бесплатное приложение STABILA Measures для передачи измеряемых значений прямо на фотографии стройплощадки или чертежи.

Лазерные дальномеры заслужившие хорошие отзывы пользователей

[affegg id=71]

Какие еще знания пригодятся при выборе лазерного дальномера

Нелишним будет поинтересоваться о наличии резьбы, с помощью которой можно закрепить дальномер на штативе. Использование штатива снижает воздействие «человеческого фактора». Особенно важно использование штатива во время проведения измерительных работ на больших расстояниях, когда даже небольшое отклонение прибора может дать сильную погрешность.

Вес. В данном случае меньше не значит лучше. Если предполагается измерение больших расстояний с использованием штатива, то дальномер по определению не может быть легким, так как в этом случае снижается его устойчивость.

Определенные модели дальномеров укомплектованы специальной отражающей пластиной, одна сторона которой светлая, а другая темная или красная. Используется в том случае, если поверхность, до которой надо измерить расстояние неровная или темная и поглощает излучение, тогда как гладкая, наоборот, имеет высокую степень отражения. При измерении расстояния до 30-40 м нужно пользоваться светлой стороной, от 40 см — красной.

Современные лазерные дальномеры это не просто приборы для измерения расстояний. Инженеры научили их измерять площадь стены или объем комнаты, и при этом расчеты прибор делает сам. Вы выбираете нужную программу – измерение площади или объема, делаете замеры длины, ширины и высоты, фиксируете их в памяти устройства. После этого прибор автоматически рассчитает площадь и выведет результат на дисплей.

Чтобы измерить высоту строящегося здания с определенной точки на местности, но сделать это не удается, потому что есть помехи, можно воспользоваться функцией «Пифагор». Эта функция есть у всех современных дальномеров. Измеряется высота здания и расстояние до него. Зная эти данные, прибор вычисляет гипотенузу получившегося треугольника.

С помощью дальномера можно вычесть или сложить несколько отрезков.



Какой дальномер лучше лазерный или ультразвуковой

Помимо лазерных дальномеров интернет – магазины предлагают ультразвуковые дальномеры. Принцип работы аналогичен, только вместо лазера используется ультразвук.
Устройство направляет звуковой сигнал в сторону нужного объекта, а затем принимает отраженный сигнал. Расстояние вычисляется исходя из времени, которое ушло на прохождение дистанции.

Сказать, какой дальномер лучше, лазерный или ультразвуковой можно только в условиях конкретной работы. Особенностью ультразвуковых дальномеров является ограниченный рабочий диапазон – до 30 метров. А также большие, по сравнению с лазерным, колебания точности. Погрешность ультразвукового дальномера может составлять 0.5 – 1%. В условиях дождя, снега, сильного ветра эта погрешность увеличивается.

Главный плюс ультразвукового дальномера, это его цена. Она в разы меньше, чем у лазерного дальномера. Главное, не ошибиться и не приобрести ультразвуковой дальномер с лазерной указкой под видом полноценного лазерного дальномера.

Работать с ультразвуковым прибором можно, когда не требуется точных замеров и предполагаемая длина замеряемых отрезков будет до 30 метров (в отдельных моделях до 60 метров). Или лучше приобрести лазерный дальномер, который, хотя и дороже, но имеет лучшие технические характеристики.

лазерный или ультразвуковой? — Обзоры

Если вы разберетесь с тем, как работает дальномер, то вам будет проще ориентироваться в приборах представленных моделей. Обратите внимание на то, что наиболее точный показатель обеспечат устройства с короткими импульсами. Дальность измеряется тремя способами:

  • Импульсный.
  • Фазовый.
  • Смешанный (фазово-импульсный).

Большинство инструментов работают по принципу импульсного излучения. Расстояние фиксируется путем отражения светового потока, который достигает поверхности. В этот момент автоматически запускается счетчик, который и замеряет расстояние и скорость прохождения. После возвращения импульса останавливается счетчик.

Ультразвуковой дальномер — одни из первых появившихся на рынке измерительных строительных приборов, но так и не с умевшие завоевать признание у строителей. Относится он к активным дальномерам, у которых расстояние вычисляется на основании времени и скорости прохождения сигнала от источника сигнала до объекта и обратно до приёмника сигнала, т.е. от прибора до препятствия и обратно до дальномера.

Приобретение ультразвукового дальномера довольно сомнительное решение, так как такой инструмент имеет много минусов, один из которых низкая точность, и чем больше расстояние, тем выше погрешность. В основном точность у них указывается в процентах, к примеру +/- 0,5% от результата.
Второй жирный минус заключается в том, что звуковой сигнал распространяется не сконцентрированным пучком, а с большим рассеиванием в разные стороны от центра.

Лазерный дальномер — точный прибор, востребованный как профессиональными строителями, так и домашними мастерами. По сравнению с ультразвуковыми, лазерные рулетки имеют массу преимуществ по точности и функционалу.

Оптический дальномер относится к пассивному виду, в строительных приборах применяется в оптических нивелирах, теодолитах и другом оборудовании. Здесь он также называется нитяной дальномер, так как расстояние вычисляется благодаря оптике и сетке нитей.

Лазерные дальномеры бывают не только строительными с дисплеем, на котором выводится результат измерений, но и монокулярными, это дальномеры для охоты. Такие приборы быстро высчитывают расстояние до цели на дистанции до 2000 метров, а результаты выводятся прямо в окуляре.

Сейчас на рынке представлено огромное количество различных моделей лазерных измерителей расстояний от разных производителей.

Как работает лазерный дальномер: его применение

Если вы знаете, как функционирует приспособление, то вы сможете использовать его с наивысшей эффективностью. Главная сфера применения — строительство объектов, а именно выполнение следующих заданий. Замер и вычисление площади территории. Функция передачи данных через подключенные электронные компьютерные устройства при помощи ультразвукового сигнала. При помощи луча осуществляется измерения прочих строительных пунктов. Поняв, как работает лазерный дальномер, вы также сможете применять его во время охоты и прочих действий, направленных на определение вида и уровня объекта.

Характеристика лазерного дальномера

Основной измерительный прибор называют рулеткой из-за своих функциональных особенностей. Девайсу свойственны также следующие характеристики: хорошая степень защиты от механических воздействий. Сохранение нужного вида и состояния при эксплуатации во время дождя, ветра и снега. Вы сможете измерять постройку и использовать его при низких температурах. Внимание, к приборам часто прилагаются дополнительные аксессуары. Например, штатив (представлен в большом и миниатюрном варианте), батарейки, элементы питания.

В магазине Территория Инструмента большой выбор лазерных дальномеров по доступным ценам.

Сравнение ультразвуковых и лазерных дальномеров и их выбор

Дальномеры – современные приборы, позволяющие точно и быстро провести измерения расстояния от одного объекта до другого. По сравнению с примитивными рулетками они гарантируют высокую точность, минимальную погрешность даже при больших расстояниях. Существуют лазерные и ультразвуковые приборы, которые отличаются принципом действия, характеристиками.

Принцип работы ультразвуковых моделей

Такой дальномер работает путем направления испускаемого звука на объект, который его отражает. Информация о расстоянии улавливается приемным блоком. Прибор работает абсолютно беззвучно. Этот тип отличается хорошей точностью изменения, невысокой стоимостью.

Однако на точность измерения влияют внешние факторы. Этот параметр напрямую зависит от плотности воздуха, поэтому результаты могут колебаться. Еще один недостаток – ограничение расстояния. Этот показатель находится в пределах от 30 до 2000 см. Поэтому использование таких моделей рекомендуется на случае, если не требуется высокая точность результатов.

Принцип и преимущества лазерного прибора

Лазерный дальномер представляет собой оптико-электронное устройство, используемое для точного измерения расстояния. Можно найти модели с расширенными функциональными возможностями, которые не только измеряют расстояния, но и позволяют вычислить объем или площадь помещения, а также выполнить измерения в недоступном месте с помощью теоремы Пифагора. С их помощью можно передать на персональный компьютер.

Для проведения измерения прибор необходимо установить на ровную поверхность. При включении он создает луч, который необходимо направить на определенную точку. От нее луч отражается в приемный блок, а расстояние между этими двумя точками фиксируется в дисплеи прибора.

Характеристики и особенности:

  • замеры может выполнять один человек;
  • значительное сокращение времени работ;
  • наличие видимого луча позволяет точно нацелиться на нужную точку;
  • универсальность;
  • современные функции позволяют вычислять расстояния, объем, площадь.

Единственным весомый недостаток – более высокая цена. Однако для профессиональных работ дешевые модели не применяются.

Рекомендации по выбору

Главное правило при выборе – назначение. Если нужны точность для сложных измерений, придется купить дорогие модели. Для самых простых работ подойдут универсальные ультразвуковые.

Следует учесть такие характеристики:

  1. Классификация. Разделятся на самые простые бытовые или для сложных технических работ.
  2. Дальность. Этот показатель у лазерных дальномеров достигает 200 метров. Однако чаще всего достаточно действия до 50 метров.
  3. Точность. Наиболее точными являются лазерные модели, погрешность которых составляет до 2 мм. Но для простых бытовых задач такая точность не требуется.
  4. Производитель. Характеристики зависят от производителя. Европейские обойдутся дороже, но являются более качественными, чем китайские.

Стоит оценивать наличие функций, дизайн, удобство применение моделей. Лучше всего выбрать негабаритные, которые легко поместятся в карман. Необязательно отдавать предпочтение самым навороченным устройствам. Нужно найти модели с нужными функциями.

УЛЬТРАЗВУКОВОЙ ДАЛЬНОМЕР ДАЛЬ-4

Назначение ультразвукового дальномера ПрофКиП Даль-4

Портативный ультразвуковой дальномер ПрофКиП Даль-4 при измерении расстояния использует ультразвуковой принцип, который основывается на свойстве распространения ультразвуковых волн в воздухе. Ультразвук сталкивается с препятствием и отражается от него. Дальномер воспринимает  отраженные ультразвуковые волны и на основе разницы во времени между запуском ультразвуковой волны и ее возвращением расчитывает  фактическое расстояние. Портативный дальномер ПрофКиП Даль-4 состоит из основного блока и блока расширения, который позволяет расширить диапазон измерений до 60 метров.

Особенности и преимущества ультразвукового дальномера ПрофКиП Даль-4

▪ Диапазон измерения: 0.3 м … 20 м

▪ Диапазон измерения с блоком расширения: 1 м … 60 м

▪ Точность измерений: ±1%

▪ Разрешение: 1 см

▪ Функция суммирования длин

▪ Функция измерения площади

▪ Функция измерения объема

▪ Индикация заряда батареи

▪ Автовыключение

Основные технические характеристики ультразвукового дальномера ПрофКиП Даль-4
















ПараметрыЗначения
Диапазон измерений (а основным блоком)0. 3 м … 20 м
Диапазон измерений (с ответной частью)1 м … 60 м
Точность±1%
Разрешение1 см
Функции
Память5 групп значений
Серийные измерения
Корректировка эталонных установок
Функция суммирования длин
Функция вычисления площади
Функция измерения объема
Индикация заряда батареи
Переключение единиц измерения
Автовыключение

Общие данные ультразвукового дальномера ПрофКиП Даль-4

▪ ЖК-дисплей с подсветкой

▪ Питание: 9 В батарея

▪ Габаритные размеры: 150х75х46 мм

▪ Вес: 0. 315 кг

Комплект поставки ультразвукового дальномера ПрофКиП Даль-4




НаименованиеКоличество
Ультразвуковой дальномер ПрофКиП Даль-41 шт.
Руководство по эксплуатации1 шт.

Ультразвуковой дальномер с лазерным целеуказателем от Chinabuye

Обычно для измерения размеров помещения пользуюсь рулеткой.Но прогресс на месте не стоит и сейчас это можно делать вот этим пробором.

Этот товар предоставлен бесплатно магазином Chinabuye.

Заказал 14 мая.Получил 21 июня.
Дальномер приехал в обычном жёлтом пакете с большим количеством пупырки внутри.Магазин позаботился о том, чтобы прибор не поломался в дороге.Размотав пупырку обнаружил данный девайс упакованный в блистер.

Описание с сайта

Краткая информация
Измерять и вычислять площадь и объем помещения в метрах или футах. Utrasonic дальномер приходит оборудован лазерной указкой и может вычислить площадь или объем любого пространства, что делает его идеальным для домашних умельцев и профессиональных строителей, так. Этот профессиональный Аппарат также снабжен водонепроницаемой конструкции, температуры и может быть легко складывать и вычитать ваши измерения.
Описание товара
Особенности:
Ультразвуковой дальномер полностью применимы к украшения дома, купить кондиционер для вычисления площади объеме, агентов по недвижимости или строительных рабочих, чтобы быть, и нам нужны быстрые номер инструмента измерения и размеров помещения, ультразвуковой дальномер может измерять линейные расстояния от 2 фута -60 ноги. Ультразвуковой дальномер является использование ультразвука для запуска измеряемого объекта, а затем рассчитать время прохождения ультразвука для определения измеряемое расстояние.
Ссылка параметрами:
Диапазон измерений: от 2 футов -60 футов
Ошибка: 5/1000
Разрешение: 0,01 метра
Максимальная дальность измерения: 18 метров
Максимальная площадь вычислительного: 18 × 18 Pingfang Mi
Максимальный объем вычислений: 1800,0 кубометров
Батарея: 9V
Частота: 40 кГц
Точность: ± 0,5%
Разрешение: 0,01 м
Рабочая температура: от 0 ° C ~ 50 ° C

Внутри сам дальномер и инструкция на английском. Батарейки в комплекте не было.Купил самую обычную.Фото со всех сторон:

Сзади наклейка с предупреждением «Не смотреть на луч». Ладно не буду). Батарея встала очень плотно.Крышка тоже очень туго входит.Заявленной водонепроницаемости наверняка нет, так как резиновый уплотнитель отсутствует, но дождь наверняка выдержит без проблем.

При включении(кнопка«READ»)прибор выдаёт температуру окружающей среды, чтобы знать будет ли он работать правильно.(Рабочая температура:0°C~50°C)После этого появляются данные последнего измерения.Кнопкой «SET» можно изменить параметры измерения: короткое нажатие-изменение точки замера(от переднего или заднего края прибора), длинное-переключение метры/футы.Начинаем измерять: нажимаем кнопку «READ»-дальномер одновременно посылает лазерный луч, который показывает точку измерения и ультразвуковой сигнал, который отражаясь и производит замер расстояния до точки.Важно держать дальномер не дёргая им, иначе выдаёт надпись«ERROR». Если же нужно измерение площади, пользуемся кнопкой«х/=». Встаём в угол измеряемого помещения и измеряем в следующей последовательности:«READ»-1й замер,«х/=»,«READ»-2й замер,«х/=». Всё просто о переводе инструкции даже и мысли не возникало). Выключается дальномер автоматически примерно через 30 секунд после последнего нажатия на кнопки.Дальность измерения 18 метров.Проверил измерения дальномера рулеткой и был приятно удивлён-измерения совпали 1 в 1(замер делал на длине~5 метров).
Резюмирую: прибор качественный, со своей задачей справляется, к покупке рекомендую.
Минусов не обнаружил.

CP-3009 дистанционный лазерный измеритель Инфракрасный дальномер Беспроводной ультразвуковой дальномер

Поделиться в:

  • Склад:
  • Отправка: БЕСПЛАТНАЯ ДОСТАВКА COD
    Этот продукт поддерживает наложенный платеж при доставке. Совет: не размещайте заказы на товары не наложенным платежом, иначе Вы не сможете выбрать способ оплаты наложенным платежом.

    Отправка между:
    Jun 11 — Jun 13,
    Расчетное время доставки:
    рабочих дней

    Время обработки заказа может занять несколько дней. После отправки со склада время доставки (или доставки) зависит от способа доставки.
  • Количество

    - +

  • Рассрочка: Беспроцентный
    Вы можете наслаждаться максимальной 0 беспроцентной рассрочкой, и может не пользоваться этим предложением при размещении заказов с другими товарами »

Распродажа

Рекомендуемые для вас

Описания CP-3009

Основные характеристики:
● Инфракрасный принцип, точное измерение расстояния, лазерное пятно, чтобы помочь настроить таргетинг
● Помощник оценщика, осмотр пещер, измерение высоты потолка, строительная съемка, театральные комплекты, измерение размера корпуса, глубина измерения, измерение допуска, измерение объема, общественные объекты, измерение, измерение уровня
● Подходит для: Декорирования (например, столярного рабочего пола, обоев, количества необходимых материалов, материалов для изоляции крыши, площади красок), внутренних и наружных измерений

Спецификация

Общий

Модель: CP-3009
Дальность Обнаружения (М): 0-20

Размер и вес

Вес продукта: 0,076 кг
Вес упаковки: 0,126 кг
Размер продукта (Д х Ш х В): 12,20 х 5,90 х 3,80 см / 4,79 х 2,32 х 1,49 дюйма
Размер упаковки (Д x Ш x В): 18,90 х 12,70 х 5,20 см / 7,43 х 4,99 х 2,04 дюйма

Комплектация

Комплектация: 1 x CP-3009 Ультразвуковая дистанционная измерительная лазерная точка

Предлагаемые продукты

Отзывы клиентов

Получи G баллы! Будь первым, кто напишет обзор!

Вопросы клиентов

  • Все
  • Информация о товаре
  • Состояние запасов
  • Оплата
  • О доставке
  • Другие

Будьте первым, кто задаст вопрос. Хотите G баллы? Просто напишите отзыв!

Хотите купить оптом CP-3009 ? Пожалуйста, отправьте ваш оптовый запрос CP-3009 ниже. Обратите внимание, что мы обычно не предоставляем бесплатную доставку при оптовых заказах CP-3009, но оптовая цена будет большой сделкой.

Ваши недавно просмотренные товары

дальномер (очень дальний), ультразвуковой или лазерный … для Arduino?

В качестве фона для взлома существующего дальномера LASER, здесь приведен очень хороший отчет о том, как один человек попытался понять и поочередно подключил дальномер Aparkfun Prexiso LASER — он потерпел неудачу, но дает чрезвычайно интересную и, вероятно, полезную информацию о том, что он нашел.


Sparkfun Utrasonic Rangwefonder модуль .
Дорого, учитывая, сколько стоит метчик LASER.

Варианты и основные характеристики . Заявленный диапазон 25 футов. Полезная информация.


Допплеровский радиолокатор, использующий радиочастоту, работающий на нескольких сотнях МГц — возможно, использующий модуль открывания двери Ганна с давних времен, может иметь диапазон «очень большой». Когда-то у меня был радиовысотомер APN1 от Bristol Freighter (самолет), и он преодолевал 1000 футов с землей в качестве «отражателя» — по общему признанию, — и использовал термоэлектронные клапаны с желудевой трубкой. Вы должны быть в состоянии получить столько радиуса действия, сколько может пожелать ваше сердце, используя RF.

APN 1 использовал простой, но полезный метод, чтобы НЕ приходилось явно измерять время полета. Измерение времени полета (TOF) возможно, но на коротких дистанциях это ОЧЕНЬ короткое время. Наносекунда — это легкое время!
Передатчик APN1 был подвергнут качанию частоты, и полученный отраженный сигнал был смешан с текущим переданным сигналом. Возвращаемый сигнал находится на частоте tx, когда сигнал остается, а частота tx переместилась на какую-то другую частоту, к которой возвращается сигнал. Разница частот, полученная при смешивании и передаче отраженного сигнала, дает прямое измерение дальности.

Обсуждение — хотя это относится к радиочастотному оборудованию времен Второй мировой войны, оно непосредственно применимо к современной версии с малым радиусом действия.

Основной принцип:

Да ха !!!


Вы можете использовать угол измерения двух точек на базовом классическом дальномере. Это может использовать ЛАЗЕР, чтобы сделать два пятна, которые вы договорились, чтобы совпасть под контролем Arduino. Подход старого мира, но в высшей степени выполнимый.
Если вы использовали 1-метровую базовую линию, и один луч вышел прямо, а другой был перемещен в коницид, и вы затем измерили угол его подвижного пятна.
На 5 метрах изменение угла при увеличении на 1 метр составляет 78,7 градуса до 80,6 градуса = + 1,85 градуса от
10 до 11 метров, изменение угла = 0,516 градуса от
15 до 16 = 0,238 градуса от
20 до 21 = + 0,14 градуса от
25 до 26 ~ = 0,1 градуса
От 30 до 31 градуса = +0,06 градуса

Вы можете решить, в каком диапазоне изменение градуса слишком сложно прочитать.
Более длинная базовая линия уменьшает позицию в таблице. Например, базовая линия 2 метра дает эффективный результат 30/2 = 15 градусов.

Расстояние
…….. градусы
…………….. дельта градусы
1 … 45,0
2 … 63,4 … 18,4
5 … 78,7 .. .2.7
10..84.3 … 0.63
15 .. 86.2 … 0.27
25 .. 87.7 … 0.10
30 .. 88.1 … 0.07


ДОБАВЛЕНО:

Я включил принципиальную электрическую схему APN1 для развлечения, чтобы показать, что можно сделать в 1940 году с трубками Acorn, НО в действии это потенциально полезно для идей. Диаграмма выше читабельна, если вы посмотрите на нее в полном размере, как поставляется. (Щелкните правой кнопкой мыши, а затем скопируйте, сохраните или откройте). Это качество «в том виде, в каком оно есть» — кто-то отсканировал оригинал в формате gif в 2 цветах «черно-белый».

Я скопировал часть схемы ниже и добавил примечания. Нечто подобное можно сделать с помощью современных компонентов с «относительной легкостью» [tm].
Ключевая особая магия обеспечивается модулятором — здесь переменный конденсатор с голосовой связью сканирует передатчик в частотном диапазоне. Современным эквивалентом является диод варакрора — переменной емкости с обратным напряжением. Генератор справа посередине управляет этим модулятором.
Передатчик представляет собой пару двухтактных жёлудевых трубок, управляющих передающей антенной внизу слева. «Фырканье» [технический термин :-)] RF посылается от TX к RX вверху слева. Сбалансированный детектор — здесь пара трубок Acorn V101 и V102, в настоящее время диодный кольцевой смеситель Шоттки или аналогичный, принимает анализатор TX и полученный эхо-сигнал и смешивает их, чтобы обеспечить разностный сигнал на выходе справа вверху. Это тогда усиливается как сигнал диапазона. Реализация этого с «твердотельными» частями привела бы к простому и, возможно, даже эффективному результату. Ширина луча передатчика будет основным фактором. ГГц или около того осциллятора и антенны может быть достаточно. Компоненты современного мобильного телефона и WiFi настолько доступны (излишки, если это необходимо), что «жесткий»

Точность ультразвуковых и лазерных дальномеров

Ультразвуковой или лазерный дальномер?

Если вы собираетесь купить дальномер, возникает дилемма финансового инжиниринга. Вы приобретете более дорогой лазерный дальномер или приобретете недорогую модель, работающую на УЗИ. Некоторые теоретические основы и практическая информация важны и помогут вам сделать правильный выбор.

Высокая точность и прецизионность измерения — дальномер может измерять расстояния даже с точностью до миллиметра и достигать этого результата с очень высокой воспроизводимостью.Погрешность в миллиметрах очень сложно измерить с помощью традиционной ленты или других измерительных приборов, особенно при измерении больших расстояний.

Тахометр-дальномер измеряет расстояние без использования специальных зеркал или световозвращающего материала. Электромагнитная волна, излучаемая инструментом, отражается от объекта, находящегося в фокусе, обратно на инструмент. Расстояние определяется анализом возвратной волны.

Long range — на рынке есть ручные дальномеры, которые измеряют километры, но с низкой точностью.Большинство инструментов класса строительства позволяют устанавливать отрезки длиной 250 метров.

Расчеты на экране — некоторые дальномеры могут рассчитывать различные значения на основе измеренной длины. Простые инструменты рассчитывают поверхность и объем, более продвинутые дальномеры могут определять длину недоступных сегментов, используя теорему Пифагора, а инструменты верхней полки показывают даже наклон объектов.

Миниатюрный размер — ручные дальномеры небольшие, легкие, устойчивые к неблагоприятным погодным условиям, работают от 2-3 батареек, что позволяет проводить несколько тысяч измерений.

Имеющиеся на рынке ручные дальномеры

делятся на две основные группы:

  • Дальномеры электромагнитные (частный случай лазерных дальномеров)
  • ультразвуковые дальномеры

Первая группа может быть разделена методом определения расстояния

  • Импульсные дальномеры
  • Фазовые дальномеры

Ультразвук или лазер?

Чтобы ответить на заглавный вопрос, несколько слов полезной теории.В основе каждого лазерного дальномера лежит оптико-электронная система. Он отвечает за отправку электромагнитного импульса (лазер) и прием отраженного сигнала и его анализ. Импульс, посланный передатчиком, достигает измеряемого объекта, отражается от его поверхности и возвращается в дальномер, где электронная система определяет расстояние:

  • вычисление времени путем измерения сдвига фазы отправленных и возвращаемых волн — в фазе дальномеров,
  • основан на прямом измерении времени, которое требуется импульсу для прохождения двойной линии между дальномером и объектом — в импульсе дальномера.

Ультразвуковые дальномеры работают по тому же принципу, что и лазерные дальномеры. Однако здесь передающий блок состоит из динамика и микрофона. Динамик излучает не электромагнитные волны, а звуковую волну. Электронный модуль измеряет время, которое проходит с момента отправки ультразвукового сигнала до приема отраженных эхосигналов через приемник.

Что лучше?

Преимущества и недостатки лазерных дальномеров и ультразвуковых дальномеров напрямую зависят от типа волн, которые они используют для измерения расстояний. Даже если скорость определения расстояния сильно зависит от скорости распространения волн — электромагнитная скорость около 300 000 км / с (скорость света) и ультразвук около 343 м / с (скорость звука в воздухе). Оба типа волн несут с собой основные физические явления — отражение, преломление и поглощение. Различное поведение электромагнитных волн и ультразвуковых дальномеров обоих типов имеет свои преимущества и недостатки.

В чем преимущества лазерных дальномеров?
  • очень высокая точность (например, 1 мм, фазовые дальномеры)

    Измерение с помощью лазерного луча

  • высокая надежность измерений на сложной местности и препятствиях
  • очень большая дальность до более 1000 м (импульсные дальномеры)
  • высокоэффективное измерение объектов, отражающих сигнал под большим углом
  • видимое лазерное пятно, которое служит индикатором и облегчает наведение на цель
  • скорость работы — лазерный дальномер измеряет расстояние в несколько метров примерно за 1 секунду
  • интеграция с измерениями и расчетами, а также возможность использования обозначенной длины для расчета других геометрических величин (например,г. , площадь поверхности)
  • Низкое энергопотребление — выполнение нескольких тысяч измерений с 2-4 батареями
Какие недостатки у лазерных дальномеров?
  • Относительно низкая точность импульсных дальномеров
  • Отсутствие измерения прозрачных объектов
  • значительная чувствительность для работы под прямыми солнечными лучами в помещении и на открытом воздухе на полном солнце — часто отраженный сигнал рассредоточен и его мощности после возвращения в приемную систему недостаточно для определения расстояния
Каковы преимущества ультразвуковых дальномеров?
  • Возможность измерения прозрачных объектов, в том числе поверхности воды

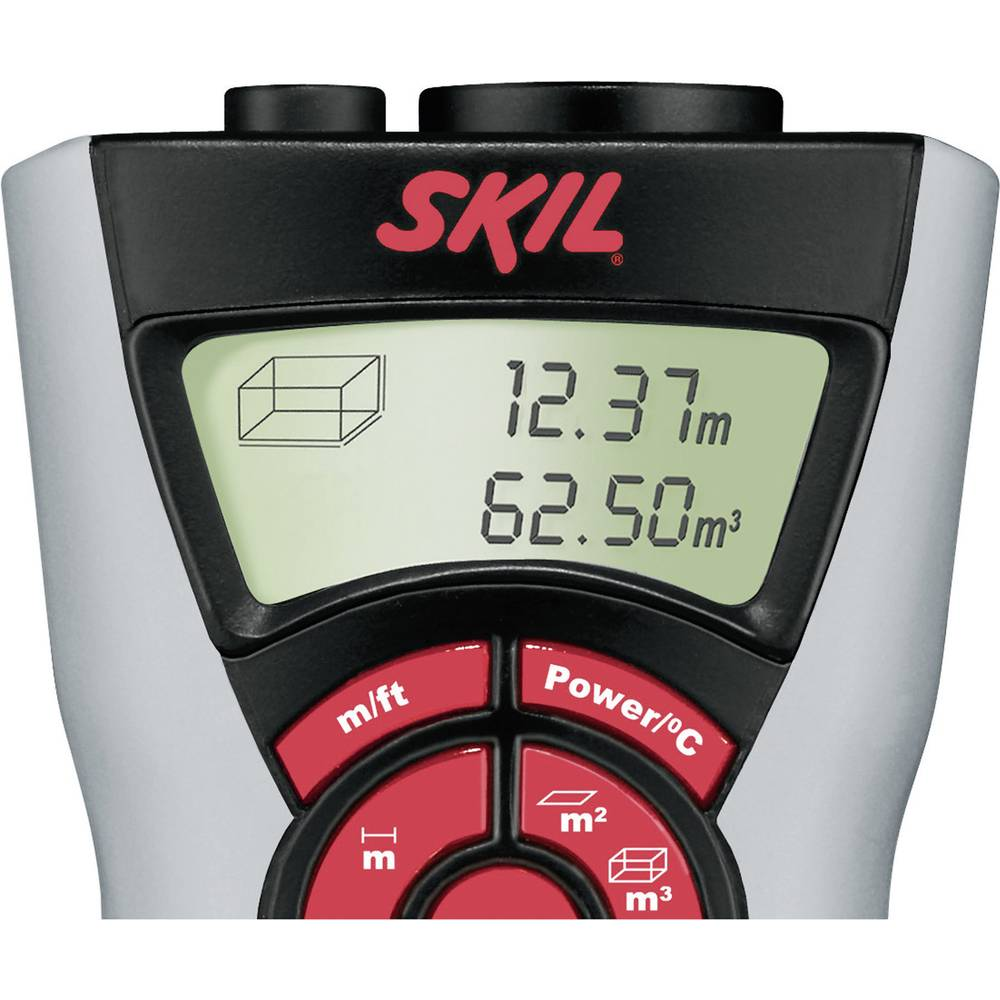

    Измерение ультразвуком

  • низкая закупочная цена
Какие недостатки у ультразвуковых дальномеров?
  • очень малый диапазон измерения (до нескольких метров)
  • требует от пользователя очень тщательного контроля измерений из-за риска ошибок в результате отражений от случайных предметов / объектов — ультразвуковые дальномеры лучше всего работают в пустых помещениях или на открытом воздухе.
  • очень низкая точность
  • ограниченное использование в инженерных приложениях
  • низкоэффективное измерение объектов, отражающих сигнал под большим углом

Все, что мы должны знать

Если посмотреть на вышеперечисленные моменты, очевидно, что ультразвуковые дальномеры проигрывают практически во всех аспектах конкуренции с лазерными дальномерами.

Наконец, важное замечание — некоторые ультразвуковые дальномеры на рынке оснащены лазерным пятном, которое действует как индикатор. Пожалуйста, будьте осторожны, потому что ультразвуковой дальномер по-прежнему измеряет на основе ультразвука. В таких моделях лазер предназначен только для наведения на цель.

Измерение расстояния: лазерное или ультразвуковое?

Ультразвуковые датчики расстояния

Диапазон измерения

Дополнительно

Удобство использования в различных приложениях

Nano серии

350 мм

Самый маленький в мире ультразвуковой датчик M12

Измерения с малым монтажным пространством
Измерения малых расстояний на различных твердых или жидких поверхностях

Серия Pico + TF

1300 мм

Тефлоновый слой вокруг преобразователя для химической стойкости

Измерения в среде с химическими материалами
Ультразвуковые измерения расстояний в среднем диапазоне

UK6 серии

1,200 мм

Короткий пластиковый или металлический корпус M18

Для приложений с меньшим монтажным пространством
Измерение расстояний на малых расстояниях

UK1 серии

2200 мм

Цилиндрические корпуса M18 из пластика или металла с кнопкой обучения

Простое обучение для крупномасштабного применения
Универсальность благодаря множеству конфигурируемых выходов

UQ1 серии

1,200 мм

Кубический корпус с сенсорной головкой M18

Для установки под прямым углом

Lpc + серии

1000 мм

Температурная компенсация для автоматической настройки на температуру окружающей среды и интерфейс IO-Link.

Измерения дальних расстояний;
Измерение расстояний в среде с изменяющейся температурой

Серия Nero

1000 мм

Пластиковый корпус M18, в стандартном и прямоугольном корпусе

Ультразвуковые измерения расстояния в среднем диапазоне
Доступен как прямоугольный датчик для приложений с ограниченным монтажным пространством

CRM + серия

6000 мм

Специальный защитный слой фольги поверх преобразователя

Ультразвуковые измерения расстояния в большом диапазоне
Измерения в средах с химическими веществами и грязью, которые могут покрыть датчик и повлиять на его работу

Серия микрофонов

6000 мм

Корпус M30 из нержавеющей стали для сложных условий и автоматической синхронизации при использовании нескольких датчиков

Ультразвуковые дальномеры для измерения расстояния
Измерения в сложных условиях

Mic + серия

6000 мм

Корпус M30 из нержавеющей стали для сложных условий и автоматической синхронизации при использовании нескольких датчиков

Ультразвуковые дальномеры для измерения расстояния
Измерения в сложных условиях

Wms серии

6000 мм

Функции входа триггера и выхода эха

Ультразвуковое измерение расстояния на большие расстояния
Для приложений, в которых ультразвуковой датчик должен постоянно управляться (триггерный вход) и считывать результаты измерений (эхо-выход)

СКС серии

150 мм

Очень компактный прямоугольный корпус и поддержка IO-Link

Критические ультразвуковые измерения расстояний
Хорошая альтернатива для небольших измерительных приложений

Zws серии

700 мм

Самые компактные прямоугольные ультразвуковые датчики с очень высокой частотой переключения (250 Гц) и кнопкой обучения

Для высокоскоростных измерений
Для приложений с очень малым монтажным пространством;
Крупномасштабные системы, где необходимо быстрое обучение

Lcs серии

1300 мм

Компактный кубический корпус, автоматическая синхронизация и мультиплексный режим

Средние измерительные приложения с несколькими датчиками
Приложения, в которых большое количество датчиков используется в одной и той же области

Lcs + серия

6000 мм

Компактный кубический корпус, поддержка IO-Link, автоматическая синхронизация и мультиплексный режим

Средние измерительные приложения с несколькими датчиками
Приложения, в которых большое количество датчиков используется в одной и той же области
Менее удобная реализация благодаря поддержке IO-Link

Hps + серия

3400 мм

Пленка из ПТФЭ поверх датчика для защиты от агрессивных химикатов, корпус из нержавеющей стали, повышенная гигиена

Использование в средах с агрессивными химическими веществами
Использование в средах с нормальным и избыточным давлением
Для использования в гигиенических отраслях, таких как пищевая промышленность, производство напитков, фармацевтика и медицина.

Pms серии

1000 мм

Корпус, соответствующий стандартам ECOLAB, FDA и EHEDG

Для использования в средах с химическими материалами, агрессивными чистящими средствами и в соответствии с высокими стандартами гигиены

Типы датчиков расстояния и как их выбрать?

Что касается датчиков расстояния, существует много типов; ультразвуковой, ИК-приближение, лазерное расстояние и т. д.и выбор подходящего для вашего следующего проекта Arduino или Raspberry Pi может оказаться сложной задачей. Поэтому сегодня мы рассмотрим множество датчиков расстояния, их типы и ответим, какой из них лучше всего подходит для вас!

Я расскажу следующее:

  • Что такое датчики расстояния и как работают датчики расстояния?
  • Типы датчиков расстояния
  • Сравнение датчиков расстояния: Как выбрать датчик расстояния?

Что такое датчики расстояния?

Как следует из названия, чтобы легко определить датчики расстояния, это датчики, используемые для определения близости объекта без какого-либо физического контакта.

Как работает датчик расстояния?

Обычно связанный с ультразвуковыми датчиками, он функционирует путем вывода сигнала (в зависимости от технологии; ультразвуковые волны, ИК, светодиоды и т. Д.) И измерения изменений при возврате сигнала.

  • Измерение изменения может быть в форме:
    • Время, необходимое для возврата сигнала
    • Интенсивность возвращенного сигнала

Датчик расстояния и датчики приближения

Поскольку датчики расстояния могут быть обычно связаны с датчиками приближения из-за аналогичной корреляции, функциональность любого датчика может быть легко неправильно понята.Поэтому вот краткое сравнение между ними, чтобы помочь вам понять, в чем разница между датчиками расстояния и датчиками приближения.

  • Датчики приближения определяют, находится ли объект в зоне обнаружения, в которой датчик предназначен для работы. Следовательно, необязательно указывать расстояние между датчиком и объектом.
    • Узнайте больше о датчиках приближения здесь!
  • Датчики расстояния определяют расстояние от объекта и измерительного устройства путем выдачи тока.Токи могут быть в виде ультразвуковых, лазерных, инфракрасных волн и т. Д.

Типы датчиков расстояния

Теперь, когда у нас есть понимание того, что такое датчики расстояния, мы рассмотрим различные датчики измерения расстояния, представленные на рынке, каждый со своими собственными сенсорными технологиями.

Вот краткое изложение различных типов датчиков расстояния!

Ультразвуковой датчик

Что такое ультразвуковой датчик?

Пожалуй, наиболее распространенным типом датчика измерения расстояния является ультразвуковой датчик, также известный как датчик сонара, он определяет расстояние до объектов путем излучения высокочастотных ультразвуковых волн.

Принцип работы ультразвукового датчика

  1. Ультразвуковой датчик излучает высокочастотные звуковые волны по направлению к целевому объекту
  2. Целевой объект улавливает звуковые волны
  3. Затем звуковые волны отражаются и отражаются обратно к ультразвуковому датчику
  4. Время, необходимое звуковой волне, чтобы возврат используется как измерение расстояния между

Основные области применения ультразвукового датчика

Теперь, когда мы поняли, как это работает, давайте посмотрим, для чего он используется. Вот общие области применения ультразвуковых датчиков расстояния:

  • Измерение расстояния
  • Роботизированные датчики
  • Умные автомобили
    • Да, Tesla использует ультразвуковые датчики в рамках своей программы автопилота!
  • Беспилотные летательные аппараты (БПЛА)

Преимущества ультразвуковых датчиков

  • Не зависит от цвета и прозрачности объекта, поскольку он определяет расстояние через звуковые волны
  • Хорошо работает в темных местах
  • Обычно потребляет меньший ток / мощность
  • Несколько вариантов интерфейса для сопряжения с микроконтроллером и т. Д.

Недостатки ультразвуковых датчиков

  • Ограниченный диапазон обнаружения
  • Низкое разрешение и низкая частота обновления, что делает его непригодным для обнаружения быстро движущихся целей
  • Невозможно измерить расстояние до объектов с экстремальной текстурой / поверхностью

Рекомендуемый ультразвуковой датчик

Grove — ультразвуковой датчик: Улучшенная версия HC-SR04

Чтобы ультразвуковой датчик был похож на Arduino, вам понадобится модуль ультразвукового датчика. Я рекомендую Grove — ультразвуковой датчик, который имеет значительные преимущества по сравнению с популярным HC-SR04!

Интересно, почему это лучший вариант, чем HC-SR04? Вот сравнительная таблица!

Grove — Ультразвуковой датчик расстояния HC-SR04
Рабочее напряжение Совместимость с 3,3 В / 5 В
Широкий уровень напряжения: 3,2 В — 5,2 В
5V
Диапазон измерения 3–350 см 2–400 см
Необходимые контакты ввода / вывода 3 4
Рабочий ток 8 мА 15 мА
Размеры 50 мм x 25 мм x 16 мм 45 мм x 20 мм x 15 мм
Простота сопряжения с Raspberry Pi Легко, прямое подключение к вводу / выводу Raspberry Pi Требуется схема преобразования напряжения

Из таблицы видно, что ультразвуковой датчик Grove — более универсальный вариант:

  • Поддерживает более широкий уровень напряжения
  • Требуется меньше контактов ввода / вывода
  • Более простое сопряжение с Raspberry Pi

Хотите узнать больше? Вы можете ознакомиться со следующими ресурсами:


ИК-датчики расстояния

Второе место в этом списке занимают инфракрасные датчики расстояния, сокращенно инфракрасные. Чаще всего ассоциируется с Sharp GP2Y0A21YK0F, он определяет расстояние или приближение посредством излучения ИК-луча и вычисления угла отражения.

Инфракрасные датчики

поставляются с двумя линзами:

  • Линза излучателя ИК-светодиода, излучающая световой луч
  • Позиционно-чувствительный фотодетектор (PSD), где отраженный луч падает на

Принцип работы ИК-датчиков расстояния

Датчики расстояния

работают по принципу триангуляции; измерение расстояния на основе угла отраженного луча.

Вот иллюстрация того, как инфракрасные датчики расстояния работают через триангуляцию:

  1. Инфракрасный свет излучается ИК-излучателем светодиода
  2. Луч света попадает на объект (P1) и отражается под определенным углом
  3. Отраженный свет достигает PSD (U1)
  4. Датчик в PSD будет затем определите положение / расстояние до отражающего объекта

Основные области применения ИК-датчиков

  • Телевизоры, компьютеры, ноутбуки
  • Измерение расстояния
  • Системы безопасности, такие как наблюдение, охранная сигнализация и т. Д.
  • Приложения для мониторинга и управления

Преимущества ИК-датчиков

  • Малый форм-фактор; Обычные ИК-датчики, такие как датчики Sharp, обычно меньше по размеру
  • Применимы для дневного и ночного использования
  • Защищенная связь через линию прямой видимости
  • В отличие от ультразвуковых датчиков способны измерять расстояние до объектов со сложной поверхностью

Недостатки ИК-датчиков

  • Ограниченный диапазон измерения
  • Под влиянием условий окружающей среды и твердых предметов; невозможно использовать через стены или двери

Рекомендуемые ИК-датчики

Grove — Инфракрасный датчик приближения 80 см

Этот ИК-датчик приближения, основанный на SHARP gp2y0a21yk0f, является популярной рекомендацией для всех, кто ищет простое определение расстояния Arduino.

Этот инфракрасный датчик приближения в компактном форм-факторе с низким энергопотреблением обеспечивает непрерывное считывание расстояния в диапазоне от 10 см до 80 см!

Хотите узнать больше? Вы можете ознакомиться со следующими ресурсами:

ИК против ультразвукового

Теперь, когда мы разобрались как с инфракрасными, так и с ультразвуковыми датчиками, вам может быть интересно, в чем разница между инфракрасными и ультразвуковыми датчиками? Вот сравнительная таблица, демонстрирующая различия:

ИК-датчик расстояния Ультразвуковой датчик
Что он делает Измерение расстояния в отраженных световых волнах Измерение расстояния через отраженные звуковые волны
Как это измеряет Триангуляция: измеряется угол отраженного ИК-луча Регистрируется время между передачей и приемом звуковых волн
Человеческие отношения Невидимый невооруженным глазом Невыносимое
Требования к объекту Подходит для измерения сложных объектов Не подходит для измерения объектов со сложной поверхностью

Лазерные датчики расстояния: датчики LIDAR

LiDAR, сокращенно от Light Detection and Ranging, можно рассматривать как лазерный датчик расстояния. Он измеряет дальность до цели с помощью световых волн лазера, а не радио- или звуковых волн.

Принцип работы LIDAR

Есть несколько способов объяснить, как работает лидар (например, триангуляция, база импульсов и т. Д.), Но самый простой способ:

ref

  1. Передатчик на устройстве LiDAR излучает лазерный свет на целевой объект
  2. Затем импульс лазера улавливается целью и отражается обратно
  3. Затем рассчитывается расстояние, используя соотношение между постоянной скоростью света в воздухе и время между отправкой / получением сигнала

Ключевые приложения LiDAR

  • Экологический мониторинг; лесное хозяйство, картографирование и др.
  • Измерение расстояния
  • Управление машиной и безопасность
  • Робототехника

Преимущества LiDAR

  • Высокий диапазон измерений и точность
  • Возможность измерения трехмерных структур
  • Высокая частота обновления; подходит для быстро движущихся объектов
  • Малые длины волн по сравнению с сонаром и радаром; хорошо обнаруживает мелкие объекты
  • Подходит для использования днем ​​и ночью

Недостатки LiDAR

  • Более высокая стоимость по сравнению с ультразвуком и ИК.
  • Вредно для невооруженного глаза; Устройства LiDAR более высокого уровня могут использовать более сильные импульсы LiDAR, которые могут повлиять на человеческий глаз

Рекомендуемые датчики LiDAR

Не бойтесь высокой стоимости, которую приносит LiDAR, поскольку здесь, в Seeed, мы предлагаем миниатюрный датчик приближения LiDAR, который очень доступен по цене и легко сочетается с вашим Arduino!

Хотите узнать об этом больше? Вы можете перейти на страницу нашего продукта!


Светодиодные времяпролетные датчики расстояния

Наконец, мы рассмотрим светодиодные датчики времени пролета.Чаще всего ассоциируется с VL53L0X, это часть более широкого спектра LIDAR, в котором для измерения расстояний используется времяпролетная технология.

Что такое времяпролетные датчики и принцип их работы

Датчики

Time-of-Flight — это датчики, которые измеряют время, необходимое волновому импульсу, чтобы отразиться от объекта и вернуться к датчику. Он способен создавать трехмерное изображение по осям X, Y, Z с помощью одного снимка, измеряя время, которое требуется свету, чтобы пройти от излучателя к приемнику.

Благодаря технологии времени пролета он обеспечивает значительные преимущества по сравнению с другими используемыми методами определения расстояния:

  • Более широкий диапазон
  • Более быстрые показания
  • Более высокая точность

Датчики времени пролета работают аналогично датчикам LiDAR, где:

  1. Передатчик на времяпролетном устройстве излучает свет ИК-светодиода на целевой объект
  2. Затем импульс светодиода улавливается целью и отражается назад
  3. Затем рассчитывается расстояние, используя соотношение между постоянными скорость света в воздухе и время между отправкой / получением сигнала

Основные области применения времяпролетных датчиков:

  • Промышленное применение
  • Машинное зрение
  • Робототехника
  • Подсчет людей
  • Дроны

Преимущества датчиков времени пролета:

  • Такая технология обеспечивает высокий диапазон измерений с точностью
  • Возможность создания трехмерных изображений
  • Используется в широком спектре приложений благодаря способности распознавать крупные объекты

Недостатки времяпролетных датчиков

  • Более высокая стоимость
  • Разрешение по глубине по Z все еще низкое с обычными системами, предлагающими разрешение по Z 1 см

Рекомендуемый датчик времени пролета

Grove — время полета датчик расстояния (VL53L0X)

Поддерживая свою популярность, VL53L0X объединяет передовой массив SPAD и включает запатентованную технологию ST FlightSense второго поколения. Это позволяет измерять абсолютные расстояния до 2 м!

Вышеуказанная рекомендация также является частью нашей системы Grove, что упрощает сопряжение с вашим Arduino!

Хотите узнать об этом больше? Вы можете ознакомиться со следующими ресурсами:


Сравнение датчиков расстояния

Теперь, чтобы помочь вам выбрать подходящий датчик расстояния, я привел сводную таблицу ниже с тем, что вы должны учитывать при выборе.

Однако, поскольку у всех четырех из них есть свои плюсы и минусы, вам нужно сначала определить вашу предполагаемую цель / приложение, прежде чем выбирать одно!

Из таблицы мы можем сделать вывод, что как ультразвуковые, так и инфракрасные датчики расстояния больше подходят для проектов Arduino, которые требуют более короткого расстояния. В то время как датчики LiDAR и Time-of-Flight были бы рекомендованы для тех, кто ищет более высокие возможности зондирования и 3D-изображения!


Резюме

Это все, что касается сегодняшнего руководства по датчикам расстояния. Я надеюсь, что это помогло вам лучше понять и принять лучшее решение о покупке!

Для совместимости с датчиком расстояния Arduino вы можете рассмотреть рекомендуемые продукты Seeed для каждого типа! Это сэкономит ваше время, пытаясь сделать датчик расстояния самостоятельно!

  • Рекомендация ультразвукового датчика:
  • Рекомендация ИК-датчика:
  • Рекомендация лазерного датчика расстояния:
  • Рекомендация датчика времени пролета:

Для получения дополнительной информации о датчиках приближения вы можете проверить моя предыдущая статья здесь!

Следите за нами и ставьте лайки:

Теги: датчик расстояния, датчик расстояния arduino, определение датчика расстояния, сравнение датчиков расстояния, расстояние и приближение, инфракрасный датчик, ИК-датчик расстояния, ИК-датчик, лазерный датчик расстояния, лидар, приближение, время полета, типы датчиков расстояния, ультразвуковой датчик , что такое датчик расстояния

Продолжить чтение

Grove — Ультразвуковой датчик расстояния

Grove — ультразвуковой датчик расстояния — это ультразвуковой преобразователь , который использует ультразвуковые волны для измерения расстояния.Он может измерять от 3 см до 350 см с точностью до 2 мм. Это идеальный ультразвуковой модуль для измерения расстояния, датчиков приближения и ультразвуковых детекторов.

Этот модуль имеет ультразвуковой передатчик и ультразвуковой приемник, поэтому вы можете рассматривать его как ультразвуковой приемопередатчик. Знакомый с сонаром, когда ультразвуковая волна 40 кГц, генерируемая передатчиком, встречает объект, звуковая волна излучается обратно, и приемник может принимать отраженную ультразвуковую волну.Необходимо только рассчитать время от передачи до приема, а затем умножить скорость звука в воздухе (340 м / с), чтобы вычислить расстояние от датчика до объекта.

Как работает ультразвуковой датчик расстояния?

Вот простой пример того, как работает ультразвуковой датчик для измерения расстояния:

  • Во-первых, передатчик (триггерный контакт) посылает звуковую волну
  • Объект улавливает волну, отражая ее обратно на датчик.
  • Приемник (эхо-контакт) принимает его

По сравнению с традиционными ультразвуковыми модулями HC-SR04 , Ультразвуковой датчик расстояния Grove объединяет однокристальный микрокомпьютер, а передающий и принимающий сигнал делят один вывод за счет мультиплексирования с временным разделением, поэтому используется только один вывод ввода / вывода. занят. Другое отличие состоит в том, что HC-SR04 поддерживает только напряжение 5 В, а ультразвуковой датчик расстояния Grove поддерживает 5 В и 3,3 В. Как мы знаем, Raspberry pi I / O поддерживает только 3.3в. Следовательно, Grove — ультразвуковой датчик расстояния может быть напрямую подключен к вводу / выводу Raspberry Pi, но HC-SR04 должен использовать схему преобразования напряжения.

Более того, мы предоставляем полные документы и библиотеки для Arduino, Python и Codecraft, так что вы можете легко использовать Grove — ультразвуковой датчик расстояния с Arduino и Raspberry pi. Широкий диапазон напряжений, один вывод ввода / вывода, разъем Grove Plug and Play — мы делаем все возможное, чтобы упростить использование этого модуля и сократить вашу работу.

Характеристики

  • Совместимость с 3,3 В / 5 В, широкий уровень напряжения: 3,2 В ~ 5,2 В
  • Требуется всего 3 контакта, экономия ресурсов ввода-вывода
  • Широкий диапазон измерения: 3 см ~ 350 см
  • Подключи и работай с разъемом Grove

Приложения

  • Измерение расстояния
  • Ультразвуковой извещатель
  • Сигнализация приближения
  • Умный автомобиль

Демо

Мы обновили поддержку и пример кода, чтобы помочь вам подключить ультразвуковой датчик расстояния к Wio Terminal.

Обзор оборудования

Seeedstudio Grove — TF Mini LiDAR, датчик расстояния ToF (время полета)

Описание

TF Mini LiDAR основан на принципе ToF (время полета) и интегрирован с уникальными оптическими и электрическими конструкциями, чтобы обеспечить стабильное, точное, высокочувствительное и высокоскоростное определение расстояния.

Как работает датчик времени полета?

ToF — это аббревиатура технологии Time of Flight, принцип действия которой заключается в следующем: модулированный свет ближнего инфракрасного диапазона исходит от датчика и отражается от объекта; расстояние до объекта, который будет сниматься, можно преобразовать с помощью датчика путем вычисления разницы во времени или разности фаз между отправлением света и отражением света, чтобы получить информацию о глубине.

Датчики

ToF используют крошечный лазер для испускания инфракрасного света, при этом испускаемый свет отражается от любого объекта и возвращается к датчику. Основываясь на разнице во времени между испусканием света и его возвращением к датчику после отражения от объекта, датчик может измерять расстояние между объектом и датчиком.

Приложения

• Дрон удерживает высоту и местность после

• Устройство управления машиной и датчик безопасности

• Робот-детектор расстояния

Если вы используете Seeeduino Lotus, просто подключите его к последовательным интерфейсам Grove.

1.1 TF Мини-оптическое моделирование оптического пути :

1.2 Схема диапазонов измерений :

1.3 Характеристики размеров продукта

различных модулей LiDAR, предлагаемых Seeed Studio

В следующей таблице показано сравнение различных модулей LiDAR, предлагаемых нами.

]]>

Ультразвуковые датчики ИК-датчик Датчики LiDAR Время пролета
Пригодность для обнаружения на больших расстояниях Нет Нет Да Да Да Высокая частота

Нет Нет Да Да
Стоимость Низкая Низкая Высокая Умеренная
Пригодность для использования для сложных объектов Нет Да
Чувствительность к внешним условиям Да Нет Нет Нет
Совместимость с 3D-изображениями Нет Нет Да Да
TF-Luna TFmini-S TFmini Plus Grove — TF Mini LiDAR
Рабочий диапазон 0.2-8 м
@ 90% отражательной способности
0,1 м-12 м
при отражательной способности 90%
0,1 м-12 м
при отражательной способности 90%
0,3–12 м
[защита электронной почты]% отражательной способности
Частота кадров 1-125 Гц 1-1000 Гц 1-1000 Гц 100 Гц
Разрешение по расстоянию 1 см 1 см 1 см 1 см
Точность ± [адрес электронной почты защищен] (0.2–3 м)
± 2% @ (3–8 м)
± [защита электронной почты] (0,1–6 мес.)
± 1% @ (6–12 мес.)
± [электронная почта] (0,1–5 м)
± 1% @ (5–12 м)
1% (менее 6 мес.)
2% (6–12 мес.)
FOV 2 ° 2 ° 3,6 ° 2.3 °
Длина волны лазера 850 нм 850 нм 850 нм 850 нм
Светочувствительность 70Клюкс 70 люкс 70 люкс 70,000 люкс
Выходные данные Одноточечный,
значение расстояния
Одноточечный,
значение расстояния
Одноточечный
Значение расстояния
Одноточечный
Значение расстояния
Интерфейс связи UART, I2C UART, I2C, ввод / вывод UART, I2C, ввод / вывод UART
Напряжение питания 5 В ± 0.1В 5 В ± 0,1 В 5 В ± 0,5 В 4,5–6 В
Потребляемая мощность ≤0,35 Вт ≤0,7 Вт 550 мВт 0,6 Вт
Пиковый ток 150 мА 800 мА 500 мА 800 мА
Рабочая температура -10 ° С ~ 60 ° С 0 ° С ~ 60 ° С -20 ° С ~ 60 ° С -20 ° С-60 ° С
Класс лазерной безопасности Класс 1 (IEC60825) Класс 1 (IEC60825) Класс 1 (IEC60825) FDA, класс I
Размеры (Д * Ш * В) 35 * 21.2 * 12,5 мм 42 * 15 * 16 мм 35 * 18,5 * 21 мм 42 * 15 * 16 мм
Масса 5 г ± 0,3 г 5 г ± 0,3 г 12 г ± 1 г 4,7 г
Степень защиты НЕТ НЕТ IP65 НЕТ

]]>

VL53L0X Time-of-Flight Distance Sensor: Руководство Arduino для начала работы

VL53L0X, датчик расстояния Time-of-Flight, измеряющий расстояние с помощью Arduino, как никто другой! Датчик VL53L0X включает в себя запатентованную технологию ST Flightsense TM наряду с передовым массивом SPAD в самом маленьком корпусе модулей лазерного определения местоположения на рынке!

В сегодняшнем блоге я расскажу:

  • Что такое датчик VL53L0X? Введение
  • Модуль VL53L0X
  • VL53L0X Руководство по Arduino

Этот блог также будет включать техническое описание VL53L0X и его руководство пользователя API в разделе «Ресурсы»!


Датчик VL53L0X: обзор

Представляем VL53L0X с самым маленьким в мире датчиком дальности полета и распознавания жестов.Являясь частью нового поколения модулей лазерного дальномера ST, он обеспечивает точное измерение расстояния, в отличие от других датчиков приближения!

Несмотря на небольшой форм-фактор, он по-прежнему содержит множество функций, а именно:

  1. Полностью интегрированный миниатюрный модуль
    • Лазер 940 нм VCSEL
    • Драйвер VSCEL
    • Датчик дальности с усовершенствованным встроенным микроконтроллером
    • 4,4 x 2,4 x 1,0 мм (Да, такой маленький!)
  2. Быстро, точно диапазон расстояний
    • Измеряет до 2 м (абсолютный диапазон)
    • Сообщаемый диапазон не зависит от отражательной способности объекта
    • Усовершенствованная встроенная оптическая компенсация перекрестных помех для упрощения выбора покровного стекла
  3. Безопасен в использовании, соответствует требованиям IEC
    • Лазерное устройство класса 1, соответствующее последнему стандарту IEC 60825-1: 2014 — 3-е издание
  4. Простая интеграция
    • Одиночный оплавляемый компонент
    • Без дополнительной оптики
    • Требуется только один источник питания
    • Устройство управление и передача данных осуществляется через интерфейс I2C
    • Xshutdown (re set) и прерывание GPIO
    • Программируемый адрес I2C

В восторге от всех этих функций? Есть больше! VL53L0X широко применим, удовлетворяя все ваши потенциальные потребности! Следующие заявки:

  • Обнаружение пользователей для персональных компьютеров / ноутбуков / планшетов и IoT (энергосбережение)
  • Обнаружение препятствий с помощью роботов (робототехника)
  • Бытовая техника (обнаружение рук в автоматических смесителях, дозаторах мыла и т. Д.))
  • Распознавание одномерных жестов
  • Лазерная автофокусировка. Улучшает и ускоряет работу системы автофокусировки камеры, особенно в сложных сценах (низкий уровень освещения, низкая контрастность) или в режиме видео с быстрым движением

Почему VL53L0X лучше других датчиков приближения?

VL53L0X (времяпролетная технология) Другие датчики приближения (ИК-технология)
Как измеряется расстояние Прямое измерение расстояния до объекта в зависимости от времени отражения испускаемых фотонов Измерение расстояния до объекта по количеству отраженного света
Затронутые переменные Не зависит от характеристик объекта: размера, размеров, используемых материалов и т. Д. Зависит от характеристик объекта
Под влиянием факторов окружающей среды; условия освещения

Благодаря VL53L0X, использующему времяпролетную технологию для измерения расстояний, он нечувствителен к внешним переменным, таким как характеристики объекта. Это делает его гораздо более точным вариантом по сравнению с другими датчиками приближения, такими как ИК-технология, как видно!

А теперь интересный факт!

Знаете ли вы, что до появления VL53L0X первопроходцы технологии датчиков времени — это то, что вы видите выше? Да, Microsoft Kinect для XBOX 360!

Затем технология контроллера Kinect миниатюризируется, улучшается и упрощается для создания датчиков дальности, которые можно увидеть в вашем VL53L0X!


Grove — время полета датчик расстояния (VL53L0X)

Чтобы начать работу с датчиком VL53L0X, вам понадобится модуль, который объединяет его для упрощения взаимодействия с микроконтроллером.Это Grove — Time of Flight Distance Sensor, основанный на VL53LOX, и он именно это и делает!

Технические характеристики:

Характеристики Детали
Рабочее напряжение 3,3 В / 5 В
Рабочая температура -20 ℃ — 70 ℃
Рекомендуемое расстояние измерения 30 мм — 1000 мм
(3 см — 100 см)
Разрешение 1 мм
Инфракрасный излучатель 940 нм
Скорость автобуса Последовательная шина до 400 кГц (режим FAST)
Адрес IIC 0x29

Помимо технических характеристик, Grove — Flight of Time Distance содержит точно такие же функции, прикладные возможности и многое другое!

Почему следует выбирать этот датчик по сравнению с другими датчиками VL53L0X?

Вы можете найти другие коммутационные платы, датчики, модули и т. Д. VL53L0X.доступно, но что делает датчик расстояния Grove — Time of Flight лучше подходящим? Вот почему!

Простота сопряжения VL53L0X с Arduino через собственную систему Grove компании Seeed

Система

Grove является собственной инициативой Seeed, в основном направленной на то, чтобы помочь таким же пользователям, как вы, легко использовать различные модули с помощью нашей системы plug and play!

Это означает, что больше не нужно использовать запутанные и сложные перемычки, пайку, макетную плату или отладку электронных схем!

Нравится, насколько он простой и менее беспорядочный по сравнению с другими модулями VL53L0X?

Все, что вам нужно, это Grove Base Shield вместе с Arduino, и вперед! Переключитесь на использование Grove сегодня же!


VL53L0X Руководство Arduino

Мы говорили о VL53L0X, и теперь пришло время для момента, которого вы ждете; Как связать VL53L0X с Arduino? Вот руководство, которое поможет вам начать работу прямо сейчас!

Примечание. Этот модуль также совместим с Raspberry Pi, но пользователи должны написать свою собственную программную библиотеку, поскольку невозможно предоставить программную библиотеку / демонстрационный код для всех платформ.

Что вам понадобится:

* Seeeduino — это собственная Arduino от Seeed, построенная с учетом преимуществ по сравнению с обычными платами Arduino.

Конфигурации оборудования:

  • Шаг 1: Подключите Grove — Time of Flight Sensor к порту IIC Grove-Base Shield
  • Шаг 2: Подключите Grove — Base Shield к Seeeduino
  • Шаг 3: Подключите Seeeduino к ПК через USB кабель

Теперь после объединения в пары он должен выглядеть примерно так:

Конфигурации программного обеспечения

  • Шаг 1: Загрузите библиотеку VL53L0X с Github
  • Шаг 2: Извлеките Grove-Ranging-sensor-VL53L0X-master.zip файл в папку библиотеки Arduino .

Примечание. Например, я загружаю эту библиотеку в D: \ Software \ WorkWork \ arduino-1.8.5 \ libraries , поэтому здесь нужно только распаковать zip-файл. В общем, убедитесь, что папка Grove-Ranging-sensor-VL53L0X-master находится в папке вашей библиотеки Arduino, как показано на рисунке ниже.

  • Шаг 3: Откройте папку Grove-Ranging-sensor-VL53L0X-master \ examples , которую вы только что извлекли, вы увидите пять подпапок:

В нашем руководстве мы используем high_accuracy_rarange.ino

Однако вы можете выбрать другой пример в соответствии с вашими потребностями, вы можете выбрать другие примеры. Затем дважды щелкните файл xxx.ino , чтобы открыть IDE Arduino.

  • Шаг 4: Загрузите демо. Если вы не знаете, как это сделать, проверьте Как загрузить код
  • Шаг 5: Откройте Serial Monitor в Arduino IDE, нажав Tool-> Serial Monitor . Или одновременно нажмите клавиши CTRL + Shift + M.

Если все пойдет хорошо, вы должны достичь следующего результата:

  время замера: 205
Измеренное расстояние: 115 мм
время замера: 205
Измеренное расстояние: 117 мм
время замера: 205
Измеренное расстояние: 120 мм
время замера: 205
Измеренное расстояние: 125 мм
время замера: 204
Измеренное расстояние: 130 мм
время замера: 205
Измеренное расстояние: 138 мм
время замера: 205
Измеренное расстояние: 143 мм
время замера: 205
Измеренное расстояние: 144 мм
время замера: 205
Измеренное расстояние: 152 мм

Ресурсы

Резюме

В целом, VL53L0X не только предлагает преимущества в производительности по сравнению с другими датчиками приближения, но также предлагает его в таком небольшом форм-факторе.

Если вам понравилось то, что вы видели в сегодняшнем блоге, я настоятельно рекомендую Grove — Flight of Time Distance Sensor, который поможет вам легко начать работу с вашими потребностями в обнаружении приближения!

Начните строить проекты с VL53L0X уже сегодня!

Следите за нами и ставьте лайки:

Теги: датчик расстояния, приближение, датчик приближения, датчики приближения, датчик дальности, датчики, время полета, камера времени полета, VL53L0X, VL53L0X arduino, датчик VL53L0X

Продолжить чтение

СРАВНЕНИЕ ДИАПАЗОНА

ВВЕДЕНИЕ

Дальномеры используются для измерения расстояния в различных приложениях для удовлетворения различных потребностей в ресурсах в США.S. Лесная служба Министерства сельского хозяйства США. На рынке имеется много различных типов дальномеров, и в последнее время в технологии дальномеров были достигнуты успехи.

Стоимость дальномеров колеблется от 60 до 12 000 долларов. Производительность зависит от стоимости. Существенными факторами при оценке производительности являются дальность действия, точность, простота использования в полевых условиях, размер и вес.

Требуемая точность зависит от приложения или выполняемой задачи.Типичные приложения включают определение расстояния до окружающих деревьев от центра участка, определение расстояний от одной фиксированной точки до другой, как при перемещении, и вычисление высоты деревьев. Кроме того, дальномеры можно использовать для определения объема конкретного дерева или древостоя. В настоящее время в Лесной службе Министерства сельского хозяйства США и других агентствах наблюдается тенденция к увеличению продаж по измерению деревьев с единовременными выплатами. Следовательно, крайне важно, чтобы объемы, указанные в контрактах, были очень точными.

Некоторые дальномеры очень точные, легкие и компактные. Другие тяжелые и громоздкие. Размер и вес оборудования, переносимого в полевом жилете, необходимо учитывать для приложений, которые влекут за собой пешие прогулки на большие расстояния или по крутой местности.

ЦЕЛЬ

Этот тест был разработан для оценки работы различных дальномеров.Сравнивались диапазон, точность, размер и вес этих устройств. Рабочие-испытатели были опрошены на предмет их мнения относительно простоты использования. Были запрошены комментарии относительно того, какое влияние погода или другие полевые условия оказали на показания. Отмечены дополнительные характеристики производительности. Целью проекта было предоставить информацию на местах о характеристиках различных лазерных, ультразвуковых и других современных дальномерных устройств. Использование этой информации для полевого персонала при выборе подходящего дальномера для конкретной области применения дает возможность значительной экономии средств.

ТЕХНОЛОГИИ RANGEFINDER

Ультразвуковой

Ультразвуковые устройства для измерения расстояния используют широкополосную частоту от преобразователя, посылая узкие пучки звуковых волн, которые отражаются от объекта. Обратный сигнал улавливается переносным приемником. На точность влияет положение приемника, внешние звуковые волны и шум.Шум, создаваемый ветром, пронизывающим деревья или кусты, ручьями, дождем, разговорами экипажа, дорожным движением или щебетанием птиц, может повлиять на показания. При измерении расстояния по горизонтали угол наклона или горизонтальное положение приемника имеет решающее значение. Исходящий широкополосный сигнал будет рассеиваться, увеличивая погрешность, если преобразователь не расположен как можно ближе к горизонтали.

Оптический

Оптические устройства измерения расстояния обычно используют метод совпадения для определения расстояния; который использует серию линз и зеркал для создания двойного изображения.Двойные изображения на зеркалах объединяются поворотом шкалы до тех пор, пока оба изображения не сольются в одно. На циферблате есть индикатор расстояния. Когда два изображения сливаются, расстояние до цели считывается прямо на циферблате.

Лазер

Импульсные лазеры определяют расстояние, измеряя количество времени, необходимое для прохождения импульса инфракрасного света до цели и обратно. Скорость света постоянна, поэтому это количество времени прямо пропорционально расстоянию.Многие импульсы отправляются и возвращаются для каждого выстрела, повышая точность вычисленного значения. Лазерные инструменты имеют узкую полосу пропускания и требуют от оператора прицеливания с некоторой точностью. Точность и максимальная дальность действия некоторых лазерных инструментов зависят от отражательной способности цели. На некоторые лазерные инструменты влияет уровень заряда батарей.

КРИТЕРИИ ВЫБОРА ДИАПАЗОНА

Дальномеры, выбранные для тестирования, были идентифицированы как представляющие большинство имеющихся в продаже дальномеров.Кроме того, испытательные устройства дальномера были проверены на соответствие определенным минимальным критериям, подходящим для текущих типичных приложений. Минимальные критерии для этого теста включали размер, вес, стоимость ниже 4000 долларов и отсутствие необходимости размещения отражающей цели для получения измерения. Тестовые устройства были собраны и откалиброваны в соответствии с рекомендациями производителей.

ОПИСАНИЕ ПРИБОРА

Все диапазоны, перечисленные в следующих описаниях продуктов, являются диапазонами, указанными производителем.

Сонин 60 (рисунок 1)

  • Работает как ультразвуковое устройство в диапазоне от 1 до 60 футов
  • Единицы измерения размером всего 1 дюйм
  • Вычисляет площади и объемы; складывает и вычитает те же
  • Оснащен режимом измерения при ходьбе и ограниченным хранилищем данных
  • Возможность преобразования измерений из футов в дюймы, из метров в сантиметры и декафутов в ярды
  • С сумкой для переноски
  • Требуется 9-вольтовая батарея
  • С автоматическим отключением
Рисунок 1 — Дальномер Sonin 60.

Power Disto (рисунок 2)

  • Работает как лазерное устройство с диапазоном действия от 1 до 90 футов без использования отражающей цели и от 1 до 300 футов с целью
  • Измеряет единицы размером до 0,001 фута.
  • Вычисляет площади и объемы; складывает и вычитает те же
  • Обеспечивает хранение и поиск данных
  • Возможность преобразования футов в метры
  • С сумкой для переноски
  • Требуются специальные никель-кадмиевые батареи
  • С индикатором разряда батареи и автоматическим отключением
  • Включает зарядное устройство с адаптером для зарядки автомобильного аккумулятора
  • Защита от дождя согласно IP 52 и IEC 529
  • За одну зарядку можно выполнить около 400 измерений, время зарядки — 1 час
Рисунок 2 — Дальномер Power Disto.

DME 70 (рисунок 3)

  • Лазерное устройство с радиусом действия от 10 до 225 футов
  • Единицы измерения размером всего 1 ярд
  • Возможность преобразования ярдов в метры
  • С сумкой для переноски
  • Требуется 9-вольтовая батарея
  • С индикатором разряда батареи и автоматическим отключением
  • Оснащен световыми и звуковыми индикаторами наведения на цель
Рисунок дальномера 3DME 70.

Lytespeed 400 (рисунок 4)

  • Работает на расстоянии 400 ярдов без использования отражающей цели и до 999 ярдов с целью
  • Единицы измерения размером всего 0,9 м (1 ярд)
  • Возможность преобразования ярдов в метры
  • С сумкой для переноски и ремнями
  • Требуется 9-вольтовая батарея
  • С индикатором разряда батареи и автоматическим отключением
  • Водонепроницаемость и ударопрочность
  • Работает как лазерно-инфракрасное устройство с монокуляром для определения местоположения цели
  • Разработан с датчиком качества цели для сканирования целей, захват которых может быть затруднен, и поиска наиболее отражающей точки
  • Разработан с функцией режима дождя, которая позволяет проводить измерения при слабом освещении в диапазоне от 65 до 400 ярдов.
  • Оснащен фильтром Brush Mode, который позволяет нацеливать объект через легкую кисть в диапазоне от 115 до 400 ярдов.
Рисунок 4 — Дальномер Lytespeed 400.

Impulse 200 (рисунок 5)

  • Работает как лазерное устройство с дальностью действия до 1640 футов с использованием отражающей цели
  • Единицы измерения размером всего 0,01 фута
  • Вычисляет высоту, горизонтальные, вертикальные и наклонные расстояния, суммарные и разностные расстояния, а также наклон.
  • Оснащен функцией хранения и поиска данных через последовательный интерфейс с использованием порта RS-232, доступ к которому осуществляется с помощью кабеля LEMO с 4 контактами на 9 контактов DB или кабеля LEMO с 4 контактами на HP 200/48 с 10 контактами.
  • Предназначен для запуска доступного программного обеспечения для сбора данных, включая LTI Map, LTI Face Profiler и Traverse Handheld
  • Интерфейсы, доступные для картографических систем GPS, включают Ashtech Reliance, Trimble Pathfinder и CMT MC-PS
  • Возможность преобразования измерений из футов в метры и градусов в градусы в процент уклона
  • С сумкой для переноски, наручным ремнем и зажимом для ремня
  • Требуются две батарейки AA для питания до 20 часов непрерывной работы
  • Оснащен индикаторами разряда батареи и напряжения батареи, с несколькими индикаторами состояния ошибки
  • С автоматическим отключением
  • Предназначен для работы с дополнительным механическим компасом и креплением, моноподом, штативом и креплением
  • Оснащен режимом фильтра для съемки сквозь листву
  • Водонепроницаемость согласно IP 67 и NEMA 6
  • Позволяет юстировать и откалибровать датчик наклона и перенастроить прицел пользователем
  • Легко трансформируется для работы левой или правой рукой
Рисунок 5 — Дальномер Impulse 200.

Laser Atlanta Advantage (рисунок 6)

  • Работает как лазерное устройство в диапазоне от 5 до 32 000 футов с использованием отражающей цели.
  • Единицы измерения размером до 0,1 фута
  • Вычисляет расстояние между отсутствующими линиями, вписанные, прямоугольные и прямоугольные области на основе двух или более точек
  • Возможность хранения и извлечения данных через конфигурируемый порт RS-232 и через карты SRAM PCMCIA Type II
  • Разработан для совместимости с программным обеспечением GPS, Pen Computer и Data Logger
  • Возможность преобразования измерений из футов в метры
  • В водонепроницаемом футляре для переноски
  • Требуются 6-вольтовые никель-кадмиевые батареи
  • С дополнительным аккумулятором
  • Предназначен для каждого аккумуляторного блока, чтобы обеспечить питание в течение 5 часов непрерывной работы
  • Требуется время зарядки от 10 до 12 часов
  • С индикатором низкого заряда батареи и автоматическим отключением
  • Включает зарядное устройство и адаптер для зарядки автомобильного аккумулятора
  • Содержит встроенный цифровой компас / инклинометр в версии C / I
  • Оборудован компасом, который представляет собой пристегивающийся магнитометр
  • Предназначен для дополнительного моноскопа с 8-кратным увеличением для удаленного просмотра, монопод и штатив для установки
Рисунок 6 — Лазерный дальномер Atlanta Advantage.

Swarovski Optik RF-1 (рисунок 7)

  • Работает как лазерное устройство с диапазоном от 22 до 1100 ярдов без использования отражающей цели
  • Единицы измерения размером всего 1 ярд
  • С защитной крышкой объектива и сумкой для переноски
  • Требуется шесть батареек АА
  • Предназначен для каждой аккумуляторной батареи, рассчитанной на 2000 измерений
  • С индикатором разряда батареи
  • Оснащен 6-кратным монокуляром, со встроенным телескопом 6 на 24 дюйма с возможностью фокусировки
Рисунок 7 Дальномер Swarovski Optik RF-1.

Диапазон 400 (рисунок 8)

  • Работает как оптическое устройство, которое использует метод совпадения для определения расстояния в диапазоне от 20 до 400 ярдов
  • Измеряет мельчайшие единицы от 0,5 до 1 ярда на циферблатном индикаторе
  • Доступен с дополнительным футляром для переноски
  • Не требует батареи
  • Включает монокуляр с 3-кратным увеличением для помощи в обнаружении цели
  • Позволяет выполнить калибровку настройки изображения пользователем
Рисунок 8 — Дальномер Ranging 400.

ТЕСТИРОВАНИЕ ДИАПАЗОНА

Тестирование проводилось в районе Маунт-Балди-Рейнджер Национального леса Анхелес. Для всех устройств использовалась одна и та же цель, поэтому измерения можно было сравнить со статистической достоверностью. Отметка была размещена на мишени с диаметром груди 4 фута 8 дюймов.

Инфракрасный дальномер с электронным измерением расстояния (EDM) был назначен в качестве эталонного устройства, используемого для измерения истинного расстояния (т.е., стандартное измерение). Команда профессиональных геодезистов использовала EDM для измерения всех точек данных от цели, вперед и назад. Диапазон расстояний составлял 500 футов. Все устройства тестировались с шагом 10 футов, до 100 футов, затем продолжались с шагом 25 футов до 110 процентов от максимального номинального диапазона производителя или 500 футов, в зависимости от того, что больше.

Для участия в тестировании были отобраны три оператора, все одинакового роста. Два оператора имели опыт измерения наклонных расстояний.

СТАТИСТИЧЕСКИЕ МЕТОДЫ И РЕЗУЛЬТАТЫ

Точность означает абсолютную близость к истине. Напротив, точность означает степень повторяемости измерения. Диапазон процентных различий является показателем точности. Результаты обработки данных представлены в таблице 1.

Погрешность в процентах

Неточность в процентах — это спецификация неточности, которая может быть соблюдена при уровне достоверности 95 процентов.Сделаны предположения, что данные здесь не были аномалией 1 из 20 или более редкой, и что тестовые измерения следуют нормальному распределению со средним значением, равным стандартному измерению. Судя по этим результатам, наименьшему стандарту погрешности соответствует Laser Atlanta Advantage, за которым следует Impulse 200.

Процент отклонения

Смещение в процентах указывает на то, что инструмент постоянно завышает или занижает значения.Смещение можно использовать в качестве поправочного коэффициента для измеренных значений для получения истинного значения. Этот поправочный коэффициент специфичен для каждого инструмента и может варьироваться в диапазоне измеренных значений. Значения процентной погрешности в таблице 1 были усреднены по диапазону значений. Судя по этим результатам, наименьшему стандарту смещения соответствует Laser Atlanta Advantage, за которым следует Impulse 200.

Разница в процентах

Были рассчитаны процентные различия между стандартным измерением и измерением тестового устройства.Чем меньше диапазон процентной разницы, тем лучше. Наименьший диапазон процентной разницы достигается у Impulse 200, за которым следует Laser Atlanta Advantage.

Таблица 1 Результаты обработки данных с помощью дальномера.
Сонин 60 Power Disto DME 70 Lytespeed 400 Импульс 200 Laser Atlanta Advtg. Сваровски Оптик RF-1 Рейтинг 400

Погрешность в процентах
Оператор 1 11,62 0,36 4,32 1,43 0,35 0,21 1,22 3,28
Оператор 2 9.76 1,36 4,55 1,47 0,43 0,20 1,15 3,65
Оператор 3 11,11 0,73 3,01 1,51 0,31 0,19 1,40 4.59
Все операторы 10,83 0,82 4,00 1,47 0,36 0,20 1,26 3,74
Смещение в процентах
Оператор 1 -11,59 0,12 -4.16 1,11 -0,32 -0,06 -1,15 3,58
Оператор 2 -11,11 1,35 -4,48 1,13 -0,42 0,01 -1,00 -3,93
Оператор 3 -11.11 1,17 -2,72 1,21 -0,26 -0,01 -1,14 -5,80
Все операторы -11,30 0,88 -3,79 1,15 -0,34 -0,02 -1.14 -2,16
Диапазон процентных различий для всех операторов
Минимум -13,0 -0,63 -8,9 -1,03 -0,95 -0,88 -3,79-40
Максимум -7.7 1,67 -1,0 5,98 0,30 0,94 0,68 13
Общий диапазон 5,3 2,30 7,9 7,01 1,25 1,82 4,47 53

ОБСУЖДЕНИЕ

Были рассчитаны процентные различия между стандартным измерением и измерением тестового устройства.Чем меньше диапазон процентной разницы, тем лучше. Наименьший диапазон процентной разницы достигается у Impulse 200, за которым следует Laser Atlanta Advantage.

Между неопытными и опытными операторами была минимальная разница в измеренных значениях, процентной погрешности, процентной погрешности и процентной разнице.

Для всех операторов использовалась одна и та же цель — рыночная часть коры. При испытании отражающие мишени не использовались.Обработка поверхности, цвет, размер и форма коры влияют на отражательную способность и дальность действия. Все показания были сняты на одной высоте и на одной поверхности дерева. Никаких дополнительных моноскопов для удаленного просмотра не использовалось, только встроенные моноскопы. Для монтажа не использовались моноподы или штативы. Условия испытаний были одинаковыми для всех операторов.

В соответствии с рекомендациями производителей лазерных дальномеров, все испытания проводились со свежими батареями для каждого оператора, чтобы избежать разницы в производительности из-за разряда батарей.Операторы отметили, что дальномеры намного легче носить в течение рабочего дня с помощью шейного ремня или плечевой кокетки. Некоторые дальномеры не имели ни того, ни другого. Как шейные ремни, так и плечевые хомуты легко доступны в продаже и легко адаптируются к дальномерам, используемым в этом исследовании.

Руководства пользователя поставлялись со всеми дальномерами и были доступны всем операторам до тестирования. Всем операторам также были даны краткие устные инструкции.

Была предпринята попытка пробиться сквозь легкую, среднюю и густую листву с помощью тестовых дальномеров.Только дальномеры с фильтром могли стрелять сквозь кисть и только в ограниченном количестве.

В дополнение к проверке точности, каждого оператора попросили субъективно оценить инструменты по шкале от 1 до 8, где 1 является наиболее благоприятным. Рейтинги указаны в таблице 2.

Таблица 2 Рейтинг испытательных приборов оператором.
Цели легко обнаружить Простота использования Надежные показания Учиться легко Лучше, чем лента с журналами или цепочка для исследований Общий рейтинг

Сонин 60 8 5 8 7 7 7
Мощность Disto 6 1 6 5 6 6
DME 70 5 3 5 1 5 5
Lytespeed 400 2 5 3 3 2 4
Импульс 200 3 3 1 5 1 1
Laser Atlanta Advtg 4 2 1 4 2 1
Сваровски Оптик RF-1 1 5 4 2 2 3
Диапазон 400 7 8 7 8 7 8
Операторов-испытателей попросили прокомментировать дальномеры сразу после завершения испытаний.Их комментарии приведены в таблице 3.
Таблица 3 Комментарии операторов к тестовым приборам для дальномеров сразу после тестирования.
Дальномер Плюсы Минусы
Сонин 60 Легко помещается в карман круизного жилета.
Недорого
Меры только на короткие расстояния. Чтобы получить хорошее чтение, необходимо стрелять по
абсолютно на одном уровне с деревом.
Мощность Disto Помещается в задний карман круизного жилета. Меры только на короткие расстояния.
должен стрелять абсолютно на уровне дерева. Не подходит для использования на улице
. Дорого.
DME 70 Очень маленький. Быстро стреляет. Аудио
сигнал полезен. Недорого
Не всепогодный. Никакого пластикового корпуса. Меры только в ярдах
и метрах.Не увеличивает цель. Трудно использовать
в перчатках.
Lytespeed 400 Увеличивает цель. Чтение внутри вьювера
. Шейный ремешок. Мягкий резиновый наглазник
для удобства и снимается, если
носит очки. Недорого.
Только размеры в ярдах и метрах. Трудно нажать кнопку
в перчатках.
Импульс 200 Легкая цель. Быстрый выстрел.
для левшей или правшей. Ремешок на руку.
Непонятно работать. Не выглядит атмосферостойким.
Еще варианты и посложнее. Из-за своего веса он
должен иметь шейный ремень для удобства транспортировки.
не увеличивает, поэтому цель плохо видна на большом расстоянии.
Laser Atlanta Advantage Быстро снимает наклон и горизонтальное расстояние
. Легко переключается между футами /
ярдами / метрами. Имеет карту данных; data re-
адаптер кордера; аккумуляторная батарея
в ручке; резервная батарея
Очень тяжелый и громоздкий.Не то, чтобы с
ходили пешком на большие расстояния. Считывание значения
менее точным (1 фут), чем показание
на лицевой стороне прибора (0,1 фут).
Для записи показаний вручную оператор должен смотреть на циферблат прибора
.
Сваровски Оптик RF-1 Увеличивает цель. Легкость в эксплуатации. Только одна кнопка
. Чтение внутри зрителя.
Ремешок на шею. Легко помещается в карман жилета cruiser
.
Измеряет с шагом в 2 ярда и необходимо найти
, где значения изменяются между четными ярдами, чтобы определить значение
для измерения 1 ярд (0,9 м). Ощущается тяжеловесным.
Дорого.
Диапазон 400 Нет батареек. Недорого. Трудно сфокусироваться. Требуется больше времени для использования. Окуляр из жесткого пластика.
Маленький окуляр. Трудно работать.

В таблице 4 представлено сравнение по ассортименту, цене, весу и размеру.

Таблица 4 Сравнение ассортимента, цены, веса и размера испытательных приборов.
Диапазон действия
, отмеченный при испытаниях
(фут)
(м)
Цена

($)

Вес
вкл. батареи
(фунты)
(кг)
Размер

(дюймы)
(мм)

Сонин 60 5 до 15
(1.От 5 до 4,6)
70 0,4
(0,2)
5,6 на 2,7 на 1
(142 на 69 на 25)
Мощность Disto от 10 до 60
(от 3 до 18)
1,795 1,8
(0,8)
9,3 × 4 × 2,2
(236 × 102 × 56)
DME 70 от 10 до 250
(от 3 до 76)
290 0.6
(0,3)
5 × 1,75 × 4
(127 × 45 × 102)
Lytespeed 400 от 60 до 500 *
(от 18 до 152)
260 1,0
(0,5)
6 × 2,5 × 5
(152 × 64 × 127)
Импульс 200 от 10 до 500 *
(от 3 до 152)
2 900 2,2
(1.0)
6 × 2,5 × 5
(152 × 64 × 127)
Laser Atlanta Advantage от 10 до 500 *
(от 3 до 152)
3 000 4,4
(2,0)
10 на 3 на 11
(254 на 76 на 279)
Сваровски Оптик RF-1 от 60 до 500 *
(от 18 до 152)
3 300 2,4
(1.1)
5,9 × 4,7 × 2,4
(150 × 119 × 61)
Диапазон 400 от 60 до 500 *
(от 18 до 152)
70 1,3
(0,6)
10,5 на 2 на 4
(267 на 51 на 102)
Примечание * = Дальномер измерял максимальный тестовый диапазон. Расстояние / точность за пределами максимального диапазона теста
, вплоть до максимального диапазона производителя не тестировалась.См. Описания инструментов.

ЗАКЛЮЧЕНИЕ

Этот отчет включает информацию об описании дальномера, процентной погрешности, процентной погрешности, комментариях пользователей, рейтинге пользователей, стоимости, весе и размере. Пользователь в этой области имеет глубокие знания о том, что требуется для выполнения работы. Следовательно, с помощью этой базы знаний и результатов этого сравнительного исследования пользователь может определить лучший инструмент для работы.

ПРОИЗВОДИТЕЛИ

DME 70
DME Golf
3180 Red Hill Avenue
Коста-Меса, Калифорния

7144327100

Impulse 200
Laser Technology Incorporated
7070 South Tucson Way
Englewood, CO 80112 9

Laser Atlanta Optics, Incorporated
2827 Peterson Place
Norcross, GA 30071
7704463866

Lytespeed 400
Bushnell Sports Optics Worldwide
9200 Cody
Overland Park, KS000 66214-3259

0

5 Disorporated

0

Disorporated
BAC Department
3155 Medlock Bridge Road
Norcross, GA 30071
8003679453

Ranging 400
Ranging Company
Routes 5 & 20
East Bloomfield, NY 14443
Inc.7166576161

Road
Scarsdale, NY 10583

50202

Swarovski Optik RF-1
Swarovski Optik
4023 Вид на город
Сан-Антонио, Техас 78228
8006353890

БЛАГОДАРНОСТИ

Этот отчет — результат усилий многих сотрудников Лесной службы Министерства сельского хозяйства США, особую благодарность выражаем:

Джим Ландрам
Специалист по измерениям
Национальный лес Анхелес

Клифф Джонсон
Профессиональный землемер
Специалист по недвижимости
Национальный лес Анхелес

Хэл Сейден
Руководитель группы по управлению растительностью
Национальный лес Сан-Бернардино

Томас Трелкельд (в отставке)
Специалист по измерениям
Регион 1

Брайан Вагнер
Специалист по измерениям
Регион 1

Бен Лоуман
Руководитель программы

Центр технологий и развития 9152 Миссоула Билл Карр
Член Совета директоров
Laser Technology Incorporated

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
