Монтаж дождеприемников ливневой канализации

Несколько простых правил установки пластиковых, бетонных или чугунных дождеприемников помогут тем, кто решил своими руками построить надежную систему локального сбора дождевых и талых вод. У профессиональных «дорожников», конечно, есть свой наработанный практический опыт, но всегда неизменными остаются основные рекомендации производителей материалов водоотвода.

Место расположения дождеприемника определяется, чаще всего, на стадии проектирования ливневой канализации наметив вектор линии трубопровода. На примере пластиковых дождеприемников 300х300 или 400х400, у которых каждая боковая стенка имеет трафаретные патрубки для соединения с трубами диаметром 50, 110 и 160 мм, выстроить систему в составе точечного водоотвода значительно проще. В общем и целом, монтаж дождеприемников сопряжён с большим объемом земельных работ и требует более сложной разуклонки, если сравнивать с линейным типом организации водоотвода.

Отличительные особенности некоторых видов ливневой канализации Вы можете узнать в рубрике «Поверхностный водоотвод».

Перед монтажом дождеприемных колодцев необходимо подготовить основание — дренирующий слой из песчано-гравийной смеси и гидроизоляционной пленки – мембраны, после чего заливается бетонная обойма из бетона класса B25. Средний показатель толщины бетонной обоймы (H) для основания равен 100 мм.

Отводящие трубы подключаются непосредственно к корпусу дождеприемника. Для этого выбивается или вырезается отверстие необходимого диаметра по штатно расположенным на стенках дождеприемника шаблонным трафаретам. Место стыковки обрабатывается герметиком типа ПРО ФС имеющим консистенцию тиксотропной вязкой массы.

Бетонирование обоймы так называемой «шубы» дождеприемника происходит в несколько этапов послойно. Сначала уровень поднимают до верхнего края трубы, так чтобы бетонная обойма полностью её скрыла, затем до наивысшей точки стенок дождеприемника с установленной на него решеткой или крышкой.

Когда необходимо выдержать глубину заложения инженерных коммуникаций, дождеприемники можно установить друг на друга, выполнив надстройку. В этом случае первый (верхний) резервуар с установленной на него решеткой принимает воду, а второй (нижний) подключается к дренажным трубам. Такая комбинация, прежде всего, будет интересна при желании свести к минимуму промерзание системы в слоях.

Неважно, в какое покрытие происходит установка пластикового дождеприемника – в брусчатое или асфальтобетонное, главное, чтобы его края не выступали над поверхностью, так как в процессе эксплуатации непокрытые части колкого пластика могут быть разбиты.

Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм. Если это условие соблюдено, то система установлена правильно!

Бетонная подготовка для установки дождеприемника





Параметры бетонной обоймы для пластиковых дождеприемников
Класс нагрузкиA15B125C250
Ширина бетонной обоймы (С), мм80100100
Толщина бетонной обоймы (H), мм100100150
Класс бетонаB25B25B25

Дождеприемник и брусчатка

Установка пластикового дождеприемника в брусчатое покрытие с предполагаемыми механическими нагрузками класса A15-C250 (пример с дождеприемником 300х300 мм):

Дождеприемник и асфальтобетон

Вариант монтажа дождеприемника пластикового в асфальтобетонное покрытие с учетом возможных динамических нагрузок класса A15-C250 на точку водоотвода (пример с дождеприемником 300х300 мм):

Узел А

Применение герметика (ГОСТ 25945) слоем 5х20 мм между стенкой пластикового дождеприёмника и бетонной обоймы канала (бетон B25 F200 W6, ГОСТ 26633-91):

В какой последовательности укомплектовывать (собирать) дождеприемник, используя различные аксессуары — решетки, корзины для сбора мусора, перегородки-сифоны — нет никакой принципиальной разницы. На момент установки нужен только сам дождеприемник!

Компания производителей и поставщиков — «Лига 812» предлагает широкий ассортимент дождеприемников и доборных элементов для дождеприемных колодцев, адаптированных российским климатическим особенностям. На нашем сайте Вы можете самостоятельно выбрать и заказать необходимый материал точечного водоотвода по низким ценам. Если у Вас появятся вопросы — пожалуйста, обращайтесь за технической консультацией к специалистам нашей компании.

Производство и продажа:

Пластиковые дождеприемники

Решетки дождеприемников

Установка дождеприемников для ливневой канализации своими руками


Распределительные колодцы или, как еще их называют – дождеприемники, это один из основных элементов в структуре ливневой канализации. На данный элемент приходится главная работа, так как именно здесь скапливается дождевая или талая вода, далее по ним она уходит за границы участка или в сливную яму. Подобная конструкции предупреждает скопление луж на придомовой территории и защищает строение, так как талая вода негативно сказывается на крепости стен и фундамента.


По своей структуре система для отвода может различаться. Если смотреть на материал изготовления, то зачастую это пластик или чугун. Лучше всего останавливать свой выбор на той конструкции, которая изготовлена с выполнением всех требований ГОСТа, иначе качество водоотведения может оказаться не на том уровне, на котором вы ожидали. При расчете бюджета на установку лучше взять материал самого хорошего качества, а сэкономить на монтажных работах, так как установка колодца – процесс не очень сложный и его можно выполнить самостоятельно. В этой статье мы и хотим осветить данный процесс, раскрыть все детали установки дождеприемника в ливневке.


Подготовка к выполнению работ



Перед началом работ необходимо определить, где именно будут располагаться дождеприемники. Вариантов их расположения несколько:


  1. Установка под стоками, если на стенах дома установлены стоки с крыши, то их обязательно дополняют стоковыми колодцами. Такая система отведет лишнюю воду от фундамента, то есть снизит разрушительное влияние сточных вод на строение.

  2. Вдоль дорожек. Во время создания проекта благоустройства придомовой территории советуется монтаж дождеприемников вдоль дорожек. Распределительный колодец устанавливают в углублении, а сами дорожки делают под небольшим углом, это предотвратит застой воды.

  3. В тех местах, где постоянно скапливается вода. На каждом участке есть такие зоны, где постоянно скапливается дождевая и талая вода. Чтобы отводить ее, следует установить в этих местах колодцы, в таком случае следует установить точки сбора здесь, чтобы во время осадков все сразу уходило в отводящую систему. Сложность здесь состоит только в выборе места установки и согласовании его с общим проектом.


Следующая важная вещь, от которой зависит весь процесс – габариты и форма отводящего элемента. Если колодец имеет небольшой размер и круглую форму, то установить его просто, конструкции большего размера потребуют повозиться с ними. Теперь рассмотрим более внимательно процедуру установки.


Процесс установки дождеприемника



Неправильная процедура установки дождеприемника может привести к возникновению целого ряда неприятных ситуаций в будущем. Например, случается, что отводящие элементы забиваются, а возможности для их очистки нет, так как это изначально не было предусмотрено проектом. Для корректной работы конструкции следует соблюдать два важных требования: создать прочную основу и хорошо закрепить колодец снизу. Рекомендации, как установить дождеприемники шаг за шагом, читайте ниже:


  1. Проведите подготовительные работы для создания котлована. Рассчитайте его размеры, при этом соизмеряйте их с размерами колодца. Можно провести замеры или ознакомиться с технической документацией, где указывают эти данные. К полученным цифрам добавьте 3 см – это и будет необходимый диаметр ямы, к глубине прибавляют 30-35 см. Вот каких размеров должен быть котлован.

  2. В готовой яме создается подушка из песка, на дно высыпается его слой, заливается жидкостью и хорошенько трамбуется.

  3. Далее необходимо подключить распределительный колодец к трубам канализации для сточных вод, по которым будет уходить вся жидкость с участка. Важно – приемник и трубы располагаются по высоте ровно, с той точность, которую позволяют условия монтажа. Если будет разница между высотой элементов, возникнут проблемы при их соединении и в работе.

  4. На дно котлована льют бетонную смесь. Ее не нужно лить в большом количестве, хватит небольшого слоя. На слой бетона устанавливаем колодец, фиксируем его, чтобы не шатался.

  5. После надежной фиксации дождеприемника проводим дополнительное его крепление при помощи бетона. Заливается раствор с боков, для этого мы и оставляли 3 см по окружности. Такая чаша станет надежной основой для колодца.

  6. Теперь устанавливаем все составляющие системы, обычно в этот список входят перегородки и корзина.



Как видите, процесс установки не отличается сложностью, необходимо только учитывать все важные детали. В этот перечень входит и выбор точки установки, и создание надежной подложки и крепление колодца в яме. При правильном выполнении всех работ, можно рассчитывать на адекватную и надежную работу ливневки на протяжении нескольких лет.

критерии выбора и особенности монтажа

На чтение 5 мин Просмотров 293 Опубликовано Обновлено

Устройство точечной (закрытой) ливневки требует наличия в её конструкции специального резервуара — дождеприемника. Он предназначен для первоначального скопления дождевой/талой воды и дальнейшей её транспортировки к точке сброса по углубленным в грунт трубам. Грамотная установка дождеприемника своими руками обеспечивает работоспособность водоотвода без сбоев и поломок.

Виды и устройство дождеприемников для ливневой канализации

Конструктивно резервуар представляет собой камеру, оснащенную перегородкой-сифоном, съемной корзиной и верхней защитной решеткой. В некоторых моделях резервуаров предусмотрены дополнительные элементы в виде усиливающего канта, уплотнителей, крышки и надставкой к элементу ливневки. Кроме того, в устройстве дождеприемника для ливневой канализации предусмотрены два варианта отвода воды:

  • Удаление жидкости вниз. Такие элементы ливневки направляют воду в грунт, сразу в дренажный колодец.
  • Удаление стоков в сторону. Такой резервуар соединяется с трубами в единую конструкцию.

Различаются все дождеприемники по габаритам, допустимым нагрузкам, типу материала и по форме. Резервуары под ливневые стоки маркируются в зависимости от их предназначения:

  • Д. Маркировка означает «дождеприемник». Элемент применяют на частных участках и в пешеходной зоне.
  • ДБ1 и ДБ2. Трактуется как «дождеприемник большой». Монтируется на автостоянках и вдоль проезжих городских частей.
  • ДМ1 и ДМ2. Дождеприемник магистральный.
  • ДС1 и ДС2. Сверхтяжелый дождеприемник. Предназначен для установки в зонах с максимальной нагрузкой.
  • ДК. Дождеприемник круглый.

Материал изготовления элемента для точечного сбора дождевых стоков: чугун, пластик и бетон.

Чугунные дождеприемники

Чугунный дождеприемник

Элементы ливневки из чугуна самые прочные и при этом тяжелые. Металл марки СЧ20 отлично выдерживает нагрузки от 15 до 25 тонн (в зависимости от габаритов резервуара), инертен к агрессивным средам, долговечен и коррозостоек. Чаще чугунные дождеприемники используются при устройстве городских канализационных магистралей. Резервуары имеют высокую пропускную способность и при этом хорошую экологичность. Металл не представляет угрозы для окружающей среды.

Монтаж дождеприемника в отмостку дома при условии чугунной конструкции должен сопровождаться устройством специального основания из бетона. В противном случае металл начнет ржаветь. Кроме того, работать с чугунными элементами тяжело по причине их большого веса.

Пластик

Пластиковая конструкция

Полимерные резервуары широко применяются в частном и муниципальном строительстве. Пластик отличается такими преимуществами:

  • малый вес;
  • высокая устойчивость к температурным перепадам;
  • инертность к химическим/агрессивным средам;
  • простота в установке и обслуживании;
  • широкий выбор моделей по размеру и форме;
  • выгодная стоимость изделий.

Ухаживать за полимерными резервуарами под дождевые стоки просто: грязь, ил, песок легко отмываются струей воды.

Все пластиковые модели маркируют в зависимости от их номинальной нагрузки:

  • А. Нагрузка составляет до 1 500 кг. Такой вариант хорош для частного строительства.
  • В. Дождеприемник справляется с нагрузкой до 12,5 т.
  • С. Максимально выдерживает нагрузку до 25 т.
  • D. Нагрузка до 40 т.
  • Е. Номинально выдерживает до 60 т.
  • F. Способен выдержать нагрузку до 90 т.

Лучше покупать дождеприемник, который способен выдержать несколько большую нагрузку, чем было получено при расчетах.

Бетон

Дождеприемник из бетона

Такой дождеприемник имеет чуть меньший вес, чем чугунный. Материал отличается устойчивостью к агрессивным стокам, долговечностью и хорошей пропускной способностью. Но внутренняя поверхность бетонных резервуаров слегка шероховатая,  что провоцирует нарастание ила на его стенках со временем. Скопившийся ил будет давать неприятный запах во время испарения влаги из резервуара. К тому же бетон — массивный материал, требующий при укладке использования специальной техники.

Массивный шероховатый бетон можно заменить более легким и гладким полимербетоном. Добавленные в качестве армирующего волокна полимеры делают итоговую продукцию легкой, прочной, склонной к претерпеванию высоких нагрузок.

Критерии выбора

На выбор типа и модели дождеприемника влияют такие факторы:

  • Общая площадь территории, с которой будет убираться дождевая вода. Через нее определяют объем стоков в сезоны дождей и снегопадов.
  • Коэффициент поглощения воды имеющимся покрытием. Для асфальта он составляет 0,89, для крыши — 1, для щебня — 0,4.
  • Вес и тип материала. Стоит учитывать, что чугунные элементы запрещены к использованию в солончаковых почвах, иначе соль со временем испортит металл. Чаще при частном строительстве используют пластиковые дождеприемники.
  • Уровень номинальной нагрузки на резервуар.
  • Стоимость и габариты.
  • Наличие дополнительных элементов: запорного механизма, прокладок и пр.

Если по цене не подходит ни один из вариантов резервуаров и при этом на участке имеется лишний кирпич, можно выложить колодец дождеприемника из него. Важно правильно рассчитать нужный объем и затем оштукатурить/окрасить резервуар изнутри.

Особенности монтажа

Правильная установка дождеприемника гарантирована при неукоснительном соблюдении техники его монтажа. Работают в такой последовательности:

  • Подготовка котлована. Его глубина должна быть равна высоте резервуара с решеткой плюс 30 см на подсыпку из песка и бетона. По стенкам габариты ямы увеличивают на 15-20 см с каждой стороны на бетонную заливку.
  • На дно ямы насыпают слой песка толщиной 15 см и хорошо трамбуют его.
  • Сверху наливают бетонный раствор из цемента и щебня. Массе дают просохнуть под установку резервуара. Такая площадка будет служить надежным основанием. В ходе заливки бетона следят за ровностью с помощью строительного уровня.
  • На застывший раствор устанавливают по уровню дождеприемник, предварительно освободив от прокладки патрубок. В резервуар вставляют ответвление ливневки и промазывают все стыки герметиком.
  • Дождеприемник заливают со всех сторон бетонным раствором по самый верхний край. Во время заливки нужно аккуратно металлическим прутом выгонять воздух из раствора, иначе стенки укрепления будут пористыми и хрупкими. Впоследствии они могут поддаться воздействию пучнистого грунта.
  • Как только раствор хорошо схватится, можно устанавливать корзину и верхнюю защитную решетку.

При монтаже дождеприемника в отмостку лучше делать все работы еще на этапе её заливки, чтобы в дальнейшем не разбивать уже застывшую площадку вокруг дома.

При монтаже резервуара для сбора дождевой воды стоит учитывать способность грунта сужаться, расширяться и пучиться при температурных перепадах. Поэтому экономить на бетонной заливке дождеприемника не стоит. В противном случае со временем он может всплыть, как поплавок. Грунт просто вытолкнет его наружу.

Дождеприемники для ливневой канализации, особенности монтажа

Дождеприемники для ливневой канализации

Необходимость организации в своем доме ливневой канализации состоит в том, что она не только отводит воду, но и защищает фундамент дома, бережет дорожное покрытие от проникновения влаги и разрушения.

Этот вид канализации достаточно просто устроен.

По наклонным поверхностям дождевая вода стекает в дождеприемник, откуда перемещается по трубам в колодец.

При обустройстве ливневой канализации она обязательно должна быть оснащена точечным собирателем воды – дождеприемником, который собирает воду под водосточными трубами и кранами.

Современная ливневая канализация. Дождеприемники и их виды

В наши дни дождевая канализация изменилась, по сравнению со старыми вариантами. Теперь ее установка и оборудование для нее стало надежнее и проще.

Основную схему ливневой канализации, используемой для обустройства частных домов, вы видите на рисунке ниже.

В системе канализации присутствуют такие элементы:

  • каналы и желоба (лотки) для сбора воды;
  • пескоуловители, которые очищают дождевую воду;
  • дождеприемные колодцы или дождеприемники;
  • канализационные трубы;
  • коллекторы и смотровые колодцы.

Дождевая вода, попадая в желоба на крыше, очищается и по трубам перемещается в дождеприемник. Он в свою очередь вторично очищает ее благодаря установленному фильтру, а затем вода из дождеприемника и лотков распределяется по трубам и попадает в вырытый подземный колодец, то есть коллектор.

При этом дождеприемник является одной из самых важных составляющих ливневой канализации, так как он собирает воду не только с труб, но и просто стекающую по дорожному покрытию, поэтому препятствует образованию луж.

Установленный дождеприемник выглядит, как показано на изображении ниже.

Дождеприемник

Современный дождеприемник очень легок в установке и имеет всю необходимую комплектацию, его легко почистить или заменить.

Отличия точечного водосборника состоят не только в самой комплектации, но и в материале из которого он изготовлен.

Это может быть или более легкий пластиковый вариант, либо чугунный. Оба эти вида существенно отличаются по своему предназначению и функциям, которые мы рассмотрим ниже.

Как выбрать дождеприемник для ливневой канализации

При выборе нужного типа дождеприемника для ливневой канализации нужно учитывать разные факторы, которые при правильном подходе обеспечат вам долгий срок эксплуатации и надежность.

Самыми основными из таких факторов являются:

  • интенсивность и количество осадков на участке, климатические условия;
  • площадь ливневой канализации;
  • рельеф местности;

При правильном расчете этих особенностей вашего участка вы сможете подобрать и нужный вид самого дождеприемника.

Для приусадебной территории частного дома небольших размеров можно выбрать дождевой колодец, более легкий по весу и конструкции, но если климатические условия дождливые, и в разные времена года выпадает много осадков, то лучше брать чугунный вариант.

Он сможет выдержать большую нагрузку и удержать в себе много мусора и листьев, чтобы они не засорили подземные канализационные трубы.

Особенности конструкции дождеприемников для ливневой канализации

Все типы дождеприемников отличаются тем, что имеют разный вес и глубину. Стандартный дождеприемник имеет глубину около 40 сантиметров и малый вес, но если материалом для его изготовления является чугун, то вес значительно больше.

Сам дождеприемник может продаваться, как отдельно, так и в комплекте с другими элементами для него.

Полная комплектация состоит из:

  • самого дождеприемника;
  • корзины для дождеприемника разного объема;
  • перегородки – сифона;
  • внешней решетки.

Все эти элементы могут быть разными по качеству и цене. Они подбираются в зависимости от выбора самого дождеприемника.

Стандартный комплект вы можете увидеть на рисунке ниже.

Строение дождеприемника

Решетка для точечного водосбора может быть также выполнена из разных по качеству материалов, ее выбор зависит от нагрузки, которая будет производиться в дальнейшем на решетку.

Материалы для дождеприемников: что лучше чугун или пластик?

Раньше дождеприемники изготавливались только из бетона или чугуна, но теперь к ним добавилась еще одна модификация – пластиковые дождеприемники для ливневой канализации.

На первый взгляд может показаться, что лучше выбрать чугунный материал, так как он прочнее.

Но современные технологии позволяют сделать устройство пластикового дождеприемника высокопрочным и надежным.

Преимущества пластиковых материалов состоят в том, что они легки по весу и удобны в монтаже, защищены от коррозии и внешних механических и химических воздействий.

Если предполагается обустройство ливневой канализации в частном доме, то можно с уверенностью выбрать пластиковый дождеприемник, который обойдется дешевле и по цене.

Если вы все же боитесь, что он не выдержит нагрузки, то в комплекте к нему можно взять решетку из чугуна или другого металла, это позволит надежно укрепить и защитить дождеприемник.

Пример пластикового точечного водосборника вы можете просмотреть на изображении ниже.

Пластиковый дождеприемник

По размеру стандартный пластиковый сборник воды для дома будет составлять 300х300х300. Также можно использовать такой вид сборника воды в качестве самостоятельного коллекторного колодца, так как у пластиковых дождеприемников есть возможность установки нескольких слоев, накладывая их, друг на друга, до нужной высоты.

Чугунные дождеприемники чаще всего используются либо на дорогах, по которых часто ездит транспорт, либо в местах постоянного скопления воды.

Также можно сказать, что чугунный водосток способен выдержать вес около 90 тонн, он подойдет для мест с постоянной проходимостью и интенсивным движением, выдержит огромное количество сточных вод.

Как выглядит водосток из чугуна, вы сможете увидеть ниже.

Чугунный дождеприемник

Такой дождеприемник может быть довольно больших размеров, это подойдет для самых высоких нагрузок и обеспечит надежность ливневой канализации.

Установка дождеприемников для ливневой канализации

Как правило, дождеприемники устанавливают и под сточными трубами, и в местах луж или скопления дождевой и талой воды.

При монтаже важным моментом является учет глубины, на которой будет находиться дождеприемник, а также его размера.

Если провести все этапы установки правильно, то можно быть уверенными в том, что ливневая канализация прослужит долго и не будет засорена мусором.

Правила расположения

Если неправильно расположить дождеприемник, то большая часть воды будет оставаться на поверхности и устройство дождевой канализации окажется бесполезным.

Чтобы убрать как можно больше сточной воды, нужно устанавливать стоки в низинных точках местности или делать для них углубление, чтобы вода сама стекала к дождеприемнику.

Это правило касается и тех водостоков, которые установлены под сточной трубой.

Также нужно выбрать для стока под трубой такое место, чтобы струи воды попадали четко в центр дождеприемника.

Пример правильной установки водоотвода под сточной трубой вы видите на фотографии ниже.

Дождеприемник под сточной трубой

После выбора места для дождеприемника можно приступать к его монтажу.

Особенности монтажа дождеприемников

В первую очередь, при установке дождеприемников следует помнить, что водостоку нужно обеспечить прочное основание и хорошо зафиксировать его под землей.

Рассмотрим основные этапы при монтаже дождеприемника:

  • для начала нужно вырыть котлован, измерив глубину самого дождеприемника и добавив к ней 30-40 см, а также оставив 3 см по бокам для заливки бетоном;
  • на дно котлована насыпается песчаная подушка, которая заливается водой и плотно трамбуется;
  • дождеприемник нужно подсоединить к канализационным трубам, ведущим к коллектору и выровнять по высоте всю конструкцию;
  • на дно налить тонким слоем бетонный раствор и плотно уложить дождеприемник;
  • теперь бетон нужно аккуратно разлить по боковым сторонам водостока;
  • после этого можно установить перегородки и корзину дождеприемника.

После монтажа, поверхностный зазор вокруг водостока можно засыпать песком или гравием.

Общую схему установки дождеприемника вы можете просмотреть ниже.

Схема монтажа дождеприемника

Далее подключается сама ливневая канализация и дождеприемник готов к использованию.

Раз в 2-3 месяца его корзину нужно обязательно очищать от мусора, если делать это регулярно, то ваша ливневая канализация прослужит вам очень долго.

Видео: дождеприемники для ливневой канализации

Самостоятельный монтаж дождеприемников

Для того чтобы на несколько десятилетий избавиться от луж на придомовой территории, сырости в подвале и расходов на досрочный ремонт фундамента, достаточно обустройства поверхностного дренажа участка, больше известного под названием ливневой канализации или просто ливневки. Вы можете доверить несложный и не слишком трудоемкий монтаж наемным рабочим, или сохранить семейный бюджет, освоив весь объем работ самостоятельно. Как установить дождеприемники своими руками, вы узнаете из этой информации.

  • В базовом варианте, это достаточно объемный металлический или пластиковый контейнер, оборудованный съемной мусорной корзиной, контуром предварительной очистки, сифоном и другими полезными приспособлениями.
  • Самая распространенная форма дождеприемника — удлиненный параллелепипед, хотя встречаются конструкции кубические, цилиндрические, в большей степени соответствующие заявленным проектным требованиям.

Устройство совместимое с точечным дренажом устанавливается под водосточными трубами, реже — в низинных местах, где из-за особенностей рельефа, в большом количестве скапливается вода. По мнению специалистов, схема точечного водозабора наиболее простая и эффективная.

Дренаж линейный включает в себя несколько водозаборных веток, поэтому оправдано применение нескольких дождеприемников, или одного накопительного дренажного колодца.

Какие критерии выбора качественного и долговечного дождеприемника?

Для защиты фундамента от атмосферной влаги разработано несколько моделей дождеприемников, из общего перечня для обустройства прифундаментного водоотвода используется тип Д. Это так называемый, малый или бытовой дождеприемник, с отводом воды вниз или в сторону. Первый вариант ориентирован на применение в точечных системах, со сбросом влаги в дренажный колодец 315мм.

Дождеприемник

Вариант второй задействуется в случаях, если конструкция фундамента или отмостки, затрудняет монтаж устройства с нижним патрубком. Оба вида дождеприемника оборудованы специальными решетками для фильтрации крупного мусора.

На сегодняшний день самым высоким спросом пользуются дождеприемники пластиковые. В активе – низкий вес, упрощающий монтаж без применения специальной оснастки, стойкость пластика к температурным перепадам, активным химическим и механическим воздействиям, возможность увеличения объема за счет подсоединения дополнительных контейнеров.

Внимание! Пластиковые изделия характеризуются несложным обслуживанием, продолжительным эксплуатационным ресурсом и доступной, по отношению к металлическим изделиям, стоимостью.

Как правильно установить пластиковый дождеприемник?

  • После установки устройства в выемку и подсоединения труб, прилегающий объем заполняется бетонным раствором. Утяжеление поможет пустому контейнеру не всплыть, при случайном повышении уровня грунтовых вод.
  • Оптимальный вариант подключения дождеприемника к водосточной трубе диаметром 100 мм, это входящий в комплект переходник.
  • Верхнее покрытие может быть любым, бетонным, асфальтовым или плиточным. Обязательное условие — достаточный запас прочности, если дождеприемник расположен на проезжей части дороги.

Решетка для дождеприемника

Выбор формы защитной решетки дождеприемника дело вашего вкуса или дизайнерских изысканий. Однако полезная площадь, а следовательно и производительность прямоугольных решеток больше, чем решеток круглых. Для местности с интенсивными и продолжительными дождевыми осадками лучший выбор — решетки квадратной или прямоугольной формы.

В границах пешеходной зоны, оправдано применение решеток пластиковых армированных, обладающих улучшенными декоративными и эксплуатационными свойствами.

В границах одной статьи дать точное описание установки нескольких десятков моделей сложно. Особенности монтажа вы найдете в прилагаемой к каждому устройству инструкции.

Покупайте дождеприемники пластиковые высокого качества по привлекательной цене в нашей компании!

виды, выбор и монтаж, фото

Каждый владелец загородного или частного дома должен побеспокоиться о создании на своем участке такой системы, как ливневая канализация, причем основная задача последней сводится, помимо отвода воды, и к защите фундамента здания, а также сохранению дорожного покрытия от разрушающего эффекта влаги.

Подобный тип канализации отличается довольно простой конструкцией. Направляясь по наклонным поверхностям, влага, возникшая в результате выпадения осадков, попадает в дождеприемник, а уже из него движется по трубам в колодец. Занимаясь сооружением ливневой канализации, необходимо предусмотреть и точечный собиратель воды, роль которого выполняет дождеприемник. Функция этого элемента сводится к сбору воды, которая поступает по водосточным трубам и кранам.

Ливневая канализация. Дождеприемники и их виды

Предлагаемый сегодня вариант дождевой канализации заметно отличается от тех систем, которые использовались несколько десятилетий назад. Благодаря внесенным изменениям в конструкцию процесс монтажа ее значительно упростился. Если рассматривать более подробно устройство этой системы, то в ней можно выделить следующие элементы:

  • каналы и желоба, используемые для сбора влаги;
  • пескоуловители, задача которых сводится к фильтрации дождевой воды;
  • дождеприемные колодцы, больше известные как дождеприёмники;
  • трубы канализации;
  • коллекторы и смотровые колодцы.

После того, когда вода, попавшая на кровлю в результате выпадения осадков, достигнет желоба на крыше, она фильтруется, а затем, минуя трубы, там выполняется повторная ее очистка, что обеспечивает встроенный в него специальный фильтр. Далее вода течет по трубам, а затем доходит до подземного колодца — коллектора.

Дождеприемнику отводится важная роль в обеспечении нормальной работы ливневой канализации. Это связано с его назначением, которая сводится не только к сбору воды с труб, но и влаги, которая попадает в него с дорожного покрытия. Это позволяет предотвращать появление луж.

Современные варианты дождеприемника предусматривают достаточно простую конструкцию, что упрощает работу по его монтажу. Это же делает более простой работу по его очистке или замене. На фоне его точечный вариант водосборника имеет ряд отличий, которые проявляются не только в назначении, но и используемом для него материале. Обычно подобное сооружение возводят из пластика или чугуна. Каждый из этих вариантов обладает своим назначением, функциями, на которых мы остановимся далее.

Как выбрать дождеприемник для канализации?

Чтобы не ошибиться с подходящим вариантом дождеприемника для ливневой канализации, обязательно необходимо принимать во внимание множество факторов, учет которых позволит гарантировать высокую долговечность и надежность конструкции при условии соблюдения правил эксплуатации.

Среди всего перечня подобных параметров наибольшего внимания заслуживают следующие:

  • интенсивность и объем осадков на участке, а также особенности климата;
  • площадь ливневой канализации;
  • рельеф местности.

Очень важно грамотно рассчитать эти параметры, поскольку только в этом случае вы можете подыскать для себя наиболее подходящий вариант для приемника.

Если ваш загородный дом отличается небольшими размерами, то вам будет достаточно устройства дождевого колодца, имеющего небольшой вес и конструкцию. В том случае, если ваш участок расположен в регионе, где часто выпадает много дождей, и при этом в разное время года наблюдается значительное выпадение осадков, то наилучшим для вас выбором будет колодец из чугуна. Подобной постройке будет под силу справиться со значительной нагрузкой и сохранять устойчивость даже в том случае, если в ней окажется много мусора и листьев, обеспечивая при этом нормальную работу канализационных труб, проходящих под землей.

Особенности конструкции дождеприемников для ливневой канализации

Можно выделить несколько параметров, по которым отличаются дождеприемники. В первую очередь они могут быть классифицированы по своему весу и глубине. Так, глубина сооружения стандартного исполнения будет составлять 40 см, при этом вес его будет незначительным. Однако если в качестве материала для постройки использовался чугун, то это утяжеляет конструкцию.

Дождеприемник сегодня доступен в нескольких вариантах:

  • в виде отдельного сооружения;
  • в виде комплекта, дополненного необходимыми элементами.

Рассматривая полную комплектацию дождеприемника, можно выделить следующие основные элементы:

  • дождеприемник;
  • корзины для дождеприемника, которые могут иметь различную емкость;
  • перегородки-сифона;
  • внешняя решетка.

Чтобы подобрать наиболее подходящий вариант для каждого из этих элементов, следует исходить из конфигурации необходимого дождеприемника.

Для изготовления решетки точечного водосбора может применяться любой материал. При выборе этого элемента необходимо принимать во внимание такой параметр, как нагрузку, которой он будет подвергаться в процессе эксплуатации.

Материалы для дождеприемников

Некоторое время назад для отечественного потребителя были доступны исключительно чугунные и бетонные дождеприемники. Сегодня выбор этих сооружений расширился за счет появления нового вида дождеприемников – из пластика.

При первом знакомстве может возникнуть ощущение, что именно конструкции из чугуна будут наиболее подходящим выбором, учитывая их высокую прочность. Однако не стоит недооценивать современные технологии, ведь благодаря им сегодня у каждого владельца есть возможность приобрести высокопрочную и надежную конструкцию, которой является пластиковый дождеприемник.

Пластик обладает достаточным количеством достоинств, среди которых наиболее значимыми являются малый вес и удобство в установке, а также наличие высокой защиты от коррозионных процессов и воздействий механического и химического характера.

При сооружении ливневой канализации в частном доме владелец может без опаски останавливать выбор на пластиковом дождеприемнике, тем более что подобное решение позволит ему немало сэкономить. В том случае, если у вас нет уверенности в его способности выдерживать высокие нагрузки, можно приобрести подобный дождевик вместе с решеткой, выполненной из чугуна или иного материала, который сделает более прочным дождеприемник.

Такие пластиковые емкости для сбора воды в доме стандартного исполнения обычно имеют размеры 300×300 x300.Подобный вариант сборника воды способен эффективно справиться и с ролью самостоятельного коллекторного колодца, учитывая, что пластиковые дождеприемники могут быть установлены в виде конструкции из нескольких слоев, где их просто размещают друг на друга, пока не будет достигнута требуемая высота.

Наибольшее распространение конструкции из чугуна получили на дорогах, наиболее активно используемых транспортом, а также в местах постоянного скопления воды.

Среди особенностей чугунных водостоков следует выделить то, что им под силу переносить нагрузку весом около 90 тонн. Такой водоприемник может с успехом применяться и в тех местах, которые характеризуются активной проходимостью и интенсивным движением. Поэтому им не составит труда справиться с нагрузкой, оказываемой большими потоками сточных вод. В продаже можно встретить дождеприемники различных габаритов. Такие сооружения рассчитаны на очень высокие нагрузки и способны при любом потоке стоков гарантировать надежность ливнёвки.

Установка дождеприемников для канализации

Традиционным местом, где устанавливают дождеприемники, является участок под сточными трубами. Также они могут быть размещены и в местах скопления луж или же воды, образуемой в результате выпадения осадков или снега. Во время выполнения установочных работ особое внимание следует уделить глубине, на которую планируется установить дождеприемник.

Вместе с тем важным параметром является и размер этого сооружения. Соблюдение всех требований установки позволяет гарантировать, что ливневая канализация будет защищена от засорения мусором и на протяжении многих лет не будет доставлять проблем с обслуживанием.

Особенности монтажа дождеприемников

Приступая к монтажу дождеприемника, особое внимание следует уделить двум ключевым моментам:

  • основание должно отличаться достаточной прочностью;
  • следует предпринять меры по надежному закреплению водостока под землей.

Сама же процедура установки дождеприемника предусматривает проведение следующих этапов:

  1. Начинают установочные работы с копания котлована: его глубину рассчитывают, опираясь на результаты замеров дождеприемника, к полученному значению необходимо добавить 30-40 см, предусмотрев дополнительно 3 см с боков, которые будут залиты бетонной смесью.
  2. Дно котлована следует заполнить слоем песка, который образует песчаную подушку. Затем ее необходимо залить водой и тщательно утрамбовать.
  3. После этого переходят к подключению дождеприемника к трубам канализации, которые подведены к коллектору. Следует сделать все возможное, чтобы конструкция располагалась максимально ровно по высоте;
  4. Дно следует заполнить тонким слоем бетонной смеси, а затем туда укладывают дождеприемник, которые необходимо жестко зафиксировать;
  5. После этого с боков конструкции начинают лить бетонный раствор, следя за тем, чтобы он распространялся равномерно;
  6. Завершается же монтаж установкой перегородок и корзиной дождеприемника.

Заключение

При устройстве ливневой канализации на участке необходимо уделить внимание всем составным и элементам, включая и дождеприемник. Это сооружение играет важную роль в работе всей системы, так как обеспечивает сбор и отвод влаги, поступающей с кровли. Очень важно правильно подобрать подходящий вариант дождеприемника и определиться с местом его размещения. Только в этом случае можно избежать негативных последствий, которые могут возникнуть из-за неправильной организации отвода воды с участка.

Дождеприемник для ливневой канализации

какие бывают, как устроены, монтаж

Практически каждый загородный или собственный дом должен быть оснащен водоотводной системой, такой как ливневая канализация, которая кроме того, что отводит дождевую воду, защищает фундамент здания, а также дорожное покрытие от разрушения и негативного воздействия влаги.

Ливневая канализация состоит из нескольких деталей, одним из которых является дождеприемник, который бывает различной конструкции и размеров, а также производятся из различных материалов. Если осуществить выбор и монтаж дождеприемника правильно он способен выдержать большие нагрузки.

От установки ливневой канализации приусадебный участок и ваш дом только выиграют, потому, как будут защищены от разрушений.

Содержание

Назначение дождеприемников
Устройство дождеприемника
Виды дождеприемников для ливневой канализации
Из каких материалов изготавливают дождеприемники
Установка дождеприемников
Уход за дождеприемниками для ливневой канализации

Назначение дождеприемников

Дождеприемник является обязательным элементом открытой ливневой канализационной системы, задача которого состоит в приеме дождевых, поверхностных сточных, талых других чистых вод, образующихся в результате различного рода производственной и промышленной деятельности.

Этот элемент представляет собой устройство с решеткой в раме, которая устанавливается на поверхность сточного колодца для сбора в зонах с большим количеством сточных вод, в основном в виде атмосферных осадков – вдоль городских магистралей, переходов, на площадях и во многих других местах городской инфраструктуры. Назначение дождеприемника преимущественно состоит в защите ливневой канализации от мусора и его частиц, а также в создании благоприятных условий для передвижения пешеходов и различных видов транспорта.

Дождеприемники обычно монтируются над колодцами на уровне с асфальтом или другим дорожным покрытием и фиксируются бетоном. Они способны выдерживать большие нагрузки, механические воздействия и температурные колебания. Кроме этого они не подвержены воздействию химических реагентов и других агрессивных веществ, которые используются с целью защиты от гололеда или образуются в результате сгорания автомобильного топлива.

Дождеприемники широко используются в городской инфраструктуре, производственных площадках, складах, аэропортах и повсюду, где требуется отвод большого количества вод, в том числе и частных домах.

Устройство дождеприемника

Все виды дождеприемников имеют схожую конструкцию, однако размеры и вес могут намного различаться. Дождеприемник, какую бы форму он не имел, осуществляет одну и ту же функцию – помогает воде стекать в канализационные трубы. Стандартный комплект дождеприемника состоит из следующих деталей:

  • сам дождеприемник;
  • корзина;
  • перегородка-сифон;
  • внешняя решетка.

Верхняя часть дождеприемника это такая решетка, которая несет как защитный, так и декоративный характер. Закрывая сверху яму, решетка не позволит ребенку или взрослому провалиться и ушибиться или что хуже получить переломы. Кроме этого она предотвращает попадание мусора в сточную систему. Эстетическая сторона этой детали очевидна – дыра возле дома или на пешеходе смотрелась бы некрасиво.

Решетка имеет отверстия, которые пропускают воду через себя. При этом решетка, с близко расположенными отверстиями смотрится более эстетичной, однако в этом случае попадая на поверхность решетки, вода больше разбрызгивается. Это кажется сущей мелочью, однако со временем можно заметить, что поверхность вблизи дождеприемника начинает намного отличаться от остальной площади.

Предотвращая попадание крупного мусора, решетка все равно пропустит пыль, мелкие грунтовые и другие частицы. Для этого есть специальные пескоуловители. У таких видов дно немного опущено вниз относительно уровня выхода под трубу, что позволяет мелким частицам оседать на дно, а воде продолжать свой путь по трубам.

Минус в конструкции таких систем является то, что вода на дне испаряется естественным путем, что зачастую может стать причиной возникновения неприятного запаха. Поэтому дождеприемник следует периодически чистить вручную.

Виды дождеприемников для ливневой канализации

Форма дождеприемника бывает разной. Различают следующие основные виды дождеприёмников:

  • Прямоугольные. Такие дождеприемники обычно устанавливают на автодорогах, улицах, переходах для пешеходов, водосточных каналах в качестве дополнения. Устройство монтируется на колодце ливневой канализации, а рамка иногда заливается бетоном.
  • Круглый. Чаще всего устанавливается на колодцах для сбора ливневых вод. Данная разновидность способна выдерживать большие нагрузки класса B, перепады температуры и другие негативные воздействия окружающей среды. Для монтажа применяют специальный крепеж.
  • Дождеприемник с обрамлением. Предназначен для точечного дренажа и локального приема дождевых и талых вод. Способен выдерживать нагрузки класса C, поэтому имеет дополнительные возможности использования в условиях повышенного давления, к примеру, на автомагистралях.

Круглая форма устанавливается труднее, так как для нее нужно рыть круглую траншею. Прямоугольные же можно установить без всяких усилий. При этом установку нужно осуществить параллельно с монтажом дорожного покрытия, тогда никаких сложностей не будет. В случае если дождеприемник устанавливается после монтажа дорожного покрытия и облагораживания территории, то лучше выбрать квадратную форму.

Из каких материалов изготавливают дождеприемники

Благодаря современным технологиям отечественному потребителю сегодня доступны дождеприемники, сделанные из различных материалов:

— Чугунные. Дождеприемники, сделанные из высокопрочного чугуна, имеют большой вес, но способны выдерживать огромные нагрузки до 90 тонн, благодаря чему они нашли широкое применение на автостоянках, заправочных станциях, автомагистралях с интенсивным движением, в том числе грузового транспорта. Кроме этого они выдерживают резкие температурные перепады, имеют стойкость ко многим химическим и агрессивным веществам, коррозии. Большая пропускная способность таких дождеприемников позволяет применять их в местах с большим скоплением ливневых и других вод.

— Пластиковые. Пластик считается самым популярным материалом в изготовлении современных дождеприемников. Пластиковые изделия имеют легкий вес и высокую прочность, выдерживают изменения температуры от — 40ºС до + 90ºС. Кроме этого их можно монтировать в несколько слоев, что позволяет довести систему до нужного уровня. Плюсом пластиковых дождеприемников помимо их превосходных эксплуатационных характеристик и легкости монтажа считается относительно невысокая цена. А в комплекте с чугунной решеткой, изделие приобретет дополнительную прочность.

— Бетонные и железобетонные. Такие конструкции имеют прочность и стойкость к различным механическим и химическим воздействиям, а также их можно сделать своими руками. Бетонные и ЖБИ конструкции чаще всего используются на территории частных домов и дач.

Установка дождеприемников

Установка дождеприемника производится с учетом заранее собранных данных:

— Выбор места. Дождеприемник может быть установлен практически в любом месте, однако эффективнее будет поставить его близко к водостоку, чтобы вода попадала в центр этого водостока. При этом стоит учесть, что при различных осадках напор воды бывает разной, например, во время ливня или легкого дождя напоры существенно отличаются. Чем правильнее будет рассчитано место, тем эффективнее будет прием вод.

— Рытье ямы. Яма для дождеприемника вырывается по заранее измеренным параметрам с расчетом на 20-25 см глубже и на 10-15 см шире.

— Устройство дна. Дно для дождеприемника должно быть утрамбовано с помощью любого тяжелого предмета. Далее его следует засыпать щебнем и песком, образуя специальную подушку для установки устройства. В конце дно заливается тонким слоем бетона, примерно на 3-5 см.

— Дождеприемник заранее подготавливается перед установкой. При отсутствии готового отверстия его нужно вырезать. Установка устройства можно осуществить как сразу после заливки бетона, так и спустя какое-то время. Щели между ямой и стенками устройства следует также залить бетоном. При установке чугунного дождеприемника можно не думать, что стенка может выгнуться, а вот в случае пластикового, нужно быть осторожнее.

Зачастую дождеприемники устанавливают так, чтобы в них стекала вода и с соседних участков. При этом пропускная способность намного снижается, так что рекомендуется быть бдительным, чтобы он не засорялся.

Уход за дождеприемниками для ливневой канализации

После монтажа ливневой канализации на участке следует уделить должное внимание ко всем элементам системы, в том числе и дождеприемнику. Данная часть играет большую роль во всем механизме, так как обеспечивает эффективный сбор вод с крыши или других мест и их поступление в канализационную систему.

Следует знать, что покупая и устанавливая ливневую канализацию, следует также задействовать специальный механизм для надлежавшего ухода за каждой ее частью. Самый простой метод ухода за системой это промывка лотков под сильной струей воды, очистка пескоулавливателей, корзин дождеприемников и т.д. Например, корзину дождеприемника нужно достать и чистить не реже чем 2-3 раза в месяц, в обратном случае может образоваться не только засор, но и неприятный запах на участке. Если засор образовался в месте стыка устройства и трубопровода, то его следует извлекать специальными устройствами.

Только так можно обеспечить бесперебойную работу системы и избежать дальнейших негативных последствий.

Вход

Установка и обслуживание | SWS

Защита на входе — это очень обширная тема. Существует много различных типов входных отверстий и столько же типов защитных устройств на входе. Поиск подходящего защитного устройства, которое будет эффективно работать с любым типом воздухозаборника, является главным приоритетом проекта.

Большинство проблем возникает, когда защита на входе не установлена ​​или не обслуживается должным образом. Это может стать серьезной проблемой, когда дело касается правоприменения. Уличные входы есть не просто так.Конструкция входной защиты предназначена для того, чтобы вода могла попадать в пруд или бассейн, позволяя осадкам оседать до того, как вода потечет через устройство в ливневую канализацию.

Обеспечение надлежащей реализации и правильной работы входной защиты является частью обязанностей инспектора, так же как и передача этой информации владельцу / оператору или стороне, которая получает отчеты о проверке.

Указатели установки

Первый случай, который следует выделить, касается подразделения, в котором несколько домовладельцев использовали z-образную дамбу.Первым открытием во время проверки было то, что защита на входе была установлена ​​неправильно из-за просчета измерений.

В этом случае защита на входе остановилась на расстоянии нескольких дюймов от края входа. Это повод для уведомления о нарушении от муниципальной отдельной системы ливневой канализации или других контролирующих инспекторов. Важно, чтобы защита входа была как минимум на 4-6 дюймов длиннее на каждом конце входа. Например, если входное отверстие имеет ширину 10 футов, то на площадке требуется 11-футовая защита входа.

Также имелся зазор между бордюром и задней частью защиты воздухозаборника. Установщик не позаботился о том, чтобы защита на входе соответствовала бордюру и желобу. Иногда бывает трудно привести продукцию в соответствие из-за толщины проволоки, используемой при производстве. Каменные мешки или мешки с песком можно использовать, чтобы заполнить пространство между бордюром и желобом, чтобы осадок мог осесть.

Кроме того, передний край не плоский и не соответствует желобу. Это имеет место в большинстве случаев применения z-dyke и может быть исправлено установкой мешков для камней или мешков с песком.

Специалисты часто получают запросы относительно тюков соломы для защиты входа. Хотя тюки потенциально эффективны, их долговечность недолговечна, и они не дают желаемых результатов при неправильной установке.

По мере развития подразделения и уменьшения количества наносов появляются другие технологии, которые могут улавливать отложения, создавать меньше беспорядка и поддерживать соответствие объекта требованиям.

Дополнительные соображения

При проведении осмотра также необходимо учитывать безопасность.Грязь и отложения на улице могут стать причиной проблем с дорожным движением. Чтобы этого не происходило, рекомендуется ежедневная уборка улиц. Даже на пострадавшем от засухи Юго-Западе гроза может выскочить и испортить территорию.

На коммерческих объектах обычно не встретишь типичную защиту уличного водозабора до более поздних этапов проекта. Однако существующие водозаборы на улицах, ведущих к строительной площадке или поблизости, также должны иметь защиту.

Многие вещи могут измениться всего за одну неделю между проверками; именно здесь общение с генеральным подрядчиком становится ключевым.Важно обеспечить адекватную защиту для каждого нового воздухозаборника, а затем записать и обновить карты передовых методов управления. Хороший инспектор использует эти карты в своей повседневной деятельности.

По мере реализации проекта инспекторы обнаруживают, что ливневые стоки устанавливаются. Дренажная труба, установленная на полпути, должна иметь определенный тип защиты в конце каждого рабочего дня. Затем, когда последние этапы бетонирования готовы к заливке, инспекторы должны убедиться, что все входные отверстия защищены.

Входное отверстие имеет тканую ткань для сбора осадка. Единственная проблема, с которой здесь нужно бороться, это то, что почва вокруг впускного отверстия должна быть примерно на 4-6 дюймов ниже верха впускного отверстия.

После завершения мощения команда проекта может использовать другие приложения (например, рулоны бревен и маты). Во время строительства рабочим необходимо минимизировать затопление. Местом и степенью затопления — а также степенью отвода — обычно можно управлять путем соответствующего размещения входного защитного устройства.В некоторых случаях перемещение устройства защиты впускного отверстия на небольшое расстояние перед фактическим впускным отверстием может обеспечить более эффективный контроль отложений, ограничить затопление желаемыми участками и предотвратить или контролировать отклонения.

Связь — ключ к успеху

Рекомендации для упомянутых здесь ситуаций основаны на простых выводах, таких как проверка правильности установки и технического обслуживания устройств. Процесс инспекции на месте и написание отчета могут быть излишними.Однако инспекторы должны убедиться, что владельцы и операторы работают с программой. Если они будут обновлять бухгалтерские книги и все документы, а сайт будет обслуживаться ежедневно, у них будет действенная программа, которая поможет всем соблюдать правила.

Бухты — это отправные точки, которые питают ручьи и ручьи, заполняющие озера и водотоки. Хорошее общение является ключом к помощи подрядчикам, застройщикам и строителям жилья в достижении их целей.

Руководство по проектированию гидравлических систем: ливневые дренажные патрубки

Якорь: # i1015513

Раздел 5: Входы ливневого дренажа

Якорь: # i1015518

Тип входа

Водозаборники, используемые для дренажа дорожных покрытий на четыре
основные классы:

Якорь: #HEKKKKHG

Входные отверстия для бордюров

На Рис. 10‑2 показан общий пример типичного бордюра.
открытие входа.Бордюрные воздухозаборники используются на городских участках проезжей части.
по бордюру.

Якорь: # i1001607grtop

Рисунок 10-5. Входное отверстие бордюра

Большинство входных отверстий в бордюрах сильно зависят от прилегающей впадины
в желобе для эффективного перехвата потока (см.
Фигура
10-3).Чем выше скорость перехвата, тем короче (и
наверное, экономичнее) длины впуска. Однако большой желоб
депрессия может быть небезопасной для транспортного потока и эксплуатации велосипеда
возле водосточного желоба. Поэтому компромисс при выборе
подходящее значение для желоба. Глубина
впадина желоба должна быть:

    Якорь: #OGDEAIRW

  • От 0 до 1 дюйма(0
    до 25 мм) там, где желоб находится в пределах полосы движения
  • Якорь: #YGLCRQEP

  • от 1 до 3 дюймов (от 25 до 75 мм) в месте желоба
    находится за пределами полосы движения или на парковочной полосе
  • Анкер: #NYBCPINR

  • от 1 до 5 дюймов (от 25 до 125 мм) для легкого
    проехал по городским улицам, которые не находятся на трассе.

Якорь: # i1001609grtop

Рисунок 10-6. Бордюрное отверстие впускной впадины

Некоторые муниципалитеты штата предпочитают ограничивать входные отверстия.
со значительной депрессией, чтобы минимизировать помехи движению
поток. Воздухозаборник углублен от линии бордюра и желоба.
таким образом, чтобы углубление не выходило за линию водосточного желоба.Это может улучшить управляемость; однако бордюрный переход может
представляют опасность для дорожного движения.

Воздухозаборники для проемов бордюра полезны при провисании и движении по уклону.
из-за их способности к самоочищению и гидравлической эффективности.
Кроме того, их часто предпочитают воздухозаборникам, поскольку
входной патрубок расположен вне пути движения и представляет меньшую опасность
автомобилистам и велосипедному движению.

Недостатком входных патрубков бордюрных проемов является то, что
проем фиксирован и не приспособлен к изменению дорожного покрытия
уровни, встречающиеся в покрытиях для обработки поверхности. Последовательные наложения
может постепенно уменьшить или даже исключить исходное доступное отверстие
для удаления воды, если край тротуара не сужается к исходному
водосточная линия.

Якорь: #YBRJUDCJ

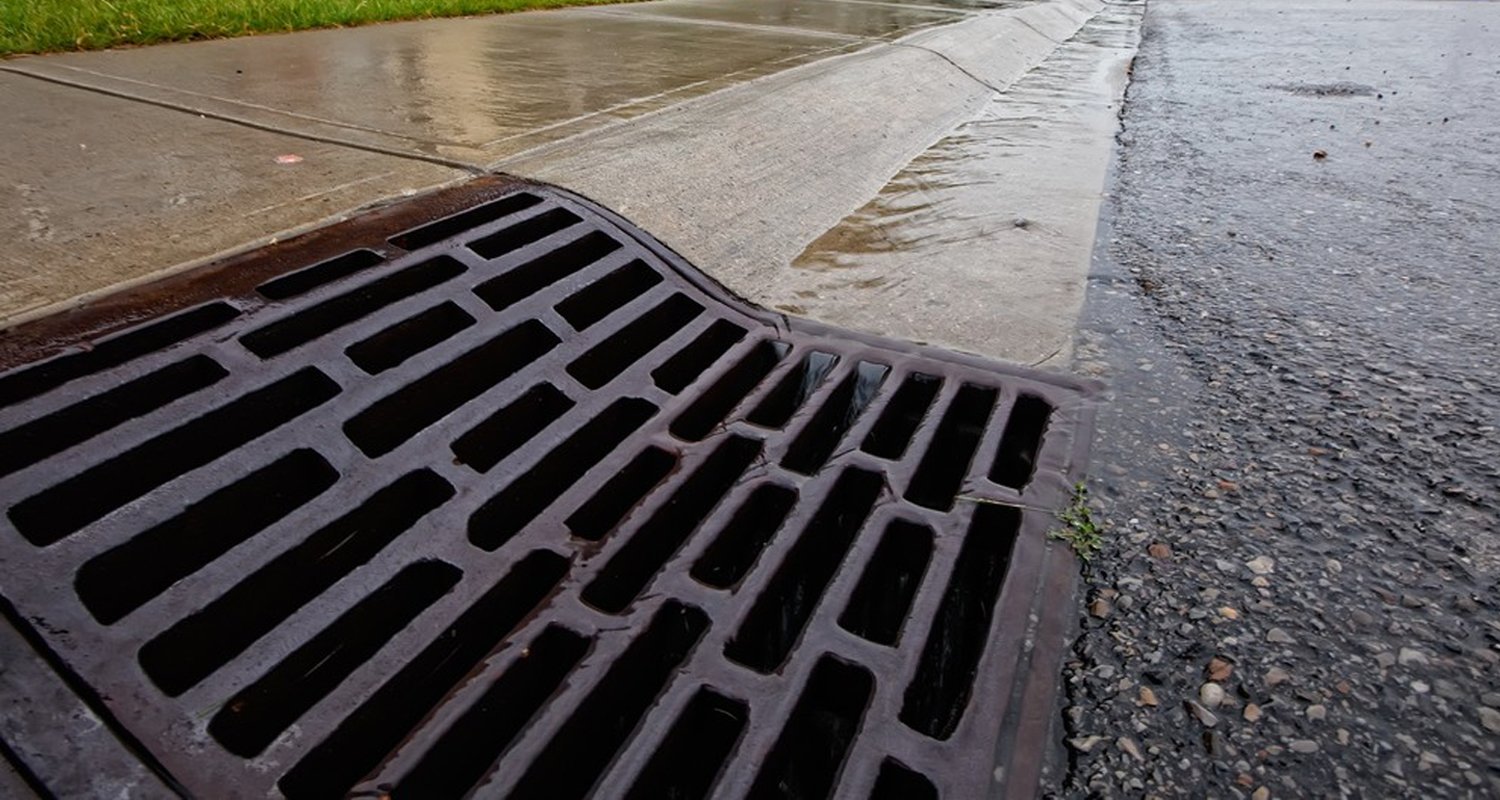

Входные отверстия решетки

На Рисунке 10-4 показан типичный вход в решетку. Водопад
в воздухозаборник через решетку вместо отверстия в бордюре.
Дизайнеры используют множество вариаций этого типа воздухозаборника, а формат
самой решетки варьируется в широких пределах, так как у каждого литейного производства может быть свой
серия стандартных форм для изготовления.

Якорь: #ALXUMWEDgrtop

Рисунок 10-7. Схема впускной решетки

По большей части входные отверстия решетки используются в конфигурациях провисания.
в водостоках, примыкающих к бетонным дорожным ограждениям или рельсам (где
бордюрные воздухозаборники были бы невозможны), V-образные желоба без
бордюр или преграда, и канавы.Впускные отверстия решетки также можно использовать на грунтовых
ситуации в сочетании с бордюрами.

Входные отверстия решетки адаптируются к особенностям городских дорог, таких как проезды,
перекрестки улиц и медианы. Если указаны входные отверстия решетки,
конфигурация и ориентация решетки должны быть совместимы с велосипедом
и безопасность инвалидных колясок.

Доступ к ливневой канализации через вход в решетку есть.
Отлично тем, что решетка обычно съемная. С другой
стороны, обслуживание входных отверстий решетки может быть постоянной проблемой во время
срок эксплуатации объекта; склонность к сбору мусора делает
воздухозаборники — постоянный объект технического обслуживания.Как таковой
скапливается мусор, он препятствует потоку поверхностных вод в
вход. Входные отверстия решетки также могут помешать работе велосипедов.
и инвалидные коляски.

Якорь: #REIIILLF

Линейные трапы

Линейные трапы предназначены для перехвата широкого распространения,
ситуации с низким расходом.Приложения включают перехват потока листов
с проезжей части, когда сбор в точках концентрации нецелесообразен,
или обеспечение общего входа для застойного потока на тротуарах
без уклона. Преимущество линейных водостоков в том, что нет депрессии
необходимо для гидравлической эффективности.

Линейные водостоки могут быть полезны на проблемных участках, где бордюрный
а впускные отверстия решетки неэффективны, например, вдоль среднего барьера,
и на сверхвысоких переходах.Также возможна установка линейных водостоков
поперек проезжей части.

Однако линейные водостоки имеют ряд недостатков:

    Якорь: #VNGNKVOP

  • Линейные водостоки имеют высокую склонность
    для сбора мусора в конфигурациях провисания. Регулярное обслуживание
    требуется для удаления мусора над сливным отверстием.
  • Якорь: #ORTNQESH

  • Установка может быть сложной. Так как
    водозабор устанавливается заподлицо с поверхностью дорожного покрытия, размещение
    является критическим.

Якорь: # i1015653

Щелевые водостоки

Щелевые желоба состоят из гофрированной трубы с удлиненной
паз или горловина вверху (см. Рисунок 10-5).Горло щелевое
Входное отверстие слива обычно усилено для обеспечения структурной целостности.

Якорь: # i1001689grtop

Рисунок 10-8. Дренажный патрубок с прорезями

Щелевые водостоки следует устанавливать с достаточным уклоном, чтобы
обеспечить скорость очистки гофров.Если нет, то обычный
Очистка и техническое обслуживание должны быть запланированы на щелевом сливе.
Ящики доступа для очистки обычно необходимы на дальнем конце каждого
дренажный канал с прорезями для облегчения регулярного обслуживания и очистки.

Якорь: # i1180801

Желоба

Желоба могут быть сборными или монолитными. Рисунок 10-6
иллюстрирует корпус и решетку установленного дренажа из сборной траншеи.

Якорь: #AFAODWXWgrtop

Рисунок 10-9. Сборный дренаж траншеи.

Траншейные дренажи имеют преимущество более мелкой заделки.
глубина и чрезвычайно гладкая перевертка, не задерживающая отложения,
но недостаток ограниченного объема из-за их
размер.

Желоба на проезжей части Департамента должны иметь
несъемные решетки, потому что съемные решетки могут отсоединиться или
движение, которое создаст дорожную опасность. Решетки, указанные в
в отделении должно быть не менее 60% открытого пространства, что позволяет
очистка с помощью пылесоса или водовоза, не снимая
решетки.

Якорь: # i1015765

Комбинированные воздухозаборники

Комбинированные воздухозаборники, такие как бордюр и решетка, могут быть полезны в
множество конфигураций, особенно места провисания. Из-за присущего
проблема мусора в провисах, комбинированный вход предлагает переливной слив
если часть впускного отверстия полностью или сильно забита мусором.Техническое обслуживание комбинированных воздухозаборников обычно облегчается
тот факт, что решетка съемная, обеспечивая легкий доступ к входному отверстию
и соответствующая система ливневой канализации.

Комбинированные воздухозаборники, используемые на грунте, как правило, не рентабельны
из-за относительно небольшой дополнительной гидравлической мощности.Достоверных данных о таких комбинациях недостаточно для установления
точные коэффициенты для определения истинной вместимости комбинации
вход.

Для комбинации бордюра и решетки предположим, что вместимость
комбинированного входа составляет сумму пропускной способности
решетки и длины проема перед бордюром.Игнорировать емкость
проема бордюра, примыкающего к проему решетки.

Якорь: # i1015785

Входные отверстия в конфигурациях провисания

Впускной патрубок в конфигурации провисания считается концом
линия », потому что воде и ее мусору нет другого места
идти. Из-за этого выход из строя впускного отверстия в конфигурации провисания.
часто представляет угрозу для успешного прохождения шторма
дренажная система.Следовательно, проектировщик гидравлики должен учитывать некоторые
дополнительные элементы, такие как сложная ширина водоема и комплексный подход
склоны.

В конфигурации провисания регулируемая ширина пруда может быть
от одного из двух источников. Само входное отверстие может вызвать напор, который
переводится в ширину пруда, а поток в бордюре и желобе
с каждого направления выходит его собственная ширина пруда.

Если прогиб представляет собой вертикальную кривую, наклон в провисе равен
ноль, что означает отсутствие емкости водосточного желоба. В реальности
имеется трехмерная картина потока в результате эффекта просадки
входа. В качестве приближения один разумный подход состоит в том, чтобы
Предположим, что продольный уклон составляет половину касательного уклона.

Поскольку вода или ее мусор не могут попасть в другое место,
к размеру входа следует применять соответствующий коэффициент безопасности.
Для входных отверстий решетки в провисаниях обычный коэффициент безопасности составляет приблизительно
два; для бордюрных воздухозаборников коэффициент может быть несколько меньше. В приложении
коэффициент безопасности для входа в решетку применяется как снижение безопасности
фактор или фактор засорения.Например, коэффициент безопасности 2 приведет к
при коэффициенте засорения 50%, что предполагает, что половина решетки
забит мусором.

В местах, где может образоваться значительное скопление воды, например, в подземном переходе
а на наклонно-вертикальной кривой хорошей инженерной практикой является размещение
фланцевые впускные отверстия с каждой стороны впускного отверстия в месте провисания, чтобы уменьшить
некоторая или большая часть нагрузки потока на впускном канале провисает.Фланговые входы
должны быть проанализированы как входные патрубки на уровне грунта на некотором заданном расстоянии
(обычно 50 или 100 футов) от нижней точки вертикальной кривой прогиба.

Якорь: # i1015809

Срединный дренаж / дренаж канавы

Дренажные каналы или водозаборы, появляющиеся в канавах и срединных
впускные отверстия решетки и также называются «каплевидными впусками».”Работа
воздухозаборник усилен бетонным воротником из каменной наброски, который образует тип
чаши вокруг впускного отверстия.

Часто такое впускное отверстие имеет конфигурацию провисания (поддона).
блоком канавы. Отдел исследований (
0-5823-1)
указывает на то, что шестидюймовый блок канавы может оказаться недостаточным для обеспечения
полный захват потока; может потребоваться более высокий блок канавы.Однако проектировщик должен либо определить необходимую глубину для
полный захват, или учет перетока через блок канавы к
следующий впуск. Необходимо следить за тем, чтобы уклоны блока канавы
соответствуют четким стандартам зоны.

Якорь: # i1001805grtop

Рисунок 10-10.Медиана / вход в канаву

Якорь: #JXVONAUM

Дренажные желоба

Дренажные желоба, также называемые боковыми водостоками или бордюрами
слоты, обычно используются на концах мостов для предотвращения
поток от выхода на настил моста или для предотвращения утечки потока
с настила моста на тротуар. Могут быть и другие места
где дренажный желоб или бордюр могут быть полезны для удаления потока
с тротуара, где нет ливневой канализации и где
подходящий водосток находится за бордюром и водосточной частью.В большинстве случаев отверстие в бордюре соединяется с устойчивым к истиранию
канал или желоб, предотвращающий размыв насыпи или откоса.
В некоторых случаях канал или желоб можно заменить трубой.
размещены в насыпи проезжей части, как показано на Рисунке 10-8.
Эта обработка облегчает стрижку и другое обслуживание, но также
вводит свои собственные потребности в обслуживании, чтобы предотвратить засорение.

Якорь: #VDTMTKOTgrtop

Рисунок 10-11. Боковые трапы

Якорь: # i1015846

Входные отверстия

Расположение водозабора может определяться элементами проезжей части,
гидравлические требования, или и то, и другое. Входные отверстия должны располагаться выше по потоку.
элементов проезжей части, таких как провалы, перекрестки улиц, кровавые острова
(см. Рисунок 10-9), переходы на сверхвысокие отметки, проезды, пешеходные переходы,
и бордюрные пандусы (см.
Обход
Подход к проектированию потока).Течение перекрестков, пандусов,
и, в меньшей степени, подъездные пути, могут создавать опасность дорожного движения, в то время как
поток через пешеходные переходы и тротуары может создать опасность для пешеходов.
Входные отверстия в этих местах должны быть рассчитаны на 100%
течение. Впускные отверстия также должны быть расположены гидравлически, чтобы предотвратить
чрезмерный сток в желобах и чрезмерное затопление.

Якорь: # i1003413grtop

Рисунок 10-12.Бухта на острове Гора

Защита ливневых стоков и водозаборов от отложений и загрязняющих веществ

Проблема с ливневыми стоками заключается в том, что они проходят по поверхности земли и по тротуару, собирая на своем пути отложения и другие загрязнители. Хорошо спроектированная система сбора и отвода поверхностных вод будет направлять стоки с относительно больших площадей в отдельные точки сбора, такие как водозаборники и стоки, которые направляют концентрированные потоки в транспортные сооружения, такие как ливневые коллекторы или подземные резервуары.

Поскольку поверхностный водный сток содержит взвешенные частицы почвы и другие примеси, его часто необходимо фильтровать перед окончательным сбросом в естественный водоем. Эти фильтры предназначены для улавливания, поглощения или иного удаления загрязняющих веществ из поверхностной воды, чтобы сделать ее достаточно чистой, чтобы соответствовать допустимым стандартам для сбросной воды. Устройства защиты на входе предназначены для выполнения этой фильтрации. Это могут быть временные меры, такие как те, которые обычно используются на строительных площадках, где поверхность земли нарушена и обнаженная почва, подверженная сильной эрозии.Эти временные меры применяются до завершения строительных работ, а затем удаляются или оставляются для биоразложения.

Разделительная перегородка для питательных веществ

Условия после строительства менее подвержены эрозии и осаждению в краткосрочной перспективе, но управление ливневыми водами должно быть спроектировано таким образом, чтобы эффективно управлять стоком в долгосрочной перспективе (измеряется десятилетиями). Меры после строительства могут включать более постоянные сооружения, такие как отстойные бассейны со специально спроектированными и построенными сливными и сливными сооружениями.Постоянные меры контроля также включают соответствующие элементы площадки, такие как окончательные степени разработки, которые минимизируют сток, использование пористых покрытий для инфильтрации стоков, биопоры для улавливания и инфильтрации отложений и загрязняющих веществ, а также гидродинамические сепараторы, которые используют индуцированное циклонное разделение входящих потоков для удаления загрязняющих веществ.

Помимо взвешенных отложений, перед окончательным сбросом необходимо удалить различные типы загрязняющих веществ (масла, смазки, топливо или другие углеводороды). Многие из этих загрязнителей и химикатов прилипают к взвешенным частицам почвы и удаляются с осадком путем фильтрации.Чтобы удалить остальные, необходимы вкладыши, содержащие впитывающий материал, чтобы эффективно их улавливать.

Эти специальные ловушки и фильтры — лишь небольшая часть общего плана борьбы с эрозией и отложениями на любом участке. Надлежащий растительный покров почвы, тщательно спроектированные схемы стока, отводные и накопительные сооружения, а также устройства аварийного перелива, которые безопасно справляются с чрезмерными стоками от штормов, которые превышают проектный шторм, — все это требуется для полного плана контроля поверхностного стока.Кроме того, для каждого типа территории (парковые земли и зеленые зоны, кампусы, коммерческие и бизнес-парки, жилые дома, торговые центры, большие магазины и т. Д.) Потребуются различные виды борьбы с отложениями и эрозией.

Дизайн и конструкция — это еще не все. Даже самая лучшая спроектированная и построенная система управления эрозией и отложениями требует соответствующего обслуживания. Длительное засорение систем фильтрации — это постоянная проблема, которой можно избежать путем регулярной и частой очистки или замены.Время и деньги должны быть предусмотрены в бюджете на то, что обычно выполняется вручную. Мониторинг эффективности системы также необходимо будет проводить спустя долгое время после завершения строительства. Это может включать использование устройств непрерывного мониторинга, а также регулярный отбор проб и тестирование сточных вод.

Выдача разрешений, NPDES и SWPPP
Каким стандартам должна соответствовать система контроля эрозии и отложений на объекте? Какие правила регулируют их проектирование, строительство и эксплуатацию? Техногенные сбросы в естественные водоемы регулируются требованиями Национальной системы ликвидации сбросов загрязняющих веществ (NPDES).

Как и большинство программ экологического регулирования, федеральное Агентство по охране окружающей среды устанавливает стандарты и требования, и в большинстве случаев природоохранные агентства штата обеспечивают их соблюдение и могут устанавливать более строгие стандарты, чем стандарты федерального правительства. Программа NPDES регулирует несельскохозяйственные источники концентрированных (точечных) и неточечных сбросов поверхностных вод в водоемы США. Это требует, чтобы лица, выполняющие сброс, использовали различные меры контроля, конструкции и технологии для улавливания и удаления отложений и других загрязнителей, достигающих поверхностных вод.Эти процедуры и методы более подробно описаны в разрешении NPDES для разряда. Ответственные стороны должны получить разрешение на ливневую канализацию NPDES до сброса. Согласно разрешению, водоотводчик должен использовать планы предотвращения загрязнения ливневыми водами (SWPPP) или постоянные программы управления ливневыми водами, в которых используются передовые методы управления (BMP). Эти ЛМУ обычно подробно определяются государственными регулирующими органами и используются для эффективного минимизации или полного исключения сброса загрязняющих веществ в поверхностные воды.Положения разрешений NPDES регулируют следующие типы ливневых стоков:

  • Операторы муниципальных раздельных систем ливневой канализации (MS4), расположенных в «урбанизированных районах», и сбросов к MS4.
  • Большинство промышленных предприятий, которые сбрасываются в MS4 или в воды США. Однако промышленная деятельность (кроме строительства) может быть обозначена как имеющая условие «отсутствия воздействия», если промышленные материалы и операции не подвергаются воздействию ливневых вод, и, следовательно, может не потребоваться получение разрешения на ливневую воду.
  • Операторы строительной деятельности, нарушающей 1 или более акр земли, или текущих строительных площадок менее 1 акра, если они являются частью более крупной запланированной застройки.

Фаза I NPDES позволяет регулировать сброс ливневых вод от средних и крупных MS4, строительные работы на 5 акрах и более (или менее 5 акров, если они являются частью общей застройки) и промышленную деятельность. Разрешения на этап I MS4 выдаются в виде индивидуальных разрешений. Разрешения на этапе II охватывают нормативные требования к сбросам ливневых вод с малых MS4 и строительным работам, которые нарушают работу, равную или превышающую 1 акр.

Предоставлено: ACF ENVIRONMENTAL
ACF Environmental’s Gratemaster

SWPPP подготовлен для площадки до начала строительства, чтобы показать, как эта площадка будет соответствовать требованиям разрешения NPDES. SWPPP включает в себя повествовательное описание и чертежи или карты, показывающие, как владелец участка собирается выполнять требования разрешения. Повествование описывает участок до, во время и после строительства. Часть описания, посвященная строительным работам, должна описывать последовательность действий, нарушающих почву, районы, на которых происходит каждая деятельность, и связанные с ними характеристики стока (номер кривой стока, размер каждой площади в акрах, размер водосбора ( s) связанный с площадкой, расположением (север, восток и высота) каждого водостока с описанием структурного типа водостока и существующих условий участка в отношении расхода почвы и поверхностных вод.

SWPPP должен подробно описывать типы средств контроля, которые должны быть установлены и сконструированы, как временные средства контроля во время строительства, так и постоянные средства контроля после строительства. Описание должно включать другие меры контроля, такие как план противодействия разливам, обращение с отходами и их удаление, а также контроль пыли. Необходимо включить процедуры технического обслуживания и инспекции, а также методы управления любыми не ливневыми стоками.

Наконец, SWPPP должен включать карту или набор чертежей, показывающих расположение и протяженность площадки, любые прилегающие природные водоемы и места, где они получают сброс.На дополнительных чертежах должны быть показаны дренажные потоки и границы водосборов, уклоны и градиенты потоков, ненарушенные участки, пределы (как по горизонтали, так и по вертикали) нарушения почвы, а также места и типы средств контроля, включая области стабилизации поверхности.

Методологии проектирования: оценка стока и расчеты эрозии
Сток поверхностных вод происходит как во время строительства, когда большая часть обнаженной земли и обнаженной земли, так и после строительства, когда земля засеяна или покрыта зданиями, тротуарами, ландшафтным дизайном, и другие конструкции.Для обеих ситуаций необходимо рассчитать общий объем поверхностного стока, пиковый сток поверхностных вод и предполагаемые объемы эрозии почвы.

Многие оценки стока основаны на мифах, разработанных для «Технической версии 55 — Городская гидрология малых водосборов», опубликованной Службой охраны почв Министерства сельского хозяйства США в июне 1986 года. С помощью этих методов общий сток определяется как процент от общего количества осадков. (измеряется в дюймах). Общий сток водосбора является функцией как «начального забора» (потери, вычитаемые из осадков до стока, такие как немедленное поглощение нижележащими почвами, измеряется в дюймах), так и его потенциального максимального удержания (потери, вычитаемые из дождя после начала стока, также в дюймах ).

Этот второй коэффициент, в свою очередь, выводится из номера кривой поверхностного стока (CN) водосбора, эмпирического значения, которое дает диапазон значений относительного стока от 0 (что приводит к нулевому стоку) до 100 (что приводит к стоку, равному количеству воды). осадков) для разных типов поверхностей. Номер кривой привязан к конкретной гидрологической группе почвы (обозначенной A, B, C или D, от почв с высокой степенью инфильтрации до почв с низкой инфильтрацией и высоким стоком), типам и протяженности поверхностной растительности, типам насаждений. методы и другие виды физической обработки поверхности, а также степень непроницаемости поверхностей, таких как тротуары и крыши.Даже в большинстве городских условий это последнее условие является вторичным по отношению к поверхности почвы, покрытой растительностью, и составляет меньшую часть общей площади водосбора. Часто водораздел, обслуживаемый конкретной точкой сбора, состоит из лоскутного одеяла с различными поверхностями земли, типами растительности и т. Д. В этих случаях общий сток определяется средневзвешенными числами кривых стока каждой из частей водосбора. области.

Общий сток — это количество наземного стока во время дождя (обычно рассчитывается как 24-часовой период).Это отличается от пикового расхода, который возникает вместе с периодом пикового стока и концентрации потоков в собирающих сооружениях или естественных водотоках. Пиковый расход является функцией времени, необходимого для концентрации потоков в различных сегментах потока, связанных с последовательно добавляемыми схемами дренажа водосбора. Сюда входят пластовые потоки, которые возникают на наклонных участках до концентрации, мелкие концентрированные поверхностные потоки и потоки в открытых каналах в искусственных канавах или естественных ручьях.Время концентрации обычно зависит от шероховатости поверхности, градиента потока, длины потока и скорости потока. Рассчитав общее время концентрирования, можно оценить пиковый расход, используя это значение вместе с общим количеством стока и площадью стока. Результирующий пиковый расход используется для проектирования впускных отверстий, стоков и других структур управления потоком, принимающих пиковый сток.

Возможная скорость эрозии и количество наносов, переносимых поверхностным водным стоком, оцениваются с использованием Пересмотренного универсального уравнения потерь почвы (RUSLE).Это позволяет оценить потенциальную долгосрочную среднегодовую потерю почвы в тоннах на акр в год. Факторы, используемые для определения среднегодовой потери почвы, включают интенсивность дождя, определяемую географическим положением, эродируемость почвы, определяемую классом текстуры почвы и процентным содержанием органических веществ, длину и крутизну склона, методы управления культурой / растительностью, такие как обработка почвы, и методы физической поддержки поверхности. .

Используя эти или аналогичные методологии, инженер-проектировщик может с высокой степенью точности оценить как пиковые потоки от проектного шторма на площадке, так и количество наносов, которые необходимо перехватить.Эти значения, в свою очередь, определяют размер впускных или сливных отверстий и типы защиты, которые лучше всего подходят для них.

Предоставлено: OLDCASTLE PRECAST
Комбинированная входная стальная корзина в сборе

Временные меры по борьбе с эрозией
Когда дело доходит до контроля эрозии, зачастую важно ничего не делать. Это «ничто» означает, что широкие участки существующей растительности должны оставаться нетронутыми. Образующиеся растительные буферы обычно располагаются по периметру строительной площадки
.Они спроектированы так, чтобы их не трогали, чтобы защитить существующие природные объекты (деревья, поверхностные воды и т. Д.). Их природные свойства эффективны против эрозии и переноса наносов. Движение оборудования и строительные работы необходимо держать в стороне от этих участков, чтобы сохранить их. Эти участки с растительностью можно расширить за счет использования временного посева для стабилизации голой почвы с помощью вегетативного роста.

Другие сооружения по периметру рабочей площадки могут включать противоиловые заграждения или различные типы берм, такие как бревна из волокна, трубы с компостом или искусственно изготовленные опоры.Иловая ограда высотой около 3 футов состоит из панелей геотекстиля, прикрепленных к деревянным кольям. Забор устанавливается надежно с нижним краем геотекстиля, заглубленным на несколько дюймов ниже поверхности земли. Противоиловые заграждения, расположенные в основном на нижнем уровне по сравнению со строительными работами, предназначены для задерживания наносов, переносимых поверхностными водными потоками. Волокнистые бревна (или бревна) можно аналогичным образом разместить по периметру площадки в местах, где использование противоиловых заграждений невозможно. Часто сделанные из соломы, дерева или кокосового волокна и геотекстильной ткани, они размещаются непосредственно на поверхности земли, чтобы задерживать отложения и пропускать воду.

Предоставлено: SUNTREE TECHNOLOGIES
Разделительная перегородка для питательных веществ

Неорганические материалы также обеспечивают эффективный контроль эрозии. Камни, размещенные у входа в строительную площадку, могут выступать в качестве полосы щебня, сбивая осадок с шин и днища грузовиков, въезжающих и выезжающих на площадку; Для этой цели также доступны решетки специальной конструкции. Каменные дамбы представляют собой груды камней, устанавливаемые через равные промежутки времени на дне дренажных валов. Действуя как уловители осадка, они нуждаются в регулярном обслуживании и очистке от накопившегося осадка.Каменная наброска большего размера может использоваться в качестве защиты от эрозии, вызванной концентрированными нисходящими потоками, и на дне каналов от быстрых спусков вниз по склону.

Меры борьбы с эрозией на обширных территориях могут включать в себя нанесение мульчи на засеянные участки, ожидающие установления полного растительного покрова. Слой мульчи, состоящий из древесных волокон, компоста, древесной щепы, соломы или сена, снижает эрозию, смягчая воздействие дождя и стока, и обеспечивает защиту и увлажнение для создания растительности.Гидравлические мульчи или гидромульчи применяются с использованием оборудования для гидропосева и обычно используются на участках с более крутыми склонами или где доступ к оборудованию затруднен.

Предоставлено: OLDCASTLE PRECAST
Улавливающий бассейн с круглой рамой

В категорию средств борьбы с большой площадью входят покрытия для защиты от эрозии и маты для усиления дерна. Изготовленные из джута, соломы, дерева, кокосового волокна или искусственных волокон, они сотканы в сетку или циновку, покрывающую всю поверхность земли, удерживая почву на месте до тех пор, пока не образуется растительность.Одеяла из натуральных волокон со временем разлагаются, в то время как одеяла из полиэтилена высокой плотности (HDPE) предназначены для постоянного закрепления почвы и корней. Их также можно установить вдоль дна дренажных каналов, чтобы предотвратить образование желобов.

И, наконец, временные меры, связанные с защитой водостоков. Как видно из приведенного выше описания мер по борьбе с эрозией площадки, защита входных и дренажных каналов является последней и наиболее важной защитой от образования отложений.Таким образом, это последний блок, помещенный в точку максимальной концентрации потока. Хотя водозаборники являются постоянными сооружениями, их необходимо защищать от поступающих наносов и загрязняющих веществ до тех пор, пока не будут завершены строительные работы и не будет установлен постоянный контроль эрозии. Это могут быть мешки для камня и компоста или фильтровальные мешки различных размеров и применений. Первые — это мешки из геотекстиля, заполненные камнями или компостом, которые помещают в канавы или через открытые горловины входных и дренажных отверстий.Вторые — это сетчатые мешки, доступные в различных конфигурациях для разных типов входных отверстий, которые сами по себе действуют как отстойники. Устанавливаемые в канализацию и на входные отверстия, они служат для перехвата и фильтрации потоков, содержащих наносы.

Постоянные сооружения для контроля отложений
Первичные (и самые простые) постоянные контрольные сооружения состоят из окончательной профилировки и земляных работ на площадке, включая террасирование, регулируемые канавы для сбора стоков, каналы сброса потоков и реконструкцию участка, предназначенную для минимизации воздействия эрозии на широком участке участки склонов.Склоны могут быть ступенчатыми, чтобы разделить поток листов и замедлить скорость концентрированных потоков.

Более сложные конструкции включают подпорные стены из бетона или кирпича и стены из габионных блоков. Они предназначены для уклонов круче 2: 1 для стабилизации склонов от массового движения, увеличения нагрузки от дополнительного размещения новых конструкций в почве, эрозии и отложений. Эти конструкции можно комбинировать с растительностью для создания многоярусных горшков, засаженных растительностью стен детских кроваток и посаженных габионов.Голые или посаженные, эти элементы в основном разбивают сток и обеспечивают защиту от его воздействия.

Поверхности почвы можно постоянно защищать от эрозии различными способами. Самый простой и очевидный способ — использовать семена, мульчу и удобрения для создания постоянного покрытия почвы. Могут использоваться и другие материалы, такие как решетки из ячеистого грунта и маты для усиления дерна.

И, наконец, существует использование постоянных бассейнов для контроля за осадками и эрозией, размер и дизайн которых рассчитаны на управление в наихудшем случае ожидаемым притоком от инженерных штормов и переносимых наносов.Эти бассейны, как правило, предназначены как для удержания потока, чтобы свести к минимуму пиковые потоки сброса, покидающего территорию, так и для улавливания отложений, чтобы предотвратить их утечку с площадки в близлежащие ручьи, реки, озера и заболоченные земли. В отличие от постоянных резервуаров-отстойников, пруды, предназначенные исключительно для улавливания наносов, называются бассейнами-отстойниками, и это, как правило, временные бассейны, обслуживаемые соответствующими контрольными структурами для управления притоками и оттоками без размыва или дополнительной эрозии.

Для эффективного улавливания отложений площадь поверхности пруда должна соответствовать максимальной скорости притока, чтобы пруд мог улавливать частицы с определенной скоростью осаждения. Кроме того, отстойники обычно должны быть удлиненными или оснащаться перегородками, которые направляют потоки по обходным путям внутри водоема, чтобы осадок успел выпасть до сброса. Сами по себе отстойники не на 100% эффективны при удалении наносов (эффективны при удалении отложений только до среднего размера ила), поэтому их следует использовать вместе с другими контрольными сооружениями.Кроме того, пруды-отстойники могут потребовать обширных площадей для управления поступающими потоками и иметь достаточную глубину, чтобы обеспечить значительное накопление наносов до необходимости их очистки.

В соответствии с требованиями NPDES, государственных и местных нормативных актов, установленные противоэрозионные устройства обычно проверяются каждые семь дней и после значительных дождей. Эти проверки должны регистрироваться и храниться в файлах. Структуры постоянного контроля обычно необходимо проверять ежемесячно в течение первого года периода ухода после закрытия, а затем проводить ежемесячные или ежеквартальные проверки.Операции по очистке должны выполняться по мере необходимости для обеспечения надлежащего долгосрочного функционирования.

Предоставлено: ACF ENVIRONMENTAL
Gratemaster

Некоторые основные поставщики
ACF Environmental является дистрибьютором различных продуктов для контроля эрозии и образования отложений, включая устройства защиты на входе, такие как SiltSack, DirtBag и GutterBuddy. SiltSack — это временный фильтр для уловителя, который предотвращает попадание отложений, мусора и мусора в уловитель. Его можно настроить как для высокого, так и для обычного потока.SiltSack может быть изготовлен со встроенными дефлекторами бордюра и переливными отверстиями. Хотя он предназначен для временного использования, его можно опорожнить и повторно использовать в течение всего срока строительства. Изготовленный из переработанных синтетических волокон, которые фильтруют отложения и мусор, GutterBuddy может быть установлен над землей и может быть сформирован вокруг или поперек входного отверстия бордюра. Он разработан для бордюров без решеток для поддержания критического расхода воды. Фильтрующее действие позволяет воде свободно течь через волокнистый материал, задерживая осадок и мусор.Встроенные переливы быстрее сливают воду во время чрезвычайных ситуаций, чтобы предотвратить образование пруда.

Для управления ливневыми стоками после строительства система FocalPoint HPMBS от ACF представляет собой масштабируемую систему биофильтрации.

United Storm Water Inc. обеспечивает осмотр, установку и техническое обслуживание своего уловителя DrainPac и системы фильтрации, а также автоматических выдвижных экранов Wing-Gate. Пакеты DrainPac разрабатываются по индивидуальному заказу и изготавливаются в соответствии с конкретными требованиями. Формы и размеры включают прямоугольные входные отверстия, входные отверстия для бордюров, круглые входные отверстия, отверстия для отбора проб, дренажные траншеи и дренажные каналы.Пакеты Guillotine DrainPac оснащены фильтрующей панелью из металлической сетки, которая может выдвигаться, чтобы облегчить очистку. Пакеты Weir DrainPac содержат шарнирный механизм фильтрации, который позволяет легко открывать и снимать.

Hydra TMDL — разработчик и производитель автоматических выдвижных решеток для улавливания мусора до того, как он попадет в бордюры. Вертикальные «лопасти» не позволяют твердым материалам попадать в водосток ливневой канализации в засушливых условиях; лопасти открываются автоматически в условиях потока, чтобы пропустить воду; открытие зависит от количества потока, так что мусор по-прежнему не может попасть во впускное отверстие.

AbTech Industries производит вставки для уловителя с технологией Smart Sponge для поглощения углеводородов, жира и масла, а также для снижения уровня бактерий. Smart Sponge полностью инкапсулирует регенерированное масло, что предотвращает вымывание впитанного масла. Абсорбированные масла превращаются в стабильные твердые частицы для легкой переработки. Технология Smart Sponge HM удаляет фосфор и тяжелые металлы.

Основанная в 1997 году, Plastic Solutions Inc. предлагает конструкционные пластиковые решетки для мусора и клетки для мусора для отвода ливневых стоков на входе в канализацию.

Oldcastle Precast является поставщиком вставок и фильтров для сборных бассейнов FloGard для мест, подверженных воздействию ила и мусора, а также от низких до умеренных уровней нефтяных углеводородов (масел и смазок). Вкладыши доступны в размерах, подходящих для большинства стандартных дренажных отверстий, и предназначены для улавливания отложений, мусора и мусора, а также масел / смазок из потоков первой промывки.

Suntree Technologies Inc. — производитель решеток, корзин-уловителей, скиммеров и перегородок.Suntree’s Nutrient Separating Baffle Box — это система очистки ливневых вод, в которой используется запатентованная технология фильтрации, улучшенное трехкамерное разделение и встроенная установка. Он улавливает отложения и удерживает мусор в сухом состоянии, что сводит к минимуму вымывание питательных веществ, рост бактерий и запахи. Разработанная Suntree система очистки водно-болотных угодий NutriMax использует физические и биологические процессы для удаления загрязняющих веществ ливневых вод.

Защита входных отверстий ливневой канализации | Stormwater Online

Есть старая рекламная поговорка: «Вы никогда не увидите рекламу пианино, если не пришли на рынок, чтобы купить пианино.«И это также может относиться к водозаборам ливневых вод. Вездесущие емкости — настолько обычное явление на улицах и стоянках, что их практически не заметить. Но если вы подрядчик, занимающийся строительством земли, муниципальный управляющий ливневой канализацией или владелец бизнеса с парковками, эти водозаборы, которые нуждаются в защите, кажутся повсюду. И все они нуждаются в защите от мусора, отложений и химических загрязнителей.

В эпоху постоянно растущих требований к разрешениям на ливневую канализацию простого ограждения от мусора уже недостаточно.К счастью, технологии прошли долгий путь от элементарных стальных защитных решеток, которые в лучшем случае удерживают большой мусор, а в худшем — перекрывают и вызывают наводнения.

Более чистые городские автобусы и более чистая вода
Управление ливневыми водами является ключевым компонентом продуктовой линейки строительных материалов Jen-Hill, расположенной в Хендерсонвилле, штат Теннесси. По словам Джейсона Пейнтера, менеджера по продажам Jen-Hill в Восточном Теннесси, компания Jen-Hill сосредоточена на ливневых водах.

«Suntree Technologies имеет ряд продуктов для управления ливневыми стоками, и моя компания Jen-Hill работает с ними уже не менее 15 лет, устанавливая различные продукты для очистки ливневых стоков на отдельном входе с помощью скиммера Grate Inlet Skimmer Box в бетоне. лотки с фильтрами лотка и в конце трубопроводных систем с разделительной перегородкой для питательных веществ », — говорит Пейнтер.

Painter описывает недавний проект, в котором объект технического обслуживания общественного транспорта в районе Ноксвилля, расположенный в старой части центральной части города, был приведен в соответствие с обновленными требованиями к ливневой канализации.

«Этот объект был построен в 1989 году. Планируемая модернизация в 2013 году означала, что объект должен будет соответствовать более новым, более строгим правилам по ливневым водам, поэтому с Jen-Hill был заключен контракт на модернизацию водосборных бассейнов на территории с очистными устройствами».

На этом объекте обслуживают, хранят и моют городские автобусы, а для водосборных бассейнов требовалась система, которая удаляла бы твердые частицы и углеводороды, смываемые в приемные отверстия. Транзитный комплекс расположен у реки Ферст-Крик, которая, по словам Пейнтера, впадает прямо в реку Теннесси.

Многие входные отверстия на предприятии имели препятствия внутри водосборных бассейнов. По его словам, с помощью подробных измерений и хорошей связи Suntree может устранить эти препятствия в процессе производства. «Хорошая вещь в работе с Suntree заключается в том, что их продуктовая линейка может адаптироваться к старой инфраструктуре без необходимости в большой работе с бетонным входом или системой трубопроводов. Это не только сокращает расходы, но и отлично подходит для индивидуальной подгонки ».

Ящик для скиммера с решетчатым входом (GISB) изготовлен из морского стекловолокна и использует серию сеток из нержавеющей стали для улавливания мусора.«Внутри коробки есть отражающий экран, который удерживает мусор внутри даже во время пиковых штормов. У GISB также есть углеводородная штанга, установленная вокруг лотка в верхней части ящика », — отмечает он.

Он добавляет, что штормовую штангу можно настроить так, чтобы она воздействовала на тип загрязняющих веществ, который больше всего беспокоит клиента. В транспортном центре обслуживания не только использовалась круговая стрела, которая находится на верхнем поддоне GISB, но также, по его словам, «дополнительные стрелы были установлены внизу в центре коробки, чтобы увеличить производительность обработки углеводородов.”

Painter рекомендует проверять эти впускные устройства каждые три месяца в течение первого года, чтобы получить представление о том, сколько мусора собирается.

«В течение первого года мы рекомендуем людям проверять флажки ежеквартально и обращать внимание на сезонные изменения, которые могут повлиять на количество листвы и мусора, которые накапливаются в агрегате. Очевидно, что если вы находитесь на такой площадке, как автозаправочная станция или на сайте с большим объемом общественного трафика, вам нужно будет обслуживать их чаще, чтобы удалить мусор и заменить штанги.”

С точки зрения обслуживания очистка довольно проста, поскольку ящики находятся под решеткой.

«Вы можете обслуживать скиммерные ящики с помощью вакуумной тележки, либо персонал на месте может снять их вручную для обслуживания. Вам не нужно беспокоиться о повреждении агрегатов с помощью оборудования для обслуживания, потому что они прочные и долговечные. Вы можете использовать пылесос для уборки или вытаскивать их, как мусорное ведро ».

По своему опыту, Пейнтер говорит: «Скиммерный бокс Suntree Grate Inlet Skimmer Box предпочитается муниципалитетами из-за его способности очищать сток и из-за его долговечности.Suntree Technologies — ценный партнер, и мы стремимся предоставить разнообразную линейку продуктов, отвечающую современным сложным потребностям управления ливневыми стоками ».

Оранжевый — цвет «денди» для безопасности
«Оранжевый вы видите на всех улицах Денвера, — говорит Кен Киннард из Денвера, Bowman Construction Supply Co. CO. — Везде, где ведется дорожное строительство в Денвере и на большей части Колорадо, — вы увидите ярко-оранжевые сумки Dandy Bags ». Компания Bowman’s является дистрибьютором продукции Dandy Products для борьбы с эрозией и защиты воздухозаборников.

«Осадки — главная причина, по которой мы используем мешки. Будь то дороги, мосты или любой другой строительный объект, в котором стекает вода, эти временные защитные устройства справятся со своей задачей ». Продукция включает Dandy Bag, который можно использовать с плоскими решетками; Dandy Curb, входной фильтр для бордюров и срединных воздухозаборников без решеток; Dandy Curb Bag, входной фильтр для бордюров; и «Денди-мешок», который висит под решеткой.

Киннард говорит, что мешки, специально выделенные ярко-оранжевым цветом для наглядности и передачи концепции безопасности, сделаны из геотекстиля с высокой степенью фильтрации, который обеспечивает высокий поток воды, в то же время удерживая мусор и отложения.Замедляя воду, он сливает осадок. Поскольку входные защитные устройства составляют примерно половину высоты типичных входных отверстий городской канализации, они выполняют свою работу, не вызывая заторов воды.

«Размер трубы имеет первостепенное значение для предотвращения затопления вниз по течению, что очень важно, поскольку у нас много снега в Колорадо и большой сток. Во время огромного расширения межштатной автомагистрали I-25 эти сумки для бордюров использовались сотнями, но из-за их прочности тракторы могут проезжать прямо над ними.Даже после шести месяцев жестокого обращения они выдержали. Верхние слои изнашиваются, но остальные по-прежнему работают должным образом ». По оценке Киннарда, срок службы сумки денди в этих условиях составляет от шести до семи месяцев.

Предоставлено: DANDY PRODUCTS
Dandy Curb Bag

Соединение людей, защита воды
Во время десятилетнего расширения Денверского легкорельсового транспорта, совсем недавно соединяющего городской вокзал Юнион с аэропортом Денвера, Дональд Крауз, менеджер по борьбе с эрозией Eagle P3 FasTracks, пришлось принять решение.

«Мы ищем все места на нашей строительной трассе, где ливневая вода может выходить за пределы нашего периметра; это преимущественно входные отверстия, и я выбрал Dandy Products. Я чувствовал, что это самый уникальный и лучший продукт, который может решить эту проблему, а также упростить установку и обслуживание. Мы рассмотрели все ступенчатые воздухозаборники и воздухозаборники и установили различные продукты Dandy в зависимости от использования и применения для каждого соответствующего воздухозаборника.

«Мы возьмем, например, входное отверстие для бордюров с решеткой, мы вытянем решетку и поместим туда мешок, или, если есть входной канал, мы будем использовать вокруг него мешок для бордюров Dandy.Приятно то, что мы бросим 10 или 15 таких в грузовик и проведем остаток дня, укладывая их на бордюры, а если они будут скомпрометированы, мы поставим новый ».

Он говорит, что пакеты действуют как микрофильтры, задерживая осадок и позволяя ему осесть, в то время как вода одновременно проходит через мешок, а иногда и поднимается над ним.

«Это важно, потому что с некоторыми продуктами вода просто скапливается перед мешком у обочины, и это становится угрозой безопасности движения, поскольку транспортные средства могут потерять контроль.”

Кредит: DANDY PRODUCTS
Устройство фильтрует воду, не вызывая затопления, примерно на половине высоты входного отверстия бордюра.

По словам Кроуса, в связи с приближающимся завершением строительства скоростного трамвая на 33 мили в рамках проекта было защищено около 450 водозаборов с помощью устройств Dandy на одной линии и еще 150–200 на другом сегменте.

«Мне пришлось положить эти сумки Dandy Bags посреди улиц, и я выбрал их одной из причин, из-за оранжевого цвета и яркой видимости. Они невероятно долговечны — и даже если по ним постоянно проезжают тяжелые грузовики, они держатся.”

Все в передней части Денвера впадает в реку Платт, и Киннард размышляет о роли этих входных защитных барьеров, защищающих водораздел.

«Городские отложения — это большая проблема, но за последние 15 лет эти новые геотекстильные материалы, соответствующие требованиям по снижению воздействия ливневых вод, отлично справляются с фильтрацией и высоким потоком».

В результате, по его словам, ловля рыбы нахлыстом мирового класса в Колорадо стала лучше, чем когда-либо, а реки стали чище, чем в 1960-е годы.«Мои дети видят более чистые реки, меньше наносов и почти нулевые выбросы химикатов, чем когда я был в их возрасте, благодаря этим устройствам для сбора наносов и защиты от эрозии».

Сделаем лодочный сезон экологически чистым
Джим Хай — владелец лодочного центра в Балтиморе в Мэриленде, сертифицированного чистого порта. Эта сертификация включает в себя «наличие плана ливневой канализации, справочника по чрезвычайным ситуациям и паспорта безопасности, мониторинг летучих органических соединений и программу рециркуляции», — говорит Хай.

High говорит, что он участвовал в инициативе Maryland Clean Marina, когда стал владельцем объекта в 1980-х годах. Хай говорит, что с 70 слипами и 125 стеллажами для высоких и сухих складов, полным комплексом технического обслуживания и магазином товаров для мореплавания с полной скидкой, его объект является «оживленным местом для семей и владельцев лодок, пользующихся возможностями для отдыха и рыбалки в Чесапикском заливе», который находится в 10 минутах езды на лодке.

Около 100 марин в Мэриленде сертифицированы Департаментом природных ресурсов штата (DNR).Работая советником по программе Clear Creeks для местного водораздела, Хай стремится к рациональному использованию водных ресурсов.

Балтиморский лодочный центр использует устройство защиты входного отверстия Snout от Best Management Products Inc. С 1999 года более 65 000 установок Snout обеспечивали защиту поверхностных вод в США, Великобритании и на тихоокеанских территориях США, говорит TJ Mullen, основатель. компании и изобретателя Рыла.

Компания с офисами в Лайме, штат Коннектикут, и Балтиморе, штат Мэриленд, имела опыт работы как в сфере ливневой канализации, так и в сфере канализации.Маллен говорит: «Мы увидели необходимость улучшения качества ливневых стоков, но большинство структурно-ориентированных устройств были дорогими. Мы хотели предоставить простые и доступные решения, которые фактически использовали бы муниципальные инженеры и регулирующие органы ».

Он, причудливое название, появилось потому, что продукт «в профиль выглядел как нос, и мы хотели, чтобы это имя было запоминающимся — и все помнят Snout».

Устройство изготовлено из стекловолокна морского класса и морского оборудования и, как и лодка, изготовлено в открытой форме, создавая прочный, легкий и упругий продукт.Хотя он «достаточно гибкий, чтобы выдерживать интенсивные динамические нагрузки», — говорит Маллен, — он весит всего 15 фунтов и прост в обращении по сравнению с чем-то, что могло бы весить 200 фунтов, если бы оно было сделано из чугуна или стали.

Идея дизайна также довольно проста. «Он основан на том факте, что многие куски мусора и большинство масел являются плавучими, и более тяжелые частицы будут тонуть; это просто базовая гравитация «.

Еще одним преимуществом Snout является Bioskirt, которая, по словам Маллена, «нацелена на масла и жиры благодаря своей адсорбционной конструкции.Bioskirt — это действительно толстая ткань, слегка гидрофобная, другими словами, отталкивающая воду, но она действительно притягивает углеводороды ».

Он говорит, что обычная биоскутка может поглотить галлон масла, «что, если представить себе галлон масла, плавающий в воде, — это много масла».

High использует Snout более десяти лет.

«Здесь мы моем лодки, воду с которых нужно фильтровать и собирать. У меня здесь четыре отсека для мойки с электроприводом, на них есть Snouts и Bioskirts.Собираем воду с уборки; после прохождения через эту систему фильтрации он считается чистым и затем перекачивается в канализационную систему «.

Хотя усилия носят добровольный характер, Хай говорит: «Каждый заинтересован в том, чтобы наши ресурсы были чистыми. Это последнее место, где ливневые воды попадают в Чесапикский залив. Когда появятся регуляторы, вы можете показать им, что вы усердно работаете в небольшом семейном учреждении, которое делает все возможное, чтобы помочь местной окружающей среде ».

Предоставлено: UNITED STORM WATER
Устройство защиты на входе Wing-Gate, установленное на Бурбон-стрит в Новом Орлеане

Слишком много хорошего
Все любят вечеринки, и никто не любит хорошо проводить время больше, чем Новый Орлеан, особенно во время Марди Гра. когда почти полтора миллиона посетителей наводняют город, что более чем в три раза превышает его обычное население.Но после любого хорошего времяпровождения есть что убрать после празднества, а уличный мусор — непосильная ноша. В этом году городу помогли автоматические выдвижные экраны Wing-Gate (ARS), защищающие отвод ливневых вод от калифорнийских компаний United Storm Water Inc. и United Pumping Services.

Менеджер по продажам ливневых вод компании Терри Флури объясняет, как специализированные защитные устройства помогают муниципалитетам справляться с повседневной головной болью, связанной с улавливанием мусора и защитой ливневых вод.«Несмотря на то, что мы родом из южной Калифорнии, соблюдение все более строгих правил в отношении муниципальных систем раздельной ливневой канализации [MS4s] по всей стране способствует росту нашей популярности. Все наши устройства полного захвата изготовлены из нержавеющей стали и имеют перфорированный экран размером пять миллиметров, который предотвращает попадание предметов размером с окурок в ливневую канализацию.

«У нас также есть фильтры для ливневой воды DrainPacs, которые отфильтровывают углеводороды, и мы можем настроить фильтрующий материал в соответствии с потребностями клиента.Например, если вас беспокоят тяжелые металлы, масла или удобрения, фильтрующим материалом может быть перлит, активированный уголь или все, что вам может понадобиться для решения проблемы ».

А настройка продукта — это обычная повседневная работа, даже если нужно спешить с соблюдением сроков, возможно, самой большой или, по крайней мере, самой активной вечеринки на свежем воздухе в стране.

«Недавно мы установили экран Wing-Gate на Бурбон-стрит в Новом Орлеане, — объясняет Флури, — и нам пришлось придумать особый дизайн.Наши стандартные экраны ARS имеют совершенно другую конфигурацию и не могут вместить модели уличных решеток в Новом Орлеане, которые выглядят очень необычно и странно, изготовленные примерно в 1900 году, и полностью чугунные с многофазными опорами ».

Флури говорит, что город хотел, чтобы что-то было на месте к Марди Гра 2016, поэтому команде дизайнеров было предложено придумать новую конфигурацию.

«Мы провели пилотные испытания 30 бассейнов и пришли к совершенно другому дизайну Wing-Gate.Это было одобрено [городом], и мы поставили экраны задолго до Марди Гра ».

Городские власти остались довольны, — говорит он. «Сейчас мы работаем над планом, чтобы в конечном итоге сделать весь город».

Устройства Wing-Gate, как он объясняет, представляют собой автоматические выдвижные экраны, которые реагируют на поступающую воду, удерживая мусор и позволяя воде течь. ARS вставляется прямо в проемы бордюров; в засушливые месяцы сетка предотвращает попадание мусора в водосборные бассейны, а во время дождя она открывается после того, как вода достигает примерно 40% высоты бордюра.Затем соединительные экраны действуют как вторая линия защиты от мусора, защищая выпускные трубы.

Иногда удовлетворение потребностей клиента требует большего, чем просто создание нового размера или конфигурации. Флури описывает, как блестящая нержавеющая сталь ARS была практически магнитом для сборщиков металлолома в некоторых городских районах. «Поэтому для клиентов, которым это нужно, мы просто покрыли нержавеющую сталь ровной черной краской порошковым покрытием, которое имитирует пластик, привлекает гораздо меньше внимания и защищает их вложения.”

Поскольку компания на самом деле состоит из двух предприятий — United Stormwater и United Pumping, — Флури говорит, что они могут управлять не только потребностями клиентов в ливневой воде, но и опасными отходами.

«Если мы столкнемся с проблемой опасных отходов, мы сможем принять меры. Например, если мы столкнемся с разливом нефти, нефтью в ливневых стоках, наши бригады придут и закроют местность и либо сметут, либо пропылесосят масло. Когда дело доходит до управления водой и ее защиты, у нас действительно есть лучшее из обоих миров.”

Предоставлено: US NAVAL ACADEMY
Вид с воздуха на водосброс

Сохранение исторического наследия
Военно-морская академия США, колледж для военно-морских сил страны в Аннаполисе, штат Мэриленд, была первоначально основана в 1845 году тогдашним министром военно-морского флота Джорджем. Бэнкрофт. Кампус академии расположен на 10 акрах старого форта Северн, там, где река Северн впадает в Чесапикский залив. Через реку Северн находится Аннаполис, центр поддержки военно-морских сил, где недавно был проведен реабилитационный проект.

Марк Фрайар, менеджер по строительству площадки Agviq LLC, дочерней компании Tikigaq, материнской компании Point Hope, Аляска, объясняет, что река Северн является основным притоком залива.

«После многих лет сбора сточных вод, лагуна академии площадью 4 акра заполнилась отложениями, перенесенными сточными водами. Первоначально импровизированная берма, окружавшая этот район, была установлена, чтобы попытаться удержать отложения, которые позволяют им осесть до того, как вода потечет вниз по 27-футовому склону в сторону реки Северн через изношенную 12-дюймовую гофрированную металлическую трубу, но для этого места требовалось строительство капитальный ремонт.”

В рамках Программы восстановления окружающей среды ВМФ была восстановлена ​​берма лагуны и построены основные и аварийные водосбросы для удержания наносов и предотвращения эрозии от ливневых стоков с объекта.

Рядом с лагуной находится заболоченное место под названием Woolchurch Cove, которое служит местом сбора разливов воды из лагуны во время сильных штормов. Бухта также удерживает осадок и позволяет собранному переливу просто оседать и просачиваться. «В водосборную лагуну поступает довольно много ливневой воды с парковок наверху, которая проходит по транспортным трубам и спускается в ущелье», — говорит он.«Эта вода течет в лагуну; надлежащая защита от наносов, достигающих реки Северн, является первоочередной задачей ».

С одобрения Министерства окружающей среды Мэриленда (MDE) усилия были увязаны с проектом по восстановлению крышки полигона. Агвик работал над обоими проектами одновременно.

«Когда мы переехали на площадку, существующая берма была сильно изношена, и мы должны были очень осторожно подходить к нашим методам строительства, чтобы обеспечить устойчивость бермы во время строительства.”

Экран для мусора Snout и Best Management Products был установлен во время проекта.

«Мы связались с Т. Дж. Малленом и его компанией BMP через наших инженеров-проектировщиков, Ch3M Hill, и менеджера по контролю качества на объекте», — говорит Фрайар. «Поскольку мы закупали основную бетонную конструкцию водосброса, которая теперь находится в лагуне, они предложили нам включить рыло и экран для мусора от BMP, чтобы выполнить проектные требования по обеспечению защиты основного водосброса от мусора.Технические характеристики рыла и сетки для мусора были предоставлены NAVFAC для проверки и впоследствии одобрены для использования на основной конструкции водосброса ».

Сегодня насыпь успешно восстановлена ​​с помощью эрозионных матов, каменной наброски, тонн гравия, верхнего слоя почвы, травы и проведена реконструкция дороги. Эти улучшения существенно повлияли на борьбу с эрозией и обеспечение защиты бермы от сильных штормов. Продукция BMP играет ключевую роль, так как расположена в критической точке основного водосброса, где воды лагуны окончательно устремляются к реке Северн.Решетка для мусора предотвращает засорение системы крупными ветками и мусором, а Snout направляет чистую воду через водосброс к реке.

Фрайар говорит: «Приятно иметь клиентов и поставщиков, которые определенно хотят быть хорошими соседями по отношению к своей земле и ее наследию».

Ремонт или замена забора бетонной ливневой канализации

Ремонт или замена забора бетонной ливневой канализации в Сент-Луисе. Позвоните по телефону (314) 333-4444 для бесплатной оценки

Нажмите для просмотра видео выше

Оставление водозаборных отверстий стоянки в аварийном состоянии не только ускорит их ухудшение и станет более дорогостоящим для замены, но и останется опасной ситуацией для ничего не подозревающих автомобилей и грузовиков, особенно в ночное время.
Вход опасной канализации
Стоянки, которые, возможно, были отремонтированы в прошлом, могли привести к тому, что существующие канализационные отверстия оказались ниже в асфальте, в результате чего автомобили, грузовики и трейлеры теперь скребли и измеряли поверхность . В этом случае Topps может установить под новым впускным патрубком стояковые кольца , чтобы поднять его, чтобы избежать показаний манометров, при этом осушая стоянку.
Вход в канализацию из сборного бетона с стояками
После удаления старого впускного патрубка канализации необходимо выполнить дополнительные работы перед установкой нового впускного патрубка бетонной канализации.Это включает в себя ремонт люка путем установки новых кирпичей, добавления раствора к старым кирпичам и выравнивания площади, чтобы принять новый вход. Этот процесс требует -летнего опыта , чтобы обеспечить безопасную и долговечную установку вашего нового канализационного патрубка.
Ремонт впускного люка канализации для впуска
Перед установкой нового воздухозаборника важно, чтобы все подготовительные работы были выполнены правильно, как показано ниже. Этот вход для сборного железобетона называется камнем с четырьмя решетками.Четыре металлические решетки размером 30 ″ x 15 ″ будут установлены поверх уголка, который крепится к бетону. Арматура также устанавливается в бетон для обеспечения прочности и долговечности .

Вход для бетона с четырьмя решетками
Окончательная подготовка выполняется вокруг нового входа в бетонную канализацию, чтобы выровнять и проверить дренаж в канализацию перед окончательной установкой. Вокруг входа укладывается новый бетон, чтобы соединить дорогу или стоянку с канализацией.
Проверить наличие дренажа в канализацию
Установлены новые решетки, и в этом случае мы смогли повторно использовать две решетки из ковкого чугуна при установке двух новых решеток из ковкого чугуна. Решетки из ковкого чугуна — это решетки для тяжелых условий эксплуатации, используемые в помещениях для мусоровозов и полуприцепов. Пожалуйста, посмотрите видео, приведенное выше, , чтобы получить более подробное объяснение различных типов и использования решеток на входе в канализацию.
Установка решеток из ковкого чугуна 30 ″ x 15 ″
Замена старого опасного и вышедшего из строя канализационного патрубка новым вводом из сборного железобетона восстановит вашу дорогу или стоянку, часто на лучше, чем исходная установка .Заполните форму ниже, чтобы получить бесплатную оценку .
Установка нового входа в бетон

4.11 Входные регуляторы | Обзор плана ливневых вод Филадельфии

4.11 Регуляторы впуска

4.11.1 Введение в управление впуском

Входные элементы управления — это конструкции или элементы ландшафта, которые управляют потоком в практике управления ливневыми водами (SMP).Распределительный трубопровод, делители потока, конструкция без бордюра, проемы в бордюрах, рассеиватели энергии и впускные отверстия — все это примеры и элементы управления впуском. Входные регуляторы часто играют неотъемлемую роль в предварительной очистке ливневых вод, попадающих в SMP, за счет минимизации возможности эрозии или улавливания отложений и твердых частиц. Они ограничивают объем и скорость потока, подаваемого в SMP, при этом гарантируя, что поток доставляется в SMP, не вызывая эрозии.

Дизайн входных регуляторов не ограничивается примерами, приведенными в этом тексте.В успешных планах управления ливневыми водами будут сочетаться подходящие материалы и конструкции, характерные для каждого участка.

Таблица 4.11-1 ниже представляет собой руководство по входным элементам управления, рассматриваемым в этом разделе, показывая, используются ли они обычно в сочетании с различными методами SMP. Красный означает, что входной контроль обычно используется с SMP; желтый означает, что входной контроль может использоваться с соответствующим SMP при определенных обстоятельствах; а синий означает, что входной контроль обычно не используется с соответствующим SMP.Соответствующий входной регулятор должен быть согласован с участком дренажа и принимающим SMP.

Таблица 4.11-1: Руководство по применению входных регуляторов

4.11.2 Разделители потока

Устройства разделения потока используются для направления части стока в SMP, в то же время обходя избыточные потоки от более крупных событий вокруг SMP в байпасную трубу или канал. Байпас обычно подключается к другому SMP или к принимающей дренажной системе, в зависимости от требований проекта и управления.Этот тип управления впуском также может служить положительным переполнением для SMP.

Разделители потока

могут быть построены путем установки обходных водосливов в сооружениях, регулирующих ливневые стоки, таких как входные отверстия и люки. В более крупном масштабе они могут быть построены с использованием бетонных перегородок в колодцах.

Когда можно использовать делители потока?

Разделители потока

— это входные регуляторы, которые обычно применимы к бассейнам для биоинфильтрации / биологического удержания, подземным инфильтрационным и задерживающим SMP, прудам и влажным бассейнам и цистернам.В зависимости от планировки участка и конструкции отвода ливневых вод они могут применяться к фильтрам со средой.

Разделители потока

используются для отвода необходимого объема качества воды (WQv) на соответствующие SMP, позволяя при этом излишкам ливневой воды проходить в другой SMP, ливневую канализацию или водоприемник. Они также могут использоваться для отвода ливневых вод первого слива на поверхностные SMP, не требующие особого обслуживания, в то же время позволяя сбросить избыточные потоки в подземные SMP.

Ключевые преимущества разделителей потока
  • Разделите объем стока и перенаправьте его в разные пункты назначения, чтобы уменьшить затопление вниз по течению во время шторма или предотвратить превышение проектной пропускной способностью SMP
  • Снижение затрат на создание SMP за счет уменьшения емкости хранилища, необходимой для обеспечения положительного переполнения
  • Повышение долговечности SMP за счет уменьшения объема обработки стока и количества повреждений эрозии, уклона и растительности
  • Отделить первый промывной объем, который содержит большую часть загрязнителей стока, что позволяет направлять его на SMP более интенсивной обработки или обрабатывать в течение более длительного периода времени без разбавления дополнительным стоком, который может быть отведен ниже по потоку или в другой SMP
Основные ограничения разделителей потока
  • При определенных обстоятельствах могут вызвать реверсирование потока (например,g., из-за отсутствия предохранителя обратного потока или одностороннего клапана), в котором вода будет течь из SMP обратно через разделитель потока
Ключевые особенности конструкции разделителей потока
  • Разделители потока могут использоваться как часть подключенной системы SMP для соответствия Правилам ливневых вод Департамента водоснабжения Филадельфии (PWD) (Правила ливневых вод). Например, разделитель потока может использоваться для перенаправления части более крупных штормовых явлений от SMP, отвечающих требованиям качества воды, к SMP, лучше подходящим для удовлетворения требований по борьбе с наводнениями.
  • При проектировании разделителей потока учитываются два основных момента: высота перепускного водослива и пропускная способность трубы к SMP и от него, которая регулирует максимальный поток, который SMP может принимать и отводить.

Рисунок 4.11-1: Разделитель потока с типичными характеристиками

Конструкция разделителя потока и стандарты на материалы
  1. Высота объездной плотины определяет максимальную высоту воды в SMP.Высота байпаса должна быть установлена ​​как минимум на уровне проектной отметки хранилища в SMP. Затем поток начнет обход SMP только после того, как превысит проектную высоту хранилища SMP. Проектная отметка хранилища — это высота поверхности воды, на которой зона хранения SMP содержит объем стока от проектного шторма (например, WQv или десятилетнего 24-часового шторма).
  2. Положительный перелив должен быть обеспечен для сильных штормов, вплоть до 100-летнего 24-часового шторма или, если проект освобожден от контроля над наводнениями, 10-летнего 24-часового шторма.Конструкции и трубы для перелива должны быть спроектированы так, чтобы выдерживать как минимум десятилетний, 24-часовой шторм. Система должна обладать достаточной пропускной способностью для передачи больших потоков через обходной водослив без дополнительной нагрузки на конструкцию.
  3. Разделители потока

  4. должны быть спроектированы из соответствующих материалов с учетом скорости потока и воздействия элементов. Разделители потока обычно изготавливаются из железобетона, оцинкованной стали или кирпича и раствора.
  5. Разделители потока

  6. должны быть прикреплены к сооружениям, регулирующим ливневые стоки, с использованием методов и материалов, соответствующих окружающей среде сооружения, таких как коррозионно-стойкое оборудование или эпоксидный раствор.

4.11.3 Конструкция без бордюра / проемы для бордюров

Конструкция

без бордюра позволяет ливневой воде течь непосредственно из непроницаемого источника в SMP. Этот тип конструкции препятствует концентрации потока и снижает энергию ливневой воды, попадающей в SMP. Конструкции без бордюра часто используются с островками биологического удерживания или придорожными канавами.

Отверстия в бордюрах обеспечивают альтернативное управление впуском, когда конструкция без бордюра или использование впускных конструкций невозможно. Биоинфильтрация / биологическое удержание и ландшафтные острова на бордюрных стоянках или проездах часто используют отверстия в бордюрах в качестве входных регуляторов.

Пример дизайна парковки без бордюра в Филадельфии

Когда можно использовать конструкцию без бордюра / проемы для бордюров?

Безбарьерная конструкция / бордюрные отверстия — это входные регуляторы, обычно применяемые в бассейнах для биоинфильтрации / биологического удержания, а также в прудах и влажных бассейнах. В зависимости от планировки участка и конструкции отвода ливневых вод они могут применяться к фильтрам со средой.

Проектирование без бордюров / проемы в бордюрах могут быть реализованы в проекте управления ливневыми водами, когда стандартные конструкции системы управления входом и транспортировкой невозможны из-за недостатка места или других ограничений, а также нежелательны.

Ключевые преимущества конструкции без бордюров / проемов для бордюров
  • Может уменьшить глубину SMP и связанные с этим затраты на выемку грунта и материалы при выборе вместо входных отверстий
  • Может быть реализована как стратегия снижения концентрации ливневых стоков в SMP, тем самым снижая потенциал эрозии.
Основные ограничения конструкции без бордюра / проемов бордюров
  • Может привести к ограниченному регулированию байпасных потоков
  • Может не подходить для подземных SMP, больших участков дренажа, участков дренажа с длинными путями потока над непроницаемыми участками или вдоль проезжей части или проезжей части, где состояние отстойника невозможно.
Основные соображения при проектировании без бордюров / проемов бордюров
  • Стандартным эталоном для проектирования традиционных дренажных систем является U.S. Инженерный корпус армии, Гидротехнический центр Циркуляр 22 (HEC-22) .
  • Отверстия в бордюрах должны иметь размер, соответствующий условиям поддона или грунта. Дальнейшие инструкции по проектированию можно найти в Руководстве по проектированию городских дренажных систем Федерального управления шоссейных дорог (FHWA-NHI-10-009), раздел 4.4.4.2 «Входные отверстия для бордюров».
  • Конструкции без бордюра должны быть спроектированы с соответствующими неэрозионными покрытиями, такими как биоразлагаемая ткань для контроля эрозии, армирующий мат, камень или каменная наброска, на всех проницаемых участках спуска на всю ширину проема бордюра / конструкция без бордюра.Фартуки из каменной наброски или бассейны из каменной наброски, расположенные ниже по потоку от пути потока, также приемлемы, но считаются рассеивателями энергии, что обсуждается в разделе 4.11.4.
  • Траншейные трапы могут использоваться для отвода потока через проемы бордюров через тротуары.

Рисунок 4.11-2: Проем бордюра с типичными характеристиками

Конструкция без бордюра / конструкция проема бордюра и стандарты материалов
  1. Если поток должен вводиться через проемы в бордюрах, край покрытия должен быть немного выше, чем высота покрытых растительностью участков в пределах SMP.
  2. Конструкция без бордюра / проемы бордюра должны быть спроектированы так, чтобы поток в SMP не создавал эрозионных условий. При необходимости рекомендуется установка рассеивателей энергии.
  3. Отверстия в бордюрах должны быть спроектированы таким образом, чтобы уменьшить поток водосточного желоба мимо проема бордюра. Это обычная проблема для многих отверстий в бордюрах, ориентированных перпендикулярно потоку.
  4. Если проемы в бордюрах используются для улавливания стока, особенно с проезжей части или проезжей части, где проемы в бордюрах не находятся в отстойнике, должна быть предоставлена ​​проверка того, что сток от однолетнего, 24-часового шторма будет улавливаться проемом в бордюре. .
  5. Материалы проезжей части и толщины должны выдерживать соответствующие нагрузки на краю и предотвращать подрезание.
  6. Ткань для защиты от эрозии

  7. должна быть спроектирована в соответствии с процедурами проектирования каналов в последней редакции Руководства по программе контроля эрозии и загрязнения отложений Департамента охраны окружающей среды Пенсильвании (PA DEP) или в соответствии со спецификациями производителя.
  8. Проемы в бордюрах должны быть спроектированы как промежутки в непрерывных секциях бетонного или гранитного бордюра в соответствии со спецификациями Департамента улиц города Филадельфии , Стандартные строительные элементы (1997) .
  9. Все подповерхностные части бетонного или гранитного бордюра (т. Е. Ниже уровня готового покрытия) должны быть постоянно установлены в пределах проема бордюра.
  10. Безопасность пешеходов при падении должна быть рассмотрена там, где проемы бордюров направляют поток рядом с тротуарами или под ними. Необходимо оценить необходимость защиты кромок, например перил или колесных упоров.
  11. Проемы в бордюрах должны иметь соответствующий размер, чтобы пропускать расчетный расход. Проемы в бордюрах обычно имеют ширину от 12 до 48 дюймов.Отверстия в бордюрах должны быть не менее восьми дюймов в ширину, чтобы предотвратить засорение и облегчить обслуживание.

4.11.4 Рассеиватели энергии

Рассеиватели энергии — это устройства или устройства, предназначенные для уменьшения скорости, энергии и турбулентности потока. Эти конструкции могут использоваться, когда высокие скорости эрозии встречаются в конце водопропускных труб или у подножия крутых склонов, где эстетика не имеет значения. К рассеивателям энергии относятся, помимо прочего, фартуки из каменной наброски, бассейны из каменной наброски и заглушенные выходы.

Фартуки из каменной кладки обычно используются для рассеивания энергии из-за их относительно низкой стоимости и простоты установки. Плоский фартук из каменной наброски можно использовать для предотвращения эрозии на переходе от выхода трубы или коробчатой ​​водопропускной трубы к естественному каналу. Фартуки из каменной набивки обеспечат адекватную защиту от эрозионных потоков при условии, что они имеют достаточную длину и расширяются для рассеивания энергии за счет расширения потока.

Выпускной бассейн из каменной наброски представляет собой промывное отверстие предварительно заданной формы, облицованное каменной наброской, которое действует как рассеиватель энергии.Как и фартук из каменной наброски, бассейн из каменной наброски может использоваться для предотвращения эрозии на переходе от выхода трубы или коробчатого водопропускного канала к земляному каналу.

Отводы с перегородками представляют собой коробки из бетона или стекловолокна, содержащие чередующиеся перегородки и камеры. Помимо снижения скорости потока и энергии, выпускные отверстия с перегородками могут эффективно удалять из ливневой воды отложения, взвешенные частицы и связанные с ними загрязняющие вещества.

Пример фартука из каменной наброски в Филадельфии

Когда можно использовать рассеиватели энергии?

Рассеиватели энергии — это входные регуляторы, обычно применяемые в бассейнах для биоинфильтрации / биологического удержания, а также в прудах и влажных бассейнах.В зависимости от планировки участка и конструкции отвода ливневых вод они могут применяться к фильтрам со средой. Их можно использовать после других входных регуляторов, которые концентрируют поток ливневых вод, а также на более крутых склонах, чтобы снизить вероятность эрозии.

Ключевые преимущества рассеивателей энергии
  • Снижение скорости концентрированного ливневого стока
  • Снижает потенциал эрозии и позволяет более эффективно удалять осадок, снижая общие затраты на техническое обслуживание и улучшая характеристики SMP.
  • Предотвратить размыв, который может подорвать сооружение, с отводом концентрированных ливневых стоков
  • Предотвращение эрозии нисходящих склонов, которая может создавать овраги и промоины
Основные ограничения рассеивателей энергии
  • Может усилить эрозию, если не правильно спроектирован и установлен
  • Может быть сложно установить на некоторых участках с крутым уклоном и в местах с ограниченным пространством
Ключевые особенности конструкции рассеивателей энергии
  • Выберите подходящий тип рассеивателя энергии в зависимости от характеристик площадки, таких как уклон, доступная площадь и внешний вид.
  • Ключевой проблемой проектирования является граница раздела между концом рассеивателя энергии и прилегающей зоной ниже по потоку, которая обычно покрыта растительностью. На этом стыке должна быть четко обозначена растительность. На этом стыке можно использовать армирующий мат для создания дополнительной структуры для растительности.
  • Растительность / насаждения могут использоваться, чтобы скрыть вид на структуры рассеивания энергии, если эстетика вызывает беспокойство.

Рисунок 4.11-3: Фартук из каменной наброски с типичными характеристиками

Стандарты конструкции и материалов для рассеивателя энергии
  1. Необходимо использовать рассеиватели энергии, если поток концентрируется на входе в поверхностный SMP.
  2. Каменная каменная наброска

  3. должна быть спроектирована и рассчитана в соответствии с процедурами проектирования фартука из каменной наброски в последней редакции Руководства по программе контроля эрозии и загрязнения отложений PA DEP или Инженерный корпус армии США, Циркуляр 14 Гидротехнического центра (HEC-14) . Проектировщик обращается к HEC-14 для проектирования альтернативных типов рассеивателей энергии, таких как капельные конструкции и успокоительные бассейны.
  4. Камень из каменной наброски должен быть угловатым, градуированным каменным заполнителем, отвечающим требованиям Публикации 408 PennDOT, Раздел 703.2, грубый заполнитель, тип A .
  5. Для устьев ручьев необходимо использовать инструменты расчета рассеивания энергии HEC 11, HEC 14 и HEC 15 для каменной наброски, рассеивателей энергии и гибких футеровок, соответственно.

4.11.5 Впускные отверстия

Водозаборники или водосборные бассейны — это сооружения в рамках традиционных систем сбора ливневых стоков, где вода собирается до того, как она попадет в сеть трубопроводов. Эти конструкции могут быть спроектированы с устройствами предварительной обработки на входе.

Устройства предварительной обработки на входе представляют собой структурные сетки, кожухи, ловушки, стойки, мешки или подвесные вставки сборных бассейнов, вставленные во впускное отверстие для фильтрации мусора до того, как он попадет в систему распределительных трубопроводов SMP.Они предлагают широкий диапазон пропускной способности. Вытяжки и решетки для мусора, например, обеспечивают грубый уровень защиты, обычно заслоняя только крупный мусор и / или плавающие предметы. Фильтровальные сетки или мешки, доступные в различных патентованных конструкциях, могут фильтровать крупные частицы осадка, а также плавучие вещества и крупный мусор. Для получения дополнительной информации о предварительной обработке разработчик может обратиться к Разделу 4.10.

Пример воздухозаборника в Филадельфии

Когда можно использовать воздухозаборники?

Входные отверстия обычно применяются в бассейнах для биоинфильтрации / биозадержания, подземных инфильтрационных и задерживающих SMP, а также в прудах и влажных бассейнах.В зависимости от планировки участка и конструкции отвода ливневых вод они могут применяться к цистернам и фильтрам.

Входы

могут использоваться в качестве приточного устройства для любого SMP, где требуется или требуется конструкция бордюра и желоба.

Основные преимущества воздухозаборников
  • Может обеспечить стабильную, относительно низкую в обслуживании точку для попадания ливневой воды в SMP
  • Допуск для предварительной обработки ливневых стоков перед SMP
Основные ограничения входов
  • Часто может приводить к более глубоким SMP, чем те, которые имеют конструкцию без бордюра / бордюры из-за переворота выпускной трубы
  • Может накапливать и выпускать повторно взвешенные уловленные отложения во время последующих потоков, если не обслуживается часто
  • Может стать источником загрязняющих веществ в результате ресуспендирования, если не обслуживается часто
  • Не может эффективно удалить растворимые загрязнители или мелкие частицы
Основные особенности проектирования входных отверстий
  • Стандартным эталоном для проектирования традиционных дренажных систем является U.S. Инженерный корпус армии, Гидротехнический центр Циркуляр 22 (HEC-22) .
  • Засорение системы распределительных трубопроводов SMP может быть уменьшено путем оснащения входных отверстий на входе устройствами предварительной обработки, такими как структурные решетки, кожухи, ловушки, стойки, мешки или подвесные вставки для бассейнов.

Рисунок 4.11-4: Вход с типичными характеристиками

Конструкция входа и стандарты на материалы
  1. Входы нельзя подключать последовательно.Точно так же водосточные системы с крыши не должны напрямую подключаться к водозаборам.
  2. Все входные патрубки должны включать отстойник и сифон или отстойник и колпак для предварительной обработки ливневых стоков. Глубина отстойника должна быть не менее 15 дюймов ниже дна сифона или не менее 12 дюймов ниже дна колпака.
  3. Если для улавливания стока используются нестандартные водозаборники, особенно с проезжей части или проезжей части, где водозаборы не находятся в отстойнике, необходимо обеспечить подтверждение того, что сток от однолетнего шторма будет улавливаться водозаборником.
  4. Расстояние между входными отверстиями должно быть таким, чтобы вода не выходила за бордюр, желоб или дренажную канаву.
  5. Входные отверстия должны иметь размер, основанный на размере соответствующей площади дренажа, количестве наносов, ожидаемых от сброса вод, размера и частоты событий стока, а также объема ожидаемого технического обслуживания, учитывая, что недостаточно крупная система потребует более частого технического обслуживания. . Для больших впускных дренажных площадей, площадные и дворовые стоки диаметром 18 дюймов или меньше или меньше 2х2 футов должны быть увеличены по размеру до входных отверстий не менее 2х2 футов.
  6. Все водостоки и дворовые стоки диаметром 18 дюймов или меньше или меньше 2х2 футов должны включать постоянное устройство предварительной обработки, такое как вкладыш фильтровального мешка, для предварительной обработки ливневых стоков.
  7. Проектировщик отсылается к буклету «Стандартные подробности и стандартные спецификации для канализации города Филадельфии » и буклету «Стандартные спецификации для канализации» и «Сантехническому кодексу Филадельфии» , , раздел P-1001.7, для получения дополнительных рекомендаций по проектированию и материалам.
Руководство по техническому обслуживанию впуска

Таблица 4.11-2 ниже приведен график рекомендуемых работ по проверке и техническому обслуживанию входных отверстий.

Таблица 4.11-2: Инструкции по техническому обслуживанию впуска

Текущая деятельность

Частота

Осмотрите воздухозаборники после нескольких штормов, чтобы убедиться, что они функционируют должным образом и что нет проблем с эрозией.

По мере необходимости

Выявление и контроль источника загрязнения отложениями при обнажении грунта на месте или наличии каналов эрозии.

По мере необходимости

Проверить, нет ли отложений и мусора. Удалите отложения глубиной более двух дюймов или если он начинает сужать путь потока.

За полгода

Убирайте листья, мусор и мусор.

За полгода

Вести записи обо всех проверках и техническом обслуживании.

Выполняется

4-дюймовый входной дренажный патрубок с решеткой

Инструкции по установке: Монтаж и установка листа для Flo-Well

Листы CSI: Система выщелачивания ливневой водой в сухих скважинах, раздел 33 49 23

Листы CSI: Система выщелачивания ливневыми водами в сухих скважинах, секция 02630

Листы CSI: Спецификация руководства по промышленным сухим скважинам Flo Well 4 13 15

Листы спецификаций: Входной дренажный патрубок с поверхности колодца Flo FWSD69

Детали САПР: Деталь установки Flo-скважины, Класс нагрузки A и B, Деталь гравийной установки, Боковое соединение Multipal Flo-Well

Детали САПР: Деталь установки Flo-скважины, Класс нагрузки A и B, Деталь гравийной установки, Вертикальная установка Multipal Flo-Well

Детали САПР: Деталь установки фло-колодца, Класс нагрузки A и B, Деталь установки гравия

Детали САПР: Деталь установки Flo-Well, Класс нагрузки A и B, Деталь песчаной установки

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
