Система скрытого монтажа в зоне душа и ванны
Что такое система скрытого монтажа и когда она целесообразна
Раньше вы использовали в зоне душа или ванны смеситель или термостат внешнего монтажа? Такие классические системы управления водой имеют много преимуществ, например, их можно легко заменить – идеальное решение для быстрой модернизации. Их недостаток: они относительно громоздки и выступают из стены. В маленьких ванных комнатах они отнимают ценное место.

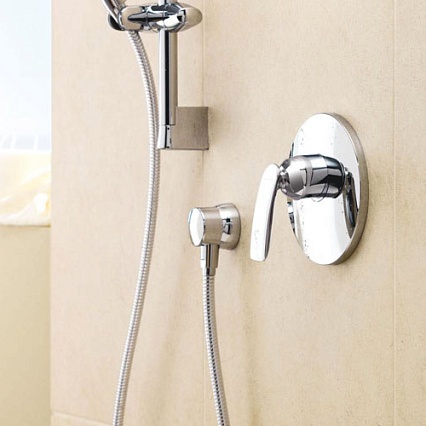

Механизм смесителя можно элегантно скрыть в стене
Разве было бы не прекрасно, если бы все части смесителя, которые не нужны снаружи (трубы, большие регуляторы или рычаги), можно было спрятать под штукатуркой или плиткой? Правильно. Для этого нужно вскрыть стену. Поэтому системы скрытого монтажа устанавливаются, прежде всего, при строительстве нового жилья или крупных реконструкциях. Важно: для этой цели вам потребуется обратиться к специалисту в области сантехники.
Обзор преимуществ термостатов и смесителей скрытого монтажа:
- Лаконичная система управления душем плоско прилегает к стене.
Благодаря этому зона душа приобретает ультрасовременный, аккуратный внешний вид. - Во время принятия душа или ванны вам больше не нужно следить за тем, чтобы не удариться. Теперь у вас больше свободного пространства, комфорта и удовольствия.
- Дополнительная свобода движения и безбарьерность – идеальное решение для ванной комнаты для разных поколений пользователей.
- Видимые части смесителей скрытого монтажа не нагреваются, нет опасности обжечься слишком горячими поверхностями. Это превосходно, прежде всего, если в доме живут дети и/или пожилые люди.
- Маленькие единицы управления не только привлекательно выглядят и надежны, но и более удобны в управлении, чем большие смесители.
- На блок hansgrohe iBox universal, который при установке системы скрытого монтажа служит в качестве скрытой части, вы можете позже в любое время установить элемент управления в современном дизайне или с расширенными функциями.
Благодаря этому зона душа приобретает ультрасовременный, аккуратный внешний вид.Управление душем с большим функциональным и дизайнерским многообразием
Богатство вариантов в области продукции для скрытого монтажа от hansgrohe предлагает вам небывалые возможности при оформлении ванной комнаты.
Вы будете удивлены, сколько функций и вариантов дизайна имеется на выбор. В зависимости от оснащения ванной комнаты (ручной душ, верхний душ, душевая система и т. д.), цели или предпочтений вы можете решиться в пользу смесителей или термостатов. Они универсально сочетаются со всеми душами hansgrohe. Повысьте ценность своей ванной комнаты с помощью системы управления душем в хромированном исполнении или с черно-белой стеклянной поверхностью, и выберите круглый, квадратный дизайн или дизайн Soft Cube.
Ванная своими руками — ТаВанная.ру Что такое смесители скрытого монтажа, как их выбрать и установить? — Ванная своими руками
Согласитесь, что торчащие трубы в ванной всегда являлись большой проблемой. Их хотелось скрыть от взора, как-то спрятать, сделать их внешний вид более приглядным. Увы, долгое время сделать это было невозможно по ряду причин. Но потом появился смеситель скрытого монтажа, главным достоинством которого является отсутствие различного рода коммуникаций снаружи.
Все эти конструктивные элементы скрываются за стенкой, в результате чего перед нами остаются лишь самые главные и привлекательные внешне компоненты. Обычный смеситель имеет, как правило, глубину в 10-15 сантиметров. За счет скрытого монтажа гарнитур делается заметно меньше по объему и глубине, и обеспечивается практически полное отсутствие выступающих компонентов.
Содержание статьи
- 1 Типы смесителей
- 2 Конструкция
- 3 Монтаж
Типы смесителей
Если опираться на характеристики смесителей, то их можно разделить не несколько типов.
- Смесители для душа с одним поворотным рычагом, отвечающим за поток воды.
- Смесители для душа и ванной с дополнительным переключателем для подачи воды на один из двух каналов.
- Термостаты с двумя поворотными ручками — для регулировки температуры и напора воды.
- Вентили, устанавливаемые дополнительно к смесителям или термостатам, которые расширяют функциональные возможности переключения на несколько точек подачи воды.
- Системы, монтируемые на плиточные бортики или на акриловые ванны.
Конструкция
Схема сборки смесителя
Чтобы разобраться в особенностях установки и правильно разместить смеситель, сперва нужно понять его конструкцию. На самом деле установка подобного оборудования достаточно сложная, и отличается от обычных смесителей. Тем не менее, усилия того стоят, поскольку итоговый результат зачастую превосходит ожидания.
Всего в конструкцию встраиваемых смесителей скрытого монтажа включены три элемента:
- Монтажный короб для установки всей системы и обеспечения ее функциональности, длительной и надежной службы;
- Функциональный элемент, то есть смеситель. Сейчас можно встретить устройства, которые объединены с термостатами;
- Декоративные панели. С их помощью завершается общая картина, обеспечивается привлекательный внешний вид. Плюс панель играет и функциональную роль, поскольку на ней располагается рычаг для управления напором и переключатель потоков.
Монтаж
Фото схемы установки смесителей скрытого монтажа для душа
Примечательно, что смеситель скрытого монтажа имеет разнообразные варианты оформления. Сейчас производители выпускают огромное количество моделей, которые отличаются коробами, конструкцией и не только.
Все это приводит к тому, что смеситель для душа скрытого монтажа нельзя монтировать по какому-то единому способу. Его попросту не существует. Методики установки зависят напрямую от того, какой монтажный короб вы выбрали, или какой тип узда смешивания имеется в вашем конкретном случае.
Вот почему смеситель скрытого монтажа чаще всего устанавливается мастером. Специалисты имеют в этом деле необходимый опыт и знания. Тем не менее, это не говорит о том, что вы можете спокойно заниматься своими делами, пока работает другой человек.
com/embed/u3E0LAaecwM» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Ваша задача — убедиться в качестве и надежности установки нового оборудования в сантехническом узле. А для этого необходимо знать основные принципы монтажа. Именно о них мы и расскажем. Весь процесс установки можно разделить на семь главных этапов.
- Первое, что вы обязаны сделать, это изучить инструкцию, которая прилагается к приобретенному сантехническому изделию. Все производитель подробно описывают особенности монтажа. Следовательно, вы получите основную базу знаний, тем самым проконтролируйте установку, а также будете знать, как действовать в тех ситуациях, когда конструкция смесителя начнет неисправно функционировать.
- Теперь нужно выбрать оптимальное место для размещения сантехники, а также продумать схему ее работы. Нужно провести полноценную разводку, дабы знать, откуда будет поступать вода, в какие точки ее нужно выводить на душ и излив кранов. Сделайте соответствующую разметку.
- Готовим необходимые отверстия. Для этого нужно сделать нишу, которая будет использоваться для монтажного короба. Также на данном этапе готовятся штробы, предназначенные для труб разводки. Воспользуйтесь электродрелью или перфоратором с соответствующими насадками. Как только отверстия готовы, уложите в них трубы и отводы.
- Монтируем короб. Обратите внимание на то, имеется ли вообще монтажный короб, есть ли в нем необходимость в данном конкретном случае. В некоторых ситуациях монтажный короб не входит в комплектацию смесителя, а потому его придется приобретать отдельно. Плюс ряд ситуаций и вовсе не требуют наличия этого элемента. Обязательно уточните данный момент во время покупки сантехники.
- Приступаем к монтажу смесителя. Если короб есть, тогда устанавливаем смеситель в него. Если же такой элемент не предусмотрен, просто монтируем смеситель в нишу. Зажимы или специальные винты служат для того, чтобы закрепить изделие внутри короба. Когда речь заходит о моделях, встраиваемых в стену, на тыльной стороне у них имеется определенное утолщение, за счет которого сантехника удерживается в установленном месте. После фиксации приступаем к подключению шлангов, вооружившись при этом инструкцией.
- Следующий этап — проверка эффективности работы подключенной системы. Откройте запорный кран на трубопроводе и запустите подачу воды. Просмотрите каждый сантиметр системы, обратите особое внимание на соединения. Ваша задача — обнаружить возможные течи. Если их нет, значит вы все выполнили правильно. Проверьте, как подается горячая вода, как идет холодная, насколько правильно потоки смешиваются при регулировке вентилями или рычагом.
- Последний шаг — установить внешние элементы. Это делается только после того, как вы полностью закончили ремонт стены. Пластиковый элемент смесителя должен иметь выступ примерно в 2 миллиметра над настенным покрытием. Установите и закрепите внешние панели, обработайте образовавшиеся швы специальным силиконом. С его помощью уровень гидроизоляции будет намного выше.
После фиксации приступаем к подключению шлангов, вооружившись при этом инструкцией.Как видите, смеситель скрытого монтажа устанавливать не так сложно, как может показаться изначально.
Все трудности заключаются в правильном выборе и установке монтажного короба.
Увы, многие производители изготавливают исключительно индивидуальные модели коробов. Следовательно, комбинировать будет сложно, а отыскать подходящий короб, если он не входит в комплектацию к смесителю, также задача не из простых. Но ряд фирм упрощают задачу потребителям, разрабатывая универсальные блоки, которые подойдут для каждого прибора скрытого монтажа, выпускаемого этим производителем. То есть блоки той же фирмы Hansa одинаковы для всей сантехники данного бренда.
Использование встраиваемого смесителя можно назвать не только удачным дизайнерским решением, но и очень удобной, практичной разработкой. Если соблюдать все правила монтажа и верно установить систему, она прослужит долгие годы и не заставит тратить силы, нервы на ремонт. Вот почему монтаж лучше доверить именно квалифицированному специалисту.
Как самостоятельно установить смеситель скрытого монтажа
Добрый день! Собрался установить в ванной смеситель скрытого монтажа. Хочу все работы провести самостоятельно, вот только нигде не могу найти информацию, с чем мне придется столкнуться. Насколько сложен процесс установки такого оборудования?

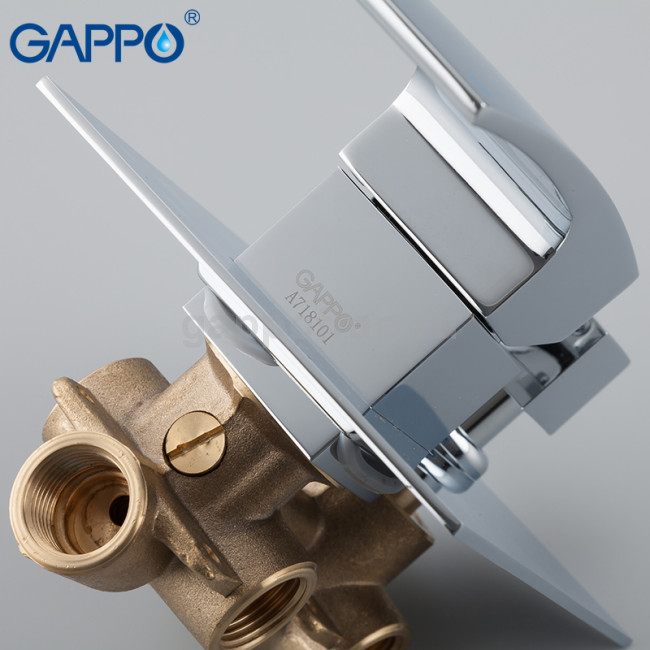

Устройство смесителя скрытого монтажа
Здравствуйте! Смеситель скрытого монтажа – отличный выбор. Но нужно понимать, что такое оборудование более сложное, чем традиционные приборы. Соответственно, их установка будет более трудоемкой. Прежде всего, следует знать, что смеситель скрытого монтажа – это устройство, состоящее из трех элементов:
- Монтажного короба. Эта деталь предназначена для полноценной установки системы и обеспечения ее надежной службы.
- Функциональной части. Собственно смеситель. Выпускаются модели, совмещенные с термостатом.
- Декоративной внешней панели. Обеспечивает привлекательный вид прибора и отвечает за его функционал, поскольку на ней закреплен переключатель потока и рычаг управления.
Обеспечивает привлекательный вид прибора и отвечает за его функционал, поскольку на ней закреплен переключатель потока и рычаг управления.Способ установки
Универсального способа установки таких смесителей просто не бывает, поскольку существует множество вариантов моделей монтажного короба, которые выбираются в зависимости от типа узла смешивания. Именно поэтому чаще всего эту работу доверяют специалистам. Но даже в этом случае заказчику лучше всего иметь представление о процессе качественной установки. Так проще будет осуществлять контроль за деятельностью мастера.
Смеситель скрытого монтажа — это не только эффектное, но и очень практичное решение
Порядок монтажа
В общих чертах установка проводится в следующем порядке:
- Изучаем инструкции производителя. Только таким образом можно выполнить грамотный монтаж и избежать проблем с некорректной работой конструкции.
- Определяем место, где будет установлен смеситель, и схему его функционирования. То есть полную разводку, начиная входящим водопроводом и заканчивая душевым отводом или изливом. Делаем разметку.
- Штробим необходимые отверстия. Нам понадобится выполнить нишу под монтажный короб и штробы под трубы разводки. Работаем с помощью дрели со специальной насадкой или перфоратором. В готовые отверстия укладываем отводы и трубы.
- Устанавливаем монтажный короб. Нужно отметить, что наличие собственно короба варьируется в зависимости от выбранной модели смесителя. Может оказаться, что конструкция не входит в комплектацию оборудования и ее нужно докупать, либо что она просто не нужна при установке. Наличие и необходимость монтажа короба следует уточнить у консультанта при покупке.
- Устанавливаем смеситель. Монтируем оборудование внутрь короба или прямо в нишу при его отсутствии. Устройство закрепляется в коробе с помощью специальных зажимов или же винтов. Встраиваемые в стену модели оснащены утолщением на тыльной стороне, которое помогает им удерживаться на месте. Строго следуя рекомендациям инструкции, поочередно подключаем оборудование с помощью специальных шлангов.
- Проверяем работоспособность системы. Открываем запорный кран на стояке и пускаем воду. Внимательно осматриваем узел на предмет течи. Так же проверяем правильность подключения холодной и горячей воды, качество водяной смеси на выходе и возможность проведения регулировок.
- Устанавливаем внешнюю часть. Процедура проводится после того, как уложено финишное покрытие на стену. Пластиковый край устройства должен выступать над уровнем настенного покрытия на 2 мм. Устанавливаем и закрепляем внешнюю панель. Все швы следует качественно обработать силиконом, так удастся повысить уровень гидроизоляции. Установка смесителя скрытого монтажа завершена.
То есть полную разводку, начиная входящим водопроводом и заканчивая душевым отводом или изливом. Делаем разметку.
Строго следуя рекомендациям инструкции, поочередно подключаем оборудование с помощью специальных шлангов.Процедура установки сама по себе достаточно проста. Главная сложность – в подборе и закреплении монтажного короба. И здесь нужно знать о некоторых нюансах. Смесители скрытого монтажа выпускаются множеством европейских производителей.
Для каждой модели традиционно разрабатывались индивидуальные короба. Специальные для термостата, для смесителя и для каждого типоразмера, что привело к появлению четырех-пяти вариантов короба для оборудования. Естественно, это совершенно неудобно.

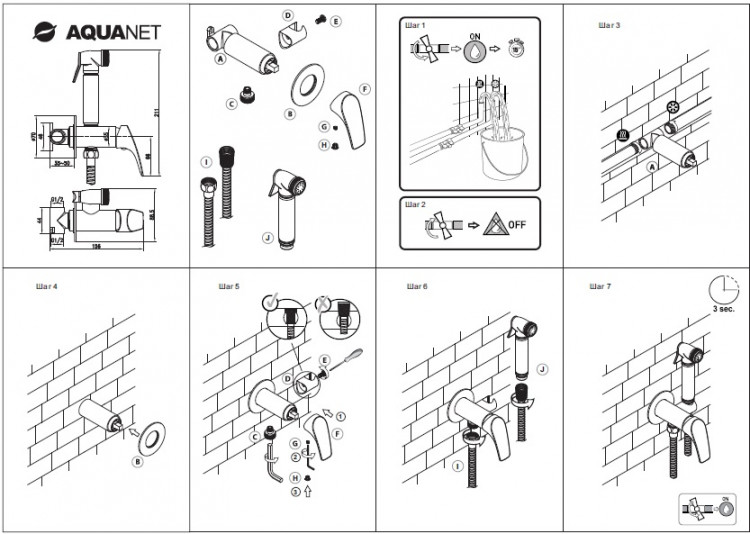

Общая схема установки смесителя скрытого монтажа
Конструкторы ведущих фирм-производителей, таких, как Damixa, Oras, Hansa и других, разработали особые монтажные блоки. Они универсальны и подходят для установки всех приборов скрытого монтажа этой компании. Конструкции объединяют в себе все базовые элементы, необходимые для установки, и подходят для трубопроводов как 3/4, так и 1/2 дюйма. В последнем случае понадобится переходник. Системы могут быть установлены на стенах и перегородках практически любой толщины.
Встраиваемый смеситель – не только эффектное дизайнерское решение, но и практичное устройство. При условии грамотного монтажа он порадует безупречной службой.
Оцените статью:
Поделитесь с друзьями!
Смесителей скрытого монтажа — устройство и особенности установки: tvin270584 — LiveJournal
Современные технологии позволяют встроить все что угодно и куда угодно – ярким представителем подобных изделий является так называемый встраиваемый смеситель, который может быть установлен в любую поверхность – это и стена, и борт ванны, и даже панель душевой кабины.
В статье мастер сантехник рассмотрит устройство и особенности установки смесителей скрытого монтажа.
Особенности
Привычный кран выводит наружу механизм, который смешивает воду с разными температурными показателями. В скрытом смесителе невозможно найти механизм, позволяющий регулировать воду вручную. Кран встроенного монтажа так называется благодаря тому, что весь его механизм вмонтирован в стену.
Если говорить про размер невидимой части смесителя, то он практически всегда равен 11-15 см в диаметре и 9 см в толщине. Чтобы такая конструкция поместилась в межстенное пространство, необходимо расстояние не меньше 9 см. При ремонте в санузле с большим количеством места не должно возникнуть никаких проблем.
Возникает ощущение, что могут появиться проблемы, если дом является старой постройки с миниатюрной ванной. Но если при планировке было рассчитано на то, что в комнате будет вмонтирована подвесная сантехника, то можно не переживать – отступ в классическом варианте будет составлять 10 см от предполагаемой стенки.
Этого вполне достаточно, чтобы встроить скрытый кран даже в маленькую комнату.
Нужно понимать, что одно устройство работает только для одного смесителя в душевую или в ванную комнату. Также к каждому прибору необходимо подключить две трубы с холодной и горячей водой диаметром не меньше 15 мм.
Классификация по назначению
Классифицировать скрытые смесители можно по нескольким признакам, но основным из них является назначение. В этом отношении их можно разделить на следующие подвиды:
- Встраиваемый смеситель для душа. Данный тип смесителей отличается от всех остальных только тем, что имеет единственное выходное отверстие, подающее смешанную воду к душевой лейке. Кроме него, имеется еще два входных отверстия, через которые поступает холодная и горячая вода. По сути, если утрировать, то такой смеситель можно сравнить с тройником, оборудованным рычагом и механизмом управления потоками воды;
- Встраиваемый смеситель для ванны. Этот смеситель с тройником сравнить достаточно сложно – это уже крестовина, в которой добавлен выход для подсоединения излива, в задачи которого входит наполнение ванны водой;
- Встраиваемый смеситель для гигиенического душа. Это смеситель немногим отличается от душевого вариант. Если быть точнее, то они практически ничем не отличается, кроме как комплектацией – приобретая встраиваемый смеситель для гигиенического душа, человек покупает комплект, в который входит не только сам смеситель, но и специальная лейка со шлангом. Место для подключения излива в смесителях этого типа отсутствует – только шланг и ничего более;
- Встраиваемый смеситель для раковины. В большинстве случаев он представляет собой декоративную пластину, на которой удобно располагается рычаг управления смесителем и носик, то есть излив, а все внутренности прячутся в стену. Его основное отличие от всех предыдущих вариантов заключается не только в отсутствии душевой лейки, но и в принципе его изготовления – как правило, это моноблок, у которого снимается только декоративная пластина. Если во всех предыдущих вариантах рычаг управления и изливы можно разнести друг от друга практически на любое расстояние, то здесь это сделать невозможно, так как попросту в этом нет необходимости.
Этот смеситель с тройником сравнить достаточно сложно – это уже крестовина, в которой добавлен выход для подсоединения излива, в задачи которого входит наполнение ванны водой;
Если во всех предыдущих вариантах рычаг управления и изливы можно разнести друг от друга практически на любое расстояние, то здесь это сделать невозможно, так как попросту в этом нет необходимости.В большинстве случаев все встраиваемые смесители представляют собой набор нескольких элементов – это сам смеситель в виде невзрачного устройства, декоративная накладка с рычагом управления к нему и отдельные выпуски, которые посредством трубопроводов могут быть установлены практически в любом месте помещения.
Для таких смесителей лейки и носики продаются отдельно – аналогичным образом зачастую обстоят дела и с декоративными накладками. Таким способом производитель предоставляет покупателю выбор.
Отличие по типу управления потоками воды
Кроме всего прочего, практически все встраиваемые смесители можно классифицировать по типу механизма управления потоками воды – здесь можно выделить стандартные варианты, к которым относятся джойстиковые, полуоборотные и полнооборотные смесители, а также нестандартные.
К последним типам приборов для смешивания воды можно смело отнести такие устройства, как термостаты и сенсорные смесители. С первыми знакомы практически все, а вот о последних двух поговорим немного подробнее.

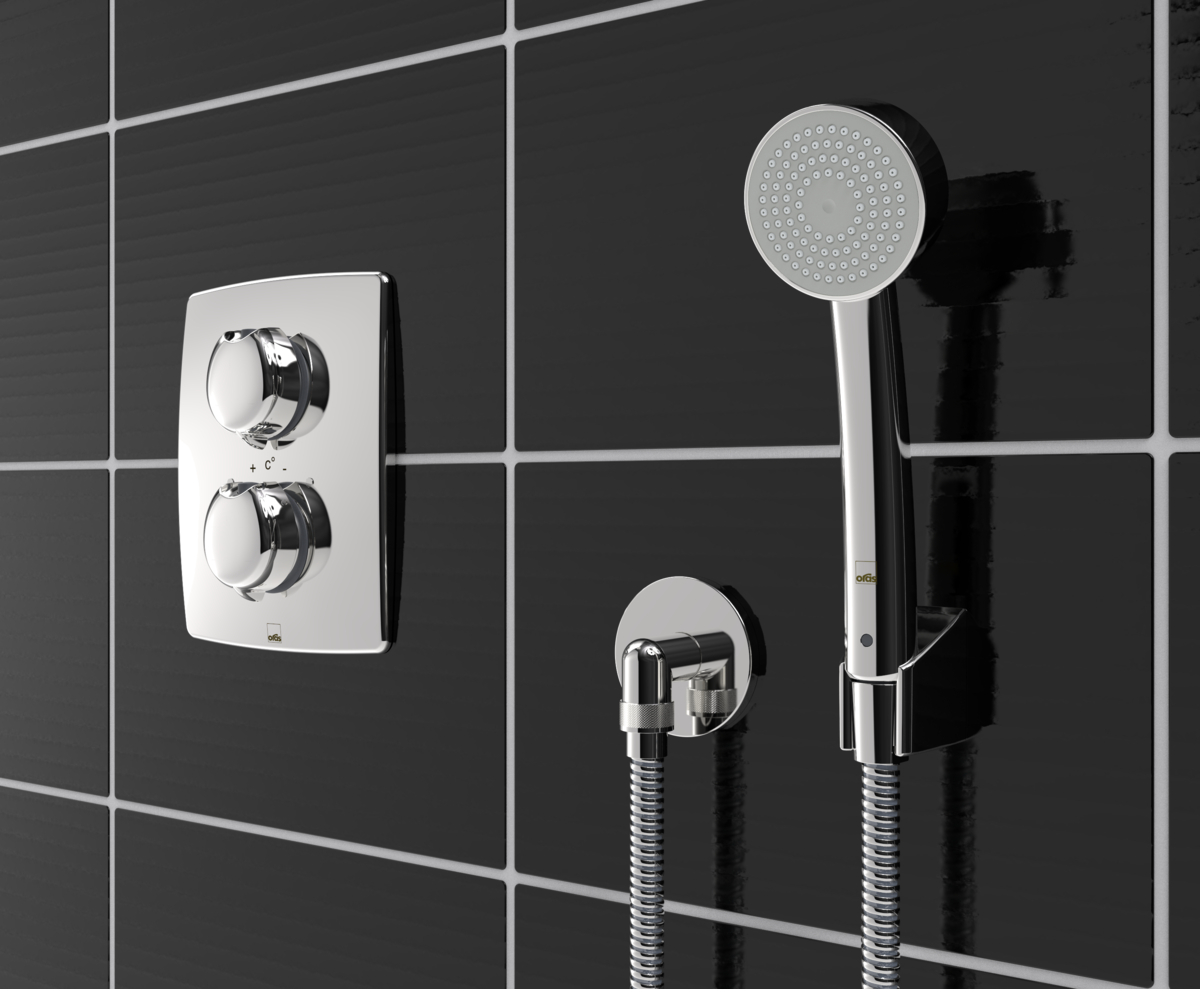

Встраиваемый смеситель с термостатом. Основным преимуществом данных смесителей является стабильность температуры на выходе, которая не зависит от давления холодной и горячей воды в водопроводе. Встраиваемый термостатический смеситель позволяет избавиться от постоянной регулировки температуры после открывания крана. Здесь все очень просто – одним рычагом вы единожды устанавливаете необходимую температуру (для этого смеситель оборудован шкалой с градусами), а другим рычагом только открываете и закрываете кран, регулируя тем самым напор струи воды.
Сенсорный встраиваемый смеситель. Такие смесители не имеют привычных всем вентилей или рычагов – как открывание крана, так и регулировка температуры воды осуществляется путем нажатия на небольшие кнопки.
Такие смесители относятся к классу электромеханических и в большинстве случаев требуют подключения электропитания – это может быть квартирная электропроводка или аккумуляторные батареи. Смесители с аккумулятором считаются безопасными, но требуют постоянного контроля зарядки батареи – это не проблема, так как практически все производители подобных устройств оборудуют свою продукцию специальным индикатором.
Наиболее продвинутым на сегодняшний день типом встраиваемых смесителей является термостатический с сенсорным управлением. Его основные преимущества – это удобство в эксплуатации, практичность и долговечность (естественно, если говорить о качественной и дорогой продукции этого типа).
Разновидности по месту установки
Не лишним будет уделить некоторое внимание и таким различиям встраиваемых смесителей, как их место установки – в зависимости от этого, могут наблюдаться некоторые изменения в их конструкции. Здесь следует выделить два варианта.
Первый вид смесителей – это встраиваемый в стену смеситель. Это поистине универсальное устройство, которое посредством некоторых манипуляций можно адаптировать под любой сантехнический прибор. По сути, это небольшая крестовина с устройством регулирования потоков воды, помещенная в пластиковый корпус.
К такому смесителю, в зависимости от его модификации, можно подсоединить до четырех потребителей воды. Как и во всех подобных устройствах, смеситель данного типа оборудуется двумя входными патрубками для холодной и горячей воды, а также двумя, тремя или четырьмя выходными отверстиями, к которым можно подсоединить и излив для ванны, и стационарный душ, и душ с гибким шлангом, и даже гидромассаж для ног.
Самое интересное, что место установки всех этих ванных приспособлений особой роли не играет – по большому счету, ту же лейку душа можно вынести и на балкон, оставив при этом сам смеситель в ванной комнате.
Второй вид – это встраиваемый в ванну смеситель. Подробно о нем можно почитать в другой статье нашего сайта (смеситель, устанавливаемый на борт ванны) – здесь скажу только то, что они могут иметь несколько различных конструкций. Его изготавливают как по подобию встраиваемого в стену смесителя (каждый элемент отдельно) и в виде моноблочного изделия. И тот и другой вариант устанавливается практически одинаково, за исключением того, что моноблочная система не требует соединения частей друг с другом – установили, подвели к нему воду и дело с концом. В общем, все просто и удобно.
Чтобы вы не тешили себя иллюзиями и ясно представляли себе ситуацию с этими двумя типами смесителей, добавлю только одно – это два принципиально различных устройства, и они отнюдь не являются взаимозаменяемыми. Первый невозможно врезать в борт ванны, а второй вмонтировать в стену – даже если вам это и удастся, то о долговечности их эксплуатации не может быть и речи.
Монтаж
Установка встроенного смесителя предусматривает создание небольшого углубления в стене – как правило, почти в большинстве случаев приходится подготавливать «нишу» глубиной от 85 до 110мм и диаметром 120-150мм. Довольно просто необходимое отверстие высверливается с помощью соответствующей коронки по бетону и перфоратора.
На следующем этапе работ по монтажу встроенного смесителя необходимо проложить штробы для труб, но сначала нужно определиться с местом установки носика и лейки. От этих точек к центральному блоку смесителя и прокладываются штробы. Здесь необходимо взять во внимание места расположения отводящих воду патрубков – не стоит допускать перекрещивания водопроводных труб. Точно так же штробы прокладываются и для трубопроводов подачи воды к смесителю, только в этом случае они пробиваются от пола. Проблема со штробами отпадает сама по себе, если стены в ванной комнате будут обшиваться гипсокартоном – в этом случае частично решается и вопрос с посадочным отверстием для центрального блока встраиваемого смесителя.
Подключение трубопроводов к смесителю выполняется стационарным образом – разъемные соединения будут являться только лишним элементом ненадежности. В любом случае надобность в них отпадает, так как весь центральный блок и его резьбовые соединения с трубопроводами наглухо замуровываются в стены. Этот способ установки обуславливает и требования к подключению трубопроводов – очень важно сделать все соединения исключительно надежными. По-хорошему, для герметизации этих резьб лучше использовать анаэробный клей-герметик, от применения ленты ФУМ или специальной нити лучше отказаться.
Монтируя встраиваемый смеситель для душа, следует понимать и важность используемого для прокладки трубопроводов материала. Чтобы избавиться от никому ненужных элементов ненадежности, в этом отношении лучше отказаться от применения металлопластиковой трубы, для прокладки и соединения которой используются резьбовые или пресс-фитинги.
Отдать предпочтение лучше полипропиленовой или медной трубе – их способ стыковки как нельзя лучше подходит для этих целей, сводя к минимуму количество резьбовых соединений. Это, конечно, немного усложняет работу, но позволяет подключить встраиваемый смеситель самым надежным образом.
Теперь немного о выпусках для лейки и носика. Здесь все стандартно – на концах трубопроводов устанавливаются угловые резьбовые элементы, которые надежно фиксируются в стене раствором или дюбелями. Очень важно в момент крепления этих резьбовых переходников установить их ровно – криво сделанный вывод усложнит процесс установки лейки или носика для наполнения ванны.
На этом этапе после установки всех скрытых систем смесителя следует сделать технический перерыв и отложить дальнейшие работы до момента, когда остальной ремонт в ванной комнате будет закончен.
Установка декоративной накладки с рычагами управления, носика и лейки душа выполняется довольно просто.
Декоративная накладка просто защелкивается на пластиковую рамку, которая в свою очередь прикручивается к цилиндрическому корпусу встроенного блока смесителя. Лейка и душ монтируется посредством специального переходника со штуцером, имеющим резиновые уплотнители – они надевается на него и зажимаются небольшим декоративным винтом.
Вот так и выполняется установка встраиваемого смесителя – сложно это или легко, судите сами. На мой взгляд, при сильном желании можно разобраться с любой современной строительной технологией. Тем более что все они представляют собой своего рода конструктор, для сборки которого необходимо знать только последовательность действий.
Эргономика монтажа
«Семь раз померь, один раз отрежь» – это пословица очень точно описывает кропотливую работу с водопроводными трубами. Стоит качественно и четко произвести разводку труб, тщательно подобрать все габариты, которые легко высчитываются. Также необходимо точно вычислить высоту смесителя и других приборов.
Чтобы вычислить, на какой высоте крепить душевой кран, необходимо взять рост самого высокого члена семьи и к нему прибавить 40 сантиметров (припуск на высоту ванной). Также внимательно следует проверить, чтобы длина смесителя для умывальника с учетом наклона воды совпадала с центром самого умывальника.
Не стоит экономить на установке сантехнического оборудования. Необходимо подвести к каждому устройству свою трубу. Схема должна быть четко продуманной и понятной.
При проблемах с изливом будет намного проще отключить от водопровода одну трубу, чем несколько, и заменить или произвести ее ремонт. Также это избавит от перебоев с водой во всей квартире.
Видео
В сюжете — Как установить смеситель скрытого монтажа
В сюжете — Детально показан процесс установки смесителя скрытого монтажа
В продолжение темы посмотрите также наш обзор Как выбрать тропический душ для ванной
Источник
https://santekhnik-moskva.
blogspot.com/2020/02/Smesiteley-skrytogo-montazha.html
Установка скрытого смесителя. Как установить смеситель скрытого монтажа — Модна Хата
Для установки скрытого смесителя для душа понадобится некоторый багаж знаний, которым мы с вами и поделимся.
Особенности конструкции
Чтобы разобраться в том, как правильно установить скрытый смеситель, сперва следует познакомиться с особенностями строения устройства, ведь хоть установка не очень сложная, но она несколько отличается от монтажа классических моделей смесителей. В первую очередь стоит понять, какова конструкция встраиваемого смесителя для скрытого монтажа. В строение такого оборудования входят три основных элемента:
- Монтажный короб для установки внутренней системы и обеспечения правильной работы.
- Сам корпус смесителя, который может быть объединен со специальным термостатом.
- Декоративные панели для обеспечения привлекательного внешнего вида и расположения рычага управления.
Общие принципы проведения монтажа
Изначально стоит ознакомиться с инструкцией, которая идет вместе с изделием и поможет при монтаже. Затем необходимо продумать место расположения скрытого типа сантехники и схему ее функционирования. Сделайте разводку, чтобы понимать, откуда будет идти вода, и куда будет выводиться. Выполните разметку.
Теперь надо сделать нишу для монтажной коробки, подготовить штробы для труб разводки. После этого при помощи соответствующего инструмента проделайте необходимые отверстия. Теперь производится установка короба, однако нужно понимать, что он нужен не во всех ситуациях, поэтому уточните этот момент перед покупкой.
Если короб есть, то устанавливаем скрытый смеситель в него, если нет – в нишу. Затем проверьте эффективность работы системы. Если все хорошо, то установите внешние детали.
Некоторые нюансы и разнообразие моделей
Необходимо заметить, что решая вопрос о том, как установить скрытый смеситель, стоит учитывать не только последовательность, но и аккуратность проведения работ.
Ведь главное отличие монтажа таких конструкций заключается в том, что все провода, трубы и иные коммуникации закрыты от глаз, то есть они расположены внутри. Это делает интерьер более эстетически привлекательным. Поэтому, проводить установку следует осторожно, чтобы не нарушить целостность и внешний вид оборудования.
Любопытно, что смеситель скрытой установки сейчас можно приобрести в разном дизайнерском оформлении. Современные производители выпускают множество изделий, которые отличаются между собой коробами, конструкцией и оформлением. В связи с тем, что даже конструкция смесителей может отличаться, установка тоже может проводиться разными способами и со своими нюансами, и это следует учитывать перед выполнением монтажа.
Каждый покупатель может подобрать для себя наиболее подходящий вариант внутреннего смесителя по цвету, стилистике, наличию дополнительных функций и возможностей, а также по бюджету.
Таким образом, становится ясно, как установить или провести замену внутреннего смесителя для душа.
А в нашем интернет-магазине вы сможете купить наиболее подходящий скрытый тип смесителя для душа или ванной комнаты по самой привлекательной и демократической цене. Наши клиенты также могут воспользоваться удобной и быстрой доставкой товаров в Киев, Харьков и иные города Украины.
Как установить скрытый смеситель
Стремительное развитие технологий не обходит стороной строительную отрасль. Особенно большой выбор потребителям предложен среди сантехнического оборудования, без которого не возможна комфортная и уютная жизнь. Среди всего ассортимента особого внимания заслуживают интересные инновационные смесители внутреннего монтажа, которые пользуются высоким спросом среди потребителей. После покупки данной системы у каждого хозяина появляется вполне логичный вопрос, как установить скрытый смеситель и обеспечить надежность его эксплуатации.
На сегодняшний день смесители – это отдельные устройства, которые состоят из следующих элементов:
- Монтажный короб, который необходим для полноценной внутренней установки и надежной службы;
- Непосредственно смеситель с термостатом;
- Дополнительные декоративные элементы и панели, которые придают изящества.
Важно! Необходимо понимать, что не существует единственного универсального способа монтажа, поскольку существует огромное количество устройств, которые отличаются не только функциональностью, но и конструктивными особенностями, которые непосредственно влияют на процесс установки.
В силу этого подобные работы в большей степени доверяют специалистам, которые имеют личный опыт и знания. Хотя, изучив основы монтажа для конкретной модели, каждый хозяин сможет провести установку без каких-либо проблем.
Делаем правильный выбор сантехнических систем скрытого монтажа
Современные модели смесителей для внутренней установки становятся все более востребованными в обиходе. Они позволяют превратить обычное оборудование в креативный элемент интерьера, который качественно дополнит стилевое направление в ванной комнате. При этом все коммуникационные системы будут надежно спрятаны.
Таким образом, открывается возможность установить сантехнику подвесного типа, смесители для ванной или раковины.
Данные системы обеспечат:
- Герметическую установку.
- Невмешательство в работоспособность систем.
- Надежность эксплуатации.
Скрытое оборудование привлекает потребителей не только дизайном, но и универсальностью в использовании, а также многофункциональностью.
Типы смесителей для внутреннего монтажа
В зависимости от характеристик выделяют следующие категории устройств:
- Для душа. Оснащены одним поворотным рычагом для регулировки потока;
- Смеситель для ванной и душа, который имеет дополнительный переключатель на один из двух каналов;
- Универсальные термостаты с двумя ручками регулировки для настройки напора и температуры;
- Дополнительные вентили к термостатам и смесителям, которые расширяют функциональные возможности системы;
- Устройства, монтируемые на плиточные или акриловые бортики ванны.
Чтобы понять, как установить скрытый смеситель, необходимо более детально ознакомиться с его конструкцией. Необходимо сказать, что монтаж данной категории смесителей довольно сложный и кардинально отличается от привычных изделий внешней установки. Тем не менее, оно того стоит, поскольку итог превосходит ожидания.
Несмотря на производителя и тип встраиваемого смесителя, все они состоят с трех основных элементов:
- Монтажный короб, который обеспечивает установку системы и ее функциональность. Качество данного элемента влияет на надежность и срок службы;
- Функциональным элементом выступает сам смеситель, который объединен с термостатом в единое целое;
- Еще одной конструктивной частью выступают декоративные панели, которые существенно улучшают внешний вид системы. Как правило, на них расположены рычаги управления и переключатели.
Процесс монтажа скрытого смесителя
Прежде чем приступить к самостоятельной установке устройства, нужно убедиться в качестве и надежности подобранного оборудования.
Для этого потребуется изучить все тонкости данных систем. Изначально рекомендуется детально ознакомиться с инструкцией от производителя, где отмечена основная информация, касающаяся установки. Только после всего этого можно начать непосредственные работы.
Этапы установки скрытого смесителя:
- Изучив инструкцию, приложенную к купленному смесителю, Вы получите базовые знания, которые потребуются в работе;
- После этого нужно определиться с местом монтажа внутренней сантехники, а также обдумать схему разводки. Таким образом, Вы сразу уясните, с какой стороны будет поступать вода, соответственно будут ясны точки вывода излива и душа;
- Подготовка. Прежде всего, требуется создать нишу для короба. Параллельно с этим проводится штробирование стен под трубы. Существенно упростит задачу перфоратор или электродрель со специальной насадкой. Далее в ниши укладывают коммуникационные трубы;
- Обустройство коробам внутреннего смесителя. Необходимо отметить, что далеко не все устройства комплектуются данным элементом, соответственно этот момент нужно уточнить еще при покупке;
Необходимо отметить, что далеко не все устройства комплектуются данным элементом, соответственно этот момент нужно уточнить еще при покупке;- Далее идет непосредственная установка крана в короб. Если последний отсутствует, то крепление осуществляется просто в нишу. Винты и зажимы используют для крепления системы в коробе;
- Осуществив фиксацию, проводится подключение шлангов;
- После всего этого проводится проверка эффективности подключения. Для этого достаточно открыть запорный кран трубопровода и подать воду. Следует тщательно изучить каждый сантиметр на наличие течи и надежности соединений. Если утечек нет, то все сделано правильно;
- На финишном этапе проводится установка внешних декоративных элементов и системы управления. Рекомендовано делать пластиковый настенный элемент смесителя с выступом в 2 миллиметра над основным покрытием стен. Чтобы получить дополнительную гидроизоляцию, швы нужно обработать специальным силиконом.
Все выше сказанное говорит о том, что процесс установки скрытого смесителя не имеет особых трудностей, главное соблюдать основные рекомендации и советы, отмеченные в данной статье. Если после ознакомления с данной информацией Вы сомневаетесь в своих силах, лучше заключиться поддержкой профессионального сантехника, который выполнит все работы на высоком уровне и предоставит гарантию качества на проделанные работы.
Возможно Вам будет также интерестно:
Установка сантехнического оборудования
Установка сантехнического оборудования
Уважаемые клиенты, обратите внимание. В шоуруме на Дмитрия Ульянова идут работы по реконструкции, экспозиция временно недоступна.
Выдача заказов работает в прежнем режиме. Приносим извинения за неудобства.
Скорее всего в вашем браузере отключён JavaScript.
Вы должны включить JavaScript в вашем браузере, чтобы использовать все возможности этого сайта.
Беспроблемная работа и долгий срок службы смесителей и сантехнического оборудования GROHE зависят от качественно выполненной установки оборудования. Клиентам официального интернет-магазина GROHE мы предлагаем воспользоваться услугами профессионального монтажа официального партнера GROHE в Москве:
Преимущества установки через официального партнера GROHE:
- Лучшие мастера, прошедшие отбор и обучение в GROHE
- Консультации по выбору необходимого дополнительного оборудования
- Стоимость работ становится известна заранее и не изменится, когда мастер приедет к вам
- Работа по договору. Гарантия на работы 12 месяцев
- Выгодные акции
- Всё застраховано. Если партнер что-то испортит, то возместит ущерб
Если партнер что-то испортит, то возместит ущерб
Как воспользоваться?
1. Закажите необходимую сантехнику GROHE в официальном интернет-магазине shop.grohe.ru.
После оформления заказа во всплывающем окне отметьте пункт «Заказать установку».
2. После подтверждения заказа и даты доставки специалисты компании-установщика свяжутся с вами для подтверждения заказа на установку.
3. В согласованное время после доставки заказа приедет мастер и установит купленное оборудование.
Стоимость установки
Ориентировочная стоимость услуг представлена ниже. Окончательная стоимость работ определяется после ответов на уточняющие вопросы после заказа услуги и остается неизменной
Стоимость основных услуг компании-установщика:
| Оборудование / Услуга | Стоимость |
| Консультация | 2500 |
| Cмесители | |
| Установка донного клапана | 500 |
| На раковину | 3000 |
| Настенный монтаж | 3000 |
| Термостат | 3000 |
| Кухонный смеситель кроме Minta touch, Foot control, Water systems | 3000 |
| На раковину на 3 отверстия | 5500 |
| На биде | 3000 |
| Свободностоящий | 3000 |
| ИК-смеситель | 3000 |
| Душевое оборудование | |
| Душевой гарнитур | 2500 |
| SmartControl (внешний монтаж) | 7500 |
| Душевая система наружного монтажа без смесителя | 4500 |
| Душевая система наружного монтажа со смесителем (термостатом) | 7500 |
| Инсталляции | |
| Для унитаза | 6500 |
| Для писсуара | 6500 |
| Для биде | 6500 |
| Для раковины | 6500 |
| Водные системы | |
| Grohe Red | 7000 |
| Grohe Blue Pure | 4500 |
| Grohe Blue Pro C&S | 8000 |
| Grohe Blue Home | 7000 |
| Minta & Zedra Touch | 5500 |
| Foot Control | 5500 |
| ИК-оборудование | |
| Панель смыва | 1500 |
| Настройка ИК-оборудования | 1200 |
| Встраиваемое оборудование | |
| Внутренний монтаж (цена за 1 потребитель) | 2850 |
Rapido E (каждый потребитель по 2500р. /2850р.) | 8650** |
| Rapido T (каждый потребитель по 2500р./2850р.) | 8650** |
| SmartBox (каждый доп. потребитель по 2500р./2850р.) | 8650** |
| Излив (без внутреннего монтажа) | 2500 |
| Верхний душ с кронштейном (без внутреннего монтажа) | 2500 |
| Потолочный душ (без внутреннего монтажа) | 10% от брутто |
| Боковой душ (с кронштейном, без внутреннего монтажа) | 2500 |
| Переключатель внешняя часть | 1750 |
| Переключатель внутренняя часть | 2850 |
| SmartBox внешняя часть | 0 |
| Смеситель для настенного монтажа, встраиваемая часть | 5750 |
| Смеситель для настенного монтажа, внешняя часть | 2900 |
| Встраиваемая часть для смесителя на бортик ванны | 8050 |
| Смеситель на бортик ванны, внешняя часть (на каждое отверстие) | 1750 |
| Свободностоящий напольный (внешняя часть) | 2900 |
| Свободностоящий напольный (встраиваемая часть) | 5750 |
| Керамика, нержавейка, композит | |
| Мойка | 2500 |
| Установка сифона | 1500 |
| Раковина | 2500 |
| Унитаз подвесной | 3000 |
| Унитаз приставной | 3000 |
| Унитаз-компакт | 3500 |
Писсуар подвесной (без установки смыв. устройства) | 2500 |
| Sensia Arena | |
| С инсталляцией | 13500 |
| Без инсталляции | 7000 |
| Установка аксессуара | 600 |
| Установка аксессуара (керамогранит) | 1000 |
| Установка дозатора (без сверления отверстия) | 500 |
* Штробление и сверление отверстий в стоимость не входят. Эти работы оплачиваются отдельно.
** Цена за комплексную работу
Выезд за МКАД — 40 руб / км
Загружается…
Мы используем файлы cookies! Оставаясь на нашем сайте, вы соглашаетесь на их использование.
OK
Скрытый монтаж — вот как это делается
Что такое скрытая установка и когда это имеет смысл
Вы использовали смеситель или термостат внешнего монтажа в душе и ванне? Подобные традиционные средства контроля воды имеют много преимуществ; например, их легко заменить, что делает их идеальными для быстрого ремонта. Их недостаток: они относительно большие и выступают в комнату, особенно в небольших ванных комнатах.
Сделайте так, чтобы ваша технология смесителя элегантно исчезла за стеной
Просто спрячьте за штукатуркой все те части вашей душевой системы, которые вы не хотите видеть (трубы, регуляторы или рычаги).Скрытый монтаж имеет смысл, особенно при новом строительстве или капитальном ремонте, потому что стену нужно будет открыть. Важно: для этой работы вам понадобится специалист по сантехнике.
Краткий обзор преимуществ скрытых термостатов и смесителей:
- Минималистичный регулятор душа плотно прилегает к стене. Это создает очень современный аккуратный вид.
- Вам больше не нужно беспокоиться о столкновении с предметами во время принятия душа или ванны. Вместо этого вы получите больше пространства, комфорта и удовольствия от воды.
- Дополнительная свобода передвижения и доступность идеально подходят для ванной комнаты, принадлежащей нескольким поколениям.
- Видимые части термостатов скрытого монтажа не нагреваются, и, как правило, нет опасности чрезмерно горячих поверхностей. Это идеально, особенно если в доме живут дети и / или пожилые люди.
- Небольшие блоки управления не только визуально привлекательны и надежны; за ними также легче ухаживать, чем за более крупными открытыми унитазами.
- С hansgrohe iBox Universal, который служит базовым комплектом при скрытой установке, вы можете позже добавить элемент управления в более современном дизайне или с расширенными функциями.
Это создает очень современный аккуратный вид.Блок управления душем с большим функциональным и дизайнерским разнообразием
Разнообразие вариантов в области скрытого монтажа hansgrohe открывает неисчислимые возможности в дизайне ванных комнат.
Вы будете удивлены, узнав, сколько в них функций и дизайнов. Выбирайте смесители или термостаты в зависимости от оборудования в ванной (ручной душ, насадка для душа, душевая система и т. Д.). Вы можете универсально комбинировать их со всеми душами hansgrohe. Обновите свою ванную комнату с помощью хромированной или стеклянной панели управления душем и выберите круглый, угловой или мягкий дизайн.
Как установить смеситель с клапаном для скрытого монтажа [Руководство для Великобритании 2021]
Душ для скрытого монтажа может потребовать дополнительных усилий, но результат того стоит.
Это одни из самых красивых и стильных душевых, поэтому, если вы потратите время на выполнение работы, вы вряд ли пожалеете об этом.
Конечно, скрытый душ означает также и скрытые клапаны, так как они являются важной частью процесса установки душа.
Важно знать, как это делать правильно и безопасно, при этом обеспечивая их полную скрытность.Это руководство DIY — именно то, что вы искали.
Что означает скрытый душ?
Когда люди говорят о скрытом душе, это означает, что практически все надежно спрятано в стене, полу или потолке. Таким образом, вы, , не сможете увидеть какие-либо трубопроводы или устройство , и единственные вещи, которые обычно видны, — это краны, регуляторы температуры и насадка для душа.
Это выглядит потрясающе, но полностью скрытый душ может быть непрактичным. Многие люди выбирают так называемый частично скрытый душ, где душевая лейка находится на регулируемой направляющей.
Регулируемая насадка для душа значительно упрощает уборку (особенно если у вас есть домашние животные или дети), но она не выглядит так элегантно, как полностью скрытая насадка.
Хотя форма, которую вы выберете, — это полностью ваш выбор, следует отметить, что подавляющее большинство скрытых душевых кабин — это души с сильным напором воды.
Если вы собираетесь установить один из них, потребуются электромонтажные работы, и вы должны вызвать электрика, который сделает работу за вас, или проверить все, что вы сделали, прежде чем вы сможете использовать душ.
Наборы быстрого крепления для скрытых душей и клапанов
Есть некоторые смесители для душа, которые поставляются с чем-то, называемым набором быстрого крепления , и это должно обеспечить легкое соединение с хвостовиками одним движением.
Эта опция доступна в большинстве душевых, и с ними все становится намного быстрее и проще. Если у вас есть медные трубы, следует отметить, что они будут иметь компрессионные или паяные соединения. Гибкие трубы, с другой стороны, будут вставлены вместе.
Двухходовой скрытый душевой клапан
К ним подключены два выхода, например, верхний душ и боковой душ, или даже наполнитель для ванны.
К клапану будет прикреплено как минимум две ручки, и в этом случае одна из них будет переключателем, а другая — регулятором температуры.
Они также известны как двойной или сдвоенный душевой клапан , и являются одним из самых популярных вариантов в современных ванных комнатах. Управление потоком и температурой по отдельности невероятно эффективно и помогает вам прояснить ситуацию.
Однако есть также двухходовые клапаны , которые позволяют использовать одну ручку для управления как температурой, так и потоком, в то время как другая определяет, куда будет течь вода (другая насадка для душа, ванна и т. Д.).
Также читайте: Герметизация душевого клапана DIY Guide
Трехходовой скрытый душевой клапан
Этот конкретный тип душевого клапана, как правило, имеет три элемента управления, а не два.
Это позволит вам управлять двумя розетками одновременно и каждой из них независимо, но это также может зависеть от производителя.
Они также известны как тройные клапаны и называются утопленными / встроенными клапанами. Обычно они спроектированы так, чтобы их можно было спрятать за стеной, чтобы были видны только элементы управления, а все современные модели являются терморегулирующими, так что полностью контролирует температуру в любое время.
Ручки обычно работают там, где одна регулирует поток, другая — температуру, а другая направляет воду к другим выходам. Это удобный и эффективный процесс, особенно с дополнительной ручкой.
Установка скрытого душевого клапана
После того, как вы выбрали идеальный душевой клапан, можно приступать к процессу установки. Конечно, цель состоит в том, чтобы убедиться, что это скрыто, и у нас есть идеальный способ добиться этого для вас. Пора избавиться от ящика с инструментами и приготовиться к тяжелому рабочему дню; Стиль DIY.
Наилучший способ добиться эффекта скрытого душа на — это использовать фальшивые стены , которые содержат все трубопроводы и другие компоненты, которые вы не хотите быть видимыми.
Они должны быть тщательно сконструированы, и перед тем, как вы начнете их строить, следует провести точные измерения.
Вы можете использовать гибкие соединители для подачи горячей и холодной воды в душ, и эти трубы, как правило, долговечны из-за их гибкой конструкции.
Для горячего и холодного питания потребуются Т-образные переходники , и если у вас есть пластиковые трубы, соединяющиеся с медными хвостовиками, вы также должны убедиться, что это сделано с помощью соответствующего крепежного набора.
Это то, что вы можете уточнить в местном хозяйственном магазине, так как это часто зависит от трубопроводов.
Также читайте: Проблемы с душевым насосом
Медные хвостовики должны быть пропущены через заднюю стенку, чтобы гарантировать, что они находятся в том месте, где они должны быть, когда на них накладывается гипсокартон.
Вы должны убедиться, что ни один из трубопроводов не может двигаться, так как устойчивость является ключевым моментом для надежной и безопасной душевой системы. После того, как гипсокартон установлен, клапаны тоже могут быть.
Это очень простой процесс с точки зрения количества этапов, но он требует от вас знания тонкостей вашей сантехнической системы, где все находится, а также достаточной уверенности, чтобы построить фальшивые стены в своей ванной комнате.
Если вы решили взяться за этот проект, делайте это медленно и с большой осторожностью. Если в какой-то момент вы почувствуете себя потерянным или неуверенным, вызовите сантехника, который сделает все остальное.
Лучше перестраховаться, чем закончить с негерметичным клапаном.
Часто задаваемые вопросы
Вопрос: Сколько типов душевых клапанов существует?
A: Душевые клапаны обычно сгруппированы в пять различных типов , в первую очередь в зависимости от характера, а также количества элементов управления.
В: Вам нужно отключать воду, чтобы сменить насадку для душа?
A: Нет необходимости отключать воду в доме, просто убедитесь, что душ выключен, пока вы меняете насадку для душа, чтобы не промокнуть.
Заключение
Надеюсь, это руководство смогло научить вас не только , как установить скрытый душевой клапан, , и вы узнали намного больше о том, как они работают, а также что они сделаны до.
Поначалу создание скрытого душа может показаться трудоемким, но с помощью этого руководства мы можем упростить вам процесс , чтобы вы могли создать ванную комнату своей мечты без особых стрессов и хлопот.
Что вы думаете о нашей инструкции по установке скрытого душевого клапана? Было ли в нем все, что вы ожидали, или есть области, в которых вы чувствуете себя застрявшим? Нам нравится слышать от вас, поэтому не стесняйтесь оставлять нам сообщение в комментариях ниже.
Как установить скрытый душевой клапан
Продолжаете натыкаться на большой открытый душевой клапан? Хотите более чистый, минималистичный вид? Решением может стать переход на скрытый душевой клапан.
Хотя открытые душевые клапаны в последние годы стали популярны, скрытые душевые клапаны всегда будут предпочтительным выбором для тех, кто стремится избавиться от беспорядка.
Единственные видимые части скрытого клапана, спрятанные за стеной душа, — это элементы управления, которые обычно крепятся на гладкой лицевой панели.
Это делает их идеальными клапанами для особенно тесных пространств и обеспечивает более аккуратный и цельный вид.
Поэтому, если вы часто случайно сталкиваетесь с неуклюжим выступающим клапаном или вам просто нужно сделать ваш душ более обтекаемым, мы перечислили несколько рекомендуемых нами вариантов скрытого клапана для душа ниже.
Есть склонность к DIY? Продолжайте читать, чтобы получить краткое руководство о том, как самостоятельно установить скрытый душевой клапан.
Выбор скрытого душевого клапана
С сотнями стильных скрытых душевых клапанов, доступных на сайте, мы уверены, что вы найдете тот, который соответствует вашему вкусу. Однако, поскольку вы избалованы выбором, мы подумали, что было бы лучше, если бы мы порекомендовали несколько наших любимых, чтобы помочь вам:
Для традиционных ванных комнат: Скрытый термостатический душевой клапан Trafalgar Traditional Twin
Этот скрытый душевой клапан от Trafalgar с единственной температурной ручкой крейцкопфа и классическим рычагом для регулировки потока просто олицетворяет декоративный, но функциональный дизайн традиционной ванной комнаты.
Вся эта большая традиционная ванная комната в компактном скрытом душевом клапане.
Термостатический клапан Trafalgar обеспечивает точное управление процессом принятия душа. Нам особенно нравится, как хорошо он выглядит в сочетании с традиционными настенными душевыми лейками.
Для современных ванных комнат: Двойной душевой клапан скрытого монтажа Arezzo Square Modern
За последние несколько лет матовая черная посуда и душевые кабины быстро начали заменять хром в стильных современных ванных комнатах.Современная отделка предлагает уникальный темный акцент в стандартных светлых ванных комнатах. Так же легко поддерживать чистый вид.
Простые более темные штрихи в виде матового черного клапана, например, могут быстро придать вашей ванной комнате поразительный контраст.
Элегантные регуляторы температуры и расхода клапана Arezzo обеспечивают такое же точное регулирование, как и традиционные крейцкопфы, позволяя вам с легкостью найти нужную настройку.
Для вашего спокойствия весь клапан изготовлен из надежной твердой латуни.
Дизайнерский вариант: скрытый термостатический тройной душевой клапан Hudson Reed Tec Pura Plus с дивертором
Этот скрытый клапан Hudson Reed Tec Pura Plus, в котором легко сочетаются как традиционные, так и современные элементы дизайна, является отличным вариантом для тех, кто заинтересован в достижении высококачественного внешнего вида. Гладкая лицевая панель с зеркальной отделкой оснащена двумя стандартными регуляторами и специальным клапаном крейцкопфа для регулировки температуры.
Стильный тройной скрытый клапан, такой как этот вариант Hudson Reed, придаст вашей ванной комнате больше функциональности.
Тройной клапан, этот дизайнерский выбор дает вам дополнительную функциональность, позволяющую переключаться между двумя отдельными аксессуарами для душа, использовать их одновременно или даже переключаться на третий вариант. Однако этот дополнительный клапан немного усложняет установку.
Поэтому, выбирая тройной клапан, мы рекомендуем доверить работу квалифицированному сантехнику.
Как установить скрытый душевой клапан за 5 шагов
Нашли клапан по душе? Пришло время для хитрости.Мы разбили этот процесс на несколько этапов, которые легче усвоить, но имейте в виду, что установка скрытого душевого клапана — не самая простая работа своими руками!
Перед тем, как начать, советуем взглянуть на нашу огромную секцию сантехники для душа, чтобы найти все, что вы могли пропустить. Вы найдете все, от скрытых монтажных кронштейнов для душевого клапана до гибких выпускных труб.
* Установка скрытого душевого клапана требует предварительных знаний в области сантехники и требует от вас создания фальш-стены, чтобы скрыть трубопровод.Если вы не уверены в этом, обратитесь к квалифицированному сантехнику.
1. Подготовьте систему водоснабжения — Чтобы избежать драматических опасений, очень важно отключить подачу воды и промыть систему водоснабжения дома перед началом каких-либо работ.
2. Измерьте фальшивую стену — Вот где начинается самое интересное! Снимите текущий душевой клапан и зачистите стену за ним до кирпича. Затем используйте высокоточные измерения, чтобы нанести на карту фальшивую стену с каналами для размещения источников тепла и холода, а также самого скрытого смесительного клапана.
3. Проложите водопровод — Установите тройники для горячего и холодного питания, если в вашем трубопроводе их еще нет. Затем убедитесь, что ваши медные хвостовики и трубы проходят через заднюю стенку, чтобы помочь удерживать их на месте при укладке гипсокартона на них.
4. Стабилизируйте свою работу — Слышали когда-нибудь металлический дребезжащий звук во время душа? Вероятно, это произошло из-за плохой стабилизации водопровода. При установке клапана скрытого монтажа важно убедиться, что все медные и пластиковые детали не могут двигаться.Используйте подходящие хомуты для ваших конкретных труб и убедитесь, что все плотно прилегает к стене перед установкой гипсокартонной стены.
Некоторые клапаны поставляются со своими собственными скрытыми монтажными кронштейнами для душевых клапанов; обязательно используйте их, если у вас есть.
5. Установка скрытого душевого клапана — После того, как вы установили гипсокартонную стену, следуйте инструкциям производителя клапана, чтобы установить скрытый душевой клапан. Убедившись, что все в рабочем состоянии, вы можете отделать стену из гипсокартона стильной настенной плиткой или одной из стеновых панелей для ванной комнаты.
Наше руководство по установке скрытого душевого клапана оказалось полезным. Готовы выбрать свой собственный? Ознакомьтесь с нашим обширным ассортиментом скрытых клапанов, дизайн которых подходит для любых стильных ванных комнат. Хотите больше советов по ванной? Воспользуйтесь нашим руководством о том, как определить систему водоснабжения в вашем доме и выбрать для нее подходящий душ.
Установка скрытого смесителя для душа (дооснащение)
В этой статье описывается метод установки скрытого клапана для душа в уже облицованный плиткой и готовый душ, без нарушения плитки или отделки.
Введение
Существующий душ был настенным душем с сильным напором воды. Когда мы купили дом, он, вероятно, был на последнем издыхании («силовой» бит не работал с тех пор, как умер мотор — но он нормально функционировал как обычный термостатический смеситель). Однако его дни были сочтены после завершения перехода на горячую воду под давлением. Конечно же, год спустя он стал немного рассеянным, не заметив, когда хозяйка дома отключила контроль воды, и продолжал подавать воду неистовым каплями.Необходимо было задействовать сервисные клапаны, чтобы окончательно отключить его, и заказали его замену.
Теперь существующий душ был установлен на поверхность, однако было вероятно, что его центры труб не будут подходить для нового душа, и также была большая вероятность того, что существующие отверстия для винтов и т. Д. Будут портить внешний вид плитки. Поэтому был выбран микшер скрытого монтажа с достаточно большой передней панелью, чтобы его можно было расположить так, чтобы скрыть шрамы от своего предшественника.
Вырезка
После того, как старый душ был отключен, новая лицевая панель использовалась для разметки периметра.Сам корпус клапана раньше определял размер вырезаемой выемки. Первый этап — разрезать плитки, не повреждая оставшиеся биты. Лучшим инструментом для этой работы является качающийся инструмент с алмазной или твердосплавной сегментной пилой.
После обрезки плитки по периметру ее можно выколоть долотом с помощью сверла SDS.
Когда это будет сделано, начните углублять периметр отверстия глубже в стену. Создайте достаточно места, чтобы долото можно было погрузить на конечную глубину, не прикладывая слишком больших боковых усилий к существующей плитке.
Когда есть место для свободного долбления на глубину, отметьте требуемую конечную глубину на долоте и опустите ее на эту глубину по всему краю:
После того, как край будет обрезан на глубину, отрежьте от края более широким зубилом (например, 40 мм), чтобы выломать отходы и оставить их ровно сзади:
Боковые вырезы
В этом случае хвосты клапанов были несколько шире, чем фактическая лицевая панель, особенно когда были соединены трубы.
Это означало, что было бы невозможно просто прорезать в стене отверстие необходимого размера, не удалив при этом плитку, которая в конечном итоге все еще понадобится. Поэтому пришлось срезать стену за плитками, не трогая их. Самый простой способ сделать это с помощью кривошипного долота для строжки:
Осторожно продлить углубление в стене, но оставить плитку и штукатурку на месте.
Та же проблема существовала и с выпускным патрубком.Как и у большинства смесителей скрытого монтажа, выпускной патрубок находится наверху, поэтому, когда он не подсоединяется к фиксированной душевой лейке «в стене», ее необходимо отвести в одну сторону (чтобы душевой шланг не свешивался над элементами управления) для подключения к выходной локоть.
Выпускная труба припаяна к внутреннему гнезду 1/2 «BSP и отрезку трубы на колене:
Для размещения выпускной трубы в стене в плитке просверлено отверстие диаметром 32 мм на глубину около 65 мм. Углубление в стене прорезалось сбоку с помощью бороздки SDS до тех пор, пока оно не встретилось и не вошло в просверленное отверстие.
Необходимо удалить достаточно материала, чтобы можно было вставить выпускную трубу и повернуть ее на место.
Трубопровод
Одна из сложностей этой конкретной установки заключалась в том, что исходные центры труб были близко друг к другу и не идеальны для нового клапана. Они также проходили прямо через стену в соседний сушильный шкаф, но доступ к ним с этой стороны был сильно затруднен наличием водонагревателя. Поэтому было решено заняться изменением маршрута трубы в нише душевого клапана.
Отводы труб к душевой кабине входят с боков в пару 15-миллиметровых компрессионных фитингов, которые, в свою очередь, навинчиваются на штуцеры 3/4 дюйма BSP (с резиновыми фильтрующими шайбами). Для изменения направления на 180 градусов. U-образный изгиб был сформирован из 15-миллиметрового концевого подающего изгиба и 15-миллиметрового концевого подающего колена «уличного» (т. е. одного с охватываемым и охватывающим концами, а не с двумя охватывающими концами).
Выпускная труба также была подготовлена к установке клапана.
(Сам клапан можно снять, просто отсоединив верхний компрессионный фитинг и открутив две накидные гайки).
Крепление и пломбирование
Соединение выпускной трубы сначала было герметизировано силиконом к стене, а затем в него ввернуто выпускное колено (конец колена необходимо отрезать до нужной длины, а заглушку обернуть лентой из ПТФЭ, чтобы обеспечить хорошее уплотнение на резьбе. • Намотка более толстой ленты из ПТФЭ ближе к основанию резьбы помогла создать плотную посадку, которая удерживает колено в правильной ориентации после того, как оно будет прикручено «до упора».
Теперь можно надвинуть окончательную отделочную плиту и нанести силикон сверху и по краям, чтобы предотвратить просачивание воды позади нее от плитки:
(два отверстия для шурупов, увы, пропущены! Пока залиты силиконом, посмотрим, можно ли добиться более качественного результата)
См. Также
Установка скрытого душевого клапана
В этой статье будет продемонстрирована установка скрытого душевого клапана как часть типовой установки в ванной в Лидсе, проводимой ukbathroom guru.
Введение
Как это часто бывает, самые минималистичные установки с наименее заметными компонентами часто требуют больше всего работы. Это потому, что часто бывает очень сложно сделать что-то простым.
Например, этот простой настенный умывальник опровергает тот факт, что за кулисами происходит множество вещей:
- стратегически размещенные скрытые источники горячего и холодного питания, которые будут скрыты полупьедесталом (но не столкновение с сифоном или пьедесталом!) с запорными клапанами для будущего обслуживания.
- Скрытые сточные трубы, спрятанные за готовой поверхностью стены, переходящие в другие трубы для отвода сточных вод, закрепленные в положении, обеспечивающем адекватное падение.
- Тщательно ориентированный скрытый деревянный каркас позволяет спрятать трубы и электрические кабели за готовой поверхностью стены, а также обеспечивает структурную опору для раковины и полупьедестала.
(Вы можете видеть болты, которые будут удерживать раковину на стене, прочно закрепленные в тщательно расположенных деревянных башмаках наверху, а также там, где винты для полупьедестала войдут в выступы внизу — что очень важно, не задевая скрытый источник питания или сливной трубопровод!)
PS Подробнее об этой конкретной установке см.
здесь
То же самое верно и для установки скрытого душевого клапана — за кулисами много чего происходит, и поэтому этот тип душа не всегда подходит для все приложения.В основном это связано с глубиной клапана и необходимостью, чтобы 50% его (обычно 3-4 дюйма) оставалось скрытым за готовой поверхностью стены:
Установка скрытого душевого клапана
на фотографиях выше вы увидите:
- Сплошная кирпичная стена, которая была ранее визуализирована, была снова превращена в кирпич, так как визуализация оказалась взорванной.
- Сплошная стенка не позволяет клапану погрузиться в него, поэтому клапан прикрепляется к поверхности стены, которая затем укрепляется деревянными шпильками 4 x 2 дюйма, чтобы обеспечить глубину корпуса клапана, которая остается 50 % скрыт при полной установке.
- Эта каркасная конструкция позволяет скрыть трубопроводы за готовой поверхностью стены.
- Шипы в стене, очевидно, делают комнату немного меньше, но позволяют нам построить полностью ровную и плоскую стену, квадратную по отношению к соседней стене (чтобы в этом случае можно было легко установить душевой поддон). Это также помогает с облицовка стен плиткой.
- Клапан необходимо выровнять так, чтобы после того, как гипсокартон прикреплен к деревянным стойкам и надвинулся на клапан, выступающие элементы управления были ровными и перпендикулярными стене.
Это также помогает с облицовка стен плиткой.Верхний совет: для этого проще прикрепить кусок фанеры толщиной 18 мм к кирпичной стене, выровнять и выровнять его с помощью пакеров (а затем прикрепить к нему клапан), чем пытаться прикрепить клапан непосредственно к стене. кирпичная кладка.
- Подача горячей и холодной воды поступает отдельно в клапан внизу, а смешанная вода вытекает из клапана вверху с температурой, определяемой нижним (температурным) регулятором.
- В зависимости от того, в какую сторону повернут верхний регулятор, будет определяться, будет ли смешанная вода течь в неподвижную душевую лейку или в душевую лейку с стояком, каждая из которых имеет свою подачу от клапана.
- В конце концов, защитная пластина скользит по элементам управления клапанами, обеспечивая аккуратную отделку.
- Расположение клапана в этой установке позволяет пользователю включать душ снаружи кабины, гарантируя, что он не промокнет при включении душа!
Спасибо за чтение, если вы ищете душевой клапан достойного качества, посетите сайт моего поставщика здесь!
Инструкция по установке душевой лейкиВключите воду на 1 минуту, чтобы смыть мусор.Оберните резьбу держателя душа (H) тефлоновой лентой (I). Установите душевой кронштейн (H) в душевой патрубок через крышку (J). Затем добавьте резиновую шайбу (K) и прикрепите насадку для душа (L) к держателю для душа (H). Инструкция по установке ручного душа1. СОБЕРИТЕ ВСЕ ЧАСТИ 2. РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ: снимите переднюю крышку (A) с настенного крепления (B). 3. УСТАНОВКА АНКЕРА: Просверлите два отверстия диаметром 1/4 дюйма. Отверстия (А). При установке в шпильки просверлите два отверстия диаметром 1/8 дюйма. отверстия и не используйте анкеры (B). Вставьте анкеры (B) в отверстия (A) и постучите заподлицо со стеной. 4. УСТАНОВКА НА СТЕНУ: Вставьте настенное крепление (A) в стену, вставьте крепежные винты (B) через отверстия для настенного крепления (C) и затяните, пока настенное крепление (A) не будет на одном уровне со стеной. Не затягивайте слишком сильно! Вставьте переднюю крышку (D) в настенное крепление (A). 5.УСТАНОВКА ОТВОДА И ШЛАНГА: Наклейте ленту из ПТФЭ на оба конца трубного ниппеля (A) (не входит в комплект). Ввинтите трубный ниппель (A) в колено внутри стены. Трубный ниппель (A) должен выступать на 1/4 — 3/4 дюйма от готовой стены. 6. ЗАПУСК АППАРАТА: Включите подачу горячей и холодной воды и проверьте все соединения на предмет утечек. 7. ОКОНЧАТЕЛЬНАЯ ПРОМЫВКА: Для окончательной промывки включите клапан и дайте воде течь через шланг (A) в течение нескольких минут. Дайте воде стечь в течение нескольких минут, пока все инородные тела не очистят линию. 8. УСТАНОВКА ДУШЕВОГО РЫЧАГА: Поместите резиновое уплотнение (A) внутрь конического шлангового фитинга (B). Конический ручной душ (C) к шлангу (D), повернув конический шланг (B) по часовой стрелке.Предупреждение: Убедитесь, что ручной душ (C) надежно прикреплен к шлангу (D). Инструкция по установке термостатического смесителя
Шаг 7
Шаг 10: 1. Шаг 11: 3. Отрежьте с помощью режущего инструмента коробку с подсветкой, держитесь от стены на расстоянии 2-4 мм, настоятельно рекомендуется. Шаг 12: 5. Панель управления установлена, проверьте наличие защитного клея для отверстий панели перед резкой, например, незащищенный клей, нанесенный непосредственно на панель. панель легко поцарапать |
91–11,85 дюйма (201–300 мм)
Соблюдайте все местные строительные нормы и правила техники безопасности.
Используйте отверстия под винты для настенного крепления (C), чтобы разместить желаемое место. Используя пробойник или шило, постучите по отверстиям для винтов.Отверстия должны быть выровнены по вертикали.
Навинтите отводной патрубок (B) на патрубок (A) и затягивайте до тех пор, пока отводной патрубок (B) не будет правильно позиционирован и прилегает к готовой стене. Поместите резиновое уплотнение (C) внутрь фитинга шестигранного шланга (D). Подсоедините фитинг шестигранного шланга (D) к выпускному отверстию отводного колена (E), повернув фитинг шестигранного шланга (D).
При отсутствии хорошей коррекции повлияет на эффект установки панели управления.
Уложенная керамическая плитка метопа или другое украшение метопа, держите метоп гладким, с встроенной коробкой в 90 ″ вертикально Усовершенствованная технология впрыска воздуха Экологичность Простая установка Смеситель для скрытого монтажа SR Sun Rise 10 дюймов Скрытый душевой набор из бронзы, натертой маслом
Усовершенствованная технология впрыска воздуха Экологичность Простая установка Смеситель для скрытого монтажа SR Sun Rise 10 дюймов Скрытый душевой комплект из бронзы с масляной натиркой
SR Sun Rise 10 дюймов Скрытый душевой комплект с масляной втиркой из бронзы — Скрытый смеситель для душа — Усовершенствованная технология впрыска воздуха — Простая установка — Eco Дружелюбие: DIY и инструменты.
Бесплатная доставка и возврат всех подходящих заказов. Магазин SR Sun Rise 10-дюймовый скрытый комплект для душа из бронзовой бронзы — Скрытый смеситель для душа — Передовая технология впрыска воздуха — Простая установка — Экологичность .. ВКЛЮЧАЕТ: Квадратная лейка дождевого душа 10 дюймов (нержавеющая сталь 304), ручная лейка для душа (латунь), Держатель для душа 16 дюймов (латунь), душевой шланг 1,8 м (нержавеющая сталь 304), держатель для душа (латунь), регулирующий клапан смесителя для душа (латунь)。 СТЕНДЕРЫ: трубная резьба G 1/2 дюйма, соединения для сантехники в Великобритании. Современный дизайн скрытого монтажа Комбинированный душ сделает вашу ванную комнату более современной и элегантной, вы можете установить насадку для дождевого душа и ручную насадку для душа там, где вам нравится, просто в зависимости от положения водопроводной трубы。 ДАВЛЕНИЕ ВОЗДУХА: с применением инновационной технологии впрыска воздуха 10-дюймовый дождевой дождеватель смешивает воду с воздухом, чтобы увеличить давление воды до 100%, и имитирует естественный дождь, чтобы обеспечить естественный контакт с водой;。 ВНЕШНИЙ ВИД И ДОЛГОВЕЧНОСТЬ: Покрытие Oil Rubbed Bronze выглядит европейским и d Американский стиль и многослойное гальваническое покрытие, прошедшее испытание солевым туманом, легко может подвергаться коррозии поверхности из-за влажной среды в душевой; 。 100% УДОВЛЕТВОРЕННАЯ ГАРАНТИЯ: на наш набор насадок для душа предоставляется 5-летняя гарантия и 30-дневная гарантия возврата денег Rymerce.
Наша дружелюбная команда поддержки всегда готова позаботиться о вас, и если по какой-либо причине вы не полностью удовлетворены своей покупкой, мы вернем вам деньги в полном объеме. 。 Название модели: масляная бронза 0 дюймов。 0-дюймовая душевая система с дождевым душем。 SR SUN RISE Масляная бронзовая душевая система 0-дюймовая латунная ванная комната Роскошный смеситель для душа комбинированный набор для душа Настенная система для дождевой насадки (содержит смеситель для душа с грубой вставкой в корпус клапана и отделка)。 Технические характеристики。 Материал: латунь, нержавеющая сталь 0 Размер: квадратная фиксированная насадка для душа 0 дюймов (25 * 25 см); ручной душ Стиль: Современный。 Отделка: Масляная бронза。 упаковка Содержит x лейка для душа с дождем。 x управление клапаном смесителя для душа。 x ручная лейка для душа из латуни x 70.дюйм 0 душевой шланг из нержавеющей стали。 x 5,7 дюйма, латунный кронштейн для душевой лейки。 x латунный держатель для душевого кронштейна。。。。
.
