Устройство системы автоматического полива: Принцип работы автополива в Москве и области

Из чего состоит система полива

Чем вам шланг не угодил?!

Дождевалки, поливалки, брызгалки, роторы, распылители, оросители, статические, веерные дождеватели, спреи и спринклеры…  Как только мы это не называли… Так родные сердцу наших пращуров ручные самоделки уходят в историю, так как теперь существуют системы автоматического полива, которые созданы для того, чтобы раз и навсегда освободить нас от забот о поливе.

Казалось бы, все просто, подключил шланг к «Малышу», опустил Малыша в бочку с водой, воткнул в розетку — вот и весь полив! Просто, но как-то мало от этого пользы. Суеты много, ДА. А пользы мало. Льет абы как, куда попало и суета, суета, суета… Поправь, перенеси, наполни бочку… Передавило, поправить, переложить… Хватит воды? Или еще пару минут полить?

Попробуйте расчитать для ручной поливалки количество выливаемой воды на квадратный метр и у вас ничего не получится. Потому, что никакие ручные устройства не имеют данных по количеству воды на метр. Про равномерность полива по площади вообще говорить не приходится.

Можно сказать, а зачем это нужно, если оно и так поливает? Поливает. И на территории в 10 м2, например, все недостатки ручных поливалок не критичны, НО!…  Никто не станет спорить, что шланги, вьющиеся по всему участку, доставляют множество неудобств как практических, так и эстетических. Вытаптывается трава, ломаются растения при передвижении шлангов. И это все не самое главное. На фоне систем автоматического полива ручной полив проигрывает по всем фронтам.

—

Автоматические системы полива

Главные особенности систем автоматического полива это:

• точные характеристики каждого поливочного устройства (расход воды, количество осадков, радиус полива)
• целиком подземное расположение всех элементов системы (на поверхности ничего не видно)
• равномерность распределения осадков
• полная автоматизация. Система работает без участия человека в течении всего сезона полива

Автоматические системы полива позволили заменить ручной труд связанный с поливом и полностью его исключить. Участки, на которых работает автополив,  отличаются яркими сочными красками газона и чистотой вокруг. Нет никаких шлангов, грязных дорожек и вытоптанной травы. За автополивом не нужно следить, корректировать и не нужно его включать. Он сам выключится во время дождя. Так точно обеспечить плотность и равномерность осадков, как это сделает автополив, не сможет ни один человек используя ручной полив.





Установленная однажды система автополива работает многие годы. Практически все элементы системы сделаны из долговечного пластика, устойчивого к воздействию ультрафиолета солнечного света. Есть пример, когда смонтированная в 2004 году система работает на участке до сих пор, а участок перешел уже третьему владельцу.  Наверное ни одна инженерная система сада не приносит столько полезностей сразу. Средняя стоимость системы автополива по состоянию на 2021 г, составляет от 30 т.р./сотка поливаемой территории «под ключ».

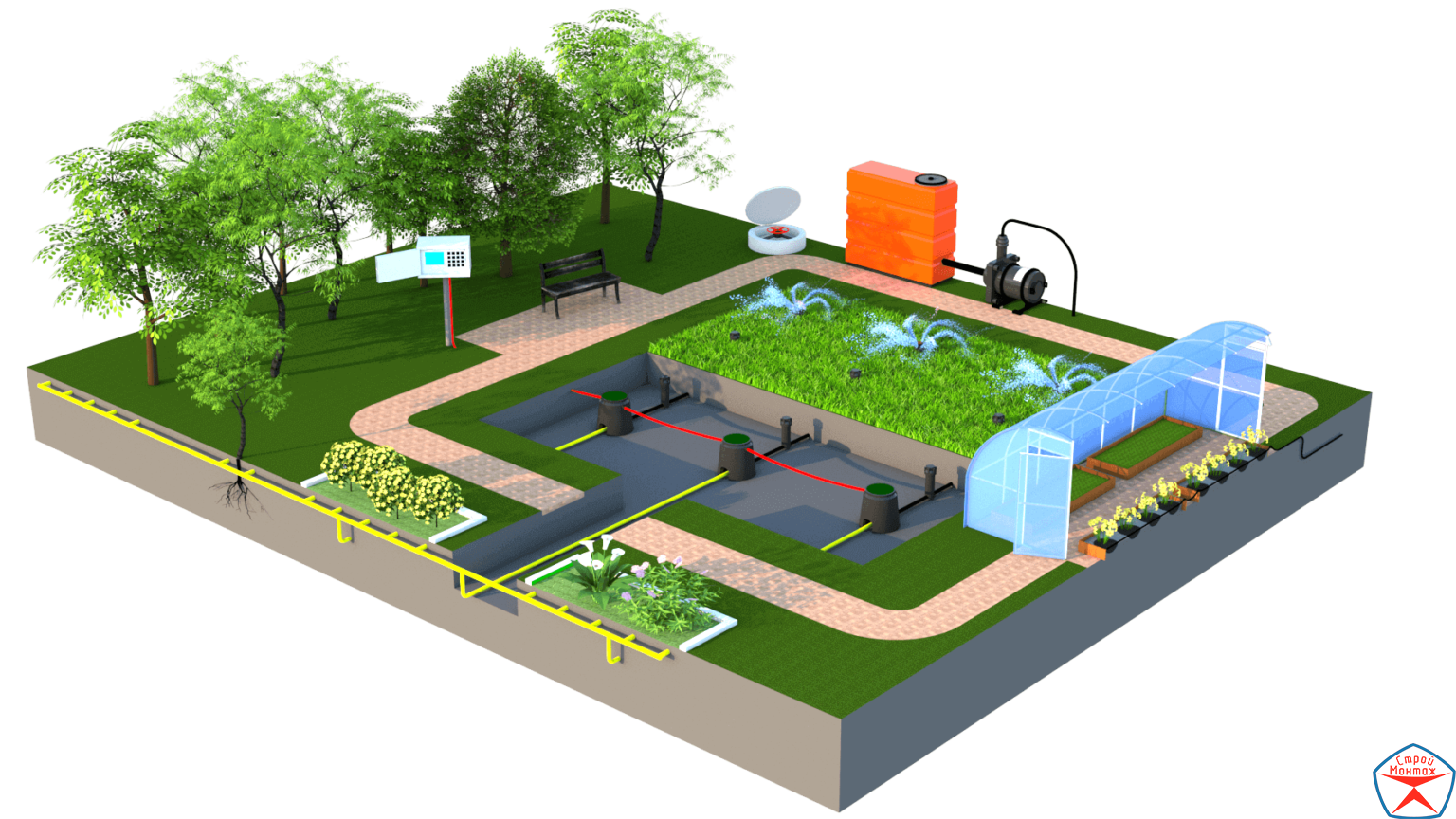

Устройство системы автоматического полива

Системе полива нужен стабильный напор и расход воды, поэтому напор создается насосом, который берет воду из накопительной емкости, которая в свою очередь, наполняется из водопровода, скважины или колодца.  Контроллер следит за планом полива. В контроллере настроена программа, по которой дождеватели поочередно открываясь, производят полив территории. Во время дождя система автоматически отключается.

ДОЖДЕВАТЕЛИ.

Это непосредственно поливающие устройства. В системах автополива они располагаются под землей и в то время, когда полив не раработает, дождеватели спрятаны под землей. Во время полива дождеватели, под воздействием давления воды, создаваемого насосом, выдвигаются на поверхность и начинают работать. По окончании полива они снова прячутся под землю.

 Дождеватели можно выбрать из обширной линейки, которая есть у каждого из производителей. Главные параметры, по которым отличаются дождеватели — это радиус (дальность полива) и расход воды.

КЛАПАНЫ

Вся система полива разделена на равные зоны для снижения единовременного расхода воды. В один момент времени работает только одна зона полива. Подача воды в зоны полива осуществляется при помощи эл. магнитных клапанов, которые открываются поочередно по программе от контроллера.

НАСОС

 Создает давление и обеспечивает нужную расчетную производительность. Вся вода, производимая насосом, используется только одной зоной полива. После закрытия одного клапана, открывается следующий и тд.

БЛОК УПРАВЛЕНИЯ АВТОПОЛИВОМ.

 В контроллере настраивается график включения и настраивается длительность полива. Контроллер управляет электромагнитными клапанами, открывая и закрывая их в нужный момент.
Сюда поступают и обрабатываются данные с метеостанции или погодных датчиков

ДАТЧИКИ ДОЖДЯ, МОРОЗА.

Осуществляют мониторинг погодных условий. Если система фиксирует неблагоприятные погодные явления — подача воды прекращается. К примеру, если температура падает, ниже +4 градусов или идет дождь.

КАПЕЛЬНЫЙ ПОЛИВ

В систему автоматического полива так же входит и капельный полив. Ему отводится отдельный клапан и ставится редуктор понижения давления, т.к. капельная трубка работает при низком давлении. Капельную трубка содержит множество специальных отверстий-капельниц, которые пропускают точное количество воды : 2-8 л/ч каждая капельница через каждые 33 см. Капельный полив используют для полива кустарников и цветников, а так же огородов — это лучшее решение в таких случаях.

ВОДОРОЗЕТКИ

Автополив особождает от ручного труда, но все же иногда без шлангов не обойтись, поэтому в арсенале автополива есть еще и водорозетки. Быстрый клик и шлаг подключен.

ПРОЕКТ и  МОНТАЖ системы автополива

Стоит напомнить, что система автополива это такая же инженерная система, как и система водоснабжения или отопления, которая требует строгого подхода к проектированию.

Основные ошибки при игнорировании этапа проектирования:

— недостаточное давление в системе полива

— наличие сухих непроливаемых зон

— неравномерность полива

— часть дождевателей «не поднимаются»

— насос останавливается, перегревается

Как проектировать автополив ►

Вернуться ко всем статьям ►



Как работает автополив? Принцип работы системы автоматического полива

04. 09.2019

Как работает автополив?

Прошли времена, когда для орошения растений необходимо было брать ручную лейку и тратить несколько часов своего времени. Сегодня время ценится больше, поэтому компании со всего мира предлагают автоматические комплексы поливочного оборудования. Комплект может иметь любую комплектацию, обеспечивать участки любого размера. Доступны профессиональные наборы автополива для промышленных теплиц, полей, комплексов выращивания рассады.

Основные принципы работы оборудования

Возможна установка систем автополива в бытовых условиях, на дачных участках. В бизнесе применяются мощные устройства с более выносливыми и долговечными элементами. Чтобы выбрать подходящую комплектацию оборудования, стоит узнать, как работает система автоматического полива. В каждом случае можно добавить индивидуальные функции, но принцип работы остается прежним.

Главные функциональные детали поливочного комплекса:

• узел подачи воды с помощью электромагнитных клапанов соединяется с гребенкой для распределения потоков жидкости;
• каждый выход из основной гребенки — отдельная линия полива, которая может иметь разный напор и различные задачи;
• каждая линия представлена магистральным подземным трубопроводом и спринклерами или системами микрополива, капельного полива;
• клапанами и редукторами управляет блок автоматики, который можно настроить вручную или с помощью датчиков;
• система погодных датчиков фиксирует и учитывает скорость ветра, влажность грунта, объем и интенсивность осадков, температуру;
• блок управления руководит работой насосов, клапанов и прочих элементов, создавая нужные условия полива.

Подача воды автоматически включается и отключается, когда этого требует грунт на участке. Такое устройство системы автоматического полива позволяет не переживать о жизни и росте растений, даже если у владельца нет времени ежедневно контролировать степень увлажнения грунта. Достаточно правильно настроить комплекс и периодически проверять своевременное срабатывание автоматики.

Что нужно для установки поливочной системы?

Обычно владельцы участков или предприниматели заказывают проектирование систем полива специалистам. Это позволяет исключить несовместимость оборудования, а также заказать монтаж поливочного комплекта под ключ с тестированием каждого узла и комплекса в сборе. Важно покупать качественное оснащение. В сфере готовых наборов выделяют оборудование Hunter и Rain Bird. Можно собирать устройства от разных производителей, не упуская из виду качество деталей.

Этапы сборки качественных оросительных объектов:

• проектирование — создание документации и рекомендаций по поливу с учетом специфики объекта;
• смета — на этой стадии специалисты создадут список комплектующих, подсчитают расходы на приобретение деталей;
• закупка товаров — можно заказать готовый комплекс, но чаще приходится собирать поливочные модули из разных деталей;
• организация водоснабжения — возможно подключение к центральному водопроводу, существующей насосной станции, можно установить новые насосы;
• монтаж — производится установка шлангов, труб, ответвлений от центральных магистралей;
• монтаж автоматики — устанавливаются контроллеры, датчики, электромагнитные клапаны для управления напором;
• испытания и настройка пульта управления — на этом этапе производится наладка системы для дальнейшей работы.

Некоторые комплексы требуют дополнительной подготовки к зиме и наладке после зимней консервации. Также 1 раз в 2-3 года стоит выполнить регулярный сервис, заменить фильтры, почистить форсунки спринклеров. Это продлит жизнь устройств и позволит сэкономить в перспективе. Для организации качественного автополива важно учитывать индивидуальные особенности участка, иначе системы автоматического полива не будут эффективными.

Насосы и наладка

Центральная деталь объекта — насосный узел. Он может состоять из одного насоса или нескольких устройств для поддержания мощности. На коммерческих объектах ставят каскад насосных станций, чтобы обеспечить нормальную работу полива при поломке или обслуживании основных помп.

Стоит выбирать насосы Pedrollo, Espa или Lowara, чтобы оборудование служило длительный срок. В каталоге этих производителей представлены специальные станции для поливочных комплексов. Есть выбор по мощности. В проекте инженеры указывают требуемые характеристики насосного устройства для конкретной комплектации.

Работа датчиков в автоматическом поливе

Комплект датчиков может отличаться в зависимости от выбранного типа поливочного оборудования. В одном комплексе учитывают только температуру воздуха, в другом — влажность грунта. Эффективно использовать комплекс датчиков, который фиксирует скорость ветра, активность солнечных лучей, температуру и влажность воздуха, влажность почвы и другие характеристики. На основе этих данных комплекс будет работать эффективно.

Преимущества автоматики очевидны:

• достаточно один раз настроить оборудование, его не придется контролировать;
• не понадобится ручное включение/выключение насосов;
• есть комплект защитных датчиков, которые выключают насосы в опасных ситуациях;
• оборудование легко перенастроить на новые функции.

Использовать стоит датчики и контроллеры известных брендов. Неточность в работе одного элемента автоматики может привести к постоянно включенному поливу. Это увеличит расход воды, повысит затраты электроэнергии и может навредить растениям при чрезмерном увлажнении грунта.

Автополив — надежные и проверенные решения

В компании «Водный Инженер» в Москве представлены качественные комплекты оборудования для автоматического полива. У нас работают опытные специалисты, которые не только пояснят вам, как работает система автополива, но и выполнят проектирование, монтаж и наладку оборудования. Используем проверенные комплектующие, гарантируем демократичные цены и быстро выполняем поставленные задачи. По вопросам монтажа, ремонта проектирования систем полива и для консультаций звоните менеджерам компании.

Автоматический полив участка своими руками

Ежегодно владельцы загородных участков сталкиваются с тем, что газон, радовавший глаз свежей зеленью весной, к концу мая теряет свою яркость и постепенно становится буро-желтым, хотя еще только лето и до осени далеко. Чтобы решить эту проблему, нужно поливать газон минимум раз в неделю. Это достаточно трудоемкое занятие, требующее регулярных затрат сил и времени. Альтернативное решение — автоматический полив участка по технологии Rain Bird.

Планируете самостоятельно разработать проект для загородной территории и смонтировать систему собственными руками? Тогда эта статья будет вам полезна. Автоматический полив Rain Bird поможет организовать равномерное и своевременное увлажнение газона, чтобы избежать высыхания травы и постепенно укрепить корневую систему.

В этой статье мы расскажем, как самостоятельно разработать проект, а затем смонтировать своими руками систему автополива на дачном участке. Ее правильное использование позволяет равномерно и своевременно полить газон, избежать появления высохшей травы и укрепить корневую систему.

Преимущества автоматической системы полива:

	Вы экономите воду. За счет программируемого контроллера автополив осуществляется в момент, когда испарения не очень велики. Регулярное и своевременное орошение газона помогает растениям оставаться красивыми и здоровыми. Превосходный результат уже после нескольких использований.
	Вы экономите деньги. Благодаря системе автоматического полива Rain Bird растения поливаются согласно их потребности во влаге. Это исключает дополнительные траты по уходу за травой. Дополнительные меры просто не потребуются. Своевременный полив и стрижка травы — это основа ухода за газоном, позволяющая добиться его великолепного вида надолго.
	Вы экономите время. Технология автоматического полива избавляет вас от ряда хлопот и забот, связанных с уходом за растениями и садом. Забудьте об этом. Теперь у вас больше времени для отдыха и общения с близкими. Наслаждайтесь выходными или отпуском в полной уверенности, что ваш газон получает должный уход и контроль.

Скачать информационную брошюру — Автоматический полив своими руками

Cкачать краткий курс проектирования и монтажа систем автополива

Схема для проектирования автоматического полива

На предложенной ниже схемы вы сможете рассмотреть элементы системы автоматического полива, а также места их использования на загородной территории.

Статические оросители для автоматического полива небольших участков

Статические оросители используются для полива кустарников, клумб и небольших газонов. Их устанавливают на одном и том же уровне с грунтом. В момент появления давления воды, шток оросителя выдвигается, а при окончании поливочных работ автоматически задвигается обратно.

Радиус полива — от 1,2 до 7,6 метров, рабочее давление — 1–2,1 бара.

Вращающиеся форсунки позволяют эффективно распределить воду циклическими струями с малым количеством осадков. Они размеренно разбрызгивают воду, снижая эрозию и размыв почвы.

Роторы для автоматического полива средних и малых участков

Роторы рекомендуются для территорий с небольшой или средней площадью. Давление воды поднимает шток на поверхность. Так осуществляется полив. Шток автоматически опускается после завершения работ. Сектор полива можно регулировать в диапазоне от 40 до 360°.

Технология позволяет создать «дождевую завесу» для оптимального распределения воды. Это гарантирует качественный уход за газоном. Роторы с обратными клапанами используются, чтобы избежать заболачиваний на территориях с перепадами высот.

Технология создания дождевой завесы помогает правильно распределять воду для полива, что гарантирует отличное качество газона. Роторы с обратными клапанами позволяют избегать заболачивания на участках с перепадо высот.

Клапаны

Специальные электромагнитные клапаны управляются с помощью контроллера и открываются для подачи воды к оросителям.

Клапан Low Flow DV DRIP был разработан прицельно для систем капельного орошения.

Даже при незначительном расходе воды устройство отлично функционирует. Электромагнитные клапаны DV и HV — удачный вариант для небольших территорий частных домовладений.

Контроллеры для автополива

С помощью контроллера сигнал на открытие подачи воды или ее закрытие передается клапанам системы.

Таймеры, устанавливаемые на водопроводном кране, характеризуются простотой настройки и программирования. Они эффективно регулируют даже минимальный расход воды. Автоматические системы включают в себя устройства отключения полива, которые срабатывают во время дождя. Эти элементы оценивают уровень атмосферных осадков и при необходимости автоматически блокируют подачу воды, позволяя ее экономить и исключить риск переувлажнения почвы.

Автополив микроорошение

1. Эмиттеры. Самопробивные эмиттеры Rain Bird расходуют от 2 до 68 л/ч. Это гарантирует идеальный полив грядок, кустарников, деревьев и клумб. Для того чтобы сделать монтаж более удобным, используйте инструмент XM-TOOL.
2. Капельный шланг. Он предназначен для капельного орошения и представлен в двух вариантах — для укладки над или под землей. Элемент подходит для орошения грядок, деревьев и кустарников, а также живых изгородей.
3. Пусковые комплекты микроорошения. В их составе есть фильтр, регулятор давления и электромагнитный клапан с небольшим расходом.
4. Микрооросители. Такие устройства рекомендуются для полива кустов, цветников и клумб. Микрооросители подключаются с помощью раздаточной трубки диаметром 6 мм. Радиус полива регулируется.

Комплектующие для автоматического полива Rain Bird

Все элементы для самостоятельного монтажа системы автополива можно заказать в компании «Газон Сервис Irrigation». Мы поможем подобрать подходящие комплектующие от насосов и роторных дождевателей до электромагнитных клапанов и блоков управления. Изучите каталог продукции Rain Bird и создайте оптимальную систему орошения загородного участка.

Скачать информационную брошюру — Автоматический полив своими руками

Cкачать краткий курс проектирования и монтажа систем автополива

наверх

Устройство систем автоматического полива

Профессионально занимаясь устройством систем автополива с 2004 года, мы накопили богатый опыт в проектировании, монтаже и обслуживании оросительных систем различного уровня и назначения.

Заявка на проведение работ

Наши возможности

Сегодня нашим заказчикам мы можем предложить монтаж и содержание систем автоматического полива:

• газонов
• цветников
• теплиц, огородов, деревьев и кустарников
• внутрипочвенного капельного полива
• спортивных площадок

Преимущества устройства системы автополива

Не секрет, что все растения открытого и закрытого грунта требуют регулярного и дозированного полива. Применение автоматики в системах орошения позволяет:

• снизить расход воды — полив растений будет происходить по заданной программе поливочного таймера с учетом погодных условий или влажности почвы
• увеличить эффективность орошения — точное дозирование воды при капельном и веерном поливе позволяют поддерживать оптимальную влажность корнеобитаемого слоя  почвы
• максимально исключить человеческий фактор из процесса орошения
• использовать дистанционный контроль над системой орошения Вашего сад, применяя беспроводные технологии современных поливочных контроллеров

Проектируем или нет? — необходимость проекта системы полива

Часто покупая комплектующие и монтируя полив «наобум» своими руками можно столкнуться со следующими основными проблемами:

• неправильный подбор насосов — создается недостаточное или избыточное давление в системе орошения
• неправильная расстановка и подбор поливочных спринклеров — неравномерность полива и недостаток влаги опасны для многих растений и культур
• занижение диаметра поливочных трубопроводов — недостаток давления воды в системе приводит к тому, что дождеватели работают не равномерно, а также исключается возможность в дальнейшем модернизировать систему полива

Мы убеждены, что проект системы полива обязателен! Как минимум, необходим план расстановки сплинклеров, схема монтажа трубопроводов, подбор насосов и автоматики. Тем самым можно избежать дополнительных затрат на переделки, заложить дополнительный потенциал модернизации, возможность изменения вместе с ростом растений и вероятной перепланировкой сада.

Пришлите план Вашего участка нашим специалистам и мы выполним расчет полива бесплатно!

Стоимость полного проекта составляет от 10 000 руб за комплект.

Стоимость системы автополива

Цена устройства орошения зеленых насаждений сада зависит не только от площади участка, но и от:

• количества и плотности посадок деревьев и кустарников
• присутствия культур растений, страдающих от попадания воды на листья и цветки
• геометрической формы и размера участков газона
• насыщенности участка цветниками, малыми формами, строениями
• желания и необходимости исключить из зоны полива дорожки, отмостки, спортивные городки и др.
• уровня автоматизации системы
• и других факторов.

В целом, чем меньше и сложнее площадь участка, тем выше стоимость квадратного метра орошаемой площади. И наоборот, чем больше и проще геометрия участка, тем стоимость метра квадратного полива ниже.

Обслуживание системы автополива

Грамотно спроектированная и смонтированная оросительная система требует минимального обслуживания. Как правило, это сезонные работы по настройке системы весной и консервация осенью. Замена быстро изнашиваемых комплектующих: картриджей фильтров, батарей контроллеров (один раз в сезон). Ревизия насосного оборудования, перенастройка программ полива и небольшого присмотра в течении сезона.

Доверять эксплуатацию поливочной системы обслуживающей организации или выполнять все работы самостоятельно — решает владелец участка.

Фирма Зеленый город предлагает Вам весь спектр работ по проектированию, монтажу и обслуживанию систем автополива, покупке, подбору и доставке комплектующих.

Выезд специалиста на объект — бесплатно в пределах г. Нижнего Новгорода и пригорода.

Наше кредо — качественные товары и услуги по доступным ценам!

Мы ждем Вас по адресу Нижний Новгород, ул. Яблоневая, д. 25. В сезон, для экономии Вашего времени, лучше согласовать время встречи по телефону 8 (800) 200-52-85

Сопутствующая продукция

Примеры работ

Устройство системы автоматического полива на даче своими руками: система полива Hunter

Какова необходимость в автополиве дачного участка и проводят ли систему самостоятельно? С такими вопросами может столкнуться каждый из владельцев участка. Наша компания предлагает комплекс услуги по проектированию и устройству систем автоматического полива Hunter на дачах и загородных участках любой площади. Многолетний опыт работы и профессионализм позволяют нам выполнять проекты любой сложности! Самостоятельная установка системы автоматического полива может доставить ряд проблем и даже привести к поломке оборудования!

Для чего нужна система автоматического полива на даче?

Даже небольшой дачный участок требует времени на уход за растениями. В жаркое время полива требуется больше, следовательно, придется чаще выезжать за пределы города. Зачастую поездки на дачу возможны только на выходных. Растения, не дождавшись своевременного полива, могут просто погибнуть.

Автополив на даче имеет несомненные преимущества:

•
  Не требует присутствия человека при каждом цикле работ;
•
  Подает воду на запланированную зону: при капельном орошении – на прикорневую область растения, при дождевом – на листья и землю в установленном радиусе;
•
  Экономит воду, так как поливу подвергается конкретная часть участка;
•
  Учитывает погодные явления: при дожде система блокируется и полива не осуществляется;
•
  Не подвергается влиянию сильного ветра;
•
  Освобождает дачников от ручного полива на долгие годы.

Виды систем автоматического полив на даче: что лучше?

Первый вопрос перед дачником, решившим установить автополив на дачном участке, связан с выбором системы. Выделяют:

Капельный полив – самый экономный вариант. Вода подается к прикорневой зоне культурных растений, обеспечивая местное увлажнение. Свободные от насаждений участки грядки не поливаются, что приводит к замедлению роста сорняков. Система позволяет сэкономить на воде и на комплектующих элементах.

Технология дождевания – полив осуществляется с помощью роторных или веерных разбрызгивателей. В результате влага попадает на листья растений. Актуально для газонов, деревьев и кустарников. Данная система автоматического полив самая эффективная, так как идентична естественному поливу.

Внутрипочвенный полив – технологически самая сложная система, позволяющая доставить необходимую воду и минеральные вещества непосредственно к корням растений.

Какая система автоматического полива нужна конкретному дачному участка, решать владельцу. Все виды имеют плюсы и минусы. Выбор зависит от финансовых возможностей, видов растений на участке, свободного времени на монтаж и прочих причин.

Устройство системы полива на даче: этапы работ

Самым основным моментом при принятии решения соорудить на даче систему автополива является проектирование конструкции. Без проекта невозможно учесть все особенности участка и рассчитать объем стройматериалов.

Поэтому, в первую очередь наносят схему участка на бумагу, желательно чертежную миллиметровую, с определенным масштабом. На схеме обязательно указываются все стационарные объекты. После проведения системы их вряд ли можно будет переместить.

Конечно, лучшим временем для монтажа системы полива на даче будет первое время после приобретения участка, когда никаких растений еще не посажено. Но если работы проводятся на давно эксплуатируемом участке, деревья и кустарники обязательно указывают на схеме.

Затем на подготовленную схему наносят линии сети полива, включая и точки расположений разбрызгивателей. Обязательно учитывают радиус полива от каждого разбрызгивателя. С помощью циркуля на схеме обозначается зона орошения. Такие действия необходимы для предотвращения попадания влаги на строения.

После подготовки проекта начинается установка системы автоматического полива, включающая следующие этапы:

•
  Расчет материала, включающий насос, трубы (лучше металлопластиковый вариант), фитинги, спринклеры, фильтры, электромагнитные клапаны, контроллеры, фильтры, датчики, регуляторы давления.
•
  Установка насосной станции в закрытой территории (сарае, под навесом).
•
  Рытье канав для трубопровода. Глубина траншей варьируется от 30 см до 1 метра и глубже. Желательно, чтобы трубы проходили ниже уровня промерзания грунта. Но вполне допустимо оставить глубину в 30-40 см при условии тщательной консервации системы на зиму.
•
  Сборка системы на поверхности. Так удобнее выявить недостающие детали, определить качество соединения элементов.
•
  Укладка трубопровода в каналы. До закрытия траншей к трубам присоединяются контроллеры, электромагнитные клапаны, разбрызгиватели.
•
  Тестовый пуск системы. Во время работы системы проверяются все заданные параметры работы.
•
  Выравнивание участка.

Почему лучше обратиться к профессионалам?

Устройство системы полива на дачном участке сопряжено с большим объемом работ. Без определенных знаний и опыта довольно трудно учесть все нюансы. Если нет уверенности в получении ожидаемого результата после монтажа, лучше обратиться к профессионалам. Компания «Аквабаланс» осуществляет подобные работы на протяжении 10 лет. Полученный опыт позволяет предложить самый оптимальный вариант системы автополива для конкретного участка.

Конечно, итоговая стоимость будет несколько выше, чем, если бы все работы проводились своими силами. Но преимущества обращения к специалистам неоспоримы:

•
  Экономия времени, владелец дачного участка вместо раздумий по вопросам прокладки системы может заняться более важными делами;
•
  Точный расчет материала, не останутся ненужные излишки;
•
  Быстрота проведения работ, включая и этап проектирования.
•
  Гарантия на результат от профессионалов.

Наша деятельность связана с монтажом систем автоматического полива, поэтому все работы проводятся качественно и быстро. При установке используются прочные комплектующие от надежных производителей.

Система автополива

Автоматический полив — устройство системы

Многие дачники испытывают трудности для полива своего огорода. Упростить процесс полива могут автоматические
устройства. Автополивочные системы представляют собой сочетание нескольких механизмов, основным назначением которых
служит увлажнение территории. В систему автополива входят следующие элементы: трубы, фильтры, насосы,
распределительные устройства воды, система автоматического контроля.

Существует несколько видов автополивочных систем:

— веерный. В большинство случаев его применяют для полива газона, но также могут использовать и для отдельно стоящих
растений. Во время эксплуатации системы можно изменять расстояние и напор струи. Система комплектуется большим
количеством различных насадок;

— роторный. Система характеризуется мощной струей и большим расстоянием полива. Этот вид подходит для орошения
больших территорий, на которых растут устойчивые насаждения. Для нежных и хрупких растений такая система будет
губительной;

— капельный. Эта система обычно используется в теплицах. Она относится к прикорневому типу полива. Трубы, подающие
воду, расположены прямо под растениями;

— МР-ротаторы. Система характеризуется экономным расходом водного ресурса. Ротаторы равномерно увлажняют участок,
струя не поддается влиянию ветра.

Автополивочные системы пользуются большим спросом у населения благодаря ряду преимуществ:

— экономия времени и сил;

— равномерный полив всей территории;

— экономия расхода воды;

— возможность использования на любой территории;

— система освежает воздух на придомовом участке;

— возможность настроить систему для конкретного вида растений;

— простой монтаж установки.

Система автополива не требует вмешательства в процесс. Она способна самостоятельно увлажнить весь участок. В систему
входят датчики дождя, которые прекращают полив в период выпадения осадков.

Перед тем как устанавливать автополивочную систему, необходимо сначала составить проект, который будет учитывать
особенности участка. В созданном проекте должны быть отображены все имеющиеся на участке конструкции и насаждения.
По результатам проекта рассчитывается длина шлангов, размер труб, количество краников и других распределительных
устройств. Правильно спроектированная система способствует ее хорошему и бесперебойному функционированию. После
монтажа системы ее нужно правильно настроить. В настройках указывается график полива территории, время начала и
завершения полива, напор струи, количество раз полива за день.

Чтобы автоматический полив функционировал исправно, для него необходим надежный, качественный источник
водоснабжения. Очень часто для решения этой задачи применяется водопровод. Обычно коттеджные поселки предусматривают
установку фильтров, делающих питьевую воду из водопроводной. Разумеется, питьевая вода для автоматического полива не
нужна, поэтому необходимо делать врезку в водопровод вне этих фильтров. Если учесть, что стоимость воды постоянно
увеличивается, многие из владельцев домохозяйств предпочитают бурение своей скважины, чтобы никоим образом не
зависеть от других. Впрочем, для автоматического полива вполне подойдет и обычный колодец (а точнее, вода оттуда).

Чтобы обеспечить автоматический полив, нужно гарантировать определенное давление, не зависящее от водопровода
(порядка пяти бар). Для этого, как правило, на участке размещается особая накопительная емкость, куда погружается
насос – это гарантирует должное давление. После того, как в емкости уровень воды снизится, особый механизм откроет
клапан, и в емкость начнет поступать водопроводная вода. Подобные баки следует размещать исключительно на твердом
основании – их ни в коем случае не следует закапывать в землю. Также вода в этих баках будет нагреваться, что порой
полезно – в глубоких скважинах вода может быть очень холодной.

В водопроводной воде могут присутствовать механические примеси, которые в целом отрицательно сказываются на
функционировании автоматического полива. Чтобы избежать проблем подобного рода, следует установить особый фильтр до
накопительной емкости; чем чаще система полива будет эксплуатироваться, тем чаще этот фильтр необходимо промывать;
на частоту промывки также может повлиять и загрязненность воды.

В скважинной воде может присутствовать два вещества, потенциально опасных для системы автоматического полива – это
двухвалентное железо и кальций. Если таких веществ в воде много, то они просто забивают капельницы; впрочем,
подобные случаи возникают нечасто. Если возникнет поломка, то имеет смысл поменять линию орошения целиком, так как
очищать воду от подобных примесей довольно сложно. Еще одним важным компонентом механического полива становится
пульт управления, с помощью которого можно регулировать работу системы

Устройство и принцип работы системы автоматического полива

Уже давно не новость, что автополив – это самый современный, удобный и практичный способ решения задачи по уходу за приусадебным участком. Безусловно, возможность автоматического орошения необходимого участка земли, вне зависимости от погодных условий, позволяет не только сэкономить время и силы, но и создать наиболее благоприятные условия для роста Ваших насаждений. Помимо прочего, современные системы позволяют осуществлять полив согласно заранее созданному расписанию, Вы можете регулировать такие показатели как: норма расхода воды и продолжительность полива. Система автополива – это всегда зелёный газон, экономия воды и отсутствие лишних хлопот.

Элементы системы автоматического полива

Современные системы автоматического полива – это сложные, продуманные конструкции, которые обеспечивают не только качество обработки земли, но и стабильность работы всего устройства. Однако, при выборе той или иной поливочной системы, важно грамотно определить, что именно Вам необходимо: особенные поливочные головки или специальное оборудование для осуществления автоматического орошения земли. Остановимся подробнее на основных элементах устройства автоматического полива.

Поливочные головки

Осуществляя заказ системы автополива, первое на что стоит обратить внимание – это на устройство поливочных головок. Существуют различные модификации этого элемента: веерный тип головок предназначен для полива небольших по площади участков земли, в то время как роторные и импульсные устройства прекрасно справляются с орошением газонов, гольф – полей и спортивных площадок.

Электромагнитные клапаны

Прежде чем купить автополив, стоит определиться с тем, какие зоны необходимо орошать и есть ли необходимость сделать их полив автономным друг от друга. Соблюдать данное условие особенно важно на участках с разными типами растений. Электромагнитные клапаны предназначены для включения раздачи воды на конкретной головке, что позволяет выбрать зону полива самостоятельно.

Пульт управления

По сути пульт управления автополива – это мозг всей системы. Именно это устройство включает и отключает подачу воды и задаёт последовательность работы поливочных головок.

Метеодатчики

Цена автополива напрямую зависит от того, насколько сложной является его система. Так, например, метеодатчки – это особое устройство, которое способно определять такие показатели как: сила ветра, влажность воздуха и температура воздуха. Реагируя на полученные данные, датчики отправляют команды на пульт управления, который включает или выключает режим полива.

Насосная станция

Насос – это необходимая составляющая системы автоматического полива, так как зачастую участок лишен достаточного давления в системе водоснабжения. Кроме того, такое оборудование помогает справиться с проблемой плохого качества воды. Насос должен обладать достаточной мощностью для бесперебойного обеспечения водой для орошения земли.

Накопительная ёмкость

Данный элемент системы автоматического полива устанавливается в том случае, если участок не имеет источника достаточного количества воды для орошения. Объем ёмкостей рассчитывается согласно потребностей в поливе, площади участка и других показателей.

Качественная система автополива – это слаженная работа всех её элементов и грамотный выбор необходимых характеристик.

Все об автоматических системах полива

Многие люди рассматривают возможность установки автоматической системы полива (спринклеров) для полива газонов по нескольким простым причинам; а именно они устали от:

1. Таскание садовых шлангов.
2. Перегиб шлангов на них.
3. Попадание шлангов под автомобильные шины и т. Д.

Но есть и другие причины для перехода на систему автоматического полива. Ниже мы рассмотрим некоторые из этих причин, по которым домовладельцы задумываются о том, чтобы навсегда отказаться от этих надоедливых садовых шлангов и установить дождеватели на лужайке.

Плюсы и минусы оросителей

Системы автоматического полива удобны, особенно для путешествующих. Единственный минус, который можно перечислить для них, это то, что изначально они стоили дороже, чем альтернатива. Но если они правильно установлены и запрограммированы, они могут даже сэкономить вам деньги в долгосрочной перспективе и помочь в экономии воды. Необходимо заменить мертвую газонную траву и растения, а это может быть дорого; Если автоматизация может сэкономить вам эти расходы, значит, она уже окупается.

Но плюсы установки спринклеров могут выходить за рамки этого. Полив из шланга или с помощью вибратора приводит к потере воды. Ни один из методов не воздействует на корни растений с какой-либо значительной степенью точности. Автоматические системы полива можно запрограммировать на сброс более точного количества воды в заданную область, что способствует экономии воды (что экономит ваши деньги).

Необходимое оборудование

В состав такой спринклерной системы входят четыре основных компонента:

1. Таймер или «контроллер»
2. Ирригационные клапаны
3. Подземный трубопровод
4. Головки дождевальные

В системах капельного орошения есть оборудование, которое сбрасывает воду по-разному и оплачивается отдельно.Даже среди спринклерных оросительных систем существуют различные типы «головного» оборудования для слива воды. «Распылительные» головки и «роторные» головки — два из наиболее распространенных.

Какие дождевальные головки лучше всего использовать?

Подумайте, как факторы топографии и размера газона влияют на выбор типа оросительной головки. Давайте подробнее рассмотрим два распространенных типа головок дождевателей для газонов:

1. Распылительные или фиксированные распылительные головки
2. Головки ротора

Эксперт по автоматическому поливу Джесс Страйкер сравнивает спринклерную головку с фиксированным распылением с «душевой форсункой», поскольку она не меняет схему распыления.Напротив, он отмечает, что роторные типы «работают, вращая потоки воды вперед и назад или по кругу над ландшафтом». Чтобы усилить различие, он вызывает звук, знакомый большинству читателей: «Вы, вероятно, знаете этот спринклер лучше всего по отчетливому звуку, который он издает при работе — takea, takea, takea, tic, tic, tic, tic, tic, takea, takea, takea и т. д. »

Головки оросительных оросителей иногда предназначены для выскакивания из земли при активации спринклерной системы, в то время как другие опираются на трубы, которые все время остаются над землей.Распылительные головки выпускают большой объем воды за относительно короткий промежуток времени, что придает им — на жаргоне ирригации — «высокую норму внесения». По этой причине спринклерные системы с распылительными головками лучше всего подходят для ровных поверхностей, а не на склонах. Если вам все же необходимо использовать распылительную головку на склоне, запрограммируйте систему дождевания таким образом, чтобы вода сбрасывалась в течение нескольких более коротких периодов. Это поможет вам избежать бесполезного стока.

Напротив, оросительные головки роторного типа имеют меньшую норму внесения, поэтому их проще использовать на склонах.Роторные головки также наносят воду более равномерно, чем распылительные головки, что делает их более подходящими для полива больших площадей. Для людей, желающих орошать большие площади газонов, логичным выбором будут спринклерные системы с роторными головками.

Почему типы дождевателей имеют значение при орошении газонов

Независимо от того, используете ли вы дождеватели с распылительной головкой или с роторной головкой для конкретной области полива газонов, имеет значение из-за разницы в нормах внесения.

Прежде всего, будьте последовательны в выборе типов разбрызгивателей, которые вы используете (то есть распылительных головок или роторных головок) в определенных областях.Смешивание головок в одной и той же области приводит к чрезмерному поливу некоторых частей вашего газона только для того, чтобы обеспечить достаточное количество полива для других частей. Целью орошения газонов является нацеливание на распределение воды настолько точно, насколько это позволяет система.

Когда нужно поливать сад, а не лужайку

Если вместо полива лужайки вы хотите поливать огород, цветочную бордюру или грядку другого типа, то лучше всего удовлетворить ваши потребности, установив систему капельного орошения.Такая система в этих случаях более эффективна, чем другие методы полива, потому что она позволяет вам воздействовать на корневые зоны самих растений, а не произвольно распылять воду вокруг. Конечно, вы можете стоять там с садовым шлангом и поливать каждое отдельное растение, но это не очень эффективное использование вашего времени.

Системы капельного орошения и водосбережения

Системы капельного орошения, на самом базовом уровне, состоят из ряда трубок, вдоль которых через определенные промежутки времени расположены отверстия.Расположение открытых ям подбирается таким образом, чтобы обеспечить наиболее эффективный полив конкретных садовых грядок, в которых будут зарыты системы капельного орошения, что способствует экономии воды. Если у вас есть грядка, в которой многолетние растения расположены с интервалом в два фута, то в трубке будут соответствующие отверстия с интервалом в два фута, через которые будет сливаться вода. Вы не тратите впустую воду с системами капельного орошения, потому что вы не поливаете промежуточную область между растениями. Капание происходит только там, где находятся растения.

Спринклеры, в отличие от систем капельного орошения, сначала распыляют воду в воздух, прежде чем она достигнет земли. Ветер может уносить переносимую по воздуху воду, распределяя ее в другом месте, а не туда, куда он был предназначен, — неэффективность, не способствующая экономии воды. Системы капельного орошения предотвращают эту ненужную потерю воды, направляя воду прямо к корням.

Системы капельного орошения часто устанавливают на участках, где растут цветы или кустарники (то есть на отдельных элементах с промежутками между ними), в отличие от газона.Системы капельного орошения позволяют более точно воздействовать на корни растений, чем дождеватели, что приводит к лучшему здоровью растений и лучшему сохранению воды.

Зоны орошения

Так называемые «зоны орошения» — это элемент ландшафтного дизайна орошения, который позволяет вам точно планировать распределение воды, тем самым сокращая отходы и экономя ваши деньги.

Предпосылка концепции «зон орошения» достаточно проста. Перед установкой системы вам необходимо решить, что область A вашей земли должна получать X количества воды, а область B — Y и т. Д.После того, как вы установили зоны орошения, вы запрограммируете свою систему соответствующим образом. Это одно из достоинств систем автоматического полива: вы можете более точно определять распределение воды, чем полив вручную или с помощью осцилляторов.

Разграничение зон орошения ландшафта — это вопрос, который следует учитывать при посадке — задолго до самого проектирования орошения. Установите для растений отдельные грядки в зависимости от того, сколько воды им нужно. Если вы посадите вместе растения с одинаковыми потребностями в поливе, вы сэкономите воду.Вы также улучшите здоровье растений, не допуская чрезмерного полива одного растения из-за того, что один из его более жаждущих соседей. Эту стратегию посадки иногда называют «ксерискейпированием». Засухоустойчивые кустарники будут населять одну ландшафтную оросительную зону, засухоустойчивые многолетники — другую и так далее.

Газон сам по себе является ландшафтной зоной орошения. Район с южной экспозицией требует большего полива, чем район с северной экспозицией.

Датчики дождя

Летом растения испытывают большую жажду, чем весной и осенью, поэтому запрограммируйте таймер полива соответствующим образом, а не всегда оставляйте таймер полива на одной и той же настройке.Это будет способствовать экономии воды, равно как и полив в нужное время суток и отключение таймеров полива с датчиками дождя.

Время суток, когда вы поливаете, является фактором экономии воды. Если вы запрограммируете таймер полива на раннее утро, вы потеряете меньше воды на испарение, чем если бы вы поливали в жару.

Для оптимального сохранения воды необходимо будет отключить таймер полива вашей автоматической системы, если в вашем районе будут проливные дожди в ночь перед тем, как ваша система будет запрограммирована на работу.Вы только без надобности увеличиваете свой счет за воду. Если в таких случаях вам не нужно беспокоиться о ручном переключении системы, установите датчик дождя на крыше. Датчики дождя можно подключить к автоматическим системам, отключив их после дождя.

Тип почвы

Тип почвы влияет на то, как вы поливаете газон. Прочтите больше, чтобы узнать о типах почвы и о том, как определить, какой у вас тип.

Самостоятельная установка спринклера?

Установкой спринклерных систем должны заниматься профессионалы, если вы не умеете делать сложные вычисления.Если вы все же решите установить дождевальную установку своими руками, сначала ознакомьтесь с любыми правилами проверки полива, которые могут быть в вашем городе.

С другой стороны, установка системы капельного орошения достаточно проста, чтобы ее можно было рассматривать как проект ландшафтного дизайна своими руками.

Затраты на установку профессионального полива

Стоимость профессиональной оросительной установки будет зависеть от размера и сложности вашего газона. Но для среднего газона профессионально установленная спринклерная система должна стоить от 2000 до 3000 долларов.[Источник: Professional Turf Services, Спрингфилд, Массачусетс, США]

Самостоятельно можно приобрести системы капельного орошения по минимальной цене в некоторых магазинах товаров для дома Lowe’s. Наборы недорогие, сборка проста, и вы можете установить их всего за один день (требуется несколько инструментов). Можно купить даже автоматические таймеры для ваших систем капельного орошения по цене всего от 25 до 50 долларов.

Как построить автоматизированную систему полива своими руками, управляемую приложением | Патрик Халлек | Заслуживает внимания

В этой статье я покажу вам, как построить доступную автоматизированную систему полива, чтобы вам больше не приходилось поливать растения вручную.Систему можно использовать для комнатных растений, грядок, а также для растений в саду или на больших зеленых территориях, поскольку количество подключенных растений можно масштабировать.

Здесь решение о том, когда поливать, принимается не по таймеру, а непосредственно измеряется влажность почвы, и на основе этого принимается решение о необходимости полива или нет.

Хотите прочитать эту историю позже? Сохраните его в журнале .

Система имеет следующие функции, которыми можно управлять через веб-приложение:

• Мониторинг и отображение данных временных рядов на уровне минут, часов, дней, недель и месяцев
• Установка уровня воды, начиная с которого автоматически должен запускаться полив
• Установка продолжительности работы насоса во время полива
• Ручное включение полива кнопкой
• Переключение между различными профилями датчиков
• Переключение между темной и светлой темой

Раскрытие информации: это партнерские ссылки.Как партнер Amazon я зарабатываю на соответствующих покупках.

Число «n» в сумме связано с количеством насосов или различных заводов. Например, на возвышении обычно достаточно одного насоса и одного датчика. Однако, если у вас разные горшечные растения, их все нужно поливать отдельно, и поэтому вам нужно получить по одному насосу и датчику для каждого горшечного растения.

Для измерения влажности почвы микроконтроллеры NodeMCU ESP8266 считывают аналоговые сигналы емкостных датчиков.Затем отфильтрованные и интерполированные измеренные значения отправляются через вашу локальную сеть на Raspberry Pi. Здесь вы решаете, запускать реле, связанное с датчиком, или нет. Когда реле размыкается, контур насоса замыкается, и растения поливаются.

Архитектура была выбрана таким образом, чтобы логика насоса и запись данных измерений разделились. Это позволяет управлять до 26 насосами с помощью Raspberry Pi (количество доступных по умолчанию контактов GPIO).Также невозможно считывать аналоговые сигналы емкостного датчика с помощью самого Raspberry, потому что Raspberry может обрабатывать только цифровые сигналы. Конечно, можно читать датчики с помощью MCP3008 и последовательного интерфейса, но для этого требуется больше контактов, и настройка не такая чистая, как раньше. Насосы также отдельно подключаются к источнику питания, цепь которого управляется реле. Таким образом, также можно использовать насосы на 12 В и выше.

Для архитектуры программного обеспечения использовался стек MERN.Программное обеспечение состоит из серверной части Node.js с Express.js, базы данных Mongo и внешнего интерфейса React. Сценарий C ++ работает на NodeMCU ESP8266, который отправляет данные в интерфейс REST серверной части. Данные обрабатываются в бэкэнде, где решается, орошать или нет. Кроме того, данные затем сохраняются в MongoDB. С помощью внешнего интерфейса эти данные также можно запросить из внутреннего интерфейса через REST.

Для записи данных измерений датчиков с помощью NodeMCU необходимо сначала установить программное обеспечение.Чтобы прошить микроконтроллер NodeMCU, вам необходимо выполнить шаги, описанные в этом видео.

Перед загрузкой программы вы должны установить свой пароль Wi-Fi, имя Wi-Fi (ssid), IP-адрес raspberry pi (хост) и имя датчика (это имя должно быть уникальным!). Имя датчика будет именем, отображаемым в приложении. Поэтому лучше выбрать название растения, с которым должен ассоциироваться датчик.

Если среда Arduino IDE успешно настроена для NodeMCU, вы можете загрузить программу, которую найдете в этом репозитории, в разделе arduino-code / ESP8266_moisture / ESP8266_moisture.ino в NodeMCU.

Сначала вы должны загрузить программное обеспечение на Raspberry pi. Вы можете найти исходный код на GitHub. Следующая команда загружает репозиторий на Raspberry Pi:

 git clone https://github.com/PatrickHallek/automated-irrigation-system.git
 cd automatic-irrigation-system

Чтобы избежать необходимости устанавливать необходимые программы вручную , вы также можете запускать приложение с Docker в контейнерах. Для этого выполните следующие действия:

 curl -sSL https: // get.docker.com | sh
 sudo usermod -aG docker pi
 sudo apt-get install -y libffi-dev libssl-dev
 sudo apt-get install -y python3 python3-pip
 sudo apt-get remove python-configparser
 sudo pip3 install docker-compose

Теперь вам нужно передать IP-адрес своего пи в переменную среды REACT_APP_BACKEND_URL = http: // : 3000 в файле docker-compose:

 sudo nano docker-compose.yml

Вы можете найти ip с помощью команды ifconfig .Это должно быть что-то вроде 192.168.178.44 . Вы можете сохранить введенные вами данные в редакторе Nano с помощью ctr + x , затем введите yes , и, наконец, выйдите с помощью введите .

Теперь все должно быть готово, и вы можете запустить приложение с помощью следующей команды:

 sudo docker-compose up

Внимание: если у вас Raspberry Pi с процессором, отличным от ARMv6 , вам необходимо настроить образ для mongodb в файле docker-compose.Так как версия образа подходит только для t своего типа процессора.

Чтобы запустить программное обеспечение при запуске, вы можете выполнить следующую команду:

 systemctl start docker.service

Автоматический полив | SSWM — Найдите инструменты для устойчивой санитарии и управления водными ресурсами!

Информационный бюллетень Корпус блока

Автоматизация ирригационных систем относится к работе системы без ручного вмешательства или с минимальным его вмешательством.Автоматизация ирригации оправдана, когда большая орошаемая площадь разделена на небольшие сегменты, называемые поливными блоками, и сегменты орошаются последовательно, чтобы соответствовать расходу, доступному из источника воды. Существует шесть высокотехнологичных систем автоматизации, которые описаны ниже.

Система на основе времени

Контроллеры времени полива, или таймеры, являются неотъемлемой частью автоматизированной системы полива. Таймер — незаменимый инструмент для подачи воды в необходимом количестве в нужное время.Таймеры могут привести к недостаточному или чрезмерному поливу, если они неправильно запрограммированы или количество воды рассчитано неправильно (CARDENAS-LAILHACAR 2006). Время работы (время полива — часы в день) рассчитывается в зависимости от необходимого объема воды (потребность в воде — литры в день) и среднего расхода воды (расход воды — литры в час). Таймер запускает и останавливает процесс полива (RAJAKUMAR et al. 2008 и IDE n.y.).

Система на основе объема

Предварительно установленное количество воды может быть внесено в полевые сегменты с помощью автоматических дозирующих клапанов с регулируемым объемом (RAJAKUMAR et al.2008 г.). Пример метода орошения на основе объема описан в ZELLA et al. (2008).

Системы с разомкнутым контуром

(адаптировано из BOMAN et al. 2006)

В системе с разомкнутым контуром оператор принимает решение о количестве поливаемой воды и времени полива. Контроллер запрограммирован соответствующим образом, и вода подается по желаемому графику. В системах управления разомкнутым контуром для целей управления используется либо продолжительность полива, либо указанный применяемый объем.Контроллеры с разомкнутым контуром обычно поставляются с часами, которые используются для запуска полива. Прекращение полива может быть основано на заранее установленном времени или может быть основано на указанном объеме воды, проходящей через расходомер.

Системы с замкнутым контуром

(адаптировано из BOMAN et al. 2006)

В системах с замкнутым контуром оператор разрабатывает общую стратегию управления. Как только общая стратегия определена, система контроля берет на себя и принимает подробные решения о том, когда применять воду и сколько воды применять.Этот тип системы требует обратной связи от одного или нескольких датчиков. Решения по поливу и действия выполняются на основе данных с датчиков. В этом типе системы обратная связь и управление системой осуществляются непрерывно. Контроллеры с обратной связью требуют сбора данных о параметрах окружающей среды (таких как влажность почвы, температура, радиация, скорость ветра и т. Д.), А также о параметрах системы (давление, поток и т. Д.).

Простая версия системы управления с обратной связью — это контроллер полива.Датчик влажности прерывает процесс полива. Когда влажность почвы опускается ниже определенного порога, датчик замыкает цепь, позволяя контроллеру запитать электрический клапан, и начинается полив. Источник: BOMAN et al. (2006)

Система обратной связи в реальном времени

В этом приложении орошение основано на реальных динамических потребностях самого растения; корневая зона растения эффективно отражает все факторы окружающей среды, действующие на растение.Работая в пределах контролируемых параметров, растение само определяет степень необходимого орошения. Различные датчики, тензиометры, датчики относительной влажности, датчики дождя, датчики температуры и т. Д. Контролируют график полива. Эти датчики обеспечивают обратную связь с контроллером для управления его работой (RAJAKUMAR et al. 2008).

Компьютерные системы управления ирригацией

Компьютерная система управления состоит из комбинации аппаратного и программного обеспечения, которое действует как супервизор с целью управления ирригацией и другими сопутствующими методами, такими как удобрение и техническое обслуживание.Как правило, компьютерные системы управления, используемые для управления системами орошения (например, системы капельного орошения), можно разделить на две категории: интерактивные системы и полностью автоматические системы. Подробнее об этом читайте в RAJAKUMAR et al. (2008).

Плата управления, показывающая таймеры, датчики-контроллеры влажности почвы, проводку электромагнитных клапанов и расходомеры-регистраторы данных. Источник: CARDENAS-LAILHACAR (2006)

Помимо этих высокотехнологичных решений, существуют также эффективные методы без энергоснабжения.Оптимизация системы механически с помощью силы тяжести может автоматизировать процесс орошения. Примерами являются описанные здесь небольшие и самодельные системы капельного орошения или системы, описанные ниже.

DIY Автоматическая система полива каннабиса в домашних условиях

Внутренняя автоматическая система полива позволяет упростить и повысить эффективность выращивания каннабиса. Настроить автоматический полив для палатки или комнаты для выращивания не так сложно, как вы думаете.Это не требует специальных навыков, и вся необходимая информация находится прямо здесь. Доступны дорогие комплекты, но так же легко и намного дешевле приобрести необходимые вам вещи и собрать их, следуя приведенным ниже инструкциям.

Автоматическая система полива, которую я описываю, позволяет вам поливать несколько раз в день без присмотра. Ниже вы найдете полные планы автоматической капельной системы DIY для вашей палатки для выращивания растений. У нас также есть планы по изготовлению самодренажных тарелок и самодренажного ведра для слива воды из палатки.Вместе эти три компонента создают эффективную, надежную, недорогую и простую в настройке автоматическую систему полива каннабиса в помещении.

В этом руководстве я расскажу о настройке капельной системы. Я включаю необходимые вам компоненты вместе с инструкциями по сборке и установке. Я также затрагиваю проблему сифонного эффекта, которая ограничивает высоту, на которой вода может находиться в вашем резервуаре. Это руководство включает в себя всю информацию, необходимую для настройки и установки системы автоматического полива в помещении для вашей комнаты для выращивания или палатки для выращивания.

После того, как вы установили систему, есть несколько ключей к правильному управлению ею. Обязательно прочтите наше «Руководство по автоматическому поливу каннабиса в домашних условиях». У нас также есть несколько статей и руководств, которые помогут вам кормить и поливать растения каннабиса как профессионал. Обязательно прочитайте «Выращивание каннабиса в кокосе с помощью высокочастотного фертигации» и «Как поливать растения каннабиса кокосовым кокосом» для начала.

Обзор системы автоматического полива своими руками

Система автоматического полива начинается с резервуара, который должен располагаться за пределами палатки или места для выращивания.Насос находится в резервуаре и работает по таймеру. Насос подает воду по одной основной ватерлинии в палатку, где она распределяется по растениям с помощью Hydro Halos или капельных эмиттеров.

Мои горшки стоят на подъемниках растений в «Самодренажных тарелках», которые опорожняются в мой «Сливной ковш с автоматической перекачкой». Ведро с автоматической откачкой воды решает проблему сбора сточных вод и избавляет вас от необходимости поднимать горшки в палатке. Он автоматически перемещает сточную воду из палатки в отдельное ведро, которое стоит за пределами палатки, рядом с резервуаром.Это полноценная и надежная система автоматического полива, которую может собрать любой цветовод.

DIY Автоматическая система полива растений

Пошаговое руководство по установке системы капельного орошения своими руками, автоматической системы полива растений, идеально подходящей для цветов и садов.

Не нужно быть заядлым садовником, чтобы испытать агонию сорняков, постоянно вторгающихся на вашу клумбу.

Вашим растениям нужно много воды и питательных веществ, но если вы не проявляете бдительности, сорняки быстро вырастут и разделят эту награду.

Но кто сказал, что нужно поливать всю территорию?

Сделайте свою жизнь проще, установив самодельную систему капельного орошения, фантастическую автоматическую систему полива растений.

Этот тип конфигурации подает небольшое количество воды на растение прямо у основания, поэтому вы не поливаете лишнюю почву, а это означает меньше прополки.

Я впервые обнаружил, насколько удивительной была система капельного орошения, когда мы впервые установили ее на нашей клумбе. В этом устройстве для работы использовался таймер для шлангового крана.

Если вам нужен капельный полив, который просто подключается к наружному крану из шланга, обязательно ознакомьтесь с этим руководством по созданию системы капельного орошения из шланга своими руками.

Но, если вы действительно хотите автоматизировать систему, чтобы она была подключена непосредственно к ватерлинии ваших дождевателей, это ваше руководство.

БОКОВОЕ ПРИМЕЧАНИЕ: В конце концов мы переоборудовали другую систему шлангов на автоматическую.

Как работает капельная система?

Система капельного орошения работает путем медленного выпуска воды из корней растения, что позволяет почве полностью впитывать воду до того, как вода испарится или стечет.

Еще одним преимуществом капельной системы является то, что вода подается только там, где это необходимо, а не разбрызгивается повсюду, как спринклер.

Система капельного орошения — самый эффективный способ поливать ландшафт, экономя воду и деньги. И от бесконечной рутины прополки!

Эти системы просты в установке, проектировании и могут быть недорогими.

СКОЛЬКО СТОИТ ВСТАВКА В КАПЕЛЬНУЮ СИСТЕМУ?

Стоимость будет зависеть от длины озелененного участка и количества растений.

Чтобы дать вам оценку, допустим, вы устанавливаете капельный клапан, который будет поливать 40-футовую клумбу с 14 растениями. Это будет стоить вам в общей сложности 110 долларов, примерно 2,75 доллара за фут.

А теперь поговорим об установке вашей автоматической системы полива и материалах, которые вам понадобятся.

Система автоматического полива растений

Раскрытие информации: этот пост содержит некоторые партнерские ссылки или реферальные ссылки для вашего удобства. Это способ для этого сайта зарабатывать рекламные комиссионные за счет рекламы или ссылки на определенные продукты и / или услуги, Нажмите здесь, чтобы прочитать мою политику полного раскрытия информации .

МАТЕРИАЛЫ:

Включите JavaScript для просмотра содержимого

ИНСТРУМЕНТЫ:

• труборез
• дырокол
• рулетка

Вы можете распечатать список материалов и инструкции ниже.

БОКОВОЕ ПРИМЕЧАНИЕ: Если вам нужна дополнительная информация о приобретении материалов (фитингов и эмиттеров), обязательно прочтите наше руководство по материалам для капельного орошения .

ШАГ 1. ПРОЕКТИРОВАНИЕ СИСТЕМЫ КАПЕЛЬНОГО ОРОШЕНИЯ

Всегда полезно иметь план перед тем, как начинать какой-либо проект. Вам необходимо наметить ландшафтный дизайн, где будет располагаться система, чтобы вы знали, сколько предметов необходимо приобрести.

Вот руководство по каждой из важнейших частей:

• Трубка ½ дюйма: Используйте рулетку, чтобы измерить длину ландшафтного участка, чтобы определить количество трубки 1/2 дюйма, которое вам нужно купить. Добавьте немного больше, чтобы трубка могла обволакивать растения.
  • СОВЕТ: Я рекомендую добавить как минимум 5 футов к расстоянию.

• ¼ ”Трубка: Планируйте примерно один фут 1/4 ″ трубки для каждого завода, но опять же, добавьте немного больше.
• Переходники с зазубринами: Вам понадобятся переходники для перехода на трубку 1/4 ″ — это количество зависит от количества растений, которые у вас есть. Также подумайте, нужен ли вам прямой или тройник.
• Кольца петли и трубки: Используйте петли примерно через каждые два-три фута трубки 1/2 дюйма.Используйте по одному стержню для каждой капельницы-эмиттера.
• Излучатели: Наконец, выберите лучший тип излучателя для каждого завода или области и отметьте это в своем дизайне.

ШАГ 2: РАЗМЕЩЕНИЕ ТРУБКИ

Теперь вы готовы уложить трубку 1/2 дюйма в соответствии с вашим дизайном.

СОВЕТ: Оставьте трубку на солнце примерно на 30 минут, чтобы она стала более гибкой и с ней было легче работать.

Поскольку это автоматическая система полива, которая работает с таймером дождевателя, вам необходимо установить клапан капельного орошения в клапанную коробку.

БОКОВОЕ ПРИМЕЧАНИЕ: Если вам нужна дополнительная информация об этом, см. Мой пост об установке спринклерной системы (включая клапаны).

Затем прикрепите переходник с зазубринами к клапану. Я бы рекомендовал использовать соединение из ПВХ между адаптером и клапаном, чтобы облегчить снятие клапана, если когда-либо понадобится. Вы также можете использовать тефлоновую ленту, чтобы закрепить ее на месте и предотвратить утечки.

Теперь наденьте трубку 1/2 ″ на фитинг и начните размещать трубку в соответствии с вашим дизайном.

Установите колья-петли, чтобы закрепить трубку на почве, чтобы она не двигалась.

Если вам нужно отвести основную трубку, отрежьте трубку труборезами и прикрепите фитинг.

БОКОВОЕ ПРИМЕЧАНИЕ: Позже вы можете покрыть трубку мульчей, чтобы скрыть ее.

После того, как все трубки будут выровнены, промойте линию, чтобы удалить весь мусор, который может засорить эмиттеры. Вы можете сделать это, включив воду и оставив ее течь примерно на минуту.

БОКОВОЕ ПРИМЕЧАНИЕ: Пока вода течет, вы можете проверить, нет ли утечек ни в одном из соединений.

После промывки линии добавьте фиксатор в виде восьмерки на конце любой трубки 1/2 дюйма.

ШАГ 3: УСТАНОВКА ЭМИТТЕРОВ

Для крепления эмиттеров необходимо перейти на трубку 1/4 ″.

Используя инструмент для пробивки отверстий, проделайте отверстие в трубке 1/2 ″ в том месте, где вам нужно добавить адаптер (там, где будут эмиттеры).

БОКОВОЕ ПРИМЕЧАНИЕ: Если вы допустили ошибку, вы можете использовать заглушку , чтобы заделать отверстие.

Вставьте адаптер с зазубринами в пробитое отверстие. Затем присоедините трубку 1/4 дюйма, надев ее на адаптер.

СОВЕТ: Иногда адаптеры имеют две стороны — более толстая сторона входит в трубку 1/2 дюйма.

Возьмите трубку 1/4 дюйма и уложите ее вдоль почвы, пока она не достигнет корня растения. Обрежьте трубку на этом расстоянии.

Если вы используете колья для труб, чтобы излучатель не попал в грязь, поместите столбик на трубку; затем поместите излучатель на трубку.

Вставьте колышек в почву так, чтобы излучатель находился у корня растения.

Продолжайте таким же образом добавлять эмиттеры к каждому растению.

Наконец, запустите систему, чтобы убедиться, что каждый эмиттер работает правильно и поливает основу растений. Отрегулируйте место размещения, если оно не капает у корней растения.

Теперь ваша система капельного орошения готова к работе! Установите таймер на таймере дождевателя и позвольте ему поливать.

ШАГ 4. ОБСЛУЖИВАНИЕ СИСТЕМЫ ОРОШЕНИЯ

Конечно, то, что вам не нужно поливать растения физически, не означает, что вы можете полностью о них забыть.

Чтобы ваша система работала без сбоев, необходимо сделать две вещи:

1. Периодически проверяйте излучатели, чтобы убедиться, что они работают.
2. Если вы живете в холодном климате, обязательно подготовьте капельную систему к зиме, чтобы она не замерзла.

И все! Все просто, правда?

Теперь вы должны создать свой дизайн и приобрести все необходимое, чтобы у вас была собственная автоматическая система полива растений. Растения больше не сохнут, потому что вы забыли их полить!

И только те растения, которые вы хотите, будут поливаться, а сорнякам придется искать другого домовладельца, чтобы побеспокоить его!

Заинтересованы в других проектах по озеленению? Вот еще несколько постов, которые вам понравятся:

Время подготовки
15 минут

Время активности
1 час

Дополнительное время
5 минут

Общее время
1 час 20 минут

Сложность
Легкий

Материалы

• клапан капельного орошения (имеет регулятор давления и фильтр)
• 1/2 дюйма × размер переходника зазубрины с наружной резьбой клапана (соединяется с клапаном и трубкой)
• Пустая трубка 1/2 «
• Трубка 1/4 «
• дополнительные фитинги для трубки 1/2 «
• восьмерка для концов
• переходники с зазубринами (для соединения трубки 1/2 «с трубкой 1/4»)
• излучатели (капельницы)
• колья петли
• колья НКТ

Инструменты

• труборез
• дырокол для НКТ
• рулетка

Инструкции

1. Создайте свой дизайн (карту) ландшафтного дизайна.
2. Определите свои запасы и купите их.
3. Установите клапан оросителя капельного орошения.
4. Подсоедините трубку 1/2 «к клапану, используя соединение и переходник с зазубринами с резьбой.
5. Поместите трубку 1/2″ на почву в соответствии с вашей конструкцией. Кроме того, добавьте петли, чтобы трубка оставалась на месте.
6. Промойте линию и проверьте отсутствие утечек, затем поместите восьмерки на трубку.
7. Добавьте каждый излучатель к установке, пробив отверстие в трубке 1/2 дюйма, соединив трубку 1/4 дюйма с адаптером, обрезав трубку до нужной длины, поместив колышек трубки и излучатель, затем поместив на база растений.
8. Продолжайте этот процесс, пока не начнете поливать все растения.
9. Протестируйте систему и наслаждайтесь!

Банкноты

Не забывайте регулярно проверять систему, чтобы убедиться, что она работает должным образом, и НЕ забудьте подготовить систему к зиме.

Автоматические системы полива — Зеленые ландшафты

Помните — у систем полива нет мозгов, только часы.

В автоматическом режиме ирригационные системы могут расходовать большое количество воды.Часы не могут проводить тест на ходьбу и не могут узнать, когда на лужайке хочется пить. Только ВЫ можете определить, когда нужно поливать газон, а не часы. Защитите свой газон и воду в вашем районе, следуя приведенным ниже советам по ответственному использованию вашей системы орошения.

Наймите подходящего подрядчика.

Независимо от того, устанавливаете ли вы новую систему, имеете проблемы с существующей системой или просто хотите получить рекомендации по разумному использованию системы, вы сэкономите воду, головную боль и деньги, наняв подходящего подрядчика по орошению.Не все подрядчики равны! Обязательно используйте один, сертифицированный Ассоциацией ирригации и / или EPA WaterSense ™. Также обратите внимание на эти инструкции по найму подрядчиков, предлагаемые Ассоциацией ирригации.

Начните с правильного дизайна.

Проектирование водосберегающей ирригационной системы — это специализированная область, требующая обучения и сертификации. Если вы заботитесь об экономии воды, не доверяйте эту работу кому-либо! Профессиональный дизайнер по ирригации оценит условия вашего участка и подготовит профессиональные планы, отвечающие потребностям вашего ландшафта, используя самое эффективное доступное ирригационное оборудование.Если вы планируете установить новую автоматическую систему полива, используйте сертифицированного дизайнера, сертифицированного Ассоциацией ирригации и / или EPA WaterSense ™.

Поддерживайте вашу систему в рабочем состоянии.

Несбалансированные спринклерные системы могут испортить воду и нанести вред вашему газону. Немедленно устраняйте утечки и сломанные головки — они могут тратить более 12 галлонов в минуту! Убедитесь, что спринклерные головки работают при надлежащем давлении, используя головки со встроенными регуляторами давления.Правильное обслуживание также продлит срок службы многих компонентов полива. У Ирригационной ассоциации есть дополнительные инструкции по обслуживанию ирригационной системы.

Проверяйте систему каждые 2-3 года.

Сертифицированный аудитор по ирригации проведет серию тестов и анализов, а затем предложит предложения по изменениям в проекте, установке или эксплуатации ирригации. Внедрение этих изменений сэкономит вам деньги и избавит от головной боли, а также решит проблемы с горячими точками дерна, поникшими кустарниками, заболачиванием и эрозией.

Лучшая настройка для систем автоматического полива — «Выкл.».

Не доверяйте автоматическому таймеру. Запрограммируйте систему на запуск каждое утро на рассвете, но держите ее выключенной, пока она вам не понадобится. Это позволит вам следить за своим газоном и погодой; а затем принять активное решение о поливе. Это самый простой способ ответственного использования вашей системы, и именно так профессиональные управляющие газонами используют системы орошения. Когда вы решите, что вашей лужайке нужна вода, включите систему перед сном.Не забудьте выключить его на следующее утро, чтобы он не запускался автоматически на следующий день. Напомните себе, что нужно выключить систему, положив записку рядом с зубной щеткой или кофейной кружкой, пока у вас не появится привычка.

Переместите системный контроллер в удобное для вас место.

Если ваш контроллер спрятан в задней части подвала, будет сложно не забыть использовать его ответственно. Переместите его (это не дорого) на видное место, чтобы вам было легче.

Установите «датчик дождя», чтобы предотвратить полив во время дождя.

Вам определенно понадобится один из них, потому что ваш цикл полива будет происходить на рассвете, когда вы, возможно, спите. Убедитесь, что датчики не закрыты свесом крыши или другим препятствием. Также доступны датчики влажности почвы, но они должны быть установлены в каждой зоне орошения и тщательно откалиброваны — для получения дополнительной информации обратитесь к специалисту по ирригации, сертифицированному Ассоциацией ирригации и / или EPA WaterSense ™.

Рассмотреть возможность перехода на подземное капельное орошение.

При капельном орошении вода направляется непосредственно к корням (вызывая меньше болезней и меньше сорняков и насекомых)
и использует примерно на 25-30% меньше воды, чем наземные дождеватели. Переход на этот тип системы доступен по цене и может быть выполнен без повреждения газона. Регулярный аудит и обслуживание этих систем профессионалом особенно важны, поскольку они находятся под землей и не видны.Спросите специалиста по ирригации, сертифицированного Ассоциацией ирригации и / или EPA WaterSense ™, подходит ли ваш газон для этой системы.

Используйте «умные» контроллеры.

Погодные контроллеры орошения, часто называемые «умными» контроллерами, могут сократить потребление воды на 15 процентов. Эти контроллеры максимизируют эффективность орошения, непрерывно отслеживая состояние участка (например, влажность почвы, дождь, ветер, уклон, почву и температуру) и поливая ландшафт нужным количеством воды с учетом этих факторов.Для получения дополнительной информации обратитесь к специалисту по ирригации, сертифицированному Ассоциацией ирригации и / или EPA WaterSense ™.

Повторно использовать дождевую воду для орошения.

Ежегодно на крышу площадью 2000 квадратных футов в Массачусетсе выпадает до 55 000 галлонов дождя. Соберите эту свободную воду для орошения ландшафта с помощью подземной цистерны, такой как Rainwater Recovery ™. Эти системы сбора урожая могут вместить до 30 000+ галлонов и могут быть подключены к вашей автоматической системе полива.

4 преимущества автоматической системы полива

Время для популярной викторины с несколькими вариантами ответов: завершите эту цитату:

«Этой весной хочу провести свободное время:

.

A) Тащу садовый шланг из сарая, пытаясь исправить изгибы и угадывая наиболее эффективное время для полива лужайки.

B) Расслабляюсь в шезлонге с моим любимым напитком, хорошей книгой и зеленой травой, раскинувшейся передо мной, насколько хватит глаз.

Испытываете небольшую тревогу перед экзаменом? Не волнуйтесь. Просто просмотрите следующие четыре преимущества автоматической системы полива, прежде чем выбрать окончательный ответ.

Автоматизация: Помимо встречи с подрядчиком по ирригации, оплаты счета и переключения переключателя — автоматическая система не требует ручного труда. Вам даже не нужно быть дома, когда поливают лужайку.

Экономически выгодно : Автоматические системы полива обеспечивают водой ваш газон именно там и тогда, когда это необходимо, что значительно сокращает счета за коммунальные услуги и компенсирует первоначальные затраты на установку.Фактически, автоматические оросители в конечном итоге окупаются в течение нескольких лет и даже могут повысить стоимость вашей собственности.

Эффективность: Возможно, наиболее привлекательным преимуществом автоматической системы полива является то, что она экономит воду. Попрощайтесь с засохшими пятнами и тщательно политыми тротуарами или подъездными дорогами. Автоматические системы обеспечивают точное покрытие, устраняя необходимость поливать лужайку над или под водой. Таймеры можно установить для ежедневного или еженедельного полива, а также в периоды низкого испарения.Кроме того, во многие системы можно установить «умные» датчики влажности. Они измеряют количество осадков в режиме реального времени и активируются только тогда, когда ваша почва высыхает.

Профессиональная установка и текущее обслуживание: Многие подрядчики по ирригации теперь используют вибрационный плуг для быстрой установки и минимального нарушения работы газона, при котором практически не остается следов того, что почва была нарушена. Профессиональный подрядчик также предоставит важные услуги по подготовке к зиме — выдувает всю воду из ваших труб и оросительных головок каждый год перед зимой, а затем предложит весенний запуск и другие плановые проверки.

Может ли ваш газон получить преимущества от автоматической системы полива? Ответ должен быть ясным.
