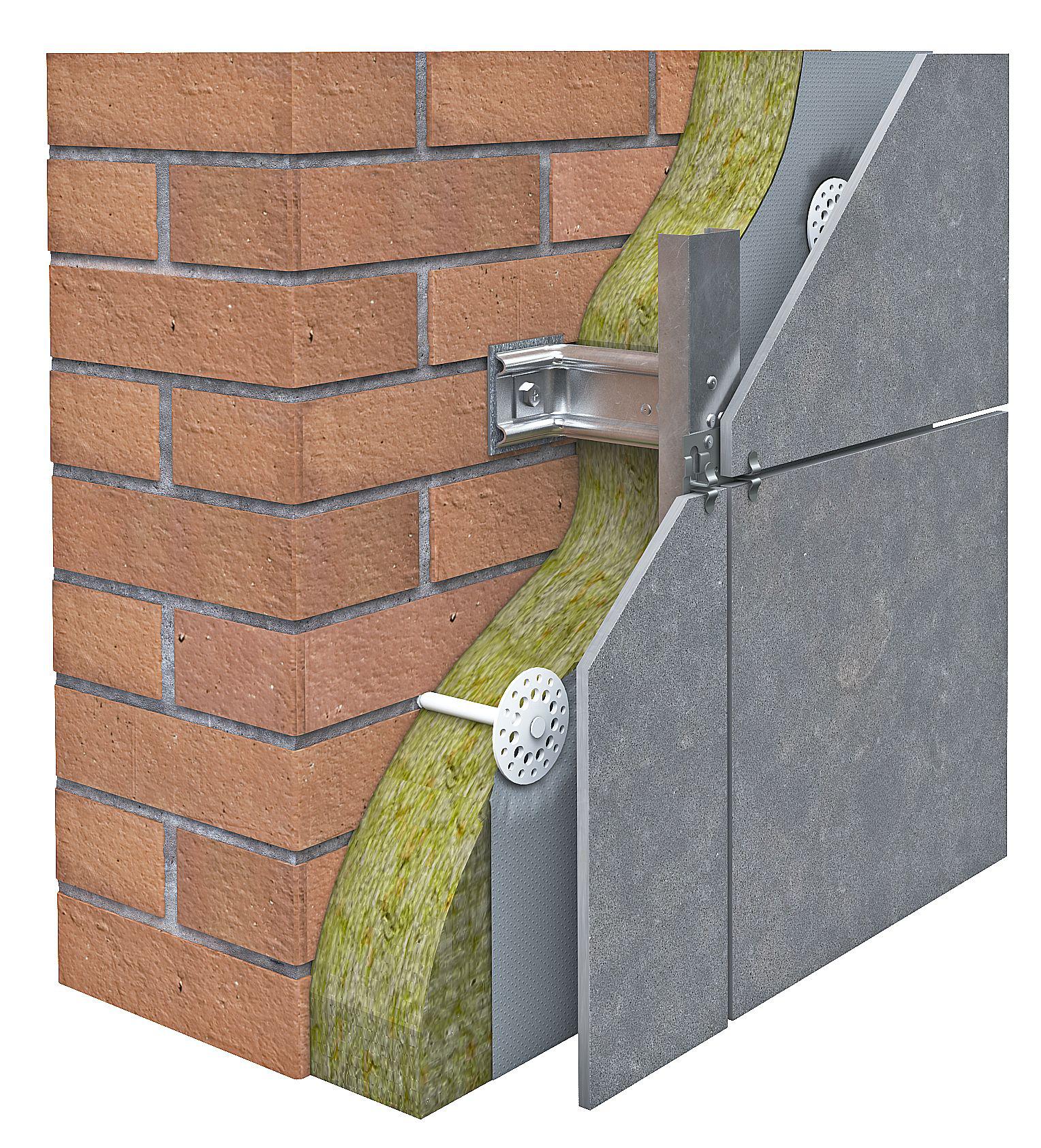

Технология монтажа вентилируемых фасадов: устройство и виды ?

Что мы знаем о сути технологии монтажа вентилируемого фасада? Что это сборная конструкция с облицовочным экраном и воздушной прослойкой. Что методика пришла к нам из Германии, и призвана она для целей энергосбережения зданий.

А еще, все мы слышали, что вентфасады горят, но что в них горит, не знаем. А как быть уверенным, что вся конструкция не обрушится или с высоты шестнадцатого, например, этажа не выпадет плитка керамогранита?

Рынок навесных фасадов в нашей стране еще очень молод. Все новое вызывает страх от незнания. Глобально в мире пожары или обрушения вентилируемых фасадов – нонсенс. А уж педантичности немцев, нам точно стоит поучиться. Что говорить, если в России гласит лозунг: «инструкции для слабаков».

Можно смело утверждать, что все проблемы, связанные с вентилируемыми навесными фасадами, от нарушения технологии монтажа.

Давайте рассмотрим этапы, правила и требования к монтажу вентфасадов подробно с примерами и типичными ошибками. И будем дополнять этот список постоянно силами нашего сообщества. Делая свой вклад в будущее самой технологии вентилируемого фасада.

Подготовка технической документации

Так проводят испытания вентфасада в печи на присвоение класса пожарной опасности

В соответствии с постановлением Правительства Российской Федерации от 27 декабря 1997 г. № 1636 новые материалы, изделия, конструкции и технологии подлежат подтверждению пригодности на территории Российской Федерации.

Это положение распространяется на вентфасады, требования к котором ГОСТом не регламентированы.

Это значит, что главный документ, регламентирующий возможность применения системы в строительстве – это Техническое свидетельство Госстроя.

По данным ФГУ «Федеральный центр технической оценки продукции в строительстве», в настоящее время в России более 50 фирм и компаний имеют технические свидетельства на фасадные системы с воздушным зазором.

Кстати, если хотите заказать монтаж вентилируемого фасада, то рекомендую строительную компанию “Кронотэк”. У них хорошие отзывы и большое портфолио. На странице есть калькулятор. Переходите!

Но Техническое свидетельство не заменяет и не исключает необходимость наличия для монтажа вентфасадов также следующих документов:

  • Заключение на присвоение класса пожарной опасности;
  • Заключение о коррозионной устойчивости с указанием срока службы в различных средах;
  • Заключение о сейсмической устойчивости;
  • Заключение о несущей способности системы и др.

Это небольшой перечень документов, которые должны быть готовы без привязки к определенному объекту. Но есть еще комплект документов, создаваемый под объект. Набор документов стандартный, но уникальный по содержанию. Это:

  • Статический расчет нагрузок системы;
  • Теплотехнический расчет;
  • Проект вентилируемого фасада;
  • Технологическую карту на нвф;
  • Проект производства работ (ППР) на вентилируемый фасад;
  • Смета на фасад.

Виды

Нельзя описать монтаж фасадных систем от «А» до «Я» в одной статье. Потому что облицовочные материалы крепятся совершенно разными способами, и подразумевают в каждом случае уникальное количество и набор элементов системы.

Пример № 1.

КерамогранитКомпозит
Применяется Т- образный профильПрименяется либо Т, либо Y, либо H – образный профиль.
Шаг профиля всегда 600 ммШаг профиля подстраивается под размер кассеты, например, он может быть 800 мм
Крепится кляммеромКрепится с помощью икли и салазки

Кроме разницы, обусловленной различными облицовочными материалами, бывает, различия вызывает разный вынос облицовки от стены.

Пример № 2.

Фасад с утеплением  50 ммФасад с утеплением 200 ммФасад с выносом системы на 500 ммФасад без утепления
Применяются кронштейны длиной 90 – 100 ммПрименяются более дорогостоящие кронштейны длиной 240 ммПрименяются кронштейны максимального вылета 240 мм + удлинители + фасад усиливается укосинами из Т-профиля + возможно, установка металлокаркаса, на который уже будет установлена системаПрименяются самые недорогие кронштейны минимального выноса, как правило либо 40, либо 60 мм

Дальше – больше, не расслабляемся, господа 🙂 . Предположим, что на одном здании мы можем крепиться к стене, а на втором – нет. Например, на втором здании заполнением стены выступает «парикам», да просят нас производители столь чудесного материала.

Парикам – это такой крупноформатный кирпич с полыми отверстиями внутри его. В такой материал крепить вентилируемый фасад нельзя. Только на химический анкер. Но химией придется залить все эти, заботливо оставленные, полости. Дорого, в общем.

Что делать, если мы не можем крепить вентфасад к стене – крепить его к межэтажным монолитным перекрытиям. Да, это дороже.

Пример № 3.

Обычная система с креплением к стенеМежэтажная система крепления
Обычный вид стандартного профиляМощный профиль, часто замкнутого сечения (квадратный), дорогой
Обычный кронштейн – уголокМощный тяжелый кронштейн П- образного вида, дорогой

Но и на этом не заканчиваются наши мытарства в вопросе монтажа фасадной системы. А теперь вся соль. Есть системы оцинкованные, алюминиевые и нержавеющие. Как вы думаете, есть различия у них в монтаже?

Пример № 4.

Оцинкованная системаАлюминиевая системаНержавеющая система
Часто оцинкованная система является вертикально горизонтальной. И поэтому собирается на фасаде некая «клетка» из профилейСистема всегда вертикальная. Шаг системы может быть совершенно разныйСистема почти всегда вертикальная, шаг системы может быть разный

Именно эти различия продиктовали необходимость разнести монтаж фасадных систем по разным статьям. В каждой статье вы найдете подробную информацию, как делать вентилируемый фасад конкретного вида системы или облицовки:

  1. Монтаж кассетных фасадов.
  2. Монтаж керамогранита на кляммерах.
  3. Монтаж листов фиброцемента на заклепку.
  4. Монтаж клинкерного кирпича на планку.
  5. Монтаж терракотовых панелей.
  6. Монтаж натурального камня скрытым способом.

Универсальные советы

Мы не будем разбирать основные элементы конструкции и их назначение. Все это тема другой статьи. Можете прочитать здесь или здесь. Рассмотрим общие правила и этапы монтажа вент фасада.

Главное, будут примеры, разбор ошибок, требования надзорных органов и пошаговая инструкция, чтобы вы могли смонтировать вентилируемый фасад своими руками.

Перед монтажом НВФ

По требованиям СНиП 12-03-2001 площадка должна быть ограждена и установлены предупреждающие знаки.

Согласно заранее разработанному подрядной организацией ППР на вентилируемый фасад, устанавливаются леса или фасадные подъемники в соответствии с инструкцией производителя. Леса закрываются защитной полимерной сеткой.

Леса могут устанавливаться не только стандартным способом – на нулевой отметке, но и на межэтажном перекрытии или на опорном устройстве, монтируемом в проеме здания.

На площадке определяется место размещения освещения, склада, мастерской, открытая площадка для наземных работ. Устанавливаются стрелки для движения автотранспорта.

Одной из распространенных ошибок на этом этапе можно назвать завоз и складирование фасадной подконструкции или элементов облицовки вместе с агрессивными химическими продуктами, или даже просто вываленные в грязь. Грязь в современно городе содержит реагенты и соль. Соль увеличивает коррозию в несколько десятков раз.

Разметка

Перед началом работ по разметке мы уже держим в руках разработанный заранее проект навесного вентилируемого фасада и все работы по разметке или монтажу производим в строгом соответствии с ним.

Начинается этот этап с нанесения контрольных точек для крепления в них кронштейнов. Сначала отмечают нижнюю горизонтальную линию и две крайние вертикальные линии по фасаду здания – справа и слева.

Чтобы правильно отметить крайние точки применяется нивелир. Далее, по двум крайним точкам при помощи лазерного уровня и рулетки отмечают остальные промежуточные точки. И так далее отмечаются все остальные точки по фасаду здания.

Как устанавливать кронштейны?

Монтаж кронштейнов на стене производят, как правило, с шагом по вертикали от 600 до 1200 мм, по горизонтали – от 350 до 800 мм, отступая от края стены не менее чем 100 мм до оси кронштейна.

Перед установкой кронштейна, необходимо подготовить отверстие под анкер. Для этого перфоратором высверливается отверстие на 15 мм глубже длины анкера. Направленным сжатым воздухом продувается от пыли.

Затем монтажным молотком подбивается дюбель через отверстие кронштейна и паронитовой прокладки. Крепление будет надежнее, если с анкером использовать шайбу.

Паронитовая прокладка является неотъемлемой частью технологии монтажа вентилируемых фасадов, от нее нельзя отказываться ни при каких обстоятельствах. Она служит для препятствия появления мостиков холода.

Важно! Вынос кронштейна определяется текущей неровностью стены и толщиной утеплителя. Вентилируемый зазор должен быть не менее 40 мм от поверхности утеплителя до облицовки. Ровных стен у нас не бывает. Поэтому на одном фасаде будет необходимость применять кронштейны разных выносов. Например, 150 и 180 мм.

Монтаж вент фасада компенсирует неровности стены

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Сначала готовим отверстия под дюбель. Мы с вами знаем, что каждая плита утеплителя должна быть закреплена на пять дюбелей.

В плите ножом делаются пропилы под насаживание ее на кронштейны.

При монтаже навесного вентилируемого фасада допускается двухслойное утепление. Причем всегда верхний слой должен быть высокой плотности – не менее 80 кг/ м 3. К нижнему слою требования мягче, и он может быть плотностью не менее 50 кг/ м 3.

Важно! Устанавливать второй слой утеплителя следует со смещением относительно первого. Таким образом, зазор между плитами первого слоя будет полностью перекрыт глухим вторым слоем. Посмотрите на картинку, станет понятнее.

Монтаж плит утеплителя ведется снизу вверх и слева направо. Пустоты между плитами заделываются тем же материалом.

Грубой ошибкой на этом этапе является монтаж в качестве утеплителя не каменной ваты, а любых видов полистирола. Это категорически запрещается! Утеплителем при монтаже навесных вентилируемых фасадов по технологии может выступать только минеральная вата.

Установка ветрогидрозащитной мембраны вентилируемого фасада призвана защитить утеплитель от выдувания волокон и влаги. Базальтовая вата практически гигроскопична, а сам принцип вентилируемого фасада не даст шанса задержаться влаге внутри воздушного зазора.

Производители утеплителя предложили инновацию. Верхний слой утеплителя они намеренно уплотнили до плотности 120 кг/ м 3. Не вся плита стала такой плотности, а только верхние полсантиметра. Такая поверхность называется кэшированная. И защищает утеплитель от выдувания. Поэтому такой утеплитель можно применять без ветрозащитной мембраны.

Если же вы применяете обычный вид не кэшированного утеплителя, то мембрана является неотъемлемой частью конструкции и применять ее при монтаже навесных фасадов вы обязаны.

В случае применения влагозащитной пленки, плиту утеплителя предварительно крепят двумя дюбелями и только после укрытия пленкой крепят остальными, предусмотренными проектом. Полотнища пленки устанавливаются с перехлёстом 100 мм. По швам соединяют полотнища строительным степлером.

Монтаж направляющих

Схема монтажа вентилируемого фасада будет меняться в зависимости от профилей, ориентированных горизонтально, вертикально или перекрестно. Мы рассмотрим типовые правила крепления вертикального профиля.

Профиль к кронштейну может крепиться с помощью заклепок с нержавеющим сердечником либо нержавеющими саморезами.

Важно! Никаких оцинкованных саморезов быть не может. Это серьёзная ошибка. Крепеж для монтажа вент фасадов может быть либо только из нержавейки, либо из алюминия и нержавейки, в случае, если мы монтируем алюминиевую систему заклепками.

Если смонтировать вентфасад из алюминиевой системы на оцинкованных саморезах, место крепления прогниёт за год–два. Потому что разные металлы: черный и цветной вступают между собой в химическую реакцию. Она называется гальвано пара. Это коррозия простыми словами.

Если смонтировать вентфасад из оцинкованной системы оцинкованными саморезами, то срок службы сократится до трех лет. И, главное, вы нарушите технологию монтажа вентфасада. И действие Технического свидетельства на систему в этом случае на такой «шараш- монтаж» распространяться не будет.

Каждый кронштейн должен крепиться к профилю как минимум двумя заклепками или саморезами. А несущий кронштейн алюминиевой системы четырьмя заклепками.

Профиль для удобства можно зажать струбциной, после того как вы его выровняли по уровню. Таким образом, освободятся ваши руки, и установка вентилируемого фасада станет удобнее.

Монтаж оконных откосов и отливов

Оконные откосы могут выполняться из облицовочного фасадного материала или из крашенной оцинкованной стали. В случае применения на откосах фасадной облицовки следует знать, что дублирующий короб из оцинковки под облицовкой должен быть в любом случае. Такой короб выступает в данном случае противопожарной отсечкой.

Требования к противопожарному коробу при монтаже нвф можно свести к трем правилам:

  1. Он должен иметь крепление к системе.
  2. Он должен иметь крепление к раме.
  3. Он должен иметь крепление к основанию (стене).

Если откосы не будут выполняться из облицовочного материала, то оцинкованные крашеные откосы будут одновременно выступать в роли непосредственно откоса и противопожарной отсечки. Второго дублирующего короба в этом случае не будет.

Для обрамления оконных и дверных проемов также служат планки завершающие сложные, планки откосные с размерами по проекту или планки углов наружных (30×30, 50×50, 75×75 мм).

На низ оконной рамы устанавливают планку оконного слива с размерами по проекту.

Монтаж внешнего угла

К угловым зонам здания всегда привязано пристальное внимание со стороны проверяющих органов, и это неспроста. Из-за усиления давления ветра, в этих зонах повышенные нагрузки. Иногда в угловых зонах по результатам статического расчета применяется иной профиль, усиленный, по сравнению с остальным участком фасада. Или более частый шаг кронштейнов.

Но, кроме этого, требуется локальное усиление конструкции. Есть разные варианты для усиления, более металлоемкие и менее.

Одним из вариантов усиления угла является горизонтальное поперечное соединение L- профилей на внешнем угле здания. Такие усиленные элементы устанавливаются с шагом 600 мм по вертикали вдоль всей поверхности внешних углов здания. На картинке изображена схема. Всегда проще нарисовать нужный узел, чем объяснять устно.

Как монтировать облицовку?

Как уже обсуждалось в начале статьи, в зависимости от типа облицовки, мы ее крепим по-разному. Кассеты навешиваем с помощью иколь на, заранее установленные на профиль, каретки. Керамогранит крепим на кляммера. А натуральный камень на горизонтальную планку.

Мы не закроем вопрос крепления каждого вида облицовки в обобщённой статье. Для этого проследуйте по ссылкам в начале статьи на нужные обзоры.

Ограничение на выполнение работ

Монтаж подсистемы вентилируемых фасадов может выполнять только организация, имеющая СРО на выполнение данных работ.

Нельзя выполнять монтаж вентфасада без проекта. Это может привести к нарушениям и невозможности оценить правильность установки уже после монтажа.

Неплохой фильм про монтаж вентилируемого фасада:

В самой системе нет ограничения на температуру окружающего воздуха при монтаже, но, конечно, возможности человеческого организма не безграничны, и лучше соблюдать режим от минус 15С до плюс 30С.

Инструмент и инвентарь

Наименование:Технические характеристики:Назначение:
Леса строительныеВысота и длина лесов – по паспорту. Нормативная нагрузка-200 кгс/мДля монтажных работ на определенном уровне здания
Фасадный подъемник или люлькаДлина рабочего настила-4м.

Грузоподъёмность-300кг.

Высота подъёма до 150 м.

Для монтажных работ на определенном уровне здания
Лазерный нивелирТочность измерения 0,1 мм/мИзмерение высот
ВатерпасДлина 1500мм, точность измерения 0,5 мм/м.Проверка горизонтальных

плоскостей

Отвес, шнурМасса отвеса не более 0,4 кг, длина 98м. Длина шнура – 5м,

диаметр 3 мм.

Разграничение захваток, проверка вертикальности
Лазерный уровеньТочность измерения 0,1 мм/мПроверка горизонтальных плоскостей
Перфоратор или дрельМаксимальный диаметр сверла (пробойника) 20 мм.Сверление отверстий в стене
Рулетка стальнаяДлина 20 м., Масса 0,35 кгИзмерение линейных размеров
Гайковерт ручнойМомент затяжки 12,5 кгс.мЗавинчивание/отвинчивание гаек, болтов
Отвертка с рычажным

наконечником

Реверсивная рычажнаяЗавинчивание/отвинчивание винтов, болтов
Электродрель с насадками

для завинчивания

Потребляемая мощность 800 Вт, максимальный диаметр

сверления 20 мм.

Сверление отверстий и завинчивание винтов
Клепальный пистолет аккумуляторныйСила заклепки 85кгс, рабочий ход 20мм, вес с аккумулятором

2,2 кг

Установка вытяжных заклепок
Клепальные клещиДиаметр заклепок до 6ммУстановка заклепок
Сетка защитная на лесаЗащита от падения предметов с высоты лесов

Приемка надзорными органами и заказчиком

Показатель:Допустимые отклонения:
1Отклонения от проектного положения разбивочных осей и высотных отметок
1. 1.Отклонение от проектного положения разбивочных осей+/-  10
1.2.Отклонение от проектного положения высотных отметок+/-  10
2Отклонения от проектного положения направляющей
2.1.Отклонение от вертикальности или горизонтальности в плоскости стены3
2.2.Отклонение от вертикальности или горизонтальности перпендикулярно плоскости стены1
2.2.Отклонение от проектного расстояния между соседними направляющими20
2.3.Отклонение от соосности смежных по высоте направляющих2
2.4.Отклонения от проектного зазора между смежными направляющими+5;  -0
2.5.Уступ между смежными по высоте направляющими4
3Отклонения от проектного положения фасада и его элементов
3. 1.Отклонение от вертикальности2 на 1м длины
3.2.Отклонение от плоскостности5 на 1м длины 5 на 1 этаж
3.3.Уступ между смежными листами4
4Отклонения от проектного размера и положения зазора между листами или кассетами
4.1.Отклонение от проектного размера зазора+/- 2
4.2.Отклонение от проектного положения зазора (от вертикальности, горизонтальности, от заданного угла)2 на 1м длины
4.3.Отклонение от проектного положения крепежных элементов5

Похожие статьи

  • Подсистема для вентилируемых фасадов: составные…

    Система вентфасада представляет собой конструкцию, собираемую с наружной стороны стен здания и состоящую из фасадной облицовки, направляющих профилей и фасадных кронштейнов, соединенных между собой.

  • Кронштейн для вентилируемых фасадов — что это…

    Фасады общественных зданий. Кронштейн для вентилируемых фасадовчто это, функции, виды, монтаж и Т.к. на фасаде есть русты, вихри ветра свободно проникают во внутрь вентфасада и создают давление с тыльной стороны фасада.


  • Базовые вещи о навесных вентилируемых фасадах

    Что такое вентилируемый фасад (НВФ) – современная технология монтажа новейших облицовочных материалов на Разделяют виды вентфасадов по способу крепления. Существует множество видов кассетных фасадов.

  • Монтаж керамогранита на вентилируемый фасад

    Монтаж вентилируемых фасадов из керамогранита — отличное Монтаж системы вентфасада можно производить в любое время года, низкая температура воздуха ограничивает только способности монтажников, на систему не влияет.


Технология вентилируемого фасада: проблемы и пути их преодоления

Статья (ГИП) главного инженера проектов ГК Альтернатива. Технология вентилируемого фасада: проблемы и пути их преодоления

Технология вентилируемого фасада начала разрабатываться ещё в 1950-х годах в Германии. В России вентилируемые фасадные системы появились сравнительно недавно, в 1990-х, но это были единичные случаи, которые мы не станем рассматривать. Тем более что тогда в экономике в целом и у строительства в частности имелись серьезные проблемы. Активное же внедрение технологии вентилируемого фасада в нашей стране стало происходить только с начала 2000-х. Что же изменилось в данной области за последние 15 лет?

На сегодняшний день имеются следующие проблемы в области внедрения технологии вентилируемого фасада:

  1. Отсутствие современной нормативной базы проектирования.
  2. Отсутствие должного уровня осведомлённости о технологии вентилируемого фасада на стадии генерального проектирования и при закладывании в архитектурный проект.
  3. Низкая квалификация монтажных бригад.
  4. Низкое качество используемых материалов, от облицовки до металлической подконструкции.

До сих пор к фасадным системам не научились относиться с необходимой серьезностью. Как всякая современная технология, технология вентилируемого фасада требует изучения и грамотного исполнения, так как ошибки на любых этапах строительства чреваты серьёзными последствиями.

Проблема № 1 – отсутствие современной нормативной базы проектирования

Одним из тех немногих учреждений, которые действительно  продвигают разработку нормативов фасадного строительства и осуществляют ликбез, является ЦНИИПСК им. Мельникова. Именно там разрабатываются методики прочностного расчёта вентилируемых фасадных систем.  Сущность методик заключается в применении теории ЛСТК (лёгких стальных тонкостенных конструкций), актуализированного СНиП 2.01.07-85* «Нагрузки и воздействия» (СП 20.13330.2011) и Еврокода 3. Компании-производители фасадных систем и все участники фасадного строительства разделились на два лагеря: тех, кто использует эти методики, и тех, кто их не использует. Возник конфликт инженерного подхода и коммерческой составляющей: тендеры выигрывают компании,  закладывающие меньше материала и зачастую пренебрегающие грамотным инженерным обоснованием. Причём основная проблема заключается в том, что многие компании, выполняющие предварительные расчёты на объект, находятся в счастливом неведении относительно необходимости прочностных расчётов, которые  ни один согласовательный орган фактически не требует. Неграмотные технические предложения всего лишь верхушка айсберга: ведь главное, что они реализуются в виде рабочего проекта. То есть, на выходе мы имеем проектную документацию на вентилируемый фасад, выполненную с огромным количеством нарушений. Необходимо трезво оценивать ситуацию и понимать, что в первую очередь из-за этого страдает безопасность эксплуатации здания. Вся так называемая экономия выльется в лучшем случае в постоянные ремонтные работы, в худшем – в аварийную ситуацию с серьёзными последствиями. Постоянно звучат фразы типа «Ну, висит же», «Ничего пока не упало», от которых становится не по себе. Суть инженерии состоит в анализе всех возможных воздействий на ту или иную конструкцию и недопущении рисков при её проектировании и эксплуатации. То, что конструкция сейчас «висит» и «держится», не говорит о том, что в скором времени она не рухнет под воздействием определённых факторов (на которые расчёт не производился).

Сейчас на этих «экономиях» наживаются компании с сомнительным авторитетом, а страдать будут конкретные люди — конечные потребители.

Отдельно хотелось бы сказать о техническом надзоре. Следует запомнить раз и навсегда: Технадзор со стороны заказчика или государства (кроме инспекторов пожарной безопасности) не несёт прямой ответственности за нарушения, пропускаемые им в работу на строительную площадку. За каждый конкретный фасадный проект ответственность всегда несет ГИП (главный инженер проекта). Поэтому «крайним» в любых аварийных ситуациях будет тоже ГИП, и отвечать ему придется по всей строгости закона. Почему-то некоторые горе-инженеры убеждены, что если их проект прошёл согласования и утверждён в работу, то всё хорошо, ответственность с себя можно снять. Это не так. Главным экспертом фасадного проекта должен  быть Главный Инженер Проекта, он обязан находиться на переднем фронте науки фасадного проектирования.

Когда появится обязательная нормативная база фасадного строительства – неизвестно. Когда Минстрой осознает масштаб проблемы установки некачественных фасадов – неизвестно.

Из авторитетного источника нами получены сведения о том, что разработка строительных норм (СНиП) на навесные вентилируемые фасады не ведётся из-за отсутствия финансирования (в госбюджете нет денег) и инициативы крупных игроков фасадного рынка (это понятно, если учесть, что некоторым такая неразбериха на руку).

Возникает вопрос: катастрофа какого масштаба должна произойти, чтобы деньги на разработку СНиП всё-таки нашлись?

Проблема № 2 — отсутствие должного уровня осведомлённости о технологии вентилируемого фасада на стадии генерального проектирования и при закладывании в архитектурный проект.

Ещё раз повторим, технология вентилируемого фасада относительно молода. Ведущие проектные институты до сих пор находятся в процессе ее освоения, отсюда и некоторые факторы, влияющие на принятие проектных решений без учёта требований установки вентилируемых фасадов. На наш взгляд, одной из наиболее острых проблем сегодня является применение газосиликатных и пенобетонных блоков в качестве основных  ограждающих конструкций стен и, соответственно, применение их же в качестве основания для вентилируемых фасадных систем. Газосиликат и пенобетон – энергоэффективные материалы,  позволяющие использовать меньшую толщину утеплителя при сохранении теплотехнических показателей. Но эти материалы имеют один главный недостаток — низкую механическую прочность. В случае вентилируемых фасадов все нагрузки на фасадные конструкции передаются на основание стен, таким образом, эти нагрузки являются дополнительными и чаще всего не учитываются в процессе генпроектирования, например, при выборе материала заполнения стен. Специалистов по вентилируемым фасадам в проектных институтах мало, это довольно узкая специализация, поэтому архитекторам и инженерам институтов приходится согласовывать проект, практически не глядя  в конструктивы.

Проблема № 3 — низкая квалификация монтажных бригад

Монтаж – завершающий  этап строительного производства, следующий за проектированием и согласованием. Когда приведут в порядок предыдущие пункты, тогда у лиц, осуществляющих монтаж, будь то прораб или простой рабочий,  появится больше качественной информации, касающейся правильности монтажа. Ну и конечно, контроль и ещё раз контроль, так как человеческий фактор и элементарное разгильдяйство никто, к сожалению, не отменял.

Проблема № 4 — низкое качество используемых материалов, от облицовки до металлической подкнострукции.

Вспомним пожары в Красноярске, в Грозном. Эти происшествия  демонстрируют, что рынок строительных материалов переполнен некачественной продукцией, в том числе материалами,  поступающими из стран бывшего СНГ и ближнего зарубежья. Наибольшую опасность представляют горючий композитный материал и горючие ветрозащитные мембраны, которые из-за своей относительной дешевизны часто применяются  в строительстве. Хотя  с нормативами пожарной безопасности дела обстоят несколько лучше, чем с нормами проектирования,  случаи применения данных материалов все же имеют место быть. Что касается металла (в особенности стали), то и здесь происходит наполнение рынка некачественными сплавами с антикоррозионными и полимерными покрытиями, несоответствующими требованиям ГОСТа. Имеются также факты поставки некачественного крепежа (заклёпок, саморезов, фасадных дюбелей и т. д.). Что там говорить, в России принято брать там, где дешевле, а вопросы о качестве отходят на второй план.

Заключение

В заключение хотелось бы сказать, что вера в возможность приобретения грамотности в области вентилируемых фасадов  имеется, даже с учетом российских реалий. Как любому делу, технологии вентилируемого фасада требуется время, видимо, 15 лет все же недостаточно.



Автор:

Главный инженер проектов ГК Альтернатива

Ивашина Григорий Николаевич

Технология вентилируемых фасадов: способ наружной отделки здания



Вступление

Технология вентилируемых фасадов обеспечивает привлекательный внешний вид и дополнительную теплоизоляцию здания.

Технология вентилируемых фасадов – описание

Вентилируемый фасад здания это каркасная конструкция, монтируемая на внешнюю сторону (фасад) здания на которой крепиться отделочный материал в виде панелей.

Каркасная конструкция делается из металлических профилей, изготовленных из стали или алюминия. Профили и другие элементы конструкции фасада выпускаются каждым производителем фасадов, в комплекте и подходят друг к другу. Благодаря этому монтаж  каркаса и всего фасада напоминает сборку конструктора, а технологические карты производителей упрощают эту сборку.

Особенность конструкции каркаса вентилируемых фасадов, является отступ каркаса от поверхности фасада для крепления слоя утеплителя. В качестве утеплителя применяют минеральную вату, пенопласт.

3 важных совета по устройству вентфасада

  • Чтобы не нарушить целостность конструкции здания, вентилируемые фасады монтируют только на несущих стенах;
  • Выбор утеплителя делается на основе материала стен здания. Для материалов впитывающих воду (пенобетон, ракушка) для утеплителя выбирают пенопласт или пенополиуретан;
  • При расчете вентилируемого фасада необходимо предусмотреть зазор между утеплителем, закрепленным на стене и конструкцией фасада. Этот зазор и будет служить для вентиляции фасада.

Работы по монтажу вентилируемого фасада

Монтаж фасада производится по предварительно рассчитанной и составленной схеме монтажа. Схема монтажа составляется на основе планируемого материала каркаса и облицовки.

По сути, конструкция каркаса фасада это вертикальная обрешетка, отстоящая от поверхности фасада на расстояние большее, толщины утеплителя.

Крепление каркаса осуществляется к фасаду на кронштейнах. Особое внимание уделяется прочности крепления, для чего используются специальные анкерные дюбеля.

Каркас монтируется по классической схеме монтажа вертикальных конструкций. Сначала монтируются вертикальные элементы (балки) конструкции. К ним монтируются горизонтальные элементы.

После монтажа конструкции на специально установленные крепежи крепятся листы утеплителя. Для защиты утеплителя от осадков, внешнюю сторону утеплителя защищают слоем влагоизоляционного материала.

Отделка фасада

Основным назначением вентилируемого фасада, помимо утепления, является его отделка. Схема конструкции каркаса составляется так, чтобы планируемые листы или плитка отделки, крепились к элементам каркаса, а не подвисали в воздухе.

В качестве отделки фасада используют керамогранит, которые не требует дополнительной отделки или отделочные панели, которые нужно красить. Часто для экономии средств вместо керамогранита используют сайдинг панели.

©Opolax.ru

Популярное



ТЕХНОЛОГИЯ МОНТАЖА ВЕНТФАСАДОВ


Монтаж вентилируемых фасадов – это самый простой способ в кратчайшее время и с     минимальными затратами придать любому зданию совершенный внешний вид и при этом достичь высокого уровня тепловой защиты, что так важно для любой постройки, независимо от его функционального предназначения

Монтаж вентфасада включает в себя следующие этапы:

  • Подготовка здания к утеплению, составление проекта;
  • Разметка фасада;
  • Монтаж кронштейнов, теплоизоляции и ветрозащиты;
  • Монтаж вертикальных направляющих;
  • Монтаж вентилируемого фасада (металлических кассет, керамогранитных плит, сайдинга).

Подготовка здания к утеплению


До начала работы по утеплению фасада и монтажа фасадных систем необходимо провести полное исследование фасада, на который будет монтироваться подконструкция.


Исследование должно включать такие работы как: замер и разметка здания, выявление типа и состояния несущих стен здания; проведение испытаний анкерного дюбеля, с помощью которого будет крепиться конструкция. Хорошо ли дюбель будет держаться в стене или стена слишком старая и конструкцию вентфасада не выдержит, это испытание определяет предельно допустимую нагрузку. На основании этих исследований разрабатывается проект по утеплению и монтажу вентфасада для данного здания.

Разметка фасада


Разметка фасада проводится с помощью лазера или теодолита, прицельных шнуров, рулетки и мерных реек. Горизонтальное расстояние между осями делают равным ширине облицовочного материала. Производить разметку фасада следует снизу вверх.

Установка кронштейнов


После подтверждения проекта, мы по уже подготовленным в нем расположениям элементов, сверлим отверстия в фасаде здания и устанавливаем кронштейны при помощи устойчивого к коррозии анкера.


Длина кронштейна зависит от толщины теплоизоляции и вида облицовочных панелей. Количество кронштейнов на квадратный метр фасада зависит от конкретного объекта и обязательно учитывает:

  • предельную допустимую нагрузку;
  • массу облицовочных панелей;
  • ветровую нагрузку;

Длинна фасадной направляющей зависит от этажности объекта, а так же от числа, вида, и размера переходов на фасаде. Нельзя устанавливать кронштейны в предусмотренные по проекту здания деформационные швы.

Монтаж теплоизоляции и ветрозащиты


Для сверления отверстий используется сверло, соответствующее виду основания и диаметру анкерного фасадного дюбеля. Для изготовления отверстий в основаниях из лёгкого бетона, пустотелого кирпича, пористого кирпича нельзя использовать перфоратор с ударным действием. В кирпичной кладке из фасонного кирпича нельзя сверлить отверстия на стыке двух кирпичей. Глубина отверстия должна быть на 10 мм больше длины дюбеля.


На саморез дюбеля одевается тарельчатая шайба; в монтажное отверстие кронштейна вставляется пластмассовый дюбель и теплоизолирующая прокладка, после чего вся сборка помещается в ранее просверленное отверстие и закрепляется.


Фасадный кронштейн состоит из двух частей — основной несущей части и ответной части, благодаря последней можно регулировать его длину.


Количество теплоизоляционных плит зависит от размеров отдельных стен. Каждая теплоизоляционная плита должна быть прикреплена к стене специальными тарельчатыми дюбелями.

При креплении пленки ветрозащиты следует учитывать следующие правила:

  • Плёнка крепится с наружной стороны теплоизоляции при помощи тарельчатых дюбелей.
  • Обязательная площадь нахлеста при соединении должна быть не менее 10 см.
  • Лицевая сторона пленки должна быть обращена наружу фасада, внутренняя – плотно прикреплена к утеплителю.
  • Стыки необходимо герметично соединить между собой и с прилегающими конструкциями и элементами при помощи соединительной и уплотнительной лент. Иначе препятствие проникновению водяного пара будет слабым, что может привести к увлажнению теплоизоляции и нежелательной конденсации влаги.

Монтаж направляющих на кронштейны


На фасадные кронштейны, установленные по разметке, монтируются направляющие — основа несущей конструкции.


Направляющая крепится к подвижной части специальными заклёпками или саморезами на расстоянии: от вертикальных граней – 10 мм, от горизонтальных граней – 15мм.


По окончанию монтажа фасадных направляющих подвижная часть фасадного кронштейна крепится к основной саморезами или заклёпками на расстоянии 25мм от конца несущей части кронштейна. .




Монтаж металлических кассет


Монтаж металлических кассет проходит в зависисмости от крепления кассет – это кассеты с замком и кассеты без замка. Начинается монтаж от стартовых планок, закреплённых саморезами или заклёпками на горизонтальном уровне. Монтаж ведётся снизу вверх, слева направо. Перед установкой кассеты на место крепления на замок клеят самоклеящуюся двухстороннюю ленту – это необходимо для более плотного соединения. Кассеты крепятся саморезами или заклёпками на вертикальные направляющие. Каждая последующая кассета устанавливается на предыдущую в замок. Кассеты должны быть плотно прикреплены к несущей подконструкции без перекосов, с положенными зазорами, а на их поверхности не должно быть повреждений, вмятин, царапин. Кассеты без замка крепятся саморезами или заклепками.

Монтаж керамогранитных плит


Монтаж керамогранита, так же как и кассет, ведут слева направо, снизу вверх. Начинают монтаж плит с установки стартовых кляммеров на направляющие, которые размещают по горизонтальной линии. На них кляммерами рядового крепления крепят керамогранитную плитку, соблюдая зазоры.

Монтаж сайдинга


Монтаж сайдинга производится так же на подконструкцию. Сайдинг друг с другом крепится специальным замком и саморезами. Крепление листов следует начинать с закрепления саморезом или заклёпкой на горизонтальном уровне 3-4 листов материала. Скрепить эти листы между собой, выровнять и продолжить монтаж. Обрезку листов проводить ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями. Места среза, сколов и повреждений защитного слоя — окрасить для предохранения сайдинга от кромочной коррозии.








Перейти в раздел «фасадные работы»

как правильно монтировать навесной вентилируемый фасад?

Современные технологии предлагают довольно широкий выбор для быстрой и надежной облицовки фасадов домов. Одним из таких вариантов является вентфасад, технология монтажа, которого достаточно проста, но в то же время надежна. Навесные системы защищают основное строение и имеют дополнительные положительные характеристики.

Что такое вентфасад?

Сначала нужно разобраться, что же такое вентилируемые фасады, и как они обустроены. Эта система состоит из множества слоев, которые монтируются в строгой последовательности. И обязательно есть каркас, на котором все держится.

Для каркаса лучше использовать оцинкованную или нержавеющую сталь, или алюминий. Иногда их заменяют на деревянные рейки, но такой материал вряд ли можно считать достаточно долговечным.

Рассмотрим, какие же слои составляют вентилируемый фасад:

  1. Пароизоляционная пленка. Покрывает полностью стену первой. Она защищает утеплитель от паров влаги из внутренних помещений. Пары конденсируются на поверхности пленки и удаляются через дренаж. Таким образом, имеет отличный микроклимат внутри дома и хорошо защищенный утеплитель.
  2. Теплоизоляционный материал. Утепление осуществляют любым материалом. Это может быть пенопласт, пенополистирол или минеральная вата. Он позволяет сохранять тепло внутри дома.
  3. Ветрозащитная и гидроизоляционная пленка. В большинстве случаев это один и тот же материал. Его укладывают обязательно, чтобы защитить утеплитель от внешней атмосферной влаги.
  4. Заключающим слоем будет декоративная отделка, но для того чтобы система была действительно вентилируемой между утеплителем и облицовкой нужно оставить небольшой зазор в 2-3 см. Благодаря этому будет обеспечиваться естественная система кондиционирования.

Если точно следовать такому плану обустройства вентилируемого фасада, то можно быть уверенным в том, что в доме всегда будет находиться комфортно. А внешние стены останутся надежно защищены от негативного влияния.

Преимущества конструкции

Поскольку такая технология становится очень популярной, то нужно ознакомиться с основными положительными аспектами, что не поддаваться на всеобщую любовь. Выбор должен основываться только на достоинствах способа.

  • Теплоизоляция. Для обустройства вентилируемых фасадов используется утепляющий материал, который позволяет более длительное время сохранять тепло в доме, а значит экономить на отоплении. Его укладывают в один или два слоя. Все зависит от региона, где находиться дом и от материалов, из которых возведен основной каркас.
  • Звукоизоляция. Вентилируемый фасад состоит из многих слоев. Их монтируют в строгой очередности, чтобы конструкция долго и надежно выполняла свои функции. Благодаря этому жильцы дома будут надежно защищены от внешних шумов.
  • Барьер. Внешний декоративный слой, а также внутренние материалы, которые составляют всю систему вентилируемого фасада, надежно защищают стены и фундамент от внешнего разрушительного действия. То есть от влаги, ветра, температурных скачков в любое время года. Таким образом, можно продлить срок службы каркаса дома.
  • Длительность эксплуатации. Если монтаж выполнен в соответствии со всеми правилами, то навесные вентилируемые фасады способны прослужить не меньше 25 лет.
  • Пожарная безопасность. Все детали и элементы конструкции выполняются из материалов, которые либо плохо горят, либо вообще, не поддерживают горение. Потому считается максимально безопасным в этом плане.
  • Небольшой вес облицовочных материалов, используемых для декорирования.
  • Эстетика. Процесс установки каркаса довольно быстрый. В качестве декоративной отделки можно выбирать абсолютно любой материал. Это позволяет за короткий период времени не только обновить и создать оригинальный облик любимого дома, но и надежно защитить его от внешней агрессивной среды.

Ко всему можно еще добавить возможность исправить неровность стен, которая могла появиться как в процессе возведения, так и при эксплуатации. Вот почему вентилируемые фасады стали настолько популярными и не собираются сдавать свои позиции.

Есть, конечно и те, кто хотел бы узнать о недостатках вентилируемых фасадов. Главным недостатком является цена. Все-таки самостоятельно справиться с большим объемом работы не так-то просто. Хорошо если есть опыт работы в такой сфере.

Но вот если никогда не занимался обустройством фасадов, то тут лучше не экспериментировать. А это значит, что нужно дополнительно потратиться на оплату труда строительной бригады. И еще чтобы надежно закрепить все элементы и каркаса, декоративной отделки нужно много крепежных материалов.

Правила монтажа

Чтобы быть уверенным в том, что навесная конструкция прослужит действительно долгое время необходимо четко выполнять все правила установки. Более 80% проблем появляются в первые 5 лет эксплуатации.

В основном они связаны с тем, что в процессе монтажа были какие-то нарушения. Важно знать, когда, вообще не стоит заниматься монтажом вентилируемых фасадов. Лучше воздержаться от процесса установки, если на улице:

  • Гроза.
  • Ветер, скорость которого находится за пределами 15м/с.
  • Гололед.
  • Сильный туман, который мешает обзору места работы.
  • Температура воздуха ниже -20 градусов Цельсия.

Подготовка

На этом этапе нужно сделать все чтобы процесс монтажа прошел как можно быстрее и без непредвиденных ситуаций. Для этого:

  1. Осматривают несущую конструкцию на предмет прочности.
  2. Выделяют место для хранения всех материалов.
  3. Отмечают опасную зону для людей.
  4. Подсчитывают нужно количество всех материалов (детали каркаса, утеплитель, гидроизоляция, облицовка).
  5. Закупают все материалы.
  6. Подготавливают основания. Стены предварительно очищают от отделочных материалов, если таковы были, удаляют все старые крепежи, следы грязи и жизнедеятельности биологических организмов, заделывают отверстия.

Только после этого можно приступать к устройству вентилируемых фасадов.

Основные этапы монтажа

Ознакомившись, со всеми этапами может показаться что все очень сложно, но это совсем не так. Если строго следовать инструкции.

  • Разметка под кронштейны. Перед тем как монтировать каркас нужно обязательно сделать разметку для направляющих и основных кронштейнов. Для этого используют строительный уровень (лазерный или водяной), отвес (вертикальные линии) и нивелир (горизонтальное направление). Для закрепления крайних кронштейнов выбирают участок, который находиться на расстоянии 10–15 см от края стены. Этот же нюанс учитывается для обозначения точек возле оконных и дверных проемов.

  • Установка кронштейнов. Отверстия под дюбеля проделываются перфоратором. Размер сверла полностью совпадает с размеров саморезов. А вот глубина сверления должна быть не больше дюбеля. Нельзя закреплять кронштейны в швы между материалами, из которых построен дом.
  • Обустройство пароизоляции. Пленка укладывается на всю стену на хлест в 10 см. Места стыков проклеивают скотчем. В местах, где есть кронштейны пленку нужно разрезать.
  • Утепление. Дальше укладывается материал для теплоизоляции. Утеплитель должен лежать плотно, но при этом не топорщиться. Промежутков между отдельными частями быть не должно. Материал частично закрепляют зонтичными дюбелями. Если для утепления использовался материал в плитах, то их начинают укладывать снизу и, продвигаясь вверх, придерживаются шахматного порядка.
  • Гидроизоляционная пленка. Поверх утеплителя нужно уложить еще один защитный слой. Отдельные участки укладываются в нахлест и проклеиваются скотчем. И дополнительно закрепляются дюбелями с широкой шляпкой, таким образом, чтобы прикрепить и утеплитель.
  • Установка профилей. Металлические профили закрепляются на кронштейнах. Благодаря этому будет обустроен вентилируемый зазор. Профили фиксируются заклепками, но так чтобы при температурном влиянии деталь могла свободно двигаться.
  • Обустройство откосов.
  • Монтаж декоративной отделки.

Еще раз стоит повториться, что если придерживаться всех этапов установки, то навесные вентилируемые фасады способны прослужить очень долго.

Вентилируемый фасад: особенности технологии

Вентилируемый фасад – это вариант облицовки, который одновременно позволяет решить несколько задач:

  • защитить здание от неблагоприятных внешних воздействий;
  • изменить архитектуру сооружения, придав ему аккуратный и эстетичный внешний вид.

Конструктивные особенности данного решения заключаются в многослойной структуре, которая включает:

  • вентиляционный зазор между стеной и облицовочной частью фасада шириной до 60 мм, исключающий скопление влаги;
  • многофункциональную изоляционную прослойку, обеспечивающую тепло-, паро-, ветро- и гидрозащиту, состоящую из одного или нескольких материалов;
  • несущую каркасную подсистему из стали, алюминия или гидрофобной древесины, которая крепится к зданию и служит опорой всей конструкции;
  • декоративный облицовочный материал – внешняя оболочка, защищающая нижние слои вентфасада и обеспечивающая презентабельный внешний вид строения.

Виды вентилируемых фасадов

Данный вид отделки зданий можно классифицировать по многим критериям, но наиболее распространена классификация по материалу облицовки, выбор которого влияет на:

  • требования к используемым подсистемам;
  • метод проведения монтажных работ.

Основными параметрами при подборе облицовочных изделий являются их цена и стоимость монтажных работ, особенности окружающей среды и архитектурные требования. Наиболее распространенные материалы, которые предлагают производители:

  • Керамогранит. Данный вид облицовки востребован в частном домостроении, часто используется для отделки нижних уровней и цоколя, так как обладает высокими характеристиками прочности, популярен для создания вентфасада общественных и жилых высотных зданий. Вариант отличается сравнительно невысокой стоимостью, однако имеет достаточно большой вес, что нужно учитывать при расчете нагрузки на каркас.
  • Фиброцементные плиты. Изготавливаются из цемента и специального волокнистого материала, повышающего сопротивляемость изделий механическим воздействиям и их упругость. Морозоустойчивые, экологичные плиты с высокими показателями тепло- и звукоизоляции, пожарной безопасности и демократичной ценой также обладают при этом привлекательным внешним видом, но допускают только один вид монтажа, при котором крепежные элементы располагаются с внешних сторон.
  • Натуральный и искусственный камень. Природный материал не имеет эксплуатационных недостатков, но характеризуется высокой стоимостью и большим весом. Искусственная облицовочная каменная плитка на основе цемента и каменной крошки – более бюджетный вариант.
  • Алюминиевые композитные панели. Материал представлен в широком многообразии с разными характеристиками толщины, качества, степенью огнестойкости, чем объясняется широта диапазона цен. Металлические панели отличаются своеобразным способом крепления и требуют обязательного оформления стыков с целью защиты от влаги.
  • Сайдинг. Защитно-декоративные панели для фасада из оцинкованной стали или алюминия с оптимальным сочетанием стоимости и эксплуатационных качеств. Материал прочен, долговечен, устойчив к перепадам температуры, относительно прост в установке и хорошо смотрится.

Имеет значение назначение здания. Для частных домов наиболее популярным видом отделки являются различные виды сайдинга. На рынке можно найти изделия с разными защитными полимерными покрытиями, при необходимости приобрести материалы с резкой в размер. Компания-производитель качественных товаров для облицовки в Тамбове «Хорошая Кровля» предлагает купить металлосайдинг, а также системы крепления для вентилируемого фасада по привлекательным ценам.

Применение и преимущества технологии

Навесные вентилируемые фасады популярны благодаря многим преимуществам:

  • Большое разнообразие видов и цветовых решений облицовки. Технология позволяет с помощью предлагаемых материалов оформить экстерьер здания в любом архитектурном стиле.
  • Относительные простота и удобство проведения монтажных работ, возможность установки вентилируемого фасада в любое время года.
  • Небольшой вес конструкций, позволяющий избежать большой нагрузки на стены и основание дома.
  • Простота ухода. Презентабельный внешний вид зданий несложно поддерживать. Вентфасад достаточно иногда мыть, удаляя грязь и пыль напором воды из шланга.
  • Долговечность. Срок эксплуатации вентилируемого фасада зависит от материалов и в среднем составляет около 50 лет. При этом не требуется регулярного проведения ремонтных работ, кроме случаев, когда необходима замена поврежденных элементов облицовки.
  • Экономичность. Сниженные расходы на строительство и обслуживание вентфасада, отопление здания.

Устанавливать вентилируемые системы и фасады можно как на новые здания, так и при реконструкции старых сооружений. Решение подходит для частных, общественных и производственных строений разного назначения и этажности.

из керамогранита, инструкция, схема, видео

Содержание:

  1. Инструкция по установке вентилируемых фасадов
  2. Вентилируемый фасад: технология установки кассет из различного материала
  3. Цена вентилируемого фасада с монтажом

Монтаж вентилируемого фасада — это сложный процесс, который требует квалифицированного подхода и профессиональных навыков. В противном случае облицовка здания будет выглядеть некачественно.

Исходя из практического опыта, можно смело утверждать, что повреждения, появляющиеся на вентилируемых фасадах в течение 3-4 лет эксплуатации, являются результатом некомпетентности строительной бригады.



Помимо дефектов, возникающих на фасаде строения вследствие неграмотного монтажа, плохо смонтированные композитные панели могут сорваться под действием сильных ветров.

По этим причинам монтаж вентилируемых фасадов должен производиться под надзором квалифицированного специалиста, который имеет достаточный опыт обращения с навесными типами фасадов и способен поэтапно направлять действия стройбригады.

Ниже рассмотрено, как монтировать вентфасад правильно.

Инструкция по установке вентилируемых фасадов

Монтаж фасадов навесного типа осуществляется с соблюдением определенной последовательности действий. При этом понадобятся следующие принадлежности:

  • комплект вентфасада;
  • электродрель;
  • шуруповерт или отвертка;
  • строительный нож;
  • парапетный отвес;
  • лазерный уровень;
  • рулетка;
  • несмывающаяся краска (для разметки).

Перед монтажными работами потребуется произвести подготовительные процедуры, которые включают в себя следующие действия:

  1. Огородить участок, где проводятся строительные работы, таким образом, чтобы посторонние случайно не попали в эту зону. Интервал между ограждением и зданием должен составлять как минимум 4 м.
  2. Производя установку подъемников, необходимых для монтажных работ, потребуется осмотреть их на наличие поломок и неисправностей.
  3. Стройплощадка должна быть оборудована специальными помещениями под инвентарь. В них будут подготавливаться фасадные панели и собираться каркасные конструкции. Некоторые из помещений будут использоваться в качестве склада для оборудования.

Стоит обратить внимание: установка вентилируемых фасадов в условиях густого тумана, сильного ветра и сильных атмосферных осадков категорически запрещается.

Разметка пунктов под монтаж кронштейнов

Прежде чем начнется размещение опорных профилей, потребуется разметить внешнюю площадь здания для грамотного монтажа кронштейнов.

При разметке пунктов нужно ориентироваться на мануал, идущий вместе с комплектом композитных фасадных панелей. По умолчанию вертикальный интервал между кронштейнами составляет 50 см.

Горизонтальный интервал более вариативен, поэтому его рассчитывают исходя из ширины фасадных кассет.

Для начала необходимо сделать отметки по краям площади стены, предназначенной для монтажа вентфасада. Вертикальная разметка осуществляется при помощи отвесов, а горизонтальная при помощи уровня.

При этом пометки нужно делать краской, которая не смоется под воздействием влаги. Остальные пункты надо отметить с помощью измерительного прибора, лазерного уровня и парапетных отвесов, соблюдая одинаковый интервал. После этого можно приступать к монтажу кронштейнов.

Установка опорных кронштейнов

Монтаж должен осуществляться поэтапно:

  • при помощи строительной дрели необходимо просверлить отверстия в размеченных пунктах стены;
  • прежде чем начнется установка кронштейнов, нужно разместить прокладки из паронита при помощи дюбелей;
  • установка опорных кронштейнов вентфасада осуществляется посредством анкерных дюбелей, которые закрепляются специальной отверткой.

Установка тепловой изоляции и ветровой защиты

Обустройство тепловой изоляции и ветровой защиты осуществляется следующим образом:

  • в теплоизоляции проделываются вертикальные прорези под выдвижки кронштейнов, после чего она плотно размещается на них;
  • поверх тепловой изоляции таким же образом размещается ткань ветровой защиты, которую необходимо временно укрепить;
  • поверх ветровой защиты просверливаются проемы под дюбели-грибки, которые прибиваются в 5 местах плиты утеплителя.

Схема теплотехнического расчета, указанная в мануале теплоизоляционного комплекта, поможет определить необходимую толщину утеплителя. Дюбели-грибки должны прибиваться не ближе 5 см расстояния к краям теплоизолятора.

Размещение тепловой изоляции осуществляется с нижней части фасада, таким образом производится дальнейшее утепление в сторону верхней части здания.

Плиты утеплителя размещаются в шахматном порядке так, чтобы между ними не образовывались зазоры большого размера. Максимальное расстояние между плитами не должно превышать 2 мм.

Необходимо надежно укреплять утеплитель во время монтажных работ, так как его запросто может сорвать ветром из-за сверхлегкости теплоизоляционного материала (пенополистирол, пенопласт).

Важно знать: края дополнительных плит потребуется срезать специальным ножом. Не рекомендуется отламывать их вручную из-за особенностей структуры утеплителя.

Если теплоизоляция накладывается 2-мя слоями, необходимо прикрепить 1-ый слой 3-мя дюбелями-грибками. 2-ой слой прикрепляется по тому же принципу, что и однослойное утепление. При этом потребуется немного сместить теплоизолятор таким образом, чтобы он покрывал горизонтальные и вертикальные швы внутренней плиты.

Установка опорных профилей

В пазы выдвижных кронштейнов необходимо вдеть опорные профили и зафиксировать их при помощи специальных заклепок. При закреплении к выдвижке кронштейна необходимо размещать опорный профиль более свободно, что позволит компенсировать температурную деформацию при движении по вертикали. Рекомендуемая величина зазора в зонах стыка составляет 8-10 мм.

Устанавливая вентилируемые фасады, обязательно следует позаботиться о пожаробезопасности внутренней части. Для этого размещаются противопожарные отсеки.

Вентилируемый фасад: технология установки кассет из различного материала

Композитные панели вентилируемых фасадов изготавливаются из различных материалов, в число которых входят керамический гранит и алюминий.

Технология монтажа вентфасада на основе керамического гранита осуществляется в следующем порядке:

  1. Производится разметка под отверстия на опорных профилях, куда в дальнейшем будут закрепляться кляммеры.
  2. Осуществляется высверливание отверстий по краям кассет вентфасада при помощи электродрели. Их величина должна составлять на 0,25 мм больше диаметра заклепки.

Вентилируемый навесной фасад — технология монтажа, видео:

При помощи заклепок к обрешеточной конструкции прикрепляются кляммеры. Вместе с тем осуществляется установка фасадных кассет из керамического гранита. Они крепятся саморезными винтами, идущими в комплекте с вентфасадом.

Схема установки вентфасада из алюминия определяется исходя из разновидности крепежа панелей, которые бывают либо с замком, либо без него.

Прежде чем закрепить панель, необходимо наклеить на замок двухстороннюю клейкую ленту, которая призвана упрочнить крепеж.

Далее панели закрепляются к вертикальным опорным профилям при помощи саморезных винтов. При этом нужно соблюдать последовательность при креплении панелей в замок.

Убедитесь в том что композитные панели имеют плотное соединение с каркасом. Не должно быть зазоров и перекосов, превышающих допустимую норму. Вся работа должна проводиться аккуратно, так как алюминий легко поцарапать и помять.

Цена вентилируемого фасада с монтажом

Стоимость вентилируемого фасада вместе с установкой зависит как от размера площади под обустройство, так и от материала композитных панелей.

Средняя цена на монтаж вентфасада из алюминия составляет 1500 р/м2. Это значение повышается, если панели фасада изготовлены из керамогранита или древесно-полимерного материала, так как их цена значительно дороже металлических вентфасадов.

Системы вентилируемых фасадов — целостный взгляд

Система вентилируемого фасада — это прочная, многослойная система с вентилируемым воздушным зазором между слоями. Слои состоят из облицовки внешней стены и материала задней изоляции. Слои, собранные вместе, оставляют воздушный зазор. Функция этого воздушного зазора дает решающее преимущество этой фасадной системе с точки зрения экономии энергии, эстетической долговечности и отражения внешнего шума в здании; поскольку воздушный зазор действует как дымоход и помогает снизить поглощение тепла в здании летом, а зимой сохраняет тепло внутри здания, создавая «эффект дымохода», который обеспечивает непрерывный поток воздуха в воздушном зазоре, что помогает уменьшить температура в помещении.Солнечное излучение частично отражается обшивкой стен, воздушным зазором и изоляционным материалом, тем самым снижая тепловые и охлаждающие нагрузки в здании и увеличивая экономию энергии.

Воздушный зазор также помогает в постоянном устранении поверхностной конденсации и удалении влаги из помещения, таким образом, удаляя влагу из внутренних пространств и способствуя комфорту и благополучию пассажиров.

Преимущества вентилируемой стены

Дизайн вентилируемых стеновых фасадов

Вентилируемые фасады — хорошие варианты для новых зданий и для модернизации существующих, поскольку они очень эстетичны; имеют различные цвета, фактуру и дизайн и легкие, что позволяет легко устанавливать и ремонтировать.Помимо эстетичного внешнего вида и лучших эксплуатационных характеристик материалов по сравнению с традиционными строительными материалами; преимуществ кладки вентилируемой стены в здании много:

  1. Энергосбережение: Воздушная полость в системе вентилируемого фасада помогает регулировать тепло в здании, тем самым уменьшая тепловые мосты и снижая нагрузку на охлаждение и обогрев на 30%.
  2. Защита от влаги: Система вентилируемого фасада обеспечивает надлежащие термогигрометрические характеристики здания.Накопление влаги рассеивается за счет постоянной вентиляции в воздушном зазоре, что дополнительно предотвращает рост таких патологий, как плесень; которые влияют на традиционно построенные внешние стены.
  3. Звукоизоляция: Система вентилируемого фасада обеспечивает надежную защиту от атмосферных воздействий, особенно от дождя и воды, благодаря воздушной полости, предотвращающей просачивание воды внутрь системы.
  4. Шумопоглощение: Многослойный фасад, состоящий из облицовки, воздушного зазора и изоляционного материала, отражает внешний шум и снижает его на 10-20%, улучшая акустику здания.
  5. Эстетическая и техническая долговечность: Вентилируемый фасад с облицовкой из керамогранита или керамической плитки представляет собой идеальную фасадную систему. Наряду с экологичностью; керамогранит и керамическая плитка легкие, прочные и устойчивые к химическим веществам, загрязнителям, пыли и солнечному свету. В Индии инновационные системы вентилируемых фасадов постепенно набирают популярность, как и вентилируемый фасад из глины.
  6. Низкие эксплуатационные расходы: Система вентилируемого фасада требует ограниченного обслуживания и периодической очистки с использованием мыла и воды.

Слои вентилируемого фасада

Многослойная система вентилируемого фасада состоит из следующих функциональных слоев:

  • Облицовка наружных стен (керамическая плитка, керамогранит, глиняная плитка, полимербетонные панели и т. Д.): Выбор звуковых слоев:
    материалов для облицовки, учитывая эстетику и качество, важны для улучшения внешнего вида и защиты здания. стена от атмосферных агентов и загрязнений.
  • Вертикальная металлическая опора и кронштейны (в основном из алюминия): Вертикальная опорная конструкция из алюминия со стальными анкерными элементами.
  • Воздушный зазор
  • Изоляционный слой
  • Стена по периметру

Проектирование системы вентилируемого фасада

Система вентилируемого фасада строго соответствует стандартам промышленного дизайна, и, следовательно, принятие решения на этапе проектирования имеет решающее значение, чтобы избежать любых импровизаций в будущем.

Перед укладкой системы вентилируемого фасада необходимо определиться с материалами облицовки, дизайном фасадной системы и окончательными конструктивными планами. Установка системы начинается с планирования и измерений. В зависимости от размеров плит и стыков измеряются промежутки или промежутки и в них крепятся кронштейны.

Укладывается теплоизоляция, вертикальная алюминиевая или стальная опорная конструкция крепится к кронштейнам и фиксируется с заданными интервалами.Наконец, на модуль монтируется стеновая облицовка, в результате чего образуется воздушный зазор. Правильный выбор размера воздушного зазора обеспечивает эффективную вентиляцию фасада.

Тип анкеровки: открытая анкеровка или скрытая анкеровка основан на двух системах установки: системе горизонтальной установки и системе вертикальной установки.

В вентилируемом фасаде с открытыми анкерными креплениями принята вертикальная система установки, а в вентилируемом фасаде со скрытой анкерной системой применяется горизонтальная система установки.Правильный выбор анкеровки зависит от эстетики фасада и стоимости облицовки стен.

Вентилируемый фасад с глиняной плиткой — наиболее подходящий для индийской архитектурной среды

С развитием фасадных технологий, таких как вентилируемые фасадные системы, меньше компромиссов в отношении эстетики, чтобы соответствовать современному качеству. И, выбирая экологически чистые конструкции конвертов и экологически чистые строительные материалы, такие как глина, преимущества усиливаются.В Индии глина легко доступна, и, поскольку она является универсальным строительным материалом естественного происхождения, она является экологически рациональным выбором. Глиняная плитка отличается высокой прочностью, пригодностью для вторичной переработки и экономичностью с хорошими изоляционными свойствами. Глиняная плитка обладает хорошими шумопоглощающими свойствами и обеспечивает отличную звукоизоляцию. Они имеют длительный срок службы 50-60 лет, негорючие, морозостойкие и не требуют ухода.

Заключение

Технология, лежащая в основе вентилируемых фасадных систем, раскрывает свои целостные преимущества и преимущества перед традиционными, а также другими современными фасадными системами.Отличительной особенностью системы вентилируемого фасада является возможность использования воздуха — возобновляемого ресурса в процессе вентиляции. Эта особенность делает систему тем, чем она является, «вентилируемым фасадом». Постоянная вентиляция в воздушном зазоре обеспечивает сухую изоляцию стен и плит и выводит влагу из помещения, поддерживая температуру в помещении на комфортном уровне. Вентилируемые фасадные системы оказывают сильное визуальное воздействие на здание, и после того, как система будет установлена ​​и установлена, работа технологии повысит эксплуатационные характеристики здания; за счет повышения комфорта и благополучия жителей здания.

Вентилируемые фасады / вентилируемые фасады — Технологии

Технологии

Particolare assonometrico della sottostruttura e spaccato di facciata ventata realizzata con il sistema A.G.V. Аксонометрический вид подконструкции и поперечный разрез вентилируемого фасада с конструкцией A.G.V. система.

Анкерные системы

Компания A.G.V. Система Первая система, выпущенная Marazzi, остается очень популярным выбором из-за ее простоты и доступности.Детали внешней поверхности поддерживаются крюками из нержавеющей стали AISI3I6Ti в стандартной (для четырех пластин) или базовой конфигурации (для двух пластин) и приклепываются к несущей конструкции из вертикальных профилей из экструдированного алюминия. Они крепятся к стене с помощью кронштейнов, разнесенных на предварительно заданные расстояния, которые учитывают размер плиты. A.G.V. Система может использоваться как для плоских, так и для вертикальных поверхностей и даже для наклонных или изогнутых (многоугольных) поверхностей. Стандартные размеры тарелок: 60×120 см, 60×60 см и 30×60 см, все они могут быть квадратными.Также можно использовать другие размеры, вырезав стандартные размеры.

Технологии

Particolare assonometrico della sottostruttura e spaccato di facciata ventata realizzata con il sistema A.G.S. Аксонометрический вид подконструкции и поперечное сечение вентилируемого фасада с помощью A.G.S. система.

Анкерные системы

A.G.S. Система Эта система стала следующим шагом в развитии вентилируемого фасада и является идеальным решением, когда предполагаемый окончательный внешний вид облицовки требует минимальных технических ограничений.На задней стороне пластин закреплен ряд крючков с сечением в форме буквы «С», которые фиксируются с помощью специальных анкерных болтов, которые входят в конические отверстия, выполненные с помощью процесса фрезерования с помощью специальных инструментов с алмазными наконечниками. Затем пластина зацепляется за несущую основу, сеть горизонтальных направляющих, сечение которых совпадает с крюками, прикрепленными к пластинам, и вертикальных стоек. Стойки изготовлены из алюминиевого профиля, соединенного с внешней стеной здания алюминиевыми угловыми скобами.Чрезвычайная простота A.G.S. Система может легко разместить любые детали, в том числе углы, дверные и оконные рамы. Совместимые размеры такие же, как у A.G.V. система: 60×120 см, 60×60 см и 30×60 см, снова в квадрате, и другие размеры, сделанные путем вырезания.

Технологии

Particolare assonometrico della sottostruttura e spaccato di una facciata ventata realizzata con il sistema Modul Panel. Аксонометрический вид каркаса и поперечного сечения вентилируемого фасада с системой Modul Panel.

Анкерные системы

Модульная система панелей. Это более инновационная и экономичная версия A.G.S. система. Покрывающие пластины предварительно устанавливаются на панели путем прикрепления металлических секций в форме «Ω», которые прикрепляются к пластинам с помощью специальных винтовых анкеров. Собранная панель затем монтируется на ту же опорную конструкцию, которая использовалась для A.G.S. система. За счет предварительной сборки пластин на панели это решение помогает сократить использование соединительных материалов (количество используемых крючков и анкерных заглушек), частей основания (меньшее количество горизонтальных направляющих на площадь поверхности), время подготовки (меньше отверстий и меньше крючков). и, наконец, время установки на месте.Модульная панель была разработана специально для длинных и узких форматов (30×120 см, 30×90 см), что делает их использование более экономичным.

Технологии

Particolare assonometrico della sottostruttura e spaccato di una facciata ventata realizzata con il sistema Key Panel. Аксонометрический вид каркаса и поперечного сечения вентилируемого фасада с помощью системы Key Panel

Система клавишных панелей. Эта система была основана на той же философии, что и система Modul Panel, поскольку прямоугольные пластины предварительно собираются вертикально, прикрепляя их к открытым горизонтальным секциям с помощью анкерных болтов.Затем они прикрепляются к подструктуре, идентичной A.G.S. система. Доступность системы Key Panel объясняется теми же соображениями, что и Modul Panel.

Технологии

Particolare assonometrico della struttura di support e spaccato di una facciata Venata Realizzata с системой Sika Tack® Panel. Аксонометрический вид несущей конструкции и поперечное сечение вентилируемого фасада с системой Sika Tack® Panel.

Анкерные системы

Система Sika Tack® Panel. В этой технологии используются высокоэффективные клеи последнего поколения, используемые в строительной индустрии. Накладки крепятся к тому же основанию с помощью вертикальных стоек, что и A.G.V. система с использованием полиуретанового клея.

Основным преимуществом этой системы является отсутствие какого-либо механического крепления, поэтому она становится особенно доступной. Он чрезвычайно универсален и совместим с основными материалами, используемыми для наружной облицовки: керамогранитом, фиброцементом, алюминием и ламинатом.

вентилируемых фасадов: не все технологии одинаковы

вентилируемые фасады: не все технологии равны

Предоставлено Isopan ShareShare

  • Facebook

  • Twitter

  • 000

  • Pinterest
  • Почта

Или

https://www.archdaily.com/881143/ventilated-walls-not-all-technologies-are-equal

Сегодня строительная отрасль сталкивается со все более сложными требованиями с точки зрения безопасность, энергосбережение и эстетика.Фактически, были введены очень строгие правила и стандарты в области энергетики и безопасности, чтобы гарантировать, что новые здания, а также отремонтированные, устойчивы к пожарам и землетрясениям при сохранении окружающей среды. В настоящее время вентилируемый фасад является одной из наиболее широко используемых и наиболее инновационных систем как в жилом, так и в производственном секторе: это отличная система вертикального закрытия, характеризующаяся огнестойкими и антисейсмическими элементами, которые могут изолировать здание как термически. и акустически, уменьшая воздействие атмосферных воздействий на каменные конструкции (UNI 11018).

Фасады «вентилируются» благодаря воздушному зазору между изоляционной панелью и внешней облицовкой, через который с эффектом дымохода воздух течет снизу вверх, создавая естественную вентиляцию. Однако не все продукты одинаковы: когда дело доходит до повышения эффективности вентилируемых стен, сокращения времени монтажа и обеспечения большей гибкости с точки зрения индивидуализации и возможностей дизайна, итальянская компания Isopan предлагает интересное решение.Isopan, дочерняя компания Manni Group, является ведущим мировым производителем металлических и изоляционных панелей, который недавно расширился в России и Мексике с двумя производственными компаниями. Компания Isopan в сотрудничестве с компанией Inpek разработала систему Arkwall для вентилируемых фасадов, которая сочетает в себе изоляционную способность сэндвич-панелей с высокой эстетической ценностью архитектурных фасадных панелей, доступных как из HPL, так и из минеральной ваты. Конечно, со всеми преимуществами и безопасностью вентилируемых стен.

Предоставлено Isopan

Очень интересное решение для различных типов зданий, но для выбора наиболее подходящего продукта необходимо учитывать многие элементы: время укладки, огнестойкость и водонепроницаемость, индивидуальный дизайн и эстетические характеристики.

Щелкните здесь, чтобы получить дополнительную информацию или записаться на прием к техническому специалисту Isopan.

Предоставлено Isopan

В системе вентилируемого фасада сэндвич-панель Arkwall, состоящая из двух внешних металлических листов, которые покрывают изоляционный слой из полиуретана или минеральной ваты, защищена от непогоды и износа, обеспечивая длительный срок службы. .Фактически, в отличие от обычных систем вентилируемого фасада, он не требует установки каких-либо несущих стен (которые обычно не несущие и изготовлены из гипсокартона), на которых должны быть закреплены фасадные панели, что позволяет избежать неудобства выхода из слоя. изоляционного материала. Это позволяет не только значительно сократить время укладки, но и обеспечивает более индивидуальный дизайн и более высокий уровень безопасности. Фактически, конструкция Arkwall не способствует распространению огня внутри вертикального дымохода и является водонепроницаемой.

Предоставлено Isopan

В конечном счете, особое внимание, уделяемое эстетике и дизайну, делает Arkwall уникальным продуктом: архитектурные фасадные панели доступны во многих различных цветах и ​​отделках, так что любое здание, будь то жилое, коммерческое или industrial, можно превратить в элегантный, современный и функциональный объект с оригинальным и привлекательным дизайном.

Некоторые из работ по перепланировке, проведенных с использованием вентилируемых стен Arkwall компании Isopan, включают промышленные здания, такие как верфи Baglietto в Ла Специя и штаб-квартира I.MA Srl в Витторио Венето (провинция Тревизо), магазины бренда Piazza Italia в Мессине и Волгоградский музей «Россия — моя история».

Щелкните здесь, чтобы получить дополнительную информацию или записаться на прием к Isopan технический специалист

Вентилируемые фасады и новейшие технологии…

Появление автоматических систем крепления полностью изменило представление о керамических покрытиях снаружи. В настоящее время вентилируемые фасады считаются наиболее эффективной и безопасной системой для укладки керамической плитки на фасады, обеспечивающей зданию многочисленные эстетические и технические преимущества.

Вентилируемые фасады — сложное, многослойное конструктивное решение, позволяющее производить «сухой» монтаж вентилируемых стен. Это снижает количество тепла, которое здания поглощают в жаркую погоду из-за частичного отражения солнечного излучения. Тепло поглощается покрытием, вентилируемым воздушным зазором и изоляционным материалом. Это, в свою очередь, помогает значительно снизить затраты на кондиционирование воздуха. И наоборот, зимой вентилируемые стены сохраняют тепло, что дает экономию на отоплении.

Он разработан для защиты зданий от комбинированного воздействия дождя и ветра, уравновешивая эффекты ударов воды по стенам и сохраняя здание сухим. Предлагается с высокими эстетическими характеристиками и неоспоримыми преимуществами тепло- и звукоизоляции.

Это также защищает здания, давая значительные преимущества в долговечности стен с течением времени и энергии, особенно в случае высоких, исключительно открытых, изолированных зданий.

Вентилируемые стены завоевывают все большее признание в мире современной архитектуры именно благодаря многочисленным преимуществам и глубоким технологическим инновациям. Разрешение на бесплатное использование фасадов в современном и совершенно новом стиле — идеальный ответ на высокие проектные и эксплуатационные требования.

Преимущества вентилируемой стены по сравнению с традиционной:

  • исключение риска растрескивания покрытия
  • исключение риска отрыва от стены
  • защита фасада от прямого воздействия атмосферных агентов
  • Устранение перемычек для экономии энергии
  • устранение поверхностной конденсации (наличие воздушной прослойки облегчает отвод струи воды изнутри и способствует удалению возможной влаги)
  • длительная эффективность внешнего изоляционного материала, который остается абсолютно сухим
  • простой вентилируемый настенный монтаж вне зависимости от климатических условий
  • уход и работы можно проводить по индивидуальному керамограниту
  • Создание технического рабочего пространства для кожуха труб и воздуховодов

Вентиляция намного эффективнее, когда применяется ко всему фасаду и по этой причине; воздушный зазор должен быть точно рассчитан для идеального всасывания и разгрузки.

Вентилируемые фасадные и настенные покрытия также предлагаются вместе с плиткой Duragres, которая представляет собой застекленную керамическую плитку для всего тела и будет лучше работать со следующими дополнительными характеристиками:

  • VC Shield — запатентованная технология, которая делает эту плитку самой прочной плиткой в ​​Индии
  • Размер 600х1200 мм (доступна плитка наибольшего размера)

Вентилируемый фасад, который в прошлом часто использовался с традиционными материалами, был усовершенствован и упростился для проверки с использованием новых материалов, таких как техническая керамика.Фасад состоит из нескольких частей, собранных в процессе монтажа «всухую», без применения клея, с использованием механических анкерных и фиксирующих устройств.

Вентилируемые стены устанавливаются быстро, а обслуживание минимально. Поэтому они являются практичным и целесообразным решением для создания наружных покрытий зданий. Не ограничиваясь вышесказанным, вентилируемые фасады успешно используются при перестройке различных зданий, которые таким образом восстанавливаются и улучшаются жилищный комфорт.

Вентилируемая стена, с эстетической и архитектурной точки зрения, также обеспечивает исключительную гибкость в использовании материалов, цвета и размеров, предоставляя профессионалам свободу выражения с точки зрения разнообразных вариантов дизайна.

Ариостея | Вентилируемые фасады

  1. Дом
  2. Технологии
  3. Вентилируемые фасады

Дизайн, экологическая совместимость, упор на конструкцию

Внешняя облицовка зданий играет решающую роль в современной архитектуре и в создании городского ландшафта, а также выполняет важную функцию защиты от атмосферных воздействий.Следовательно, дизайн городских пространств требует согласования эстетических требований с потребностями, связанными с долговечностью различных элементов, экологической совместимостью и экономической устойчивостью в отношении всего срока службы спроектированного пространства. В частности, внешние поверхности зданий подвергаются многочисленным видам нагрузок: механическим, химическим, термическим и гигрометрическим, стрессам, связанным с деятельностью человека, качеством воздуха и погодными условиями. Эти поверхности играют важную роль как в эстетическом воздействии здания, так и в его интеграции в окружающий ландшафт, а материалы должны соответствовать требованиям защиты окружающей среды и устойчивого развития.

Обладая современным производством высокотехнологичных материалов для полов и стен, Ariostea предлагает свой опыт в проектировании и производстве облицовки для больших внешних поверхностей. Технический персонал Ariostea может разрабатывать как традиционные, так и сложные строительные системы для облицовки, предоставляя дизайнерам и архитекторам максимальную свободу в создании ограждений, которые защищают здание и улучшают архитектурную структуру. Благодаря богатому разнообразию цветов и поверхностей высокотехнологичный мрамор и камень Ariostea предлагают невероятную гибкость дизайна, гарантируя превосходные эстетические результаты и превосходные технические характеристики с точки зрения долговечности, простоты установки и сокращения затрат на обслуживание.

Вентилируемые фасады

Система вентилируемого фасада в настоящее время является наиболее полным синтезом характеристик, которыми должны обладать наружные стены, чтобы обеспечить хорошее самочувствие внутри здания. Основная функция системы действительно заключается в защите здания от атмосферных воздействий и, в частности, от проникновения дождевой воды в стены здания, что является основной причиной разрушения. Разнесение плит облицовки от стены также создает вентилируемый воздушный зазор, который в сочетании с действием изоляционного слоя, нанесенного на стены здания, значительно улучшает тепловую эффективность здания.Другими важными преимуществами системы являются рассеивание водяного пара через стены, улучшение звукоизоляции, а также сокращение операций по техническому обслуживанию и возможность выносить некоторые фитинги за пределы здания. Гибкость системы позволяет строить как новые, так и ремонтировать старые здания. Эта система — отличное средство для последнего, так как помогает улучшить качество существующего здания. Также с точки зрения композиции вентилируемый фасад предлагает новые выразительные возможности за счет смешивания и сочетания различных

Строительная система

Вентилируемая стена — это сложная строительная система, разработанная в соответствии с критериями промышленного проектирования.Каждая деталь должна быть изучена и определена заранее, чтобы избежать необходимости внесения существенных изменений, пока работы уже ведутся. Система крепится к стенам здания, которые служат опорой, и включает «наложенные» слои, состоящие из:

  • изолирующее одеяло
  • несущая стальная конструкция
  • Облицовочные элементы

Между изоляцией и облицовкой образуется воздушный зазор, который за счет «эффекта дымохода» создает эффективную естественную вентиляцию, обеспечивая значительные преимущества, связанные с отводом тепла и влаги.

Стены здания

Стена по периметру здания должна обеспечивать подходящее крепление несущей конструкции вентилируемого фасада и должна быть изготовлена ​​из материалов (кирпичная кладка, железобетон, блоки) и систем, обеспечивающих соответствующую устойчивость к ветровым нагрузкам, допускаемым в дизайн-проект. Подходящий выбор толщины и типа опорного материала, наряду с преимуществами вентилируемой стены с точки зрения тепловых характеристик, устраняет необходимость в традиционной внутренней стенке из пустотелого кирпича, обеспечивая, таким образом, полезную поверхность для жилья.Однако всегда следует уделять внимание прокладке проводки и кабелей в стенах, чтобы они не мешали анкеровке фасадного покрытия. Чтобы уменьшить неровности в подстилающей стене, рекомендуется равномерно распределить слой раствора по внешней поверхности опоры.

Изоляционное одеяло

Изоляционное одеяло состоит из теплоизоляционного материала переменной толщины в зависимости от используемого материала и тепловых требований дизайн-проекта.Он крепится непосредственно к стене с помощью механических болтов. Механическое крепление полотна особенно показано при ремонте фасада, поскольку клеи могут не гарантировать идеального сцепления с неровными поверхностями, которые ухудшились из-за воздействия погодных условий. Изоляционное покрытие должно состоять из полужестких или жестких панелей из минерального волокна или ячеистых материалов. Выбор изоляционного материала зависит от следующих эксплуатационных требований:

  • теплоизоляция
  • водонепроницаемый
  • невоспламеняемость
  • акустика
  • окраска поверхностного слоя (в некоторых случаях размер стыков облицовочных элементов может обнажить изоляционный слой).

Вентилируемый воздушный зазор

Воздушный зазор между изоляцией и внешней облицовкой должен быть подходящего размера, чтобы гарантировать хорошую циркуляцию воздуха и, прежде всего, создать «эффект дымохода» (восходящий поток теплого воздуха). Обычно его толщина составляет от 30 до 80 мм. Функциональность этого зазора зависит от условий внутренней циркуляции воздуха, поэтому в нем не должно быть никаких препятствий, которые могут ограничить поток (узкие места, вызванные наличием конструктивных или анкерных элементов, неровности поверхности изоляционного слоя или облицовочного материала, и т.п.). Чтобы воздух в зазоре поднимался вверх, внизу и вверху должны быть предусмотрены вентиляционные отверстия подходящего размера, при необходимости с защитными решетками для предотвращения попадания посторонних предметов. Наличие вентилируемого воздушного зазора означает:

  • Отвод водяного пара, идущего изнутри здания
  • Отвод тепла восходящим движением воздуха
  • уменьшение теплового потока снаружи внутрь здания.

Несущая конструкция

Несущая конструкция состоит из интегрированных металлических элементов, как правило, из экструдированных алюминиевых профилей, включая кронштейны, стойки, поперечины и анкерные устройства, которые собраны таким образом, чтобы обеспечить необходимую модульность фасада. Небольшие металлические аксессуары для крепления облицовочных плит с прокладками для разделения элементов и предотвращения вибраций вставляются в экструдированные алюминиевые профили или приклепываются к ним.Несущая конструкция работает следующим образом:

  • стойки фасада прикреплены к конструкции здания скобами и подходящими болтами;
  • любые поперечины (используемые только в определенных системах) крепятся к стойкам через продольные отверстия;
  • облицовочные плиты крепятся к стойкам с помощью специальной металлической фурнитуры.

Соединения между анкерными скобами и стойками, а также между стойками и поперечинами выполняются с помощью заклепок, передающих вес каждого элемента и соответствующей облицовочной плиты на конструкцию здания.Кронштейны также передают ветровые нагрузки и другие нагрузки, которые должна выдерживать конструкция. Система анкеровки предназначена для компенсации разницы в размерах конструкции здания в трех ортогональных направлениях. Путем изменения конструкции анкерной системы, где необходимо, фасадная система может быть спроектирована с более высоким поглощением допусков, чем строительные конструкции. Соединение между различными элементами рассчитано на расширение каждого компонента. Компоненты с разными коэффициентами расширения разделяются и соединяются с помощью пазовых анкеров, допускающих соответствующие перемещения.Эти соединения имеют такой размер, чтобы поглощать движения без какого-либо повреждения конструкции, а прокладки уменьшают трение между элементами.

Инновации в технологии фасадов | АрхитектураAU

Фасадная технология основана на контроле за солнечным светом — максимальное использование естественного дневного света без бликов или чрезмерного нагрева. Это подкреплено эффективностью энергосбережения, которая имеет не только экономический, но и экологический смысл.Будущее фасадных инноваций находится в трех новаторских областях: двухслойный вентилируемый фасад с внешними открывающимися и выдвижными жалюзи, двухслойный вентилируемый фасад с внешними жалюзи с раздельным управлением и остекление фасада с высоким коэффициентом пропускания визуального света (VLT). с комбинацией специальных внутренних систем затемнения. Эти методы продемонстрированы в трех знаковых проектах, призванных получить шесть «зеленых звезд»: улица Блай-стрит № 1 в Сиднее, административный центр Крайстчерча и квартал Дарлинг в Дарлинг-парке в Сиднее.У них есть общие современные интегрированные системы управления технологиями, что делает их готовыми к климату.

Традиционно у нас были здания с толстыми стенами, маленькими окнами, огромными карнизами и перекрестной вентиляцией, после того как мы вышли из пещер с толстыми стенами и без света. В семидесятые и восьмидесятые годы была тенденция к созданию грандиозных фасадов с остеклением с высокими показателями отражения, с использованием внутреннего затемнения для защиты от света и бликов в сочетании с большими системами отопления, вентиляции и кондиционирования воздуха для управления теплом, проникающим через фасад.Целью было получить как можно больше света любой ценой. Этого, безусловно, удалось добиться, но результатом стали неприятные блики и круглосуточная работа источников питания на полную мощность. Сегодня эти здания выглядят такими же устаревшими и так же несовместимыми с современным дизайном и стилем жизни, как и ранние пещерные жилища, которые, по крайней мере, предлагали прохладное логово для зимней спячки.

No 1 Bligh Street, Сидней

Смотреть галерею

Этот проект демонстрирует двухслойный вентилируемый фасад 31-этажного здания, принадлежащего DEXUS / Cbus Property, построенного Grocon и спроектированного Architectus совместно с Ingenhoven Architects, Германия.1774 моторизованных жалюзи диаметром 80 мм будут интегрированы в вентилируемый двустенный фасад и будут управляться системой, разработанной для уникального круглого дизайна здания. Конструкция ламелей для штор позволяет потоку воздуха из задней части жалюзи проходить через изогнутую по индивидуальному заказу головную часть. Воздушный поток между двойными слоями стекла поможет поддерживать постоянную среднюю температуру в здании, тем самым избегая чрезмерного использования систем отопления, вентиляции и кондиционирования воздуха.

Жалюзи будут работать автоматически во внешней и внутренней полости вентилируемого фасада.Они предназначены для уменьшения поступления солнечного тепла при сохранении оптимального освещения и обзора. Для достижения максимальной энергоэффективности был необходим полный комплект управления жалюзи. Эта система управления позволит моторизованным жалюзи работать с интеллектуальным контроллером двигателя, предварительно запрограммированным с учетом всех требований управления зданием, включая как географическое положение, так и физическую ориентацию круглой формы здания. Он будет работать вместе с программным обеспечением слежения за солнцем, которое позволяет индивидуальным жалюзи реагировать на изменения угла падения солнца (SAI) в течение года.Кроме того, жалюзи также будут реагировать на уровень внешнего освещения.

Новозеландский административный центр Крайстчерча

Разработанный архитектором проекта Athfield Architects и построенный Hawkins Construction, административный центр демонстрирует внешние жалюзи с раздельным управлением внутри двухслойного вентилируемого фасада. Двустенный фасад становится зоной защиты от тепла и солнца. Он также будет использоваться для отвода воздуха и тепла из здания, улучшая его тепловые свойства. Внутри офисных этажей система мониторинга определяет, когда углекислый газ достигает определенного уровня, и автоматически вводит свежий воздух через вентиляционные отверстия в полу.

Двухслойные фасадные здания были впервые построены в США и Европе в семидесятых годах во время первого энергетического кризиса в качестве попытки улучшить характеристики здания. Недавнее возрождение эффективного проектирования зданий возродило интерес к этой концепции. Поскольку Совет по экологическому строительству Австралии награждает баллами за снижение энергопотребления, эта стратегия использовалась для оптимизации энергоэффективности.

Первоначальная концепция дизайна заказчика заключалась в том, чтобы полностью закрыть навесную стену с остеклением на северной стороне здания, чтобы максимально увеличить вид и дневной свет во внутренние помещения офиса.На протяжении большей части периода проектирования технические характеристики были для навесной стены с двойным остеклением и внешними затеняющими устройствами, такими как рабочие жалюзи и неподвижные ребра. От этой концепции отказались, чтобы обеспечить лучшее управление дневным светом с помощью моторизованных жалюзи на вентилируемом фасаде с двойными стенками, разделенных таким образом, чтобы верхняя треть работала независимо от нижних двух третей.

Смотреть галерею

Это создало внутреннюю буферную зону для первых трех метров от стекла и 5.8-метровые стены высотой от пола до пола, которые, если бы не затемнение, завершились бы эффектом «водопада» прохладного воздуха, падающего на стекло зимой. Двустенный фасад (DSF) обеспечивает зону термической буферизации и приводит к гораздо более высокой внутренней температуре стекла, позволяя пассажирам располагать рабочие места ближе к остеклению.

Это здание получило шесть «зеленых звезд» за дизайн офиса, с наивысшей оценкой, когда-либо полученной офисным зданием в Новой Зеландии, что позволяет сэкономить 1,3 миллиона долларов на энергии.Кроме того, DSF обеспечивает гладкую внешнюю оболочку для легкого обслуживания с минимальным износом в долгосрочной перспективе, что является значительным с учетом семидесятилетнего договора аренды с клиентом.

Технический контроль автоматизирован в зависимости от времени суток и сезонов, связанных с ВОФК, а также яркости в реальном времени на улице с помощью установленного на крыше датчика. В солнечную погоду жалюзи автоматически опускаются и наклоняются в нужное положение, чтобы обеспечить контроль солнечного света и бликов. Программирование в контроллерах учитывает окружающие здания, чтобы поднять жалюзи на определенных участках фасада по отношению к фазам соседнего света и тени.В яркую пасмурную погоду жалюзи просто наклоняются по горизонтали, а в условиях полной облачности они полностью убираются.

Дарлинг квартал

В этом проекте по ленд-лизу с архитекторами Фрэнсис-Джонс Морэн Торп используются внутренние деревянные жалюзи и специальные выдвижные шторы. Здание должно быть завершено в середине года и уже получило шесть зеленых звезд за дизайн. Этот проект представляет собой очень прозрачное остекление на западном фасаде. Исторически это вызывало возражения арендаторов из-за яркого света в рабочей среде.Но в этом случае инженерия и технологии были объединены с экологически чистыми деревянными плантациями белого тополя моторизованными жалюзи. Благодаря высокой теплопоглощающей способности древесины они работают вместе, чтобы уменьшить тепловую нагрузку через стекло и уменьшить блики. Белая древесина также создает мягкую атмосферу, очень отличающуюся от строгого алюминиевого дизайна, традиционно используемого в коммерческой недвижимости.

Первоначальная концепция была основана на деревянных оттенках снаружи здания, но это оказалось невозможным, поэтому оттенки были помещены внутри.Это решило проблемы с обслуживанием и позволило лучше контролировать блики на западном фасаде. Обычно на западе VLT составляет 30 процентов, и большинство проблем с бликами возникает с этой стороны здания, особенно в полдень. Это представляло серьезную проблему для арендаторов, и мы рассматривали ее как важнейший критерий. Например, в обычном жилом доме VLT, вероятно, будет составлять около 75-80 процентов, а самый высокий размер ленд-лиза, который обычно принимает по своим проектам, составляет 45 процентов.

Разработка такой технологии для обслуживания и эксплуатации двадцати четырех систем натяжения ткани, работающих параллельно по форме стекла, была бы невозможна без командной поддержки архитектора, строителя и заказчика.

Заключение

Каждый из этих проектов имеет оттенки, которые автоматически настраиваются программным обеспечением SAI для идеально контролируемой среды. При правильном затенении это означает снижение передачи солнечной энергии на 93% и снижение затрат на охлаждение до 69%, в зависимости от конфигурации здания. Программное обеспечение позволяет изменять индивидуальные настройки пользователя
. Однако мы считаем, что разработка систем, исключающих необходимость взаимодействия с людьми, обеспечивает энергетическую и экономическую эффективность.

Теперь мы совершили полную революцию, когда мы можем обеспечить легкую интеграцию со всеми другими системами управления зданием. Такие системы можно комбинировать и дистанционно управлять и контролировать из любого места в мире с помощью уникального графического интерфейса пользователя (GUI).

Horiso специализируется на исследованиях, разработках и производстве. Для обеспечения успеха проектов важно, чтобы мы тесно сотрудничали с архитектором и командой консультантов по фасадам, инженеров, дизайнеров, строителей и подрядчиков по установке, и чтобы мы начали говорить с этапа концепции.

7 архитекторов спасают мир, один вентилируемый фасад за раз

Архитекторы: Продемонстрируйте свои работы и найдите идеальные материалы для вашего следующего проекта с помощью Architizer. M производителей: чтобы связаться с крупнейшими архитектурными фирмами мира, зарегистрируйтесь сейчас.

Будь то городской город или сельский пейзаж, суровость смены погодных условий потребовала от наших зданий большей устойчивости при одновременном минимальном потреблении энергии.Пассивное охлаждение, тефлоновая ткань и перфорированные панели — все это компоненты полупроницаемой и устойчивой системы, которая все чаще используется для удовлетворения потребностей меняющегося мира. Использование вентилируемых фасадов в следующих проектах, отмеченных наградой A +, демонстрирует низкокачественный подход к борьбе с высокими внешними температурами, охватывающий различные типологии.

Рассматривая вентиляцию как эстетическую и техническую задачу, архитекторы разрабатывают системы, которые взаимосвязаны с энергетической стратегией здания на протяжении всего срока его службы.Эти примеры архитектурных технологий поддерживаются составными частями и четким видением, будь то огромная пространственная рама, охватывающая всю длину конструкции, или сложные кабельные сети высокого напряжения, охватывающие площадь основания здания. Полученные в результате здания удобно вписываются в свой контекст и образуют убедительные примеры экологически сознательного дизайна.

Национальная библиотека короля Фахда by Gerber Architekten, Эр-Рияд, Саудовская Аравия

Расположенная в самом центре пешеходного района Олайя в Эр-Рияде, Национальная библиотека короля Фахда должна обеспечивать тепловой комфорт при внешней температуре до 122 градусов по Фаренгейту.Структура стального троса, напряженная растяжением, действует как мембрана, растягивая ткань, чтобы минимизировать проникновение солнечных лучей, обеспечивая при этом пассивное охлаждение на всех этажах.

Художественный музей Аспена , компания Shigeru Ban Architects, Аспен, штат Колорадо, США

Расположенный на фоне горного хребта Колорадо фасад из тканых панелей является одной из трех компонентных систем, образующих Художественный музей Аспена. Оборачиваясь исключительно со всех сторон, он защищает стеклянные полы и деревянную пространственную крышу от яркого солнечного света.

© Миран Камбич

© Миран Камбич

© Миран Камбич

Автостоянка Веленье by ENOTA, Веленье, Словения

Задуманные в качестве прототипа, параболические металлические листы не только смягчают внешний вид многочисленных парковок в городе Веленье, но также представляют собой целесообразное решение для защиты владельцев и их транспортных средств от нежелательных тепловых лучей.

© STAMERS KONTOR

© Адам Мёрк

© Йенс Маркус Линд

Библиотека COBE, Копенгаген, Дания

Это не просто библиотека, это здание также является центром сообщества в многоэтническом районе Копенгагена.Скошенный и перфорированный фасад впитывает свет и прохладный воздух, а с архитектурной точки зрения объединение существующих библиотечных помещений, новых мастерских и концертного зала в единую целостную форму.

Больница Ангдун Сельская городская структура, Баоцзин, Китай

Новая модель для сельского здравоохранения в Китае, больница Ангдун и ее помещения доступны по широкому пандусу, который непрерывно огибает все составные части. Сборные железобетонные экраны и переработанный традиционный кирпич обеспечивают необходимый тепловой комфорт, независимо от того, используются ли они исключительно для циркуляции или сбора на многочисленных местах для сидения.

Структура общественной парковки № 6 от Behnisch Architekten, Санта-Моника, Калифорния, США

Сильное визуальное присутствие этой парковки на Второй улице демонстрирует, как можно управлять уровнями освещения и охлаждения, используя низкотехнологичный подход для таких больших сооружений. Комбинация изогнутых металлических панелей и перфорированных экранов работает в тандеме, втягивая слабый солнечный свет и пассивный поток воздуха вглубь парковки в течение большей части дня.

© FG + SG | Fotografia de Arquitectura

Факультет экономики и бизнеса, Университет Диего Порталеса Duque Motta & AA, Сантьяго, Чили

Подражая постоянству холма Сан-Кристобаль, плотные тома факультета экономики и бизнеса, кажется, были вырезаны из окрестностей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
