Автономный водяной теплый пол для малых площадей

Как обустроить теплый пол или обогрев в помещениях малой площади?

Есть два пути развития: самый популярный на сегодняшний день —  установить электрический теплый пол или пойти по второму пути и смонтировать водяной теплый пол. О достоинствах водяного напольного отопления на страницах нашего сайта сказано достаточно много и все повторять еще раз нет никакого смысла. Так же как и ругать электрические аналоги. Поэтому сразу перейдем к делу.

Группа Компаний «Термотех» представляет запатентованный  продукт собственной разработки, применение которого позволит Вам обустроить водяной теплый пол на площади от 5 до 40 м.кв своими руками. Там, где нет возможности постелить электрический теплый пол, например, не достаточно электричества или вы попросту не хотите использовать электрический теплый пол, идеальным решением станет применение MIDI-модуля 1500Вт водяного теплого пола для малых площадей.



MIDI — модуль 1500Вт водяного теплого пола для помещений площадью от 5 до 40 м.кв.

  • площадь обогрева от 5 до 40 м.кв.
  • обеспечивает теплом в межсезонье
  • компактен — занимает минимум места при установке, легко маскируется в интерьере (ниши, коллекторные шкафы)
  • безопасен в эксплуатации — снабжен автоматической защитой при перегреве
  • имеет несколько режимов работы
  • подходит для установки практически в любых помещениях
  • потребляет энергию только при необходимости выработки тепла
  • не создает электромагнитных полей, в отличии от «электрических» аналогов
  • автономен — не требует подключения к основной системе отопления
  • работает от обычной розетки 220 Вт с заземлением
  • для установки не требует специальных навыков, вы можете обустроить водяной теплый пол у вас дома своими руками

Модуль MIDI 1500 — это комплектный электрический нагреватель проточного типа, мощностью 1500 Вт. MIDI — модуль может быть установлен с применением любых типов напольных систем отопления:

— бетонная система водяного теплого пола

— настильная полистирольная система

— настильная деревянная система водяного теплого пола

 MIDI — модуль является автономной системой и не требует обязательного подключения к уже установленным системам отопления. Суммарная потребляемая электрическая мощность составляет 1525 Вт.



В комплект входят:

— циркуляционный насос

— предохранительный клапан

— электронагревательный элемент (ТЭН)

— терморегулятор

— расширительный бак

Управление MIDI-модулем осуществляется с помощью встроенного термостата, который включает и выключает нагреватель в зависимости от температуры установленной для теплоносителя. MIDI-модуль может использоваться с трубопроводами диаметром 12, 16, 17 и 20 мм.

Поддерживает работу в трех режимах:

«MAKSIMUM»  — режим работа с максимальной выработкой тепла, температура на поверхности пола в данном режиме может достигать 32 градусов. Использование режима MAKSIMUM оптимально в помещениях на площади до 12 м.кв. На указанных площадях может поддерживать работу в режимах COMFORT и ECO.

«COMFORT» — наиболее оптимальный режим работы, при котором на поверхности пола поддерживается температура 26-30 градусов. Рекомендован для помещений площадью от 7 до 20 м.кв. На указанных площадях может поддерживать работу в режиме ECO.

«ECO» наиболее экономичный режим работы. Температура на поверхности пола 23-25 градусов. Может использоваться в помещениях любого назначения, площадью от 12 до 40 м.кв.

MIDI — модуль может быть установлен в таких помещениях как:

  • городские квартиры и офисные помещения
  • загородные коттеджи и дачные домики
  • бани, бассейны и другие помещения с «босоножными» зонами
  • строительные бытовки и надворные постройки
  • подвалы, гаражи, кладовые
  • закрытые вольеры для животных и многие другие помещения

Водяной теплый пол — свойства и особенности внутрипольной системы отопления

        Водяной теплый пол — это полноценная система отопления близкая к идеальной. Теплый водяной пол может применяться практически в любых зданиях и сооружениях: квартиры, индивидуальные дома, коттеджи и таун-хаузы, многоквартирные дома, торговые павильоны и комплексы, офисные помещения и бизнес-центры, административные, культово-религиозные здания, производственные и складские площади, цеха и СТО, авиа-ангары, спортивные площадки, аквапарки; для подогрева подъездных площадок, стоянок, автомобильных дорог и т.д.

        Тепло водяные полы распределяют тепло в помещении самым оптимальным образом — с некоторым преобладанием инфракрасной лучистой составляющей. Комфортное  лучистое тепло, отсутствие сквозняка и конвекции пыли, идеальный температурный режим, экономия топлива — максимально приближают тепло-пол к идеальной системе отопления. Теплый водяной пол в доме обеспечивает максимально комфортный микроклимат.

       Теплый водяной пол тепло в помещение передают наиболее энергоэффективно. Водяные теплые полы в доме обеспечивают равномерность распределения тепла по обширной поверхности греющей панели теплого пола, что обеспечивает применение более низкой температуры для отопления. При снижении температуры воздуха в помещении на 2°С снижается расход тепловой энергии на 12% без ухудшения ощущения комфорта человеком.

 Закажите бесплатную оценку водяного пола для Вашего дома

        В Швеции более 90% строящихся зданий оснащаются системами напольного отопления. Причем, в Скандинавии очень часто монтируется водяной теплый пол в каркасном доме. Водяные тёплые полы в деревянном доме там очень распространены. Распространены там так же системы «утепленная шведская плита» (УШП) где заливка труб теплого пола осуществляется прямо в утепленной бетонной фундаментной плите.

        Последнее время становится популярным водяной теплый пол в квартире, в т.ч. с автономным отоплением от газового котла. Если делается водяной теплый пол от центрального отопления, то стоит предусмотреть работу через теплообменник, для исключения заиливания системы.

        Наиболее распространенные в нашей стране решения — это водяной теплый пол под плитку и под ламинат. Ламинат не является проблемой, несколько сложнее обстоит с применением по основанию с подогревом парета из массивной доски.

        Есть категория людей, считающих, что водяной теплый пол в Новосибирске и в Сибири (а также в Москве и даже в Сочи) не возможен без дополнительных радиаторов. Однако, в случае утепленных согласно действующих норм зданий (до 70 Вт/м2 пола), расчеты и практика подтверждают то, что мощность водяного теплого пола вполне достаточна для компенсации теплопотерь и комфортного для человека отопления дома.

        В таблице ниже приведены предельные нагрузки на системы водяного теплого пола разного типа:

Нагрузка на систему
[Вт/м2]
Возможность применения
свыше 100 Потребуются дополнительные отопительные приборы (водяной теплый пол в комбинации с другими системами).
В исключительных случаях допустимо применение только водяного теплого пола. Подобные решения может принимать только опытный проектировщик.
до 100 Возможно применение исключительно бетонной системы водяной теплый пол.
до 90 Допустимо применение как бетонной так и настильной «полистирольной» систем водяной теплый пол.
до 75 Допускается применение всех видов систем водяной теплый пол.



Коллектор водяного теплого пола

Об устройстве систем водяной пол

Оборудование и материалы водяного пола

Проект водяного теплого пола

Монтаж водяного теплого пола



    Купить комплект теплого водяного пола и заказать монтаж Вы можете в нашей компании



 Запросите предварительный бесплатный расчет водяного пола

Автономный теплый водяной пол.

Теплый водяной пол вместо автономной системы отопления

Теплый водяной и электрический пол в квартире

Утеплить полы в квартире можно не только при помощи создания теплоизолирующего слоя между основой и верхним декоративным покрытием. Для поддержания комфортной температуры пола в любое время года успешно применяются различные системы обогрева: водные и электрические. Есть три системы обогрева пола: водяная (классическая), электро-водяная, электрическая

Водяная и электрическая системы обогрева пола

Обогрев полов давно знаком человеческой цивилизации:

В Римской империи и Корее издавна полы обогревались при помощи проложенных от печного отопления подпольных каналов. Только после падения римлян этот секрет был утрачен, а в Корее используется до сих пор.

Сегодня применяются следующие виды обогревательных подпольных систем:

  • Водяная (классическая)
  • Электро-водяная
  • Электрическая
Классический водяной теплый пол

Водяной теплый пол в квартире возможно установить только при наличии двухконтурной системы обогрева (один контур – с горячей водой, другой обратный– с холодной водой: от радиаторов и контура теплого пола к обогревателю)

Это возможно при автономной системе отопления.

Обогрев пола от центрального отопления в домах, где не предусмотрены отдельные стояки и смесительные узлы для пола, категорически запрещено.

Устанавливая самовольно пол с подогревом пола от центрального отопления, вы нарушаете систему теплоснабжения всего дома:

  • Увеличивается расход теплоносителя
  • Выходная конечная температура воды в помещениях становится ниже расчетной
  • Температура воздуха в квартире понижается

Получается, вы просто воруете тепло у всего дома.

Современные строящиеся дома обычно снабжены дополнительным контуром для подогрева полов. В таком доме, разумеется, возможно подключить подогревающую систему к центральному отоплению.

Схема санкционированного подключения к центральному отоплению

Для подключения пола к отоплению необходим отдельный смесительный узел

Схема установки здесь проста:

  • Обратный контур теплого пола подключается к смесительному узлу
  • Перед узлом устанавливаются автоматические регулирующий и стабилизирующий клапаны:
    • Первый регулирует подачу и расход дополнительной энергии
    • Второй поддерживает рабочее давление и стабилизирует расход
Неразрешенные схемы подключения теплого пола

В последнее время в интернете немало схем подключения пола к центральному отоплению, даже если оно не разрешено. Сколь бы остроумны ни были данные схемы, ясно одно, что вы сильно рискуете:

  • Контролирующие органы обязательно выявят такое подключение и уплаченные штрафы окажутся намного больше вырученной вами экономии
  • Даже если вам удастся минимизировать дополнительный расход энергии, чтобы скрыть его от контроля, вряд ли такой пол будет достаточно теплым

Некий компромиссный вариант – взять предварительное разрешение на подключение контура для пола в вашей квартире к центральному отоплению, если такое возможно. К вам придут, все посчитают и замерят, установят тепловые счетчики.

Подключение пола к автономному отоплению

В автономной системе отопление квартиры осуществляется при помощи коллекторного распределения: Для этой системы подогрева пола необходимы котел, расширительный бачок, манометр, коллекторы и насос

  1. Вода из нагревательного котла (газового или электроводоподогревателя) попадает в расширительный бачок
  2. Из бачка под давлением, регулируемым манометром, вода поступает в систему отопления
  3. К системе подключен коллектор горячей воды, разветвляющий подачу по потребителям (комнатные радиаторы, трубопровод теплого пола)
  4. Каждый потребитель, в том числе и теплый пол, соединен с обратным контуром и коллектором остывшей воды
  5. Обратная подача воды в котел осуществляется электронасосом
Требования к водяному полу

При монтаже пола учитывайте:

  • Тепловой пол устанавливается под цементной стяжкой и утяжеляет все напольное покрытие
  • Так как возможны прорывы труб, а добраться к ним без снятия всего покрытия нельзя, материал труб должен быть особо прочен:
  • Лучшие материалы – медь или нержавеющая стальНо из-за их дороговизны часто рассматривают менее бюджетный вариант – металлопластиковые трубы, диаметром от 16 до 22 мм
  • Перед установкой пола предусмотрите место для теплового насоса и коллекторный шкафчик

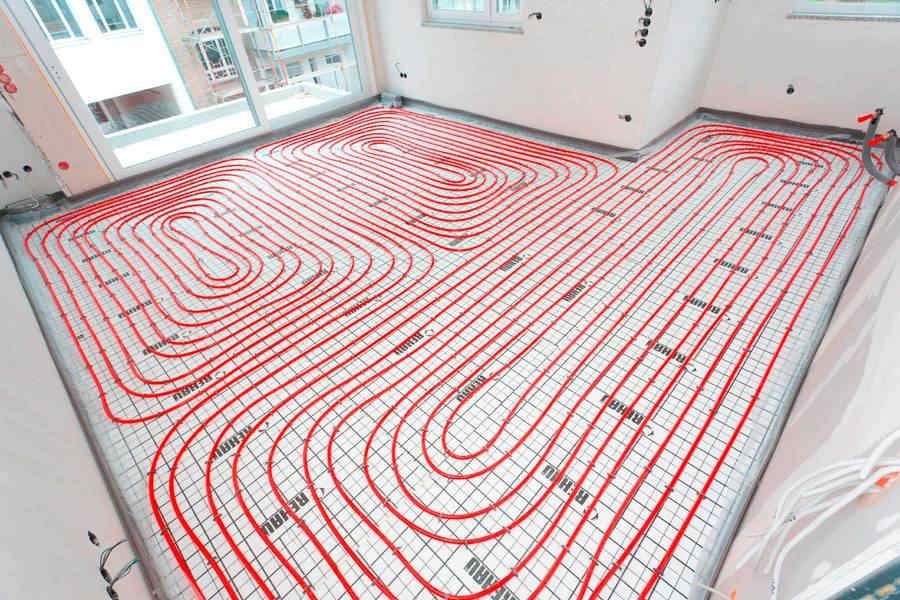

Схема укладки труб пола

Трубы укладываются:

  • Обычной спиралью
  • Спиралью со смещенным центром
  • Змейкой
  • Двойным зигзагом
Монтаж водяного пола

Водяной пол укладывается под бетонную стяжку

  1. Подготовить основание (очистить от мусора, заделать дефекты и выровнять)
  2. При необходимости произвести утепление теплоизоляционным слоем
  3. Сверху на теплоизоляцию положить армирующую сетку
  4. Произвести монтаж труб теплого пола с шагом от 10 см (для ванной) до 20 – 30 см (для кухни и гостиной соответственно)
  5. Длина туб в контуре не должна быть больше 50 м
  6. Подключить регулятор температуры и коллектор
  7. Произвести опрессовку системы водой под давлением, чтобы проверить, нет ли утечек и верно ли все подключено
  8. Залить бетонную стяжку – водно-известковый раствор цемента и песка

При невозможности бетонной стяжки теплый пол закрывается сверху пластинами из полистирола

Другой вариант – прокладка труб отопления пола между деревянными лагами или рейками

Электро-водяной (жидкостный) пол

Это –новинка нашего времени, очень удобная

  • Полы поставляются в готовом виде
  • Устанавливаются под любое покрытие, кроме пробкового и паркета, в цементную стяжку
  • Очень экономные и хорошо регулируемые (подключение к электричеству происходит через регулятор)
  • Установка пола не требует согласования с коммунальными службами и подходит для жилища любого типа
  • Редко ломаются, ремонт пола не требует вскрытия бетонной стяжки:
    • Кабель находится прямо в трубе, внутри которой специальная теплопроводящая жидкость
    • Кабель выводится из-под стяжки и крепится в сервисной коробке
  • Не требуется циркуляционный насос, так как прогрев жидкости происходит равномерно
Электрический теплый пол

Электрические полы бывают следующих видов:

  • Кабельные
  • Пленочные

Электрический теплый пол может быть кабельным и пленочным

Кабельные полы
  • Электрический одно- или двухжильный кабель обычно монтируется в нагревательные секции или нагревательные маты:
    • Нагревательные секции устанавливаются в бетонную стяжку
    • Нагревательные маты можно укладывать в плиточный клей и на старую стяжку
  • Назначение кабеля – не передача электрического сигнала, а преобразование электрической энергии в тепловую
  • Кабельный электрический пол не подходит для теплочувствительных и легковоспламеняющихся покрытий: деревянных полов, паркета и пробки

Пленочный тепловой пол

Другое его название – инфракрасный, хотя такой термин относится в целом к тепловому излучению. Нагревательным элементом такого пола является специальная пленка

Это также электрический пол, но нагревательным элементом является пленка.

 Основной поставщик пленочных полов сегодня Южная Корея.

Пленочный пол в свою очередь может быть:

  • Углеродным – между двумя слоями лавсановой пленки укладывается резистивный элемент
  • Биметаллическим – полиуретановая пленка, внутри которой запаяно два слоя:
    • Нижний – алюминиевый
    • Верхний – медный

Биметаллическая пленка выпускается в рулонах.

Устанавливается под ламинат, ковролин, линолеум, паркет, но малопригоден для плитки (из-за низкой температуры теплоносителя – для дерева самая комфортная температура 28 ˚С)

При более высокой температуре дерево может рассохнуться.

Достоинства пленочного пола:

  • Очень простая укладка
  • Небольшая нагрузка на пол из-за небольшой общей высоты покрытия

Видео: Электрический пленочный пол

[av_video src=’https://www.youtube.com/watch?v=m7Ql6ylq-6I’ format=’16-9′ width=’16’ height=’9′]

remontdizajn.ru

Водяной теплый пол своими руками

Иметь автономную систему отопления хотели бы многие владельцы квартир многоитажных домов. Но эта роскошь в своём большинстве доступна лишь владельцам частных домов и коттеджей.

Эти счастливчики  обладают и еще одним преимуществом – возможностью изготовить водяной теплый пол, о котором и пойдет речь в этой статье на сайте «Наш Дом и Двор». Сегодня такая система отопления уже не вызывает удивления и множества вопросов о ее достоинствах.

Не вдаваясь в подробности о причинах такой ситуации, скажем, что в отличие от электрической системы теплых полов, водяной пол – наиболее экономный вариант, приемлемый для больших площадей, например, для больших коттеджей.

А на фоне продолжающихся споров о наличии или отсутствии магнитных и электрических полей в случае установки электрических кабельных систем, использование водяного пола является самым безопасным с этой точки зрения.

Есть лишь одно но: — полное исключение из системы отопления дома радиаторов отопления возможно только в том случае, если дом обладает высочайшей степенью изоляции. В любом другом случае водяной теплый пол лучше совмещать с радиаторами отопления.

Водяной теплый пол своими руками

Самостоятельный монтаж теплых полов производится достаточно легко, но только в том случае, если соблюдены все правила. Сделать водяной теплый пол своими руками можно из полипропиленовых труб или труб из металлопластика, укладывая их согласно заранее разработанному проекту.

Монтаж возможен одним из двух способов: под стяжку или под настил. В качестве настила используют дерево или полистирол. Второй способ, конечно, проще, поскольку предполагает полное отсутствие «мокрых» процессов.

Укладка водяного теплого пола

Мы уже говорили о том, что первым этапом укладки должен стать проект. Причем существуют ситуации, когда проект не обязателен (хотя желательно его разрабатывать в любом случае).

Если водяной пол является частью общей системы отопления дома, то есть служит вспомогательным элементом, и не занимает больших площадей. В противном случае проект обязателен. Без него в новостройке, например, объект сдать в эксплуатацию не получится.

На этапе проектирования решается вопрос о предпочтении способа укладки. Укладка водяного теплого пола под бетонную стяжку не приемлема для деревянных домов. Тяжелая бетонная стяжка дает немалую нагрузку, и перекрытия могут не выдержать.

В таком случае используют способ укладки на черновой пол (или лаги), или же сверху на трубы кладут дренажную прокладку, изолирующий слой (фольгу) и следом – покрытие для пола. Помимо всех компонентов пола – трубы, котла и регуляторов – в систему включается и специальное хранилище (шкаф) для распределительных коллекторов и клапанов для выпуска воздуха из системы.

Расчет водяного теплого пола

В качестве основных данных для проведения расчета водяного теплого пола принимаются следующие:

  •  площадь и тип помещения, где осуществляется укладка водяного теплого пола;
  •  планируемый показатель температуры воздуха;
  •  тип финишного покрытия:
  •  возможные теплопотери.

Безусловно, дополнительные сведения, касающиеся этажности, объемов остекленных поверхностей, толщины стен здания и многие другие, тоже нужно учесть, и в соответствии с ними увеличивать мощность системы, но при самостоятельном монтаже достаточно трудно сделать мудреные теплотехнические расчеты. Это под силу только специалистам или при помощи специальных компьютерных программ.

В целом можно посоветовать принять за основу примерные данные теплопотерь, и на этом основании рассчитывать мощность нагревательного оборудования. Так, помещения старые с потерями свыше 100 Вт на 1 м кв. фактически не имеет смысла отапливать только водяными полами – слишком дорого и бесполезно. Малая толщина стен и стеклопакеты означают теплопотерю в среднем 80 Вт/м2, и здесь применяется исключительно бетонная стяжка.

Возможная схема водяного теплого пола

Для крепления труб при укладке водяных полов используется несколько приспособлений: специальные профили с гнездами и дюбелями; маты с бобышками; армирующая сетка с пластиковыми стяжками (как на рисунке выше).

Важно использовать для контура цельный кусок трубы, а сам контур, если он превышает 100 м длиной, разбивать на равные участки. Как правило, шаг укладки труб равен 10-30 см.

Конструкция системы может быть разной, применяют несколько способов укладки:

  •  спиральная схема водяного теплого пола;
  •  укладка змейкой;
  •   укладка сдвоенной спиралью.

Понятно, что выбор той или иной схемы различен в зависимости от типа помещения и функционала его отдельных зон. Так, если требуется, чтобы первым нагревался самый холодный угол комнаты, и только потом теплоноситель попадал в остальные зоны, лучше использовать «змейку». Более равномерный прогрев будет, когда трубы уложены по спирали.

Значительно облегчить задачу самостоятельной укладки водяного теплого пола поможет подготовленный нами ролик. Посмотрев, как правильно монтируется водяной теплый пол видео, Вы сможете сделать свой дом уютным и теплым.



Похожие записи

dimon-dom.ru

Теплый водяной пол вместо автономной системы отопления

Во многих западных странах больше половины загородных домов отапливаются системами «теплые полы», и применяется эта технология уже 30 лет. Наконец и у нас застройщики стали предлагать вместо традиционных систем отопления теплые полы. В загородных домах популярны электрические теплые полы, но, если есть скважина на даче, и в обеспечении дома водой проблемы отсутствуют, можно устроить теплые водяные полы.

Теплый пол — принцип функционирования

Перед заливанием цементной стяжки по всей площади пола протягивают систему трубопроводов, подключенных к водяному котлу отопления. После застывания цемента пол застилается традиционными напольными покрытиями — ламинатом, плиткой, линолеумом. Поступающая из котла в трубопроводы теплая вода (или другой теплоноситель) нагревает цементную стяжку, а та передает тепло напольному покрытию. От пола в помещении нагревается воздух. Температура теплоносителя составляет в среднем 55 градусов цельсия, что значительно ниже, чем в обычной системе отопления с радиаторами.

Когда-то давно развитие технологии обустройства теплых водяных тормозило отсутствие недорогих долговечных материалов для изготовления труб для теплых полов. Появление полиэтилена и металлопластика подтолкнуло разработчиков систем отопления к новым решениям.

Теплые водяные полы: только плюсы

  • Когда-то ученые утверждали, что оптимальный вариант распределения тепла по жилому помещению — это повышенная температура на уровне пола, что и обеспечивается системой теплых полов. Когда ноги в тепле, а голова в прохладе, человек ощущает себя наиболее комфортно. Радиаторы не могут создать такие условия, чтобы ближе к полу было очень тепло, а на уровне головы прохладно.
  • Весь трубопровод скрыт, радиаторы отсутствуют, как отсутствуют трубы разводки системы отопления.
  • Радиаторы сильно нагреваются и создают воздушный поток, которых захватывает пыль и частички грязи, поэтому стенки рядом с радиаторами темнеют, становятся похожими на покрытые копотью.
  • Теплый воздух от пола равномерно нагревает помещение, не создавая горячих зон у стен, где установлены радиаторы — все стены прогреваются равномерно.
  • Такой тип отопления позволяет экономить электроэнергию в сравнении с обычным радиаторным отоплением.
  • Замечено, что в домах с теплыми полами люди реже болеют простудными заболеваниями.
  • Аллергикам в таких помещениях легче дышится, так как из-за небольшой разницы температур между полом и воздухом в помещении пыль не поднимается высоко.

И напоследок, интересные факты:

Первые теплые полы, правда, не водяные, появились еще в средние века. В Испании в полах проводили каналы, по которым циркулировали горячие газы, поднимающиеся от очага, установленного этажом ниже.

spb-burenie.ru

Автономный и экономичный теплый пол. Водяной теплый пол: схемы, видео

1. 2. 3.

Для того чтобы обеспечить свое жилище надежным и современным отоплением, достаточно оборудовать в нем систему теплого пола, которая выгодно отличается от стандартного отопления с помощью радиаторов. На сегодняшний день существует возможность создать экономичный теплый пол с применением воды, газа, а также электричества. Принцип работы такого оборудования является следующим: в специальные воздухонагреватели поступает холодный воздух, который, получив нужную температуру, затем передается во вмонтированные в полу решетки.

Такое устройство отопления является не только удобным, но и финансово выгодным, поскольку энергии на обогрев потребляется значительно меньше в сравнении с традиционными системами отопления. Поэтому следует более подробно остановиться на видах такого пола и рассмотреть то, как правильно соорудить самый экономичный теплый пол.

Определение экономичности электрического теплого пола

Если рассуждать на тему того, какой теплый пол самый экономичный, то, безусловно, это звание по праву заслуживает система, работающая от электричества. В этой конструкции имеются особые терморегуляторы, благодаря которым появляется возможность устанавливать желаемую температуру не во всей жилой постройке, а на нужных ее участках, что не может не сказаться положительно на экономии средств. При этом температура теплоносителя в теплых полах электрического типа может варьироваться, что позволяет в еще большей степени снизить расходы (прочитайте статью: » «).

Многие хозяева часто переживают по поводу того, что недостаточная высота потолков станет серьезным препятствием для монтажа теплого пола. Однако беспокоиться на этот счет совершенно не стоит, поскольку уровень пола поднимется не более чем на 4 см. Эффективность теплого пола обусловлена еще и тем, что вся система нисколько не зависит от работы стационарного отопления, предоставляемого коммунальными службами. Но важно помнить один момент: для того чтобы не испортить напольное деревянное покрытие, максимальная температура теплого пола не должна превышать показатель в 28°. Соблюдая это условие, можно создать уникальную и, самое главное, экономичную отопительную систему.

Обустройство автономной водяной системы теплого пола

Говоря о том, какие теплые полы экономичнее, стоит обратить внимание и на систему отопления, работающую с применением воды. В этом случае ее подключение будет выполняться к центральному блоку, отвечающему за нагрев. Но при обустройстве подобной конструкции крайне важно помнить, что проводить такие монтажные работы допускается исключительно в том случае, если помещение оборудовано отдельным стояком. Как вариант, можно получить специальное разрешение, подтверждающее законность выполнения этих работ.

При отсутствии возможности такого монтажа можно соорудить котел, который, в свою очередь, позволит создать надежную и экологически чистую систему, а такие параметры, как теплоотдача теплого пола и срок его службы будут на самом высоком уровне.

Какой теплый пол выбрать, подробно на видео:

Правила монтажа теплого пола под плитку

Обустраивать электрический или нужно крайне осторожно, чтобы не повредить структуру материала, но вместе с тем обеспечить полу качественный нагрев. В случае неправильного обращения зачастую недешевые материалы легко можно испортить, поэтому во избежание возникновения неприятных ситуаций правильнее будет обратиться за помощью к специалистам, способным без труда выполнить .

Чтобы оценить стоимость всех предстоящих работ, предварительно нужно выполнить все необходимые расчеты и составить смету. Лишь после этого можно говорить о какой-то конкретной цифре. Но, так или иначе, не стоит руководствоваться исключительно рекомендациями, позволяющими сэкономить часть финансовых средств, поскольку иногда правильнее будет немного переплатить, но создать надежное и стабильно работающее оборудование. На все вопросы касательно установки всегда могут ответить профессиональные мастера, которые к тому же способны предоставить подробные фото вариантов полов и видео по их монтажу.

В условиях сурового российского климата подключение теплого пола становится необходимостью. Такое дополнение к системе обогрева создает комфортный микроклимат. Особенно важен такой элемент для семей с маленькими детьми.

Перед тем как приступить к работам, необходимо определиться с видом конструкции. Полы могут быть:

  1. водяные;
  2. электрические;

В доме, в котором проектом не предусмотрен теплый пол, можно подключать только электрические полы. ТОЛЬКО!

Оба вида предусматривают свои условия подключения. Рассмотрим подробнее каждый из них.

Водяной теплый пол

Для подключения теплого пола на основе водного теплоносителя существует несколько схем. Они отличаются:

  • простотой и скоростью монтажа;
  • затратностью на стадии изготовления и эксплуатации;
  • вхождением тех или иных элементом;

Рассмотрим основные параметры разводок.

Подключение к центральной системе отопления

Такая возможность осуществима для жителей первого или последнего этажей. Она зависит от места разводки отопления. Оптимальное функционирование системы труб подогрева пола возможно при температуре теплоносителя не выше 55С°. Когда жидкость в трубах отопления дома идет в обратку ее можно использовать без неудобств для соседей. К тому же температура в конечных точках ниже, чем везде. В таком случае, рассчитывая компенсацию на прогрев бетона и напольного покрытия, на поверхности получится цифра примерно 38С°. Этот показатель оптимален для человека.

Подключается магистраль от радиатора отопления по следующей схеме:

  • радиатор;
  • нижнее подключение системы теплый пол;
  • верхнее подключение возврата воды;

При таком виде монтажа длина трубопровода обогрева не должна превышать 70 м. Диаметр труб берется 16 мм. В линию, отходящую от радиатора, можно вмонтировать насос, для улучшения циркуляции. Для регулировки температуры между поступающей и обратной линией устанавливается байпас. В него монтируется балансировочный кран, способствующий смешению остывшей жидкости и поступающей горячей.

Подключение к центральному горячему водоснабжению

Горячую воду можно использовать для устройства теплого пола. Такой способ довольно затратный и неудобный. Монтаж такого рода обогрева возможен для малых комнат и в небольшом удалении от основной магистрали.

Длина трубопровода пола в таком случае не должна превышать 15 м. Неудобство состоит в постоянно высокой температуре теплоносителя. Для понижения показателя необходимо монтировать смеситель. В централизованных системах нередки перепады давления и гидроудары. Такие факторы способствуют повреждению труб теплого пола.

Водяной теплый пол при автономной системе отопления

Самым правильным вариантом устройства напольного водяного обогрева является подключение к автономной системе. Наличие котла дает массу преимуществ:

  • независимость системы от внешних факторов;
  • легальность установки;
  • возможность регулирования температуры;

Коллектор или гребенка, основная деталь подключения. К нему сходятся все трубы. От него идет распределение о

buildinge. ru

Водяной теплый пол в квартире

Хорошая ли это идея, использовать водяной тёплый пол в квартире? До недавнего времени единственной альтернативой им было традиционное радиаторное отопление. Сейчас, когда уже разработаны и широко применяются электрические тёплые полы, отопительные устройства с жидкими теплоносителями стали менее популярны. Но все равно пользуются спросом. Поэтому в этой статье мы расскажем о их преимущества и недостатках, а также о том, как сделать водяной теплый пол в квартире.

Плюсы водяных тёплых полов

Главное преимущество — опыт. В жилых помещениях достаточно давно монтируют и эксплуатируют водяные полы. Как следствие, основные технологические моменты отработаны. Кроме того, специалистов по монтажу таких систем достаточно, как и достаточно информацХорошая ли это идея, использовать водяной тёплый пол в квартире? Если задаётесь таким вопросом, читайте нашу новую статью!ии для тех, кто решил самостоятельно установить такую конструкцию у себя дома.

Нынешний уровень развития техники для трубопроводных устройств позволяет существенно упростить монтаж. Как результат, добиться высокого уровня качества соединений можно даже при минимуме необходимых знаний и навыков у исполнителя.

Минусы водяных тёплых полов

Основной минус — стоимость таких отопительных систем. Трубы, набор запорно-уплотнительных приспособлений, терморегуляторы (или термоклапаны) и прочие необходимые элементы конструкции в сумме обойдутся вам отнюдь не дёшево. А ещё может потребоваться котёл для системы автономного отопления, дополнительный циркуляционный насос, измерительные приборы (манометр) для контроля состояния системы.

Второй недостаток — сложность конструкции. Высокий уровень развития техники для трубопроводных систем не отменяет необходимости в навыках их монтажа. При этом как бы качественно не был произведён монтаж, вероятность протечек на стыках всё равно существует.

Общие вопросы монтажа

В качестве трубопровода для системы водяного тёплого пола может использоваться металлопластиковая труба или специальная полиэтиленовая труба. Укладывается она витками в виде спирали либо «змейкой», расстояние между соседними витками необходимо выдерживать примерно 15 см.

В качестве нижней теплоизолирующей прослойки применяется экструдированный пенополистирол максимальной плотности. Можно использовать гладкие плиты или шипованные. Отметим, что сторонников шипованного полистирола среди профессионалов, занимающихся монтажом тёплых полов, откровенно мало. Объясняют это тем, что такие термоизолирующие плиты поглощают слишком много тепла, так как труба оказывается достаточно глубоко утопленной в канавках на плите. К тому же  в таком случае практически невозможно использование теплоотражающего слоя. Как правило, для этого применяются фольгированные полимерные материалы. При их отсутствии существенно возрастают потери тепла из-за непосредственного соприкосновения трубы и термоизоляции.

Труба укладывается на арматурную сетку и надёжно закрепляется на сетке, только после этого можно приступать к заливке бетона.

Толщина слоя бетона для заливки полов должна быть не менее 5 см, чтобы конструкция была достаточно прочной, и не должна превышать 8 см, чтобы минимизировать потери тепла.

Теплый пол водяной в квартире от центрального отопления

В данном случае речь идёт о возможности подключения к системам централизованного отопления в многоквартирных домах. Это помогает использовать отопительные системы более рационально. Обогревательные устройства такого типа могут иметь различные конструктивные особенности. Рассмотрим некоторые из них:

1) Сначала рассмотрим лучший вариант для тёплых полов, подключённых к системе центрального отопления. В этом случае радиатор в комнате заменяется теплообменником, как указано на схеме. Жидкий теплоноситель в системе тёплого пола не отбирается из общедомового контура. При этом вы не дестабилизируете общую отопительную систему, и нет необходимости отключать весь стояк в случае каких-либо протечек в тёплом полу. А также есть возможность эффективного регулирования температуры его нагрева.

2) Наиболее простая схема водяных теплых полов в квартире — нерегулируемая система обогрева. Выглядит это так, как показано на рисунке ниже:

Этот вариант исполнения тёплого пола подходит для комнат малой площади. Такие системы характеризует слабая циркуляция теплоносителя (воды). Для их оснащения используют циркуляционные насосы небольшой производительности (в пределах 5 – 10 л/мин), диаметр трубы 16 мм, а общая протяжённость трубопровода не более 70 м. Однако при такой конструкции тёплого пола происходит существенный отбор теплоносителя из общего стояка. Это вредит центральной системе отопления. Кроме того, если ваша квартира подключена в самом начале ветки, то температура тёплого пола может быть на уровне 45°C. Поэтому прибегать к такой схеме подключения не стоит.

3) Чуть более сложная конструктивная система с ручной регулировкой подачи воды. Схематически данный вариант исполнения тёплых полов выглядит таким образом:

В этом случае уровень подачи теплоносителя в трубопровод регулируется балансирующим краном, и повышение температуры тёплого пола достигается увеличением подачи воды. Соответственно, снижение этой температуры происходит при уменьшении её подачи. Минусы конструкции такие же, как у предыдущей схемы. По этой причине её тоже лучше не использовать.

4) Ещё более сложная система с термочувствительным трёхходовым клапаном. Схематически её можно изобразить так:

На данном рисунке 3-ходовой клапан обозначен К2. Его применение в такой схеме позволяет в автоматическом режиме регулировать температурные показатели тёплого пола посредством изменения потока теплоносителя. При этом в точке 3 мы получаем стабильно высокую температуру, не позволяющую охлаждаться воде в общем стояке. Такой вариант конструктивного исполнения тёплого пола позволяет регулировать его температурные показатели. Соответственно, можно добиться комфортных условий в комнате, в которой он установлен. Но остальные проблемы: отъём теплоносителя и вероятный урон центральному отоплению — остаются. Поэтому лучше не использовать такую схему подключения. Вреда от неё может быть больше, чем пользы.

Тёплый пол водяного типа в квартирах и домах с автономным отоплением

Если ваше жильё оборудовано собственной отопительной системой, оснастить комнаты тёплым полом будет сложнее. Отопительные контуры в этом случае укомплектовываются коллекторным распределителем, приборами для контроля давления в сети (манометрами), терморегулирующими устройствами.

В качестве терморегуляторов могут использоваться термостатические клапаны или терморегуляторы с серво-приводами. Конструкция этих устройств в обязательном порядке включает в себя термочувствительные датчики, устанавливаемые в трубопроводы. За счёт изменения их размеров и конфигурации по мере нагревания (или охлаждения) либо увеличивается подача теплоносителя в систему тёплого пола, либо приостанавливается его подача. Практикуются также электронные термостаты, оснащаемые устройствами программирования, что позволяет полностью автоматизировать работу системы отопления.

Теплый пол в квартире. Водяной или электрический

Поскольку в современных условиях продолжают эффективно использоваться оба варианта конструктивного исполнения тёплых полов, то однозначного ответа на вопрос нет. Обе системы имеют свои плюсы и свои определённые недостатки.

Безусловно, электрический тёплый пол обходится дешевле и имеет более простую конструкцию. Отсутствие трубопроводов с обязательными для них запорно-уплотняющими приспособлениями существенно упрощает монтаж и последующую эксплуатацию отопительной системы.

Однако использование электрических тёплых полов предусматривает необходимость обязательного заземления (или зануления) экранирующего слоя нагревательного кабеля. В современных многоквартирных домах редко можно найти исправную заземляющую жилу. Соответственно, использование защитного заземления чаще невозможно. Приходится ограничиваться защитным занулением. В этом смысле водяной тёплый пол мог бы считаться панацеей для квартир. Но если у вас нет технической возможности сделать дополнительную бетонную стяжку (а это поднимет уровень пола на 5 – 8 см выше), то смонтировать такой отопительный контур вы не сможете. В этом случае альтернативой может быть тёплый пол плёночного типа.

Какой вариант конструкции лучше, можно сказать, взвесив все «за» и «против» в каждом конкретном случае.

Для поддержания комфортной температуры в помещении следует уделить время не только конструкции теплого пола, но и выбору терморегулятора. На нашем сайте можно заказать терморегуляторы terneo, гарантия на которые действует 3 года.

Оцените новость:

Водяной теплый пол в квартире с индивидуальным отоплением в Заокском

  Теплые полы водяного типа уже доказали свою практичность и эффективность в качестве основного или вспомогательного отопления для частных домов. Однако жители городских квартир тоже хотят наслаждаться комфортом и экономить на обогреве. Давайте же разберемся, реально ли устроить в квартире водяные теплые полы.

  Практика показывает, что хотя в принципе квартиру в доме с центральным отоплением возможно снабдить теплыми водяными полами, на деле получить разрешение на их монтаж нереально: слишком велика опасность того, что использование теплых полов нарушит теплоснабжение соседних квартир.

  Впрочем, сейчас все чаще возводятся многоквартирные дома, в которых реализовано индивидуальное (автономное) отопление, то есть имеется собственный настенный котел в каждой из квартир. Наличие отдельного контура отопления означает, что ваши действия никак не повлияют на отопление жилья соседей – поэтому монтаж теплого пола в такой квартире станет вполне разумным решением.

Теплый водяной пол в квартире: нетрудно и выгодно

  Отопление квартиры теплым полом – это современное решение, отличающееся комфортностью и экономичностью. Принцип его работы очень прост: по контуру из труб, уложенных в черновой пол и скрытых под чистовым напольным покрытием, циркулирует вода из котла, нагревая тем самым поверхность пола. При таком отоплении пыль не сгорает (поскольку в отличие от радиаторов, пол не становится слишком горячим) и не поднимается в воздух конвекционными потоками. А в помещении обеспечивается идеальное распределение температур: чуть прохладнее на уровне головы и тепло на уровне ног.

  Водяной теплый пол можно устраивать в любых помещениях квартиры на любом этаже. Современные гидроизоляционные материалы позволяют гарантировать отсутствие ущерба даже в случае маловероятных поломок и протечек. Вдобавок – в системе такого теплого пола циркулирует совсем небольшое количество воды, буквально несколько литров, так что ничего катастрофического не произойдет в любом случае.

  А вот о чем стоит побеспокоиться особо, так это о теплоизоляции. Чтобы отопление квартиры теплым полом было действительно экономичным, следует предотвратить утечки тепла: обогревать потолок соседей снизу или подвал – занятие неэффективное и неразумное. Под трубы теплого пола следует укладывать слой пенополистирола с особым покрытием. Тогда все тепло будет направлено лишь на обогрев вашего жилья и обеспечение вашего комфорта.

  Теплый водяной пол в вашей квартире с индивидуальным отоплением – это максимально надежный и выгодный вариант, обеспечивающий удовольствие от хождения босиком и отменяющий необходимость переживать за играющих на полу детей. Стоимость монтажа такого теплого пола при грамотном подходе к его устройству окупается очень быстро благодаря экономии энергии.

  Обеспечьте себя и близких комфортным, здоровым теплом, эффективным и удобным» Ведь водяные теплые полы в квартире – это вполне реально!

Монтаж водяного теплого пола — Diktis


Произведём монтаж водяных теплых полов в частном доме, коттедже или в здании коммерческого назначения, по любому типу перекрытий:

  • По бетонному основанию
  • По деревянному перекрытию


Два года гарантии и сервисное обслуживание в первый год эксплуатации в подарок!


Водяной теплый пол — это сравнительно новая, самостоятельная система отопления зданий и сооружений, современная альтернатива традиционным радиаторным и конвекторным видам обогрева. Такая система наиболее сбалансирована за счет равномерного распределения тепла, и наиболее комфортна для человека.


Устройство водяного теплого пола представляет собой определенным образом вмонтированную сеть трубопроводов, наполненных горячей водой или теплоносителем по бетонному или деревянному основанию, укрытых сверху напольным покрытием.


Состоит водяной пол из полимерных труб, по которым циркулирует теплая жидкость, подаваемая из системы центрального отопления или котельной. От нагретой поверхности пола воздух прогревается и устремляется вверх, обеспечивая равномерное распределение тепла по всей площади. При этом нижний слой воздуха у пола прогревается сильнее, чем верхний — у потолка, создавая идеальные для комфортного проживания человека условия.


Компания Диктис оказывает комплекс услуг по установке водяных теплых полов в жилых и коммерческих зданиях по деревянным и бетонным перекрытиям.

Укладка по бетонному основанию


На предварительно выровненную бетонную поверхность (перепад по горизонтали не должен превышать 5 мм) укладывается слой из полистирольных плит, которые служат дополнительным утеплителем и не дают теплу расходоваться на прогрев железобетонной плиты, тем самым экономя расход источника тепла. Затем по периметру укладывается демпферная лента, состоящая из вспененного полиэтилена. Она будет компенсировать линейное расширение бетонной плиты в процессе ее нагрева и не даст стяжке треснуть.


Следующим шагом устанавливаем на поверхность арматурную сетку из металла с ячейкой 100 на 100 мм или 150 на 150 мм, толщиной прутка 4–5 мм. Либо используем специальные плиты с каналами под трубу и раскладываем трубы «улиткой» или «змейкой» с шагом 100, 150, 200 мм, в зависимости от теплотехнического расчета.


Поверх разложенной системы труб производится заливка полусухой стяжкой с обязательным добавлением в раствор пластификатора либо специальными самовыравнивающими смесями.  Толщину стяжки делаем от 5 до 10 сантиметров, тем самым обеспечиваем равномерный нагрев пола.

Укладка по деревянному основанию

В системе по деревянному основанию опорным слоем для труб служит калиброванная доска, распущенная на рейки древесная плита, МДФ, фанера и т. д. Деревянные плиту распускают на узкие полоски 130−180мм и с промежутками под трубы укладывают на основание (деревянный пол или лаги). Наверх шурупами крепятся специальные термораспределительные пластины с омега-образными пазами под греющие трубы или плотная фольга. Пазы металлических пластин или фольга опускаются в выемки между древесными плитами. Отопительная труба фиксируется в омега-образных пазах без использования крепежа.


После прокладки труб всю поверхность застилают листами ЦСП или ГВЛ, служащие термораспределительным слоем и основой под дальнейшую чистовую отделку.


Для распределения теплоносителя по греющим контурам предназначен распределительный коллектор. В коллекторный шкаф подсоединяют подающую и возвратную трубы. К подающей трубе с горячей водой устанавливается коллектор раздачи, а коллектор для остывшего теплоносителя соединяется с возвратной трубой.

Балансировка коллектора и проверка системы на герметичность


По окончании разводки и подключения труб производим настройку коллектора, выкручиваем балансировочные вентили контуров на установленное проектом число оборотов. Заполняем систему теплоносителем и выполняем все действия по проверке ее на герметичность.

Работайте с нами


Компания Диктис выполняет весь комплекс работ по монтажу водяного теплого пола. Работаем как с юридическими, так и с физическими лицами. Производим бесплатный теплотехнический расчет.


В штате компании работают сертифицированные мастера-монтажники с высшим образованием ОВ-ВК и опытом работы от 5 лет. Кроме того, мы предоставляем два года гарантии на качество выполненных работ с беспроблемной эксплуатацией системы, и годичным бесплатным сервисным обслуживанием.

Водяной теплый пол в квартире с автономным отоплением: аргументы за и против?

Уже первые заморозки показали, что пропорционально снижению температуры за окном «охладели» к нам батареи центрального отопления. А тут еще грядет повышение цен на газ, которое может обернуться не только повышением тарифов на отопление, но и дальнейшим прикручиванием «краников» в теплосетях. От холода можно спастись установкой теплых полов. Чаще всего их монтируют в детских комнатах, кухнях, ванных — словом, там, где нужна наиболее комфортная температура. Такие системы личного уюта имеют свои «плюсы» и «минусы», на которых мы и остановимся.

В реалиях капитального ремонта квартиры, на монтаж водяного теплого пола цена.

КАК СДЕЛАТЬ. Классический теплый пол — электрический. Его можно установить хоть в старой «хрущобе», хоть в новострое. Но лучше монтировать его на стадии ремонта, дабы ради новшества не срывать старые полы. Технология монтажа такова: вначале на межэтажное перекрытие укладывается теплоизоляционный слой (эструдированный пенополистирол, стиродур, изоком, полпан), затем — разделительная стяжка, а уже на нее — система «теплый пол»: электрокабель, выложенный определенным шагом — это расстояние между его зигзагами. Чем шаг меньше, тем больше будет тепла. Идеальный промежуток — 10—15 см. Поверх заливается стяжка, а на нее кладется напольное покрытие — плитка, ламинат, линолеум. В расходах на установку фигурирует не общая площадь комнаты, а именно обогреваемая: минусуется отступ от стен (8—10 см) и место, занимаемое пристенной мебелью — шкафами.

Вроде все просто. Но, согласно государственным строительным нормам, для автономного обогрева квартиры тепловое оборудование необходимо прокладывать по специально разработанному для квартиры проекту, который утверждается управлением райстройархитектуры. Далее, если действовать легально, нужно пригласить фирму, имеющую соответствующую лицензию Минстроя.

Конечно, можно и «шабашников» привлечь или самостоятельно установить такое утепление, но велик риск, что вы попадете впросак. Почему? Во-первых, «шабашники» обычно предлагают самые дешевые системы обогрева, обычно — китайские, которые не имеют сертификата соответствия, выданного УкрСЕПРО. Это значит, что такие «электрополы» не отвечают украинским стандартам безопасности (ГСТУ, ГОСТ) и часто через 3—5 лет эксплуатации выходят из строя, обычно — из-за короткого замыкания. Во-вторых, чинить несертифицированное оборудование никто не возьмется, а гарантию на свою работу такие мастера не дают. Единственное преимущество — такое удовольствие обойдется вам не в $170—210 за кв. м, как у легальной фирмы, а в $120—150.

Однако и с сертифицированной компанией держите ухо востро. Не стоит связываться с фирмой, которая не дает гарантии на сам теплый пол в 10 лет и 2 года — на терморегулятор, позволяющий устанавливать удобный вам режим отопления (например, по 3 часа утром и вечером). Кроме того, поинтересуйтесь, есть ли сервисное обслуживание данной системы обогрева в вашем городе. Если нет — в случае поломки придется обращаться в главный офис, и ремонтники могут появиться только через 1—2 недели. Неприятное ожидание, зато мастера не станут «ломастерами» — у них есть специальные приборы, позволяющие определить причину и место поломки. Значит, не придется раскурочивать весь пол, достаточно будет вскрыть небольшой участок и там устранить неисправность.

«ПЛЮСЫ». В прямом смысле, это — мягкое «плюсование» температуры в самых холодных комнатах или тех, в которых вы хотите создать «субтропики». Конечно, это не классическое отопление, но «комфортный пол» при хорошей теплоизоляции в любой мороз может поднять температуру на 3—6 градусов, например, с 17—18 — до 20—24.

Преимущество и в том, что эта система защищена гарантией фирмы-установщика: если что не так — недочеты она исправит за свой счет. И еще: цена электроэнергии, в отличие от тарифов на отопление, растет не так быстро. Значит, на «токе» за теплые полы вы не разоритесь, если уверены в завтрашних стабильных доходах.

Буду благодарен, если поделитесь статьей в социальных сетях:

Автономный и экономичный теплый пол. Устройство автономной системы водяного теплого пола. Определение эффективности электрического теплого пола


В настоящее время для теплого пола активно используются системы электрического теплого пола и водяного теплого пола. После ознакомления с данными видами теплого пола, техническими характеристиками, условиями монтажа и эксплуатации потребитель выбирает, какой тип ему подходит. В этой статье мы рассмотрим положительные и отрицательные стороны теплого водяного пола.

Предварительная сборка на строительной площадке. Решением были сборные монолитные стены, сделанные прямо на участке. У них есть несколько уникальных преимуществ. Изнутри у нас есть 5-сантиметровый слой железобетона, который позволяет вешать полки и шкафы. В то же время стена имеет достаточно большую теплоемкость для оптимального контроля за поступлением солнечного и жилого тепла.

Также отсутствуют тепловые мосты между стеной и столярными изделиями и в том месте, где лежит пол на первом этаже.Кровля и мансардные стены мансарды. Утеплитель покрыт пароизоляцией со светоотражающей пленкой. К югу от крыши. Предназначен для покупки солнечной энергии. Из-за роста стоимости энергии и быстрого развития технологий крышу необходимо приспособить для простой замены ячеек для новых, более эффективных приложений. Это позволяет установить текущие экономические условия гибридных ячеек.

Что такое пол с водяным подогревом

Многие задаются этим вопросом при выборе утеплителя пола.Некоторые даже не подозревают, что пол можно обогреть с помощью теплого пола. Водяной теплый пол — система, работающая с горячей водой, которая фактически делает пол теплым. В его основе лежит особая изгибающаяся труба, внутри которой проходит вода. Он подключается к общей или автономной системе отопления, поэтому вода остается горячей. Всем известно, что в зависимости от времени года у нас отключают обогрев или делают его слабее. Если нет желания зависеть от таких действий и всегда хочется иметь теплый пол, то лучше подключить его к газовому котлу.

К северу от крыши. Имеет конструкцию, позволяющую удерживать траву и мох на скате крыши. Их задача — удерживать и очищать дождевую воду, а также серую воду. В соответствии с этими требованиями северная часть кровли, а также крыша над гаражом, комната для занятий и входная веранда выполнены по той же технологии.

Выбор окон для автономного дома с учетом их универсальности очень важен. Окна спроектированы таким образом, чтобы пропускать как можно больше солнечного света, защищать его от потери тепла и обеспечивать беспрепятственный вид на сад.К сожалению, чем лучше окна, тем меньше солнечного света попадает в комнаты. Перед выбором окна стоит сравнить.

Теплый пол: комплектующие

Состоит из элементарных материалов. Из трубы, по которой течет вода, температуру которой регулирует смеситель. Трубы в основном изготавливаются из металла или прочного полиэтилена. Их преимущества — гибкость и хороший отвод тепла. Уложенные трубы «теплого пола» заливаются цементной стяжкой. В систему контроля температуры полов с подогревом входят: термостатический смеситель и циркуляционный насос.

А если добавить оконные жалюзи, у которых помимо тепловой защиты есть ряд дополнительных функций, то баланс прибылей и убытков станет еще лучше. Кроме того, многосекционные стекла деформируют изображение внешнего мира, что ограничивает их использование в доме в качестве красивого сада.

Технология и строительство Автономного дома — чрезвычайно важный элемент описываемого проекта. Однако это важно для других уже описанных нами общепринятых решений.Электроустановка с гибридными элементами, вырабатывающими электроэнергию не только для дома, но и для продажи.

Теплый пол: преимущества

Недорогой монтаж водяного теплого пола своими руками (для многих потребителей очень важны финансовые затраты на приобретение и установку системы водяного теплого пола. Так как цена на высокий- качество комплектующих всей системы теплого пола у разных производителей примерно одинаково, затраты на их установку относительно небольшие).

  1. Установленная система теплого пола подходит для любого напольного покрытия. В зависимости от желания потребителя, после установки теплого водяного пола возможно покрытие ламинатом, линолеумом, керамической плиткой, ковролином и так далее.
  2. Система теплого водяного пола может использоваться как отдельно, так и для подключения к система центрального отопления.
  3. Водяной теплый пол может полностью заменить все отопительное оборудование.
  4. Водяной теплый пол Пол не подключен к источникам электроэнергии, что исключает отключение отопления при отключении электроэнергии.
  5. Благодаря такому утеплению полов в стандартном жилом доме экономия энергии составляет 30%. А в зданиях, где высота потолков превышает 3 метра, экономия составляет до 50%.

  • можно устанавливать только в частных домах.
  • при работе от котла регулирование отопления частично и от системы центрального отопления невозможно.
  • , если вовремя не заметить повреждение труб, возможно затопление.

Это далеко не весь перечень сильных и слабых сторон теплого водяного пола.Но те, которые мы назвали, особенно важны. Далее мы рассмотрим, как сделать теплый водяной пол своими руками.

Для правильной установки теплого водяного пола в доме своими руками необходимо соблюдать следующие требования:

  • Если под помещением находится подвал или другое неотапливаемое помещение, утепление пола необходимо уменьшить рассеивание тепла.
  • Для эффективности теплых полов поверх труб укладывается материал с улучшенной теплопроводностью.

Для удобства в системе теплых водяных полов смонтирован шкаф, в котором есть все подключения и регулирующая арматура.

Шкаф монтируется в нишу стены размером 60 * 40 * 12, в которой отображаются:

  • подводящая труба, подключенная к трубе горячей воды от котла,
  • обратная труба, из которой откачивается вода. к котлу на подогрев.

Таким образом, в системе водяных полов с подогревом существует постоянная циркуляция горячей воды.Если посмотреть на этот предмет в собранном готовом состоянии, он выглядит как шкаф с большим количеством труб, заглушек, кранов, вентилей и тому подобного.

Для возможности отключения отапливаемого помещения от системы отопления устанавливаются клапаны, которые присоединяются к трубам с помощью компрессионных фитингов.

Установлен коллектор — труба, имеющая несколько выходов, к которой с помощью компрессионных фитингов присоединяются металлопластиковые трубы отопления для водяных полов. Выход коллектора перекрывается либо заглушкой, либо разветвителем со сливным клапаном и автоматическим выпуском воздуха, что предпочтительно по простоте использования, но несколько дороже.

В строительном магазине вы можете свободно приобрести шкаф коллектора в сборе и комплектующие к нему.

Подготовка к установке водяного теплого пола своими руками

Укладка трубы начнется только тогда, когда пол будет полностью готов. При подготовке к устройству теплого водяного пола поверхность выравнивается и очищается от мусора. Для того, чтобы полы прогревались равномерно, при установке труб для теплого пола нужна равномерная стяжка, для этого перед укладкой выравнивается очищенная поверхность.

Затем гидроизоляционная пленка распределяется для защиты от проникновения влаги снизу. Следующее действие на стены наклеивается демпферной лентой (по внешнему виду, структуре и характеристикам лента напоминает скотч, поэтому приклеить ее не составит труда) шириной 10-15 см, для компенсации теплового расширение стяжки.

Подключение воды к водяному полу

Следующим этапом после подготовки пола будет укладка изоляционного материала.

Далее на гидроизоляцию подойдет утеплитель, в зависимости от высоты по толщине. Для первого этажа дома, имеющего подвал, не менее 25 сантиметров, для второго и более высоких этажей достаточно нескольких сантиметров. Утеплитель можно приобрести в любом строительном магазине. В настоящее время производители предлагают на выбор большой ассортимент теплоизоляционных материалов. Весь материал имеет примерно одинаковую теплопроводность. Наиболее популярны: пенополистирол, стекловата, минеральная вата, пенобетон, техническая пробка и так далее.Но есть специальный материал для теплых водяных полов, с которым работать намного проще. Этот материал представляет собой плиту с выступами для прокладки в них трубопроводной системы теплого водяного пола.

Поскольку смонтированная система теплых полов предполагает длительную эксплуатацию, обращают внимание на качество используемых металлопластиковых труб и комплектующих.

Способы крепления трубопровода:

  1. Первым делом нужно положить на весь пол армирующую сетку.Сверху на арматурную сетку укладываются трубы, и прикрепляются к ней с небольшим зазором при помощи проволоки. Необходим зазор для предотвращения деформации трубы. Этот способ прокладки труб самый простой и доступный.

  1. Теплоизоляция укладывается на заранее подготовленную поверхность пола, покрытую гидроизоляцией. На нем делается разметка для последующей прокладки труб системы водяного отопления для пола. Эти трубы необходимо закрепить соответствующими специальными зажимами и зажимами.

Трубы системы водяных полов с подогревом укладываются равномерно с шагом укладки 30 сантиметров по всей площади помещения. Стены и под окном, где повышенная теплоотдача, трубы укладываются с шагом 15 сантиметров. Минимальное расстояние прокладки труб от стен 7 сантиметров.

Рекомендуемая длина трубы для прокладки в одном помещении — 60 метров. Если общая площадь помещения предполагает прокладку большей длины, то рекомендуется установка в систему дополнительных коллекторов (при длине трубы более 60 метров — 2 коллектора, при длине трубы более 120 метров — 3 коллектора и скоро).Общая длина трубы делится на количество установленных коллекторов, при этом каждая труба подключается к своему коллектору отдельно. После этого очень важно установить терморегулятор для теплого пола.

Схема водяного теплого пола в доме

Схема водяного теплого пола следующая:

Удобный, надежный и экономичный теплый пол станет отличным решением в ситуации, когда помещение явно страдает от недостаточного обогрева.Возможно использование воды или газа. Система работает следующим образом. В воздухонагреватели втягивается холодный воздух. Приобретая необходимую температуру, воздушные массы направляются к решеткам, которые встраиваются в пол.

Кстати, аналог автономный теплый пол очень выгоден в финансовом отношении. Энергии тратится не так много, как в других системах отопления. Поскольку он оснащен всеми необходимыми новейшими технологиями, управление теплым полом становится проще и удобнее.Это, в свою очередь, не может не отражаться на экономической стороне. Есть возможность установить и сделать систему полностью независимой.

Практически каждый из наших сограждан знает, что это такое — отопление на батареях или батареях. Такая система не всегда идеальна. Ведь теплый воздух находится вверху, под потолком, а внизу остается холодным и не позволяет нам наслаждаться теплом, уютом и комфортом. Соответственно максимально комфортно и не работает …

Но самый экономичный теплый пол лишен подобных недостатков.Ведь тепло будет распределяться максимально равномерно, что позволит равномерно прогреть все зоны жилища. В тепле лежат ноги, потом всему телу тепло и хорошо. Хотите заказать автономный экономичный теплый пол для дома, офиса и любого другого помещения? Приходите по нашим ценам, звоните в компанию «Савард»!

Полы с подогревом разные. Если вы думаете о , какой теплый пол более экономичный , то рано или поздно вы придете к выводу, что электрический теплый пол намного выгоднее.Эта система оснащена специальным регулятором температуры. Благодаря этому устройству вы сможете установить необходимую температуру не только во всем жилище, но и в отдельных его участках, что, опять же, положительно сказывается на финансовом вопросе.

Если вы думаете, что он вам не подойдет из-за небольшой высоты потолков в квартире, то волноваться не стоит. Подъем пола произойдет не более чем на четыре сантиметра. К преимуществам системы теплых полов можно отнести также независимость от сроков включения городского отопления.В конце концов, это просто благодать. Вы все еще сомневаетесь? Звоните, мы устроим для Вас теплый пол высочайшего уровня эффективности!

Экономный автономный теплый пол

Если вы хотите оборудовать водяное отопление, то к централизованной тепловой коммуникации будет подключен экономный теплый пол . Однако стоит отметить, что это возможно только при наличии собственного стояка или разрешения на проведение подобных работ.

Если нет времени на получение разрешительной документации, а собственный стояк даже не снится, можно оборудовать котел.Ведь в результате у вас будет безопасная и надежная система, которая не нанесет вреда окружающей среде. Срок службы полвека. И это уже говорит не только об экономичности, но и о надежности теплого пола!

Если вы хотите оборудовать индивидуальный и экономичный теплый пол под плитку или паркет, обращайтесь в компанию Savard. Наши инженеры осмотрят ваш пол, произведут необходимые расчеты и предложат все необходимое. Вам не нужно беспокоиться о том, где по разумной цене.У нас всегда все есть в наличии. Необходимые материалы хорошего качества.

У нас можно заказать:

  • любой
  • или офис
  • , складское или производственное помещение
  • а также мини теплый пол для детского сада

Его следует устанавливать осторожно, потому что при неправильном обращении с дорогими материалами они могут быть повреждены или испорчены. С бесплатной доставкой и качественной установкой можно позвонить или через форму заказа на сайте.Выполним под плитку, ламинат или паркет быстро и добросовестно.

Сколько стоит автономный и экономичный теплый пол

— Это сложная инженерная задача, с которой могут справиться только опытные специалисты. К тому же без специального инструмента, которым владеют профессиональные мастера, тоже не обойтись.

Следовательно, оценить на глаз невозможно, необходимо осмотреть объект, произвести расчеты, и только после этого можно огласить точную смету на установку.Поэтому не пытайтесь сэкономить, а поручайте реальным инженерам-монтажникам.

Автономный и экономичный теплый пол

Удобный, надежный и экономичный теплый пол станет отличным решением в ситуации, когда помещение явно страдает от недостаточного обогрева. Возможно использование воды или газа. Система работает следующим образом. В воздухонагреватели втягивается холодный воздух. Приобретая необходимую температуру, воздушные массы направляются к решеткам, которые встраиваются в пол.

Кстати, аналог автономный теплый пол очень выгоден в финансовом отношении. Энергии тратится не так много, как в других системах отопления. Поскольку он оснащен всеми необходимыми новейшими технологиями, управление теплым полом становится проще и удобнее. Это, в свою очередь, не может не сказываться на экономической стороне. Есть возможность установить и сделать систему полностью независимой.

Практически каждый из наших сограждан знает, что это такое — отопление на батареях или батареях. Такая система не всегда идеальна. Ведь теплый воздух находится вверху, под потолком, а внизу остается холодным и не позволяет нам наслаждаться теплом, уютом и комфортом. Соответственно максимально комфортно и не работает …

Но самый экономичный теплый пол лишен подобных недостатков. Ведь тепло будет распределяться максимально равномерно, что позволит одинаково прогреться во всех помещениях жилища. В тепле лежат ноги, потом всему телу тепло и хорошо.Хотите заказать автономный экономичный теплый пол для дома, офиса и любого другого помещения? Приходите по нашим ценам, звоните в компанию «Савард»!

Полы с подогревом разные. Если вы думаете о , какой теплый пол более экономичный , то рано или поздно вы придете к выводу, что электрический теплый пол намного выгоднее. Эта система оснащена специальным регулятором температуры. Благодаря этому устройству вы сможете установить необходимую температуру не только во всем жилище, но и в отдельных его участках, что, опять же, положительно сказывается на финансовом вопросе.

Если вы думаете, что он вам не подойдет из-за небольшой высоты потолков в квартире, то переживать не стоит. Подъем пола произойдет не более чем на четыре сантиметра. К преимуществам системы теплых полов можно отнести также независимость от сроков включения городского отопления. В конце концов, это просто благодать. Вы все еще сомневаетесь? Звоните, мы оснастим Вас теплым полом высочайшего уровня эффективности!

Экономный автономный теплый пол

Если вы хотите оборудовать водяное отопление, то к централизованной тепловой коммуникации будет подключен экономный теплый пол .Однако стоит отметить, что это возможно только при наличии собственного стояка или разрешения на проведение подобных работ.

Если нет времени на получение разрешительной документации, а собственный стояк даже не снится, можно оборудовать котел. Ведь в результате у вас будет безопасная и надежная система, не наносящая вреда окружающей среде. Срок службы полвека. И это уже говорит не только об экономичности, но и о надежности теплого пола!

Если вы хотите оборудовать индивидуальный и экономичный теплый пол под плитку или паркет, обращайтесь в компанию Savard.Наши инженеры осмотрят ваш пол, произведут необходимые расчеты и предложат все необходимое. Вам не нужно беспокоиться о том, где по разумной цене. У нас всегда все есть в наличии. Необходимые материалы хорошего качества.

У нас можно заказать:

  • любой
  • или офис
  • , складское или производственное помещение
  • а также мини теплый пол для детского сада

Его следует устанавливать осторожно, потому что при неправильном обращении с дорогими материалами они могут быть повреждены или испорчены.С бесплатной доставкой и качественной установкой можно позвонить или через форму заказа на сайте. Выполним под плитку, ламинат или паркет быстро и добросовестно.

Сколько стоит автономный и экономичный теплый пол

— Это сложная инженерная задача, с которой могут справиться только опытные специалисты. К тому же без специального инструмента, которым владеют профессиональные мастера, тоже не обойтись.

Следовательно, оценить на глаз невозможно, нужно осмотреть объект, произвести расчеты и только потом озвучить точную смету на установку.Поэтому не пытайтесь сэкономить, а поручайте настоящим сборщикам.

1.
2.
3.

Чтобы обеспечить ваш дом надежным и современным отоплением, достаточно оборудовать его системой теплого пола, которая выгодно отличается от стандартного отопления с радиаторами. Сегодня можно создать экономичный теплый пол с использованием воды, газа, а также электроэнергии. Принцип работы такого оборудования заключается в следующем: холодный воздух поступает в специальные воздухонагреватели, которые, получив заданную температуру, передаются на решетчатые напольные решетки.

Такой обогревательный прибор не только удобен, но и выгоден с финансовой точки зрения, так как энергии на обогрев расходуется значительно меньше по сравнению с традиционными системами обогрева. Поэтому следует более подробно остановиться на типах такого пола и продумать, как построить наиболее экономичную систему теплого пола.

Определение эффективности электрического теплого пола

Если говорить о том, какой теплый пол самый экономичный, то, конечно, этого звания по праву заслуживает система, работающая на электричестве.В этой конструкции есть специальные терморегуляторы, благодаря которым можно установить нужную температуру не во всем жилом доме, а в необходимых его частях, что не может не сказаться положительно на экономии средств. Температура теплоносителя в теплых полах электрического типа может варьироваться, что позволяет еще снизить затраты (читайте в статье: «»).

Многих владельцев часто беспокоит то, что недостаточная высота потолков станет серьезным препятствием для установки теплого пола.Однако переживать по этому поводу совершенно не стоит, так как уровень пола не поднимется более чем на 4 см. Эффективность теплого пола обусловлена ​​еще и тем, что вся система не зависит от работы стационарного отопления, обеспечиваемого инженерными сетями. Но важно помнить одно: чтобы не испортить деревянное напольное покрытие, максимальная температура теплого пола не должна превышать 28 °. Соблюдая это условие, можно создать уникальную, а главное экономичную систему отопления.

Устройство автономной системы водяного теплого пола

Говоря о том, какие полы с подогревом более экономичны, следует обратить внимание на систему отопления, которая работает с водой. В этом случае его подключение будет производиться к центральному блоку, отвечающему за отопление. Но при обустройстве такой конструкции крайне важно помнить, что подобные монтажные работы разрешены только в том случае, если помещение оборудовано отдельным подступенком. Как вариант, вы можете получить специальное разрешение, подтверждающее законность выполнения данных работ.

При отсутствии возможности такой установки можно построить котел, что, в свою очередь, позволит создать надежную и экологически чистую систему, а такие параметры, как теплопередача теплого пола и его срок службы будет на высшем уровне.

Какой теплый пол выбрать, подробно на видео:

Правила укладки плитки для теплого пола

Оборудовать электротехническим или очень аккуратно, чтобы не повредить структуру материала, но при этом обеспечить качественный обогрев пола.При неправильном обращении зачастую дорогие материалы легко могут испортиться, поэтому во избежание неприятных ситуаций будет лучше обратиться за помощью к специалистам, которые легко выполнят работу.

Чтобы оценить стоимость всех предстоящих работ, вам в первую очередь необходимо произвести все необходимые расчеты и сделать смету. Только после этого можно говорить о конкретной фигуре. Но, так или иначе, не стоит руководствоваться исключительно рекомендациями, позволяющими сэкономить часть финансовых ресурсов, поскольку иногда правильнее будет немного переплатить, а создать надежное и стабильное оборудование.На все вопросы по монтажу всегда могут ответить профессиональные мастера, которые также смогут предоставить подробные фото вариантов полов и видео по их укладке.

В суровом российском климате подключение теплого пола становится необходимостью. Такое дополнение к системе отопления создает комфортный микроклимат. Такой элемент особенно важен для семей с маленькими детьми.

Перед тем, как приступить к работе, нужно определиться с типом конструкции.Этажей может быть:

  1. вода;
  2. электрический;

В доме, в котором проектом не предусмотрен теплый пол, можно подключать только электрические полы. ТОЛЬКО!

Оба типа предоставляют свои условия подключения. Рассмотрим подробнее каждый из них.

Водяной теплый пол

Для подключения теплого пола на основе водяного теплоносителя существует несколько схем. Они различаются:

  • простота и скорость установки;
  • стоимость на стадии изготовления и эксплуатации;
  • наличие того или иного элемента;

Рассмотрим основные параметры макета.

Подключение к системе центрального отопления

Эта возможность возможна для жителей первого или последнего этажа. Это зависит от места расположения разводки обогрева. Оптимальное функционирование системы теплого пола возможно при температуре теплоносителя не выше 55 ° С. Когда жидкость в трубах отопления дома уходит в обратку, ее можно использовать без неудобств для соседей. К тому же температура в конечных точках ниже, чем везде.В этом случае, рассчитывая компенсацию нагрева бетона и пола, на поверхности вы получите цифру около 38 °. Этот показатель оптимален для человека.

Магистраль от радиатора подключается по схеме:

  • радиатор;
  • нижнее подключение системы теплого пола;
  • верхнее соединение для возврата воды;

При таком способе установки длина теплопровода не должна превышать 70 м.Диаметр труб — 16 мм. В линию, идущую от радиатора, можно установить насос для улучшения циркуляции. Для регулировки температуры между входящей и обратной линиями установлен байпас. В нем установлен балансировочный клапан, который способствует смешиванию охлаждаемой жидкости и поступающей горячей.

Подключение к центральной горячей воде

Горячая вода может использоваться для устройства теплого пола. Этот способ довольно дорогой и неудобный. Установка такого отопления возможна в небольших помещениях и на небольшом удалении от главной магистрали.

Длина трубопроводов пола в этом случае не должна превышать 15 м. Неудобство заключается в постоянно высокой температуре теплоносителя. Для понижения индекса необходимо смонтировать смеситель. В централизованных системах нередки перепады давления и гидроудары. Такие факторы способствуют повреждению труб теплого пола.

Водяной теплый пол с автономной системой отопления

Самый подходящий вариант водяного теплого пола — подключение к автономной системе.Наличие бойлера дает массу преимуществ:

  • независимость системы от внешних факторов;
  • законность установки;
  • возможность регулирования температуры;

Коллектор или гребенка, основная часть соединения. К нему сходятся все трубы. Отсюда происходит распределение потока теплоносителя и обратного потока.

Необходимо установить коллекторный шкаф в непосредственной близости от котла. Перед выездом на трассу необходимо установить запорную арматуру.Это поможет избежать аварийной ситуации и упростит ремонт и разборку.

Совет: в продаже есть специальные коллекторные наборы для определенного количества потребителей. Приобретая такой товар, Вы можете не беспокоиться о:

  • клапана на каждый контур;
  • герметичность стыков;
  • надежность конструкции;

Без введения дополнительных элементов система неуправляема.Единственное, что можно сделать, это немного перекрыть кран. В этом случае поток жидкости уменьшается, а температура падает. Но это не выход. Удобство использования системы повышается за счет установки:

  • смеситель трехходовой;
  • сапун;
  • сливной кран;
  • Насосный агрегат

  • ;

Повышение удобства эксплуатации за счет установки саморегулирующихся клапанов. Капсула, заполненная парафином, реагирует на температуру окружающей среды. В зависимости от изменения параметров воздуха в помещении смеситель сам добавляет или уменьшает количество забираемой жидкости.

Установка смесителя необходима для разбавления слишком горячей жидкости. Он обеспечивает перетекание охлажденной воды из обратного трубопровода в магистраль, тем самым экономя энергию котла. Особенно такое приобщение пригодится жителям северных регионов. В холодную погоду котел будет работать на максимуме, а повышенная температура теплоносителя отрицательно скажется на:

  • материал трубы;
  • напольное покрытие;
  • здоровья жителей дома;

Порядок установки

Рассмотрим порядок монтажа самой функциональной схемы с включением полного комплекта приборов и оборудования.

  1. Первое, что устанавливается в подводящей магистрали, идущей от котла, термостатический вентиль. Позволяет контролировать температуру потока жидкости, тем самым:
  • экономия затрат на отопление;
  • снижение нагрузки на котел;
  • создание комфортных условий в помещении;

2. После этого подключается насос. Он обеспечивает нормальное функционирование системы и адекватность охлаждающей жидкости. Приобретать продукт нужно с небольшой производительностью около 5-10 л / мин;

3.Предохранитель на базе термостата. Защищает систему от перегрева;

5. На коллекторе установлен байпас. Включает циркуляцию системы по малому кругу, исключая поток из котла;

6. На каждую ветку этажа при необходимости поставить систему регулирования. Дистанционные контроллеры упрощают процесс контроля температуры пола;

7. На обратной линии устанавливается перемычка, соединяющая подачу и возврат. На него монтируется смеситель;

Подключение регулятора должно производиться вдали от розеток.Высота установки примерно 12 см от уровня пола. Элемент испытывается при полном давлении в системе.

Нагревательные элементы электросистемы:

Устройство этого вида отопления займет меньше времени, чем пол с использованием жидкостного отопления. Но стоимость материалов намного дороже. Подключение осуществляется путем подключения источника питания к полу с помощью регулятора или при прямом подключении к сети.

Можно устроить систему поверх слоя старой плитки или на бетонном основании.Коврики можно разрезать на части. Главное, чтобы каждая деталь имела клемму для подключения.

Крепление осуществляется при помощи:

  • скотч;
  • Клей

  • ;
  • клеевой слой матовой основы;

После установки необходимо проверить лезвие на наличие повреждений. Если зазоров нет, установите напольное покрытие. Крепится прямо на коврики.

Этот тип дизайна требует специальных знаний и навыков. Для начала нужно выбрать оптимальный диаметр кабеля из расчета:

  • потребляемая мощность;
  • электромонтажных нагрузок;
  • габаритов комнаты;

Повышение эффективности нагрева происходит за счет изоляции кабеля под изоляцией.Самые популярные среди них — фольгированные модели типа пенофола. На моделях утепляющих матов, предназначенных для подложек, есть даже маркировка для разводки кабеля.

Подключение кабеля осуществляется через термостатический блок. Он устанавливается на гофрированный трубопровод для обеспечения гидроизоляции и доступа после замололичивания.

После укладки материала система испытывается.

Собранную систему необходимо перенести на бумагу. Измерьте расстояния между элементами, отметьте их расстояние от стен, привяжите место установки термостата.Такие схемы понадобятся при проведении ремонта или замене системы.

Последним шагом будет заливка кабеля в раствор. Стяжка должна быть толщиной не менее 50 мм.

Использование термостата в помещениях с повышенной влажностью нежелательно. В этом случае регулятор выносят из помещения. Благодаря современным технологиям можно приобрести заводской комплект, защищенный от влаги.

Новинкой на рынке теплых полов стал выпуск полов со встроенным подогревом.Подключить такую ​​систему довольно просто. Монтировать ламинат необходимо, соединив провода нагревателей в одну систему. Превратите сеть в розетку.

Этот вариант будет экономичнее и проще предыдущих. В этом случае замену полотен можно производить поэлементно, не нарушая работу всей системы. Комбинируя обычные ламинатные панели с подогревом, можно достичь оптимального результата. В материале уже есть подключенный термостат, поэтому приобретать изделие отдельно не нужно.

Любой вид теплого пола станет незаменимым помощником в мороз. Правильно подключенная система придаст помещению такой уют, который не может обеспечить даже самая современная теплотрасса.


В настоящее время для теплого пола активно используются системы электрического теплого пола и водяного теплого пола. После ознакомления с данными видами теплого пола, техническими характеристиками, условиями монтажа и эксплуатации потребитель выбирает, какой тип ему подходит. В этой статье мы рассмотрим положительные и отрицательные стороны теплого водяного пола.

Что такое пол с водяным подогревом

Многие задаются этим вопросом при выборе утеплителя пола. Некоторые даже не подозревают, что пол можно обогреть с помощью теплого пола. Водяной теплый пол — система, работающая с горячей водой, которая фактически делает пол теплым. В его основе лежит особая изгибающаяся труба, внутри которой проходит вода. Он подключается к общей или автономной системе отопления, благодаря чему вода остается горячей. Всем известно, что в зависимости от времени года у нас отключают обогрев или делают его слабее.Если нет желания зависеть от таких действий и всегда хочется иметь теплый пол, то лучше подключить его к газовому котлу.

Теплый пол: комплектующие

Состоит из элементарных материалов. Из трубы, по которой течет вода, температуру которой регулирует смеситель. Трубы в основном изготавливаются из металла или прочного полиэтилена. Их преимущества — гибкость и хороший отвод тепла. Уложенные трубы «теплого пола» заливаются цементной стяжкой.Система отопления контролирует температуру теплых полов: термостатический смеситель и циркуляционный насос.

Теплый пол: преимущества

Недорогой монтаж водяного теплого пола своими руками (для многих потребителей очень важны финансовые затраты на приобретение и установку системы водяного теплого пола. качественные комплектующие всей системы теплого пола у разных производителей примерно одинаковы, стоимость их установки сравнительно небольшая).

  1. Установленная система теплого пола подходит для любых напольных покрытий. В зависимости от желания потребителя, после установки теплого водяного пола возможно покрытие ламинатом, линолеумом, керамической плиткой, ковролином и так далее.
  2. Система теплого водяного пола может использоваться как отдельно, так и для подключения к система центрального отопления.
  3. Водяной теплый пол может полностью заменить все отопительное оборудование.
  4. Водяной теплый пол Пол не подключен к источникам электроэнергии, что исключает отключение отопления при отключении электроэнергии.
  5. Благодаря такому утеплению полов в стандартном жилом доме экономия энергии составляет 30%. А в зданиях, где высота потолков превышает 3 метра, экономия составляет до 50%.

  • можно устанавливать только в частных домах.
  • при работе от котла управление отоплением частично, а от системы центрального отопления невозможно.
  • , если вовремя не заметить повреждение труб, возможно затопление.

Это далеко не весь перечень сильных и слабых сторон теплого водяного пола.Но те, которые мы назвали, особенно важны. Далее мы рассмотрим, как сделать теплый водяной пол своими руками.

Для правильной установки теплого водяного пола в доме своими руками необходимо соблюдать следующие требования:

  • Если под помещением находится подвал или другое неотапливаемое помещение, необходимо утепление пола для снижения тепла. диссипация.
  • Для эффективности теплых полов поверх труб укладывается материал с улучшенной теплопроводностью.

Для удобства в системе теплых водяных полов смонтирован шкаф, в котором есть все подключения и регулирующая арматура.

Шкаф монтируется в нишу стены размером 60 * 40 * 12, в которой отображаются:

  • подводящая труба, подключенная к трубе горячей воды от котла,
  • обратная труба, из которой откачивается вода. к котлу на подогрев.

Таким образом, в системе водяных полов с подогревом существует постоянная циркуляция горячей воды.Если посмотреть на этот предмет в собранном готовом состоянии, он выглядит как шкаф с большим количеством труб, заглушек, кранов, вентилей и тому подобного.

Для возможности отключения отапливаемого помещения от системы отопления устанавливаются клапаны, которые присоединяются к трубам с помощью компрессионных фитингов.

Устанавливается коллектор — труба, имеющая несколько выходов, к которой с помощью компрессионных фитингов присоединяются металлопластиковые трубы отопления для водяных полов. Выход коллектора перекрывается либо заглушкой, либо разветвителем со сливным клапаном и автоматическим выпуском воздуха, что предпочтительно по простоте использования, но несколько дороже.

В строительном магазине вы можете свободно приобрести шкаф коллектора в сборе и комплектующие к нему.

Подготовка к установке водяного теплого пола своими руками

Укладка труб начнется только тогда, когда пол будет полностью готов. При подготовке к устройству теплого водяного пола поверхность выравнивается и очищается от мусора. Для того, чтобы полы прогревались равномерно, при установке труб для теплого пола нужна равномерная стяжка, для этого перед укладкой выравнивается очищенная поверхность.

Затем проползает гидроизоляционная пленка для защиты от проникновения влаги снизу. Следующее действие на стены — обклеивание демпферной лентой (по внешнему виду, структуре и характеристикам лента напоминает скотч, поэтому наклеить ее не составит труда) шириной 10–15 см, чтобы компенсировать тепловую нагрузку. расширение стяжки.

Подключение воды к водяному полу

Следующим этапом после подготовки пола будет укладка изоляционного материала.

Далее на гидроизоляцию подойдет утеплитель, в зависимости от высоты по толщине. Для первого этажа дома с подвалом не менее 25 сантиметров, для второго и более высоких этажей достаточно нескольких сантиметров. Утеплитель можно приобрести в любом строительном магазине. В настоящее время производители предлагают на выбор большой ассортимент теплоизоляционных материалов. Весь материал имеет примерно одинаковую теплопроводность. Наиболее популярны: пенополистирол, стекловата, минеральная вата, пенобетон, техническая пробка и так далее. Но есть специальный материал для теплых водяных полов, с которым работать намного проще. Этот материал представляет собой плиту с выступами для прокладки в них трубопроводной системы теплого водяного пола.

Поскольку установленная система теплых полов предполагает ее длительную эксплуатацию, обращают внимание на качество используемых металлопластиковых труб и комплектующих.

Способы крепления трубопровода:

  1. Первым делом нужно положить на весь пол армирующую сетку.Сверху на арматурную сетку укладываются трубы, и прикрепляются к ней с небольшим зазором при помощи проволоки. Необходим зазор для предотвращения деформации трубы. Этот способ прокладки труб самый простой и доступный.

  1. Теплоизоляция укладывается на заранее подготовленную поверхность пола, покрытую гидроизоляцией. На нем делается разметка для последующей прокладки труб системы теплого пола. Эти трубы необходимо закрепить соответствующими специальными зажимами и зажимами.

Трубы системы водяных полов с подогревом укладываются равномерно с шагом укладки 30 сантиметров по всей площади помещения. Стены и под окном, где повышенная теплоотдача, трубы укладываются с шагом 15 сантиметров. Минимальное расстояние прокладки труб от стен 7 сантиметров.

Рекомендуемая длина трубы для прокладки в одном помещении — 60 метров. Если общая площадь помещения предполагает прокладку большей длины, то рекомендуется установка в систему дополнительных коллекторов (при длине трубы более 60 метров — 2 коллектора, при длине трубы более 120 метров — 3 коллектора и скоро).Общая длина трубы делится на количество установленных коллекторов, при этом каждая труба подключается к своему коллектору отдельно. После этого очень важно установить терморегулятор для теплого пола.

Схема водяного теплого пола в доме

Схема водяного теплого пола следующая:

Теплый пол-вода — Вестерн

«Подогрев полов» становится все более распространенным явлением в новых домах, поскольку это отличный способ обогреть большие или открытые пространства — он также обеспечивает приятную удобную систему обогрева, которая всегда согревает вас.

В системе используется центральный бойлер для нагрева воды, который затем циркулирует насосом по длинным участкам труб, которые расположены чуть ниже поверхности пола. Расход воды регулируется клапаном Actuator .

Большинство систем подпольного отопления (UFH) имеют несколько зон, поэтому вода перекачивается через центральный коллектор , который распределяет воду по различным зонам. В коллекторе также находятся клапаны привода с электрическим приводом , которые регулируют подачу воды в каждую зону.Когда привод включен, вода течет в эту зону. Когда он выключен, вода в эту зону не поступает. Важно отметить, что система также контролирует, когда нагрев не требуется или когда все зоны отключены — в этом случае она отключает котел и поддерживает блокировку котла.

В этом руководстве рассказывается, как легко создать многозонную систему «теплый пол» с использованием продуктов для обогрева Z-Wave.

Добавьте домашнюю автоматизацию к системе теплого пола

Большинство систем UFH относительно автономны — исполнительные механизмы, термостаты и система управления работают вместе, обеспечивая плавную и эффективную работу системы.Но вы можете захотеть управлять системой удаленно (со своего смартфона) или как часть более широкой системы, которая управляет освещением, мультимедиа, безопасностью вашего дома — и именно здесь на помощь приходит домашняя автоматизация.

Используя домашнюю автоматизацию, вы можете добавить к своей системе UFH столько контроля, сколько захотите, а если вы просто внедряете свою систему, вы можете использовать домашнюю автоматизацию Z-Wave для запуска всей системы.

Как это работает

Управление котлом и исполнительные механизмы остаются такими же, как в исходной системе.Z-Wave Реле (переключатели) добавлены для управления каждым исполнительным клапаном, это позволяет управлять каждым исполнительным клапаном по беспроводной сети с помощью системы Z-Wave. Каждая зона нагрева имеет термостат Z-Wave, который контролирует температуру этой зоны, отслеживая температуру зоны и включая или выключая приводной клапан для управления потоком горячей воды в эту зону.

Контроллер Z-Wave запустит расписание « Scene », которое определяет, когда каждая зона должна быть активной и при какой температуре.Он также будет контролировать температуру зоны и определять, должен ли привод быть включен или выключен. Это позволяет системе запускаться автоматически, но вы можете обойти ее, даже если вы находитесь вдали от дома или в пробке темной декабрьской ночью.

Важные соображения

После того, как вы решили, как вы хотите, чтобы система вела себя, вы должны принять к сведению некоторые важные моменты — некоторые из них требуются действующими Строительными нормами.

Блокировка котла

Не забывайте про блокировку котла!

Система отопления должна иметь возможность отключать котел, когда отопление не требуется.Например, если все зоны выключены, так как они достигли температуры, то бойлер должен быть выключен, чтобы не тратить энергию впустую. В противном случае котел продолжал бы нагревать воду и направлять ее по системе (но не по зонам). Это будет продолжаться до тех пор, пока не снизится температура в помещении или не будет отключена система отопления.

Блокировка котла требуется строительными нормами.

Расход горячей воды

Расход горячей воды регулируется клапанами коллектора и привода.Система Z-Wave должна иметь возможность управлять исполнительными клапанами, чтобы эффективно управлять системой отопления.

Управление несколькими зонами

Для многозонных систем создание «алгоритмов» сцены и управления может очень быстро усложниться, поэтому вам необходимо спланировать свою систему, прежде чем вы начнете ее внедрять. Вы должны спланировать, как логика «Сцены» будет фактически управлять системой — убедиться, что каждая зона может управлять котлом и что котел будет выключен, когда ни одна из зон не требует тепла.

Все контроллеры Z-Wave смогут запускать этот тип логики управления, но немногие из них смогут сделать это с помощью своих стандартных редакторов сцен. Большинство людей используют скрипты LUA для управления более сложными многозонными системами отопления. Прежде чем заходить слишком далеко, стоит изучить примеры того, как это делается, чтобы вы могли решить, можно ли это разработать для своей собственной системы.

Компоненты — что они делают

Какой бы тип многозонной системы вы ни выбрали, они оба используют одни и те же устройства Z-Wave.

Реле Z-Wave

Они управляют клапанами привода, гарантируя, что вы можете контролировать поток воды в каждую зону системы нагрева UFH.

Настенный термостат

Обменивается данными напрямую с приемником котла или реле для управления котлом (обогревом) в зависимости от температуры окружающей среды в помещении и выбранной вами «заданной температуры». Это позволяет системе работать с системой отопления с оптимальной эффективностью, поскольку термостат имеет встроенные алгоритмы нагрева, которые оптимизируют периоды включения / выключения котла.Вы можете изменять заданную температуру термостата по беспроводной сети, что дает вам полный контроль над вашей системой отопления. Подробнее — Базовая радиаторная система котла с одним термостатом

  • Термостат Secure Wall (SRT321)
    Настенный термостат управляет котлом (через ресивер) и может изменять его уставку с помощью контроллера Z-Wave. Все графики нагрева будут запускаться в контроллере Z-Wave, а периоды включения / выключения нагрева будут контролироваться изменением уставки настенного термостата.
  • Безопасный программируемый 7-дневный термостат (SCS317)
    Очень похож на термостат Secure Wall, за исключением того, что он имеет встроенный 7-дневный таймер, который позволяет запускать обогрев по расписанию, которое вы запрограммировали в термостате — он может иметь до 6 температурных периодов в день.
Ресивер котла

Этот переключатель Z-Wave (реле) позволяет управлять котлом по беспроводной сети. Это может вам понадобиться, если вы внедряете новую систему UFH, в которой нет управления котлом через коллектор и приводные клапаны.

  • Защищенный одноканальный котловой ресивер
    Специально разработанный приемник Z-Wave для управления комбинированным котлом. Он позволяет системе Z-Wave управлять котлом и имеет кнопки и светодиоды для ручного включения / выключения.
  • Переключатель Fibaro 2 (двойной)
    Двойное реле, которое может управлять каналами отопления и горячей воды котла.
  • Реле Qubino x2 Plus
    Модуль двойного переключателя (реле) может управлять каналами отопления и горячей воды котла.
Датчики температуры и другое …

Может использоваться как альтернатива настенным термостатам или как дополнительный «независимый» датчик для контроля температуры в различных частях дома. Например, настенный термостат может быть расположен рядом с выключателем света, но он может быть не лучшим местом для измерения температуры в помещении — возможно, более подходящим будет место рядом с диваном. Добавление дополнительных датчиков температуры позволяет точно настроить обогрев в соответствии с условиями использования помещения — возможно, вы могли бы создать усредненное значение температуры между настенным термостатом и дополнительным датчиком и управлять системой на основе этого.

  • Датчик температуры защищенной стены
    Настенный датчик температуры может сообщать о температуре в комнате в «Сцена», в которой выполняется управление обогревом.
  • Датчик температуры Danfoss
    Настенный датчик отправляет температуру на контроллер Z-Wave, чтобы вы могли использовать его для управления нагревом.
  • Датчик двери / окна Fibaro (Gen5) с датчиком температуры
    Гибкий датчик двери / окна также может использовать дополнительный датчик температуры DS18B20, чтобы сообщать о температуре в помещении, что дает вам дополнительные функции и помогает оптимизировать управление отоплением.
  • Датчик движения Fibaro 3-в-1 (Gen5)
    Крошечный датчик движения, который также отслеживает температуру — его также можно настроить для учета разницы температур, если он расположен возле потолка.
  • Мультисенсор 6-в-1 Aeon
    Универсальный датчик движения, температуры, освещенности и влажности — управляйте обогревом автоматически с любого из этих датчиков.
Контроллер Z-Wave

Контроллер позволяет добавлять и настраивать устройства в вашу систему Z-Wave и запускать «сценарии расписания».Он также действует как шлюз, позволяющий управлять системой со смартфона, даже когда вы находитесь вдали от дома. В случае нагрева контроллер будет запускать расписания, чтобы контролировать, когда отопление включено / выключено и при какой температуре, он также будет запускать время подачи горячей воды.

Для получения дополнительной информации ознакомьтесь с нашим руководством Как выбрать контроллер Z-Wave .

Дополнительные руководства

Эти руководства и видеоролики показывают, как эти различные системы могут быть интегрированы с продуктами домашней автоматизации Vesternet.

Авторские права Vesternet 2018

Обновлено: 16.08.2018

Взамен теплый водяной пол. Теплый пол от автономного отопления

Вопрос №71: Совершенно запутался. Ответьте пожалуйста, может не пост, а мыло. Мне нужно смонтировать систему теплого водяного пола в однотрубную систему. Прочитал ваши ответы на похожие вопросы и у меня появился новый.
Во-первых, так и не понял, как подключить ТП и циркуляционный насос в одну трубку.Картинка есть в вашем посте, но там подача и возврат от радиаторов и трансформаторных подстанций куда-то уходит и непонятно как закрывается.
Во-вторых, если в ТП включен специальный модуль для терморегуляции, то НЕ будет ситуации, когда циркуляционный насос будет прогонять теплоноситель, а модуль перекроет поток в ТП при достижении нужной температуры в помещении . Что будет в этой ситуации ( Александр Ответ: Вообще, чтобы теплоноситель двигался по контуру теплого водяного пола в однотрубной системе отопления, необходимо создать в нем избыточное давление , а это можно сделать только с помощью циркуляционного насоса, верно?
А теперь давайте разберемся со всем по порядку, если теплый пол находится прямо в помещении, где установлен котел отопления, а циркуляционный насос установлен на со стороны возврата контур теплого пола подключается для подачи теплоносителя после циркуляционного насоса, а выход (обратка) контура пола подключается перед насосом.В общем, получается, что контур теплого пола подключается к однотрубной системе отопления параллельно с циркуляционным насосом. В этом случае насос создает давление в основном контуре системы отопления и в дополнительном контуре системы теплого пола.
Если котел мощный и температура обратной воды не превышает 45-50С, то установка модуля управления не требуется.
Если ваши теплые полы расположены на значительном удалении от отопительного котла или даже на втором этаже дома, то подключить контур теплого пола можно так:

Как видно из рисунка, циркуляционный насос установлен непосредственно у котла отопления, затем устанавливаются распределительные гребни, контур теплого пола подключается параллельно батареям отопления.Подача теплоносителя в контур и в аккумуляторы регулируется с помощью обычных шаровых кранов, что позволяет установить комфортную температуру в помещении. Вы можете установить специальный модуль подключения в середине контура TP, здесь на рисунке, который вы видели, показан контур теплого пола с таким модулем, подключенным параллельно двум батареям отопления в одноконтурной системе отопления:

Поскольку в однотрубной системе отопления контур теплого пола подключается параллельно либо циркуляционному насосу, либо параллельно батарее отопления, при срабатывании термостата теплоноситель будет проходить через батареи отопления.

Другое дело, если у вас в комнате однотрубная система отопления и только теплый пол без радиаторов, то нужно собрать такую ​​систему:

В такой системе не нужен модуль управления, трехкомпонентный. Ходовой термостатический клапан регулирует температуру теплоносителя в отопительных контурах, а в случае работы теплоноситель через обратный клапан с помощью насоса продолжает циркуляцию в отопительном контуре. Такой агрегат необходимо собирать в каждой комнате с подогреваемым полом.При строительстве загородного дома или коттеджа важно не забывать, что, как правило, они располагаются в местах, где нет воды и коммуникаций. И в таком случае незаменимыми становятся аксиально-поршневые насосы, которые обладают большим ресурсом надежности и отлично подходят для любых широт.

Смесительный узел или коллектор в системе теплого водяного пола необходим для регулирования температуры охлаждающей жидкости. Последний отапливается котлом по параметрам, установленным программой прибора.Обычно температура подачи теплоносителя составляет 55 ° С. Этого достаточно, чтобы прогреть пол до температуры 30 ° С. Это наиболее комфортное значение для холодного времени года.

При наличии коллектора высокая температура подачи не имеет значения — смеситель сам понизит ее до нужного значения, подмешивая холодную воду. Соответственно, если планируется водяной пол без коллектора, то теплоноситель должен поступать заданной температуры, из чего можно сделать вывод, что для теплого пола без смесительного узла следует устанавливать отдельный котел.

Таким образом, для индивидуального радиаторного отопления необходим второй котел или наличие централизованной общедомовой радиаторной системы. По госрегулированию температура подачи теплоносителя в радиаторы в среднем составляет 70-80 ° C, что на 20 ° C выше, чем требуется для теплого пола.

В некоторых случаях установка коллектора для теплого пола неоправданна

Основным недостатком установки системы без коллектора является необходимость минимизировать потери температуры теплоносителя на пути «подогреватель теплоносителя — трубопровод» и в самой системе.Также необходимо поддерживать необходимую температуру на площади пола. Поэтому рекомендуется учитывать следующие требования:

  • Утепление стен помещения;
  • Укладка теплоизоляции на пол;
  • Наличие качественных оконных систем;
  • Укладка пола в непосредственной близости от ТЭНа;
  • Площадь помещения не более 20-25 м 2.

Основная и частая ошибка при установке такой системы без сборочного коллектора — попытка установки на слишком большой площади.

Важно! Необходимо рассчитывать длину контура и его контура таким образом, чтобы температура обратки теплоносителя не была слишком низкой. В противном случае на теплообменнике котла образуется большое количество конденсата, что приведет к быстрой поломке устройства.

Однако некоторые мастера утверждают, что в ситуации, когда «обратка» в любом случае будет холодной, установка конденсатного котла может сэкономить. Обладает высоким КПД и не боится такого устройства низких температур для обогрева.

Способы укладки теплого пола без коллектора

х3_2

Потребуются следующие материалы и приспособления:

  • Трубопровод;
  • Комплектующие к трубопроводу;
  • Бойлер;
  • Трехходовой термостатический клапан;
  • Насос в сборе

Некоторые пытаются использовать самый простой способ установки — встроить систему теплого пола непосредственно в центральное коммунальное отопление. Однако такой подход грозит серьезными поломками трубопровода, так как температура радиаторов намного выше, чем необходимая для пола.Также в случае обнаружения такого «самодельного устройства» надзорными органами собственнику квартиры грозят серьезные штрафы и приказ о полном демонтаже теплого водяного пола.

Предпочтительны 2 варианта прокладки трубопровода без коллектора: улитка и змейка. Причем оба контура должны состоять из двойного трубопровода: 2 параллельных контура на теплом полу — подающая и обратная.

Преимущество «змейки» в том, что есть возможность распределить зоны нагрева.Например, обойдите мебель или сантехнику. Преимущество «улитки» — более равномерный прогрев всей площади.

После прокладки трубопровода его необходимо подключить к котлу. Для начала нужно рассчитать мощность насоса. Используется следующая формула:

G = Q X 0,86 / Δt,

где G — производительность системы (л / ч),

Q — мощность системы (Вт),

0,86 — коэффициент пересчета в Ккал / ч,

Δt — перепад температур подачи-возврата (° C).

Насос нужен для обеспечения скорости движения теплоносителя по патрубкам. В зависимости от типа насоса им можно управлять как вручную, так и с помощью автоматики. Устройство монтируется на подающей трубе. В системе без смесительного узла насосное устройство располагается под котлом. Контур между трубопроводом с насосом и котлом закрывает трехходовой термостатический вентиль.

Чтобы теплый пол стабильно работал без установки смесительного узла, следует выбирать качественный мощный котел.Электрика или газ — особого значения не имеет. Главное, чтобы мощность устройства была специально рассчитана на спроектированный теплый пол. Мастера рекомендуют выбирать модели с помпой.

Монтаж клапана для системы без коллектора

На патрубке с подающим теплоносителем устанавливается клапан, на обратку монтируется перемычка. Назначение трехходового термостатического клапана — регулировать температуру охлаждающей жидкости, подаваемой в насос. По сути, это смеситель, внутри которого находится термочувствительный элемент.

Клапан защищает систему от перегрева, а в случае поломки и прерывания обратного потока автоматически отключает подачу. Также клапан исключает вероятность обратного потока подачи. Таким образом, клапан частично берет на себя роль коллектора.

Если площадь пола велика и наблюдаются серьезные потери тепла на «обратке», рекомендуется установить клапан на холодном входе. Благодаря этому в теплообменнике не будет образовываться излишний конденсат.

Монтаж теплого пола без насосно-смесительного узла

Нет необходимости устанавливать насос, если котел оборудован мощным циркуляционным насосом и площадь обогрева минимальна. Главный плюс котла со встроенным насосом — это правильно подобранное оборудование. То есть не обязательно выбирать бойлер по индивидуальным характеристикам насоса, достаточно определить его общую мощность.


Сегодня мы рассмотрим различные варианты подключения теплого пола к системе отопления дома.ТП может быть как единственным источником нагрева, так и совмещенным с высокотемпературной системой, при этом обвязка выполняется по-разному.

Как подключить ТП без батареек

Схема подключения ТП, в которой температура теплоносителя регулируется котлом.

Если ТП — единственный источник тепла в доме, то подключение системы теплого пола зависит от
. Если у вас современный котел, заточенный под низкотемпературные системы, то монтаж контуров осуществляется непосредственно через коллектор.То есть вы запускаете поток от ТЭНа прямо в гребенку коллектора. То же самое проделать и с обратным потоком — направить прямо в котел. Таким образом, теплоноситель проходит большой круг циркуляции.

Если нельзя точно установить температуру на котле, или если вы хотите перестраховаться, чтобы кто-то случайно не выставил котел на максимум, то в схеме подключения теплого пола к системе отопления должен быть установлен смесительный узел. предоставляться. Ставится перед коллектором.Основная задача — перемешать поток и вернуть заданную температуру.

Схема, как сделать теплый пол от водяного отопления со смесительным узлом:

  • подаем подачу от котла через грязеуловитель на трехходовой термостатический вентиль, а к нему подводим патрубок от обратки ТП. Возврат разделен тройником на две нити;
  • — за термостатическим вентилем ставится насос — если в котле не хватает насоса;
  • от насоса теплоноситель поступает в гребенку подачи, на которой установлены ручные термостатические клапаны;
  • Расходомеры

  • должны бить по гребешку.

Обязательно установите автоматические дефлекторы на коллекторной группе. Лучше два: на гребенку кормить и возвращать.

В принципе этого достаточно для нормальной работы ТП. Теперь рассмотрим, как правильно подключить теплый пол, если в каждой комнате есть датчики температуры, которые через термостат подключаются к сервоприводам. Сервоприводы устанавливаются на термостатические клапаны, которые ввинчиваются в гнезда на гребенке обратного потока. В этом случае также необходимо установить байпас с байпасным клапаном.При перекрытии колец сервоприводов ТП необходимо продолжить циркуляцию по малому кругу.

Здесь есть один тонкий момент, как подключить теплый пол к системе отопления — при прохождении теплоносителя через байпас по малому кругу есть риск вытекания воды из обратки общей (большой) системы. Поэтому нужно установить насос меньшей мощности, чем в котле, либо подстраховаться, установить за патрубком (если смотреть со стороны коллектора) обратный клапан, который подает охлажденную воду в смесительный узел.

Схема подключения аккумуляторов и одной цепи ТП

TP может быть встроен в линию подачи через тройник. Обязательно завяжите узелок микс.

Часто теплый пол комбинируют с обычными батареями. Рассмотрим, как подключить водяной теплый пол в общий контур, если циркуляционное кольцо у нас всего одно. В этом случае нет необходимости переделывать двухтрубную систему отопления на балочную (коллекторную). ТП можно врезать в подающую магистраль так же, как и радиаторы, то есть через тройник.Точно так же вылетает обратка.

Чтобы снизить температуру до необходимой, нужно завязать месильный узел. В этом случае насос не требуется, так как он будет либо в котле, либо перед ним в обратной общей системе (после
) Никаких расходомеров, вентиляционных отверстий или других элементов управления не требуется. Достаточно поставить трехходовой термостатический вентиль и, конечно же, как на любой радиатор, запорную арматуру.

Как подключить батареи и несколько шлейфов TP

Комбинированная схема подключения ТП (двухтрубная и коллекторная).

Теперь разберемся, как соединить теплый пол с радиаторным отоплением, если у нас несколько петель ТП. В этом случае мы можем:

  • сделать радиационную систему с двумя коллекторами;
  • сделать комбинированную систему — двухтрубный подвод к радиаторам и коллектор к ТП.

В первом случае подводим питание в коллекторную группу. На каждую батарею и на теплый пол у нас отдельный контур с заданной на котле температурой теплоносителя (60-70 градусов, а если
, потом все 85).Контур ТП необходимо подключить ко второму коллектору через смесительный узел. Циркуляционный насос можно установить на каждую коллекторную группу отдельно или по одному на всю систему отопления, но более мощный. Комбинированная система заключается в том, что контур ТП подключается к двухтрубной системе как еще один теплообменник. А затем через смесительный узел форсунки попадают в коллектор.

Как контролировать температуру

Термостат можно напрямую подключить к сервоприводу.

Есть два варианта регулирования температуры теплого пола:

  • посредством смесительной установки;
  • с помощью сервоприводов.

Если регулировать температуру теплоносителя через смесительный узел, то меняется степень нагрева всех без исключения помещений. В этом случае температура воздуха зависит от площади помещения и схемы подключения, то есть тепловой мощности контура. Убедиться, что в разных комнатах была нужная температура, это невозможно.

Если вы хотите самостоятельно выставить степень обогрева каждого помещения, то на коллекторной группе устанавливаются сервоприводы.

Это электрические краны, которые при необходимости перекрывают циркуляцию охлаждающей жидкости. Термостат дает команды сервоприводу, и он узнает, когда это делать, получая данные от датчиков температуры, которые контролируют:

  • степень нагрева стяжки;
  • степень нагрева воздуха.

Практика показывает, что датчики нужно ставить в стяжку.Вы устанавливаете температуру на 28 градусов и ждете, пока система стабилизируется. Ориентируясь на градусник, внесите поправки. Да, таким образом система будет работать без учета погодных условий, но в любом случае добиться полной автоматизации контроля температуры в воде с ТП практически невозможно. Схема очень инертная, если установить датчик температуры воздуха, перепады будут очень чувствительны, так как стяжка долго нагревается и остывает

Первый запуск ТП

Теплый пол — это очень удобно.

Осталось разобраться, как включить теплый пол. Первый пуск можно проводить только после полного высыхания стяжки — это примерно через месяц. Для начала система заливается водой. Делается это вручную с помощью обжимного насоса или через заранее смонтированный подвод в водопроводный контур.

Техника следующая:

  • все вентиляционные отверстия и все клапаны открыты;
  • контур заполнен охлаждающей жидкостью;
  • когда вода начинает сочиться из воздушных клапанов, они перекрываются;
  • установлен температурный режим на месильном агрегате;
  • затем включается котел.

По мере нагрева охлаждающей жидкости из нее будет выходить воздух, поэтому ее нужно будет стравить. После нескольких циклов нагрева теплоносителя система стабилизируется, и вам остается только отрегулировать гидравлическое сопротивление на разных контурах расходомера. В процессе эксплуатации вы будете вносить коррективы в температуру охлаждающей жидкости.

Системы лучистого отопления под полом, сэкономьте тысячи

Описание нескольких типов систем лучистого отопления

, включая нашу предпочитаемую систему.

Есть множество способов воспользоваться преимуществами лучистого отопления и охлаждения. Некоторым концепциям систем лучистого теплого пола не менее 100 лет. Наши системы лучистого отопления более новые и инновационные. Мы призываем вас хотя бы взглянуть на эти современные системы. Новые и более инновационные системы подогрева пола могут предложить значительные преимущества.

Обратите внимание, что Radiantec часто рекомендует использовать бытовые водонагреватели вместо дорогих бойлеров.Щелкните здесь, чтобы получить дополнительную информацию об этом использовании. Это возможность сэкономить тысячи долларов и при этом получить лучшую и более энергоэффективную систему лучистого теплого пола.

(и тепло, и ГВС поступают напрямую от одного и того же отопительного агрегата)

«Открытая прямая излучающая система» — это значительный прорыв в дизайне лучистого отопления. Система Open Direct Radiant предлагает беспрецедентную эффективность при очень доступной цене и является нашей предпочтительной системой среди всех систем лучистого отопления.Это единая система, которая работает двумя разными и разными способами. Когда требуется обогрев пола, включается насос, и вода вытекает из бака через зону излучающего теплого пола и обратно в бак. Когда требуется горячая вода, вода вытекает из резервуара и направляется в арматуру. Вся вода в системе остается питьевой.

Это, пожалуй, самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из очень немногих исключений из правила, что лучшие вещи стоят дороже.Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.

Преимущества энергоэффективности открытой прямой системы.

  • «Открытая прямая система» использует лучистое отопление, которое существенно более энергоэффективно .
  • Конструкции двойного назначения имеют менее 1/2 потерь в режиме ожидания по сравнению с двумя независимыми методами. Один набор исключен, а другой уменьшен из-за эффективного использования.
  • Более низкая первоначальная стоимость дает возможность купить более качественное и эффективное устройство .
  • «Открытая прямая система» совместима с солнечной батареей.
  • Бытовые водонагреватели потенциально более эффективны, чем бойлер. Они могут работать при низких температурах и позволяют конденсировать дымовые газы. Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
  • Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу перед тем, как попасть в резервуар.
  • Бак позволяет установить огромный теплообменник для дымохода.

Экологические преимущества открытой системы Direct.

  • Снижение расхода топлива
  • ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАР В ВЫПУСКНОЙ ВОДЕ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительные количества загрязняющих веществ растворяются в воде и безвредно спускаются в канализацию вместо того, чтобы загрязнять воздух.

Другие преимущества системы «Open Direct»

Наша открытая прямая система исключительно доступна по цене

  • Наш дизайн простой и элегантный
  • В конструкции используется водонагреватель двойного назначения
  • Отсутствие котла экономит тысячи долларов
  • В нашей конструкции используется на деталей меньше
  • Простая установка экономит затраты на рабочую силу
  • Энергоэффективность снижает затраты на топливо.

Простота установки

Наша открытая прямая система отличается простой конструкцией и небольшим количеством деталей () по сравнению с другими системами.

Легко работать с

Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему без проблем для мастера на все руки или для Do-It-Yourselfer .

Простота обслуживания

Наш дизайн прост для понимания.Наша излучающая система работает при гораздо более низкой температуре, чем у печи, поэтому с ней безопаснее работать, а наши материалы служат долго , поэтому они не нуждаются в постоянном уходе.

Легко достать запчасти для

У нас простая конструкция и общие детали . Может показаться, что это не очень хорошо, но это так! Вы можете найти запчасти, которые мы используем, в любом хорошем хозяйственном магазине, специального заказа не требуется.

Меньше деталей

Поскольку наша конструкция проста и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

Более надежный

Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и предлагает качество из нержавеющей стали.

Более длительный

Более низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки равняются системе, которая служит и служит продолжительностью .

Энергоэффективность

Лучистое отопление естественно энергоэффективно.Наша система работает при более низких температурах, поэтому требуется на меньше топлива для нагрева воды, а наши водонагреватели конденсируют дымовые газы, чтобы получить максимальное тепло от вашего топлива .

Экологически чистый

Поскольку мы используем конденсационные водонагреватели, наши системы имеют меньше выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

совместим с солнечной батареей

Наша открытая прямая система совместима с солнечной батареей .Вы можете запланировать установку солнечных батарей на начальном этапе или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

Сделай сам дружелюбно

Наша открытая прямая система — это простой и элегантный дизайн , в котором используются простые для поиска общие детали. Многие из наших клиентов предпочитают использовать нашу бесплатную помощь при проектировании и устанавливают систему самостоятельно с большой экономией .
Подробнее об установке своими руками здесь.

Соответствует Кодексу

Наши системы соответствуют Кодексу . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

Сейф

Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной в установке, использовании и обслуживании.

ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

Здесь следует отметить, что инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто получает прибыль от продажи котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов из системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления допускается всеми основными нормативами. Не было ни одного случая заболевания легионеров, связанного с открытой прямой системой.

Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.

Щелкните здесь, чтобы получить дополнительную информацию об Open Direct Radiant System от Radiantec.

(обогрев осуществляется косвенно через теплообменник)

Когда требуется теплый пол, горячая вода перекачивается в теплообменник, где тепло передается теплоносителю на другой стороне. Одновременно включается насос (-ы) зоны подогрева пола и направляет теплоноситель туда, где он нужен.

Теплообменник отделяет теплоноситель от источника питьевой воды. Это позволяет использовать непитьевой теплоноситель (например, антифриз). Эти системы лучистого отопления

Щелкните здесь, чтобы узнать больше о косвенной системе Radiantec.

(Эта «традиционная» система использует бойлер или водонагреватель для нагрева воды)

В закрытых системах лучистого отопления бойлер или водонагреватель предназначен исключительно для отопления помещений .Затем вода (или гликоль) циркулирует по трубам излучающего пола. Когда используется бойлер, этот знакомый и традиционный подход хорошо принят чиновниками строительного кодекса.

Щелкните здесь, чтобы получить дополнительную информацию о закрытой системе Radiantec

Radiantec поддерживает использование солнечной энергии везде, где это возможно, и отмечает, что эффективность использования солнечной энергии значительно улучшилась за последние несколько лет. На следующем рисунке представлена ​​солнечная система для горячего водоснабжения, которая особенно подходит для систем лучистого отопления.

Дополнительную информацию о нашей технологии солнечного отопления можно найти на сайте www.radiantsolar.com

Если вы видите слова и выражения, с которыми вы не знакомы, обратитесь к этому разделу.

Понимание значений следующих фраз облегчит понимание параметров вашей системы отопления.

КОТЛ
Котел — это нагревательное устройство, которое спроектировано для производства очень горячей воды (до 250 градусов по Фаренгейту под давлением) для радиаторов и плинтусов.Многие котлы плохо работают при более низких температурах, и для их регулировки может потребоваться дорогостоящее управление.

БЫТОВЫЙ НАГРЕВАТЕЛЬ ГОРЯЧЕЙ ВОДЫ
Бытовой водонагреватель вырабатывает воду умеренной температуры , и обычно имеется накопительный бак. Существует потенциал для более высокой эффективности водонагревателя из-за более низкой рабочей температуры и более низкой температуры выхлопных газов, но многие водонагреватели низкого уровня не используют этот потенциал.

ТЕПЛООБМЕННИК
Теплообменник — это устройство, которое передает тепло от одной жидкости к другой без смешивания жидкостей.Типичное использование — хранить питьевую горячую воду отдельно от котловой жидкости.

ЗАКРЫТАЯ СИСТЕМА
Закрытая система отопления изолирована от окружающей среды, и ее теплоноситель заменяется только для технического обслуживания.

ОТКРЫТАЯ СИСТЕМА
Открытая система — это система, открытая для атмосферы или система, в которой часто заменяется теплоноситель. Бытовой водонагреватель — это открытая система, потому что нагретая жидкость постоянно меняется. Открытые системы требуют разного оборудования и материалов.

ПИТЬЕВЫЕ
Питьевые средства, пригодные для питья.

ПРЯМАЯ СИСТЕМА
Прямая система использует одну и ту же воду для отопления и горячего водоснабжения для мытья посуды, стирки, принятия душа и т. Д. Между ними нет разделения.

НЕПРЯМАЯ СИСТЕМА
Непрямая система — это система, в которой тепло от нагревательного элемента проходит через теплообменник, прежде чем попадет в трубы напольного отопления.

Открытая система прямого нагрева обеспечивает тепло и горячую воду от ОДНОГО водонагревателя

«Открытая прямая излучающая система» — это значительный прорыв в дизайне лучистого отопления.Открытая прямая излучающая система предлагает беспрецедентную эффективность с очень доступной начальной стоимостью и является нашей предпочтительной системой из всех систем лучистого отопления. Это одна система, которая работает двумя разными и разными способами . Когда требуется обогрев пола, включается насос, и вода вытекает из бака через зону излучающего теплого пола и обратно в бак. Когда требуется горячая вода, вода вытекает из резервуара и направляется в арматуру. Вся вода в системе остается питьевой.

Это, пожалуй, самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из очень немногих исключений из правила, что лучшие вещи стоят дороже. Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.

Преимущества энергоэффективности открытой прямой системы.

  • «Открытая прямая система» использует лучистое отопление, которое на принципиально более энергоэффективно .
  • Конструкции двойного назначения имеют менее 1/2 потерь в режиме ожидания по сравнению с двумя независимыми методами. Один набор исключен, а другой уменьшен из-за эффективного использования.
  • Более низкая первоначальная стоимость дает возможность купить более качественный и эффективный агрегат.
  • «Открытая прямая система» совместима с солнечной батареей .
  • Бытовые водонагреватели потенциально более эффективны, чем бойлер . Они могут работать при низких температурах и позволяют конденсировать дымовые газы.Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
  • Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу перед тем, как попасть в резервуар.
  • Бак позволяет установить огромный теплообменник для дымохода.

Экологические преимущества открытой системы Direct.

  • Меньший расход топлива
  • ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАР В ВЫПУСКНОЙ ВОДЕ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительные количества загрязняющих веществ растворяются в воде, и они безвредно спускаются в канализацию вместо того, чтобы загрязнять воздух.

Другие преимущества системы «Open Direct»

Наша открытая прямая система исключительно доступна по цене

  • Наш дизайн простой и элегантный
  • В конструкции используется водонагреватель двойного назначения
  • Отсутствие котла экономит тысячи долларов
  • В нашей конструкции используется на деталей меньше
  • Простая установка экономит затраты на рабочую силу
  • Энергоэффективность снижает затраты на топливо.

Простота установки

Наша открытая прямая система отличается простой конструкцией и небольшим количеством деталей () по сравнению с другими системами.

Легко работать с

Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему без проблем для мастера на все руки или для Do-It-Yourselfer .

Простота обслуживания

Наш дизайн прост для понимания.Наша излучающая система работает при гораздо более низкой температуре, чем у печи, поэтому с ней безопаснее работать, а наши материалы служат долго , поэтому они не нуждаются в постоянном уходе.

Легко достать запчасти для

У нас простая конструкция и общие детали . Может показаться, что это не очень хорошо, но это так! Вы можете найти запчасти, которые мы используем, в любом хорошем хозяйственном магазине, специального заказа не требуется.

Меньше деталей

Поскольку наша конструкция проста и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

Более надежный

Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и предлагает качество из нержавеющей стали.

Более длительный

Более низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки равняются системе, которая служит и служит продолжительностью .

Энергоэффективность

Лучистое отопление естественно энергоэффективно.Наша система работает при более низких температурах, поэтому требуется на меньше топлива для нагрева воды, а наши водонагреватели конденсируют дымовые газы, чтобы получить максимальное тепло от вашего топлива .

Экологически чистый

Поскольку мы используем конденсационные водонагреватели, наши системы имеют меньше выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

совместим с солнечной батареей

Наша открытая прямая система совместима с солнечной батареей .Вы можете запланировать установку солнечных батарей на начальном этапе или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

Сделай сам дружелюбно

Наша открытая прямая система — это простой и элегантный дизайн , в котором используются простые для поиска общие детали. Многие из наших клиентов предпочитают использовать нашу бесплатную помощь при проектировании и устанавливают систему самостоятельно с большой экономией .
Подробнее об установке своими руками здесь.

Соответствует Кодексу

Наши системы соответствуют Кодексу . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

Сейф

Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной в установке, использовании и обслуживании.

ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

Здесь следует отметить, что инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто получает прибыль от продажи котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов из системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления допускается всеми основными нормативами. Не было ни одного случая заболевания легионеров, связанного с открытой прямой системой.

Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.

Открытая прямая система — это единая система , которая работает двумя разными способами :

  • Работа в режиме отопления — в этом режиме он обогревает ваш дом.
  • Работа в режиме горячей воды для бытового потребления — в этом режиме обеспечивается горячая вода.

Эта оригинальная полностью автоматическая система . Это
без участия домовладельца.Вам не нужно выполнять какие-либо отдельные действия или настройки, чтобы использовать его. Вот как работают два разных режима, начиная с режима нагрева:

Когда термостат определяет потребность в тепле, он включает насос. Теплая вода перекачивается из водонагревателя по трубам в полу, излучая тепло через систему обогрева пола в жилые помещения. Теплая вода достигает конца трубной петли, которая значительно холоднее, чем была в начале, и возвращается к нагревателю для повторного нагрева.

Примечание: Холодная вода не поступает в систему во время режима отопления , если только кто-то не заберет горячую воду, потому что система уже заполнена.

ОПИСАНИЕ ПОТОКА — Работа в режиме обогрева

  • Когда требуется тепло, включается насос, и вода вытекает из верхней части бака, через зону нагрева и обратно в нижнюю часть бака, чтобы снова нагреться.
  • Эта система невероятно эффективна .Летом использует ограниченное естественное охлаждение , что позволяет сэкономить на счете за кондиционирование воздуха. Тепло поглощается из здания по мере того, как вода в вашей системе лучистого теплого пола нагревается до комнатной температуры. Вода комнатной температуры втягивается в резервуар для горячей воды, поскольку горячая вода используется в доме, и заменяется холодной водой в напольных излучающих трубах. Вода комнатной температуры, подаваемая в резервуар для горячей воды для бытового потребления из вашей излучающей системы, также требует меньших затрат на отопление, что снова позволяет сэкономить на счетах за газ!

Теплая вода выходит из резервуара и течет в ваши светильники, такие как раковина, душ и т. Д.Холодная вода из колодца или из городской водопроводной сети должна заменять использованную воду. Эта холодная вода проходит по напольным излучающим трубам к водонагревателю. Этот предотвращает застой воды в трубках летом и обеспечивает некоторое естественное охлаждение.

ОПИСАНИЕ ПОТОКА — ГВС

  • Когда используется горячая вода (в раковине, душе и т. Д.), вода вытекает из верхней части резервуара к месту использования.Холодная вода заменяет объем горячей воды , который был использован , впадая в верхнюю часть системы, через систему отопления, а затем в нижнюю часть бака . Причины этого следующие:
  • Возможность застоя, особенно летом, когда нет тепла, полностью исключена .
  • Зимой при такой схеме потока приоритет отдается потреблению горячей воды для бытового потребления, если и тепло, и горячая вода запрашиваются одновременно (чтобы человек в душе не выбегал). Зимой потери КПД нет; Любое тепло, забираемое с пола, возвращается в резервуар, поэтому в системе нет нетто-потерь энергии .

Компания Radiantec сыграла ведущую роль в разработке этих систем, и они приняты большинством основных строительных норм и правил . Как и в случае с любым другим строительным проектом, вы должны убедиться, что система Radiantec любого типа соответствует вашим местным строительным нормам.

Уточните свои местные нормы и правила и, при необходимости, обратитесь за помощью в компанию Radiantec.Официальный представитель вашего кода может позвонить нам с любыми вопросами.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА

ПРЕИМУЩЕСТВА

  • Эта система очень низкая стоимость .
  • Это , механически очень простой , элегантный и надежный.
  • Превосходная энергоэффективность , особенно при использовании водонагревателя Polaris.
  • Проблемы диффузии кислорода не имеют значения, потому что все материалы пригодны для питья.
  • Использование внешнего смесителя для полива газонов, мытья машин и т. Д. Еще больше усилит охлаждение.
  • Вы можете установить дополнительную солнечную водонагреватель с самого начала или добавить ее в любое время в будущем.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА

ПРОБЛЕМЫ

  • Вода во всех частях системы должна быть питьевой и пригодной для употребления. Деталь потока в наших инструкциях и в анимации здесь должна быть выполнена . Все материалы, используемые в системе, должны быть пригодны для питья.
  • Вам может понадобиться расширительный бак, если обратные клапаны или устройства предотвращения обратного потока предотвращают обратный поток воды расширения в остальную систему водоснабжения.
  • Вы должны убедиться, что давление в системе совместимо с пределами температуры и давления в трубке.

OPEN DIRECT — ЛУЧШАЯ СИСТЕМА

Мы считаем эту систему лучшей альтернативой . Он прост по конструкции, эффективен в эксплуатации, имеет умеренные начальные затраты и может использовать экологически чистую солнечную технологию. Когда и где местные нормы разрешают подавать отопление помещений и горячее водоснабжение через единую систему, мы рекомендуем открытую прямую систему.Вот почему:

КПД

Открытая прямая система использует один водонагреватель для отопления помещений и горячее водоснабжение , что устраняет необходимость в бойлере. Низкие рабочие температуры лучистого отопления позволяют использовать современные «конденсационные» водонагреватели , эффективность которых составляет 95 процентов. Функция охлаждения в летнее время предоставляется бесплатно и фактически снижает затраты на нагрев горячей воды для бытового потребления (см. Диаграмму).

Начальная стоимость

Наша открытая прямая система чрезвычайно проста и требует меньших затрат. Рассмотрим, например, дом площадью 2500 кв. Футов с двумя зонами. Материалы для пола, насосы и элементы управления обойдутся вам примерно в 4300 долларов. Добавьте высокоэффективный водонагреватель Polaris (бойлер не требуется), и его стоимость составит 7500 долларов, что является непревзойденной ценой для высококачественной системы.

Простота

Помимо сохранения низких начальных затрат, более простая система означает более высокую надежность .

Долговечность

Все основные компоненты изготовлены из нержавеющей стали или полиэтиленового пластика и должны служить в течение всего срока службы . Кроме того, на наши компоненты предоставляются исключительно строгие гарантии.

Энергоэффективность

Этот тип системы может быть спроектирован для первоначального использования солнечной энергии или может быть преобразован в солнечную энергию в любое время. Если вы хотите приготовить теплую воду для лучистого отопления или горячего водоснабжения, солнечные тепловые панели будут более эффективными и дешевле .

Щелкните здесь, чтобы увидеть, как открытая прямая система может использовать солнечную энергию.

СДЕЛАЙТЕ ОТЛИЧНУЮ СИСТЕМУ ЕЩЕ ЛУЧШЕ!
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ИЗЛУЧЕНИЯ СОЛНЕЧНОЙ ЭНЕРГИЕЙ
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УЗНАТЬ ЕЕ

Мягкий протектор с подогревом

Где разместить радиаторы в новом пространстве открытой планировки, может быть непросто, не говоря уже о том, что они не самая привлекательная деталь в комнате. Итак, теплый пол — заманчивое решение, но подходит ли оно вам?

Существует два типа систем теплого пола: водяное и электрическое.Система водоснабжения идет от системы центрального отопления и подходит для новых построек или пристроек, где создается новый пол, поскольку трубопроводы должны быть встроены в пол. Система на водной основе более энергоэффективна, чем радиаторы, поскольку она работает при более низкой температуре, и тепло будет удерживаться в полу в течение нескольких часов после достижения оптимальной температуры.

При расширении можно подключиться к местной цепи радиатора, но это подходит только для небольших участков.Для более значительной площади вам потребуется независимая система. Это, вероятно, будет означать, что вам нужно будет заменить котел, чтобы справиться с возросшей мощностью. Если вы не планируете замену котла или системы отопления в рамках работ, стоит проконсультироваться с подрядчиком, чтобы убедиться, что ваш текущий котел способен поддерживать новую систему отопления.

В системе электрического теплого пола под полом проложен электрический нагревательный кабель, который нагревается при включении электричества.Электрический пол с подогревом не зависит от остальной системы отопления, что делает его идеальным для ремонта. Таким образом, если ваша существующая система отопления работает на полную мощность, можно установить электрические полы с подогревом без необходимости модернизации котла.

Эти системы более дороги в эксплуатации, чем водные версии, но очень успешны в небольших помещениях, таких как ванные комнаты и отдельные ванные комнаты.Использование таймера в этих системах делает их намного более эффективными.

Регулирующий нагрев

Большинство вариантов отделки пола совместимы с полом с подогревом. Идеально подходят каменная, керамическая и керамогранитная плитка, как и большинство деревянных покрытий. Однако, когда дело доходит до деревянных полов, вам следует проконсультироваться с вашим поставщиком, чтобы убедиться, что у вас есть правильные спецификации для вашей системы, поскольку могут возникнуть проблемы с растрескиванием или короблением досок, если температура станет слишком высокой.Инвестиции в изоляцию уменьшат этот вид тепловыделения и сведут к минимуму эксплуатационные расходы.

Если вы подумываете о системе полов, поговорите с друзьями, у которых есть похожая система, и узнайте, как они с ней живут. Часто распространенной причиной отказа от внедрения такой системы является неуверенность в том, как с ней работать. Поэтому убедитесь, что вы получили очень четкие инструкции от подрядчика или сантехника по всем аспектам наилучшего использования системы.

Дениз О’Коннор — архитектор и консультант по дизайну

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
