Ручной фрезер — это универсальный механический инструмент в домашней мастерской. Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.
Творчество без границ
Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.
Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.
В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.
Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.
Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.
Обработка деревянных деталей
Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.
Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.
При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.
Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.
Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.
Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.
Полезные самоделки своими руками
Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:
- фрезер;
- электрический лобзик;
- шлифовальная машинка;
- несколько струбцин;

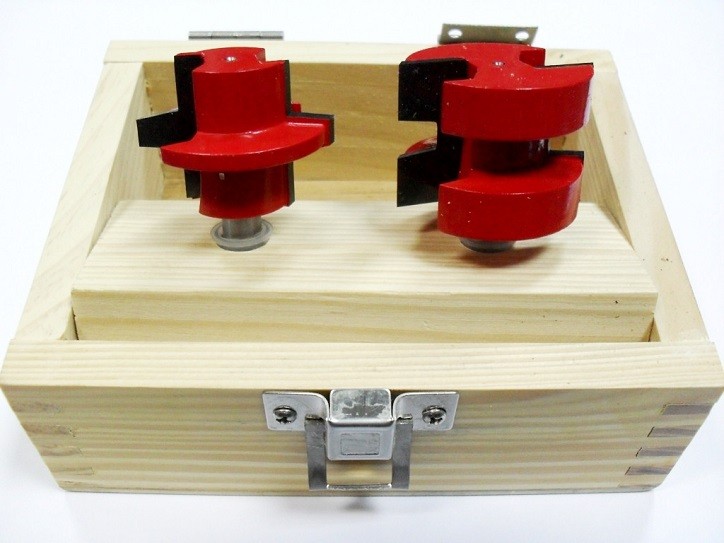

- набор фрез.
В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.
Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.
Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.
Ящик для инструментов
Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление — фрезерный стол. Принцип его изготовления простой:
- Собрать простой деревянный стол, состоящий из столешницы и ножек.
- Снизу к столешнице прикрепить ручную фрезерную машинку, проделав в столешнице отверстие для выхода фрезы.
- Изготовить из толстослойной фанеры по размерам столешницы каретку с упорной планкой. В каретке прорезан паз для выхода фрезы.
Устройство для нарезки шипов в доске работает следующим образом. Разметить место фрезерования и, прижав доску к упорной планке, выполнять движение кареткой, направляя её на режущий инструмент. Полученное шиповое соединение деталей будет прочным и надёжным.
Как изготовить филёнку
Одна из наиболее часто выполняемых столярных операций — это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.
Используя ручной фрезер, очень просто создать мебельный фасад на дверках. Для этого потребуются фигурная торцевая фреза, копировальная втулка и шаблон из фанеры. Технологический процесс очень простой:
- прикрепить шаблон к заготовке, применяя тонкие гвоздики;
- установить и зафиксировать глубину погружения фрезы в древесину;
- установить копировальную втулку на фрезерный механизм;
- фрезерную машинку, прижимая к шаблону, вести по его контуру.
В результате получается аккуратный рисунок мебельного фасада.
Дёшево и сердито
Резьба по дереву — это всегда красиво, богато и дорого. Этим занимаются талантливые люди, художники или скульпторы. Но есть такие способы резьбы, которыми может заниматься любой человек. Например, вырезать узоры ручным фрезером по дереву очень легко. Работа выполняется торцевой фрезой малого диаметра по контуру рисунка. Для этого нужно подобрать доску твёрдой породы, прибить трафарет, вырезанный из картона, и фрезеровать по шаблону.
Для работы подойдёт фрезерная машинка любой мощности. Желательно, чтобы она была лёгкая и удобная, тогда проще будет копировать рисунок. Поэтому не нужно заморачиваться, какой выбрать фрезер для начинающих, главное — подобрать фрезы диаметром от 2 миллиметров. При работе нужно проявить усердие, чтобы ровно пройти тонкой фрезой по контуру рисунка и не сломать её. Следующий шаг — углубление фона, для этого применяется фреза-флажок большого диаметра.
Опасные факторы
Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.
Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.
В наборе инструментов многих домашних мастеров почётное место занимает фрезер. Универсальный фрезер — это электрическое устройство, предназначенное для обработки поверхности деревянных или металлических изделий. Фрезерный станок упрощает работы по изготовлению разнообразных изделий, созданию выемок для петель, различных пазов.
Для этих работ совсем необязательно дорогое и профессиональное оборудование: достаточно простого универсального инструмента.
Области применения и возможности
С помощью фрезера можно сделать множество необходимых в хозяйстве предметов и провести любые операции с деревом или металлом. Фрезеры нужны для обработки плоских и фасонных поверхностей. Эти инструменты создают технологические выемки, пазы под различные соединения и даже сложные узоры, служащие украшениями.
Различаются фрезеры способом установки — это стационарные станки и ручные фрезеры. Станки, в свою очередь, различаются по типу выполняемых операций.
Стационарные приборы размещают на крупных фабриках или заводах — там, где необходимо изготовление большого количества однотипных деталей. Режущая насадка в них крепится неподвижно, а деталь, которую обрабатывают, перемещается.
Самыми универсальными и подходящими для выполнения широкого профиля задач считаются ручные электрофрезеры. При использовании ручного инструмента обрабатываемую деталь закрепляют жестко, а двигается сам инструмент. Во фрезерах имеется конструктивная возможность фиксировать инструмент, поэтому ручные устройства признаны более универсальными.
Чтобы изменить вид работы, достаточно поменять или по-другому расположить насадку.
В частности, что можно сделать ручным фрезером по дереву, у которого имеется подходящая оснастка:
- Создавать прямые или скругленные кромки на деталях.
- Вырезать посадочные места под дверные замки, дюбеля, навесы, петли, мебельные фурнитуры.
- Делать выборку четвертей (фальцев).
- Полировать и шлифовать.
- Сверлить отверстия — обычные и фигурные. Увеличивать их диаметр.
- Подготавливать края заготовок для соединений типа «ласточкин хвост», микрошипов, T- или V-образных.
- Раскраивать и обрезать детали до необходимой длины.
- Грубо выравнивать плоские поверхности.
- Наносить резьбу в деревянных заготовках.
- Вырезать узоры, гравировать на деревянных, металлических, каменных или пластиковых материалах.
- Пропиливать прямые или спиральные канавки.
Широкие возможности этого инструмента позволяют его использовать как профессиональным строительным или ремонтным бригадам, так и начинающим домашним мастерам.
Незаменим при изготовлении украшений интерьера, производстве мебели или создании различных поделок.
Устройство универсального фрезера
Для максимального использования ручного устройства мастер должен ориентироваться в конструкции прибора и назначении основных его частей.
Основной частью является электромотор, спрятанный в корпус. В корпус вставлены держатели с цангами. Цанги представляют собой переходники для использования фрез различного размера.
Фрезы вставляется в цангу и фиксируется специальной кнопкой или прижимным болтом.
Корпус размещен на платформе двумя штангами. Платформа сделана из металла и достаточна массивна и устойчива. К нижней части платформы прикреплена гладкая плита скольжения, которая позволяет плавно перемещать инструмент по детали.
На корпусе также располагается кнопка «Пуск» и кнопка блокировки инструмента. Режим работы выбирается при помощи:
- Ручек и шкалы настройки, которыми можно регулировать глубину фрезерования. Они позволяют настраивать глубину с точностью до 1 /10 мм.
- Переключателя числа оборотов. Для тех, кто только начинает знакомство с инструментом, рекомендуется работать на средних и даже малых оборотах.
В некоторых модификациях присутствует параллельный упор, позволяющий сдвигать режущую часть влево или вправо. Это очень удобно при некоторых видах фрезерных работ по дереву.
По назначению, ручные устройства условно делятся на следующие типы:
Фрезера верхнего типа бывают неподвижные или погружные. В неподвижных устройствах режущая часть не может перемещаться вдоль корпуса. Поэтому для регулировки глубины обработки мастер вынужден перемещать весь инструмент, что требует определенных навыков и опыта.
При выборе агрегата, предпочтение часто отдается погружным фрезерам. В них мотор располагается на направляющих, вдоль которых он может перемещаться вместе с режущей частью. Кроме того, в погружном типе устройств присутствует пружина, отвечающая за подъем насадки по окончании работы.
Фрезерование дерева ручным фрезером кромочного типа представляет собой снятие фасок и обработку кромок заготовок. При использовании разных насадок можно обрабатывать не только прямые, но и фигурные поверхности: например, изготавливать плинтусы или обрабатывать фигурные дверные филенки.
Ламельный тип применяют для создания различных пазов. Из всех типов ручных фрезеров он самый узкоспециализированный.
Правила выбора инструмента
Выбор подходящего типа электрофрезы зависит от поставленных технологических задач. Исходя из них, выбирается устройство с оптимальным функционалом и подходящими техническими характеристиками. Кроме того учитывается необходимость и наличие дополнительных приспособлений. Это зажимы, разные упоры, шаблоны, с помощью которых обработка детали происходит более высокоточно и безопасно.
В первую очередь выбирается устройство с подходящей мощностью. От этой характеристики зависит масса инструмента. Поэтому ручные фрезеры делятся на легкие, средние и тяжелые.
Легкие устройства с минимальной массой имеют мощность не выше семьсот пятидесяти ватт. Средняя категория обладает мощностью до одной тысячи сто ватт. У тяжелых аппаратов это значение выше одной тысячи двести ватт.
В случае несложных и неинтенсивных задач или, если материал обработки исключительно дерево, приобретение высокомощного устройства неоправданно. Очень мощные инструменты имеют низкую скорость вращения вала.
Скорость вращения фрезера — это тоже одна из важных характеристик инструмента. Показатель скорости колеблется от 7 000 до 24 000 оборотов в минуту. Различные материалы и виды работ для обработки требуют различные скорости вращения.
Хрупкие и твердые материалы и большая глубина среза требуют низкооборотного мощного инструмента. Устройства с высокими оборотами подойдут для полировки, шлифовки, гравировки или для обработки деревянных частей.
При выборе устройства важно расположение кнопки включение/выключение. От этого зависит удобство для рук, а значит, и скорость обработки заготовок.
Цанги отличаются материалом, качеством изготовления и своей конструкцией. Лучшими считаются цанги, имеющие форму конуса и изготовленные из закаленной стали. Такие элементы меньше изнашиваются и служат гораздо дольше цанг, которые сделаны из обычной стали.
Современные фрезеры часто снабжены встроенным элементом для удаления пыли во время реза. Прямо в корпусе может располагаться эффективный пылесос.
Подошва инструмента может быть литой или штампованной (в недорогих моделях). От плотности и равномерности прилегания подошвы к обрабатываемому материалу зависит качество и скорость выполнения производственных задач.
Базовая опора имеет отверстия для размещения направляющих.
Размер диаметра отверстия накладки влияет на максимальный диаметр фрезы, которую можно будет установить на это устройство.
Отличительные признаки фрезера профессионального класса:
- Наличие целого комплекта разных дополнительных элементов для устройства.
- Присутствие металлических втулок вместо полимерных.
- Прочность металлических гильз с подшипниковыми узлами. Они гарантируют отсутствие люфта после многоразовых перегревов и охлаждений.
Профессиональные модели способны активно работать несколько часов без перерыва. Более простые устройства требуют пятнадцатиминутного перерыва после работы в сопоставимом отрезке времени.
Вопрос выбора инструмента трудно переоценить, но необходимо научиться управлять им. Надо не только прочитать инструкцию пользователя, но и посмотреть видеоурок, как работать фрезером по дереву.
Основы работы на электрофрезе
Перед началом практического использования, как и любому оборудованию, электрофрезу требуется настроить. Сначала откручивают предохранительную гайку и убирают зажимную цангу. Обязательно проверяют закручены до конца и надежны ли все резьбовые соединения. Затем убирают плотную защитную смазку.
Фреза вставляется в цанговый патрон. Если есть необходимость, патрон меняется на подходящий по диаметру. Специальным ключом затягивается хвостовик, чтобы фреза не болталась. Затем происходит зажим шпинделя.
Положение фрезы фиксируется и с помощью регулятора ограничителя устанавливается необходимая глубина фрезерования. Определяется правильная скорость прибора на основании данных таблицы соответствий параметров материала и размера фрезы. Включают прибор кнопкой «Пуск» и делают контрольный рез.
Перед реальной работой надо проверить какой ход фрезера, величину скорости вращения шпинделя и выбрать глубину проходки сверла. Это делается в черновом варианте. Если изделие проходит круговую обработку, то инструмент должен двигаться против часовой стрелки и от себя при движении на плоской основе.
Начинающие при столярной работе часто допускают распространенную ошибку: изменяют скорость перемещения устройства при фигурном контуре обработки. В этом случае станок перегревается и на заготовке появляются прожиги.
Перед работой фрезером по дереву уроки по применению желательно почитать в хороших источниках.
Формирование пазов
Если паз начинается с самой кромки, то фреза должна нависнуть над краем детали. Затем устанавливается необходимая глубина и производится пуск инструмента. Когда кромка обработана полностью фиксатор ослабляется. Фреза поднимается и инструмент выключается.
Глухой паз делается аналогично за исключением того, что нарезка начинается не с края детали.
Когда паз очень глубок, то он вырезается в несколько проходов. При каждом новом проходе устанавливается новая глубина не более пяти миллиметров. Глубина последнего слоя должна быть не более полутора миллиметров.
Обработка торцевой поверхности
Создание чистого канта — один из самых распространенных видов работы ручным фрезером.
Сначала делается пологий срез. Электрофреза перемещается по направлению вращения, затем в обратную сторону. После этого действия у торца появляются правильные очертания.
Работа с фигурными шаблонами
Шаблоны позволяют делать копии деталей и используются для создания фигурных кромок.
При помощи крепежей упорное кольцо шаблона прикрепляется к подошве. Упорное кольцо — это пластина, которая перемещается по шаблону и формирует необходимую траекторию движения фрезы.
Декоративная отделка
Для украшения деревянных изделий часто делают декоративные узоры. Ручной станок прекрасно справляется с задачей художественной фрезеровки. Необходимо только изучить, как правильно обрабатывать податливое дерево — и можно фрезеровать.
При работе над узором кроме самого фрезера потребуется наличие тисков, стамески и лобзика. Деревянная заготовка с рисунком на поверхности устойчиво закрепляется, а специальная режущая насадка ходит по контуру, снимая слой за слоем заготовки. Постепенно узор становится объемным.
Если использовать фрезу разного диаметра, то получается индивидуальный орнамент.
Подробно универсальные ручные фрезеры описаны в труде Джексон Дэй «Работа с фрезерами».
Покупка ручного деревообрабатывающего инструмента может дать толчок для освоения новой и очень увлекательной профессии, с каждым годом собирающей в свои ряды все больше поклонников. В интернете растиражированы многочисленные видео уроки и фото, содержащие авторские приемы работ с ручным фрезером, что еще раз доказывает популяризацию ремесла, которое русский человек облюбовал издавна. Если вы еще не владеете всеми азами ручной обработки древесины и только знакомитесь со специализированным бытовым оборудованием, вам будет полезна следующая информация.
Что можно сделать ручной фрезой?
Конечно же, нам вряд ли удастся перечислить все те полезные вещицы, которые можно изготовить в домашних условиях при наличии ручного фрезера, определенных навыков и желания ввиду неограниченного ассортимента таких поделок, но самые распространенные из них все же упомянем, а при необходимости вы без труда найдете фото таких самоделок в интернете.
Итак, вооружившись ручным фрезером, даже начинающий мастер без проблем справится с изготовлением перил, всевозможных стеллажей и полочек, вешалок и табуретов. Сейчас стало модным вдыхать новую жизнь в старую ветхую мебель в домашних условиях, и этот процесс будет вам однозначно под силу.
Также ручной фрезер будет незаменим там, где необходимо провести выборку пазов под будущие соединения, выполнить врезку замка и даже создать причудливый мудреный узор на поверхности древесины, служащий декоративным украшением. Даже если вы не планируете держать столь универсальный инструмент в руках круглые сутки, он рано или поздно обязательно сослужит вам добрую службу в быту.
Азы в работе
Глубина среза здесь регулируется подъемным механизмом, соединяющим между собой две основные детали фрезера – электропривод и основание. Если быть точнее, то параметры заглубления фрезы в обрабатываемый материал задаются путем выставления определенного расстояния между штифтом и шайбой, расположенными рядом с мотором. Чтобы фрезерный станок при перемещении выдерживал одинаковое расстояние относительно края заготовки, в нем предусмотрена прямолинейная направляющая. Некоторые модели укомплектовываются круговой направляющей, с помощью которой удается фрезеровать окружности с большим радиусом. Для малых окружностей (радиус менее 15 см) на основании оборудования предусмотрены технологические отверстия, в которые вставляется центровочный штифт на заданном от фрезы расстоянии.
Выборка пазов осуществляется при помощи углового упора, закрепленного на корпусе станка под прямым углом. Прежде чем начинать работу, столяр обязан обеспечить заготовке будущего изделия неподвижное положение, ведь отсутствие надежной опоры неизбежно приведет к тому, что края паза будут кривыми, а это негативно скажется на конечном результате работы. Обратите внимание на то, что за один проход не рекомендуется снимать слой древесины, превышающий 5 мм. Достаточно глубокие пазы согласно технологии выбираются в несколько приемов. Работа ручным фрезером по дереву должна выполняться плавно, без спешки и резких движений, иначе придется столкнуться с таким неприятным явлением, как рваные края канавки.
Настройка инструмента и начало работ
Фрезер по дереву, как и любое другое оборудование, перед началом рабочего процесса нуждается в наладке. Прежде всего, снимают предохранительную гайку и зажимную цангу, после чего агрегат запускают и осуществляют контрольный рез. Далее проверяют, хорошо ли зажаты винты и остальные резьбовые детали и удаляют излишки защитной смазки.
Новички нередко допускают ошибку, недостаточно крепко удерживая фрезеровочный аппарат в руках, или прилагают излишнее усилие на обрабатываемый материал. На углах заготовки так же, как и при изменении направления движения фрезера, скорость перемещения агрегата не замедляют дабы не оставлять прожиги от перегрева станка.
Правила работы
В зависимости от характера выполняемых работ столяр выбирает метод их проведения. К примеру, обработка криволинейных поверхностей отличается от украшательства поделки из дерева ажурным узором, и здесь главное соблюдать правило применения той или иной техники, учитывая особенность того или иного процесса. Мы подобрали для вас самые распространенные приемы резки, сопровождая каждый способ тематическим видеоматериалом.
Открытый паз
Если вы планируете обрабатывать заготовку, формируя паз с самой кромки, устанавливайте инструмент таким образом, чтобы режущий элемент нависал над краем древесины. Затем необходимо опустить нож до заданной глубины и зафиксировать положение корзины, после чего запускается двигатель, и начинается подача. Когда кромка обработана до конца, фреза поднимается, а фиксатор ослабляется, и лишь затем мотор можно заглушить. Глухие пазы формируются аналогичным образом, с той лишь разницей, что они начинаются не от края детали.
Глубокий паз
В данном случае после каждого прохода обрабатываемого участка необходимо настраивать новую глубину погружения фрезы в деревянный материал, предварительно выключив фрезер, и желательно, чтобы заглубление не превышало 5 мм. Это правило в особенности касается твердых материалов, которые требуют внимательного подхода к работе. Последний слой не должен превышать 1,5 мм, что даст возможность создавать чистую поверхность.
Узкий паз
В данном случае для большего удобства в работе древесина обрабатывается с применением дополнительного приспособления. Выполняемый процесс заключается в прикреплении плоского основания к подошве агрегата. С двух сторон вспомогательной плоскости устанавливают направляющие стержни, обеспечивающие прямолинейную траекторию движения фрезера, главное, чтобы их оси располагались на одной линии с центром ножа. Если с фрезером мастер будет использовать вспомогательное приспособление, его нужно вести так, чтобы стержни равномерно прижимались к бокам заготовки.
Торцевая поверхность
Столярные работы по дереву ручным фрезером нередко сопряжены с обработкой торцов заготовки, и здесь очень важно получить чистый кант. В помощь начинающему мастеру придет проверенное на практике правило, гласящее о том, что изначально выполняется достаточно пологий срез, при этом инструмент ведется по направлению вращения ножа. При таком исполнении основная часть древесного материала будет выбрана равномерно, после чего вы подчистите торец обычным способом, ведя фрезер против направления вращения режущего элемента, а внешний вид заготовки приобретет нужные очертания.
Криволинейные кромки
Фрезерование криволинейных кромок ручным фрезером выполняется несколько иным способом, и здесь мастеру потребуются шаблоны с упорным кольцом. Само кольцо представляет собой круглую пластину с бортиком, перемещающуюся вдоль шаблона, задавая резаку правильную траекторию движения. Фиксируется такая деталь на подошве инструмента при помощи специальных крепежных элементов, после чего он может применяться по назначению.
Шаблон перед началом основного процесса необходимо закрепить на обрабатываемой плоскости, и сделать это можно при помощи обыкновенного двухстороннего скотча, после чего полученная конструкция прижимается струбцинами к рабочему столу. Применение шаблонов позволяет создавать абсолютно одинаковые изделия, из которых можно делать мебель или любые другие интерьерные детали.
Декоративная отделка
Узоры на дереве призваны украсить столярные изделия, придав им декоративную «изюминку». Художественная фрезеровка, пожалуй, является самым интересным методом обработки натурального материала, ведь здесь мастера могут в полной мере дать волю своей фантазии, а ручной станок без проблем поможет справиться с такой задачей. Древесина очень податлива в работе, главное знать, как правильно проводится обработка, чтобы результат был действительно достойным.
Помимо фрезера здесь вам пригодятся тиски, лобзик и стамеска, которыми придется пользоваться в ходе работы. Деревянное полотно с рисунком, перенесенным с понравившейся картинки или фото, закрепляют на устойчивой поверхности. Инструмент со специальной режущей насадкой плавно водят по контуру рисунка, осторожно снимая слой древесины, тем самым придавая ему объем. Использование фрезы разного размера позволит создавать различный орнамент в зависимости от личных предпочтений. Теперь вы знаете, как работать с ручным фрезерным инструментом и можете опробовать его на практике.
виды, особенности работы, выбор модели
Для проведения многих работа в столярной мастерской требуется фрезер. В последнее время большое распространение получили варианты исполнения с электрическим приводом, так как их применение позволяет максимально автоматизировать процесс и уменьшить количество требующегося время на обработку. Несмотря на это ручной фрезер по дереву также весьма распространен, так как позволяет получить более сложные поверхности. Довольно часто проводится резьба по дереву ручным фрезером. Рассматриваемый инструмент выбирается в том случае, если нужно научиться работать с деревом. Стоит учитывать, что в продаже встречается просто огромное количество вариантов исполнения этого инструмента, каждый обладает своими определенными особенностями. К примеру, фигурная резьба по дереву фрезером проводится при тщательном подборе наиболее подходящего инструмента. Рассмотрим все особенности его выбора подробнее.
Ручной фрезер по дереву
Принцип работы оборудования
Принцип работы во многом зависит от вида выбранного инструмента. Большое распространение получил вертикальный фрезер по дереву, который можно считать универсальным инструментом, подходящим для самых различных случаев применения. Ручной фрезерный станок по дереву обладает следующими особенностями:
- Конструкция достаточно проста, оснастка крепится на валу электродвигателя. Фреза выполняет механическую обработку поверхности за счет наличия режущей кромки.
- Рассматриваемый инструмент представлен конструкцией, у которой вращение передается от вала двигателя напрямую. Другими словами, отсутствуют шестерни и ременная передача. За счет этого фрезерование ускоряется, так как раскручивание инструмента требуется немного времени.
- Корпус фрезера может передвигаться по специальным направляющим относительно заготовки. Опорная платформа жестко фиксируется на основании. За счет этого возможности ручного фрезера по дереву существенно увеличиваются.
Работа ручным фрезером по дереву упрощается за счет установки специального упора, который позволяет регулировать глубину врезания фрезы. При опускании конструкции режущий инструмент плавно врезается в дерево. Перемещение фрезера по дереву может проводиться в горизонтальном направлении.
Работа ручным фрезером по дереву
Классическая конструкция состоит из следующих элементов:
- Цанговый зажим, применяемый для зажима режущего инструмента.
- Опорная платформа, предназначенная для базирования фрезера по дереву.
- Ограничитель глубины врезания ступенчатого типа.
- Ручка захвата, применяемая для управления инструментом.
- Вертикальный упор.
- Регулятор для указания числа оборотов.
- Ручка, которая позволяет с высокой точностью настраивать глубину врезания.
- Корпус с электрическим двигателем.
- Ручка, предназначенная для параллельной регулировки расположения упора.
- Параллельный упор.
- Затяжной рычаг.
- Кнопка, отвечающая за включение и выключение инструмента.
- Направляющие штанги.
Устройство ручного фрезера
Производством рассматриваемого инструмента занимаются самые различные компании. Популярность бренда во многом определяет качество фрезера по дереву и его срок службы.
Разновидности ручных фрезерных станков
Изначально фрезер ручной применялся исключительно для работы с древесиной. Сегодня можно встретить просто огромное количество вариантов исполнения этого инструмента, к примеру, некоторые используются для обработки натурального или искусственного камня, другие – металлов и пластика. Универсальный фрезер применяется для выполнения различных столярных работ, которые связаны с получением мебели или декоративных изделий сложной формы. Он может использоваться для проведения следующих операций:
- Образования пазов, шипов, фальцев и других углублений в материале с определенной формой. Погружной фрезер весьма распространен, так как подходит для выполнения самых различных технологических задач.
- Выборка четверти проводится также довольно часто при изготовлении различных изделий из дерева.
- Очень часто столярные работы предусматривают создание посадочных мест для замков или различной фурнитуры. Сделать подходящее отверстие или выемку качественно без подходящего фрезера по дереву практически невозможно.
- Профилирование кромки по прямой или кривой траектории. Можно встретить в продаже кромочный фрезер, которые идеально подходит для рассматриваемой задачи.
- Высверливание отверстий. Для получения отверстий в древесине фрезерные машины применяются крайне редко, так как для этого лучше всего подходит сверлильный станок. Однако, если отверстие имеет смещенную ось или необычную форму, то именно рассматриваемый фрезер по дереву подходит больше других.
- Подгонка соединяемых деталей. При выполнении столярных работ довольно часто нужно выполнить соединение отдельных элементов. Для того чтобы они идеально прилегали друг к другу следует проводить точную обработку торцевых поверхностей.
- Выравнивание контура при черновой обработке. Электрический фрезер может применяться для черновой обработки поверхности, получения заданной формы. Этот инструмент предназначен для снятия большого количества материала.
- Создание декоративной резьбы. В некоторых случаях отделка поверхности предусматривает создание декоративной резьбы, которая предназначена лишь для украшения.
- Виды фрез для ручного фрезера
- Виды фрез для ручного фрезера
Рассматривая виды фрезеров, стоит учитывать, что они классифицируются прежде всего по предназначению или сфере применения. Некоторые характеризуются универсальностью, другие подходят лишь для выполнения сложных и необычных операций. Классификация выглядит следующим образом:
- Погружной или вертикальный – разновидность инструмента, которая применяется для получения различных отверстий и пазов, а также снятия фаски и фрезерования замкнутого контура. Данный вариант исполнения получил широкое распространение, применяется как в домашней мастерской, так и в промышленных цехах.
- Кромочный или триммер – вариант исполнения, который предназначен для выборки паза, снятия фаски, вырезания неглубоких выемок сложной формы. Данный фрезер по дереву характеризуется тем, что может применяться для работы с материалом покрытым шпоном или ламинатом. Специалисты отмечают, что этот вариант исполнения целесообразно приобретать только в случае каждодневного использования.
- Ротационный – инструмент, используемый для получения отверстий в дереве, керамике или гипсокартоне. Отличительной особенностью назовем то, что этот вариант исполнения позволяет контролировать глубину создаваемых отверстий с высокой точностью.
- Ламельный применяется исключительно для выборки пазов.
- Присадочный инструмент встречается крайне редко, так как применяется для получения парных отверстий.
Электрофрезеры применяются для существенного ускорения процесса обработки. Однако, в некоторых случаях без ручного приспособления практически не обойтись. Современный электрический мотор может иметь различный показатель оборотов, для чего устанавливаются специальные регуляторы.
Рекомендации по выбору ручного фрезера
Фрезерный станок по дереву для домашней мастерской можно выбрать при учете нескольких основных моментов. Наиболее важным назовем мощность:
- Этот параметр во многом определяет то, какими возможностями обладает инструмент. Не всегда лучший фрезер обладает высокой мощностью. Следует учитывать, что для качественного проведения работы выбирают устройство с возможностью регулировки показателя мощности в определенном диапазоне. При повышении мощности агрегата увеличивается максимальный допустимый диаметр и длины фрезы. Кроме этого, большая мощность позволяет проводить беспрерывную работу на протяжении более длительного периода. С увеличением мощности устройства существенно повышается масса устройства, а также габариты двигателя. С повышением мощности увеличивается показатель энергопотребления. Конечно, профессиональный фрезер по дереву обладает более высокой мощностью.
- Осуществляя выбор по рассматриваемому показателю, следует уделить внимание классификации оборудования на три группы: легкие при мощности 750 Вт, средние с показателем мощности до 1500 Вт, тяжелые со значением мощности от 1500 до 2300 Вт. Первый тип имеет вес 2-3 килограмма, второй – около 5 кг, третий – чуть больше 6 кг. Стоит учитывать, что вес во многом определяет комфорт во время проведения работы. Для регулярных работ рекомендуется выбирать устройство, которое имеет мощность около 1500 Вт. Этого вполне достаточно для длительной работы. Маленький ручной фрезер подойдет для выполнения сложной работы по образованию рисунка на поверхности.
Ручной фрезерный станок
При рассмотрении того, как выбрать фрезер по дереву, следует уделить внимание скорости вращения шпинделя. Можно купить фрезер для дома с учетом следующей информации:
- С увеличением скорости вращения шпинделя существенно повышается качество проводимой работы. Однако, в некоторых случаях приходится работать на небольших оборотах. Примером можно назвать случай работы с пластмассой или другим подобным материалом. Слишком высокая скорость вращения приводит к тому, что материал начинает нагреваться и терять свои свойства.
- В некоторых моделях установлен регулятор, позволяющий выбирать скорость вращения режущего инструмента в диапазоне от 20 до 30 тысяч оборотов в минуту. Есть и более медленные модели, а также профессиональные варианты, которые могут работать при скорости вращения до 35 тысяч об/мин.
- Не стоит забывать о том, что скорость вращения инструмента выбирается в зависимости от его диаметрального размера. Слишком высокий показатель может привести к нагреву поверхности.
Рекомендуется выбирать модели, которые имеют регулятор скорости вращения фрезы. За счет этого существенно расширяется область применения устройства.
Следующий критерий выбора заключается в показателе хода фрезы. Это связано со следующими особенностями:
- Показатель определяет возможную глубину фрезерования, от которой зависит функциональность фрезера по дереву.
- У моделей, предназначенных для бытового применения, показатель рабочего хода составляет 20-50 мм. У мощных моделей, которые подходят для профессионального применения, показатель составляет 70-80 мм. С увеличением значения фреза может врезаться намного глубже.
- Устройство может иметь элемент регулировки глубины врезания. Стоит учитывать, что некоторые пазы обрабатываются в несколько проходов. Именно поэтому шаг регулировки может варьироваться в большом диапазоне.
Не стоит забывать о том, что есть и дополнительные функции, которыми может обладать устройство. Примером назовем нижеприведенную информацию:
- Константная электроника. При углублении фрезы в материал ее скорость существенно снижается. За счет этого падает и качество обработки. Специальное устройство позволяет компенсировать подобное падение скорости, за счет чего качество обработки существенно повышается.
- Плавный пуск. Опция плавного пуска позволяет исключить вероятность, того что устройство перегрузит электрическую сеть. За счет опции плавного пуска устройство служит намного дольше.
- Система защиты от перегрузки. Есть вероятность, что во время работы возникнет серьезная нагрузка. Она приведет к перегреву установленного мотора. Профессиональное оборудование оснащается системой защиты от перегрева, за счет чего инструмент прослужит намного дольше.
- Защита от непреднамеренного пуска. Она представлена кнопкой, которая позволяет исключить вероятность незапланированного пуска фрезы. При стационарном применении инструмента без этой опции практически не обойтись.
При выборе фрезы уделяется внимание также следующим моментам:
- Подошва. При применении фрезера по дереву он базируется на специальной подошве. Именно поэтому рассматриваемому конструктивному элементу следует уделять больше всего внимания. При изготовлении подошвы применяется литой или штампованный металл. Литая платформа характеризуется более высоким качеством, за счет чего упрощается поставленная задача по выполнению работы. Штампованные варианты подошвы, как правило, устанавливаются на недорогие виды инструмента. Диаметр отверстия в подошве определяет то, какого диаметра фреза может использоваться при работе.
- Штанговый механизм также является важным элементом конструкции. От этого конструктивного элемента зависит то, как плавно будет двигаться фреза. Качественный штанговый механизм исключает вероятность появления люфта или перекосов. Вертикальный упор определяет то, насколько инструмент может углубляться в обрабатываемый материал.
- Узел крепления оснастки. Оснастка крепится на шпинделе с помощью специального цангового патрона. От его качества также зависит то, какими эксплуатационными свойствами будет обладать фрезер по дереву.
Кроме этого, уделяется внимание отзывам покупателя о качестве оборудования. Для этого можно изучить комментарии на различных сервисах. Специалисты рекомендуют уделять внимание и популярности бренда.
Правила эксплуатации
Работа на ручном фрезере по дереву требует наличия определенных навыков. К примеру, для управления фрезой по сложному контуру применяется специальный шаблон. Среди особенностей правил эксплуатации отметим следующие моменты:
- Фрезерование дерева должно проводиться только при надетых защитных очках
- Узоры ручным фрезером по дереву получить можно только при наличии соответствующего опыта.
- Нельзя допускать перегрев устройства.
- Не допускается попадание посторонних предметов в зону резания.
Работа фрезером по дереву предусматривает выбор наиболее подходящих показателей скорости вращения фрезы и величины подачи. Это связан с тем, что древесина не терпит перегрева и при высокой скорости может даже загореться. Обработка кромки должна проводиться при применении специальной разновидности инструмента.
В заключение отметим, что важно уделить внимание бренду оборудования. Это определяет то, насколько качественным получается конструкция, как долго она прослужит и какими будет обладать эксплуатационными качествами. Большей популярностью пользуются устройства немецких производителей, так как они гарантируют высокое качество и длительный срок службы оборудования.
Ручной фрезер по дереву, приспособления для ручного фрезера
Ручной фрезер по дереву по праву считается одним из самых востребованных инструментов домашнего мастера. Причем смысловой упор мы здесь подчеркнуто сделаем на слове «мастер». Как правило, вопрос о его приобретении становится тогда, когда исчерпаны возможности другого ручного инструмента по обработке древесины, включительно с электрическими его собратьями.
А между тем, возможности ручного фрезера по дереву, даже при самом примитивном его применении, впечатляют. Даже самые простые модели позволяют выполнить огромное количество видов работ. Но прежде, поговорим об их основных технических характеристиках и конструктивных особенностях, чтобы помочь вам сориентироваться в выборе инструмента.
Основные технические различия и выбор фрезера для домашних работ
Очевидно, что любой электрический инструмент в первую очередь будет отличаться друг от друга мощностью. Не вдаваясь в ненужные для данной статьи подробности, скажем, что инструмент от 1000 Вт и выше уже можно отнести к разряду полупрофессиональных или профессиональных, что в быту может пригодиться очень редко. Такие устройства могут весить больше 6 кг, их мощность достигает 2,3 кВт.
Существуют также специализированные фрезеры (кромочные, штанговые, для определенных видов материалов), с заданными параметрами для производства узконаправленных операций. Но нас – домашних мастеров, в первую очередь должен заинтересовать более универсальный инструмент. Таковым является погружной подвижный штанговый фрезер. Будет неплохо, если он имеет плавную или пошаговую регулировку скорости и работает с фрезами диаметром не менее 8 мм.
Такие аппараты предназначены для выполнения универсального набора работ:
- профилирование кромки;
- выборка четверти;
- изготовление шипов и пазов, шлицов, фальцев;
- получение отверстий различной конфигурации;
- подготовка посадочных мест для мебельной и иной фурнитуры;
- художественная обработка древесины, в том числе пространственная.
А если их снабдить определенным набором приспособлений для ручного фрезера, большинство из которых вы сможете изготовить своими руками в домашней мастерской, то этот, и так не маленький список профильных работ сможет радикально увеличиться.
Об этом мы постараемся кратко, но содержательно, рассказать вам в этой статье. Но сначала рассмотрим основные узлы инструмента:
- Голова фрезера конструктивно значительно проще, чем аналогичный узел у большинства электроинструментов. Собственно – это электродвигатель с цанговым зажимом для фрез. Иногда с регулятором оборотов. Отсутствие всяких редукторов и передач делает ее очень надежным узлом инструмента.
- Подошва фрезера – она же его опорная площадка изготавливается из штампованного металла, отливается из алюминиевого сплава или качественного пластика. Первый вариант самый недорогой, но лучше не пожалеть денег на другие. От ее основательности и точности исполнения зависит точность и качество всех видов работ выполняемых фрезером. На ней крепятся все упоры и направляющие, расположены места креплений различных приспособлений. В том числе и штангового механизма.
- Штанговый механизм – главный функциональный узел фрезера. Он регулирует глубину погружения фрезы. От точности и надежности его исполнения зависит не только удобство работы, но и долговечность фрезера. Это наиболее изнашиваемый узел, он требует регулярного ухода и смазки.
Несколько практических советов при выборе фрезера:
- не гонитесь за большой мощностью, но не берите откровенно слабый инструмент, нормальный диапазон мощности домашнего фрезера 800 – 1300 Вт;
- обратите внимание на реальную глубину погружения фрезы – это определит максимальную глубину паза, который можно будет получить при помощи данного инструмента;
- лучший зажим для фрез – конусная цанга;
- лучший выключатель – с фиксирующей кнопкой;
- длина шнура питания не должна быть маленькой;
- отсутствие люфтов и плавность работы штангового механизма – залог долговечности инструмента.
И еще один немаловажный фактор, который мы специально вынесли из перечня советов в отдельное предложение. Это наличие хорошей ремонтной базы для инструментов данного производителя в вашем регионе.
Простейшие приспособления для ручного фрезера
Для расширения возможностей и удобства работы ручным фрезером существует достаточно большое количество несложных приспособлений. Иногда они идут в комплекте с фрезером, некоторые являются конструктивными особенностями того или иного типа инструмента. И в первую очередь это параллельный упор, идущий в комплекте почти со всеми ручными фрезерами, но и в первую очередь дорабатываемым домашними умельцами под конкретные виды работ.
Самым простым, чаще всего изготавливаемым приспособлением, является накладка на подошву круглой формы. Большинство фрезеров имеют две параллельные кромки, упрощающие конструкцию упоров для обработки прямолинейных заготовок, что при работе с накладными шаблонами требует четкого позиционирования инструмента. Несложная круглая накладка на подошву позволит эту процедуру сделать абсолютно простой.
При ее использовании важно выставить верхний шаблон на расстоянии от края накладки до режущей кромки фрезы и нужную глубину погружения.
Следующим по частоте изготовления своими руками является приспособление для фрезерования окружностей. Правда, это можно достичь и с применением предыдущего приспособления, но только при наличии заранее изготовленного шаблона, Но, лучше все же, один раз потратить время на универсальный инструментарий и пользоваться им долгие годы.
Из первого и второго фото понятен принцип работы данного устройства, а конструктивных подходов к его реализации множество. Все это вариации на тему циркуля. Можно делать отдельное приспособление, а можно использовать, к примеру, штанги параллельного упора вашего фрезера.
К разряду простейших приспособлений для фрезера можно отнести приспособление, часто называемое лыжами.
Оно позволяет отчасти заменить рейсмус или произвести шлифовку изделия. Главное, чтобы была обеспечена жесткость конструкции.
Согласитесь, что приспособление с упорами, показанные на фото ниже радикально упрощает процедуру получения глубоких выборок в узком материале, таких как пазы для врезки замков и защелок,
а приспособление для получения параллельных пазов столь же не сложно в изготовлении, сколь так же упрощает этот вид работ.
Тем более что они оба могут быть изготовлены на одной платформе – накладке на подошву. В этом перечне также достойное место займут шаблоны для однотипных фрезерных работ, используемые в сочетании с фрезами, оснащенными упорными подшипниками.
И здесь самое время несколько слов сказать о фрезах.
Фрезы для ручных фрезеров по дереву
Универсальность данного инструмента в первую очередь достигается за счет разнообразия оснастки – фрез. Поэтому, не уделить им чуточку внимания, мы не имеем права.
Конструктивно фрезы бывают:
- монолитными;
- сборными;
- со сменными лезвиями.
А по разновидностям выполняемых работ они имеют значительно большие различия. Мы упомянем об основных из них:
пазовые – для изготовления пазов разной формы;
профильные фрезы с опорным подшипником или без;
галтельные фрезы – служат для получения U-образных выемок на детали различной глубины и конфигурации;
фальцевые и кромочные, иногда совмещающие в себе обе функции – для обработки краев изделия;
комбинированные.
Высокотехнологичные приспособления для ручного фрезера
И даже среди них есть приспособления собранные своими руками, позволяющие без особых трудозатрат значительно расширить перечень выполняемых фрезером работ или значительно упростить их проведение.
На таком незамысловатом устройстве легко обрабатывать кромки погонажных деталей. А если его слегка модернизировать, то и выбирать глубокие пазы, ограниченные по длине. Вы можете сразу изготовить более универсальный станок для выполнения множества функций, а можете обойтись более простой конструкцией со строго заданным перечнем вспомогательных функций, либо даже призванным унифицировать лишь одну операцию.
Есть также готовые промышленные образцы приспособлений для более точной и комфортной работы ручным фрезером по дереву с функцией ограничения перемещения инструмента в горизонтальной плоскости.
При желании такое приспособление можно изготовить своими руками, использовав мебельные направляющие помощнее. Оно будет незаменимо в некоторых видах фрезерных работ, особенно при выборке четвертей и пазов в крупногабаритных деталях, таких как элементы каркасного дома, деревянные малые архитектурные формы прочее. Часто для подобных видов работ домашние мастера изготавливают упрощенные формы такого приспособления.
Более сложным видом приспособления для ручного фрезера есть министанок для получения круглых форм. Но если у вас нет доступа к полноценному токарному станку, а вам необходимо изготовить не только полтора десятка балясин для лестницы, но и оградить балкон или террасу, то изготовление подобного устройства окупится с лихвой. Тем более что, использовав галтельную фрезу с интересным профилем, рассчитав промежутки по зубьям оборотной шестерни, в этом приспособлении также легко получить фигурные продольные пазы.
Ну, или на худой конец, сконструируйте что-то похожее на приспособление, изображенное на следующее фото. Здесь главное – идея – получение круглого погонажа при помощи ручного фрезера, а ее воплощение достаточно многовариантно. Кстати, если придумаете свою конструкцию – предлагайте, обсудим и поделимся ею с посетителями нашего сайта.
И напоследок можем предложить вашему вниманию два самых высокотехнологичных приспособления для фрезера. Они предназначены для изготовления серии изделий по шаблону. Первое имеет 2 степени свободы и позволяет копировать деталь в одной плоскости.
Второе же ею не ограничивается.
Понятно, что для получения точной копии объемной модели, придется ее в процессе работы поворачивать и многократно взаимно позиционировать с ней заготовку, но для людей творческих – это не самая невыполнимая задача. Понятно, что при самостоятельном изготовлении подобного приспособления вы предусмотрите крепление именно для своего фрезера и скорректируете прочность конструкции под его вес. Но результат работы того стоит.
Еще проще объемное копирование происходит по барельефным моделям. При создании приспособления для него важно обеспечить плавное и свободное перемещение фрезера в трех плоскостях и жесткость связи от копира до кончика пальчиковой фрезы.
А для изготовления каннелюр на деревянной колонне вовсе не обязательно использовать токарный станок, есть варианты попроще, но неизменной остается одна составляющая процесса – ручной фрезер для работ по дереву.
Остается добавить, что не только по дереву. Этот чудо-инструмент с легкостью справляется с большинством видов пластмасс и даже алюминием.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
Рекомендуем другие статьи по теме
Приспособления и возможности ручного фрезера
Направляющая для фрезера
Приспособления, о которых пойдет речь, не просто делают удобной работу с ручным фрезером, а превращают ее в универсальный станок, о котором могут лишь мечтать, как профессионалы, так и любители. Многие приспособления могут работать в составе и другого вашего инструмента, например, дисковой пилы или электролобзика.
Более искушенным специалистам, которые уже хорошо знакомы с возможностями ручных фрезеров, пожалуй, будет интереснее взглянуть на пример практического применения ручного фрезера в отдельной статье посвященной изготовлению деревянной межкомнатной арки.
Направляющие шины для ручного фрезера
Направляющие шины не только облегчают управление фрезером, но и обеспечивают прецизионную обработки. Они представляют собой достаточно уникальные системы. Как видно из большой фотографии этой статьи, они могут использоваться в комбинации с различным ручным электроинструментом, легко наращиваются по длине, дополняются другими приспособлениями и могут носить даже специализированный характер, например как направляющая шина для фрезерования отверстий при изготовлении мебели.
Направляющая шина дает высокую точность при обработке мебельных плит. Она легко и прямо ведет фрезерную машину своим параллельным упором.
Направляющие шины и ряд других приспособлений не только повышают качество обработки, но и делают ее простой и удобной. Точность размеров и их воспроизводимость на любом количестве обрабатываемых деталей просто поражает даже опытных мастеров. Независимо от своего назначения любая из них снизу имеет эластичный пластиковый протектор, исключающий скольжение по обрабатываемой поверхности и ее повреждение.
Фрезерование ведут под любым углом к краю заготовки. Направляющая шина делает эту операцию простой. Закрепленная струбциной, она никогда не соскользнет даже с кромки детали.
Кроме того, направляющие могут легко устанавливаться непосредственно на стол-верстак с угловым упором. В этом случае используют направляющие небольшой длины. Многие направляющие комплектуются весьма практичной оснасткой. Так, ограничительная лапка, установленная на шину, фиксирует границы хода ручного фрезера. Установив ее в заданном положении, вы без труда будете воспроизводить идентичные по размеру пазы на различных деталях.
Ограничительная лапка направляющей шины позволяет фиксировать границы пазов и воспроизводить их автоматически на идентичных заготовках.
Безусловно, каждый мастер самостоятельно определяет приоритет того или иного приспособления для собственной машины, но начинают обычно с направляющей шины и пылеудаления. Направляющая шина, как вы увидите дальше, служит и базовой конструкцией для установки на электрический фрезер по дереву многих других приспособлений.
Защитный протектор направляющей шины исключает ее скольжение по обрабатываемому материалу и не царапает его поверхность.
Для разделки листов гипсокартона в размер применяют длинные направляющие.
Направляющие легко нарастить до нужной длины. Фреза, разрезая листы, одновременно подготавливает и их кромки. Такой раскрой исключает трудоемкий процесс заделки стыков: они получаются ровными и аккуратными.
Направляющую шину легко монтируют на современный стол-верстак и получают новые возможности для обработки. Результат — профили любой сложности с высокой точностью. | Рабочий стол для фрезерования оснащен угловым упором. Установленная на нем направляющая шина регулируется по высоте. Подставка для стола легко складывается. | Регулировочные винты позволяют выставить упор машины без зазора относительно шины. Результат — чистое прецизионное фрезерование и без сколов поверхности. |
Высокий уровень воспроизводимости сложных пазов обеспечивает направляющая шина. Изготовление этого классического столярного соединения, требующего мастерства, превращается в забаву .
Специализированные направляющие для ручного фрезера
Мебельное соединение на шипах не утрачивает своей значимости у мебельщиков и столяров. Непростительно, если на изготовление одного соединения уходит много времени, а точность не обеспечивается. Предлагаемая вашему вниманию шипорезная приставка представляет собой целую шаблонную систему.
Шаблонная система длиной 500 мм обеспечивает три вида соединений деревянных деталей: пальцевое, «ласточкин хвост» и шкантовое.
Для каждого вида рекомендованы свои фрезы. Шаблонная система комплектуется тремя направляющими шаблонами: 1 — «ласточкин хвост» (концевые шипорезные фрезы), 2 — пальцевое соединение (пазовые фрезы), 3 — шкантовое соединение (сверла под шканты). Так выглядит полный шипорезный комплект.
На фотографиях приставки показан комплект самих шаблонов и результаты их применения. Во многих странах мебельные плиты выпускают с уже готовыми рядами отверстий “32”, что позволяет любому легко и быстро изготавливать (точнее — собирать) целые мебельные стенки и даже на основе исключительно собственных идей.
Направляющая для пошагового фрезерования мебельных отверстий
по системе «32». Она упрощает сборку мебели.
Пока наши производители мебельных плит еще не освоили эту рациональную систему, предлагаем воспользоваться приставкой FS-LR 32 для фрезерных машин и самостоятельно выполнять такую доработку плит. Как правило, ее поставляют уже в полной комплектации.
Обычно сложное и трудоемкое изготовление соединений ящиков, превращается в простую операцию благодаря шаблонной системе. Три шаблона – три вида соединений и быстрота в их изготовлении.
Направляющая для раскроя гипсокартона фрезерной машиной необходима профессионалам, занимающимся возведением перегородок. Она собирается из отдельных элементов и может наращиваться до необходимой длины. Для гипсокартона потребуется и соответствующая фреза.
Шаблон и копировальное кольцо позволяют делать врезку пазов впотай. Фрезерование отверстий — для мебельных ручек становится удобным. Наиболее хорошие результаты эти приспособления показывают при работе фрезерной машиной с электронной регулировкой скорости.
Приспособления для пошагового сверления отверстий. На него монтируют специализированную направляющую: 1 — плата для установки фрезерной машины на направляющую; 2 — боковой упор с верхним ограничителем; 3 — верхний ограничитель.
Опорно-копировальные кольца с помощью предлагаемой оснастки легко меняются и регулируются по высоте. Вся регулировка производится отверткой.
Используя циркуль, вы легко фрезеруете по радиусу. Он позволяет работать радиусом 50 — 1300 мм. Такое приспособление можно сделать и самим. Не забудьте о метрической шкале.
Приспособления для копирования и тиражирования идентичных деталей
Угловой рычаг и набор копировальных щупов необходимы для изготовления серии идентичных деталей. На угловом рычаге есть шкала (цена деления — 1/10 мм). Благодаря этому можно центровать упорное кольцо под фрезой. При копировании форма детали точно воспроизводится фрезой на новой заготовке. Угловой рычаг может быть укомплектован опорной платой и защитой от стружки. Такое сочетание обеспечит идеальную обработку кромок.
А вот копирование с шаблоном и копировальным кольцом позволяет профессионально осуществлять врезку пазов впотай в мебели или фрезеровать отверстия под ручки в выдвижных ящиках.
Весьма простым и крайне необходимым приспособлением для фрезерной машины является циркуль. Наиболее подходящий материал для него — прозрачное оргстекло. На его поверхности нанесена точная метрическая шкала. Некоторые модели обеспечивают окружность до 1,5 м. С таким приспособлением любая круглая столешница — не проблема. Кстати, его несложно изготовить самостоятельно.
Копирование по заготовке обеспечивает угловой рычаг с точной шкалой регулировки и набор копировальных щупов. У вас появляется возможность центровать упорное кольцо точно под фрезой. Угловой рычаг, дополненный опорной платой, также обеспечивает технологичное фрезерование кромок. Полная комплектация углового рычага: набор копировальных щупов, опорная плита, защита от стружки.
Пылеудаляющие установки для фрезера
Для организации пылеудаления профессионалы приобретают отсасывающую установку (технический пылесос), которую гибким шлангом через адаптер подключают прямо к фрезеру. Шланг не мешает управлять машиной, да и само место обработки детали и ее разметка всегда будут открыты для визуального контроля.
Удаление пыли — первостепенная задача по оснащению любой фрезерной машины. И для этого совсем не обязательно покупать дорогостоящую установку по отсосу пыли. Эффективный отсос пыли можно создать и с помощью обычного пылесоса.
Без пылеудаления фрезерной машиной работать просто невозможно. Любителям решаться на такую покупку обременительно по деньгам, да и не всегда оправдано из-за редко выполняемых работ. Но есть решение и для них, как устранить пыль с помощью мощного бытового пылесоса. Между пылесосом и инструментом подключают герметично закрывающийся бак, который и уловит основную массу пыли. Его оснащают дополнительным шлангом, а внутри разделяют мелкой тканевой сеткой, которая задерживает пыль в баке. Такие баки можно купить готовыми или изготовить самостоятельно. Обращаем внимание на принципиальное расположение в нем шлангов, разделенных сеткой. Любителю такой вариант позволит локализовать основную массу пыли от фрезерования. Самодельный пылеуловитель позволяет эффективно собирать бытовому пылесосу не только древесную пыль, но и крупный строительный мусор.
Кстати, в одной из предыдущих статей уже рассказывалось о дополнительном оснащении дрелей как наиболее распространенного электроинструмента. В это трудно поверить, но дрель можно приспособить для перекачки жидкостей и даже замешивания цементных растворов.
И в завершении, как всегда, несколько видео о работе с ручным фрезером по дереву, наглядно демонстрирующие возможности фрезера, о которых было рассказано в этой статье.
Что бы еще почитать?
виды, особенности выполнения работы, видео уроки
Те, кто любит столярное дело, т. е. работу по дереву, должны обязательно знать, как обращаться с ручным фрезером. С помощью такого устройства можно создать настоящие шедевры, совершенно не прилагая для этого усилий. Однако для этого понадобятся навыки в работе и знания того, из чего состоит этот инструмент, как его собирать и разбирать. При помощи ручного фрезера по дереву можно создать красивую дверь, декоративную мебель или другие оригинальные предметы. Можно даже открыть свой бизнес, изготавливая разнообразные изделия из дерева.
Виды фрезерных работ
Фрезер представляет собой уникальное устройство, совершающее большое количество вращений в секунду, при этом создавая отверстия необходимого диаметра и формы. Выполняемая работа подразделяется на несколько категорий. Отверстия, которые создаются фрезером, практически всегда являются частью разъемной или неразъемной конструкции, украшающих изделие.
Следует более подробно рассмотреть работы, осуществляемые при помощи фрезера.
- Профилирования таких изделий, как карнизы, наличники, плинтуса, штапики и др., осуществляется кромкой. Такие работы подходят для изготовителей мебели. Это замечательное решение для декора изделий из дерева.
- Украшение краев сложных изделий при помощи фрезера помогает создать эксклюзивный товар. Профессионал способен даже сотворить шедевр. Новичкам в этом случае поможет видео. Такой процесс обязательно выполняется при помощи шаблонов. Они способствуют созданию идентичных узоров на больших площадях.
- С помощью фрезера по дереву решаются простые бытовые проблемы. К примеру, необходимо сделать углубления для замков или под навесы. Для этого используется специальный фрезер, однако для домашних работ можно воспользоваться и ручным инструментом.
Как выбрать фрезы
Все работы по дереву производятся специальными фрезами. Их выбирают, ориентируясь на вид работ, которые необходимо будет осуществить, и типа древесины, которая фрезеруется. В интернете можно найти большое количество видео, которое подробно объясняет и наглядно показывает, как выглядит фреза и как ее правильно выбрать.
Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:
- форме режущей кромки;
- виду материала, из которого они изготовлены;
- величине;
- конструкции.
Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.
Фрезы бывают:
- конусообразные;
- V -образные;
- дисковые;
- фрез «ласточкино гнездо»;
- профильные;
- прямоугольные пазовые;
- калевочные;
- фальцевые;
- галтельные.
Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.
Установка фрезы
Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу. Выполняется это в такой последовательности:
- выбирается необходимая фреза;
- ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
- при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
- чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
- затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».
Как правильно выполнять работу ручным фрезером
Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала. Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.
Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.
Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе. Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.
Чтобы фрезерование на столе было исполнено без ошибок, необходимо:
- на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
- узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.
Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.
Соблюдение техники безопасности
Ручной фрезер по дереву обязательно требует соблюдения техники безопасности, чтобы не причинить вред здоровью:
- если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
- работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
- обрабатываемая деталь должна быть прочно закреплена;
- инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
- перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
- работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.
Заключение
Довольно нелегко обучиться изготовлению изделий из дерева с помощью ручного фрезера. Лучше всего изучить видео уроки с необходимыми инструкциями. Не стоит забывать, что это довольно опасный инструмент, способный нанести серьезную травму. Именно поэтому важно соблюдать технику безопасности, быть внимательным и осторожным.
Оцените статью: Поделитесь с друзьями!
Фрезер ручной по дереву какой выбрать
Профессиональные столяры, мастера-отделочники и, конечно же, мебельщики давно оценили достоинства ручного электрофрезера и уже ни за что не откажутся от этого инструмента. Если вы читаете эту статью, значит, тоже приняли решение обзавестись подобным незаменимым помощником в столярно-плотницком деле и теперь пытаетесь понять, какой фрезер лучше выбрать.
Мы не станем рекламировать продукцию определенных брендов, а постараемся сформировать у вас общее представление об инструменте и дадим множество практических рекомендаций. В результате вы сможете выработать свою собственную стратегию поиска фрезера, наиболее подходящего для решения стоящих перед вами задач.
Разновидности фрезеров и сфера их применения
Изначально фрезер создавался как инструмент для обработки дерева. Современным фрезерам под силу пластик, цветные металлы, оргстекло, искусственный камень, различные композиты, но древесина по-прежнему остается в приоритете.
Основная сфера использования фрезера – выполнение столярных работ, изготовление мебели и различных декоративных изделий из дерева.
Он поможет вам при выполнении самых различных операций:
- выборка четверти;
- создание пазов, фальцев, шлицов, шипов;
- изготовление посадочных мест для дверных замков и фурнитуры;
- прямое или фигурное профилирование кромки;
- высверливание отверстий;
- идеальная подгонка соединяемых деталей;
- черновое выравнивание контуров;
- декоративная резьба по дереву.
В зависимости от назначения и некоторых конструкционных особенностей все фрезеры можно разделить на несколько видов. Одни из них являются универсальными, другие – узкоспециализированными.
Погружной (он же вертикальный или штанговый)
Умеет делать все основные фрезеровочные операции: создание пазов, отверстий, закруглений, снятие фаски, фрезеровка замкнутого контура и т.д. Используется как в домашних мастерских, так и в производственных цехах.
Кромочный (он же окантовочный или триммер)
Выполняет выборку паза, изготовление канавок, снятие фаски, вырезание неглубоких выемок по шаблону. Способен аккуратно обрабатывать детали, покрытые шпоном или ламинатом. Целесообразен только при ежедневном использовании, т.е. в условиях производства.
Ротационный
Используется для прорезания отверстий в дереве, а также гипсокартоне, пластике, керамической плитке. Умеет обрабатывать кромки.
Ламельный
Используется исключительно для выборки пазов.
Присадочный
Узкоспециализированный инструмент для создания парных отверстий, предназначенных для соединения деталей на шкантах. Используется в мебельном производстве.
Какой вид фрезера нужен вам, зависит от характера стоящих перед вами задач и их объема. Например, на мебельном производстве фрезерование является одной из основных операций, в домашней же мастерской потребность в подобном инструменте обычно возникает лишь изредка.
Самым универсальным и наиболее широко используемым является погружной фрезер. Именно на него следует в первую очередь обратить внимание тем, кто пытается решить для себя вопрос, как выбрать ручной фрезер по дереву для дома. И именно на этой разновидности фрезеров мы сконцентрируем здесь основное внимание.
Устройство вертикального ручного фрезера
Из всех ручных электроинструментов фрезер является, пожалуй, самым простым с конструкционной точки зрения. Его оснастка крепится непосредственно на вал электродвигателя (шпиндель), т. е. передача крутящего момента осуществляется без посредничества шестерней, ремней и т. д. Благодаря этому фреза без труда набирает большие обороты.
Корпус фрезера, именуемый также «головной частью» или просто «головой», перемещается вверх и вниз по направляющим штангам, которые жестко закреплены на опорной платформе. Когда оператор надавливает на рукоятки, голова опускается вниз, при ослаблении давления пружины возвращают ее в исходное положение.
На валу электродвигателя (шпинделе) посредством цангового зажима закреплена фреза. При опускании головы фреза плавно погружается в материал заготовки на заданную глубину, последняя регулируется с помощью упора. При последующем передвижении инструмента в горизонтальном направлении острые кромки фрезы высверливают паз.
1. Цанговый зажим для крепления фрезы.
2. Опорная платформа
3. Ступенчатый ограничитель глубины фрезерования.
4. Ручка захвата.
5. Вертикальный упор.
6. Ручка тонкой установки глубины фрезерования.
7. Регулятор числа оборотов фрезы.
8. Корпус фрезера с установленным электродвигателем.
9. кнопка блокировки случайного включения.
10. Ручка тонкой регулировки параллельного упора.
11. Параллельный упор.
12. Затяжной рычаг.
13. Кнопка влючения-выключения фрезера.
14. Винты регулировки параллельного упора.
15. Направляющие штанги.
Какие технические характеристики необходимо учитывать при выборе фрезера
Мощность
Возможности фрезера в значительной степени определяются мощностью электродвигателя, которым он оснащен. Чем больше потребляемая мощность агрегата, тем больше максимальные допустимые диаметр и длина фрезы, которую можно на него установить, тем дольше он сможет непрерывно работать без перегрузки.
Казалось бы, если не принимать во внимание финансовую сторону вопроса, то лучшим фрезером следует считать самым мощный. Однако на самом деле не все так просто. Увеличение мощности влечет за собой существенное увеличение массы и габаритов двигателя, а следовательно, и всего инструмента.
По этому параметру фрезеры подразделяют на:
Легкие
(мощность до 750 Вт, вес 2-3 кг).
Средние
(мощность 750–1500 Вт, вес 3-5 кг).
Тяжелые
(мощность 1500–2300 Вт, вес 5-6 кг и более).
Специалисты для осуществления регулярных фрезеровальных работ рекомендуют инструмент мощностью не менее 1500 Вт. Мощный фрезер, конечно, легко справиться с любыми профессиональными задачами. Однако при выполнении ряда тонких работ, например, при обработке кромки, совладать с тяжелой и габаритной машиной будет не так легко, особенно новичку.
Ваша задача на стадии выбора инструмента заключается в том, чтобы проанализировать интенсивность и характер работ, которые предполагается выполнять с помощью фрезера, и найти ту самую золотую середину – инструмент, мощность которого будет не чрезмерно велика, но достаточна для решения поставленных задач, продолжительной работы без перерыва, обработки твердых пород древесины.
Скорость вращения шпинделя
Значимость такой технической характеристики фрезера, как частота вращения шпинделя, доступна для понимания даже самым технически неподготовленным пользователям. Чем больше скорость вращения фрезы, тем выше качество обработанной поверхности. Если же требуется высокая точность, имеет смысл работать на меньших оборотах. Небольшая скорость вращения нужна и при обработке пластмассы, в противном случае будет наблюдаться перегрев рабочей зоны и, как следствие этого, оплавление материала.
Частота вращения шпинделя большинства фрезеров лежит в диапазоне от 20 до 30 тысяч оборотов в минуту, однако встречаются как медленнее (10–20 тыс. об./мин.), так и быстрее (вплоть до 35 тыс. об./мин.) работающие агрегаты. Следует принимать во внимание, что чем больше диаметр используемой фрезы, тем меньше должна быть угловая скорость вращения, так как линейная скорость движения точки на периферии окружности все равно будет достаточно высокой, и если «разогнать» фрезу еще сильнее, то дерево начинает гореть.
Поскольку оптимальная скорость вращения шпинделя зависит от размера используемой в данный момент фрезы, глубины обработки и плотности материала заготовки, очень полезна будет возможность регулировки числа оборотов, определяющая функциональность фрезера. Регулировка может быть плавной или ступенчатой (до 8 позиций). Оптимальный для данных условий режим фрезерования выбирает сам оператор, опираясь на свой практический опыт, однако производители нередко указывают рекомендуемые значения в паспортах инструментов или на фрезах.
Рабочий ход фрезы
Рабочий ход фрезы, т.е. максимально возможная глубина фрезерования, является одним из наиболее важных параметров, демонстрирующим функциональные возможности инструмента. У легких фрезерных машин бытового назначения этот показатель, как правило, лежит в интервале 20–50 мм, у мощных профессиональных моделей может достигать 70–80 мм. Чем больше рабочий ход фрезы, тем глубже она может погрузиться в обрабатываемый материал, тем более толстые детали можно обрабатывать.
Паз полной глубины обычно за один раз не вырезают – можно испортить заготовку и повредить инструмент. При этом, чем тверже обрабатываемый материал, тем меньше делают глубину однократного прохода. Но в целом паз с глубиной большей, чем рабочий ход фрезы, сделать невозможно. Многие модели фрезеров оснащаются регулятором тонкой настройки глубины погружения, точность выставления данного параметра у них обычно составляет 0,1 мм.
Дополнительные функции
Константная электроника. При увеличении плотности обрабатываемого материала или скорости ведения инструмента вдоль заготовки обороты начинают падать. Поддержать их на заданном уровне поможет система константной электроники, управляющая мощностью электродвигателя с целью стабилизации скорости вращения шпинделя. Необходимость в данной функции возникает обычно при больших нагрузках на инструмент, поэтому встречается она, как правило, только у профессиональных фрезеров.
Контактная электроника позволяет поддерживать стабильно высокое качество обработки материала.
Плавный пуск. Мощные профессиональные фрезеры часто оснащаются системой «плавный пуск». Благодаря этой функции двигатель набирает обороты постепенно, что исключает резкий рывок оснастки при включении. Такой инструмент прослужит вам дольше, так как его узлы не испытывают периодических кратковременных перегрузок, работать им безопаснее, а шанс испортить заготовку в самом начале работы сведен к минимуму.
Система защиты от перегрузок. Если температура обмотки электродвигателя превысит критическую отметку, в дело вступит система защиты от перегрузок. У разных моделей эта функция может быть реализована по-разному – от простой световой индикации до автоматического отключения питания.
Найти фрезер с системой защиты от перегрузок можно только среди профессиональных моделей, поскольку именно они используются при продолжительной интенсивной работе, а значит, с большей вероятностью могут начать перегреваться в результате повышенных нагрузок.
Защита от непреднамеренного пуска. На корпусе большинства современных фрезеров, вне зависимости от их ценовой категории, имеется дополнительная кнопка, без нажатия на которую одновременно с основной клавишей пуска напряжение на обмотки двигателя подаваться не будет.
Основное ее предназначение – предотвратить непреднамеренный запуск фрезера. Данная кнопка выполняет, как правило, и еще одну функцию – позволяет блокировать пусковую гашетку во включенном положении. При стационарном использовании фрезера (фрезерный стол) без подобной опции не обойтись.
Конструктивные особенности, которые необходимо учитывать при выборе фрезера
Подошва
Опорная платформа фрезера, именуемая пользователями подошвой, является одним из важнейших конструкционных элементов инструмента, поэтому на ее качество следует обратить особое внимание. Подошва может быть выполнена либо из литого, либо из штампованного металла. Литая платформа, благодаря четкой геометрии и хорошему прилеганию к поверхности заготовки, гарантирует высокое качество работы. Неудивительно, что она считается признаком высокого класса инструмента.
Штампованная же подошва дешевле в производстве, поэтому ее обычно устанавливают на недорогие фрезеры бытового назначения.
Нижняя плоскость платформы, т. е. непосредственно сама подошва, в обязательном порядке закрывается специальной накладкой. Этот элемент изготавливается, как правило, из пластика. У большинства фрезеров пластиковая накладка делается съемной, что позволяет легко заменить ее при износе на новую.
При выборе фрезера следует обратить внимание не только на качество подошвы, но и на размер отверстия в ней – проем. Он ограничивает максимальный допустимый размер оснастки: установить фрезу большого диаметра на агрегат с маленьким проемом в опорной платформе вам попросту не удастся.
Штанговый механизм
Голова фрезера перемещается по двум вертикально расположенным направляющим штангам. От того, насколько легко и плавно будет ее движение, во многом зависит удобство пользования инструментом и производительность работы. Наличие люфтов и перекосов, а также излишнее сопротивление перемещению узла в вертикальном направлении считается серьезным недостатком, поскольку затрудняет пользование фрезером.
Глубина погружения фрезы в обрабатываемый материал ограничивается вертикальным упором. Этот металлический стержень упирается в специальную площадку на платформе, не позволяя голове инструмента опуститься ниже. Выставляя глубину фрезерования, вы просто смещаете упорный стержень вверх или вниз. Сделать это можно с помощью специального винта.
У продвинутых агрегатов помимо этого имеется еще и регулировочный винт тонкой настройки глубины с микрометрической шкалой. Чем точнее регулировка и шире ее диапазон, тем более качественный и функциональный инструмент вы держите в своих руках.
Сделать несколько проходов с постепенным увеличением глубины обработки вплоть до заданной поможет многоступенчатый револьверный упор. По сути это специальная площадка на платформе с несколькими ступеньками разной высоты, в которые и упирается вертикальный стержень, ограничивающий глубину фрезерования. Иногда револьверный упор выполняется в виде нескольких вкрученных в платформу болтов; в этом случае высоту ступеней можно подкорректировать, вкручивая или выкручивая болты.
Узел крепления оснастки
Оснастка ручного фрезера закрепляется на шпинделе с помощью цангового патрона. Он представляет собой специальную гайку с размещенной внутри цангой, навинчиваемую на шпиндель и зажимающую хвостовик вставленной фрезы. Легкие фрезеры рассчитаны на фрезы с диаметром хвостовика 6–8 мм, мощные, как правило, оснащены цангами диаметром 10–12 мм. Последнее легко объяснимо: чем крупнее фреза, тем толще ее хвостовик и, одновременно, выше требования к силовым характеристикам инструмента.
Диаметр фрезы должен соответствовать диаметру цанги. Впрочем, в посадочное гнездо большего диаметра все же можно установить фрезу с более тонким хвостовиком. Для этого придется воспользоваться сменной цангой (или на крайний случай специальной переходной втулкой). Если даже она не входит в комплект инструмента, то ее всегда можно приобрести отдельно.
При подобной «подмене» фрезы следует внимательно следить, чтобы рекомендованная для нее частота вращения совпадала с параметрами инструмента, в противном случае тонкий хвостовик может не выдержать чрезмерной нагрузки.
Качественная цанга надежно фиксирует хвостовик строго по оси шпинделя, что исключает появление вибраций, негативно сказывающихся как на качестве обработки материала, так и на состоянии инструмента. Цанговые зажимы с большим числом зажимных лепестков предпочтительнее, так как они лучше центрируют фрезу.
Вспомогательные приспособления, применяемые в работе
Фрезер редко используют для черновой подгонки заготовки, чаще от инструмента (и работающего с ним оператора) требуется филигранная точность. На помощь приходят всевозможные вспомогательные устройства, делающие работу с фрезером проще и удобнее.
Параллельный (боковой) упор применяется для фрезерования параллельно краю заготовки. Он позволяет равномерно вести инструмент на заданном (относительно небольшом) удалении от кромки. К основанию инструмента крепится посредством двух жестких стальных штанг, которые фиксируются на подошве винтами. От жесткости получаемой конструкции в конечном итоге зависит качество работы. Изготавливают параллельный упор из литого или штампованного металла, изолированного от непосредственного контакта с заготовкой съемной накладкой из пластика.
Направляющая шина тоже используется при фрезеровании по прямой линии, однако в отличие от бокового упора может быть установлена на любом удалении от края заготовки и под любым углом к кромке. Представляет собой профилированную линейку, закрепляемую на заготовке струбцинами. К фрезеру подсоединяется специальный башмак, который перемещается по пазам шины и направляет инструмент.
Копировальная втулка применяется для фрезерования по сложной траектории путем копирования контуров шаблона. Во время работы бортик втулки упирается в край шаблона, в результате фреза воспроизводит его контур на заготовке, и вы получаете немного увеличенную копию изделия, использованного в качестве шаблона. Втулка выбирается под диаметр фрезы, фиксируется с помощью быстрозажимного механизма.
Линейка-циркуль помогает фрезеровать заготовку по радиальной линии. С его помощью можно сделать, например, закругленную столешницу. Один конец линейки-циркуля крепится винтами к подошве фрезера, другой фиксируется штифтом в отверстии, просверленном в заготовке в центре окружности.
Патрубок для подсоединения пылесоса – элемент, в необходимости которого сегодня уже, наверное, никто не сомневается. Позволяет в процессе работы сохранять область реза чистой, а значит, и хорошо видимой.
Советы по выбору фрезера
Надеемся, что ваш багаж знаний о фрезерах, благодаря нашим стараниям, существенно пополнился. Но достаточно ли прояснился для вас вопрос, какой ручной фрезер по дереву выбрать? Если по-прежнему нет, позвольте дать вам несколько практических рекомендаций, чтобы вы поняли, на каких критериях стоит заострить особое внимание.
Совет # 1. Выбирая фрезер большой мощности, вы выбираете высокую производительность и возможность работать продолжительное время при значительных нагрузках. Однако не стоит бездумно гнаться за большим значением этого показателя. Помните, что одновременно с мощностью возрастает и вес агрегата – работать им будет уже не так легко и комфортно. Следует сопоставить преимущества от высокой мощности с недостатками от использования тяжелого инструмента для выполнения мелкой работы. Впрочем, если планируется использовать фрезер в стационарном положении (фрезерная стойка или фрезерный стол), высокая мощность будет несомненным плюсом.
Совет # 2. Обратите внимание на наличие у выбранного вами фрезера возможности регулировать скорость вращения шпинделя. Переключатель скорости у идеального инструмента должен перемещаться ступенчато или, по крайней мере, довольно туго и находиться в таком месте, где вероятность задеть и сместить его случайно сведена к минимуму.
Совет # 3. Обязательно проверьте реальную глубину погружения фрезы, которая может сильно варьироваться в зависимости от конструктивных особенностей используемого цангового зажима. Замечательно, если цанга доходит до низа опорной платформы, однако в идеале она должна выступать за основание. Эта характеристика сильно влияет на функциональность инструмента, но в паспортах «вылет» за подошву, увы, не указывается – узнать его величину вы сможете, лишь подержав фрезер в руках.
Совет # 4. Протестируйте работу штангового механизма. Голова инструмента должна ходить свободно и без перекосов, а вертикальный упор надежно фиксироваться в заданном положении. Убедитесь, что точность установки глубины погружения удовлетворяет вашим требованиям.
Совет # 5. Узнайте, оснастку какого диаметра и геометрии можно будет использовать с данным фрезером. Для этого нужно сопоставить размер фрезы с диаметром проема в подошве, а также во вспомогательных приспособлениях (копировальная втулка, линейка-циркуль и т.д.). Не забудьте сравнить диаметр хвостовиков фрез, которые вы предполагаете использовать, с посадочным размером цанги.
Совет # 6. Оцените эргономику инструмента. Важно подобрать наиболее удобный именно для вас тип рукоятки. Вариантов не так уж и много – пистолетные и грибовидные.
Мнения опытных пользователей относительно расположения органов управления, в частности стопора глубины погружения, разделились – одни считают, что на рукоятках никаких кнопок быть не должно, другие, напротив, предпочитают иметь переключатели в максимально доступном месте, чтобы при необходимости воспользоваться ими, не прерывая работу.
С нашей точки зрения самое подходящее место для рычага стопора – около рукоятки, в зоне доступа пальцев, но не на самой ручке. Впрочем, прислушиваться к чьим бы то ни было советам относительно удобства не имеет смысла: то, что удобно одному, может абсолютно не подходить другому. Стоит подержать понравившуюся по другим параметрам модель в руках и оценить удобство расположения органов управления. Уделите также внимание длине электрокабеля – короткий сетевой шнур вызывает массу неудобств в процессе работы.
Совет # 7. Если вы планируете часто работать без направляющих, очень важен будет хороший обзор рабочей зоны. Она же зависит от размера проема в подошве, расположения патрубка для пылеудаления, наличия светодиодной подсветки.
Совет # 8. Узнайте, насколько доступны вспомогательные элементы для выбранной вами модели, возможна ли замена их аналогами от других производителей.
Совет # 9. Если есть такая возможность, протестируйте выбранный фрезер на холостом ходу и под нагрузкой. Посторонние шумы и повышенная вибрация являются признаком некачественной сборки или неполадок.
Совет # 10. Несомненно, важным критерием выбора электрофрезера для многих является цена. Здесь мы не можем давать каких-либо советов. Надо понимать, что хороший инструмент не может быть дешевым. Если ваш бюджет ограничен, постарайтесь оценить, за какие функции вы готовы заплатить, а какие для вас не особо важны.
Техника безопасности при работе с ручным фрезером
Теперь у вас, мы надеемся, сформировалось представление о том, как выбрать ручной фрезер по дереву. Позвольте задержать ваше внимание еще на несколько мгновений…
Какой бы фрезер вы ни выбрали, чтобы радость от его приобретения не была ничем омрачена, запомните главное правило при работе с электроинструментом: тише едешь – дальше будешь.
Спешка чревата травмами, поломкой инструмента или, в лучшем случае, порчей заготовки. Перед заменой оснастки отключайте фрезер от электросети. Крепите обрабатываемую заготовку с помощью струбцин. Эти операции занимают считанные секунды, и настоятельно рекомендуем вам не экономить на этом время.
Не следует пытаться за один проход снять толстый слой материала: качество обработки вам вряд ли понравится, да и фреза может не выдержать повышенных нагрузок.
Ну и, конечно же, не пожалейте полчаса-час на то, чтобы перед началом работы внимательно ознакомиться с инструкцией. Даже если у вас имеется опыт общения с подобным инструментом и вы чувствуете себя крутым профи, чтением инструкции пренебрегать не стоит, ведь, во-первых, вы могли кое-что и подзабыть, а во-вторых, у каждой модели могут быть свои специфические особенности.
Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Ручной фрезерный станок по дереву видео
Работа ручным фрезером по дереву: видео-уроки
Статья подготовлена при информационной поддержке http://www.multicut.ru.
Фрезер – это инструмент для обработки пиломатериала, совершающий множество вращений с большой скоростью. Бывает как профессиональное оборудование, например фрезерно-гравировальные станки, так и для самостоятельной обработки, требующей наличия определенных навыков и знаний. Подробная инструкция с обучающим видео на сайте поможет качественно проводить операции по обработке дерева ручным электрофрезером.
Применение электрофрезера
Работа ручным фрезером по дереву помогает осуществлять следующие столярные операции:
- Обработка плоских и фасонных поверхностей, профилирование кромкой наличников, плинтусов, карнизов, штапиков.
- Формирование технологических и фигурных выемок (пазов, гребней, и т.п.).
- Изготовление сквозных и слепых отверстий.
- Вырезание сложных деталей из дерева, их копирование.
- Нанесение надписей, рисунков, узоров на поверхность (гравировка).
- Врезка замков и петлей на двери.
- Изготовление шипового соединения. Это сложный процесс, требующий специальных навыков, в итоге которого получается высокопрочная сборка деревянных изделий.
В зависимости от вида выполняемой работы ручным фрезером по дереву, видео-уроки которой можно посмотреть в конце статьи, понадобятся приспособления:
- Фреза
- Электролобзик
- ДСП
- Электрическая дрель и сверла
- Шаблоны
- Напильник
- Защитная спецодежда и респиратор.
Начинающему мастеру с помощью такого инструмента под силу возвращать старую мебель к жизни, осуществлять мелкие столярные и декоративные работы с деревом по дому.
Выбор электрофрезера
Для того, чтобы фрезеровать в домашних условиях, рекомендуется выбрать универсальный инструмент, которым является электрофрезер со сменной базой – погружной и кромочной, благодаря которым он выполняет любые разновидности работ по дереву в зависимости от выбранного типа фрезы. Лучше, если он будет иметь регулировку скорости, работать с фрезой диаметром не менее 8 мм, оптимальная мощность должна составлять 800-1300 Вт. При выборе инструмента следует обратить внимание на реальную глубину погружения фрезы, от которой будет зависеть максимальная глубина получившегося паза.
Самым лучшим вариантом для зажима фрезы является конусная цанга, а для выключателя – фиксирующая кнопка. Чем плавнее работа штангового механизма, тем долговечнее инструмент.
Немаловажным моментом работы электрофрезера является правильный выбор фрезы, которая состоит из цилиндрического хвостовика различного диаметра (6,8 или 12 мм) и части с режущей кромкой.
По конструкции разделяют фрезы на следующие виды:
- Монолитные
- Сборные
- Со сменными лезвиями.
В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:
- Пазовая фреза применяется для формирования пазов.
- Профильная – для придания кромке декоративного профиля.
- Кромочная и фальцевая фреза применяются для обработки краев изделия.
- Галтельная – для вырезания «U»-образной выемки на изделии.
- Конусная фреза скашивает кромку изделия под углом 45 градусов.
- Калевочная – формирует закругленную кромку.
Работа ручным фрезером: инструкция для начинающих
Работа с ручным фрезером, видео-уроки которой помогут начинающему мастеру, может показаться сложной только в начале процесса. С приобретением первых навыков к обработке древесины своими руками можно будет приступать смелее.
- Работа с ручным фрезером начинается со сборки инструмента. Подходящая по диаметру цангового патрона фреза вставляется в него. При необходимости, сам патрон заменяется на другой по диаметру. Затем хвостовик затягивается в патроне с помощью специального ключа с силой прижима, достаточной для того, чтобы фреза не болталась в нем. После этого зажимается механизм шпинделя, инструмент готов к работе.
- Далее устанавливается необходимая глубина фрезерования. Чтобы это сделать, необходимо зафиксировать положение фрезы, надавив на нее. Точная глубина устанавливается с помощью регулятора ограничителя, имеющего несколько степеней.
- Скорость работы фрезера устанавливается исходя из данных таблицы из инструкции и параметров материала, а также размера самой фрезы. Работа ручным фрезером по дереву сначала должна производиться на черновом варианте, чтобы опробовать ход инструмента, глубину фрезерования и скорость работы. Правильным ходом фрезерования является движение инструмента от себя на плоской основе, и против часовой стрелки при круговой обработке изделия. Более подробно работа ручным фрезером описана в обучающем видео.
Ручной фрезер: способы работы
В зависимости от типа выполняемой обработки зависит выбор приемов работы ручным фрезером. Далее представлена работа на ручном фрезере (обучающее видео), способы и приемы.
Приемы работы ручным фрезером: формирование пазов
При формировании паза с самой кромки, инструмент следует установить так, чтобы фреза нависала над краем изделия. Далее, она опускается до необходимой глубины и фиксируется, после чего инструмент запускается в работу. После обработки кромки до конца нужно ослабить фиксатор, поднять фрезу, мотор инструмента можно заглушить. Формирование глухого паза производится точно таким же образом, только начинается не с края изделия.
Глубокий паз формируется путем настройки новой глубины фрезы при каждом подходе обрабатываемой площади, глубиной не более 5 мм, при обработке последнего слоя – не глубже 1,5 мм.
Дополнительные способы формирования пазов и уроки работы ручным фрезером (видео на русском) представлены ниже.
Обработка торцевой поверхности
Работа ручным фрезером по дереву (видео ниже) часто сопровождается обработкой торцевой поверхности, при которой нужен чистый кант. Для этого предварительно производится пологий срез, при этом электрофрезер двигается по направлению вращения ножа, а затем против его вращения. После этого торец приобретет четкие очертания.
Обработка при помощи шаблонов
Для формирования криволинейных кромок используются шаблоны с упорным кольцом, которое представляет собой пластиковую пластину, перемещающуюся вдоль шаблона для правильной траектории движения фрезы. Упорное кольцо крепится к подошве фрезера с помощью специальных крепежей. С помощью шаблонов можно копировать деревянные детали в нужном количестве.
Работа ручным фрезером: видео декоративной обработки
Для художественного фрезерования в дополнение к фрезе понадобятся лобзик, тиски, стамеска, полотно из дерева с рисунком. Оно закрепляется на хорошо устойчивой поверхности, а по рисунку проводится электрофрезер, оснащенный специальной режущей насадкой, постепенно снимая слой древесины до достижения необходимого объема орнамента.
Работа фрезером по дереву
Все любители работы с деревом, обычно близко знакомы с таким устройством, как фрезер по дереву. При помощи него, можно выполнить необычные изделия, и создать своими руками мелкие декоративные элементы. Можно заниматься резьбой по дереву, используя ручной фрезер, причем, не прилагая к этому особых усилий. Но новичкам, прежде чем приступить к работе с таким устройством, необходимо получить некоторые знания и ознакомится с основными правилами, чтобы использовать этот станок.
Знакомство с фрезером
При помощи фрезерного аппарата можно работать с такими материалами, как древесина и металл. С его помощью легко создавать небольшие элементы, например, пазы, гребни, выемки. Они могут быть как стационарными станками, так и ручными, имея небольшую комплектацию. Чтобы работать фрезером дома, очень удобно использование ручного варианта.
Представляет собой фрезер небольшой корпус, оснащенный мотором. На корпусе есть специальный держатель, а в него вставлены небольшие переходники, при помощи которых, аппарат используют с разного диаметра хвостовиками.
Также фрезер оснащен платформой, соединяющейся с корпусом штангами. На нижней ее части должна быть специальная основа скольжения, которая обуславливает плавный ход инструмента, в то время, когда он перемещается по детали. Естественно, каждый аппарат оборудован кнопкой включения, а также блокировки.
Чтобы фрезеровочный аппарат не давал сбоев при работе, необходимо периодически менять в нем смазку и содержать его в чистоте.
Как работать на станке
Работа ручным фрезером по дереву начинается, прежде всего, с того, что выставляются все основные параметры. Вначале определяют необходимую скорость вращения, а она будет зависеть от материала, с которым будет производиться творение. После этого устанавливают фрезу. Как правило, на фрезах, уже определены отметены, на которые стоит опираться. Фреза вставляется на заданную глубину, затем закрепляется вал и затягивается ключом до упора.
Но не в каждом аппарате предусмотрена кнопка блокировки, поэтому, если она отсутствует, то, чтобы делать планируемую задачу было проще, потребуется еще один ключ, им будет удерживаться вал. Здесь нужно будет опираться на модель аппарата. Например, русский фрезеровочный станок, представленный в дорогой модели, будет иметь помимо блокировочного механизма, еще и трещотку.
Фрезерование дерева инструмент способен производить на определенную глубину, все будет зависеть от вылета, который на нем установлен. Для изготовления некоторых деталей максимальная глубина не нужна, тогда осуществляется его настройка. Сделать это можно при помощи револьверного упора, поэтапно:
- необходима ровная поверхность, на которой будет стоять аппарат, и на нем освобождаются зажимы,
- откручивается фиксатор револьверного упора, вследствие чего, он освобождается,
- выбирается необходимая ножка упора, в зависимости от требуемой глубины фрезерования,
- поднимается штанга до выбранной глубины, и затем опускается фиксатор упора.
На более дорогостоящих фрезерных станках, чтобы пользоваться ими было проще, существует специальное колесо для регулирования глубины фрезеровочного процесса.
Виды фрезы
Ни один фрезерный аппарат не обойдется без своей основной составляющей – фрезы, которая является главной рабочей деталью. Различными они бывают по:
- размеру,
- составляющему материалу,
- форме.
Если работа будет производиться с древесиной, имеющую мягкую плотность, то для фрезы необходимы облегченные материалы. А для древесины с большой плотностью, понадобится более жесткая фреза.
Какими же бывают фрезы? Их различают:
- Дисковые,
- Профильные,
- Конусообразные,
- Прямоугольные.
Это основные их разновидности. Но помимо этого, они бывают с подшипниками и без.
Что можно делать при помощи фрезера
Фрезерный станок работает от электричества, поэтому он способен осуществлять множество вращений за доли секунды, выполняя при этом сложную работу: создание углублений заданных размеров. С использованием такого инструмента, можно делать:
- декорировать любые деревянные изделия,
- изготавливать различные углубления и отверстия, например, для навесов,
- создавать эксклюзивные вещи, путем нанесения различных узоров на поверхность изделия.
Любые углубления, создаваемые фрезером, как правило, представляют собой отдельную часть конструкции, которая является украшением предмета.
Чтобы работа с инструментом имела как можно меньше ошибок, нужно соблюдать некоторые правила:
- На рабочей поверхности устанавливается линейка под ту деталь, которая будет изготавливаться.
- Когда работа производится с деталями переменного профиля, то линейки к поверхности крепятся перпендикулярно.
- Когда происходит непосредственный процесс работы, нужно учитывать, что аппарат необходимо вращать в противоположном направлении от вращения фрезы. Иначе это принесет неудобства и можно получить травмы.
Обучится работать по дереву при помощи ручного фрезера, особой сложности не составит. Хорошо в этом поможет просмотр курса: « работа ручным станком фрезером по дереву видео уроки». Главное соблюдать предписанную технику безопасности и изучить основную технологию работы с инструментом. Тогда, даже новички в этом деле, смогут выполнять оригинальные и интересные работы.
Видео: резьба по дереву на фрезерном станке
Для того, чтобы фрезеровать в домашних условиях, рекомендуется выбрать универсальный инструмент, которым является электрофрезер со сменной базой – погружной и кромочной, благодаря которым он выполняет любые разновидности работ по дереву в зависимости от выбранного типа фрезы. Лучше, если он будет иметь регулировку скорости, работать с фрезой диаметром не менее 8 мм, оптимальная мощность должна составлять 800-1300 Вт. При выборе инструмента следует обратить внимание на реальную глубину погружения фрезы, от которой будет зависеть максимальная глубина получившегося паза.
Самым лучшим вариантом для зажима фрезы является конусная цанга, а для выключателя – фиксирующая кнопка. Чем плавнее работа штангового механизма, тем долговечнее инструмент.
Немаловажным моментом работы электрофрезера является правильный выбор фрезы, которая состоит из цилиндрического хвостовика различного диаметра (6,8 или 12 мм) и части с режущей кромкой.
По конструкции разделяют фрезы на следующие виды:
- Монолитные
- Сборные
- Со сменными лезвиями.
В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:
- Пазовая фреза применяется для формирования пазов.
- Профильная – для придания кромке декоративного профиля.
- Кромочная и фальцевая фреза применяются для обработки краев изделия.
- Галтельная – для вырезания «U»-образной выемки на изделии.
- Конусная фреза скашивает кромку изделия под углом 45 градусов.
- Калевочная – формирует закругленную кромку.
Работа ручным фрезером: инструкция для начинающих
Работа с ручным фрезером, видео-уроки которой помогут начинающему мастеру, может показаться сложной только в начале процесса. С приобретением первых навыков к обработке древесины своими руками можно будет приступать смелее.
- Работа с ручным фрезером начинается со сборки инструмента. Подходящая по диаметру цангового патрона фреза вставляется в него. При необходимости, сам патрон заменяется на другой по диаметру. Затем хвостовик затягивается в патроне с помощью специального ключа с силой прижима, достаточной для того, чтобы фреза не болталась в нем. После этого зажимается механизм шпинделя, инструмент готов к работе.
- Далее устанавливается необходимая глубина фрезерования. Чтобы это сделать, необходимо зафиксировать положение фрезы, надавив на нее. Точная глубина устанавливается с помощью регулятора ограничителя, имеющего несколько степеней.
- Скорость работы фрезера устанавливается исходя из данных таблицы из инструкции и параметров материала, а также размера самой фрезы. Работа ручным фрезером по дереву сначала должна производиться на черновом варианте, чтобы опробовать ход инструмента, глубину фрезерования и скорость работы. Правильным ходом фрезерования является движение инструмента от себя на плоской основе, и против часовой стрелки при круговой обработке изделия. Более подробно работа ручным фрезером описана в обучающем видео.
Ручной фрезер: способы работы
В зависимости от типа выполняемой обработки зависит выбор приемов работы ручным фрезером. Далее представлена работа на ручном фрезере (обучающее видео), способы и приемы.
Приемы работы ручным фрезером: формирование пазов
При формировании паза с самой кромки, инструмент следует установить так, чтобы фреза нависала над краем изделия. Далее, она опускается до необходимой глубины и фиксируется, после чего инструмент запускается в работу. После обработки кромки до конца нужно ослабить фиксатор, поднять фрезу, мотор инструмента можно заглушить. Формирование глухого паза производится точно таким же образом, только начинается не с края изделия.
Глубокий паз формируется путем настройки новой глубины фрезы при каждом подходе обрабатываемой площади, глубиной не более 5 мм, при обработке последнего слоя – не глубже 1,5 мм.
Дополнительные способы формирования пазов и уроки работы ручным фрезером (видео на русском) представлены ниже.
Обработка торцевой поверхности
Работа ручным фрезером по дереву (видео ниже) часто сопровождается обработкой торцевой поверхности, при которой нужен чистый кант. Для этого предварительно производится пологий срез, при этом электрофрезер двигается по направлению вращения ножа, а затем против его вращения. После этого торец приобретет четкие очертания.
Обработка при помощи шаблонов
Для формирования криволинейных кромок используются шаблоны с упорным кольцом, которое представляет собой пластиковую пластину, перемещающуюся вдоль шаблона для правильной траектории движения фрезы. Упорное кольцо крепится к подошве фрезера с помощью специальных крепежей. С помощью шаблонов можно копировать деревянные детали в нужном количестве.
Работа ручным фрезером: видео декоративной обработки
Для художественного фрезерования в дополнение к фрезе понадобятся лобзик, тиски, стамеска, полотно из дерева с рисунком. Оно закрепляется на хорошо устойчивой поверхности, а по рисунку проводится электрофрезер, оснащенный специальной режущей насадкой, постепенно снимая слой древесины до достижения необходимого объема орнамента.
Приспособления для ручного фрезера – как «обучить» свой станок?
Приспособления для ручного фрезера и сам станок превращают обработку дерева в домашних условиях во вполне профессиональный процесс. Чтобы достичь максимальной эффективности, нужно кое-что знать про этот инструмент! Разберемся вместе.
Ручной электрический фрезер – когда нужен такой инструмент?
Имея в своем распоряжении электрический ручной фрезер, своими руками вы можете без труда наносить пазы на деревянные детали, создавать отверстия различного рода, обрабатывать кромки и раскраивать щиты из дерева. С этим инструментом легко устанавливать фурнитуру на мебель и даже заниматься художественной обработкой материала.
На производстве, как правило, всеми этими задачами занимается громоздкий станок, который для бытового применения явно не подходит, поэтому долгое время перечисленные операции были лишь мечтой домашнего мастера, хотя что-то и удавалось осуществить вручную, используя другие инструменты (пробойники отверстий, стамески и др.) Особенность ручного варианта в том, что такое приспособление имеет малые габариты и сравнительно небольшой вес, а значит, вам не потребуется просторный цех для осуществления ваших планов.
К тому же, часто спектр работ охватывает не только обработку деревянных деталей, некоторым механизмам под силу пластмасса и даже металл. Конечно, ручной фрезер по металлу обойдется вам дороже, потому что все приспособления для него должны изготавливаться из прочных сплавов, а мотор – обладать повышенной мощностью. После появления самого инструмента ему сразу же стали расширять функционал посредством дополнительных приспособлений и насадок. Сейчас некоторые ручные фрезерные станки умеют больше, чем промышленные образцы.
Приспособления для ручного фрезера – для чего они пригодятся?
Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно. Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом. Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.
Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность. Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и электрическая дрель, но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка. Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.
Самостоятельно придется изготовить также приспособление для создания канавок и пазов в телах вращения, например, балясинах или столбах, тогда вам не понадобится токарный станок, который обычно выполняет такую задачу.
Выбор ручного фрезера – как не заблудиться в характеристиках?
При покупке инструмента для собственного пользования следует иметь в виду некоторые особенности выбора. В первую очередь, рассмотрим технические характеристики. Мощность считается самым важным показателем, и чем он больше, тем лучше. Но с ним же в паре следует смотреть и оборотистость фрезы, если эти параметры не коррелируют, то инструмент не оправдает ваши ожидания. Большая мощность с малыми оборотами не имеет смысла и наоборот. Важно обратить внимание и на точность работы устройства, погрешности около 0,5 мм вполне достаточно для хорошего качества работы в бытовых условиях.
Ответить на вопрос, как выбрать ручной фрезер хорошего качества по низкой стоимости, довольно сложно. Ни в одной категории товаров это осуществить невозможно, лучше поискать вариант «золотой середины», тогда и цена не сильно «покусает», и материал фрез и приспособлений будет добротный. Обязательными функциями для качественной и удобной работы являются плавный пуск и регулятор оборотов. Не помешает оценить механизм крепления фрезы и стопорное устройство, тут важна надежность, в первую очередь, для вашей же безопасности. И совсем идеальным будет выбор ручного фрезера с упорной планкой, регулятором лифта и патрубком для пылесоса.
Остается только поговорить о том, какие же разновидности фрезеров бывают, чтобы не переплатить за лишние возможности, не получив даже искомых. Если вы уже присматривались к витринам с этим инструментом, то обнаружили три основных типа – верхний, для кромок и ламельный. Первый вариант не самый миниатюрный, но проще осваивается новичками, так как вспомогательные приспособления помогают контролировать положение фрезы относительно детали, снимая часть нагрузки с мастера. Верхний фрезер может быть погружным или неподвижным. Кромочный станок говорит сам за себя, им преимущественно обрабатывают края или срезают фаски. Ламельный инструмент подойдет для создания всякого рода пазов.
Резьба по дереву ручным фрезером – инструкция для начинающих
Работа ручным фрезером по дереву сначала кажется сложной, потому что трудно представляется процесс управления всей этой конструкцией, однако несколько наших рекомендаций позволят смелее приступить к работе.
Резьба по дереву ручным фрезером — пошаговая схема
Шаг 1: Собираем инструмент
Обследуйте место крепления фрезы в вашем станке, чаще всего, для этого служит цанговый патрон, поэтому и обсудим этот вариант. Сначала выбираем необходимую фрезу, она должна соответствовать патрону по диаметру. Если требуется глубокая обработка, подойдет вариант с удлиненным хвостовиком. Также имеется возможность заменить сам патрон (в ручных инструментах часто предлагаются варианты диаметром 6 мм и 8 мм), если это необходимо.
Хвостовик вставляется в отверстие патрона и затягивается специальным ключом. Здесь не требуется много силы, можно случайно пережать, что не является нормой для эксплуатации инструмента. Однако не бойтесь дотянуть до хорошего упора, чтобы фреза не болталась. Затем зажмите фиксатор шпинделя, и механизм готов к работе. Запустите инструмент, чтобы почувствовать старт и привыкнуть к звуку, ведь иногда именно неожиданность является причиной брака деталей у начинающих.
Шаг 2: Регулировка глубины
Резьба по дереву ручным фрезером должна начинаться с установки ограничителя глубины фрезерования. Для этого прикладываем станок к детали с краю, чтобы фреза пока что не соприкасалась с материалом. Надавите на нее, чтобы она достигла той глубины, на которую вы планируете обработку, и зафиксируйте это положение. Более точную величину устанавливают с помощью поэтапного ограничителя, шаг его указан в руководстве к инструменту, поверните регулятор на нужное количество степеней.
Шаг 3: Фрезеровка
Определите требуемую скорость по таблице в инструкции, исходя из обрабатываемого материала и размера фрезы. Желательно начать работу на черновом варианте, чтобы опробовать стиль работы именно вашего механизма, если вы включаете его впервые. Если вам его тактика знакома, то черновой вариант поможет вам выставить нужные параметры уже непосредственно в режиме работы, именно сейчас необходимо довести до точного значения глубину фрезерования.
Также, если вы еще не пробовали работать на своем инструменте, сравните результаты после хода фрезера от себя и на себя, по часовой стрелке и против. Правильным при обработке детали вокруг считается направление против часовой стрелки, а на плоской стороне – от себя. Далее можно переходить к фрезеровке основной заготовки.
Работа ручным фрезером по дереву: особенности и видео уроки
Те, кто любит столярное дело, т. е. работу по дереву, должны обязательно знать, как обращаться с ручным фрезером. С помощью такого устройства можно создать настоящие шедевры, совершенно не прилагая для этого усилий. Однако для этого понадобятся навыки в работе и знания того, из чего состоит этот инструмент, как его собирать и разбирать. При помощи ручного фрезера по дереву можно создать красивую дверь, декоративную мебель или другие оригинальные предметы. Можно даже открыть свой бизнес, изготавливая разнообразные изделия из дерева.
Виды фрезерных работ
Фрезер представляет собой уникальное устройство, совершающее большое количество вращений в секунду, при этом создавая отверстия необходимого диаметра и формы. Выполняемая работа подразделяется на несколько категорий. Отверстия, которые создаются фрезером, практически всегда являются частью разъемной или неразъемной конструкции, украшающих изделие.
Следует более подробно рассмотреть работы, осуществляемые при помощи фрезера.
- Профилирования таких изделий, как карнизы, наличники, плинтуса, штапики и др., осуществляется кромкой. Такие работы подходят для изготовителей мебели. Это замечательное решение для декора изделий из дерева.
- Украшение краев сложных изделий при помощи фрезера помогает создать эксклюзивный товар. Профессионал способен даже сотворить шедевр. Новичкам в этом случае поможет видео. Такой процесс обязательно выполняется при помощи шаблонов. Они способствуют созданию идентичных узоров на больших площадях.
- С помощью фрезера по дереву решаются простые бытовые проблемы. К примеру, необходимо сделать углубления для замков или под навесы. Для этого используется специальный фрезер, однако для домашних работ можно воспользоваться и ручным инструментом.
Как выбрать фрезы
Все работы по дереву производятся специальными фрезами. Их выбирают, ориентируясь на вид работ, которые необходимо будет осуществить, и типа древесины, которая фрезеруется. В интернете можно найти большое количество видео, которое подробно объясняет и наглядно показывает, как выглядит фреза и как ее правильно выбрать.
Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:
- форме режущей кромки;
- виду материала, из которого они изготовлены;
- величине;
- конструкции.
Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.
Фрезы бывают:
- конусообразные;
- V -образные;
- дисковые;
- фрез «ласточкино гнездо»;
- профильные;
- прямоугольные пазовые;
- калевочные;
- фальцевые;
- галтельные.
Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.
Установка фрезы
Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу. Выполняется это в такой последовательности:
- выбирается необходимая фреза;
- ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
- при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
- чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
- затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».
Как правильно выполнять работу ручным фрезером
Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала. Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.
Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.
Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе. Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.
Чтобы фрезерование на столе было исполнено без ошибок, необходимо:
- на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
- узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.
Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.
Соблюдение техники безопасности
Ручной фрезер по дереву обязательно требует соблюдения техники безопасности, чтобы не причинить вред здоровью:
- если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
- работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
- обрабатываемая деталь должна быть прочно закреплена;
- инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
- перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
- работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.
Заключение
Довольно нелегко обучиться изготовлению изделий из дерева с помощью ручного фрезера. Лучше всего изучить видео уроки с необходимыми инструкциями. Не стоит забывать, что это довольно опасный инструмент, способный нанести серьезную травму. Именно поэтому важно соблюдать технику безопасности, быть внимательным и осторожным.
Уроки работы фрезером по дереву: нарезка шипов, выборка паза
Ручной фрезер — это универсальный механический инструмент в домашней мастерской. Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.
Творчество без границ
Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.
Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.
В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.
Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.
Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.
Обработка деревянных деталей
Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.
Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.
При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.
Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.
Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.
Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.
Полезные самоделки своими руками
Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:
- фрезер;
- электрический лобзик;
- шлифовальная машинка;
- несколько струбцин;
- набор фрез.
В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.
Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.
Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.
Ящик для инструментов
Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление — фрезерный стол. Принцип его изготовления простой:
- Собрать простой деревянный стол, состоящий из столешницы и ножек.
- Снизу к столешнице прикрепить ручную фрезерную машинку, проделав в столешнице отверстие для выхода фрезы.
- Изготовить из толстослойной фанеры по размерам столешницы каретку с упорной планкой. В каретке прорезан паз для выхода фрезы.
Устройство для нарезки шипов в доске работает следующим образом. Разметить место фрезерования и, прижав доску к упорной планке, выполнять движение кареткой, направляя её на режущий инструмент. Полученное шиповое соединение деталей будет прочным и надёжным.
Как изготовить филёнку
Одна из наиболее часто выполняемых столярных операций — это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.
Используя ручной фрезер, очень просто создать мебельный фасад на дверках. Для этого потребуются фигурная торцевая фреза, копировальная втулка и шаблон из фанеры. Технологический процесс очень простой:
- прикрепить шаблон к заготовке, применяя тонкие гвоздики;
- установить и зафиксировать глубину погружения фрезы в древесину;
- установить копировальную втулку на фрезерный механизм;
- фрезерную машинку, прижимая к шаблону, вести по его контуру.
В результате получается аккуратный рисунок мебельного фасада.
Дёшево и сердито
Резьба по дереву — это всегда красиво, богато и дорого. Этим занимаются талантливые люди, художники или скульпторы. Но есть такие способы резьбы, которыми может заниматься любой человек. Например, вырезать узоры ручным фрезером по дереву очень легко. Работа выполняется торцевой фрезой малого диаметра по контуру рисунка. Для этого нужно подобрать доску твёрдой породы, прибить трафарет, вырезанный из картона, и фрезеровать по шаблону.
Для работы подойдёт фрезерная машинка любой мощности. Желательно, чтобы она была лёгкая и удобная, тогда проще будет копировать рисунок. Поэтому не нужно заморачиваться, какой выбрать фрезер для начинающих, главное — подобрать фрезы диаметром от 2 миллиметров. При работе нужно проявить усердие, чтобы ровно пройти тонкой фрезой по контуру рисунка и не сломать её. Следующий шаг — углубление фона, для этого применяется фреза-флажок большого диаметра.
Опасные факторы
Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.
Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.
Routers 101 — Деревообработка | Блог | Видео | Планы
Независимо от того, используете ли вы фрезерный станок, изготовленный задолго до вашего рождения, например, Stanley 1950-х годов, или одну из современных, технологически продвинутых моделей, любой станок может выполнять ряд основных деревообрабатывающих задач, которые невозможно превзойти ни с одним другим электроинструментом. Если вы новичок в деревообработке, я пойду еще дальше и скажу, что он должен занимать первое место в вашем «коротком списке» инструментов, которые нужно покупать в первую очередь, даже впереди настольной пилы — маршрутизаторы настолько полезны.
С помощью фрезерного станка можно превратить острые кромки в декоративные профили любого вида. Он будет обрабатывать пазы и канавки, салазки, ласточкин хвост, пазы, шипы, шарнирные соединения и многое другое. Нужно продублировать кучу деталей? Для роутера и шаблона это не проблема. Он может ровно обрабатывать плоскость, плоские кромки стыков, вырезать надписи, вырезать круги и просверливать отверстия. Список того, что можно сделать, можно продолжать и продолжать.
Два варианта основания
Причина, по которой старинный маршрутизатор или новый маршрутизатор работают почти одинаково, связана с простотой инструмента: избавьтесь от современной электроники и улучшений функций, сделанных за последние два или три десятилетия, и все маршрутизаторы действительно сводятся к нескольким основные части.Универсальный двигатель направлен вниз и удерживается на основании, которое обычно имеет пару ручек, чтобы помочь вам направить его над заготовкой. Заостренный наконечник, прикрепленный к концу шпинделя мотора, выполняет работу по резке.
Маршрутизаторы
имеют два стиля баз. «Фиксированная» база имеет большой воротник, резьбовой стержень или другую функцию регулировки высоты, которая позволяет перемещать двигатель вверх или вниз внутри основания для изменения глубины резания долота. После того, как вы установите и заблокируете двигатель в нужном месте, в остальном основание останется «неподвижным».”
Особенности установки глубины погружной базы включают регулируемый стержень, шкалу глубины и ступенчатую вращающуюся револьверную головку под ними.
Основания «Погружение» меняют эту взаимосвязь на ухо: двигатель зажимается в верхнем корпусе на основании, и корпус можно поднимать или опускать на двух подпружиненных металлических стойках для регулировки глубины резания — здесь двигатель «Фиксированный», но основание погружает его на разную глубину. Вы контролируете глубину резания с помощью регулируемого стержня, который соприкасается со ступенчатой и поворотной револьверной головкой.Каждый щелчок револьвера изменяет глубину резания постепенно примерно на 1/8 дюйма, и эти изменения можно считать по шкале глубины за штангой.
Производители по-прежнему производят несколько специализированных фрезерных станков, в которых двигатель и основание являются единым целым. Когда-то они были обычным явлением, но в наши дни большинство маршрутизаторов имеют модульную конструкцию: съемный моторный блок подходит как для фиксированной, так и для врезной базы, что обеспечивает максимальную универсальность.
Цанги: Business End
Хвостовики бит удерживаются внутри конического шпинделя двигателя маршрутизатора с помощью цанги 1/2 или 1/4 дюйма.Гайка окружает цангу и навинчивается на шпиндель, чтобы закрепить биту. Вам понадобится один или два гаечных ключа, чтобы затянуть гайку.
Нижний конец шпинделя двигателя, на котором крепится режущее сверло, сужается изнутри и имеет резьбу снаружи. В него входит коническая цанга с прорезями, которая захватывает хвостовики фрез по окружности, как тиски. Гайка окружает цангу и навинчивается на шпиндель, чтобы затянуть биты на месте. Размер цанговых патронов позволяет принимать диаметр 1/2 или 1/4 дюйма.хвостовик фрезы. Маршрутизаторы среднего и большего размера часто включают в себя цанги обоих размеров.
Другие полезные функции
Сегодняшние маршрутизаторы полны хороших функций, которые дают им преимущество по сравнению с предшествующими машинами, выпущенными 20 или более лет назад. Почти все новые маршрутизаторы имеют регулируемую скорость, и вам нужно будет снизить скорость, чтобы безопасно работать с долотами большого диаметра. Многие двигатели имеют «плавный пуск», который увеличивает мощность, чтобы предотвратить запуск «зайца», который может толкнуть инструмент в руке.Маршрутизаторы высшего качества также оснащены электронной схемой обратной связи, которая поддерживает вращение бита с постоянной скоростью, независимо от нагрузки, прилагаемой к биту.
Некоторые маршрутизаторы имеют фиксаторы шпинделя, поэтому вы можете менять биты одним ключом вместо двух. Возможности сбора пыли также улучшились благодаря пластиковым кожухам, которые крепятся или зажимаются внутри основания, чтобы загнать мусор, создаваемый битой; порт на кожухе соединяется с вакуумным шлангом. Некоторые производители даже оснастили свои маршрутизаторы светодиодными лампами, которые светят в разрядную область, чтобы помочь вам увидеть, что вы режете — это замечательная функция.
Подставки и направляющие втулки
Набор направляющих хомутов превращает фрезерный станок в динамо-машину. Любой достойный маршрутизатор должен иметь подбазу, которая их принимает.
Под металлическим основанием маршрутизатора находится гладкая пластина, называемая основанием, которая крепится к ней винтами. Основания маршрутизаторов и их вспомогательные основания будут иметь либо круглую форму основания, либо комбинацию круглых и плоских краев. Здесь цель состоит в том, чтобы вы могли равномерно подавать основание по линейке или другой направляющей поверхности.Гладкая поверхность основания также защищает детали от повреждений во время фрезерования.
Выделенные фрезерные станки (справа) когда-то были стандартной задачей. Теперь у большинства маршрутизаторов есть съемные двигатели, которые подходят для погружных оснований.
Обязательной особенностью многих вспомогательных оснований является то, что их центральный вырез рассчитан на установку металлических направляющих втулок с резьбой с диаметром 1-3 / 16 ″. втулки являются отраслевой нормой. Направляющие втулки (также часто называемые шаблонными направляющими, натяжными кольцами или направляющими кольцами) имеют выступающие втулки диаметром от 5/16 ″ O.D. вверх до 1 дюйма или более. Они неоценимы для всех видов шаблонных работ и даже необходимы для использования со многими приспособлениями для совмещения и пазовки.
Некоторые биты большего диаметра не подходят для отверстий под основание, предназначенное для направляющих втулок, поэтому в комплект маршрутизатора также может входить дополнительная подоснова с большим вырезом для долота.
Маршрутизаторы по размеру
Маршрутизаторы бывают трех размеров, в основном в зависимости от выходной мощности. Полноразмерные маршрутизаторы (слева) предлагают мощную мощь; модели среднего размера (в центре) проще в обращении и многофункциональны.Компакты (справа) не пугающие, но мощные.
Маршрутизаторы подразделяются на три основных размера машин: полноразмерные, средние и категории, которые в зависимости от производителя имеют несколько названий — «компактные», «пальмовые» или «обрезанные». Определение полноценных, средних или компактных маршрутизаторов в основном связано с максимальной мощностью их двигателей, но каждый размер также имеет пропорциональные и функциональные характеристики, которые также стоит учитывать.
– Полноразмерные маршрутизаторы — это самые большие и мощные устройства, которые вы можете купить.У них есть двигатели мощностью 3 или 3-1 / 4 л.с., и они требуют большего погружения или фиксированных оснований для удержания массивных моторов. (Кстати, именно здесь вы все еще можете найти оставшиеся новые «выделенные» модели погружных маршрутизаторов.)
Полноразмерный фрезерный станок может работать с любыми фрезерными фрезами — от крошечных круглых до самых больших фрез для подъема панелей — а его двигатель обеспечивает достаточную мощность, чтобы легко управлять всеми ними. Но противоположность «полноразмерного» заключается в том, что из-за веса и больших размеров эти маршрутизаторы затрудняют маневрирование вручную над небольшими деталями или узкими краями.Часто успешная маршрутизация с маршрутизатором в руке требует некоторой тонкости. В таких ситуациях полноразмерная машина весом до 15 фунтов может значительно затруднить быстрое управление.
– Маршрутизаторы среднего размера — это ответ отрасли на «золотую середину» среди семейства маршрутизаторов. Маршрутизаторы среднего размера, рассчитанные на мощность от 1-1 / 2 до 2-1 / 4 л.с., с пропорционально меньшими основаниями, чем их более крупные собратья, и на несколько фунтов легче, по-прежнему обладают достаточной мощностью, чтобы вращать все, кроме самых больших фрез.Они могут быть оснащены диаметром как 1/4 дюйма, так и 1/2 дюйма. цанги, поэтому вы не ограничены размерами хвостовиков фрез, которые вы можете использовать.
В начале 2000-х был период времени, когда промышленность вложила значительные средства в разработку комбинированных комплектов, которые включали как фиксированные, так и погружные варианты со сменным моторным блоком. Эта тенденция распространилась, как лесной пожар, и ее послесвечение продолжается и сегодня. «Комбинированные» комплекты предлагают хорошо спроектированные фиксированные основания и базы для погружения, которые хорошо подходят для широкого спектра приложений маршрутизации, по цене, которая не будет чрезмерной.Модели среднего размера премиум-класса также включают удобные для пользователя функции, такие как плавный пуск и схему обратной связи. Этот «семейный седан» на рынке маршрутизаторов предлагает солидную ценность как для новичков, так и для профессионалов.
— Компактные маршрутизаторы сделала большой шаг вперед в деревообработке в 2005 году, когда Bosch представила на рынке свой Colt ™ Palm Router. До того времени, когда плотникам требовались возможности обрезки или профилирования фрезера, достаточно маленького, чтобы его можно было использовать одной рукой, единственным реальным вариантом был триммер для ламината — инструмент для изготовления столешниц.В то время как эти ранние «обрезные» фрезерные станки были способны выполнять легкие работы по профилированию кромок, их мощность двигателя менее 1 л.с. была ограничена. У триммеров для ламината также не было врезных оснований, потому что производители могли просто наклонить инструмент вниз, чтобы пробить пластиковый ламинат и начать рез. Врезка врезки или контролируемая резка по глубине не были необходимыми задачами.
Компания Bosch подняла планку компактных маршрутизаторов, выпустив Colt, увеличив мощность двигателя до 1 пиковой л.с., что открыло путь к большему количеству деревообрабатывающих приложений и вариантов фрез.В 2010 году компании De-WALT и PORTER-CABLE еще больше повысили ставку, представив компактные маршрутизаторы как с врезным, так и с фиксированным основанием. С этого момента началась гонка других производителей за то, чтобы вывести на рынок свои собственные версии более мощных и функциональных «крошечных» маршрутизаторов. И это кардинальное изменение означает, что современные компактные маршрутизаторы обычно имеют пиковую мощность около 1–1 / 4 л.с. Вы все еще можете купить несколько традиционных триммеров для ламината, но большинство моделей пошли по пути динозавров в пользу более смелых и универсальных компактных станков «следующего поколения».
Компактные маршрутизаторы
даже стерли грань между тем, что нужно делать на станке среднего размера и более мелком инструменте. В то время как компактные маршрутизаторы ограничены битами с хвостовиком 1/4 дюйма, я часто использую их для вырезания пазов и для общей работы с шаблонами. Их простота в обращении и большая мощность делают эти машины удивительно полезными и не пугающими.
Они никоим образом не заменят маршрутизатор среднего размера, но компактный маршрутизатор действительно удобен в качестве опции.
Конфигурации
Ручная фрезеровка имеет смысл, когда заготовки достаточно велики, чтобы выдержать размер и вес инструмента.Здесь приспособление позволяет этому маршрутизатору и направляющей втулке с легкостью разрезать дадо на широкой панели.
Я уже упоминал об использовании маршрутизатора «в руке». Когда заготовки достаточно велики, чтобы обеспечить устойчивую платформу под инструментом — подумайте о широких досках, панелях или листовых материалах — или когда вы переносите инструмент на сборку, такую как корпус шкафа или сундук, удерживать маршрутизатор за ручки может быть затруднительно. ваш лучший или единственный практичный вариант. Многие зажимные приспособления типа «ласточкин хвост» также требуют, чтобы маршрутизатор подавался поверх шаблона поверх приспособления.Но, когда вы фрезеруете особенно маленькие или узкие детали, когда размер инструмента становится помехой, второй вариант — перевернуть фрезер и вместо этого установить его под столом фрезерного станка. Таким образом, вы можете протолкнуть заготовку поперек стола и пройти мимо сверла, при этом вес и пропорции фрезера не будут работать против вас. Фрезерные столы также обладают дополнительным преимуществом подвижного упора, который можно установить и заблокировать для выполнения прямых пропилов, например канавок, от края заготовки. Ограждения с открывающимися и закрывающимися гранями также позволяют подавать на заготовку только часть профиля резания фрезы за один раз, что обеспечивает более чистые и безопасные проходы резания.Паз под углом в столе еще больше расширяет его возможности для таких задач, как дадоинг и резка под углом. Или прикрепите простой зажим к измерителю угла скоса, и настольный фрезерный станок с легкостью прорежет стыки коробок.
Столы фрезерного станка предлагают альтернативную «стационарную» конфигурацию инструмента, поэтому вы можете сосредоточить свое внимание на подаче узких или небольших заготовок мимо сверла вместо того, чтобы направлять фрезер по материалу.
Некоторые основания фрезерного станка, особенно на машинах среднего размера, спроектированы с возможностью регулировки глубины «сквозного» основания: когда они перевернуты и установлены под столом фрезерного станка, вы можете поднять или опустить фрезу, установив гаечный ключ через основание маршрутизатора и отрегулировав его сверху.Вот где действительно удобно использовать два базовых комбинированных комплекта среднего размера: прикрепите фиксированное основание к столу маршрутизатора и оставьте его там. Переместите двигатель к основанию для погружения в ручных ситуациях.
Тем не менее, я думаю, что идеальным выбором для стола маршрутизатора является полноразмерный моторный блок, потому что его вес не является проблемой для конфигурации стола, а мотор мощностью 3 или 3-1 / 4 л.с. обеспечивает достаточную мощность для любого операция маршрутизации, которая встречается на вашем пути. Мой полноразмерный двигатель фрезерного станка всю свою жизнь висел под столом фрезерного станка, выполняя все операции: от деликатной обрезки кромок до точной стыковки и строгого и сложного подъема панели.
Верхние 10 битовых стилей
Даже небольшая коллекция бит с твердосплавными напайками поможет вашему маршрутизатору выполнять широкий спектр задач. Эти 10 стилей нашли отражение во многих проектах нашего журнала. Если ваш маршрутизатор принимает биты с хвостовиком 1/2 ″, по возможности выбирайте этот размер для резцов большего размера.
Заработок
Как новички, так и опытные мастера по дереву обычно обращаются к фрезерам, чтобы облегчить острые кромки и углы, а также добавить декоративный профиль.Вероятно, именно так большинство плотников начинают свои отношения с инструментом.
Теперь, когда вы знаете размеры маршрутизаторов и два способа их настройки для использования, давайте кратко рассмотрим различные операции, которые сделают маршрутизатор бесценным дополнением к вашему арсеналу инструментов.
– Профилирование кромок: Плоские квадратные кромки могут быть требованием для многих сборок, но они могут быть ужасно тусклыми на вид. Фрезерный станок, оснащенный различными фрезами для профилирования кромок, может добавлять формы и теневые линии на столешницы, стеллажи, пластины и другие плоские или изогнутые кромки.Закругления, выпуклости или фаски также помогают «смягчить» кромку и торцевое волокно, чтобы поверхности были более приятными на ощупь и с меньшей вероятностью раскололись, скололись или нанесли травму. Раньше различные формовочные плоскости выполняли функции профилирования, но фрезерные станки и сверла заняли их место в качестве альтернативы электроинструменту. Фрезерование кромочных профилей — это обычно то, как новые пользователи приобретают уверенность в использовании инструмента, и это обычная операция и для опытных мастеров по дереву.
Приспособления «Ласточкин хвост» помогут вам изготавливать ящики или коробки в традиционном стиле с помощью портативного маршрутизатора.В некоторых стилях зажима типа «ласточкин хвост» вместо этого используется перевернутый шаблон для использования таблицы маршрутизатора.
— Столярные изделия: Если у вас есть подходящие фрезы, не так много стыков по дереву выходят за пределы рулевой рубки маршрутизатора. Вставьте в инструмент прямую или спиральную коронку, и она будет фрезеровать пазы, канавки, шлицевые прорези, нахлёстки, пазы и даже шипы, чтобы они поместились в них. Бита для кроликов, конечно же, плюс шипы для дверей шкафа. Большинство долот имеют направляющие подшипники нескольких размеров, чтобы упростить изменение пропорций надрезов канавок.
Добавьте в свой магазин сверло и приспособление для стыковки с регулируемым или фиксированным шаблоном, и вы сможете сделать полуслепой или сквозной хвостовик для ящиков или других ящиков. Вместо этого направьте фрезер против линейки, и он также сделает скользящие соединения типа «ласточкин хвост».
Вы когда-нибудь мечтали делать суставы из печенья, но не хотите тратить деньги на электроинструмент для этого? Что ж, просто купите насадку для резки пазов за небольшую часть цены столярного устройства для печенья, и вместо этого вы сможете разрезать их на своем фрезерном столе.Этот один инструмент может выполнять столярные работы с настольной пилой, полотном для дадо, формирователем, фуганком для печенья и долотом для долбления. Ни один другой электроинструмент не может превзойти этот диапазон столярных работ.
Изготовленные на заводе или изготовленные шаблоны позволяют фрезеру фрезеровать пазы для столярных изделий или метизов или дублировать детали сложной формы одну за другой.
— Маршрутизация шаблона: Шаблоны и обработка дерева идут рука об руку. Мы используем их для изготовления деталей одинаковой формы и для выполнения сложных внутренних вырезов.Шаблоны контролируют пропорции всевозможных неглубоких пазов для петель, вставок и замков. Шаблоны писем также позволяют наносить профессионально выглядящие вывески. Вы можете выполнять все эти задачи с помощью шаблонов, которые вы покупаете или изготавливаете из металлолома, используемых в тандеме с пилотной долотой для обрезки заподлицо или узором или с прямым сверлом, вложенным в направляющую втулку. Я накопил десятки шаблонов для разных проектов, и каждый создан для роутера.
Все, что требуется, — это пилотная долота для обрезки заподлицо или шаблон, чтобы следовать шаблону.
— Поверхность, соединение: Проекты, в которых используются плиты, сейчас очень популярны, если вы следите за тенденциями в социальных сетях, но эти гигантские куски пиломатериалов большинству из нас невозможно расплющить в наших строгальных станках. Вот как сэкономить время: вставьте строгальную фрезу в средне- или полноразмерный фрезерный станок и сделайте салазки для езды по плите. Это отличное решение для использования большого строгального станка или барабанной шлифовальной машины.
Выравнивание кромок длинных или тяжелых досок может быть громоздкой и даже небезопасной работой на стационарном фуганке.
Может быть, у вас нет стационарного фуганка или вы столкнулись с доской, которая слишком велика для безопасной подачи через фуганок, который у вас есть. Нет проблем: вместо этого проведите фрезерным станком и длинной прямой фрезой против зажатой линейки, чтобы сгладить эти края.
Фрезерный станок с направляемой линейкой и длинная прямая фреза справятся с этой задачей, не напрягая спину.
Я часто использую короткую фрезу для долбления или резьбы по тарелкам в своем компактном фрезере, чтобы обрезать выступающие заглушки, ласточкин хвост и стыки муфты заподлицо.Он работает так же гладко, как ручной рубанок.
Еще одно отличное приложение для шаблонов — вывески. Здесь направляющая втулка повторяет форму внутренних букв, в то время как несколько вариантов концевых фрез могут прослеживать их в древесине.
— Резка, расточка: Фрезерный станок, прямая или спиральная фреза и линейка могут быстро выполнить аккуратную обрезку больших панелей или фанеры по размеру. Круги и эллипсы также легко вырезать с помощью фрезерного станка, установленного на трамбовку или зажимное приспособление для эллипса / круга.
Среди бесчисленных приспособлений, которые могут расширить возможности вашего маршрутизатора, есть приспособление для резки эллипса / круга, подобное этому. Вы можете настроить радиус, чтобы вырезать круглые или эллиптические формы и рамки разных размеров.
С помощью врезного фрезера, шаблона и направляющей втулки можно даже просверливать ряды отверстий под штифты для шкафов или дюбелей — и острая фреза прорежет их более чисто, чем сверло и сверло.
Столы для фрезерования , оснащенные набором сверл для открывания дверей, могут поднимать панели, соединять рельсы и стойки и даже фрезеровать внутренние канавки для удержания панелей в раме.
— Изготовление дверей: Когда-то лучшим инструментом для подъема панелей и фрезерования стыковых соединений для шкафных или проходных дверей был формирователь. Теперь столы-маршрутизаторы — это безопасный и подходящий «план Б» для изготовления дверей. Вы можете купить насадки для подъема панелей горизонтального или вертикального типа для всех популярных стилей дверей, а также подходящие насадки для подъема панелей для соединения направляющих и стоек. Вот где полноразмерный двигатель в вашем столе маршрутизатора действительно подходит для этого сверхмощного применения.
Беспроводные компактные маршрутизаторы на подъеме
В наши дни количество аккумуляторных инструментов растет, поскольку производители продолжают искать альтернативы с батарейным питанием для каждого настольного, ручного и садового электроинструмента.Возможно, вы знаете, что Bosch, Makita, RIDGID и RYOBI теперь предлагают беспроводные компактные маршрутизаторы среди своих линейок продуктов на 12 или 18 вольт, и, вероятно, на горизонте еще больше вариантов. Но нужно ли «отрезать шнур» от роутера? Если вы уже приобрели аккумуляторную платформу, добавление беспроводной модели может иметь смысл, особенно если электрических розеток мало. К тому же шнур больше никогда не будет мешать вам. Однако из-за большой батареи маршрутизатор может казаться тяжелым, и если вам придется купить маршрутизатор, аккумуляторы и зарядное устройство, вы потратите значительно больше, чем на проводной маршрутизатор, который никогда не будет нуждаться в зарядке, или, в конечном итоге, новые батареи.
Выбор битов маршрутизатора
Хотя вы можете потратить от двух до трехсот долларов на маршрутизатор, который прослужит десятилетия, маршрутизация не здесь становится дорогостоящей. Реальные затраты с течением времени выражаются в битах маршрутизатора. Цены на качественные биты с твердосплавными напайками начинаются от 10 до 15 долларов за самые простые варианты. С этого момента ценники неуклонно поднимаются до 150 долларов и более за упакованные наборы, специальные насадки и комплекты для изготовления дверей. Запасы — дело не из дешевых, но без резаков не справишься.
Фрезерование врезанием сверло сверло в заготовку. Если фрезер не двигается, он «сверлит» круглые отверстия. С помощью шаблона, прямой насадки и направляющей втулки вы можете таким образом создать ряды отверстий под штифты.
Хорошая новость: для выполнения большинства проектов вам не нужны ящики с битами. Вместо этого покупайте биты только тогда, когда они вам нужны, учитывая те стили, которые я предлагаю из «десятки лучших». Откажитесь от больших коллекций «со скидкой», потому что они обычно содержат несколько необычных мелочей, которые вы все равно никогда не будете использовать.Инвестируйте в прямые или спиральные долота 1/4 ″, 3/8 ″ и 1/2 ″, округлые наконечники и бухты. Также необходимы одна фреза с фаской под углом 45 °, фреза с качением с подшипниками различных размеров и по крайней мере одна фреза для обрезки заподлицо и шаблон. Качественные биты служат долго, и тщательный выбор поможет вам изучить богатый потенциал вашего маршрутизатора по доступной цене.
Планы маршрутизаторов
| Чертежи мастера по дереву
Получить 1 год Woodsmith
+ 5 БЕСПЛАТНЫХ загружаемых планов!
ПОДПИСАТЬСЯ СЕГОДНЯ!
(*Предложение действительно только для новых абонентов)
Загрузите нашу таблицу маршрутизаторов и планы приспособлений для ручных маршрутизаторов и приступайте к сборке с помощью нашей пошаговой инструкции сегодня.Фрезерный станок — незаменимый инструмент для любого деревообрабатывающего цеха, а стол или приспособление для фрезерования могут сделать его более безопасным и эффективным инструментом. Столы маршрутизатора доступны во многих конфигурациях, от простых настольных столов до законченных автономных рабочих станций, которые включают системы хранения и сбора пыли. Фрезерный станок — незаменимый инструмент для любого деревообрабатывающего цеха, а стол для фрезерного станка может сделать его более безопасным и эффективным инструментом.
Таблицы маршрутизатора
Настольная пила / фрезерная тележка
С этой удобной рабочей станцией вы получите большие результаты в небольшом корпусе.Он превращает вашу портативную настольную пилу и фрезерный станок в надежные «стационарные» инструменты.
Маршрутизатор
Фрезерный станок с ЧПУ
Превратите свой деревообрабатывающий цех в центр обработки, резки, резьбы и фрезерования с помощью нашего специализированного станка с ЧПУ.
Приспособления и приспособления
Долбежный станок
Фрезерование прецизионных пазов менее чем за минуту с помощью этого простого станка заводского изготовления.
Приспособления и приспособления
Фрезерный станок по индивидуальному заказу
С помощью ручного фрезерного станка и этого приспособления вы можете фрезеровать самые разные декоративные узоры в своих проектах. Металлический штифт и шаблон, изготовленный в магазине, направляют заготовку во время фрезерования рисунка.
Приспособления и приспособления
Фрезерно-фрезерный станок промышленного производства
Мы покажем вам, как создать уникальный настольный аксессуар, который превратит обычный фрезерный станок и фрезер заподлицо в мощный инструмент для фуганка.
Приспособления и приспособления
Маршрутизатор Dado Jig
С помощью этого приспособления, сделанного в магазине, вы будете фрезеровать дадо и канавки, которые идеально подходят друг другу. Кроме того, он оснащен удобным встроенным зажимом, который упрощает настройку.
Приспособления и приспособления
Настольный модульный маршрутизатор
Этот стол маршрутизатора выполняет двойную функцию.Это может быть настольный маршрутизаторный стол или автономная маршрутизаторная станция.
Таблицы маршрутизатора
Стол Quick & Easy Router Table
Этот простой стол-маршрутизатор поможет вам быстро приступить к работе с деревом, но позже вы можете добавить несколько опций, чтобы расширить возможности!
Приспособления и приспособления
Основания вспомогательного маршрутизатора
Ручной маршрутизатор — невероятно адаптивный инструмент.Увеличьте эту универсальность, создав это трио аксессуаров, чтобы получить от своего еще больше.
Таблицы маршрутизатора
Маршрутизатор на столе, шкаф для хранения
Заполните неиспользуемое пространство под столом маршрутизатора шкафом для хранения всех фрез и принадлежностей для маршрутизатора.
Приспособления и приспособления
Приспособление для фрезерования
Вы можете сделать множество красивых деревянных мисок из лежащих у вас обрезков, используя наш приспособление для резьбы по дереву.
Мастерская и гараж
Шкаф для фрезерных бит с ласточкиным хвостом
Шпонки «ласточкин хвост» по углам укрепляют соединения, чтобы сделать шкаф более прочным. Кроме того, прозрачная пластиковая дверная панель позволяет видеть, что находится внутри.
Партнерская ссылка
Поскольку вы являетесь партнером, вы можете использовать этот URL, чтобы ссылаться на эту страницу и получать за это кредит:
Использование фрезы на токарном станке
Привезено вам:
Эта статья Джона Лукаса «Использование фрезерного станка на токарном станке» со страниц American Woodturner представлена вам Американской ассоциацией деревообрабатывающих станков (AAW) в партнерстве с Fine Woodworking.
Одним из моих первых электроинструментов был маршрутизатор. Поскольку это универсальный инструмент, я использовал его для многих задач по деревообработке — строгал и соединял доски, делал много типов стыков и, конечно же, формировал декоративные кромки. Поэтому, когда я занялся токарной обработкой дерева, для меня было естественным попробовать адаптировать фрезерный станок для использования на токарном станке, и я обнаружил, что это отличный способ добавить интересные особенности токарным изделиям. В сочетании с хорошей системой индексации на вашем токарном станке настройка фрезерного станка позволяет создавать элементы с регулярным интервалом на шпинделях, чашах, орнаментах — практически любой формы, обработанной на токарном станке.
Один друг попросил меня сделать несколько украшений шпинделя с раздвоенной резьбой и рифлением для напольных часов, которые он делал. Я приклеил дерево и повернул шпиндель. Затем я построил коробку для шпинделя и поддержку фрезерного станка, который будет использоваться для формирования канавок. Я повернул дерево, вставил в конец винт, чтобы индексировать шпиндель, а затем проделал каждую канавку. Вскоре я решил, что должен быть способ получше.
Я спроектировал стол на банджо, оборудованный ограждением для направления фрезерного станка, который удерживался в тележке.Эта установка позволила мне довести универсальность фрезерного станка до токарного станка.
Компоненты для настройки маршрутизатора: A b и стол для монтажа
Построение стола на банджо может быть сложной задачей, но есть несколько возможных подходов. Цель состоит в том, чтобы прикрепить стойку (размер которой соответствует вашему банджо и сделать ее из металла или дерева) к нижней стороне деревянного стола и сохранить ее квадратной формы. Я нашел самый простой способ — приклеить скобу из твердой древесины к нижней части стола с просверленным отверстием, совпадающим с отверстием в вашем банджо.Затем просто отрежьте кусок стали нужного диаметра и длины и приклейте его к скобе с помощью эпоксидной смолы.
Нижняя сторона нескольких самодельных столов для маршрутизаторов.
Если у вас есть доступ к сварщику, вы можете приварить большую шайбу к стальному столбу, просверлить отверстия для шурупов и установить ее под столом. У меня есть трубный нарезчик, поэтому я нарезал резьбу на конце стержня диаметром 1 дюйм (25 мм), вкрутил стержень в фланец пола и прикрутил фланец к столу. Я также сделал один, используя стержень с полной резьбой, который позволил точно отрегулировать высоту стола.
Вы также можете использовать дюбель из твердой древесины в качестве столба, но он относительно быстро изнашивается. Деревянный столб подойдет для нескольких проектов и может быть легко заменен.
Стойка крепится к банджо как подставка для инструментов.
Размер самой таблицы маршрутизатора будет зависеть от используемой каретки маршрутизатора и проекта, который будет маршрутизироваться. Размер стола, который я использую, составляет 8 ″ ´ 16 ″ (20 см ´ 41 см). Оборудованный забором, этот стол подходит для самых разных проектов.
Каретка маршрутизатора
Существуют различные способы закрепления маршрутизатора (или вращающегося инструмента) на деревянной основе, включая деревянные блоки и алюминиевую ленту.
Постройте каретку, которая будет надежно удерживать маршрутизатор. Я использую мини-фрезер, но можно использовать разные размеры, в том числе небольшой вращающийся инструмент. Я использую резьбовые вставки, установленные в деревянной основе, для крепления прижимных винтов, но подойдут и длинные винты с крупной резьбой. Вы можете проявить творческий подход к тому, как закрепить маршрутизатор на базе. У меня под рукой был алюминиевый лом, который можно было легко согнуть, чтобы он соответствовал форме маршрутизатора, и закрепить его ремнем. Другой вариант — использовать деревянные бруски нестандартной формы, которые фиксируют маршрутизатор при завинчивании.
Авторские каретки-роутеры, используемые для разных целей.
Для повышения универсальности каретку маршрутизатора можно прикрепить к различным основам, изготовленным по индивидуальному заказу, для достижения различных результатов. Существует множество возможностей, в зависимости от используемой фрезы и формы направляющей планки, которой будет следовать фрезерный станок. У меня есть база для следующих вогнутых направляющих, одна для выпуклых направляющих, одна для создания дуг и несколько, которые позволяют мне установить маршрутизатор под углом 45 ° или 90 ° к работе. Винты с полукруглой головкой, установленные перед основанием, позволяют точно регулировать глубину резания.
Системы индексирования
Вам также понадобится способ индексирования работы, чтобы фрезеровку можно было выполнять через равные промежутки времени вокруг заготовки. Некоторые токарные станки имеют встроенное делительное колесо, как и некоторые патроны. Я обнаружил, что самый простой способ — сделать собственное индексирующее колесо, на котором вы можете отметить желаемое количество позиций. L-образный кронштейн, прикрепленный к станине токарного станка, может быть подпружинен на колесе, удерживая заготовку на месте ( справа, ). Преимущество самодельного колеса состоит в том, что вы можете выбрать любое количество положений, некоторые из которых могут быть недоступны на коммерческих индексируемых колесах ( ниже ).
Несмотря на то, что коммерческие индексирующие колеса поставляются с хорошей системой штифтов, я предпочитаю использовать стопорный штифт собственного изготовления (показан слева). Его упругость позволяет легко включать и отключать, и он будет работать с любым индексным колесом и большинством патронов. См. Мою статью AW от августа 2019 года «Лучшая булавка для фиксации индекса» (том 34, № 4, стр. 24), чтобы узнать больше. Войдите в систему на woodturner.org и воспользуйтесь приложением Explore! инструмент поиска.
Держатель для карандашей
Чтобы уменьшить вероятность ошибок индексации, предварительно отметьте заготовку карандашом, установленным в блоке по высоте центра.Это простой способ проверить свой индексный интервал перед распиловкой древесины. Я сделал регулируемый блок для карандашей, поэтому при необходимости могу использовать его на разной высоте.
Разделители высоты стола
Трубы из ПВХ различной длины подходят для установки на стойку стола и позволяют не гадать при установке высоты.
В большинстве случаев фреза должна резать по средней линии токарной обработки. Я нашел быстрый способ достичь желаемой высоты — это сделать распорки из 1-дюймовой трубы ПВХ. Если вы планируете все время использовать один и тот же маршрутизатор и бит, то вам понадобится только один.Установка стола выше или ниже средней линии дает некоторые интересные результаты, поэтому я предлагаю сделать несколько распорок, пока вы на нем.
Образец проекта
Я сделал рукоятку для инструмента с фрезерованными канавками, чтобы проиллюстрировать основной процесс. Поверните ручку и сделайте рифленую поверхность цилиндрической (параллельной станине токарного станка). Установите стол фрезера и отрегулируйте высоту так, чтобы фреза была по центру.
Затем определите количество позиций индекса, которые вы хотите использовать.Разделив окружность заготовки на ширину фрезы, вы узнаете максимальное количество позиций, возможных для этой заготовки. Выберите количество позиций, равное или меньшее этого числа. Лично я просто смотрю на нее и использую карандаш в блоке высоты, чтобы отмечать и подтверждать позиции перед обрезкой. Пока размер между линиями карандаша больше диаметра моей коронки, я могу использовать это положение индекса. Для этой рукоятки инструмента я сделал восемь канавок с помощью фрезы с круглым концом 1/4 дюйма (6 мм).
Я установил ограждение для направления фрезера и упоры для контроля кончиков канавок. Обычно я просто привинчиваю, приклеиваю или прижимаю кусок дерева к столу в качестве ориентира, который следует за длиной поворота. Затем я приклеиваю блоки с обоих концов, чтобы контролировать, насколько далеко маршрутизатор перемещается влево и вправо.
Для достижения желаемой глубины резания я использую распорку той же толщины, что и желаемая глубина. Палочки для мороженого или даже сверла подойдут. Приложите распорку к забору, затем подтолкните маршрутизатор к распорке.Затем отрегулируйте положение стола, перемещая банджо, пока фреза не коснется дерева на обоих концах пропила. Удалите распорку, и вы готовы к резке.
Очень важно прижимать фрезер вниз, когда вы двигаете его вдоль разреза. Поскольку это врезной рез, резка будет выполняться сразу всей фрезой, что будет иметь тенденцию тянуть фрезер вверх и разрушать вашу канавку. Сделайте несколько световых проходов, пока не окажетесь на полной глубине.
Фрезерный станок может обжечь дерево на концах канавки, поэтому подходите к этим участкам легкими надрезами.Другой способ борьбы с прожиганием концов — создание пандусов вместо блоков на концах пропила, чтобы фрезер постепенно выходил из пропила. Используя этот метод, вы никогда не остановите пропил в древесине, поэтому не будет горения. И еще один вариант — просто повернуть бухту на концах канавок после трассировки. Таким образом, вы просто отрежете обгоревшие концы.
Обработка криволинейных поверхностей
Направлять канавки на криволинейной поверхности, например, на внешней стороне чаши, можно с помощью упора нестандартной формы.После поворота профиля чаши установите фрезерный стол в банджо и карандашом обведите изгиб чаши на куске древесины. Обрежьте обрезки и используйте их для направления маршрутизатора. Сначала оставьте лишнюю древесину, чтобы вы могли улучшить кривую, поскольку узор может не передаваться идеально.
Для получения чисто выпуклой поверхности я использую основание каретки маршрутизатора с двумя винтами точной регулировки спереди, как на фото выше. Если во время тестирования вы увидите, что маршрутизатор не отслеживает желаемое, просто измените форму направляющей / ограждения.Для невыпуклых форм используйте основание каретки только с одним регулировочным винтом в качестве регулятора глубины. Это позволит вам следить за вогнутой областью, хотя вы должны будете держать маршрутизатор перпендикулярно разрезу вручную / на глаз.
Уголки и насадки
Расположение фрезы под углом к заготовке дает некоторые преимущества и расширенные возможности дизайна.
Установка маршрутизатора под углом к работе открывает некоторые интересные возможности и улучшает результаты.Например, если я хотел фрезеровать V-образную канавку, я мог бы настроить фрезер прямо на работу, как и раньше, и использовать фрезу с V-образной фрезой. Но этот тип фрезы часто оставляет нечеткую область на дне канавки, которую необходимо отшлифовать вручную. Вместо этого я использую фрезу для прямой резки в своей каретке на 45 °. В этом случае я прорезаю V-образную канавку только внешним краем фрезы, которая имеет гораздо более высокую скорость резания и оставляет очень чистую канавку. Вы также можете использовать каретку 45 ° с более длинным круглым наконечником, чтобы создать своего рода J-образную канавку вместо U.
Мне нравится добавлять контрастные деревянные вставки в мои фрезерованные канавки. С прямым сверлом это достаточно просто — просто протрите канавки и вырежьте дерево по размеру. Обратите внимание, что при остановке резки вам придется вручную обрезать концы паза квадратным или круглым сечением над пластиной. Сверла с круглым наконечником хорошо подходят для формирования углублений для вставок, потому что вы можете отрезать короткие отрезки дюбелей и вклеивать их в канавку с круглым дном. Использование фрезы с V-образной канавкой требует большего внимания к деталям, поскольку большинство фрез с V-образной канавкой не образуют истинный угол 90 °.На самом деле угол может составлять от 87 ° до 93 °, что означает, что при резке пластин вам придется немного наклонить полотно столовой пилы, чтобы уравновесить несоответствие. Использование прямой фрезы под углом 45 ° вызывает ту же проблему.
Мое решение заключалось в том, чтобы подпилить кусок листового металла до тех пор, пока он точно не войдет в фрезерованную V-образную канавку. Если вы используете этот согласованный угол для регулировки наклона столовой пилы, у вас будут пластины идеальной формы.
Слишком много продольных канавок, чтобы склеить их все сразу. Автор склеил пополам, вывернул их заподлицо, а затем повторил процесс для остальных бороздок.
Я приклеиваю контрастные деревянные вставки на место, используя эпоксидную смолу вместо столярного клея по двум причинам. Эпоксидная смола более прочная, особенно если вам нужны узкие заостренные вставки, такие как на зеркале, показанном ниже. Эпоксидная смола также работает как заполнитель зазоров, поэтому, если ваши вставки не идеально подходят к фрезерованным канавкам, эпоксидная смола подарит вам некоторое прощение.
Комплектное ручное зеркало с контрастными вставками.
Другие возможности
Установка высоты фрезы выше или ниже средней линии может дать впечатляющие результаты. Например, если вы рисуете канавки ниже центра на пластине, канавки создадут иллюзию вращения формы против часовой стрелки. Если вы прорежете те же канавки над центром, будет казаться, что форма вращается по часовой стрелке.
Наконец, учтите, что можно изготавливать каретки для других режущих инструментов.Вращающиеся инструменты, такие как наконечник Dremel или Foredom, работают хорошо и предоставляют вам больше возможностей. На фотографиях ниже показано, как я сделал каретку, чтобы держать Dremel под углом 90 °, и вырезал прорези в орнаменте. Я также сделал каретку для пневматической пилы по металлу, чтобы я мог вырезать прорези на краю чаши, и для резака для печенья, чтобы я мог образовывать более широкие прорези. Практически любой режущий инструмент возможен, если вы можете построить каретку, чтобы его надежно удерживать.
Когда я пишу эту статью и экспериментирую в магазине, я вижу гораздо больше способов использования фрезерного станка или других режущих инструментов на токарном станке.Я надеюсь, что эти идеи пробудят ваше воображение и расширит возможности вашей токарной обработки.
Джон Лукас, фотограф на пенсии, работает с деревом более 35 лет, а также занимается металлообработкой. Ему нравится модифицировать машины, создавать инструменты и делиться своими знаниями в письменных статьях и видео. Он преподавал в Народной школе Джона К. Кэмпбелла, Эрроумонте и Центре ремесел в Аппалачах.
Привезено вам:
Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.
Получайте советы по деревообработке, советы экспертов и специальные предложения на почту
×
студентов Массачусетского технологического института создают ручной фрезерный станок с ЧПУ: вы должны это увидеть!
Время от времени вы видите одно из тех изобретений или продуктов, которые заставляют вас задуматься, потому что вы понимаете, что они меняют правила игры.
Три студента Массачусетского технологического института, Илан Э.Мойер, Алек Риверс, Фредо Дюран (на фото слева направо) изменили правила игры в фрезеровании с ЧПУ и деревообработке. Их изобретение берет портативный маршрутизатор и превращает его в прецизионный станок с ЧПУ, который все еще можно переносить. Для этого используется комбинация цифровой камеры и сервоуправления точным положением долота.
Думайте об этом как о версии ЧПУ для камер со стабилизированным изображением. Если у вас есть датчик, который может определить направление вибрации камеры, его можно использовать для управления зеркалом, которое противодействует вибрации, сохраняя стабильное изображение.В этом случае фотоаппарат используется для съемки рисунка на дереве или другом материале. На это накладывается режущий путь. Оператор видит путь по дереву на маленьком экране. Они хватаются за ручки и направляют роутер по пути, наблюдая за маленьким экраном. Как вы понимаете, для большинства людей такой путь является трудным, и они совершают ошибки. Вот тут-то и пригодятся сервоприводы. Сервоприводы перемещают фрезу ровно настолько, чтобы она точно не сбивалась с пути. Гений!
Это все гораздо очевиднее из видео, чем из описания, так что проверьте:
[youtube] http: // www.youtube.com/watch?v=-UmL7xZZSUk[/youtube]
Использование ручного фрезерного станка с ЧПУ для вырезания карты США…
Вы получаете довольно четкое представление о том, как это работает, и испытание, безусловно, было испытанием на пытки: вырезание карты Соединенных Штатов. Множество неровных краев, но четко очерченная форма, которую нужно было хорошо отслеживать, чтобы ее можно было распознать. Маршрутизатор проделал большую работу и относительно упростил работу оператора.
Они сделали доступным документ в формате pdf, в котором описаны некоторые технические детали работы маршрутизатора.Некоторые интересные концепции, которые я почерпнул из статьи:
— Чтобы инструмент заработал, нужно было решить две проблемы. «Локализация» позволяет инструменту узнать, где он находится, с достаточно высокой степенью точности. «Приведение в действие» позволяет инструменту перемещать долото с достаточной точностью, чтобы он отслеживал, где он должен находиться.
— При резке материала, у которого недостаточно «зернистости», чтобы камера могла определить его местонахождение, они просто прикрепляют ленту с некоторыми символами, чтобы камера могла сориентироваться.Вы можете увидеть такую ленту на демонстрационном видео и картинке выше.
— Они упоминают, что концепция не ограничивается маршрутизаторами, и обсуждают резаки для виниловых вывесок как одну из возможностей. Моя первая мысль, увидев его, заключалась в том, чтобы использовать его, чтобы положить полоски на хот-роды, LOL. Для этого нужна такая твердая рука, но такой инструмент может сделать это с легкостью.
— Тяга, используемая для управления фрезой, также впечатляет. Для регулировки используется эксцентрик на каждом из 2 сервоприводов или шаговых двигателей:
Этот тип технологии должен значительно удешевить предоставление возможностей фрезерования с ЧПУ.Будет интересно посмотреть, как это разворачивается.
Присоединяйтесь к более чем 100 000 ЧПУ! Получайте наши последние сообщения в блоге, которые доставляются прямо на вашу электронную почту один раз в неделю бесплатно. Кроме того, мы предоставим вам доступ к некоторым отличным справочным материалам по ЧПУ, включая:
Руководств ТОП-12 фрезерных станков с ЧПУ для малого и среднего бизнеса и любителей [Обновление 2020]
Хотите попробовать станки с ЧПУ для резки, гравировки и резьбы, не выходя из дома или дома. небольшая мастерская? Мы рассмотрели множество машин и составили для вас некоторые из наиболее рекомендуемых с несколькими новейшими маршрутизаторами.Список включает как настольные, так и стационарные версии, собранные и наборы для самостоятельной сборки, чтобы обеспечить большее разнообразие.
У вас есть или вы планируете купить фрезерный станок с ЧПУ? Начните обслуживание ЧПУ на Treatstock.
BobsCNC: E3 CNC Router Kit
Этот фрезерный станок с ЧПУ поставляется в виде набора для сборки и обеспечивает зону резки 17,7 x 15,3 x 3,3 дюйма (450 x 390 x 85 мм). Рама BobsCNC изготовлена из древесины, вырезанной лазером, что делает ее немного нестабильной при резке твердых материалов. С другой стороны, такая рама снижает стоимость машины, что делает ее одним из популярных вариантов для малобюджетных мастерских.
Фрезерный станок с ЧПУ E3 может резать и гравировать МДФ, дерево и некоторые другие материалы. В основном это фрезерный станок с ЧПУ для деревообработки. Пользователи рассказывают, что без смены инструмента фрезерный станок позволяет прорезать примерно 1,2 дюйма в древесину толщиной 3,3 дюйма или полностью пройти через ложу 2,25 дюйма. Смена инструмента увеличивает режущие способности до толщины примерно 3,3 дюйма.
E3 имеет микропроцессор Arduino для интерпретации файла G-кода и позволяет использовать программное обеспечение с открытым исходным кодом для подготовки файлов к обработке.
Резюме: хороший стартовый станок с приемлемой стоимостью для древесины и более мягких материалов.
CNC Piranha Fx
Этот необычный резной станок с ЧПУ вырос из кампании Kickstarter и теперь доступен для покупки через Интернет. Piranha Fx — это модульный инструмент 3-в-1, который является не только резаком, но также 3D-принтером и гравером. Он может фрезеровать алюминий и дерево, резать печатные платы, гравировать кожу и печатать 3D-модели.
В машине используются модульные головки для переключения с одной работы на другую, что делает ее реальной экономией места в мастерской. Количество выбранных головок влияет на цену, поэтому можно приобрести только один или два инструмента, которые вам нужны, и сэкономить немного денег.
Возможным недостатком данной модели является небольшая рабочая зона. Его ось Z составляет около 3 дюймов в высоту, поэтому к тому времени, когда вы установите испорченную доску, материал и бит, у вас не останется много этой высоты. Чтобы преодолеть этот предел, вы, вероятно, захотите проверить CNC Piranha XL
Краткое описание: компактный инструмент для тех, кто хочет сразу попробовать ЧПУ, 3D-печать и лазерную гравировку.
CNCShop CNC Engraver 3040T
Этот станок имеет хромированные валы и с использованием спиральные канавки, он поддерживает гравировку большего количества материалов, таких как металл, нержавеющая сталь, плита МДФ, массив дерева, композитная фанера и камень.
Этот фрезерный станок является хорошей моделью для работы с резьбой с высокоскоростным двигателем, обеспечивающим быстрое чистое резание. Он хорошо вписывается в домашние мастерские и имеет аварийную кнопку для предотвращения опасностей.
Некоторые недостатки заключаются в том, что для этого маршрутизатора требуется активное подключение к компьютеру, и на данном этапе он не поддерживает операционную систему Mac. У некоторых пользователей также возникают проблемы с исходным программным обеспечением, предоставленным производителем.
Краткое описание: доступный маршрутизатор с широкими материальными возможностями, требующий определенных затрат времени и навыков.
JFT 3040 Маршрутизатор с ЧПУ
Маршрутизатор JFT имеет 4-осевые возможности и использует реализацию функции оси Z автоматического инструмента. Он конкурирует за высокую точность, обеспечивая точность позиционирования инструмента 0,03 мм. JFT 3040 также позволяет выбирать мощность шпинделя 600 или 1500 Вт. Этот фрезерный станок с ЧПУ используется для резьбы по таким материалам, как дерево, камень, металлы, включая медь, сталь, железо и алюминиевый сплав.
Описание: более совершенный станок для резьбы по дереву и мягким металлам.
Carbide 3D Shapeoko
Фрезерный станок с ЧПУ Shapeoko имеет алюминиевый профиль и стальную раму, шпиндель 1,25 л.с. и двигатели NEMA 23. Он имеет прочную конструкцию и обеспечивает высокую точность и повторяемость.
Станок продается как частично собранный комплект и использует собственное программное обеспечение для проектирования и управления. Сборка описывается пользователями как простая и довольно быстрая.
На выбор доступны три размера зоны резки с максимальным размером 33 x 33 дюйма.Shapeoko позволяет резать алюминий, дерево и пластик.
Резюме: надежная машина с высокой точностью и прочностью.
Pocket NC
Несмотря на высокую цену, этот станок позиционируется как настольный фрезерный станок с ЧПУ. Этот ЧПУ имеет 5 осей, обеспечивает скорость вращения шпинделя от 2 000 до 10 000 об / мин, использует 5 двигателей NEMA 17 и алюминиевую раму.
Благодаря этим функциям Pocket NC можно использовать для создания точных мастер-моделей из воска, вырезания из дерева и стали для более сложного производства мелких деталей.По сравнению с другими станками с ЧПУ из нашего списка, Pocket NC более ориентирован на профессионализм.
Краткое описание: точный и сверхмощный станок с 5 осями по высокой цене.
Maslow CNC
Maslow сложно назвать станком для дома, но это хороший вариант для гаражной мастерской. Этот ЧПУ был создан для резки больших деревянных деталей для изготовления мебели, декора и многого другого. Он начинался как проект с открытым исходным кодом, а теперь продается как комплект для сборки.
Кроме того, покупателю потребуются деревянные детали, кирпичи и стандартный фрезерный станок по дереву. Этот проект все еще находится в бета-версии, но он дает заманчивые обещания и демонстрирует впечатляющие проекты, созданные с его помощью, такие как деревянные стулья и лодки.
Краткое описание: интересный ЧПУ своими руками для гаражной мастерской.
Carbid 3D Nomad 883 Pro
Nomad 883 Pro — еще один фрезерный станок с ЧПУ от Carbid 3D. Эта машина имеет полностью закрытый корпус, алюминиевую раму и скорость вращения шпинделя 2000-10 000 об / мин.Nomad также использует автоматическое измерение длины инструмента и специальные шпиндели. Этот фрезерный станок с ЧПУ может вырезать 2D и 3D объекты как из дерева, так и из воска.
Размер аппарата очень компактен, поэтому роутер умещается на рабочем столе. С рабочей областью 203 x 203 x 76 мм этот маршрутизатор подходит для небольших проектов, таких как ювелирные изделия, миниатюры и печатные платы.
Краткое описание: компактный, но мощный ЧПУ с хорошей точностью для конструкций с защелкиванием.
3018 GRBL control DIY mini CNC
Этот настольный фрезерный станок с ЧПУ имеет доступную цену и множество отзывов в Интернете.Он может гравировать и фрезеровать пластик, дерево, печатные платы, а также поддерживает установку лазерной головки.
Корпус ЧПУ состоит из профилей и пластиковых деталей, что делает его легким и доступным. 3018 GRBL не сможет резать алюминий, но обеспечит рабочую область 300 x 180 x 45 мм и достаточно среднюю прочность для ваших проектов. Не ожидайте, что он вырежет профили из фанеры 3/4 дюйма, но убедитесь, что вы можете резать тонкие материалы с помощью подходящей фрезы.
Фрезерный станок продается в виде комплекта, который требует сборки.Пользователи говорят, что определенные шаги по настройке были сложными, но в целом процесс не был слишком утомительным.
Резюме: хорошо подходит для гравировки и резки более тонких материалов, обеспечивает хорошее качество по цене.
MYSWEETY DIY CNC Router Kit 1610 GRBL control
MYSWEETY Станок постоянно упоминается как один из лучших фрезерных станков с ЧПУ по невысокой цене. Он очень близок к предыдущему роутеру с гибридом пластикового и металлического профилей в корпусе.Рабочая зона MYSWEETY меньше — 160 х 100 х 45 мм, напротив, у него есть возможность 3-х осевой на борту.
Станок гравирует акрил, дерево, ПВХ и другие подобные материалы. Пользователи MYSWEETY утверждают, что он довольно прочный и простой в сборке. Еще одна хорошая сторона этого ЧПУ — то, что он открыт для обновлений, таких как концевые выключатели.
Тем не менее, эта машина в основном предлагается более опытным пользователям, которые имеют некоторые знания о процессе, а также терпение, чтобы проработать некоторые входы и выходы.
Краткое описание: популярный маршрутизатор с хорошими характеристиками, с которым нужно время, чтобы уживаться.
Услуги ЧПУ
Axiom Precision Axiom Pro V5
Этот фрезерный станок с ЧПУ далеко не доступен по цене и не подходит для новичка. Однако на нашем радаре это обнаружилось из-за качества машины. Axiom Pro V5 может работать по 4 осям и обеспечивает рабочую область размером от 24 дюймов x 24 дюйма.
Машина отличается прочной конструкцией и надежностью, поэтому подходит для опытных пользователей, ищущих разумные инвестиции.
Описание: дорогой и небольшой станок с ЧПУ с компактной рабочей зоной для профессионального использования.
Ooznest Workbee
Этот настольный фрезерный станок с ЧПУ произведен британской компанией. Он начинался как проект станков с ЧПУ с открытым исходным кодом и превратился в настраиваемый, но эффективный комплект. Размер машины варьируется от 500 x 500 мм до целых 1500 x 1500.
Машина может работать с такими материалами, как пенопласт, дерево, пластик и алюминий.Ooznest Workbee отличается системой управления движением и прочностью. Кроме того, комплект легко собрать и с ним ужиться.
Описание: доступный маршрутизатор с открытым исходным кодом для больших компонентов.
ЧПУ Genmitsu от SainSmart 3018-PRO
Genmitsu отличается простым дизайном, который легко понять и к которому легко привыкнуть. Этот фрезерный станок с ЧПУ совместим с пластиком, мягким алюминием, деревом, акрилом, ПВХ и печатными платами с эффективной глубиной гравировки 1.8 дюймов
Рабочая зона этого маршрутизатора хорошо вписывается в рабочий стол: 300 x 180 x 45 мм. Поставляется в виде комплекта для сборки. Маршрутизатор Genmitsu поставляется с автономным контроллером и может быть модернизирован до лазерного гравера.
изображение обложки: Lucascu
Router Boss | Маршрутизатор Boss Machines
Если вам нравится деревообработка, вам понравится Router Boss
Router Boss — это многофункциональный инструмент для фрезерования и фрезерования. В деревообработке все дело в хорошем дизайне, мастерстве и гордости за то, что мы производим.Нам нужны инструменты, которые позволят нам работать с деревом так, как мы хотим. Ни один другой инструмент на рынке не дает плотникам большей точности и свободы в создании красивых деревянных изделий, чем Router Boss.
Современный дизайн и безопасность
Для столярных работ фрезерный станок по дереву может стать самым важным и универсальным инструментом в вашем магазине. Однако вам нужен способ безопасного и точного управления фрезером и древесиной. Router Boss был спроектирован так, чтобы точно контролировать как фрезер, так и древесину, не ограничивая при этом разрезы, которые вы можете сделать.Благодаря прочной опоре для фрезера и дерева, как фрезер, так и дерево можно легко маневрировать, чтобы делать необходимые пропилы. Вы никогда не почувствуете усталости, связанной с поднятием и обращением с громоздким и тяжелым маршрутизатором. К тому же ваша работа по дереву будет более эффективной и приятной благодаря своим возможностям и простоте использования.
Что не менее важно, Router Boss снижает риск получения травм, обеспечивая надежную фиксацию как маршрутизатора, так и дерева и исключая любой риск отдачи. Ваши руки никогда не должны быть слишком близко к биту, а ваши разрезы производятся с полной видимостью, что позволяет вам контролировать работу.Отличное пылеудаление — еще одна функция безопасности, которая не позволяет мусору закрывать вам обзор и устраняет беспорядок.
Так много функций, это действительно фрезерный инструмент
Router Boss имеет так много приложений, что представляет собой отдельный класс. Router Boss — это больше, чем просто приспособление для маршрутизации, он обладает универсальностью, которую вы не найдете больше нигде. Вы можете создать все столярные изделия, необходимые для целых сборок, таких как двери или ящики, без использования шаблонов оборудования и специальных битов.Некоторые из его наиболее примечательных функций включают в себя:
- Врезки
- Шипы
- ласточкин хвост (все типы)
- Обработка канавок
- Кромочные профили
- Панели подъемные
- Плюс большинство других столярных изделий
Расширьте свои возможности деревообработки
Когда дело доходит до Router Boss, вы ограничены только вашим собственным творчеством. Лучший способ понять его возможности и то, почему он вам нужен для повышения качества и производительности деревообработки, — это просмотреть наши онлайн-видео и прочитать описания наших продуктов.
Творите чудеса с вашим маршрутизатором
Маршрутизатор — это не только универсальный инструмент для магазина, он может творить чудеса. Маршрутизаторы могут быть ручными или постоянно фиксироваться в столе маршрутизаторов для выполнения любого количества рутинных операций. Они могут иметь фиксированные основания, которые идеально подходят для фрезерования кромок, или они могут иметь основание врезного типа.
Маршрутизаторы
также доступны в комбинированных наборах с фиксированными и врезными основаниями, так что вы можете переключаться по мере необходимости. Некоторые маршрутизаторы, такие как триммеры для ламината, являются одноразовыми инструментами.
Маршрутизаторы
доступны в размерах, рассчитанных на мощность от 2 до 3-1 / 2. Компромисс заключается в том, что чем больше мощность, тем крупнее и тяжелее маршрутизатор. Однако для выполнения определенных задач необходимы более мощные маршрутизаторы.
Регулятор скорости необходим для использования с долотами большего диаметра. Электронный регулятор скорости — лучший выбор. Маршрутизаторы доступны с цангами разного размера, чтобы принимать хвостовики фрез разного размера. Наиболее распространенные размеры — 1/4, 3/8 и 1/2 дюйма. Некоторые маршрутизаторы поставляются с цангами разного размера.
Чаще всего маршрутизатор используется для придания формы кромкам, как показано на этой настенной табличке.
Обычные отрубы
Фрезеры
чаще всего используются для придания формы кромкам, например для кромок стола, и для создания профилей. Используя определенные фрезы или сопоставляя несколько профилей фрез, вы можете создать практически любой тип кромки или формы, какой только можете себе представить. Фрезеры также используются для обрезки кромок пластикового ламината на столешницах. Также доступны специальные насадки для создания вырезов с закругленными углами или углублениями, а также вырезов под раковину в твердых материалах.
Некоторые из наиболее распространенных битов для формирования кромок.
Маршрутизаторы
также можно использовать для создания самых разнообразных стыков. Склеенные кромки, например, при склейке широких досок из узких, можно легко создать с помощью фрезера с использованием различных стилей бит. К ним относятся паз-паз, паз-паз с V-кромкой для сайдинга автомобиля, насадки с наружной и внутренней резьбой с V-образной пазом под углом 90 градусов, а также специальные насадки для клеевого соединения. Фрезы, оснащенные долотом, также можно использовать для резки зубцов для соединения задних стенок шкафов с боковыми стенками, для вырезания канавок, прорезей и пазов для соединения днищ ящиков с ящиками.Другие шарнирные насадки включают в себя: фиксатор ящика, используемый для создания клеевых соединений для соединения сторон и фасадов ящиков; насадки для канавок и бус для создания обшивки лодок; угловые фиксаторы для угловых соединений под углом 90 градусов, например, в шкатулках для драгоценностей; и угловые биты для торцовки.
Рама-панель — очень популярный стиль дверей для шкафов и мебели, который изготавливается с использованием фрезерного стола в фрезерном столе и различных бит.
Один из наиболее популярных стилей дверей для шкафов и мебели — рама и панель.Обычно это делается с использованием фрез для рельсов и стоек для создания стыков рельсов и стоек, а также с помощью приподнятых фрез для создания панелей. Они предназначены только для использования со столом маршрутизатора, и у вас должен быть маршрутизатор для тяжелых условий эксплуатации.
Соединения типа «ласточкин хвост» являются традиционными и популярными. Их легко и аккуратно изготовить с помощью зажимного приспособления «ласточкин хвост» Porter Cable 4200 и маршрутизатора, такого как Porter-Cable Model 892, который оснащен двухпозиционным переключателем, который позволяет выключить маршрутизатор, не отрывая рук от ручек.
Еще одним очень популярным и распространенным соединением является соединение типа «ласточкин хвост», также популярное для конструкции ящиков, а также некоторых типов мебели и небольших ящиков. Приспособления типа «ласточкин хвост», такие как серия Porter Cable 4200, показанная на стр. 14, позволяют фрезеровать все типы соединений «ласточкин хвост», в том числе: через ласточкин хвост, полуслепой ласточкин хвост, полуслепой ласточкин хвост с пазом и даже соединения коробки или пальцев.
Более тяжелые маршрутизаторы иногда не могут удерживать ровно при обрезке кромок. Основание TurnLock Offset Base от Milescraft создает большую стабильную основу для обработки кромок.
Хорошим выбором маршрутизаторов для приспособлений является модель 892 Porter-Cable Model 892, которая не только оснащена 12-амперным двигателем с плавным пуском, но и быстро перемещается от фиксированных оснований к погружным и спиральным основаниям, последние два продаются как аксессуары. Двухпозиционный переключатель позволяет отключать питание, не отпуская ручки. Кроме того, тонкая настройка глубины с помощью микрокнопки позволяет легко настроить битовую глубину.
Вам понадобится опорная плита маршрутизатора, на которую можно установить направляющую втулку. Опорная плита TurnLock подходит для большинства маршрутизаторов и поставляется с поворотными втулками.
Для фрезерования «ласточкин хвост» вам также понадобится опорная плита фрезы, которая принимает направляющую втулку, и направляющие втулки, соответствующие размеру хвостовика фрезы. Опорная плита TurnLock Router от Milescraft подходит для большинства маршрутизаторов с круглым основанием, проста в установке и поставляется с двумя поворотными втулками. Дополнительные втулки также доступны в комплекте от 5/16 до 1 дюйма.
Формовочные насадки доступны для любого количества работ
Еще одно распространенное применение маршрутизатора — создание нестандартной формовки.Доступен широкий ассортимент насадок для создания всех типов молдингов, а также материалов для обрамления картин. К ним относятся молдинг короны, бухта, комплекты оконных створок и комплекты поручней. Биты Multi-Form используются для создания обрамления изображений.
Фрезеры
также можно использовать для создания любого количества деревянных швов. Показаны некоторые из наиболее распространенных типов шарниров и бит.
Фрезерная обработка
Врезная фрезеровка добавляет еще больше универсальности, позволяя «выравнивать поверхность», создавать канавки и выполнять широкий спектр декоративных надрезов.При фрезеровании врезной фрезер включается, когда бита не касается рабочей поверхности. Затем сверло подается или «погружается» в рабочую поверхность на заданную глубину. В большинстве случаев требуются какой-либо шаблон и направляющая втулка. И снова доступно большое количество разнообразных шаблонов.
Еще одно удобное приспособление — круговой или дуговой резак, такой как показанный Milescraft. Он направляет фрезер по дуге или окружности.
Волшебство проявляется в большом разнообразии техник и приспособлений, которые можно использовать с погружным фрезером.Одним из очень практичных способов использования погружного фрезерного станка является прорезание пазов для петель. Вы можете быстро и легко вырезать точные внутренние и внешние пазы для дверных петель с помощью фрезерного станка и набора Milescraft Hinge Mortise Guide.
В комплект TurnLock SpiroCrafter Kit входит вращающийся шаблон с вырезанными на нем рисунками.
Одна забавная техника — создание инкрустаций. Это также легко сделать с помощью набора Milescraft TurnLock Inlay. В цангу фрезы устанавливается спиральная фреза диаметром 1/8 дюйма, и обрабатываемая деталь прикрепляется к столу.«Собачий» зажим Kreg, установленный в паз верстака, упрощает эту задачу. Выбранный шаблон затем прикрепляется к заготовке двусторонней лентой. Установлена глубина, и фрезер прошелся по внутреннему краю шаблона. Затем излишки материала направляются в шаблон для создания кармана. Материал вставки должен быть такой же или немного толще, чем глубина кармана. Установите глубину резания так, чтобы сверло полностью проходило через материал вставки. Закрепите вкладыш на подложку, затем прикрепите шаблон к материалу вкладыша.Осторожно сделайте один проход вокруг направляющей шаблона. Насухо поместите вкладыш в карман и отшлифуйте вкладыш или карман, чтобы он хорошо прилегал, затем приклейте на место.
После определения рисунка, который вы хотите фрезеровать, вы фрезеруете рисунок, поворачиваете шаблон в следующую позицию и продолжаете фрезерование, пока не завершите рисунок. Затем вставка приклеивается на место.
TurnLock SpiroCrafter — это забавный набор для создания «розовых» узоров для обработки дерева. Хотя он лучше всего работает с Milescraft Plunger Model 1000 или Dremel Model 330, его можно использовать практически с любым маршрутизатором для создания тысяч уникальных дизайнов из дерева и пластика.На маршрутизаторе установлена опорная плита TurnLock и установлена направляющая втулка. Сначала сделайте дизайн на бумаге, а затем выберите шаблон и выкройку. У шаблона есть вращающийся центр, который вставляется в зубцы. Определите интервал вращения из Руководства по проектированию. Поместите бумажный шаблон на заготовку и закрепите его на месте. Отцентрируйте основание шаблона и закрепите его на рабочей поверхности зажимами. Выровняйте шаблон так, чтобы окно выбранного шаблона находилось в желаемом начальном положении, и закрепите шаблон на месте, вставив зубцы шаблона в соответствующие канавки основания шаблона.Поместите направляющую на карандаш так, чтобы нужный конец был направлен к стержню. Отметьте рисунок, позволяя направляющей карандаша следовать за краем выбранного рисунка. Поверните шаблон в следующее желаемое положение и повторите шаги. После завершения проектирования выберите подходящую коронку и направляющую втулку. Установите фрезу на соответствующую глубину, поместите фрезу и направляющую втулку в окно выбранного шаблона, включите фрезер и фрезеруйте шаблон по часовой стрелке.Затем поверните шаблон в следующую позицию.
С Milescraft Router SignCrafter легко создавать собственные фрезерованные деревянные вывески. Приспособление удерживает буквы на месте в качестве шаблона для маршрутизатора.
Вы также можете создать свои собственные фрезерные вывески из дерева или пластика с помощью Router SignCrafter от Milescraft. После того, как инструмент собран, вы выбираете буквы, которые вам нужно написать по буквам, которые вы собираетесь выгравировать, и поместить их в слот для букв. Используйте опорную пластину фрезера TurnLock и направляющую втулку.Прикрепите шаблон к заготовке и закрепите рабочую доску на верстаке зажимами. Выберите соответствующую фрезу, включите фрезер, опустите фрезу в шаблон, позволяя направляющей втулке следовать шаблону буквы и фрезеровать букву. Повторите для остальных букв.
Создание вкладок — это увлекательная техника с использованием набора Milescraft TurnLock Inlay Kit. Выемка вырезается по предоставленному шаблону, затем по тому же шаблону вырезается вкладка.
Другие крутые инструменты
У меня есть два старых фрезерных инструмента от Craftsman, которые больше не производятся.Однако они оба хороши, если вы можете найти их на гаражных распродажах или на барахолках. Я хочу, чтобы кто-нибудь еще их сделал. Edge Crafter разработан для использования со столом для фрезерования и может использоваться с предоставленными шаблонами для создания столешниц «пирог-корка», а также для фрезерования других круглых, овальных или зубчатых конструкций.
Индексируемое приспособление для удержания точеной заготовки и направления фрезера может использоваться для резки канавок в колоннах, ножках стульев и столов.
Craftsman Router Crafter позволяет выполнять контурное точение с помощью фрезерного станка, прямую канавку и рифление, правую и левую спираль, а также конструкции веревок.Если у вас есть токарный станок с индексирующей головкой, вы также можете сделать приспособление для установки на станину токарного станка, чтобы установить маршрутизатор для фрезерования колонн. Или вы можете сделать показанное приспособление для гофрирования.
Широкий выбор бит маршрутизатора доступен для любого количества методов маршрутизации. CMT Sommerfeld Set — это идеальный вариант для создания фальшпанельных дверей. Все включено.
Еще один забавный инструмент — это система 3D Router Carver CMT. Его можно использовать с фрезером для погружения для создания акцентов ручной работы на ящиках, дверях или панелях.Система поставляется с шаблонами и фиксирующими рамками, битом 3D Router Carver Bit, видео 3D Carver и полными инструкциями.
Фрезерование по образцу используется для создания ряда точно вырезанных, дублированных деталей, таких как арочные верхние дверцы шкафов. Используется шаблон и бит с шаблоном заподлицо.
С помощью шаблона ручной работы вы можете фрезеровать практически любой дизайн, который вы можете придумать, например, этот шаблон дверцы шкафа, который создает декор с фрезерованными пазами на лицевых сторонах двери.
Фрезеровка по образцу — отличный способ дублирования элементов, например, для создания изогнутых верхних направляющих и панелей для дверей с приподнятыми панелями. Шаблоны рам и панелей от Woodcraft позволяют легко вырезать нужное количество деталей. Шаблоны включают собор или арку. Каждый набор обработан для точной подгонки. После грубого распиливания заготовки шаблоны прикрепляются к заготовке с помощью двусторонней ленты, а для точной фрезерования формы используется фреза заподлицо. Вы также можете сделать свои собственные шаблоны из 3/8-дюймового пластика, HDPE или фанеры для других форм.
Многие рутинные операции по маршрутизации требуют использования таблицы маршрутизатора.
Многие методы фрезерования, особенно молдинги, рельсы и стойки, а также профилирование панелей, требуют использования фрезерного стола. А некоторые техники просто невозможно выполнить без стола. Woodcraft имеет два отличных стола для фрезерования вместе с аксессуарами или «системами» для использования со столами. К ним относятся чугунный фрезерный стол Bench Dog ProMax и фрезерный стол JessEm Mast-R-Lift Excel. Я также использовал большой настольный фрезерный стол Craftsman Professional с отличными результатами.
Рекомендуемые статьи
.
