Зачем нужен фрезер: что это и для чего он нужен

Содержание

Для чего нужен ручной фрезер

Ручной фрезер — необходимый инструмент для дома и различных мастерских. С его помощью можно выполнять самые разные работы по дереву, от обычного формирования плоскости поверхности, до весьма сложных элементов, которые больше напоминают произведение искусства, чем столярное изделие.

Если брать во внимание другие деревообрабатывающие инструменты, то этот механизм более универсальный. Иногда он применяется на пластике, стекле, лёгком металле, гипсокартоне, керамике, декоративном камне. Но основной сферой использования по-прежнему является столярное ремесло.

Применение

  1. Формирование углублений, канавок, пазов. Создание этих форм является основой различных соединительных элементов, которые могут быть как закрытого, так и открытого типа. Подобные детали используются при изготовлении многих видов мебели.
  2. Фрезерование кромок – важный процесс, который необходим при создании таких изделий как: плинтуса, штапики, карнизы. Помимо этого, благодаря профилированию, создаётся мебель, которая имеет декоративный внешний вид.
  3. Художественная резьба. Именно такие тонкости являются основой изготовления эксклюзивной мебели. Стоит отметить, что существует множество шаблонов, которые позволяют копировать любые формы с высокой точностью.
  4. Фрезерование функциональных элементов. Когда производство большое, создание различных отверстий под замки или навесы, осуществляется на промышленных станках. В домашних условиях, с такой задачей очень хорошо справляется ручной механизм.

Какие бывают?

Фрезера, бывают разных видов. Они разделяются на две большие категории:

  • универсальные
  • узкоспециализированные

В эти категории входят несколько подкатегорий. В каждой фрезеры применяются для выполнения конкретных целей. Очень важно при выборе не игнорировать эту классификацию:

    • Погружной. Относиться к универсальному типу, применяется в домашних, а также специализированных мастерских. Способен обеспечить качественное выполнение всех основных задач (создание пазов, формирование закруглений, образование сложных контуров). Именно погружной вид применяется чаще всего.
    • Присадочный. Узкоспециализированный тип ферзера. Его применяют исключительно для образования парных отверстий, которые будут соединять детали на шкантах. На любом производстве мебели, это один из самых важных инструментов.
  • Ламельный. Для установки в изделие из древесины различных ламелей, в ней необходимо сформировать паз определенной глубины и ширины. Именно для этого применяют данный тип фрезера.
  • Ротационный. Является наиболее универсальным. Его задача, вырезать отверстия в дереве самого разного диаметра. Однако также его эффективно применяют в работе с гипсокартоном, пластиком, керамической плиткой, декоративным камнем, легким металлом.
  • Кромочный. Способен выполнять все работы по дереву. Позволяет обрабатывать те детали, где необходимо соблюдать высокую точность, аккуратность. Отлично справляется с такими задачами как: формирование канавок, выработка пазов, создание углублений по определенному шаблону.

Какая должна быть мощность?

Чтобы выбрать фрезер, стоит также взять во внимание его мощность, которая может сильно отразиться на качестве изделий. По этому параметру бывают трех видов, а именно:

  • Легкие, не более 750 Вт;
  • Средние, 750 1500 Вт;
  • Тяжелые 1500-2300 Вт;

Возможности этого инструмента очень сильно зависят от его мощности. Стоит отметить, что чем мощнее механизм, тем дольше он сможет функционировать без перегрузки, при этом имея больше возможностей. Казалось бы, стоит всегда выбирать именно такой вариант, однако современная практика показывает не всегда мощный, значит лучший.

Средние механизмы имеют вес 3-4 кг, тяжелые 4-5 кг, поэтому при выполнении тонких работ могут быть не весьма удобными, особенно если работает новичок. Специалисты рекомендуют под определенные задачи выбирать определенный тип фрезера. Если говорить о золотой середине, то 1500 Вт, является самым оптимальным вариантом. Очень важно при выборе обратить внимание на все вышеописанные параметры, учитывая также, как часто будет работать механизм, и для каких целей он будет использоваться.

Читайте также:

Как и какой выбрать фрезер и что им можно сделать | Своими руками

Общее представление об электрических лобзиках, дрелях и шуруповертах, пожалуй, есть у всех.
А вот вопрос «Что умеет фрезер?» порой ставит в тупик даже продвинутых пользователей обычных бытовых инструментов». И в этом нет ничего удивительного. До недавнего времени фрезеры были представлены только в профессиональных линейках инструментальной продукции. Между тем вещь эта — весьма полезная, а зачастую и совершенно необходимая в арсенале домашнего мастера.

Зачем нужен фрезер

Без фрезера невозможно качественно изготовить мебель по авторским эскизам или замысловатую поделку из дерева. Конечно, опытный мастер обойдется и неспециализированным инструментом, но в таком случае потребуется гораздо больше труда и времени при непредсказуемом конечном результате.

Наиболее востребованные в любительской среде вертикальные фрезеры способны выполнять множество различных операций. Они вырезают в деревянных изделиях и деталях пазы, кромки, шлицы, снимают фаску, выбирают четверти. К тому же вертикальные фрезеры используют для изготовления продольных кромок и формирования сложных соединений на шипах (прямых или типа «ласточкин хвост» – о нем мы упоминали в статье “Каркас своими руками”) и шпунтах.

«Спецы» по фрезеровке

Универсальность имеет и обратную сторону. Бесспорно, вертикальные фрезеровочные машины умеют многое, но ими неудобно пользоваться в стесненных условиях. Тут нужны компактные кромочные фрезеры.

Подобные инструменты легко держать даже одной рукой. При этом они обеспечивают высокую точность обработки — снимают кромку без сучка и задоринки и строго под заданный размер. Положение фрезы изменяется с помощью масштабной шкалы и регулировочного колесика.

Если нет уверенности, что для кромочного фрезера найдется много работы, то следует присмотреться к комбинированным фрезерам. Подобные машины комплектуются двумя базами — для погружного фрезерования и обработки кромок. Правда, в сложной обстановке кромочный фрезер все-таки удобнее.

Мебельщику

Также в продаже имеются дюбельные фрезерные машины, которые еще называют присадочными или ламельными. Подобные инструменты используют для фрезерования пазов под плоские дюбели для угловых и кромочных соединений (ламельные фрезеры), а также выборки отверстий под мебельные шканты и дюбели (присадочные фрезеры).

Это стандартная операция при изготовлении мебели. Надо сказать, что выполнение пазов обычным инструментом — весьма утомительное занятие. А с присадочным фрезером все решается в кратчайшие сроки и к тому же с безупречным качеством.


Ссылка по теме: Работ с ламельным фрезером – что им можно сделать


Паркетчику

На производственных площадках и в строительстве используют специализированные фрезеры для обработки ламината, и паркетной доски. Их называют триммеры. В быту подобные устройства вряд ли пригодятся. Что делать, если все-таки по какой-либо исключительной причине домашний мастер никак не может обойтись без такого «экзотического» фрезера? Взять его в аренду, конечно же!

Для каких бы целей вы ни выбирали себе машину, покупаете ее или берете напрокат, прежде чем принимать окончательное решение, примеритесь к приглянувшейся модели. Подержите ее в руках, оцените эргономичность рукоятки, а также удобство расположения выключателя и других элементов управления.

О здравом смысле

Серьезные модели фрезеров стоят недешево. Нет далеко идущих планов — стоит ли вообще приобретать такую машину? Другое дело, если вы собираетесь обставить дом предметами мебели ручной работы. Начинать этот масштабный проект разумно именно с приобретения удобного, надежного и практичного фрезера.

Конечно, новичку следует осваивать основы мастерства на небольших изделиях — тумбах, маленьких столиках, декоративных ящичках и шкатулках. Однако, как известно, аппетит приходит во время еды, и эта французская поговорка как нельзя лучше подходит к столярному ремеслу. Тому, кто чувствует в себе потенциал творца, и модель нужна с большим техническим и креативным потенциалом.

Как выбрать фрезер – критерии

Мощность машины. Чем больше этот показатель, тем выше производительность фрезера и тем шире его возможности. Но в отношении мощности следует проявлять чувство меры и не увлекаться «тяжелыми» моделями на 2 кВт и более.

Число оборотов.

При покупке стоит отдавать предпочтение моделям с электронной регулировкой частоты оборотов. Эта опция позволяет точно подобрать режим работы инструмента в зависимости от типа операции и вида материала.


Читайте также: Ленточно-шлифовальный станок своими руками


Глубина погружения фрезы.

У профессиональной техники этот показатель достигает 60 мм и более. Глубина реза «завязана» на мощности и, как следствие, тяжеловесности инструмента. Если фреза погружается на разную глубину, значит, пользователь может более точно выполнять обработку материала (этому способствует фиксатор глубины и упор глубины опускания фрезы).

Параллельный упор.

Он упрощает выполнение операции по снятию кромки. (Фиксатор и упоры входят в основную комплектацию инструмента.)

Возможность безопасной и легкой смены фрез разного диаметра (6 и 8 или 12 мм).

В качественных ручных фрезерах обязательно предусмотрена такая замена. Реализуется она посредством цангового патрона или других фирменных приспособлений (например, встроенной блокировки шпинделя в моделях от компании Bosch).

Револьверная головка.

Она позволяет быстро изменить высоту опускания фрезы, что помогает качественно и быстро выполнить обработку в несколько проходов.

Набор

В комплект профессиональных фрезеров нередко входят вспомогательные детали и изделия. Вместе с тем многие мастера предпочитают собирать оснастку самостоятельно, по своему вкусу и опыту. Применение фрез разной конфигурации и назначения позволяет создавать подлинные шедевры — предметы с ажурной резьбой и изысканным рельефом. Постепенно вокруг универсального вертикального фрезера собирается целое семейство «помощников» — инструментов и приспособлений (направляющих, шаблонов и т. д.) для специфических операций и эксклюзивной обработки.

На заметку:

Желательно, чтобы фрезер имел специальные противоскользящие мягкие накладки. При выполнении большого объема работ удобнее, когда выключатель встроен в рукоятку. Полезная деталь — патрубок для подсоединения пылесоса для сбора опилок и стружки. И, наконец, подсветка зоны фрезерования. Локальное освещение повышает комфортность работы и положительно влияет на настроение мастера.

Свое название вертикальные фрезеры получили из-за расположения двигателя и фрезы. В таких машинах двигатель установлен сверху — над основанием инструмента. Эти два узла соединены между собой особым подъемным механизмом, посредством которого производится регулировка глубины погружения фрезы в материал.

Если ручную фрезеровочную машину закрепить в столярном верстаке или хотя бы стойке для электродрели, то получится полустационарный деревообрабатывающий станок. При определенной сноровке с его помощью можно делать потрясающие вещи.


Читайте также: Усовершенствование циркулярки – делаем пилу удобнее


Виды фрез

Главная деталь

Рабочим органом фрезеро­вочной машины или станка служит фреза — приспосо­бление с несколькими режущими лезвиями или зубьями. Существует множе­ство разновидностей фрез:

Виды фрез для фрезера (наиболее часто используемые в работе)
Название
1. дисковые;
2. конические;
3. торцевые;
4. угловые
5. червячные;
6. цилиндрические;
7. шпоночные и др.

Изготавливают их из стали, твердых сплавов, металло­керамики, алмаза, массива кардной проволоки. Есть устройства, с помощью которых обрабатывают не только дерево, но и мате­риалы куда как потверже, например алюминий, сталь, чугун. Применяются они в серьезных промышленных станках. В домашних же условиях обычно использу­ют ручные электроинстру­менты для обработки именно древесины.

Наиболее популярные марки фрезеров: Makita (Макита), AEG, Bosch (Бош), Metabo (Метабо), Black and Decker (Блэк энд Дэкер), DeWalt


Ручная фрезерная машинка, или фрезер: виды фрез ,устройство, приемы работы и оснастка

Ручная фрезерная машинка, или фрезер, как её называют многие умельцы, расширяет технологические возможности домашнего мастера. При наличии такого инструмента профессионально выполнить сложнейшие столярные операции гораздо проще.

Фрезерная машинка со штатным комплектом вспомогательной оснастки, набором концевых фрез и дополнительных приспособлений, в том числе и самодельных, позволит владельцу выбрать в деревянных заготовках пазы и шлицы разных размеров и конфигураций, снять фаску, придать сложный профиль кромкам по контуру, изготовить декоративные фасонные планки и нанести гравировку, с высокой точностью врезать дверные петли и замки.

Фрезерную машинку можно применять даже для обработки пластика, оргстекла, композитных материалов и цветных металлов, используя предназначенные для этих целей фрезы и правильно выбрав режим обработки. Рекомендуемые режимы для тех или иных материалов и рекомендации производителя, как правило, содержит инструкция, прилагаемая к инструменту.

Устройство фрезера

Несмотря на внешние различия, фрезерные машинки принципиально устроены одинаково и состоят из двух конструктивных узлов — электропривода с цанговым зажимом и основания с механизмом подъёма-опускания привода.

Цанги для зажимов (и хвостовики концевых фрез) выпускают трёх основных модификаций — 0 6, 8 и 12 мм. Это следует иметь в виду при покупке инструмента и фрез к нему. В комплект машинки обычно включают боковой упор, роликовый упор, пластмассовую или металлическую копировальную втулку, насадку для подключения пылесоса, фиксатор вала и гаечный ключ.

Мощность двигателя — одна из важнейших характеристик фрезерной машинки. В разных моделях она варьируется от 600 до 2 300 Вт.

Чем больше мощность, тем шире возможности машинки. В частности, это позволяет использовать фрезы большого диаметра — например, для профилирования филёнок.

От мощности во многом зависит и стоимость инструмента.

Скорость вращения двигателя, а значит, и фрезы, закреплённой на конце его вала с помощью цангового зажима, у многих моделей регулируется в широком диапазоне. При этом максимальная скорость может достигать 20, а у некоторых моделей даже 35 тыс. об./мин.

Нужно иметь в виду, что при завышенной скорости обработки есть риск перегреть фрезу и «прижечь» ею заготовку, а при заниженной скорости существенно уменьшаются производительность и качество обработки.

Функция плавного пуска позволяет избежать резкой отдачи инструмента при включении. Особенно это ощутимо при использовании фрез большого диаметра.

Ещё одна важная характеристика инструмента — диапазон регулировки глубины фрезерования (рабочий ход фрезы). У разных моделей он составляет от 30 до 76 мм.

Разновидности фрез

Ассортимент фрез к фрезерным машинкам широк и разнообразен. Их продают в розницу и в наборах.

Основные их разновидности: пазовая фреза, фреза для выборки желобка (галтель), фасонная фреза, многорадиусная фасонная фреза, дисковая пазовая фреза, фреза для сращивания заготовок и ещё целая гамма специализированных фрез.

Конструктивно фрезы можно поделить на несколько групп: пазовые погружные; кромочные с направляющей цапфой или подшипником; комбинированные; филёночные; комплекты для формирования рамных соединений. Изготавливают фрезы целиком из быстрорежущей стали или с напаянными режущими элементами из твёрдого сплава. Первые хорошо себя зарекомендовали при обработке заготовок из древесины мягких пород.

Для обработки же древесины твёрдых пород, древесных материалов (ДСП, MDF, фанеры), а также ламинированных заготовок желательно пользоваться фрезами с режущими элементами из твёрдого сплава. Режущие кромки фрез из твёрдых сплавов чувствительны к механическим воздействиям. Поэтому хранить их нужно ни в коем случае не навалом в общем инструментальном ящике. Проще всего работать с фрезами, имеющими направляющую цапфу или подшипник

При этом легко контролировать движение инструмента. Никаких дополнительных приспособлений не нужно — достаточно установить нужную глубину фрезерования. Цапфа или подшипник опирается на ровную кромку заготовки или шаблона — и фреза точно копирует заданную траекторию. Однако на кромке не должно быть никаких изъянов, иначе они в точности повторятся на обработанной поверхности.

Приёмы работы с фрезером

Древесину обрабатывают фрезой из быстрорежущей стали или твердосплавной на высоких оборотах. Обработанные поверхности получаются при этом очень чистыми, но образуется большое количество стружки. Поэтому работать желательно с системой удаления стружки. Револьверный упор каретки механизма регулировки глубины фрезерования, смонтированный на основании фрезерной машинки, позволяет делать несколько повторных проходов одного участка, каждый раз на большую глубину. Качество обрабатываемой поверхности зависит от нескольких факторов. Во-первых, от заточки фрезы — она должна быть острой. Свою роль играет и направление прохода. С наибольшими сложностями связана обработка торцов, а наилучший результат даёт продольное фрезерование вдоль волокон.

Качество поверхности улучшается, если отрегулировать револьверный упор так, чтобы при последнем проходе съём материала был минимальным.

Фрезеровать паз параллельно прямолинейной кромке заготовки или начисто обработанной пласти можно с помощью бокового упора входящего в комплект принадлежностей, или пластиковой накладки на подошву основания машинки в случаях, когда глубина фрезерования не превышает толщины накладки. Но лучше всего пользоваться

фирменной шиной с кареткой, перемещаемой по ней. В крайнем случае годится и самодельная направляющая подходящей длины Роликовый же упор из комплекта принадлежностей гарантирует точное повторение профиля криволинейной кромки. Все эти приспособления обеспечат сохранение фиксированного расстояния паза от базового торца или в соответствии с разметкой, если в процессе обработки постоянно поджимать упор к кромке или основание машинки — к направляющей. Нужно иметь в виду, что все регулировочные и установочные винты должны быть туго затянуты, иначе от высокочастотной вибрации работающего привода первоначальная настройка фрезерной машинки может сбиться, а деревянная заготовка будет загублена.

При фрезеровании пазов и выборок сложной конфигурации выручит копировальная втулка Правда, для выполнения такой операции сначала нужно изготовить точный шаблон с учётом наружного диаметра копировальной втулки. Приспособление-циркуль понадобится при осуществлении криволинейного фрезерования по дуге или окружности.

Дополнительная оснастка фрезера

Применение дополнительной оснастки, в том числе изготовленной самостоятельно, позволит выполнить и другие операции деревообработки быстро и очень качественно.

Так, при изготовлении мебели чаще всего выполняют угловые соединения на шпонках и шкантах, хотя прочнее и солиднее — сделать их на шипах прямых или «ласточкин хвост». А всё потому, что вырезать шипы на ответных деталях вручную — занятие кропотливое и трудоёмкое. Другое дело — фрезерование шипов. Правда, здесь не обойтись без комбинированного приспособления-шаблона

Производители, выпускающие фрезерные машинки, делают такие шаблоны.

Назначение у них — одно и то же, а конструкции отличаются. Поэтому приобретать шаблон нужно той же фирмы, что и машинка в вашей мастерской.

Такие шаблоны кроме направляющей металлической пластины включают в себя кронштейны-зажимы, в которых фиксируются одновременно обе сопрягаемые детали. Очень удобное приспособление, соединившее в себе функции направляющей шины и параллельного упора, — направляющие салазки. Основание фрезерной машинки легко и без поперечного люфта перемещается между брусками по тонким планкам из фанеры

Если натереть боковые ограничивающие бруски воском, основание машинки будет скользить по ним ещё легче.


Фрезер вместо лобзика

Когда требуется сделать в детали круглый вырез, рука сразу тянется к лобзику. Но если нужно сделать много одинаковых вырезов, лучше использовать ручную фрезерную машину. Лобзик тоже понадобится — всего лишь для изготовления шаблона.

Начертим циркулем окружность или нужную часть дуги на листе тонкой фанеры.

С таким материалом лобзик легко справится. А далее за дело возьмётся фрезер с копировальной втулкой.

Закрепив заготовку струбцинами к столу, а шаблон к заготовке — выполняем рез фрезером. Мощный фрезер со спиральной фрезой — это не слабосильный лобзик. Работает быстро, только успевай шаблон двигать! Поверхность вырезов — ровная, нигде ничего не завалено, сколов нет.


Текст: М. Филатова

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Знакомство с кромочным фрезером


Кромочный фрезер (он же триммер) — инструмент сугубо профессиональный и пользуется большим почетом у столяров. Каковы его возможности и почему обычный вертикальный фрезер не заменит кромочного?

На фото:


Для чего нужен такой фрезер?

Фрезерование по кромке. Типичные задачи для кромочного фрезера (триммера) — снятие фаски, скругление края или придание ему сложного профиля, формирование декоративных желобков вдоль кромки, подгонка слоя шпона по размерам щита (снятие припуска пригоночной фрезой), вырезка пазов под петли. Этим, разумеется, возможности инструмента не ограничиваются. Ничто не мешает выполнять копирование, фрезеровать пазы или вырезать рисунок.
Не путайте с вертикальным фрезером. Может показаться, что кромочный фрезер — это урезанный вариант классического вертикального, однако на самом деле это не так, ведь у триммера есть ряд неоспоримых достоинств. Давайте разберемся, чем хорош этот инструмент.

Достоинства


На фото: кромочный фрезер DWE6005 компании DeWALT.

Легкий, маневренный, удобный. Кромочные, они же окантовочные, фрезеры имеют сравнительно скромную мощность (от 450 до 720 Вт), но именно этим они и хороши. Компактные размеры и небольшой вес делают инструмент маневренным и очень удобным в обращении. Небольшая подошва позволяет развернуться в ограниченном пространстве. По заготовке триммер ведут одной рукой. В некоторых случаях это заметно упрощает работу, так как избавляет от необходимости фиксировать деталь на верстаке.

Особенности кромочного фрезера

Регулировки. Глубину погружения фрезы задают перед работой. Для этого нужно поднять и зафиксировать корпус на нужной высоте: вертикальный ход составляет 28-30 мм, имеется шкала. Для точного ведения вдоль края предусмотрена возможность установки параллельного упора, хотя инструмент можно вести и по направляющей.
Полезные приспособления. Можно встретить, например, модели с адаптером для подключения пылесоса или с наклонным основанием — для работы под углом к поверхности.
Оснастка. Специальных фрез триммерам не требуется. Подойдет стандартная оснастка с хвостовиком 6 или 8 мм.
Электронная регулировка скорости. Она у большинства кромочных фрезеров (даже у дорогих) отсутствует, при этом частота вращения очень высока — до 30000-33000 оборотов в минуту.

Универсальные фрезеры


На фото: кромочный фрезер 3707F компании Makita.

С кромочной базой в комплекте. В последнее время на рынке появляется все больше и больше универсальных фрезеров со сменными базами. Корпус мотора у них выполнен в виде съемного модуля, который можно быстро закрепить на одном из оснований: на погружном со стандартным механизмом регулировки глубины или же на кромочном. В первом случае получаем классическую вертикальную машину, во втором — кромочный фрезер.

Кромочно-петлевые фрезеры

Для фрезерования пазов под петли. Такие машины адаптированы под вырезку углублений для карты петель. У них имеется обособленная рукоятка с кнопкой выключателя и упор, позволяющий точно фрезеровать на узком крае. Подобных машин на рынке единицы, да и специализация у них очень узкая, а потому берут их целенаправленно, под конкретную задачу, а не по принципу «может пригодиться в будущем».


В статье использованы изображения: bosch-professional.com, dewalt.ru, makita.com.ru


Для чего и зачем нужен фрезер

Фрезер — электроинструмент, предназначенный для фрезерования пазов, снятие фаски, фрезерование отверстий. Чаще всего фрезер используется для изделий из древесины, но если его оборудовать специальными фрезами — режущими составными частями фрезера, то фрезер может быть использован для металла и пластика. Фрезер является много функциональным инструментом, он может быть использован для выполнения большого спектра операций.

Зачем нужен фрезер и для чего он может быть использован?

Фрезерные отверстия. В обрабатывающей промышленности фрезер применяют для монтажа мебели, например, шкафов, комодов (не в промышленных масштабах). Фрезер широко применяется для фрезерования отверстий под петли,  подготовки мебели под стяжку, для установки дюбелей. Фрезер может использоваться для резки отверстий для дверных ручек и петлей для межкомнатных дверей.

В дизайне интерьера фрезер применяется не менее много направленно. Например, обшивка деревом стен кухни, облицовка фасада, и тому подобное не возможно выполнить без фрезера. Чтобы придать дверям аккуратный вид при установке, их края, примыкающие к стене, обрабатываются с помощью фрезера для создания эстетического вида. Кроме того, фрезер может быть использован для ремонта различный панелей, косяков и других деревянных изделий, таких как столы, стулья, оконные рамы, подоконники, и многое другое.
Фрезерные канавки. Фрезерование канавок — можно структурировать по нескольким типам . Широко распространены следующие типы слотов:  прямой паз, паз «ласточкин хвост» то есть Т-образные пазы,  угловые канавки. Все эти слоты предназначены для соединения частей. Конечно, сделать это без использования маршрутизатора не представляется возможным. Есть канавки, предназначенные не только для соединения деталей вместе, но и для установки и крепления деталей в интерьере, таких как дверь купе и т. д. Эти слоты могут быть сделаны только фрезером.

Фото / Рис: для чего и зачем нужен фрезер

Очень часто приходится прибегать к фрезерованию поверхности чисто в декоративных целях, создавая, например, различные узоры на двери шкафа. Или для декорирования еще каких-либо специальных элементов, таких как protochek, обработка поверхности дерева, металла, нанесение рисунка на отделочную поверхность, создания панно на фрезерном станке, трехметного рельефа, изготовление художественного паркета. Со всеми этими задачами может прекрасно справиться фрезер.
Начинающим лучше покупать высококачественный универсальный погружной фрезер, который охватывает огромный спектр фрезерных работ — до 80% возможных операций фрезера. Фрез перемещается вверх и вниз по двум направлениям, жестко закреплен в основании. Он предохраняет от попадания щепок, позволяет регулировать скорость, прост в использовании и максимально автоматизирован.



Статья прочитана 1709 раз(a).

Еще из этой рубрики:

Что такое ручной фрезер по дереву и для чего он нужен — Статьи — TRUDOVIK

Современные мастера по дереву редко когда обходятся без ручного фрезера. Это инструмент, который с успехом заменит пилочку, лобзик, дрель или резец, поможет создавать прекрасные изделия. В наше время ручные фрезеры производятся в большом количестве с разными характеристиками. Так что выбрать из каталога вариантов не составит труда.

Можно купить такой электрический инструмент в Киеве или других городах Украины у нас на сайте. Мы предлагаем широкий выбор вариантов. В нашем магазине вы подберете себе оптимальный фрезерный станок.

Как выбрать ручной фрезерный станок по дереву: возможности работы

Не зря такой прибор очень ценится. Сегодня его используют в совершенно разных сферах. Например, покупают машину столяры для создания дверей, пола, лестниц из шпона, ДСП, ламината или цельного дерева, мебельщики, плотники. Также ценится ручной фрезер среди строителей-отделочников. Он помогает создавать резьбу на деревянных элементах декора дома (внутри и снаружи).

Используют машину также для создания различных деревянных сувениров и украшений (сережек, кулонов, деталей для игрушек). Ручной фрезер помогает делать гравировку на подарках. Фрезеры всегда подходят в случаях, когда нужно сделать точную и аккуратную работу.

Вообще ручной фрезер был создан изначально для работы с различными видами дерева. Произошло это еще несколько сотен лет назад. В Германии был разработан прибор примерно в 17 веке, который помогал плотникам и столярам. Он не был электрическим, а работал механически. Но и это получился прорыв. Первые же электрофрезеры появились в 1818 году в Европе. Они уже больше походили на современные и имели более широкий спектр использования.

Современные же машины адаптируются под наши реалии. А именно, обработкой натурального дерева занимается не так много людей. Большинство мастерских также работают с ДСП, ламинатом и другими материалами. Поэтому современный ручной фрезер должен справляться и с этими материалами не хуже. Некоторые модели также могут работать с гипсокартоном, камнем, стеклом, пластиком и т.д.

Электрический ручной фрезер и основные его функции

Техника в наше время может выполнять массу видов работ. Вот основные функции фрезерного станка:

  1. Создание выемок или желобков. Это получится сделать даже рубанком, но качество работы и точность будет ниже.
  2. Фрезер ручной помогает делать профилирование края.
  3. Осуществляет создание отверстий разного диаметра. Делает даже дырочки под штыри в бревнах при постройке дома.
  4. Проделывает канавки для установки ножек стола, стула, другой мебели.
  5. Осуществляет шлифование.
  6. Помогает подровнять край после выпиливания лобзиком.
  7. Делает декоративную резьбу любой сложности (не только плоскую, но и объемную), помогает при ювелирной гравировке.

Также с помощью ручного фрезера получится сделать переплет окна, нарезание кантов и многое другое.

Виды ручного фрезера

Чтобы выбрать оптимальный фрезерный электрический станок, важно иметь представление о его разновидностях.

Относительно особенностей работы выделяют такие варианты:

  1. Погружной или вертикальный. Он получил свое название от особенностей работы головки. Движется ручной фрезер по двум штангам, который и направляют его. Фреза при этом погружается в материал. Такая модель ручного фрезера помогает создавать желобки, канавки, различные отверстия, закругления и т.д. Он же поможет снять фаску. Пользуется спросом на различных производствах и дома. Сравнительно недорогой.
  2. Кромочный. Его еще называют триммером. Такой фрезерный станок электрический делает исключительно окантовку (выемки, снятие фаски, пазы). Прекрасно подойдет для использования по ламинату, фанере, шпону. Больше всего применяется этот ручной фрезер на производствах, где создают мебель. Имеет высокую стоимость.
  3. Ламельный. Он же присадочный ручной фрезер. Он предназначен для сверления парных отверстий. Прекрасно показывает себя при создании мебели и на строительстве.

Также выделяют еще один вариант – ротационный. Это ручной фрезер, который может работать с пластиком, керамической плиткой, гипсокартонном и т.д. Он помогает вырезать детали, проделывать отверстия.

Различают также инструменты по производителю. Наиболее популярные модели ручного фрезера сегодня это: Bosch, Makita. Также пользуются спросом отечественные и зарубежные ручные фрезеры компаний Hitachi, Mega, Sturm, “Зенит”, “Фиолент”, “Энергомаш”.

Отличаются приборы и по мощности. Например, у нас на сайте представлены фрезерные станки с мощностью от 0.9 кВт до 2.4 кВт. Выделяют три варианта по уровню мощности: легкие (до 750 Вт), средние (до 1500 Вт) и тяжелые (до 2.3 кВт). Такие ручные фрезеры разнятся еще и весом. Чем выше мощность, тем дольше и активнее может работать устройство, но и больше будет весить, занимать место.

Относительно цангового патрона, выделяют варианты от 6 мм до 12 мм. А вот по максимальному ходу фрезы модели бывают 35 мм, 52 мм, 76 мм и другие.

Наиболее часто используются погружные или вертикальные фрезеры ручные. Они имеют широкую сферу использования, представлены в большом ассортименте и имеют доступную цену.

Конструкция фрезера ручного

Данный прибор имеет несложное строение. Режущая часть соединяется с валом на электрическом моторе. Он же выполняет функции шпинделя. В данном случае полностью отсутствует редуктор или ремень для передачи. Это помогает сделать скорость вращения высокой и оптимизировать процесс обработки дерева и других материалов.

Фреза крепится на шпиндель с помощью зажима. Когда оснащение опускается, то острая часть погружается в материал. Глубину можно регулировать. После этого ручной фрезер движется горизонтально, что дает возможность проделать нужную канавку.

На что еще обратить внимание, прежде чем купить ручной фрезер

При выборе ручного фрезера также стоит посмотреть на наличие у него дополнительных функций. А именно, это может быть возможность контроля оборотов. Это нужно для выполнения разных видов работ. Плюс ко всему, при перегрузке мотора он может заглохнуть, а так продолжит выполнять свои функции.

Также хорошо, если будет кнопка плавного старта. Она дает возможность наращивать обороты постепенно, при этом не портя материал (так как при резком старте может происходить дерганье прибора).

Плюс ко всему ценятся функции фрезера ручного, которые отвечают за защиту.

  1. Термозащита. Она помогает выключить ручной прибор в случае перегрева или же подает сигнал, уберегая от порчи электроинструмента. После остывания мотор снова будет готов к работе.
  2. Защита от случайного включения. Она помогает избежать случайного нажатия кнопки старта при помощи ее блокировки. Уберегает мастера от травм и порчи материала. Активировать инструмент можно только при нажатии сразу нескольких кнопок.

Итак, ручной фрезер стал неотъемлемой частью работы современных мастеров на производстве и дома. Он позволяет выполнять массу разных видов резьбы, обработки деталей и т.д. При этом может справляться не только с цельной древесиной, но и другими материалами.

Купить ручной фрезер вы можете у нас на сайте, подобрав оптимальный для себя вариант из каталога.

Для чего нужен кромочный фрезер, обработка кромки инструментом

Фрезер однозначно сложно отнести к популярной группе инструментов, в отличии от дрели, перфоратора, шуруповерта, но тем не менее в некоторых ситуациях данный инструмент может сильно выручить.
Не могу сказать что считаю себя хоть каким нибудь специалистом в плане работы с фрезерами, но в жизни несколько раз сталкиваться приходилось, потому рассказывать сегодня буду то, что понял в процессе общения. Попутно расскажу о разных типах фрезеров.

Начну обзор с того, что вообще такое фрезер и какие они бывают, но так как эта часть обзора является по сути дополнительной, то спрячу ее под спойлер.

Фрезеры

Для начала стоит опустить те фрезеры, которые являются различными насадками к другому инструменту, а также всякие мелкие модели для маникюрных работ. Речь пойдет о фрезерах, которые изначально разработаны для работы с одним из самых популярных материалов — деревом.
Я сам очень люблю работать с деревом, и признаться давно хотел себе фрезер. Но так как работаю очень редко, то дорогой покупать вряд ли бы стал, а дешевые имеют свои особенности, впрочем начну я с того, какие вообще бывают фрезеры.

Думаю не сильно ошибусь, если самым популярным является вертикальный погружной фрезер. Это очень удобная машинка для многих типов работ. Обычно такие фрезеры имеют довольно большую мощность, порядка 800-2000 Ватт и регулируемый механизм погружения с несколькими настраиваемыми уровнями. Т.е. при нажатии на ручки фрезера он опускается по своим направляющим до установленного вами упора.

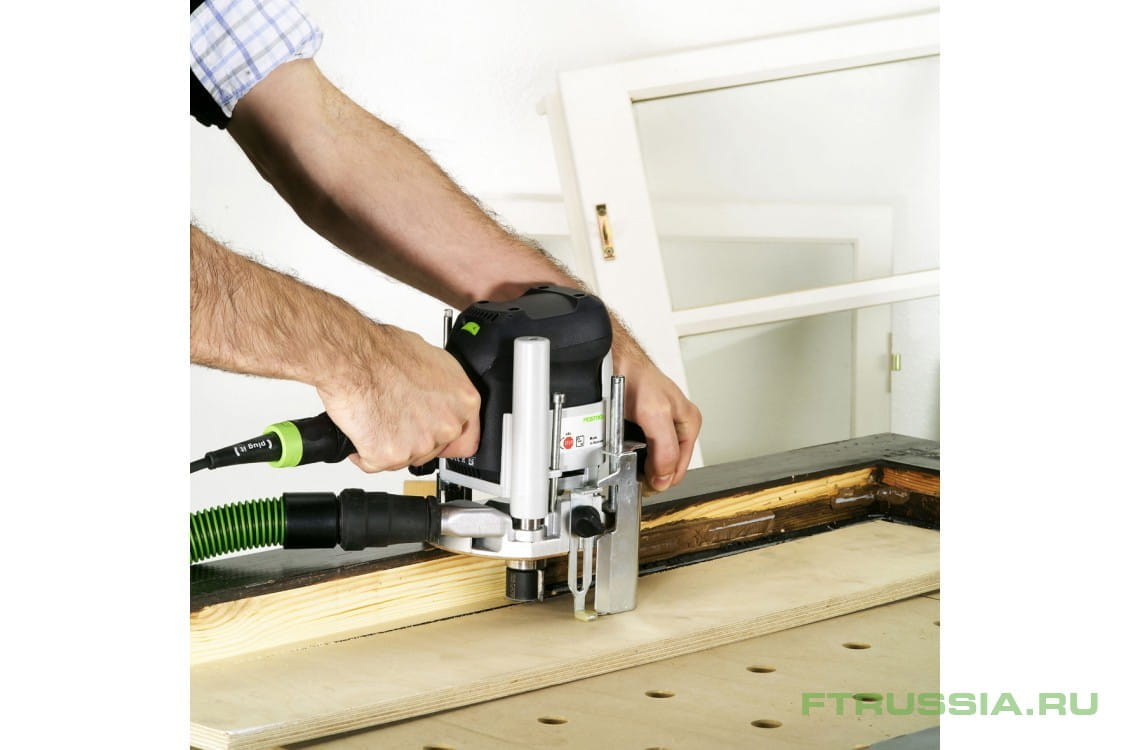

Выше показан «двуручный» вариант, лично мне такой вариант не понравился, зато я одно время пользовался «одноручным» фрезером, хотя на самом деле он также является «двуручным», но без проблем допускает работу и одной рукой. Вот просто удобно было и все 🙂

Я пробовал еще лет так 10 назад пару моделей Фиолент, 650 Ватт и 1100 Ватт, причем так вышло что сначала пользовался мощной моделью, а потом маломощной и могу сказать что — мощности много не бывает. После модели 1100 Ватт пользоваться мелкой было очень непривычно и тяжело.

К сожалению, насколько мне известно, модель с подобной компоновкой выпускает еще только одна фирма — Festool.

Попробую пояснить что меня расстроило. Дело в том, что еще лет так 8-9 назад были некоторые нарекания на работу Фиолента, ругали кривые направляющие, западающий механизм, при том что старые модели были очень даже неплохи и могли спокойно претендовать на звание «народный фрезер». Но судя современным отзывам качество сейчас упало еще ниже и брать его просто нет смысла.

Что же плохого, спросите вы, ведь можно взять Festool и радоваться жизни, отличный инструмент. Да, можно, если бы не цена на инструмент данной фирмы, «для дома, для семьи» она однозначно мало подходит 🙁

Вот и получается как в той поговорке — Могу купить козу, но не хочу, хочу купить корову, но не могу.

Еще один относительно популярный тип фрезера — кромочный. Он позволяет обрабатывать кромку дерева, например производить подрезку выступающей кромки под общий размер детали.

Обычно такие фрезеры маломощны, порядка 300-750 Ватт и рассчитаны на работу одной рукой.

Устроен он гораздо проще, в нем нет погружного механизма, упоров и прочего. По сути это вертикальный фрезер, но с жестко зафиксированной высотой, которую в процессе работы менять нельзя. Т.е. выставили глубину, прорезали, выставили другую глубину, прорезали. Но кроме того погружной фрезер позволяет врезаться в деталь просто сверху вниз, с кромочным такое делать очень неудобно, он больше ориентирован для захода с краю детали.

Кроме того существует еще огромное количество разных фрезеров, но они относятся к еще более редким типам, по крайней мере в «бытовом» применении и ориентированы на узкий круг задач.

Сюда входят —

Ламельные

Присадочные

Для снятия краски

Дисковые

Модульные кромочные (по сути гибрид кромочного и погружного)

Хорошая статья по выбору фрезера, рекомендую почитать.

Когда выбирал модель фрезера, то руководствовался тем, что хотел получить максимально мощную модель, хотя в магазине были и другие модели. Ключевое отличие у них было в мощности, были модели 300, 450, 500, 650, 700 и 800 Ватт. Была также и модель с чемоданчиком, я бы даже ее скорее всего выбрал, но она имела мощность 500 или 550 Ватт, что мне не очень подходило.

В общем выбрал самую мощную модель, заказал, получил и немного обалдел от того, в каком виде я ее получил. Коробка сильно повреждена, причем судя по видео на ютубе я не один такой «везучий», хотя судя по обзорам мне «повезло» больше всех в том смысле, что моя коробка была повреждена очень сильно.

Как потом выяснилось, на самом устройстве это никак не сказалось, но запихивать инструмент весом около 1.5кг в такую коробочку несколько оптимистично, особенно с учетом пересылки по почте.

Кстати попутно выяснилось, что в магазине есть две внешне абсолютно одинаковые модели, немного отличающиеся по цене, та что в обзоре стоит 50 долларов, а есть еще модель за 46 долларов.

Внутри все аккуратно ссыпано в одну большую кучку, но вроде ничего не потерялось.

Итого в комплект входит:

1. Фрезер

2. Кромочная направляющая

3. Уголок для крепления дополнительной направляющей

4. Дополнительная направляющая

5. Винт + «барашек»

6. Фиксирующий винт

7. Два гаечных ключика

8. Инструкция.

9. Переходник

Инструкция заслуживает отдельного высказывания. Если вы не поняли что изображено на этом фото, то поясню. В инструкции отсутствуют фотографии, пояснения с отсылкой к фото есть, а самих фото нет, да и сама инструкция имеет очень низкое качество, я бы даже сказал что ее можно сразу выкинуть.

1. Два гаечных ключа и дополнительный крепеж.

2. Кромочная направляющая, качество изготовления плохое, все как-то криво и косо.

3. Дополнительная направляющая, здесь вроде все аккуратно

4. Уголок для дополнительной направляющей также немного пострадал, но не критично и был выправлен за несколько секунд.

Фрезер выгляди даже довольно аккуратно, неприятного запаха нет, в руке лежит неплохо.

И вот тут я вспомнил, что где-то видел похожий фрезер, ради интереса вбил в гугл — фрезер Макита 3703 по аналогии с Raitool 3703 и меня выкинуло на похожие модели фрезеров.

Как говорится — найдите три отличия 🙂

Хотя нет, из-за путаницы в моделях и большой фантазии китайцев обозреваемый фрезер похож на «тушку» другой модели, Makita RT0700CX2, классная модель, но стоит под 400 баксов.

В любом случае искомое найдено, инструкция к фрезеру Макита почти полностью совместима с моделью от Raitool, практически та же комплектация, даже подошва из пластика. Собственно потому дальше по тексту я для пояснения некоторых технических моментов буду вставлять скриншоты из ее инструкции.

Немного поднял настроение переходник, который физически несовместим с сетевой вилкой данного фрезера. Поставил временно другой переходник, который кстати также когда-то получил с банггуда в комплекте к БП с европейской вилкой, чудеса 🙂

В верхней части корпуса расположен выключатель, регулировка оборотов не предусмотрена, впрочем это характерная черта подобных устройств. Для фрезера обычно чем больше обороты, тем лучше, в разумных пределах конечно. Выход кабеля защищен длинной резиновой трубкой, сам кабель относительно мягкий, если бы не вилка, то поставил бы 5 баллов.

Сбоку расположены колпачки закрывающие доступ к щеткам. При этом колпачки вкручены не до конца, а просто вровень с корпусом, можно еще докрутить, но я оставил как есть.

На наклейке несколько странная информация о названии модели. Если на короке было написано модель 3703, то здесь стоит — 3701. Заявленная мощность 800 Ватт, обороты до 30000.

В списке комплектации я как-то забыл указать что еще есть подошва, которая зажимается на корпусе фрезера при помощи винтового зажима. Как по мне, то вариант так себе, но опять же, у кромочных фрезеров такое решение встречается довольно часто, к примеру у той же Макиты.

На одной из сторон металлической части корпуса расположена импровизированная линейка, на самом деле она ни к чему не привязана и служит для облегчения работы.

Фиксирующий механизм по своему даже удобен, для более удобного хвата добавили резиновую вставку. Так как фрезер довольно компактный, то человеку со средних размеров ладонью держать будет удобно.

Также здесь расположено место под механизм фиксации принадлежностей, кромочной или прямой направляющей. Но здесь винт вкручивается в резьбу, нарезанную в самом пластике, потому у меня есть некоторые сомнения насчет долговечности такого решения.

Подошва состоит из двух частей. Вообще в этом явно есть какая-то задумка, иначе подошву изготовили бы цельной, но я так пока и не разорался с этим. А вот за то, что на одном из саморезов немного задрали шлиц, хочется ругаться, пришлось его немного сошлифовать чтобы не царапал поверхность по которой будет двигаться фрезер.

Ну и отдельно стоит сказать о неровности подошвы, она выгнута примерно по 1мм с каждого края. Кстати, погружные фрезеры обычно имеют большую подошву и некоторые работы действительно удобнее выполнять именно с большой подошвой, но у кромочных фрезеров обычно подошва маленькая. Собственно можно использовать фрезер и с мелкой подошвой для других работ, просто будет менее удобно пользоваться.

Но вот кривизна несколько напрягает, не знаю как там у Макиты, не проверял, но теперь буду думать как ее выровнять, потому как сама суть фрезера в том чтобы фреза стояла перпендикулярно подошве или как минимум подошва прилегала плотно, а не качалась.

Фрезер со снятой подошвой. Я думаю что в таком виде его вполне можно применить в каком нибудь фрезерном станочке в качестве шпинделя. Диаметр металлической части корпуса составляет 64мм.

Чистый вес фрезера 1120 граммов, в комплекте с кабелем и подошвой 1380, в максимальной «комплектации» вес приближается к 1. 5 кг.

Цанговый патрон рассчитан под хвостовики только одного диаметра, 1/4 дюйма или 6мм. Размер не очень распространенный, это обязательно надо учитывать при выборе фрезера, так как иногда более дорогой фрезер, но с распространенным диаметром патрона выиграет за счет менее дорогих фрез. Потому при выборе фрезера лучше попутно поинтересоваться ценами на фрезы.

Более распространенный диаметр хвостовика фрез составляет 8мм.

ТЕст показал, что цанга рассчитана именно на 1/4 дюйма, 6.35мм и 6мм зажимать не хочет.

Здесь же попутно заметил огрехи изготовления. Для начала облой в районе выхода вала шпинделя, не критично, но неприятно.

«Линейка» выполнена методом фрезеровки по алюминию корпуса и также есть остатки металла, которые неплохо бы убрать. В общем контроль качества если и есть, то зарплату получает зря.

Внутри просматривается крыльчатка вентилятора охлаждения, воздух захватывается сверху и направляется в зону реза для удаления деревянной пыли (опилок от фрезера обычно не бывает) и последующего распыления ровным слоем по всем горизонтальным площадям в помещении где происходит работа. Да, к сожалению возможности подключить пылесос здесь нет.

Конструкция фиксации фрезы не отличается удобством, стопора шпинделя нет, потому приходится использовать два ключа. Кроме того сама цанга довольно тугая и имеет небольшое биение, потому процесс установки фрезы выглядит так —

Вставили фрезу, затянули посильнее.

Проверили биение

Если биение есть, ослабили фрезу, немного провернули

Затянули гайки посильнее.

При этом сам по себе шпиндель заметных биений не имеет, да и вообще ротор отбалансирован отлично, в руке инструмент практически не вибрирует.

Зная особенности «народного инструментостроения Китая» я перед эксплуатацией на всякий случай фрезер разобрал. Сначала вынимаем щетки, но чтобы не перепутать где какая и как они стоят, сделал на них отметки маркером.

Под верхней крышкой ничего кроме выключателя нет, провод заземления висит в воздухе, потому возможно вместо замены вилки питания заменю родной кабель на длинный и мягкий но двухпроводный кабель от пылесоса, все равно без дела валяется.

Выключатель самый обычный, максимальный ток 8 Ампер. В корпусе он немного утоплен чтобы уменьшить шанс случайно его выключить.

Далее разделяем корпус на две половинки. Обе части плотно притерты друг к другу и пришлось приложить приличное усилие чтобы разделить их, здесь все вполне пристойно.

Внутри статора в качестве дополнрительной изоляции проложен довольно толстый электрокартон.

Обмотки имеют следы покрытия лаком, где-то больше, где-то меньше.

Передний подшипник выбивать не стал, сидит плотно, задний имеет маркировку — 627RS и имеет закрытое исполнение.

Ротор и коллекторный узел изготовлены вполне нормально, особо нареканий у меня не возникло. Можно конечно поругаться насчет того что обмотки хоть и покрыты лаком, но очень тонким слоем. Дело в том что фрезер относится к классу инструмента, где нет тяжелых опилок или металлической стружки, потому повредить обмотки тяжело, тем более что захват воздуха производится сверху, а не из зоны реза.

Так как своего фрезера у меня раньше не было, а подобные фрезы мне попадались в продаже по относительно высокой цене, то я попутно заказал фрезу и для данного обзора.

Фреза самая обычная, прямая, с твердосплавными напайками. Стоит такая фреза 3 доллара, называется — 1/4 x 3/8 Inch 60mm Long Blade Two Flutes Straight Router Bit

В самом начале обзора я писал о том, что «мощности много не бывает», собственно потому я и заказал небольшую фрезу, потому как с ростом диаметра растет и требуемая мощность, либо начнет сильно падать скорость реза и работать будет ну очень неудобно.

Существуют специальные фигурные фрезы, при помощи них можно делать красивые кромки, но с подобным фрезером я бы не рекомендовал такие использовать, так как здесь нужна уже мощность более 1000 Ватт, а лучше ближе к 1400-1500.

Впрочем если очень надо и работы немного, то можно даже при 500-600 Ватт фрезеровать подобными фрезами, но если работы много, то лучше поискать более мощный фрезер.

Хотя Макита для модели 3703, имеющей мощность всего 440 Ватт, допускает работу с фрезами диаметром до 20-25мм и публикует в инструкции табличку с разными типами фрез и соответствующими диаметрами. А так как я склонен считать что реально у обозреваемого фрезера вряд ли будет 800 Ватт, то данная табличка применима и к обозреваемой модели.

Таблица диаметров фрез.

Режущие кромки фрезы не совсем симметричны, хотя сама фреза биений не имеет.

Здесь я немного отвлекусь. При работе с фрезером его надо передвигать так, чтобы фреза резала всегда в противоход к движению инструмента.

Фреза вращается по часовой стрелке, потому если обрабатывается правая кромка то двигаем инструмент от себя, если левая, то к себе, хотя второе не очень удобно и опасно.

Например на левом фото движение производится от себя, на правом — к себе. Это необходимо для того чтобы рез был чистый, без задиров и чтобы фреза не «поехала» по кромке.

При обработке кромки все происходит точно также, но из-за особенностей установки фрезера получается что по правой кромке придется двигать к себе если держать инструмент правой рукой.

Теперь о вариантах использования направляющих.

Использование фрезера совсем без направляющих также возможно, но этот вариант я пропущу и перейду к кромочной направляющей.

Ставится она на фрезер в специально выделенное место, на самой направляющей имеется два винта, один регулировочный, другой фиксирующий. Принцип установки прост, сначала регулировочным выставляем так чтобы крайняя часть шарнирного механизма была в одной плоскости с краем фрезы, затем вторым винтом фиксируем это положение.

На реальном инструменте это выглядит как-то так.

И здесь у меня большое замечание к качеству изготовления направляющей. Для начала она несколько… кривая, ее можно конечно «допилить» до нормального состояния, но в целом как-то все не так как задумывалось, в исходном исполнении точно выставить механизм реально, но трудно.

Дополнительная направляющая может быть использована для фрезеровки просто ровных пазов или работы в качестве ограничителя ширины выборки.

В принципе задумка неплохая, такой вариант применения для меня более необходим, так как в качестве кромочного фрезера данный инструмент у меня будет использоваться заметно реже, а вот вырезать место под петлю или замок на двери вполне реально.

Но и здесь меня ждал «сюрприз», весь этот механизм имеет довольно большие люфты, что мешает точной установке фрезы. У больших фрезеров, которыми я раньше пользовался, направляющая была закреплена жестко при помощи двух стержней, здесь же используется одна довольно гибкая железка. Опять же, пользоваться можно, но дискомфорт налицо и если захочется подогнать место под дверную петлю «в ноль», то придется помучаться.

Люфт в основном из-за двух вещей:

1. Направляющей на рейке не прижимается полностью из-за своей кривизны и неудачной конструкции винта.

2. Рейка нормально не прижимается к пластиковой части, винт пытается раньше упереться в выступ корпуса, чем в рейку.

Есть и второй вариант установки направляющей, в обратную от фрезера сторону. В этом случае упор делается в какую нибудь дополнительную плоскость, но вообще по задумке такой режим предназначен для фрезеровки круговых пазов и вырезания отверстий большого диаметра. В этом случае в одном из отверстий вставляется штифт или что-то острое что будет выступать осью вращения (рис 10-12).

На рисунке 13 показан фрезер в режиме обработки кромки.

Фото направляющей на реальном инструменте.

В таком варианте люфт может быть еще больше из-за большего вылета механизма.

Конечно я немного протестировал этот фрезер. К сожалению для теста в его основном предназначении — обработке кромки, у меня дома ничего не нашлось, но меня больше интересовало то, как он ведет себя под нагрузкой и насколько им вообще реально работать.

Для теста я взял многострадальную доску, которую я до этого сверлил, пилил, закручивал сотни шурупов и вообще издевался как мог. Из-за всего перечисленного она стала еще более похожей на некоторые наши дороги, т.е. гладкой поверхности у нее нет.

В качестве первого теста просто прогнал по линейке пару раз с заглублением 5 и 10мм, фреза имеет диаметр 10мм, оба прогона фрезер даже не особо и заметил, зато в процессе ослабло крепление фрезы и пришлось ее заново зажимать, дальше подобное не повторялось. К сожалению в процессе фиксации фрезы в патроне у меня так и не вышло выставить ее так, чтобы не было биений.

Второй тест отчасти проще, а отчасти более нагляден. Типовое применение фрезера, установке петли. В данном случае использовалась брутальная стальная петля, комплект которых лежит у меня довольно давно.

Длина петли 130мм, ширина врезки 28-29мм, толщина 3мм. Соответственно я выставил вылет фрезы 3мм, а направляющую на 28мм.

Совсем немного времени и посадочное место готово. Попутно могу сказать что в процессе оказалось удобно держаться за выступающую часть направляющей и использовать ее как ручку.

В процессе выяснились две вещи:

1. Я слишком перестарался по ширине петли.

2. Сделал слишком маленькое заглубление.

Решил повторить тест, но в этот рез сделал разметку более точно, а вылет фрезы выставлял по самой петле, т.е. приложил петлю к подошве и выставил вылет фрезы по краю петли, так оказалось даже удобнее чем по линейке.

Результат стал лучше, плоскость петли попала в плоскость доски, хотя конечно данная фреза не очень подходит для петель с таким большим радиусом закругления углов, но все равно неплохо, особенно с учетом шершавости доски, которая упорно мешала фрезеру скользить.

Последний тест, измерение потребляемой мощности. Для этого я выставил вылет фрезы примерно 10-12мм и довольно активно выфрезеровал некое количество доски.

Максимальная мощность во время работы составила около 290 Ватт, мощность на холостом ходу 180 Ватт. От себя могу сказать, что с такими параметрами (10мм фреза и 10-12мм заглубление) фрезер грызет дерево только в путь, думаю спокойно можно использовать и более крупные фрезы.

А это я примерно 9 лет назад пробовал фрезеровать место под петли при помощи Фиолента 1100, конечно результат далеко не идеальный, но у меня это был первый опыт.

После всех моих тестов теперь на балконе весь пол в опилках, причем опилки есть и внутри подошвы.

Чтобы можно было работать этим фрезером пришлось провести пару доработок.

Для начала выкусить кусочек пластиковой части в районе прижимного винта чтобы он мог прижимать направляющую, до этого он просто упирался в пластик

Ну и добавить шайбу чтобы конструкция направляющей была жесткой и не сдвигалась во время работы из-за слишком высокого выступа квадратной части прижимного винта.

Буду снимать видео или нет, еще не знаю, но для лучшего понимания работы приложу ролик от другого автора, правда работает он с ним как-то уж очень нежно, вылет маленький, скорость подачи небольшая.

А вот еще один любопытный ролик, но любопытен он скорее не содержанием, а там что у человека на коробке указана модель 3703, а проверят он на виду совсем не такую модель как у меня, как минимум там заявлена мощность 500 Ватт, у меня 800 и различие в мощности я сразу заметил даже просто на слух, в видео явно слышно снижение оборотов под нагрузкой.

Вот теперь можно подвести итоги, для начала что хорошего:

1. Отличная балансировка ротора.

2. Довольно неплохая сборка самого фрезера

3. Достаточный запас мощности

4. Отсутствие заметных люфтов шпинделя

Недостатки хотя и сами по себе мелкие, но их много

1. Слабая упаковка

2. Есть сложности с установкой фрезы, могут быть биения.

3. Неправильно подобранный винт фиксации направляющих. Исправляется установкой шайбы

4. Слишком большой винт фиксации направляющей к корпусу, упирается в пластмассу. Исправляется выкусыванием лишней пластмассы.

5. Не плоская поверхность подошвы, не сильно критично, но неприятно, думаю что можно исправить путем ослабления саморезов.

6. Кривая кромочная направляющая, еще не исправлял и не факт что буду это делать.

7. Завышенная мощность, при указанных 800 Ватт реально думаю скорее ближе к 450-500.

8. Заусеницы и облой на корпусе, не критично, но скорее говорит о низкой культуре производства.

Собственно больше сказать что либо тяжело, вся суть отражена в названии обзора, а если точнее — после сборки обработать напильником.

Получается что сам по себе фрезер довольно неплох, вибрация минимальна, тяга хорошая, режет легко, но большое количество мелких недоработок портят все впечатление.

Важное дополнение, цанга имеет размер 1/4 дюйма и хотя на странице товара указано Collet Diameter: 6mm(1/4″), 6мм зажимать не хочет, будьте внимательны.

На этом у меня все, как обычно буду рад вопросам и советам, а также приношу извинения за возможные ошибки в обзоре, так как в данной теме я «не нестоящий сварщик». Возможно кто-то из более опытных пользователей даст свои полезные советы.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Шесть задач для кромочного фрезера

Обманчивая компактность кромочного фрезера не должна вводить в заблуждение: эти удивительные малютки, предназначенные для работы одной рукой, выходят из тени своих старших и более солидных собратьев, чтобы занять достойное место в любой мастерской.

Не
всегда Давид должен убить Голиафа,
иногда вполне достаточно просто
потеснить его в сторону. Встречайте
Давида – одноручный кромочный фрезер
(другое его название – триммер, или
подрезной фрезер). При выполнении
некоторых задач он явно превосходит
гиганта – полноразмерный фрезер,
десятилетиями господствовавший в
профилировании и изготовлении соединений.
Но времена меняются. И теперь порой
применение подрезного фрезера помогает
сберечь деньги, время и сделать работу
лучше, чем использование
большого фрезера.


1.
Каждому фрезеру – своя работа


В
журнале WOOD нередко приводятся примеры
работы с четырьмя профилями декоративных
кромок. Наиболее часто применяются
скругления и фаски, за ними следуют
выкружки и валики. Чтобы не тратить
время на смену фрез и настройку, стоит
держать постоянно наготове два фрезера:
с фрезой для скруглений радиусом 3 мм
и с фрезой для фасок под углом 45°.




ЧЕТЫРЕ ПРОФИЛЯ ФРЕЗ ДЛЯ КРОМОЧНЫХ ФРЕЗЕРОВ

СКРУГЛЕНИЕ

ФАСКА

ВЫКРУЖКА

ВАЛИК

2.
Фрезерование идеальных канавок


Можно
быстро фрезеровать каннелюры (желобки,
канавки) пазовыми или галтельными
фрезами с круглым или фасонным рабочим
профилем. Если у фрезера нет съемного
продольного (параллельного) упора
(поставляемого в комплекте или
приобретаемого отдельно), небольшие
габариты основания кромочного фрезера
позволяют установить направляющую
вблизи рабочей зоны. Фрезеры с основанием
квадратной формы идеально перемещаются
вдоль направляющей, без проблем делая
продольные желобки.

3.
Ровные выемки под петли

Фрезерование
неглубоких выемок для петель выявляет
преимущество триммера. Большой мощный
фрезер может покачнуться или наклониться,
если балансировать им на узкой кромке
(например, на двери). А легкий кромочный
фрезер с узким основанием и низким
центром тяжести легко справится с такой
работой. Используйте шаблон и специальную
фрезу с короткой режущей частью и
ведущим верхним подшипником.
Если требуется, подровняйте закругления
в углах стамеской.

4.
Выборка пазов для вставок

Декоративные
вставки придают изделиям привлекательную
контрастность и дорогой вид. Кромочным
фрезером можно работать в тесных и
узких местах, таких как царги, установленные
между ножками стола. Ведите фрезер по
направляющей или установите продольный
упор для получения идеально прямых
пазов. Используйте прямые пазовые или
спиральные фрезы с нисходящей спиралью.

5.
Украшение бабочками

Хотите
скрыть неказистый сучок или заделать
трещину в заготовке? Бабочка (или другая
декоративная вставка) – одна из наших
любимых заплаток для подобных случаев.
Триммером вырезают и саму вставку, и
углубление под нее. При этом используют
шаблон и фрезу с копировальной втулкой
или верхним подшипником. Для ручной
фрезеровки устанавливают прямую пазовую
или спиральную с нисходящей спиралью
фрезу, при этом фрезер является как бы
продолжением руки.
Сначала
сделайте вставку-бабочку, обведите ее
контур поверх дефектного места, а потом
фрезеруйте углубление под заплатку,
начиная от середины и постепенно
приближаясь к линиям. Острые углы
подрежьте стамеской.

6.
И еще одно применение…

Подрезные
фрезеры, кроме того, выполняют
исключительную задачу – подрезку
свесов шпона и ламината на кромках и
обкладок из массивной древесины. В этих
операциях прямая фреза с направляющим
подшипником незаменима. Чтобы избежать
сколов и вырывов материала на кромках,
обрабатывайте их попутным фрезерованием,
ведя инструмент не слева направо, как
обычно, а справа налево (при работе с
материалами до 6 мм толщиной).

Не
всегда Давид должен убить Голиафа,
иногда вполне достаточно просто потеснить
его в сторону. Встречайте Давида –
одноручный кромочный фрезер (другое
его название – триммер, или подрезной
фрезер). При выполнении некоторых задач
он явно превосходит гиганта –
полноразмерный фрезер, десятилетиями
господствовавший в профилировании и
изготовлении соединений. Но времена
меняются. И теперь порой применение
подрезного фрезера помогает сберечь
деньги, время и сделать работу лучше,
чем использование большого
фрезера.

Что такое фреза?

Фреза — важный компонент фрезерного станка. Как следует из названия, именно режущий инструмент отвечает за соскабливание материала с заготовки. Все фрезерные станки имеют фрезу. Во время типичной операции фрезерования фреза движется перпендикулярно своей оси, позволяя снимать материал с заготовки по окружности фрезы. Чтобы узнать больше о фрезах и о том, как они работают, продолжайте читать.

Обзор фрез

Назначение фрезы — удаление материала с заготовки.При этом фрезы не состоят из одного лезвия. В то время как токарные операции, выполняемые на токарном станке, обычно имеют однолезвийный режущий инструмент, фрезы состоят из нескольких лезвий. Когда фреза вращается относительно неподвижной заготовки, она соскабливает материал.

Фрезы часто изготавливаются из твердых, прочных материалов, которые могут выдерживать значительные нагрузки, не ломаясь или не подвергаясь иным повреждениям. Например, фрезы нередко имеют покрытие из поликристаллического алмаза (PCD).Согласно Википедии, фрезы с покрытием PCD служат до 100 раз дольше, чем их аналоги без покрытия. Загрузка фрез с покрытием из PCD заключается в том, что их нельзя использовать в приложениях, где температура превышает 1112 градусов по Фаренгейту.

Различные типы фрез

Все фрезы характеризуются наличием множества канавок, каждая из которых действует как лезвие, соскабливающее материал с заготовки. При этом существуют разные типы фрез.Режущий инструмент концевой фрезы, например, представляет собой фрезу с зубьями на конце и по бокам. Доступные из стали и карбида цемента, они обычно используются при вертикальном фрезеровании.

Другой распространенный тип фрезы — это фреза с черновым концом. Фрезы с грубым концом имеют глубокие канавки на конце, которые позволяют удалить излишки материала с заготовки. Фрезы с черновым концом, также известные как рыхлители, обычно используются в крупносерийном производстве.

Третий вид фрезы — это шаровые фрезы. Шаровая фреза, также известная как фреза со сферическим концом, имеет полусферическую конструкцию, которая сводит к минимуму нагрузку на заготовку.

Наконец, боковая фреза — это тип фрезы, у которой есть зубья по бокам и спереди. Бокорезы существуют с начала 1800-х годов. Фактически, тогда это были самые распространенные фрезы.

Фреза — важный компонент фрезерного станка.Состоящий из нескольких лезвий, он отвечает за соскабливание материала с заготовки, тем самым изменяя форму заготовки.

Нет тегов для этого сообщения.

Выбор подходящего фрезерного инструмента для любой задачи обработки

Современные высокопроизводительные фрезы сочетают в себе высокие характеристики резания с длительным сроком службы инструмента и, как следствие, способствуют повышению производительности производственных процессов и более благоприятной структуре затрат. Однако при выборе инструментов необходимо учитывать определенные факторы, особенно в случае гибких процессов, таких как фрезерование.Например, можно сократить непродуктивное время технологического процесса, реже меняя инструменты. В случае небольших устройств смены инструмента может оказаться полезным возможность обрабатывать различные материалы с помощью одного инструмента. Чтобы максимально использовать потенциал станка, пользователю обычно следует выбирать между использованием специального инструмента или универсального инструмента.

Фрезы

HPC теперь имеют неравномерно расположенные режущие кромки и неравномерный шаг спирали, поскольку геометрия является ключевым фактором производительности фрезы. Такая конструкция обеспечивает меньшую вибрацию и способствует плавному резанию.

Производительность и долговечность фрезерования

При высокопроизводительном фрезеровании инструменты должны быть рассчитаны на высокие скорости обработки и соответствующие температуры (которые могут способствовать преждевременному износу инструмента). Такие высокие температуры также приводят к тому, что кислород становится реактивным, поэтому покрытия также должны быть устойчивы к окислению. Покрытие дополняется оптимизированной мелкозернистой подложкой, которая одновременно увеличивает прочность и твердость.

Подготовка кромок также важна.Гомогенизированная, намеренно закругленная режущая кромка предотвращает рост трещин и сколов, замедляет износ и обеспечивает медленное и равномерное истирание. Фрезы с такими характеристиками можно использовать для обработки самых разных материалов.

Принимая во внимание эти требования, Hoffmann Group разработала фрезы из линейки продуктов Garant MasterSteel для выполнения различных задач обработки, включая фрезерование боковых сторон и фрезерование пазов и аппарелей, фрезерование спирали и даже сверление.

Боковое фрезерование и пазы

Для пользователей, которые в первую очередь фрезеруют детали или пазы, используя универсальные станки с устройством смены инструмента, хорошо подойдут обычные концевые фрезы для черновой обработки с четырьмя режущими кромками. Они также могут выполнять задачи, для которых предназначены инструменты со сменными пластинами, например, если поверхность компонента также должна быть плоско фрезерована. Фреза Garant MasterSteel HPC устраняет необходимость смены инструментов и может сократить непроизводительное время и время обработки при обработке сварных конструкций из конструкционной стали общего назначения.

Фрезерование полного паза

Черновая фреза с кулаком хорошо подходит для фрезерования более глубоких полных пазов диаметром более 1 × и для обработки хрупких деталей. Благодаря профилю формы кулака эти фрезы HPC создают меньшее давление резания и подвергают компонент меньшему напряжению. Особенно короткий отвод стружки также увеличивает надежность процесса.

Инструменты с большим числом зубьев повышают эффективность процесса. Фрезы с пятью зубьями особенно эффективны, если подача на зуб может оставаться неизменной во время производственного процесса.Эти инструменты создают на 25 процентов больше подачи по сравнению с концевыми фрезами с четырьмя кромками и демонстрируют улучшенный отвод стружки по сравнению с концевыми фрезами с шестью кромками.

Наклон, спиральное фрезерование и сверление

При обработке деталей для вырезания карманов часто требуется накат, фрезерование спирали или сверление. Однако обычные фрезы HPC с четырьмя режущими кромками часто достигают своих пределов, потому что стружка должна отводиться вверх эффективно и быстро, особенно в случае врезания, сверления и винтового фрезерования.

По этой причине канавки для стружки на торце должны быть большими. Из-за конструкции размер канавок для стружки более ограничен в случае концевых фрез с четырьмя кромками, чем в случае концевых фрез с тремя кромками. Поэтому группа Hoffmann разработала специальную фрезу только с тремя режущими кромками специально для этих применений.

Чтобы обеспечить эффективный отвод стружки (что важно при наклоне), была разработана геометрия острия, такая как сверло, которая перемещена обратно к хвостовику. Такая конструкция обеспечивает достаточно места для надежного удаления удаленного материала из рабочей зоны.

Помимо винтового фрезерования и сверления, трехгранная концевая фреза может также использоваться для обработки пазов и боковых фрез, обеспечивая выполнение всех задач фрезерования без необходимости замены инструмента.

Черновая и чистовая обработка

Современные фрезы HPC в некоторых случаях оставляют после себя такую ​​гладкую поверхность, что необходимость в чистовой обработке отпадает. Новые высокопроизводительные фрезы с тремя режущими кромками из линейки продуктов Garant MasterSteel были показаны, например, для устранения следов вибрации, которые в противном случае могли бы возникнуть при обработке хрупких деталей из стали 16MnCr5.

Для компонентов, изготовленных с использованием таких процессов, как аддитивное производство или современные процессы литья (почти чистая форма), чистовая обработка — это все, что требуется для окончательной обработки функциональных граней, которую можно выполнить с помощью фрезы HPC с семью лезвиями. При постоянной скорости подачи на зуб концевая фреза с семью кромками обеспечивает примерно на 17% более высокую скорость продвижения, чем классическая фреза с шестью кромками.

При использовании фрез HPC различия в качестве в отношении геометрии, покрытий, твердосплавной основы и подготовки кромок влияют на стойкость инструмента и общую производительность.Такие конструктивные особенности, как количество режущих кромок и форма торца, играют важную роль в задаче обработки. В конечном счете, современные режущие инструменты могут существенно сократить время первичной обработки и время простоя, а также значительно повысить производительность за счет исключения смены инструмента и лишних рабочих операций.

Глава 12: Фрезы и операции | Применение режущего инструмента

В металлообработке используются два основных типа режущего инструмента: одноточечный и многоточечный. По сути, они похожи. Фрезу можно создать, сгруппировав несколько одноточечных инструментов в круглом держателе.

Фрезерование — это процесс создания обработанных поверхностей путем постепенного удаления заданного количества материала с заготовки, который продвигается с относительно низкой скоростью подачи к фрезу, вращающейся со сравнительно высокой скоростью. Характерной особенностью процесса фрезерования является то, что каждый зуб фрезы снимает свою долю припуска в виде мелких отдельных стружек.

Типы фрез

Разнообразие доступных фрез делает фрезерование универсальным процессом обработки. Фрезы производятся в большом размере. Фрезы изготавливаются из быстрорежущей стали (HSS), другие имеют твердосплавные пластины, а многие из них являются сменными или индексируемыми пластинами.

Периферийные фрезы — Периферийные фрезы обычно устанавливаются на оправку для выполнения различных операций. Обычные фрезы для высокоскоростной стали включают в себя фрезу со ступенчатым зубом, боковую фрезу, плоскую фрезу, одноугловую фрезу, двухугловую фрезу, выпуклую фрезу, вогнутую фрезу и фрезу с закругленными углами.

Плоская фреза для легких режимов работы — Фреза общего назначения для периферийного фрезерования. Узкие фрезы имеют прямые зубья, а широкие — винтовые.

Плоская фреза для тяжелых условий эксплуатации — Подобна фрезу для легких режимов работы, за исключением того, что она используется для более высоких скоростей съема металла. Чтобы помочь ему в этой функции, зубцы расположены шире, а угол наклона спирали увеличен примерно до 45 градусов.

Боковая фреза — Имеет режущую кромку по бокам и по периферии.Это позволяет фрезу фрезеровать пазы.

Половинная фреза — То же, что и описанная ранее, за исключением того, что режущие кромки имеются с одной стороны. Используется для фрезерования уступов. Две фрезы этого типа часто устанавливаются на одной оправке для двухкоординатного фрезерования.

Боковая фреза со смещенными зубьями — То же, что и боковая фреза, за исключением того, что зубья расположены со смещением, так что каждый второй зуб режет на заданной стороне паза. Это позволяет выполнять глубокие и тяжелые пропилы.

Угловые фрезы — Периферийные режущие кромки лежат на конусе, а не на цилиндре. Может быть предусмотрен одинарный или двойной угол.

Концевая фреза — Имеет периферийные режущие кромки плюс торцевые режущие кромки на одном конце. В нем есть отверстие для болта, чтобы прикрепить его к шпинделю.

Формовочная фреза — Периферийная фреза, кромка которой имеет форму, позволяющую придать поверхности особую форму. Одним из примеров является фреза для зубьев шестерни.На поверхности заготовки воспроизводится точный контур режущей кромки формовочной фрезы.

Концевые фрезы — Концевые фрезы могут использоваться на вертикальных и горизонтальных фрезерных станках для выполнения различных операций торцевания, обработки пазов и профилирования. Цельнотянутые концевые фрезы изготавливаются из быстрорежущей стали или спеченного карбида. Другие типы, такие как концевые фрезы и фрезы, состоят из режущих инструментов, которые прикручены болтами или иным образом прикреплены к адаптерам.

Цельные концевые фрезы — Цельные концевые фрезы имеют две, три, четыре или более канавок и режущих кромок на торце и периферии.Две концевые фрезы с канавками можно подавать прямо вдоль их продольной оси в твердый материал, поскольку режущие поверхности на концах встречаются. Фрезы с тремя и четырьмя канавками с одной торцевой режущей кромкой, выступающей за центр фрезы, также можно подавать непосредственно в твердый материал.

Цельнокроеные концевые фрезы бывают двухсторонние или односторонние, с прямым или коническим хвостовиком. Концевая фреза может быть короткой с короткими режущими канавками или очень длинной для проникновения в глубокие полости. На концевых фрезах, предназначенных для эффективной резки алюминия, угол наклона спирали увеличен для улучшения режущего действия и удаления стружки, а канавки можно полировать.

Специальные концевые фрезы — Шаровые концевые фрезы доступны в диаметрах от 1/32 до 2-1 / 2 дюйма, одностороннего и двустороннего типов. Одноцелевые концевые фрезы, такие как фрезы Woodruff со шпоночным шлицем, фрезы для закругления углов и фрезы «ласточкин хвост», используются как на вертикальных, так и на горизонтальных фрезерных станках. Обычно они изготавливаются из быстрорежущей стали и могут иметь прямой или конический хвостовик.

Номенклатура фрезы — Что касается режущего действия по металлу, подходящие углы на зубе — это те, которые определяют конфигурацию режущей кромки, ориентацию поверхности зуба и рельеф для предотвращения трения о землю .

Внешний диаметр — Диаметр окружности, проходящей через периферийные режущие кромки. Это размер, используемый вместе со скоростью шпинделя для определения скорости резания (SFPM).

Диаметр корня — Этот диаметр измеряется по окружности, проходящей через нижнюю часть галтели зуба.

Зуб — Зуб — это часть фрезы, начинающаяся от корпуса и заканчивающаяся периферийной режущей кромкой. Сменные зубы называют вкладышами.

Лицевая поверхность — Лицевая поверхность зуба — это поверхность между галтелем и режущей кромкой, по которой стружка скользит во время ее формирования.

Земля — ​​ Область за режущей кромкой на зубе, которая снята во избежание столкновения, называется площадкой.

Канавка — Канавка — это пространство, предназначенное для прохождения стружки между зубьями.

Угол зазора — Угол зазора измеряется между лицевой стороной зуба и задней частью зуба непосредственно впереди.

Скругление — Скругление — это радиус в нижней части канавки, обеспечивающий отвод стружки и скручивание стружки.

Термины, определенные выше, применимы в первую очередь к фрезам, особенно к гладким фрезам. При определении конфигурации зубьев фрезы важны следующие термины.

Периферийная режущая кромка — Режущая кромка, выровненная в основном в направлении оси резца, называется периферийной режущей кромкой. При периферийном фрезеровании именно эта кромка удаляет металл.

Лицевая режущая кромка — Лицевая режущая кромка — это кромка для удаления металла, ориентированная в основном в радиальном направлении. При боковом и торцевом фрезеровании эта кромка фактически образует новую поверхность, хотя периферийная режущая кромка все еще может снимать большую часть металла. Это соответствует торцевой режущей кромке одноточечных инструментов.

Угол спуска — Этот угол измеряется между фаской и касательной к режущей кромке на периферии.

Свободный угол — Предназначен для стружки и образования канавки.

Радиальный передний угол — Угол между поверхностью зуба и радиусом фрезы, измеренный в плоскости, перпендикулярной оси фрезы.

Осевой передний угол — Измеряется между периферийной режущей кромкой и осью фрезы, если смотреть радиально на точку пересечения.

Угол установки лезвия — Когда в корпусе резака имеется прорезь для лезвия, угол между основанием прорези и осью резака называется углом установки лезвия.

Сменные фрезы

Существует множество зажимных систем для сменных пластин в корпусах фрез.

Клиновой зажим — Фрезерные пластины уже много лет зажимаются с помощью клиньев в индустрии режущего инструмента. Этот принцип обычно применяется одним из следующих способов: либо клин спроектирован и ориентирован так, чтобы поддерживать пластину во время зажима, либо клин зажимает режущую поверхность пластины, прижимая пластину к корпусу фрезы.Когда клин используется для поддержки пластины, он должен поглощать всю силу, возникающую во время резания. Вот почему предпочтение отдается клиновому зажиму на режущей поверхности пластины, поскольку этот метод передает нагрузки, создаваемые прорезанием, через пластину на корпус резца.

Система клинового зажима, однако, имеет два явных недостатка. Во-первых, клин покрывает почти половину режущей поверхности пластины, препятствуя нормальному потоку стружки и вызывая преждевременный износ корпуса фрезы, а во-вторых, высокие зажимные усилия, вызывающие деформацию зажимного элемента и корпуса фрезы, могут и часто будут результатом. Чрезмерное усилие зажима может вызвать достаточную деформацию корпуса фрезы, так что в некоторых случаях при загрузке пластин в корпус фрезы последний паз пластины будет сужен до точки, в которой последняя пластина не войдет в корпус. Когда это происходит, несколько уже загруженных пластин удаляются и сбрасываются. Клиновой зажим можно использовать для зажима отдельных пластин или сменных и сменных картриджей фрез.

Винтовой зажим — Этот метод зажима используется в сочетании со вставкой с запрессованной зенковкой или зенковкой.Динамометрический винт часто используется для эксцентрической установки и прижатия пластины к стенкам гнезда для пластины.

Винтовой зажим отлично подходит для концевых фрез малого диаметра, где пространство ограничено. Это также обеспечивает свободный беспрепятственный путь для стружки без клиньев или любого другого препятствующего оборудования. Винтовой зажим обеспечивает меньшее зажимное усилие, чем при использовании клиновой зажимной системы. Однако, когда температура режущей кромки значительно повышается, пластина часто расширяется и вызывает нежелательный эффект повторной затяжки, увеличивая крутящий момент, необходимый для разблокировки винта пластины.Метод винтового зажима может использоваться на шаровых фрезах со сменными пластинами или на фрезах со сменными пластинами и торцевых фрезах.

Геометрия фрезы

Существует три стандартных геометрии фрезы: двойное отрицательное, двойное положительное и положительное / отрицательное. Каждый из них имеет определенные преимущества и недостатки, которые необходимо учитывать при выборе правильной фрезы для работы.

Двойная отрицательная геометрия — Двойная отрицательная фреза использует только отрицательные пластины, удерживаемые в отрицательном кармане.Это обеспечивает прочность режущей кромки для черновой обработки и прерывистого резания. При определении геометрии фрезы важно помнить, что отрицательная пластина имеет тенденцию отталкивать фрезу, оказывая значительное усилие на заготовку. Это может быть проблемой при обработке слегка удерживаемых деталей или при использовании легких станков. Однако эта тенденция толкать обрабатываемую деталь или отталкивать фрезу от заготовки может быть полезной в некоторых случаях, потому что сила прекращается, чтобы «нагружать» систему, что часто снижает вибрацию.

Двойная положительная геометрия — Двойные положительные фрезы используют положительные пластины, удерживаемые в положительных карманах. Это необходимо для обеспечения необходимого зазора для резки. Геометрия фрезы с двойной положительной геометрией обеспечивает резку с низким усилием, но пластины контактируют с заготовкой в ​​самом слабом месте — режущей кромке. При фрезеровании с положительным передним углом силы резания стремятся поднять заготовку или втягивать фрезу в работу. Самым большим преимуществом двойного положительного фрезерования является свободное резание. К заготовке прилагается меньшее усилие, поэтому требуется меньшая мощность.

Положительная / отрицательная геометрия — Положительная / отрицательная геометрия фрезы объединяет положительные пластины, удерживаемые в отрицательных карманах. Это обеспечивает положительный осевой прием и отрицательный радиальный передний угол, а также, как и в случае с двойными положительными пластинами, необходимый зазор для резания. В случае фрез с положительным / отрицательным наклоном заготовка контактирует с режущей кромкой в ​​радиальном направлении и с режущей кромкой в ​​осевом направлении. Резак положительного / отрицательного типа может считаться резаком с низким усилием.При положительном / отрицательном фрезеровании доступны некоторые преимущества как положительного, так и отрицательного фрезерования.

Угол подъема — Угол подъема — это угол между пластиной и осью фрезы. Чтобы определить, какой угол подъема лучше всего подходит для конкретной операции, необходимо учитывать несколько факторов. Во-первых, угол подъема должен быть достаточно небольшим, чтобы покрывать глубину резания. Чем больше угол подъема, тем меньшую глубину резания можно выполнить для пластины данного размера. Кроме того, для обрабатываемой детали может потребоваться небольшой угол подъема, чтобы очистить часть или сформировать определенную форму на детали.

Угол подъема также определяет толщину стружки. Чем больше угол подъема для одинаковой скорости подачи или нагрузки стружки на зуб, тем тоньше стружка становится. Как и в одноточечной оснастке, глубина резания распределяется по более длинной поверхности контакта. Следовательно, рекомендуется использовать фрезы с углом подъема, когда целью является максимальное удаление материала. Утончение стружки позволяет увеличить скорость подачи.

Углы подъема могут составлять от нуля до 85 градусов. Наиболее распространенные углы подъема, доступные для стандартных фрез, составляют 0, 15, 30 и 45 градусов.Углы подъема более 45 градусов обычно считаются особыми.

Фрезы с большим углом в плане также обладают большей теплоотдачей. Однако, если при резке можно использовать больше инструмента, как в случае с большими углами подъема, способность инструмента рассеивать тепло будет улучшена. Кроме того, увеличивается осевое усилие и уменьшается радиальное усилие, что является важным фактором в борьбе с вибрацией.

Геометрия углов фрезерных пластин

Форма и размер индексируемых пластин обсуждались в главе 2.Выбор правильной угловой геометрии, вероятно, является наиболее сложным элементом выбора пластины. Доступны самые разные стили углов. Выбранный стиль углов существенно повлияет на качество поверхности и стоимость вставки.

Радиус при вершине — Пластина с радиусом при вершине обычно дешевле, чем аналогичная пластина с любой другой угловой геометрией. Радиус при вершине также является самой сильной угловой геометрией, потому что у него нет острых углов на стыке двух плоскостей.Только по этим двум причинам пластина с радиусом при вершине должна быть лучшим выбором для любого применения, где ее можно использовать.

Пластины с радиусом при вершине могут повысить стойкость инструмента, если они используются в фрезах с углом упора от 0 до 15 градусов.

Фаска — Существует два основных способа применения пластин с угловой фаской. В зависимости от угла фаски и угла подъема корпуса фрезы, в которой используется пластина, площадка фаски будет либо параллельной, либо угловой (наклонной) по отношению к направлению подачи.

Пластины, на которые нанесена фаска под углом к ​​направлению подачи, обычно имеют только одну фаску. Эти пластины обычно не такие прочные, и их стоимость обычно выше, чем у пластин с большим радиусом при вершине. Пластины для снятия фаски с угловой фаской часто используются для обработки общего назначения с использованием двойных отрицательных фрез.

Пластины, предназначенные для использования с фаской, параллельной направлению подачи, могут иметь одинарную фаску, одинарную фаску и угловой разрыв, двойную фаску или двойную фаску и угловой разрыв.Более крупные участки называются первичными гранями, а участки меньшего размера — вторичными гранями. Стоимость фасок по сравнению с другими типами углов геометрии зависит от количества фасок. Однофасетная пластина является наименее дорогой, а многогранная пластина стоит дороже из-за дополнительных затрат на шлифование.

Самым большим преимуществом использования пластин с фаской, параллельной направлению подачи, является то, что при правильном использовании они обеспечивают отличное качество поверхности.Когда ширина площадки больше, чем продвижение на оборот, одна пластина образует поверхность. Это означает, что обычно достигается отличное качество поверхности независимо от биения торца пластины.

Стеклоочистители — Стеклоочистители уникальны как по внешнему виду, так и по применению. Эти пластины имеют только одну или две очень длинные чистящие площадки. В корпусе фрезы, заполненной другими пластинами (обычно пластинами для черновой обработки), используется одинарный очиститель, который устанавливается приблизительно от 0,003 до 0. На 005 дюймов выше, чем у других пластин, так что только очиститель образует готовую поверхность.

Чистовая обработка, полученная с помощью протирочной машины, даже лучше, чем превосходная чистовая обработка, достигаемая с помощью пластины для снятия фаски с параллельной поверхностью.

Основные операции фрезерования Перед тем, как предпринять какие-либо попытки фрезерования, необходимо принять несколько решений. Помимо выбора наилучших средств удержания работы и наиболее подходящих фрез, необходимо установить скорость резания и скорость подачи, чтобы обеспечить хороший баланс между быстрым съемом металла и длительным сроком службы инструмента.

Правильное определение скорости резания и скорости подачи возможно только в том случае, если известны следующие шесть факторов:
• Тип обрабатываемого материала для стяжки
• Жесткость установки
• Физическая прочность фрезы
• Режущий инструмент материал
• Доступная мощность на шпинделе
• Требуемый тип чистовой обработки

Направление подачи фрезерования Применение фрезерного инструмента с точки зрения направления его обработки имеет решающее значение для производительности и срока службы инструмента в течение всей операции.Два варианта направления фрезерования описываются как обычное фрезерование или фрезерование с подъемом. Обычное фрезерование и фрезерование с подъемом также влияют на стружкообразование и стойкость инструмента.

Обычное фрезерование — Термин, часто ассоциируемый с этой техникой фрезерования, — это фрезерование под углом. Фреза вращается против направления подачи, когда заготовка продвигается к ней со стороны, где зубья движутся вверх. Разделительные силы, возникающие между резцом и заготовкой, препятствуют движению заготовки.Толщина стружки в начале реза минимальна, постепенно увеличиваясь до максимальной в конце реза.

Фрезерование с подъемом — Термин, часто ассоциируемый с этой техникой фрезерования, — это фрезерование «снизу». Фреза вращается в направлении подачи и заготовки, поэтому продвигается к фрезу со стороны, где зубья движутся вниз. Когда зубья фрезы начинают резать, возникают силы значительной интенсивности, которые способствуют движению заготовки и стремятся втягивать ее под фрезу.Стружка имеет максимальную толщину в начале реза, уменьшаясь до минимума на выходе. Как правило, рекомендуется везде, где это возможно, фрезерование с подъемом. Подъемное фрезерование обеспечивает лучшую чистовую обработку и продлевает срок службы фрезы.

Преимущества и недостатки — Если обрабатываемая деталь имеет сильно абразивную поверхность, обычное фрезерование обычно обеспечивает больший срок службы резца, поскольку режущая кромка входит в контакт с обрабатываемой поверхностью ниже абразивной поверхности. Обычное фрезерование также защищает кромку за счет скалывания поверхности перед режущей кромкой.

Ограничения на использование подъемного фрезерования в основном связаны с состоянием станка и жесткостью, с которой обрабатываемая деталь зажимается и поддерживается. Поскольку резец имеет тенденцию взбираться на работу, оправка фрезерного станка и опора оправки должны быть достаточно жесткими, чтобы преодолеть эту тенденцию. Подача должна быть равномерной, и если на станке нет привода глушителя люфта, упоры стола должны быть затянуты, чтобы предотвратить втягивание заготовки в резак.Большинство современных машин построено достаточно жестко. Старые станки обычно можно подтянуть, чтобы можно было использовать подъемное фрезерование.

Давление вниз, вызванное подъемным фрезерованием, имеет неотъемлемое преимущество в том, что оно имеет тенденцию удерживать изделие и приспособление напротив стола, а стол — напротив путей. При обычном фрезеровании происходит обратное, и заготовка имеет тенденцию подниматься со стола.

Джордж Шнайдер-младший является автором Cutting Tool Applications, справочника по материалам, принципам и конструкциям станков.Он является почетным профессором инженерных технологий Технологического университета Лоуренса и бывшим председателем Детройтского отделения Общества инженеров-технологов.

Что такое торцевое фрезерование и зачем вам это нужно?

Когда дело доходит до обработки, всегда есть несколько способов выполнить один и тот же рез. Спросите пять машинистов, как выполнить ту или иную операцию, и вы обязательно получите восемь разных ответов. Торцевое фрезерование ничем не отличается. Когда вы хотите получить точно ровную поверхность или хотите отделку, которая действительно заставит вашу деталь сиять (в прямом и / или переносном смысле), процесс торцевого фрезерования может помочь вам в этом.Самый распространенный инструмент, используемый при обработке, — это концевая фреза. Обычно в процессе резки концевой фрезой используется как конец фрезы, так и боковые стороны, что позволяет выполнять операции резания с выемками и наклонной резкой. Торцевое фрезерование, в общем, определяется как процесс резки поверхностей, перпендикулярных оси фрезы или граням детали. Для торцевого фрезерования чаще всего используются раструбные фрезы и фрезы, но в зависимости от того, какую поверхность вы ищете, вы можете также использовать концевую фрезу.

Концевые фрезы

Использование концевой фрезы для торцевого фрезерования часто неэффективно, но может создать привлекательные узоры на вашей отделке, если это то, что вам нужно. Концевая фреза часто достигает острого края в одном углу, а нижняя кромка обычно находится под углом 1 °, когда идет к центру, поэтому она не перекрывается с предыдущим проходом. Это может создать некоторые замысловатые узоры и отделку поверхности, которые было бы трудно найти где-либо еще.

Shell Mills

Если вы ищете однородную отделку, то ракушечная мельница — хороший выбор.Шелушечные фрезы также известны как торцевые фрезы, поэтому они известны своим качественным торцевым фрезерованием. Фрезы Shell имеют несколько вставок на внешнем крае фрезы, поэтому, когда фреза впервые попадает в материал, она удаляет небольшое количество припуска — в зависимости от глубины резания. Когда фреза проходит над заготовкой, другие зубья фактически работают, чтобы удалить припуск, оставшийся в виде бора или в результате подпружинивания заготовки или фрезы. Если все вставки на вашей ракушной фрезы выровнены и изношены равномерно, это обеспечивает высококачественную отделку поверхности.Мельницы Shell также подходят для обработки почти всех материалов. Иногда может возникнуть необходимость в замене вставок для разных материалов, но сам инструмент достаточно прочен, чтобы работать с большинством материалов. Хотя наличие нескольких режущих зубьев на ракушечнике можно считать преимуществом, наличие всех этих пластин может вызвать больше головных болей. Различная высота и небольшие различия в геометрии могут вызвать различную стружкодробную нагрузку на пластины. Это плохо скажется на отделке поверхности

Мухорезы

Фрезы

Shell обеспечивают качественную обработку поверхности на более высоких скоростях, в то время как мухорезка может создавать гораздо более тонкую поверхность с меньшей мощностью.С этой целью в летучей фрезе используется только одна пластина, которая, хотя и работает медленнее, может обеспечить более однородную обработку поверхности. Прочтите: Наука торцевого фрезерования с помощью Flycutter Если вы хотите получить фантастическую чистоту поверхности, и скорость выполнения операции не так важна, вы можете выбрать фрезу TTS Superfly, укомплектованную пластинами для обоих более мягких материалов ( например, алюминий) и более твердые материалы (например, сталь) менее чем за 150 долларов.

Наконечники для торцевого фрезерования

Во-первых, примите во внимание устойчивость вашего инструмента и мощность вашего шпинделя.Со всеми этими зубьями и меньшим шпинделем ракушечная фреза с миллионом зубьев очень быстро увязнет. Что касается станков Tormach, мы рекомендуем придерживаться нашей ракушечной мельницы, если вы собираетесь резать такие вещи, как сталь. Корпусная фреза 38 мм может выполнять операцию с более твердыми металлами немного быстрее, но фреза с соответствующими пластинами также может справиться с такими операциями, она будет немного медленнее, но она справится с резками и при этом даст вам хороший результат. финиш. В более мягких материалах, таких как алюминий, мухорезка по-прежнему дает фантастические результаты, или известно, что Shear Hog отлетает немного стружки, оставляя красивый отражающий блеск.Независимо от того, какой материал вы режете, при торцевом фрезеровании обычно рекомендуется располагать фрезу вне центра заготовки. Это обеспечивает самую тонкую стружку на выходе из фрезы, что приводит к более чистому сечению и более качественной обработке. С этой целью следует избегать частого входа в заготовку и выхода из нее — это может создать некоторые напряжения на режущей кромке, которые могут привести к задержке и вибрации. Так что старайтесь, чтобы траектории инструмента максимально приближались к заготовке. По той же причине вы также должны стараться избегать торцевого фрезерования отверстий или пазов, потому что эти кромки вызывают множественные входы и выходы при резке.Если вы сочтете необходимым резать поверхности с такими перерывами, вы можете уменьшить нагрузку на резак, снизив скорость подачи. Операции торцевого фрезерования — отличный способ удалить часть материала и получить красивую ровную поверхность, но настоящая радость приходит, когда вы видите эту поверхность. Будьте уверены, если вы еще не пристрастились к облицовке, вы обязательно почувствуете это, когда увидите это сияние.

Концевые фрезы. Основное руководство для начинающих.

Концевые фрезы, пазовые сверла, фрезы, фрезы, сверла, V-образные насадки и заусенцы — что все это значит?

А какая бит мне нужна для какой работы? Например, какие концевые фрезы самые лучшие? и которая является лучшей концевой фрезой для алюминия, и какие концевые фрезы являются лучшими концевыми фрезами для нержавеющей стали.

В этой статье рассказывается о фрезерах и инструментах с ЧПУ.

Фрезы или концевые фрезы используются в станке с ЧПУ: компьютеризированное числовое управление.

Специализированное программное обеспечение используется для отправки автоматических инструкций по фрезерованию или «траектории инструмента» на станок, который затем вырезает рисунок на вашем исходном материале.

Рынок ремесел в последнее время бурно развивался благодаря захватывающим компактным настольным фрезерным станкам с ЧПУ и мини-фрезерным станкам. Фрезерные станки с ЧПУ теперь достаточно доступны, чтобы позволить энтузиастам DIY получить доступ к этому высокоточному фрезерному инструменту для резьбы и гравировки.

Концевые фрезы, фрезы и фрезы используются на станках с ЧПУ, но если у вас нет станка с ЧПУ, вы можете использовать заусенцы во вращающемся инструменте.

Боры бывают твердосплавными, стальными и алмазными.

На станке с ЧПУ можно разрезать практически любой материал. Популярные материалы — металлы, пластмассы и дерево.

Так почему же использовать концевую фрезу, а не сверло? Короче говоря, сверло движется вверх и вниз, концевая фреза движется из стороны в сторону (Примечание: есть концевые фрезы, которые перемещаются во всех направлениях).

1. Концевые фрезы режут вращательно в горизонтальном или боковом (из стороны в сторону) направлении, в то время как сверло режет материал только вертикально вниз.

2. Концевые фрезы доступны в широком диапазоне длин, диаметров, канавок и типов и выбираются в зависимости от обрабатываемого материала и требуемой для проекта обработки поверхности.

3. Концевые фрезы являются фрезами в мире фрезерования и используются для обработки пазов, профилирования, контурной обработки, растачивания и развёртывания.

4. Концевые фрезы позволяют резать прецизионные детали, начиная от деталей машин, ювелирных изделий, гравюры на дереве, изготовления вывесок, резки пластика, изготовления пресс-форм и печатных плат.

1. Сверла прорезают круглые отверстия прямо в материале, вращая их в роторном сверле.

2. Большинство сверл имеют спиральные канавки (канавки), которые придают сверлам искаженный вид и помогают отрезать материал при их движении вверх и вниз в отверстии.

3. Сверла из быстрорежущей стали и твердого сплава имеют канавки.(спиральные сверла)

4. Исключением из этого правила являются алмазные сверла с плоским концом, а не заостренным или рифленым. (Если это не алмазное спиральное сверло, которое используется не для сверления, а для расширения уже существующих отверстий, например, в шариках)

Спиральные режущие кромки на боковой стороне концевой фрезы называются канавками.

Канавки обеспечивают свободный путь для выхода стружки, когда концевая фреза вращается в заготовке.

Концевые фрезы имеют 2, 3 или 4 канавки на бит.Наиболее популярны 2 и 4 флейты.

  • Для использования на древесине и алюминии
  • Для удаления стружки лучше всего использовать меньшее количество канавок, что позволяет охлаждать долото, но оставляет более шероховатую поверхность среза.
  • 2 канавки лучше всего подходят для обработки дерева и алюминия, так как они дают очень большие стружки по сравнению с другими материалами.
  • Концевые фрезы с 2 режущими кромками также называют сверлами для пазов.
  • Для использования с большинством других материалов
  • На большинстве других материалов используются 4 канавки, они могут резать более твердые материалы, чем 2 канавки, и обеспечивают в целом более гладкую поверхность.

Существует несколько типов концевых фрез, каждая из которых разработана с учетом множества различных факторов, что позволяет вам выбрать правильную концевую фрезу в соответствии с материалом, над которым вы работаете, и типом проекта, который вы собираетесь использовать его для.

Острие «рыбьего хвоста» предотвращает раскалывание или раскалывание и вонзается прямо в материал, образуя плоскую поверхность.

Эти концевые фрезы идеально подходят для фрезерования врезания и получения точных контуров, что делает их идеальными для изготовления вывесок и обработки металлов .

Для получения превосходной отделки выберите алмаз с огранкой вверх, так как у него множество режущих кромок.

Щелкните здесь, чтобы купить Концевые фрезы

V-образные насадки производят проход V-образной формы и используются для гравировки, особенно для изготовления знаков.

Они бывают разных углов и диаметров. Небольшие углы и наконечники на этих V-образных гравировальных насадках позволяют создавать узкие прорези и мелкую, деликатную гравировку букв и линий.

Щелкните здесь, чтобы купить V-образные биты для гравировки

Фрезы со сферическим концом имеют радиус в нижней части, что обеспечивает более качественную чистовую обработку поверхности вашей заготовки, что означает меньше работы для вас, поскольку деталь не нужно обрабатывать способствовать.

Они используются для контурного фрезерования, обработки мелких пазов, обработки карманов и контурной обработки.

Фрезы со сферическим концом идеально подходят для трехмерной контурной обработки, поскольку они менее склонны к выкрашиванию и оставляют красивую закругленную кромку.

Совет: сначала используйте концевую фрезу для черновой обработки, чтобы удалить большие участки материала, а затем используйте концевую фрезу со сферическим концом.

Щелкните здесь, чтобы купить концевые фрезы со сферическим концом

Черновые концевые фрезы, идеально подходящие для работы с большой площадью поверхности, имеют многочисленные зазубрины (зубья) на канавках для быстрого удаления большого количества материала и получения шероховатой поверхности.

Иногда их называют резаками для кукурузных початков или мельницами для свиней — так называют свинью, которая «перемалывает» или съедает все на своем пути.

Обычно называемые плоскими концевыми фрезами, квадратные концевые фрезы производят острую кромку внизу пазов и карманов заготовки.

Они используются для общего фрезерования, включая прорезание пазов, профилирование и врезание.

Щелкните здесь, чтобы приобрести в магазине Концевые фрезы

Похожи на квадратные концевые фрезы / плоские концевые фрезы, но они имеют круглую режущую кромку, также известную как выпуклый (не путать с сферической головкой, как упоминалось выше).

Они менее склонны к выкрашиванию и обычно имеют более длительный срок службы.

Большинство концевых фрез изготавливаются либо из сплавов кобальтовой стали, называемых HSS (быстрорежущая сталь), либо из карбида вольфрама.

Выбор материала для выбранной концевой фрезы будет зависеть от твердости вашей заготовки и максимальной скорости шпинделя вашего станка.

Концевые фрезы из быстрорежущей стали имеют более низкую цену, но не обладают такой стойкостью или скоростью вращения инструмента, как цельнотвердосплавные концевые фрезы.

Кобальтовые концевые фрезы стоят дороже, чем HSS, но обеспечивают лучшую износостойкость и прочность.

Цельнотвердосплавные концевые фрезы значительно более твердые, жесткие и более износостойкие, чем другие.

Твердосплавные концевые фрезы чрезвычайно жаропрочные и используются для высокоскоростной обработки некоторых из самых твердых материалов, таких как чугун, цветные металлы, сплавы и пластмассы.

Концевые фрезы с добавлением химических покрытий сегодня также популярны.

Эти покрытия, часто более дорогие, наносятся на долото для уменьшения износа и трения.Однако не все покрытия подходят для всех материалов, и хотя конкретное покрытие может быть хорошим для производительности на одном материале, оно может не подходить для другого.

Популярные покрытия — это нитрид алюминия, титана (AlTiN) и диборид титана (TiB2).

  • Концевые фрезы с центрированием — это те покрытия, которые можно погружать прямо в материал. Они могут фрезеровать и сверлить. (У них есть режущие кромки на торцевой и боковых сторонах) Обычно это концевые фрезы с 2 или 3 канавками, и иногда вы можете найти 4 канавки с центральной режущей кромкой.
  • Концевые фрезы без центра относятся к фрезерным, а не сверлильным. (у них есть режущие кромки только по бокам)
  • Концевые фрезы с верхним обрезом выбрасывают стружку по направлению к верхней части заготовки, оставляя чисто срезанную нижнюю поверхность внутри материала.
  • Концевые фрезы с нижней обрезкой делают наоборот: они оставляют гладкую верхнюю поверхность на вашем материале.
  • Концевые фрезы для сжатия сочетают в себе лучшее из обоих миров и обеспечивают гладкую поверхность на обоих концах заготовки при резке.

Итак, какие концевые фрезы вам нужны для общего фрезерования?

  • Для древесины твердых пород, фанеры и алюминия: Высококачественные концевые фрезы с 2 режущими кромками (пазами) с вертикальным и нижним срезом.
  • Для трехмерного контура и профилирования: концевые фрезы со сферической головкой с 2 ​​режущими кромками.
  • Для изготовления знаков и фрезерования пластмасс, акрила и металлов: концевые фрезы Carbide Router. и V-образные насадки для гравировки карбида

Щелкните здесь, чтобы купить все концевые фрезы

  • Выбор правильного инструмента для вашего материала и проекта повысит качество вашей работы и снизит необходимость излишней ручной чистовой обработки.
  • Скорость подачи материала должна соответствовать оптимальной скорости концевой фрезы.
  • Снижение рабочей скорости на 50% может удвоить срок службы вашей концевой фрезы.
  • Выберите правильное количество канавок для применения — правильный отвод стружки имеет решающее значение, поскольку нагретые фрезы могут привести к некачественной резке (пригоревший материал, заусенец на кромке и затупившийся инструмент).
  • Используйте твердосплавные концевые фрезы для более твердых материалов и высокопроизводительных применений.
  • Иногда необходимо использовать концевые фрезы дополнительной длины, но для борьбы с прогибом (изгибом долота) работают с надлежащей скоростью и подачей и всегда используют самую жесткую (самую короткую и самую широкую) концевую фрезу, доступную для данной области применения.
  • Используйте охлаждающую жидкость или сжатый воздух, чтобы предотвратить скопление стружки.
  • Используйте всю сторону режущих кромок, а не небольшую часть по направлению к кончику. Это продлит срок хранения вашей концевой фрезы, поскольку тепло и работа распределяются по большей площади поверхности.

об / мин (оборотов в минуту) = 3,82 x SFM (количество футов в минуту) ÷ диаметр концевой фрезы

SFM = диаметр концевой фрезы x об / мин ÷ 3,82

IPM (дюймов в минуту) = об / мин x количество канавок x нагрузка стружки

Загрузка чипа = IPM ÷ RPM x количество канавок.

Универсальность многофункциональных фрезерных инструментов

Мини-фреза MFH обеспечивает высокую эффективность и высокую подачу резания и может выполнять торцевую, пазовую, наклонную, спиральную интерполяционную фрезу и врезную фрезу. Фото любезно предоставлено Kyocera Precision Tools.

Магазин зарабатывает деньги, когда фишки летают. Для работ, требующих нескольких фрезерных операций, смена инструмента может отнять время от процесса резания. Именно здесь многофункциональные отдельные инструменты могут иметь решающее значение.Объединение нескольких фрезерных операций в один инструмент позволяет цеху покупать меньше инструментов, повышать эффективность производства за счет сокращения времени цикла и быстрее выводить продукцию на рынок, что влияет на чистую прибыль.

Сегодняшние варианты многофункционального инструмента позволяют комбинировать такие операции, как сверление, фрезерование пазов, фрезерование боковых сторон, врезное фрезерование, врезание, винтовая интерполяция и торцевание на одном инструменте. Популярным вариантом является сверлильная фреза, которая может сверлить, наклонять, интерполировать по спирали, пазовать, врезаться и фрезеровать уступы.Другой — это фреза с высокой подачей, которая часто может быть торцевой, пазовой, наклонной, винтовой интерполяцией и врезной фрезой.

«Если многофункциональный инструмент окажется лучшим инструментом для приложения, это лучший инструмент», — сказал Джон Митчелл, генеральный директор Tungaloy Canada, Брантфорд, Онтарио. «Многие клиенты приобрели многофункциональные инструменты для одного конкретного приложения просто потому, что это лучший инструмент для этого приложения, хотя они не используют многие другие функции».

Заинтересованы в дополнительной информации? Ознакомьтесь с краткими фактами: преимущества использования многофункциональных фрезерных инструментов.

Тем не менее, Митчелл отметил, что наличие многофункциональных инструментов в арсенале магазина делает его гораздо более гибким и способным выполнять работу быстрее и с меньшими затратами, чем обычные инструменты, обеспечивая большую прибыль.

Управление запасами

Одним из наиболее очевидных преимуществ многофункционального инструмента является управление запасами. Замена нескольких инструментов одним инструментом, который может выполнять все операции, — это не только разумный вариант, но и экономически выгодный. Эти инструменты отлично подходят для ограничения затрат на хранение инвентаря.

«Многие используемые в настоящее время станки по-прежнему имеют относительно небольшое количество гнезд для инструментов (30 или меньше), поэтому такие инструменты, как сверлильные фрезы и фрезы с высокой подачей, которые могут выполнять несколько функций, открывают позиции для специальных инструментов, таких как метчики, резьбовые фрезы, чистовые концевые фрезы, развертки и многое другое », — сказал Брайан Уилшир, менеджер технического центра Kyocera Precision Tools, Хендерсонвилл, Северная Каролина.« Они также ограничивают количество инструментов и вставок, которые магазин должен иметь под рукой для производства ».

Например, фрезы с высокой подачей с их способностью врезаться могут по спирали интерполировать отверстия большего диаметра, пояснил Уилшир.Хотя эти инструменты не так эффективны, как сверла большого диаметра, они устраняют необходимость использования ряда различных сверл для создания отверстий различных размеров.

«Очевидным преимуществом использования многофункционального инструмента является снижение затрат на хранение инвентаря», — сказал Митчелл.

Он объяснил, что на рынке много многофункциональных инструментов. Например, выбор торцевой фрезы с квадратной пластиной с большой глубиной резания с восемью режущими кромками или шестигранной пластиной с 16 режущими кромками с меньшей глубиной резания обеспечивает большую гибкость.Используя тот же корпус, на фрезу можно установить круглую пластину, которая может выполнять фрезерование с высокой подачей или экстремальные условия резания, такие как газовая резка.

«Если вы работаете в мастерской, этот инструмент великолепен, — сказал Митчелл, — учитывая характер рабочей среды и не зная, что принесет завтрашняя работа. Имея на полке многофункциональный инструмент, вы можете просто выбрать вставьте для работы, и все готово. »

Фреза DoTwistBall действует как фрезерный инструмент с высокой подачей для быстрого удаления материала на этапе черновой обработки, а при замене пластины действует как инструмент для 3D-профилирования или получистовой обработки, который работает аналогично чистовому инструменту с круглыми пластинами. за исключением того, что он предлагает больше режущих кромок.Фото любезно предоставлено Тунгалой.

Он добавил, что в каждом цехе должен быть многофункциональный торцевой фрезерный станок. Некоторые торцевые фрезы предлагают черновую обработку с высокой подачей, торцевое фрезерование с большой глубиной резания, экономичные многогранные пластины и даже пластины, подходящие для одного и того же корпуса, для обработки вязких материалов и снижения нагрузки на шпиндель. В зависимости от приложения один инструмент может предоставлять несколько вариантов.

Сокращенное время цикла

Станки с ЧПУ используют устройства смены инструмента, и, в зависимости от стиля устройства смены инструмента, смена инструмента может занять от 20 до 30 секунд от остановки до начала резки. И в зависимости от количества необходимых переналадок это может складываться. Это драгоценное время цикла, которое тратится впустую, и в сегодняшней производственной среде на счету каждая секунда.

«Многофункциональный инструмент исключает смену инструмента и время обработки, необходимое для последовательности обычных инструментов, которые он заменяет», — сказал Кори Четкович, менеджер по продукту, Sphinx, Big Kaiser Precision Tooling Inc., Hoffman Estates, Иллинойс. Сверло для снятия фасок позволяет сократить время цикла, необходимое для сверла и фрезерно-фрезерного станка до 50%.«

Помимо времени переналадки, время цикла можно сократить с помощью таких инструментов, как многофункциональные концевые фрезы со сменной головкой. Митчелл отметил, что после того, как этот инструмент помещается в станок с помощью патрона для фрез или термоусадочного адаптера, расстояние фиксируется и настройка выполняется намного быстрее, так как исходное положение (расстояние от шпинделя) уже заранее определено.

«Если ваша работа требует концевой фрезы со сферическим концом, вы просто ввинчиваете ее в хвостовик, и вы уже знаете расстояние от шпинделя. или исходное положение «, — сказал Митчелл.«В следующий раз, когда инструмент будет использоваться, вам может потребоваться инструмент для прорезания пазов. В каталоге четко указан размер L инструмента для прорезания пазов, и исходное положение может быть просто рассчитано. Это устраняет необходимость использования измерителя высоты и отталкивания, что делает установка намного быстрее и проще «.

Еще одно преимущество концевой фрезы со сменной головкой — это стоимость. Традиционная твердосплавная концевая фреза может иметь длину 4 или 5 дюймов, но при этом необходимая глубина резания может составлять всего 0,100 дюйма или меньше, что является пустой тратой дорогостоящего карбида.Концевая фреза со сменным наконечником намного короче и, следовательно, более экономична.

Надежность процесса

Объединение операций в одном инструменте дает цехам возможность выдерживать критические допуски, улучшая контроль размеров, повышая надежность процесса и стабильность производства.

«Эти инструменты позволяют обрабатывать детали с жесткими геометрическими допусками», — сказал Четкович. «Многофункциональные инструменты часто приводят к неизменно жестким геометрическим допускам при производстве и при небольших объемах производства.

Четкович добавил, что многофункциональные инструменты также разработаны для успешного объединения функциональности последовательности инструментов в одну операцию. Использование последовательности инструментов, каждый из которых имеет единственную цель, часто требует от программиста разработки процесса обработки. Многофункциональность инструменты уменьшают вероятность сбоя в процессе, вызванного последовательностью несвязанных инструментов.

С многофункциональным инструментом оператору не нужно программировать сложную информацию о нескольких инструментах; скорее, он или она может сосредоточиться на одном инструменте, обеспечение соблюдения всех допусков.Это поможет повысить точность и ускорить производство при сохранении постоянной надежности процесса.

Пилотное сверло для снятия фаски Sphinx — это многофункциональный инструмент, исключающий замену инструмента, тем самым сокращая время цикла до 50%. Фото любезно предоставлено компанией Big Kaiser Precision Tooling.

Многофункциональные задачи

Выбор многофункционального инструмента будет зависеть от ряда факторов. Имея так много доступных вариантов, магазин должен учитывать свои приоритеты, будь то ограничение инвестиций в складские запасы или сокращение времени цикла, а затем выбирать инструмент, который соответствует этим потребностям.И в некоторых случаях для магазина может иметь смысл выбрать несколько специализированных инструментов.

«Как правило, программы производителей стандартных многофункциональных инструментов обладают меньшей гибкостью по сравнению с соответствующими специализированными программами инструментов», — сказал Четкович. «Повышенная доступность специальных инструментов позволяет потребителям вносить незначительные изменения в процесс обработки, заменяя один из множества режущих инструментов».

Главный недостаток состоит в том, что большинство многофункциональных инструментов ставят под угрозу производительность ради универсальности.Это не всегда так, но это, безусловно, следует учитывать при инвестировании в этот тип инструментов. Например, сверлильные фрезы могут сверлить и фрезеровать, но обычно не могут сравниться с эффективностью сверла для сверления или концевой фрезы для фрезерования.

«Преимущество использования фрезы с высокой подачей заключается в ее способности направлять силы резания на шпиндель для уменьшения вибрации и дребезга, а также в способности увеличить срок службы инструмента за счет лучшего рассеивания тепла», — сказал Уилшир. «Кроме того, фрезы с высокой подачей отлично подходят для снятия металла с высокой скоростью фрезерования, но не могут сравниться с фрезой большего диаметра.Если целью является более короткое время цикла, мастерским может быть лучше использовать специальный инструмент вместо многофункционального ».

С эксплуатационной точки зрения требования к многофункциональным фрезерным инструментам не отличаются от требований к стандартным инструментам. Надлежащее обслуживание всего

С младшим редактором Линдси Луминосо можно связаться по адресу [email protected].

Big Kaiser Precision Tooling Inc., www.bigkaiser.com

Kyocera Precision Tools, www.kyoceraprecisiontools.com

Tungaloy, www.tungaloy.com

Мега-руководство по фрезерным станкам

— что это, типы и особенности

🛠 Фрезерный станок — один из самых интересных инструментов для тех из нас, кто увлечен производством и обработкой.

В этой статье мы поговорим о том, что такое фрезерные станки, какие типы существуют, для чего они используются и какие типы деталей и операций можно выполнять с ними.

👇 Продолжайте читать! Вы найдете видео, персонализированные изображения…

📖 Что ты хочешь прочитать?

Что такое фрезерный станок и для чего мы его используем?

Пример классического универсального фрезерного станка, модель OPTIMUM MT 230 S с цифровым отсчетом, промышленный станок. Цена около 27.000 €

Фрезерный станок — это станок для черновой обработки, резки или (даже) сверления различных твердых материалов, обычно металла. Это достигается за счет удаления стружки за счет высокоскоростного вращения фрезы и перемещения осей элемента или механизма.

Этот вид технологии изготовления деталей путем вырезания называется механической обработкой.

Фреза — это режущий инструмент, используемый во фрезерных станках. Фреза содержит одну или несколько режущих кромок, которые удаляют металлическую стружку при вращении инструмента. Существует множество различных типов фрез, в зависимости от типа работы, которую нужно проделать с деталью. Вот несколько примеров:

Разные типы фрез (фрезерный инструмент) для разных операций, которые можно выполнять на фрезерном станке.

До сих пор не понятно, что такое фрезерный станок и как им пользоваться? Я думаю, что эти концепции лучше всего объяснить с помощью видео. Вот обучающее видео об использовании вертикального фрезерного станка, подобного тем, о которых мы говорим в этой статье:

Детали фрезерного станка

Теперь, когда мы знаем, каковы его функции, давайте познакомимся с анатомией фрезерного станка. Для этого мы должны учитывать, что его детали и аксессуары будут различаться в зависимости от модели машины.По этой причине мы назовем самые важные из них.

Стол

Здесь мы разместим деталь, которая нам нужна для фрезерования. На столе закрепляется обрабатываемый металлический блок с использованием различных систем. Наиболее распространенная система — удерживать деталь в тисках или с помощью зажимов, винтов и Т-образных гаек, так как деталь должна быть надежно закреплена и в правильном положении перед началом фрезерования.

Шатуны

Это те, которые придают движение декартовым осям.Есть по одному «X», «Y» и «Z» соответственно. С их помощью мы будем перемещать компонент, закрепленный на станине, и шпиндель, содержащий фрезу. Фрезерный станок может иметь больше этих элементов в зависимости от количества возможных перемещений, или если мы разместим четвертую ось вращения.

Головка

Он содержит устройство, которое удерживает и фиксирует режущий элемент. В некоторых случаях он может содержать кнопку питания и аксессуары, такие как лампы и шланги охлаждающей жидкости. И он содержит ось инструмента или шпиндель, вращающийся элемент, на котором размещается фреза.

Двигатель

Еще один незаменимый элемент фрезерного станка. Это сердце машины. Его мощность, обороты и крутящий момент зависят от модели и предполагаемого использования.

Существуют двигатели с регулируемой скоростью, которая осуществляется электронным способом, и двигатели с фиксированной скоростью, которые регулируют скорость и мощность с помощью системы шкивов или шестерен.

Коробка передач

Не все материалы и не все металлы режутся с одинаковой скоростью. Каждая комбинация режущего материала и обрабатываемого материала требует скорости инструмента, чтобы обеспечить наилучшее качество обработки и гарантировать, что срок службы инструмента не пострадает.

Вот почему фрезерные станки имеют редуктор, который принимает мощность от двигателя и преобразует ее с различными регулируемыми скоростями или даже в разных направлениях (чтобы иметь возможность фрезеровать вертикально или горизонтально) или элементы станка (чтобы иметь возможность иметь автоматическое движение на одной из осей).

Какие бывают типы фрезерных станков?

Как и большинство инструментов, существуют различные фрезерные станки с определенными функциями, размерами и характеристиками.Их можно классифицировать по разным критериям.

Вот несколько классификаций фрезерных станков в соответствии с характеристиками, которые мы считаем наиболее важными, объясненные на практике и с изображениями 👇

По ориентации шпинделя

Относится к направлению режущего инструмента. В традиционных фрезерных станках это происходит только в одном положении, которое может быть следующим:

  • Станок горизонтально-фрезерный .Ось шпинделя расположена горизонтально, фрезы установлены на горизонтальном валу, называемом оправкой.
    Эти станки являются первой разработкой фрезерных станков. У них есть горизонтальный шпиндель, мост, который поддерживает оправку в очень жестком положении, и координатный стол, который перемещается вверх и вниз по консоли (вертикальная ось).
  • Вертикально-фрезерный станок . Здесь положение на шпинделе вертикальное, перпендикулярно координатному столу. Он может иметь поворотную головку, если есть возможность наклонять шпиндель для выполнения определенных операций под углом.
    Вертикальные фрезерные станки сегодня более распространены, и они являются стандартом для фрезерных станков и центров с ЧПУ. На старых моделях деталь обычно движется вверх и вниз (так же, как на горизонтальных), но на большинстве современных фрезерных станков головка поднимается и опускается для обработки детали.
  • Универсальный фрезерный станок . Этот станок сочетает в себе два предыдущих типа и имеет возможность использовать инструмент по горизонтали и вертикали.

В зависимости от количества осей

Они будут определять типы движения нашего фрезерного станка.Чем больше количество осей, тем больше возможности обработки, а также стоимость станка и сложность программирования операций:

  • 3 оси . Это основные ортогональные направления машины с этими характеристиками. Они представляют оси X, Y, Z для обработки в трех измерениях пространства.
  • 4 оси . Это добавляет к упомянутым возможность вращения обрабатываемого объекта на столе.4 боковые поверхности могут быть фрезерованы, или также может быть установлен инструмент для фиксации 4 частей вместо одной в каждом цикле.
  • 5 осей . Добавьте к трем типичным осям стол, способный вращаться по двум разным осям. Это позволяет наклонять деталь для фрезерования со всех сторон, кроме одной, сводя к минимуму различные захваты и позволяя резчику получить доступ ко многим укромным уголкам и трещинам в детали. Как правило, 5-осевое фрезерование выполняется на обрабатывающих центрах, о которых мы поговорим позже.

По структуре

Конструкция обычного фрезерного станка

Обычные фрезерные станки имеют С-образную конструкцию , на которой распределены элементы станка.Наиболее важной особенностью конструкции фрезерного станка является жесткость, позволяющая выдерживать усилия фрезерования без деформации и выдерживать допуски на заготовку.

Classic вертикальные или горизонтальные фрезерные станки ( коленные фрезы ) обычно имеют координатный стол (X и Y), который перемещается вверх и вниз по оси Z на жесткой опоре, называемой консолью. Большинство современных фрезерных станков и вертикальных обрабатывающих центров обычно имеют неподвижные оси X и Y, и именно головка (а не деталь) перемещается вверх и вниз по независимым направляющим (станина , ).Оба имеют схожую структуру C.

Конструкции, которые поддерживают силы фрезерного станка, обычно изготавливаются из чугуна для получения очень тяжелых и жестких деталей, которые сохраняют форму фрезерного станка и поглощают вибрации. Также существуют сварные стальные рамы, которые, как правило, менее жесткие.

Передвижной мост или портал

В этом случае движется не стол, а, следовательно, и заготовка. Что действительно движется, так это структура, которая держит голову. Обычно они очень большие и используются на плоских предметах, с которыми трудно обращаться.

Фрезерный станок для колонн

В них шпиндель помещен в вертикальную колонну, по которой он движется вверх и вниз и выходит из нее и входит через плечо. Эта конструкция используется, когда детали большие или тяжелые, поскольку это машина, которая перемещается вокруг детали для ее обработки, и движения сводятся к минимуму. Расточные станки, которые специализируются на обработке отверстий с очень точными допусками, обычно представляют собой стационарные или мобильные станки с колонной.

По способу контроля

Ручные фрезерные станки

На большинстве основных фрезерных станков используются кривошипы с нониусом (шкалы для просмотра подачи), чтобы оператор мог перемещать оси при их повороте. Некоторые фрезерные станки также включают автоматическую подачу на один из валов, оператор может задействовать вал для его автоматического перемещения и завершить операцию без необходимости перемещать кривошип.

Фрезерный станок с УЦИ (цифровое считывание)

Одним из наиболее распространенных аксессуаров ручного станка является УЦИ.Считыватель указывает положение осей на экране, поэтому нет необходимости использовать нониусные кривошипы или проводить больше измерений, чем необходимо.

Короче говоря, управление по-прежнему осуществляется вручную, но у вас есть помощь читателя, который поможет вам.

УЦИ можно купить прямо на фрезерный станок или установить позже в относительно простой модификации. Вот видео о том, как использовать и установить УЦИ на фрезерный станок:

Фрезерные станки с ЧПУ (ЧПУ)

Машины этого типа имеют полностью цифровое управление. Идеально подходит для автоматизации производственных процессов. Операции резки и фрезерования предварительно разрабатываются на компьютере в программном обеспечении CAM и передаются на станок в формате GCODE.

Эти фрезерные станки можно приобрести с числовым программным управлением или модифицировать до ручного фрезерного станка, чтобы им можно было управлять с помощью ЧПУ. Вот один пример того, как преобразовать фрезерный станок в систему ЧПУ:

Фрезерные станки для любителей и небольших мастерских

Мы говорили о промышленных машинах с ценами порядка нескольких десятков тысяч евро.Вы знаете, что есть более дешевые модели для небольших мастерских и для обучения?

Мы собрали некоторые обзоры существующих более дешевых моделей и типов, чтобы вы могли получить представление о вариантах, которые существуют за пределами промышленных фрезерных станков.

Тормах

Фрезерные станки Tormach значительно дороже и очень популярны в США в качестве стартовых станков или для небольших мастерских.

Фрезерные станки Grizzly

Фрезерные станки с ЧПУ

Подобно тому, как мы говорили о высококлассных фрезерных станках с большим порталом для фрезерования очень крупных деталей, этот тип конструкции также используется в станках для любителей, известных как фрезерные станки с ЧПУ .

Они не обладают жесткостью обычного фрезерного станка с чугунной рамой, поэтому их часто используют для фрезерования дерева, пластика, углеродного волокна или алюминия. Из-за больших размеров по осям X и Y и уменьшенного хода по оси Z они в основном используются для обработки простых пластин или плоских деталей. Они всегда численно контролируются.

Фрезерный станок с ЧПУ с алюминиевой профильной структурой, модель OX CNC.

Фрезерный станок с ЧПУ с алюминиевой структурой для легкой работы с алюминием. Модель 6040.

Какие применения есть у фрезерного станка?

Для чего используется фрезерный станок? Фрезерные станки используются для изготовления обрабатываемых деталей, которые обычно изготавливаются из металла (стали, алюминия или других металлов), хотя они также могут быть изготовлены из пластика или дерева.

Детали, изготовленные механической обработкой, могут быть единичными, короткими или средними сериями; для промышленного применения, машиностроения, аэрокосмической, медицинской промышленности … Они также изготавливаются путем механической обработки или детали обрабатываются для массового производства, например, в автомобильной промышленности.

Фрезерные станки, которые мы представили в этой статье, в основном представляют собой открытые фрезерные станки, 3-осевые, ручные, с цифровым считыванием … Этот тип традиционных фрезерных станков используется для небольших серий или отдельных деталей, они позволяют работать быстро и в ручном или автоматическом режиме. управление машиной.Обычно они используются в небольших мастерских, в инструментальных мастерских или мастерских прототипов, в школах механической обработки, мастерских…

Мастерская прототипирования с вертикальными фрезерными станками с цифровым считыванием (DRO)

Для производственных циклов в больших мастерских часто используются обрабатывающие центры с ЧПУ, которые представляют собой станки, которые по сути являются фрезерными станками, но закрытые и управляемые компьютером (ЧПУ), и обычно имеют автоматическую смену инструмента и часто более 3 осей.

Обрабатывающий цех с обрабатывающими центрами и токарными станками с ЧПУ

Детали с более сложной геометрией производятся на 5-осевых обрабатывающих центрах , которые позволяют вращать деталь по двум осям вращения, чтобы фреза могла получить доступ ко всем сторонам объекта ( кроме захвата) и фрезеровать под любым углом.

Фрезерные работы

Функции этого устройства очень разнообразны и будут зависеть от характеристик каждой машины. Однако можно назвать основные.

  • Строгание.
  • Обработка канавок. Для создания точных полостей в некоторых материалах. Они могут быть прямыми или фигурными. Они будут иметь толщину, определяемую фрезой, и траекторию, ограниченную перемещением осей.
  • Бурение. Универсальность фрезерного станка позволяет делать отверстия точного диаметра и длины. Первый обычно определяется размером используемой фрезы. Эти отверстия могут быть гладкими, коническими или винтовыми.
  • Производство зубчатых колес. Одно из основных применений четырехкоординатного фрезерного станка с косозубой функцией — изготовление коронок, шестерен, кулачков, шестерен и всех видов деталей трансмиссии.

Чем фрезерный станок отличается от токарного?

Токарный станок и фрезерный станок — две опоры механической обработки, но они имеют совершенно разные применения и характеристики.

Токарный станок предназначен для изготовления вращающихся деталей . То есть детали, которые можно создать, повернув металлический цилиндр и удалив металл токарными инструментами.

Токарный станок появился до фрезерного станка и может использоваться для производства более дешевых деталей, если они имеют правильную форму и могут быть адаптированы к станку. Некоторые детали, такие как винты, шпиндели, валы, могут быть изготовлены только на токарном станке … С другой стороны, токарный станок — менее универсальный станок, поскольку фрезерный станок позволяет создавать большее разнообразие геометрических форм и различных деталей.

Вот видео с дополнительной информацией о токарном станке, если вам интересно узнать об этом станке:

Что такое обрабатывающий центр?

Обрабатывающие центры — это станки, которые имеют много общих характеристик с фрезерными станками. Фактически, можно сказать, что это подгруппа фрезерных станков, но они были модернизированы для производства обрабатываемых деталей в больших объемах и с высокой точностью.

Обрабатывающие центры имеют следующие характеристики:

  • Они имеют числовое программное управление (ЧПУ)
  • Они могут выполнять различные операции обработки, помимо фрезерования, нарезания резьбы и сверления
  • Они имеют крышку, которая закрывает их
  • Они имеют автоматическую смену инструмента
  • Их может быть больше трех оси

Как и в случае фрезерных станков, существуют вертикальные и горизонтальные обрабатывающие центры, хотя различие не так просто, как у фрезерных станков.

В настоящее время фрезерные станки обычно используются в небольших мастерских и для изготовления прототипов, отдельных деталей, крупных деталей… Обрабатывающие центры с ЧПУ — это те центры, которые несут большую часть производственной нагрузки на детали с ЧПУ.

Хотите изготавливать детали механической обработкой?

В Bitfab мы можем помочь вам с вашими проектами обработки.

Если вы пришли к этой статье в поисках дополнительной информации о механической обработке и считаете, что это правильный выбор для ваших производственных нужд, не стесняйтесь оставить нам контактное сообщение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
