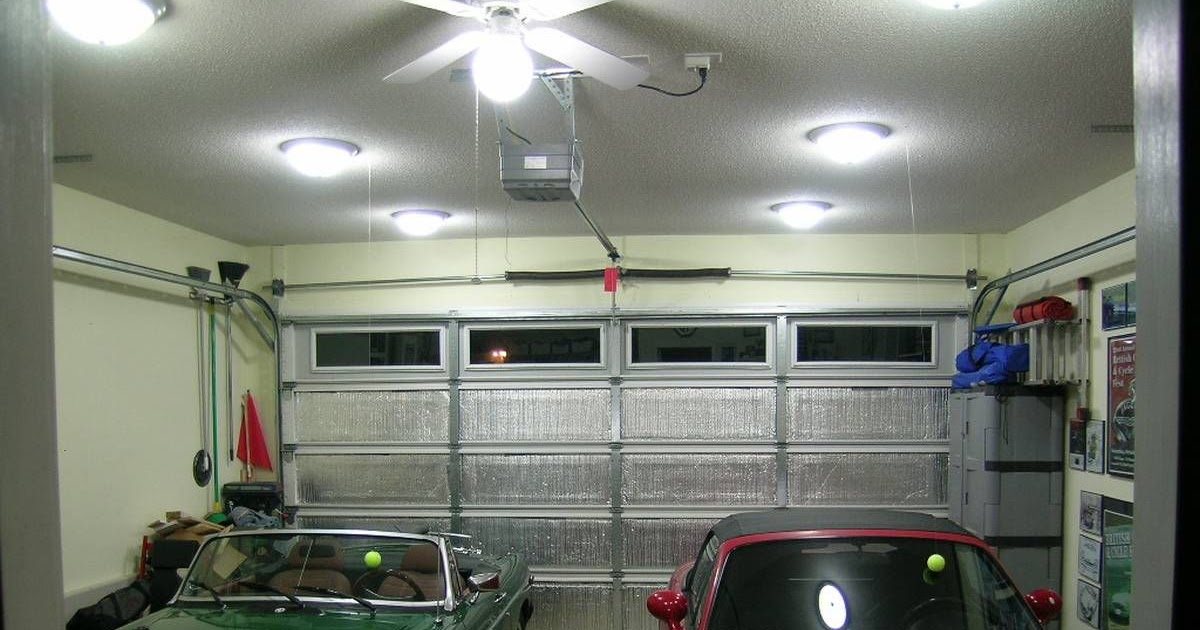

Современное освещение в гараже своими руками (фото)

Светодиодное освещение продолжает развиваться и покорять промышленную и бытовую сферу. Если раньше основным вектором развития было построение аварийных осветительных систем, то сейчас расставить какие-либо приоритеты невозможно. Освещение в гараже при помощи светодиодов – одно из перспективных направлений, вызывающее интерес не только среди автомобилистов, но и у тех, для кого гараж нечто больше, чем просто дом для любимой машины. Замену обычных ламп в гараже на светодиодные можно произвести как своими руками, так и с помощью мастера-электрика. О том, что для этого нужно знать и какие варианты оформления существуют и расскажет данная статья.

Почему именно светодиоды?

Этот вопрос активно обсуждается на многих конференциях по модернизации как бытовых, так и промышленных систем освещения. Ответ на данный вопрос кроется в неоспоримых преимуществах светодиодов, основными из которых являются:

  • минимальное потребление энергии;
  • превосходные световые характеристики;
  • отсутствие вредных веществ;
  • огромный срок службы.

Конечно, освещение гаража можно оставить на прежнем, устаревшем, уровне, если заходить в него примерно один раз в неделю на 10 минут. В остальных случаях необходимо задуматься о замене люминесцентных, галогенных и ламп накаливания на новые источники освещения. Сегодня и в гараже пришло время для перехода на новый формат освещения.

Малые размеры светоизлучающих кристаллов позволили разработчикам сконструировать лампы нового образца под любой имеющийся тип цоколя. Получается, что некоторые светильники в гараже можно продолжать использовать дальше, без траты средств на покупку новых.

Если же в качестве осветительных приборов применить светодиодную ленту, то вовсе можно обойтись без громоздких и бьющихся плафонов. Рассредоточенность чипов по всей длине LED-ленты даёт эффект равномерного распределения светового потока во всём помещении, чего невозможно было достичь в точечных светильниках. В результате такого контурного распределения вероятность проявления зон затемненности практически нулевая. К тому же у лент нет хрупкой стеклянной колбы, что для гаража является явным плюсом.

Ещё одно достоинство новаторского освещения для гаража в том, что полупроводники не меняют своих физических свойств при отрицательных температурах и могут быть использованы вплоть до -50°C. Это весьма важно, если учесть, что в большинстве случаев гаражи не отапливаются.

Требования и рекомендации по освещению гаража

Гараж для многих хозяев – это нечто большее, чем просто дом для автомобиля. Его функциональная нагрузка может быть самой разнообразной: от проведения мелкого ремонта до конструирования любимых самоделок. Любое занятие требует полноценного освещения, которое облегчит проведение работ и создаст комфортную рабочую атмосферу.

Мероприятия по организации освещения в гараже во многом схожи с аналогичными действиями в доме, но имеют некоторые нюансы. Например, небольшое помещение лучше оборудовать длинными боковыми светильниками, форм-фактор которых напоминает известные всем ЛБ-40. При этом следует заранее продумать место их монтажа в точках, требующих наибольшей освещенности.

При площади более 15 м2 лучше в гараже применить комбинированное освещение с общими и местными светильниками. Для удобства общее освещение может быть запитано от нескольких выключателей, а в роли местного света можно использовать переносной фонарь с питанием как от электрической сети, так и от аккумулятора (АКБ).

Над рабочим местом лампа должна быть закреплена ниже уровня глаз, чтобы не слепить, а освещать только руки и детали.

Стоит напомнить, что светодиоды нейтральной и холодной цветовой температуры визуально дают более яркий эффект по сравнению с теплыми тонами. А если учесть, что гараж не место для вышивания и чтения книг, то источники света с цветовой температурой 4000-6000°K станут идеальным решением.

С более подробными рекомендациями по организации искусственного освещения можно ознакомиться в СП 52.13330.2011.

Использование светодиодных ламп

Из имеющегося сегодня ассортимента, наиболее подходящими для реализации светодиодного освещения в гараже являются лампы типа MR16 с цоколем GU5. 3 и привычные «груши» с цоколем Эдисона. Стандарт MR16 заимствован у галогенок, а грушевидная форма в точности повторяет лампу накаливания. Приятно то, что они выпускаются с питанием как на 220 В, так и на 12 В.

Переоборудовать имеющееся гаражное освещение под светодиодные лампочки на 220 В несложно. Достаточно зайти в магазин светотехники и подобрать нужный экземпляр. О том, как не ошибиться с выбором можно узнать в статье о выборе светодиодных ламп. Светодиодные лампочки не нуждаются в замене электропроводки и уже содержат внутри корпуса стабилизатор тока или напряжения.

В лампах на 12 вольт нет понижающего преобразователя напряжения. Поэтому для них нужен отдельный блок питания. Конечно – это минус, но он нивелируется другими положительными моментами. Во-первых, +12 В считается безопасным напряжением. При случайном прикосновении к оголенному контакту человек в худшем случае ощутит лишь неприятное пощипывание в пальце, и одёрнуть руку будет гораздо легче. Во-вторых, светильник с питанием от +12 В можно смело подключить к аккумулятору. Заранее продумав в гараже схему освещения как с питанием от электрической сети, так и с питанием от аккумулятора, можно будет избавиться от темноты во время общего отключения электроэнергии.

Промышленно выпускается много разных универсальных блоков питания (контроллеров), обеспечивающих своевременный заряд аккумулятора и защиту от перегрузок. Например, ШИМ-контроллер CMP12, предназначенный для создания автономного освещения с питанием от солнечной батареи. Компактный размер 101х95х35 мм и способность работать в диапазоне -20…+60°C делают CMP12 идеальным вариантом для гаража. Всё что требуется от пользователя – подключить провода к клеммной колодке по схеме, указанной на корпусе.

CMP12 может работать как от одной АКБ, так и от двух, включенных последовательно для наращивания мощности. Его нагрузочная способность достигает 10 А, а блок защиты автоматически предотвращает глубокий разряд и перезаряд АКБ.

Вариант схемы с применением светодиодной ленты

Организовать освещение в гараже на базе светодиодных лент можно своими руками или купить уже готовые светильники на их основе. В первом случае можно найти корпус от лампы дневного света советского образца. LED-лента клеится на металлическое основание, которое прекрасно послужит радиатором, а защитный кожух – рассеивателем. Понятно, что данный вариант дешевый, но не эстетичный. Более эргономичными свойствами обладают светильники заводского типа с влагозащищенной лентой на алюминиевом основании. В таком исполнении нет нужды в дополнительной защите, что приводит к увеличению светоотдачи.

LED-ленте на 12 В нужен блок питания (БП) соответствующей мощности. В самодельном варианте можно задействовать бывший в употреблении блок питания компьютера, ведь в гараже достаточно места для его размещения. Компьютерный БП суммарной мощностью 250 Вт способен выдать в нагрузку 10 А по линии +12 В. Этого достаточно, чтобы засветить 6 метров ленты типа SMD5050-60 шт. или  20 метров SMD3528-60 шт. с учетом коэффициента запаса. Блок питания для светодиодной ленты на 12 вольт промышленного образца можно купить в магазине.

Расчет

Считается, что для комфортной работы в гараже от лампы накаливания требуется светоотдача не менее 15 Вт на 1 м2. Если учесть, что светодиодный аналог потребляет в 7-9 раз меньше энергии, то для расчета можно принять значение 2 Вт на 1 м2. Значит, чтобы осветить площадь 15 м2 потребуется три светодиодных лампочки по 10 Вт каждая. Кроме этого должен быть переносной или стационарный LED‑фонарь для освещения в гараже рабочего места с потреблением около 7-10 Вт.

В интернете есть много информации о том, что в осветительной сети +12 В протекают большие токи, что сказывается на яркости свечения. Действительно, с увеличением тока возрастает падение напряжения в проводах, они нагреваются и, как следствие, падает КПД всей системы.

Следует понимать, что данное рассуждение касается только ламп накаливания и галогенок, параллельное включение которых приводит к токам во вторичной цепи трансформатора в десятки ампер. Источники света на светодиодах устроены иначе и обладают гораздо меньшей нагрузочной способностью.

Простой пример. Каждые три последовательно включенных светодиодных чипа имеют свой ограничительный резистор. Его номинал зависит от типа установленных светоизлучающих диодов и может достигать 470 Ом в лентах на светодиодах SMD 5050. Удельное сопротивление медного провода сечением 1,5 мм2 не превышает 1 Ом на длине 50 метров (ρ=0,0175 Ом*мм2/м). Поэтому потери в проводах составят не более 1% и никаким образом не повлияют на качество освещения гаража.

Освещение смотровой ямы в гараже

Смотровая яма – обязательный элемент конструкции гаража. Это может быть как профильное углубление для ремонта автомобиля, так и спуск в подвал. В любом случае без подсветки в нём не обойтись. Так как речь идет об организации освещения ниже уровня пола, то светильники должны быть в корпусе с IP67 (желательно с решеткой). Только высокая степень защиты предотвратит попадание внутрь пыли, влаги и случайно разлитой жидкости.

Если смотровая яма узкая, то плафоны можно наполовину углубить в стену.

Освещение смотровой ямы гаража лучше сконструировать из нескольких светильников, располагая их по периметру, чтобы максимально равномерно осветить пространство. Также можно продумать направленное свечение, применив точечные светильники на подвижных кронштейнах. Напряжение питания ламп может быть 220 В или 12 В. Главное – соблюдать технику безопасности.

Полезные советы

  1. При планировании освещения обязательно нужно учесть коэффициент отражения света в гараже. Он показывает, какой процент светового потока будет отражен от поверхности и продолжит участвовать в освещении. Наибольший коэффициент отражения у белых и кремовых тонов. Поэтому стены и потолок гаража со светлой отделкой позволят установить лампы меньшей мощности.
  2. В продаже появились LED-лампы на 12 В, собранные в виде модуля (линейки) на двух или трёх излучающих диодах со степенью защиты IP67. Из нескольких таких линеек можно своими руками сделать светильник желаемого размера и яркости. Стоимость одного модуля не превышает 0,5$.
  3. Чтобы не остаться в темноте в момент централизованного отключения света, следует обзавестись старым машинным аккумулятором. К нему можно присоединить кусок светодиодной ленты или продумать схему подключения к стационарным лампам на 12 В. Мощности АБ хватит на несколько часов.
  4. Освещение смотровой ямы гаража должно быть запитано от отдельного автоматического выключателя с малым значением тока срабатывания. В случае короткого замыкания, электрическая сеть остальной части гаража продолжит нормально функционировать.

Ценовой фактор по-прежнему не даёт вывести на новый уровень процесс перехода освещения на светодиоды. Высокие затраты на комплексное переоборудование старого гаража – основная причина того, что люди продолжают пользоваться лампами с нитью накала. Другое дело – строительство нового дома для автомобиля. В этом случае для освещения гаража просто глупо не воспользоваться светодиодными технологиями.

Как правильное сделать освещение гаража своими руками

Искусственное освещение в гараже позволяет обеспечить комфортные условия хранения и ремонта автомобиля, независимо от времени суток. Помимо этого, благодаря наличию качественного освещения появляется возможность работать в том помещении, в котором нет ни одного окна.

По мнению специалистов, решать вопрос с освещением гаража необходимо еще в процессе создания его проекта. Каждую, казалось бы, незначительную деталь (расположение лампочек, их тип и прочее), обязательно следует принимать во внимание, ведь монтаж системы освещения должен проводиться со строгим соблюдением правил безопасности.

Возможные варианты

Любой осветительный прибор обладает своими преимуществами и недостатками. Поэтому прежде чем останавливать свой выбор на определенном типе ламп, необходимо внимательно ознакомиться с их характеристиками, чтобы приобрести наиболее удачный вариант.

В настоящее время используются энергосберегающие, светодиодные, люминесцентные и лампы накаливания.

Одним из самых распространенных вариантов является освещение гаража лампами накаливания. К их главным преимуществам относят доступность, легкость монтажа и неприхотливость. Самыми большими недостатками считаются неравномерность светового потока, небольшой срок службы и большое энергопотребление.

Другим, не менее распространенным вариантом, являются люминесцентные лампы, которые при небольшом расходе энергии обеспечивают вполне мощный, равномерный световой поток на достаточно продолжительное время. К сожалению, у этих ламп имеется один существенный недостаток – большая зависимость от окружающей температуры (например, в сильные морозы они могут попросту не загореться). В связи с этим, если выбор пал именно на этот тип ламп, следует дополнительно продумать качественную систему отопления гаража.

Одним из самых экономичных вариантов является применение энергосберегающих ламп, которые одинаково хорошо показывают себя как при локальном, так и при общем освещении гаража. Они потребляют мало энергии, обладают длительным сроком эксплуатации, а также устойчивы к температурным перепадам.

Также в последнее время становится все более популярным светодиодное освещение в гараже (обычно его применяют только для локального освещения). Его преимуществами являются низкое потребление энергии и качественный световой поток. К основным недостаткам относят высокую стоимость, которая полностью перекрывается его удобством в эксплуатации.

Особенности монтажа осветительной системы

Для создания схемы электропроводки требуется:

  • Подготовить проект еще в процессе создания проекта самого гаража.
  • Осуществить монтаж еще до начала отделочных работ. В том случае, если отделка уже завершена, электропроводку можно сделать открытой, а кабели убрать в специальные пластиковые короба.
  • Для подключения потолочных светильников используют многожильный провод, сечение которого составляет 1,5-2 миллиметра.
  • Для наиболее точного освещения каких-то определенных участков гаража рекомендуется применять каскадную систему выключателей.
  • Светильники общего освещения следует размещать на потолке, а лампы локального освещения – на стенах.
  • Смотровая яма нуждается в организации местного освещения, для которого необходимо использовать низковольтные источники света, чье питание достигает 12 вольт. Такие требования вызваны особыми условиями подвального помещения, в котором повышенный уровень влажности. Питание таких светильников желательно осуществлять от общей электросети с дополнительным применением понижающего трансформатора. Проводка в идеале должна располагаться в боковых стенках.
  • Чтобы парковка в ночное время была более удобной, к воротам гаража и въезду также рекомендуется подвести освещение.

Освещение смотровой ямы в гараже

Смотровая яма – один из обязательных атрибутов каждого гаража, владельцы которых занимаются самостоятельным ремонтом своих автомобилей. Благодаря ей появляется возможность проводить все необходимые действия с машиной в комфортных условиях. Учитывая то, что смотровая яма является точно таким же строительным объектом, как и другие постройки, ее обустройство сопровождается обязательным соблюдением всех норм и правил безопасности. Одно из этих требований касается качественного освещения.

Смотровая яма, как и гараж в целом, являются объектами с повышенным уровнем влажности, поэтому техника безопасности по их освещению требует установки только низковольтных переносных и стационарных осветительных приборов.

Для освещения смотровой ямы можно использовать:

  • светильники с напряжением 36 V;
  • низковольтные лампы на 12 V;
  • светильники переносные аккумуляторные.

Специальные встроенные понижающие трансформаторы 220V/36V и 220V/36V, которые устанавливают в одном щитке со счетчиком, способны понизить напряжение до допустимого показателя.

Кроме этого, стоит обратить внимание на герметичные лампы освещения для гаража, которые оснащены защитой от воздействия влаги и пыли. Такие лампы в защитных решетках располагают внутри специальных углублений, находящихся по бокам смотровой ямы. Благодаря такой осветительной системе автовладелец сможет без труда провести все необходимые ремонтные работы, не подвергая себя никакому риску.

Чтобы обеспечить освещение труднодоступных частей автомобиля необходимо использовать специально выполненную переноску с лампой, мощность которой не превышает 36 V. При этом низковольтную лампу следует соединять с электропроводом, длина которого составляет минимум 4 метра. Чтобы закрепить переноску следует вбить специальные крючки в безопасном исполнении на стены смотровой ямы.

Электрические провода в смотровой яме и гараже следует проводить в полном соответствии с требованиями безопасности и с правилами ПЭУ. Выключатели смотровой ямы необходимо располагать вне самой ямы и отдельно от остальных выключателей.

Полезные советы

Несколько советов по подключению системы освещения в гараже:

  • Если на улице, перед входной дверью, будет установлен фонарь, то к нему рекомендуется установить датчик передвижения. За счет этого фонарь будет загораться лишь в том случае, если к нему кто-то подойдет, что позволит сэкономить электроэнергию. Также вместо датчика передвижения можно использовать фотореле, благодаря чему фонарь будет включаться только в темное время суток.
  • Во время монтажных работ обязательно следует решить вопросы, касающиеся заземления электропроводки, что позволит избежать в дальнейшем неприятных ситуаций.
  • К тому же самому вопросу о безопасности относится момент, исключающий приобретение дешевых подделок. Приобретая все необходимые вещи, лучше все-таки переплатить, но купить качественный товар, эксплуатация которого не будет сопровождаться непредвиденными неприятностями.
  • Все электроприборы обязательно следует защитить автоматическим выключателем и УЗО. Эти устройства смогут надежно защитить сеть от перегрузок, короткого замыкания и утечки тока.
  • Рекомендуется сделать автономное освещение гаража, для чего следует подключить светодиодные источники освещения от аккумулятора с мощностью в 12 Вольт. Если электричество внезапно отключится, заряженный аккумулятор сможет спокойно проработать до 10 часов.
  • Если в гараже будет предусмотрена система отопления, то можно устанавливать люминесцентные лампы, если нет, то рекомендуется приобретать светодиодные лампы. Люминесцентные осветительные приборы, как уже говорилось выше, не способны работать при низких температурах воздуха, поэтому для освещения гаража они не подойдут.

Решая вопрос о качественном освещении гаража, следует опираться не только на собственные вкусовые предпочтения, но и учитывать площадь гаража, тип его внутренней отделки, цветовую схему, количество и особенности рабочих зон и прочее.

Освещение в гараже своими руками: пошаговая инструкция

Для большинства владельцев автомобилей гараж является не только местом стоянки машины, но собственной мастерской, позволяющей выполнять мелкий ремонт четырехколесного агрегата. Ввиду отсутствия источников естественного освещения даже в светлое время суток все ремонтные операции производятся при искусственном освещении в гараже. Поэтому качество ремонта и других работ будет напрямую зависеть от грамотного выбора и обустройства освещения. Рассмотрите порядок выполнения освещения в гараже своими руками.

Варианты осветительных приборов для гаража

В зависимости от типа прибора, освещение в гараже может выполняться:

  • Лампами накаливания;
  • Люминесцентными лампами;
  • Галогенными лампами;
  • Светодиодными осветительными приборами.

Основным отличием вышеприведенных вариантов является соотношение генерируемого светового потока в Люменах на 1 Ватт электроэнергии. Поэтому прежде, чем выбирать конкретный тип устройств для стационарного освещения, рассмотрите все за и против для каждого из них.

Преимущества и недостатки осветительных приборов.

Лампочки накаливания отличаются относительно небольшой себестоимостью, они куда менее капризны в эксплуатации. Но, в сравнении с другими типами ламп, дают световой поток всего 7 – 17 Лм/Вт. Также они боятся разгерметизации стеклянной колбы.

Люминесцентные лампы имеют в разы большую стоимость, чем накаливания, но выдают порядка 45 Лм/Вт, что делает их куда более экономными. Но стеклянная колба такой лампы наполняется смесью газов и ртути, что может нанести вред при разгерметизации. Еще один существенный недостаток – лампа требует время на разогрев, пока достигается заявляемый уровень светового потока. А при температуре менее +5ºС такая лампа плохо загорается.

Галогенные светильники выдают от 15 до 22 Лм/Вт, но в отличии от предыдущих, их необходимо запитывать от низкого напряжения – 12 В. Также эти лампы боятся прикосновения голыми руками, из-за чего они очень требовательны при монтаже и эксплуатации.

Светодиодные лампы могут обеспечивать порядка 120 Лм/Вт, из-за чего они считаются самыми экономными лампами. Важным преимуществом светодиодных прожекторов является независимость от разгерметизации колбы – светодиоды будут обеспечивать ту же освещенность даже при разбитой колбе.  К недостаткам таких ламп относятся чувствительность к форме и величине питающего напряжения.

Требования к освещению в гараже

Все предъявляемые требования можно разделить на три категории:

  • Достаточное и равномерное распределение светового потока, как по всей площади гаража, так и по высоте транспортного средства;
  • Секционирование освещения в гараже, чтобы можно освещать только какой-то определенный участок при производстве работ на нем;
  • Экономичность — при продолжительном производстве каких-либо манипуляций в гараже, должен обеспечиваться минимальный расход электроэнергии.

Пошаговая инструкция организации освещения в гараже

Чтобы обеспечить полноценное освещение помещения владельцу гаража необходимо придерживаться предложенной последовательности. Предварительно выбирается тип осветительного оборудования.

Выбор схемы электропроводки в гаражном помещении

Схема электропроводки составляется исходя из типа светильников (точечные или общие) и потребностей гаражного помещения. Определитесь с местом расположения  проводки (скрытая или наружная).   Отобразите на схеме общий вид гаража, на ней отметьте:

  • Место установки распределительного счетчика и щитка;
  • Места прокладки кабеля — на стенах или потолке;
  • Точки установки распределительных коробок, розеток и выключателей;
  • Точки подключения общего и локального освещения;
  • При необходимости, привязка к какому-либо оборудованию.

После этого все данные переносятся на схему проводки. Пример таких схем приведен на рисунках.

Рис. 1: Схема освещения в гаражеРисунок 2: Схема освещения без ямыРис. 3: Схема освещения на два вывода

Расчет количества и мощности точек освещения

Для начала определяется мощность освещения, необходимая для гаража. К примеру, вы выбрали светодиодные светильники по 20 Вт и определились, что будет достаточно 5 Вт для одного квадратного метра. Измерьте площадь гаража, к примеру, размеры гаража 6 м × 4 м = 24 м2.

Количество точек рассчитывается по формуле: N = (S × Pм)/Pл, где S – площадь всего помещения, Pм – мощность освещения для одного квадратного метра, Pл – мощность одной лампочки. Для вышеприведенных параметров получим расчет N = (24 × 5) / 20 = 6. Соответственно, понадобится установить 6 светильников, но их расположение в гараже должно обеспечивать равномерное освещение, поэтому следующим этапом является выбор места и способа их расположения.

Выбор расположения источников света

В зависимости от выбранного типа светильников и площади помещения освещение можно реализовать и одним осветительным устройством по центру потолка. Но это не всегда обеспечит нужный уровень освещенности возле колес, бамперов, под капотом и т.д. Поэтому при выборе расположения искусственного освещения в гараже следует руководствоваться такими принципами:

  • Точечные светильники должны не только удаляться на равное расстояние друг от друга, но и направляться строго в рабочую область с разных сторон. Не допускайте бесполезного рассеивания потока по стенам и потолку.
    Рис. 4: Пример расположения светильников на потолке
  • Помимо устройств общего освещения можно использовать переносные светильники, которые обеспечат свет в труднодоступных местах. Для них установите достаточное количество доступных розеток по периметру.
    Рисунок 5: Пример установки переносного светильника
  • Если на потолке вы устанавливаете один светильник, то его лучше монтировать на поворотный кронштейн, который позволит изменять угол и перераспределять световой поток.
  • При высоте потолка от 3 м и более необходимо обеспечить подачу света с трех уровней на разной высоте, к примеру, первый на высоте 0,4 – 0,5 м от пола, второй 0,75 – 1 м и третий 1,5 – 1,8 м. Конкретную высоту следует подбирать на месте, в соответствии с индивидуальными особенностями помещения.
  • При наличии слесарного стола или верстака над ним целесообразно установить отдельный элемент освещения, направленный на поверхность стола, передвижное точечное освещение и группу розеток для подключения электроинструмента.
    Рис. 6: Освещение стола

Необходимые инструменты и материалы

Для разметки стен под прокладку проводки используйте уровень, разметочные карандаши. Нанося на стенах линии для штробления, размещения кабельных каналов или гофры, обозначайте точки крепления светильников и розеток.

Из инструментов возьмите те, которые помогут в установке освещения и крепления под него: перфоратор для сверления стен и шуруповерт для монтажных работ. Шуруповерт можно заменить и обычной отверткой, но она потребует куда больших усилий и времени.

Из материалов вам понадобятся устройства освещения (светильники, лампы, светодиодные ленты) и выключатели под них. Для точки  ввода и распределения электрической сети возьмите щиток с УЗО. Розетки и электрические провода выбираются из расчета нагрузки на них. Для этого суммируется мощность приборов, запитываемых от них, по которым определяется минимальное сечение по таблице 1.

Таблица 1 выбор сечения провода

Медный провод Алюминиевый провод
Сечение

жил. мм

Ток. А Мощность. кВТ Сечение  жил. мм Ток. А Мощность кВТ
1.5 19 4.1 2.5 22 4.4
2.5 27 5.9 4 28 6.1
4 38 8. 3 6 36 7.9
6 46 10.1 10 50 11
10 70 15.4 16 60 13.2
16 80 18.7 25 85 18.7
25 115 25.3 35 100 22
35 135 29.7 50 135 29.7
50 175 38.5 70 165 36.3
70 215 47.3 95 200 44
95 265 57.2 120 230 50.6
120 300 66

К примеру, на один провод вы планируете подключить 10 светильников по 100 Вт, соответственно суммарная мощность составит 1000 Вт или 1 кВт. Для них будет достаточно медного проводника 1,5 мм2 или алюминиевого на 2,5 мм2. Также должен обеспечиваться запас по сечению.

Другой вариант – кабель, питающий группу розеток для переносных светильников и печей отопления, допустим, вы используете 3 печи по 2,5 кВт и 2 переносных светильника на 0,5 кВт. В сумме получим мощность 3 × 2,5 + 2 × 0,5 = 8,5 кВт. Для второго варианта подойдет кабель питания на 6 мм2 по меди или 10 мм2 по алюминию.

Основные работы пошагово

Монтаж освещения в гараже условно можно разделить на такие этапы:

  1. разметка – перенесите ранее составленную схему подключения на стены гаража;
    Рис. 7: Разметка стен
  2. штробление стен, если планируете скрытую проводку или установите кабельные каналы для открытого способа;
  3. монтаж проводки – разместите и закрепите кабель в штробах или лотках;
    Рис. 8: Укладка провода в штробы
  4. установка коробок – выполните монтаж коробок под розетки, выключатели, для разведения проводов;
    Рисунок 9: Установка распределительной коробки
  5. монтаж стационарных светильников – в зависимости от способа крепления выбранных приборов освещения, установите их на потолок и стены гаража;
    Рис. 10: Монтаж светильника
  6. подключение проводов – соедините кабель с выводами розеток, выключателей и светильников;
    Рис. 11: Подключение розеток и выключателей
  7. установка стекол на светильники, розеток и выключателей – поместите точки питания и коммутационные устройства в подрозетники и коробки;
  8. опробуйте работоспособность – перед отделочными работами запитайте освещение гаража от источника электроэнергии, возможно где-то не загорится лампа или будет отсутствовать напряжение в розетке;
  9. отделочные работы – после опробования работоспособности и устранения недочетов закройте штробы или лотки, установите декоративные панели на розетки и выключатели, закройте плафоны освещения гаража.

Освещение смотровой ямы

В отличии от всего остального помещения смотровая яма характеризуется повышенной влажностью, которая несет угрозу не только металлическим элементам, но и человеку. Так как влага может стать причиной поражения электрическим током, ранее считалось, что питание смотровой ямы должно осуществляться от безопасного напряжения питания в 12 В, которое не может нанести вред человеку. Но с появлением защитных автоматов, питание можно выполнить и от сети 220 В, при условии наличия УЗО с током отключения не менее 30 мА и светильником с уровнем защиты от 1 до 3 согласно п.6.1.14 ПУЭ.

По отношению подсветке смотровой ямы, она направляется  вверх. Из-за малого пространства, светильники должны как можно меньше выступать или вообще утапливаться вровень со стенкой.

Рис. 12. Светильник в углублении

Монтаж электропроводки отличается от гаражной осветительной необходимостью защитить ее от контакта с водой на случай затопления. Для этого используют пластиковую гофру, делают проводку скрытой в стене, уплотняют и герметизируют электрически контакты.

Рис. 13: Герметизация проводки в пластиковой гофре

Монтаж и установка электрического щитка

Электрический щиток предназначен для перераспределения электрической энергии от ввода к потребителям через защитные автоматы. Для монтажа выбирается наиболее удобное место при входе. Если вы устраиваете освещение смотровой, для него можно смонтировать отдельный щиток.

Рис. 14: Установка автоматов в щиток

В щитке установите автоматы соответствующего номинала, согласно расчета нагрузок для каждой группы потребителей, которую вы производили при выборе сечения проводов. Большинство щитков наборные, поэтому количество УЗО в них вы можете устанавливать в зависимости от составленной схемы. К примеру, отдельно для общего освещения, отдельно для розеток и слесарного уголка. Такой принцип секционирования позволит отключать только тот участок, на котором произошло повреждение, в то время как все остальное помещение будет получать питание.

Рисунок 15: Подключение распределительного щитка

Полезные советы от электрика

  • Если вы разделили все освещение на определенные зоны, целесообразно устанавливать выключатель непосредственно возле нее. К примеру, возле слесарного стола, возле капота и т.д. При желании можно установить проходные выключатели, которые позволят включать и выключать освещение, как от входа, так и с самой зоны.
  • На случай отключения электроэнергии сделайте аварийное освещение в гараже. Для этого отлично подойдут галогенные лампы или led светильники на 12 В. Если во время ремонта пропадет электропитание, вы всегда сможете продолжить, запитав аварийное освещение от аккумулятора.
  • При наличии прожектора у входа, подключайте его через датчик движения, так вы сэкономите на освещение улицы и сможете создать своеобразную сигнализацию.
  • Для большей эффективности световой поток от стационарного освещения в гараже должен быть рассеянным, чего можно достигнуть при помощи плафонов и отражателей. А вот переносную локальную подсветку можно делать одним пучком света для определенной точки.
  • Установите контур заземления и проложите третью жилу в проводке, это позволит предотвратить электротравмы и возгорание из-за замыкания на корпус.
  • При выборе материалов и устройств приобретайте продукцию известных производителей.

Видео руководства

Как сделать светодиодное освещение в гараже своими руками

У гаражей планировка в основном предусмотрена таким образом, что естественного освещения в них нет: попросту отсутствуют окна или любое их подобие. Следовательно, о подходящем уровне освещенности владельцу помещения нужно позаботиться самостоятельно. Вряд ли вы будете спорить о том, что это — необходимость, а не роскошь. Вряд ли кто-то пожелает повредить автомобиль, неудачно его припарковав. Да и заниматься техосмотром, ремонтом, обслуживанием авто приятнее при нормальном освещении, а не в сумраке. Наиболее эффективным можно считать монтаж в гараже светодиодного освещения. Такие светильники, они же LED, светят ровно и при этом достаточно ярко. Они экономичны, стойко переносят воздействие влаги и температурных перепадов, не искрят и не греются при работе. Таким образом, получается отличный вариант со всех точек зрения, включая пожарную безопасность помещения.

Хотя есть немало технологий, которые позволяют обустроить достаточно яркое, мощное освещение для гаража, светодиодные устройства при этом считаются одними из наиболее подходящих. Иначе эта технология не стала бы популярной во всех странах мира — как передовых, так и развивающихся.

Светодиодное освещение в гараже позволяет неплохо сэкономить на электроэнергии

Светодиодное освещение обеспечивает экономию без ущерба благодаря оптимизации расходов на электричество

Почему светодиоды так популярны

Есть несколько отличительных характеристик, из-за которых так много людей выбирают именно LED-освещение, а не какое-либо другое:

  1. Устройства долговечны. Продолжая светить всё так же ярко, они могут работать до ста тысяч часов, а иногда и больше. Если часто включать и выключать лампу, это не грозит ей скорым выходом из строя. Кратковременные скачки напряжения проходят сравнительно безболезненно, что особенно актуально для сельской местности и для тех городских районов, где общее качество электроснабжения оставляет желать лучшего.
  2. Экономия — выше всяких похвал. По энергетической эффективности светодиоды превосходят, например, люминесцентных «конкурентов» ни много ни мало в два с половиной раза. Со старомодными лампами накаливания можно вообще не сравнивать. В сочетании с долговечностью энергоэффективность дает двойной эффект. Чем дольше использовать осветительный прибор, тем больше денег в итоге получится сэкономить.
  3. Нет пульсирующего освещения. Загораются LED-лампы практически мгновенно, так что человеческий глаз не успевает различить этот момент и сразу видит комфортный, равномерный свет. Можно забыть о неприятном мерцании, из-за которого зрение перенапрягается, особенно если в это время заниматься техосмотром, ремонтом или другой мелкой работой, требующей сосредоточенности.
  4. С экологической стороны тоже никаких претензий. Ни ртутных, ни других токсичных компонентов в составе нет. Некоторые осветительные технологии считаются более прогрессивными, однако эксплуатация устройств, которые по ним изготовлены, провоцирует вред для окружающей среды, а в ряде случаев — ощутимый ущерб для человеческого здоровья. LED такого риска не создает.
  5. Банальная физическая прочность — тоже не последний аргумент в копилку преимуществ. Правильно изготовленный корпус спокойно выдержит любой бытовой нагрев, жару, мороз до –50 °C. Вибрация, влага, механическая нагрузка не уменьшат работоспособность. При случайных столкновениях и ударах, если они не очень сильные, видимых повреждений не остается, и на функциональности это никак не сказывается.

Если уж искать минусы, то можно вспомнить, что на покупку таких ламп изначально уходит немного больше денег. Впрочем, затраты довольно быстро окупаются. Тем более что стоимость светильников у разных поставщиков бывает разной: если продавец не пользуется посредническими услугами, то и переплачивать впустую не придется.

Кроме того, не обязательно тратить кучу денег, чтобы нанимать бригаду мастеров. Вместо этого вполне можно создать светодиодное освещение в гараже своими руками. Для этого важно разобраться с техническими основами вопросами: изучить разновидности LED устройств, а также понять, как правильно проводить их монтаж, чтобы результат был долговечным и не провоцировал никаких сложностей.

Обустройство светодиодного освещения в гараже упрощает широкий выбор светильников

Благодаря широкому ассортименту обустройство в гараже светодиодного освещения не вызовет трудностей

Какие устройства LED присутствуют на рынке

Создавая освещение в гараже светодиодными лентами и лампами, можно не ограничивать собственную свободу выбора. Производитель предлагает огромное количество моделей и их модификаций. Среди имеющихся вариантов вы наверняка найдете такие, которое полностью вас устроят и по габаритам, и по техническим показателям, и по конструкционному исполнению.

Задействовать можно и точечные светильники, и ленту, сочетая эти светодиодные устройства друг с другом. Лента уже имеет липкое основание, так что её удобно наклеить в любой рабочей зоне. Она подойдет для верстака, полки с оборудованием, смотровой ямы. Что касается светильников, то их можно располагать наверху и по бокам, чтобы свет равномерно лился со всех сторон.

Представленные на рынке устройства преимущественно дают белый свет, он же дневной. Предлагаются также варианты с более холодным, голубоватым освещением, или с теплым, желтоватым. Как раз белые и желтые тона больше подходят, когда работать нужно долго, а от прохладного освещения глаза устают быстрее. Учитывайте, что не все устройства изначально адаптированы под стандартную 220-вольтную электросеть — для некоторых решений потребуется отдельный блок питания.

Технические расчеты вообще составляют важную часть подготовки. Прежде чем приступать к монтажу, необходимо все спроектировать и продумать. Конечно, не помешают начальные знания в электротехнике, хотя обучиться теоретической составляющей несложно и «с нуля». Всем, кто собирается создавать освещение для гаража, светодиодные лампы подходят в качестве предельно простого, эффективного и притом безопасного решения.

Монтаж освещения

Практический опыт, которым обладают владельцы собственных гаражей, позволяет избегать распространенных ошибок. Чтобы потом не пришлось дополнительно тратить время, силы, деньги и другие ресурсы, лучше сразу всё смонтировать правильно. В отличие от обычного жилого помещения, освещение в гараже светодиодными светильниками проектируют так, чтобы LED-устройства помогали не просто ориентироваться в пространстве, а справляться со всеми техническими задачами: осматривать автомобиль, проводить несложный ремонт, легко находить нужные инструменты.

Необходимо распределить и установить все светильники так, чтобы не было «слепых», плохо освещенных углов, чтобы никакие участки не затемнялись. Разумный вариант — осветить равномерно всё пространство, а для рабочих зон создать дополнительную подсветку. Лучше всего монтировать лампы на стенах, которые находятся друг напротив друга, а также над местом стоянки — это позволит избежать тени, которая могла бы падать от стоящего автомобиля. Свой выбор стоит останавливаться на светильниках, которые за счет отражателей или особого покрытия рассеивают световой поток более равномерно. Модели для смотровой ямы должны быть в защитных корпусах, чтобы случайный удар или упавший инструмент не причинили им вреда.

Освещение гаража светодиодной лентой получается равномерным и не требует особых усилий при монтаже

Освещение гаража светодиодной лентой получается равномерным и не требует особых усилий при монтаже

Ключевой параметр — мощность, выражаемая в ваттах (Вт). Потребность в ней рассчитывают по довольно простому принципу: чтобы на каждый квадратный метр площади приходилось по 2–3 Вт мощности. Разумеется, при условии, что она распределяется равномерно, а не сосредоточена вся в одном углу. Например, гараж 6-метровой длины и 4-метровой ширины будет оптимально снабдить лампами по 10 Вт, чтобы в общей сложности их было шесть, семь или восемь. Минимальную мощность (Вт) можно рассчитать, перемножив длину (м) на ширину (м) и умножив на два. Оптимальную мощность (Вт) можно получить, перемножив те же длину (м) и ширину (м), а потом умножив на три. Больше — скорее всего, уже излишне: света окажется слишком много, из-за чего глаза будут уставать.

Отличным вариантом сэкономить станет модульная система подключения. Распределение всей проводки на несколько выключателей позволяет создавать отдельные зоны, чтобы при необходимости включать и отключать освещение в каждой из них. Это лишь один из многочисленных приемов, которые можно использовать, но однозначно один из самых эффективных. Когда требуется осветить только какой-то один участок — согласитесь, крайне неразумно тратить электроэнергию, которая требуется, чтобы освещать все гаражное помещение целиком.

Таким образом, установить в гараже светодиодное освещение — оптимальный вариант для тех, кто хочет позаботиться о комфорте и о безопасности, не забывая при этом экономить деньги. Зная, как рассчитать освещение в гараже светодиодными лампами, как подобрать и как установить LED-светильники и сопутствующие устройства, можно сильно сэкономить, ничего не теряя. Так поступают многие автовладельцы, собственники спецтехники и хозяева ремонтных мастерских. Все затраты на монтажные работы окупаются в буквальном смысле за считаные недели.

как сделать свет с прожекторами своими руками, светодиодное автономное освещение в смотровой яме

Гараж требуется не только для того, чтобы хранить в нём автомобиль. В этом помещении проводится различный мелкий ремонт и техобслуживание, которые требуют хорошего освещения. Обычно в гараже автолюбители проводят много времени, именно поэтому освещение в данном помещении должно быть организовано правильно. Важно учитывать в этом вопросе микроклимат гаража и наличие в нём горючих и взрывоопасных материалов.

Электропроводка должна соответствовать всем правилам техники безопасности, при этом стоит подумать об эффективном и экономичном способе создания освещения. В данной статье мы рассмотрим существующие типы и виды освещения, а также способы их организации.

Особенности

В вашем гараже обязательно должно присутствовать хорошее освещение. Сделать его не так сложно, поэтому справиться с этой работой вы можете самостоятельно. Всё, что вам потребуется – наличие требуемых знаний в области правильной организации электрической проводки.

На создание правильного и эффективного освещения в гараже оказывают влияние различные факторы, которые необходимо учитывать:

  • площадь гаража и высота потолков;
  • выбранный материал для отделки потолка, стен и пола, включая его цвет;
  • нахождение рабочих зон;
  • мощность, приходящаяся на 1 м2;
  • виды используемых ламп.

Именно с последнего пункта необходимо начать обустройство освещения в гаражном помещении. Необходимо не забывать и про наружное устройство.

Виды ламп

Одной из главных задач при организации системы освещения в «автодоме» предстаёт выбор светильников и оптимальной их мощности. На сегодня лампы подразделяют на 4 категории. Каждый из представленных ниже видов характеризуется определенными своими достоинствами, однако имеют и отрицательные стороны, которые обязательно должны быть учтены при выборе оборудования для организации качественного освещения:

  • Лампа накаливания отличается довольно низкой стоимостью и простой установкой. С помощью данного прибора можно получить яркий свет, при котором очень удобно работать даже в техпомещениях, которые не оснащены окнами. В качестве недостатка стоит выделить то, что они отличаются непродолжительным сроком службы и потребляют большое количество электроэнергии. Несмотря на небольшую цену самой лампы, расходы на электроэнергию будут весьма высокими, что перекрывает ее достоинства.
  • Люминесцентные модели отличаются высокой эффективностью, однако в качестве недостатков стоит выделить их чувствительность к температурным перепадам и скачкам напряжения. Негативной стороной данных ламп является содержание в их конструкции опасных веществ, которые могут нанести вред человеку, если изделие будет повреждено (разбито). Именно поэтому данные виды ламп нецелесообразно устанавливать в небольших гаражах, которые плохо утеплены. Если же присутствуют перебои в подаче электроэнергии, данный вид светильников категорически нельзя использовать – это опасно.
  • Галогенные осветительные приборы также характеризуются отличной энергоэффективностью. Их очень удобно задействовать для организации локального освещения. Ориентированы они на работу в электросетях с напряжением 12В, из-за чего для подключения подобных ламп потребуется установка ещё одного блока питания. В качестве недостатка стоит выделить то, что данные светильники не отличаются прочностью и стойкостью к перепадам напряжения в электрической сети, а также к влажности и пыли. Это обуславливает необходимость создания хорошей защиты от всевозможных внешних факторов.
  • Светодиодные лампы и LED-ленты являются экономным и практичным вариантом для создания освещения. Для гаражей это лучшее решение, поскольку рассматриваемые приборы характеризуются долгим эксплуатационным сроком. В этой ситуации при небольшом потреблении электроэнергии можно организовать качественное освещение. Среди недостатков нужно выделить высокую стоимость данных ламп.

В нашем случае лучшим вариантом являются светодиоды, поскольку они:

  • могут иметь различную форму и могут устанавливаться на горизонтальную и вертикальную поверхность;
  • обеспечивают мощную светоотдачу при слабом потреблении;
  • не нагреваются, не боятся влаги и пыли;
  • отличаются стойкостью к температурным колебаниям;
  • помимо качественного освещения, позволяют создать приятную атмосферу;
  • являются одним из самых популярных источников света, которые сегодня можно приобрести по приемлемой цене.

В данном помещении может применяться диодное освещение от электропроводки или, например, от солнечной батареи.

Типы светильников

Когда речь касается обустройства освещения в гараже, лучше всего остановить свой выбор на комбинированном варианте, который предусматривает использование различных типов светильников. Можно выделить следующие виды осветительных приборов, используемые в гаражных условиях, базирующиеся на принципе распространения света:

  • Прямое освещение, где преимущественно используется свет, направленный вниз. Практически все встраиваемые источники света относятся к данной группе.
  • Отраженное, которое предусматривает направление света вверх, где он должен отражаться от потолка в пространство. В данную категорию относятся различные подвесные светильники, где стоит выделить люстры, настенные светильники и переносные лампы.
  • Диффузионные, которые способны равномерно распределять свет во все стороны. В данную категорию относят люстры, имеющие форму шара, светильники и некоторые виды ламп.
  • Регулируемые приборы. Они обычно обеспечивают прямое освещение. Управляются они так, чтобы лампы могли осветить больший участок. В данную категорию следует отнести прожекторы и осветительные приборы с акцентной подсветкой.

По способу крепления светильники можно распределить на:

  • стационарные, которые обычно фиксируются в потолке либо на стенах;
  • нестационарные, которые можно перемещать по помещению.

Современное освещение зависит не только от электричества в 220 В.

Расчет освещения

Для организации нормального освещения в гараже требуется учитывать, чтобы на один квадратный метр площади приходилось 20 ватт мощности. Помните, что если ваш выбор пал на светодиодные приборы освещения, то вы должны учитывать, что их мощность в несколько раз ниже. Таким образом, вы можете заменить обычную лампу с мощностью 100 Ватт на светодиодную, имеющую мощность 12 Ватт.

Помните, что для гаража именно светодиодные приборы освещения являются оптимальными и безопасными, особенно когда речь касается организации освещения в подвале либо в смотровой яме. Это связано с тем, что только светодиоды способны справиться с повышенной влажностью.

Как провести?

Создание освещения в гараже должно начинаться с разработки правильной схемы, где важно учитывать следующие моменты:

  • планировать проводку и размещение светильников лучше всего на стадии планирования гаража;
  • все действия лучше всего проводить до отделочных работ;
  • если решение о проведении проводки было принято после отделочных работ, то спасти ситуацию могут штрабы, короб, трубы, гофр или металлорукав;
  • светильники, устанавливающиеся на потолке, подключаются к двухжильному либо трёхжильному кабелю. Сечение кабелей обязательно должно быть более 1,5 м2.

Можно создать каскадную систему, где для управления светильниками будут использоваться несколько выключателей. С помощью подобной хитрости, вы сможете управлять освещением из разных уголков гаража.

Если в гараже имеется смотровая яма, то к её освещению надо подойти особым образом. Внутри её ни в коем случае нельзя монтировать светильники с высокой мощностью, поскольку это небезопасно. В этом случае оптимальным будет установка низковольтных ламп, питание которых не превышает 12 вольт. Подобные светильники будут безопасно функционировать в условиях повышенной влажности, которая сконцентрирована в смотровой яме либо подвале. Прокладку проводки в данной ситуации лучше всего проводить в нише либо трубе.

Во время покраски автомобиля освещение должно быть довольно ярким.

Обратите своё внимание на следующий момент. Освещение ворот является также важным элементом. Организация правильного освещения как снаружи, так и внутри гаража, снизит риск появления аварийных ситуаций.

Советы и рекомендации

Часть света всегда отражается от предметов и различных поверхностей, продолжая участвовать в освещении. Этот момент вы обязательно должны учитывать при определении количества светильников и их месторасположения. Следует отметить, что лучшим светоотражением характеризуются белый либо кремовые поверхности. Если в вашем гараже сосредоточены светлые стены, то вы можете себе позволить установить лампы меньшей мощности.

На сегодняшний день можно приобрести светодиодные лампы на 12В, которые собраны в виде модуля. Посредством нескольких таких модулей можно собрать требуемый по яркости и размеру светильник. При этом модули характеризуются небольшой стоимостью, поэтому сборка подобного светильника – весьма экономичный вариант.

Рекомендуется приобрести старый аккумулятор от машины, который спасет вас в ситуации, если будет отключено централизованное освещение. К этому аккумулятору вы сможете подключить светодиодные ленты, которые отлично будут светить при отключенном свете. Конечно, вы можете продумать и схему подключения и к стационарным лампам. Подобный заряженный аккумулятор сможет обеспечить несколько часов освещения.

Питать осветительные приборы в смотровой яме необходимо отдельно. Они должны иметь индивидуальный автоматический выключатель. Это требуется для того, чтобы при возможном скачке напряжения либо замыкании, электрическая сеть в остальной части гаража продолжала функционировать как следует.

К сожалению, перевести всех на освещение с помощью светодиодов не получается, поскольку сами лампы и ленты характеризуется сравнительно высокой стоимостью. Именно дороговизна полного переоборудования гаража является главной причиной того, почему люди продолжают пользоваться обычными лампами накаливания. Иная ситуация обстоит в том случае, когда вы занимаетесь строительством гаража. В этом случае просто глупо не воспользоваться светодиодными технологиями освещения, поскольку это самый эффективный вариант.

Не забудьте организовать аварийное освещение. И также установите датчики движения. Для их включения необходимо какое-либо малейшее движение по помещению или возле него. Такое бесплатное приспособление поможет вам дешево и сердито охранять помещение. Оно как зеркало камеры видеонаблюдения.

Автономная система: секреты обустройства

Преимущественно расположение ламп в гаражном помещении зависит от индивидуальных предпочтений владельца. Это связано с тем, что у каждого человека имеются свои представления о комфорте. Как правило, светильники располагаются на потолке либо стенах, однако большой популярностью пользуется и автономный вариант освещения с задействованием аккумулятора от машины, о чём уже говорилось ранее.

С помощью подключения подобного освещения можно проводить техобслуживания и ремонт авто, независимо от наличия центрального электричества. Следует отметить, что в подобных строениях довольно часто отключается центральное освещение, поэтому данный способ обустройства будет актуален.

Если вы решите организовать данный тип освещения, то должны ознакомиться с определенными особенностями системы:

  • Требуется, чтобы светодиодные ленты располагались в плафонах. Оптимальным будет, если в каждом из них будет до 300 небольших лампочек.
  • Прокладываться проводка в рассматриваемом случае должна по подвесному потолку.
  • Необходимо вывести переключатели к электрическому щитку.
  • Все провода необходимо будет подключить к аккумулятору, при этом он должен быть подключен к зарядке.

На сегодняшний день пользуются популярностью многоуровневые системы, которое предусматривают установку на потолке большой лампы, а у рабочих зон располагают небольшие светильники. Данный способ освещения предусматривает разграничение помещения на несколько уровней.

Важно! Располагайте осветительные приборы таким образом, чтобы машина не создавала тень при работе

Лучше всего боковые лампы установить на кронштейны, благодаря чему вы сможете регулировать их под определенные нужды. Если устанавливаются стационарные светильники, то располагайте их таким образом, чтобы свет от них не бил в глаза. Все лампы лучше всего помещать в плафоны, поскольку блики от перепада напряжения начнут раздражать глаза человека. Специалисты рекомендуют задействовать в подобном помещении лампы, имеющие мягкий белый цвет.

Основные требования

На сегодняшний день существуют определенные правила, затрагивающие расположение осветительных приборов, следование которым позволит вам максимально комфортно организовать освещение в помещении. Обратите внимание на несколько требований:

  • Важно организовать равномерное освещение. Сделать это можно посредством использования нескольких светильников для основного и местного значения.
  • Лучше всего останавливать свой выбор на экономичных лампах, которые не требуют большого количества электроэнергии для функционирования. Это связано с тем, что в гаражном помещении свет будет включаться сравнительно часто, поскольку в гараже отсутствует естественное освещение.
  • Совместить основное и местное освещение можно посредством использования модульного расположения светильников.

Помимо этого, можно выделить отдельные требования, которые предъявляются к осветительным приборам. В данной ситуации каждый квадратный метр помещения должен иметь минимум 15 Ватт мощности. Обычно, чтобы добиться желаемого результата, лучше всего организовать многоуровневую систему. Для её реализации стоит установить фиксированные и нестационарные светильники.

Светильники, сосредоточенные в гараже, должны располагаться достаточно высоко, чтобы суметь охватывать рабочую зону.

Свет в подвальном помещении или смотровой яме

Если в вашем «автодоме» имеется подвальное помещение либо смотровая яма, то там также необходимо установить светильники. Наверняка у вас случались ситуации, когда в эту яму падал какой-нибудь инструмент либо деталь. Согласитесь, искать его в темноте либо с фонариком не очень удобно. Лучше, когда данная зона будет индивидуально освещена, однако учитывайте, что здесь в качестве негативных факторов для осветительных приборов выступает повышенная влажность.

В данной ситуации можно использовать только лампы с небольшой мощностью. Сюда подходят галогенные и светодиодные модели. Низкая мощность в данном случае требуется потому, что из-за высокой влажности, сосредоточенной в этой области, может произойти поражение током. Поэтому важно выбирать приборы с малой мощностью, которые будут помещены во флаконы и дополнены защитной металлической сеткой. Устанавливать их нужно по бокам ямы. Желательно, чтобы осветительные приборы были установлены в заранее подготовленные углубления.

Рекомендуется устанавливать приборы в дополнительное углубление. У вас должна получиться конструкция, схожая с обычными выдвижными ящиками, в которых будет сосредоточено освещение. Благодаря подобной хитрости вы сможете уберечь лампу от повреждения в случае, если в яму упадет инструмент либо автомобильная деталь.

Создание освещения в смотровой яме нуждается в выполнении нескольких требований:

  • Напряжение электрического оборудования, которое работает ниже нулевого уровня, должно быть менее 42В. Это обуславливает необходимость приобретения специального трансформатора, через которое будут подключаться все приборы для освещения.
  • В данной области можно устанавливать светильники лишь небольшой мощности, поэтому лучшими вариантами являются галогенные лампы либо светодиоды.
  • Приборы лучше всего разместить в углублениях, что позволит сэкономить полезную площадь.
  • Трассу освещения необходимо прокладывать скрытно, однако если это сделать невозможно, то необходимо выполнить определенную защиту.
  • В данной ситуации лучше всего закрыть осветительные приборы с помощью плафонов, которые будут иметь защитную решетку. Таким образом, вы сможете повысить качество изоляции оборудования от воздействия влаги, а также обеспечите защиту от механических повреждений.

Если сравнивать организацию освещения в квартире и в гараже, то в последнем случае дела обстоят намного проще. Сделать это можно своими руками, не обращаясь к профессионалам, но, конечно же, лучше, если этим будут заниматься специалисты. Главное, что нужно учесть в данной работе, – соблюдение мер безопасности.

Особое внимание необходимо уделить качественному выполнению электрической проводки. Если сделать всё правильно, то она будет исправно функционировать до 30 лет. В данной ситуации вы должны проявить свою внимательность, поскольку ремонт вышедшей из строя системы доставит вам множество хлопот. Если вы не обладаете хотя бы базовыми знаниями в вопросах обустройства освещения, то лучше всего обратиться к специалистам. Помните, что качественное освещение не только увеличивает комфорт в вашем гараже, но и повышает безопасность.

О том, как провести освещение в гараж, смотрите далее.

как сделать свет своими руками, светодиодная иллюминация с прожекторами, автономное электричество в смотровой яме

Гараж стараются обустроить очень тщательно. Но если его прочности, защите от нападений, влаги и перепадов температур уделяется достаточно много внимания, то устройство освещения часто недооценивается. При этом, удобство использования как помещения в целом, так и отдельных зон, очень сильно зависит от качества подсветки.

Особенности

В гараже машины не только хранят, их там подчас и ремонтируют. Выводить всякий раз на улицу очень неудобно и отнимает много времени, оттого многие автомобилисты оборудуют специальные смотровые ямы. Но даже в яркий солнечный день, когда двери открыты полностью, поток света в этой части помещения оказывается недостаточным для работы. Освещение в гараже нужно продумывать еще и с тем расчетом, чтобы даже в самых отдаленных углах все было хорошо видно. Подготовиться и смонтировать необходимые устройства смогут практически все.

Разновидности ламп

Прежде всего следует определиться с нужным вам видом ламп. Традиционные светильники накаливания применять не стоит, хотя бы потому, что КПД у них мал, и при работе выделяется слишком много тепла. Кроме того, спектр излучения старых ламп представлен желтыми и красными тонами, которые отвлекают от работы. Да и риск возгорания, когда лампа накаливания перегорает, очень велик.

Галогенные лампы довольно близки к лампам накаливания, но колба заполняется парами брома. Благодаря им вольфрамовые нити разогреваются эффективнее, дают больший световой поток и могут отработать до 4 тысяч часов. Люминесцентные лампы — это колбы, электроды в которых окружены инертными газами. Внутреннюю поверхность покрывают люминофорами, которые светятся при ультрафиолетовом облучении. Рекомендуется выбирать источники света, соответствующие классу защиты IP-65, они очень устойчивы к пыли и грязи.

Светодиодное освещение очень популярно, и считается многими специалистами настоящим прорывом в осветительной технике. Подобные устройства стоят достаточно дорого, но при условии качественного исполнения, способны проработать 50 тысяч часов. По сравнению с люминесцентными лампами, светодиоды потребляют меньше тока и дают более привлекательный свет. Диодное освещение является универсальным, люминесцентное – эффективнее в отапливаемом помещении, а галогенное – в холодном.

Пользоваться прожекторами на основе LED нужно для подсветки отдельных частей помещения — прежде всего, при работе под машиной и внутри смотровых ям. Автономное освещение тоже лучше всего выполняется на основе светодиодов. Его делают всегда на основе лент в плафонах (300 единиц на плафоне). Провода ведут на потолок, переключение предусматривается через щиток. Когда гараж остается без электричества, 12 вольт от аккумулятора какое-то время будут обеспечены. При возобновлении электропитания аккумулятор начнет заряжаться опять.

Автомобилисты, следящие за современными техническими достижениями, часто используют и другое приспособление, позволяющее меньше зависеть от перебоев на магистральных сетях. Речь идет о солнечной батарее, которая за день генерирует электричество, а в темное время суток аккумулятор отдает полученный заряд. Проблема только в том, что придется или весь день находиться в гараже, или платить за его солидную охрану. Ведь количество желающих похитить батареи очень велико, стоят они дорого.

Полезной опцией оказывается датчик движения для включения ламп. Передвигаясь с тяжелым инструментом, с громоздкими деталями или просто с грязными руками, даже самыми удобными выключателями пользоваться сложно. Автоматика позволяет успешно решить эту проблему.

Кроме выбора типа светильников и комплектации осветительной системы, требуется правильно рассчитать их мощность. Проще всего применить источники света мощностью 16 — 20 Вт на 1 кв. м.

Также вводятся поправки:

  • для потолков не выше 250 см — нулевые;
  • в гаражах высотой 3 м и более — дополнительно 50%;
  • чем темнее отделочный материал, тем больше должна быть световая сила ламп.

Экономить на энергии будет проще, если сделать стены, пол и потолок как можно светлее.

Какое расположение лучше?

Когда виды источников света и их мощность определены, наступает очередь выбора их расстановки. Основное требование состоит в том, чтобы распределение света было однородным по всей территории гаража. В большинстве случаев лампы ставят так, как считают удобным и комфортным для себя. Традиционная схема подразумевает закрепление светильников на стене и на потолке, более современный подход включает применение автономных систем. Питаемые от аккумуляторов фонари, не только могут быть перемещены в любое удобное место, но и совершенно независимы от электросетей.

Освещение в гараже рекомендуется сделать многоуровневым: наверху ставят крупную лампу, а для каждой рабочей зоны устанавливают боковые светильники меньшего размера.

Типичное распределение таково:

  • первый уровень — потолок;
  • второй уровень — на высоте 1,8 м;
  • третий уровень (рабочий) — на высоте 0,75 м;
  • четвертый уровень — 40 см от пола.

Полноценное гаражное освещение делается с таким расчетом, чтобы тень автомобиля не падала на светильники. Боковые лампы крепят на кронштейны, что позволяет поворачивать их в требуемую сторону. Стационарные источники света располагают так, чтобы при входе, выходе и обычной работе они не слепили глаза. Другим обязательным условием успеха является использование плафонов. Это позволяет предотвратить негативное действие бликов и мигания. Главный светильник ставят не просто на потолок, а там, где он будет освещать капот, не создавая тени.

Особо важно подготовить освещение в смотровой яме, куда в любой момент может что-то укатиться. При этом допустимо применять только маломощные источники света — светодиоды и галогенные лампы. Ведь высокая влажность, от которой трудно избавиться, повышает риск удара током. Светильники ставят во флаконы, покрытые стальными сетками, по краям ямы, в специально подготовленных нишах. В результате лампы не будут мешать работе, и останутся целы даже в том случае, если сверху упадет тяжелый предмет или острый инструмент.

Проводку лучше всего провести скрытым способом — но учтите, что после оштукатуривания стен сделать это будет уже невозможно. Рассчитайте все максимально тщательно, чтобы отделочный материал не был вскоре разрушен. Провода делают параллельно потолку, а перед началом работ консультируются у опытных специалистов. Если вы не уверены в своих знаниях и умениях, правильнее будет нанять квалифицированного электрика, особенно когда гараж расположен в подвале или в ином месте, где скапливается вода.

При самостоятельной работе требуется сформировать четкую схему, где будут указаны:

  • источники питания или вводы извне;
  • светильники;
  • иные стационарные приборы;
  • трассы проводки;
  • розетки и выключатели.

Всегда нужно идти в магазин с этой схемой — так и продавцам будет проще разобраться, что-то подсказать, и меньше риск забыть нужные пункты, перепутать отдельные моменты. Сверху над всеми розетками и выключателями нужно устанавливать распределительные боксы. Когда установка и соединение окончены, целесообразно сразу проверить работоспособность компонентов и переключателей. И при обнаружении малейших проблем нужно немедленно их исправить.

Этапы подготовки

Как в большом, так и в малом гараже, открытая прокладка проводов потребует использования коробов (из пластмассы либо металла). Заменой коробам может выступить гофрированная труба. Целесообразно при выборе варианта ориентироваться на рекомендации профессиональных электриков. В любом случае, обязательным компонентом является общий выключатель, располагаемый на входе или въезде в гараж. Он позволяет сразу зажечь верхний свет при входе в помещение, или погасить его при уходе.

Для подсветки в смотровых ямах нужны светильники на 12 или на 36 вольт (выбор между ними — во многом дело личного вкуса). Электропитание источников света нужно делать с помощью многожильного кабеля сечением 1,5 — 2 кв. мм. Рекомендуется выбирать лампы с цветовой температурой от 4000 до 5500 К. Тип цоколя — Е27 и Е40.

Светодиодные приборы должны иметь типоразмеры:

  • SMD 5730;
  • SMD 5630;
  • SMD 3014;
  • COB матрицы.

Чтобы сократить расходы на приобретение светильников и на потребляемую энергию, в самых темных местах можно поставить зеркало. Отражая лучи, оно позволит увеличить освещенность в гараже без лишних затрат.

Выбор схемы подключения

Требования электрической безопасности предписывают заземлять вводы в распределительные щиты, причем сопротивление у заземления делается максимум 4 Ом. Независимо от конкретной организации электропитания, в обособленном гараже ставят электросчетчик, а если гараж подключен к домашней электросети, то он не нужен. Ток вводного автомата определяется по величине, допустимой технически в данной электросети или разрешенной правлением гаражного кооператива.

Также в любой схеме должны быть:

  • устройство защитного отключения;
  • понижающие трансформаторы;
  • обособленные автоматы для зарядных устройств и сварочных аппаратов.

Осветительные линии правильно создавать на основе кабеля ВВГ 3х1,5. Силовые однофазные цепи делают из провода ВВГ 3х2,5, а трехфазные — из провода ВВГ 5х2,5. Внутри ПВХ труб и коробов применяются кабели ВВГнг 3х1,5. Открытая установка поверх горючего основания требует использовать решение ВВГнг LS 3х1,5, который, благодаря сложной изоляции, позволяет обойтись без усиленной защиты. Можно провести трассу как вертикально, так и горизонтально. При любой возможности стоит выбирать наиболее короткую диагональную прокладку.

Важно: повороты разрешается делать только под углом 90 градусов, с разрывом минимум 0,1 — 0,15 м от полов и потолков. Нельзя размещать провода ближе 150 мм от отопительных труб и других нагревающихся, хотя бы периодически, конструкций. Поскольку в гаражах неизменно присутствует вода и пыль, все электрооборудование должно быть защищено от обоих факторов. Запрещено приближать выключатели к воротам, косякам и окнам. Минимальная высота монтажа розеток составляет 0,6 м.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

  • тестера;
  • комплекта изолированных отверток;
  • изоляционной ленты;
  • диэлектрических перчаток;
  • защитных очков;
  • плоскогубцев с изоляцией;
  • строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

  • строительные шпатели;
  • лобзики;
  • пилы по металлу и дереву;
  • молотки, гаечные ключи;
  • сверла для определенных материалов;
  • дисковые пилы;
  • строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

На высоких потолках сложной конфигурации или из крепких, плохо поддающихся обработке материалов, нужно протягивать гофру под навесом. При работе внимательно следят, чтобы натяжение кабеля было равномерным: он не должен нигде растягиваться и ломаться. Места для установки распределительных коробок оснащаются углублениями.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

  • щиты ставят на негорючих основаниях справа от двери или ворот;
  • целесообразно размещать электрические трассы скрыто;
  • при невозможности скрытого монтажа применяют короба из пластика или металла;
  • эти короба крепят на стены максимально надежно;
  • для установки розеток и выключателей применяют открытые коробки;
  • осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Полезные советы и рекомендации

Уличный фонарь следует оборудовать датчиком движения. Тогда он не будет целую ночь расходовать заряд аккумулятора или накручивать диск счетчика. Нельзя использовать даже малейшую часть проводки без заземления. Крайне опасно экономить на светильниках, УЗО и кабелях. Если ремонтировать машину в гараже не планируется, или это будет происходить лишь изредка, то можно сэкономить, отказавшись от аварийного освещения. Редко бывающим в гараже людям, стоит смонтировать только одну лампу и использовать ее по мере надобности.

Небольшой совет по проводке освещения в гараже смотрите ниже в видео.

Освещение в гараже: 10 лучших способов улучшить

Фото: istockphoto.com

Независимо от того, используете ли вы его для парковки автомобиля, в качестве мастерской, хранилища или всего вышеперечисленного, вам необходимо хорошее освещение в гараже. Тем не менее, гаражи, как правило, плохо освещены, что затрудняет перемещение по ним, вызывает напряжение глаз при выполнении домашних работ и делает вас уязвимыми для падений и травм. Впереди секретная формула улучшения освещения вашего гаража. Следуйте этим 10 разумным мерам, чтобы лучше осветить свой гараж, повысить безопасность, обзор, эффективность и даже красоту пространства.

1. Не останавливайтесь только на верхнем освещении.

Искусственное освещение подпадает под одну из трех категорий: окружающее, задача и акцент, и в идеале ваш гараж должен иметь все формы.

  • Окружающее освещение — это мягкий верхний свет, используемый для освещения полов и стен, чтобы вы могли безопасно ходить или парковаться.
  • Рабочее освещение более яркое, предназначено для работы и складских помещений, чтобы обеспечить лучшую видимость при выполнении проектов, ориентированных на детали, и организационных задач.
  • Акцентное освещение , по яркости между окружающим и рабочим освещением, освещает экспонаты, которые вы хотите подчеркнуть, будь то настольный футбол или старинная коллекция трофеев.

Поскольку гараж, как правило, является многоцелевым пространством, лучше всего использовать несколько слоев освещения, чтобы у вас был правильный свет для парковки, ручной работы, хранения и демонстрации. Помните об этих категориях при выборе и размещении всех светильников для гаража.

2. Выберите приборы в зависимости от функции.

Купите светильники в каждой категории освещения, чтобы покрыть все свои базы.

  • Окружающее освещение Светильники обычно включают открыватели гаражных ворот со встроенными светильниками, а также круглые или линейные светильники для скрытого монтажа, которые крепятся к потолку.
  • Рабочие осветительные приборы включают аварийные фонари (лампы в клетке с прикрепленным проводом и крюком, которые можно перемещать и подвешивать по мере необходимости) и светильники для магазинов, которые представляют собой регулируемые ленты длиной от четырех до восьми футов, которые свисают с потолка на цепь.
  • Акцентные осветительные приборы включают в себя подвески, которые выступают от потолка, и бра, которые крепятся к стенам, которые также отлично смотрятся по обе стороны от ворот гаража, чтобы облегчить вход в ночное время.

СВЯЗАННЫЙ: Один инструмент, вероятно, отсутствует в вашей мастерской

Фото: istockphoto.com

3. Измерьте свой гараж, чтобы определить свои истинные потребности в светоотдаче.

Справочник по освещению Общества инженеров по освещению (IES) рекомендует 50 люмен (мера светоотдачи) на квадратный фут в жилых гаражах и 300 люмен на квадратный фут в мастерских.Хорошее практическое правило — стремиться к 50 люмен на квадратный фут для окружающего освещения, 300 люмен на квадратный фут в областях, где требуется рабочее освещение, и умеренной 75 люмен на квадратный фут для акцентного освещения.

4. Купите лампочки соответствующей мощности.

Умножьте норму яркости на квадратные метры функциональной зоны, чтобы определить, сколько лампочек будет соответствовать вашим требованиям к светоотдаче. Допустим, вам нужно 2700 люменов для освещения рабочего стола в среднем площадью девять квадратных футов (300 умножить на 9).Используя таблицу преобразования люменов в ватт, составленную Федеральной торговой комиссией, чтобы вычислить эквивалентную мощность лампы, вы увидите, что покупка одной лампы накаливания на 75 Вт (1100 люмен) и одной лампы накаливания на 100 Вт (1600 люмен) вместе обеспечит Необходимая вам светоотдача 2700 люмен.

5. Замените лампы накаливания на светодиодные или люминесцентные эквиваленты.

Чтобы снизить счета за электроэнергию, осветите свой гараж энергосберегающими светодиодными или люминесцентными лампами, которые обеспечивают такой же световой поток, что и лампы накаливания, при меньшей мощности.Например, 10-ваттный светодиод или 14-ваттная люминесцентная лампа могут давать примерно такой же световой поток, что и лампа накаливания на 60 Вт.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Фото: istockphoto.com

6. Выберите люминесцентные или светодиодные лампы T5 или T8.

Помимо классической грушевидной лампы, люминесцентные и светодиодные лампы также могут использоваться в качестве трубок для освещения более широкой площади гаража, чем обычные лампы. Трубчатые лампы бывают разного диаметра: Т5 (5/8 дюйма), Т8 (8/8 дюйма) и Т12 (12/8 дюйма).Если вы выбираете лампочки в форме трубки, выбирайте лампы T5 или T8, которые более энергоэффективны, чем старые лампы T12. Кроме того, лампы T5 и T8 поставляются с электронными балластами (т. Е. Трансформаторами), которые сводят к минимуму мерцание, если лампы ударились или температура в гараже упала ниже 50 градусов.

7. Расположите приспособления по типу и функциям.

  • Окружающее освещение должно равномерно освещать пол гаража. Так расположите открыватели гаражных ворот со встроенным освещением в центре потолка; при использовании нескольких светильников для скрытого монтажа установите их на равном расстоянии друг от друга на потолке.
  • Рабочее освещение должно падать на рабочую поверхность или место хранения таким образом, чтобы уменьшить блики. Как минимум, вам необходимо установить светильники для магазинов на потолке так, чтобы они свешивались на несколько дюймов позади того места, где вы стоите или сидите во время работы, чтобы свет отражался от вас, а не в глаза.
  • Акцентное освещение следует расположить так, чтобы свет падал прямо на детали, которые вы хотите продемонстрировать; например, подвесной светильник следует разместить прямо над декоративным дисплеем.

8. Выбирайте лампы с высоким индексом цветопередачи.

Чтобы гарантировать, что освещение вашего гаража реалистично передает цвет изделий из дерева, краски и других предметов, с которыми вы здесь работаете, ищите лампы с индексом цветопередачи (мера того, насколько хорошо лампа может точно отображать полный спектр цветов. ) от 85 до 100, где значение 100 представляет CRI дневного света в полдень.

Фото: istockphoto.com

9. Установите датчики движения.

Датчики движения, подключенные к освещению гаража, могут снизить потребление электроэнергии и сэкономить деньги за счет автоматического отключения света через определенное время, если они не могут обнаружить движение в помещении.Купите датчик движения, совместимый с лампочками, которые вы планируете использовать, а затем подключите его к гаражному светильнику, проложив электрические кабели от электрической коробки к датчику движения, а затем к осветительной арматуре.

10. Обеспечьте естественное освещение.

Если у вас есть бюджет и время на реконструкцию гаража, подумайте об установке окна или светового люка. Естественный свет может повысить общую теплоту и яркость пространства и помочь немного снизить счета за электроэнергию при использовании гаража, когда светит солнце.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Вот как я устанавливаю новое освещение гаража

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Спустя 30 с лишним лет, много работы и трое детей я переехала в свой первый дом. Замечательно сказать, когда так много людей не могут позволить себе такую ​​роскошь. И после многих лет тесного проживания в квартире, где можно поставить детскую кроватку плечом к плечу, приятно размять руки, ни о чем не задев.

Нельзя сказать, что наш дом идеален. На самом деле, это далеко не так. Предыдущие владельцы были совсем не удобны, но были амбициозны. Были запущены тысячи проектов, почти все из которых так и остались незавершенными. А из тех, что были завершены, вряд ли они были выполнены в соответствии со стандартами OSHA или Жилищным кодексом штата. Дошло до того, что мы начали называть его This Old Rinky-Dink House, пародией на This Old House, шоу PBS, которое ведет наши друзья и соседи Боб Вила.

Одним из таких проектов, который был завершен , было освещение нашего гаража. Вместо освещения, которое предназначалось для гаража, в нем были внутренние светильники. Тот же тип внутренней отделки, что и в коридоре наверху и в одном коридоре внизу — может быть, это был день BOGO в Home Depot? Эти плохо установленные и неправильно выбранные фонари нужно было отключить не только потому, что внутренние фонари плохо освещали, но и потому, что я не был уверен, что они безопасны для наружного использования.

После тщательного исследования и анализа эффективности пришел набор светодиодных панельных светильников от Amazon, а старые внутренние светильники исчезли. Удаление старого материала не заняло много времени, но для того, чтобы привести гараж в соответствие с кодом для новых схем, потребовалась определенная работа. Так что следуйте инструкциям и посмотрите, как главный DIY’er The Drive , то есть. я сделал это, чтобы вы тоже могли обновить и обезопасить освещение в гараже!

Основы освещения гаража

Расчетное время, необходимое: Час или больше

Уровень квалификации : Начинающий

Автомобильная система : Бытовая электрика

Что такое освещение гаража?

Освещение гаража — это свет вашего гаража! Нет, не ту, что связана с гаражными воротами, это что-то другое, а светильники, которые обеспечивают реальный свет по всей поверхности вашего гаража.

Они необходимы любому домашнему механику или мастеру на выходных, особенно в зимние месяцы, когда мир темнеет.

Эти светильники обычно работают от электросети вашего дома и могут быть светодиодными, лампами накаливания или люминесцентными.

Подготовка

Перед тем, как отправиться в строительный магазин или пролистать Amazon, вам нужно будет немного подготовиться. Купить комплект фонарей несложно. Купить правильный набор фонарей не так просто.

Флуоресцентный vs.LED

Хорошее место для начала — хотите ли вы люминесцентные или светодиодные лампы, и это будет зависеть от того, насколько холодно в вашем гараже зимой. В то время как светодиоды работают в условиях сильного холода, многие люминесцентные лампы не работают при температуре ниже 50 градусов по Фаренгейту. Так что, если у вас нет отапливаемого гаража, вам не нужны люминесцентные лампы.

Вы также можете принять во внимание влияние люминесцентных ламп на окружающую среду, поскольку они содержат ртуть. И, согласно CBC, «Агентство по охране окружающей среды США оценивает, что три процента всей ртути в выброшенных люминесцентных лампах выбрасываются в атмосферу, когда они ломаются во время транспортировки на место захоронения.По оценкам других исследователей, выбросы достигают 17 процентов ».

люмен

Вам также следует учитывать, сколько света вам нужно. В вашем гараже есть окна? Вы собираетесь работать глубокой ночью? Вам нужен особый свет в очень специфической области? Большинство новых источников света имеют люмен, который является «мерой общего количества видимого света, излучаемого источником в единицу времени». Чем выше рейтинг просвета, тем больше света он будет производить.

Ленточное освещение vs.Лампочки

Один важный вопрос — какой тип светильника вы хотите и хотите ли вы вообще что-то перемонтировать. Ленточное освещение, подобное тому, что я получил, бывает нескольких размеров и типов мощности, в том числе те, которые вы просто подключаете к существующей розетке.

Вы также можете приобрести светодиодные лампы, которые расширяются, предлагая ленточный светильник, который может сэкономить ваше время, деньги и снизить опасность поражения электрическим током. Однако традиционные лампы не излучают много света, что является основным моментом при переключении на существующее освещение.

Встраиваемые, подвесные и установленные

Вам также следует подумать о том, как вы собираетесь устанавливать новое освещение. Вы хотите, чтобы вас устроили нише, чтобы не повлиять на общую высоту гаража? Вы хотите подвесить, потому что его проще установить? Или вы хотите установить его прямо на потолок? Подумайте о своем пространстве и о том, сколько вы его используете ежедневно.

Какой у вас потолок?

Наконец, какой у вас потолок? Это попкорни? Потому что будет больно что-нибудь смонтировать.У вас просто недостроенный гараж и выставленные шпильки? Или у вас есть что-то гораздо более законченное, на что вы можете влезть? Подумайте об этом, прежде чем отправиться за покупками.

Безопасность освещения

Работа с электричеством может быть чрезвычайно опасной и беспорядочной, поэтому вот что вам понадобится, чтобы не умереть, не получить увечья или не попасть в будущее — , надеюсь, .

Все, что вам понадобится для замены освещения в гараже

Мы не экстрасенсы и не шпионим за вашим ящиком с инструментами или гаражом, так что вот что вам понадобится для выполнения работы.

Перечень инструментов

Перечень деталей

Расположение инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш подручный щеголеватый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не нужна паяльная лампа. Не просите ребенка давать вам паяльную лампу — Эд .)

Вам также понадобится гараж!

Вот как заменить освещение в гараже

Хорошо, давайте сделаем это!

4.Мои новые световые полоски поставлялись с двумя винтами. По одному на каждую сторону светодиодной ленты. Я прикрепил первый винт к одной стороне полосы, чтобы приложить часть нагрузки к потолку. Это позволило мне выровнять свет так, чтобы он шел параллельно планировке гаража.

5. Как только это было сделано, я вкрутил оставшийся винт и проверил, насколько свет отрегулирован относительно пола. Если он не совсем прямой, вы можете открутить один винт возле конца фонаря и выровнять его еще раз.

Включите выключатель обратно

  1. После того, как вы закончите и все снова подключите, вы можете снова включить автоматический выключатель в гараже и убедиться, что вы все подключили правильно.
  2. Фары должны загореться немедленно. Если они этого не делают, выключите выключатель и войдите и проверьте свою работу. Не забудьте выключить автоматический выключатель, прежде чем продолжить работу с электричеством.
  3. Готово, поздравляю!

Иногда вам нужен сертифицированный механик

Как и Drive любит делать «себя» «своими руками», мы знаем, что не у всех есть подходящие инструменты, безопасное рабочее место, свободное время и т. Д. или уверенность в серьезном ремонте автомобилей.Иногда вам просто нужны качественные ремонтные работы, выполненные профессионалами. вы можете доверять , как и нашим партнерам, сертифицированным механикам Goodyear Tire & Service.

Профессиональные советы по замене освещения в гараже

За прошедшие годы редакторы The Drive установили несколько различных осветительных приборов. Вот наши основные советы.

  • Для гаражного освещения: чем больше света вы попадете в пространство, тем лучше. Вы работаете над такими вещами, как моторные отсеки, которые могут быть почти черными, если в них не проникает тонна света.Сделайте себе одолжение и приобретите освещение в гараже, которое сможет осветить сырую темноту вашего залива.
  • Как я уже сказал, УБЕДИТЕСЬ, ЧТО ЭЛЕКТРИЧЕСТВО ОТКЛЮЧЕНО. НЕ УБИВАЙТЕ СЕБЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.
  • Убедитесь, что приобретаемое вами освещение предназначено для наружного использования. Они не будут подвергаться воздействию таких элементов, как дождь, снег или ветер, но температура в гараже не является той, которую вы бы назвали благоприятной во многих частях мира в определенное время года. Я говорю: купите приспособления, которые не сломаются на морозе.

Часто задаваемые вопросы об освещении гаража

У вас есть вопросы, У Drive есть ответы!

Q: Сколько стоят новые фары?

A: Мой пришел в комплекте из двух штук от Amazon и обошелся мне в 55 долларов плюс налог. Но в зависимости от вашей конкретной настройки освещения гаража и того, что вы хотите, это может стоить вам от 35 до пары сотен долларов. Все будет зависеть от того, чем вы хотите заниматься.

Q: Какое освещение лучше всего подходит для гаража?

A: Лично я предпочитаю светодиодное освещение по нескольким причинам.Во-первых, они не выделяют тепла и не загораются после длительного боя с застрявшим затвором. Во-вторых, они довольно недорогие, учитывая то количество света, которое они излучают. И не нужно много весить, что снижает нагрузку на потолок и используемые винты. Их также легко установить.

Q: Работают ли светодиодные фонари в холодном климате?

A: Да, так что вы, мичиганцы, будете в безопасности, установив набор, который придет к следующему полярному вихрю.

Q: Вы закончили отремонтировать свой дом с закругленными краями?

A: * вдыхает

Хахахахахахахахахахахахахахахахахахаха!

Q: Я так понимаю, «нет.

A: Вы правы.

Видео

Узнайте больше об освещении гаража из этого короткого ролика о дешевых светодиодных светильниках.

6 проектов нестандартного освещения — Мастерская

Вы можете добавить больше или лучше освещения в свой гараж или, может быть, даже придумать несколько классных светильников, чтобы сделать его более интересным. Но если вы ищете что-то действительно уникальное, обратите внимание на эти шесть необычных решений для освещения магазинов, сделанных своими руками.

Аварийное освещение своими руками

Как указано в проекте Make: для этого маленького светильника, у вас могут быть аварийные фонари или свечи, но как вы вообще их найдете? Этот светодиодный светильник DIY решает проблему, заряжаясь при включенном питании и светясь при отсутствии напряжения.При необходимости его можно отсоединить и перенести, что очень приятно!

Панель со светодиодной подсветкой Brownie Pan

Если вы снимаете видео или фотографируете свой проект, правильное освещение необходимо для получения отличных результатов. Это также может быть довольно дорого. Хотя это решение для освещения шоколадного торта стоит не дешево и составляет около 100 долларов за комплектующие, оно, как сообщается, заменит примерно 500 долларов на оборудование.

Мансардный люк для гаража своими руками

Мансардные окна

нельзя назвать чем-то необычным, но, рассмотрев этот в гараже, я понял, что никогда не видел, чтобы он использовался в такой обстановке.Это видео показывает установку. Это не выглядит слишком сложным, но модификация крыши все равно должна нервировать!

Подсветка присутствия с датчиком движения

Для ленивого и эффективного использования энергии сложно выключить и включить свет без вашего вмешательства. Эти инструкции, приведенные здесь, для модели Make: , показывают вам, как сделать ее, используя светодиодную ленту, пассивный инфракрасный (PIR) датчик и несколько других компонентов.

Полусетевое солнечное освещение

Это интересное решение для освещения использует солнечное зарядное устройство для включения пяти светодиодных фонарей в гараже. Заряда на целый день хватит на несколько часов освещения при питании от батареи. Сам гараж не отключен от сети, поэтому, если требуется больше энергии, можно подключить аккумулятор, чтобы получить больше заряда.

Светодиодный светильник для лазерной резки

Автору этой инструкции понадобился источник света для освещения пространства за монитором. Что-то вроде этого было бы хорошим решением для небольших площадей, например, под фрезерным станком или внутри фрезерного станка с ЧПУ. Он вырезан из нескольких слоев с помощью лазерного резака, что помогает придать ему «неповторимый / нестандартный вид».”

Наружные гаражные фонари: 8 шагов по установке

Описание проекта

Навык

3 из 5
Умеренный
Все детали маленькие и легкие, но их много, и сборка кабелепровода требует времени и терпения.

Стоимость

От 40 до 80 долларов в зависимости от светильника

Расчетное время

От 4 до 6 часов

Один из самых простых и эффективных способов повысить безопасность вашего дома — это установить в гараже прожектор с датчиком движения. Модель с двумя лампами, установленная здесь, включается автоматически, если что-то или кто-то пересекает ее поле зрения.

Если вы не решаетесь работать с электричеством, не волнуйтесь. Мы значительно упростили этот процесс, безопасно подключившись к существующей цепи гаража и пропустив провода через металлические трубы, установленные на поверхности, которые называются кабелепроводами. Этот метод ускоряет установку, устраняя необходимость вслепую протягивать провода через стены и потолок.

Все материалы, необходимые для этого проекта, продаются в хозяйственных магазинах и домашних центрах, в том числе тонкостенный металлический трубопровод, называемый EMT для электрических металлических труб.

Наружный гаражный светильник с датчиком движения Обзор

Иллюстрация Грегори Немека

Показанный здесь уличный светильник для гаража имеет две лампы и инфракрасный датчик движения, который автоматически включает свет, если к гаражу приближается человек или транспортное средство (они выключаются через несколько минут). Подобные домашние электрические проекты обычно требуют, чтобы вы подключили провода к главной электрической панели, а затем выловили их за стенами, под полом и над потолком — задача не из легких.

Однако проводка этого прожектора на проезжей части проложена только в гараже, поэтому вы можете подключиться к существующей электрической розетке, а затем использовать простой в установке металлический кабелепровод для поверхностного монтажа для прокладки проводки.

Труба диаметром 1⁄2 дюйма, известная как EMT (электрическая металлическая трубка), продается в домашних магазинах и у поставщиков электроэнергии примерно по 20 центов за фут. Вы также можете приобрести угловые соединители для кабелепровода (4 доллара США) и предварительно отформованные изогнутые колена (3 доллара США), которые позволяют поворачивать углы с помощью жесткого металла.

Мастер-электрик Аллен Галлант предлагает заменить розетку с двумя вилками комбинированной розеткой GFCI и выключателем (22 доллара США), вынесенным из стены с помощью удлинительной коробки (4,50 доллара США). Он предпочитает собирать приспособление из отдельных частей (всего около 60 долларов), а не покупать единицу, потому что таким образом он может улучшить качество датчика движения.

ПРЕДУПРЕЖДЕНИЕ: Перед тем, как начать этот проект, отключите электричество в гараже на главной электрической панели.Затем проверьте розетку в гараже, подключив радио или лампу, чтобы убедиться, что питание отключено.

Как установить наружное гаражное освещение (с датчиками движения)

1. Присоедините удлинительную коробку

Фото Ричарда Ховарда

  • После отключения электричества в гараже снимите одну из имеющихся настенных розеток.
  • Прикрутите металлическую монтажную пластину, которая идет в комплекте с удлинительной коробкой, к электрической коробке в стене.
  • С помощью отвертки подденьте круглую заглушку на верхней части удлинительной коробки. Присоедините металлический соединитель кабелепровода 1/2 дюйма к верхней части коробки.
  • Прикрепите удлинительную коробку к монтажной пластине двумя длинными винтами из комплекта.

2. Подсоедините кабелепровод

Фото Ричарда Ховарда

  • Измерьте расстояние от верхней части удлинительной коробки до потолка гаража, а затем вычтите 1 1/2 дюйма.Выпилите кусок кабелепровода до нужного размера и зачистите все острые заусенцы напильником.
  • Наденьте угловой соединитель на один конец кабелепровода. Другой конец вставьте в разъем на коробке расширения.
  • Наденьте скобу на кабелепровод. Убедитесь, что кабелепровод ровный, затем отметьте положение подвески.
  • Переместите кабелепровод и прикрутите кронштейн к стене. Вставьте кабелепровод на место и закрепите, затянув винт на подвеске.

Наконечник: Используйте магнитный торпедный уровень, который прикрепляется к кабелепроводу.

3. Установите предварительно отформованный отвод кабелепровода

Фото Ричарда Ховарда

  • Прижмите колено кабелепровода к углу стены и отрежьте кусок кабелепровода, чтобы он поместился между коленом и угловым соединителем.
  • Вставьте кабелепровод в угловой разъем; если он длиннее 12 дюймов, установите кронштейн для кабелепровода.
  • Присоедините колено к кабелепроводу с помощью прямой муфты.
  • Продолжайте прокладывать кабелепровод через переднюю стену, заканчивая его над центром ворот гаража. Используйте вешалки каждые 12 дюймов.

4. Просверлить стену гаража

Фото Ричарда Ховарда

  • Измерьте расстояние от верха дверного проема до потолка и вычтите 1 дюйм. Затем выйдите наружу и отметьте сайдинг на этот размер выше от центра двери.
  • Просверлите ровное отверстие в стене гаража с помощью лопаты диаметром 7/8 дюйма.
  • Внутри подсоедините распределительную коробку к кабелепроводу, проходящему через переднюю стену. Затем прикрутите короб к потолку.
  • Пропустите неметаллический кабель 14/2 (Romex) от распределительной коробки через отверстие на улицу.

5. Присоедините круглую выпускную коробку

Фото Ричарда Ховарда

  • Прикрепите кабельный соединитель к отверстию в основании круглой выпускной коробки.
  • Пропустите неметаллический кабель через разъем, затем затяните винт разъема.
  • Заполните отверстие в стене силиконовым герметиком или шпатлевкой.
  • Прижмите круглую выпускную коробку к сайдингу и закрепите двумя винтами для настила с гальваническим покрытием длиной 2 дюйма.

Совет: Используйте разъем везде, где кабель или провод входит в коробку.

6. Протяните провода через кабелепровод

Фото Ричарда Ховарда

  • Снимите крышку с углового соединителя кабелепровода, ближайшего к удлинительной коробке настенной розетки.
  • Вставьте ленту электрика в этот разъем и протолкните ее через кабелепровод, пока она не выйдет из удлинительной коробки.
  • С помощью электротехнической ленты прикрепите по одному черному, белому и зеленому многожильным медным проводам 14 калибра к рыболовной ленте.
  • Потяните за рыболовную ленту, пока провода не выйдут из разъема, затем расстегните рыболовную ленту.
  • В распределительной коробке протолкните ленту в кабелепровод. Подключите к нему три провода, затем протяните их в коробку.

7.Соберите уличное гаражное освещение

Фото Ричарда Ховарда

  • Осторожно ввинтите датчик движения в центральное отверстие в круглой крышке патрона лампы.
  • Вставьте два патрона лампы в отверстия по обе стороны от датчика движения.
  • Затяните от руки датчик движения и патроны лампы; не пользуйтесь плоскогубцами. Окончательная затяжка и регулировка не выполняются до тех пор, пока гаражный светильник не будет установлен на стене гаража.

Совет: При желании покрасьте распылением наружные гаражные фонари в тон дома. Но только не сенсор — краска может помешать его работе.

8. Выполните соединения

Фото Ричарда Ховарда

  • Обрежьте кабель, идущий от круглой выходной коробки, до 6 дюймов и с помощью канцелярского ножа срежьте пластиковую оболочку.
  • Используйте инструменты для зачистки проводов, чтобы удалить 1/2 дюйма пластиковой изоляции с черного и белого проводов.
  • Присоедините кабель к гаражному фонарю.
  • Прикрепите светильник для гаража с помощью крепежных винтов и вставьте лампочки.
  • Подключите провода к распределительной коробке и переключателю. Затем включите питание и отрегулируйте патроны лампы и датчик движения.

Инструменты

Как подключить светодиодные светильники для магазинов в гараже

Я никогда не был доволен своим гаражным освещением, но я всегда откладывал его модернизацию на некоторое время в будущем.

Что ж, время пришло.

Я только что закончил установку своих светодиодных гаражных фонарей Hykolity и хотел провести вас через этот процесс.

Когда мы строили дом, я попросил нашего строителя подключить четыре встроенных светодиодных светильника, по одному в каждом углу. Я знал, что одной лампочки на механизме открывания двери гаража будет недостаточно.

Это также дало мне возможность в будущем подключать светодиодные фонари.

Старые встраиваемые светодиоды и гаражные светодиодные фонари Hykolity

Hykolity SL4FT40W5K и SL8FT110W5K

Если вы читали какие-либо из моих обзоров светодиодных светильников для магазинов, вы знаете, что я остановился на светильниках Hykolity 4 ‘и 8’.

Фонари 8 ‘выпускаются в двух разных версиях. Один из них имеет яркость 9750 люмен и потребляет 75 Вт мощности. Вторая версия обеспечивает яркость 14 300 люмен при мощности 110 Вт (SL8FT110W5K).

Существует простой расчет, который поможет вам определить, сколько люмен вам нужно, чтобы осветить гараж. В моем случае мне нужно было чуть больше 62 000 люмен для гаража на две машины.

Небольшая математическая таблица помогла мне понять, что самый дешевый способ сделать это — использовать четыре 8-дюймовых прибора и один 4-футовый прибор.Поскольку у меня уже был 4-футовый прибор из моего сравнительного обзора (SL4FT40W5K), это означало единственное, что мне было нужно, но это были 8-дюймовые приспособления.

Hykolity продает их упаковками по две штуки через Amazon Prime.

My Pick

Планирование расположения освещения

Идея освещения гаража состоит в том, чтобы обеспечить хорошее, равномерное распределение света по всему гаражу. Вы хотите максимально ограничить количество затененных областей.

Затем, если вам нужно больше сфокусированного света в определенной области, например, над рабочим столом, вы добавляете туда сверхъяркое освещение задачи.

Мои существующие встраиваемые светодиодные фонари были расположены примерно в четырех футах от боковых стен и примерно в трех футах от передней и задней стен. Я не хотел, чтобы вдоль потолка проходила открытая проводка, поэтому моей целью было использовать как можно больше существующей проводки.

Это ограничило мои возможности, но я нашел схему освещения, которая работает.

Я хотел заменить каждый из встраиваемых светодиодных фонарей на один 8-футовый светодиодный светильник Hykolity, расположенный во всем гараже. Этого достаточно, чтобы осветить всю длину стен гаража над каждым верстаком Gladiator, на котором я провожу большую часть своего времени.

Со временем я хочу иметь возможность детализировать мою машину в моем гараже. Поэтому я планировал установить 4-футовый фонарь прямо над передним капотом. Он мог бы использовать старую, использовать старую ввинчиваемую розетку рядом с устройством открывания двери гаража.

Как подключить светодиодные светильники для гаражей Hykolity

Как только я решил, как я собираюсь расположить свои светодиодные фонари, пришло время их установить. Пока я ждал доставки светильников, я снял один из встраиваемых светодиодных светильников, чтобы понять, что было связано с установкой.

Удалить старые утопленные светильники

Перво-наперво.Каждый раз, когда вы работаете с электричеством, всегда отключайте питание выключателем.

При выключенном питании удалить старые утопленные светильники было так же просто, как открутить два винта и отсоединить саму проводку.

Если вы не знакомы с домашней электропроводкой, к большинству приборов будут подключены три отдельных провода: черный, белый и зеленый или неизолированная медь. Черный провод обычно является положительным проводом (под напряжением). Белый — это отрицательный провод, а медный или зеленый провод — это земля.

Вам необходимо подключить все три, чтобы свет правильно включился.

Светильники Hykolity включают в себя небольшую металлическую пластину, которую вы можете прикрепить к приспособлению, чтобы закрыть отверстие, оставленное вашими старыми светильниками. К сожалению, крышка была слишком маленькой, чтобы полностью закрыть отверстие в потолке, поэтому я решил купить консилеры белого цвета. Я просверлил небольшое отверстие в центре, чтобы пропустить провода.

После того, как все светильники будут установлены, я планирую покрасить крышку плоской белой краской, чтобы она соответствовала остальному потолку.

Зоркие глаза могли заметить эту карандашную линию в правой части рисунка. Давай поговорим об этом дальше.

Отмерь дважды…

Вы знаете пословицу: «Отмерь дважды, отрежь один раз». Это применимо и здесь.

Но сначала давайте поговорим о том, как правильно настроить свет. Я настолько страдаю ОКР, что терпеть не могу кривую рамку для картины. Поэтому мне нужно было, чтобы свет был как можно более прямым и ровным.

Если у вас есть меловая или лазерная линия, самое время ее разорвать.Однако будьте осторожны, вы можете обнаружить, что имеющиеся у вас светильники не были такими прямыми, как вы думали. Но об этом в конце.

На этом этапе мы отмечаем линию, чтобы мы могли установить потолочные кронштейны с минимальной ошибкой.

Отверстие для проводки для гаражного светильника 8 ‘Hykolity находится не по центру, как я ожидал. На самом деле это примерно треть пути от одного из краев, что действительно хорошо сработало.

Потолочные кронштейны вставляются в прорези на самом приспособлении.Поэтому лучше всего измерять расстояние от этих пазов до отверстия для проводки.

Я измерил 25 1/4 дюйма на более короткую сторону и 65 1/2 дюйма на более длинную сторону.

Установка потолочных кронштейнов

С этими номерами установка потолочных кронштейнов очень проста.

Каждый светильник весит около десяти фунтов, поэтому рекомендуется привинчивать его к потолочным балкам или балкам. Если это не вариант, определенно используйте стенные анкеры, чтобы сделать вещи немного безопаснее.

У каждого кронштейна есть несколько вариантов, в которые можно ввинтить.

Поскольку я рисовал линии, я был вполне уверен, что мне не нужно будет сдвигать кронштейн из стороны в сторону, но я решил, что мне нужно будет сделать небольшие корректировки вперед и назад.

Hykolity включает в себя несколько небольших шурупов и анкеров для крепления к стене с фонарем, но я рекомендую выбросить их и использовать что-то более тяжелое. Я выбрал несколько шурупов по дереву для наружных работ, которые я уже использовал в нескольких проектах раньше.

Подключение светодиодных ламп

Эта часть процесса установки намного проще, если у вас есть вторая пара рук, но это возможно, если вы делаете это в одиночку.Просто будьте готовы к тому, что есть что-то, на что можно дать свету, пока вы его подключаете.

Обычно производители не прилагают соединители для проводов к своим светильникам, и Hykolity не исключение.

Здесь вы можете видеть, что я добавил несколько быстроразъемных соединителей, которые мне очень нравятся. Они низкопрофильные, что помогает втиснуть их в небольшое отверстие в приспособлении, чтобы скрыть их из виду.

Подключить сам светильник очень просто. Просто совместите цветной провод с проводами на потолке.От черного к черному. От белого к белому. Зеленый или медный к зеленому.

После того, как фары подключены, рекомендуется перевернуть выключатель и проверить их, прежде чем включать что-то. Просто не забудьте снова выключить выключатель, прежде чем снова подниматься по лестнице.

Как они выглядят?

Гаражные фонари Hykolity выглядят великолепно!

Они излучают на тонну больше света, чем мои старые встраиваемые светильники, как вы можете видеть на этой картинке ниже.

Поскольку эти лампы имеют более холодную цветовую температуру, чем мои старые лампы, все выглядит четче и яснее, чем раньше.

Признаюсь, это не совсем справедливое сравнение, потому что четыре старых встроенных светодиода действительно были недостаточно сильными, чтобы осветить весь гараж. Я имею в виду, что это то же количество светильников, что и в нашей главной ванной комнате, и это лишь небольшая часть ее размера.

Но смысл модернизации гаражного освещения в том, чтобы получить лучшее освещение, верно?

Вот где действительно сияют огни гаража Hykolity (каламбур).

В целом я очень доволен этими фарами. Это проект, благодаря которому все остальное в вашем гараже будет выглядеть лучше.

Тем не менее, он также выявил некоторые недостатки в моем гараже.

Например, у меня пятно на эпоксидном полу, где я небрежно окрашивал наши деревянные стулья в патио. Это пятно было легче игнорировать, когда в гараже было темнее, но теперь оно настолько очевидно, что мне нужно быстро его исправить.

Последнее слово

Как я уже сказал, эти огни меня очень обрадовали. Это действительно проект, который я должен был сделать давным-давно.

Раньше я вытаскивал свою машину на улицу, чтобы сделать какую-нибудь чистку или детализацию.Не стоит натирать машину воском под прямыми солнечными лучами. Еще худшая идея — слишком долго сидеть в машине с черным салоном под палящим солнцем Флориды.

Итак, я уже много работаю над своей машиной в гараже, что легче увидеть и намного удобнее.

Я очень рекомендую гаражные светодиодные фонари Hykolity. Это недорогой высококачественный свет, который излучает много света и действительно имеет огромное значение!

Чтобы узнать больше о светодиодных лампах Hykolity, ознакомьтесь с моим обзором здесь.Или, если вы готовы значительно улучшить свой гараж, ознакомьтесь с моим супер-подробным руководством по поиску лучших светодиодных фонарей для гаража здесь!

Светодиодный светильник для мастерских DIY | GTSparkplugs

Светодиодный светильник для мастерских своими руками | GTSparkplugs

После постройки большого «Супергаража» я подумал, что у меня достаточно света, чтобы бороться со старением и трудностями при просмотре мелких вещей. Ну, это почти сработало, однако рабочая зона — одна из самых плохо освещенных зон в гараже.В конце концов, я отказался от своих денег и установил свет прямо над рабочим столом и местом сварки.

В моем гараже есть куча ламповых топоров T5 4 и 6 ламп Metal Hallide на 75 Вт, со всеми включенными они действительно не так уж плохи, но тратят много энергии. Итак, пришло время обновить освещение еще раз …

В этом проекте я установлю 4-футовый (48 дюймов для тех, кому нужна математическая помощь) светодиодный линейный светильник High Bay с регулируемой мощностью 200 Вт. Фонари для магазинов класса «Гараж» Я определил, что все они в значительной степени такие по светоотдаче.Большинство из них были в диапазоне 20-40 Вт и действительно не справлялись с большой светоотдачей. Итак, поиск пошел к коммерческим продуктам. Я нашел множество хороших альтернатив, и, кроме цены, они идеальны.

Все куплено на 1000bulbs.com (вы также можете найти похожие на Amazon и eBay)

Детали

PLT-10309 48 дюймов (приблизительно) 200 Вт Лампа High Bay
Lutron PowPak RMJ-5T-DV-B Wireless LED диммер (цепь управления 10 В)
Lutron Pico PJ2-WALL-WH-L01 Белый диммер с дистанционным управлением для скрытого монтажа
Старый 3-проводной удлинитель
Гайки для проводов
Электрическая лента

Необходимые инструменты

Кусачки / зачистки
Сверла и биты
Stud Finder
Дополнительные стопорные болты или другие крепежные винты

Светодиодный светильник для мастерских

При отгрузке от 1000 ламп.com. Коробка была полна ненавистного упаковочного арахиса, но все было хорошо, ничего не было повреждено, и все заказанные детали были готовы к работе.

PLT Светодиодный светильник мощностью 200 Вт

Это сторона светодиода (обращенная вниз). Их 4 модуля по 50 Вт каждый. Конструкция полностью металлическая, за исключением двух торцевых заглушек (черных). Он тяжелый и прочный по сравнению с приспособлениями el-cheepo, которые вы можете найти в магазинах товаров для дома. Это определенно коммерческий продукт.Обратной стороной является недешево. Стоимость приспособления составила около 230 долларов + доставка. Номер детали, который я использовал, был PLT-10309. Будьте осторожны, так как это 2 одинаковых источника света, но их рисунок отличается. Это стиль High Bay, который производит КРУГЛЫЙ скороговоркой. Другой тип предназначен для освещения проходов, и хотя я его не использовал, его все же стоит рассмотреть.

Шаблоны освещения

Как уже упоминалось, для коммерческого освещения существует множество шаблонов.Этот светильник имеет КРУГЛЫЙ рисунок типа V, который хорошо подходит для общего освещения. У них также есть такое же приспособление (PLT-10318), но с рисунком Типа I в форме хот-дога. Если бы у меня было много дополнительных денег, я бы попробовал оба, но в итоге выбрал Круглый узор. Просто имейте в виду, что их два типа!

Жесткие монтажные кронштейны

Лампа поставляется с жесткими монтажными кронштейнами, которые крепятся к потолку, после чего болты лампы скользят по ним и фиксируются винтом с накатанной головкой.Довольно красивый и простой в установке. Это лучший способ, если вам нужно большее световое покрытие.

Основное питание прибора

Это шнур, выходящий из прибора. Кажется, что они водонепроницаемы (в некоторой степени), и они дают вам хороший провод для всех проводов, выходящих из лампы. Если вы проводите проводку, как я, это упрощает подключение.

ПРИМЕЧАНИЕ. Эти лампы НЕ тускнеют с помощью обычного диммера, им нужен диммер более нового типа с управлением на 10 В.Регулировка яркости осуществляется другим набором проводов. Несколько источников света можно объединить в один диммер, если у вас их больше.

Светодиодный светорегулятор

Другой набор проводов, выходящих из лампы, предназначен для цепи регулятора яркости на 10 Вольт. Обычно это было бы неудобно, но, поскольку мы будем использовать беспроводное управление для управления, это сработает идеально. Все провода тоже красиво промаркированы.

Светодиодный светильник для магазинов, готовый к работе

Заключение

Повесив светильник и протянув провод к вилке, я провел последний прогон.Все пульты управления хорошо управляют лампой, а пульт у входа в гараж находится на расстоянии около 25 футов и тоже хорошо работает. На изображении выше свет на очень низком уровне, поэтому я мог сделать снимок, но позвольте мне сказать, что он делает его ярким снаружи над рабочим столом, так что миссия выполнена.

Единственная проблема в том, что при выключении света он немного мерцает перед тем, как погаснуть. Ничего особенного. Очень доволен этим, и, вероятно, возьму еще один из ящиков для инструментов.Приятно то, что PowPak может управлять несколькими светодиодными лампами через шину диммера на 10 В, так что добавить больше, управляемых дистанционно, будет легко!

Счастливых автомобилей и выполняйте свои проекты!

Как светодиодное освещение влияет на работу ваших гаражных ворот

Самый распространенный ремонт своими руками — это ремонт, связанный с удаленным вмешательством в работу ваших гаражных ворот. Иногда лазерные датчики по обе стороны от ворот гаража не выровнены.Или вам, возможно, придется перепрограммировать сигнал пульта дистанционного управления. Теперь светодиодные фонари могут влиять на частоты, излучаемые вашим пультом дистанционного управления, нарушая работу ваших гаражных ворот.

Узнайте все о недостатках светодиодных фонарей и гаражных ворот

Как светодиодные фонари мешают открытию / закрытию ворот гаража?

Все механизмы гаражных ворот имеют лампочку, которая загорается всякий раз, когда дверь открывается или закрывается, а также если дверь переводится в безопасный режим или когда вы впервые переключаете ее из автоматической системы в ручной режим (обычно обозначается мигающим светом. ).

В целях повышения энергоэффективности производители гаражных ворот перешли от использования более энергоемких ламп накаливания к более эффективным вариантам, таким как люминесцентные или светодиодные лампы.

Светодиодные фонари

— самые эффективные из всех. По данным energy.gov, светодиодные лампы на 80% эффективнее ламп накаливания и на 20% или более эффективны, чем люминесцентные. Кроме того, лампы служат до 10 лет, а это значит, что вам придется менять их только один или два раза в течение всего срока службы гаражных ворот.

Широтно-импульсная модуляция и мешающие мегагерцы (МГц)

Одна из причин, по которой светодиодные лампы настолько эффективны, заключается в том, что они имеют высокую широтно-импульсную модуляцию. Эта быстрая пульсация невидима невооруженным глазом, но сокращает время, в течение которого свет действительно включен или использует электричество. Большинство светодиодных фонарей имеют частоту широтно-импульсной модуляции около 15 раз в секунду.

Однако они работают на радиочастоте 30 и 300 мегагерц (МГц). Устройство открывания ворот гаража работает в диапазоне от 288 до 360 МГц.Когда эти две частоты излучаются одновременно, светодиодные фонари вызывают помехи, которые могут перекрыть сигнал от устройства открывания ворот гаража.

Устранение неполадок, которые могут повлиять на работу ваших гаражных ворот

Ознакомьтесь с этими советами по поиску и устранению неисправностей, если ваша гаражная дверь не открывается и не закрывается, как при использовании пульта дистанционного управления.

  • Может быть, другие светодиодные фонари? Светодиодный индикатор в механизме открывания ворот гаража может не быть проблемой.Поскольку светодиодные фонари стали нормой на рынке праздничных и декоративных мерцающих огней, вмешательство гаражных ворот возрастает. Вместо этого отключите все декоративные светильники, чтобы увидеть, не виноваты ли они.
  • Проверьте производителя светодиодной лампы . Подавляющее большинство помех для гаражных ворот, связанных со светодиодами, вызвано дешевыми зарубежными светодиодными светильниками. Попробуйте заменить дешевые светодиодные лампы иностранного производства на более качественные светодиодные. Если это не решит проблему, вы всегда можете вернуть новые лампочки и вернуть свои деньги.Светодиодные фонари Genie специально разработаны для предотвращения помех сигналу двери гаража. Они стоят немного дороже, но того стоят.
  • Выключите светильники в гараже. Причиной проблемы могут быть светодиодные фонари в существующих светильниках для гаражных ворот. Также поменяйте их лампочки, чтобы увидеть, помогает ли это. Или вам может потребоваться выключить гаражные светильники для более современных вариантов.

Дополнительные советы по поиску и устранению неисправностей гаражных ворот

Если гаражные ворота по-прежнему работают неправильно, возможно, это вообще не светодиоды.В этом случае продолжайте читать этот список дополнительных советов по поиску и устранению неисправностей гаражных ворот.

  • Проверить источник питания . Нет ничего более смущающего для домовладельца, который старательно устраняет проблемы со своей гаражной дверью, только для того, чтобы техник вышел и … включил его снова. Убедитесь, что устройство открывания гаражных ворот подключено к розетке, в которой есть электричество. Если он подключен, отключите его и подключите что-нибудь еще, чтобы убедиться, что в розетке есть питание. Возможно, вам потребуется сбросить сработавший выключатель.
  • Убедитесь, что панель управления разблокирована .Большинство устройств открывания гаражных ворот имеют функцию блокировки на панели управления в качестве функции безопасности гаражных ворот. Если она была заблокирована по ошибке, ваша дверь снова заработает, как только панель управления будет разблокирована.
  • Замените батарейки в пульте (ах) . Когда вы в последний раз меняли батарейки в пульте дистанционного управления? Если дверь открывается и закрывается с помощью проводной кнопки на стене гаражной двери, но не работает при использовании пульта дистанционного управления, виноваты могут быть изношенные или разряженные батареи.
  • Попробуйте перепрограммировать пульты . Время от времени сигнал пульта дистанционного управления гаражными воротами стирается (или ему мешают конкурирующие сигналы из окружающей среды. Следуйте инструкциям производителя гаражных ворот о том, как перепрограммировать пульт. Если вы не можете найти руководство, просто Найдите в поисковой системе марку / модель (написано на внешней стороне устройства автоматического открывания двери) и «как перепрограммировать пульт», чтобы найти онлайн-инструкции.
  • C свяжитесь со своим подрядчиком по воротам гаража .Возможно, пришло время обратиться к специалисту по гаражным воротам, чтобы он приехал посмотреть. Независимо от того, связана ли проблема со светодиодным освещением или нет, технический специалист точно знает, как определить и устранить проблему.

Мы можем улучшить характеристики ваших гаражных ворот

Вы ищете подрядчика по производству гаражных ворот, которому можно доверять? Свяжитесь с нами здесь, в R&S Erection of Vallejo.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
