Тепловая завеса своими руками: Водяная тепловая завеса своими руками

Содержание

Тепловая завеса на входную дверь: выбор, способы установки, монтаж тепловой завесы своими руками. Выбираем тепловую завесу

Не прошло и полвека, как спрос на теплообменное оборудование в виде усовершенствованной тепловой завесы 1904 года, получил в Европе масштабное распространение. Сегодня, почувствовать на себе теплое дыхание тепловых завес можно, входя в открывающиеся двери крупных аэропортов, вокзалов и офисов.

Скажем откровенно, скептицизм к инновационным технологиям порождает недоверие. Пока еще не многие решаются приобретать и устанавливать подобные теплообменные агрегаты. Мы поможет открыть для себя тепловую завесу.

К барьеру!

Современное теплообменное оборудование надежно обосновалось в квартирах и домах. Разнообразные по назначению агрегаты систем приточной вентиляции снабжают холодным и нагретым воздухом помещения. Перспективным и высокоэффективным агрегатом считают тепловую завесу, создающую температурный барьер из подогретых воздушных потоков, перетекающих из одного помещения в другое.

Объясняя значение тепловой завесы, что это такое, подскажем, что принцип ее действия основан на перекрывании сечения прохода или проема помещения мощным тепловым потоком. По мнению специалистов, целесообразность установки струйной завесы предпочтительна для постоянно открывающихся дверей при большом потоке прохождения.

Намереваясь купить тепловую завесу, не помешает узнать конструктивные и эксплуатационные возможности агрегатов, а также требования по организации тепловой защиты.

Тепловая завеса отзывы

Александр Львович, предприниматель

Офис нашей фирмы расположен недалеко от станции метро. У нас всегда многолюдно – поставщики, менеджеры и персонал. Двери не закрываются, поэтому зимой в офисе холодно. Устанавливать дополнительное отопительное оборудование не рационально. Посовещались и купили тепловую завесу Тепломаш. Простота монтажа и подключения подкупает. Два специалиста практически за час все сделали. Естественно, с учетом требований для создания тепловых барьеров.

Требования, предъявляемые у организации защитных тепловых барьеров

Тепловую завесу относят к теплотехническому и климатологическому оборудованию, организацию которой регламентируют:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», раздел 7.7.
  • СНиП 23-01-99* «Строительная климатология».

Для организации струйной защиты тепловой завесы на входную дверь и выбора параметров мощности, расхода воздуха и угла установки, рекомендовано брать во внимание:

  • высоту и ширину проема
  • расчетный температурный режим воздуха внутри и снаружи помещения
  • расположение существующих окон, приточной вентиляции, аэрационных фонарей
  • степень сбалансированности воздушной смеси.

Кроме того, на выбор агрегата влияет мощность тепловой завесы, определяющая уровень производительности теплообмена.

Полезные советы

Приобретение дорогого теплообменного оборудования должно быть обосновано. Критериями обоснования выступают: целевое назначение завесы, производительность и самоокупаемость приобретения. Подсказкой является классификация и характеристики агрегатов: завесы с производительностью перегона 300 м3/ч обеспечат тепловой барьер окна, агрегаты производительностью до 1000 м3/ч – дверного проема.

Высокая производительность у тепловых завес электрических, работающих от 380 В. Вес промышленных завес в стальном гнутом корпусе более внушительный по сравнению с бытовыми моделями агрегатов.

Конструкция оборудования завес

Конструктивно завеса тепловая состоит из элементов, участвующих в теплообменном процессе:

  • стального эргономичного корпуса с полимерным покрытием
  • электронагревателя под источник тепла
  • высокопроизводительного тепловентилятора
  • воздушного фильтра
  • воздуховода с равномерной раздачей тепла выходным соплом.

Выпускаемые промышленностью виды тепловых завес конструктивно предназначены для различной пространственной установки и монтажа агрегата промышленного и бытового назначения.

виды, классификация и характеристики

Различают завесы по нагревательному элементу (водяные и электрические), производительности и способу монтажа.

Функции нагрева завес смесительного типа (бытовые) и шиберующего типа (промышленные) выполняют:

  • электрических агрегатов — ТЭН и спираль
  • водяных – горячая вода.

Для удобства чтения параметров и характеристик агрегатов завес используют стандартную маркировку по сериям 100-600, где заградительный эффект агрегата соответствует мощности завесы.

Например, тепловая завеса тропик представлена маркировками компактной серии Т , К, А, М для установки в дверные проемы до 3 м с максимальной мощностью и производительностью.

Полезные советы

Использовать водяные завесы можно круглый год, Однако, установка водяной тепловой завесы потребует наличия смесительного узла, обеспечивающего напор и температуру воды, а также трубопровод к системе ЦО.  Судя по отзывам, тепловая завеса водяная, отличающаяся высокой стоимостью, сложна для собственноручной установки. Кстати, не следует подбирать завесу для обогрева, у нее совершенно иные функции.

Как подобрать агрегат, показано в видео.

Способы установки тепловых завес

В зависимости от номенклатуры изделий, способы установки агрегатов предполагают горизонтальную и вертикальную схемы монтажа.

Горизонтальный способ монтажа наиболее востребован. Завесу устанавливают над дверным проемом с учетом ширины рабочей зоны агрегата, превосходящей ширину двери.

Вертикальную воздушно тепловую завесу целесообразно использовать для нешироких проемов высотой более 3 м, установку осуществляют на одной или двух боковых сторонах проема с учетом минимального расстояния от стены 200-300 мм.

Монтаж агрегата производят в близости от проема с внутренней стороны помещения. Компоновку завес гаражных или ангарных производят в зависимости от габаритных размеров проема.

Устанавливаем электрическую тепловую завесу своими руками

Установка тепловой электрической завесы состоит из этапов: монтажа агрегата по месту на кронштейны или каркасные конструкции (вешалки и планки) и подключения по прилагаемой схеме.

Любой агрегат промышленного производства оснащен на задней панели корпуса посадочными отверстиями в виде замковой скважины под крепление.

технология монтажа

На рабочую поверхности переносим разметку расположения пазов задней панели, намечаем и просверливаем места под крепеж с учетом межосевого расстояния.

В просверленные отверстия устанавливаем монтажные скобы, кронштейны, консоли или гребенки с шагом установки до 0,5 м.

Закрепляем монтажный элемент с использованием анкеров или болтов.

Для предотвращения возникновения самораскручивания крепежных изделий рекомендуется использовать шайбы с зубцами из пружинной стали с электроцинкованием и граверы.

Подготовленный теплообменный агрегат навешиваем или устанавливаем на крепежный элемент.

Производим обтяжку крепежа.

Крепежные винты затягиваем с использованием динамометрических ключей.

Полезные советы

Агрегаты завес обладают солидным весом. Если добавить, что при их работе возникает вибрация, то простым стандартным креплением не обойтись.

Возможными вариантами крепления считают:

  1. штатные болты М10 (основные отверстия)
  2. страховочные скобы для горизонтальной установки
  3. стержни резьбовые и подвески для потолочного крепления
  4. соединительные комплекты стыковки торцевых соединений
  5. демпферные прокладки для гашения вибрационной нагрузки.

подключение агрегата

Условием подключения агрегата завесы является выделенная линия электропитания и соответствующее нагрузке сечение кабеля.

Например, для подключения к трехфазной сети 380 В однофазной тепловой завесы кэв 4П121Е к клеммам  А, В, С, N и земля  используют пятижильный кабель.

Не помешает помнить, что агрегат не рекомендуют размещать непосредственно под или над силовой розеткой.



Любая схема подключения обеспечивает безопасность эксплуатации оборудования, поэтому необходимым условием является заземление корпуса и силовых элементов цепи.

Полезная информация по монтажу и подключению завесы показана здесь.

Водяная тепловая завеса « Строим дом своими руками

Ввиду своих конструктивных особенностей некоторых элементов помещения приводит к тому, что тепло беспрепятственно его покидает, без боя уступая свое место уличному холоду. Не секрет, что находиться в таких условиях не только дискомфортно, но и чревато последствиями для здоровья. Решить эту проблему можно с помощью, так называемой тепловой завесы. Принцип ее действия заключается в создании преграды, предотвращающую утечку нагретого воздуха из помещения и проникновение в него воздуха холодного с улицы.

Оборудование, создающее такую завесу, различается в зависимости от источника тепла. В качестве последнего может выступать вода или электрический ток. Специалисты утверждают, что водяная тепловая завеса является более экономичным вариантом. При этом ее достоинства ничуть не умаляются, ведь она:

  • Уменьшает теплопотери в помещении;
  • Создает преграду и для холодного воздуха, и для пыли, насекомых, выхлопных газов;
  • Способствует размыванию границ температурных значений внутри и снаружи помещения;
  • Сводит почти к нулю возможность образования сквозняков, что немаловажно для здоровья;
  • Позволяет экономить средства на отоплении в холодное время года;
  • Дает возможность держать открытой входную дверь без сопутствующих этому привычных неудобств.

Содержание статьи

Как работает и где используется

Создает тепловую завесу вентилятор. Благодаря высокой мощности, он образует сильный воздушный поток. Именно он и является преградой на пути выходящего из помещения теплого воздуха. Для работы такого устройства необходимо наличие центрального отопления, так как источником тепла такой завесы служит именно горячая вода.

Монтаж такого оборудования довольно трудоемок, но это в скором времени компенсируется его эффективной работой и небольшими расходами на обслуживание.

Как правило, установка осуществляется над дверным проемом или сбоку от него. В первом случае речь идет о горизонтальной завесе, а во втором – о вертикальной. Если планируется монтаж вертикальной тепловой завесы, то все расчеты рекомендуется производить исходя из того, что ее высота должна составлять ¾ (или более) от высоты дверного проема.

Вентилятор – основной рабочий элемент

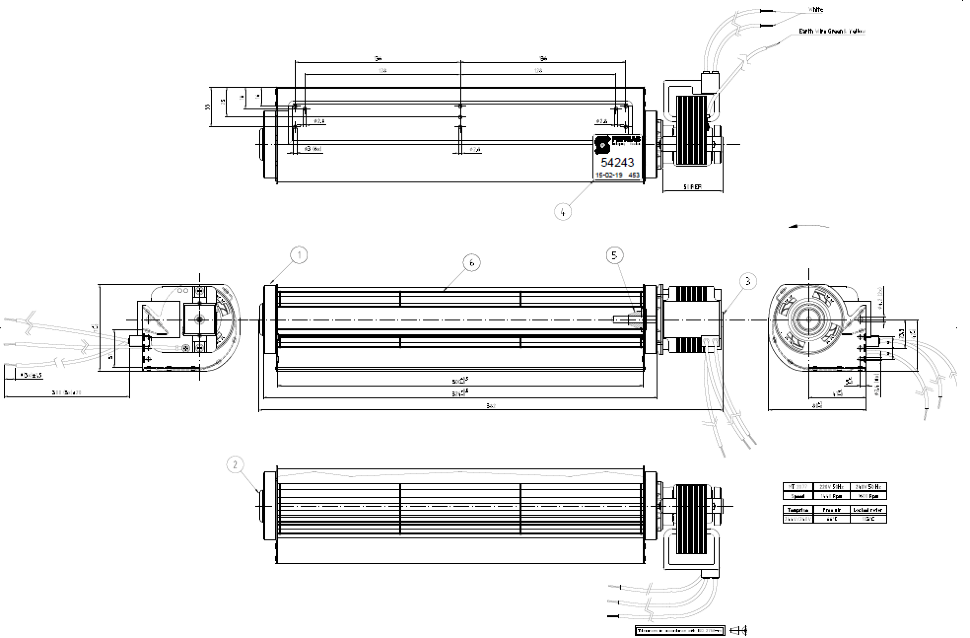

Радиальный вентилятор, создающий воздушный поток-барьер, по праву считается основным конструктивным элементом устройства, создающего тепловую завесу. Турбина вентилятора, расположенная по всей длине устройства, обеспечивает максимальный КПД и равномерность воздушного потока.

Двигатель устройства обычно крепится сбоку от турбины, но встречается и другой вариант: расположенный по центру двигатель по бокам обрамляют маленькие турбины. Такое решение актуально в случаях, когда предполагаемая длина цельной турбины превышает 80 см. Изготовить ее довольно сложно. Упрощенный вариант расположения турбин и двигателя, конечно, дешевле, однако и защитные свойства такой завесы будут проигрывать традиционному варианту.

Схема монтажа

Управление

Для управления завесой обычно используется не менее двух переключателей: один – для вентилятора, другой – для нагревательных элементов. Дополнительно прибор может оснащаться двух- или трехступенчатыми регуляторами нагрева. По достижении определенной температуры устройство может автоматически отключаться, если в нем установлен термостат.

Пульт управления у различных моделей может быть проводным или встроенным. Последний вариант чаще имеет место при установке небольших завес (над окнами и дверями). Обусловлено это труднодоступностью кнопок управления. Выносные пульты удобны тем, что их можно устанавливать в желаемом месте.

В помещениях типа склада или ангара целесообразно использовать концевой выключатель. Его достоинство заключается в том, что он приводит устройство в работу только при открытой двери.

На что обратить внимание при выборе

Основными критериями выбора водяной тепловой завесы являются:

  • мощность прибора;
  • его длина;
  • возможности управления и регуляции;
  • показатели производительности;
  • тип установки.

Ряд критериев уж был рассмотрен, поэтому необходимо подробнее остановиться на остальных.

Производительность завесы

Она определяет скорость образуемого вентилятором воздушного потока и возможную высоту монтажа. Пример: если установить завесу над дверным проемом в 1 м шириной и 2 м высотой, то она должна «прогнать» около 700-900 м3 воздуха в час. Такая производительность обеспечит скорость воздуха в 8 м/с около самого прибора и 2 м/с около пола. Степень производительности прямо пропорциональна цене изделия.

Мощность

Имеет значение, если завесу предполагается использовать в качестве источника тепла для обогрева помещения. Нецелесообразно приобретать устройство с большой мощностью для мест, где нет проблем с отоплением.

Если вы приобрели устройство с функцией обогрева, то учтите, что на выходе из него воздух не будет горячим, лишь немного теплым. Достигается это интенсивным обдувом нагревательных элементов.

Длина устройства может варьироваться в пределах 60-200 см. Наиболее популярна длина 80-100 см, так как они подходят для стандартных оконных и дверных проемов. Для промышленных объектов требуются другие величины. Длина устройств для них рассчитывается просто: она равна ширине проема или чуть превышает ее.

Таким образом, тепловая завеса – эффективное и современное средство сохранения тепла в помещении, независимо от его площади.

Изготовить водяной тепловентилятор своими руками за 4 шага

Автор Евгений Апрелев На чтение 5 мин Просмотров 8.8к.
Обновлено

На сегодняшний день современные производители климатических систем предлагают массу вариантов создания комфортного микроклимата в помещении. Многие из них отличаются большим энергопотреблением, а некоторые необоснованно высокой ценой.

Особенно востребованы устройства, которые могут обогреть помещение, причем не только жилое, но и производственное. Желательно, чтобы энергопотребление его было низким, притом, что газ, и твердое топливо не должно использоваться, по санитарным нормам. Вот такую дилемму иногда приходится решать нашему человеку. Именно для таких случаев и были придуманы водяные тепловентиляторы, которые комбинируют в себе водяную и воздушную отопительную систему.

[contents]

Устройство такого  тепловентилятора достаточно простое, поэтому почему бы его не сделать своими руками. Ведь все знают: «Если хочешь сделать что-нибудь действительно хорошо, то сделай это самостоятельно». Но для этого нужно изначально познакомиться с принципом работы водяного тепловентилятора.

Принцип работы устройства

Водяной тепловентилятор состоит из корпуса, в который установлен теплообменник и вентилятор.

Вентилятор благодаря лопастям, создает воздушный поток, который огибая теплообменник с циркулирующей горячей водой нагревается и, соответственно, повышает температуру в помещении. Основным достоинством этого устройства является низкий расход электроэнергии, при достаточно высокой эффективности, простота в обслуживании и отсутствие частей, кроме вентилятора, которые могут ломаться. Высочайшая пожаробезопасность делает водяной тепловентилятор незаменимым отопительным прибором, для использования в зонах повышенной взрыво и пожароопасности, и в тех местах, где устанавливать другие системы отопления экономически нецелесообразно, например, на СТО, АЗС или автомойке.

Выбор места монтажа

Правильный выбор места монтажа является залогом успеха в предприятии, по созданию водяного тепловентилятора. Прежде всего, следует разобраться, как будет распределяться температура по помещению. Поток горячего воздуха не должен отсекаться благодаря особенностям архитектуры помещения.

Следует выбрать такое место установки, с которого максимально дальше будет распределяться нагретый воздух. Стоит понимать, что вентилятору для создания потока воздуха, его нужно где-то брать, поэтому нельзя устанавливать будущее устройство вплотную к стене.

Материал, необходимый для создания тепловентилятора

Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:

  1. Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.
  2. Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома.
  3. Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.
  4. Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
  5. Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.

Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.

Инструмент, необходимый для создания обогревателя

  • Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
  • Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
  • Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
  • Линейка, карандаш, ножницы по металлу.

Совет:
Гораздо проще сочленять центральную систему отопления и ваш теплообменник муфтами на полдюйма.

Процесс сборки

Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.

  1. Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
  2. Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
  3. Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
  4. Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
  5. Крепим ее жестко на лицевую сторону рамки.

Этап 2

  1. Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
  2. Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
  3. На концах теплообменника нарезаем резьбу для присоединения к муфтам.
  4. В верхнюю точку теплообменника впаиваем кран Маевского.

Этап 3

  1. Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
  2. После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.

Этап 4

  1. Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
  2. К трубам центрального отопления присоединяем краны.
  3. После чего, через муфты, подсоединяем к нашему вентилятору.

Наш водяной тепловентилятор готов. Рекомендуется перед запуском стравить воздух при помощи крана Маевского.

Монтаж и подключение тепловой завесы своими руками

Современный рынок электроники не стоит на месте. С каждым годом на прилавках магазинов появляются все новые устройства, задача которых состоит в том, чтобы сделать жизнь человека максимально комфортной. Одним из таких является тепловая завеса. Это уникальная разработка, которая за довольно короткое время стала самой востребованной среди. Основной ее задачей является не допустить попадание холодного воздуха в помещение.

Тепловая завеса незаменима и в летний период года. Она защищает помещение от жары, таким образом экономя энергию при использовании кондиционеров. Монтаж любой тепловой завесы – сложный процесс. Но если не имеются навыки в данном направлении, то лучше конечно привлечь специалистов.

Особенность тепловой завесы

Принцип работы тепловой завесы

Воздуходув является главным элементом в конструкции тепловой завесы. Он обеспечивает равномерную подачу воздуха. К нему крепятся направляющие пластины, которые способствуют изменению угла подачи потока.

Существует еще несколько обязательных компонентов:

  • элемент, который отвечает за нагрев воздуха;
  • система вентиляции;
  • воздушный фильтр.

Важно! В зависимости от модели вентиляторов может быть несколько.

Принцип работы тепловой завесы простой. Мощный вентилятор создает быстрый поток воздуха, который выходит наружу через отверстия. Из него образуется определенное ограждение, которое направлено на дверной проем. Таким образом воздушная стена не позволяет холодному потоку из вне попасть в здание.

Преимущества устройства

Теплый воздух выходит через заднюю панель устройства

Данный вид прибора обладает многими преимуществами. Благодаря им устройство с каждым годом все больше набирает популярности, особенно среди предпринимателей.

Достоинства, которым обладает тепловая завеса:

  • постоянно поддерживается комфортная температура и микроклимат в помещении;
  • значительная экономия электроэнергии, которая достигается за счет сниженния теплоотдачи;
  • отсутствие сквозняков;
  • защита зданий от попадания внутрь пыли, различных насекомых.

Зачастую используют тепловые завесы в помещениях общественного значения. Где регулярно проходит большое количество людей. Также применяются эти приборы в местах, с вмонтированным в дверной проем фотоэлементом. Подобная система входа распахивает двери перед каждым человеком, пересекающим порог. Установленная тепловая завеса на таких проемах на 100% защитит помещение от проникновения холодного воздуха внутрь.

Систему воздушной завесы, часто монтируют у входов таких объектов общественного пользования:

  • ресторанные комплексы, кафе;
  • торговые центры с большой площадью и магазины средних размеров;
  • метрополитены;
  • заводские и фабричные проходные;
  • учебные учреждения;
  • складские помещения и морозильные комнаты производственных масштабов;
  • цеха по изготовлению продуктов питания, кондитерских изделий;
  • офисы, администрации либо муниципальные организации.

Существуют разные виды тепловых завес. Зачастую они отличаются по принципу работы. Наибольшей популярностью в нынешнее вермя пользуются именно электрические. В продаже имеются также водяные и газовые виды этого оборудования. Электроприборы характеризуются небольшим весом, легкостью монтажа и хорошей функциональностью.

Принципы монтажа тепловой завесы Ballu

Правильная установка тепловой завесы

Прежде чем заняться какими-то подготовительными работами, следует детально ознакомиться со схемой, прилагаемой к прибору. Основное количество существующих моделей устанавливается в горизонтальном положении. Область нагнетания у таких приборов находится в нижней части.

Важно! Если проем двери очень широкий, монтируется одновременно несколько тепловых завес. Крепить их следует вплотную, прямо над проходом.

Для проведения работ нужно подготовить такие инструменты:

  • скобы определенного размера для монтажа;
  • винты и гайки;
  • консоли;
  • болты М10 и анкерные;
  • уровень;
  • перфоратор;
  • отвертку.

Перед тем установить завесы, нужно предварительно их наживить. Для этого потребуется использовать от двух до трех саморезов. На задней панели есть отверстия, соответствующие имеющимся в передней части крепежам.

При монтаже можно воспользоваться французской отверткой, которую применяют для работ по дереву. Только тогда нужно будет воспользоваться страховочными скобами. Крепятся они на стену и устанавливаются либо в верхней или же в нижней части.

Нередко устройства фиксируют на винтах к стеновому проему или балке. В таком случае надо найти шесть отверстий, расположенных на задней панели прибора. Для этого потребуется иметь при себе шурупы с резьбой М6.

Если оказалось, что для горизонтальной установки прибора над входом мало пространства, можно его монтировать в боковой части от проема. Таким образом будет образовываться боковая подача воздушного потока. Если производится монтаж современной тепловой завесы в помещении со внутренней стороны, то работы необходимо проводить так, чтобы остался зазор для выхода воздуха. Но стоит учесть, что размещать устройство нужно максимально близко к торцевой части дверей и их долевой оси.

Для вертикальной тепловой завесы, состоящей из двух приборов, надо запастись парой специальных вставок. Их крепят анкерными к нижней части устройства и к полу. Общая высота колонны не должна превышать 3,5 метра. На верхнюю завесу следует разместить консоль, чтобы прикрепить оборудование к стене. Чтобы защитить приборы от механических повреждений, следует использовать специальные ограждения.

Последовательность проводимых работ

Монтаж горизонтальной тепловой завесы

Перед тем как начать установку прибора, нужно внимательно изучить инструкцию. От правильности проведения работ зависит насколько качественно будет функционировать завеса.

Этапы проведения монтажных работ:

  1. Разметка мест для сверления отверстий, где будут расположены монтажные скобы. Межосевое расстояние должно составлять около 600 мм.
  2. Отрегулируйте завесу так, чтобы совпали пазы винтов и скоб. Максимально закрутите соединения.
  3. Если завеса будет крепиться на подвеске, надо раздвинуть установочные скобы, чтобы они стали вертикально.

При установке этого прибора на перекрытиях, нужно в верхней части панели сделать отверстия. Когда устройство планируется монтировать на фальшпотолке, надо заранее удостовериться в достаточности подачи воздуха. И что работа вентиляции не станет мешать правильному функционированию завесы в будущем.

Подключение прибора Ballu к электричеству

Тепловая завеса Ballu

Подключение к электросети тепловой завесы – это несложный процесс, особенно если имеются навыки. Устройство подсоединяют к отдельному автомату на электрощитке. Для этого применяется медный трехжильный кабель с сечением – 1 кв. мм. Также следует приобрести предохранители. Их разновидность зависит от особенностей работы электросети.

Нюансы, которые возникают при подключении завесы Ballu к электросети:

  1. Подбор автомата, силового кабеля производится с учетом параметров, указанных в инструкции.
  2. Будьте внимательны к тому, какой тип сети использовать – 200 либо 380 В. Учтите мощность прибора.
  3. Датчики и управляющие элементы монтируют вне зоны распространения воздушного потока, выходящего от прибора. Так исключается зависимость в работе терморегулятора и степени нагрева воздуха, идущих через сопло.

Правильный подбор тепловых завес, качество монтажа – это те факторы, от которых напрямую зависит эффективность работы прибора и срок его эксплуатации. При таких условиях устройство создаст максимальный уют и комфортную температуру в любом помещении.

Как установить тепловую завесу — схема подключения и монтаж

Предотвратить поступление холодных масс воздуха через открываемые дверные проемы поможет монтаж тепловой завесы, которая считается самым эффективным типом оборудования для снижения теплопотерь.

Установки данного класса в основном монтируются в помещениях с большой проходимостью, но не меньшую эффективность они показали и при размещении над окнами, например в условиях касс, небольших торговых павильонов.

Промышленные воздушные завесы KP-BB Juwent на воротах размерами 12х8м



Общие вопросы по установке тепловых завес

Один из главных советов специалистов — установка тепловой завесы должна осуществляться только профессионалом, знающий все тонкости образования разнотемпературных воздушных потоков, способным оценить технические возможности оборудования. Конечно, это повлечет за собой увеличение стоимости устройства, но обеспечит гарантией и сервисным обслуживанием тепловых завес.

Если рассматривать процесс монтажа тепловой завесы в целом, то в первую очередь необходимо обратить внимание на следующие моменты:

  1. Монтировать тепловую завесу необходимо как можно ближе к плоскости проема, при этом необходимо добиваться полного его перекрытия создаваемым воздушным потоком.
  2. Установка воздушно-тепловых завес выполняется только изнутри помещения. Наружная навеска допускается только в случае предотвращения возможности перегрева или размораживания рефрижераторных (холодильных) камер.
  3. Перед вводом в действие тепловой завесы необходимо отрегулировать систему вентиляции и кондиционирования здания. Должен быть выбран такой режим работы данных систем, что минимизировать воздействие на создаваемые завесой воздушные потоки.

Схема монтажа воздушных тепловых завес Portier Basic



Для крепления элементов установки необходимо применять только предлагаемые производителем кронштейны. Для монтажа так же используются анкера, способные выдержать не только вес узлов завесы, но и возможную вибрационную нагрузку.

Способы установки тепловых завес

В зависимости от модели завесы применяют вертикальную или горизонтальную схему монтажа (существуют и универсальные модели, которые можно крепить в обоих положениях).

  • Тепловая завеса вертикальной установки чаще всего применяется для защиты высоких нешироких проемов. В таких условиях для создания потока, полностью перекрывающего сечение прохода, может быть обеспечено только очень мощной горизонтальной завесой. Поэтому применение вертикального монтажа является экономически выгодным вариантом.

Вертикальный монтаж тепловой завесы DEFENDER



Установка осуществляется с одной из боковых сторон проема, при этом расстояние от стены должно быть не менее 30 см.

  • Горизонтальный монтаж на сегодняшний день распространен гораздо больше. В этом случае завеса монтируется над оконным (дверным) проемом. При выборе устройства необходимо следить за тем, чтобы его рабочая зона соответствовала или несколько превосходила ширину двери.

Вертикальный монтаж DEFENDER



Достаточно часто все узлы завесы инсталлируются в конструкцию подвесного потолка, видимыми остаются только решетки воздухозаборников и воздуховодов. Такой способ привлекателен не только с дизайнерской точки зрения, скрытый монтаж может несколько снизить уровень создаваемого при работе установки шума.

Выбирая горизонтальные тепловые завесы, помните о том, что каждая модель имеет определенную максимальную рабочую высоту. Большинство агрегатов способны эффективно защищать двери высотой до 3,5-4 метров, а установки для сверхбольших транспортных ворот (высотой до 15 метров) чаще всего выпускаются при индивидуальной разработке проекта.

Монтаж тепловых завес

Перед тем, как установить тепловую завесу, необходимо тщательно изучить всю приложенную к ней документацию.

Все рекомендации производителя по монтажу и эксплуатации обязательны для выполнения, только соблюдение технологии монтажа может гарантировать долговечность и эффективность работы оборудования.

При монтаже необходимо обеспечить разделение поступающих и исходящих воздушных потоков. Несоблюдение этого требования может привести к снижению эффективности работы устройства.

Подключение тепловых завес

На практике используют агрегаты с электрическим или водяным калорифером, подключение тепловой завесы в этом случае существенно отличается.

Более просто в техническом плане выполнить подключение электрических тепловых завес. Одно из немногих условий заключается в наличие отдельной линии электропитания, имеющей соответствующее сечение (кабель должен выдерживать длительную работу при максимальной нагрузке). Кроме того, профессионалы рекомендуют проложить и резервную линию питания, это поможет предотвратить возможные проблемы в будущем.

Кроме того, обязательно наличие защитного заземления корпуса завеса и всех силовых электрических элементов. Большинство систем комплектуются системами автоматического управления и защиты. Но в то же время нелишним будет установка блока УЗО, способного обесточить установку при возникновении аварийных ситуаций.

При выполнении электромонтажных работ необходимо выполнять требования нормативных документов, регламентирующих установку электрооборудования. Все места соединений электрической сети должны быть тщательно заизолированы. Схема подключения тепловой завесы должна обеспечить безопасность эксплуатации агрегата, тем более это касается мест с большим количеством проходящих через проем людей.

Схема монтажа водяной тепловой завесы



Более сложным считается подключение установок с водяными теплообменниками. Такие агрегаты могут подключаться к сети центрального отопления или горячего водоснабжения. Для обеспечения эффективности работы в некоторых случаях приходится прибегать к установке дополнительного циркуляционного насоса, способного увеличить тепловую отдачу завесы.

Схема электрического подключения практически не отличается от стандартной электрозавесы. Разница заключается в возможности применения проводки с меньшим сечением (потребляемая мощность водяных устройств существенно меньше). В силе так же остаются требования по наличию заземления и устройств защитной автоматики.

Подключение тепловой завесы к источнику теплоносителя выполняется при помощи специальных устройств (коллекторов). При этом следует обращать внимание на правильность подключение (входящий и исходящий потоки энергоносителя).

Рекомендуется подключение агрегата к магистрали выполнять при помощи быстроразъемных соединений, это существенно упростит в будущем ведение профилактических и ремонтных работ.

Если предполагается подключение к источникам центрального теплоснабжения, то следует предусмотреть монтаж в систему специального фильтра, который обеспечит значительный рабочий ресурс теплообменника.

Учитывая то, что прокладка всех коммуникаций осуществляется в непосредственной близости от наружных стен здания, рекомендуется дополнительно утеплить все смонтированные трубопроводы.

Все технические нюансы монтажа перечислить в одном материале практически невозможно. Поэтому лучшим вариантом будет доверить монтаж и регулировку тепловых завес специализированной компании, особенно если речь идет об установке мощных устройств.

Монтаж тепловых завес: инструменты, процесс

На что нужно обратить внимание перед установкой тепловых завес?
Предназначение тепловой завесы состоит в том, чтобы защитить помещение, имеющее открытый входной проем, от проникновения холодного воздуха с улицы. Она может обслуживать помещения, в которых дверной проем не превышает в высоту 3,5 м.

Схема монтажа воздушных тепловых завес.

Установку можно произвести двумя методами: вертикальная и горизонтальная инсталляция. Осуществляя монтаж тепловых завес, необходимо учитывать следующие нюансы:

  • на качество работы оборудования может значительно влиять пониженное давление внутри помещения. Убедитесь, что в здании сбалансирована система вентиляции;
  • для максимального эффекта необходимо монтировать воздушные завесы как можно ближе к проему. При этом ширина потока воздуха должна быть равной ширине (высоте) дверного проема;
  • в основном оборудование располагают с внутренней стороны проема. Тепловые завесы, устанавливаемые с внешней стороны, предназначены только для защиты дверей морозильных камер;
  • направление и скорость воздушного потока необходимо отрегулировать. В особо сложных случаях воздушный поток следует направлять под углом 5-10 градусов в направлении улицы;
  • мощность тепловой завесы бывает разная: малая мощность – 2-6 кВт, средняя мощность – 9-18 кВт, большая мощность – 20-100 кВт.

Самыми популярными на данный момент являются горизонтальные тепловые завесы.

Схема установки горизонтальной воздушной тепловой завесы.

Монтируется такая тепловая завеса над дверью или над оконным проемом. Горизонтальный метод отлично подходит в ситуации, если дверь открывается внутрь помещения, тогда установка будет защищать помещение от холодного воздуха с улицы.

Если же в помещении дверной проем очень высокий, то горизонтальная установка должным образом не сможет обеспечить поток воздуха по всей длине. Поэтому целесообразно осуществлять вертикальный монтаж тепловых завес. В этом случае монтаж оборудования осуществляется с боковой стороны проема. Тепловые завесы стоит устанавливать как можно ближе к проемам, при этом необходимо учитывать то, что ширина потока полностью должна соответствовать размерам дверного проема.

Оборудование монтируют строго с внутренней стороны помещения. В процессе установки стоит уделить основное внимание направлению потока воздуха, а также скорости движения. Оборудование должно быть установлено таким образом, чтобы входящие и выходящие воздушные потоки не создавали преграды друг для друга.

В основном все современные тепловые завесы можно устанавливать в горизонтальном положении, нагнетание воздуха при этом осуществляется строго снизу. В ситуации когда требуется осуществить монтаж над очень широким проемом, одновременно можно расположить несколько устройств, но вплотную друг к другу.

Установка тепловых завес: разновидности монтажа

Схема монтажа воздушных завес.

Для установки оборудования понадобится следующий набор инструментов:

  • перфоратор;
  • консоли;
  • монтажные скобы;
  • отвес или уровень;
  • болты М10;
  • анкерные болты;
  • отвертка;
  • гайки, винты.

В большинстве случаев установку осуществляют над открытым проемом. Насколько грамотно будет произведена установка, зависит качество ее работы. В процессе монтажа постарайтесь соблюдать следующий алгоритм:

  1. Разметьте и просверлите отверстия для установки монтажных скоб. При этом межосевое расстояние должно быть 60 см. Установите на стену монтажные скобы в верхнем или нижнем положении, соблюдая минимальные дистанции и ограничения. Завесу отодвиньте в бок так, чтобы монтажные винты оказались в пазах установленных монтажных скоб. Затем винты крепко затяните.
  2. Если установку тепловой завесы нужно произвести на перекрытия и балки, в верхней панели проделайте резьбовые отверстия. (При установке на фальш-потолке следует убедиться, что прилив воздуха будет достаточным и работа вентиляционной системы не будет помехой в нормальной работе установки).
  3. Уделите особое внимание потокам воздуха. Оборудование необходимо смонтировать таким образом, чтобы не создавать препятствий входящему и выходящему потокам воздуха.

Перед установкой внимательно изучите инструкцию производителя. В основном тепловые завесы допускают только горизонтальный вариант установки с нижним расположением области нагнетания. Над широкими дверными проемами монтируют вплотную друг к другу несколько устройств.

Схема установки агрегатов завес.

Существуют особые виды монтажа. Если тепловые завесы монтируются на балку или стену, их подвешивают на 3 шурупах, которые вкручивают непосредственно в места крепления. У всех установок с задней стороны имеются соответствующие отверстия в виде замочной скважины. При установке воздушных завес можно использовать французскую отвертку для дерева. В таком случае следует применять страховочные скобы, которые необходимо установить в верхней или нижней области завесы с закреплением их в стене.

Также возможен монтаж на винтах к балке или стене. Для этого предусмотрены 6 отверстий с резьбой М6 на задней стенке воздушной завесы. При монтаже над воротами аппараты должны устанавливаться впритык друг к другу, чтобы не допустить между потоками воздуха разрыва. Между завесами минимальный монтажный зазор может составлять 50 мм.

Порядок монтажа оборудования:

  • разметьте на стене или потолке участок для отверстий консолей;
  • крепко зафиксируйте консоли и на них повесьте завесу. Используйте болты М10 на торцевой ее части и для основных отверстий консоли, угол необходимого наклона оборудования зафиксируйте в надлежащих отверстиях завесы и консоли;
  • соблюдайте минимальные расстояния и проследите, чтобы аппарат не размещался непосредственно под силовой розеткой.

Схема устройства раздаточного короба тепловых завес.

Если для горизонтального расположения не хватает места над воротами, они устанавливаются в колонну в стороне от ворот. В данном случае они будут образовывать боковой воздушный поток. Установка тепловых завес внутри помещения осуществляется с учетом зазора выдува, но как можно ближе к долевой оси ворот и торцу.

Для колонны из двух завес необходимо приобрести две специальные вставки. С помощью анкерных болтов они крепятся одним концом к полу, другим – к нижней части завес. До закрепления на анкерных болтах нижней части вставки разместите ее под необходимым углом к плоскости ворот, после затяните гайки. Одну завесу заведите поверх другой и закрепите внутреннюю и внешнюю части вставки имеющимися болтами. Высота колонны возможна максимум 3,5 м. На верхнюю завесу устанавливается штатная консоль для крепления колонны к стене. Для предохранения колонны от повреждения желательно устанавливать штатное ограждение.

Пульт управления скоростью вращения вентиляторов размещается в любом удобном для использования месте. Тепловые завесы не позволяют холодному воздуху с улицы проникать в помещение. От того, насколько качественно произведен монтаж тепловой завесы, будет зависеть эффективность ее работы и время эксплуатации. Если правильно подобрать оборудование и грамотно его установить, оно будет создавать комфорт и уют в помещении долгое время.

Как обеспечить правильную работу и долгий срок службы воздушных тепловых завес

Содержание:

  1. 1. Монтаж
  2. 2. Ориентация тепловых завес
  3. 3. Пример узла обвязки
  4. 4. Правила эксплуатации
    1. 4.1. Запрещается:
    2. 4.2. Рекомендуется:
  5. 5. Ремонт

Тепловые завесы — оборудование, направленное на поддержание микроклимата в помещении. Они могут служить для сохранения тепла или прохлады, а так же для обогрева. Они препятствуют попаданию пыли, посторонних запахов, к примеру, выхлопных газов или насекомых снаружи. Применение данного вида техники рационально в помещениях с постоянно открывающейся входной дверью или окнами. Например, в магазинах, киосках, офисах, складах и на разнообразных промышленных предприятиях. Тогда, не зависимо от погоды за окном, внутри всегда будет комфортная температура.

Монтаж

Перед установкой техники следует проверить оборудование на наличие внешних повреждений, вмятин, которые могли возникнуть при транспортировке.

Уровень установки завесы зависит от производительности устройства и высоты дверного проема. Крепление завесы осуществляется при помощи специальных кронштейнов. Для них имеются отверстия на самой технике, обычно на задней её панели. Кронштейны фиксируются на устройстве болтами, далее они закрепляются непосредственно на стене. После шнур устройства подключается к электросети.

Монтаж техники не стоит производить самостоятельно, это должен делать профессионал.

Ориентация тепловых завес

По типу установки оборудование можно разделить на ориентированное горизонтально или вертикально.

Первые размещаются сверху открытого проема, такой тип встречается чаще всего. Когда одного устройства не хватает, чтобы покрыть всю ширину защищаемой области, выстраивается так называемая цепочка из нескольких тепловых завес. Но случается, что горизонтальная установка бывает не удобна.

Например, когда ширина проема больше его высоты. Что часто происходит на промышленных предприятиях.

Тогда рациональнее всего сориентировать одну или несколько больших мощных тепловых завес вертикально, чем выстраивать цепочку из нескольких горизонтальных. Это выйдет намного дешевле.

Если же проем такого помещения очень велик, то можно использовать специальное оборудование, которое устанавливается сбоку ворот и через специальный канал подает потоки воздуха снизу вверх или сориентировать два устройства напротив друг друга.

Вертикальные тепловые завесы бывают расположенные слева, справа и универсальные. Эта специализированная дополнительная ориентация по стороне имеет свой смысл – из-за направления потока воздуха. Поэтому нельзя размещать установку так, как она не приспособлена. То есть, не стоит, к примеру, устанавливать вертикально горизонтальную завесу, или менять местами правую с левой. Это может привести к поломке техники, а именно износу подшипников вентилятора и его дальнейшему выходу из строя. Этот процесс обычно усугубляет и скопление пыли на крыльчатках вентилирующего компонента конструкции, что вызывает вибрацию и дополнительный шум.

Заметим, что установка разного типа устройств также отличается некоторыми нюансами:

Электрические: в случае с подобными завесами важной особенностью является электробезопасность. Сеть должна быть оборудована устройством защитного отключения или входным автоматическим выключателем, так как воздуходувная техника зачастую не оснащена предохранителями.

Водяные: монтаж такого оборудования несколько сложнее, так как главным источником тепла водяной завесы является горячая вода. Данные устройства крайне выгодны, когда расход электроэнергии ограничен. Установка данного типа завес сложна тем, что для нормальной работы техники необходимо не просто монтировать специальный трубопровод, подведенный к центральному отоплению, что само по себе сложно, но и комплектовать устройство узлом обвязки из-за того, что тепловая производительность водяных завес напрямую зависит от температуры подаваемой воды и её напора.

Пример узла обвязки

1 – циркуляционный насос; 2 – трехходовой регулирующий клапан; 3 – фильтр водяной; 4 – запорная арматура; 5 – ручной балансировочный клапан; 6 – обратный клапан; 7 – термоманометр; 8 – автоматический воздухоотводчик; 9 – спускник

Монтаж водяной тепловой завесы отличается большей стоимостью, но такое оборудование быстрее окупается в связи с минимальными затратами на электроэнергию.

Правила эксплуатации

Перед использованием оборудования советуем ознакомиться с прилагающейся к прибору инструкцией. Существуют некоторые общие положения, которые следует учитывать:

Запрещается:

  1. Класть и хранить на технике посторонние предметы, а также завешивать технику шторами во избежание пожара.
  2. Неправильно ориентировать завесу. То есть левую устанавливать справа, правую слева, горизонтальную вертикально и наоборот.
  3. Включать электронагреватель завесы до включения вентилятора.
  4. Включать нагревательные элементы при снятом кожухе или боковых панелях.
  5. Размещать завесы в помещениях с высокой влажностью (ванных, душевых и т.п.) или рядом с ними, а также в непосредственной близости от легковоспламеняющихся материалов.
  6. Использовать оборудование без защитного заземления.
  7. Проводить работы по обслуживанию и ремонту завесы до полного остывания её нагревательных элементов.

Рекомендуется:

  1. Регулярно очищать наружную поверхность техники от пыли и мусора, дабы избежать попадания их внутрь устройства. Делать это стоит влажной тканью, без применения чистящих абразивных средств.
  2. Каждые полгода завесу должен осматривать на предмет поломок и дефектов профессионал. Также необходимо регулярно проверять надежность крепления.

Ремонт

Многие модели снабжены устройством аварийного отключения. При его срабатывании следует обесточить завесу, выявить и устранить причины срабатывания устройства. Приведем некоторые примеры поломок и методы их устранения:








Внешнее проявление неисправности Возможная причина Рекомендуемый метод устранения
Прибор не включается Отсутствие напряжения в электросети Проверить напряжение электросети
Обрыв кабеля управления техники Осмотреть кабель на предмет целостности
Выход из строя непосредственно выключателей завесы Провести проверку выключателя
Не происходит нагрева воздушного потока Обрыв питания электронагревателя Обнаружить и устранить обрыв
Неисправность нагревательных элементов Произвести замену нагревательных элементов
Упала скорость воздушного потока, происходит проникновение наружного воздуха в помещение Сильное загрязнение передней перфорированной стенки прибора Очистить стенку прибора от загрязнения

Стоит отметить, что ремонт, связанный с заменой деталей прибора или с устранением обрывов цепи, не стоит производить самостоятельно, для этого лучше обратиться в специальную службу.

Итак, при работе с тепловыми завесами, уходе за ними, монтаже и ремонте стоит помнить лишь об этих нескольких простых положениях, чтобы прибор служил Вам верой и правдой долгий срок.

Простые тепловые завесы для утепления вашего дома — Блог «Занавески вверх»

Ваш обогреватель работал больше, чем должен был этой зимой? Наступила весна — это ваш шанс облегчить жизнь вашему кондиционеру и вашему бюджету с помощью тепловых завес, сделанных своими руками.

Окна являются основным источником потерь тепла в большинстве домов. Однослойные окна практически не обеспечивают изоляцию от внешних температур, а уплотнения на двухкамерных окнах часто ломаются с возрастом.

Если вы ищете простой способ поддерживать температуру вне дома, тепловые завесы — идеальное решение.

Оконное стекло обладает высокой проводимостью и легко передает тепло. Тепловые завесы помогают регулировать температуру в вашем доме, изолируя от теплопередачи, сохраняя в доме тепло зимой и прохладу летом.

Тепловые завесы также помогут снизить ваши счета за коммунальные услуги. Чем меньше вы запускаете печь и кондиционер для обогрева или охлаждения дома, тем больше денег вы экономите.

Если вас интересуют тепловые завесы, вы, вероятно, заметили, что они дороже традиционных.

К счастью, это простой и доступный проект своими руками — ознакомьтесь с нашим пошаговым руководством о том, как сделать тепловые завесы своими руками для вашего дома.

DIY Тепловые завесы

Начните со сбора следующих материалов:

Как сделать тепловые завесы

Шаг 1: Используйте рулетку, чтобы измерить высоту и ширину окна.

Шаг 2: Затем с помощью рулетки и ножниц для ткани отмерьте и обрежьте декоративную внешнюю ткань, пароизоляционный материал, ткань ватина и белый подкладочный материал в соответствии со спецификациями.

При подрезании штор убедитесь, что они как минимум на 10 дюймов шире и на шесть дюймов выше окна. Таким образом, тепловые завесы будут закрывать все окно и перекрывать друг друга, когда они закрываются.

Совет для профессионалов: , если вы хотите более полный вид, они должны быть вдвое больше ширины окна.

Подробнее о том, как измерить занавески, читайте здесь.

Шаг 3: Разрежьте материал штор пополам вдоль (сверху вниз), чтобы получить по две части каждого.

Шаг 4: Сложите декоративную ткань, пароизоляционный материал, ватин и белую подкладочную ткань двумя отдельными стопками.

Шаг 5: Согните каждый край стопки штор на полдюйма и плотно прижмите утюгом. (Убедитесь, что вы сложили их со стороны подкладки.) Используйте швейные булавки, чтобы закрепить прижатые края стопок — вставьте булавки на расстоянии шести дюймов друг от друга.

Шаг 6: С помощью швейной машины сшейте закрепленные края стопки на место.Прострочите все четыре стороны обеих штор.

Шаг 7: Используйте молоток, чтобы установить кронштейны для карнизов Kwik-Hang. Они могут удерживать до 20 фунтов. веса, идеальный вариант для подвешивания тяжелых тепловых завес.

Шаг 8: Наденьте зажимные кольца карниза на однодюймовый карниз или дюбель. Необходимо использовать более толстый однодюймовый карниз для безопасной выдержки веса тепловых завес.

Шаг 9: Установите карниз с зажимными кольцами на кронштейны Kwik-Hang.

Шаг 10: Прикрепите тепловые завесы к зажимным кольцам.

Шаг 11: Вуаля! Восхищайтесь своей работой и наслаждайтесь своими сбережениями!

Легко повесьте шторы с помощью кронштейнов для карнизов Kwik-Hang

Тепловые завесы помогают регулировать температуру в доме, снижают счета за коммунальные услуги и экономят ваши деньги.

Тепловые завесы своими руками просто сделать и легко установить с помощью кронштейнов для карнизов Kwik-Hang.

Кронштейны для карнизов Kwik-Hang превратили трудоемкие хлопоты в простой процесс установки.Просто выровняйте их на оконной раме и вставьте на место. Никаких точных измерений и никаких повреждений стен.

Используйте кронштейны для карнизов Kwik-Hang, когда хотите сэкономить время и деньги.

Дешевые тепловые завесы из подержанных материалов

Окна очень часто являются источником потери тепла в вашем доме. Старые дома могут страдать только от окон с одинарным остеклением, которые теряют большое количество тепла, и даже новые окна с двойным остеклением не обладают достаточной изоляцией от холодных зимних температур и ветра.Однако вы можете сэкономить на отоплении дома и легко увеличить теплоизоляцию вокруг окон, сделав недорогие тепловые завесы самостоятельно.

Тепловые завесы — это энергоэффективные оконные шторы, которые защищают ваши окна от холода. Они являются толстым и тяжелым буфером и могут значительно снизить затраты на электроэнергию для обогрева дома. Если вы умеете пользоваться швейной машинкой или знаете кого-то, кто умеет, вам не потребуется ничего, кроме старых одеял или стеганых одеял, ткани и изрядного количества времени.

Как сделать тепловые завесы

Старые одеяла отлично подходят для тепловых завес, тем более, что их можно очень дешево (5-10 долларов) купить в местном комиссионном магазине. Получите несколько из них. Удвоение стеганого одеяла увеличит изоляционную ценность и добавит веса, чтобы ваши шторы плотно прижимались к стене.

Измерьте свое окно и найдите что-нибудь прочное и твердое (представьте себе жесткий дюбель или тяжелую палку), чтобы охватить нижнюю часть окна, чтобы придать вашей занавеске некоторую структуру (и облегчить ее скатывание вверх и вниз).

Вы можете использовать только само одеяло для занавески, если вы ищете очень быстрое и грязное решение, или вы можете выбрать ткань, которая будет пришита поверх материала для более приятного внешнего вида.

Прикрепление ткани тепловой завесы

Обрежьте ткань на пару дюймов больше, чем фактические размеры окна. Чтобы облегчить разрезание ткани, сложите два куска ткани лицевыми сторонами друг к другу и слой (-и) одеяла в одну кучу и разрежьте их одновременно.Обязательно скрепите их булавками, чтобы они не смещались, пока вы режете, а затем сшиваете ткань.

Затем сшейте материалы вместе с трех сторон. На последней четвертой стороне прострочите примерно 1/3 длины с каждого угла, оставив незашитую часть в центре. Используйте отверстие, которое вы оставили незашитым, чтобы перевернуть штору лицевой стороной наружу. Затем поместите дюбель или тяжелую палку между слоем ткани и одеялом в нижней части занавески. Закончите занавеску, зашив дырочку.

Вы можете использовать различные методы, чтобы повесить ваши новые тепловые завесы. Вы можете пришить липучку к верхней задней стороне или пришить небольшие тканевые петли сверху и повесить занавеску на крючки, закрепленные на оконной раме. Будь креативным.

Тепловые завесы — дешевый и простой способ сэкономить на расходах на электроэнергию в вашем доме. В основном они могут быть изготовлены из повторно используемых и переработанных материалов.

Скатывайте их холодными зимними ночами или даже жарким летним днем, чтобы заблокировать солнечные лучи и сэкономить на расходах на электроэнергию!

Изолированные шторы своими руками — как создать изолированные / плотные шторы

Утепленные шторы своими руками можно получить меньше чем за час.Для реалов. Помните, что когда дело доходит до шитья, я новичок, поэтому, если я могу сделать эти утепленные шторы своими руками, вы можете сделать эти утепленные шторы своими руками.

В нашей кухне есть маленькое окно, выходящее на юго-запад и пропускающее так много солнца летом. Он также находится над гаражом, и зимой мы теряем много тепла. Окно было закрыто какими-то тусклыми металлическими жалюзи, и я нацелился на утепленные шторы для этого окна. Поскольку окно такое маленькое, я не хотел тратить деньги на новые шторы — отсюда и утепленные шторы своими руками.

У нас было два комплекта старых уродливых / скучных штор из нашей последней квартиры. Один комплект состоял из простых коричневых панелей, а другой — бежевого. Просто глядя на них, я уснул.

Я нашла более «дерзкую» ткань, которая мне понравилась со скидкой 30% в JoAnn’s, а затем у меня был купон на покупку 20%. Моя «забавная» ткань обошлась мне в 4,61 доллара. Я разрезала ткань по размеру окна, а затем разрезала пополам по вертикали. Затем я прошила простой шов 1/4 дюйма по бокам (длинным краям) каждой панели.

После измерения верха и низа панелей я вырезал четыре полоски шириной три дюйма из моей уродливой коричневой занавески, а затем скрепил их булавками, получив шов в 1/4 дюйма. Потом прошила шов.

Я скрепила «красивые стороны» ткани булавками и сделала шов 1/4 дюйма, чтобы соединить коричневые полоски с верхом и низом моей забавной ткани.

В этот момент я перестал фотографировать, потому что пытался побить часы, когда Джек дремал.Затем я вырезал и пришил старые утепленные шторы к задней части новой панели.

Мы использовали кольца для штор, которые были у нас, для старых занавесок, а затем Трой повесил небольшую штангу, которую я получил на распродаже у Джоанн. Эти шторы имеют большое значение с точки зрения потери тепла. Я с нетерпением жду их склонности к блокированию тепла летом. Утепленные шторы своими руками для победы!

Оглядываясь назад, я бы сделал каждую панель примерно на 2 дюйма шире. Кроме того, в младшем классе средней школы я бы никогда не стриг челку.

Эти утепленные шторы своими руками были созданы за один раз. Это отличный проект для начинающего канализационного коллектора или суперпростой проект для опытной швеи.

Отредактировано в июле 2017 года: обратите внимание на этот набор утепленных штор, которые я сделал для того же окна несколько лет спустя.

первоначально размещено на 15 февраля 2012 г .; Обновлено 19 марта 2018 г.

Плотные шторы «сделай сам» | Экологичные повара

Узнайте, как легко сделать Светонепроницаемые шторы своими руками . Эти доступные затемняющие шторы для комнаты могут украсить любую комнату или дом.

Почти два года назад я сделал комплект утепленных штор для окна на нашей кухне. Это был один из моих первых проектов по шитью, и они были в порядке. Немного мелкие, если вы спросите меня, но я много работал над ними и с гордостью ими пользовался.

Одна из вещей, которую я терпеть не могу в отношении утепленных штор, купленных в магазине, — это предположение, что если вы хотите сэкономить электроэнергию, вам нравятся действительно уродливые и однотонные ткани скучных цветов.А еще вы любите показывать всему миру, что задняя часть ваших занавесок белая и хромая. Это все равно, что носить нижнее белье «раздутых дней» на внешней стороне одежды. Нет, спасибо!

Узнав немного больше о шитье (совсем немного… Я все еще так (шить?) Новичок в этом), я задумал сделать несколько лучших самодельных плотных штор для окна кухни. Я хотел, чтобы они были светонепроницаемыми и изолированными, так как эта часть дома получает резкую часть солнца летом и находится над неизолированным гаражом (бррррр зимой).

Находясь в магазине тканей, я отправила Трою две фотографии понравившейся ткани, и он выбрал серый геометрический узор. Ткань затемнения была невероятно дорогой, поэтому мне пришлось придумать другой план. Вместо этого я использовал большие клочки тонкого ватина, оставшиеся от предыдущих стеганых одеял. Работать с ним было действительно легко, и я очень доволен результатами.

Как сделать плотные шторы своими руками

-4 куска ткани равного размера
-2 куска тонкого лоскутного ватина, равного по размеру ткани
— нити (дой)

1) Гладьте ткань очень, очень хорошо.

2) Отрежьте четыре куска ткани одинакового размера. Положите один кусок ткани (лицевой стороной вверх) поверх ватина для стеганого одеяла, стараясь сделать так, чтобы со всех сторон ткани был излишек ватина.

3) Прикрепите ткань булавками к ватину. Вы хотите, чтобы ткань была плотно зафиксирована и не двигалась на вас!

4) Выберите нить, которая точно соответствует оттенку вашей ткани. Сделайте несколько стежков в 5-8 точках по центру ткани, следя за тем, чтобы стежок изнанки закрепил ткань на ватине.Обрежьте лишние нитки.

5) Удалите булавки из ткани и ватина (это разозлит вас, потому что вы просто потратили так много времени на их надевание, но поверьте мне, хорошо?), А затем положите другой кусок ткани поверх ткани лицевой стороной вниз. ткань и ватин. Красивые (или «правые») стороны ткани должны быть вместе. Сильно приколите.

6) Прошейте основной стежок вокруг трех сторон занавески, оставляя часть одной из более коротких сторон незашитой, останавливая стежки примерно в четырех дюймах от конца.С точки зрения непрофессионала, вы будете прошивать всю эту вещь, за исключением 4 дюймов, ведущих к одному из концов.

7) Снимите ткань со швейной машины и положите ее на ровную поверхность. Обрежьте лишнюю ткань по бокам. На той стороне, которая еще не пришита, отогните ткань и отрежьте лишнюю ткань ватина.

8) Выверните ткань на правую сторону. Затем прогладьте все края, осторожно прижимая, чтобы получился четкий шов.

Боковое примечание: мой друг купил мне этот утюг на нашу свадьбу. Мы были соседями по комнате до того, как мы с Троем поженились, а позже стали соседями. Она сказала, что купила утюг, чтобы я перестал пользоваться ее утюгом. Наверное, раз уж много использовал.

9) Используя горячий утюг и бутылку с пульверизатором, наполненную водой, загните один край незашитой стороны и прогладьте шов.

Переверните и проделайте то же самое с другой стороной.

Закрепите булавками.

10) Сшейте незаконченные подшитые края вместе.

Готово! Не волнуйтесь, я тоже сделал еще одну; У меня нет двух разных штор. 🙂

Слева: после Справа: до

Поздравляю! Теперь у вас есть тепловые завесы, сделанные своими руками, чтобы согреть ваш дом зимой и прохладу летом. И что самое приятное, вам не нужно показывать миру свои шаровары. Если вы не хотите. Полностью ваш звонок.

Этот пост содержит партнерские ссылки, и мы можем получать комиссию без каких-либо дополнительных затрат для вас, если вы перейдете по ссылке и сделаете покупку.Это позволяет мне продолжать предоставлять бесплатный контент, и я делюсь только теми продуктами, которые использую и которые мне нравятся.

Этот пост был первоначально опубликован в январе 2014 года. Он был повторно протестирован и обновлен с учетом отзывов читателей.

первоначально размещено на 30 мая 2017 г .; Обновление от 29 июня 2018 г.

Как сделать дешевые изолированные оконные покрытия своими руками!

Этот пост научит вас делать утепленные оконные покрытия своими руками, которые обеспечивают изоляцию окон, а также действуют как затемняющие шторы.Они помогут сохранить тепло в доме зимой и прохладу летом. Это простой швейный проект, который может существенно повлиять на ваши счета за отопление и охлаждение, если у вас нет больших окон.

Изолированные оконные покрытия своими руками

Одна из лучших особенностей нашей новой квартиры — это ТОННА окон. Однако это не новое здание, поэтому окна не очень энергоэффективны. Несколько недель назад у нас была наша первая ночь, когда температура упала ниже нуля (в октябре!), И вы буквально почувствовали, как холодный воздух просачивается через окна.

Даже если вы не заботитесь об экономии энергии, всем нравятся более низкие счета за отопление. Соедините плохо изолированные окна с двумя людьми, которым для сна нужна полная темнота, и тепловые затемненные шторы были в порядке.

У нас уже есть плотные шторы в нашей спальне (на фото ниже и здесь), и они хорошо справляются со своей задачей, но свет все еще проникает через верхнюю и боковые части окон. И, несмотря на то, что они продаются как утепленные шторы, похоже, они не защищают от холода (хотя летом они отлично защищают от солнца).Подскажите мою идею сделать термоизолированную затемненную штору, которая выровняла бы все окно.

Чтобы найти более простые проекты для дома, ознакомьтесь с моей публикацией о ремонте треснувших стрингеров лестницы, установке защитной панели из стеклянной плитки и создании ящика-органайзера для специй!

Используйте шторы для утепления окон своими руками и для блокировки света

Идея «тепловой» части этих оттенков на самом деле довольно проста: представьте себе гигантскую прихватку.Внутри прихваток есть материал, который отражает тепло или холод обратно к своему источнику.

Вы можете приобрести этот материал Insul-Bright на Amazon или в любом другом магазине тканей. Что касается затемнения, я сшил два куска ткани вместе, один затемненный кусок и один декоративный элемент, оставив нижнюю часть открытой, чтобы вставить кусок Insul-Bright, прежде чем зашить его.

Поскольку мои окна довольно большие, я покажу вам пошаговые фотографии гораздо меньшей версии, воображаемого окна размером 8 на 12 дюймов.Процесс будет одинаковым, независимо от того, насколько большим или маленьким вы сделаете оттенок. Размер все зависит от окна, в которое вы его устанавливаете. Итак, приступим.

Список поставок

А вот как сделать утепленные оконные покрытия своими руками

Шаг 1. Измерьте окна и ткань

Серьезно. Я всегда забываю измерить, а потом глазеть на замеры в магазине. Тогда у меня либо не хватает ткани, либо слишком много ткани.Убедитесь, что вы знаете, как ваши размеры окна переводятся в ярды.

Вам также необходимо решить, хотите ли вы, чтобы штора вписывалась в окно или сидела на нем сверху. Я измерил свое окно, чтобы убедиться, что моя штора поместится в окно. Для этого урока представим, что у меня окно размером 8 x 12 дюймов.

Вам понадобится достаточно Insul-Bright, чтобы поместиться в окно, но убедитесь, что вы добавили не менее 1/2 дюйма к своим размерам при покупке затемненной ткани и декоративной ткани.Дополнительные 1/2 дюйма будут вашим припуском на шов.

Шаг 2: Обрежьте ткань

Обрежьте Insul-Bright по точным размерам вашего окна (8 дюймов x 12 дюймов в моем случае). Затем сделайте эти измерения и добавьте припуск на шов 0,5 дюйма, чтобы получить размеры затемненных и декоративных элементов (8,5 на 12,5 дюймов в моем случае).

Шаг 3: Вышейте затемненную и декоративную ткань

Повернув лицевую сторону затемнения и декоративных элементов друг к другу, прострочите три стороны.Когда вы сшили три стороны, переверните штору на лицевую сторону. Вы можете загладить швы, если хотите получить четкую поверхность.

(Одна секция оставлена ​​открытой)

Шаг 4: Добавьте яркую ткань

Вставьте деталь Insul-Bright в два сшитых вместе куска ткани. Лучший способ сделать это — залезть в верхние углы плафона и приколоть деталь Insul-Bright снаружи. Или вы можете просто вставить его внутрь. Как только Insul-Bright будет на месте, загните открытые края, заколите их булавками и зашейте.

Завершенный оттенок с Insul-Bright, вшитый в

А вот и настоящая вещь — большие утепленные оконные накладки, сделанные своими руками, которые мы сделали для наших ужасных окон в спальне.

Советы и модификации для ваших DIY Тепловые оконные шторы:

  • Если вы не возражаете против открытой ткани Insul-Bright или затемненной ткани, вы можете пропустить этап декоративной ткани и использовать вместо нее двухстороннюю ткань затемнения.Я решила использовать декоративную ткань, потому что хотела, чтобы она выглядела относительно красиво, когда она у меня висит.
  • Если у вас нет швейной машины и вы будете шить вручную, ничего страшного! Просто это займет немного больше времени. Я бы посоветовал отказаться от декоративного элемента — это сэкономит вам время и почти наверняка сэкономит некоторое время. Если вы даже не хотите шить вручную, обратите внимание на этот клей для ткани.
  • Я вырезал куски плотной ткани из старых затемненных штор. Однако во дворе можно купить ткань blackout.Любой вариант работает.

У меня было несколько вопросов о том, как я вешаю, сворачиваю и храню свои очки. Прочтите этот пост о решениях для подвешивания штор и штор без отверстий!

Материалы

  • Инсул-Брайт
  • Ткань Blackout
  • Рулетка, ножницы
  • Декоративная ткань
  • Швейная машина или игла с ниткой

Инструкции

  1. Измерьте окна и вырежьте три куска ткани: ткань затемнения, ткань Insul-Bright и декоративную ткань.Отрежьте Insul-Bright по точным размерам вашего окна; отрежьте две другие части до точных размеров окна плюс припуск на шов.
  2. Приколите куски затемненной ткани и декоративной ткани лицевыми сторонами друг к другу. Зашейте верх и боковые стороны, оставив нижнюю часть открытой.
  3. Выверните наизнанку и вставьте кусок Insul-Bright в изделие через отверстие, как если бы вы делали подушку с наволочкой.
  4. Загните открытые края и закройте пальцами.Повесьте на крючки, крепкие липучки (например, липучку или 3M) или гвозди.

Банкноты

Можно ли сшить оконные утеплители своими руками?

Если вы шьете вручную, я бы посоветовал использовать только Insul-Bright и затемненную ткань. Это сэкономит вам много времени и упростит задачу, поскольку ткань, которую вам придется прошивать, будет не такой толстой.

Как повесить оконные покрытия, не проделывая дыр?

Так как мы жили в квартире, мы не хотели делать большие дыры в оконной раме.Я использовал комбинацию крючков и лент для подвешивания картинок, чтобы повесить и закатать мою штору. Вот полный пост.

Прикрепите мои утепленные оконные покрытия своими руками!

Изоляционные шторы, снижающие потери тепла через окна на 50%: 14 ступеней (с изображениями)

Для оконного проема шириной «W» и высотой «H» вам потребуются следующие компоненты:

1) Передняя панель

  • Ширина = W + 0,75 дюйма, высота = H + 0. 75 дюймов
  • Материал = флис или другая толстая и гибкая ткань, которая может плотно прилегать к сторонам оконного проема и предотвращать проход воздуха.
  • Если штора Kume используется в качестве основной шторы, передняя панель может быть сделано из ткани, которая лучше всего подходит к декору комнаты (например, хлопчатобумажный принт)
  • В идеале вы должны выстирать ткань перед изготовлением панелей и, как и в случае любой драпировки, вам следует подумать об использовании огнестойких тканей.

2) Влагобарьер

  • Ширина = W — 0,75 дюйма, высота = H
  • Материал = прозрачный полиэтилен толщиной примерно 4 мил (0,004 дюйма). Вы также можете использовать черный полиэтиленовый лист, но имейте в виду, что он сделает вашу занавеску полностью непрозрачной (затемненной), даже если вы используете светлую ткань для передней и задней панелей.

3) Верхняя планка

  • Сечение = приблизительно 0,5 дюйма x 1 дюйм
  • Длина = W — 0. 75 дюймов
  • Материал = сосна или, в идеале, древесина твердых пород.

4) Нижние рейки

  • Сечение = примерно 0,5 дюйма x 0,75 дюйма
  • Длина = W — 0,75 дюйма
  • Материал = сосна или, в идеале, древесина твердых пород.
  • Число = Расстояние между планками не должно превышать 20 дюймов, поэтому необходимое количество нижних планок зависит от высоты занавеса.

5) Задняя панель

  • Ширина = W + 0,75 дюйма, высота = H + 0.75 дюймов
  • Материал = идеально полярный флис или другая толстая и гибкая ткань.

6) Застежки (не показаны)

  • Для задней панели мы рекомендуем использовать скобы, а для передней панели, которая видна из комнаты , мы рекомендуем использовать канцелярские кнопки или кнопки для обивки.Если вас беспокоит, что эти застежки ржавеют и окрашивают ткань, используйте скобы из нержавеющей стали и устойчивые к ржавчине кнопки.

Примечания:

A) Передняя и задняя панели немного больше оконного проема. Это связано с тем, что эти панели должны полностью закрывать оконный проем, когда штора закрыта.

B) При выборе материалов в основном руководствовались нашим желанием сделать эти занавески доступными и простыми в изготовлении. Вот почему мы выбрали полярный флис для штор (флис недорогой, изолирующий, широко доступный и не требует прострочки для превращения в шторы) и полиэтиленовую пленку для пароизоляции. Однако для сборки шторы куме можно использовать множество других материалов.Например, занавеска, показанная в последнем шаге этих инструкций, была сделана с использованием задней панели из темно-синего флиса, пароизоляции из прозрачного полиэтилена и передней панели из темно-синего флиса, на которую мы вышили хлопковый принт с цветами. . Как вы понимаете, эта штора была полностью непрозрачной и отлично работала как затемняющая штора, а также защищала от холода.
Если вы хотите использовать другие типы материалов или даже другую структуру для штор (например, использовать стеганую ткань или подкладочную ткань для заполнения промежутка между передней и задней панелями), помните о следующих моментах:

  • Ткань, выбранная для передней и задней панелей, в идеале должна быть умеренно толстой, плотно сплетенной, чтобы ограничить прохождение воздуха, и гибкой, чтобы она могла плотно прилегать к боковым и нижним сторонам оконного проема.
  • Если вы решите использовать очень толстый материал для передней или задней панели или для гидроизоляции, подумайте, как это повлияет на размер рулона, который у вас получится, когда вы поднимете занавеску.
  • Завеса должна иметь влагозащитный барьер за лицевой панелью. Без пароизоляции на холодном стекле будет много конденсата, с хорошей пароизоляцией его не будет (или почти не будет).
  • Влагобарьер должен быть изготовлен из тонкого, гибкого и не пропускающего воздух материала или ткани.Он может быть любого цвета, но если он непрозрачный, он превратит вашу штору в плотную штору, даже если вы используете светлые ткани для передней и задней панелей.
  • Занавеска должна входить в оконный проем и закрывать его по всему периметру, чтобы холодный воздух, образующийся у стекла, не просачивался в комнату.

Экономный способ сделать энергосберегающие портьеры или занавески | Бюджетирование денег

Потери и теплоотдача через окна могут быть в 10 раз больше, чем через стену той же площади. Однослойные окна в старых домах теряют даже больше энергии, чем новые изолированные окна с двойным остеклением, но и те, и другие позволяют холодному воздуху поступать зимой, а нагретому — выходить — с противоположным эффектом летом. Чтобы не тратить впустую энергию, которую вы используете для охлаждения или обогрева дома, необходимы утепленные драпировки. Вместо того, чтобы покупать готовые оконные покрытия, вы можете построить свои собственные, чтобы сэкономить деньги.

Выбор ткани

Выбирайте плотно сплетенную хлопчатобумажную ткань, например муслин.Если функциональность важнее декора, посетите магазины тканей и поищите концы болтов или остатки. Старые покрывала и стеганые одеяла из гаражей или комиссионных магазинов — это дешевые источники ткани, которую вы можете использовать для оконных покрытий. Выбирая покрывала с трикотажной или полиэфирной подкладкой, вы получите дополнительный слой изоляции.

В поисках утеплителя

Магазины тканей и ремесленные предприятия часто продают рулоны ватина для квилтинга. Этот тип ватина обычно бывает разной толщины и разной ширины.Измерьте свои окна перед посещением магазинов, чтобы знать, сколько ватина вам нужно. Упаковочный материал — альтернатива покупному ватину, если вы можете собрать достаточно кусков одинаковой плотности, чтобы поместиться на занавеску или портьеры.

Пароизоляция

Для создания энергоэффективных оконных покрытий необходимо установить пароизоляцию на стороне занавески или драпировки, обращенной к отапливаемому помещению. Пароизоляция может быть листом прозрачного пластика, например малярной салфеткой или листом майлара.Чтобы летом не было тепла, установите пароизоляцию на оконных шторах. Черный пластик и майлар помогают отражать солнечный свет от ваших окон.

Собираем вместе

Сшейте или склейте ткань, изоляцию и пароизоляцию для каждой драпировки или занавески. Когда вы будете готовы установить оконные покрытия, расположите их так, чтобы они плотно прилегали к каждой оконной раме.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
