Вытяжка кухонная своими руками в частном доме: правила монтажа, схема, фото и видео

Содержание

подбор модели и установка своими руками

Современное оборудование ускоряет и облегчает процесс готовки, и делает его намного комфортнее. Вытяжка в частном доме и городской квартире уже давно стала важным элементом технического оснащения кухни: она обеспечивает защиту всего жилья от запахов еды, а саму кухню — от жира и копоти, оседающих на стенах, потолке и мебели. Установка этого прибора не отличается особой сложностью даже для новичка, а уж опытному хозяину, привыкшему обустраивать частный дом своими руками, она и вовсе по плечу.

Чтобы вытяжка на кухне в частном доме справлялась с нагрузкой и работала эффективно, важно учитывать не только размеры и внешний вид девайса, а и его технические возможности. Поэтому внимательно ознакомьтесь с теми параметрами, которые пригодятся при выборе конкретной модели.

Вытяжка в современной кухне может стать изюминкой интерьера

Производительность вытяжки — объем воздуха, очищаемого за час. Рассчитывается просто: объем кухни (площадь на высоту) умножаем на 12 (норма воздухообмена), полученное число еще раз умножаем на 1,3 (коэффициент минимального запаса).

Формула расчета минимальной производительности вытяжки

Габариты. Площадь воздухоприемника должна быть не меньше (а в идеале – на несколько сантиметров больше) рабочей поверхности плиты.
Уровень шума. Обычно этот параметр указывается для каждой модели отдельно, остается только соотнести единицы измерения с собственными ощущениями.

На заметку! 20 децибел издают шелестящие страницы, 25-35 сравнимы с громким шепотом или тиканьем настенного маятника, 50 дБ мы принимаем при обычном разговоре, 80-90 – шум от проезжающего мотоцикла или включенного фена, 110 – работа перфоратора или дрели, а вот при 130 дБ и выше наступает болевой предел.

Режимы работы. В современных вытяжках комбинируются два принципа — отвод загрязненного воздуха в систему вентиляции и фильтрация (рециркуляция) его с последующим возвращением в помещение.

Принцип работы проточных и циркуляционных кухонных вытяжек

Освещение и управление прибором. Выбирают на собственный вкус и кошелек – существуют модели с выступающими кнопками, с сенсорной панелью, с автоматическим включением/выключением (разумеется, чем больше технической «начинки», тем дороже девайс). Но с основным предназначением вытяжки – удалением дыма и гари – справляется даже самый простой прибор.
Дизайн вытяжки. Кроме качественной очистки воздуха, важно, чтобы девайс вписался в интерьер кухни и гармонировал с другими приборами.

Сенсорная модель наклонной вытяжки с дизайном в стиле хай-тек

Помимо перечисленных характеристик следует учитывать еще один важный момент: если в доме нередки перебои с электроэнергией и скачки напряжения, покупайте прибор со встроенным или отдельно подключаемым предохранителем.

Важно! При покупке рециркуляционной модели учтите, что мощность прибора должна быть на 30% выше, чем у стандартной вытяжки, ведь девайс не только вытягивает, а и перерабатывает воздух. Также придется позаботиться о своевременной (не реже двух раз в год) замене фильтров. Но у такой вытяжки есть глобальное преимущество: ее можно установить в доме, где доступ к вентиляционному каналу затруднен.

Современная модель, работающая на фильтре

Сегодняшний рынок бытовой техники предлагает нам три основные модели вытяжек. После изучения информации о них, можно будет определиться с тем, какая вытяжка в кухне в частном доме будет наиболее эффективной.

Плоская (классическая) подвесная вытяжка ↑

Подвесную вытяжку можно спрятать в навесной шкафчик

Основной режим работы — рециркуляционный. Рекомендуется для небольших кухонь, так как является самой маломощной и с большими объемами воздуха попросту не справится. Дополнительным минусом считается постоянная (и недешевая к тому же) замена фильтров — угольных или акриловых. Зато такая конструкция не нуждается в монтаже дополнительного воздуховода и может крепиться прямо к кухонному шкафчику.

Встраиваемая вытяжка ↑

Встроенные модели легко спрятать

Прибор свободно помещается в подвесной шкафчик, снизу остается только воздухоприемник, чаще всего оснащенный дополнительной выдвигаемой панелью. За счет этого он идеально маскируется и может вписаться в любой интерьер, но требуется дополнительная установка воздуховода, который можно вывести в готовую вентиляцию, через стену или крышу. Сам прибор не намного мощнее предыдущего варианта, но лучше справляется с удалением дыма и запахов за счет принудительного выброса загрязненного воздуха наружу.

Купольная или каминная вытяжка ↑

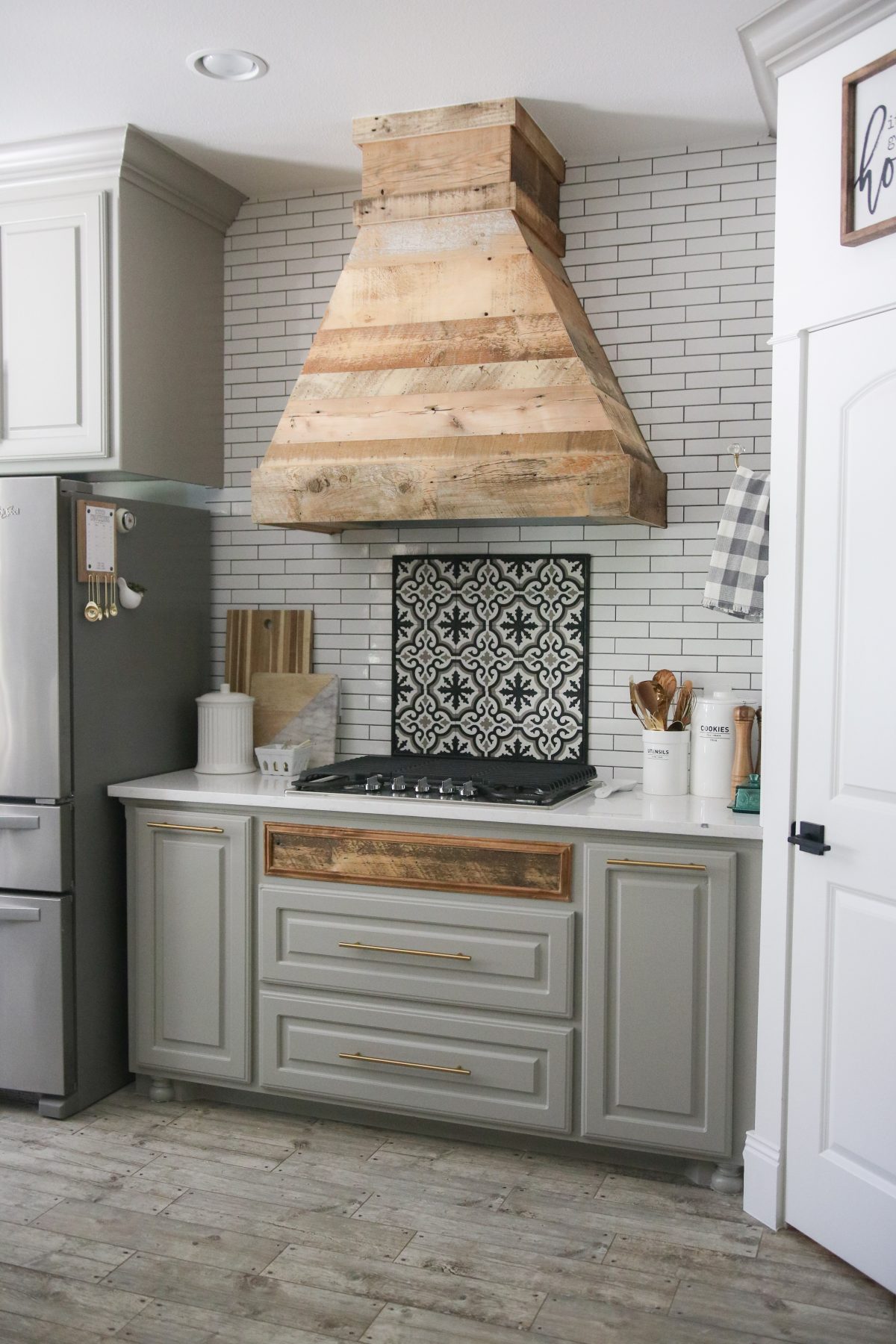

Купольные приборы смотрятся стильно и современно

Самые мощные и современные модели. Не нуждаются в маскировке, наоборот, их дизайн может стать настоящим украшением кухни. Используются при любом расположении плиты — в углу, у стены или посередине (островной вариант). Классический вывод воздуховода — вверх, на крышу, хотя можно устроить вытяжку в частном доме и через стену.

Важно! При значительных размерах кухни и наличии дополнительных приборов для отопления или готовки, необходимо использовать действительно мощную вытяжку. Это особенно актуально для частных домов, где, кроме плиты и духового шкафа, в комнате находится еще и газовый/твердотопливный котел.

Рассмотрим детально установку встраиваемого прибора – наиболее распространенной модели, которая подходит практически к любому типу помещения. Для обустройства вытяжки в частном доме своими руками схема монтажа предполагает несколько этапов.

Подготовительные работы ↑

Правильная подготовка к установке вытяжки – самый ответственный этап, который занимает больше всего времени.

Выбираем место для вытяжки, ориентируясь на расположение плиты и размеры корпуса прибора.
Делаем на стене разметку под крепеж, обязательно используя уровень. При установке над газовой плитой панель воздухозабора располагаем на высоте 75-85 см, для электрической варочной поверхности расстояние можно уменьшить до 65-75 см.
Ориентируясь на разметку, пробиваем отверстия и загоняем в них дюбели.
Для встраивания вытяжки в кухонный шкафчик необходимо вырезать в нем отверстие под корпус (обычно убирается дно или его часть) и для трубы отвода воздуха на задней стороне или крыше.
Рассчитываем маршрут воздуховода от корпуса вытяжки до выходного отверстия вентиляции. Учитываем, что протяженность трубы не должна превышать 3 м, а количество ее изгибов стараемся сделать минимальным.

Важно! Каждый поворот трубы на 90 градусов снижает производительность вентиляции как минимум на 10%.

Закупаем необходимое для отвода воздуха оборудование, так как продается вытяжка без него. Самыми доступными сейчас считаются пластиковые трубы (круглые или плоские) или металлизированный гибкий рукав — гофра. Не слишком опытному монтажнику удобней будет последний вариант – в нем меньше поворотных соединений. Правда, в открытом виде гофра не очень эстетична, поэтому стоит подумать о покупке декоративного короба, которым ее можно закрыть.

Воздуховод встроенной модели легко помещается внутри обычного шкафчика

Подготавливаем вентиляционный выход. Подключаясь в уже существующую вентсистему, просто снимаем защитную решетку и заводим внутрь гофру или трубу. Если в деревянном доме вытяжка на кухню устанавливается с выводом на улицу через стену или потолок, нужно просверлить под воздуховод отверстие нужного диаметра (не меньше 120 мм). В здании из кирпича или газоблоков такой отвод будет сделать сложней, так как высок риск повредить кладку, поэтому лучше остановиться на варианте с вентканалом.

Вытяжка с выводом через стену

Схема вывода наружного вентотверстия

Устанавливаем антивозвратный клапан, который не позволит отработанному воздуху вернуться обратно в помещение. Снаружи отверстие закрываем вентиляционной решеткой.

Антивозвратный клапан

Оборудуем подключение к источнику электропитания. Розетку лучше располагать за корпусом вытяжки или трубой воздуховода, причем она обязательно должна быть с заземлением.

Самый трудный этап завершен, следующий — монтаж корпуса вытяжки.

Установка корпуса вытяжки ↑

Для встраиваемой вытяжки нужно всего лишь закрепить корпус (или шкафчик с установленной в нем коробкой прибора) на стену кухни. Для этого используем пару саморезов, закрученных в подготовленные дюбели. Чтобы корпус вытяжки не резонировал при работе, можно приклеить ее к шкафу на жидкие гвозди. Если внутри мебели есть полочки, нужно сделать отверстия под воздуховод на каждой из них. А теперь можно переходить к прокладыванию отвода для загрязненного воздуха.

Чтобы правильно сделать отверстия в шкафу, главное – знать диаметр трубы воздуховода

Монтаж воздуховода ↑

Проводим трубу воздуховода к месту установки корпуса вытяжки над газовой плитой. В зависимости от выбранных материалов, этот процесс может происходить по-разному.

В случае обустройства отвода из пластиковых труб, нужно тщательно подбирать все элементы — сами трубы, поворотные уголки и переходники для подсоединения к вентиляционному отверстию и выходу вытяжки. Помним, что диаметр воздуховода должен быть одинаковым по всей длине, так как сужения и расширения могут нарушить сбалансированность работы всей системы. Кстати, если протяженность трубы больше метра, стоит озаботиться и дополнительными креплениями. После полной сборки все стыки обязательно обрабатываем герметиком.

Воздуховод из пластика легко маскируется

При выборе в качестве трубы воздуховода гофры работы не в пример меньше. Необходимо всего лишь закрепить концы рукава на вентвыход и вытяжку армированным скотчем, обеспечив достаточное натяжение для снижения сопротивления. Однако при желании сохранить интерьер кухни в едином дизайнерском решении гофру нужно еще и замаскировать. Например, можно проложить ее за шкафами кухонного гарнитура, что очень неудобно. Проще обшить декоративными панелями или купить готовый короб для коммуникаций.

Воздуховод из гофры – монтировать легко, спрятать — труднее

Остается только провести проверку работоспособности полностью собранной системы, для этого включаем прибор в розетку и нажимаем на кнопку «пуск».

Если вентиляционное отверстие находится в значительном отдалении от плиты, гофра, проложенная через полкухни, нарушит весь дизайн помещения. А плоский пластиковый воздуховод, который так легко декорировать под цвет стен или шкафчиков, может не справиться в большом помещении, где требуется мощная вытяжка.

Исключения, конечно, есть – это кухни, оформленные в стиле лофтили хай-тек, где гофры, трубы, провода и другие коммуникации становятся тематическим дополнением интерьера. Если комната оформлена не в урбанистическом духе, такие украшения ей ни к чему. И самым простым и эффектным способом декора станет обшивка пространства между верхними шкафчиками и потолком гипсокартоном.

Важно! Для кухни лучше всего подойдет влагостойкий гипсокартон, а в идеале – и с огнезащитной пропиткой.

Алгоритм работ:

По потолку выполняется разметка под каркас из металлопрофиля. Линии отбиваются с помощью уровня, ориентиром служит край шкафчиков — будущий короб должен полностью повторять все изгибы рабочей стенки. А сама конструкция может располагаться либо на одном уровне со шкафчиками (получается идеальная маскировка, если подобрать цвет отделки гипсокартона в тон с мебелью), либо выступать над их поверхностью для достижения эффекта двухуровневого потолка.

Короб, сделанный под двухуровневый потолок

Профиль нарезается на нужные фрагменты, крепится к потолку и полочкам с помощью дюбелей/саморезов.
Конструкция укрепляется вертикальными стойками через каждые 80-100 см.
Затем раскраиваются листы гипсокартона, и каркас обшивается по периметру саморезами с шагом 30 мм (причем вкручивать их нужно так, чтобы шляпки были утоплены внутрь материала на 0,5-1 мм). Напротив вентиляционного отверстия нужно сделать смотровой люк, чтобы в случае необходимости не разбирать всю конструкцию. Для этого участка гипсокартон выпиливается точно по размеру, но не крепится на саморезы (можно точечно зафиксировать панель герметиком, а затем снимать с помощью строительной присоски либо установить небольшие дверцы).

Теперь осталось обработать следы от крепежей и места стыков листов шпатлевкой, чтобы выровнять поверхность, и декорировать отделкой, подходящей к интерьеру. Это могут быть обои, кафель, ПВХ-пленка или другой подходящий материал.

Гипсокартонный каркас для вытяжки

На заметку! В выступающем коробе можно дополнительно встроить точечную подсветку – это и смотрится красиво, и станет удобным подспорьем для хозяйки, ведь на кухне много света не бывает.

Короб под воздуховод с подсветкой – эффектно и функционально

Правила установки вытяжки:

https://www.youtube.com/watch?v=MsDV9Sicjwg

http://kitchenguide.su/www.youtube.com/watch?v=MsDV9Sicjwg

Теперь вы знаете, как правильно сделать вытяжку в частном доме и решить вопрос с ее декорированием. Как видите, основные моменты монтажа не отличаются особенной сложностью и не занимают много времени. А вот с подготовкой далеко не всегда удается справиться своими силами, особенно если речь идет о вытяжке в стене в частном доме. Поэтому для сверления наружного отверстия придется арендовать специальное оборудование или приглашать профессионалов, которые сделают все быстро, чисто и качественно.

Установка кухонной вытяжки в частном доме

Содержание

1. Назначение кухонной вытяжки.
2. Из чего состоит система, и необходимый набор инструментов.
3. Предварительные работы.
4. Монтаж вытяжной системы.
5. Тестирование кухонной вытяжки в зимний период.
Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.
Из чего состоит система, и необходимый набор инструментов и материалов.
Предоставленная встраиваемая бытовая вытяжная система состоит из:
— вентилятора с улавливателем жира и местным освещением;
— вытяжного канала;
— переходных элементов;
— гофры, диаметром 115 мм;
— воздуховода, длиной 300 мм и диаметром 130 мм;
— вентиляционного козырька с обратным клапаном диаметром 130 мм.
Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.

Предварительные работы.

Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 — 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 — 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 — 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.

По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.

Монтаж вытяжной системы.

1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.

В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.
2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 — 10 мм для заведения электрического кабеля.

Короб под вытяжку соединяется с другими навесными кухонными шкафами.
3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.

На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.
4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).
5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.

Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.

Тестирование кухонной вытяжки в зимний период.

В процессе исследования, при — 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

Кухонная вытяжка в частном доме

В нынешнее время каждый человек знает, зачем нужны вытяжки для дома и с какими задачами они справляются. Вентиляционные системы – это неотъемлемый кухонный атрибут, который устраняет неприятные запахи во время приготовления пищи, выводит из помещения пары с жирами и копотью, и очищает воздух путем подачи свежих потоков с улицы. Кухонная вытяжка в частном доме необходима, так, как она является очистителем воздуха и прибором для проветривания и циркуляции.

Современные вытяжки украсят интерьер любой кухни

Ремонтируя помещение, хозяева улучшают вентиляционные системы, а при строительстве нового здания нужно обязательно сделать вентиляцию в частном доме, ведь без нее не обходится ни один дом. Цель вытяжки – не давать гари и жиру оседать на обоях и гарнитуре, а также впитываться неприятным запахам в стены.

Виды вытяжек

У представленных приборов есть разные названия, которые им дали производители – от кухонных вытяжек, до надплитных фильтров и воздухоочистителей. Но это один и тот же прибор, который очищает воздушное пространство кухни и не дает посторонним запахам просочится в жилые комнаты.

Вытяжки бывают:

Подвесная. Такой прибор называют “плоский” из-за того, что он не высокий, а его установка осуществляется над плитой под навесным шкафчиком. Вы можете сделать вытяжку на кухне своими руками, так, как крепится он легко.

Это бюджетный вариант с простой конструкцией и не высокой ценой, такой прибор себе может позволить каждый.

Совет: Учитывайте нижнюю часть корпуса, располагайте так, чтоб она сравнилась с низом остальных шкафов.

Встраиваемая. Такая вытяжка в кухне в частном доме – отличное решение. Данный прибор нуждается в системе проводки воздуховода и будет работать в проточных режимах. Когда конструкция установлена, с виду она сильно похожа на подвесную, потому что находится внутри шкафчиков. Та часть, что видна – это сетка с переключателями мощности и света, которую можно увеличить, выдвинув на себя.

Встраиваемый воздухоочиститель не нарушает вид созданного интерьера

Совет: перед установкой убедитесь в том, что в коробке с прибором есть схема, которая необходима для сборки. Без нее неопытный человек не сможет сделать вытяжку в частном доме самостоятельно и потребуется помощь мастера.

Купольная или каминная. Такая модель самая востребованная среди потребителей потому, что имеет огромный ассортимент цветовой гаммы и формы, встречаются модели со вставками из дерева и пластика. Изысканный дизайн с броскими элементами, дорогая отделка – это все, на что обращают внимание покупатели, которые желают, чтоб устройство вентиляции в частном доме выделялось и выглядело эстетично.

Совет: если на кухне есть отдельный островок, купите купольную вытяжку, а если кухонный гарнитур выполнен в угольном варианте, приобретите каминную. За счет вариации выполнения такая вытяжка в деревянном доме будет смотреться оригинально и красиво.

Типы устройств для очистки воздуха в частном доме: варианты через стену и потолок, вывод на улицу

Вытяжка в частном доме своими руками – огромное желание любого хозяина, но для того, чтобы установить ее правильно, требуется не только практика и специальный набор инструментов, но и правильные знания относительно места расположения прибора.

Островной тип устройства для очистки воздуха

Вытяжки делят на типы:

Пристенная с одной плоской стороной, обеспечивающей удобный монтаж к стенке. Такой вид считают традиционным и могут применять в горизонтальном расположении или наклонном. Так, увеличивается рабочее пространство и исключается возможность ударения об нее головой;
Островная. Такая вытяжка над газовой плитой в частном доме устанавливается тогда, когда в помещении есть отдельный островок с варочной поверхностью. Остановив свой выбор на таком приборе, вы сможете расположить его в том месте на кухне, где вам потребуется. Крепится прибор к потолку, и имеет воздуховод вертикального типа.

Совет: установив такую модель, потребуется вытяжная труба для вентиляции в частном доме с дополнительным воздуховодом.

Угловая. Такой прибор отличается от остальных моделей способом крепления, установить ее нужно в углу комнаты в Г-образный гарнитур. В линейную или П-образную кухню такую вытяжку нельзя установить, то есть, угловой прибор является не прихотью или дизайнерским решением, а вынужденной мерой.

Если варочная поверхность установлена в углу, для этого подойдёт специальная угловая вытяжка

Совет: чтоб система вентиляции в частном доме своими руками была сделана правильно, обратитесь за помощью к мастерам дела, которые не только сделают работу на 5 с “+”, но и установят очистной фильтр на кухне.

Принцип работы устройств и монтаж своими руками

Правильная вентиляция в частном доме это главный момент при установке вытяжек. Если в доме нет вентиляционных шахт, то вся система будет установлена не правильно, а значит, мастера с устранения поломок станут частым гостем в вашем доме.

Перед хозяином дома есть два варианта — сделать вытяжку путем пробивания отверстия в стене, или сделать вентиляцию для частного дома своими руками. Во втором случае экономятся денежные средства, так, как способ самый дешевый, к тому же монтировать систему вы будете самостоятельно или с помощью друга или родственника. Правда воздух самостоятельно не выйдет из помещения, а только будет отфильтрован.

Присоединение к вентиляционной шахте скрытое дверками шкафчиков

Специфика работы очистных кухонных фильтров:

Фильтрующая – не дорогая и с легким вариантом крепления. Используется такой тип в старых постройках, где вентиляция на крыше частного дома уже не может быть установленной. Касательно принципа работы, весь жир и частицы еды остаются на фильтре прибора, а окончательная очистка обеспечивается за счет угольных фильтров.

Но есть и минусы – слабый мотор, который не выполняет свои задачи, одноразовые фильтры, требующие периодической замены.

Выводящая. Устанавливается такая вытяжка в частном доме через стену в вентиляционную шахту и интенсивно выводит неприятный запах на улицу и фильтрует воздушное пространство в помещении. Эта вентиляция в частном доме самая оптимальная, так, как она не сложная в конструкции и легко монтируется самостоятельно. Угольные фильтры здесь отсутствуют из-за наличия многоразовых улавливателей жира, которые нуждаются в том, чтоб их помыли в горячей воде с моющим средством.

Схема вытяжной вентиляции частного дома

Совет: покупая вытяжку на кухню, обратите внимание на мощность мотора, желательно с двумя вентиляторами и хорошим запасом производительности. Они не слишком шумные, но более эффективные.

Как устроен прибор

Для того чтоб установить вытяжку на кухню, необходимо рассчитать вентиляцию в частном доме. Если с расчетами все в порядке, после этого устанавливайте вытяжные вентиляторы в тех комнатах и подсобных помещениях, где это нужно. Как правило, такими помещениями являются кухня, ванная комната, туалет, и кладовая где хранят продукты.

Вентиляция в доме своими руками устанавливается после комплекса определенных работ, но если вы делаете это при постройке нового здания, тогда ее делают до начала укладки стен. Если дом уже построен, то возможность прокладки каналов исчезает, но это не проблема – пристройте шахту с боку дома.

Размещается шахта такими способами:

В средине стены;
С приставным каналом;
В виде подвесного короба;
На чердаке дома.

Затем в систему устанавливают воздуховоды.

Виды воздуховодов

Круглая труба – идеальна для любой вытяжки, так, как создает маленькое сопротивление.
Прямоугольная труба – ее сопротивления считается больше за круглую с присутствием воздушного порога.
Гибкий воздуховод – тут сопротивление самое сильное из-за того, что поверхность трубы гофрированная и неровная, когда устройство работает, слышно шум. Такая гофра дает возможность при установке сильно растянуться, что нормализирует сопротивление.

Совет: монтируя вентиляцию, расположите ее отверстие так, чтоб оно было сверху вытяжки, так, как все углы воздуховода в 90 градусов снижают коэффициент полезного действия на 10-15%.

Чтоб помещение для приготовления пищи выглядело эстетично, спрячьте трубы вентиляции за шкафом гарнитура или постарайтесь приложить их к стене как можно плотнее и прикрепите клеем или скотчем.

ПОСМОТРЕТЬ ВИДЕО

Надеемся, статья была полезной и познавательной, а вентиляция частного дома своими руками удалась без проблем. Помните, специальные знания и практика – это не обязательные критерии для того, чтоб самостоятельно смонтировать систему и привести ее в рабочее состояние.

как установить своими руками, как выбрать. устройство через стену, как сделать, фото, видео

Выбор вытяжки — дело не последней важности, ведь именно она отвечает за чистоту воздуха на кухне

Трудно представить себе современный дом без кухонной вытяжки, ведь система вентиляции является условием комфортной атмосферы на кухне. Она спасает от неприятных запахов, защищает от гари, очищает воздух от частичек пищи и пыли, удаляет вредные вещества, образующиеся в процессе горения газа. Установка вытяжки – важное дело в частном доме. И поэтому надо подойти к ее выбору и монтажу со всей серьезностью, особенно, если предполагается сделать это своими руками.

Содержание материала:

Виды вытяжек

Не стоит забывать и про дизайн, ведь вытяжка привлекает к себе довольно много внимания

Все виды вытяжек, устанавливаемых над газовой плитой, можно разделить на:

подвесные;
встраиваемые;
каминные.

Подвесные вытяжки

Такая форма будет уместна в кухнях современных стилей: модерн, хай-тек

Т-образная вытяжка — отличный выбор для гарнитура строгих форм

Отличаются небольшой высотой и плоской формой. Часто их размещают над шкафами в кухне. Плюсы подвесных вытяжек – простота монтажа своими руками и невысокая цена. Они не нуждаются в вентиляционном отверстии, потому как являются по сути фильтрами.

Встраиваемые вытяжки

Выдвижная вытяжка удобна тем, что практически не бросается в глаза, так как занимает мало видимого места

Подобный тип отличается своей эстетикой — вытяжка почти невидима, а на эффективности ее работы это никак не сказывается

Внешне совершенно ни чем не отличаются от подвесных конструкций, но обеспечивают проточную вентиляцию в доме. Такая кухонная вытяжка, установленная своими руками, скрыта шкафами и потому не бросается в глаза.

Каминные вытяжки

Каминные вытяжки в стиле хай-тек не только красивы, но и функциональны

Их еще называют купольными. Они могут быть разных форм, изготавливаться из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.

Также вытяжки могут быть по типу крепления:

пристенными;
угловыми;
островными.

Пристенные вытяжки

Пристенные вытяжки могут иметь самые различные формы, к примеру, как на фото — в виде куба

Одним из дополнительных элементов вытяжки может выступать подсветка, которая сделает дизайн кухни чуточку оригинальнее

Данный вид наиболее распространен. Их крепят с одной стороны к стене. Их проще всего устанавливать своими руками. Угловые вытяжки подходят для таких конфигураций кухонь, где плита установлена в углу.

Островные вытяжки

Вытяжка для кухонного острова в виде трубы — настоящий тренд 2015 года — минимализм и внимание к деталям

Островная вытяжка должна располагаться точно над плитой, иначе ее работа станет безсмысленной

Их можно устанавливать в любой части кухни. Они, как правило, используются в тех интерьерах, где рабочая зона вынесена в остров по центру комнаты. Такие вытяжки над газовой плитой относят к дорогому сегменту. Поэтому они имеют ряд дополнительных функций и электронное управление.

Также вытяжки можно разделить на:

фильтрующие;
выводящие.

Фильтрующие вытяжки

Функция фильтрующей вытяжки очевидна из ее названия — посредством фильтров очищать воздух на кухне

Кажется, что роль вытяжки на кухне слишком мала, но стоит посмотреть на ее загрязнение спустя полгода и вопрос о ее важности решится сам собой

Они больше подходят для деревянных старых домов, дачных домов – то есть для тех строений, где вентиляция не может быть проведена в силу отсутствия средств или особенностей дома. Такие вытяжки имеют жировой и угольный фильтры, которые очищают воздух от пыли, жира и грязи. Такие фильтры время от времени заменяют. Стоят эти вытяжки недорого.

Выводящие вытяжки

Их устанавливают там, где имеется вентиляция. В загородном доме это самый подходящий вариант в силу его высокой производительности. В выводящих вытяжках нет угольного фильтра. Вместо жирового фильтра установлен жироуловитель, который не заменяется, а периодически моется. В доме такую вытяжку можно установить своими руками.

На кухне важно, чтобы вытяжка функционировала безупречно. Поэтому чистка и смена фильтров – основа комфорта. К тому же, очистка жирового фильтра обеспечивает безопасность.

В частном доме используются практически все виды вытяжек. Прослеживается тенденция, что в больших резиденциях, где вентиляция делается на профессиональном уровне, на кухне чаще предпочитают сделать островную вытяжку. В деревянном обычном доме распространена обычная пристенная вытяжка.

Важно: Выбирая вытяжку, стоит отдавать предпочтение в доме моделям с двумя вентиляторами, большой мощностью производительностью. Такие вытяжки в доме издают меньше шума и работают эффективнее.

Какую выбрать вытяжку (видео)

Выбор вытяжки зависит также от того, какая в доме вентиляция. В деревянном деревенском доме редко встречается вентиляционная шахта. В этом случае вентиляция разрабатывается и делается своими руками. Можно сделать полноценную вентиляционную систему либо выбрать самую простую фильтрирующую модель вытяжки. В этом случае можно действительно сделать все своими руками. Но считать, что такая вытяжка полноценная вентиляция, не стоит. Она будет фильтровать воздух, не выводя его из помещения и просто очищать его.

Монтаж вытяжки

Установка каминной вытяжки своими руками

Монтаж вытяжки в частном доме своими руками не так сложно произвести. Кухонная вентиляция может быть сделана даже, если дом уже существует и в стенах сделать каналы невозможно. При установке в частном доме вытяжки своими руками штатная вентиляция может быть нарушена неправильными действиями. Чтобы этого не произошло, достаточно при монтаже протянуть воздушный короб к вытяжке и смонтировать на нем клапан-хлопушку. Таким образом и вентиляция будет обеспечена, и вытяжка установлена.

Но наиболее простая вентиляция – отверстие в стене, куда затем заводится воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. Создавая вентиляцию надо стараться расположить отверстие вентиляции над вытяжкой.

Важно: Для вытяжек лучше всего выбирать трубы круглого сечения. Гофрированные трубы удобны тем, что их можно изгибать по своему усмотрению под любым углом, что значительно облегчает монтаж в частном доме. Но такая вентиляция при работе в доме создает шум из-за большого сопротивления воздуха.

Устанавливать вытяжку в частном доме лучше всего над газовой плитой, особенно если речь идет о деревянном строении. Устанавливать конструкцию надо на высоте 70 см и выше над нагревательным прибором. В противном случае вытяжка будет плохо справляться со своими обязанностями или пострадать от жара от огня.

Там, где вытяжка соприкасается с потолком или стенами, надо сделать изоляцию. Это особенно важно, если речь идет о деревянном частном доме, так как перекрытия здесь сделаны не из бетона, а из легковоспламеняющегося дерева.

Как установить вытяжку своими руками (видео-инструкция)

Подключение вытяжки

Когда вентиляция продумана, надо подключить вытяжку. В частном доме вытяжки к сети подключают при помощи 3 проводов – ноль, земля, фаза. Подключая вытяжку, нельзя забывать о заземлении. Однако в этом качестве нельзя использовать батареи, трубы. Заземление цепляется к глухой нейтрали. Но если нет навыков и знаний, то самостоятельно подключать в щитке вытяжку не стоит.

Установить вытяжку в частном доме можно своими руками. Особых сложностей это не вызовет. Главное – соблюдать правила безопасности и доверять часть работы, касающейся электрики, профессионалам. В этом случае вытяжка на кухне будет служить верой и правдой, выполняя все возложенные на нее обязанности.

Вытяжка на кухне своими руками: Схема и видео монтажа

Каждая хозяйка знает, что во время приготовления пищи на кухне появляются различные запахи, в процессе готовки они чаще всего не доставляют дискомфорта, но запахи могут впитываться в мебель или попросту сохраняться в помещении в течение нескольких дней. Ароматы на кухне иногда смешиваются между собой, что малоприятно для владельца и его семьи, хочется избавиться от них как можно скорее. С данной проблемой с легкостью справляется кухонная вытяжка, которая способна избавить кухню от ароматов подгоревшего мяса, молока, чеснока, тушеных овощей и даже от табачного дыма (актуально для тех, кто предпочитает курить в помещении).

Вытяжка на кухне своими руками

Содержание статьи:

Несмотря на тот факт, что сейчас в продаже имеется огромное количество моделей вытяжек по самым разным ценам, далеко не все хозяева готовы приобрести данный агрегат. Очень часть людей останавливает необходимость правильно установить вытяжку в домашних условиях. Конечно, лучше всего для этой цели вызвать на дом мастера-ремонтника, который справится с этой работой в считанное время, но его работа может обойтись недешево, а вытяжку на самом деле способен установить практически каждый человек самостоятельно и без помощи мастера.

Еще одна проблема, с которой сталкиваются многие домовладельцы, это то, что вытяжка может не подходить по габаритам для той или иной кухни или плиты, она может быть слишком громоздкой и вызывать неудобства при готовке. Многие умельцы нашли выход из этой ситуации, они просто стали делать вытяжку на кухне своими руками, это не только просто, но и позволяет значительно сэкономить, ведь самодельная вытяжка обойдется намного дешевле, чем покупка магазинной, к тому при правильном подходе выглядеть она будет не хуже, а может и лучше дорогой.

Есть пара способов изготовления вытяжки на кухне своими руками, o них поговорим подробнее, сначала нужно разобраться в схеме работы прибора и его типах.

Общая информация o кухонных вытяжках, принцип их работы

Как становится понятно из названия, вытяжка – прибор, который буквально «вытягивает» воздух, причем именно загрязненный воздух, появляющийся над плитой, именно поэтому вытяжку устанавливают именно там, этот воздух вытяжка убирает из помещения.

В подавляющем большинстве случаев грязный воздух после «вытягивания» попадает в вентиляцию дома, перед установкой вытяжки крайне важно обратить внимание именно на вентиляцию в помещении. Если дом уже довольно старый, вентиляционные каналы давно не прочищались, а тяга крайне мала, то в вытяжке будет мало смысла, уровень ее работы будет очень низок.

После того, как вы убедились в том, что с вентиляцией все в порядке, нужно позаботиться o том, чтобы в помещении был постоянный приток свежего воздуха. Для того, чтобы это случилось, достаточно периодически проветривать помещении, а если в квартире или доме установлены пластиковые окна, нужно обеспечить микропроветривание или же установить на окна специальные вентиляционные клапаны.

Современный рынок кухонной техники обеспечивает большой выбор различных моделей вытяжек с огромным количеством функций, но в основном их все делят на две группы согласно принципу их работы:

Активные. Данные приборы работают с электродвигателем внутри, они обычно более стабильны и способны функционировать даже с не самой лучшей вентиляцией в доме. Существенный недостаток этих моделей заключается в том, что они потребляют довольно много электроэнергии, да и стоят дороже
Пассивные. Подобные приборы встречаются чаще, они стоят дешевле и на свою работу тратят значительно меньше электроэнергии за счет отсутствия в них вентилятора и специального электромотора. Они имеют куполообразную форму и работает за счет восходящей в них тяги, для подобных вытяжек обязательно наличие качественной вентиляции в доме

Если у вас есть свободное время, или вы попросту не хотите тратить большие деньги на прибор из магазина, попробуйте изготовить вытяжку на кухне своими руками, это несложный процесс, который поможет сэкономить достаточное количество средств и изготовить индивидуальный прибор, не похожий на остальные. Есть пара способов изготовления подобного прибора.

Изготовление вытяжки на кухне своими руками: вытяжка из гипсокартона

Пожалуй, можно упомянуть еще один простой вариант создания такого прибора, который не пользуется такой уж популярностью. Если у вас дома над плитой или варочной поверхностью есть кухонный шкафчик, то вытяжку можно сделать прямо в нем. Достаточно внутри шкафчика установить гофротрубу и электровентилятор, они будут работать по тому же принципу. Но у данной «вытяжки» есть ряд недостатков. Во-первых, выглядит такой прибор не очень эстетично, а во-вторых, шкаф над варочной поверхностью есть далеко не у всех.

Лучше пойти более сложным и в то же время более продуктивным путем, а именно изготовить вытяжку на кухне своими руками из гипсокартона. Это потребует чуть больше времени и сил, но и результат будет впечатляющим.

Для изготовления своими руками куполообразной вытяжки на кухне пассивного типа вам понадобятся:

гипсокартон (лучше брать влагостойкий, это важно, он будет основным материалом, с помощью которого будут изготовлены короб для воздуховода и непосредственно сам купол)
обычный профиль из оцинкованного металла (нужен для купола и каркаса короба)
уголок (для оформления углов в вытяжке)
простая гофрированная труба (нужна для воздуховода)
различные крепежные элементы
обыкновенная краска или шпатлевка (для отделки купола)
любой изоляционный материал (нужен для обертывания гофротрубы)

Есть еще и ряд инструментов, который понадобится для работы непосредственно с гипсокартоном, он есть у всех, кто раньше занимался подобной работой:

перфоратор
шуруповерт
специальные ножницы для металла
уровень и рулетка ( в идеале уровень должен быть лазерный)
обычные кисти и шпатели

При наличии всего перечисленного можно приступать к работе.

Изготовление вытяжки на кухне своими руками из гипсокартона

Для начала нужно разметить помещение кухни, не стоит забывать o том, что нужно дополнительное место для воздуховода, впоследствии он будет скрыт в коробе вытяжки. Стоит обратить внимание на то, где у вас на кухне находится вентиляционное отверстие, от этого зависит, где будет расположен воздуховод, он может быть симметричен коробу или же располагаться в стороне, нужно это учесть. Если в будущем вы планируете устанавливать гипсокартонный потолок, то на этом этапе часть воздуховода можно не убирать, позже он будет скрыт под обшивкой потолка.

Когда этот этап завершен, можно приступать к изготовлению каркаса для кухонной вытяжки.

На стену крепим обычный профиль из оцинкованного металла, уровень при этом должен отмечать нижнюю часть поверхности короба. Для крепления профиля нужно использовать анкера
На уже нанесенной разметке на потолке устанавливаем наш стартовый профиль. Если короб в будущем будет изогнутым, то над креплением его нужно надрезать и изогнуть в нужном нам направлении
От первого профиля устанавливаем вниз несколько вертикальных, крепим их к первому профилю с помощью саморезов устанавливаем на уже получившиеся подвесы еще один профиль, тем самым завершаем формирование непосредственно каркаса
На нижнюю часть ставим поперечные планки, позже эти планки будут обшиты

После всех этих манипуляций короб готов, теперь можно приступить к непосредственному изготовлению корпуса вытяжки:

Из стартового профиля необходимо изготовить нижнюю раму для будущей вытяжке, закрепить ее на стенах кухни, при этом раму в идеале нужно крепить в нише, если ее нет, то боковые части нужно будет дополнительно крепить к самой конструкции
Теперь из основного профиля нужно изготовить элементы, соединить с нижней рамой

Далее нужно придать жесткость всей конструкции, следует усилить боковые части перемычками из профиля

Основная часть работы сделана, нужно только соединить короб воздуховода и вентиляционное отверстие, не забудьте предварительно проверить наличие тяги в системе. Если не хотите, чтобы в процессе работы воздуховод шумел, его нужно обшить любым звукоизоляционным материалом, например, ватином.

Остался завершающий этап, а именно обшивка нашей будущей вытяжки гипсокартоном. Для этого нужно:

Короб воздуховоды и сам каркас обшиваем гипсокартоном
Улы вытяжки защищаем уголком

Всю полученную конструкцию нужно шпатлевать, при помощи шпатлевки мы придаем вытяжке более эстетичный внешний вид и маскируем стыки листов и места крепления

Осталось только покрасить вытяжку в любой понравившийся цвет или же отделать любым удобным способом, например, маленькой декоративной плиткой

После всех манипуляций вытяжка готова. Стоит отметить, что при желании можно сделать вытяжку активного типа, для этого достаточно на входе в воздуховод внутри корпуса установить электровентилятор и подключить его к сети. Главным достоинством данного метода является то, что можно сделать вытяжку абсолютно любой конструкции и размера.

Изготовление кухонной вытяжки своими руками из фанеры

Есть еще один вариант самостоятельного изготовления вытяжки для дома, в этом случае получится сделать именно активный вариант, то есть вытяжку с электровентилятором. Но этот способ для многих может оказаться более затратным, так как в первую очередь понадобится уже существующая покупная вытяжка в рабочем состоянии.

Если у вас как раз есть такая, или же этот способ кажется вам просто более удобным, то этот вариант для вас. Также можно приобрести уже устаревшую, но рабочую модель, или же приобрести самую недорогую новую.

Этапы по изготовлению активной вытяжки из фанеры:

На основе старой вытяжки делаем базу, а именно нижнюю раму с вытяжной решеткой и двигателем. Стоит отметить, что на данном этапе конструкция скорее всего будет выглядеть не лучшим образом, но не стоит беспокоиться, так как позже все это будет скрыто
На уже полученную базу нужно установить элементы каркаса, изготовить их нужно предварительно из фигурных планок. Стоит отметить, что форма самого каркаса может быть абсолютно произвольной по желанию, нужно только учесть, что внутри купола будет размещен воздуховод

Из тонких фанерных листов вырезаем наши стенки нашего купола для будущей вытяжки и оклеиваем ими весь каркас. Рекомендовано для более точного и аккуратного склеивания использовать специальные струбцины, лучше выбирать струбцины из резины или пластмассы

Далее нужно дождаться момента, когда клей полностью высохнет и полимеризуется
После этого шлифуем купол из фанеры, обязательно обрабатываем его шпатлевкой
Можно окрасить вытяжку в любой понравившийся нам цвет или украсить любым другим интересующим способом
Осталось закрепить полученную вытяжку на стене, в идеале должны остаться крепления от старой вытяжки, соединить ее с воздуховодом и при желании замаскировать место крепления

Видео — вытяжка на кухне своими руками

Схема кухонной вытяжки

Для того, чтобы лучше понимать, что вы собираетесь делать, нужно в первую очередь знать схему прибора и принцип его работы, иначе ничего не получится сделать нормально. Также это необходимо для того, чтобы можно было самостоятельно разобрать и затем снова собрать вытяжку в случае поломки или прочистки, которую желательно делать как минимум каждые полгода во избежание возможного возгорания.

Большую роль в вытяжке играет ее двигатель или двигатели, так как в некоторых более мощных моделях их устанавливают по два. Это своего рода «сердце» всего прибора, от него зависит мощность работающего аппарата. Чаще всего подобные двигатели имеют мощность от 50 до 200 ватт, скорость их оборота составляет от 1500 до 2000 в минуту. От этого зависит производительность прибора, но не стоит забывать, что чем больше мощность, тем больше электроэнергии будет потреблять вытяжка, обязательно учитывайте это. К тому же более мощные вытяжки будет иметь высокий уровень шума, на это тоже нужно обратить внимание.

Большую роль в энергопотреблении вытяжки и ее строении играют лампы, установленные в ней и направленные на освещение плиты или варочной поверхности. Чаще всего устанавливаются светодиодные или галогенные лампы. Если вы хотите сэкономить в будущем на энергопотреблении, то стоит отдать предпочтение светодиодным лампам, так как галогенные потребляют фактически столько же энергии, сколько и обычные лампы накаливания.

Для подключения прибора к сети используется обычный шнур, чаще всего его длина составляет полтора-два метра, если для вас это мало, то придется использовать удлинитель. Если вам захочется скрыть шнур и удлинитель, то продумайте это заранее.

Немаловажную роль в строении вытяжки играет антижировой фильтр, который находится буквально «на входе» прибора и виден над варочной поверхностью. Этот фильтр нужен для того, чтобы улавливать неприятные запахи, а также защищать двигатель и другие части от грязи и крупных примесей. Это своего рода металлическая сетка или плотная перфорированная фольга, имеющая несколько слоев, в идеале она должна иметь антикоррозионное покрытие.

Некоторые недорогие модели имеют так называемые одноразовые фильтры, изготовлены они из синтетической ткани, очень скоро их придется менять. Стоят они недорого, но это не очень удобно, поэтому лучше отдать предпочтение первому варианту. Периодически нужно чистить фильтры, так как они покрываются копотью и жиром, это может вызвать наличие неприятных запахов и испортить работу прибора.

В некоторых более дорогих моделях есть угольные фильтры, которые устанавливаются обычно за двигателем вытяжки. Подобные фильтры помогают дополнительно очищать воздух, в них есть микрогранулы из угля, работающие по тому же принципу, что и фильтры для очистки воды. Недостатком подобных фильтров является то, что их нужно часто менять, делать это просто, но требует некоторой сноровки. Загрязненные или старые фильтры мешают нормальной работе вытяжки на кухне.

Вытяжки также имеют несколько видов управления, которые отличаются между собой, выбирать нужно тот вид, который кажется удобным для вас, каких-то функциональных различий по большому счету они не имеют. Вот основные виды управления:

Кнопочное управление. Представляет собой наличие обычных утапливаемых кнопок, которые знакомы каждому человеку. Обычно кнопки расположены на передней панели вытяжки, они легкодоступны. Такое управление чаще всего находится в наиболее дешевых моделях прибора, но при этом оно и самое надежное

Ползунковое управление. Также недорогой вид управления, который есть во многих экономичных моделях. Работает по принципу передвижного рычажка, он движется по делениям, меняя мощность прибора и иногда освещение варочной поверхности

Сенсорное управление. Такое управление наиболее популярно, оно есть в большинстве современных устройств. Во-первых, выглядит оно очень стильно, не требует особого ухода и не теряет товарного вида даже после долгой эксплуатации. Сенсорная панель чаще всего располагается на передней панели вытяжки, работает от малейшего прикосновения. В более дорогостоящих моделях даже можно устанавливать определенную программу работы прибора. Например, при резком появлении сильного запаха мотор начинает работать в усиленном режиме, направленном на быстрое устранение неприятного аромата, при приближении человека срабатывает световой индикатор, который освещает поверхность.

Видео — монтаж кухонной вытяжки

Некоторые наиболее «умные» модели также работают без участия человека, они включаются и отключаются автоматически при появлении запаха или включении/выключении плиты.

Вентиляция на кухне в частном доме

Еще на ранних этапах строительства частного дома, требуется продумывать все нюансы. Одним из моментов, требующим особого внимания, является вентиляция на кухне, поскольку от нее будет зависеть уровень комфорта в этом помещении.

Во-первых, нормальная вентиляция позволит создать максимальный уют на кухне, поскольку здесь не будут царить неприятные запахи от приготовления пищи. Во-вторых, на кухне не будут запотевать окна из-за перепада температур во время готовки. В-третьих, нормальная вентиляция — это гарант здоровья и безопасности всех проживающих людей в доме.

Отводы в вентиляцию для кухни

На любой кухне есть газовая или электрическая плита. Второй вариант считается более безопасным для здоровья, поскольку нет открытого сгорания пламени. Что касается использования газовой плиты, то здесь в процессе приготовления пищи, образуется большой объем углекислого газа.

В результате, если не использовать отводы в вентиляцию для кухни по назначению, то избыток углекислого газа может привести к головным болям, удушью и другим накапливаемым проблемам. Поэтому самым правильным решением будет установить вытяжку или наладить принудительную вентиляцию помещения.

Помимо накопления CO2, в воздухе могут скапливаться не сгоревшие до конца частички газа, что зачастую наблюдается из-за неправильной работы плиты. К тому же, если плита не современная и не имеет защиты от затухания пламени, можно попасть в ситуацию, когда убежит жидкость из кастрюли и затопит огонь, что приведет к распространению газа по дому. Поэтому вытяжки для кухни с отводом в вентиляцию должны быть установлены по требованиям техники безопасности.

Вентиляция на кухне с вытяжкой

Включая вентиляторы вытяжки перед началом приготовления пищи, вы исключите распространение неприятного запаха по всему дому. Это же исключит распространение влаги особенно при приготовлении на пару.

Современная вентиляция на кухне с вытяжкой диктует свои правила моды, позволяя вписывать в интерьер помещений современные варианты техники, которые нисколько не испортят внешний вид. Поэтому, вытяжка — это не только элемент моды в доме, но и дань безопасности, комфорту и уюту при проживании.

Какими бывают вытяжки на кухне?

В продаже представлено множество вариантов вытяжек, которые могут быть детально подобраны под те или иные условия эксплуатации. Они имеют существенные отличия, среди которых особенно выделяют следующие направления:

По способу очистки.

Здесь выделяют эвакуирующие и циркуляционные варианты, где первый подключается к воздуховоду и выводит вредоносные вещества и неприятный запах наружу. Этот вариант защищен клапаном обратной тяги. Второй вариант включает в свою конструкцию фильтр угольного типа, благодаря которому вентиляция кухни в доме очищает воздух, никак не соприкасаясь с внешней средой.

По конструктивным особенностям.

Очень важен внешний вид устройства, поскольку всем нужно, чтобы оно идеально вписывалось в дизайн кухни, смотрелось эстетично, легко отмывалось, а также его монтаж занимал минимум времени, без привлечения сторонних специалистов. Здесь выделяют купольные и встраиваемые варианты. Купольный имеет такое название благодаря форме воздушного обменника.

Пирамидальный фильтр пропускает через себя выходящий воздух и посредством трубы выпускает его наружу, через специальное отверстие. Встраиваемая вытяжка зачастую скрыта в мебели, которую делают на заказ. Ее отличает эргономичность, экономия свободного пространства, но, в то же время, удобное управление процессами.

Как сделать вентиляцию на кухне

Сначала планируйте расположение своей мебели, а именно места, где будет стоять плитка.По конструктивным особенностям. Здесь выделяют три основные разновидности изделий по монтажу. Это угловые, островные, настенные вытяжки.

Первый вариант подходит под угловые кухни, где сама варочная панель находится в углу, что в перспективе экономит пространство. Островная разновидность смотрится лучше всех, но подходит только для помещений большой площади. Как правило, такая вытяжка ставится по центру, и занимает, примерно, 60 см пространства над плитой. Последний вариант чем-то схож с настенной вытяжкой, у которой одна часть прилегает к стене, а другая находится непосредственно над плитой.

Условия допускающие работу вытяжки на кухне

Перед началом самостоятельного монтажа системы, нужно обязательно прочесть инструкцию. Это позволит определить особенности установки и эксплуатации. В инструкции обязательно будет указана минимальная высота, над которой система циркуляции воздуха должна располагаться над плитой. Есть минимальная величина, где от газовой плиты вытяжка должна располагаться минимум на 75 см, а от электрических, на расстоянии 65 см.

Подключение вентиляции на кухне

В остальном, подключение вентиляции на кухне должно осуществляться по следующей схеме, которая указывает на важные элементы, входящие в конструкцию системы вентиляции:

Электрический двигатель с вентилятором. Обязательным условием хорошей вытяжки является возможность переключать скорости, что реализуется посредством работы асинхронного двигателя. Лопасти его вентилятора, втягивают воздух через фильтр, на котором оседает пыль, масло и другие посторонние включения в воздухе.
Фильтр. Этот конструктивный элемент рассчитан на разное время использования. Примером неплохого фильтра считается угольная разновидность, которая легко проработает до 4 месяцев, включительно.
Осветительные приборы. Они бывают светодиодные (самые экономичные и яркие) и галогенные, приближенные к привычному для нас уровню комнатного освещения.
Панель управления. Отсюда ведется переключение скоростей, включается и выключается фильтр. Здесь же находится панель смены фильтра.

Вытяжка должна быть безопасной

Так как вентиляция на кухне в частном доме посредством вытяжки, будет контактировать с людьми, будет располагаться рядом с мебелью, то фактор безопасности этого устройства является первостепенным. Еще на этапе ремонта нужно вывести для устройства отдельную розетку или хотя бы группу проводов, чтобы произвести скрытое подключение под корпусом. Последний вариант более эстетичен, но неудобен, если придется часто снимать систему.

Техника безопасности требует размещение розетки или провода на уровне, не ниже, чем 60 см над мойкой или плитой. Еще лучше, если вы подключите общее электропитание кухни к дифференциальному автомату или УЗО, который исключит даже малейшую вероятность поражения электрическим током.

Естественная вентиляция на кухне

В случае, если есть естественная вентиляция на кухне, вдобавок к принудительной, то это только плюс. Это может быть реализовано посредством форточки, что актуально в летнее время года, а также посредством канала, оставленного в дымоходе. Это станет гарантом безопасности, даже если установленная вытяжка случайно выйдет из строя.

Установка вентиляции на кухне

Правильная установка вентиляции на кухне в виде вытяжки, должна осуществляться со знанием основ электрики. При подключении будут 3 провода, среди которых есть фаза, ноль, земля. Главное не перепутать землю с нулем и фазой. Как правило, заземляющий провод имеет желто-зеленый окрас. В любом случае, проверяйте провода тестером.

Схема вентиляции кухни

Как видите, схема вентиляции кухни не такая уж и сложная. Она состоит из вытяжки, трубы, обратного клапана и оголовка вентиляционного зазора, который согласно нормам СНИП должен выходить на величину больше чем 0,5 метра выше нижней части крыши. Как правило, это не делают из эстетических соображений, поскольку вся работа по вытягиванию воздуха ложится на плечи мощного вентилятора. Т.е, современная вытяжка имеет принудительный принцип действия.

Требования к вентиляции кухни

Исходя из рынка предложений, можно заключить, что требования к вентиляции кухни касаются в большей степени электрической части. Т.е, требуется подключать устройство через вводной автомат не менее 6 ампер. Важно соблюдать расположение устройства от варочной панели, а также подбирать ту или иную модель, в соответствии с дизайном интерьера кухни.

как сделать своими руками правильно

Вентиляция в загородном коттедже:

Технические нормативы

Правила расчетов и монтажа

Принудительные системы

Испокон веков дома строили без вентиляции. Важным было замуровать все щели, через которые могли просочиться сквозняки, сырость, грызуны и насекомые. В нашем двадцать первом веке мы настолько в этом преуспели, что ситуация в корне изменилась. Непроницаемые стены и стеклопакеты, современные отопительные приборы не оставляют холоду ни единого шанса. Но при этом теряется качество воздуха — он становится более сырым, или наоборот — сухим, либо его просто не хватает. Проветривание спасает лишь ненадолго. Так или иначе, у обладателей загородной недвижимости, привыкших решать проблемы самостоятельно, возникает вопрос: как сделать вытяжку в частном доме своими руками.

Согласно действующему законодательству вся загородная недвижимость делится на два вида — это садовые постройки и так называемые объекты индивидуального жилищного строительства (сокращенно — ИЖС). Первые предназначены для сезонного проживания, вторые — для постоянного. В первом случае правил совсем немного и касаются они в основном расположения строений и изменения их статуса, оставляя без внимания многие технические аспекты. Во втором — действуют стандарты для жилых помещений.

Для садовых домов

В данном случае закон не обязывает устанавливать какие-либо коммуникации. Тем не менее, такая необходимость возникает, когда на стенах появляется конденсат и становится заметна плесень. Еще один индикатор — запах сырости и разлагающихся органических материалов, из которых построено сооружение. Таким напастям наименее всего подвержены деревянные строения. При возведении блочных или кирпичных конструкций следует всерьез задуматься, как они будут проветриваться.

Летом в жаркую погоду окна обычно отрыты, но в холодное время жар от печи может вызвать головную боль, а неизбежное залповое проветривание приведет к необходимости срочно подбросить еще дров. Проблема дает о себе знать, когда температура падает ниже нуля. Если здание достаточно утеплено, чтобы в нем можно было проживать зимой, для него подходят все технические рекомендации по устройству вентиляции, пригодные для жилого строения.

Для ИЖС

Ряд ограничений вводит Постановление Правительства РФ №47 «Об утверждении Положения о признании помещения жилым» и санитарные правила СП 60.13330.2012:

не допускается устройство вентканалов на расстоянии менее 10 см от электропроводки и газовых труб;

категорически запрещено объединять воздуховоды кухонь и санузлов, а также других нежилых площадей с жилыми. К последним относятся спальни, детские и гостиные;

нельзя проектировать системы, при которых возможен отток из одной квартиры в другую, если в здании от двух квартир и более.

Здесь же говорится о том, что каждый квадратный метр должен соответствовать действующим санитарно-техническим нормативам по кратности. Этим термином обозначается отношение объема воздушных масс к пространству, которое они проходят за единицу времени. По данному параметру в санитарных правилах СП 55.13330.2016 устанавливается минимальная производительность работающей принудительной вентиляционной системы. В спальне и гостиной кислород должен полностью обновляться каждый час, в кухне необходим ежечасный приток в объеме от 60 м³, в санузле и нежилых комнатах — от 25 м³ в час. При отключенных вентиляторах либо при отсутствии людей допускается кратность от 20% объема помещения в час.

Вентиляционные системы бывают двух видов:

естественная — циркуляция происходит из-за перепада давления внизу воздуховода и вверху;

принудительная — поток приводится в движение вращающимися лопастями.

Для садовых построек

Первый вариант малоэффективен и применяется для небольших сооружений, предназначенных для проживания в теплое время года. Приток в этом случае осуществляется благодаря стеновым или оконным клапанам, а также переточным решеткам, устанавливаемым на двери. Традиционное решение — печь с дымоходом. Если его нет, можно провести трубу от потолка до кровли, расположив ее на максимальное расстояние от окон и дверей, чтобы не выводить наружу свежий кислород. На крыше для нее лучше сделать козырек, чтобы не заливало дождем, а в комнате закрыть ее клапаном на случай, если придут холода. Диаметр можно принять до 20 см, но для небольшой комнаты и 5 см будет достаточно.

Высота должна составлять от 3 м — иначе тяги не будет. Согласно СанПиН 2.1.2.2645-10 труба не должна выступать над кровлей более чем на 1 м.

Вместо трубы — пластиковой или металлической — можно задействовать шланг из полиэфира или алюминиевой фольги. Выводить верхнюю часть не обязательно через крышу. Чтобы обеспечить перепад давлений достаточно будет сделать выход под кровельным скатом, закрыв его сеткой. Вентканал заделывают в стену при ее возведении, либо монтируют радом с ней.

Чтобы не испортить гидроизоляцию стен и перекрытий, лучше воспользоваться специальными муфтами, предохраняющими ее от проникновения влаги. Их несложно найти в магазине или сделать самостоятельно.

Располагать шахту лучше вертикально. Чем больше горизонтальных участков и изгибов, тем ниже эффективность.

Внутри кирпичной стены можно проложить прямоугольный вытянутый канал, но такое сечение не обеспечивает эффективной работы в отличие от круглого. К тому же, стены, пригодные для внутренней прокладки, должны иметь значительную толщину.

Для жилых зданий

Наиболее удобным будет установить принудительную вентиляцию. Она подходит для всех помещений и позволяет идеально справиться с задачей. Чтобы ознакомиться с ее устройством детально, рассмотрим, каким образом она используется в больших коттеджах с системой отопления и большим количеством комнат.

В просторной жилой комнате нет особой необходимости ставить систему принудительной вентиляции. Ее нехватка становится заметна при площади менее 10 м² на одного человека. Диметр канала не играет значительной роли во включенном состоянии, но в выключенном поток начинает циркулировать естественным образом, и тут становится важна пропускная способность шланга или трубы. Чтобы понять, какой должен быть диаметр у канала, сначала потребуйте рассчитать общее потребление по формуле L=S x H x N, где

S — площадь комнаты;

H — высота потолков;

N — кратность.

Возьмем для примера спальню 18 м². Высота потолка пусть будет равна 3 м. Как нам уже известно, воздушная масса в жилых комнатах обновляется один раз в час. Подставив величины в формулу, получим объем 54 м³/час.

Теперь перейдем к расчету площади канала по формуле F=L/3600 x v, где V — скорость потока. При отключенном оборудовании она равна от 0.5 до 1,5 м/сек. Возьмем ее среднее значение, равное 1 м/сек.

Для спальни, как и для всех жилых комнат достаточно одного канала. Итак, искомая величина составит 0,015 м2. Теперь несложно будет узнать диаметр. Эту формулу все мы учили в школе:

S=π⋅r2. Квадрат радиуса будет равен 0,015/3,14=0.004777, а диаметр — 0,14 м.

Теперь остается подобрать подходящую стандартную трубу. Нас вполне устроит сечение 0,15 м.

Приведенный выше расчет необходимо провести для каждого из помещений в отдельности с учетом их особенностей, о которых мы говорили выше. Возможен вариант, при котором две смежные комнаты имеют выходы в одну шахту. В этом случае нужно будет рассчитать общий воздуховод, сложив их параметры.

Согласно санитарно-техническим требованиям внутренние стенки каналов должны быть гладкими. Вентиляционный стояк необходимо оснастить открывающимся люком, позволяющим произвести осмотр и прочистку. При устройстве вентрешеток не в потолке, а в верхней части стены, следует расположить их как можно выше, чтобы избежать «мертвых» зон в самом верху. До потолка не должно оставаться больше 15 см.

Если в здании не было предусмотрено вентшахты, его не обязательно полностью реконструировать, чтобы найти ее оптимальное положение. Наилучшим решением будет пристроить ее сбоку и хорошо утеплить. Теплый поток будет подниматься гораздо быстрее холодного.

Вытяжка на кухне в частном доме делается сразу в два вентканала — один общий, другой в зоне плиты. Совмещать их не следует, поскольку поток от второго обладает значительным давлением. Он будет просачиваться в кухню из общего.

Вытяжку для электроплиты располагают на высоте 70 см над рабочей поверхностью, для газовой — на высоте 80 см. Ее выбирают в зависимости от мощности и размеров с учетом объема помещения. Мощность рассчитывают по формуле P = S x H х 12, где

S — площадь помещения

H — его высота.

Обычно воздуховод направляют не вверх, а в сторону, из-за чего мощность падает на 25%. Эти проценты необходимо учесть при выборе мощности оборудования.

Лучше выпускной клапан установить в стене. Проще было бы поставить для него оконную заглушку с отверстием для выхода отработанных газов, но при таком решении ухудшится инсоляция и внешний вид фасада. В кирпичной кладке, бетоне или дереве отверстие можно проделать с помощью алмазной коронки. Часто применяются не круглые, а прямоугольные каналы, что позволяет сэкономить немного пространства, но эффективность в данном случае снижается.

Желательно выбрать короба из металла, поскольку их проще отмыть от жира и они наименее подвержены деформации под воздействием высоких температур. Оптимальный вариант — сталь. Если используется гофрированный алюминий, трубу необходимо максимально распрямить.

В частном доме вытяжка в стене не требует согласования, если он не является историческим объектом и не находится под охраной государства.

Самым простым решением будет установить приточный вентилятор. Ставить его нужно в отдельный канал, чтобы поток под давлением не выходил в другие помещения при его работе, а выводился прямо на крышу. Для оптимальной работы понадобятся впускные клапаны на дверях, окнах или в стенах — ведь, чтобы обеспечить отток, необходим приток.

Если поток нужно подогреть, стоит отдать предпочтение установке со встроенным нагревателем или рекуператору. Это приспособление состоит из тонких металлических пластин, хорошо передающих температуру. Теплый воздух на выходе попадает в каждый второй промежуток между пластинами, а свежий движется ему навстречу по остальным каналам, воспринимая тепло от стенок.

На чердаке можно разместить центральную вытяжку, в которую сходятся все воздуховоды. Они работают довольно тихо, но желательно расположить их подальше от спальни.

Пространство чердака позволяет разместить и более сложные приспособления с функцией фильтрации и подогрева. Последнее время получили распространение энергосберегающие системы с роторными теплоутилизаторами. Такие устройства легко помещаются даже под плоской кровлей — их высота варьируется от 25 до 45 см.

Материал подготовил:
Артем Филимонов

Вытяжка DIY | 6 простых шагов для создания собственного

Сегодня мы расскажем, как создать вытяжку

своими руками .

В нашем предыдущем доме после ремонта мы выбили стену, разделяющую кухню и столовую. В этой области мы расширили столешницу и разместили плиту. Мы ходили туда-сюда, если хотели поставить над плитой большую металлическую вытяжку. В конце концов, мы отказались от этого, потому что это будет слишком сильно блокировать проем, поэтому мы знали, что для нашей следующей отремонтированной собственности это необходимо, поскольку нам нравится внешний вид!

Одно мы точно знали, что не хотим, — это микроволновая печь над плитой, которую ставили предыдущие домовладельцы.Изготовленная на заказ вытяжка делает акцент в вашем пространстве и позволяет вам настроить внешний вид вашей кухни, вместо того, чтобы использовать микроволновую печь или вытяжку из нержавеющей стали.

Наличие вытяжки на кухне дает множество преимуществ.

Помогает улучшить качество воздуха, удаляя дым от готовки, а также жир, который может покрыть ваши стены, если его не удалить.
Обеспечьте дополнительное освещение во время приготовления.
Если вы планируете перепродавать свою домашнюю вытяжку, добавьте стиля и повысите ценность вашего дома.
Вытяжки помогают свести к минимуму нагрев во время готовки.

Если вы поднесете шкафы к потолку, как мы, сделанная на заказ вытяжка сделает комнату намного больше, чем она есть на самом деле, и дополнительным бонусом является то, что вам не нужно чистить верх шкафов. !

При выборе идеальной кухонной вытяжки можно выбрать из множества вариантов. Вы можете купить металлическую вытяжку, построить свою собственную вытяжку DIY , а затем использовать вставку для вытяжки или купить индивидуальную деревянную вытяжку.Они могут варьироваться от 200 до десятков тысяч долларов, поэтому мы сделали его сами и хотим показать вам, как вы тоже можете это сделать менее чем за 40 долларов!

1. Уберите шкафы или микроволновую печь над плитой

Чтобы правильно измерить размеры для вашей новой вытяжки, вы должны убрать микроволновую печь и все шкафы, которые находятся над плитой. Это позволяет измерить высоту и ширину пространства, чтобы можно было точно построить вытяжку. Вам понадобится минимум 20 дюймов от верха плиты до низа плиты.Если у вас более мощный вытяжной шкаф или газовая плита, расстояние увеличивается минимум до 24 дюймов, а в идеале — 30 дюймов.

2. Определите вентиляцию

Мы знали, что нам нужно установить воздуховод для вентиляции, чтобы он мог циркулировать снаружи. Другой вариант — отвод воздуха через фильтр, который удерживает его в комнате без необходимости прокладки воздуховодов. Тем не менее, мы хотели сделать воздуховод, чтобы «грязный» воздух, дым и жир удалялись из комнаты и покидали наш дом, а не просто попадали в фильтр.К нам пришел друг семьи, чтобы сделать для нас вентиляцию и установить воздуховоды. Как только вентиляция была закончена, Джейми начал строить вытяжку.

3. Соберите материалы

4 x 8 x 1/2 фанера из сосны
3 x 8 x 1/4 доски
Клей для дерева
Гвоздь отделочный
Сверло
Винты
Вставка вытяжки
Герметик
Кисть
Краска

Для этого проекта мы использовали сосну для вытяжки, так как это было наиболее экономично.Мы также знали, что будем красить дерево, поэтому порода дерева не имела большого значения в этом проекте. Если вы хотите, чтобы вытяжка DIY была из натурального дерева с морилкой, подберите дерево к вашим текущим шкафам или сделайте контраст между более светлым и темным деревом, как мы сделали в другом проекте ниже.

4. Постройте простой деревянный ящик + добавьте измерение

Для этой вытяжки наши основные размеры деревянного ящика составляли 30 1/4 дюйма в ширину + 36 дюймов в высоту + 20 1/4 дюйма в глубину. После того, как Джейми построил базовую коробку, он приклеил 2 x 3 x 1/4 куска тополя на переднюю часть шкафов, чтобы создать размер, соответствующий дверцам шкафа.Затем он также добавил арочную отделку снизу, чтобы добавить дополнительный стиль и характер. Над аркой он поместил кусок обивки, который выступал из капюшона, приклеив его и прибив гвоздями.

5. Установите шкаф + вентиляционное отверстие

Все воздуховоды были установлены до того, как шкафы снова поднимутся, поэтому, как только шкаф с вытяжкой был установлен, Джейми затем установил вентиляционный блок и прикрутил его на место. Джейми заклинил вытяжку на место, прикрутил винтами и прибил ее к бокам шкафа рядом с вытяжкой.Когда мы создаем вытяжку DIY , мы предпочитаем использовать вставки от Zephyr. У них есть множество вставок, которые подходят для разных размеров и внешнего вида капюшона.

6. Последние штрихи

Чтобы капюшон выглядел по-настоящему индивидуально, убедитесь, что вы выполнили последние штрихи, которые придадут вашему капюшону законченный вид. Обязательно заделайте дырочки от гвоздей, которые вы создали при сборке капюшона. Затем отшлифуйте отверстия от гвоздей, чтобы на капюшоне не было шероховатостей.Как только вытяжка DIY станет полностью гладкой, покрасьте вытяжку в тон с другими шкафами на кухне. Для этого проекта мы использовали белую краску на масляной основе Benjamin Moore.

Через 10 часов и 40 долларов у нас появилась новая красивая кухонная вытяжка!

Прямой вытяжной колпак со вставкой из зефира, сделай сам, изготовленный на заказ / Create / Enjoy

В настоящее время я вижу много выступающих вытяжек, и часто они не совсем соответствуют шкафам (или они сильно контрастируют, как дерево или плитка!).Вид, который исходит из компании по производству шкафов, часто для меня слишком традиционен / банален … Думаю, я хотел испытать себя! Если вы делаете полностью индивидуальную кухню с индивидуальными шкафами, изготовленными опытным плотником, вы можете иметь любую красивую форму, какую захотите! Мы не профессиональные краснодеревщики, но хотели чего-то уникального.

Мне нравится внешний вид вытяжных колпаков с прямыми стенками в моей коллекции кухонь Pinterest … Я думаю, что некоторые из них сделаны из гипса, гипсокартона, панелей … Идея МДФ пришла мне в голову из этой публикации в Instagram.Я также воспользовался этим уроком, в котором использовались панели с пазом и гребнем. Но я не мог найти туториал по тому, что мы хотели, и я не мог сказать, как закончить края и углы … ну, мы разобрались!

Встроенный вытяжной колпак с прямыми стенками и вставкой Zephyr

Вам понадобится:

Вентиляционная вставка (мы использовали 30-дюймовую версию этой модели от Zephyr [30-дюймовая версия не имеет обновленной фотографии]). В отличие от стандартной настенной или островной вытяжки, элементы управления вытяжкой расположены на нижней стороне.Ознакомьтесь с другими функциями и параметрами вставок Zephyr здесь.
2×4
МДФ (мы использовали этот материал толщиной 1/4 дюйма — он легче и лучше помещается между нашими шкафами)
Уголок
Наклейка
Пистолет для гвоздя
Настольная пила
Головоломка
Стандартные инструменты / материалы — сверло, шурупы, рулетка, краска, шпатлевка, герметик и т. Д.
Корона, как и на остальной кухне, если используется

Перед тем, как вы начнете: я бы хотел, чтобы мы сделали это лучше, но теперь мы знаем и можем предоставить этот важный отказ от ответственности.Большинство вытяжек имеют размер 30 или 36 дюймов, как и ваш ассортимент. У нас была 30-дюймовая вставка Monsoon Mini, которая подходит для диапазона более 30 дюймов, как наша, и на самом деле имеет ширину 28,5 дюйма. На самом деле у нас было отверстие шириной 31,5 дюйма над нашим диапазоном и между нашими верхними шкафами, к счастью … (у нас было использовали несколько крошечных деталей-заполнителей по обе стороны диапазона внутри базовых шкафов). Но это означает, что для рамы 2×4 и МДФ это всего 3 дюйма.

Мы использовали самый тонкий вариант МДФ (1/4 дюйма с каждой стороны), но 2×4 имеют глубину 1,5 дюйма (3 дюйма с каждой стороны), поэтому мы пришлось снизить 2х4 до 1.25 дюймов глубиной. Вы увидите.

Теперь все умещается как перчатка, НО мы не устанавливали никаких вставок на внутренней стороне шкафов, поэтому мы не могли использовать какую-либо опорную накладку вокруг рамы, потому что тогда шкаф двери не открывались. Это нормально, это работает для более современного вида, к которому мы стремимся, но главное, что вы должны сделать эти измерения (с точностью до 1/4 дюйма!), прежде чем устанавливать шкафы!

Инструкции:

1. Соберите каркас. Если у вас достаточно места, это может быть так же просто, как собрать нижнюю и верхнюю рамы 2×4 и скрутить их вместе.

Для нас это потребовало распиливания всех 4-х сторон 2х4 (2 нижних, 2 верхних) настольной пилой. Посмотрите на крошечную тень, которую сокращает Джейсон! После того, как он отрегулировал, это было около 1/4 дюйма.

Вверните прямо через боковые стороны нижней и верхней коробки, затем просверлите диагональные направляющие отверстия и ввинтите под углом, чтобы прикрепить вертикальные стороны.

Сухая посадка! Проверьте горизонтальность вверх / вниз, по бокам и спереди назад.

2. Покрасьте МДФ. Первый прайм. Нашей готовой коробки было всего 22.25 дюймов в глубину, поэтому мне не пришлось красить МДФ по всей ширине, кроме передней части.

Я использовал 1 слой грунтовки и 2 слоя полуглянцевой краски для отделки, затем мы подкрасили ее еще раз после установки.

На этом этапе вы также можете покрасить угловую отделку и разметку, но мы еще не определились с нашим.

3. Обрежьте МДФ по размеру и прикрепите коробку с двух сторон. Режьте ОЧЕНЬ точно и аккуратно. Мы должны были быть особенно осторожными с этим, потому что мы не использовали молдинг на нижнем крае нашего кожуха из-за проблемы с зазором двери шкафа.Нам нужен был идеально ровный ровный край на МДФ. Настольная пила снова.

Установите левую и правую стороны, забив в нескольких местах гвоздем.

ВАЖНАЯ ИНФОРМАЦИЯ: Оставьте выступ 1/4 дюйма внизу так, чтобы край нижней части МДФ (с большим отверстием для вентиляционного колпака) был скрыт боковыми частями. (Это не было бы критично, если бы вы устанавливали обрезать внизу.)

Также добавьте прокладки, если необходимо … наша стена была неровной, поэтому мы добавили пару частей в верхней части рамы.

Точно так же, как если бы вы устанавливали шкафы … найдите свои шпильки, просверлите пилотные отверстия, удерживайте / выровняйте, прикрутите (2 фотографии вверх, вы можете видеть, что мы закрутили винты в раме, где, как мы знали, были шпильки). очень длинные винты (4,75 дюйма), чтобы убедиться, что мы полностью прошли через 2х4, регулировочные шайбы и штукатурку.

По бокам есть выступ 1/4 дюйма.

4. Установите вставку! Удерживая его на месте, выровняйте; затем закрутите винтами / отверстиями из комплекта.Это действительно очень просто и понятно, и к вставке прилагается инструкция по установке в шкаф или раму.

Вы снимаете крышки для установки, как если бы вы их чистили, поэтому винты легко доступны.

5. Проведите проволоку и удалите воздух из вставки. Электрооборудование и воздуховоды будут скрыты за передней панелью, поэтому убедитесь, что она работает.

6. Установите передний и нижний MDF. Снова гвоздь.

Отрежьте нижнюю часть рамы точно по отверстию вставки вентиляционного колпака с помощью лобзика (это легко, так как это прямоугольник, и вам даны размеры в руководстве, и вы можете измерить).

Также убедитесь, что вы закрасили внутренние края — вы можете видеть сзади, что мы пропустили пару пятен, и их труднее подправить позже.

7. Установите коронный молдинг. Я не делал никаких снимков этого этапа, поэтому вот его готовый снимок: вы можете видеть, что молдинг короны прикреплен прямо к плоским плоскостям вставки, а угловая планка упирается в коронку.

8. Установите разметочный молдинг, затем угловую накладку . Снова гвоздь. Теперь вы можете заполнить ВСЕ отверстия от гвоздей шпатлевкой для дерева.

Все края заделать, как у стены, до самой вставки.

Вот несколько этикеток, на которых показаны детали, составляющие чистовую отделку.

Вот и все !!!!!

Честно говоря, мы оба очень гордимся этим проектом и любим использовать вентиляционные отверстия !!

Он имеет несколько настроек для вентилятора и освещения. Сейчас я использую на нем больше света, чем на остальном на кухне, потому что слишком поздно, но мне нужно сфокусированное освещение на том месте, где я готовлю.

Вставки в вытяжные колпаки не так распространены, как стандартные настенные вентиляционные отверстия из нержавеющей стали, поэтому вы не можете купить их в IKEA или другом магазине со скидками. Мне нравится Monsoon Mini, так как в нем есть все необходимые нам функции, но не так много наворотов, поэтому он по-прежнему доступен. (Мы снова использовали 30-дюймовую версию этой модели [30-дюймовая версия не имеет обновленных фотографий]).
На нашей старой кухне была комбинация микроволн и вытяжки, которая была ГРОМКОЙ и, казалось, не сильно способствовала перемещению воздуха. Кроме того, крышки было трудно снимать и чистить, поэтому они обычно были жирными и грязными.Этот вентиль — огромное улучшение во многих отношениях, мы просто ущемляем себя !!

Спасибо Zephyr, предоставившей нашу вставку в обмен на этот пост!

Учебное пособие по изготовлению специальной вентиляционной крышки для вытяжки DIY

Вместо того, чтобы тратить впустую пространство, узнайте, как мы использовали существующие воздуховоды и шкаф над нашей плитой, чтобы создать индивидуальную крышку вытяжки для хранения вещей своими руками.

Учебное пособие по изготовлению индивидуальной вытяжки для самостоятельной работы

ПРИМЕЧАНИЕ: Вентилятор выводится наружу через воздуховоды.Он не дует в верхнюю часть вытяжки и не дует обратно в кухню. Это то, для чего он был разработан.

Сегодня наконец-то делюсь последним ремонтом кухни! Я сделаю все возможное, чтобы подробно рассказать вам об этом процессе. Просто имейте в виду, что ваши размеры могут немного отличаться от наших, поэтому вам придется соответствующим образом отрегулировать их.

Inspiration Photo via Better Homes and Gardens

Мы получили много вопросов о нашей вытяжке для хранения, сделанной своими руками! Я должен отдать должное Маку за фактор хранения — когда мы были на стадии проектирования кухни, я подарил ему эту прекрасную вдохновляющую фотографию высокого класса.Он не только имел четкое представление о том, как он будет его строить, но и увидел в нем функциональный потенциал, переработав существующий шкаф в качестве складского помещения.

Этот пост содержит партнерские ссылки для вашего удобства. Пожалуйста, смотрите мои раскрытия здесь для получения дополнительной информации.

Мы начали с поиска самого дешевого вентилятора из нержавеющей стали, который мы смогли найти под шкафом.

ДО:

У нас было несколько соображений — мы должны были убедиться, что он будет соответствовать существующему воздуховоду , который прикреплен к задней части нынешнего уродливого белого вентилятора.Новый вентилятор, который мы нашли, был сделан Броаном, и я выбрал его, потому что у него были кнопки внизу, а не спереди, поэтому он идеально подходил для нашей цели!

Мы следовали стандартным инструкциям по установке, и, к счастью, он идеально и легко вписался в с существующим воздуховодом (у меня не было фотографии, но это был простой вопрос, чтобы прикрепить его к существующему соединению). Далее мы приступили к работе по модификации шкафа.

Мак просто вырезал перегородку в середине шкафа своим многофункциональным инструментом.Он попытался сделать это как можно аккуратнее, но нам все равно пришлось использовать небольшой кусок дерева и замазку, чтобы отремонтировать место, где была перегородка.

Далее измерил и отрезал фанеру по бокам. Он все это делает в уме, невероятно. Я из тех людей, которые записывают все на стикерах, когда я работаю над проектом — он без проблем запоминает числа и измерения.

Затем он установил боковые части, используя столярный клей, гвозди и шурупы.Винты использовались стратегически. Нам нужна была дополнительная поддержка, но мы могли использовать их только там, где, как мы знали, они в конечном итоге будут закрыты деталями отделки.

Добавлены центральные распорки для поддержки фанерной панели. Панель закрывает верхнюю часть вентиляционного отверстия, , но оставлен достаточный зазор, чтобы направлять воздух вниз от вентилятора, чтобы помочь ему циркулировать.

Мы добавили элементы отделки из сосны, чтобы получить вид архитектурной детали на вдохновляющей фотографии.После этого я заполнил отверстия от гвоздей Drydex и отшлифовал. Затем мы покрасили его вместе с остальными шкафами, используя наш распылитель краски.

Последней ступенькой была дверь. Мак построил дверь из куска фанеры. Он обрамил ее, потому что мы знали, что нам придется разрезать дверь под углом на конце, чтобы она располагалась заподлицо с вытяжкой, поэтому он хотел использовать твердую древесину для красивой обработанной кромки. Мы добавили центральную планку (сделанную из соснового лома) с помощью клея и пистолета для ногтей.

Mack рассчитал угол, сделав шаблон на основе реальной вытяжки. Убедившись, что шаблон сидит на одном уровне, он вырезал дверь под тем же углом.

Тогда пришло время для тестовой подгонки. Почти идеально!

На этом этапе я пришел для окончательной отделки и отшлифовал до тех пор, пока он не стал идеально ровным, заполнил отверстия и т. Д. Мы использовали сверлильный станок для создания отверстий для петель, а затем на него был нанесен слой краски из распылитель, и мы снова прикрепили петли.

Потом все было готово, и мы переустановили дверь. Большинство посетителей шокированы тем, что там есть место для хранения вещей — хотя при внимательном рассмотрении вы можете увидеть зазоры вокруг крышки, это не то, что сразу бросается в глаза.

Мы также добавили фрикционную опору крышки, чтобы она не закрывала меня, пока я ее использую.

Мне нравятся детали, вдохновленные индивидуальным шкафом, которые они добавляют на нашу кухню. Конечно, я ценю бонус в том, что он функциональный.Мне очень повезло, что у Мака есть навыки не только воплощать мои идеи, но и привносить в наши проекты свой собственный бренд логического творчества. Что ты думаешь об этом проекте?

См. Другие публикации в серии статей о макияже: [ubergrid id = 13891]

Требуется ли вытяжка по нормам?

Вытяжки служат для самых разных целей. Домовладельцы используют их для выпуска жира и дыма из кухни; фабрики и склады используют их для выпуска химикатов и потенциально опасных материалов из рабочих мест или складских помещений; рестораны используют их для удаления густого жира и дыма из коммерческих кухонь.Это всего лишь несколько примеров их многочисленных функций.

Международный совет по кодам определяет правила и положения для вытяжек. С 2018 года они публикуют пересмотренные руководства каждые три года с обновленными требованиями к вентиляции для коммерческих и жилых помещений.

Помимо требований Международного кодекса, в вашем регионе могут быть свои собственные коды с особыми правилами. Свяжитесь с местными властями, чтобы обсудить эти требования.

В Международном механическом кодексе 2018 года говорится о требованиях к вытяжке:

«Выхлопная система должна предоставляться, обслуживаться и эксплуатироваться в соответствии с требованиями настоящего раздела и для всех занятых зон, где машины, чаны, резервуары, печи, кузницы, саламандры и другие приспособления, оборудование и процессы в таких областях производят или выбрасывают пыль или частицы, достаточно легкие, чтобы парить в воздухе, или выделять тепло, запахи, пары, брызги, газ или дым в таких количествах, чтобы вызывать раздражение или наносит вред здоровью или безопасности.”

Другими словами, везде, где уровень дыма опасен для вашего здоровья, требуется выхлопная система. Эти зоны включают, помимо прочего, аппаратные на заводах, комнаты химчистки, коммерческие кухни, зоны раздачи топлива, особенно для самолетов, и многое другое.

В руководстве по Международному кодексу вытяжные колпаки для жилых помещений особо не требуются. Однако, если вы приобретаете вытяжку для дома, она должна соответствовать особым требованиям, изложенным здесь .К ним относятся соответствие стандартам безопасности Underwriters Laboratories , материал воздуховодов, использование заслонки, подпиточный воздух и многое другое.

Кодекс требует подпиточного воздуха для вытяжек более 400 кубических футов в минуту, но это во многом будет зависеть от вашего стиля приготовления и размера вашей кухни. Если вы включаете вытяжку на высокий уровень CFM на длительные периоды времени — или если у вас небольшая кухня — вам обязательно стоит подумать о системе подпиточного воздуха.

В ресторанах требуются вытяжные колпаки. Это то, что гласит Механический кодекс ICC:

«Вытяжки типа I должны устанавливаться там, где кухонные приборы выделяют жир или дым в результате процесса приготовления».

Коммерческие вытяжные шкафы требуют подпиточного воздуха и системы пожаротушения для обеспечения их безопасного использования.

Помимо этих требований, в нормативных положениях указаны типы фильтров, желобов или лотков, материал вытяжного колпака, соединения воздуховод-вытяжной шкаф, отверстия для воздуховодов и многое другое.

В чем разница между вытяжными колпаками типа I и типа II?

Вытяжные колпаки типа I предназначены для приборов, выделяющих жир и дым, тогда как вытяжки типа II выводят тепло, влагу или пар за пределы комнаты, а не жир или дым. Вытяжка над грилем из нержавеющей стали, газовой плитой , или на кухне ресторана — это вытяжка типа I. Вытяжка над коммерческой посудомоечной машиной — это вытяжка типа II. Если не указано иное, вытяжки для жилых и коммерческих помещений относятся к Типу I.

Требуется ли вытяжка для электрической плиты?

Вытяжка требуется для электрической плиты, если плита производит менее 5 микрограммов смазки при испытании на 500 кубических футов в минуту. Это конкретное требование более актуально для электрических плит на коммерческих кухнях. Вы действительно не сможете проверить это на своей кухне. Итак, мы рекомендуем установить вентилятор типа I над вашей электрической плитой, чтобы гарантировать удаление всех нежелательных загрязнений с вашей кухни. Это сохранит воздух чистым и свежим.

В среднем электрические плиты производят меньше тепла, жира и дыма, чем газовые плиты. Таким образом, вам не понадобится вытяжка, которая перемещает столько кубических футов в минуту, сколько газовая плита.

Какие коды существуют для вытяжек?

Коды введены для того, чтобы потенциально опасные загрязнители не попадали в ваш дом и чтобы все оставались здоровыми. В них указано: 1) требуется ли вытяжка на вашей кухне или в помещении и 2) ее особые требования (CFM, материал, тип фильтров и т. Д.)). Если прибор производит слишком много загрязняющих веществ в данном районе, может потребоваться вытяжка, в зависимости от строительных норм и правил вашего района.

Что я могу использовать, если у меня нет вытяжки?

Если у вас нет вытяжки, следующий лучший вариант — вытяжка для микроволновой печи. Но они намного менее мощные, чем вытяжки, поэтому мы не рекомендуем их. Вы можете приобрести вытяжку профессионального качества, которая прослужит вам долгие годы, нажав на баннер ниже.

Требуется ли вытяжка согласно нормам в Онтарио?

Коммерческие вытяжки требуются в Онтарио вместе с системами пожаротушения.Для всех вытяжек воздуховоды должны быть независимой системой, изготавливаться из прочного коррозионно-стойкого материала и иметь надлежащие опоры для увеличения срока службы. Вытяжка должна быть оснащена жироулавливающими фильтрами.

Вытяжки для жилых помещений не требуются для одноэтажных домов. Для многоэтажных домов или больших жилых районов необходимо проконсультироваться с архитектором, чтобы определить, требуется ли вентиляция.

Ознакомьтесь с полными кодами вентиляции Онтарио по этой ссылке.

Требуется ли вытяжка по законам штата Вирджиния?

Вирджиния соблюдает требования, изложенные в IMC, который требует вытяжек для коммерческих помещений.В жилых помещениях они не требуются, но воздуховоды должны быть из нержавеющей стали, меди, алюминия или гальванизированной нержавеющей стали.

Чтобы просмотреть полный список требований, щелкните здесь.

Требуется ли вытяжка по нормам Техаса?

Техас также соблюдает правила IMC, поэтому в коммерческой среде требуется вытяжка. Кроме того, воздух не может попадать «на чердак, под потолок, в вентиляционное отверстие или в подползти». Он должен выходить наружу. Однако бесканальные модели разрешены как исключение из этого правила.

Кухни должны вентилироваться, обеспечивая как минимум 25 кубических футов в минуту непрерывного воздуха или 100 кубических футов в минуту прерывистого воздуха. Это настолько мало CFM, что вам не нужна вытяжка, чтобы достичь этого порога. Фактически, бытовые вытяжные вентиляторы могут достигать производительности до 2000 кубических футов в минуту.

Ознакомьтесь с полными требованиями Техаса к вентиляции здесь.

Требуется ли вытяжка по нормам Флориды?

Требования Флориды такие же, как и в Техасе, где в коммерческих помещениях требуются вытяжные шкафы с вытяжкой. Вытяжки без воздуховодов разрешены в жилых помещениях, где требуется не менее 25 кубических футов воздуха в минуту.

Подробнее о требованиях кодекса Флориды можно узнать здесь.

Требуется ли вытяжка по законам Калифорнии?

В Калифорнии требуются вытяжные шкафы, которые производят 100 кубических футов в минуту или более с перерывами или производят 5 воздухообмена за один час.

Это требуется во всех жилых районах, реконструированных домах или на территориях площадью 1000 квадратных футов или больше.

Полный отчет можно посмотреть здесь.

Требуется ли вытяжка по законам Массачусетса?

Массачусетс также требует вытяжку, которая производит не менее 100 кубических футов в минуту с перерывами или 25 кубических футов в минуту непрерывно.Опять же, вы можете достичь такой мощности без вытяжного кожуха — важно, чтобы ваше пространство хорошо вентилировалось.

В Массачусетсе, Техасе, Флориде и Вирджинии вытяжка должна быть установлена на расстоянии не менее 24 дюймов от варочной панели. Мы рекомендуем устанавливать его на расстоянии от 28 до 36 дюймов для максимальной эффективности.

Подробнее см. В этом документе.

Требуется ли вытяжка по нормам Нью-Йорка?

Нью-Йорк соответствует многим требованиям Массачусетса, Калифорнии, Флориды и Техаса.Вытяжка должна двигаться как минимум на 100 кубических футов в минуту с перерывами или на 25 кубических футов в минуту непрерывно. Код далее гласит:

«Вытяжки должны выводиться наружу через воздуховод. Канал, обслуживающий вытяжку, должен иметь гладкую внутреннюю поверхность, быть воздухонепроницаемым, иметь обратный клапан и быть независимым от всех других вытяжных систем. Воздуховоды, обслуживающие вытяжные шкафы, не должны заканчиваться на чердаке, в подвесном пространстве или внутри здания.

Единственным исключением из этого правила являются вытяжки без воздуховодов.

Чтобы просмотреть весь документ, щелкните здесь.

Краткое содержание

Во многих штатах есть аналогичные требования к вентиляции. Наиболее важные вещи, о которых следует помнить, — это высота установки и избегать попадания вентиляции на чердак или балки потолка.

В большинстве штатов не требуется специально вытяжка для плиты, но они хотят обеспечить достаточную вентиляцию вашего дома с помощью какого-либо вентилятора.

Коммерческие вытяжные шкафы, с другой стороны, должны соответствовать более строгим правилам, следовать инструкциям, изложенным Underwriters Laboratories, и устанавливать защитное оборудование, такое как системы пожаротушения.

Местный кодекс имеет приоритет над международным, поскольку ваш регион может свободно регулировать вентиляцию в пределах своего штата, тогда как международные требования должны быть более стандартизованными.

Итак, не забудьте связаться с местными властями и спросить о вытяжках, прежде чем приступить к установке.

Вытяжные вентиляторы становятся все более популярными из-за недавних исследований, указывающих на их потенциальный вред. Мы настоятельно рекомендуем продумать свои кулинарные привычки и поведение на кухне, чтобы определить, нужен ли он вам.Также учитывайте размер вашей кухни. Международный механический кодекс рассчитывает CFM на основе площади помещения в квадратных футах.

Для получения дополнительной информации о CFM, ознакомьтесь с нашей исчерпывающей статьей о том, как определить CFM вашей вытяжки.

Даже если вы мало готовите, мы рекомендуем приобрести какую-нибудь вытяжную систему. Он удалит все загрязнения, поднимающиеся с поверхности для приготовления пищи, и даст вам душевное спокойствие во время приготовления. Это невероятно удобно для людей с уже существующими заболеваниями, такими как астма, или другими респираторными заболеваниями.

Мы надеемся, что эта статья о строительных нормах и правилах вентиляции была полезной. Эти коды охватывают вентиляцию газовой плиты, вентиляцию электрической плиты и все, что между ними.

Мы выделили некоторые из наиболее важных требований к вентиляции для нескольких штатов, а также на международном уровне, но эта статья не является исчерпывающей. Для получения полной информации, пожалуйста, обратитесь к подробным отчетам, указанным в статье.

Спасибо за чтение!

Статьи по теме

Сколько кубических футов в минуту мне нужно для вытяжки?

Лучшие вытяжки (вытяжки для вашей квартиры)

Руководство по выбору размеров воздуховодов

Требуется ли вытяжка по нормам?

В руководстве по Международному кодексу вытяжные колпаки для жилых помещений особо не требуются.Однако, если вы приобретаете вытяжку для дома, она должна соответствовать особым требованиям, изложенным здесь . К ним относятся соответствие стандартам безопасности Underwriters Laboratories , материал воздуховодов, использование заслонки, подпиточный воздух и многое другое.

В чем разница между вытяжными колпаками типа I и типа II?

Вытяжные колпаки типа I предназначены для приборов, выделяющих жир и дым, в то время как вытяжки типа II выводят тепло, влагу или пар за пределы комнаты, а не жир или дым.Вытяжка над грилем из нержавеющей стали, газовой плитой , или на кухне ресторана — это вытяжка типа I. Вытяжка над коммерческой посудомоечной машиной — это вытяжка типа II. Если не указано иное, вытяжки для жилых и коммерческих помещений относятся к типу I.

Требуется ли вытяжка для электрической плиты?

Какие коды существуют для вытяжек?

Что я могу использовать, если у меня нет вытяжки?

Требуется ли вытяжка согласно нормам в Онтарио?

Ознакомьтесь с полными кодами вентиляции Онтарио по этой ссылке.

Требуется ли вытяжка по законам штата Вирджиния?

Чтобы просмотреть полный список требований, щелкните здесь.

Требуется ли вытяжка по нормам Техаса?

Ознакомьтесь с полными требованиями Техаса к вентиляции здесь.

Требуется ли вытяжка по нормам Флориды?

Подробнее о требованиях кодекса Флориды можно узнать здесь.

Требуется ли вытяжка по законам Калифорнии?

Полный отчет можно посмотреть здесь.

Требуется ли вытяжка по нормам штата Массачусетс?

Единственным исключением из этого правила являются вытяжки без воздуховодов.

Чтобы просмотреть весь документ, щелкните здесь.

Требуется ли вытяжка по нормам Нью-Йорка?

Нью-Йорк соответствует многим требованиям Массачусетса, Калифорнии, Флориды и Техаса. Вытяжка должна двигаться как минимум на 100 кубических футов в минуту с перерывами или на 25 кубических футов в минуту непрерывно. Код далее гласит:

«Вытяжки должны выводиться наружу через воздуховод. Канал, обслуживающий вытяжку, должен иметь гладкую внутреннюю поверхность, быть воздухонепроницаемым, иметь обратный клапан и быть независимым от всех других вытяжных систем.Воздуховоды, обслуживающие вытяжные шкафы, не должны заканчиваться на чердаке, в подвесном пространстве или внутри здания.

Единственным исключением из этого правила являются вытяжки без воздуховодов.

Чтобы просмотреть весь документ, щелкните здесь.

Как сделать самодельную вытяжку по цене менее 50 долларов

Pinterest
Facebook
Твиттер

Когда я думаю о строительном классе, в первую очередь я думаю о кухне. Кухня, как правило, занимает первое место в списке «что я хочу изменить в своем доме» больше, чем какая-либо другая часть дома.А с чего начать, чтобы превратить свою кухню из строительной в красивую (раз уж это наше дело)? Со шкафами! Все начинается с рисования (обычно), но есть много отличных вариантов, помимо рисования. Сегодня наш гость показывает, как она обновила свои шкафы вытяжкой, сделанной на заказ (менее чем за 50 долларов!):

Прокрутите вниз, чтобы увидеть потрясающее руководство Джилл, и ознакомьтесь с этими другими отличными способами показать своим кухонным шкафам немного любви к самоделкам:

Добавление карниза в шкафы (окрашенные или деревянные) | Ремоделоголик

Шкаф со стеклянным фасадом | Ножницы и шпатели, представленные на Remodelaholic

Стойка для тарелок на заказ | Кабина с синей крышей представлена на Remodelaholic

Заменить шкафы на открытые стеллажи | Low Country Living, представленная на сайте Remodelaholic

Как создать индивидуальную вытяжку

, автор — Джилл из The Rozy Home

Всем привет! Я Джилл из The Rozy Home, и последние несколько месяцев я вела блог о его переделке.Я большой поклонник «Ремоделоголика», и последние несколько лет я черпаю вдохновение у Кэссити и его банды. Каково же было мое удивление, когда меня попросили сделать гостевой пост о моей вытяжке Custom Range за 50 долларов!

Мы купили дом в 2010 году, через два месяца после рождения сына, и с тех пор я работаю без перерыва, чтобы сделать наш дом нашим домом. Когда мы впервые вошли в наш дом, я посмотрела на мужа и сказала «нет». Но потом случилось нечто чудесное. Мы вышли на верхнюю палубу и увидели вид.О, вид! Я часто называю это нашим маленьким кусочком рая посреди холмистой местности Техаса. Я потратил минуту, прошелся по дому и решил, что смогу сделать это место красивым. У него была хорошая планировка, комнаты большие и у него был огромный потенциал.

Одним из первых проектов, над которыми мы работали, была кухня. Когда мы его купили, он выглядел примерно так.

Кухня из объявления о продаже недвижимости.

Комбинированная печь / плита

Первое, что я сделал, это покрасил шкафы и убрал эту ужасную микроволновку с плиты.Почему я убрал микроволновку? Хотя я знаю, что нет никаких доказательств того, что это проблема, мне просто не нравится, когда рядом с моей головой гудит микроволновка, пока я готовлю. Мое решение состояло в том, чтобы просто снять его и заменить вентиляционным отверстием.

Один из вопросов / комментариев, который я слышу чаще всего: «Что с этим было не так?» или «Это выглядело хорошо, как и было» Вот в чем дело — выглядело отлично . Ничего особенного — всего штраф .Поскольку наша кухня переходит в жилую зону, я смотрю на нее — очень много! Я хотел больше индивидуальности. О, и я упоминал, что купленное мной вентиляционное отверстие идеально вписывается в шкафы? Настолько идеальный, что я не мог подключить его к розетке. Последние два года у меня не было ни вентиляции, ни света.

Полезный совет: заказывая вентиляционное отверстие для этого проекта, убедитесь, что вы заказываете на несколько дюймов меньше (ширина и глубина), чем шкафы . Похоже на здравый смысл, правда? Но когда вы новичок в ремоделировании / сделай сам, вещи, в которых должен быть здравый смысл, не всегда так черно-белые.

Кроме того, небольшое примечание о самой вентиляции (потому что я получил массу вопросов по этой части): вы можете использовать внешний вентиляционный блок для этого проекта. Выбранная мною вентиляция была рециркуляционной, потому что так устроен мой дом. У меня были расценки на установку наружной системы вентиляции, но она стоила более 1000 долларов (сторона нашего дома была каменной, поэтому потребовался бы специалист по камню в дополнение к сантехнике / электрике). Поскольку это руководство предназначено для вытяжки, используемая вами вентиляция не имеет значения (рециркуляционная или наружная вентиляция).

Создание вытяжки:

Для вашего удобства этот пост содержит партнерские ссылки, которые позволяют нам и дальше бесплатно предлагать вам множество идей для украшения и поделок. Подробнее здесь .

Материалы:

1 Панель из березовой фанеры 4X8
1 X 2 X 8 опорных плат
1 x 3 X 8 Сосновая доска (для верхней стороны)
1 X 4 X 8 сосновых досок (для нижней стороны)
2 8-футовые решетки: 7 долларов.28
Жидкий гвоздь: 2,52 доллара
Детали отделки: 8,52 долл. США

Проект:

Для начала снимите дверцы шкафа и снимите нижнюю часть шкафа. Еще выбил переднюю опору. Теперь вам может быть интересно, почему бы мне просто не снять центральный шкаф. Я не мог. Боковые и средние шкафы — одно целое — облом! Если вам посчастливилось иметь отдельный центральный шкаф, все, что вам нужно сделать, это удалить эту секцию.

Я уверен, вы заметили, что я не двигал плиту (или даже чайник). Мой муж треснул варочную панель в прошлом году, так что у нее только одна работающая горелка. Пожалуйста, пожалуйста, переместите или хотя бы накройте свою плиту перед тем, как приступить к этому проекту.

После демонстрации и очистки решите, насколько далеко вы хотите, чтобы вытяжка выступала наружу. Я поиграл с несколькими длинами, прежде чем выбрать 16 дюймов. Затем установите две боковые опоры, выровняйте их и прикрепите к соседним шкафам с помощью пистолета для ногтей.

Добавьте переднюю и заднюю опоры.

Помните, я сказал, что вентиляционное отверстие идеально подходит? Ну из-за этого пришлось прикрепить дефлекторы сбоку от опор. Поскольку все вы будете покупать вентиляционное отверстие, размер которого меньше предусмотренного места, я бы порекомендовал сделать следующее:

Измерьте ширину ваших шкафов спереди и сзади (они должны быть одинаковыми, но иногда они могут отличаться на 1/2 дюйма или около того).

Отрежьте две опорные балки до этой ширины.

Затем отрежьте две опорные балки до общей длины, которую вы выбрали для вытяжки (для меня она составляла 16 дюймов).

Соедините опоры вместе, создав коробчатую раму. Делайте это за пределами шкафа (в своей мастерской).

Затем вырежьте кусок фанеры толщиной 3/4 дюйма по общей ширине и длине готовой рамы коробки. Установите вентиляционное отверстие поверх фанеры и нарисуйте контур. Вырежьте обведенный участок.Прикрепите фанеру к нижней части каркаса коробки.

Прикрепите раму коробки к шкафу.

Теперь мы все на одной странице!

Прикрепите вентиляционное отверстие к опорам.

Установите вентиляционное отверстие (т. Е. Заглушите его, при необходимости прикрепите наружное вентиляционное отверстие и т.д.).

Затем добавьте переднюю грань к нижней опоре. Он должен быть примерно на 1/2 дюйма длиннее опоры и должен быть скошен под углом 45 градусов с обоих концов.

Затем измерьте количество выступающих опор сбоку и вырежьте лицевую часть для каждой стороны (снова со скошенными краями).

Прикрепите более тонкую лицевую сторону к верхней части каркаса шкафа (верхняя лицевая сторона имеет ту же длину, что и нижняя лицевая сторона, и также должна быть скошена на концах).

В зависимости от того, насколько далеко выступает передняя часть верхней грани, вам также необходимо будет обрезать боковые панели передней части верхней части.

Измерьте длину между верхней и нижней лицевыми панелями и отрежьте три опорных балки этого размера. Прикрепите их к задней части лицевых фасадов (я скошил концы досок так, чтобы они прикреплялись сразу за лицевыми фасадами).

После добавления опор измерили открытую площадь от внешней стороны левой опоры до внешней стороны правой опоры и от передней поверхности до низа.

Используя эти размеры, вырежьте квадрат из фанеры.

Прикрепите фанеру к опорам с помощью пистолета для гвоздей.

Поскольку капот наклонен, фанера должна располагаться сразу за верхней и нижней лицевыми поверхностями.

Затем определите угол наклона боковин.За неимением лучшего варианта я свернул кусок картона и вырезал из него нужные размеры.

Используя изящный картонный шаблон, нарисуйте узор на куске фанеры и вырежьте. Прикрепите к опорам с помощью пистолета для ногтей.

Мои не были идеальными, но в этом и не было необходимости (решетка и герметик закроют края).

После прикрепления боковин отшлифовать всю вытяжку.

Затем отрежьте два куска решетки на ширину центральной части фанеры (убедитесь, что они скошены по краям).

Измерьте расстояние между верхней и нижней частью решетки и отрежьте 5 частей решетки до этой длины. Присоедините к передней части фанеры одинаковыми сегментами. Убедитесь, что у вас есть решетка на каждом краю — это поможет «замаскировать» несовершенные боковые части.

Если вы хотите украсить его, добавьте обрезку на верхнюю и нижнюю лицевые стороны. Я взял немного отделки, которая была в гараже. Не стесняйтесь проявить творческий подход и сделать это по-своему.

После уплотнения и заполнения лунок отшлифуйте, загрунтуйте и покрасьте.Тогда расслабьтесь и полюбуйтесь своей ручной работой!

Вот и все! Четыре часа и 50 долларов спустя моя кухня приобрела много индивидуальности.

Для экономных домашних мастеров, вот как снизилась стоимость.

Панель из березовой фанеры: 10,67 долл. США
1 X 2 X 8 опорных плат: 2,61 доллара США
Сосновая доска 1 x 3 X 8 (для верхней стороны): 5 долларов США.43
1 X 4 X 8 сосновых досок (для нижней поверхности): 8,64 доллара США
2 8-футовых элемента решетки: 7,28 доллара США
Жидкий гвоздь: 2,52 доллара
Детали отделки: 8,52 долл. США
Итого: 45,67 $!

Примечание. Без молдинга короны. Я все равно заменял все это в своих шкафах, так что он у меня уже был под рукой.

Джилл, мне это нравится! Какое отличное обновление для таких небольших вложений, как времени, так и денег.Я люблю кухни с индивидуальностью!

Посетите Джилл в The Rozy Home и узнайте, чем она занимается у себя дома!

ОБНОВЛЕНИЕ: Джилл покрасила свою вытяжку, чтобы она выглядела как великолепные металлические вытяжки в сельском стиле. Так прекрасно! Ознакомьтесь с подробностями здесь.

Pinterest
Facebook
Твиттер

Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам возможности зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

Нам нравится слышать от коллег-ремоделахоликов, поэтому дайте нам знать, что вам нравится в этом, и оставляйте любые вопросы ниже в комментариях. Если вы следовали руководству или были вдохновлены чем-то, что видели здесь, мы будем рады увидеть фотографии! Отправьте фотографии здесь или отправьте нам сообщение на Facebook.

Опубликовано: 23 декабря 2013 г. В рубриках: Гостевые блоггеры, Как, Кухня, Учебники с метками: Кухня

О Кассе

Кэссити вместе со своим мужем Джастином начала Ремоделоголик, чтобы поделиться своей любовью к сбивание стен вместе.С тех пор Remodelaholic стал отличным сообществом и ресурсом для всех, кто хочет знать, как сделать свой дом строительного уровня КРАСИВОЙ при ограниченном бюджете!

Я вздохнул или облегченно вздохнул после этого. На самом деле это было намного проще, чем я думал, но мы так долго ходили туда-сюда, пытаясь решить, какой именно дизайн нам нужен, что я рад, что наконец принял решение и продолжил. !

И сегодня у меня для вас очень длинное и подробное руководство, на тот случай, если вы когда-нибудь решите, что хотите заняться подобным DIY-проектом. Теперь, когда он закончен (не считая покраски), я бы сказал, что усилия стоили того.

Для сборки этого вентилятора с деревянным колпаком нужен доступ к некоторым инструментам. Мы использовали настольную пилу, пистолет для ногтей и дрель. Материалами были фанера 3/4 дюйма, фанера 1/2 дюйма, МДФ 1/4 дюйма, а также угловые профили из МДФ и плоские профили для отделки. Мы также использовали столярный клей, зажимы, а также линейку и карандаш, чтобы разметить места для прибивания гвоздей во время сборки….

Конечно, самой важной частью этого DIY была вставка для вытяжки на заказ Broan PM390, которую мы заказали при сборке.com. Этот блок имеет множество замечательных функций, а также возможность рециркуляции, но у нас было установлено несколько новых воздуховодов, чтобы мы могли выпускать наши наружу.

Имейте в виду, что я всего лишь «обучающийся» плотник / строитель. Мне очень помогли в выполнении этого проекта — мой папа действительно был мозгом операции. Он мастер по дереву и раньше строил целые кухни с нуля.Но я работал вместе с ним над этим процессом и многому научился!

Основная идея заключалась в том, что мы построили каркас для установки вытяжного вентилятора Broan из (в основном) 3/4 ″ фанеры. Затем мы повесили раму на стену, установили вставку Broan и облицовали раму МДФ 1/4 дюйма, а затем лепкой.

Просто чтобы вы могли получить наглядное изображение того, над чем мы работали, пока я показываю вам обучающие изображения, вот как выглядела деревянная рама, когда мы закончили ее строительство… Для простоты я собираюсь пронумеровать штук и объясните их вам: 1 — это боковые части. Мы вырезаем два из них из фанеры 1/2 дюйма. Вы также можете использовать фанеру 3/4 дюйма, которую мы использовали для остальной части рамы, и соответствующим образом скорректировать свои размеры.

2 — это базовая деталь. Это та часть, в которой находится настоящая вставка Broan (см. Вырезанную часть в центре — мы вырезали ее в соответствии с размерами, указанными в инструкциях, прилагаемых к нашей вставке для вытяжного вентилятора. Сначала прочтите инструкции и предупреждения по безопасности на вставке

3 — эти части я назвал кадрами. Мы использовали их для конструкции и опоры — задние — для того, чтобы повесить готовый каркас на стену. Передние использовались для крепления облицовки из МДФ после того, как рама была прикреплена к стене и был установлен вытяжной вентилятор.

4 — это изделие я назвал «маской». Это прямая деталь высотой 6 дюймов, после которой вентилятор вытяжки наклоняется вверх и назад под углом. Я пометил готовый вентилятор здесь: Хорошо, вот как мы вырезаем дерево для рамы: Если это не имеет смысла и вы запутались, прокомментируйте этот пост или напишите мне по электронной почте на [email protected], и я постарайтесь ответить на любые ваши вопросы.

Мы начали с нанесения столярного клея на фрезерованную часть вдоль боковых частей (по одной).Затем мы вставили базовую деталь в фрезерованную часть, наметили линию для базовой части вдоль внешней стороны стороны, используя прямой край и карандаш, и прибили к базовой части через сторону боковой части по отмеченной линии. …

Мы использовали большой зажим, чтобы удерживать его на месте, пока мы склеивали и прибивали гвоздями… следя за тем, чтобы все было на одном уровне, прежде чем склеивать все вместе.После того, как были прикреплены 4 части рамки, пришло время прикрепить лицевую часть шириной 6 дюймов. Здесь вы видите, что мы продолжили отмечать карандашом места, где нужно прибивать, чтобы не пропустить фанеру, в которую прибивали… И деревянный каркас вытяжки готов!

Затем мы вырезали части из МДФ 1/4 дюйма, чтобы они смотрели на внешнюю часть рамы и придали ей гладкую поверхность для рисования … Мы обрисовали стороны шкафа вытяжного вентилятора на МДФ и затем вырезали их на настольной пиле .Также мы измерили и отрезали части для 6-дюймовой грани, а затем для наклонной поверхности передней части устройства. Мы прикрепили МДФ по бокам и лицевую часть 6 дюймов сразу с помощью пистолета для ногтей, но, очевидно, нам пришлось подождать, чтобы прикрепить лицевую часть из МДФ, пока мы не повесили раму на стену и не установили вставку Броана.

Пришло время повесить этого ребенка… Мы предварительно просверлили отверстия в задней части рамы, где планировали прикрепить ее к стене (с помощью очень длинных шурупов)… Мы держали ее на стене.Я тоже помогал удерживать его, но сначала сделал быстрый снимок … Мы убедились, что он прямой и ровный … И прикрутили его к шпилькам через отверстия, которые мы предварительно просверлили в деталях задней рамы …

Затем мы подготовили вставку вентилятора вытяжки… Разумеется, ознакомившись с инструкциями производителя… И прикрепили ее к деревянной раме, которую мы построили в соответствии с инструкциями… Все на месте! Теперь, поскольку мы не собираемся делать немного резкий индустриальный вид металлической вставки, пришло время закончить его, накрыв нашу раму кусочками МДФ 1/4 дюйма, которые мы измерили и нарезали по размеру… Боковые стороны и Лицевая сторона размером 6 дюймов уже была покрыта, так что нам оставалось только прибить большую переднюю часть.Потом обрамили угловыми молдингами…

Нам просто нужна краска! Мы также планируем добавить еще немного лепнины по бокам (после того, как будет завершена укладка плитки по бокам вентилятора), а также добавить несколько красивых выступов под ним. Но очень здорово иметь работающего вентилятора после того, как не было его с августа прошлого года!

Вот как выглядит вставка Broan снизу (мы будем красить и фанеру, которая к ней прилегает)… И у нее даже есть отличные маленькие огоньки! Так что, я должен сказать, это довольно увлекательно — сделать еще один функциональный предмет на нашей кухне.

Далее: плитка. Затем доделываем кронштейны / молдинг / покраску для вентилятора капота. Покраска оконной рамы. Установка светильников. Обшивка потолка (на этом я до сих пор скрещиваю пальцы). Обшивка полуострова. Установка накидки и молдинга на шкафы. И добавление открытых стеллажей.

В большинстве вытяжек используется цепь, отличная от той, которая питает кухонную вытяжку. Обычно они подключены к автоматическому выключателю на 120 В. Включите и вентилятор, и свет вытяжки, и попросите другого человека выключить цепи, а затем включить, пока вы не найдете тот, который управляет вентилятором и другими компонентами вытяжки.После обнаружения выключите автоматический выключатель. Если вы не можете найти его, вы можете отключить основной источник питания в доме.

Если возможно, переместите электрическую плиту. Газовые плиты могут быть слишком тяжелыми, но если у вас есть электрическая плита, вы, вероятно, можете немного сдвинуть ее, чтобы облегчить работу. В любом случае посмотрите на комплекты шнуров и найдите все гибкие газовые линии. Их никогда не следует перемещать или отключать, кроме как лицензированным специалистом.Если вы не можете переместить диапазон, оставьте его на месте.

Если над кожухом есть шкаф, посмотрите, как он установлен. Это должно предоставить некоторую информацию о том, как он защищен, отводится воздуховод и подается питание. Снимите все лампочки, крышки и фильтры, так как часто некоторые крепления, удерживающие вытяжку на месте, находятся за ними.

Попросите другого человека поддерживать капюшон, пока вы снимаете все застежки, кроме двух на противоположных концах капота. Ослабьте эти два винта так, чтобы они все еще удерживали колпак, но их можно было легко удалить.

Пока ваш помощник все еще поддерживает вытяжку, открутите два последних винта и потяните колпак вниз.Скорее всего, он будет очень легким, но при этом очень объемным, поэтому постарайтесь выделить место для размещения вытяжки после ее отсоединения.

Получите доступ к разъемам и фитингам и отсоедините линию электропитания от кожуха, ослабив винт на разъеме кожуха. Если вытяжка не подлежит немедленной замене, установите одобренную клеммную коробку, в которой провода могут быть закрыты проволочными гайками. А пока это сделает его безопасным.
