Теплый водяной пол — правила и особенности мотажа



Реализация этого проекта будет успешной, если хорошо продуманы все его стадии. Имеют значение следующие факторы:

  • целесообразность инженерного решения и сравнение с аналогами;
  • правильный выбор составляющих и безупречный монтаж;
  • проверка и настройка.

Чтобы выяснить, как сделать водяной теплый пол без ошибок, в самых сложных случаях понадобится помощь квалифицированных специалистов.

Как самому сделать комфортный теплый пол, можно запросто научиться

Если внимательно изучить материалы этой статьи, будет несложно выполнить необходимые действия самостоятельно. Такой монтаж водяного теплого пола применяют не только для сокращения расходов. Он пригодится для успешного удовлетворения особых потребностей будущих пользователей.

Преимущества теплого пола

Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях. Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.

Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления, можно выяснить только при сравнении с другими вариантами.

Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.

Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола

Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений. Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.

Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.

Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.

Как функционирует теплый пол водяной

Предназначением данной системы является поддержание в помещении заданной пользователем температуры. Для этого применяется схема стандартной укладки теплого пола внутри стяжки. Труба устанавливается равномерно по всей площади. Подогрев теплоносителя осуществляется с применением индивидуального котла. Для принудительного перемещения по контуру используется специальная помпа.

Современный теплый пол – удобное устройство. При падении температуры теплоносителя ниже определенного уровня срабатывает датчик и автоматика котла. Зажигается газовая горелка и происходит нагрев жидкости. Этот циклический процесс повторяется без необходимости вмешательства и строгого контроля. В более точных системах используют показания датчиков температуры воздуха.

Типовая схема подключения стандартного теплого водяного пола

На рисунке видно, что к одному котлу можно подсоединить потребителей разных типов. Не трудно выяснить, как своими руками создать иные варианты подключений. Схема точного монтажа водяного теплого пола создается с учетом конкретного состава оборудования.

Подготовительный этап

Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:

  • Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
  • Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
  • Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
  • Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.

Учет тепловых потерь

Собранные данные используют для более точной оценки объекта недвижимости. Если потери тепла превысят 100-110 Вт с одного м. кв. площади, для теплого водяного пола это будет слишком много. Включение в проект дополнительных отопительных устройств повысит его сложность и стоимость, увеличит эксплуатационные расходы. Именно поэтому надо выяснить, как сделать теплый пол от отопления с учетом реальных условий.

Как рассчитать потери, можно выяснить на специализированных сайтах. Эту сложную методику с большим количеством формул освоить можно. Но такие действия нельзя назвать продуктивными. В сети Интернет быстро можно найти программы-калькуляторы. Они помогают высчитать необходимое значение на основе следующих данных (метод по стандарту DIN 4108-3):

  • Высота, ширина и длина помещения.
  • Материал стен, наличие дополнительной изоляции, слоев из штукатурки, гипсокартонных плит.
  • Аналогичные характеристики и состав пола, потолка.
  • Технические параметры оконных и дверных проемов.
  • Наружная и внутренняя температура.
  • Производительность естественной/принудительной системы вентиляции.

Чтобы водяной теплый пол своими руками выполнял функции без лишних затрат, нужна хорошая защита от ветра и морозов. Соответствующие инвестиции в современную изоляцию окупятся со временем.

Инструментальное измерение утечек тепла делается профессиональной техникой

Расчет количества труб

Дальнейшие вычисления будут выполнены с применением предположительных потерь 70 Вт на 1 м. кв. при общей площади комнаты 70 м. кв. Для такого помещения понадобится обогрев с производительностью 4,9 кВт (70 х 70 = 4 900 Вт). Чтобы теплый пол водяной не работал с максимальной нагрузкой, делают запас по мощности от 15 до 25 %.

Чтобы выяснить точно шаг укладки труб, используют разные методики. Принимают во внимание их диаметр и глубину размещения в стяжке, наличие сверху утеплителя. Например, если использовать трубы 16 мм, то при размещении их под керамической плиткой на расстоянии 15 см между рядами можно получить около 95 Вт с 1. м. кв. Этого вполне достаточно для рассматриваемого случая. Простым делением (70/0,15) получают искомую общую длину трубы, равную 467 м. Ее подключают к отоплению с применением дополнительных устройств.

Расчет трубы для теплого пола в комнатах

Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.

Расстояние между трубами теплого пола изменяют при необходимости

Может быть интересно

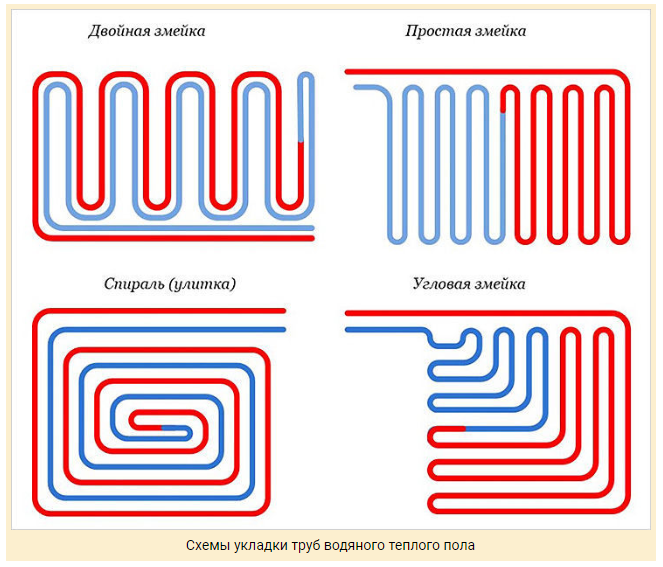

На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.

Какие существуют виды укладки водяного теплого пола

Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе.  На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.

Монтироваться трубы будут проще при наличии такого чертежа

Устройство пола с учетом гидравлических потерь

Большая длина труб и наличие поворотов создают препятствия перемещению жидкости. Чтобы оптимальным образом распределять гидравлические и тепловые нагрузки, конструкция качественного водяного теплого пола составляется с учетом следующих данных:

Соответствие диаметра труб длине контура

Диаметр трубы, в мм Минимальная длина одного контура, в м Максимальная длина одного контура, в м
16 60 80
18 80 100
20 100 120

Таким образом, если в комнате понадобилась большая длина трубопровода, создают дополнительные контуры. Их подключают в коллекторы для теплого пола. Эти устройства оснащают кранами Маевского и регуляторами напора. Чтобы рассчитать длину точнее, учитывают подсоединяемые другие части отопительной системы.

Коллектор теплого пола

Чтобы прокачивать достаточное количество теплоносителя, необходим насос, рассчитанный на определенную производительность. Для приведенного примера с диаметром 16 мм и толщиной стенок труб 2 мм гидравлические потери составят около 160 Па на каждые 10 м. Это – только на прямых участках. Поворот на 180° добавит еще 40 Па. Если устройство комнатных теплых водяных полов создает общие потери на уровне 18000 Па, подбирают насос с подходящими техническими параметрами.

Как выбрать коллектор для теплого пола

Этот узел выполняет очень важные функции, поэтому его следует изучить отдельно. В простейшем варианте исполнения коллектор для теплого пола создан из двух отрезков труб с отводами. К ним присоединяют отдельные контуры. Следующее дополнительное оснащение используется для решения практических задач:

  • Чтобы отрегулировать расход теплоносителя по контурам используют специализированные балансировочные устройства. Их оснащают прозрачными корпусами с градуировкой. Вращением кольца перемещают шток, который устанавливают в соответствии с требуемым значением. Достаточно настроить прибор один раз. Далее он будет выполнять свои функции автоматически.
  • Если температура определенного водяного теплого пола корректируется по показаниям внешних датчиков, используют электромеханические приводы. Для их установки современный коллектор для теплого пола оснащают резьбовым соединением. Если оно не используется по назначению, его закрывают пластиковой заглушкой.
  • Для удаления газов монтируются автоматические отводчики. Их дополняют сливными кранами, которые используются для накопления и удаления механических загрязнений.
  • Манометры помогают оперативно контролировать уровни давления в соответствующих магистралях.
  • Если выбраны теплые полы, в схему включают запорную арматуру. Вентилями перекрывают доступ воды при выполнении ремонтных или регламентных работ.

Иногда в состав коллектора для теплого пола добавляют гидрострелку. Это специальное устройство помогает предотвратить возникновение проблем при неточном соответствии мощности котла и реальных потребностей. Одновременно оно устраняет полностью или минимизирует взаимное негативное влияние других составных частей отопления таких, как радиатор, напольный бойлер. Удобно, что регулировка такого теплого водяного пола происходит без применения сервоприводов, электроники. Это повышает общую надежность системы.

Коллектор с гидрострелкой повышает надежность теплых полов

Теплый пол и особенности материалов

Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:

  • Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
  • Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
  • Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

Как залить теплый пол

Если нужно установить теплый пол, эта технология монтажа поможет сделать все правильно:

  • Перекрытие очищают от загрязнений. На него укладывают гидроизоляцию и пеноплэкс.
  • Далее устанавливают монтажную сетку. Ее присоединяют дюбелями через уложенный слой изоляции к несущей конструкции здания.
  • На сделанный каркас с применением хомутов укладывают трубу по трассе, предусмотренной планом.
  • Делают подключение теплого пола к котлу, проверяют работоспособность системы под давлением на 25 % выше номинального.
  • Заливка бетоном водяного теплого пола выполняется с предварительной установкой по контуру комнаты демпфирующей ленты. Общая толщина этого слоя не должна превышать 6-8 см. Расстояние до трубы оставляют от 1 до 4 см, если сверху предполагается монтаж керамической плитки.
  • Заливка теплого пола станет полностью функциональной примерно через 26 суток. Точный срок определяется не только составом раствора, но и температурой внутри помещения, режимом проветривания.

Прежде чем залить теплый водяной пол, нужно обязательно убедиться в работоспособности системы и отсутствии протечек, для этого оставить ее под давлением не менее чем на сутки для проверки.

Устройство теплого пола зависит от особенностей строительной конструкции

Водяной теплый пол без стяжки

Если не заливать теплый пол, можно вовсе отказаться от «мокрых» процессов. Как делать водяной пол без стяжки, помогут разные методики:

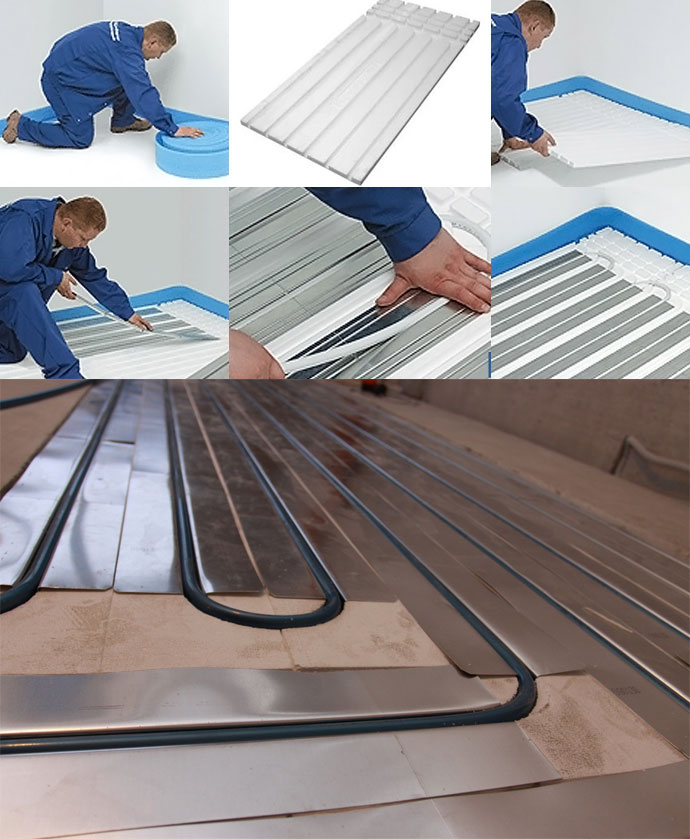

  • Технология укладки теплого пола на основу из полимерных плит с выступами.
  • Сухая стяжка. Для ее создания понадобятся сыпучие материалы, нейтральные по отношению к перемене температуры, но хорошо проводящие тепло.
  • Создание в деревянной основе каналов с последующим монтажом в них алюминиевых вкладок. Далее в созданные металлические каналы вставляют трубы для теплых полов.

Как подключить теплый пол к индивидуальной системе отопления, подскажут рекомендации и выводы из сети Интернет.

Видео: монтаж теплого водяного пола

Приведенные выше советы следует использовать на практике с учетом особенностей конкретного объекта недвижимости, его оснащения, требований будущих пользователей. Так, установка труб водяного теплого пола в прихожей может быть выполнена под стационарной вешалкой, стойкой для обуви. Это обеспечит быструю сушку промокших вещей. Около диванов, кресел, стульев шаг стандартной укладки водяного теплого пола делают меньше, что автоматически повышает температуру для создания комфортных условий.

В этой статье подробно рассмотрены теплые полы и, как сделать их подсоединение самостоятельно. Но в наиболее сложных ситуациях может потребоваться помощь специалистов. При поиске подрядной организации и для контроля действий работников также пригодятся знания о том, как правильно сделать теплый пол своими руками.



как установить, проложить водяной или электрический теплый пол, как прокладывать


Содержание:


Полы с подогревом уже не входят в разряд экзотической разновидности систем отопления помещений. Более того, очень многие модели легко смонтировать самостоятельно. Это относится как к водяным, так и к электрическим системам.



Тёплые полы можно сделать в дополнение к основному обогреву, а можно оставить самостоятельным источником. Как проложить теплый пол, чтобы он хорошо грел? Нужно приобретать качественное оборудование и выполнять правильно монтаж, с соблюдением всех тонкостей. Устанавливают их в частных домах и в квартирах многоэтажных домов. Есть электрические модели, которые легко переносить с одного места на другое. Большой популярностью пользуются локальные системы подогрева.

Два варианта


Чтобы понять, как правильно сделать теплый пол, и можно ли с этим справиться самостоятельно, нужно познакомиться с их устройством. Рассмотрим два варианта тёплых полов — это водяные тёплые полы и системы электроподогрева. Каждый их вариантов имеет право на жизнь, окончательный выбор за потребителем.



Здесь множество тонкостей и нюансов, которые нужно учитывать, выбирая, какая система лучше:

  1. Электрические системы при эксплуатации будут дороже, но зато их монтаж не составит труда и сами устройства и приборы гораздо дешевле. Сейчас можно выбрать электрические полы самых разных модификаций. Установка электронных терморегуляторов позволит существенно снижать энергопотребление, особенно в случаях, когда члены семьи большую часть времени проводят на работе или в разъездах. Большой плюс установки тёплых электрических полов — можно с помощью термодатчиков задавать разную температуру в отдельных помещениях. Например, в детской можно сделать теплее, чем в общей комнате.
  2. Водяные полы сложно монтировать, и даже самое простейшее оборудование для него будет дороже качественного электрического, однако в процессе эксплуатации они окупят себя. Сложность монтажа заключается в том, что нужно подобрать подходящие трубы, которые не так легко монтировать, как кажется, так как они должны быть цельным змеевиком. Водяные полы, сделанные из качественных труб, с соблюдением всех условий, считаются очень долговечными и надёжными. Экономия в том, что водяные полы можно подключить к уже имеющемуся отопительному агрегату. Как правило, это газовый котёл, а это топливо считается наиболее дешёвым. С другой стороны, чтобы установить газовый агрегат, нужны немалые средства. Поэтому при небольшой площади дома и тёплых зимах можно обойтись и электрическими тёплыми полами.


Чтобы выбрать удобный вариант, нужно знать, как правильно установить электрический теплый пол и как делать монтаж водяного.

Что представляет собой водяная система


Водяные полы предполагают наличие отопительного агрегата, к которому можно подсоединить водяной контур. Поэтому водяной пол монтируют чаще всего там, где есть возможность устройства автономной системы отопления. В таких случаях проблем никаких нет. Иногда их всё-таки подключают к центральным отопительным системам, но в этом случае есть некоторые нюансы, о которых позже.



Главным элементом такой системы являются трубы. Поэтому разбираясь, как правильно установить тёплый пол, нужно уделить внимание выбору материала, из которого изготовлены трубы.

Какими могут быть трубы


Чтобы правильно выбрать трубы для системы водяных полов, нужно знать, какими свойствами обладают материалы, из которых они выполнены, и на что особенно обращать внимание.



Важные моменты при выборе труб:

  1. Трубы должны быть цельными по всей длине, без швов. Причём не имеет значения, сварные или паяные швы.
  2. Полипропиленовые или жёсткие стальные трубы не подходят, так как их невозможно уложить на пол единым контуром. Под бетонную стяжку не используют переходники и фитинги, они для этого не предназначены по своим эксплуатационным характеристикам.
  3. Под водяные тёплые полы подойдут эластичные трубы, которые не подвержены образованию накипи и не вступают в реакцию с кислородом. В технических характеристиках таких труб должно быть указано, что их можно монтировать под бетонную стяжку в систему тёплых полов.
  4. Трубы должны выдерживать давление от 8 до 10 бар. Это очень важное условие при их выборе. Иначе есть вероятность того, что тёплые полы прорвут систему.
  5. Среднее сечение труб должно быть от 16 до 20 мм. Более тонкий диаметр понизит теплоотдачу, а для более толстого нужно греть очень большой объём теплоносителя. Тем самым повысится расход на топливо.
  6. Самыми лучшими для водяных полов считаются трубы из меди. Они сочетают в себе очень высокую теплоотдачу и долговечны. Однако очень дорогие по цене.
  7. Долгое время оптимальным выбором был металлопластик. Но хорошие металлопластиковые трубы сейчас стоят не дешево. А трубы плохого качества в тёплые полы монтировать крайне не желательно, потому что переделка системы обойдётся очень дорого. Если покупать металлопластиковые трубы, то надо брать от известного, зарекомендовавшего себя на рынке производителя, в торговой точке, которой можно доверять.


Совет. При выборе металлопластика есть одна хитрость: нужно искать трубы, у которых предусмотрен кислородный барьер. Дело в том, что металлопластиковые трубы выполнены из алюминия, который при постоянном контакте с кислородом становится хрупким.


На рынке есть масса новинок из сшитого полиэтилена, выполненных с использованием высоких технологий. Для тёплых полов идеально подходят трубы с маркировкой «РЕ-Ха» и имеющие защитный слой «EVON». Потребители уже оценили их качество.



Гофрированная нержавеющая труба — ещё одна замечательная новинка. Но достаточно дорогая.


Важно. При выборе труб нужно учитывать, что контур только тогда уложен правильно, когда он цельный. При этом длиной один контур должен быть не более 80 метров. Когда такой длины оказывается недостаточно, то нужно закладывать две контурные линии.

Выбор гидроизоляционных материалов и теплоизолятора


Водяной тёплый пол предполагает устройство гидроизоляционного слоя. Им может стать обычная полиэтиленовая плёнка минимум в 150 микрон. Её расстилают по всей площади под весь контур.


Выбор теплоизоляторов большой. Наиболее эффективным является плиточный экструдированный пенополистирол с бобышками. Он не дешёвый, зато невероятно надёжный и его очень удобно укладывать.



Иногда в целях экономии используют пенопластовые плиты с характеристиками не менее 40кг/м3. Но все-таки мастера не рекомендуют этого делать. Считается, что даже такой плотный пенопласт может не выдержать. Как ведут себя пенопластовые плиты при большой нагрузке? Они «садятся», и таким образом создаётся угроза цельности смонтированной системе тёплых полов.


Обычный плиточный экструдированный пенополистирол без бобышек, гладкий, имеет хороший запас прочности. По стоимости доступен, и это золотая середина среди всех теплоизоляторов.

Что ещё понадобится для тёплых водяных полов


Кроме перечисленных материалов, понадобится делать армирующую сетку под стяжку. Можно, конечно, сделать это самостоятельно. Но работа эта оправдывает себя только если в хозяйстве нашлись подходящие металлические пруты и их больше некуда приспособить. Покупать же лучше готовую сетку из проволоки в 3-4 мм, с ячейками 10 см.



Компенсатором температурных перепадов в бетонной стяжке является демпферная лента. Современная лента представляет собой вспененный полиэтилен толщиной 1 см. Рулоны бывают разной ширины, можно подобрать по размеру без труда.

Монтаж водяных полов


Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.



Есть много способов монтажа, этапы самого экономичного следующие:

  1. Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
  2. Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
  3. По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
  4. Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
  5. Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.
  6. Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
  7. Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке). На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.

    Важно. Между подачей и обраткой оставляют зазор 10 см. Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.

  8. Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.


Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок. Как вариант — гофрированный пластиковый или металлический рукав.



Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

Последний этап: проверка и стяжка


Следующий очень важный этап — проверка работоспособности пола. Его нужно наполнить водой под давлением, которое выше рабочего в полтора-два раза.


Можно использовать не воду, а воздух, который нагнетается с помощью компрессора. Главное, выдержать давление и оставить так минимум на 2-е суток. Конечно, в зимних условиях можно использовать только воздушны компрессор, та как вода может замерзнуть.


После того, как всё проверено, течи нигде не обнаружено, можно делать бетонную стяжку.


Этапы работ:

  • трубы укрывают ещё одним слоем арматурной сетки;
  • устанавливают маяки;
  • заливают бетоном пропорции цемента и песка 1:3. На каждый мешок цемента добавляют стакан клея ПВА (200 грамм). Это нужно для пластичности.



Важно. Во время бетонных работ трубы должны быть под давлением. Следует знать, что бетон должен выстоять около 26-28 суток для того, чтобы набрать нужный уровень прочности. И только после этого можно производить запуск системы.


Очень облегчит задачу заливки бетонной стяжки раствор, который не нуждается в маяках. У него великолепное качество, но единственный недостаток: стоит недёшево, ведь даже на стяжку в пол сантиметра пойдёт его немало. Поэтому цементно-песчаный раствор будет хорошим вариантом.

Тёплый водяной пол в деревянном доме


Если тёплые водяные полы устраивают в деревянным домах, или ситуация такая, что бетонная стяжка не подходит, то можно пойти по упрощённой технологии.


Например, вариант, когда полы уже утеплены, и теплоизолятор не нужен.


Как прокладывать теплый пол в таком случае:

  • набивают на основу через промежутки обрезную доску 26х100 мм, получается настил для тёплых полов;
  • в промежутки между досками укладывают трубы, для этого две доски прибивают встык, затем промежуток, снова следующие две доски;
  • для повышения теплоотдачи между досками закладывают металлические пластины с пазами под трубы (лучше всего из алюминия, с ними легче работать и проще фиксировать).


Совет. Если вместо деревянного настила решено использовать теплоизолятор с бобышками, то к нему берут теплоотражатели из прочной оцинковки.



Далее технология укладки и подсоединения к коллекторам не отличается от классического варианта.


Когда предполагается сверху стелить ламинат, нужно расстилать полиэтилен, затем пенофол и только потом ламинат. Если в качестве чистового покрытия будет линолеум, то пенофол не нужен. Однако линолеум — не самое лучшее решение для тёплых полов. Далеко на каждый линолеум выдерживает температуру тёплого пола и деформируется.

Особенности устройства водяных полов в квартирах


Сделать дополнительно к настенным радиаторам водяной тёплый контур под полом — это мечта многих жильцов квартир многоэтажек. Однако воплотить мечту в реальность удаётся не всегда. И на это есть веские объективные причины. По закону подсоединять к центральному отоплению ещё какую-то систему нельзя. Запрещено даже добавлять дополнительные секции радиаторов.


И это требование оправдано тем, что мощность насосов и отопительных котлов рассчитано на определённый объём теплоносителя. И если его превысить, то оборудование не справится со своей задачей.


Немного проще с этим обстоят дела в новостройках проекта Т-44, что означает свободную планировку. В этом случае в техусловиях регламентируют мощность и объём. Их можно распределять на радиаторы и на контур тёплых полов.



Если жильцы идут на нарушение и увеличивают контуры, то в квартирах, которые идут следом за «пиратской», жильцы сразу почувствуют упавший уровень прогрева радиаторов.


Когда по жалобе жильцов виновника найдут, последует штраф и требование всё вернуть как было. Уж лучше выяснить, как правильно делать электрический теплый пол — выйдет дешевле.


Но даже если соседи окажутся добросердечными и их не будет волновать ситуация, то продать такую квартиру без переделки не получится. Иначе — опять нешуточный штраф и демонтаж. А это и время, и деньги.


Если законодательно получится закрепить решение об устройстве водяных тёплых полов, то возникнут сложности другого плана. Полы в квартирах сложно монтировать, так как в радиаторах центрального отопления положено держать температуру около 70 градусов. Однако для пола верхняя температурная граница — 40 градусов.



Чтобы получить такой уровень, потребуется установка понижающего конденсатора — очень дорогостоящего и сложного прибора.


Вторая причина, которая говорит против монтажа водяных полов — в контурах забилось уже достаточно много сора, так как большинство систем смонтированы уже очень давно. В старых отопительных системах советских времён использовались другие материалы и оборудование. По этой причине подключенные к центральному отоплению водяные полы быстро выйдут из строя.

Схемы подключения в квартирах


Какой выход из ситуации?


В городских квартирах можно подключить водяной тёплый пол по нескольким предложенным схемам:

  1. Схема А с применением двухходового крана, связанного с термостатом. Он регулирует поступление воды. Так же можно установить балансировочные вентили. Таким образом всего лишь напором будет регулироваться уровень температуры. При этом перепускным клапаном контролируется давление.
  2. Схема Б предполагает использование байпаса, который представляет собой перемычка между гребёнками. Здесь можно обойтись без пропускного клапана.
  3. Схема В предусматривает установку трёхходового клапана на обратку. Он будет перенаправлять остывшую воду на подачу, выравнивая нужный температурный режим. Простейшая, но надёжная схема.
  4. Схема Г — то же самое, что и В, только трёхходовой клапан ставят на ввод. Он разбавляет горячую воду остывшей из обратки перед тем, как направиться к циркуляционному насосу.
  5. Схема Д. Здесь нужен четырёхходовой смесительный клапан. Можно ставить как с ручным, так и автоматизированным управлением.
  6. Схема Е. Одна их самых сложных и дорогостоящих, так как требуется приобретать манометр, воздухоотводчик и клапан, который будет регулировать давление. Но и это ещё не все. Нужен мембранный расширительный бак для компенсации гидроударов. Кроме того, теплоноситель подпитывают с помощью блока, снабжённого фильтром, обратным клапаном и вентилем.

Как обустроить электрические тёплые полы


Водяные полы — это, всё-таки, довольно сложный вариант монтажа. Не всегда оправдано делать упор на дешёвый монтаж и малые затраты при эксплуатации. Кроме того, водяной контур очень сложно подключить в квартире. Альтернативой в данном случае выступают электрические полы. Чтобы знать, как правильно сделать электрический теплый пол, нужно знать, какими они бывают. Условно их можно разделить на три категории:

  • нагревательные кабели;
  • обогревательные маты;
  • плёночные тёплые полы.



Если углубиться в систему, то нужно уточнить, что обогревательные маты являются теми же кабелями, только закреплёнными на гибкой сетке. Читайте также: «Как установить теплый пол – электрические варианты и способы монтажа».

Укладка в бетонную стяжку


Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.


Итак, этапы монтажа тёплых электрических полов:

  1. Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.
  2. Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см.
  3. Очищают от мусора и острых предметов основание.
  4. Делают теплоизоляционный слой. В квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча.
  5. Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента. Для укладки греющего кабеля нужна будет монтажная лента.
  6. К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов.
  7. Если выбраны маты — их просто прибивают к основе.

    Важно. Электрические полы нельзя монтировать под тяжёлой мебелью. Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.

  8. Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
  9. После проверки системы делают бетонную стяжку.



Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.

Как положить плёночные полы под ламинат


Чаще всего плёночные полы укладывают под ламинат.


Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:

  • простилают изолон,
  • стыки проклеивают скотчем;
  • прибивают по периметру демпферную ленту;
  • полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.
  • по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
  • к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.


Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.



Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того, чтобы вырезать углубления в теплоизоляторе, используют обычный нож.


Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.


Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат.



Важно. При укладке ламината на греющую плёнку не требуется устройства прослойки из вспенённого полиэтилена. Если вместо ламината сверху надо будет уложить линолеум или ковролин, то нужно поверх плёнки постелить фанеру толщиной 1 см. Толстую фанеру брать не рекомендуется, чтобы не тратить лишнюю энергию на её прогрев.

Итоги


Тёплые полы реально постелить в любом помещении самостоятельно, если знать все тонкости и особенности монтажа. Чтобы решить, как самому уложить теплый пол, важно подобрать под конкретное помещение подходящий вариант тёплых полов. Не всегда дешёвый монтаж оправдывает дорогую эксплуатацию. То же самое можно сказать и о сложностях устройства водяного пола. Оборудование дешёвое, но монтаж сложный и длительный. Поэтому электрические полы всё чаще оказываются в приоритете. Их основное преимущество — мобильность и возможность лёгкой регулировки температурного режима. Существует множество способов монтажа, как электрических, так и тёплых полов. Это зависит от плана дома, финансовых возможностей, выбора материала и оборудования.


Как уложить водяной теплый пол под плитку – правила укладки своими руками


Содержание:


Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.


Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.


Последовательность укладки теплого пола


Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению. Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.



Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

  1. Подготовка поверхности.
  2. Установка коллектора.
  3. Укладка гидроизоляции.
  4. Монтаж теплоизоляции.
  5. Монтаж креплений и трубопроводов.
  6. Раскладка нагревательных контуров.
  7. Подключение системы и ее тестирование.
  8. Заливка стяжки пола.
  9. Укладка плитки.


Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками


Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.



Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.


Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция


Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.



В любом случае, после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола


Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.


В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.



Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

  • Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
  • Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.


Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Заливка стяжки на водяной пол и укладка плитки


Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.


Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.



Заключение


Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.


как правильно сделать теплый пол

Дополнительный обогрев помещения делает дом более уютным, безопасным для маленьких детей. Но самостоятельное сооружение такой конструкции требует соблюдения правил укладки, точного расчета количества нагревательных элементов. Перед тем как сделать теплый пол, необходимо разобраться в его типах и особенностях обустройства. Неправильно подсоединенная конструкция может снизить эффективность работы системы или вовсе сделать ее бесполезной.

Что представляет собой теплый пол?

На рисунке представлены составляющие «пирога» теплого пола при использовании двух разных систем

Он является обособленной системой отопления, который скрывается под напольным покрытием. Может подсоединяться к центральной системе отопления дома (водяной обогрев) или быть индивидуальным (электрический обогрев). Положить теплый пол можно в ванной, детской комнате, а также спальне. При надобности монтаж можно произвести по всей площади дома или квартиры. Но в этом случае ваши траты на энергоносители могут увеличиться.

Существует несколько видов теплых полов: электрические и водяные. Во втором случае для создания системы используются трубы. Для обустройства электрических применяется специальный кабель или инфракрасная пленка.

Особенности укладки любой конструкции

На фото один из этапов монтажа ИК теплого пола: на подготовленное, выровненное черновое основание выкладывается фольгированный пенофол, как теплоотражающая подложка

Чтобы правильно установить теплый пол своими руками, необходимо рассмотреть некоторые особенности монтажа, общие для всех типов конструкций:

  1. Прежде всего, необходимо сделать стяжку, чтобы выровнять черновое основание и устранить существующие изъяны. Небольшие проблемы можно устранить при помощи наливной смеси. Дальнейшие работы следует продолжить только после того, как слой высохнет.
  2. Далее, производится монтаж всех частей тепловой конструкции: труб с горячей водой и соединение их с коллектором, или прокладка кабеля с тепловым датчиком и регулятором.
  3. Монтаж гидро- и теплоизоляционного слоя. Самому уложить эти материалы можно очень быстро. Учтите, что теплоизоляция должна соединяться специальным скотчем. Он должен лежать так, чтобы отражающий слой был направлен вверх.
  4. Система укладывается на основание в специальном порядке. Перед этим необходимо нарисовать схему укладки.
  5. Подсоединение системы и ее проверка на работоспособность.

Теперь вы узнаете, как установить теплый пол в каждом отдельном случае.

Особенности монтажа электрического пола

Перед тем как положить кабель или инфракрасную пленку, необходимо подготовить помещение. Из него выносится вся мебель, снимается старое напольное покрытие. Поверхность чернового пола тщательно выравнивается цементной стяжкой. Если пол бетонный и на нем имеются трещины, то их следует устранить ремонтным раствором.

Пошаговая инструкция укладки кабельного теплого пола

Далее вся работа состоит из таких этапов:

    1. Подготовка места для термостата. Он должен быть монтирован так, чтобы к нему был доступ. Благодаря этому устройству вы сможете самостоятельно регулировать температурный режим конструкции;

В некоторых случаях, когда конструкция будет обогревать всю площадь помещения, требуется прокладка отдельной проводки.

  1. Укладка тепло и гидроизоляции. После этого можно своими руками уложить электрический кабель или пленку. Чтобы защитить электрический пол от образования конденсата, требуется гидроизоляция;
  2. Настил армирующей сетки. Ее монтаж производится поверх утеплителя. Этот материал позволяет не только упрочнить бетонный слой, но и уберечь систему от перегрева;
  3. Монтаж кабеля. Своими руками сделать это нетрудно. Важно правильно рассчитать длину контуров и расстояние между ними. Для укладки применяется специальная монтажная лента, фиксируемая на основании. Она дает возможность избежать появления перегибов кабеля, соблюсти равномерное расстояние между петлями. Греющий элемент нужно укладывать, выдерживая шаг в 20-25 см;
  4. Монтаж термодатчика. Технология укладки предусматривает его установку так, чтобы в случае поломки к нему можно было быстро добраться без разрушения бетонного основания. Термодатчик лучше поместить в специальную трубку, которая заливается цементным раствором вместе с тепловой конструкцией;
  5. Проверка работоспособности теплого пола. Она производится до заливки стяжки и после нее. Вы должны внимательно осмотреть соединения: они должны быть заизолированными и надежными.

Учтите, что проверка осуществляется не только путем включения конструкции в сеть. Необходимо также несколько раз поменять сопротивление в сети.

Если сооружение работает правильно и греет хорошо, то можно заливать кабель тонкой цементной стяжкой (4 см). Следите за равномерностью заливки раствора. Финишное напольное покрытие на такой пол с подогревом можно укладывать уже через 3-4 дня. Но включать систему следует не ранее, чем через месяц. Бетонная стяжка должна хорошо высохнуть.

Как видите, своими руками класть греющий кабель несложно. Если будет соблюдена инструкция и все будет смонтировано правильно, то система станет эффективной и безопасной.

Особенности монтажа водяного теплого пола

Пол с подогревом помогает сделать дом более уютным. Водяной теплый пол является более экономичным решением, чем электрический. Дело в том, что его можно подсоединить к системе отопления дома. Технология укладки водяной конструкции практически идентична предыдущей. Всю работу можно сделать своими руками, хотя лучше иметь помощника.

Настильная система водяного обогрева (посередине) позволяет укладывать теплый пол в помещениях с ограничениями по нагрузке на перекрытия, и небольшой высотой потолков. Кроме того, она позволяет экономить средства, исключая заливку и армирование стяжки

Естественно, лучше определиться с тем, какой тип системы будете монтировать именно вы. Она бывает бетонной и настильной. Второй тип распространен больше. Он позволяет избежать этапа заливки бетонной стяжки. Вес настильной системы колеблется в пределах 35-50 кг, поэтому использовать ее можно в домах с неукрепленным основанием. Процесс укладки бетонного типа конструкции может занять несколько дней. Технология предусматривает соблюдение таких особенностей монтажа:

  1. Этот тип укладки позволяет избежать существенных изгибов труб, которые делают конструкцию менее эффективной и надежной. Естественно, следует учитывать и разновидность труб. У большинства используемого в монтаже материала диаметр гиба не должен быть слишком маленьким.
  2. Все работы следует выполнять в строгой последовательности. Для монтажа греющей конструкции используется специальная арматурная сетка, диаметром 4-5 мм или специальные маты. Не следует покупать материал с ячейкой, больше 15 см.
  3. Учтите, что максимальная длина одного контура не должна быть больше 100 м. В противном случае система будет неэффективной. На 1 м2 площади можно использовать около 7 погонных метров трубы. Если шаг между петлями больше, то можно обойтись и меньшим количеством материала.
  4. Монтаж коллекторного шкафа производится в первую очередь. Учтите, что к нему будут подводиться не только трубы системы, в нем будут устанавливаться переходники, краны, циркуляционный насос. Лучше всего монтировать его в стену. В этом случае он не будет мешать, и к нему можно будет быстро добраться для осуществления ремонта или обслуживания. Осуществить все подключения нужно с соблюдением инструкции. В последнюю очередь к коллекторному шкафу подводятся две трубы: через одну теплоноситель поступает в систему, а через другую охлажденная жидкость возвращается обратно.
  5. Регулировка греющей конструкции может производиться в автоматическом и ручном режиме. В первом случае применяется специальный электронный вентиль.
  6. Перед дальнейшим осуществлением монтажа бетонной стяжки конструкцию нужно будет опрессовать. Внимательно проверьте все соединения, чтобы нигде не было утечек воды.

Заливка цементной стяжки своими руками должна производиться только при включенной системе. В трубах необходимо создать давление. В противном случае бетонная стяжка потрескается.

Если укладка водяного пола осуществляется в многоквартирном доме с учетом его подключения к общей отопительной системе, то без разрешения соответствующих организаций и ЖКХ не обойтись.

Посмотрите серию из трех видео, в которых подробно освещены все этапы монтажа водяного теплого пола:

Комбинированный вариант теплого пола

Такая конструкция может быть смонтирована своими руками. Она позволяет существенно сэкономить средства, так как работа центрального отопления и пола с подогревом балансирует атмосферу в помещении. Этот вариант считается самым лучшим.

Такой вариант комбинированного водяного отопления отлично подойдет для использования в частном доме

Если у вас централизованное водяное отопление, то для сооружения пола с подогревом вы можете применить инфракрасную пленку, которую можно быстро стелить или демонтировать, а также переносить в другие помещения. При этом организация бетонной стяжки не требуется. Данный вариант будет оптимальным для жильцов многоквартирных домов.

Как видите, сделать теплый пол самостоятельно вполне возможно. Главное, соблюдать технологию монтажа. Если у вас нет навыков проведения таких работ, то лучше проконсультироваться со специалистом или доверить всю работу ему.

Допущенные в процессе укладки ошибки могу стоить очень дорого: от поражения током в случае использования электрической конструкции, до затопления дома, если использовалась водяная система обогрева. Теперь вы знаете, как стелить теплый пол. Оставьте свое мнение о статье в комментариях или поделитесь своим опытом укладки разных систем обогрева.

Материалы По Теме:

Тёплый пол улитка: как правильно укладывать

В качестве напольного отопления используют жидкостную или электрическую систему. Эффективность обогрева зависит от мощности системы, от чувствительности терморегулятора к изменениям температуры пола.

Немаловажное значение имеет и укладка магистрали с теплоносителем. И для водяного трубопровода и для кабельного обогрева используют схему «улитка» или «змейка». Как выполняют укладку «змейкой» и «улиткой»? Какая методика расположения контура проводника с теплоносителем лучше?

Укладка «улитка»

Система укладки кабеля или жидкостной магистрали «улиткой» предполагает спиральное расположение контура. Витки выполняют с определённым шагом. Его определяют специалисты. Необходимо высчитать мощность системы отопления, площадь обогреваемой поверхности пола. В среднем на 1 м2 необходимо затратить 10 Вт мощности.

Кабель располагают только на полезной поверхности помещения. Под стационарной мебелью остаются холодные зоны. Несмотря на то, что проводник располагают под стяжкой или под плиточным клеем, мебель может вызвать запирание кабеля. Между нижней декой шкафа или дивана и полом не остаётся воздушного пространства. Кабель может перегреваться. Что негативно скажется на всей системе отопления. Она может отключиться.

Обогреваемую площадь высчитывают, исключая холодные зоны. Секции кабеля имеют определённую длину и мощность. Чаще всего проводник укладывают с шагом 20-30 см, но для определённой комнаты расстояние между витками может быть меньше или больше.

Водяной контур можно располагать по всей поверхности пола. Трубы укладывают в стяжку толщиной до 8 см. Запирание магистрали, как при кабельном обогреве, водяному контуру не страшны. Финишную облицовку можно использовать любую, без ограничений. Мебель и стационарную технику устанавливают в любом месте помещения. Водяной контур укладывают с шагом в 30 см.

  • Укладку кабеля для тёплого пола «улиткой» начинают с источника энергии. Для проводника это будет розетка с терморегулятором. Водопровод подключают к коллектору, от которого трубы идут к котлу или печи. В коллекторе имеется выход для горячей воды и для охлаждённой жидкости, которая отдавая тепло, возвращается в теплообменник, находящийся в котле или в печи.
  • Магистраль прокладывают по периметру обогреваемой поверхности. Рекомендуют сделать разметку площадки.
  • Если шаг между витками должен быть 30 см, то первый виток будет находиться на расстоянии 60 см. Делают второй контур. Расстояние между трубами или кабелем по всей площади комнаты должно быть одинаковым.
  • Спиралью доводят магистраль до центра. Делают поворот контура на 1800. Прокладывают второй контур.
  • Проводят укладку кабеля или трубы между уже укреплённой магистралью. Проводники располагают точно по центру. В этом случае шаг уменьшится до 30 см. Схема будет соблюдена.

При расположении трубопровода по спирали увеличивается обогрев помещения. Предоставляется возможность сделать минимальный шаг между витками, до 10 см и меньше. Проводник не деформируется. Горячая вода равномерно распределяется по всей магистрали. Охлаждается жидкость медленно, потому что холодный контур находится внутри горячего.

Выводят трубу в том же месте, откуда производился её вывод в помещение. При водяном отоплении выходную трубу подключают к коллектору с патрубком, по которому теплоноситель нагнетается в котёл.

Если для электрического напольного обогрева использовали одножильный кабель, то его необходимо вывести к розетке и терморегулятору. При укладке двухжильного проводника, кабель можно вывести в любое место. Нет необходимости холодный край подключать к сети. Жилы замыкают, изолируют, оставляют в удалённом месте от зоны активности домочадцев.

Тёплый пол «улитка» имеет свои преимущества. Обогрев происходит равномерно по всей площади. Методика исключает образование острых углов и загибов проводника. Монтаж проводить проще, особенно при использовании матов с бобышками. Не требуется укреплять контур специальными приспособлениями.

Технология укладки «змейка»

Монтаж тёплого пола можно проводить «змейкой». Укладку проводника выполняют вдоль длинной или короткой стены. Необходимо сразу соблюдать правильный шаг, 20-30 см. Поворачивать трубы придётся часто. При этом необходимо избегать острых углов; вероятность получения изгибов при укладке «змейкой» велика.

Чтобы сразу правильно расположить проводник, в местах поворота рекомендуют обозначить контур. Его выполняют из фанеры. В листе вырезают канавку, куда следует уложить трубу или кабель. Необходимо сразу укреплять проводник монтажной лентой, чтобы схема укладки не нарушилась.

  • Начинают вывод магистрали от источника тепла.
  • По мере удаления от него теплоноситель охлаждается. Это означает, что дальние участки помещения будут обогревать хуже.
  • Проводят укладку змейкой по всей комнате, не забывая размещать места поворота в предусмотренные для них канавки.
  • Водяной трубопровод обязательно возвращают к коллектору: подсоединяют холодный край к патрубку, который отводит жидкость к котлу. Таким же образом проводят укладку одножильного кабеля: его выводят к терморегулятору.
  • Двухжильный кабель оставляют в дальнем углу помещения. Концы замыкают и изолируют.

Самый главный недостаток тёплого пола «змейкой» заключается в том, что тепло неравномерно распределяется по помещению. Хорошо отапливаться будет только половина комнаты. Ещё одним минусом является сложность монтажа. Необходимо делать заготовки в местах поворота проводника. Укладка требует определённого навыка.

  • Чтобы обогрев комнаты осуществлялся более эффективно, укладывают контур из двух змеек. Первый виток будет располагаться с шагом 60 см. Делается это для того чтобы между уложенными витками горячего теплоносителя расположить ещё один холодный контур.
  • Выводят одну «змейку» по всей площадке, затем, делают поворот проводника на 1800, возвращают магистраль в обратном направлении.
  • Монтаж усложняется в связи с большим количеством поворотов кабеля или трубы.

Теплоноситель в этом случае будет охлаждаться вдали от источника тепла, но вновь нагреваться при возвращении контура. Рекомендуют выполнять «вертикальную змейку». В этом случае распределение тепла в комнате будет равномерным.

На основании пола специалисты укладывают не только двойную «змейку», но и располагают магистраль двумя отдельными контурами. Для монтажа требуется тщательно продуманный проект и разметка на черновом покрытии. Для тёплого пола «улиткой» не требует особой подготовки.

Облегчить укладку кабеля «змейкой» помогут нагревательные маты. На сетке проводник уже расположен «змейкой». Сетка имеет клейкую основу. Её легко укладывать на черновое основание. Отпадает необходимость проводить сложные монтажные работы и оборудовать приспособления для поворота проводника. К сожалению, для водяного трубопровода таких технологий не существует.

Для оборудования тёплого пола рекомендуют делать проект расположения контура с теплоносителем. Чертёж поможет точно выполнить работы, определить, в каких местах необходимо сделать поворот трубы. В комнатах со сложной геометрией выполняют комбинированное расположение магистрали. В нишах, в небольших помещениях выводят «змейку».

На основной площадке проводник укладывают «улиткой». Данные технологии хорошо дополняют друг друга.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Как уложить теплый пол: водяной, электрический

Подогрев пола может быть как основным, так и дополнительным источником тепла. В нашей стране обычно его делают для того, чтобы «ногам было приятно». Ну и в самые суровые морозы, он будет помогать радиаторам. Решить как уложить теплый пол не так и просто. Это не одна технология. Есть минимум пять разных видов нагревателей и различные способы монтажа.

Содержание статьи

Виды подогрева пола

Подогревать пол можно при помощи нескольких носителей тепла:

  • Горячей воды, протекающей по трубам, уложенным в конструкции пола. Это так называемый водяной теплый пол. Есть две технологии:
  • Электричества. Есть несколько электрических нагревателей для подогрева пола.
    • Греющие кабели.
      • Резистивные. При прохождении тока через металлы они выделяют тепло. Вот это свойство и используют резистивные греющие кабели.
      • Саморегулирующиеся. Это скорее полимерная матрица, которая увеличивает или уменьшает собственную температуру в зависимости от текущей степени нагрева.
    • Маты из греющего кабеля. Это тот же кабель, но приклеенный на сетку. Обычно делают из резистивного кабеля, но можно найти и из саморегулирующегося.
    • Инфракрасная пленка. Это полимерная пленка, в которую закатаны полоски карбоновой пасты. При прохождении электричества карбон выделяет тепло в инфракрасном диапазоне.

Это основные технологии, которые используют при монтаже теплого пола. Все они имеют недостатки и достоинства. Каждая имеет свою область применения, где больше всего проявляются ее достоинства и в меньшей степени проявляются недостатки. Перед тем как уложить теплый пол, стоит разобраться с тем, какая технология будет для вашего случая оптимальной.

Технология укладки водяного теплого пола

Если говорят об устройстве подогрева пола, чаще всего имеют в виду именно трубы с теплоносителем, подключенным к отоплению. Но это не одна труба. Это целая система с большим количеством оборудования, которое обеспечивает работоспособность системы.

Примерный состав системы подогрева теплого пола с регулировкой температуры пола в каждом помещении

Устройство водяного теплого пола

Водяной теплый пол — это система гибких полимерных труб, которые уложены в стяжку по определенной схеме и с определенным шагом. Шаг укладки трубы выбирается в зависимости от необходимой тепловой мощности подогрева.

Кроме того, надо учитывать, что при прохождении по трубе температура теплоносителя понижается. И значительно. Это свойство можно использовать: разработать схему так, чтобы более горячий теплоноситель находился у наружных стен. Так недостаток превращается в достоинство.

Укладка водяного теплого пола в стяжку: рациональные схемы с усиленным обогревом наружных стен

Длина трубы ограничена. Зависит она от типа трубы (типа полимера, если быть точнее) и ее сечения, но обычно не может быть больше 70 м. Как правило, на одну комнату требуется более одной петли. Их подключают через специальное устройство — водяной коллектор.

Петли водяного контура теплого пола редко бывают одинаковой длины. И теплоноситель, который протекает по трубам разной длины, остывает неравномерно. Но пол должен быть одной температуры. Поэтому теплоноситель в разные петли должен подаваться с разной скоростью. Для этого на каждую петлю ставят регулирующие термоклапаны.

Структурная схема водяного теплого пола от отопительного котла

Есть еще один узел, который обычно необходим, — смесительный или узел подмеса. Он нужен, если используется обычный котел. Он разогревает теплоноситель до температур выше чем 50°С. В трубы теплого пола подавать теплоноситель с температурой выше чем пятьдесят градусов нельзя. Поэтому на выходе из котла ставят смесительный узел. В горячую воду он добавляет холодную — из обратного трубопровода, доводя ее до требуемого уровня.

Не нужен смесительный узел, только если котел конденсационный. Они выдают теплоноситель около 45 градусов. Но в таком случае теплый пол — основной источник тепла.

Как класть теплый водяной пол: технология укладки

Трубы водяного теплого пола укладываются по определенной схеме, затем заливаются цементным или бетонным раствором — стяжкой. Чтобы во время заливки трубы не сдвинулись, их надо зафиксировать. Есть два способа. Первый — специальные маты, в которых труба просто зажимается. Иногда они комбинируются с теплоизоляционным слоем. Удобно и быстро, но дорого.

Второй способ — привязать к металлической сетке. При большой толщине стяжки или при нестабильном основании желательно/обязательно плиту армировать. В таком случае сетка еще и служит армированием. К ней при помощи пластиковых стяжек и привязывают трубы теплого пола. При одновременном утеплении пола трубы могут фиксировать пластиковыми скобами к утеплителю. Это работает, если утеплитель — экструдированный пенополистирол.

Два способа фиксации труб теплого пола перед заливкой бетона

После укладки труб можно заливать теплый пол бетонным раствором. Но трубы при этом должны быть наполнены теплоносителем. Залить желательно за один раз, чтобы не было температурного расслоения. Для уменьшения количества трещин в стяжке очень хорошо провибрировать бетон. При этом поверхность стяжки станет более ровной.

После заливки стяжку накрывают пленкой для сохранения влаги, которая необходима для вызревания бетона. Процесс этот занимает не менее 24 суток. При этом температуру теплого пола поднимать нельзя, иначе влага испарится и стяжка будет непрочной.

Достоинства и недостатки

Как видите, уложить теплый водяной пол не так и просто. Это достаточно большие затраты на компоненты, составляющие, бетон. Плюс к тому, требуется значительное время на вызревание стяжки. Так что финишное покрытие пола можно укладывать примерно через месяц после того, как уложен теплый пол.

Еще один недостаток водяного теплого пола — низкая ремонтопригодность. Если повредится труба, устранить протечку совсем непросто. Хотя, и повредить трубы можно только при сверлении или штроблении.

Один из последних этапов в технологии устройства водяного теплого пола — заливка стяжки

Еще один нюанс: при устройстве водяного подогрева пола его уровень поднимается не менее чем на 5,7 см. Минимальный наружный диаметр трубы греющего кабеля — 22 мм. Над ним должно быть не менее 35 мм стяжки. Итого получаем 57 мм. И это без учета того, что труба немного приподнята над уровнем чернового пола. Она ведь привязана к сетке. А сетка тоже имеет некоторую толщину. Так что реально меньше 6 см не получается. И это без утепления, а оно очень желательно. Не всегда есть возможность «отобрать» у высоты десять или больше сантиметров.

К достоинствам водяного теплого пола относят его высокую тепловую инерционность и низкие затраты на отопление. Тепловая инерционность хороша тем, что при отключении отопления бетон будет отдавать тепло, поддерживая в помещениях температуру. С другой стороны, при включении отопления, пока бетон прогреется, будет холодно.

Ремонт пробоя трубы теплого водяного пола — только через разрушение части пола

Однозначный плюс — более низкая стоимость отопления. Водяное отопление пока остается самым дешевым в нашей стране. Поэтому и имеет такую популярность, даже несмотря на высокие затраты на стадии монтажа и низкую ремонтопригодность.

Водяной теплый пол без стяжки

Есть система, которая позволяет делать водяной подогрев пола без укладки труб в стяжку. Это металлические пластины со сформированными желобами, в которые укладываются трубы с теплоносителем. Пластины располагают на лагах, между досками чернового пола, которые специально укладываются разреженно.

Сухой (без стяжки) способ монтажа водяного теплого пола

Верхушки труб оказываются чуть ниже, чем уровень лаг. Сверху можно класть дощатый пол, листовой материал, а на него уже выбранное напольное покрытие. Сухая система водяного пола хороша именно с деревянным полом или в домах с деревянными перекрытиями. Так можно уложить любое напольное покрытие. Хоть плитку, хоть линолеум или ковролин. Но такой способ подогрева будет только дополнительным источником тепла. Слишком невелика эффективность системы — много потерь на обогрев «вспомогательных» материалов. Тем не менее, это выход для старых домов, фундамент которых не рассчитан на устройство стяжки.

Укладка электрического теплого пола: варианты

Электрический подогрев пола можно сделать при помощи различных нагревательных элементов. Это может быть греющий кабель, маты из кабеля и пленка с полосами карбоновой пасты. Все это электрический теплый пол. Но способы его монтажа отличаются. И довольно сильно. В связи с этим, оптимальный вариант для каждого напольного покрытия свой. И укладка электрического теплого пола каждый раз будет отличаться.

Технология укладки теплого пола каждого нагревателя своя

Но есть общее у каждого электрического теплого пола. Это терморегулятор и датчик температуры. Эти два компонента позволяют поддерживать постоянную температуру пола под ногами. Можно ли обойтись без них? Да. Но контролировать нагрев придется «вручную» и также ручками включать и выключать подогрев.

Кроме того, что это не экономно и неудобно (вы не сможете поддерживать нагрев на одном уровне), еще и грозит быстрым выходом системы из строя. Все электронагреватели не переносят длительного превышения температуры выше определенного значения. Это все знают. А рано или поздно выключить подогрев забудете и теплый пол перегорит. Так что наличие термостата и датчика температуры, можно сказать, обязательно. Пусть это и дополнительные затраты на стадии монтажа. Зато экономия в процессе эксплуатации.

Греющий кабель

Кабельный теплый пол, как и водяной, укладывается в стяжку. И точно также, надо выбрать схему укладки. Разница в том, что температура греющего кабеля на всем протяжении одинакова. В связи с этим обычно не мудрят и кладут змейку. Чтобы лучше обогревать наружные стены, шаг укладки электрического теплого пола у холодных стен делают меньше.

Есть три вида греющего кабеля

Определяем длину кабеля и шаг укладки

Шаг укладки греющего кабеля определяют исходя из того, сколько метров надо уложить в комнате. А это зависит от требуемой мощности подогрева и тепловой мощности одного метра кабеля.

Например, от теплого пола надо получить 3500 Вт тепла. Один метр может давать от 5 Вт до 150 Вт. Пусть выбран недорогой греющий кабель для теплого пола и дает он 45 Вт/м. Чтобы получить 3500 Вт, нам надо (3500Вт/м / 45 Вт= 77,7777 м) около 78 метров.

Шаг укладки электрического теплого пола из греющего кабеля определяется по его тепловой мощности и необходимому количеству тепла

Округляем — нужно уложить 80 метров кабеля. Дальше исходя из размеров комнаты, разрабатываем схему укладки, рассчитывая шаг. Он не обязательно должен быть одинаковым. Например, вдоль наружных стен или окон в пол можно уложить чаще, по остальной площади с большим расстоянием между витками. Но слишком широким расстояние быть не может — будет явно ощущаться тепловая «полосатость». Поэтому шаг укладки кабеля под плитку обычно делают 10-15 см, а мощность кабеля подбирают по необходимости.

Один совет: лучше взять некоторый запас по мощности (и по длине). Тогда кабель даже в самые холода не будет работать на пределе мощности, а это положительно отразится на сроке эксплуатации.

Особенности монтажа

При использовании резистивного кабеля надо помнить о том, что он не должен перегреваться. То есть под крупногабаритной мебелью или предметами интерьера его не кладут. Саморегулирующийся кабель в этом плане надежнее — он сам понижает свою температуру при превышении порогового значения. Но в эксплуатации более надежен резистивный. Матрица саморегулирующегося чаще выходит из строя.

Греющий кабель располагаем только там, где не стоит мебель и не лежат ковры

Греющий кабель при укладке также привязывают к сетке, после чего заливают бетоном или цементно-песчаным раствором. Залитый теплый пол оставляют «дозревать». Минимальный срок — 24 дня. Под укладку плитки можно не дожидаться полного набора прочности. Этот вид напольного покрытия повышенной влажности не боится, поэтому можно начинать класть плитку или керамогранит примерно через две недели. За это время стяжка наберет около 70% прочности. Все остальные требуют сухого основания и выдержка до «полного высыхания» необходима.

Достоинства и недостатки

Недостатки подогрева пола при помощи греющего кабеля — высокие расходы при эксплуатации, большая масса и длительное время монтажа. Высокие расходы — это общий минус электроотопления. Но в случае с кабельным теплым полом, надо еще учитывать его большую массу. В начале сезона, пока прогреется бетон, затраты будут высокими. Поэтому применять кабельный теплый пол имеет смысл только в домах постоянного проживания. Иначе придется каждый раз греть всю массу заново. И пока бетон прогреется, будет холодно.

Масса немного меньше, чем у водяного теплого пола. Но она все равно немалая. И должна учитываться при закладке фундамента и расчете перекрытий. Если такая нагрузка не была предусмотрена, перед началом работ требуется просчитать, выдержит ли фундамент и перекрытие подобное увеличение нагрузки.

Технология укладки теплого пола из кабеля предусматривает его укладку в стяжку

С длительным временем монтажа тоже все понятно — требуется время на приобретение цементом нужной прочности. Это надо учитывать при разработке плана и сроков работ.

Достоинства кабельного теплого пола: достаточно надежен, не зависит от наличия отопления (но зависит от наличия электричества). Вообще, такой способ обогрева пола используют под мягкие напольные покрытия, типа линолеума и ковролина. Под плитку и ламинат есть другие греющие элементы пола, которые монтируются гораздо быстрее.

Кабельные маты — идеальный вариант под плитку

Кабельный мат — это тот же греющий кабель, который прикреплен к полимерной сетке в виде змейки. Его также можно уложить в стяжку. Выигрыш — в скорости монтажа, проигрыш — в цене. В стоимость заложена цена сетки и монтажа кабеля на нее. Достоинства и недостатки те же, что и у обычного греющего кабеля.

Так выглядит кабельный мат. Этот вид электрического теплого пола идеален под плитку

Как уложить теплый пол из кабельных матов: особенности монтажа

Более популярен этот вид подогрева пола при укладке плитки и керамогранита. Кабель на сетке можно укладывать прямо в плиточный клей. И сразу сверху класть плитку. Это идеальный вариант под такой вид напольного покрытия. Клей сохнет не так долго, как набирает прочность бетон.

Просто закрепить на основании и укладывать плитку на плиточный клей для теплого пола

Кроме того, часто нет необходимости проводить предварительную подготовку основания. Маты можно класть на старую плитку, бетонный пол.

Укладка на деревянный пол греющих матов

Но если имеете старый деревянный пол, укладка электрического теплого пола в виде кабельных матов требует подготовки. По хорошему, надо сначала убрать старый пол и залить выравнивающую стяжку. Тогда можно и водяной или кабельный пол сделать. Можно деревянное основание под теплый электрический пол выровнять при помощи листовых материалов — влагостойкой фанеры, ОСП или ГВЛ.

Один из вариантов подготовки основания под укладку теплого пола в доме с деревянными полами

На это основание уже можно класть кабельный мат и сверху плитку. Это наименее затратный способ положить плитку на деревянный пол и сделать подогрев. Вот только плиточный клей должен быть специальный — для нестабильных оснований. Он имеет некоторую степень эластичности даже после высыхания. Это дает возможность компенсировать измерение размеров деревянного основания. Также эластичной после высыхания должна быть затирка для швов. Иначе будут трещины между плитками, будет просачиваться влага, что для древесины нехорошо.

Инфракрасная пленка (карбоновый теплый пол)

Карбоновый инфракрасный электрический теплый пол — два слоя виниловой пленки, между которыми закатаны полосы карбоновой пасты. Полоски соединяются при помощи медных и серебряных шин. На шины подается напряжение, через них распределяется по полоскам карбоновой пасты, та излучает тепло в инфракрасном диапазоне.

Как класть теплый пол из карбоновой пленки

Продается инфракрасный теплый пол в виде рулонов пленки различной ширины. Минимальная — 20 см, максимальная — 100 см. В длину пленка режется по специальным линиям расположенным каждые 25 см.

Как укладывать и с чем использовать

Инфракрасный пленочный теплый пол укладывается на любое ровное основание. Даже на старый паркет или деревянный пол. Только если он ровный, без перекосов, впадин и выступов. Просто раскладывается на полу. Сверху можно класть любое более-менее жесткое покрытие. Идеально подходит ламинат, паркетная или инженерная доска. Они просто укладываются на пленку. В случае с ламинатом, укладка теплого пола и покрытия в одной комнате занимает несколько часов.

Если хотите сделать подогрев пола с ламинатом, лучшего варианта, чем карбоновая пленка не найти

С линолеумом или ковролином на инфракрасную пленку лучше уложить листовой материал, а на него уже мягкое покрытие. Такой способ менее эффективен в смысле обогрева. Листовые материалы имеют невысокую теплопроводность и отбирают часть тепла. Такой теплый пол может быть только для повышения комфорта. Как основное отопление его будет явно недостаточно. Слишком мощный нагреватель закладывать нельзя, а «нормального» из-за потерь будет недостаточно.

Можно ли класть пленочный электрический теплый пол под плитку? Только особые виды — с отверстиями для выхода клея. Но и такой вариант далеко не лучший. Адгезия плитки с основанием будет очень невысокой. На нестабильном полу плитка поднимется, начнет «бухтеть», затем подогрев перестанет работать, так как шины поломаются. Если хотите сделать электрический подогрев плиточного пола, лучше использовать кабельные маты или кабель.

Достоинства и недостатки инфракрасного пленочного пола

К достоинствам пленочного теплого пола относится его малая толщина. Для улучшения теплоизоляции под пленку кладут подложку. Пара — подложка и пленочный нагреватель — минимально может быть от 5 мм толщиной. Малая толщина — это не только экономия высоты помещений. Это еще и быстрый нагрев покрытия до заданной температуры. Но только при условии, что пол под греющей пленкой хорошо теплоизолирован.

Схема подключения греющей пленки к термостату

Следующий плюс — быстрота укладки. Это свойство проявляется с ламинатом и паркетной/инженерной доской. Еще один — надежность. Если выходит из строя одна или несколько полос карбона, остальные продолжают греть.

Недостатки тоже есть. Во-первых, это условная совместимость с мягкими напольными покрытиями и с напольной плиткой. Во-вторых, перед тем как уложить теплый пол из карбоновой пленки надо выровнять основание. Ямы и выступы недопустимы. А пол обычно, далеко не ровный. Так что «быстрый монтаж» — это только если основание уже выровнено.

Ламинат под теплый пол можно ли укладывать? и как правильно его монтировать

Одним из предубеждений, касающихся ламината, является то, что якобы ламинат под теплый пол укладывать запрещено. Есть и другие предупреждения, будто укладка возможна, но только в том случае, если пол у вас водяного, а не электрического типа.

Оглавление:

Хотелось бы сразу сказать, что все эти запреты – исключительно предрассудки. Что же касается истины, то укладывать ламинат под теплые пол можно, главной – пользуйтесь правильным подходом, делайте все аккуратно и не торопитесь.

Как и какой укладывать ламинат под теплый пол, и можно ли его вообще монтировать на теплый пол

Независимо от того, какого типа у вас теплые полы, необходимо, чтобы на выбранный вами ламинат был нанесен определенный значок, выглядящий так:

Этот значок означает, что этот ламинат под теплый пол разрешено использовать.

Конечно же, ламинату, как и любому деревянному настилу, не понравится ситуация с колебаниями температуре. По этой причине, после того, как была осуществлена доставка ламината вам на дом, необходимо, чтобы он примерно три дня находился в том самом помещении, где вы планируете его устанавливать.

Укладка электрического теплого пола под ламинат видо

Для чего это нужно?

Причина проста: ламинат привыкает и приспосабливается к тем условиям, где позднее вы будете его эксплуатировать. За это время, исходя из температурного режима и влажности, ламинат наберет нужные размеры, и после того, как вы его установите, не будет никаких сужений и расширений, создающих вам лишние трудности.

Ламинат под теплый пол, важные моменты

В том случае, если в комнате уже имеются теплые полы в стяжке, необходимо осуществить следующие действия:

  • 1. Для начала, стяжка прогревается.
  • 2. После прогрева, нужно отключить ее за 2-3 дня до процесса установки ламината (если точнее, то отключаете ее как раз тогда, когда вам доставили ламинат).
  • 3. И не забывайте, что после того, как работы будут окончены, в течение трех дней температурный режим комнаты должен быть неизменным.

С началом каждого отопительного сезона, температуру самих теплых полов нужно постепенно повышать каждый день (приблизительно на три), до того момента, пока вы не получите комфортную температуру напольного покрытия.

То же самое необходимо проделать и после того, как отопительный сезон будет окончен, постепенно опуская температуру до 15-18 градусов. После этого можно смело отключить терморегулятор и наслаждаться теплым летним сезоном.

Как укладываеться ламинат на теплый пол

Для начала хотелось бы отметить, что под мебелью пол может иметь более высокую температуру, поэтому, во время укладки, необходимо осуществить более прочную заделку швов.

Укладываем ламинат на теплые полы в стяжке

В обычном режиме ламинат укладывают на подложку, которая предназначена для того, чтобы улучшить теплоизоляцию и шумоизоляцию, по этой причине тепло, идущее от нагревательного элемента, будет через нее плохо проходить, не давая полу прогреваться нужным образом. Что же касается укладки ламината без подложки, то в этом случае он будет шумным. Но, конечно же, из любой ситуации есть выход.

Чтобы ламинат на водяной теплый пол хорошо лег и прогревал весь пол то для нагревательного элемента делается более тонкая стяжка. Да и подложка берется самая тонкая, к примеру 3-хмиллиметровая, которая позднее сплющится еще на пол-миллиметра-миллиметр, что сделает ее еще более теплопроводимой, при этом шумоизоляционные свойства останутся. Ничего необычного в укладке ламината на подложку нет – все стандартно.

Укладываем ламинат на пленку или нагревательные маты

Так как стяжка в этом случае не понадобится, то закончить работу вы сможете буквально за один день. Укладывая саму нагревательную пленку или маты под ламинат, необходимо помнить о некоторых особенностях:

  1. — нагревательная пленка/маты не укладывают под тяжелую мебель;
  2. — поверх уложенных пленки или матов, кладется толстая полиэтиленовая пленка (около 80 мкм), суть которой — защита электрических деталей в случае попадания жидкости.

Далее производим укладку ламината – опять же, по стандартной схеме.

http://www.youtube.com/watch?v=xZ4YyAG7Esg

Выбираем ламинат на водяной теплый пол

Какой лучше приобрести ламинат на водяной теплый пол? Имеет ли данное решение существенные недостатки? Как самостоятельно сделать водяные теплые полы под ламинат? Многие задаются этими вопросами, а потому, давайте разбираться.

Для начала, давайте определимся с терминологией. Что из себя представляет система водяного теплого пола?

Это система труб, которые с небольшим шагом укладываются под чистовое покрытие и прогревают его. Температура прогрева будет немного ниже, чем температура человеческого тела. В чем суть подобной обогревательной схемы?

  • 1. Вы можете подключить водяные теплые полы к любым котлам, имеющим циркуляционные насосы, даже к твердотопливным.
  • 2. Для того, чтобы создать водяной теплый пол, нет нужды в переделывании уже имеющейся отопительной системы – вы всего лишь обновите ее еще одним контуром.
  • 3. Необходимо обратить внимание на факт регулировки температуры, либо же регулировки скорости циркуляции воды, так, чтобы температура теплого водяного пола находилась в нужном режиме и не выходила за пределы.
  • 4. Еще один плюс – в силу того, что тепловой источник расположен внизу, прогревание воздуха происходит во всем объеме.

Конечно же, всем известно, что истина кроется в деталях. Итак, что же нужно для того, чтобы теплый пол нормально функционировал? Да, речь идеи о хорошей теплопроводности окружающей трубы массы напольного покрытия. Как раз для того, чтобы обеспечить данное требования, трубы водяных теплых полов обычно укладывают в стяжку.

Иначе трубой будет прогреваться исключительно тот участок пола, который проходит над ней, а основная часть полов будет оставаться холодной. Кроме прочего, стяжка еще и выполняет функцию распределения тепла. Но тут появляется вопрос – а какой смысл в нагреве стяжки, если она изолирована от комнаты?

Так что самый традиционный вариант укладки водяного теплого пола – под кафельное или керамогранитное покрытие – именно они обладают хорошей теплопроводностью. Еще один неплохой вариант — гомогенный линолеум.

Что же касается вопроса о  том какой ламинат на водяной теплый пол выбрать, то ответ, на самом деле довольно просто. Необходимо банально руководствоваться здравым смыслом. Так как ламинат изготавливается из прессованного оргалита, то теплопроводность его довольно низкая, он служит теплоизолятором. Соответственно, чем меньше будут ламинатные доски в толщину, тем более эффективным будет отопление. Говоря о ламинате более высокого класса, нужно понимать, что его плотность является более высокой, а защитное покрытие более толстым.

Именно от этого и зависит его теплопроводность. Есть и другие причины, по которым необходимо приобретать ламинат более высокого класса под ваши водяные теплые полы. Чем более высокого класса будет ламинат, тем в меньшей степени он будет склонен к рассыханию и изменению линейных размеров в зависимости от температурных колебаний и влажности. Тем более прочным и долговечным он будет.

Кроме выбранного вами ламината, нельзя забывать и про подложку, ведь от нее тоже многое зависит. Рекомендуем вам остановиться на таком типе подложки под ламинат, который будет предназначаться специально для систем теплых полов и обладать максимальной теплопроводностью.

Укладываем правильно ламинат для теплого пола (водяного)

Итак, как вы уже знаете, ламинат для теплого пола водяного – это надежно и безопасно. В данном случае, одним из достоинств водяного пола является то, что прогрев основания, например, бетонной стяжки, осуществляется равномерно, что приводит к увеличению срока службы ламината. Давайте разберемся в основных моментах сочетания теплого водяного пола и ламината в зависимости от типа пола.

Сразу отметим, что для того, чтобы был обеспечен необходимый уровень влажности стяжки после того, как водяной теплый пол уложен, достаточно простого включения системы. Благодаря этому бетон будет прекрасно просушен и прогрет, нужно лишь только не забывать о постепенном повышении температурного режима. Прежде, чем начать укладывать ламинат, убедитесь, что основание находится в соответствии с теми условиям, которые указаны производителем в рекомендациях к данному напольному покрытию.

Особенности монтажа ламината под водяной теплый пол

Монтаж теплого пола  Цементно-песчаную стяжку

Для того, чтобы в данном случае осуществить монтаж теплых полов своими руками, необходимо:

— На пол, который уже выровнен в горизонт (т.е. имеет перепады не больше трех сантиметров) нужно уложить пенополистирол (его толщина от 2,5 до 10 см).

— Следующим слоем будет либо полиэтилен, либо фольгированный пенофол (второй вариант предпочтительнее).

— Поверх нужно уложить армирующую сетку, ячейки должны быть не больше 1,5 см. Толщина — 2-4 мм.

— Поверх необходимо уложить трубу (сшитый полиэтилен, армированный алюминием полипропилен или металлопластик) и зафиксировать к сетке при помощи пластиковых хомутов.

— Также необходимо проложить демпферную ленту по всему периметру комнаты. Для ленты подойдет любой упрогий материал.

— Затем нужно залить пол песчано-цементной стяжкой с мелким отсевом. Что касается толщины – не больше чем 5-7 см. Между поверхностью пола и трубой (учитывая толщину ламината) не должно быть больше 3-х сантиметров.

— Для того, чтобы пол набрал прочность, понадобится три-четыре недели.

— После укладывается подложка.

— Прежде чем начать укладку ламината на теплый пол, необходимо прогреть его до рабочей температуры. Так же как и в случае со стандартной укладкой ламината, по краям должны оставаться просветы (от края доски до стены), ширина такого просвета – не меньше чем 6-8мм. Чтобы это осуществить, можно воспользоваться распорками.

Монтаж теплого пола на сухую стяжку

Сразу хотелось бы отметить, что теплые водяные полы под ламинат, при сухой стяжке – идея неэффективная по части расхода тепла.

Единственный внушительный плюс подобного варианта – монтаж осуществляется намного быстрее, так как нет необходимости ждать, пока бетон станет прочным.

Так как же сочетают сухую стяжку, водяные теплые полы и ламинат? Происходит это так:
— Для начала осуществляется укладка гидроизоляции на пол

— После пол засыпают сыпучими материалами (это может быть керамзитный отсев либо обычный сухой песок).

— По горизонту нужно выставить профили-маяки, с их помощью можно выровнять полы под ламинат, используя правило или просто прямую рейку.



— Далее необходимо выложить профилированные алюминиевые теплораспределительные пластины под трубы теплых полов. Труба будет укладываться в углубления пластин.

— Следующий этап – уложить ленту из пористых материалов по периметру комнаты.

— Пол необходимо перекрыть, для этого можно использовать два слоя гипсокартона (как вариант, фанера или ОСП), главное – необходим обязательный перехлест швов. Слои скрепляются саморезами по швам с шагом 5 см для ГКЛ и 15 см для фанеры и ОСП.

— Все остальное – точно так же, как в случае с цементно-песчаной стяжкой. Пол нужно прогреть, уложить подложку, а далее и сам ламинат.

Подложка под ламинат теплый пол: какая подойдет под водяной тип, а какая под электрический?

Теплые полы, на сегодняшний день, уже не являются предметом роскоши и никого не удивляют. Выполнение теплого пола возможно в различных модификациях, в зависимости от того, как устроен нагреватель. Важен тот факт, что с теплыми полами вы можете использовать любые напольные покрытия, в частности, и ламинат.

Тут стоит отметить, что в этом случае работает система «подложка под ламинат — теплый пол». Давайте разберемся, какие свойства имеет хорошая подложка:

  • Подложка обладает высокими гидроизоляционными и теплоизоляционными качествами.
  • Имеет чрезвычайно высокую отражающую способность.
  • Устойчива к различным перепадам температуры.
  • Стойкая к деформации.
  • Обладает звукоизоляционными свойствами.
  • Хороший пароизолятор.
  • Экологически безопасна.
  • Легко монтируется.

Укладка ламината на электрические теплые полы

Так как ламинат относится к категории натуральных напольных покрытий, то естественно, что он обладает всеми достоинствами и недостатками натуральной древесины. Как раз это и является причиной того, что, укладывая ламинатные доски на теплые полы, обойтись без подложки невозможно. Если вы не уложите ее, то полы будут очень шумными.

Если монтаж теплого пола осуществляется на наливной пол либо же на тонкую стяжку, то подложка вам понадобится самая тонкая, ее толщина должна составлять 3мм. Как уже было сказано, так как на нее будут давить другие слои, то под их весом он сплющится до необходимых 2-2,5 мм и будет служить как в качестве хорошего теплоизолятора, так и обладать высокими звукоизолирующими свойствами.

Требования к подложке под водяные полы

Главное условие в системе теплого пола – обеспечивать повышенную степень теплоотдачи. В таком случае не будет напрасного расхода тепла. Если полы основаны на трубах, то, как минимум, если случится авария, то подложка выполнит функцию дополнительной гидроизоляции.

Как вариант, иногда можно воспользоваться специальным формованным пенопластовым покрытием – в него можно с легкостью закрепить трубопровод, и оно будет выполнять роль подложки.

http://www.youtube.com/watch?v=o8VlL3o8EiE

Чаще всего, типичным основанием подложки является фольга, она способствует тому, чтобы отражать тепло, ведь это тепло не должно обогревать потолок ваших соседей на нижнем этаже. Если у фольги достаточная толщина, то она может быть как на основе полимеров (нужно клеить тонким слоем), так и в чистом виде. В принципе, степень гидроизоляции теплоизолятора невысока. Об этой защите необходимо побеспокоиться и уложить отдельный слой изоляционного материала.

Никакого специального закрепления для подложки не нужно, так как укладывают ее на утеплитель. Осуществляя монтаж водяных теплых полов, используют армирующую стяжку, при помощи которой и придавливают подложку.

Установка теплого пола — в этом старом доме

Наступить на ледяную плитку в ванной — жестокий способ проснуться утром. Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов. И вы можете установить его у себя дома с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков.Принцип прост: пол излучает тепло вашим ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом. Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты — это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Система электрического излучения состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой.Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции. Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола.Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки. Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику.Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой. На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке.Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам. Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы. Лучший способ начать работу с любой системой — это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде.Отправьте копию плана этажа поставщику кабеля (см. Где его найти). Персонал службы технической поддержки может определить оптимальную схему расположения и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, — это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Гидравлические лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры. Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления.Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность. Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации).Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.


Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www.stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Система электрического обогрева пола

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www.wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 — бесплатно
831-685-WARM (9276) — офис
831-685-9278 — факс

Теплый пол — методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола. Фактически, это один из самых частых наших вопросов. В зависимости от приложения у вас может быть несколько вариантов на выбор. На этой странице описаны многие из наших самых популярных методов установки излучающих трубок, в том числе:

УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННЫХ ПЛИТ

Установка бетонной плиты — один из самых простых и эффективных способов установки лучистого тепла.Хотя это просто, очень важно делать это правильно. В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вам всегда следует консультироваться с официальным представителем вашего кода для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию.Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть неэффективно, как другие варианты. Вы должны проконсультироваться с официальным представителем вашего кодекса о соответствии кодексу. Этот сайт является хорошим источником информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита).Обычно мы рекомендовали 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые рекомендуют использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли на 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстрый и простой вариант — не лучший вариант.

Crete-heat — это название продукта, которым пользуются многие наши клиенты.У этого продукта есть выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он защелкивается. Нет необходимости заклеивать швы.

Поскольку большая часть тепловых потерь в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично утеплена.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, прочтите наше Руководство по проектированию и строительству.

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, эта деталь будет простой. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скрепки могут быть довольно дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит денег.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА НАПОЛЬНОГО ОТОПЛЕНИЯ СКОБАМИ

Метод укладки излучающего пола со скобами очень популярен, потому что до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже).Несмотря на то, что приложение slab довольно щадящее, мы считаем, что установка скоб должна быть сделана точно, чтобы она работала должным образом. Следующие методы ДОЛЖНЫ соблюдаться для для эффективной и действенной установки скоб:

Установлена ​​алюминиевая теплообменная пластина.

Установка алюминиевых теплоизлучающих пластин:

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное несколько лет назад Государственным университетом Канзаса, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать вдвое больше BTU. Смысл в том, что обычно вы можете снизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в участках с покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило — располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, ванных комнатах и ​​в местах с высокими потерями тепла, например, в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех других областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые теплообменные пластины с непрерывным покрытием.

Установите алюминиевый отражающий барьер:

Примерно на 1-2 дюйма ниже излучающих трубок и пластин следует установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевой облицовкой. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть разрезан так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Цель установки отражающего барьера — отражать лучистые волны тепла обратно вверх к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важная деталь, и, поскольку это относительно недорогой , его следует установить.

Фотография алюминиевого световозвращающего барьера, установленного в одном пролете балок для водяного отопления.

Обычно после этого устанавливается изоляция

(см. Следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким R-значением, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ — абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими потерями тепла, то следует добавить R-19. В противном случае вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

Закрепите изоляционную деталь над ползком.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменных пластин?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем и все цитируем, преследует единственную цель — создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, на наш взгляд, глупо заранее сэкономить немного денег и отказаться от важного элемента, который поможет вам сэкономить деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если плиты не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла.Проблема в том, что воздух — это изолятор, а Pex, непосредственно контактирующий с деревом, — плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с современными хорошо изолированными конструкциями система без плит, скорее всего, будет работать. Но не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной энергии для горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Они жалуются на недостаток тепла в холодные дни и / или на высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧАЮЩЕГО НАПОЛЬНОГО ОТОПЛЕНИЯ

В новостройках иногда используется подвесная система теплый пол из панелей.Когда-то это была обычная установка, но сейчас мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих труб поверх чернового пола. Затем сверху заливается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, по-видимому, является наиболее распространенным.

Как правило, это не лучший вариант модернизации, поскольку существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким слоем гипербетона.

Некоторые преимущества подвесной плиты:

  • Простая установка трубки по сравнению со скобками.
  • Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
  • Звукоизоляция.
  • Огнестойкость.
  • Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц / час / квадратный фут, тогда как подвесные плиты мы можем получить до 40 британских тепловых единиц / час / квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час / квадратный фут, поэтому это преимущество может не проявляться для большинства установок.
  • Нет необходимости в алюминиевых теплообменных пластинах.
  • Равномерная и стабильная температура пола.

Некоторые недостатки подвесной плиты:

  • Добавленный вес. Конструкция пола должна быть спроектирована так, чтобы выдерживать этот дополнительный вес.
  • Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые постфактум решили, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
  • Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
  • Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.
Процесс установки подвесной плиты

Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены имеют каркас, но не гипсокартон. Это позволяет вам переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, потому что вам придется входить и выходить из дверных проемов. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем снова на другой стороне. Затем некоторые кладут на пол слой пластика. Похоже, есть некоторые споры о том, нужно ли это или нет.Поскольку это не вопрос лучистого теплого пола, мы оставляем это решение на усмотрение подрядчика, выполняющего работы. Пришло время положить трубку и прикрепить ее к полу. Они делают скобы Pex, которые предназначены для крепления Pex к деревянному основанию пола. Обязательно присоедините трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг — утеплить между балками.Окончательная установка будет выглядеть примерно так:

График установки подвесной плиты.

Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧЕВОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов — использовать изготовленную систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex.Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже рассматривать их по цене 8-10 долларов за квадратный фут. В эту цену даже не входит сияющий материал.

Полосы фанеры установлены на черновой пол.

Компания Radiantec разработала — практическую альтернативу этим дорогостоящим продуктам.Если вы являетесь компетентным мастером своими руками и не против работать с электроинструментом, то вы можете установить высокоэффективную систему водяного отопления поверх существующего пола за небольшую часть от стоимости панельных систем.

Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку шириной примерно 3/4 дюйма для трубки и пластины.

Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и положить готовый пол. Если покрытие пола будет мягким, например, ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луаном). Большинство других твердых полов можно укладывать непосредственно на трубы и плиты.

Фанерные полосы, трубы и плиты, установленные на черновой пол.

Плавающий пол, установленный над системой водяного отопления.

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ ФАНЕРА И ПЛИТ.

Чтобы узнать о более распространенных методах установки трубок, обязательно прочтите наше Руководство по проектированию и изготовлению.

Как установить водяное отопление в полу | Руководства по дому

Водяное отопление в полу, также известное как лучистое тепло, можно установить между черным полом и напольным покрытием, но если ваш пол уже установлен, он также может проходить под черным полом.В последнем случае вам понадобится доступ к нижней стороне пола, чтобы вы могли прикрепить трубы отопления, которые обычно сделаны из трубок из сшитого полиэтилена или PEX. Трубы подключаются к бойлеру, который нагревает воду, и во многих случаях домовладельцы используют существующий водонагреватель. Чтобы предотвратить перегрев, который может повредить пол, следует установить датчик, регулирующий температуру в трубах.

Определите размер используемой трубки. PEX бывает диаметром 1/2, 3/4 и 1 дюйм, а оптимальный размер обеспечивает достаточное количество лучистого тепла, чтобы поддерживать температуру в комнате, не перегружая водонагреватель.Возможно, вам стоит назначить консультацию со специалистом, чтобы определить размер, который вам больше всего подходит.

Идите в комнату под той, которую вы хотите обогреть, и откройте балки пола, если они еще не открыты. Это может включать снятие гипсокартона, снятие изоляции или и то, и другое. Удалите гвозди, торчащие из чернового пола между балками, с помощью монтировки.

Спланируйте маршрут трубопровода и просверлите отверстия подходящего размера в балках, чтобы можно было продеть трубку между отсеками, используя угловое сверло.В большинстве случаев вы, вероятно, захотите установить два отрезка трубок в каждом отсеке. В этом случае вы просверлите все отверстия на одной стороне пола и согните трубку на другом конце.

Закрепите алюминиевые рассеивающие пластины к черному полу вдоль запланированного пути трубопровода. Трубка входит в каждую пластину, а металл распределяет тепло по более широкой площади пола. Установите пластины с зазором от 6 до 12 дюймов между ними встык. Используйте крепеж, который не проникает в черновой пол — в большинстве случаев хорошо подойдут шурупы или гвозди диаметром 3/4 дюйма.

Установите трубку, вставив ее в пластины резиновым молотком и продев ее через отверстия в балках. Вытяните трубку до точки, в которой она соединяется с нагревателем.

Заполните каждый отсек изоляцией из стекловолокна. Если вы не планируете устанавливать гипсокартон, закрепите войлок на месте, протянув проволоку через каждую и прикрепив концы к балкам кровельными гвоздями.

Установите медные тройники на входе и выходе вашего водонагревателя, чтобы создать соединения для трубок лучистого отопления.Медные трубы 3/4 дюйма от этих тройников должны доходить до рециркуляционного контура, обычно устанавливаемого на стене рядом с обогревателем. Насос прокачивает воду по контуру и обходит нагреватель до тех пор, пока датчик не обнаружит, что температура упала ниже определенной точки. Когда это происходит, открывается клапан, и вода из нагревателя смешивается с циркулирующей водой.

Подсоедините трубку PEX к контуру рециркуляции, используя соответствующие переходники медь-PEX.

Ссылки

Советы

  • Если вы устанавливаете лучистое тепло перед укладкой пола, создайте пространство для труб, установив второй черновой пол на полосах пиломатериалов толщиной 1 или 1 1/2 дюйма.Этот метод значительно увеличивает высоту пола и может потребовать модификации дверных проемов и переходов на полы в других помещениях.
  • Керамическая плитка является предпочтительным напольным покрытием для систем лучистого отопления, но также подходят древесина твердых пород и винил. Если у вас ковровое покрытие, ковер может плохо проводить тепло.

Предупреждения

  • Обратитесь в местную строительную администрацию, чтобы узнать обо всех применимых разрешениях и нормативных требованиях для вашего проекта.Если у вас нет необходимого опыта, нанимайте квалифицированного подрядчика для выполнения любых окончательных подключений сантехники и электропроводки.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Как обогреть керамический пол водой | Руководства по дому

Использование воды для обогрева — это тип лучистого теплого пола, который называется гидроникой.Трубы из сшитого полиэтилена — PEX — переносят теплую воду между черным полом и готовой поверхностью пола. Тепло передается на плитку и излучается в комнату, согревая людей и предметы. Плитка — один из лучших материалов для установки в качестве чистового пола для этого типа системы. Он удерживает и равномерно распределяет тепло, передаваемое трубкой PEX. Практически любой источник тепла может нагреть воду, включая газ, пропан, масло, дрова, электричество или солнечную энергию.

Фанера

Установите трубку PEX в виде S-образных петель поверх фанеры.Петли фиксируются специальными скобами, а монтажники заливают пол самовыравнивающейся строительной смесью. Раствор заделывает трубы PEX и обеспечивает прочную ровную поверхность для укладки плитки. Розничные торговцы также продают фанерные листы с предварительно рифлеными канавками, которые предназначены для труб из полиэтиленгликоля. После прикрепления фанеры проденьте PEX в пазы и покройте черновой пол самовыравнивающимся раствором. Попросите лицензированного подрядчика проверить вашу опору для пола, чтобы убедиться, что она достаточно прочна, чтобы выдержать дополнительный вес раствора и плитки.

Плиты

Существующие бетонные плиты являются кандидатами для систем водяного отопления. Нанесение аналогично нанесению на фанерные черновые полы. Установщики наматывают на пол трубы из полиэтиленгликоля, закрепляют их, привязывая к арматуре, а затем заливают обеими слоями строительного раствора. Убедитесь, что плита была изолирована перед заливкой, или добавьте светоотражающий изоляционный материал перед установкой трубки PEX поверх существующей плиты. Без надлежащей изоляции плита становится теплоотводом, отводящим тепло к земле и прочь от дома.Поверх раствора уложить керамическую плитку.

Под черным полом

Если вы уже установили плитку и у вас есть подвал или подвал, вы все равно можете добавить водяное лучистое отопление. Вставьте трубы PEX в отсеки балок, которые представляют собой открытые пространства между балками пола. Вам нужно будет просверлить балки, чтобы протянуть трубы от одного пролета до другого. После этого добавьте алюминиевые пластины, предназначенные для этого типа применения. Пластины прикрепляются к основному полу и помогают удерживать трубы на месте.Добавьте слой изоляции, чтобы направить тепло в жилое пространство.

поверх существующей плитки

Керамическая плитка укладывается на любой твердый черный пол, даже поверх существующей плитки. Если у вас есть черновой пол из плит и вы не хотите брать на себя кропотливую работу по удалению существующего плиточного пола, добавьте трубку PEX поверх плитки, как если бы это был черновой пол. Налейте на трубку самовыравнивающийся раствор, который скроет змеевики и обеспечит прочную ровную поверхность для новой укладки плитки. Однако имейте в виду, что это увеличит высоту существующего пола на 2–3 дюйма.

Ссылки

Ресурсы

Биография писателя

Роберт Корпелла профессионально пишет с 2000 года. Он является сертифицированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором сайта freshare.net, посвященного изучению природных ландшафтов Озарка. Работы Корпеллы были опубликованы в различных изданиях. Он имеет степень бакалавра Университета Арканзаса.

Теплый пол 101 — Боб Вила

Иллюстрация: Findanyfloor.com

Лучистые полы с подогревом, возможно, являются идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не продувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас самих.Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в холодный солнечный день. Ваше лицо кажется теплым, но солнцу не нужно было нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали веками, от гипокауста — пола, поднятого на колоннах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня — древних турецких и римских бань, до череды Фрэнка Ллойда Райта — заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его выполнимым — и даже пригодным для самостоятельной работы — для модернизации существующих домов.

Типы систем теплого пола

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей по трубам.

Электрические системы

Системы электрического лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черновым полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка — популярные варианты отделки пола. Существуют также излучающие электрические подушки для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, например, из искусственной древесины. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте скотчем, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите поднять существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые подходят для балок под черным полом. Вам, конечно, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается до температуры от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубы могут быть установлены несколькими способами: вмонтированы в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей черного пола. Поверх него можно укладывать любой вид готового напольного покрытия, в том числе полосовой паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут порекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности.В противном случае изменения содержания влаги могут привести к образованию чашечек, выгибанию или деформации деревянных досок.)

Найдите надежных местных профессионалов для любого домашнего проекта

+

Больше комфорта, более низкие затраты на энергию

Лучистое отопление более комфортно, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы отнять у вас тепло и заставить вас чувствовать себя холодно.Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего вам становится слишком жарко в одну минуту и ​​слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. Кроме того, лучистое тепло не имеет сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванна или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы жидкостного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить температуру термостата. Дальнейшая экономия может быть достигнута, поскольку использование высокоэффективного котла при более низких температурах увеличивает срок его службы.Кроме того, жидкостное лучистое тепло более эффективно, чем другие системы, поскольку для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб из PEX (сшитого полиэтилена) за последние 15–20 лет упростила установку лучистых полов и сделала их герметичными.Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем в трубах произошла утечка, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны в обеспечении более низких температур воды, необходимых для таких систем.

Упрощенная установка

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Warmboard, например, производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели дороже материалов, используемых в некоторых других системах, но они более эффективны и снижают трудозатраты.

Лучистое охлаждение

Единственным минусом лучистого напольного отопления является то, что его не так просто использовать для охлаждения. В традиционной системе воздушного отопления те же каналы, по которым горячий воздух через каналы из печи, могут быть использованы для подачи холодного воздуха от центрального кондиционера. Хотя радиационное охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубку для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Затраты на системы теплого пола

Для нового строительства система водяного теплого пола, вероятно, будет стоить больше, чем принудительный горячий воздух (каналы и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черновому полу, а также от того, в какой степени пол и потолки должны быть оторваны и установлены заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от должности и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за кв. Фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу. К сожалению, он намного дороже в эксплуатации и поэтому обычно имеет смысл использовать его в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло — простая задача, если вы строите новый дом — также можно модернизировать, чтобы подогнать под полы существующих домов, хотя затраты на установку будут выше.При модернизации трубы присоединяются к нижней стороне чернового пола первого этажа, предполагая, что к нему есть доступ из подвала или из подвала. Если ремонт обширный и готовый пол в любом случае будет заменен, обычно лучше установить трубы над черным полом, где они будут более эффективными, легче в установке и потребуют меньше труб. Добавление лучистого тепла ко второму и третьему этажам, когда существующие полы должны оставаться на месте, может потребовать снятия потолка в помещениях ниже, чтобы получить доступ к нижней стороне черного пола.

Ваш источник тепла также будет влиять на ваше решение. Если у вас есть эффективный котел, который не слишком старый, его, вероятно, можно использовать для теплоснабжения ваших лучистых полов. Если ваш котел пережил лучшие времена, выберите высокоэффективный конденсационный газовый модулирующий котел, который также может нагревать вашу воду для бытового потребления.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол.Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — довольно новая концепция, но на самом деле это один из старейших способов обогрева дома.Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Изображение предоставлено Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток. В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако лишь после того, как Фрэнк Ллойд Райт начал понимать преимущества системы, она стала более широко распространенной.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете ощущать тепло от горелки на плите на расстоянии от нескольких дюймов до футов. Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Кредит изображения: Ваттс.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже. Он подходит для различных типов полов, поэтому не умаляет красоту вашего дома.

А поскольку воздух не проходит через воздуховоды, по дому циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки лучистого теплого пола — «влажный» и «сухой».

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Колледж Земли и минералов Пенсильвании.

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Колледж Земли и минералов Пенсильвании.

В сухой системе трубы или кабели помещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Изображение предоставлено: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор верят, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

Первый — сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будет различная температура в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает.В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления.Их также можно разместить на стенах и потолке.

Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Изображение предоставлено: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений. Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не сам нагревается, лучистый потолок может создать очень комфортную комнату, не нарушая при этом существующий пол.

Типы систем лучистого теплого пола

Можно рассмотреть три различных типа систем лучистого теплого пола. У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1. Система теплых полов с воздушным обогревом

Системы с воздушным обогревом — это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже.Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через воздуховоды в вентиляционные отверстия, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей.Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; Вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и со всеми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться как в несущую плиту на уровне грунта, так и в системе подвесного перекрытия.

При установке плиты грунт выравнивается, затем покрывается слоем полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом, как создание плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки. Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным подогревом

Изображение предоставлено Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы сэкономите не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с воздушным подогревом

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без перекрытия.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

Изображение предоставлено: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов повседневного спроса, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного отопления

Изображение предоставлено: TheSpruce.com

В системе электронного лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются либо влажным, либо сухим способом под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, также заделанные тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Затраты на системы электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что эта система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Типы и установка систем электрического теплого пола

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель.Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.

Вся система упакована между двумя слоями тонкой пластиковой пленки. Этот тип системы является наиболее эффективным из четырех.

Применение систем электрического теплого пола в коммерческих и промышленных целях

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях.Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола

Кредит изображения: PlumberMag.com

Гидравлическое лучистое отопление пола использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху. Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому его можно модернизировать или установить заново.

Типы систем водяного теплого пола

Изображение предоставлено: HydronicHeatingDaikobi

По сути, существует два разных метода использования водяных систем водяного отопления полов — открытый или закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы содержится вода, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда изготавливаются из полиэтилена, гибкого трубопровода, который не трескается, не корродирует и не ломается со временем.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению системы лучистого водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления

Изображение предоставлено: Nu-Heat

Процесс установки довольно прост и может быть выполнен как во влажном, так и в сухом виде. Котел подсоединяется к водопроводному коллектору, ряду труб и клапанов, по которым вода направляется на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке — в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; Для влажных укладок потребуется примерно 3 недели для отверждения, в то время как при сухих укладках верхний пол можно сразу положить и ввести в эксплуатацию в течение нескольких дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах полов с водяным излучением

Изображение предоставлено: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее распространенные проблемы связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать работу более удобной для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

DIY Водяной теплый пол

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

  • Radiantec — они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
  • NuHeat — они поставляют электрические системы лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
  • Orbit Radiant Heating — еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
  • WarmlyYours — WarmlyYours — одна из самых уважаемых компаний в области систем обогрева полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Пять лучших методов установки водяного теплого пола | Новости индустрии ремоделирования

Совет эксперта

авторов Ким Блисс | 10 апреля 2017 г.

Теплые полы кому-нибудь? Если вы когда-либо испытывали на себе лучистые полы с подогревом, вы знаете, какой комфорт он может обеспечить.А если он у вас дома, вы знаете, какую дополнительную энергоэффективность он может обеспечить по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха.

Итак, когда вы проектируете дом, задумывались ли вы когда-нибудь о лучистом подогреве пола? Преимущества системы многочисленны: тише (без шумных вентиляторов), лучшее качество окружающей среды в помещении (без пыли и аллергенов, распространяющихся по дому), без воздуховодов и вентиляционных отверстий в полу (для свободы расстановки мебели)… список можно продолжать и продолжать. . А лучистые полы с подогревом могут работать под любым напольным покрытием — от традиционных ковров, плитки и твердых пород дерева до более экзотических поверхностей, таких как сланец, пробка и бамбук.Работает даже под бетоном (на самом деле, неплохо).

Теплый пол — не новая концепция; это технология, которая существует еще со времен Римской империи. Это также основной метод обеспечения комфорта в помещениях по всей Европе, где климат может быть намного холоднее по сравнению с районами в США

.

В системе водяного водяного отопления теплая вода циркулирует по гибким трубам, расположенным под полом или внутри него. Когда тепло от воды исходит от пола, оно согревает людей (и предметы) по всей комнате.Лучше всего то, что лучистая система спроектирована по зонам, что означает, что в каждой комнате могут быть разные настройки термостата. Это повышает эффективность системы, поскольку в комнатах с меньшей проходимостью (например, прихожая или гостевая спальня) можно установить более низкую температуру, чем в главной ванной или подвале, которым для комфорта может потребоваться дополнительное отопление.

Итак, каковы различные методы установки систем лучистого теплого пола? Они могут различаться в зависимости от дизайна дома, но вот пять основных типичных способов установки, которые сегодня используются в жилищном строительстве.

Скобка вниз

Это один из наиболее распространенных способов жилищного строительства новостроек. Метод крепления скобками включает в себя металлические скобы для деревянных черновых полов или пластиковые скобы для пенопласта на бетонной плите. Установщик просто «прикрепляет» гибкую пластиковую трубку, называемую PEX, к поверхности с помощью специального инструмента. Скобы проходят по внешней стороне трубки (не через трубку), а затем прикрепляются к поверхности под ней. После того, как труба будет полностью прикреплена к поверхности, на нее будет нанесена легкая бетонная наливка, чтобы создать гладкую твердую поверхность для пола.

Алюминиевые пластины

Алюминий является отличным проводником тепла, поэтому использование алюминиевых теплообменных пластин является очень эффективным способом установки высокопроизводительной системы лучистого теплого пола в доме, когда перелив бетона на поверхность пола невозможен. Плиты крепятся к нижней стороне чернового пола между балками и

.

имеет канал посередине, где трубка фиксируется на месте. «Штампованная» алюминиевая теплообменная пластина имеет канал для трубок на лицевой (или верхней) стороне пластины, которая крепится к черному полу, поэтому сначала необходимо установить трубку, а затем пластину прикрепить к нижней стороне чернового пола.«Экструдированная» алюминиевая теплообменная пластина имеет канал на нижней стороне пластины, поэтому пластину можно сначала прикрепить к черному полу, а затем установить трубку. Обратите внимание, что после установки важно добавить изоляцию из стекловолокна минимум R-11 в отсек балок, плотно прилегающий к пластинам, чтобы предотвратить потерю тепла вниз.

Коврики с ручкой

Коврики с ручками становятся все более широко используемым вариантом для водяного отопления полов из-за простоты использования при установке труб.Коврики имеют заранее сформированные выступы по всей поверхности, которые позволяют легко «защелкнуть» трубку на месте. Установщик просто приклеивает мат к бетонной плите или деревянному основанию пола и зажимает трубку между выступами. Как правило, установщик может просто «ввести» трубку в коврик, нажав на нее ногой, что избавляет от необходимости наклоняться, чтобы коснуться поверхности. После того, как труба установлена, ее затем покрывают легкой бетонной заливкой, чтобы создать гладкую прочную поверхность для пола.

Деревянные панели

Деревянные излучающие панели толщиной всего полдюйма являются идеальным решением для реконструкции и модернизации. Панели просто крепятся к фанерному основанию и имеют канавку по центру для размещения труб. Алюминиевый лист в нижней части панели увеличивает теплопередачу. Этот метод предлагает несколько преимуществ в дополнение к минимальному увеличению высоты пола, в том числе отсутствие влаги из-за перелива бетона и повышенный потенциал выхода БТЕ по сравнению с обогревом балок.

Хомуты

Этот метод наиболее подходит для «кондиционирования пола» — утепления полов без подачи тепла в помещение. Зажимы просто крепятся к нижней стороне чернового пола между балками и подвешивают PEX к черному полу. Как и в случае с алюминиевыми пластинами, после установки трубы важно добавить изоляцию из стекловолокна. Однако, в отличие от алюминиевых пластин, где изоляция должна плотно прилегать к пластине, при установке зажимов балки между трубкой из полиэтиленгликоля и изоляцией должен быть зазор в дюйм.Это создает воздушный зазор под черным полом, который позволяет теплу лучше отводиться к полу.

Кстати, еще один метод, который обычно используется в коммерческом строительстве, но может также использоваться для участков на уровне земли в доме новой постройки, — это проволочные стяжки. Метод проволочной стяжки используется для установки на

.

или ниже класса. Для этого требуется уплотненный основной материал, такой как грязь, песок или гравий, с проволочной сеткой или арматурной сеткой, размещенной над землей. Проволочные стяжки прикрепляют трубку к проволочной сетке или арматуре (обычно каждые три фута), чтобы гарантировать, что трубка останется на месте, когда бетон заливается по трубопроводу и проволочной сетке или системе арматурных решеток.Важно отметить, что при установке такого типа возможны потери тепла под плитой, что может снизить производительность системы. Изоляция под плитой, как правило, необходима для предотвращения потери тепла на землю.

Независимо от используемого метода установки, очень важно обеспечить проектирование системы лучистым профессионалом. Идеально установленная система не сможет работать эффективно, если она спроектирована неправильно.

При проектировании системы лучистого теплого пола учитываются несколько факторов, в том числе размер комнаты, потери тепла, солнечная энергия, длина контура, количество зон, источник тепла и размер насоса.Поэтому, когда придет время спроектировать дом с помощью Radiant, убедитесь, что на вашей стороне есть правильный профессионал (в противном случае вы можете столкнуться с несчастными домовладельцами).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
