Схема насоса циркуляционного: Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ

Cхема подключения циркуляционного насоса к электросети — RozetkaOnline.COM

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме —  ЗДЕСЬ  (ссылка откроется в новом  окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий, питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Электрическая схема циркуляционного насоса для отопления

Как подключить циркуляционный насос к электричеству?

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети. Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

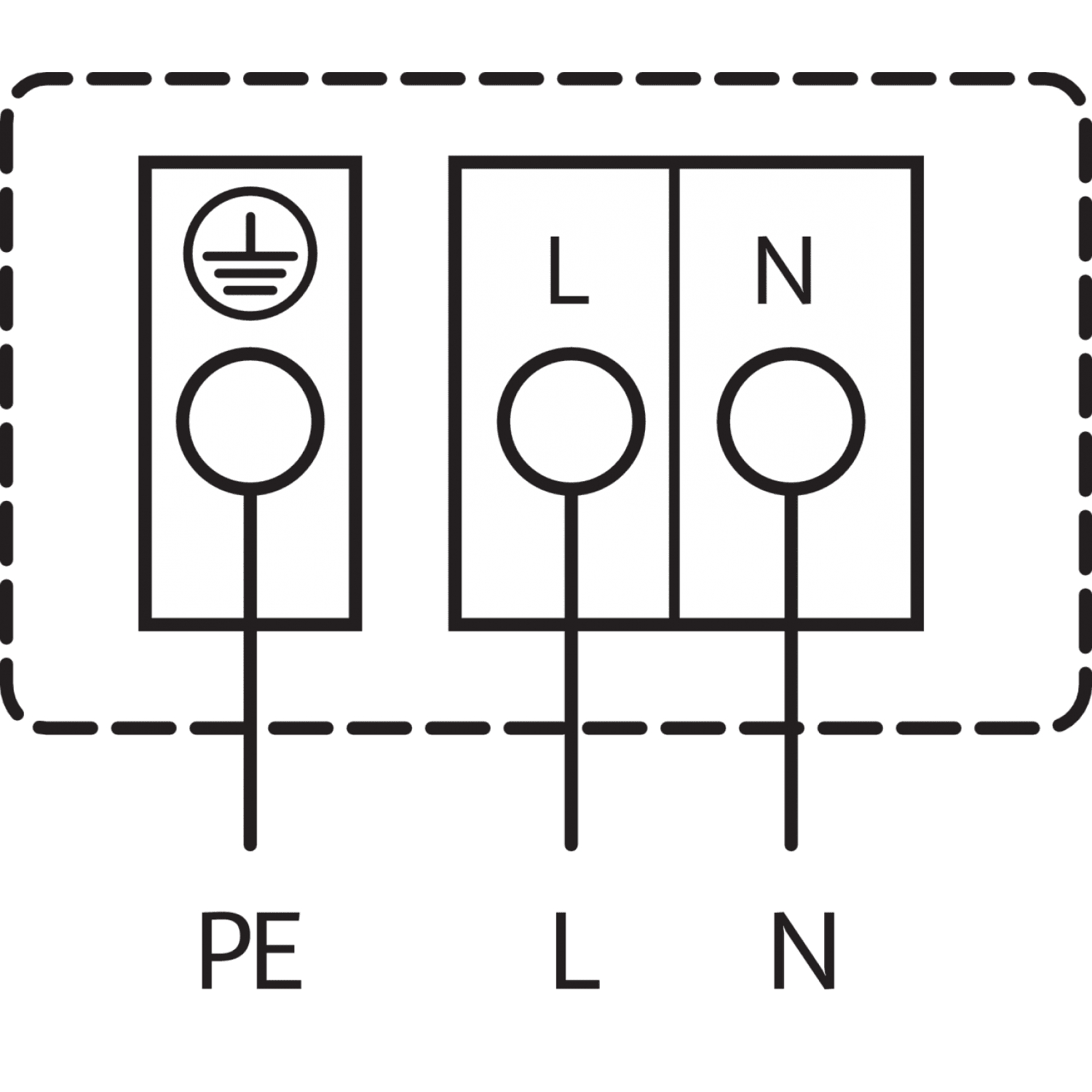

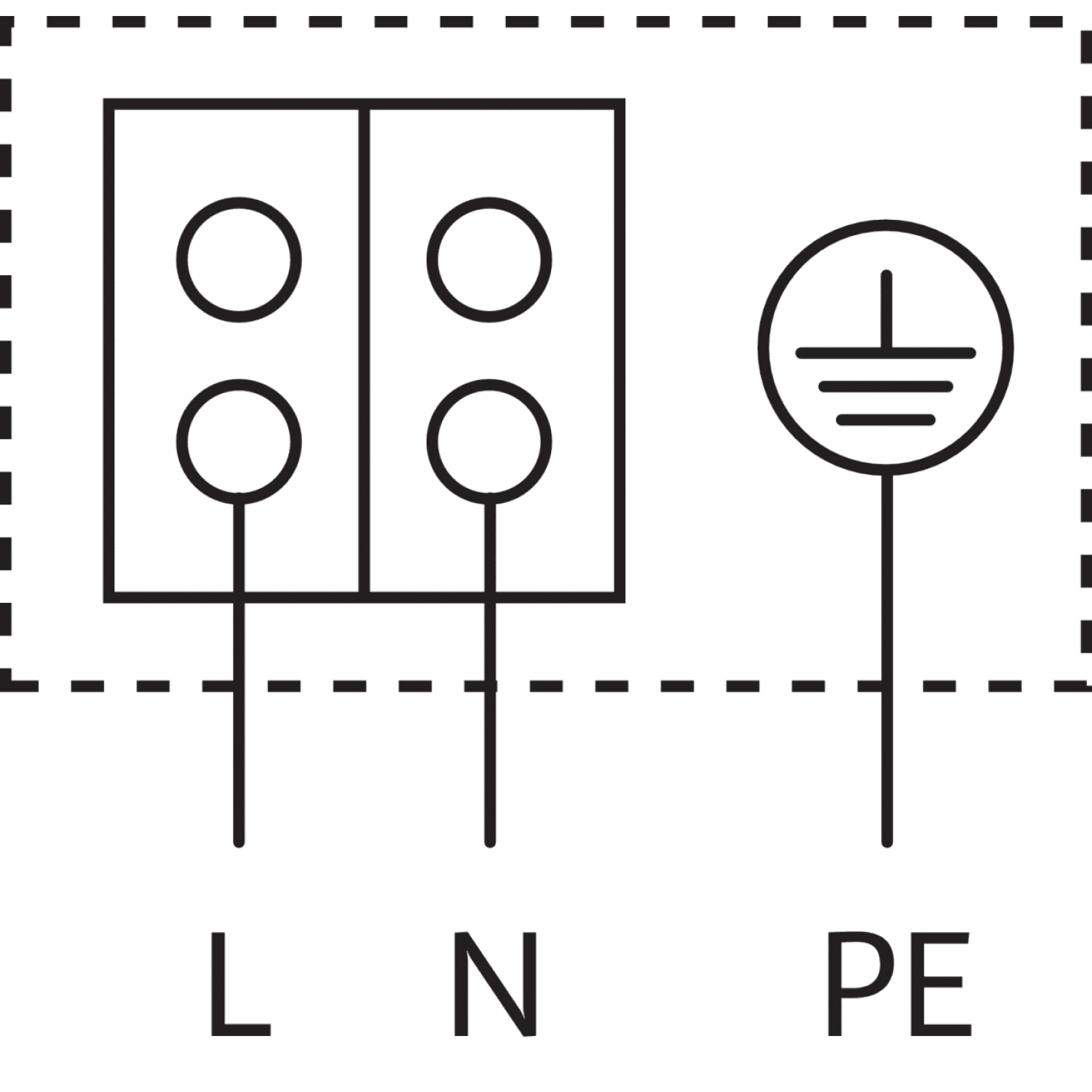

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Схема подсоединения циркуляционного насоса к термостату

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание. обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения. думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат. с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы .

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания .

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий. питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

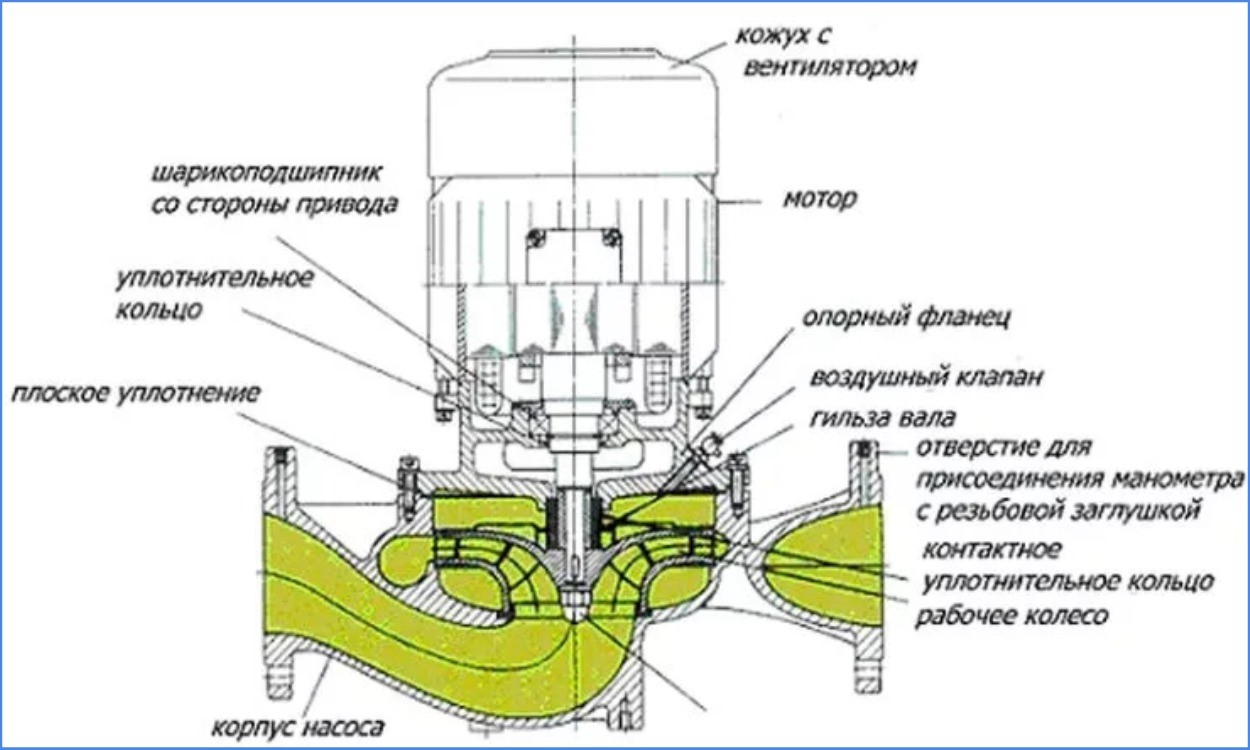

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

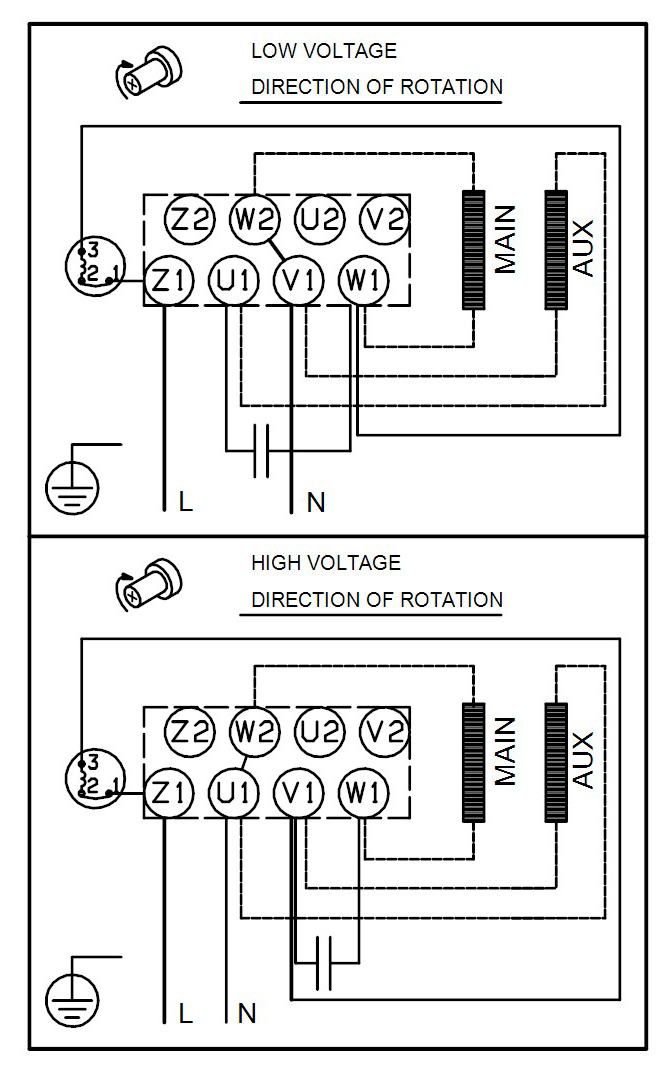

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Источники: http://samelectrik.ru/kak-podklyuchit-cirkulyacionnyj-nasos-k-elektrichestvu.html, http://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/118-ckhema-podklyucheniya-tsirkulyatsionnogo-nasosa-k-elektroseti, http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa

Циркуляционный насос: устройство, типы, установка, выбрать

Циркуляционный насос выполняет функцию принудительной циркуляции теплоносителя в системах отопления закрытого и открытого типов. Циркуляционный насос состоит из стального нержавеющего корпуса, к которому крепится электрическая часть,  состоящая из обмотки статора, внутри которого вставлен ротор.

На валу ротора закреплена крыльчатка, которая при подаче электричества вращается, и выполняет втягивание теплоносителя с одной стороны и выброс его в трубопровод системы с другой стороны. Создаваемый насосом напор, преодолевает гидравлическое сопротивление элементов системы отопления и осуществляет циркуляцию теплоносителя.

Безусловно, система отопления, со встроенным циркуляционным насосом, является более эффективной, так как обогрев небольшого дома осуществляется в течении нескольких минут после запуска отопительного котла. Грамотная установка циркуляционного насоса в систему отопления, значительно повысит ее эффективность и сделает такую систему экономичнее в плане расхода энергоресурсов (как показывает практика, экономия газа составит примерно на 25 – 30%). За счет чего происходит экономия? Нагретый теплоноситель будет быстрее подаваться на радиаторы и быстрее возвращаться в котел менее охлажденный, а более теплый теплоноситель быстрее подогреть, соответственно снижается нагрузка на котел, который к тому же будет реже включаться.

Типы циркуляционных насосов

По конструкционным особенностям циркуляционные насосы делятся на механизмы «мокрого» и «сухого» типа.

Конструкционная особенность насосов сухого типа заключается в том, что ротор не находится в прямом контакте с теплоносителем, так как его рабочая поверхность и электродвигатель разделены специальными уплотнительными нержавеющими кольцами. Тонкая пленка воды, находящаяся между кольцами, при вращении герметизирует соединение за счет разницы давления во внешней среде и системе отопления. Прижимная пружина выполняет постоянное поджатие колец по мере их износа и обеспечивает их «самоподгонку». КПД циркуляционных насосов с сухого типа составляет 80 %. Однако, насосы данного типа достаточно шумные и более требовательны в обслуживании, в сравнении с насосами мокрого типа и редко используются в индивидуальном отоплении.

Циркуляционные насосы мокрого типа отличаются от «сухих» тем, что ротор вместе с крыльчаткой находятся в прямом контакте с теплоносителем, который и охлаждает прибор и одновременно выполняет роль смазки. В насосах такого типа ротор и статор разделены специальным «стаканом» выполненным из нержавеющей стали, который обеспечивает герметичность части электродвигателя, находящейся под напряжением. Все части циркуляционного насоса мокрого типа, функционируют в перекачиваемой среде.
КПД таких насосов составляет около 55%, однако, они менее шумные и неприхотливы в обслуживании. Их производительности вполне достаточно для систем небольших протяжностей, поэтому их наиболее часто используют в индивидуальном отоплении.

Как выбрать циркуляционный насос для системы отопления

Выбирая циркуляционный насос учитываются такие показатели, как его мощность, диаметр трубопровода, температура теплоносителя, уровень напора теплоносителя, производительность и пропускную способность отопительного котла.

Параметры циркуляционного насоса отображены в его маркировке. Например, маркировка 25-60 – что она обозначает? 25 – диаметр присоединительного размера в мм. , в данном случае это 1 дюйм, а 60 – это давление или высота подъема. В данном случае высота подъема составляет 6 метров водяного столба или 0,6 атмосфер.
Любой циркуляционный насос имеет три ступени мощности. Каждая ступень мощности характеризуется своей производительностью, то есть объемом теплоносителя который прокачивает насос в один час.

Производительность циркуляционного насоса напрямую зависит от протяженности трубопровода (как правило при расчетах, на 10 м/п трубопровода приходится примерно 0,5 м. насосного напора). Также не следует забывать, что чем уже сечение труб в системе, тем большее сопротивление будет испытывать теплоноситель.

Расход теплоносителя рассчитывают просто приравнивая его к параметрам мощности отопительного прибора. Например, при мощности котла составляющей 25 кВт, расход теплоносителя будет составлять 25 л/мин. Радиаторам мощностью 15 к Вт необходимо 15 л/мин воды.

При протяженности трубопровода системы отопления не более 80 м. , достаточно будет установки одного насоса, при более длительной протяженности трубопровода необходимо устанавливать два и более циркуляционных насоса.

Установка циркуляционного насоса – особенности монтажа

Первое что следует сделать перед установкой циркуляционного насоса – определить место монтажа. Нужно учитывать то, что циркуляционный насос нуждается в периодическом обслуживании, поэтому он должен иметь к себе свободный доступ.

Наиболее оптимальное место для его установки, перед отопительным котлом, на обратном трубопроводе. Все дело в том, что в верхней части котла со временем может накапливаться воздух и при установке насоса на подаче, будет происходить вытягивание воздуха из котла, что будет приводить к образованию вакуума и к закипанию завоздушенной части котла. Если же насос устанавливается перед котлом, то он будет вталкивать теплоноситель в него, что не будет приводить к образованию воздушных пробок. Кроме этого, такая система монтажа предусматривает работу циркуляционного насоса при более низких температурах (на обратке температура теплоносителя всегда ниже, чем на подаче), а это продлевает срок его эксплуатации.

Очень важный момент монтажа – это положение вала циркуляционного насоса. Вал в обязательном порядке должен располагаться в строго горизонтальном положении, иначе насос будет находиться в воде не полностью, и в лучшем случае будет терять до 30% производительности, а в худшем – рабочая зона из-за перегрева может выйти из строя.

На выбранном участке монтажа циркуляционного насоса рекомендуется устанавливать, так называемый, байпас (обводная линия). Байпас необходим для того, чтобы в случаях отключения электричества или выхода насоса из строя теплоноситель циркулировал через открытия краны по главному трубопроводу, и отопительная система продолжала работать уже в режиме естественной циркуляции.

Следует обязательно помнить, что диаметр трубы обводной линии (байпаса) должен быть меньше диаметра основного трубопровода.

Перед насосом обязательно необходимо установить фильтр грубой очистки, который будет защищать вращающиеся элементы механизма от мелких механических частиц. Особенно нежелательно попадание мусора на крыльчатку, которая может попросту заклинить, что приведет к сгоранию обмотки и выходу насоса из строя.

С обеих сторон насоса необходимо установить запорную арматуру (обычные шаровые краны). Перекрыв их, в случае необходимости, можно выполнить демонтаж или обслуживание циркуляционного насоса без полного слива теплоносителя из системы.

Еще более правильны будет использование вместо одного из шаровых кранов обратного клапана.

Система будет выглядеть следующим образом: перед фильтром грубой очистки устанавливается шаровый кран, за фильтром устанавливается циркуляционный насос, а за насосом вместо второго шарового крана – обратный клапан.

При использовании обратного клапана при необходимости также можно демонтировать циркуляционный насос, перекрыв всего лишь один шаровый кран – обратный клапан, установленный по стрелке, не даст вытока теплоносителя с другой стороны насоса.

Еще одна функция, которую выполняет обратный клапан, особенно при высоких стояках на подающей линии, – это предотвращение противопотока давления в системе. Что это значит? Если от котла вверх «выходит» вертикальный стояк большой протяженности, то давление будет направленно не только вверх, но и благодаря силам гравитации, будет создаваться давление, направленное вниз. Вот для того, чтобы часть давления не пошло в “обратку”, и система «остановилась» и устанавливается обратный клапан.

установка циркуляционного насоса в системе отопления

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Назначение циркуляционных насосов

Основная задача, которую решают циркуляционные насосы для котлов отопления, заключается в том, чтобы обеспечить постоянное движение по трубопроводу передающей тепловую энергию жидкости без изменения давления потока. Таким образом, постоянно перемещаясь по трубопроводу с определенной скоростью, нагретая вода способствует лучшей передаче тепловой энергии элементам отопительной системы и, соответственно, более быстрому и эффективному обогреву помещений.

Установка циркуляционного насоса в систему отопления, работающую по принципу принудительной рециркуляции, является обязательным условием. В системы отопления с естественной циркуляцией теплоносителя для увеличения их тепловой мощности такие устройства тоже устанавливаются. Многие современные модели циркуляционных насосов могут работать на различных скоростях и имеют в своем оснащении специальный переключатель, позволяющий выбирать требуемый режим работы.

Используя регулируемые циркуляционные насосы, можно эффективно управлять работой системы отопления, включая ее на максимальный уровень теплоотдачи, когда на улице сильно похолодало, и выставляя экономичный режим работы после того, как в отапливаемых помещениях установится комфортная температура воздуха. Отдельные модели регулируемых насосов для котлов отопления могут работать в авторежиме, реагируя на изменение температуры воздуха в отапливаемых помещениях и переключаясь на требуемую скорость подачи теплоносителя в трубопроводную систему.

Устройство циркуляционных насосов для отопления

По конструктивному исполнению циркуляционные насосы, устанавливаемые на системы отопления, делятся на две большие категории: с «сухим» и «мокрым» ротором. Более высокими КПД и производительностью обладают устройства с «сухим» ротором, но они издают при работе сильный шум, более сложны в обслуживании и ремонте. Гидромашины с «мокрым» ротором отличаются простотой обслуживания и высокой надежностью и, если обеспечено требуемое качество теплоносителя, способны безотказно прослужить более десяти лет.

Кроме того, циркуляционные насосы рассматриваемого типа издают при работе минимальное количество шума. Даже невысокого КПД и производительности насосных устройств с «мокрым» ротором вполне достаточно для того, чтобы обеспечивать эффективную работу системы отопления частного дома или дачного строения.

Как правильно выбрать место для установки

Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно. Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

Использование отдельного насоса для каждого из ответвлений системы обогрева позволяет регулировать теплоотдачу каждого из таких контуров отопления, создавая требуемый температурный режим в помещениях, которые такими контурами обслуживаются.

Система отопления с двухконтурным котлом и теплым полом

В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

Схемы обвязки

Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением. Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

Типовая схема подключения насоса отопления

Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

Для правильной установки циркуляционного насоса в систему отопления необходим монтаж шаровых кранов с обеих сторон такого устройства. Нужны эти краны для того, чтобы при техническом обслуживании или ремонте насоса не сливать теплоноситель из всего трубопровода.

Установка в системы отопления с естественной циркуляцией теплоносителя

Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

Схема байпаса системы отопления

На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Подключение устройства к сети электропитания

При подключении насоса к электросети, для чего необходимо использовать три провода (фазный, нулевой и провод заземления), лучше воспользоваться индивидуальной линией, оснащенной автоматом защиты.

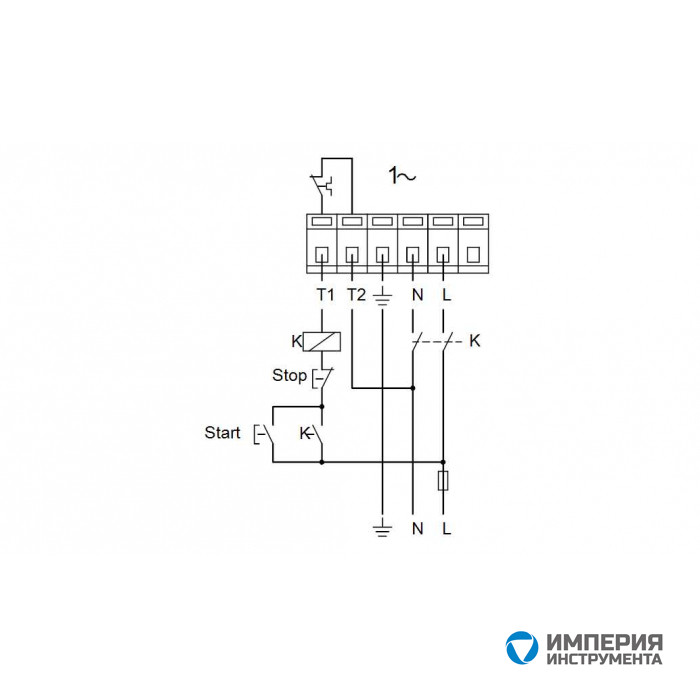

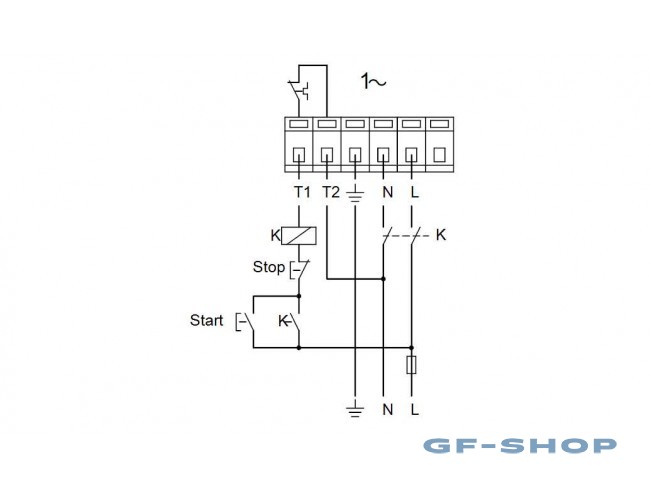

Схема подключения циркуляционного насоса к электросети

Само подключение циркуляционного насоса выполняется при помощи стандартной трехконтактной вилки и розетки или посредством клеммной колодки. Клеммы насоса, к которым необходимо подсоединить обратный конец электрического кабеля, находятся под пластиковой крышкой на корпусе устройства. Как правило, каждая из таких клемм имеет обозначение, что позволяет без особых сложностей разобраться в том, какой провод подключать к конкретной клемме.

Многие владельцы загородных домов, чтобы не оказаться в ситуации, когда из-за перебоев с электроснабжением система отопления перестанет работать, используют источники резервного питания, к которым в случае аварийных ситуаций в сети централизованного электроснабжения подключается циркуляционный насос.

Как работает циркуляционный насос: принцип подключения

Организовывая отопление загородного дома, важно учесть метраж жилища. Если это не маленькая дача, а двух или трёхэтажный дом, в котором общая площадь исчисляется сотнями квадратных метров, то для  решения отопительных задач будет недостаточно естественной циркуляции теплоносителя. В таких системах давление в трубопроводе не будет выше 0,6 мПа и для эффективного движения горячей воды в системе нужно произвести подключение циркуляционного насоса. Чтобы правильно выбрать такой агрегат, подобрать подходящее место для установки, нужно понимать принцип работы этого прибора.

Особенности агрегата

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Важно: циркуляционные насосы – это компактные приборы, которые не занимают много места и не создают шум при работе.

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• в традиционных радиаторных системах;
• при обустройстве водяного тёплого пола;
• в геотермальных системах;
• при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром.  Кроме этого прибор имеет следующие преимущества:

Рекомендуем к прочтению:

• быстрота нагревания помещения;
• котёл можно установить в любое подходящее место;
• потери теплоносителя и воздушные пробки сведены к минимуму;
• за счёт термореле обеспечивается автоматическое управление температурными режимами;
• затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
• поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Разновидности циркуляционных насосов

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

1. Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
2. Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

• Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
• Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
• Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Как работает агрегат?

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями.  В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

Рекомендуем к прочтению:

• На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
• На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
• Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые  в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения –  всего 85 Вт.

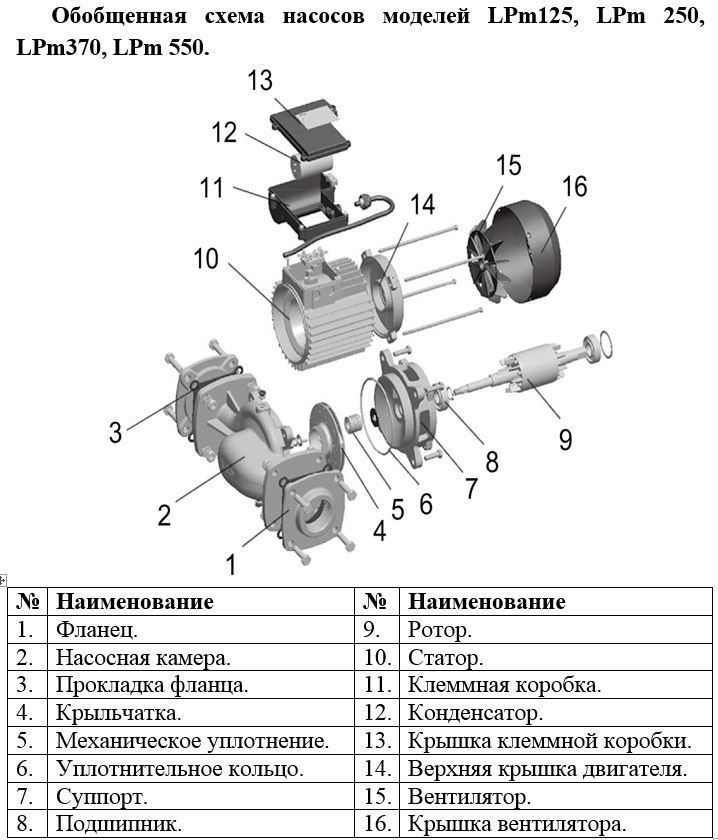

Устройство насоса

Главными элементами, из которых состоит циркуляционный насос, являются:

• корпус из нержавеющей стали, бронзы, чугуна или алюминия;
• роторный вал и ротор;
• колесо с лопастями или крыльчатка;
• двигатель.

Как правило, рабочее колесо – это конструкция из двух параллельных дисков, которые соединяются друг с другом посредством радиально выгнутых лопастей. В одном из дисков есть отверстие для протекания жидкости. Второй диск фиксирует крыльчатку на валу электродвигателя. Теплоноситель, проходящий через двигатель, выполняет функции смазки и охладителя для роторного вала в месте фиксирования рабочего колеса.

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала. Стенки стакана  толщиной 0,3 мм. Ротор фиксируется на керамических или графитовых подшипниках для скольжения.

Установка циркуляционного насоса: схемы, правила монтажа

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Содержание статьи

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Про выбор циркуляционного насоса для систем отопления читайте тут.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

как устроен, работает в системе, принцип работы, где должен работать, конструкция

Решить проблему замедленного прогрева и уменьшить сечение магистралей просто — достаточно поставить циркуляционный насос.

Это такое устройство, поддерживающее постоянное упорядоченное перемещение теплоносителя внутри труб и компенсирующее сопротивление потоку самой системы.

В результате котёл работает с меньшей нагрузкой, скорость прогрева увеличивается, магистрали становятся более компактными и незаметными. И эффективно обогреть уже можно больший объем. Плюс КПД вырастает минимум на треть.

Конструкция циркуляционных насосов в доме: как они устроены?

Конструкция циркуляционного насоса ничего сложного не представляет. Автомобильная помпа или дренажная система работают по тому же принципу.

Есть электродвигатель, использующийся в качестве привода, и турбина.

Точнее, центробежное крыльчатое колесо. Крыльчатка заключена в корпус-улитку от которого отходят два патрубка.

У одного из патрубков во время работы создаётся разрежение, у другого — компрессия.

Справка! Помимо этого, у каждого устройства есть ещё электрическая часть, отвечающая за коммутацию и изменение режимов работы.

Два основных вида устройства для системы отопления

Циркуляционные насосы различают по условиям работы. Если ротор соприкасается с рабочей средой, то он называется мокрым. Если ротор изолирован от перекачиваемой жидкости, то он называется сухим.

Принцип работы сухого ротора

• КПД выше;

• способен работать с загрязнённой жидкостью;
• подходит для перекачки больших объёмов;
• менее чувствителен к перепадам температуры.

Ротор устроен без активного возбуждения (постоянный магнит) и соприкасается с перекачиваемой жидкостью — так называемый мокрый. Находится в отдельном стакане, изолированном от электрического статора.

Внимание! Роль смазки и охлаждения играет транспортируемая среда.

Из плюсов:

• простота устройства;
• сравнительно низкая цена;
• долгий срок службы;
• бесшумность работы;
• компактность.

Фото 1. Циркуляционный насос с сухим ротором Wilo Crono Bloc-BL 50/220-3/4 с высоким уровнем КПД.

Из минусов:

• низкий КПД;
• необходимость точного соблюдения правил монтажа — ротор располагается строго горизонтально;
• чувствительность к чистоте — абразивные примеси в теплоносители резко сокращают срок службы;
• повышенная шумность;
• необходимость регулярного техобслуживания и меньший срок службы.

В каком режиме работает мокрый ротор?

Чаще в частном доме устанавливают циркуляционные насосы с мокрым ротором. При этом их низкая эффективность не играет особой роли, поскольку итоговая затрачиваемая мощность невелика. Куда важнее бесшумный режим, долговечность, нетребовательность к ТО и компактность.

Фото 2. Циркуляционный насос с мокрым ротором Making Oasis Everywhere CN-22/2, компактный и долговечный.

Особенности подключения

При подключении прибора желательно учитывать ряд рекомендаций. Соблюдение несложных правил увеличит срок службы системы, она должна работать более эффективно.

Лучше, когда поток, создаваемый насосом, ориентирован горизонтально. При вертикальной направленности эффективность падает на 30%.

Как уже говорилось, ротор мотора располагается горизонтально.

В противном случае возможен перегрев и преждевременный выход из строя. Соблюдение этого условия обязательно!

Устройство лучше ставить на обратной магистрали — для снижения тепловой напряжённости.

Кроме того, перед ним стоит установить грязевой фильтр — ротор чувствителен к наличию примесей окалины, песка, накипи.

Важно! При монтаже предусматривают обводную магистраль — байпас с обязательным перекрывающим шаровым краном или автоматическим клапаном. Это позволит менять оборудование, не нарушая работы системы.

На входе и выходе устройства также ставят отсекающие шаровые краны на случай ремонта или профилактики. Их можно заменить на один кран или автоматический шаровой клапан.

Питающую магистраль лучше подключать до насоса — его место между нею и котлом.

Полезное видео

Видеообзор популярных циркуляционных насосов, их характеристика, и принцип работы.

Какая должна быть эффективность?

Расход электроэнергии таким устройством невелик, но за год накапливается солидный дебет. Поэтому большинство моделей оборудованы трехступенчатым регулятором, позволяющим оптимально настроить работу системы отопления.

Кроме того, в современных конструкциях предусмотрена электронная регулировка мощности, меняющая скорость вращения крыльчатки в зависимости от температуры теплоносителя. Это делает работу отопления более эффективной.

Основы рециркуляционной насосной системы для горячей воды

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Стандартная система водяного отопления нагревает воду только в баке, а оттуда она должна пройти по вашим трубам, чтобы достичь выхода. Это приводит к задержке между включением горячей воды и выходом горячей воды из крана.

Чтобы сократить количество отходов и повысить эффективность, система рециркуляции горячей воды будет поддерживать движение горячей воды по вашим трубам (по петле), так что вода будет готова к использованию, как только вы включите кран. Продолжайте читать, чтобы узнать, подходит ли вам эта система.

Где используются рециркуляционные насосы?

В течение многих лет рециркуляционные насосы были стандартным оборудованием в качественных отелях, спортзалах и ресторанах, но они также становятся все более распространенными в частных жилых помещениях. Преимущество наличия горячей воды по запросу в сочетании со сниженными затратами на электроэнергию делает использование таких устройств привлекательным по ряду причин.

Если раньше они предоставлялись для удобства клиентов, то теперь они используются как способ сократить расходы по дому.Некоторые из лучших на сегодняшний день моделей безбаквальных водонагревателей даже оснащены встроенным рециркуляционным насосом.

Преимущества

Когда открывается кран горячей воды, горячая вода всегда находится на расстоянии нескольких секунд. Вместо того, чтобы проталкивать горячую воду по всей системе из резервуара для горячей воды, ее нужно протолкнуть только через линию, ведущую от линии первичной воды к самому крану.

Циркуляционный насос поддерживает подачу горячей воды по трубам горячего водоснабжения в вашем доме в любое время, по запросу или по заданному времени с помощью таймера (в отличие от таймера водонагревателя).Если горячая вода не используется, она просто возвращается обратно в бак.

Эта основная экономия затрат достигается за счет меньшего количества воды, спускаемой в канализацию до того, как температура станет подходящей для использования. Рециркуляционные насосы сокращают потребление в регионах, чувствительных к воде, и в зимний период возможна значительная экономия.

Недостатки

Первоначальная стоимость — основной недостаток системы рециркуляции горячей воды. Новый блок может быть равен счетам за водопользование за многие месяцы, а установка еще больше увеличивает стоимость.Хорошая новость заключается в том, что большинство рециркуляционных насосов можно установить довольно легко, и у большинства любителей дома есть инструменты и навыки, необходимые для работы.

Новый насос также имеет решающее значение для вашей экономии, поскольку старые модели, как правило, работают непрерывно, а не по требованию. Кроме того, хорошо изолированные водопроводные трубы могут предотвратить потерю энергии и повысить эффективность любой системы водяного отопления.

Рекомендации по установке

Для установки рециркуляционного насоса потребуется добавить несколько трубопроводов, чтобы вода могла непрерывно течь через систему горячего водоснабжения.Обычно насос устанавливается в непосредственной близости от сборного резервуара, но вы также можете установить рециркуляционные насосы рядом с кранами, которые часто используются для обеспечения мгновенной подачи горячей воды в этом месте.

С другой стороны, вода для точечного нагрева может быть более доступной при использовании проточной водяной системы, которую можно установить под шкафом или в соседнем туалете.

Связано: Стоимость водяного теплого пола

Система рециркуляции горячей воды может быть большим вложением для небольших семей, но может быть отличным способом сэкономить деньги в большом доме, где горячая вода пользуется большим спросом за счет большая площадь.

Как правило, если горячая вода доходит до крана более 5 секунд, установка рециркуляционного насоса может сэкономить вам деньги в долгосрочной перспективе, но также может быть хорошей идеей изучить другие методы нагрева. .

Схема циркуляционного насоса водонагревателя

Благодаря этому варианту в вашем доме устанавливается дополнительная труба, предназначенная для горячей воды. Диаграмма 4 двухэтажная с зоной на каждом этаже диаграмма 5 двухэтажная с одной зоной с использованием двух водонагревателей и примечания к схеме циркуляционного насоса.Электрический безбаковый посмотреть все.

# Схема циркуляционного насоса нагревателя горячей воды

Насос на водонагревателе перекачивает горячую воду.

Схема циркуляционного насоса водонагревателя . Он предназначен для подачи горячей воды по запросу. У нас есть газовый водонагреватель на 75 галлонов с циркуляционным насосом, который возвращается под сливным клапаном. Два типа рециркуляционных насосов вариант 1 полная система рециркуляционных насосов. Smith оставляет за собой право вносить изменения или улучшения в продукт в любое время без предварительного уведомления.

Принадлежности для солнечных резервуаров. Вернуться к схемам трубопроводов бытовых циркуляционных водонагревателей. Специальная система рециркуляции подает горячую воду только тогда, когда есть потребность. Специальная система рециркуляции преобразует существующую линию циркуляции горячей воды в эффективную систему подачи по запросу.

Ao smith c2018 a. Водогрейные котлы описание серия схема трубопроводов pdf схема трубопроводов DWG одна температура одна буркай. Практически устраняет утечки из точечных отверстий. Стандартный тепловой насос все.

Как показано на рисунке выше, установка готовой температуры в самой дальней точке использования горячей воды или ближайшей к ней, а не на водонагревателе, позволяет избежать потерь тепловой энергии. Контур рециркуляции горячей воды как установить сантехнику в ванных комнатах дизайн текст. Насос устанавливается у водонагревателя, а не под раковиной в ванной или кухне. Цель этого веб-сайта — научить 101 работать с циркуляционными насосами горячей воды и рассмотреть 7 лучших систем, доступных для жилых помещений.

Устанавливается на водонагреватель.Это наш 3-й выбор только потому, что цена немного выше, чем у 500800 ватт. Линия рециркуляции — это отдельная водопроводная труба, которая идет от линии горячей воды от самого дальнего водопровода обратно к водонагревателю. На вашем водонагревателе установлен циркуляционный насос горячей воды, возвращающий неиспользованную горячую воду обратно в водонагреватель.

Эта конфигурация аналогична рис. 2 и требует общего коллектора как для возврата горячей воды, так и для. В следующей таблице сравнивается водонагреватель без резервуара без колонки системы циркуляции горячей воды a с колонкой без резервуара waterquick b.Итак, что мне делать, чтобы слить воду из резервуара с горячей водой, чтобы удалить осадок, не сливая всю горячую воду из остальной части дома через петлю. В системах циркуляции горячей воды со специальной возвратной линией часто используется насос, установленный на водонагревателе, который непрерывно перекачивает воду в течение запланированных периодов времени.

Бензобактовое посмотреть все. Когда датчик расхода обнаруживает потребность в горячей воде, менеджер насоса включает насос и выбрасывает воду туда, где она необходима. Использует электрическую розетку водонагревателя, новые электрические розетки не требуются.

Циркуляционный насос водонагревателя Rheem Циркуляционный насос безрезервуарного водонагревателя

Насосы водонагревателя с рециркуляционным насосом мгновенного нагрева под раковиной 1

Насосы для свежего водонагревателя с лучшей циркуляцией под раковиной

Циркуляционный насос под раковиной Система рециркуляции горячей воды

Циркуляционный насос для горячей воды Насос водонагревателя Циркуляционный

Циркуляционный водонагреватель Водонагреватель с рециркуляционным насосом Вода

Безбаковый водонагреватель Система рециркуляции воды Нагреватель

Циркуляционный насос под раковиной Циркуляционный насос горячей воды

Циркуляционный насос горячей воды Lowes Tyres2c

Схема водонагревателя с циркуляционным насосом Терри Лав Сантехника

Водонагреватель Циркуляционные насосы Насос Круглый Проблемы с горячим теплом

Схема системы рециркуляции водонагревателя без резервуара Газовый водонагреватель

Рециркуляция горячей воды Системы циркуляции Как они работают Прекрасное домостроение

Конструкция рециркуляционного насоса водонагревателя Рециркуляционный водонагреватель

Циркуляция горячей воды Как это работает Циркуляция горячей воды Подробнее

Циркуляционный насос водонагревателя Циркуляционный насос горячего водонагревателя W

Циркуляционный водонагреватель Ватт

Сантехника может кто-нибудь объяснить мне, как эта горячая вода

Схема системы рециркуляции безрезервуарного водонагревателя Потребность в горячей воде

Ватт Циркуляционный насос горячей воды Рециркуляционный насос Home Depot Новый

Насос Схема горячей воды U22 Нагреватель Grundfos циркулирующий для

Рециркуляционный Циркуляционный насос Ручной насос горячей воды Установка

Циркуляционный насос водонагревателя Схема циркуляционного насоса водонагревателя

Система циркуляции горячей воды Youtube

Циркуляционный насос водонагревателя Goldamerican

Нагреватель горячей воды ter Электросхема Новый циркуляционный насос горячей воды

Циркуляционный насос Установка циркуляционного насоса горячей воды

Контуры циркуляции горячей воды Fine Homebuilding

Под раковиной Циркуляционный насос горячей воды Система рециркуляционного нагревателя

Лучший циркуляционный насос горячей воды Saiy Info

Taco Clock Timer Водонагреватель Famouslink информация о каталоге

Система рециркуляции водонагревателя без резервуара Войти или создать

Установить таймер на рециркуляционный насос Водяной насос в

Циркуляция горячей воды Как это работает Циркуляция горячей воды Подробнее

Как установить циркуляционный насос Turudic Info

Насосы рециркуляции горячей воды

Схема установки рециркуляционного насоса Инструкции по набору Rheem Home

Циркуляционный насос Лицевая часть водонагревателя

Схема рециркуляции всего дома с мини-баком для горячей воды Ariston

Will Reci Работа циркуляционного насоса на безбаквальном обогревателе

Циркуляционный насос для водонагревателя Grundfos Рециркуляционный насос Grundfos с

Циркуляционный насос для горячего водонагревателя Схема установки рециркуляции

Рециркуляционный водонагреватель Система горячего водоснабжения Циркуляционная система с рециркуляцией

Как установить два водонагревателя

Система рециркуляции Рециркуляция горячей воды

Рециркуляционный насос ватт Jechurch Info

Циркуляционные насосы Grundfos для жилых помещений

Таймер водонагревателя Водонагреватель Циркуляционный насос Водонагреватель

Схема насоса горячей воды U22 Нагреватель Ulating Grundfos циркулирующий для
Нагреватель горячей воды Схема циркуляционного насоса Terry Love Plumbing

Как установить систему рециркуляции без резервуара

Что такое циркуляционный насос горячей воды и как он работает?

Вы когда-нибудь задумывались, почему ваш кран с горячей водой дает вам холодную воду при первом включении? В зависимости от размера вашего дома вы можете подождать несколько секунд или даже минут, чтобы подать горячую воду.Это не только неудобно, но и расходует много воды.

Расстояние, которое необходимо пройти горячей воде, является причиной того, что холодная вода выходит первой. Когда кран открыт, горячая вода поступает в раковину по водопроводу. Выключение останавливает подачу воды, но не возвращает ее в водонагреватель. Он остается в трубах и остывает. В следующий раз, когда вам понадобится горячая вода, холодная вода в трубах должна быть вытеснена свежей горячей водой из водонагревателя. Чем больше трубопроводов между водонагревателем и краном, тем больше холодной воды и тем больше времени требуется.

Но есть некоторые решения.

Ваш сантехник может установить рециркуляционный насос. На вашем водонагревателе установлен циркуляционный насос горячей воды, возвращающий неиспользованную горячую воду обратно в водонагреватель. Предназначен для подачи горячей воды по запросу.

Два типа рециркуляционных насосов

Вариант №1

Система с полным рециркуляционным насосом

При использовании этой опции в водопровод вашего дома устанавливается дополнительная труба, предназначенная для горячей воды.Эта система создает петлю от водонагревателя до крана и обратно. Неиспользованная горячая вода возвращается через этот контур насосом, поэтому, когда вы включаете краны горячей воды, вы быстро получаете горячую воду. Вода не остывает в трубах, и вы тратите меньше воды, потому что вам не нужно ждать.

Вам может быть интересно, как это влияет на ваши затраты на газ и электроэнергию. Если водонагреватель работает постоянно, а вода постоянно циркулирует, разве это не стоит дороже? Не обязательно.

Многие насосы имеют датчики и таймеры. Датчик отключает насос, когда горячая вода делает полный цикл. Таймер позволяет контролировать, когда насос активен. Вы можете настроить его автоматическое отключение ночью, на работе или в отпуске. Если в вашей помпе нет этих функций, специалист-сантехник может помочь вам добавить их.

Это вариант не для всех. Стоимость насоса и дополнительной трубы может быть высокой. Кроме того, многие проекты домов в Нью-Мексико затрудняют добавление труб, необходимых для этой системы.Если это решение сложно для вашего дома или бюджета, есть еще один вариант.

Вариант №2

Система комфорта циркуляционного насоса

В этой системе используется существующий трубопровод холодной воды для отправки неиспользованной воды обратно в водонагреватель. Это экономичное решение для домовладельцев, которые разочарованы ожиданием горячей воды, но не могут установить первый вариант. Система комфорта может быстро подавать горячую воду в те места в доме, где требуется много времени для получения горячей воды.Например, если вода находится далеко от душа или кухни, рециркуляционный насос решит эту проблему.

Также не нужно устанавливать дополнительную трубу. Это снижает начальную стоимость. Эти насосы обычно стоят от 500 до 800 долларов, хотя есть исключения. Однако у этой системы есть свои недостатки.

Проблема с этой опцией заключается в том, что из-за того, что горячая и холодная вода используют одну и ту же трубу, вода из холодного крана может быть теплой или охлаждаться через некоторое время, особенно если у вас есть охладитель для болот.Некоторые домовладельцы отключают насос летом, чтобы решить эту проблему.

Вы можете не осознавать, что у вас уже есть рециркуляционная система. Предыдущий домовладелец мог отключить насос. Стоит проверить, есть ли он у вас уже, особенно если вас расстраивает время, необходимое для доставки горячей воды в некоторые части вашего дома. Ваш сантехник может помочь вам найти помпу и привести ее в порядок. Вы также можете проверить это самостоятельно в верхней или нижней части водонагревателя.

Что в итоге?

Циркуляционный насос завершит ожидание горячей воды. Какого бы размера ни был ваш дом, вы сэкономите время, деньги и воду своей семье. Компания TLC готова пригласить наших опытных сантехников в Альбукерке сегодня, чтобы узнать, является ли рециркуляционный насос хорошим решением для вас и вашей семьи. Остались вопросы? Спросите у наших сантехников.

Системы рециркуляции горячей воды: как они работают

В «Разумная сантехника », FHB # 216 главный сантехник Дэйв Йейтс обращается к проектированию водопровода для всего дома.Более совершенная сантехническая техника — это интеграция системы рециркуляции горячей воды .

Система рециркуляции предназначена для почти мгновенного поступления горячей воды в кран. Помимо устранения неудобного ожидания горячей воды, система рециркуляции экономит тысячи галлонов воды в год, вода, которая в противном случае пошла бы в канализацию, когда домовладелец ждал, пока горячая вода перейдет от водонагревателя к крану или насадке для душа. (Для получения дополнительной информации о значении этой экономии воды см. «Устранение дефицита воды домой», FHB # 212.)

Есть два типа систем: те, которые основаны на насосе с электрическим приводом, и те, которые питаются самотеком и основаны на термосифонировании. Насосные системы можно настроить одним из нескольких способов: с помощью переключателя, с таймером и с датчиком движения, который предупреждает систему о начале работы. Усовершенствования в конструкции насоса сделали эти системы более эффективными, чем они были в прошлом (см. Ссылку ниже).

Вот как работает система рециркуляции.

Система управления по требованию

Гэри Кляйн, управляющий директор Affiliated International Management и бывший специалист по энергетике в Энергетической комиссии Калифорнии, говорит, что наиболее эффективный тип рециркуляционной системы использует насос, который активируется переключателем или датчиком движения.Эти системы потребляют наименьшее количество энергии, экономят наибольшее количество воды и имеют самые низкие эксплуатационные расходы. Компромисс в том, что эти системы немного медленнее, чем другие типы.

1. Переключатель или датчик движения, расположенный рядом с каждым приспособлением, включает энергоэффективный циркуляционный насос.

2. Насос содержит датчик температуры и обратный клапан, предотвращающий попадание воды в обратную линию. Насос перекачивает воду, которая находится в трубопроводе, обратно в водонагреватель. Датчик сообщает насосу, когда горячая вода поступает в самый дальний кран, и отключает насос.В качестве альтернативы датчик может быть размещен на обратной линии сразу после последнего крана в системе и подключен к насосу. Это позволит сократить время работы насоса.

Система с гравитационной подачей

Старший сантехник Дэйв Йейтс любит простоту системы с гравитационной подачей. Система с гравитационной подачей основана на термосифонировании, при котором горячая вода поднимается вверх по системе, а более плотная, холодная вода падает вниз. Чтобы такая система работала, водонагреватель должен располагаться ниже кранов с горячей водой, которые он будет обслуживать.Хотя изоляция труб и короткие участки водопровода помогают снизить потери тепла и потребление энергии в режиме ожидания, эта система потребляет больше энергии, чем другие, поскольку работает 24 часа в сутки. Однако, поскольку нет насосов, которые нужно устанавливать или обслуживать, эта система, пожалуй, является наиболее удобной для пользователя.

1. Горячая вода поднимается в верхнюю часть системы.

2. Вода, которая охлаждается в системе, тяжелее и плотнее подаваемой горячей воды и падает через обратную линию в самую низкую точку системы — водонагреватель.

3. Обратный клапан предотвращает попадание воды из водонагревателя обратно в обратную линию.

4. Холодная вода нагревается и циркулирует по линиям горячего водоснабжения, начиная процесс термосифонирования заново.

Подробнее о рециркуляции горячей воды:

Плата за рециркуляцию горячей воды — Новая насосная технология делает рециркуляцию горячей воды более эффективной, чем когда-либо.

Устранение проблемы с горячей водой — Этот обзор вопросов и ответов от консультанта по экологическому строительству исследует проблему с горячей водой в системе с рециркуляционным насосом.

Горячая вода, не теряя холода — Мэтт Райзингер описывает, как насос для горячей воды Metlund D-Mand Instate может вылечить слабое место, характерное для систем рециркуляции.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Установка циркуляционного насоса горячей воды (руководство по 12 шагам)

Вы хотите знать, как правильно установить циркуляционный насос горячей воды?

Насосы быстрого приготовления горячей воды могут стать отличным дополнением к любому домовладельцу, который устал ждать утренней горячей воды.

Вот мой полный обзор лучших рециркуляционных насосов для горячей воды .

В этом руководстве я рассмотрю …

• Как слить воду из водонагревателя
• Как установить рециркуляционный насос над водонагревателем
• И как установить клапан датчика под самой дальней раковиной

Давайте начнем с этого руководства!

Краткая поломка на насосе рециркуляции горячей воды устанавливает

В этой статье я дам общий обзор того, что требуется для установки большинства систем рециркуляции горячей воды.

Моим основным справочником в этом руководстве являются рекомендации производителя по установке циркуляционного насоса горячей воды Watts 500800. Если у вас есть сомнения, всегда лучше обратиться к квалифицированному сантехнику. В некоторых городах и округах также может потребоваться получение разрешения у лицензированного сантехника.

Если ваш трубопровод выше водонагревателя не является легко снимаемым гибким трубопроводом (например, с оплеткой из нержавеющей стали), и он медный или из ХПВХ, то для установки рекомендуется привлечь квалифицированного сантехника.

Самый распространенный тип циркуляционного насоса горячей воды устанавливается над водонагревателем. (Есть несколько насосов, предназначенных для установки под приспособление для раковины, у которых их сенсорный клапан является встроенной частью насоса.)

В дополнение к насосу есть сенсорный клапан , который необходимо быть установлен на самой дальней раковине вдали от водонагревателя.

В большинстве домов нет выделенных обратных линий только для рециркуляционного насоса. Что я обычно вижу, так это то, что водяной насос отправляет теплую воду из линии горячей воды обратно в водонагреватель через линию подачи холодной воды.

Вот здесь-то и вступает в игру датчик-клапан. Клапан датчика откроется, когда температура воды в горячей линии упадет примерно до 95 градусов. В основном циркуляционный насос временно использует линию холодной воды как обратную линию.

Читайте также: Какие насосы для рециркуляции горячей воды самые лучшие? (Обзор)

№1. Отключение выключателя водонагревателя и газового клапана

Первым шагом при установке рециркулятора горячей воды является отключение питания водонагревателя.

Найдите выключатель на электрической панели, обычно это 30-амперный выключатель — переверните выключатель. Помимо отключения питания водонагревателя, вы можете закрыть газовый клапан на водонагревателе — если он электрический, вы можете проигнорировать этот шаг.

Рядом с водонагревателем должен быть красный или желтый газовый клапан, просто следуйте за газовой линией, которая выходит из водонагревателя. Поверните газовый клапан в перпендикулярном направлении, чтобы перекрыть подачу газа.

Если у вас старый водонагреватель и есть контрольная лампа, убедитесь, что она погашена.

Читайте также: каковы плюсы и минусы циркуляционных насосов для горячей воды?

№ 2. Отключение подачи воды в водонагреватель

Теперь вам нужно отключить воду.

Самый простой способ — закрыть водяной кран, который находится прямо над водонагревателем, который должен находиться там или, по крайней мере, рядом. Поверните этот клапан в перпендикулярном направлении.

Если вы не можете найти подающий клапан или если у вас есть сомнения, вы можете закрыть главный водяной клапан для всего дома.

Читайте также: Какие самые лучшие под раковиной Системы рециркуляции горячей воды?

№ 3. Слив горячей воды из арматуры

После отключения подачи воды вам нужно будет слить или промыть горячую воду из всех трубопроводов дома.

Все, что вам нужно сделать, это найти самое нижнее приспособление в доме и открыть горячую воду. Слейте всю горячую воду из дома. Если он не перестанет стекать, значит, в водонагреватель все еще может идти вода.

№4. Слив воды из водонагревателя

После слива горячей воды из трубопровода необходимо слить воду из водонагревателя.

Водонагреватели имеют сливные клапаны (резьбовой патрубок для шланга) на дне. Подсоедините шланг к патрубку и откройте водяной клапан отверткой с плоским жалом. Слейте воду в ближайшую канализацию или раковину.

После слива закройте клапан отверткой с плоским жалом.

Читайте также: Как работает циркуляционный насос горячей воды?

№ 5.Удаление трубы для горячей воды из водонагревателя

Теперь, когда вы слили всю горячую воду из труб и водонагревателя дома, пора снять выпускную трубу для горячей воды из водонагревателя.

Надеюсь, у вас есть плетеный гибкий трубопровод, который легко снимается.

При использовании этого гибкого трубного соединения 3/4 «все, что вам нужно сделать, это использовать гаечный ключ, ослабить гайку и снять трубопровод. Если у вас есть медь, ХПВХ или PEX, и требуются разрезы или пайка, вы можете хочу нанять грамотного сантехника.

№6. Подсоедините насос к резьбовому штуцеру

После того, как вы сняли выпускной трубопровод горячей воды, вы можете просто установить водяной насос на резьбовой штуцер выхода горячей воды.

Убедитесь, что водяной насос установлен правильно, а стрелка на корпусе указывает направление потока воды (в сторону от водонагревателя). Всегда помните: Если на ниппеле с внутренней резьбой есть резиновая прокладка, то тефлоновая сантехническая лента не требуется.

№ 7. Подключение линии подачи горячей воды к насосу

Поскольку вы только что установили рециркуляционный насос на водонагреватель, теперь вам необходимо подключить линию горячей воды к выходному штуцеру водяного насоса. Просто затяните гайку 3/4 дюйма гаечным ключом.

Если на внутреннем конце гибкого трубопровода нет резиновой прокладки, установите тефлоновую ленту, чтобы обеспечить герметичное соединение.

Прочтите также: Какие лучшие Grundfos Рециркуляторы горячей воды?

# 8.Включить воду

Пора снова включить воду в водонагреватель (или весь дом).

После заполнения водонагревателя включите водопроводную арматуру, пока весь воздух не будет удален из трубопроводов дома.

№ 9. Расположите раковину дальше всех от циркуляционного насоса

После того, как вы установили рециркуляционный насос, вам нужно будет расположить раковину дальше всего от водонагревателя, чтобы установить сенсорный клапан.

Если у вас возникли проблемы с определением самой дальней раковины, найдите раковину, которая занимает больше всего времени для подачи горячей воды.

Клапан с датчиком с резьбовыми ниппелями 1/2 «

# 10. Запорные (стопорные) клапаны для воды в раковине

Теперь пора перекрыть подачу воды в раковину. Будет один запорный клапан для горячей воды и один для холодной воды. Поверните запорные краны под раковиной перпендикулярно или выдвиньте. это нажимно-вытяжной тип с круглой ручкой.

Читайте также: Как получить мгновенный душ с горячей водой? (Все продукты)

№ 11. Снимите и подсоедините гибкие трубопроводы к сенсорному клапану

Снимите гибкие водяные трубопроводы непосредственно с запорных клапанов у стены (а не с концов под раковиной).

Эти концы гибкого водопровода будут иметь размер 1/2 дюйма или 3/8 дюйма. Если линии подачи вашей мойки сделаны из цельного металла, такого как медь или сталь, вы захотите заменить их гибкой оплеткой из нержавеющей стали.

Клапан датчика, скорее всего, будет иметь соединения только 1/2 «.

Вы можете купить гибкие трубы с концами от 1/2 до 3/8 дюйма — от 1/2 до 1/2 дюйма — или От 3/8 «до 3/8». Вы также можете купить переходные фитинги от 1/2 «до 3/8» вместо покупки новых шлангов.

Как правило, вы подключаете линии подачи воды к выходам холодной и горячей воды на верх датчика клапана.Затем вы подключаете новые гибкие трубопроводы от запорных клапанов к сторонам сенсорного клапана.

№ 12. Установка более одного сенсорного клапана

Если у вас очень большой дом и разветвленных трубопроводов , где имеется более одной магистрали горячей воды, вы можете установить еще один сенсорный клапан в другом месте дома.

Кроме того, вы также можете установить сенсорные клапаны в параллельно под той же раковиной, чтобы увеличить поток воды и снизить более низкие температуры.

Читайте также: Какие унитазы с двойным смывом самые лучшие? (Обзор)

Заключительные мысли по установке систем рециркуляции горячей воды

Откровенно говоря, если у вас уже есть гибкие линии, подключенные к верхней части вашего водонагревателя, установка рециркуляционного насоса и сенсорного клапана не займет слишком много времени.

Однако, если вам нужно спаять вместе трубы или склеить секции из ХПВХ, это может стать значительно более сложной работой для среднего домовладельца.

Системы рециркуляции горячей воды — InterNACHI®

Активация
Системы рециркуляции горячей воды обычно активируются либо термостатом, либо таймером. Системы, в которых используется термостат или таймер, автоматически включают насос, когда температура воды опускается ниже заданного значения или когда таймер достигает определенного значения. Эти системы обеспечивают постоянную подачу горячей воды из крана.

Действительно ли они экономят энергию и воду?
Независимо от того, управляются ли они вручную или автоматически, рециркуляционные системы уменьшают количество воды, которая уходит в канализацию, пока домовладелец ждет желаемой температуры.Этот факт дает следующие три преимущества по сравнению с обычными системами распределения воды:

• Они экономят время. Рециркуляционные системы быстро доставляют горячую воду в краны, добавляя удобства домовладельцу.
• Они экономят воду. Согласно статистике Министерства энергетики США и Бюро переписи населения США, от 400 миллиардов до 1,3 триллиона галлонов воды (или около 2 миллионов плавательных бассейнов олимпийского размера) ежегодно расходуются домашними хозяйствами в национальном масштабе в ожидании нагрева воды. .
• Они ограничивают отходы бытовой энергии. По оценкам Министерства энергетики, от 800 до 1600 киловатт-часов в год используется для очистки и перекачки воды в домохозяйства, которая в конечном итоге будет потрачена впустую, пока житель ждет, пока водопроводная вода нагреется до желаемой температуры.

Однако, если системы рециркуляции работают непрерывно, они могут потреблять значительно больше энергии. Для насоса небольшого размера это может быть от 400 до 800 кВт / ч в год, если насос работает все время. Кроме того, потери тепла из труб могут быть значительными, если трубы с горячей водой плохо изолированы.Это приведет к увеличению работы водонагревателя. Это дополнительное тепло может быть полезным зимой, но потеря тепла может добавить тепла в дом летом и может привести к более высоким счетам за использование кондиционера.

Скидки
В некоторых юрисдикциях, особенно в районах с дефицитом воды, предлагаются скидки на покупку и установку систем рециркуляции горячей воды. Например, в городах Санта-Фе и Альбукерке, штат Нью-Мексико, домовладельцам, приобретающим систему рециркуляции горячей воды, предоставляется скидка в размере 100 долларов.Город Скоттсдейл, штат Аризона, предлагает владельцам жилой недвижимости, которые устанавливают эти системы, до 200 долларов США, хотя они должны соответствовать стандартам UL в отношении продукции и установки. Некоторые системы могут не соответствовать стандартам эффективности, установленным этими муниципалитетами.

Наличие и стоимость
Системы рециркуляции горячей воды доступны по всей стране у производителей, дистрибьюторов, на оптовых складах сантехники и в отдельных розничных магазинах для дома. Первоначальная стоимость специализированных систем может помешать некоторым домовладельцам установить эти системы, поскольку они требуют покупки и установки насоса и большого количества трубопроводов.Интегрированные системы, напротив, требуют только насоса и фитингов. Экономия энергии будет варьироваться в зависимости от конструкции водопроводной системы, метода управления и эксплуатации, а также использования домовладельцем.
