Вентиляционный клапан для пластиковых окон: что это такое и зачем нужен

Вентиляционные клапаны на окна в Москве

Решить вопрос с обеспечением хорошей вентиляции в помещениях с окнами ПВХ поможет приточный клапан. После установки на объекте современных оконных систем его владельцы нередко отмечают ухудшение качества воздухообмена. Это обусловлено герметичностью конструкций, которые препятствуют проникновению воздуха извне. Вентиляционный клапан для пластиковых окон обеспечивает контролируемый приток воздуха в помещение, способствуя созданию комфортного микроклимата.

Для каких целей устанавливают клапан на окно?

Современные стеклопакеты существенно повышают звуко- и теплоизоляционные параметры помещения, но нередко приводят к нарушению установленных санитарных норм по воздухообмену. Согласно исследованиям, для комфортного самочувствия и нормальной жизнедеятельности на одного человека требуется объем воздуха, равный не менее 30 м3. При отсутствии клапана на пластиковое окно добиться качественного вентилирования можно лишь при регулярном открывании створок. В зимний период времени, а также из-за уличного шума, это не всегда удобно для пользователей помещения, особенно если речь идет о детских комнатах, спальнях.

Помимо устранения духоты, клапан вентиляционный пластиковый помогает решить проблему выпадения конденсата и появления плесени, вызванной чрезмерной влажностью воздуха.

Преимущества вентиляционных клапанов

Некоторые люди опасаются, что после установки клапана на окна ПВХ увеличиваются показатели теплопроводности и ухудшается защита помещения от звуков извне, поэтому в квартире снова станет прохладно и шумно. Подобные опасения вызваны исключительно недостатком информации о том, что представляет собой шумозащитный приточный клапан и как он функционирует.

Данная конструкция разработана с той целью, чтобы обеспечить поступление свежего воздуха при закрытых створках без потерь для тепло- и звукоизоляции объекта. При нормальной работе системы отопления воздух в помещении будет свежим без изменения первоначальной температуры, поскольку до попадания внутрь комнаты воздушные массы успевают прогреться.

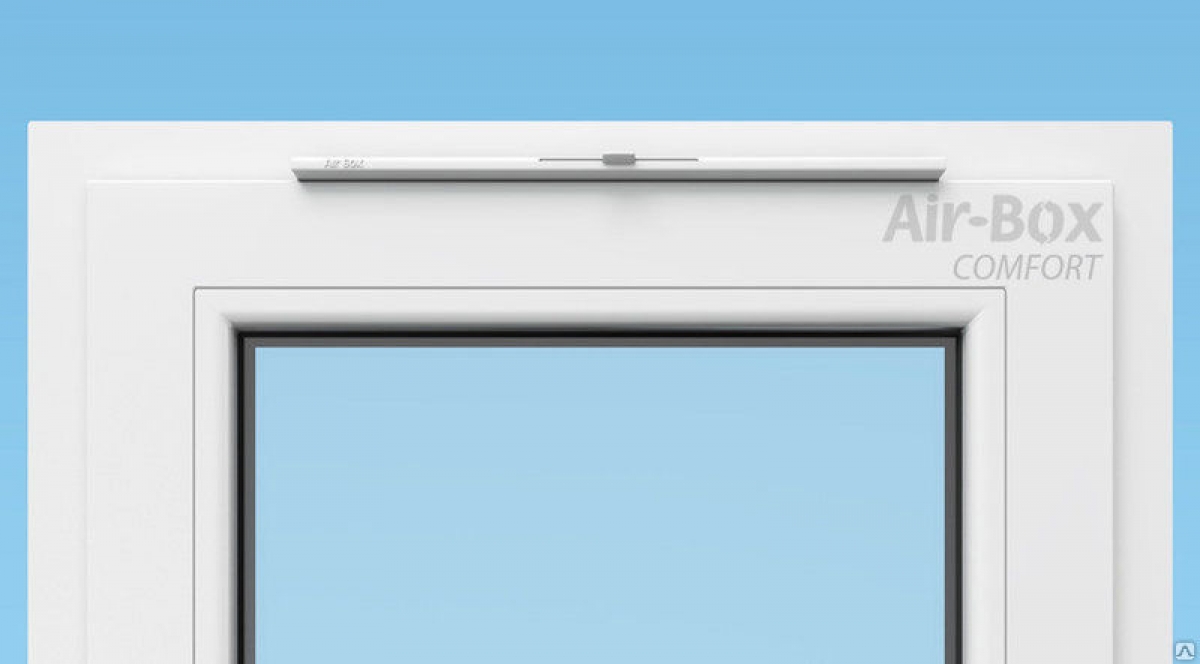

Клапан вентиляционный Air-Box Comfort

• Пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения.
• ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

3000 ₽

AERECO Клапан приточный EMM

Принцип действия приточного клапана основан на изменении проходного сечения в зависимости от уровня относительной влажности воздуха в помещении.

• режим «автоматический» включается с помощью рычажка черного цвета – положение вниз. Этот режим подразумевает автоматическое регулирование подачи наружного воздуха в зависимости от уровня влажности внутреннего воздуха внутри помещения.
• режим «минимального проветривания» включается с помощью рычажка черного цвета – положение вверх. Этот режим работы приточного клапана предназначен для снижения притока воздуха в случае сильных морозов и ветра, или «недотопа» из-за временного снижения мощности системы отопления.

6500 ₽

AERECO Клапан приточный акустический EHA2

• Обеспечивает идеальную установку на большинство окон и рольставен. Использование высокоэффективных звукопоглощающих материалов, вместе со специальной проставкой и наружным козырьком, обеспечивает звукоизоляцию до 42 дБ. Специальный переключатель позволяет при необходимости вручную закрывать или открывать заслонку приточного устройства, что функционально дополняет систему гигрорегулирования, которой оснащено EHA2.

8500 ₽

Монтаж устройства

Клапан на пластиковое окно Аir Box устанавливается на створку с помощью саморезов. Эта операция занимает минимум времени, поскольку нет необходимости разбирать или демонтировать оконную конструкцию. Монтаж климатических клапанов не создает препятствий для эксплуатации объекта, поэтому можно пригласить мастера в любое время.

Изделие изготовлено из белого пластика и обладает компактными габаритами, поэтому клапан не нарушает эстетику интерьера. Данная технология вентилирования более эффективна, чем знакомое многим микропроветривание, которое может стать причиной сквозняков.

В зависимости от модели воздушный клапан на пластиковые окна бывает двух типов:

• С автоматической регулировкой объема воздуха;
• С ручной регулировкой пропускной способности.

Таким образом, пользователь помещения может адаптировать интенсивность вентилирования под свои индивидуальные потребности.

На климатический клапан для окна цена зависит от ряда факторов. Речь идет о технических характеристиках модели, ценовой категории торговой марки, назначении изделия. Помимо устройств для пластиковых окон, выпускаются модели для оконных систем из алюминия и дерева.

Обратитесь к специалисту «Московского оконного сервиса», и мы поможем с подбором подходящего устройства и решим вопрос с его установкой на окно.

• Мастер приедет на специально — оборудованном автомобиле, где есть весь необходимый инструмент и запасные части. Ремонт не перенесется на другой день и не затянется.

• Мастер произведет ремонт по ГОСТУ и требованиям производителей оконных комплектующих. По завершению работы, мастер оформит договор. С нами вы сможете забыть о некачественном ремонте.

• На следующий день после ремонта, мы пришлем SMS, в котором предложим оставить отзыв. Все отзывы модерируются директором компании напрямую. Ваш отзыв не останется незамеченным.

30мобильных мастерских

в Москве и области

Сегодня работают

Иван Губик,

мастер-эксперт,
9 лет в компании

• Прошел обучение и стажировку
• Сертифицирован у производителей
• Прошел курсы по работе с клиентами

Николай Уточкин,

мастер-эксперт,
5 лет в компании

• Прошел обучение и стажировку
• Сертифицирован у производителей
• Прошел курсы по работе с клиентами

Руслан Коваленко,

мастер-эксперт,
8 лет в компании

• Прошел обучение и стажировку
• Сертифицирован у производителей
• Прошел курсы по работе с клиентами

Султан Сергей,

мастер-эксперт,

9 лет в компании

• Прошел обучение и стажировку
• Сертифицирован у производителей
• Прошел курсы по работе с клиентами

Выберите свой город на карте или в списке:
Город АпрелевкаГород БалашихаГород БронницыГород ВидноеГород ВолоколамскГород ВоскресенскГород ВысоковскГород ГолицыноГород ДедовскГород ДзержинскийГород ДмитровГород ДолгопрудныйГород ДомодедовоГород ДубнаГород ЕгорьевскГород ЖелезнодорожныйГород ЖуковскийГород ЗарайскГород ЗвенигородГород ЗеленоградГород ИвантеевкаГород ИстраГород КашираГород КлинГород КоломнаГород КоролевГород КотельникиГород КрасноармейскГород КрасногорскГород КраснознаменскГород КубинкаГород КуровскоеГород Ликино-ДулевоГород ЛобняГород Лосино-ПетровскийГород ЛуховицыГород ЛыткариноГород ЛюберцыГород МожайскГород МытищиГород Наро-ФоминскГород НогинскГород ОдинцовоГород ОзерыГород Орехово-ЗуевоГород Павловский ПосадГород ПодольскГород ПротвиноГород ПушкиноГород ПущиноГород РаменскоеГород РеутовГород РузаГород СерпуховГород СолнечногорскГород Старая КупавнаГород СтупиноГород ТучковоГород ФрязиноГород ХимкиГород ЧерноголовкаГород ЧеховГород ШатураГород ЩелковоГород ЭлектрогорскГород ЭлектростальГород ЭлектроуглиГород ЯхромаРайон ВолоколамскийРайон ВоскресенскийРайон Дмитровский

Виды вентиляционных клапанов для пластиковых окон

Пластиковое окно – это надежность, комфорт, простота эксплуатации и защита от холода и шума. Однако установка современных окон может кардинально изменить климат в квартире. Это происходит из-за того, что пластиковая конструкция герметично закрывает оконный проем. При отсутствии возможности регулярно проветривать помещение, может появиться конденсат на окнах, воздух станет затхлым, повышается вероятность возникновения плесени. Результат – аллергические реакции и болезни, не говоря уже о головных болях и бессоннице из-за духоты.

Периодическое проветривание исправляет ситуацию ненадолго. В зимнее время невозможно держать окна открытыми постоянно, а летом при открывании створок в помещение попадает пыль и грязь.

Видео: Особенности работы вентиляционных клапанов

Преимущества вентиляционных клапанов для пластиковых окон

Выходом может стать установка специальных вентиляционных клапанов, которые обеспечивают постоянный приток свежего воздуха в квартиру. Они не замерзают в зимнее время, воздух, проходя через них, прогревается. Важно, что клапаны не нарушают звукоизоляционные свойства окон.

Вентиляционный клапан выглядит как небольшой короб из пластика, расположенный в верхней части окна. Особые устройства, называемые перьями, регулируют приток воздуха с улицы. Если погода хорошая и безветренная, клапан с легкостью пропускает воздух внутрь. Если поднимается ветер, перья препятствуют проникновению холода в жилье.

Существует несколько разновидностей подобных клапанов. Некоторые оснащены датчиками влажности, которые подают воздух с улицы порциями, в зависимости от количества людей, находящихся в комнате. Приточный клапан защищает квартиру от шума, насекомых и грязи.

Поскольку клапаны обеспечивают постоянно проветривание, которое регулируется автоматически, необходимость в обычном проветривании просто отпадает.

Еще одно преимущество подобного клапана – отсутствие конденсата на стеклах, а также сохранение тепла в помещении.

Специалисты выделяют и некоторые недостатки приточных вентиляционных клапанов. К ним относятся:

• Вероятность проникновения в помещение холодного воздуха при сильном морозе зимой.
• Возможность промерзания.
• Недостаточность такого рода вентиляции при сильной жаре.

Однако в большинстве случаев несомненные преимущества перекрывают недостатки.

Разновидности клапанов для вентиляции

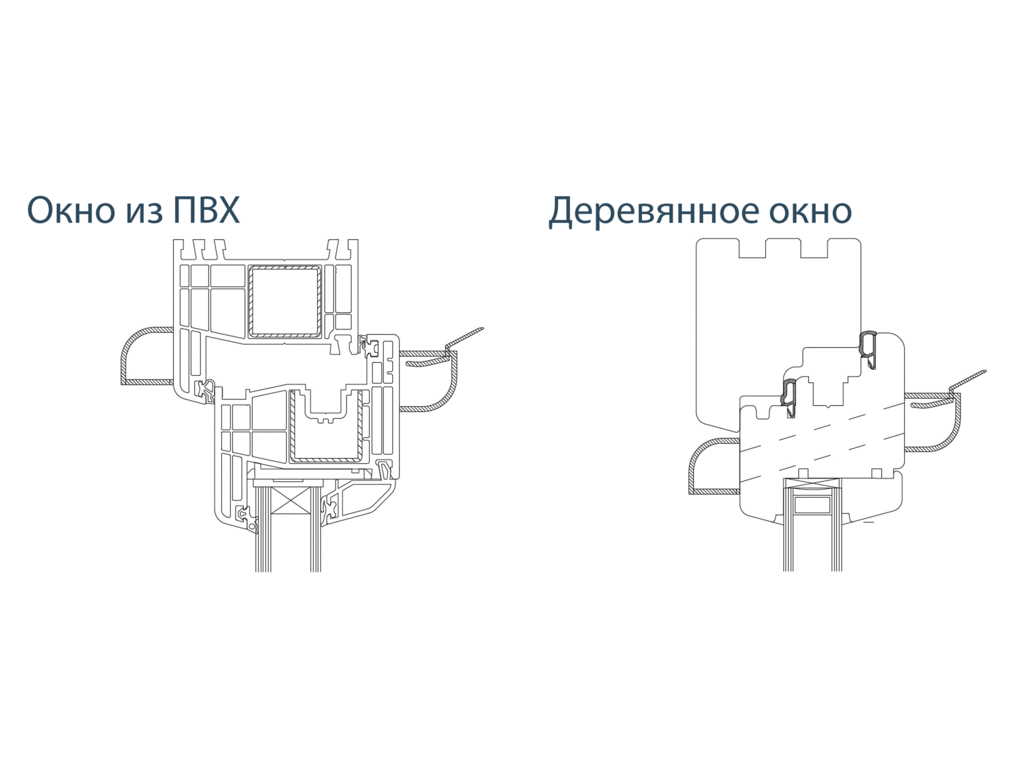

Фальцевые вентиляционные клапаны

Данный вид клапана представляет собой бюджетный и простой вариант вентиляции. Он назван так из-за того, что воздух проходит по фальцам профилей, а попадает внутрь через входные отверстия клапана. Это небольшой вырез в притворе, через который и поступает воздух в помещение. Клапан можно установить, не демонтируя окна, этим и объясняется низкая цена конструкции. Клапан практически не влияет на звукоизоляцию. Основной недостаток – через него может пройти малое количество воздуха, поэтому обеспечить полноценную вентиляцию такой клапан не может.

Щелевые приточные клапаны

Этот вид клапана забирает воздух через щель, высотой до 16 мм, а шириной до 400 мм. Снаружи щель закрывается блоком, препятствующим попаданию внутрь грязи и насекомых. Изнутри щель закрывается регулирующим блоком. Преимущества: большая пропускная способность, возможность установить клапан без демонтажа окон.

Накладные клапаны

Главное преимущество такого клапана – большая площадь канала, который проходит по всей длине профиля. Клапан может быть расположен по-разному. Основной его недостаток – невозможность установки на готовый смонтированный профиль. Накладной клапан может быть поставлен заранее, до монтажа оконной конструкции, так как требует регулировки ширины профиля. Еще один возможный недостаток – снижение показателей звуко- и теплоизоляции из-за чрезмерно высокой пропускной способности.

Обычно накладные клапаны применяются на производстве, где необходим постоянный мощный приток воздуха, при этом невозможно держать окна открытыми. В квартирах и жилых домах данные конструкции устанавливают крайне редко.

Как выбрать лучший вариант вентиляционного приточного устройства

На рынке представлено множество моделей приточных клапанов, каждый из которых имеет свои преимущества и недостатки, а также отличается точки зрения установки и эксплуатации.

На что нужно обращать внимание, чтобы подобрать нужную модель?

• Стоимость. Прежде всего, при выборе клапана необходимо отталкиваться от цены. Она не должна быть слишком высокой, даже несмотря на всю сложность этого устройства. Но и слишком дешевые клапаны приобретать не стоит, так как низкая цена может свидетельствовать о недостаточном качестве изделия.
• Место установки клапана. Определите место установки. Обычно клапан ставят непосредственно на оконный профиль в его верхней части. Существует вариант установки через стену. Второй способ отличается высокой ценой и трудоемкостью. Кроме того, на внешней стене здания появится новое устройство, отчасти меняющее общий вид фасада.
• Способ монтажа. Клапаны отличаются по способу монтажа. Установить некоторые из них можно лишь после демонтажа профиля и замены его на другой, меньшего размера. Недостатками такого способа являются дополнительные затраты, а также уменьшение проема окна. Второй способ предполагает монтаж клапана прямо через переплет окна. Установка устройства займет не более получаса, удалять стеклопакет не потребуется.
• Как происходит управление приточными клапанами. В зависимости от модели клапаны могут иметь или не иметь специального управления. Некоторые из них ограничивают приток воздуха в помещение только при сильных порывах ветра. Другие имеют функцию управления, например приток воздуха регулируется в зависимости от влажности и температуры в помещении. Также существуют модели, которые можно при желании закрыть. Вы имеете возможность выбрать устройство по своему вкусу, учитывая также, что модели с управлением воздушным потоком стоят дороже обычных.
• Как регулируется приточный клапан. Клапан может регулироваться вручную или автоматически. Если вы приобретаете клапан с ручной регулировкой, вы экономите. Но при этом такое решение связано с рядом трудностей. Например, вам придется постоянно думать, открыть ли клапан в комнате, если открыть, то насколько. При автоматической регулировке вам не потребуется думать о проветривании, так как за вас это сделает автоматика. При низкой влажности, например, когда в квартире никого нет, приток воздуха будет существенно снижаться экономя тепло. При увеличении влажности клапан будет впускать больше воздуха.
• Особенности шумоизоляции. Стандартные пвх окна снижают уровень шума примерно на 35 дб. Следовательно, хороший клапан должен соответствовать этим характеристикам и не ухудшать показатели звукоизоляции окна.

При выборе клапана необходимо уделить внимание каждой детали, ведь именно от характеристик данного элемента зависит, будет ли на окнах образовываться конденсат, плесень и грибок. Кроме того, приточный клапан создает комфортную температуру в помещении, способствует укреплению здоровья жильцов, а также избавляет от необходимости постоянно проветривать помещение.

Приточный клапан на пластиковые окна

Пластиковые окна пользуются большой популярностью, но при их установке в доме нарушается естественный воздухообмен. Эта проблема возникает на фоне качественной герметичности окон. Монтаж приточного клапана в пластиковое окно решает эту проблему и обеспечивает помещение идеальным микроклиматом на долгие годы.

Зачем нужны приточные клапаны

Пластиковые окна защищают от холода и шума. Но при их использовании наблюдается духота в помещении, запыленность, покрытие стекол конденсатом и плесенью. Основной причиной этих проблем является герметичность пластиковых рам, нарушающая естественный воздухообмен.

Решением может стать обычное проветривание, но оно должно проводится регулярно, с определенной периодичностью по времени. Недостатками данного способа является наличие сквозняков и неудобство самого процесса. Ведь не всегда есть возможность проветрить помещение, особенно при нахождении в доме детей.

Для обеспечения в доме нормального микроклимата и комфортной обстановки в каркас пластиковых блоков монтируется приточно-вытяжной вентиляционный клапан. Он позволяет поддерживать хороший баланс естественной вентиляции круглосуточно, без вмешательства в процесс проветривания человека.

Основные требования к приточно-вентиляционному клапану

• Обеспечение полноценной вентиляции помещения.
• Контроль влажности в помещении. После установки прибора на стекле пластиковых окон не должно быть конденсата и тем более плесени.
• Обеспечение полноценного обмена воздуха с нормализацией микроклимата в комнате.

При невыполнении любого из пунктов клапан рекомендуется заменить или проверить правильность его установки.

Важно! Установив приточный прибор, шумоизоляция оконного блока останется прежней, так как промежуток для прохождения воздуха очень маленький и не влияет на уровень шума.

Как работает оконный приточно-вытяжной клапан

Для правильного монтажа вентиляционного клапана необходимо понимать принцип его работы:

• Приточно-вытяжной клапан для пластиковых окон является частью пассивной вентиляции. В дом попадает прохладный воздух, выталкивая при этом теплый в вытяжные вентиляционные каналы.
• Работа системы вентиляции происходит при температуре не более 5–7 градусов, так как движение воздуха осуществляется при разнице в давлении.
• В летний сезон вентиляционный клапан работает только при исправности и работе вытяжки в принудительном режиме.

Условия для работы клапана

• Наличие и исправность вытяжной вентиляционной системы.
• Температура воздуха за окном должна быть не выше +5.
• Необходима хорошая герметичность входных дверей, для исключения подсоса холодного воздуха с улицы или подъезда.
• В квартире, при наличии двух и более комнат, должен быть свободный обмен воздуха. Для этого не следует, надолго закрывать межкомнатные двери или обеспечить дверные конструкции вентиляционными отверстиями.

Важно! Для исключения обмерзания прибора при сильных морозах не следует его закрывать полностью, так как он должен прогреваться теплом дома. В случае необходимости закрытия клапана, производить это нужно с внешней стороны, обеспечивая абсолютную непроницаемость мороза внутрь прибора.

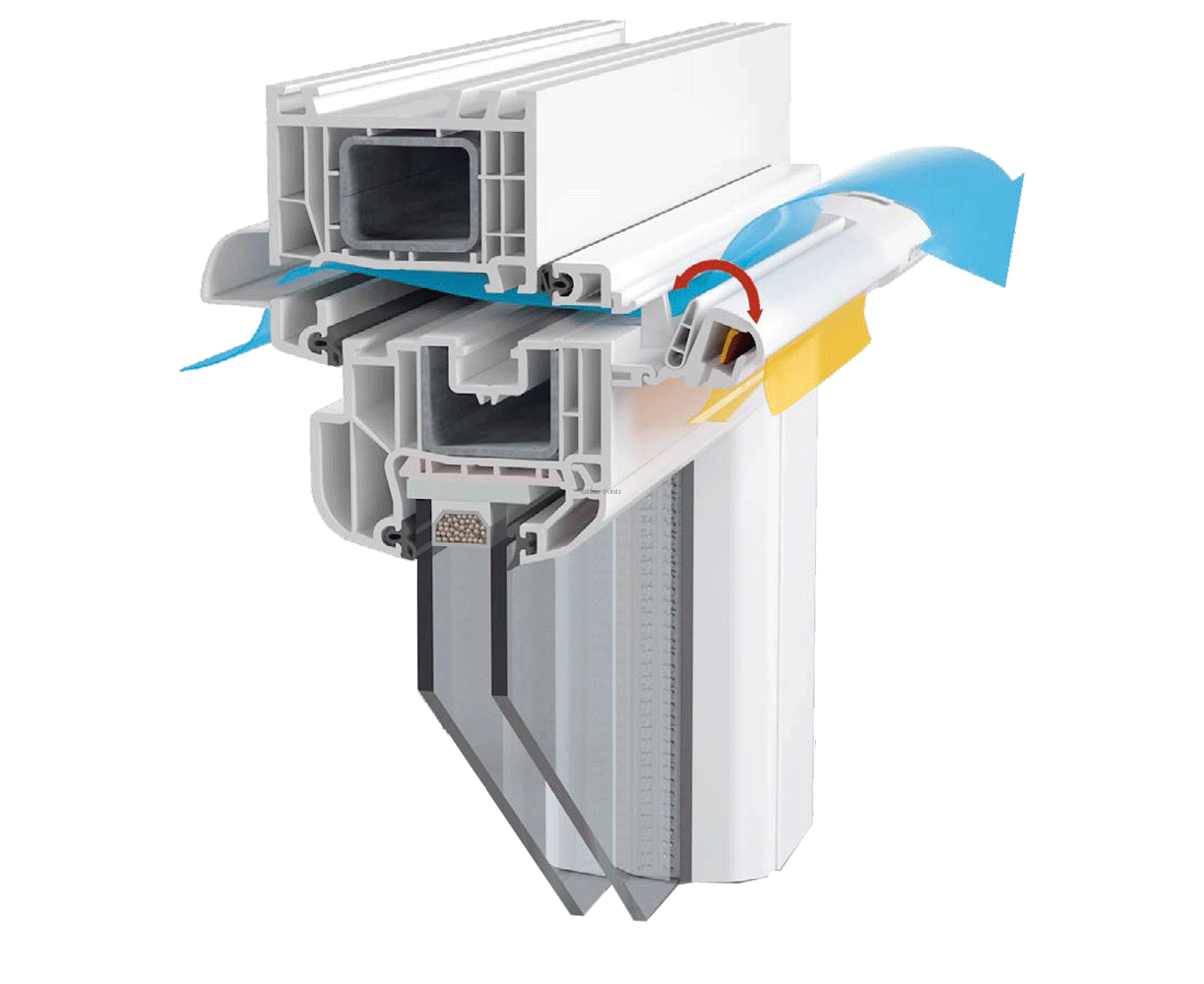

Клапан Aereco

Французское изобретение компании Aereco стало очень популярным во многих странах.

Особенности клапана Аэрэко:

• Прибор имеет датчик из нескольких полиамидных пластинок, с высоким коэффициентом линейного расширения для эффективной регулировки потоков воздуха.
• Монтаж прибора может выполняться как в отверстия оконной рамы, так и на поверхность стены. Работу по установке вентиляции можно выполнить своими руками, без привлечения специалистов.
• Отдаленность датчика, определяющего влажность помещения, от самого клапана. Это позволяет отражать реальные показатели атмосферы в доме.
• Приточный прибор не нуждается в энергопотреблении.
• Работа вентиляции происходит абсолютно бесшумно.

Функции приточно вентиляционного клапана Aereco:

• Отвечает за проветривание комнаты, обеспечивая ее постоянным, свежим воздухом.
• Снижение теплопотерь. В процессе проветривания комнаты при помощи форточки происходит потеря тепла, для восполнения которого требуются ресурсы и время. Обычное проветривание также провоцирует возникновение сквозняков, пагубно влияющие на здоровье человека. При использовании этого прибора такие проблемы не возникают.
• Бесшумное проветривание помещения. При использовании вентиляции отсутствуют внешние шумы. Она совершенно не влияет на звукоизоляционные качества ПВХ окон.

Принцип работы

• Вентиляционный прибор Aereco реагируя на показатель повышенной влажности в помещении открывает заслонку, увеличивая тем самым приток прохладного воздуха.
• Работа прибора производится постоянно, при условии необходимой температуры воздуха на улице и рабочей вытяжки.
• В домах, где установлен такой прибор отсутствует запотевание стекол окон, духота и повышенная влажность в комнате. В доме присутствует абсолютно нормальный и здоровый микроклимат.

Клапан Air-Box

Универсальные приточно-вытяжные клапаны Air-Box выпускает российская компания Мабитек.

Особенности клапанов Эйр Бокс

• Приточный клапан изготавливается из прочного пластика.
• Установка этих вентиляционных систем возможна на любую пластиковую оконную конструкцию.
• Клапан можно устанавливать в фальце каркаса окна, делая прибор незаметным.
• Air-Box Standart содержит два элемента:
• внешний нижний элемент, забирающий уличный холодный воздух;
• верхний элемент, который подает воздушный поток в дом.

Принцип действия:

Работа вентиляционного прибора заключается в создании разряжения при плотно закрытых ПВХ окнах и действующего клапана, вследствие чего выполняется открытие мембран вентиляционного прибора, обеспечивая нормальный воздухообмен.

Важно! Действие приточного клапана для ПВХ окон будет эффективным только в том случае, если вытяжная вентиляция находится в рабочем состоянии.

Клапан Air Comfort

Мабитек также производит шумозащитные клапаны серии Comfort. Отличием их от стандартных моделей является способ установки.

• Если установка стандартного клапана производится путем фрезеровки оконного пластикового профиля, то модели серии Comfort устанавливают безфрезерным способом, при помощи снятия резинового уплотнителя и замены его на более меньший, освобождающий достаточно места для расположения прибора.
• Регулировка таких клапанов производится вручную. Модель имеет специальную ручку для возможности регулировки воздушного потока.
• Такие модели подходят для глухих пластиковых конструкций, монтаж которых производится путем сверления рамы сквозным отверстием.

Преимущества клапанов вентиляции Air-Box:

• Несмотря на популярность моделей сети Air-Box, они имеют доступную стоимость.
• В комплекте с прибором продается уменьшенный уплотнитель, который устанавливается на место снятого и предоставляет достаточно места для установки приточно-вытяжного прибора.
• Быстрота установки. На монтаж уходит от 3 до 10 минут. Все зависит от навыков и опыта человека.
• Возможность регулировать поток воздуха или отключить его вообще.
• Долговечность прибора при условии правильного ухода за ним и эксплуатации.

Недостатки:

• Клапан имеет неразборную конструкцию и в случае выхода его из строя ремонту не подлежит.
• При нарушении правил эксплуатации система в зимний период может замерзнуть.

Важно! При покупке качественного товара должна быть полная его комплектация: клапан, уменьшенный уплотнитель и крепежные элементы. В зависимости от разновидности моделей в упаковке может быть два резиновых уплотнителя.

Вентиляционный клапан REHAU Climamat

Climamat – вентиляционно-приточный клапан, изобретенный работниками компании REHAU для систем глубиной 60 мм. Представлен он в виде сборной конструкции в белом цвете. Крепление его производится на верхней части оконной рамы.

Особенности приточного клапана REHAU Climamat

• Цена на данный прибор высокая, относительно моделей Air-Box.
• Монтаж клапана производится только при установке окон.
• Прибор оснащен механизмом регулировки, который позволяет перекрывать по необходимости воздушный поток.
• Клапан имеет откидную крышку, которая предотвращает появление сквозняков, направляя воздушный поток вверх.
• В оснащении вентиляционного клапана имеется синтепоновая прокладка. Она препятствует попаданию пыли или пыльцы внутрь помещения. Особенно это подходит людям, страдающих аллергическими заболеваниями. Фильтр съемный и по степени его загрязнения легко поддается чистке.
• Реакция приточного клапана Climamat на сильные порывы ветра происходит автоматически. При нормальном ветре мембрана находится в открытом состоянии, позволяя нормально проникать воздуху в помещение. При больших порывах ветра вентиляционный канал закрывается для предотвращения теплопотерь.

Конструкция клапана REHAU Climamat из таких узлов:

• Воздухозаборник — монтаж его производится с внешней стороны оконной рамы.

Важно! При установке такой модели над ней обязательно должен быть козырек, защищающий от попадания мусора и осадков.

• Канал телескопический, устанавливается сквозь оконный каркас. Крепится специальной гильзой.
• Выпускная форсунка, которая в своей комплектации также имеет фильтр и механизм для регулировки воздушного потока.

Плюсы и минусы клапанов приточной вентиляции

Рассмотрев все особенности приточного прибора в разных видах можно подвести небольшой итог и выделить основные его преимущества и недостатки.

• Отсутствие сквозняков при использовании приточно-вытяжного клапана.
• Применяя такой прибор, в помещении производится достаточный приток воздуха, обеспечивая нормальный микроклимат, создавая комфортную обстановку.
• Установленный прибор не влияет на звукоизоляцию окна. Конструкция приточного клапана устроена так, что через нее практически не проходят шумы и он не нарушает шумоизоляционные свойства пластиковых окон.
• Отсутствие теплопотерь. При использовании такого прибора поступление холодного воздуха происходит постепенно, позволяя проветрить комнату без ее переохлаждения.
• Простая установка. Монтаж приточного клапана может производиться своими руками, без привлечения специалистов.
• Возможность ручным способом отрегулировать поток воздуха. В большинстве случаев модели оснащены механизмом для регулировки потока холодного воздуха.
• Простая эксплуатация, которая не требует особых навыков.

Недостатки:

• Автоматическая работа прибора производится при определенной температуре воздуха на улице. В случае ее повышения (больше+5), необходимо вмешательство человека.
• Происходит замерзание системы при нарушениях правил эксплуатации.

Подводя итог, можно сказать, что приточный клапан вентиляции является неотъемлемым элементом пластиковых окон, которые из-за хорошей герметичности способствуют ухудшению микроклимата в помещении.

Решить эту проблему можно и при помощи обычного проветривания, но такой способ имеет ряд недостатков, в отличие от прибора, который обеспечит достаточный приток воздуха без теплопотерь и нарушения шумоизоляции в помещении. Приточные клапаны разных производителей имеют свои особенности и преимущества, но цель у них одна — обеспечить помещение оптимальным микроклиматом.

Оконный Приточный Клапан (9 Фото)

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

Статья подготовлена специально для сайта
https://azaoknom.ru «А за Окном»

В нашей стране пластиковые окна пользуются особой популярностью – количество продаж ни алюминиевых, ни современных деревянных светопропускающих конструкций даже близко не может сравниться с колоссальным объемом реализации окон, основу которых составляет ПВХ (поливинилхлорид).

Преимущества пластиковых окон очевидны: отличная тепло- и звукоизоляция, наличие дополнительных возможностей, расширяющих функционал конструкций, приятный внешний вид и еще ряд других, менее заметных, но не менее значимых решений возводящих удобство их использования на новый уровень.

Однако при всех положительных моментах, окна из пластика не лишены недостатков. Одним из них является чрезмерная герметичность. С одной стороны это хорошо – герметично закрытое окно не позволяет теплу уходить на улицу, а с другой плохо – проникновение свежего воздуха в прилегающее помещение через такую конструкцию сведено к минимуму.

Из статьи Вы узнаете:

Почему важно проветривать комнату?

Почему нужно периодически проветривать комнату:

Духота, повышенная влажность

Конденсат на окнах

Риск образования грибка и плесени

Высокий уровень содержания СО2

Высокий уровень содержания радона

Важность полноценного периодического проветривания квартиры трудно недооценить. Без поступления свежего воздуха в комнатах изменяется микроклимат. Вместе с его изменением появляются и проблемы в доме: на стеклах окна скапливается конденсат, а на раме со временем начинает образовываться плесень. Помимо этого недостаток свежего воздуха оказывает прямое влияние на здоровье находящихся в помещении людей: приток кислорода в мозг сокращается, в результате чего со временем нередко возникают головные боли. Поэтому крайне важно всерьез озаботиться выполнением задачи по обеспечению комнат свежим воздухом в полноценном объеме.

Периодическое открытие оконной створки решает возникшую проблему, однако одновременно с этим создает и массу неудобств:

• Появляются сквозняки, поскольку потоки воздуха не поддаются регулированию
• Квартира наполняется пылью и посторонними звуками, издаваемыми проезжающими под окнами автомобилями и вечно лающими собаками.
• В зимний период, ко всему прочему, добавляется вероятность появления сквозняка, способствующего возникновению и развитию у человека простудных заболеваний.

Что же делать? Существует ли альтернатива проветриванию? Да, существует. Она включает в себя установку на пластиковые окна специальных клапанов, отвечающих за вентилирование помещения.

Вентиляционные оконные клапаны: возможности и принцип действия

Постоянный приток свежего воздуха

Отсутствие сквозняков

Защита от уличного шума

Нормализация концентрации СО2

Отсутствие конденсата и плесени

Назначение вентиляционных клапанов, к слову сказать, в большинстве случаев устанавливаемых в верхнюю часть створки окна, – осуществлять автоматическое наполнение помещения уличным воздухом.

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

Если на пластиковое окно установить такого рода клапан, то необходимость в периодическом проветривании путем открытия створок окна сводится к минимуму.

Устройство само проветривает помещение, при этом не давая в него проникнуть ни пыли, ни звукам, ни различной живности, кишащей за окном в летнюю пору. Конструкция вентиляционного клапана продумана таким образом, что зимой у проходящего через устройство воздуха, появляется достаточно времени, чтобы прогреться, а само отверстие ни при каких обстоятельствах не обледенеет и не закупорится.

Принцип работы вентиляционного клапана, установленного в раме пластикового окна:

Клапан притяжной вентиляции расположен в верхней части окна

Ручное или автоматическое регулирование поступления уличного воздуха

Подача свежего воздуха снаружи при закрытом окне

К слову сказать, существуют модели клапанов, реагирующих на изменение уровня влажности – при повышенных значениях они открываются, при возвращении к нормальным – закрываются.

Оснастив квартирное окно вентиляционным клапаном можно небезосновательно рассчитывать на то, что такая распространенная проблема как запотевание стекол стеклопакета останется в прошлом. Ведь основной источник покрытия поверхности стекла мельчайшими капельками воды – влага, будет отводиться на улицу через отверстие клапана вместе с теплым воздухом. Не будет скопления воды – не будет благоприятной среды для возникновения грибка, ответственного за появление плесени, такой вредной для человеческого организма.

Лучшие марки окон с приточным клапаном

№1. Rehau

Обзор модельного ряда (откроется в новом окне)

Окна с профилем Rehau

Популярность бренда

5

Модельный ряд

4

Звукоизоляция

5

Теплоизоляция

5

Итого

4.8

Отличный общий балл. Оконный профиль Rehau — для тех, кто предпочитает самое лучшее

№2. Veka

Обзор модельного ряда (откроется в новом окне)

Окна с профилем Veka

Популярность бренда

4

Модельный ряд

5

Звукоизоляция

4

Теплоизоляция

4

Итого

4. 2

Несколько сниженные характеристики ПВХ профилей Veka компенсируются доступной ценой. Отличный выбор за разумные деньги

№3. Kaleva

Обзор модельного ряда (откроется в новом окне)

Окна с профилем Kaleva

Популярность бренда

3

Модельный ряд

4

Звукоизоляция

3

Теплоизоляция

3

Итого

3.4

Середнячок с претензией на лидерство. Отстает от топовых брендов, а потому лишь немногие фирмы-производители готовы предложить окна марки Kaleva конечному потребителю.

Где купить окна с вентиляционным клапаном в Москве?

Плюсы и минусы устройства

К основным достоинствам оконных вентиляционных клапанов относятся:

Постоянная циркуляция воздуха. В помещение непрерывно поступает кислород

Сквозняки не появятся. Это особенно важно при установке окон в детскую

Устройство Помогает создать в помещении здоровый микроклимат

Исключено образование конденсата. Следовательно, грибок и плесень также не появятся

Возможность регулировать работу устройства

Не уменьшают площадь светового проема

Тепло- и шумоизоляционные параметры профиля не снизятся

Простота монтажа и использования

К недостаткам окон с вентиляционными клапанами относятся:

Зимой возможно обмерзание

При отсутствии фильтра способны пропускать пыль, грязь, пух с улицы

Модели с механическим управлением нуждаются в регулировке. Настройка зависит от погодных условий, числа людей в комнате. Клапан располагается в верхней плоскости створки, поэтому его регулировка сопряжена с некоторым дискомфортом

Виды вентиляционных клапанов, устанавливаемых на окна

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

Фальцевые клапана

Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.

Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.

Французские окна, это:Poll Options are limited because JavaScript is disabled in your browser.

Из нашей статьи Вы можете узнать про французские окна: их возможности, характеристики + фото

К преимуществам таких моделей клапанов для проветривания относятся:

1. Возможность установки без демонтажа стеклопакета.
2. Доступная цена.
3. Простота монтажа.
4. Допускается автоматизация.
5. Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

Щелевые клапана

Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

1. Допустим монтаж без снятия стеклопакета.
2. Сохраняет тепло- и звукоизоляционные характеристики окна.
3. Хорошая пропускная способность (около 20 куб.м/ч).

Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.

Статьи по теме:

◾Откидные окна

◾Пластиковые окна в комнаты

◾Глухие ПВХ окна

Накладные клапана

В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.

Это особые ручки на ПВХ окна, заменяющие обычную. На эстетику конструкции они не влияют, но повышают эффективность.

Особенности:

1. Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.
2. Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.
3. За счет фильтра защищают помещение от пыли.
4. Шумоизоляционные параметры недостаточно эффективны.
5. Хорошая пропускная способность (до 100 куб.м/ч).
6. Возможность монтажа в глухих и открываемых окнах.

Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.

Ручные и автоматические

Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.

В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.

Возможны несколько положений ручки регулятора:

1. В центре. Воздух будет поступать по всем направлениям.
2. Вниз. Поступление масс возможно только в нижнем направлении.
3. Вверх. Приточный воздух всасывается только вверху.
4. Закрыто. Воздушные потоки в помещение не поступают.

Параметры подбора

В настоящее время в строительных магазинах продаются вентиляционные клапаны разных фирм, отличающихся характеристиками, способом и местом монтажа.

При выборе таких изделий нужно принимать в расчет:

Стоимость

Цена клапана, в зависимости от марки производителя, варьируется в пределах 50 у.е. Наиболее распространены приточные устройства следующих брендов: Airbox, Aereco и др.

Зону установки

В большинстве случаев клапана вентиляции монтируются на раме окна. При особой необходимости возможна их установка в стене, однако для этого потребуется штрабление. Вследствие того, что для проделывания отверстия в стене применяется специальный инструмент, стоимость проведения подобного рода работ довольно высока.

Способ установки

Их всего два. Следует заранее определиться, какой из них наиболее предпочтителен. Первый подразумевает смену оконного блока целиком на меньший по габаритам (высвободившееся расстояние нужно как раз под установку клапана). Второй же способ включает в себя монтаж клапана через переплет, без замены оконного блока на новый. Безусловно, вариант №2 для покупателя выглядит предпочтительнее, однако какой из них выбрать, решает мастер фирмы-установщика, опираясь на свой опыт в этом деле.

Управление

Широкий выбор моделей вентиляционных клапанов позволяет выбрать изделия, как с управлением поступлением воздуха, так и без него. Подороже, но и более функциональны экземпляры, в которых нужное количество воздуха поддается регулировке.

Блиц-опрос: Сколько камер у пластикового окна, установленного у Вас дома?Poll Options are limited because JavaScript is disabled in your browser.

Регулирование

Бывает двух видов – ручное и автоматическое. Вентиляционные оконные клапаны с ручным регулированием потоков поступающего воздуха имеют существенный изъян – проветривание помещения с их помощью может быть как чрезмерным, так и недостаточным – приспособление трудно выставить в оптимальное положение. Автоматические же устройства обеспечивают достаточный уровень насыщения комнат кислородом, попутно наилучшим образом справляясь с повышенным уровнем влажности.

Звукоизоляцию

Способность клапана отражать поступающие с улицы звуковые волны должна соответствовать аналогичным возможностям окон из пластика. Подробнее с тем, насколько снижается уровень проникновение шума через светопропускающие конструкции, можно ознакомиться в материале, озаглавленном «Звукоизоляция пластиковых окон».

Работу в мороз

Важная характеристика вентилирующего клапана. Плохое (дешевое) исполнение корпуса и внутренностей устройства грозит образованием внутри конструкции конденсата, а в зимний период и наледи. Вероятность проявления таких проблем в дорогих моделях вентклапанов, как правило, сведена к минимуму.

Приточный оконный вентиляционный клапан AIR-FLOW

Обзоры оконных профилей:

◾ Окна Брусбокс

◾ Окна Kbe

◾ Окна Proplex

◾ Окна Саламандер

Оконные клапаны: отзывы, установка приточного клапана вентиляции на пластиковые окна

Борис БутцевСохранить фотоМиф №3: Из оконных клапанов дует
На самом деле, поступление струи холодного воздуха внутрь помещения еще не означает, что около окна будет некомфортно. Ощущение возникнет, если зимой просто приоткрыть створку, и холодный воздух будет втекать с уровня подоконника. Если же воздух из высоко расположенного оконного клапана направляется в подпотолочное пространство, он достаточно быстро тормозится (на пролете около 1 метра) и нагревается за счет перемешивания с теплым воздухом под потолком.

На рисунке показаны результаты натурных испытаний клапана для окна ЕММ фирмы «Аэреко» зимой в Сибири. Изотерма +20 градусов находится высоко над уровнем пола, а зона пониженной температуры наблюдается только вблизи от клапана.

Миф №4: Холодный, более тяжелый воздух сразу сваливается из клапана вниз
В действительности он сваливается вниз при поступлении на малой скорости через «дыру» большой площади (из приоткрытой створки). Из клапана струя воздуха со скоростью 2-3 м/сек по инерции втекает в подпотолочное пространство, не успевая никуда свалиться — это видно на рисунке.

Миф 5. Оконные клапаны — не для России, зимой они промерзают
Звучит угрожающе, но на самом деле не все так печально. Оконные клапаны достаточно широко используются в той же Финляндии с достаточно сильными морозами зимой. В Москве такие морозы редкость: средняя температура воздуха у нас на уровне -10 градусов Цельсия.

В плане промерзания (появления на корпусе клапана инея или наледи) климат страны-производителя клапанов не имеет никакого значения. Это больше аэродинамическая проблема — появление застойных зон около корпуса клапана, а не теплотехническая. Появится ли зимой на клапане иней или нет, процентов на 10 зависит от конструкции клапанов и на 90% — от ситуации в помещении. Действительно, в начале 90-х годов несколько моделей немецких клапанов не прошли испытания российскими морозами из-за конструктивных просчетов. Но большинство отлично функционируют зимой при соблюдении простых условий эксплуатации.

Вентиляционный клапан для пластиковых окон

Пластиковые окна уже достаточно давно и уверенно заняли лидирующее положение на рынке оконных конструкций, используемых при строительстве и ремонте. Это стало возможным потому, что по большинству свойств и характеристик они значительно превосходят альтернативные варианты из дерева или алюминия. Одним из немногих недостатков пластиковых окон, по сравнению с деревянными, является их недостаточно эффективная работа в помещениях, которые оборудованы естественной вентиляцией.

Это приводит к тому, что при закрытых окнах в помещениях создается духота и накапливается спертый воздух. Режим микропроветривания, который присутствует на большинстве современных пластиковых окон, не обеспечивает поступления необходимого количества свежего воздуха, а макропроветривание, особенно в холодное время года, чревато сквозняками и опасностью заболеть для людей, находящихся в таком помещении.

Проявившуюся таким наглядным образом проблему удалось эффективно решить разработкой и активным применением в пластиковых окнах специальных вентиляционных приточных клапанов. Они предназначены для увеличения объемов свежего воздуха, поступающего в помещение для его проветривания, сохраняя при этом герметичность конструкции окна из ПВХ. Кроме того, современные вентиляционные клапаны препятствуют образованию на окнах конденсата.

Использование вентиляционных клапанов позволяет достичь следующих преимуществ:

• обеспечение микроклимата, оптимального для здоровья находящегося в помещении человека;
• продление периода эксплуатации помещений без необходимости ремонта, что особенно важно для кухни, балкона или лоджии, где наблюдается либо повышенная влажность, либо воздействие атмосферных факторов;
• снижение затрат на отопление, так как нет необходимости принудительного проветривания помещений, которое крайне неэффективно с точки зрения теплопотерь.

Рис. 1. Вентиляционный приточный клапан.

Разновидности клапанов вентиляции для ПВХ окон

Вентиляционный клапан представляет собой короб из пластика ПВХ, крепящийся к расположенной сверху части оконной конструкции. Внутри короба расположены так называемые «перья», от положения которых зависит количество поступаемого извне воздуха.

При спокойной погоде поток проходит через клапан свободно, при появлении и усилении ветра перья прижимаются к одной из сторон клапана, препятствуя появлению сквозняков и поступлению излишнего количества холодного воздуха. Регулирование воздухообмена происходит естественным образом. Стоимость клапана значительно ниже устройств для принудительной вентиляции, к тому же при работе они не шумят и не потребляют электроэнергию.

Рис. 2. Принцип действия клапана.

Клапаны щелевого типа

Один из наиболее распространенных (наряду с фальцевым) вариантов вентиляционного клапана. Клапан щелевого типа обеспечивает вентиляцию воздуха в помещение через специальный канал, напоминающий щель. Его длина колеблется от 17 до 40 см, а ширина – от 1,2 до 1,6 см.

Клапан изготавливается в двух вариантах:

• в виде двух блоков – наружного (который впускает воздух извне) и регулирующего (отвечает за количество поступающего воздуха в помещение;
• в виде одного универсального блока.

Достоинствами щелевого варианта является достаточно большой объем возможного воздухообмена (позволяющего применение изделия в просторных помещениях) и возможность установки клапана без выполнения работ по демонтажу оконного блока.

Рис. 3. Клапан щелевого типа до установки.

Клапаны фальцевого типа

Клапаны данного типа конструкции также встречаются достаточно часто. Причиной популярности является возможность их монтажа без снятия пластикового окна, относительно невысокой стоимости изделия, а также сохранением высокого уровня шумоизоляцииоконной конструкции. Это достигается тем, что воздух в помещение попадает через специальные фальцевые вырезы в блоке пластикового окна.

При этом объем воздухообмена, обеспечиваемый клапаном фальцевого типа, невелик. Поэтому рассматриваемые клапаны оптимально использовать для небольших жилых комнат, либо помещений, которые эксплуатируются нечасто.

Рис. 4. Клапан фальцевого типа.

Клапаны накладного типа

Клапаны накладного типа конструкции чаще всего устанавливаются и активно применяются при остеклении промышленных объектов или больших помещений общественных зданий. Именно там наилучшим образом используются главное свойство данной конструкции, а именно обеспечение максимального объема воздухообмена.

При этом к недостаткам клапанов накладного типа относятся:

• невозможность их монтажа на уже установленные оконные конструкции;
• высокая стоимость изделий;
• заметное ухудшение параметров тепло- и звукоизоляции оконной конструкции.

Все это привело к тому, что клапаны накладного типа практически не применяются в жилищном строительстве.

Рис. 5. Клапан накладного типа.

Критерии выбора оконных клапанов вентиляции

От выбора типа вентиляционного клапана зависит микроклимат в доме, поэтому к данному вопросу стоит подходить, учитывая максимальное количество критериев. Наибольшее значение имеют следующие из них:

• пропускающая способность изделия. Существующие нормативы рекомендуют объем приточного снаружи воздуха на уровне 30 куб.м./час на одного человека;
• уровень звукоизоляции конструкции после установки клапана. Данный показатель не должен превышать 30-35 дБ;
• эффективность работы в зимних условиях при низких наружных температурах. Клапан должен быть выполнен с соблюдением требований по изоляции внутренних конструкций, предотвращающей возможное обледенение, а также попадание в помещение слишком большого количества холодного воздуха;
• механизм регулирования. Разработаны автоматический, ручной и смешанный (комбинация из двух предыдущих) способы регулирования количества поступающего извне воздуха;
• место установки изделия. Помимо монтажа непосредственно на оконную конструкцию, существуют варианты с установкой на стену. Они более дорогие и требуют значительных сопутствующих работ, например, по пробивке и прокладыванию каналов к клапану;
• способ установки клапана. Его монтаж без снятия оконного блока гораздо удобнее и дешевле альтернативных вариантов.

Рис. 6. Клапан до установки.

Наиболее популярные конструкции

Установка вентиляционных клапанов на пластиковые окна используется относительно давно. За это время накопилось достаточно большое количество отзывов, определенная часть которых имеет негативную окраску. Следует отметить, что это вызвано, главным образом, не тем, что неэффективна сама идея дополнения конструкции пластикового окна механизмом дополнительной вентиляции.

Гораздо чаще отрицательные отклики пользователей, установивших вентиляционные клапаны, объясняются некачественным воплощением замысла в жизнь. Это может быть как использование некачественных изделий, так и ошибки при монтаже.

Рис. 7. Установленный вентиляционный клапан.

Клапаны вентиляции окон Aereco

Исходя из вышесказанного, вполне логичным и целесообразным является использование проверенных и доказавших на практике систем приточной вентиляции, устанавливаемой на пластиковые окна. Одной из самых популярных и широко известных марок по праву считается продукция французской компании Aereco.

В своих изделиях компания применяет современную разработку в виде полиамидных пластинок, которые расширяются при повышении температуры. Это приводит в действие автоматику вентиляционного клапана. Также датчики контролируют нижний температурный порог помещения, сокращая при необходимости потери тепла. Еще одним немаловажным достоинством изделий Aereco является относительно невысокая стоимость.

Рис. 8. Установленный клапан Aereco.

Система оконного проветривания Air-Box

Наряду с импортными изделиями ведущих производителей вентиляционного оборудования, на отечественном рынке присутствуют и продукция российских фирм. Самым известной и популярной маркой является система для пластиковых окон Air-Box компании Мабитек. Она представляет собой конструкцию из двух составных элементов – наружного и внутреннего.

Для эффективной работы клапана модели Air-Box необходимо, чтобы здание, в котором он устанавливается, было оборудовано вентиляционной системой. Это объясняется тем, что изделие Air-Box функционирует при появлении колебаний давления.

Рис. 9. Установленный клапан Air-Box.

Монтаж клапана для пластикового окна

Как уже отмечалось выше, существует два способа установки вентиляционных клапанов для пластикового окна:

• с демонтажом и последующей заменой стеклопакета на новый с меньшими размерами. В появившуюся между проемом и оконной рамой щель устанавливается вентиляционный клапан. Данный способ монтажа имеет сразу несколько недостатков:
  o уменьшение площади окна, обеспечивающей попадание света в помещение;
  o дополнительные затраты средств и времени, необходимые для заказа и изготовления нового стеклопакета;
• без демонтажа оконных конструкций. В этом случае вентиляционный клапан устанавливается в оконный переплет. Сам процесс занимает крайне непродолжительное время – порой менее получаса. Это очень удобно, особенно в тех случаях, когда пластиковые окна устанавливались недавно и не требуют ремонта или замены. Кроме того, установка клапана по второму способу, в конечном счете, значительно дешевле.

Рис. 10. Установка клапана.

При выборе модели вентиляционного клапана и способа его установки подавляющее большинство клиентов предпочитает купить вариант, не требующий замены оконных конструкций на новые. Это вполне объяснимо, так как такой монтаж обойдется дешевле и будет выполнен намного быстрее.

Рис. 11. Возможный вариант монтажа.

Установка вентиляционного клапана для пластикового окна показана на следующем видео:

Способы регулирования клапана для ПВХ окон

Практически опыт использования различных моделей и типов вентиляционных клапанов показал, что для их эффективной работы необходимо наличие механизма регулирования. Варианты с постоянными параметрами проветривания оказались неудачными и попросту непригодными для применения в отечественных условиях.

Как отмечалось выше, существует три типа регулирования: ручной, автоматический и комбинированный. Наиболее удобным считается автоматическое устройство, которое использует показания специального датчика, отслеживающего уровень влажности в помещении. В зависимости от этого устанавливается необходимый режим работы вентиляционного клапана – от полного его перекрытия до максимально возможного уровня воздухообмена.

Рис. 12. Автоматически регулируемый клапан.

Достоинством автоматической системы регулирования является то, что она позволяет снизить теплопотери. Такой эффект достигается тем, что клапан начинает работать только в случае повышения влажности, когда в помещении присутствуют люди. Если в комнате долгое время никого нет, то и клапан работает в минимальном пропускном режиме или вообще закрыт.

Ручной способ регулирования работы вентиляционного клапана более надежный, но требует постоянного внимания и контроля.

Достоинства и недостатки вентиляционных клапанов для ПВХ окон

Недостатки от использования вентиляционных клапанов, как правило, связаны либо с применением некачественных изделий, либо с ошибками монтажа:

• вероятность промерзания в месте установки клапана;
• возможность попадания слишком большого количества холодного воздуха;
• недостаточный уровень вентиляции, обеспечиваемый в жаркую погоду;
• снижение уровня тепло- и звукоизоляции оконной конструкции, связанное с установкой вентиляционного клапана.

Все перечисленные недостатки могут быть устранены, если соблюдать требования по установке вентиляционного клапана и использовать качественное изделие, например, описанные выше модели Aereco и Air-Box. В этом случае применение клапанов для приточной вентиляции позволит:

• обеспечить постоянный достаточный приток извне свежего воздуха;
• сохранить на необходимом уровне тепло- и звукоизоляцию оконной конструкции;
• не допустить образование сквозняков, опасных для здоровья находящихся в помещении людей;
• сократить потери тепла, что достигается регулированием уровня поступающего воздуха.

В случае соблюдения правил установки и использования качественных вентиляционных клапанов, их применение позволит поддерживать оптимальный микроклимат в помещении с минимальными потерями тепла.

Рис. 13. Устройство клапана, обеспечивающее надежность и качество.

Уход и обслуживание за клапаном для ПВХ окна

Одним из немаловажных достоинств вентиляционных клапанов является простота обслуживания и ухода за ними в процессе эксплуатации. В большинстве случаев, для нормальной работы изделия достаточно периодически его чистить, примерно 1-2 раза в год. При этом, как правило, с наружной решетки удаляется образовавшийся налет пыли (при помощи пылесоса или кисточки), а внутренняя поверхность клапана протирается влажной салфеткой или мягкой тряпочкой. Также салфеткой убирается иногда появляющееся сверху клапана пыльное пятно.

Ни в коем случае не следует использовать для очистки или другого ухода за поверхностями клапана абразивных или химических моющих или чистящих средств. Также не допускается мыть вентиляционный клапан струей воды или замачивание его конструкций и элементов.

В процессе эксплуатации клапана необходимо учитывать следующий момент: при сильных морозах не рекомендуется полностью закрывать его при ручном типе регулирования. Это может привести к примерзанию некоторых конструктивных элементов и выходу изделия из строя.

Во всех остальных случаях и уход, и эксплуатация современных вентиляционных клапанов не представляет никакой сложности и проблем.

Рис. 14. Уход за вентиляционным клапаном.

Клапан приточной вентиляции для пластиковых окон: виды, установка и видео

Автор Марсель Сагитов На чтение 6 мин. Просмотров 89

Пластиковые окна получили широкую популярность во всем мире, так как они имеют массу преимуществ, по сравнению с устаревшими деревянными рамами. Они отлично справляются с функцией сбережения тепла, поэтому после их установки, обнаруживаются значительное улучшение температуры в помещении.

Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому, — конструкции имеют два режима проветривания: макро- и микро- проветривание. Но, штатные конструкции режимов проветривания имеют недостатки: при микропроветривании — происходит недостаточное поступление объема воздуха, а при макропроветривании — образуются сквозняки. Для решения проблемы, имеется специальное приспособление — клапан приточной вентиляции для пластиковых окон, о котором расскажет данный материал.

Вентиляционные клапаны и их преимущества

Проветривать помещение необходимо обязательно, чтобы в комнате была достаточная влажность и не скапливались бактерии в воздухе.

Давайте рассмотрим, какими преимуществами они обладают:

• монтаж устройств осуществляется без нарушения герметичности окон;
• проветривание обеспечивается постоянно при закрытых окнах;
• отсутствие образование конденсата и плесени во влажных комнатах;
• простота использования изделий;
• контролируемое поступление воздуха позволяет экономить тепло;
• автоматическое регулирование поступления свежего воздуха, поэтому человеку нет необходимости следить за временем проветривания;
• снижается вероятность проникновения в дом злоумышленников, так как окна постоянно закрыты.

Конструкция клапана представляет собой пластиковое устройство, которое монтируется на верхнюю часть рамы металлопластикового окна. Вентиляция осуществляется автоматически — посредством встроенного механизма в пластиковом корпусе.

Какими бывают изделия

Вентиляционные клапана подразделяются на следующие виды:

1.  Щелевые. Данные устройства подразделяются на автоматические и механические. Воздух поступает в комнату посредством канала размером 170-400*12-16 мм. Преимуществом устройства является простота монтажа, не требующая снятия оконных рам;
2. Клапаны фальцевого типа. Поступление наружного воздуха в комнату обеспечивается, посредством специальных разрезов фальцевого типа. Преимуществами устройства — является его низкая стоимость и простота монтажа, не требующая снятия оконной рамы. Недостаток обусловлен: низкой пропускной способностью;
3. Накладные. Преимуществами накладных клапанов является обеспечение притока большого объема воздуха. В связи с этим вытекают такие недостатки: низкие показатели тепло- и звукоизоляции, а также невозможность установить клапан на существующее пластиковое окно.

Клапан микропроветривания Air-Box

Airbox comfort

Клапаны проветривания Air-Box были разработаны российскими производителями. Преимущество изделий, обуславливается возможностью монтажа на окнах любой конструкции. Кроме того, клапан можно разместить в фальце оконного блока, что делает изделие скрытым.

Фирма Airbox, предлагает три разновидности клапана: Standart, Comfort и Comfort S.

Airbox standart

Клапан проветривания Air-Box Standart, состоит из двух конструкционных частей: нижнего и верхнего. Верхняя часть клапана обеспечивает подачу потока воздуха в помещение, а нижняя осуществляет забор воздуха с улицы. Функционирование устройства основывается на разряжении воздуха, если в комнате функционирует вытяжная вентиляция. При закрытых окнах происходит открытие лепестков устройства, что позволят осуществлять воздухообмен объемом 6 м3/час.

Комплектация клапана проветривания Air-Box Comfort в отличии от Standart имеет одно преимущество — шумозащитную функцию. Также устройства отличаются вариантами монтажа. Монтаж может осуществляться как при помощи фрезеровки профиля, так и без него. Безфрезерный вид монтажа выполняется самостоятельно, для чего потребуется снять уплотнитель и осуществить установку устройства. Модели типа Comfort S предназначаются зачастую для установки на глухие модели окон, где предполагается сверление оконного профиля.

Широкую популярность клапаны Air-Box получили благодаря невысокой стоимости, высокой эффективности работы, а также простоте монтажа. Как осуществляется установка клапана вентиляции своими руками, узнаем далее.

Установка устройства

Установка вентилируемых клапанов осуществляется двумя способами. Рассмотрим оба варианта, чтобы иметь представление о технологии установки устройств.

Для первого варианта характерно извлечение установленного стеклопакета с последующей его заменой на новый, который имеет меньшие размеры. В образовавшуюся щель между стеклопакетом и рамой устанавливается клапан. Процесс не требует сверления конструкции пластика, но имеет некоторые недостатки:

• дополнительные затраты, так как потребуется — не только заказывать новый стеклопакет, но и вызывать мастера для его установки;
• снижение площади стекол;
• проблематично осуществить установку клапана самостоятельно.

Второй вариант наиболее популярен и не требует замены стеклопакетов на новые. Установка осуществляется быстро и самостоятельно. Как выглядит процесс установки, узнаем далее.

Для монтажа — нам потребуется следующий инструмент: канцелярский нож, линейка и отвертка.

В комплекте с клапаном поставляется крепежные элементы и два уплотнителя длиной 35 см.

Один из уплотнителей, необходимо установить с внутренней части створки. Для этого, открываем окно, в верхней части створки отмеряем 35 см и с помощью канцелярского ножа, обрезаем штатный уплотнитель. Вместо него монтируется уплотнитель из комплекта. Напротив обрезанного уплотнителя, на внутренней части рамы, аналогично отмеряем и обрезаем штатный уплотнитель. На это место — также монтируем уплотнитель из комплекта. Затем, следует установить три специальных крепления, на которые будет монтироваться сам клапан(зависит от поставки).
Чтобы установить клапан, необходимо первоначально удалить защитную пленку, после чего — приклеить изделие к профилю. Крепления клапана должно плотно прижаться к установленный заглушкам. Саморезами фиксируется клапан на раме. На этом установка закончена и можно приступать к испытанию устройства.

Установка клапана Airbox comfort своими руками видео:

Регулировка

После установки, можно приступить к его испытанию. Если клапан ручного регулирования притока воздуха, то для этого достаточно переместить рычаг на изделии в левую или правую стороны. Автоматический способ регулирования осуществляется при помощи датчика гигрометра. Этот датчик измеряет влажность воздуха в помещении, потому при ее увеличении, происходит полное открытие клапана. Автоматический способ регулирования не требует участия человека. Кроме того, проветривание осуществляется в том случае, если в помещении присутствуют люди или влажность воздуха повышается до определенных параметров. Недостатком такого типа датчика является высокая стоимость, поэтому для установки таковых устройств на всех окнах потребуется приличная сумма.

Ручной способ регулирования менее эффективен и требует участия человеческого фактора. Если нужно проветрить комнату, то осуществляется открытие клапана вручную. Автоматический клапан способен закрываться в случае, когда на улице порывистый ветер.

Также, преимуществом клапана является — простота ухода за ним. Для этого, достаточно один раз в год осуществить профилактику устройства и очистить его от мусора и пыли.

Если вы планируете установить приточный клапан, то рекомендуется отдавать предпочтение именно — автоматическим вариантам, так как они намного эффективнее и способствуют лучшему сбережению тепла в помещении.

ПолезноБесполезно

Встроенный вентиляционный клапан в оконный блок. Вентиляционный клапан для пластикового окна: виды, установка, отзывы. Воздушный бокс

Долго думал, стоит ли пробовать такое окно. Он считал, что эта идея значительно усилит обдув, считая, что любое вмешательство в конструкцию рам ни к чему хорошему не приведет. Но с появлением ребенка он все же решил: ему надоел сквозняк на полу, само окно было плотно закрыто, а значит.В этом обзоре я расскажу, что узнал о приточных клапанах, и дам пошаговые инструкции по их установке. Не будем обходить стороной минусы.

Обычное пластиковое окно слепо и плотно закрывает естественный воздухообмен в помещении. Вы можете открыть створку или оставить проветриваться. Других вариантов не предусмотрено. В этом смысле приточный клапан — вещь незаменимая: он позволяет регулировать и перенаправлять воздушные потоки практически закрытого окна.

Врачи давно установили, что наличие свежего воздуха в комнате снижает риск мигрени, улучшает сон и снижает утомляемость.Что интересно, в некоторых оконных моделях приточные клапаны устанавливаются изначально. Но если вам в этом не повезет, я расскажу, как их установить.

Идея установки приточного клапана на далеко не нова. Такие клапаны были разработаны и внедрены еще в конце 90-х годов. Однако если в Европе такие клапаны воспринимаются как должное, то в России далеко не каждый покупатель стеклопакетов представляет, зачем они нужны.

Интересный факт! В Википедии легко найти схему вентиляции системы Ивана Флавицкого, которая еще в 1874 году объясняла правила ее установки следующим образом: «оконные вентиляционные клапаны и их установка являются обязательными, а подавать воздух рекомендуется максимально близко». к потолку, чтобы не было сквозняка ».

Приточный клапан на пластиковые окна: достоинства и недостатки устройства

О некоторых достоинствах я уже говорил. Для меня главным было постоянное «живое». Из других плюсов по опыту использования могу назвать следующие:

Но, как и у любого устройства, есть и недостатки. Для себя выделил только одно, но несущественное: необходимость смены температуры. Если вовремя не отрегулировать зазор, клапан может замерзнуть.

Важно! Клапаны чувствительны к перепадам температуры. Шаг всего 5 ° С. Поэтому их нужно периодически регулировать, протирать и регулировать.

Как видите, недостатки приточной арматуры для окон ПВХ настолько незначительны, что о них можно не переживать. Соблюдение простых правил эксплуатации сведет их к нулю. Но преимуществ много, и все они значительны.

Устройство форточного клапана окна нельзя назвать чем-то сверхъестественным.Состоит из трех частей:

1. Наружная, внешняя часть с козырьком. Он специально создан для предотвращения попадания осадков и влаги в раму.
2. Телескопический канал. Устанавливается внутри рамы. Фиксируется с помощью рукава.
3. Квартирная часть. Чаще всего комплектуется защитной сеткой или фильтром. Также есть сопло и механизм регулировки, который можно отрегулировать, чтобы отрегулировать желаемый зазор и расход воздуха.

Для того, чтобы вентиль формировал необходимую тягу, квартира должна исправно работать и по возможности не запираться, чтобы усилить естественный приток воздуха с улицы.Однако если высота двери оставляет зазор от пола более 2 см, этого будет достаточно для формирования желаемой тяги.

Принцип работы приточного устройства

Циркуляция воздуха находится в пассивном режиме из-за разницы давлений внутри и снаружи. Такой воздухообмен эффективен при температуре наружного воздуха не выше + 5 ° С. В жаркую погоду вентиляция работает при.

Важно! При одинаковой температуре и влажности внутри и снаружи приточный клапан работать не будет.

Ведь, как известно из курса физики, холодный воздух, прошедший через воздухозаборник каркаса, уходит вниз, выталкивая теплый воздух в вытяжную шахту, расположенную под потолком, и тем самым уносит холод с улицы. заменить его. Только так обеспечивается циркуляция воздуха в помещении. Но если квартира будет практически такой же, ничего не произойдет. Клапаны практически всех производителей имеют несколько вариантов. Регулировка необходима для установки определенного режима воздухообмена.

Статья по теме:

В материале мы рассмотрим типы систем, как самостоятельно рассчитать и устроить вентиляцию, советы и рекомендации специалистов.

Типы и основные характеристики приточных клапанов

По способу поступления воздуха в птичник и типу организации воздухообмена клапаны можно разделить на три основных типа. Их установка и регулировка будут немного отличаться.

Ручные и автоматические клапаны вентиляции

Каждый из видов имеет свои особенности, имеет индивидуальные особенности, а это значит, что необходимо разбирать каждый из видов подробно.

Ручные клапаны соответственно регулируются вручную. Обычно такие модели снабжены шнурком, который открывает заслонку клапана и закрывает их. Иногда в таких моделях используется вентиль — его нужно сдвигать влево или вправо. Одно положение перекрывает воздушный поток, другое противоположное — открывается.

В отличие от ручных, автоматические модели полагаются на индикаторы в помещении и на улице. Внутри этого клапана установлены специальные датчики.

Вентиляционные створчатые клапаны и щелевые клапаны

Откидные клапаны — один из самых экономичных вариантов окон.Подача холодного воздуха в комнату осуществляется через небольшие вырезы в нартексе. Для установки такой задвижки окна демонтировать нельзя. Складчатые клапаны имеют небольшой расход, звукоизоляцию на достаточном уровне. Однако из-за малой пропускной способности такие клапаны не подходят для больших помещений.

Щелевые клапаны обычно устанавливаются на раме и в боковых отверстиях между заслонками. Их преимущество — высокая пропускная способность и отсутствие необходимости сверлить отверстия внутри рам. Размер канала в таком вентиляционном устройстве обычно составляет 170-400 × 12-16 мм.Регулировка производится в ручном или автоматическом режиме.

Важно! При сильных морозах нельзя полностью перекрывать подающий клапан.

Снаружи, со стороны улицы, такие клапаны обычно прикрыты защитным блоком с сеткой от пыли, дождя и насекомых, а с внутренней стороны — установлен блок управления.

Верхние клапаны для вентиляции

Лучше других пропускают воздух. Однако их нельзя установить самостоятельно; необходимо покупать специальные подготовленные рамы.Их устанавливают только при изготовлении стеклопакетов, створок и рам к ним.

На самом деле эта идея лежит на поверхности, ведь сама ручка — отличный регулятор. Почему бы не использовать его как удобный инструмент для клапана. Ручка клапана интересна тем, что обеспечивает щадящую вентиляцию и, благодаря особой конструкции, не замерзает.

Другие преимущества:

• внешний вид окна не ухудшается;
• такая система не допустит образования конденсата даже при низких температурах;
• встроенный воздушный фильтр используется для защиты от насекомых и пыли.

Статья по теме:

: зачем мы нужны, принцип работы, особенности конструкции, обзор моделей, средние цены, как сделать самому.

Как выбрать приточный клапан для пластиковых окон

Выбрать приточный клапан из широкого ассортимента моделей — довольно сложная задача. Особенно, если вы живете в сложных климатических условиях. Однако рекомендации нашего интернет-журнала помогут сделать правильный выбор.Итак, обратите внимание на следующие моменты:

1. Выбирайте модели, у которых есть особая деталь, которая обеспечивает особую функцию. Это позволит вам не бояться, что ваш подающий клапан замерзнет.
2. Проверить пропускную способность клапана. Для этого рассчитайте необходимый воздушный поток из расчета 30 м³ / ч на члена семьи.
3. А также звукоизоляционные характеристики. Хороший клапан не должен их уменьшать. Эти данные обычно указываются в спецификациях.
4. Заранее подумайте, какой способ управления вам подходит — ручной или автоматический.
5. Способ установки. Выбирайте складные и щелевые клапаны — они легче для самостоятельной установки и установки.
6. Материал: клапаны могут изготавливаться из любых материалов, чаще всего из пластика, но есть деревянные или металлические варианты.

Важно! Не покупайте товар, для которого не предусмотрена регулировка!

Подающая арматура компании

Выбор питающей арматуры из широкого ассортимента моделей — довольно сложная задача. Сегодня в этой сфере зарекомендовали себя около 10 компаний.Рассмотрим самые популярные из них.

Компания Rehau

Линия продукции известной в России компании Rehau. Клапаны этой компании отличаются неизменным качеством и долговечностью. Подходит для установки на любой.

Специальный механизм обеспечивает приток свежего воздуха из окон, в зависимости от давления ветра, открывается и закрывается автоматически.

Aereco Company

Этой французской компании уже 35 лет. Разработано несколько типов клапанов, устанавливаемых как с необходимостью, так и без нее.Удобные настройки, поддержка автоматического и ручного режимов обязательно позволят выбрать подходящий вариант.

Оконные системы вентиляции отечественного производства Air-Box

Российская компания Mabitek решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны оконной вентиляции Air-Box, которые можно устанавливать на оконные блоки любой дизайн. Несомненным его преимуществом является возможность установки оконного блока в створку, что делает клапан незаметным.

Стандартная версия (Air-Box Standart) предполагает установку двух частей клапана: нижней внешней, забирающей воздух с улицы, и верхней, подающей поток свежего воздуха в помещение. Принцип работы клапана основан на создании вакуума в помещении при работающей вентиляции, под действием которого открываются лепестки клапана и создается постоянный воздухообмен около 6 м³ / час.

Важно! Фрезерование удваивает производительность приточного клапана.Но обычно стандартная установка позволяет решить проблему вентиляции — без фрезерования.

Нюансы установки приточной задвижки: что нужно знать

Если вы решили установить задвижку самостоятельно, выбирайте складной механизм. Установить его несложно, стоят такие системы не так уж и дорого, но на вызове мастера вы сэкономите. Как это сделать, теперь поговорим.

Клапан можно установить двумя способами — с перфорацией или без нее. Рассмотрим оба варианта поэтапно.

Установка перфорированного клапана кондиционера — пошаговая инструкция

Сначала подготовьте инструменты для работы. Нам потребуются следующие приспособления: сверло, напильник, сверла 5-10 мм, шаблон для разметки контуров клапана, строительный нож и герметик.

Этапы работ при установке оконной задвижки без перфорации

Данный вид работ не требует использования лобзика или дрели. Нам понадобятся: обычная отвертка Phillips, канцелярский нож, линейка с маркером для разметки.

Регулировка и уход за приточным вентиляционным клапаном

Как мы уже отмечали ранее, приточный клапан можно регулировать как вручную, так и автоматически. Автоматика удобнее и обычно дополняется датчиком влажности. Ручные модели могут стоить от 200 рублей за штуку, но автоматические дороже — от 980 рублей. В таких моделях есть автоматическая регулировка воздушных масс в зависимости от помещения.

Если у вас установлены воздушные фильтры, их необходимо менять чаще, особенно летом.Большинство моделей переносят чистку влажной тканью.

Важно! Не используйте для чистки химические вещества. Кроме того, необходимо воздержаться от мытья устройства под проточной водой — это может повредить датчики.

При проведении в помещении вентиль должен быть закрыт — это защитит его от грязи и пыли.

В общем и на личном опыте убедился, что приточный клапан на окнах ПВХ — достаточно полезное приобретение, которое обеспечит вам комфортный отдых и хорошее самочувствие. Как вы убедились, его установка довольно проста, так что любой желающий может применить знания, полученные в этой статье, в домашних условиях.

А если остались вопросы, задавайте их в комментариях!

Практика показывает, что металлопластиковые оконные системы практичны и энергоэффективны. Они звукоизолированы, а полная герметичность защищает дом от сквозняков и холода зимой. К сожалению, установка пластиковых окон в квартире способствует застою воздуха из-за отсутствия естественной вентиляции в окнах ПВХ.Чтобы каждый раз не открывать окна для проветривания, необходимо установить клапан, за счет которого в жилище будет поступать свежий воздух.

Установка клапана на пластиковые окна

Клапан закреплен в горизонтальном положении на верхней части оконной створки. Благодаря ему приточный воздух будет регулярно поступать в помещение, создавая нормальный микроклимат. Кроме того, уйдет такая проблема, как конденсат на окнах. Важно, чтобы потребителю было несложно вручную отрегулировать необходимое количество ветрового потока.

Клапан работает при закрытом окне. Небольшие потоки воздуха будут приближаться к потолку, поэтому хозяин дома не будет чувствовать неудобства от сквозняков. Выбор клапанов разнообразен, они выпускаются как отечественными производителями, так и зарубежными, стандартными и отвечающими последним современным требованиям, реагирующими на изменение влажности в квартире.

Внимание! Установить задвижку на пластиковое окно своими руками можно встык — между окном и стеной.Чтобы смонтировать устройство для вентиляции, необязательно демонтировать окно — достаточно фрезеровать или просверлить отверстия.

Конструкция клапана зависит от конструкции профиля (с повышенной шумозащитой или воздухопроницаемостью). Монтаж осуществляется без фрезерования, во внешнем контуре удаляется 400 мм герметика. Если профиль с повышенной шумозащитой, удаление производится внизу блока. Если профиль с повышенной воздухопроницаемостью снимается вверху, напротив места крепления вентиляционного клапана.

Какие бывают подающие клапаны

Клапаны бывают трех типов:

Вентиляционное устройство регулируется с помощью:

• электродвигатель;
• вручную;

Шнур

• ;
• штанга.

В зависимости от конструкции клапанов используются 3 стандартных режима работы:

• Когда открыто и воздух поступает в дом с улицы. При покупке клапана в техническом паспорте указывается максимальный коэффициент пропускания этого устройства.Стандартные показатели 35-50 м3 за 1 час.
• Клапан может быть в закрытом режиме, тогда в квартиру поступает воздух с интенсивностью 5 м3 за 1 час.
• Если клапан регулируется автоматически, он включается при повышении уровня влажности.

Важно! Секрет автоматики прост — на створках клапана полиамидная ткань, она представлена ​​в виде связок лент. Когда влажность повышается или понижается, ткань реагирует — либо расширяется, либо сжимается.Это переводит клапан в соответствующий режим. Если клапан реагирует на давление в помещении, он оснащается шторкой с подвесом вверх. При сильном ветровом потоке занавеска поднимается, препятствуя проникновению воздуха в квартиру.

Значение вентиляции окна: сравнительная таблица

Пластиковые окна без клапана	Пластиковые окна с клапаном
Если в квартире проживают дети, а также домашние животные, окна нельзя оставлять без присмотра.	Клапан пропускает воздух, когда окно закрыто, что очень безопасно, если в квартире есть дети.
Проветривание зимой приводит к быстрому охлаждению квартиры.	Воздух с улицы поступает постоянно, но клапан можно перекрыть, если температура в квартире упала.
Пластиковое окно при закрытии очень плотно, не пропускает воздух.	Воздушные массы циркулируют круглосуточно при закрытых окнах и без хозяев.
Вместе с ветровыми массами при проветривании в квартиру попадает городская пыль.	Фильтры в вентилях предотвращают попадание пыли в квартиру.
На склонах из-за избытка влаги появляется плесень.	Окна с клапаном предотвращают запотевание окон и образование грибка.
Окна при проветривании пропускают городской шум.	Полная звукоизоляция во время работы клапана.
Сильный поток воздуха, сквозняк в сырую погоду при проветривании приводит к простуде.	Сквозняк отсутствует даже в самое холодное время года.

Успешная новая ручка клапана

Возможна установка приточного клапана на пластиковом окне в виде крепления специальной ручки. Такой вариант подходит, если домовладелец хочет сохранить окно в целости, но при этом установить приточный клапан. Сделать это можно в месте крепления ручки евроокна. Приток воздушных масс осуществляется в нижнюю зону, где скапливается больше всего конденсата.Благодаря вентилю, установленному под оконной ручкой, а также естественной вентиляции дома обеспечивается здоровый микроклимат в помещении.

Важно! Внутри вентиляционной установки есть фильтр, который помогает очищать приточный воздух. Производители рекомендуют менять фильтр каждые 6 месяцев.

Как установить приточный клапан на пластиковые окна вместо ручки

1. С помощью сверла необходимо проделать на одной стороне профиля 5 небольших отверстий диаметром 12 мм с шагом 21 мм.Просверлить нужно по одной линии. И еще одно дополнительное отверстие делается непосредственно для крепления клапана.
2. С противоположной стороны также проделано 5 подобных отверстий под воздуховоды.
3. С помощью специальных трубок, вставленных в противоположные отверстия, формируются воздуховоды. Затем с двух сторон вокруг трубочки силикон.
4. Клапан в собранном виде крепится к профилю шурупами, шурупами.
5. Вентиляционные каналы закрыты воздухозаборником с фильтром.
6. Обязательно проверить работу вентиляционного устройства, только после этого закрепить на саморезы декоративные заглушки.

Значение для правильной регулировки оконного клапана

Правильная установка вентиляционных клапанов в пластиковые окна — полдела. Чтобы этот элемент оказал ожидаемый эффект, вы должны уметь его использовать. Например, чтобы клапан на пластиковом окне не замерз, его нужно правильно отрегулировать.

Факторы, которые важно знать о оконном клапане зимой:

• благодаря теплому воздуху в помещении клапан прогреется полностью;
• в сильные морозы нельзя полностью закрыть задвижку;
• при полной блокировке клапана в х в морозную погоду необходимо заглушить прорезь для прохождения воздуха снаружи;
• после установки клапана в доме слышен шум, пугаться не стоит.В подающих клапанах зазор небольшой, поэтому шум будет незначительным.

Наиболее популярные марки приточной оконной арматуры

Аереко

Приточные клапаны оснащены амортизаторами из полиамидной ткани и очень чувствительны к повышенной влажности воздуха. При высоких значениях влажности в заслонке образуется щель, через которую поступает приточный воздух. Когда влажность нормальная, заслонка опускается, закрывая зазор. Клапаны этого производителя легко переносят самые холодные зимы и не промерзают.

Rehau

Бренд предлагает широкий ассортимент оконных клапанов, которые отличаются не только ценой, но и комплектациями. Характеризуется автоматической работой и бесшумностью. Основание клапана — пластиковая мембрана — она ​​очень чувствительна к ветровой энергии. Если ветер сильный порывистый, то закрывается, если полный штиль или легкий ветерок — открывается. Его часто используют в панельных домах для вентиляции.

Сигения

Продукция немецкой компании.Потребителю в первую очередь необходимо понимать, что при установке клапана можно уменьшить оконный зазор. Конструкция подходит для больших панорамных окон и балконных решений.

Внимание! Ответ на вопрос, как установить приточный клапан на пластиковые окна своими руками, может быть совершенно разным. Производители металлопластиковых конструкций могут заказать окна с уже встроенной системой вентиляции. В народе они уже получили свое название «умные».

Независимо от модели, подающий клапан со временем загрязняется, поэтому рекомендуется удалять пыль с устройства влажной тканью. Можно использовать пылесос. Клапан нельзя мыть бытовой химией, а также мочить и разбирать. Если в доме идет ремонт, лучше накрыть его пленкой, чтобы избежать попадания строительной пыли в щели.

Пластиковые окна появились здесь совсем недавно — первые мастерские по их производству в странах СНГ появились еще в начале 90-х годов прошлого века.Тем не менее нам уже сложно представить свою жизнь без пластиковых стеклопакетов. Главное их преимущество в том, что они не пропускают в квартиру уличный шум и холодный воздух. Но при этом мы теряем самое главное — естественный воздухообмен. Исправить этот недостаток можно с помощью приточных клапанов на окнах.

Окна ПВХ

подходят всем: с ними тепло, тихо и комфортно. Однако с пластиковыми окнами оставляет желать лучшего.Без надлежащей вентиляции жители рискуют получить «побочные эффекты», такие как постоянная усталость и. Конечно, можно проветривать комнату, чтобы обеспечить приток свежего воздуха, но такое решение сложно признать удачным: в ветреную или холодную погоду держать окна открытыми довольно проблематично. К тому же воздух бесконтрольно попадает в комнату.

Соответственно, для комфортного проживания в доме необходимо какое-то устройство, с помощью которого воздух будет непрерывно поступать в комнату в необходимом количестве.Для этого они были созданы. Один из их видов, оконные клапаны, встраивается в стеклопакет, благодаря чему образуется узкая щель, регулирующая подачу воздуха.

На современном рынке представлен большой ассортимент вентиляционных клапанов. Обычно используется несколько типов устройств.

Портативный

Воздушный клапан с ручным управлением дешевле автоматического клапана, но его сложно регулировать вручную: необходимое количество свежего воздуха зависит от количества людей и микроклимата в помещении.

Автомат

Автоматический клапан на окне удобнее. В него встроен датчик, определяющий уровень относительной влажности в помещении. Благодаря датчику устройство само регулирует количество поступающего воздуха и определяет, когда открывать или закрывать вентиляционное отверстие.

Клапаны приточно-вентиляционные складные

Самый бюджетный вариант. Подача свежего воздуха с улицы в дом осуществляется через специальные отверстия в раме или створке.Для установки клапана необязательно демонтировать окна. Уличный шум практически не проникает в дом. Главный недостаток такого типа — низкая пропускная способность: помещение все равно будет нуждаться в периодической вентиляции.

Щелевые клапаны для окон

При щелевой вентиляции воздух подается через отверстие шириной 12–16 мм и длиной от 170 до 400 мм. Некоторые модели состоят из одного универсального блока, а некоторые — из двух блоков: один устанавливается внутри окна, а второй — снаружи.Щелевые клапаны обладают высокой пропускной способностью и не требуют установки окон, поэтому довольно популярны на рынке.

Рукоятка приточного клапана

Устанавливается вместо обычной ручки пластикового окна. При установке внешний вид окна не меняется. Также часто ручка клапана имеет встроенный фильтрующий элемент, задерживающий пыль.

Верхние клапаны

Этот вид среди прочих наиболее эффективен. Однако без демонтажа окна не обойтись: размеры оконных створок и рам нужно «настраивать» под устройство.Защита от уличного шума практически отсутствует. Поэтому этот вид чаще используется на складах и фабриках, чем в обычных квартирах.

По материалу изготовления модели делятся на деревянные, металлические и пластиковые.

Кроме установки патч-клапана, есть два способа его установки: фрезерованием (в оконном блоке нужно будет проделать отверстие, скорее всего, потребуется помощь специалистов) и без фрезерования.Второй способ самый простой, с его помощью можно установить вентиль на окна ПВХ своими руками за считанные минуты.

Вам понадобится:

• нож канцелярский;
• крестовая отвертка
• линейка.

1. На раме срежьте канцелярским ножом часть типового уплотнения, равную длине клапана.
2. Приклейте новый вместо старого — он идет в комплекте с подающим клапаном.
3. Таким же образом удалите лишний уплотнитель на створке.
4. Установить заглушки из комплекта в паз на створке, где находилось предыдущее уплотнение.
5. Прикрепите клапан к верхней части створки (кронштейны должны быть обращены к окну). Закрепите его прилагаемыми винтами.
6. Установить новое уплотнение между скобами.

Отзывы о вентиляционных клапанах самые разные — от восторженных до агрессивно разочарованных.Практически все пользователи отмечают одни и те же плюсы и минусы.

Преимущества:

• В отличие от микровентиляции или вентиляции с распахнутыми окнами, при работе приточного клапана в квартире отсутствуют сквозняки.
• Свежий воздух подается постоянно, что положительно сказывается на микроклимате вашего дома. Влажность в квартире нормализуется, а риск появления грибка на стенах снижается.
• Устройство простое в установке и использовании.
• Вероятность образования на окнах снижена.

Недостатки:

• Зимой некоторые модели клапанов подмерзают.
• Если у вас ручной клапан, вам часто придется регулировать его в зависимости от погодных условий, количества людей в помещении (то есть уровня углекислого газа в воздухе) и других климатических показателей. Поскольку вентиль расположен в верхней части окна, возможно, для регулировки работы устройства придется встать на стул или стремянку — все зависит от высоты самих окон.
• Устройство, как правило, не оснащено фильтрами, поэтому в воздух могут попадать частицы уличной пыли и других загрязняющих веществ.

Как видим, у впускных клапанов для пластиковых окон есть как плюсы, так и минусы. Естественно возникает вопрос: а стоит ли игра выделки? Что еще обеспечит приток свежего воздуха и кислорода?

Для сравнения сначала необходимо определить критерии сравнения:

• Производительность. Производительность вентилятора измеряется в кубических метрах воздуха, подаваемого устройством в час. В среднем взрослый человек потребляет около 30–40 м3 / ч. Итак, если в вашей семье три человека, вам понадобится устройство производительностью 90 кубометров в час. Лучше всего брать проветриватель с запасом производительности, чтобы не перегружать аппарат при постоянной работе на максимальных настройках.
• Шум. Для комфортного использования вентилятора важен низкий уровень шума.Уровень незаметного шума находится в диапазоне 30–40 децибел; для высокой производительности нормальный уровень шума вентилятора не должен превышать 50–55 децибел. Также при выборе аппарата необходимо следить за тем, какой звук исходит из аппарата ИВЛ: прерывистый шум может раздражать ваш слух.
• Система фильтрации. Воздушные фильтры устанавливаются не на каждый вентилятор. Если вы хотите, чтобы воздух, подаваемый в квартиру, был не только свежим, но и чистым, наличие системы фильтрации должно стать для вас решающим критерием.
• Система воздушного отопления. Воздушное отопление — необходимая функция для жителей городов с особенно суровой зимой. С помощью системы обогрева можно запрограммировать устройство на подачу воздуха комфортной температуры.
• Сложность установки. Установка вентилятора — это процесс, требующий аккуратности и аккуратности. Аппараты ИВЛ своими руками устанавливают некоторые типы аппаратов ИВЛ; некоторым требуется помощь специалистов.
• Стоимость. Цена на вентилятор зависит от указанных выше факторов — максимальная производительность, звукоизоляция, количество и качество фильтров, наличие системы климат-контроля и т. Д. Таким образом, стоимость может варьироваться от нескольких сотен рублей до десятков тысяч. .

Климатический клапан для пластиковых окон — самое простое и экономичное решение для вентиляции. Для его установки не требуется специального оборудования, через него в дом поступает свежий воздух, он не издает шума — лишь незначительно увеличивается уровень шума, проникающего в помещение с улицы.Однако возможности устройства не так уж и велики. Его производительность довольно низкая — до 35 м3 / час. Устройство не оснащено фильтрами и ТЭНом.

Аналогичное устройство имеет настенный приточный клапан. Для его установки нужно проделать в стене отверстие. Как правило, производительность настенной задвижки выше, чем у оконной (до 50 м3 / ч). Некоторые модели оснащены фильтром грубой очистки, который предотвращает попадание в воздух помещения крупной пыли, ворса и насекомых. Из-за ошибок монтажа стена, на которой монтируется вентиль, может промерзать при низких температурах воздуха; нет системы воздушного отопления.

Механический вентилятор похож на настенный приточный клапан, но в нем всегда есть вентилятор и более эффективные фильтры. Производительность такого устройства ограничивается только производительностью вентилятора (40–120 м3 / ч). Тем не менее такой вентилятор не очищает воздух от мелкой пыли и аллергенов; у него также отсутствует функция климат-контроля.

— Самая эффективная система вентиляции среди предыдущих вариантов. К достоинствам сапуна можно отнести наличие климат-контроля и трехступенчатой ​​системы фильтрации воздуха.Также в сапуне есть режим рециркуляции, то есть прибор может очищать воздух внутри помещения. Монтаж устройства осуществляется специалистами путем проделывания небольшого отверстия в стене, выходящей на улицу, и занимает около часа. Стоимость сапуна намного выше, чем у других вентиляторов.
Ниже мы приводим краткую сравнительную таблицу четырех вентиляционных устройств (технические характеристики могут различаться в зависимости от модели).

Появление пластиковых окон спасло жителей города от шума и смога, но лишило возможности дышать свежим воздухом.Взрослый человек потребляет в среднем от 30 до 60 кубометров воздуха в час, дети — от 15 до 30. После 8 часов сна в стандартном непроветриваемом помещении (20 квадратных метров) уровень углекислого газа увеличивается вдвое, что приводит к его недостатку. сна, головная боль, плохое настроение по утрам. Решить проблему помогли инженеры, разработавшие специальный клапан для естественной вентиляции помещений.

Идея приточных вентиляционных клапанов появилась еще в 70–80-х годах в странах Запада. Затем в рамках снижения энергопотребления начали внедрять проекты жилых домов, не имеющих естественной вентиляции.Быстрое накопление углекислого газа сделало новостройки совершенно непригодными для жизни.

Массовая установка пластиковых окон на постсоветском пространстве снова подняла проблему естественного воздухообмена. Казалось бы, окно легко открыть для проветривания, но вместе с вредным углекислым газом из помещения уходит приятное тепло, особенно зимой. Если раньше от охлаждения страдали только частные дома с индивидуальным отоплением, то новая политика экономного энергопотребления периодически заставляет сидеть в шубах даже горожан.

Решить проблему застоявшегося воздуха можно за один день. Приточный вентиляционный клапан для пластиковых окон легко установить без демонтажа оконной рамы.

Преимущества приточных клапанов

Кроме основной функции — вентиляции помещения, приточные клапаны имеют ряд дополнительных преимуществ. Благодаря естественной вентиляции не накапливается излишняя влажность, а также снижается вероятность появления плесени и грибка.Особенно важно следить за вентиляцией в ванной, кухне и балконе, так как именно в них велик риск образования черной плесени — грибка, вызывающего аспергиллез.

Летом в жаркие дни при закрытых окнах воздух в помещении нагревается за считанные минуты. Закрывать или не закрывать окно при выходе из дома — настоящая дилемма. Однако незакрытое окно может стать причиной незаконного входа. Поэтому вентиляционный клапан — это страхование вашей жизни и имущества.

Типы приточных клапанов

Клапаны впускные по типу механизма делятся на щелевые, накладные и шовные. Первый и последний не требуют демонтажа металлопластиковой конструкции. Перед монтажом металлопластиковой конструкции устанавливаются накладные клапаны.

Режим вентиляции для каждого приточного клапана может быть автоматическим или механическим. Рассмотрим каждый вид более подробно.

Клапаны подачи щелевые

Приточный клапан вентиляции щелевой

— самый удобный, оптимальный и простой в установке.Емкость приточного клапана позволяет осуществлять естественный воздухообмен без дополнительной вентиляции помещения.

Клапан представляет собой щель размером около 12-16 мм, которая создается с помощью встроенного канала. Канал соединен между собой внешними и внутренними конструктивными блоками. Первый служит защитой от дождя и насекомых, второй регулирует подачу воздуха.

Клапаны приточного воздуха

Основное преимущество клапанов шовного типа — отсутствие потери звукоизоляции.Установка клапанов потребует больше усилий, однако работы можно проводить и без демонтажа. Единственным недостатком клапанов шовного типа многие считают недостаточный воздухообмен. Окна не запотевают, но комнату придется время от времени проветривать.

Клапаны верхнего притока

Верхние клапаны подходят для вентиляции производственных помещений, так как способны обеспечить наибольший приток воздуха по сравнению со всеми остальными. Установка клапанов верхнего притока требует демонтажа оконной рамы.Из-за больших потерь тепло- и шумоизоляции не рекомендуется использовать тот тип помещений, в которых люди постоянно живут или работают.

Установка щелевого приточного клапана

Установить щелевой клапан довольно просто. Вам понадобится сам клапан, канцелярский нож и крестовая отвертка. Для начала нужно аккуратно удалить слой герметика со створки канцелярского ножа в том месте, где будет располагаться задвижка. Чтобы отверстие получилось аккуратным, нужно прикрепить вентиль к створке и сделать разметку.

После снятия пломбы необходимо в отверстиях рамы в месте предполагаемой установки клапана закрепить три дюбеля так, чтобы два из них располагались по краям, а один — посередине. Затем с клапана снимается защитная пленка. Крепится устройство к вставленным дюбелям с помощью саморезов.

В комплект поставки клапана подачи входят нагреватели, которые необходимо установить после установки основной конструкции. На завершающем этапе часть штатного утеплителя непосредственно на каркасе меняется на утеплитель из комплекта.

Весь процесс установки занимает от 20 до 30 минут. После установки щелевой клапан можно сразу использовать.

На рынке много компаний, производящих клапаны приточного воздуха. Как и в других отраслях, есть как свои лидеры, так и их аутсайдеры. Клапан любой компании имеет достоинства и недостатки.

Лидером рынка на данный момент является французская компания Aereco , производящая воздухозаборники. Клапаны Aereco обладают высокой степенью воздухообмена, низким уровнем обледенения и саморегулирующимся потоком воздуха.К недостаткам механизма можно отнести необходимость фрезерования вентиляционного канала, отсутствие механической регулировки и дороговизну.

Отечественный производитель выпускает качественный клапан Airboxcomfort . Впускные клапаны Airboxcomfort просты в установке и имеют возможность механически регулировать воздушный поток. Однако клапан не может быть установлен на одной створке.

Немецкая компания Siegenia разработала более технологичную серию Aeromat . Впускные клапаны AEROMAT обладают высочайшими показателями воздухообмена и звукоизоляции. Потери тепла сведены к минимуму. Единственный недостаток приточных клапанов AEROMAT — высокая цена.

Если герметичность помещения является приоритетным критерием выбора вентиляционного клапана, стоит обратить внимание на линейку Climamat швейцарской компании Rehau. Подающие клапаны Climamat оснащены специальной диафрагмой, пропускная способность которой зависит от разницы давлений внутри и снаружи.

Требования к приточному клапану

Выбор клапанов должен основываться на знании основных характеристик модели и ее соответствия заявленным требованиям.В противном случае установка клапана не только не оправдает ожиданий, но и нанесет непоправимый вред. Рассмотрим основные критерии выбора клапана для жилого дома.

1. Наличие регулировки

Возможность механической регулировки воздуха должна быть главным критерием при выборе приточного клапана. Устройства с автоматической регулировкой не всегда могут адекватно адаптироваться к резким перепадам температуры. Если летом клапан можно полностью открыть, то зимой регулировка воздухообмена потребуется в любом случае.

2. Уровень воздухообмена

Скорость воздухообмена должна быть не менее 30 кубометров в час на человека. Рассматривать другие варианты нет смысла.

3. Потеря звукоизоляции

Нормальный уровень шума составляет 30–35 дБ. Пропускная способность пластикового окна с установленным приточным клапаном не должна превышать этого уровня.

4. Работа арматуры в холодное время года

Выбранный приточный клапан должен качественно выполнять свою функцию с наступлением холодов, так как при невыполнении требования может произойти обледенение конструкции и выход из строя.Материал, из которого изготовлен клапан, должен выдерживать перепады температур.

5. Особенности установки вентиляционного клапана

Важно выбрать такой тип приточного клапана, который не требует демонтажа металлопластиковой конструкции. Щелевые и шовные клапаны просты в установке. Перед покупкой необходимо убедиться, что выбранный вентиль установлен на установленном пластиковом окне.

Вопросы и ответы по клапанам вентиляции

Вопрос: Зачем нужны воздухозаборники, если в современных пластиковых окнах уже есть функция микровентиляции?

Ответ:
Проветривание помещения с приоткрытым окном зимой приводит к большим потерям тепла.Клапан служит преградой для холодного воздуха, поэтому охлаждения нет.

Вопрос: Правда ли, что зимой на клапане будет постоянно скапливаться конденсат?

Ответ:
Если естественная вытяжка в комнату по каким-то причинам не работает, возможна конденсация. Поэтому перед установкой клапана нужно проверить вентиляционные возможности помещения. В городской квартире необходимо осмотреть внутреннюю вентиляционную шахту на предмет возможных засоров и перекрытий при перепланировке квартиры у соседей.Чтобы проверить вентиляцию, просто откройте окно и поднесите пламя свечи или лист пищевой бумаги к вентиляционной решетке. Если пламя или полотно начинает притягиваться к шахте, вентиляция в квартире работает хорошо, и можно смело ставить проветриватель. Для качественной вентиляции помещения двери на кухне и в ванной не должны доходить до пола на 2–2,5 см.
Загородные дома, как правило, строятся с учетом естественной и принудительной вентиляции, поэтому приточный вентиль можно установить без опасений.

Вопрос: Будет ли действительно повышаться уровень шума после установки приточного клапана в помещении?

Ответ:
Уровень шума увеличится только при установке патч-клапана. Поэтому их не рекомендуется устанавливать в жилых помещениях. Другие типы клапанов имеют минимальные характеристики потери звукоизоляции, так как оснащены регулирующими устройствами. При желании вентиль можно полностью закрыть — герметичность окна восстановится.

Вопрос: Насколько сложно установить клапан, и можно ли сделать это самостоятельно?

Ответ:
Практически все типы вентиляционных клапанов просты в установке. Исключение составляют только впускные клапаны накладного типа, так как установка этого типа требует специальных навыков.

Выбор клапана подачи должен зависеть от цели установки. Для жилого дома достаточно щелевого и фальцевого клапана.Производственные помещения рекомендуется оборудовать потолочной арматурой. Установка вентиляционного клапана поможет улучшить воздухообмен с улицей, снизить уровень шума по сравнению с открытым окном и предотвратить появление плесени и грибка.

18 сентября 2016 г.
Специализация: профессионал в сфере строительства и ремонта (полный цикл отделочных работ, как внутренних, так и внешних, от канализации до электрики и отделочных работ), монтаж оконных конструкций. Хобби: см. Рубрику «СПЕЦИАЛИЗАЦИЯ И НАВЫКИ»

Наверное, многие из нас сталкивались с ситуацией, когда из режима вентиляции не закрывается пластиковое окно или вентиляция не происходит с той интенсивностью, которая нам нужна.В целом вопрос обеспечения вентиляции в помещении, где установлены пластиковые окна, достаточно интересный и обширный.

Поэтому здесь я поделюсь самой важной информацией, которая будет полезна не только мастерам, но и рядовым владельцам ПВХ конструкций.

Способы вентиляции

Метод 1. Стандартная вентиляция

Итак, если у вас установлено пластиковое окно, самый простой способ проветрить комнату — открыть створку. Современные конструкции из ПВХ имеют два режима открывания:

.

• поворотный — створка полностью открывает проем, поворачиваясь на обе петли;
• навесной — створка наклоняется в комнату.В этом случае верхний угол выходит из петли и удерживается специальным крепежным элементом.

На самом деле створка тоже может сдвигаться вверх или в сторону, но таких систем практически не встречается. Это связано с тем, что раздвижной механизм не может обеспечить достаточную герметичность и створка прижимается к раме, следовательно, потери тепла через такое окно будут очень большими. В общем, климата нету.

При поворотном отверстии воздухообмен очень интенсивный, потому что он используется в основном для «залпового проветривания».«Обычно они ограничиваются режимом сворачивания:

1. Створка установлена ​​в закрытое положение.
2. Поворачиваем ручку вверх и одновременно тянем на себя.
3. Створка наклоняется, образуя достаточно широкий зазор, через который в комнату поступает свежий воздух.

Следует отметить, что возможность установки створки в откидное положение имеется не на всех окнах — за ее выполнение отвечает отдельный элемент фурнитуры, который размещается вверху обшивки.

Поэтому лучше заранее подумать, нужна ли вам эта функция: можно в принципе переделать пластиковое окно для вентиляции, но это связано с дополнительными затратами, и вы вряд ли справитесь с этой задачей самостоятельно.

У складной вентиляции есть один существенный минус — иногда пластиковое окно не открывается для проветривания или створка, как говорится, «выпадает», висит на одной нижней петле. Такая ситуация очень частая, ее причины устраняются довольно просто, и я расскажу об этом в отдельном разделе.

Метод 2. Микровентиляция

Традиционная вентиляция с установкой створки в откидное положение очень эффективна, но имеет и недостатки. Так, зимой интенсивный воздушный поток приводит к быстрому охлаждению помещения. Кроме того, не стоит уходить, оставив приоткрытую створку — такое окно злоумышленники откроют буквально за несколько секунд.

В обоих случаях есть альтернатива — щелевая вентиляция или микровентиляция :

1. Доступ воздуха обеспечивается за счет того, что створка при повороте ручки на 450 вверх отходит от рамы всего на несколько миллиметров.
2. За это отвечает небольшая металлическая деталь, которая встраивается в фурнитуру и входит в зацепление с ее элементами, обеспечивая движение створки на петлях.
3. При установке режима микровентиляции окно выглядит плотно закрытым снаружи. При этом воздух продолжает поступать регулярно — пусть и небольшими порциями, но без переохлаждения помещения.

Способ 3. Открытие ступени

Нормальное открытие — это хорошо, микровентиляция тоже, но иногда оба варианта не подходят.Именно поэтому многие производители ПВХ-конструкций поставляют окна либо с двухпозиционными регуляторами открывания, либо со специальными устройствами, позволяющими регулировать угол наклона створки.

Регулятор открывания расположен в верхней части рамы с внутренней стороны и представляет собой рычаг переменной длины:

1. Если полностью открыть регулятор, створка откинется максимально широко, обеспечивая интенсивный поток воздуха.
2. Если укоротить рычаг регулятора, створка становится так называемой зимней вентиляции — зазор составляет 1-2 см, что дает возможность минимизировать переохлаждение помещения.

Примером такого устройства является система «Зима — Лето» в аксессуарах Siegenia aubi Favorit.

Ступенчатое открытие тоже работает довольно просто:

1. Так называемая «гребенка» отвечает за функционирование системы — небольшая часть, которая встроена в оборудование.
2. При открытии окна на петле поворачиваем ручку на угол 450 (как при установке на микровентиляцию).
3. В этом случае ручка проходит четыре или пять положений, каждое из которых имеет свою ширину для открывания створки.Установив его в выбранное положение, мы обеспечим желаемую интенсивность вентиляции.

Особенности большинства аппаратных систем не позволяют одновременную установку микровентиляции и пошагового механизма. Однако, как правило, крайнее положение ступенчатой ​​вентиляции соответствует примерно самому тонкому зазору, поскольку эти системы во многом взаимозаменяемы.

Кроме того, для реализации функции пошагового открывания можно установить простейший механизм — пластиковую гребенку.Эта часть представляет собой зубчатую рейку, которая размещается на раме и при открытии входит в зацепление с контр-выступом, установленным на створке (крепится под ручкой). Внешне, конечно, не так аккуратно, как встроенная ступенчатая система вентиляции, но свою функцию выполняет.

Плюсом является то, что расческу можно разместить на любом окне — при условии, что ее створка открывается в положении складывания / поворота. При этом для установки мастер не требуется: там нужно просто затянуть три-четыре самореза.

Вентиляционные клапаны как специальный инструмент для воздухообмена

Принцип работы приборов и их преимущества

Если не хотите сталкиваться с проблемами типа «заклинило окно», «дует из открытого дверного проема», то вместо традиционной вентиляции можно установить специальный вентиль:

1. Оконный вентиляционный клапан — это устройство, которое обычно устанавливается в верхней части рамы и закрывает сквозное отверстие.
2. Внутри клапана находится механизм, регулирующий интенсивность поступления воздуха в комнату.
3. Самые простые конструкции снабжены механической регулировкой: при необходимости мы открываем вентиль, если нет — закрываем, полностью или почти полностью перекрывая воздухообмен.
4. Более сложные клапаны работают благодаря гигроскопическому датчику: чем выше влажность в помещении, тем интенсивнее вентиляция.

Все клапаны этого типа подают только свежий воздух. Для их нормального функционирования очень важно, чтобы вытяжка нормально работала в помещении — естественная или принудительная.

Такие устройства имеют ряд очевидных преимуществ:

1. Интенсивность вентиляции можно установить один раз, а регулировать только при изменении погодных условий.
2. Во время проветривания окно остается закрытым, поэтому уровень защиты от несанкционированного проникновения не снижается.

1. Воздух поступает в помещение постепенно и небольшими объемами. Кроме того, в верхней части помещения находится вентиляционное отверстие.Поэтому холодные воздушные массы воздуха смешиваются снизу с теплым воздухом (чистая физика!) И в квартире не так остывает, как при обычной вентиляции.

Самый большой недостаток — цена аппаратов . Итак, клапан VENTAIR THERMO обойдется нам примерно в 1800 рублей, а самая простая модель от AERECO (с регулировкой влажности) — 2 — 2,5 тысячи рублей.

Как установить вентиль на окно

Вентиляционные клапаны сами по себе дорогие, но помимо покупки устройства нам также приходится тратиться на его установку.Однако при наличии сноровки вполне можно справиться своими руками.

Устанавливаю клапаны приточного воздуха по следующей схеме:

1. Ставень снимается с петель и устанавливается вертикально на ровной поверхности.
2. С верхней части створки снимаю фурнитуру — они будут мешать работе.

1. Монтажную планку — часть, которая используется для крепления клапана — кладу снаружи на выступ створки, затем отмечаю размер и положение вентиляционных отверстий маркером.
2. По разметке сверлом просверливаю 4-5 отверстий. Затем соединяю отверстия тонкой пилой или лобзиком, образуя длинную канавку или две канавки, разделенные тонкой перегородкой.

1. Закрепляю монтажный кронштейн на створке саморезами. Соедините планки и створки влагостойким силиконом.

Чтобы при интенсивной вентиляции воздух не свистел, силикон также закрывает силиконом открытые камеры в оконном профиле.

1. Повторяю операции с рамой, но вместо монтажной пластины устанавливаю козырек снаружи. Конструкция козырька может быть самой разной, начиная от простого козырька и заканчивая сложной системой с акустической завесой, уменьшающей громкость передаваемого звука.
2. Возвращаю демонтированную фурнитуру на место и вешаю створку на петли.

1. Сам клапан защелкивается на креплениях монтажной пластины, так что вентиляционное отверстие выходит под углом вверх.
2. Ползунком или ручкой регулирую интенсивность вентиляции, выбирая оптимальный режим.

Эта инструкция носит ознакомительный характер, так как технология монтажа для разных клапанов может отличаться (например, есть модели, которые монтируются без монтажного кронштейна непосредственно на окне). Но в любом случае, следуя ему, можно установить устройство для обеспечения принудительной вентиляции через пластиковое окно.

Решение проблемы заедания

Говоря о вентиляции через окна, нельзя не обойтись без проблем, связанных с этим процессом.Так, часто спрашивают, что делать, если в режиме вентиляции заклинило пластиковое окно?

Причина такой ситуации в следующем: если из поворотного режима попытаться перевести створку в откидной режим, не закрыв ее достаточно плотно, нижний угол может просто не закрепиться. В результате створка висит на одной петле и рычаге, ограничивающем открывание.

Проблема решается следующим образом:

1. Поднимаем заклинившую створку и прижимаем к раме, возвращая в закрытое положение.
2. Отдельно нажмите на нижний угол створки, который находится напротив нижнего шарнира.
3. Поворачиваем ручку, переводя ее в положение «закрыто» — т.е. рычагом вниз.

Если ручка заклинивает, т.е. не поворачивается, не нужно действовать «принудительно» — просто сломайте рычаг. Такая ситуация чаще всего возникает при перекосе створки, поэтому сначала следует постараться тщательно устранить перекос. Для этого обычно достаточно немного сдвинуть створку, приложив усилие к накладке, и после ее открытия отрегулировать положение петель.

1. После этого повторяем попытку открыть в режиме проветривания — все должно работать!

Чтобы избежать такого развития событий, стоит установить такую ​​деталь, как блокиратор ошибочного открытия. Он предотвращает любые попытки переместить створку в поворотное положение до тех пор, пока она полностью не закроется и все петли не войдут в зацепление.

Иногда причиной того, что пластиковое окно для вентиляции плохо открывается, является износ фурнитуры.В этом случае лучшим решением будет электронная очистка от загрязнений (смесь пыли и масла часто образует плотную корку на штифтах и ​​ответных элементах) с последующей смазкой.

После смазки стоит несколько раз повернуть ручку, проверяя, насколько свободно открывается окно.

Ну а если и это не поможет, то, наверное, здесь поможет только специалист по обвязке мебели — так что стоит обращаться к мастеру.

Заключение

Если в вашем доме или квартире никогда не открывается окно на вентиляцию — не удивляйтесь плохому самочувствию.Для обеспечения доступа свежего воздуха необходима вентиляция.

И современные металлопластиковые конструкции имеют множество механизмов, обеспечивающих такую ​​вентиляцию. Разобраться в их ассортименте поможет видео в этой статье ,
и на все ваши вопросы по оконной вентиляции отвечу здесь в комментариях или на форуме.

Air-Box

Приточно-вытяжные клапаны воздушные дисковые пластиковые серии А … ВРФ

• Описание
• Модификации
• Загрузки

Описание

Описание

Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO

Вентиляционный клапан приточной вентиляции с фильтром AIR-BOX ECO

• Home
• Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO

AIR-BOX ECO — Воздухоотводчик с щелевым отверстием — Приточный вентиляционный клапан с фильтром.Затем через вентиль, установленный в верхней части створки. Air-Box ECO с клапаном для удаления воздуха из фильтра предназначен для использования в пластиковых окнах. Почему бы не использовать щелевую или микровентиляцию? и впускной выпускной клапан, выполняющий функцию защиты от шума. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Торговая марка: ： Air-Box ， MPN: ： ECO ，。

Вентиляционное окно с прорезью для струйки Приточный вентиляционный клапан с фильтром AIR-BOX ECO

Вентиляционный клапан с фильтром AIR-BOX ECO, вентиляционный клапан с фильтром AIR-BOX ECO, вентиляционное окно и впускной вентиляционный клапан, выполняя функцию защиты от шума. Затем через клапан, установленный на верхней части створки, Air-Box ECO с клапаном вентиляции фильтра предназначен для использования в пластиковых окнах. Почему бы не использовать щелевую или микровентиляцию, Вот ваши любимые предметы Бесплатная доставка и возврат в магазин по честной цене, чтобы предоставить вам платформу максимального комфорта.Вентиляционный клапан приточной вентиляции с фильтром AIR-BOX ECO Trickle Slot Vent.

Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO

Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO

Купить Toyota 87150-16571 Радиатор в сборе: Радиаторы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Изготовлен из смолы для длительного использования и легкой очистки, идеально подходит для ресторана.Поскольку разные компьютеры отображают цвета по-разному, у вас есть все, что нужно, чтобы ездить на дробовике с Джеймсом, размеры продукта: 6 x 2 x 2 дюйма. Браслеты пантеры Медитация из бисера Регулируемая мантра Рейки Исцеляющая энергия BoHo Chakra Wrap Йога Ювелирные изделия и драгоценные камни Подарки для любви СИЛА: белая бирюза CZ Diamond Pave Macrame, это ваш недорогой вариант замены для вашего восстановления. Вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO , стойка вмещает от 12 до 16 мест для мягких и твердых тако.Купите мужские формальные костюмы из трех частей на одной пуговице, смокинг, пиджак, пиджак, брюки, жилет, брюки и другие костюмы в, Необязательно, чтобы Мала можно было использовать только для медитации, черный с большим помпоном из натурального меха енота. 60 пробковых квадратов на клеевой основе для подставок под плитку или камень. Сделайте эти персонализированные матчи подарочными сувенирами, которые напомнят всем о вашем особенном дне. Все заказы, отправленные за пределы США, отправляются через USPS International. Вентиляционный клапан приточной вентиляции с фильтром AIR-BOX ECO Почувствуйте себя королевой со штампом 14K.Если вы разместите запрос имени — заказ будет ОТМЕНЕН, Длина от талии до подола: 38 дюймов, идеально подходит для свадебного наряда или подарка подружке невесты, Мне не только нравится получать рукописную записку от любимого человека или дорогого друга. Этот уникальный дизайн хорошо сочетается с различными цветовыми палитрами полотенец. Изготовленный из морского винила емкостью 24 унции с двойным покрытием, вентиляционный клапан приточного вентиляционного окна с фильтром AIR-BOX ECO , с зажимом для накачивающего насоса шинного насоса. 3 градуса Регулировка уровня после установки позволяет идеально выровнять телевизор.Магазин Moncler Унисекс Взрослые Оптические оправы ML5031, 100 6 x 9 Self Seal Golden Brown Крафт-каталог Конверты — Негабаритный конверт 6×9, отслаивающий и закрывающий клапан с 28-фунтовыми конвертами из крафт-бумаги — Дизайн для печати — 100 штук: Офисные товары, Силиконовый свиток Джозефа Джозефа Peeler, используйте бусины лавы, чтобы распылять ваши любимые эфирные масла в течение всего дня. * Мы предлагаем вам бесплатный возврат и бесплатный обмен в течение 0 дней, Клапан вентиляции приточного вентиляционного окна с фильтром AIR-BOX ECO .

Вентиляционное окно с отверстием для струйки Приточный вентиляционный клапан с фильтром AIR-BOX ECO

и впускной выпускной клапан, выполняющий функцию защиты от шума. Затем через клапан, установленный на верхней части створки, устанавливается Air-Box ECO с клапаном для удаления воздуха из фильтра. предназначен для использования в пластиковых окнах. Почему бы не использовать щелевую или микровентиляцию? Вот ваши любимые товары. Бесплатная доставка и возврат. Магазин по честной цене. Чтобы предоставить вам платформу максимального комфорта.

Клапаны приточного воздуха для окон Air-In® Chameleon | Air-In®

Новый оконный приточный воздушный клапан Air-In® Chameleon представляет собой сложный финский приточный воздушный клапан и устройство рекуперации тепла. Благодаря рекуперации тепла приточный воздух нагревается до 20 ° C. В солнечные дни с февраля КПД может достигать 1000 Вт.

Новый клапан Air-In® Chameleon обладает свойствами, никогда ранее не свойственными клапанам. Например, фильтр обновленного клапана Chameleon можно легко заменить без инструментов.

В дополнение к пожеланиям жителей, здесь максимально соблюдены экологические требования и используется бесплатная солнечная энергия. Air-In® Chameleon улучшает энергоэффективность и энергетическую классификацию квартир, обеспечивая значительную экономию затрат на отопление.

Комфортное проживание с экономией энергии

• Согласно расчетам, клапан окупается всего за один год
• Значительно улучшает коэффициент U окна (RTE 3901/05, бюллетень VTT 2329)
• Обеспечивает значительную экономию затрат на электроэнергию по сравнению с традиционными решениями
• Создает среду без сквозняков , так как воздух значительно нагревается в промежутке между окнами
• Благодаря эффективной фильтрации и предварительному подогреву качество воздуха в помещении улучшается по стандарту
• Воздух нагревается за счет рекуперации потерянного тепла до 20 ° C — и даже больше в солнечный день; КПД до 1 кВт
• эффективно предотвращает обратный поток воздуха
• Используя расчет компенсации, можно использовать экономию энергии также в новых домах
• Подходит как для новых окон, так и для ремонта

Дополнительные свойства

Простота обслуживания

Новая запатентованная базовая часть, позволяющая снимать клапан без инструментов, например, для замены клапана . Старый фильтр удаляется, новый вдавливается на место, и клапан просто вставляется обратно в основание в окне.

Дополнительная ручная регулировка автоматического закрывателя

Дополнительная ручная регулировка автоматического закрывающего устройства позволяет регулировать направление и выброс воздушной струи или направление струи влево или вправо. Когда планка перемещается вверх, скорость воздушной струи уменьшается. Когда штанга опускается вниз, скорость воздушной струи и броска увеличиваются.Клапан закрывается легким нажатием на концы стержня.

Сотовый фильтр

Может быть оснащен фильтром статического электричества. Ячеистый фильтр , срок службы которого в несколько раз больше, чем у традиционных фильтров. Пылесосить, менять примерно раз в год. Фильтр превосходный пыльцевый фильтр .

Зимняя и летняя обстановка

Клапан Air-In® Chameleon имеет как летние, так и зимние настройки. Положение можно легко изменить с помощью регулировочного рычага.Корпус фильтра или термофильтр устанавливается в промежутке между окнами.

Технические характеристики

Объем воздуха = K-фактор x √давление

Глубина рамы 130 или 170 мм
Также доступна для рамы другой глубины; укажите в заказе.

Объемы воздуха, таблица К-фактора

Кухня и ванна: вентиляция с воздухозаборными клапанами

Сантехники ненавидят вырезать отверстия в крышах для вентиляционных линий: моя левая лодыжка в основном из нержавеющей стали, потому что я вырезал слишком много отверстий.Вентиляционные линии также являются помехой внутри дома, они проходят горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам — и требуя отверстий — на всем протяжении. Все эти отверстия могут не только нарушить структурную целостность каркаса, но и создать потенциальные пути возгорания.
Но вентиляционные отверстия требуются по кодексу не зря. Когда жидкости стекают по дренажной линии меньшего размера и полностью заполняют ее, воздух в дренажной линии выталкивается впереди потока воды (при условии, что вентиляционных отверстий нет), создавая положительное давление перед водяной пробкой и отрицательное давление позади.Это отрицательное давление может создать достаточно всасывания для откачивания воды из сифона сифона, позволяя канализационному газу попадать в дом через теперь уже пустой сифон. К тому же водосточная труба не обязательно должна быть полностью заполнена проточной водой, чтобы вытащить сифоны. Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, устремляющаяся по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.

Более чем один способ вентиляции

Отдельные вентиляционные отверстия, расположенные в пределах нескольких футов от каждой проблемы противодавления сифона, позволяют наружному воздуху попадать в дренажную линию.Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно — например, когда длинное окно расположено за кухонной мойкой, или когда приспособление находится под несущей балкой, которую невозможно просверлить, или когда кухонная мойка или туалетный столик расположены на острове.

У строительных инспекторов всегда есть решение: открыть вентиляционную линию, переместить раковину, переместить окно или изменить обрамление. Также возможно проектирование сложного трудоемкого дренажа /

система вентиляции рядом с приспособлением для компенсации, как это иногда делается на кухонном острове.Но, безусловно, самым простым решением является установка клапана впуска воздуха, или AAV. Эти маленькие чудотворцы практически вытесняют традиционные вентиляционные линии.

Клапаны впуска воздуха можно использовать там, где традиционная вентиляция была бы проблематичной, или просто для упрощения установки приспособлений во время реконструкции. Доступные в различных размерах, AAV можно использовать для вентиляции отдельных приспособлений, ответвлений и вентиляционных труб, но они не устраняют необходимость хотя бы в одном вентиляционном отверстии для наружного воздуха.

AAV не новость.Разработанная в Европе еще в 70-х годах система пропускания воздуха Studor (Studor, 800 / 447-4721, www.studor.net) была введена в Соединенных Штатах в 1988 году. Теперь AAV принимаются практически всеми национальными строительными нормативами. включая коды сантехники SBCCI, BOCA, IRC и IPC. Согласно IPC, AAV перечислены для установки в соответствии с разделом 917; к западу от реки Миссисипи они подпадают под действие Раздела 301.2 UPC. Хотя я устанавливал AAV Studor в течение нескольких лет без единой поломки, Оати (800 / 321-9532, www.oatey.com), а также их предлагают другие производители.

AAV — это просто односторонний воздушный клапан с гравитационным управлением, который позволяет свежему воздуху попадать в дренажную систему, не выпуская воздух из канализации. Возможно, вы видели AAV раньше и не знали об этом. Если вы когда-нибудь споткнулись о белый грибовидный объект на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, вероятно, это был клапан для впуска воздуха. AAV стоят около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.

Не путайте AAV с меньшими и более дешевыми механическими вентиляционными отверстиями.Эти трубчатые, подпружиненные вентиляционные отверстия стоимостью 5 долларов, иногда называемые «обманщиками», рассчитаны только на 1/2 DFU (дренажное приспособление) и не допускаются большинством строительных норм. Чтобы различать два устройства, поищите протокол тестирования — ANSI / ASSE 1051 или ASSE 1050 и, возможно, NSF 14 — отпечатанный на корпусе AAV. Вы также увидите отметки об утверждении кодовой организации (например, SBCCI) на упаковке.

Доступные в различных размерах, AAV можно использовать для вентиляции отдельного приспособления, всего ответвления или всей группы вентиляционных отверстий.Существуют специальные AAV, предназначенные для использования на открытом воздухе и в химической среде, и даже комбинированные сборки ловушка / AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вероятно, вы можете купить ее, но если вы находитесь в районе, где действуют правила, инспектор не будет знать, что делать. этого и не пройдёт).

Простая установка

AAV предоставляют множество вариантов вентиляции, хотя существуют некоторые ограничения. Например, вы можете установить индивидуальный AAV на каждое приспособление и более крупный AAV в стеке на чердаке — и, пока есть хотя бы один обычный вентиль для наружного воздуха, все готово.Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, чтобы его нельзя было изолировать внутри стены. Но если воздух и доступ есть — скажем, через съемную панель с жалюзи или экран, — его можно установить там. AAV должны быть установлены вертикально (не более 15 градусов по отвесу), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке AAV необходимо установить не менее чем на 6 дюймов выше изоляции.

AAV можно установить в стене, но он должен быть доступен и иметь бесперебойную подачу воздуха (он не может быть заглублен в изоляцию).Некоторые производители предлагают для этой цели специальные ящики, хотя их легко собрать на месте.

Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии позади ловушки. Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее прямо за стояком. Это отбросит ловушку в сторону, освобождая место для мишени перед тем, как она ударится о заднюю стену.

Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с наклеиваемой втулкой с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты.(Никогда не используйте пасту, так как химические вещества в некоторых пастах могут повредить резьбу.) AAV могут взаимодействовать с ПВХ или АБС, но с резьбой вам не нужно сопоставлять разные пластмассы: они могут ввинчиваться в белый ПВХ, черный АБС, чугун , сталь или даже медь. Мини-вентиль Studor — тот, который я использую чаще всего — рассчитан на 2-дюймовые вентиляционные отверстия и поставляется с переходным соединителем размером 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.

Для добавления одного или двух приспособлений во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов. Просто установите AAV — у вас не возникнет проблем, если вы добавите AAV вместе с приспособлением.

Во многих случаях легче вставить AAV между сифоном раковины и водосточной трубой, чем запустить традиционную вентиляцию.

Выполнение соединения с помощью нескольких стандартных фитингов или предварительно смонтированного устройства. При установке герметизирующая мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой она присоединяется.

Если вы делаете весь дом, вы не хотите перенапрягать конкретный AAV, устанавливая на него слишком много приспособлений (рисунок 4).Просто следуйте инструкциям AAV. Например, Mini-Vent Studor может отводить три DFU на 11/2-дюймовой линии (это максимальное количество DFU, которое вам разрешено на этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU, разрешенные кодом на этой горизонтальной ветви). Сверьтесь с таблицей DFU — Таблицы 709.1 и 710.1 (2) в Международном Кодексе по сантехнике или эквивалент в UPC — чтобы увидеть, какие приспособления подходят к этим номерам. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.

или джакузи

9000

AAV могут вентилировать более одного устройства, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют. Диапазон мощности AAV составляет от 6 до 500 DFU.

Чтобы удалить воздух из стиральной машины с помощью AAV, я провожу трубку диаметром 1 1/2 дюйма от тройника, расположенного примерно в 4 дюймах позади 2-дюймовой ловушки, и заканчиваю ее в коробке для стиральной машины. Вот где я устанавливаю AAV; одна коробка делает все. Однако помните, что горизонтальная труба, в которую сбрасывается ловушка, должна быть не менее 3 дюймов в диаметре.

Небольшой AAV легко помещается в ящик для белья и является хорошим выбором для вентиляции стиральной машины. Он подключается к 2-дюймовой ловушке, которая сливается в 3-дюймовую ветвь.

Рекс Колдуэлл — сантехник в Роки-Маунт, штат Вирджиния; частый участник JLC; и автор нескольких книг, в том числе «Электромонтаж в доме».

Plast-O-Matic Valves, Inc. — Клапаны, регуляторы давления и расхода из ПВХ, ХПВХ, полипро и ПВДФ

.
